كل ما تود معرفته عن بطاقة التلفاز

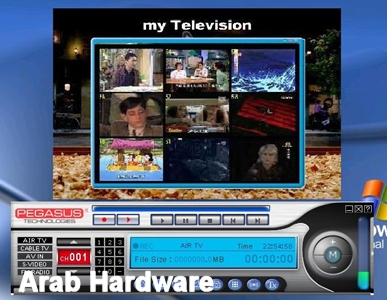

هذا الكارت عبارة عن تقنية استقبال محطات التلفزيون والراديو مباشرة من هوائي التلفزيون او من سلك التلفزيون ومن ثم عرضها على شاشة الكمبيوتر. كذلك بالامكان ايضا استقبال اشارة الفديو والصوت من اجهزة مختلفة مثل فديو كاميرا ومشغلات DVD ..الخ من الاجهزة.
هذا الكارت عبارة عن تقنية استقبال محطات التلفزيون والراديو مباشرة من هوائي التلفزيون او من سلك التلفزيون ومن ثم عرضها على شاشة الكمبيوتر. كذلك بالامكان ايضا استقبال اشارة الفديو والصوت من اجهزة مختلفة مثل فديو كاميرا ومشغلات DVD ..الخ من الاجهزة.
ظهرت هذا النوع من الكروت في التسعينات مع بداية تطور الكمبيوتر واستمرت الى يومنا هذا, ثم تطور هذا الكارت الى كارت استقبال محطات الفضائية وتسمى الان بكارت الستالايت وهي شبيهة بالعمل تماما بكارت التلفزيون.
الفائدة الرئيسية من هذا الكارت هي التسجيل الى الكمبيوتر, اما من التلفزيون مباشرة او من اجهزة الفديو المختلفة ومن ثم تعديل مادة التسجيل والتحرير فيها ومن ثم اخراجها وتحويلها الى فلم و نسخها على اقراص او الاحتفاظ به في الكمبيوتر.
هناك نوعين من هذه الكروت , نوع داخلي تربط بلوحة الام بواسطة شق PCI ونوع خارجي تربط بفتحة USB ,وظهر مؤخرا كروت تربط عن طريق PCI EXPRESS الا انها غير منتشرة. كما ان هناك كروت تلفزيون تستقبل محطات التلفزيون معتمدا على الهوائي او السلك العادي وتسمى بكروت تلفزيون التناظريةANALOG وكروت تستقبل محطات التلفزيون بواسطة سلك خاص تعتمد على تقنية الرقمية DIGITAL وتسمى بكروت تلفزيون رقمية , وعمل هاتين الكرتين متشابهة تماما.
يحتوي كل كارت تلفزيون على شريحة استقبال التلفزيون والراديو TUNER و فتحات ادخال الفديو والصوت, بالاضافة الى شرائح تحويل الفديو والصوت DECODIC.
بعض ألاخطاء الشائعة
كارت التلفزيون لايغني عن كارت الشاشة, اي ان كارت التلفزيون ليس هو كارت الشاشة.
لايمكن ربط كابل الخارج من الدش الى كارت التلفزيون لاستقبال القنوات الفضائية , وانما يمكن ربط الرسيفر مباشرة الى الكارت لعرض القنوات الفضائية على شاشة الكمبيوتر.
الغرض من هذا الكارت هو عرض مادة ما على شاشة الكمبيوتر ومن ثم تسجيلها على شكل فلم.
متطلبات التسجيل عبر كارت التلفزيون
لاجل اتمام عملية التسجيل عبر كارت التلفزيون من احد الاجهزة الى الكمبيوتر , ينبغي توفر مايلي:
1- كارت التلفزيون
سبق وان تكلمنا عنها في الفقرة السابقة.
2- كابل الفد يو
بالامكان استخدام احد انواع الكابلات ادناه لاجل التسجيل معتمدا على توفر الفتحات الخاصة بهما في كارت التلفزيون .
3- كابل الصوت
1-كابل دخول الصوت الى كارت اتلفزيون
يستخدم الكابل ادناه لغرض نقل الصوت من الجهاز المراد التسجيل منه الى كارت التلفزيون.
يحتاج بعض الكابلات الى محول لغرض تعديل دخول كابل الصوت الى كارت التلفزيون , فعند استخدام الكابل ادناه نحتاج الى كابل اخر يربط مع كابلات الصوت لتوحيد رؤوس كابل الصوت.
يتم ربط كابل الصوت الابيض والاحمر مع امثالها في المحول وكما مبين ادناه:
النوع الاول
النوع الثاني
2-كابل خروج الصوت من كارت اتلفزيون الى كارت الصوت
هناك كابل اخر للصوت يجب ربطه وهو كابل خروج الصوت من كارت التلفزيون الى كارت الصوت في الكمبيوتر.
هذا الكابل مهم جدا لانه يقوم بتحويل الصوت الداخل الى كارت التلفزيون من الجهاز المراد التسجيل منه الى كارت الصوت في الكمبيوتر , واذا لم يربط هذا الكابل بشكل صحيح ستظهر احتمالية عدم وجود الصوت اثناء العرض او التسجيل.
بعض الكروت الرخيصة لاتحتوي على فتحات ادخال واخراج الصوت لانها لاتحتوي على شريحة تحويل الصوت في الكارت , لذا, يتم استقبال الصوت بواسطة الكابل ادناه , حيث يربط احد رؤوس الكابل بالكارت والراس الاخر بلوحة الام مباشرة في فتحة AUX-IN HEADER.هذا النوع شائع عند منتجات شركة LEADTEK.
كيفية ربط الكابلات
الصورة ادناه توضح كيفية ربط كابلات الفديو والصوت بين الجهاز المراد التسجيل منه وكارت التلفزيون.
عند التسجيل من فديو كاميرا , يتم ربط كابل الفديو الخارج من فتحة AV في الكاميرا الى فتحة دخول الفديو في كارت التلفزيون, يجب استخدم احد الفتحتين فقط لدخول الفديو في كارت التلفزيون, ثم تربط كابلات الصوت بفتحة دخول الصوت في كارت التلفزيون.
عند التسجيل من الفديو تربط الكابلات كما موضح ادناه.
عند التسجيل من الرسيفر او مشغل DVD تتبع نفس الخطوات اعلاه وكما في الصورة ادناه:
عند التسجيل من التلفزيون مباشرة يتم استخدام الكابل ادناه لربط التلفزيون بكارت التلفزيون او يستخدم كابل الهوائي معتمدا على نوع الاستقبال في المنزل. عند التسجيل او العرض بواسطة كابل التلفزيون او الهوائي, لاتحتاج الى ربط كابلات الصوت او الفديو, اذ ان اشارة الصورة والصوت تاتي معا في الكابل ادناه.
.
لكن في كل الاحوال تحتاج الى ربط كابل الصوت ادناه الذي يربط بين كارت التلفزيون وكارت الصوت في الكمبيوتر.
سيكون شكل الكارت من الخلف بعد اتمام الربط كما في الصورة ادناه:
خطوات التسجيل الى الكمبيوتر
سنقوم بتسجيل مقطع معين من الرسيفر مثلا بواسطة برنامج WINDOWS MOVI MAKER الموجود في نظام وندوز الاكس بي وذلك لسهولة التعامل معه وتوفره عند الجميع واخيرا كفاءته في عملية التسجيل .
يتم ربط كابلات الفديو والصوت الخارجة من الرسيفر والداخلة الى كارت التلفزيون وكما موضح في الفقرات السابقة.
بالضغط على ايقونة البرنامج نحصل على الشاشة التالية:
نختار الاختيار المؤشر عليه وهو التسجيل بواسطة كارت التلفزيون 713x BDA Analog لنحصل على الشاشة ادناه :
من خلال هذه الشاشة تختار فتحة ادخال الصوت الى كارت التلفزيون وعادة تكون فتحة Line in ثم تختار فتحة ادخال الفديو الى كارت التلفزيون وهنا اخترت الفتحة الصفراء Composite لاني ربطت كابل الفديو بهذه الفتحة ,واذا استعملنا كابل s-video فسنتختار فتحة s-video بدلا من فتحة Composite ,ثم الضغط على Next لنحصل على الشاشة ادناه:
هنا تطلق اسم على الفلم المراد تسجيله ومكان الحفظ بعد الانتهاء. ثم Next لنحصل على الشاشة ادناه:
هنا نجد اختيارات صيغ التسجيل , افضل اختيار للتسجيل هو الاختيار الاول المؤشر عليه لكن ياخذ حجم كبير مقابل وضوح عالي.
الاختيار الثاني في الصورة لاتظهر الا عند التسجيل من فديو كاميرا. اما الاختيار الثالث فهو التسجيل حسب الرغبة كما مبين في الشاشة ادناه.
يفضل التسجيل باختيار High quality video large وهي تقابل صيغة DVD . وبعد انتهاء من اختيار صيغة التسجيل نحصل على الشاشة ادناه:
وبالضغط على START CAPTURE يبدأ البرنامج بعملية التسجيل. بالامكان التوقف عن التسجيل في اي وقت بالضغط على STOP CAPTURE .
تستطيع بهذه الطريقة التسجيل من فديو كاميرا, جهاز الفديو, الرسيفر,مشغلات DVD VCD .
التسجيل من مستقبل التلفزيون في الكارت
سنقوم بسحب قنوات التلفزيون والتسجيل بواسطة هذا الكارت, بالضغط على ايقونة البرنامج نحصل على الشاشة ادناه:
ثم نضغط على التسجيل بواسطة احد الاجهزة المؤشر عليها لنحصل على الشاشة ادناه:
في هذه الحالة , اخترنا فتحة ادخال مستقبل التلفزيون TV TUNER للتسجيل مباشرة من التفزيون وكما مين اعلاه. ثم نضغط على configure للدخول في اعدادات التلفزيون وكما مبين ادناه:
سنختار اختيار TV TUNER لغرض الدخول في اعدادات سحب القنوات. ثم تحدد نوع السحب, فاما بواسطة كابل التلفزيون او الهوائي .انا اخترت سحب القنوات بواسطة الهوائي .
ثم تختار نظام الوان البلد وتعمل SCAN لسحب القنوات. بعد الانتهاء من سحب القنوات تنتقل الى خطوة التسجيل وتتبع نفس خطوات التسجيل من الرسيفر المشروح انفا.
التسجيل باستخدام البرنامج المرفق مع كارت التلفزيون
ترفق عادة برنامج معين مع كارت التلفزيون لاجل عملية التسجيل , خطوات تهيئة هذا البرنامج او اي برنامج اخر لعملية التسجيل هي نفسها المتبع في التسجيل بواسطة برنامج WINDOWS MOVI MAKER .
التسجيل بواسطة كارت الشاشة من نوع VIVO
هناك بعض كروت شاشة فيها تقنية استقبال الفديو والمسمى بتقنية ادخال واخراج الفديو VIVO, حيث يمكن ربط كل من اجهزة الفديو وفديو كاميرا ومشغلات DVD بالاضافة الى الرسيفر مع كارت الشاشة بواسطة المحول الموجود صورته ادناه.
نشاهد من الصورة اعلاه ان المحول يحتوي على نوعين من فتحات دخول وخروج الفديو المعروفة . فاما تستخدم فتحة الصفراء COMPSITE او فتحة S-VIDEO , هذا بخصوص نقل الصورة من الاجهزة, اما نقل الصوت فيتم ربط كابلات الصوت مباشرة بكارت الصوت في لوحة الام.
هناك بعض كروت الشاشة من هذا النوع لايحتاج الى محول وانما تربط الكابل مباشرة الى فتحة دخول الفديو VIDEO IN في كارت الشاشة وكما موضح في الصورة ادناه.
اما طريقة التسجيل فهي نفس الخطوات المتبعة في بداية الشرح.
