دليلك لكسر سرعة معالجات Haswell مع اللوحات المختلفة
لا شك ان كسر السرعة أصبح خياراً أساسياً فى المواصفات التى يريدها معظم مستخدمى الحاسب الشخصى لقطع منصاتهم وعلى هذا الأساس لا تبخل الشركات المصنعة للوحات الرئيسية فى إطلاق فئات بعينها من اللوحات من أجل مهووسى كسر السرعة بالاضافة الى الشركات المصنعة لحلول التبريد تقدم جيل بعد جيل أنظمة التبريد المختلفة لتتناسب مع إحتياجات متحمسى كسر السرعة لمختلف قطع الجهاز من المعالج المركزى أو البطاقات الرسومية أو الذواكر .
ونلاحظ إنتهاء كلا المعالجين بحرف K وكما نعرف فان تلك الفئة تكون ذات معامل ضرب مفتوح لكى تستطيع كسر سرعة المعالج بواسطة زياده معامل الضرب Core Ratio . وفى ذلك الدليل توضيح لكيفية كسر المعالجات المذكورة الى تردد 4.5Ghz مع اللوحات الرئيسية المختلفة .
ملاحظات هامة يجب قرائتها قبل البدء بكسر السرعة :
1- الأعدادت القادمة لكسر سرعة المعالج الى تردد 4.5Ghz وبفولتيه فى حدود 1.25V .
2- نظرا للتنوع بين امكانية كسر السرعة من كل معالج والأخر فان تلك الأعدادت تستطيع أن تبدأ بها بالنسبة للفولتيه وهناك أحتمال ان يحتاج المعالج فولت أقل ليعمل على تردد 4.5Ghz وأيضاً يٌحتمل ان يحتاج المعالج مزيد من الفولتيه حتى يستقر وذلك يمكنك معرفته من إختبارات وبرامج البينشمارك التى تضغط بشكل كبير على المعالج والنظام لتختبر أستقراره . فإذا كانت هناك مشاكل فى الأستقرار ستحتاج فى الغالب الى زياده الفولتيه قليلاً . ويمكنك معرفة ذلك من خلال أكواد الشاشة الزرقاء الشهيرة التى تظهر ويمكنك معرفة مدلول تلك الأكواد التى تأتى عاده من تجارب كسر السرعة من خلال الإطلاع على ذلك الموضوع . واذا وجدت أستقرار مع الفولت الحالى ولم ترد ان تعلوا بالكسر فيمكنك أن تحاول ان تقلل من الفولتيه لتصل الى أقل فولتيه للكسر بإستقرار .
3- بالنسبة لبرامج إختبار الأستقرار فانها ستكون مكونة من برنامج AIDA64 للضغط على المعالج لفترة كافية من الوقت ( ساعة او ساعة ونصف ) وأيضاً يمكنك ان تستخدم برامج البينشمارك الأخرى التى تضغط على المعالج مثل برنامج Cinebench وأيضاً إختبارات الأستقرار لا يخلوا منها الألعاب الكبيرة مثل لعية Crysis / Battlefiled .
5- يجب الاهتمام بتهوية صندوق الحاسب جيداً وعمل بروفيل لمراوح المشتت المستخدم (إما من البيوس او من البرنامج المرفق عاده مع اللوحة الأم ) حتى تعمل بسرعة أعلى أثناء الضغط على المعالج حتى تقلل من حرارة المعالج بشكل أفضل .
6- اذا ارتفعت حرارة الانوية الى ما بعد حدود 80 درجة ووصلت الى 85 درجة مئوية طوال دقيقة عند الضغط (وليس بشكل لحظى) .. قم بايقاف الضغط على المعالج .
7- بالنسبة للذواكر يجب تفعيل بروفيل XMP إذا كان متوفراً , أو وضع أعدادات الرام (تردد وتوقيتات وفولتيه ) يدوياً من بيوس اللوحة حتى لا تحدث مشاكل بسبب توقيتات أو تردد الذواكر .
8- ملاحظة أخيرة ان الموضوع لا يحجرك ان تكسر سرعة المعالج الى تردد 4.5Ghz ولكن يمكنك ان تقوم بكسر سرعة المعالج الى تردد أعلى فان ذلك الدليل يعطيك فكرة عن خيارات كسر السرعة فى البيوس وكيف يمكنك استخدامها فى كسر سرعة جهازك كما تحب .
البرامج المستخدمة :
برنامج AIDA64 للضغط على المعالج ويمكنك تحميله من هنا
برنامج إختيارى Cinebench للضغط على المعالج ويمكنك تحميله من هنا
برنامج CPU-Z لمراقبة تردد وفولتيه المعالج ويمكنك تحميله من هنا
برنامج HWmonitor لمراقبة حرارة المعالج وفولتيته والقراءات المختلفة للمعالج ويمكنك تحميله من هنا
شرح البرامج المستخدمة :
شرح كيفية الضغط على المعالج باستخدام برنامج AIDA64 :
بعد فتح البرنامج ومن قائمة Tools سنختار System Stability Test وبعدها نقوم بتحديد الخيارات التالية ثم نقم بالضغط على Start ليبدأ البرنامج فى إختبار الأستقرار .
شرح كيفية الضغط على المعالج باستخدام برنامج Cinebench :
بعد فتح البرنامج وأمام خيار CPU ستقوم بالضغط على RUN ليبدأ البرنامج فى التشغيل .
شرح مراقبة تردد وفولتيه المعالج باستخدام برنامج CPU-Z :
كما موضح فى الصورة فولتيه المعالج Core Volatage بالأضافة الى معرفة تردد المعالج ومعامل الضرب وقيمة تردد المعالج الأساسى .
شرح مراقبة حرارة أنوية المعالج بالأضافة الى القراءات المختلفة للمعالج بواسطه برنامج HWmonitor :
بعد فتح البرنامج ستجد قراءات المعالج من حرارة وفولتيه بالأضافة الى قراءات باقى قطع المنصة ويوضح البرنامج قيم Min/Max للقراءات ويمكنك إعاده تحديد تلك القيم من خيار Clear Min/Max من قائمة View .
شرح كيفية كسر السرعة :
ربما يعتقد البعض ان كسر السرعة لمعالجات جيل Haswell متطابق مع الجيل السابق Ivy Bridge ولكن المعمارية الجديده لجيل الهاسويل بها إضافة جديده غيرت مجرى كسر السرعة وذلك الأمر هو إدماج متحكم للفولتيه بداخل شريحة المعالج أو ما يسمى FIVR ولكن ما أهمية تلك الخطوة ؟ الأجابة تتلخص ان دائرة الطاقة فى اللوحة الرئيسية أصبحت الأن تقوم بأخراج خط واحد من الطاقة الى المعالج وهوا فولتيه VccIN ويقوم بعد ذلك متحكم الفولتية بداخل المعالج بتوزيع الطاقة الى مكونات المعالج بدون الحاجة الى ان تقوم دائرة الطاقة باللوحة الأم بتوفير خارج للطاقة منفصل لكل مكون من المعالج مثل متحكم الرامات IMC أو المعالج الرسومى المدمج .. الخ , الأن أصبحت دائرة الطاقة باللوحة توفر فولتيه واحده للمعالج ويتم توزيعه بعد ذلك بواسطه متحكم الفولتيه المدمج , وبذلك الوضع أصبح لا توجد ضرورة الى وجود عدد كبير من مرحل الطاقة Power Phase باللوحة الأم ولكن يكفى عدد مراحل 6+2 للمعالج لتحظى بمستوى كسر السرعة المطلوب ومن رأيى الإهتمام لن يكون بالعدد ولكن بجوده دائرة الطاقة نفسها والتقنيات التى توفرها الشركات المصنعة للوح الرئيسبة من أجل تحسين جوده دائرة الطاقة باللوحة .
إضافة الى مميزات وجود متحكم للفولته مدمج بالمعالج فان فى حالة الخمول يصل المعالج الى مستويات منخفضة للغاية من إستهلاك الطاقة لذلك أصبح كسر السرعة لا يحتاج الى وضع الفولتيه عن طريق Adaptive Mode حتى ينخفض فولتيه المعالج فى وضع الخمول مثل الأجيال السابقة .
وبذلك الأمر كل ما تحتاجه لكسر السرعة هوا تحديد فولتيه المعالج بقيمه ثابتة Manual Override مع تحديد قيمة مناسبة لخيار Load Line Calibration المسئول عن الحفاظ على ثبات الفولتيه فى حالات الضغط ولكن مع معالجات الهاسويل فان تحديد خيار LLC ليس من أجل ثبات فولتيه Vcore مثل الأجيال السابقة ولكن من أجل ثبات فولتيه VccIN الخارجة من دائرة الطاقة باللوحة . بالأضافة الى تعديل بعض خيارات التحكم بالطاقة كما سنرى فى الصور بعد قليل .
من ضمن طرق كسر السرعة لجيل الهاسويل أنه اصبح متاح تعديل التردد الأساسى للمعالج BCLK وأصبح له معامل تضاعف Gear Ratio ليمكنك كسر السرعة بزياده BCLK مثل منصات i7-Extreme ولكن تلك الطريقة تؤثر على تردد الرامات وتردد ذواكر الكاش للمعالج ويُفضل كسر السرعة بواسطه تعديل معامل الضرب للمعالج Core Ratio وذلك أسهل بكثير من محاولة ظبط معادلة التردد الأساسى للمعالج بشكل سليم لكلاً من الذواكر والكاش بسبب تأثرهم بشكل مباشر بتردد BCLK .

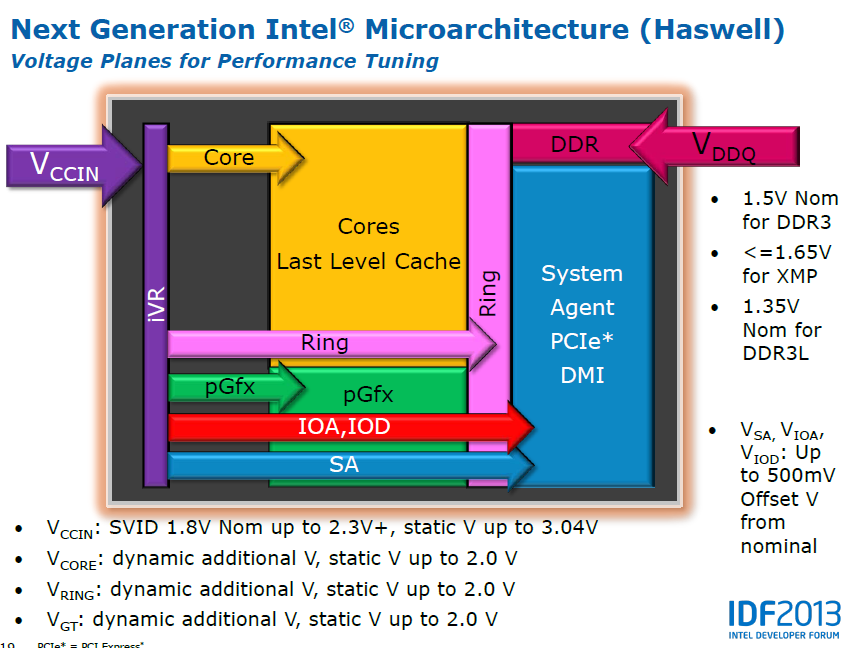

كما نرى فى الصورة فولتيه VccIN الداخلة الى متحكم الفولتيه المدمج بالمعالج iVR ليقم بالتبعية بتوزيع مجموعة من خارج الطاقة الى المكونات المختلفة بداخل المعالج .
إعدادت كسر السرعة للوحات المختلفة :
إعدادات اللوحات الرئيسية لشركة GIGABYTE :

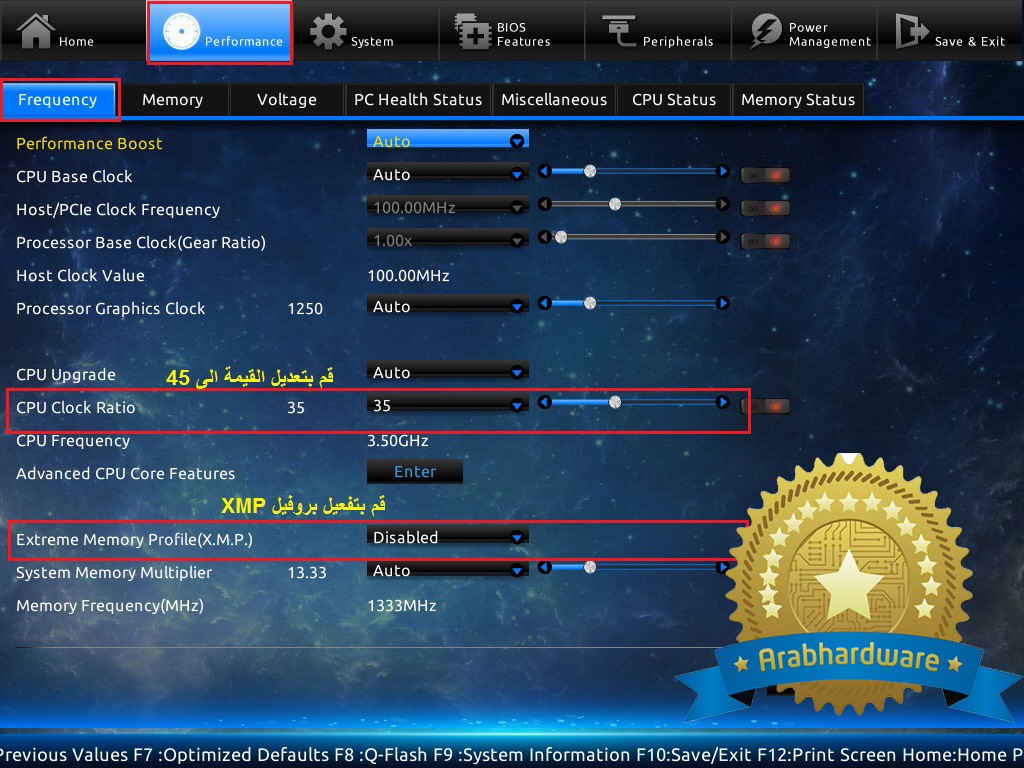

من قائمة Frequency تستطيع تعديل تردد المعالج CPU Clock Ratio والتردد الرئيسى للمعالج BCLK , بالأضافة الى تفعيل بروفيل XMP وتحديد معامل ضرب الرامات .

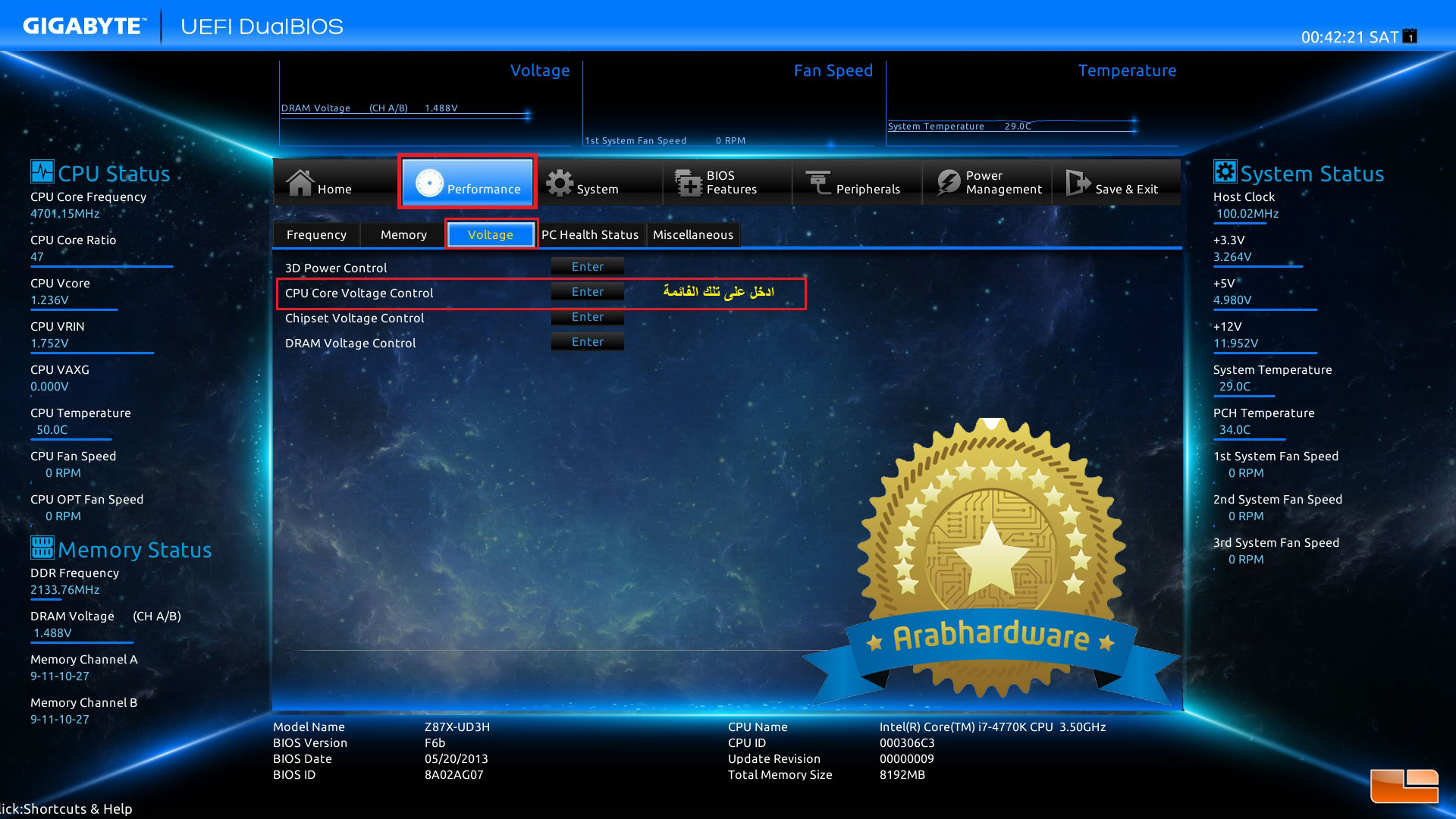

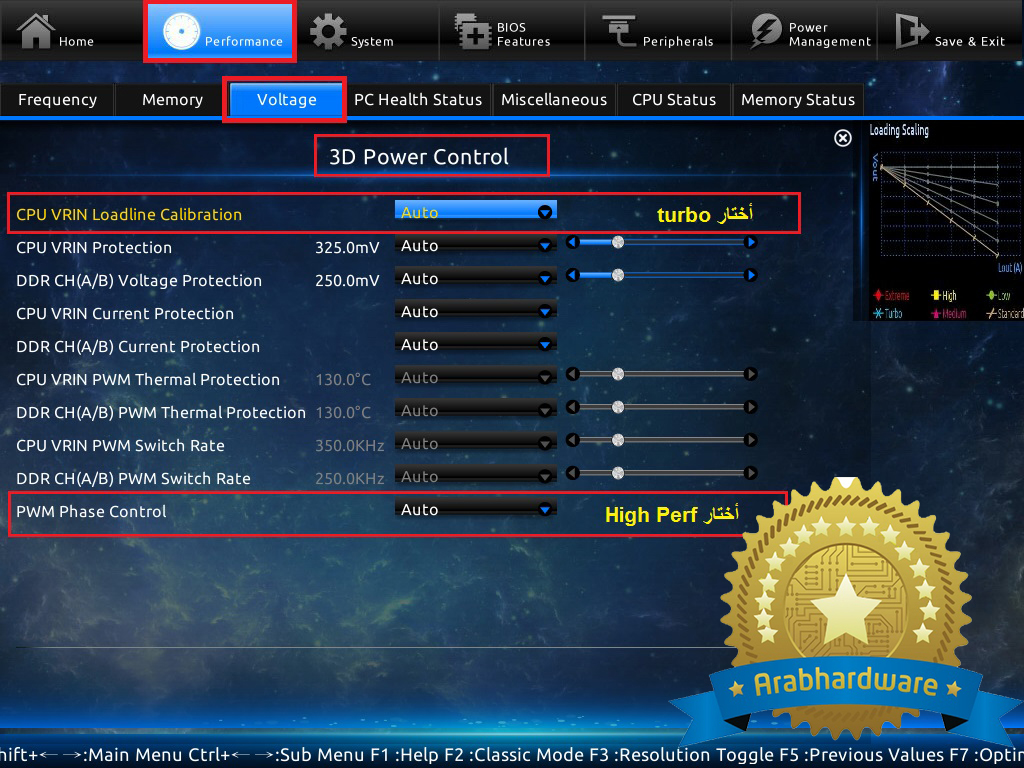

من قائمة Voltage تستطيع التحكم وتحديد خيارات المتعلقة بفولتيه المكونات المختلفة بالمعالج .
إعدادات اللوحات الرئيسية لشركة ASUS :

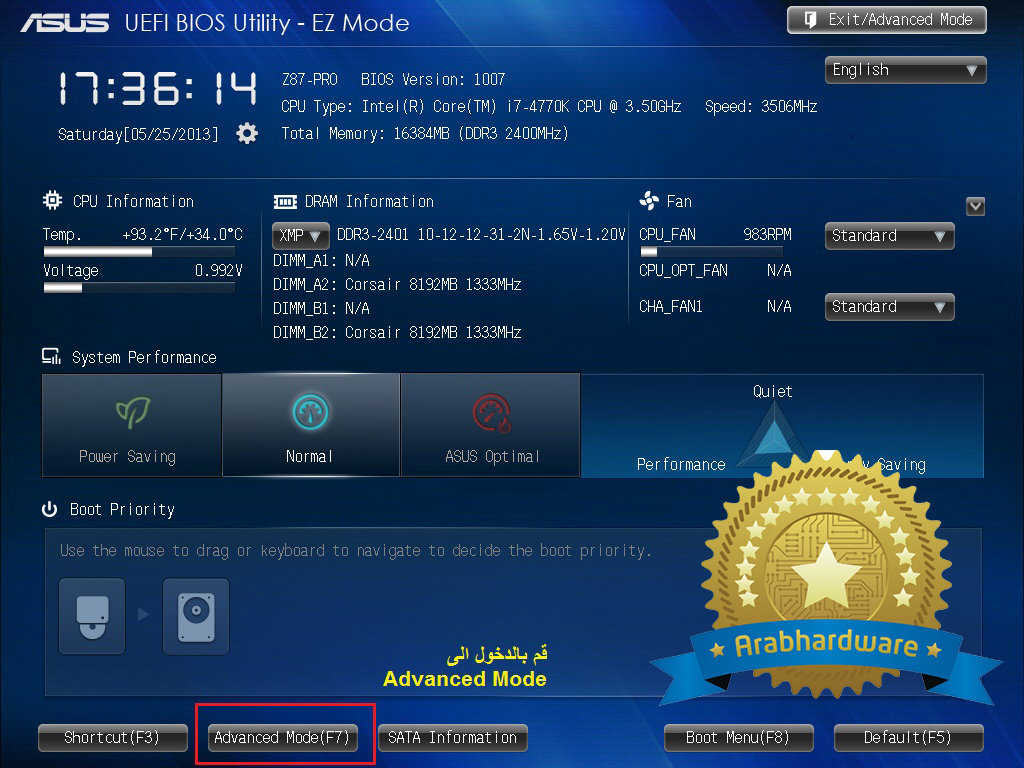

من خلال تبويب Ai Tweaker تستطيع تفعيل بروفيل XMP وتعديل تردد المعالج CPU Core Ratio وتردد الأساسى للمعالج BCLK .

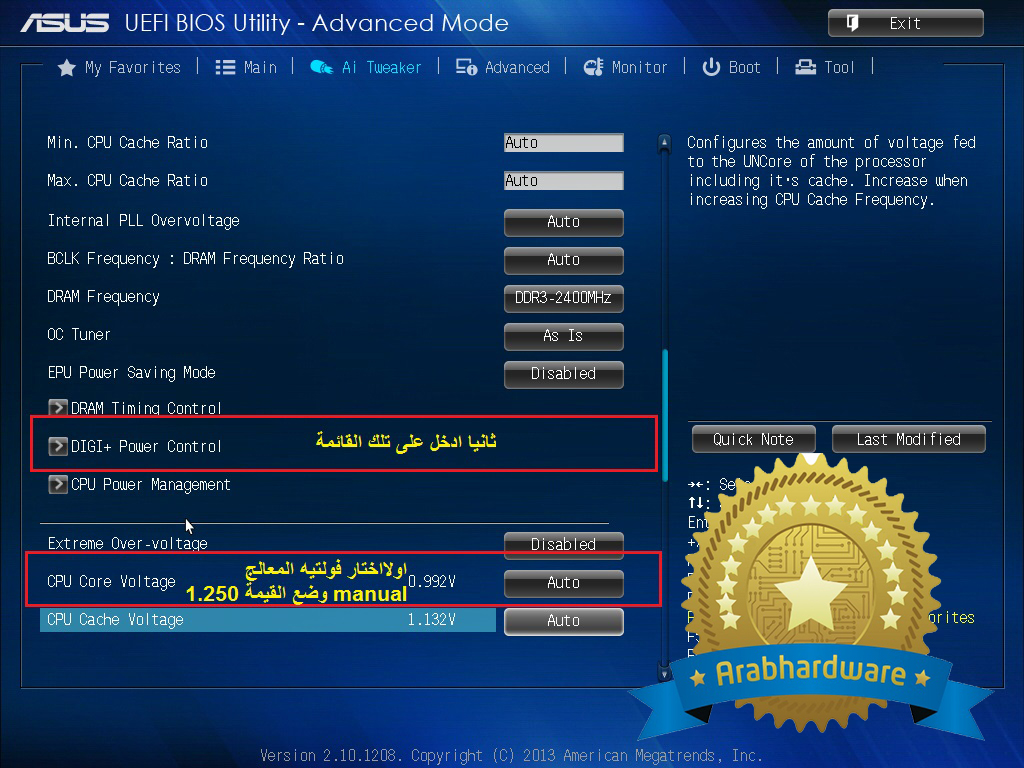

بالنزول الى الأسفل قليلا ستجد خيارات تعديل فولتيه المكونات المختلفة
قائمة DIGI+Power Control التى تتيح لك التحكم فى خيارات الطاقة الضرورية فى حالات كسر السرعة .
إعدادات اللوحات الرئيسية لشركة ASRock :

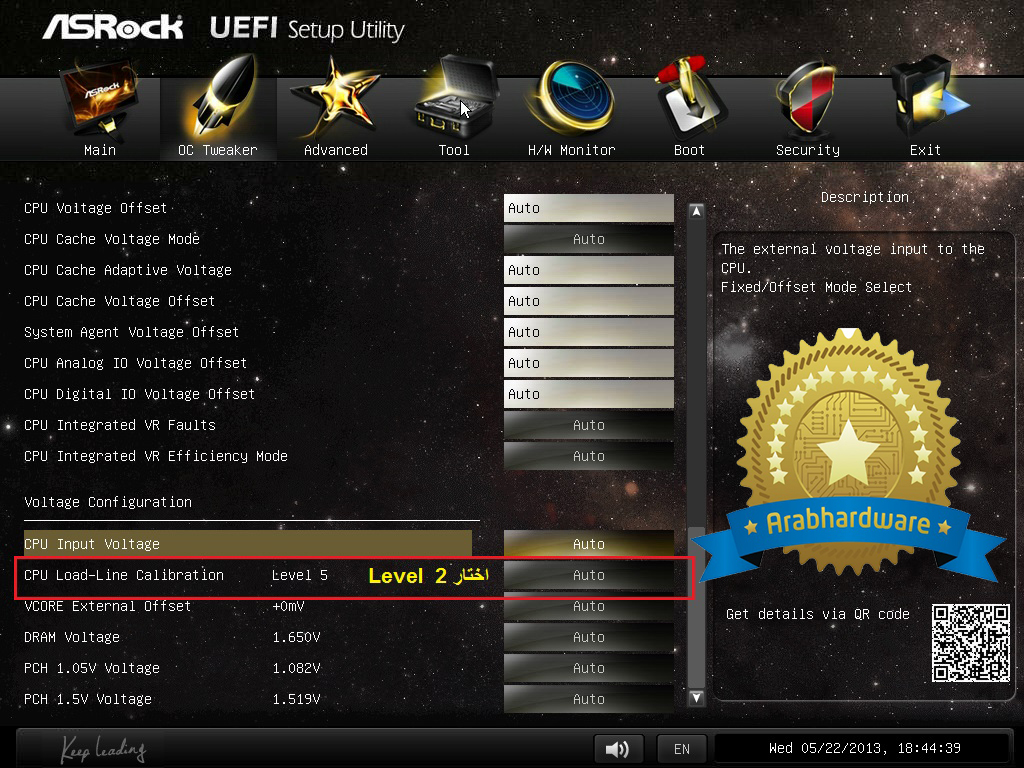

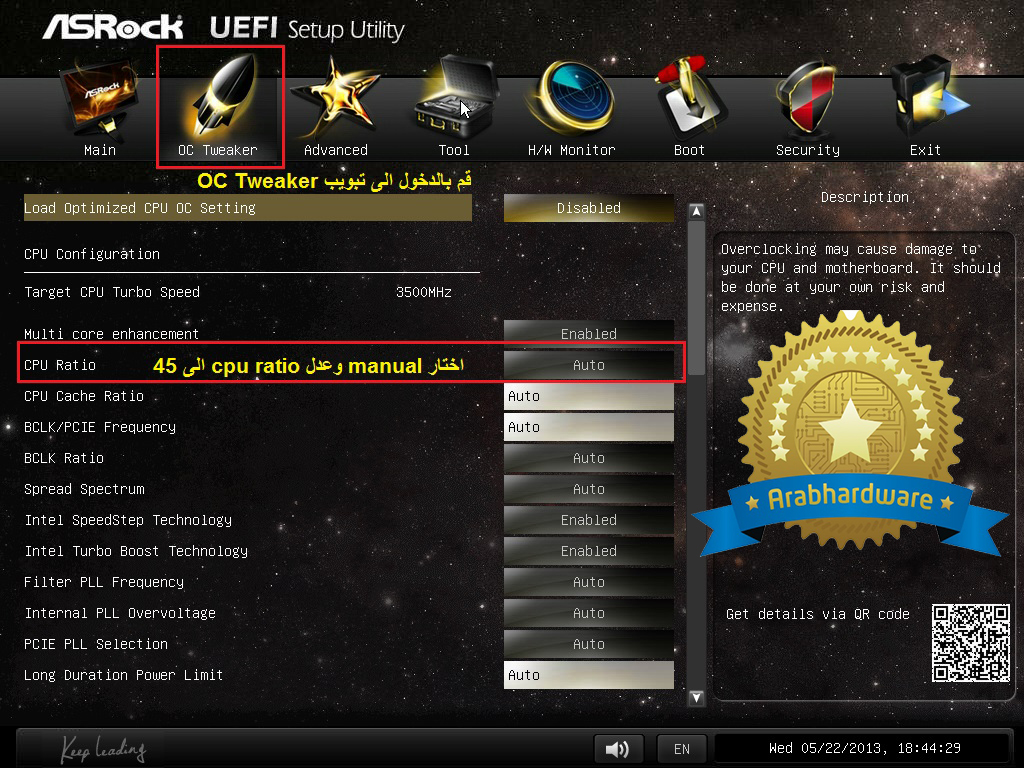

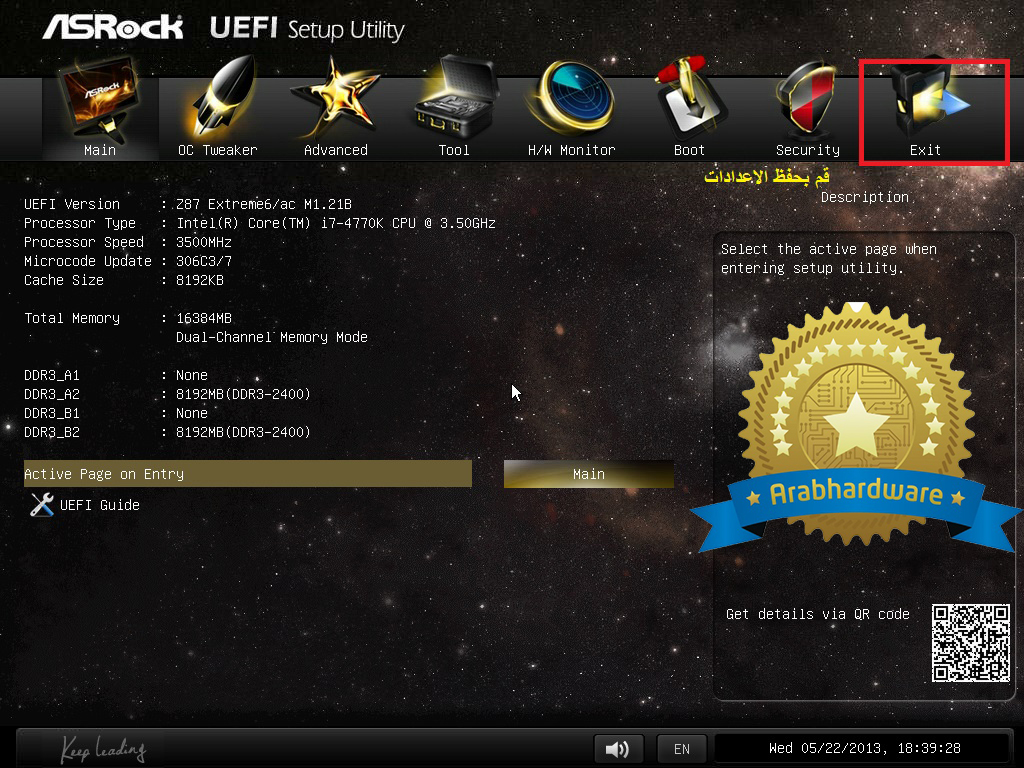

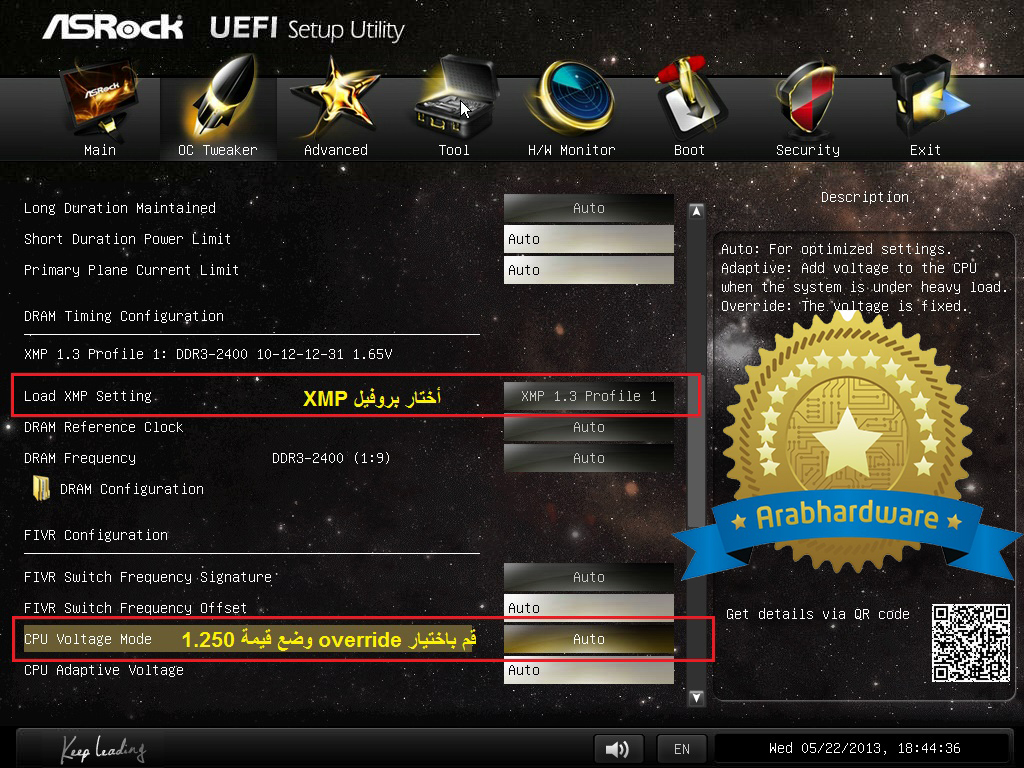

من قائمةOC Tweaker تستطيع تعديل ترددات المعالج وباقى خيارات الكسر .
إعدادات اللوحات الرئيسية لشركة MSI :

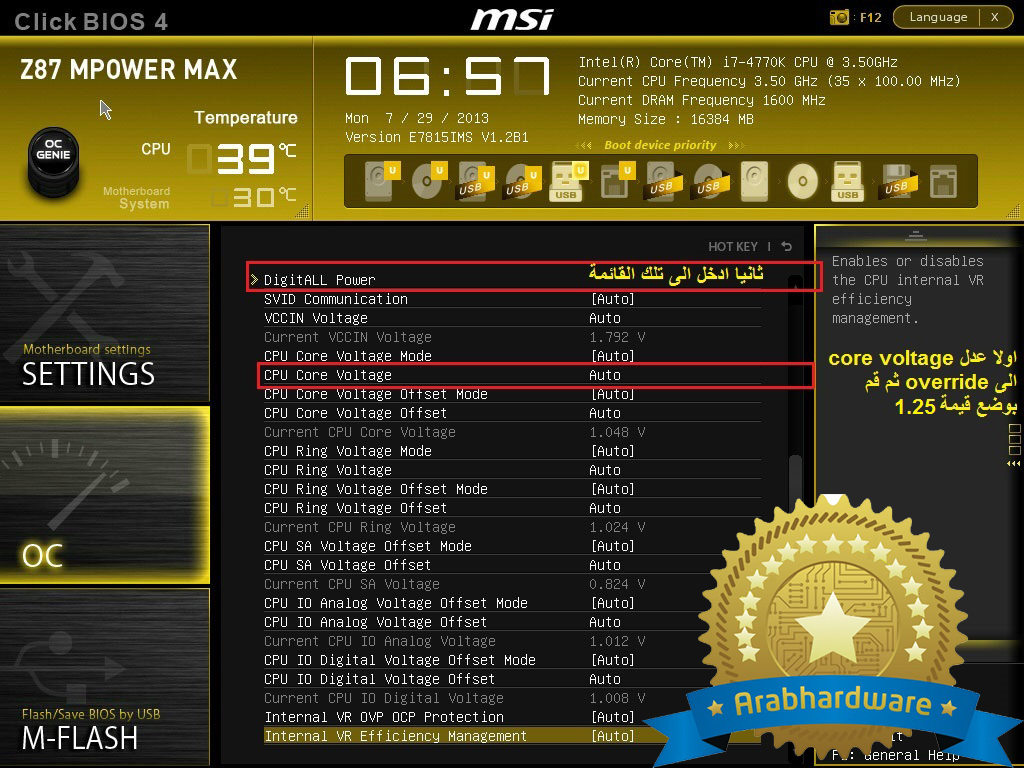

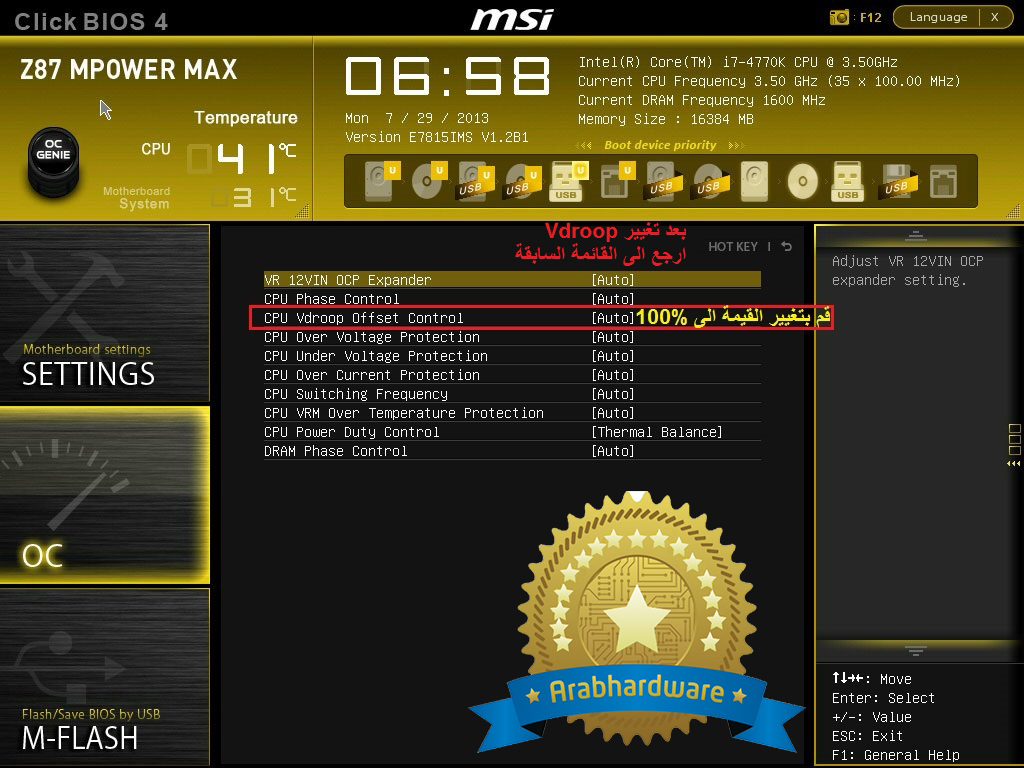

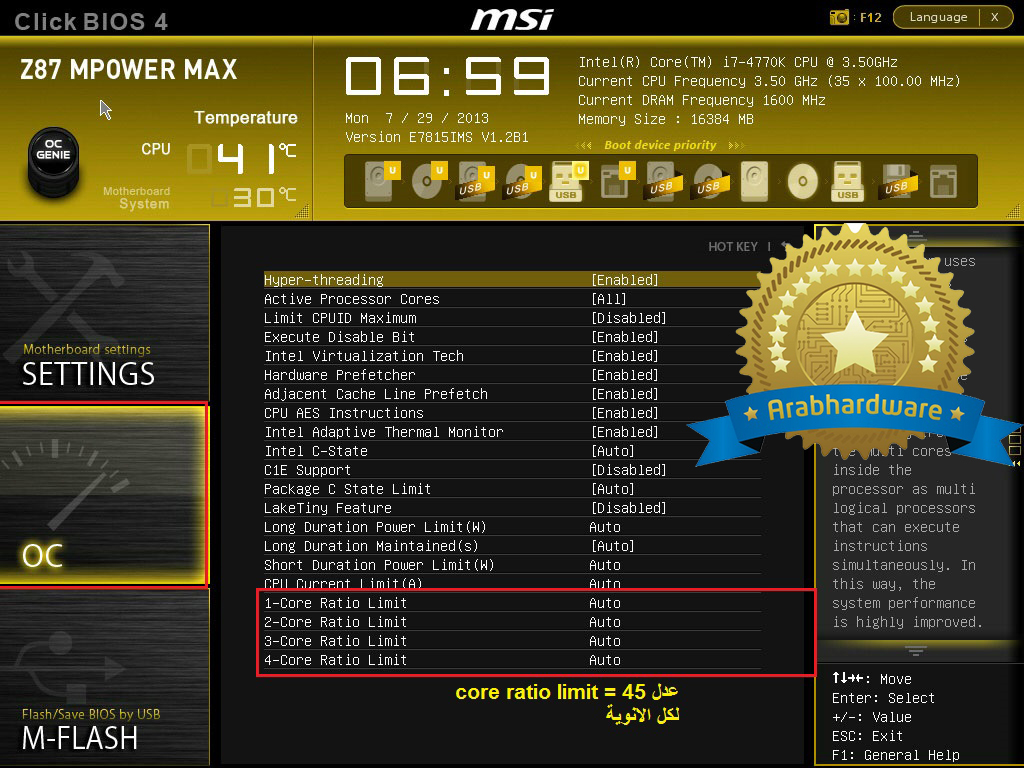

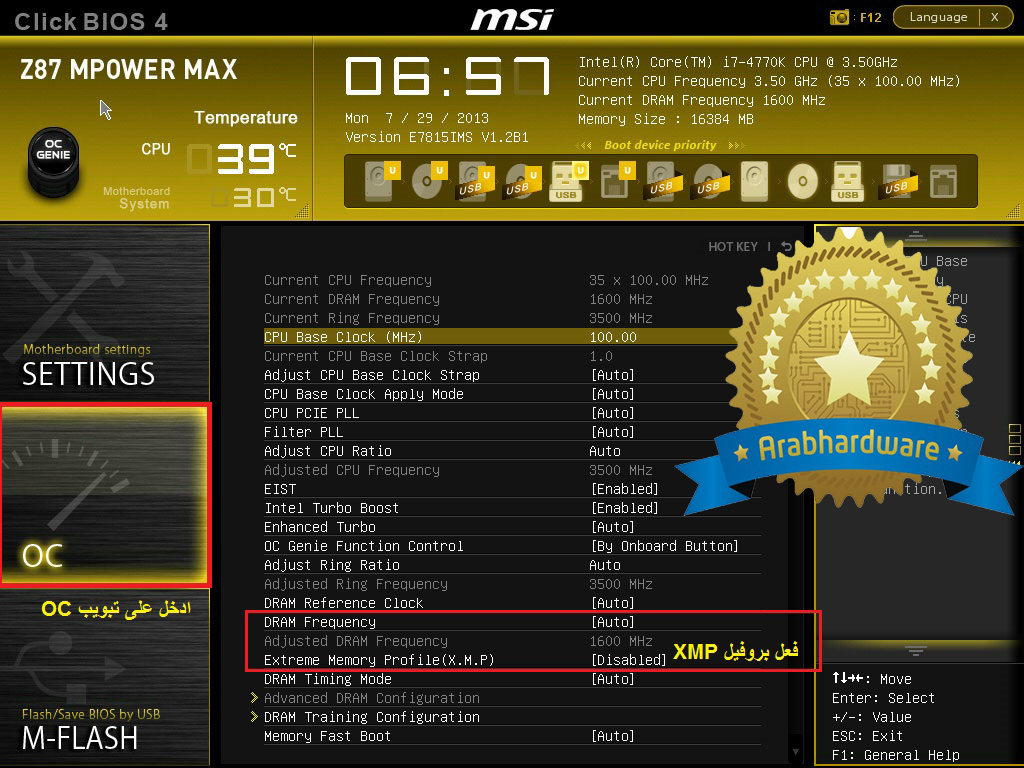

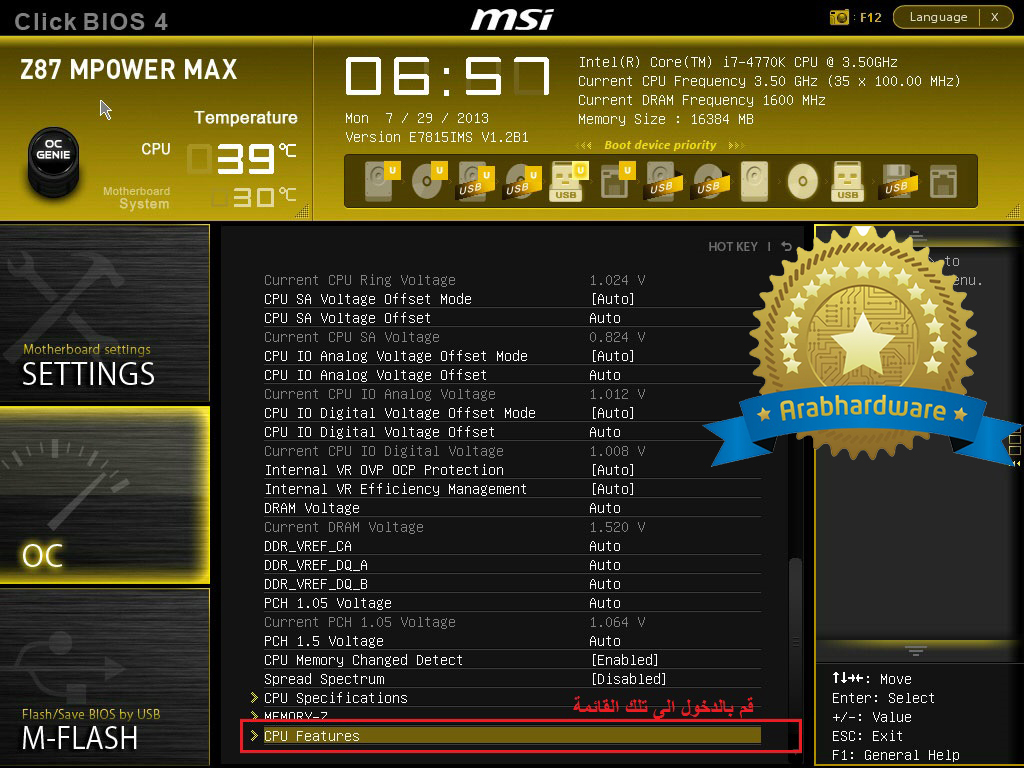

من تبويب OC تستطيع تعديل الحيارات الضرورية لكسر السرعة كما نرى .
كما أستعرضنا فان كسر السرعة الأن أصبح لا يمثل صعوية إطلاقاً بل أنه يعتبر تجربه ممتعة وتستطيع بأقل مجهود ان تحصل على أداء إضافى من معالجك المركزى والمنصة التى تمتلكها , والأمر لا يمثل خطورة على المعالج مادامت حرارة المعالج والفولت المستخدم فى حدود الحد المسموح ولا أنصح ان تكسر سرعة المعالج بشكل عنيف لتصل به الى سقف الحد المسموح للحرارة وتعمل به يومياً ولكن الأفضل ان تقوم بكسر السرعة بشكل مناسب للعمل بشكل يومى ولكن إذا كنت تطمح فى كسر أعلى فيمكنك تطويرنظام التبريد لديك للوصول الى الكسر المطلوب .
