مراجعة اللوحه الام MSI Z170A GAMING M7

قامت انتل في الاونه الاخيره باصدار معالجات جديده تحت مسمي Skylake وبها العديد من التحسينات علي مستوي كسر السرعه والحراره واستهلاك الطاقه وايضا دعمها لذواكر DDR4 جنبا الي جنب مع DDR3 ولكن بالطبع لا تاتي المعالجات وحدها بدون سفينه حتي تسير في بحر الالعاب والاستخدام ثقيل العيار فكل شركه الان تتسابق لتقديم ما هو افضل للاعبين اكتر من المستخدمين العاديين.

أختيارك للوحه ام جيده هو امر مهم للغايه لكسر سرعه الأداء اللأعلي بلإضاة الى دعم مخارج توصيل اكثر او امكانيات اضافيه تساعد علي توصيلك الي العالم الافتراضي الذي تريد العيش بداخله

شريحه Z170 من انتل الجديده تقدم لنا مخارج USB 3.1 USB-C Type بالاضافه الي دعم الكامل لوندوز 10 باختصار شريحه Z170 هي الاخت الصغري لشريحه X99 التي صدرت العام الماضي لكن بالطبع مع بعض التحديثات

سنتحدث عن لوحه MSI Z170A GAMING M7 وعن انطباعنا عنها والي اي مدي يمكن للمستخدمين الاعتماد عليها ـ وتوقعوا الفترة القادمة ان تكون حافلة بلفيف من اللوحات من كل الشركات التي وصلتنا مؤخراً.

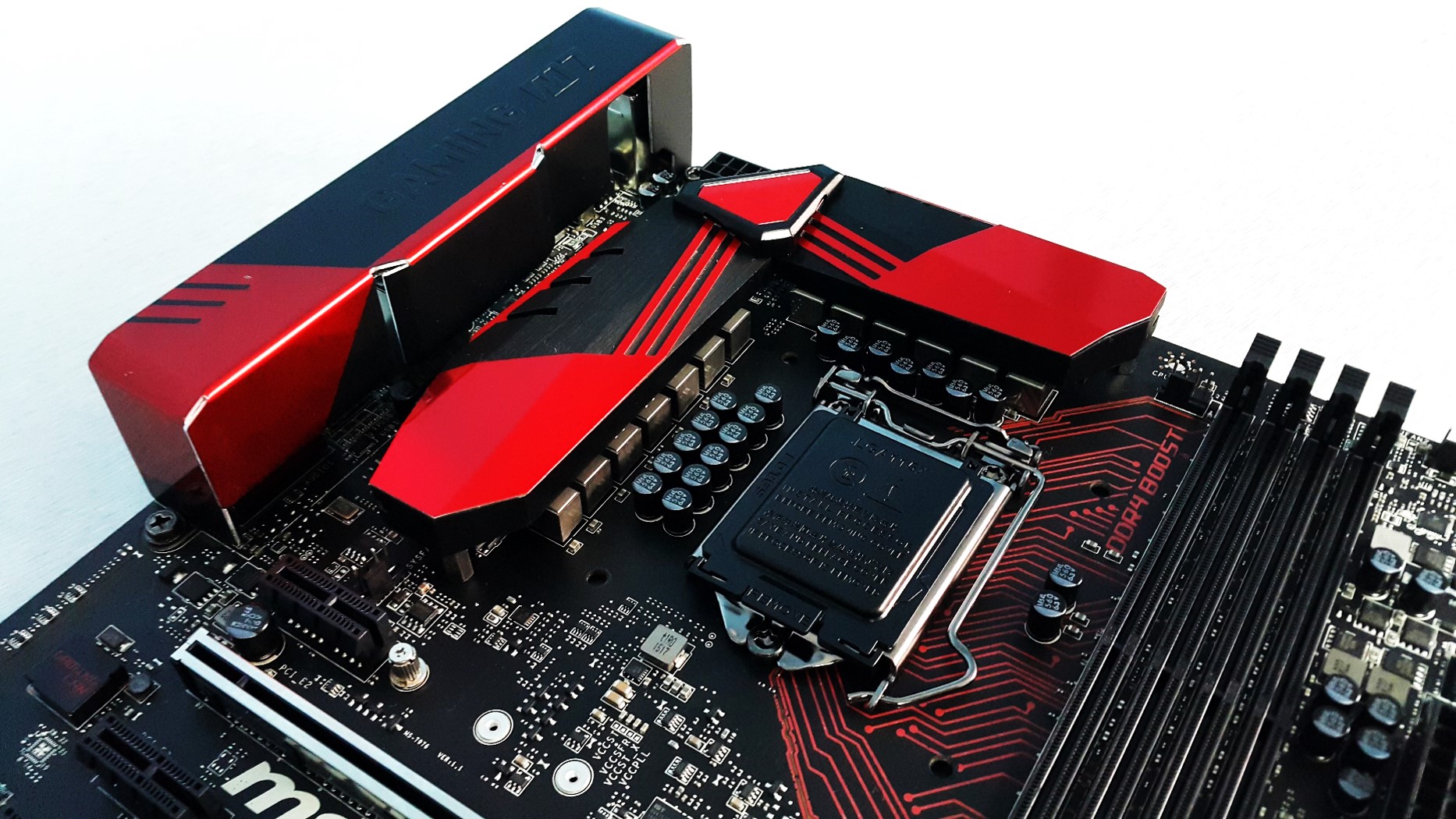

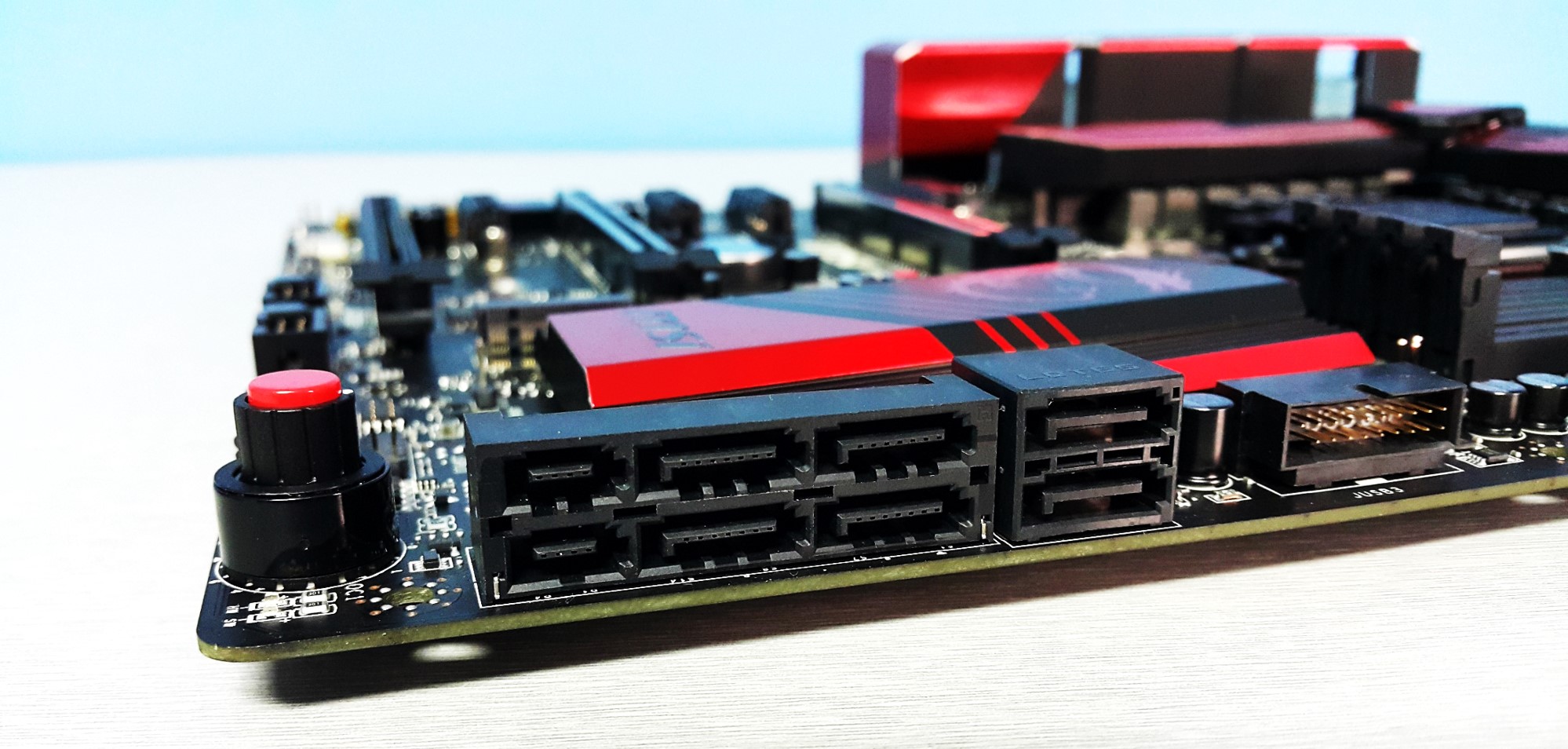

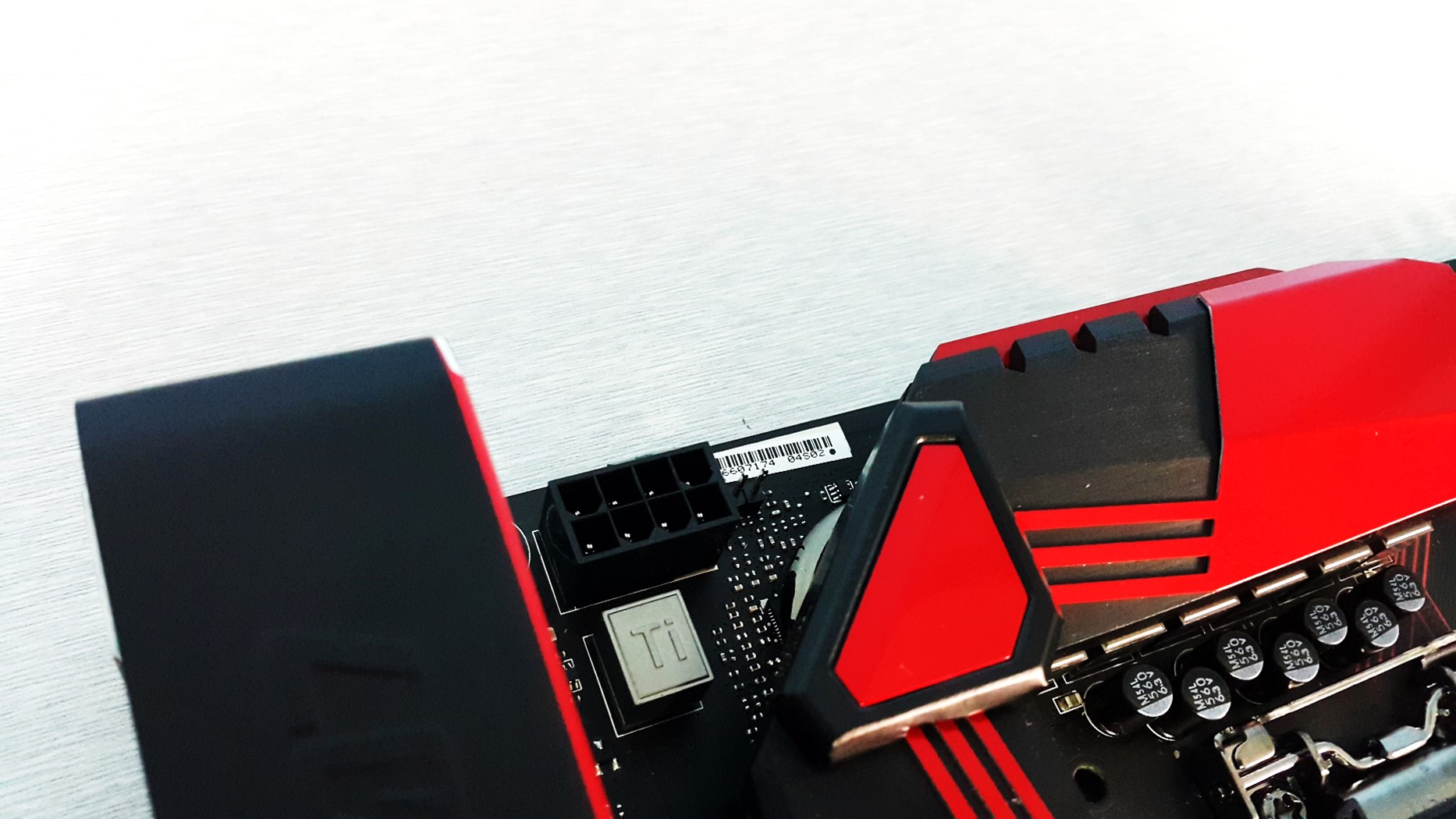

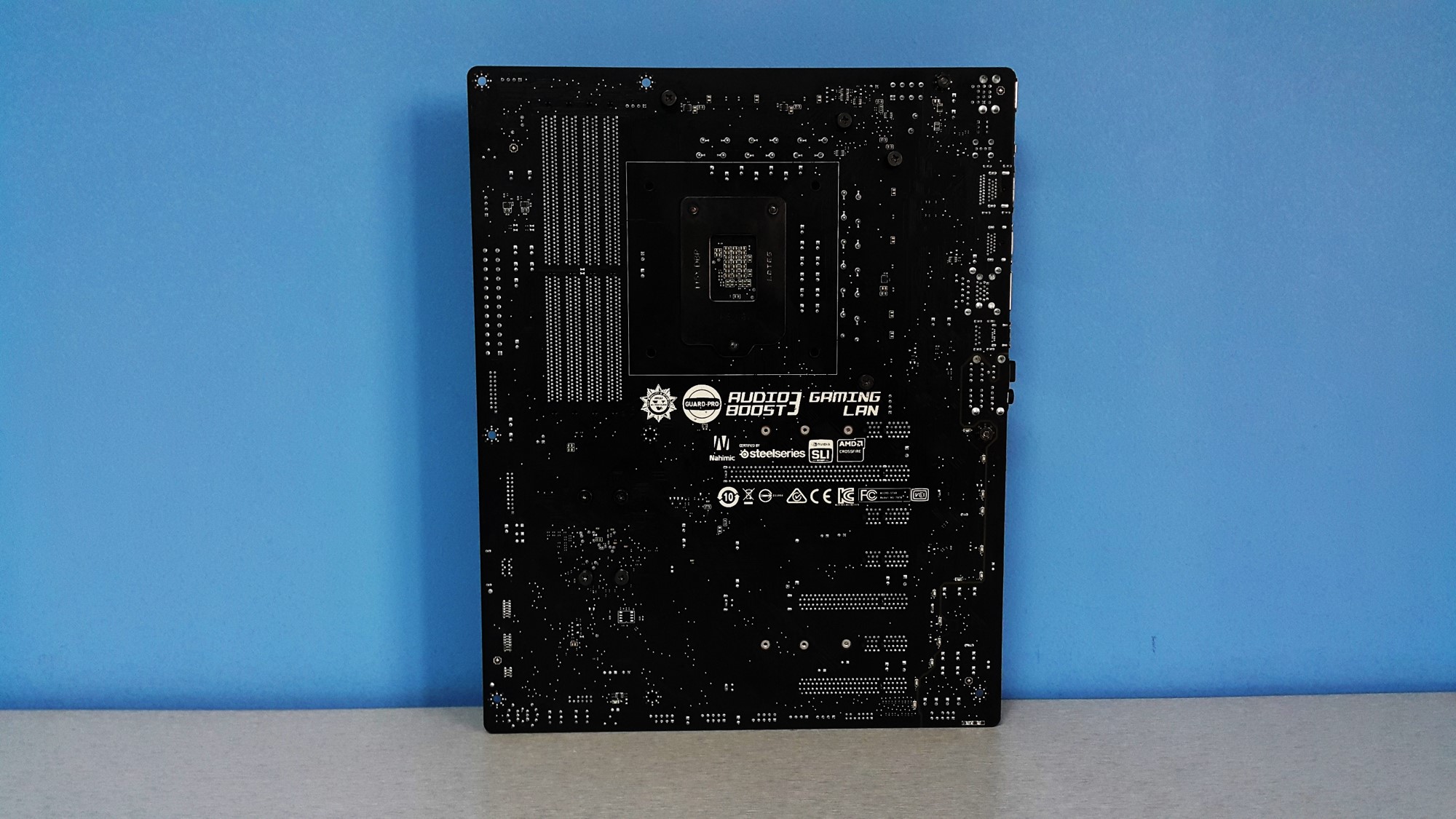

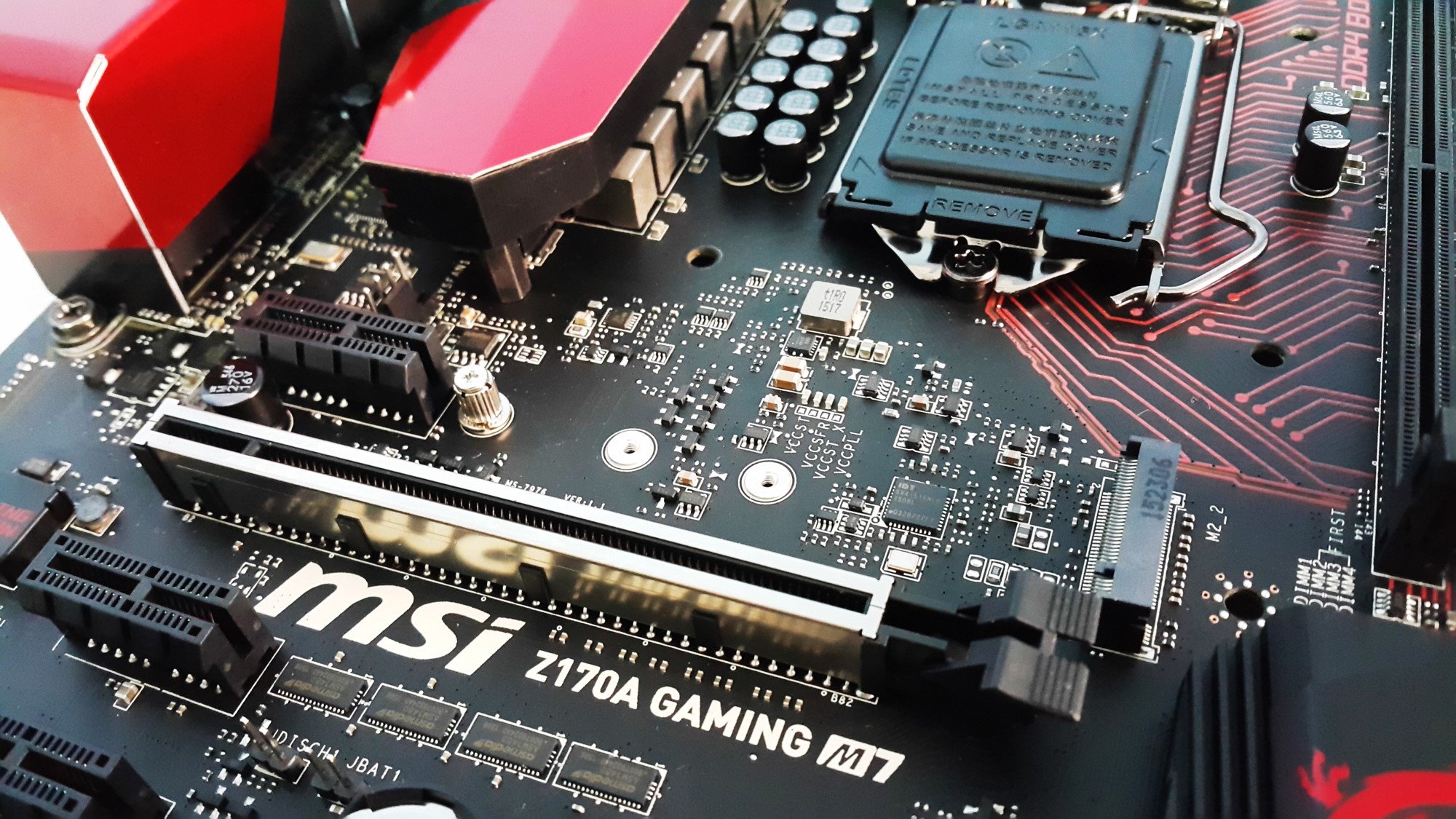

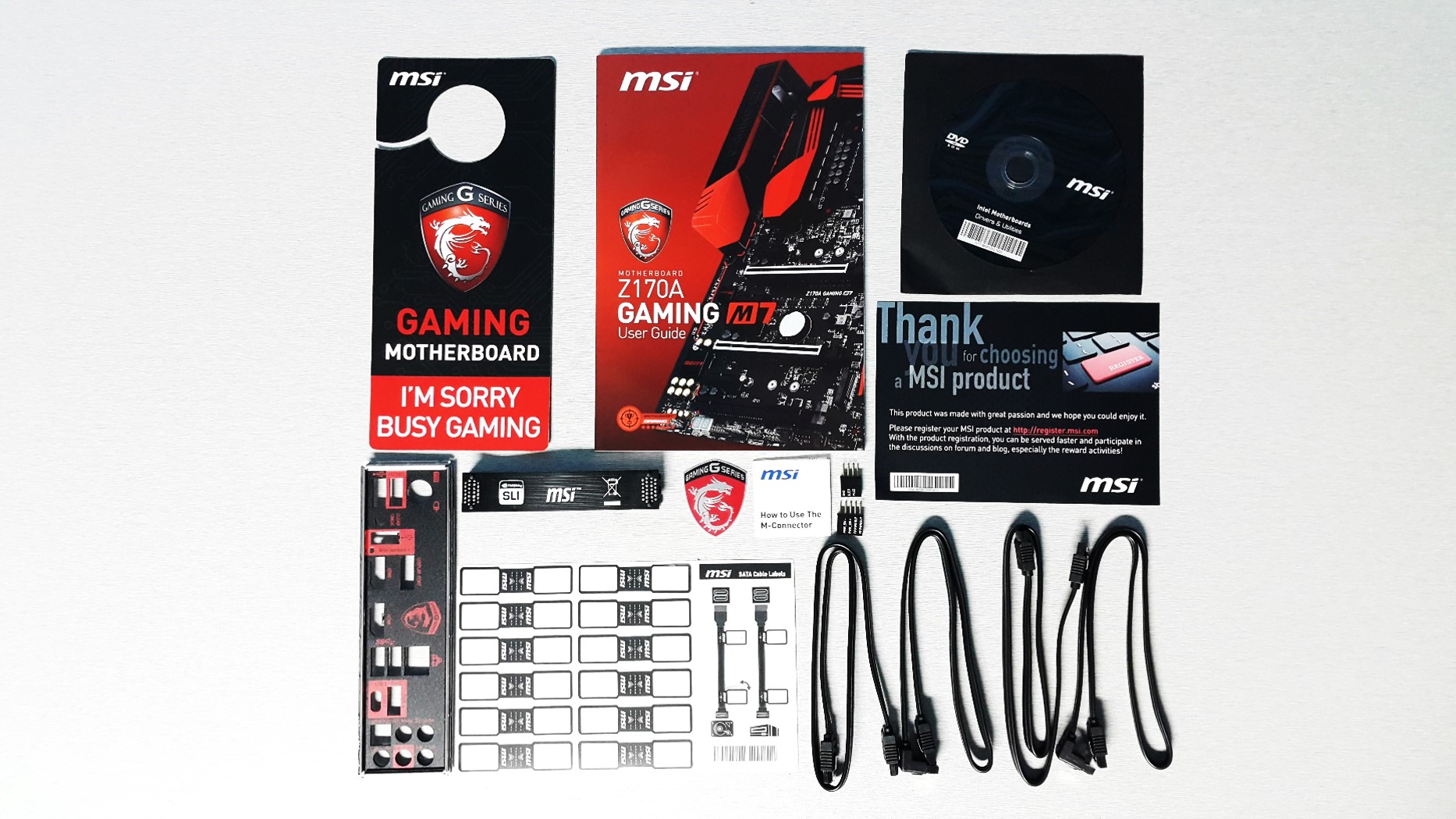

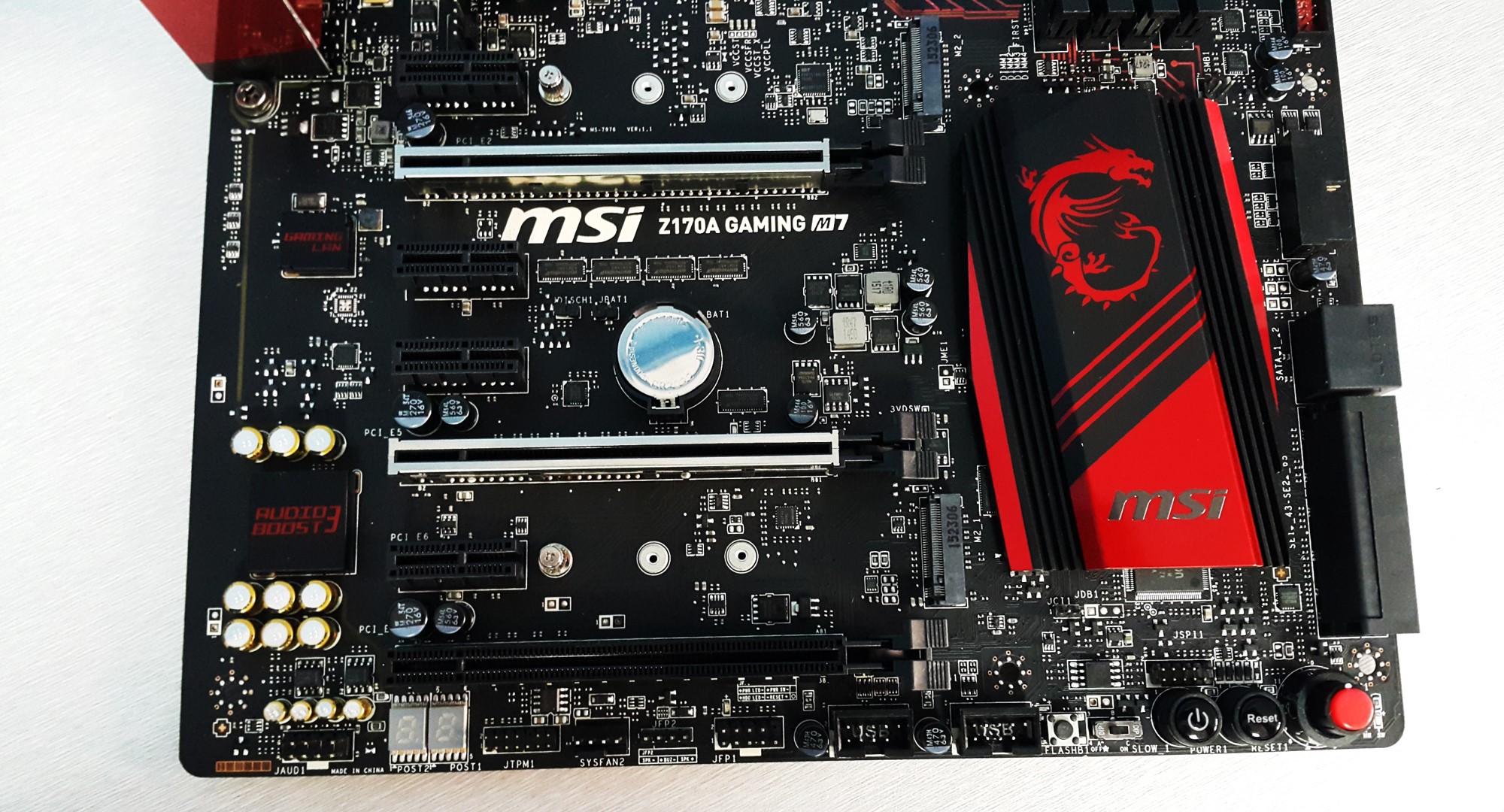

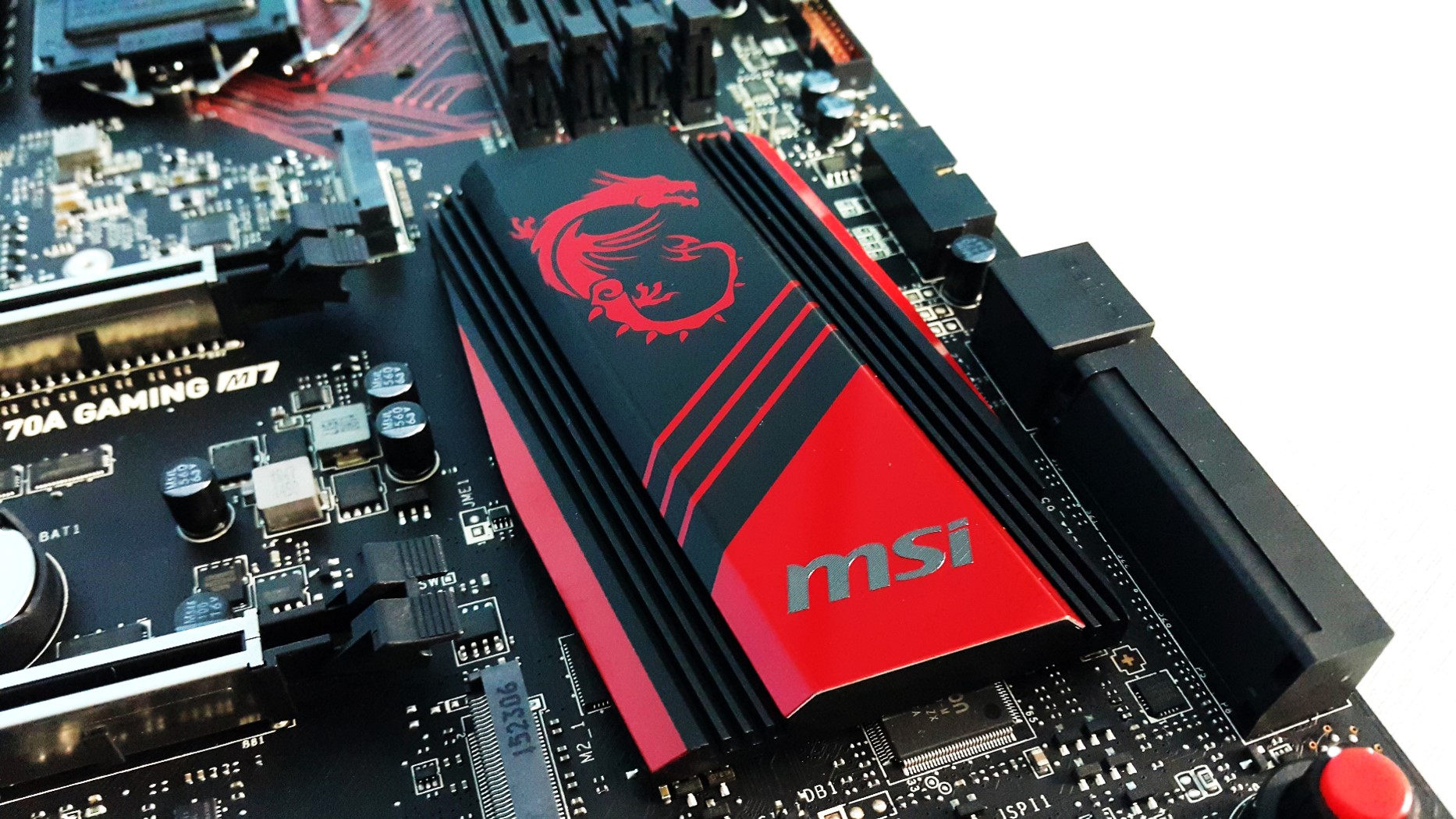

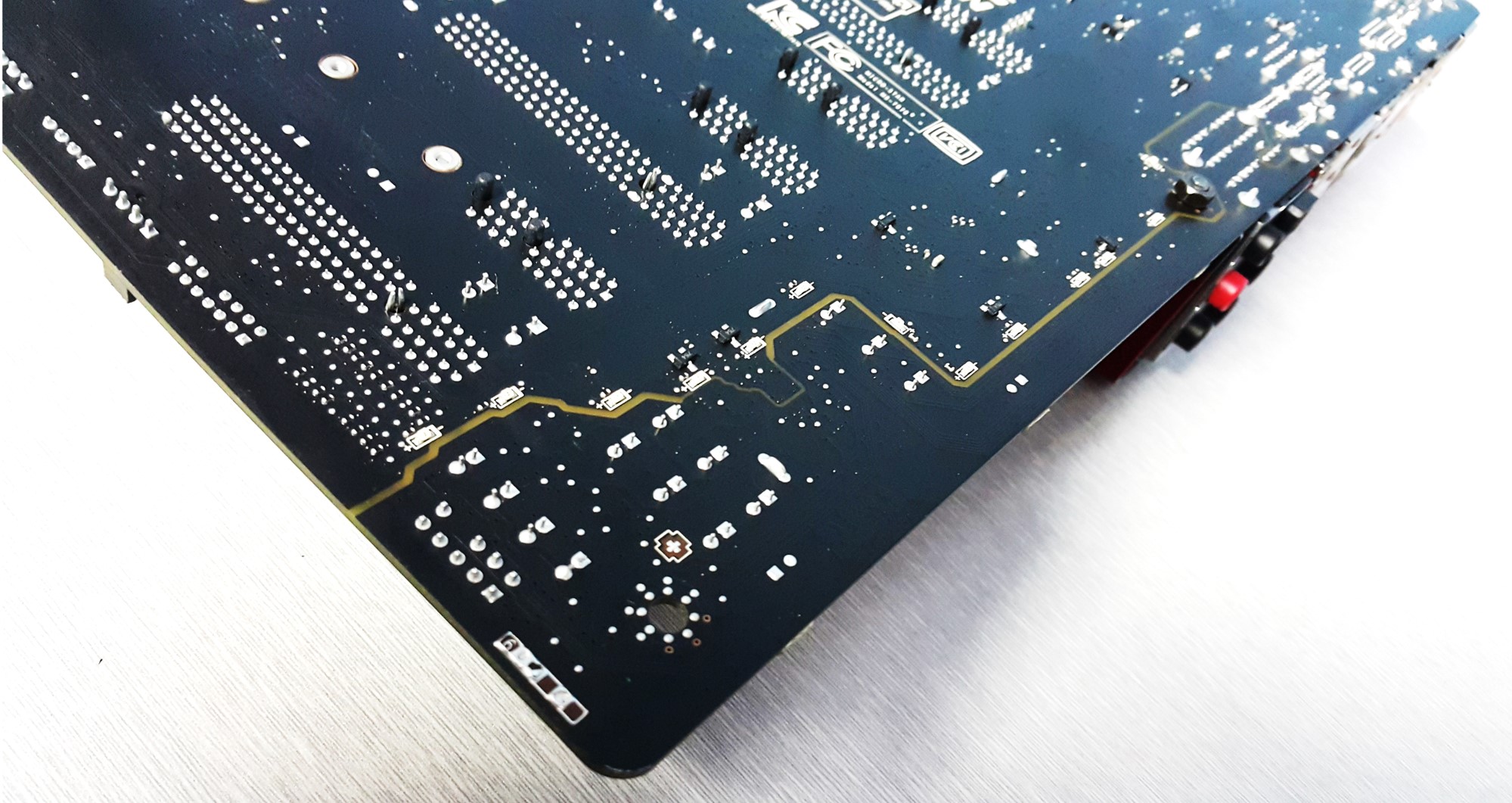

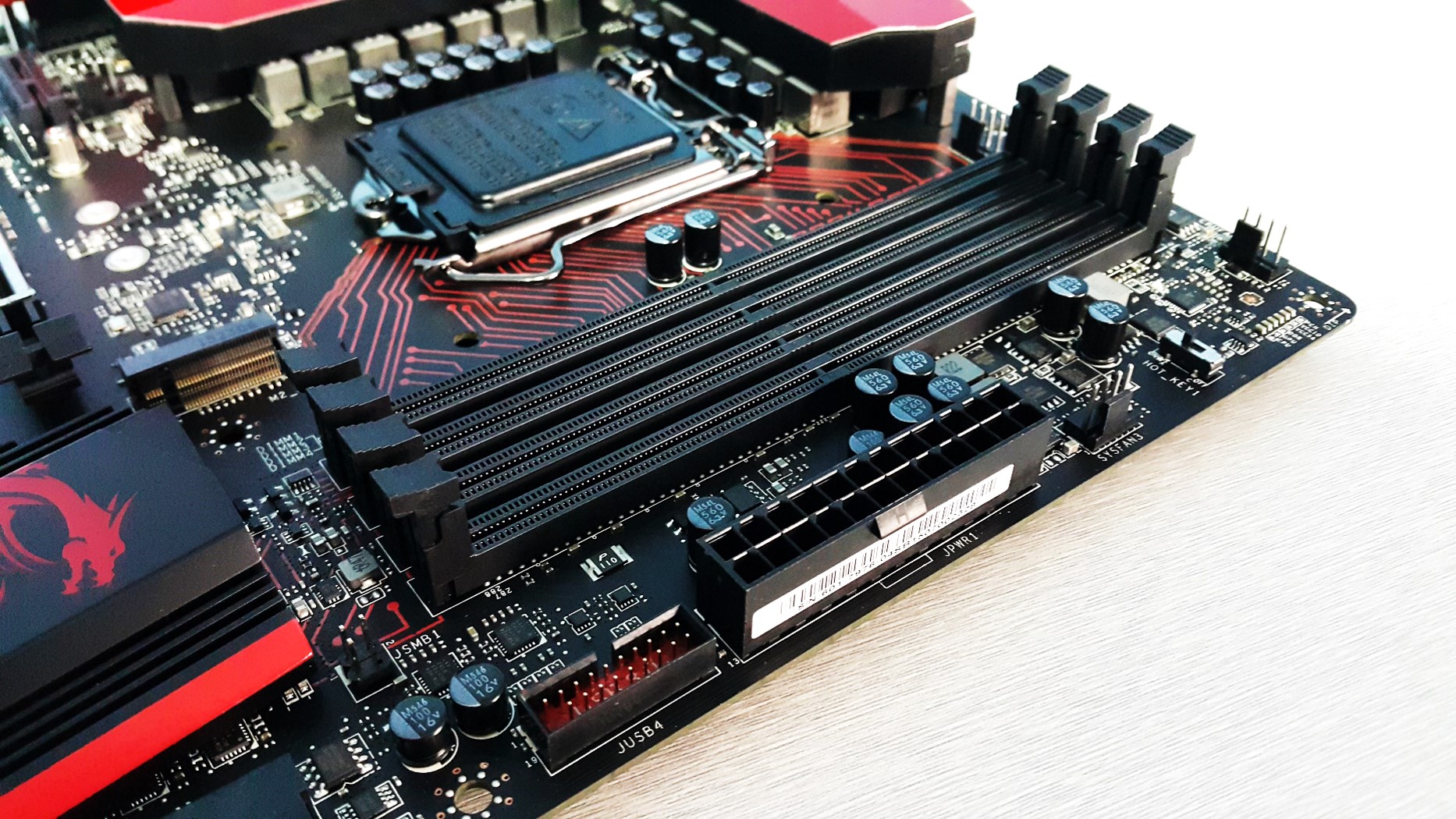

نظره علي الصندوق [caption id="attachment_119961" align="aligncenter" width="1866"] نري الصندوق الخاص باللوحه الام ملفت للنظر خصوصا لمحبي اللون الاحمر والاسود[/caption] [caption id="attachment_119962" align="aligncenter" width="1866"] في الخلف نري اللوحه مليئه بالعديد من الامكانيات التي سوف نكتشفها معا[/caption] [caption id="attachment_119963" align="aligncenter" width="1866"] اسطوانه التعريف - كتيب الارشادات - لوجو يعلق علي الباب - كرت شكر لشرائك المنتج - موصلات - شعار الشركه يوضع علي صندوق الحاسب - موصل SLI - الاطار الخلفي للوحه - موصلات SATA III - وملصقات لترقيم موصلات الساتا[/caption] [caption id="attachment_119964" align="aligncenter" width="1866"] اللوحه تصميمها وتناسق الالوان رائع جدا وقد تم استخدام اللون الاحمر والاسود بشكل رائع وسلس[/caption] [caption id="attachment_119965" align="aligncenter" width="2000"] اللوحه من الخلف[/caption] [caption id="attachment_119966" align="aligncenter" width="1866"] اللوحه تحتوي علي دائره طاقه قويه مكونه من Phase 14 للمعالج و 2 Phase لذواكر[/caption] [caption id="attachment_119967" align="aligncenter" width="1866"] تزود اللوحه بكبل 8 بن للمعالج والذواكر فقط[/caption] [caption id="attachment_119968" align="aligncenter" width="1866"] يمكن تركيب 4 شرائح ذواكر وعمل عليها بسرعه 3600+ , هناك ايضا مدخل امامي ل USB3.0 Header[/caption] [caption id="attachment_119982" align="aligncenter" width="2000"] اماكن لقياس فولتيه كل شئ باللوحه الام من شريحه اللوحه مرورا بالذواكر والمعالج والبطاقه الرسوميه[/caption] [caption id="attachment_119969" align="aligncenter" width="1998"] 6X SATAIII - 2X SATAe - ومخرج اخر ل USB3.0 امامي[/caption] [caption id="attachment_119970" align="aligncenter" width="2000"] مخرج PS2 - 6 مخارج USB3.0 - 2 USB2.0 - USB 3.1 Type-A - USB3.1 Type-C - Display Port - HDMI - LAN - و6 اماكن توصيل صوتي - زر لاعاده مسح ذاكره البيوس[/caption] [caption id="attachment_119971" align="aligncenter" width="2000"] مكان لتركيب M.2 وهوه بقدره توصيل توازي سرعه ساتا 3 او سرعه مقبص PCI-e 3.0[/caption] [caption id="attachment_119972" align="aligncenter" width="2000"] مقبس M.2[/caption] [caption id="attachment_119973" align="aligncenter" width="2000"] مدخل PCI-e 3.0 16X - مدخل PCI-e 3.0 8X - مدخل PCI-e 4X - 4 مداخل PCI-e 3.0 1X[/caption] [caption id="attachment_119974" align="aligncenter" width="1866"] درع لاعطاء شكل جمالي علي اللوحه الام ويغطي المداخل الخلفيه للوحه ومكتوب عليه موديل اللوحه[/caption] [caption id="attachment_119975" align="aligncenter" width="1866"] تبريد علي شريحه اللوحه عليه شعار الشركه باللون الاحمر والاسود[/caption] [caption id="attachment_119976" align="aligncenter" width="2000"] زر لكسر السرعه ب 11 مستوي مختلف - زر تشغيل وزر اعاده التشغيل - زر لوضع اللوحه في وضعيه البطيئه لتجارب كسر السرعه - وزر لتحميل البيوس للوحه بدون الحاجه لتشغيلها فقط تكون موصله بالكهرباء[/caption] [caption id="attachment_119977" align="aligncenter" width="2000"] مخرجين USB2.0 اماميين - لوحه الاخطاء[/caption] [caption id="attachment_119978" align="aligncenter" width="2000"] البطاقه الصوتيه Audio Boost 3 ويحيط بها مكثفات لتقليل معدل تداخل الصوتي ان وجد خصوصا مع دقات صوتيه عاليا مثل HD-DTS و ايضا ATMOS[/caption] [caption id="attachment_119979" align="aligncenter" width="2000"] بطاقه انترنت مقدمه من نوع Killer موجهه للاعبين[/caption] [caption id="attachment_119980" align="aligncenter" width="2000"] اللوحه تحتوي علي 6 طبقات من اللوحه المطبوعه مما يعطيها صلابه اكثر فلا يجعلها عرضه للانحناء مع المشتتات عاليه الاداء او كروت شاشه الثقيلة.[/caption] [caption id="attachment_119981" align="aligncenter" width="1999"] خط عازل للتداخل الكهربي وايضا مضيئ باللون الاحمر[/caption] جوله في البيوس الخاص باللوحه

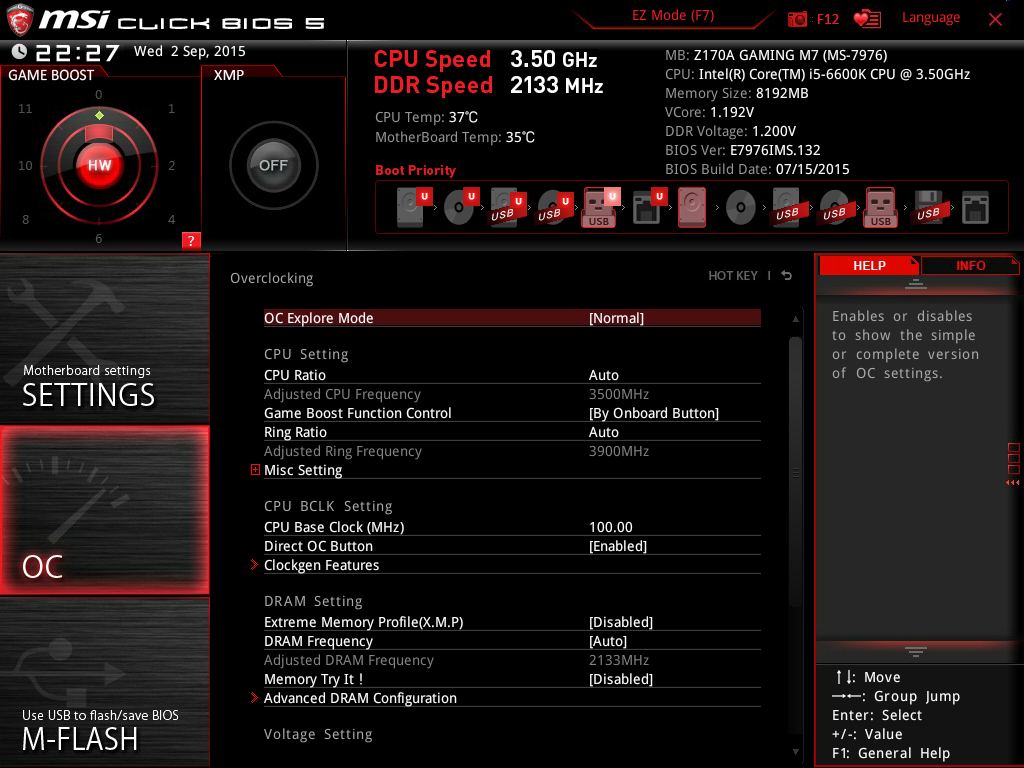

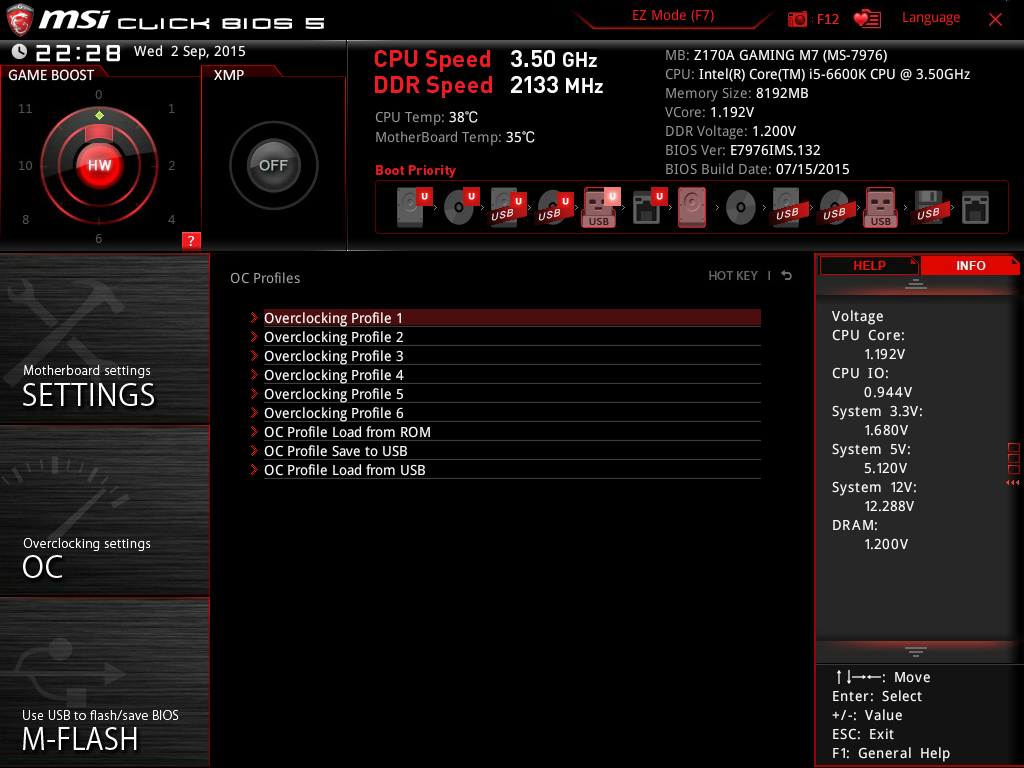

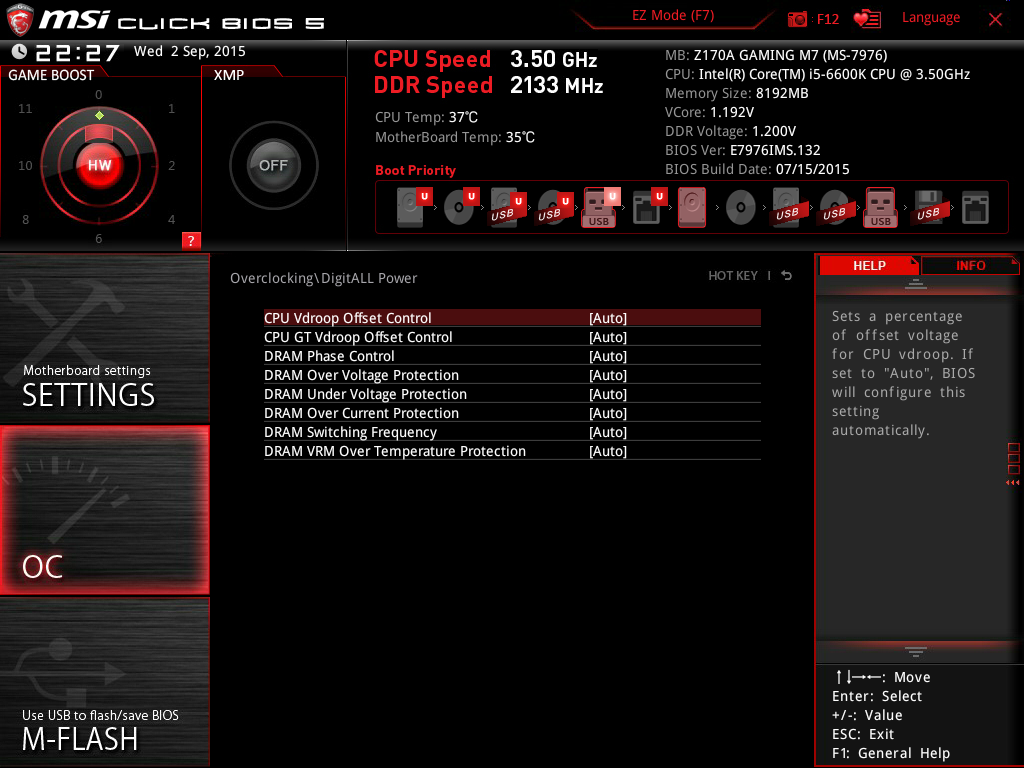

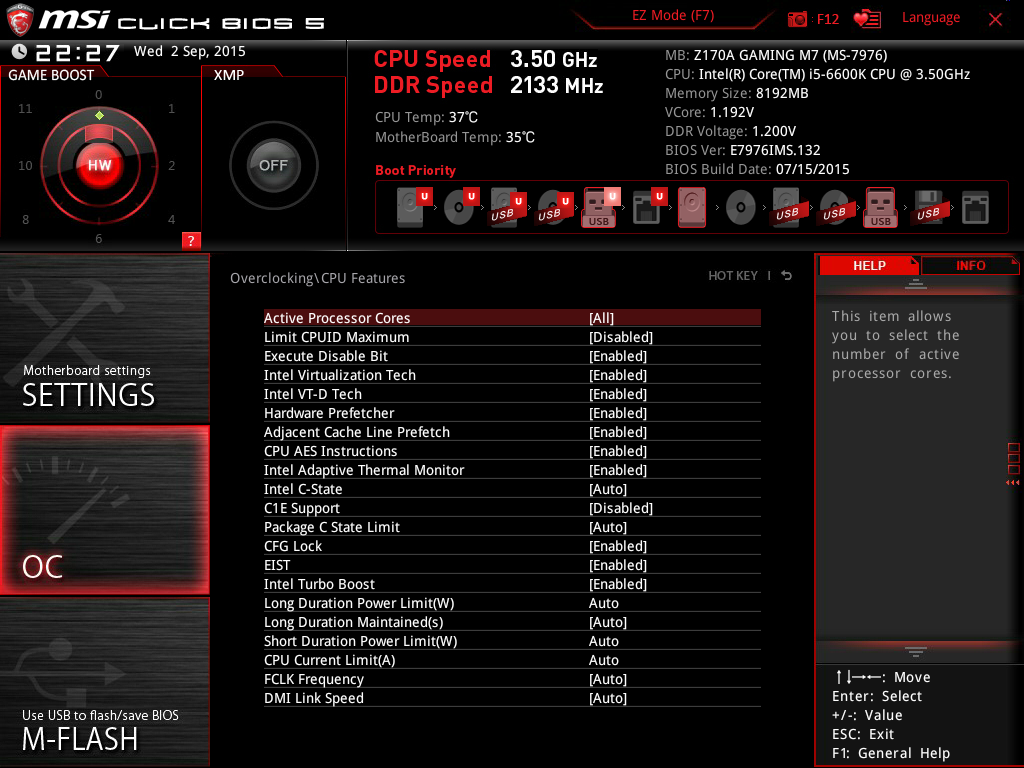

كسر السرعه

المعالج المستخدم هو من نوع i5 موديل 6600K وتم وصول به بالضغط علي الزر الكسر الاتوماتيكي وتوصيله للمستوي 11 الي تردد 4.7Ghz بثبات تام

ايضا تم الوصول بتردد الرامات الي 3200 مع فولت 1.35 وتواقيت 17-18-18-38-1T

وهو امر ممتاز من مجرد ضغطه فقط وهو نفس ما وصلنا اليه بالطريقه اليدويه!

نتايج الاختبارات

الخاتمه

اللوحه قدمت اداء متميز مع جميع الاختبارات التي تمت عليها بثبات تام ولم تواجهنا اي مشكله في العمل عليها او مع التعريفات الخاصه بها او مع البيوس. اللوحه لا تحتاج اكتر من تركيب وتشغيل وتعريف بالاضافه الي كسر السرعه اذا كنت تمتلك مشتت جيد, استهلاك الطاقه ضعيف للغايه عن الجيل السابق بمقدار 40 واط ! ولاحظنا أيضاً قلة درجات حراره المعالج في الكسر بحيث تحسنت بمقدار كبير يصل الي 15 درجه اقل من الجيل السابق , اضافه الي الذواكر الجديده من نوع DDR4 والتي تصل الي اعلي من 3600 في حاله توافر ذواكر تستطيع ذالك فلا نشك ان اللوحه قادره علي ذالك ايضا , نظرا لاداءها جنبا الي جنب مع Z97 فهي تتفوق عليها في عده نواحي في الحراره واستهلاك الطاقة وكسر السرعه ومخارج التوصيل واهم نقطه فيهم هي ان المعالج يحتوي علي 24 خط لـ PCI-e 3.0 بدل من 20 فقط في جيل السابق.

اذا كنت تنوي شراء في الوقت القريب وليس لديك جهاز من الجيل السابق فسيكون خيارك الافضل هو Z170 خصوصا هذه اللوحه التي ننصح باقتنائها لاصحاب الميزانيات المتوسطه وحتي العاليه فهي تصل لهذا المستوي العالي بجداره
