مراجعة اللوحة الأم Asus F1A75-V PRO

عندما تظهر منصة جديدة تتسابق الشركات الكبرى لإخراج ما في جعبتها من منتجات و تحتدم المنافسة, و المستفيد الأول في هذه الحالة هو المستخدم الذي يجد أمامه مجموعة كبيرة و متنوعة من المنتجات. و مع كثرة و تنوع الخيارات تصعب مهمة الاختيار خصوصاً في ظل توفر كثير من تلك المنتجات داخل وطننا العربيّ

اليوم, و بعد بدء انتشار معالجات APU من AMD عالمياً, و بات المهتمون ينتظرون توفرها قريباً في بلدانهم, ظهرت مجموعة من اللوحات الأم الداعمة لتلك المعالجات الحديثة. لدينا اليوم واحدة من اللوحات القوية التي بنت عليها شركة Asus مجموعة كبيرة من الآمال. اعتدنا بين فترة و أخرى أن تطالعنا العريقة Asus بمنتج جديد يبهرنا و يخلب ألبابنا, لعل لوحة اليوم ليست من هذه المنتجات التي تصل في تأثيرها لمرحلة الإبهار, ربما لأنها موجهة بشكل أساسيّ للفئة المتوسطة, إلا انها لا تزال تحمل بصمة و رونق خاص كونها خرجت من معامل Asus.

أدعوكم لقراءة تلك المراجعة للوحة Asus F1A75-V PRO و هي ثاني أعلى لوحة تنتجها Asus من سلسلة لوحاتها التي تحمل شريحة A75 الجديدة. و لا يتقدمها في الجودة سوى لوحة Asus F1A75-V EVO التي تتفوق بوجود ثلاثة شقوق PCI Express مقابل اثنين فقط في لوحة PRO. و هي الثالثة في الترتيب ضمن لوحات Asus الحاملة لشرائح A75 من حيث السعر: فهي تقع بعد لوحة EVO سالفة الذكر, و لوحة Deluxe صغيرة الحجم عظيمة الإمكانات الموجهة بشكل كبير لأجهزة HTPC و تحمل مجموعة من المميزات الحصرية مثل بطاقة الشبكة اللاسلكية المدمجة و تحتوي على إضافة قوية للغاية تتمثل في جهاز للتحكم عن بعد Remote Control يحتوي على بعض ألأزرار من جهة, و من الجهة الأخرى يوجد عليه لوحة مفاتيح!

عودة مرة أخرى للوحة F1A75-V PRO التي نشكر مكتب Asus الإقليمي على تزويدنا بها.
و قبل أن ننتقل للحديث بشكل أكبر عن اللوحة, هيا بنا نراجع ما ذكرناه من قبل عن شرائح AMD الجديدة عبر الانتقال للصفحة التالية.

رغم احتواء معالجات APU على شريحة جسر شماليّ متقدمة, إلا أننا ما زلنا بحاجة لشريحة الجسر الجنوبيّ المسئولة عن تنظيم الاتصال بين أجزاء اللوحة المختلفة, و قد قدمت AMD شريحتين للعمل على معالجات APU هما الشريحة A75 و الشريحة A55. تتفوق الأولى عن الثانية بمجموعة من المميزات, و دعونا أولاً نتعرف على الشريحة A75 محل حديث اليوم. تتصل الشريحة بالجسر الشماليّ الموجود على المعالج بواسطة رابط UMI و يعني Unified Media Interface بسرعة نقل تبلغ 2 جيجابايت/الثانية لكلا الإتجاهين. الشريحة تحمل اسم FCH أي Fusion Control HUB و تشمل مجموعة من الخصائص و المكونات أولها هو مولد النبضات الداخليّ Integrated Clock Gen و هو الجزء المسئول عن تنظيم الإشارات الرقمية و هو المولد الأساسيّ للترددات التي تعمل عليها جميع المكونات المرتبطة باللوحة الأم.

يليه دعم اللوحة لمتحكم صوت يعمل بالصوت عالي الدقة HD Audio. ثم نصل لجزء من أهم الأجزاء و هو دعم الشريحة لمنافذ SATA, و الجميل في الأمر أن الشريحة تدعم بشكل أساسيّ حتى ستة منافذ ساتا تعمل جميعها على سرعة SATA III 6Gb/S و هو أمر مذهل؛ فلن يحتاج مصنعو اللوحات الأم للاستعانة بمتحكمات من شركات أخرى للوصول لدعم SATA III حيث أن الدعم أصبح الآن تلقائيّ, يمكن ضبط الأقراص المتصلة بهذه المنافذ للعمل على خاصية RAID 0 أو 10 أو 1.

أما وسائط التخزين التي ستتصل عبر منافذ eSATA فلها نصيب من دعم الشريحة هي الأخرى؛ فقد استخدمت AMD نوع من مشتركات توزيع الإشارة يُعرف باسم FIS Based Switching و هو شبيه بمشتركات HUB الخاصة بمنافذ USB, حيث أنك ربما تكون تعاملت مع إحداها من قبل, و هي باختصار مكونات يمكنها توزيع إشارة USB على أكثر من جهاز في نفس الوقت. الفكرة هنا مشابهة لفكرة USB HUB مع استبدال منافذ USB بمنافذ eSATA. و لكي أجعل الأمر أكثر بساطة, فإن AMD باستخدام هذا المشترك ستمكن المستخدم من استخدام منفذ eSATA واحد في توصيل و تشغيل أكثر من جهاز يعمل على واجهة eSATA.

بعد ذلك نجد دعم الشريحة لمجموعة من الخصائص الأخرى مثل متحكم لمراوح معالجات APU, كما تدعم BIOS بحجم 16 ميجابايت. فضلاً عن دعم Consumer IR لتمكين المستخدمين من توصيل أجهزتهم مع الحاسب باستخدام الأشعة تحت الحمراء. و متحكم SD و PCI. كما يوجد محول إشارة داخليّ Integrated Display DAC. تدعم اللوحة أربعة منافذ PCI-Express تعمل على سرعة X1 و بسرعة 500 ميجابايت في الثانية.

تدعم الشريحة منافذ USB كالتالي:
1) منفذين USB 1.1.
2) عشرة منافذ USB2.0.
3) أربعة منافذ USB3.0.

الشريحــة A55 FCH

إذا نظرتم للرسم التوضيحيّ للشريحة A55 و حاولتم إيجاد الفروق بينها و بين شقيقتها الكبرى, ستلاحظون أن الأمر أشبه بلعبة "حدد الفرق بين الصورتين" التي كنا نعشقها و نحن صغار. ما أريد قوله هو أن الشريحتين متقاربتين للغاية, أو بمعنى أصح متطابقتين باستثناء عدّة اختلافات سوف أسردها عليكم بالترتيب:

1) تدعم الشريحة A55 نفس عدد منافذ SATA التي تدعمها A75 لكن رغم وحدة العدد, فالسرعة ليست واحدة. حيث أن A55 تدعم منافذ بسرعة SATA II فقط, و لا يوجد دعم لـ SATA III. لا تقلق, فسوف يوفر مصنعوا اللوحات الأم دعم SATA III عن طريق استخدام متحكمات خارجية من Marvell أو AsMedia أو NEC, لكننا نعلم أن هذا سيعود بالسلب على سعر اللوحات.
2) لا يوجد دعم لمشترك FIS Based Switching المدعوم في شريحة A75.
3) لا تدعم الشريحة A55 منافذ USB3.0 أيضاً بشكل أساسيّ, و كما افترضنا مع SATA III, فإن مصنعي اللوحات الأم سيستعينون بمتحكمات خارجية للحصول على دعم USB3.0 أيضاً.

ربما نظر المستخدم للثلاث نقاط السابقة بنوع من عدم الاهتمام (خصوصاً النقطة الثانية), لكن دعوني أذكركم بأن أقراص SSD التي تعمل على واجهات SATA III آخذة في الانتشار بشكل كبير, و لاحقاً ستكون هي المسيطرة. كما أننا نفضل دوماً دعم الشريحة بشكل أساسيّ لتلك المنافذ حيث اكتشفنا بعد عدة تجارب أن الدعم الأساسيّ يكون -غالباً- أفضل من الدعم لهذه املنافذ عن طريق متحكمات خارجية. الأمر الأهم هو زيادة تكلفة سنعاة اللوحات الأم بعد إضافة متحكمات إضافية لدعم SATA III و USB3.0.

المواصفات منقولة من الموقع الرسميّ للشركة و تشير إلى دعم اللوحة لمقبس FM1 الجديد و توافقيتها للعمل مع معالجات APU الجديدة من AMD. تستطيع اللوحة ترويض القوة الرسومية المدمجة على معالجات APU و إخراجها عبر منافذ عدّة للتوصيل بالشاشات سنتطرق لها فيما بعد. دعم اللوحة للذاكرة جاء رائعاً للغاية حيث تدعم ترددات تصل إلى 2250 ميجا هرتز لتتخطى بذلك معظم اللوحات الحاملة لشرائح A75 الموجودة على الساحة. البطاقات المتعددة من AMD أصبحت متاحة عبر تقنية Crossfire حيث يوجد شقين PCI-Express يعمل أولهم بسرعة X16 بينما يعمل الآخر بسرعة X4. استخدام متحكم ASMedia لزيادة عدد منافذ USB3.0 ساهم في زيادتها بمقدار منفذين فضلاً عن اربعة منافذ أخرى بدعم أساسيّ من الشريحة. كما أن استخدام متحكم آخر من نفس الشركة عاد بالنفع على زيادة عدد منافذ SATA III بمقدار منفذ واحد و منفذ آخر eSATA خلفيّ.

توفر أسوس خاصية جديدة من نوعها لإدارة خواص الطاقة, تتكون الخاصية الجديدة من دمج وحدات تنظيم الطاقة الرقمية DIGI+ VRM المتطورة التي تعمل على توصيل طاقة نظيفة للمعالج بكفاءة عالية, و تساهم في القضاء على التأخير الحادث من معالجة الوحدات التناظرية التقليدية للطاقة الكهربائية, و هو الأمر الذي يؤدي لجعل الطاقة الواصلة للمعالج طاقة نظيفة و ثابتة.يتم دمج عمل هذه الوحدات مع شريحتين منفصلتين على اللوحة الأم, أو معالجين مخصصين لإدارة عمليات كسر السرعة.

خاصية TPU اختصار لـ TurboV processing Unit و هي خاصية مساعدة في عملية كسر السرعة تسمح للمستخدم بكسر سرعة المعالج و زيادة تردد التشغيل بكبسة زر واحدة دون الحاجة لضبط أية إعدادات مسبقة أو الدخول في متاهات BIOS. توفر الخاصية إمكانية كسر السرعة من بيئة الويندوز أيضاً, فضلاً عن وجود زر منفصل على اللوحة الأم لإجراء كسر السرعة و تطبيق الإعدادات دون الحاجة لدخول صفحة الإعدادات BIOS. الشريحة المخصصة لهذا الأمر موجودة على اللوحة الأم و توفر تحكم دقيق في الفولت الموصل للمعالج كما أنها تراقب سرعة المعالج و تردد كل قطعة في الجهاز.

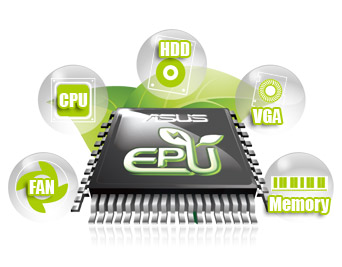

خاصية EPU تعني Energy Processing Unit و هي عبارة عن شريحة أو معالج صغير موجود على اللوحة الأم يقوم بمراقبة درجات الحرارة و استهلاك الطاقة طوال الوقتو مراقبة وضع النظام عند الخمول و تحت الضغط كما أنها توفر إمكانية ضبط سرعات المراوح طبقاً لدرجات حرارة الجهاز و هو الأمر الذي يوفر الهدوء لمحبي الهدوء من اصحاب الصناديق التي تعج بالمراوح سريعة الحركة مرتفعة الصوت. يوجد زر على اللوحة الأم يقوم بتعطيل أو تشغيل هذه الخاصية.

الخاصيتين السابقتين يمكن التحكم فيهما عن طريق الأزرار الموجودة على اللوحة الأم, أو التحكم فيهما من داخل إعدادات BIOS أو حتى من داخل بيئة الويندوز عن طريق برنامج AI Suite II المتطور و الذي سنتطرق له في صفحات لاحقة من هذا المقال.

استخدمت Asus نفس النظام اللوني و التصميم الذي رأيناه مع لوحات سابقة من فئة PRO, آخرهم كانت اللوحة P8Z68-V PRO التي اختبرناها سابقاً. نجد على الواجهة أهم مزايا اللوحة, تبدأ تلك المزايا بالشعار الدائريّ الكبير الموجود أعلى يمين اللوحة و الذي يشير إلى اعتماد الشركة في هذه اللوحة على معالجين لتنظيم الطاقة Dual Intelligent Processors فضلاً عن استخدام وحدات تنظيم الطاقة من النوع الرقميّ. الشعار الذي يليه لا يعنينا, و هو شعار الضمان الخاص باللوحة و لعلكم تلاحظون أنها تأتي بضمان ثلاث سنوات. أسفل العلبة كتبت الشركة بكل فخر أنهم أصحاب اللوحات المستحوذة على أكثر نسبة جوائز في العالم. الجانب الأيمن يتحدث عن دعم اللوحة لمعالجات AMD الجديدة.

الجهة الخلفية للعلبة عليها شرح مفصل لمعظم الخواص مع التركيز على الخصائص الجديدة.

بعد فتح الصندوق مباشرة تفاجأنا بهذه المنظر, 25 بطاقة أصلية للعبة DEUS EX, و انتابتنا الدهشة من كرم ASUS بتزويد كل لوحة بخمسة و عشرين بطاقة! إلا أننا مؤحراً اكتشفنا أن الأخ إبراهيم حمدي نسي البطاقات داخل العلبة, و نسي الأخ إسلام المصور إزالتها قبل التصوير. هذه الكوبونات الأصلية هي الجوائز التي تم توزيعها في مسابقة عرب هاردوير بالتعاون مع AMD.

اللوحة بعد أن أخرجناها من الصندوق معلفة بغلاف بلاستيكي للحماية من الكهرباء الاستاتيكية التي قد تتسبب في أي أذي مع أول لمسة لك تجاه اللوحة. كما أن اللوحة مُحاطة بغلاف من الكرتون الأبيض لحمايتها أيضاً.

تنتمي اللوحة لفئة اللوحات المتوسطة, و هذا بكل تأكيد يجعلنا لا نطمح في الكثير من المتعلقات. تأتي اللوحة بصحبة أربعة أسلاك SATA, و قرص التعريفات و البرامج, و كتيب التشغيل السريع, و كتيب التشغيل المفصل, فضلاً عن اللوحة المعدنية الحلفية, و القطع المُستخدمة في توصيل أسلاك التشغيل و إعادة التشغيل للواجهة الأمامية للصندوق. لا يمكن بأي حال من الأحوال أن نقارن بين متعلقات لوحة اليوم, و المتعلقات التي استلمناها مع لوحة Sapphire A75 Pure Platinum التي راجعناها منذ أسبوعين؛ فقد شملت الأخيرة لعبة Dirt 3 أصلية, و واجهة أمامية لزيادة عدد وصلات USB3.0.

تصميم رقيق للغاية يشمل اللون الأزرق البحريّ و اللون الأزرق الغامق, و يبدو من هذا المنظر أننا أمام إحدى لوحات الأداء الفائق الحاملة لشرائح A75 الجديدة من AMD, لكن -و لأن المناظر لا تخدعنا- سنرجيء الحكم على اللوحة لما بعد الاختبارات و الفحص الدقيق لمزايا اللوحة. من النظرة الولى يتضح لنا أننا بصدد إلقاء الضوء على لوحة بالمقاس الكامل ATX تحتوي على عدد كبير من شقوق التوسعة كما يظهر أمامكم. فضلاًُ عن احترافية المشتتات الحرارية المنتشرة على أعلى و أسفل اللوحة.

الجانب الخلفيّ من اللوحة لا يظهر عليه أي شيء غير عاديّ, نجد اللوحة المعدنية الخلفية لتثبيت المشتتات, كما نلاحظ الموصلات الخاصة بشقوق التوسعة و نجد أن لدينا شق PCI-Express X4 محددة سرعته كهربائياً.

أفضّل دائماً البدء بهذه المنطقة المركزية, أمامنا الآن مقبس FM1 الجديد و الذي أشرنا إليه مسبقاً في مراجعة وحدة المعالجة المسرعة APU صاحبة الطراز A8-3850. قطع تثبيت المشتتات مصنعة من البلاستيك و تحمل اللون الأسود, مالكي لوحات AMD التي تعمل على معالجات AM3 سيلاحظون ان قطع التثبيت هذه أصغر من التي يملكونها و لا تحتوي على جوانب بلاستيكية بطول منطقة المعالج, و هذا صحيح, حيث قامت AMD بتبني هذا التصميم الجديد لكي يسمح بتدفق أفضل للهواء مما يساهم -و لو بشكل يسير- في تحسين درجات الحرارة. لكي تقوم بتركيب المعالج عليك أولاً أن ترفع القطعة المعدنية ثم تثبت المعالج جيداً و تعيد القطعة المعدنية لمكانها مرة أخرى برفق.

أعلى منطقة المعالج يوجد مقبس 8 PIN لتزويد المعالج بالطاقة, لعل هذا أفضل مكان لهذا المقبس؛ حيث يمكنك فك السلك و تركيبه دون عناء أو جهد. بجوار المقبس مباشرة يوجد متحكم DIGI+ EPU المسئول عن تنظيم الطاقة. فوق مقبس المعالج يوجد مقبس لمروحة المعالج 4 Pin.

دعم الذواكر ثنائية القناة Dual-Channel  هو أحد الأمور الأساسية مع منصات A75, و لو قرأتم مقالنا السابق في عرب هاردوير عن وحدة المعالجة المسرعة A8-3850 ستدركون أن AMD تدعم ذواكر تصل لتردد 1866 ميجاهرتز بشكل أساسيّ. الجديد في لوحة أسوس أنها داعمة لترددات تصل إلى 2250 ميجاهرتز, كما أنه بات بإمكانك الحصول على ذاكرة كلية تصل إلى 64 جيجا بايت, حيث يمكنك تركيب أربعة شرائح سعة كل واحدة منهن 16 جيجابايت. لتفعيل خاصية Dual Channel يتوجب عليك تركيب شريحتيّ ذاكرة على الأقل, و يجب تركيبهم في شقوق الذاكرة ذات الألوان الواحدة (إما في الشقين ذوي اللون الأزرق, أو الآخرين ذوي اللون اسود). بجوار شقوق الذاكرة تم كتابة بعض خواص اللوحة مثل Dual Graphics و دعم DirectX 11.

لو دققنا النظر هنا سنجد وحدات تنظيم الطاقة الخاصة بالذواكر. و أهم ما يميز هذه المنطقة هو وجود مفتاحين لتنشيط خواص EPU و TPU التي تحدثنا عنها في الصفحات الأولى, كل مفتاح من هذه المفاتيح يوجد بجواره لمبة بيان صغيرة تعمل و تتوهج عند تفعيل إحدى الخواص سالفة الذكر. يوجد أيضاً زر MemOK! الشهير في لوحات ASUS و الذي يسمح للمستخدم بفحص الذاكرة للتأكد من خلوها من الأعطال أو الأخطاء بمنتهى السهولة. و أخيراً معنا مكان لمروحة أخرى 4 بن, هلا بدأتم عد المراوح, لدينا اثنتين حتى الآن.

بالأسفل قليلاً يوجد مقبس الطاقة الرئيسيّ ذو 24 إبرة, مكان المقبس جيد للغاية و يساهم في تسهيل عملية تنظيم الأسلاك داخل الصندوق. الإضافة المميزة هنا هي مقبس توصيل إحدى اللوحات المعدنية التي يتم تركيبها في الواجهة الأمامية لتوصيل منافذ USB3.0, المنفذ لونه أزرق سماويّ, و من الجيد أنهم وضعوه هنا في حال أراد المستخدم توصيل لوحة USB3.0 في مقدمة الصندوق, إلا أنه من غير الجيد أن ASUS لم يقوموا بإرفاق لوحة امامية!

عشاق المساحات التخزينية المهولة لهم اليوم موعد مع سبعة منافذ SATA يعملون جميعاً على الواجهة الجديدة SATA III بسرعة 6 Gbps, الستة منافذ التي أمامكم متصلة مباشرة بالشريحة A75 بشكل قياسيّ, أما المنفذ السابع الذي يتوارى خلفهم و ينظر إلينا باستحياء بلونه الأزرق فيتحكم فيه متحكم من ASMedia. إضافة متحكم من ASMedia ساهم في زيادة عدد منافذ SATA بمقدار منفذ SATA 3 وحيد, و منفذ eSATA خلفيّ سنراه بعد قليل.

تم تصميم المشتتات بشكل رائع يضفي مزيداً من الجمال على اللوحة, و هذه عادت Asus المتميزة برقي تصميماتها و صلابة أداءها. تقع تحت هذا المشتت شريحة الجسر الجنوبيّ A75, و لا يعمل هذا المشتت على توزيع الحرارة فحسب, و إنما يتواصل مع المشتت الموجود بأعلى اللوحة عن طريق أنبوب حرارية من أجل تبادل أكبر للحرارة و تشتيت أكثر كفاءة.

وصلنا لأسفل اللوحة حيث يوجد مجموعة من المكونات أهمها توصيلات الواجهة الأمامية للصندوق؛ و تشمل توصيلات لتشغيل الجهاز و إعادة التشغيل و لمبات بيان نشاط الأقراص و تشغيل الجهاز. بجوار تلك اللوحة البيضاء تطالعنا أسوس بمفاجأة غير سارة و هي Jumper لعمل استعادة للإعدادات الافتراضية لـ BIOS! بعد ان قطعت التثنية شوطاً كبيراً من التقدم لا تزال أسوس مصرة على استخدام Jumper لإعادة ضبط المصنع, اعلم أن بعضكم سينادون قائلين "هذه لوحة متوسطة". أجل, اعلم انها لوحة متوسطة, لكن لوحة سافاير التي راجعناها مسبقاً كانت تحتوي على زر إعادة الضبط الافتراضيّ و زيادة. و على ذكر الزيادة, لا يوجد في لوحة F1A75-V PRO أزرار خاصة للتشغيل و إعادة التشغيل, و غيابهم أعتبره أمر مرهق للغاية عند إجراء كثير من اختبارات كسر السرعة. اللمبة الخضراء الصغيرة تعمل في وضع الانتظار Standby.

أربعة منافذ كاملة لتوصيل واجهات USB2.0, أي أنك بإمكانك استغلال هذه المنافذ لتشغيل 8 منافذ USB2.0, هذا إن امتلكت لوحات توسعة Brackets كافية, او كان لديك أماكن شاغرة بالصندوق! هل لاحظتم وجود معالج TPU الذي تفخر به Asus أعلى منافذ USB2.0؟

وضعت Asus  تذكير بأن لوحتها تحتوي على UEFI BIOS الرائع, سنراه بعد قليل. أما الآن فدعونا نستكمل الرحلة مع منفذ لتوصيل واجهة COM 1 التسلسلية (ستحتاجها إن كنت من هواة ترقية البرامج التشغيلية لأجهزة الاستقبال القنوات الفضائية الرقمية). بجواره يوجد منفذ توصيل منافذ الصوت الأمامية, مكانها جيد للغاية و أفضل بكثير من وضعها بالأعلى خلف منافذ الصوت الخلفية كما نرى في كثير من اللوحات. نلاحظ في أقصى اليسار متحكم الصوت من طراز Realtek ALC892 الداعم للصوت المحيطيّ ثماني القنوات.

الأنبوب الحرارية تمر على اللوحة من أجل نقل الحرارة, نلاحظ عدم وجود مشتت لتبريد الجسر الشماليّ, ذلك لأنه لا يوجد على اللوحة جسر شماليّ North Bridge من الأساس! راجعوا مقالنا حول وجدة المعالجة المسرعة A8-3850 لتعرفوا المزيد.

المنطقة المفضلة للاعبين, منطقة توزيع شقوق PCI Express التي ستحتضن بطاقات الرسوميات. انفردت Asus اليوم بميزة جديدة و هي توفير الدعم لتركيب بطاقتين من AMD و الربط بينهم بتقنية CrossfireX, و هو ما لم تقدمه لوحة Sapphire التي اختبرناها سابقاً. في حال تركيب بطاقة واحدة يُفضل تركيبها في الشق الأول ذو اللون الأزرق و ستعمل البطاقة بسرعة X16. أما في حال تركيب بطاقتين, فستعمل الأولى بسرعة X16 و الثانية (التي تعمل على الشق الرماديّ) بسرعة X4 فقط. وضعت Asus على لوحتها ثلاثة شقوق PCI و هو امر أصبح نادراً ما نراه في أيامنا الراهنة. يوجد أيضاً شقيّ PCi-Express يعملان بسرعة X1.

ملحوظة هامة: شق PCI-E X1 الثاني يشترك مع شق PCI-E X16 الثاني (رماديّ اللون) في النطاق Bandwidth و تنصح الشركة بعدم تركيب أي بطاقات في شق PCI-E X1 عند تفعيل CrossfireX, على أية حال لن يستطيع المستخدم تركيب بطاقات بالفعل لو استخدم بطاقات Dual Slots, حيث ستغطي البطاقة الأولى على شق PCI-E X1 الثاني.

لم تكتفي Asus بكتابة مواصفات لوحتها التقنية على اللوحة المطبوعة PCB, فكتبوا ميزة لا تتعلق بالعتاد إطلاقاً, حيث نجد كلمة AI Suite II و هو عبارة عن حزمة برامج Asus المساعدة. نلاحظ وجود منفذين لمروحتين أعلى شق PCI-E X1 العلويّ مما يجعل لدينا مجموع 5 مراوح قابلة للتركيب و التشغيل. نلاحظ جهة اليمين (أمام شق PCI-E X16 مباشرة) متحكم الشبكة من طراز Realtek RTL8111E.

استمرار الجمال في تصميم المشتتات الحرارية, هذا المشتت هو المسئول عن تبريد وحدات تنظيم الطاقة, و لعلكم تعلمون أن هذه القطع ترتفع درجة حرارتها بشكل كبير عند العمل على السرعات الافتراضية, فما بالكم مع كسر السرغة؟!. تعتمد اللوحة على توزيعة 6+2 لوحدات تنظيم الطاقة الخاصة بالمعالج, يمكنكم ملاحظة الثماني وحدات و كل واحدة منهن مكتوب عليها R68, كل هذه الوحدات من النوع الرقميّ Digital و هو تعمل بكفاءة أكبر من الوحدات التماثلية التقليدية و لا تعاني من البطء في معالجة و تجهيز التيار الواصل للمعالج.

الواجهة الخلفية غنية بكل ما لذ و طاب, الشريحة A75 تدعم أربعة منافذ USB3.0 فقط, غالباً يتم توزيعهم بحيث يتصل اثنين منهم بلوحة معدنية Bracket تتصل باللوحة من الجانب الآخر, و الاثنين الآخرين يمكنك رؤيتهم في اللوحة الخلفية للوحة. هذه هي المرة الأولى التي نرى فيها لوحة تعمل بشريحة A75 تدعم ستة منافذ USB3.0 و يرجع الفضل في ذلك لمتحكم ASMedia الذي ارتفع بسببه عدد منافذ USB3.0 بمقدار منفذين ترونهم على الواجهة الخلفية.

نبدأ من اليمين بمنافذ توصيل الصوت, بعدها نجد منفذين USB2.0 يعلوهما منفذ الشبكة RJ-45. ننتقل إلى منفذ eSATA III يدنوه منفذين USB3.0 و قد اهتمت الشركة بالتأكيد على وجود منافذ USB3.0 هنا فوضعت أعلاهم ملصق يشير لذلك. نقابل بعد ذلك توصيلات و مخارج الشاشات التي اهتمت Asus بتوفير كمية كبيرة منهم؛ يوجد DVI و D-SUB و Display Port و أخيراً محبوب الجماهير HDMI, و يوجد منفذ Optical S/PDIF. أخيراً منغذ PS2 وحيد يمكن تركيب فأرة أو لوحة مفاتيح عليه, يدنوه منفذين USB3.0 آخرين.

لوحة خلفية غنية بالفعل, و لا يمكن أن نطمح في أكثر من ذلك, فلن أقول "حبذا لو وفروا زر Clear CMOS" مثلاً, حيث لو يوفروه على اللوحة بشكل أساسيّ, فهل كانوا سيوفرونه على الواجهة الخلغية؟

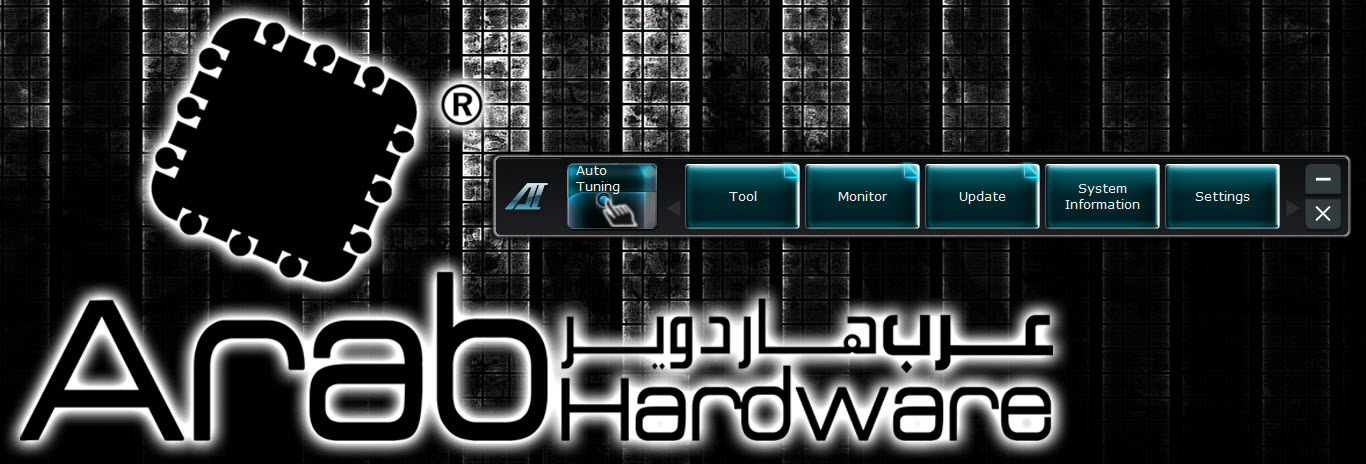

تشتهر كل شركة من الشركات الكبيرة ببرامج القيادة الخاصة بها, و تحاول كل واحدة منهن التفرد بخصائص حصرية في برامجها. تشتهر جيجابايت ببرنامج EasyTune و فور ذكر برنامج AfterBurner تدرك أنه من صنع العملاقة MSI, و أصبح اسم TRIXX مصاحباً لاسم Sapphire. أما ASUS فقد انفردت ببرنامج أقل ما يُقال عنه أنه "مذهل" بكل ما تحمله الكلمة من معانِ. يوفر البرنامج خصائص فريدة للغاية سوف نحاول توضيحها من خلال هذه الصفحة, و قد تحدثنا عنه من قبل عندما راجعنا لوحة Asus Rampage III Formula.

يمكنكم الوصول للبرنامج عن طريق الضغط على الأيقونة بجوار الساعة أسفل يمين الشاشة (أو أسفل اليسار إن كنتم تستخدمون إصدار ويندوز عربي!)

الواجهة الرئيسية للبرنامج سهلة و بسيطة ولا تحتوي على شئ معقد. نبدأها باليمين حيث نجد زر إغلاق البرنامج و زر التصغير, ثم ننتقل لنلاحظ وجود خمسة مربعات كبيرة, بعضها عليه سهم صغير مضئ في الركن اليمين من الجهة العلوية للمربع, و في هذا إشارة أن هذا المربع تحته خيارات فرعية. نلاحظ بعدها زر خاص اسمه Auto Tuning و هو مُخصص لإجراء عملية كسر سرعة سريعة و تلقائية. ثم في أقصى اليسار نجد شعار البرنامج.

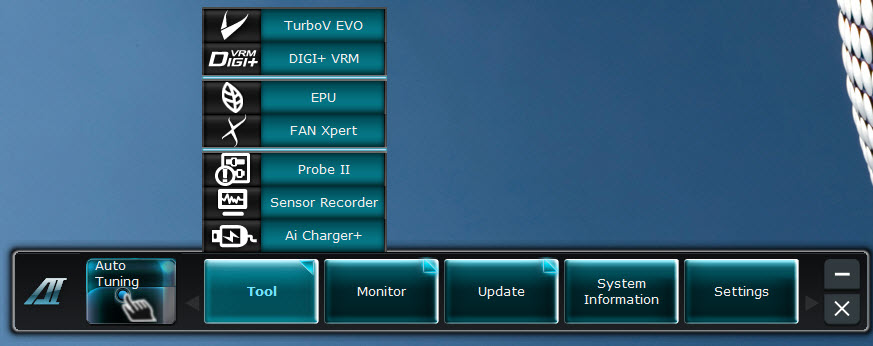

سنبدأ باستعراض محتويات المربع الأول من اليسار و هو مربع أدوات Tools الذي يحتوي على سبعة برامج مساعدة سوف نتناولهم الواحد تلو الآخر, و ستلاحظون أن البرنامج اليوم به زيادة في البرامج عن تلك التي رأيناها سابقاً, تلك البرامج الإضافية خاصة بإدارة تقنيات Asus الجديدة مثل EPU و DIGI+ VRM.

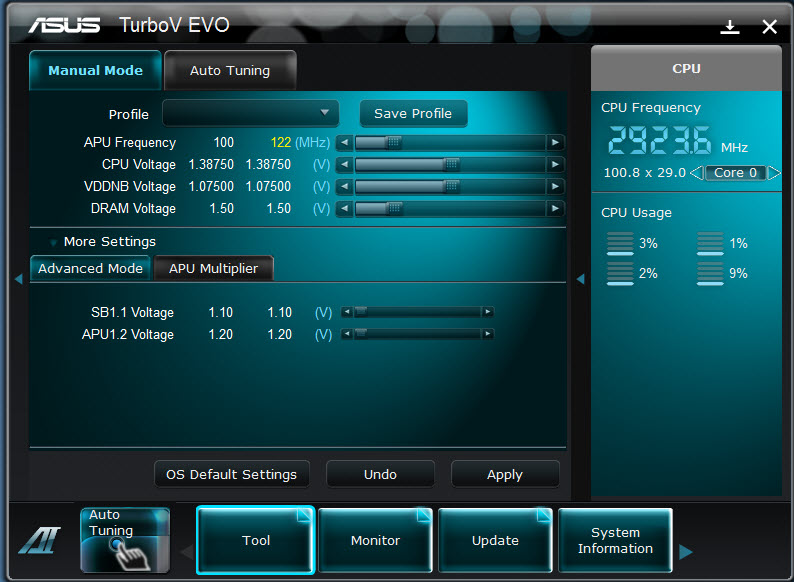

1. TurboV Evo

برنامج سهل الاستخدام يُستخدم في ضبط إعدادات كسر السرعة من على الويندوز. يمكن من خلال البرنامج رفع التردد المرجعي  BCLK الذي يظهر في البرنامج باسم APU Frequency, و فولت المعالج و فولت الذواكر. بالإضافة الي رفع معامل ضرب المعالج و تغيير العديد من القيم الأخرى المساعدة في كسر السرعة. نلاحظ أيضاً في الجهة اليمنى وجود قسم خاص بعرض تردد المعالج الحالي مصحوباً بالتردد المرجعي و معامل الضرب, و أسفله نجد مدى استهلاك المعالج.

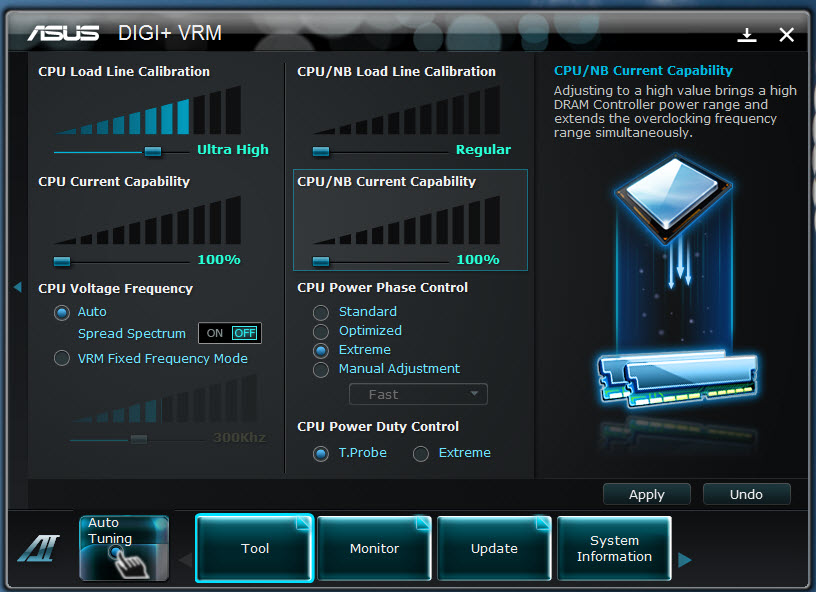

2. DIGI+ VRM

برنامج يختص بإدارة خصائص و إعدادات تنظيم الطاقة الواصلة للمعالج و أهم ما نلاحظه في البرنامج هو التحكم الكامل في درجة LLC أو Load Line Calibration لكل من المعالج و الجسر الشماليّ.

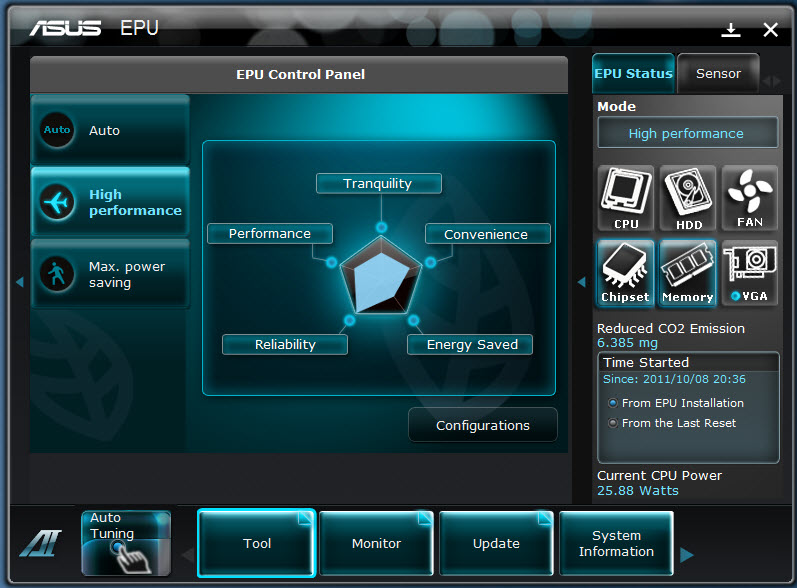

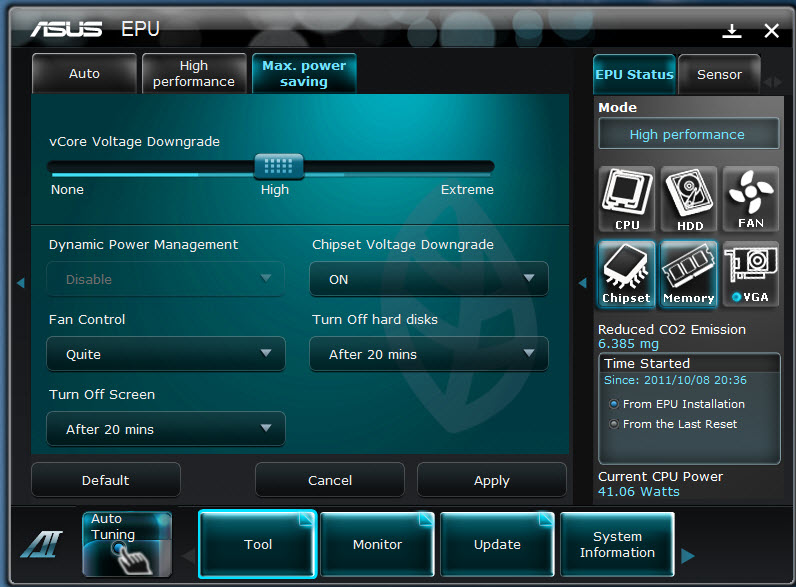

3. EPU

خيارات توفير الطاقة المستهلكة من قبل كل مكونات الحاسوب اجتمعت في هذا البرنامج, حيث يمكنك من الاختيار بين ثلاث وضعيات لتوفير الطاقة. و سأنقل لكم تجربتي نعدما ضغطت على اختيار max. Power Saving حيث لاحظت أن إحدى المراوح المتصلة بالمعالج توقفت تماماً عن العمل من أجل تخفيض الاستهلاك.

يمكن تعديل الأوضاع و التحكم في الإجراءات التي سيتخذها الحاسوب عند اختيار كل وضع.

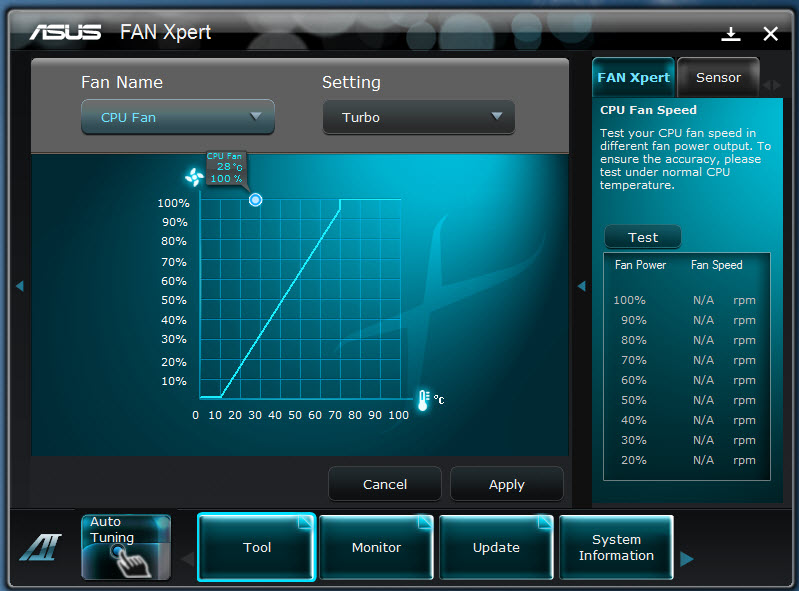

4.Fan Xpert

اللعبة المفضلة لمحبي التحكم في المراوح من داخل بيئة ويندوز, أداة رائعة لمحبي الهدوء و الراحة, يمكنكم من خلالها التحكم الكامل في المراوح القابلة للتحكم في سرعتها. في البداية عليكم اختيار المروحة التي ترغبون في العمل عليها من الزر Fan Name ثم اختيار الوضع من الزر Setting سواء كان وضع هادئ, أو تشغيل بأقصى سرعة و غيرها من الأوضاع. كما أن الجهة اليمنى بها شاشة لعرض كافة سرعات المراوح المشغلة.

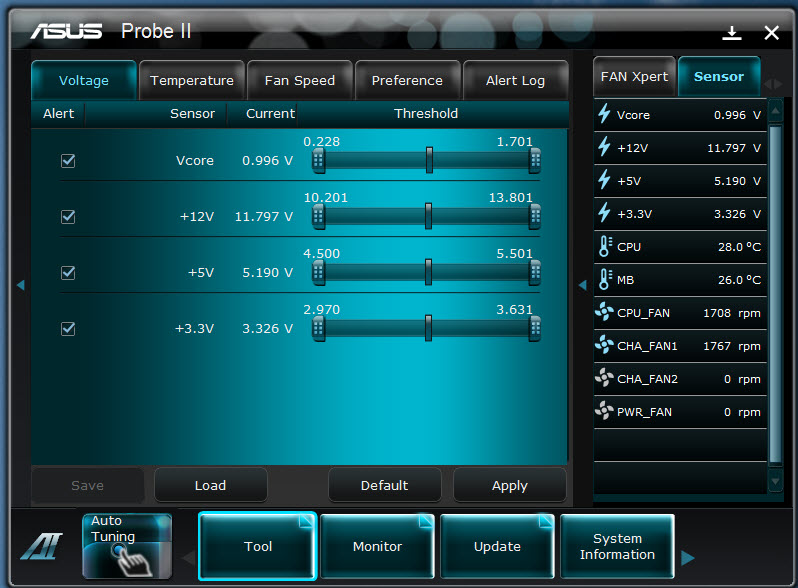

5. Probe II

التحكم في كل صغيرة و كبيرة بشكل أكثر تفصيلاً و احترافية أضحى متاحاً مع أسوس مع هذا البرنامج الرهيب, حيث يشمل التحكم في الفولت و مراقبة الحرارة و سرعة المراوح و يقوم بتسجيل كل صغيرة و كبيرة لعرضها على شكل سجل أو LOG.

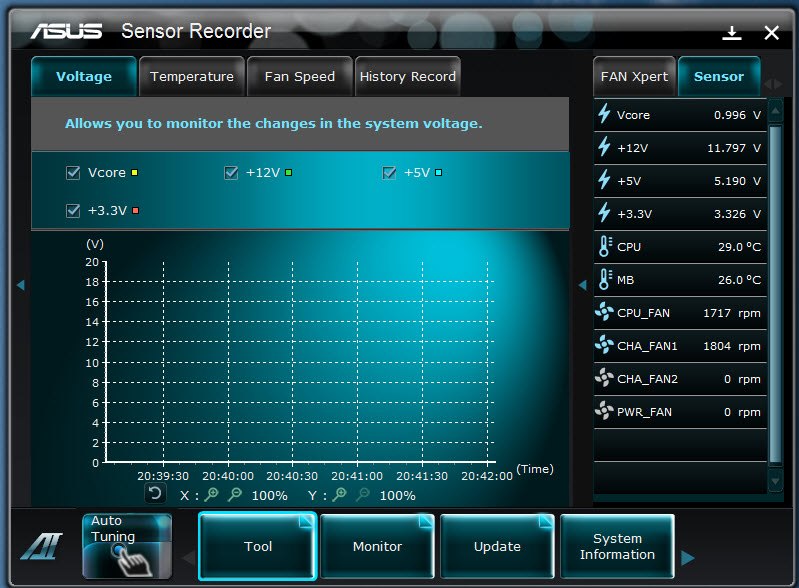

6.Sensor Recorder

يقوم هذا البرنامج بعرض رسوماً بيانية لكل كبيرة و صغيرة في الجهاز في حال أردتم مراقبة الحرارة أو الفولت أو سرعة المراوح بشكل مستمر دون ان تفوتواْ لحظة. ممتاز أسوس.

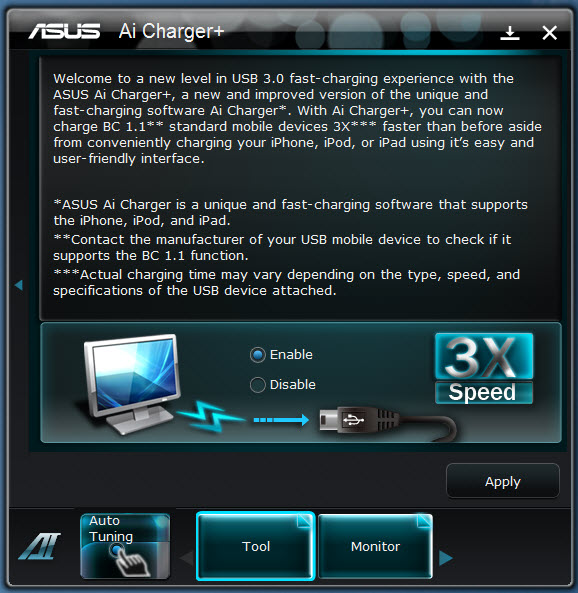

7. AI Charger Plus

تقنية أسوس لزيادة سرعة شحن هاتفك المحمول ثلاث مرات أسرع من الطرق التقليدية.

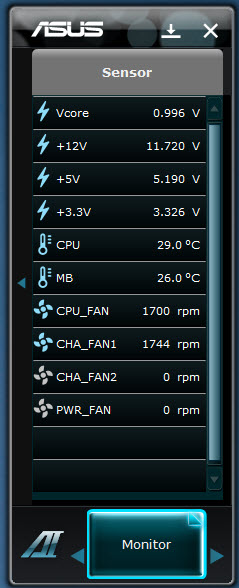

لا تفوت لحظة مع تبويب Sensor الذي سيمكنك من مراقبة حالة الجهاز و درجات الحرارة بشكل رائع.

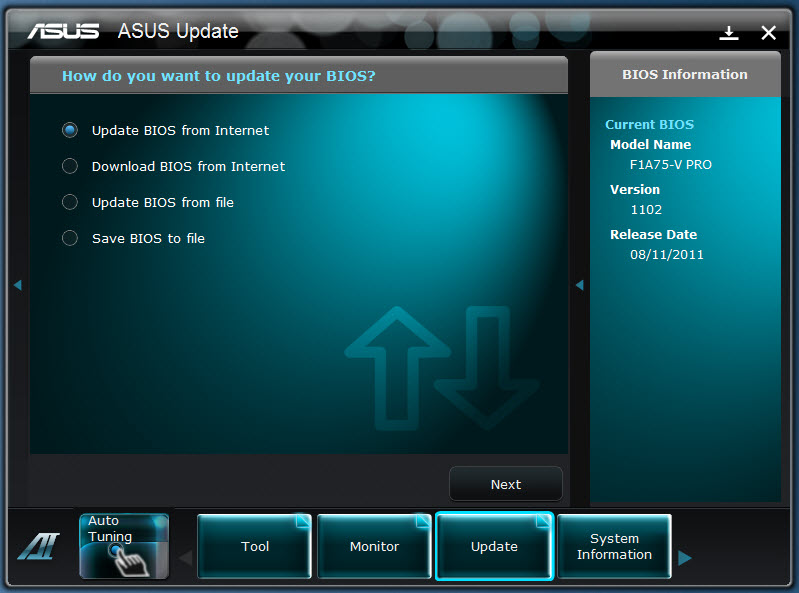

ASUS Update

يشمل البرنامج العديد من الاختيارات مثل حفظ ملف البيوس على القرص الصلب كنسخة احتياطية, أو التحديث مباشرة من الانترنت, أو التحديث من ملف قام المستخدم بتحميله مسبقاً. و هو تطبيق سهل الاستخدام و يتيح للمستخدم الاختيار بين أكثر من سيرفر للتحديث.

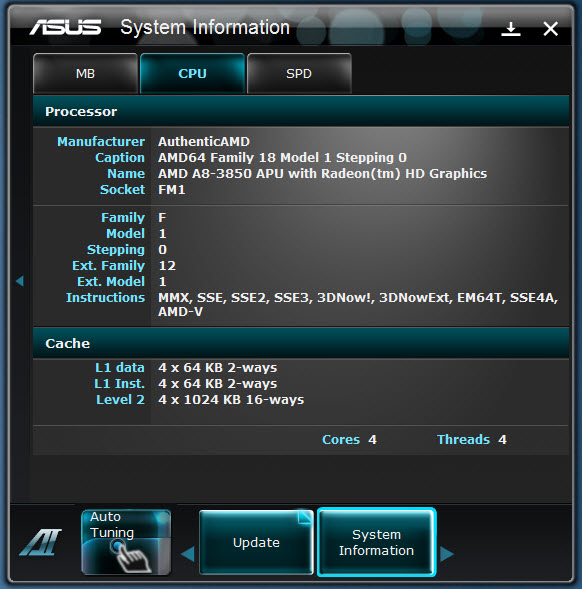

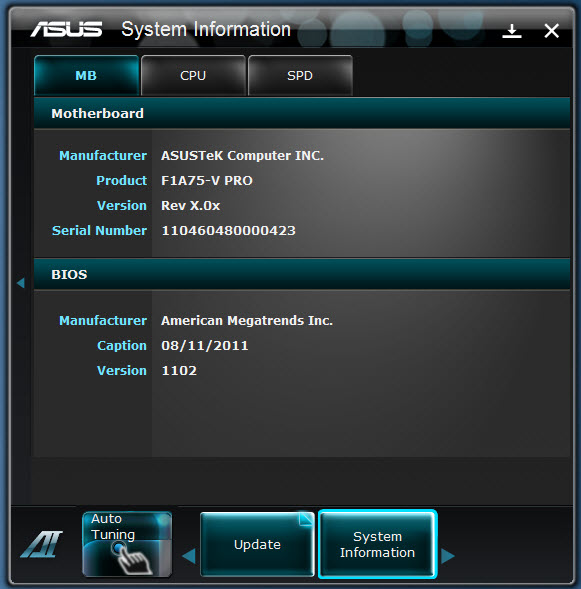

System Information

هذا الجزء كما يبدو من اسمه خاص بتزويد المستخدم بمعلومات حول اللوحة و النظام المستخدم بشكل عام و يحتوي على ثلاثة تبويبات رئيسية.

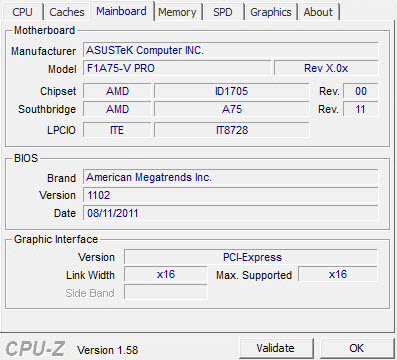

Motherboard

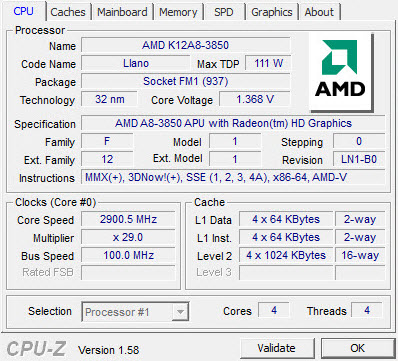

CPU

أبرز مزايا لوحة اليوم هو دعمها الكامل لواجهة BIOS الجديدة و المعروفة باسم UEFI أو Unified Extensible Firmware Interface و هي واجهة إعدادات اللوحة الأم بشكلها المتطور الراقي. و لقد كانت أسوس من اولى الشركات التي سارعت لاعتماد النظام الجديد في لوحاتها الأم, و لا نبالغ إن قلنا أن واجهات Asus هي الأفضل على الإطلاق من حيث الشكل و سهولة التعامل و سلاسة ضبط الإعدادات. أهم ما يميز واجهة الربط الجديدة هو إمكانية استخدام الفأرة, و هو أمر مستحيل مع واجهات BIOS  الزرقاء التقليدية. دعونا نتجول بشكل سريع داخل الإعدادات المختلفة لنتعرف عليها.

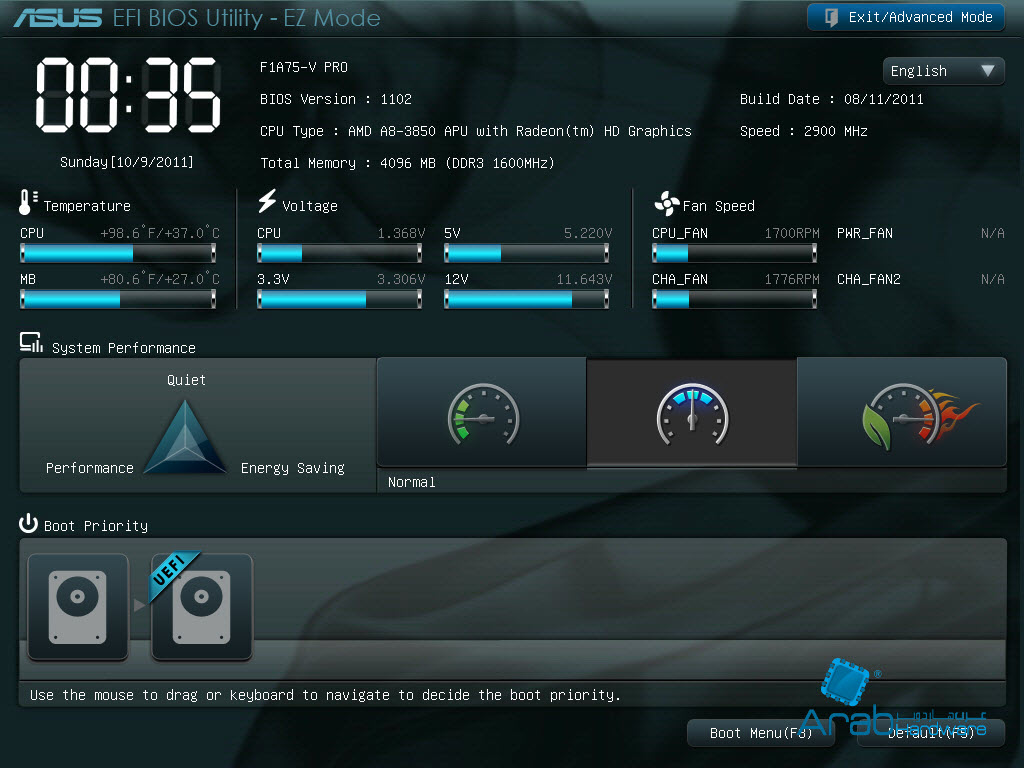

الصفحة الرئيسية لـ BIOS اسمها EZ Mode و هي واجهة سهلة و مختصرة تعرض أهم المعلومات عن اللوحة الأم و إصدار البرنامج التشغيليّ  BIOS كما تظهر فيها درجات الحرارة و سرعة المراوح و الوقت و التاريخ.

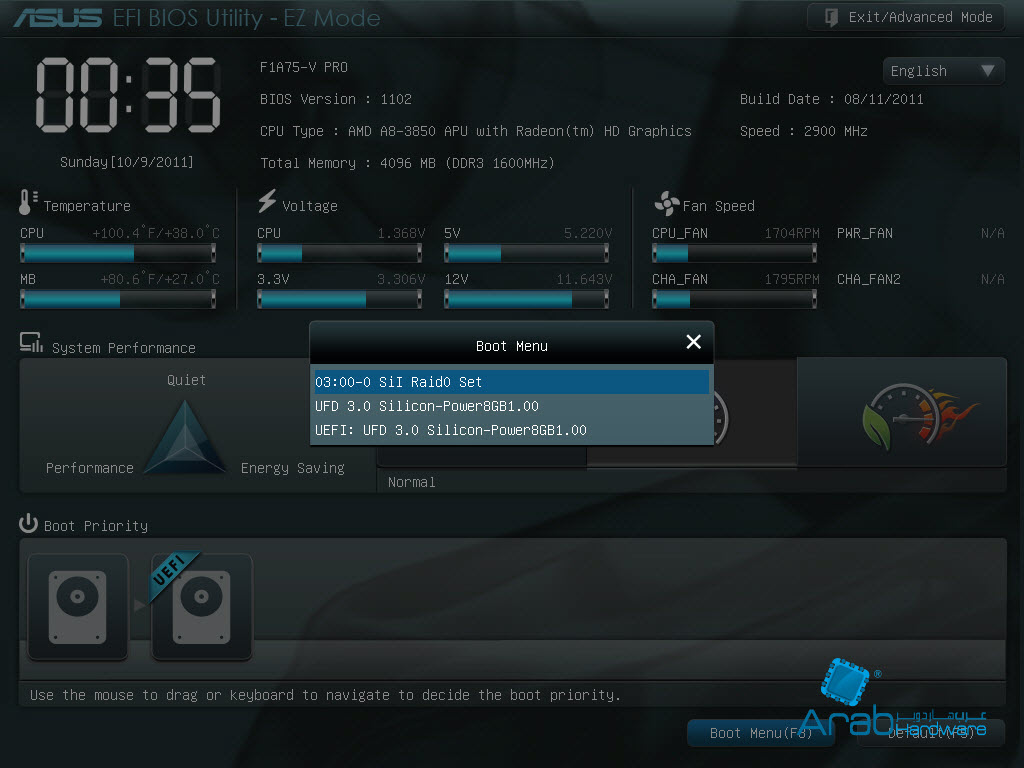

يمكن أيضاً من خلال تلك الواجهة اختيار جهاز الإقلاع و الإقلاع منهبكبسة زر واحدة

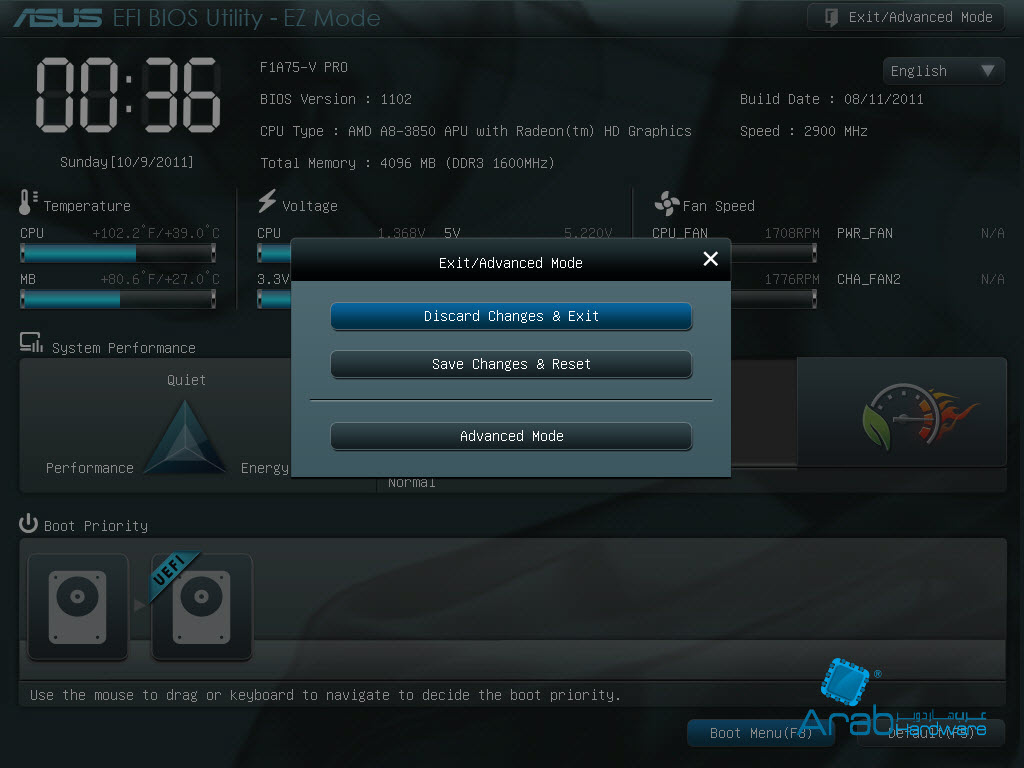

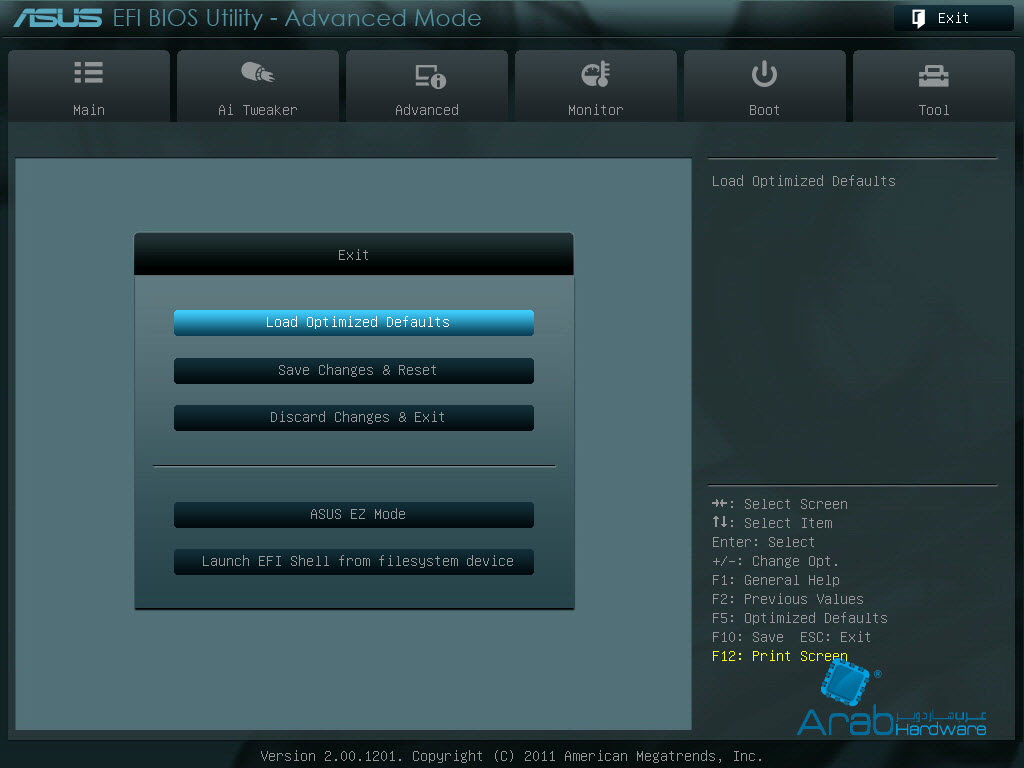

للدخول إلى القوائم المتقدمة عليك الضغط على زر Exit/ Advanced Mode الموجود بأعلى الصفحة ناحية اليمين.

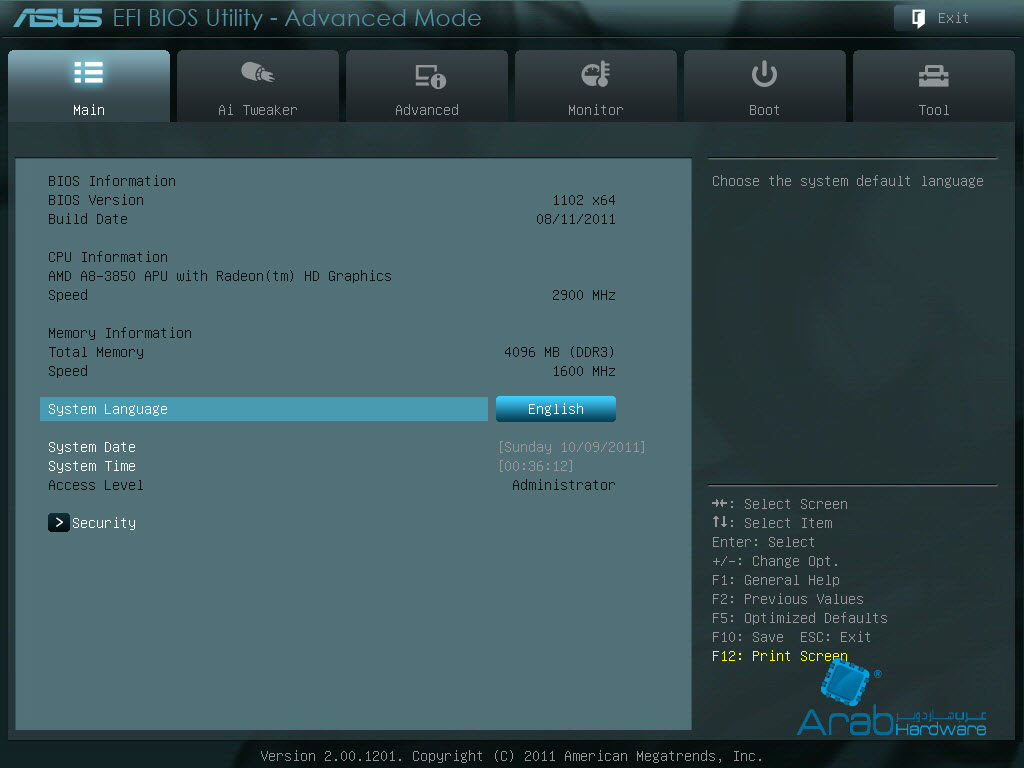

عند الانتقال للوضع المتطور ترحب بنا الصفحة الرئيسية التي يظهر فيها الوقت و التاريخ و بعض المعلومات.

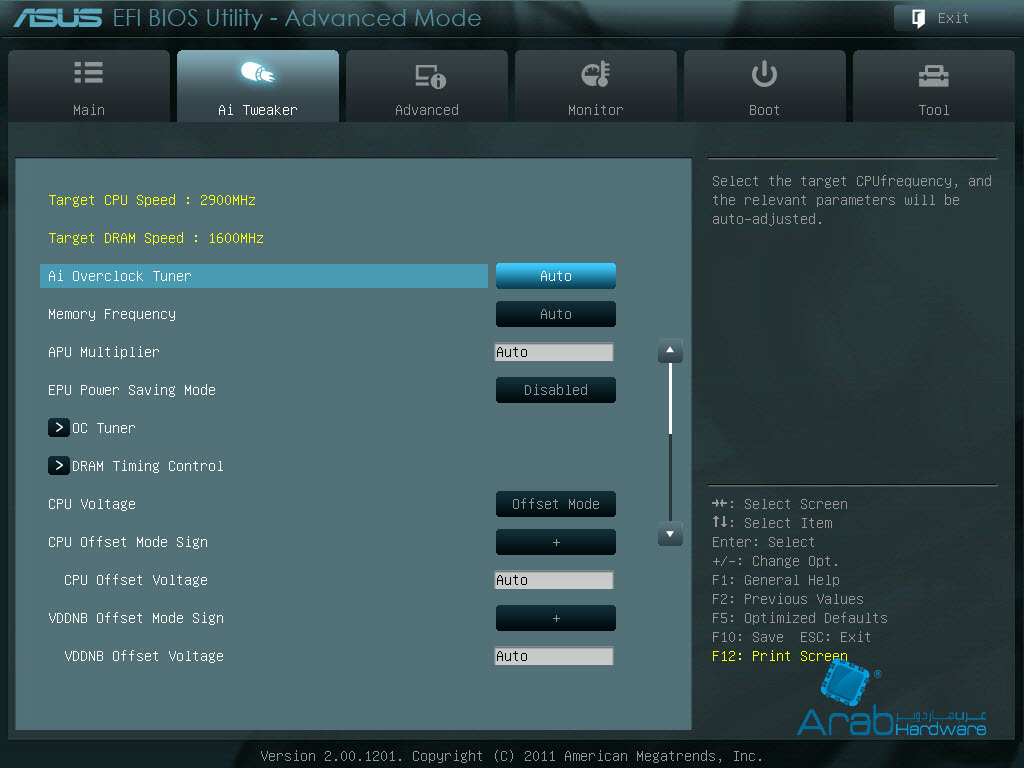

هذه هي وجهة عشاق كسر السرعة, تبويب AI Tweaker الشهير. يمكن من هنا ضبط كافة إعدادات كسر السرعة التي تم تجميعها في مكان واحد لكي تكون في متناول اليد. يمكن التحكم في التردد لكل من المعالج و الذاكرة, كما يمكن تعديل توقيتات الذاكرة.

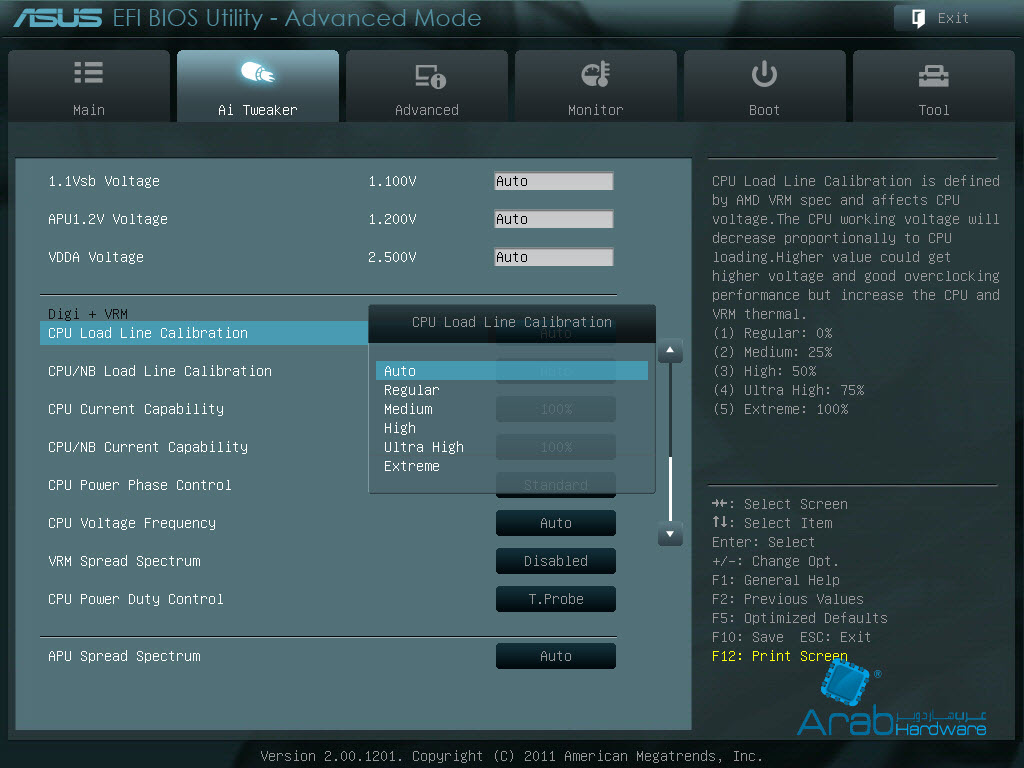

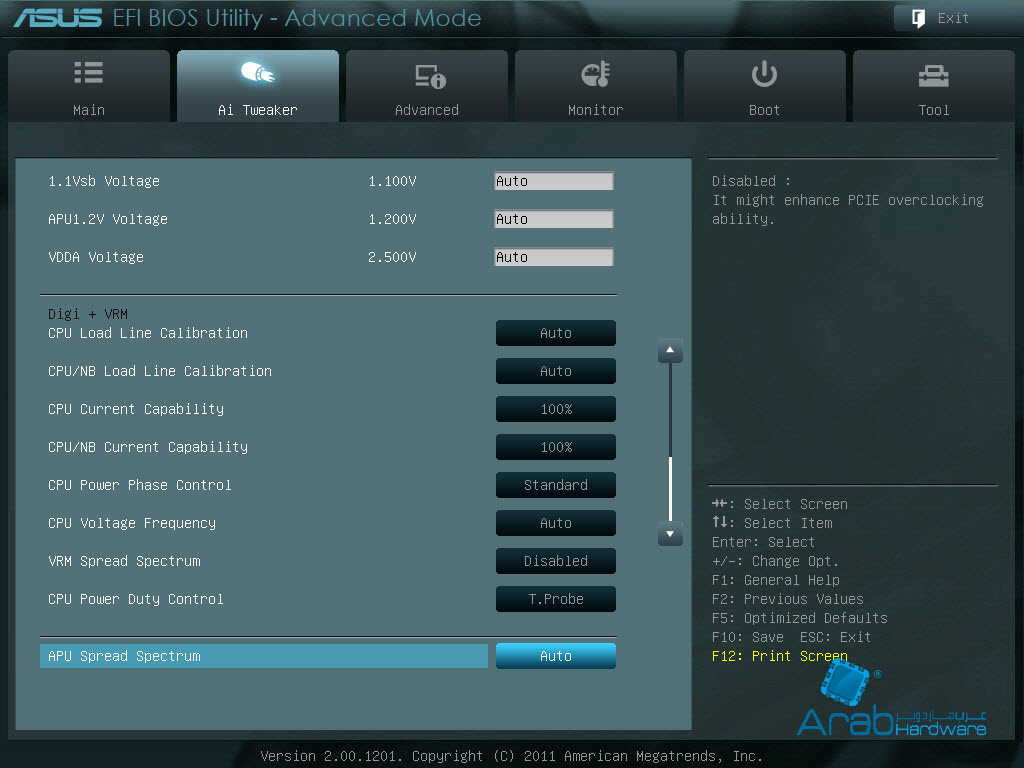

تغيير الفولت المُعطى لكل قطعة هو أمر أساسيّ عند كسر السرعة. يمكن من هنا تغيير الفولت بكل سهولة.

كمية كبيرة من الإعدادات كما نرى, و كل قطعة لها نصيب و حظ.

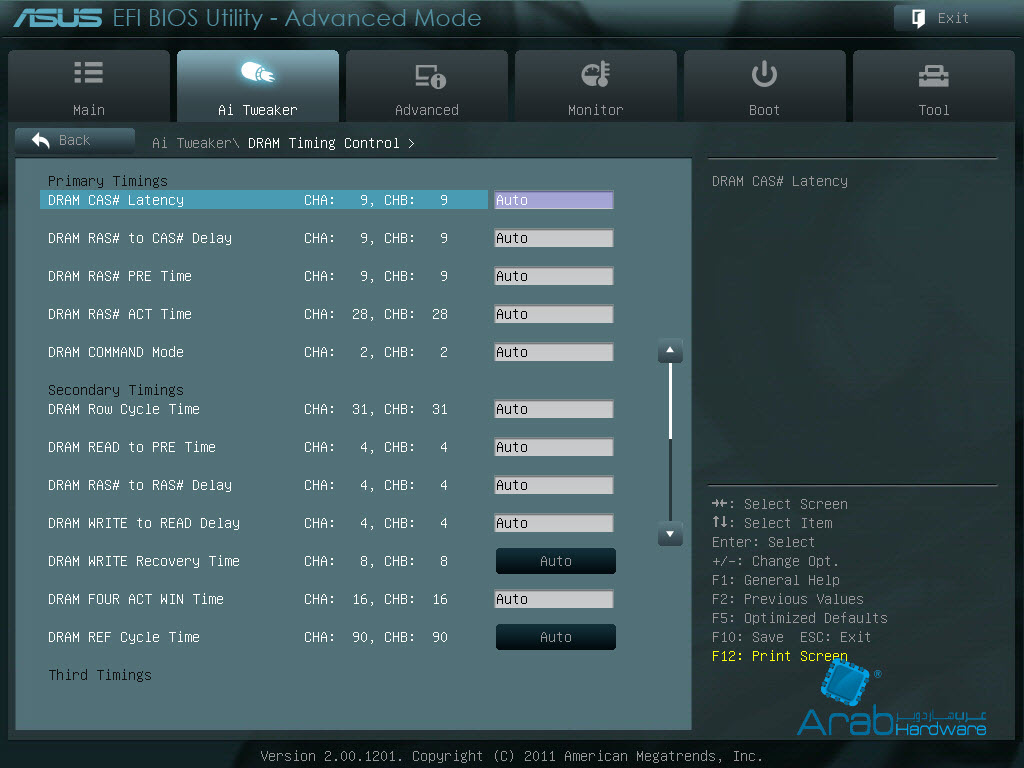

صفحة تعديل توقيتات الذاكرة RAM Timing.

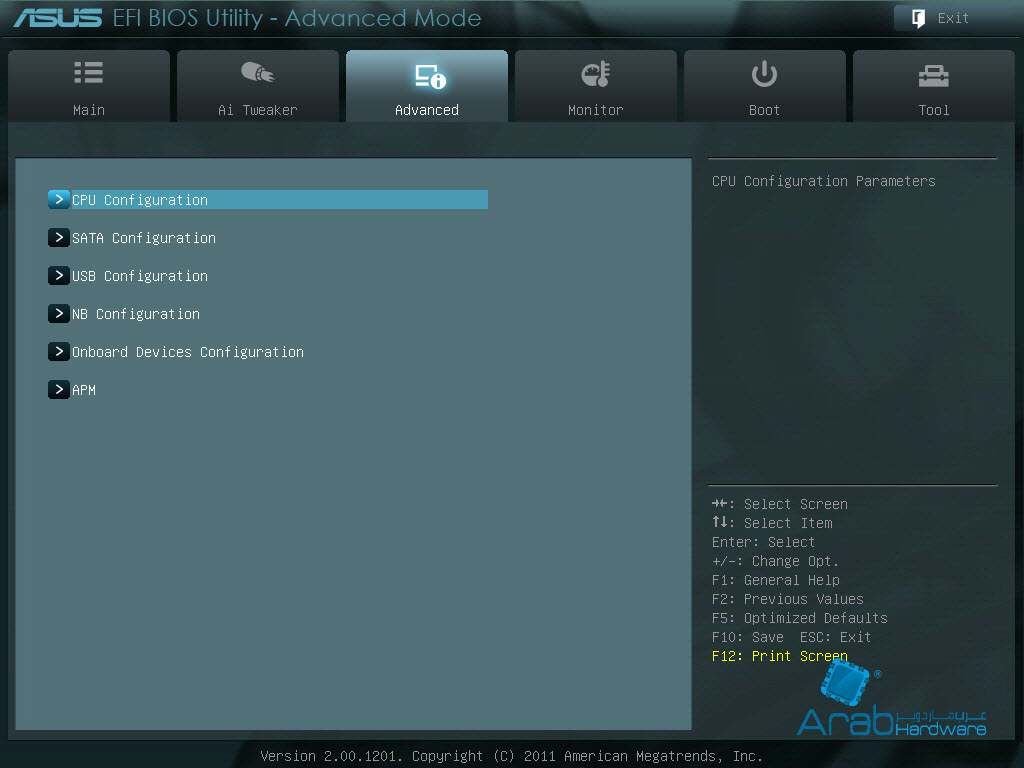

تبويب Advanced يحتوي على أهم الإعدادات الخاصة بالأجهزة المتصلة بالحاسوب و متحكمات SATA و USB.

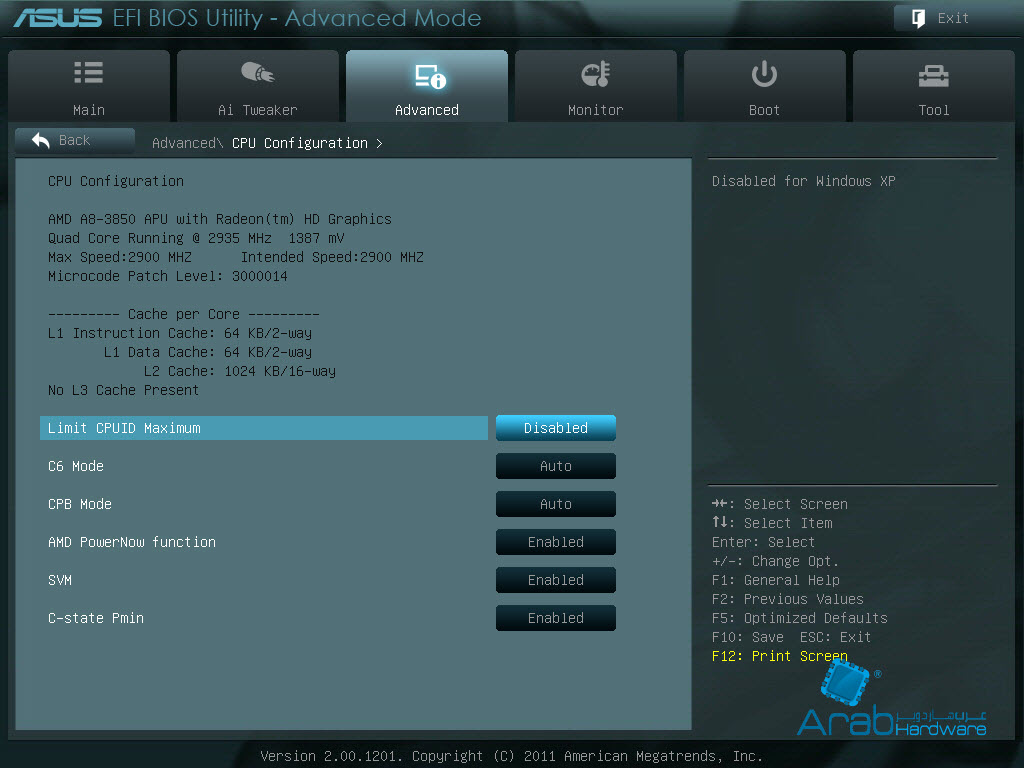

هذه اللوحة خاصة بالتحكم في إعدادات المعالج و خيارات توفير الطاقة.

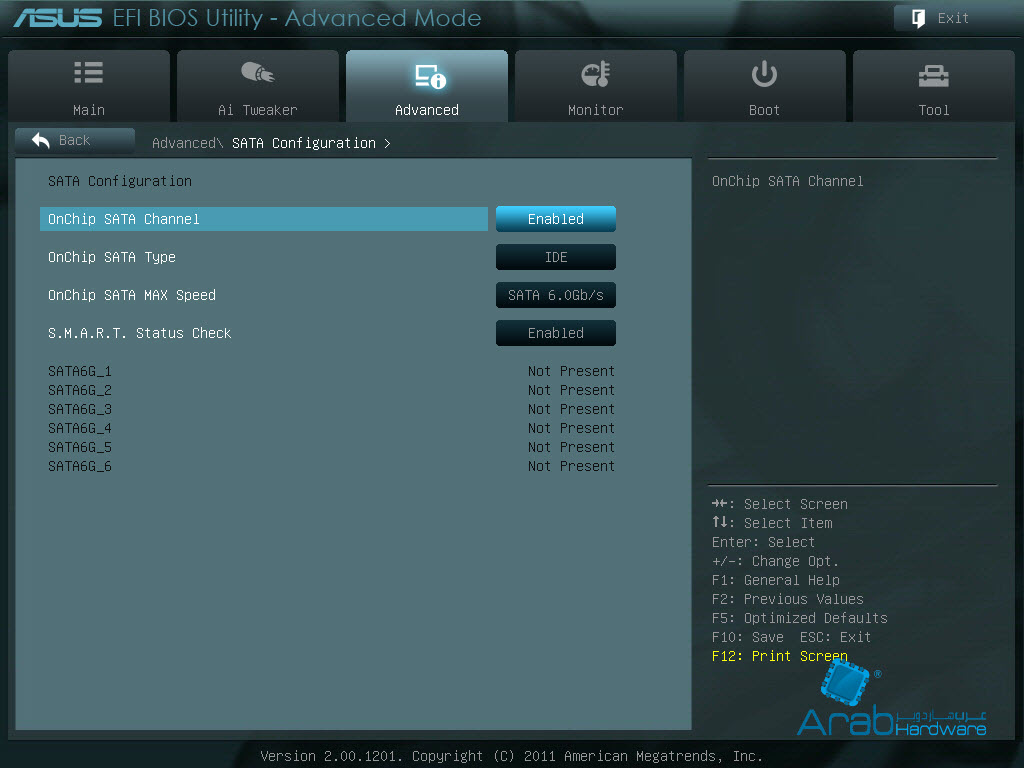

التحكم في أجهزة SATA و تحويل الوضع بين RAID و AHCI و IDE للمهتمين بذلك. كما يمكن تحديد سرعة منافذ SATA و جعلها تعمل بسرعة SATA II مثلاً بدلاً من SATA III.

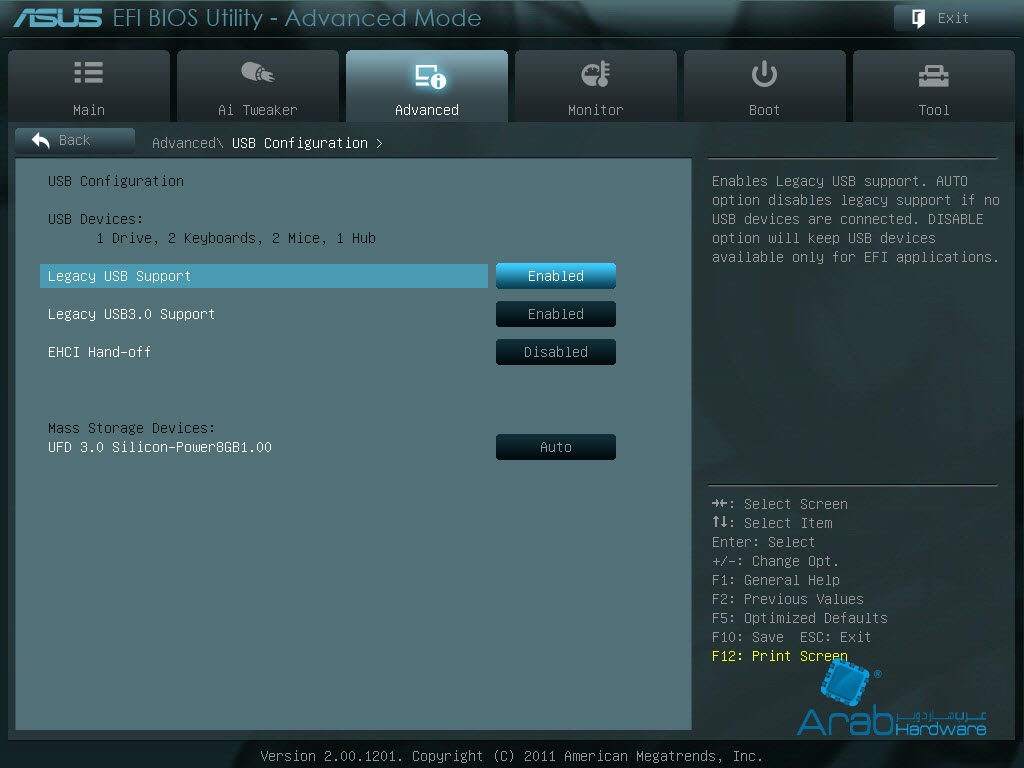

التحكم في إعدادات متحكمات USB.

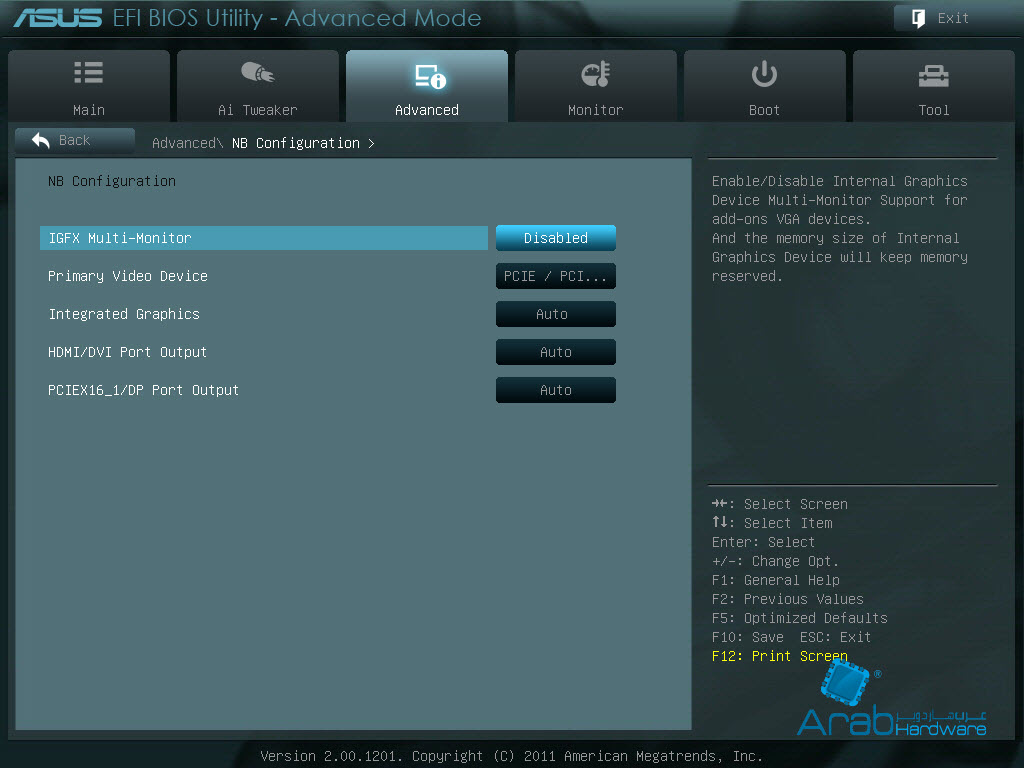

إعدادات الجسر الشمالي, تحتوي على خيارات التحكم في المعالج الرسوميّ المدمج على وحدة APU.

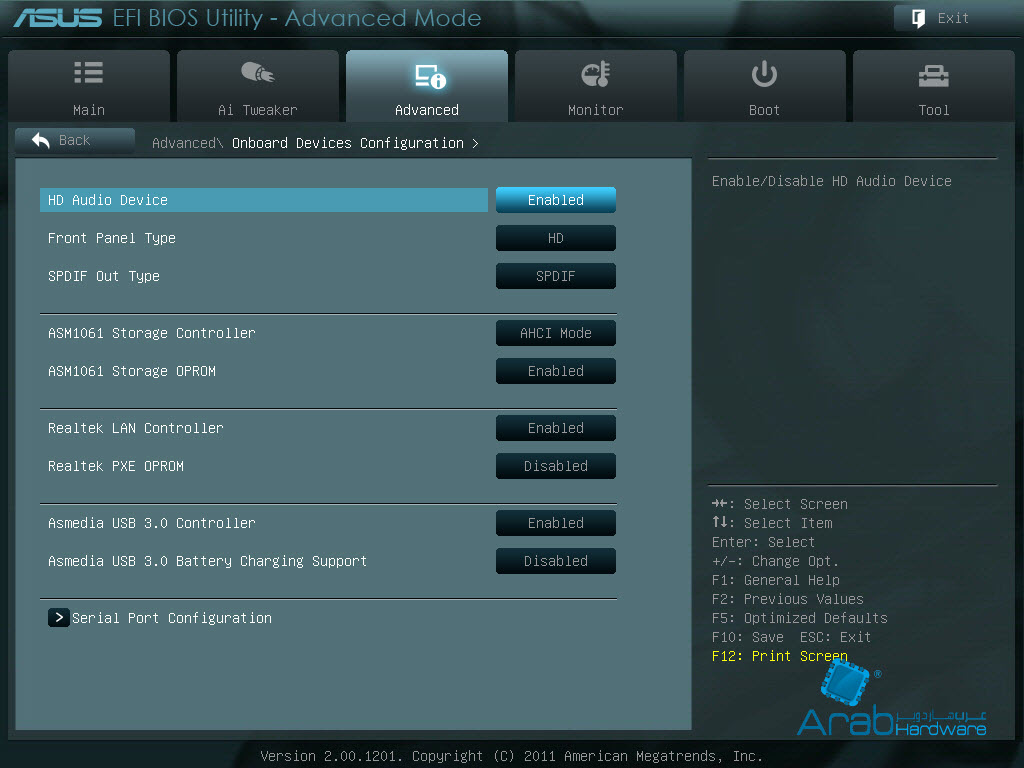

التحكم في إعدادات الأجهزة المتصلة باللوحة الأم كل على حدى. كما يمكن من هنا التحكم في إعدادات متحكميّ ASMedia.

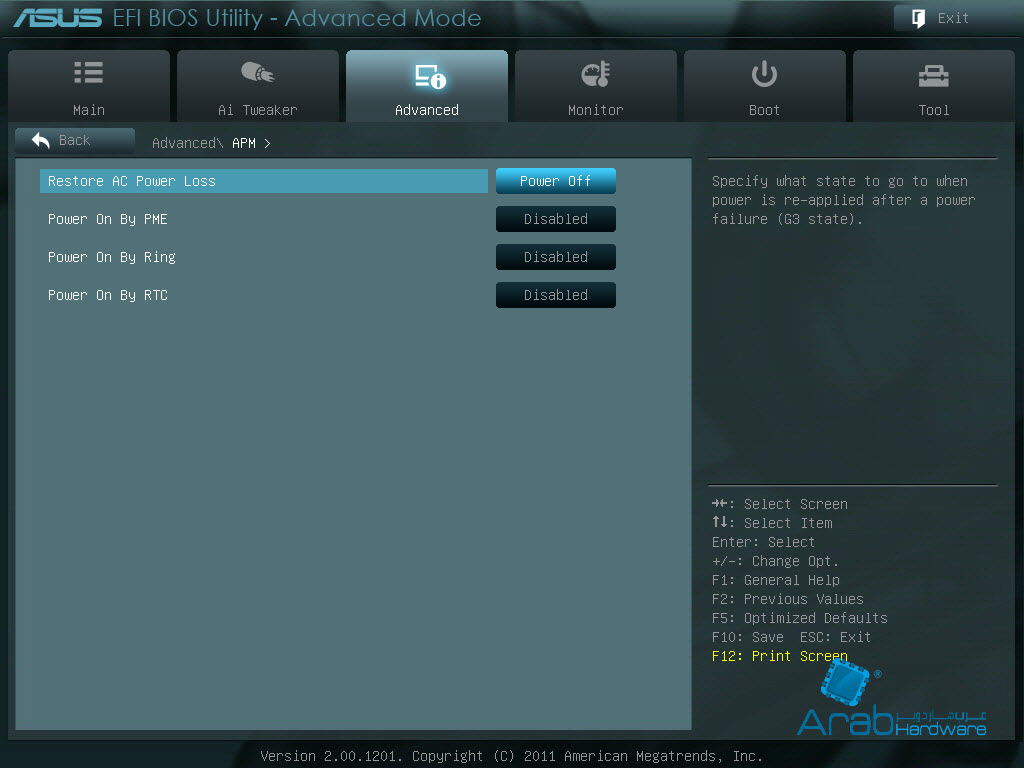

إدارة إعدادات الطاقة.

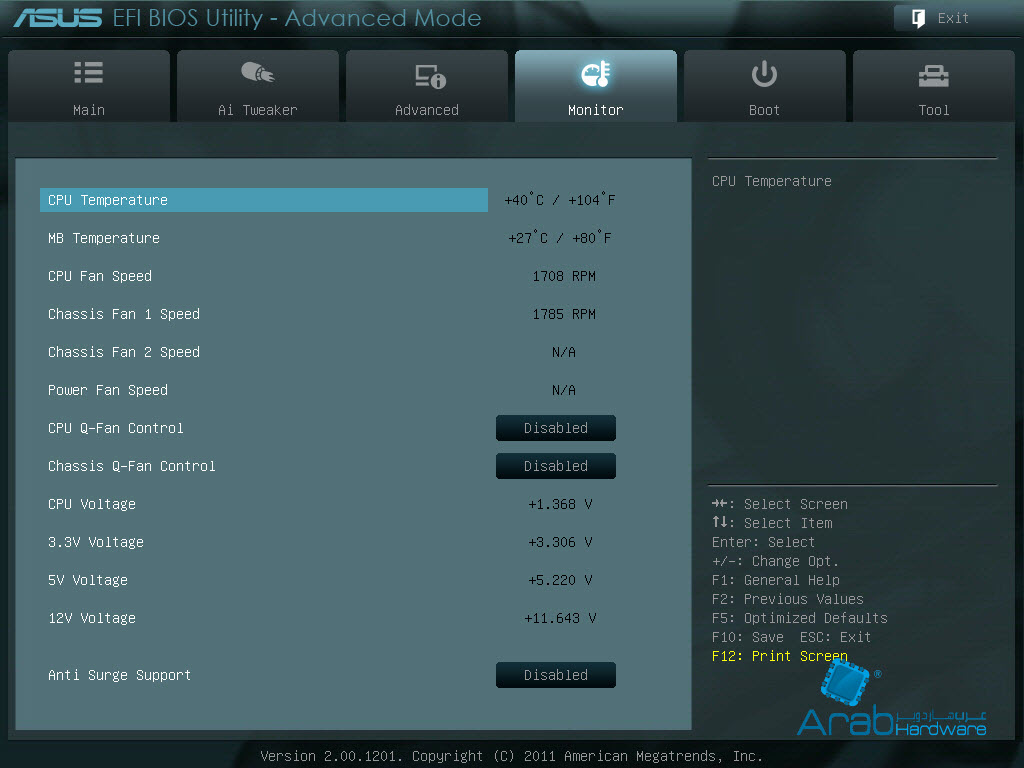

تبويب Monitor يختص بمراقبة درجات الحرارة و سرعات المراوح.

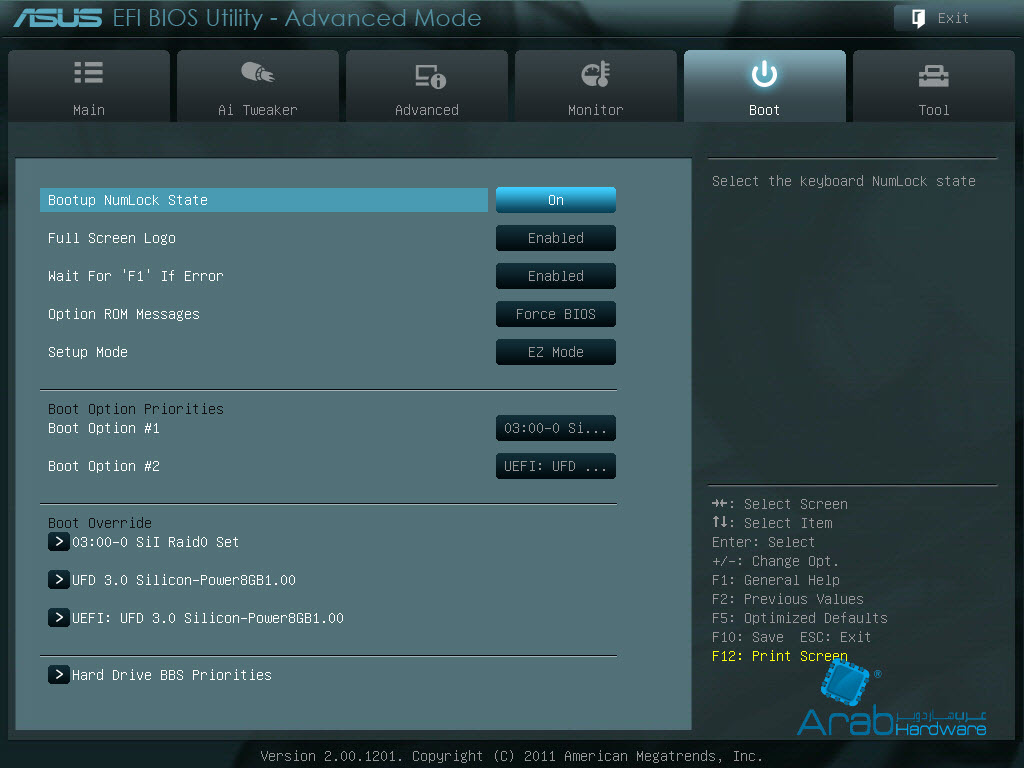

خيارات الإقلاع لها صفحة مخصصة كالعادة.

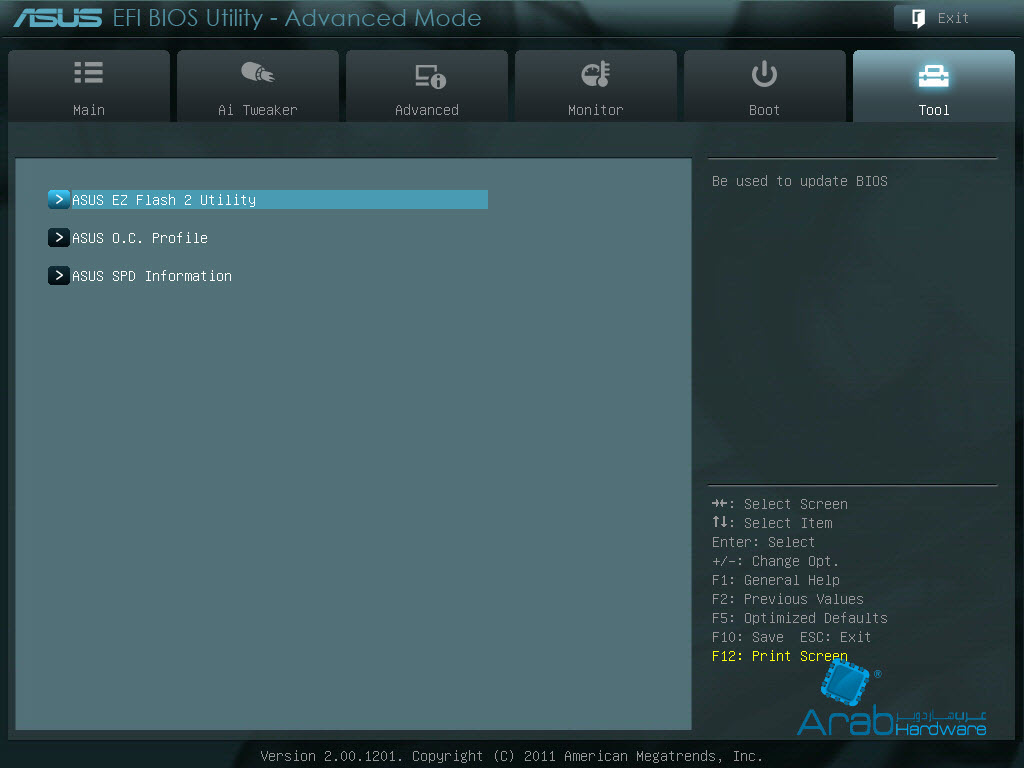

توفر ASUS ثلاثة خدمات إضافية مع BIOS لوحتها.

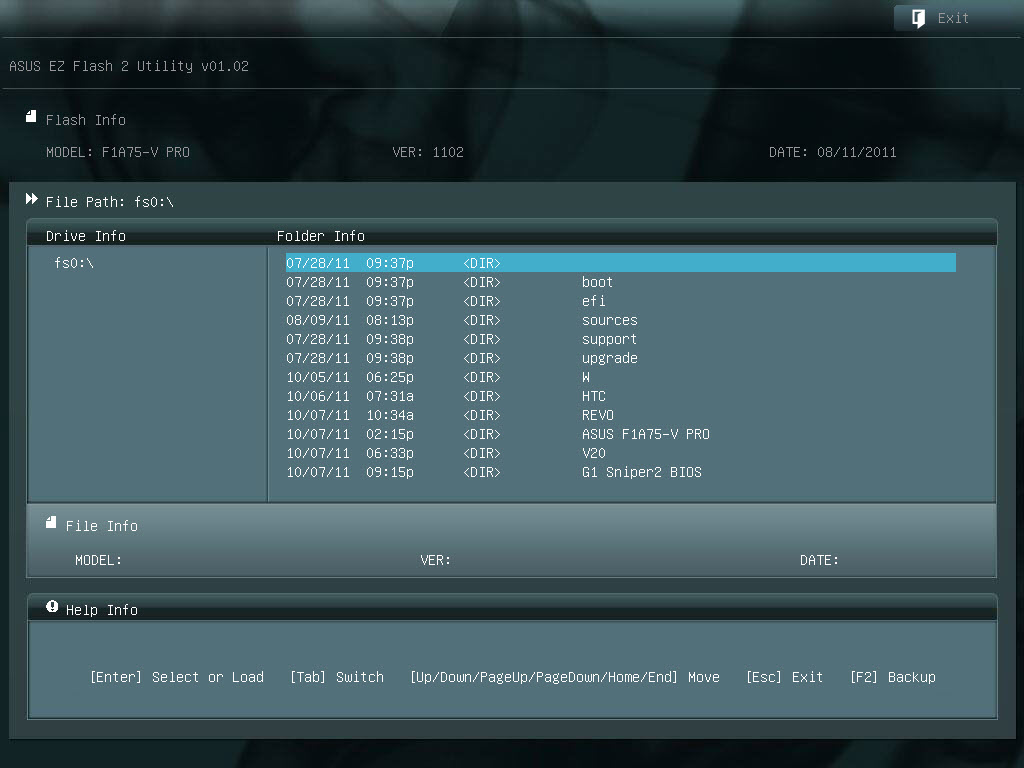

التطبيق الأول خاص بترقية البرنامج التشغيليّ BIOS و هو سهل الاستخدام, كما يتعرف على ذواكر الفلاش الموصولة باللوحة الأم بسهولة تامة. أقول أن هذا هو أفضل برنامج لترقية BIOS تعاملت معه على الإطلاق.

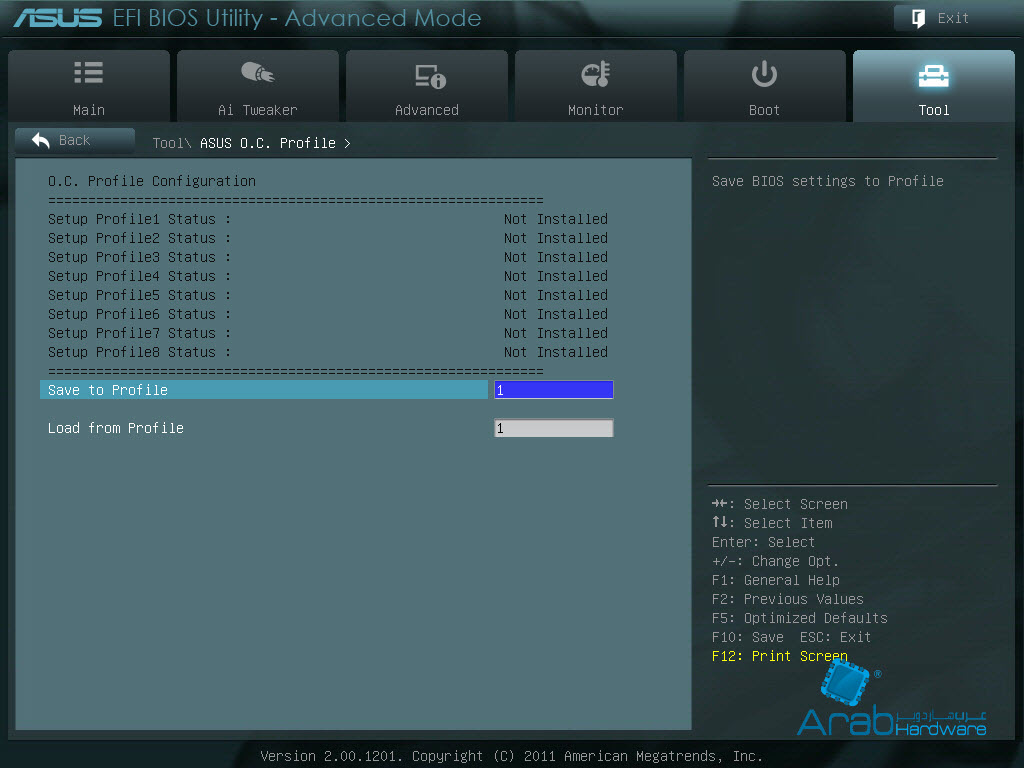

الميزة الثانية هي إمكانية حفظ إعدادات جاهزة لـ BIOS و استرجاعها وقتما شئت.

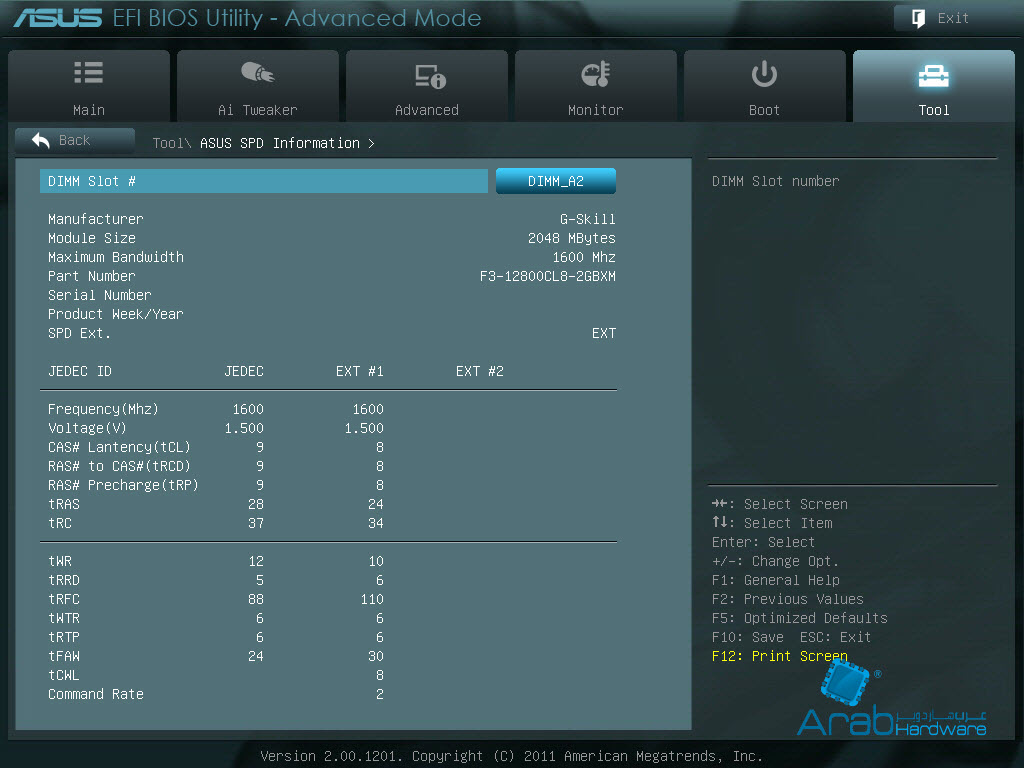

أما الخدمة الآخيرة فهي عرض لأنواع الذواكر الموجودة في الجهاز, و بعض المعلومات عنها.

جرت العادة على أن يتم التفضيل بين اللوحات الأم على أساس ما لها من خصائص و ما بها من عيوب. و عند المقارنة بين لوحات تحمل نفس الشريحة الرئيسية نلاحظ أنه -غالباً- ما تكون النتائج متقاربة جداً, و أحياناً تكون متطابقة. و يضطر المستخدم للاختيار طبقاً لمواصفات خاصة في إحدى اللوحات دون الباقين مثلاً. هذه هو الحال مع اللوحات الأم, فالفجوة في الأداء بين لوحة و أخرى لا تكون كبيرة كما هو الحال مع المعالجات أو البطاقات الرسومية مثلاً.

إلا أننا -على الرغم من ذلك- قمنا بإجراء مجموعة كبيرة من الاختبارات على هذه اللوحة باعتبارها أولى ضيفاتنا من اللوحات العاملة على مقبس FM1. جميع الاختبارات تتم في ظروف موجدة باستخدام نفس المعالج و نفس الذواكر و أيضاً نفس بطاقة الرسوميات. مع اتباع نفس الطرق و تطبيق نفس الإعدادات كل مرّة. أي أن القطعة الوحيدة التي تتغير في كل مراجعة هي اللوحة الأم. و نفعل هذا بغرض التقليل من فرصة حدوث أي تغير في النتائج بسبب عامل آخر غير اللوحة الأم.

نبدأ الاختبارات بتنصيب نسخة نظيفة من نظام التشغيل Windows 7 Ultimate X64 SP1 ثم تنصيب كافة التعريفات التي نحاول دوماً تحميل أحدث إصداراتها من على الموقع الرئيسيّ بعد أن نقوم بالبحث عن تحديث BIOS للوحة. بعد ذلك يتم تنصيب البرامج و الألعاب ثم تحديثها لآخر إصدارات متوفرة لحظة المراجعة. جميع الاختبارات التي نتبعها قابلة للتغيير بالزيادة أو بالحذف وفقاً لما يصلنا من تغذية راجعة من المستخدمين, و طبقاً لما نلاحظه من سلوكيات تلك البرامج و مدى صلاحيتها لتكون معيار للحكم.

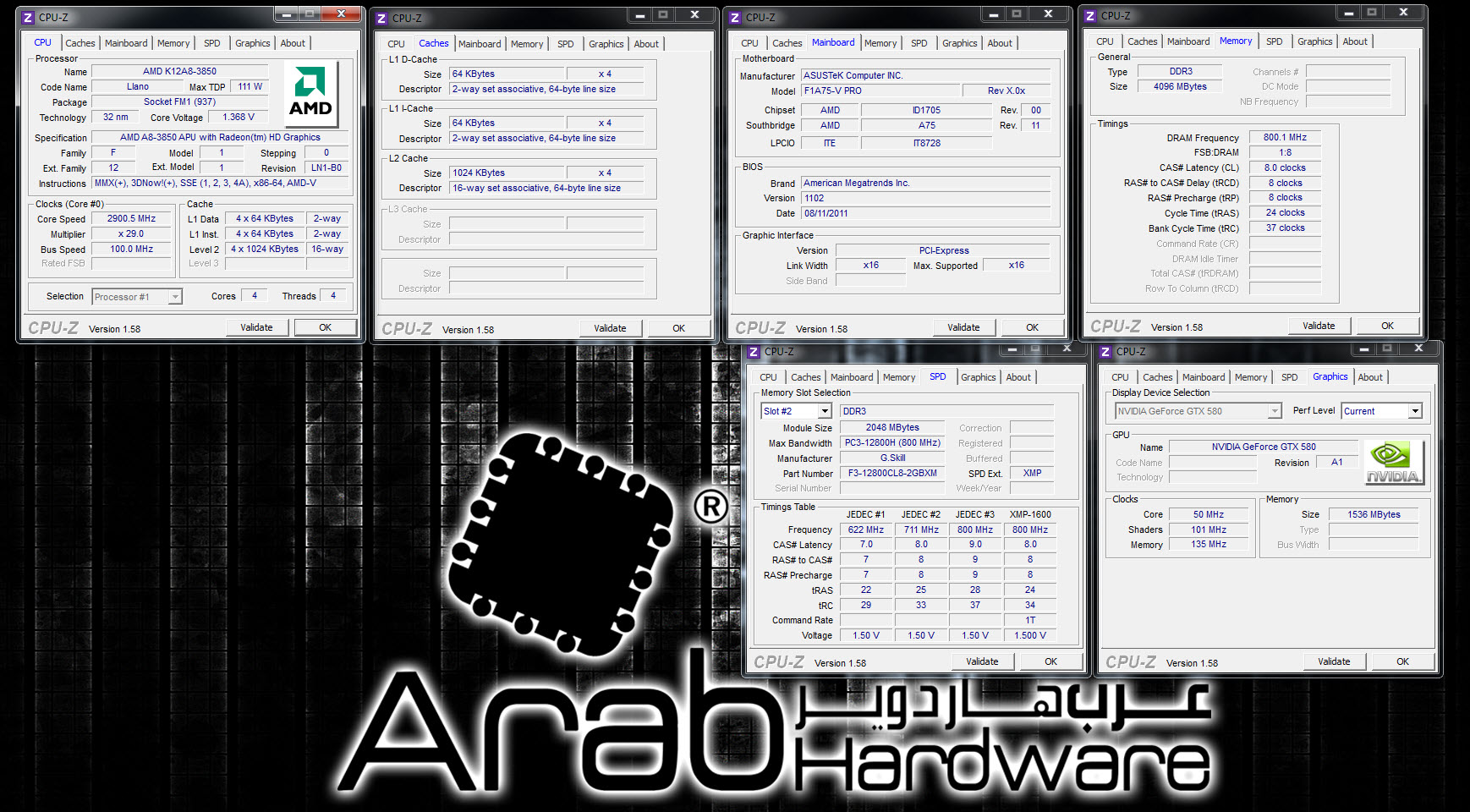

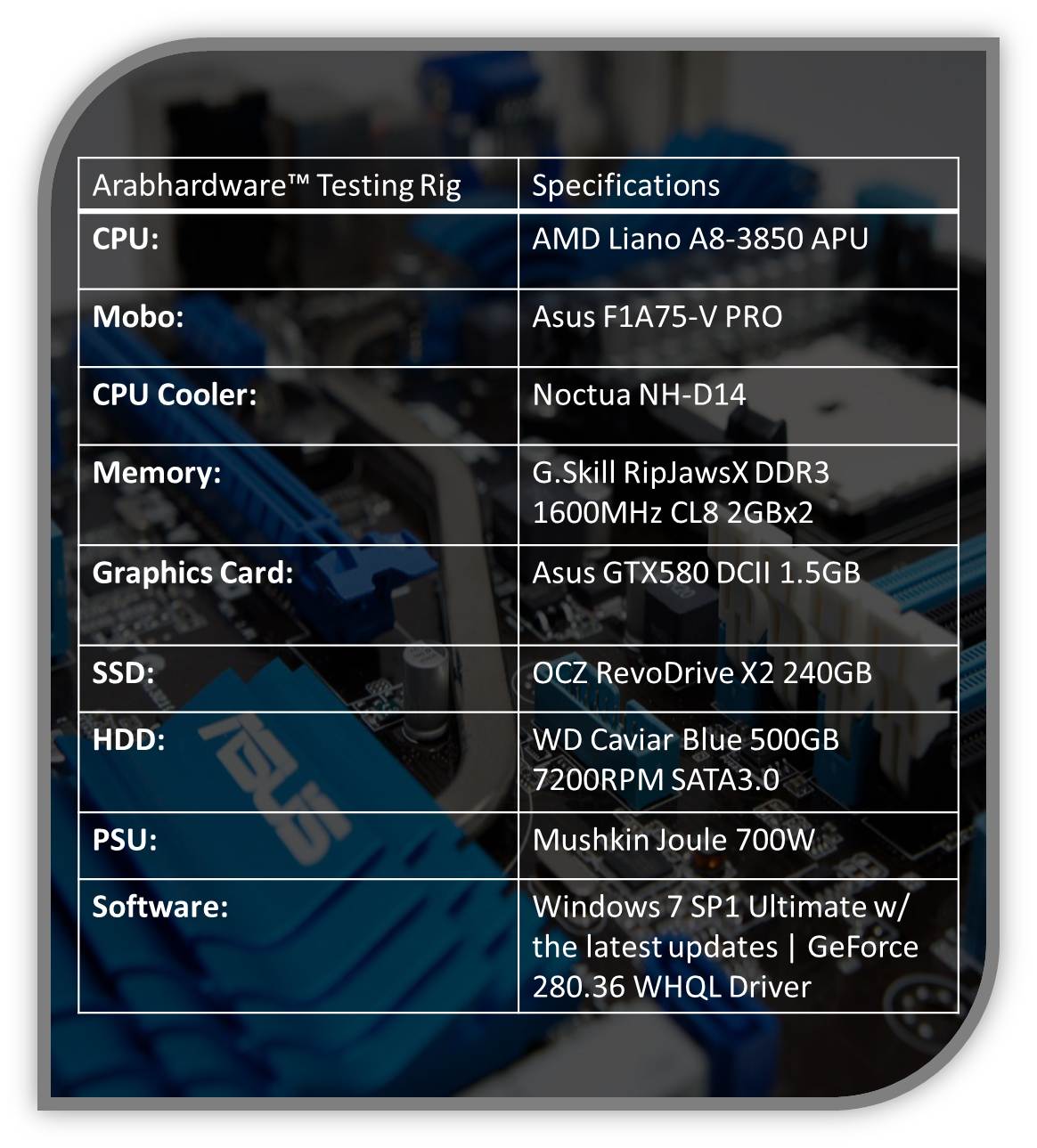

مواصفات الجهاز المستخدم

سوف تتم المقارنة بين جهازين بهما نفس القطع ما عدا اللوحة الأم.

البرامج المستخدمة في الاختبارات

AIDA64 Extreme Edition
Cinebench R10.5
Cinebench 11
FryBench
HandBrake Encoder
Maxxmem 2
Passmark Performance Test X64
PCMark 7 Professional
ADOBE Photoshop CS5
Winrar
wPrime
X264 Benchmark

3DMark 11 Professional
3DMark Vantage Professional

Crysis
Dirt 3
Resident Evil 5

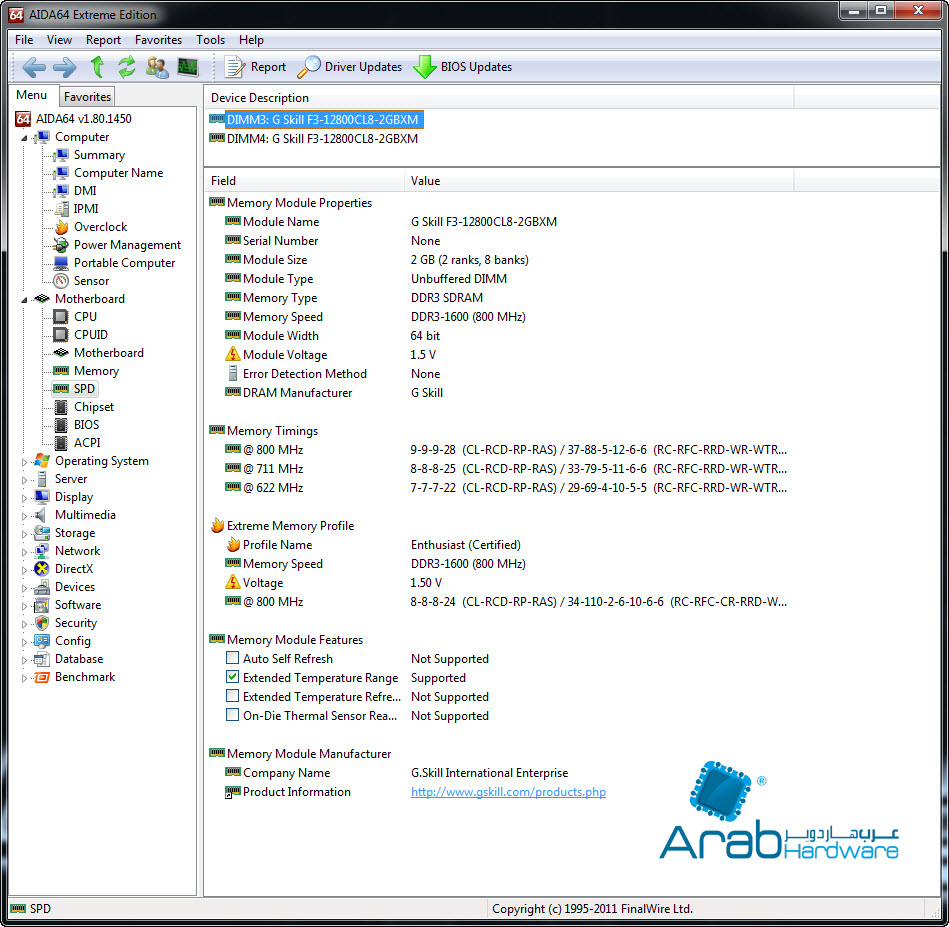

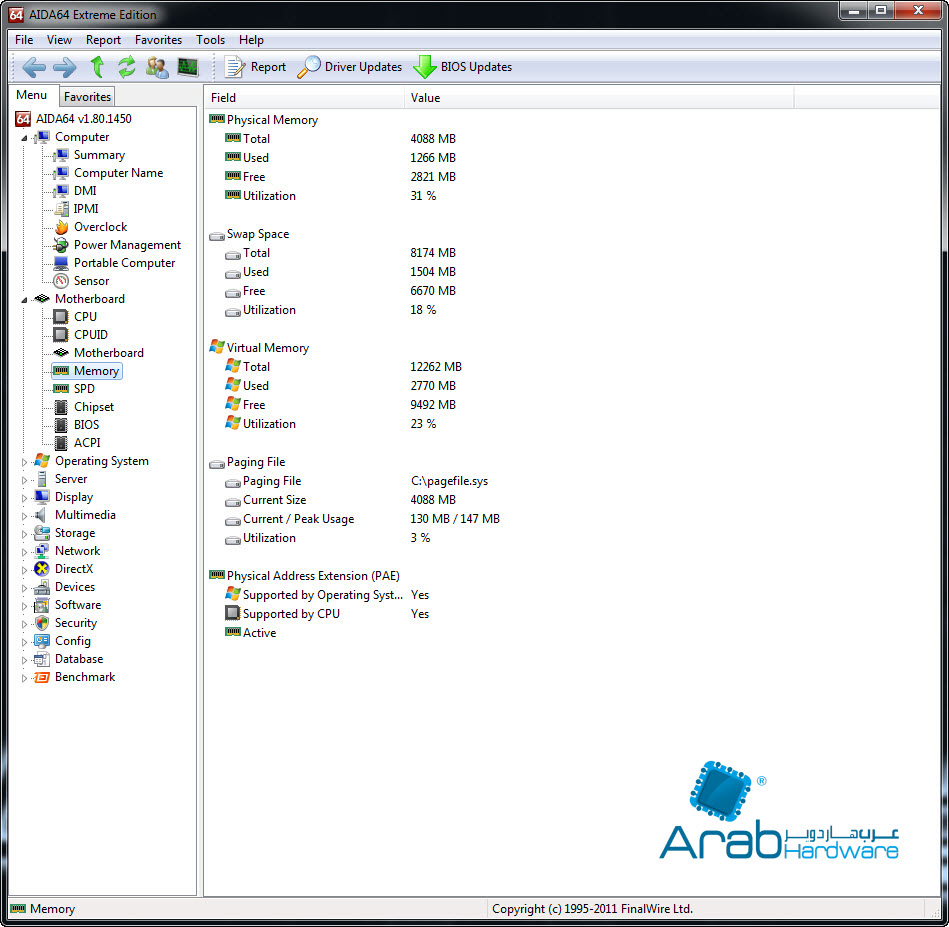

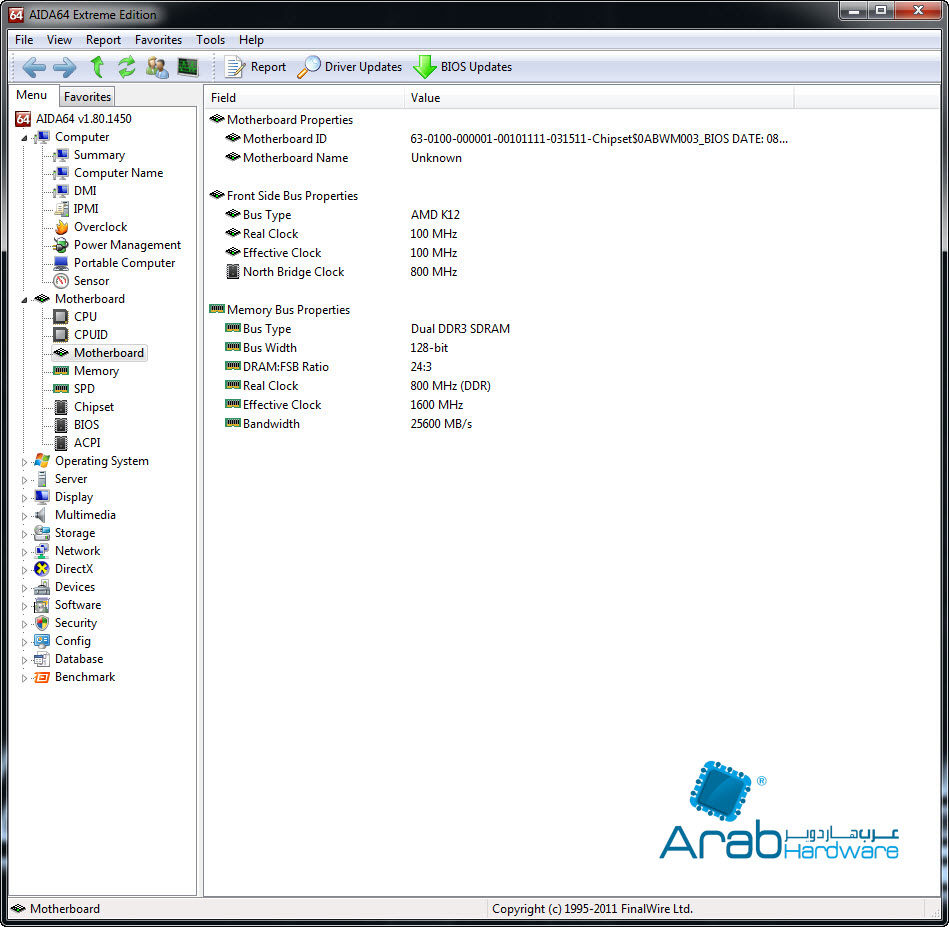

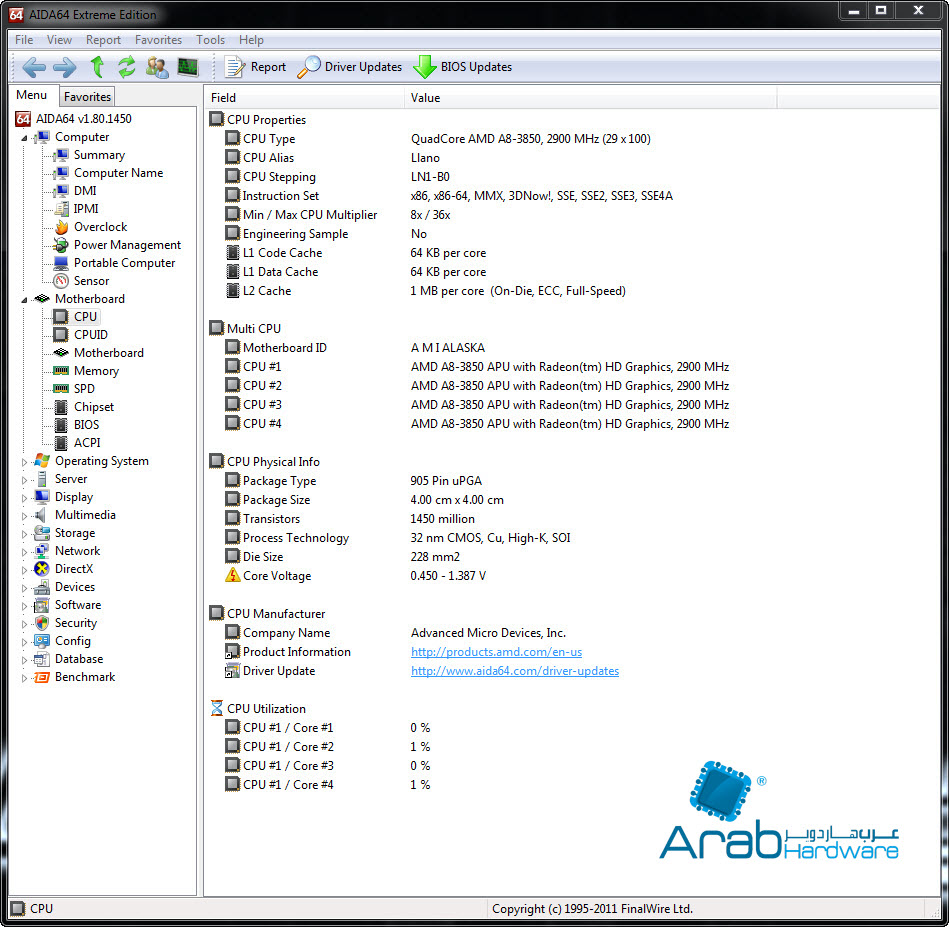

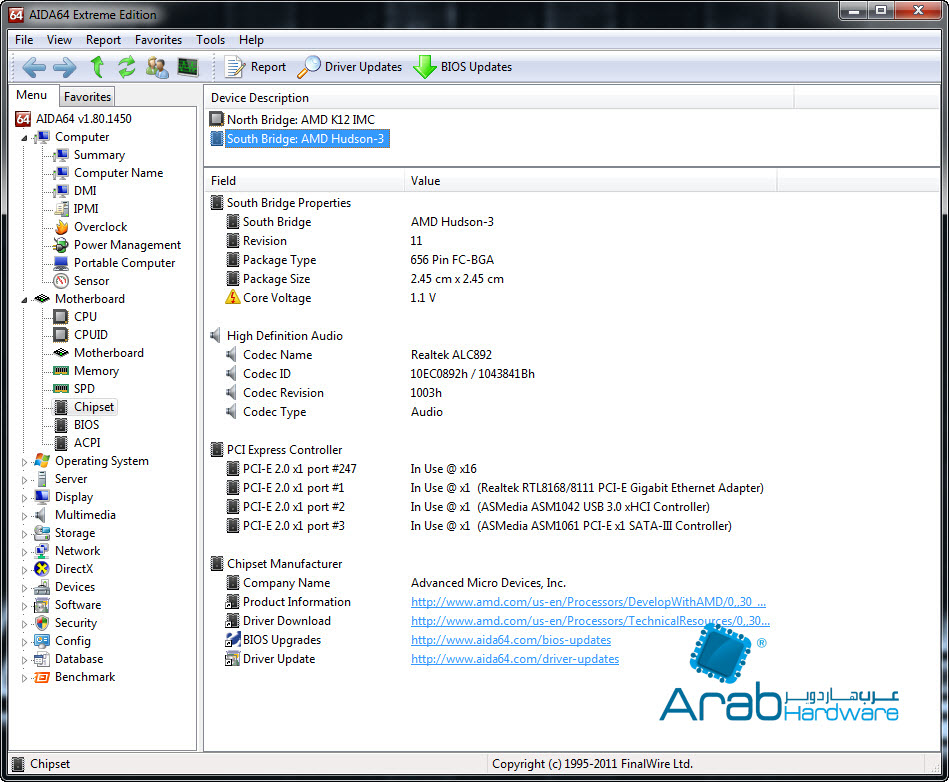

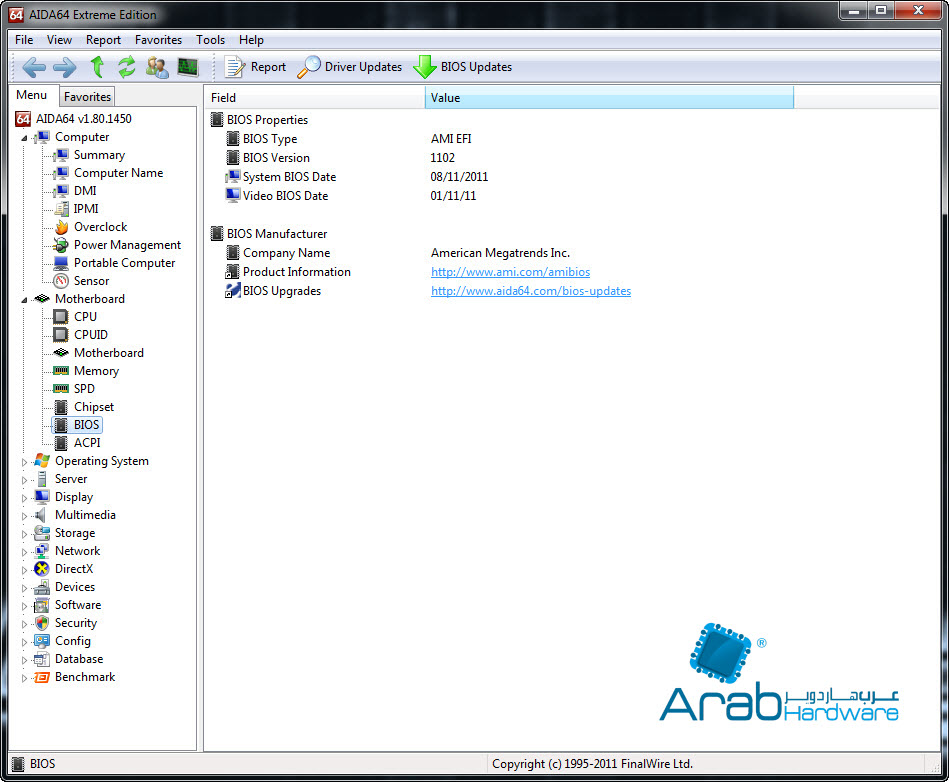

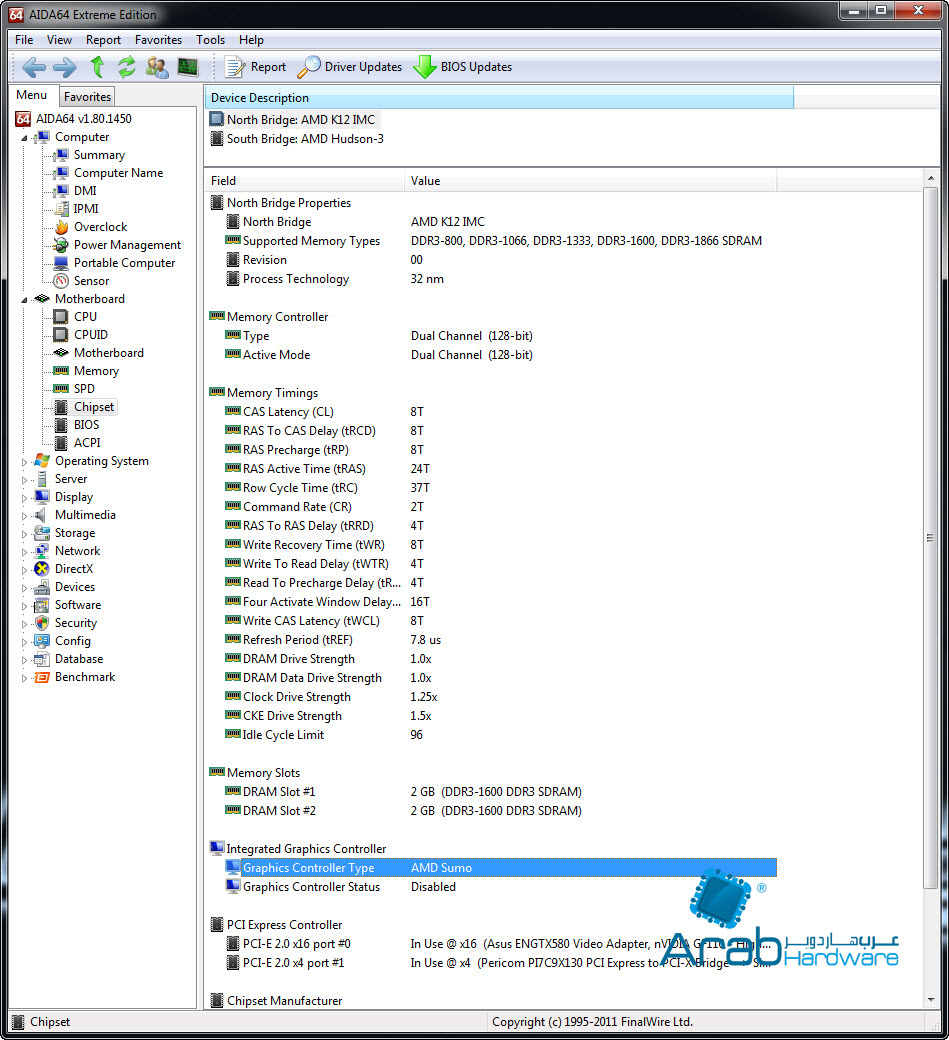

البرنامج الذي لا يترك شاردة و لا واردة عن جهازك إلا أحاط بها علماً و وضع تقرير شامل بين يديك. بل يتخطى ذلك و يقدم للمستخدم أدوات فريدة لتقييم جهازه و قياس الأداء من خلال مجموعة من الاختبارات التي تشمل اختبارات للمعالج, الذاكرة, وسائط التخزين. يتميز البرنامج بالدقة في الاختبارات, و يتعدى ذلك بوجود قاعدة بيانات بها مجموعة من النتائج التي تم تخزينها مسبقاً حتى يسهّل عليك المقارنة مع الأنظمة الأخرى. البرنامج يحتوي على أدوات لتحليل مكونات الجهاز و تقديم تقرير شامل عنها, كما يوجد قسم خاص لعرض درجات الحرارة و الفولت لكل مكون من المكونات.

Memory Read, Write, and Copy
يقيس هذا الاختبار الذاكرة على مستوى القراءة, و الكتابة, و النسخ بالنسبة لأكثر مدى ممكن تحقيقه على هذه المستويات الثلاثة. الكود المسئول عن هذه المحاكاة مكتوبة بالكود الثنائي الأشهر Assembly وتم التدقيق فى هذا الكود ليتلائم مع كل معالجات AMD او Intel مع استخدام ما هو متاح من تعليمات برمجية للمعالجة بناءاً على بنية X86, MMX, 3DNow!, SSE, SSE2, أو SSE4.1.

Memory Latency
يقيس اختبار التأخير للذاكرة Latency الوقت ما بين قراءة المعالج للبيانات من ذاكرة النظام, فهو أشبه بالوقت ما بين أمر القراءة حتى وصول البيانات الى المعالج.

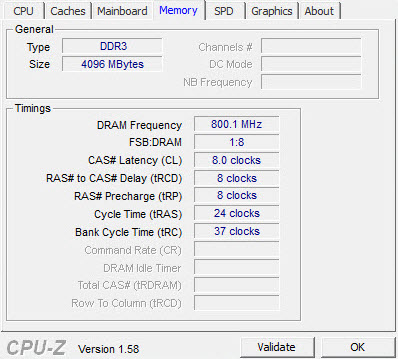

تم استخدام نفس الذواكر بنفس التردد و نفس أزمنة التأخير, إلا أنه كما ترون, تفوقت لوحة Asus على لوحة Sapphire في اختبار أزمنة التأخير, بينما تساوى الأداء -تقريباً- في اختبارات القراءة و الكتابة و النسخ.

كل هذه الاختبارات -تقريباً- داعمة لخيوط المعالجة المتعددة Hyperthreading, كما أنها داعمة للأنظمة متعددة المعالجات.

CPU Queen
لعل من أشهر الحركات فى لعبة الشطرنج هى مشكلة Queens Problem فى حالة ترقية كل عسكر الجيش إلى رتبة الوزير او Queen بالإنجليزية, فى تلك الحالة تتعقد اللعبة جدا نظرا لمرونة الوزير فى التحرك فى كل اتجاه ممكن فى اللعبة!. يقيس هذا الاختبار قدرات المعالج على التنبوء بكل حركة ممكنة وهنا مبنية على وجود 10 وزراء سويا فى نفس رقعة اللعبة, مع كل التنبؤات الممكنة والاحتمالات القائمة. هذا الاختبار تحديدا يقيس قدرات المعالج على التوقع ومحاكاة اللعبة قدر الامكان, فلو افترضنا أن وجود معالجين مختلفين بنفس التردد سوياً, فالمعالج صاحب التقنيات الأكثر تعقيدا فى المعالجة هو صاحب أقل نسبة خطأ وبتالى يحصل على نقاط أكثر فى نتيجة الاختبار, فالمعالجة تتم من خلال Pipelines كلما قلت دوراتها قلت نسبة الخطا, فمثلاً مع معالجين مختلفين من إنتل والغاء خاصية ال HT, نجد معالج ب 20 Pipeline يتفوق على معالج ب 30 Pipeline مثلاً, يقيس هذا الاختبار قدرات المتغيرات على شكل Integer وليست Float باستخدام خوارزميات MMX, SSE2, و SSSE3.

CPU Photoworxx
يقوم هذا الإختبار بتطبيق العديد من عمليات التصوير الفوتوغرافى على المعالج فى محاكاة للصور الرقمية نفسها من عمليات عديدة مثل Fill, Flip, Rotate, Coloring, Conversion, Crop. يعتمد الاختبار بدقة على كثافة مرور البيانات كقراءة وكتابة على الذاكرة, فلو تم الاختبار على معالج ثُماني الأنوية ستتصارع تلك الأنوية على المعالج للحصول على حصة أكبر من الذاكرة لكل نواة, فيستحول معالج ثنائى الى نفس قوة الرباعي, لذلك هذا الاختبار يعتمد على دعم ال HT للتخلص من تلك المشكلة فهو مبنى على X86 فهو قادر على التفريق ما بين معالج متعدد الانوية ومعالجات متعددة على نظام واحد.

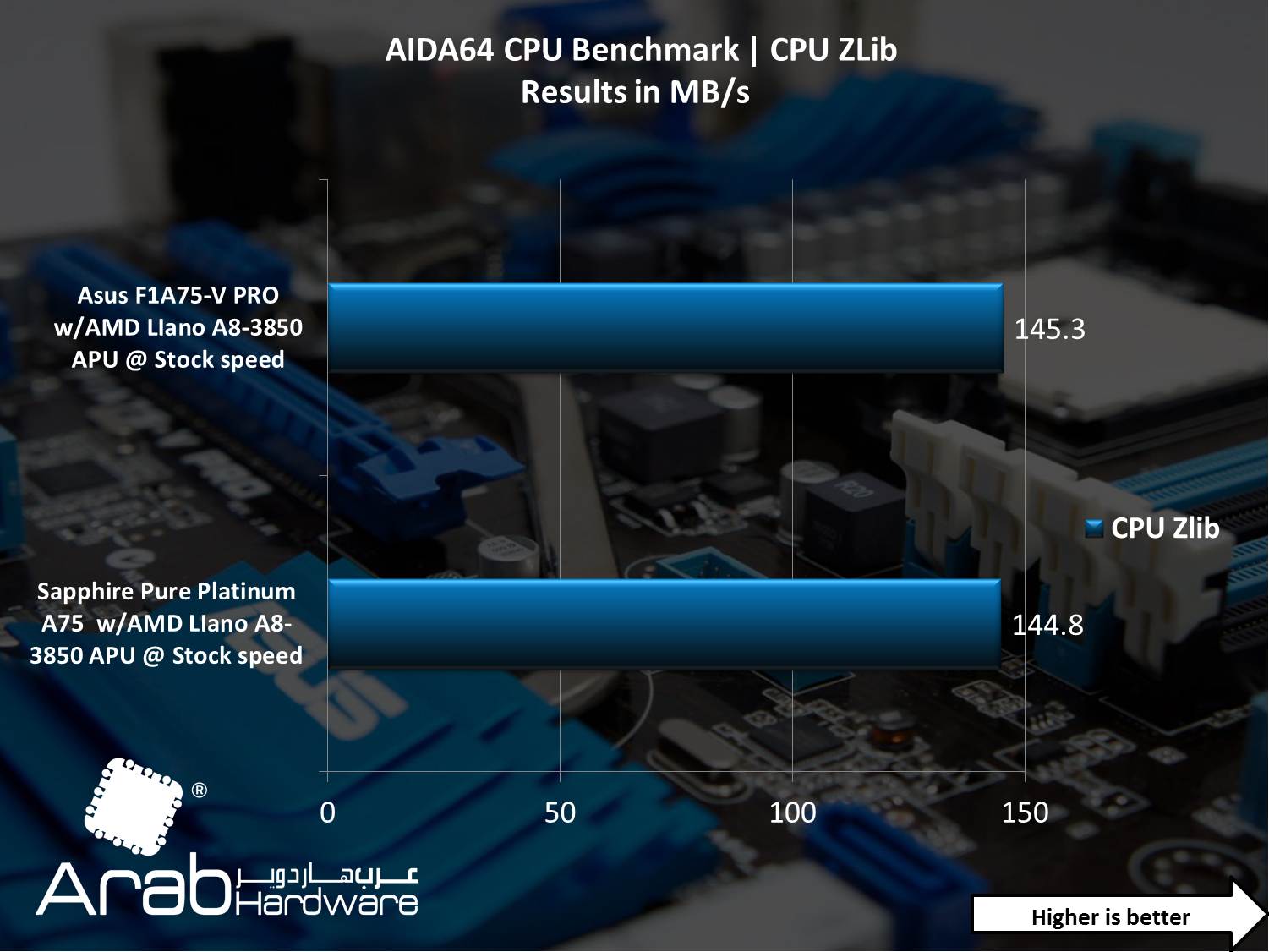

CPU Zlib
يقوم هذا الاختبار على نتيجة دمج أداء المعالج والذاكرة خلال مكتبة ZLib للضغط, يستخدم هذا الاختبار خوارزمية X86 فقط لا غير مما يجعله يدرك الفارق الفعلى ما بين المعالج المتعدد الانوية الافتراضية HT والمعالج الحقيقي متعدد الانوية.

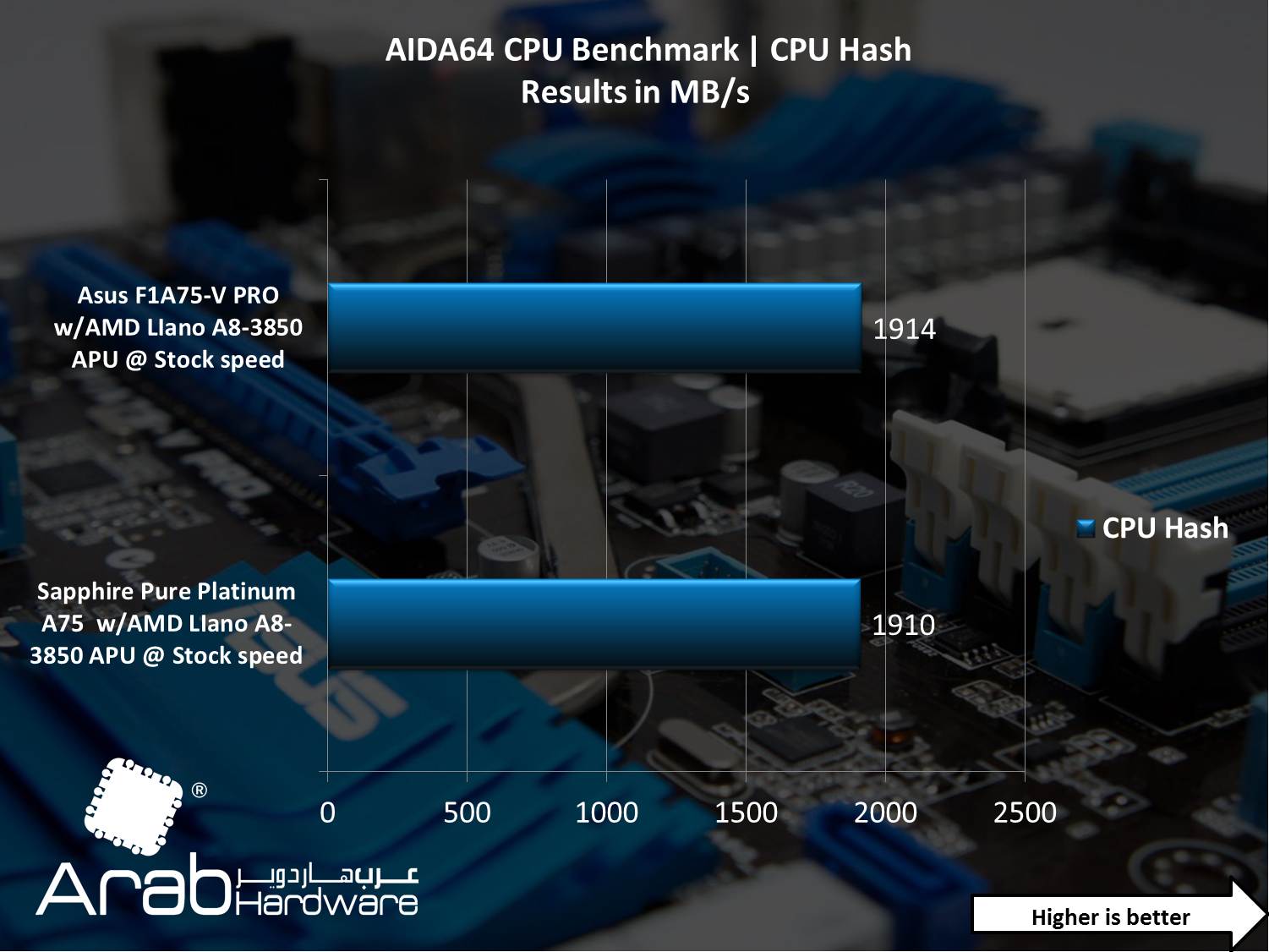

CPU Hash
التجزئة هنا هى كلمة السر, فباستخدام ال Assembly وخوارزميات MMX, MMX+, SSE, SSE2, AVX يتم اختبار قدرة المعالج فى كود معقد لتجزئة الملفات

FPU VP8
هنا يتم قياس قدرة المعالج على ضغط الفيديو باستخدام ترميز Google VP8. الكود المستخدم هنا لا يختلف كثيرا عن سابقيه خاصة انجودة الصورة هى الأهم مما يضع المعالج أمام اختبار ليس بهيّن.

FPU Julia
يقوم هنا لاختبار بالتركيز على اختبار قدرة المعالج على المرور من خلال سلسلة متكررة من الرسمة الشهيرة Julia عن طريق رسمها من خلال النقاط العائمة Floating Points فى بيئة عمل 32 بت والكود المسئول عن هذه المحاكة مكتوب بالكود الثنائي Assembly وتم التدقيق فى هذا الكود ليتلائم مع كل معالج من AMD او Intel مع استخدام كل ما هو متاح من تعليمات برمجية للمعالجة بناء على بنية X86, MMX, 3DNow!, SSE, SSE2, أو SSE4.1.

FPU Mandel
اختبار ماندل هنا يقوم يضعف ما سبق فى اختبار Julia فى بيئة 64 بت من خلال حوسبة الرسمة الشهيرة المعقدة للكسور Mandelbrot مع نفس طريقة تكويد الكود السابق.

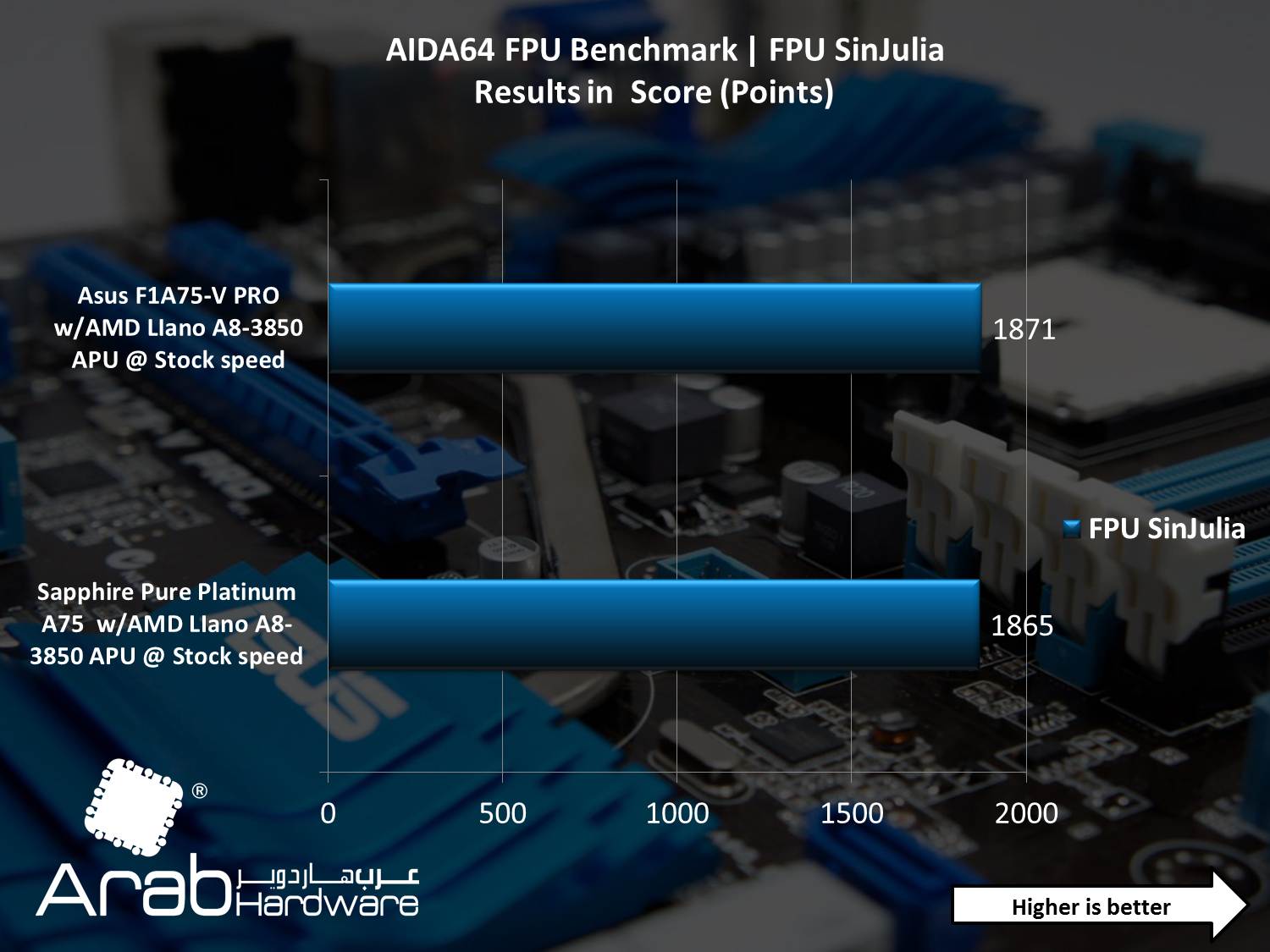

FPU SinJulia
هذا الاختبار يعتمد على قياس الدقة الممتدة لمتغيير ال Floating وهو أقوى من Integer لقابليته لتقبل الكسور العشرية الممتدة تصل الى 80بت!! كل هذا يتم من خلال رسم اطار واحد فقط من الرسمة الأشهر فى التعقيد Julia, مع نفس ما سبق من كود بنفس طريقة كتابته.

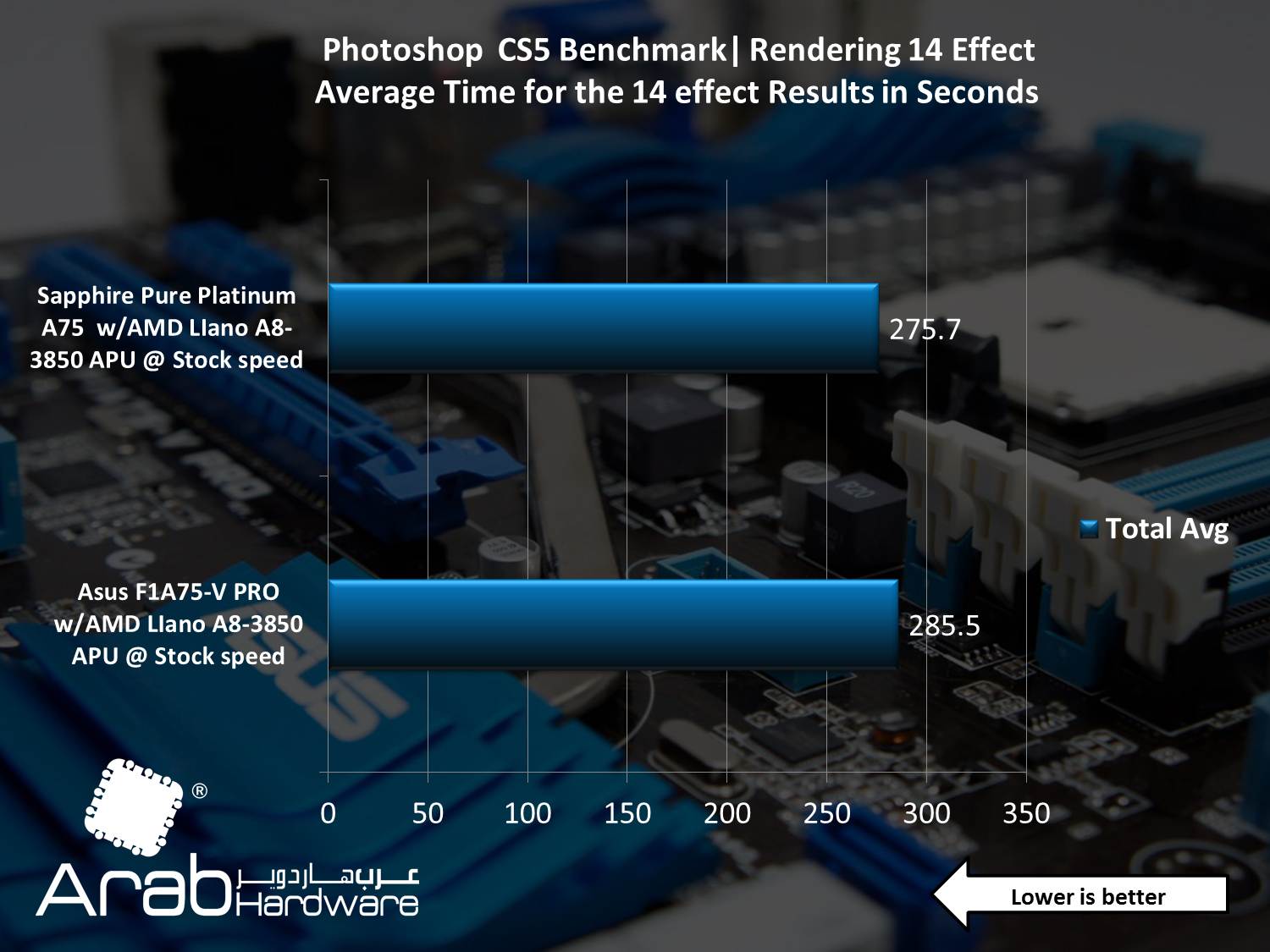

أدركنا أن فئات المستخدمين لا تقتصر على اللاعبين و المبرمجين فحسب, و إنما تشمل المصممين أيضاً. و انطلاقاً من محاولاتنا المستمرة لتغطية متطلبات كافة الفئات, نقدم لكم هذا الاختبار الذي نستخدمه للمرة الأولى. هذا الاختبار مبني على الطريقة التي يتبعها الإخوة الزملاء في موقع HardwareHeaven حيث يستخدمون أداة في غاية القوة لاختبار قوة المعالج و سعة الذاكرة. يقوم هذا الاختبار الذي يتم بشكل تلقائيّ مبرمج مسبقاً بتطبيق خمسة عشر تأثيراً مختلفاً على صورة بحجم 109 ميجابايت, و يتم تحديد الوقت المستغرق لإنهاء تلك الاختبارات عن طريق خاصية قياس الوقت المدمجة مع Photoshop. بعد الانتهاء من كل الاختبارات نقوم بجمع الوقت المستغرق لكل الاختبارات.

فرق عشر ثوان كاملة بين لوحة Asus و لوحة Sapphire. و التفوق هنا كان من نصيب Sapphire.

أحد أشهر برامج اختبار أداء المعالجات الحديثة, يعتمد في بنيته على برنامج التصميم السينمائي الشهير Cinema 4D. عندما نختار الجزء الخاص بقياس أداء المعالج فإن البرنامج يقوم بعرض Render لمشهد مصمم خصيصاً للضغط على المعالج و استغلال كافة الموارد المُتاحة له عن طريق تسخير قوة المعالج لتغيير الإضاءة و الظلال و غيرها من المؤثرات التي يتم تطبيقها على الصورة. سيقوم البرنامج بالضغط على المعالج مستخدماً كثير من الخوارزميات و الأوامر التي تضمن الاستفادة الكاملة من أنوية المعالج, و يستطيع البرنامج التعامل مع 16 معالج في نفس الوقت, أو 16 نواة. النتائج التي يعطيها البرنامج لا تتأثر بنظام التشغيل مما يجعله اداة جيدة للاختبارات.

طريقة الاختبار: يتم إجراء الاختبار على النمط X CPU للضغط على كافة أنوية المعالج.

الإصدار الأحدث من البرنامج الذي يستغل كافة موارد المعالجة في الحاسوب لعرض "Render" مشهد ثلاثيّ الأبعاد و هو ما يعمل على الضغط بشدة على المعالج. يستطيع البرنامج التعامل مع 64 خيط من خيوط المعالجة Thread. المشهد الذي يتم تقديمه يحتوي على أكثر من ألفيّ وحدة, و الذين بدورهم يحتوون على ما يقارب ثلاثمائة ألف مضلع. كما يتم تطبيق العديد من المؤثرات على المشهد مثل تغيير الإضاءة و الظلال و تنعيم الحواف Antialiasing ثم يتم عرض النتائج على هيئة نقاط.

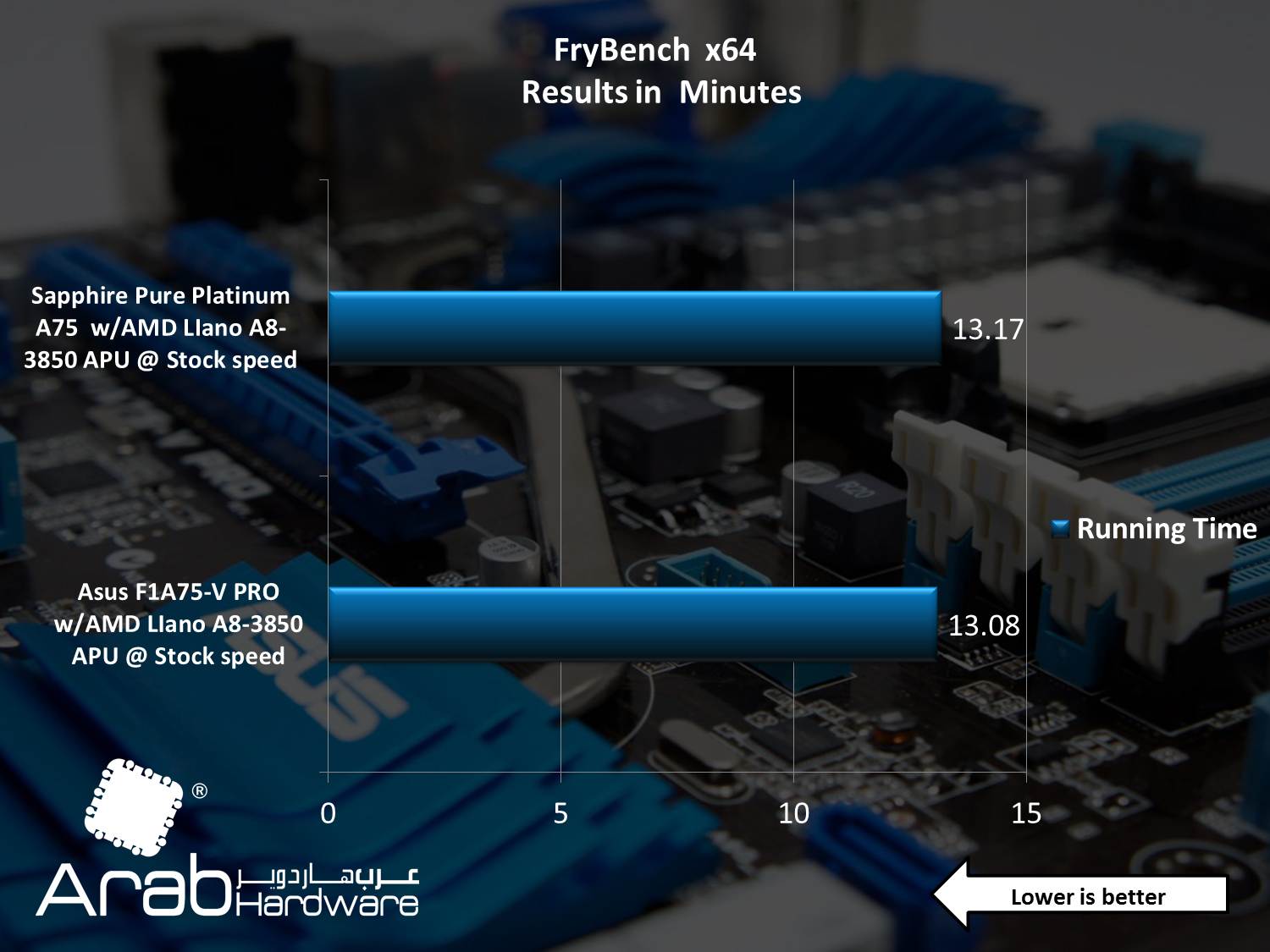

عندما نقول أن هذا البرنامج معتمد على محرك Fryrender فإن أول ما يتبادر لذهن القارئ هو: "سأتخطى هذا الاختبار, فهو يهم المصممين فقط, و ليس أنا". إلا أن هذا الاختبار تحديداً يجب أن يكون محل اهتمام كثيرين؛ حيث أن البرنامج هو واحد من أثقل البرامج و أشدها ضغطاً على المعالج المركزيّ فهو لا يترك جزءاً صغيراً من أنوية المعالج دون استغلال قوتها بشكل كامل, يستنزف المعالج المركزيّ بشكل قد لا يفعله برنامج آخر في نفس المجال. اعتمدنا على البرنامج في تقديم تصور حقيقيّ لكمية الطاقة الحاسوبية التي يستطيع الجهاز تقديمها.

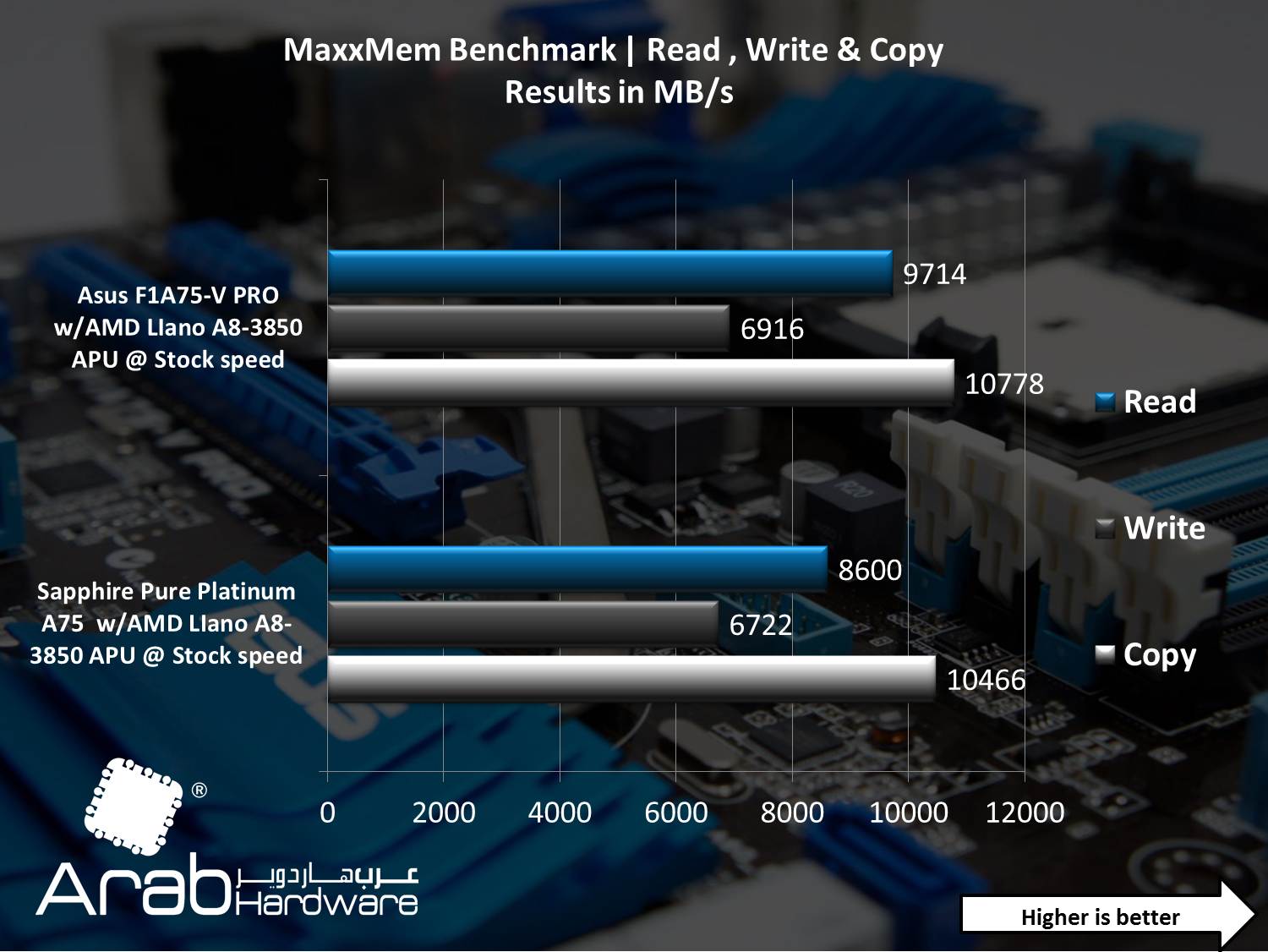

برنامج متخصص في اختبارات الذاكرة RAM. يقدم تقرير سريع عن سرعة القراءة, و الكتابة, و النسخ. كما أنه يقدم تقييم لمعدل التأخير.

تفوق لصالح لوحة Asus.

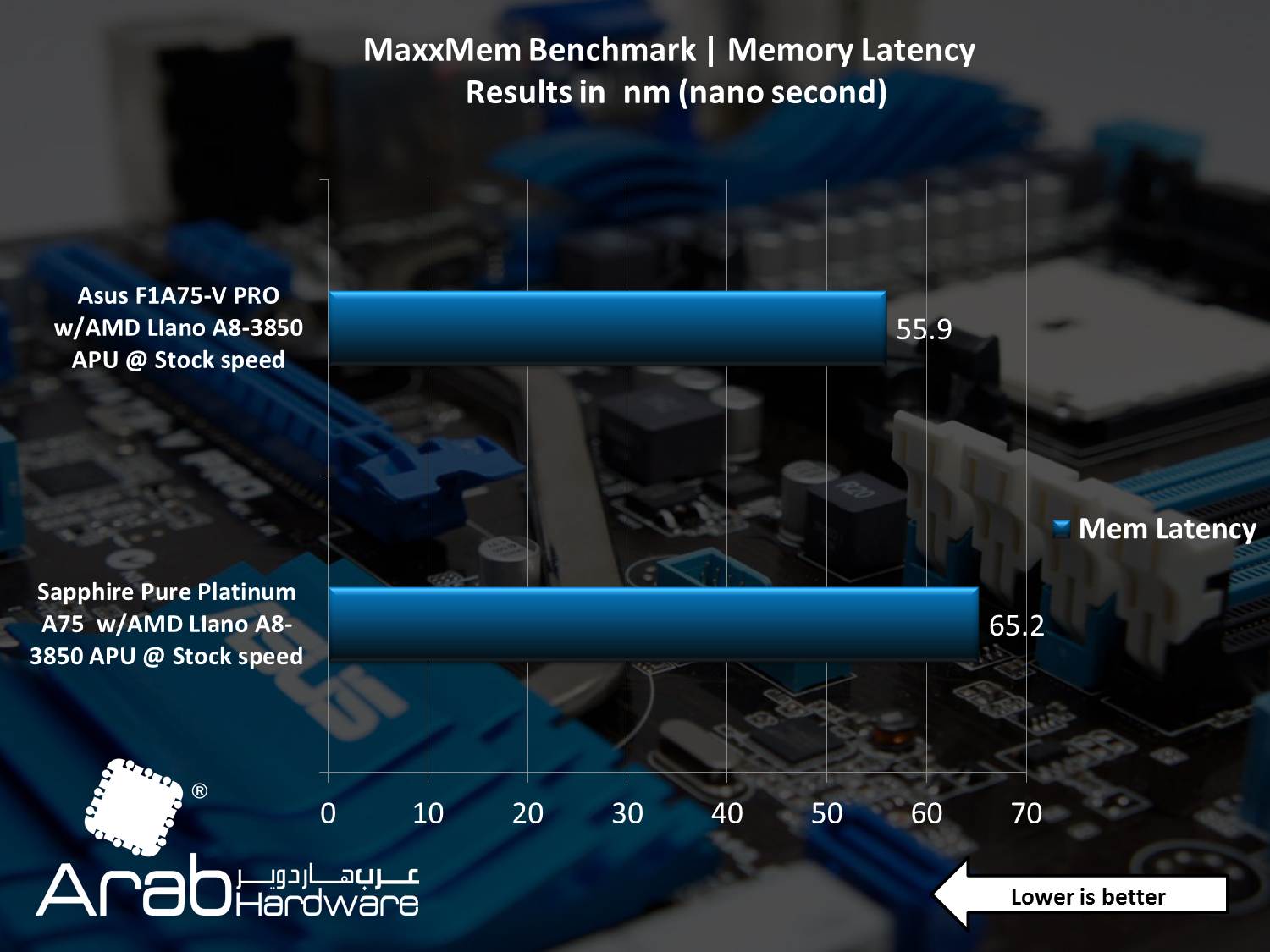

تفوق لصالح لوحة Asus بفرق عشرة نانو ثانية.

البرنامج الذي يقدم 28 اختبار لتقييم أداء الحاسوب, البرنامج الذي يحتوي على ست حزم من الاختبارات لتشمل كافة قطع الحاسوب. يقدم البرنامج تصور عن أداء الحاسوب من خلال مجموعة من الاختبارات الشاملة, نعتمد في مراجعات اللوحات الأم على اختبار المعالج و الذاكرة RAM. في اختبار المعالج يقوم البرنامج بكثير من العمليات الحسابية, و الضغط, و التشفير مستخدماً أوامر SSE و !3DNow. بينما يقوم باختبار سرعات القراءة و الكتابة في اختبارات الذاكرة RAM.

عندما تفاجأنا بهذه النتيجة قمنا بتكرار الاختبار مع كل لوحة من جديد أكثر من عشر مرات, و كانت النتيجة كما ترونها بالأعلى. تفوق رهيب لصالح لوحة Sapphire في اختبار PassMark Performance Test X64. مع العلم أننا استخدمنا نفس الإعدادات و نفس قطع العتاد.

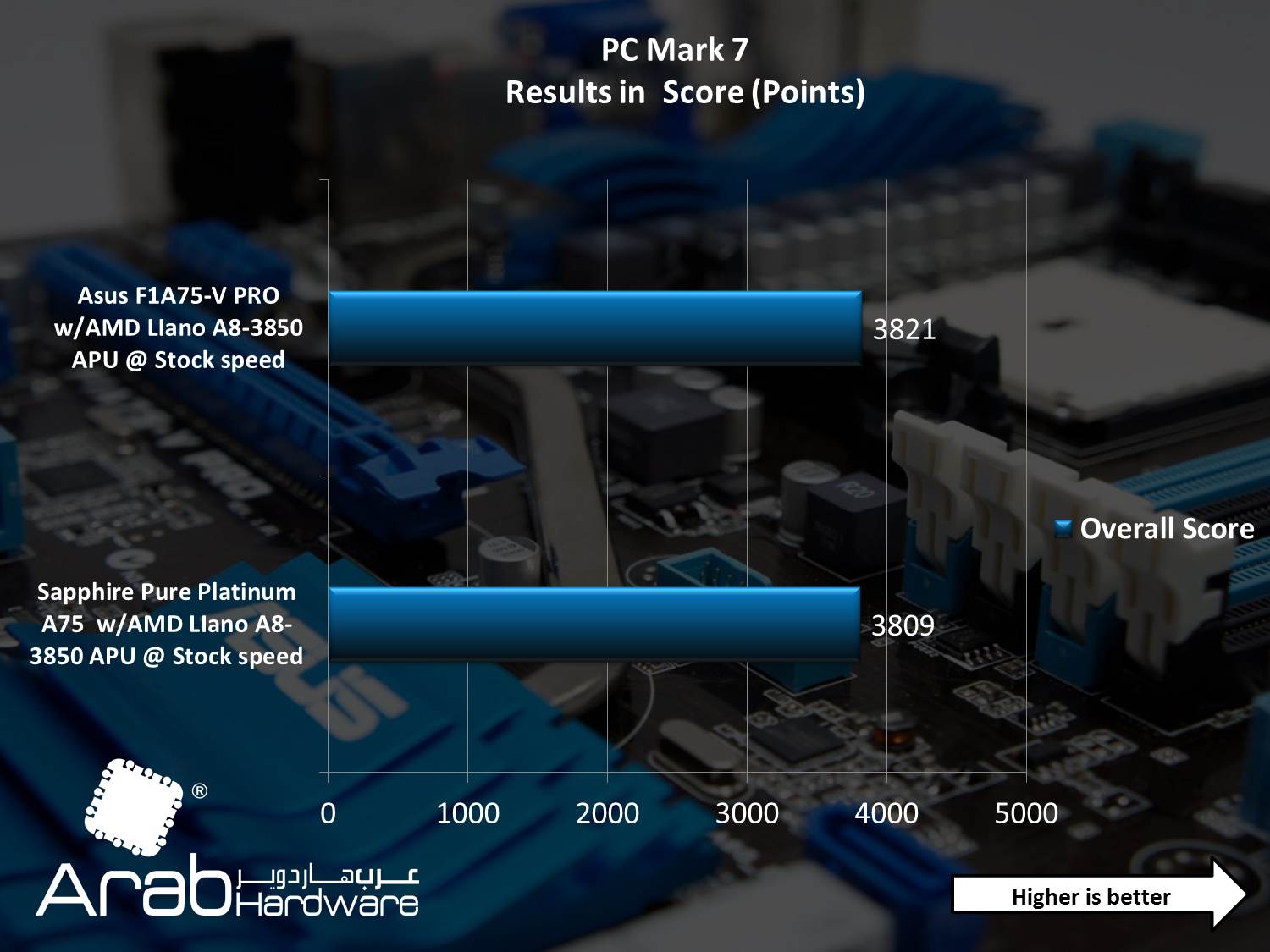

أحدث مولود من عائلة FutureMark المتخصصة في تصميم و انتاج برمجيات اختبار قوة الحاسوب. يستخدم البرنامج أكثر من 25 اختبار منفصل لقياس أداء الحاسوب في كافة العمليات التي يقوم بها المستخدم يومياً مثل تصفح الانترنت, تحرير الملفات النصية, تعديل ملفات الفيديو و الصور, و قياس أداء وسائط التخزين. البرنامج مصمم خصيصاً للعمل على بيئة نظام Windows 7. قمنا باختبار كافة المكونات باستثناء بطاقة الرسوميات لأنه في كافة الأحوال سنقدم اختبار خاص للرسوميات فيما بعد.

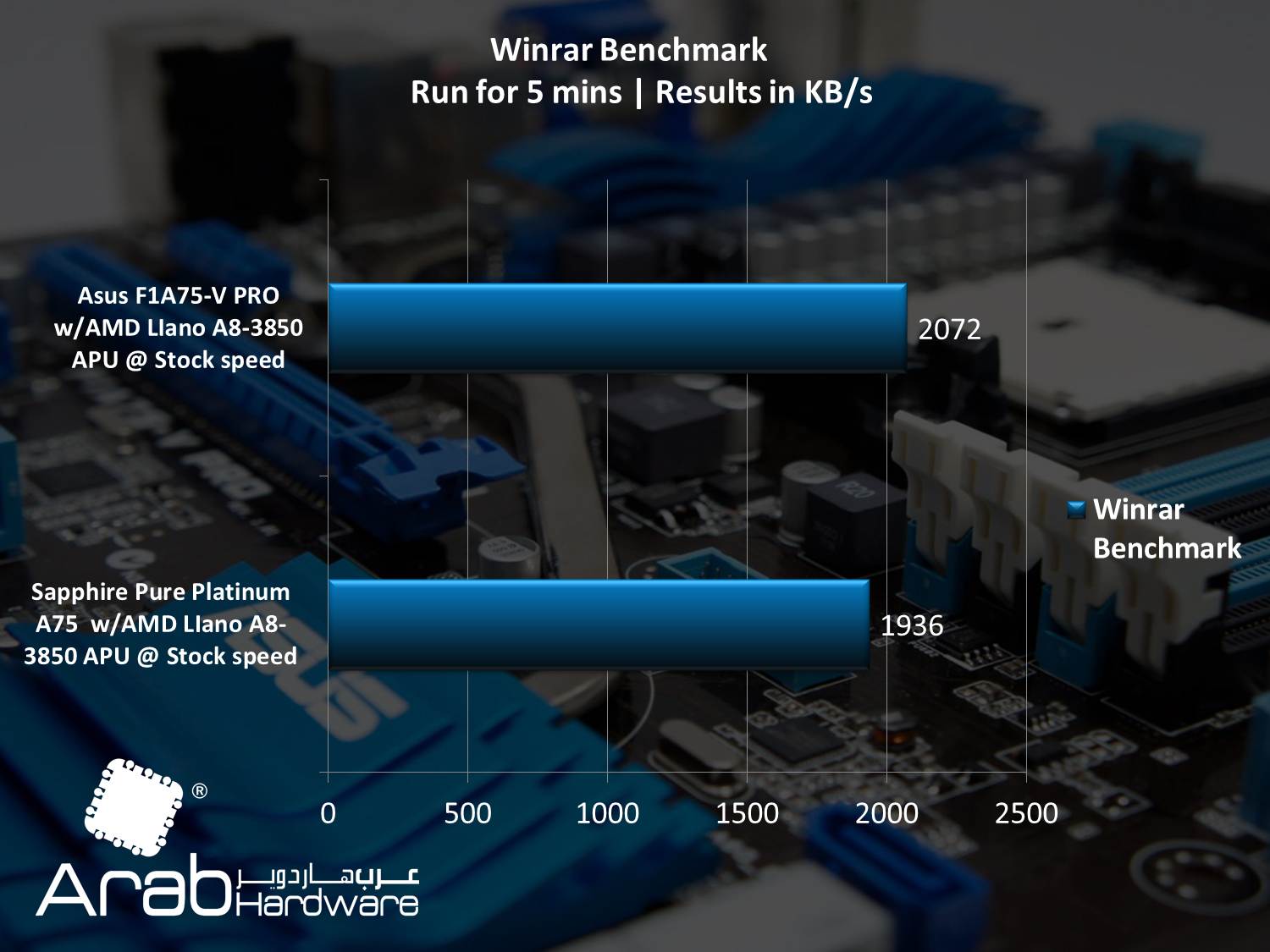

برنامج فك الضغط الشهير أضحى واحد من البرامج التي نعتمد عليها في كل مراجعاتنا تقريباً, المميز في البرنامج أنه لا يعتمد على سرعة القرص الصلب عند إجراء الاختبارات مما يجعله وسيلة جيدة لاختبار أداء المعالجات و الذاكرة و اللوحات الأم. يقوم البرنامج بضغط بيانات عشوائية يتم تحميلها على الذاكرة RAM مما يجعله مختلف بشكل أو بآخر عن برامج الاختبارات النظرية. إلا أنه على الجانب الآخر لا يمكن اعتباره مقياس لأداء الجهاز على البيانات الحقيقية حيث أن البيانات التي يتم توليدها عشوائياً قد تكون مختلفة عن البيانات التي يتعامل معها المستخدم.

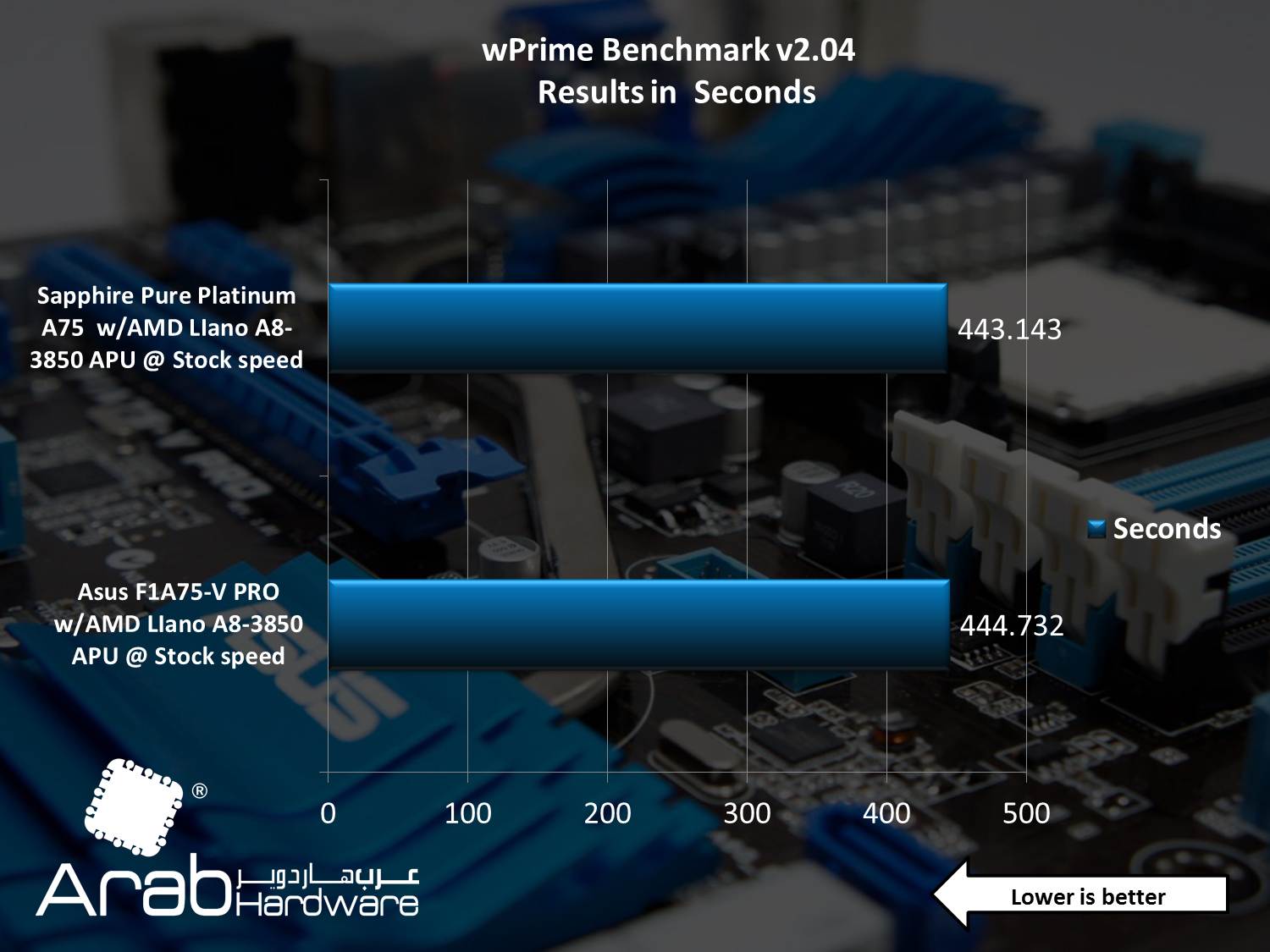

أحد البرامج الموجهة لقياس أداء المعالجات المركزية بشكل أكبر؛ حيث أنه يستطيع التعامل مع خيوط المعالجة المتعددة Multithread. يعتمد البرنامج على اجراء مجموعة من العمليات الحسابية المعقدة عبر حساب الجذر التربيعيّ داخل مجموعة من المعادلات الرياضية المعقدة. يشكل البرنامج حملاً كبيراً على المعالجات متعددة الأنوية, و يعطي في النهاية تقييم يمكن الاعتماد عليه في تقييم أداء المعالجات.

تحويل و تحرير الفيديو أحد العوامل التي تؤخذ بعين الاعتبار عند قياس أداء الحاسوب. و لا شك أن حزمة الترميز Codec X264 أصبحت الآن هي الأكثر شهرة بين حزم الترميز, كما أنها تُعتبر الحزمة الرسمية لملفات الفيديو ذات الدقة العالية. أداة الاختبار تقوم بتحويل ملف فيديو مدته 30 ثانية إلى صيغة X264 و تقوم بقياس عدد الإطارات في الثانية, و كلما زاد معدل الإطارات كلما دل ذلك على زيادة قوة المعالج.

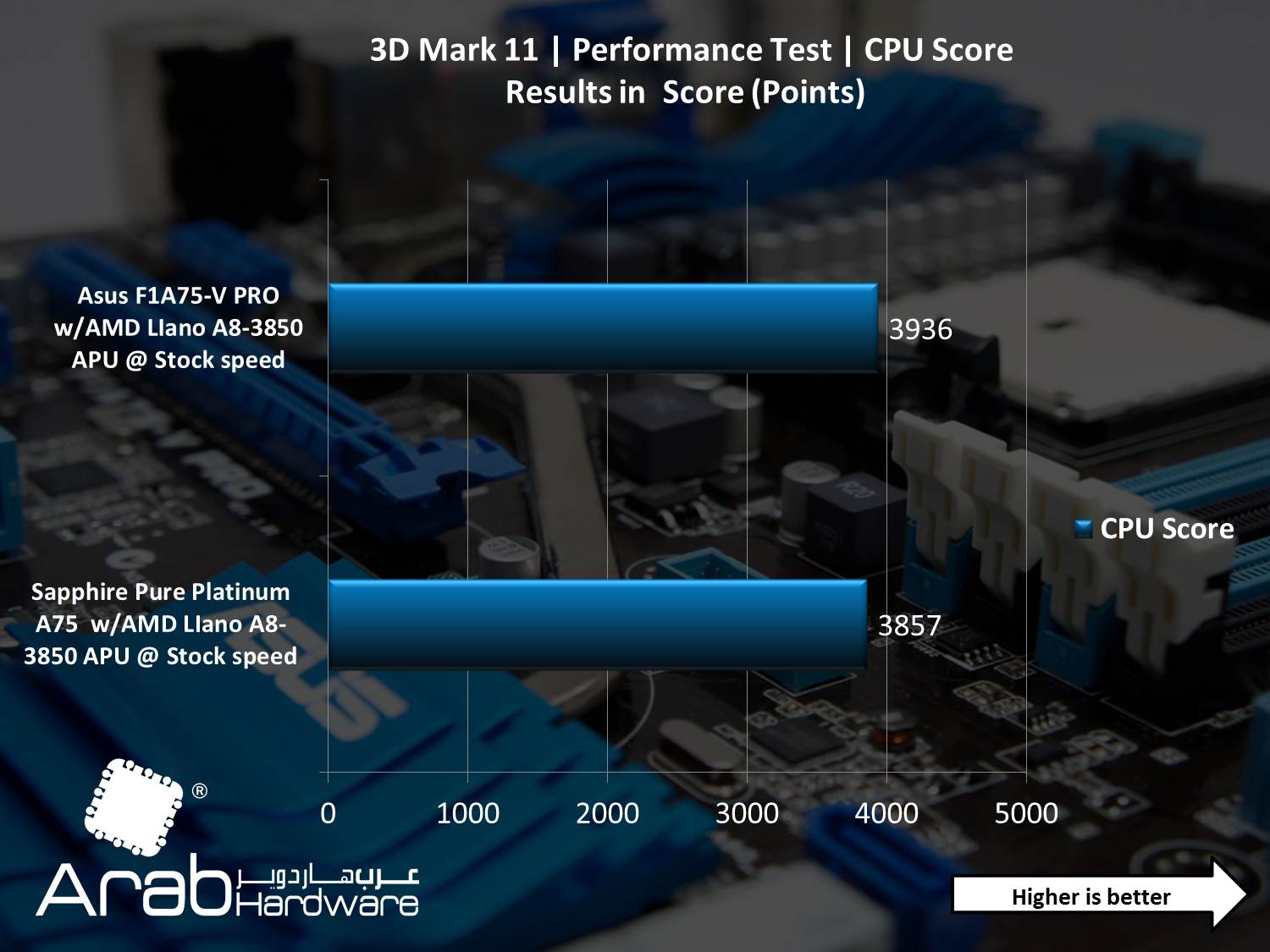

أحدث مولود في عائلة Futuremark, خليفة 3DMark Vantage و الفرق أن الإصدار الجديد موجه خصيصاً للمنصات الداعمة لمكتبة DirectX-11, قامت الشركة بإلغاء الدعم لمحرك nVidia Physx.

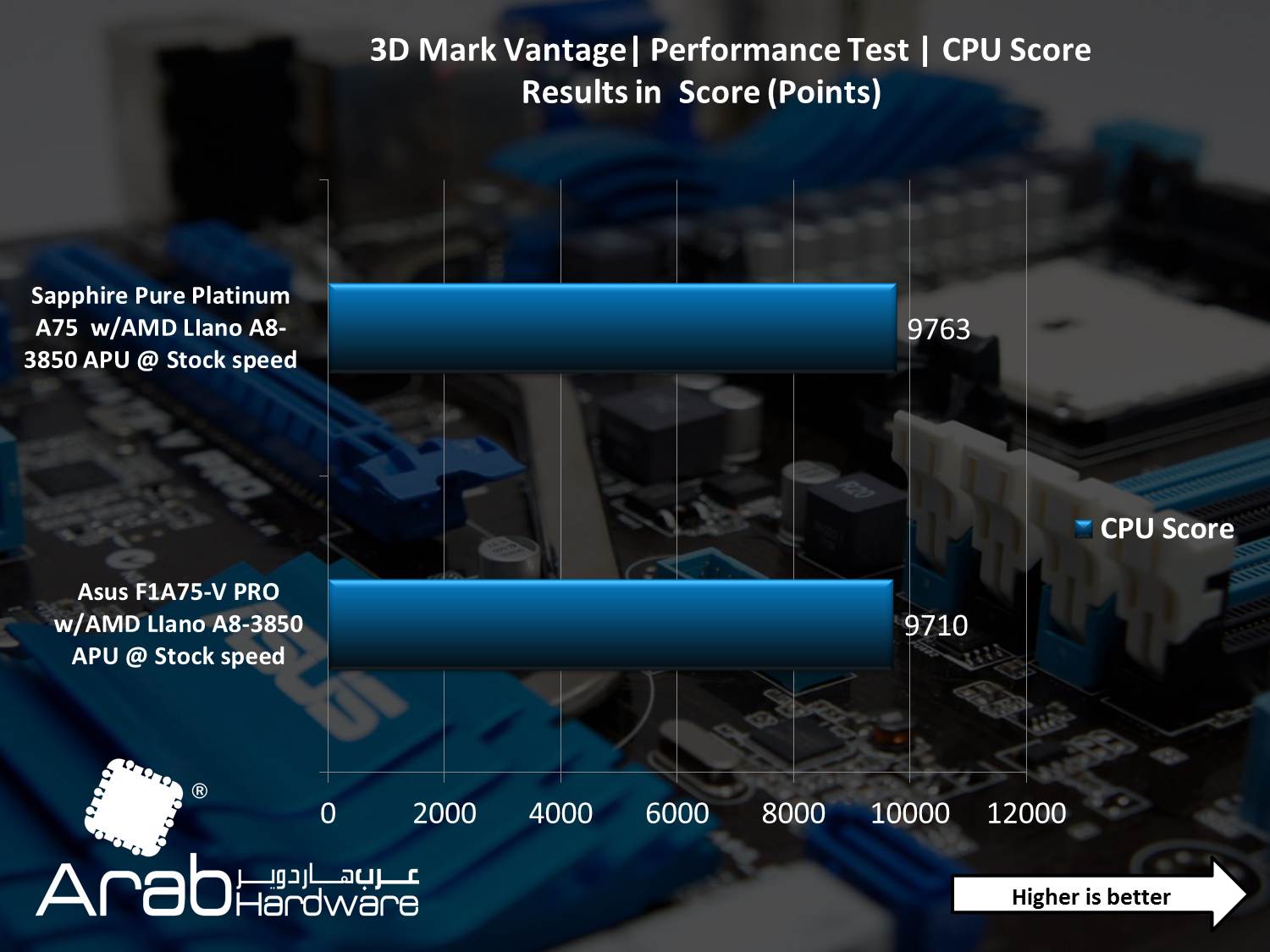

واحد من أشهر برامج اختبار و تقييم أجهزة الحاسوب الموجهة للألعاب و الرسوم ثلاثية الأبعاد, تم تصميمه بواسطة شركة Futuremark و تم تقديمه خصيصاً للبطاقات الداعمة لمكتبة DirectX-10. يقوم البرنامج بإجراء مجموعة من الاختبارات على كل من المعالج المركزي, و بطاقة الرسوميات. و في النهاية يقوم بعرض تقييم لقدرة المنصة على التعامل مع الرسوم ثلاثية الأبعاد.

على الرغم من مرور قرابة أربع سنوات على صدور "قاهرة البطاقات" إلا أنها ما تزال آداه اختبار جيدة, و وسيلة فعالة للإشارة لأداء أعتى البطاقات الرسومية في وقتنا المعاصر. اللعبة من انتاج 2007, قام بتصميمها استوديو الألعاب الألماني Crytek. تعتمد اللعبة على CryEngine 2 و يتيح لك تشغيل اللعبة إما في وضع DirectX-9 أو DirectX-10. تدور أحداث اللعبة في جزيرة قرب شرق الفلبين, حيث يتم اكتشاف كائن غريب في إحدى الجزر القريبة, و يتدخل فريق من الولايات المتحدة الأمريكية لاستكشاف الأمر و تكون بداية المواجهة بينك و بين الجنود الآسيويين. و بعد أن تحدث الكارثة و تجتاح الكائنات الفضائية المكان تتحول الحرب إلى حرب ضروس بينك و بينهم. هل ستنجو بحياتك؟

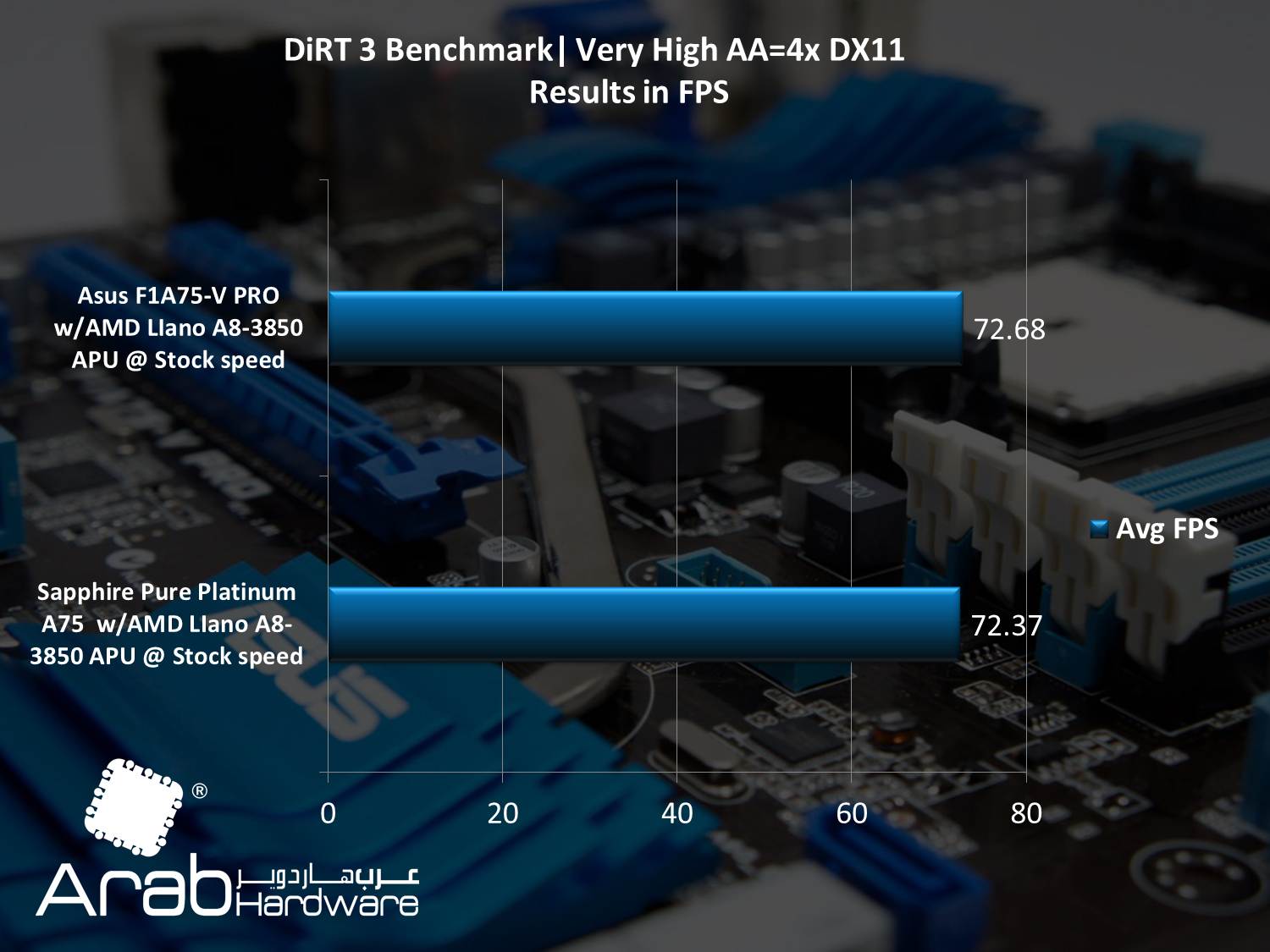

من منّا لم يلعب Dirt 2 المحملة بالرمال و أجواء الصحراء الممتعة؟!. ها هي Codemasters تعاود ممارسة الإبداع من جديد مع الجزء الثالث من اللعبة الذي خرجت فيه الشركة من إطار اللعب في الصحراء لإطار أوسع يشمل أجواء جديدة من اللعب في الثلج و المدن. الرسوميات تقدك تجربة مذهلة للاعبين مع دعم اللعبة الكامل لمكتبة DirectX 11. لم نلاحظ وجود اسم المتسابق الشهير Colin McRae على غلاف اللعبة هذه المرة عندما تم أطلاق اللعبة في الرابع و العشرين من يونيو 2011. تعتمد اللعبة على محرك EGO 2.0.

النتيجــة

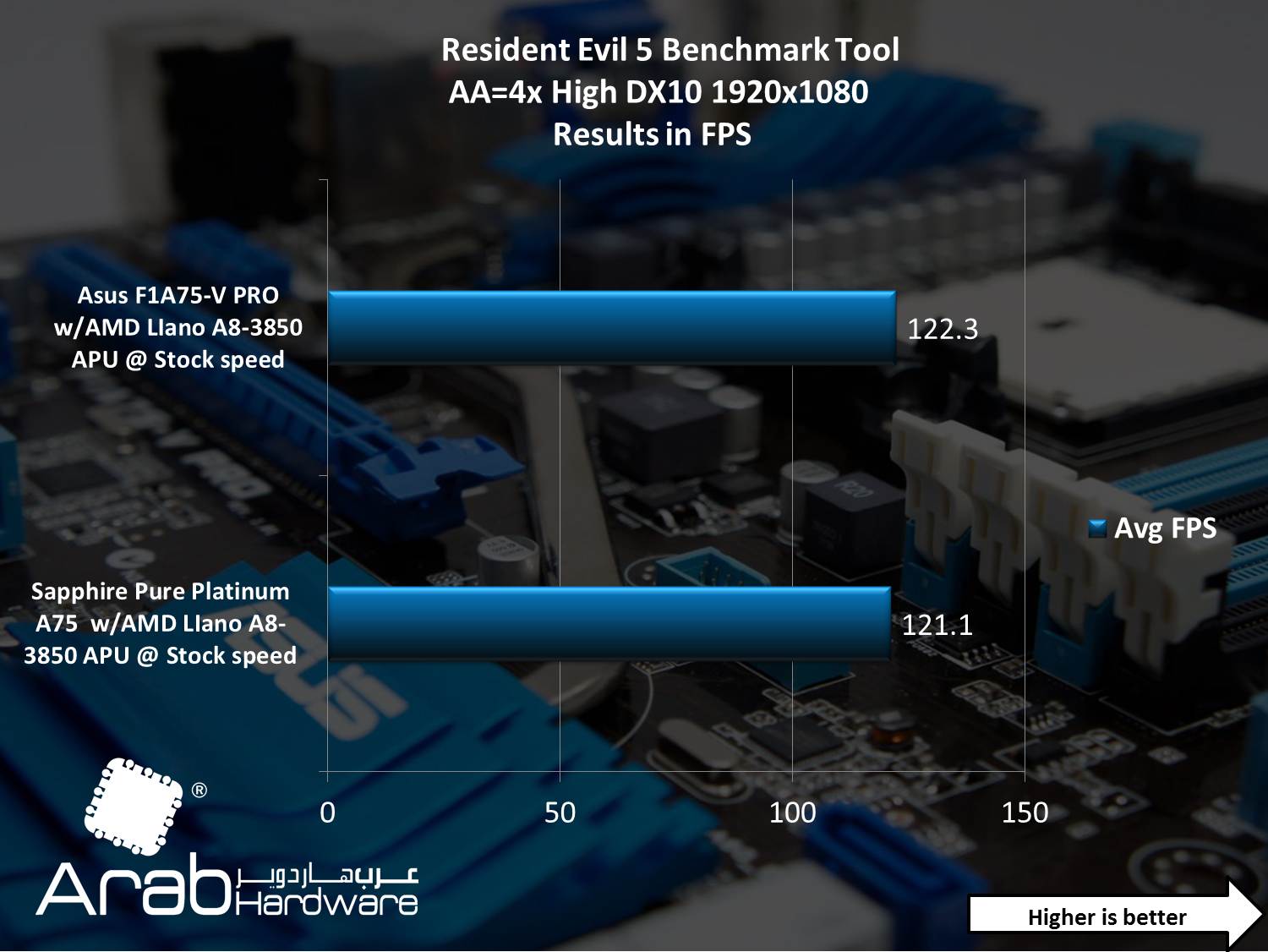

ربما يعتبرها البعض " لعبة جيدة "... لكن من يعشق سلسلة الرعب الشهيرة يراها " لعبة لا تُنسى".

قدمت شركة Capcom هذه اللعبة في الثامن عشر من أكتوبر 2010 لمحبي ألعاب الرعب و التشويق, تأتي اللعبة داعمة لكل من DirectX-9 و DirectX-10. و هي إحدى ألعاب المنظور الثالث, كما أنها الجزء السابع من سلسلة الرعب الشهيرة. تعتمد اللعبة على المحرك MT Framework. تدور الأحداث في أفريقيا, حيث يتم تكليف كريس ريد فيلد بالانضمام لشريكته شيفا ألومار في رحلة بحث و تقصي عن بعض الأمور الغريبة التي حدثت مؤخراً في أفريقيا. يقابل كريس العديد من الأشياء الغريبة التي إعتاد على رؤيتها في سابق الأجزاء, و في النهاية يكتشف مفاجأة مذهلة لم يكن يتوقعها !

معالجات APU ليست معالجات مفتوحة معامل الضرب أو ما تُطلق عليها AMD اسم Black Edition, و هذا يعني أن عملية كسر السرعة تتم "فقط" عن طريق رفع التردد المرجعيّ Base Clock. سأكررها على مسامعكم مرة أخرى حتى لا تقعوا في نفس الخطأ الذي وقعت فيه و تسبب في ضياع كثير من وقتي, معالجات APU لم يصدر منها حتى الآن معالجات مفتوحة معامل الضرب, و المعالج A8-3850 الذي معنا اليوم لا يمكن كسر سرعته عن طريق رفع معامل الضرب Multiplier حتى و إن ظهر خيار رفع معامل الضرب داخل إعدادات اللوحة الأم. يمكن بالطبع تقليل معامل الضرب للوصول لسرعات معينة, أو للحصول على الثبات المرجو, لكن لا يمكن زيادة معامل الضرب للأسف.

أهم ما يجب عليكم معرفته هو أنه لا يوجد قطعتين هاردوير متطابقتين, قطع الهاردوير تشبه بصمة الأصبع لدى البشر, لا يوجد بصمتين متطابقتين, و عليه يجب الأخذ في الاعتبار أن كل قطعة هاردوير متميزة عن الأخرى في عملية كسر السرعة. ربما تمتلك معالج يصل إلى تردد 4 جيجا هرتز بينما لا يستطيع معالج صديقك الوصول لتردد 3.5 جيجا هرتز حتى مع استخدام نفس المكونات و الإعدادات.

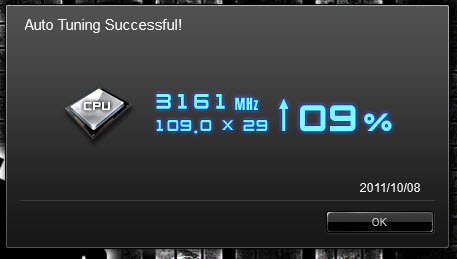

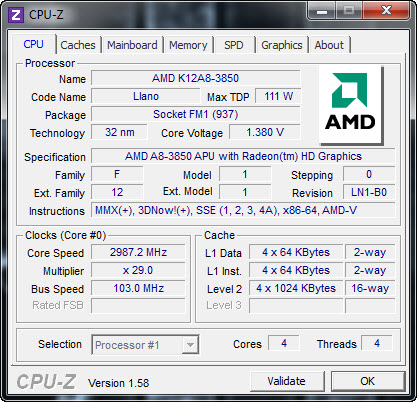

يتوفر مع اللوحة خاصية لكسر السرعة بشكل تلقائيّ دون ضبط إعدادات أو خلافه, يُطلق عليها Auto Tune. عند تفعيل هذه الخاصية من بيئة ويندوز وصلنا لتردد 3161 ميجا هرتز, بزيادة قدرها 9% في التردد. أما عند تفعيل الخاصية من BIOS فقد ازداد التردد بنسبة بسيطة للغاية كالتالي:

2987 ميجا هرتز فقط! زيادة بنسبة 87.2 ميجاهرتز فقط!

زيادة 48 ميجاهرتز في تردد الذاكرة.

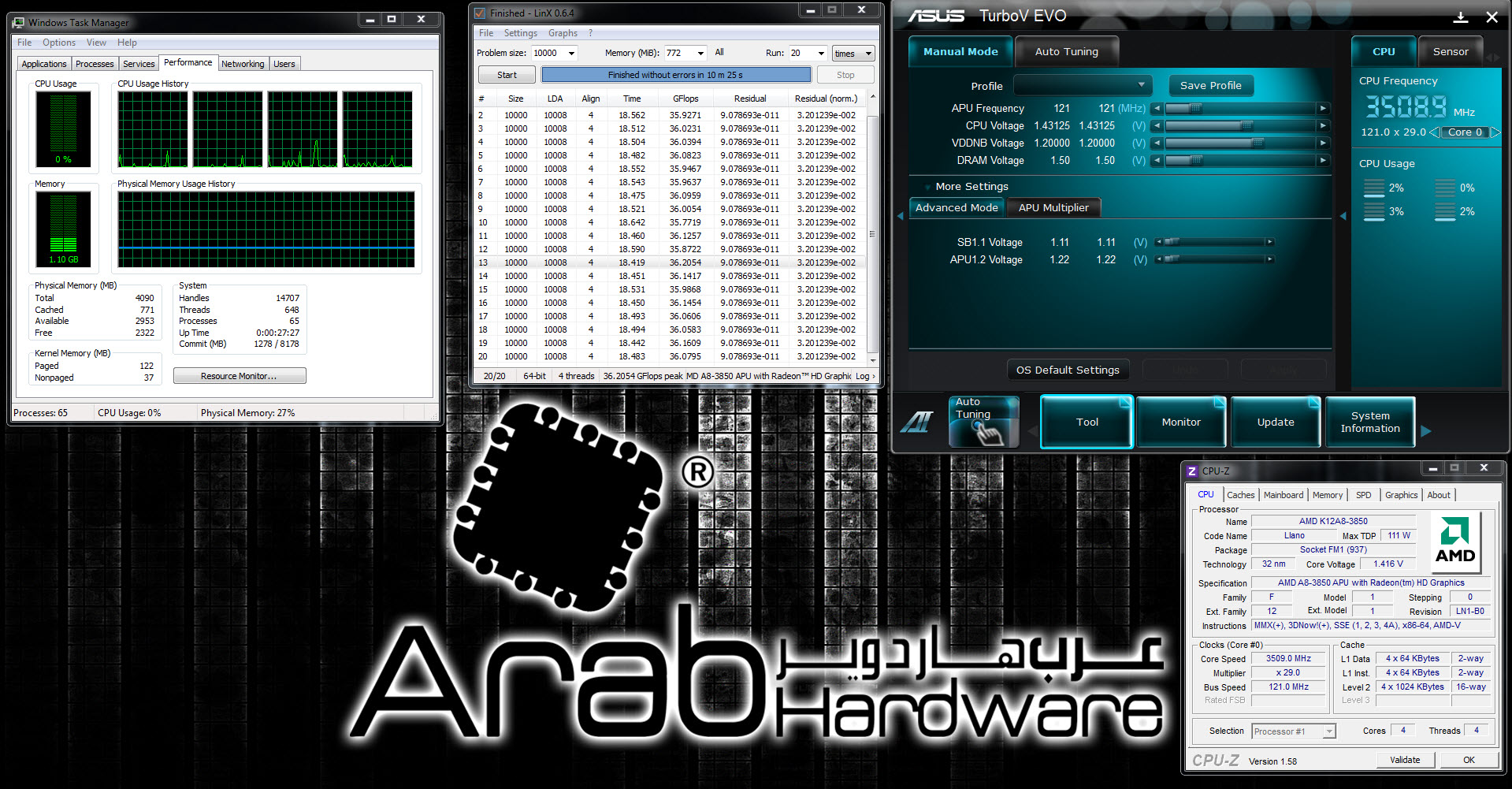

مع أول محاولة لكسر السرعة وصلنا لتردد 3500 ميجا هرتز دون أدنى صعوبة.

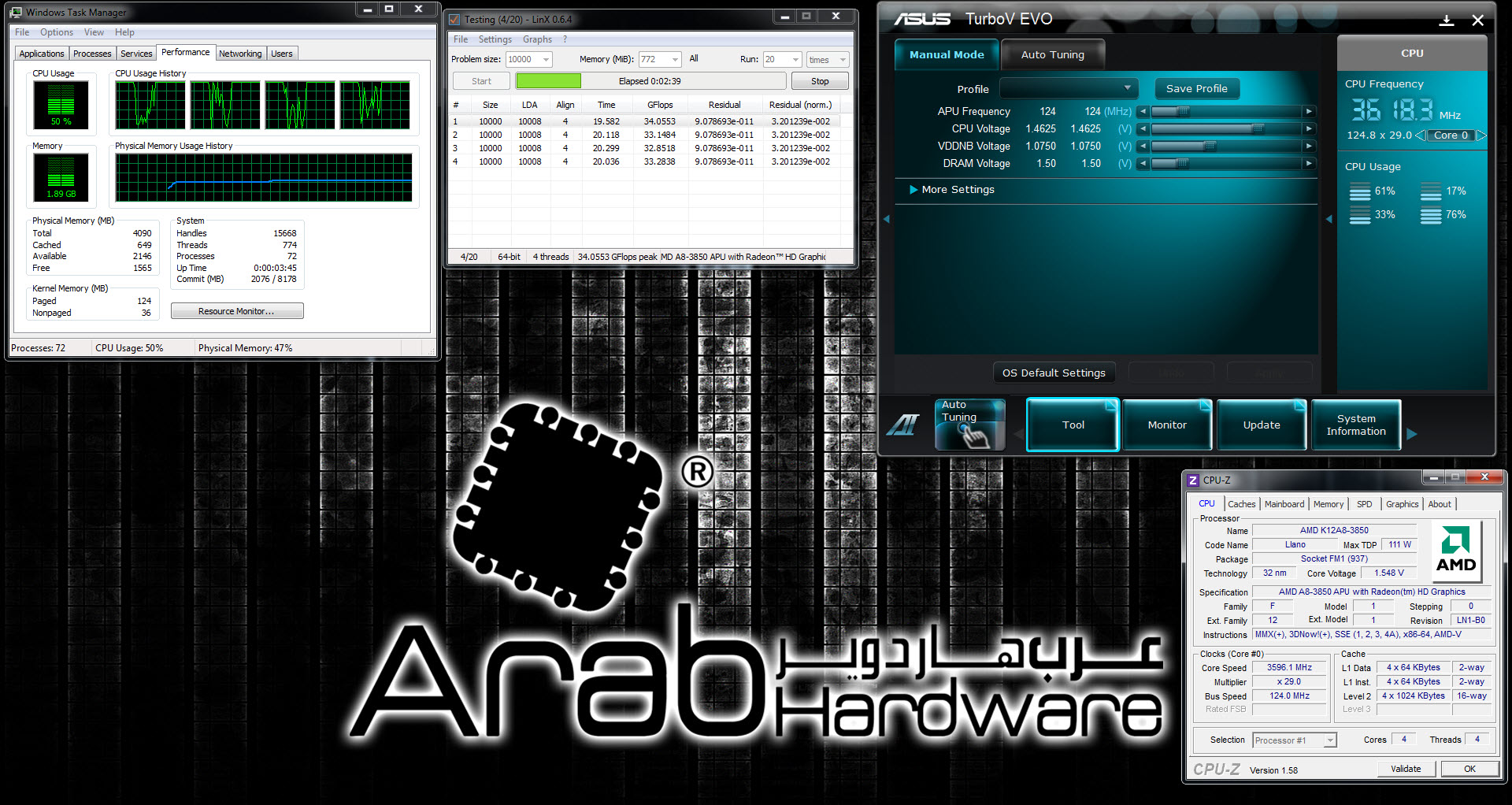

وصلنا لتردد 3.6 جيجاهرتز بكفاءة تامة, إلا أننا مع محاولة الوصول لأعلى من ذلك واجهنا مشاكل عدّة لعل أسبابها تكمن في المعالج المستخدم.

باختصار, قدمت أسوس لوحة رائعة على كافة المقاييس, أهم ما يميزها هو دعمها لـ UEFI BIOS و دعمها لخاصية CrossfireX, فضلاً عن خواص إدارة الطاقة المتميزة و إمكانات كسر السرعة الجيدة حيث توفر اللوحة مجموعة ضخمة من الخيارات المتنوعة و التي يمكن التحكم في كل منها على حدة بسهولة تامة, و باستخدام الفأرة. البرنامج التشغيليّ المدمج مع اللوحة قدم لنا تجرية غنية للغاية ربما لم نعشها مع لوحة أخرى.

بالنسبة لهواة تجميع الأجهزة الاقتصادية أو متوسطة السعر ستكون اللوحة خيار جيد للغاية بفضل ما تقدمه من إمكانات متميزة بسعر يقترب من 120 دولار. تستطيع باستخدام اللوحة مع معالج  A8-3850 تشغيل جهاز مسرح منزلي متكامل و ستتمكن أيضاً من تشغيل كثير من الألعاب بإعدادات مقبولة دون الحاجة لشراء بطاقة رسوميات خارجية بمبلغ إضافيّ.

عودة للسعر مرة أخرى, ينبغي القول أن سعر لوحة Asus يصل إلى 120 دولار و هو -تقريباً- نفس سعر لوحة GIGABYTE GA-A75-UD4H التي يصل سعرها إلى 115 دولار, و هي تمتلك -تقريباً- نفس إمكانات لوحة Asus باستثناء UEFI BIOS إلا أنها تتفوق على لوحة Asus بتوزيع سرعة شقوق PCI-Express عند تفعيل خاصية CrossfireX و التوزيع في هذه اللوحة على شكل X16/X8. يوجد خيار آخر متاح بنفس السعر و هو لوحة ASRock A75 EXTREME6 التي يبلغ سعرها 115 دولار و تقدم خيار تشغيل ثلاث بطاقات من AMD يعملون سوياُ بتقنية ربط CrossfireX و بتوزيع أفضل لسرعات الشقوق على هيئة X8/X8/X4 و هو أفضل مما تقدمه Asus. كما انها تقدم واجهة UEFI BIOS. إلا أنه يجب علينا أن نعترف أن لوحات ASUS -رغم أن توزيع شقوق PCi-Express لم يستحوذ على إعجابنا- تقدم أفضل اعتمادية حيث يمكنك الاعتماد عليها في العمل طوال اليوم دون حمل عناء حدوث أعطال أو مشاكل.

ما يجعلنا أحياناً في قمة الحزن هو ان تقوم شركة محترمة مثل Asus بتصميم لوحة رائعة و تغفل عن بعض الملاحظات الصغيرة التي لا يجوز غض الطرف عنها مثل أزرار التشغيل و إعادة التشغيل و أزرار استعادة إعدادات BIOS على سبيل المثال.

المزايا
1) دعم UEFI BIOS بشكل كامل و واجهة مميزة للغاية.
2) دعم الربط بين بطاقتين من AMD بتقنية CrossfireX.
3) وجود متحكم USB3.0 من ASMedia ساهم في زيادة عدد منافذ USB3.0 بمقدار منفذين.
4) وجود متحكم SATA III من ASMedia.
5) تصميم جيد و ألوان رائعة تجذب المستخدمين.
6) توفر مجموعة متنوعة من مخارج الشاشات تغطي كافة الاحتياجات.
7) تقدم معالجين من أجل إدارة خواص الطاقة و كسر السرعة Dual Intelligent Processor.
8) تحتوي على وحدات تنظيم طاقة رقمية DIGI+ VRM.
9) حزمة برامج AI Suite II سهلة الاستخدام و تقدم خدمات غير مسبوقة.
10) سعر جيد للغاية.

العيوب
1) سرعة شقوق PCi-Express تحتاج لإعادة النظر و حبذا لو كانت X8/X8 بدلاً من X16/X4.
2) غياب أزرار التشغيل و إعادة التشغيل و زر إستعادة إعدادات BIOS.
3) فقر الملحقات التي أتت مع اللوحة مقارنة بالملحقات التي رأيناها مع لوحة Sapphire.

السعــر
سعر اللوحة 120 دولار.

التقييم النهائيّ

الأداء: ممتــاز
السعر: جيد جداً
الجــودة: جيد جداً
مزايا إضافية: جيد جداً
التقييم الكليّ: جيــد جــداً
