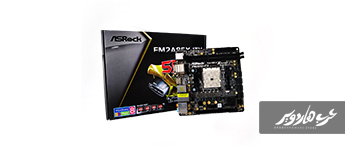

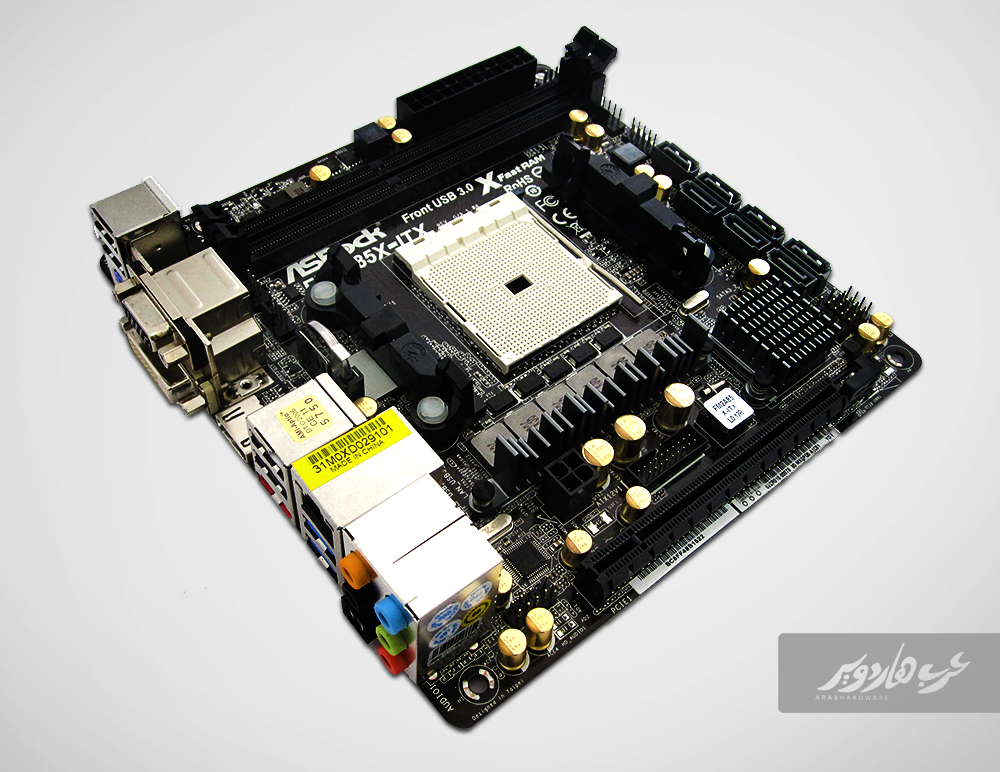

ASRock الشركة الرائدة في صناعة اللوحات الرئيسة لأجهزة الحاسب المكتبي تقدم اليوم منتجها الجديد والموجه لأصحاب الأجهزة الصغيرة وأجهزة المسرح المنزلي HTPC. لوحة أم بحجم Mini-ITX بمقبس FM2 الداعم لمعالجات Trinityوحاملة لشريحة A85X. حجم اللوحة متناهي في الصغر وقد يتعجب الكثيرين من حجمها خصوصاً من ظنوا أن لوحات Micro ATX هي أصغر ما تم صناعته في عالم اللوحات الرئيسية، اللوحة صغيرة بمعنى الكلمة ولكن بالرغم من ذلك فهي تحتوي على 7 منافذ Sata 3 و 4 منافذ USB3.0 وشقين لشرائح الذاكرة ندعم حتى حجم 32GB، إذا هي صغيرة ولكنها تحمل في طياتها الكثير.

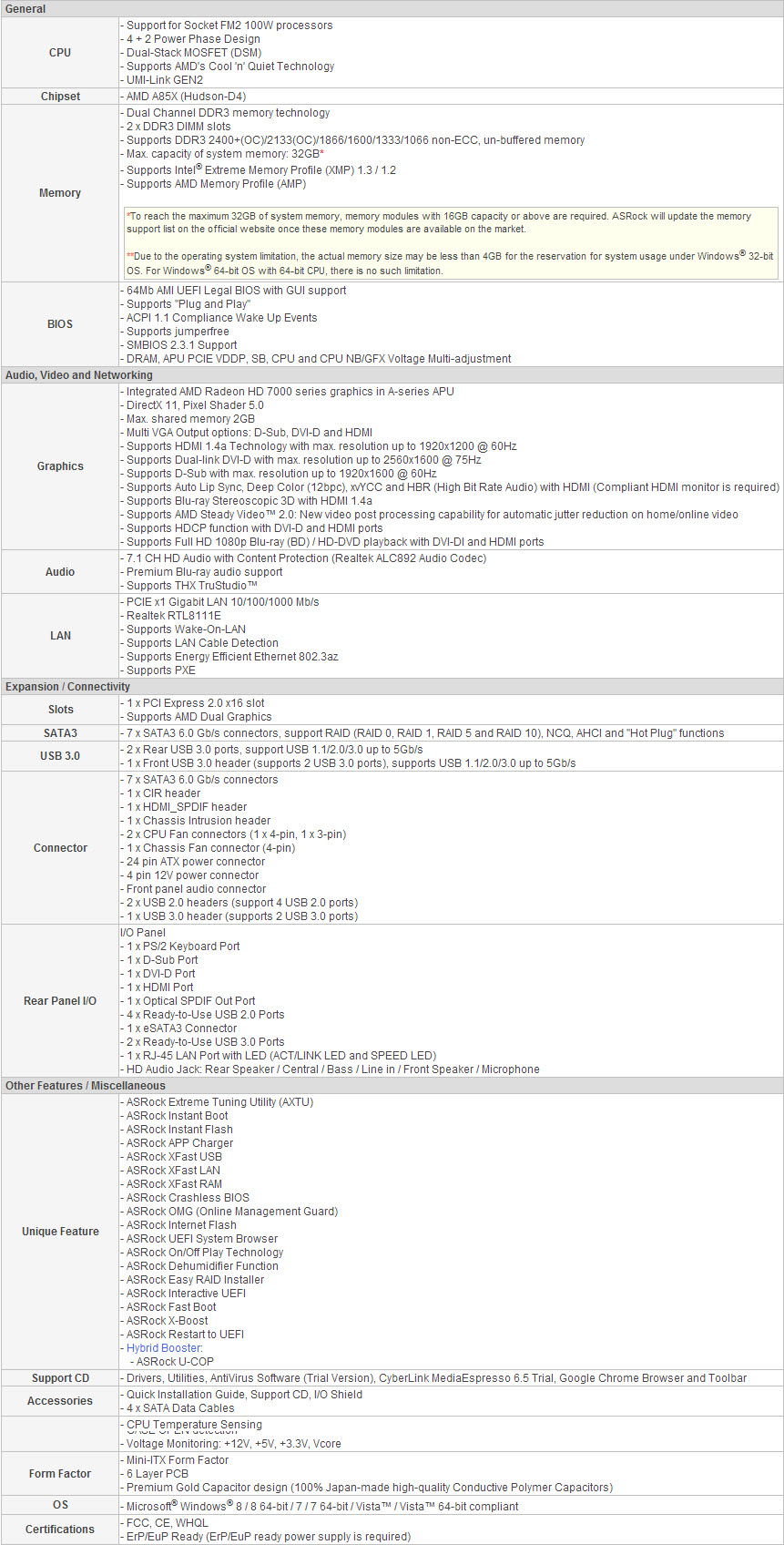

مواصفات اللوحة:





تقنيات اللوحة:

X-Boost:

أول هذه المهام و التي تهتم ASRock بعرضها هي X-Boost, و هي أداة كسر سرعة بضغطة زر. عندما يبدأ الجهاز يمكنك ضغط زر X على لوحة المفاتيح (بنفس الطريقة التي تضغط بها أزرار الدخول إلى واجهة البايوس) لتقوم اللوحة بزيادة الأداء. أتاحت لنا الوصول إلى 4.6GHz بدون أي عناء, بضغطة زر فقط!

XFast 555 Technology : XFast RAM / XFast LAN / XFast USB:

و نجد XFast 555, و هي مجموعة من التحسينات لتسريع عمل الـ RAM, USB و الشبكة.

XFast RAM تسمح للمستخدم باستخدام الحجم الكامل لرام تحت أنظمة Windows 32bit, كما أن الشركة تقول أن الأداء يتحسن بما يصل إلى 5 مرات في برنامج الفوتوشوب. XFast LAN هي أداة للتحكم بسيل المعلومات المار من خلال منفذ الشبكة, و ذلك بإعطاء أولوية أكبر لأشياء و تخفيض حصة تطبيفات أخرى. XFast USB هي تقنية أخرى تقول ASRock أنها تحسن سرعة USB 3.0 حتى خمس مرات.

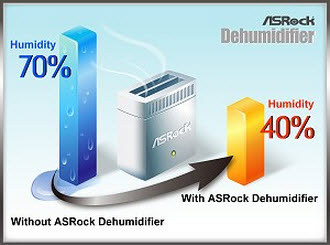

Dehumidifier :





أيضاً نجد خاصية Dehumidifier, و اسمها قد يكون مضللاً قليلاً, أو قد لا يعتبرها كثيرون ذات فائدة في الأماكن التي ليست فيها رطوبة عالية. فكرتها هي أن الهواء على درجات حرارة مختلفة يتشبع بكميات مختلفة من الهواء, فلو فرضنا أن الهواء يستطيع حمل 3 جم من الماء على درجة حرارة 50, و 5 جم على درجة حرارة 70 فإن الانخفاض في الحرارة من 70 إلى 50 يجعل الهواء يتخلص من الـ 2 جم الزائدة التي يحملها. عند تشغيل الجهاز فإن الهواء في داخله ترتفع حرارته, مما يعني أنه يتشبع بماء أكثر. و لكن عندما تقوم بإطفاء الجهاز تتوقف حركة الهواء فيه و تنخفض درجة الحرارة, مع أن نفس الهواء الذي يحمل كمية مياه أكبر ما زال موجوداً بالداخل, و هذا قد يؤدي إلى تكثف المياه على اللوحة و مكونات الجهاز. فتقوم فكرة Dehumidifier بتشغيل المراوح بعد إغلاق الجهاز حتى تتخلص من الهواء الذي في الصندوق و إدخال هواء بارد مكانه.



(DDR3 2450(OC :



شقوق الذاكرة Dual Channel DDR3 تستقبل ترددات حتى 2400MHz بوضع كسر السرعة, كما أنها تدعم Intel XMP 1.3 و AMD Memory Profile (AMP) لتسهيل كسر السرعة, بحد أقصى 32GB.

(Dual-Stack MOSFET (DSM :

ضاعفت ASRock طبقة السيلكون بداخل ال MOSFETs وههو ما يعمل على تخفيض مستوى المقاومة الداخلية (Rds(on لل Mosfet فيتم إمداد المعالج بالطاقة بكفاءة أكبر.

Premium Gold Caps:

المكثفات الصلبة صارت شيئاً مألوفاً و موجوداً على معظم اللوحات... ASRock قررت أن تضع مكثفات صلبة يابانية مغطاة بالذهب.

Restart to UEFI:

ميزة أخرى موجودة في لوحة ASRock وهي اتاحة امكانية ضبط الجهاز ليدخل تلقائياً على صفحة البايوس في المرة القادمة التي يتم إعادة تشغيله فيها دون الحاجة للضغط المستعجل على زر Del للحاق بواجهة البايوس.



 Internet Flash:

كما أن عملية تحديث البايوس لا تقتصر علي الطريقة التقليدية وهي عن طريق ذاكرة الفلاش بل يمكن القيام بعملية التحديث أيضاً عن طريق الأنترنت من خلال خواديم شركة ASRock رأساً. قد يكون الأمر خطراً بعض الشئ إذ انه العوامل التي تتوقف عليها الوصول لعملية ترقية ناجحة للبايوس هي الا تنقطع الكهرباء اثناء التحديث في حالة استخذام ذاكرة الفلاش, لكن في حالة التحديث الحي والمباشر عن طريق الأنترنت يضع عامل أخر وهو اهمية عدم أنقطاع خدمة الأنترنت اثناء الترقية.



نظرة أقرب على اللوحة:

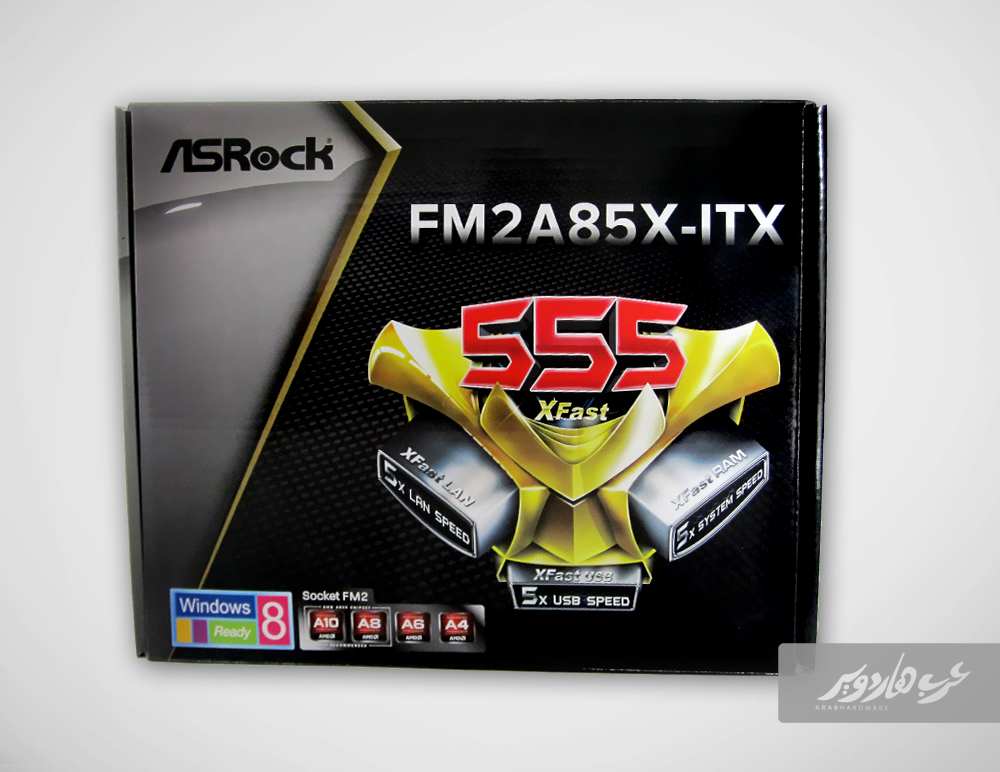

الواجهة الأمامية للعلبة تتشابه مع منتجات ASRock التي راجعناها مؤخراً وتأتي نفس التصميم تقريبا ً، فنرى التركيز كالعادة على تقنية XFast وتخصيص مساحة كيرة لها بالمنتصف وكتابة موديل اللوحة بالأعلى ومقبس اللوحة بالأسفل.

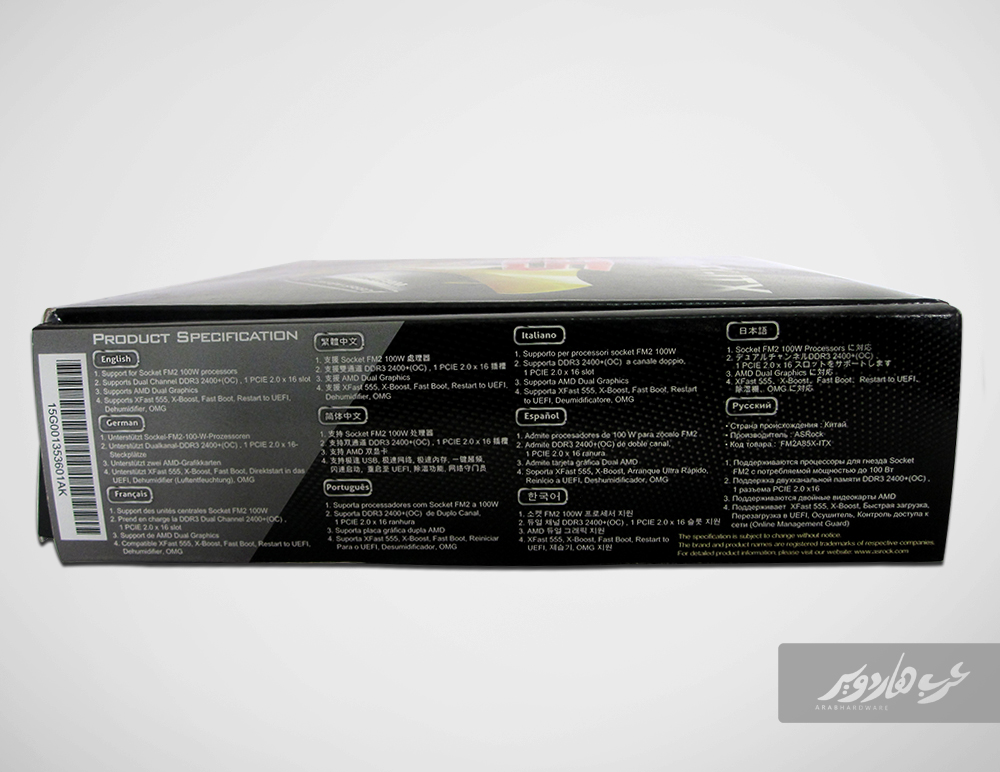

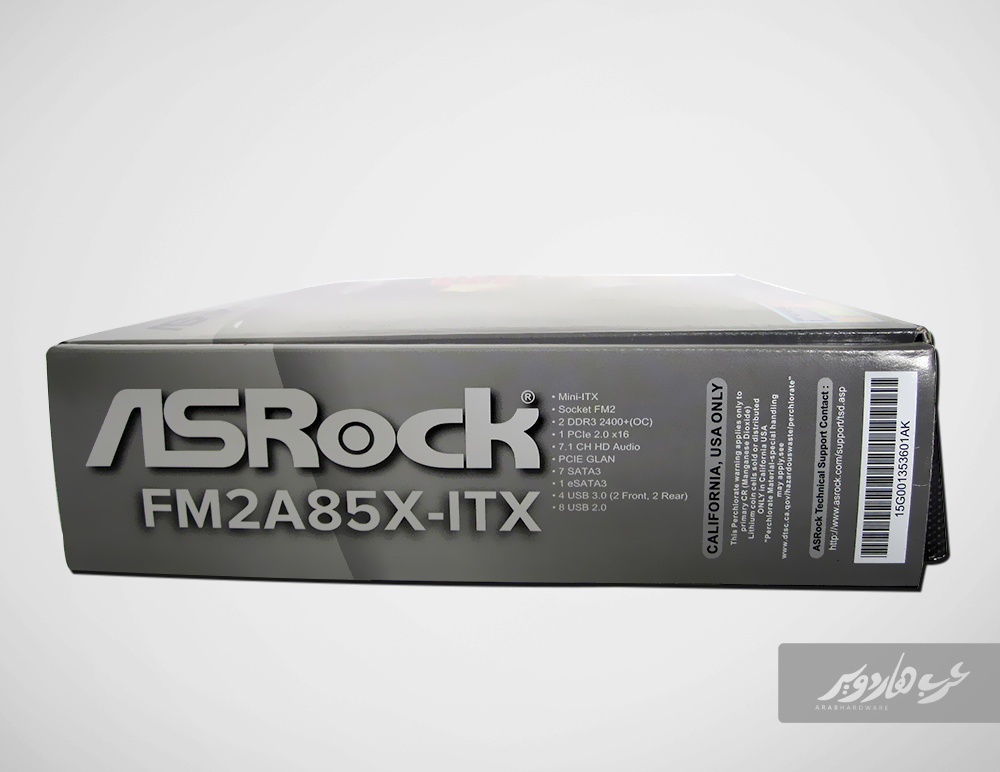

الجهة الجانية للعلبة نرى بها أهم مميزات اللوحة ب 11 لغة مختلفة.







توضيح أخر لمواصفات اللوحة والمنافذ التي تأتي بها.

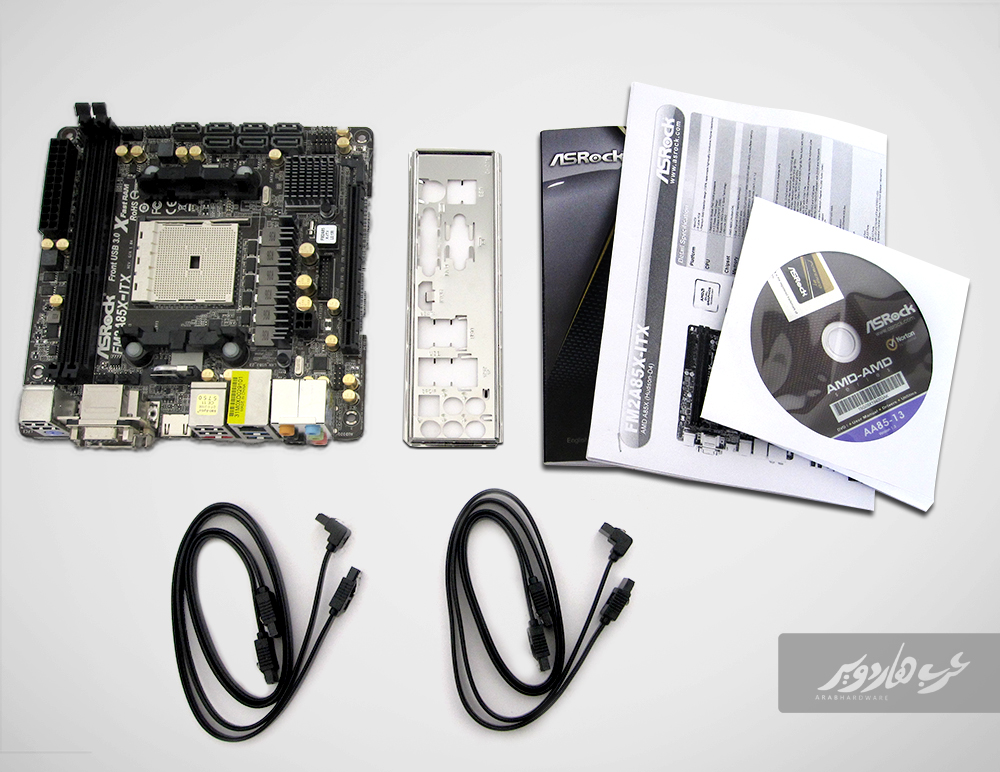

اللوحة مع الملحفات، عادة ما يتم توضيح الملحقات منفردة ولكن بسبب صغر حجم اللوحة وقلة الملحقات القادمة معها وجدنا المساحة للجمع بينهما في صورة واحدة. ملحقات اللوحة كما قلنا قليلة ولا شيء مميز بها فقط كتيبات الإرشادات وإسطوانة التعريفات بالإضافة إلى عدد 4 كابلات SATA 3 وأخيرا نرى I/O Panel Shield

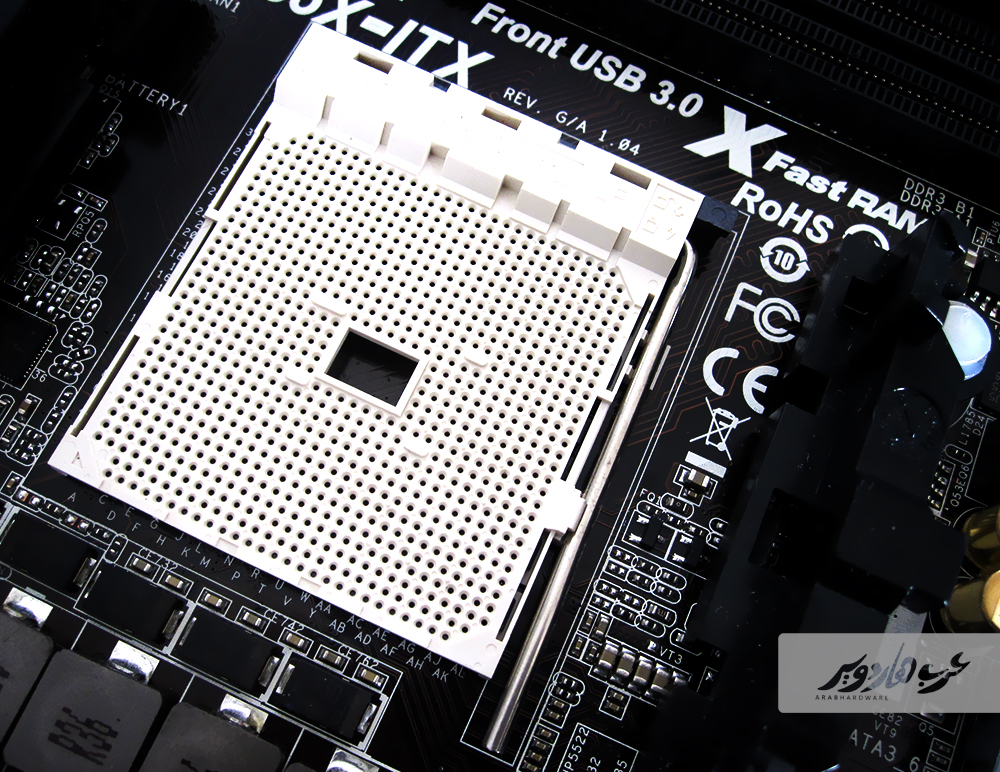

مقبس FM2 الداعم لمعالجات Trinity، المقبس بمفرده وبلا أي مبالغة يغطي حوالي 25% من مساحة اللوحة أو أقل بقليل.






متحكمات الطاقة للمعالج والتي أتت بشكل مختلف هذه المرة فإرتفاعها لا يتعدى نصف إرتفاع المتحكمات في اللوحات العادية كما نرى مشتت المتحكمات مجرد شريط رفيع على اللوحة. يمكننا أيضا رؤية منفذ طاقة 4PIN لإمداد المعالج بالطاقة.

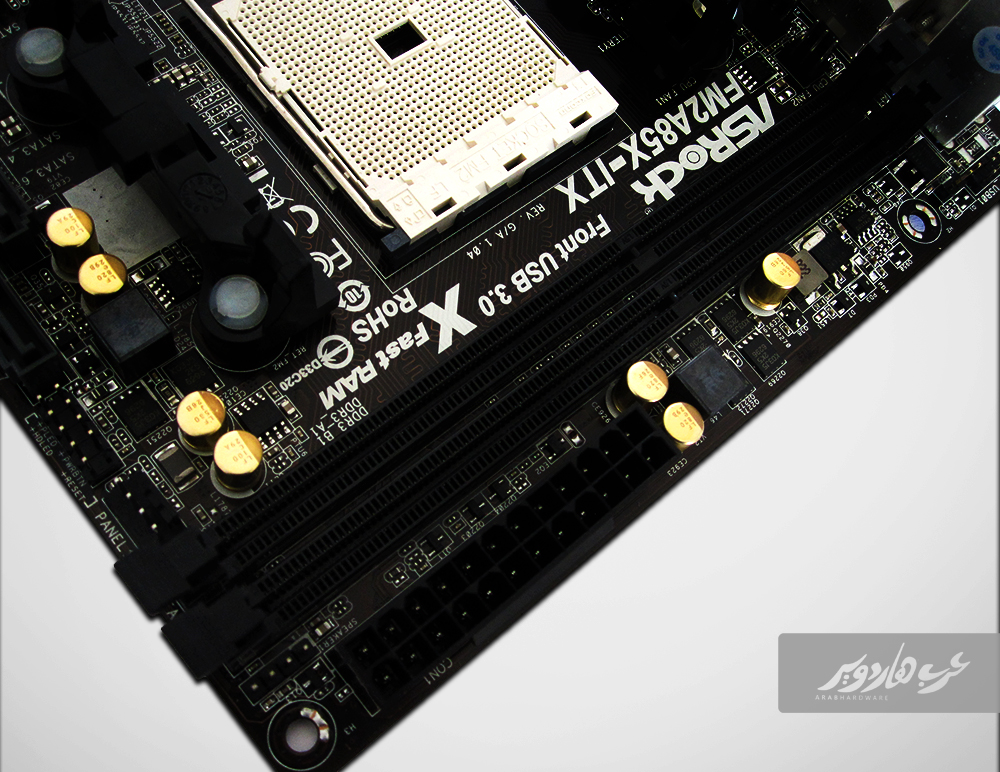

شقوق شرائح الذاكرة (الرامات) باللوحة ويمكنها إستيعاب حتى 32GB من حجم الذاكرة وبتردد 2400MHz. وهو رائع فعلا ً بالنظر إلى لوحة بهذا الحجم. كما نرى منفذ 24Pin الخاص بإمداد اللوحة بالطاقة الازمة للعمل.

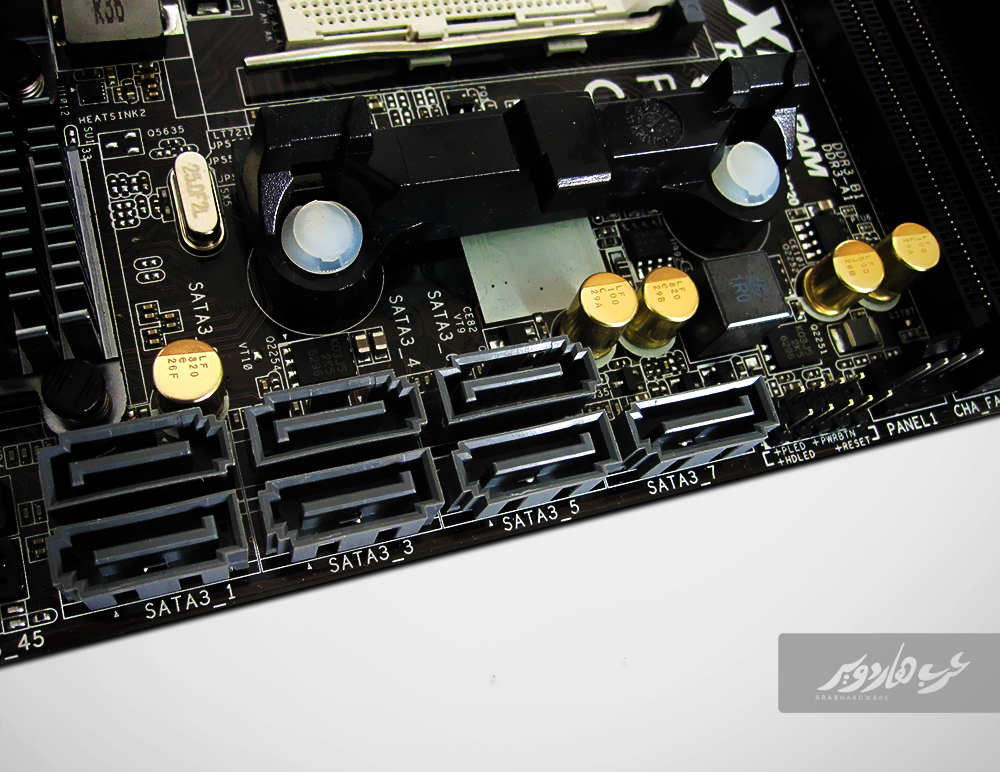

منافذ الساتا باللوحة وعددها 7 منافذ وهو رقم ضخم بالنظر إلى لوحة بحجم ITX، والمذهل أكثر أن ASRock وضعت جميع منافذ الساتال لديها SATA 3 فقط.
يمكن أيضا ً ملاحظة منفذ لتثبيت مروحة تبريد إضافية وكذلك نرى أماكن تثبيت أزرار التشغيل وإعادة التشغيل بالصندوق .





منفذين لزيادة عدد منافض USB2.0 بالإضافة إلى منفذ CIR.

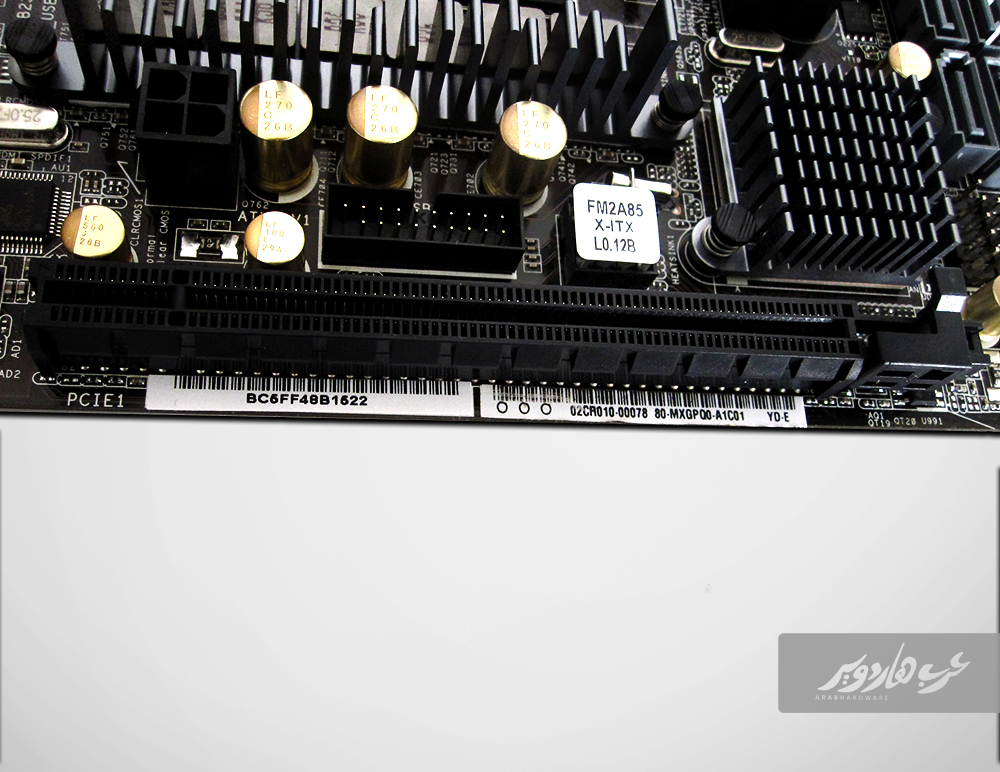

شق وحيد من شقوق التوسعة باللوحة وهو شق PCI-E x16 ويُمَكّنك من تثبيت أي بطاقة رسومية وتعمل بكامل طاقتهاا، وبالأعلى نرى منافذ USB3.0 إضافية.

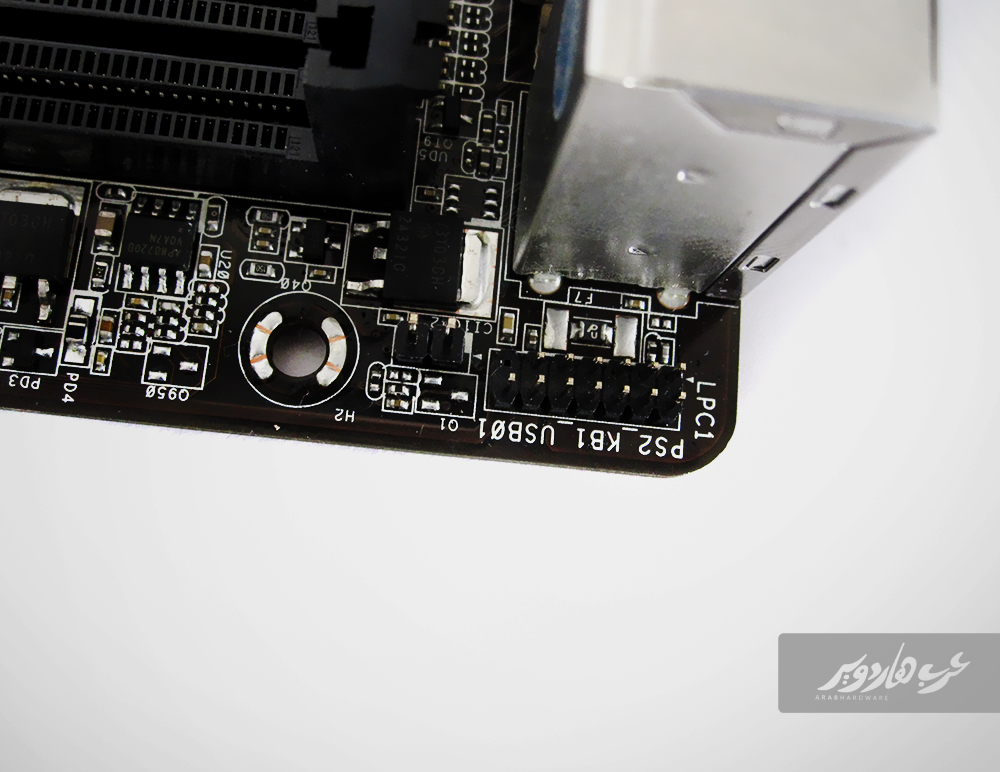

 منفذ LPC-01، وليس بالمنفذ الشائع ويستخدم غالبا ً في توصيل منافذ COM إضافية.

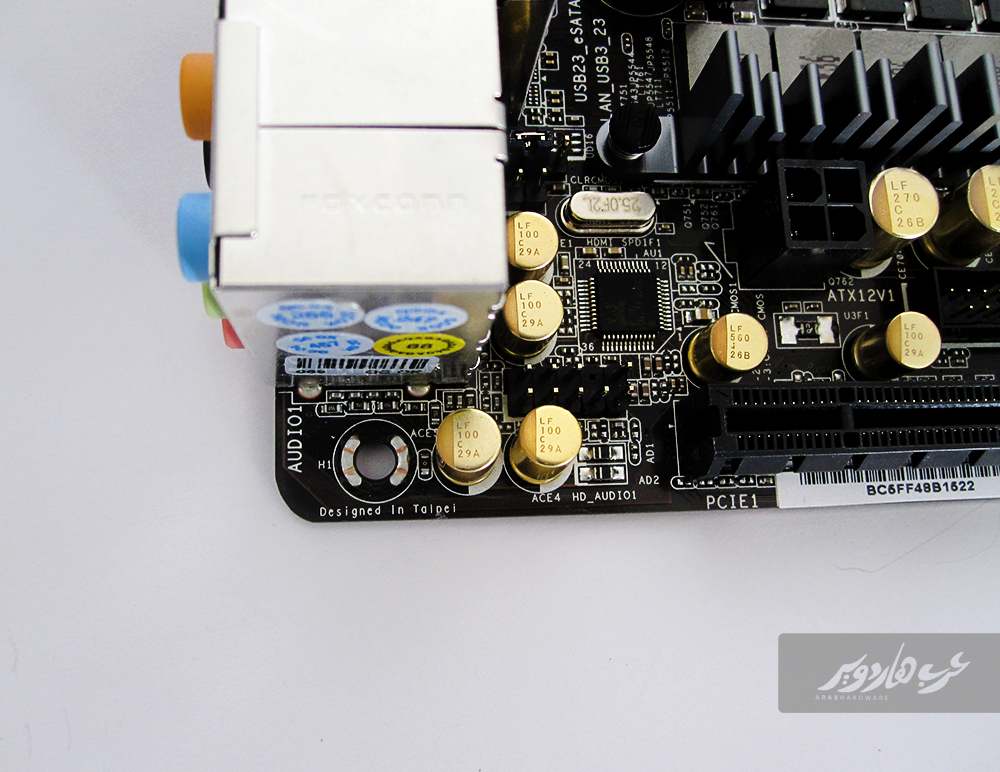

منفذ إضافي للصوت HD Audio في حال إمتلكت في صندوق الحاسب لديك منافذ صوت إضافية.

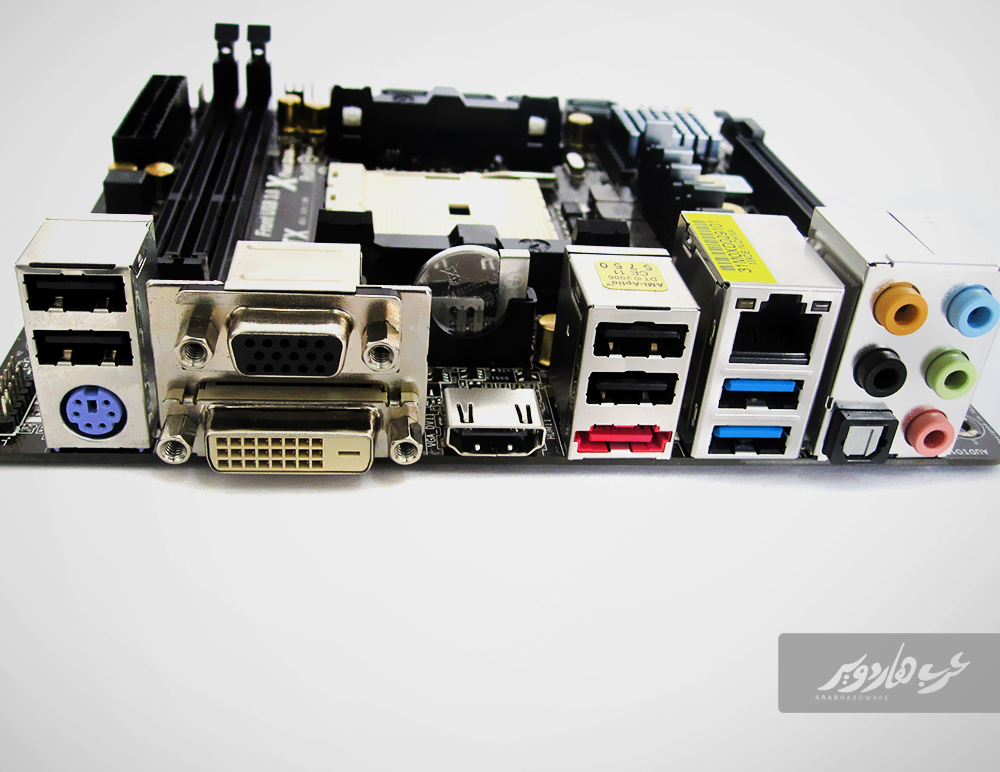

المخارج الخلفية للوحة وها كل ما تتمناه، فنرى منفذ PS2 للوحة مفاتيح أو ماوس إن كان لديك أيا ً منهما لا زال يعمل بواجهة التوصيل هذه، ونجد 4 منافذ USB2.0 ومنفذين USB3.0 ومنفذ وحيد e-Sata . وانصبة لمخارج العرض فتوفر اللوحة ثلاث منها وهي منفذ DVI وأخر D-Sub وأخيرا منفذ HDMI لتشغيل دقة Full HD.
منفذ RJ-45 لتوصيل الإنترنت وأخيرا ً منافذ الصوت 7.1 Chanel ومنفذ SPDIF.



إستعراض سريع لواجهة الBIOS:

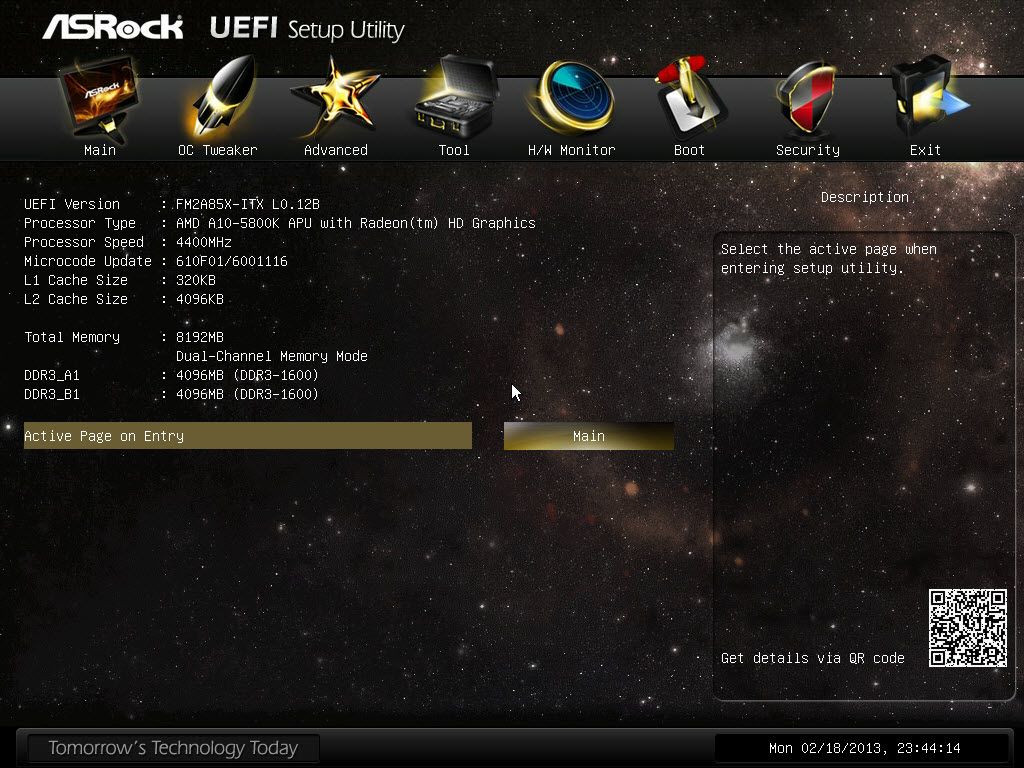

 الواجهة الرئيسية للBISO، ويمكنك تغييرها من خلال Active page on entry بحيث تكون صفحة البداية صفحة مختلفة عن صفحة Main.

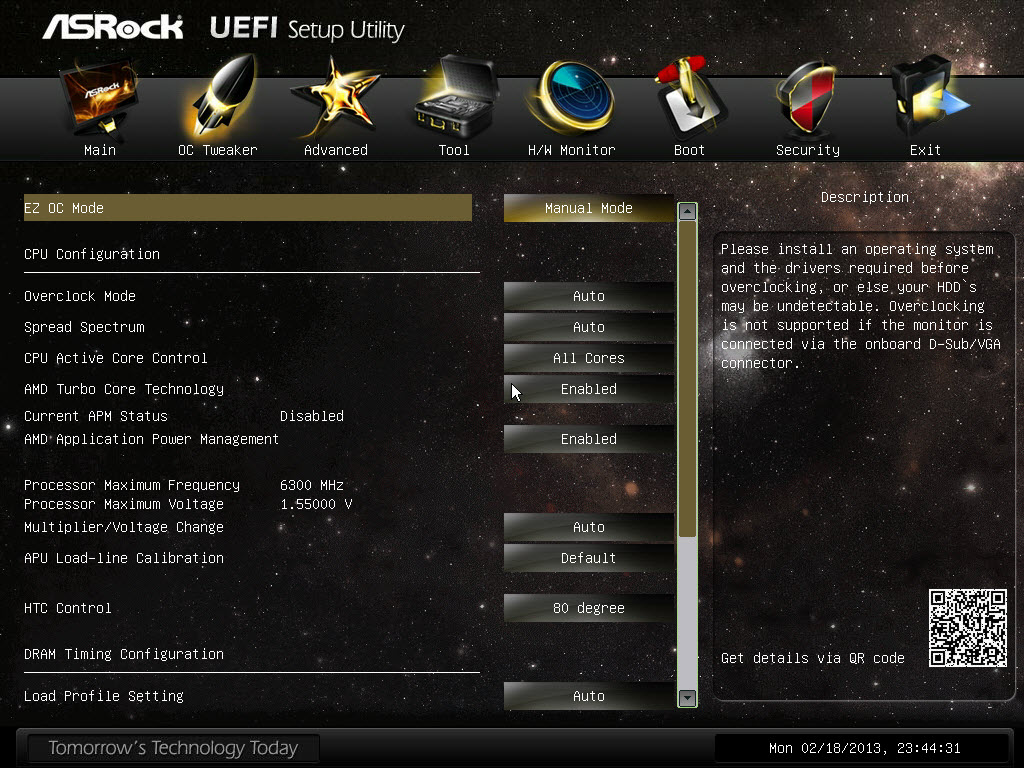

تبويب OC Tweaker وهو الخاص بإعدادات كسر السرعة. ويمكنك ضبط إعدادات الكسر أتوماتيكيا ً من خلال OC Mode والإختيار من بين عدة ترددات معدة مسقا ً تبدأ من 4.2GHz ووصولا ً إلى 4.4GHz،

ويمكن تغيير نردد المعالج Bus Speed بشكل يدوي من خلال Overclock Mode وتغيرها من الوضع Auto إلى Manual. ونرى أيضا خيار تفعيل أو غلق خاصية ال Turbo Core.

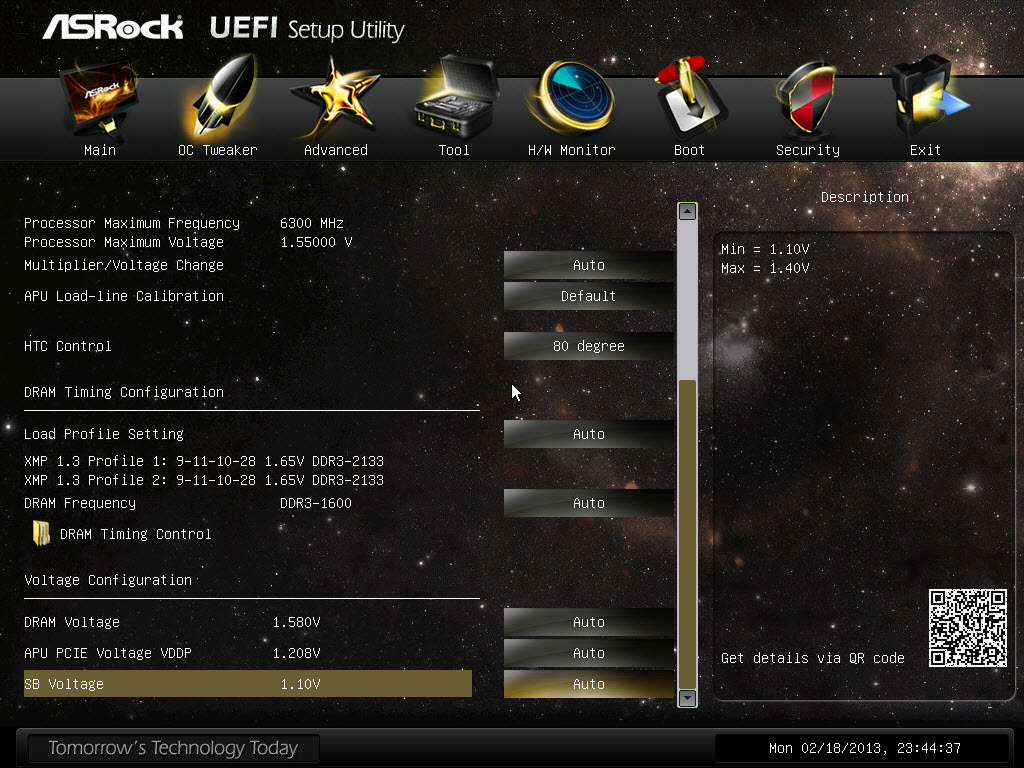

الصورة الثانية هي ما تبقى من تبويب OC Tweaker لنرى إعدادات تفعيل تقنية XMP 1.3 لرفع ترددات شرائح الذاكرة، وبالأسفل نرى إعدادات ضبط الفولتية.

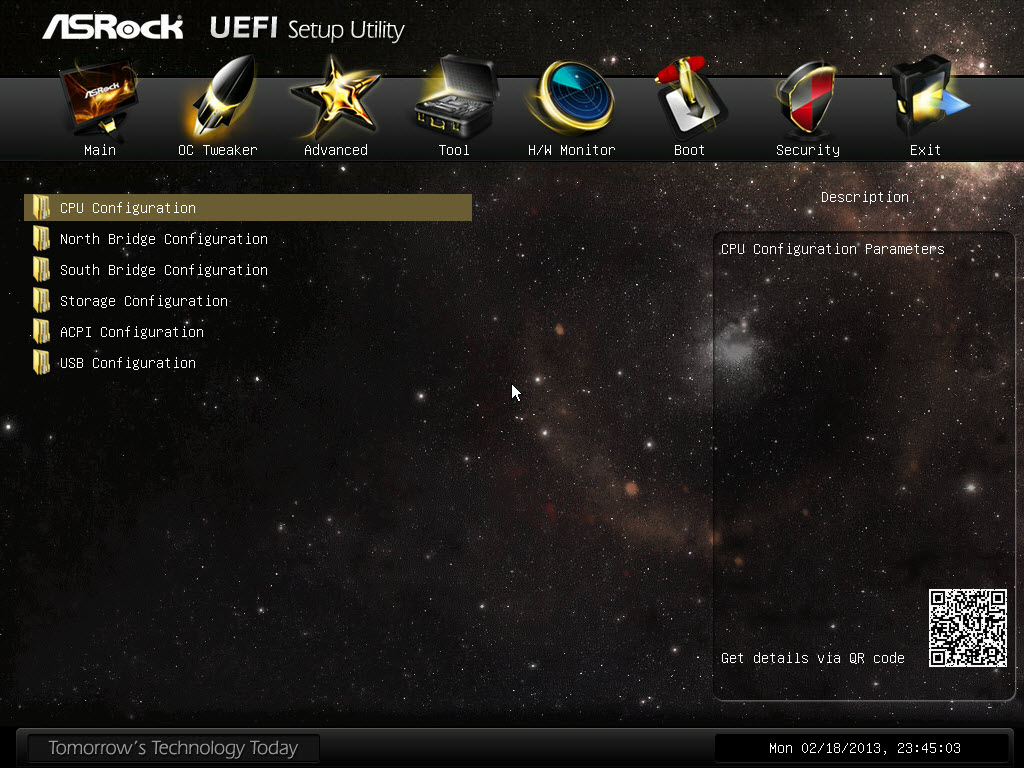

 تبويب Advanced، وبه العديدي من الخيارات الخاصة بتفعيل أو غلق العديد من التفنيات وكذلك التحكم بمنافذ اللوحة وشقوق ال PCI، وسنستعرض معا ً محتويات هذا التبويب وما به من خيارات بشكل سريع.

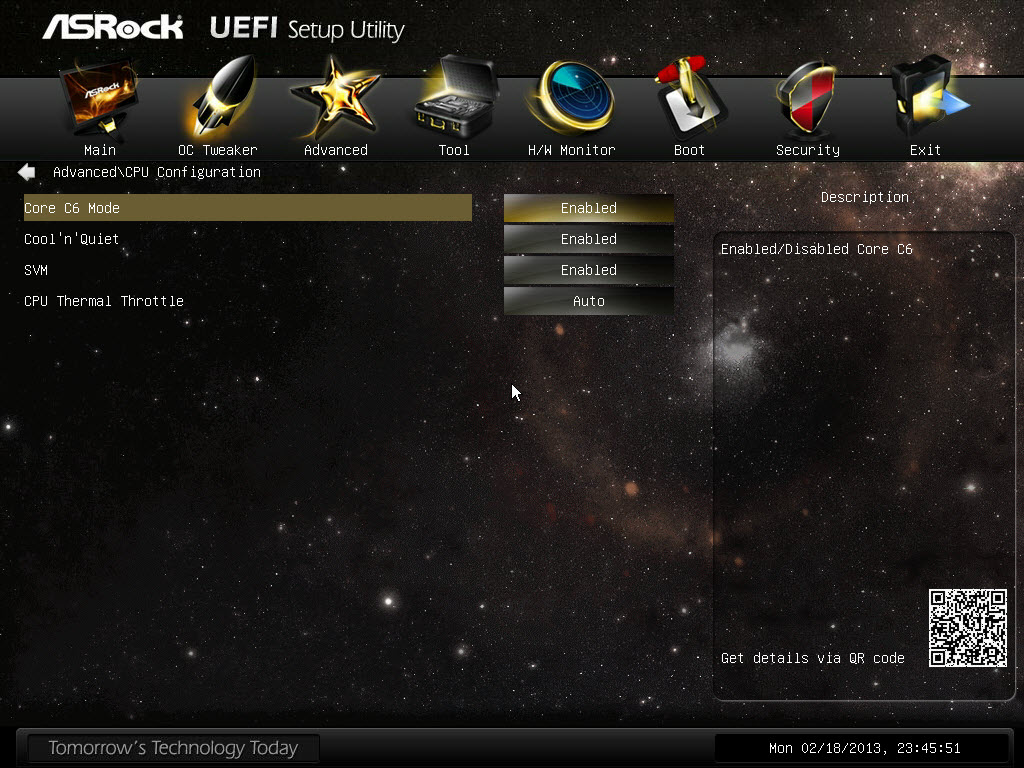

الأول هو CPU Configuration، ونرى العديد الخيارات المفعلة Enabled وأغلبها يتعلق بإعدادات توفير الطاقة للمعالج.

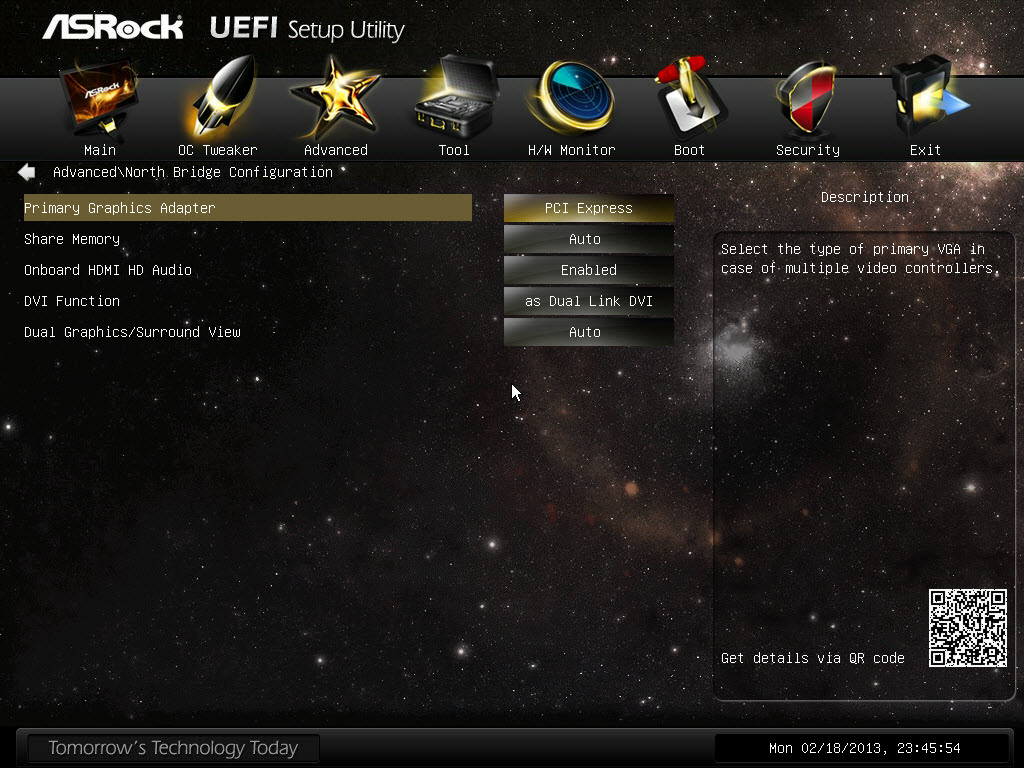

North Bridge Configuration ويمكنك ضبط شق اال PCI Express الأساسي الذي تعمل عليه البطاقة الرسومية المثنبتة باللوحة وبالطبع في حالة لوحتنا لهذا اليوم فلا مجال سوى لبطاقة واحدة.

نجد كذلك خيار Share Memory والمتعلق بإستغلال حجم ذاكرة الرام لزيادة حجم ذاكرة المعالج الرسومي المدمج بمعالجات APU. كذلك خيار تفعيل تقنية Dual Graphics.

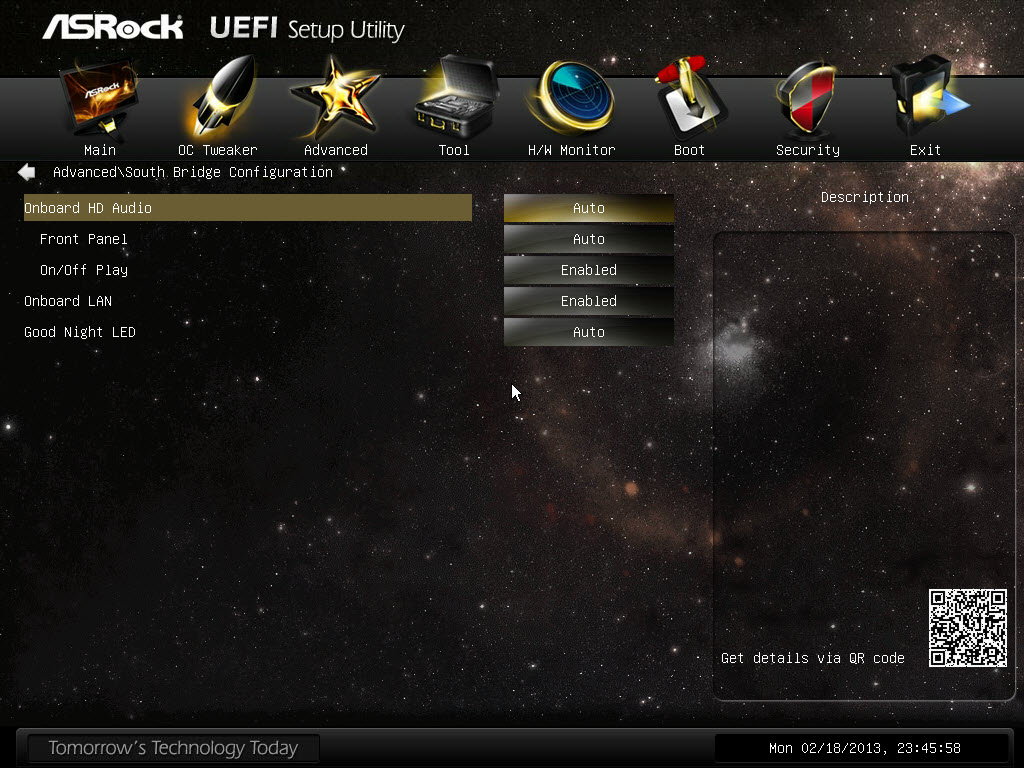

South Bridge Configuration وهي خاصية بالتحكم في المنافذ الإضافية باللوحة والمتصلة بشريحة الجسر الجنوبي للوحة.

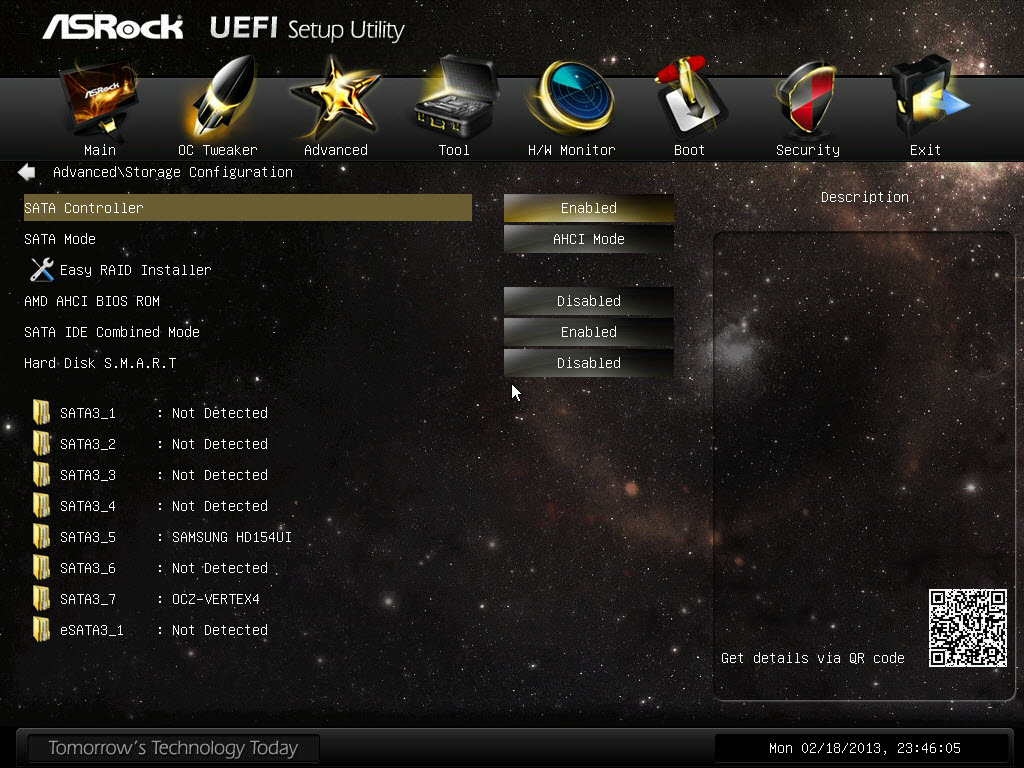

Storage Configuration وهنا يمكنك ضبط التقنيات والأوضاع المختلفة لأقراص التخزين وكذلك التحكم بجميع منافذ الساتا باللوحة وأيضا ً منافذ ال eSATA.

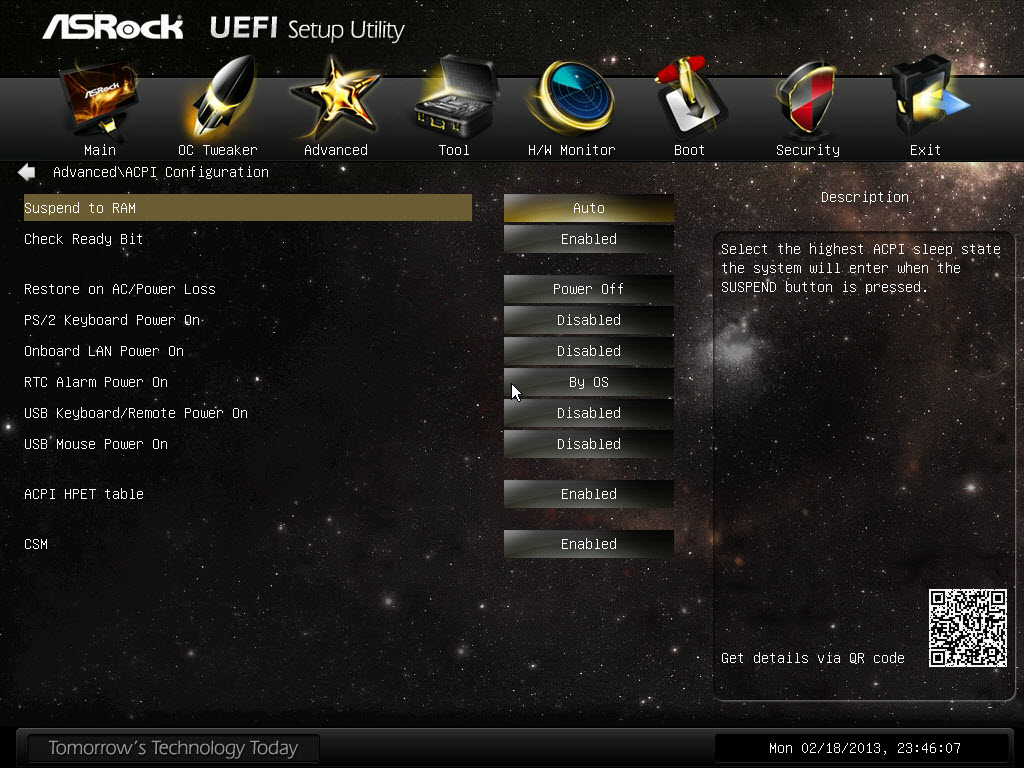

 Advanced/ACPI Configuration وتمكنك من التحكم في منافذ PS2 الخلفية باللوحة وبعض الإعددادات الأخرى المختلفة.

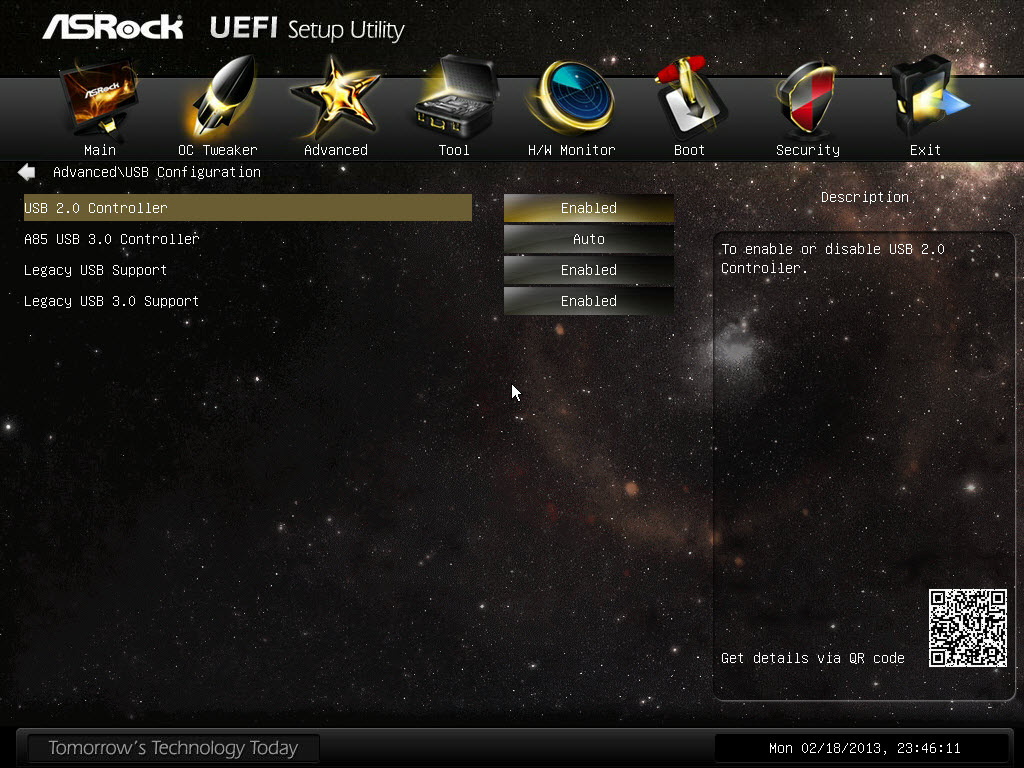

 التحكم في منافذ اال USB باللوحة.

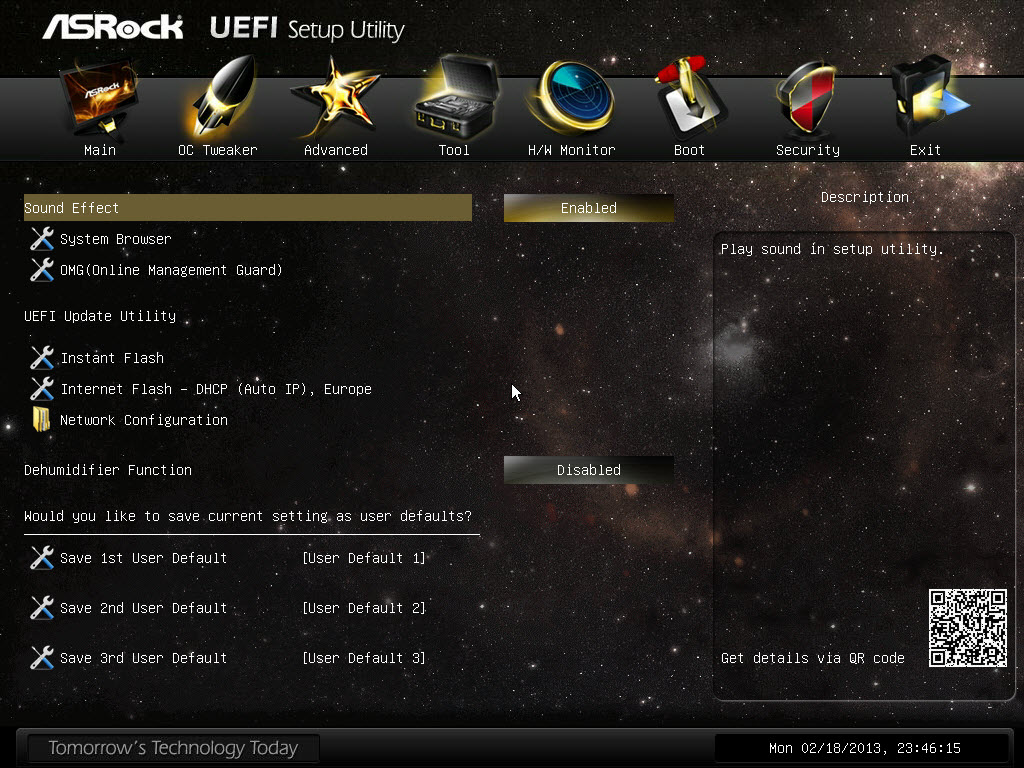

 تبويب Tool، ومنه يمكنك إستخدام العديد من الأدوات التي أتاحتها ASRock ضمن البيوس، كأداةInternet Flash التي تحدثنا عنها سابقا ً. وأكثر ما هو مميز يهذا التبويب هو إمكانة حفظ إعدادات البيوس الحالية في حال أردت العودة لها لاحقا ً.

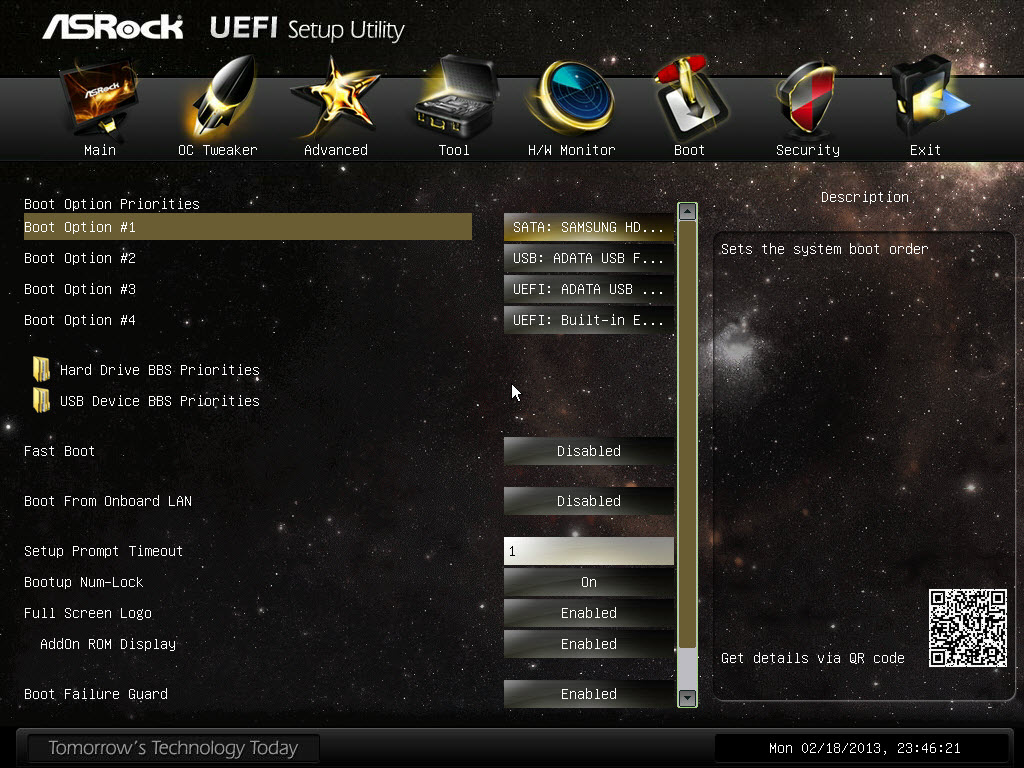

 ضبط إعدادات الBoot وإختيار الأداة التي سيتم الإقلاع منها.

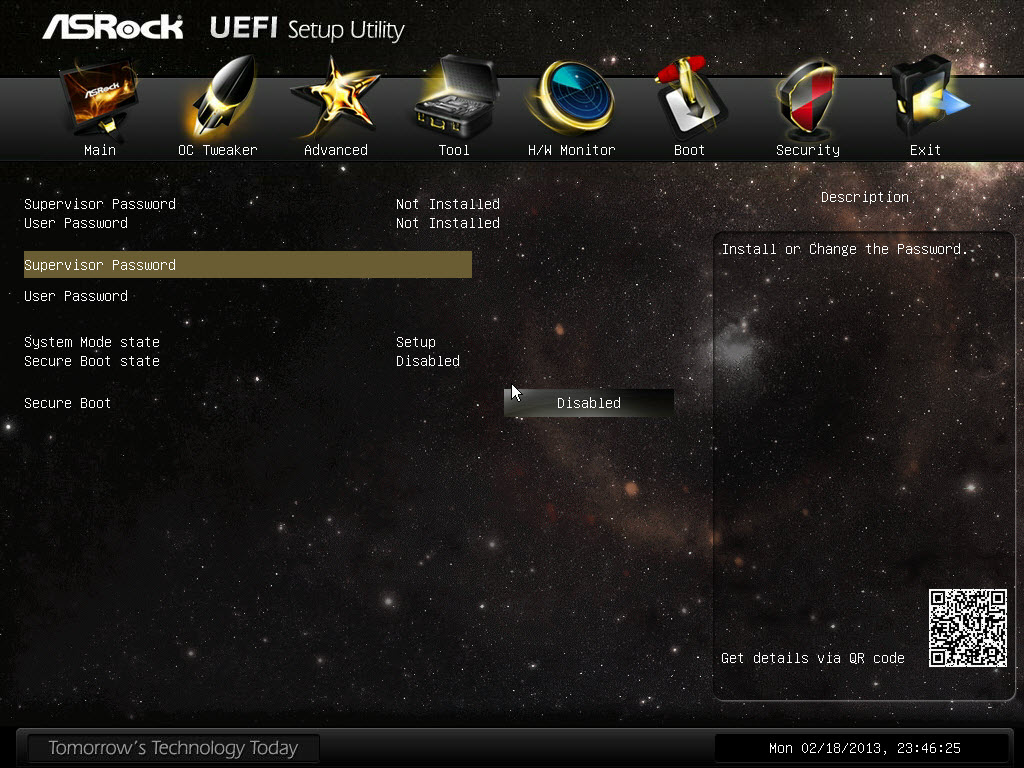

 تبيوب Security ويمكنك من خلاله عمل Password لواجهة ال BIOS.

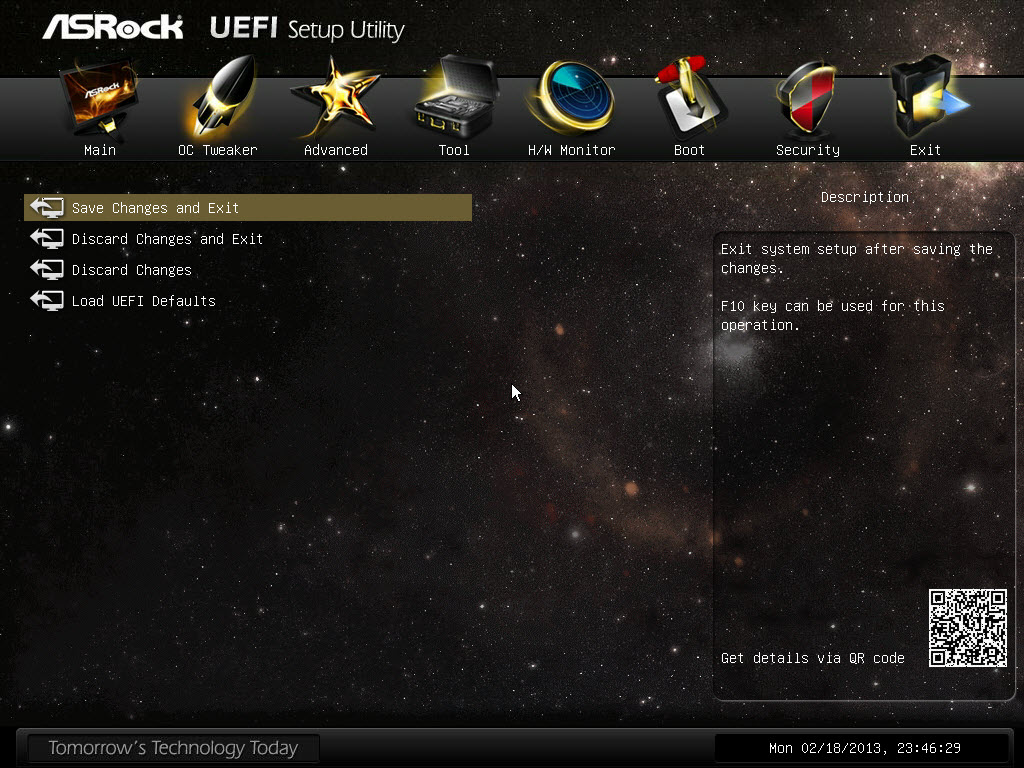

 تبويب Exit يوفر خيارات إعتيادية ومألوفة للجميع. كخيارات عادية لحفظ أو إلغاء التعديلات أو حتي للرجوع للوضع الأفتراضي.



المنصة و الاختبارات:

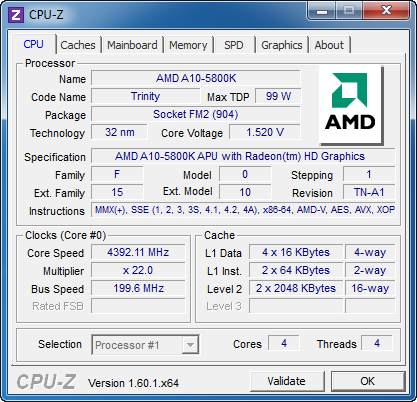

كسر السرعة والوصول إلى تردد 4.4GHz:

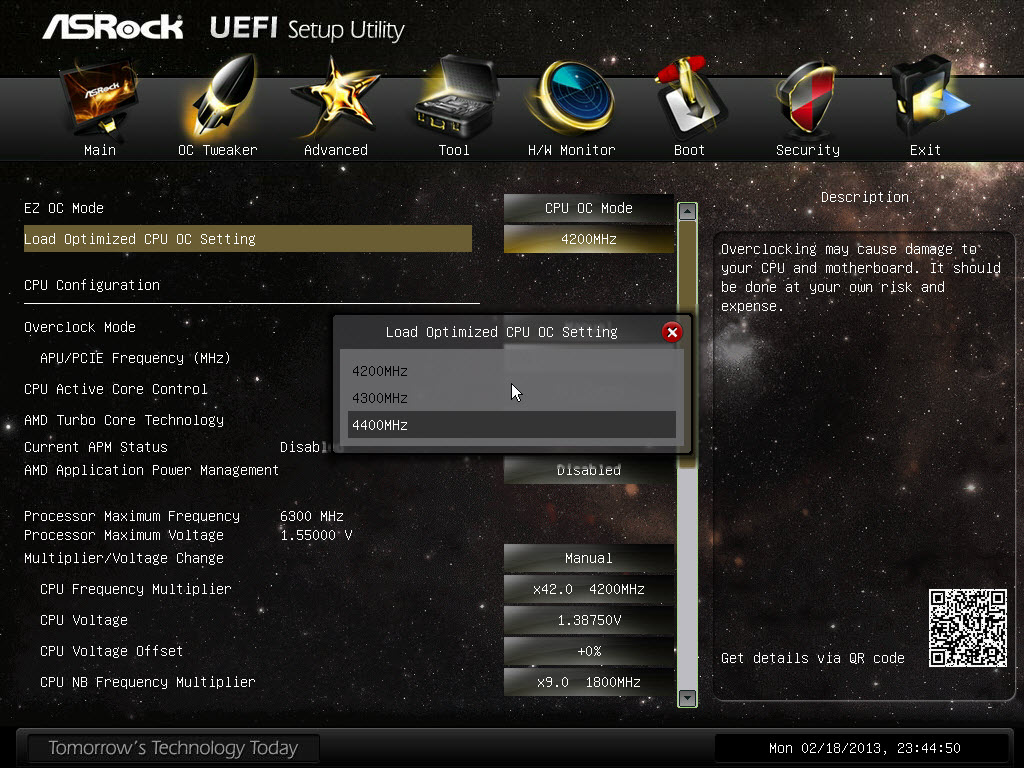

تم كسر سرعة المعالج على اللوحة والوصول إلى تردد 4.4GHz وذلك من خلال تفعيل EZ OC Mode ومنها إختيار التردد المذكور للتكفل اللوحة بضبط الإعدادات بنفسها، فقط إضطررنا لرفع الفولتية قليلا ً بسبب مشاكل واجهتنا أثناء إجراء بعض الإختبارات وتم العمل على فولتية 1.537  لتعمل اللوحة بعدها بدون أي مشاكل>



أدوات الاختبار المستخدمة هي:

1-      3DMark 11

2-      3DMark Vantage

PCMARK7    -3

CineBench   -4

SiSoftware Sandra   -5

7-Zip   -6

WinRAR   -7

Fritz Chess  -8

Super-PI  -9

AID64 -10

X264 HD Encoding -11



نتائج الإختبارات:

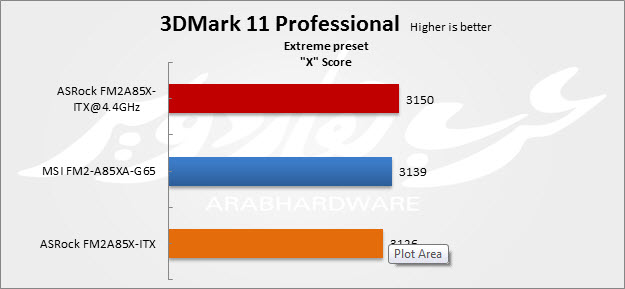

3DMark 11 Professional

أحد أفراد عائلة Futuremark, خليفة 3DMark Vantage و الفرق أن الإصدار الجديد موجه خصيصاً للمنصات الداعمة لمكتبة DirectX-11, قامت الشركة بإلغاء الدعم لمحرك nVidia Physx, اختبارات 3DMark تركز على الألعاب و رسومياتها الثقيلة, و تجري بعض الاختبارات على المعالج. 3DMark 11 أحدث من Vantage, و اختباراته أثقل.

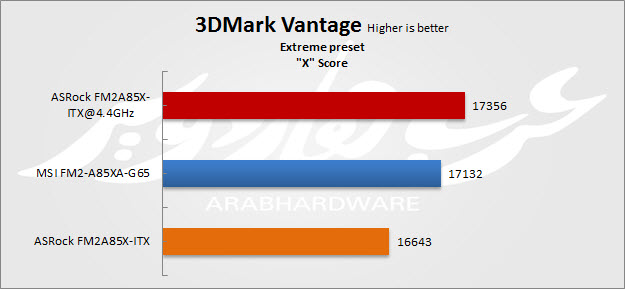

3DMark Vantage



واحد من أشهر برامج اختبار و تقييم أجهزة الحاسوب الموجهة للألعاب و الرسوم ثلاثية الأبعاد, تم تصميمه بواسطة شركة Futuremark و تم تقديمه خصيصاً للبطاقات الداعمة لمكتبة DirectX-10. يقوم البرنامج بإجراء مجموعة من الاختبارات على كل من المعالج المركزي, و بطاقة الرسوميات. و في النهاية يقوم بعرض تقييم لقدرة المنصة على التعامل مع الرسوم ثلاثية الأبعاد.

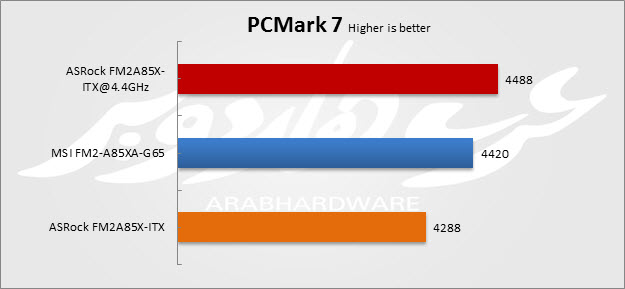

(PCMARK7 (Professional Edition

هذا الاختبار, يقوم باختبار قوة التجميعة بشكل عام في عدة جوانب. يجمع مهام متنوعة, مثل مشاهدة الفيديو و تعديل الصور و تصفح الانترنت بالإضافة إلى عرض DirectX 9.0c. بالنسبة إلى أداء الجهاز العام, يعتبر هذا الاختبار من أهمها و أدقها لشموليته.

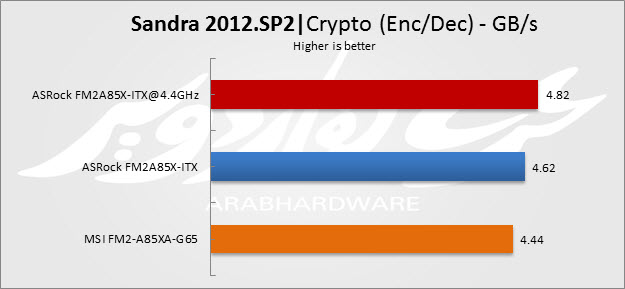

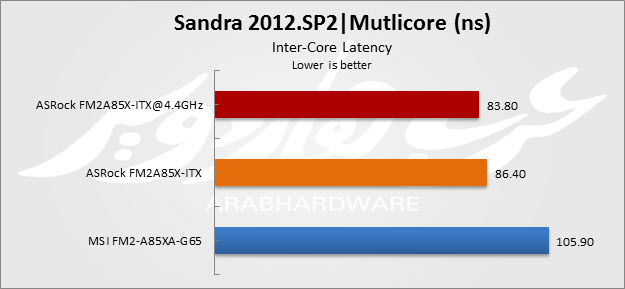

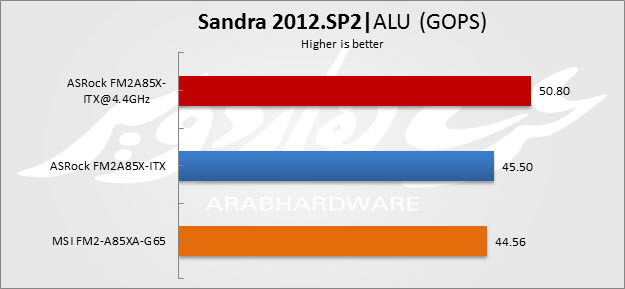

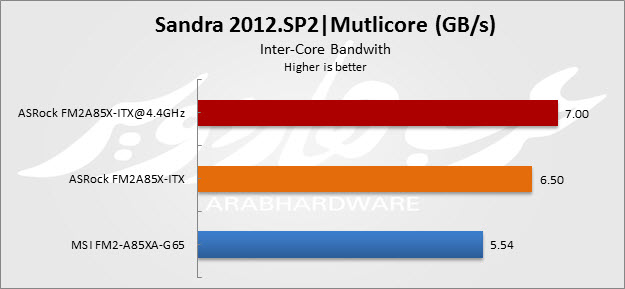

SiSoftware Sandra 2012

Sandra هو برنامج يحتوي الكثير من الاختبارات لمختلف الجوانب, من المعالجة إلى الـ Multimedia و التعامل مع أجهزة الهواتف الذكية. اختبار ALU يقيس قوة المعالجة المنطقية, Cryptography يقيس قوة المعالج في التشفير و فكه, و Multicore Efficiency لقياس الـ bandwidth بين أنوية المعالج و مدى فعالية الأنوية في تعاملها مع بعضها.

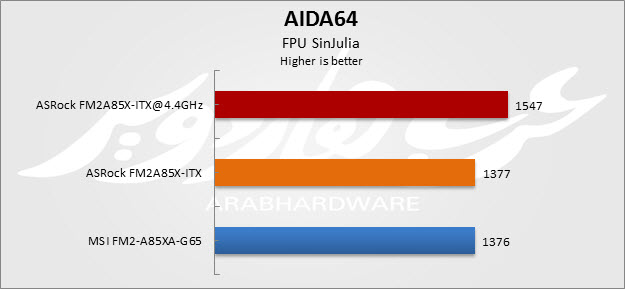

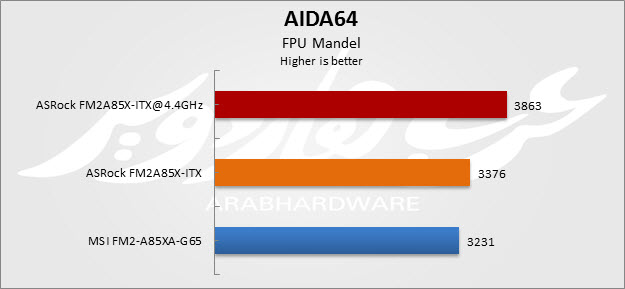

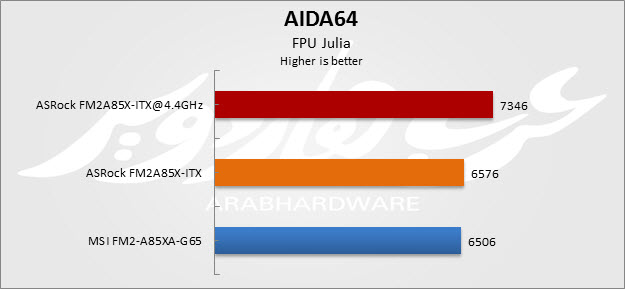

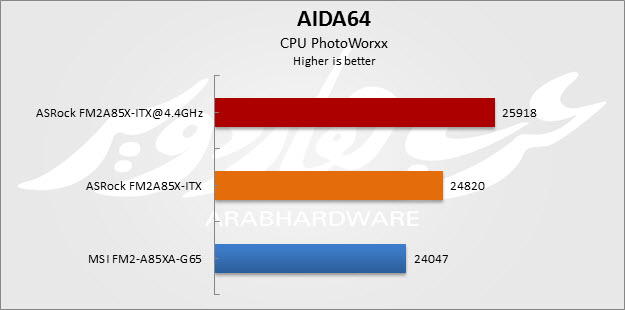

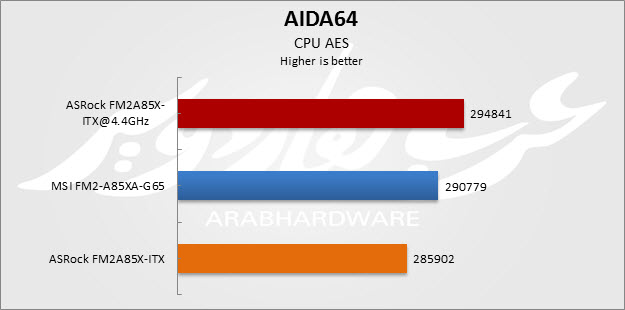

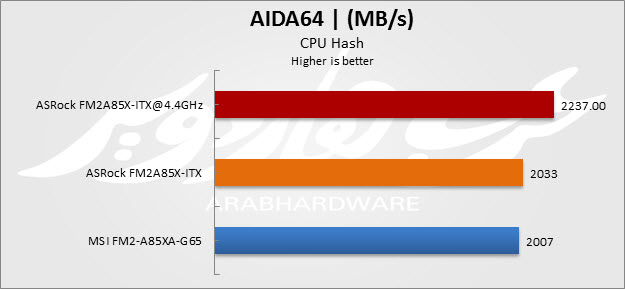

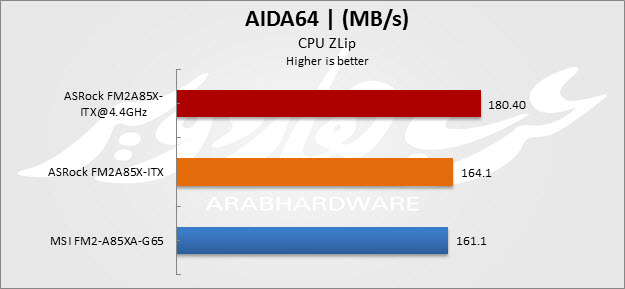

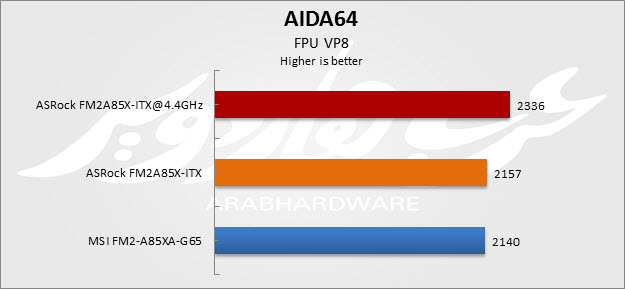

AIDA64 Extreme Edition:

البرنامج الذي لا يترك شاردة و لا واردة عن جهازك إلا أحاط بها علماً و وضع تقرير شامل بين يديك. بل يتخطى ذلك و يقدم للمستخدم أدوات فريدة لتقييم جهازه و قياس الأداء من خلال مجموعة من الاختبارات التي تشمل اختبارات للمعالج, الذاكرة, وسائط التخزين. يتميز البرنامج بالدقة في الاختبارات, و يتعدى ذلك بوجود قاعدة بيانات بها مجموعة من النتائج التي تم تخزينها مسبقاً حتى يسهّل عليك المقارنة مع الأنظمة الأخرى. البرنامج يحتوي على أدوات لتحليل مكونات الجهاز و تقديم تقرير شامل عنها, كما يوجد قسم خاص لعرض درجات الحرارة و الفولت لكل مكون من المكونات.

تقريباً كل هذه الاختبارات داعمة لخيوط المعالجة المتعددة Hyperthreading, كما أنها داعمة للأنظمة متعددة المعالجات.

CPU Queen

 لعل من أشهر الحركات فى لعبة الشطرنج هى مشكلة Queens Problem فى حالة ترقية كل عسكر الجيش إلى رتبة الملكة او Queen بالإنجليزية, فى تلك الحالة تتعقد اللعبة جدا نظرا لمرونة الملكة فى التحرك فى كل اتجاه ممكن فى اللعبة!. يقيس هذا الاختبار قدرات المعالج على التنبوء بكل حركة ممكنة وهنا مبنية على وجود 10 ملكات سويا فى نفس رقعة اللعبة, مع كل التنبؤات الممكنة والاحتمالات القائمة. هذا الاختبار تحديدا يقيس قدرات المعالج على التوقع ومحاكاة اللعبة قدر الامكان, فلو افترضنا أن وجود معالجين مختلفين بنفس التردد سوياً, فالمعالج صاحب التقنيات الأكثر تعقيدا فى المعالجة هو صاحب أقل نسبة خطأ وبتالى يحصل على نقاط أكثر فى نتيجة الاختبار, فالمعالجة تتم من خلال Pipelines كلما قلت دوراتها قلت نسبة الخطا, فمثلاً مع معالجين مختلفين من إنتل والغاء خاصية ال HT, نجد معالج ب 20 Pipeline يتفوق على معالج ب 30 Pipeline مثلاً, يقيس هذا الاختبار قدرات المتغيرات على شكل Integer وليست Float باستخدام خوارزميات MMX, SSE2, و SSSE3.

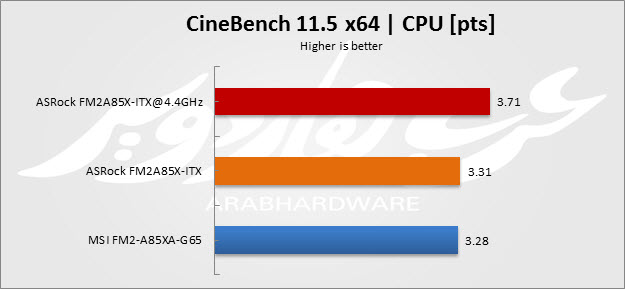

CineBench 11.5:

اختبار من صانعي Cimena 4D للرسم ثلاثي الأبعاد وهو الإصدار الأحدث من البرنامج الذي يستغل كافة موارد المعالجة في الحاسوب لعرض "Render" مشهد ثلاثيّ الأبعاد و هو ما يعمل على الضغط بشدة على المعالج. يستطيع البرنامج التعامل مع 64 خيط من خيوط المعالجة Thread. المشهد الذي يتم تقديمه يحتوي على أكثر من ألفيّ وحدة, و الذين بدورهم يحتوون على ما يقارب ثلاثمائة ألف مضلع. كما يتم تطبيق العديد من المؤثرات على المشهد مثل تغيير الإضاءة و الظلال و تنعيم الحواف Antialiasing ثم يتم عرض النتائج على هيئة نقاط.

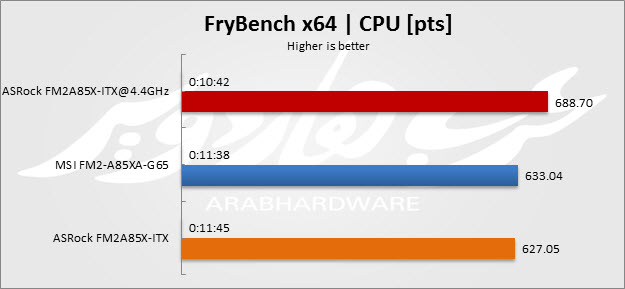

 :FryBench

عندما نقول أن هذا البرنامج معتمد على محرك Fryrender فإن أول ما يتبادر لذهن القارئ هو: "سأتخطى هذا الاختبار, فهو يهم المصممين فقط, و ليس أنا". إلا أن هذا الاختبار تحديداً يجب أن يكون محل اهتمام كثيرين؛ حيث أن البرنامج هو واحد من أثقل البرامج و أشدها ضغطاً على المعالج المركزيّ فهو لا يترك جزءاً صغيراً من أنوية المعالج دون استغلال قوتها بشكل كامل, يستنزف المعالج المركزيّ بشكل قد لا يفعله برنامج آخر في نفس المجال. اعتمدنا على البرنامج في تقديم تصور حقيقيّ لكمية الطاقة الحاسوبية التي يستطيع الجهاز تقديمها.





WinRAR:

برنامج فك الضغط الشهير. المميز في البرنامج أنه لا يعتمد على سرعة القرص الصلب عند إجراء الاختبارات مما يجعله وسيلة جيدة لاختبار أداء المعالجات و الذاكرة و اللوحات الأم. يقوم البرنامج بضغط بيانات عشوائية يتم تحميلها على الذاكرة RAM مما يجعله مختلف بشكل أو بآخر عن برامج الاختبارات النظرية. إلا أنه على الجانب الآخر لا يمكن اعتباره مقياس لأداء الجهاز على البيانات الحقيقية حيث أن البيانات التي يتم توليدها عشوائياً قد تكون مختلفة عن البيانات التي يتعامل معها المستخدم.

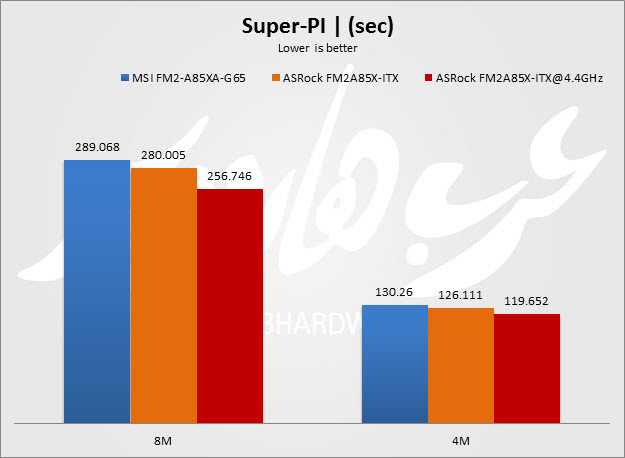

Super-PI:

هو برنامج حسابي, يقوم بحساب عدد Pi بعدد الخانات التي تحددها (3.1415... ) ثم يعطي الوقت المستغرق في تلك الحسبة.

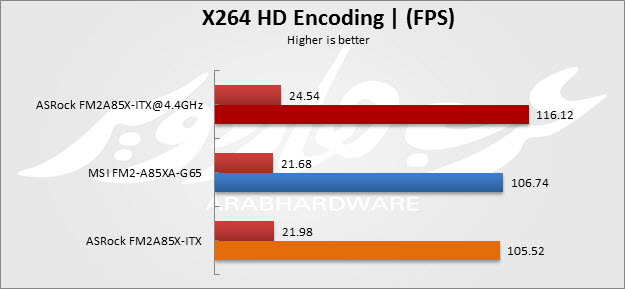

x264 Benchmark:



تحويل و تحرير الفيديو أحد العوامل التي تؤخذ بعين الاعتبار عند قياس أداء الحاسوب. و لا شك أن حزمة الترميز Codec x264 أصبحت الآن هي الأكثر شهرة بين حزم الترميز, كما أنها تُعتبر الحزمة الرسمية لملفات الفيديو ذات الدقة العالية. أداة الاختبار تقوم بتحويل ملف فيديو مدته 30 ثانية باستخدام x264 و تقوم بقياس عدد الإطارات في الثانية, و كلما زاد معدل الإطارات كلما دل ذلك على زيادة قوة المعالج.







 الخاتمة والتقييم:

آداء اللوحة جيد وتقدم نتائج مرضية، فلوحة MSI التي كانت في مواجهتها تعد أحد أفضل لوحات FM2 التي دخلت إلى معملنا حتى هذه اللحظة (الأفضل كانت لوحة Ggabyte ولكنها ليست بمعملنا حاليا ً) ومع ذلك لوحة ASRock كانت منافسة وأتت خلف لوحة MSI بفارق بسيط في أغلب الإختبارات.

اللوحة على موقع AMAZON تأتي بسعر 100$ تقريبا ً وهو سعر جيد ويقع في نفس مستوى أسعار لوحات Mini-ITX، لوحة رئيسية تأتي بهذا الحجم وبهذه المييزات هو فعلا ً شيء رائع وحقيقة أبدعت ASRock مع هذه اللوحة. وقد لا تناسب اللوحة مطلقا ً مع هواة كسر السرعة أو فئة اللاعبين ممن يطمعون في توصيل أكثر من بطاقة رسومية مثلا ً..هذا أكيد، ولكن لوحة اليوم تعد بالفعل مثالية لأجهزة ال HTPC أو الأجهزة المكتبية الصغيرة، وربما فقدت اللوحة عدة مزايا هامة خصوصا ً فيما يتعلق بشقوق التوسعة ولكن لازال هناك شق PCI-E يعمل بسرعة x16 وتمكنَّا من توصيل بطاقة جبارة كبطاقة Sapphire 7970 Vapor-X عليها.

بالرغم من أن اللوحة ليست مخصصة لكسر السرعة كما ذكرنا من قبل ، إلا أن الوصول لتردد 4.4GHz من أصل 3.8GHz كان في غاية السهولة من خلال EZ OC Mode االتي تعد ضمن مزايا واجهة البيوس للوحة اليوم.



اللوحة تستحق جائزة الإبداع والجائزة الفضية. لما إستطاعت اللوحة أن تحمله من مميزات مع حجمها الصغير وتقديم أداء جيد ومنافس للوحات لفئات أعلى.
