مراجعة اللوحة الرئيسية MSI Z87I Gaming AC

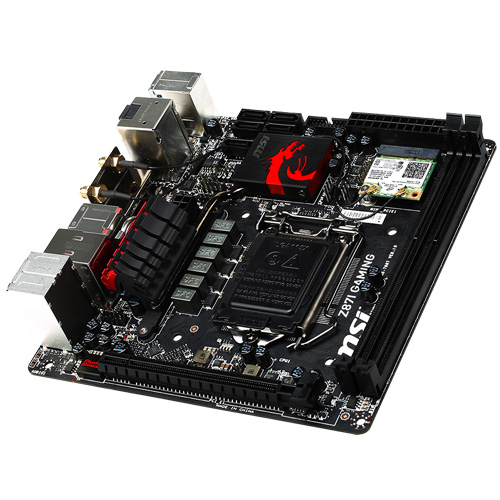

تقوم الشركات المصنعة للوحات الرئسية بإطلاق فئات عديده من اللوحات لتتناسب مع احتياجات المستهلكين وشركة MSI كواحده من مصنعى اللوحات الرئيسية قد أطلقت لوحة اليوم لتتناسب مع أجهزة العرض المنزلى HTPC بالأضافة الى صناديق الحاسب صغيرة الحجم Mini ITX Tower وهى اللوحة الأم MSI Z78 Gaming AC صغيرة الحجم ولكن لا تخدعك المناظر فذلك الوحش الكامن سيبهرك بما يستطيع ان يقدمه من أداء ومميزات تجعله خصماً ليس هيناً مع اللوحات الأخرى .
كما نرى من موديل اللوحة فأنها تاتى برقاقة Z87 التى أطلقتها شركة Intel لأجل معالجاتها الأخيرة Haswell التى تاتى بمقبس 1150 وكعاده شركة Intel الرقاقات التى تبدأ بحرف Z تكون من أجل كسر السرعة المعالجات المركزية الداعمة لكسر السرعة وقد جاءت اللوحة مجهزة بالعتاد اللازم لذلك الأمر فهى تأتى بدائرة طاقة قوية حاصله على شهادة Military Class 4 لتجعل المنصة تعمل بثبات تام تحت أعتى الظروف .
وعلى الرغم من صغر حجمها فأن اللوحة تأتى من ضمن فئة Gaming المخصصة لجمهور اللاعبين ولا نتعجب من ذلك فاللوحة تاتى مجهزة ببطاقة الشبكة الأحترافيه الأكثر شهرة اليوم Killer E2200 وأيضا بطاقة الصوت الأحترافية بتقنيه Audio Boost ومنافذ التوصيل الخلفية التى تقدم سرعة استجابة أفضل . وقد قمنا سابقاً بمراجعة لوحة أخرى من فئة Gaming لشركة MSI وهى اللوحة MSI Z87M Gaming صغيرة الحجم أيضاً والموجهة لجمهور اللاعبين .
مواصفات ومميزات اللوحة الرسمية:
تأتى اللوحة بحجم Mini ITX لتتناسب مع الصناديق صغيرة الحجم وتأتى برقاقة Z87 لتدعم الجيل الاخير من المعالجات Haswell Core i7/i5/i3 ذات مقبس 1150
وتدعم اللوحة تركيب قطعتين من الذواكر لتتمكن اللوحة من تشغيل حتى 16GBمن الذاكرة وتصل بتردداتها إلى 3000MHz مع دعم انظمة (Intel® Extreme Memory Profile (XMP وتقنيه Dual Channel .
وتأتى اللوحة بشق PCI-E 3.0 وكذلك عدد خمسة منافذ SATA 6Gb/s ومنفذ eSata 6Gb/s بالأضافة الى عدد ستة منافذ USB 3.0 وعدد أربعة منافذ USB 2.0 .
ومن اجل عمليه ربط أفضل للوحة بأجهزة العرض فأنها تاتى ببطاقة اتصال لاسلكى من شركة انتل Intel Dual Band Wireless-AC 7260 Wi-Fi/Bluetooth وتأتى البطاقة بدعم انظمة التوصيل INTEL® WI-FI. AC BLUETOOTH. INTEL® WIDI لضمان تحقيق اتصال أسرع وأسهل مع اجهزة العرض المختلفة .
تقنيات MSI للوحة:
بطاقة الشبكة Killer E2200 :
بالتأكيد إن كنت أحد عشاق الألعاب فأنت تشارك في الكثير من الألعاب التعاونية على الشبكة، بل قد تكون أغلب ألعابك المفضلة من هذا النوع لذلك فإن الحصول على بطاقة شبكة مميزة باللوحة الرئيسية هو أمر بالغ الأهمية، فلوحات MSI Z87 Gaming ستوفر بطاقة الشبكة الإحترافية Killer E2200 المصممة من قبل Qualcomm Atheros والتي ستقلل كثيراً من مشاكل الإتصال بالإنترنت أو ما يعرف ب Lag عن طريق تقنية Advanced Stream Detect التي تقوم بتحديد الأوليات للتطبيقات التي تعمل على الإتصال بشبكة الإنترنت ويركز على تقديم هذه الأولية للألعاب مما يعطي سرعة إتصال أفضل بالشبكة.
USB AUDIO POWER:
قامت هنا MSI بإمداد منافذ USB3.0 لديها بمقدار أعلى وأكثر إستقراراً من الطاقة بحيث أصبح الخرج من هذه المنافذ يقدر ب5v بدلا من 4.6v كما كان سابقاً، مع الإهتمام بتوصيل طاقة كهربائية أكثر نقاءاً وأقل تشويشاً من أجل تحويل هذه المنافذ إلى مصادر طاقة ممتازة للأجهزة الصوتية أو أي لأجهزة أخرى والتي تعتمد على منافذ الUSB للإتصال باللوحة.وتحديداً الأجهزة التي تستفيد من عملية التحويل من نوع الإشار Digital إلى Analog والتي تتستخدم نوع توصيل (USB DAC (Digital Analog Converter.
Audio Boost:
كأغلب اللوحات الموجهة لفئة اللاعبين لهذا الجيل فإن لوحات MSI Z87 Gaming ستأتي ببطاقة صوت إحترافية لتقديم تجربة مميزة أثناء اللعب، وتتكون بطاقة الصوت Audio Boost من رقاقة Realtek الصوتية التي تحمل الكود ALC 1150 وهي من أحدث وأفضل ما أنتجته Realtek في هذا المجال حتى الأن وإلى جوار ذلك نجد مجموعة من المكثفات الصلبة عالية الجودة وغطاء EMI Sheild لمنع أي تشويش على البطاقة ناتج من المؤثرات الخارجية، مع إعتماد MSI على منافذ صوت مطلية بالذهب لضمان أفضل إتصال ممكن بين البطاقة وبين أجهزة ومعدات الإستماع الصوتية.
وتمتلك Audio Boost كذلك مضخم صوتي Amblifer لسماعات الرأس الإحترافية ذات مقاومة 600Ohm، والتي ينصح بها لمحترفي وعشاق الألعاب.
GAMING DEVICE PORT:
أحد الإضافات المميزة والغير إعتيادية من MSI، فتم التعديل على منافذ التوصيل الخلفية الخاصة بطرفيات الحاسب كفأرة اللعب ولوحة المفاتيح بحيث تعطي سرعة إستجابة أسرع بكثير من السابق، التقنية مصممة لفأرات اللعب الإحترافية التي تعمل بمعدل إستجابة من 500Hz-1000Hz وستعمل المنافذ على تقليل زمن التأخير من 8ms إلى 1ms، كما إعتمدت الشركة على إستخدام 3 مرات كمية الذهب المستخدمة عادة في طلاء المنافذ لضمان قدرة توصيل أفضل.
MILITARY CLASS 4 COMPONENTS:
بالتأكيد الكثري من متابعي منتجات MSI على دراية كاملة بهذه التقنية، وهي خاصة بإحتواء اللوحة على مكونات ذات كفاءة وإعتمادية عالية لزيادة قدرة التحمل للوحة وإطالة العمر اللإفتراضي لها، وهي مكونات مصنعة من مواد عالية الجودة تزعم MSI أنها تستخدم في تصنيع الأسلحة العسكرية المتقدمة و قد أصدرت الجيل الجديد من هذه التقنية 4 MILITARY CLASS:
Dark CAP:
وهي مكثفات مصممة بنواتها المصنوعة من الألومنيوم و عمرها الأفتراضي يتعدى حاجز ال 10 سنوات.
(SUPER FERRITE CHOKE (SFC :
وهي متحكمات طاقة ذات قلب من شبيكة الحديد و تسمح بنفاذية عالية و تعمل عند درجات حرارة أقل 35 درجة و تسمح بمرور تيار كهربي أعلى بسبة 30%.
MILITARY CLASS ESSENTIALS :
وهي مكونات و خصائص وضعتها MSI في لوحاتها لضمان الكفاءة حتي في أسوأ بيئات التشغيل و من هذه الخصائص التصميم الجديد للPCB أي لوحة الدارات المطبوعة للحد من انبعاثات المجال الكهرومغناطيسي.
OC GENIE 4:
إضافة أخرى لديها القدرة على إعطاءك دفعة أو زيادة مجانية في الأداء من خلال رفع ترددات التشغيل للمعالج، التقنية في إصداراتها السابقة كانت تتعامل مع زر وحيد OC Genie والذي يقوم برفع ترددات المعالج بشكل أتوماتيكي من خلال قراءة المواصفات الخاصة بمكونات الحاسب لديك من معالج مركزي CPU وذاكرة RAM، وفي هذا الإصدار أضافت MSI إمكانية جديدة للرفع من أداء الكسر بصورة أكبر، فتم ربط زر OC Genie مع مفتاح خاص هو OC_Switch والذي يمتلك وضعين من أوضاع الكسر يمكن التغيير فيما بينها Gear_1 وهو الوضع الإفتراضي و Gear_2. والفارق هنا أن التحول إلى Gear_2 سيزيد من إمكانيات OC Genie للحصول على كسر أعلى ورفع ترددات التشغلي للمعالج بشكل أكبر عن الوضع الإفتراضي Gear_1.
نظرة أقرب على اللوحة:

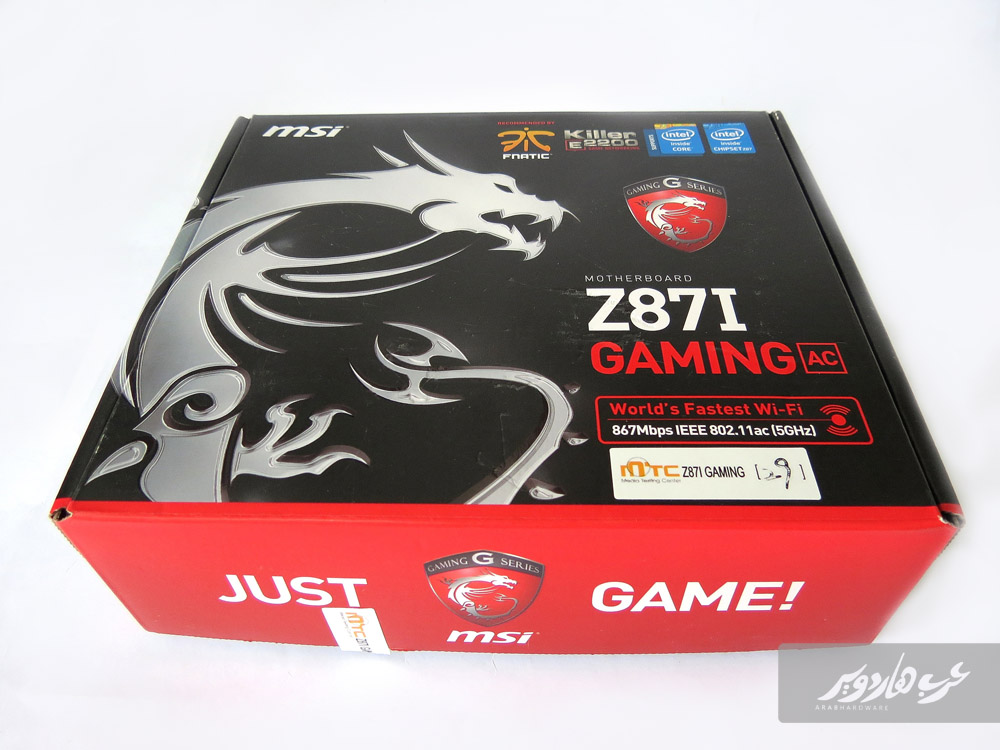

الواجهة الأمامية للعلبة قادمة مع تنتين MSI الشهير لفئة Gaming مع توضيح لموديل اللوحة MSI Z87I Gaming AC .
فى جانب العلية شعارات تفيد بدعم اللوحة لمعالجات Intel من الجيل الجديد وشعار بطاقة الشبكة الإحترافية Killer E2200 وأخيراً الشعار الخاص بفريق FNATIC أحد أشهر فرق الألعاب بالعالم والذي تعاقد مع شركة MSI منذ عام 2008.

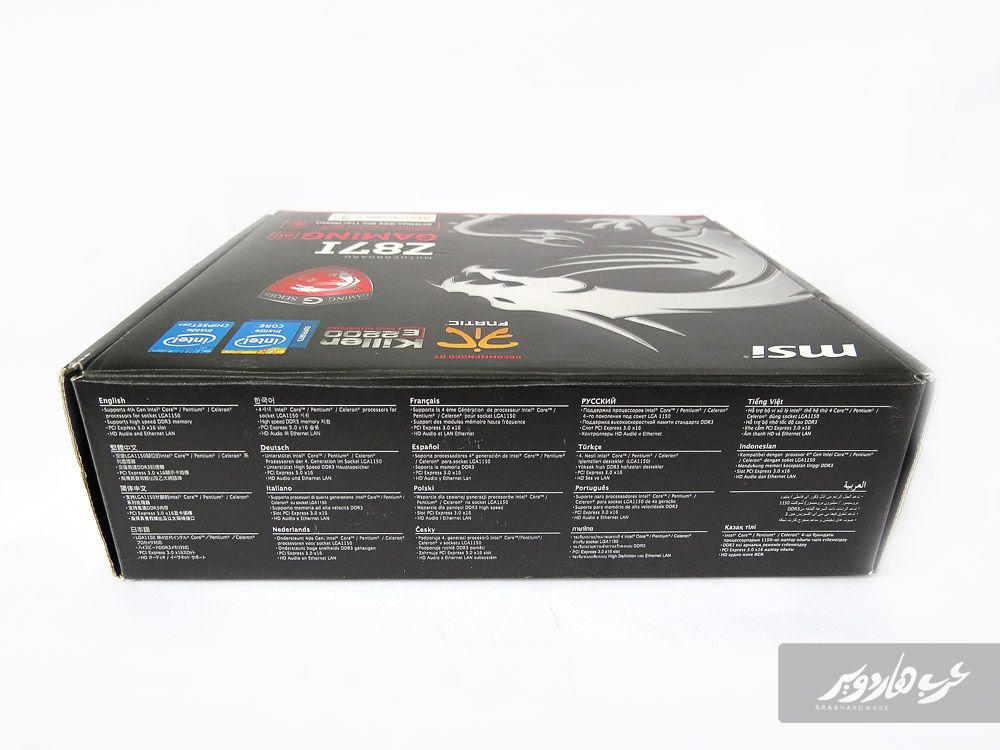

الجهة الجانبية بها فقط توضيح لأهم سمات اللوحة بعدة لغات مختلفة.

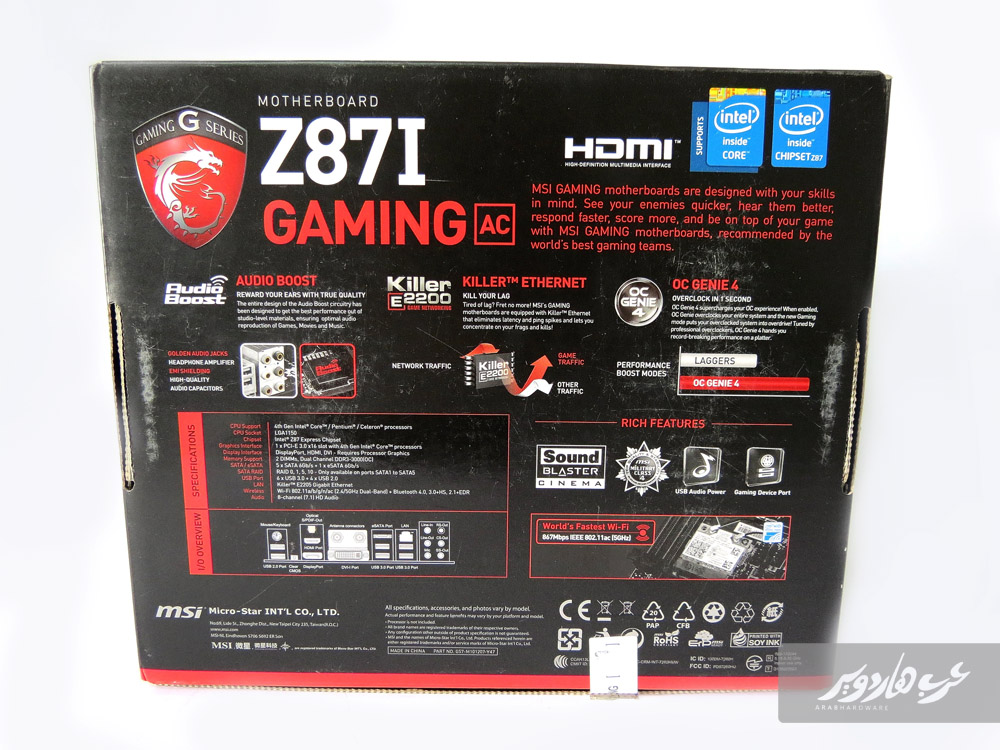

الجهة الخلفية للوحة مع العديد من التفاصيل عن مواصفات وتقنيات اللوحة.

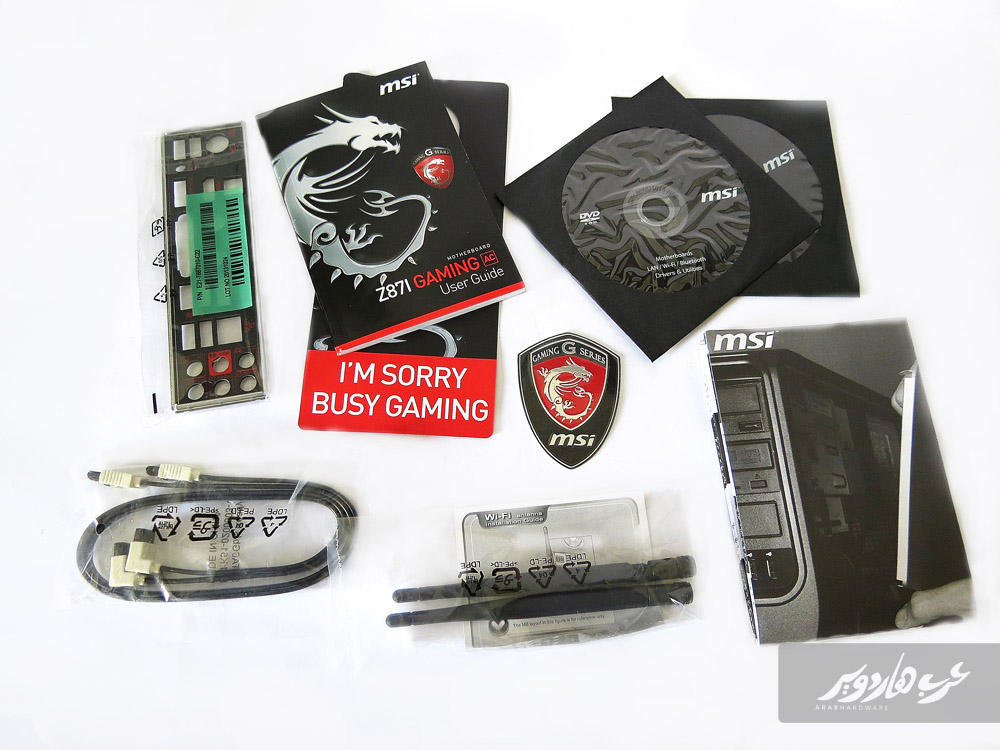

كم الملحقات القادم مع اللوحة جيد ونجد بدايةً كتيب الإرشادات وإسطوانة التعريفات مع عدد اثنين من كابلات Sata III , ولافتة اللاعبين الشهيرة التي تعلق على الأبواب من الخارج للتنبيه على عدم الإزعاج أثناء اللعب، بالاضافة الى شعار MSI Gaming series وأخيرا نجد هوائى كرت الاتصال الاسلكى إلى جوار قطعة I/O Sheild Panel الخاصة بحماية المنافذ الخلفية للوحة.

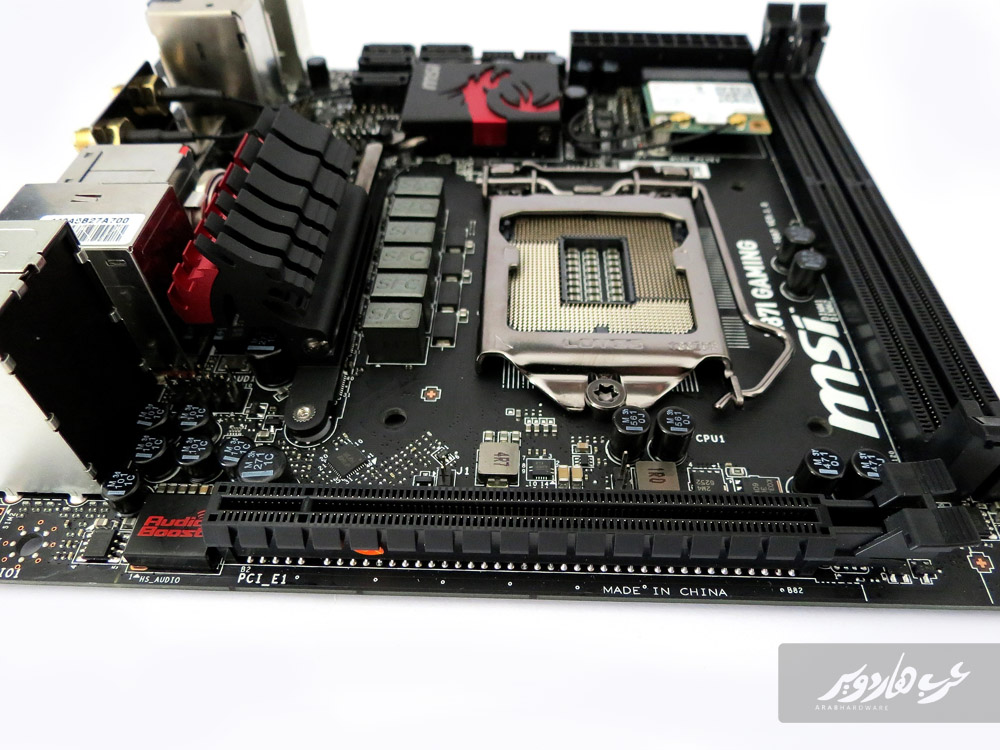

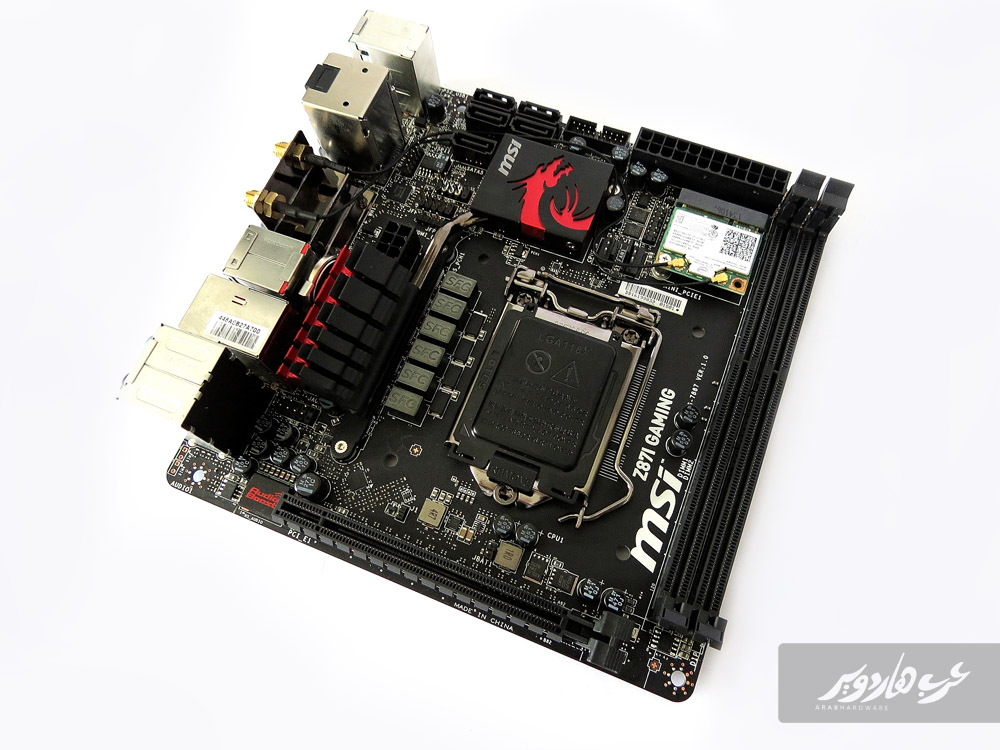

اللوحة حجمها صغير كما ذكرنا وتاتى بمقاس Mini ITX لتتناسب مع صناديق الحاسب صغيرة الحجم , ويغطي اللون الأسود كل أجزاء اللوحة فيما عدا مشتتات التبريد الخاصة بدائرة الطاقة وشريحة التحكم Z87 والتي إحتوت على اللون الأحمر .

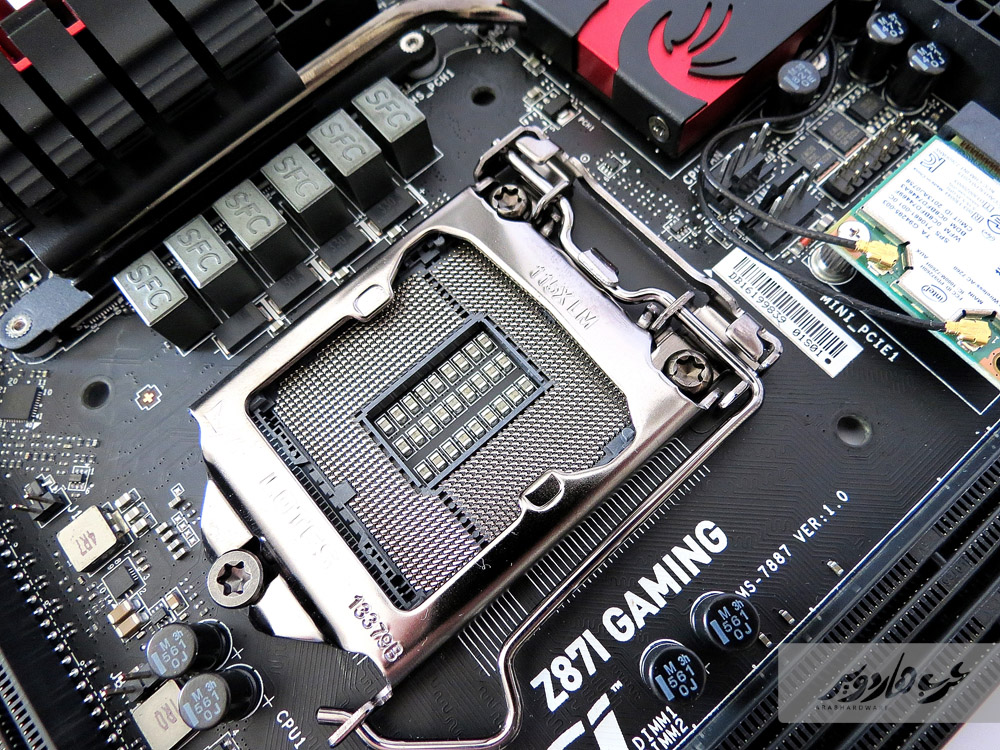

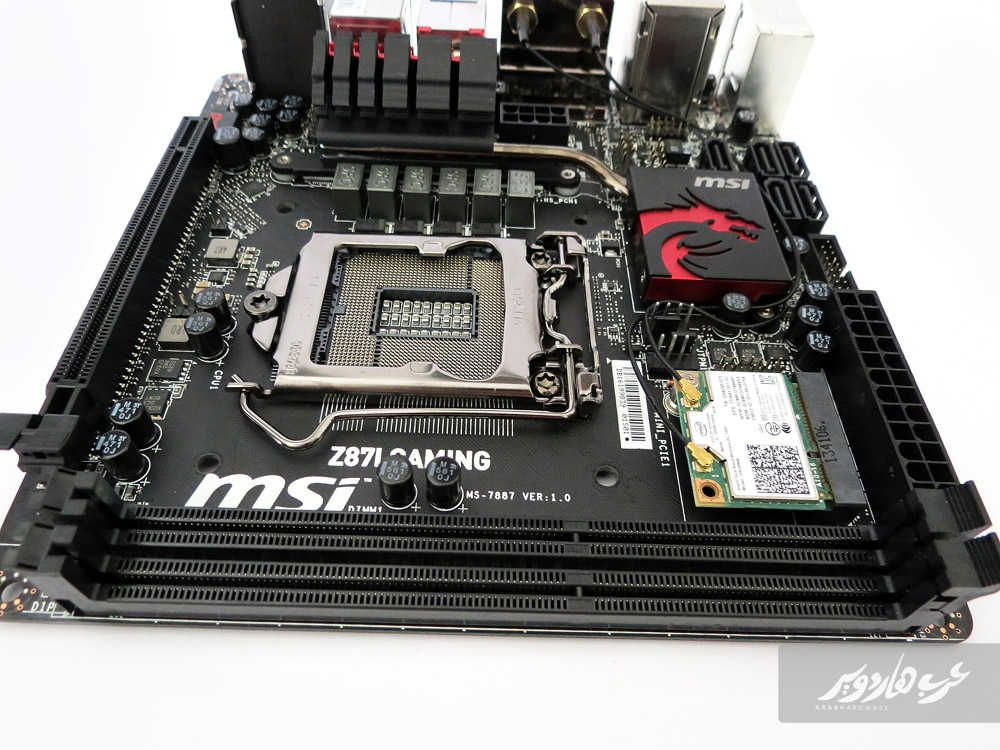

مقبس المعالج 1150 الذى يعمل عليه المعالجات الاخيرة من جيل Haswell .

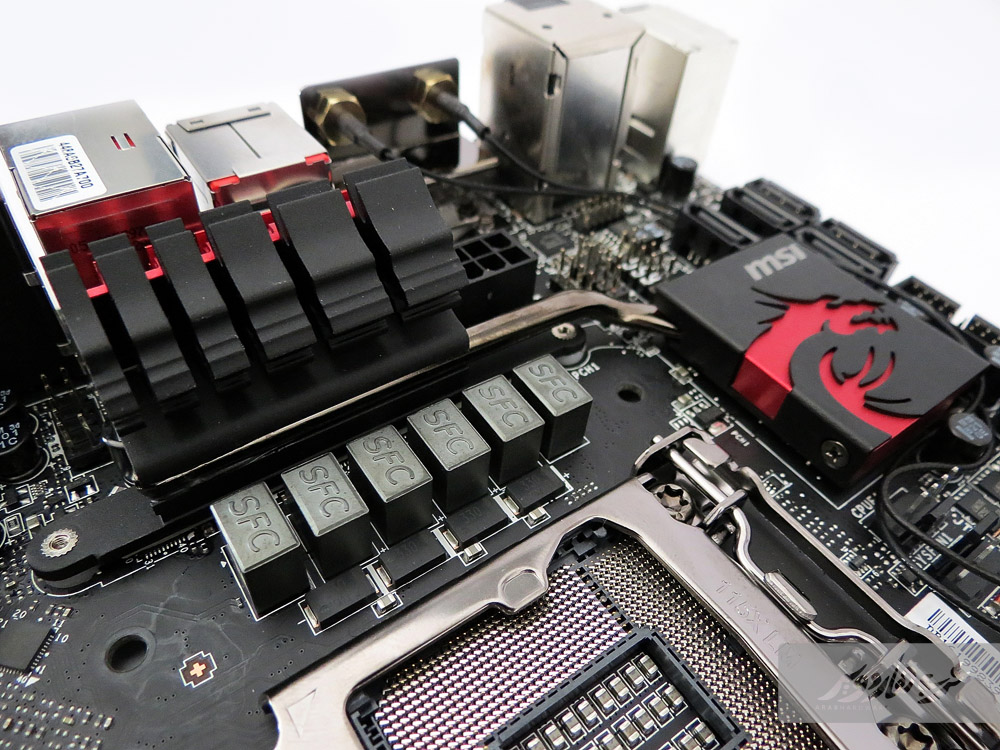

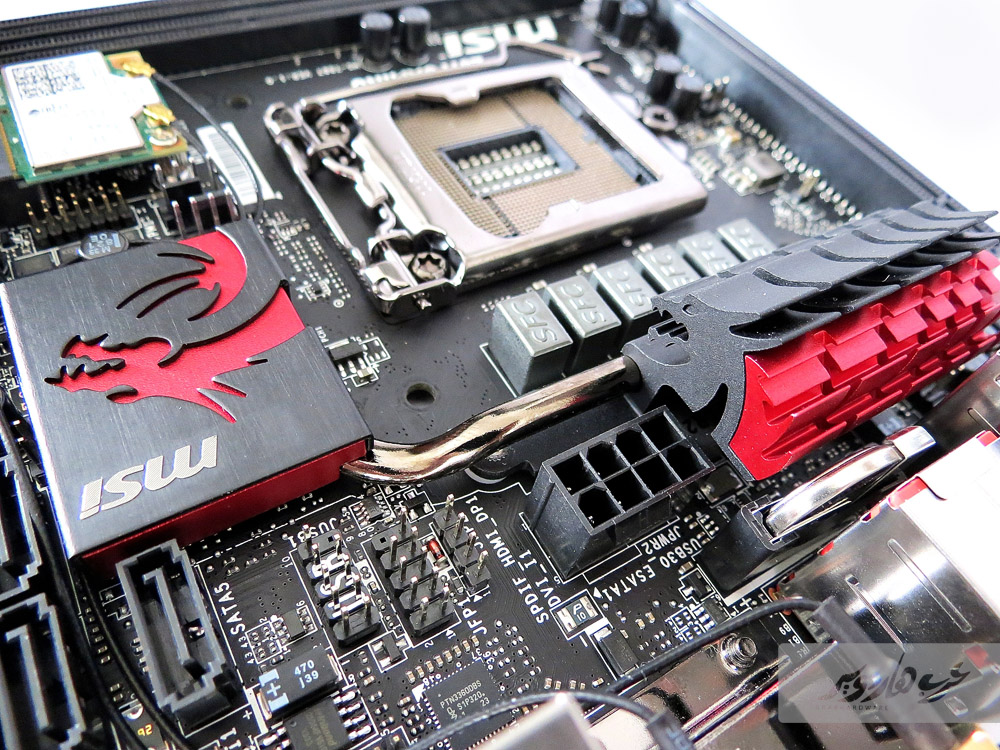

منطقة دائرة الطاقة بللوحة والمشتت الخاص بها وتاتى اللوحة بعدد ستة مراحل من امداد الطاقة Power Phase والتى تاتى بتقنيات Military Class 4 .
منفذ 8Pin المخصص لتزويد منطقة المعالج بالطاقة اللازمة.
شقوق DIMM للذواكر والتي يمكنها تشغيل حتى16GB من الذاكرة وتصل بتردداتها إلى 3000MHz، وتدعم تقنيات Duel Channel وكذلك تقنية XMP والتي تقوم برفع إعدادات الذاكرة إلى أقصى إمكانياتها وذلك عند تفعيل التقنية من واجهة الBIOS باللوحة.
شق توصيل البطاقة الرسومية بواجهة توصيل PCI-E 3.0 .

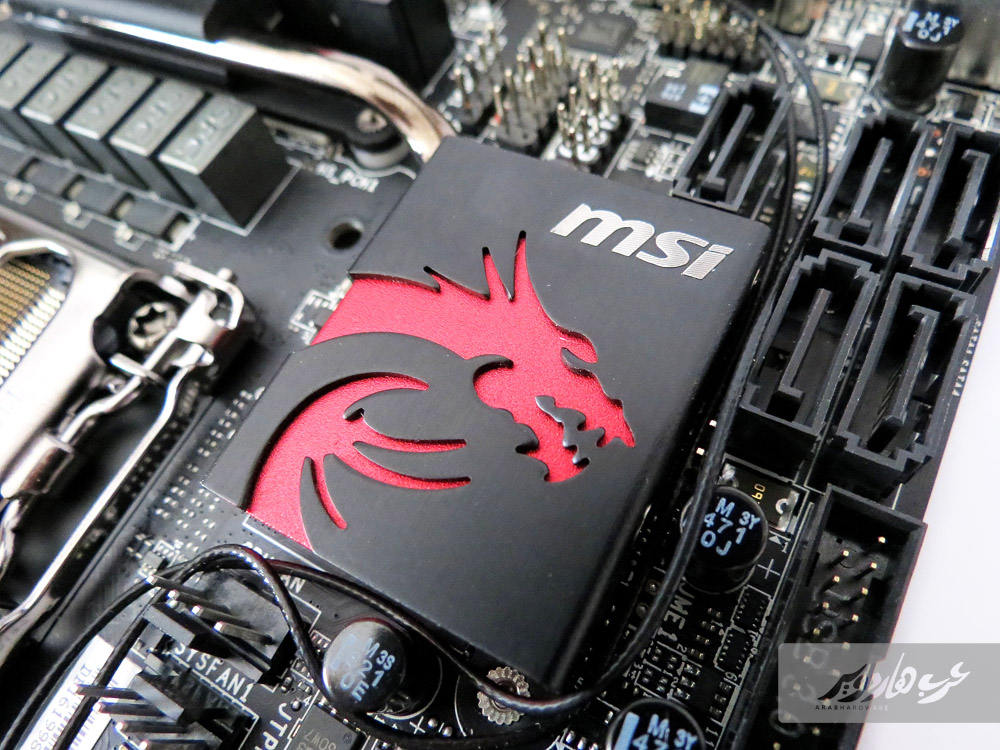

المشتت القائم على تبريد رقاقة Z87 ويأتي مع شعار الشركة بالإضافة إلى شعار التنين الخاص بفئة Gaming في تصميم مميز من MSI ونرى أيضاً منافذ توصيل الاقراص الصلبة بواجهة توصيل SATA 6Gb/s .

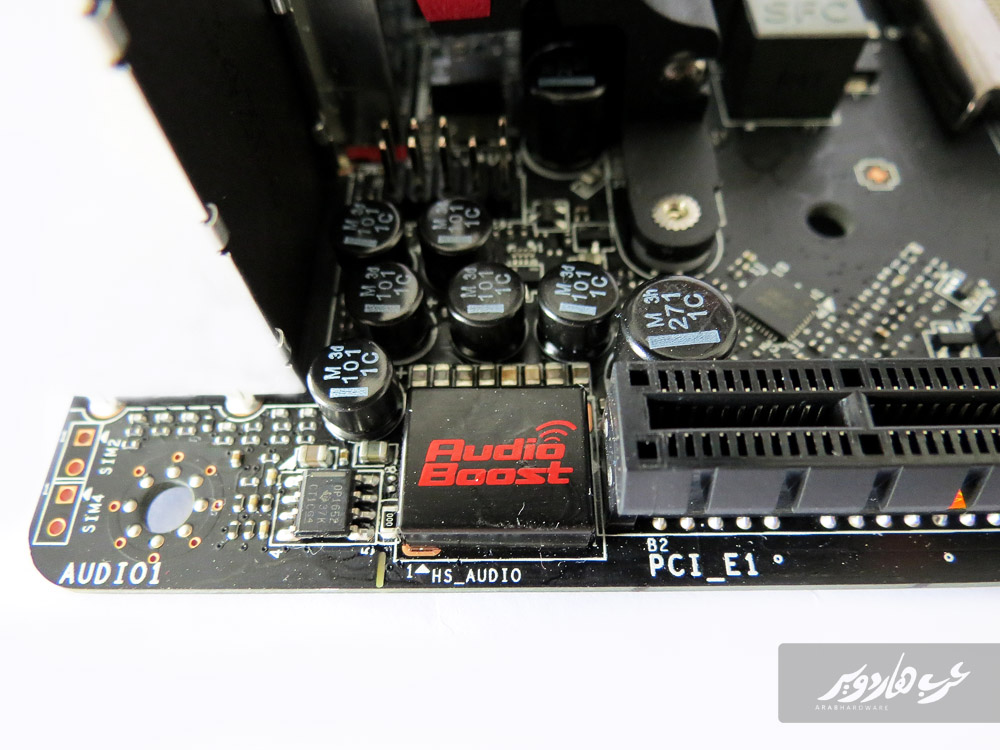

منطقة مميزة باللوحة تحتوي على مكونات بطاقة الصوت الإحترافية Audio Boost، ونجد الغطاء الذي تقع أسفل منه رقاقة RealTek ALC 1150، وتضيء دائرة الطاقة الخاصة بالبطاقة بالإضافة إلى غطاء Audio Boost بلون أحمر أثناء تشغيل اللوحة.

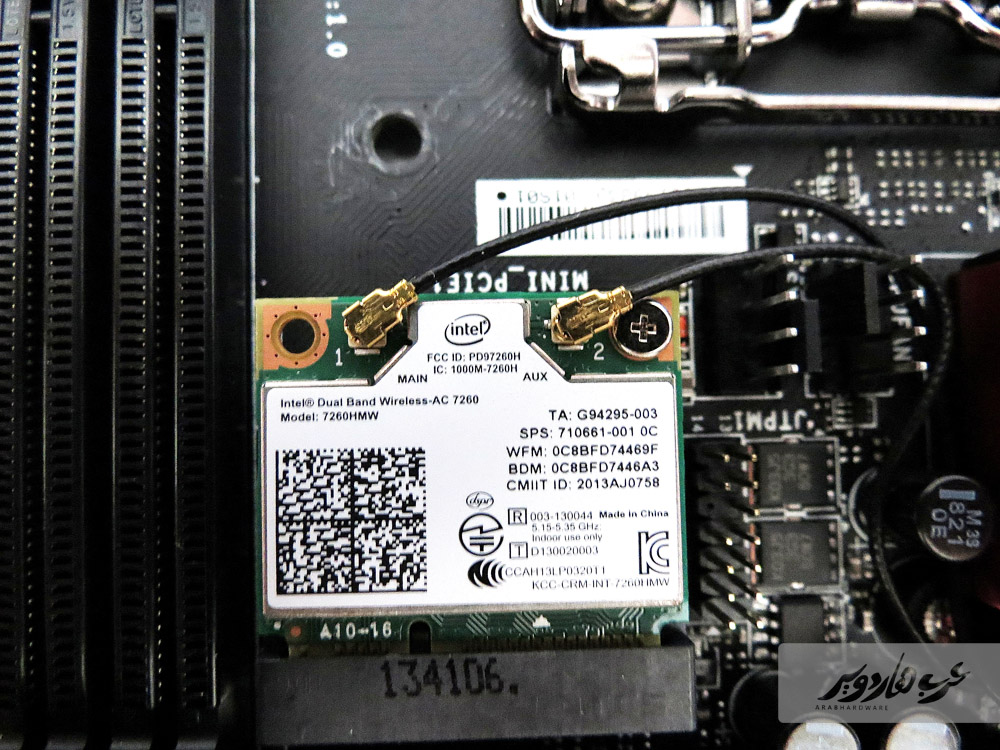

بطاقة الاتصال اللاسلكى من شركة Intel التى تتيح افضل سرعة إتصال بأجهزة العرض المختلفة .
المنافذ الخلفية للوحة تبدأ بمنفذ PS2 مع منفذي USB وهي المجموعة التي تطلق عليها الشركة Gaming Device Port والتي تم تخصيصها لطرفيات اللعب بحيث تعمل على تقليص زمن التأخير المعتاد في هذه من المنافذ من 8ms إلى 1ms فقط لزمن إستجابة أسرع بكثير. ثم نجد زر Clear CMOS الخاص بإرجاع الأعدادت الأفتراضية للبيوس ثم نجد بعده ثلاثة منافذ العرض وهم HDMI – Display Port – DVI بجانبهم منفذ صوتي SPDIF ثم مكان توصيل هوائى بطاقة الاتصال اللاسلكى . يلى ذلك منفذ RJ-45 والذى يستخدم رقاقة التحكم Killer 2200 وبجانبه منافذ توصيل USB 3.0 ومنفذ eSATA 6Gb/s وأخيراً منافذ الصوت المطليه بالذهب بمقاس 3.5mm الداعمة لنظام صوتيات 7.1 Channel .
