شركة Intel تعمل في الفترة الأخيرة وعلي ما يبدو كثيراً علي عقدة تصنيع 10 نانومتر وهو ما يظهر جلياً في محاولتها لتكبير شريحة منتجاتها المبنية علي دقة التصنيع المذكورة هذه ولا أعلم لما تهتم انتل بها كثيراً في الحقيقة، ولكن اليوم وصل لنا خبر أن الشركة تعمل علي مشروع جديد وهي معمارية Tremont وهي معمارية جديدة كلياً مختلفة عن معمارية Bay Trail التي تم اطلاقها في عام 2013، والتي ستخلف سلسلة معالجات Goldmont+.  ستكون هذه أول معمارية مبنية علي دقة تصنيع 10nm لهذه المجموعة من المنتجات وسيتم استخدامها في منصة Lakefield التي تقدم مفهوم Big.little cores (وهي تكنولوجيا يعرفها جيداً عشاق تكنولوجيا الهواتف الذكية) لطاولة معالجات x86 الخاصة بالأجهزة المحمولة .

ولمن لا يعلم منكم ما هو مفهوم Big.Little Cores فهي أسلوب يتم استخدامه في الهواتف الذكية لتقليل الحرارة والطاقة التي تستخدمها الهواتف في حالة التطبيقات الخفيفة عن طريق استخدام أنوية موفرة للطاقة وأقل في القوة، وفي حالة استخدام الالعاب أو التطبيقات الشرهة للقوة الحوسبية يعمل الهاتف علي الأنوية الأقوى ذات الترددات الأعلى في المعالج، أو حتي يستخدم كل الأنوية المتاحة. وبالنسبة لمعالجات Lakefield فستكون أنوية Tremont هي الأنوية الموفرة للطاقة و أنوية Sunny Cove هي الأنوية القوية. لتوفر بذلك ترقية مميزة للأجهزة المبنية علي معمارية x86 الحالية لتوفر أداءً فائقًا دون التأثير على عمر البطارية .

الوصف الرسمي لحدث الكشف عن Intel Tremont في مؤتمر المعالجات Linley Fall:

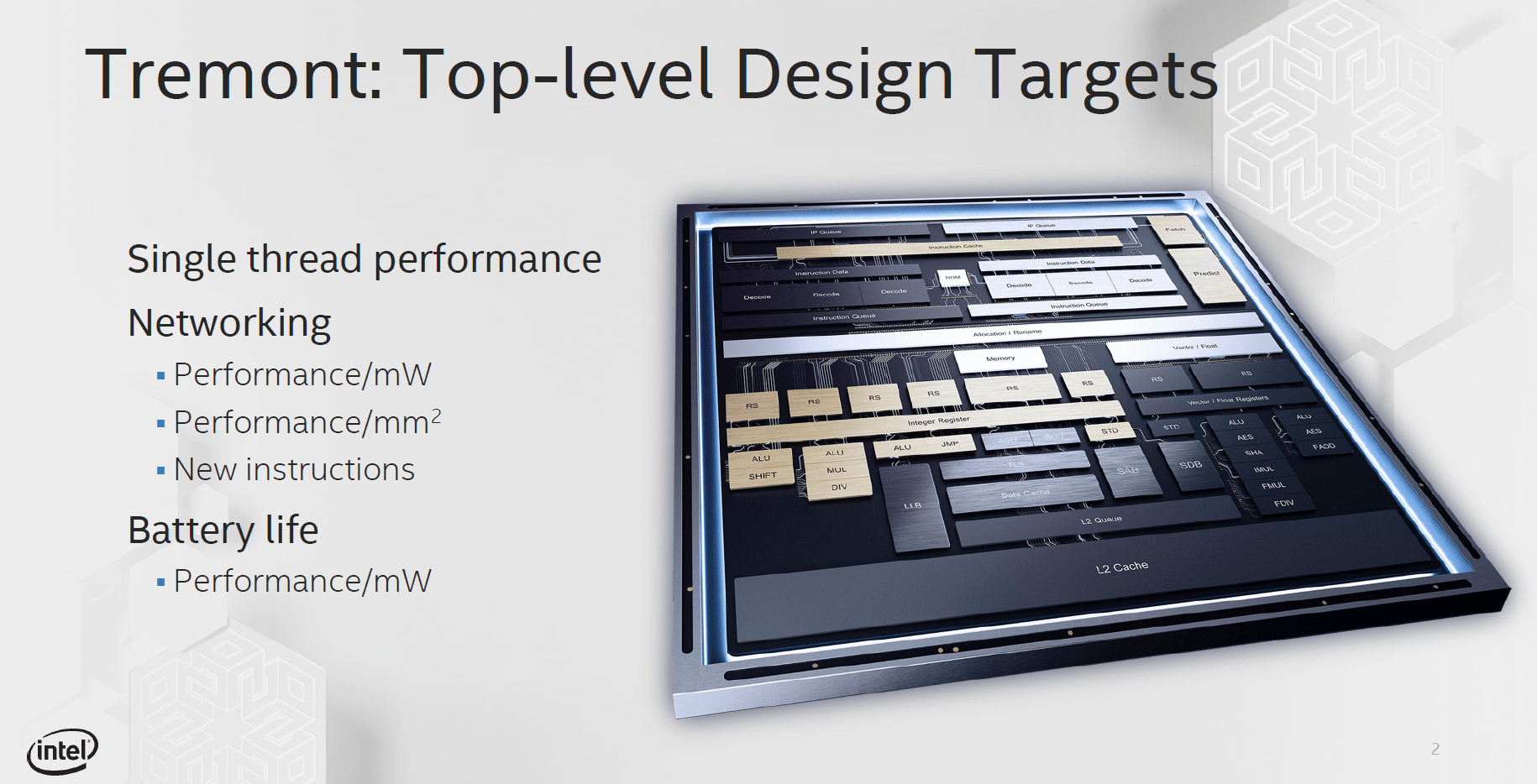

 "تم تصميم بنية وحدة المعالجة المركزية Tremont لتعزيز قوة المعالجة في حزم صغيرة منخفضة الطاقة. ستغطي المنتجات المستندة إلى Tremont كلاً من منتجات العميل و IOT (انترنت الأشياء) و مراكز البيانات Data Center ، بالإضافة إلى خطة إنتل الأوسع من IPs ، ستعمل Tremont على تشغيل جيل جديد من منتجات Intel لتوفر حلول جديدة للمعالجة . سيكشف هذا العرض التقديمي ، للمرة الأولى بشكل علني ، تفاصيل البنية الدقيقة لمعالجات Tremont ، بالإضافة إلى لمس قدرة دمج معالجات تريمونت مع الأنوية الأخرى الخاصة بإنتل.

ستتضمن مجموعة تعليمات Tremont من Intel تنبؤًا فرعيًا قياسيًا للفروع بالإضافة إلى 6 تعليمات فك ترميز خارج الترتيب مع 4 عمليات تخصيص عريضة. سيتم توصيل كل ذلك بعشرة منافذ للتنفيذ وذاكرة تخزين مؤقت L2 بحجم 4.5 ميجابايت. المنتج النهائي هو منتج يوفر مستوى أداء Sandy Bridge تقريبًا في حزمة محمولة وصغيرة للغاية. تركز Intel بشكل كبير على أداء العمليات المفردة لخط المعالجة الواحد (Thread) هذه المرة وأظهرت بعض الرسوم البيانية التي توضح تحسين الأداء (SPECint * Rate base) نسبة إلى معالجات Goldmont Plus.

تعكس الرسوم البيانية ( للأداء مقابل الطاقة) بالتأكيد أداء معالجات Sunny Cove ، ولكن الأنوية الجديدة تتميز بكفاءة طاقة أعلى بكثير في مستويات أداء أقل بكثير. والنتيجة هي أنوية من شأنها أن تحسن بشكل كبير من عمر البطارية حتى عندما تكون الأنوية "الصغيرة" قيد العمل بالفعل. Sunny Cove من المقرر أن تكون أكبر وأحدث تحديث في تشكيلة إنتل الحالية وسيتم تصنيع كل من هذه المنتجات بدقة تصنيع 10nm. [embed]https://www.youtube.com/watch?v=-besHp8HLxo[/embed]

طبقات الشريحة SOC الجديدة من انتل

عند الحديث عن الـ SOC نفسها وطبقاتها الفردية ، تتكون Lakefield SOC التي تمت معاينتها من أربع طبقات على الأقل أو (شرائح أياً كان المسمى الذي تفضله)، كل منها تؤدي غرضًا مختلفًا. تتكون الطبقتان العلويتان من DRAM والتي ستزود المعالج كذاكرة النظام الرئيسية. يتم ذلك من خلال تخطيط الذاكرة PoP (Package on Package) الذي يكدس 2 من ذواكر BGA DRAMs فوق بعضهما كما هو موضح في فيديو المعاينة. لن يتعين على الشريحة SOC الاعتماد على ذواكر DRAM الخارجية في هذه الحالة مما سيوفر الكثير من المسارات على اللوحة الرئيسية (اللوحة المطبوعة PCB).

القالب الثاني

الطبقة التالية هي Compute Chiplet أو الوحدة الحسابية والتي تتولي العمليات الحسابية برمتها، مع بنية معالجية هجينة والتي أشرنا اليها في الأعلى Hybrid CPU بالإضافة الى البنية الرسومية ، كلها مبنية على دقة تصنيع 10nm. تحتوي بنية وحدة المعالجة المركزية Hybrid CPU على خمسة أنوية مفردة ، تم تسمية أحدها باسم Big Core وهي النواة المبنية علي معمارية Sunny Cove، هذه هي نفس البنية الخاصة بوحدات المعالجة المركزية الموجودة في معالجات 10nm Ice Lake القادمة. تم تحسين أنوية Sunny Cove للحصول على أداء فائق. هناك أيضًا أربعة وحدات معالجة مركزية صغيرة تستند علي عملية تصنيع 10nm ولكنها مُحسّنة لتحقيق الكفاءة في استهلاك الطاقة (مثل أنوية Tremont ).

في نفس القالب يتواجد محرك الرسومات من الجيل الحادي عشر Gen 11 من Intel مع 64 وحدة تنفيذ، والتي رأينا أداءها في الأسبوع الماضي، حيث كانت نتائج Intel GT2 (Gen 11) Iris Plus 940 مع 64 وحدة تنفيذ جيدة جدًا مقارنة بشرائح الرسومات Intel Gen 9.5 الحالية. والأن ومع العلم أن Lakefield SOC ستضم محرك الرسومات نفسه ، يمكننا أن نتوقع أداء رسومات لائق للغاية من هذا التصميم الثلاثي الأبعاد (بسبب قلة المسافات البينية للتواصل بين المعالجين).

القالب الرابع

أخيرًا ، القالب الأساسي الرابع يعمل بمثابة ذاكرة التخزين المؤقت وكتلة الإدخال / الإخراج (I/O) في الشريحة . تم تصنيف القالب الأساسي على أنه P1222 ويستند إلى عقدة عملية التصنيع 22FFL ، يأتي بتصميم منخفض التكلفة ومنخفض التسريب مع توفير مجموعة غنية من قدرات وحدات الادخال و الاخرج I / O.
