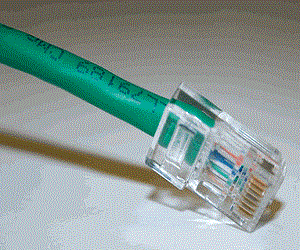

ethernetيمكن أن تتساءل لماذا أنت بحاجة إلى معرفة كيفية عمل كبلات Ethernet الخاصة بك. حسنا، اسمحوا لي أن اطرح عليكم هذه الأسئلة : عندما تنظرإلى كبل Ethernet، هل هي لفات، لأنها عادة طويلة جداً؟



هل سقط المقبض الصغير الموجود على طرفها في أي وقت مضى ، وأصبح الكابل عديم الفائدة ؟ هل يبدوالكابل الخاص بك جيد تماما، ولكن لبعض الأسباب الغريبة  لا يعمل؟ حسنا، هذه المقالة قد تكون مفيدة بالنسبة لك.
لذا معرفة كيفية عمل كابل Ethernet هي أحد المهارات الضرورية . الآن، سيتم تمرير هذه المهارة إليك.





ethernet

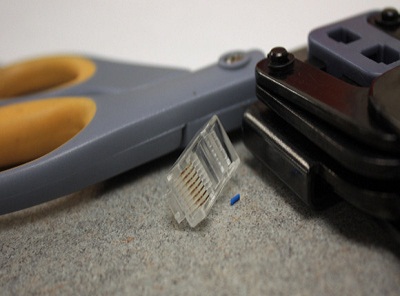

المواد التى سوف تستخدمها:
1- مقص

2- أداة عقص لل Ethernet "Ethernet crimper" أو قد نُطلق عليها كلمة "أراجة"– ليست ذو تكلفة مرتفعة.

3-Ethernet Connectorموصلات --هذه ليست مكلفة جداً أيضا.

4-لفة من كابلات cat5e .

5-اختياري: قاطعة أسلاك. ممكن استخدام المقص.



ethernet

أولاً، إذا كنت تريد تقصير الكابل الخاص بك، يمكنك أن تحدد الطول الذي يناسبك ، بالإضافة إلى اثنين أو ثلاثة بوصات إضافية، في حال أخفقت أثناء العمل فلا تريد أن يصبح الكابل أقصر مما تريد. إذا كنت تقوم بعمل كابل  جديد تماما من لفة كابلات جديدة .فاقطع الكابل بالطول الذي تريده بالاضافة لحوالي أربعة إلى ستة بوصة حيث ستقوم بإيصال الطرفين . إذا كنت تقوم باستبدال الموصل "Connector" ، فقم فقط بقطع الموصل .

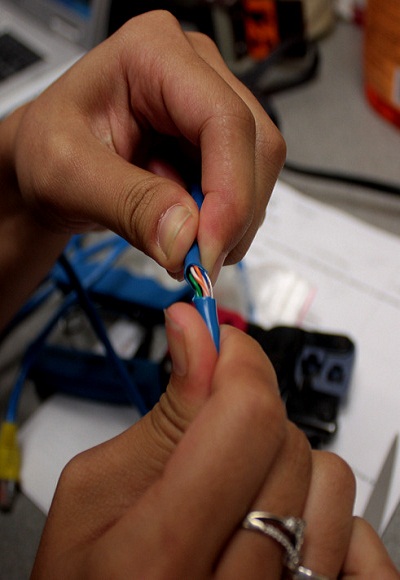

الآن و قد أصبح لديك أسلاك مقصوصة بشكل جيد، تحتاج إلى عمل شق بعد حوالي بوصة واحدة لنزع السلك الذي يغلف الأسلاك الداخلية. يمكنك استخدام مقص أسلاك أو قاطع أسلاك Ethernet، ولكن أنا أفضل استخدام المقص. كن حذراً جداً حتى لا تقطع أي من الأسلاك في الداخل، وإلا  سوف تضطر إلى قطع طرف السلك والبدء من جديد. قم بعمل شقوق سطحية قليلا حول السلك الخارجي، ثم قم بسحب غلاف المطاط ؛ هذه هي الطريقة الأكثر أماناً لقطع الغلاف دون إلحاق الضرر بالأسلاك الداخلية.



ethernet



كما ترون، فإن الغلاف يحتوي على أربع مجموعات من الأزواج من الأسلاك الملفوفين حول بعضهما البعض أحدهم بلون واحد والآخر من لونين. بعد سحب الغلاف تماما قم بفك الأسلاك عن بعضها البعض، وقم بتقويمها أفضل ما يمكنك بأصابعك. حيث أن استخدام أداة في هذه المرحلة سيكون مخاطرة كبيرة، لأنك لا تريد أن تضر بالأسلاك.



ethernet

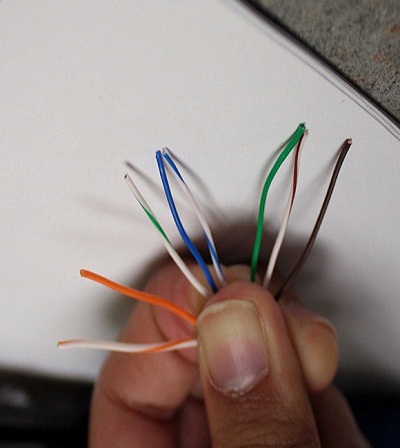

في الصورة أعلاه، يمكنك مشاهدة ترتيب الأسلاك. إذا كان الأمر غير واضح من الصورة، ينبغي أن يكون الترتيب من اليسار إلى اليمين كالتالي الأبيض/ البرتقالي ، البرتقالي، الأبيض/الأخضر، الأزرق، الأبيض/الأزرق، الأخضر، الأبيض/البني ,البني. تأكد من أنها مستقيمة قدر الإمكان، وثم قرّبهم من بعض قدر الإمكان لأن الفتحات في الموصل " Connector " بجانب بعضها البعض، مع الحفاظ على ترتيبهم. ضع إبهامك بقوة على الأسلاك المرتبة، لتثبيتهم و وضع كل منهم في مكانه في الموصل.

إذا لم تكن الأسلاك نفس الطول أقطعهم حتى تصبح أطرافهم تشكل خط مستقيم، ولكن يجب الحرص على عدم قطع الكثير. سوف تحتاج قليلاً من الزيادة في الأسلاك لدفعها في الموصل، كما ترى في الصورة.



ethernet

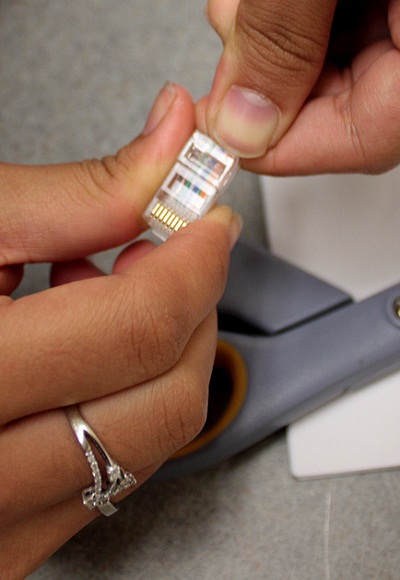

الآن، التقط الموصل ، وتأكد من أن الجانب المسطح يتجه لأعلى. إذا نظرتم إلى الموصل، ترون أن هناك فتحه لكل واحد من الأسلاك. مع إبقاء إبهامك فوق الأسلاك بقوة ،ادفع الأسلاك في الموصل، مع الحرص على ألا تسمح للأسلاك بالتسلل خارج الترتيب، أو تصبح غير متحاذية.

استمر بدفع الأسلاك حتى تلامس نهايتها الحواف الداخلية لفتحات لموصل. انظرللناحية الخلفية للموصل المناظرة لناحية الفتحات إذا كان يمكنك أن ترى باطن الأسلاك النحاسي، إذا لقد دفعت الأسلاك القدر الكافي. خلاف ذلك، يمكنك محاولة ضبط الأسلاك غير المتحاذية باستخدام ملقاط أو كماشة، أو اسحب الأسلاك وحاول مرة أخرى.



ethernet

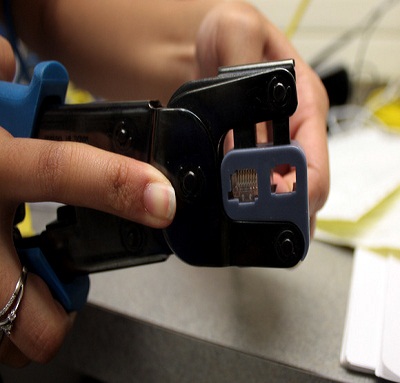

وبمجرد أن تتأكد من أن جميع الأسلاك موضوعة بشكل صحيح في الموصل، قم بإدخال الموصل إلى ثقب أداة العقص "الأراجة" . أضغط بقوة، ينبغي أن تسمع شيئا من تكسير البلاستيك. هناك أدوات عقص تحتوي على زنبرك، و عند تشغيلها بالضغط عليها، لا تفرج عما بداخلها حتى يتم تطبيق ما يكفي من الضغط. خلاف ذلك، قم بالضغط بأقصى ما يمكن لحوالي 10-20 ثانية.



ethernet

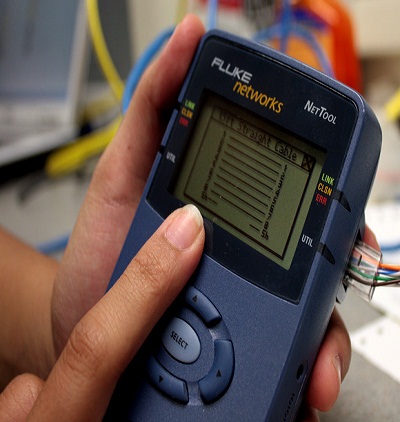

الآن، تكون قد انتهيت إلى حد كبير من بناء سلك Ethernet. الخطوة الأخيرة هي الاختبار. إذا كان لديك Net Tool، فيمكنك اختبار ما إذا كان سلك  Ethernet قد تم توصيله بشكل صحيح باستخدام Net Tool. في الصورة، كل الخطوط متوازية وغير مقطوعة، عدا الأخير، وهذا يدل على أن سلك Ethernet يعمل بشكل صحيح. إذا كان واحد أو أكثر من الأسلاك متقاطع مع أحد الأسلاك الأخرى، فربما تبدل ترتيب الأسلاك الملونة قبل دفعها إلى الموصل، أو حين كنت تدفعهم إلى الموصل. إذا كان واحد أو أكثر من الخطوط مقطوعة، فإن الأسلاك الملونة أما معطوبة، أو لم يتم دفعها بما يكفي في الموصل.

إذا كنت لا تمتلك Net Tool ، أسهل طريقة بالنسبة لك لاختبار كبل Ethernet الجديد أن تقوم بتوصيله في مكانه للحصول على اتصال إنترنت سلكي. تحقق من أن اتصال الإنترنت قد تم ، وإذا لم يحدث ذلك، فقم بقطع الموصل و حاول مرة أخرى. خلاف ذلك، تصفح الأنترنت قليلا، واحتفل، لأنك نجحت في عمل كابل Ethernet الأول ! (إذا كنت تريد أن تعمل كابل جديد من البداية، ستحتاج إلى وضع موصل على الجانب الآخر باستخدام نفس التعليمات ، قبل الاحتفال)

ربما تجد هذه المقالة مفيدة، وتعتقد أنه قد يكون مشروع مثير للاهتمام ويستحق المحاولة. و ربما تعتقد أن هذه المعلومات عديمة الفائدة ولن تستخدمها . في كلتا الحالتين، نحب أن نعرف رأيك في هذا المقال. اترك لنا تعليقاتك .
