من المثير للأهتمام دائما أن نشاهد الرسم التفصيلي لقالب نواة معالج مركزي قادمة من معمارية جديدة مثل معمارية Skylake من Intel. هذه المعمارية تقدم لنا معالجات الجيل السادس التي تعد بتقديم أداء أفضل, خاصة أنها تتمتع بمنصة جديدة كليا, حيث تعمل معالجاتها على سوكيت LGA 1151, وسلسلة شرائح جديدة تعرف بالسلسلة 100, مثل شريحة Z170. هذه المعالجات مثل Core i7-6700K و Core i5-6600K أتت لنا بدقة تصنيع 14nm.

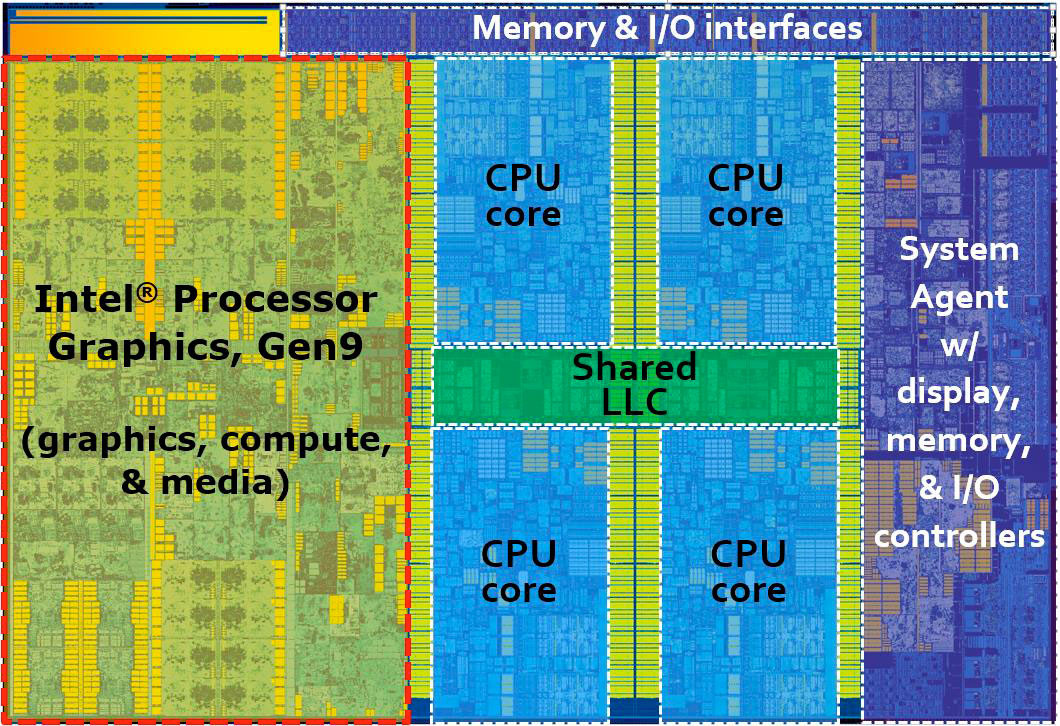

ما كشفت عنه Intel من خلال مؤتمر IDF 2015 هو المعلومات الفنية عن المعمارية وعن تركيبة قالب النواة. أول ما يلاحظ لقالب نواة معالج Skylake هو أنه أصغر من قالب نواة معالج Haswell الذي صنع بدقة تصنيع 22nm. ثاني أمر يلاحظ هو أن حجم وأبعاد القالب تأتي مربعة الشكل, وهو أمر شوهد في السابق مع تصاميم معالجات معمارية Lynnfield, ومعالجات معمارية Nehalem.

ثالث أمر يلاحظ أن القالب يتكون أولا من 4 أنوية قائمة من معمارية Skylake. وهذه الأربعة الانوية منقسمة الى قسمين, حيث يتخللهما ذاكرة Shared LLC, وهو تصميم معاكس لما كان معهود سابقا حيث كانت الأنوية الأربعة مرتبطة وتكون ذاكرة L3 Cache في جهة واحدة لتغذي الأنوية الأربعة. رابعا نلاحظ مساحة لا بأس بها لأنوية المعالج الرسومي المدمجه iGPU من الجيل التاسع. بينما في الجهة اليمنى نلاحظ أخيرا باقي مكونات النواة مثل: system agent, IMC, I/O...الخ.

نواة المعالج الرسومي من الجيل التاسع, تحتوي على 24 وحدة تنفيذ رسومية, وهي داعمة طبعا لمكتبة DirectX 12. يبقى هنا ملاحظة مهمة يجب أن أذكرها, أن نسبة كبيرة من مستخدمي معالجات فئة K مكسورة السرعة لا يهتمون بالمعالج الرسومي المدمج كما هو الحال مع هذه المعالجات المركزية الجديدة, لذلك لماذا لم تستغل Intel مساحة نواة المعالج الرسومي, لتجعلها تكمل بعدد أنوية أكبر؟

طبعا هو سؤال مشروع, ولكن منطقيا يعود الامر ربما لأمور تسويقية, خاصة أن Intel تريد أن تظهر للجميع أنها تمتلك قوة رسومية رائدة بعكس ما كان لديها قبل 3 أعوام, وأنها قادرة على تزويدها حتى مع أقوى المعالجات المركزية اليوم.
