كُنّا قد تحدثنا في وقت سابق أن شركة AMD تقوم في الوقت الحالي بابتكار تقنية المعالج الهجين x86 الخاصة بها والتي تمت صياغتها على نهج Arm big.LITTLE . وكما نعلم فهذا التصميم يعني أن المعالج يحتوي على نوعين من أنوية وحدات المعالجة المركزية بأداء مختلف تمامًا من ناحية نطاقات الواط والأداء الخاص بكل منها. بحيث يكون النوع الأول من الأنوية يُركّز على الأداء ويظل خامدًا تحت أحمال المعالجة الخفيفة ؛ بينما تتعامل الأنوية الأُخرى مع معظم أحمال المعالجة الخفيفة التي لا تتطلب أنوية قوية. بالتأكيد قول هذا أسهل من فعله ، لأن نوعي الأنوية يتميزان في الأغلب ببنية دقيقة ومعمارية تصنيع مختلفة بشكل كبير لوحدة المعالجة المركزية ومجموعات التعليمات.

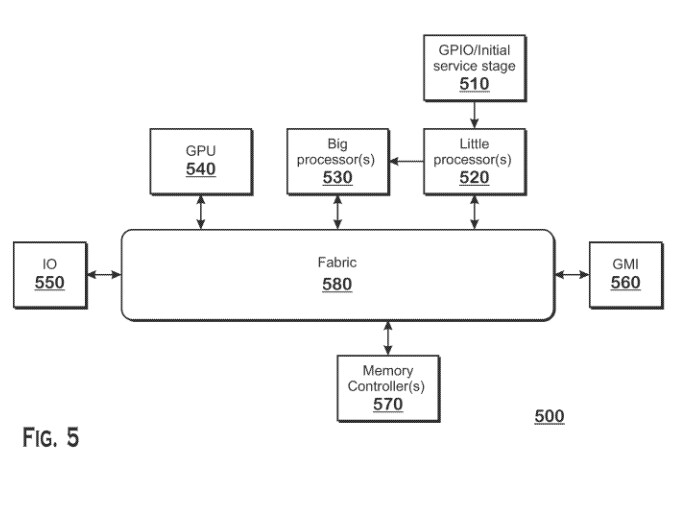

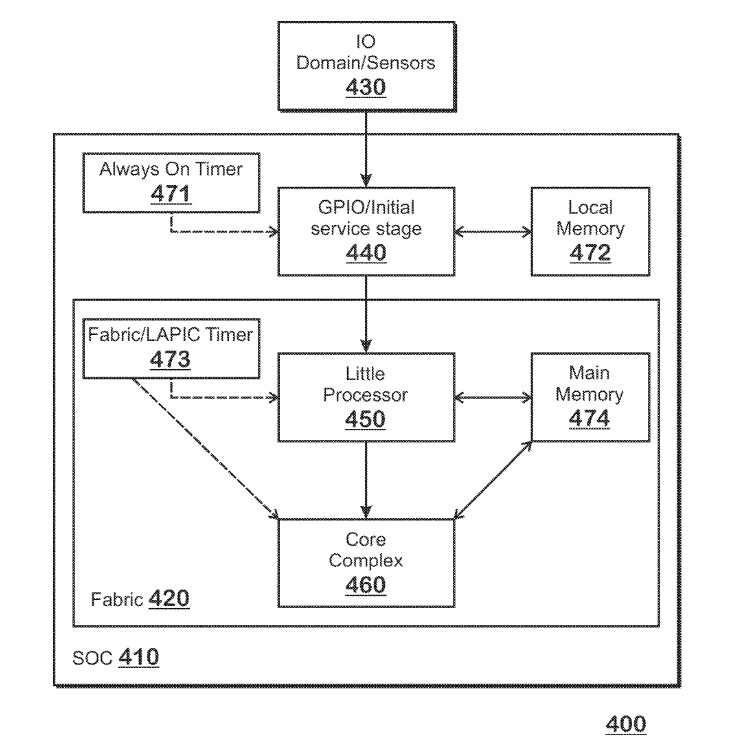

قدمت شركة AMD براءة اختراع تصف طريقة جديدة لمعالجة أعباء العمل ليتم التبديل بين النوعين الأساسيين من الأنوية بسرعة . فعلى عكس التصميمات الأساسية لوحدات المعالجة المركزية (CPU) المتجانسة التقليدية حيث يتم نقل عبء العمل من أحد الأنوية بسلاسة بواسطة نواة أُخرى من خلال ذاكرة التخزين المؤقت للنواة المقابلة مثل L3 ، هناك بعض المنطق المتضمن في التسليم بين الأنوية المختلفة في التصميم الجديد. قوفقًا لطلب براءة الاختراع ، في معالجات شركة AMD الهجينة ، سيتم ربط النوعين الأساسيين من الأنوية على نسيج التبديل أو الترابط الرئيسي للمعالج ، وليس ذاكرة التخزين المؤقت للنواة الضحية أو المقصودة، تمامًا كما هو الفصل بين أنوية وحدات المعالجة المركزية ووحدات المعالجة الرسومية المدمجة في الجيل الحالي من معالجات AMD APU.

ووفقًا لطلب براءة الاختراع ، يتم تحديد منطق تبديل الأحجمال بين الأنوية من AMD من خلال عدد من العوامل ، مثل استخدام وحدة المعالجة المركزية الأساسية للأنوية منخفضة الطاقة ، واستخدام الذاكرة ، والحاجة إلى مجموعات التعليمات الموجودة فقط مع أنوية الأداء ، وغيرها . وتُشير براءة الاختراع أيضًا بإيجاز إلى آلية إدارة الطاقة التي توفر طاقة النظام عن طريق التبديل بين بوابات النوعين الأساسيين من الأنوية على أساس الاستخدام. وذلك لأن توفير الطاقة هو الهدف الأساسي لأي طوبولوجيا big.LITTLE .

يمكن الوصول إلى بيانات وشرح براءة الاختراع من هنا.
