بطاقة التعدين NVIDIA CMP 170HX ، بناءً على GA100 GPU تحت الاختبار

بطاقة التعدين NVIDIA CMP 170HX ، بناءً على GA100 GPU تحت الاختبار

منذ أسبوع - بتاريخ 2021-11-25

كما نعلم جميعاً، فقد تم تصميم سلسلة بطاقات (CMP) الرسومية من شركة NVIDIA للعمل لغرض واحد فقط : وهو تعدين العملات الرقمية المُشفّرة. وبالتالي ، فإن وظائفها محدودة إلى حد ما، ولا يمكن استخدامها للألعاب كما يمكن لوحدات المعالجة الرسومية العادية. اليوم، حصلت قناة Linus Tech Tips على بطاقة تعدين NVIDIA CMP 170HX، وهي بطاقة غير مُدرجة في موقع الشركة على الويب.

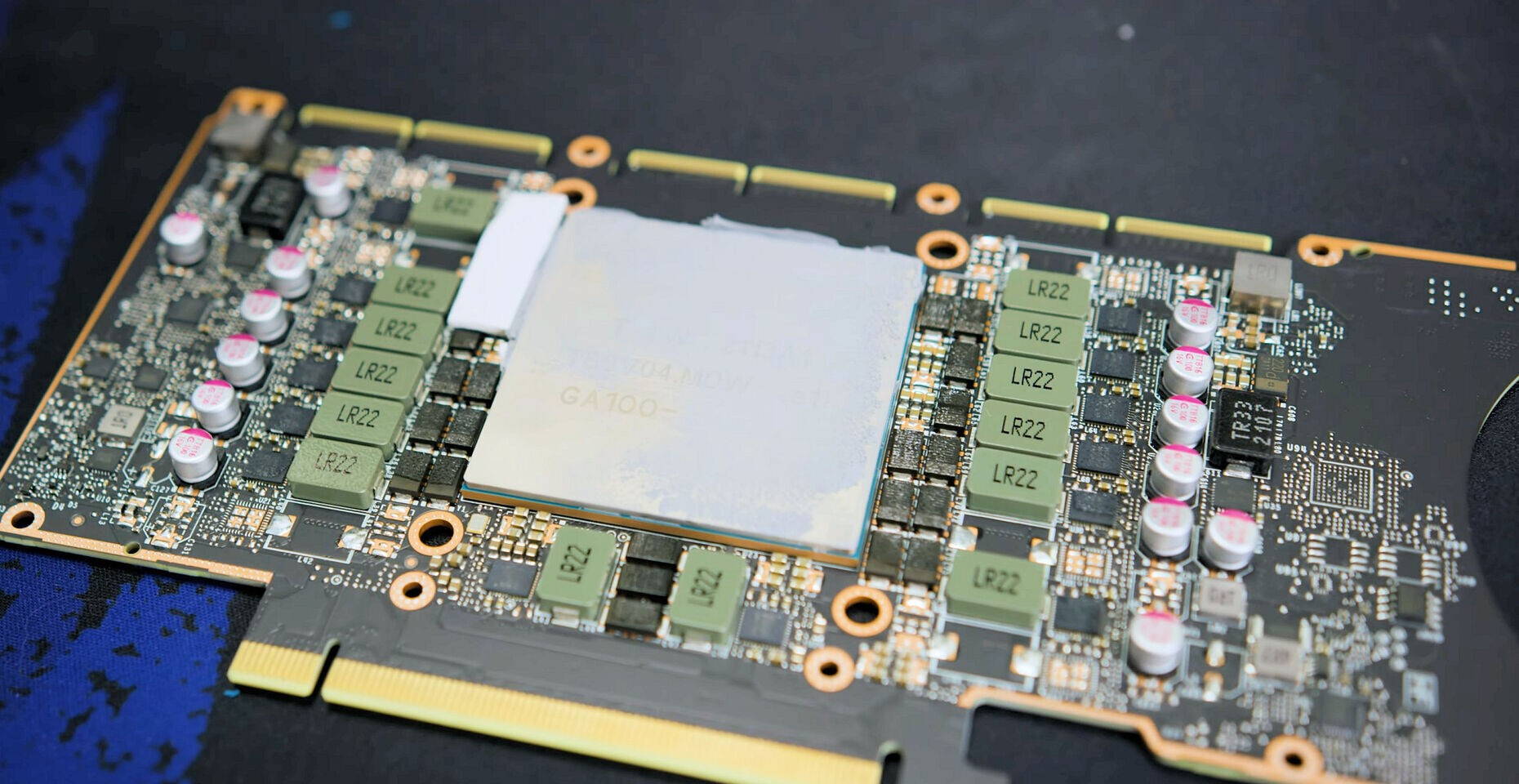

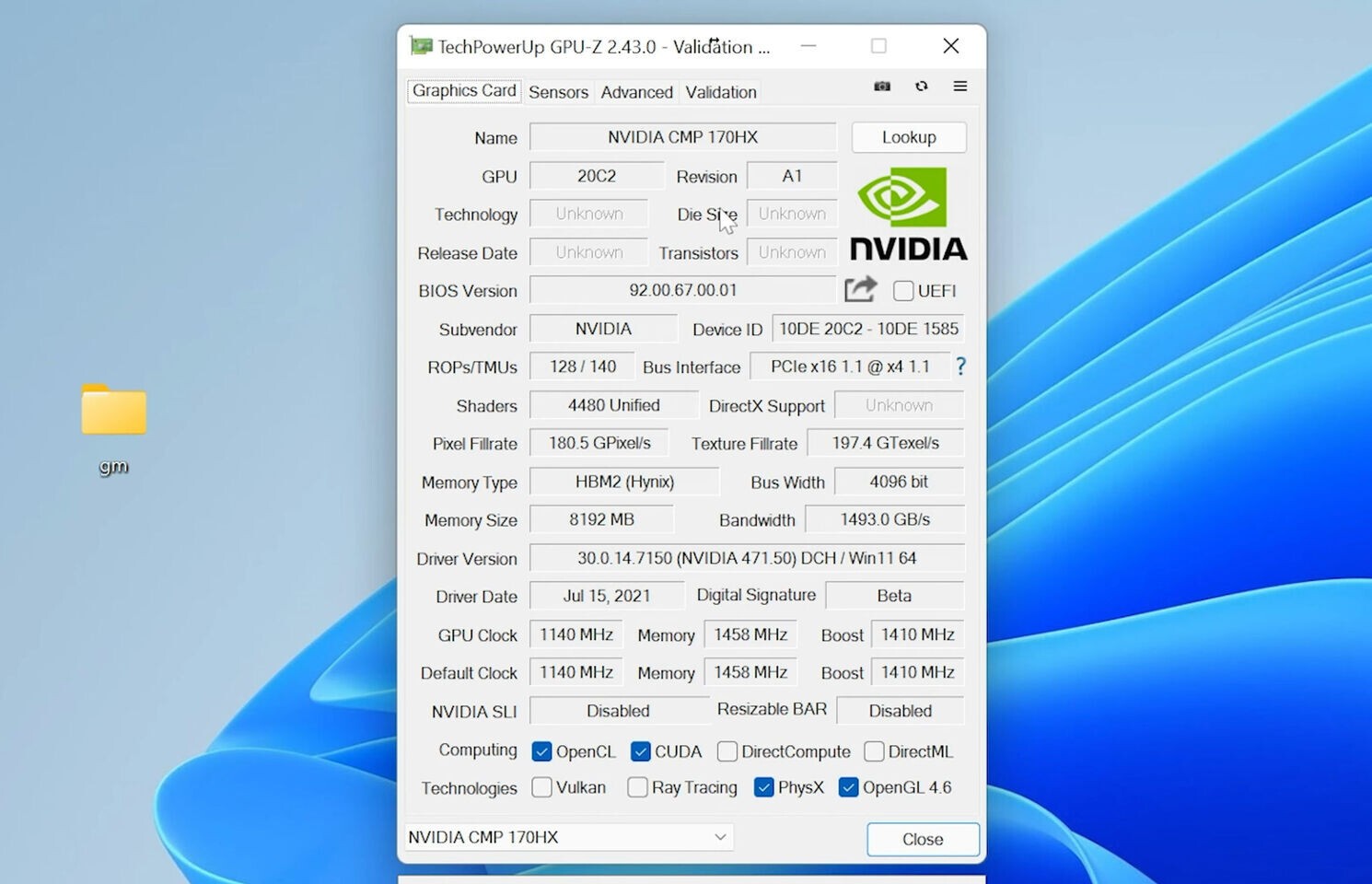

وفقًا للمصدر، تعمل البطاقة بُناءً على وحدة المعالجة الرسومية GA100-105F من شركة NVIDIA، وهي نسخة تعتمد على تصميم GA100 SXM المعتاد المستخدم في تطبيقات مراكز البيانات. وعلى عكس الأخ الأكبر لها، فإن شريحة GA100-105F هي عبارة عن تصميم مُقتطع مع 4480 نواة CUDA و 8 جيجابايت من ذاكرة HBM2E فقط. وفي المُقابل، يحتوي التصميم الكامل على 6912 نواة وتكوينات ذاكرة HBM2E 40/80 جيجا بايت. قد يتساءل البعض عن سبب اختيار ذاكرة HBM2E بسعة 8 جيجا بايت، والسبب المنطقي الوحيد هو أنه وكما نعلم فإن ملف Ethereum DAG مساحته أقل من 5 جيجا بايت، لذا فإن ذاكرة 8 جيجا بايت كافية لتعدين أي عملة هناك.

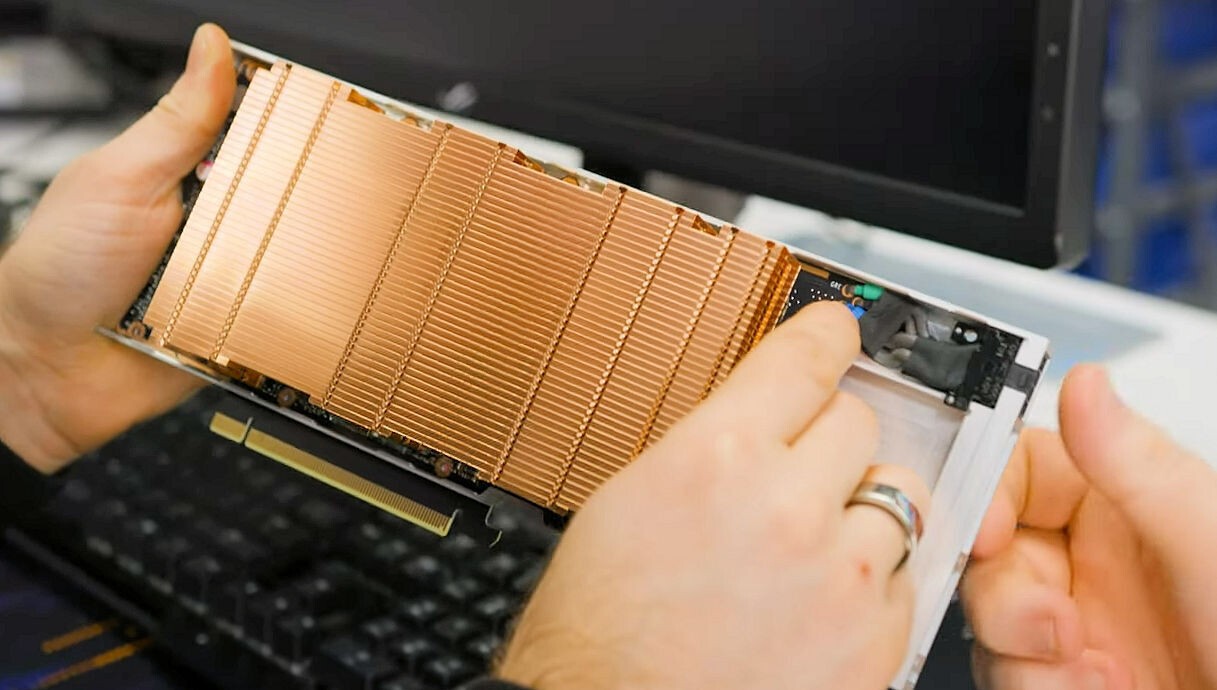

يتم تشغيل هذه البطاقة بواسطة موصل الطاقة الخاص بوحدة المعالجة المركزية ذو الـ 8 سنون ويستهلك حوالي 250 واط من الطاقة. كما ويمكن تعديله إلى 200 وات مع الاحتفاظ بمعدل تجزئة 165 ميجاهيرتز / ثانية للإيثيريوم. تم تصنيع هذا التصميم المرجعي بواسطة NVIDIA ولا يحتوي على تبريد نشط، حيث من المفترض أن يتم تبريده في رفوف الخوادم عالية الكثافة. حيث يتم توصيل خافض حرارة هائل فقط لهذه التكوينات، مما يعني أن التبريد يجب أن يأتي من طرف ثالث.

وأخيراً فيما يتعلق بالتسعير ، تمكن Linus من الحصول على هذه البطاقة مقابل 5000 دولار ، مما يجعلها خيار تعدين مُكلّف.
