تخطط شركة Samsung في الوقت الحالي لتقديم عملية تصنيع السيليكون بدقة 3 نانومتر ضمن خارطة الطريق الخاصة بها في عام 2022 ، ومعها ، ستكون هناك بعض التحسينات الرئيسية في تكنولوجيا الترانزستورات بالطبع . فلقد ذكرنا بالفعل أن Samsung تعمل على تقنية Gate-All-Around FET التي ستوفر تحكمًا أفضل بكثير في قنوات الترانزستور ، حيث أن تلك التقنية سوف تمنع التسريب الذي يحدث في عقد التصنيع الأصغر . ومع ذلك ، أضافت سامسونج اليوم بعض التفاصيل الإضافية حول تقنية FET المتعددة القنوات (Multi Bridge Channel FET ) القادمة من أجل عملية تصنيع 3 نانومتر ، والتي تسمى ببساطة MBCFET . حيث أنه بفضل تقرير Hardwareluxx ، لدينا الأن المزيد من التفاصيل حول تقنية MBCFET وخصائصها.

Samsung transistor 3nm FinFET سامسونج

تقنية MCBFET و تكنولوجيا GAAFETs

أولاً ، من الجدير بالذكر أن تقنية MCBFET هي جزء من تكنولوجيا GAAFETs ، وهو ما يعني أن تكنولوجيا GAAFET ليس منتجًا واحدًا أو تقنية مبنية على منتج بحد ذاته ، بل هي فئة من المنتجات الكثيرة المبنية على مفهوم واحد . لا حاجة للدخول في التفاصيل التقنية ولكن فيما يتعلق بأداء الخاص بالمنتجات المبنية على تقنية MCBFET ، تقول Samsung أن التكنولوجيا ستستخدم طاقة أقل بنسبة 50٪ بينما ستقدم أداءً أكثر بنسبة 30٪ . كما أنه سيكون هناك زيادة كبيرة في الكثافة أيضًا ، حيث تتوقع شركة Samsung أن تكون المساحة التي سيشغلها الترانزستور الواحد أقل بنسبة 45 ٪ مما سبق . هذه المقارنة تتم مع عملية تصنيع 7 نانومتر ولكنها غير محددة (والتي لربما هي عملية تصنيع سامسونج التي تستخدم تقنية FinFETs ) .

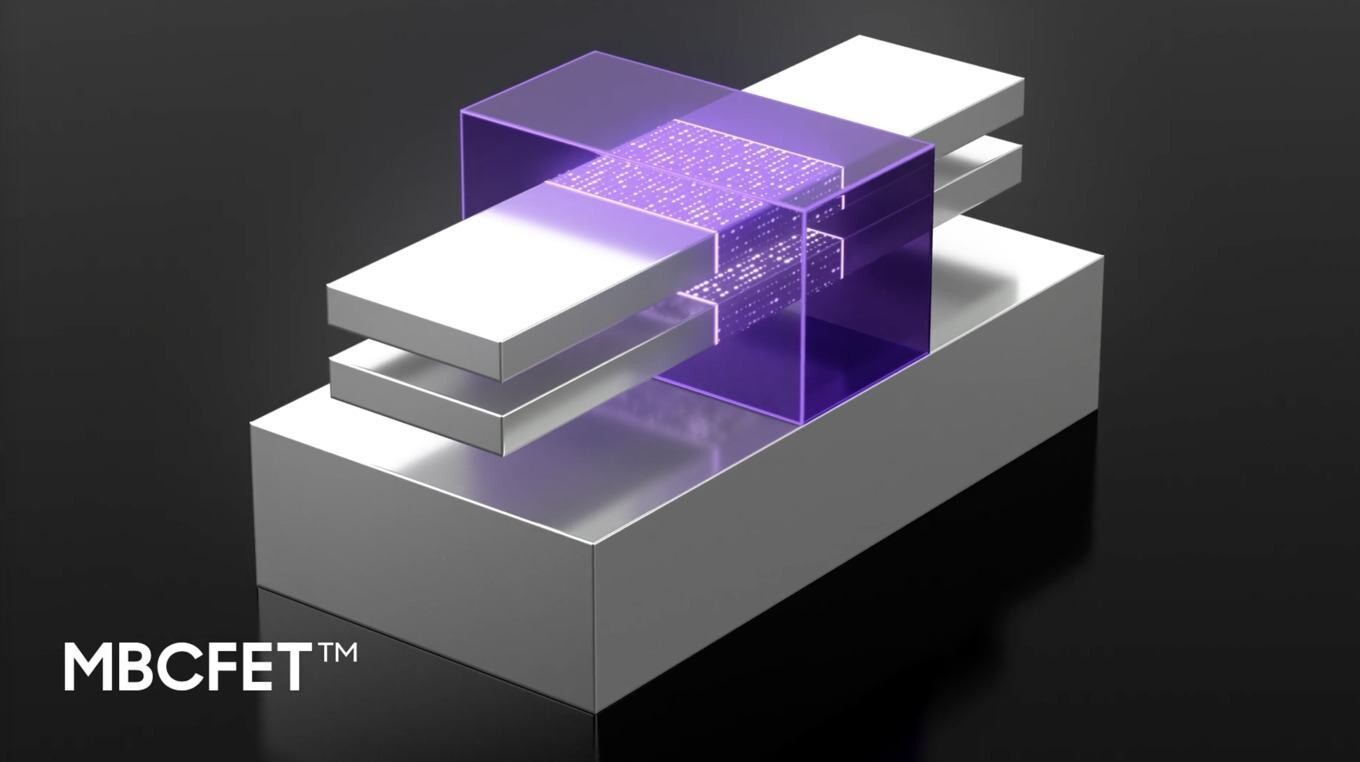

ستسمح التكنولوجيا الجديدة بتكديس الترانزستورات فوق بعضها البعض ، مما يجعلها تستخدم مساحة أقل بطبيعة الحال مقارنة بتكنولوجيا FinFET العادية . و نظرًا لأن الترانزستورات التي سيتم بناؤها مع تقنية MCBFET GAA ستجعل التحكم في عرض أو حجم الترانزستورات مرنًا ، فهذا يعني أن التحكم في تكديس أو ترتيب الترانزستورات بشكل عام سيسمح للمصممين التحكم فيها بشكل أسهل ، ليقوموا بتعديلها لأي سيناريو يريدونه طبقاً للمنتجات التي سيستخدمونها فيها مثل توفير منتجات ذات الطاقة المنخفضة أو الأداء العالي .
