MSI GTX 1070 Gaming Z البطاقة الرسومية الموجهة لدقة عرض 4K مكسورة السرعة مصنعياً و ذات تبريد إحترافى

نشاهد مع إطلاق كل جيل جديد من البطاقات الرسومية تنافس كبير بين المصنعين لتقديم أفضل بطاقات لتنافس بها مع المصنعين الأهرين قدمت MSI بطاقة رائعة و هى بطاقة MSI GTX 1070 Gaming Z التى تأتى لتوفر للمستحدمين أعلى أداء على الدقات المرتفعة مثل دقة 2K و دقة 4K مع إستخدام MSI لتبريد رائع و كسر سرعة مصنعى مرتفع لا يجعل المستخدم بحاجة إلى كسر سرعة إضافى للحصول على أداء أعلى

مواصفات البطاقة

تأتى البطاقة بأحدث شرائح باسكال بإسم GP104 و التى توفر كودا كورز بعدد 1920

المعالج الرسومى يأتى بتردد 1506 و بزيادة تصل إلى 1860 فى وضع كسر سرعة كما أن هذا المعالج يوفر كسر سرعة رائع حيث تستطيع الوصول به لترددات تتخطى 2050 ميجاهرتز

أما بالنسبة للذواكر فتأتى هذة البطاقة بذواكر مساحة 8GB GDDR5 بتردد 4005 ميجاهرتز و بنطاق ترددى 256-bit و يصل تردد الذواكر إلى 4055 فى وضع كسر السرعة

أما بالنسبة إلى سحب الطاقة فهذة البطاقة توفر سحب طاقة مرتفع عن التصميم القياسى فهى تأتى بمنفذين 8-Pin + منفذ 6-Pin بدلاً من منفذ وحيد 8-Pin الذى يأتى فى البطاقات القياسية

أما بالنسبة إلى منافذ العرض فهذة البطاقة توفر المنافذ التالية :

• 3  DisplayPort 1.3/1.4 Ready
• 1  HDMI 2.0b
• 1  Dual-Link DVI

التطور فى بطاقة GTX 1070 عن الجيل السابق

دقة تصنيع جديدة

قدمت بطاقه GTX 1080 تحسينات كثيره علي بطاقة الجيل السابق GTX 980 فكان اول تغيير هو استخدام دقه تصنيع 16nm FinFET مقارنه لدقه تصنيع 28nm متواجدة في بطاقات ماكسويل التي قدمت قدرة جيدة جدا علي رفع تردد الشريحة الرسومية حتي يتخطي حاجز ال 2000 ميجاهيرتز

ماذا تقدم بطاقة MSI GTX 1070 Gaming Z من تقنيات جديدة ؟

قدمت إنفيديا تقنيات جديدة تزامناً مع إطلاقها للجيل الجديد من بطاقاتها و هذة التقنيات تدعم بعضاً من البطاقات القديمة أيضاً بالمناسبة

HDR Outputs

الاهتمام بتوفير المخارج بتقنيات حديثه كانت من اولويات انفديا حيث قدمت مخارج Display Port 1.3/1.4 ومخرج HDMI 2.0b ومن اهم مميزات هو دعمهم لخاصيه HDR التي بدائت تتوافر في الفتره الاخيره كشاشات عرض ومحتوي ايضا والجديد هنا انه سيكون مضاف علي الالعاب ايضا يقدم تجربه بصريه مختلفه

NVIDIA Ansel

 Ansel وهو برنامج قدمته انفديا مع البطاقات الجديده ” ويدعم البطاقات القديمه ايضا ” لكي يلتقطوا الصور ثلاثية الأبعاد بداخل اللعبة من أي زاوية مع زوم وخيارات مختلفة هل تساءلت يوماً هل يمكن أن ألتقط صور كما التي تراها من مطوري الألعاب ومصوري الألعاب المحترفين في المعارض والمعروضة بالصالات؟ الاجابه هي نعم ,  ويوفر لنا 5 مميزات تشمل: Free Camera,Super Resolution,Post-Process Filters,OpenEXR Capture,360-degree Capture.

الخواص الحصرية لبطاقة MSI GTX 1070 Gaming Z

قدمت MSI خواص عديدة فى سلسلة Gaming الموجهة للاعبين لتضمن أفضل أداء للاعبين و أعلى كسر سرعة مع المحافظة على درجات حرارة منخفضة بفضل التبريد المتميز الذى تستحدمة الشركة مع بطاقاتها

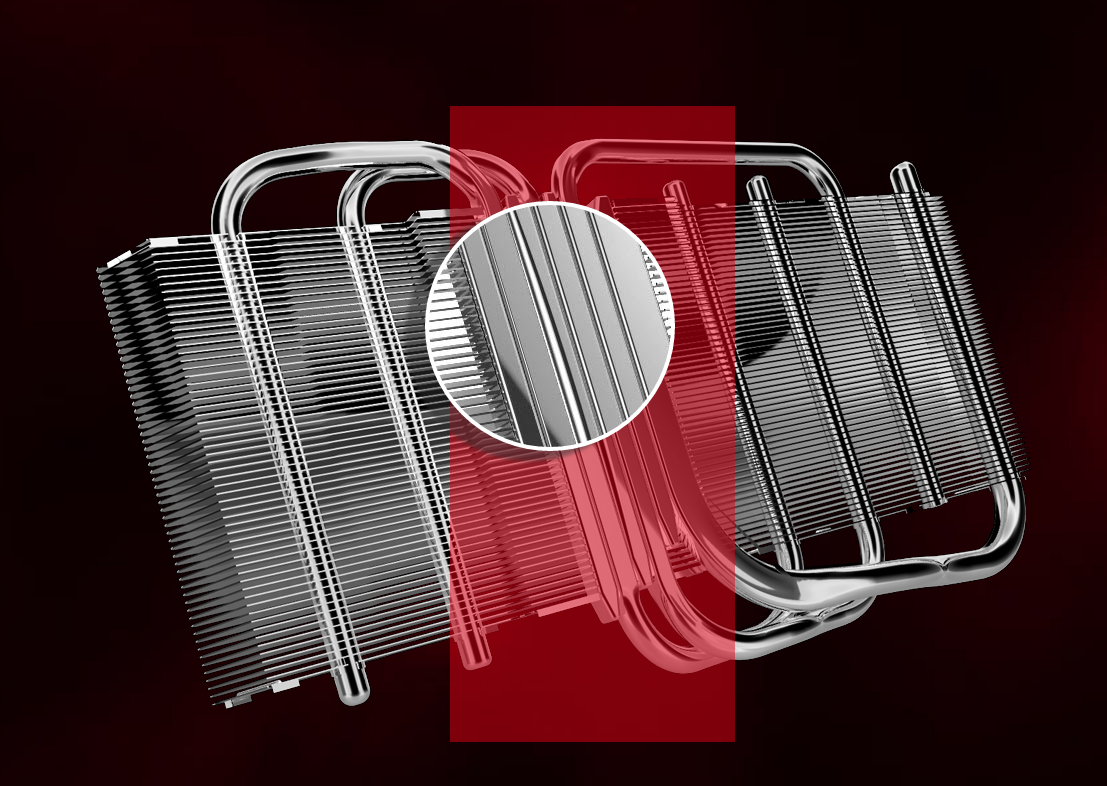

Twin Frozr VI

البطاقة تأتى بتبريد يتكون من 6 أنابيب نحاسية توفر تبريد رائع و تلتصق تلك الأنابيب بالمعالج الرسومى عن طريق قطعة نحاسية لتوفر أكبر سطح يتعرض للحرارة

Torx Fan 2.0

المراوح التى تأتى بها البطاقة تأتى بإسم Torx Fan 2.0 و هى توفر تدفق كبير للهواء عن طريق إعادة تصميم الزعانف الخاصة بالمرواح لتدفع الهواء بإتجاه المشتت بشكل أكبر لتبديد أكبر قدر من الحرارة

RGB LED Backplate

وفرت MSI لوحة خلفية للبطاقة لحماية البطاقة من الخلف كما أنها مزودة بشعار MSI Gaming الذى يضئ بإستخدام إضاءة RGB توفر 16.8 مليون لون مختلف يتمكن المستخدم من الإختيار بينهم

نظرة قريبة على بطاقة MSI GTX 1070 Gaming Z

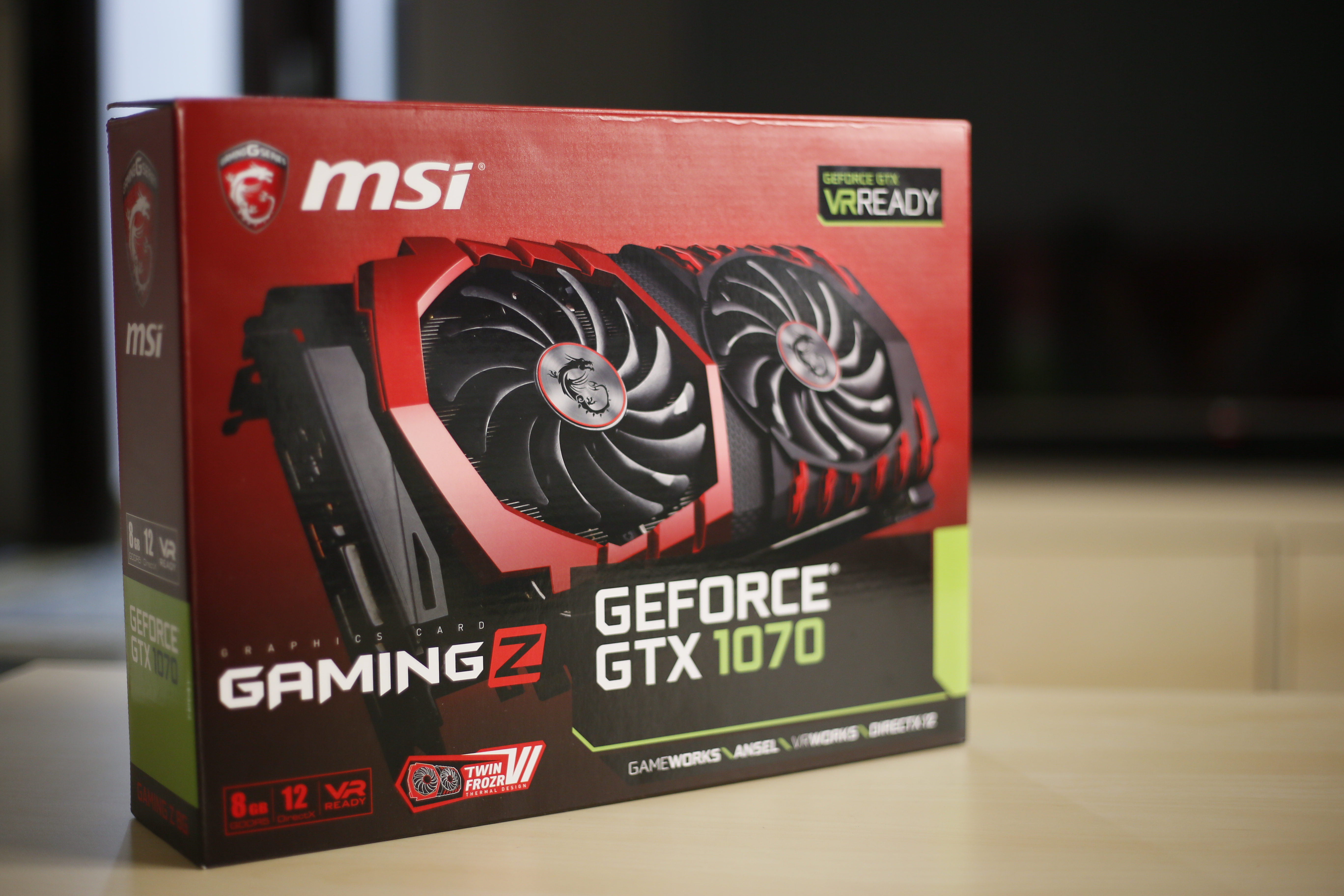

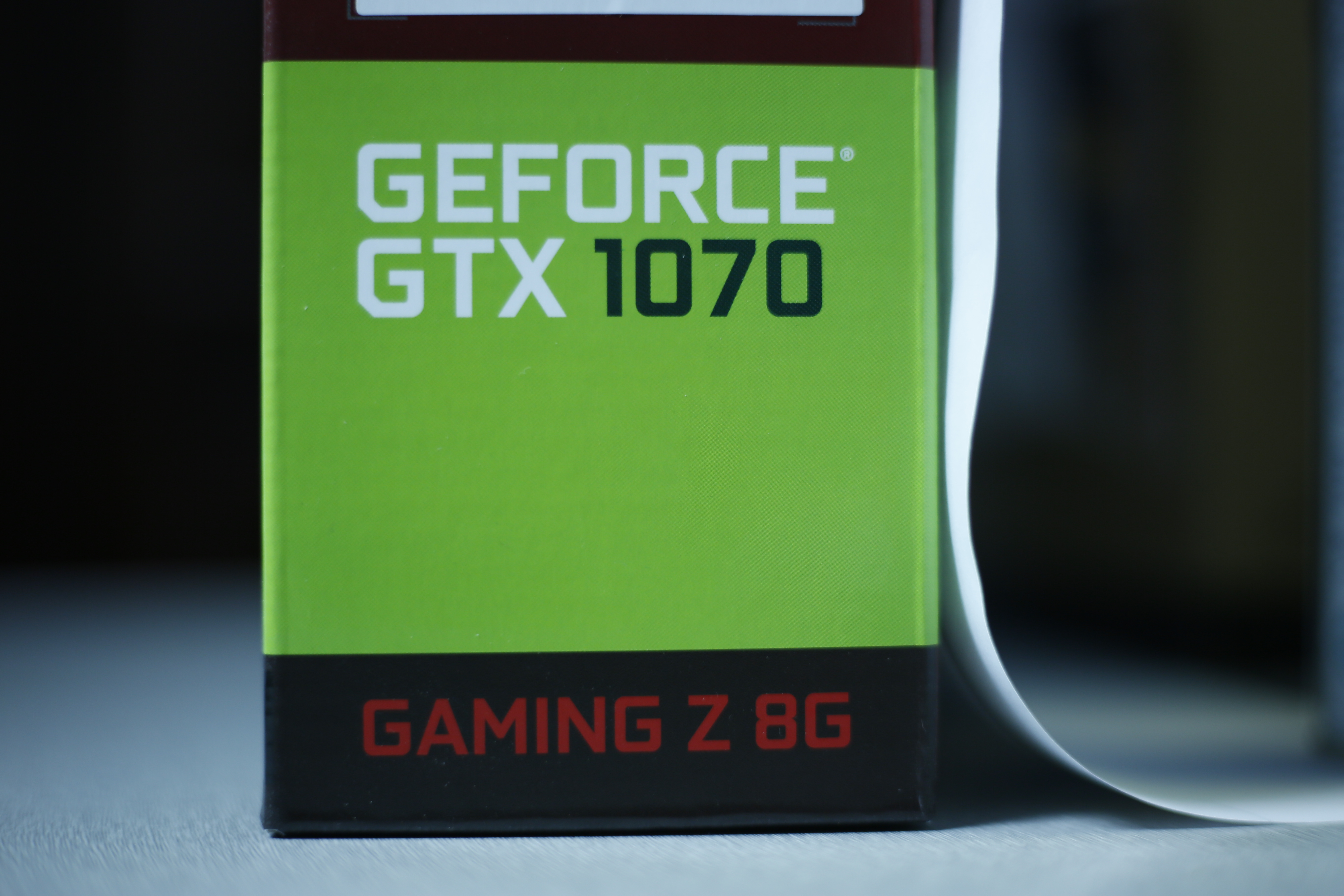

البطاقة تأتى بتغليف عليه إسم البطاقة و صورتها كما وضعت MSI بعض الخصائص التى تدعهما البطاقة على التغليف من الخارج

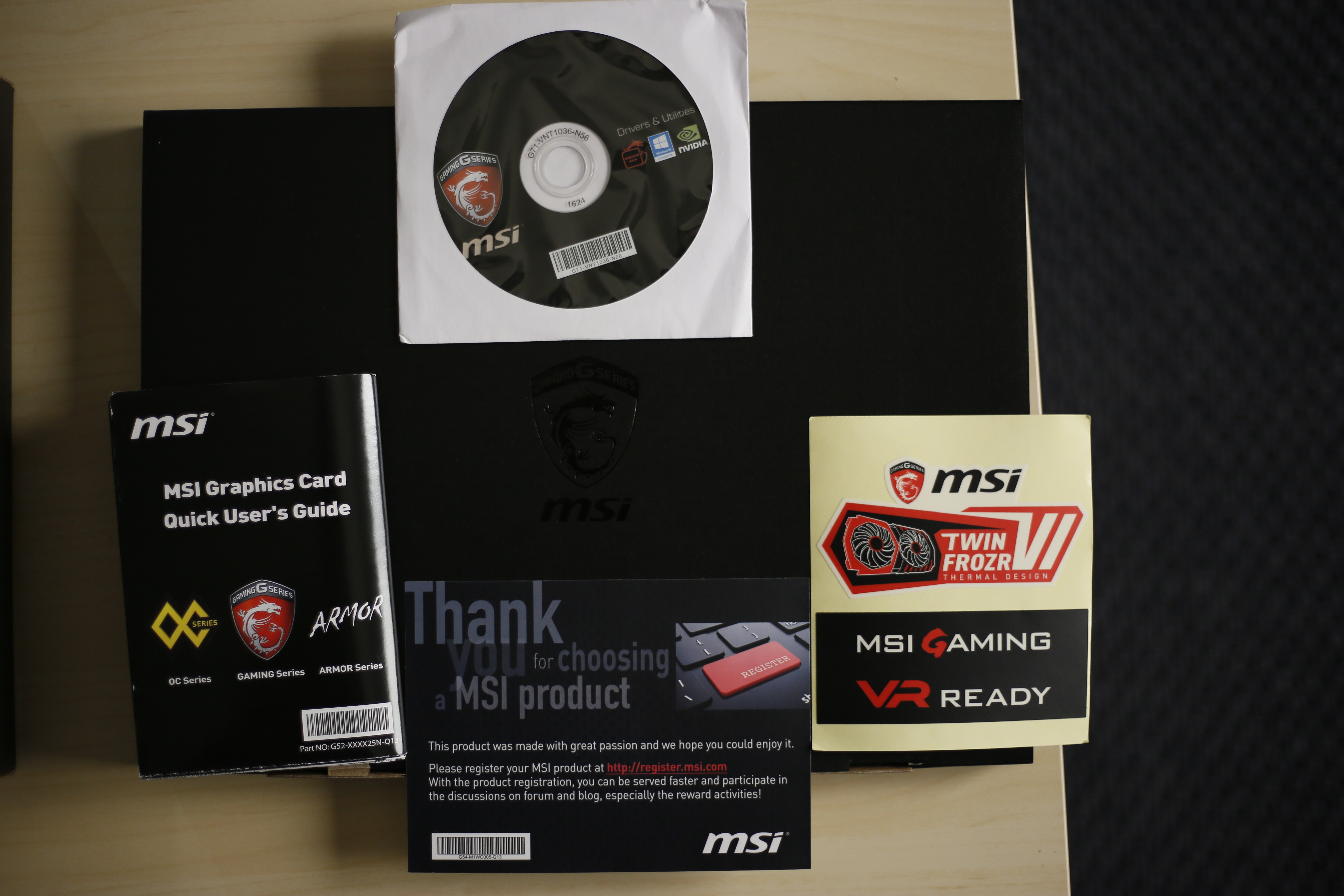

الملحقات التى تأتى مع البطاقة بسيطة و هى تتكون من كتيب الإرشادات و إسطوانة للتعريفات و بطاقة شكر لشرائك منتج من MSI بجانب ملصقات خاصة بفئة MSI Gaming

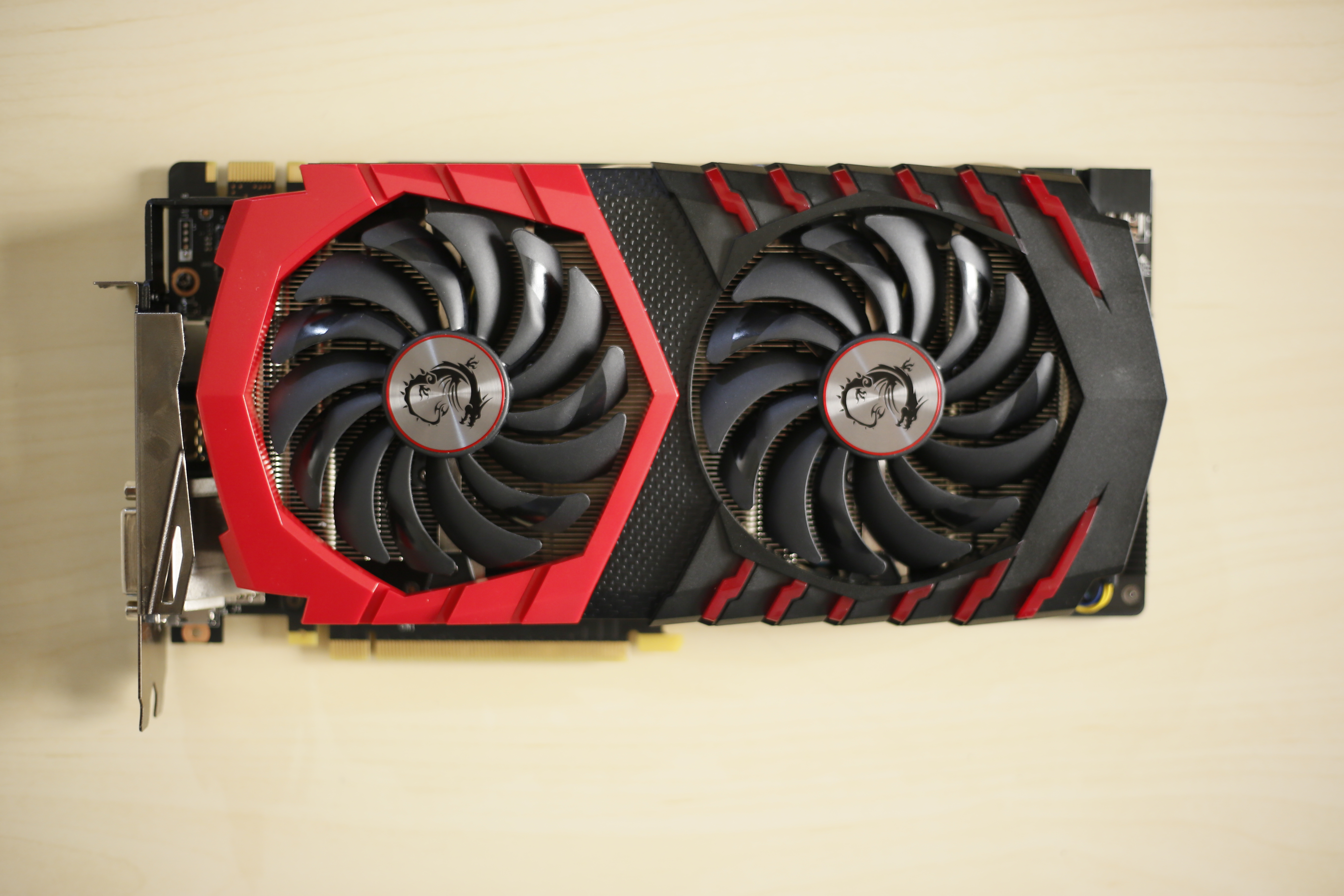

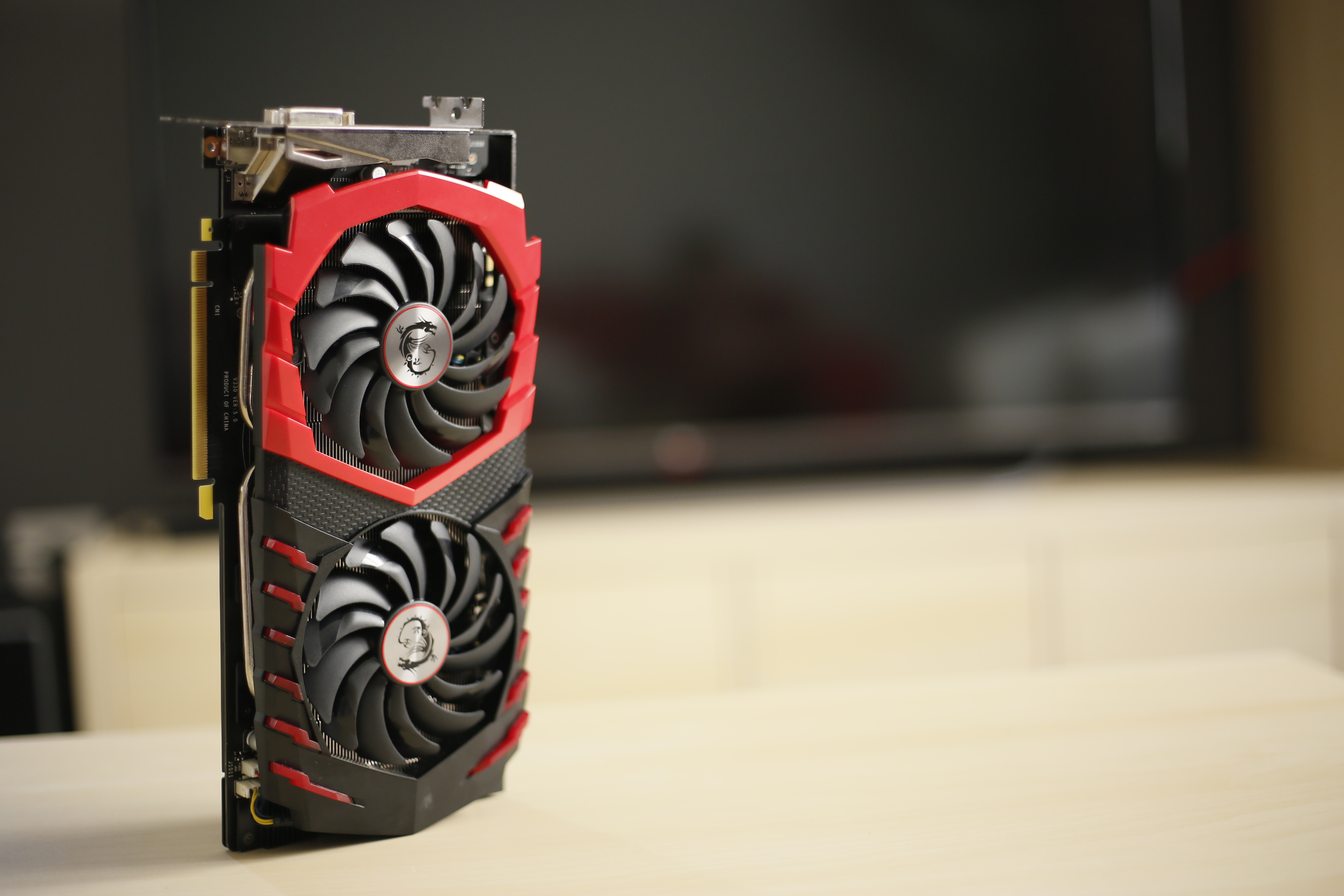

البطاقة تأتى من الأمام بتصميم MSI الشهير لسلسلة Gaming بإستخدام اللونين الأسود و الأحمر و المراوح التى عليها شعار التنين الشهير الخاص بMSI كما أنا الكارت يأتى بعرض و طول كبير عن الكثير من الكروت لذلك يفضل أن تتفقد إذا كان مساحة الصندوق الخاص بك سيكفى لهذة البطاقة قبل شرائها

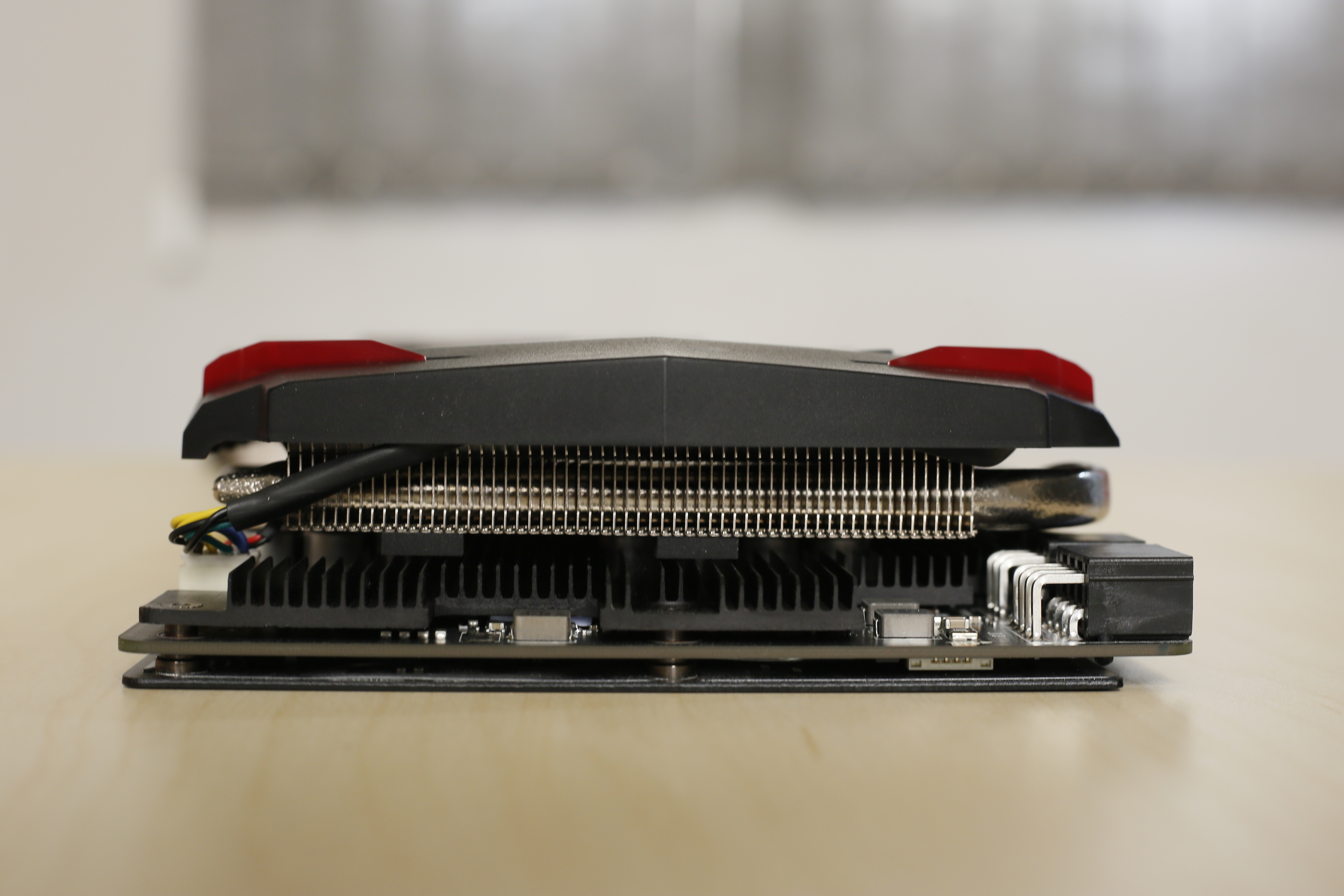

التبريد الخاص بالبطاقة يغطى جميع الأماكن و يشمل الذواكر و دوائر الطاقة

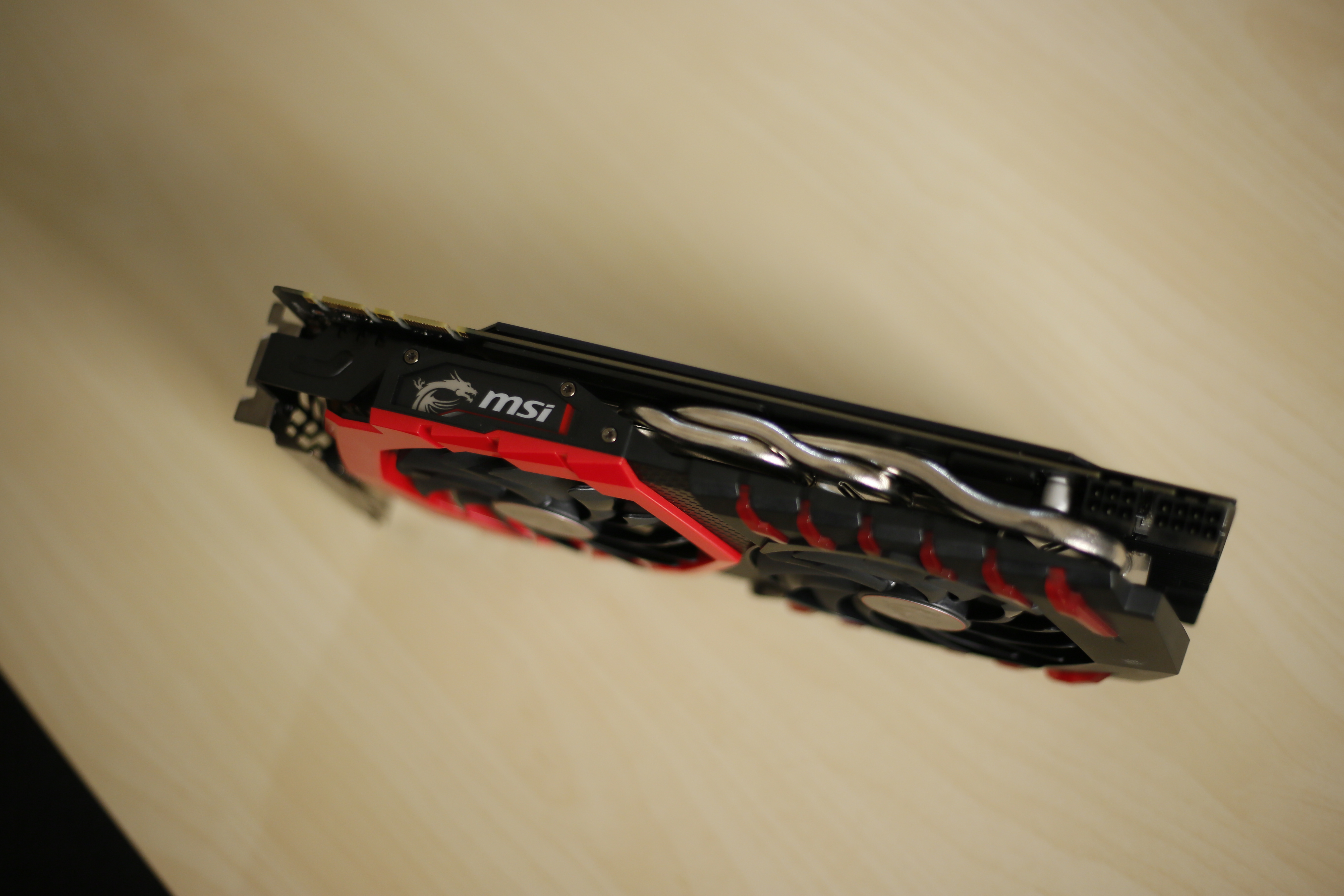

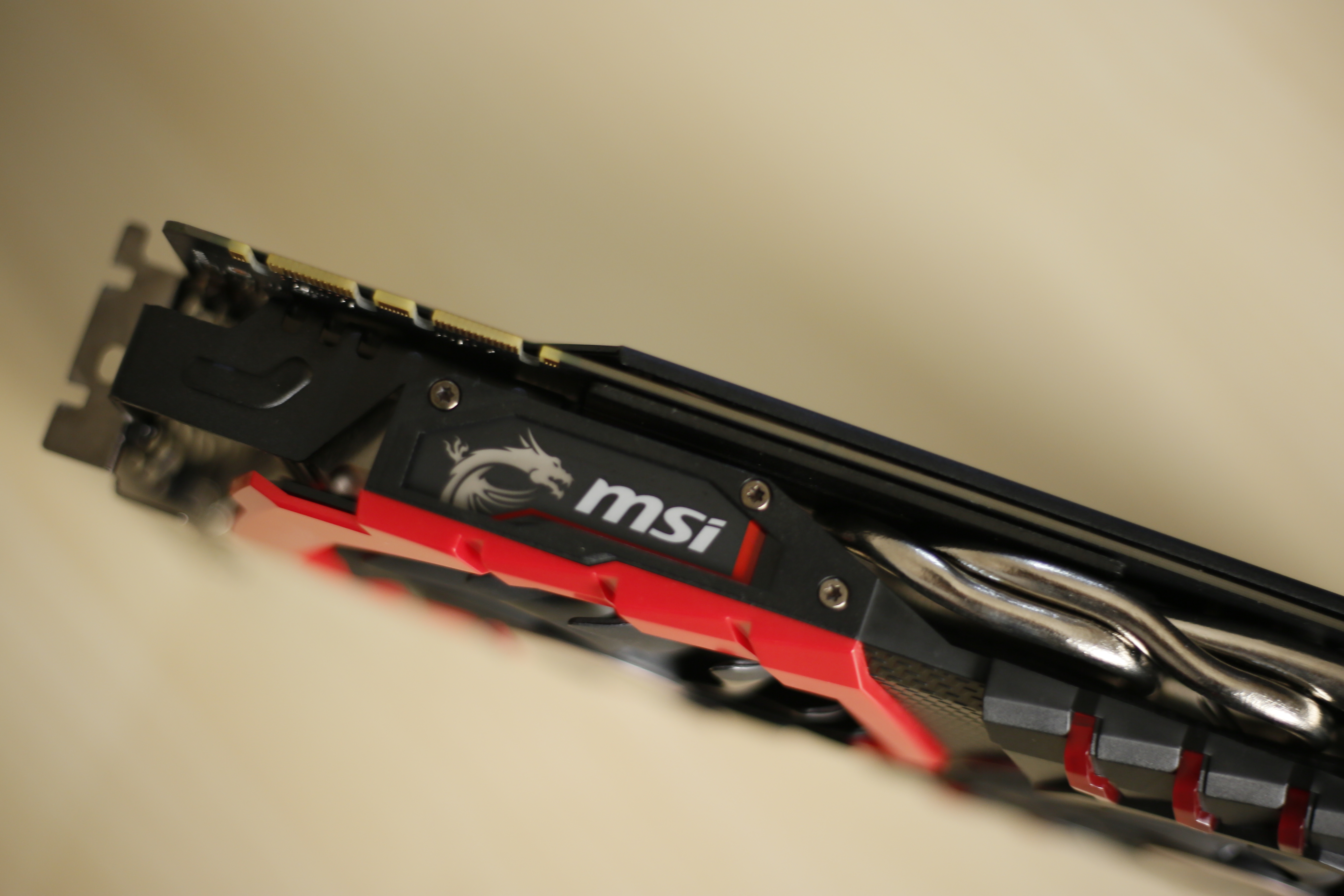

من الجانب تأتى البطاقة بلوجو MSI Gaming الذى يضئ أيضاً بألوان RGB

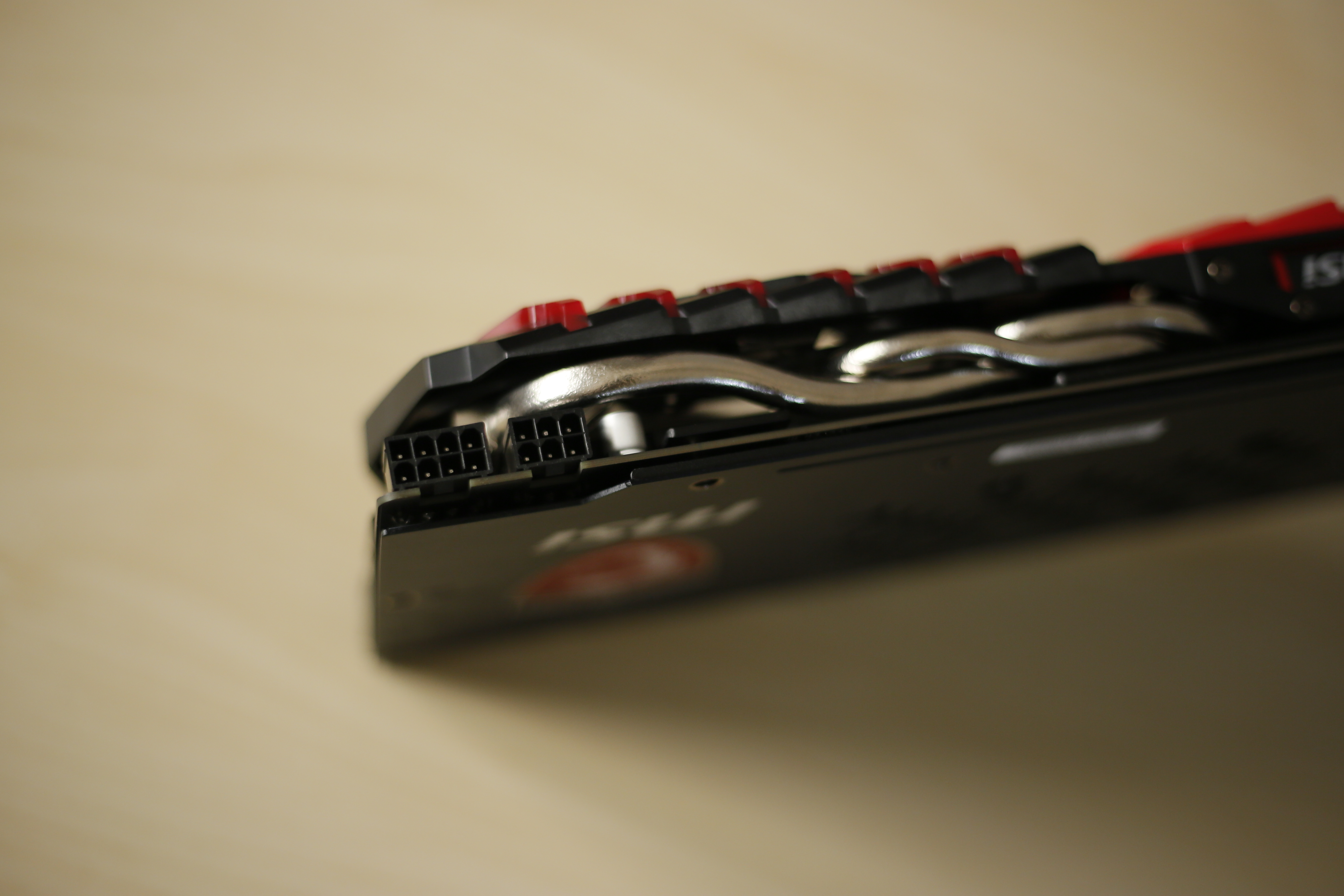

سحب الطاقة فى هذة البطاقة يأتى أكبر من التصميم القياسى فقد أضافت MSI منفذ 6-Pin لتعطى مساحة أعلى لكسر السرعة

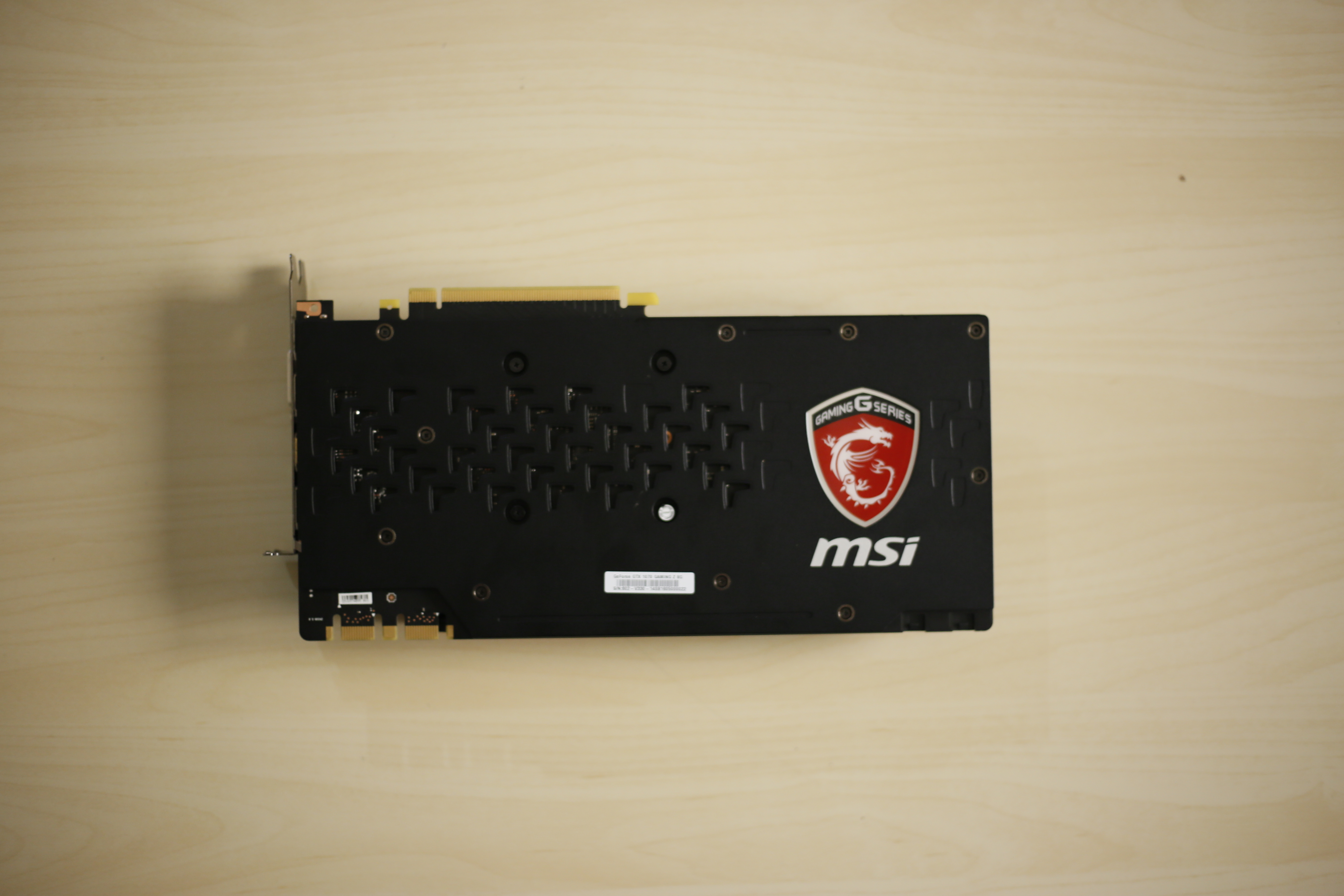

من الخلف تأتى البطاقة بلوحة خلفية توفر حماية و تبريد إضافى للبطاقة من الخلف

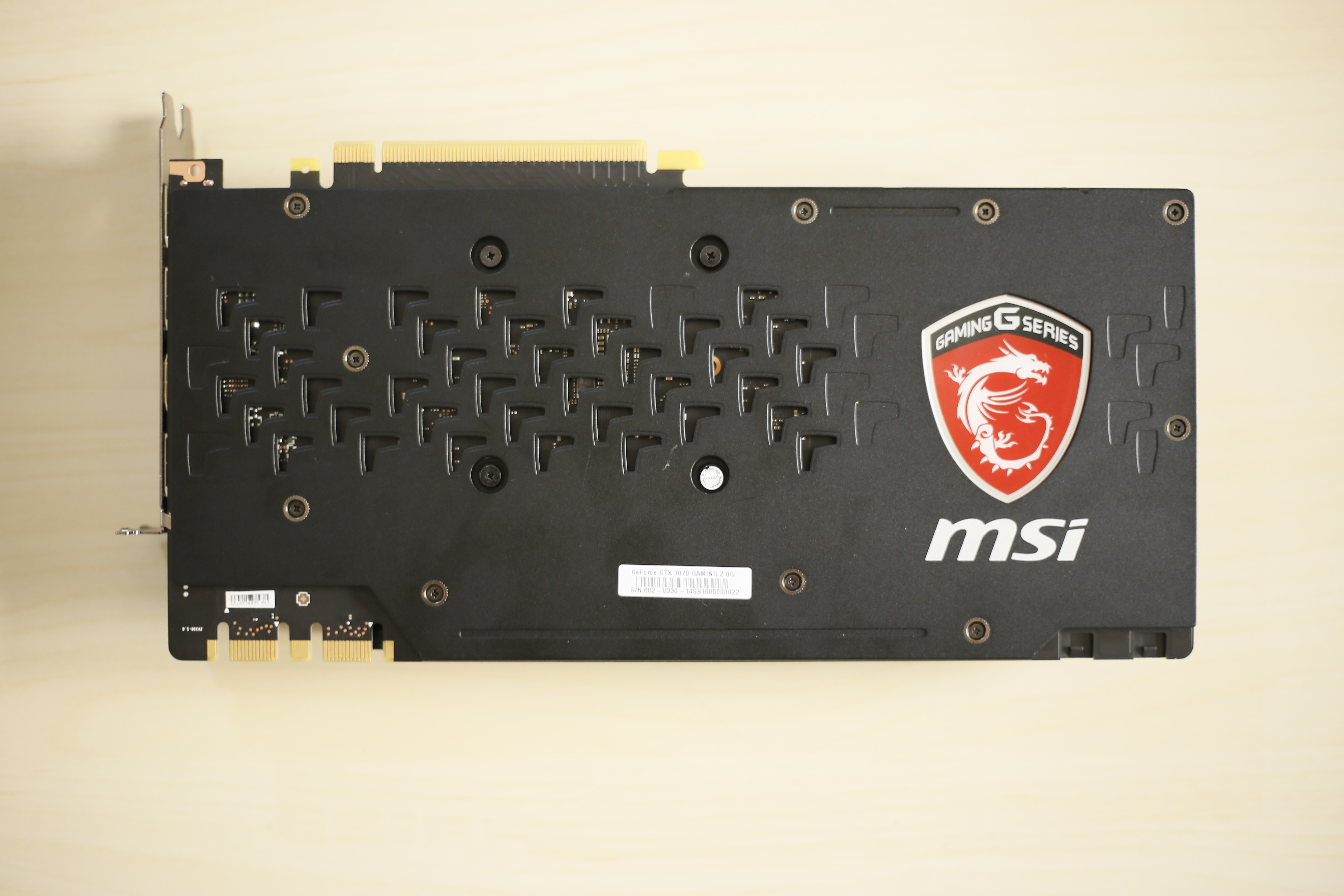

اللوحة الخلفية بها شعار MSI Gaming الذى تضئ أيضاً بألوان RGB (إضائة RGB فى كل مكان)

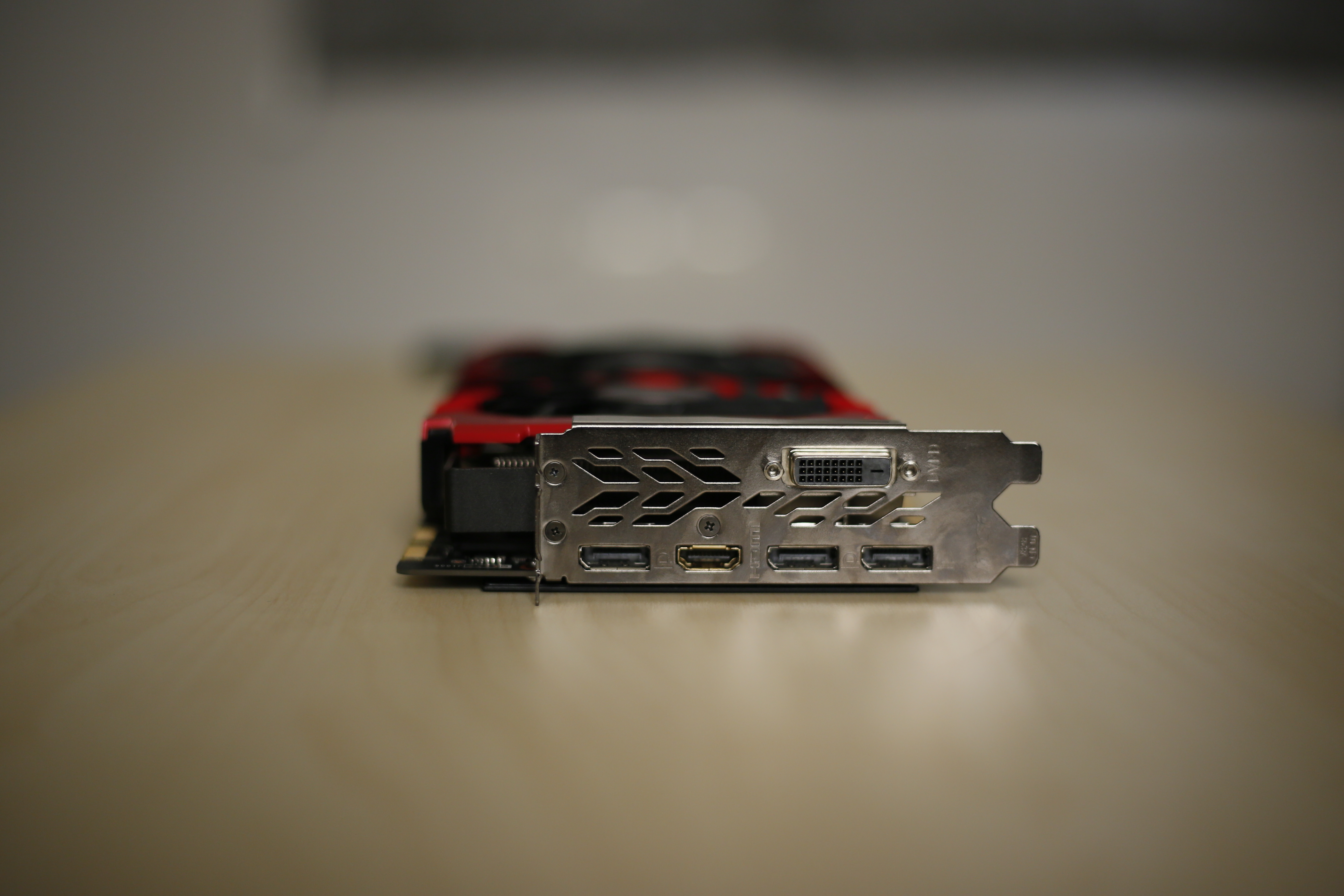

من الخلف تأتى البطاقة بمخارج عرض 3*Display Port و 1*DVI و 1*HDMI كما نلاحظ فى هذة الصورة عرض البطاقة الكبير الذى يزيد عن I/O Shield بفارق ملحوظ

جهاز الاختبار المستخدم مع بطاقة MSI GTX 1070 Gaming Z

المعالج : Intel i5 6600K SkyLake @ 4.7Ghz لوحه الام : MSI Z170A Gaming 9 ACK الذواكر : Gskill Trident Z 16GB 3200Mhz وحدة التخزين : KingSton HyperX Savage 240GB مزود الطاقة : Cooler Master V1000W نظام التشغيل : Windows 10 Pro 64Bit التعريفات المستخدمة : Geforce 368.81 شاشه العرض : Acer XG270HU 144Hz

كسر سرعة بطاقة MSI GTX 1070 Gaming Z

كسر السرعة مع بطاقة MSI GTX 1070 Gaming Z كانت متوسطة نظراً لأن البطاقة مكسورة السرعة مصنعياً بشكل كبير جداً و ذلك بفضل وجود منفذ طاقة أكبر وفر مساحة أكبر لكسر السرعة , البطاقه تاتي بتردد 1506 للكور و يصل الي 1860 فى وضع OC Mode وعند كسر السرعه وصل الي تردد فعلي 2075 للكور و 4303 للذواكر دون الحاجه لرفع الفولت ورفع الفولت في البطاقه لم يقدم اي جديد علي هذه التردد

إستهلاك الطاقة و الحرارة فى بطاقة MSI GTX 1070 Gaming Z

تأتى البطاقة بإستهلاك طاقة منخفض لم نشهدة من قبل فى الأجيال السابقة و ذلك بفضل إستخدام دقة تصنيع جديدة 16 nmFinFET حيث وصل إستهلاك الطاقة إلى 150 وات عند الإستهلاك العادى و 225 واط تحت الضغط

و أدت البطاقة أداءاً جيداً فى درجات الحرارة حيث أن البطاقة لم تتخطى درجة حرارة 68 درجة مئوية عند أقصى ضغط و بكسر سرعة وصل إلى 2075 ميجاهرتز

إختبارات مستوى الإزعاج

تمكنت البطاقة من الحفاظ على مستوى إزعاج منخفض عند عدم الضغط عليها حيث يتم إغلاق المراوح عند وصول الحرارة لأقل من 60 درجة مئوية و تصل سرعة المراوح إلى 2500 لفة فى الدقيقة و مع إستخدام هذا النوع من المراوح لا يكون الصوت مزعجاً عند الضغط على البطاقة

الإختبارات الصناعية لبطاقة MSI GTX 1070 Gaming Z

يتم إختبار البطاقة لمعرفة أدائها مقارنة بالبطاقات الأخرى بإستخدام الإختبارات الصناعية

إختبار 3D Mark يعتبر من أشهر إختبارات الصناعية للبطاقات الرسومية حيث أنها يوفر معيار واضح و محايد يقاس على أساسه مستوى أداء البطاقات

يتم إختبار البطاقات على ثلاثة إعدادات مختلفة

Performance هو الإختبار الأول الذى يعمل على دقة 1080P

Extreme هذا الإختبار يعمل على دقة 2K

Ultra هذا الإختبار يعمل على دقة 4K

إختبارات الألعاب العاملة بمكتبة DX12 لبطاقة MSI GTX 1070 Gaming Z

يتم إختبار البطاقة مع الألعاب المختلفة التى تأتى بمكتبة برمجيات DX12 و التى توفر أحدث التقنيات الخاصة بالمعالجة الرسومية مثل Async Compute لمعرفة أدائها النسبى مقارنة مع باقى البطاقات و قد تم إستخدام أقصى إعدادات فى الإختبارات و بدون إستخدام ممانع تعرج (Anti- Aliasing)

إختبارات الألعاب العاملة بمكتبة DX11 لبطاقة MSI GTX 1070 Gaming Z

يتم إختبار البطاقة على أحدث الألعاب العاملة بمكتبة رسوميات DX11 و هذة الألعاب تمثل أحدث الألعاب من فئة AAA Games التى تحمل أجود أنواع الرسوميات و قد تم إستخدام أقصى إعدادات فى الإختبارات و بدون إستخدام ممانع تعرج (Anti- Aliasing)
