هناك بعض القوانين فى عالم أشباه الموصلات تتبنى مفهوم " لكل فعل رد فعل مساوي له فى المقدار و مضاد له فى الاتجاه " سريان الطاقة فى الدوائر الكهربائية ينتج عنه تسريب للحرارة و مع تزايد ترددات التشغيل والتعقيد لتلك الدوائر استدعى تبريد كل قطعة من عتاد الهاردوير الأن و قد وصل الأمر الى أقراص M.2 SSDs. بالفعل شركة ADATA انتجت المُبرد ADATA XPG STORM RGB M.2 2280 SSD Heatsink المُتخصص لتلك الأقراص صغيرة الحجم من المقاس 2280 بل و أرفقت به خيار الإضاءة المُتزامنة مع اللوحات الأم. هل تحتاج بالفعل الى تبريد فَعال للقرص M.2 SSD؟

أقراص M.2 SSD تتميز أنها صغيرة الحجم مقارنة بأقراص SATA SSD. هى عبارة عن شريحة ذات سُمك قليل بدون هيكل خارجي. ليست أصغير فقط ولكنها أسرع خاصة التى تعتمد على قنوات PCIe 3.0 X4 والتى يصل سرعة القراءة المتسلسلة لها الى 3200 MB/s مثل القرص Samsung 960 Pro الذى نقوم بتجربته مع المُبرد.

مع عملية القراءة والكتابة المُتسلسلة على القرص فإن المتحكم الذى يُنظم البيانات الى ذواكر NAND يصل درجة حرارته الى 100 درجة مئوية. ذلك المستوى من درجات الحرارى يؤدى الى عملية تحجيم لتردد التشغيل Thermal Throttling مما يؤدى الى بطئ نسبي فى سرعة القراءة Sequential Read والكتابة المُتسلسلة Sequential Write لو زاد وقت تلك العمليات.

من هنا جاء حلول اللوحات الأم لتوفير نظام تبريد على شقوق أقراص M.2 SSDs على هيئة وسادات حرارية تُثبت على القرص لتبريده، كما أن بعض الشركات يكون تلك الوسادات مُرتبطة بمشتت الشريحة للمزيد من فاعليات التبريد.

 لكن شركة ADATA قد قفزت خطوات الى المُستقبل و اتاحت مُبرد بمروحة للتبريد لتلك الأقراص وجعلت ذلك المُبرد يتبع أنظمة الإضاءة المُتزامنة AURA SYNC - RGB Fusion - MYSTIC Light - RGB LED للوحات الأم للشركات ASUS - Gigabyte - MSI - ASRock. لنرى المُبرد عن قرب والتعليق على تركيبه ومن ثم أداءه و الفروقات فى درجة الحرارة للقرص Samsung 960 Pro.

المُبرد ADATA XPG STORM RGB M.2 2280

https://www.youtube.com/watch?v=NQ3tr7O0E4w

المواصفات التقنية للمُبرد سهلة، يتكون المُبرد من وحدة بطول 81 mm لتدعم الأقراص SSD حتى المقاس 2280 فقط. تلك الوحدة تتكون من مروحة صغيرة بداخل جسم خارجي أبعاده 24.5x23.1 mm يتخلله من الأعلى اثنين من الشرائط المُضيئة مع الشعار XPG ( شاهد الفيديو السابق لترى الإضاءة الخاصة بالمُبرد المُتزامنة مع منظومة AURA SYNC للوحة ASUS Rampage VI Extreme)

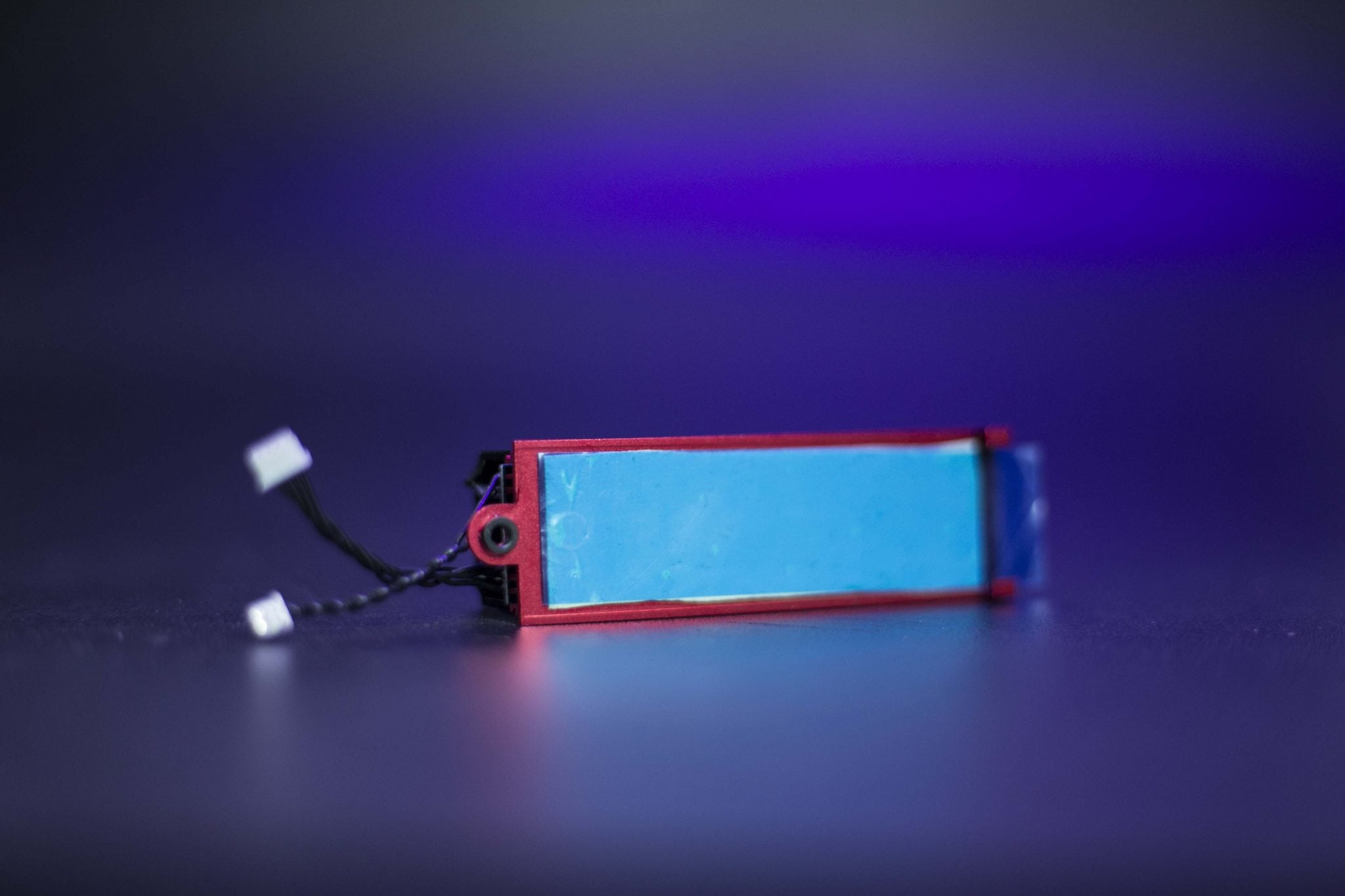

الطبقة التالية هى شريحة PCB يقبع بأسفلها مُشتت معدني مُرتبط بوسادة حرارية بطول القرص والتى تلتصق بالقرص. بذلك الحرارة تنتقل من القرص M.2 SSD الى الوسادة الحرارية الملتصقة بالمشتت المعدني الذى يقوم بتبريده المروحة الصغيرة من الأعلى.

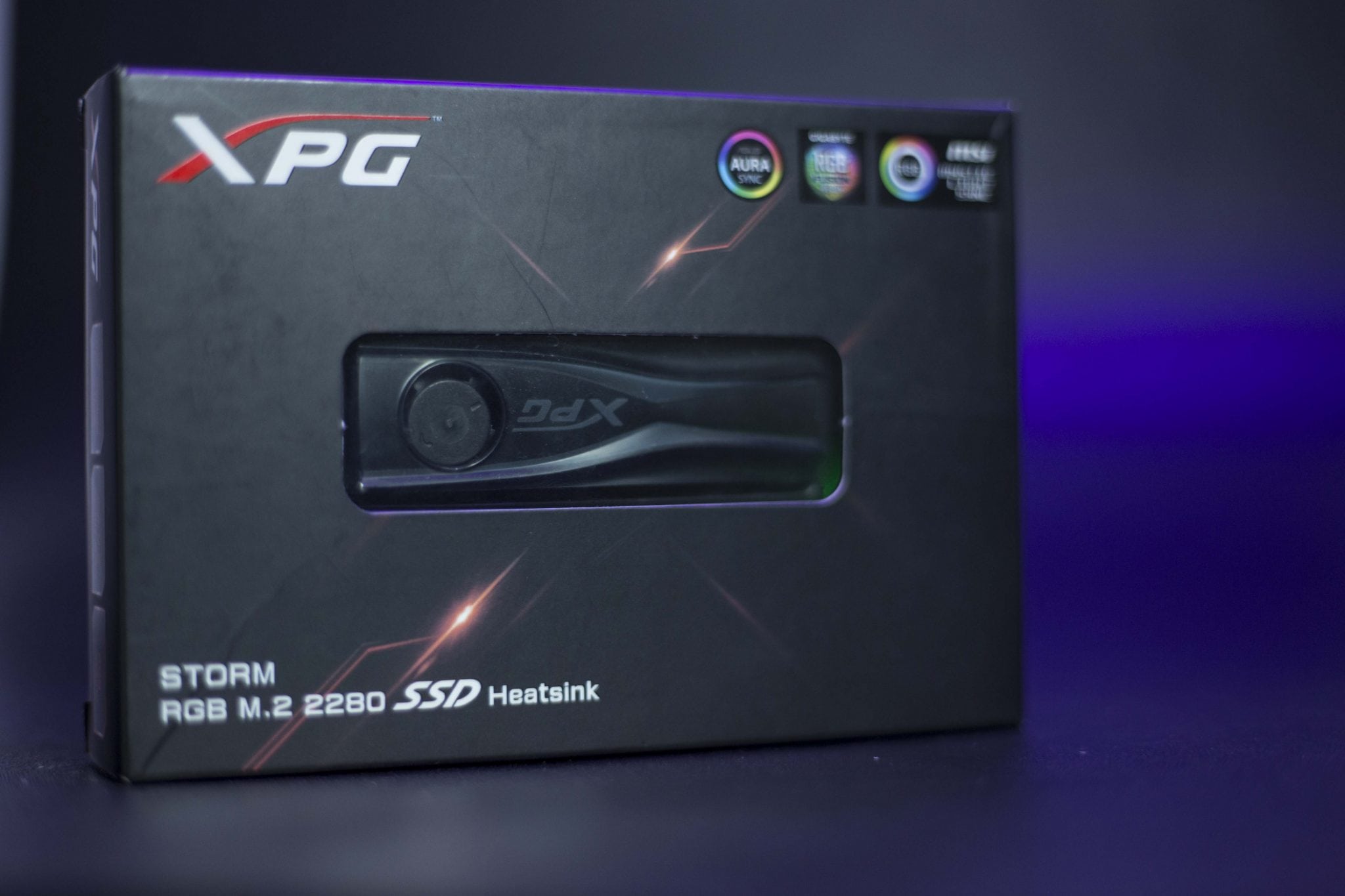

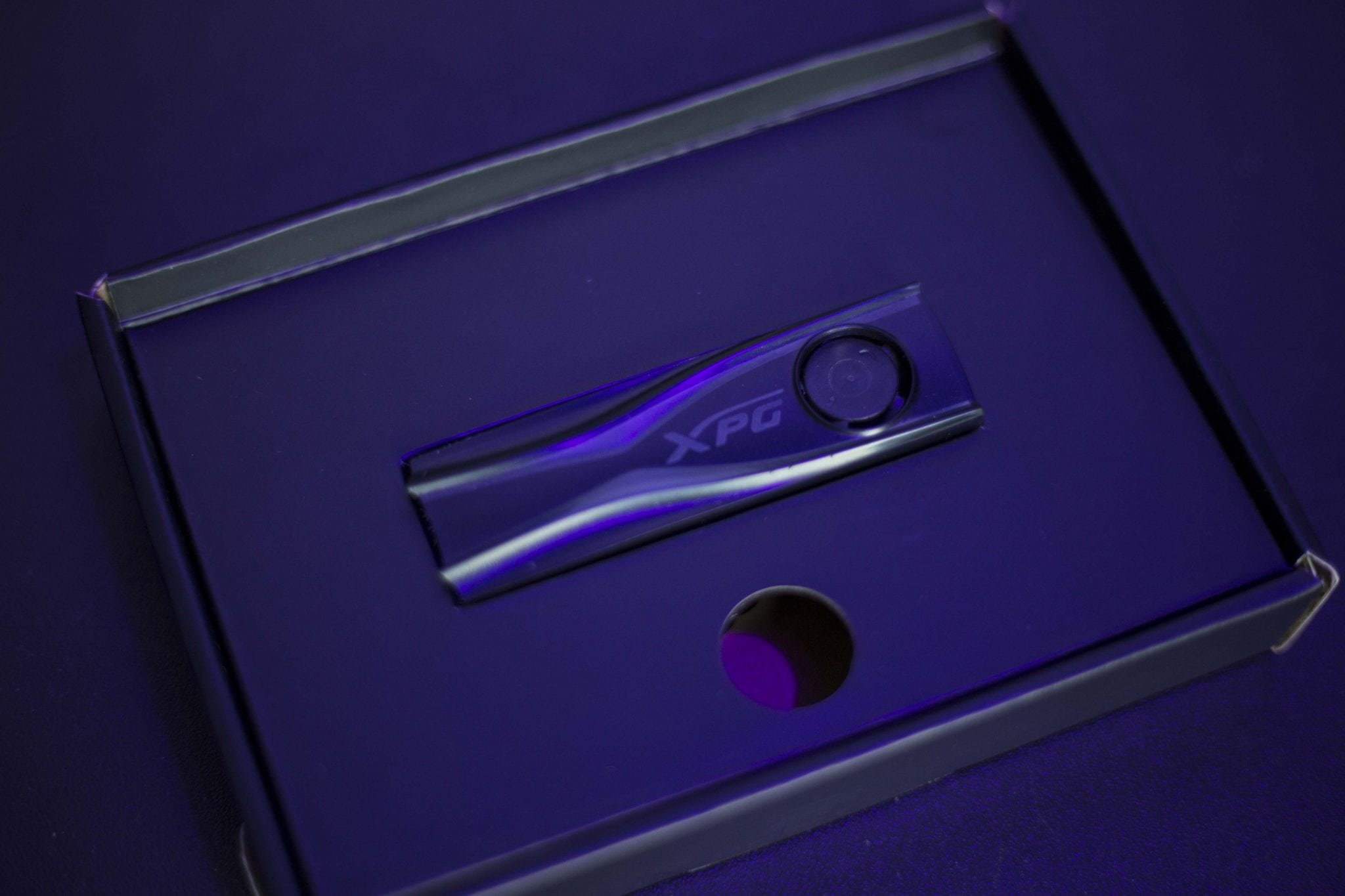

المُبرد XPG Storm يأتى فى علبة صغيرة يمكنك أن ترى جسم المُبرد فى المنتصف مع التأكيد على دعمه الى أنظمة الإضاءة المتزامنة باللوحات الام.

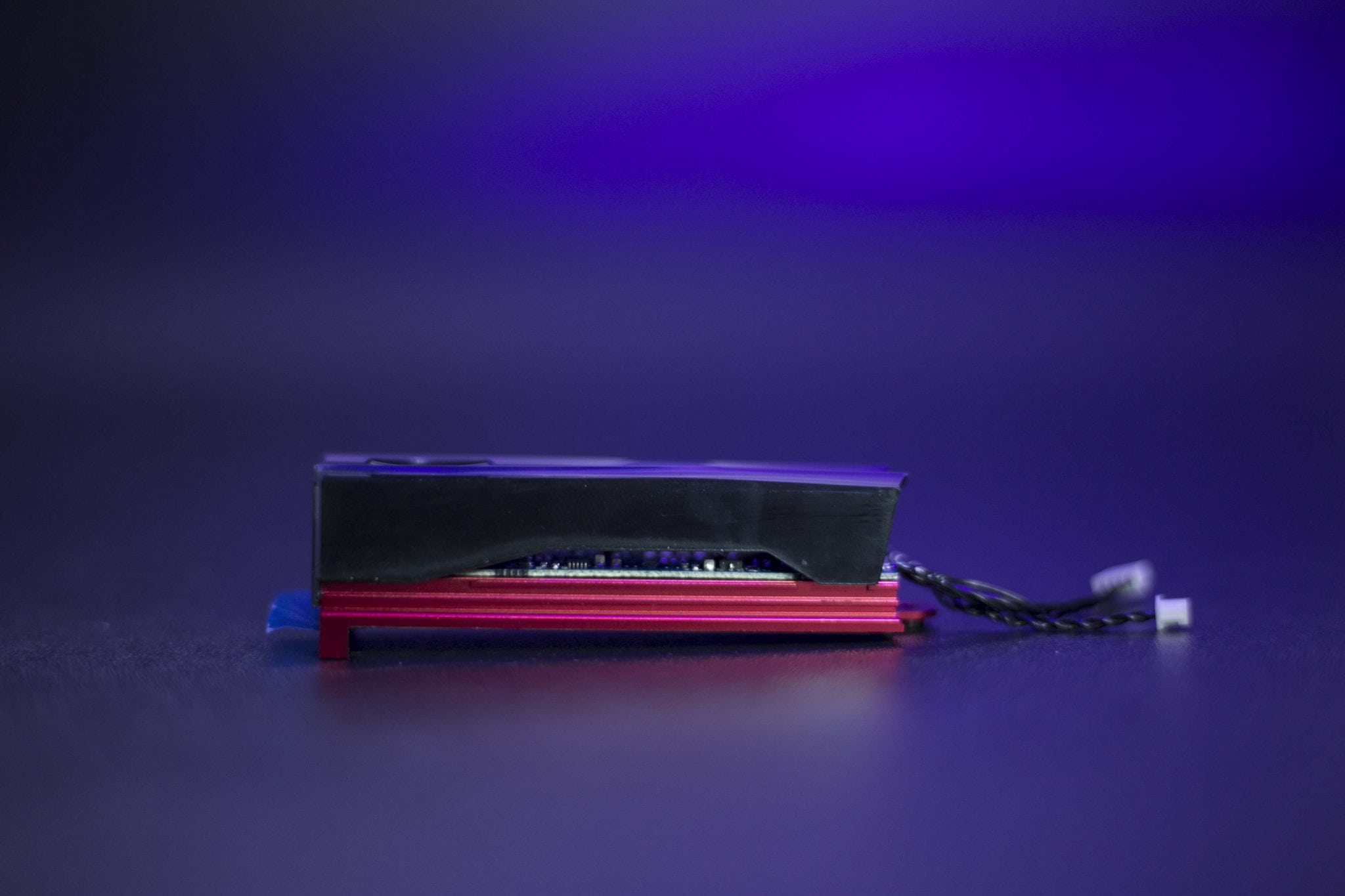

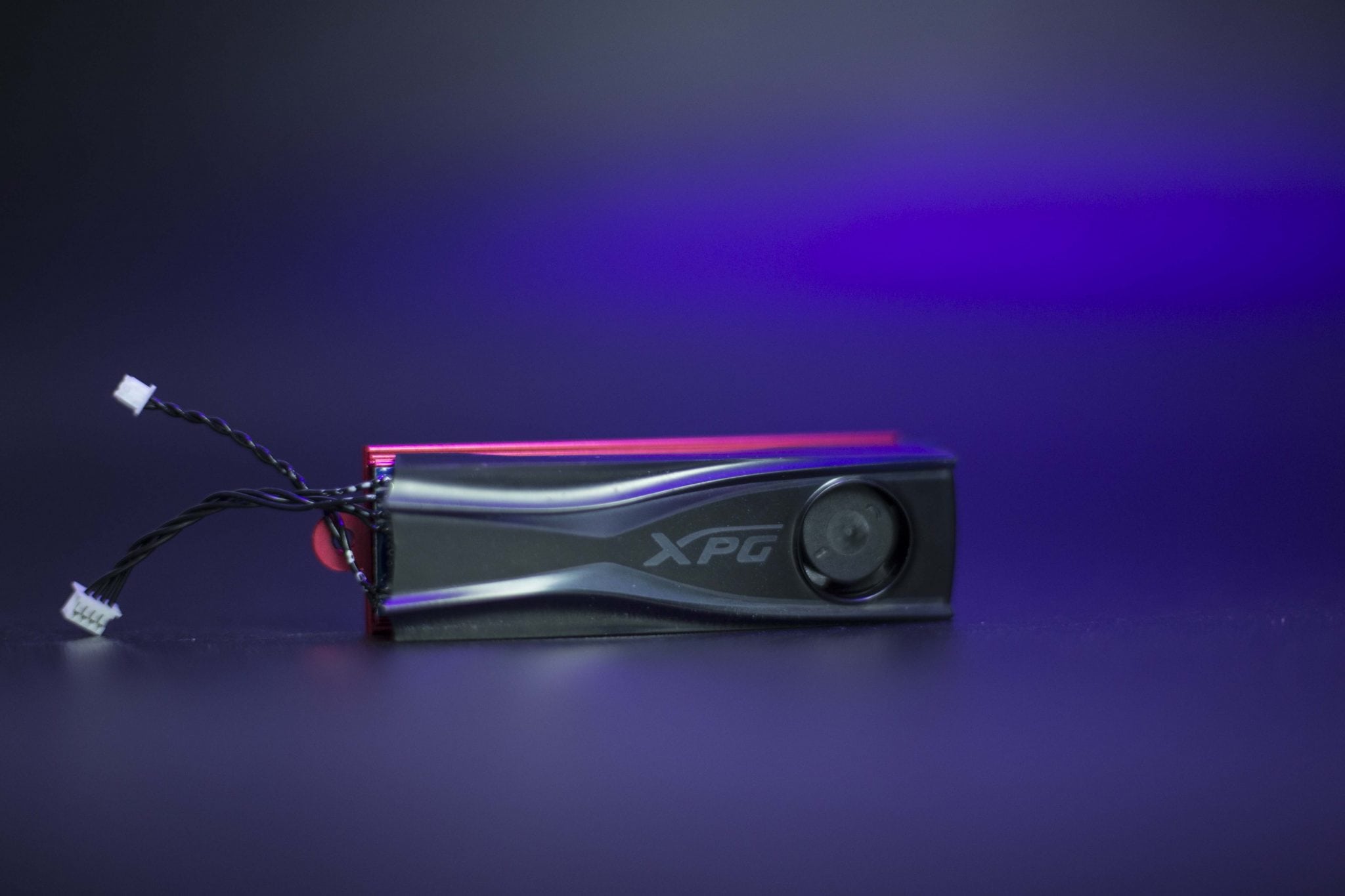

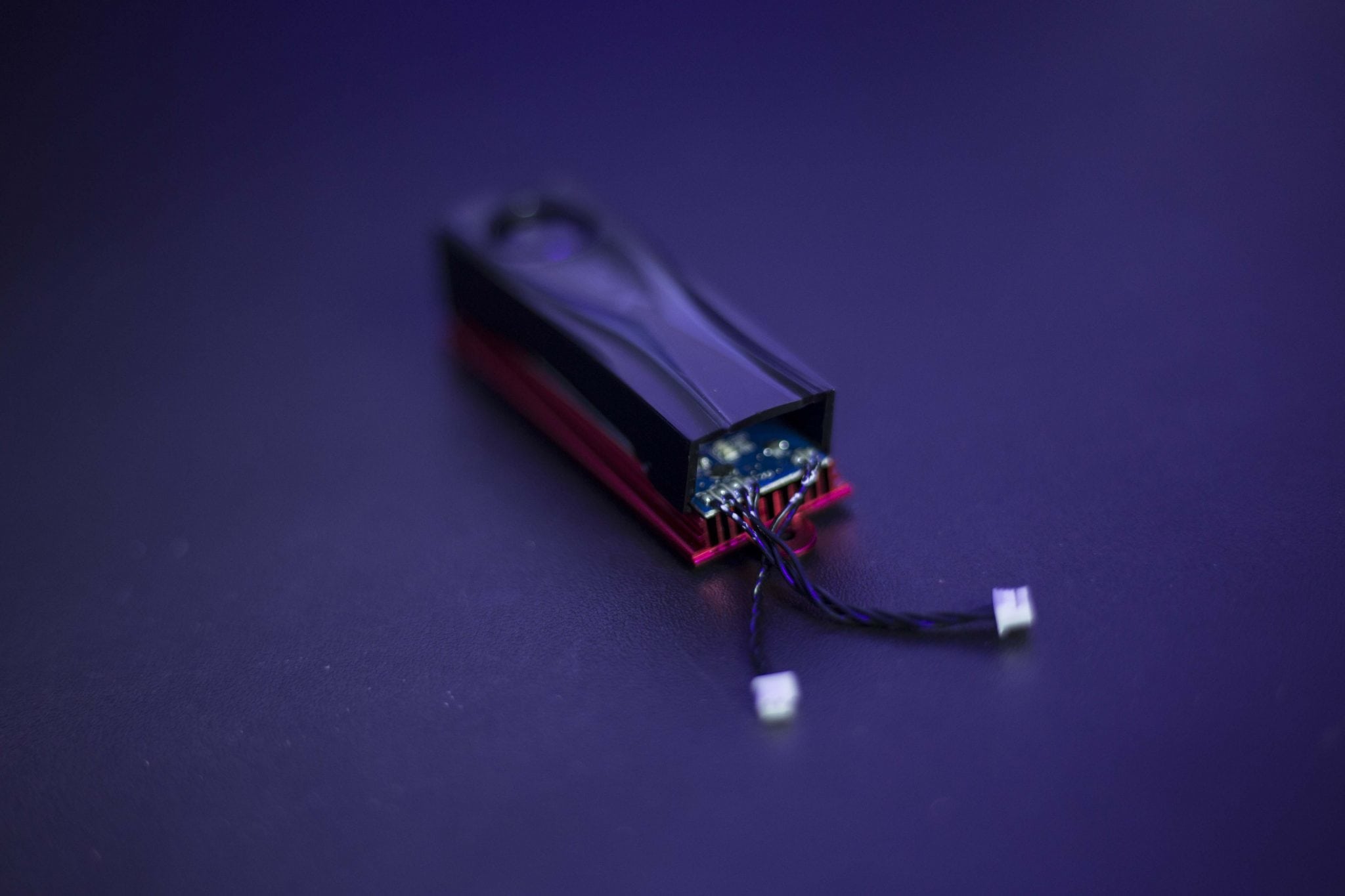

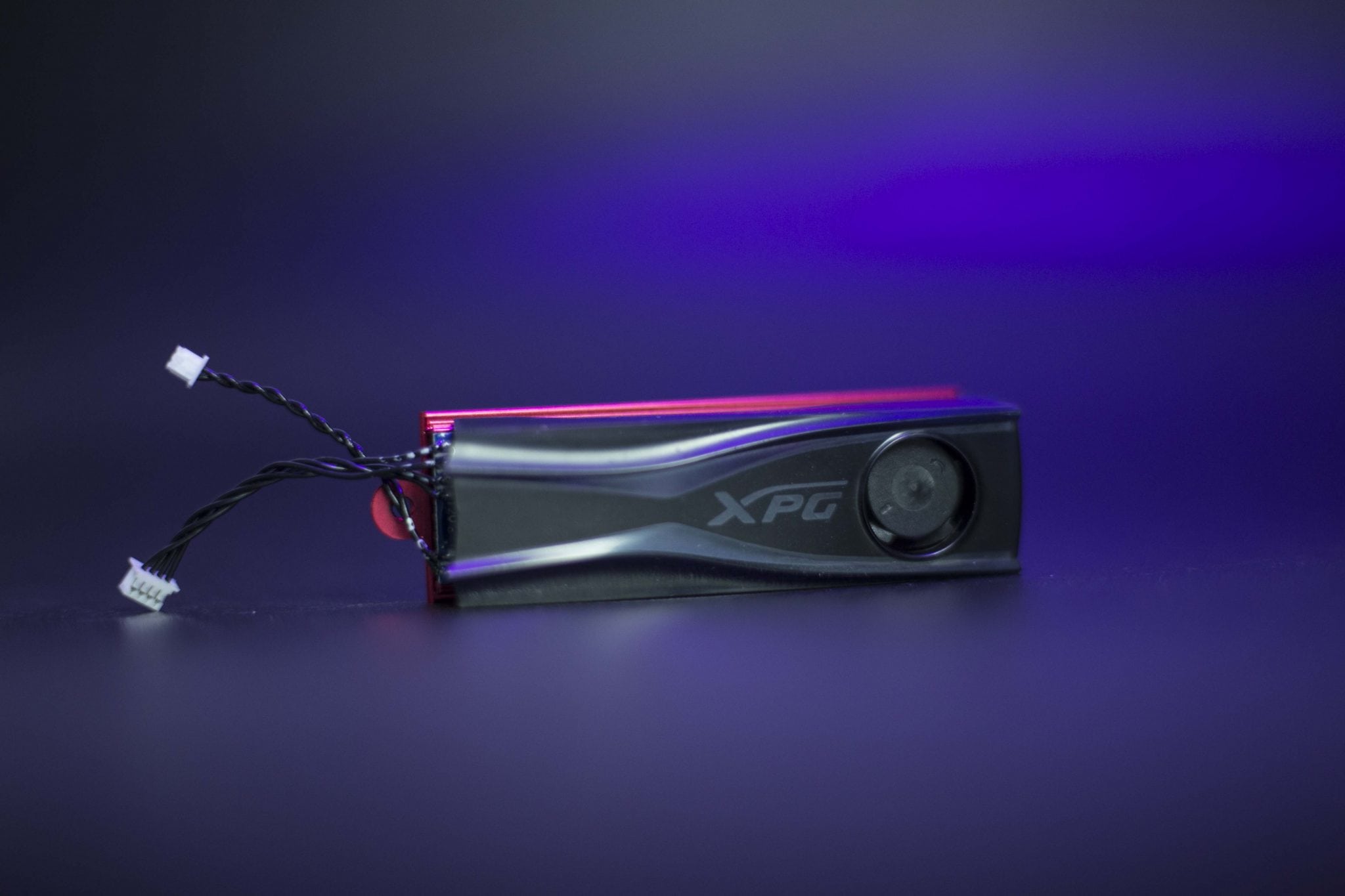

نرى هنا جسم المُبرد بشكل كامل وطبقات التبريد التى ذكرناها و نلاحظ أنه يبرز من شريحة PCB أثنين من الأسلاك وهم كالتالي:

• السلك الأول هو المسئول عن إمداد الطاقة للمُبرد ويرتبط إما بسلك تشبكه باللوحة الأم عبر منفذ 3-PIN أو سلك تشبكه بمزود الطاقة Molex مُباشرة وذلك إن لم يكن لديك منافذ للمراوح متاحة على اللوحة الام لديك فيمكنك ربط المُبرد بمزود الطاقة مُباشرة.
• السلك الآخر من أجل الإضاءة و يتصل باللوحة الأم عبر منفذ 4-Pin و تستطيع التحكم بها عبر تطبيقات الإضاءة الخاصة باللوحة.

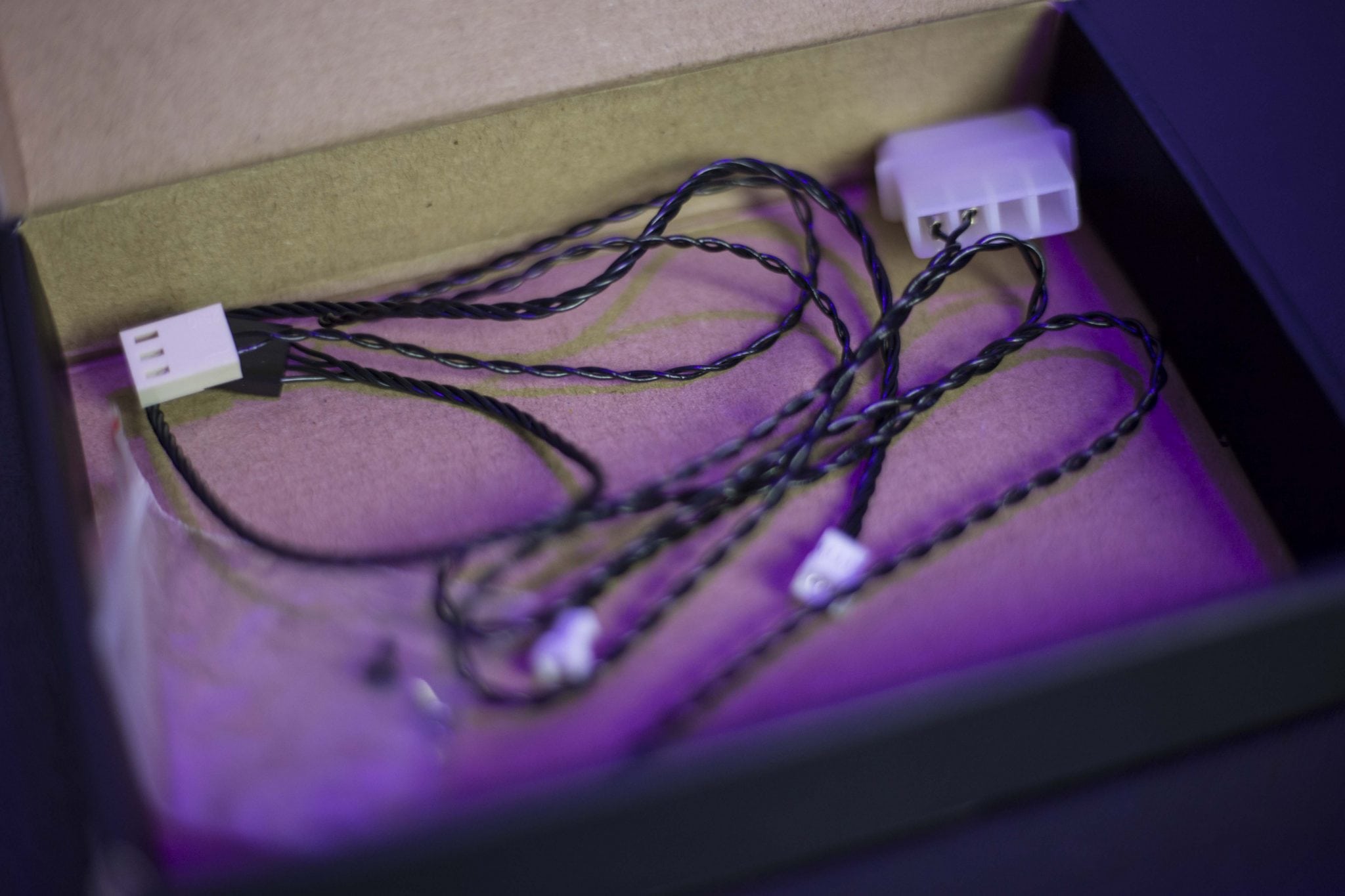

الملحقات المتواجدة مع المُبرد هم:

•  أسلاك ربط الطاقة باللوحة الام و مُزود الطاقة
• سلك ربط الإضاءة باللوحة الأم
• مسامير التركيب

التعليق على التركيب والأداء

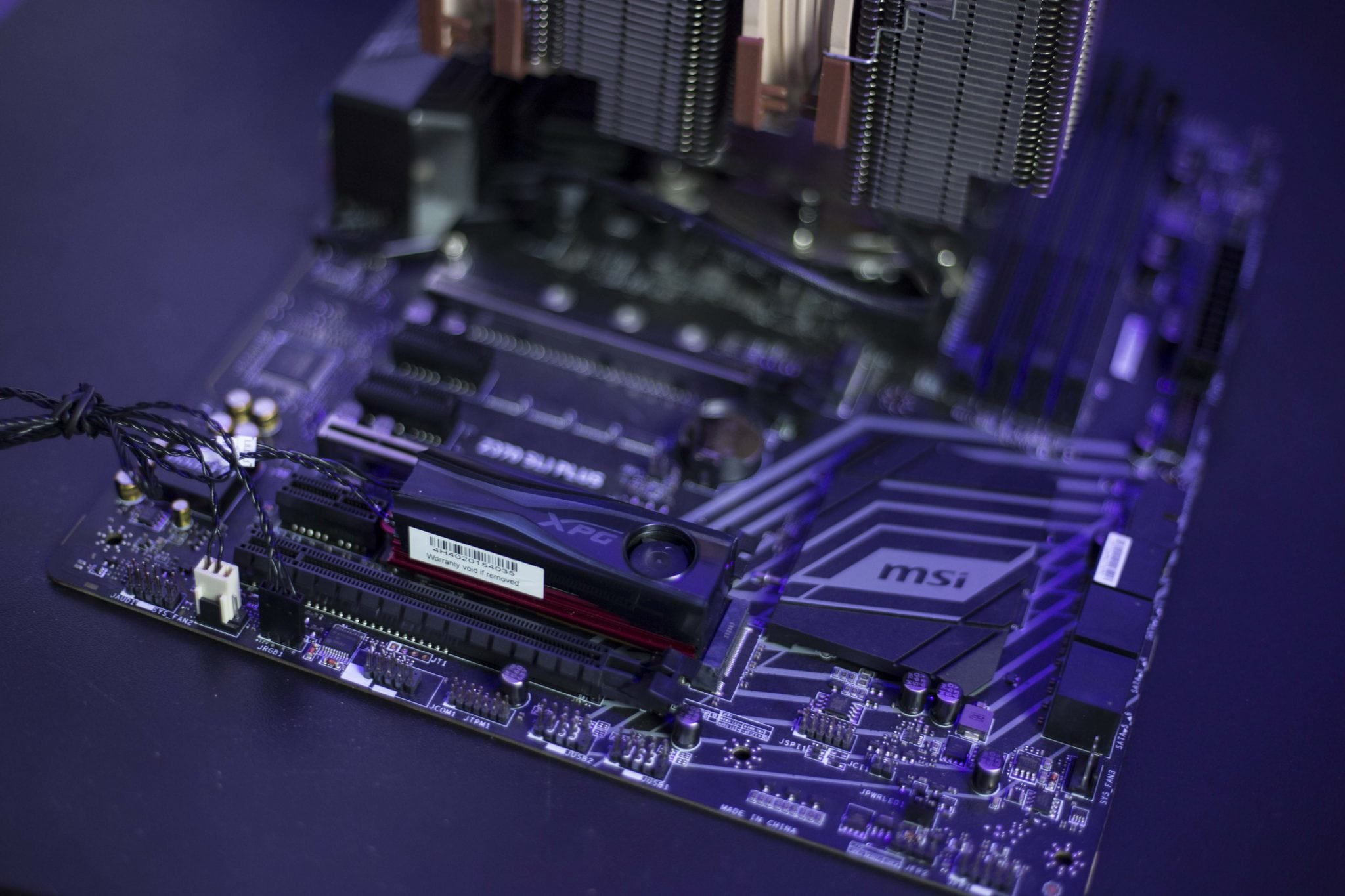

كل ما عليك فعله هو تركيب القرص على الشق فى اللوحة الأم وبعد ذلك ربط جسم المُبرد به بعد نزع شريط الحماية عن الوسادة الحرارية. وبعد ذلك قم بإحكام الربط عن طريق المسمار المُرفق مع الملحقات وربط أسلاك الطاقة و الإضاءة باللوحة.

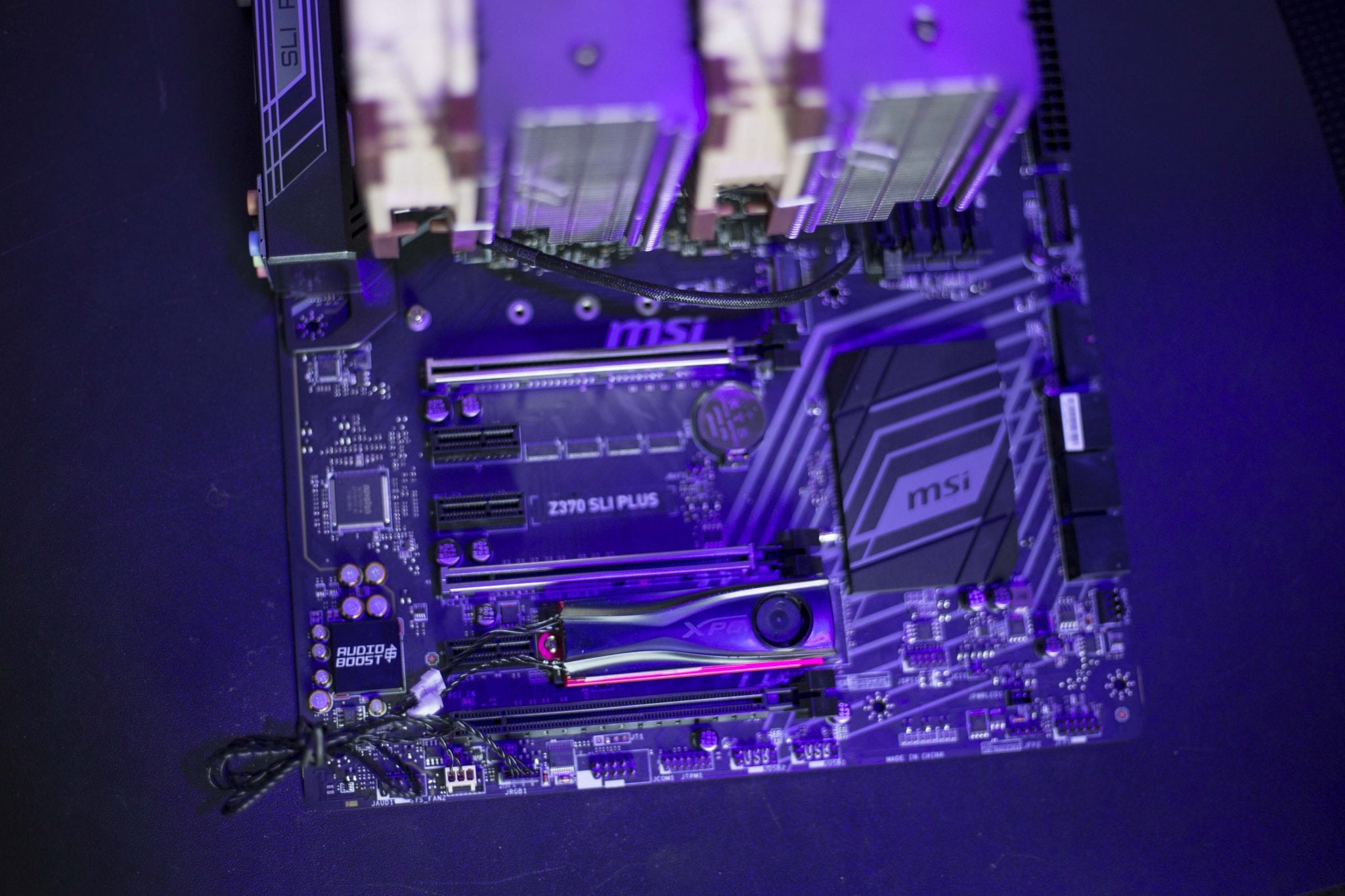

هناك تعليق على المُبرد أنه لا تستطيع تركيبه مع شقوق الأقراص التى تتواجد بين شقوق البطاقات الرسومية لأن ارتفاع جسم المُبرد سوف يتعارض مع البطاقة الرسومية حين تركيبه على اللوحة. لذلك أمامك طريق واحد هو الشقوق التى تتواجد فى الأسفل كما نرى لكى تكون بعيد عن الشق الرسومى الأول.

لا تقلق من صوت مروحة المُبرد لأن صوتها غير مسموع مع تشغيل بقية العتاد، المروحة صغيرة ولا تنتج ذلك الكم الواضح من الصوت.

نأتى الى الأداء مع القرص Samsung 960 Pro 512GB فقد ذكرنا أن مع تركه عارياً فإن درجة حرارته وصلت الى 100 درجة مئوية ولكن مع تركيب المُبرد فقد قلت الحرارى الى 79 درجة مئوية مع عمليات القراءة والكتابة المُتسلسلة لمدة طويلة التى تستنفذ المتحكم بداخل القرص حيث كانت سرعة القراءة المُتسلسلة للقرص 3200 MB/s تقريباً مع تركيب المُبرد اما بدونه قد قلت السرعة لتتراوح فى الحدود 3000 MB/s، كما ترى التبريد له دوره فى زيادة أداء القرص.
