مراجعة لرائدة كسر السرعة من ASRock ولوحة Z87 OC Formula

مؤخراً لم تعد عمليات كسر السرعة للمعالجات أمراً يخص مجموعة من الهواة فقط، ففي السنوات الأخيرة تحول الأمر إلى قدر كبير من الإحترافية، وإنتقل التنافس من الأفراد إلى الشركات المصنعة للوحات الرئيسية نفسها، حتى أن شركة ما قد تفتخر بقدرة لوحتها على تحقيق أرقام قياسية جديدة وتستخدم ذلك في تقديم دعاية ضخمة نحو منتجاتها.

شركة ASRock شركة تيوانية متخصصة في صناعة اللوحات الرئيسية للمنصات المختلفة Intel و AMD، ومع تنوع الشرائح التي تستهدفها الشركة بدءاً من الفئات البسيطة والإقتصادية وحتى الفئات العليا من المستخدمين يبقى حالها كحال أغلب الشركات الأخرى والتي تحاول عادة تقديم منتجات مميزة وخاصة تضع فيها الشركة كل خبراتها وقدراتها التقنية، وقد يصل الأمر في النهاية إلى تحول هذه المنتجات إلى أيقونة تعبر بشكل أو بآخر عن مركز الشركة وسط منافسيها.

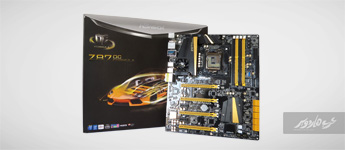

أحد هذه المنتجات الخاصة والتي أصدرتها ASRock هي بين أيدينا الأن، وهي لوحة Z87 OC Formula والتي تعد أقوى لوحة رئيسية تنتجها الشركة لمنصات Intel الجديدة LGA 1150 والخاصة بمعالجات Haswell. ولوحة اليوم موجهة تحديداً لعشاق كسر السرعة، ولكن لا أتكلم هنا عن الراغبين في القيام بإجراء عمليات الكسر فقط من أجل الحصول على دفعة في الأدآء، بل يمكن القول أن هذه اللوحة تم تقديمها في المقام الأول لتحطيم الأرقام القياسية وتحقيق نتائج غير مسبوقة.

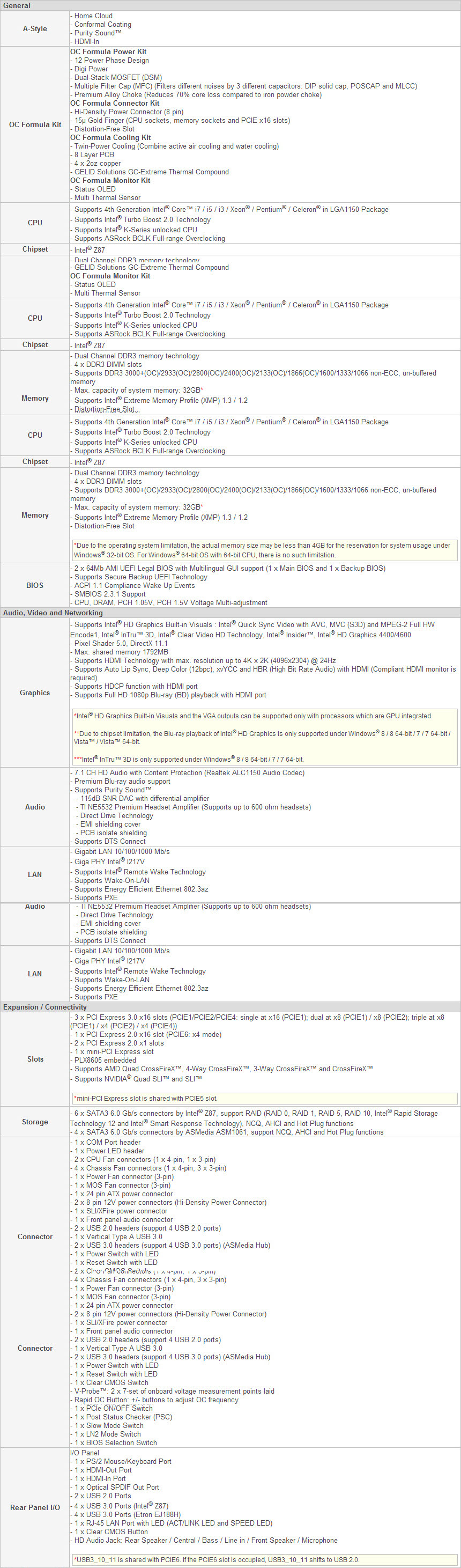

مواصفات اللوحة:

أبرز التقنيات باللوحة:

ASRock كانت طوال الفترة الماضية تبرز تقنياتها الخاصة ولعل أشهرها كانت تقنية XBoost وأيضاً تقنيتها المعروفة للجميع XFast 555، الأن وبالإضافة إلى هذه التقنية أصدرت ASRock مع هذا الجيل الجديد من اللوحات الرئيسية حزمة من التقنيات والإضافات الجديدة أطلقت عليها الشركة إسم A-Style. ولوحة اليوم لا تتوافر بها جميع إضافات هذه العائلة لذلك سنذكر فقط التقنيات والإضافات المصاحبة للوحة.

تقنيات A-Style من ASRock  :

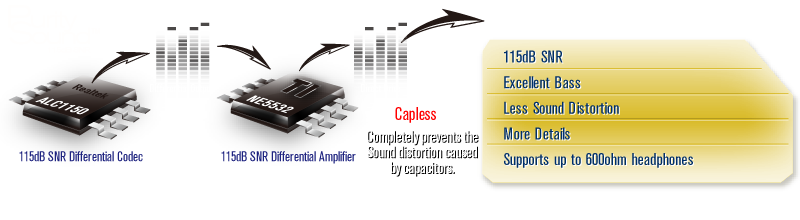

بطاقة الصوت الجديدة Purity Sound:

قامت ASRock بدمج بطاقة صوت إحترفية بلوحاتها الرئيسية الجديدة، وتعتمد على أحدث رقاقات الصوت من Realtek وهي رقاقة ALC 1150، مدمج معها رقاقة DAC او Digital To Analog Converter، ليكون الناتج صوت نقي مع معدل إزعاج منخفض يقدر ب 115db SNR وكل هذا تم تغطيته ب EMI Shielding وهو غطاء يعمل على التقليل من تأثير الموجات الكهرومغناطيسية المحيطة بالجهاز، كتلك المنبعثة مثلاً من الهواتف المحمولة، وهو ما يعد بالوصل إلى درجة أنقة من الصوت وخالي من التشويش.

ولم ينتهي الأمر بعد، فنجد أن المكثفات القريبة من مكونات بطاقة الصوت محاطة بعازل لمنع أي تشويش قد ينتج من هذه المكثفات، كما أضافت ASRock لبطاقة Purity Sound رقاقتي Amplifire لمعالجة وتضخيم الصوت، الأولى هي TL NE5532 Differential Amplifire والثانية Ti NE5532 Headset Amplifire وهي الخاصة بسماعات الرأس حيث تدعم سماعات رأس إحترافية والتي تعمل بقدرة 600ohm.

الطبع بطاقة صوت Purity Sound ستوفر صوت محيطي 7.1 Chanel، ومع كل هذه التقنيات وإستخدام أحدث رقاقات الصوت فإن ASRock تغنيك تماماً عن التفكير في شراء بطاقات صوت إحترافية، لأنك أصبحت بالفعل تمتلك واحدة.

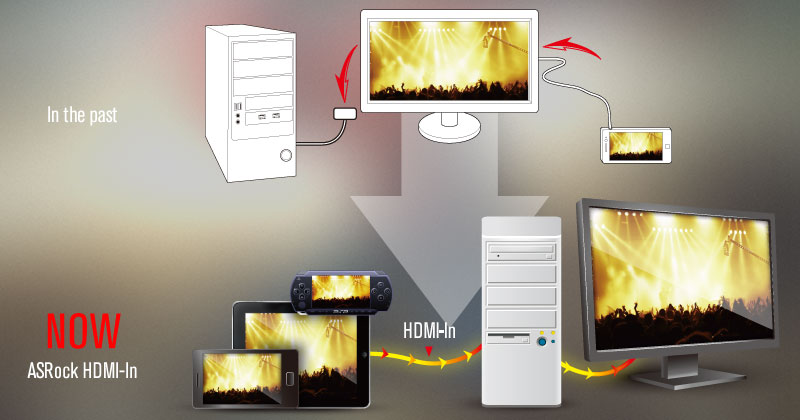

تقنية HDMI In:

فكرة عمل هذه التقنية بسيطة وفي نفس الوقت تقدم حلاً مبتكراً لمن لا يملك أكثر من مدخل HDMI بالشاشة، فأغلب الشاشات تأتي بمنفذ HDMI واحد وحين تريد توصيل أي جهاز أخر بالشاشة عن طريق نفس المنفذ كنت تضطر إلى نزع الكابل الموصل لجهاز الحاسب وتوصيل بدلاً منه الجهاز الذي تريد سواء كان هذا الجهاز هو هاتف محمول أو جهاز لوحي Tablet مثلاً.
ما قامت به ASRock هو توفير منفذين HDMI باللوحة بحيث يتم توصيل جهاز الحاسب بالشاشة بإحدى المنفذين فيما يستخدم الأخر لتوصيل أي أجهزة أخرى تستخدم منفذ HDMI لتقوم اللوحة بعرض ما على الجهاز على الشاشة ببساطة تامة، والأدهى من ذلك أنه يمكنك التحول بين مايعرضه جهاز الحاسب وبين ما تعرضه على جهازك الأخر والتنقل بينهم بكبسة زر لا أكثر.

تقنية Home Cloud :

العضو الأخير ضمن حزمة A-Style هي تقنية Home Cloud، والتي تتيح لك التحكم في جهاز الحاسب من أي منطقة أخرى بالعالم، فيمكنك حتى تشغيل الجهاز وغلقه أو تفحص ملفاتك الهامة ...إلخ. وبالنسبة لطريقة التحكم هذه فهي يمكن أن تتم عن طريق أي جهاز أخر أو أجهزة الابتوب والأجهزة اللوحية وحتى أجهز المحمول Smart Phones.

تقنية Conformal Coating :

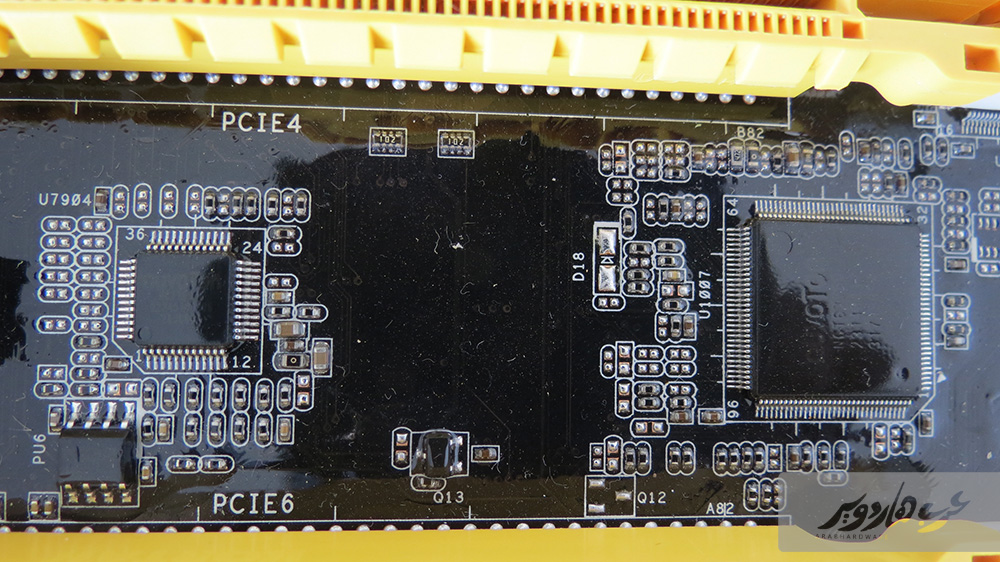

هي مادة طلاء شفافة وغير مرئية قامت ASRock برئها على بعض إصدارات لوحاتها من الجيل الجديد مثل لوحات OC Formula، وتعمل هذه المادة على حماية اللوحة من أي مواد سائلة والأتربة وكذلك درجات الحرارة المرتفعة، وهي فعلاً ميزة رائعة لمالكي لوحات ASRock المخصصة لكسر السرعة خصوصاً عن القيام بتجارب الكسر من خلال إستخدام النيتروجين السائل LN2 أو أي وسائل أخر قد لا تتحملها معظم اللوحات العادية.

تقنيات أخرى مصاحبة للوحة ASRock Z87 OC Formula:

X-Boost:

أول هذه المهام و التي تهتم ASRock بعرضها هي X-Boost, و هي أداة كسر سرعة بضغطة زر. عندما يبدأ الجهاز يمكنك ضغط زر X على لوحة المفاتيح (بنفس الطريقة التي تضغط بها أزرار الدخول إلى واجهة البايوس) لتقوم اللوحة بزيادة الأداء. أتاحت لنا الوصول إلى 4.6GHz بدون أي عناء, بضغطة زر فقط!

XFast 555 Technology : XFast RAM / XFast LAN / XFast USB:

و نجد XFast 555, و هي مجموعة من التحسينات لتسريع عمل الـ RAM, USB و الشبكة.

XFast RAM تسمح للمستخدم باستخدام الحجم الكامل لرام تحت أنظمة Windows 32bit, كما أن الشركة تقول أن الأداء يتحسن بما يصل إلى 5 مرات في برنامج الفوتوشوب. XFast LAN هي أداة للتحكم بسيل المعلومات المار من خلال منفذ الشبكة, و ذلك بإعطاء أولوية أكبر لأشياء و تخفيض حصة تطبيفات أخرى. XFast USB هي تقنية أخرى تقول ASRock أنها تحسن سرعة USB 3.0 حتى خمس مرات.

Dehumidifier :

أيضاً نجد خاصية Dehumidifier, و اسمها قد يكون مضللاً قليلاً, أو قد لا يعتبرها كثيرون ذات فائدة في الأماكن التي ليست فيها رطوبة عالية. فكرتها هي أن الهواء على درجات حرارة مختلفة يتشبع بكميات مختلفة من الهواء, فلو فرضنا أن الهواء يستطيع حمل 3 جم من الماء على درجة حرارة 50, و 5 جم على درجة حرارة 70 فإن الانخفاض في الحرارة من 70 إلى 50 يجعل الهواء يتخلص من الـ 2 جم الزائدة التي يحملها. عند تشغيل الجهاز فإن الهواء في داخله ترتفع حرارته, مما يعني أنه يتشبع بماء أكثر. و لكن عندما تقوم بإطفاء الجهاز تتوقف حركة الهواء فيه و تنخفض درجة الحرارة, مع أن نفس الهواء الذي يحمل كمية مياه أكبر ما زال موجوداً بالداخل, و هذا قد يؤدي إلى تكثف المياه على اللوحة و مكونات الجهاز. فتقوم فكرة Dehumidifier بتشغيل المراوح بعد إغلاق الجهاز حتى تتخلص من الهواء الذي في الصندوق و إدخال هواء بارد مكانه.

12Power Phase Design:

تستخدم اللوحة 12 وحدة من وحدات الطاقة للمعالج تضمن لك كفاءة عالية في توصيل الطاقة اللازمة لإجراء عمليات الكسر بشكل سليم

Digi Power:

تستخدم اللوحة وحدات طاقة رقمية هي PWM (Pulse-Width Modulation)، والتي ستعمل على توصيل الفولتية للمعالج بكفاءة عالية لضمان قدرة أعلى على الكسر.

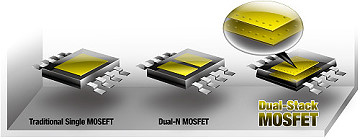

(Dual-Stack MOSFET (DSM :

ضاعفت ASRock طبقة السيلكون بداخل ال MOSFETs وههو ما يعمل على تخفيض مستوى المقاومة الداخلية (Rds(on لل Mosfet فيتم إمداد المعالج بالطاقة بكفاءة أكبر.

(Multiple Filter Cap (MFC:

قامت شركة ASRock بوضع مكثفات صلبة جديدة تساعد على الوصول لمستويات عالية من الكسر دون وقوع أضرار لباقي مكونات اللوحة.

Multi Thermal Sensor:

قامت ASRock بتوزيع عدد كبير من مجسات قياس الحرارة على أنحاء سطح اللوحة، مما سيعطي أفضلية للمستخدم في معرفة درجات الحرارة لمعظم أجزاء اللوحة أثناء القيام بعمليات الكسر الوحشية والتي ترفع من درجات الحرارة لمعظم أجزاء اللوحة بشكل كبير.

15μ Gold Finger:

من المعروف أن كمية الذهب المستخدمة على منافذ التوصيل تحدد من كفاءة التوصيل، وقامت الشركة بزيادة كمية الذهب المستخدمة في اللوحة بثلاثة أضعاف الكمية تقريباً.

Status OLED:

هذه الإضافة تعد من أبرز مميزات لوحة اليوم، وإستطاعت ASRock أن تعطي مفهوم أخر لشاشات ال Debug الخاصة بالمراقبة والمعتادة في أغلب اللوحات الأخرى. فأولا هذه الشاشة تعمل بتقنية عرض OLED وليست تقنية العرض الرقمية LED Code 88، كما أنها بتعدد أكبر لوظائفها فبخلاف فحصها لمكونات اللوحة وعرضها لدرجة حرارة المعالج أصبح بالإمكان كذلك معرفة الفولتية التي يعمل عليها بل والتردد الحالي أثناء التشغيل وتغير قيمة BCLK من خلالها لإجراء عملية كسر السرعة.

نظرة أقرب على اللوحة:

الواجهة الأمامية للعلبة تحمل طابع مختلف عن تلك التي نراها في أغلب لوحات ASRock الإعتيادية، فعلى الواجهة الأمامية يتركز شعار OC الخاص بالشركة بالأعلى مع كتابة إسم اللوحة، وفي الوسط نجد صورة لها مع دمجها لواجهة سيارة سباق حديثة وهو ما يعبر بشكل ما عن إسم اللوحة Formula.

بالأسفل نجد العديد من الشعارت إعتدناها على أغلب اللوحات احديثة، شعارت تؤكد دعم اللوحة لمعالجات Intel ولنظام التشغيل Windows 8، وكذلك دعمها لتقنية Cross FireX أو SLI.

الواجهة الامامية للعلبة عبارة عن غطاء يمكن رفعه ليشكف لنا عن التقنيات القادمة بها اللوحة.

تقنيات A-Style والتي تم التعرف عليها سابقاً نجدها موضحة هلى هذا الجانب من الغطاء

تقنيات جديدة وإضافات أدخلتها ASRock على هذه اللوحة وقام بتقسيمها إلى أربع مجموعات أطلقت عليها الشركة إسم OC Formula Kit. المجموعة الأولى هي Power Kit وهي مجموعة من التحسينات والإضافات في دائرة الطاقة للوحة،

المجموعة الثانية هي Connector Kit وهي الخاصة بالتحسينات القادمة على منافذ التوصيل باللوحة.

مجموعة Monitor Kit، وهي الإضافات التي تقدمها الشركة بغرض مراقبة الفولتية ودرجات الحرارة لأجزاء اللوحة، وهذا بالطبع بالإضافة إلى الإضافة المميزة التي تحدثنا عنها منذ قليل Status OLED.

أخيراً نجد مجموعة Cooling Kit، وهي الخاصة بالمميزات المتوفرة لتقديم تبريد جيد للوحة ولعل أبرزها تقديم الشركة لمعجون تبريد ضمن ملحقات الشركة لإستخدامع على المعالج لتبريد أفضل أثناء كسر السرعة.

الجهة الخلفية للعبة أياضاً تأتي بتصميم فريد ورائع من ASRock، فنجد في الوسط الترددات التي تقول الشركة بأنه يمكن الوصول إليها مع هذه اللوحة، وهي تردد 7GHz للمعالج و 3000Mhz للذواكر، ويحيط بهذا الموؤشر أربع مؤشرات أخرى تشير إلى Formula Kit. الشكل كله بالطبع تم تصميمه ليحاكي المؤشرات التي نجدها بداخل سيارات السباق وهو ما لفت إنتباهي في هذا التصميم.

في أخر صورة نستعرض بها التصميم للعلبة الخارجية نجد هنا توضيح للمواصفات الأساسية للوحة مذكروة ب 11 لغة مختلفة.

يبدو أن ASRock مصرة على تقديم صورة جدية عن اللوحة حتى قبل البدء في إستعراض اللوحة نفسها، فبعد رؤية تصميم العلبة الخارجية نجد الملحقات القادمة قادمة بشكل مختلف هذه المرة، فنجد إسطوانات التعريف والكتيبات الإرشادية المعتادة وباقي الملحقات وضعه في كيس قماش أسود عليه شعار OC من ASRock.

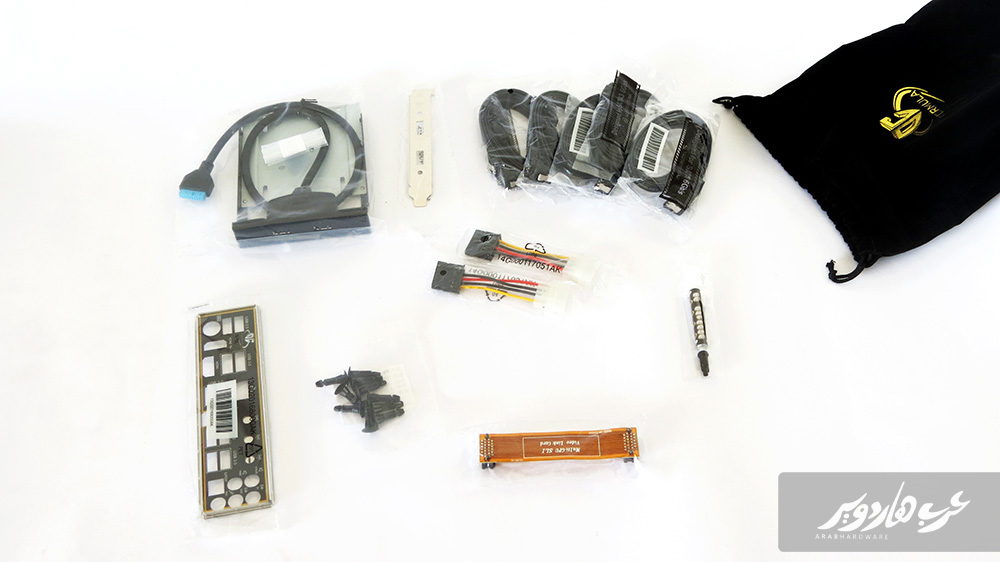

هذه هي الملحقات بعد إستخراجها من الكيس، وفي الحقيق حجم الكيس كان يبدو أصغر من أن يستوعب هذا الكم من الملحقات، ونجد بداية عدد كبيرمن كابلات SATA III وهي 10 كابلات وهو ما يغطي إحتياج اللوحة بالكامل، نجد بعدها براكيت توصيل منافذ USB3.0 إضافية، ووصلتين للتحويل من منافذ توصيل Molex إلى منافذ طاقة من نوع SATA.
نجد كذلك المعجون الحراري المرفق من الشركة وعدد من الكلبسات البلاستيكية وجسر وحيد SLI لتثبيت بطاقتين من Nvidia، وأخيراً I/O Shiled Panel الخاصة بالمنافذ الخلفية للوحة.

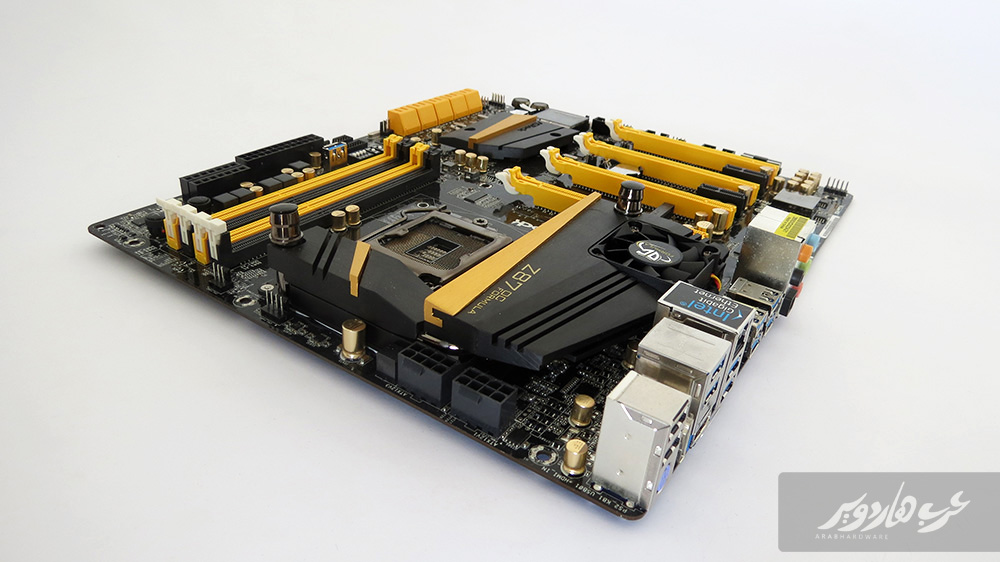

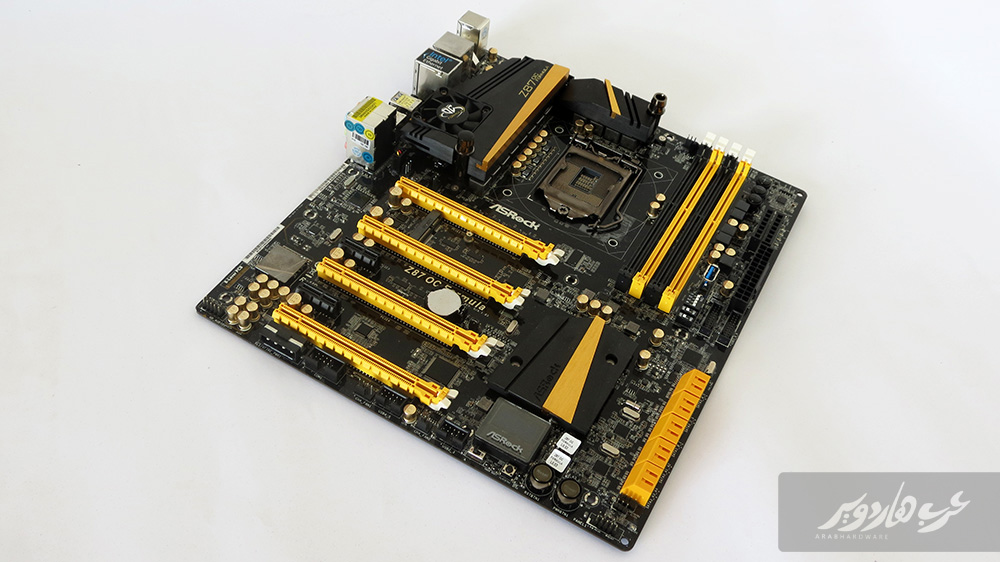

اللوحة نفسها تأتي بحجم E-ATX ، وصممت الشركة اللوحة بشكل رائع مع دمج اللونين الأسود والأصفر.

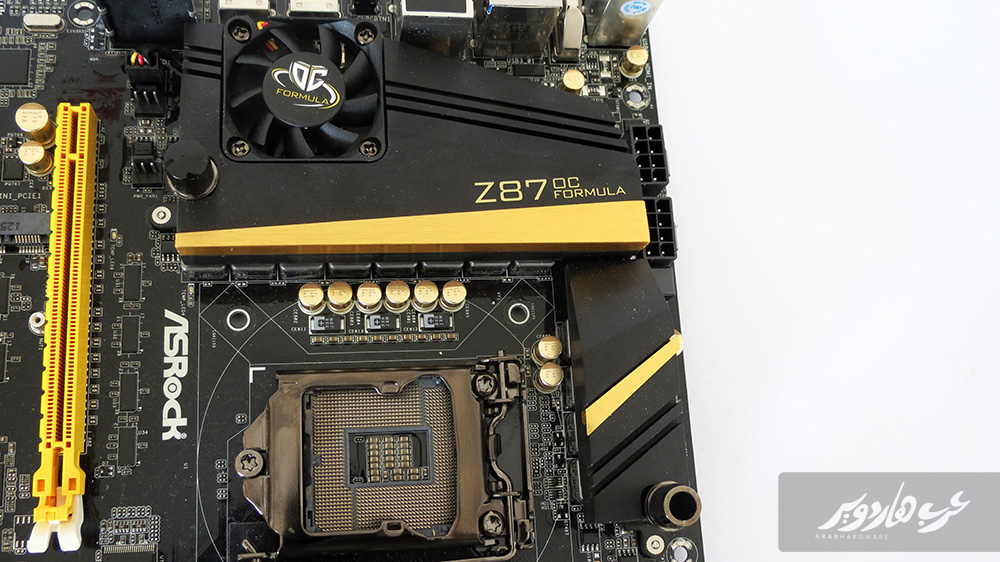

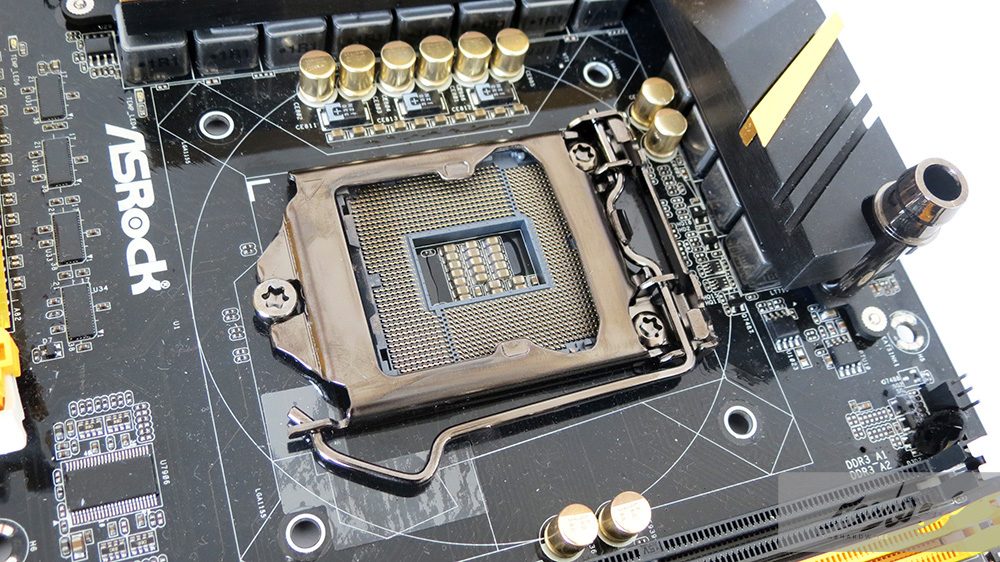

مقبس المعالج للوحة هو LGA 1150 والداعم لمعالجات الجيل الرابع من Intel i-Core والتي تأتي بإسم Haswell.

المشتتات الخاصة بتبريد وحدات الطاقة للمعالج مصنعة من خامة جيدة وبتصميم إحترافي، فنلاحظ تواجد مروحة تبريد بالمشتت نفسه كما يمكن توصيل أنابيب التبريد الخاصة بأنظمة التبريد السائل.

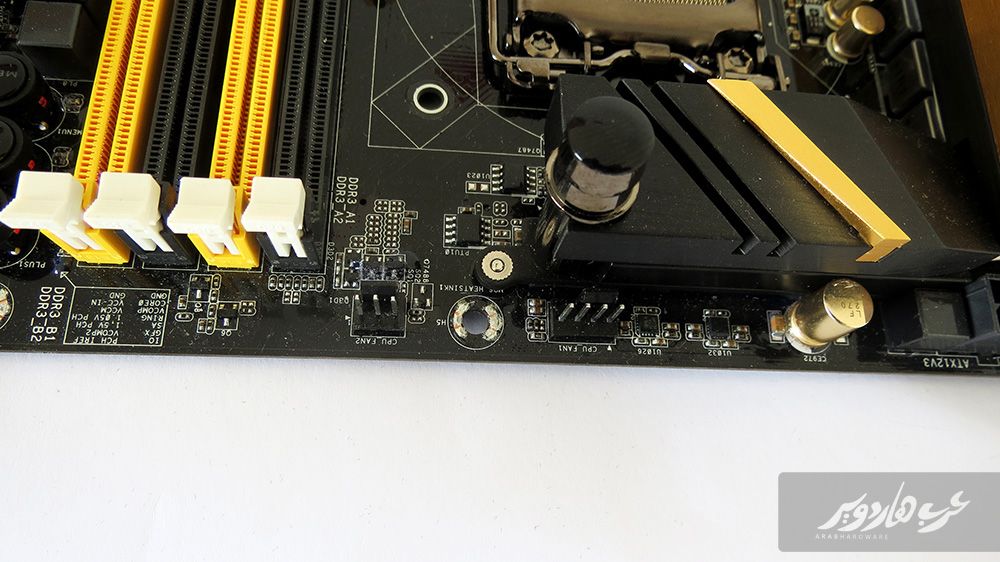

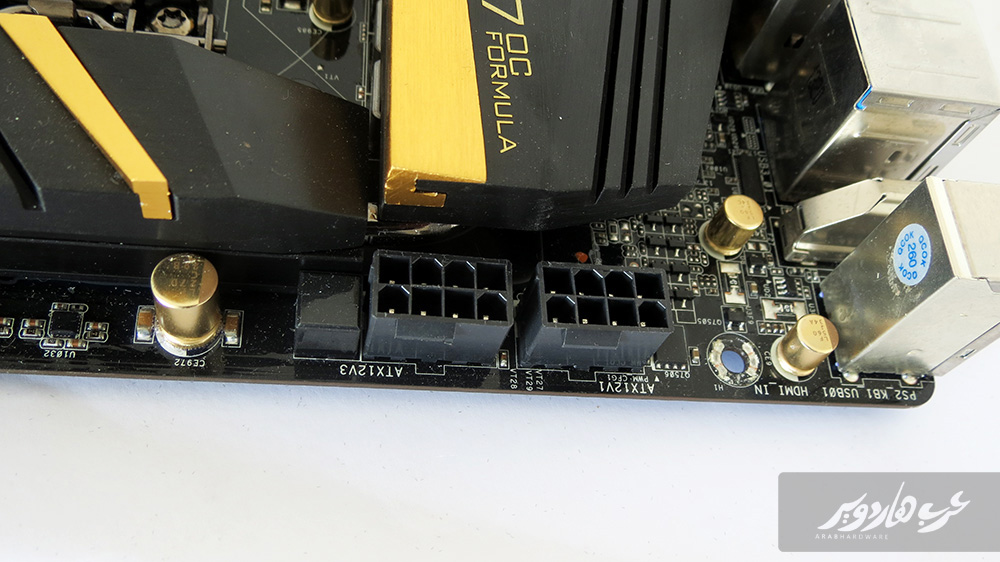

منافذ توصيل الطاقة للمعالج وتأتي اللوحة بمنفذين 8-Pin، وهي من عادات اللوحات الرائدة في عمليات الكسر والتي تعرف بإحتياجها لكميات كبيرو من الطاقة.

منافذ توصيل مراوح التبريد، وهي المرتبطة بقياسات درجات حرارة المعالج.

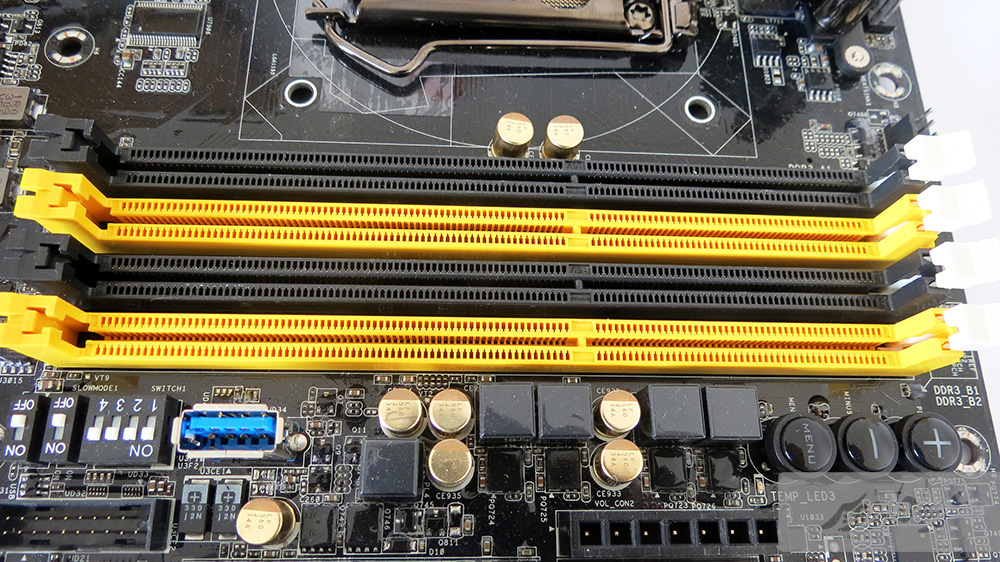

أربعة شقوق DIMM الخاصة بشرائح الذاكرة RAM، ويمكنها إستيعاب حتى 32GB من حجم الذاكرة تعمل بتردد 1600MHz كتردد أساسي ويمكن في حالة الكسر أن تصل إلى 3000MHz. وهي داعمة بالتأكيد لتقنية XMP من Intel.

هنا نجد ثلاث أزرار باللوحة إثنان منهما متعلقان برفع وخفض الترددات للمعالج BCLK، أما الذر الثالث فكت عليه Menue وهو خاص بالتنقل بين الأوضاع المختلفة لشاشة OLED الموجودة باللوحة.

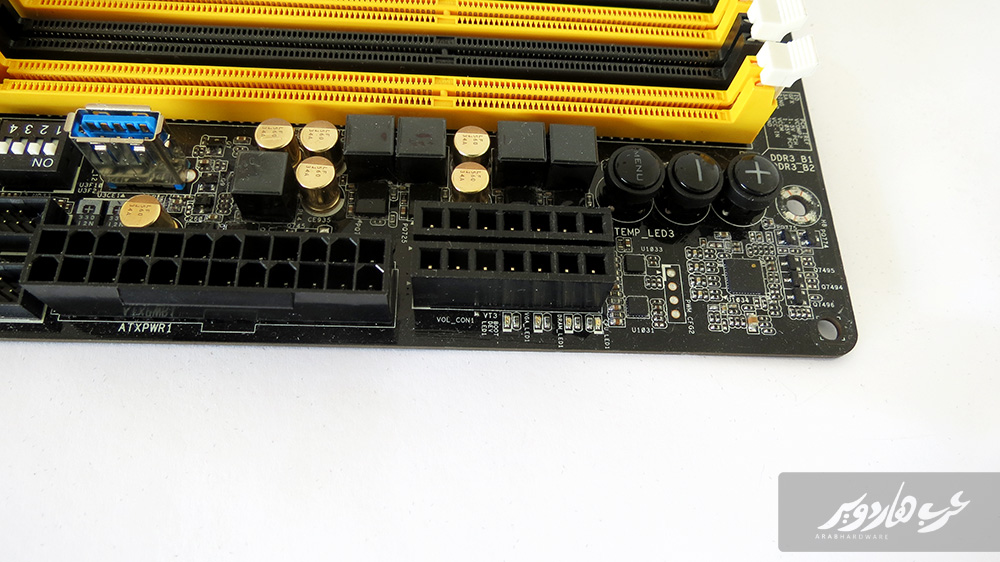

نجد كذلك نقاقط التوصيل الخاصة بقيسا الفولتية وهذه المرة عدد كبير منها، وبجانبها نجد منفذ توصيل الطاقة للوحة 24-Pin، وأخيراً منفذ USB3.0 على اللوحة وهو أمر إعتادته شركة ASRock مؤخراً، وهذا المنفذ تابع للمنافذ التي تقدمها رقاقة ASmedia على اللوحة.

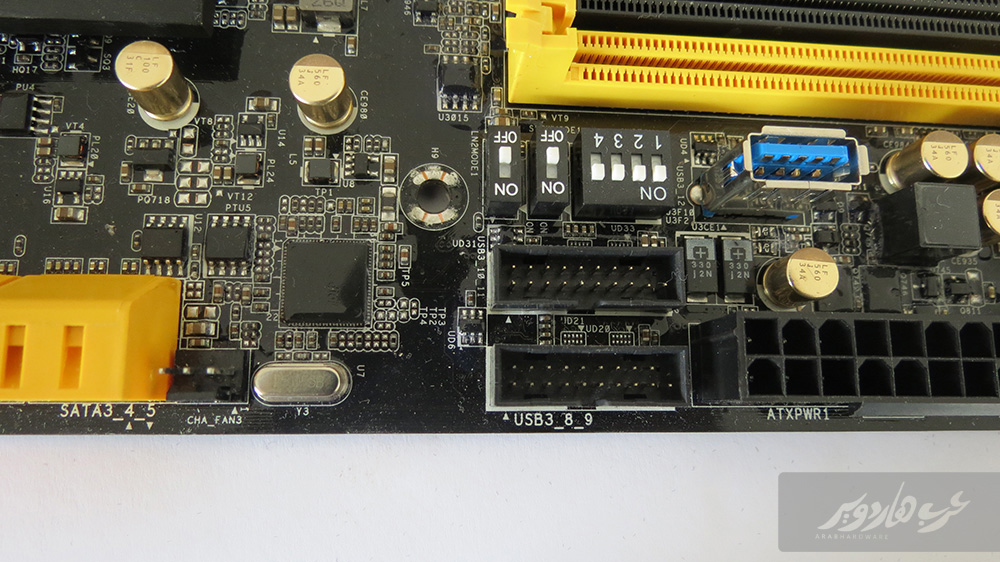

منفذين لتوصيل مخارج USB3.0 إضافية، وبالأعلى نجد إضافة جديدة من ASRock وهو إبتكار أراه لأول مرة، فعن طريق هذه الأزرار الصغيرة ستتمكن من التحكم في منافذ PCIe الموجودة باللوحة، فالأزرار المرقم من 1 إلى 4 هي الخاصة بتشغيل أو تعطيل منافذ PCIe X16 الخاصة بالبطاقات الرسومية،وبالنسبة للزين الأخرين فالأول يختص بتشغيل أو غلق وضعية LN2 Mode، والثاني لتفعيل وضعية SLow Mode والتي تجبر المعالج على العمل بأقل تردد ممكن.

نجد أياضا ً رقاقة ASmedia والخاصة بالتحكم ب 4 منافذ SATA III.باللوحة.

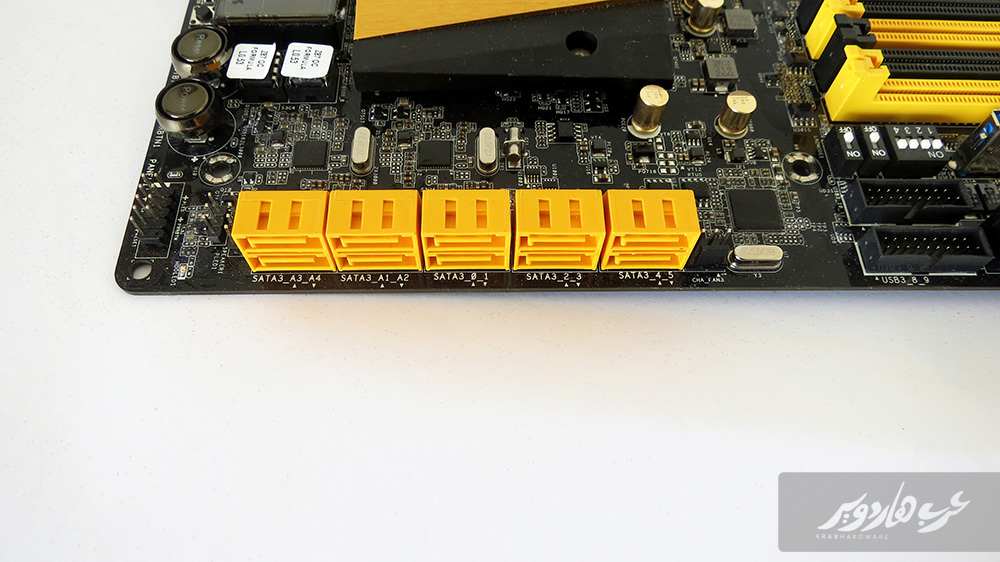

منافذ الساتا الخاصة بتوصيل ألأقراص المختلفة وهي جميعها من نوع Sata 6GB/s ، 6 منافذ منها متصلة بشريحة Z87 الأساسية من Intel، والأربعة الأخرين تابعين لتحكم شريحة ASMedia ASM1061.

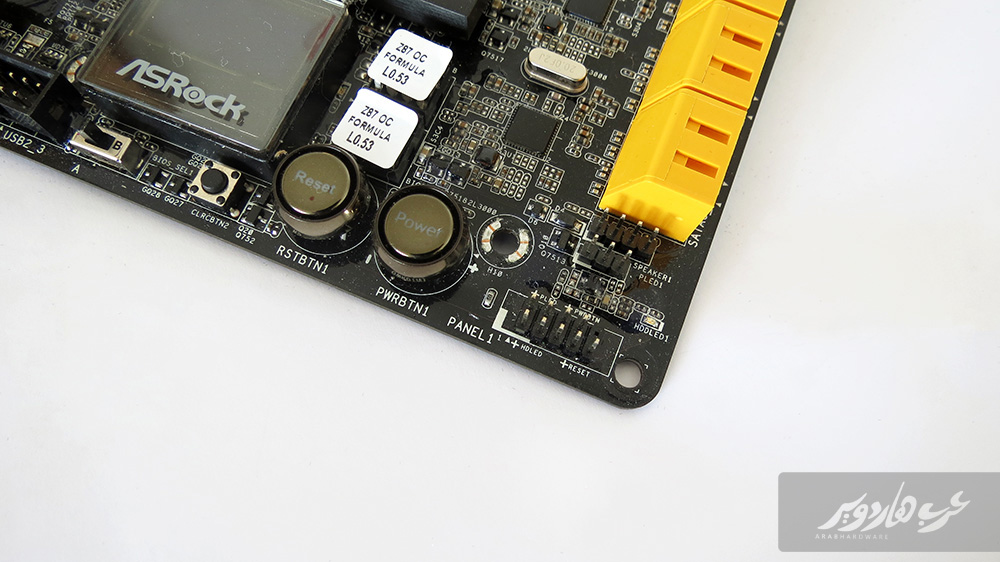

المنفذ الخاص بتثبيت Speaker نجده بجوار منافذ الساتا مباشرة، وبعدها نجد أماكن توصيل أزرار التشغيل الخاصة بصندوق الحاسب وبجانبها أزرار التشغيل الموجودة على اللوحة نفسها والتي تسهل الأمر على القائمين بتجارب كسر السرعة.

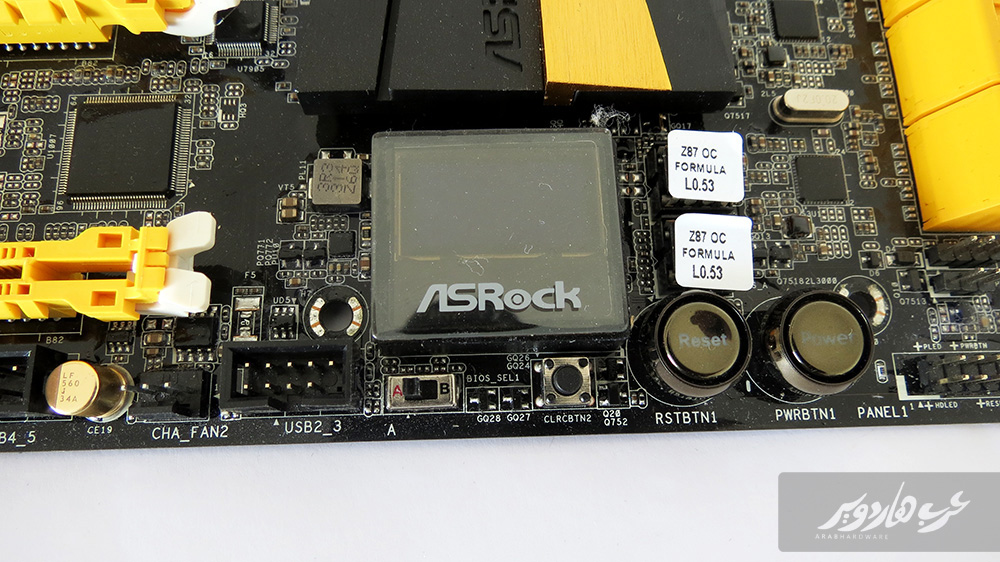

الشيء الأبرز لدينا هنا هي شاشة ASRock الجديدة OLED، الشاشة تقوم بنفس وظيفة شاشة Debug الخاصة بالكشف على أجزاء اللوحة أثناء بداية التشغيل، وهذا بالإضافة إلى العديد من الوظائف الأخرى والتي أوضحناها سابقاً إظهار درجة الحرارة للمعالج وقياس الفولتية وكذلك إظهر التردد الذي يعمل عليه.
وإلى جانب ذلك نجد زر CLR CMOS الخاص بإعادة الإعدادت الإفتراضية لل BIOS ثم زر التحويل بين نسختي ال BISO باللوحة وأخيراً منفذ توصيل مخارج USB 2.0 إضافية وبجانبها منفذ توصيل مروحة تبريد أخرى 3-Pin.

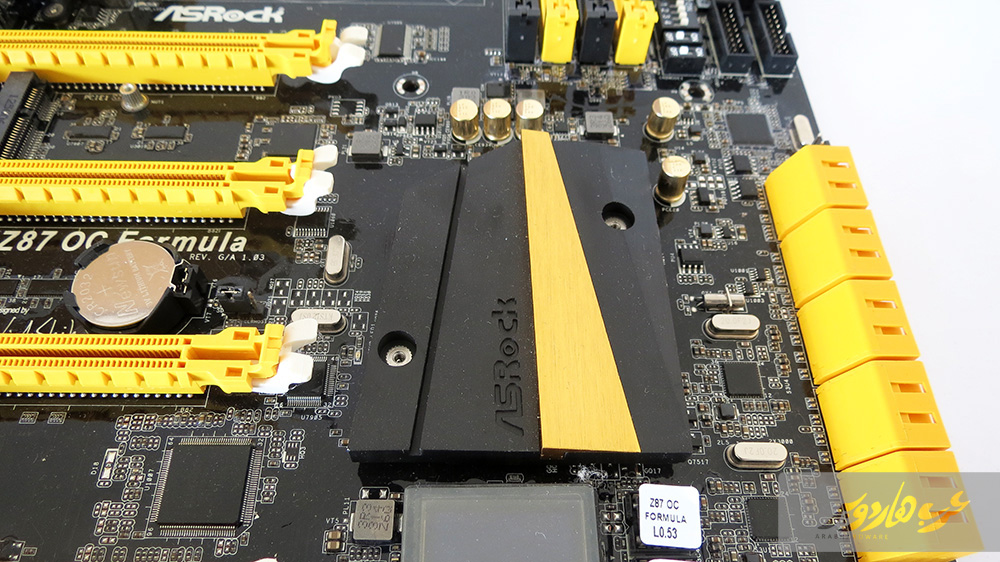

المشتت الخاص بتبريد شريحة Z87 القادمة بها اللوحة، وهي أعلى شريحة ضمن شرائح الجيل الثامن من Intel.

إستكمالاً للمنافذ المنتشرىة على الجهة السفلية للوحة نجد أقصى اليمين منفذ أخر لتثبيت مروحة تبريد ولكن هذه المرة 4-Pin، وبجانبها منفذ توصيل COM ثم منفذ طاقة Molex وهو خاص بإمداد طاقة إضاقية لشقوقو PCIe X16 في حال تم توصيل عدة بطاقات رسومية في وضعية CrossFire X أو SLI، وعلى اليسار تماماً نجد منفذ توصيل مخارج الصوت بصندوق الحاسب.

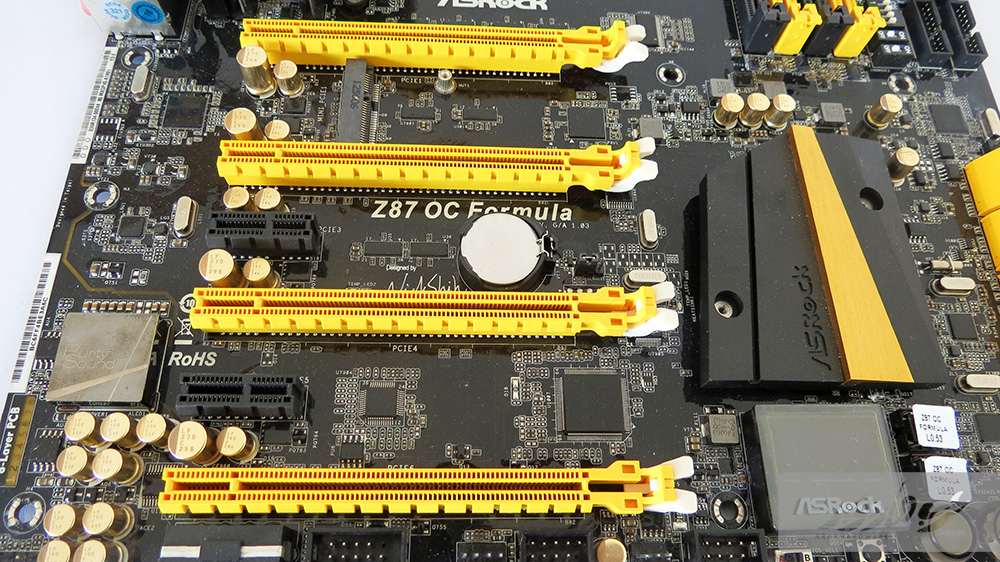

منافذ PCIe باللوحة، ونجد أربعة منافذ PCIe x16 للبطاقات الرسومية، ثلاثة منها PCI Express 3.0 والأخير PCI Express 2.0 ويمكن بذلك تثبيت حتى أربع بطاقات لتعمل بوضعية Quad SLI أو Quad CrossFireX.

ونجد في وسط هذه المنافذ منفذين PCIe x1 الخاصة بتثبيت بطاقت أخرى كبطاقات الصوت أو بطاقات الشبكة LAN...إلخ.

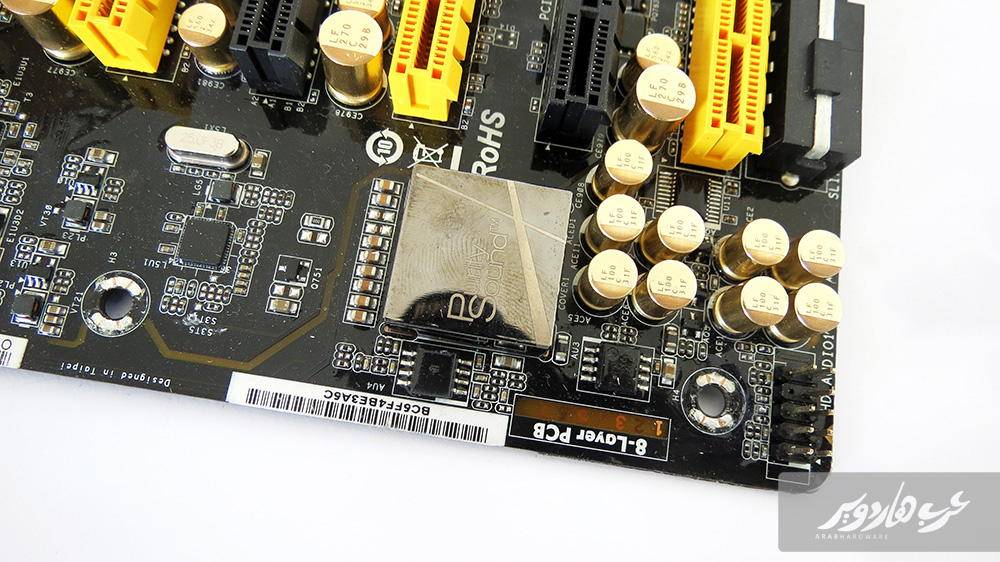

بطاقة الصوت Purity Sound و هي أحد أعضاء تقنية A-Style الخاصة بالشركة.

شرائح NUVOTON الخاصة بقياس درجات الحرارة والفولتية للوحة.

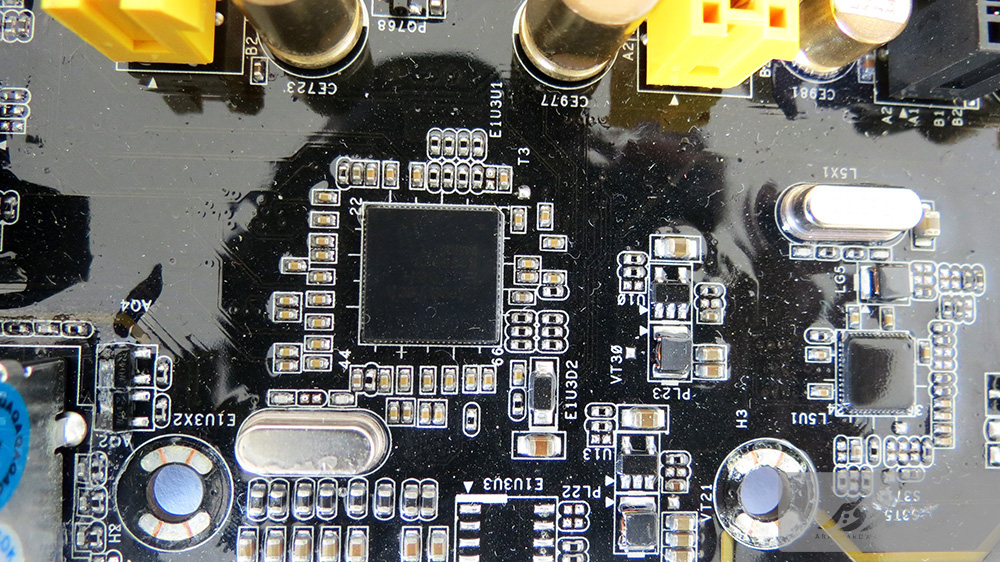

رقاقة Etron والخاصة التحم في بعض منافذ USB 3.0 ضمن المنافذ الخلفية.

منفذين أخرين لتثبيت مراوح التبريد ونلاحظ كذلك المنفذ المستغل لثبيت مروحة التبريد الخاصة بمشتت وحدات الطاقة.

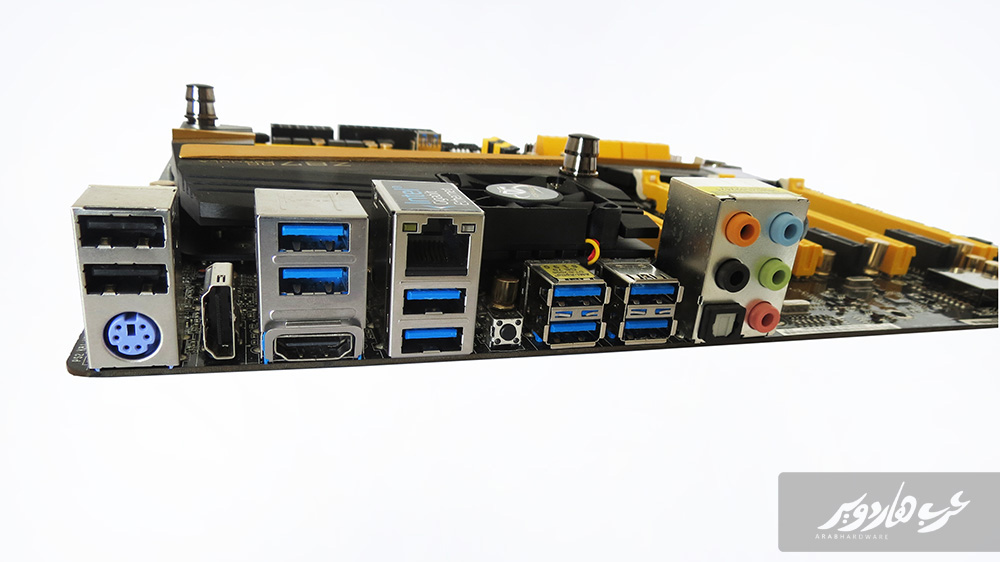

المنافذ الخلفية للوحة وتبدأ بمنفذين USB2.0 أسفلهم منفذ PS2 العتيق، يلي ذلك منفذ HDMI الخاص بتقنية HDMI-In وبجانبه منفذ HDMI الأساسي يعلوه منفذين USB3.0.
نجد بعد ذلك 6 منافذ USB3.0 أخرى مع منفذ RJ-45 الخاص بالإنترنت، وتجد زر أسود صغير في الوسط وهو زر CLR_CMOS، وأخيراً نجد منافذ الصوت 7.1 Channel .

 نظرة على واجهة ال BIOS:

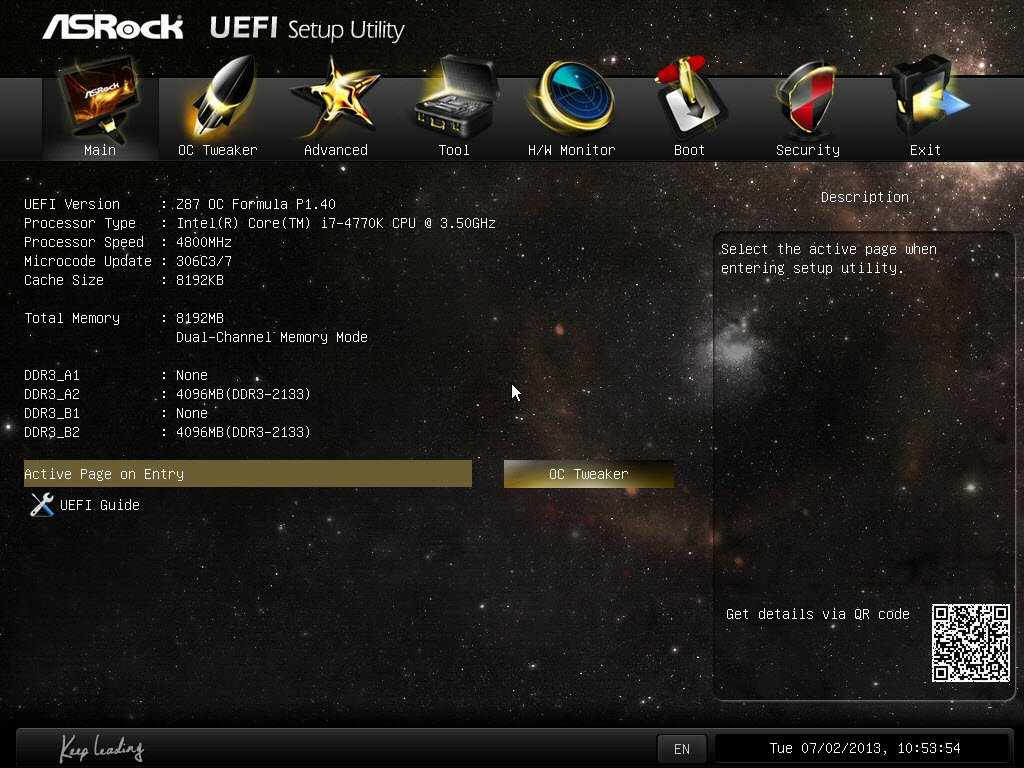

بخلاف المتوقع من لوحة مميزة كهذه تأتي واجهة ال BIOS بنفس التصميم للوحات ASRock الإعتيادية، وكنت أريد من الشركة إتباع نفس النهج الذي تتبعه شركات أخرى مع لوحاتها من الإصدارات الخاصة، مثلا كشركة ASUS مع لوحات ROG، وكذك شركة MSI وتصميمها المميز لل BIOS مع لوحة MPower. ونجد الصفحة الأساسية للBios وتبيوب Main معلومات عامة كنسخة ال BIOS الحالية ونوع المعالج المثبت باللوحة وكذلك حجم الذاكرة المستخدمة، ويمكن من خلال Active Page On Entry تحديد التبويب الأساسي لواجهة ال BIOS والذي يتم الدخول عليه مباشرة.

التبويب الذي يعد الأهم ضمن واجهة ال BISO وهو OC Tweaker الذي سيتم من خلاله إجراء عمليات الكسر المختلفة سواء للمعالج أو للذاكرة.

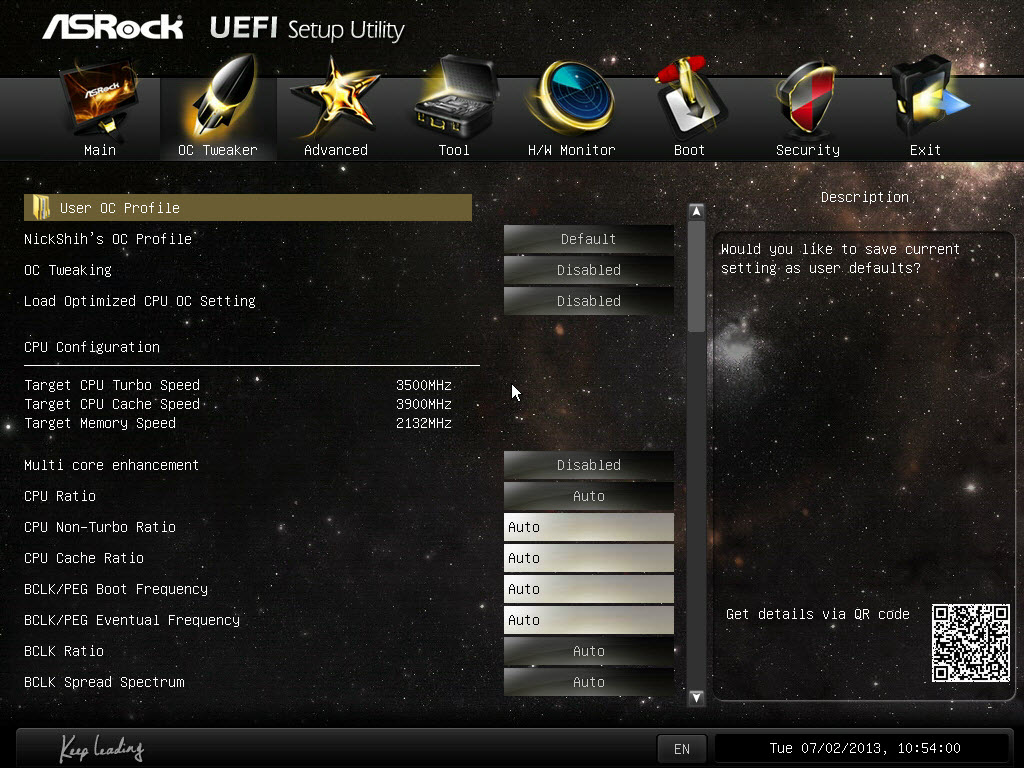

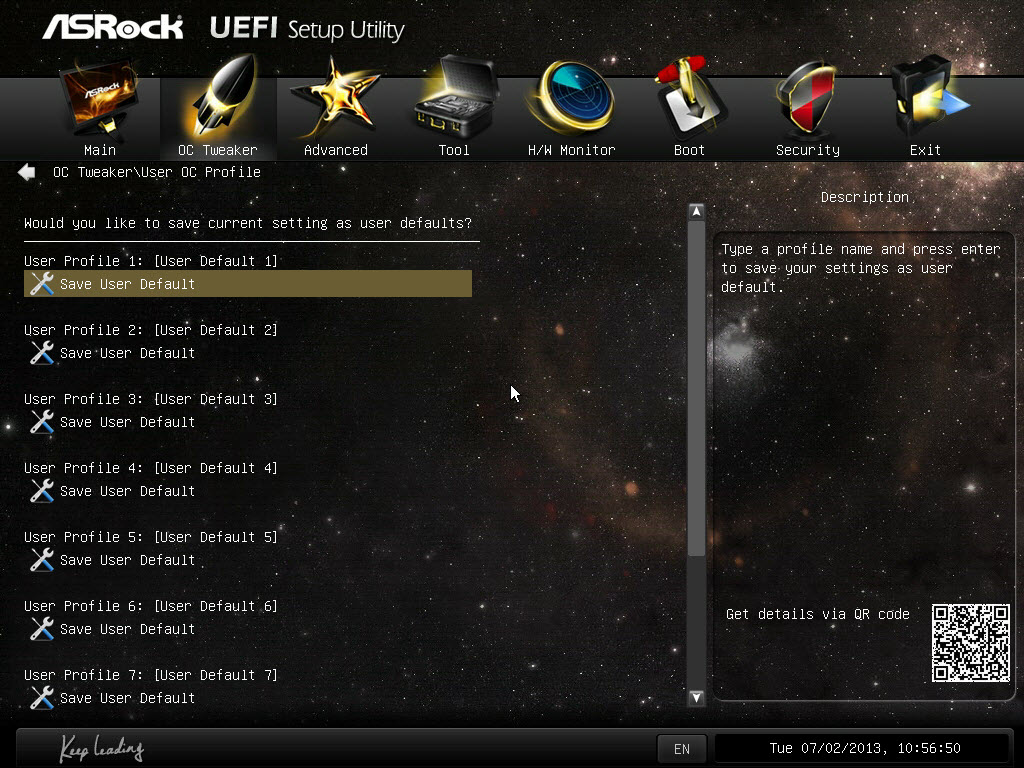

هنا تم الدخول على User OC Profile ويمكنك من حفظ إعدادت الكسر التي قمت بها للعودة إليها مرة أخرى لاحقاً.

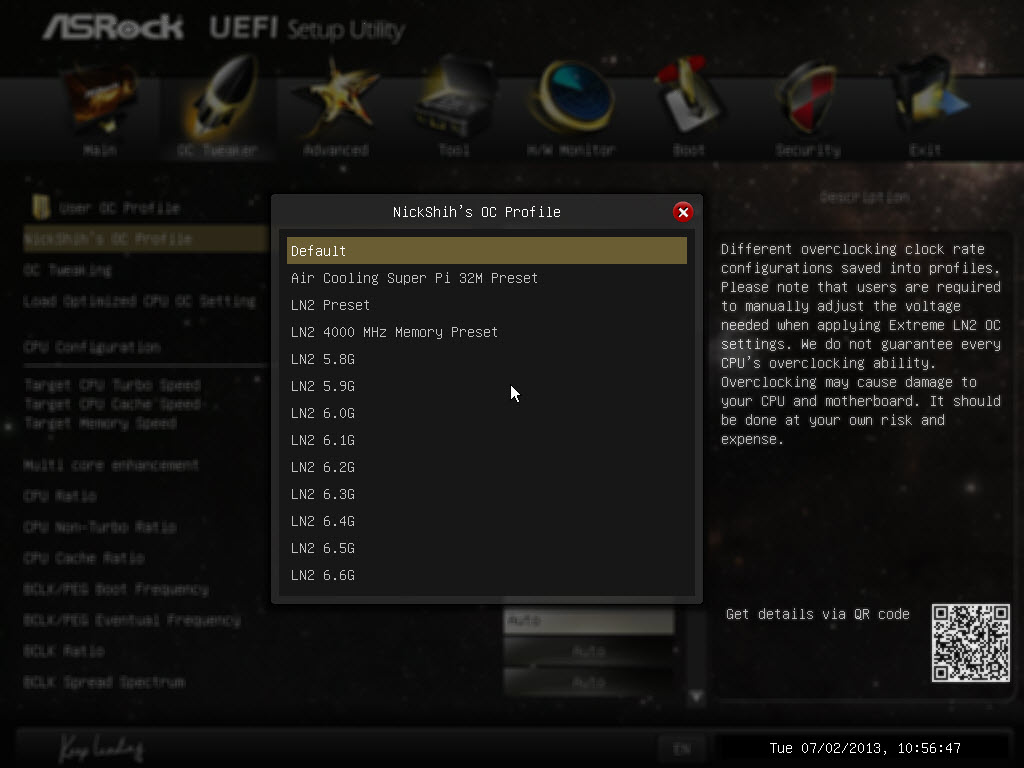

هنا إضافة مميزة من ASRock لواجهة ال BIOS بهذه اللوحة، فلقد تم إضافة إعدادت الكسر الخاصة ب NickShih، وهو أحد أشهر القائمين بعمليات كسر السرعة حول العالم وقد حقق أرقام قياسية وعالمية عديدة، طبعاً من الواضح من هذه القائمة أنها خاصة بعمليات الكسر المعتمدة على تبريد LN2.

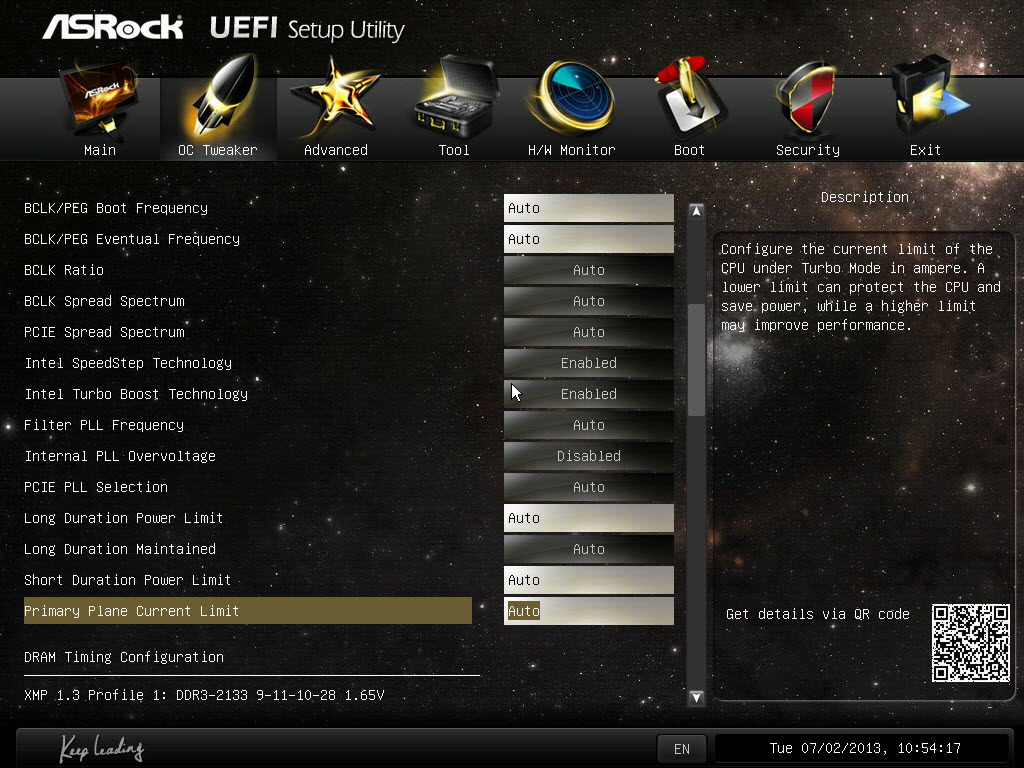

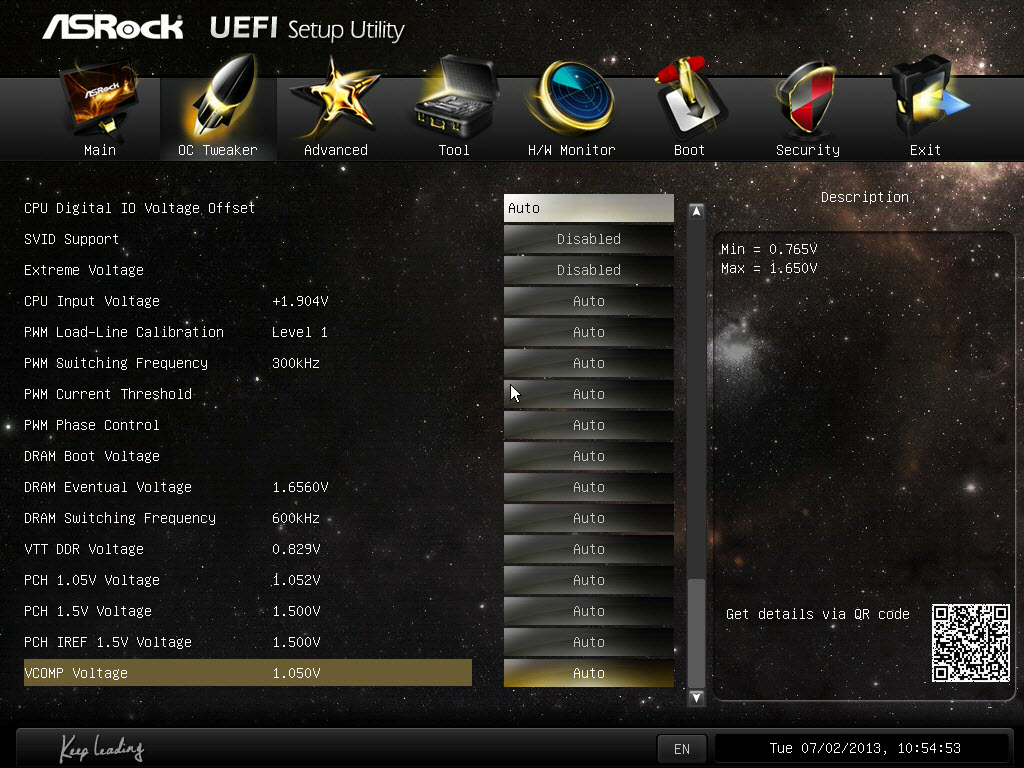

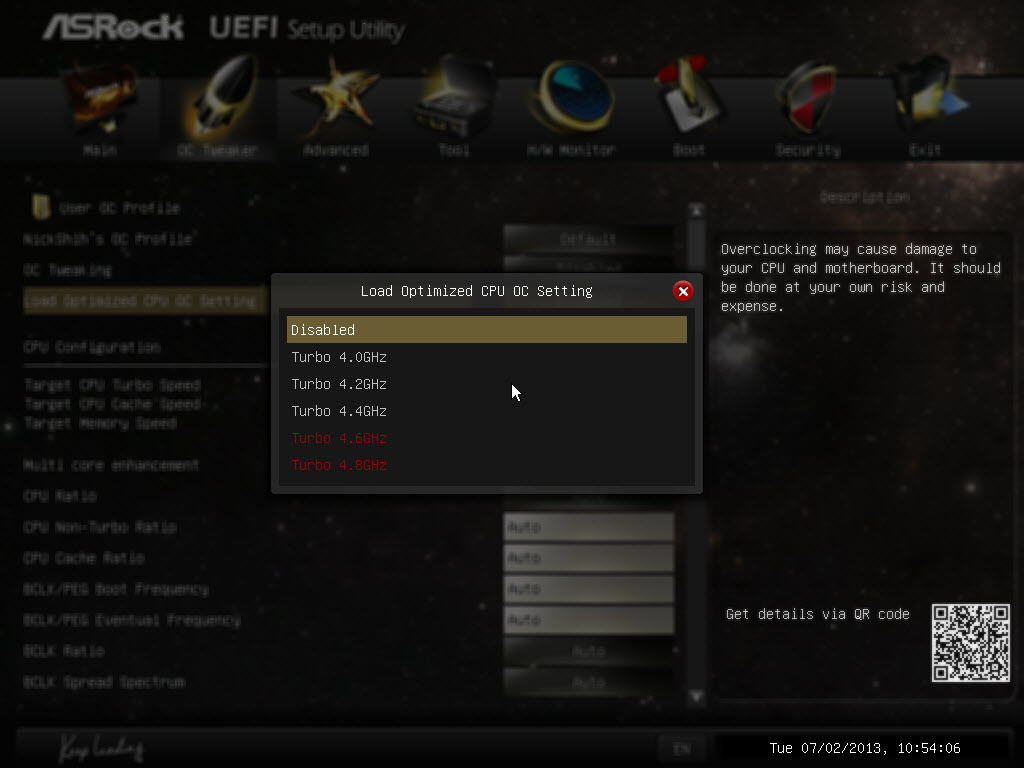

قائمة أخرى ضمن تبيوب OC Tweaker، هذه المرة القائمة تشمل إعدادت كسر أخرى يمكن بإستخدامها الوصول إلى تردد 4.8GHz دون بذل أي مجهود، وهي الطريقة التي إتبعناها في الوصول المعالج إلى هذا التردد.

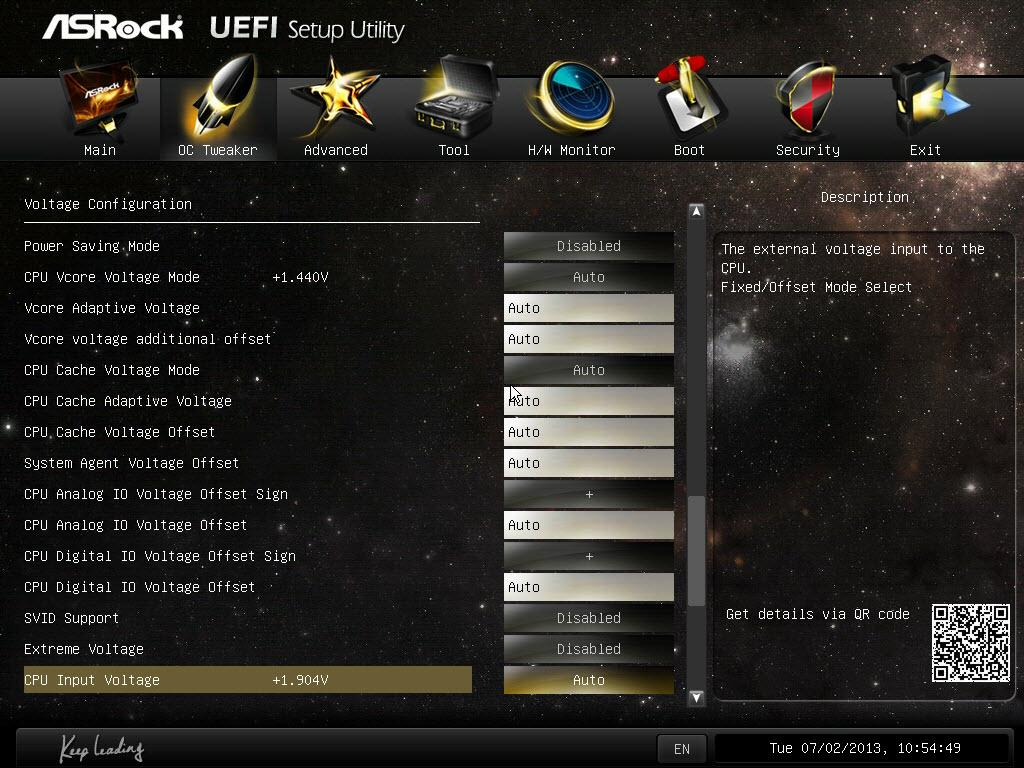

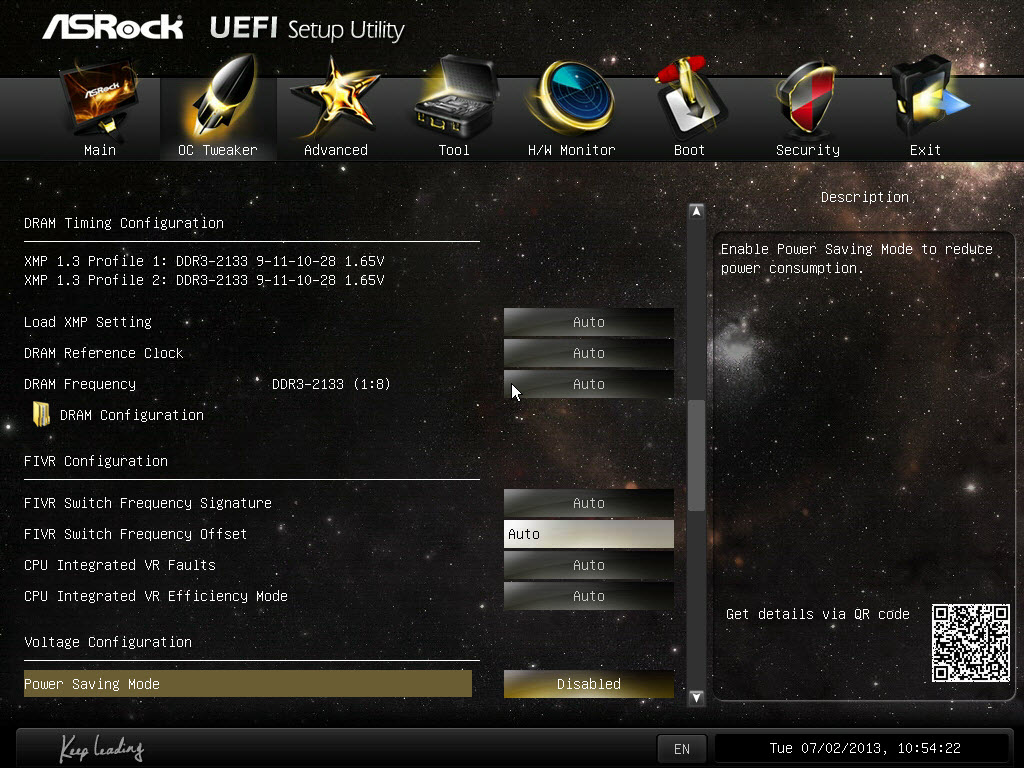

الصور السابقة هي توضيح لباقي الخياارات، والتي تمكنك من تحديد ترددات المعالج بشكل يدوي دون الإعتماد على تلك الإعدادات المحفوظة سابقاً، كذكلك نجد خيارات ضبط ترددات الذاكرة وضبط الفولتية وأيضاً إعدادت خاصة بتفعيل أو غلق عدة تقنيات مرتبطو لأدآء المعالج، كتقنية Intel Turbo Boost و Intel SpeedStep Technology.

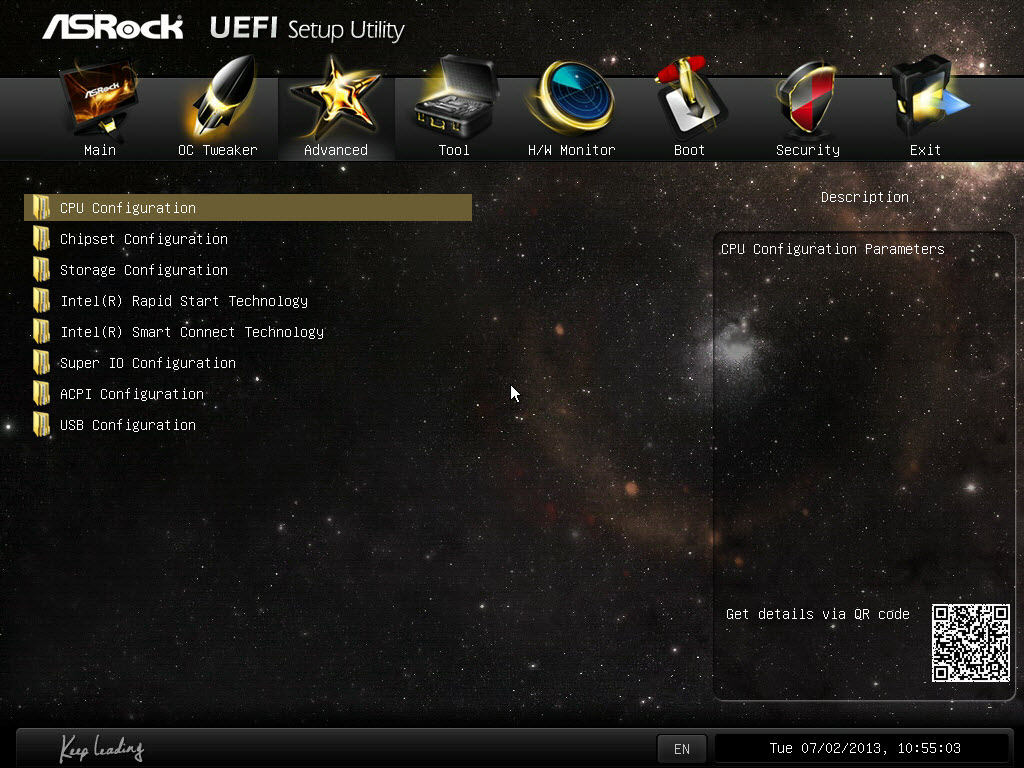

التنبويب التالي هو Advanced ونجد به العديد من الخيارات الفرعية سنستعرض أهمها سريعا ً.

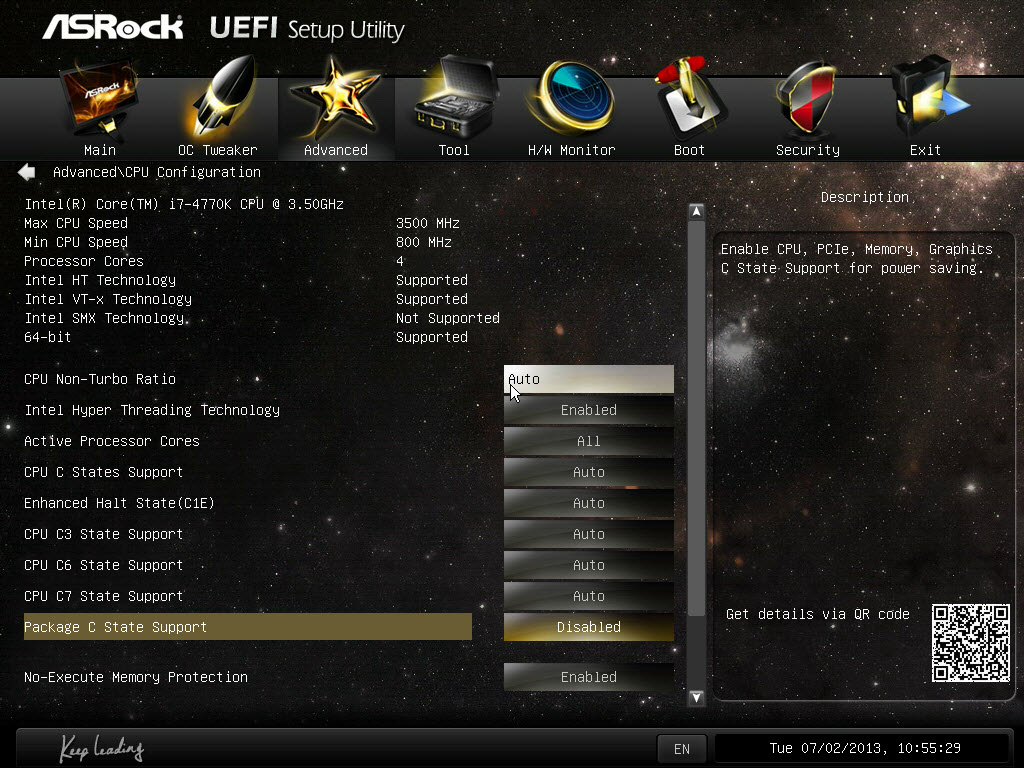

الخيار الفرعي CPU Configuration ونجد في البداية معلومات عن مواصفات المعالج المستخدم، وبالأسفل العديد من الأوضاع والتقنيات الخاصة بالمعالج والتي يمكن تفعيلها أو غلقها.

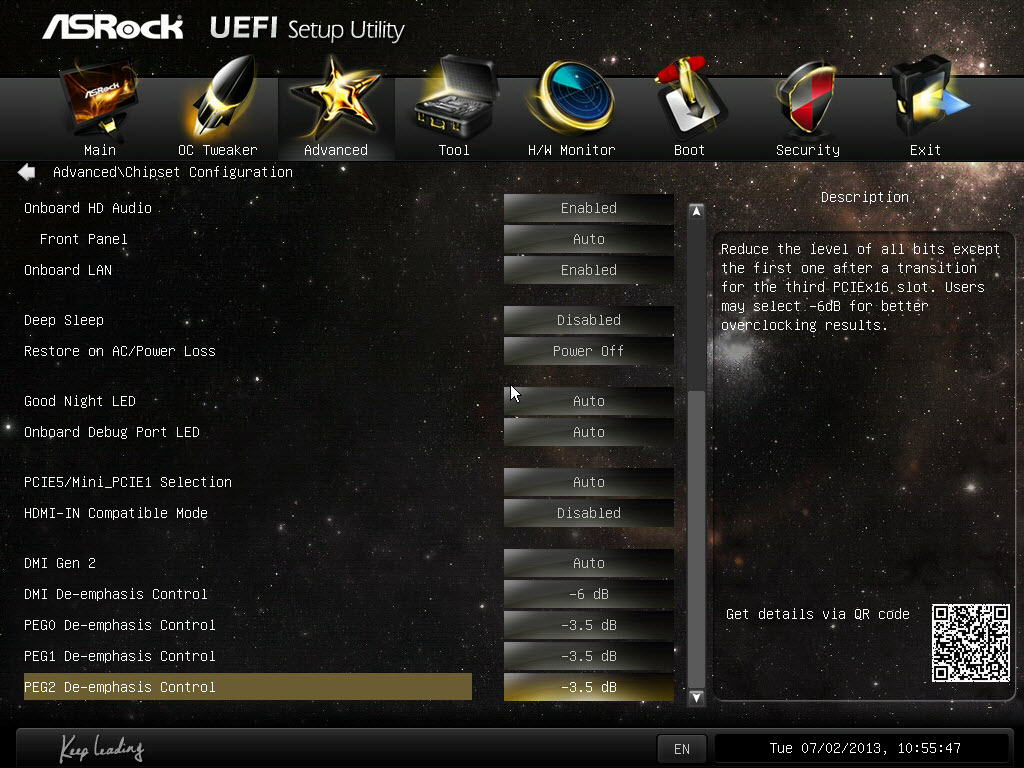

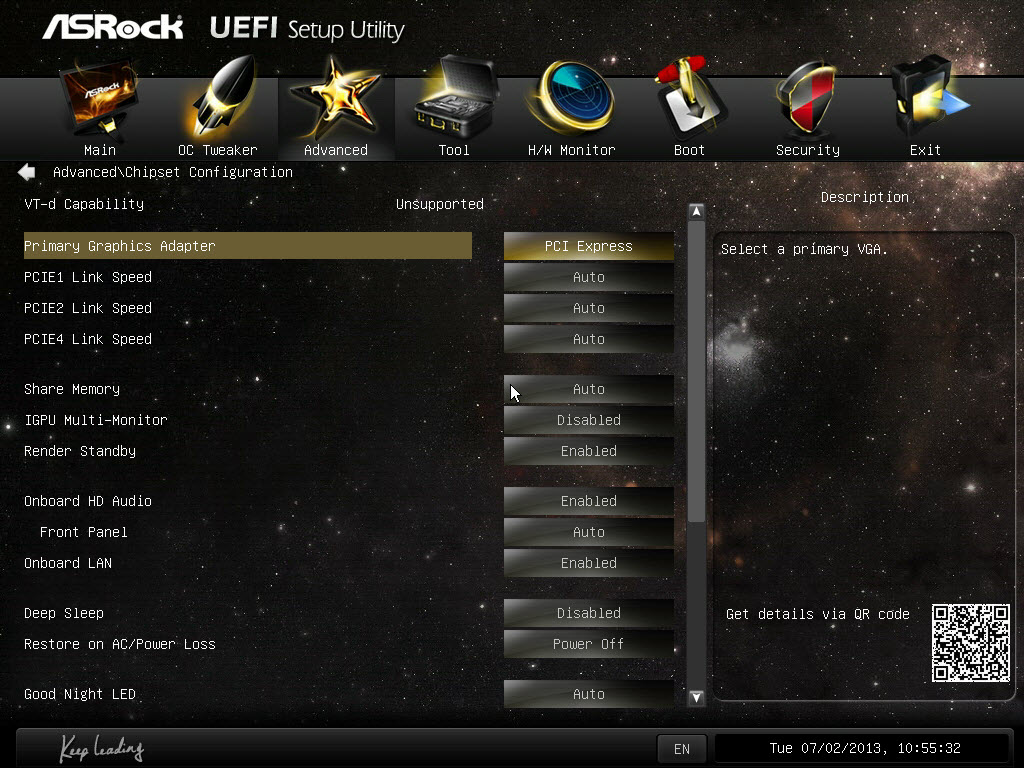

الخيار الفرعي Chipset Configuration، ويمكنك هنا التحكم بالعديد من الأجزاء باللوحة كبطاقة الصوت وبطاقة الشبكة باللوحة والعديد من الخيارات الأخرى.

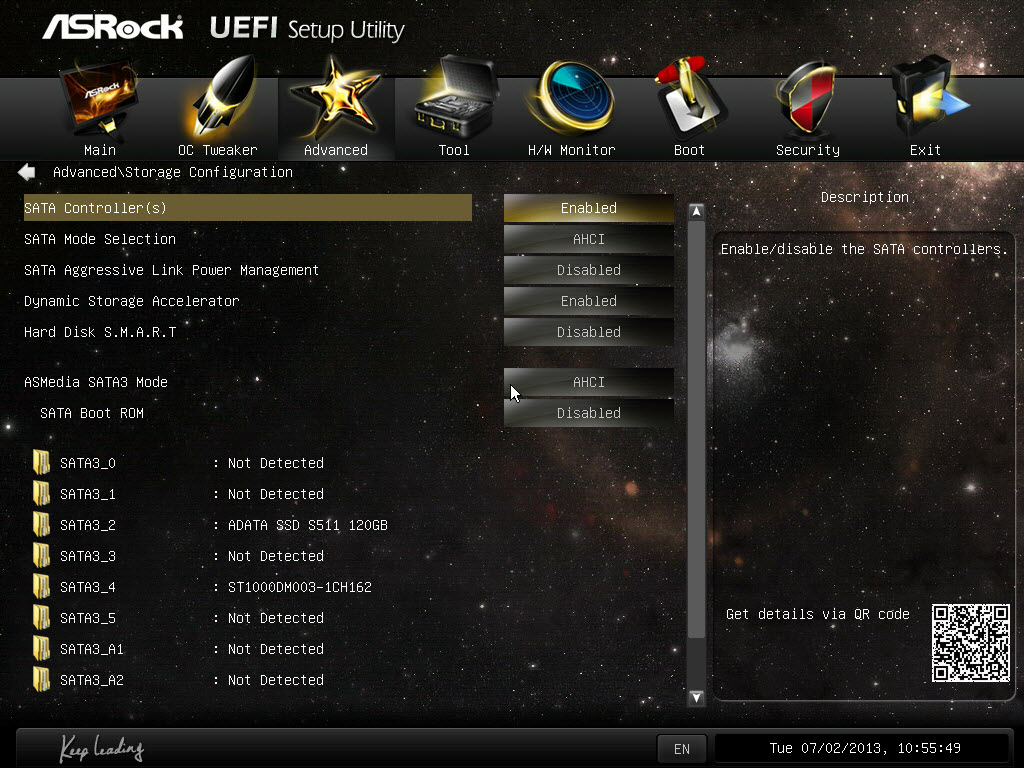

خيار Storage Configuration، وهو للتحكم في الأقراص المثبتة بمنافذ الساتا باللوحة، وأيضاً التغيير بين وضعية التوصيل سواء AHCI أو IDE.

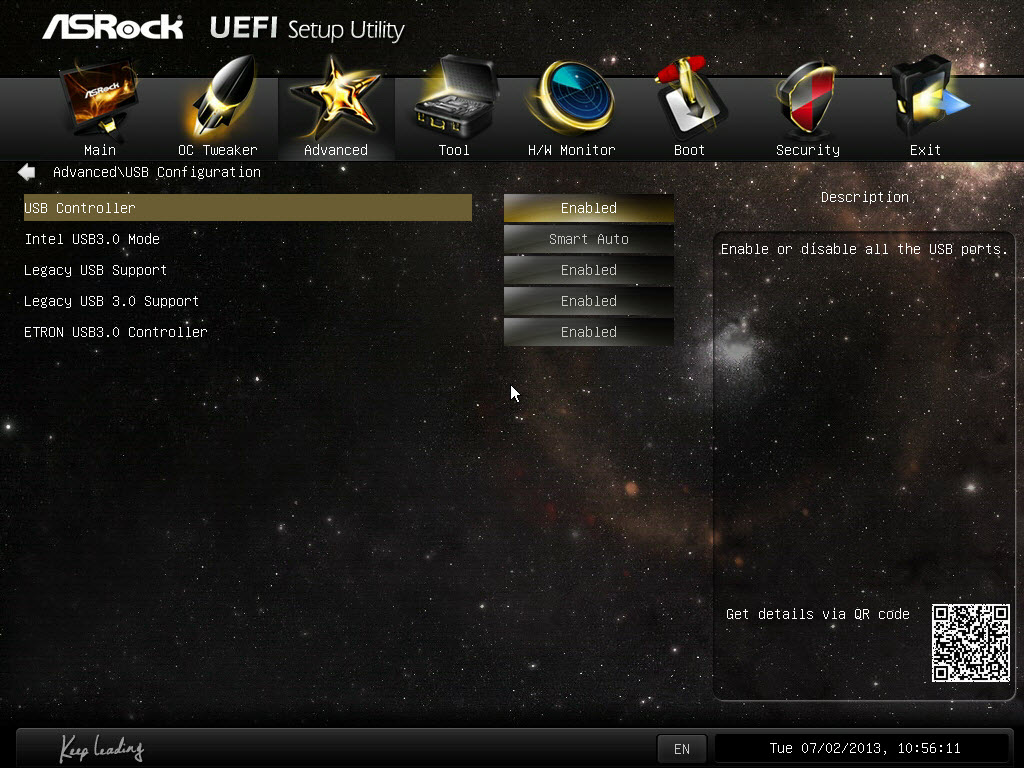

تبويب USB Configuration للتحكم في منافذ USB باللوحة.

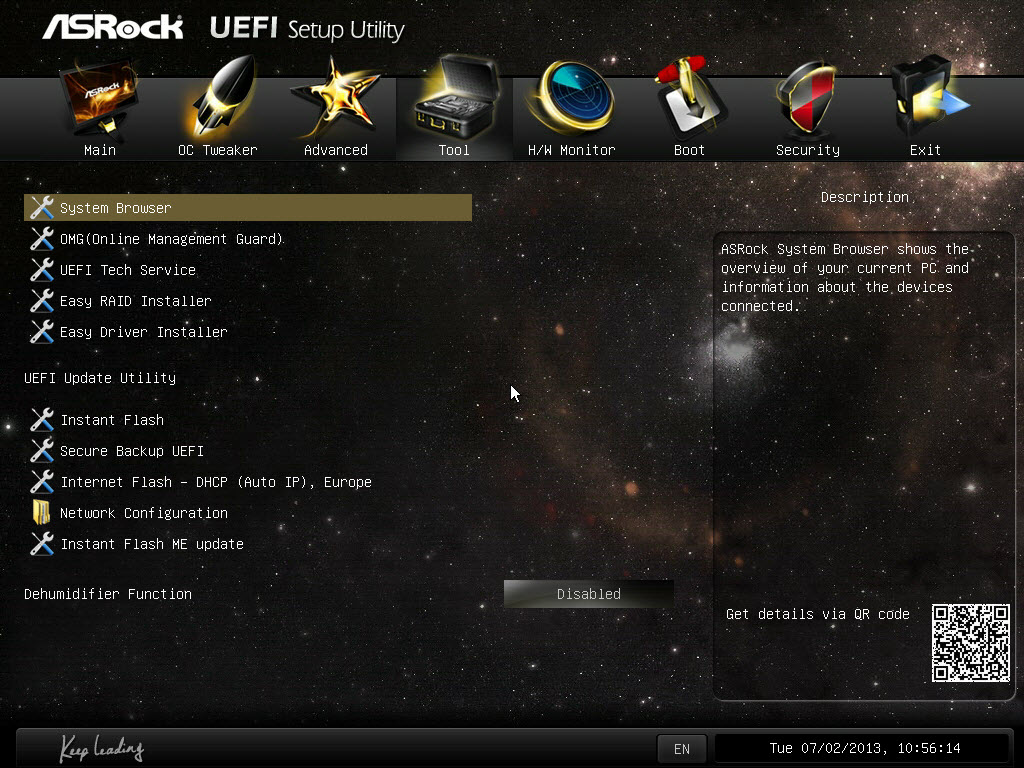

تبويب TOOL ويمكنك هنا الإستفادة بالعديد من الأدوات التي تقدمها شركة ASRock ضمن واجهة ال BIOS لديها، كأداة المتصفح الموجود والتي تمكنك من تصفح الإنترنت من خلال ال BIOS، وأيضاً الأدوات المتعددة الخاصة بتحديث ال BIOS سواء من خلال الموقع الخدمي لASRock مباشرة أو من خلال  USB Flash، وأيضاً إمكانية عمل نسخة إحتياطية من نسخة ال BIOS الحالية.

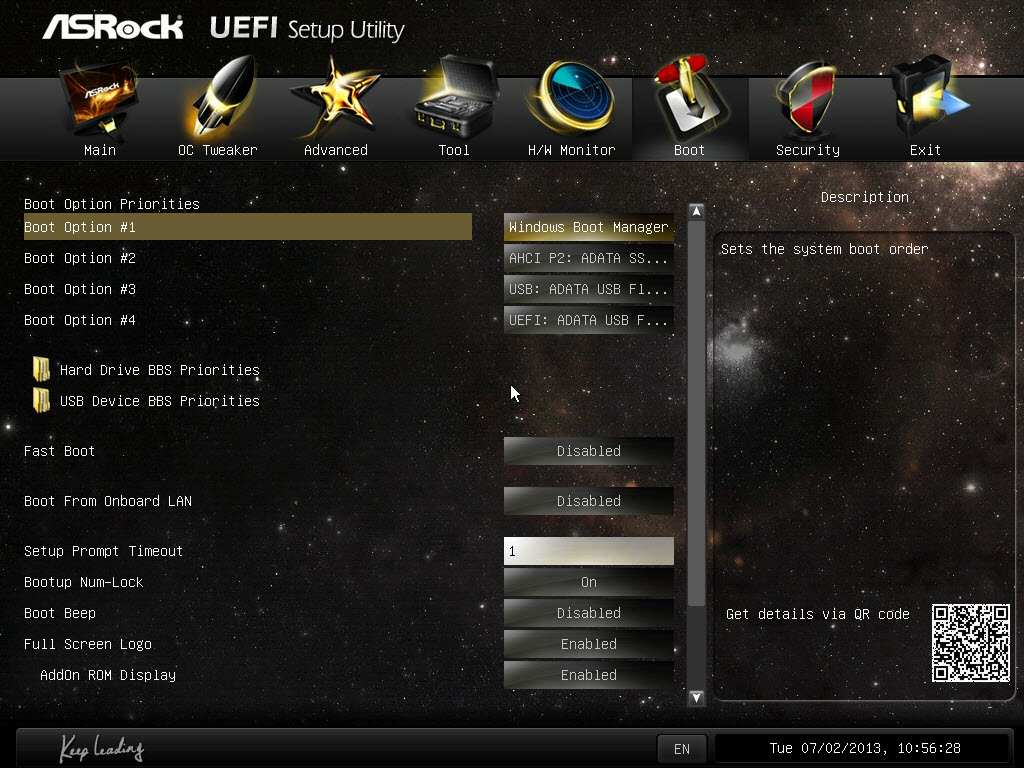

تبويب Boot، وهو معلوم بالتاكيد للجميع، فهو الخاص تحديد بالقرص الضي سيتم الإقلاع من خلاله، وكذلك تحديد أولويات الإقلاع بحسب الترتيب الذي تحددده بنفسك.

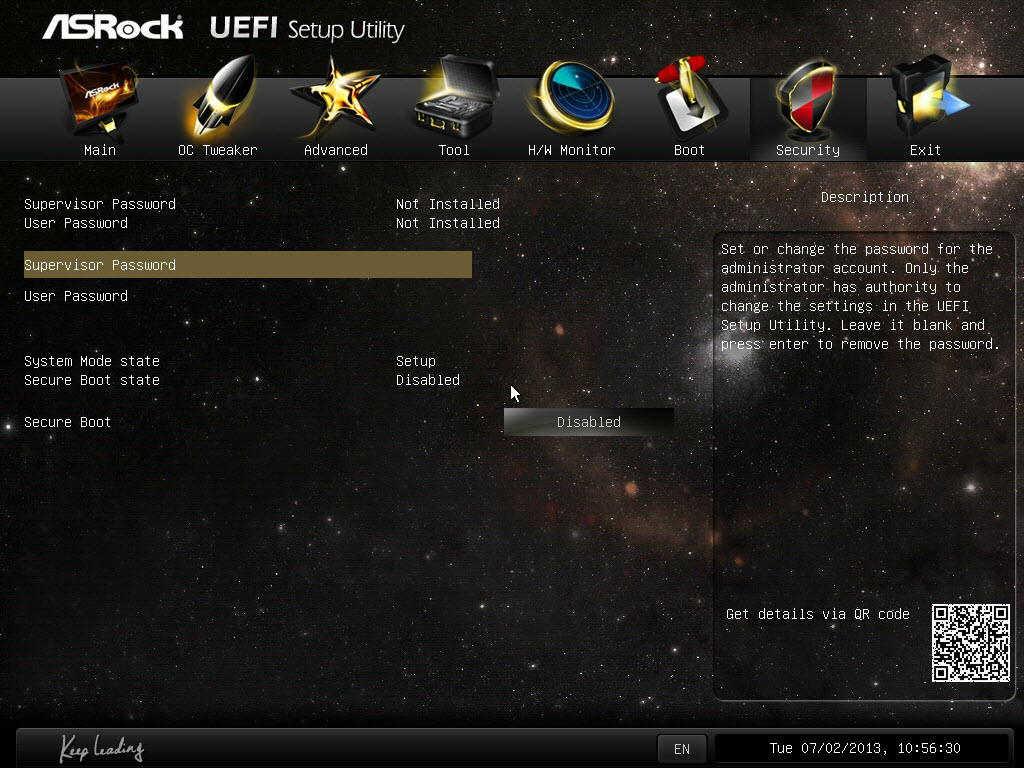

تبويب Security والذي يمكنك من ضبط كلمة سر لواجهة ال BIOS لديك.

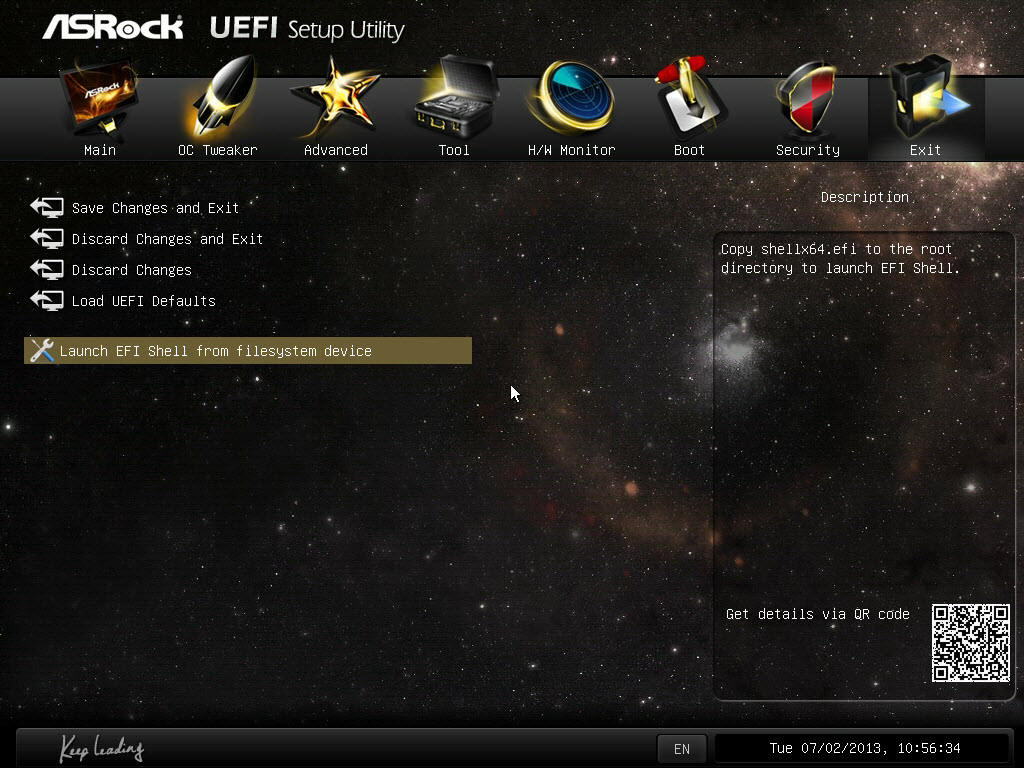

أخيراً تبويب Exit ونجد الإعدادات الخاصة بحفظ أو إلغاء الإعدادت التي قمت بتغييرها حالاً وكذلك خيار إعادة إعدادات ال BIOS للوضع الإفتراضي.

منصة الإختبار والإختبارات:

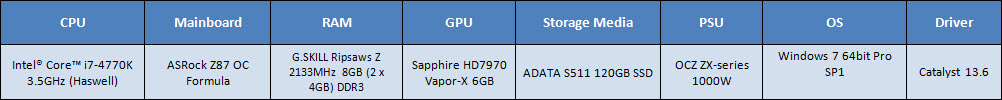

منصة الإختبار:

منهجية الإختبار:

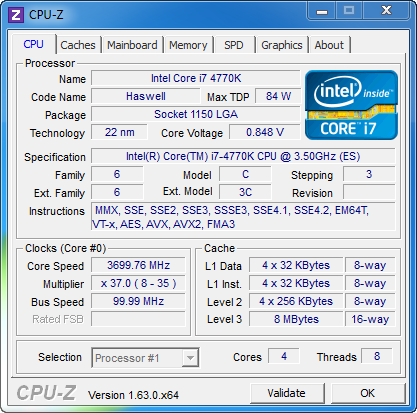

تم إختبار اللوحة مع معالج Core i7-4770K وهو يعمل بتردد أساسي 3.5GHz ويصل بتقنية Intel Turbo Boost إلى 3.7GHz، وكانت المقارنة بين لوحة اليوم لوحة MSI Mpower وكذلك لوحة ASRock Z87 Extreme 4.

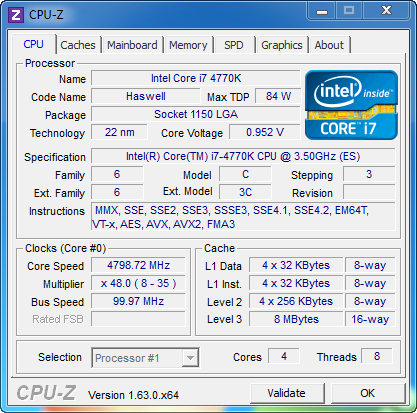

تم كسر سرعة المعالج والوصول إلى تردد 4.8GHz وذلك من خلال إختيار التردد من القائمة التي تحتوى على إعدادت الكسر المحفوظة والجاهزة. وأيضاً تم رفع تردد الذواكر إلى 2133MHz. ولم تمكن من تخطي هذا التردد ليس لعد إستقرار المعالج وإنما بسبب درجات الحرارة المرتفع والت تخطت حاجز ال90 درجة، وهو ما جعلني أتوقف بعملية الكسر عند هذا الحد.

نتائج الإختبارات:

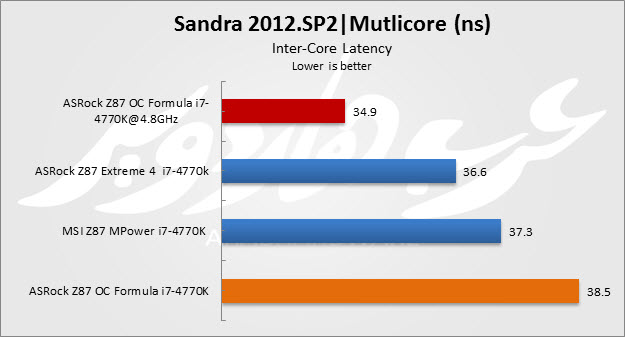

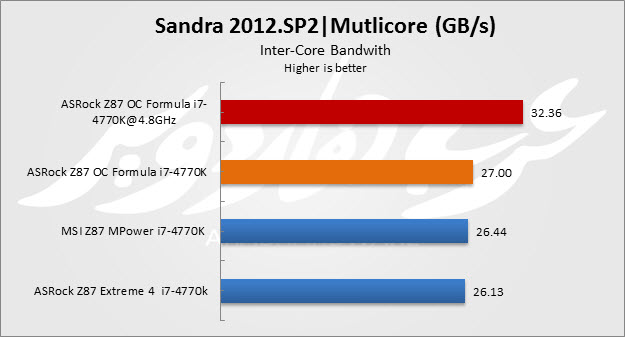

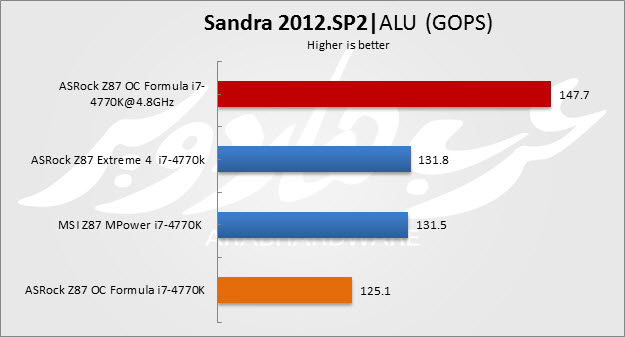

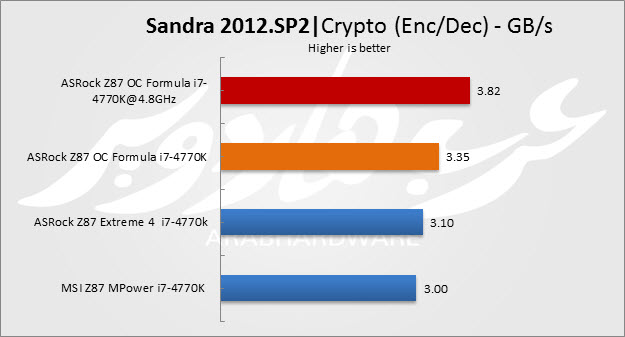

SiSoftware Sandra 2012

Sandra هو برنامج يحتوي الكثير من الاختبارات لمختلف الجوانب, من المعالجة إلى الـ Multimedia و التعامل مع أجهزة الهواتف الذكية. اختبار ALU يقيس قوة المعالجة المنطقية, Cryptography يقيس قوة المعالج في التشفير و فكه, و Multicore Efficiency لقياس الـ bandwidth بين أنوية المعالج و مدى فعالية الأنوية في تعاملها مع بعضها.

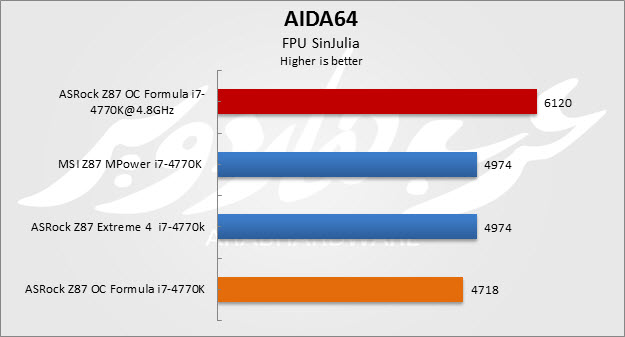

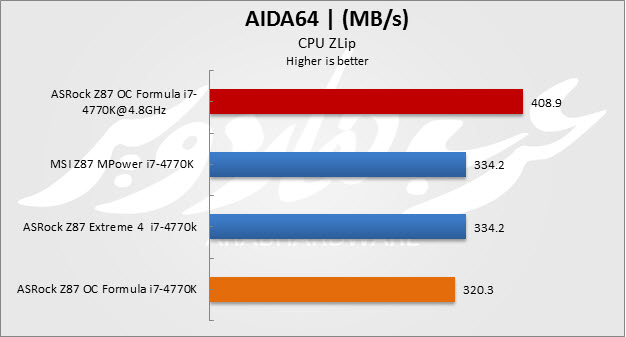

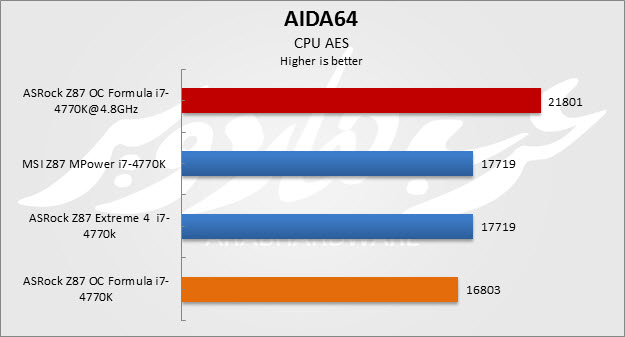

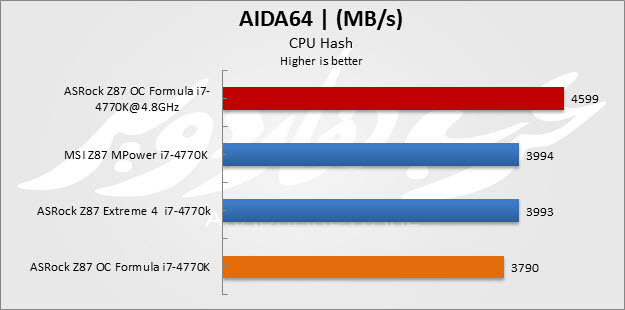

AIDA64 Extreme Edition:

البرنامج الذي لا يترك شاردة و لا واردة عن جهازك إلا أحاط بها علماً و وضع تقرير شامل بين يديك. بل يتخطى ذلك و يقدم للمستخدم أدوات فريدة لتقييم جهازه و قياس الأداء من خلال مجموعة من الاختبارات التي تشمل اختبارات للمعالج, الذاكرة, وسائط التخزين. يتميز البرنامج بالدقة في الاختبارات, و يتعدى ذلك بوجود قاعدة بيانات بها مجموعة من النتائج التي تم تخزينها مسبقاً حتى يسهّل عليك المقارنة مع الأنظمة الأخرى. البرنامج يحتوي على أدوات لتحليل مكونات الجهاز و تقديم تقرير شامل عنها, كما يوجد قسم خاص لعرض درجات الحرارة و الفولت لكل مكون من المكونات.

تقريباً كل هذه الاختبارات داعمة لخيوط المعالجة المتعددة Hyperthreading, كما أنها داعمة للأنظمة متعددة المعالجات.

CPU Queen

 لعل من أشهر الحركات فى لعبة الشطرنج هى مشكلة Queens Problem فى حالة ترقية كل عسكر الجيش إلى رتبة الملكة او Queen بالإنجليزية, فى تلك الحالة تتعقد اللعبة جدا نظرا لمرونة الملكة فى التحرك فى كل اتجاه ممكن فى اللعبة!. يقيس هذا الاختبار قدرات المعالج على التنبوء بكل حركة ممكنة وهنا مبنية على وجود 10 ملكات سويا فى نفس رقعة اللعبة, مع كل التنبؤات الممكنة والاحتمالات القائمة. هذا الاختبار تحديدا يقيس قدرات المعالج على التوقع ومحاكاة اللعبة قدر الامكان, فلو افترضنا أن وجود معالجين مختلفين بنفس التردد سوياً, فالمعالج صاحب التقنيات الأكثر تعقيدا فى المعالجة هو صاحب أقل نسبة خطأ وبتالى يحصل على نقاط أكثر فى نتيجة الاختبار, فالمعالجة تتم من خلال Pipelines كلما قلت دوراتها قلت نسبة الخطا, فمثلاً مع معالجين مختلفين من إنتل والغاء خاصية ال HT, نجد معالج ب 20 Pipeline يتفوق على معالج ب 30 Pipeline مثلاً, يقيس هذا الاختبار قدرات المتغيرات على شكل Integer وليست Float باستخدام خوارزميات MMX, SSE2, و S

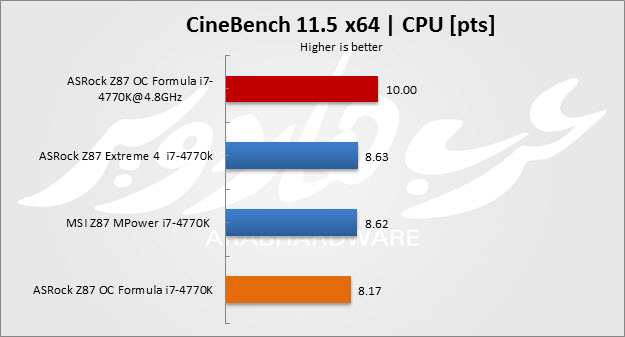

CineBench 11.5:

اختبار من صانعي Cimena 4D للرسم ثلاثي الأبعاد وهو الإصدار الأحدث من البرنامج الذي يستغل كافة موارد المعالجة في الحاسوب لعرض "Render" مشهد ثلاثيّ الأبعاد و هو ما يعمل على الضغط بشدة على المعالج. يستطيع البرنامج التعامل مع 64 خيط من خيوط المعالجة Thread. المشهد الذي يتم تقديمه يحتوي على أكثر من ألفيّ وحدة, و الذين بدورهم يحتوون على ما يقارب ثلاثمائة ألف مضلع. كما يتم تطبيق العديد من المؤثرات على المشهد مثل تغيير الإضاءة و الظلال و تنعيم الحواف Antialiasing ثم يتم عرض النتائج على هيئة نقاط.

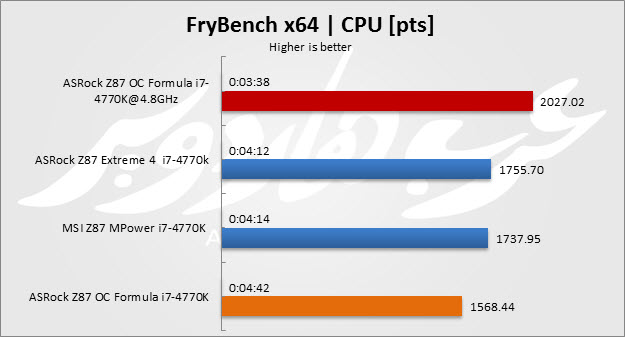

:FryBench

عندما نقول أن هذا البرنامج معتمد على محرك Fryrender فإن أول ما يتبادر لذهن القارئ هو: "سأتخطى هذا الاختبار, فهو يهم المصممين فقط, و ليس أنا". إلا أن هذا الاختبار تحديداً يجب أن يكون محل اهتمام كثيرين؛ حيث أن البرنامج هو واحد من أثقل البرامج و أشدها ضغطاً على المعالج المركزيّ فهو لا يترك جزءاً صغيراً من أنوية المعالج دون استغلال قوتها بشكل كامل, يستنزف المعالج المركزيّ بشكل قد لا يفعله برنامج آخر في نفس المجال. اعتمدنا على البرنامج في تقديم تصور حقيقيّ لكمية الطاقة الحاسوبية التي يستطيع الجهاز تقديمها.

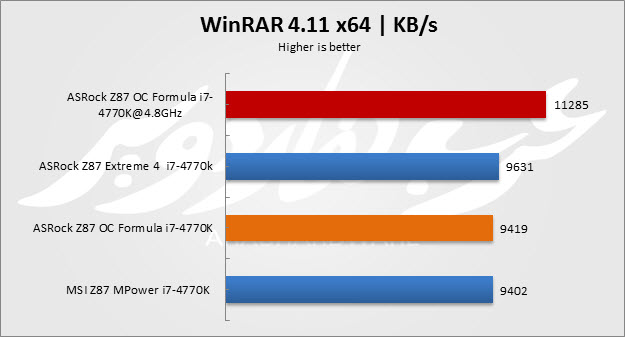

WinRAR:

برنامج فك الضغط الشهير. المميز في البرنامج أنه لا يعتمد على سرعة القرص الصلب عند إجراء الاختبارات مما يجعله وسيلة جيدة لاختبار أداء المعالجات و الذاكرة و اللوحات الأم. يقوم البرنامج بضغط بيانات عشوائية يتم تحميلها على الذاكرة RAM مما يجعله مختلف بشكل أو بآخر عن برامج الاختبارات النظرية. إلا أنه على الجانب الآخر لا يمكن اعتباره مقياس لأداء الجهاز على البيانات الحقيقية حيث أن البيانات التي يتم توليدها عشوائياً قد تكون مختلفة عن البيانات التي يتعامل معها المستخدم.

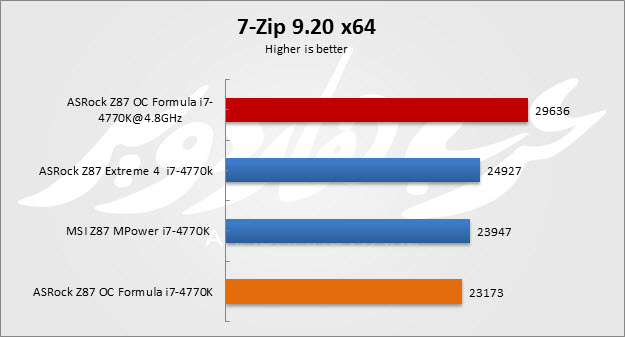

:7-Zip

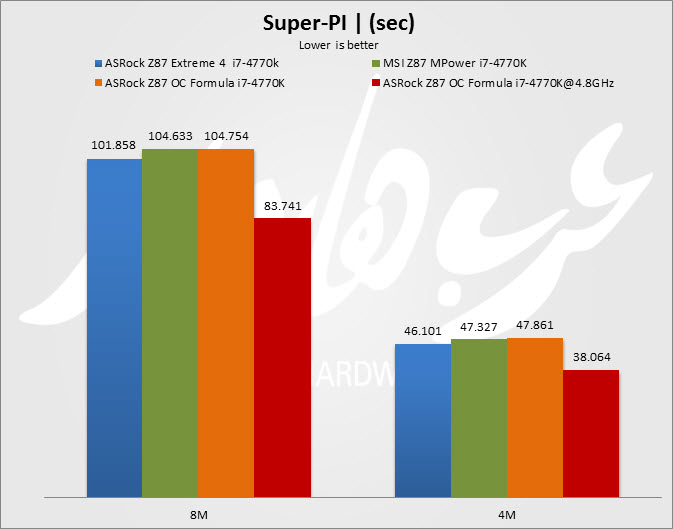

Super-PI:

هو برنامج حسابي, يقوم بحساب عدد Pi بعدد الخانات التي تحددها (3.1415... ) ثم يعطي الوقت المستغرق في تلك الحسبة.

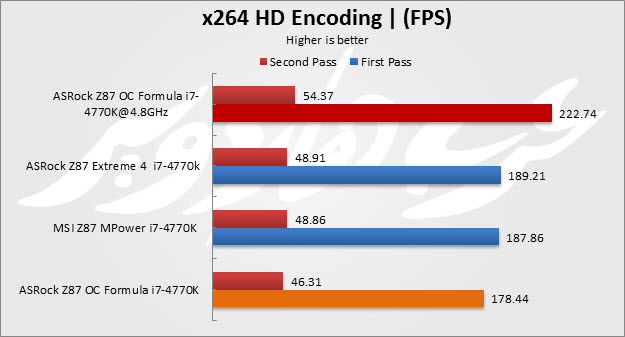

x264 Benchmark:

تحويل و تحرير الفيديو أحد العوامل التي تؤخذ بعين الاعتبار عند قياس أداء الحاسوب. و لا شك أن حزمة الترميز Codec x264 أصبحت الآن هي الأكثر شهرة بين حزم الترميز, كما أنها تُعتبر الحزمة الرسمية لملفات الفيديو ذات الدقة العالية. أداة الاختبار تقوم بتحويل ملف فيديو مدته 30 ثانية باستخدام x264 و تقوم بقياس عدد الإطارات في الثانية, و كلما زاد معدل الإطارات كلما دل ذلك على زيادة قوة المعالج.

الخاتمة والتقييم:

بالرغم من ذكري سابقاً بأن المقارنة بين اللوحات الرئيسيية لا يُأخذ بالنتائج نظراً لأنه غالباً لن تكون هناك فوارق جوهرية بينها، ولكن هذه المرة سيكون لدي تعليق على هذا الأمر فبالتأكيد لاحظتم إنخفاض ملحوظ في أدآء المعالج على لوحة اليوم وأحينا يكون الفارق بينها وبين نتائج باقي اللوحات المنافسة ملحوظ بشكل كبير، قمت بإعادة الإختبارات أكثر من مرة ولكن تأكدت بالفعل من أن هذه النتائج سليمة، وإستنتجت أن السبب وراء ذلك هي الإعدادات الكثيرة جدا باللوحة المتعلقة بحماية المعالج واللوحة وتوفير الطاقة والتي تعمل غالباً على تقليل الأدآء للمعالج في االأوضاع العادية، وربما أمر كهذا يمكن إهماله لولا أن تكرر معي للمرة الثانية عند الكسر، فلاحظت نزول ترددات المعالج أكثر من مرة لمستويات أقل بكثير من التردد الذي تم الوصول إليه وهو 4.8GHz حتى أثناء إجراء الإختبارات.

هذا كان بالنسبة للنتائج التي حققتها اللوحة، وبالإنتقال الأن إلى النقطة الأكثر أهمية والمتعلقة بخيارات كسر السرعة باللوحة ومدى مرونة التعامل معها، فسأكون صريحا للغاية وأقول أنني في البداية وعند البدء في محاولاتي الأولى للكسر جاولت الأعتماد على خبراتي في هذا الأمر والقيام بعملية كسر بشكل يدوي وضبط الإعدادات بنفسي ولكن لم أفلح في الوصول بالمعالج إلى ما هو أكثر من 4.6GHz. وبما أن تجربتي مع لوحة MPower مكنتني بالوصول إلى 4.8GHz بنفس المعالج فإن إتهام لوحة OC Formula كان الأقرب إلى المنطق في هذه اللحظة، ولكن عندما إستخدمت إعدادات الكسر المقدمة من ASRock كان الوصول إلى هذا التردد أمر في غاية السهولة وفقط بإختيار واحد. خذا الأمر جعلني أكتشف أن إجراء عملية الكسر على هذه اللوحة أمر مختلف فالإعدادت التي سيجب عليك تغييرها وضبطها لإجراء عملية الكسر بنفسك كثيرة وكلها تدخل ضمن المعادلة مع الأطراف الأساسية المعتادة كمعامل الضرب والتردد الأساسي BCLK والفولتية، فنجد مثلاً الكثير من الخواص التي سيتوجب عليك غلقها أو تفعيلها للوصول إلى كسر مستقر، ستجد أحياناً كذلك أنه يجب ضبط إعدادت معينة على خيارات بعينها إذا أردت القيام بأي عمليات كسر للمعالج، بعض الخيارات الجديدة أياضاً لها أهمية ويجب تحديد قيم لها كخيارات Long Duration Power Limit و Primary Plane Current Limit. هذا كله إكتشفته بعد أن قمت بإختيار الكسر إلى 4.8GHz لأجد أن كل هذه الإعدادات تم ضبطها بدون أي تدخل مني.

بإختصار هذه اللوحة ليست لمن يمتلكون خبرات بسيطة في عملية كسر السرعة، بالطبع هي توفر إعدادت جاهزة مسبقاً لمثل هاؤلاء، ولكن لكي تتعامل معها بنفسك يجب أن تكون من محترفي كسر السرعة وملم بتفاصيل هذه العملية بشكل كبير.

النقطة الثانية والتي تعد هامة كذلك هي أبرز الإضافات والتقنيات القادمة بها لوحة اليوم، وسنجد أن ASRock أبدعت هذه المرة في هذا الشأن، فبخلاف تقنية A-Style والتي تقدم تقنيات فريدة خاصة Conformal Coating والتي ستساعد على حماية اللوحة كثيراً أثناء القيام بتجارب كسر وحشية عليها، نجد كذلك إضافات نراها لأول مرة كشاشة Status OLED وأيضاً أزرار التحكم بمنافذ PCIe. وهذه الإضافات الجديدة أتت بجانبها مميزات إعتدناها نوعاً ما خصوصاً مع هذه الفئات من اللوحات الرئيسية، كأزرار كسر السرعة وبطاقات الصوت الإحترافية ونظام التبريد الإحترافي لوحدات الطاقة.

سعر اللوحة على موقع Newegg هو 295$ تقريباً، ونجد لوحة MSI Mpower على نفس الموقع بسعر 235$، فارق السعر بينهما كبير ولكن سنأخذ في الحسبان فارق المميزات القادمة بها لوحة OC Formula والتي أرى أنها تتفوق على MSI في هذا الأمر، ومن ناحية كسر السرعة سنجد أن الأكثر سهولة ومرونة في ذلك هي لوحة MSI Mpwer ولكن ليس معنى ذلك أنها الأفضل، وإنما فقط لوحة ASRock OC Formula ستحتاج إلى خبرة أكبر وأعمق في هذا المجال للتعامل معها.

وخلاصة إن كنت تريد لوحة رئيسية لإجراء عملية كسر سهلة وسلسة ودون تعقيدات وبغرض دفع الأدآء لمعالجك وحسب، فسنجد أن لوحة اليوم قد لاتمثل الخيار الأمثل لذلك، أو بوصف أدق هناك الكثير من اللوحات المنافسة والتي ستؤدي نفس الغرض وبسعر أقل. أما في حال كنت أحد محترفي كسر السرعة وترغب في الوصول إلى أرقام قياسية جديدة لم تصل إليها قبلاً فبالتأكيد لوحة ASRock Z87 OC Formula تقدم لك كل السبل في تحقيق ذلك...لا أقول أنك ستصبح NickShih آخر، ولكن على الأقل ستمتلك لوحة إعتمدت عليها شخصية عالمية في هذا المجال.
