مراجعة لوحة ASUS Maximus V Formula
لوحات عائلة Republic of Gamers من ASUS دائماً ما تأتي حاملة ً مفاجآت جميلة. لوحة اليوم هي Maximus V Formula, الجيل الخامس من لوحات الألعاب Maximus لمعالجات Intel. و Formula هي اللوحة المتوسطة في العائلة, بين GENE الصغرى و Extreme الكبرى.
بحجم E-ATX, و 3 شقوق PCIe x16 3.0 تدعم SLI و CrossFireX, و بطاقة الصوت SupremeFX IV الاحترافية, و مشتت Fusion Thermo لمتحكم طاقة المعالج الذي يمكن المستخدم من استخدام التبريد السائل دون تركيب قطع إضافية أو فك المشتت الموجود.
هناك الكثير من المكونات التي تتشاركها اللوحة مع أختها GENE, كبطاقة الصوت الاحترافية, و التصميم العام (مثل الشريط الضوئي حول مكان أجزاء بطاقة الصوت المدمجة), دعم تردد ذاكرة DDR3 حتى 2800MHz, Lucid Virtu MVP و بطاقة mPCIe Combo. و طبعاً مقبس LGA1155 و شريحة Intel Z77 Express.
اللوحة موجهة نحو شريحة اللاعبين, و كذلك كسر السرعة. خيارات كسر السرعة فيها متعددة و مميزة ككل لوحات ROG.
تعليب و مكونات اللوحة ASUS Maximus V Formula

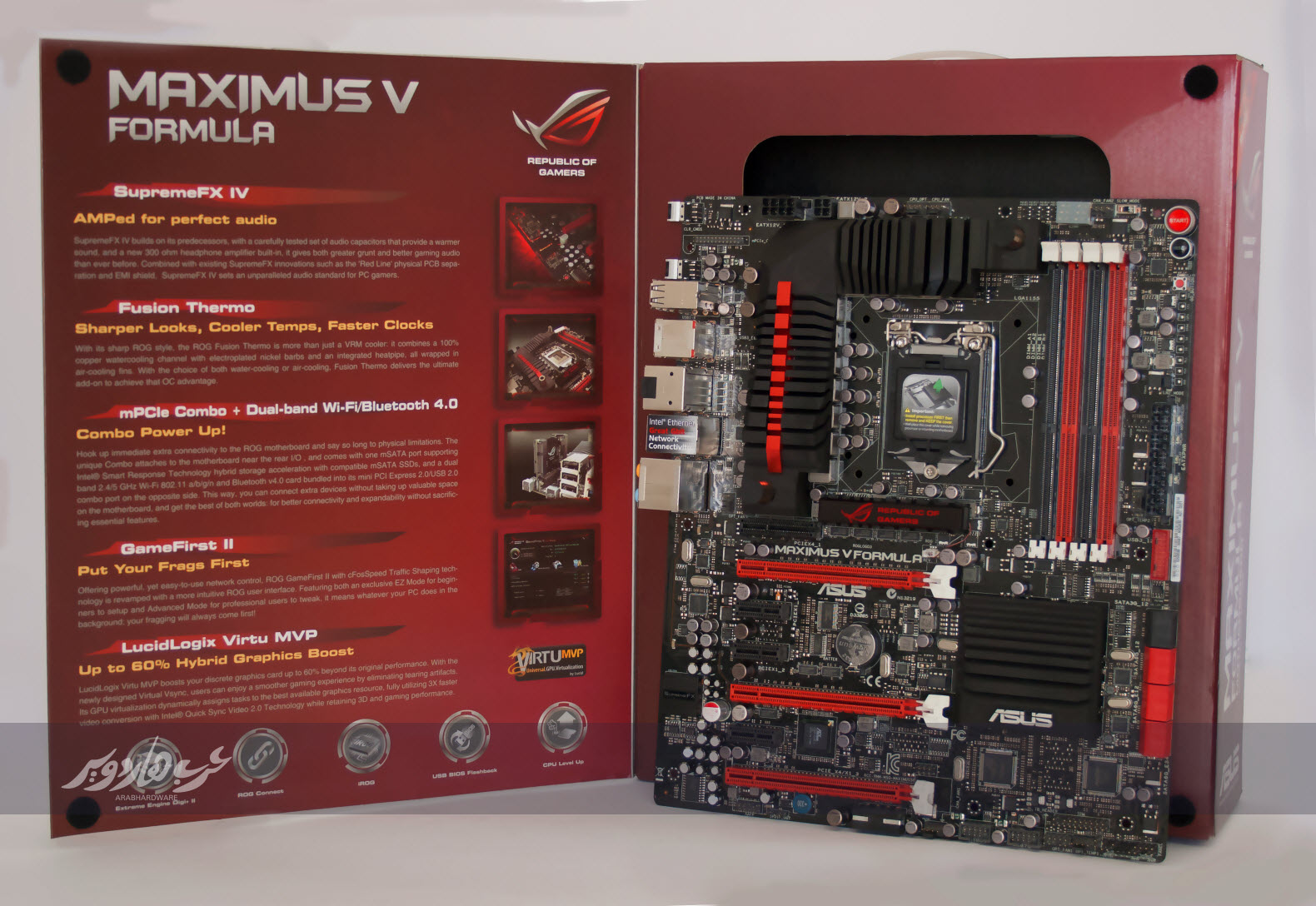

علبة اللوحة هي نفس تصميم علبة Maximus IV, بل إنها نفس اللوحة مع تغيير الخصائص المكتوبة و الاسم, لكن هذا ليس لنقول أن العلبة رديئة التصميم... If it ain’t broke, don’t fix it!
في داخل العلبة أيضاً نفس النظام, علبتان؛ واحدة فيها اللوحة و الأخرى فيها المكونات الإضافية و كتيبات التعليمات.

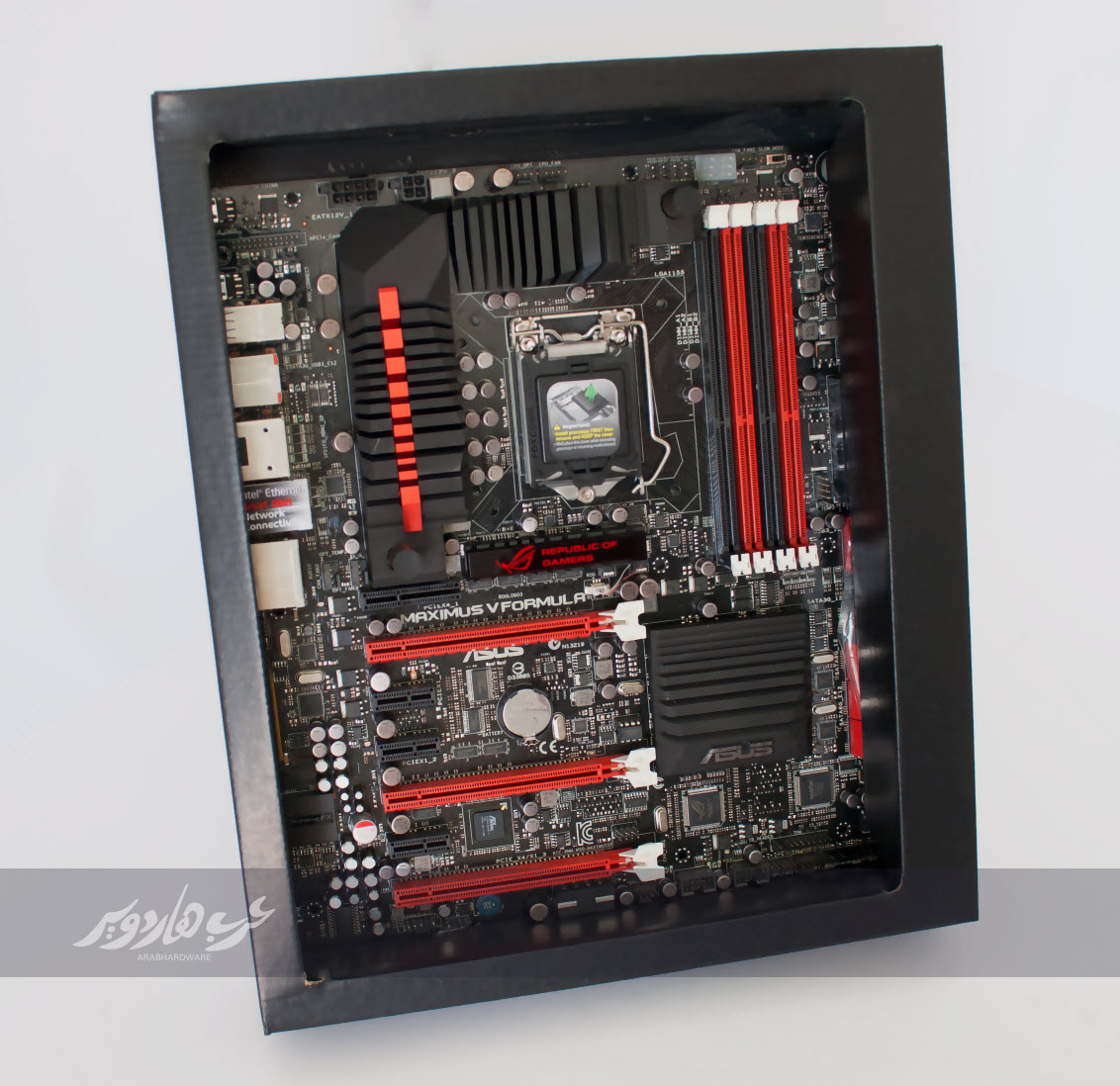

علبة اللوحة مغطاة بغطاء بلاستيكي شفاف.
العلبة الأخرى فيها كوابل 4x SATA III, 2x SATA II, 1x ROG Connect, و سلك RF يوصل ببطاقة الـ Wi-Fi ليتصل به الأنتينات (اثنان منهما). و جسر SLI واحد, بعض الـ stickers و لاصق ROG. طبعاً
بطاقة mPCIe Combo التي عليها mSATA II/mPCIe, كتيب التعلميات و قرص التعريفات بالإضافة إلى I/O shield الذي يركب على الجهة الخلفية للصندوق.
مكوناتها الإضافية قليلة مقارنة ً مع لوحات منافسة, لكن في نفس الوقت, باستثناء جسر الـ SLI اليتيم, كافية.
نظرة على اللوحة ASUS Maximus V Formula

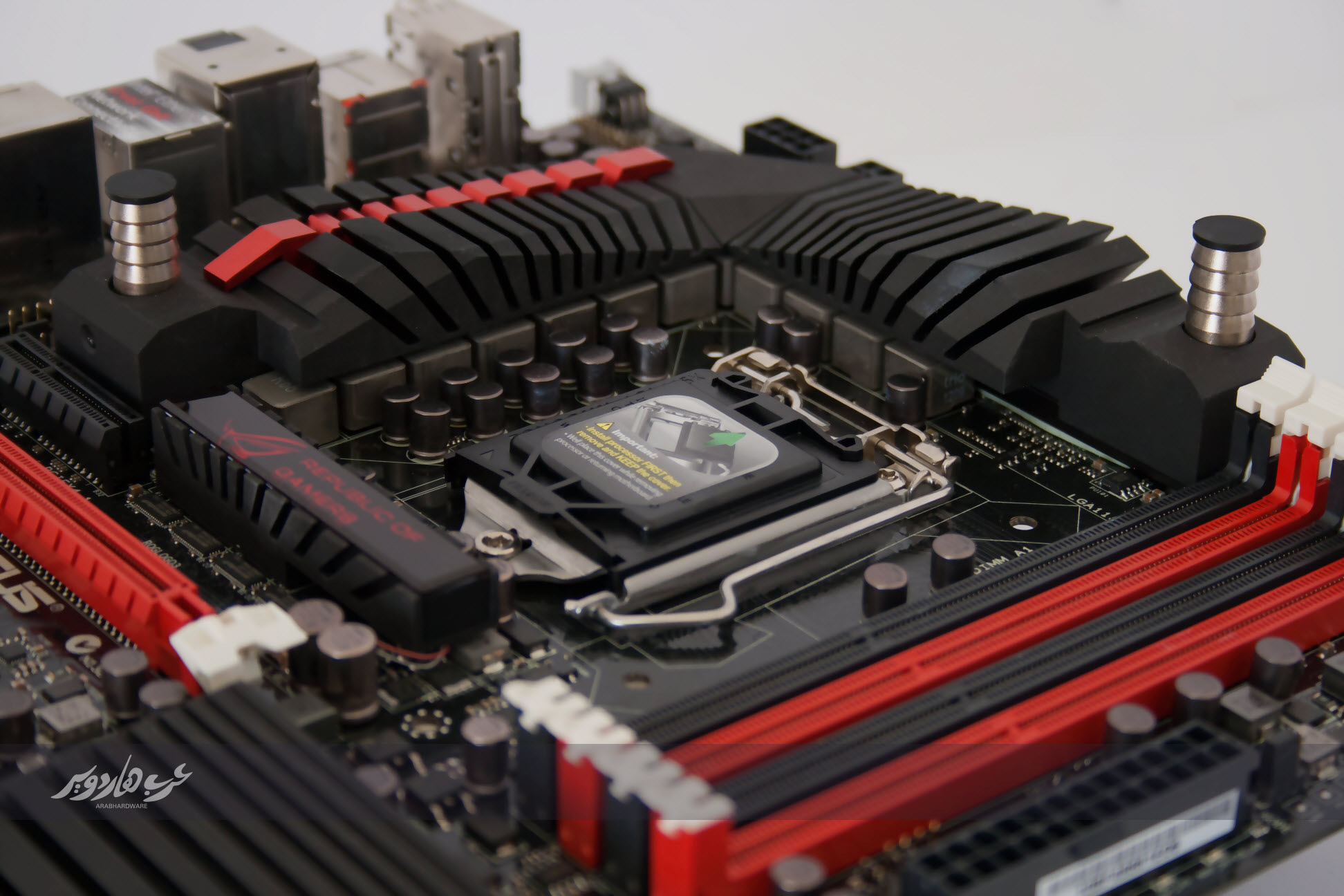

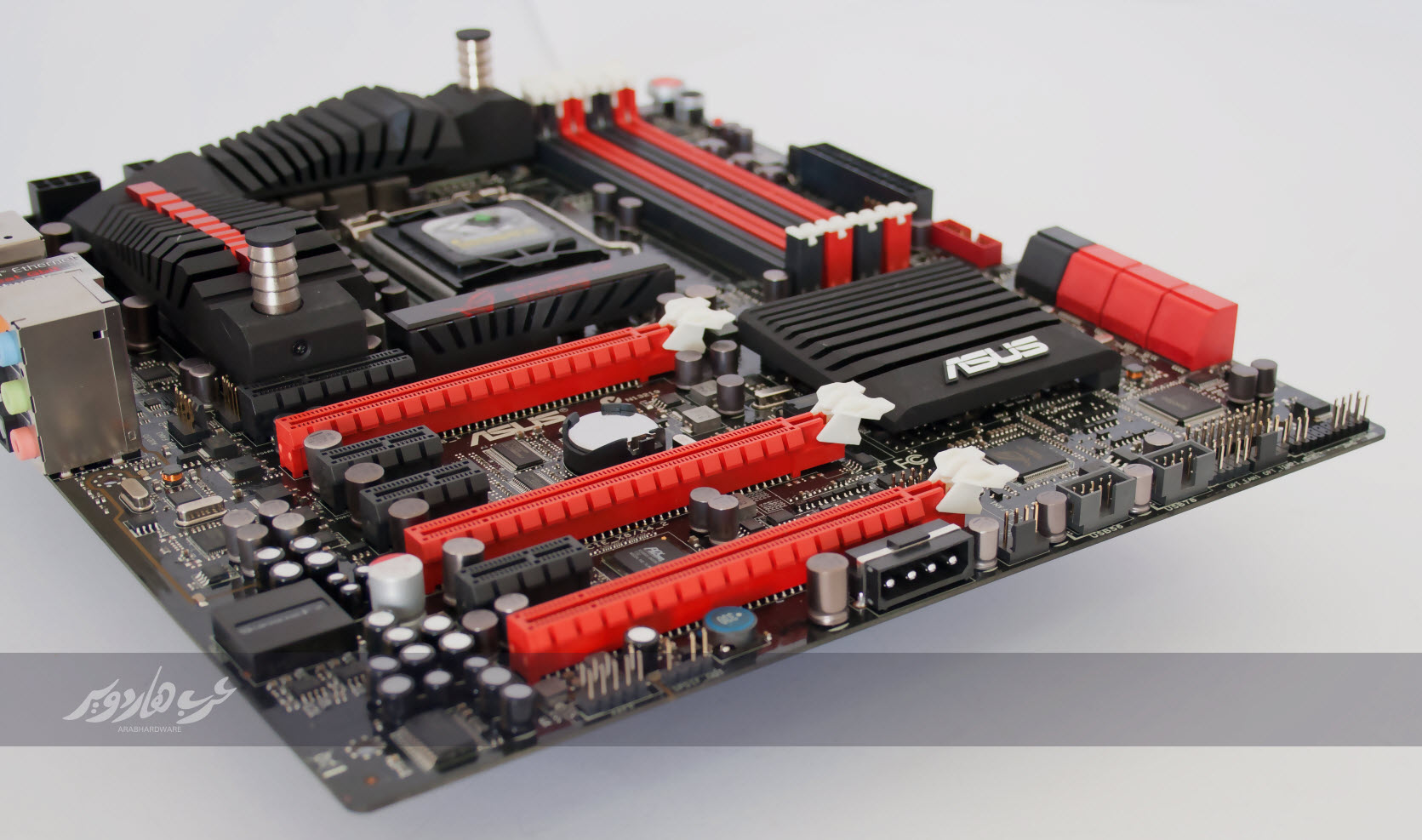

اللوحة تصميمها العام يحافظ على الـ ROG theme. مشتت متحكم طاقة المعالج كبير و فيه مكانين لوصل أنابيب التبريد السائل.

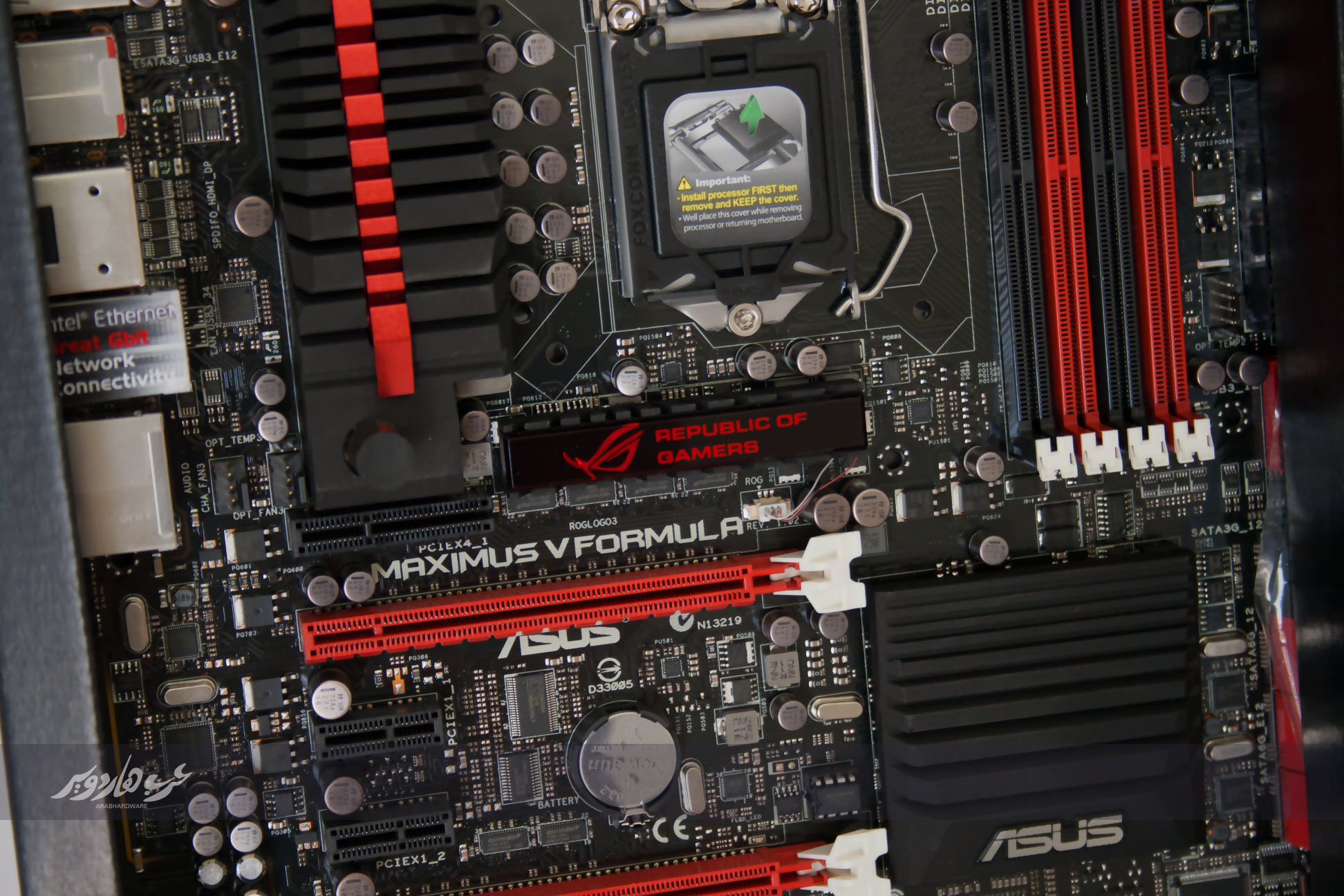

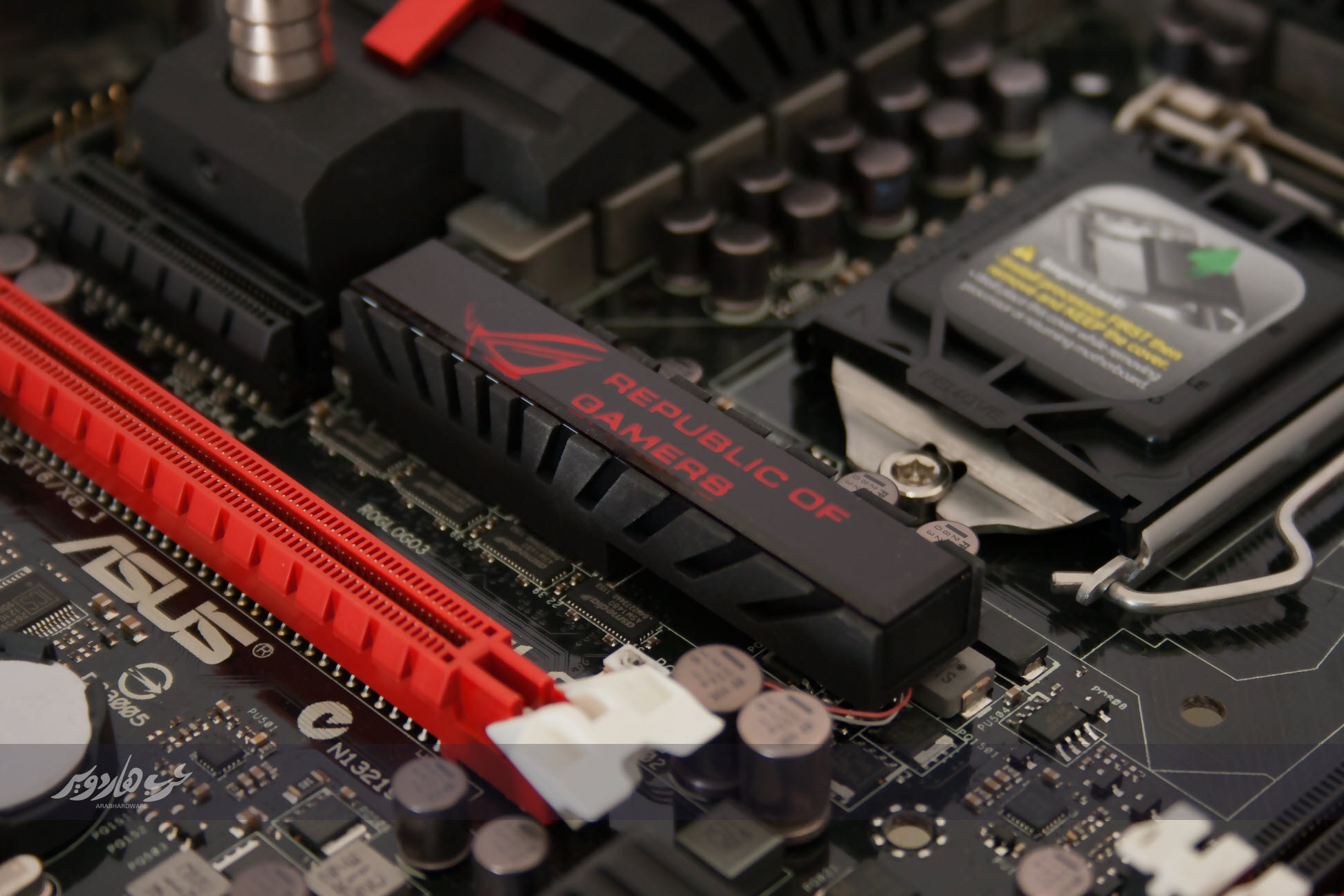

تحت مقبس المعالج نجد مشتتاً صغيراً عليه Republic of Gamers تضيء, لكن حجمها أصغر و أبسط من نفس القطعة التي كانت على Maximus IV.

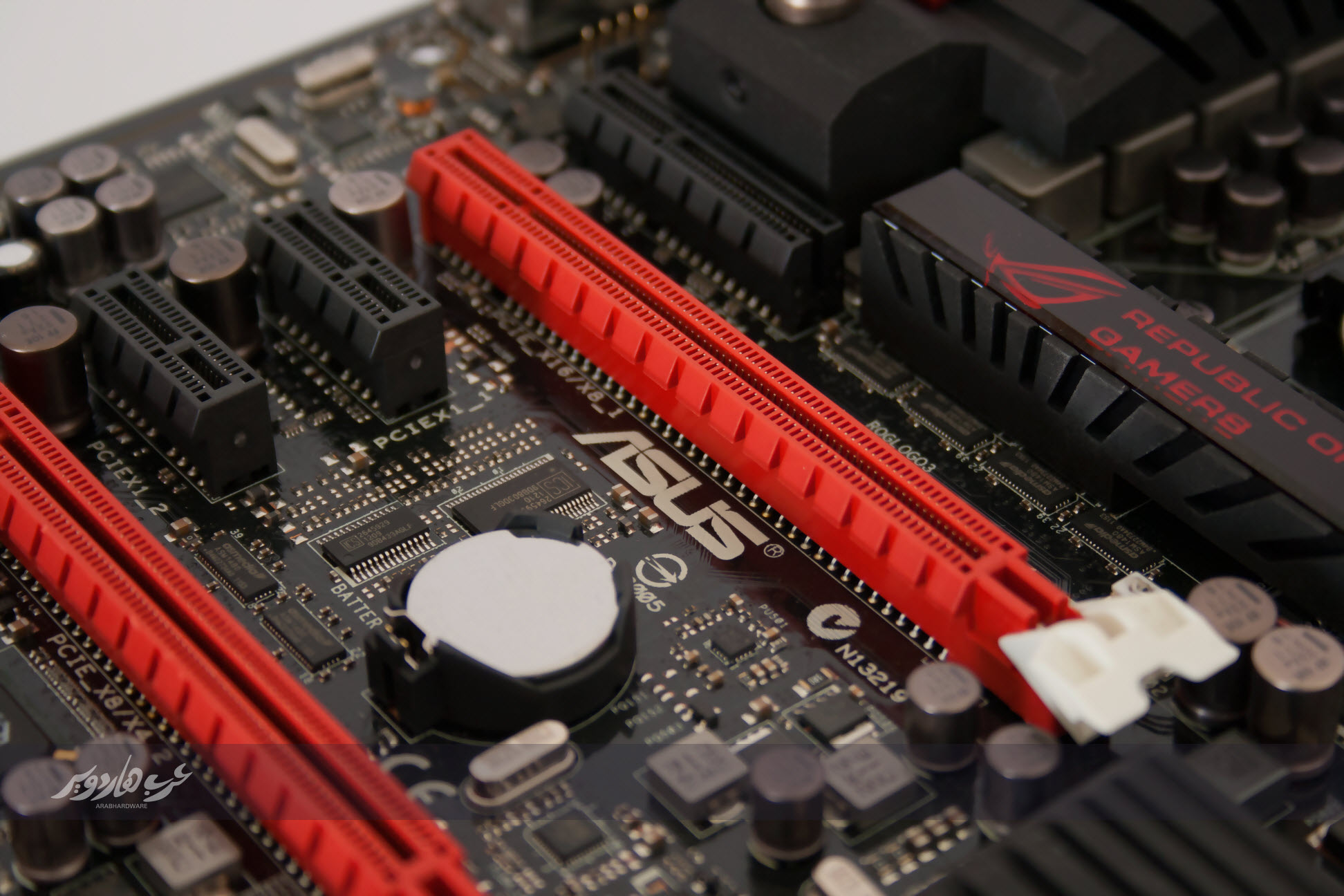

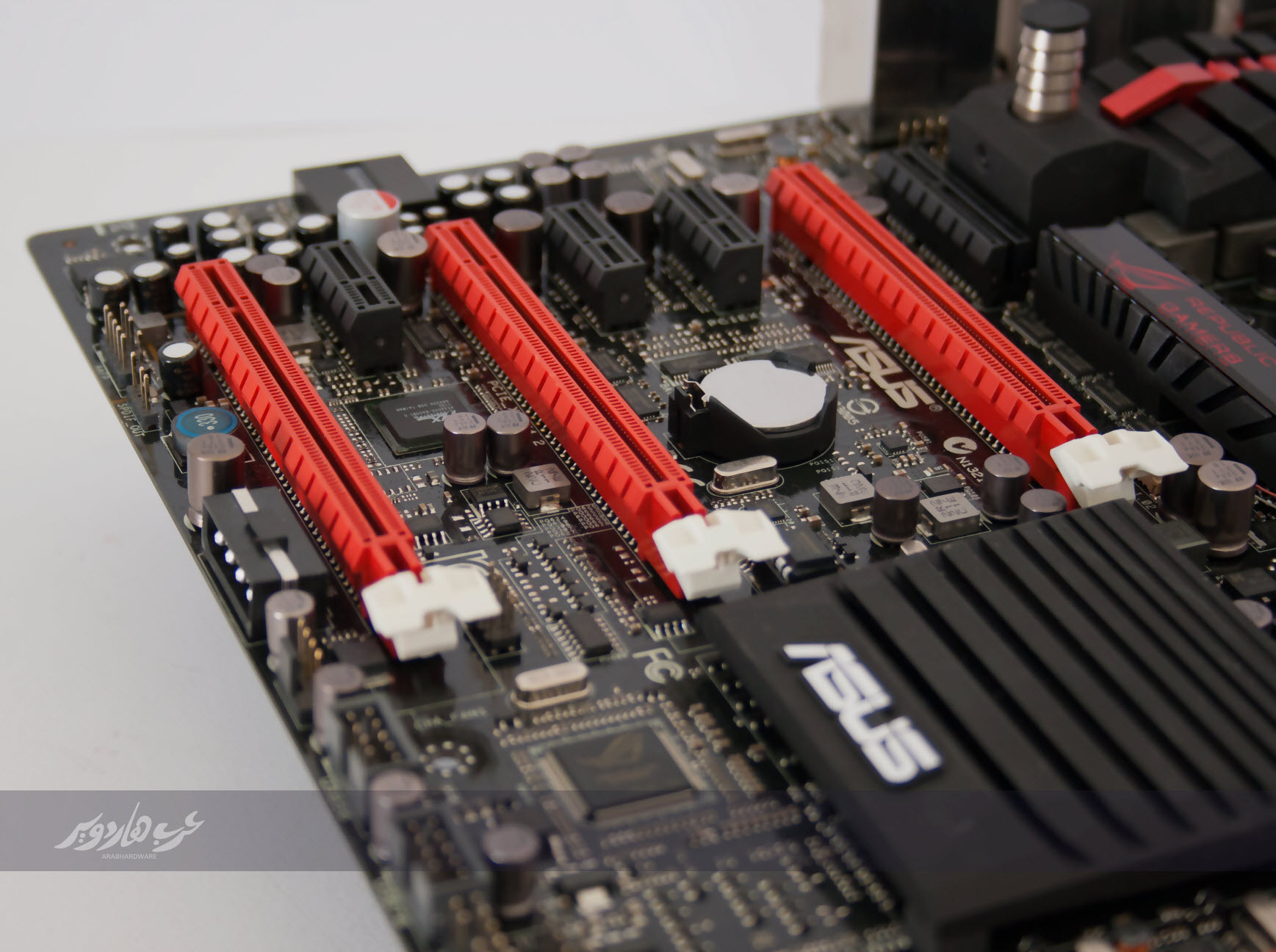

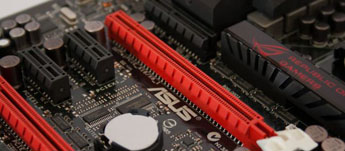

الفراغات بين شقوق PCIe x16 3.0 واسعة, و هذا أمر جيد. الشقوق سرعاتها x16 للشق الأول, x8 للثاني و x4 للثالث (كما أنه يعمل كشق PCIe x4). أو x8/x8في حالة 2Way SLI/CrossFireX, أو x8/x8/x4 في 3Way SLI/CrossFireX.
بين شقوق PCIe x16 الحمراء هناك PCIe x1, فنجد 2 PCIe x1 بين الشقين الأول و الثاني, و واحد بين الثاني و الثالث. بالإضافة إلى واحد قبل الشق الأول لإعطاء بطاقة العرض مساحة ً و تسهيل الوصول إليها. و تستقبل الشقوق طاقة ً إضافية ً من مدخل EZ Plug ذي الخمس إبر.
في زاوية اللوحة اليمين العليا هناك أزرار Power/Reset و GO button, و شاشة POST Debug. و يوجد مفتاح Slow mode, و في نهاية الصفحة سأشرح مجموعة ً من الأشياء الموجودة على اللوحة و من ضمنها هذا المفتاح و زر GO.

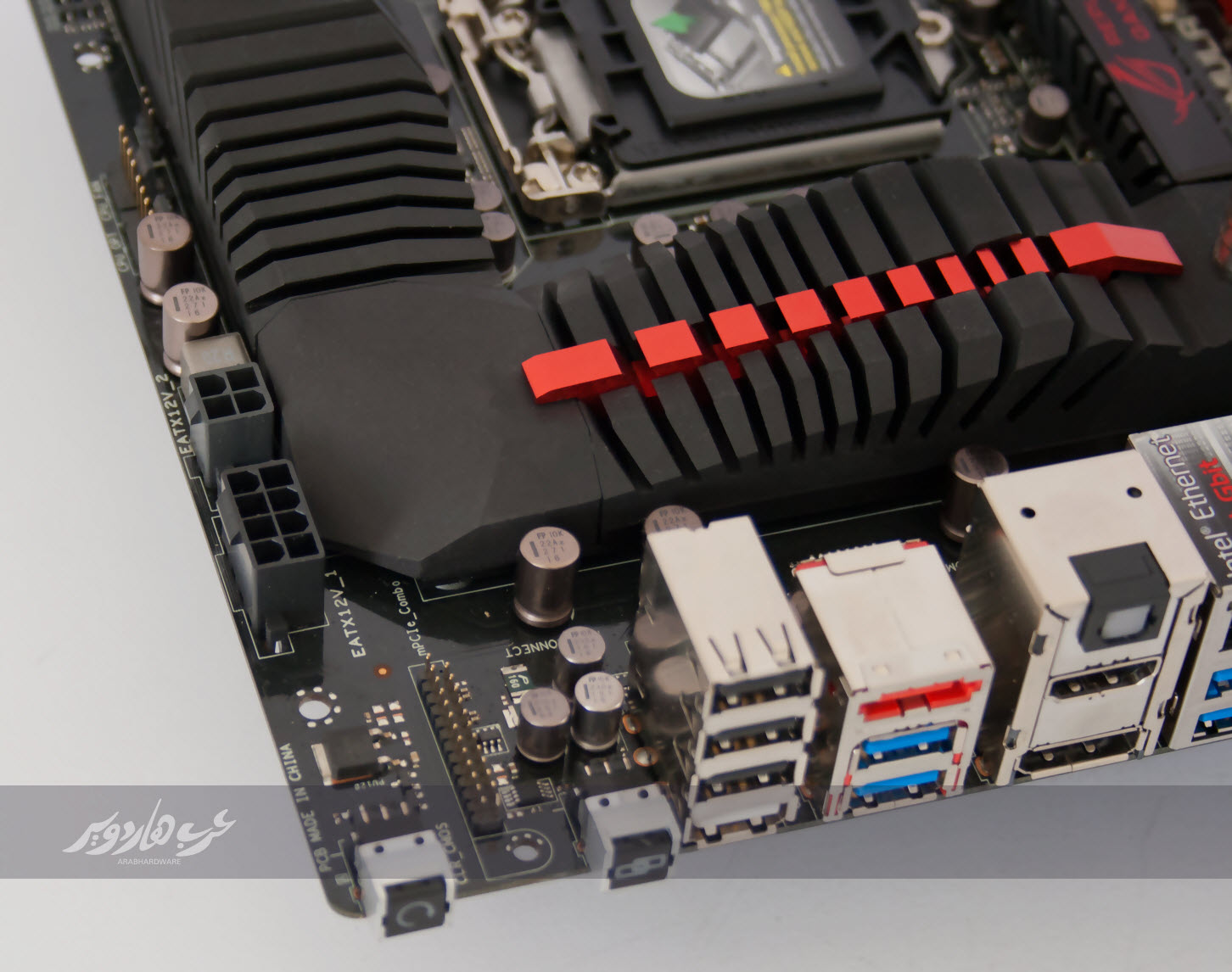

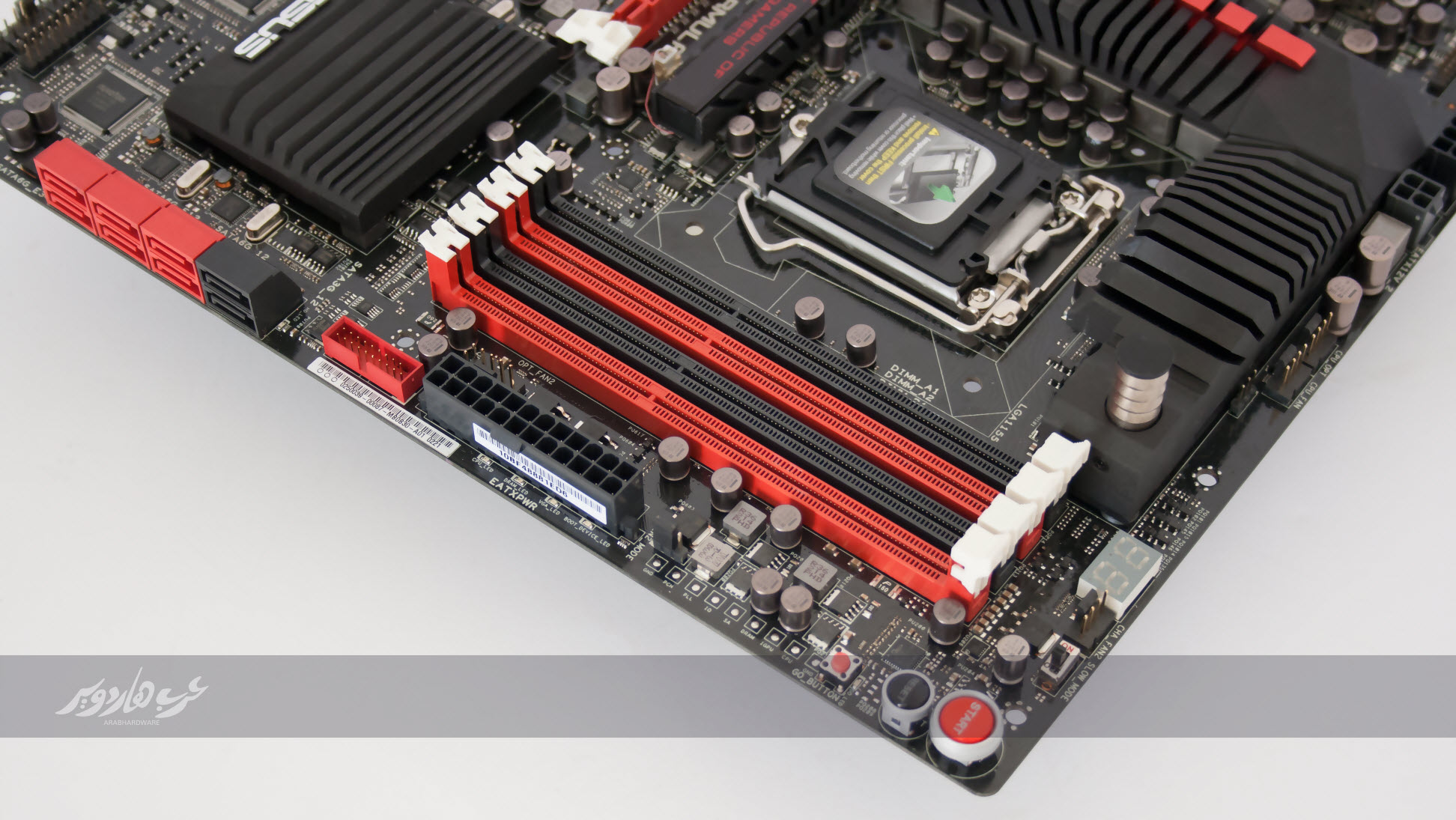

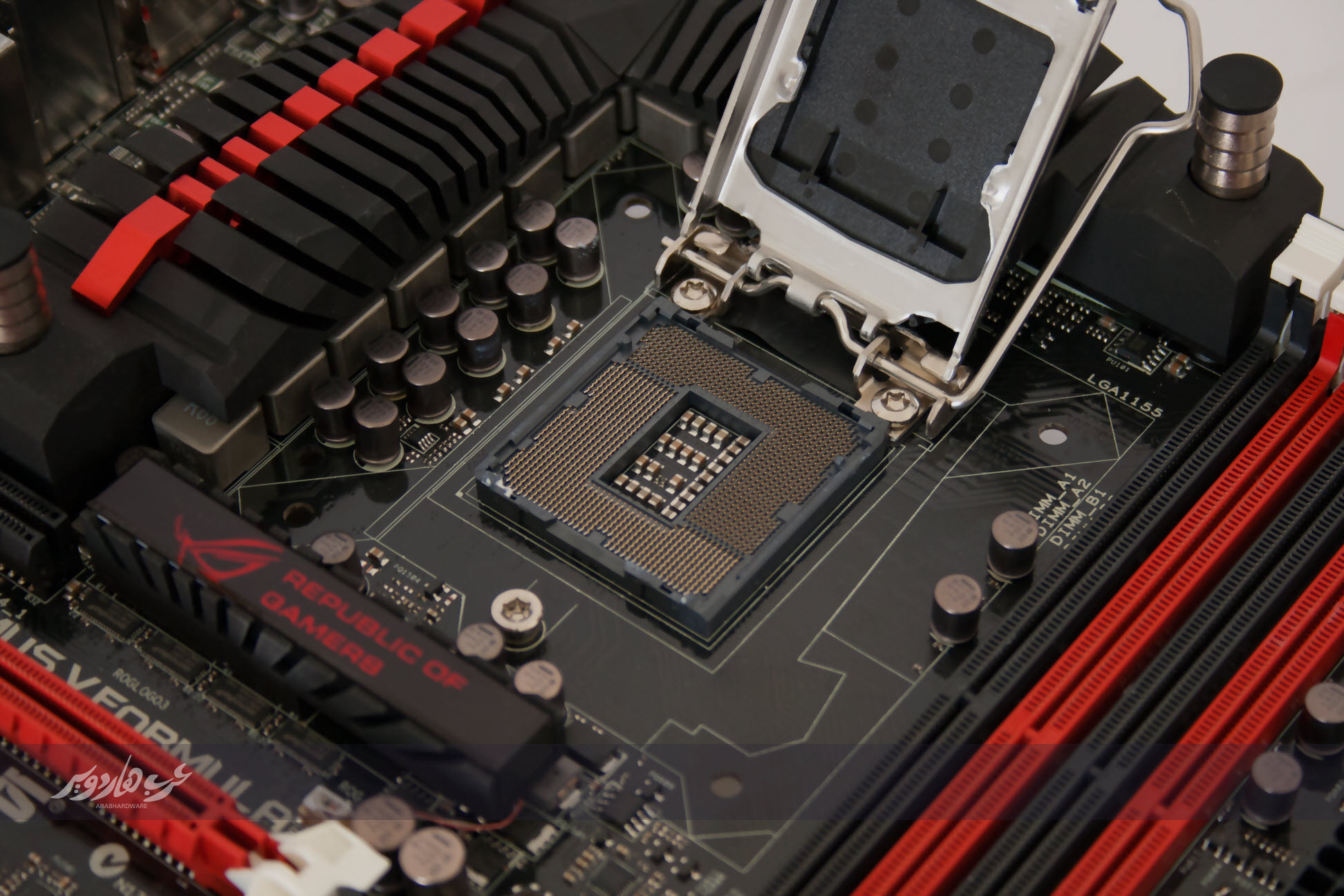

بجانب مقبس LGA1155 هناك الأربعة شقوق DDR3 المعتادة, تستقبل ترددات حتى 2800MHz. المقبس يستقبل طاقته من مدخل 8pin, و مدخل 4pin لطاقة إضافية في حال كسر السرعة (مثل مبدأ مدخل الطاقة الإضافي لشقوق PCIe). و هناك مخرجان لمرواح CPU, بالإضافة إلى 4 إضافية للصندوق.
على جانب اللوحة هناك 8 مخارج SATA, اثنان منها SATA II, و الباقي SATA III. مخرجا SATA II و اثنان من SATA III ترتبط بشريحة Z77 مباشرة, أما الباقي فمن خلال شريحة ASMedia.
اللوحة تقدم 4x USB 3.0 منها اثنان على الجهة الخلفية, و 8x USB 2.0 ثلاثة منها على الجهة الخلفية بالإضافة إلى منفذ ROG Connect. و هناك مدخلان إضافيان USB 3.0 على الجهة الخلفية من خلال شريحة ASMedia.

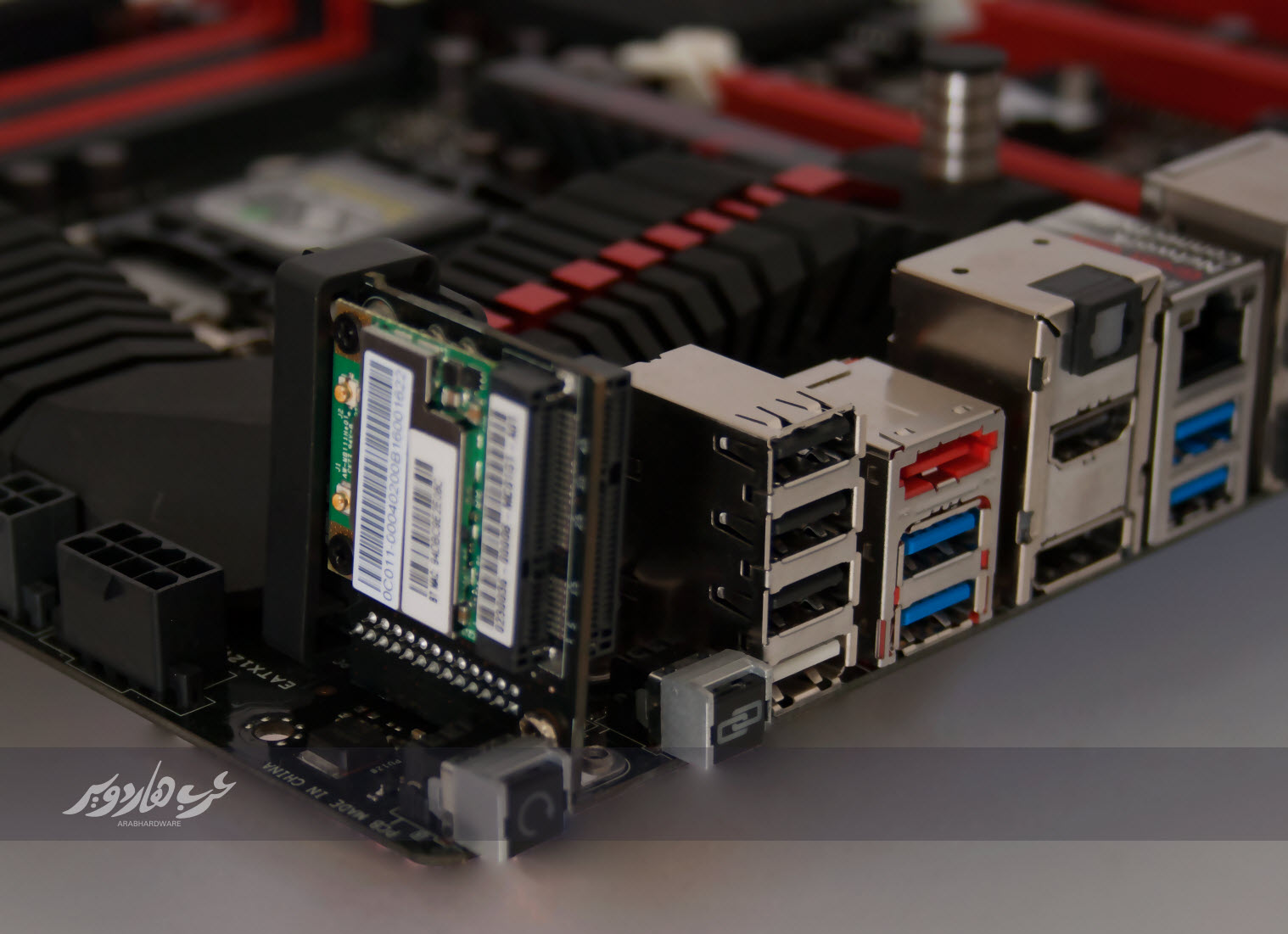

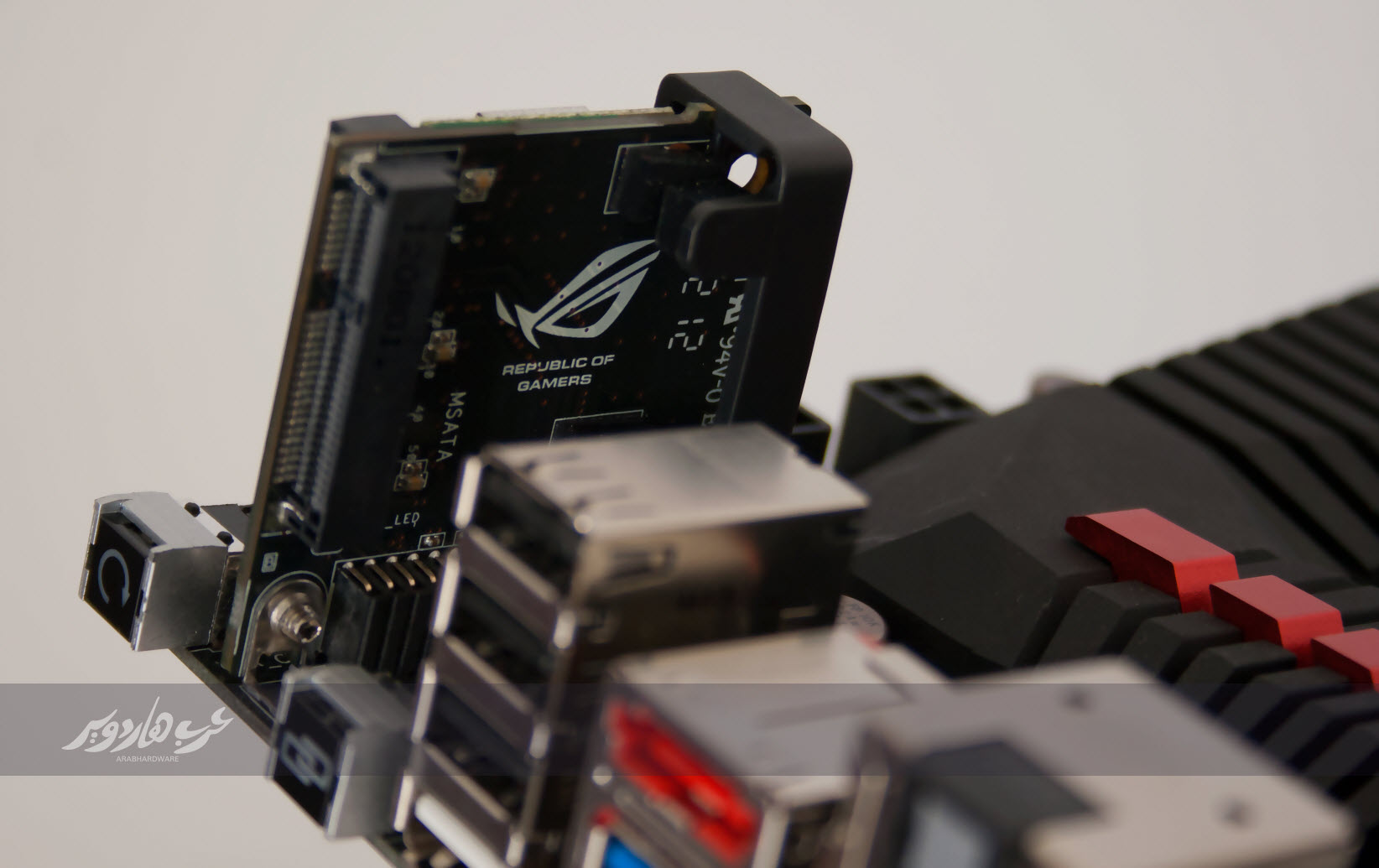

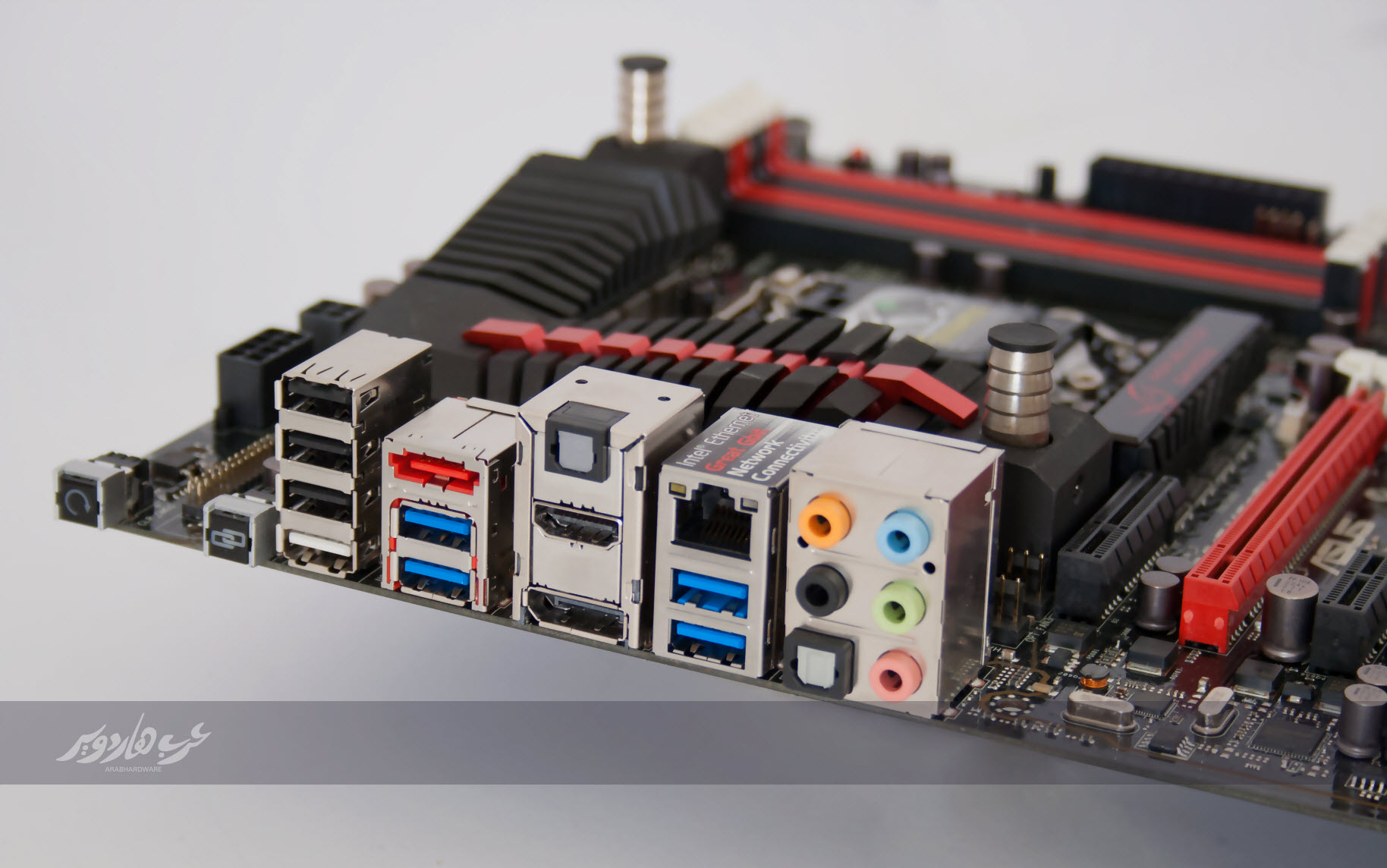

على الجهة الخلفية للوحة هناك 8x USB, أربعة منها USB 3.0, و eSATA II, مخارج HDMI و DisplayPort. الصوت له 5 مخارج, و واحد SPDIF out, و آخر In. مخرج الشبكة Gigabit LAN واحد يتصل بشريحة Intel Gigabit LAN. بجانب الـ ROG Connect USB هناك زر ROG Connect, و بينه و بين زر CMOS Reset تتموضع بطاقة mPCIe Combo التي تقدم Dual-band Wi-Fi و Bluetooth 4.0, بالإضافة إلى mSATA و mPCIe.
هذه اللوحة تقدم مجموعة ً من التقنيات, بعضها موجه نحو تسهيل الاستخدام و تجربة لعب مميزة, و بعضها الآخر نحو كسر سرعة أفضل.
بعض الأشياء لم تتغير, مثل Extreme Engine Digi+ II للتحكم بالطاقة, Extreme Tweaker لتسهيل كسر السرعة و تغيير الترددات و الفولتيات من داخل الـ Windows, و شاشة Debug لعرض حالة POST, و طبعاً طرفيات قياس الفولتيات و أزرار التشغيل و إعادة التشغيل.
في جانب تحسين كسر السرعة هناك مفتاح Slow mode للاستخدام مع LN2 mode, و هو يتيح كسراً أقوى للسرعة كما مع التبريد بالنيتروجين السائل. عند تفعيل Slow mode تقوم اللوحة بعمل التعديلات المناسبة لمنع الـ Crashing, و من ضمنها تبطيء المعالج. LN2 mode هو Jumper على اللوحة يفتح خيارات كسر سرعة أعلى.
اللوحة تقدم GameFirst II, و هو برنامج لتحسين أداء مخرج الشبكة, و يستفيد من شراكة ASUS مع cFos الألمانية. كما نجد في القرص المرفق برامج Kaspersky Anti-virus, DAEMON Tools Pro Standard, CPU-Z ROG, Mem TweakIt و غيرها.
زر GO button الذي نجده بجانب أزرار التشغيل له وظيفتان, عند ضغطه مباشرة ً بعد تشغيل الجهاز (قبل POST) يقوم بتشغيل MemOK!, و خلال تشغيل الجهاز يحمل OC Profile.
MemOK! يقوم بتعديل إعدادات الذاكرة (تردد, توقيت, فولتية... إلخ) في حال فشل الجهاز في الإقلاع إلى إعدادات يستطيع الجهاز العمل معها.

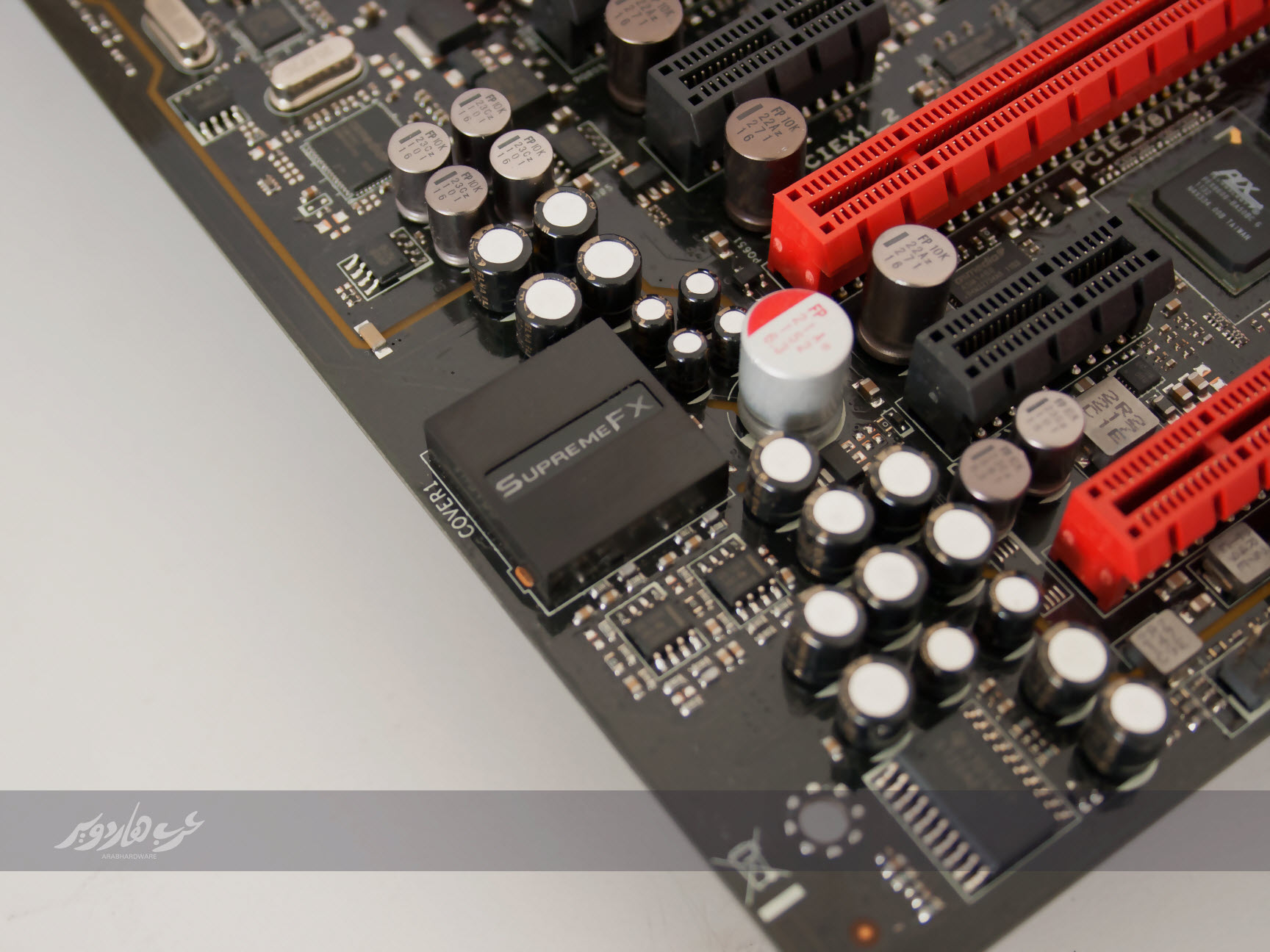

بطاقة الصوت, SupremeFX IV, بدأت سلسلتها منذ أول لوحة Crosshair. فكرتها هي أنها بطاقة منفصلة (لكنها مثبتة على اللوحة) معزولة عن بقية اللوحة بـ Red Line أو الخط الأحمر, و هو الفاصل الذي نراه في الصورة و يضيء باللون الأحمر عند تشغيلها لأفضل عزل للإشارات الصوت عن بقية المشوشات الرقمية من بقية الأجزاء.
البطاقة تتميز باستخدام مكثف سعته 1500uF (مايكرو فاراد), و هو ما يمنح البطاقة مصدراً متواصلاً من الطاقة و قدرة ً على إيصال الأصوات المرتفعة و القوية.
الغطاء الذي يغطي شريحة الصوت [CODEC chip] هدفه منع الموجات الكهرومغناطيسية من الأجزاء الأخرى التشويش على الصوت, كما أنه يعطي منظراً جميلاً و يضيء باللون الأحمر.
بطاقة الصوت SupremeFX IV تقدم تقنيات THX TruStudio Pro, Creative EAX 5.0 HD, Creative ALchemy, و هي تقنيات كانت موجودة ً في SupremeFX III.
تختلف البطاقة عن سابقتها, SupremeFX III, بأنها تحتوي علي شريحة TPA6120A2 و وظيفتها تضخيم الصوت لسماعات الرأس نجدها في البطاقات المنفصلة الاحترافية مثل سلسلة بطاقات Xonar.
منصة الاختبار و اختبارات اللوحة ASUS Maximus V Formula

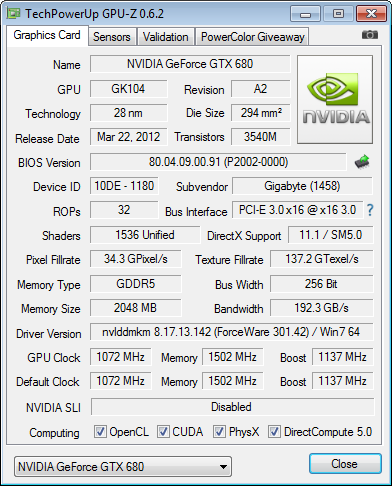

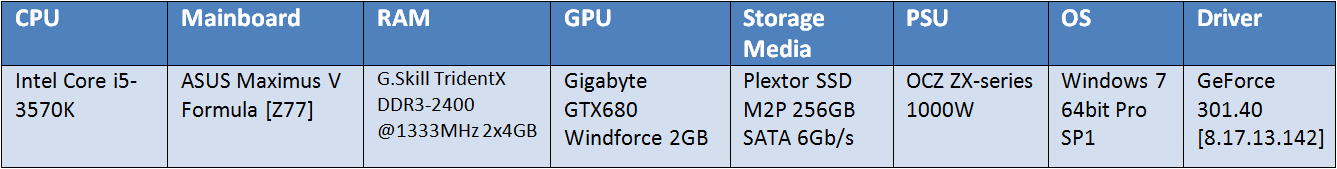

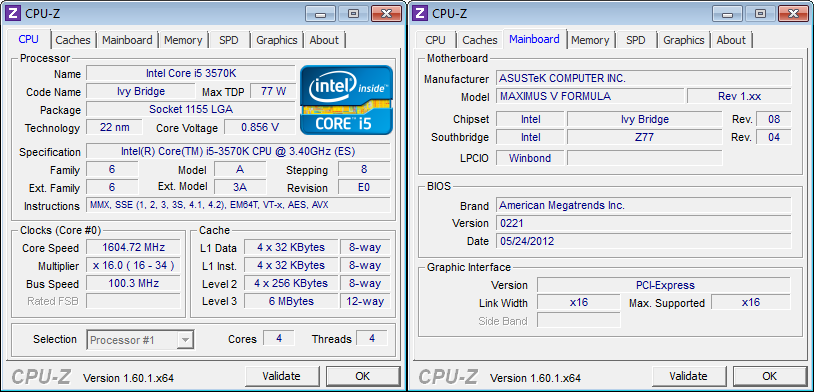

أجريت الاختبارات على منصة الاختبار بالمواصفات التالية:
و كانت البرامج المستخدمة لقياس الأداء هي PCMark 7, 3DMark 11, 3DMark Vantage, Sandra 2012.SP2, CineBench 11.5, 7-Zip 9.20, WinRAR 4.11, Fritz Chess Benchmark, Super-PI.
و وضعت النتائج في رسوميات بيانية لمقارنتها مع لوحات Z77 الأخرى التي اختبرناها في معمل عرب هاردويير.
نتائج الاختبارات ASUS Maximus V Formula

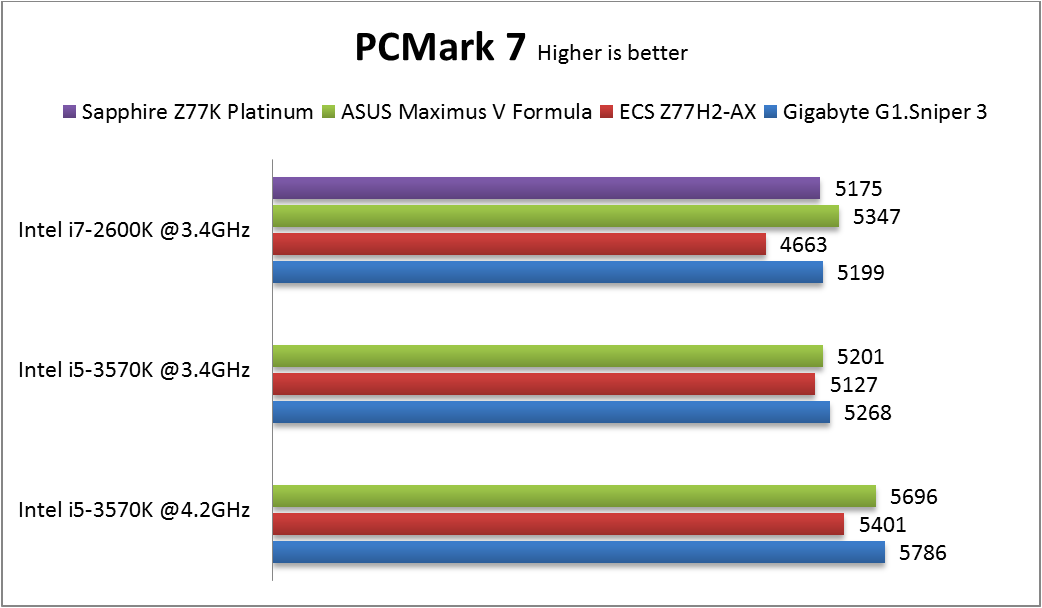

هذا الاختبار, PCMark, يقوم باختبار قوة التجميعة بشكل عام في عدة جوانب. يجمع مهام متنوعة, مثل مشاهدة الفيديو و تعديل الصور و تصفح الانترنت بالإضافة إلى عرض DirectX 9.0c. بالنسبة إلى أداء الجهاز العام, يعتبر هذا الاختبار من أهمها و أدقها لشموليته.

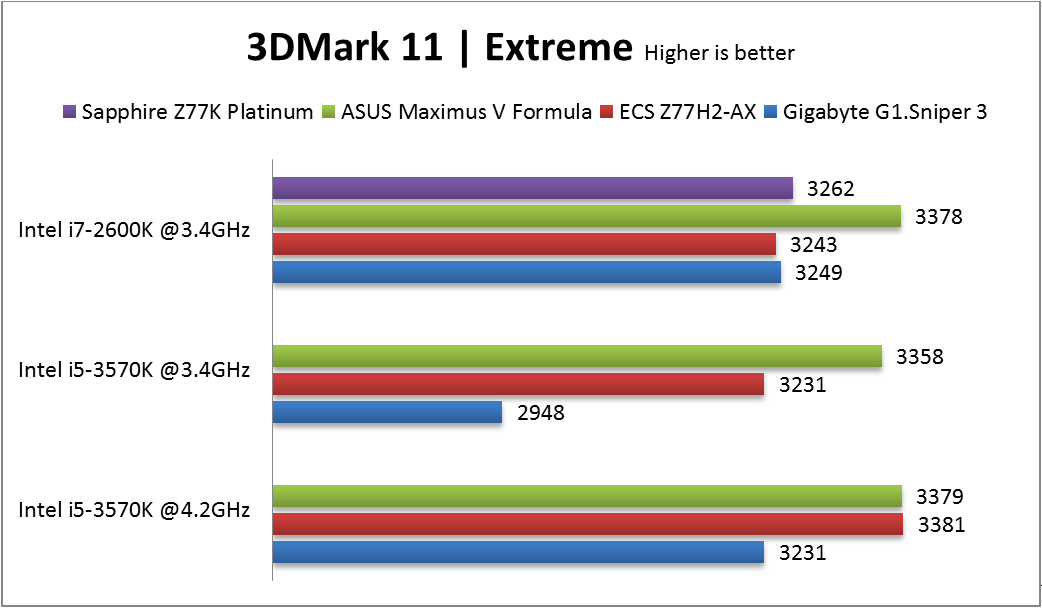

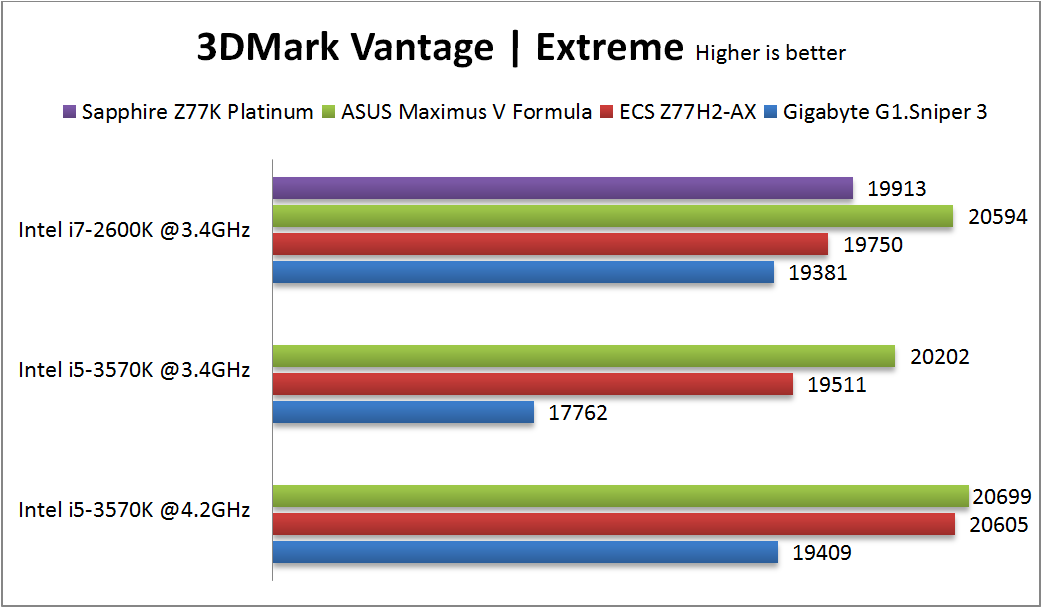

اختبارات 3DMark تركز على الألعاب و رسومياتها الثقيلة, و تجري بعض الاختبارات على المعالج, عكس PCMark الذي يجري الكثير من الاختبارات على المعالج و اللوحة و اختبار على بطاقة العرض. 3DMark 11 أحدث من Vantage, و اختباراته أثقل.

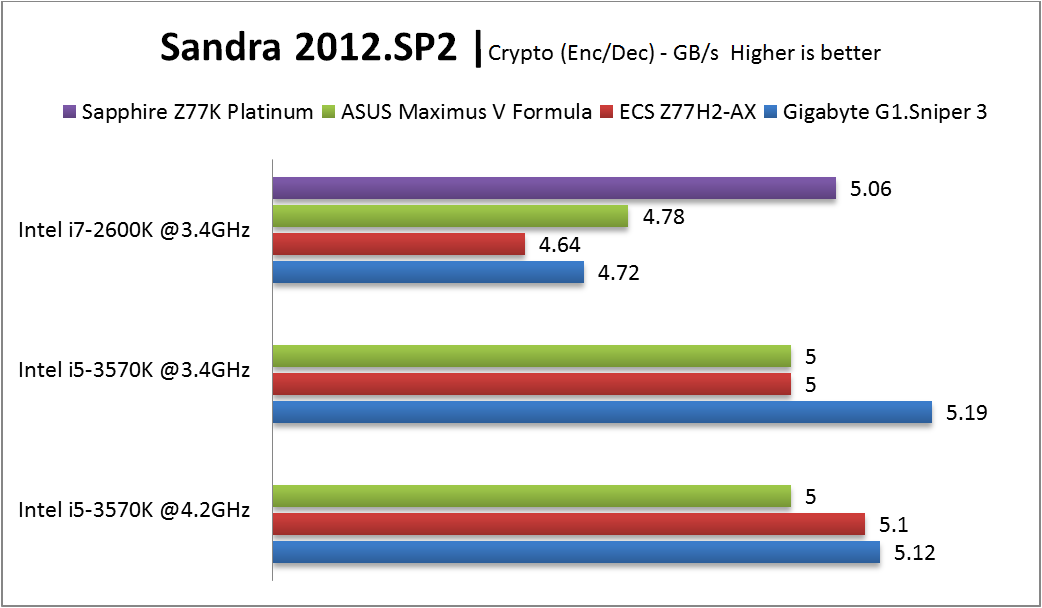

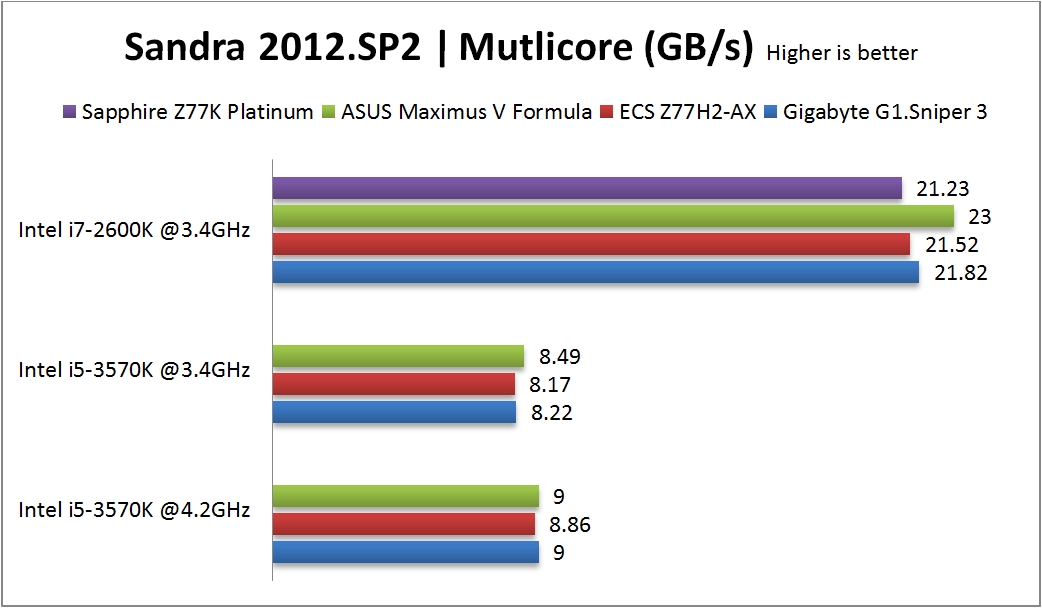

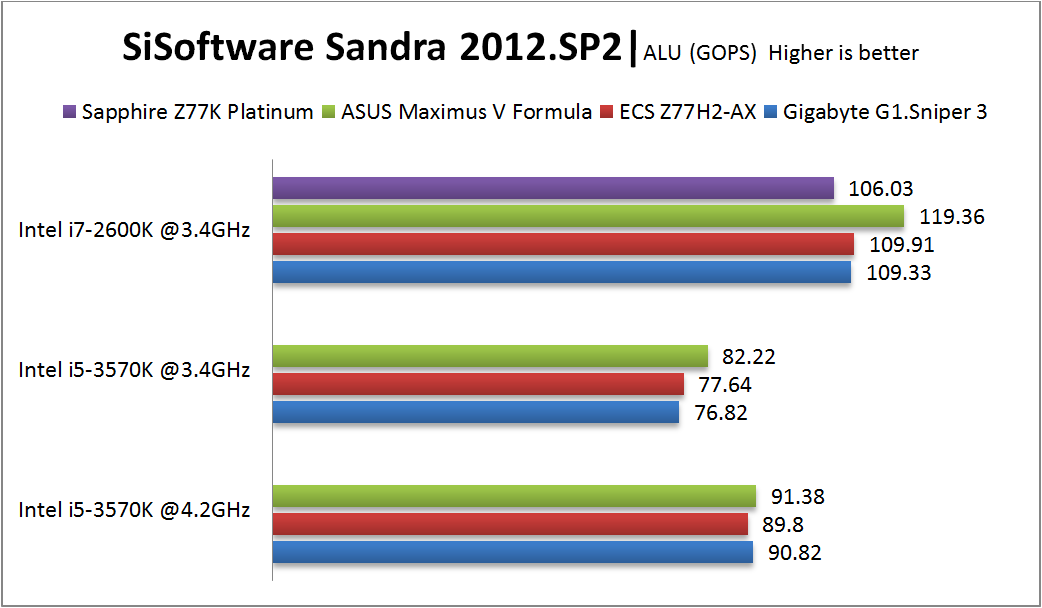

Sandra هو برنامج يحتوي الكثير من الاختبارات لمختلف الجوانب, من المعالجة إلى الـ Multimedia و التعامل مع أجهزة الهواتف الذكية. اختبار ALU يقيس قوة المعالجة المنطقية, Cryptography يقيس قوة المعالج في التشفير و فكه, و Multicore Efficiency لقياس الـ bandwidth بين أنوية المعالج و مدى فعالية الأنوية في تعاملها مع بعضها.

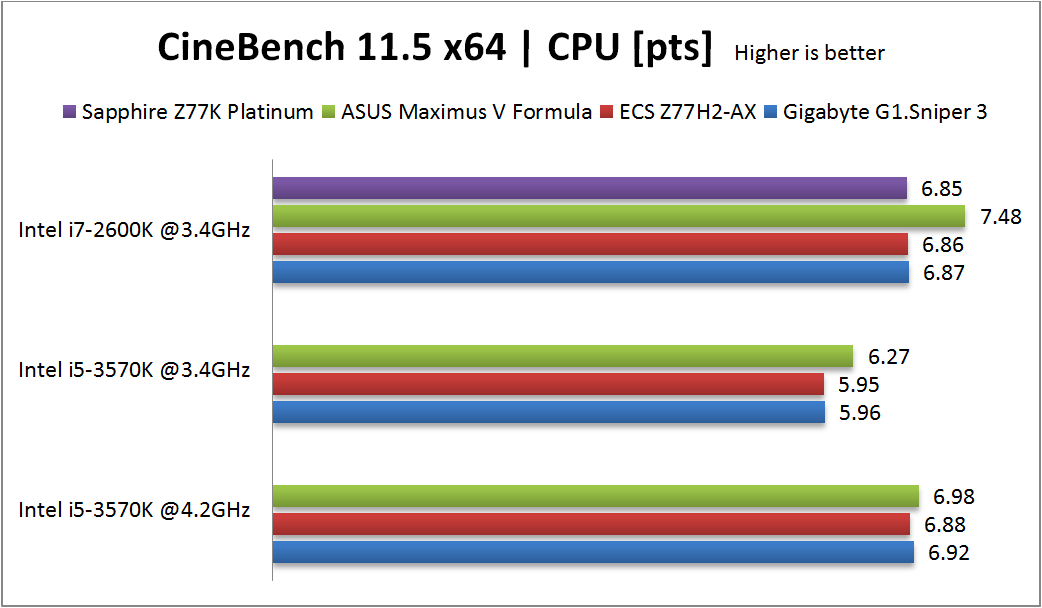

CineBench هو اختبار من صانعي Cimena 4D للرسم ثلاثي الأبعاد. لا أعلم على ماذا يعتمد البرنامج في تقييمه, لكنه يقوم بحساب عدد إطارات OpenGL في اختبار, و قوة المعالج في اختبار آخر (الذي نضعه هنا).

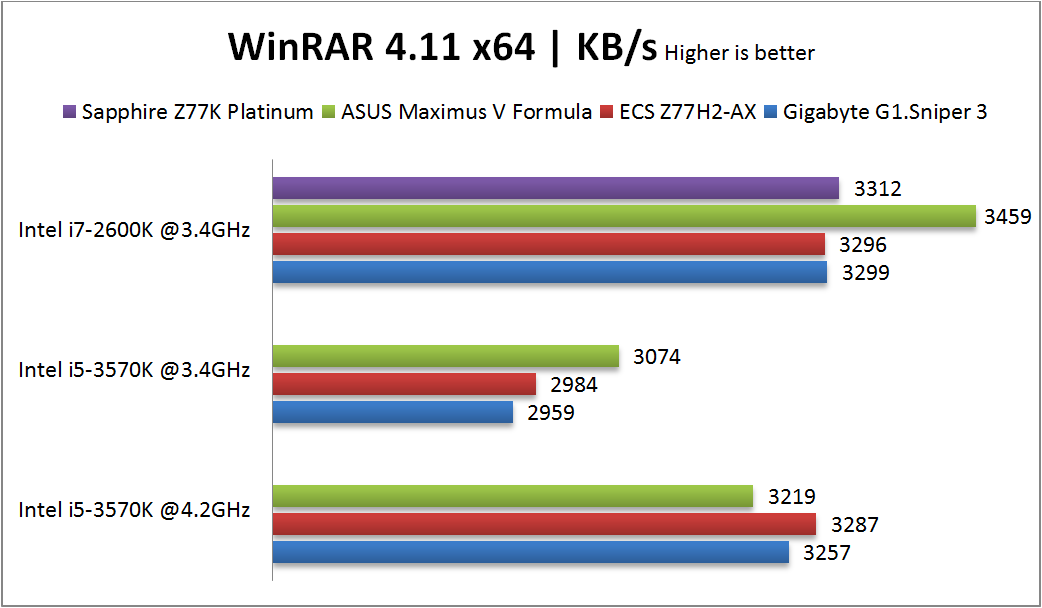

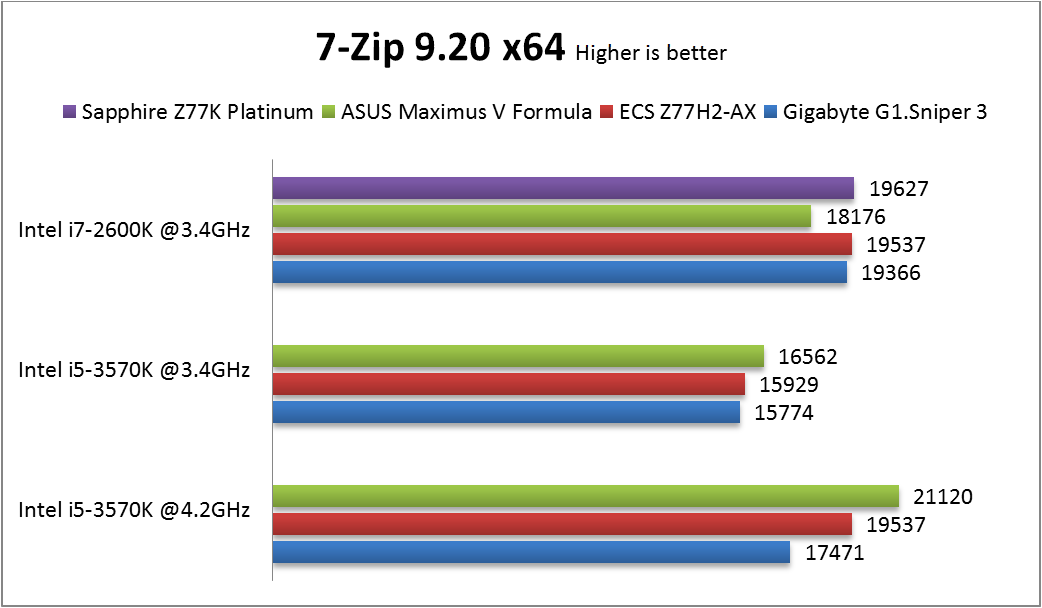

WinRAR و 7Zip برامح ضغط مشهورة, كل برنامج له طريقته و خوارزميته, لذا فإن لكل واحد منهما نتيجة و كفاءة تختلف عن الآخر.

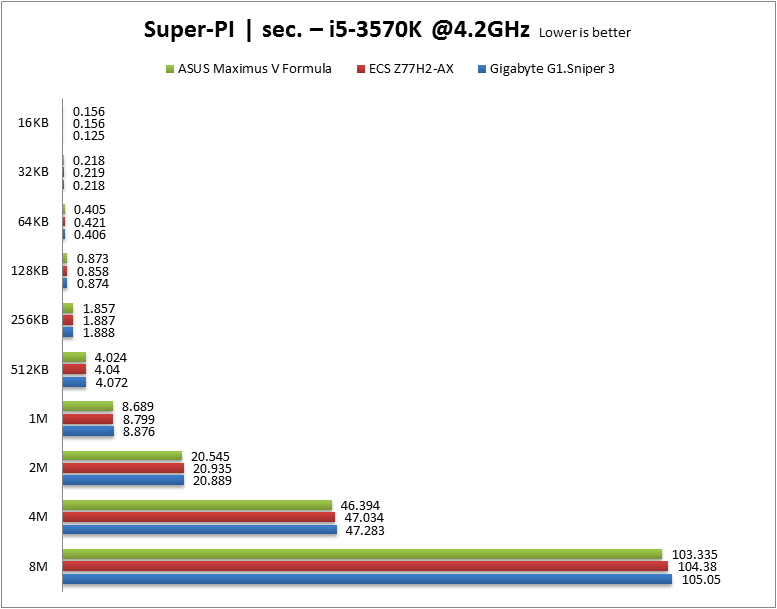

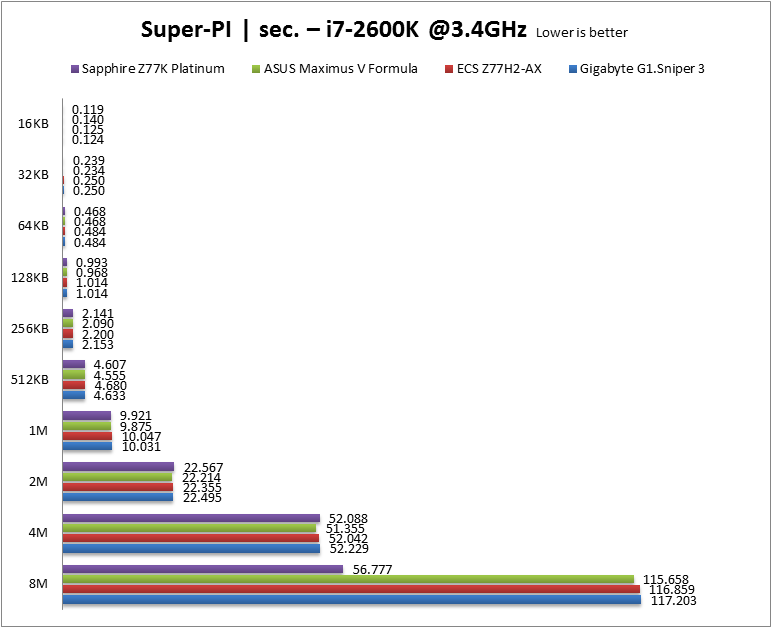

Super-PI هو برنامج حسابي, يقوم بحساب عدد Pi بعدد الخانات التي تحددها (3.1415... ) ثم يعطي الوقت المستغرق في تلك الحسبة.
يقوم Fritz Chess Benchmark بحساب الحركات الممكنة في لعبة الشطرنج, و يعطي نتيجة بعدد التوقعات بالثانية.
كلمة أخيرة وتقييم اللوحة ASUS Maximus V Formula
اللوحة مميزة و رائعة بكل ما تحمله الكلمة من معنى. سعرها على Newegg 289.99$, و هو أغلى بـ 10$ لسعر Gigabyte Sniper 3 اللوحة المقابلة لها عند جيجابايت. لكنها 10$ تستحق أن تدفع.
بالنسبة لكسر السرعة قد تكون هذه أفضل لوحة Z77 رأيناها في المعمل حتى الآن في هذا المجال. بالنسبة للألعاب فهي أقل قليلاً من Sniper 3؛ ففيها 3 PCIe x16 مقابل 4 في Sniper 3, و مخرج LAN واحد مقابل اثنان في Sniper 3, و منافذ SATA أقل في Maximus.
ما تزال لوحات سلسلة Republic of Gamers مميزة و جميلة.
المميزات:
1) خيارات كسر سرعة واسعة
2) بطاقة صوت احترافية HD 7.1
3) فكرة Fusion Thermo مميزة
4) منفذ eSATA II على الجهة الخلفية
5) مدخل 4pin إضافي للمعالج
العيوب:
1) سرعات شقوق PCIe x16 أقل من لوحات منافسة
2) مخارج كهرباء 5pin (بدلاً من SATA) التي تعتمد عليها EZ Plug لم تعد منتشرة
التقييم:
- الأداء: 5/5
- السعر: 4/5
- المظهر: 5/5
- الإضافات: 3.5/5
- المزايا الإضافية: 5/5
- إجمالاً: 4.5/5
الجائزة: اختيار هواة كسر السرعة, و الذهبية. لأدائها المميز و العالي, و لخيارتها الواسعة في كسر السرعة.
