ربما كانت تقنية Ultra Durable 5 هي أبرز ما خطف الأضواء في معرض Computex بتايوان, و أخذت حيزها الوافي من التغطية. اليوم نرى لوحة ً تستخدم هذه التقنية في معملنا, هي لوحة GA-F2A85X-UP4. لوحة بمقبس FM2 مصممة لمعالجات Trinity بشريحة A85X.

جيجابايت أعلنت أنها ستتحول إلى اختصار UP بدلاً من UD في أسماء الموديلات للدلالة على تقنية Ultra Durable 5. اللوحة تدعم معالجات سلسلة APU A, و تدعم تقنية Eyefinity و ربط 3 شاشات. كما أنها Windows 8 Ready.

هذه اللوحة بالذات يفترض أن تكون منافسة للوحتنا السابقة MSI FM2-A85XA-G65, فهما من نفس الفئة السعرية و بنفس المقبس و الشريحة.

نظرة على تقنية Ultra Durable 5, و تقنيات اللوحة:

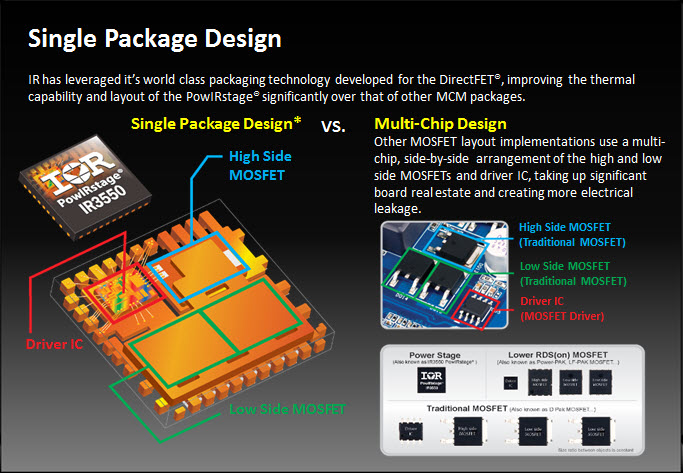

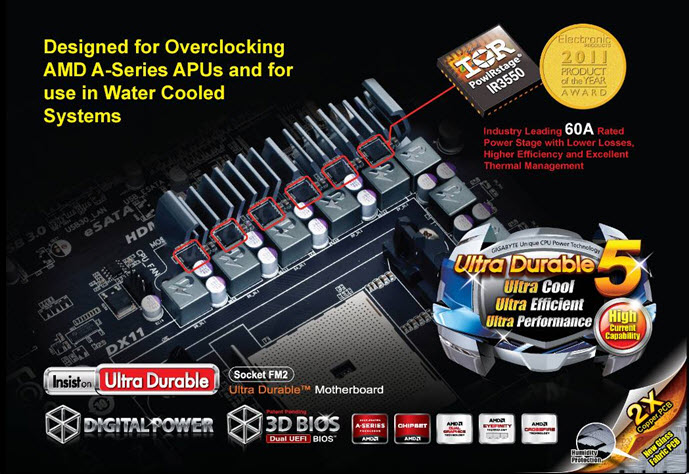

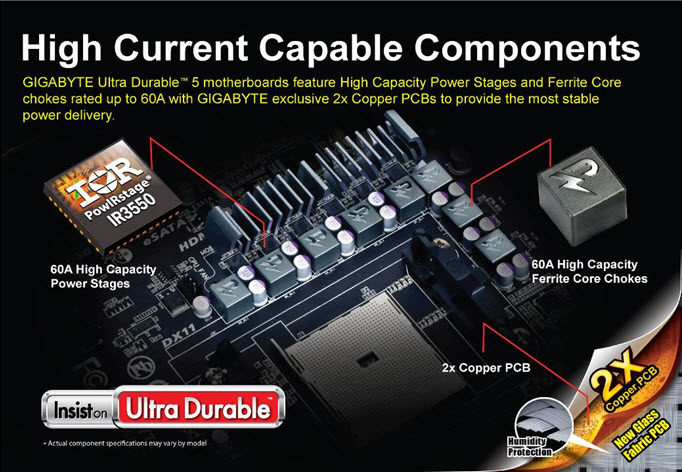

الشيء الذي يجعل Ultra Durable 5 مميزة هو استخدام دوائر متكاملة [Integrated Circuits “IC”] اسمها IR3550 PowIRstage للتحكم بطاقة المعالج بدلاً من نظام الـ MOSFETs التقليدية. الدائرة في داخلها يوجد MOSFETs و دائرة تحكم و هي نفس المكونات الموجودة في أي لوحة... و لكن في شريحة واحدة تستطيع توصيل تيار يصل إلى 60A DC.

استخدام PowIRstage يوفر الكثير من الطاقة المهدرة, مما يعني أن درجة الحرارة أقل بكثير, حتى 60 درجة مئوية أقل من الـ MOSFET التقليدية (النتائج باستخدام 4phase على 100A لمدة 10 دقائق من دون مشتت حراري). الحرارة الأقل و القدرة على تقديم تيار أثبت و أقوى يعني قدرة ً أكبر على كسر السرعة. المعالج يستمد طاقته من 8phase VRM.

متحكم الطاقة Digital PWM (كعادة أغلب اللوحات الآن).

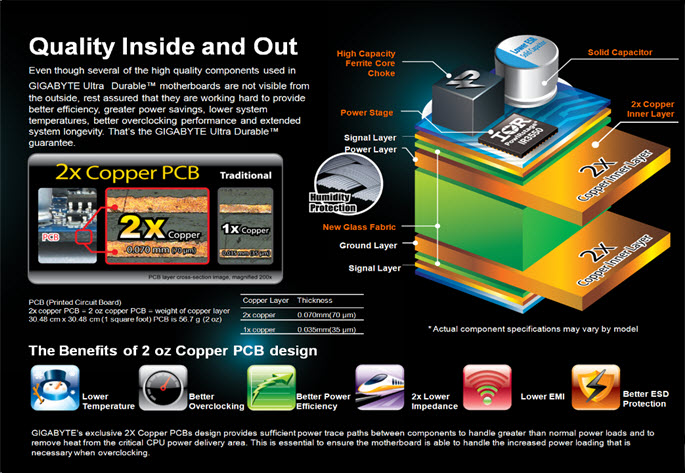

اللوحة أيضاً تقدم ضعف النحاس في بناء اللوحة, مما يساهم في زيادة تحمل المكونات للأحمال الإضافية, و تبريداً أفضل. و تستخدم تقنية Ultra Durable 5 أيضاً Chokes بقالب حديدي ذات سعة عالية... و طبعاً مكثفات يابانية صلبة.

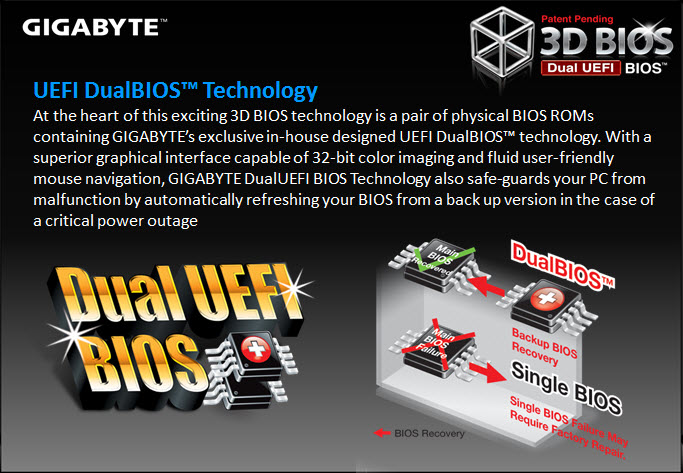

و نجد الـ Dual UEFI BIOS كالعادة حاضرة معنا في لوحة اليوم وهي خاصية ترفع من حد الأمان حال كان المستخدم من متابعي إصدارات البايوس وكان دائم التحديث فهي تحمل شريحتي بايوس يمكن أن تحل أحدهم محل الأخري في العمل حال حدث عطب ما بالشريحة الأولي.

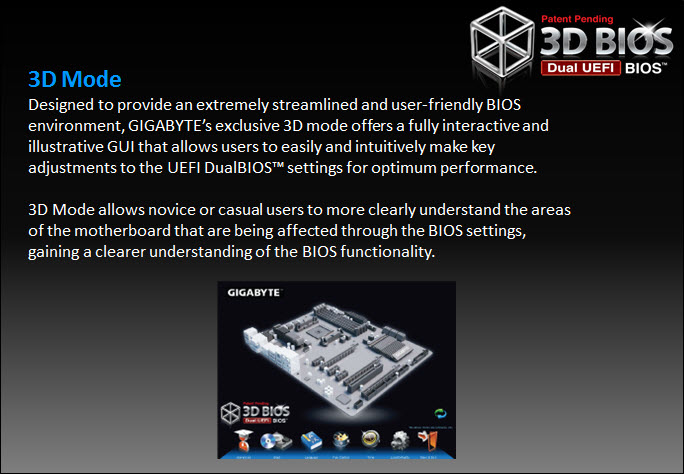

و 3D BIOS تلك التقنية التي تنتظر أن تحصل جيجابايت عنها براءة الأختراع من شأنها أن تجعل المستخدم يتعامل مع نظام البايوس بطريقة غير مسبوقة, فبعيداً عن القوائم الجامدة والخيارات المتشعبة جائت إضافة 3D Bios لتتيح للمستخدم أن يلمس مكونات اللوحة الأم بيديه ويقوم بإجراء التعديلات الخاصة بالفولتية أو رفع معامل الضرب لمعالجه مثلاً بمجرد الضغط علي منطقة المعالج حيث يظهر للمستخدم كل الخيارات التي كانت لتظهر له لو كان اتبع الخريطة إلي مكان التعديل أو كسر سرعة المعالج. والتقنية تتيح للمستخدم التعامل مع كامل أجزاء اللوحة الأم بداية من مداخل اللوحة الخلفية وحتي عملية كسر السرعة لكل جزء باللوحة الأم.

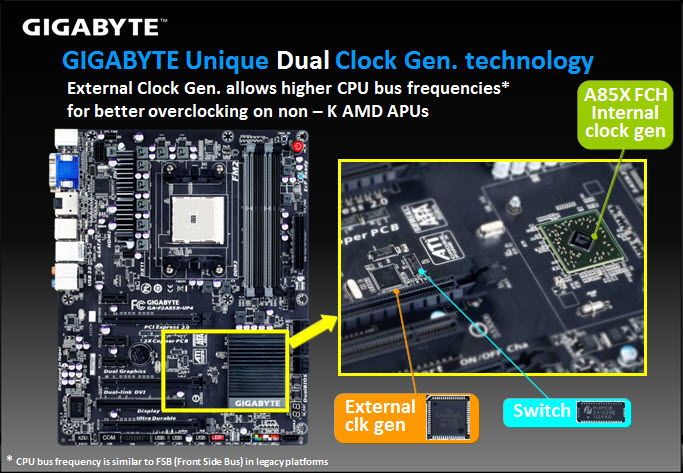

و من الميزات الخاصة بهذه اللوحة السماح بكسر سرعة أفضل لمعالج AMD APU A-series محدودة معامل الضرب (التي لا تنتهي بـ K [Non-K]), من خلال وضع شريحة Clock Generator خارجية على اللوحة (شريحة A85X, أو شريحة اللوحة, هي عادة ً الـ Clock Generator) للسماح بتردد أعلى.

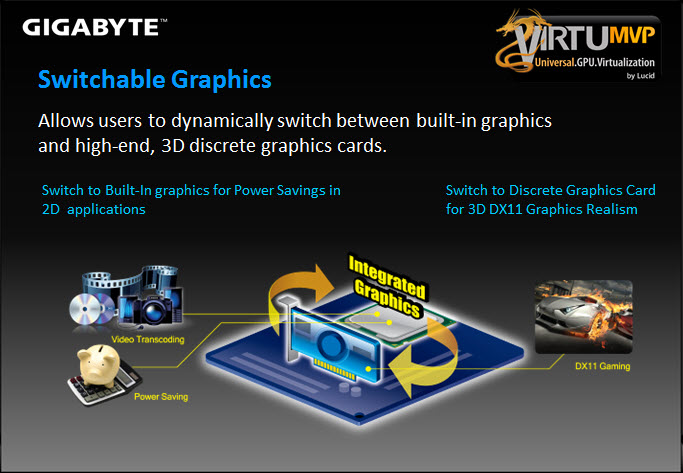

بالإضافة إلى ذلك دعم Lucid Virtu MVP, و دعم التبديل بين البطاقة الرسومية المنفصلة و المدمجة بحسب متطلب التطبيق.

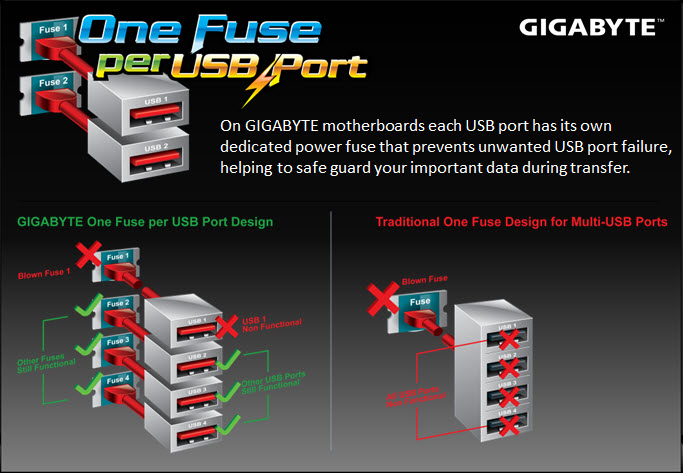

Ultra Durable 5 أيضاً تتضمن مزايا UD4, مثل One fuse per USB port, و ربط كل مخرج USB بقاطع كهربائي منفصل [Fuse] حتى تستمر بقية المخارج بالعمل حتى و إن "احترق" مخرج.

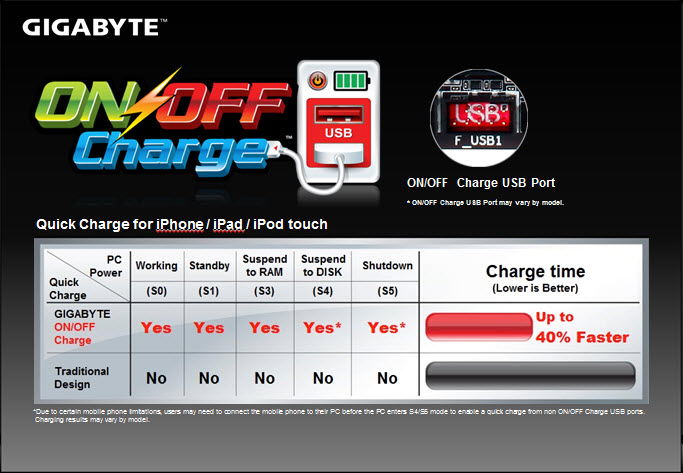

و أيضاً On/Off Charge و هي منفذ USB خاص يعطي طاقة ً أعلى من طاقة USB العادية مهما كانت حالة الجهاز (حتى و إن كانت Shutdown كامل) طالما أن اللوحة تصلها كهرباء, لشحن أجهزة الموبايل و الأجهزة التي تستخدم منفذ USB كطريقة للشحن. والمنفذ مشار إليه باللوحة باللون الأحمر كما يظهر بالصورة السابقة.

اللوحة مصممة بحسب قوانين الطاقة الجديدة للاتحاد الأوروبي, ErP...

سبق و أن شرحنا تقنيات AMD Trinity و A85X في مراجعة MSI FM2-A85XA-G65 وتم إضافة الأجزاء الخاصة بالمعالج المستخدم بالمراجعة لكي يتعرف عليه قراء عرب هاردويير.

معالج A10-5800K في سطور:

معالج من الجيل الثاني لمعالجات AMD A-Series APU, و لوحة جديدة من الشركة التايوانية العريقة MSI مصنعة بتقنية Military Class III التي أعلنت عنها في معرض Computex... فلنر الأداء كيف يكون. ادعت AMD طويلاً عند إطلاقها (و قبل ذلك) أن معالجاتها الجديدة من عائلة Trinity ستكون أفضل من معالجات Intel في مجال الرسوميات و استهلاك الطاقة, و هو ما تقول مواقع هاردويير عديدة أنه صحيح... لكننا للأسف لم نتمكن من اختبار هذا الكلام لأن معالجات Sandy Bridge لا تدعم DX11, و ليس عندنا Ivy Bridge.

نبدأ بالمعالج نجم هذه المراجعة. هو معالج بأربع أنوية تردده 3800MHz و يصل إلى 4200MHz بـ Turbo Frequency أطلق يوم 2 أكتوبر 2012. مقبسه FM2 بـ 904 ابرة. يتضمن معالجاً رسومياً مدمجاً اسمه HD7660D يعمل على تردد 800MHz.

الـ TPD الخاصة به هي 100W, و فولتيته تصل إلى 1.475v, و أقصى درجة حرارة له هي 74 درجة مئوية. كما أنه يتضمن متحكم ذاكرة DDR3, و لكن لا يدعم PCIe 3.0 بعد. مصنع بتقنية 32 نانومتر.

عائلة Trinity هي تحسين لمعمارية Bulldozer, و ليست معمارية جديدة ً بالكامل, و ستستمر التحسينات إلى أن تصل إلى الجيل الرابع بحسب مخططات AMD. و لكن لا يعني هذا أن هذه التحسينات ليست ملحوظة!

أولها هي استخدام عائلة HD7000 كمعالجات رسومية مدمجة لتستبدل HD6000 في Llano. ثم هناك تحسن استهلاك الطاقة الذي تقول AMD أنها يوازي أو يتجاوز كفاءة معالجات Intel. كما أن AMD غيرت المقبس FM1 المستخدم في Llano إلى FM2... و رغم كون المقبسين نفس الشكل تقريباً, إلا أن AMD قامت بإزالة ابرة واحدة فقط و غيرت أماكن بعضها الآخر... و نلاحظ أن AMD تقوم بتغيير المقبس مع كل عائلة جديدة, و هو أمر قد لا يكون جيداً للمستخدمين الذي يرغبون بالتطوير لأنهم سيرتبطون بشراء لوحة جديدة بالإضافة إلى المعالج خاصة ً إذا أبقينا في الحسبان أن AMD تستهدف الفئة الدنيا و المتوسطة في الأداء و التسعير.

لوحة MSI FM2-A85XA-G65 تستخدم شريحةFCH AMD A85X (اسمها الكودي Hudson D4), و مصنعة بتقنيات Military Class III (مثل Ultra Durable في Gigabyte) تستخدم مكثفات صلبة, و متحكم طاقة للمعالج بثماني مراحل و مصممة لتتحمل كسر السرعة.

تدعم SATA III و USB 3.0 بشريحة الجسر, و عليها شقي PCIe 2.0 x16.

سلسلة معالجات A-Series 2nd Generation :-

الصورة التالية من موقع AMD رأساً توضح الفئات المختلفة من سلسلة الجيل الثاني من APUs, وعلي رأس القائمة ضيفنا A10-5800K الذي يأتي مع A10-5700 ضمن الفئة العليا من السلسلة مدعومين بالحل الرسومي المدمج 7660D - الذي سيتم إختباره اليوم - والفارق الوحيد بينهم هو كون الأول مفتوح معامل الضرب فيه "K" وأما الثاني A10-5700 فلا, وإذا ما وضعنها سلسلة معالجات LIano في الأعتبار فهم البديل لمعالجات A8 منها. ثم ننحدر للمستوي الأقل A8-5600K و A8-5500 الذي يأتي مدمج به الحل الرسومي 7560D, ثم نصل لمعالج A6-5400K وهو يعد ضمن الفئة المتوسطة التي تأتي لتحل مكان فئة A6 من الليانو.و A4-5300 يحل محل فئة A4 من الليانو ويسكن موضع الفئة البدائية أو Entry Level. جميعهم ما عدا معالجي A6, A4 يحملان 4 ميجابايت من ذاكرة الكاش للمستوي الثاني.

تقنية Turbo frequency تتيح رفع للأداء بصورة ممتازة فمثلاً يرتفع التردد من 3.8GHz إلي 4.2GHz في معالج A10-5800K ولا يزال K موجوداً يجعل عملية كسر السرعة أمر أكثر سهولة بوجود معامل الضرب المفتوح. وعلي صعيد التفرقة في التغليف فستأتي معالجات الK في علب سوداء والمغلق فيها معامل الضرب ستأتي باللون الأبيض.

معالج Trinity تحت المجهر :-

المعالج يحتوي على Die مساحتها 246 mm2 بتقنية 32nm SOI, و هي أكبر بـ 8% فقط من Llano, كما أن عدد الترانزستورات زاد قليلاً ليصير 1.303 مليار. فيه 4 أنوية بـ 4 Threads, و L2 Cache 2x2MB, و لكن لا L3.

ترينيتي هي مجرد تعديل على المعمارية الأساسية, Bulldozer, و يقع في عائلة Piledriver (الجيل الثاني من Bulldozer). و عناصر المعالج (و المعمارية), هي نفسها, لكنها معدلة.

لكن هذا لا يعني أن التعديلات ليست كبيرة أو أن Trinity هي نفس Llano, و بحسب AMD فإن Trinity بها قوة حسابية أعلى بـ 25% من سابقتها Llano.

المعالج الحسابي يقع على شريحة, و الرسومي على شريحة أخرى منفصلة (في نفس المعالج). المعالج الرسومي هو HD 7660D, تردده 800MHz و 384 نواة Radeon, و يوصل مخرجاته من خلال 3 قنوات منفصلة (من المعالج إلى مخارج الإخراج على الجهة الخلفية للوحة) تسمح بربط 4 شاشات منفصلة. و يدعم DirectX 11.1, OpenCL 1.2 و DirectCompute.

المعالج الرسومي المدمج رائع جداً, و حقيقة أن AMD استطاعت أن تضع كل شيء في مساحة 246 mm2 فقط هي لوحدها كافية لإثارة الإعجاب. لم تنس AMD أن تضمن تقنيات Transcoding فيه, فنجد VCE الذي يفترض أن يكون المقابل لـ Intel Quick Sync لتحويل و عرض فيديوهات H.264 بسرعة... لكن ما زال علينا أن ننتظر التعريفات الملائمة و دعم البرامج لها لتعمل التقنية.

المعالج الرسومي يدعم أيضاً Eyefinity, و Hybrid CrossFire.

المعالج سيكون أعلى فرد في عائلة Piledriver, بالإضافة إلى فرد آخر من نفس فئة A10 رقمه 5700. الـ K في النهاية ترمز إلى كون معامل الضرب مفتوحاً كما في تسمية معالجات Intel Core.

الجسر الشمالي الموحد [UNB] المدمج (على عادة AMD منذ زمن بعيد) أخذ نصيبه من التعديلات, لعل أهمها هي استبدال Hyper-Transport بـ PCIe كطريقة توصيل بين المعالج و منافذ الإدخال و الإخراج. كما أضيف دعم ترددات الذاكرة DDR3 حتى 2400MHz في وضع كسر السرعة, و استقبالها 1866MHz كأقل تردد. و حجم 64GB كحد أقصى.

شريحة Hudson D4) A85X) :-

كما تعودنا في كل مرة يتم إطلاق جيل جديد من المعالجات نكون بصدد سلسلة جديدة من شرائح اللوحات الأم المختلفة ولكن هذه المرة استعانت AMD بشريحتين كانتا داعمتين للـ Llano وهما A75 و A55 ومع إنطلاقة الجيل الثاني من معالجات APU نجد أنفسنا أمام شريحة جديدة وهي AMD A85X.

كل شريحة موجهة لفئة معينة من المعالجات وهذا بالطبع لا يمنع عمل أي معالج من سلسلة الجيل الثاني مع أيٍ من هذه الشرائح لكنها مسألة تناسب, فينصح مثلاً بشريحة A85X مع معالجات A10 , A8 وشريحة A75 ينصح بها في حالة A6 و أيضاً A8, وللمستوي الأدنى شريحة A55 لفئتي A6, A4.

اليوم نحن علي موعد مع أحد معالجات فئة A10 وبين أيدينا لوحة MSI FM2-A85XA-G65 وواضح من الأسم احتوائها علي شرائح A85X. الرسم التوضيحي السابق يبين ما تقدمة الشريحة من منافذ وطرفيات.

بإختصار شريحة A85X قدمت عدد قليل من الإضافات ولكن أهمها هو دعم Crossfire بشقين PCIe بسرعة 8x لكل منهما, كما قدمت منفذين SATA 6Gb/s إضافيين ليكون المجموع هو 8 بدلاً من 6 في شريحة A75 باللإضافة إلي دعم RAID 5 ولكن بنفس عدد منافذ USB وكل شئ أخر ظل كما هو.

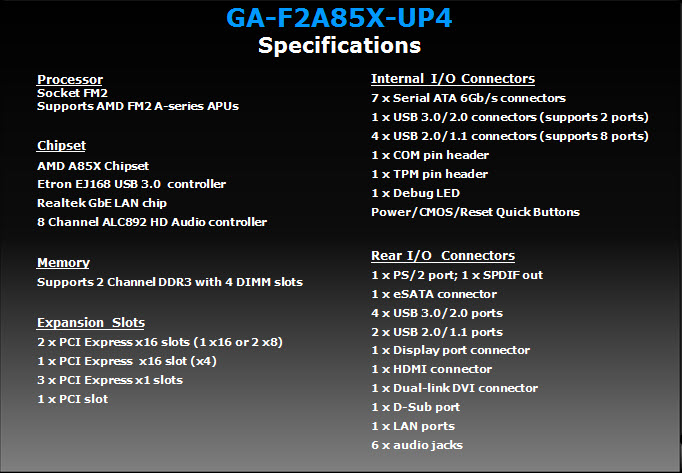

مواصفات اللوحة :-

نظرة قريبة على اللوحة :-

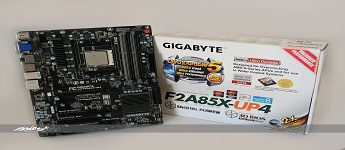

الصندوق بلونه الأبيض الجميل المريح للعين يأتي ليلفت إنتباهنا أولاً بشعار UD5 كما نجد ذكر دعم نظام W8 المنتظر وكذلك بصمة موقع Tom's Hardware الذي أعطي جيجابايت جائزة أفضل ما جاء في معرض Computex 2012 بسبب تقنية UD5.

الصندوق من الخلف مكتظ بالمكونات والقدرات والأضافات الخاصة من شركة جيجابايت والتي تم أخذ صورة منفصلة لها بالأسفل.

المواصفات تظهر لنا بعدة لغات من بينها العربية. مكونات دائرة الطاقة وتوضيح لشريحتي البايوس موجودان مع العديد من المميزات الأخري التي تقدمها جيجابايت.

كفائة أعلي وفقد أقل للطاقة وحرارة أقل تتسبب في إطالة عمر اللوحة ... كل هذه مميزات شريحة IOR.

شرح لمكونات دائرة الطاقة وكذلك شقوق التوسعة التي تدعم 2Way CFX وغيرها من المواصفات التي سبق وذكرت بالمقدمة. وأسفلها عرض لواجهتي البايوس 3D الخاصة بجيجابايت و واجهة Advanced المعتادة.

خصائص اللوحة مذكورة علي العبوة من الخارج.

الملحقات وهي 6 كيبلات SATA6Gb/s وكتيبات التشغيل السريع وقرص التعريفات واللوحة الخلفية الملونة.

اللوحة لونها أسود ساحر, كل شيء فيها ملون بدرجة من درجات اللون الأسود. الـ PCB نفسها, شقوق الذاكرة, شقوق PCIe, المشتات... عدا المقبس نفسه!

مقبس 8بن لتوصيل الطاقة للمعالج. وبجانبة أحد منافذ توصيل المراوح.

دائرة الطاقة تظهر والمشتت فوقها, لكن لن يظل مكانه طويلاً.

شكل اللوحة بعد نزع مشتت دائرة الطاقة.

دائرة الطاقة بمكثفاتها وسلسلة شرائح IOR التي ظهرت بعد نزع مشتت دائرة الطاقة.

شريحة IOR التي تحدثنا عنها بالمقدمة.

مشتتي دائرة الطاقة والجسر الجنوبي بعد نزعهما الأول يستخدم عجينة نقل الحراراة ويثبت بقاعدتين عاديتين, والأخر يبرد شريحة الجسر الجنوبي بمعجون تبريد ويثبت عن طريق مسمارين حثي مع فك الشريحة يظلان باللوحة وهو أمر غير عادي لم أفهمه في البداية أثناء فك المشتت وجعلني أظن أن المسمار عالق باللوحة.

مقبس FM2 عن قرب والمعالج بجانبة ينتظر تنصيبه ملكاً علي عرشه.

المعالج A10-5800K يسكن عرشه , مقبس FM2.

بالطرف العلوي للوحة نجد زر Power أحمر, و System Reset بجانبه, و أعلى منهما قليلاً CMOS Reset باللون الأسود.

اللوحة تقدم 4 شقوقDual Channel DDR3 بترددات 1866/1600/1333/1066MHz و بحجم أقصى 64GB. اللوحة تدعم أيضاً AMP, و هي التقنية المنافسة من AMD لـ XMP من Intel.

كما نرى 8 منافذ SATA III (6 مرتبة بجانب بعضها, و احد منفرد, و eSATA على الجهة الخلفية) ترتبط مباشرة ً بالشريحة و تدعم RAID0/1/5/10 و JBOD (و هي ميزة جميلة لم نعد نراها كثيراً في اللوحات). و بجانب منافذ SATA نجد شاشة Debug باللون الاسود لعرض حالة الـ BIOS, و شريحتي الـ BIOS يقعان بين منافذ SATA و Debug.

شريحة الجسر الجنوبي قبل خلع المشتت من عليها لنراها عن قرب.

هنا نجد صورة لشريحة A85X وهي الصورة ذاتها التي استعنا بها في مراجعة لوحة MSI نظراً للمشاكل التي واجهتنا مع تنظيف شريحة لوحة MSI.

نري أسفل اللوحة هنا منافذ توصيل USB الأمامية وباللون الأحمر المميز نجد منفذ USB الخاص بعملية الشحن Charge On/Off ويسبقة أماكن تركيب وصلات الصندوق المعتادة وهي هنا ملونة لتسهل الأمر علي المستخدم.

يمكن وصل ما مجموعه 18 منفذ USB على اللوحة, 2 USB 2.0 + 2 USB 3.0 على الجهة الخلفية ترتبط مباشرة ً بالشريحة, و 2 USB 2.0/3.0 على الجهة الخلفية من خلال شريحة Etron EJ168. كما يمكن ربط 2 USB 3.0 + 8 USB 2.0 من خلال الـ Internal headers على اللوحة (على سبيل المثال لربط مخارج الـ USB التي نجدها على الجهة الأمامية للصندوق).

شريحة ITE التي من أحد مهماتها هو تمكين البرامج من قرائة درجات الحرارة عبر البرامج المختلفة.

بالنسبة للشقوق التوسعية فنستطيع رؤية ثلاثة مقابس PCIe 2.0 x16 بسرعة x16/x8/x4 (في حال ربط بطاقتين على PCIe x16_1 و x16_2 فستعملان معاً على x8 لكل منهما, و في حال ربط بطاقة ثالثة فإنها ستعمل على x16_3 بسرعة x1). تدعم معاً 3Way CrossFire. أيضاً نجد 3 شقوق PCIe x1 و شق PCI عادي.

شريحة EtronTech السابق الحديث عنها.

نظرة على BIOS:

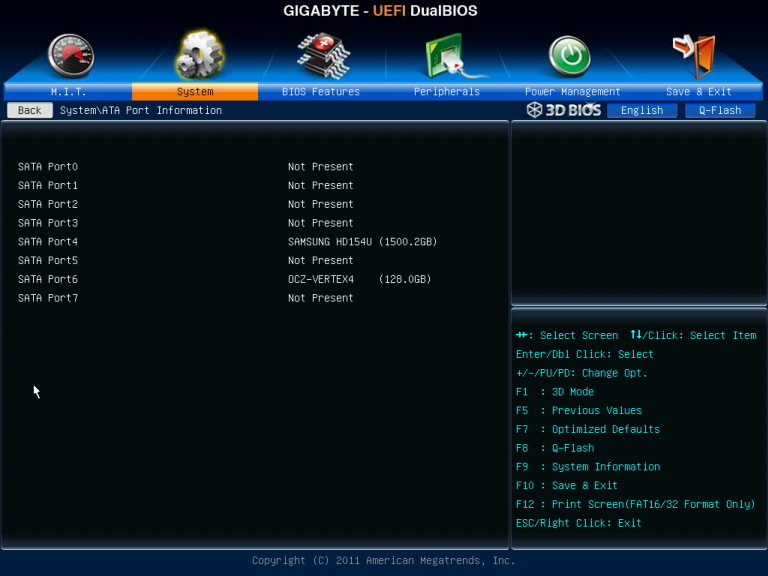

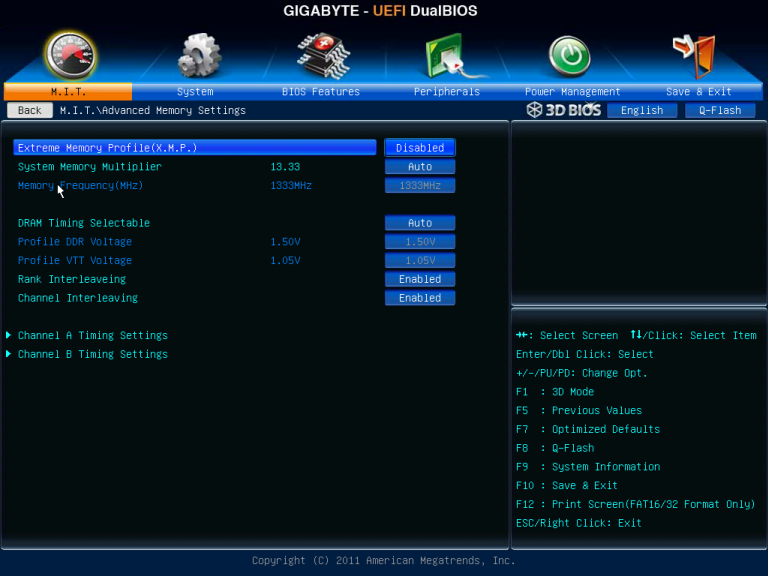

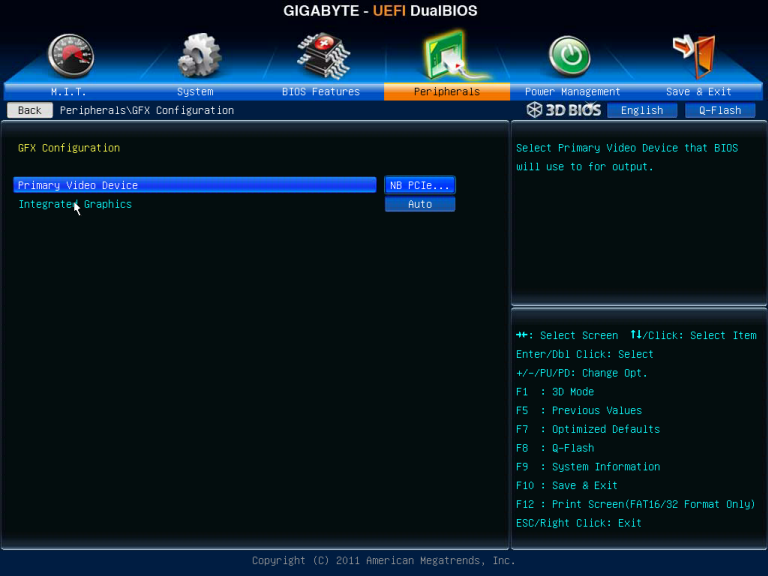

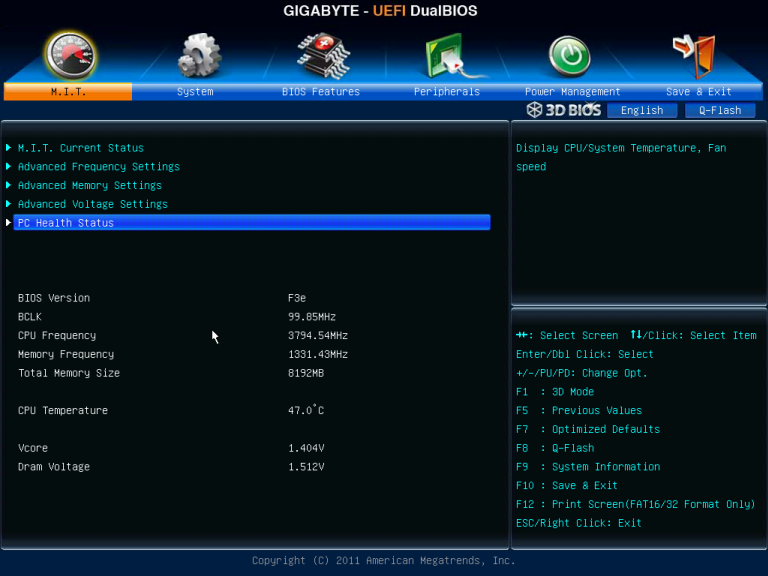

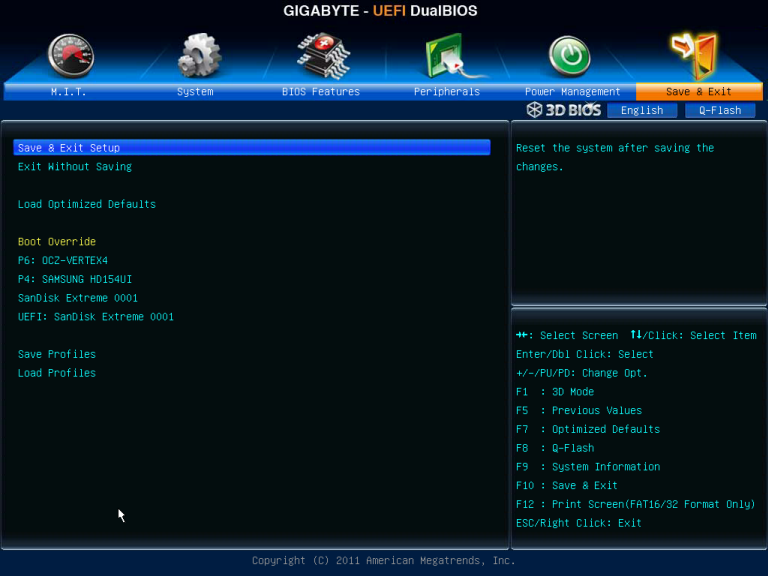

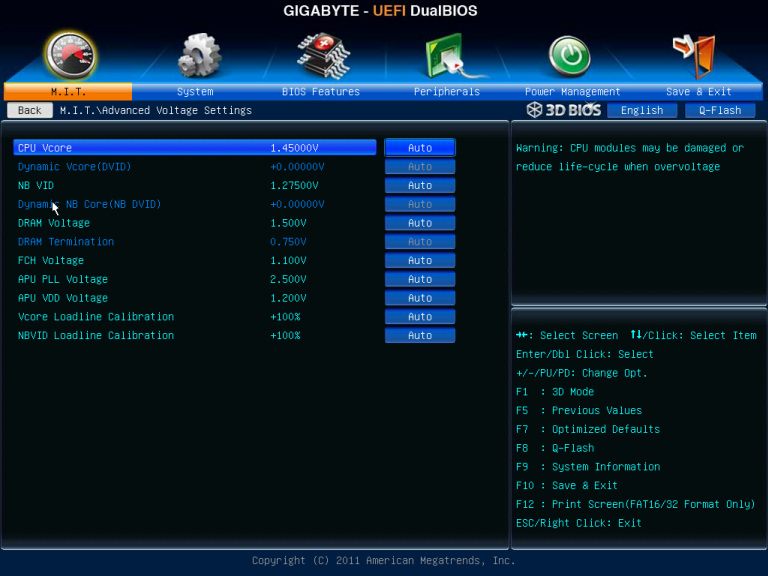

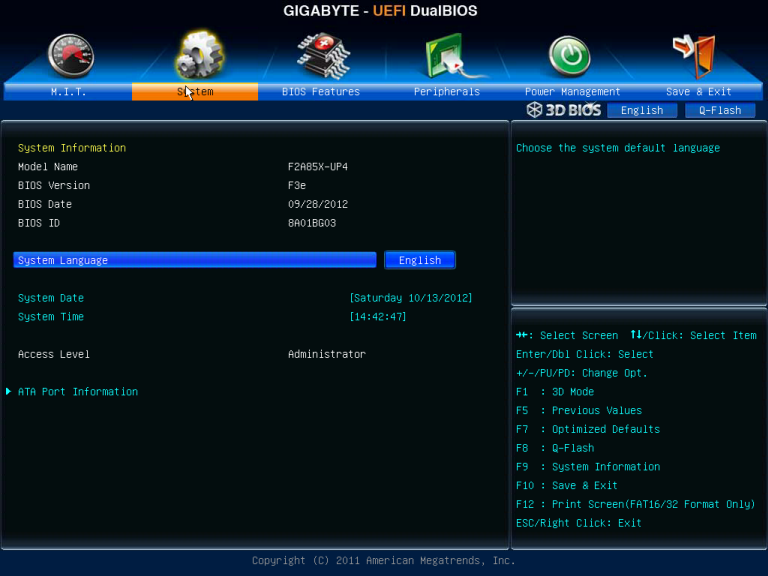

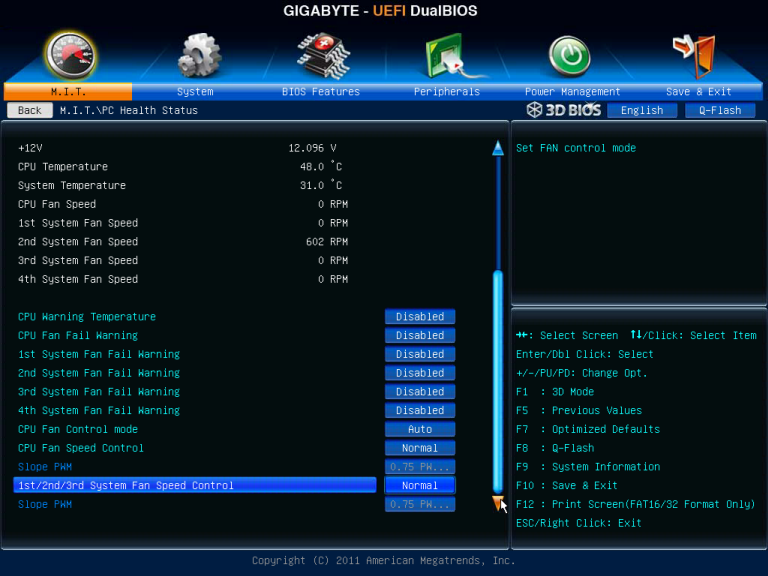

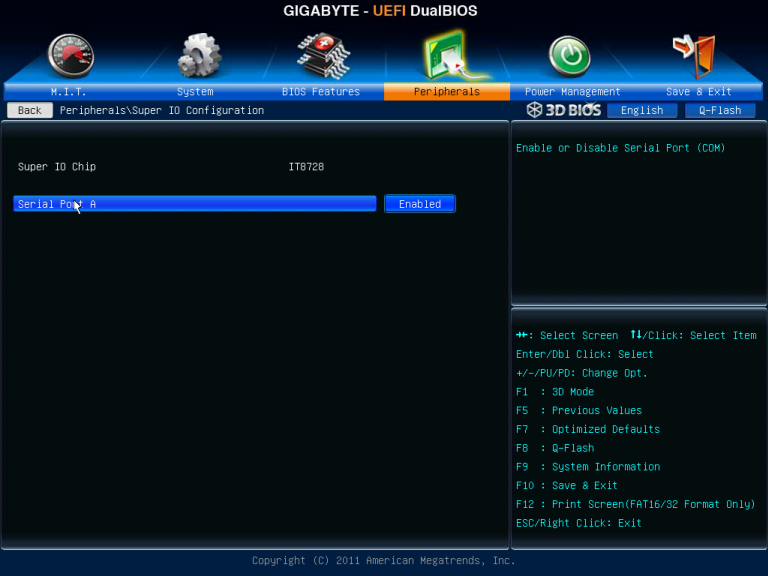

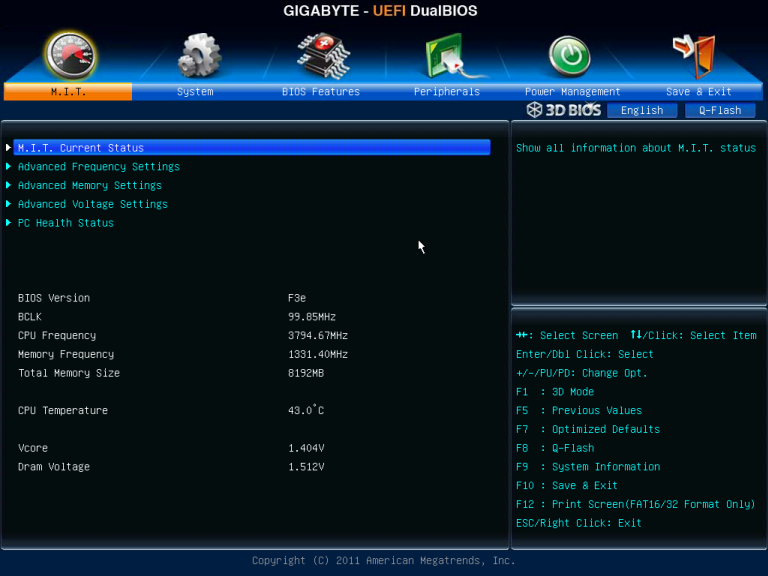

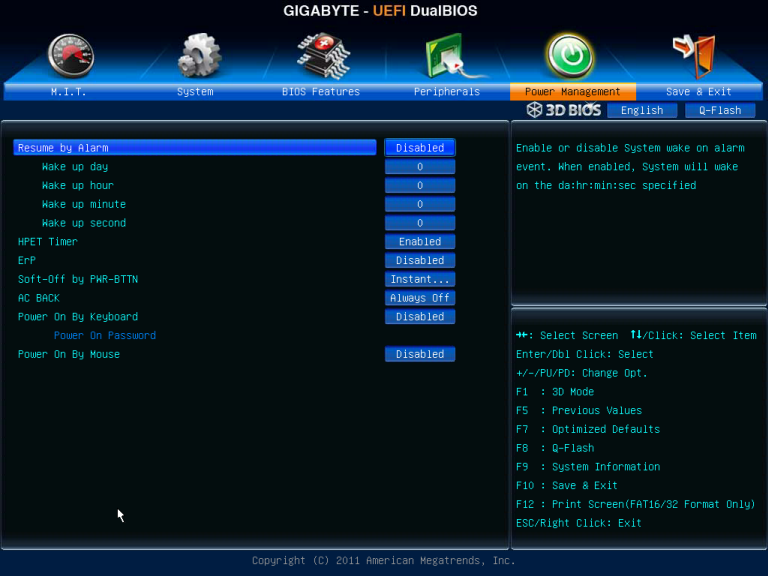

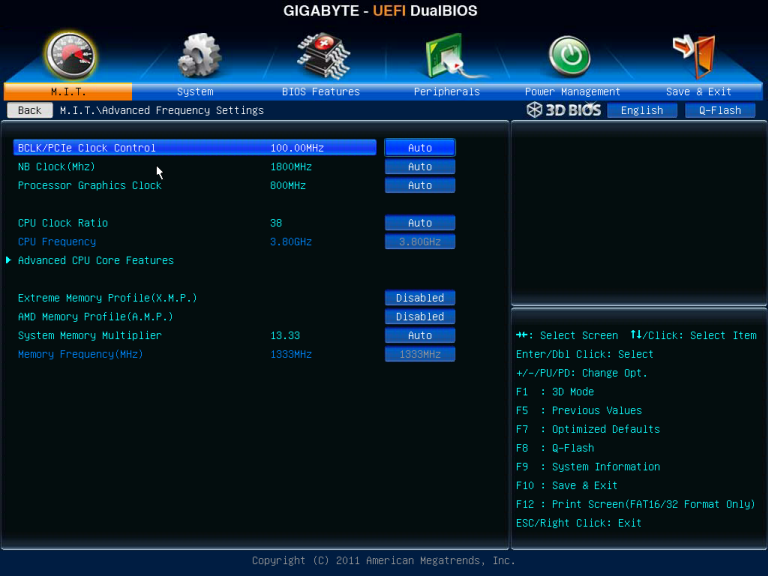

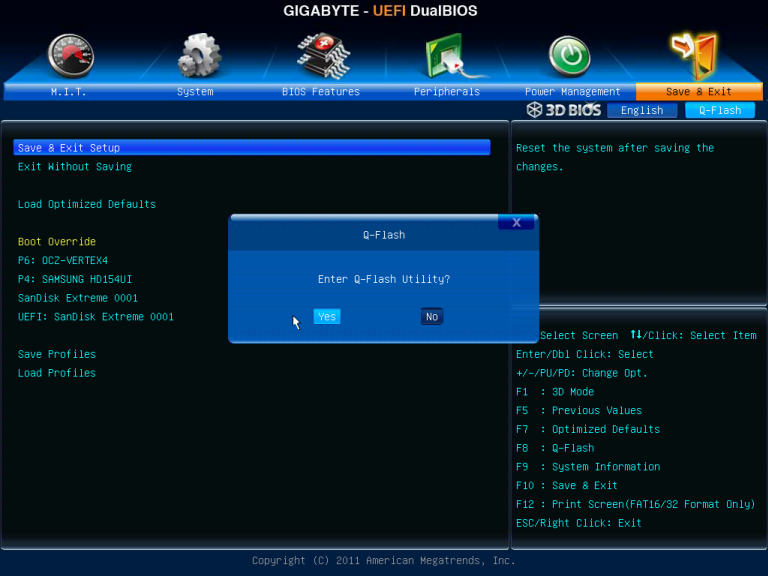

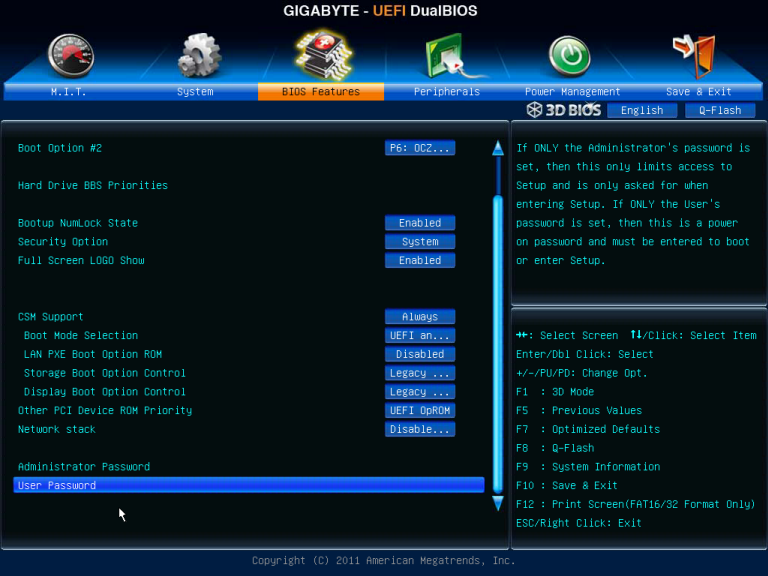

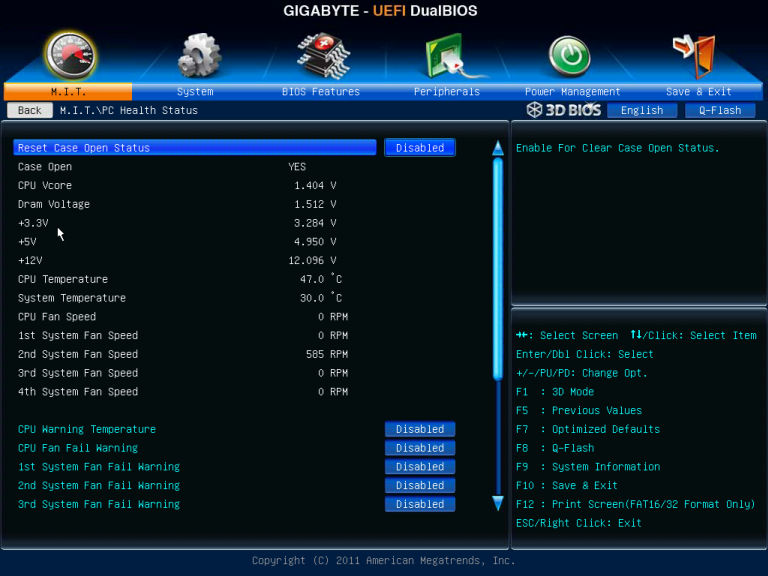

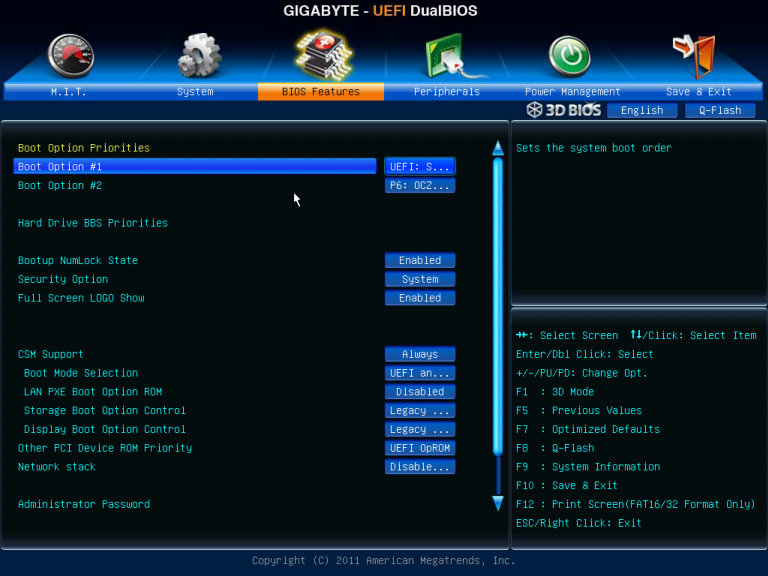

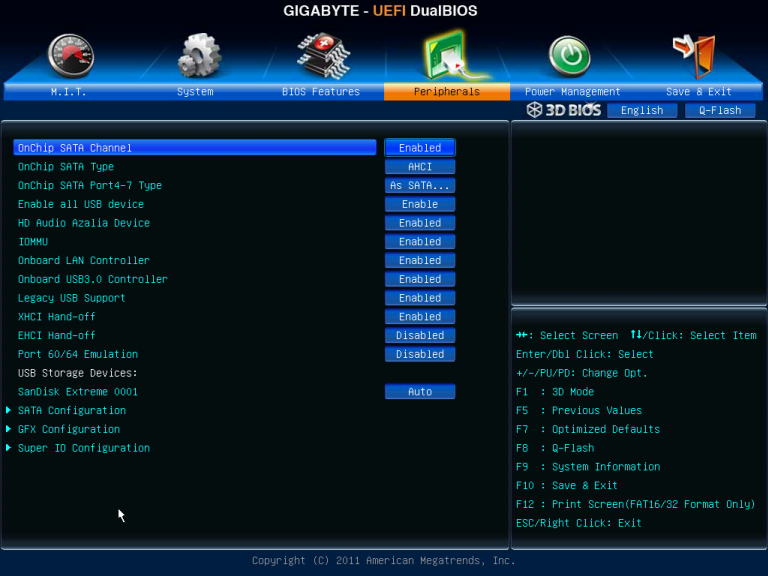

تمتلك لوحة جيجابايت شكلين لعرض البايوس أحدهم عن طريق شكل 3D BIOS والأخر بأسم Advanced وهو ما سنتعرض له بالصور فيما يلي:

منصة الاختبار والأختبارات:

منصة الاختبار كما يظهر فى الجدول التالي:

أدوات الاختبار المستخدمة هي:

1- 3DMark 11

2- 3DMark Vantage

PCMARK7 -3

CineBench -4

SiSoftware Sandra -5

7Zip -6

WinRAR -7

Fritz Chess -8

Super-PI -9

نتائج الاختبارات:

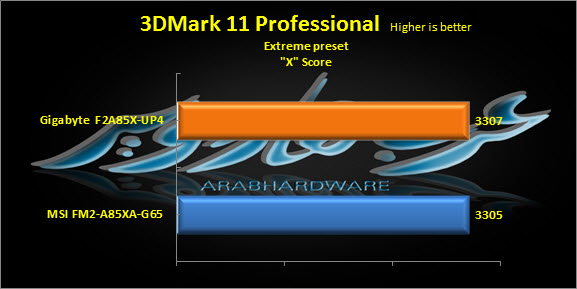

3DMark 11 Professional

اختبارات 3DMark تركز على الألعاب و رسومياتها الثقيلة, و تجري بعض الاختبارات على المعالج. 3DMark 11 أحدث من Vantage, و اختباراته أثقل.

نقطتين فقط هما الفارق بين لوحتي MSI و Gigabyte لصالح الأخيرة.

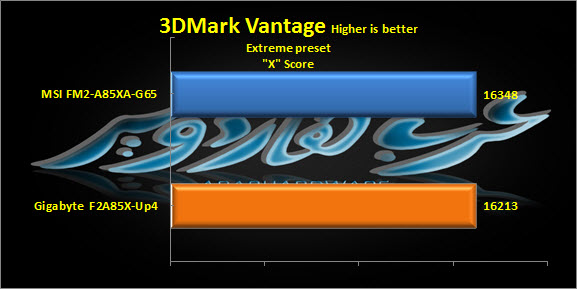

3DMark Vantage

هنا كان التفوق للوحة MSI ولكن الفارق بينها وبين لوحة Gigabyte ليس بالضخم.

(PCMARK7 (Professional Edition

هذا الاختبار, يقوم باختبار قوة التجميعة بشكل عام في عدة جوانب. يجمع مهام متنوعة, مثل مشاهدة الفيديو و تعديل الصور و تصفح الانترنت بالإضافة إلى عرض DirectX 9.0c. بالنسبة إلى أداء الجهاز العام, يعتبر هذا الاختبار من أهمها و أدقها لشموليته.

هنا تفوقت لوحة الجيجابايت بفارق 63 نقطة.

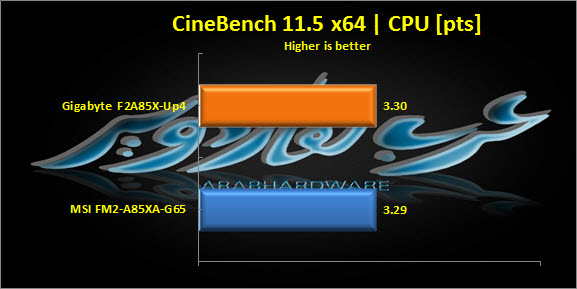

CineBench 11.5

CineBench هو اختبار من صانعي Cimena 4D للرسم ثلاثي الأبعاد. لا أعلم على ماذا يعتمد البرنامج في تقييمه, لكنه يقوم بحساب عدد إطارات OpenGL في اختبار, و قوة المعالج في اختبار آخر (الذي نضعه هنا).

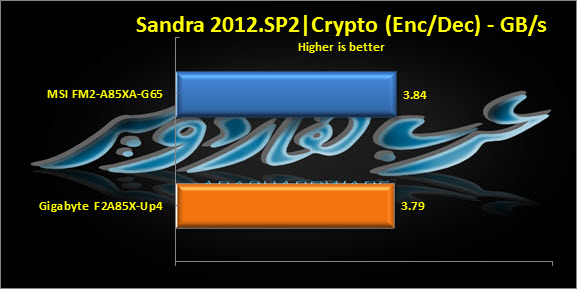

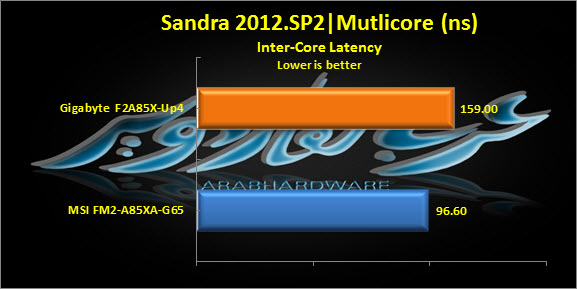

SiSoftware Sandra 2012

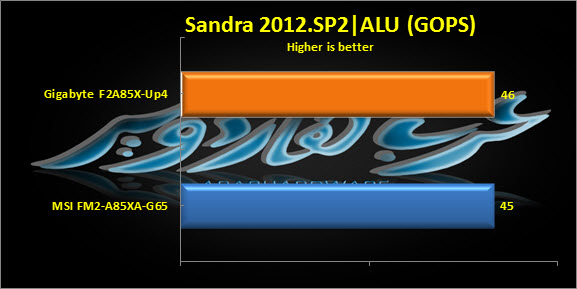

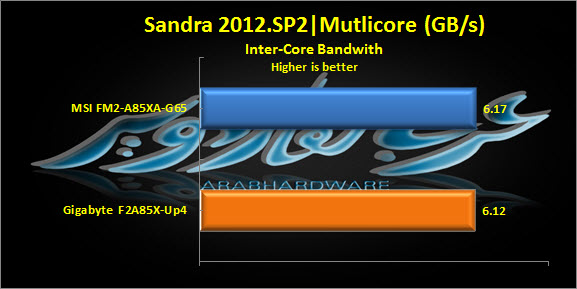

Sandra هو برنامج يحتوي الكثير من الاختبارات لمختلف الجوانب, من المعالجة إلى الـ Multimedia و التعامل مع أجهزة الهواتف الذكية. اختبار ALU يقيس قوة المعالجة المنطقية, Cryptography يقيس قوة المعالج في التشفير و فكه, و Multicore Efficiency لقياس الـ bandwidth بين أنوية المعالج و مدى فعالية الأنوية في تعاملها مع بعضها.

فوارق ضئيلة بين كلا اللوحتين وإقتسام لنتيجة الأختبار النهائية بتفوق Gigabyte في بعض الأختبارات و MSI في البعض الأخر.

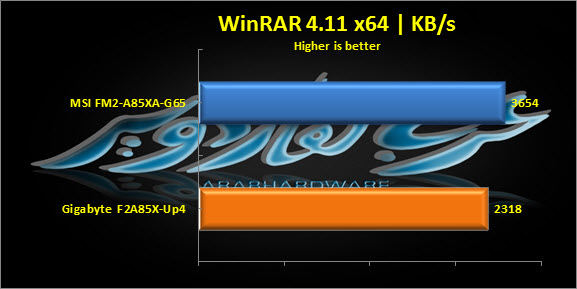

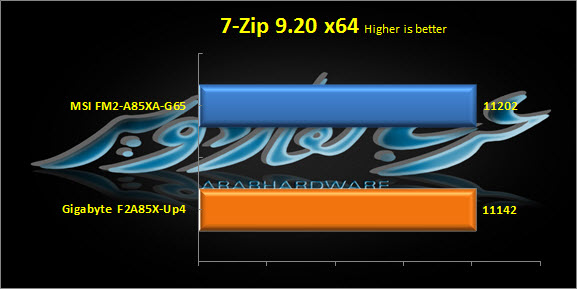

WinRAR و 7Zip

برامح ضغط مشهورة, كل برنامج له طريقته و خوارزميته, لذا فإن لكل واحد منهما نتيجة و كفاءة تختلف عن الآخر.

سيطرت لوحة MSI علي الوضع في برامج الضغط الشهيرة لتسجل تفوقاً قد يكون ضئيلاً لكنه في النهاية تفوق!

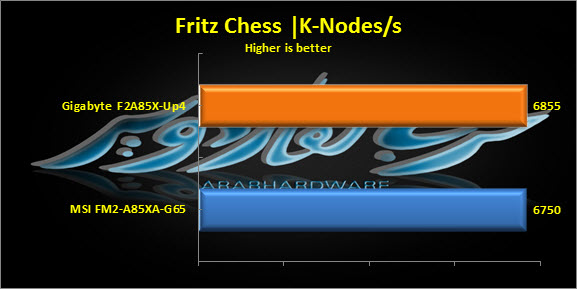

Fritz Chess

يقوم Fritz Chess Benchmark بحساب الحركات الممكنة في لعبة الشطرنج, و يعطي نتيجة بعدد التوقعات بالثانية.

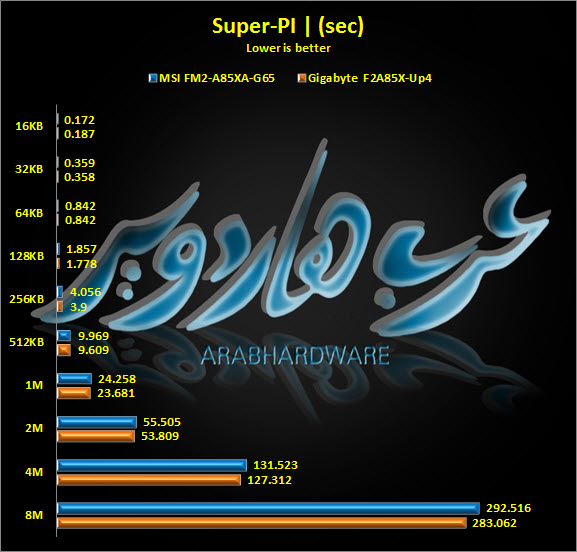

Super-PI

هو برنامج حسابي, يقوم بحساب عدد Pi بعدد الخانات التي تحددها (3.1415... ) ثم يعطي الوقت المستغرق في تلك الحسبة.

إجمالاً كان التفوق حليف لوحة الجيجابايت.

الخاتمة:

اللوحة سعرها حالياً على NewEgg.com هو 129.99$, و هو سعر جداً ممتاز. و أظن أن MSI FM2-A85XA-G65 ستكون بنفس السعر عندما تتوفر. معالجات AMD APU A10 أيضاً لا يكلف أغلاها أكثر من 129.99$ على نفس الموقع... منصة رائعة بسعر ممتاز.

أداء اللوحة أمام MSI FM2-A85XA-G65 كان متساوياً تقريباً, ببعض الفروقات التي لا تؤخذ بالاعتبار (كزيادة نقطتين في 3DMark, أو إطار واحد في لعبة) مع استثناء اختبار زمن الاستجابة بين الأنوية (MSI تفوقت بمقدار 60% تقريباً على Gigabyte) و اختبار WinRAR بنفس المقدار تقريباً (لصالح MSI). في اختبار Super-PI كانت النتيجة تميل قليلاً لصالح Gigabyte. لكن بشكل عام, يمكن القول أن اللوحتين متساويتين بالأداء, و الميزات, و من نفس الفئة السعرية... فالخيار إذن للمستخدم بحسب حاجته و تفضيله, هل يريد جيجابايت أو MSI؟

تقنية Ultra Durable 5 هي استكمال لاتقان البناء و التصميم الذي اعتدناه من Gigabyte و السبب الذي يدفع كثيرين إلى شراء هذا الاسم. بالتأكيد ستكون بداية ً لعهد جديد تضعه جيجابايت ليصير المعتاد في عالم اللوحات... كما جعلت Gigabyte استخدام المكثفات الصلبة من الأشياء البديهية... نتمنى أن تصير متحكمات الطاقة المدمجة في شريحة واحدة هي الأساس لتسمح بالوصول إلى نتائج أفضل في كسر السرعة, و انتاج أقل للحرارة.

التقييم:

الأداء: 4/5

السعر: 5/5

إجمالاً: 4.5/5

وعليه تستحق اللوحة الحصول علي الجائزة الذهبية لما تمتلكه من تقنيات رائعة ومكونات يمكن الأعتماد عليها.
