مراجعة اللوحة الرئيسية Gigabyte F2A88X-UP4

 كواحدة من مصنعي اللوحات الرئيسية وضعت Gigabyte نفسها ضمن مصاف الشركات الأكبر عالمياً في هذا المجال، وتقدم دعمها المستمر لكل من Intel و AMD. ومع إصدار AMD لمعالجاتها المسرعة الجديدة Kaveri أطلقت Gigabyte سلسلة لوحاتها الداعمة لهذه المعالجات وبمقبس FM2+. ورأينا في مراجعة سابقة قمة الأداء لهذه المعالجات المتمثلة في A10-7850K ومع لوحة Gigabyte المخصصة للألعاب G1.Sniper A88X، ومراجعة اليوم هي تكرارللأمر من جديد ولكن مع لوحة رئيسية مختلفة في توجهها وقدراتها عن اللوحة السابقة.

فلوحة Gigabyte F2A88X-UP4 ستكون أكثر إحترافية وتمتلك مميزات أكبر بدءأً من التصميم وجودة التصنيع ومروراً بدائرة الطاقة الخاصة بالمعالج ومنافذ التوصيل المتاحة وإنتهاءأً بخيارات وخصائص نظام الـBios باللوحة، وهي أمور سيبحث عنها مستخدمي الحاسب المحترفين وهواة كسر السرعة منهم.

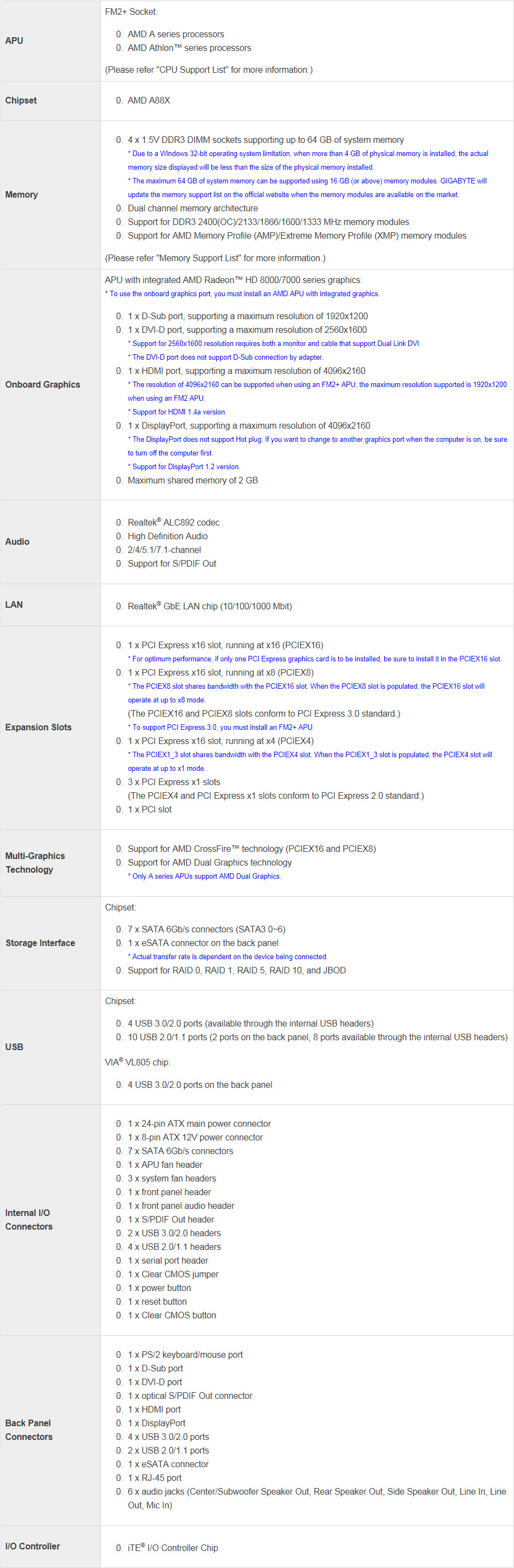

المواصفات:

كما قلنا..لوحة اليوم ستدعم من جديد معالجات Kaveri المسرعة من AMD، لذا وجب أن يكون المقبس باللوحة هو FM2+ الداعم لهذه المعالجات والداعم أيضاً للأجيال السابقة Richland و Trinity.
وتمتلك اللوحة 4 شقوق DIMM لتثبيت شرائح الذاكرة بحجم كلي يصل إلى 64GB وبترددات تشغيل تصل في حالة الكسر إلى 2400MHz وتدعم بكل تأكيد تقنيات Dual Channel و (AMD Memory Profile (AMP و (Extreme Memory Profile (XMP وتحتوي كذلك على عدد ضخم من منافذ USB يصل إلى 18 منفذ منهم 8 منافذ توصيل USB3.0، بالإضافة إلى 7 منافذ SATA III الخاصة بأقراص التخزين.

وتدعم اللوحة تثبيت بطاقتين رسوميتين والعمل بتقنيات SLI و CrossFire مع شقي PCI-E 3.0 أحدهما يعمل بسرعة X16 والأخر يعمل بسرعة X8.

نظرة أقرب على اللوحة:

على الواجهة الامامية نجد إسم اللوحة بخط كبير مع صورة لمنطقة المشتتات الخاصة بدائرة الطاقة للمعالج، ونجد كذلك تركيز من الشركة على تقنية Ultra Durable 5 Plus وتوضيح لأهم مميزاتها.

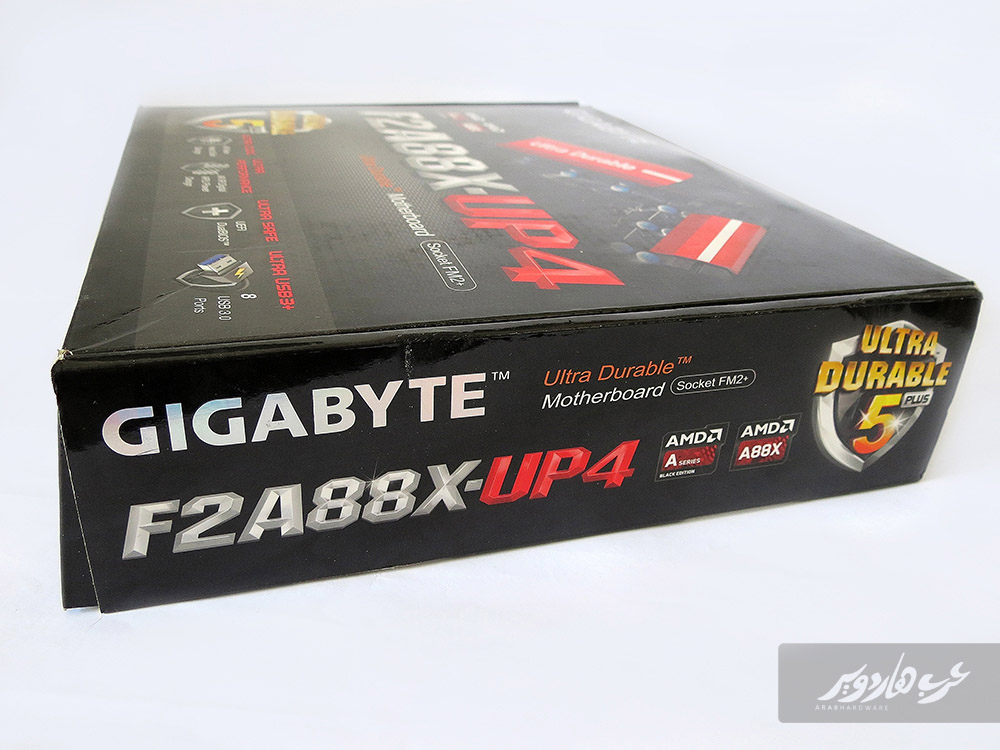

على الجهة الجانبية نشاهد نفس الشعارات الموضحة سابقاً ولا جديد.

من هذه الجهة نجد توضيح لبعض خصائص اللوحة تم ذكرها بعدة لغات كانت إحداها اللغة العربية.

كالعادة...الجهة الخلفية مليئة بالتفاصيل حول تقنيات ومميزات اللوحة مع توضيح كذلك لأهم المواصفات والمنافذ الخلفية.

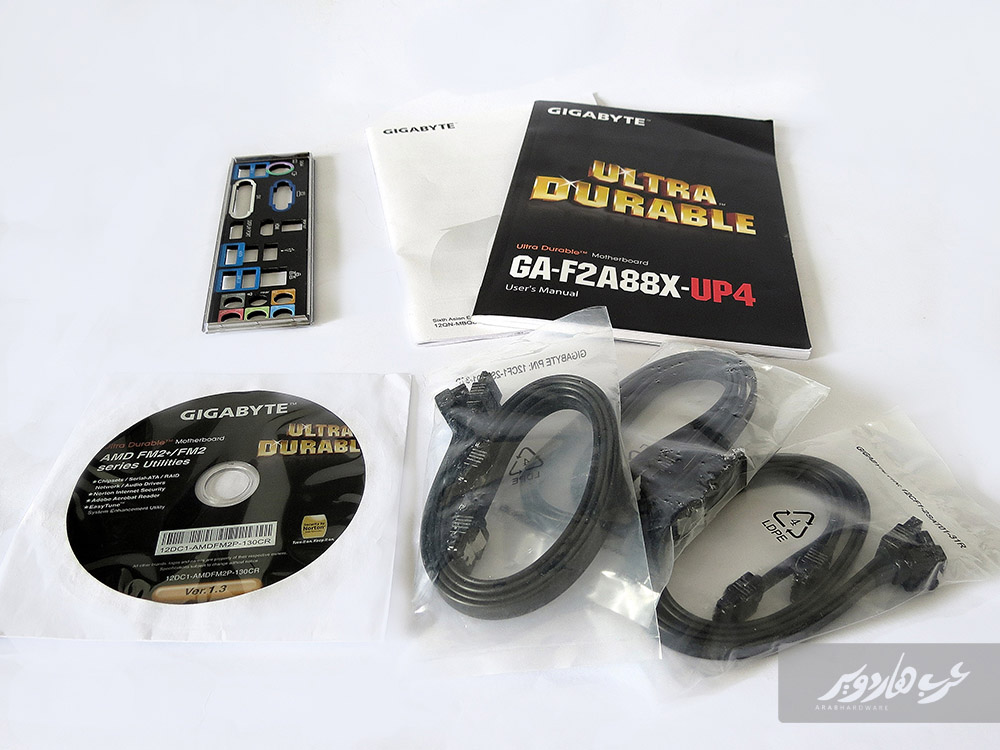

الملحقات القادمة مع اللوحة عادية وفي حدود المعقول. ونجد بالإضافة إلى الكتيبات الإرشادية وإسطوانة التعريفات المعتادة بعض من كابلات التوصيل SATA III وفي الحقيقة عدد وفير منها يصل إلى 6 كابلات، ونجد أخيراً قطعة I/O Panel Shield.

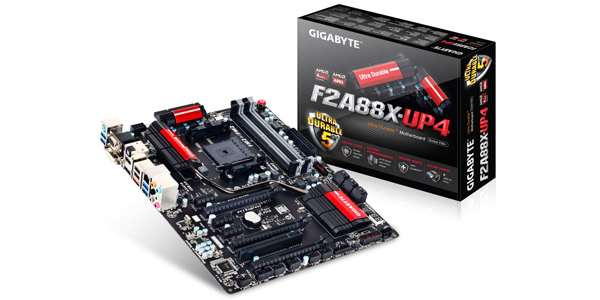

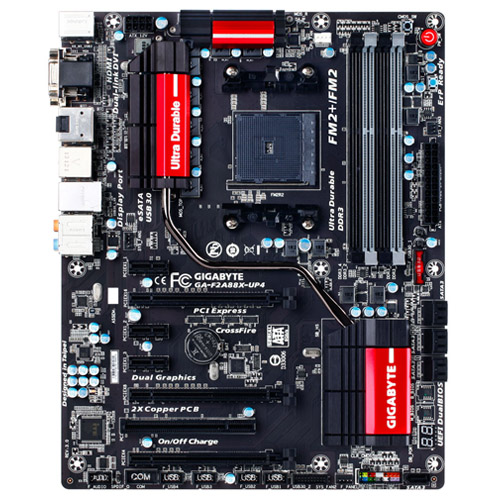

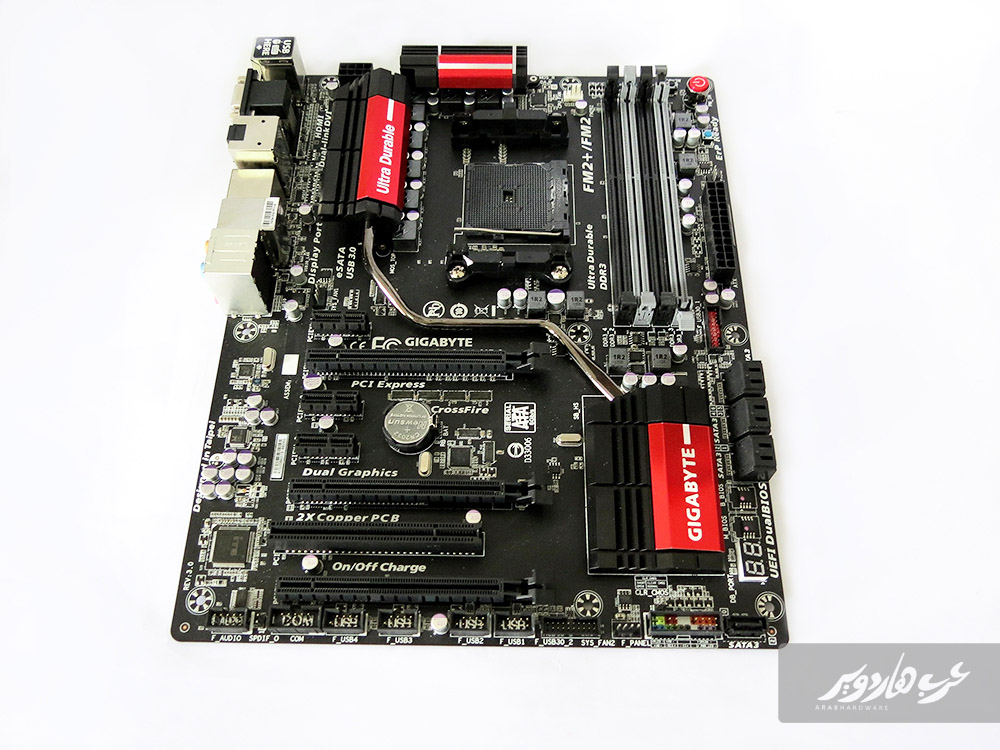

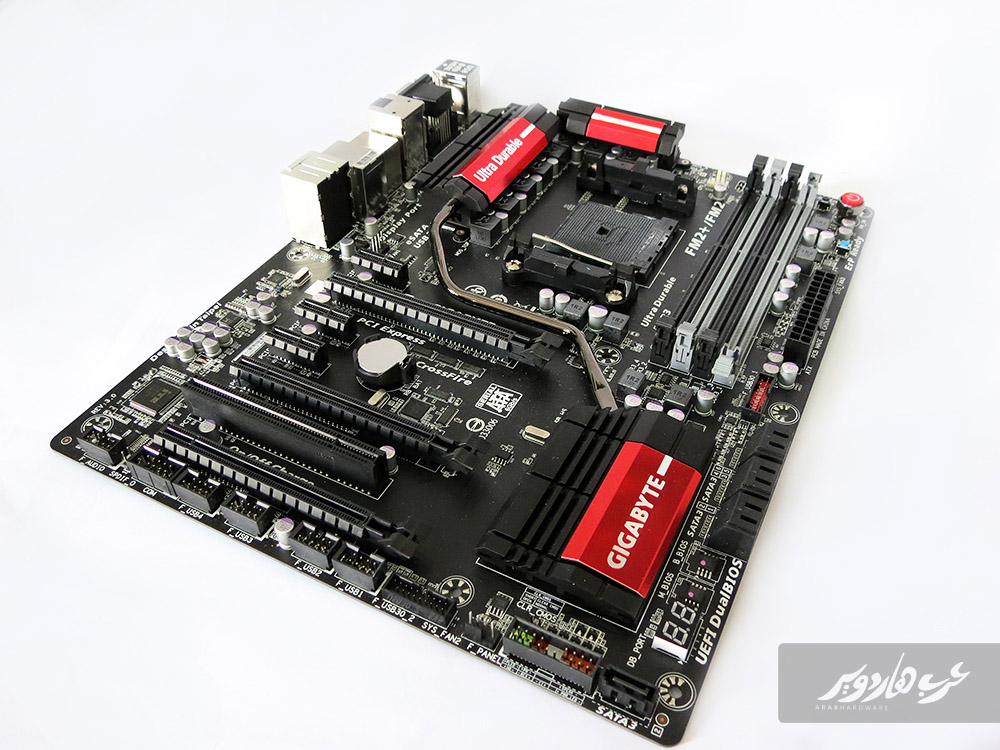

اللوحة قادمة بحجم Full ATX وبتصميم مميز للغاية خاصة متشتتات التبريد الامعة والتي أعطت مظهراً رائعاً للوحة.

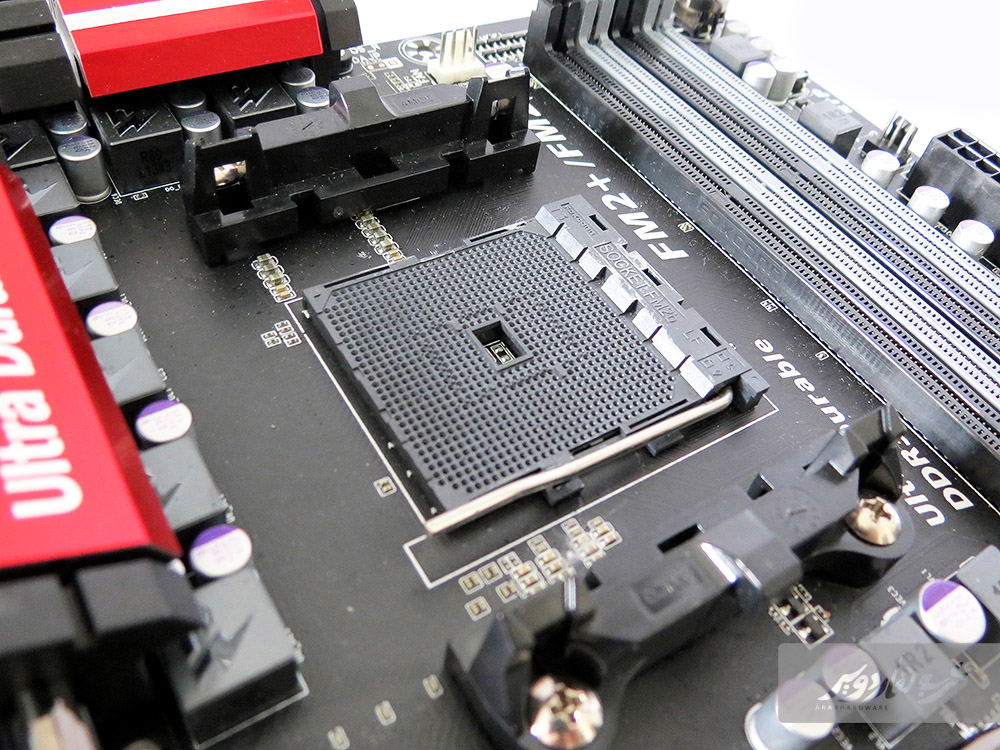

مقبس FM2+ الخاص بمعالجات Kaveri والذي يمكنه أيضاً حمل معالجات Richland و Trinity.

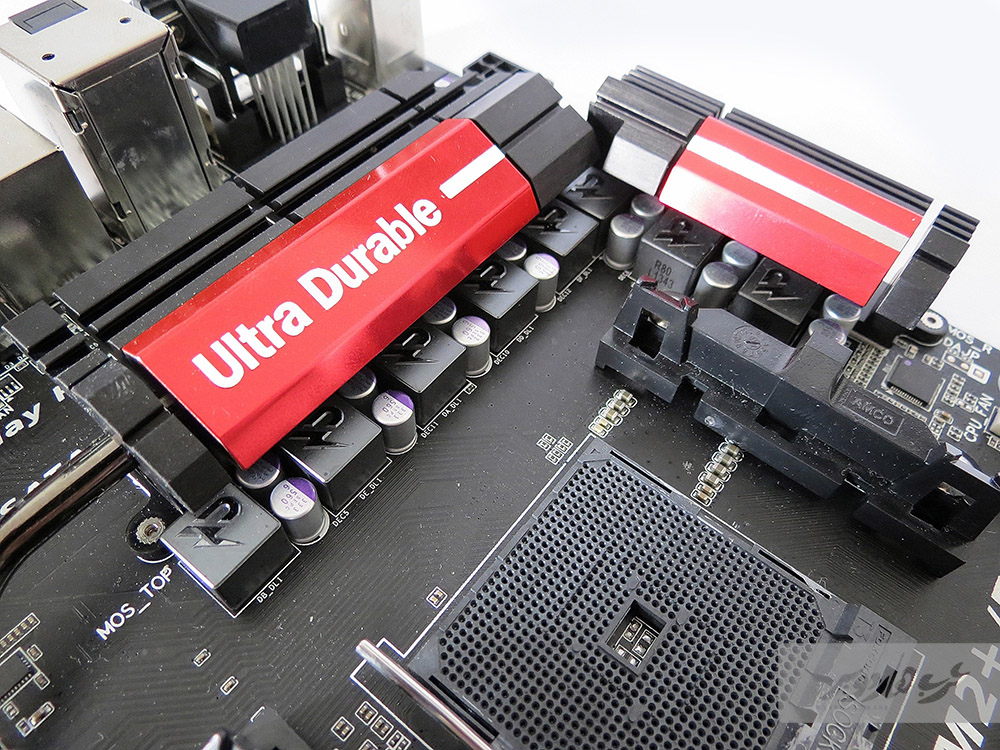

مشتات دائرة الطاقة مصممة بشكل جيد ومن خامات ممتازة، ونرى كذلك 8 مراحل لإمداد المعالج بالطاقة اللازمة للعمل.

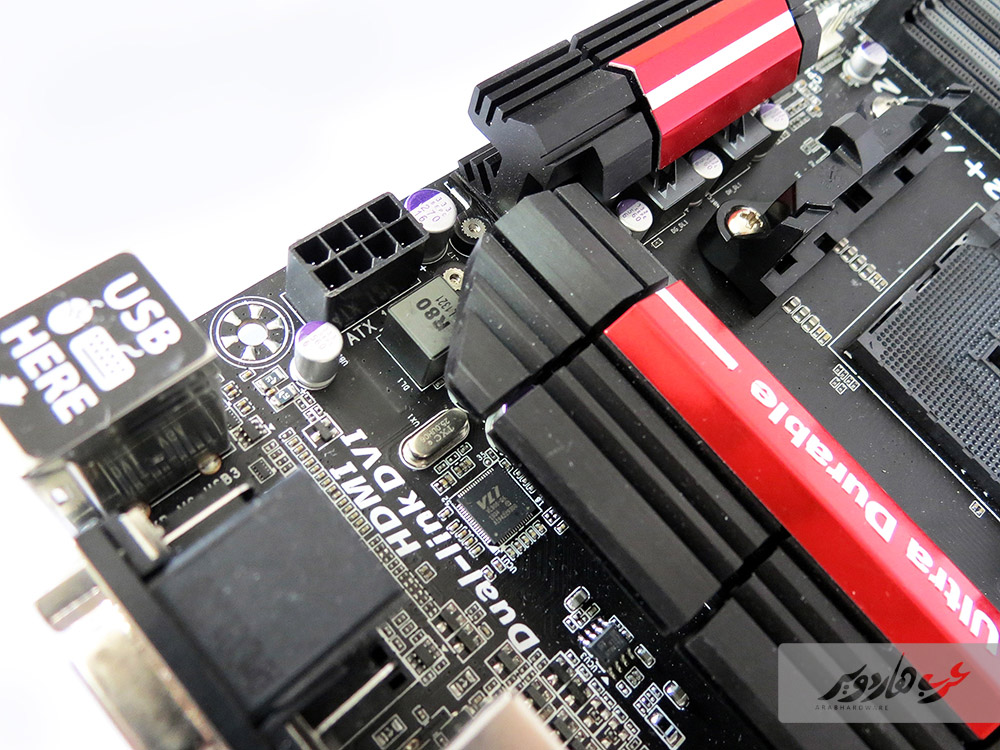

منفذ طاقة 8Pin اللازم لإمداد المعالج بطاقة التشغيل.

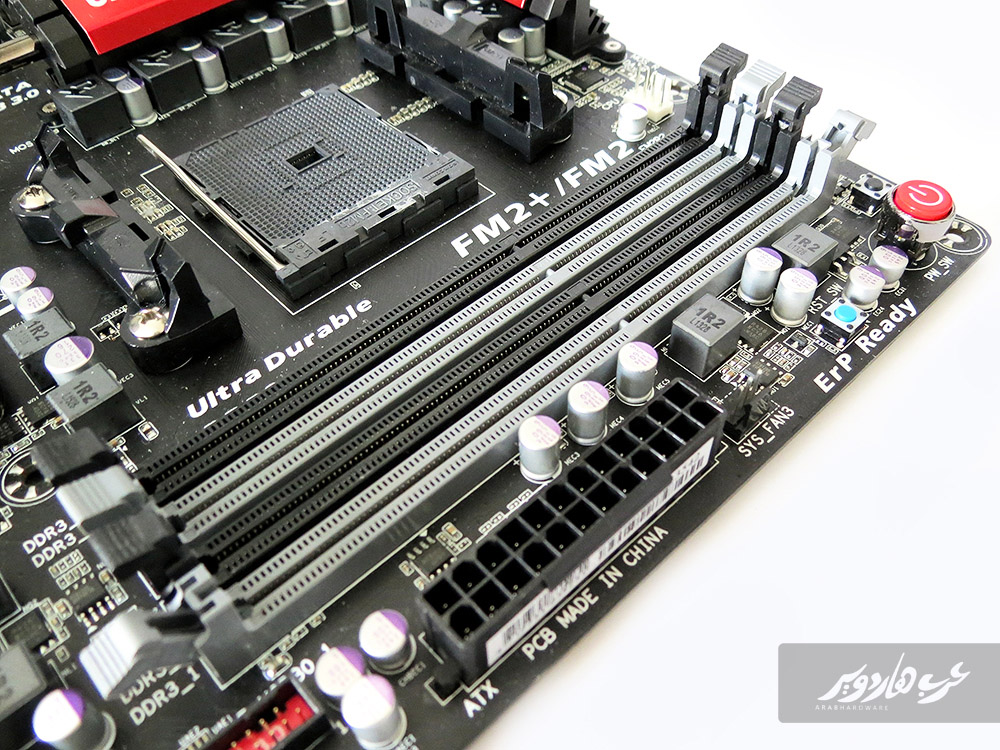

4 شقوق DIMM لتوصيل شرائح الذاكرة بحد أقصى 64GB للحجم الكلي وبترددات تشغيل تصل إلى 2400MHz.

\

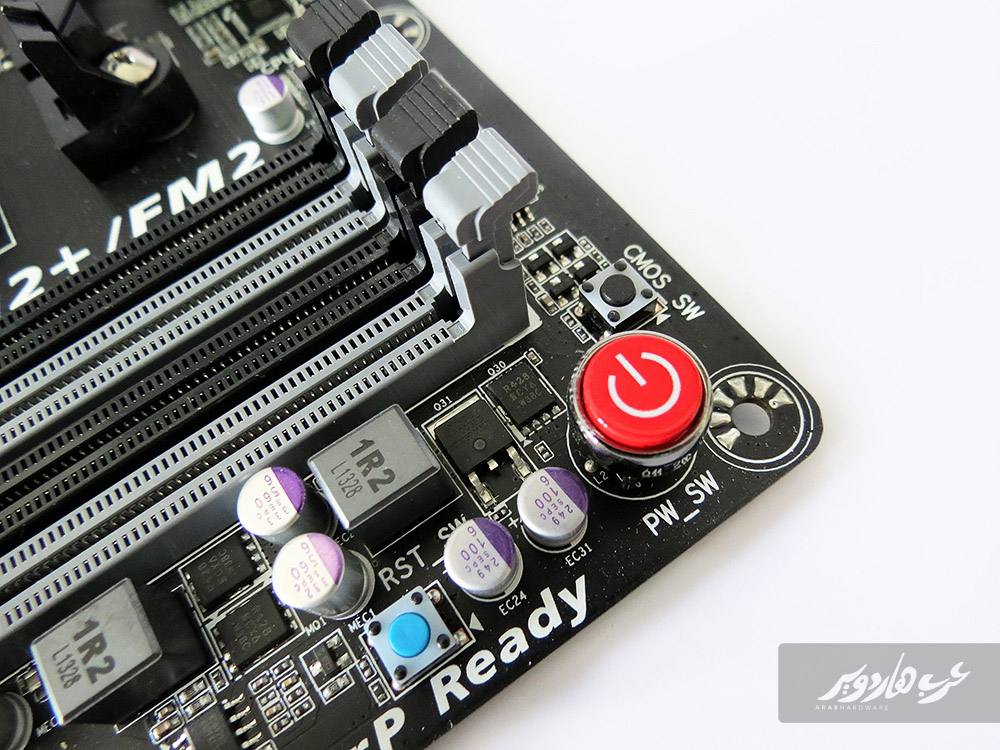

اللوحة تمتلك أزرار للتشغيل وإعادة التشغيل وكذلك زر Clear_CMOS وهي مميزات تسهل كثيراً على هواة كسر السرعة.

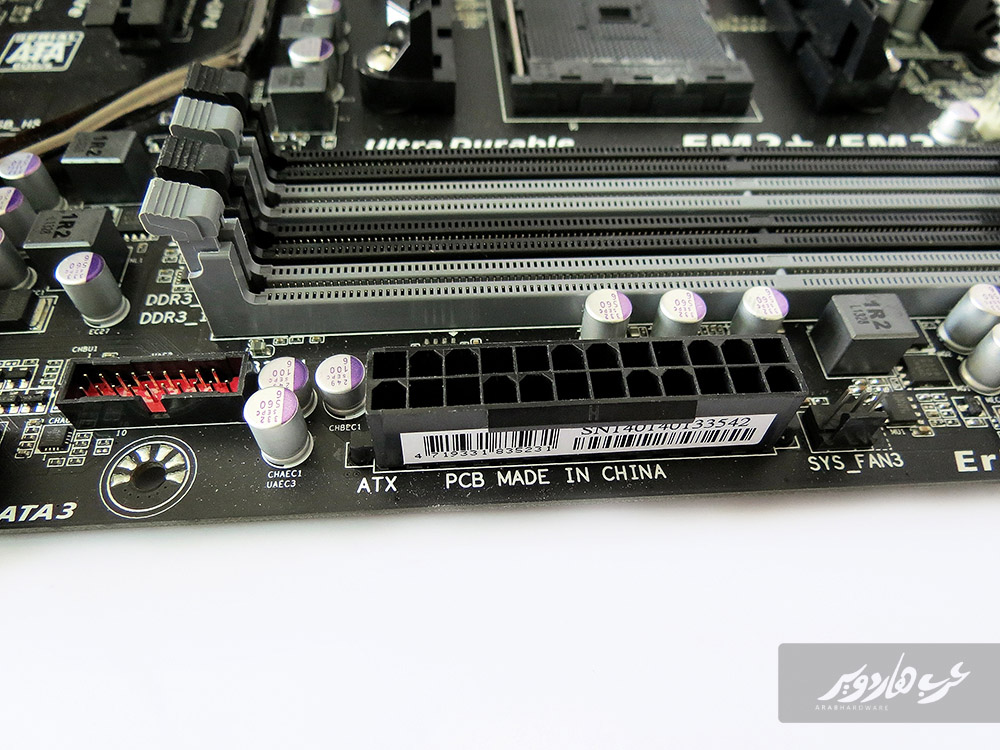

منفذ 24Pin الذي يغذي اللوحة الرئيسية بالطاقة وإلى جواره منفذ USB3.0_Header داعم لتقنية On/Off Charge وهو يوفر منفذي توصيل USB3.0 يمكن إستخدامهما في شحن الهواتف والأجهزة اللوحية حتى مع وضعية غلق الجهاز تماماً

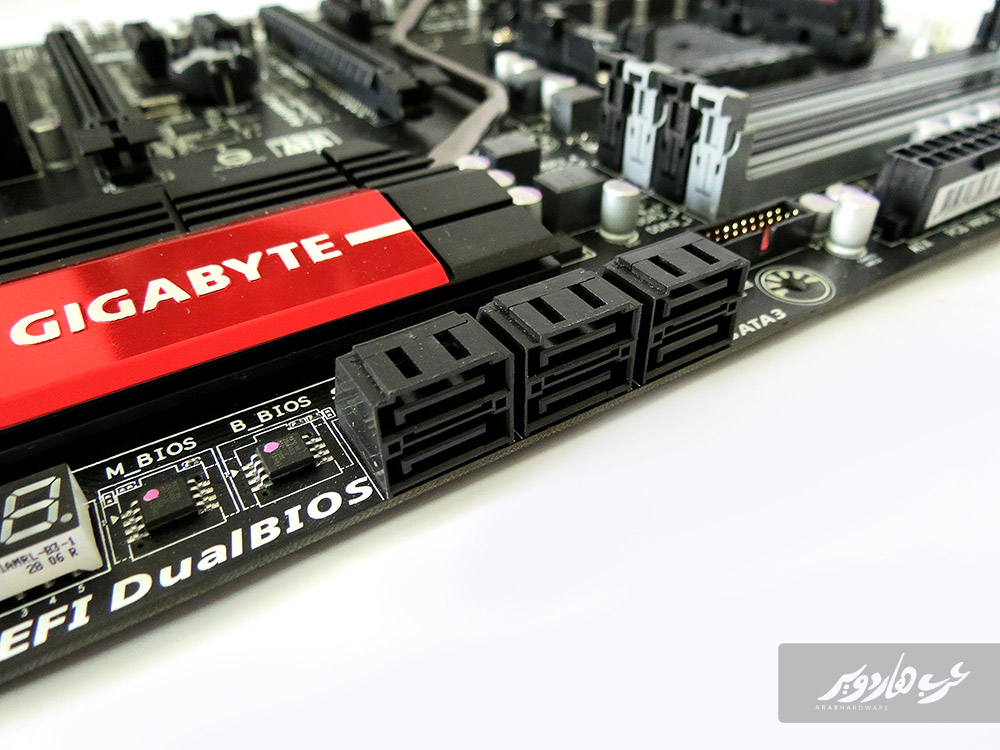

اللوحة تمتلك 7 منافذ توصيل Sata III ولكن Gigabyte إعتمدت في تصميم اللوحة على فصل المنفذ السابع ووضعه في مكان مختلف عن باقي المنافذ الواضحة بالصورة، ونرى كذلك شريحتي الBios الخاصة باللوحة والخاص بتقنية UEFI Dual Bios.

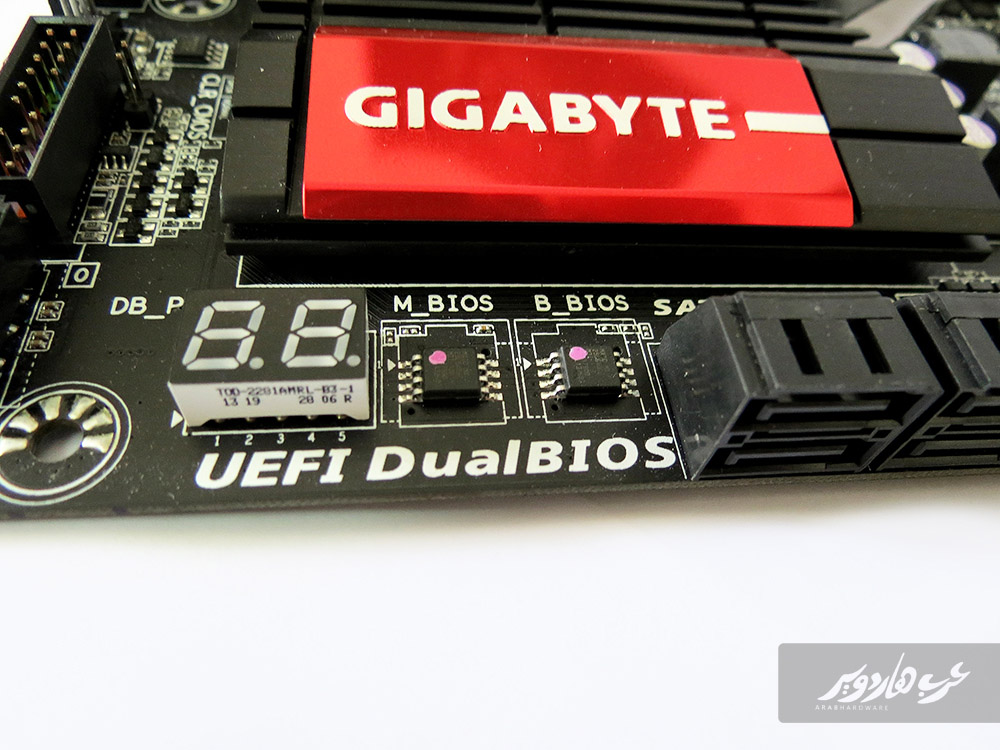

صورة توضح شريحتي الBios بشكل أفضل إلى جوار شاشة الأكواد Debug Monitor والتي توضح أكواد الخطأ في حال وجود مشكلة بإحدى المكونات المثبتة باللوحة.

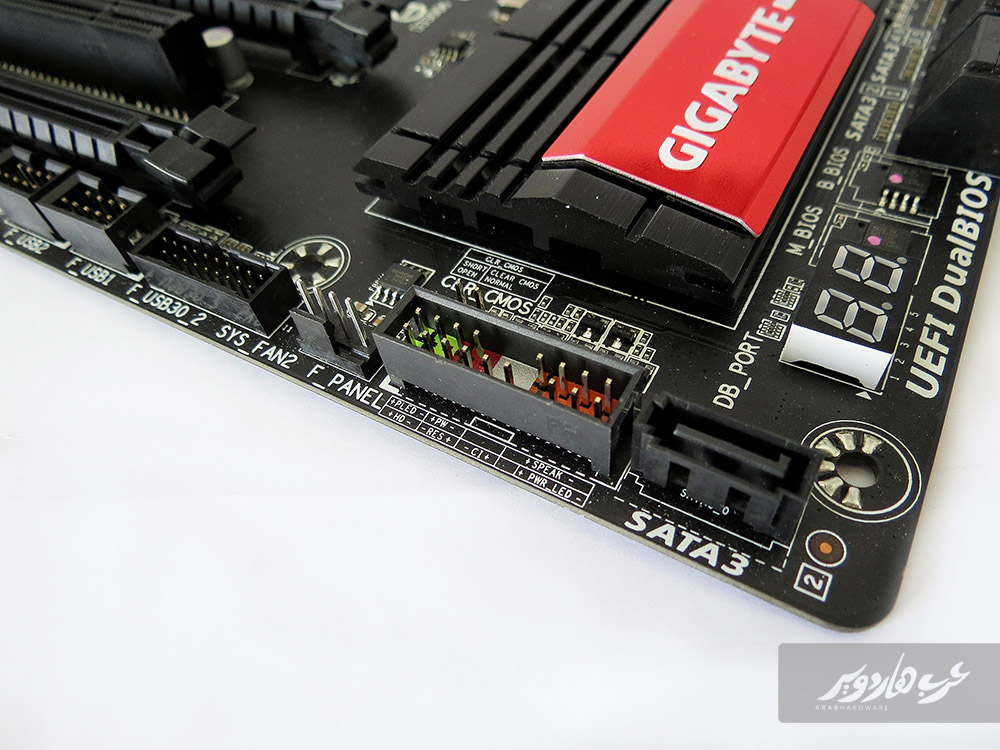

يمكننا هنا رؤية المنفذ السابع والأخير من منافذ Sata III وإلى جوار أماكن توصيل أزرار التشغيل الأمامية بصندوق الحاسب.

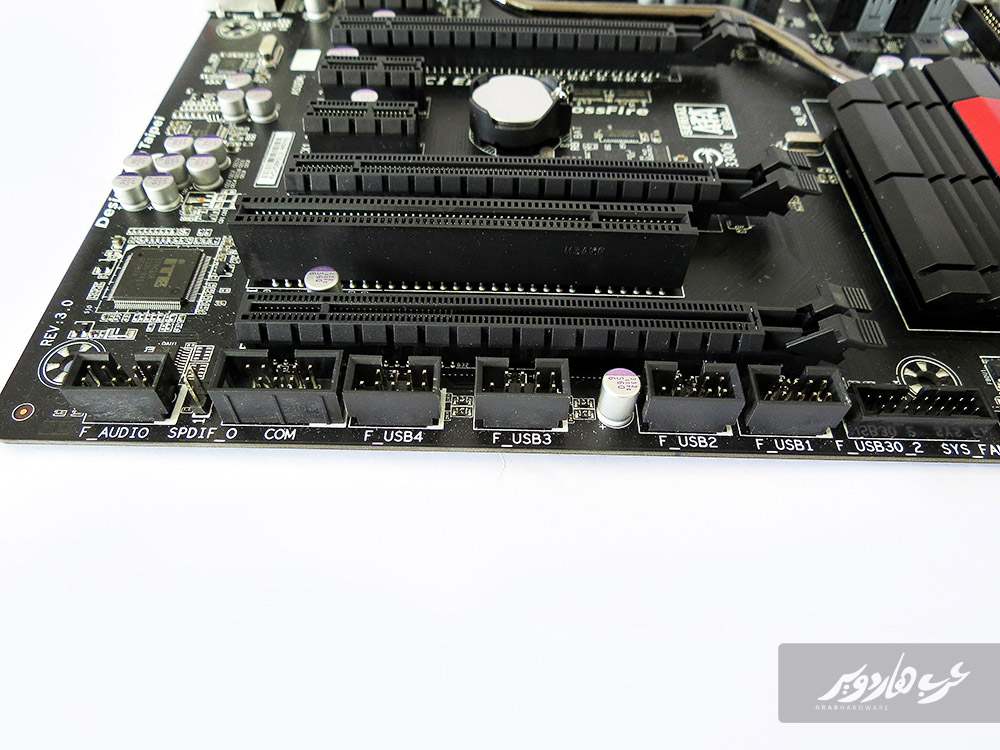

منافذ توصيل وفيرة للغاية تتضمن منفذ واحد USB3_Header وأربعة منافذ USB2.0_Header تعطي في مجموعه 8 منافذ توصيل USB2.0، وإلى جوار كل ذلك منفذ COM والمكان الخاص بتوصيل منافذ الصوت الأمامية بصناديق الحاسب.

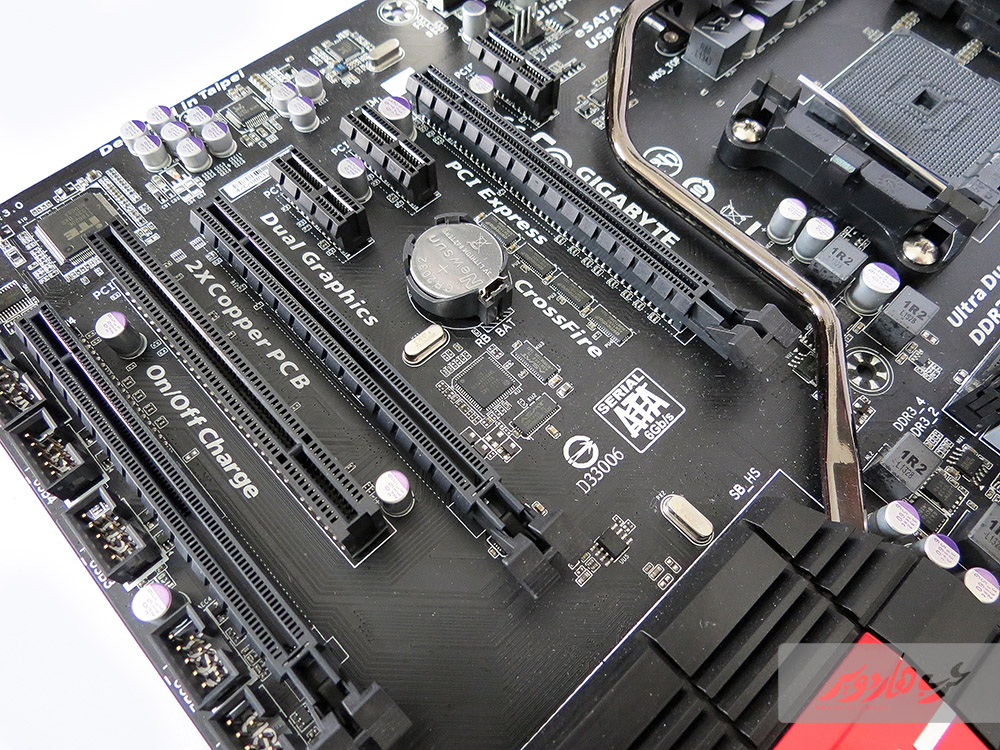

بالنسبة لشقوق PCI على اللوحة فنجد ثلاثة شقوق PCI-E x16 ولكن يمكن فقط تشغيل بطاقتين رسوميتين في وضعية CrossFire أو SLI في الشقين الأول والثاني، وسيعملان معاً بسرعة x8، أما الشق الثالث فهو يعمل فقط بسرعة x4. ثم نجد ثلاثة شقوق أخرى PCI-E x1 وشق وحيد PCI Leagcy التقليدي.

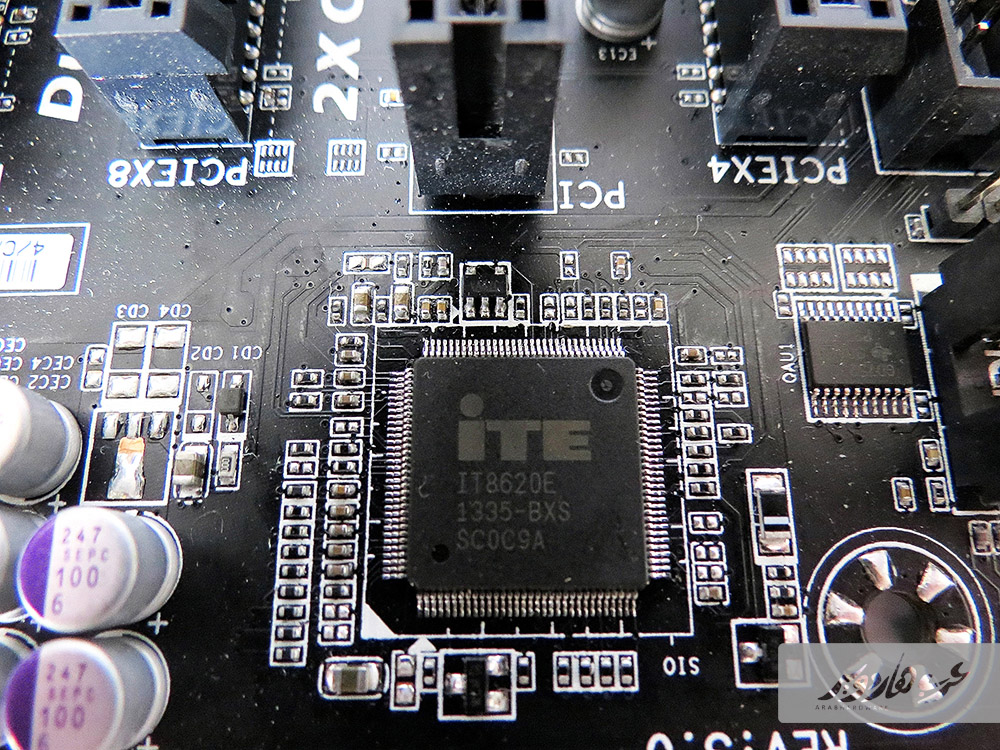

رقاقة ITE ذات الرمز الكودي IT8620E والخاصة بمراقبة درجات الحرارة وقيم الفولتية للمكونات على اللوحة.

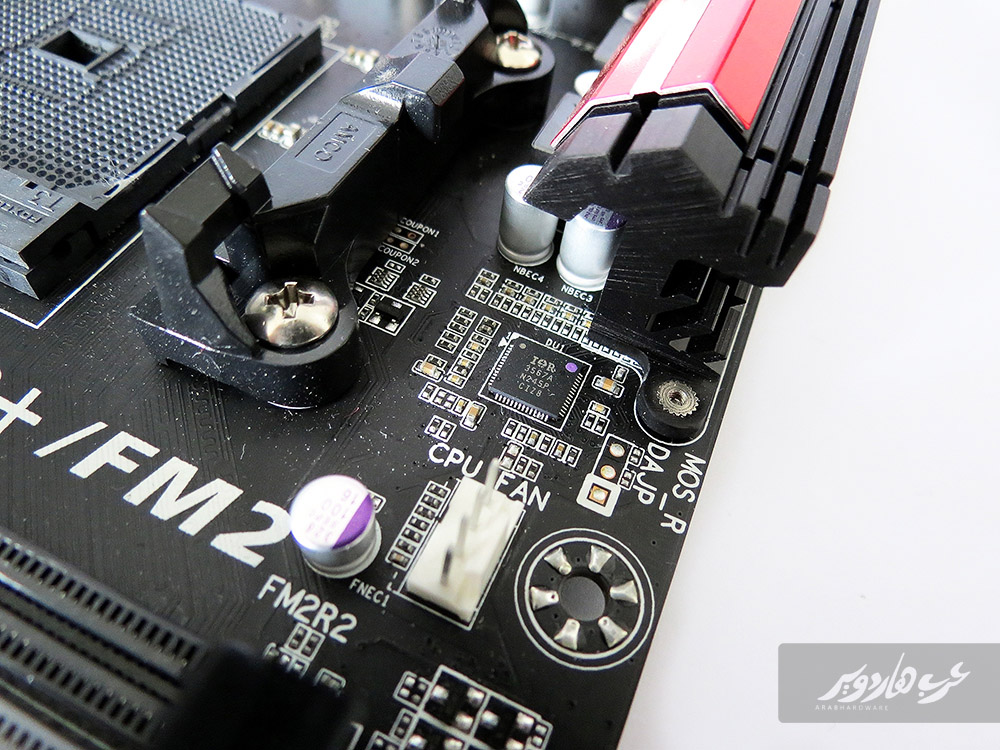

متحكم دائرة الطاقة الرقمي PWM Digital Controller القادم من International Rectifier، وهو أحد أكثر متحكمات الطاقة جودة والذي يساعد على توصيل أفضل للمعالج.

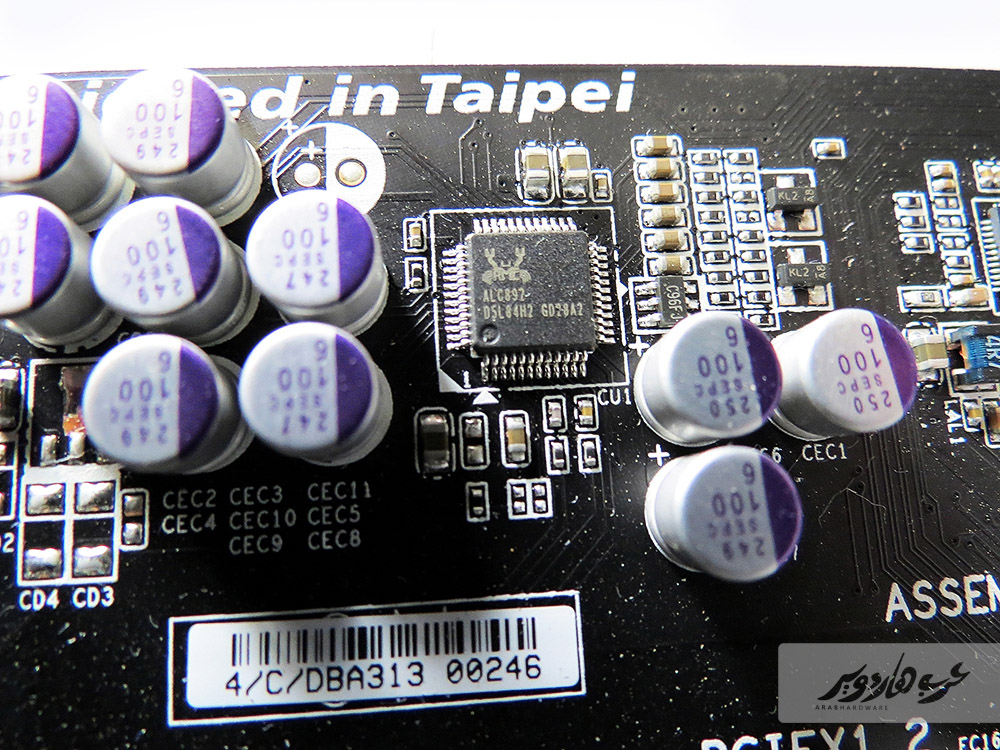

 رقاقة التحكم ببطاقة الصوت من شركة Realtek وتحمل الرمز الكودي ALC892.

أخيراً نرى المنافذ الخلفية باللوحة والتي تبدأ بمنفذ PS/2 ومن أسفله منفذي توصيل USB3.0 وهي خاصة بتوصيل طرفيات الحاسب من فأرة تحكم ولوحة المفاتيح، ونجد بعدها منافذ العرض والتي تتنوع ما بين منفذ D-sub و DVI ومنفذ HDMI وأخيراً منفذ Display Port. ونجد منفذ Optical Audio إلى جواره منفذي توصيل USB2.0 ومنفذ eSATA، ثم منفذ Rj-45 لتوصيل الإنترنت ومن أسفله منفذي توصيل USB3.0 وأخيراًً منافذ الصوت القادرة على تشغيل صوت محيطي 7.1 Channel.

 منصة الإختبار:

منهجية الإختبار:

تم إختبار اللوحة بإستخدام معالج A10-7850K في كل من الحالة العادية ومع الكسر لتردد 4.5GHz ومقارنة النتائج بلوحة Gigabyte G1.Sniper A88X، وتم كذلك إختبار سرعات القراءة والكتابة للذاكرة RAM وإختبار سرعة منافذ الـSATA III باللوحة.

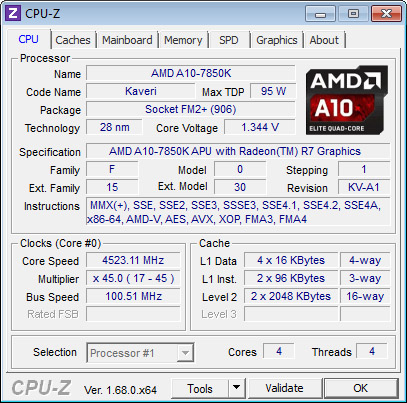

بالنسبة لعملية الكسر فتم رفع معامل ضرب إلى x45 ورفع قيمة الفولت إلى 1.35v  وهو ما رفع تردد المعالج إلى 4.5GHz وتأكدنا من إستقراره التام على هذه الإعدادت، وقمنا كذلك بتفعيل خاصية XMP للذاكرة والعمل على ترددات 2133MHz ، وبشكل عام لاحظنا توافر خيارات عديدة لإجراء عمليات الكسر على اللوحة على خلاف لوحة Gigabyte السابقة G1.Dniper والتي إحتوت على خيارات محدودة وقليلة مقارنة بلوحة اليوم.

نتائج الإختبار:

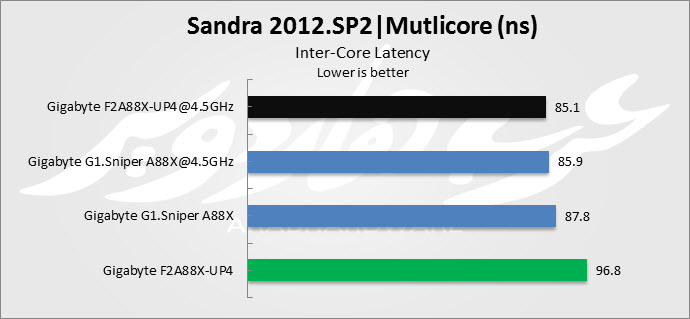

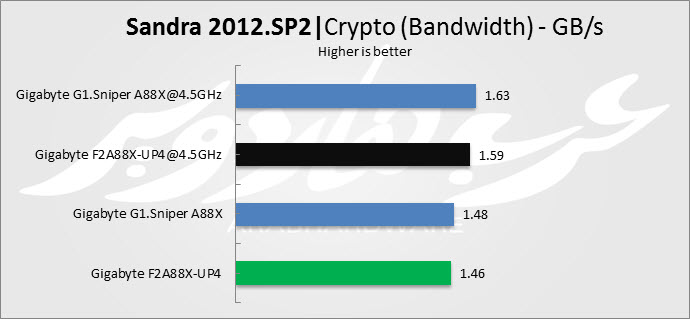

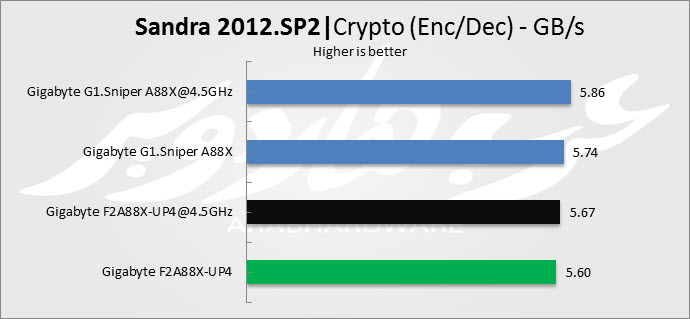

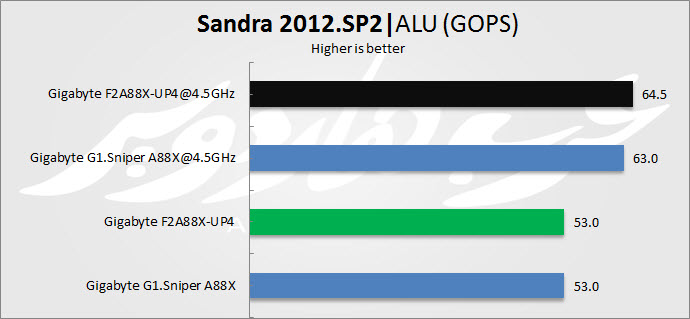

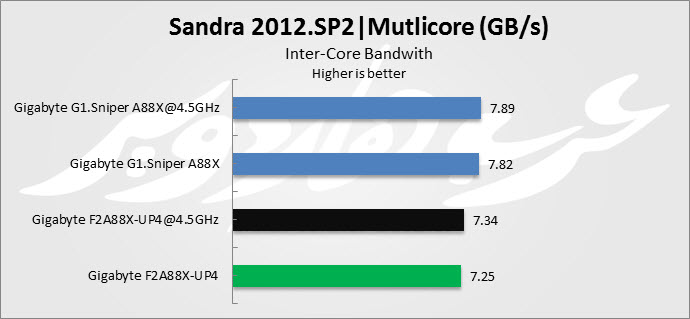

SiSoftware Sandra 2012

Sandra هو برنامج يحتوي الكثير من الاختبارات لمختلف الجوانب, من المعالجة إلى الـ Multimedia و التعامل مع أجهزة الهواتف الذكية. اختبار ALU يقيس قوة المعالجة المنطقية, Cryptography يقيس قوة المعالج في التشفير و فكه, و Multicore Efficiency لقياس الـ bandwidth بين أنوية المعالج و مدى فعالية الأنوية في تعاملها مع بعضها.

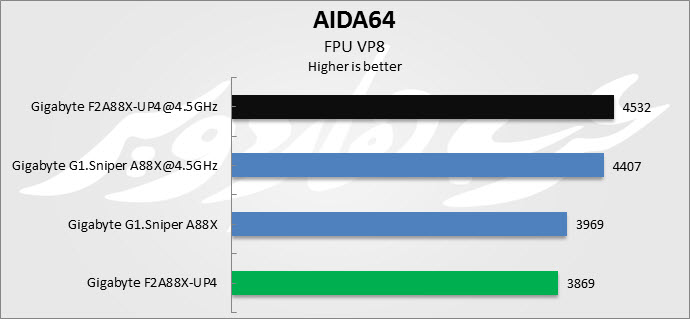

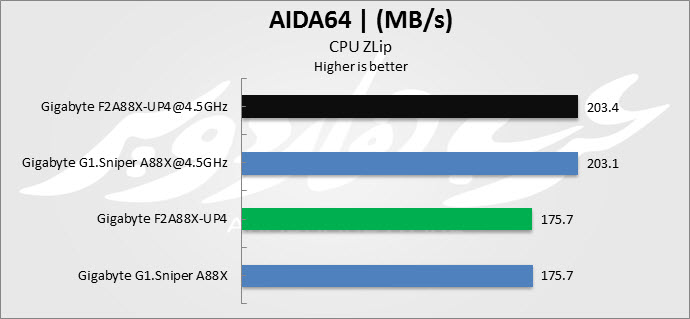

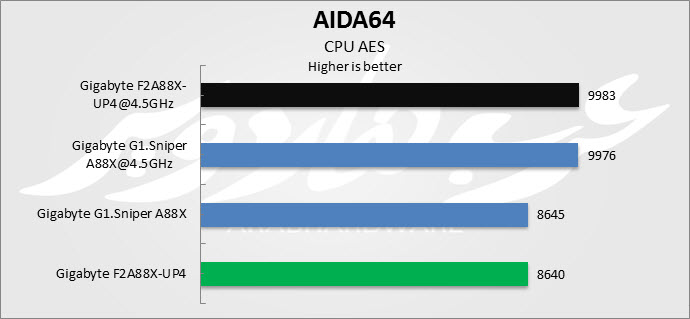

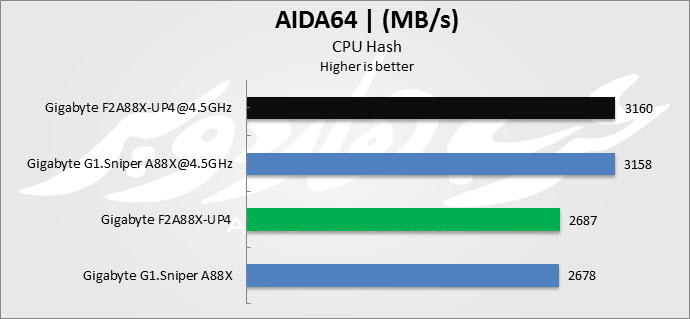

 AIDA64 Extreme Edition:

البرنامج الذي لا يترك شاردة و لا واردة عن جهازك إلا أحاط بها علماً و وضع تقرير شامل بين يديك. بل يتخطى ذلك و يقدم للمستخدم أدوات فريدة لتقييم جهازه و قياس الأداء من خلال مجموعة من الاختبارات التي تشمل اختبارات للمعالج, الذاكرة, وسائط التخزين. يتميز البرنامج بالدقة في الاختبارات, و يتعدى ذلك بوجود قاعدة بيانات بها مجموعة من النتائج التي تم تخزينها مسبقاً حتى يسهّل عليك المقارنة مع الأنظمة الأخرى. البرنامج يحتوي على أدوات لتحليل مكونات الجهاز و تقديم تقرير شامل عنها, كما يوجد قسم خاص لعرض درجات الحرارة و الفولت لكل مكون من المكونات. تقريباً كل هذه الاختبارات داعمة لخيوط المعالجة المتعددة Hyperthreading, كما أنها داعمة للأنظمة متعددة المعالجات.

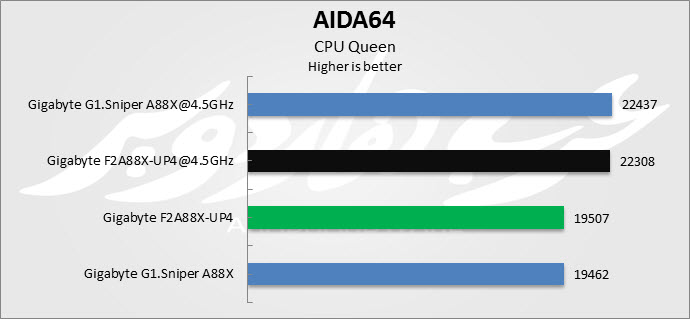

CPU Queen

لعل من أشهر الحركات فى لعبة الشطرنج هى مشكلة Queens Problem فى حالة ترقية كل عسكر الجيش إلى رتبة الملكة او Queen بالإنجليزية, فى تلك الحالة تتعقد اللعبة جدا نظرا لمرونة الملكة فى التحرك فى كل اتجاه ممكن فى اللعبة!. يقيس هذا الاختبار قدرات المعالج على التنبوء بكل حركة ممكنة وهنا مبنية على وجود 10 ملكات سويا فى نفس رقعة اللعبة, مع كل التنبؤات الممكنة والاحتمالات القائمة. هذا الاختبار تحديدا يقيس قدرات المعالج على التوقع ومحاكاة اللعبة قدر الامكان, فلو افترضنا أن وجود معالجين مختلفين بنفس التردد سوياً, فالمعالج صاحب التقنيات الأكثر تعقيدا فى المعالجة هو صاحب أقل نسبة خطأ وبتالى يحصل على نقاط أكثر فى نتيجة الاختبار, فالمعالجة تتم من خلال Pipelines كلما قلت دوراتها قلت نسبة الخطا, فمثلاً مع معالجين مختلفين من إنتل والغاء خاصية ال HT, نجد معالج ب 20 Pipeline يتفوق على معالج ب 30 Pipeline مثلاً, يقيس هذا الاختبار قدرات المتغيرات على شكل Integer وليست Float باستخدام خوارزميات MMX, SSE2

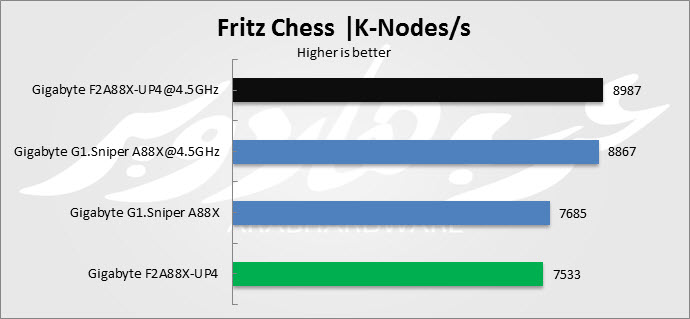

Fritz Chess:

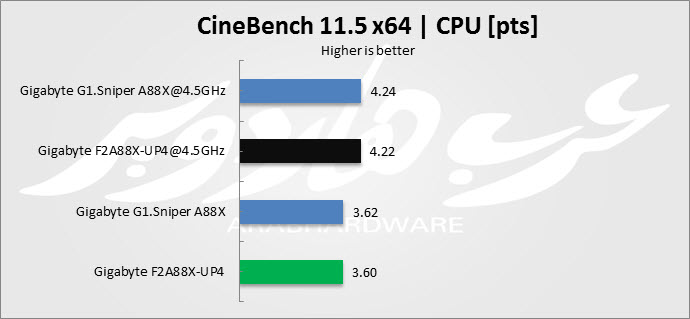

CineBench 11.5:

اختبار من صانعي Cimena 4D للرسم ثلاثي الأبعاد وهو الإصدار الأحدث من البرنامج الذي يستغل كافة موارد المعالجة في الحاسوب لعرض "Render" مشهد ثلاثيّ الأبعاد و هو ما يعمل على الضغط بشدة على المعالج. يستطيع البرنامج التعامل مع 64 خيط من خيوط المعالجة Thread. المشهد الذي يتم تقديمه يحتوي على أكثر من ألفيّ وحدة, و الذين بدورهم يحتوون على ما يقارب ثلاثمائة ألف مضلع. كما يتم تطبيق العديد من المؤثرات على المشهد مثل تغيير الإضاءة و الظلال و تنعيم الحواف Antialiasing ثم يتم عرض النتائج على هيئة نقاط

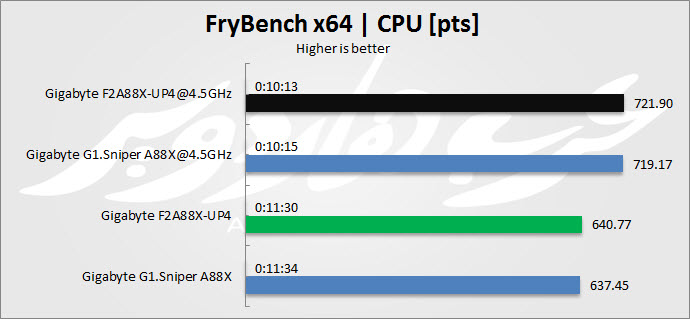

Fryrender Bench:

عندما نقول أن هذا البرنامج معتمد على محرك Fryrender فإن أول ما يتبادر لذهن القارئ هو: "سأتخطى هذا الاختبار, فهو يهم المصممين فقط, و ليس أنا". إلا أن هذا الاختبار تحديداً يجب أن يكون محل اهتمام كثيرين؛ حيث أن البرنامج هو واحد من أثقل البرامج و أشدها ضغطاً على المعالج المركزيّ فهو لا يترك جزءاً صغيراً من أنوية المعالج دون استغلال قوتها بشكل كامل, يستنزف المعالج المركزيّ بشكل قد لا يفعله برنامج آخر في نفس المجال. اعتمدنا على البرنامج في تقديم تصور حقيقيّ لكمية الطاقة الحاسوبية التي يستطيع الجهاز تقديمها.

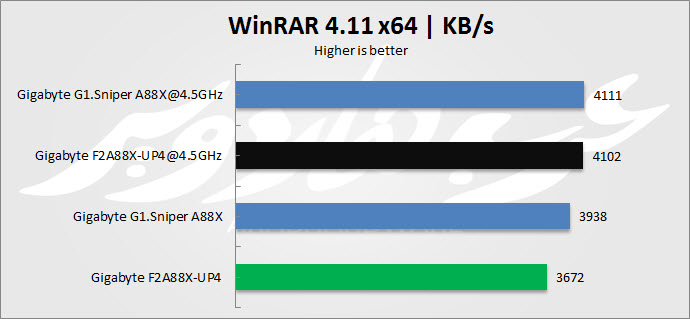

 WinRAR:

برنامج فك الضغط الشهير. المميز في البرنامج أنه لا يعتمد على سرعة القرص الصلب عند إجراء الاختبارات مما يجعله وسيلة جيدة لاختبار أداء المعالجات و الذاكرة و اللوحات الأم. يقوم البرنامج بضغط بيانات عشوائية يتم تحميلها على الذاكرة RAM مما يجعله مختلف بشكل أو بآخر عن برامج الاختبارات النظرية. إلا أنه على الجانب الآخر لا يمكن اعتباره مقياس لأداء الجهاز على البيانات الحقيقية حيث أن البيانات التي يتم توليدها عشوائياً قد تكون مختلفة عن البيانات التي يتعامل معها المستخدم.

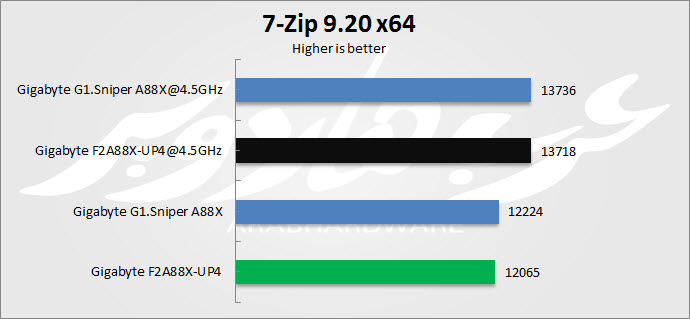

7-Zip:

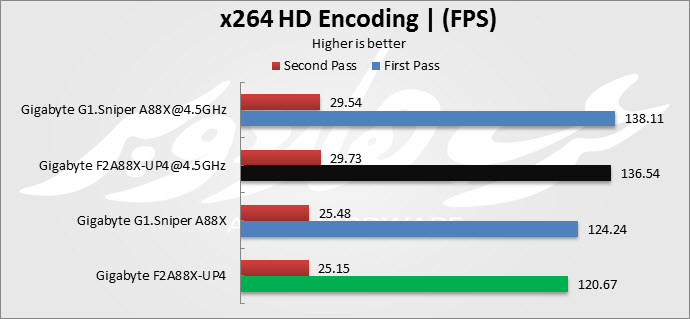

x264 Benchmark:

تحويل و تحرير الفيديو أحد العوامل التي تؤخذ بعين الاعتبار عند قياس أداء الحاسوب. و لا شك أن حزمة الترميز Codec x264 أصبحت الآن هي الأكثر شهرة بين حزم الترميز, كما أنها تُعتبر الحزمة الرسمية لملفات الفيديو ذات الدقة العالية. أداة الاختبار تقوم بتحويل ملف فيديو مدته 30 ثانية باستخدام x264 و تقوم بقياس عدد الإطارات في الثانية, و كلما زاد معدل الإطارات كلما دل ذلك على زيادة قوة المعالج

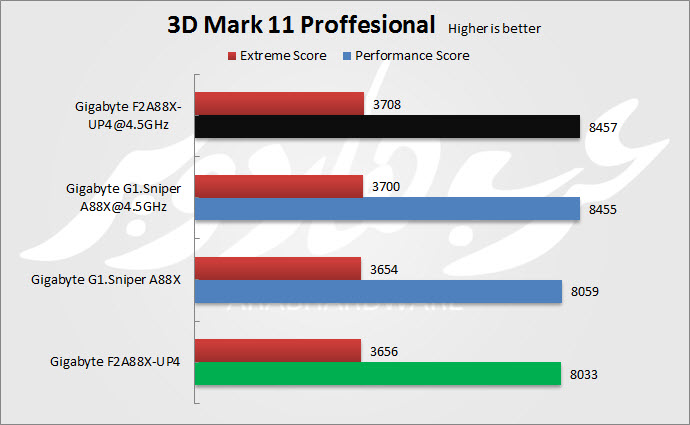

3DMark 11 Professional:

أحد أفراد عائلة Futuremark, خليفة 3DMark Vantage و الفرق أن الإصدار الجديد موجه خصيصاً للمنصات الداعمة لمكتبة DirectX-11, قامت الشركة بإلغاء الدعم لمحرك nVidia Physx, اختبارات 3DMark تركز على الألعاب و رسومياتها الثقيلة, و تجري بعض الاختبارات على المعالج. 3DMark 11 أحدث من Vantage, و اختباراته أثقل

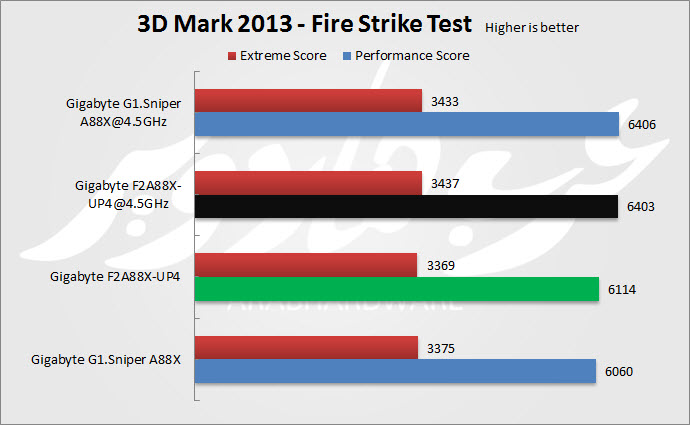

3D Mark 2013-Fire Strike:

أداة Futermark الجديدة الخاصة بإختبار الرسوميات، يأتي بخيارات متعددة وإختبرات أثقل من من سابقه 3D Mark 11. الأداة تتيح لك ثلاث مستويات من الإختبارات كل مستوى مخصص لفئة معينة من أجهزة الحاسب، فتبدأ من الإختبار الأول Ice Storm الموجه للأجهزة اللوحية الصغيرة وكذلك أجهزة الحاسب الضعيفة، ويليه إختبار Cloud Gate لأجهز ال Notebook وأجهزة الحاسب متوسطة الأدآء، وأخيرا ً إختبار Fire Strike الموجه لمنصات الفئة العليا لأجهزة الحاسب.

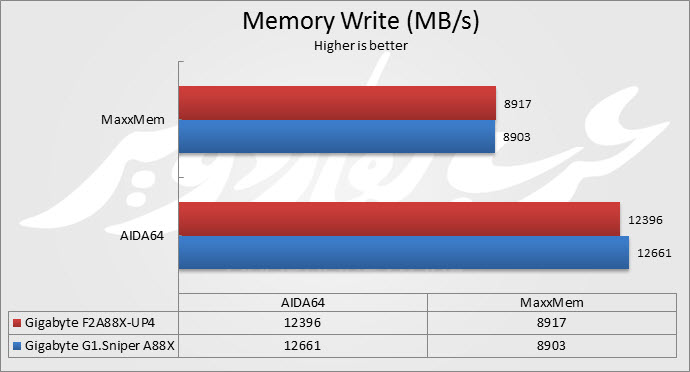

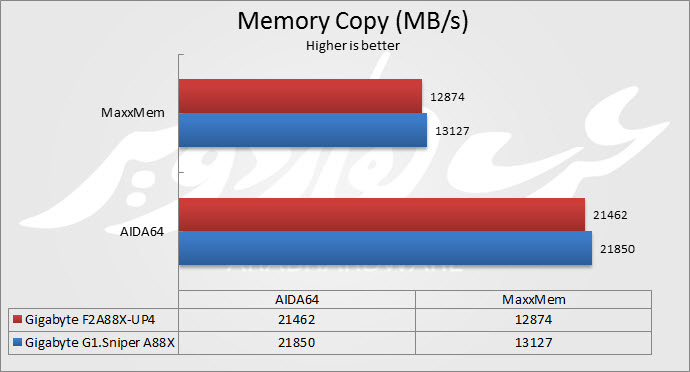

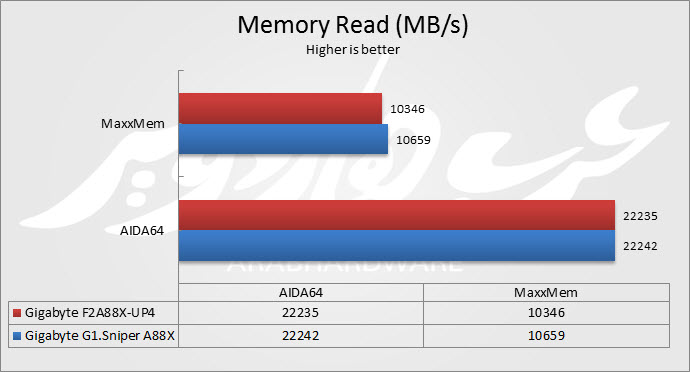

Memory Tests:

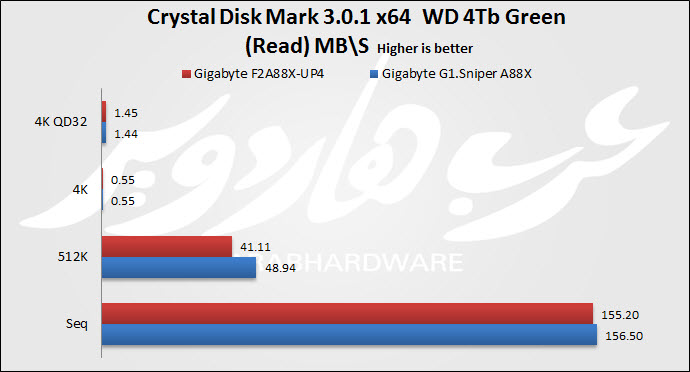

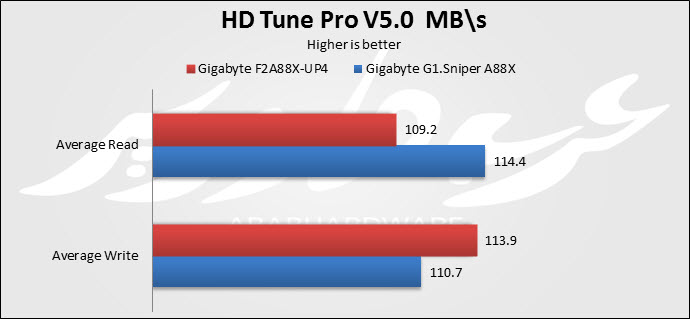

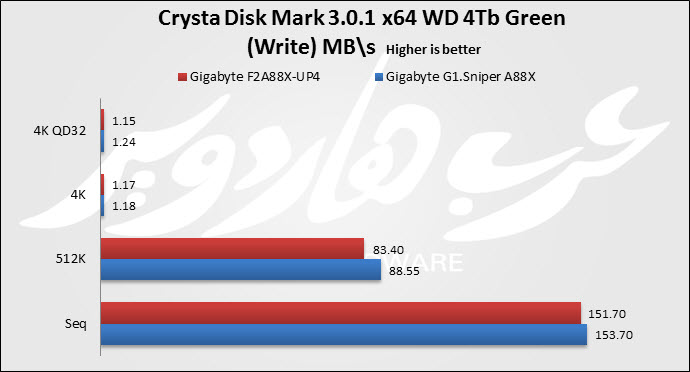

SATA III Tests:

الخاتمة والتقييم:

بعيداً عن النتائج المتقاربة إلى حد كبير...بل والمتماثلة أحياناً، نجد أن لوحة اليوم تزخر بالعديد من المميزات التي إفتقدتها لوحتنا السابقة Gigabyte G1.Sniper، وصحيح أن هذه الأخيرة إمتلكت الأفضلية في النتائج....ولكن بفارق ضئيل للغاية وقد لا تُلقي له بالاً على الإطلاق عند النظر إلى إمكانيات لوحة اليوم. فنجد في  البداية أزرار التشغيل وإعادة التشغيل  المتمركزة على سطح اللوحة وزر CLR_CMOS وشاشة الأخطاء Debug Monitor وهي من العوامل المساعدة لهواة كسر السرعة بشكل كبير، بالإضافة إلى دائرة طاقة قوية وبمتحكم Digital PWM من IR ونظام BIOS أكثر إحترافية ويوفر خيارات أفضل كثيراً لإجراء عمليات كسر السرعة وجميعها أمور تصب في مصلحة اللوحة بشكل كبير وتعطيها الأفضلية في هذا الجانب.

من ناحية أخرى فاللوحة تفتقد لتلك الميزات المخصصة للوحات G1.Sniper كتقنيات AMP-UP و USB DAC وغيرها، وهو ما يميز لوحات Gigabyte ويعطي لكل منها مميزاتها الخاصة وتوجهها الخاص. ولكن بالرغم من ذلك لازلت أرى في لوحة Gigabyte F2A88X-UP4 من الخصائص ما يجعلها تتخطى لوحة G1.Sniper A88X ويضعها هي في المقدمة، فبخلاف ما ذكرنا فإن لوحة F2A88X-UP4 توفر عدد أكبر من منافذ التوصيل سواء على الجهة الخلفية أو تلك الموزعة على سطح اللوحة كما تمتلك عدد أكبر من شقوق PCI، ويزيد على ذللك أن كلِا اللوحتين متماثلتين في السعر تقريباً 110$.

 والأن لنتحرك قليلاً نحاية سلبيات اللوحة أو ما وجدناه فيها من عيوب، ربما أبرز ما واجهناه كان مشكلة تخصيص منافذ USB3.0 لطرفيات الحاسب كفأرة التحكم ولوحة المفاتيح، وهو ما كان مبشراً في البداية إلا أننا فوجئنا بعدم إستجابة الطرفيات الموصلة بهذه المنافذ طالما أننا خارج بيئة النظام. وهو ما أرهقنا كثيراً خصوصاً وأن اللوحة لا توفر سوى منفذين فقط USB2.0 ضمن المنافذ الخلفية وهي المنافذ الوحيدة التي يمكن للطرفيات الإستجابة من خلالها.

لكنها تبقى عيوب بسيطة وتظل لوحة اليوم Gigabyte F2A88X-UP4 واحدة من أبرز الخيارات المتاحة للمقبلين على إمتلاك معالجات Kaveri وخصوصاً هواة كسر السرعة منهم أو لمستخدمي الحاسب المحترفين.

الأداء: .8/10

السعر: 8.5/10

كسر السرعة: 8.5/10

مميزات وتقنيات: 9/10

الملحقات: 7.5/10

التقييم النهائي: 8.3/10
