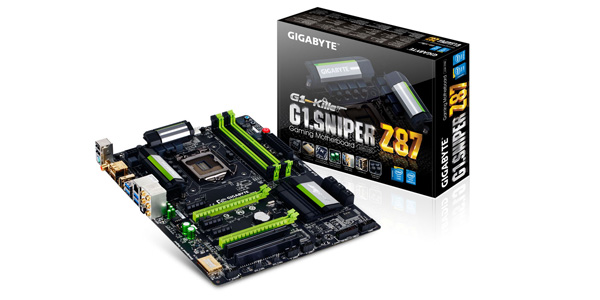

مراجعة للوحة الألعاب Gigabyte G1.Sniper Z87
سابقاً كانت لنا مراجعة كاملة للوحة Gigabyte الفريدة من نوعها G1.Sniper 5، والتي قدمت لنا أداءاً فائقاً ومميزات وتقنيات جديدة رأينها لأول مرة ضمن هذه الفئة من اللوحات الرئيسية G1.Killer الخاصة بجمهور اللاعبين. ولكن إستوقفنا حينها سعرها المرتفع والذي ظهر بشكل مبالغ فيه بدرجة كبيرة لدى سوقنا المحلي مما حول هذه اللوحة بالنسبة للبعض من منتج يُقتنى إلى أمنية أو حلم كبير، ولذلك فأنا أعتقد بأن لوحة اليوم ستكونُ حلاً لمن ظن أن لوحات Gigabyte G1.Sniper الجديدة ليست متناول يده.
فلقد أعلنت شركة Gigabyte بعدها عن إصدار لوحتين جديدتين من لوحات G1.Sniper بشريحة Z87 قادمة بإمكانيات أقل من العملاقة Sniper 5 ولكن مع الهبوط بمستوى الأسعار بشكل رائع وصل في حالة لوحة اليوم إلى أكثر من النصف..!! نعم هذا صحيح.....فلوحة اليوم Gigabyte G1.Snper Z87 هي واحدة من لوحات G1.Killer التي يتمنى الكثيرين إقتناءها وبسعر ممتاز لن يتجاوز ال 170$، وهو أقل من نصف سعر لوحة G1.Sniper 5 التي تتخطى حاجز ال 370$.
بالطبع سنجد الكثير من الفوارق بين اللوحتين فتخفيض السعر إلى هذا المستوى لن يأت دون الكثير من التعديلات، ولكن بالرغم من ذلك فلقد إحتفظت اللوحة الجديدة بالكثير من التقنيات والمميزات التي رأيناها سابقاً. مثل بطاقة الصوت الفريدة SoundCore 3D و تقنية AMP-UP وغيرها من أهم تقنيات G1.Sniper5.

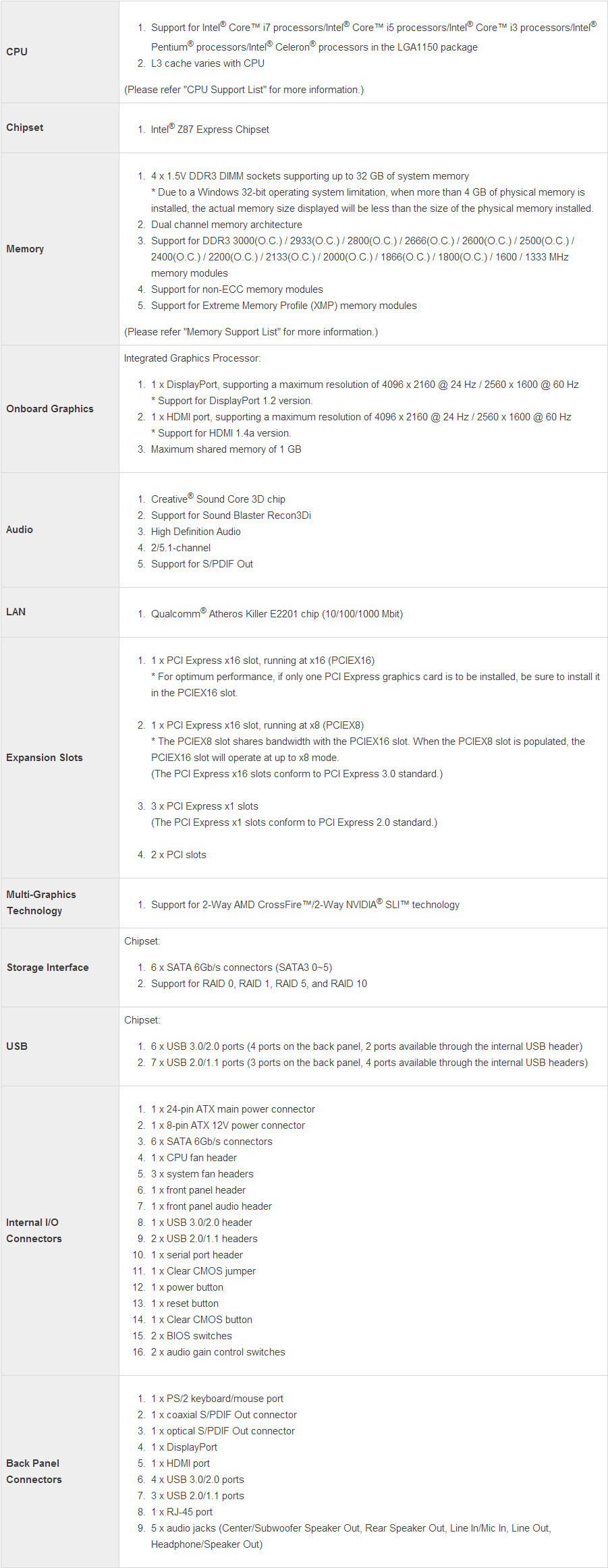

مواصفات اللوحة الرسمية:
اللوحة ستدعم معالجات Haswell الجديدة والتي تعمل على مقبس LGA 1150، كما أنها قادمة بشريحة Z87 أقوى شرائح الجيل الثامن من Intel والتي تأتي بمميزات عديدة والداعمة لعمليات كسر السرعة.
وستسمح لك اللوحة بتثبيت أربع شرائح من الذاكرة RAM ستعمل بتردد أساسي 1600MHz يمكن أن تصل إلى 3000MHz إذا كانت الذواكر لديك ققادرة على فعل ذلك، واللوحة باطبع تدعم كل من تقنياتDuel Channel و XMP. وستمح بتثبيت بطاقتين رسوميتين والتوصيل بينهما من خلال SLI أو CrossFire X.
تقنيات Gigabyte مع لوحة G1.Sniper Z87:

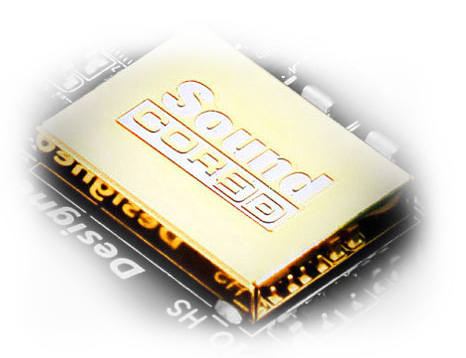

المعالج الصوتي Creative Sound Core3D:
أحد أهم ما ركزت عليه Gigabyte في لوحات G1.Sniper لهذا الجيل بشكل عام هو توفير أفضل الحلول الصوتية المدمجة بشكل لم نره من قبل في أي لوحة رئيسية أخرى، ولوحة اليوم G1.Sniper Z87 حصلت على هذا الإمتياز بشكل كامل. وأول ما نجده هنا هي بطاقة الصوت الإحترافية Sound Core3D والقادمة بمعالج صوتي من شركة Creative الشهيرة، وهو معالج صوتي لا يستهان به على الإطلاق ومحمل بأربعة أنوية دفعة واحدة بالإضافة إلى أن التحكم البرمجي الخاص به سيكون عن طريقة حزمة برامج القيادة SBX PROSTUDIO.

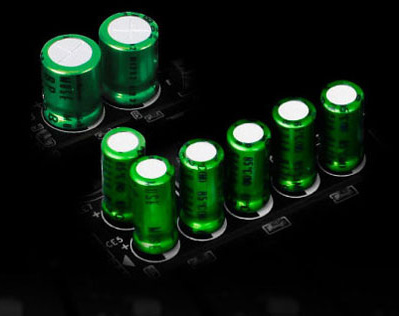

وتستخدم Gigabyte مع هذه البطاقة مكثفات Nichicon MUSE عالية الكفاءة والتي تحمل إسم Bi-Polarized، وهي مكثفات ذات كفاءة ممتازة وستعطي نقاء ودقة صوت رائعين لقدرة إستماع أفضل للمؤثرات الصوتية بالألعاب.
تقنية AMP UP Audio و Gain Boost:
لم ننتهي من ميزات Gigabyte الصوتية بعد، وسنركز الأن على إضافة جديدة من إبداع الشركة لم تتواجد حتى الأن إلا في لوحات G1.Sniper لهذا الجيل وهي تقنية AMP UP والتي ستسمح للمستخدمين المحترفين إمكانية تغيير شريحة مضخم الصوت للبطاقة الصوتية OP-AMP (اختصاراً ل"Operational Amplifier" و هو مضخم كهربي لإشارات الصوت). فبمكنك طلب شريحة أخرى بقدرات أعلى إن أردت ذلك وإستبدالها بالمثبتة حالياً باللوحة، وللعلم ففي هذه المرة شركة Gigabyte لم ترسل شريحة مضخم صوت إضافية كما كان الحال مع G1.Sniper 5 وعليك هذه المرة الحصول عليها بنفسك.
وفوق كل ذلك نجد أيضاً تقنية Gain Boost والتي تخدم طامعي الحصول على تجربة صوتية أفضل من ذلك، وهي عبارة عن مفتاحين مثبتين على اللوحة يعملان على التغيير من بين وضعين يمكن لمضخم الصوت Amplifier باللوحة العمل علي إحداها...فالوضع الإفتراضي يقوم بتشغيل Amplifier على في مستوى 2.5x، أما إن كنت تطمع في الحصول على صوت أشد وأقوى فكل ما عليك فعله هو تغيير إتجاه المفتاح ليعمل بضلك على سمتى تضخيم للصوت يصل إلى 6x، وهو مستوى مرتفع ويجب أن تتأكد إن كانت السماعات الخاصة بك ستتحمل هذ الوضع أم لا لكي لا يتأثر الصوت الخارج منها، لذلك فإن هذه التقنية ستسفيد منها فقط في حال إمتلكت سماعات إحترافية.

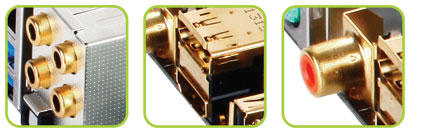

Gold Plated Audio Hardware:
قامت هنا Gigabyte بطلي بعض المنافذ الخلفية بما فيها منافذ الصوت وأيضاً الغطاء العلوي لبطاقة الصوت Sound Core3D قامت بطلي كل ذلك بالذهب لإعطاء قدرة توصيل أفضل وحماية لهذه المتافذ، وشمل ذلك منافذ العرض باللوحة HDMI و Display Port وأيضاً منفذ USB DAC والذي سنتعرف عليه لاحقاً.
بطاقة الشبكة Killer E2200:
بالتأكيد إن كنت أحد عشاق الألعاب فأنت تشارك في الكثير من الألعاب التعاونية على الشبكة، بل قد تكون أغلب ألعابك المفضلة من هذا النوع لذلك فإن الحصول على بطاقة شبكة مميزة باللوحة الرئيسية هو أمر بالغ الأهمية، فلوحة G1.SniperZ87 ستوفر بطاقة الشبكة الإحترافية Killer E2200 المصممة من قبل Qualcomm Atheros والتي ستقلل كثيراً من مشاكل الإتصال بالإنترنت أو ما يعرف ب Lag عن طريق تقنية Advanced Stream Detect التي تقوم بتحديد الأوليات للتطبيقات التي تعمل على الإتصال بشبكة الإنترنت ويركز على تقديم هذه الأولية للألعاب مما يعطي سرعة إتصال أفضل بالشبكة.

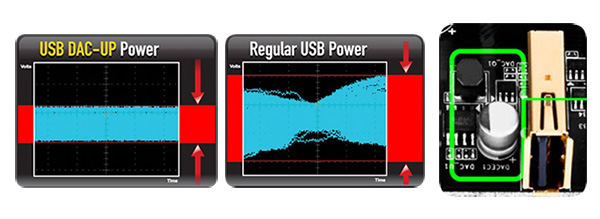

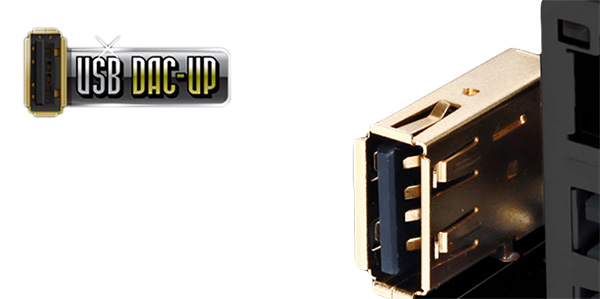

تقنية USB DAC-Up:
أحد التقنيات الجديدة والتي نراها لأول مرة من Gigabyte، وهي ببساطة شديدة عبارة عن منفذ USB2.0 خاص ومختلف عن باقي المنافذ باللوحة، ووظيفته الأساسية هي تقديم مصدر الطاقة للأجهزة التي تحتاج إلى تحويل مصدر الإشارة الرقمية Digital إلى إشارة تناظرية Analog.
وسيقدم هذا المنفذ الطاقة اللازمة في صورة أنقى كثيراً من المنافذ العادية وبأقل درجة تشويش ممكنة، ولهذا الغرض فلقد قامت Gigabyte بإعداد متحكم ودائرة طاقة خاصة فقط بهذا المنفذ على على عكس باقي منافذ USB الموجودة باللوحة.

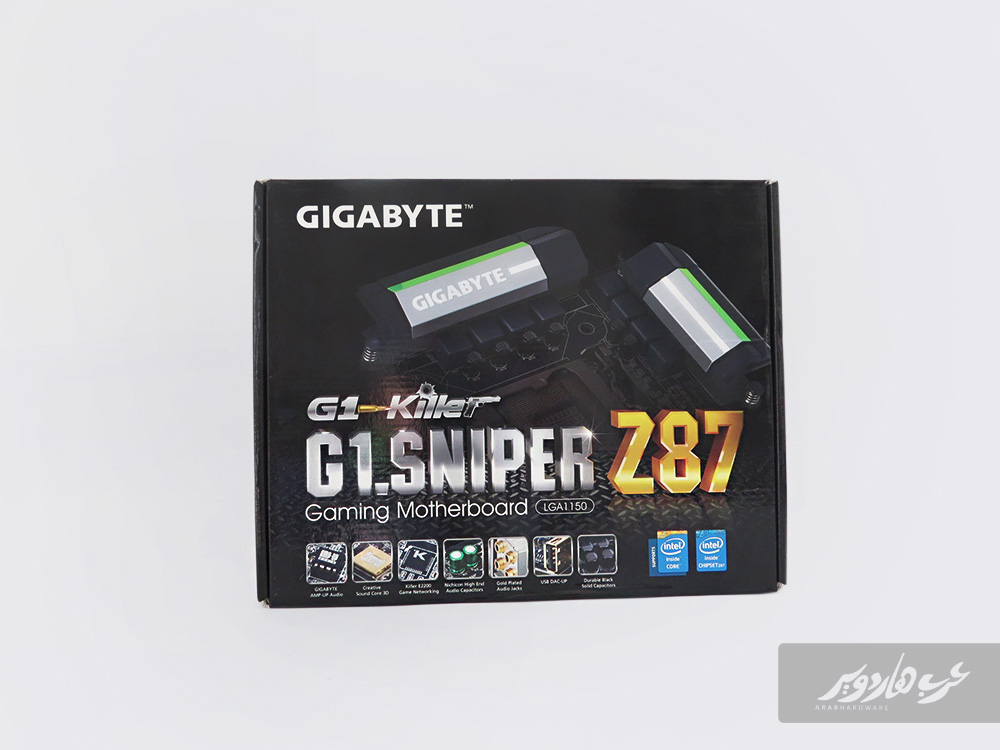

نظرة أقرب على اللوحة:
الواجهة الأمامية للوحة تحمل نفس الطابع لما رأيناه سابقاً في اللوحة الأكبر Sniper 5 مع إختلاف الصورة المتعلقة بنظام التبريد لدائرة الطاقة الخاصة بالمعالج، فهي هنا أبسط بكثير مما شاهدناه على لوحة G1.Sniper 5.
إذا ركزنا أكثر في الأسفل نرى شعار G1.Killer الخاص ب Gigabyte يعتلي إسم اللوحة Sniper Z87، وكتب على اللوحة بخط صغير المقبس الخاص باللوحة LGA 1150. ويمكن أن نرى أيضاً أهم التقنيات والإضافات باللوحة متراصة بجانب بعضها في إستعراض بسيط للإمكانيات القادمة مع اللوحة.
الجهة الخلفية مليئة بتفاصيل أكثر عن خصائص اللوحة وتقنياتها الجديدة.

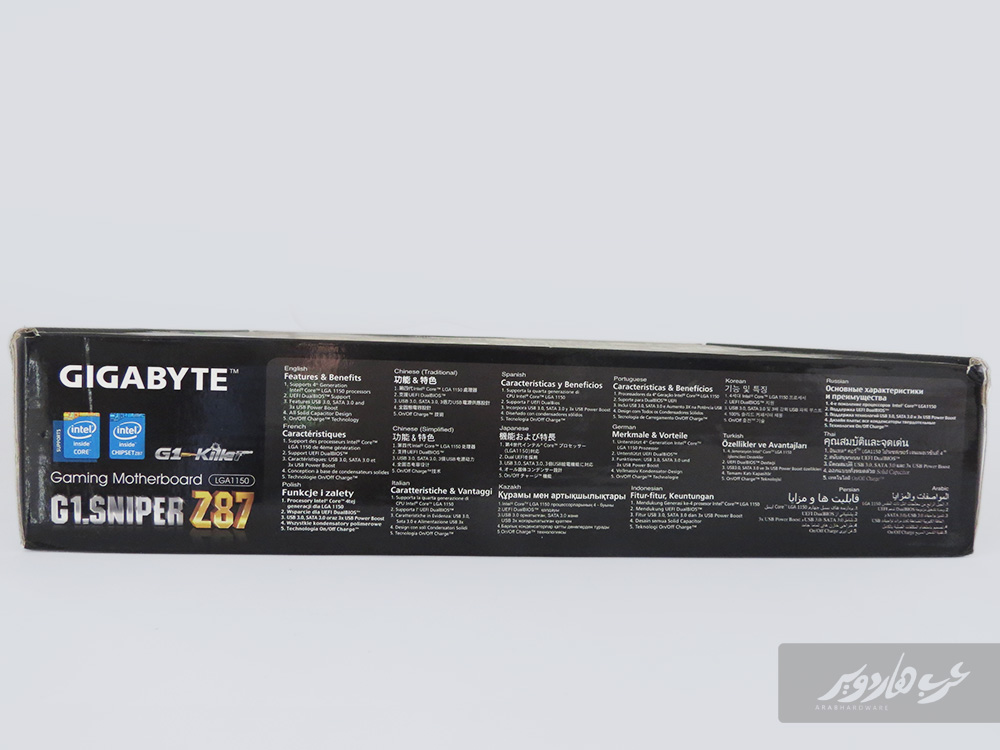

على الجهة الجانبية أهم المواصفات للوحة ب18 لغة.

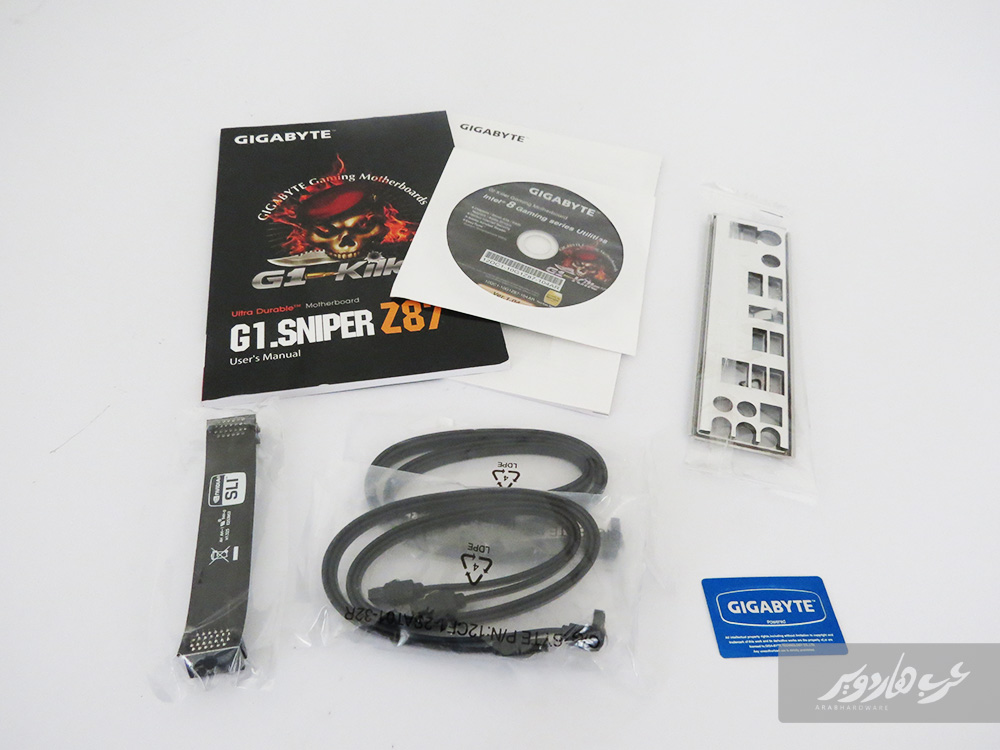

كالعادة ندأ أولاً بعرض الملحقات الخاصة باللوحة، ونجد هنا الإختلاف الأبرز الثاني بين لوحة اليوم واللوحة السابقة التي أتت بملحقات وفيرة للغاية، ولكن هذه المرة نجد مجموعة من الملحقات العادية تبدأ بالكتيبات الإرشادية وإسطوانات التعريف المعتادة مع جسر توصيل SLI وأربع كابلات توصيل Sata III بالإضافة إلى ملصق لشعار Gigabyte وأخيراً القطعة الخلفية لمنافذ اللوحة I/O Shield Panel.
وفي المجمل فإن هذه الملحقات تعد جيدة خصوصاً وأن الشركة تعمل جاهدة في هذا الإصدار من G1.Sniper إلى التقليل من التكاليف قدر الإمكان.

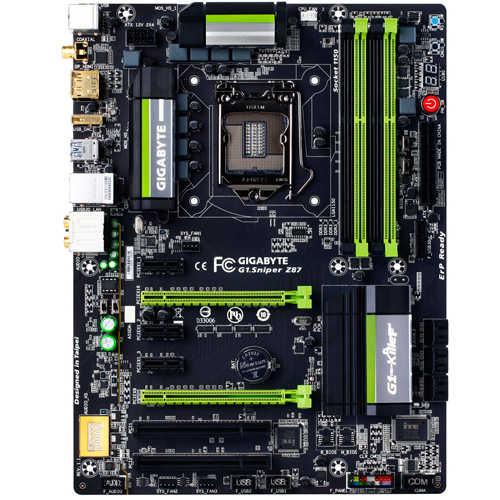

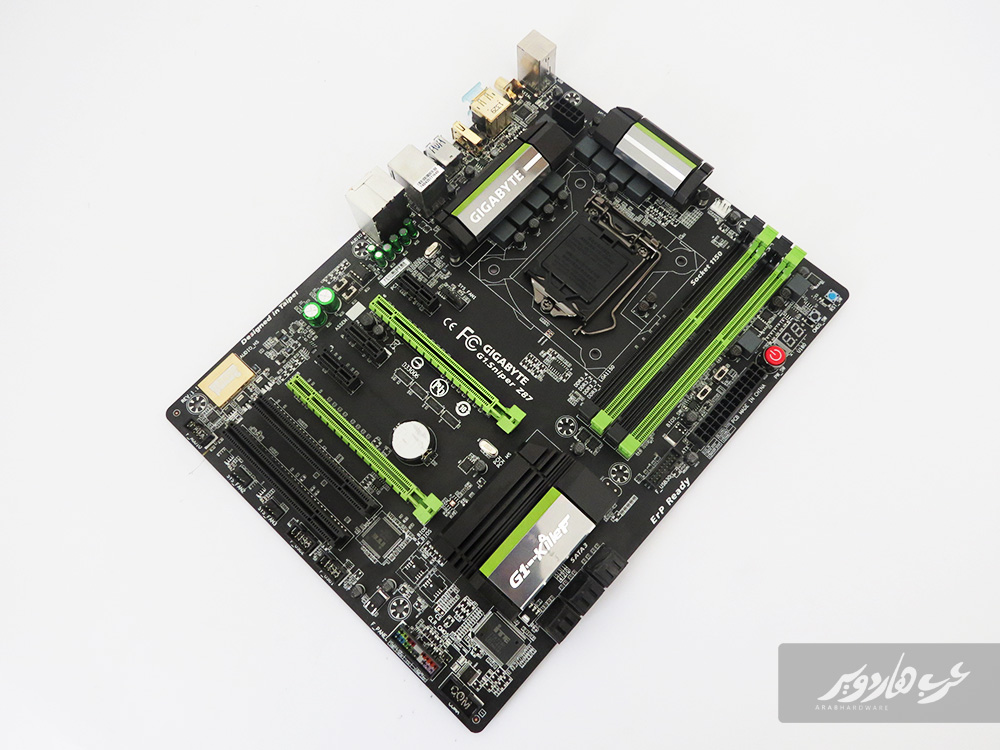

تصميم اللوحة مشابه لتصميمات لوحات G1.Killer بدمج اللونين الأخضر والأسود مع مشتتات التبريد بكتابة G1.Killer عليها.

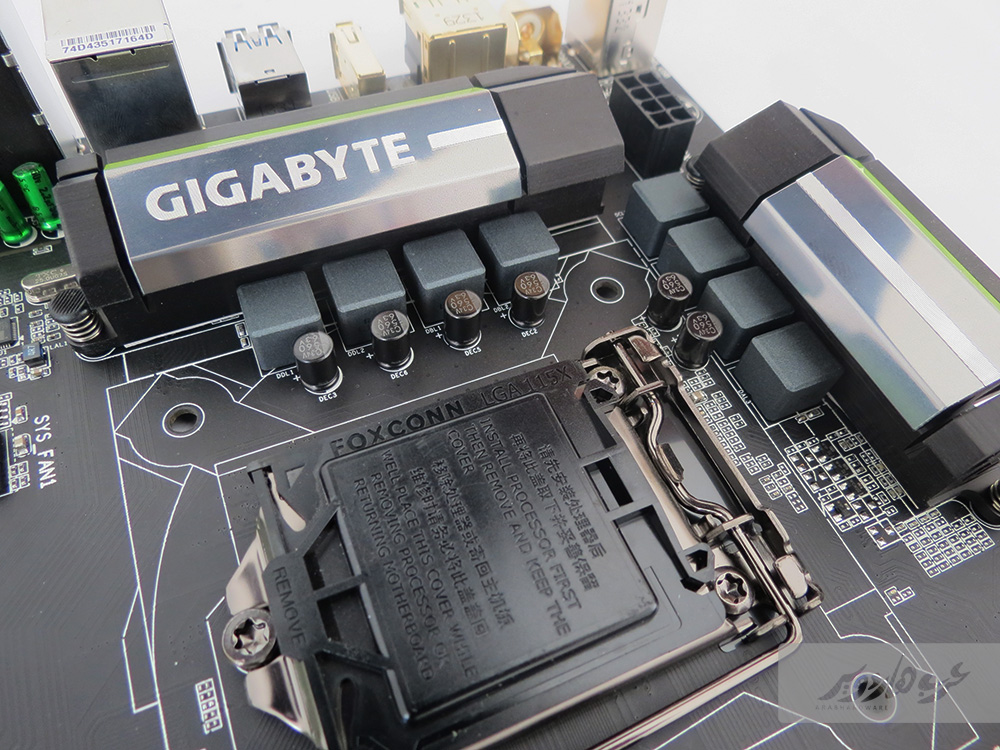

منطقة المعالج من مقبس LGA 1150 ووحدات الطاقة ونظام التبريد الخاص بهذه المنطقة، ونلاحظ أن هذه اللوحة تستخدم 8 وحدات طاقة للمعالج ونرى كذلك بكل وضوح مكثفات Gigabyte الصلبة الخاصة، وبالنسبة لنظام التبريد فبالتأكيد لاحظتم الأن الإختلاف الشاسع بينه وبين الخاص بلوحة Sniper 5، فهنا نظام تبريد في أبسط صوره حتى أن الشركة قامت بتثبيته على اللوحة من خلال كليبسات بلاستيكية وليس من خلال المسامير، ولكن يظل التصميم الخاص به مميز وخامات التصنيع جيدة

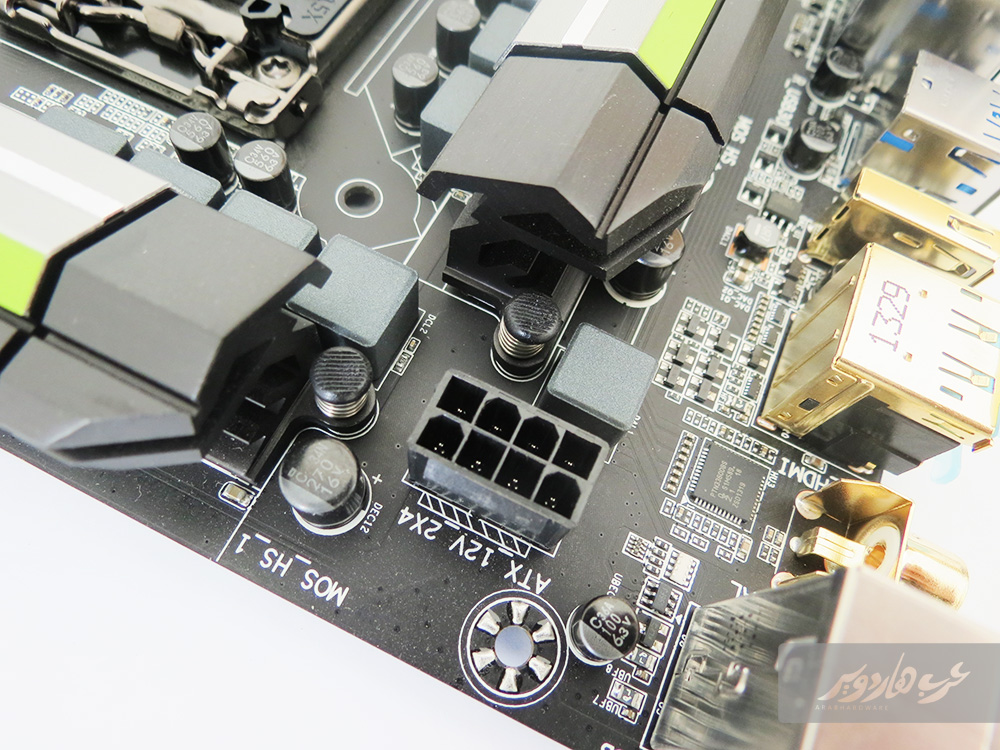

من هنا نجد منفذ تزيد المعالج بالطاقة، وتستخدم اللوحة منفذ 8Pin لهذا الغرض.

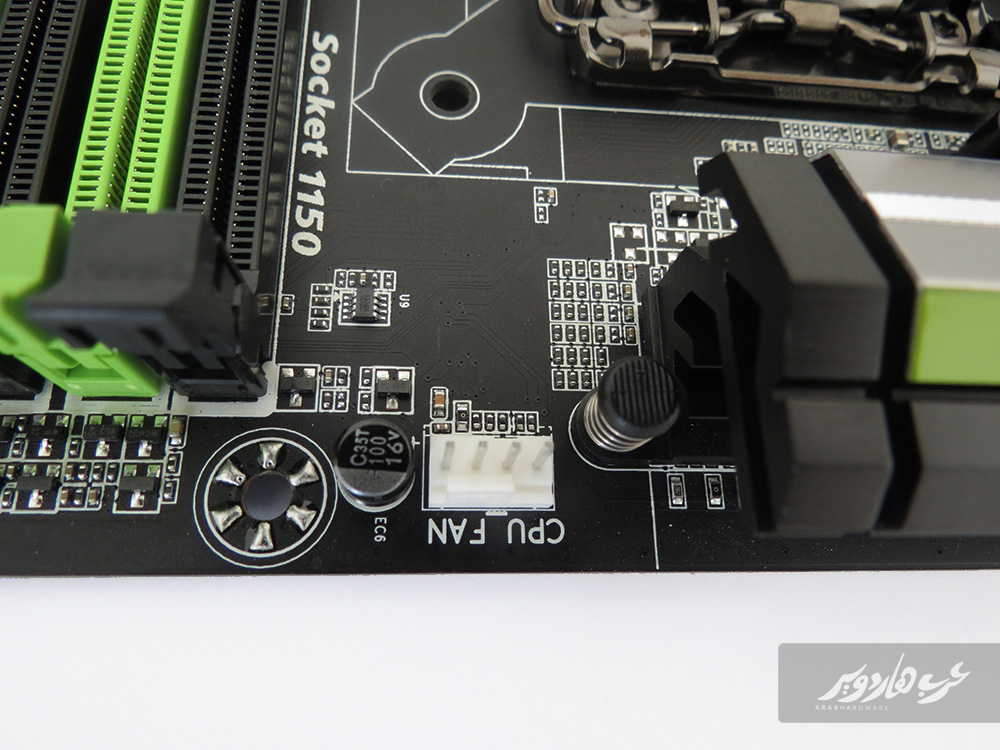

منفذ توصيل مروحة التبريد الخاصة بالمعالج، وهي تعطي مقدرة على التحكم في سرعة دوران المروحة وتعمل على تشغلي مروحة التبريد بحسب درجات الحرارة التي يصل إليها المعالج. ويمكنك التحكم بها وتعديل هذا الأمر بحسب رغبتك من خلال الBios باللوحة أو من خلال حلول برمجية أخرى.

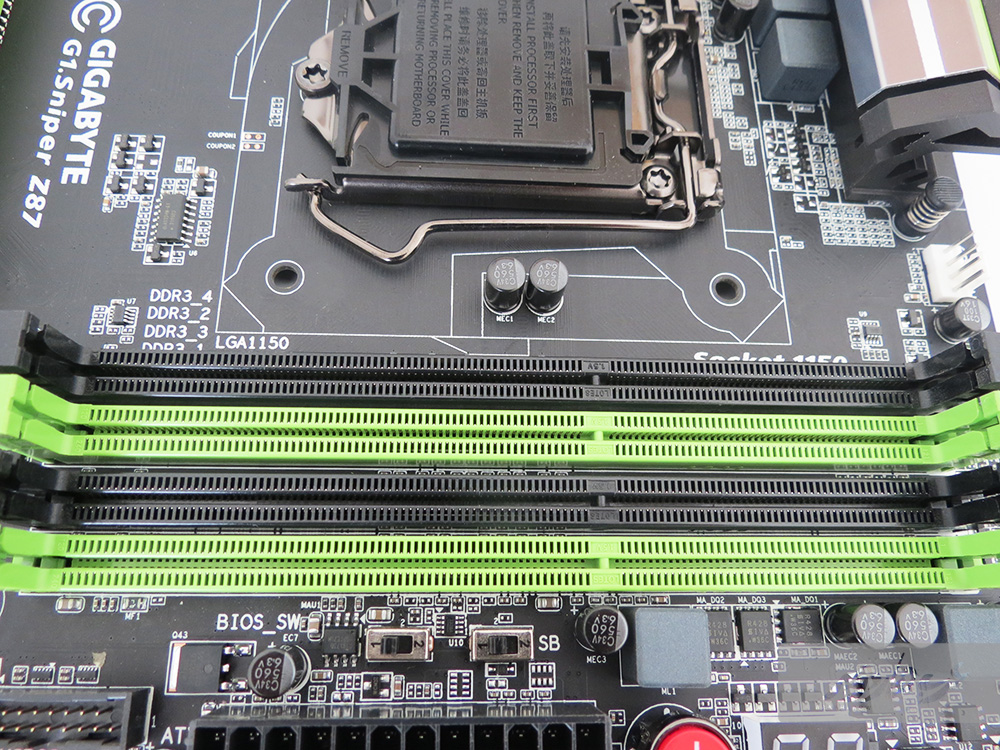

كما ذكرنا اللوحة قادمة بأربعة شقوق DIMM لحمل شرائح الذاكرة DDR3 Ram بحد أقصى 32GB، وستعمل الذاكرة بترددات أساسية 1600MHz لأن هذا ما تدعمه شريحة Z87، ولكن يمكن الوصول بهذه الترددات إلى حاجز ال 3000MHz إذا كانت الذواكر لديك معدة لفعل ذلك من خلال تقنية XMP.

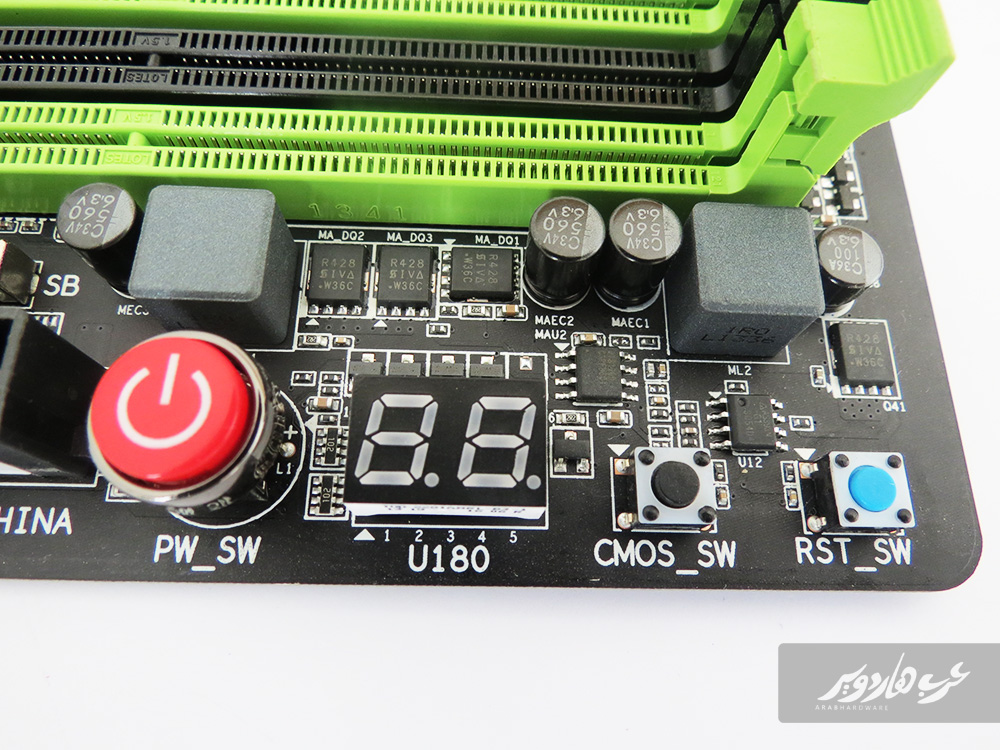

منطقة أزرار التشغيل باللوحة، والزر الأزرق على اليمين هو زرد إعادة التشغيل يليه زر CMOS الخاص بإستعادة إعدادات الBIOS الإفتراضية. أما الزر الأخير فهو زر Power Switch الخاص بتشغيل اللوحة، ولا يمكن أن ننسى شاشة الDebug التي تعطي أكواد تشغيل اللوحة وتوضح إن كانت هناك أي مشكلة في منطقة ما على اللوحة.

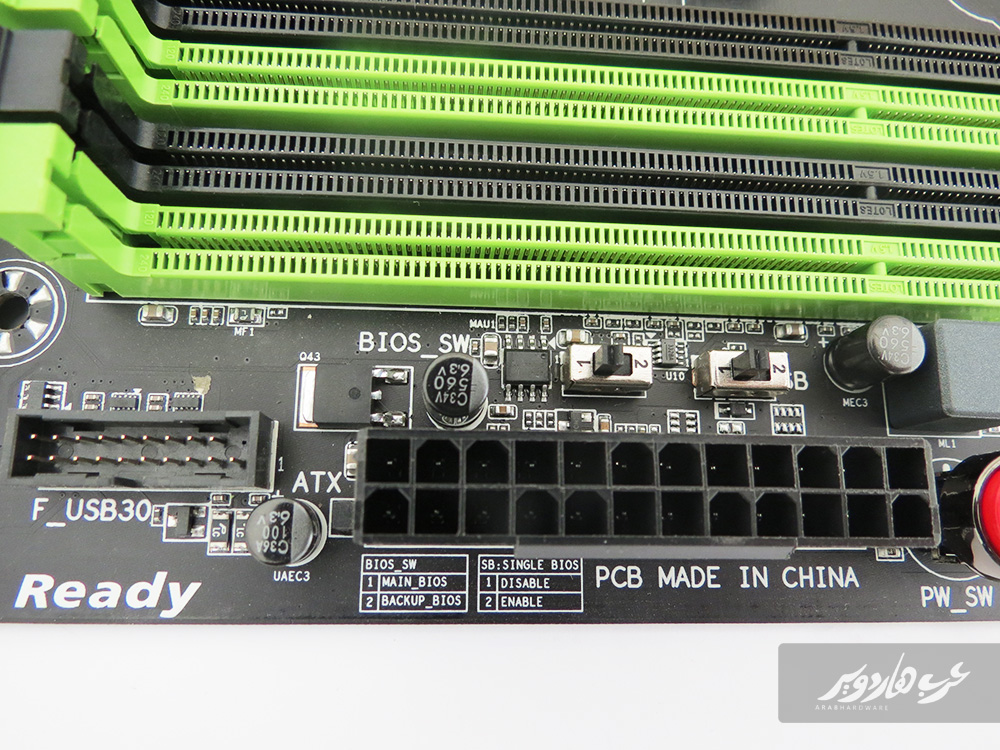

منفذ 24pin الخاص بتزويد اللوحة بالطاقة اللازمة للعمل وبجواره منفذ أخر USB 3.0 Header والذي يعطي منفذي توصيل USB3.0 إضافيين بخلاف المنافذ على الجهة الخلفية. أما بخصوص الأزرار بالأعلى فهي خاصة بأوضاع مختلفة لنظام الBios، فالزر على اليمين هو للتغير بين إستخدام وضع Single Bios أو الوضع الأخر Duel Bios. أما الزر الذي بجواره فهو للتغير بين نسختي الBios على اللوحة في حال إستخدمت وضع Dual Bios من خلال الزر السابق.

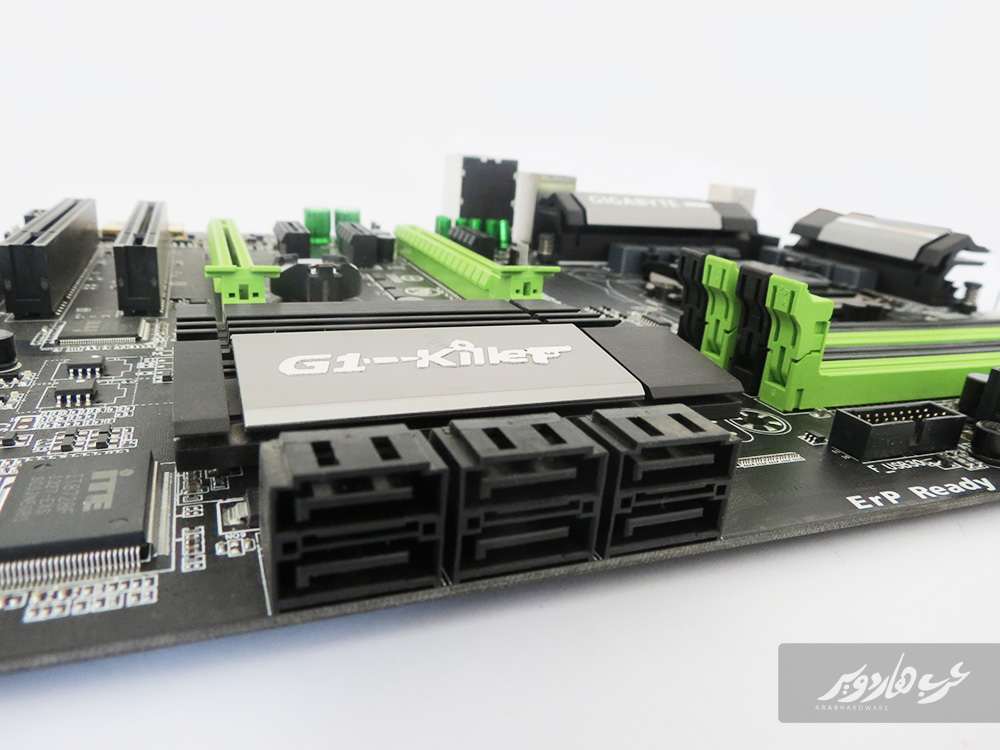

6 منافذ توصيل SATA تعمل بسرعة 6Gb/s وهي جميعها موصولة مباشرة بشريحة اللوحة Intel Z87.

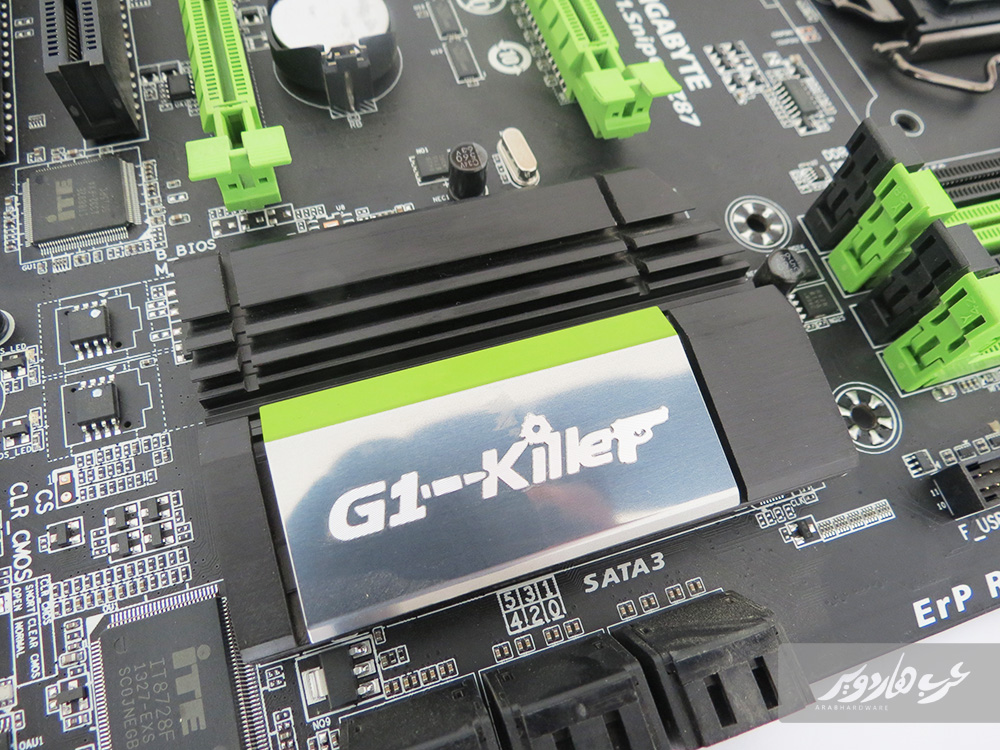

المشتت الخاص بالشريحة الرئيسية Z87، وهو أيضاً قادم بتصميم بسيط كمشتات دائرة الطاقة ولكن لا يخلو من المظهر الجمالي خصوصاً مع وجود شعار G1.Killer عليه.

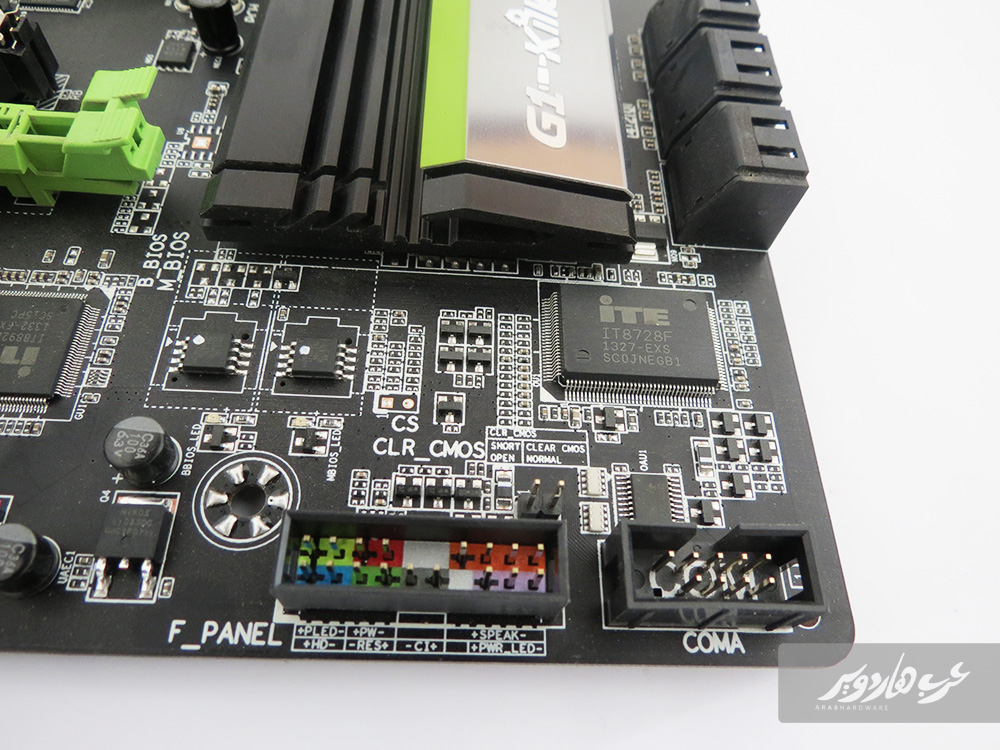

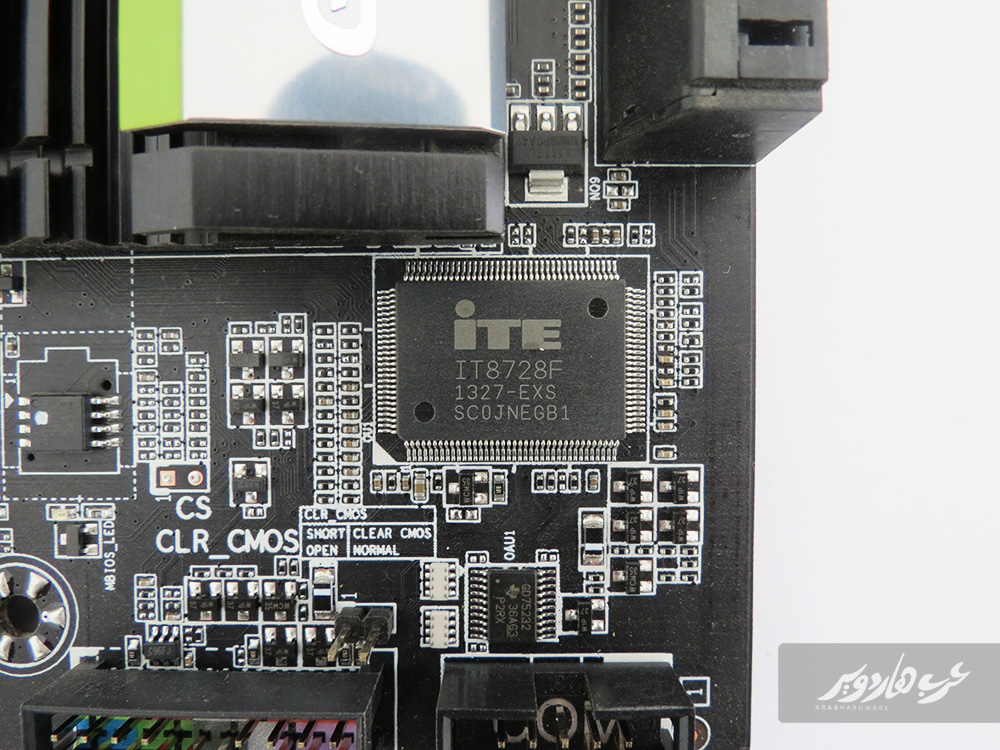

شريحة ITE تحمل الرمز الكودي IT8728F وهي الخاصة بمراقبة درجات الحرارة والفولتية للقطع المثبتة على اللوحة.
منفذ توصيل COM الذي يستخدم أحياناً في بعض الأجهزة وبجاوره أماكن توصيل الأزرار الأمامية والإضاءات الخاصة بصندوق الحاسب.

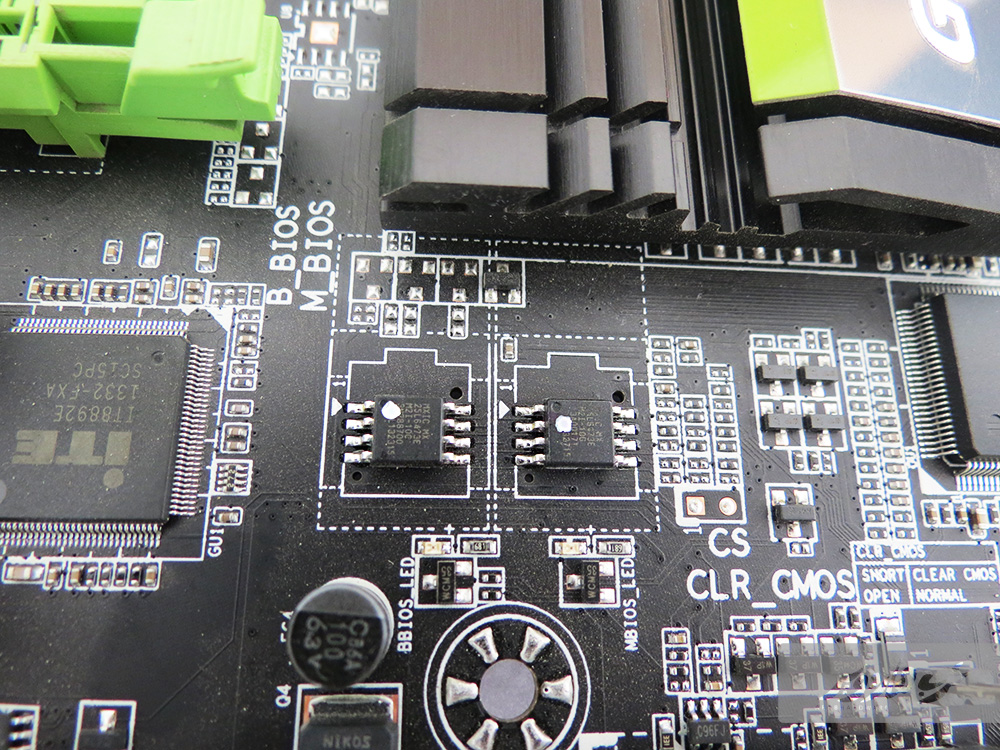

شريحتي الBios باللوحة والتي يتم التنقل فيما بينهما عند التغيير بين نسختي الBios.

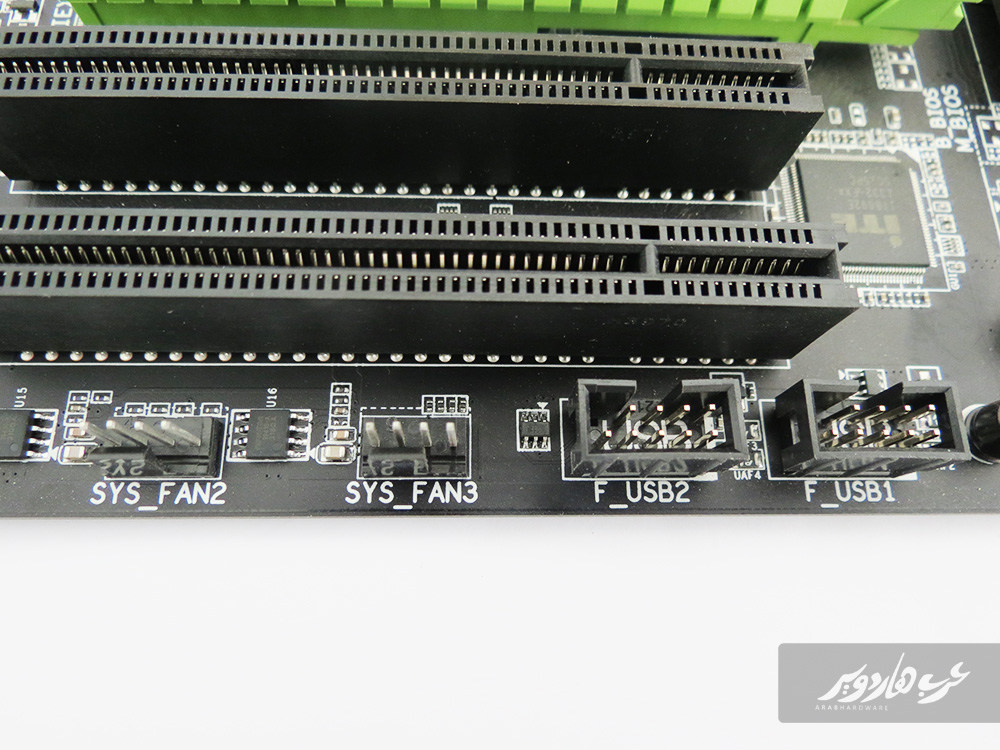

F_USB1 و F_USB2 هي أماكن لتوصيل منافذ USB2.0 إاضافية بخلاف الموجودة على الجهة الخلفية للوحة، وهي ستعطي بعدد إجمالي 4 منافذ توصيل USB2.0، وبجورها نجد منافذ لتثبيت مراوح تبريد إضافية.

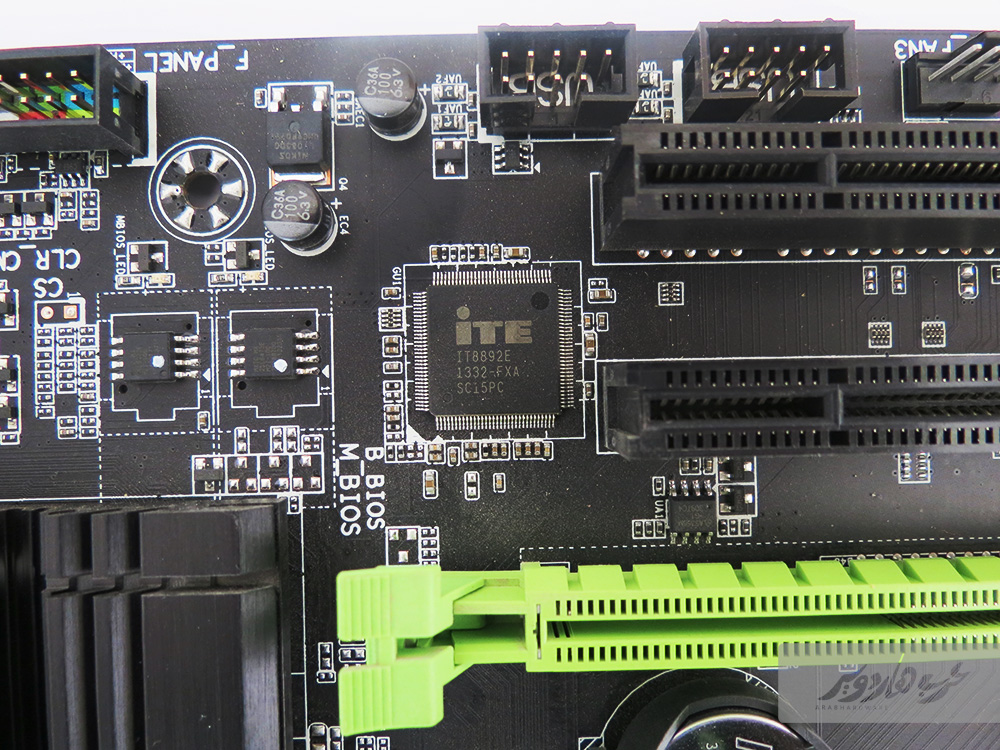

شريحة أخرى من ITE تحمل الرمز الكودي IT8892E وهي هذه المرة تستخدم للتحكم في منفذي PCI Legacy القديمةوالتي تستخدم إلى وقتما الحالي، وسبب تواجد هذه الشريحة من ITE هو أن شريحة اللوحة الرئيسية Z87 لا تدعم منافذ التوصيل من هذا النوع لذا لجأت Gigabyte إلى هذه الحيلة لتوفر المنافذ باللوحة.

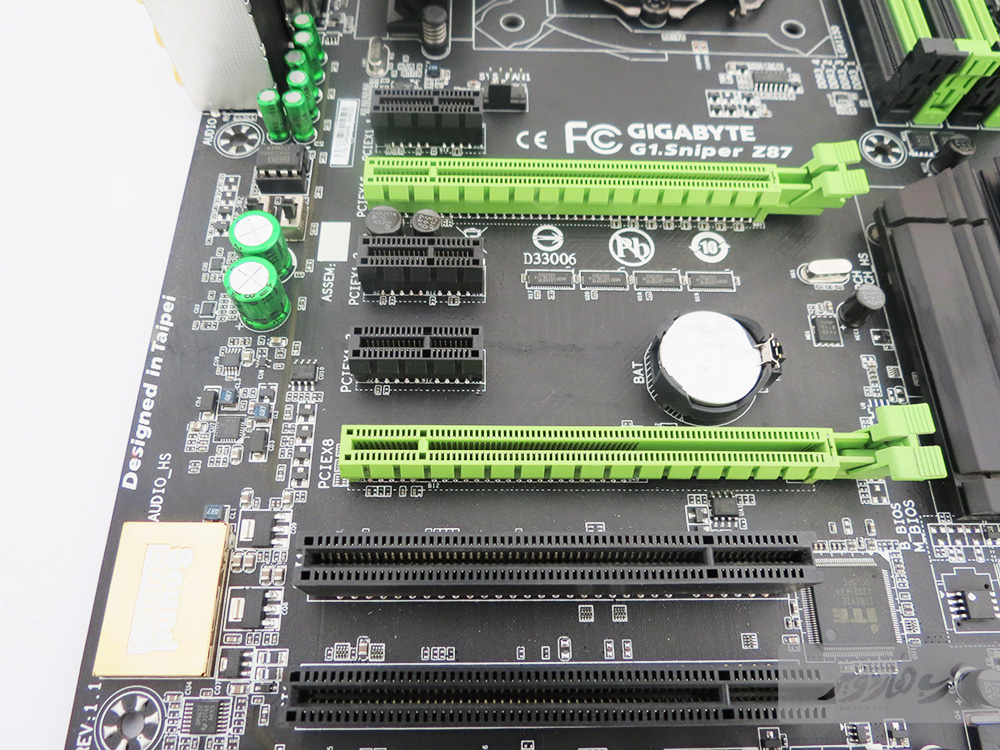

شقوق أو منافذ PCI باللوحة والتي تستخدم لتوصيل البطاقات بمختلف أنواعها، ونجد هنا منفذي توصيل PCI الإعتيادي والقديم والذي لايزال يستخدم من بعض بطاقات الشبكة LAN أو Wi-Fi وكذلك بطاقات الصوت الإعتيادية، ونرى أيضاً منفذ توصيل PCI-E x16 الخاص بالبطاقات الرسومية ولقد ميزتهم Gigabyte بلونهما الأخضر المميز نظراً لأهمية هذه المنافذ بالنسبة لمالك اللوحة الذي سيلجأ حتماً إلى إستعمال إحداها.
وسيعمل المنفذ الأول بسرعة x16 كاملة فيما سيعمل المنفذ الثاني بسرعة x8 فقط، وفي حال توصيل بطاقتين رسوميتين معاً في وضعيات SLI أو CrossFire فسيعمل كلا المنفذين بسرعة x8. وأخيراً نجد باللوحة أيضاً ثلاث منافذ PCI x1.

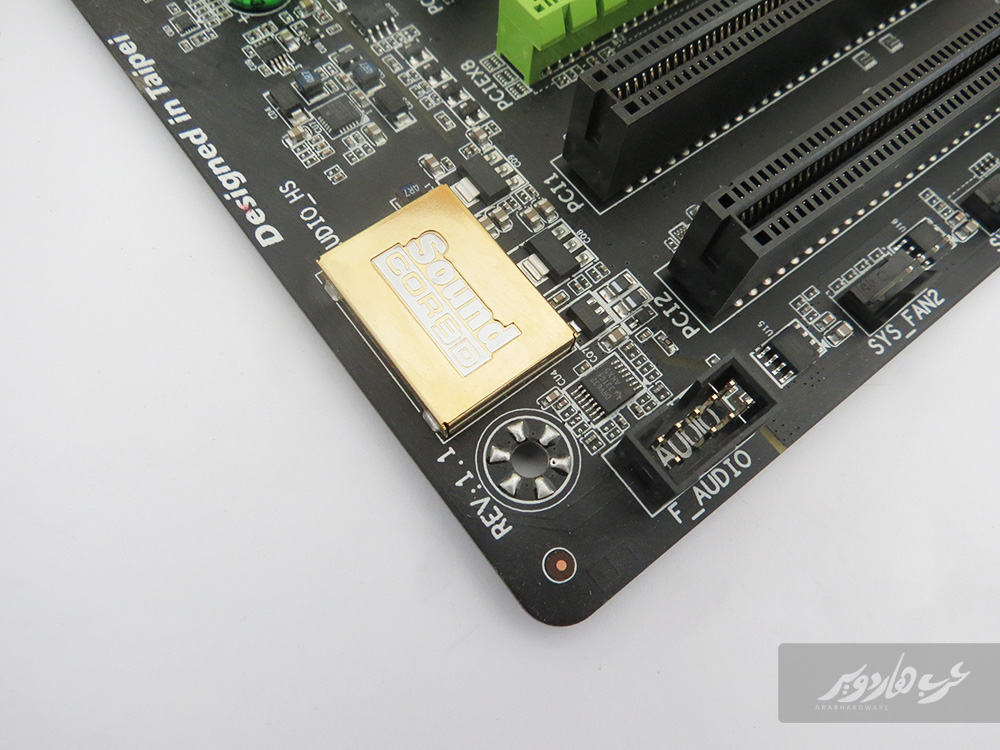

هنا المكان المخصص لتوصيل منافذ الصوت والميكروفون المتواجدة بصندوق الحاسب، وبجورها نرى بطاقة الصوت المميزة للغاية Sound Core3D

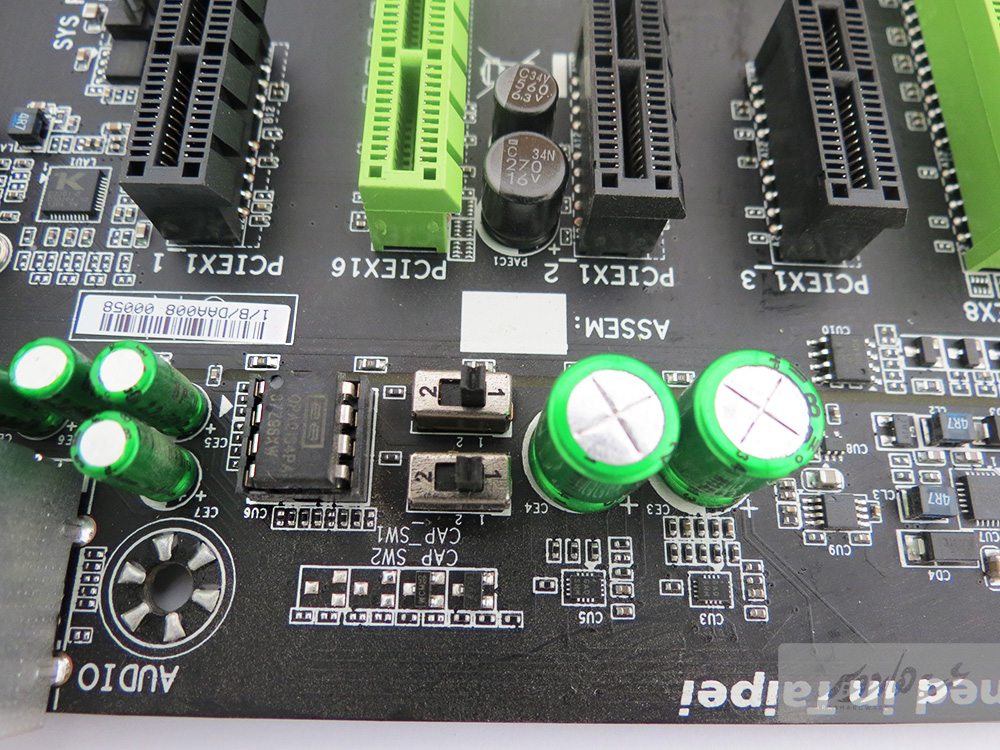

لازلنا مع باقي مكونات بطاقة الصوت Sound Core3D، ونرى هنا المكثفات الخضراء المميزة Nichicon وبجوارها نجد أزرار أو مفاتيح للتغيير من وضعية تشغيل مضخم الصوت من x2.5 إلى x6، وكل مفتاح فيهما مرتبط بإحدى جهتي السماعة اليمنى واليسرى، ونرى كذلك شريحة OP-AMP التي يمكن تغيرها إذا أرد ذلك.

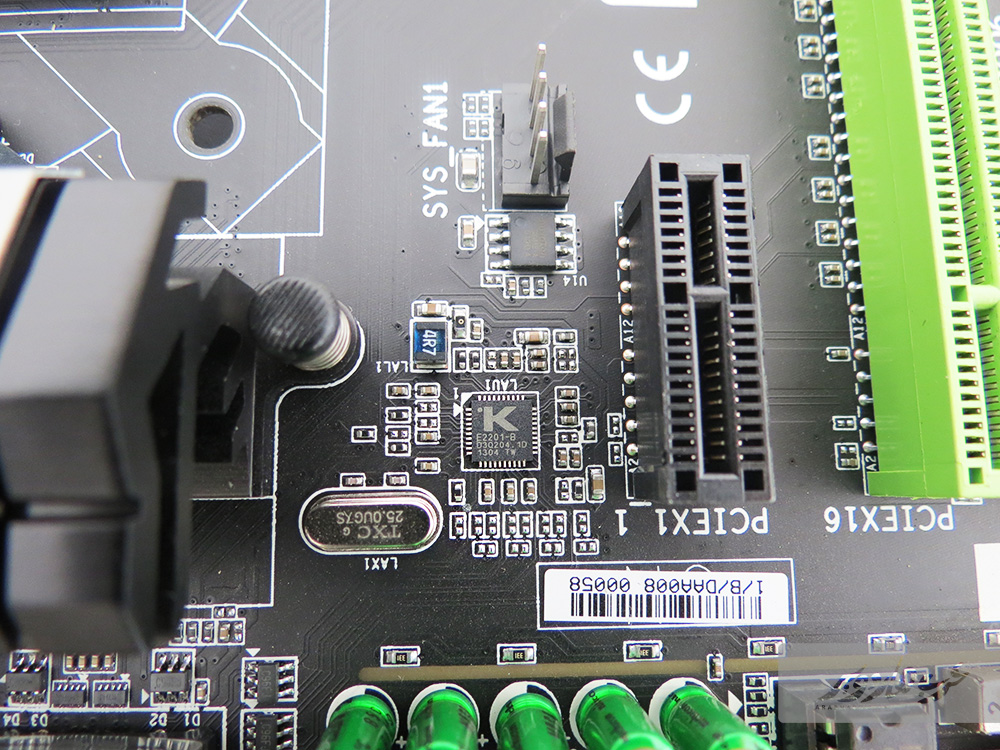

شريحة التحكم ببطاقة الشبكة Killer E220 والتي هي واحدة من أهم مميزات لوحة اليوم كونها مخصصة لفئة اللاعبين ومحبي ألعاب الشبكة.

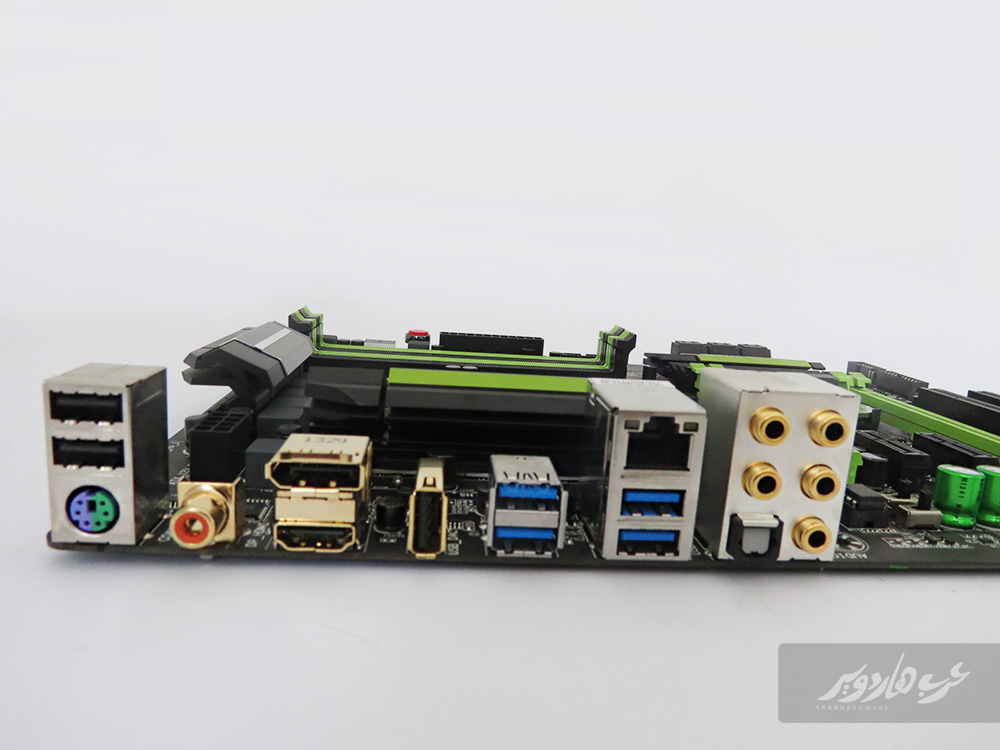

منافذ اللوحة الخلفية والتي يغطي بعضها الذهب لتوصيل أفضل، وتبدأ بمنفذي توصيل USB2.0 مع المنفذ الأسطوري PS2 في حال لازلت تمتلك طرفيات تستخدمه . وبجواره منفذ Coxial ثم يلي ذلك منافذ العرض الخاصة ببطاقة الرسوميات المدمجة مع المعالج وهما منفذ توصيل HDMI وأخر Disply Port.
نجد بعدها منفذ توصيل USB2.0 صاحب تقنية USB DAC ويتخذ وضعية رأسية وذلك لكي تميزه Gigabyte عن غيره من منافذ USB باللوحة، ثم 4 منافذ USB3.0 مع منفذ الشبكة RJ-45 والمعتمد على متحكم Killer E2200، وأخيراً نجد منافذ الصوت القادرة على التوصيل بوضعية 5.1 Channel والتي تستخدم بطاقة الصوت الإحترافية Sound Core3D.

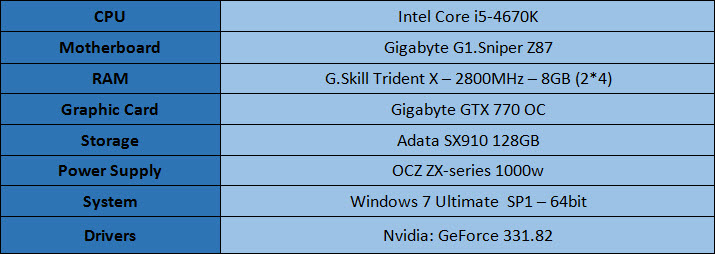

منصة الإختبار:
منهجية الإختبار وكسر السرعة:

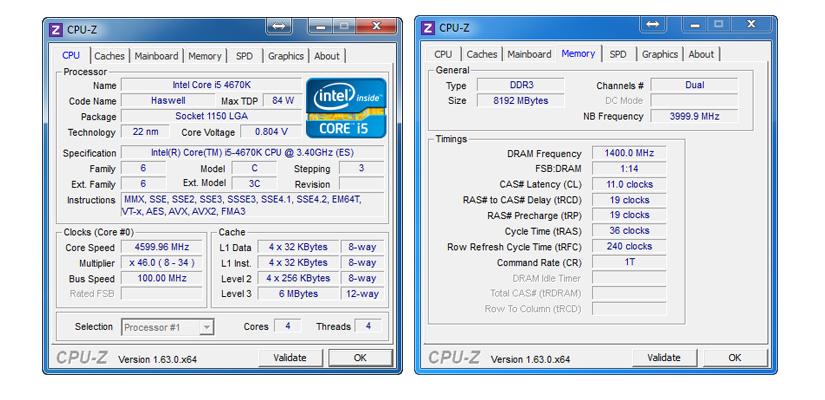

تم إختبار اللوحة بإستخدام معالج i5-4670k على الترددات الإفتراضية وعلى وضعية الكسر إلى 4.6GHz مع تثبيت ترددات الذاكرة فيكل من الوضعيتين على 2800MHz، وأضفنا في هذه المرة عدة إختبارات أخرى تخص الذاكرة RAM والبطاقة الرسومية.

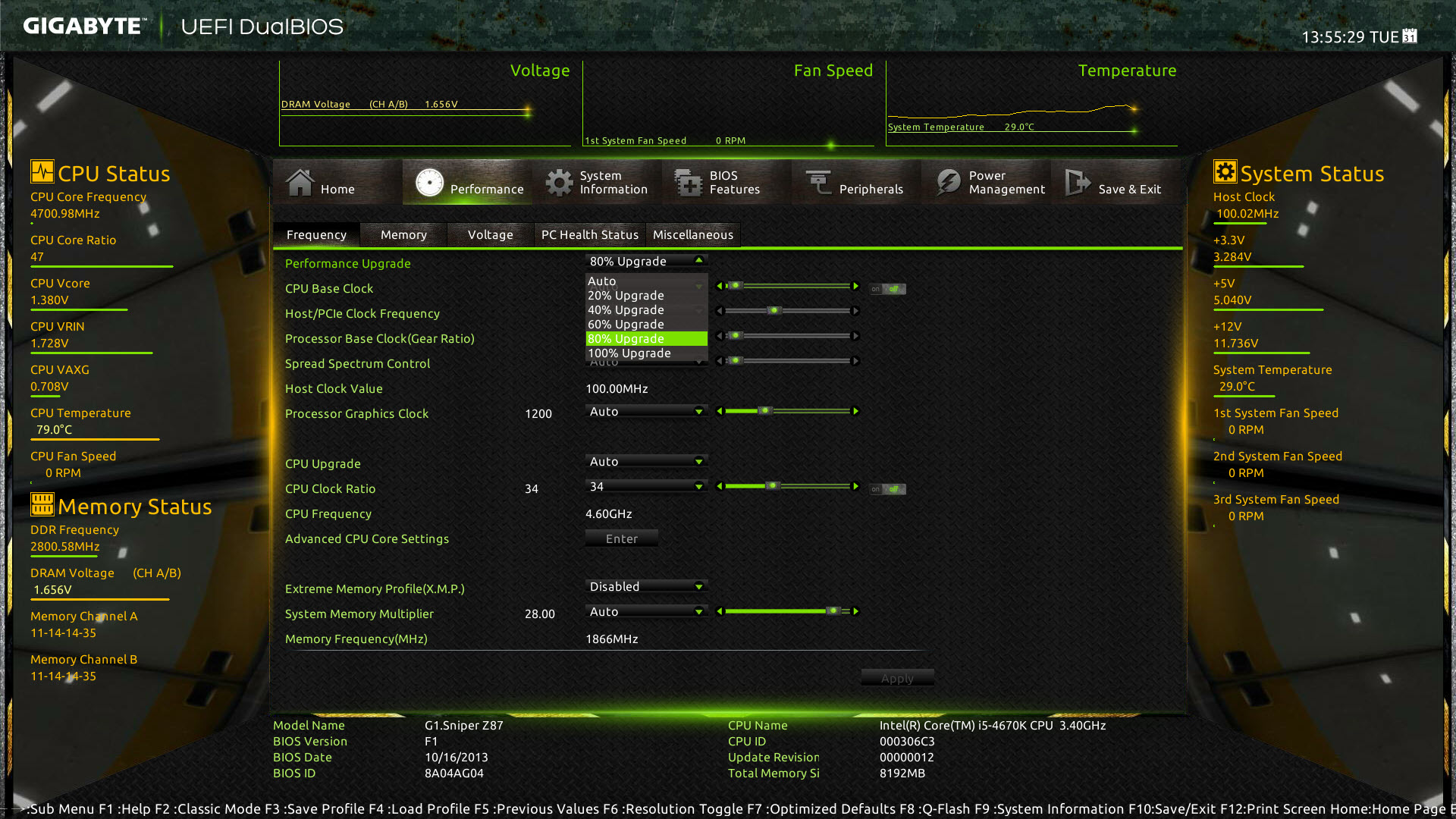

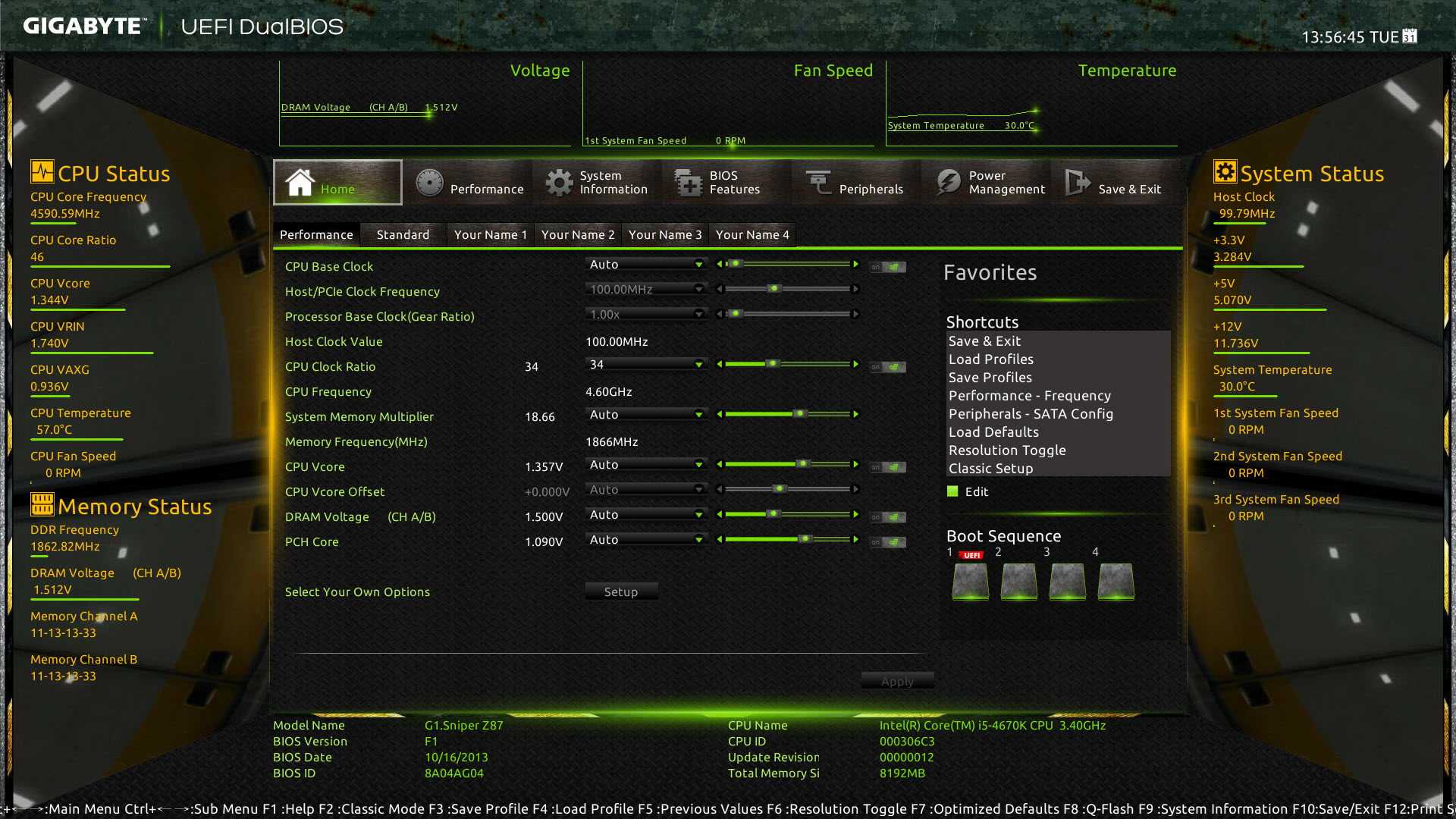

وبخصوص كسرسرعة المعالج على اللوحة فالأمر كان في غاية البساطة، فواجهة الBios الخاصة باللوحة هي نفسها تماماً التي تعاملنا معها في مراجعة G1.Sniper 5، لذلك فكل ما قمنا به للوصل إلى هذا التردد هو التوجه إلى تبويب Performance والتعديل على أول خيار بها Performance Upgrade لنتختار منها زيادة الأداء بنسبة 80% وهو ما صعد بتردد المعالج بشكل أتوماتيكي إلى 4.6GHz ولكنه ترك تردد الذواكر عند 1866MHz، لذلك قمنا فقط بخطوة إضافية ورفع تردد الذواكر إلى أقصى مستوى مسموح لها 2800MHz.
نتائج الإختبار:

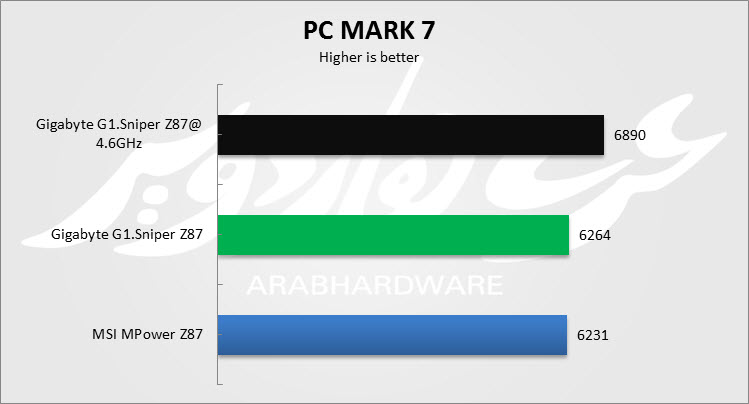

PC MARK 7:
هذا الاختبار, يقوم باختبار قوة التجميعة بشكل عام في عدة جوانب. يجمع مهام متنوعة, مثل مشاهدة الفيديو و تعديل الصور و تصفح الانترنت بالإضافة إلى عرض DirectX 9.0c. بالنسبة إلى أداء الجهاز العام, يعتبر هذا الاختبار من أهمها و أدقها لشموليته.

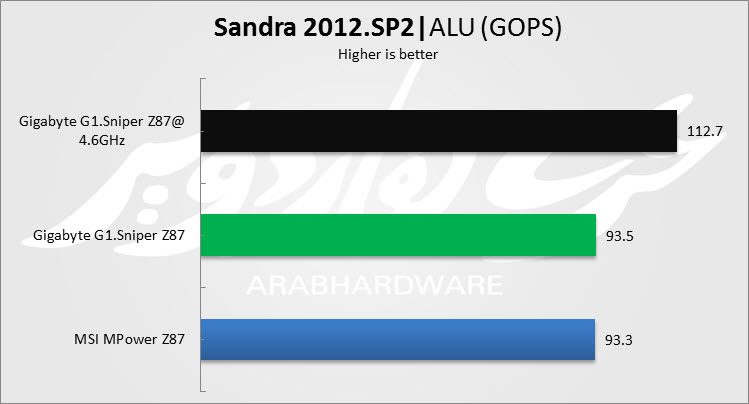

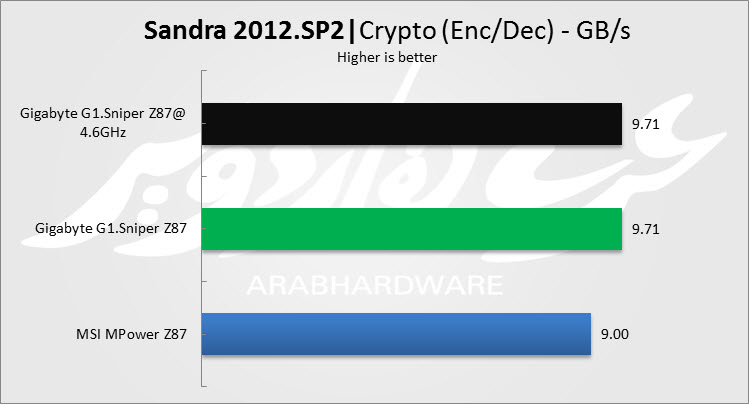

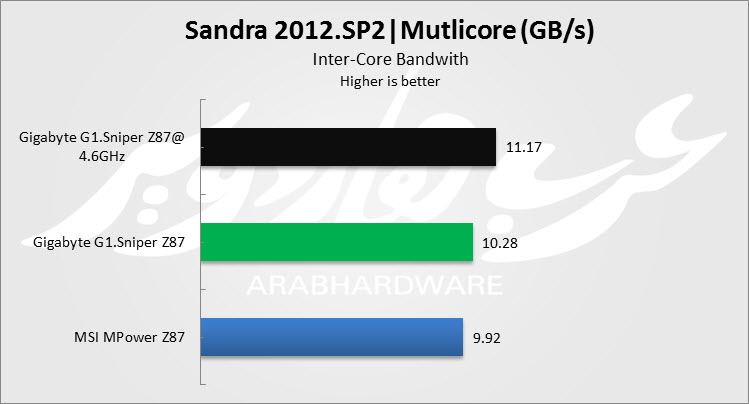

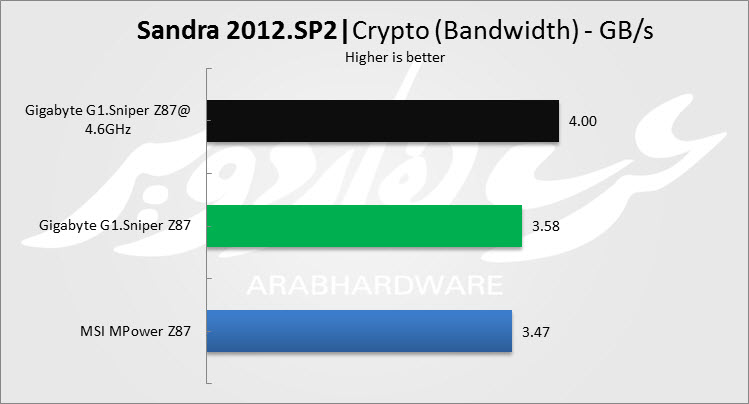

SiSoftware Sandra 2012

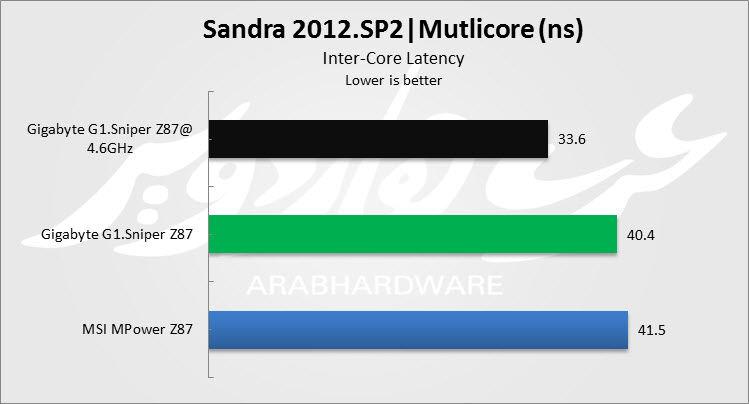

Sandra هو برنامج يحتوي الكثير من الاختبارات لمختلف الجوانب, من المعالجة إلى الـ Multimedia و التعامل مع أجهزة الهواتف الذكية. اختبار ALU يقيس قوة المعالجة المنطقية, Cryptography يقيس قوة المعالج في التشفير و فكه, و Multicore Efficiency لقياس الـ bandwidth بين أنوية المعالج و مدى فعالية الأنوية في تعاملها مع بعضها.

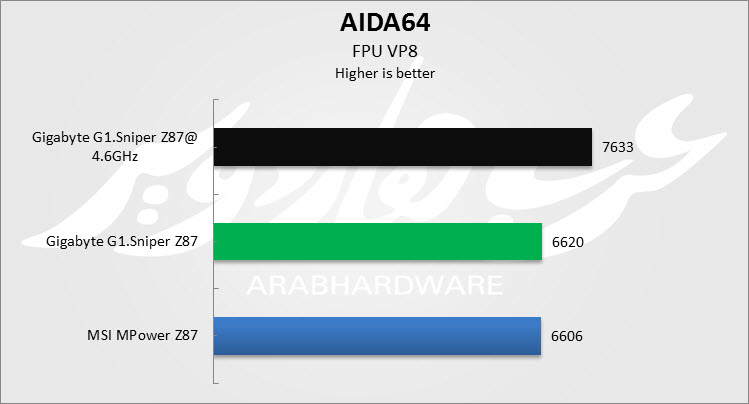

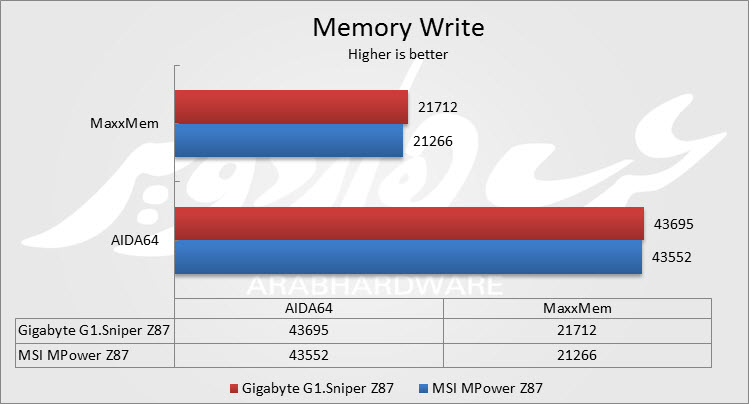

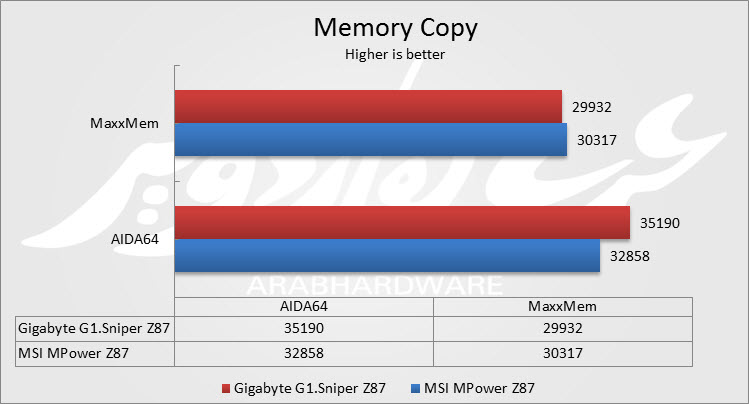

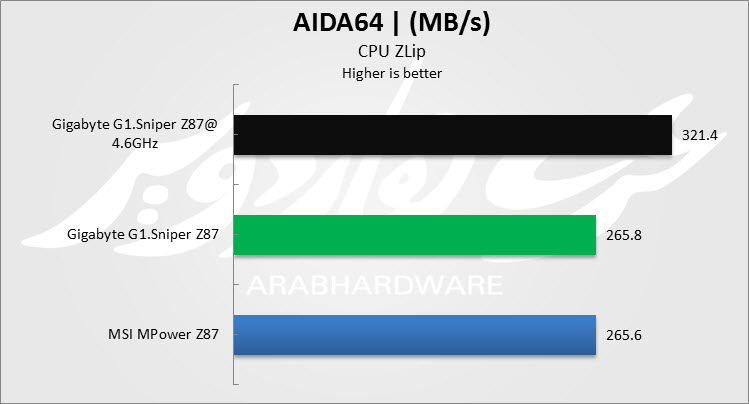

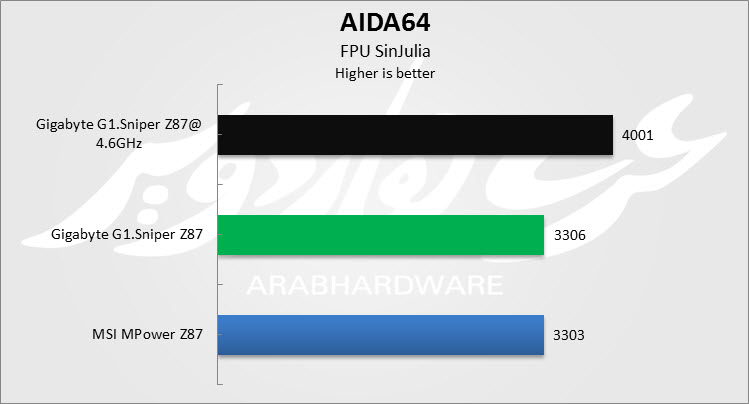

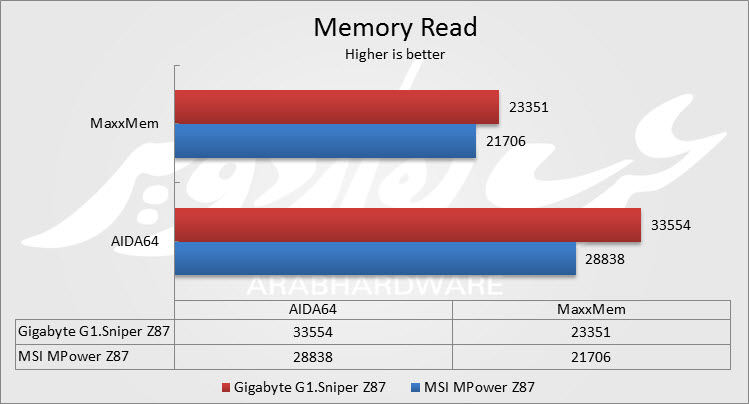

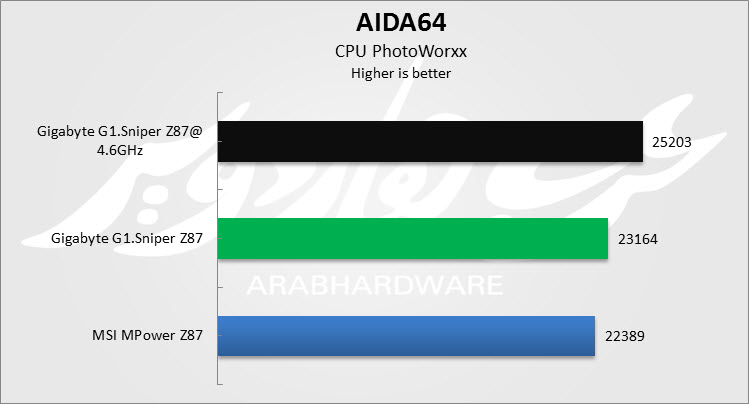

AIDA64 Extreme Edition:
البرنامج الذي لا يترك شاردة و لا واردة عن جهازك إلا أحاط بها علماً و وضع تقرير شامل بين يديك. بل يتخطى ذلك و يقدم للمستخدم أدوات فريدة لتقييم جهازه و قياس الأداء من خلال مجموعة من الاختبارات التي تشمل اختبارات للمعالج, الذاكرة, وسائط التخزين. يتميز البرنامج بالدقة في الاختبارات, و يتعدى ذلك بوجود قاعدة بيانات بها مجموعة من النتائج التي تم تخزينها مسبقاً حتى يسهّل عليك المقارنة مع الأنظمة الأخرى. البرنامج يحتوي على أدوات لتحليل مكونات الجهاز و تقديم تقرير شامل عنها, كما يوجد قسم خاص لعرض درجات الحرارة و الفولت لكل مكون من المكونات. تقريباً كل هذه الاختبارات داعمة لخيوط المعالجة المتعددة Hyperthreading, كما أنها داعمة للأنظمة متعددة المعالجات.

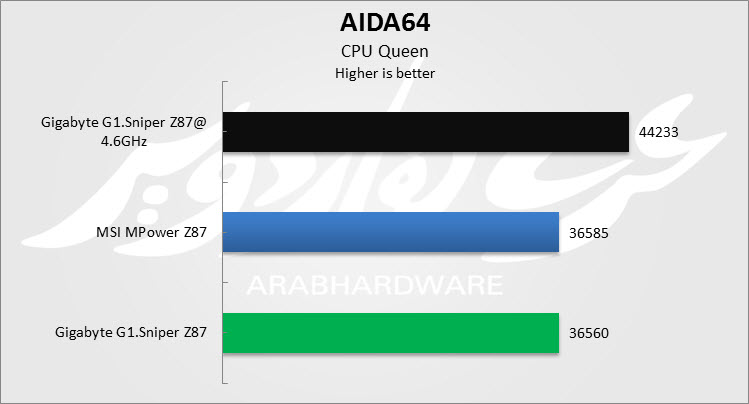

CPU Queen
لعل من أشهر الحركات فى لعبة الشطرنج هى مشكلة Queens Problem فى حالة ترقية كل عسكر الجيش إلى رتبة الملكة او Queen بالإنجليزية, فى تلك الحالة تتعقد اللعبة جدا نظرا لمرونة الملكة فى التحرك فى كل اتجاه ممكن فى اللعبة!. يقيس هذا الاختبار قدرات المعالج على التنبوء بكل حركة ممكنة وهنا مبنية على وجود 10 ملكات سويا فى نفس رقعة اللعبة, مع كل التنبؤات الممكنة والاحتمالات القائمة. هذا الاختبار تحديدا يقيس قدرات المعالج على التوقع ومحاكاة اللعبة قدر الامكان, فلو افترضنا أن وجود معالجين مختلفين بنفس التردد سوياً, فالمعالج صاحب التقنيات الأكثر تعقيدا فى المعالجة هو صاحب أقل نسبة خطأ وبتالى يحصل على نقاط أكثر فى نتيجة الاختبار, فالمعالجة تتم من خلال Pipelines كلما قلت دوراتها قلت نسبة الخطا, فمثلاً مع معالجين مختلفين من إنتل والغاء خاصية ال HT, نجد معالج ب 20 Pipeline يتفوق على معالج ب 30 Pipeline مثلاً, يقيس هذا الاختبار قدرات المتغيرات على شكل Integer وليست Float باستخدام خوارزميات MMX, SSE2

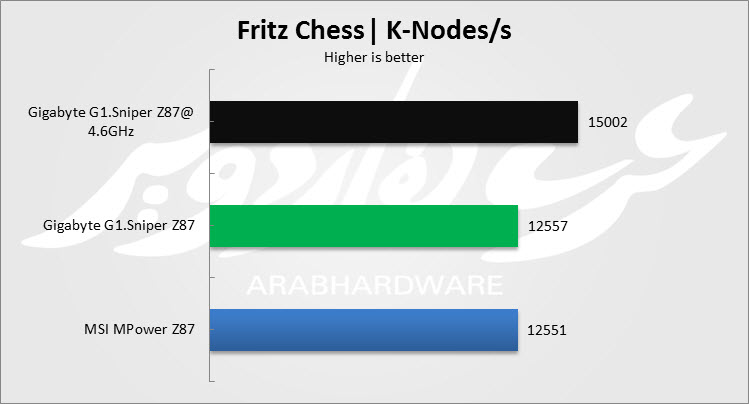

Fritz Chess:

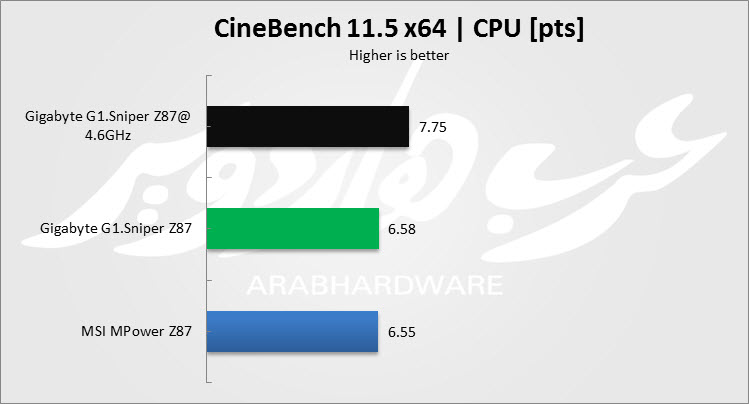

CineBench 11.5:
اختبار من صانعي Cimena 4D للرسم ثلاثي الأبعاد وهو الإصدار الأحدث من البرنامج الذي يستغل كافة موارد المعالجة في الحاسوب لعرض "Render" مشهد ثلاثيّ الأبعاد و هو ما يعمل على الضغط بشدة على المعالج. يستطيع البرنامج التعامل مع 64 خيط من خيوط المعالجة Thread. المشهد الذي يتم تقديمه يحتوي على أكثر من ألفيّ وحدة, و الذين بدورهم يحتوون على ما يقارب ثلاثمائة ألف مضلع. كما يتم تطبيق العديد من المؤثرات على المشهد مثل تغيير الإضاءة و الظلال و تنعيم الحواف Antialiasing ثم يتم عرض النتائج على هيئة نقاط.

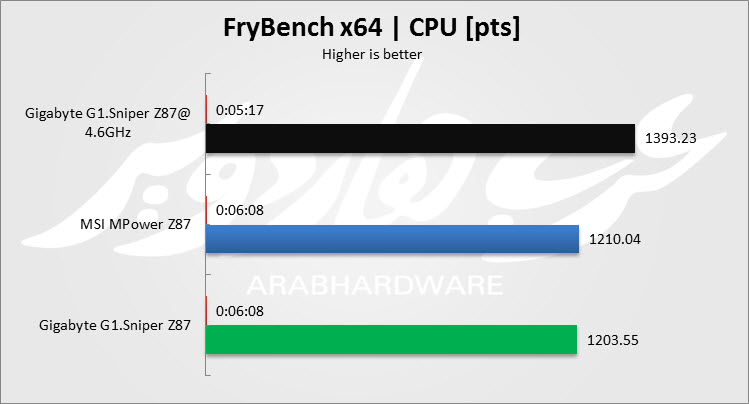

Fryrender Bench:
عندما نقول أن هذا البرنامج معتمد على محرك Fryrender فإن أول ما يتبادر لذهن القارئ هو: "سأتخطى هذا الاختبار, فهو يهم المصممين فقط, و ليس أنا". إلا أن هذا الاختبار تحديداً يجب أن يكون محل اهتمام كثيرين؛ حيث أن البرنامج هو واحد من أثقل البرامج و أشدها ضغطاً على المعالج المركزيّ فهو لا يترك جزءاً صغيراً من أنوية المعالج دون استغلال قوتها بشكل كامل, يستنزف المعالج المركزيّ بشكل قد لا يفعله برنامج آخر في نفس المجال. اعتمدنا على البرنامج في تقديم تصور حقيقيّ لكمية الطاقة الحاسوبية التي يستطيع الجهاز تقديمها.

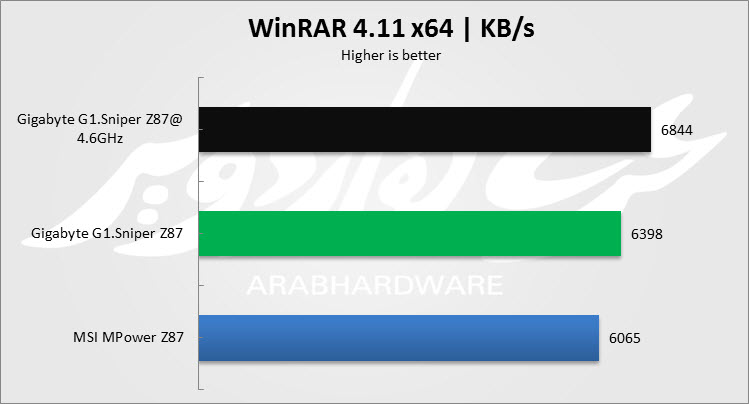

WinRAR:
برنامج فك الضغط الشهير. المميز في البرنامج أنه لا يعتمد على سرعة القرص الصلب عند إجراء الاختبارات مما يجعله وسيلة جيدة لاختبار أداء المعالجات و الذاكرة و اللوحات الأم. يقوم البرنامج بضغط بيانات عشوائية يتم تحميلها على الذاكرة RAM مما يجعله مختلف بشكل أو بآخر عن برامج الاختبارات النظرية. إلا أنه على الجانب الآخر لا يمكن اعتباره مقياس لأداء الجهاز على البيانات الحقيقية حيث أن البيانات التي يتم توليدها عشوائياً قد تكون مختلفة عن البيانات التي يتعامل معها المستخدم.
