مراجعة اللوحة الأم Gigabyte GA-Z68XP-UD3-iSSD

حينما يقرر أي مستخدم من أي فئة سواء من فئة المستخدمين العاديين تماما مرورا بمن يريد صفقة رابحة تقنيا ولا تسبب ثقب كبير فى محفظته وصولا الى مستخدم لا يكترث الا أن يحصل على مكونات فريدة من نوعها تُشعره أنه الغد ملكه بكل السبل التقنية الممكنة والمال أخر ما يمكن أن يفكر فيه , لم تدع شركة مرموقة مثل Gigabyte أى شريحة من ما سبق إلا وقامت بتغطيتها بشكل ممتاز, فمن لوحات أم تحمل "خير ما قل ودل" من تقنيات للعمل فقط لا غير مرورا بلوحات مميزة بسعر منافس جدا وصولا الى لوحات أم ينطق كل مكون فيها بقوة صارخة انه الأفضل فى المنافسة, ما بين هذا وذاك لا يمنع هذا أنه Gigabyte من أول الشركات فى ابتكار العديد من الأشياء لاحقا كانت هى الأولى فى الابداعات , بداية من فكرة مثل سواقة الذواكر i-Ram وهى على شكل بطاقة PCI تحمل بأقصى حجم 16 جيجا بايت من الذاكرة وتسمح بوصول أعلى فى الزمن للنظام ككل , بداية بدائية جدا لل SSD, مرورا ببطاقات رسوميات مبتكرة مثل بطاقة GeForce 6600 Dual GPU وبطاقة اخرى 6600 قابلة لنزع المعالج الرسومي منها كالمعالج المركزي, على مستوى اللوحات الام كابتكار قدمت الشركة العديد من الحلول المبتكرة سواء فى التبريد او الاضافات , لوحة اليوم تقدم فيها الشركة شريحة Z68 وهى احدث ما فى جعبة معامل انتل, مع تقنية SRT, واضافة جيجا بايت لمستها بقرص SSD فريد من نوعه , لنلقى نظرة أقرب على لوحة اليوم Gigabyte GA-Z68XP-UD3-iSSD.

مبدأيا لنرى إسم اللوحة سويا , هى تحتوى على شريحة Z68 وهى من الفئة الابتدائية UD3, لكن اللمسة هى على شكل iSSD او اختصارا ل integrated SSD او قرص SSD مدمج.

نتوجه بالشكر لمكتب Gigabyte الأقليمي لأرساله هذه العينة لنا .

بينما الجميع متربصون الآن بالشريحة X79 صاحبة الاسم الكودي Patsburg, طرحت انتل شريحة Z68 التي يمكن تعريفها أنها -ببساطة- نتاج التزاوج الرسميّ ما بين شريحتى P67 و H67. اسم الشريحة الكودي هو Cougar Point وهو بالمناسبة نفس اسم الشرائح السابقة من جيل ساندى بريدج لكن الفارق هنا انه رقم التصنيع هو SLJ4F فى حين انه للشريحة P67 هو SLJ4C وللشريحة H67 هو SLJ49 , لنرى سويا الشكل التوضيحي للمولود الجديد الشريحة Z68

كما نرى من الشكل السابق, تأتى الشريحة بدعم للمعالجات الحالية من جيل Sandy Bridge بمقبس LGA1155, كما ستكون الشريحة داعمة لمعالجات Ivy Bridge التي ستأتي بعض طرازاتها بنفس المقبس و بدقة تصنيع 22 نانومتر. عند الانتقال للحديث عن دعم الذاكرة RAM فإن الشريحة تدعم الذواكر فى وضعية Dual Channel او الوضعية المزدوجة بسرعات أساسية تبدأ من 1333 ميجاهرتز. تربط الشريحة النظام مع أى بطاقة رسويمات وحيدة بمخرج PCI Express 2.0 بسرعة 16X أو بسرعات X8/X8 فى حالة تركيب بطاقتين سوياً. فى حين أن سرعة الربط ما بين الشريحة ومعالج الرسوميات المدمج DMI بعرض بيانات بمعدل 20Gb/s وهو أكثر من كافى لمعالجة أى شكل من أشكال الوسائط المتعددة بدقة HD1080P. تدعم الشريحة 12 مخرج USB 2.0 و 6 مخارج SATA مع دعم لتقنيات إنتل مثل Intel Rapid Storage Technology و تقنية Intel Smart Response Technology.

كسر السرعة مع شريحة Z68 نال نفس النصيب الذي نالته شريحة P67؛ حيث يوجد دعم لكسر المعالجات ذات الحرف"K" وهو اختصار لكلمة Unlocked أو مفتوح, و لا يوجد إلا فرصة ضعيفة للمعالجات الغير مفتوحة. كسر السرعة أصبح ممتاز مع تقنية التصنيع 32 نانومتر, أضف لهذا أن كسر السرعة عموماً على أى منصة ذات دعم ثنائى للذواكر يكون أفضل من المنصات الثلاثيةTriple Channel. حتى الآن لم تقدم Z68 أى جديد عن P67 باستثناء كسر سرعة المعالج الرسوميّ GPU المدمج مع المعالج فى حين أن هذا المعالج الرسوميّ غير متاح على الشريحة P67 من الأساس, ناهيكم عن فقر الشريحة H67 (الغير مصممة للكسر فى الاساس) على كسر سرعة المعالج الرسومي المدمج فنجد هنا أن الشريحة Z68 ناجحة تماما كحل يرضي كل الفئات. جدير بالذكر ان النظام بالكامل مربوط بسرعة ناقل موحدة وهى 100MHz مع معالجات الساندى بريدج. فنجد معالج بسرعة 3GHz يكون معالم الضرب فيه Multiplier هو 30 و التردد المرجعيّ BCLK يساوي 100. وتحول كسر السرعة لأمر شبه مستحيل خاصة انه أقصى سرعة للكسر من 100 هى 108 بما سيشكله من خطر على أى مكون مُوصل على مخرج PCI Express , فنجد انه لو بدأنا بسرعة 3 جيجاهرتز لن نصل الى ما هو أبعد من 3.2 جيجاهرتز. يختلف الأمر جملة و تفصيلاً مع المعالجات ذات الحرف "K" فهنا معامل الضرب مفتوح, كل ما عليك فعله لكسر السرعة هو توفير تبريد ممتاز قدر الإمكان و الإنطلاق مع المعالج لآفاق جديدة من السرعة. لكن ما القصة مع الذواكر RAM؟ خاصة أن تردد الذواكر RAM مرتبط بالتردد المرجعيّ BCLK الذي أصبح ثابت عند 100؟ الفكرة الأن قائمة على XMP Profiles, فكل طقم ذاكرة يأتى من المصانع بتردد ثابت 1333 ميجاهرتز , كل شركة الان تجهز وضع XMP الخاص بكل شريحة بترددات 1600, 1866, 2133 تصل الى 2400 ميجاهرتز. لذا يتوجب عليك ان تشترى أحد الذواكر ذات الترددات المذكورة حسب رغبتك, وقم بتفعل ال XMP. لو حاولت أن تكسر مثلا ذاكرة RAM من 1600 الى 1866 مثلاً لن تعمل الذاكرة بثبات وفرص النجاح تكون في أضعف حالاتها. إذن كسر السرعة الأن فى هذه العائلة أصبح مقتصراً على المعالجات, وليست كلها, بل مع المعالجات ذات الحرف K, والذواكر أصبحت نظريا وعمليا غير قابلة للكسر بالمرة إلا في أضيق الحدود, لو أردت ان تحصل على سرعة ذواكر أعلى, ضع في الاعتبار شراء ذواكر بسرعة أعلى في البداية ولا تعلق آمالك على شراء ذواكر بترددات منخفضة ثم كسر سرعتها. لتبسيط أمر بشكل أكبر, يوجد أوضاع ثابتة لتردد الذاكرة تبدأ من 1333 وصولاً إلا 2400 و تشمل على أوضاع أخرى مثل 1866 و 1800 و 2133. عندما تريد تشغيل الذاكرة على سرعة أعلى من 1600 ميجاهرتز (و لنفترض انها السرعة الافتراضية) ستكون مجبراً للاختبار من بين أحد الأوضاع سالفة الذكر مما يجعل فرصة النجاح ضعيفة. بقي ان ننوه أنه يمكن الوصول لسرعات أعلى للذواكر عند رفع التوقيتات, و لا نوصي بهذا الأمر.

ما الجديد فى Z68 من تقنيات؟ ... إنتل تتغني ب SRT لنرى ما هى تلك التقنية.

SRT تعني Smart Response Technology , و هو نفس الاختصار الذي أطلقته شركة Dodge الأمريكية لصناعة السيارات على بعض طرازاتها الغاضبة من عائلة Viper اختصاراً لجملة Street and Racing Technology, يبدو أن الأمريكيين يفضلون استعارة الاختصارات من بعضهم البعض. بكل بساطة, تقنية SRT مبنية لتوفر السرعة و المال فيما يخص وسائط التخزين. الفكرة نفسها ليست جديدة فقد سبقتها شركة Seagate بسلسلة الأقراص الصلبة Momentus و الطراز XT تحديداً عندما قامت الشركة بدمج ذواكر NAND بسعة 4 جيجا بايت لكي تعمل على عملية Caching أي وضع البيانات التي يتم استخدامها طوال الوقت على تلك الذاكرة ويصبح زمن الوصول والتعامل معها أسرع من زمن الوصول والتعامل معها عن طريق القرص الصلب الميكانيكيّ. طورت إنتل تلك الفكرة و أتاحت استخدام قرص SSD كامل --أو جزء منه-- بدلاً من الاعتماد على ذاكرة Nand بسعة 4 جيجابايت فقط في حالة أقراص سيجيت. القرص الصلب HDD يُستخدم للتخزين و قرص الحالة الصلبة SSD يُستخدم فى Caching. المميز في الأمر أن زمن الوصول للبيانات على أبطء SSD يتعدى زمن الوصول أسرع HDD بفارق محترم. الفكرة مفيدة جداً و تمثل نقطة تميز لصالح الشريحة Z68. كل ما عليك فعله للاستفادة من تلك التقنية وتفعيلها هو استخدام القرص الصلب فى الوضعية الرئيسية (أي تشغيله كقرص لنظام التشغيل) ثم تقوم بتوصيل SSD من الفئات المتوافقة مع التقنية. مهم جدا لتفعيل تلك الخاصية ان يتم تفعيل وضع الريد RAID Mode من BIOS اللوحة الأم. بعد توصيل ما سبق حمل تعريف إنتل SRT ثم قم بتنصيبه, ستجد فيه خاصية Enable Acceleration مع إمكانية تحديد المسحاة التي تريد استغلالها من قرص SSD لعملية التخزين المؤقت للبيانات. لن تلاحظ الفرق بعد تفعيل التقنية مباشرة, ينبغي عليك أولاً التعامل مع الجهاز بشكل طبيعي ريثما يتم نقل البيانات التي يتم استخدامها طوال الوقت من قرص HDD إلى قرص SSD و يبدأ النظام في الاستفادة من الخاصية. يساعد على انتشار تلك التقنية ارتفاع سعر الجيجا الواحدة على أقراص SSD مقارنة بسعرها على HDD. فمن الممكن الآن بالاستعانة بقرص SSD مساحته لا تتعدى ال 20 جيجا وسعره فى متناول الأيدي ان تحصل على سرعة فائقة. جدير بالذكر ان تلك الخاصية الهجين تساعدك على الاستفادة من سرعة أقراص SSD و التمتع بالمساحة الكبيرة التي تمنحها لك أقراص HDD.

شركة لوسيد Lucid من الشركات الرائدة على مستوي العالم فى تقديم حلول رسومية مختلفة , لعل من أشهرها Lucid Hydra المتمثل فى دمج بطاقات مختلفة من نفس الشركة المُصنعة أو من شركات مختلفة فى نفس الوقت , اليوم تعود الشركة بتقنية تسمح بالتبادل الأوتوماتيكي بدون تدخل المستخدم ما بين المعالج الرسومي المدمج iGPU والمعالج الرسومى الخارجي, يتيح هذا الأمر توفير الطاقة , فمثلا مع معالجات رسومية مثل nVidia GeForce GTX580 أو AMD Radeon HD6970 تستهلك الكثير من الطاقة , يتم توفير كل هذا فى طور عدم الحاجة لكل هذه الطاقة, فى حين يتم تفعيل هذه الكروت مباشرة بمجرد زيادة العبء الرسومي فى المعالجة فى تطبيقات مثل ألعاب.

هناك خياران لهذه التقنية , خيار i-Mode وهو مختص بالحالة العادية تماما وتكون فيه البطاقة المدمجة على المعالج هى من تتحمل مسئولية المعالجة , وفى حالة كما سلف وذكرنا الانتقال للألعاب , يتم تفعيل خيار d-Mode للحصول على أفضل أداء فى التطبيقات ثلاثية الأبعاد.

تأتي العلبة من الأمام مفعمة بالنشاط, نرى فى كل جانب معلومة مفيدة , لنبدأ من اليسار فى الأعلى بأنه الأداء مفعم بالطاقة ثم يليه شعار جائزة دولية عن عام 2011 متبوعا بدرة تاج هذه اللوحة ولهذه الخاصية قسم كامل سنراه لاحقا هنا, تلك الخاصية من أهمها دفع سرعة القرص الصلب فى الأداء أربع مرات أسرع من العادي مع 60% تحسن فى أداء التطبيقات عن القرص الصلب بمقرده, دعم كامل ل Touch BIOS من شركة جيجابايت للتحكم المرئى الكامل فى كل اعدادات اللوحة, مع خواص الشريحة Z68 من دعم ل Lucid Virtu, SLI, CF , نكهة جيجابايت الخاصة من مكونات فائقة التحمل Ultra Durable 3, نرى اسم اللوحة كاملا هنا , مع مكونات قوية جدا لكل اللوحة من مكثفات ومكونات الكترونية ودعم كامل للمحتوي فائق الجودة بجودة HD1080p.

لم تختلف كثيرا خلفية علبة اللوحة الأم, فمن الأعلى نرى مميزات جيجابايت فى هذه اللوحة مرورا بصورة صغيرة لها كما نري تشرح ببساطة مدى أهمية مميزات اللوحة ككل, مع ذكر كامل فى الأسفل كل مميزات الشركة من برامج واضافات على بنية اللوحة لجعها مميزة عن ذويها من اللوحات المنافسة كما نرى فى الأسفل معلومات حول الاتصال بالشركة الأم ولون العلبة ككل هو الأبيض بما يذكرنا بألوان اللوحات من السلاسل القديمة مثل X38 و X48 , لا مجال للمنافسة هنا مع تعليب قوى مثل تعليب اللوحة Gigabyte GAZ68-UD7 B3 اللتي سبق وراجعناها.

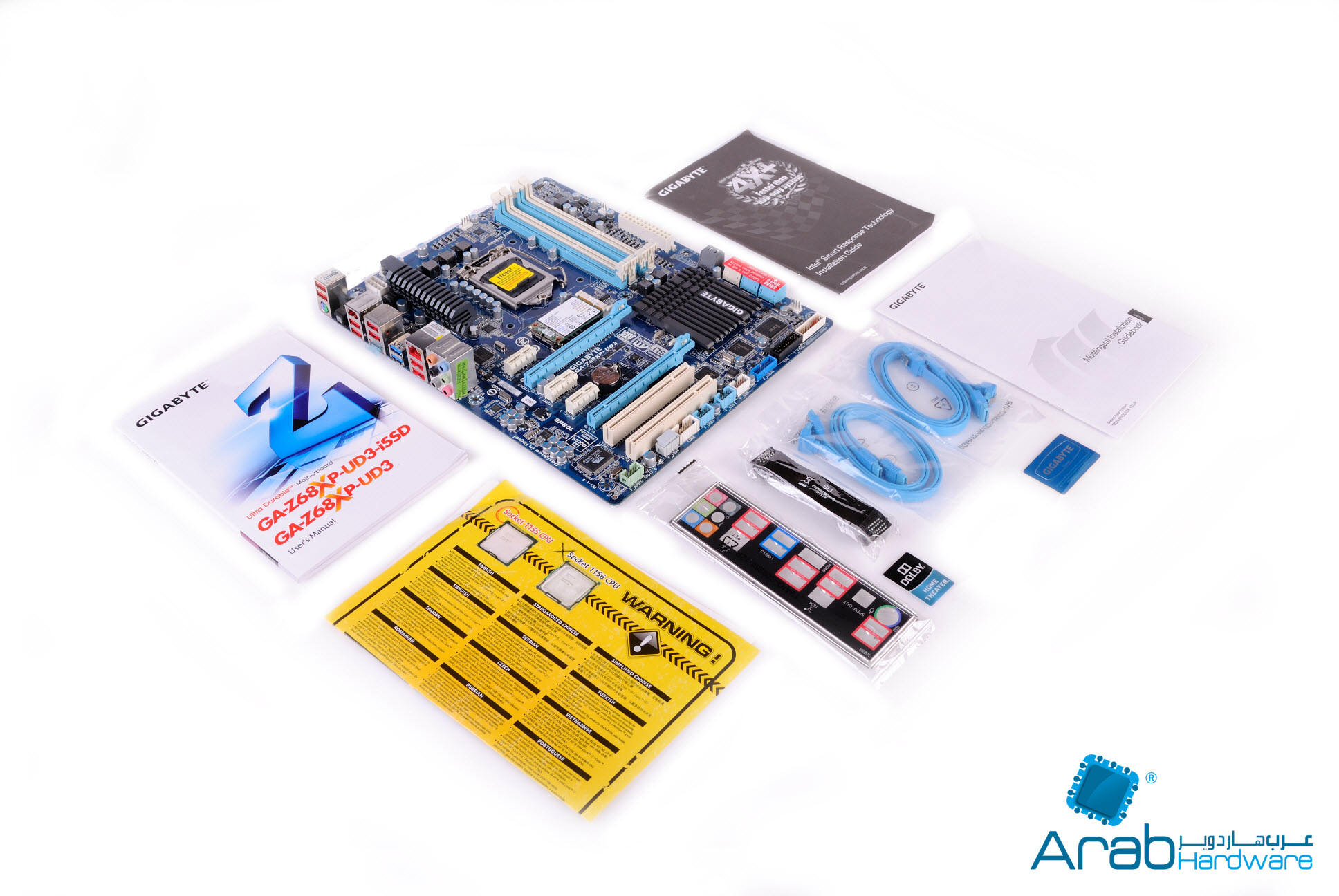

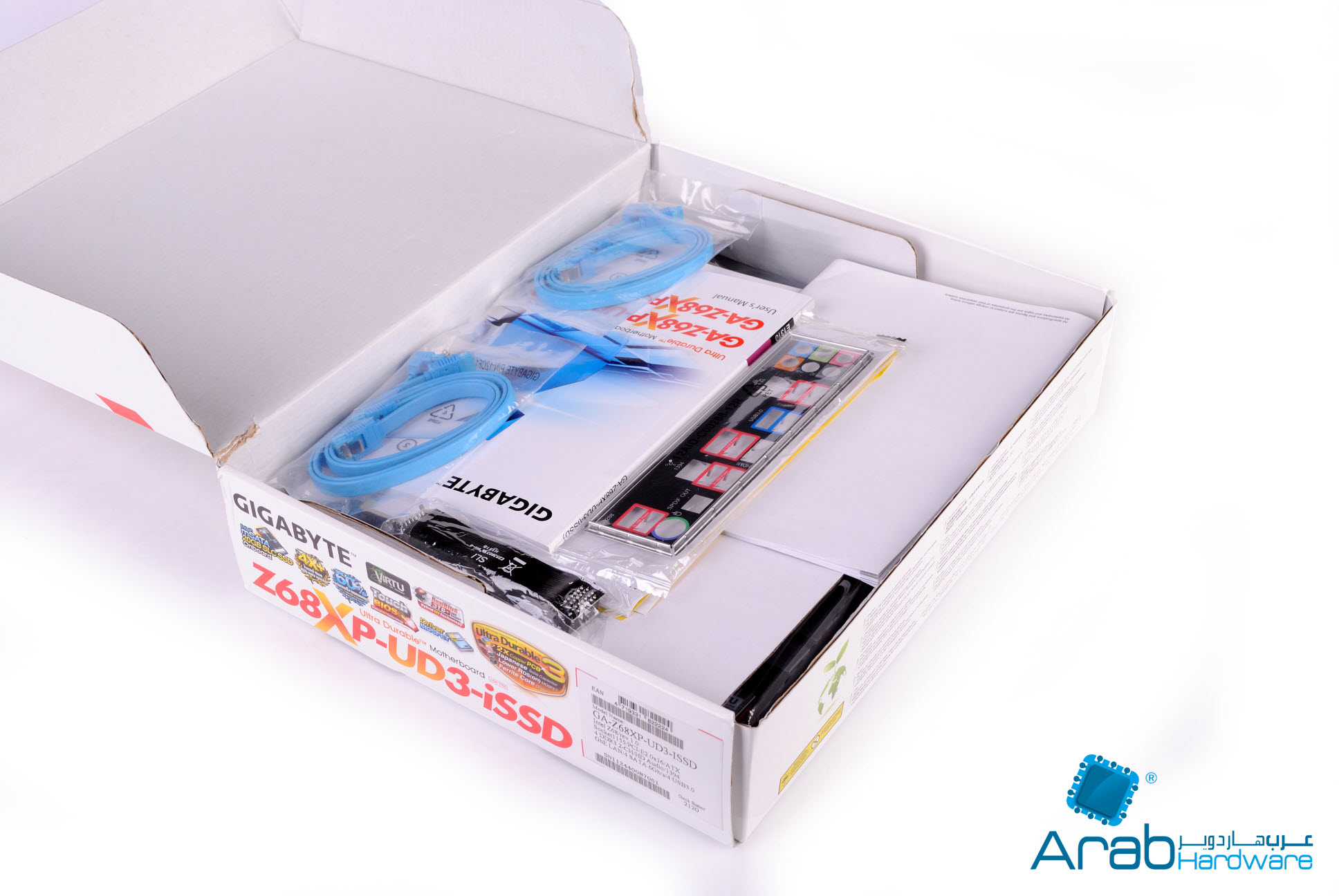

بمجرد فتح اللعبة نرى كل الاضافة المتوفرة مع اللوحة , لو نلاحظ العلبة من الجانب هنا نرى انه الشركة حرفيا كدست كل مميزات اللوحة على الجانب مع ملصق تجارى يوضح سريعا مميزات اللوحة باختصار كتابى شديد, لنتفصح سويا المرفقات.

نري هنا مجموعة مميزة من المرفقات لعلها على غير العادية كأهمية لا تتمثل فى المرفقات الصلبة او ال Hardware, القيمة هنا فى الكتيبات المرفقة , اول كتيب فى الاعلى نراه بغلاف داكن قليلا هو كتيب فيه شرح بكل اللغات المتاحة منها العربية أخيرا لتفعيل خاصية SRT" سنري هذا لاحقا بالتفصيل" لتفعيلها مع ال iSSD المرفق مع اللوحة, كتيب أخر تحت منه فيه شرح خصائص ال BIOS والكتيب الأخير نراه بعلامة Z كبيرة فيه شرح للوحة نفسها, مع تحذير هام من انتل على الفارق الجذري ما بين معالجات 1155 ومعالجات 1156 حيث لا يمكن تركيب معالجات اى مخرج على الأخر, نرى المرفقات الأخرى من أسفل للأعلى متمثلة فى IO Shiled للوحة , كابل توصيل مرن طويل لبطاقات ان فيديا, 4 كابلات ساتا زرقاء زاهية اللون وملصقين واحد ب Gigabyte والاخر للصوت Dolby.

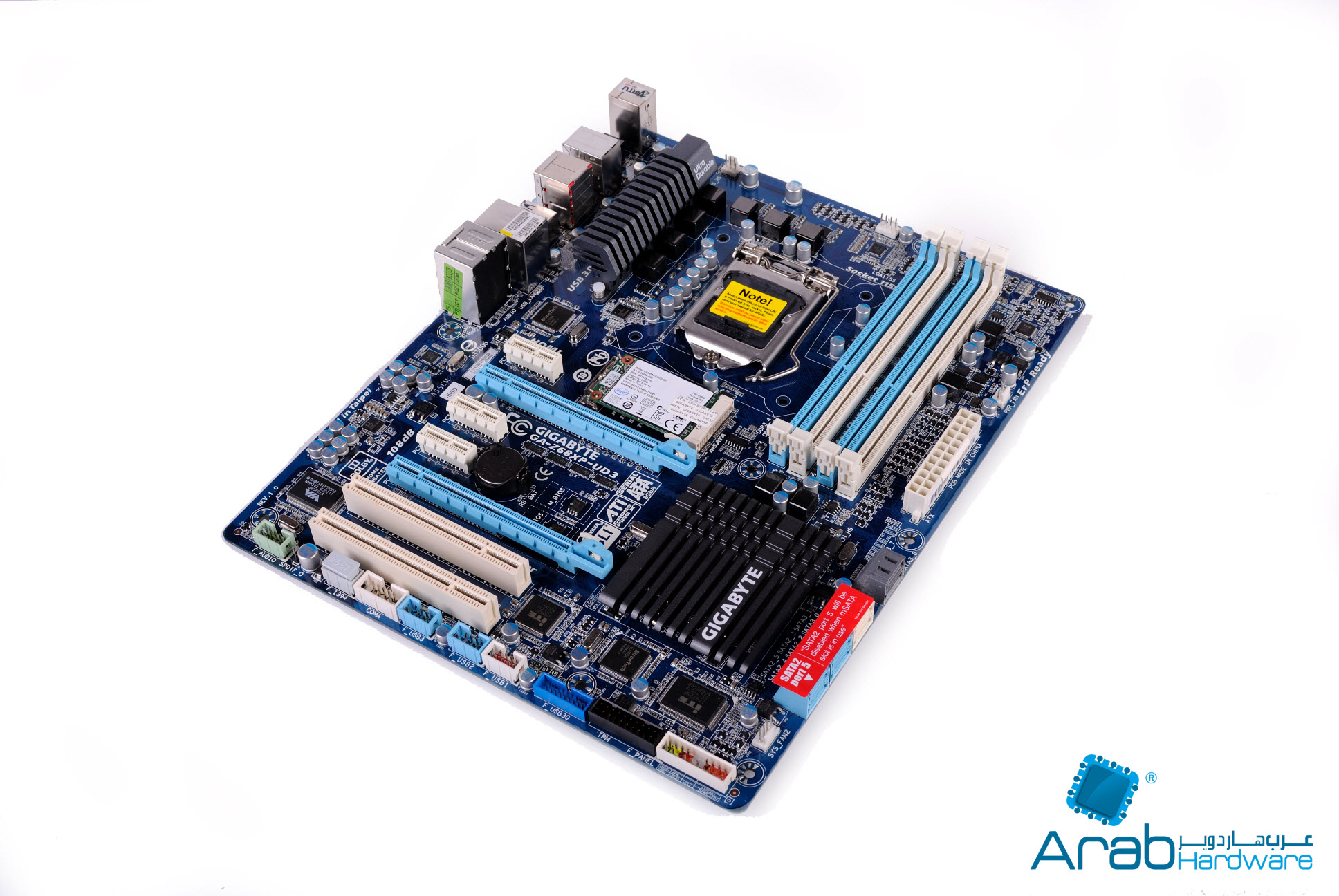

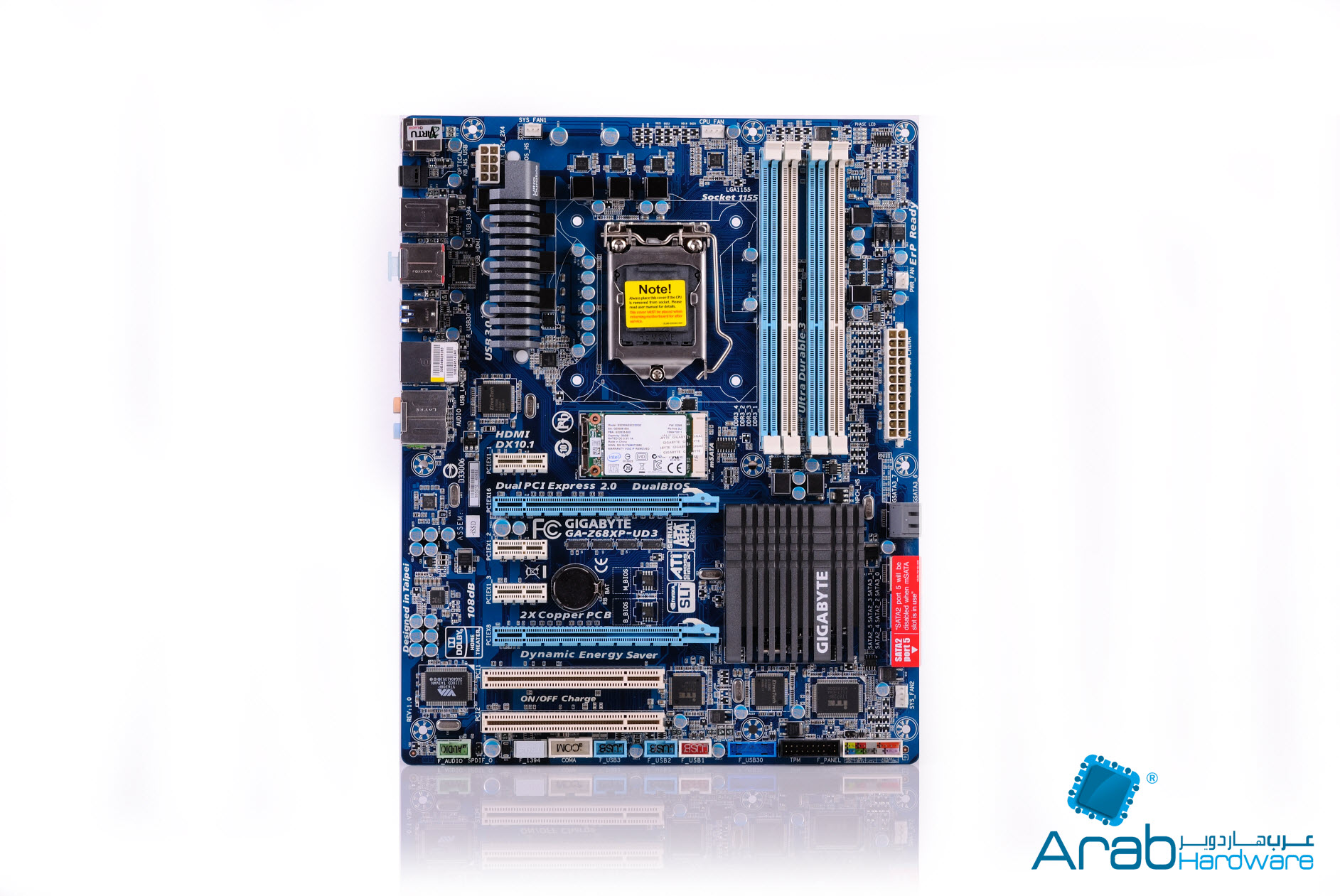

اللوحة ككل جائت بشكل زاهى جدا فاللون الغالب هنا ليس الأسود لكنه اللون الأزرق بكل درجاته الممكنة , فالأزرق الداكن Dark Blue هو لون PCB كلها , يتخلله لون أزرق سماوي هو لون شقى من شقوق الذاكرة وشقى PCI Express 16x , وباقى الأوان تتدرج ما بين الفواتح الأبيض وردجاته أيضا, اللوحة تأتى بمقاس ATX ويكفى 9 مسامير براغى ان يثبتوها فى اى صندوق Case بسبع فتحات او شقوق توسع PCI فيما أكثر , لنرى اللوحة عن كثب أكثر.

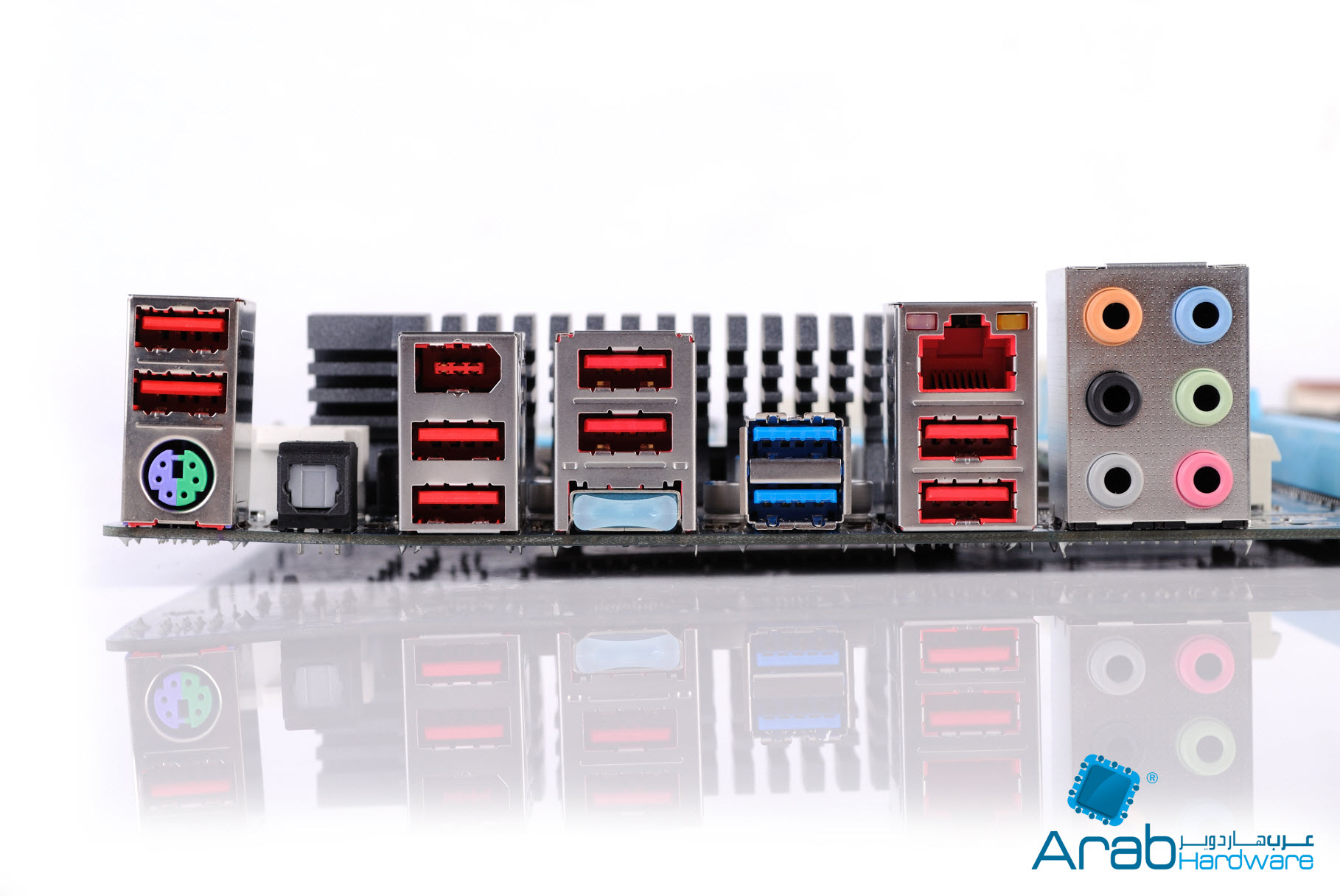

نري من الخلف مخارج اللوحة من اليسار لليمين هى مخرج PS/2 واحد من الممكن تركيب كى بورد او ماوس فيه , معه مخرجي USB 2.0 ثم يليهم خرج SPDIF/Out للصوت , مخرج Firewire ومخرجى USB 2.0, ثم مخرجى USB 2.0 مرة اخري ومكان توصيل HDMI لل iGP على المعالج, مخرجى USB 3.0 باللون الأزرق ثم مخرجي USB 2.0 مرة أخرى!!! مخرج شبكة إيثرنت بسرعات 10/100/1000 ثم مخارج الصوت للبطاقة المدمجة.

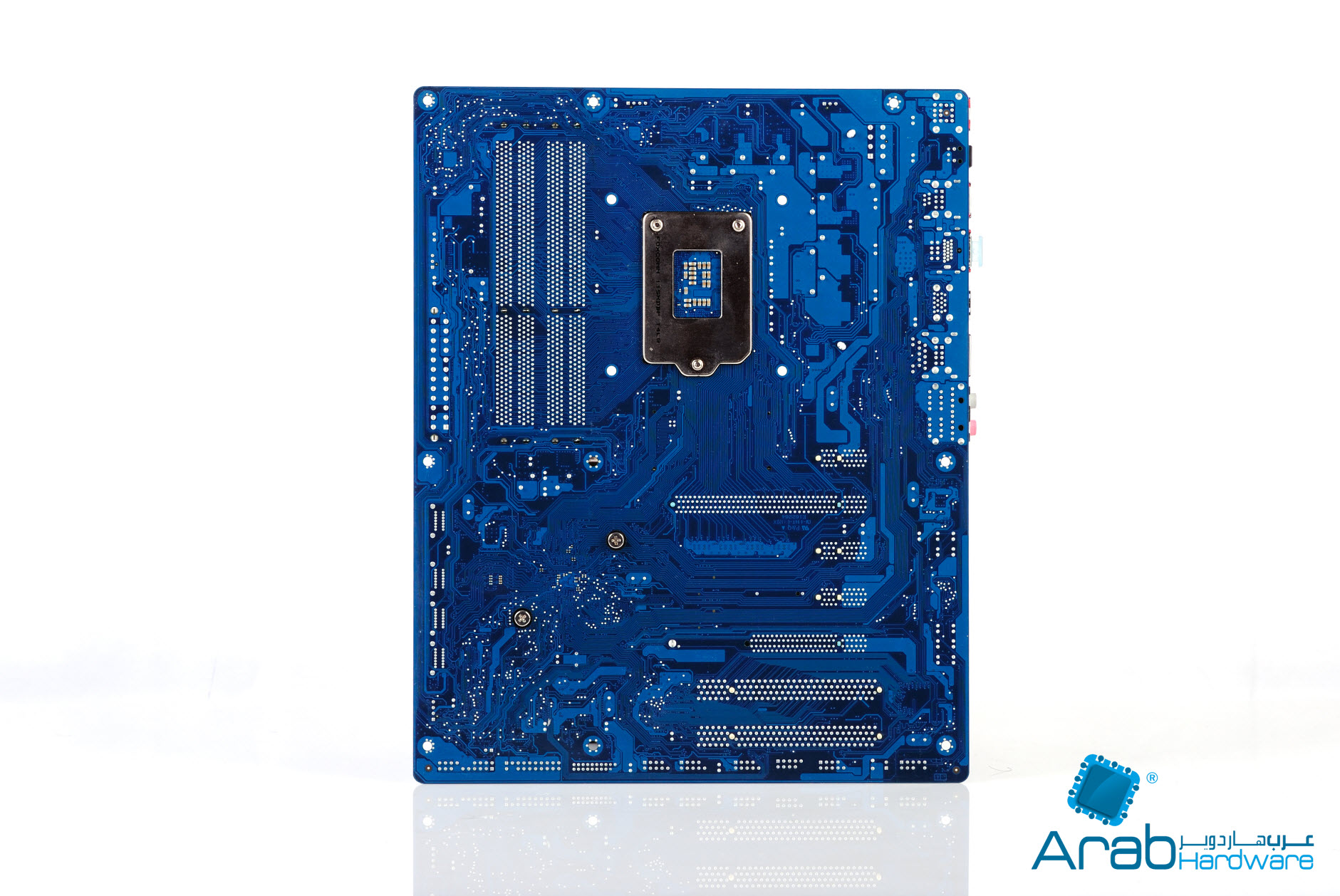

اللوحة من الخلف تذكرنا بفيلم Tron حيث شكل الدوائر واضح جدا وتشعر انه من اللمكن ان ترى المعلومات وهى يتم تناقل معالجتها ما بين ال Buses المختلفة, نرى شقوق PCI Express بسرعتى 16X و 8X للثانى بسبب محدودية شريحة Z68 ونرى فى الأسفل اماكن تركيب المخارج اللتى طالما كانت حاضرة منذ بداية الألفية الجديدة وأخر المنصرمة , PCI.

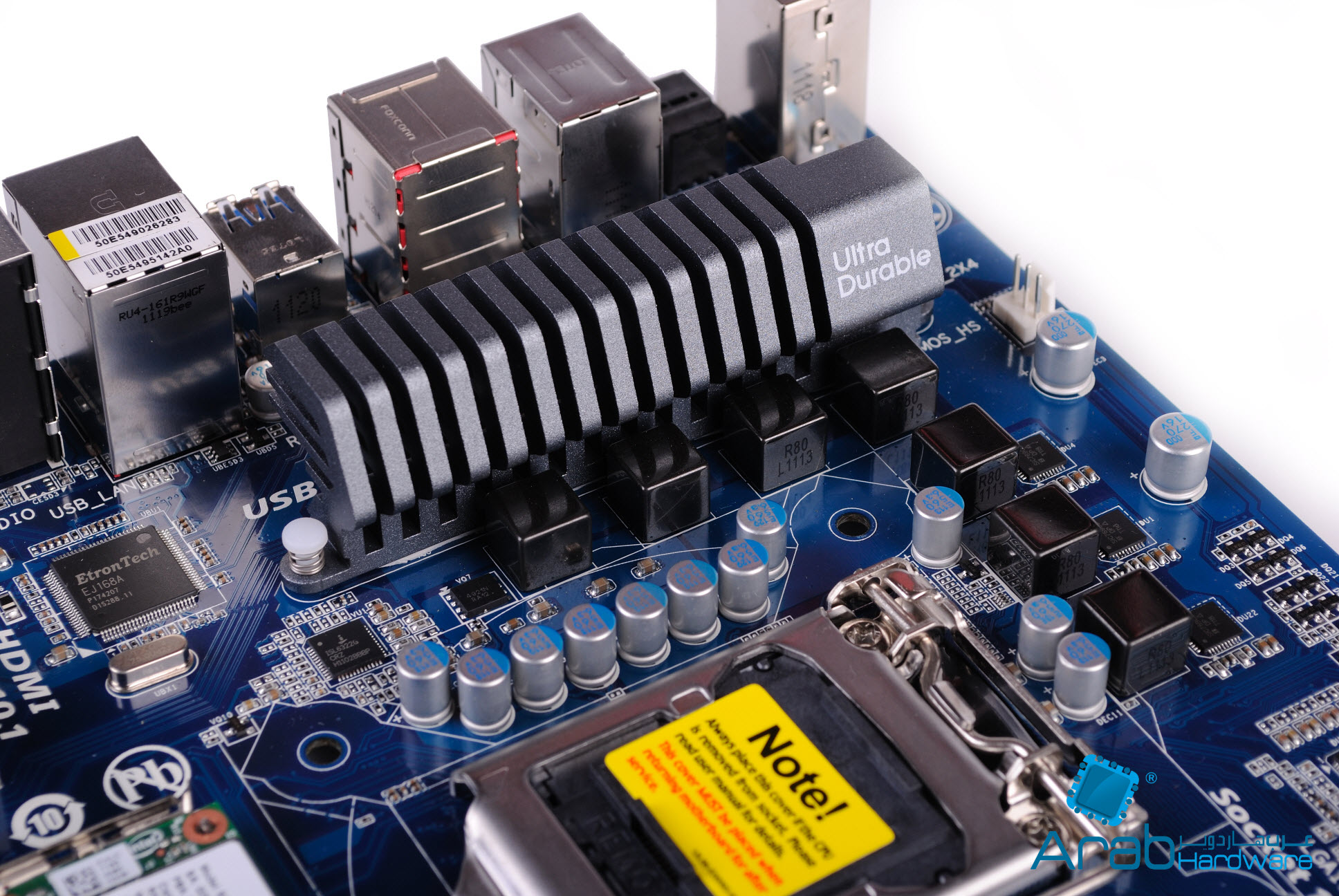

منطقة ما حول المعالج هى المعني الحرفى لكلمة "بسيط" فلا يوجد عدد كبير من وحدات الطاقة المسئولة عن كسر سرعة المعالج بجنون خاصية مع شغف معالجات انتل الأخيرة صحابة الللقب K فى أخرها لهذه الخاصية ونرى هنا المبرد بسيط الشكل جميل التصميم فى نفس الوقت كما نرى مكان المقبس الجاهز لاستقبال كل معالجات Sandy Bridge بل حتى معالجات Ivy Bridge القادمة بتقنية تصنيع 22 نانومتر.
لو دققنا النظر فى أول صورة لرأينا شريحة Etron المسئولة عن مخرجى USB 3.0 فى المخارج موجودة , توجد شريحة أخرى من هذه الشركة سنراها لاحقا فى جولتنا على اللوحة الأم.

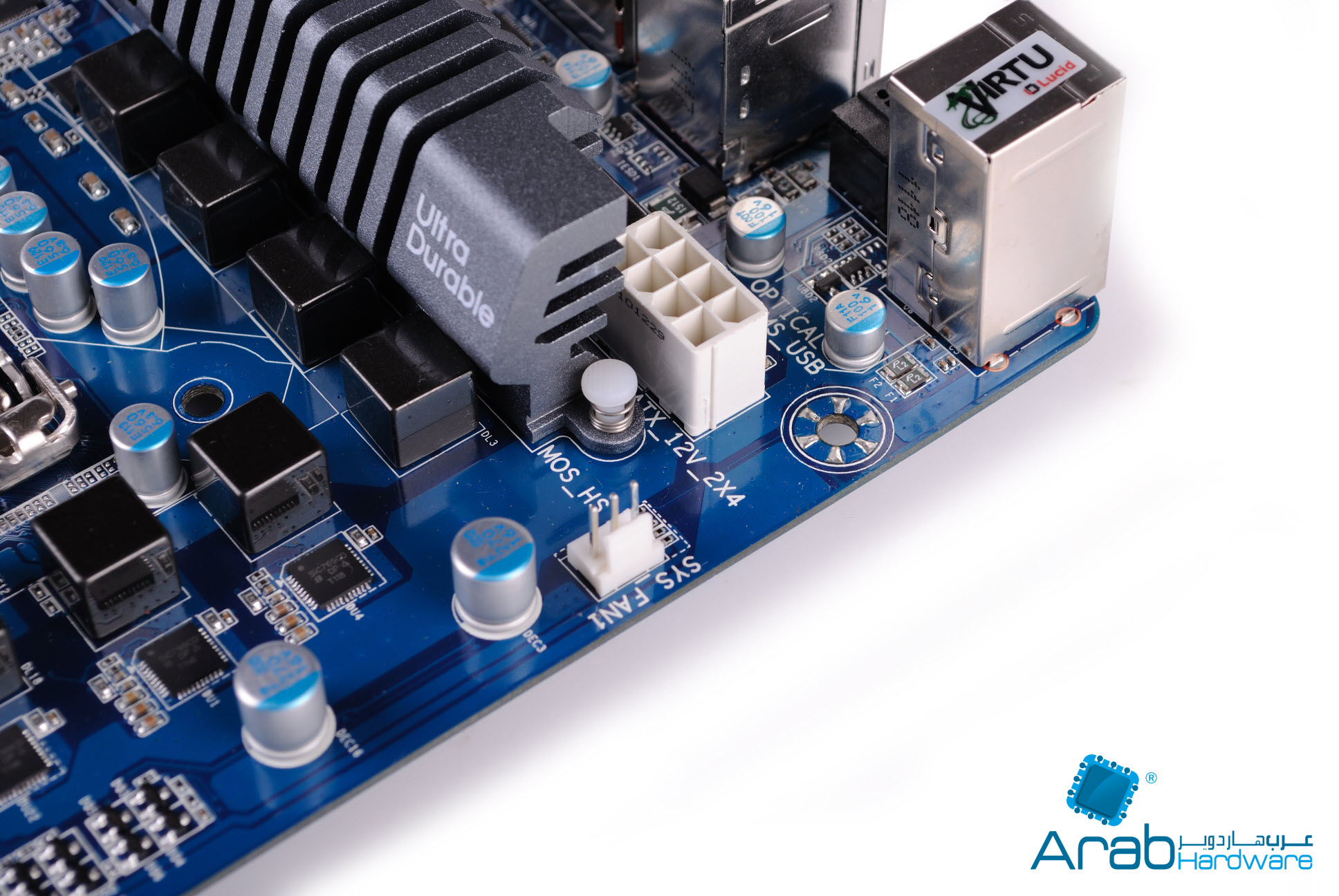

اللوحة من الأعلى وهنا نرى مخرج 8 Bin لصخ الطاقة للمعالج, نرى أيضا Header لمروحة تبريد من الممكن تركيبخا , نرى Heat Sink او مشتت حرارى صغير فوق خوادم المعالج ان صح التعبير ببساطة لتبريدها , يحمل المبرد شعار Ultra Durable بلمسة رشيقة جدا كما نرى بعض المكثفات الصلبة اليابانية الصنع اللتي طالما اشتهرت بها الشركة.

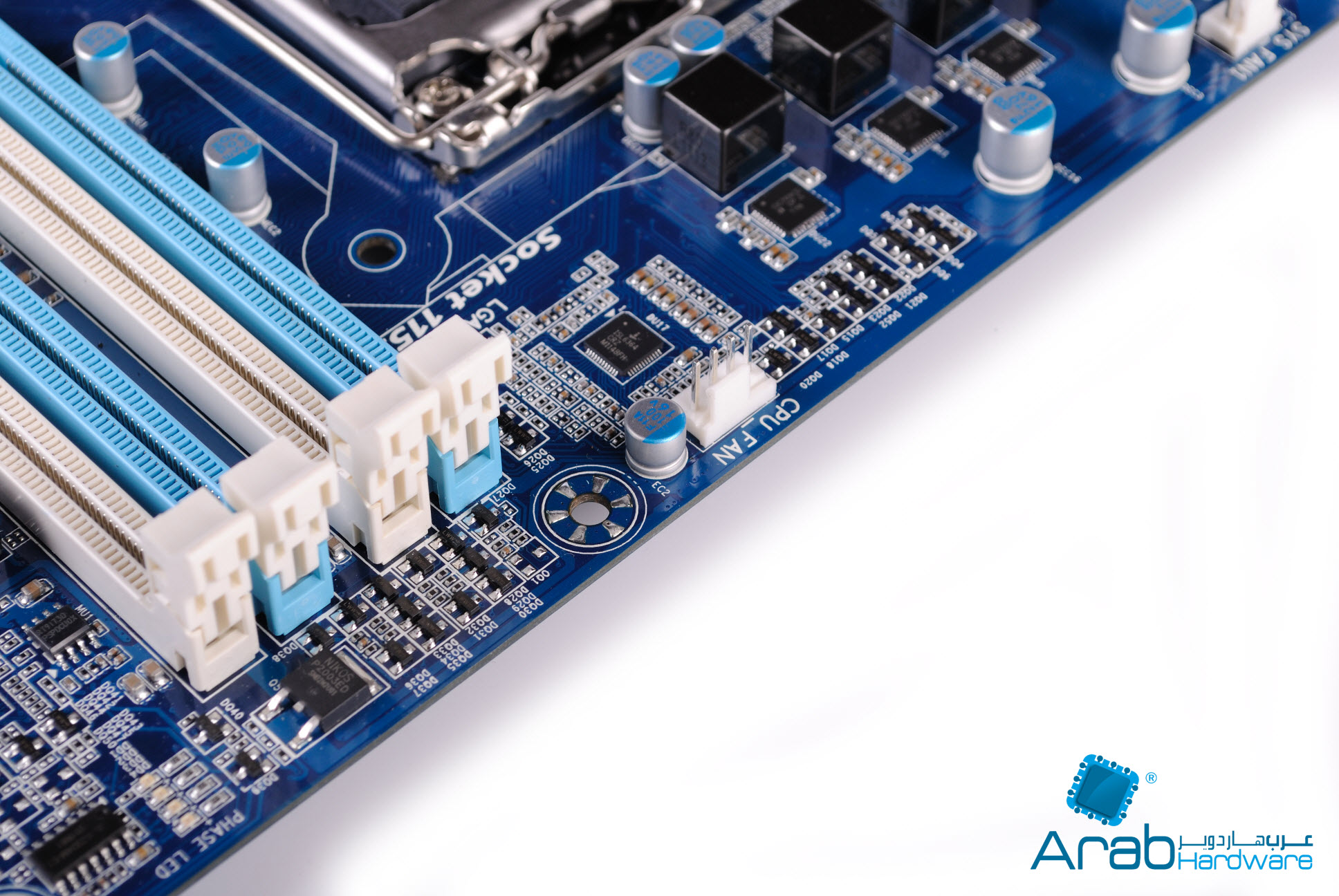

نري هنا مخرج أخر لتركيب مروحة المعالج خصيصا فهى تدعم PWM للتحكم فى سرعة المروحة ككل ونرى مخارج الذواكر عن قرب مع دعم سرعات 1066, 1333, 1600, 1866, 2133 ميجاهرتز للذواكر!! أمر محمود جدا فى لوحة هى الفئة الابتدائية فى صفها , ألوان اللوحة سويا هنا نراها كما سلف وذكرنها ما بين درجتى الأزرق والأبيض , هذه تركيبة اخرى من الألوان لمن لا يحب الأسود الداكن ككل فى اللوحات الأعلى.

لو لاحظنا هنا فى أعلى الصورة هناك خاصية Phase LED وهى على 4 مؤشرات تضئ على حسب حمل الطاقة على اللوحة , لو اشارة واحدة فقط يدل هذا على انه الحمل الان Idle او هادي ومن الممكن ان يصل الحمل ل 4 إشارات تضئ سويا فى حالة تشغيل أى تطبيق يستهلك موارد الجهاز ككل, نرى أيضا مخرج مروحة أخر مع ذكر انه PCB تمت صناعته فى الصين مع ذكر لطيف جدا للوحة على انها صديقة للبيئة ErP Ready.

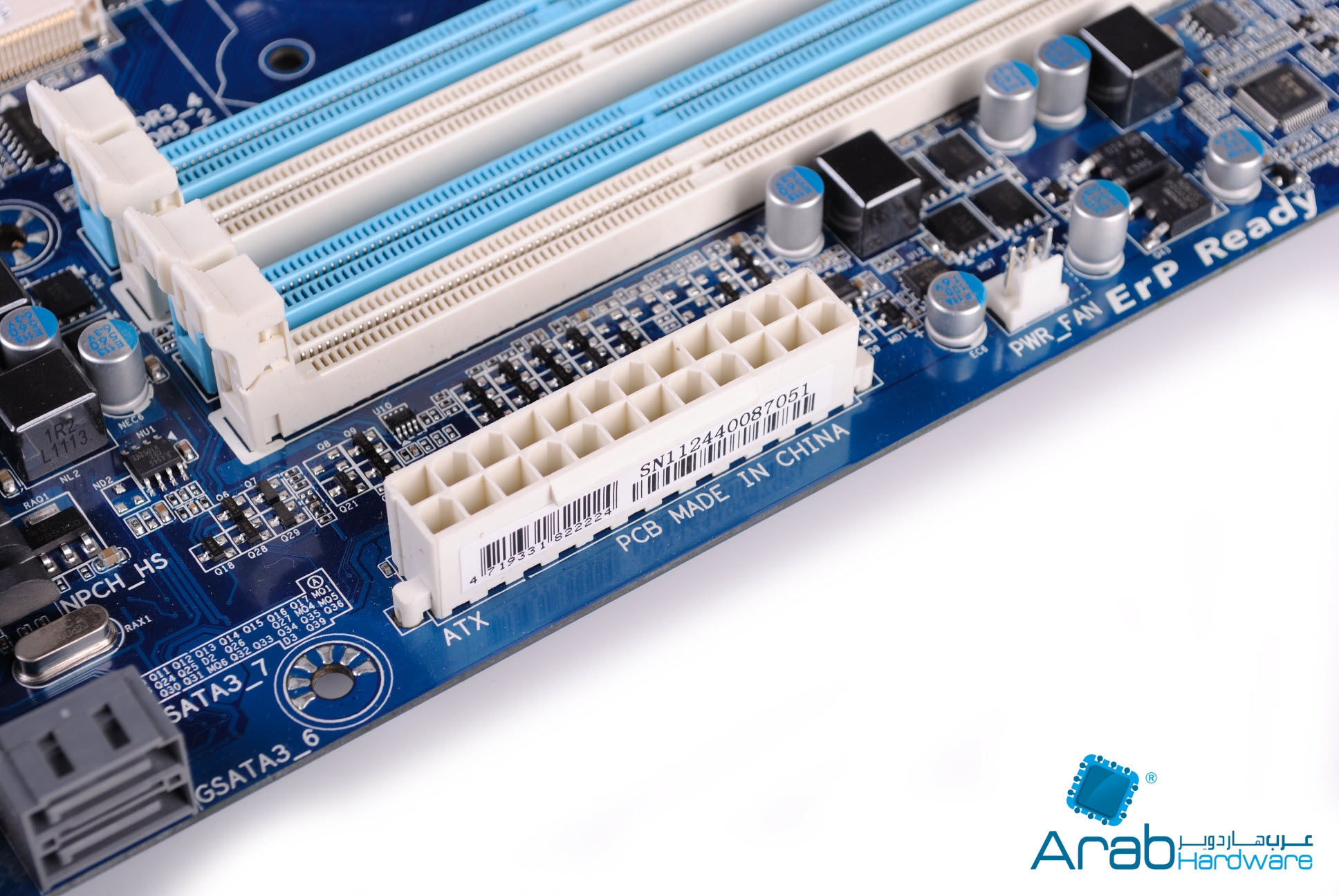

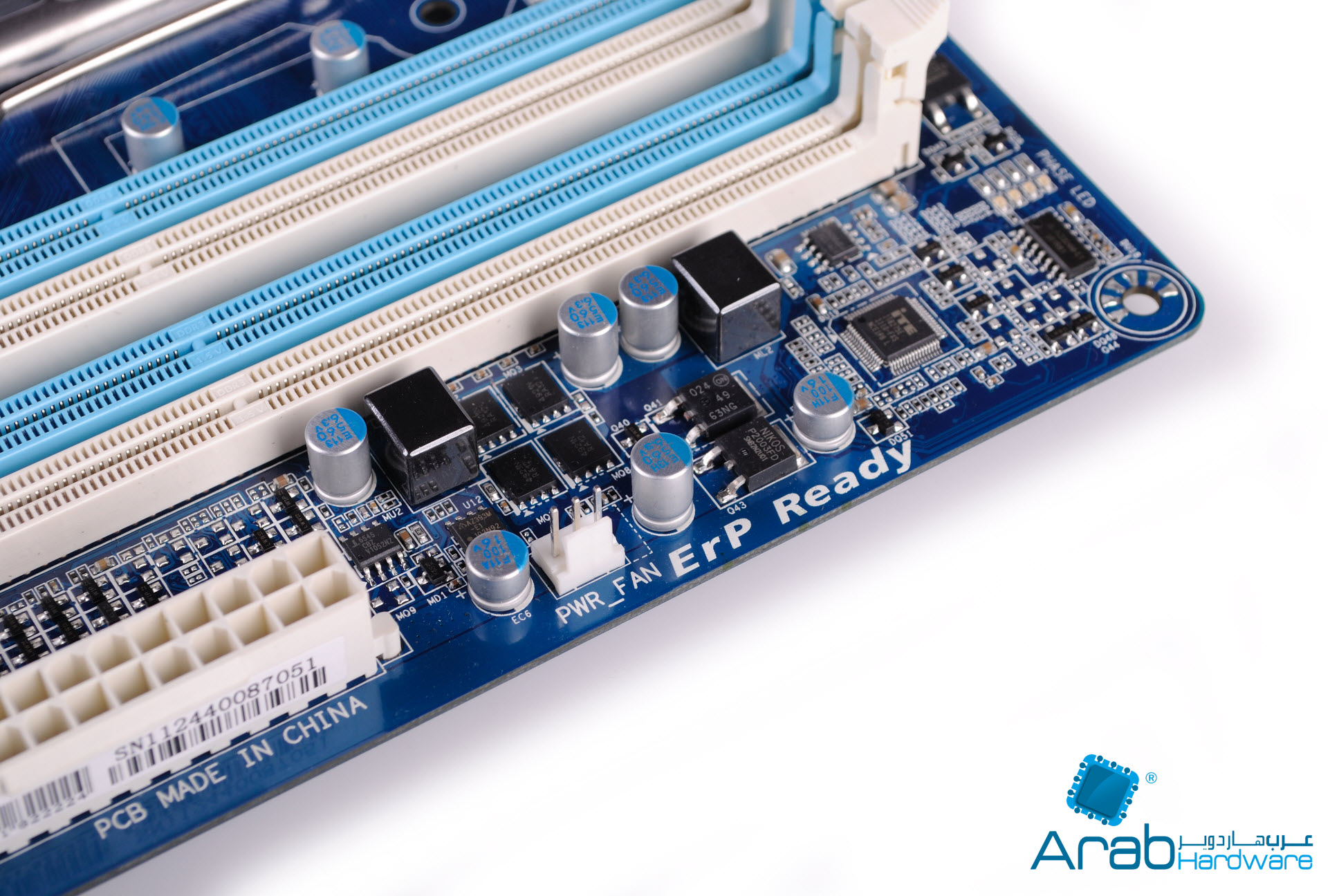

نرى هنا منفذ 24 Bin الأشهر على أى لوحة أم فى العالم , نرى عليه ملصق يحتوى على الرقم التسلسلى Serial Number للوحة مع ذكر حجمها ATX بجانب المخرج, هذا المخرج يعتبر مصدر الطاقة الوحيد للوحة الأم.

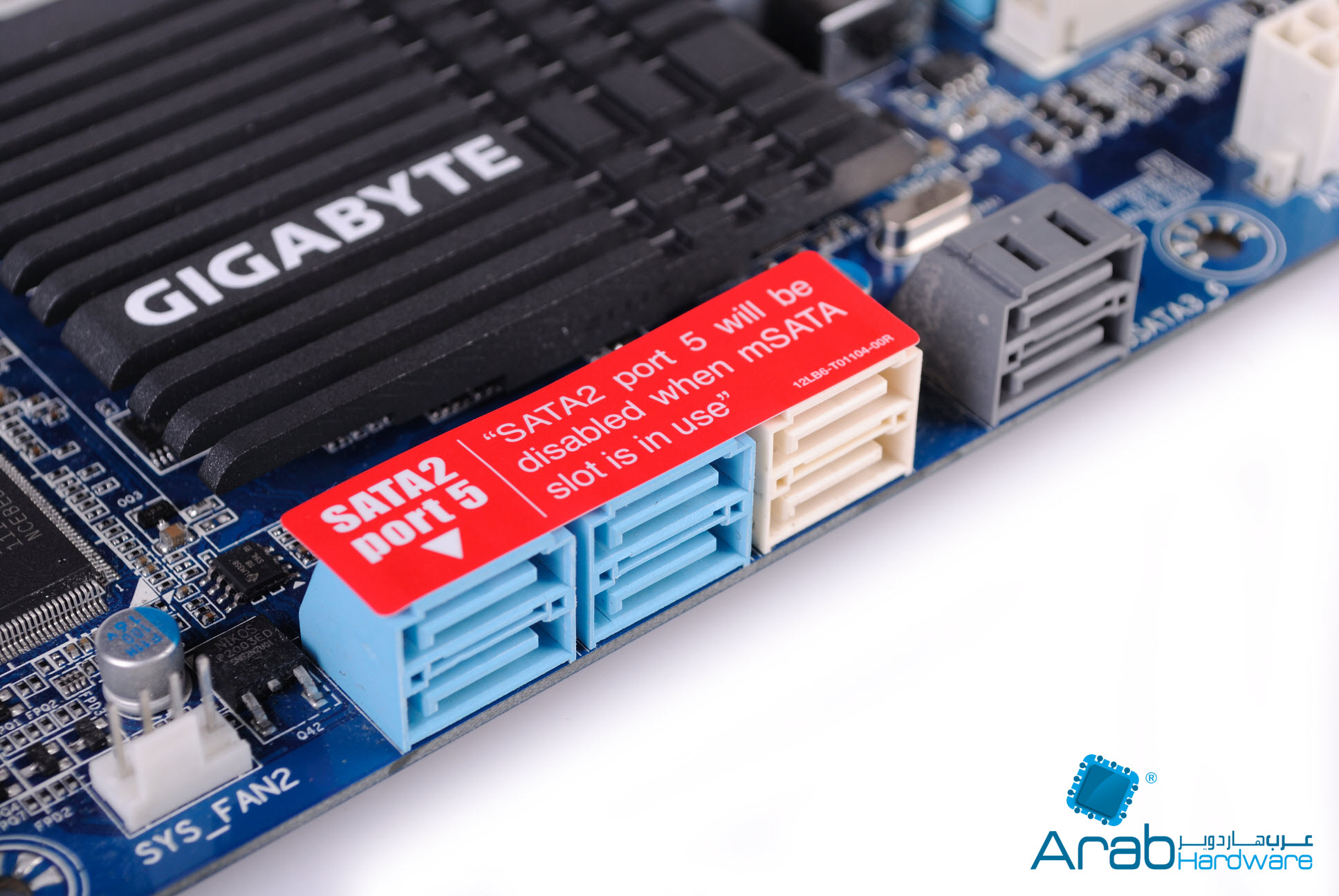

نرى فى أقصي يسار الصورة مخرج لمروحة بتحكم PWM لكن هذ ليس جوهر هذه الصورة بالتأكيد! نرى هنا مخارج SATA للوحة من كل الألوان! لنراها سويا من اليمين لليسار , نرى بداية مخرجين بلون داكن منفصلين نوعا ما عن الباقى , ذلك للدلالة على إنهم ليسوا بدعم اصلى Native Support من شريحة Z68 , فالشريحة المسئولة عن هذه المخارج هى شريحة Marvell 88SE917 بسرعات 6Gb/s لكل مخرج , مع دعم ل RAID 0 و RAID 1, نرى بعد ذلك ستة مخارج منهم إثنين لونهم أبيض بدعم سرعات 6Gb/s فى حين باقى الأربعة الأخريين بسرعات 3Gb/s , هذه المخارج بدعم من شريحة Z68 نفسها من الجسر الجنوبى, هذه المخارج تدعم RAID على اطوار 0 , 1, 5 والطور 10, مع ذكر ملاحظة هامة جدا انه فى حالة استخدام مخرج mSATA يتوقف مخرج SATA5 عن العمل تماما, نرى هنا السهم يشير اليه , جيجابايت جعلت الأمر قمة فى السهولة هنا بخصوص التوصيلات.

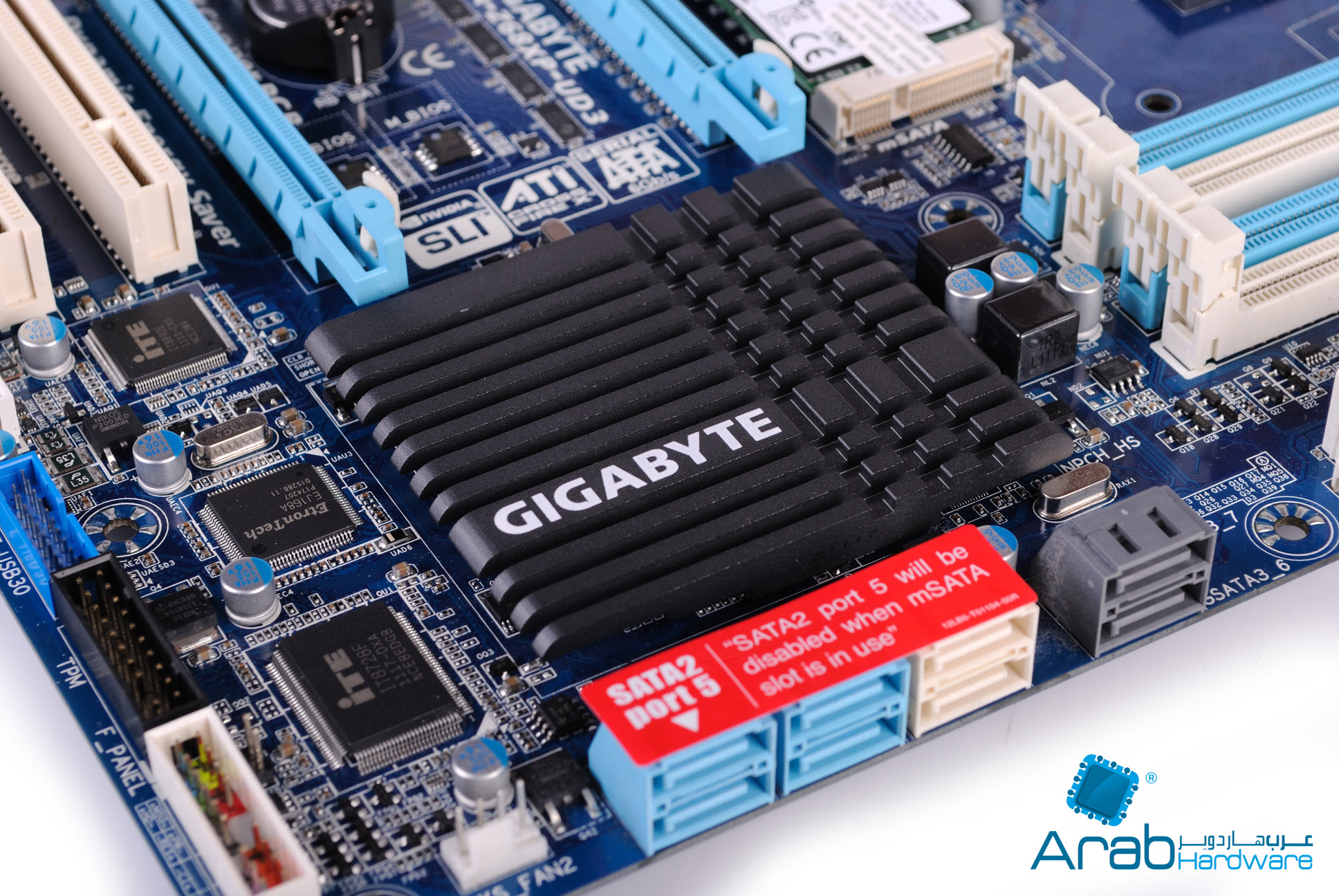

نري هنا مبرد الجسر الجنوبى South Bridge وهو تقنينا يحتوى على ما ما يخص التحكم بمخارج اللوحة المعتادة, شعار Gigabyte نراه بلون أبيض على لون المبرد الأسود مع ملاحظة مدى ضخامة حجم المبرد هنا حتى انه اكبر من حجم المبرد على اللوحة UD7 نفسها!

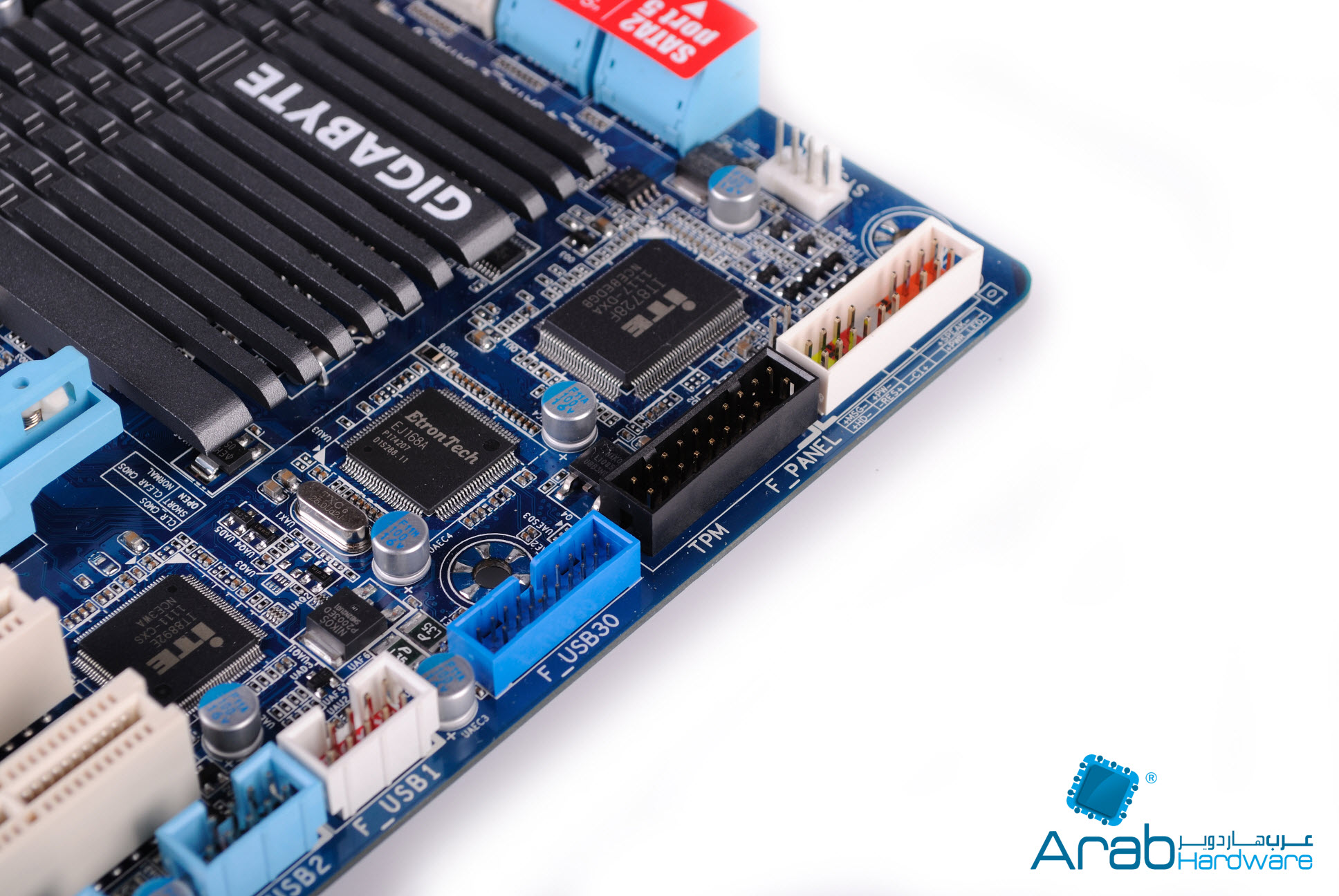

من هنا نرى مخارج توصيل Front Panel لتوصيل متحكمات التشغيل واعادة التشغيل , كما نرى مكان تركيب Header لل USB 3.0, نرى هنا 3 شرائح مميزة , أولهم هى الشريحة الثانية Etorn للتحكم فى USB 3.0 ونرى شريحتين iTE IT8728 للتحكم فى المخارج الخلفية للوحة مع الجسر الجنوبى.

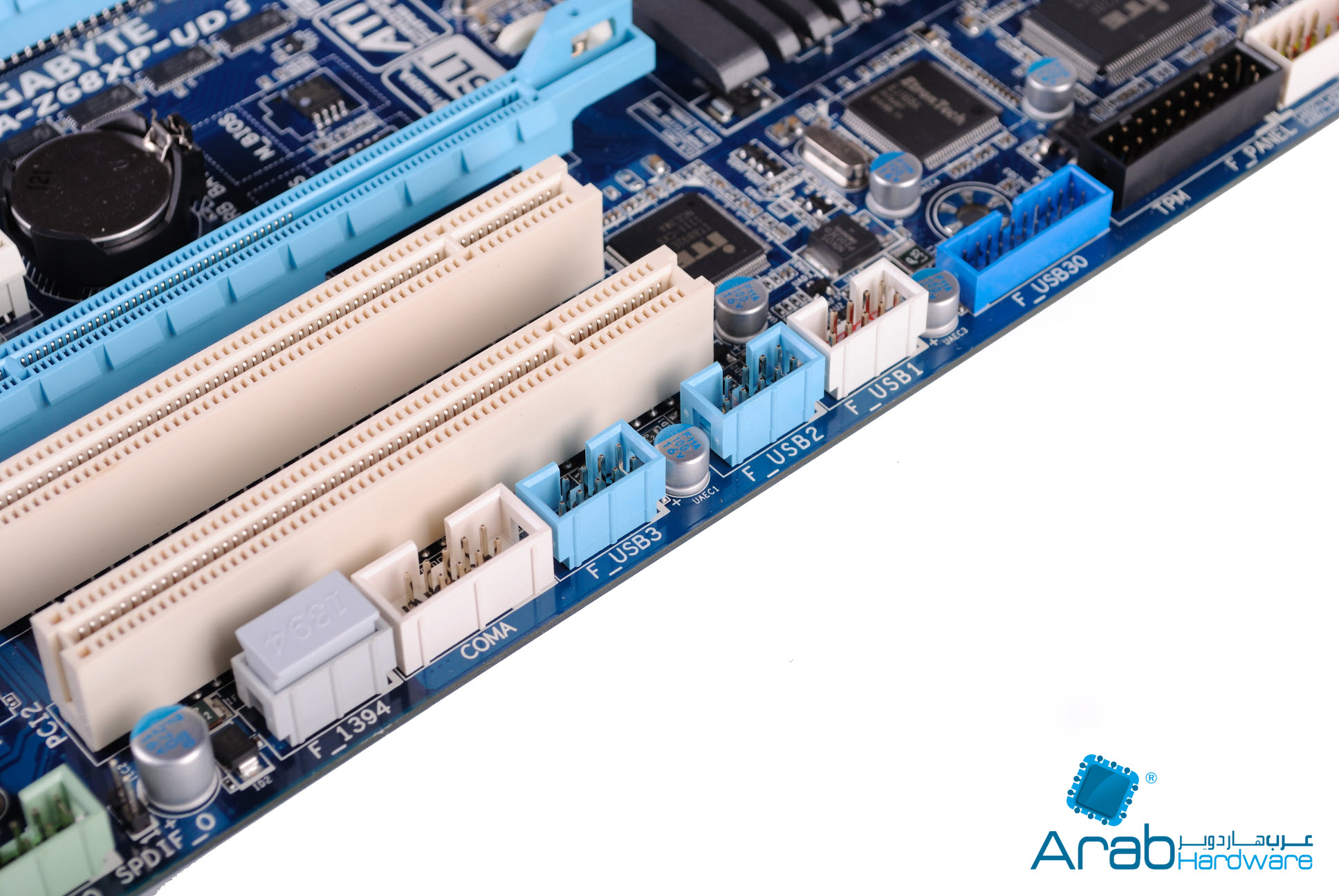

نرى هنا باقى التوصيلات , 3 توصيلات على التوالى يتخللهم مكثف , ال3 توصيلات هى لتوصيل USB 2.0 Panels سواء من الخلف على شكل PCI او على شكل متحكم امامى حجم 5.25 او 3.5 بوصة, كما نرى مخرج COMA عتيق بجانبه مخرج IEEE اخر , كلا من المخرجين يتم التحكم فيهم بشريحة VIA VT6308.

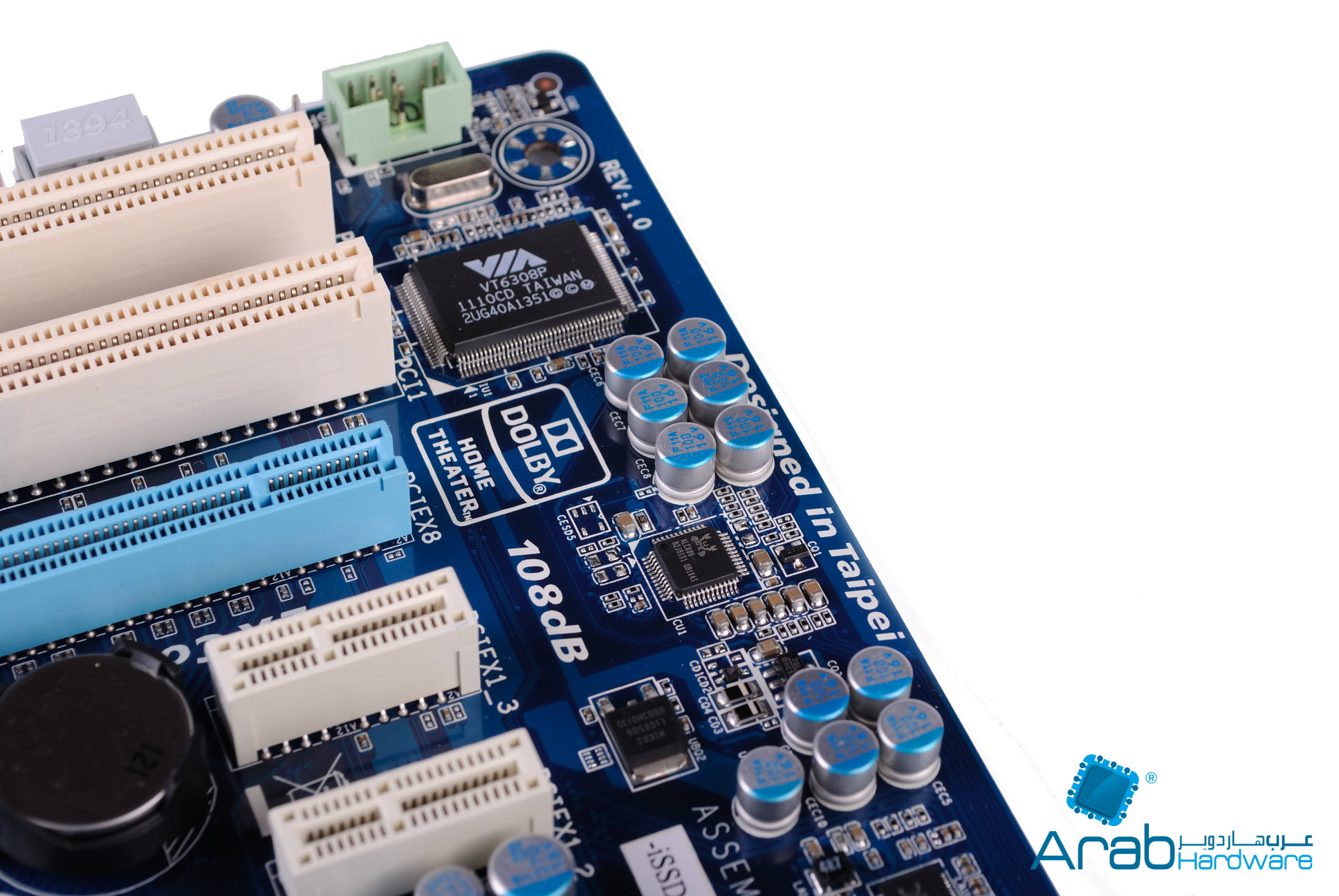

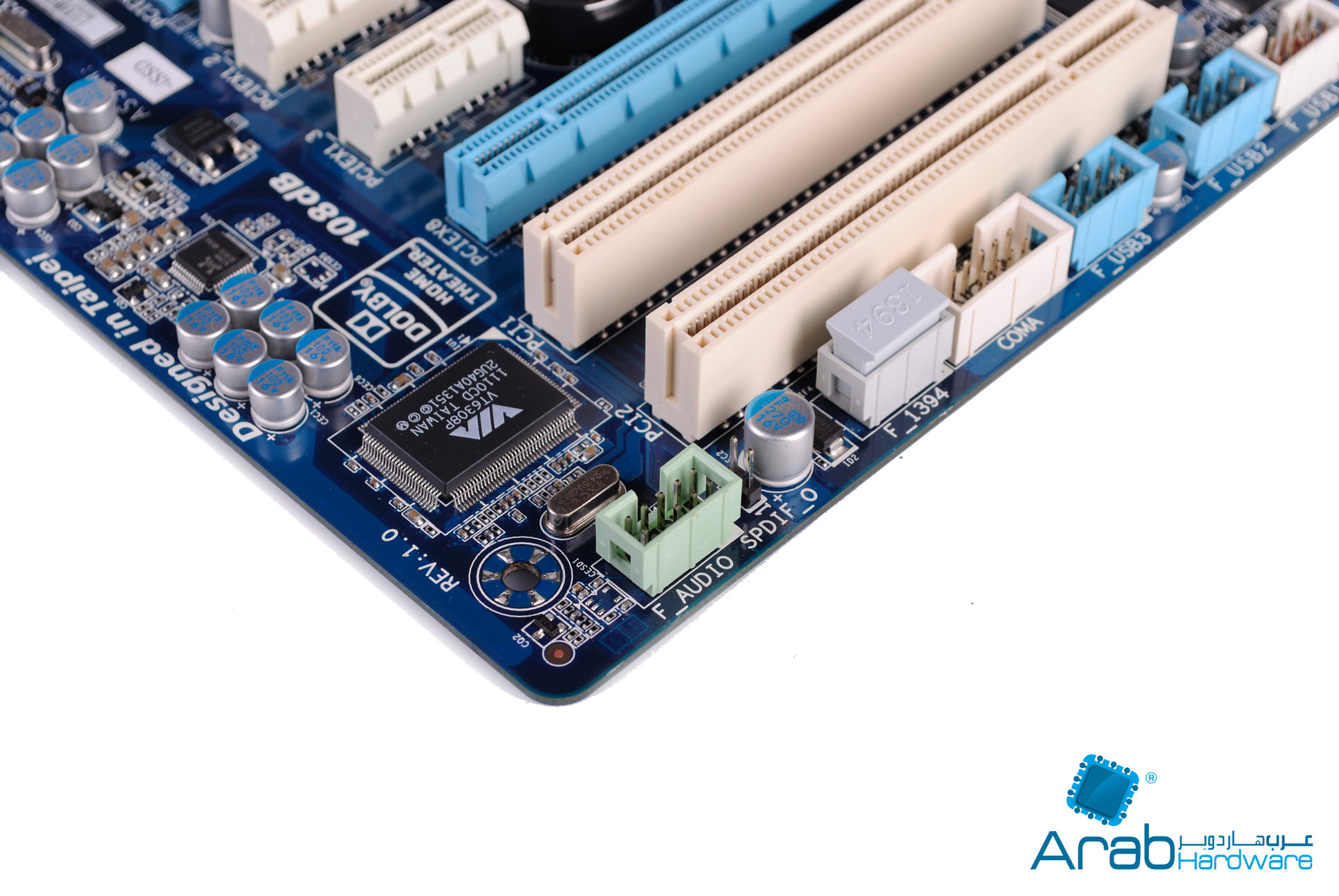

نري هنا متحكم SPDIF وهو على Jumber لتفعيله من عدمه , مع وجود مخرج لل Front Audio لمن يحب توصيل سماعات رأس ومايكروفون من الأمام كما نرى فى الصورة الثانية شريحة VIA اللتي سبقو تكلمنا عنها ونرى شريحة أخرى بشكل القريدس الشهير وهى شريحة الصوت Realtek ALC889 codec كما نرى دعم اللوحة للدولبى Dolby^® Home Theater مع أنظمة 7.1 مع تقنية 108db للتخلص من الضوضاء العشوائية او Random Noise مع المحتوي الفائق سواء كان صوتى او على شكل فيديو HD Content, كما نرى انه اللوحة هى الاصدار رقم 1.0 مع ذكر انه تم تصميم اللوحة فى تايباى Designed in Taipei.

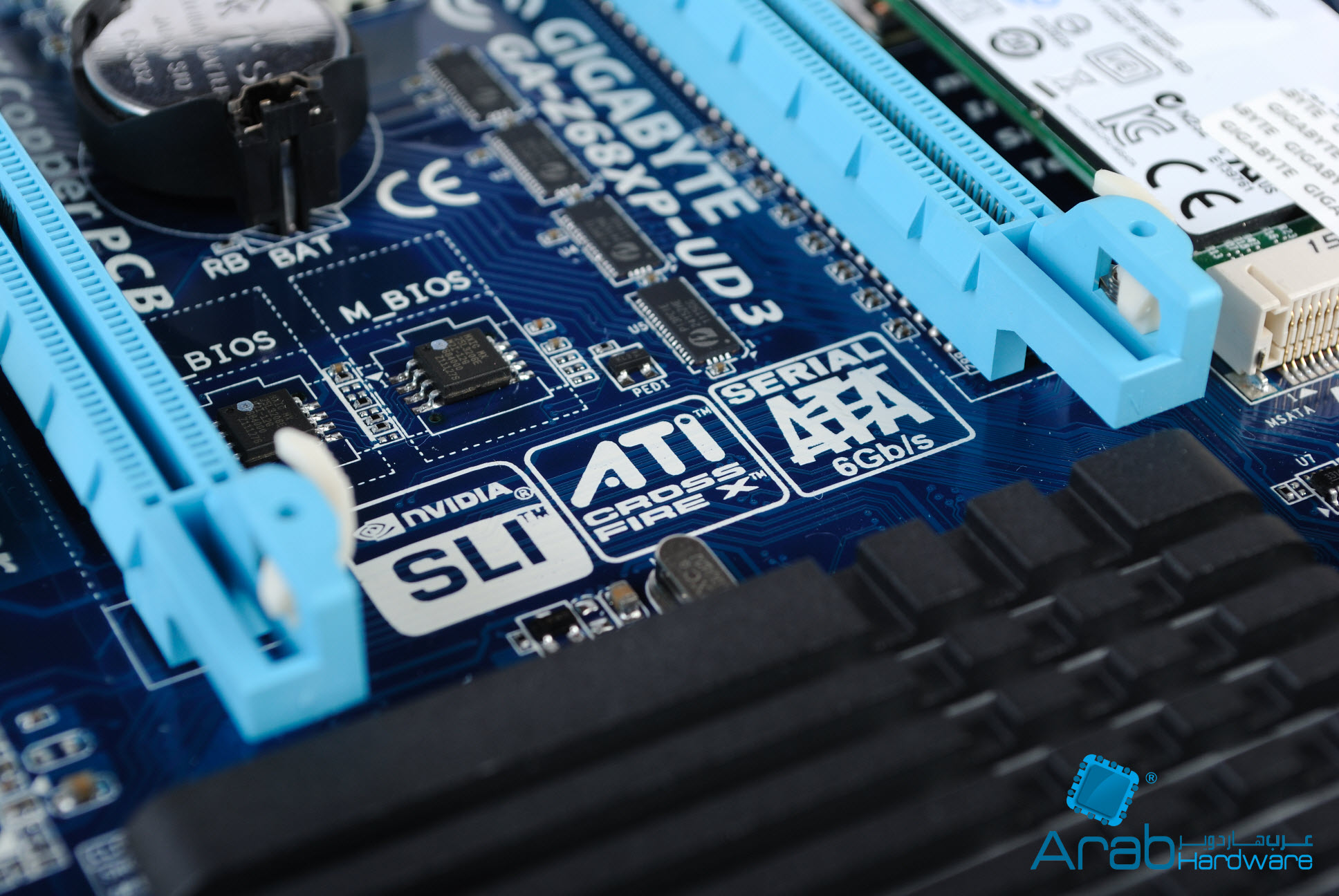

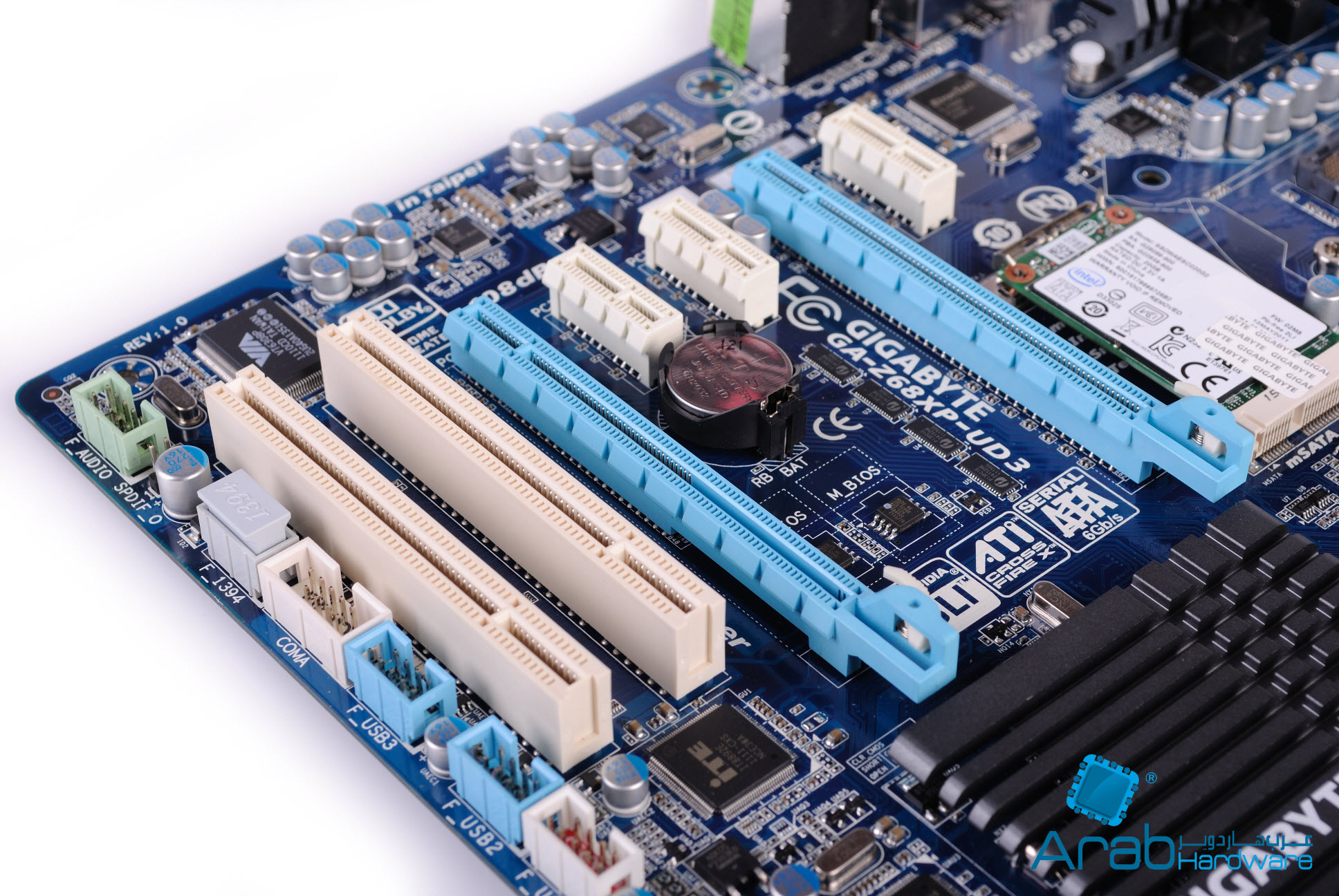

نري هنا المكان المفضل ككل مرة لمحبى بطاقات الشاشة , نرى فى الصورة الثانية قبل الأولى انه اللوحة بناء على شريحة Z68 فهى تدعم توصيل بطاقات ان فيديا على شكل SLI أو بطاقات AMD على شكل CrossFire, بل حتى توصيل بطاقات ثنائية بدون أى مشاكل تّذكر وفى حالة AMD من الممكن تركيب Tri Fire بكل سهولة , المسافة ما بين المكانين تسمح بتهوية مميزة للبطاقات بكل تأكيد, بسرعات 16X للبطاقة الواحدة وسرعتى 8X للبطاقتين فى حالة شغل المكانين سويا, نرى فى الصورة الثانية أيضا شريحتى BIOS للوحة نفسها.

درة تاج اللوحة , iSSD.

لن نزيد الكلام على تقنية SRT , لكن سنتكلم اليوم على ما توفره اللوحة الأم هنا , الفكرة ببساطة هى توفير SSD سريع ليتوافق مع تقنية Smart Response Technology , وفرت شركة Gigabyte الحل على شكل SSD أحادى الطبقة SLC او Single-Level Cell بحجم 20 جيجابايت من عائلة Intel 310 وهى ذات إسم كودي Larsen Creek لارسين كرييك, توفر انتل هذا القرص مبدأيا بحجم 2.5 بوصة بمخرجين SATA عادى و mSATA ولهذا تم استخدام هذا الموديل تحديدا, إختارت الشركة SLC بدلا من MLC او Multiple-Level Cell لأنه أسرع وأكثر اعتمادية من الحلول المتوفرة على شكل MLC ولكن يُحسب لل MLC رخص ثمنها , فقرص SSD مماثل سعره فى السوق العاملية يصل الى 122$, تأتى مواصفات هذا القرص بسرعات 200MB/s للكتابة و 105MB/s للقراءة مع تقنية تصنيع 34 نانومتر للذواكر المستخدمة عليه , وظيفة هذا القرص قد يتصور البعض انها مفيدة فى ان يتم وضع نظام التشغيل OS عليها , هو فى الحقيقة ليس حل معتمد لأنه مساحة القرص صغيرة جدا بالنسبة لنظام تشغيل مثل Windows 7 بكل ملفاته كبيرة الحجم وسيضطر المستخدم لعمل بعض Tweaks للتخلص من كل هذه المساحة , لكن فى المقابل مع تفعيل خاصية SRT مع مثلا قرص صلب يدور بسرعة 7200 لفة فى الثانية او حتى 10000 لفة , سيحصل المستخدم على سرعة كبيرة جدا مع مساحة كبيرة تتوفر فى أقراص SSD يصل سعرها الى أرقام فلكية أقرب لأرقام الهواتف المحمولة! ناهيكم عن مدى اعتمادية الأقراص الصلبة حتى الأن كحلول اكثر اعتمادية عن SSD فى كبري مؤسسات التقنية على مستوى العالم.

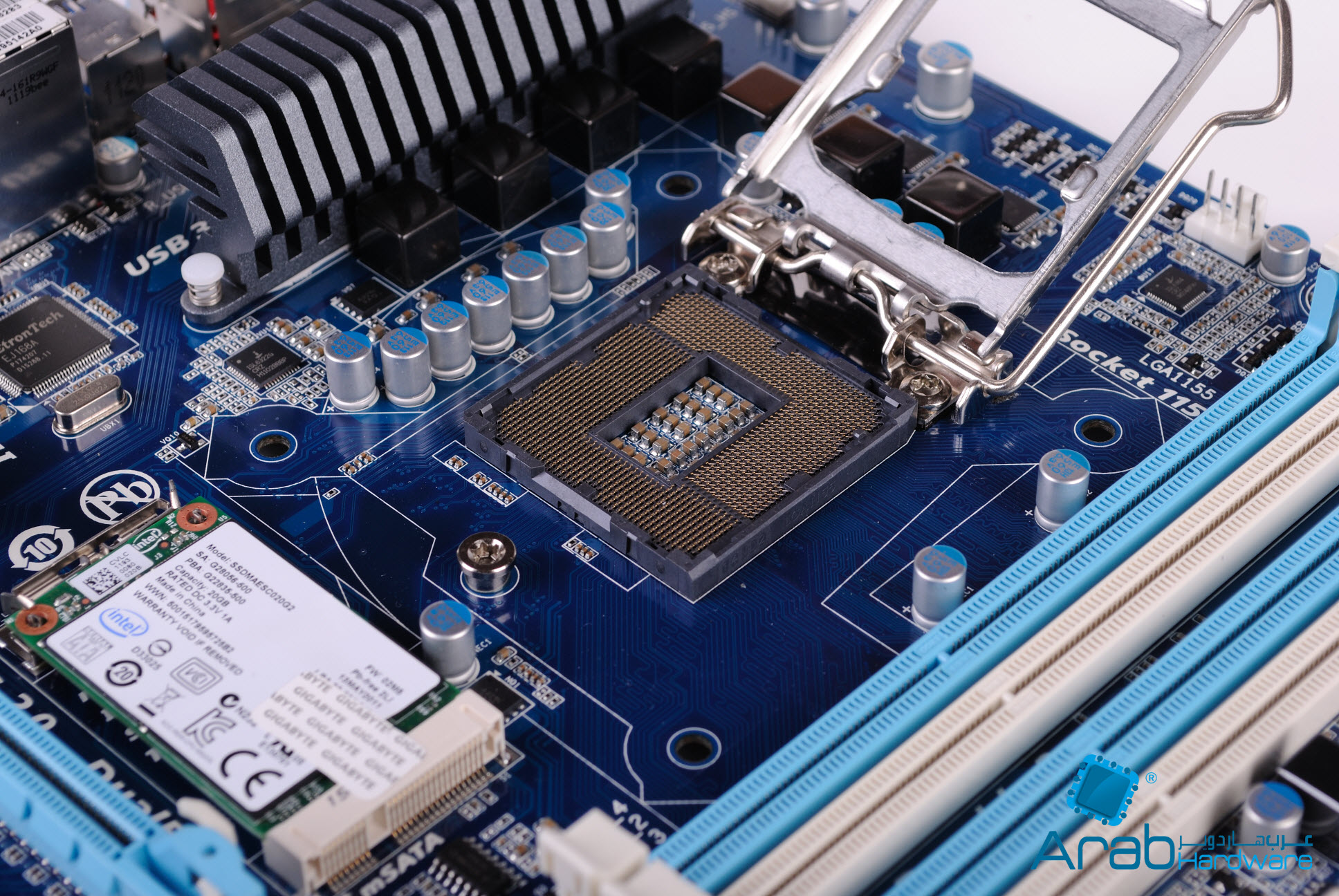

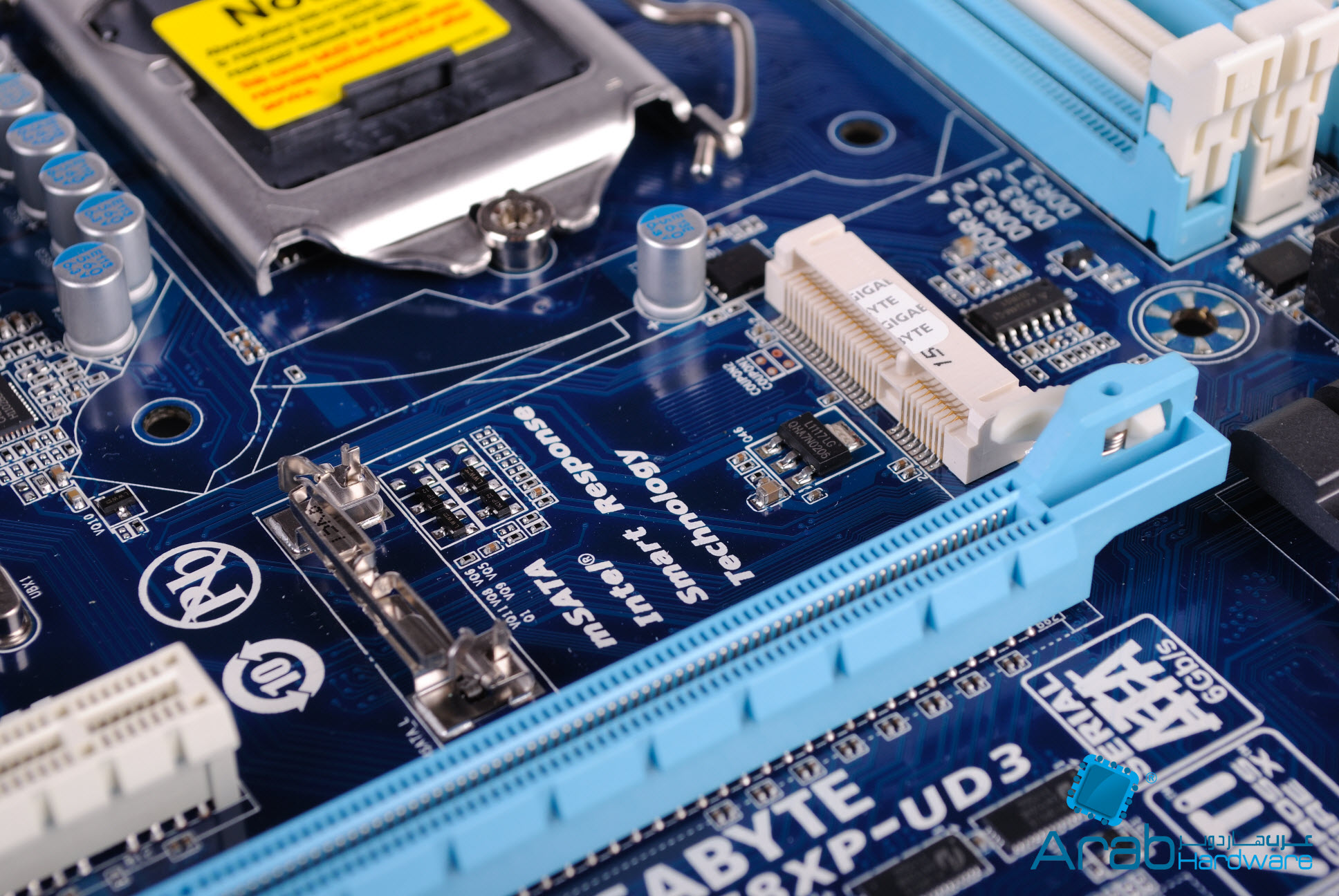

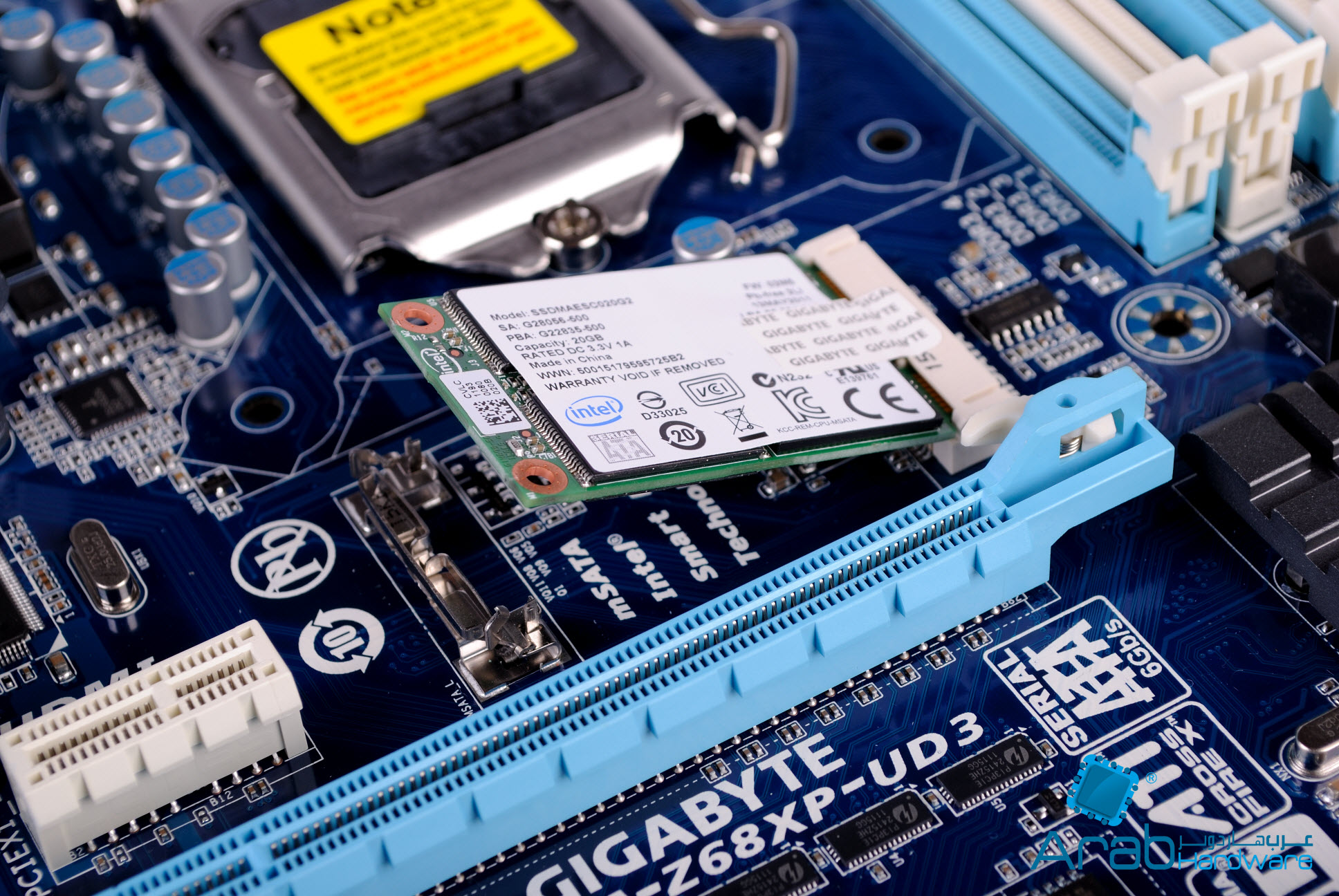

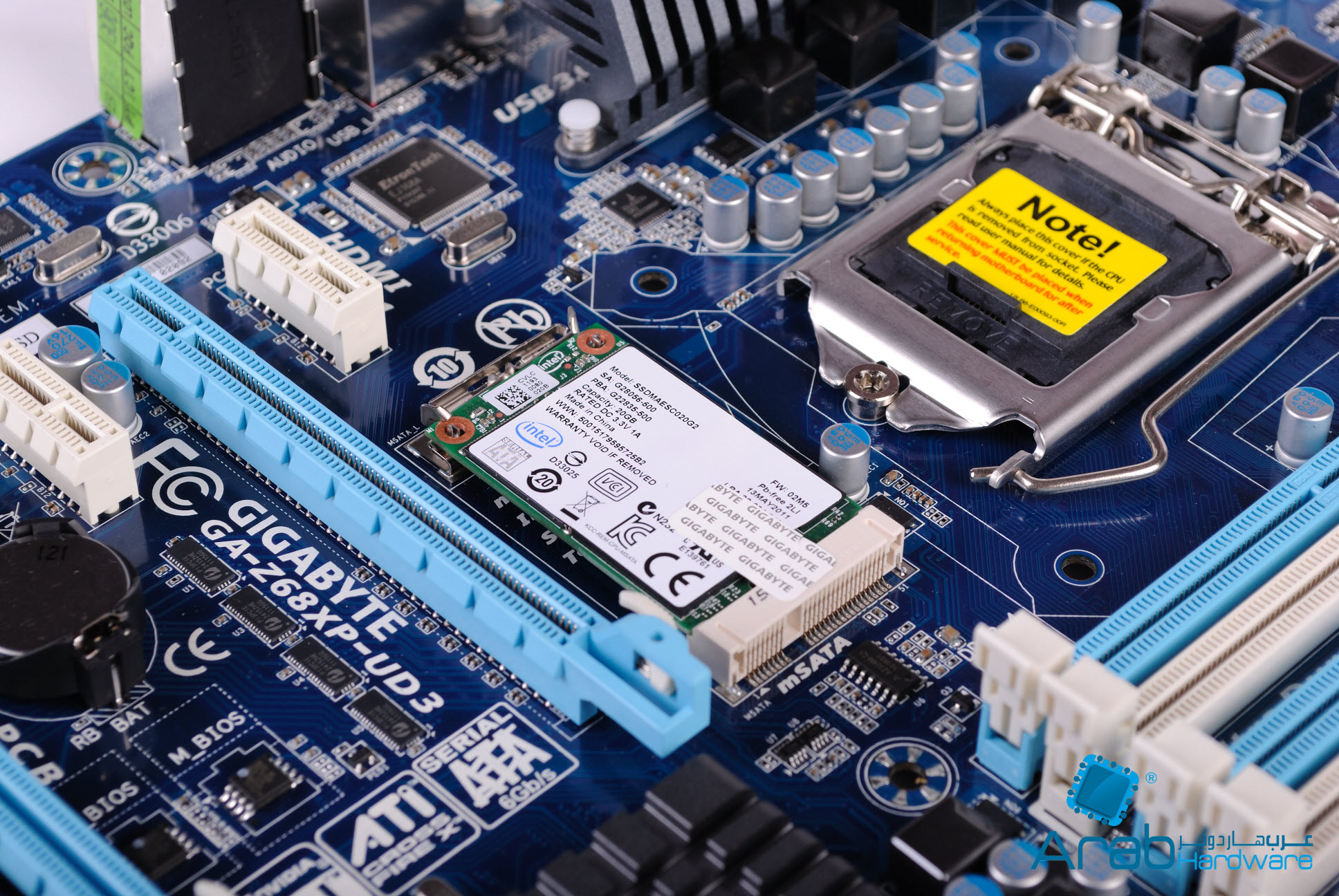

نري هنا مكان القرص على اللوحة الأم , تحت المعالج مباشرة وتحت أيضا مخرج PCI Express 1X , ارتفاع القرص أقل من ارتفاع PCI Express 1X بكل تأكيد ولا يسبب أى تعارض مع أى مكون من حوله.

فك القرص نفسه سهل , ضغطة صغيرة على جانبي كليبسات التركيب ونسمع صوت تكة خفيفة ونرى القرص يرتفع بمفرده ونسحبه للخلف , سيخرج بكل بساطة.

نرى هنا مكان التركيب وتحته يوجد اسم المخرج mSATA ويدعم كما نرى SRT , من السهل استبدال القرص المدمج هنا بواحد أخر خصوصا مع انتشار مخرج mSATA, فمن الممكن استبدال القرص بأخيه الأكبر صاحب مساحة 80 جيجابايت لكن بسعر 200$ , او حتى تطوير القرص مستقبلا من أقراص Intel 510 على هيئة mSATA سيكون أمر مستحسن جدا.

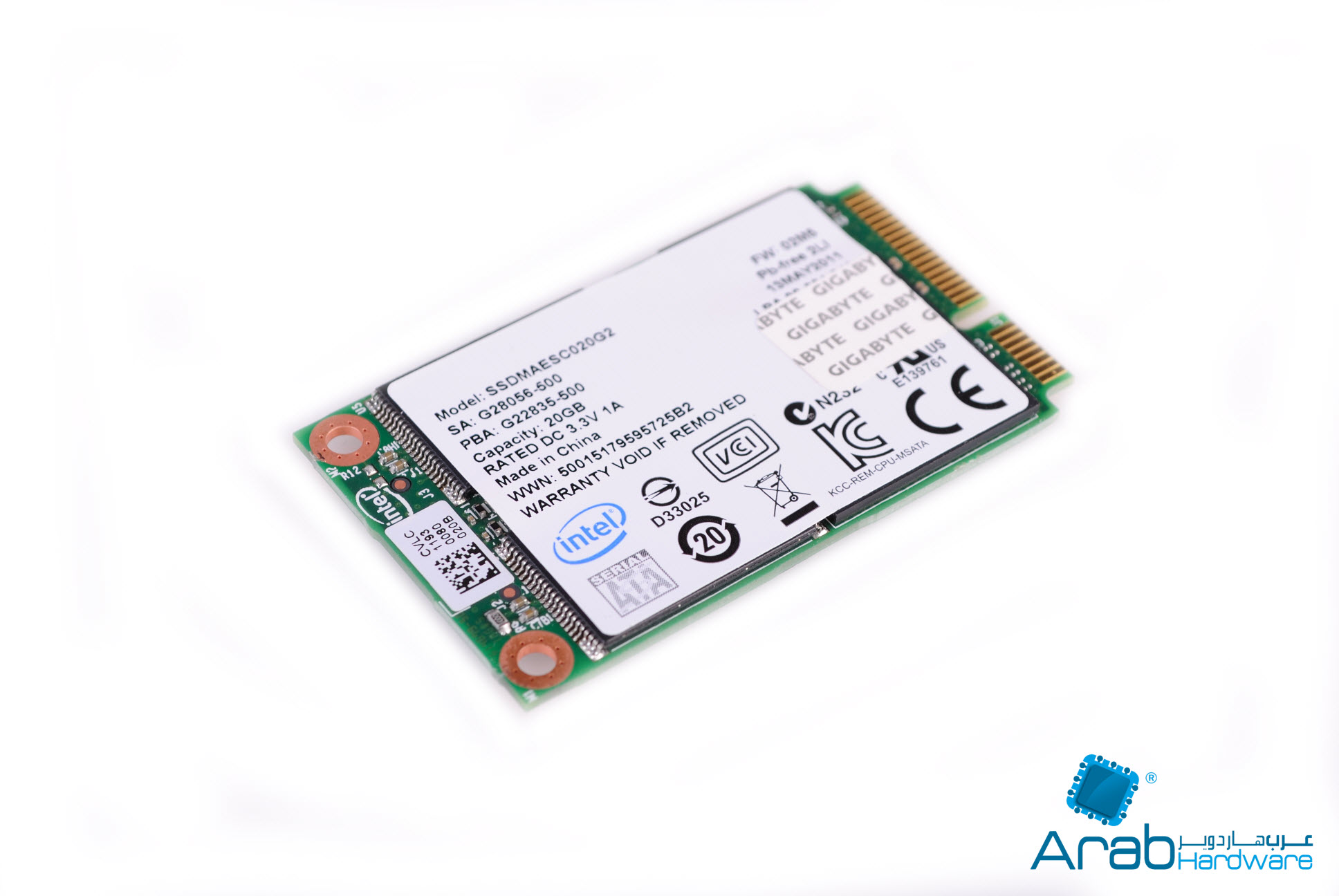

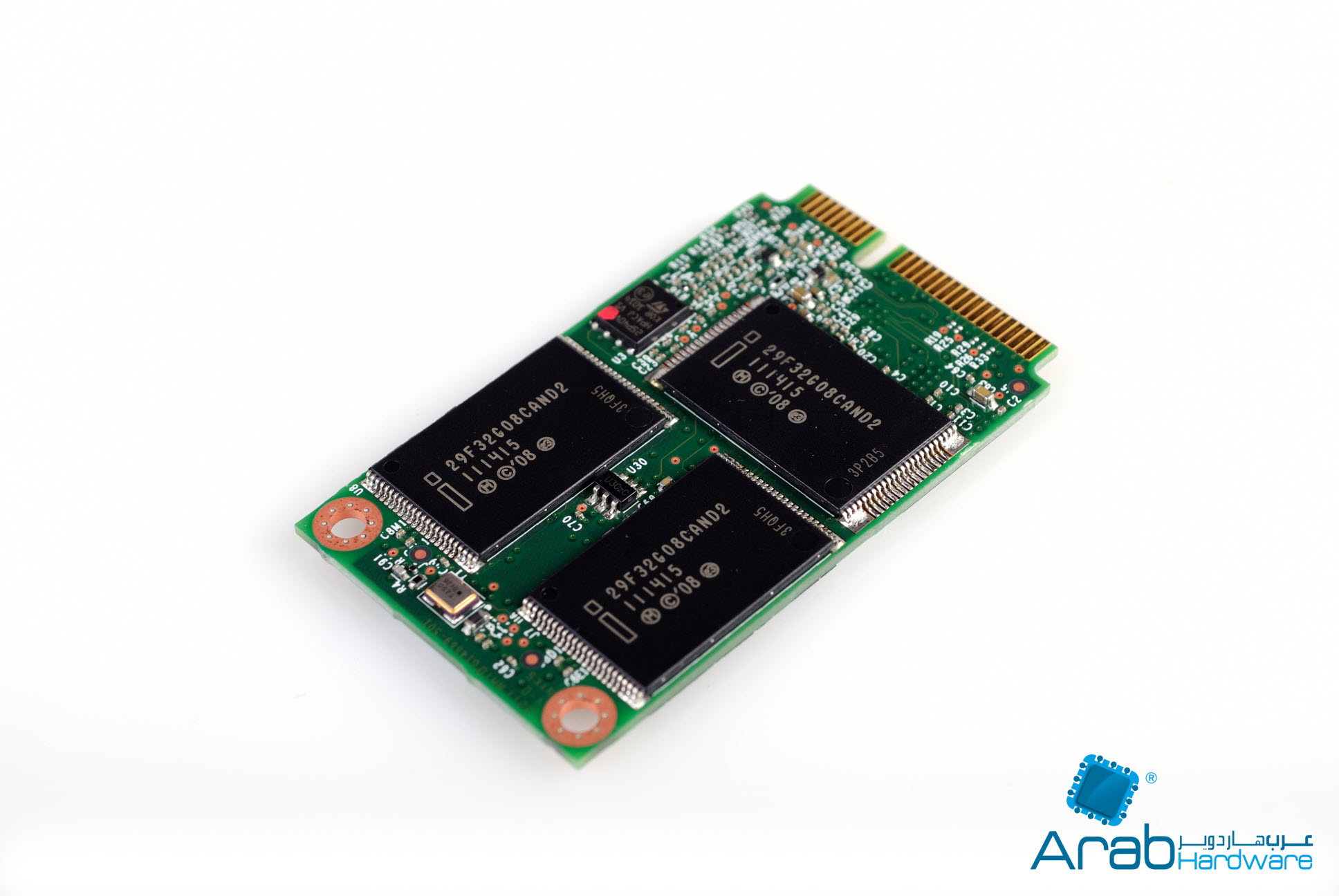

نرى هنا القرص نفسه , نرى فى أول صورة مواصفات القرص مع ذكر موديله بالتحديد, سعة 20 جيجابايت ونرى فى الصورة الثانية شرائح الذاكرة عليه ومتحكم الذاكرة , حجمه فى الحقيقة لا يتعدى حجم ممحاة متوسطة الحجم ووزنه لا يتعدى 10 جرام بأى شكل كان , هذا القرص سيخضع لاختبارات اليوم وسنري هل هو أهل فعلا ليعمل على تقنية SRT بشكل قوى أم لا.

تفعيل SRT على اللوحة الأم Gigabyte Z68XP-UD3-iSSD.

طريقة التفعيل لا تختلف من لوحة للأخرى , لكن فقط الاختلاف في حالة أى لوحة أخرى يكون قرص SSD موصل على شكل SATA, لا أكثر , أو ربنا تحتوى اللوحة على مخرج mSATA لا فارق , لنرى هنا خطوات التفعيل.

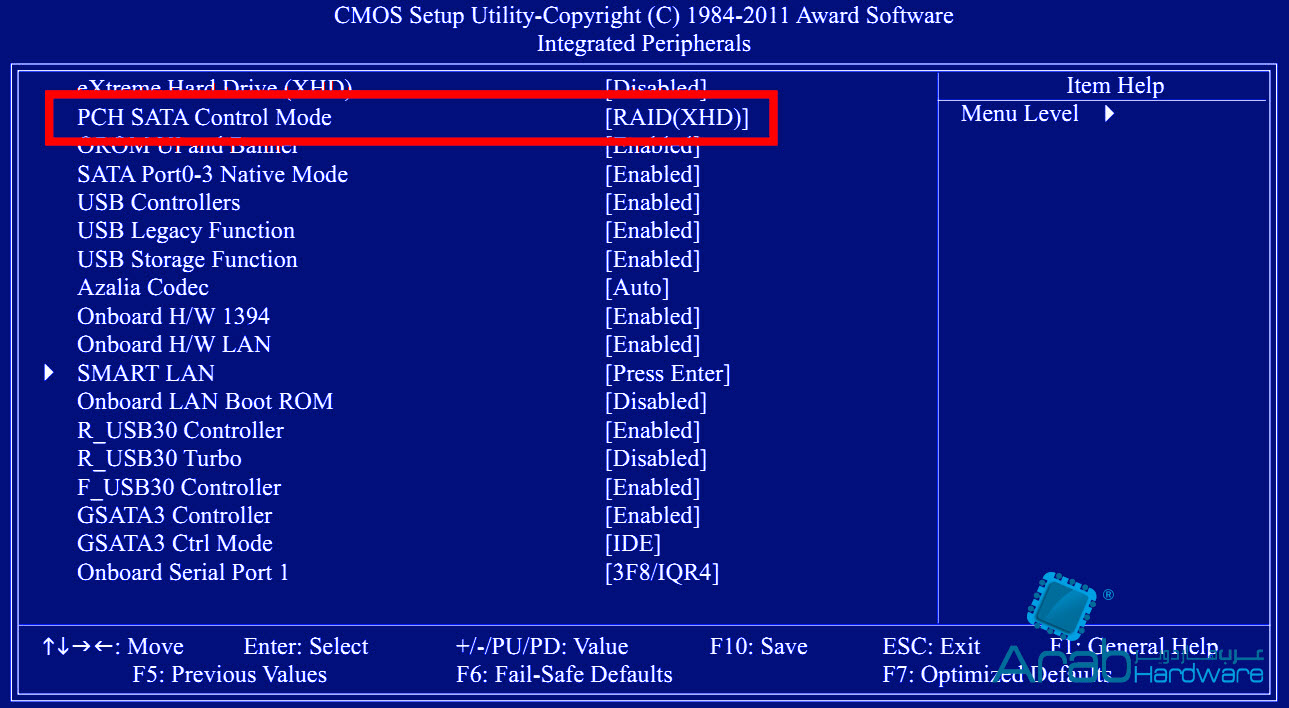

بداية ندخل على ال BIOS ومن قائمة Integrated Peripherals نختار وضعية PCH SATA Control Mode إلي RAID(XHD) ثم نحفظ الاعدادات ونعيد تشغيل الجهاز.

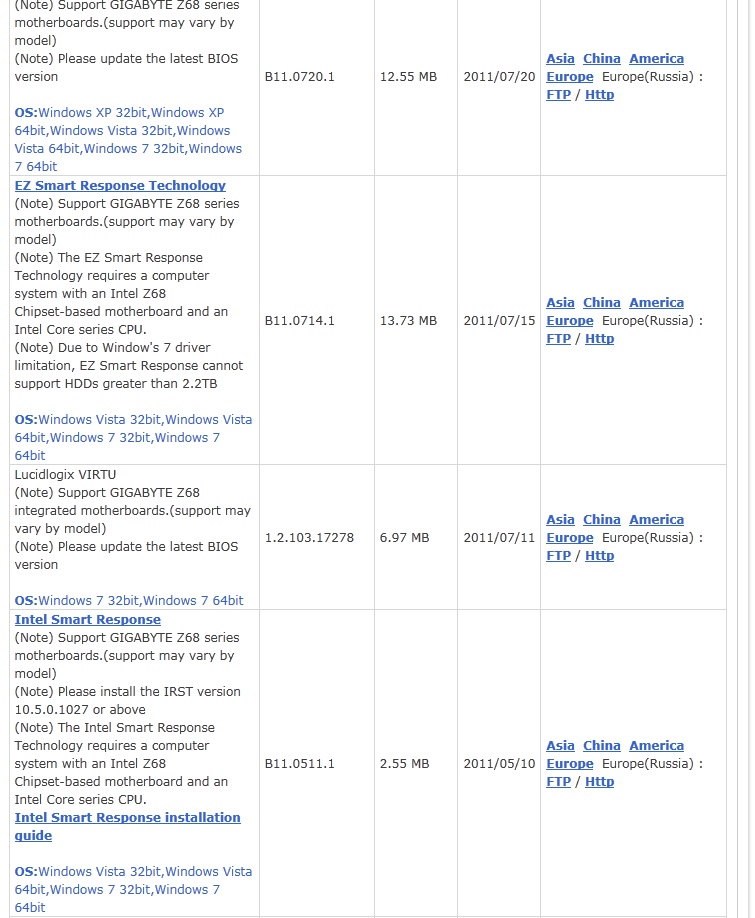

ثم قمنا بتحمل أحدث Drivers لل SRT من على موقع الشركة للحصول على أكثر اداء ثابت ولحل أى مشاكل كانت موجودة بشكل رئيسي او مستتر مع الدرايفرز السابقة.

نرى هنا مع تشغيل الجهاز أيقونة تأكيد تشغل التقنية , منها ندخل على لوحة التحكم لل SRT بكل سهولة , نرى هنا انه كل شئ على ما يرام بتأكد على شكل علامة صحيح.

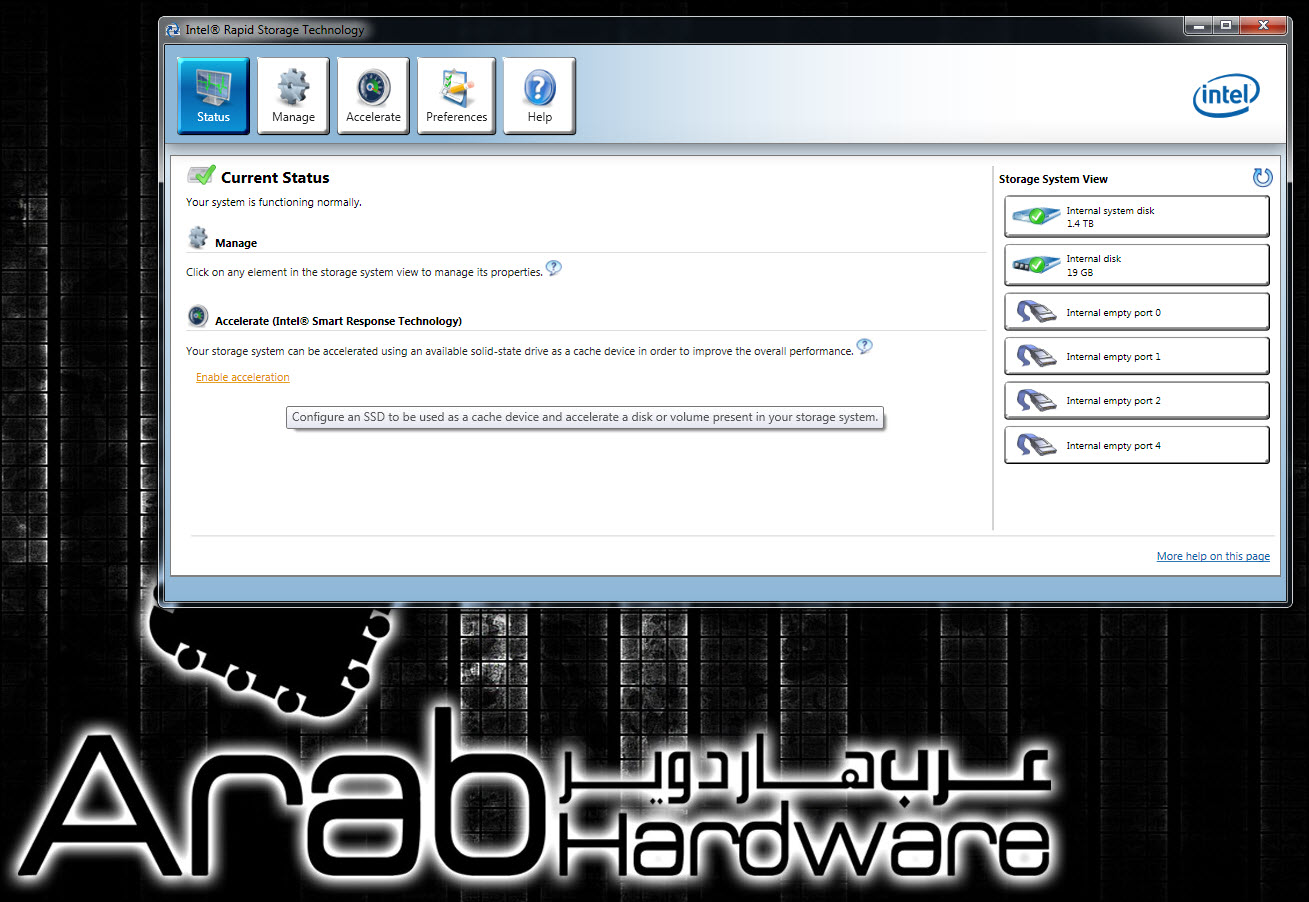

نري هنا منصة التحكم Control Panel , من أول مبوبة Status نلاحظ انه يوجد خيار اتاحة التسريع العتادي او Enable Acceleration , ومنه سيتم تحويل عملية ال Caching على ال SSD عامة بدون اى خيارات متقدمة, كما نرى فى اليمين قراءة اللوحة لكل من ال SSD ولل HDD وكلا منهم على قناة مختلفة مكتوب اسمها بجانبها, لنضغط سويا على اتاحة التسريع ونرى ما سيحدث.

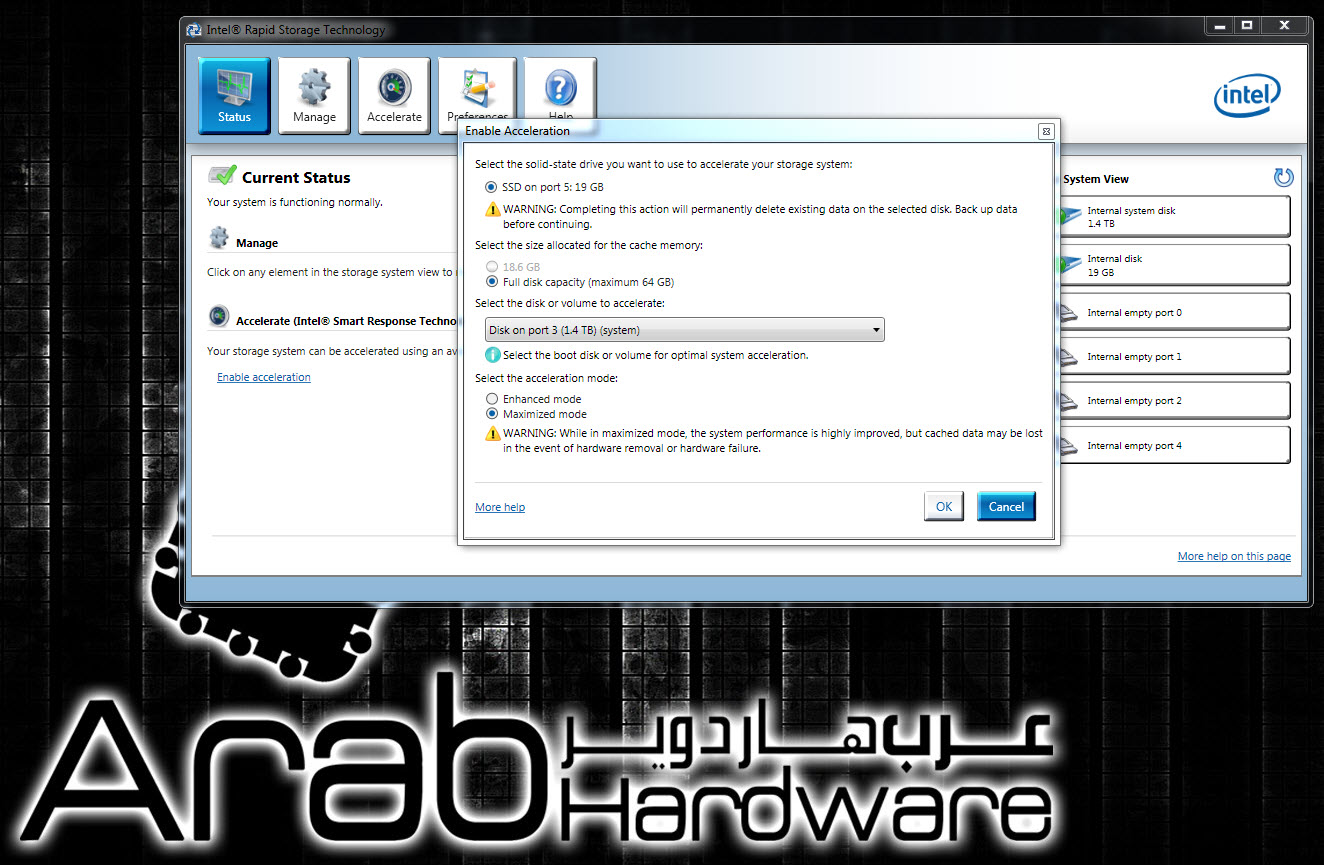

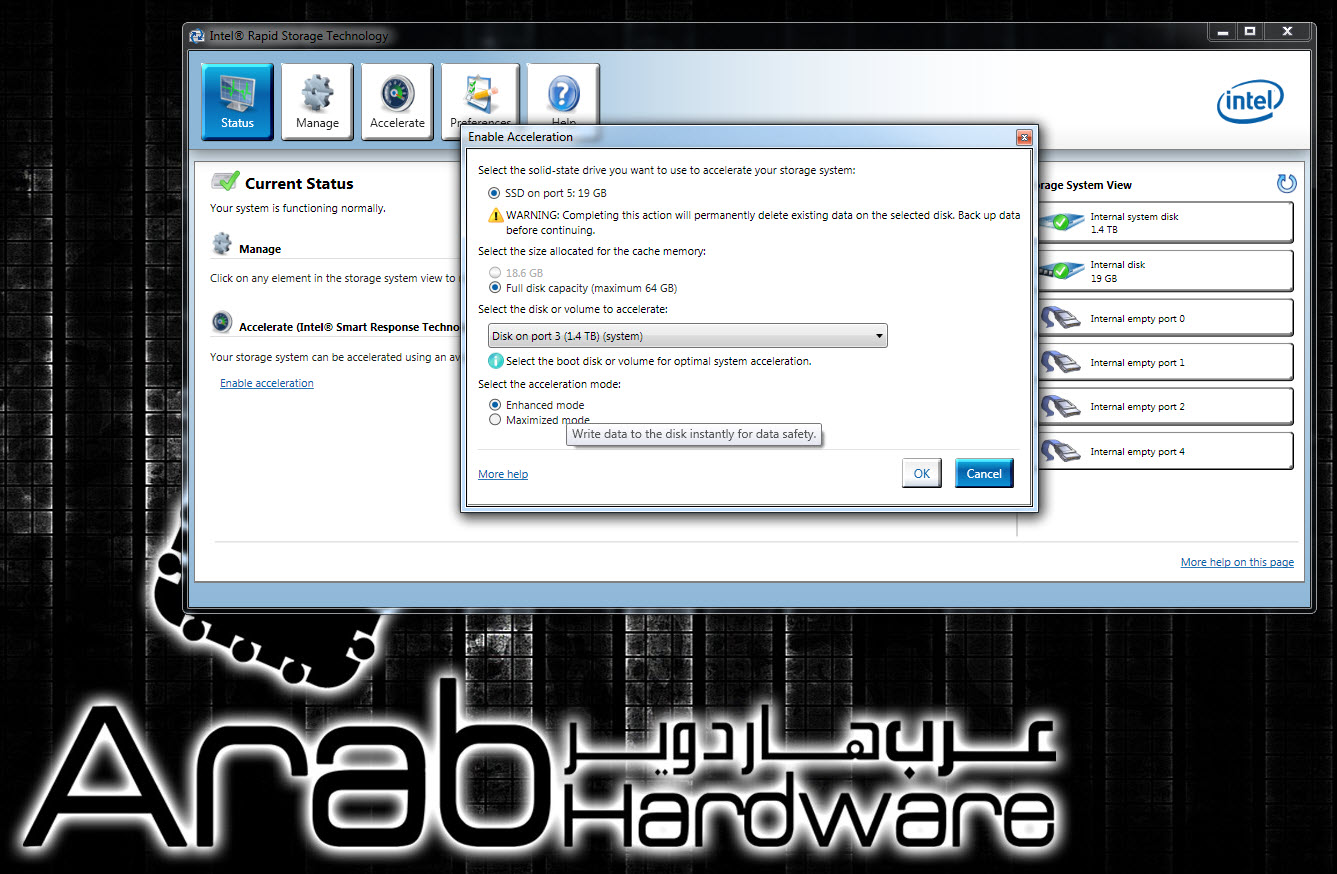

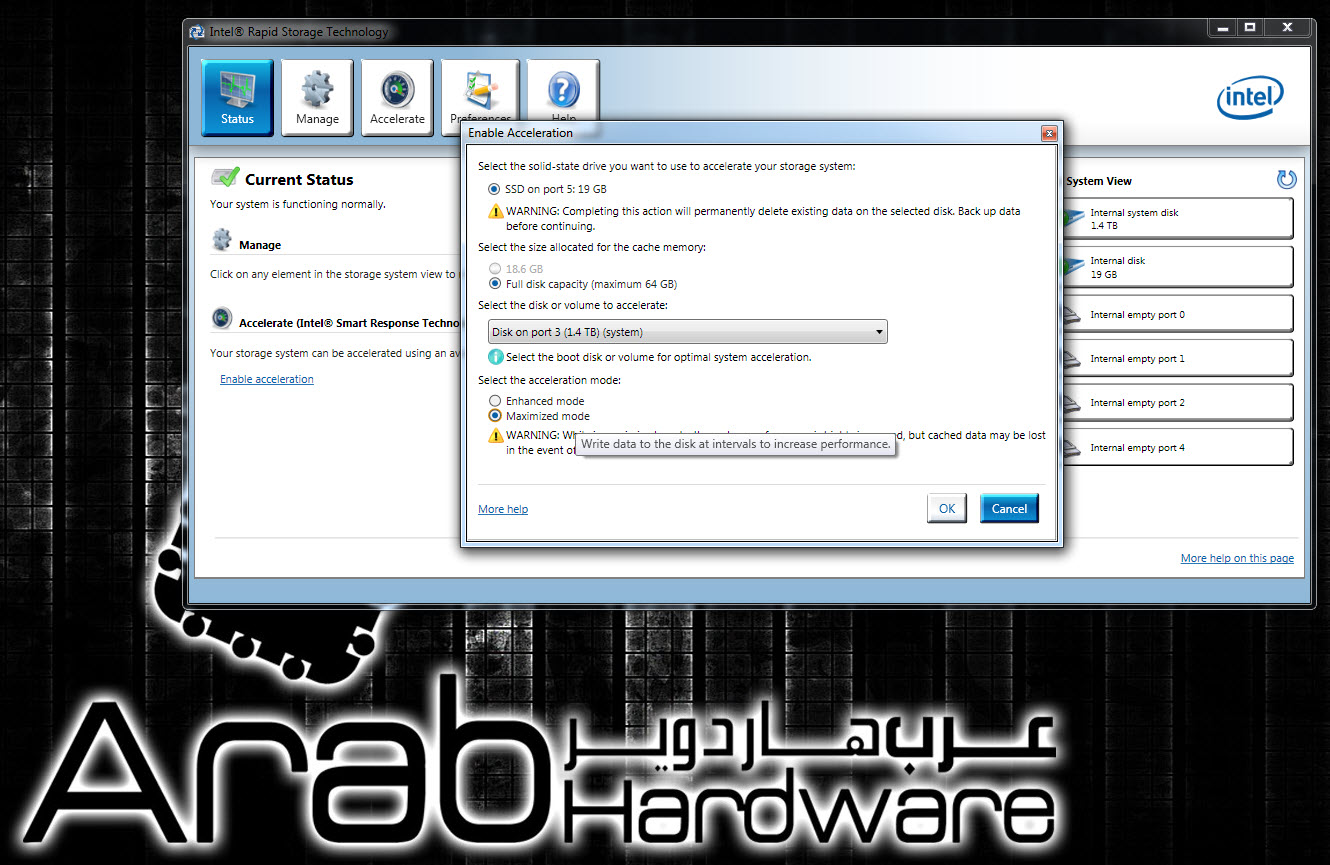

نرى هنا فتح شاشة Pop Up بها خيارات التسريع , لنشرحها سويا من الأعلى للأسفل , اول خيار هو اختيار ال SSD لل Caching وفى حالة توصيل أكثر من SSD سنرى خيارات ما بينهم لكن هنا لا نملك الا الSSD على مخرج mSATA, ثم نرى تحذير انه بتفعيل هذه الخاصية سيتم التخلص من كل بيانات ال SSD اللذي تم اختياره لهذه العملية , يفضل أخد نسخة من البيانات العامة عليه.
ثم نختار القرص المراد تسريعه وفى هذه الحالة نرى قرص نظام التشغيل نفسه برقم Port الموجود عليه فى المنظومة, ونرى خيارات التسريع.
نري إنه أول خيار هو Enhanced Mode وهو يكتب البيانات على القرص فور استخدامها لحمايتها وهو الخيار الافتراضى.

الخيار الثاني وهو الأسرع Maximum mode وهو يكتب بيانات القرص على فترات ومراحل , هذا يهدد سلامة البيانات حيث لو حدث أى نوع من Failureاو ضياع بيانات , سيتوقف النظام باكلمه , لكنه الأسرع, كما نرى فى التحذير اللذى يظهر فى حالة اختيار هذا الخيار.
في حالة الاستقرار على كل ما سبق من خيارات , عند ضغط Ok نرى انه النظام ككل يتجمد لمدة ثانيتين ثم يعمل مرة أخرى بشكل عادى.

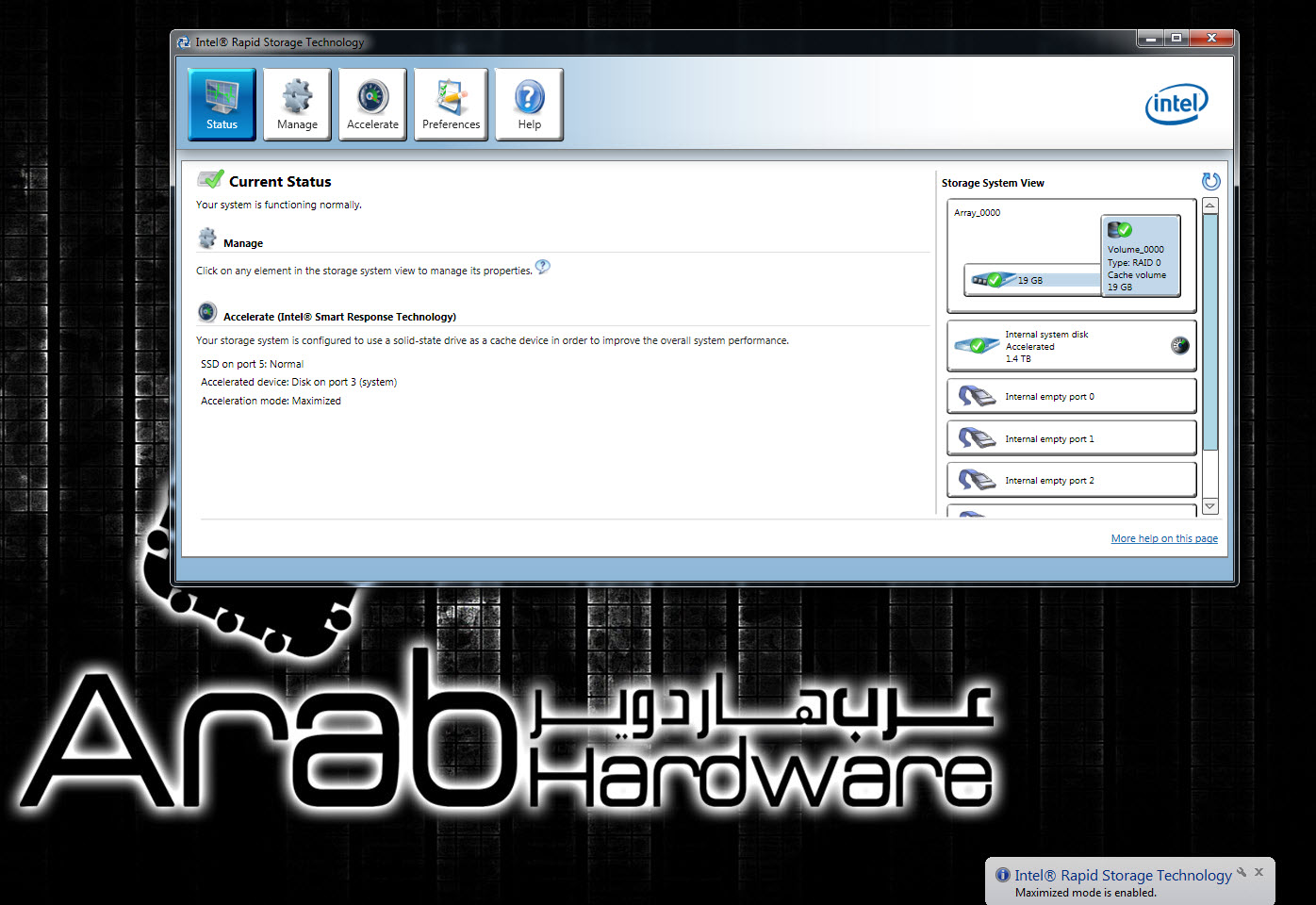

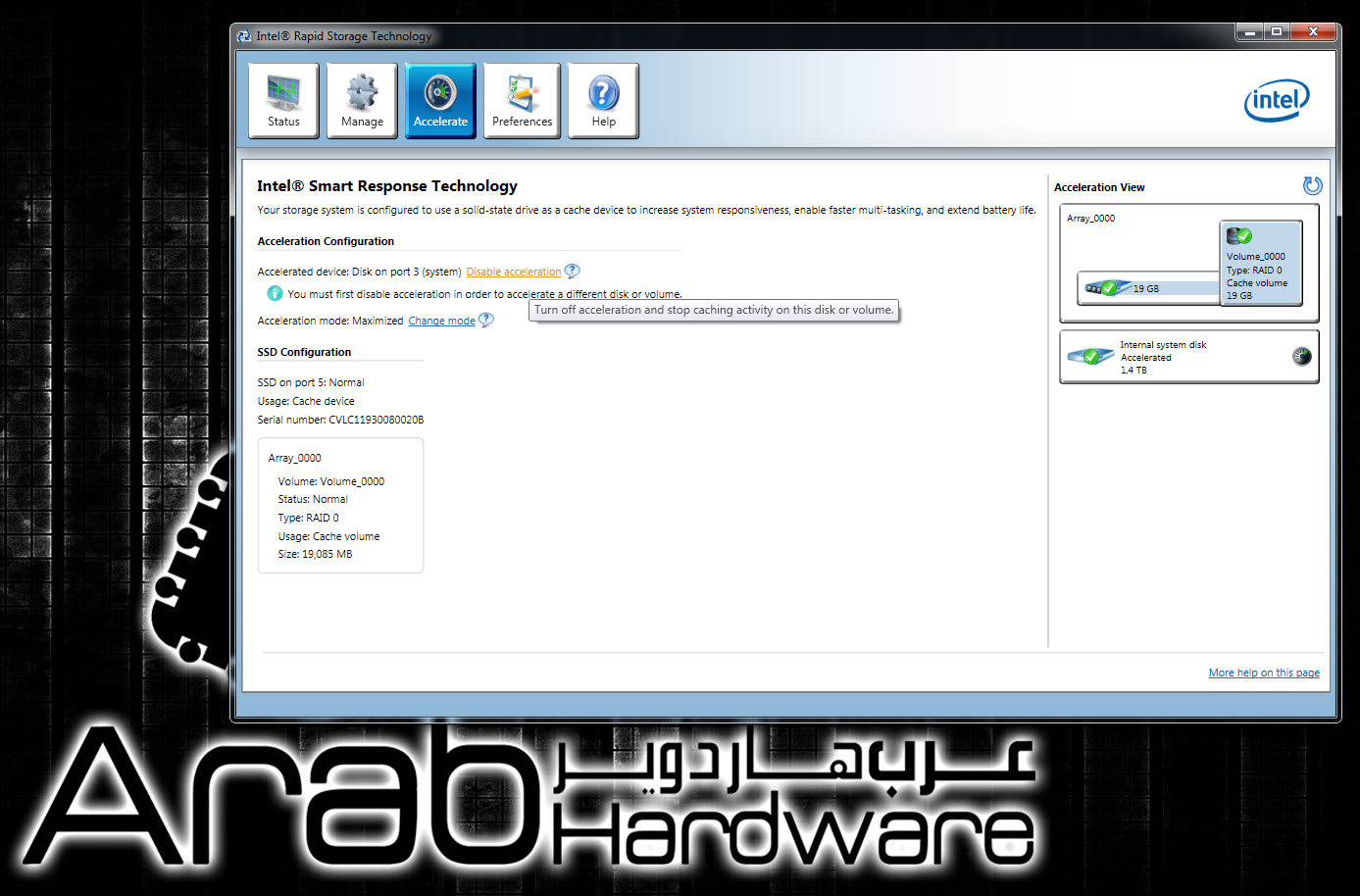

نري هنا التأكيد على عمل التقنية , فنرى فى الاسفل انه تم تفعيل الخيار Maximum , ونرى فى الاعلى على اليمين ظهور RAID_0000 وهى نتيجة الجمع ما بين القرص الصلب وال SSD سويا ونرى على اليسار انه خيار التسريع هو Maximum.

من مبوبة Accelerate نري انه من الممكن تعطيل الخاصية بكبسة زر واحدة فقط.

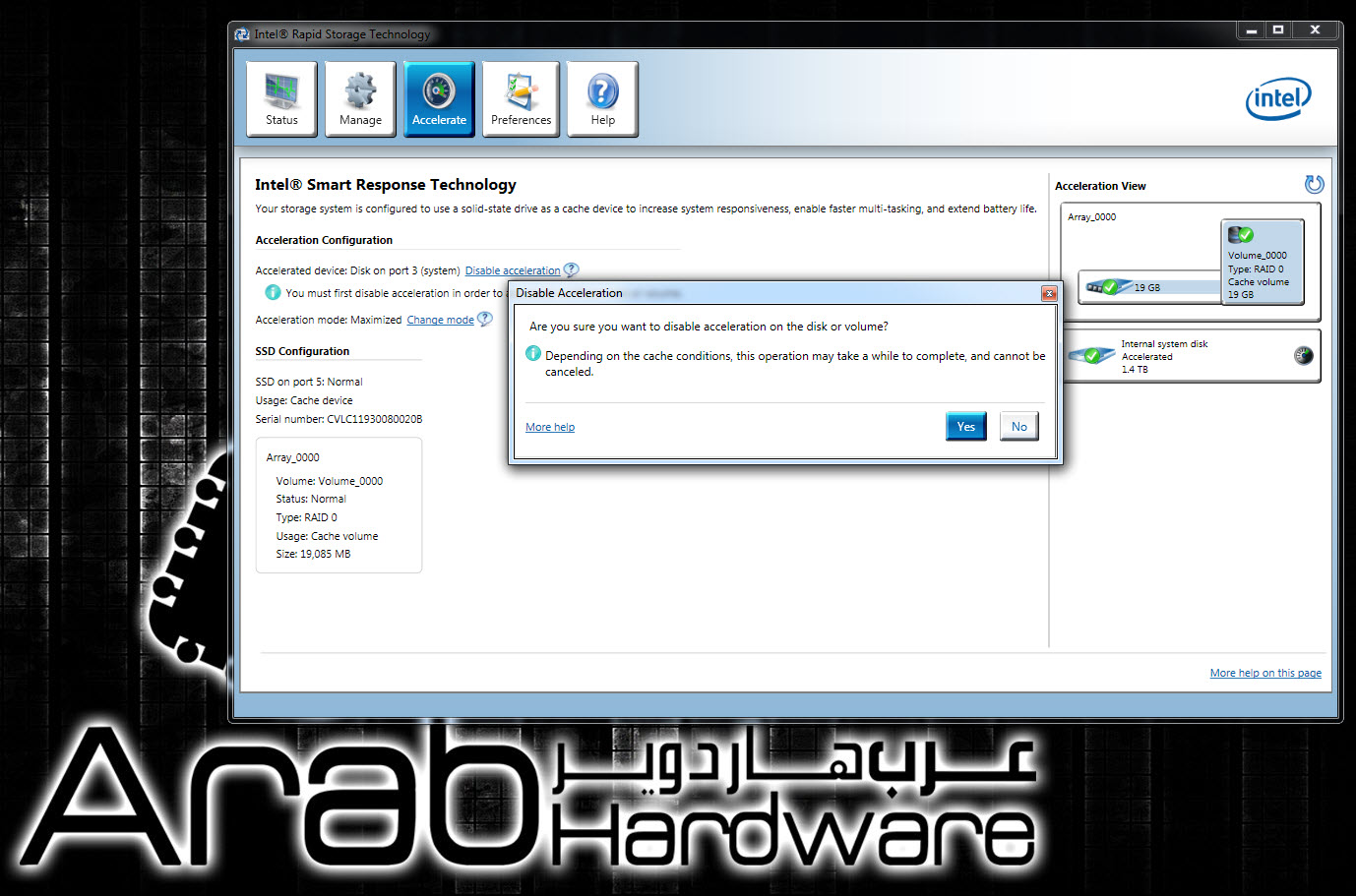

نرى هنا تحذير انه ايقاف التسريع سيتطلب وقت حسب البيانات اللتى تم عمل Caching لها كحجم , ولا يمكن عكس عملية الايقاف فمبجرد بدأها لا تراجع فيها , هذه طلقة فى الرأس للمنظومة!

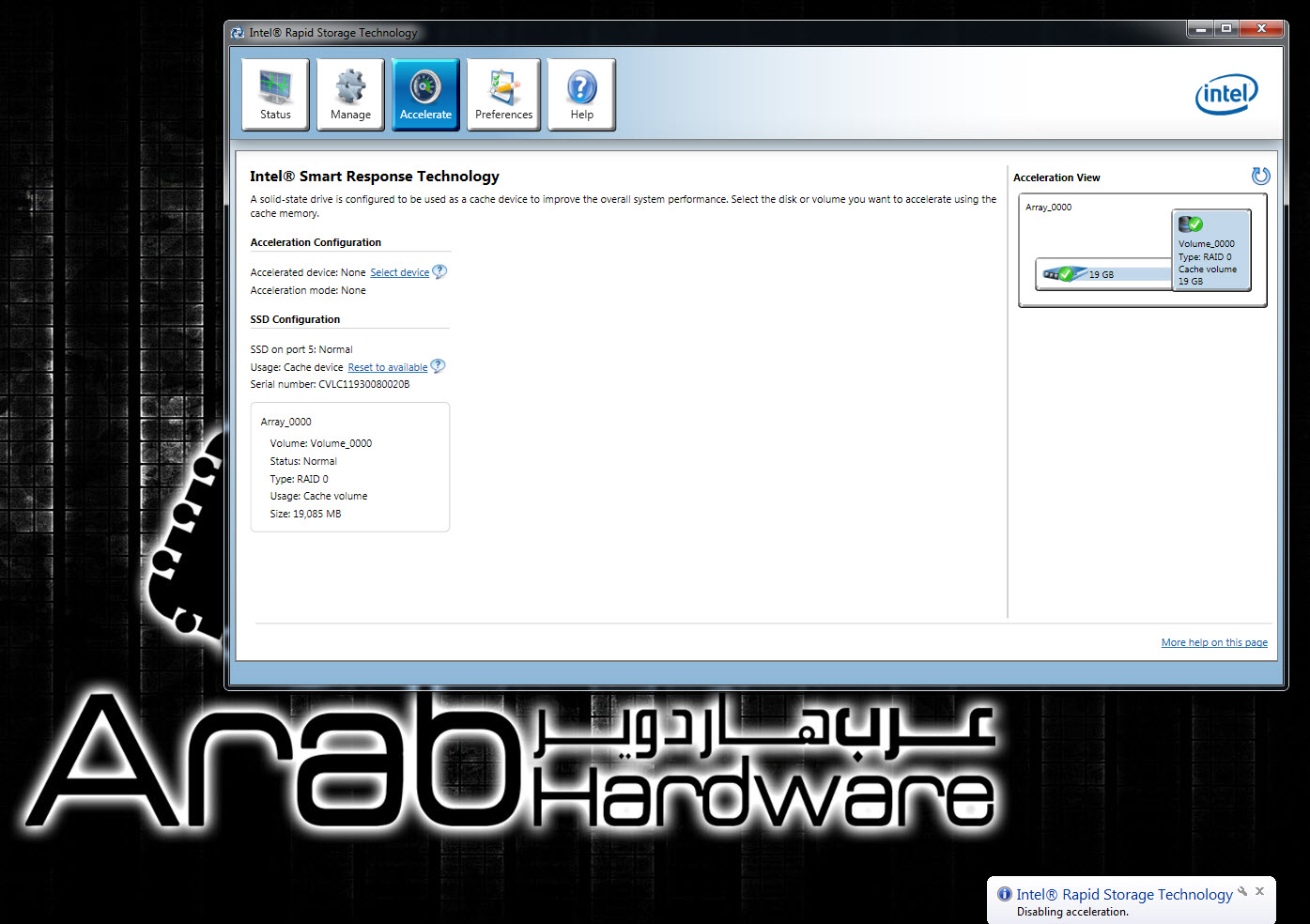

نري هنا انه المنظومة قد تم الغاء تفعيلها بشكل كامل , وعاد كل شئ للطبيعي لكن لا تزال منظومة ال RAID قائمة فى حالة تشغيل التسريع مرة أخرى.

من مبوبة Acceleration يمكن التحويل ما بين نوعية التسريع سواء من Enhanced ل Maximum او العكس مع امكانية حدوث خطأ فى فقد البيانات , الخطأ نسبته قليلة لكنه لا يزال قائم والفقد هنا فى ال Caching نفسه لأنه بناء Caching مع الوقت يتم , ففى كل مرة يقوم المستهدم بتشغيل برنامج يتم معرفة مدى تكرار استخدامه , كل ما سبق يتم ترتيبه فى ال Caching ويتم تسريع البرامج الاكثر استخداما , كل هذه المعلومات تموت وتضيع مع الغاء نظام Caching معين لذلك وجب الحذر الشديد فى تلك العملية.

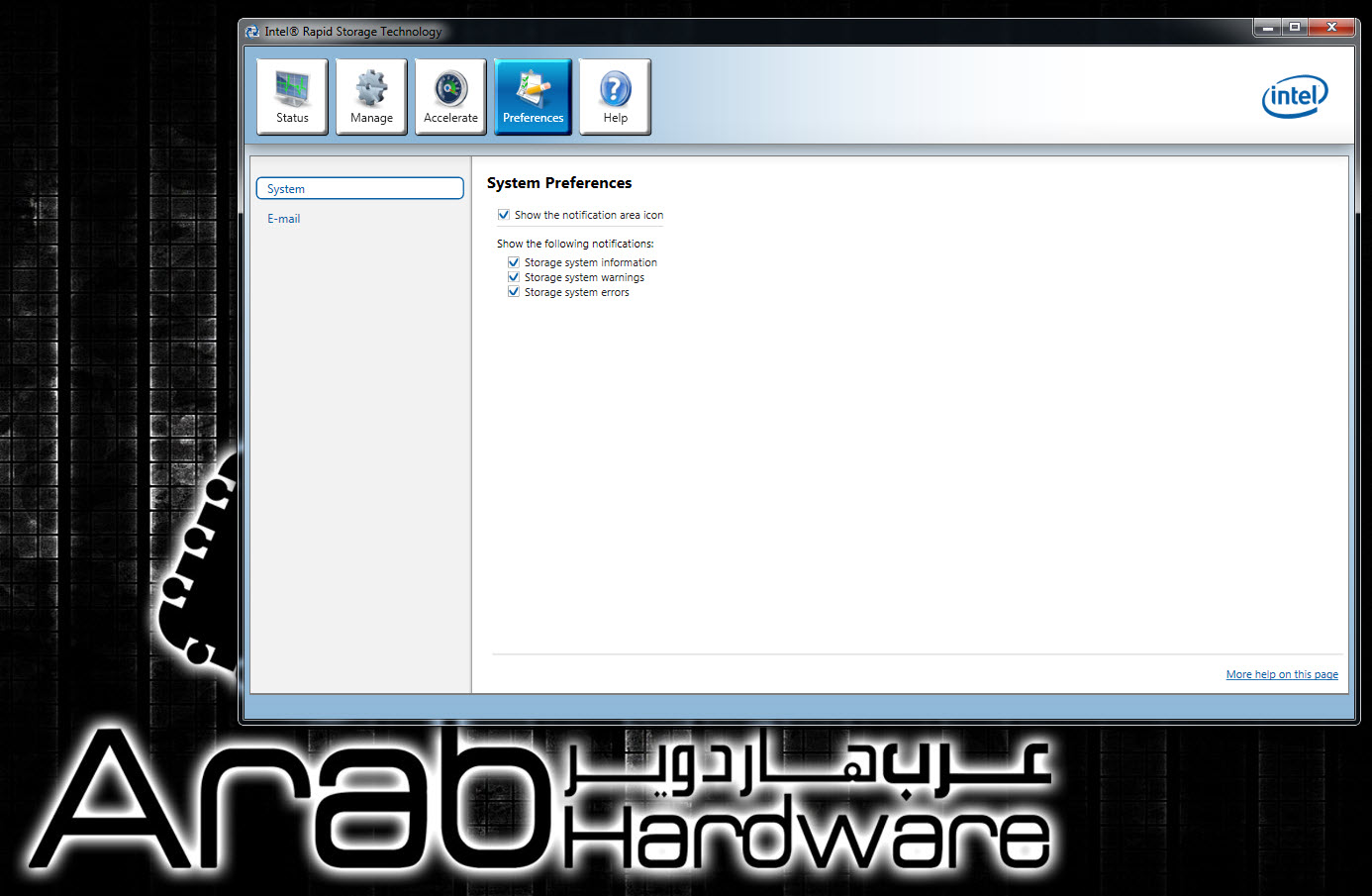

مبوبة Preferences نوضح ما يمكن تفعيله من رسائل خطأ من عدمها , مع امكانية ارسال رسائل الكترونية بكل Log يحدث فى المنظومة, وقائمة Help للمساعدة.

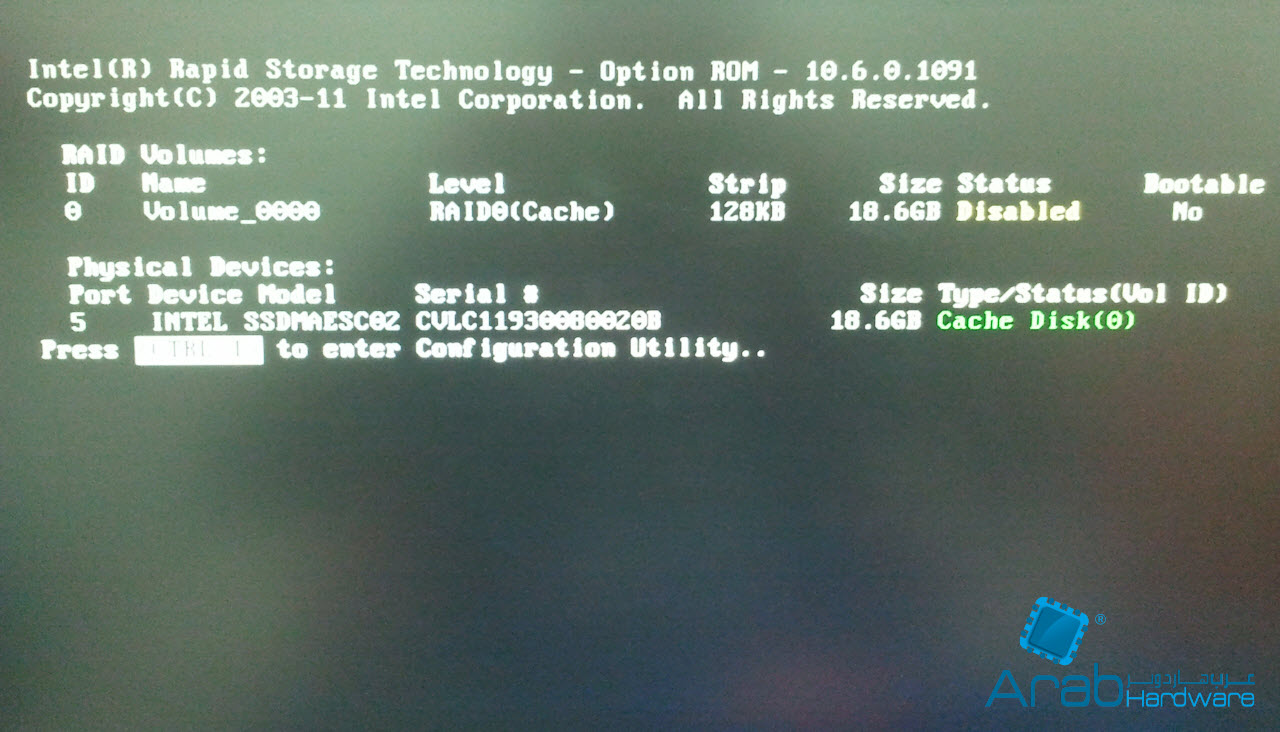

لكي نتأكد من قراءة النظام لل SSD على انه يقوم بال Caching  نرى هنا

نرى هنا بجانب اسم ال SSD إنه يوجد خيار باللون الأصفر هو Cache Disk(0) , هذا يدل على انه الخاصية تعمل بكل كفاءة.

نصائح بخصوص SRT.

هذه النصائح بناء على أكثر من تجربة لبناء المنظومة ومع الوقت اكتشفنا اهميتها عن غيرها

1 - يُفضل بناء المنظومة مع HDD سريع سرعته لا تقل عن 7200 لفة فى الثانية.

2 - القرص الصلب المراد تسريعه لبناء ال RAID عليه يُفضل ان يكون فى مقبس SATA مدعم انتل Z68 وليس من شريحة أخرى.

3 - للوصول إلي نتائج ممتازة ينبغى العمل على المنظومة لفترة ثم قياس أدائها , ال Caching يأخذ وقت ومع الاستعمال اليومي تزيد السرعة لا تقل.

4 - تحدث مشاكل كثيرة فى حالة التنقل من منظومة للأخرى بدون فك منظومة ال RAID, يُفضل فك منظومة ال RAID وبنائها مرة أخرى للبدء من الصفر.

5 - لفك منظومة ال RAID , لن تجدها مدعمة من ال BIOS, بكل بساطة فك كابل ال HDD للبيانات وضعه فى مكان اخر , ستجد المنظومة انتهت ويرشح لك الجهاز بناء منظومة جديدة كما أشرنا فى الأعلى.

6 - الخيار Enhanced ليس سريع كفاية مثل خيار Maximum , الخيار الأخير خصيصا السرعة معه ملموسة بشكل قوي جدا ولم نواجه معه اى اخطار تُذكر.

7 - ان يتم ال Caching من SSD مع SSD أخر لن يحسن النتائج كثيرا بل ربما يعرض البيانات للتلف بشكل أخطر من ال HDD.

منهجية إختبار SRT كانت هى قياس أداء القرص الصلب HDD بمفرده مرة ومرة بتفعيل SRT على وضعية Enhanced ومرة اخرى على وضعية Maximum, لقياس سرعة تشغيل النظام من الصفر كنا ندخل كل مرة أثناء القياس لتحميل ملفات الويندوز مباشرة , أى انه القياس يبدأ من مرحلة تحميل الملفات وليس من مرحلة تشغيل الجهاز , باقى برامج الاختبار مثل HD Tune Pro و AS SSD تم تركها على وضعها الافتراضى , كل برنامج تم قياسه ثلاث مرات للتأكد من حدوث Caching بشكل مناسب.

النتائج

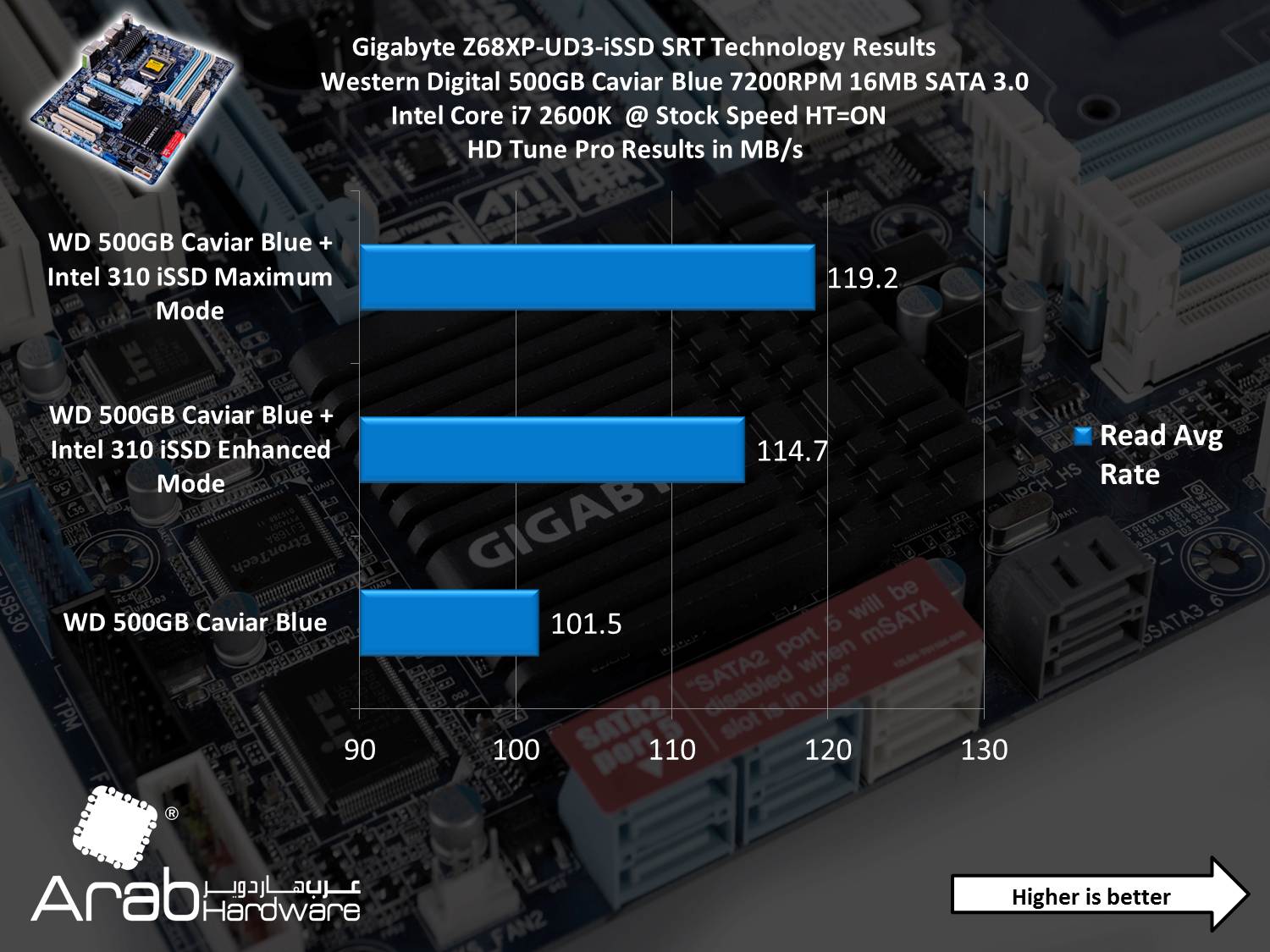

إختبار HD Tune Pro.

لم تختلف النتائج هنا بمعدل قوي الا فى تفعيل SRT فقط , لكن بمعدل أقل نسبيا فى حين يتم التحويل من وضعية للأخرى.

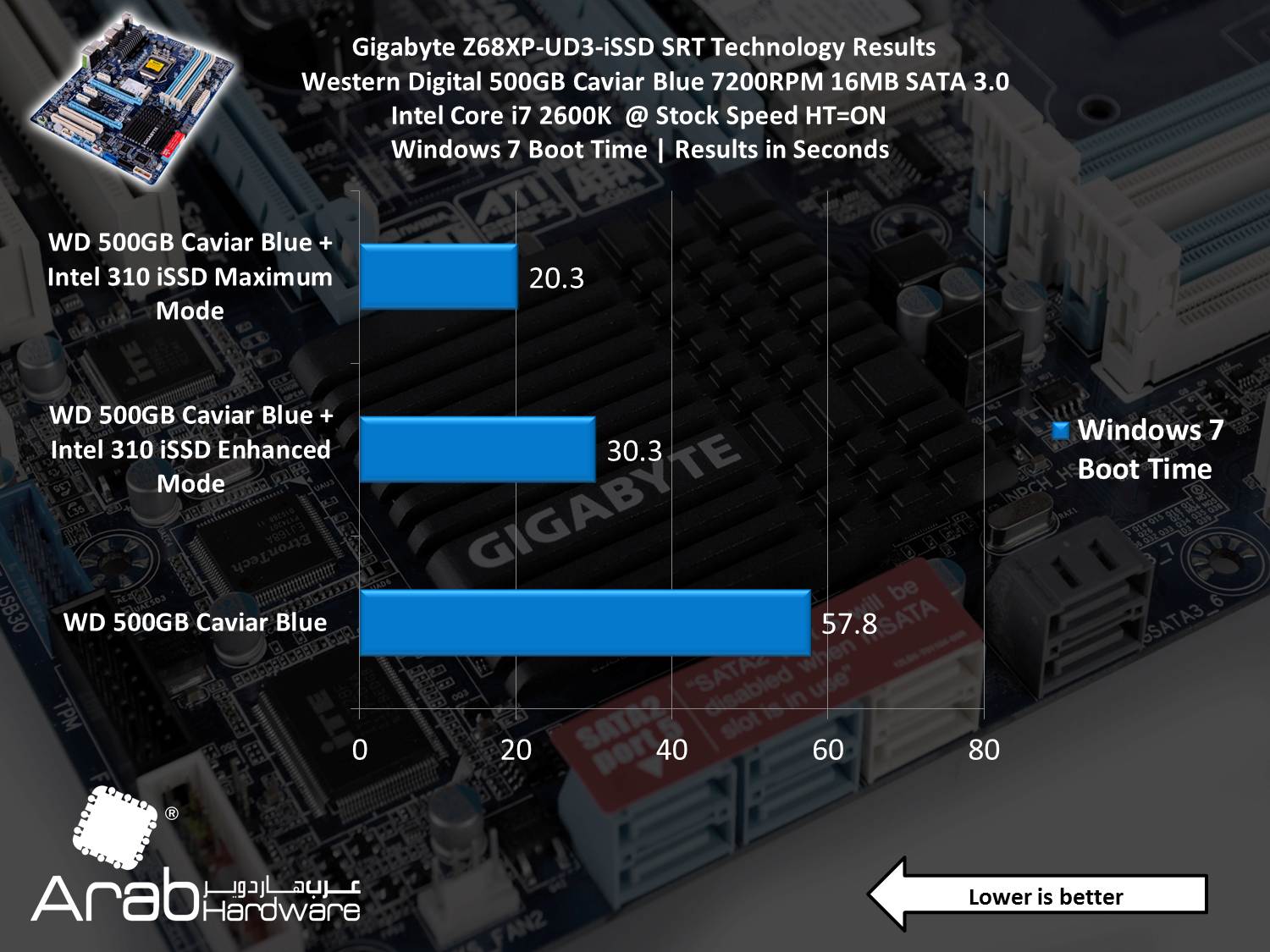

إختبار سرعة تشغيل نظام التشغيل.

هنا تألقت تقنية SRT بشكل لا يمكن إنكاره, مع ال HDD فقط كانت النتيجة أقرب لدقيقة كاملة , مع وضعية Enhanced حصلنا على تحسن يصل ل 95% من سرعة القرص فقط , مع التحويل لوضعية Maximum وصلنا لمعدل 20 ثانية فقط , هذا افضل بنسبة 142% من النتيجة الأصلية للقرص الصلب بمفرد و 33% أفضل من وضعية Enhanced.

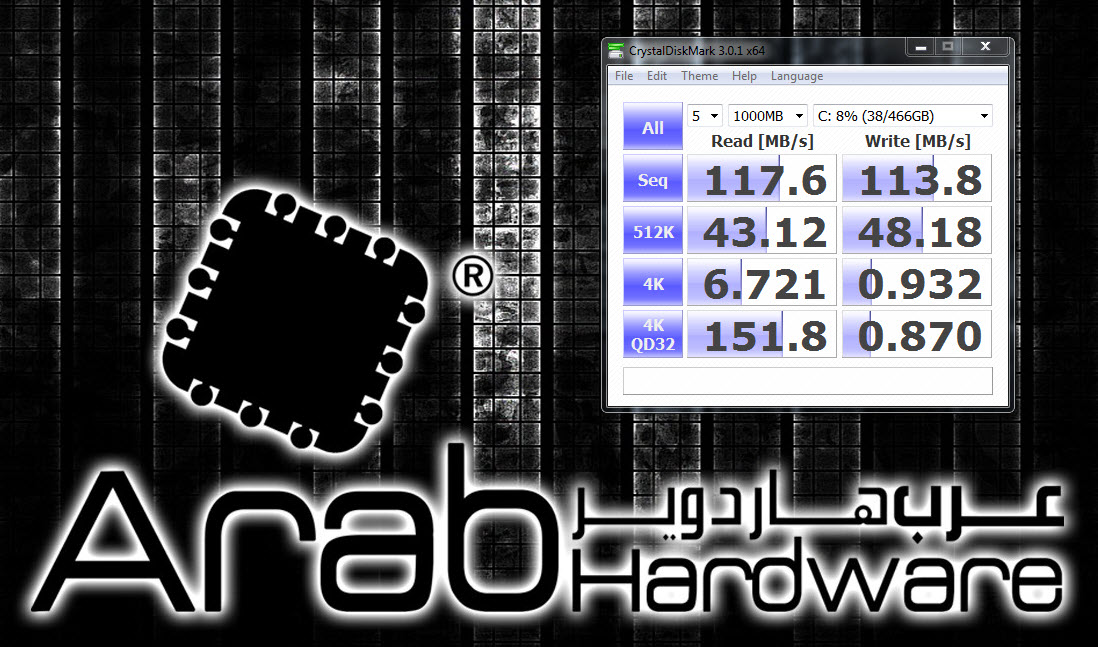

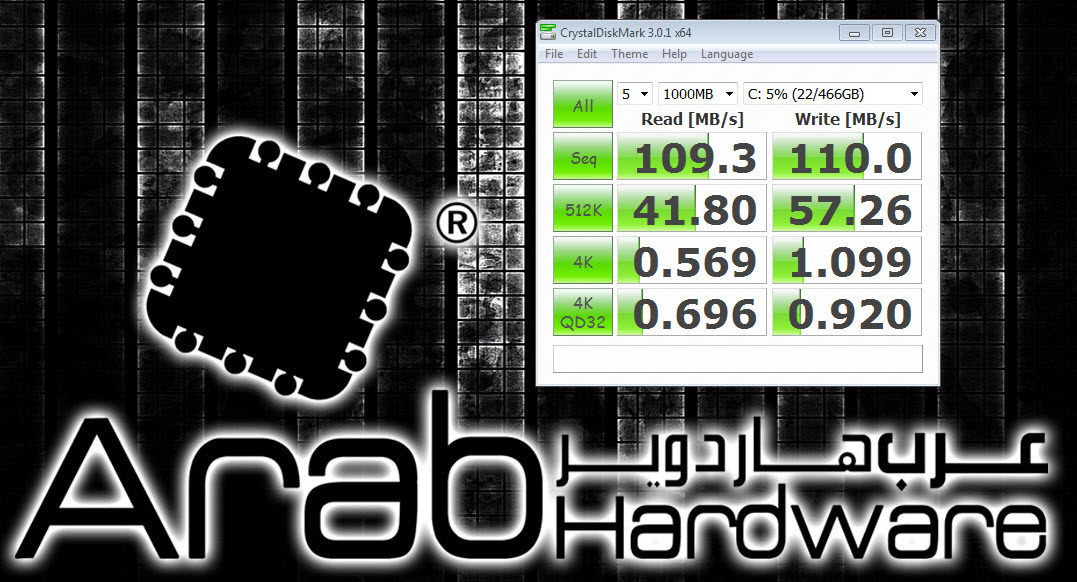

إختبار Crystal DiskMark.

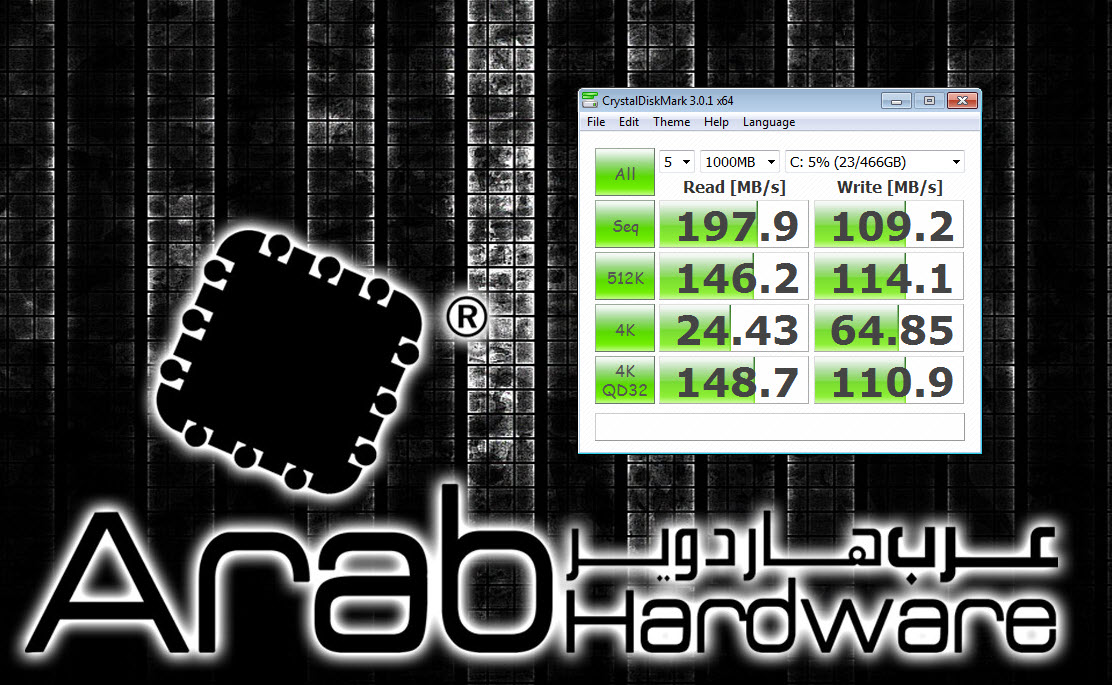

تتكلم هنا تقنية SRT بشكل صارخ وفج! فى حين تفعيل الخاصية على وضعية Enhanced لم يفرق كثيرا عن القرص الصلب بمفرده جائت وضعية Maximum بنتائج قاربت 96% أفضل من القرص بمفرده.

جرت العادة على أن يتم التفضيل بين اللوحات الأم على أساس ما لها من خصائص و ما بها من عيوب. و عند المقارنة بين لوحات تحمل نفس الشريحة الرئيسية نلاحظ أنه -غالباً- ما تكون النتائج متقاربة جداً, و أحياناً تكون متطابقة. و يضطر المستخدم للاختيار طبقاً لمواصفات خاصة في إحدى اللوحات دون الباقين مثلاً. هذه هو الحال مع اللوحات الأم, فالفجوة في الأداء بين لوحة و أخرى لا تكون كبيرة كما هو الحال مع المعالجات أو البطاقات الرسومية مثلاً.

نبدأ الاختبارات بتنصيب نسخة نظيفة من نظام التشغيل Windows 7 Ultimate X64 SP1 ثم تنصيب كافة التعريفات التي نحاول دوماً تحميل أحدث إصداراتها من على الموقع الرئيسيّ بعد أن نقوم بالبحث عن تحديث BIOS للوحة. بعد ذلك يتم تنصيب البرامج و الألعاب ثم تحديثها لآخر إصدارات متوفرة لحظة المراجعة. جميع الاختبارات التي نتبعها قابلة للتغيير بالزيادة أو بالحذف وفقاً لما يصلنا من تغذية راجعة من المستخدمين, و طبقاً لما نلاحظه من سلوكيات تلك البرامج و مدى صلاحيتها لتكون معيار للحكم.

مراجعة اليوم نظرا لخصوصيتها , قمنا بتفعيل SRT على وضعية Maximum.

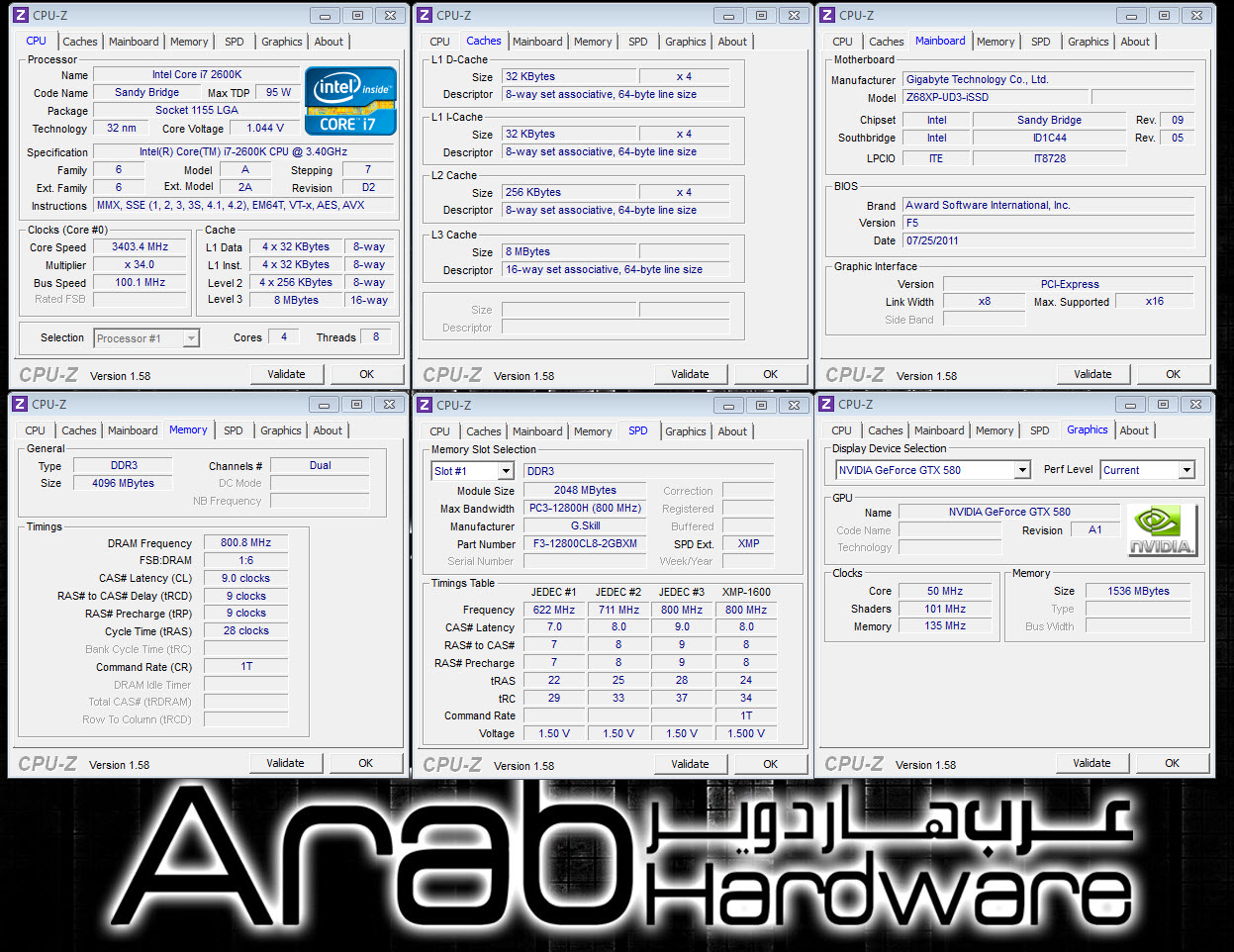

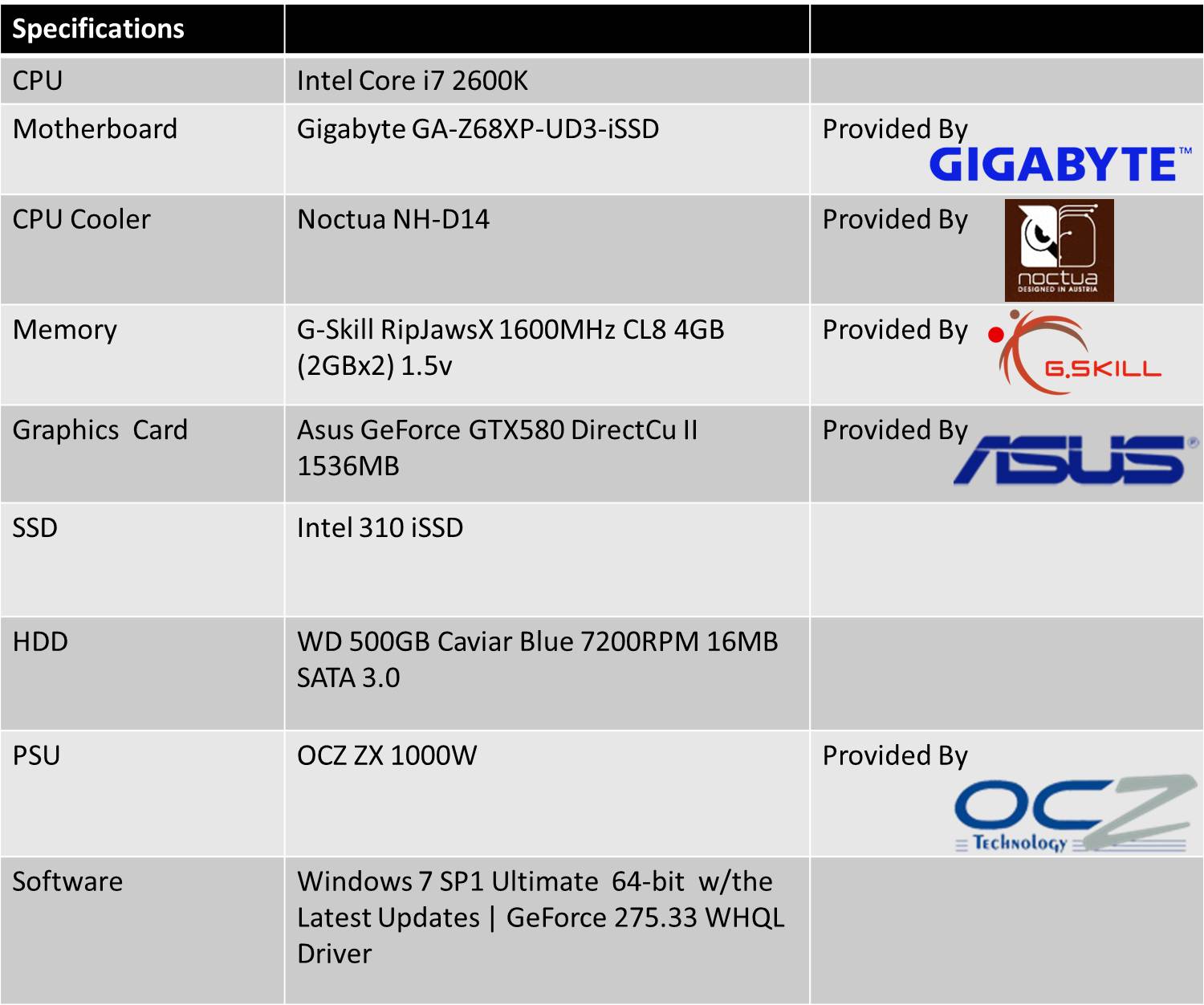

مواصفات جهاز الاختبار

البرنامج الذي لا يترك شاردة و لا واردة عن جهازك إلا أحاط بها علماً و وضع تقرير شامل بين يديك. بل يتخطى ذلك و يقدم للمستخدم أدوات فريدة لتقييم جهازه و قياس الأداء من خلال مجموعة من الاختبارات التي تشمل اختبارات للمعالج, الذاكرة, وسائط التخزين. يتميز البرنامج بالدقة في الاختبارات, و يتعدى ذلك بوجود قاعدة بيانات بها مجموعة من النتائج التي تم تخزينها مسبقاً حتى يسهّل عليك المقارنة مع الأنظمة الأخرى. البرنامج يحتوي على أدوات لتحليل مكونات الجهاز و تقديم تقرير شامل عنها, كما يوجد قسم خاص لعرض درجات الحرارة و الفولت لكل مكون من المكونات.

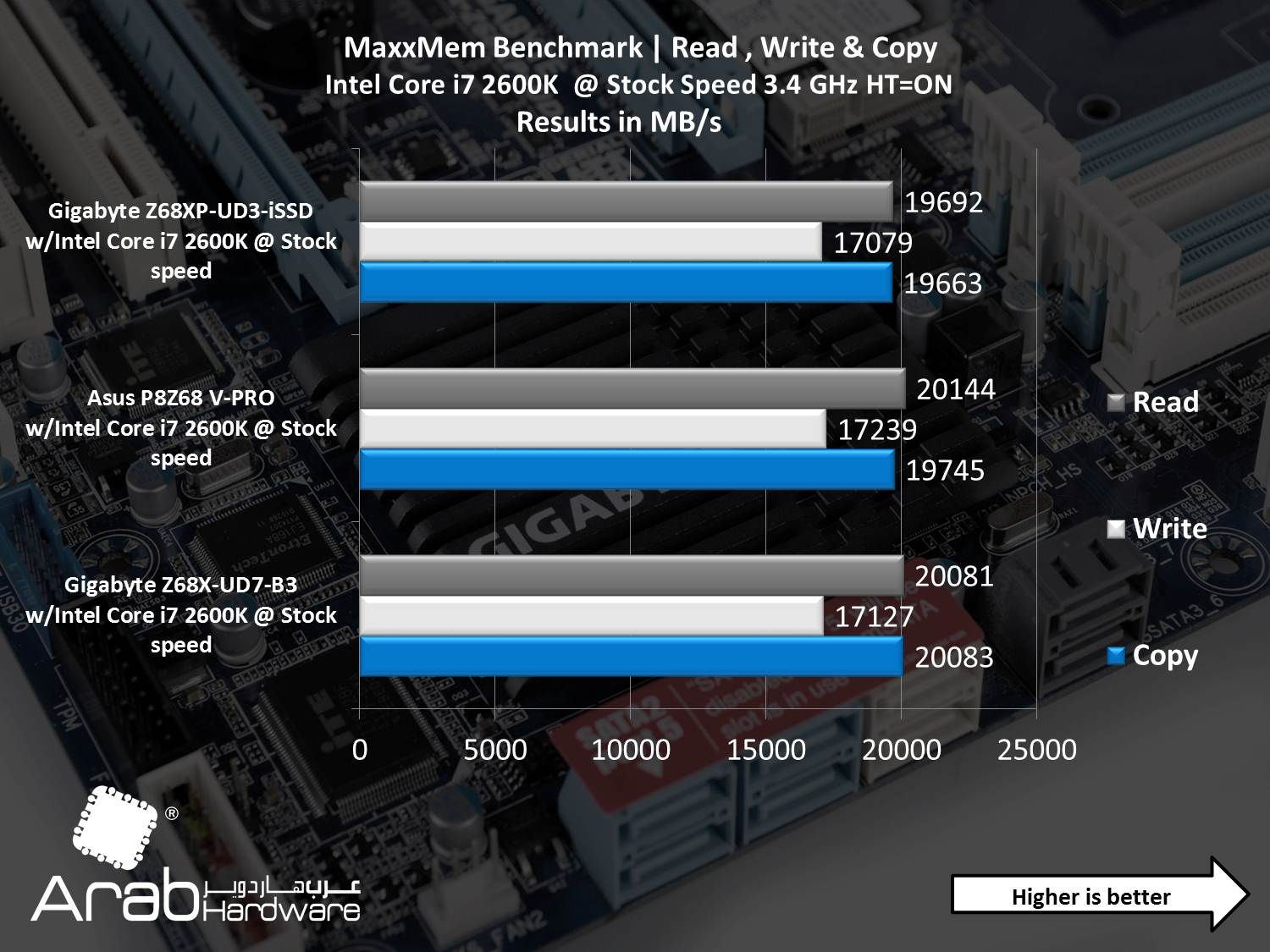

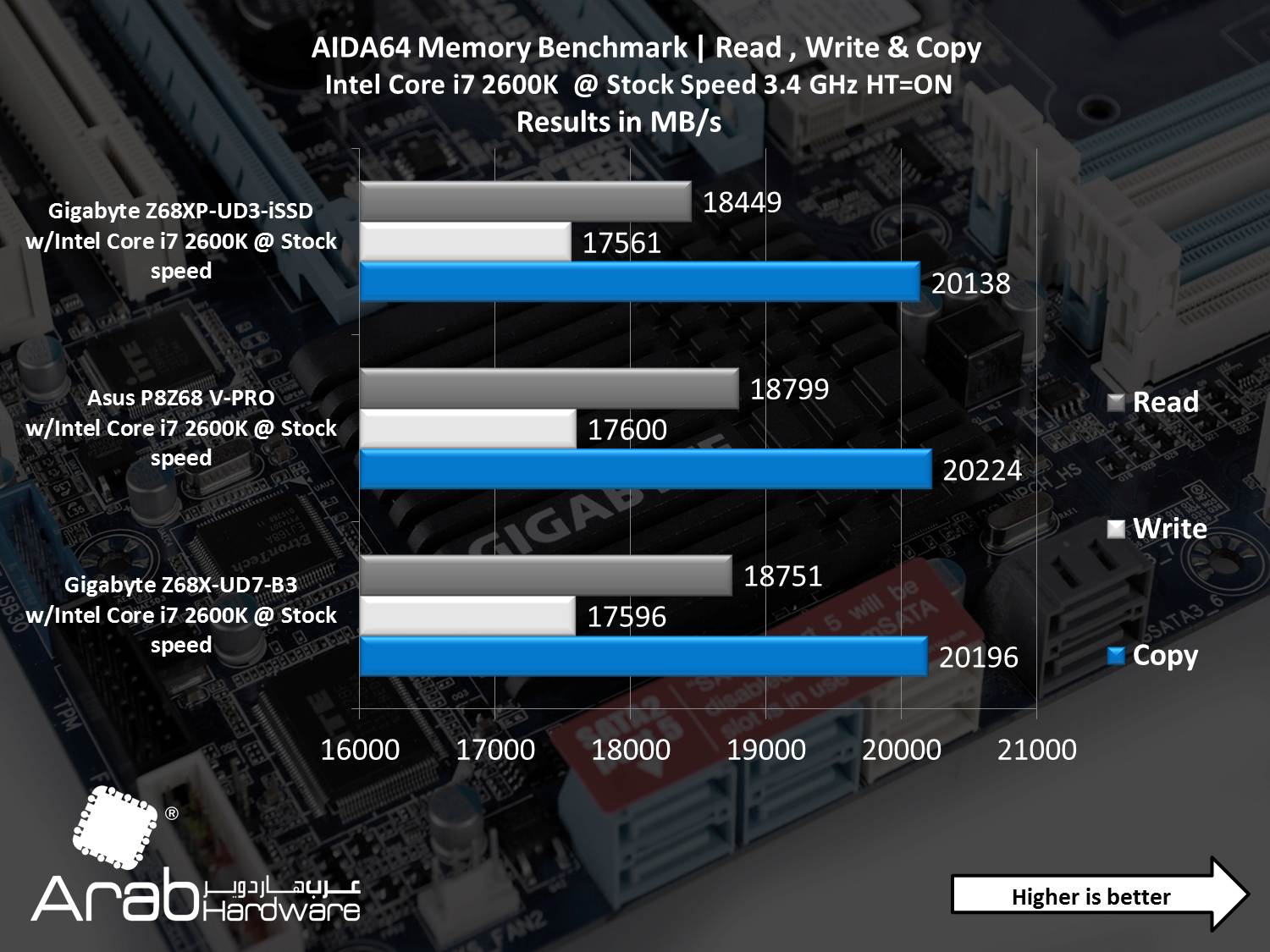

Memory Read, Write, and Copy

يقيس هذا الاختبار الذاكرة على مستوى (القراءة, الكتابة والنسخ) بالنسبة لأكثر مدى ممكن تحقيقه على هذه المستويات الثلاثة, الكود المسئول عن هذه المحاكة مكتوبة بالكود الثنائي الأشهر  Assembly وتم بعناية التدقيق فى هذا الكود ليتلائم مع كل معالج ممكن من AMD او Intel مع استخدام كل ما هو متاح من تعليمات برمجية للمعالجة بناء على بنية X86, MMX, 3DNow!, SSE, SSE2, أو SSE4.1.

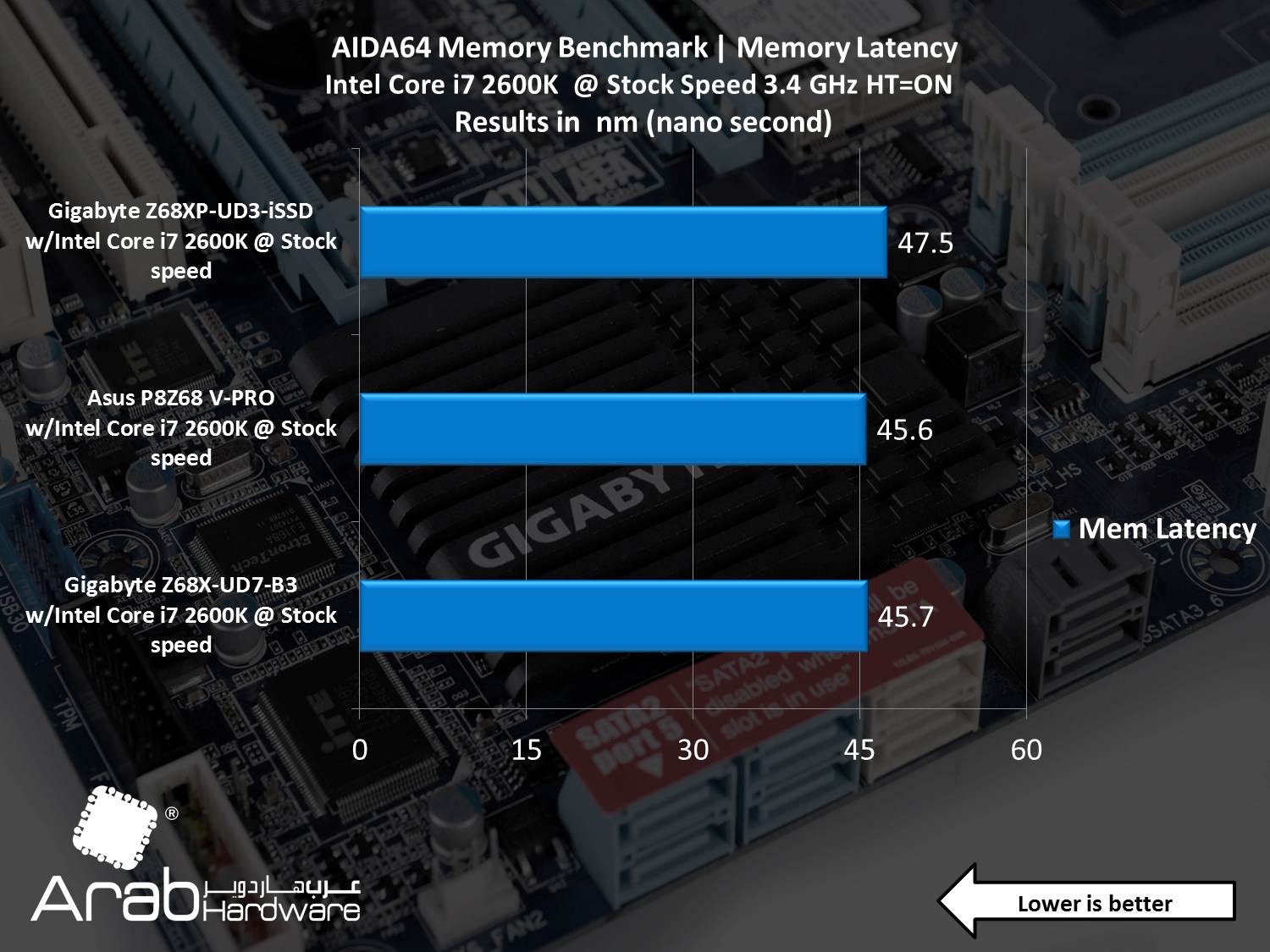

Memory Latency
يقيس اختبار التأخير للذاكرة Latency الوقت ما بين قراءة المعالج للبيانات من ذاكرة النظام, فهو أشبه بالوقت ما بين أمر القراءة حتى وصول البيانات الى المعالج.

تقريباً كل هذه الاختبارات داعمة لخيوط المعالجة المتعددة Hyperthreading, كما أنها داعمة للأنظمة متعددة المعالجات.

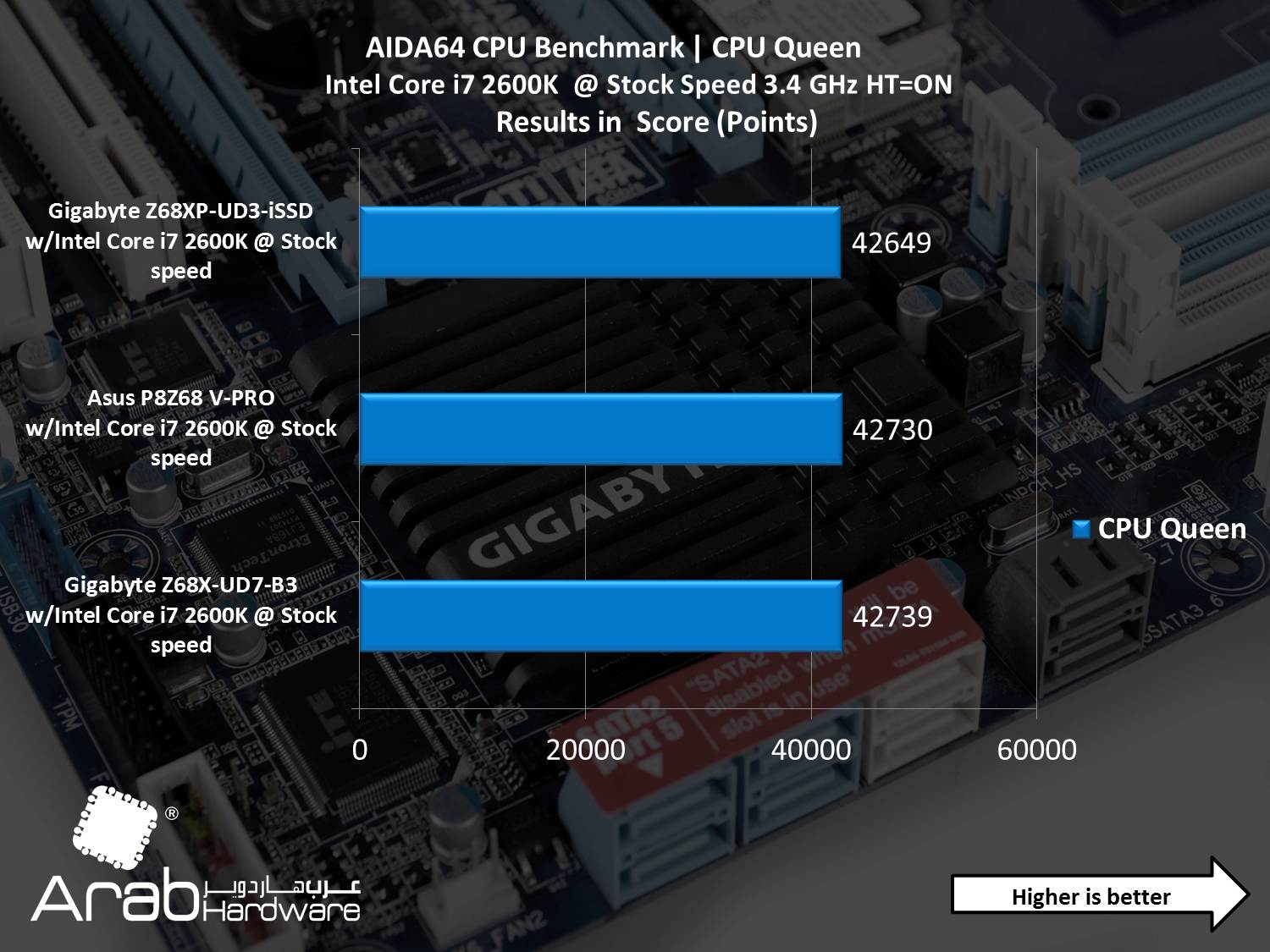

CPU Queen
لعل من أشهر الحركات فى لعبة الشطرنج هى مشكلة Queens Problem فى حالة ترقية كل عسكر الجيش إلى رتبة الوزير او Queen بالإنجليزية, فى تلك الحالة تتعقد اللعبة جدا نظرا لمرونة الوزير فى التحرك فى كل اتجاه ممكن فى اللعبة! يقيس هذا الاختبار قدرات المعالج على التنبوء بكل حركة ممكنة وهنا مبنية على وجود 10 وزراء سويا فى نفس رقعة اللعبة! مع كل التنبوءات الممكنة والاحتمالات القائمة , هذا الاختبار تحديدا يقيس قدرات المعالج على التوقع ومحاكاة اللعبة قدر الامكان, فلو افترضنا اننا وجود معالجين مختلفين بنفس التردد سويا, فالمعالج صاحب التقنيات الأكثر تعقيدا فى المعالجة هو صاحب أقل نسبة خطأ وبتالى يحصل على نقاط أكثر فى نتيجة الاختبار, فالمعالجة تتم من خلال Pipelines كلما قلت دوراتها قلت نسبة الخطا, فمثلا مع معالجين مختلفين من انتل والغاء خاصية ال HT, نجد معالج ب 20 Pipeline يتفوق على معالج ب 30 Pipeline مثلا, يقيس هذا الاختبار قدرات المتغيرات على شكل Integer وليست Float باستخدام خوارزميات MMX, SSE2, و SSSE3.

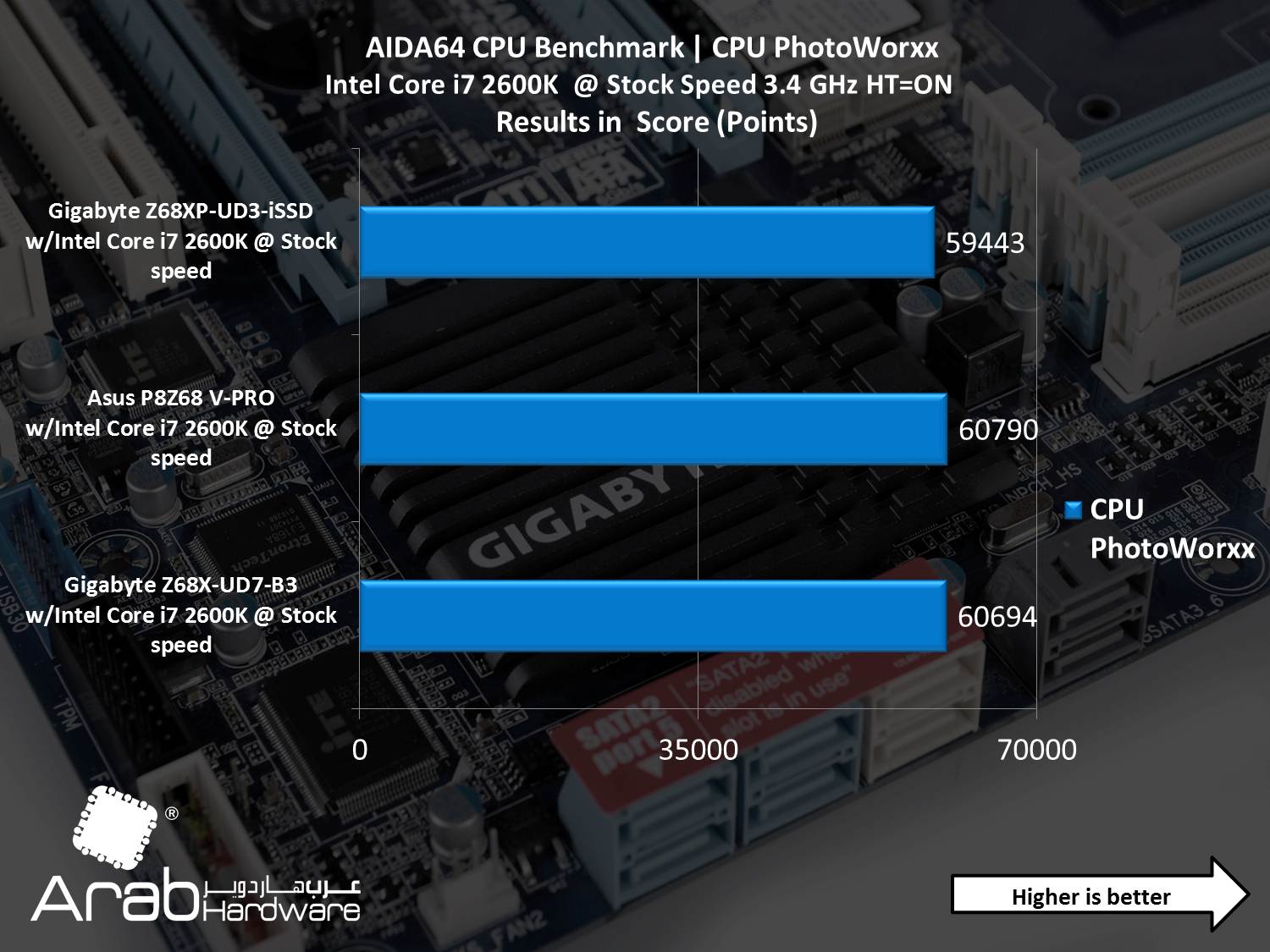

CPU Photoworxx
يقوم هذا الإختبار بتطبيق العديد من عمليات التصوير الفوتوغرافى على المعالج فى محاكاة للصور الرقمية نفسها من عمليات عديدة مثل Fill, Flip, Rotate, Coloring, Conversion, Crop,
يعتمد هذا الاختبار بدقة على كثافة مرور البيانات كقراءة وكتابة على الذاكرة, فلو تم الاختبار على معالج ثُماني الأنوية سستصارع تلك الأنوية على المعالج للحصول على حصة أكبر من الذاكرة لكل نواة, فيستحول معالج ثنائى الى نفس قوة الرباعي, لذلك هذا الاختبار يعتمد على دعم ال HT للتخلص من تلك المشكلة فهو مبنى على X86 فهو قادر على التفريق ما بين معالج متعدد الانوية ومعالجات متعددة على نظام واحد.

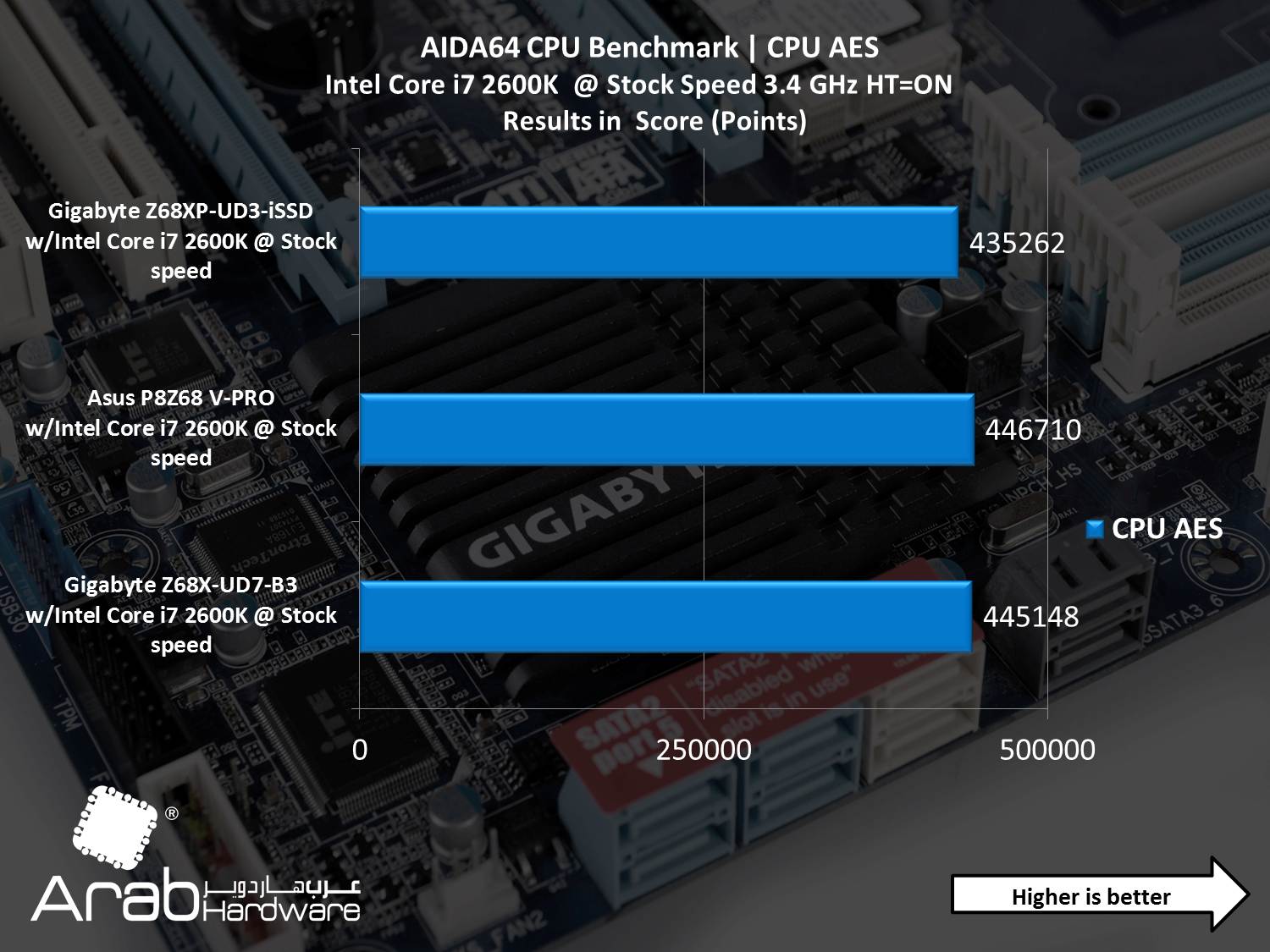

CPU AES
هنا يقيس الاختبار قدرة المعالج على التشفير بالطرق المعتادة, فهى مستخدمة فى برامج مثل 7z , RAR, و WinZip. ومع برامج أخرى متكاملة أكبر مثل BitLocker, FileVault و TrueCrypt.
الاختبار مبنى أيضا على تعليمات X86 مع دعم التسريع من المكونات الصلبة وليس عن طريق البرامج نفسها.

CPU Zlib
يقوم هذا الاختبار على نتيجة دمج اداء المعالج والذاكرة على حد سواء من خلال مكتبة ZLib للضغط, يستخدم هذا الاختبار خوارزمية X86 فقط لا غير مما يجعله يدرك الفارق الفعلى ما بين المعالج المتعدد الانوية الافتراضية HT والمعالج الحقيقي متعدد الانوية.

CPU Hash
التجزئة هنا هى كلمة السر, فباستخدام ال Assembly وخوارزميات MMX, MMX+, SSE, SSE2, AVX يتم اختبار قدرة المعالج فى كود معقد لتجزئة الملفات

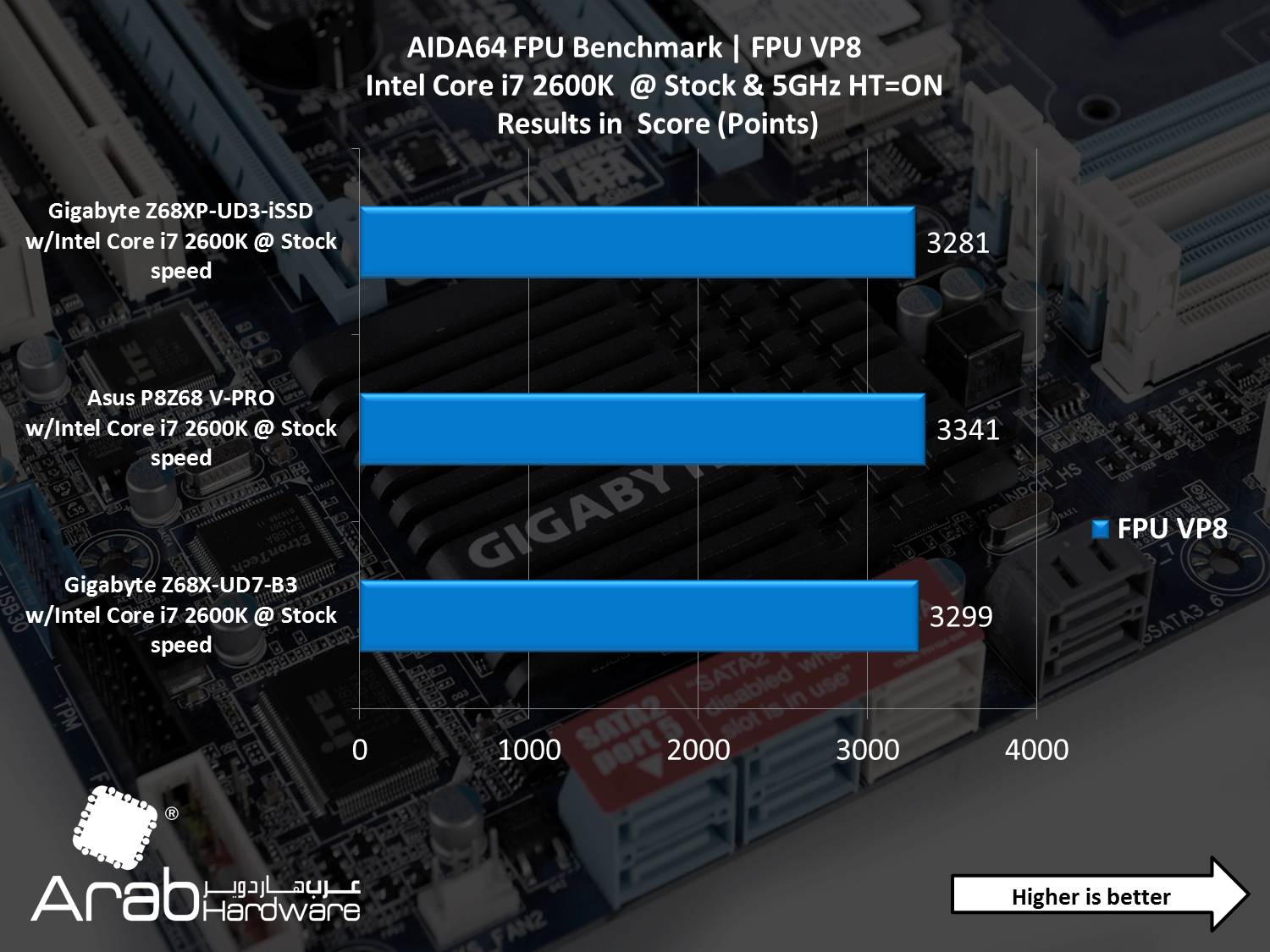

FPU VP8
هنا يتم قياس قدرة المعالج على ضغط الفيديو باستخدام Google VP8 ككودك, الكود المستخدم هنا لا يختلف كثيرا عن سابقيه خاصة انه هنا الجودة فى صورة الفيديو هى الأهم مما يضع المعالج أمام اختبار ليس بالهين.

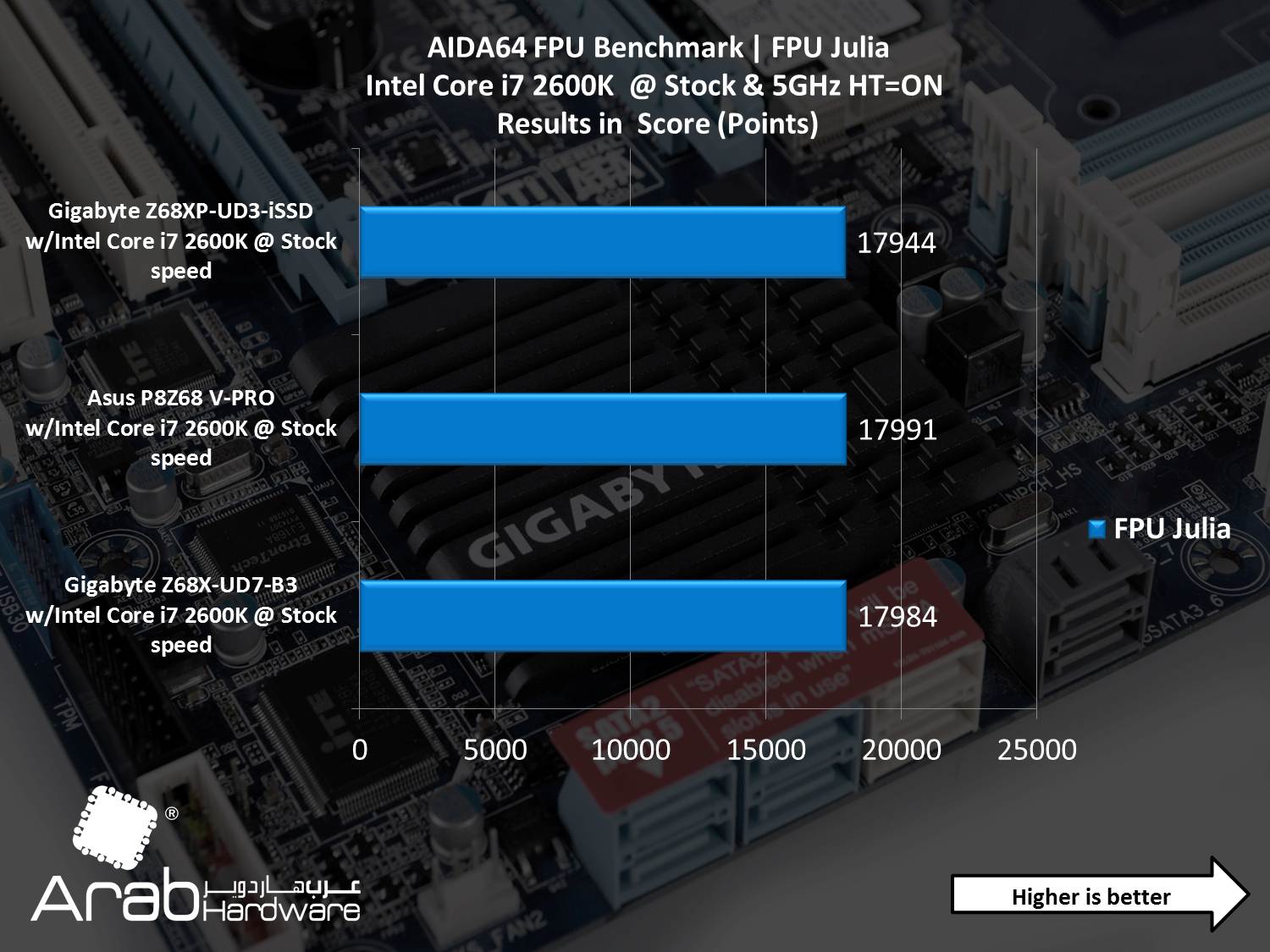

FPU Julia
يقوم هنا لاختبار بالتركيز على اختبار قدرة المعالج على المرور من خلال سلسلة متكررة من الرسمة الشهيرة Julia عن طريق رسمها من خلال النقاط العائمة Floating Points, فى بيئة عمل 32بت والكود المسئول عن هذه المحاكة مكتوب بالكود الثنائي الأشهر  Assembly وتم بعناية التدقيق فى هذا الكود ليتلائم مع كل معالج ممكن من AMD او Intel مع استخدام كل ما هو متاح من تعليمات برمجية للمعالجة بناء على بنية X86, MMX, 3DNow!, SSE, SSE2, أو SSE4.1.

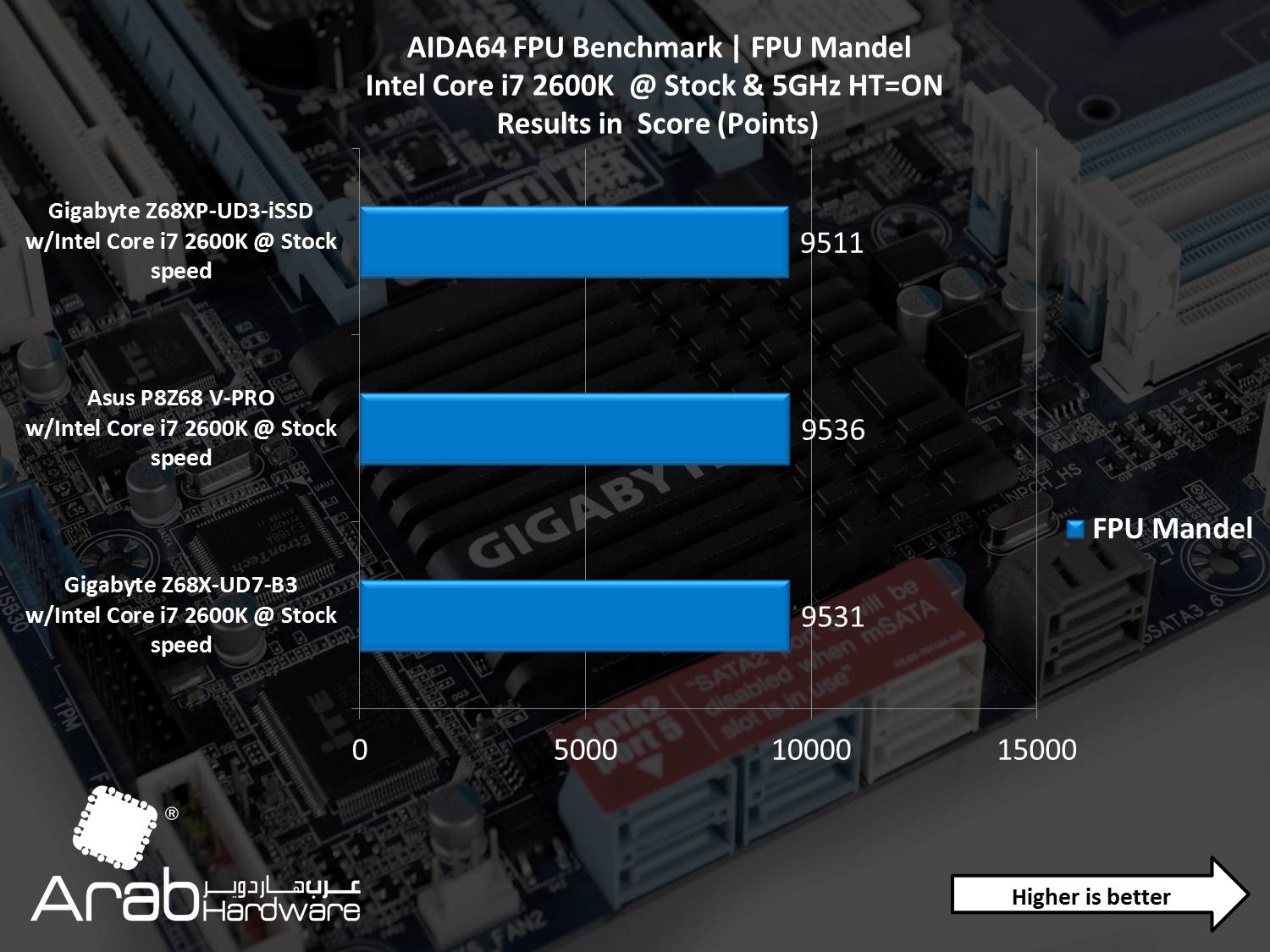

FPU Mandel
اختبار ماندل هنا يقوم يضعف ما سبق فى اختبار Julia فى بيئة 64 بت من خلال حوسبة الرسمة الشهيرة المعقدة للكسور Mandelbrot مع نفس طريقة تكويد الكود السابق.

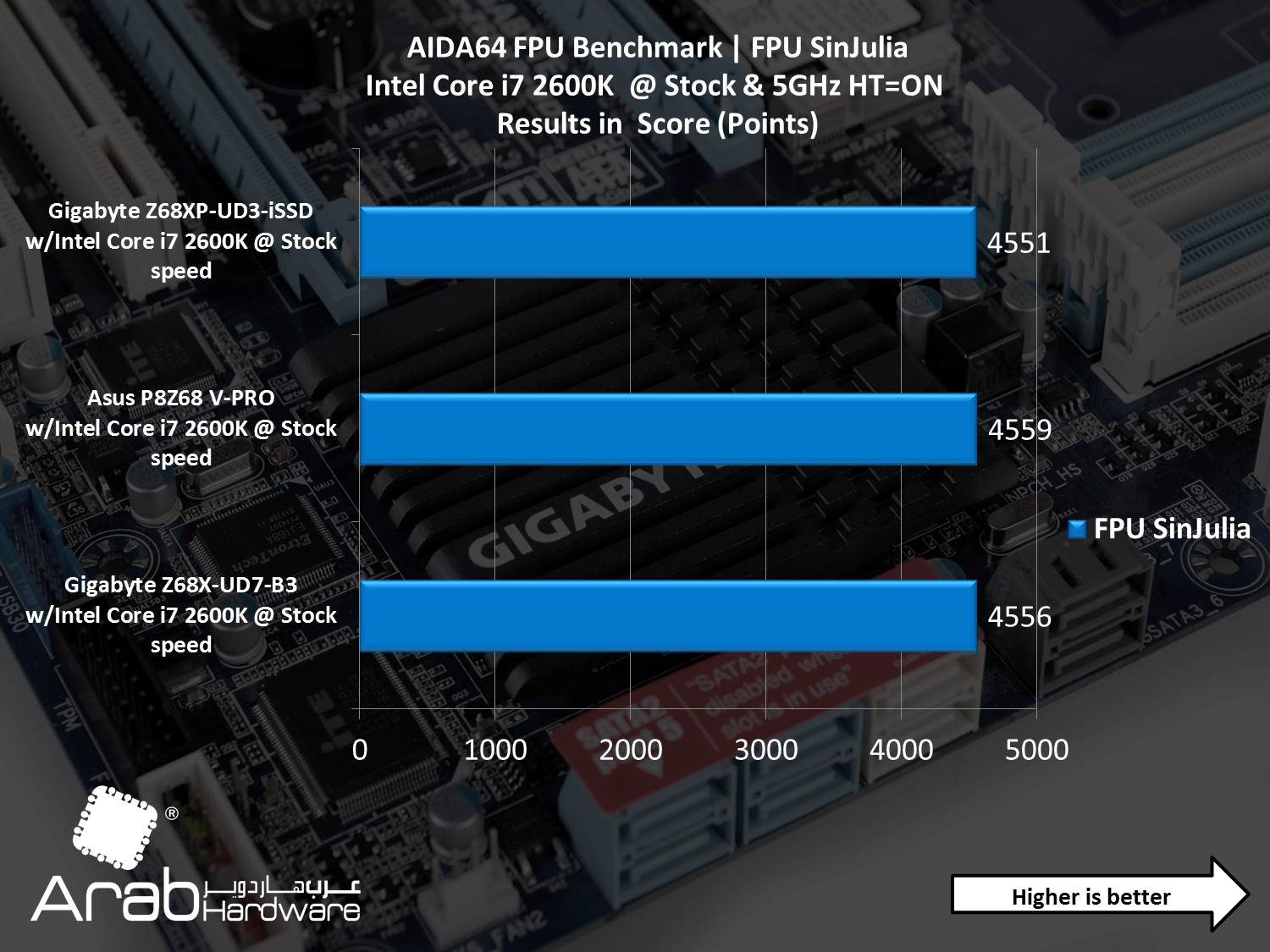

FPU SinJulia
هذا الاختبار يعتمد على قياس الدقة الممتدة لمتغيير ال Floating وهو أقوى من Integer لقابليته لتقبل الكسور العشرية الممتدة تصل الى 80بت!! كل هذا يتم من خلال رسم اطار واحد فقط من الرسمة الأشهر فى التعقيد Julia, مع نفس ما سبق من كود بنفس طريقة كتابته.

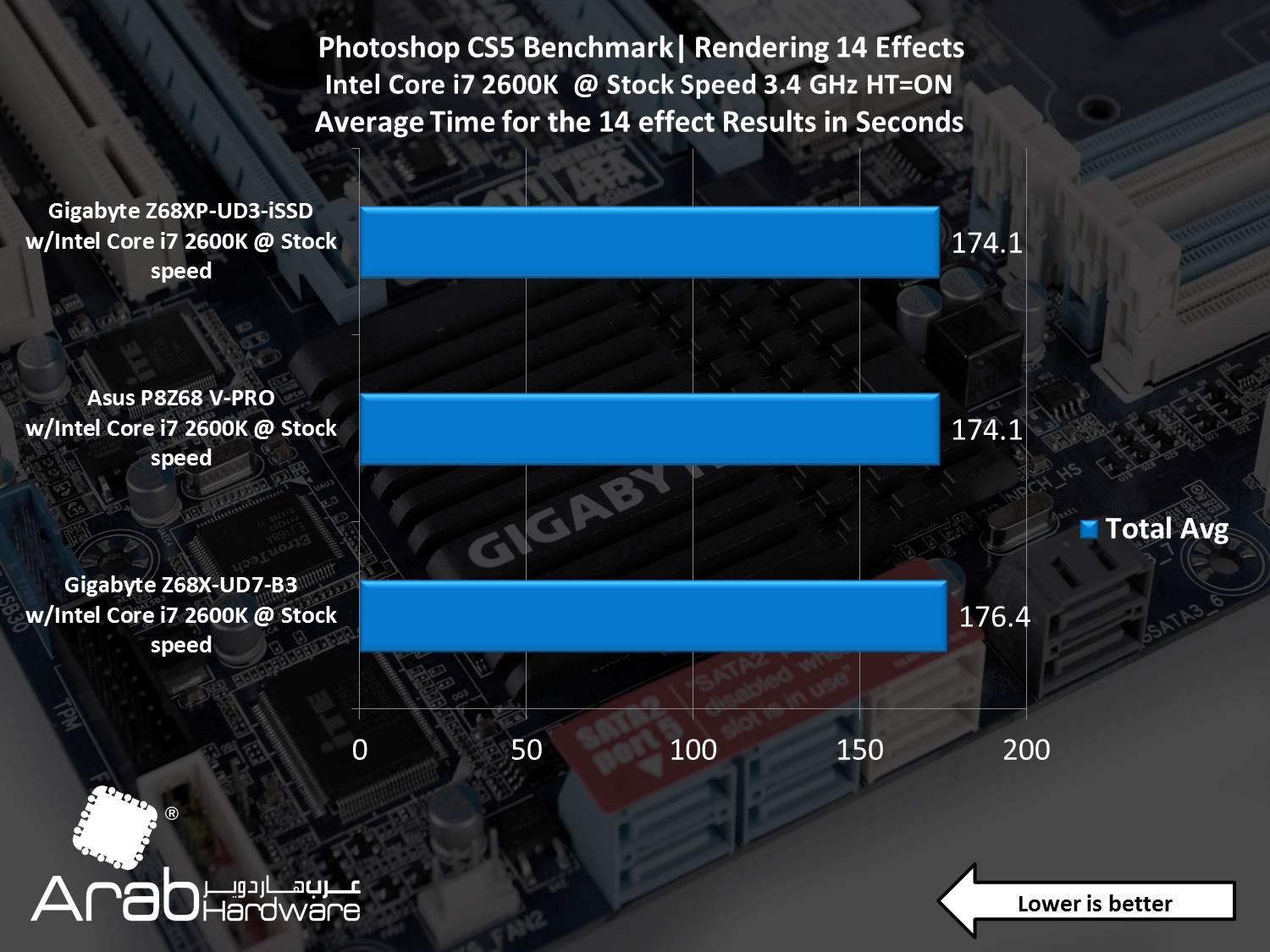

أدركنا أن فئات المستخدمين لا تقتصر على اللاعبين و المبرمجين فحسب, و إنما تشمل المصممين أيضاً. و انطلاقاً من محاولاتنا المستمرة لتغطية متطلبات كافة الفئات, نقدم لكم هذا الاختبار الذي نستخدمه للمرة الأولى. هذا الاختبار مبني على الطريقة التي يتبعها الإخوة الزملاء في موقع HardwareHeaven حيث يستخدمون أداة في غاية القوة لاختبار قوة المعالج و سعة الذاكرة. يقوم هذا الاختبار الذي يتم بشكل تلقائيّ مبرمج مسبقاً بتطبيق خمسة عشر تأثيراً مختلفاً على صورة بحجم 109 ميجابايت, و يتم تحديد الوقت المستغرق لإنهاء تلك الاختبارات عن طريق خاصية قياس الوقت المدمجة مع Photoshop. بعد الانتهاء من كل الاختبارات نقوم بجمع الوقت المستغرق لكل الاختبارات.

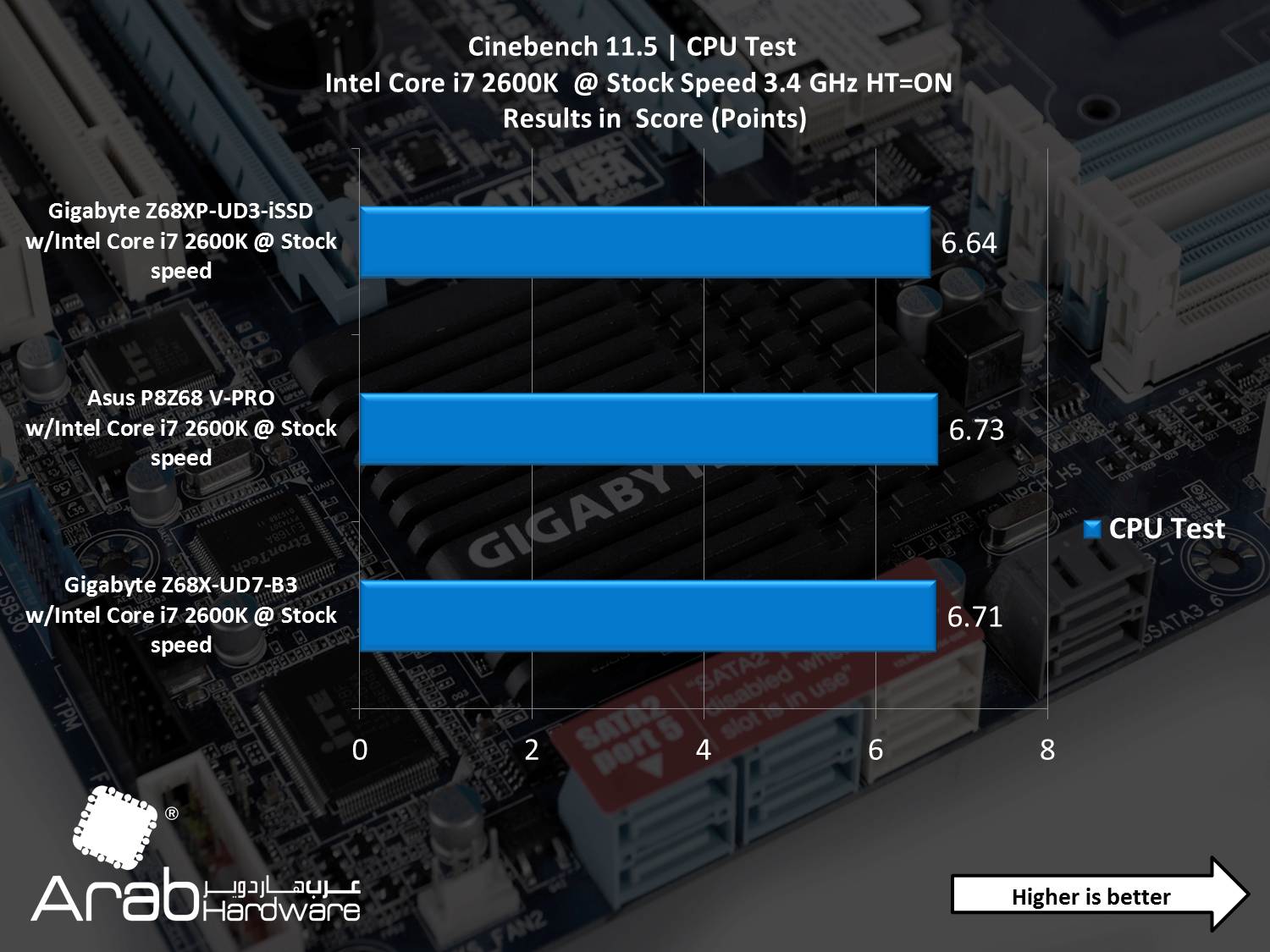

أحد أشهر برامج اختبار أداء المعالجات الحديثة, يعتمد في بنيته على برنامج التصميم السينمائي الشهير Cinema 4D. عندما نختار الجزء الخاص بقياس أداء المعالج فإن البرنامج يقوم بعرض Render لمشهد مصمم خصيصاً للضغط على المعالج و استغلال كافة الموارد المُتاحة له عن طريق تسخير قوة المعالج لتغيير الإضاءة و الظلال و غيرها من المؤثرات التي يتم تطبيقها على الصورة. سيقوم البرنامج بالضغط على المعالج مستخدماً كثير من الخوارزميات و الأوامر التي تضمن الاستفادة الكاملة من أنوية المعالج, و يستطيع البرنامج التعامل مع 16 معالج في نفس الوقت, أو 16 نواة. النتائج التي يعطيها البرنامج لا تتأثر بنظام التشغيل مما يجعله اداة جيدة للاختبارات.

طريقة الاختبار: يتم إجراء الاختبار على النمط X CPU للضغط على كافة أنوية المعالج.

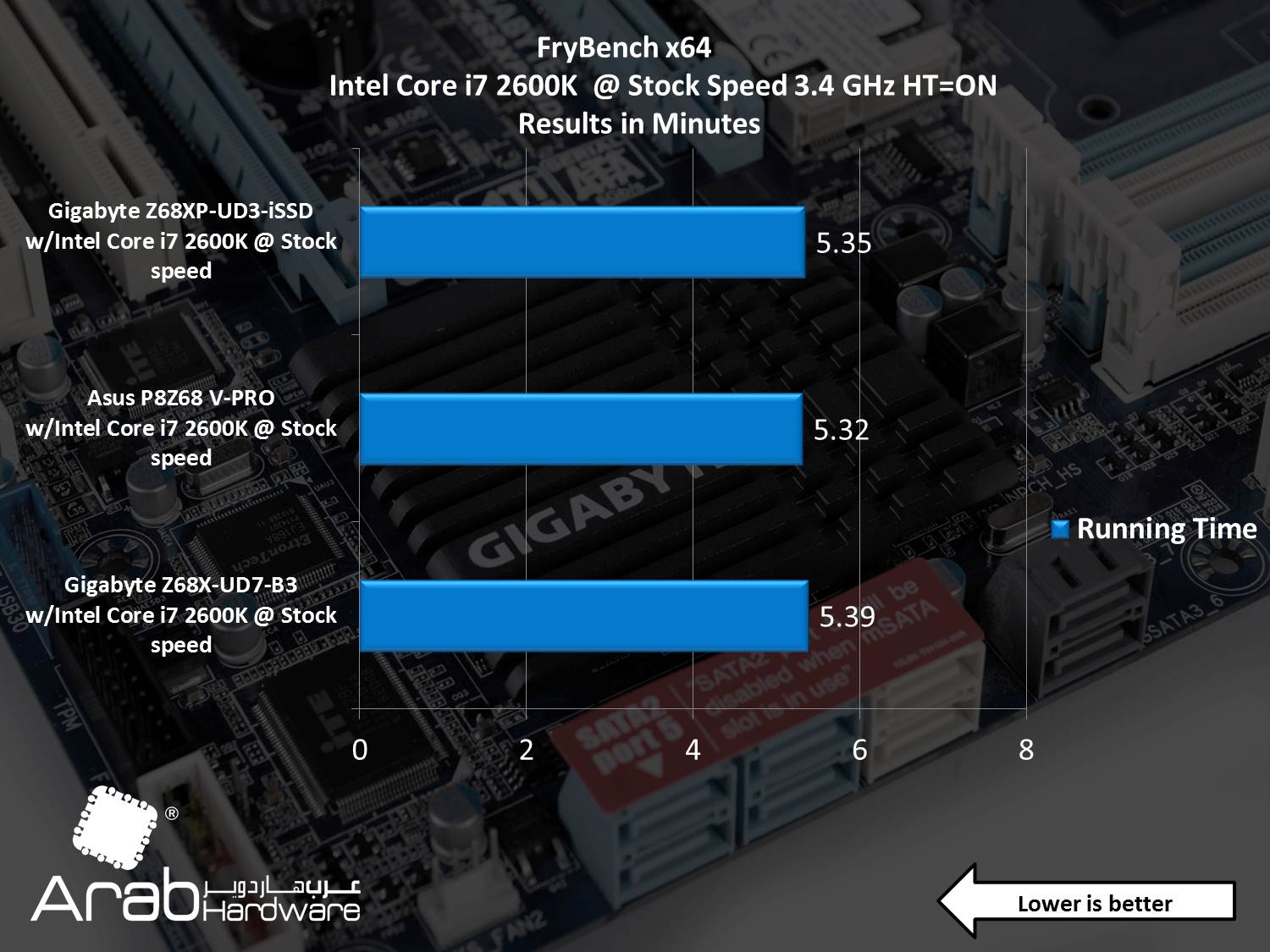

الإصدار الأحدث من البرنامج الذي يستغل كافة موارد المعالجة في الحاسوب لعرض "Render" مشهد ثلاثيّ الأبعاد و هو ما يعمل على الضغط بشدة على المعالج. يستطيع البرنامج التعامل مع 64 خيط من خيوط المعالجة Thread. المشهد الذي يتم تقديمه يحتوي على أكثر من ألفيّ وحدة, و الذين بدورهم يحتوون على ما يقارب ثلاثمائة ألف مضلع. كما يتم تطبيق العديد من المؤثرات على المشهد مثل تغيير الإضاءة و الظلال و تنعيم الحواف Antialiasing ثم يتم عرض النتائج على هيئة نقاط.

عندما نقول أن هذا البرنامج معتمد على محرك Fryrender فإن أول ما يتبادر لذهن القارئ هو: "سأتخطى هذا الاختبار, فهو يهم المصممين فقط, و ليس أنا". إلا أن هذا الاختبار تحديداً يجب أن يكون محل اهتمام كثيرين؛ حيث أن البرنامج هو واحد من أثقل البرامج و أشدها ضغطاً على المعالج المركزيّ فهو لا يترك جزءاً صغيراً من أنوية المعالج دون استغلال قوتها بشكل كامل, يستنزف المعالج المركزيّ بشكل قد لا يفعله برنامج آخر في نفس المجال. اعتمدنا على البرنامج في تقديم تصور حقيقيّ لكمية الطاقة الحاسوبية التي يستطيع الجهاز تقديمها.

USB3.0

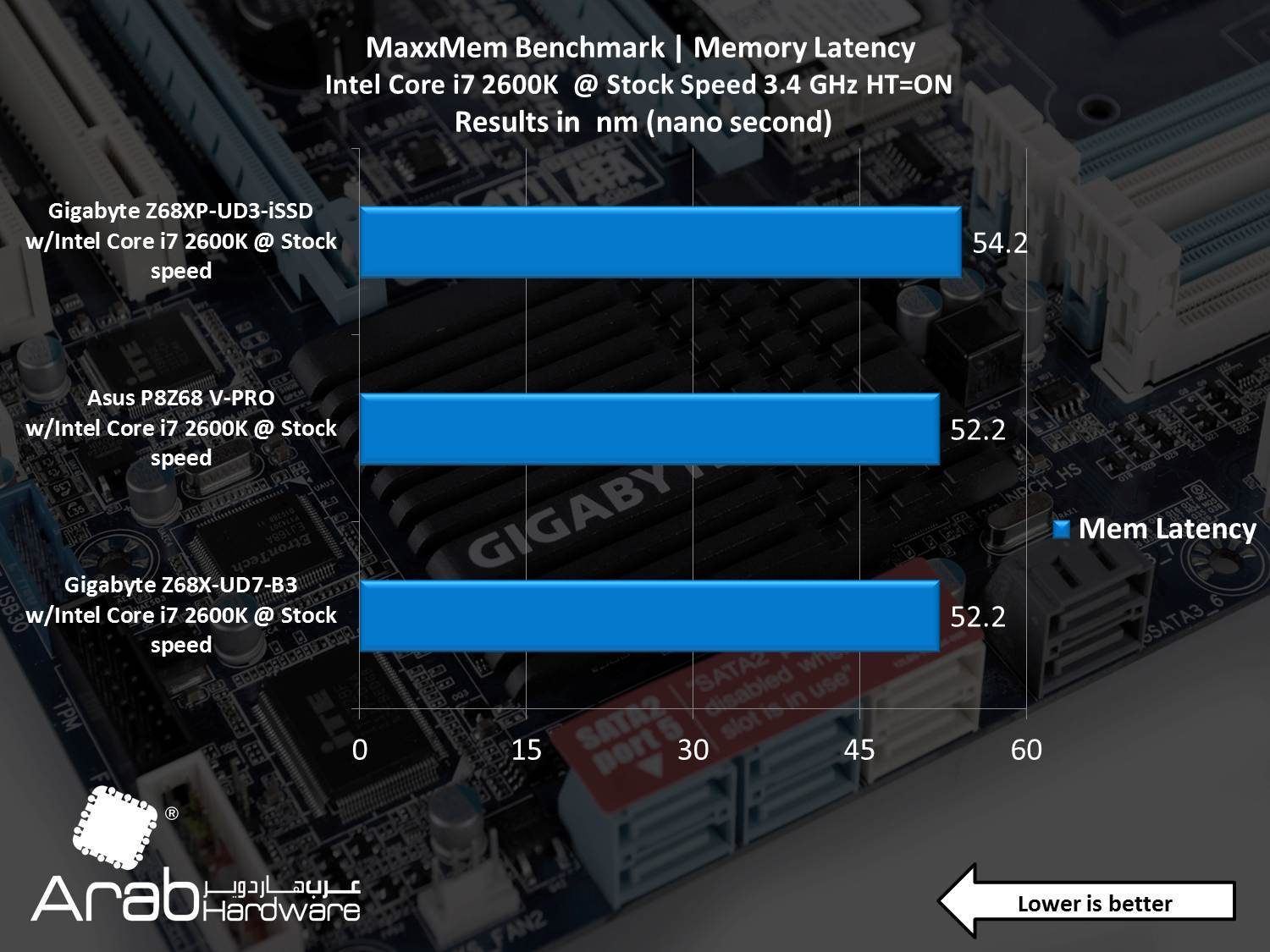

برنامج متخصص في اختبارات الذاكرة RAM. يقدم تقرير سريع عن سرعة القراءة, و الكتابة, و النسخ. كما أنه يقدم تقييم لمعدل التأخير.

البرنامج الذي يقدم 28 اختبار لتقييم أداء الحاسوب, البرنامج الذي يحتوي على ست حزم من الاختبارات لتشمل كافة قطع الحاسوب. يقدم البرنامج تصور عن أداء الحاسوب من خلال مجموعة من الاختبارات الشاملة, نعتمد في مراجعات اللوحات الأم على اختبار المعالج و الذاكرة RAM. في اختبار المعالج يقوم البرنامج بكثير من العمليات الحسابية, و الضغط, و التشفير مستخدماً أوامر SSE و !3DNow. بينما يقوم باختبار سرعات القراءة و الكتابة في اختبارات الذاكرة RAM.

أحدث مولود من عائلة FutureMark المتخصصة في تصميم و انتاج برمجيات اختبار قوة الحاسوب. يستخدم البرنامج أكثر من 25 اختبار منفصل لقياس أداء الحاسوب في كافة العمليات التي يقوم بها المستخدم يومياً مثل تصفح الانترنت, تحرير الملفات النصية, تعديل ملفات الفيديو و الصور, و قياس أداء وسائط التخزين. البرنامج مصمم خصيصاً للعمل على بيئة نظام Windows 7. قمنا باختبار كافة المكونات باستثناء بطاقة الرسوميات لأنه في كافة الأحوال سنقدم اختبار خاص للرسوميات فيما بعد.

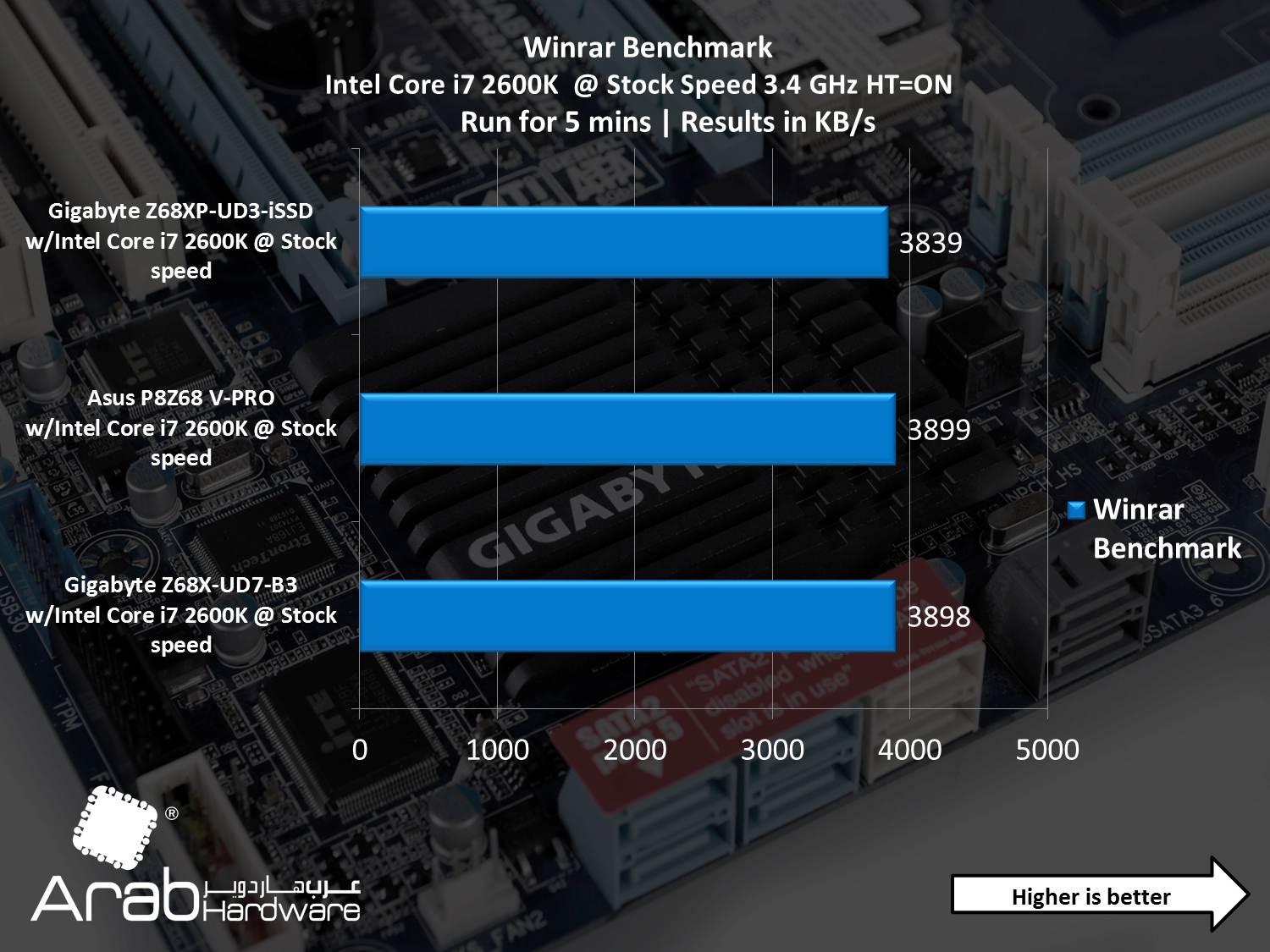

برنامج فك الضغط الشهير أضحى واحد من البرامج التي نعتمد عليها في كل مراجعاتنا تقريباً, المميز في البرنامج أنه لا يعتمد على سرعة القرص الصلب عند إجراء الاختبارات مما يجعله وسيلة جيدة لاختبار أداء المعالجات و الذاكرة و اللوحات الأم. يقوم البرنامج بضغط بيانات عشوائية يتم تحميلها على الذاكرة RAM مما يجعله مختلف بشكل أو بآخر عن برامج الاختبارات النظرية. إلا أنه على الجانب الآخر لا يمكن اعتباره مقياس لأداء الجهاز على البيانات الحقيقية حيث أن البيانات التي يتم توليدها عشوائياً قد تكون مختلفة عن البيانات التي يتعامل معها المستخدم.

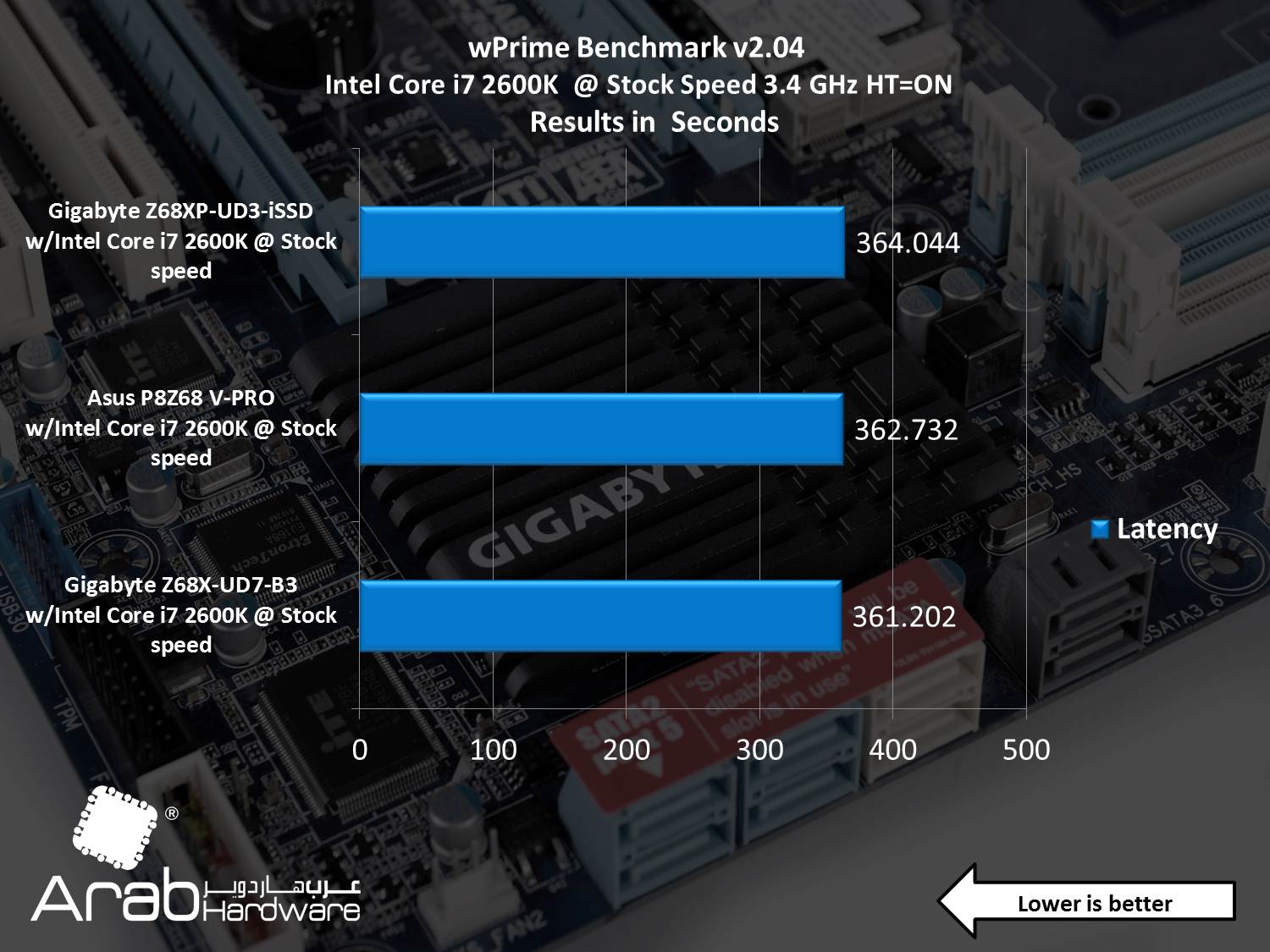

أحد البرامج الموجهة لقياس أداء المعالجات المركزية بشكل أكبر؛ حيث أنه يستطيع التعامل مع خيوط المعالجة المتعددة Multithread. يعتمد البرنامج على اجراء مجموعة من العمليات الحسابية المعقدة عبر حساب الجذر التربيعيّ داخل مجموعة من المعادلات الرياضية المعقدة. يشكل البرنامج حملاً كبيراً على المعالجات متعددة الأنوية, و يعطي في النهاية تقييم يمكن الاعتماد عليه في تقييم أداء المعالجات.

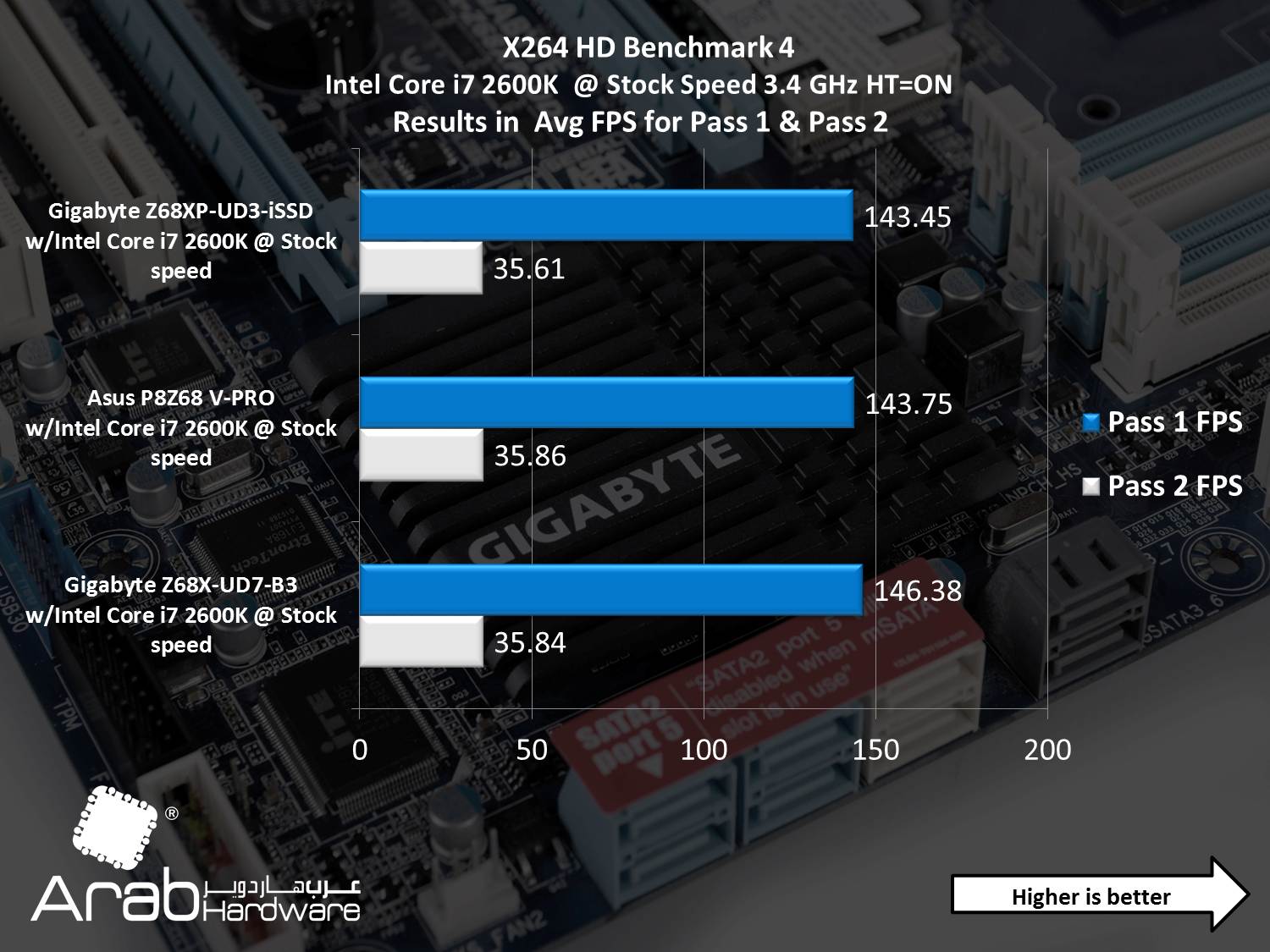

تحويل و تحرير الفيديو أحد العوامل التي تؤخذ بعين الاعتبار عند قياس أداء الحاسوب. و لا شك أن حزمة الترميز Codec X264 أصبحت الآن هي الأكثر شهرة بين حزم الترميز, كما أنها تُعتبر الحزمة الرسمية لملفات الفيديو ذات الدقة العالية. أداة الاختبار تقوم بتحويل ملف فيديو مدته 30 ثانية إلى صيغة X264 و تقوم بقياس عدد الإطارات في الثانية, و كلما زاد معدل الإطارات كلما دل ذلك على زيادة قوة المعالج.

أحدث مولود في عائلة Futuremark, خليفة 3DMark Vantage و الفرق أن الإصدار الجديد موجه خصيصاً للمنصات الداعمة لمكتبة DirectX-11, قامت الشركة بإلغاء الدعم لمحرك nVidia Physx.

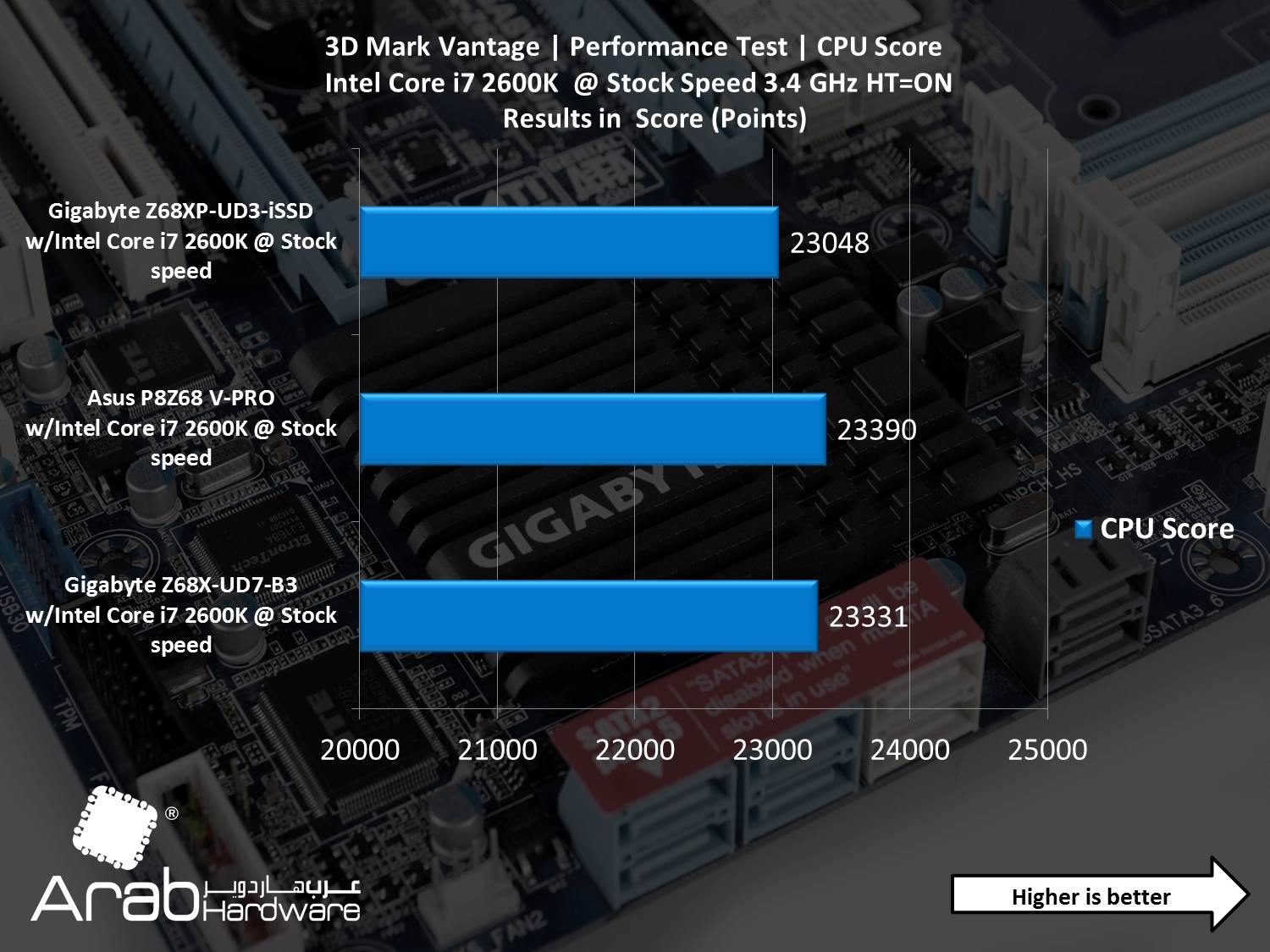

واحد من أشهر برامج اختبار و تقييم أجهزة الحاسوب الموجهة للألعاب و الرسوم ثلاثية الأبعاد, تم تصميمه بواسطة شركة Futuremark و تم تقديمه خصيصاً للبطاقات الداعمة لمكتبة DirectX-10. يقوم البرنامج بإجراء مجموعة من الاختبارات على كل من المعالج المركزي, و بطاقة الرسوميات. و في النهاية يقوم بعرض تقييم لقدرة المنصة على التعامل مع الرسوم ثلاثية الأبعاد.

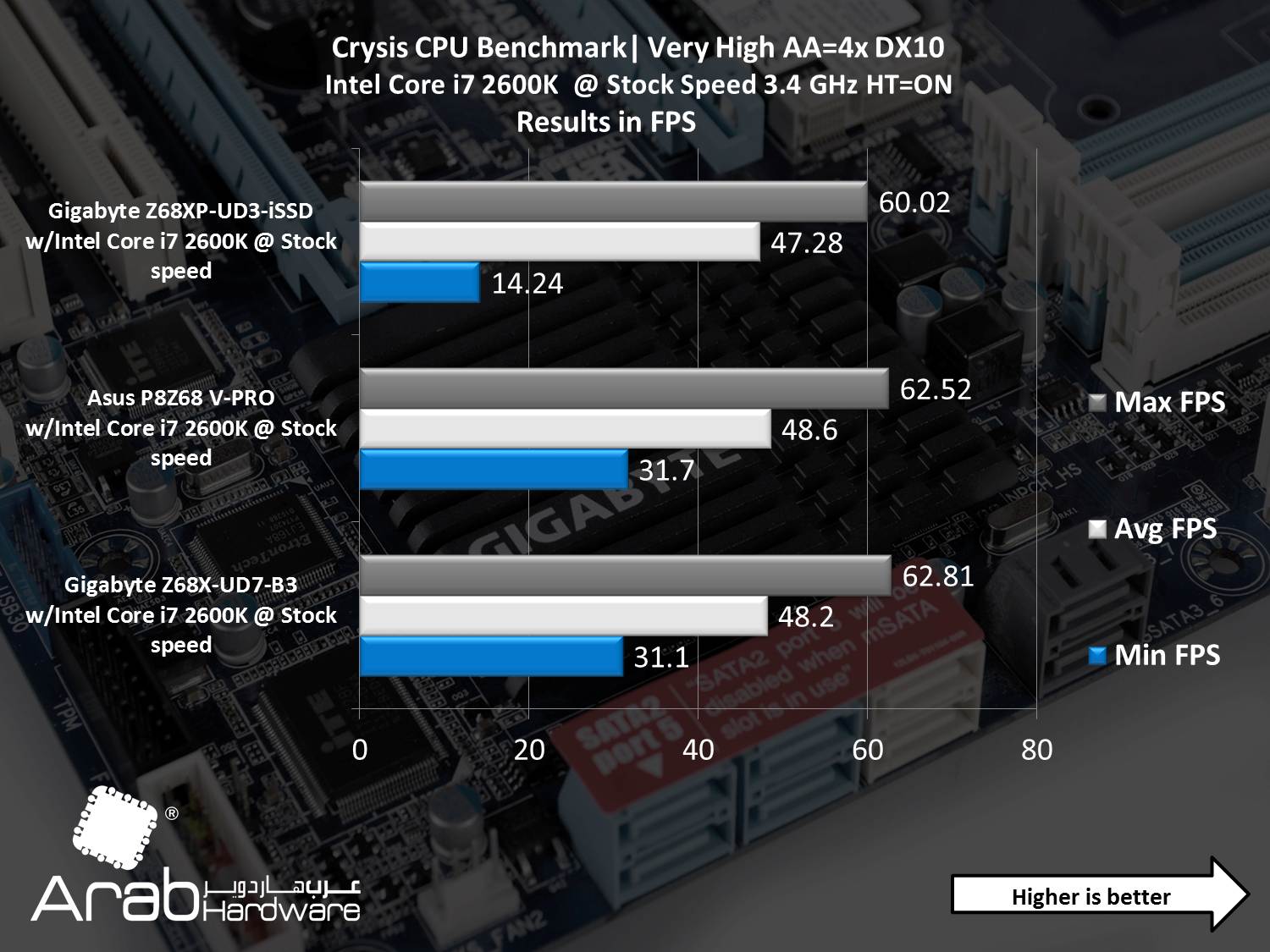

على الرغم من مرور قرابة أربع سنوات على صدور "قاهرة البطاقات" إلا أنها ما تزال آداه اختبار جيدة, و وسيلة فعالة للإشارة لأداء أعتى البطاقات الرسومية في وقتنا المعاصر. اللعبة من انتاج 2007, قام بتصميمها استوديو الألعاب الألماني Crytek. تعتمد اللعبة على CryEngine 2 و يتيح لك تشغيل اللعبة إما في وضع DirectX-9 أو DirectX-10. تدور أحداث اللعبة في جزيرة قرب شرق الفلبين, حيث يتم اكتشاف كائن غريب في إحدى الجزر القريبة, و يتدخل فريق من الولايات المتحدة الأمريكية لاستكشاف الأمر و تكون بداية المواجهة بينك و بين الجنود الآسيويين. و بعد أن تحدث الكارثة و تجتاح الكائنات الفضائية المكان تتحول الحرب إلى حرب ضروس بينك و بينهم. هل ستنجو بحياتك؟

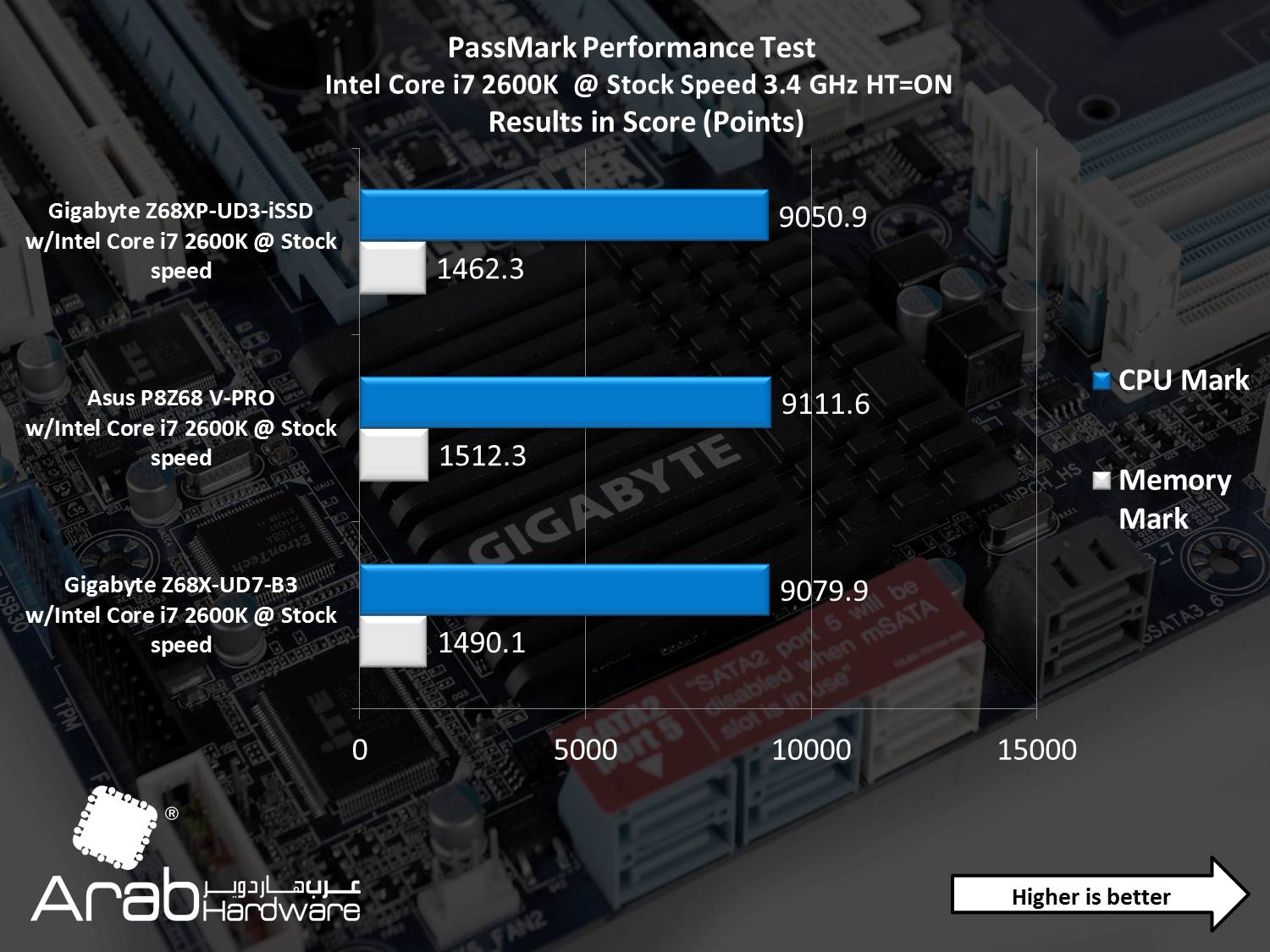

النتائج

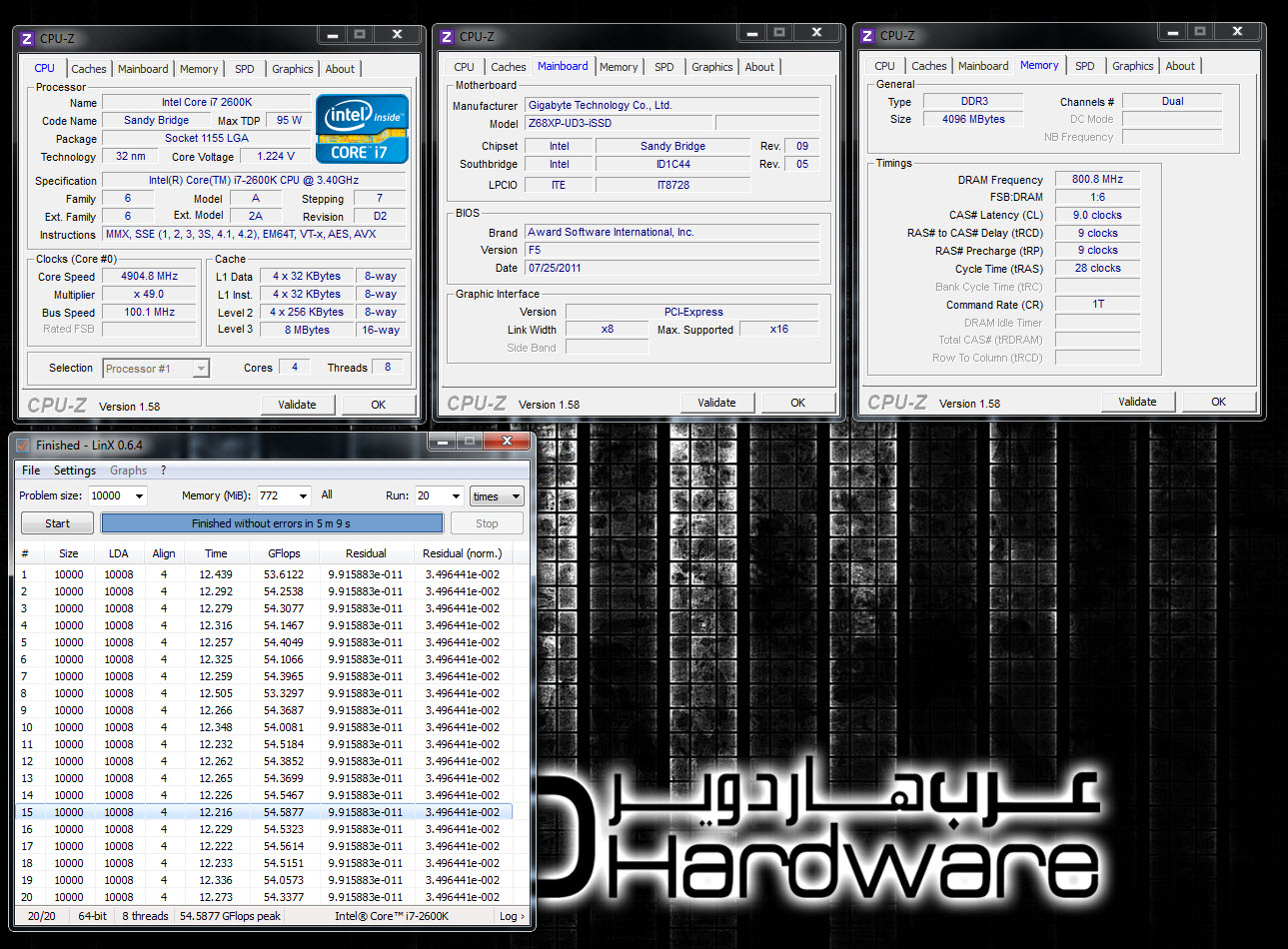

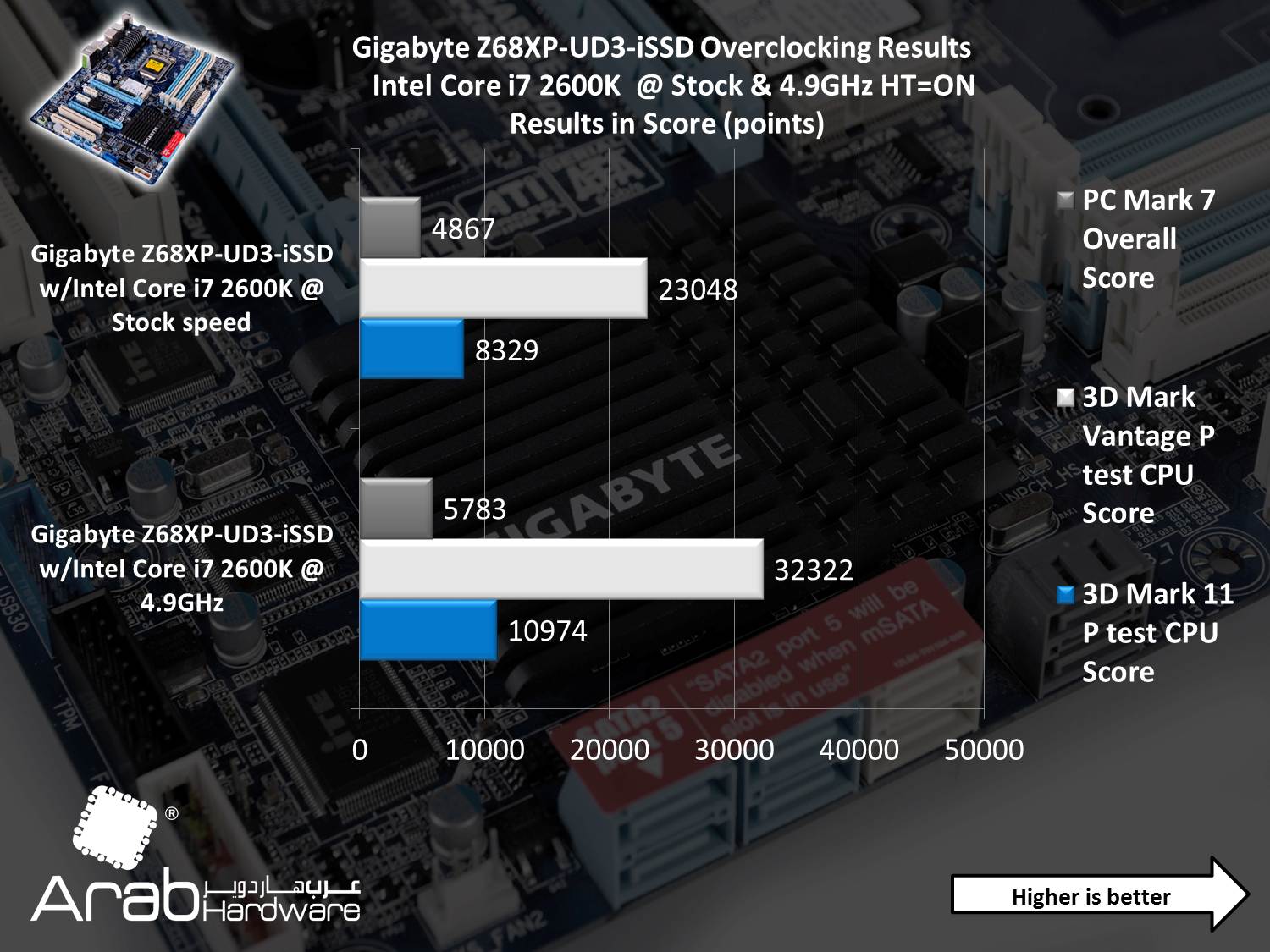

كسر السرعة على اللوحة لم يكن سهل مثل أختها الأكبر , المعالج بأى حال لا يتعدى 4.9GHz حتى مع فولتية عالية , جدير بالذكر انه هذه اللوحة غير موجهة بالمرة لكسر السرعة.

لم تتيح اللوحة لنا أى وقت لنستفيق من دهشة الأداء , فى الحقيقة شخصيا توقعنا ان يكون SRT مجرد اضافة أخرى نظرية على الورق صعبة التنفيذ قليلة النتيجة , لكن ما رأيناه يشجع جدا على شراء وامتلاك شريحة Z68, اللوحة من شركة جيجابايت مفعمة بالأداء , اللوحة لم تكسر أرقام اللوحات الأخرى المنافسة لكن دعونا نتذكر انه ليست كل اللوحات هنا فى نفس فئة السعر ولا تقدم مميزات متشابهة, لوحة iSSD جائت بإعتبارها حل فعلا لا مثيل له على كافة مستويات التخزين , لنرى سويا , يريد المستخدم سرعات عالية ومساحة كبيرة , حسابيا مساحة 1 تيرا بايت مناسبة تماما فى ظل تطبيقات يصل حجمها الى 4 و 5 جيجابايت , ميديا تصل وتتعدى 50 جيجابايت للفيلم الواحد فى بعض الحالات , ناهيكم ذكر الألعاب اللتى تتعدي عند المستخدم العادى مثلا 10 ألعاب سويا يلعب ما بينها تتعدى اللعبة فى متوسط حجمها 9 او 10 جيجابايت , البيانات الأن تأكل مساحات وسائط التخزين , لو فكر المستخدم فى SSD بهذا الشكل , لنرى الخيارات المطروحة أمامه وأسعارها, نجد مثلا أقراص SSD بأسعار تصل مساحة 512 جيجا الى 832$ وقرص كامل 1 تيرابايت مثل موديل OCZ Colossus LT Series OCZSSD2-1CLSLT1T يصل سعره الى 3000$ كاملة , فى حين انه قرص مثل صلب HDD مثل Western Digital Caviar Black WD2002FAEX 2TB 7200 RPM 64MB Cache SATA 6.0Gb/s يصل سعره الى 150$ فقط ومع ادخاله فى منظومة SRT ستصل سرعاته فى التحميل وال Caching الى الضعف فى أبسط الأمثلة , حتى مع فرض استخدام SSD غير المدمج مع اللوحة الأم المذكور هنا, الفكرة ككل عبقرية جدا والتطبيق جاء سهل جدا , لوحة اليوم لا ترتقى الى مستوي المستخدم اللذى يرغب فى الحصول على كل شئ فى صفقة واحدة كبيرة , الا انها على مستوي التخزين قدمت جولة ممتازة , على صعيد الأداء لم تكن هى الأفضل لكن كشكل عام للوحة جائت طيبة جدا , يعيب اللوحة غياب بعض الأشياء الهامة مثل أزرار Restart و Power , او حتى Clear CMOS , وجود مخارج قديمة ماتت تقريبا مثل PCI وان كان استعواضها بمخارج PCI Express كان سيكون أفضل, التغليف لم يكن على المستوى المطلوب وكان من الممكن ان يكون أفضل خاصة انه اللوحة على الرغم من إنها إبتدائية إلا إنها الأولى من نوعها فى تقديم خدمة مشابهة كحل تخزين فريد من نوعه , مرفقات اللوحة أكثر من كافية ربما إضافة USB 3.0 Header Extension كانت جعلت من اللوحة رفاهية لا بأس بها, مكان mSATA فى حالة احبب المستخدم ان يفكه صعب حيث سيضطر لفك كل ما حول هذه المنطقة للوصول له بسهولة, لا يوجد شاشة LED DeBug لمعرفة حدوث اى اخطاء وفى حالة ال SRT , حدوث اى خلل ما ووجوب معرفته كان وجود مثل هذه الاضافة سيجعل الحياة أسهل للمستخدم المحترف والهاوي, بسعر ESRP يصل إلي 240$ , ووجود قرص SSD من نوعية ليست هى الأحدث لكنها الأفضل فى هذه الفئة حيث سعره فقط 120$ منفرداً , هذه اللوحة بكل تأكيد فائز لا يمكن تجاهله باى شكل كان.

المميزات

1. تستخدم أحدث شريحة من إنتل Z68.
2. قرص SSD من أفضل ما يمكن Intel 310 Series.
3. مرفق معها مجموعة جيدة من المتعلقات.
4. كسر السرعة قوى بالنسبة للوحة مماثلة.
5. السعر منافس جدا.
6. فريدة من نوعها , لا يوجد لوحة اخرى على مستوي العالم توفر مثل هذه الخصائص سويا فى مكان واحد.

العيوب

1. وجود منفذ HDMI فقط فى خلفية اللوحة.
2. أزرار Restart و Clear CMOS غير موجودة بالمرة.
3. غياب LED DeBug.

التقييم النهائيّ

الأداء: جيد جـــدا.
السعــر: ممتـــاز.
الجودة: جيـــــــد.
مزايا إضافية: جيد جداً
التقييم الكليّ: جيد جداً

التوفر في المنطقة العربية

تتوفر اللوحة في كثير من دول الوطن العربي حيث ظهرت للمرة الأولى في فلسطين المحتلة, ثم مصر و الإمارات و السعودية.

السعر

سعر اللوحة العالميّ 240 دولار أمريكي, السعر فى مصر يصل إلي 1650 جنيه , سعر مرتفع مقارنة بالسعر العالمي للوحة.
