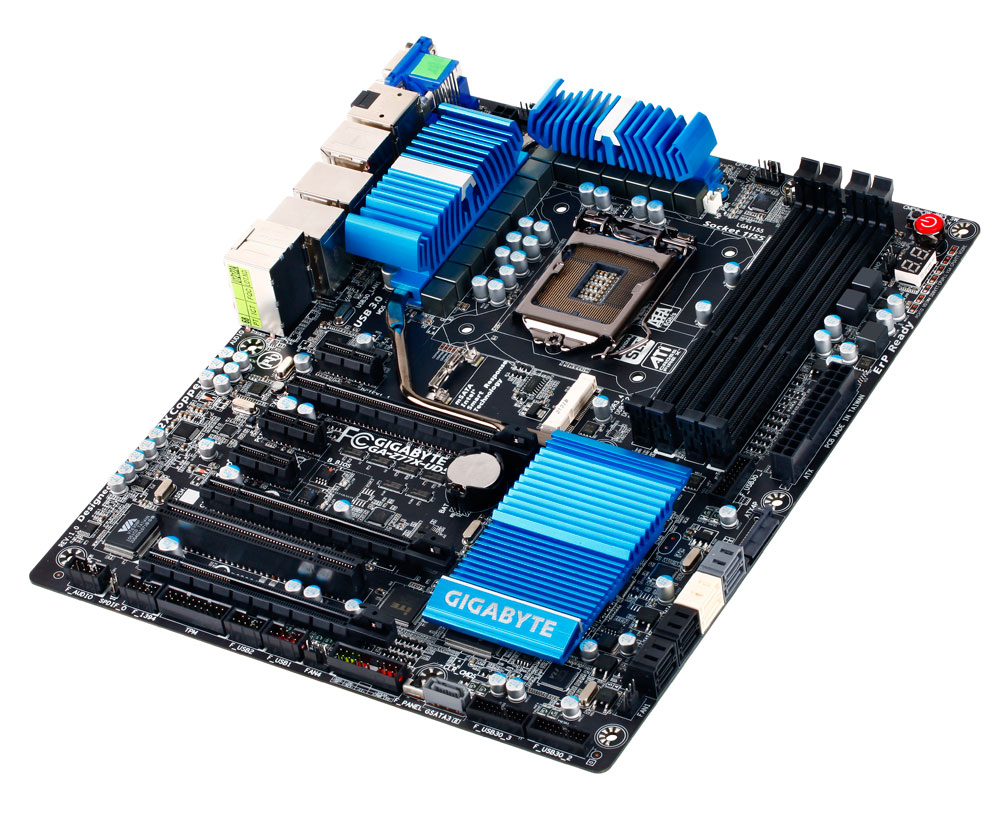

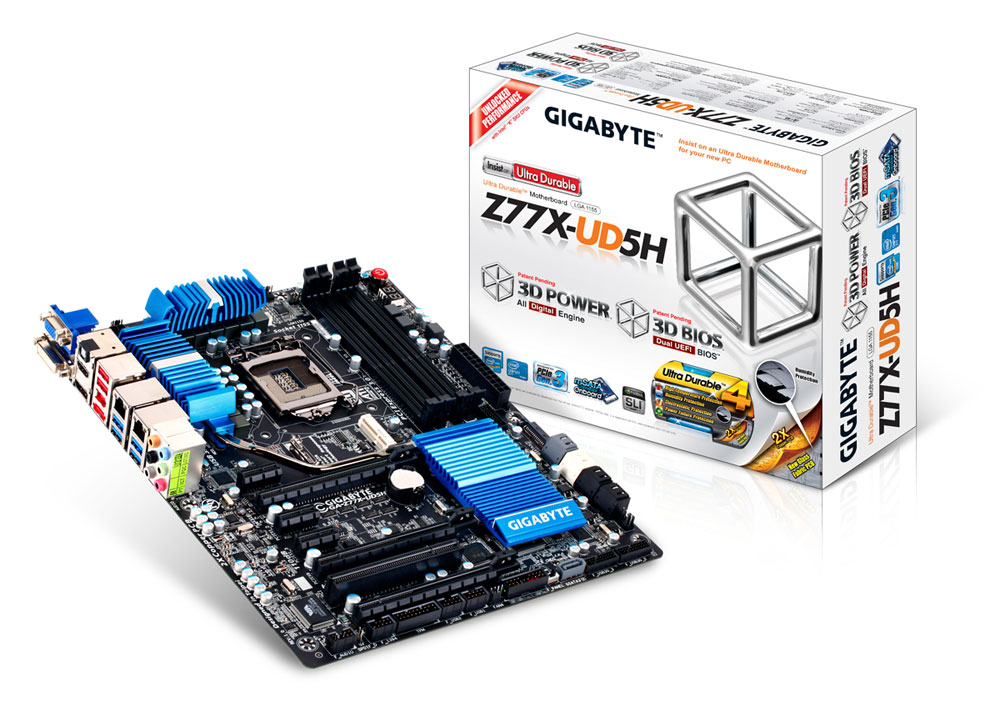

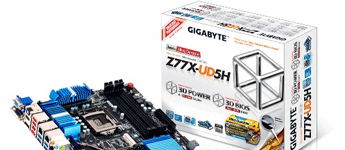

مراجعة اللوحة Gigabyte GA-Z77X-UD5H مع المعالج Intel i5-3570K

و أخيراً وصلت اللوحة بالشريحة التي كان ينتظرها جمهور الهاردويير المتحمس. خلطة خطيرة بين شريحة Z77 و فئة لوحات UD5.

اللوحة تحمل اسم Z77X-UD5H, و رقاقتها تحمل الاسم الرمزي Panther Point, موجهة نحو دعم الجيل الثالث من معالجات Intel Core و اسمها الرمزي Ivy Bridge بمقابس LGA1155.
مقاسها ATX, و تدعم تقنيات NVIDIA SLI و AMD CrossFireX من خلال ثلاثة شقوق PCIe تعمل على سرعات x16, x8, x4.

من أبرز الأشياء التي تسوقها جيجابايت بقوة واجهة 3D Power و 3D BIOS. كلاهما واجهتان ثلاثية الأبعاد للتحكم السهل, الأولى بالفولتية و كهربائية المعالج و التردد, و الثانية للـ BIOS. واجهات رسومية جذابة و سهلة الاستخدام.

اللوحة تحمل Dual UEFI BIOS, و هي ميزة اشتهرت لوحات جيجابايت بها بين جمهور كسر السرعة. تحمل اللوحة زوجاً من ذواكر ROM المخزن عليها الـ BIOS بحجم 64Mbit للواحدة, و يمكن التبديل بينهما لأغراض كسر السرعة أو حدوث مشاكل في أحدهما. هذه الميزة تفيد إن حصل تعديل خاطئ على البايوس, فيعمل الآخر الاحتياطي بشكل طبيعي و يمكنك من تصليح الخطأ دون أن تحتاج إلى أدوات متطورة أو إعادة إرسال اللوحة إلى الوكيل.

من ضمن الأشياء المميزة في Ivy Bridge و شرائح الجيل السابع دعم ناقل الـ PCIe Gen. 3 بشكل رسمي, الذي يعطي ضعف نطاق PCIe Gen. 2. و كذلك USB 3.0. هذا يعطي أداءً أسرع و يلغي الحاجة إلى شريحة وسيطة بين المخرج و الرقاقة.

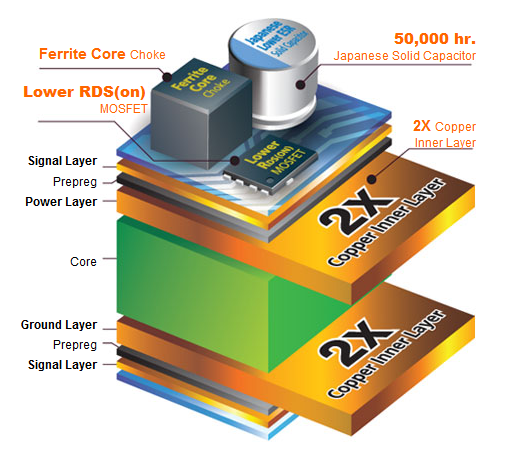

اللوحة مصنعة بمجموعة مواصفات Ultra Durable 4, مع أن اللوحة مطبوع عليها خطأ أنها Ultra Durable 3. بمجموعها تعطي بناءً أقوى للوحة, و عمراً أطول للمكونات.

و يأتي مع اللوحة مجموعة برامجSetup  Gigabyte EZ بواجهة سهلة موجهة نحو المستخدم العادي. و هي EZ Smart Response, EZ Rapid Start, EZ Smart Connect.

من المميزات الرائعة في هذه اللوحة أيضاً Lucid Virtu MVP, و هي تقنية تحسن أداء المعالج الرسومي و تسمح باستغلال المعالج المدمج و المنفصل معاً. الاختبارات أظهرت تحسناً في الأداء يصل إلى مستوى بطاقات عالية حتى مع استخدام بطاقات متوسطة. لكن قد تواجه المستخدم بعض المشاكل, كعدم دعم بعض الألعاب لـ Lucid أو توصيل الفيديو إلى مخرج آخر غير المقصود.

هذا سرد لمواصفات اللوحة.

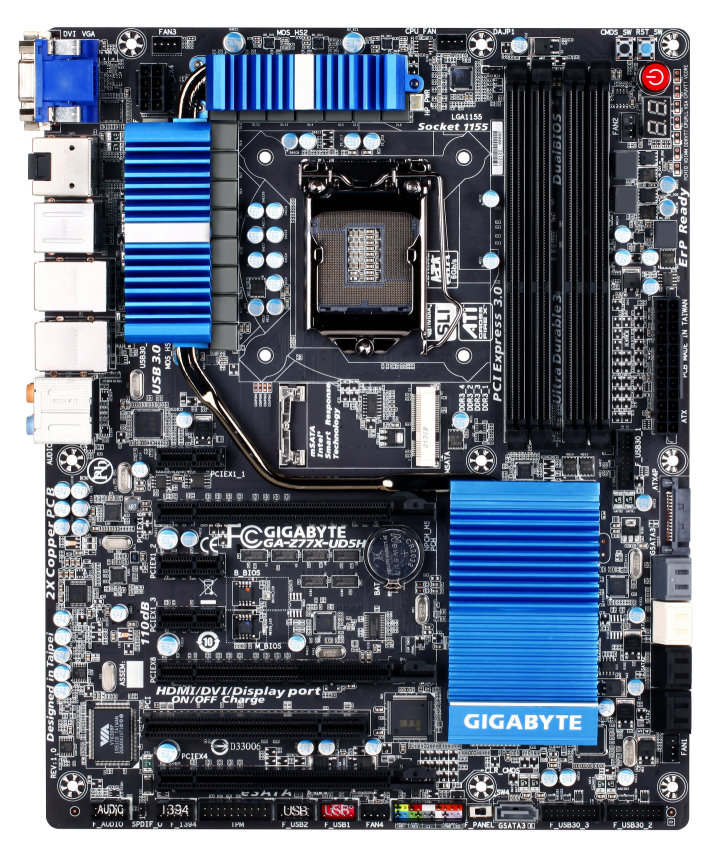

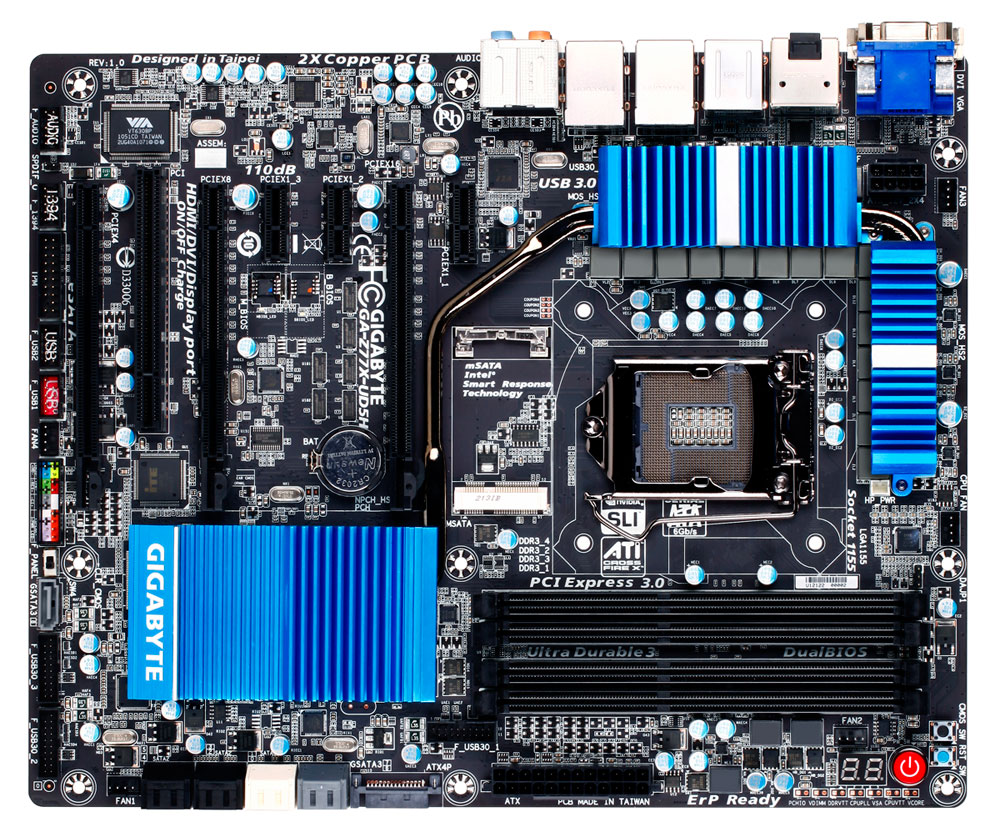

كما ذكرت سابقاً, اللوحة تأتي بشريحة Intel Z77 Express, و مقبس LGA1155 داعم لمعالجات الجيل الثالث من انتل. تصميم مشتت الجسر عادي و يفي بغرضه, و الحرارة تبقى مناسبة حتى تحت الضغط بمختلف أنواعه.
بحانب المقبس, نجد أربع شقوق ذاكرة DDR3 تدعم حتى 32GB, بترددات 2400/1600/1333/1066MHz و دعم لـ XMP. واحدة من مشاكل التصميم الموجودة في أغلب اللوحات هو محدودية المساحة المتوفرة, و مع أن المساحة حول المعالج لا بأس بها, إلا أنه واجهتني بعض المشاكل في تركيب شريحتي الذاكرة مع مشتت Noctua NH-D14. لكن يجب الأخذ بعين الاعتبار أن هذا المشتت من الحجم العملاق, و أغلب المشتتات حتى الاحترافية منها, حجمها أصغر.
و بجانب الرقاقة نجد مخارج SATA, و كعادة اللوحات الحديثة, المخارج متجهة نحو طرف اللوحة كي لا يحصل التعارض بينها و بين البطاقات الرسومية كبيرة. مجموع منافذ SATA هو 10 بالإضافة إلى منفذ mSATA.

مخرج الـ mSATA يتصل على ناقل الـ SATA بدلاً من PCIe, و هو أمر جيد للأداء, بالإضافة إلى مخرجي SATA III و أربعة SATA II تتصل بشكل مباشر مع الجسر تدعم RAID0/1/5/10, و على اللوحة أيضاً شريحتي Marvell 88SE9172 تتصل بثلاثة مخارج SATA III و مخرج eSATA III على اللوحة الخلفية, تدعم RAID0/1. يجب التنبيه أن مخرج SATA 5 سيتعطل في حال وصل mSATA. كما يوجد مخرج طاقة SATA (OC-PEG).
من المميزات الرائعة في هذه اللوحة مجموعة الأزرار. هناك زر للتشغيل و آخر لإعادة التشغيل, و زر للـ CMOS Clear, و شاشة للـ Debug تظهر حالة اللوحة من خلال كود, و زر للتبديل بين الـ BIOS. كما نجد مخارج مكشوفة لإغراض قياس الفولتية لمختلف مكونات اللوحة لإرضاء جمهور كسر السرعة المحترف.
هناك أربعة مقابس لمراوح الصندوق, و واحدة للمعالج. و مقبس كهرباء رئيس للوحة, و آخر 8-pin للمعالج.
 و نجد مخرجي USB 3.0 داخلية (يمكن ربطها على اللوحة الأمامية), و 6 مخارج USB 2.0, إثنان منها على اللوحة الخلفية, و 4 داخلية.

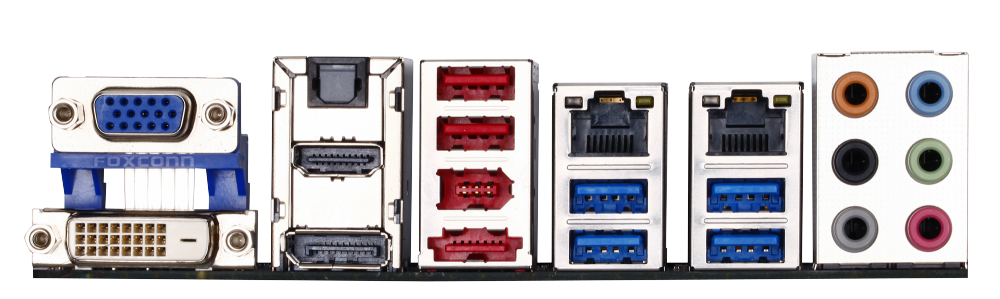

على اللوحة الخلفية نجد 4 مخارج USB 3.0, و 2 USB 2.0, و مخرج eSATA III و آخر FireWire 1394. كما نجد مخرجي Gigabit LAN أحدهما يتصل من خلال شريحة Intel PRO و الأخرى بشريحة Atheros, يمكن تفعيل خاصية الـ Teaming و ربطهما معاً للحصول على ضعف السرعة.
و نجد ستة مخارج صوتية لنظام 7.1 بالإضافة إلى مخرج S/PDIF تتصل بشريحة Realtek و تدعم X-Fi و EAX Advanced HD 5.0. و نجد مخارج شاشة متنوعة, DVI و D-Sub, HDMI, DisplayPort.
مخرج مفقود قد يشعر المستخدم بنقصه هو PS/2. أنا شخصياً افتقدته لأن لوحة المفاتيح التي كنت أستخدمها كانت بهذا المخرج و اضطررت إلى تبديل اللوحات بين الأجهزة في المعمل إلى واحدة USB.

يمكن الإطلاع على المواصفات الكاملة من الصفحة الرسمية للوحة. (لم أستطع إدراج الجدول لكبره)

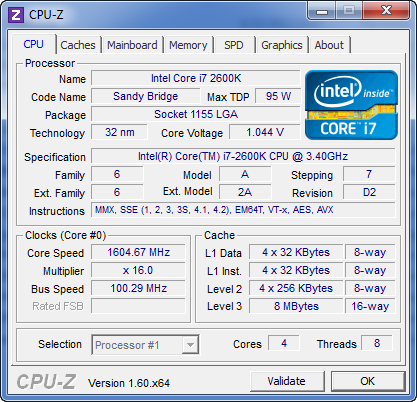

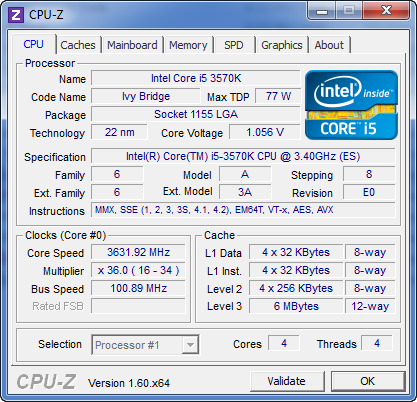

قمت باختبار اللوحة مع معالج Intel i5-3570K الذي جاء مع عينة الاختبار, و مع معالج المعمل الأساسي لفئة Intel, و هو Intel i7-2600K. كذلك قمت بعمل مقارنة مع معالج المعمل الأساسي لفئة AMD و هو AMD FX-8150.

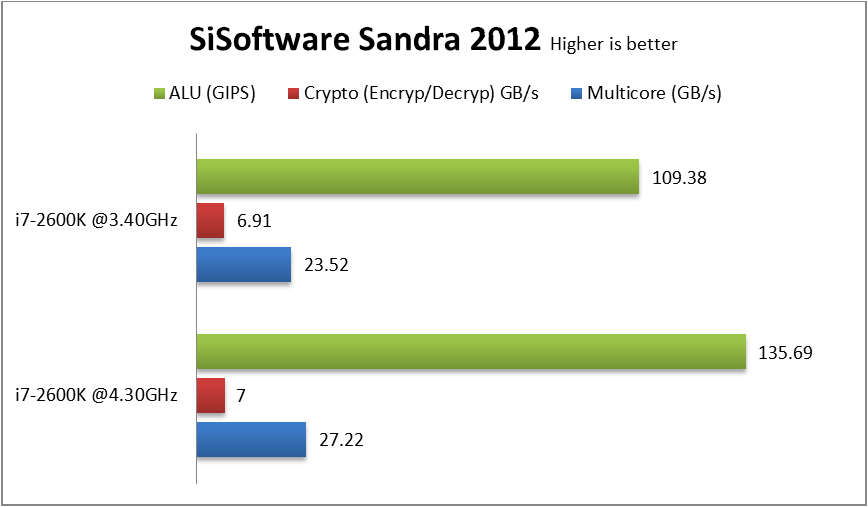

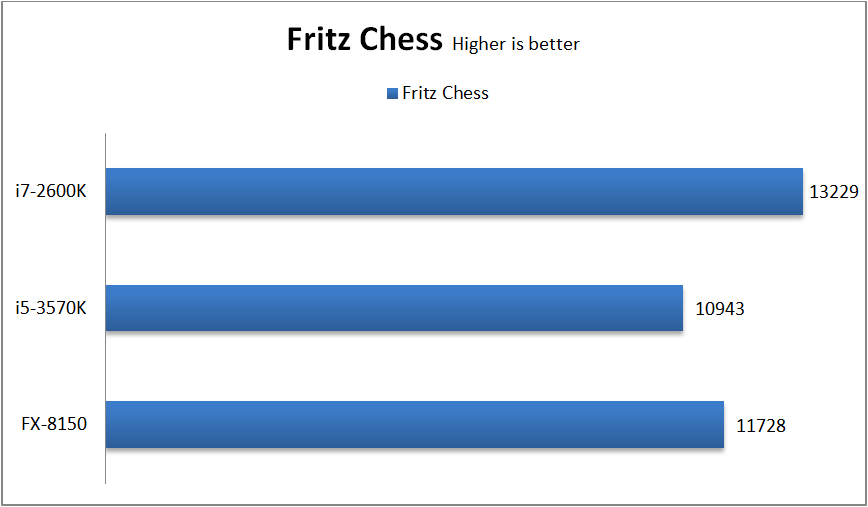

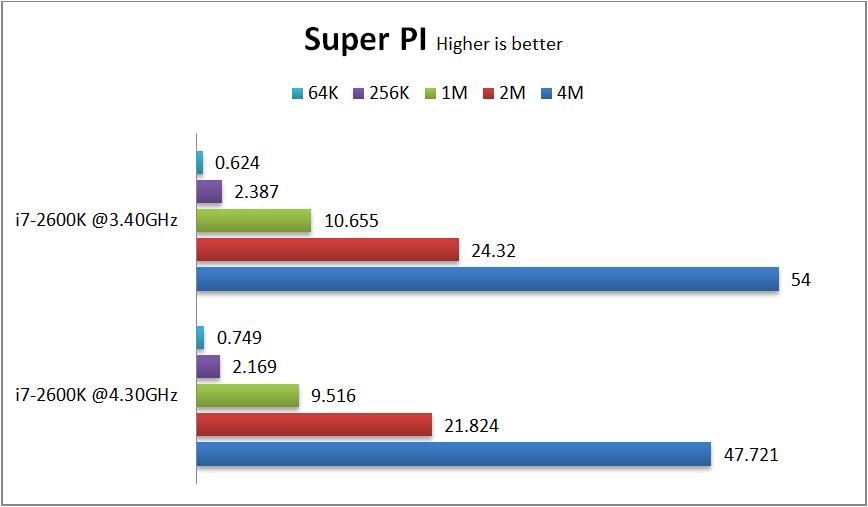

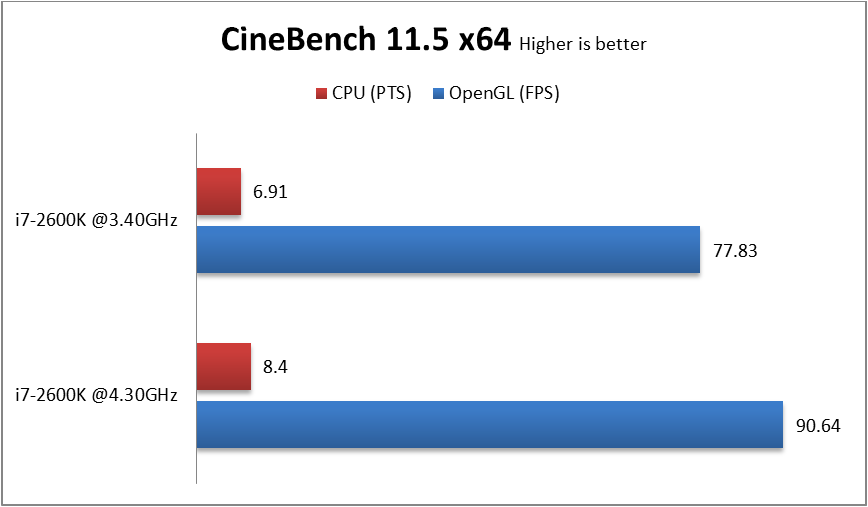

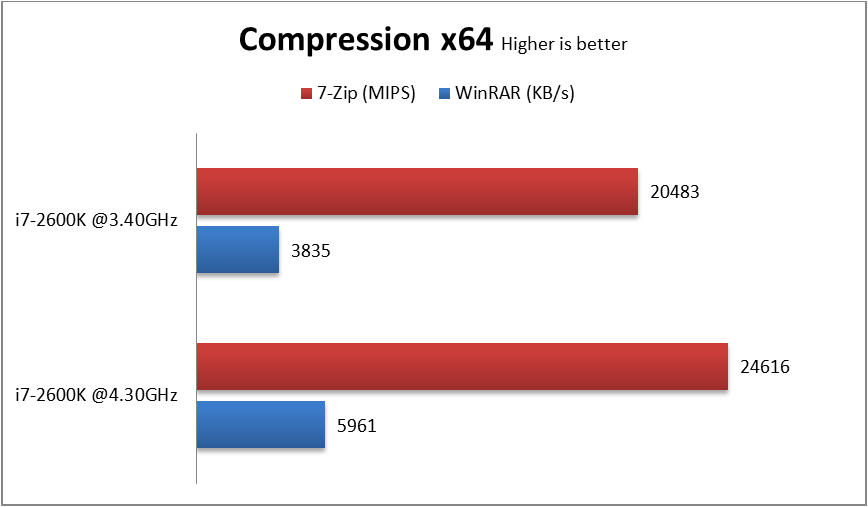

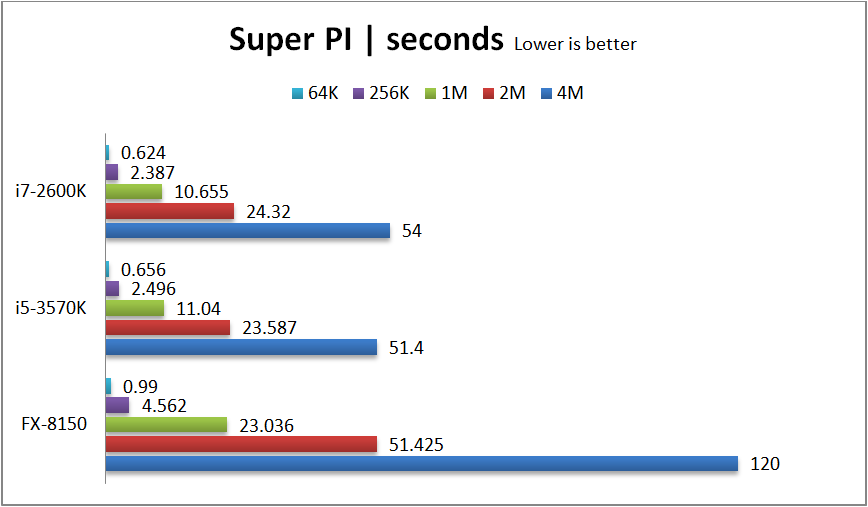

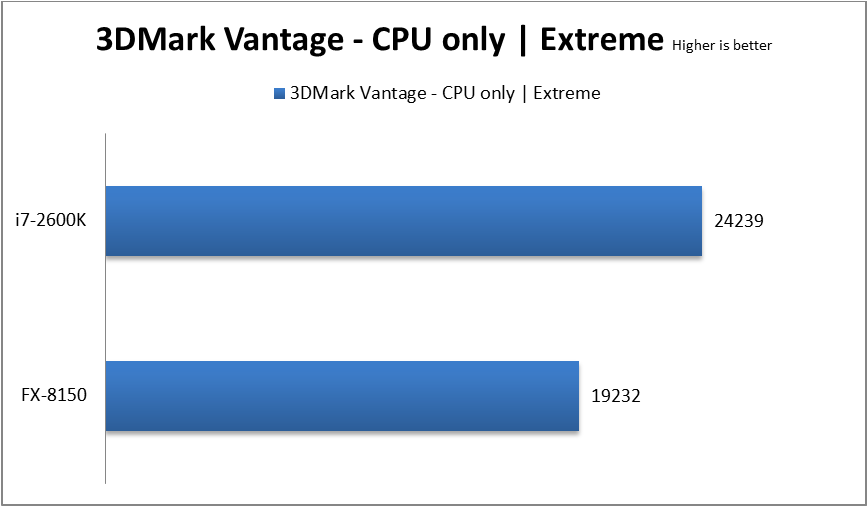

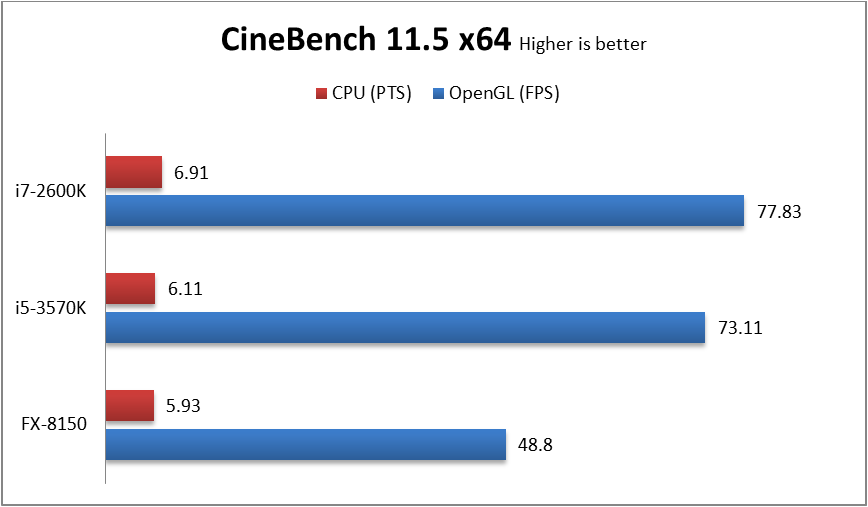

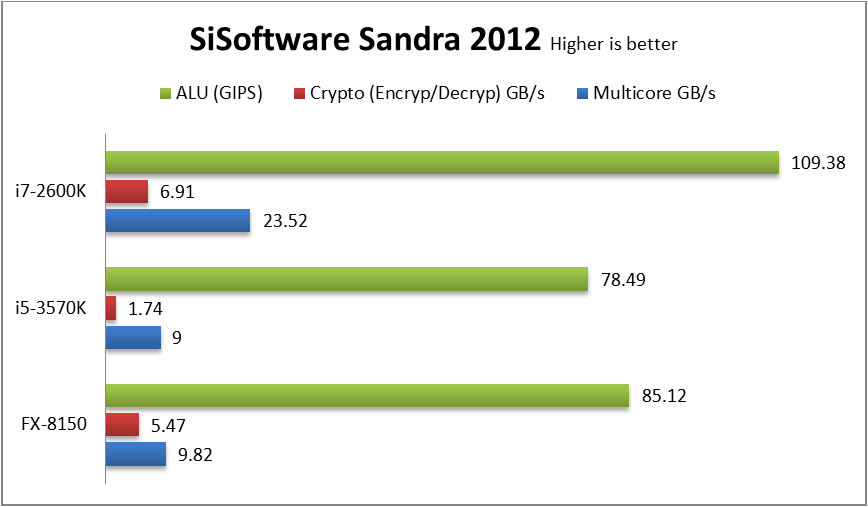

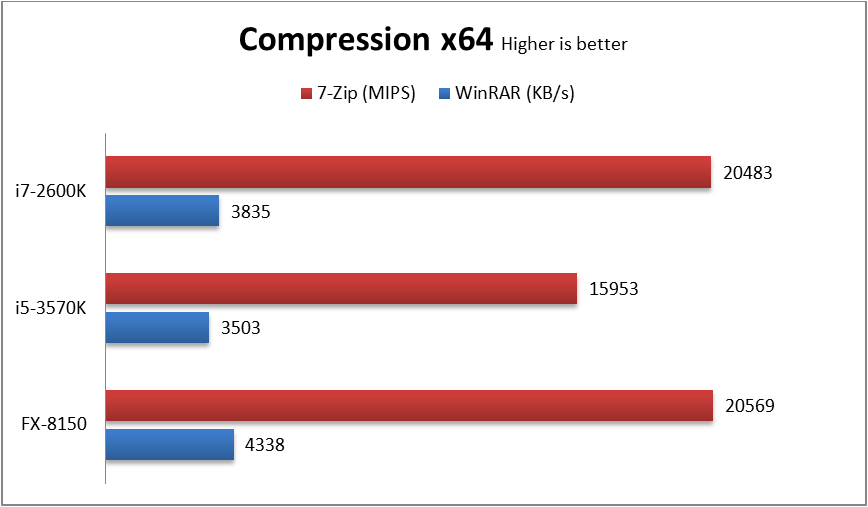

الاختبارات هي 3DMark Vantage باختبارات المعالج فقط, SiSoftware Sandra 2012 باختبارات التشفير, و الحسابات المنطقية, و فاعلية الأنوية المتعددة, و اختبارات الضغط و فك الضغط باستخدام 7-Zip و WinRAR. و اختبار CineBench, و Fritz Chess و Super PI. كان بودي لو أجريت اختبارات أخرى كاختبار الفوتوشوب و الـ Handbrake و الـ Encoding بمختلف البرامج, لكن واجهتني بعض المشاكل التي منعت ذلك.

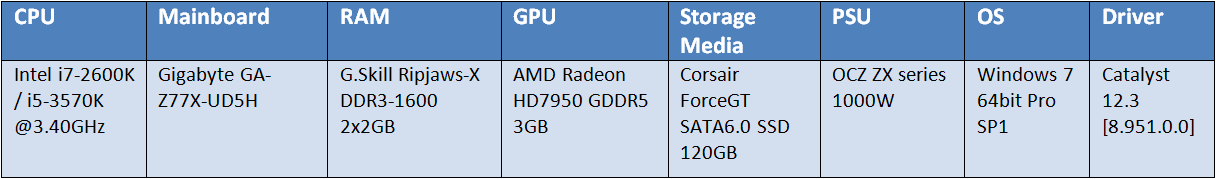

منصة الاختبار مواصفاتها كالآتي:

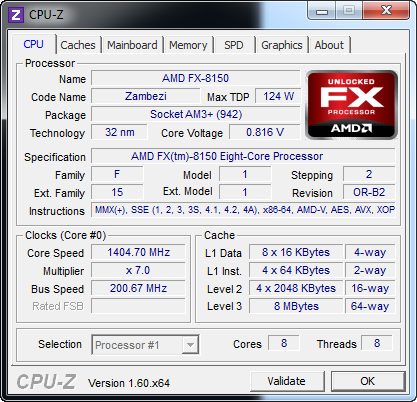

معالج AMD FX-8150 كان فقط للمقارنة و قياس الأداء, و الاختبارات أجريت على منصتين مختلفتين مع استخدام نفس الذواكر و البطاقة الرسومية و وسائط التخزين.

و منصة الـ AMD:

جربت كسر السرعة مع لوحة ASUS ROG Maximus IV Extreme-Z بنفس المعالج و البطاقة و الرامات, و استطعت الوصول إلى نتائج ثابتة و جيدة, و وصلت إلى نفس النتائج لكن بسهولة أكبر مع لوحة Z77X-UD5H. توجد في البايوس خيارات تحدد تلقائياً كمية التيار و الفولتية التي يحتاجها المعالج و الذاكرة في حال رفع التردد, كما توفر خيارات حماية المعالج الإلكترونية تحكماً واسعاً بالـ Phases و الـ Steps.
باختصار كسر السرعة صار بسيطاً جداً مع هذه اللوحات الحديثة, سواء لوحة اليوم أو غيرها من اللوحات الموجودة في السوق. كل ما عليك هو تركيب مشتت كبير, و رفع معالج الضرب... و الباقي تقوم به اللوحة! كما أن الخيارات التي تسهل العمل و القياس لا تنتهي. ولت أيام البحث عن خرائط الـ PCB لتحديد الخطوط التي تحتاج إلى Short circuit, أو الخطوط المستخدمة لقياس الفولتية و غيرها. الشركات المنتجة للوحات الآن تضعها في مكان سهل الوصول إليه, و أزرار تقوم بالـ short circuiting و شاشة تحدد حالة اللوحة.
رفعت التردد من 3.40GHz إلى 4.30GHz برفع معالج الضرب إلى 43, و كما قلت اللوحة تقوم بكل شيء فتركت لها اختيار الفولتية المناسبة.
رفع التردد بمقدار 1GHz حتى مع معالج قوي مثل i7-2600K و لوحة مثل لوحة اليوم ليس أمراً سهلاً. لكن بخطوات بسيطة حصلت عليه!
درجة الحرارة في الغرفة كانت 22 درجة مئوية, و المشتت المستخدم كان Noctua NH-D14 بمروحتين, و معجون Coolink Chillaramic.

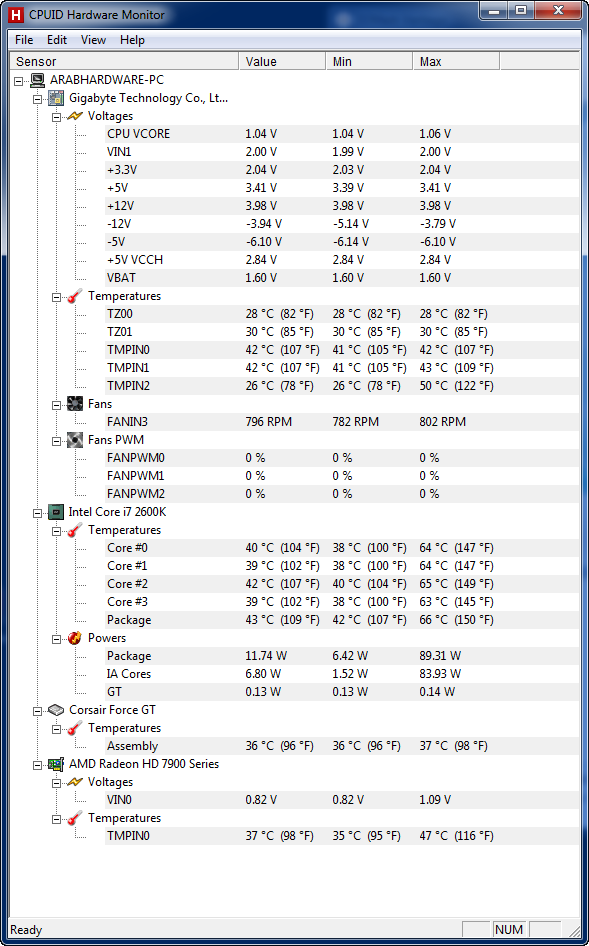

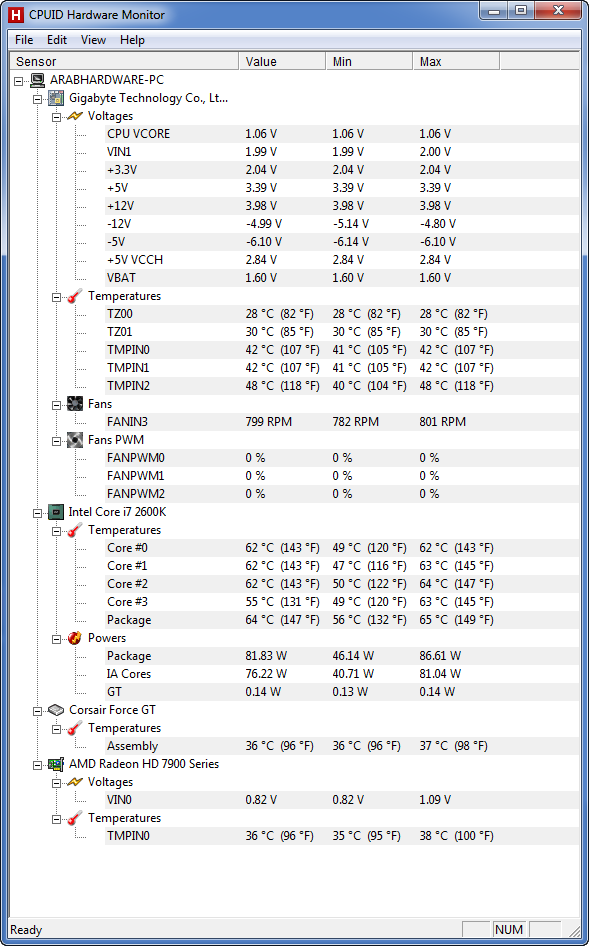

درجة حرارة المعالج بدون ضغط كانت تدور حول الـ 40 درجة, و تحت الضغط الشديد تصل إلى 68 درجة (و هي درجة مرتفعة جداً, لكن الأداء كان ثابتاً لذا تابعت).

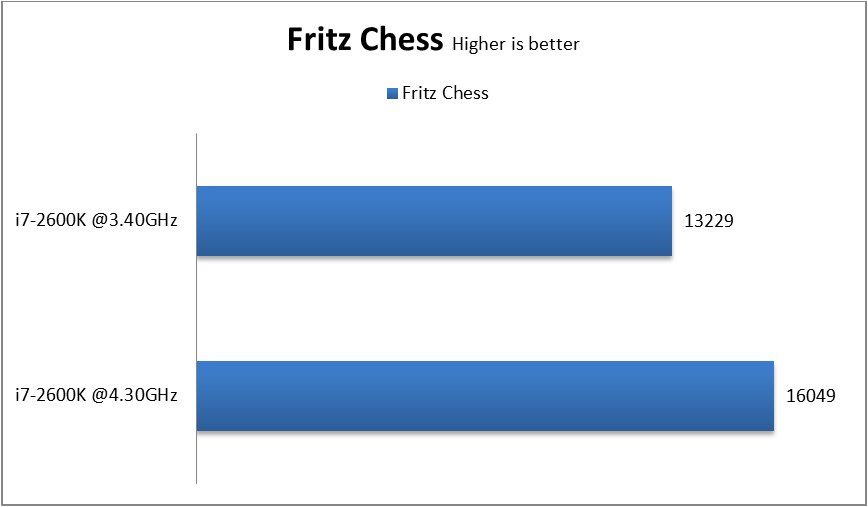

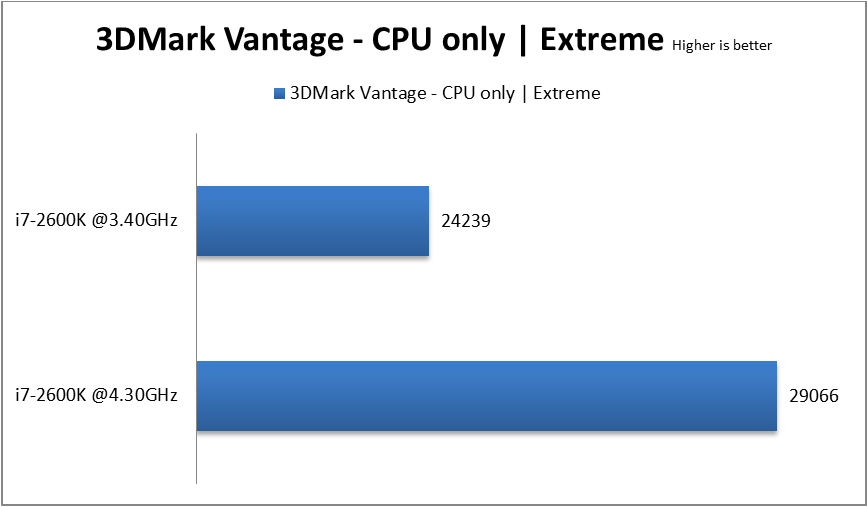

نتائج كسر السرعة كانت مذهلة, و أعطت تحسناً كبيراً و ملحوظاً على نتائج الاختبارات عند إعادتها.

كثيرون كانوا ينتظرون المعالج i5-3570K بفارغ الصبر, و لكن مع إلغاء 4 threads و الاكتفاء بـ 4 فقط (عكس كل معالجات Core رباعية النواة حتى الآن) لا أظن أن الانتقال من الجيل الثاني i7 إلى الجيل الثالث i5 هو خطوة حكيمة. المعالج i7-2600K قوي و إمكانيات كسر السرعة فيه عالية, و إلى أن نرى معالجات i7 للجيل الثالث فإنني لا أنصح بأن يغير أحد معالجه بعد. صحيح أن تقنية التصنيع هي 22nm, و قرأت في مواقع أخرى أن استهلاك الطاقة أقل بشكل ملحوظ مما يسمح بكسر أقوى للسرعة, و الدعم لـ PCIe Gen. 3 و غيرها. لكن الاستخدام العملي ليس أفضل, مع أن شريحة Z77 جاءت لهذا الجيل من المعالجات, إلا أن i7-2600K ما زال يستطيع أن يعصر المزيد من القوة منها.

بشكل عام, اللوحة كانت رائعة و تناسب المستخدم المحترف كما تناسب المستخدم العادي. قد يرغب المستخدم في أداء أقوى مع فئة الـ Extreme من المعالجات, لكن لهذا الأداء ثمن غالٍ, فالمعالج سعره مرتفع, و يحتاج إلى لوحة أم سعرها مرتفع, غير التبريد و الحاجة إلى رامات بترددات مرتفعة للاستفادة القصوى. هذه اللوحة مع معالج من الجيل الثالث أو الثاني تقدم أداءً ممتازاً يستحق الإعجاب بسعر يدخل ضمن المعقول في فئة الحواسيب المتقدمة [Higher End].

• المميزات:

-    سعر مناسب لفئتها
-    رقاقة حديثة و لوحة جديدة
-    خصائص تسهل الاستخدام
-    خصائص متقدمة لكسر السرعة
-    بايوس سهل الاستخدام, يناسب المستخدم المحترف و المستخدم العادي
-    حجم Full ATX
-    مداخل متنوعة عددها كبير

• التقييم:

-    الأداء: 5/5
-    السعر: 4/5
-    متانة البناء: 5/5
-    المزايا الإضافية: 5/5
-    إجمالاً: 5/5

ما هو رأيك باللوحة و الجيل الجديد من المعالجات و الشرائح؟
