شركة جيجابايت شركة تختص في الإبداعات و التطويرات التي تغير وجه صناعة اللوحات الأم... سقف التوقعات دائماً مرتفع مع أي منتج من هذه الشركة مهما كان رفه السعري, و اليوم لم تخيب Gigabyte التوقعات و الآمال في لوحتها الجديدة Z77X-UP7, التي حصلت على جائزة Tom’s Hardware Best of Computex 2012.





هذه اللوحة هي إحدى لوحات الجيل الخامس من تقنية Ultra Durable, التي صارت تحمل اختصار UP بدلاً من UD للأجيال الأربع السابقة. الرقم 7 يدل على أنها High-end, و مقطع Z77X يحمل اسم الشريحة (Intel Z77 Express). حجمها E-ATX.





إذن, بعض البديهيات التي تقدمها هذه اللوحة هي مقبس LGA1155, دعم لمعالجات Ivy Bridge, PCIe 3.0, USB 3.0, SATA III.

و بعض التقنيات التي تقدمها Ultra Durable 5: واجهة UEFI 3D BIOS, Dual BIOS, 3D Power, PowlRstage IR3550, مكثفات يابانية صلبة.

اللوحة تقدم 4 شقوق PCIe x16 تدعم 4Way SLI/CFX و تدعم Lucid Virtu MVP, كما أنها تقدم شق PCIe 3.0 x16 آخر يتصل مباشرة ً بشريحة Z77 لأسرع أداء في حال ربط بطاقة منفردة على اللوحة.

اللوحة أيضاً تقدم أشياء رأيناها من قبل على لوحات أخرى (لوحة X79-UD7 بالذات) مثل OC-Touch التي هي أزرار على اللوحة تسمح بكسر السرعة مباشرة ً بدون الدخول إلى BIOS أو أية برامج في نظام التشغيل. من الأشياء الرائعة على اللوحة متحكم الطاقة, VRM 32+2+2phase, و التي بدمجها مع شرائح IR3550 تستطيع تقديم طاقة 2000W و تيار 20A. الطاقة تتحكم بها 3 شرائح International Rectifier PWM.

كل شيء على هذه اللوحة موجه باتجاه كسر سرعة شرس وهو بالفعل ما اختبرناه في معمل عرب هاردويير.

شريحة Z77

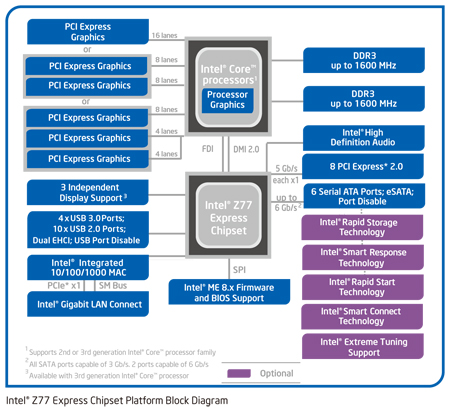

 شريحة Intel Z77 Express ليست جديدة, لكنها آخر شريحة من انتل. يمكن أن نرى من الخارطة دعمها حتى 3 بطاقات شاشة بالإضافة إلى المعالج الرسومي الموجود داخل معالجات Intel Core, و دعمها لـ 3 مخارج عرض منفصلة. تدعم Dual Channel DDR3 حتى 1600MHz.

كما أنها تدعم 6 مخارج SATA III, و 4 مخارج USB 3.0 مع 10 USB 2.0. توفر 8 PCIe 2.0 التي يمكن أن تستخدم لربط المكونات الخارجية على اللوحة (مثل بطاقة الصوت المدمجة, شريحة الشبكة... إلخ).

إضافات وتقنيات من Gigabyte




مقبس LGA1155 الذي يستقبل معالجات Intel Core من الجيل الثاني و الثالث. و حوله نرى متحكمات طاقة المعالج 32Phase.

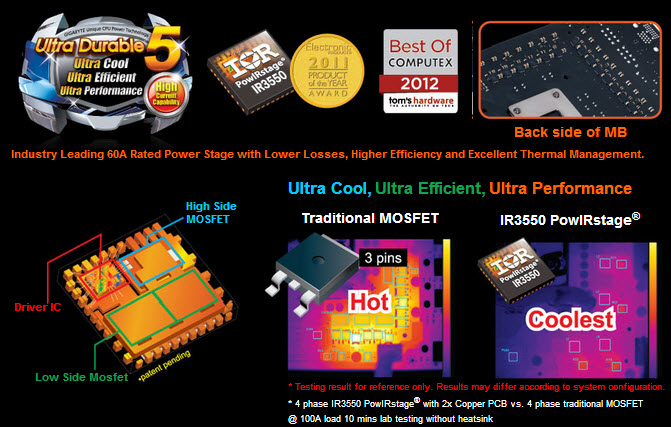

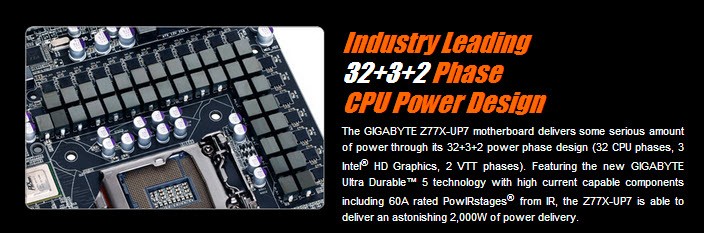

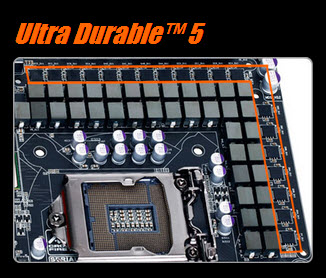

 هناك 32 مرحلة طاقة للمعالج, 3 للمعالج الرسومي المدمج, و 2 للذاكرة. تقنية Ultra Durable 5 تستخدم شرائح IR PowlRstage IR3550 التي تستطيع تقديم تيار يصل إلى 60 أمبير.

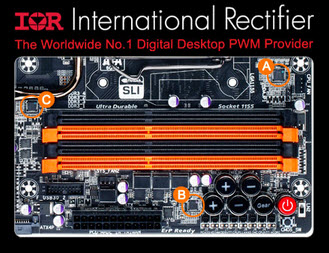

 في هذه الصورة يمكننا رؤية الشرائح الثلاث لتحكم PWM الإلكتروني بالطاقة. و معها شقوق DDR3.

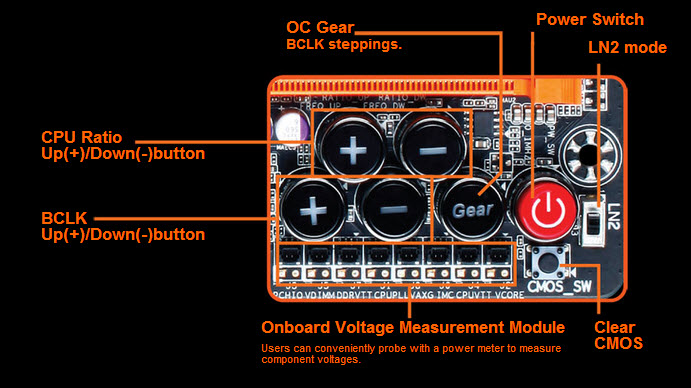

 هذا OC-Touch لكسر السرعة فوراً في أي وقت مع أزرار التشغيل و طرفيات قياس الفولتيات, و CMOS reset. تزيد الأزرار تردد المعالج و الذاكرة بمقدار 0.1MHz أو 1.0MHz. زر LN2 mode يستخدم لكسر السرعة في تبريد النيتروجين.

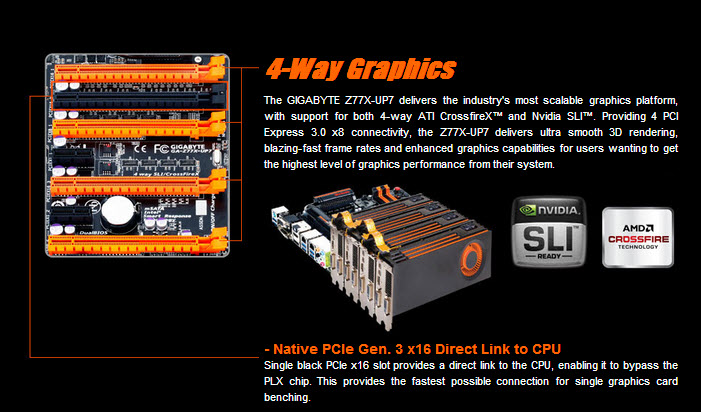

 لوحة Z77X-UP7 تدعم 4Way SLI/CrossFireX على 4 شقوق PCIe 3.0 x16 بسرعة x8, و شقاً منفصلاً (لونه أسود) PCIe 3.0 x16 بسرعة x16 يتصل مباشرة بالشريحة (الشقوق البرتقالية تتصل بشريحة Lucid Virtu أولاً) لأسرع أداء في حال استخدام بطاقة عرض واحدة.

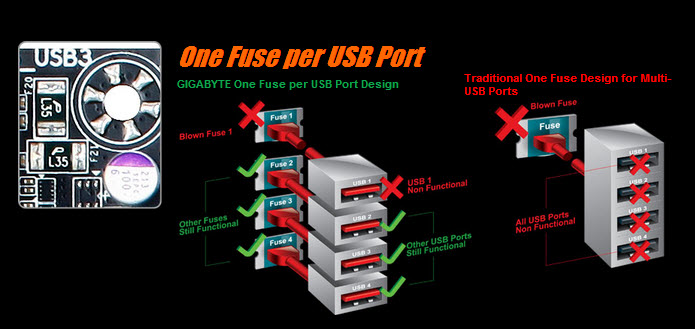

 إحدى الميزات المرحب بها و المميزة التي أتت من UD4 هي One Fuse per USB Port, لكي تستمر بقية منافذ USB بالعمل في حال تلف واحد منها بسبب مشكلة كهربائية.



 لوحة Z77X-UP7 تأتي بتصميم جذاب يوظف اللون البرتقالي ببراعة, و لكنها ليست مظهراً فقط. مشتتات متحكمات الطاقة و الشريحة تستخدم تصميماً جديداً بشفرات معندنية رفيعة للغاية لأفضل تبريد.





نظرة على اللوحة

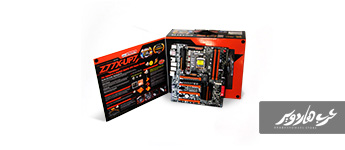

 العلبة تتبع التصميم العام للوحة, لون أسود مع خطوط برتقالية. على الجهة الأمامية أبرز المواصفات الدعائية.



 صورة مقربة لبعض المميزات الخاصة باللوحة والتي تم توضيحها فيما قبل, والملفت للنظر هنا هو التردد الذي وصل إليه معالج I7 3770k مع هذه اللوحة وهو 7.102GHz والذي يعد كسر للرقم القياسي العالمي.



 على الجهة الخلفية نجد تصميم Gigabyte التقليدي مع لوحات غالية الثمن أو المميزة. شرح بالصور لأجزاء اللوحة المختلفة و المواصفات. ليس هناك الكثير من السرد و التعداد للمواصفات كما تفعل الشركات الأخرى, و هي خطوة ذكية من جيجابايت.



مواصفات اللوحة.



 أحد جوانب الصندوق ولا شئ جديد بعد رؤية الواجهة والجهة الخلفية.



 الجهة العلوية للصندوق.



 مواصفات ومزايا اللوحة بـ16 لغة والعربية من ضمنها.



 استخدمت جيجابايت نظاماً في التغليف يشبه ما تستخدمه ASUS مع لوحات Maximus.



 في الجهة الداخلية للغطاء هناك شرح لنظام متحكم المعالج.



 النافذة التي يمكن لأي شخص من خلالها رؤية اللوحة حتي لو لم يشتريها.



 اللوحة محمية بغلاف بلاستيكي شفاف وقوي.



 وبإزالة العلبة الحافظة للوحة يظهر لنا كل ما ألحقته جيجابايت مع اللوحة, مشهد يتكرر في كل صناديق اللوحات الأحترافية.



 كتيبات التعليمات و أقراص التعريفات, و في الصورة السفلية المكونات الإضافية.



مجموعة الكوابل التي تأتي مع اللوحة. كوابل SATA III و كوابل eSATA to SATA, بالإضافة إلى منافذ USB 3.0 ومجموعة توصيل eSATA III لتركيبها على الصندوق تساعدك في عدم فتح باب الصندوق حال اردت توصيل هارد ميكانيكي أخر خلال عملية نقل البيانات.



 باقي الإضافات. نلاحظ كثرة جسور SLI لمختلف الوضعيات, و لكن جسر CrossFire وحيد. في الصف العلوي بجانب غطاء الجهة الخلفية للوحة نرى بطاقة Wi-Fi – Bluetooth 4.0 بشق PCIe x1.



 اللوحة الأم يتم حفظها في علبة منفصلة.



هنا المهم! اللوحة GA-Z77X-UP7.



 الجهة الخلفية للوحة.



 الجهة الخلفية فارغة باستثناء الحامل المعدني للمشتت, و بعض مكونات متحكمات الطاقة.



أزرار OC-Touch, شقوق الذاكرة, و مدخل طاقة ATX.



 OC-Touch عن قرب. و تحتها نرى طرفيات قياس الفولتيات, و زر CMOS reset ومفتاح LN2 الي يستخدم فقط حال تم الأستعانة بعنصر النتروجين السائل.



مدخل الطاقة الرئيس للوحة, و أحد منفذي USB 3.0 الداخلية. على حافة اللوحة نجد مدخل للطاقة الإضافية في حال تركيب أكثر من بطاقة عرض.



منفذ mSATA on board الذي تتميز به لوحات Gigabyte. هناك 6 منافذ SATA تتصل بالشريحة مباشرة, 2 SATA III و 4 SATA II (منفذ SATA III 5 يتعطل في حال تركيب mSATA) تدعم RAID0/1/5/10. و 4 منافذ إضافية SATA III من خلال شريحتي Marvell 88SE9172, تدعم RAID0/1.



المنافذ عن قرب, السوداء هي SATA II و البيضاء SATA III. المنافذ الرمادية هي منافذ شرائح Marvell.



منافذ مراوح الصندوق, و منفذ USB 3.0 الداخلي الآخر. يمكن رؤية زر إعادة التشغيل. بالإضافة إلى شاشة LED Debug.



 هنا نرى منافذ أضواء التخزين و أزرار التشغيل على الصندوق. على اليمين نرى الـ BIOS switcher. منفذ الـ USB الأحمر هو منفذ On/Off Charge لشحن الموبايلات و غيره من أجهزة USB بغض النظر عن حالة تشغيل اللوحة.



منافذ الصوت الداخلية, و المنفذ التسلسلي. بالإضافة إلى أحد منافذ توصيل المرواح.



منافذ PCIe 3.0 x16. تعمل المنافذ البرتقالية بسرعة x8, و المنفذ الأسود بسرعة x16. يمكن رؤية منفذي PCIe 2.0 x1.



شريحة Etron EJ168 التي تقدم منفذي USB 2.0/3.0 إضافية.



 مشتت شريحة Z77 بتصميم Thin Fin.







شريحة Realtek ALC898 للصوت.



مقبس LGA 1155 مع نظام التحكم بطاقة المعالج.





 متحكمات الطاقة.





 و هنا بعد إزالة المشتت.







المعالج يستقبل طاقته من خلال منفذي 6pin.

 هذه شريحة Intel Z77 Express الموجودة تحت المشتت.

 هذه اللوحة تستخدم شريحة iTE IT8728F. هذه الشريحة تقوم بمراقبة الفولتيات و درجات الحرارة, و تزود النظام بهذه القراءات.



 شريحة PLX PEX8747 لشقوق PCIe 3.0 التي تقوم بتوزيع المخرجات على منافذ العرض و التبديل بينها. مصنعة بتقنية 40nm.



 المشتت بعد فصله. و نرى اتصاله بأنبوب واحد.



 الجهة الخلفية للوحة. نرى عليها مختلف أنواع مخارج العرض: D-Sub, DVI, DisplayPort, HDMI. و نرى 6 منافذ USB 3.0, المنافذ التي تحت منفذ PS/2 تتصل مباشرة ً بالشريحة الرئيسة, أما بقية المنافذ فتتصل بشريحية Etron.

هناك منفذي Gigabit LAN, يتصل الأول بشريحة Atheros, و الآخر بشريحة Intel.

منافذ الصوت تقدم إخراجاً بـ 7.1 قناة, و تتضمن SPDIF Out.



نظرة على واجهة 3D BIOS

تنافست كل شركات تصنيع اللوحات الأم في عملية تزيين وتطوير واجهات البايوس بالأنتقال لواجهة UEFI أو واجهة الرسوميات التي أصبح لفأرة التحكم دوراً فعالاً بعد ان كان الأمر مقتصر فقط علي لوحة المفاتيح كما كان مقتصر علي اللونين الأبيض والأزرق العتيقيين, لكن شركة Gigabyte خرجت عن المالوف لتجعل حتي واجهة البايوس الخاصة بها مميزة عن بقية الواجهات للشركات المنافسة, وهو بإضافة 3D BIOS التي تنتظر Gigabyte أن تحصل علي برأة الأختراع عنها وهي وبكل بساطة عبارة واجهة متطورة تمنح المستخدم فرصة لمس مكونات اللوحة الأم بيديه بداخل واجهة البايوس. حيث نري بالصورة بالأسفل لوحة اليوم وقد تم تقسيمها إلي 5 مناطق رئيسية يمكن للمستخدم التحكم بها فقط بالضغط عليها بمؤشر الفأرة, وفي التالي توضيح مبسط للواجهة وكذلك الواجهة العادية UEFI BIOS.

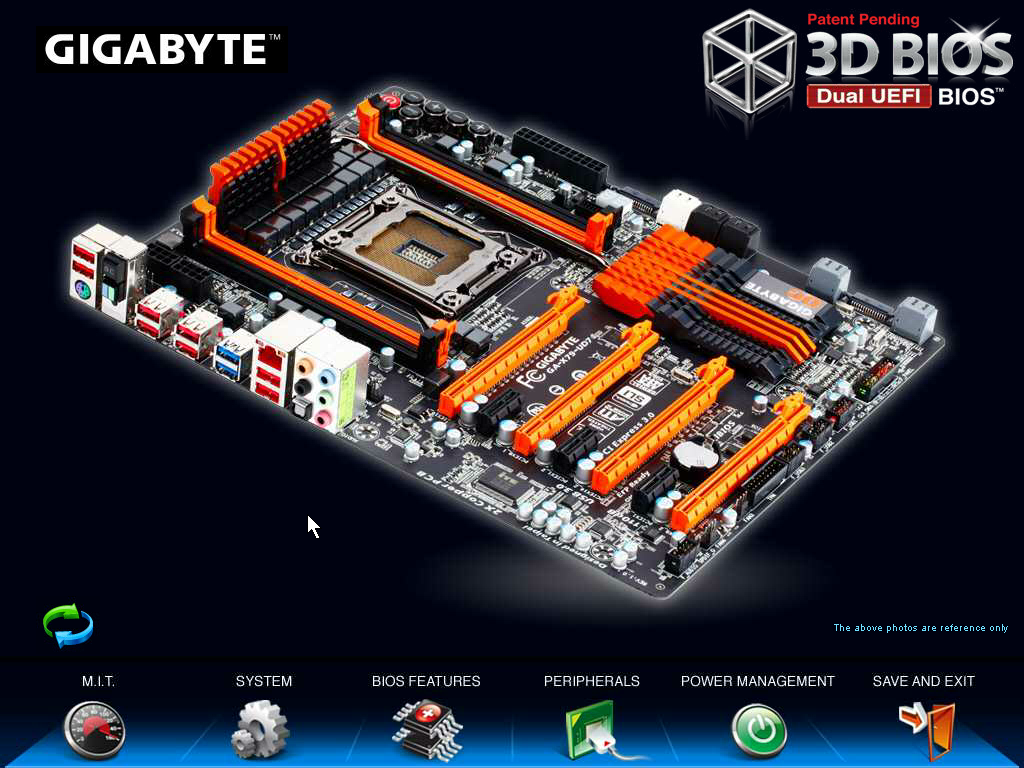

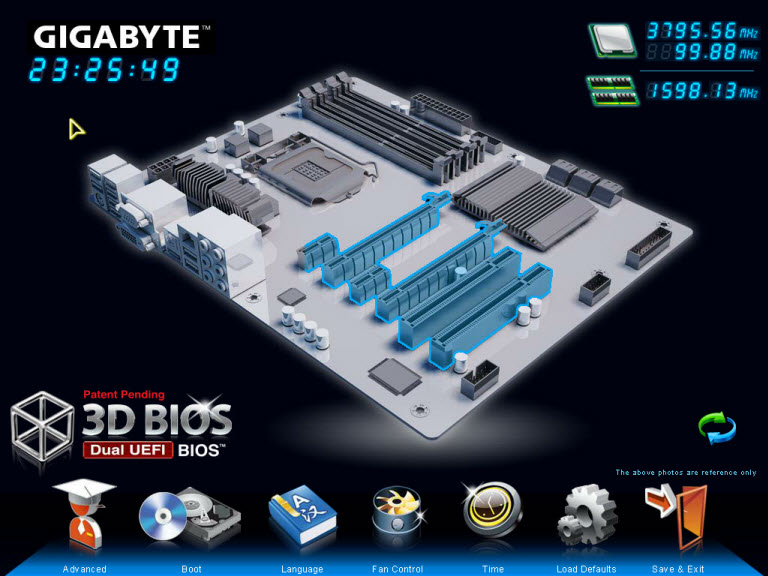

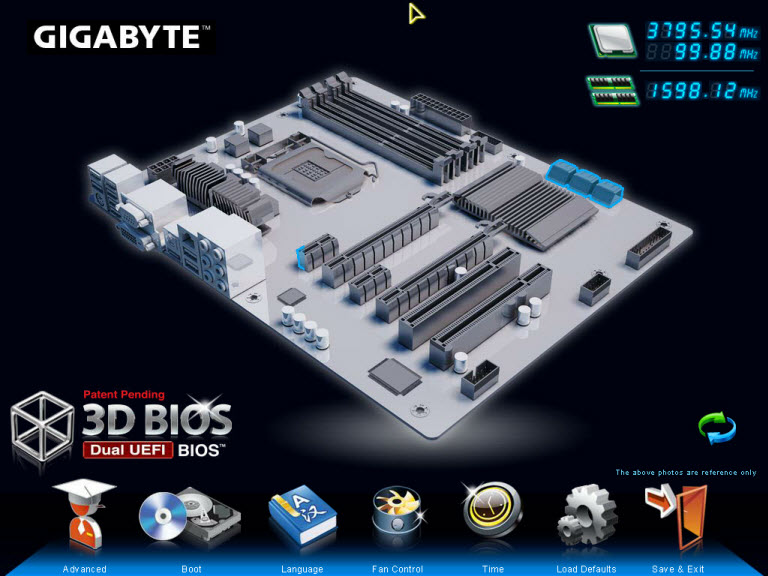

 أول ما يلاحظ هنا هو معالم اللوحة المُطمسه والتي تأتي علي عكس البايوس في لوحة X79-UD7 السابق مراجعتها حيث كانت اللوحة موجودة بكل تفاصيلها كما نري في الصورة التالية, فلم بخلت Gigabyte علي لوحة قوية كهذه ان تحظي بنفس الأهتمام؟



 تغيير طريقة عرض الأيقونات بشكل دائري أمر متاح وإن كان لا قيمة له من الأساس.

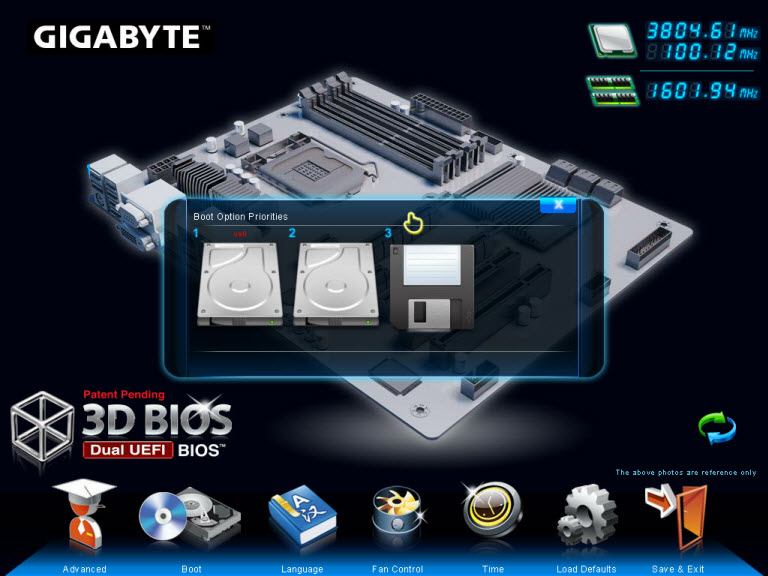

 قائمة Boot جديدة ولم تكن متواجده بواجهة 3D-BIOS للوحة X79-UD7 وتتيح اختيار قرص التخزين الذي يبدأ الجهاز في البحث عن نظام التشغيل بداخله.

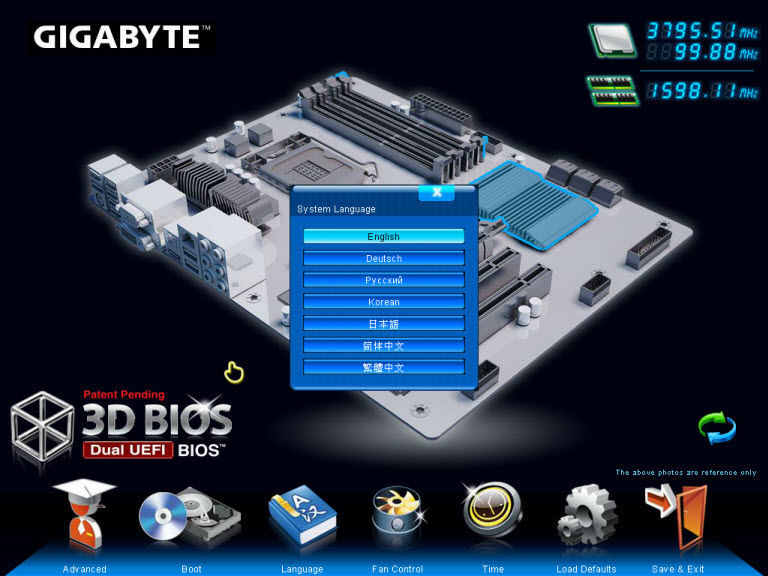

تغيير اللغة ولا أثر للغة العربية.

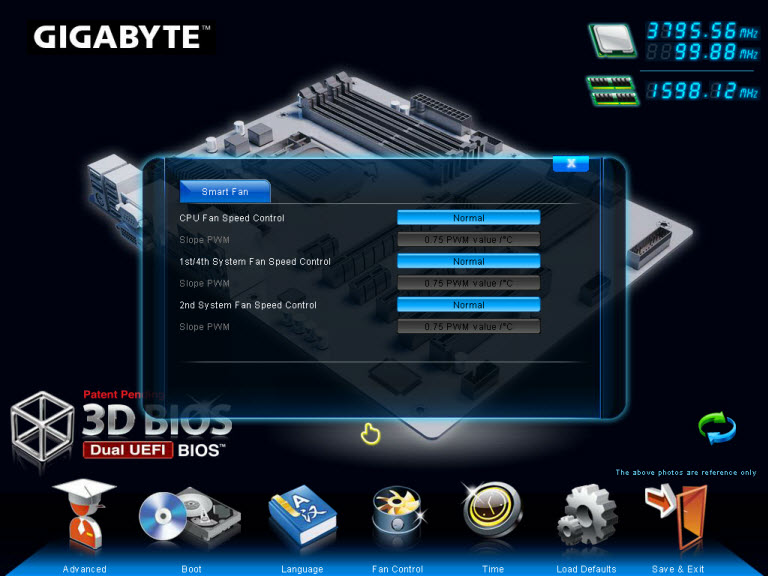

 للتحكم بالمراوح المتصلة باللوحة الأم.



 بالضغط علي Time يظهر الوقت بالركن العلوي الأيسر للشاشة.



3D Power قسم

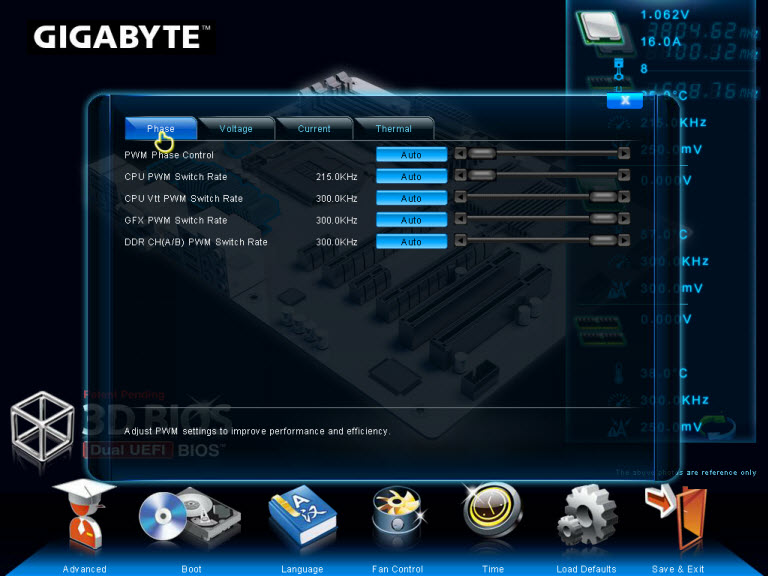

 خيارات متقدمة للتحكم في طاقة المعالج وكذلك بقية قطع اللوحة.

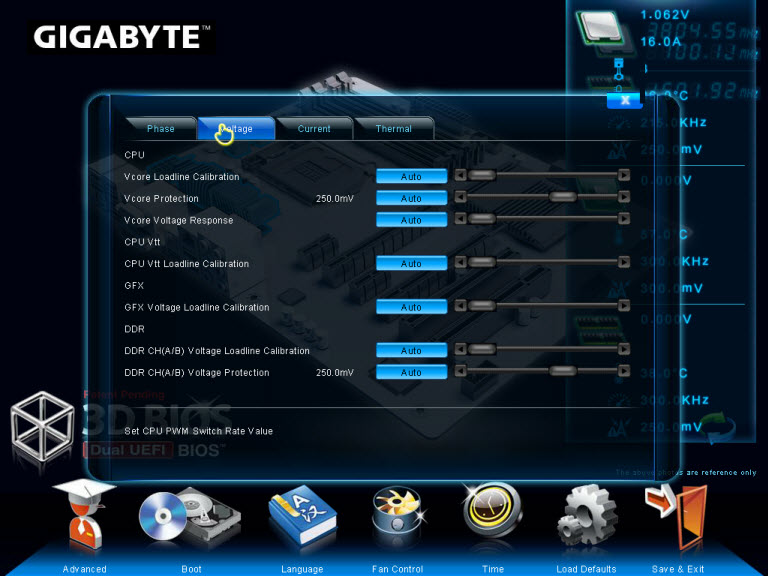

 خيارات الفولتية المعتادة.

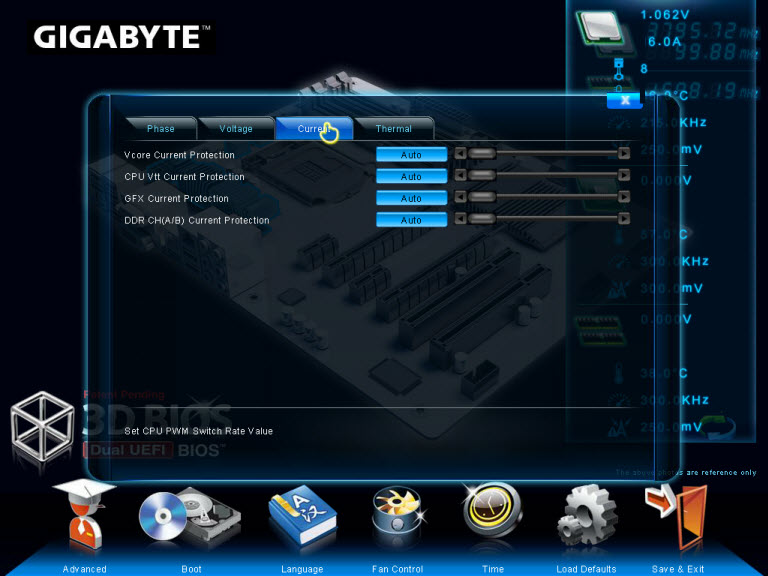

قائمة الحماية من الفولتية الزائدة.

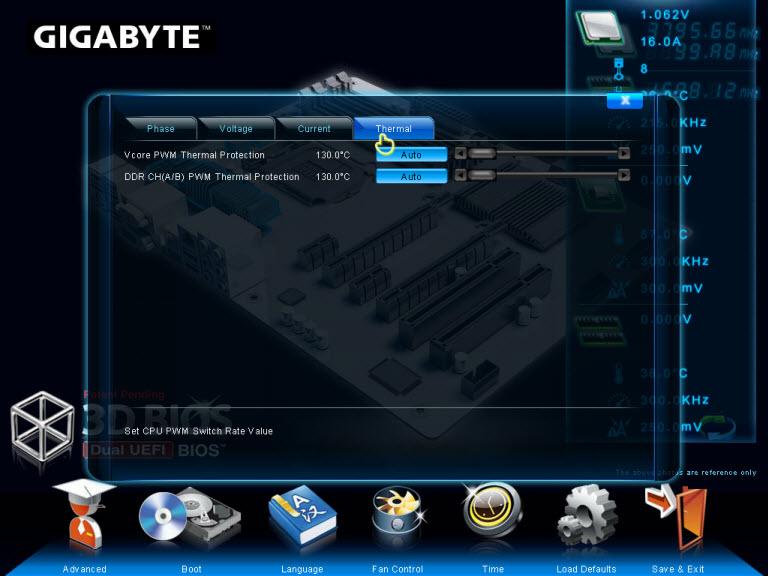

 هنا تحدد درجة الحرارة القصوي التي تعمل عندها خواص الحماية كـVcore Termal Protection.



System Tuning قسم

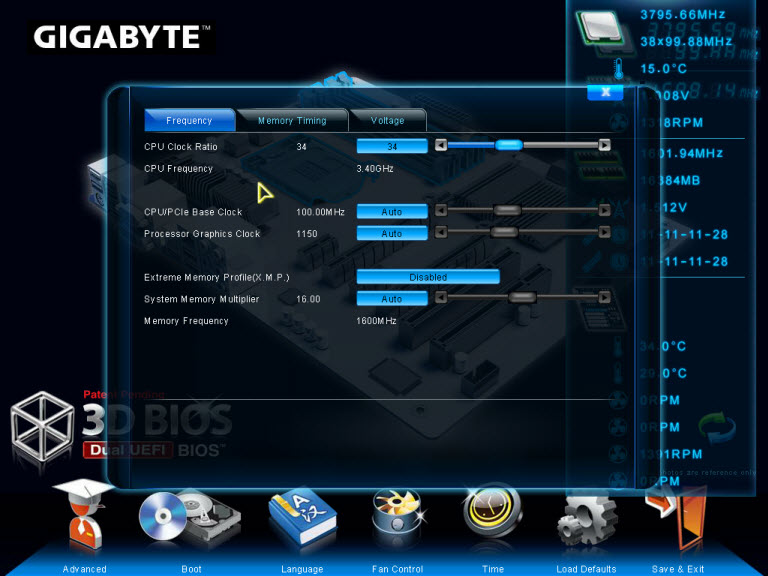

 ثلاث صفحات فرعية الأولي Frequency وهو يتيح لك التحكم في معامل الضرب المفتوح في معالجنا اليوم وكذلك التردد المرجعي, كما يتيح لك من خلال خيار XMP الشهير تفعيل الأعدادات المحفوظة مسبقاً والخاصة بالذواكر للقفز وبكل سهولة للترددات القصوي للذواكر التي تتوافق وهذه التقنية الرائعة من INTEL.

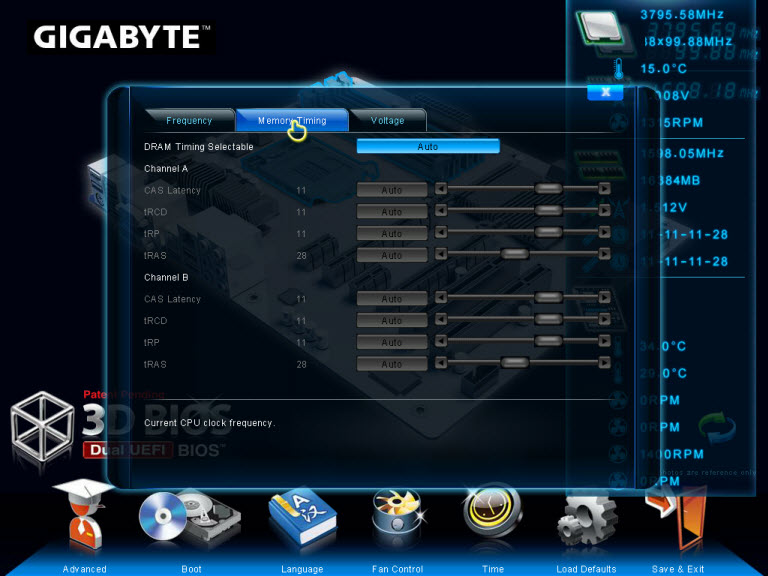

 صفحة للتحكم في تواقيت الذواكر.

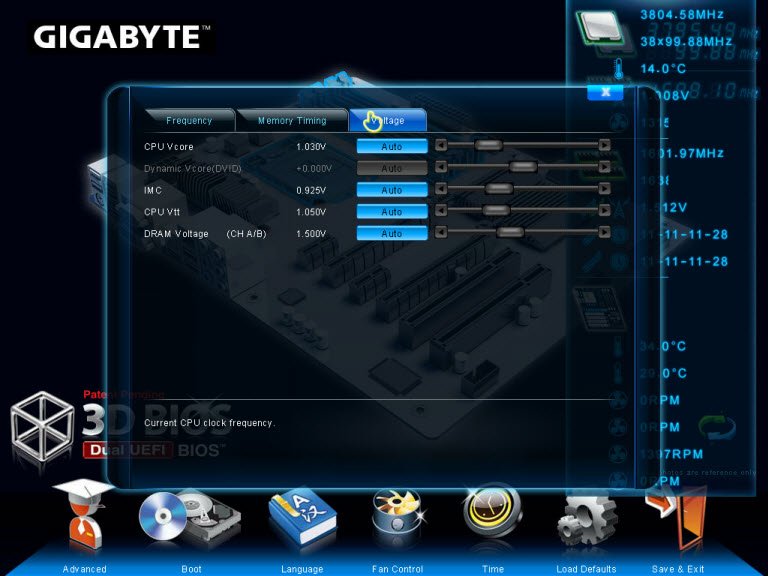

 الفولتية التي تعد عامل هام للغاية في عملية كسر السرعة متاح هو الأخر من خلال 3D BIOS.



قسم شقوق التوسعة  Expansion Slots

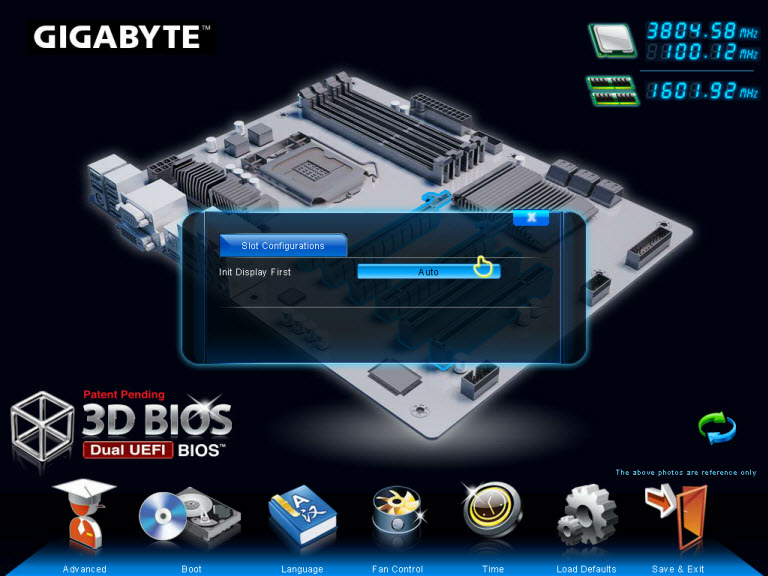

 تحكم في اي شق تبحث فيه اللوحة عن البطاقة الرسومية أولاً وهنا محدد مسبقاً الشق الأول.

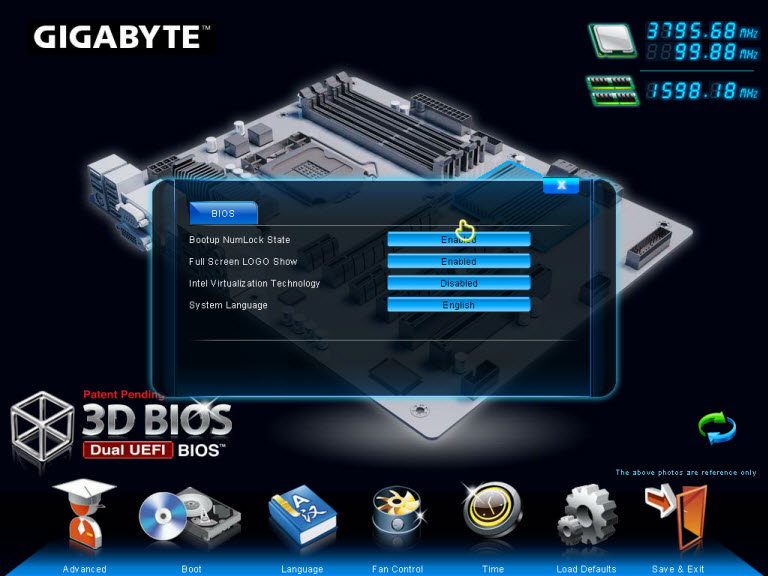

 خيارات BIOS

وبالوقوف علي مشتت الجسر الجنوبي الضخم تظهر معلومات تفيد بأن هذه المنطقة تتحكم في تقنية Dual Bios.



 وبالوقوف علي مشتت الجسر الجنوبي الضخم تظهر معلومات تفيد بأن هذه المنطقة تتحكم في تقنية Dual Bios.

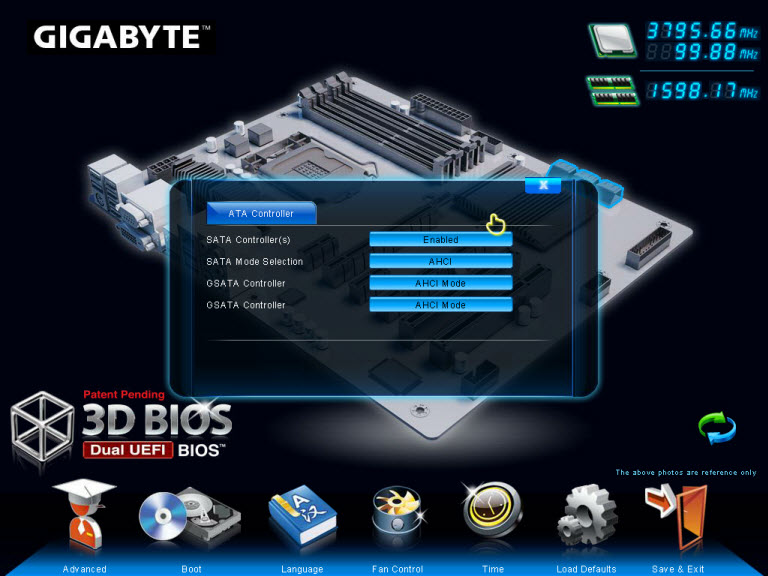

خيارات منافذ SATA



هنا يمكن التحكم في منافذ الSATA من خلال شرائح المتحكمات الموجودة علي اللوحة نفسها.

خيارات I/O

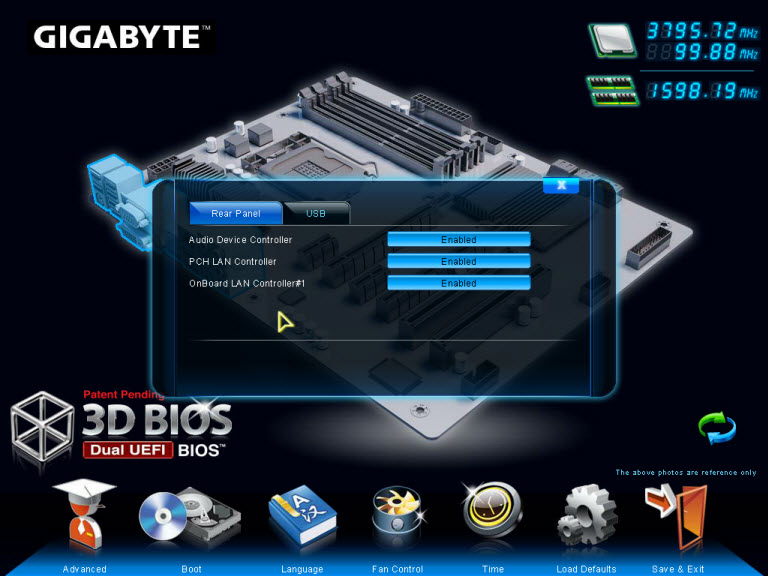

 قفل وتفعيل المنافذ الصوت والأنترنت.



 كما يمكن التحكم في إتاحة أو غلق منافذ USB.





واجهة UEFI BIOS

الشكل العادي لواجهة UEFI Bios التي نجدها في كل اللوحات الجديدة لكن مع اختلاف شكل وطريقة العرض.

قائمة M.I.T

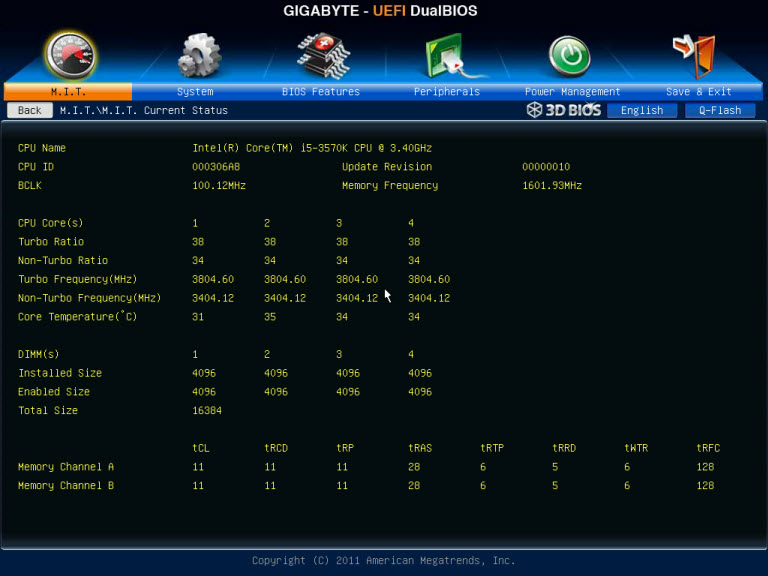

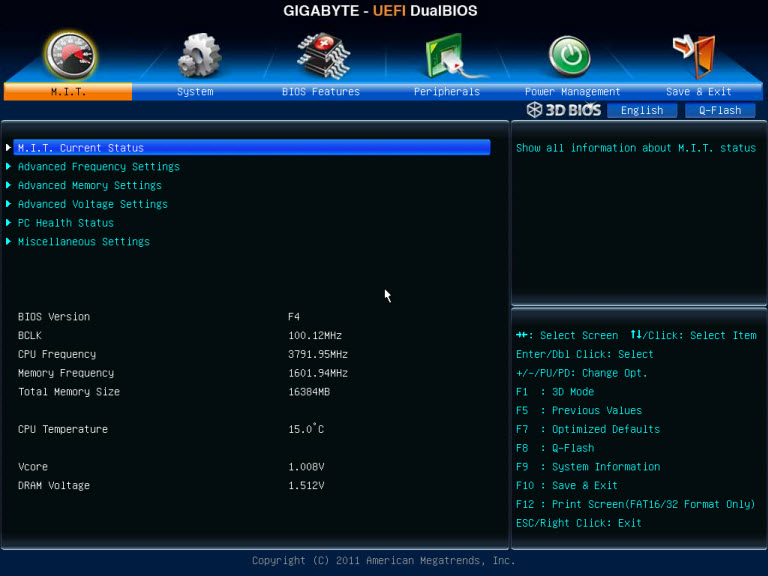

 الصفحة تعرض معلومات هامة منها إصدارة البايوس الحالية للوحة الأم وترددات الذواكر والمعالج.

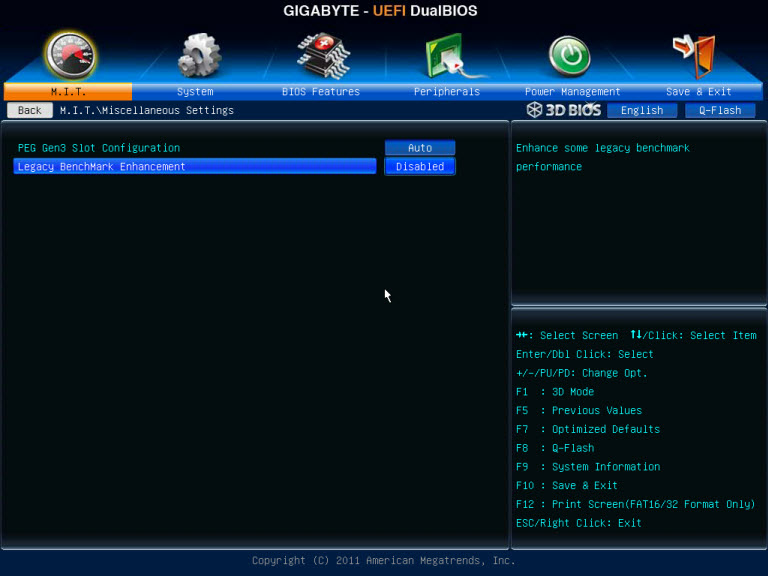

أكثر القوائم الستة من حيث الخيارات لما توفره من خيارات متقدمة لكسر السرعة وغيرها من التحكم في أدق تفاصيل اللوحة الأم من حيث الفولتية والترددات وغيرها.

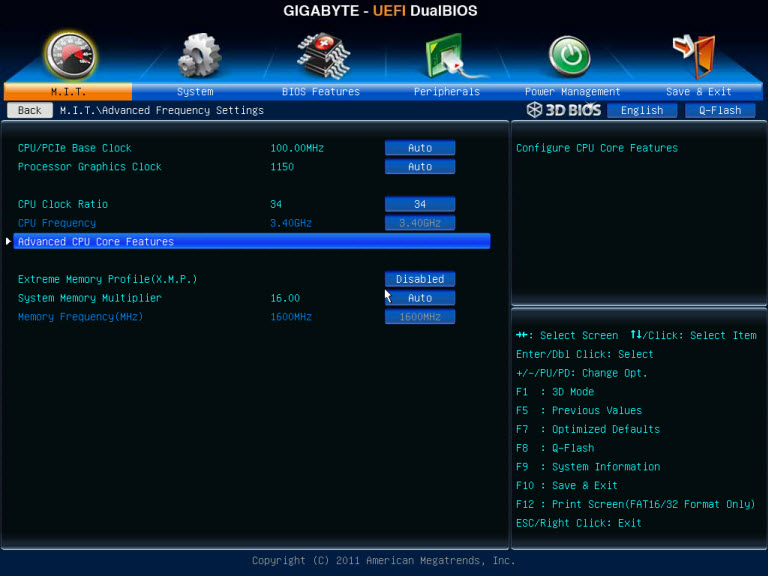

 خيارت أكثر تقدماً فيما يخص الترددات للمعالج والذواكر.

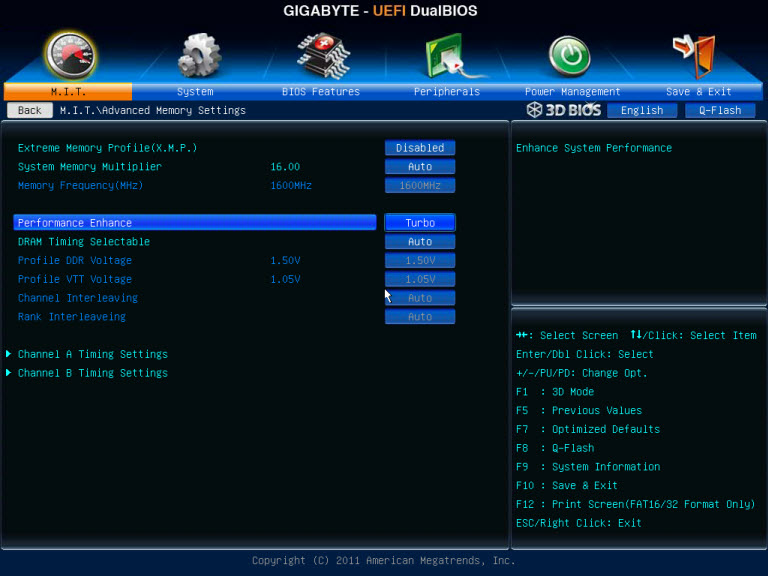

 خيارت التحكم في تواقيت وترددات الذواكر, حيث يمكن التحكم في تواقيت كل ذاكرة علي حدي وهو أمر كان متاح من خلال 3D BIOS.

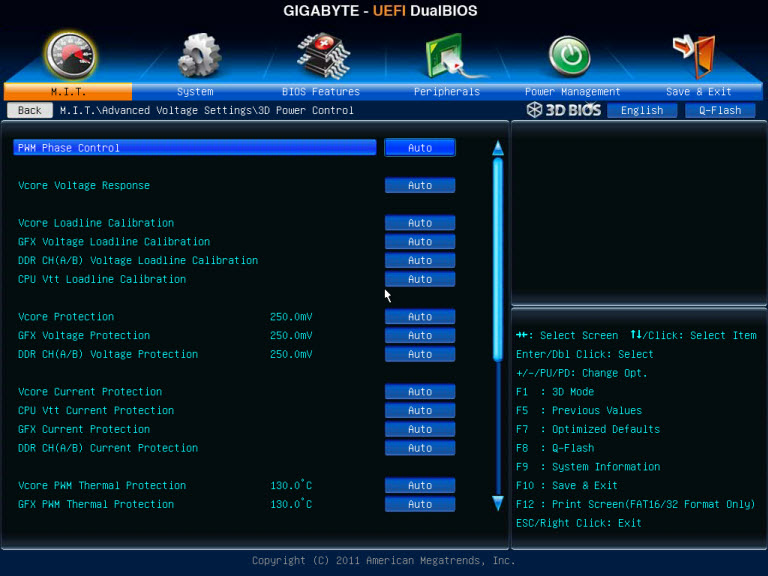

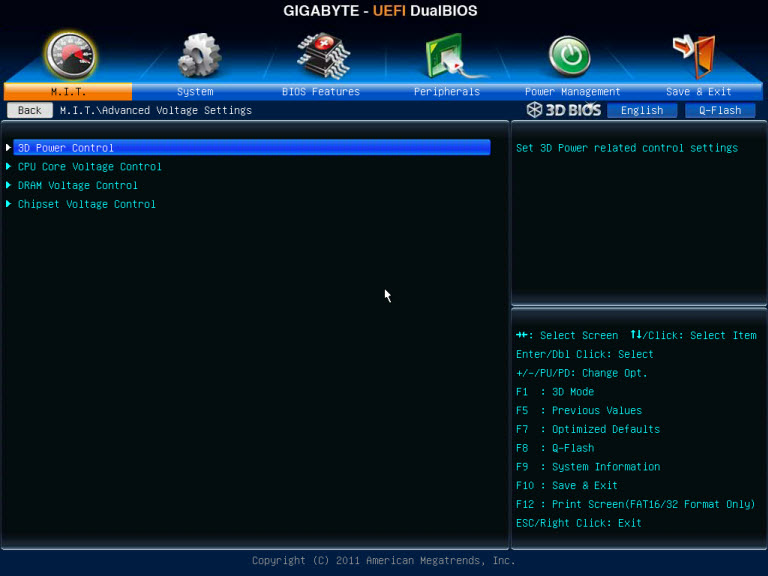

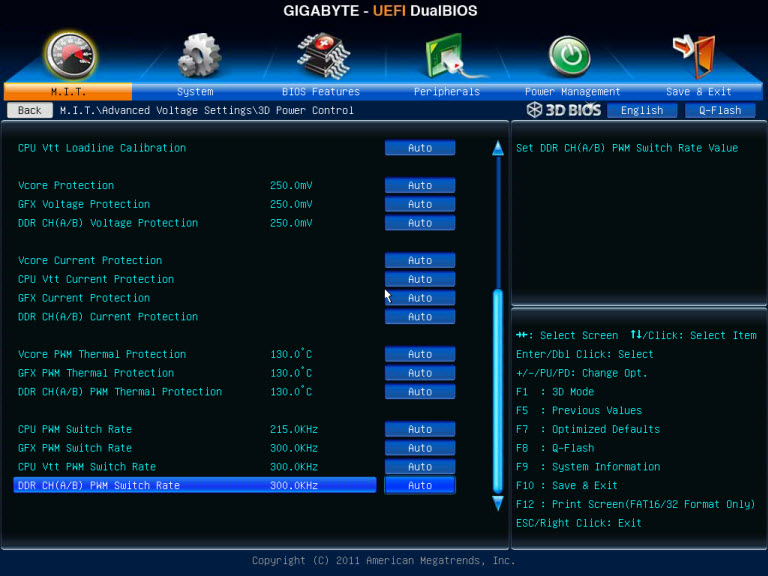

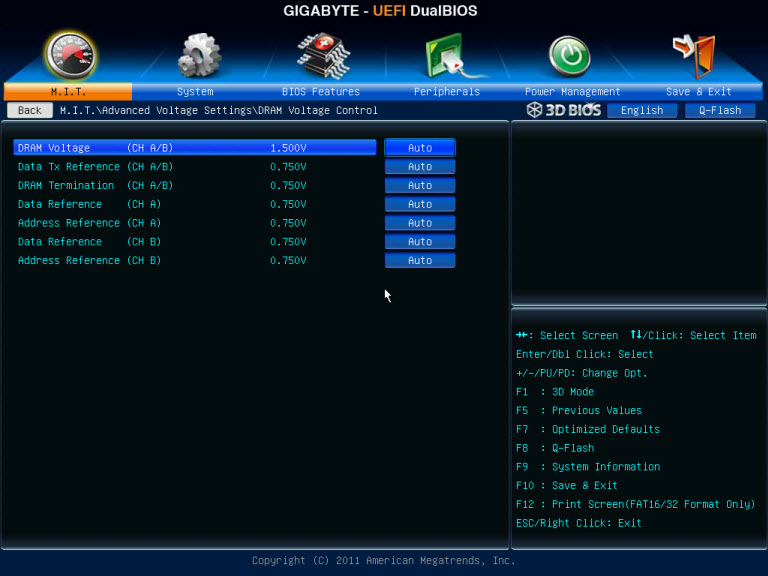

 تحكمات الطاقة والفولتية للوحة بأكملها تكمن في هذا الخيار.

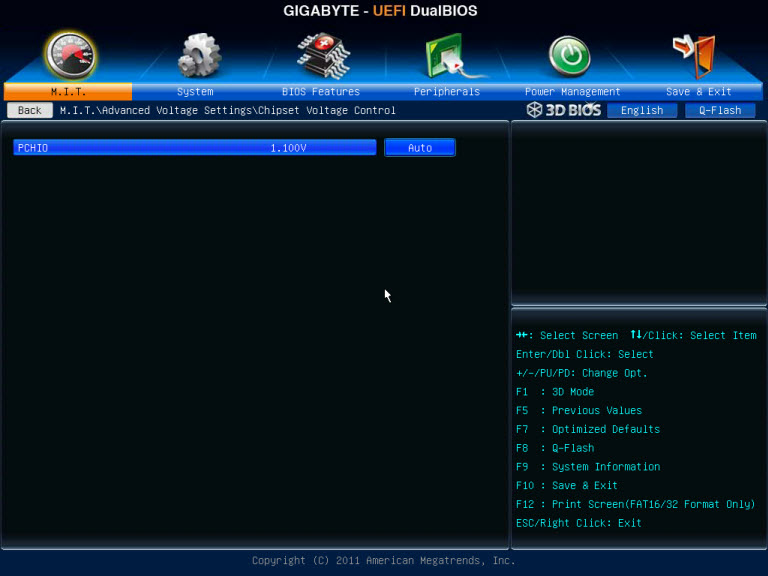

 خيارات التحكم بفولتية الشريحة.

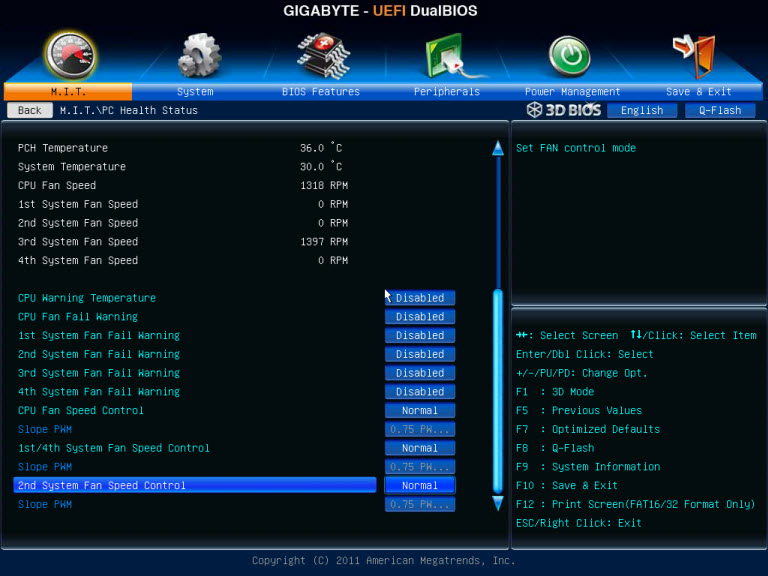

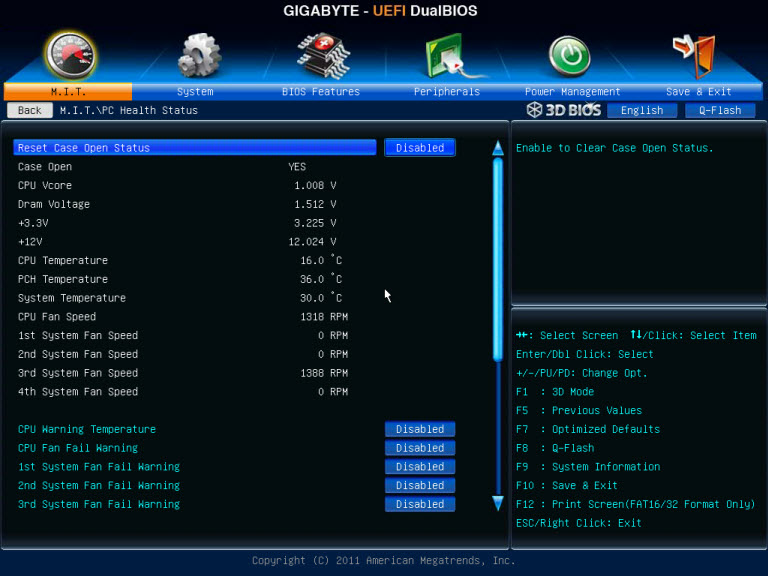

 حالة الفولتية الحالية ودرجات الحرارة. 16درجة فقط للمعالج!









قائمة System

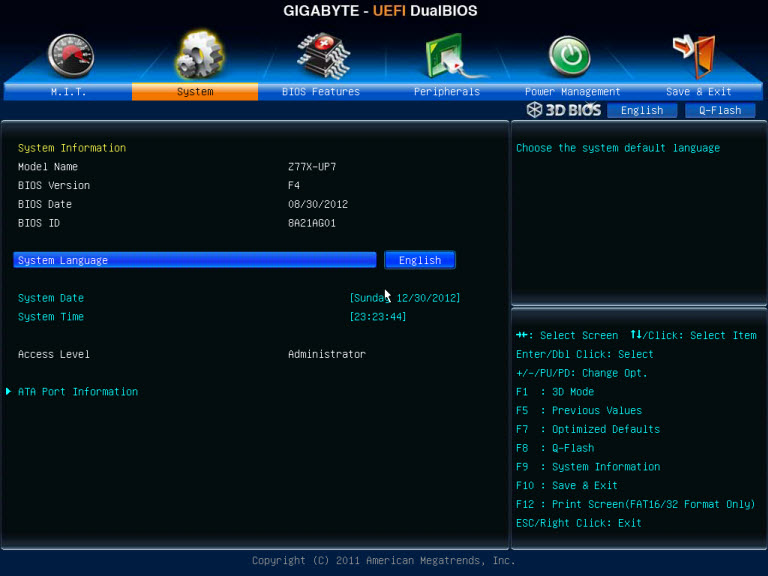

 قائمة توضح كل تفاصيل اللوحة من رقم البايوس وكذلك خيارات الوقت والتاريخ.

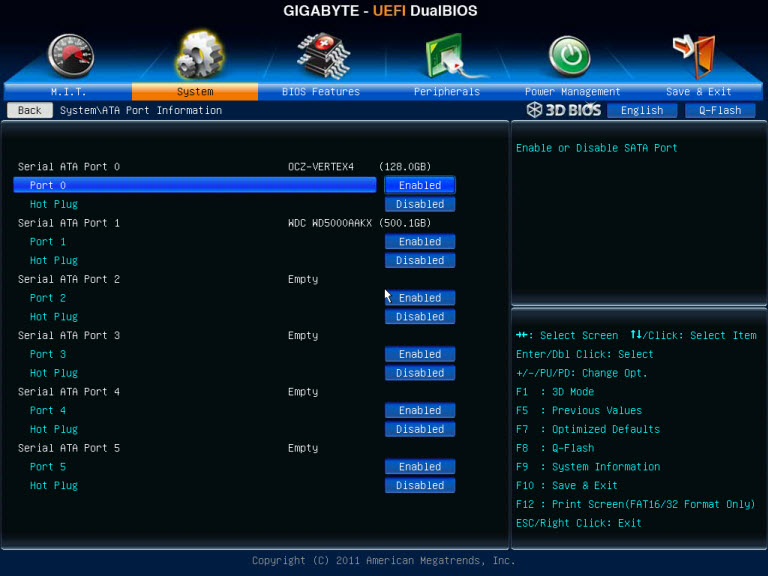

 خيارات منفذ SATA وتوضح الأقراص المتصلة بها.



قائمة Bios Features

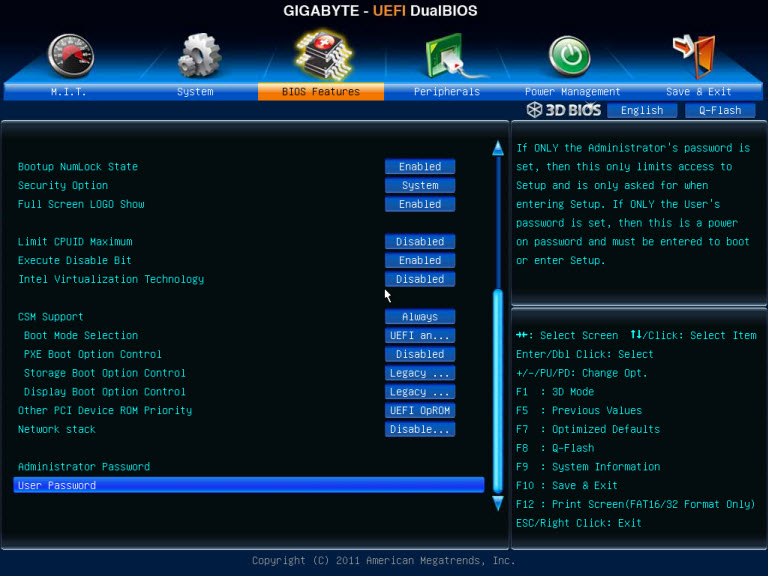

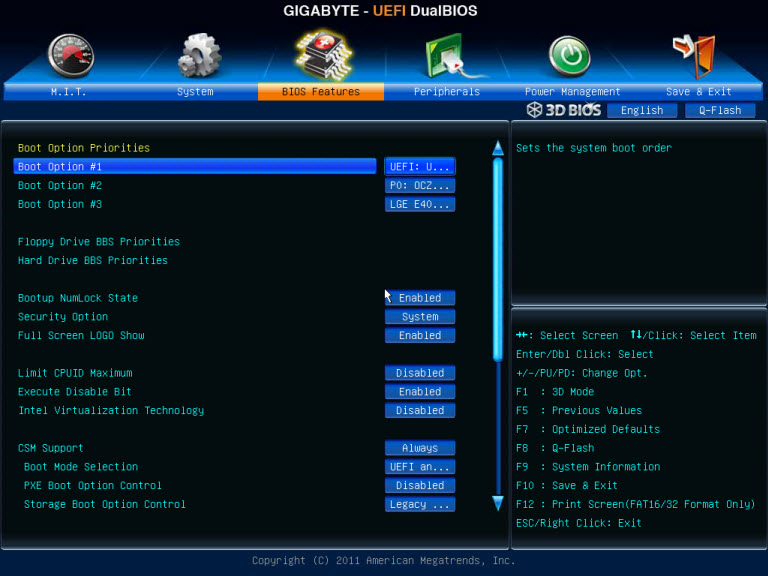

 كان من الأفضل تسميتها Boot او حتي الأشارة إلي كونها تحتوي علي خيارات الاقلاع, كما تمكن المستخدم من وضع اسم للمستخدم وكلمة للمرور تمنع أي يد عابثة من الإخلال بالإعدادات.



 منها تتحكم في منافذ الUSB و الLan وغيرها من التوصيلات الخاصة اللوحة.

خيارات Peripherals

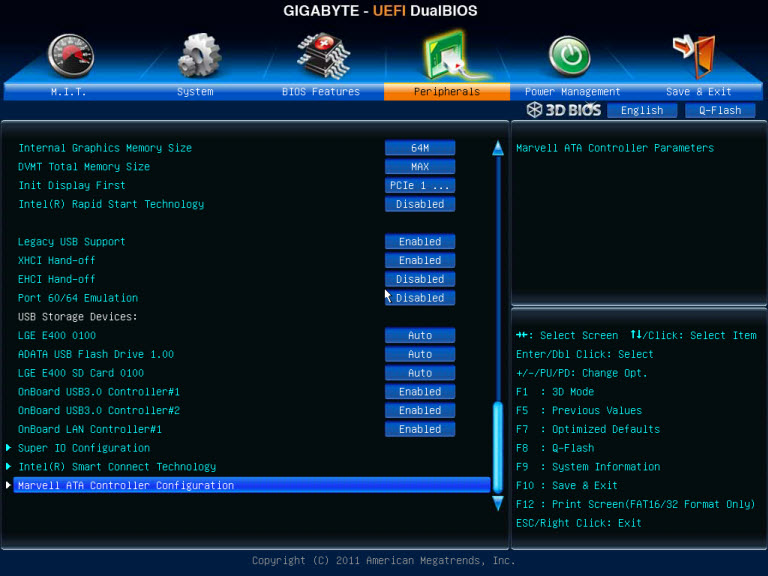

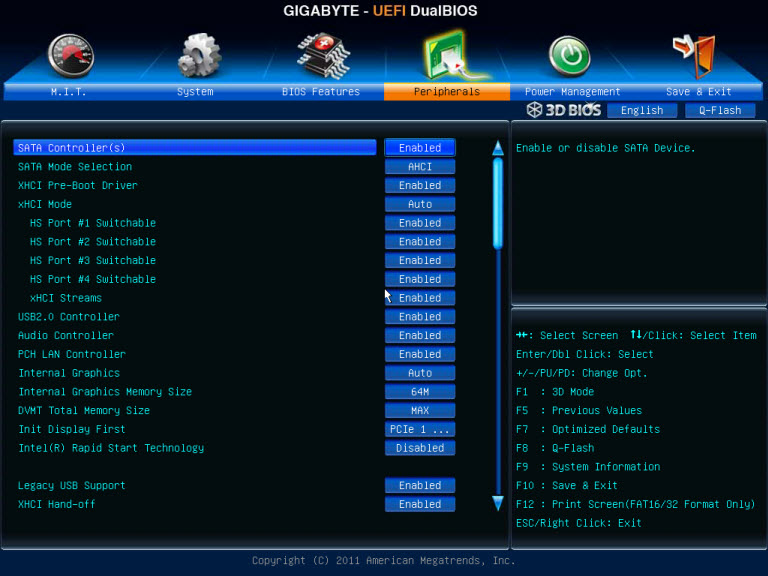

 خيارات التحكم في كافة المتحكمات الموجودة علي PCB.





قائمة Power Management

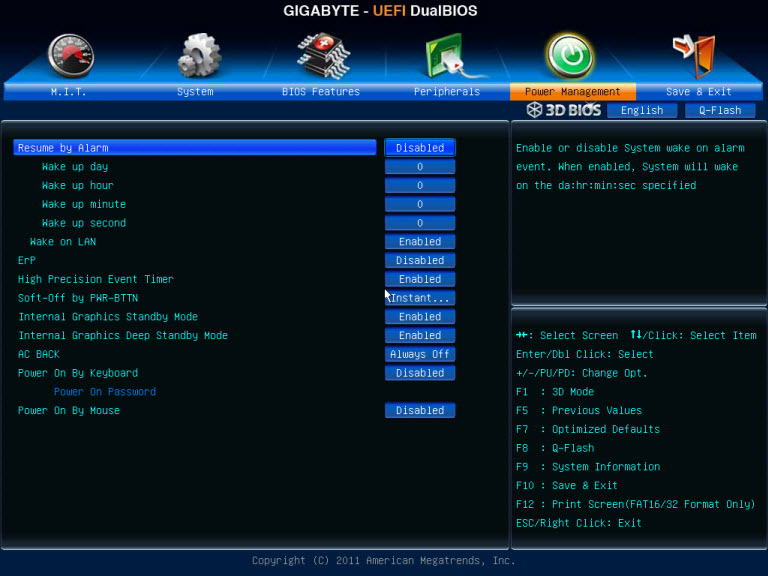

 التحكم في عملية غلق الجهاز المؤقت أو Sleep وكيفية العودة للعمل سواء بتحديد موعد مسبق تعمل فيه اللوحة أو بتحديد عملية الضغط علي لوحة المفاتيح كطريقة أيقاظ الجهاز من حالة السُبات.

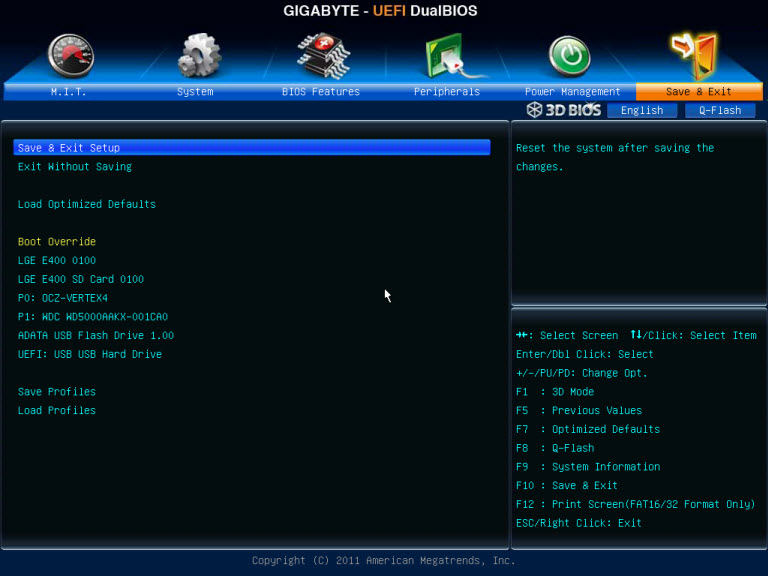

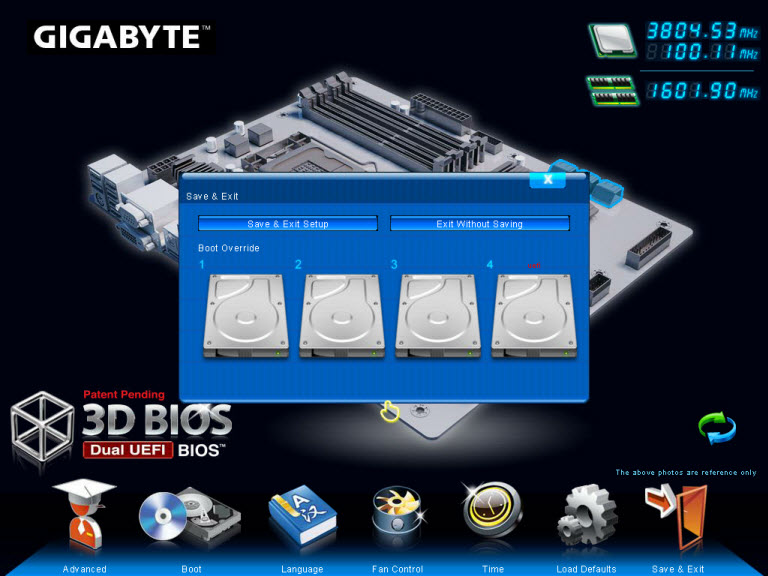

 الخيارات المعتادة من واجهة الخروج مع منح ميزة Boot Override حال أردت تقديم عملية الأقلاع من قرص ما بعينه لمره واحدة.



 ماذا عن كسر السرعة ؟

استطعنا الوصول إلي تردد 5.2GHz علي فولتية 1.520 مع غلق نواتين, ولأغراض الأختبار لأقصر تردد مُستقر يمكن للمستخدم الحصول عليه تم التخفيض حتي 5GHz وهو التردد الذي تمكنا عليه من إجراء كافة الأختبارات بسلاسه ولكن درجة الحرارة المرتفعة دفعتنا لتخفيض التردد إلي 4.9 حيث استقر الأمر ولم تتخطي الحرارة حاجز ال80درجة حتي مع الضغط ببرنامج Prime95 لمدة 30 دقيقة وبعدها قمنا بتجربة لعب علي معشوقة الجماهير Battle Field 3 لمدة تزيد عن ساعتين بلا أدني مشكلة ما يؤكد ان 4.9GHz يمكنه أن يعمل 24/7. وفيما يلي صور نتائج كسر السرعة علي ترددات 4.9, 5, 5.2GHz وسيكون هنالك توضيح مُبسط قدر المستطاع للطريقة التي توصلنا بها إلي هذا التردد من خلال بعض الشروحات من واجهة البايوس. مشتت Cooler Master Seidon 120M كان أكثر من رائع من حيث صموده علي تردد 5GHz.



 وفي إختبارات كسر السرعة تم استخدام طاقم G.skill Ripjaws-Z-2133MHz-4*4GB Kit للحصول علي أفضل أداء ممكن من الطاقم علي تردد 4.9GHz ولتوحيد منهجية الأختبار للمقارنة مع ما سبقها من لوحات حاملة لشريحة Z77 تم الأستعانة بطاقم G.skill Trident-X 2400MHz. وتم الأستعانة بأقوي بطاقة رسومية وصلت للمعمل حتي الأن SAPPHIRE VAPOR-X HD 7970 6GB GDDR5 بعد عُطب مفاجئ كان قد طال بطاقة GTX680.



التردد المُستقر 4.9GHz





نتائج الكسر لتردد 5.2GHz

بعد غلق نواتين من تلك التي يحملها i5 3570K أصبحت المقاومة وكذلك درجة الحرارة أقل مما يتيح مجال أوسع للوصول لأرقام أعلي.



 تردد 5GHz

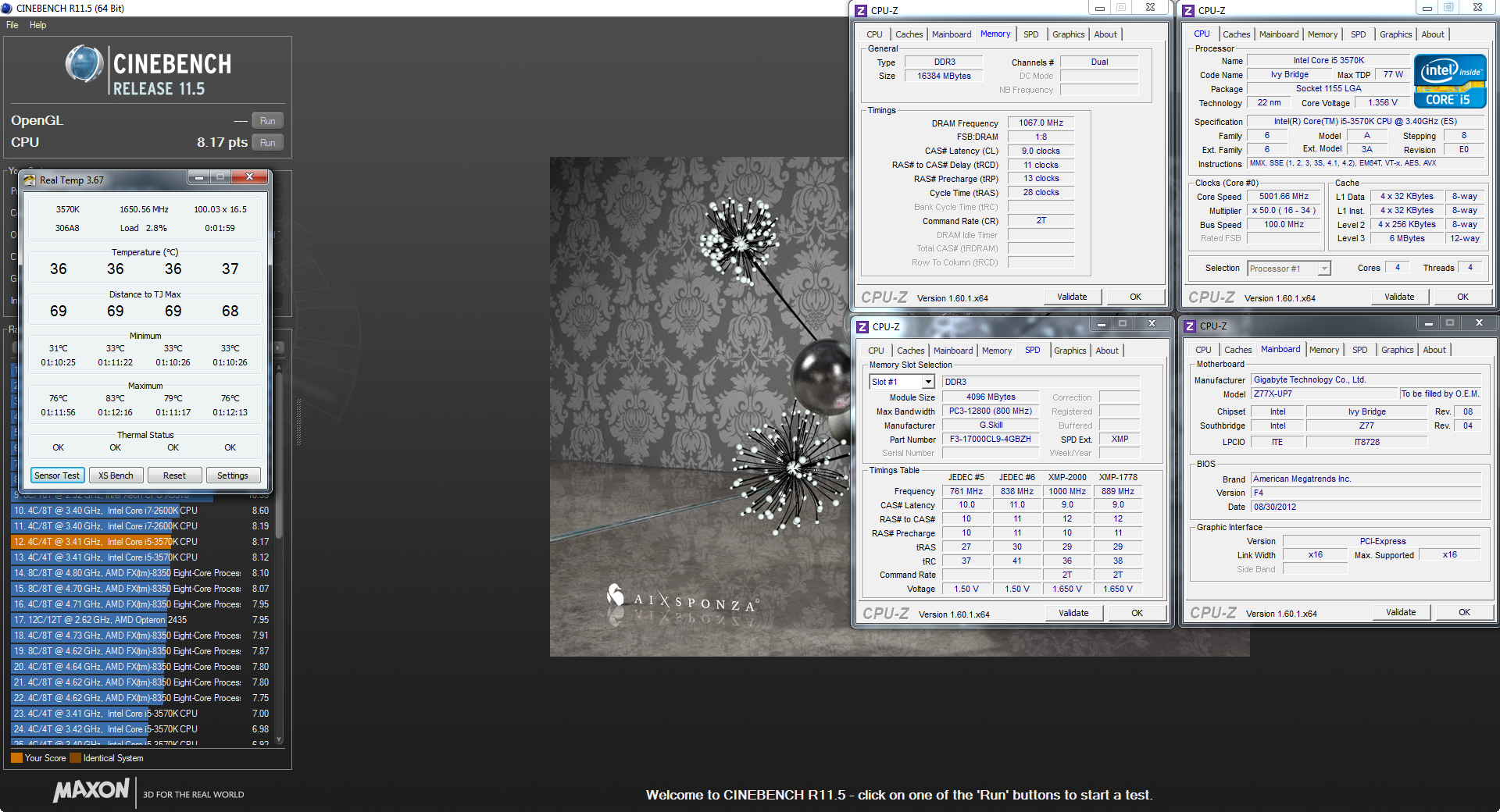

الرقم الذي يعشقة محبي كسر السرعة, مُستقر ونتيجة أختباره علي Cinebench جائت 8.17pts بعد أن كانت 6.01pts علي التردد الافتراضي وهو أداء قارب ذلك الذي يمكن الحصول عليه من معالج I7 2600K في هذه الأختبار.



ربما أحبط الكثيرين لدى علمهم أن المعالج المستخدم في مراجعة اليوم هو i5-3570K وليس أعلى معالجات هذه الفئة i7-3770K، ولكن وكما يقولون "رب ضارة نافعة". فإتمام المراجعات على هذا المعالج أمكننا من وضع لوحة اليوم في منافسة لوحات كنا قد راجعناها سابقا ً وهي الموجودة بالصورة بالأسفل:-



 انتظرونا في الجزء الثاني من المراجعة للتعرف علي نتائج اختبار اللوحة وأين سيكون مكانها بين لوحات الحاملة لشرائح Z77.
