مراجعة لوحة الألعاب العملاقة Gigabyte Z97X-Gaming G1 WIFI-BK
عادة ما يتلهف محترفي الحاسب والمهتمين بقطاع الهاردوير بشكل عام عند السماع بأحد المنتجات الجديدة الصادرة من شركة كبرى رائدة في هذا المجال، الأمر نفسه منطبق على شركة مثل Gigabyte خصوصاً عندما ترتبط القصة بصدور جيل جديد من اللوحات الرئيسية أو البطاقات الرسومية.وأما بخصوص فئات المحترفين من مستخدمي الحاسب فالإشارة ستعود على الأغلب إلى محبي كسر السرعة أو جمهور اللاعبين، فهما أهم ما يشكل هذه الكتلة التي تصرخ دائما طالبة أفضل ما لدى الشركات من منتجات.
حديثنا مع لوحة اليوم سيخصص أكثر عن فئة اللاعبين فاللوحة موجهة في المقام الأول لإشباع متطلباتهم، ودائما ما كانت Gigabyte عند حسن ظنهم وخصوصاً في السنوات الأخيرة وتحديداً مع لوحات G1_Killer التي أعدت واحدة من أفضل اللوحات الرئيسية المخصصة للاعبين منذ صدورها وحتى وقتنا هذا.
لقد تم تصميم لوحات جيجابايت الرئيسية G1™ من أجل محترفى الألعاب الذين لا يرضون بالمرتبة الثانية حيث أنها اللوحات الأولى التى تدعم مكونات رائدة فى صناعة اللوحات و ذلك مباشرة باللوحة الرئيسية مثل تقنيات الصوت و التوصيل الشبكى و الجرافيك كما أنها تحتوى على أعلى المكونات و البرامج جودةً لتتيح لمحترفى الألعاب رفع أداء حاسباتهم إلى أعلى حد.
إن اللوحة الرئيسية G1™ تمثل الشغف بالألعاب الذى يحرك الروح الملهمة لجمهور و مجتمعات محترفى الألعاب. و من أجل تنمية هذا الجمهور تحرص جيجابابت على أن تكون الراعى الرئيسى للعديد من فرق الألعاب فضلاً عن أن منتجات جيجابايت هى الاختيار الأول لأهم مسابقات الألعاب الدولية.
أياً كان المكان الذى تعيش فيه أو أياً كان نوع اللعبة التى تمارسها ، إذا أردت أن تعيش فى عالم الألعاب فإن لوحات جيجابايت الرئيسية G1™ قد صُنِعَت من أجلك.
ومع جيل لوحات Z97 الصادر حديثاً كنا في إنتظار السماع عن لوحات G1.Killer مرة أخرى وبالفعل سارعت Gigabyte في طرحها وإن أتت بشكل ومنظور مختلف تماماً عن السابق من ناحية التسمية والتصميم الذي بدا مختلفاً عما إعتدناه في السنوات القليلة الماضية.
لنبدأ في الإقتراب أكثر من لوحة Gigabyte الجديدة Z97X Gaming G1 والمخصصة بالكامل لجمهور اللاعبين.

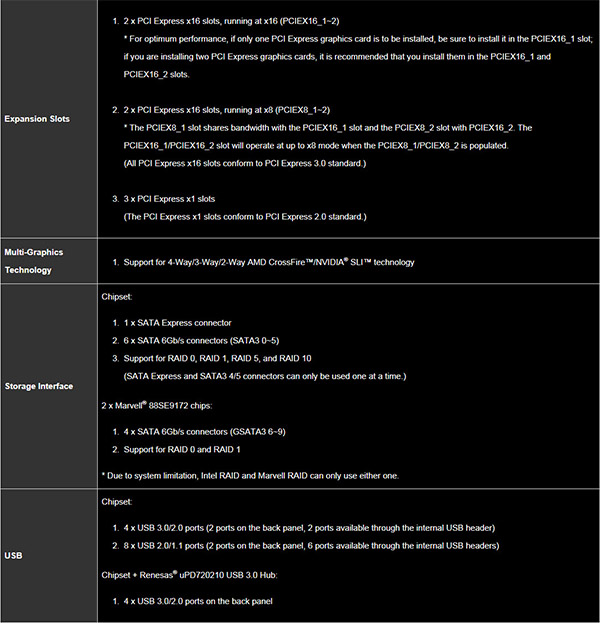

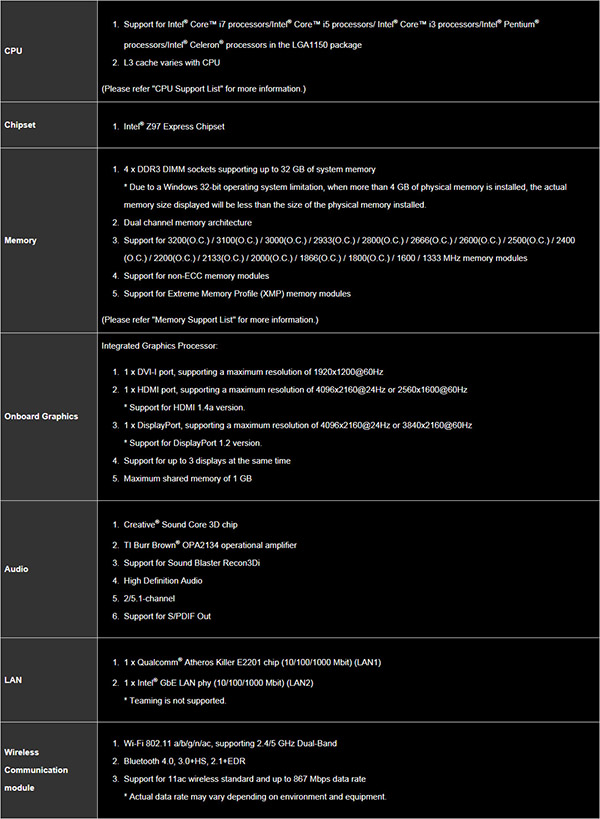

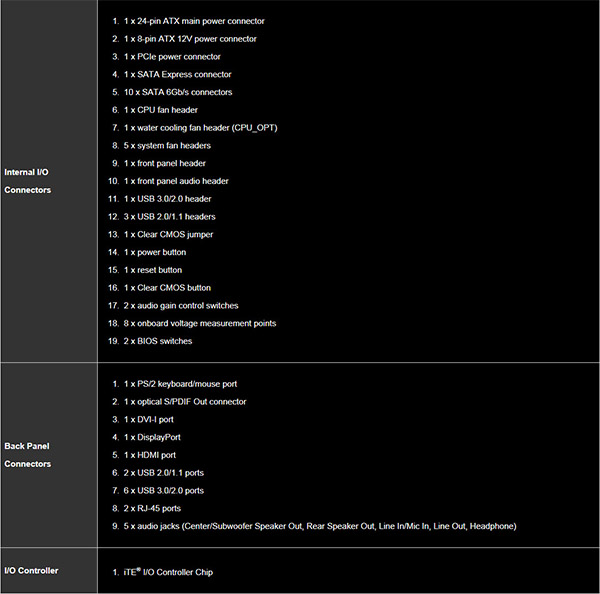

المواصفات :
اللوحدة الجددية قادمة بقياس Full ATX مع مقبس LGA 1150 وشريحة Z97 وبالتالي فاللوحة داعمة لمعالجات Haswell و Haswell Refresh وكذلك معالجات Broadwell.
وستحمل ذواكر بحجم يصل إلى 32GB وبترددات تبلغ 3200MHz مع دعم تقنيات Dual Channel و XMP، وتمتلك اللوحة 16 منفذ USB نصفهم من منافذ USB3.0 مع 4 شقوق PCIEx16 لتوصيل أكثر من بطاقة رسومية في أوضاع 4xway
أما بخصوص خصائص اللوحة المجهة للاعبين فسنجد بطاقة الشبكة Killer E2200 وبطاقة الصوت الإحترافية Sound Core3D مع تقنية Gain Boost وسنوضح هذه المزايا بشكل أكبر خلال إسعراضنا لتقنيات ومميزات اللوحة.
التقنيات وخصائص اللوحة :
قوة التحمل الفائقة للفئة Black Edition :
عندما نتحدث عن فئة اللوحات الجديده Black Edition فأن شركة Gigabyte تضمن للمستخدم أن اللوحة الرئيسية التى يمتلكها من تلك الفئة قد خضعت لظروف شديدة لتضمن قوة التحمل والإستمرارية لتلك اللوحات , حيث أن الشركة تخض لوحات تلك الفئة الى ضغط مستمر لمده أسبوع بشكل متواصل وذلك فى المنئأة الخاصة بذلك فى مدينة تايوان . ويحصل المستخدم مع اللوحة شهاده موقعة تضمن أن اللوحة قد نجحت فى إجتياز ذلك الإختبار ليتأكد من قوة التحمل الفائقة للوحة التى يمتلكها .
تقنيات جيجابايت الحصرية للتحمل الفائق Ultra Durable™
مكثفات صلبة فائقة التحمل ذات اللون الأسود:
تدعم سلسلة لوحات جيجابايت الرئيسية مكثفات صلبة هى الأعلى جودة على الإطلاق و المسجلة بأعلى أداء و أطول عمر افتراضى حتى فى أقصى ظروف التشغيل. هذا الأمر من شأنه ان يحقق الطمأنينة التى يفتقدها المحترفون عند رفع تردد تشغيل حاسباتهم خوفاً من اضطراب الأداء أو تعرض مكونات الحاسب للتلف. و مع وحدات ESR الفائقة لن يكون هناك أى قلق من زيادة تحميل معالج الحاسب مهما بلغت هذه الزيادة. هذا و تأتى هذه المكثفات بلون أسود داكن . مسجلة بتحقيق ساعات عمل غير مسبوقة حتى 10.000 ساعة من التشغيل الشاق فى درجة حرارة عالية 105 °C.
مقبس معالج مطلى بطبقة من الذهب:
لقد تم تزويد سلسلة لوحات جيجابايت الرئيسية بمقبس معالج مطلى بطبقة من الذهب و هو ما يحقق للمحترفين الاستمتاع بمزيد من قوة التحمل و العمر الافتراضى الأطول لمقبس المعالج مع مرور الوقت بدون أى قلق من تعرض سنون التوصيل للتآكل.
نظام التبريد OPT من جيجابايت:

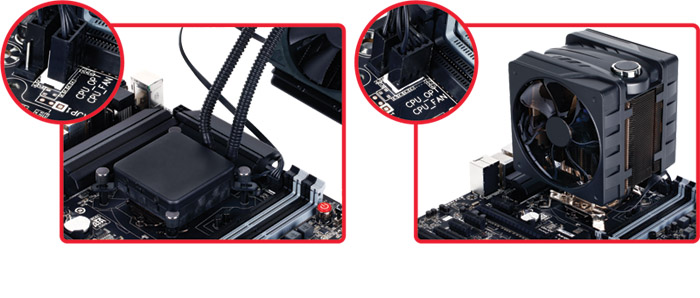

تتميز سلسلة لوحات جيجابايت الرئيسية بنظام التبريد OPT و هو عبارة عن واجهة تركيب إضافية لمروحة تبريد المعالج و التى يمكن استخدامها لتوصيل مضخة ماء و ضبطها للعمل بالسرعة القصوى باستمرار. كما يمكن أيضاً استخدام نظام التبريد OPT مع أنظمة التبريد عالية الأداء التى تستخدم مروحتين للتبريد.

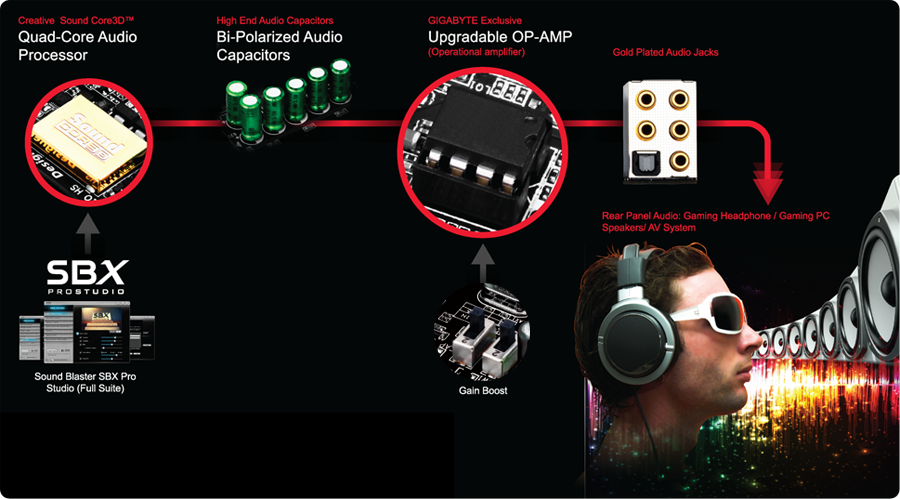

النظام الصوتى الإحترافى G1 Audio :
التقنية الصوتية AMP-UP من جيجابايت :
لقد تم تزويد لوحات جيجابايت الرئيسية G1™ للألعاب بالتقنية الصوتية الحصرية AMP-UP من جيجابايت و التى تمثل أعلى مستويات التطور فى التقنيات الصوتية للوحات الرئيسية. مع التقنية الصوتية AMP-UP من جيجابايت يستطيع محترفو الألعاب و عاشقو الموسيقى الاستمتاع بمؤثرات صوتية نقية و شديدة الواقعية أثناء ممارسة الألعاب و كذا الاستمتاع بأفضل و أغنى تجربة صوتية عند الاستماع للموسيقى و مشاهدة الأفلام.

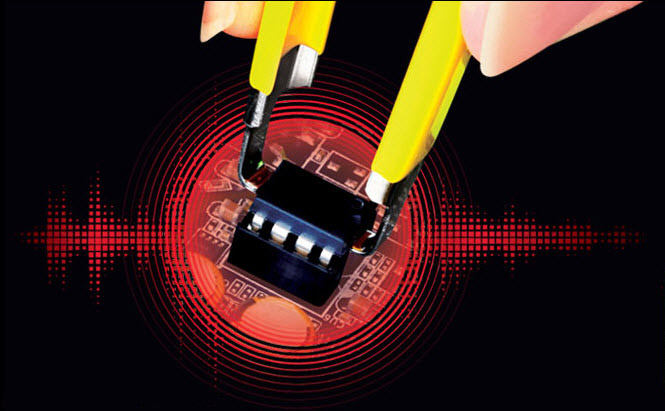

مكبر صوتى قابل للتحديث Upgradable OP- AMP :
لم ننتهي من ميزات Gigabyte الصوتية بعد، وسنركز الأن على إضافة جديدة من إبداع الشركة لم تتواجد حتى الأن إلا في لوحات G1.Sniper لهذا الجيل وهي تقنية AMP UP والتي ستسمح للمستخدمين المحترفين إمكانية تغيير شريحة مضخم الصوت للبطاقة الصوتية OP-AMP (اختصاراً ل"Operational Amplifier" و هو مضخم كهربي لإشارات الصوت). فبمكنك طلب شريحة أخرى بقدرات أعلى إن أردت ذلك وإستبدالها بالمثبتة حالياً باللوحة، وللعلم ففي هذه المرة شركة Gigabyte لم ترسل شريحة مضخم صوت إضافية كما كان الحال مع G1.Sniper 5 وعليك هذه المرة الحصول عليها بنفسك.
مفتاح تحكم مدمج لخاصية 'Gain Boost'
وفوق كل ذلك نجد أيضاً تقنية Gain Boost والتي تخدم طامعي الحصول على تجربة صوتية أفضل من ذلك، وهي عبارة عن مفتاحين مثبتين على اللوحة يعملان على التغيير من بين وضعين يمكن لمضخم الصوت Amplifier باللوحة العمل علي إحداها...فالوضع الإفتراضي يقوم بتشغيل Amplifier على في مستوى 2.5x، أما إن كنت تطمع في الحصول على صوت أشد وأقوى فكل ما عليك فعله هو تغيير إتجاه المفتاح ليعمل بضلك على سمتى تضخيم للصوت يصل إلى 6x، وهو مستوى مرتفع ويجب أن تتأكد إن كانت السماعات الخاصة بك ستتحمل هذ الوضع أم لا لكي لا يتأثر الصوت الخارج منها، لذلك فإن هذه التقنية ستسفيد منها فقط في حال إمتلكت سماعات إحترافية.

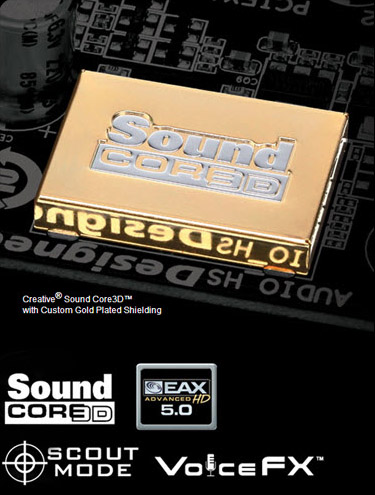

المعالج الصوتي Creative Sound Core3D:
نجد أحد المميزات لتلك الفئة وهى بطاقة الصوت الإحترافية Sound Core3D والقادمة بمعالج صوتي من شركة Creative الشهيرة، وهو معالج صوتي لا يستهان به على الإطلاق ومحمل بأربعة أنوية دفعة واحدة بالإضافة إلى أن التحكم البرمجي الخاص به سيكون عن طريقة حزمة برامج القيادة SBX PROSTUDIO التى تقدم لك مستوى جديد للمتعة الصوتية. إن الصوت المحيطى الواقعى و القدرة على سماع أدق الأصوات فى الألعاب هما القليل من مزايا برنامج SBX Pro Studio™ الذى يزيد من استمتاعك بالموسيقى و الأفلام و الألعاب.
وتستخدم Gigabyte مع هذه البطاقة مكثفات Nichicon MUSE عالية الكفاءة والتي تحمل إسم Bi-Polarized، وهي مكثفات ذات كفاءة ممتازة وستعطي نقاء ودقة صوت رائعين لقدرة إستماع أفضل للمؤثرات الصوتية بالألعاب.

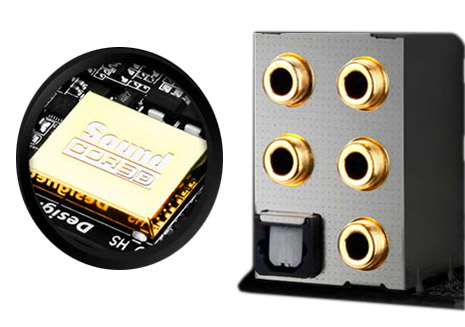

:مخارج الصوت المطلية بالذهب Gold Plated Audio Hardware:
قامت هنا Gigabyte بطلي بعض المنافذ الخلفية بما فيها منافذ الصوت وأيضاً الغطاء العلوي لبطاقة الصوت Sound Core3D قامت بطلي كل ذلك بالذهب لإعطاء قدرة توصيل أفضل وحماية لهذه المتافذ، وشمل ذلك منافذ العرض باللوحة HDMI و Display Port وأيضاً منفذ USB DAC والذي سنتعرف عليه لاحقاً.

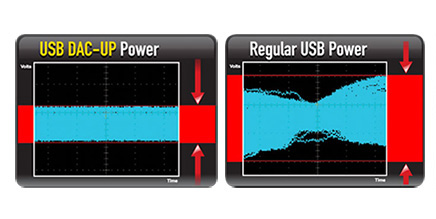

تقنية USB DAC-Up

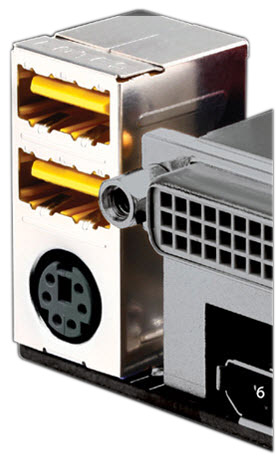

أحد التقنيات الجديدة والتي نراها لأول مرة من Gigabyte، وهي ببساطة شديدة عبارة عن منفذ USB2.0 خاص ومختلف عن باقي المنافذ باللوحة، ووظيفته الأساسية هي تقديم مصدر الطاقة للأجهزة التي تحتاج إلى تحويل مصدر الإشارة الرقمية Digital إلى إشارة تناظرية Analog.
وسيقدم هذا المنفذ الطاقة اللازمة في صورة أنقى كثيراً من المنافذ العادية وبأقل درجة تشويش ممكنة، ولهذا الغرض فلقد قامت Gigabyte بإعداد متحكم ودائرة طاقة خاصة فقط بهذا المنفذ على على عكس باقي منافذ USB الموجودة باللوحة.

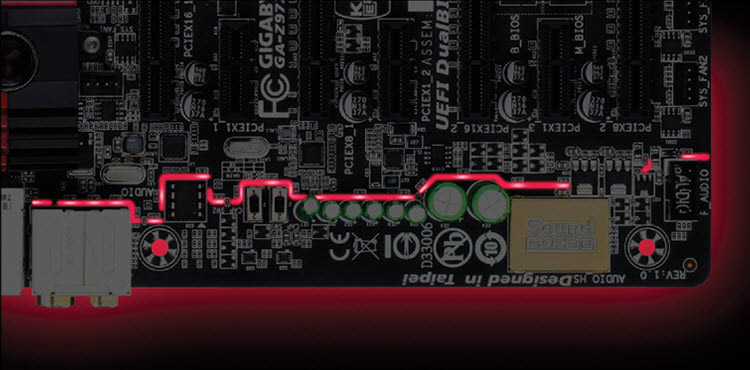

منطقة مخصصة لمكونات البطاقة الصوتية :
تتميز المنطقة الخاصة بدوائر البطاقة الصوتية أنها منعزله عن باقى الدوائر المتواجده على شريحة PCB وذلك لكى لتحظى بالمميزات التالية :
• حماية المكونات الصوتية الحساسة من خلال عزلها عن طبقات اللوحة الرئيسية.
• عزل المكونات الصوتية الحساسة لمنع حدوث أى تداخل للإشارات بينها و بين باقى طبقات اللوحة الرئيسية
•هذا العزل يتم تمييزه بمسار ذى إضاءة LED ليوضح الفصل بين طبقات اللوحة الرئيسية.

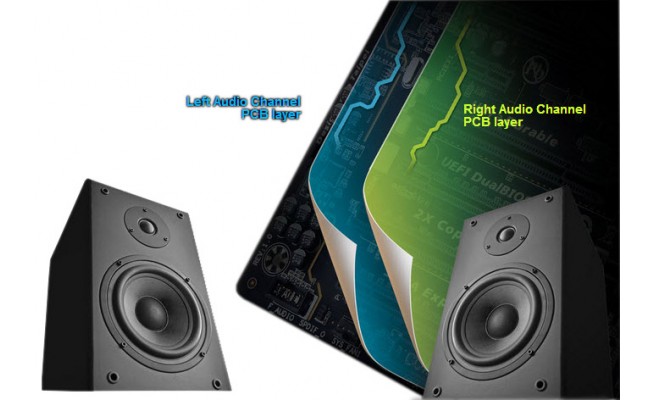

كما قامت شركة Gigabyte بتصميم مميز للقنوات الصوتيه بداخل شريحة PCB حيث قامت بقصل القنوات الصوتية اليمنى عن اليسرى ووضعت كلاً منها فى طبقة منفصلة بداخل شريحة PCB وذلك لتمنع إختلاط الإشارات ببعضها وذلك يؤدى الى تحسين فى جوده الصوت الخارج بالطبع .
شريحة الشبكة Killer™ E2200 المخصصة للألعاب :
بالتأكيد إن كنت أحد عشاق الألعاب فأنت تشارك في الكثير من الألعاب التعاونية على الشبكة، بل قد تكون أغلب ألعابك المفضلة من هذا النوع لذلك فإن الحصول على بطاقة شبكة مميزة باللوحة الرئيسية هو أمر بالغ الأهمية، فلوحة G1.SniperZ87 ستوفر بطاقة الشبكة الإحترافية Killer E2200 المصممة من قبل Qualcomm Atheros والتي ستقلل كثيراً من مشاكل الإتصال بالإنترنت أو ما يعرف ب Lag عن طريق تقنية Advanced Stream Detect التي تقوم بتحديد الأوليات للتطبيقات التي تعمل على الإتصال بشبكة الإنترنت ويركز على تقديم هذه الأولية للألعاب مما يعطي سرعة إتصال أفضل بالشبكة.
التصميم المتميز لمشتت وحدة تنظيم الطاقة :
تأتى اللوحة بتصميم فريد جداً للمشتت الحراري الخاص بتبريد أجزاء دائرة توصيل الطاقة للمعالج المركزي حيث يسمح باستخدام أساليب التبريد المائية المتميزة عن طريق الأنبوبين الموجودين عند أطراف المشتت كما أن تصميم تلك الفتحات يأتى بدعم مقاسات مختلفة لأنابيب توصيل سائل التبريد مما يوفر دعم أكثر لمختلف أنظمة التبريد . مما يسمح بتبريد مثالي لمنطة ال"VRM" الخاصة بالمعالج لتسمح بتشتيت أفضل للحرارة الزائدة خصوصاً عند عمليات كسر السرعة.
نظرة أقرب للوحة Gigabyte Z97X Gaming G1:

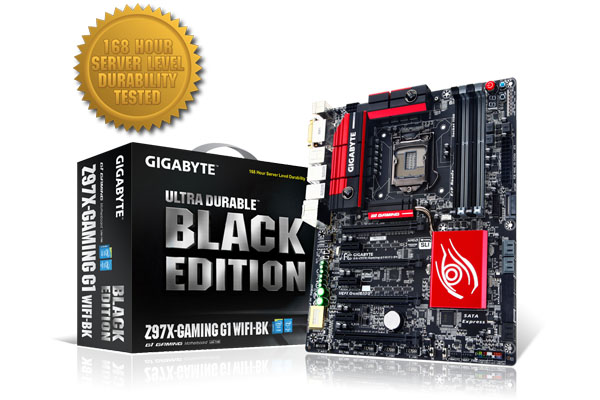

إختلاف التصميم المتبع من Gigabyte للوحات Gaming يبدأ حتلا من التغليف الخارجي، فلا وجود للون الأخضر المعهود ضمن تصميم العلبة الخارجية ولا نرى كذلك شعار G1_Killer الشهير والمعتاد لهذه الفئة من اللوحات، ونرى اللون الأسود يغطب المساخة كاملة مع عبارة Black Edition بخط كبير ووضحنا سابقاً المقصود بفئة Black Edition ضمن مزايا اللوحة. وسنجد بالأسفل إسم اللوحة بالكامل وإلى جوارها شعارات Intel لشريحة Z97 الجديدة
الحهة الخلفية للعلبة بها تفاصيل عن أهم تقنيات اللوحة مع صورة توضيحية لأهم ما تحتويه اللوحة منمزايا زجدزل صعير لذكر المواصفات الأساسية وصورة توضيحية كذلك لمنافذ اللوحة الخلفية.
الجهة الجانبية للعلبة بها نقاط بسيطة عن مزايا اللوحة بعدة لغات مختلفة.

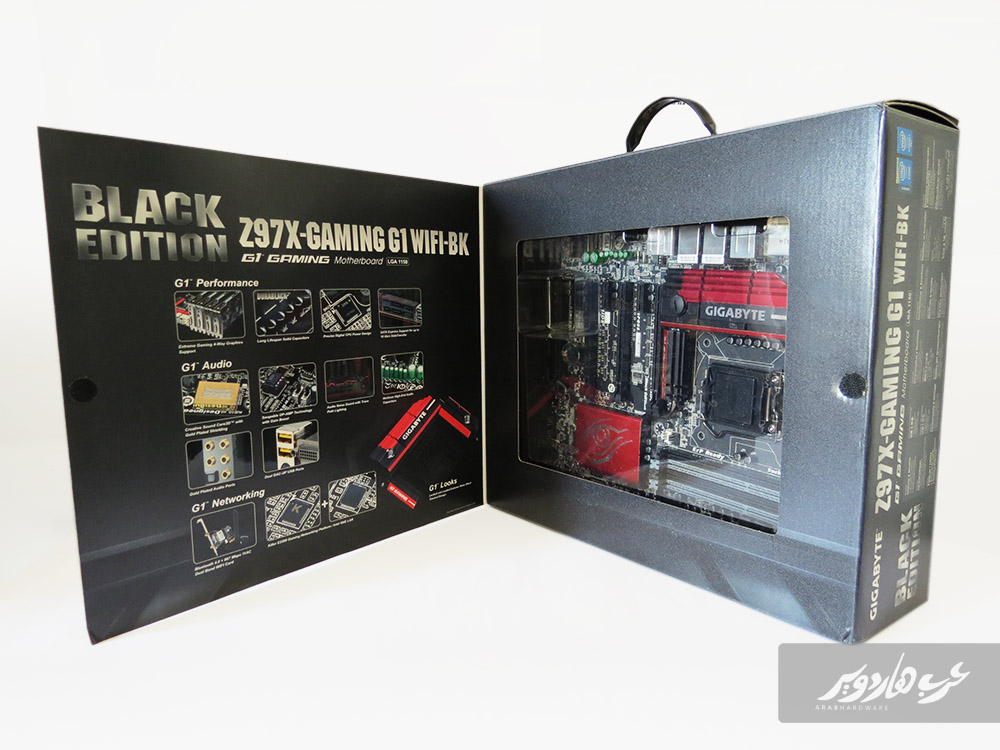

كعادة التغليف الخارجي للوحات الإحترافية نجد أن الواجهة الأمامية للعلبة عبارة عن غطاء من الكرتون المقوى يكشف عن نافذة شفافة يمكن رؤية اللوحة من خلالها، وعلى الجانب الأخر نشاهد توضيح لأهم تقنيات اللوحة.

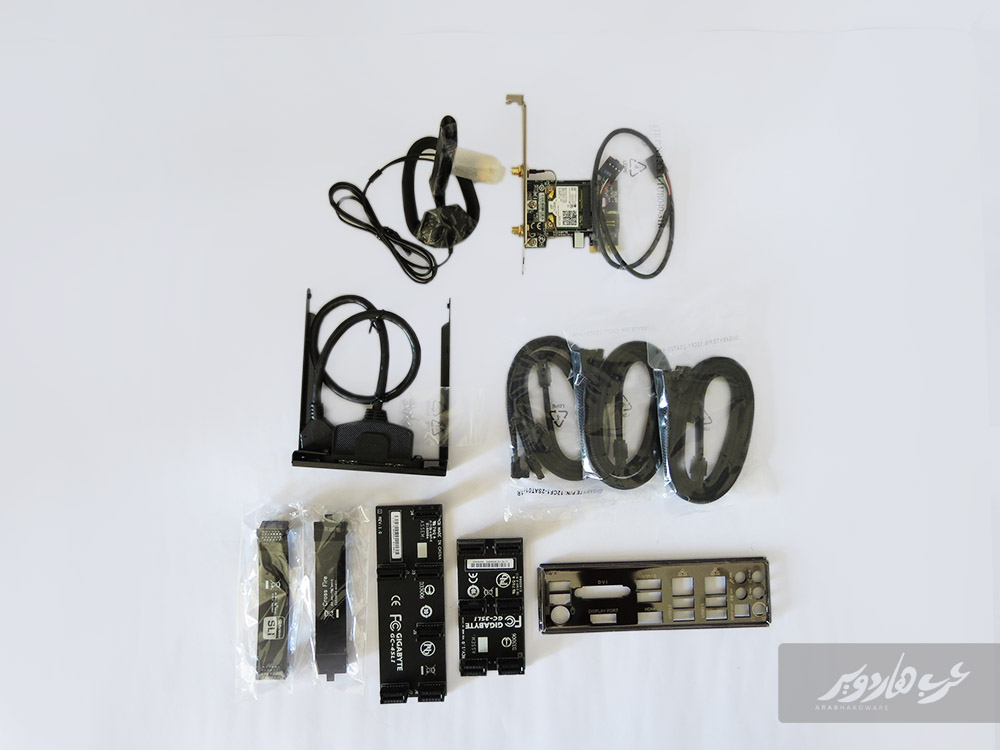

ملحقات اللوحة وفيرة للغاية وتليق بلوحة رئيسية من الفئة العليا ونبدأهل بالكتب الإسترشادية وإسطوانات التعريف وبعض ملصقات Gigabyte للتزين، ونجد كذلك شهادة Black Edition التي تؤكد إعتمادية اللوحة ودخولها ضمن فئات التخمل الفائق للوحات Gigabyte.
ونأتي الأن للقطع الأهم وتبدأ بالبطاقة التي توفر كل من تقنيات الإتصال الاسلكب Wifi وBluetooth 4.0، زنرى عدد ستة كابلات توصيل SATA III مع قطعة USB3.0_Header وثلاثة حسور SLI قادمة بأحجام وأشكال مختلفة وجسر توصيل وحديد CrossFire، وسنرى أخيراً I/O Panel Shield الخاصة بالمنافذ الخلفية للوحة.

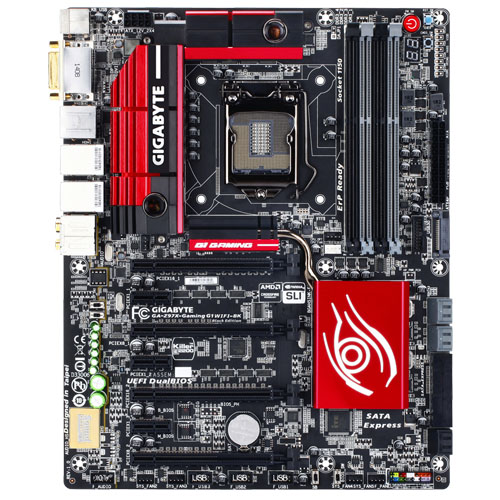

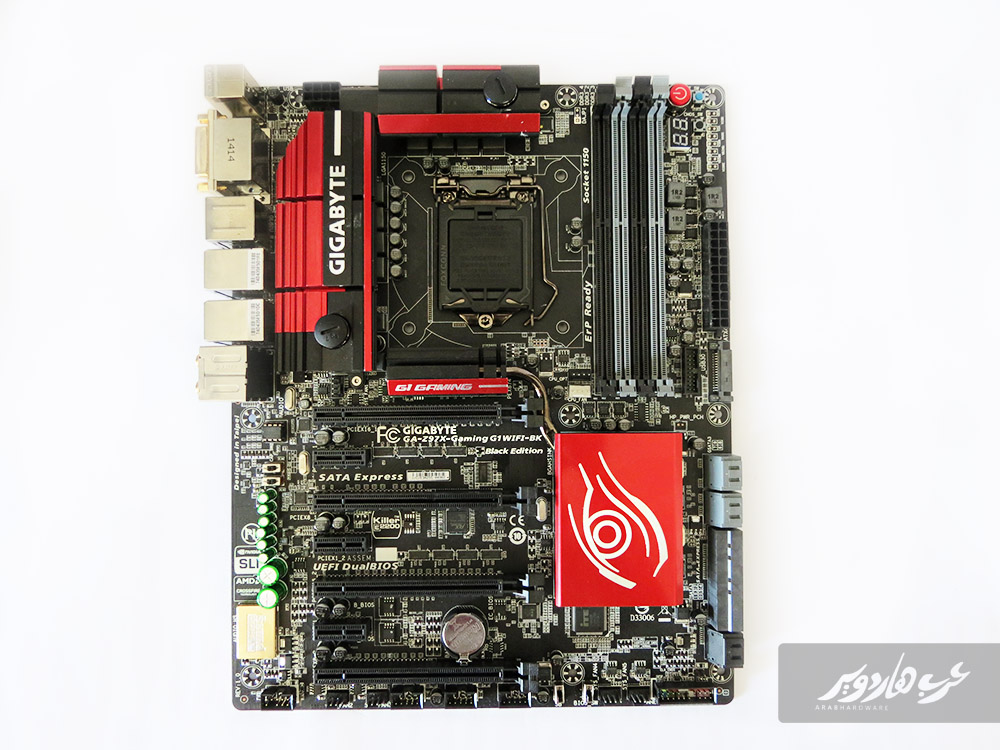

كما ذكرنا....لوحة Z97X Gaming G1 تأتي بتصميم مختلف عما عهدناه مع لوحات Gaming السابقة. اللون الأخضر إختفى تماماً وسيطر اللون الأحمر على التصميم الخاص بمشتتات التبريد الخاصة باللوحة لتكون بذلك Gigabyte هي الأخرى ممن يقتنعون بأن اللون الأحمر هو المميز فعلاً والمعبر عن جمهورية كحال معظم الشركات المصنعة للوحات رئيسية موجهة للألعاب. والملفت كذلك هو شعار العين الموجود على مشتت الشريحة الرئيسية وللمهتمين بمنتجات Gigabyte يدركون تماماً بأن العين ذاتها تستخدم كشعار أساسي لمنتجات الشركة من البطاقات الرسومية.

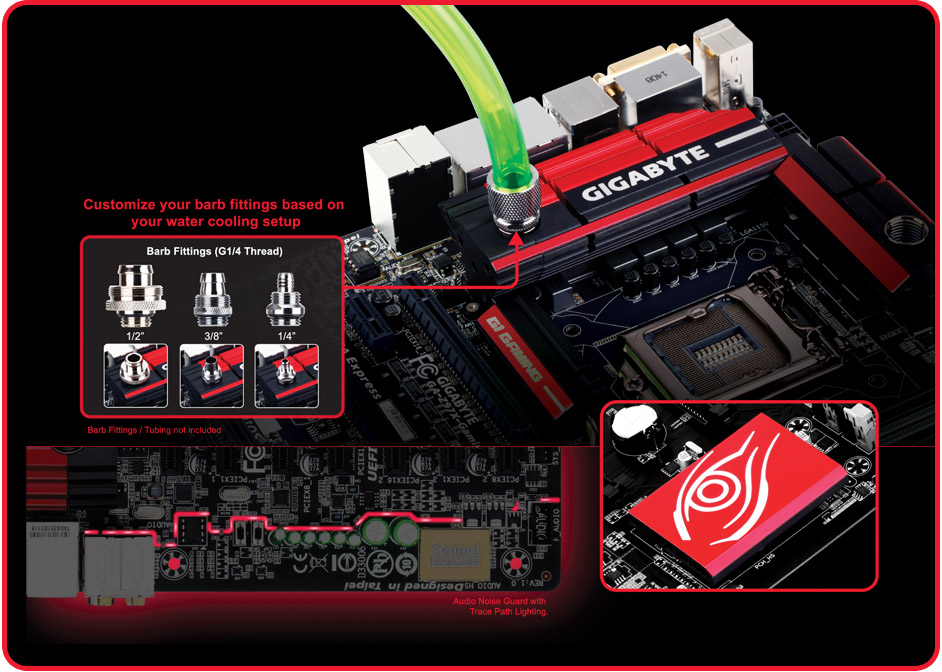

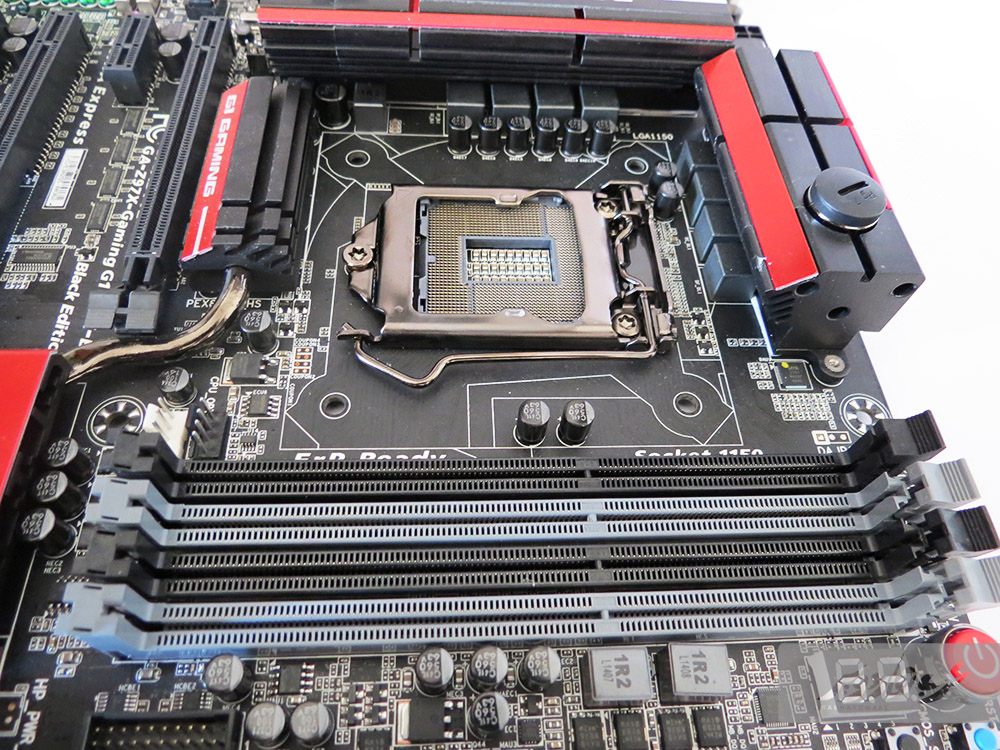

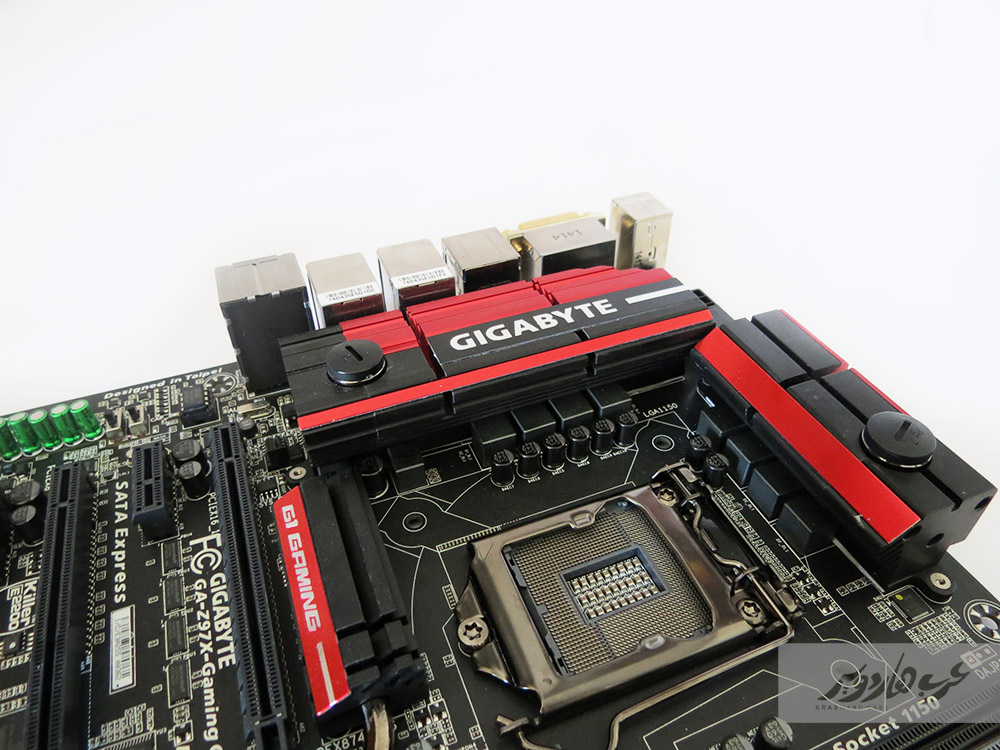

منطقة المعالج مع مشتتات التبريد لوحدات الطاقة والتي تأتي بتصميم ملائم لتمرير أنابيب التبريد السائل في حالات كسر السرعة العنيف على اللوحة.
نرى هنا منافذ مراوح التبريد المخصصة لمشتت التبريد للمعالج، وطالما أنها منافذ 4Pin فستتمكن من التكم الكامل في تحديد سرعة التشغيل للمراوح.

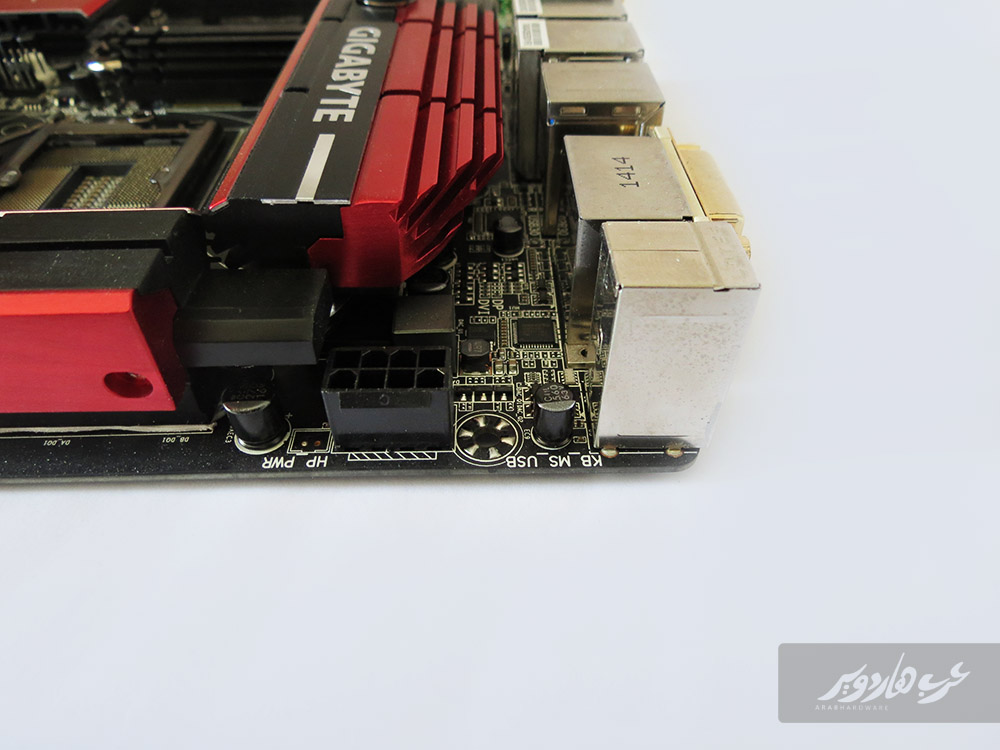

منفذ طاقة 8Pin هو كل ما تحتاجه اللوحة لتزيد المعالج بطاقة التشغيل.
4 شقوق من الذاكرة يمكنها حمل 32GB بحد أقصى وبتردد تشغيل 3200MHz مع دعمها لتقنيات Dual Channel و XMP.

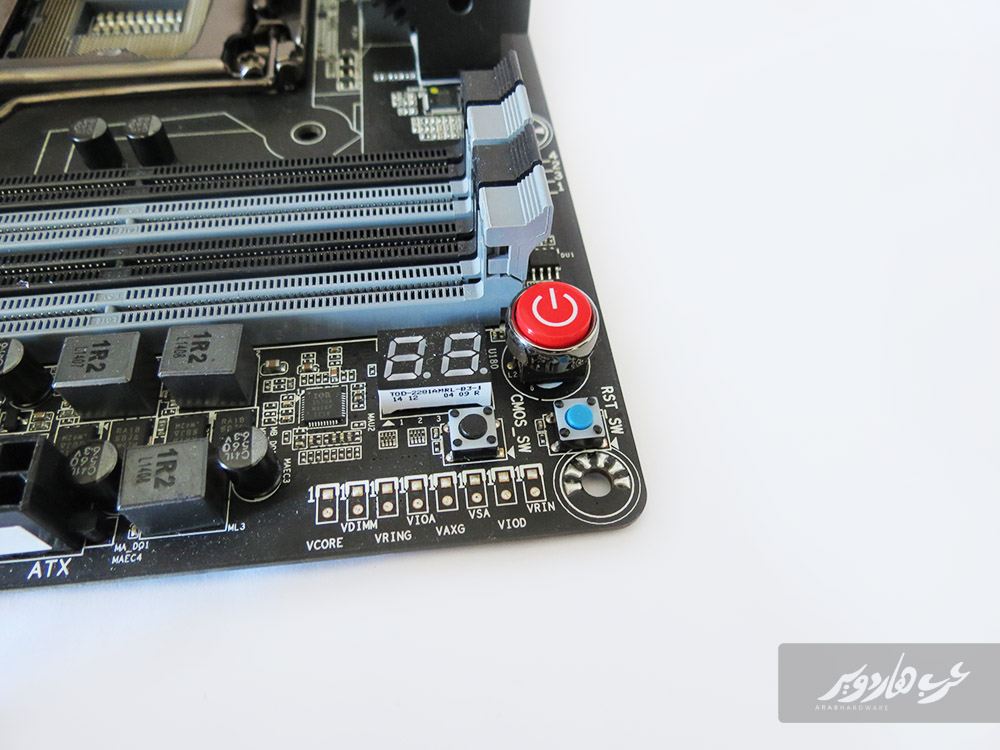

منطقة الأزرار على سطح اللوحة مثل زر التشغيل Power SW وإعادة التشغيل Reset SW وذر CMOS الخاص بإسترجاع إعدادات الBios الإفتراضية، وسنجد كذلك شاشة الأخطاء Debug Monitor للتنبيه في حالة وجود مشاكل باللوحة ويتاح كذلك منطقة V-Check Points والتي تتيح قياس قيم الفولتية بطريقة أكثر جدوى ودقة من الطرق أو الحلول البرمجية.

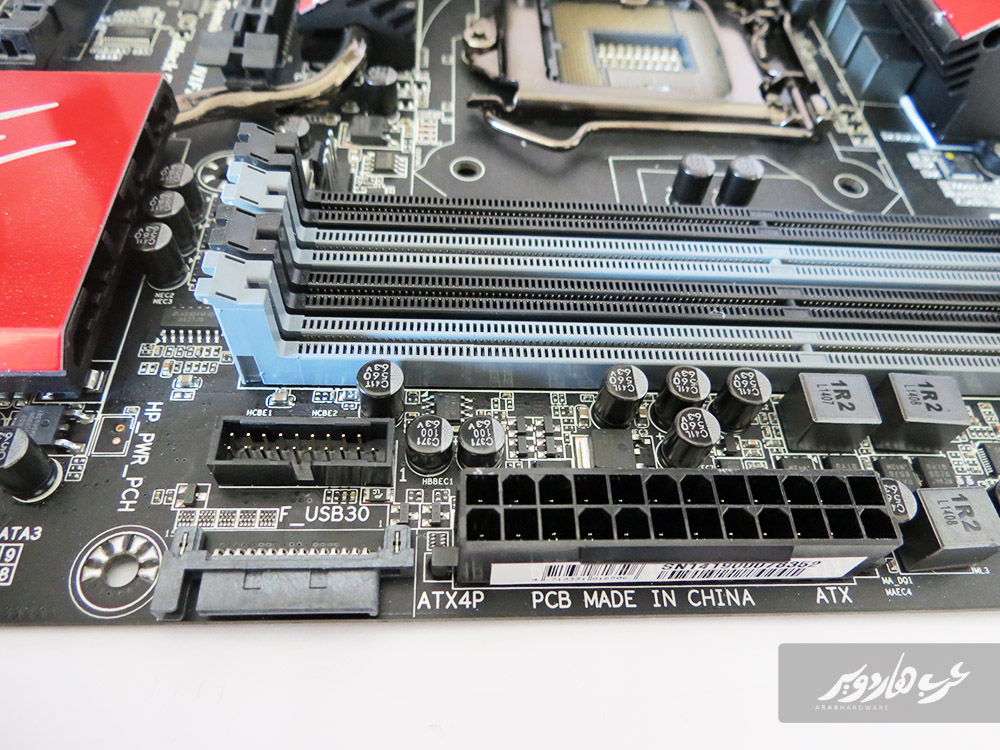

منفذ 24Pin المعهدو بأي لوحة رئيسية وإلى جواره منفذ USB3.0_Header زالذي يمكنه توفير منفذين إضافيين USB3.0 بخلاف المنافذ الخلفية وسنجد كذلك منفذ طاقة من نوع SATA وهو مخصص لإمداد شقوق PCIEx16 بطاقة أكبر في حال توصيلأكثر من بطاقة رسومية.

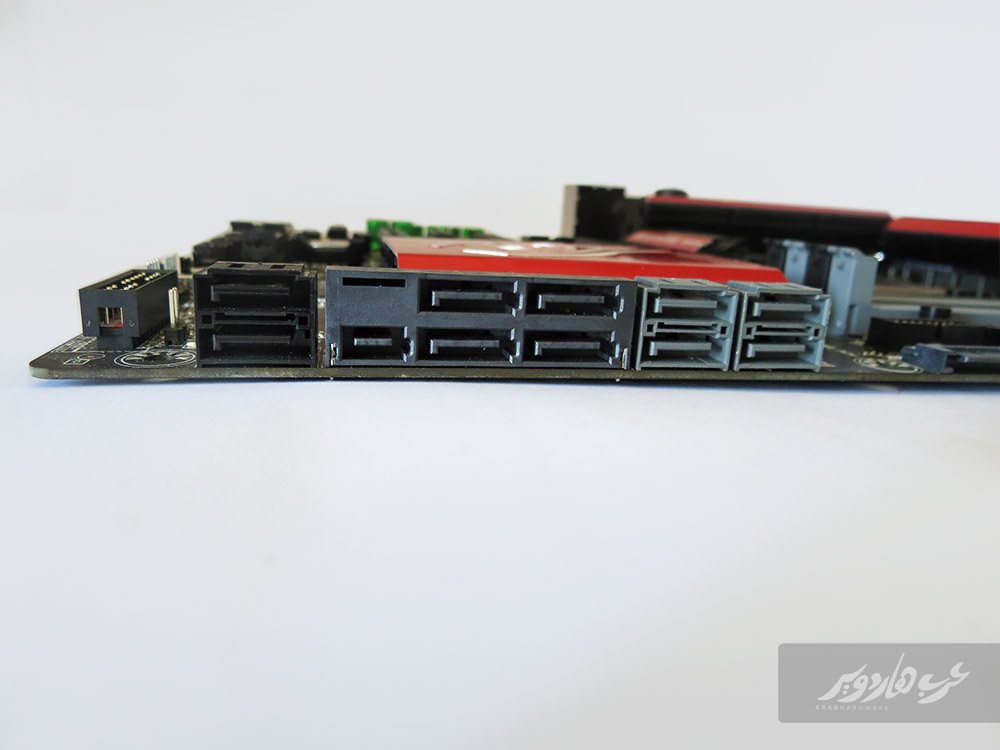

8 منافذ SATA III بالإضافة إلى منفذ STAT Express، وطبعاً يمكن إستخدام منافذ SATA III الخاصة بمنفذ SATA Express لتستغل بذلك 10 منافذ SATA III، وستنقسم العشرة منافذ إلى 4 منافذ يتم التحكم فيها من خلال شريحتي Marvell 88SE9172 والسنة منافذ الأخرى بما فيها منافذ SATA Express ستتحكم فيها الشريحة الأساسية Z97.
ٍ

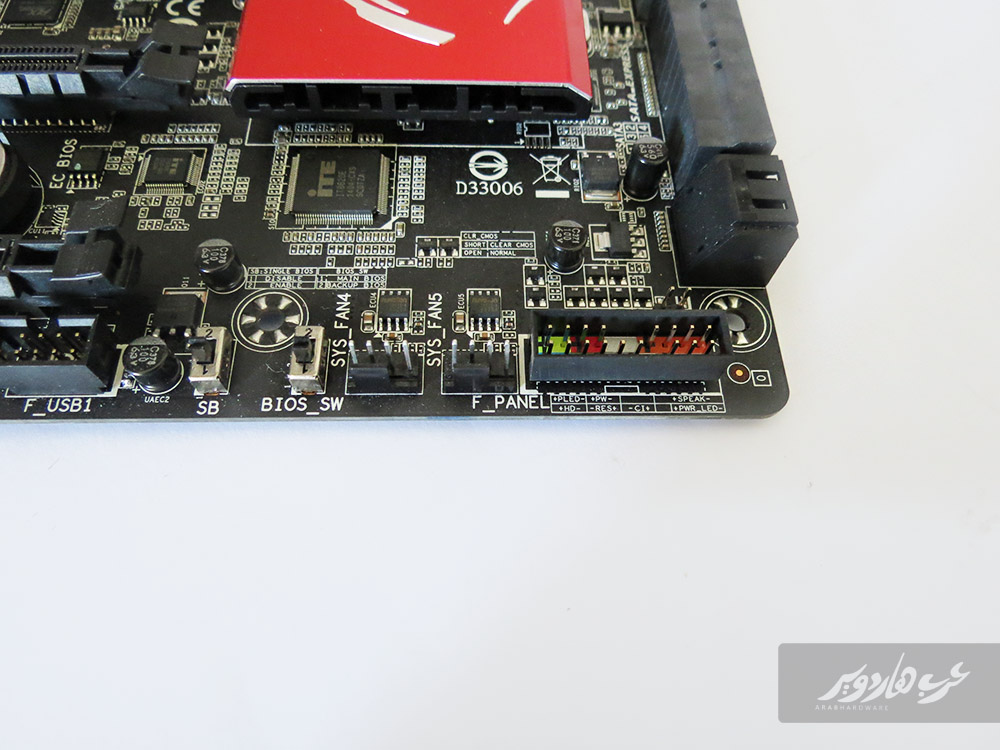

منطقة توصيل أزرار التشغيل بصندوق الحاسب وإلى جوارها منفذبن لتثبيت مراوح التبريد وبعدها نرى مفتاح التبديل بين نسختي الBios ومفتاح أخر لتفعيل (Singl Bios (SB وهو يستخدم في حال أردت التعامل مع نسخة Bios واحدة فقط.

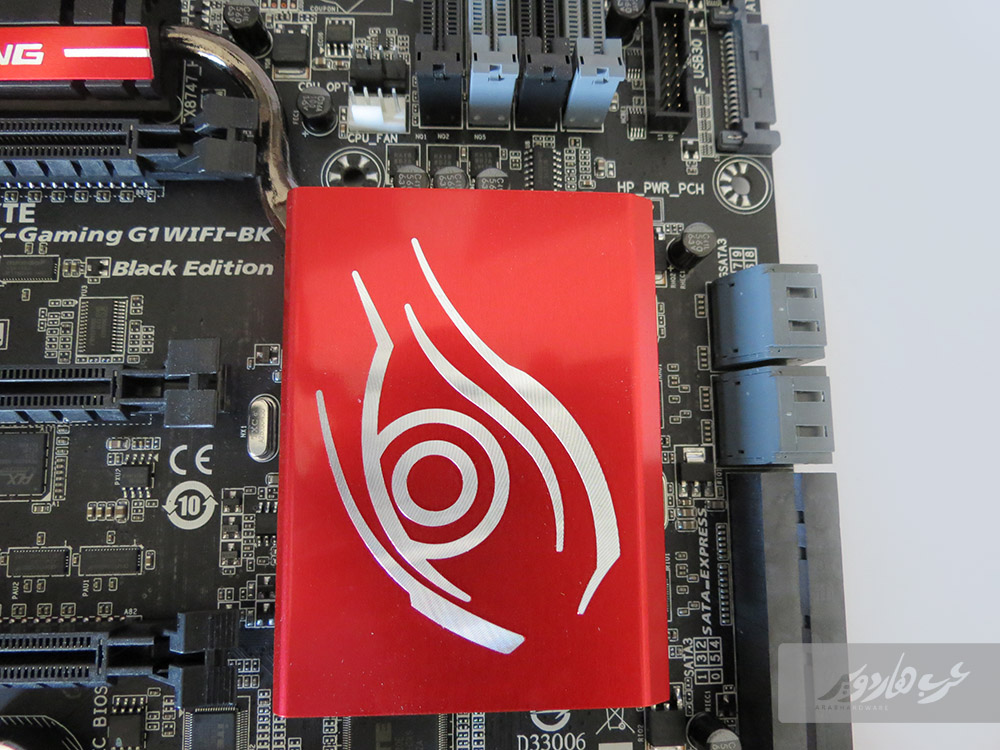

مشتت الشريحة الرئيسية Z97 بالتصميم الجديد والعين المعتادة لبطاقات Gigabyte الرسومية.

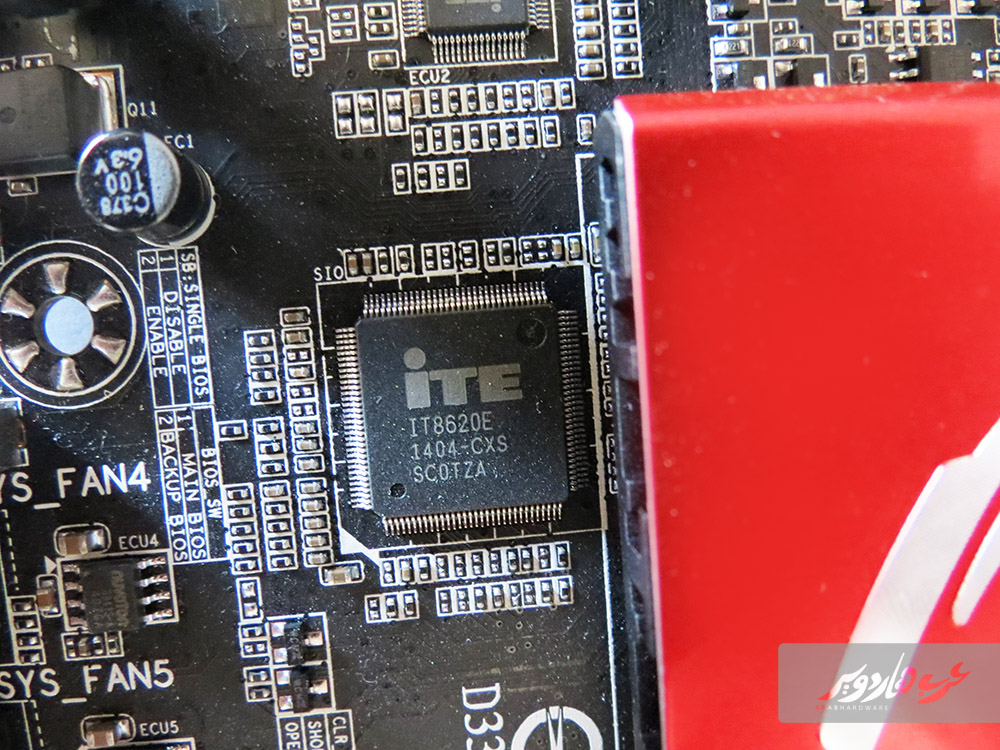

رقاقة ITE بالرمز الكودي IT8620E والتي تستخدم للتحكم في منافذ PS2 و COM و LPT.
رقاقة أخرى من ITE تحمل الرمز الكودي IT8790E وهي المستخدمة في مراقبة درجات الحرارة وقيم الفولتية لمكونات اللوحة بالإضافة إلى تحكمها في مراوح التبريد.

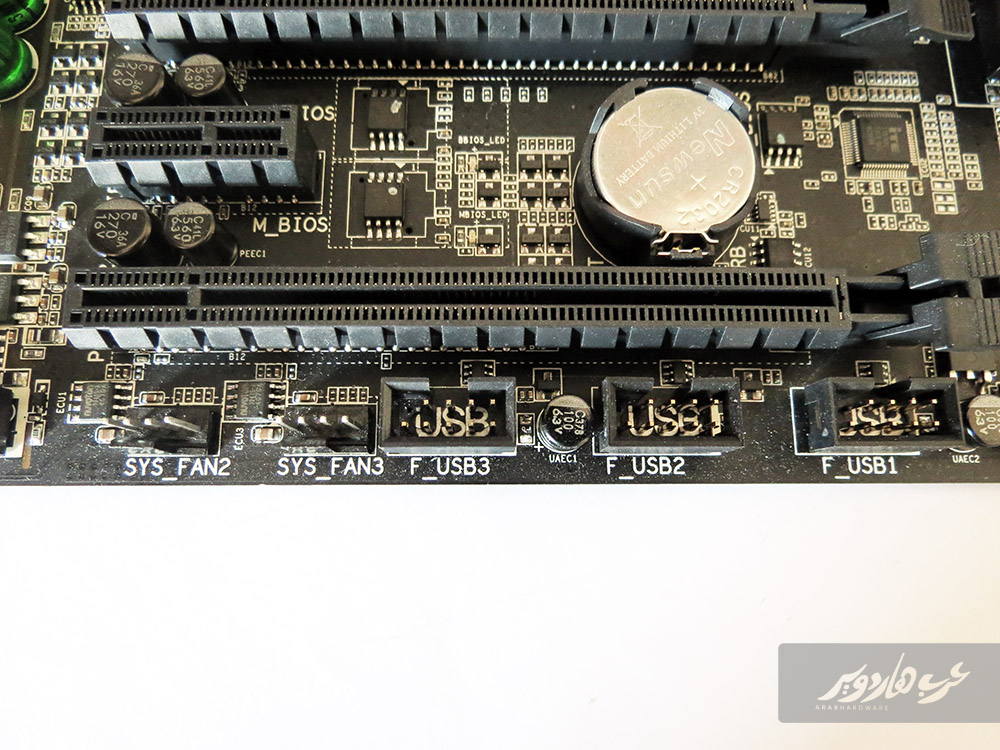

إستكملاً للمنافذ بتامنتشرة بسطح اللوحة نجد هنا ثلاثة منافذ USB2.0_Header واليت ستعطي في المجمل 6 منافذ توصيل USB2.0 إضافية بخلاف المنافذ على الجهة الخلفية، إلي جوار منفذين 4Pin لمراوح التبريد

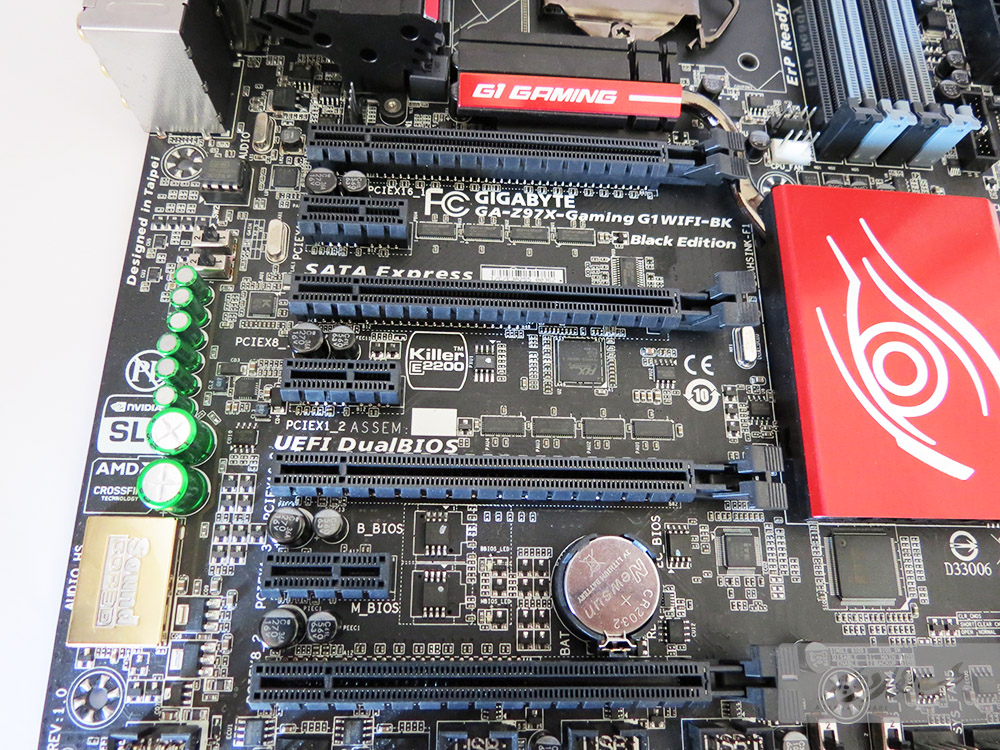

شقوق PCI على سكد اللوحة تنقسم إلى 3 شقوق PCIeX1 وأربعة شقوق PCI-Ex16 للبطاقات الرسومية.....الأربعة شقوق سيتوفر فيها الشق الأول والثالث ليعملا بسرعة PCIEx16 كاملة أما الشقيت الثاني والراع فسيعملان بسرعة x8 فقط وجميع المنافذ ال{ابعة داعمة للجيل الجديد PCIe Gen 3.0 ويمكنها توصيل أربعة بطاقات رسومية فب وضع SLI أو CrossFire.

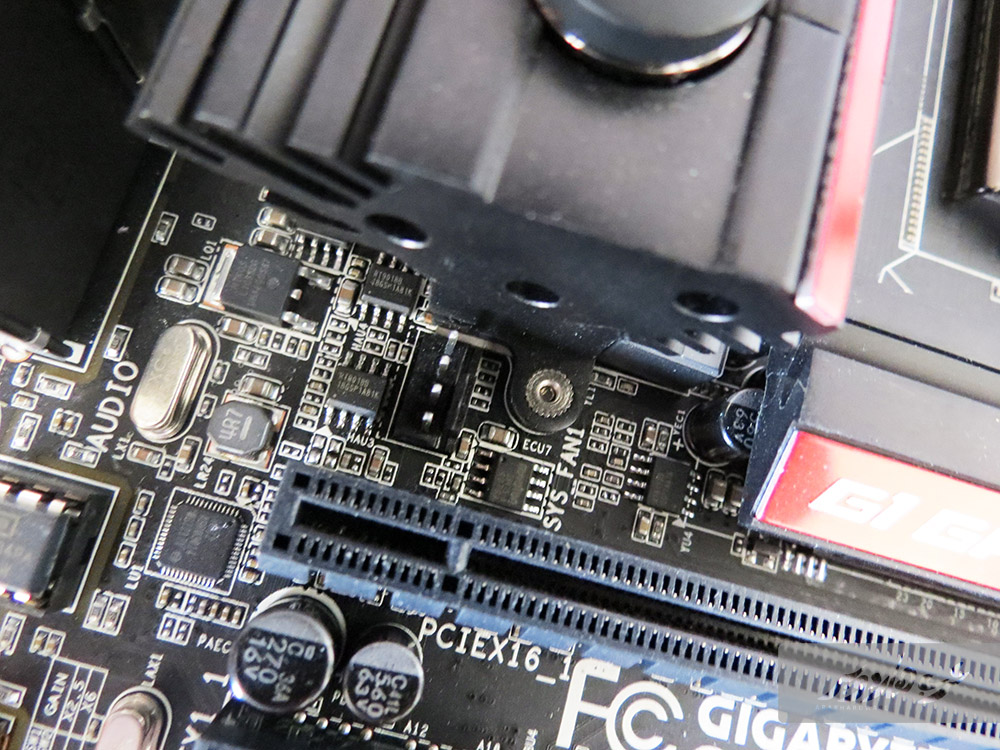

يمكننا هنا رؤية المنفذ السابع لمراوح التبريد باللوحة.

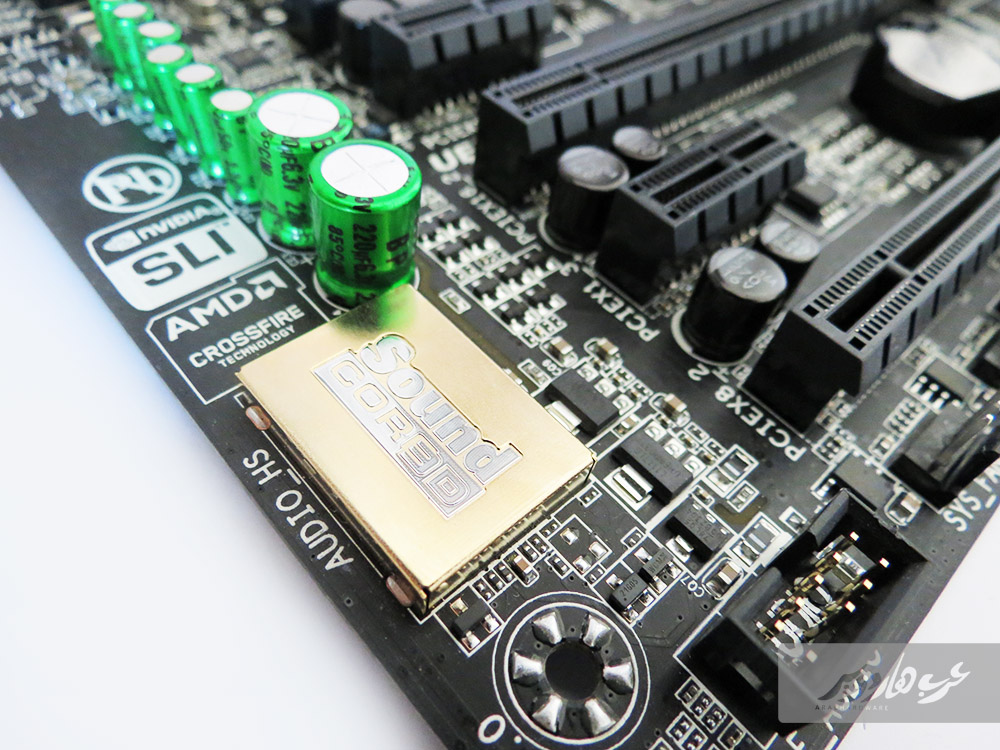

بطاقة الصوت الإحترافية Sound Core3D والقادمة برقاقة تحكم من Creative ومصاحبة كذلك لكثفات الصوت عالية الجودة Nichon، وهي بلا أي مبالغة من أفضل البطاقات الصوتية المدمجة بلوحة رئيسية وتقدم تجربة صوتية مميزة لمحبي الألعاب.

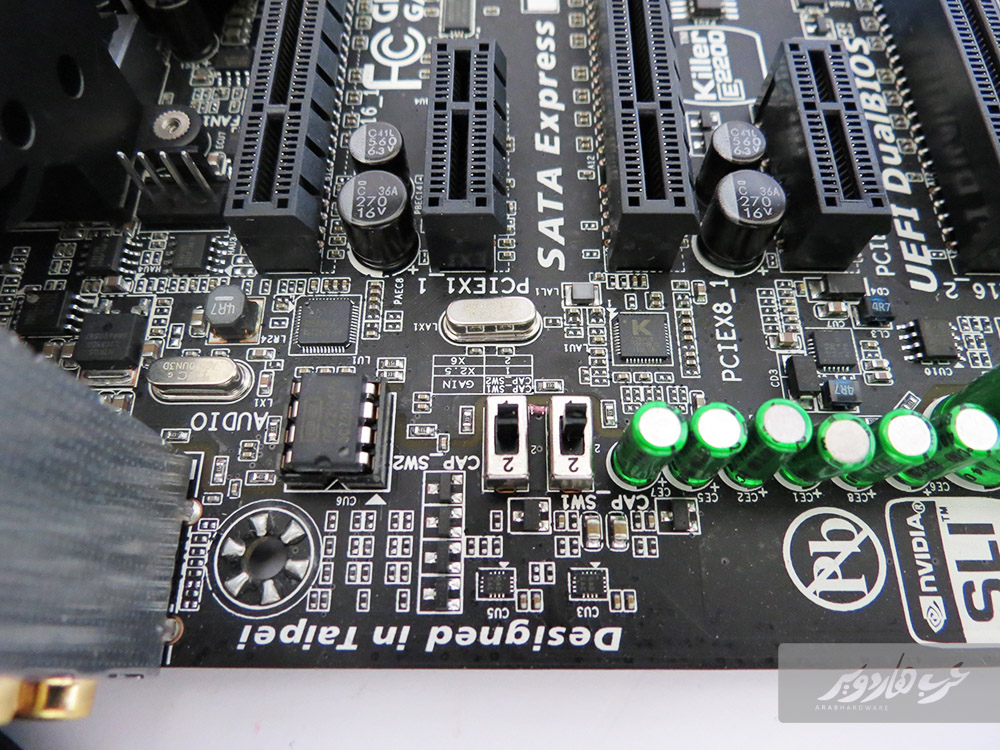

مفاتيح Gain Boost التي نراها هذه المرة في لوحة مكتملة الإحترافية بغد لوحة G1.Sniper Z87، ويستخدم كل مفتاح لتغيير شدة تضخيم الصوت في كل جهة من جهتي سماغة الرأس ويتم رفع مستوى التضخيم من x2.5 إلى x6 ولا ينصح بإستخدام هذا المستوى المرتفع من تضخيم الصوت إلى مع سماعات رأس شديدة الإحترافية. وسنجد بجوارها رقاقة Amplifire والتي يمكن نزعها وتغييرها كما تشاء وهي ميزة عرفتها Gigabyte بـ OP-AMP.

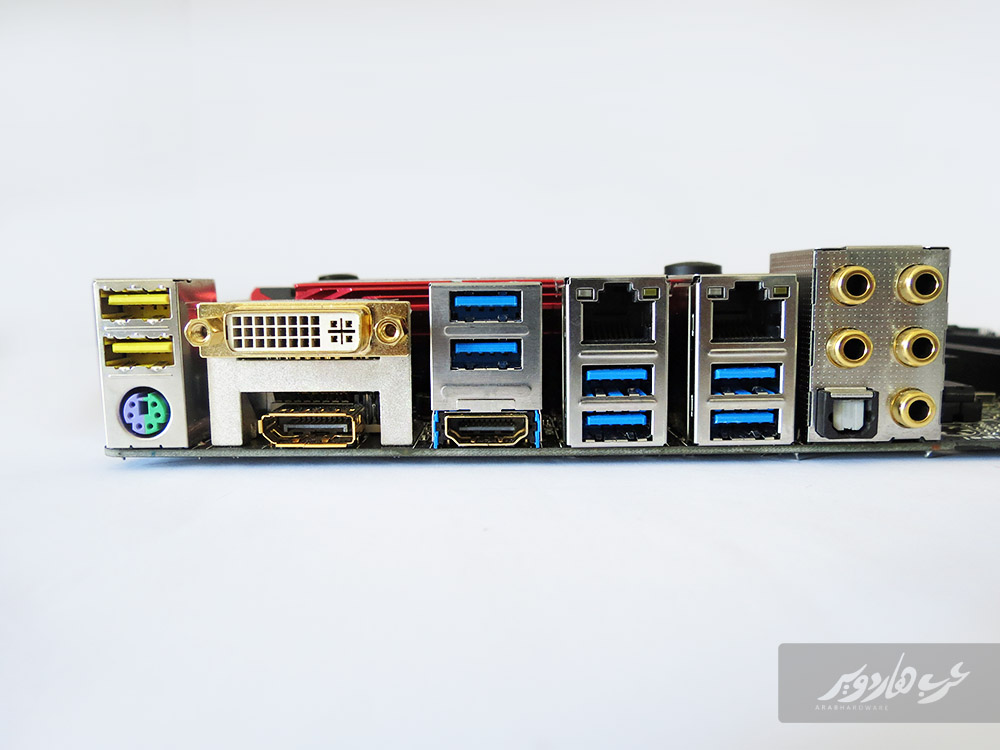

منافذ اللوحة الخلفية تبدأ بمنفذ PS2 يعتليها منفذي توصيل USB2.0 بلون أصفر مميز والداعمين لتقنية USB DAC وإلى جوارها منفذ العرض المطلية بالذهب DVI و Display Port و HDMI وبعدها 6 منافذ USB3.0 مع منفذين للشبكة RJ-45 يتم التحكم في إحداها بوساطة رقاقة Killer E2200 المخصصة للألعاب أما الثانية فهي خاضعة لتحكم رقاقة Intel. ثم تأتي منافذ الصوت المطلية بالذهب كذلك والداعمة لميزة الصوت المحيطي 5.1 Channel مع توفير منفذ SPDIF
منصة الإختبار :
منهجية الإختبار وكسر السرعة :

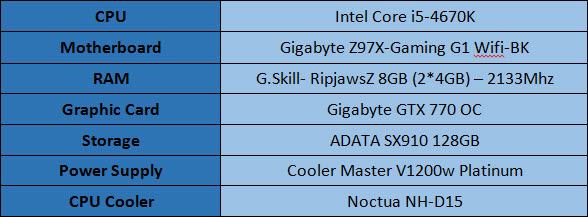

كما موضح بالصورة السابقة لقد إستخدمنا منصة الإختبار المعتاده والتى تتكون من المعالج المركزى i5 4670K والبطاقة الرسومية GTX 770 2GB OC والذواكر G.skill Ripjaws 8Gb 2133Mhz مع القرص ADATA SX910
تبدأ الإختبارات أولاً بالتطبقات التى تضغط على المعالج المركزى بشكل مركز ثم إنتقلنا الى التطبيقات التى تستهلك البطاقة الرسومية مع المعالج المركزى وأخيراً إنتقلنا الى برامج الإختبار التى تختبر سرعة القراءة والكتابة والنقل للذواكر . وقد قمنا بمقارنة نتائج اللوحة مع نتائج اللوحات السابقة التى إختبرناها القادمة بشريحة Z97 وبعض اللوحات من الجيل السابق التى تأتى بشريحة Z87 .
بالنسبة لتجربة كسر سرعة المعالج المركزى فقد قمنا بالوصول بالمعالج الى تردد 4.9Ghz وهوا التردد الأقصى الذى أستطعنا الوصول إليه مع عدم الوصول الى سقف الحرارة المسموح به للمعالج المركزى وقد وصلنا الى ذلك التردد مع فولتيه للمعالج Vcore=1.390V مع تعديل معامل الضرب Core Ratio=49 , أما عن تجربة كسر السرعة نفسها فإن لوحات شركة Gigabyte وجدنا أنها مع ترك بعض الخواص المتعلقة بكسر السرعة على الوضع auto فان تلك القيم تكن دائما القيمة الإفتراضية لها ولا تتغير بحسب باقى المعطيات الأخرى كما هوا الحال مع اللوحات الأخرى التى أختبرناها , وذلك يجبرك بعض الشئ على تغيير بعض الخيارات الإضافية الى القيم المناسبة عن محاولة كسر السرعة الى تردد عال وعدم تركها على الوضع auto لأنه بذلك سوف تكون تلك الفيم فى مستوى أقل من المطلوب وسوف يؤدى ذلك الى عدم إستقرار الكسر , كما لفت إنتباهنا هوا ضعف نظام مراقبة القراءات المختلفة المتعلقة بالفولتيات الأساسية من داخل بيئة البيوس وأن نظام مراقبة قراءات الفولتيات المختلفة محدود بعض الشئ على الفولتيات الرئيسية وليست باقى قيم الفولتيات الأخرى التى تفيد فى حالات كسر السرعة المتقدم .
ولمحبى كسر السرعة ستجدون دليل مبسط لخطوات وخيارات كسر السرعة مع جيل Haswell مع اللوحات الرئيسية المختلفة فى ذلك الموضوع .
نتائج الإختبارات :

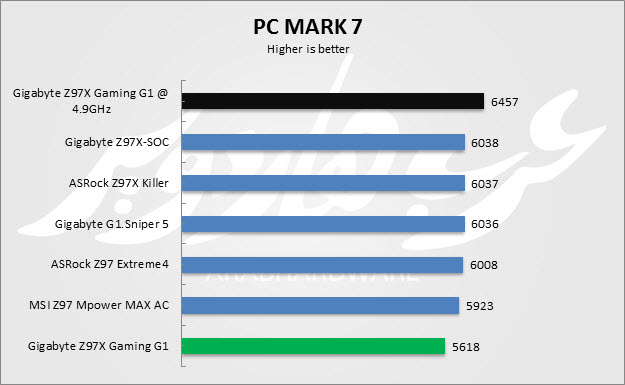

PC MARK 7:
هذا الاختبار, يقوم باختبار قوة التجميعة بشكل عام في عدة جوانب. يجمع مهام متنوعة, مثل مشاهدة الفيديو و تعديل الصور و تصفح الانترنت بالإضافة إلى عرض DirectX 9.0c. بالنسبة إلى أداء الجهاز العام, يعتبر هذا الاختبار من أهمها و أدقها لشموليته

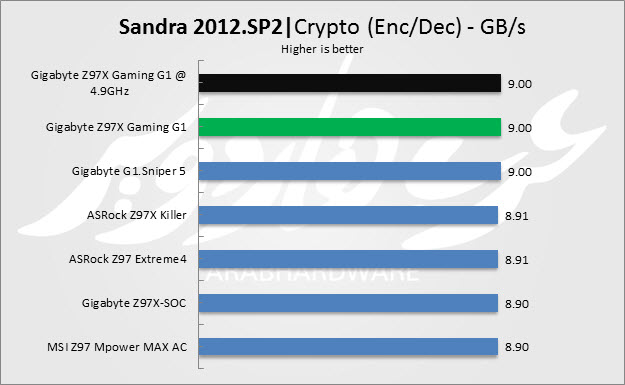

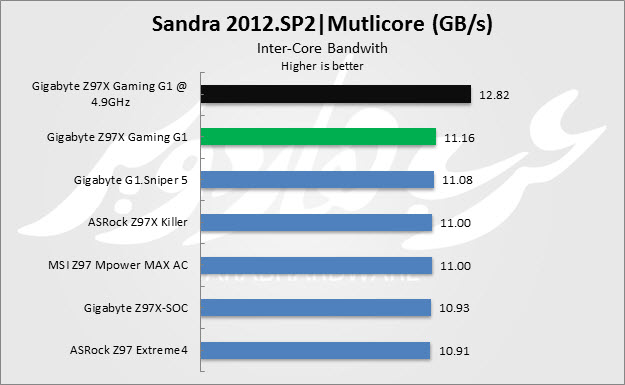

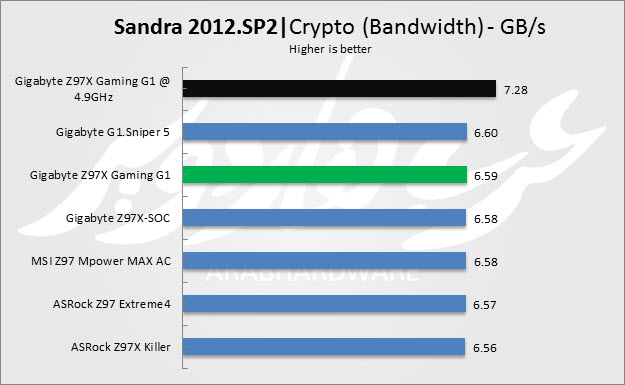

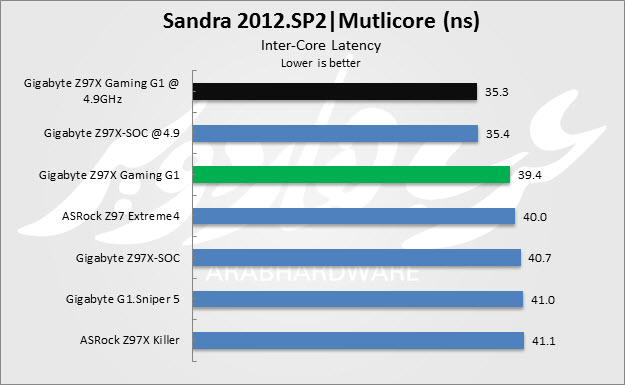

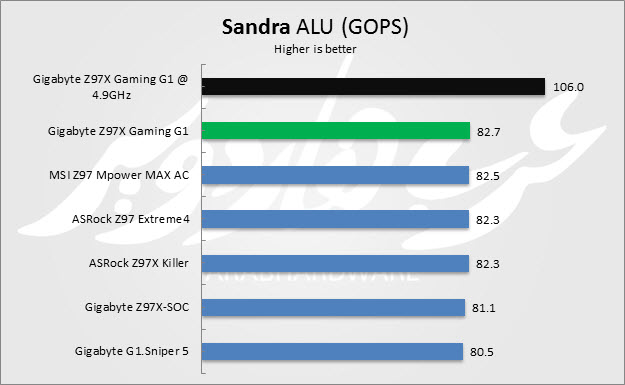

SiSoftware Sandra 2014 :
Sandra هو برنامج يحتوي الكثير من الاختبارات لمختلف الجوانب, من المعالجة إلى الـ Multimedia و التعامل مع أجهزة الهواتف الذكية. اختبار ALU يقيس قوة المعالجة المنطقية, Cryptography يقيس قوة المعالج في التشفير و فكه, و Multicore Efficiency لقياس الـ bandwidth بين أنوية المعالج و مدى فعالية الأنوية في تعاملها مع بعضها.

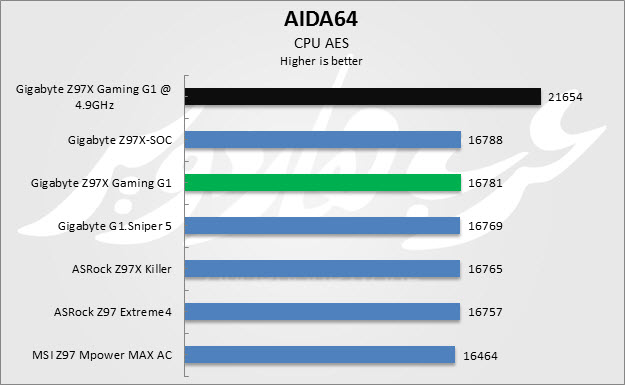

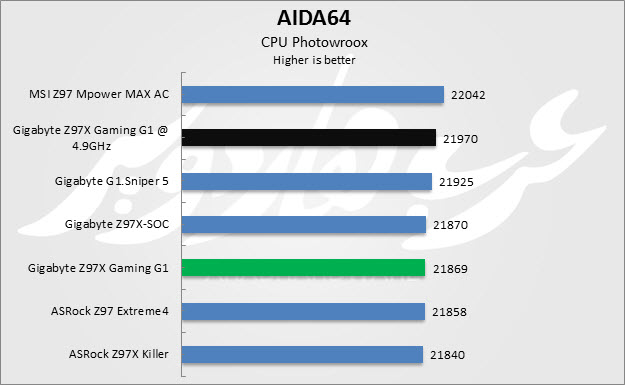

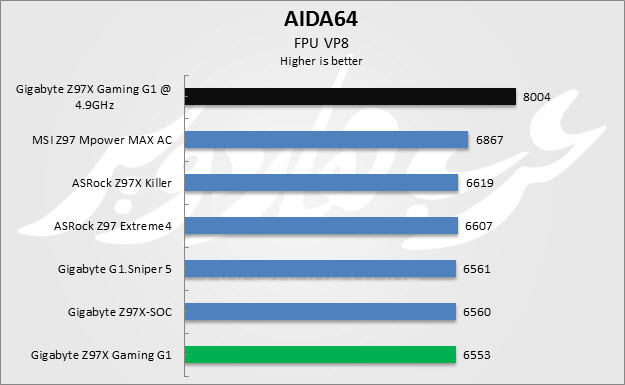

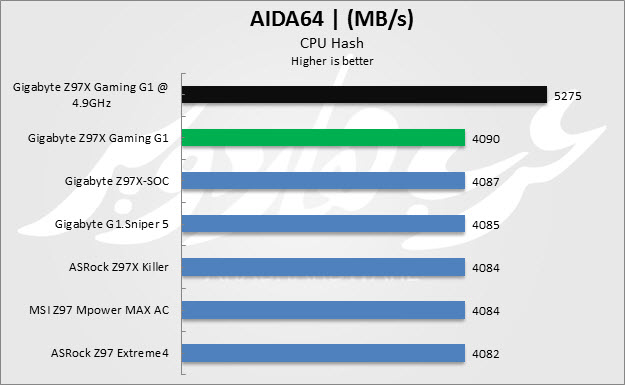

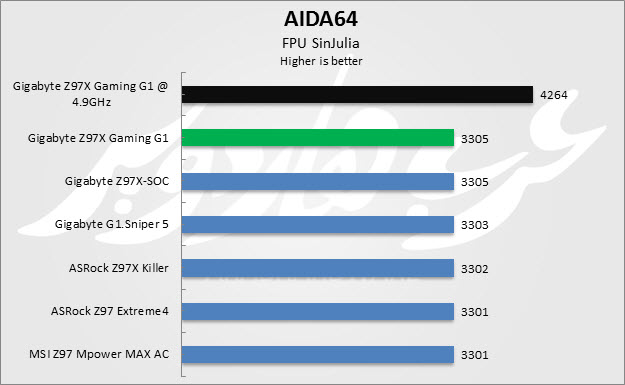

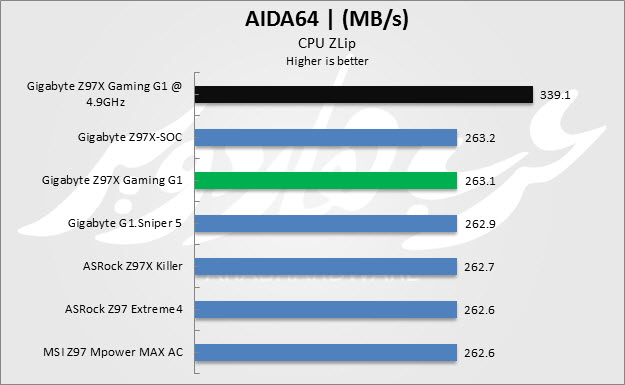

AIDA64 Extreme Edition:
البرنامج الذي لا يترك شاردة و لا واردة عن جهازك إلا أحاط بها علماً و وضع تقرير شامل بين يديك. بل يتخطى ذلك و يقدم للمستخدم أدوات فريدة لتقييم جهازه و قياس الأداء من خلال مجموعة من الاختبارات التي تشمل اختبارات للمعالج, الذاكرة, وسائط التخزين. يتميز البرنامج بالدقة في الاختبارات, و يتعدى ذلك بوجود قاعدة بيانات بها مجموعة من النتائج التي تم تخزينها مسبقاً حتى يسهّل عليك المقارنة مع الأنظمة الأخرى. البرنامج يحتوي على أدوات لتحليل مكونات الجهاز و تقديم تقرير شامل عنها, كما يوجد قسم خاص لعرض درجات الحرارة و الفولت لكل مكون من المكونات. تقريباً كل هذه الاختبارات داعمة لخيوط المعالجة المتعددة Hyperthreading, كما أنها داعمة للأنظمة متعددة المعالجات.

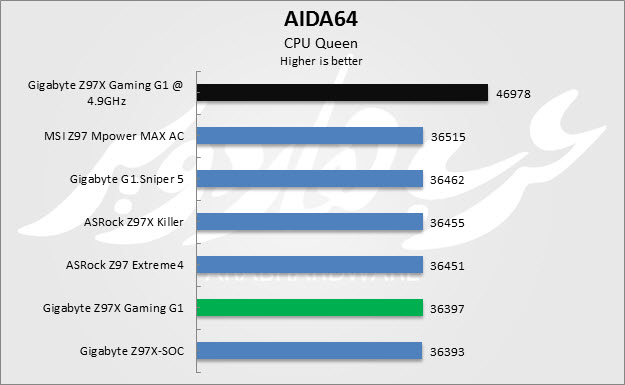

CPU Queen
لعل من أشهر الحركات فى لعبة الشطرنج هى مشكلة Queens Problem فى حالة ترقية كل عسكر الجيش إلى رتبة الملكة او Queen بالإنجليزية, فى تلك الحالة تتعقد اللعبة جدا نظرا لمرونة الملكة فى التحرك فى كل اتجاه ممكن فى اللعبة!. يقيس هذا الاختبار قدرات المعالج على التنبوء بكل حركة ممكنة وهنا مبنية على وجود 10 ملكات سويا فى نفس رقعة اللعبة, مع كل التنبؤات الممكنة والاحتمالات القائمة. هذا الاختبار تحديدا يقيس قدرات المعالج على التوقع ومحاكاة اللعبة قدر الامكان, فلو افترضنا أن وجود معالجين مختلفين بنفس التردد سوياً, فالمعالج صاحب التقنيات الأكثر تعقيدا فى المعالجة هو صاحب أقل نسبة خطأ وبتالى يحصل على نقاط أكثر فى نتيجة الاختبار, فالمعالجة تتم من خلال Pipelines كلما قلت دوراتها قلت نسبة الخطا, فمثلاً مع معالجين مختلفين من إنتل والغاء خاصية ال HT, نجد معالج ب 20 Pipeline يتفوق على معالج ب 30 Pipeline مثلاً, يقيس هذا الاختبار قدرات المتغيرات على شكل Integer وليست Float باستخدام خوارزميات MMX, SSE2

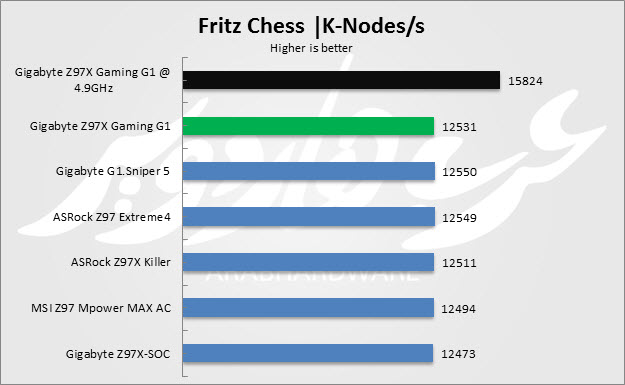

Fritz Chess:

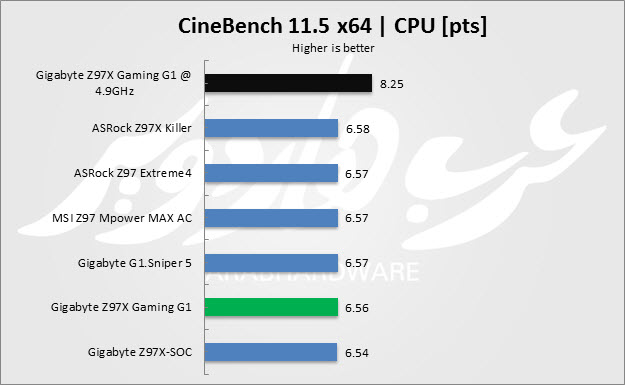

CineBench 11.5:
اختبار من صانعي Cimena 4D للرسم ثلاثي الأبعاد وهو الإصدار الأحدث من البرنامج الذي يستغل كافة موارد المعالجة في الحاسوب لعرض "Render" مشهد ثلاثيّ الأبعاد و هو ما يعمل على الضغط بشدة على المعالج. يستطيع البرنامج التعامل مع 64 خيط من خيوط المعالجة Thread. المشهد الذي يتم تقديمه يحتوي على أكثر من ألفيّ وحدة, و الذين بدورهم يحتوون على ما يقارب ثلاثمائة ألف مضلع. كما يتم تطبيق العديد من المؤثرات على المشهد مثل تغيير الإضاءة و الظلال و تنعيم الحواف Antialiasing ثم يتم عرض النتائج على هيئة نقاط

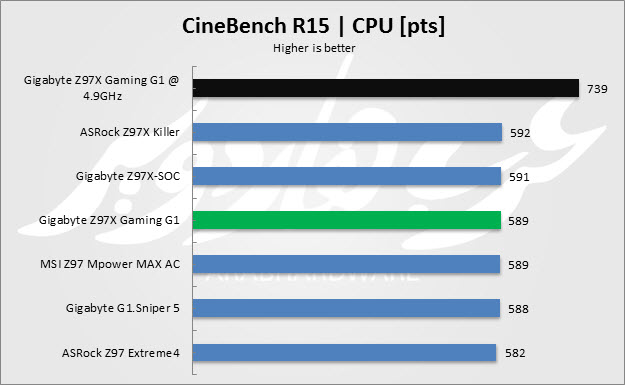

CineBench R15:

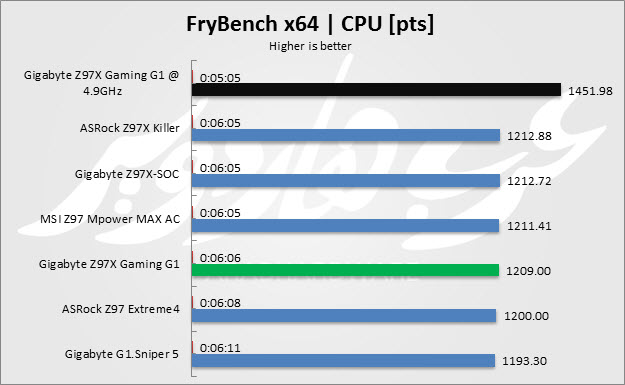

Fryrender Bench:
عندما نقول أن هذا البرنامج معتمد على محرك Fryrender فإن أول ما يتبادر لذهن القارئ هو: "سأتخطى هذا الاختبار, فهو يهم المصممين فقط, و ليس أنا". إلا أن هذا الاختبار تحديداً يجب أن يكون محل اهتمام كثيرين؛ حيث أن البرنامج هو واحد من أثقل البرامج و أشدها ضغطاً على المعالج المركزيّ فهو لا يترك جزءاً صغيراً من أنوية المعالج دون استغلال قوتها بشكل كامل, يستنزف المعالج المركزيّ بشكل قد لا يفعله برنامج آخر في نفس المجال. اعتمدنا على البرنامج في تقديم تصور حقيقيّ لكمية الطاقة الحاسوبية التي يستطيع الجهاز تقديمها.

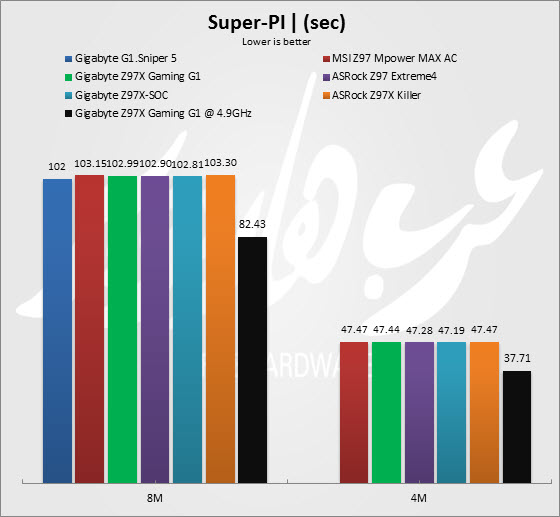

Super-PI:
هو برنامج حسابي, يقوم بحساب عدد Pi بعدد الخانات التي تحددها (3.1415... ) ثم يعطي الوقت المستغرق في تلك الحسب

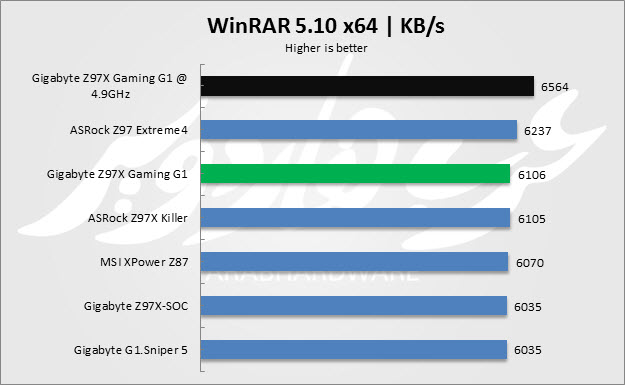

WinRAR:
برنامج فك الضغط الشهير. المميز في البرنامج أنه لا يعتمد على سرعة القرص الصلب عند إجراء الاختبارات مما يجعله وسيلة جيدة لاختبار أداء المعالجات و الذاكرة و اللوحات الأم. يقوم البرنامج بضغط بيانات عشوائية يتم تحميلها على الذاكرة RAM مما يجعله مختلف بشكل أو بآخر عن برامج الاختبارات النظرية. إلا أنه على الجانب الآخر لا يمكن اعتباره مقياس لأداء الجهاز على البيانات الحقيقية حيث أن البيانات التي يتم توليدها عشوائياً قد تكون مختلفة عن البيانات التي يتعامل معها المستخدم.

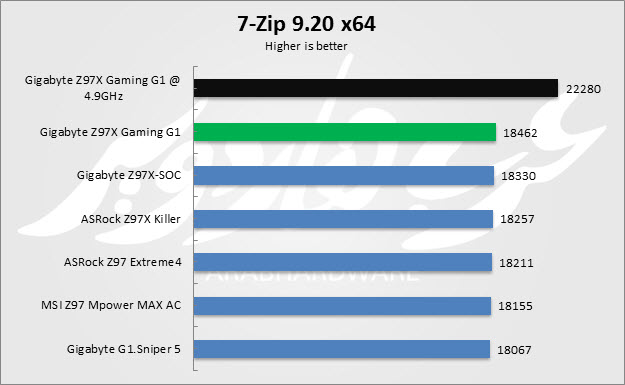

7-Zip:

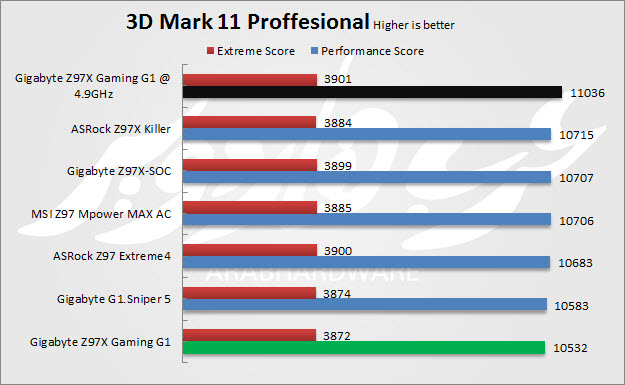

3DMark 11 Professional:
أحد أفراد عائلة Futuremark, خليفة 3DMark Vantage و الفرق أن الإصدار الجديد موجه خصيصاً للمنصات الداعمة لمكتبة DirectX-11, قامت الشركة بإلغاء الدعم لمحرك nVidia Physx, اختبارات 3DMark تركز على الألعاب و رسومياتها الثقيلة, و تجري بعض الاختبارات على المعالج. 3DMark 11 أحدث من Vantage, و اختباراته أثقل

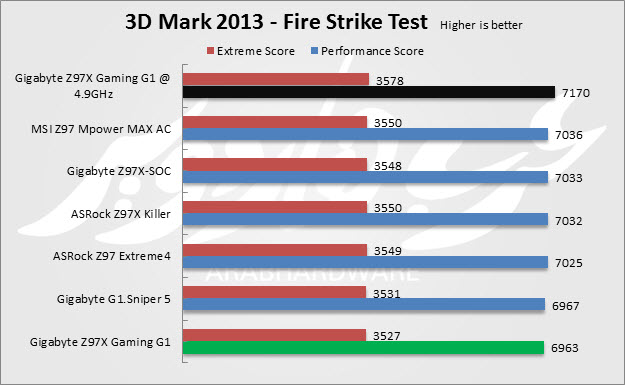

3D Mark 2013-Fire Strike:
أداة Futermark الجديدة الخاصة بإختبار الرسوميات، يأتي بخيارات متعددة وإختبرات أثقل من من سابقه 3D Mark 11. الأداة تتيح لك ثلاث مستويات من الإختبارات كل مستوى مخصص لفئة معينة من أجهزة الحاسب، فتبدأ من الإختبار الأول Ice Storm الموجه للأجهزة اللوحية الصغيرة وكذلك أجهزة الحاسب الضعيفة، ويليه إختبار Cloud Gate لأجهز ال Notebook وأجهزة الحاسب متوسطة الأدآء، وأخيرا ً إختبار Fire Strike الموجه لمنصات الفئة العليا لأجهزة الحاسب.

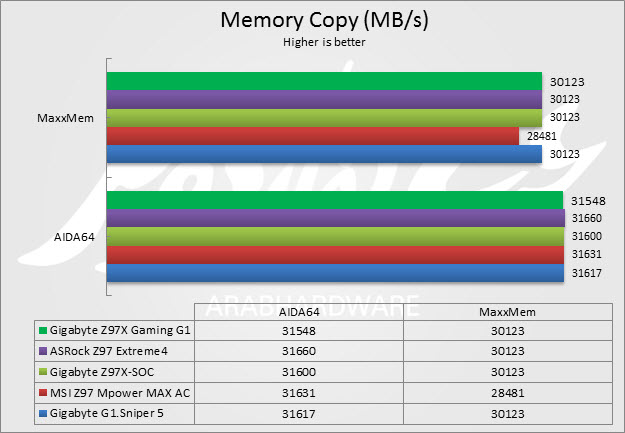

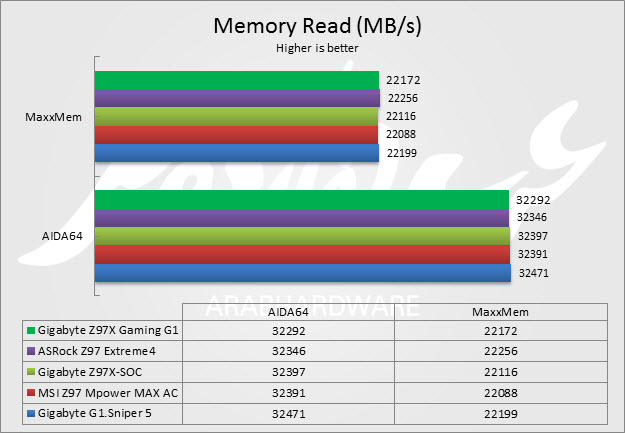

Memory Tests:
الخاتمة والتعليق النهائى :
سنبدأ كالعادة بتنحية أداء ونتائج اللوحة جانباً فهي ليست مقياساً فاعلاً بعد كل شيء، وسنجد في لوحة اليوم Z97X Gaming G1 من Gigabyte مزايا عديدة ولكن أغلبها ماشبه أو مماثل للوحة الإصدار السابق G1.Sniper 5.
الإختلافات الملحوظة هنا كانت بدايةً التصميم والذي إختلف كلياً عن طريقة التصميم أو على الأقل الألوان المعتادة من Gigabyte في لوحاتها من فئة Gaming، وظهرت لوحة اليوم بشكل مغاير تماماً ولكنها لم تفتقد للجمالية وقوة التصميم بعد كل شيء، وبخلاف ذلك سنجد أيضاً إختلافات أخرى كتواجد منفذ SATA Express ومفاتيح Gain Boost الخاصة بالبطاقة الصوتية. وهذه الإضافة تحديداً ظهرت لأول مرة بلوحة G1.Sniper Z87 وهي النسخة الإقتصادية من لوحات Gaming للجيل السابق ولم تتواجد في العملاقة G1.Sniper 5، ولكن هاهي Gigabyte تضم إضافة Gain Boost لأعتى لوحاتها في فئة Gamingللجيل الجديد Z97X Gaming G1
أما باقي المزايا مثل بطاقة الشبكة Killer وبطاقة الصوت Sound Core3D ومشتتات التبريد المائية وطلاء منافذ الصوت والعرض بالذهب كلها متماثلة تقريباً، بل حتى من الغريب هنا عدم تواجد منفذ M.2 بلوحة اليوم وهو الذي يكاد يصبح معياراً ثابتاً بلوحات Z97 الإحترافية ولا أعلم سبب فقدان لوحة Gigabyte لهذا المنفذ.
خلاصة القول أن لوحة Gigabyte Z97X Gaming G1 مشجعة فعلاً لمن يبحث عن لوحة ألعاب إحترافية ولكن سيختلف الأمر إن كنت من ملاك مثيلتها من الجيل القديم G1.Sniper 5 بسبب قلة الإختلافات بين اللوحتين، وحتى نقاط التفوق للوحة الجديدة لازالت غير مستغلة بالشكل الكامل، فالميزة الأساسية من شرائح Z97 هو دعمها لمعالجات Broadwell التي لازالت قيد التطوير ولانعلم عن أدائها شيئاً والتسريب الوحيد إلى الأن أنها قادمة بنفس معمارية Haswell ولكن بدقة تصنيع 14nm ولا ندري إلى أي مدى سيتتفوق هذه المعالجات على معالجات Haswell الحالية.
أما النقطة الثانية فهي منفذ Sata Express والذي لم تصدر له إلى الأن أقراص تخزين ملائمة له وإن كانت التجارب الأولية والنتائج المسربة تبشر بمستقبل واعد لهذا المنفذ في المستقبل القريب، وهذا يعني أن الإضافة الوحيدة الحقيقة والمستغلة بالكامل حالياً هو إضافة Gain Boost والتي لم تمتلكها لوحة G1.Sniper 5 ونراها هنا في لوحة Z97X Gamong G1.
أخيراً سنجد أن سعر اللوحة هو 380$......هذه القيمة أقل بـ 20$ غذا قارناها بسعر G1.Sniper 5 عند صدورها، وسيوازي هذا السعر في منطقتنا ما يقارب الـ 3000 جنيه تقرياً. سعر كبير بكل تأكيد ولكنه ملائم تماماً للوحة رئيسية موجهة لأعتى مستخدمي الحاسب وهواة الألعاب منهم.
الأداء: 8.5/10
السعر: 8.5/10
كسر السرعة: 9/10
مميزات وتقنيات: 10/10
ملحقات اللوحة: 9.5/10
التقييم النهائي: 9.1/10
