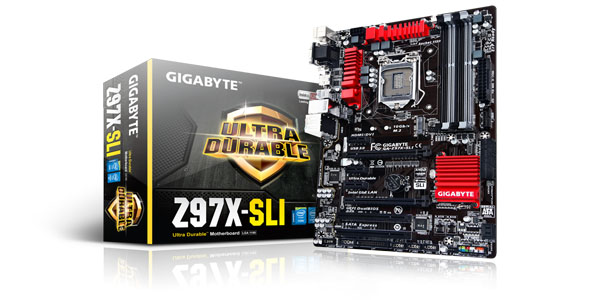

مراجعة للوحة Gigabyte Z97X-SLI

من المعروف دائماً أن أعلى شرائح Intel في كل جيل والمسبوقة بحرف Z تستهدف مجموعة المحترفين من مستخدمي الحاسب، فهي التي تقدم أعلى وظائف يمكن أن يمنحها لك الجيل الجديد من منافذ توصيل وترددات أعلى للذاكرة تتخطى حاجز ال1600MHz وبالتأكيد كذلك ميزة كسر السرعة المتوفرة بمرونة أكبر كثيراً عن باقي شرائح الجيل.

ولكن هذا بالتأكيد لايمنع شركات تصنيع اللوحات الرئيسية من ضم أعلى شرائح Intel من الجيل الجديد بلوحات منخفضة التكلفة لتجمع بين وظائف شرائح Z الإحترافية والسعر الزهيد المتنوال في يد الكثيرين وكان Gigabyte رائدة تصنيع اللوحات الرئيسية واحدة من الشركات التي أقدمت على تطبيق الفكرة ومع أحدث لوحاتها الحاملة لجيل شرائح Intel الجديدة Z97.

مجموعة لوحات رئيسية ستجمع بين مزايا لوحة Z97 التي يرغب بها مستخدمي الحاسب المحترفين وفي نفس الوقت بأسعار قد لاتتجاوز في أسوأ الأحوال حاجز ال 150$ ولوحة اليوم Z97X-SLI هي إحداها، فلنرى كيف سترضي Gigabyte مجتمع المحترفين وتوازن بين المميزات والسعر المعقول.

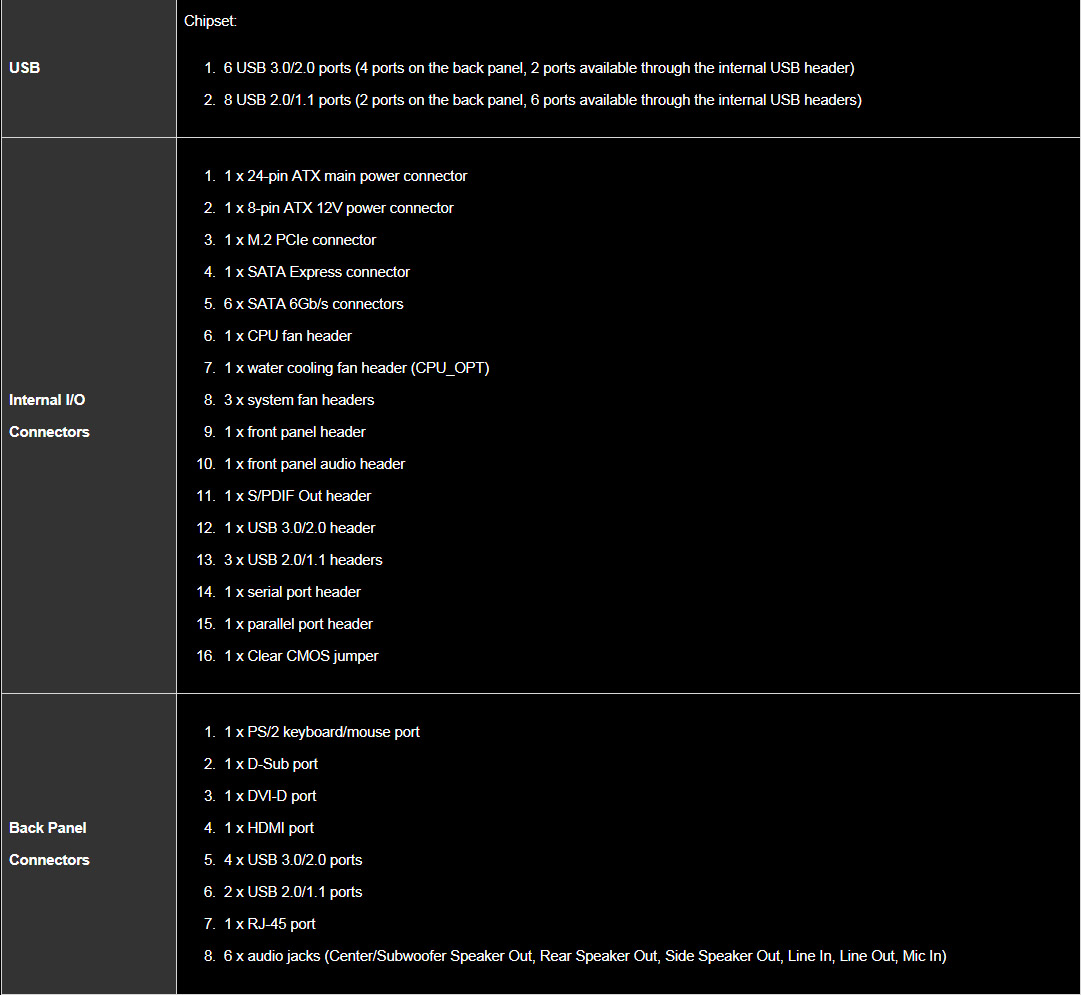

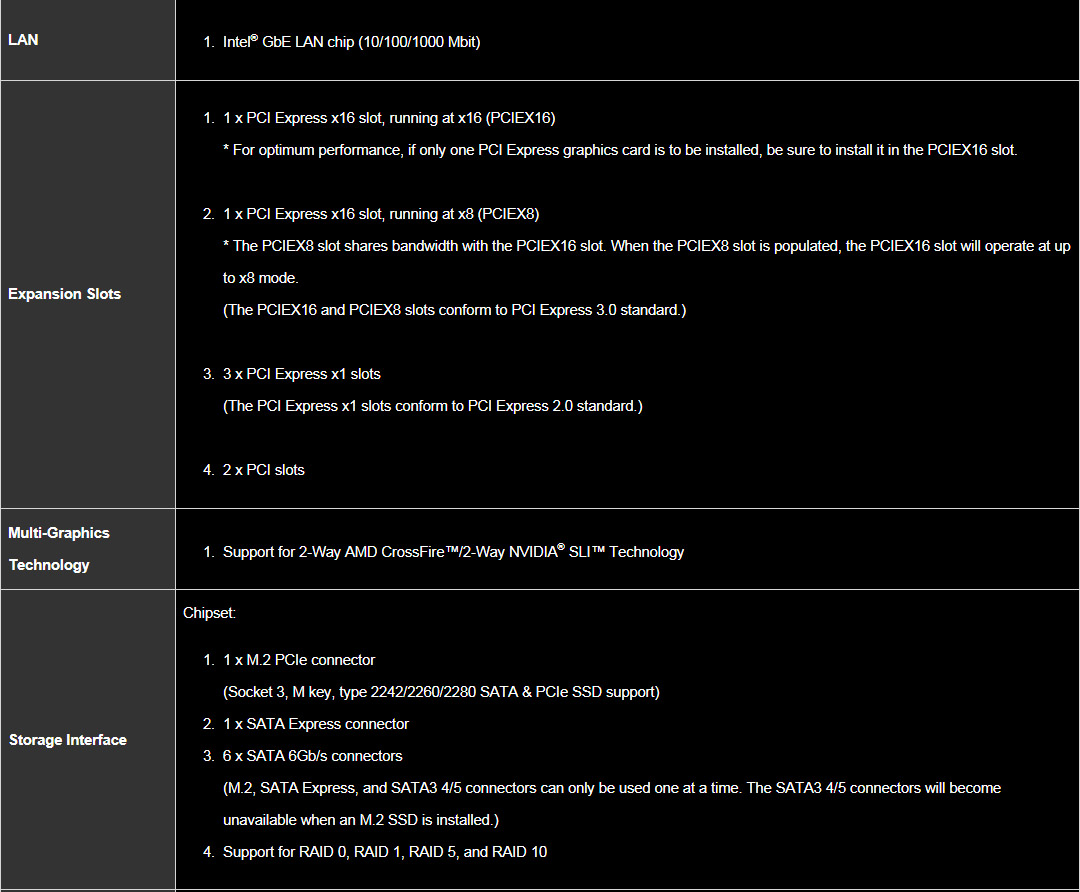

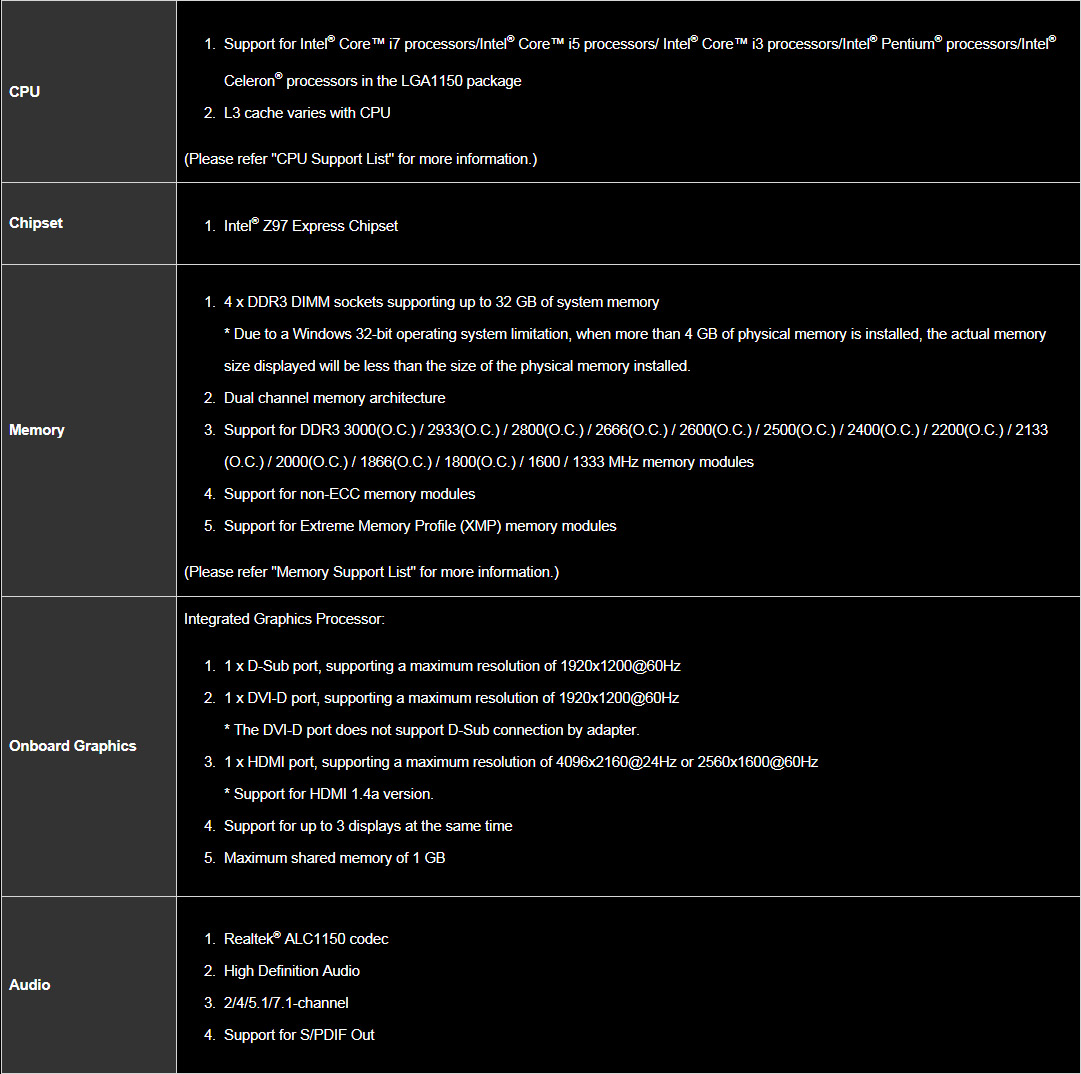

مواصفات اللوحة:

كما ذكرن اللوحة داعمة لأحدث شرائح Intel Z97 والداعمة لمعالجات Haswell و Devil's Canyon وكذلك معالجات Broadwell ذات دقة تصنيع 14nm والتي قد تظهر بنهاية العام الحالي. على كلٍ فاللوحة ستمتلك كذلك 4 شقوق DIMM لتثبيت ذواكر DDR3 بحجم كلي 32GB وبترددات تصل إلى 3000MHz.

اللوحة كذلك ستوفر 14 منفذ USB من 6 منافذ USB3.0، وكذلك سنجد شقي توصيل PCIEx16 يدعمان تثبيت بطاقتين رسوميتين في وضعية SLI أو CrossFire.
أخيراً فاللوحة قادة بمنفذ M.2 Soket الشبه ثابت الأن بجميع منصات Z97 بالإضافة إلى منفذ SATA Express الجديد.

نظرة أقرب على اللوحة:

واجهة اللوحة من الأمام يتوسطها شعار Ultra Durable، مع إسم اللوحة بخط عريض وشعارات Intel عن دعم اللوحة لشريحة Z97

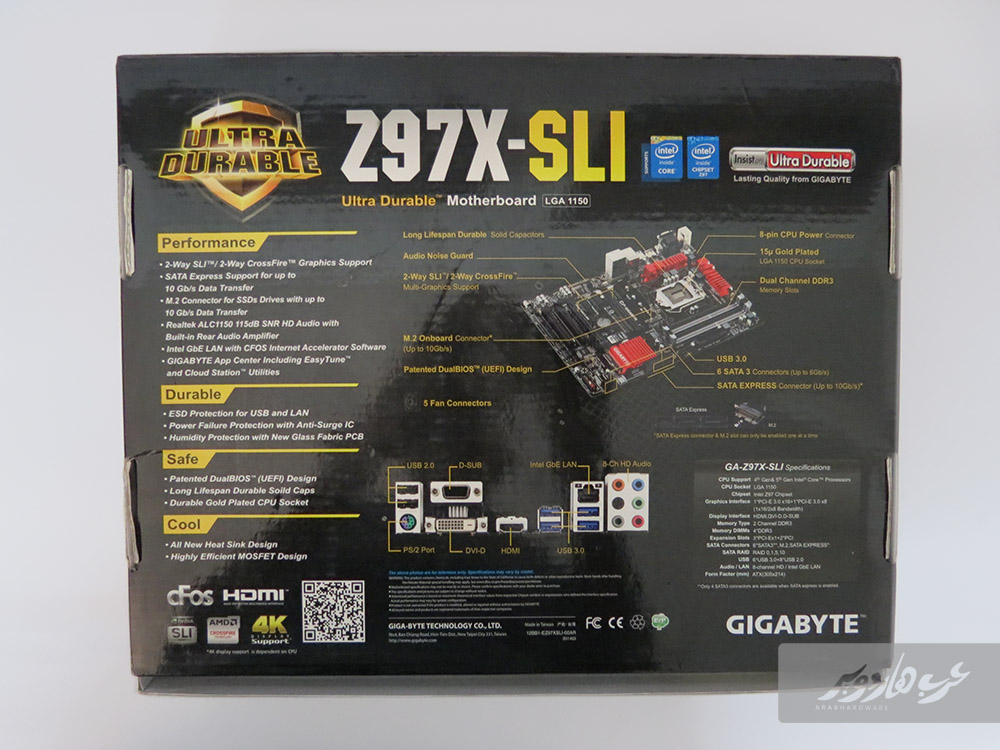

الجهة الخلفية بها أهم التفاصيل عن ما تمتلكه اللوحة من مميزات والمواصفات ألأساسية لها مع عرض صورة كذلك للمنافذ الخلفية.

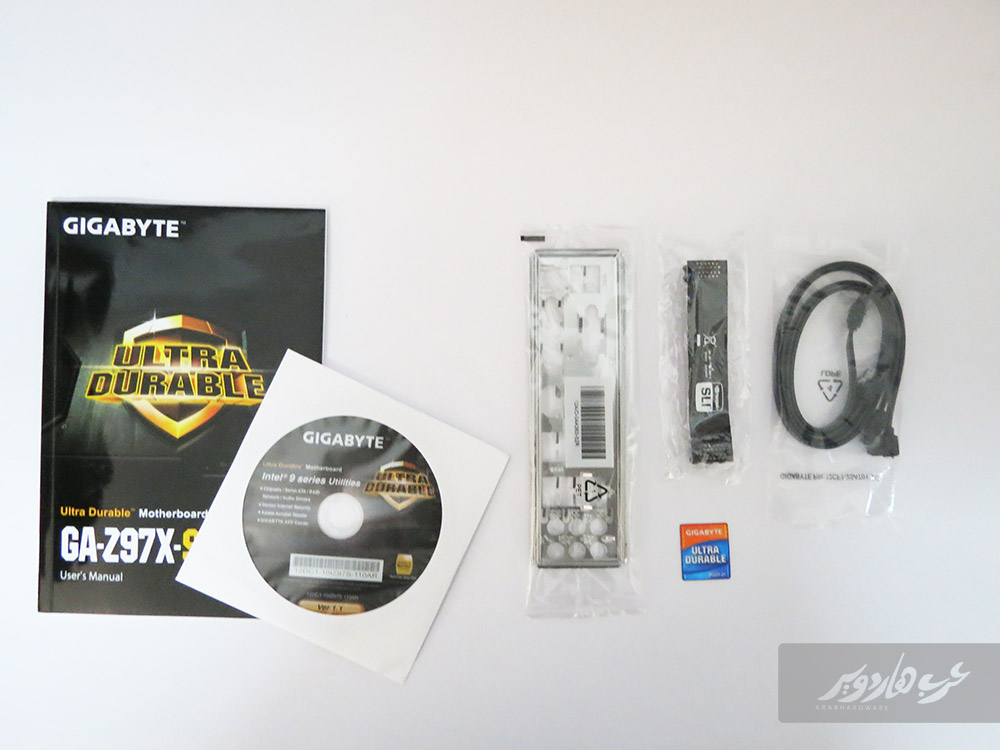

الملحقات القدمة مع اللوحة بسيطة ولكنها في ذات الوقت ملائمة للفئة الموجهة إليها وسنجد فقط كتيبات الإرشاد وإسطوانة التعريفات مع عدد كابلين SATA III وجسر توصيل SLI مع ملصق للشركة وقطعة الحماية للمنافذ الخلفية I/O Panel.

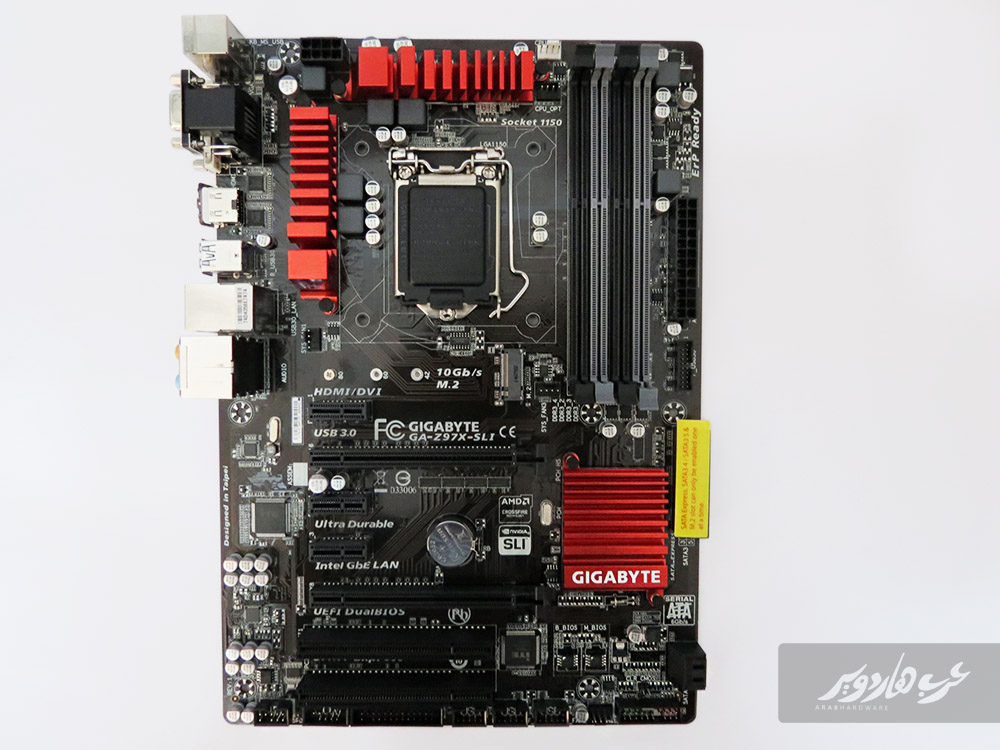

تصميم اللوحة بسيط للغاية ولا تشعر حتى أنها ملائمة لحمل رقاقة مثل Z97، على كلٍ التصميم والألوان الخاصة بالممشتات جيدة.

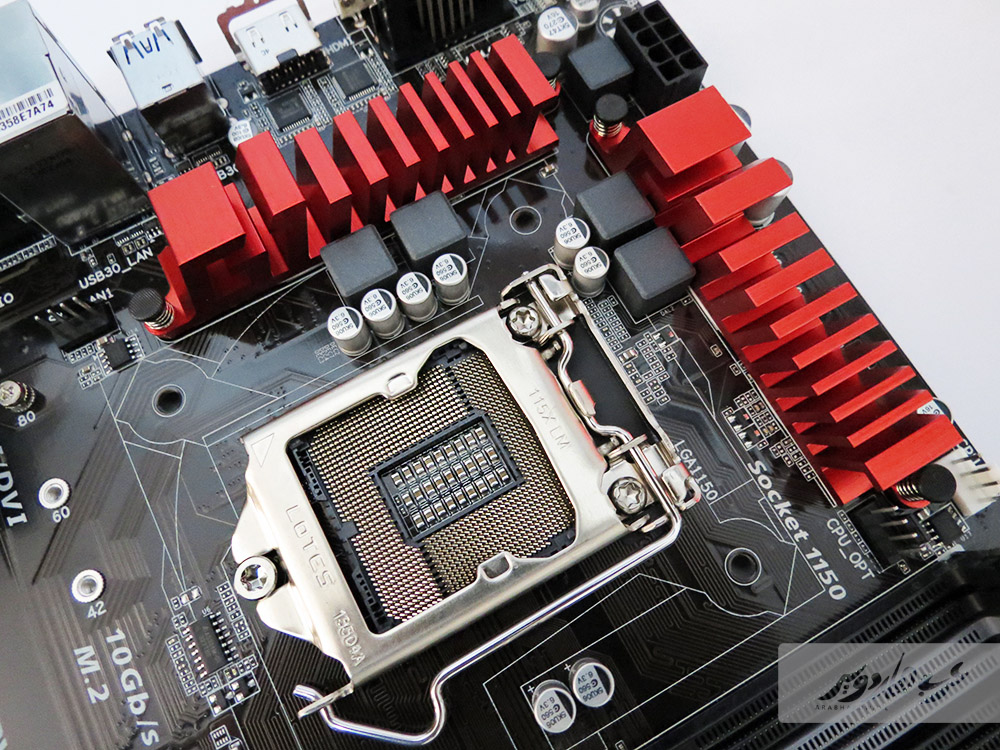

منقطة المعالج مع مشتتات التبريد الصغيرة ولا نجد سوى أربعة مراحل فقط من الطاقة باللوحة.

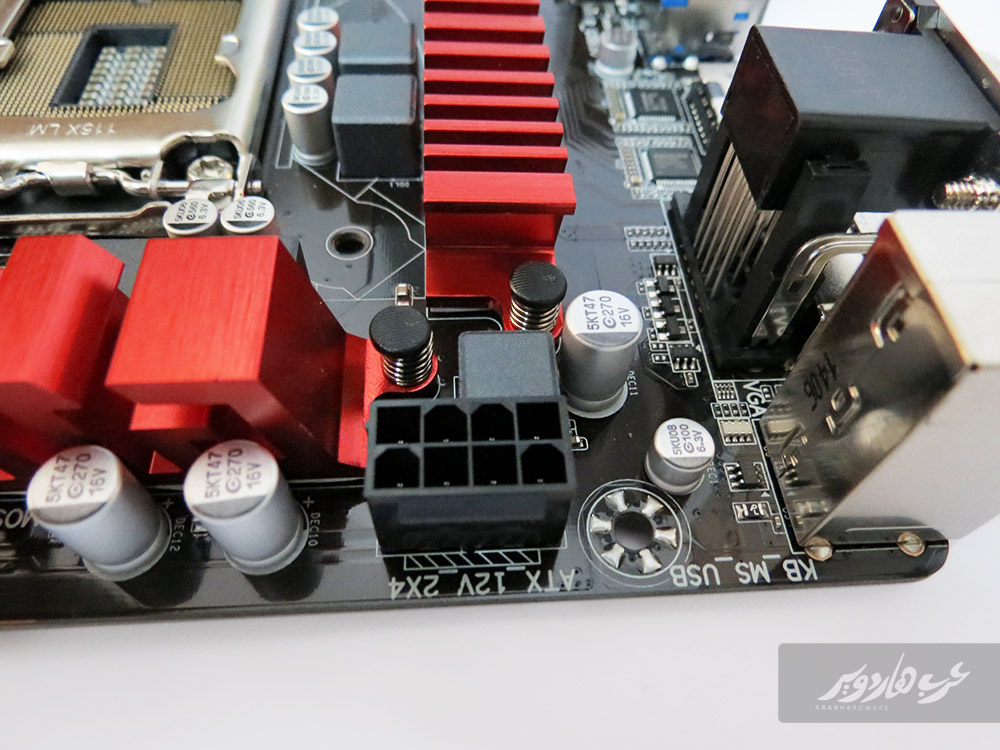

منفذ طاقة 8Pin لإمداد المعالج بطاقة التشغيل.

منافذ توصيل مراوح التبريد وتمتاذ بأنها داعمة لـ OTP أو تأتي المنافذ 4Pin وهو ما يتيح التحكم في سرعة تشغيل المروحة.

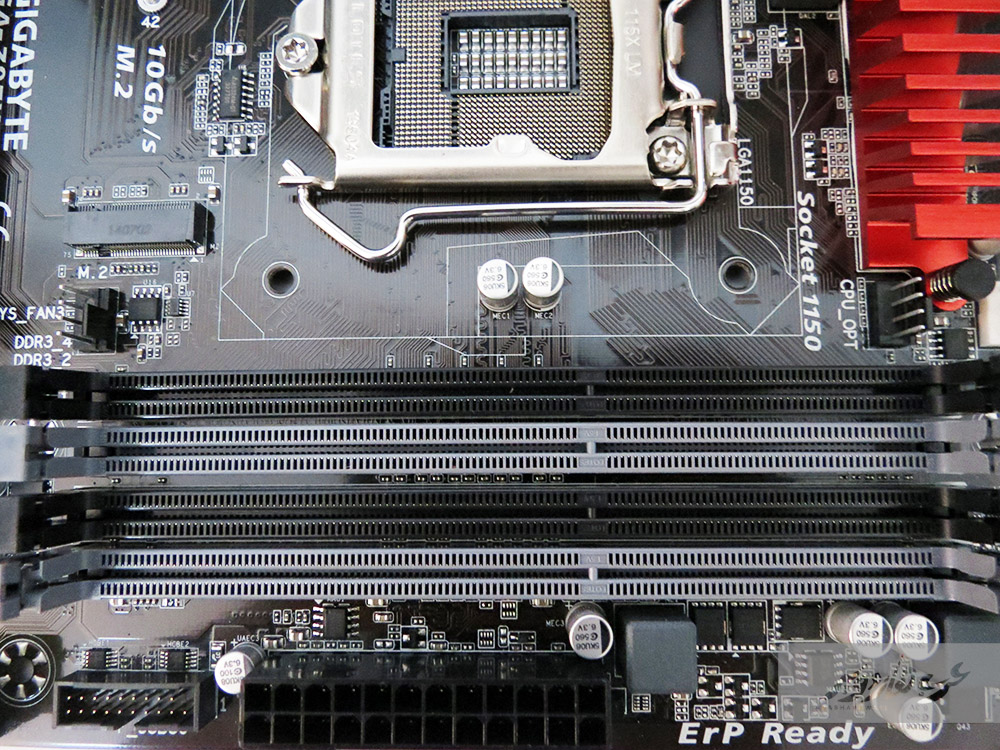

شقوق الذاكرة DIMM والتي يمكنها إستيعاب الذاكرة حتى 32GB مع ترددات تشغيل تصل إلى 3000MHz ودعم كلاً من تقنيات Dual Channel و XMP.

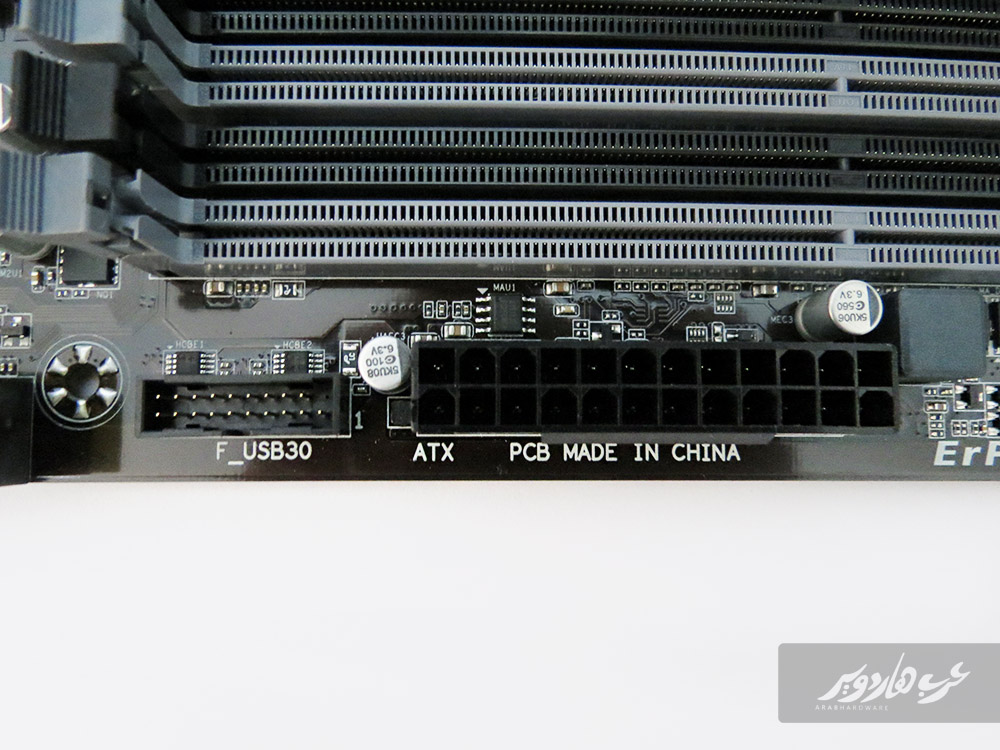

منفذ 24Pin الخاصة بتشغيل اللوحة وإلى جواره منفذ USB3.0_Header والذي يعطي منفذين إضافيين USB3.0 بخلاف المنافذ بالجهة الخلفية.

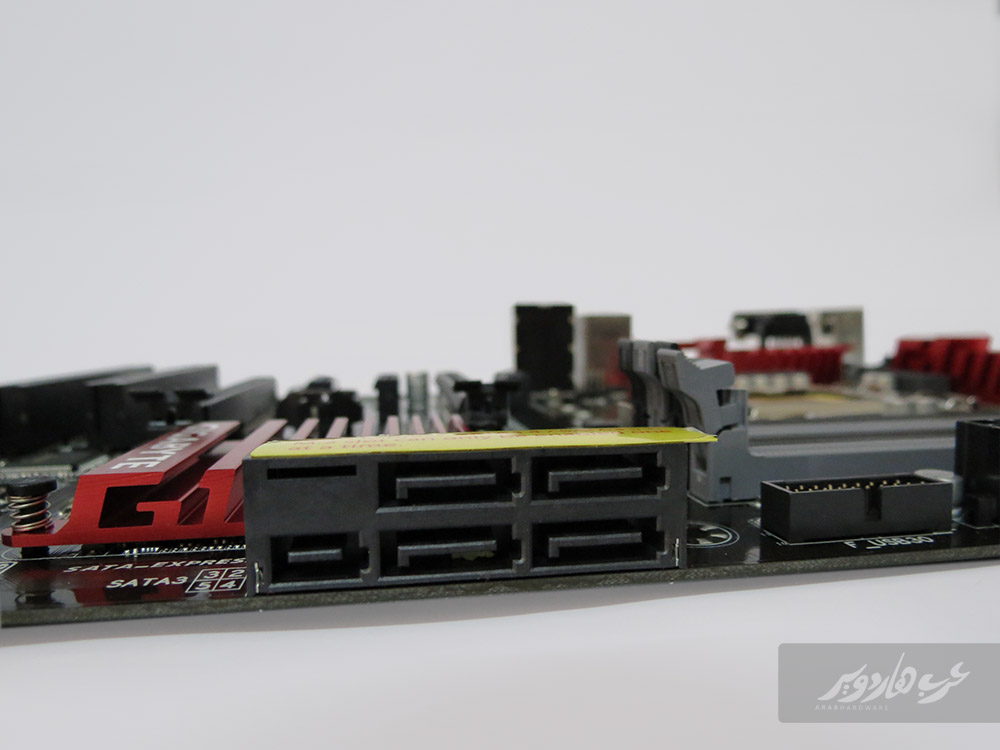

هنا نجد 4 منافذ SATA III بالإضافة إلى منفذ صغير هو منفذ SATA-E، وفي حال إمتلكت أحد الاٌراص العاملة بواجهة توصيل SATA Express فسيتم إستخدام كلاً من منفذي SATA III بالصف السفلي بالإضافة إلى منفذ SATA -E

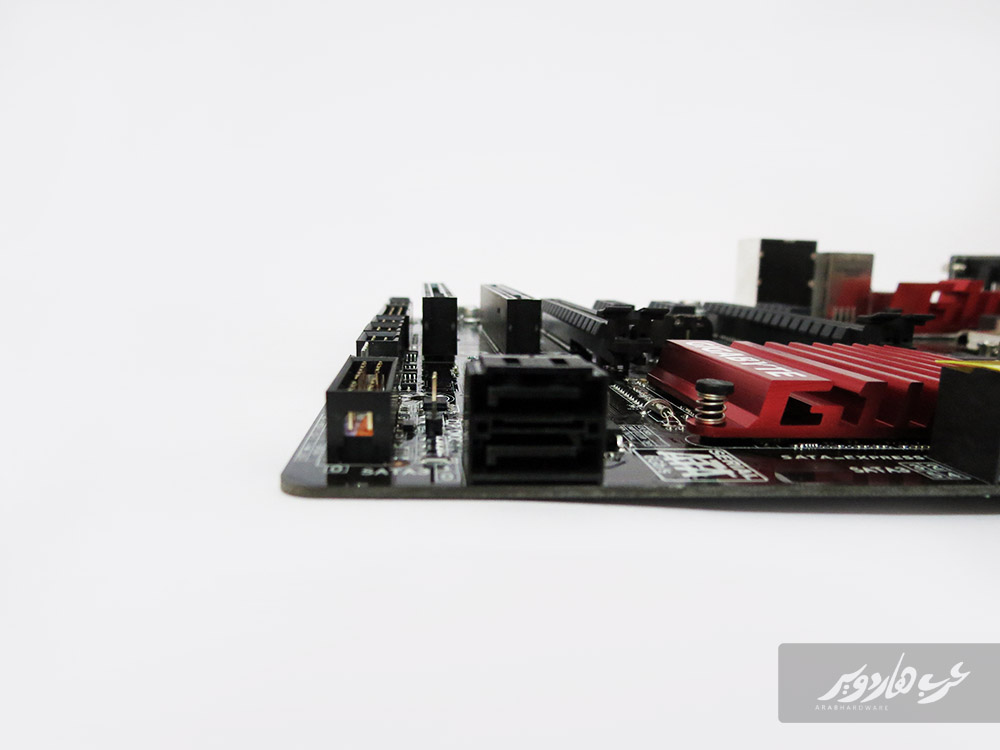

منفذين أخرين من منافذ التوصيل SATA III.

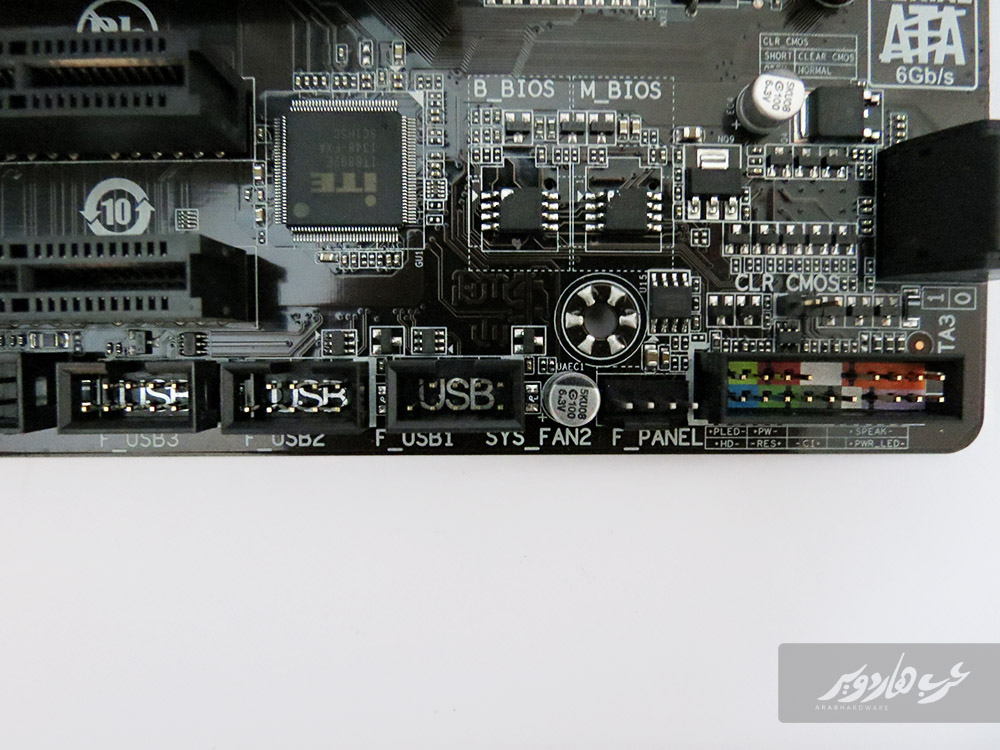

نجد هنا منافذ توصيل أوزرار التشغيل وإعادة التشغيل الموجودة بصندوق الحاسب بالإضافة إلى منفذ لروحة تبريد 4Pin وكذلك ثلاثة منافذ USB2.0_Header والتي ستعطي في مجملها 6 منافذ USB2.0 إضافية

منفذ LPT وإلى جواره منفذ COM وبعدها منافذ توصيل مخارج الصوت بالجهة الأمامية بصندوق الحاسب.

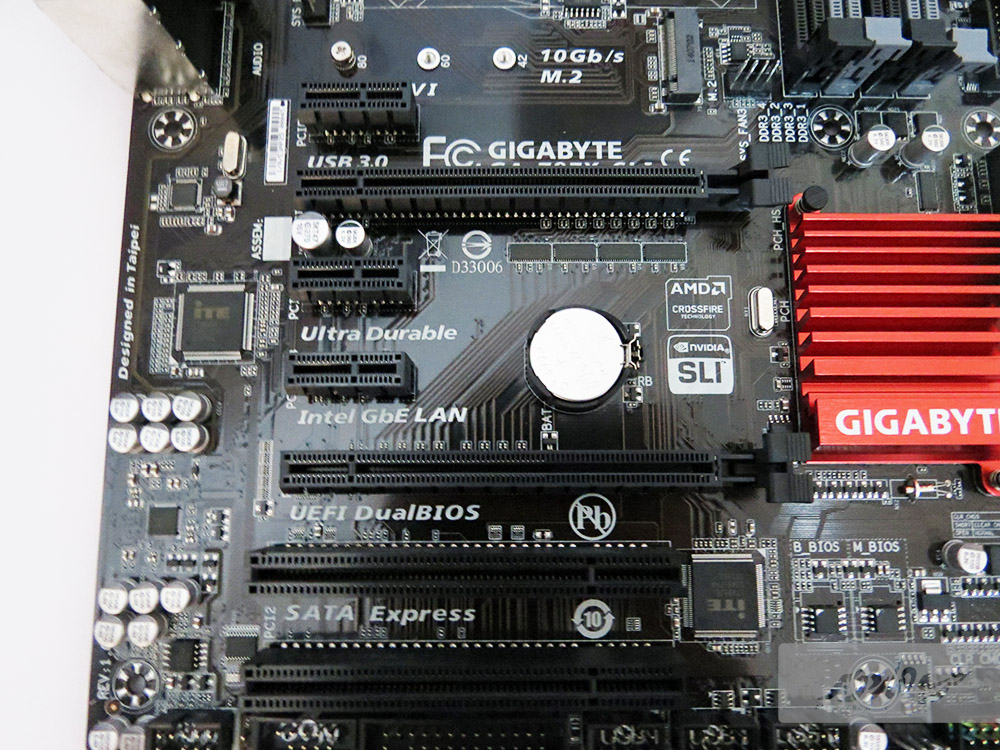

شقوق PCI الموجودة باللوحة هي ثلاثة منافذ PCIex1 ومنفذي توصيل PCIE-X16 يدعمان توصيل بطاقتين رسوميتين في وضعية SLI أو CrossFire بسرعات x8, x8، بالإضافة إلى منفذين PCI Legacy.

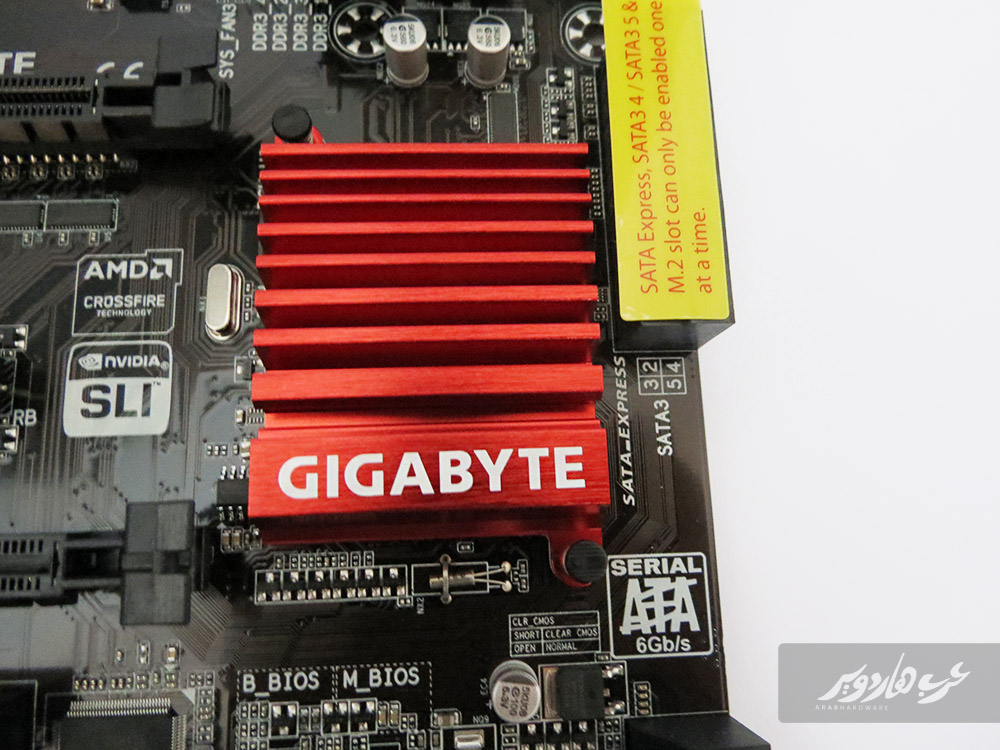

مشتت الشريحة تصميمه بسيط للغاية وصغير الحجم ونجد عليه شعار الشركة Gigabyte.

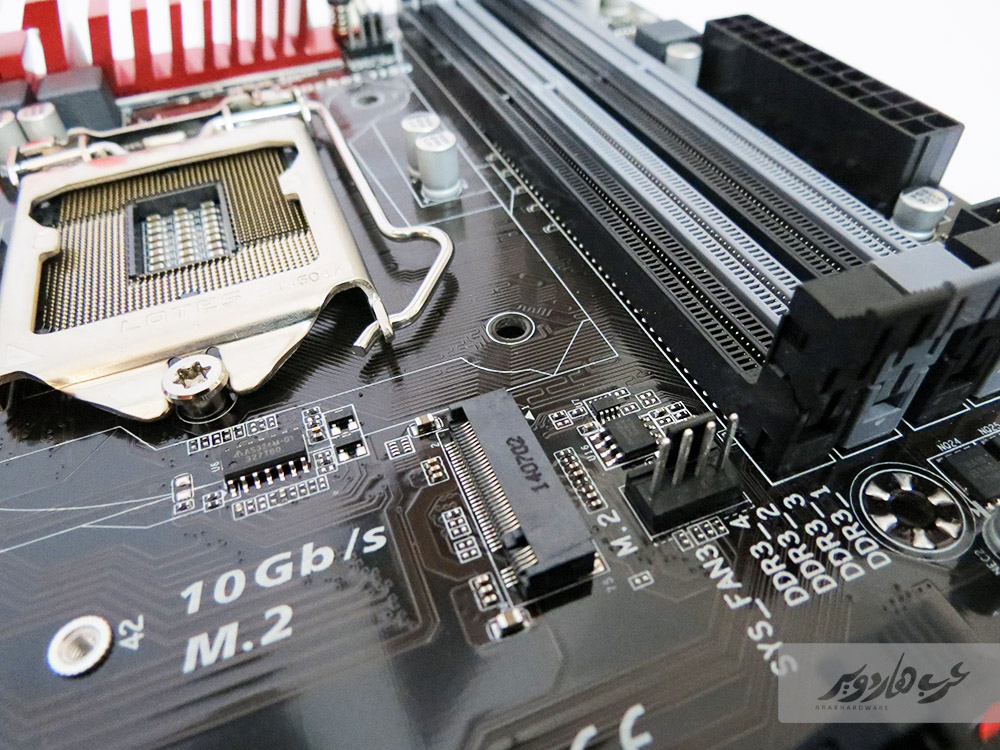

منفذ M.2 Soket المخصص لتثبيت أقراص SSD القادمة في هيئة M.2 بمختلف أطوالها. وإلى جواره نجد منفذ أخر لمروحة التبريد وهو أيضاً منفذ 4Pin.

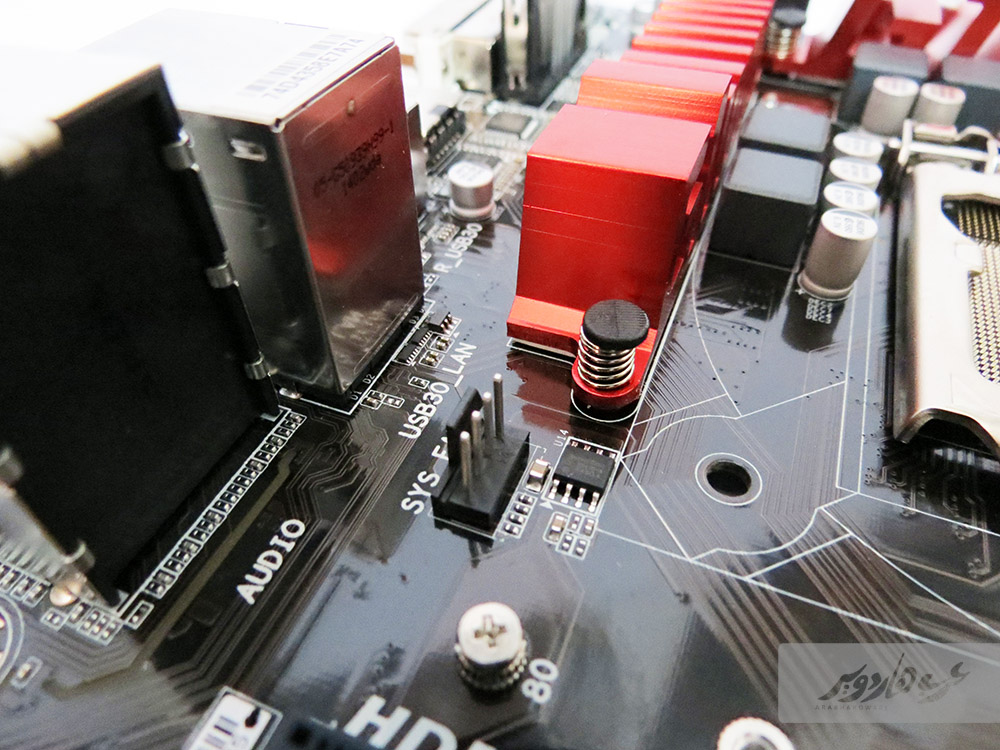

على الجهة المقابلة المنفذ الخامس من منافذ مراوح التبريد والتي تعطي القدرة على التحكم في سرعة دوران المروحة.

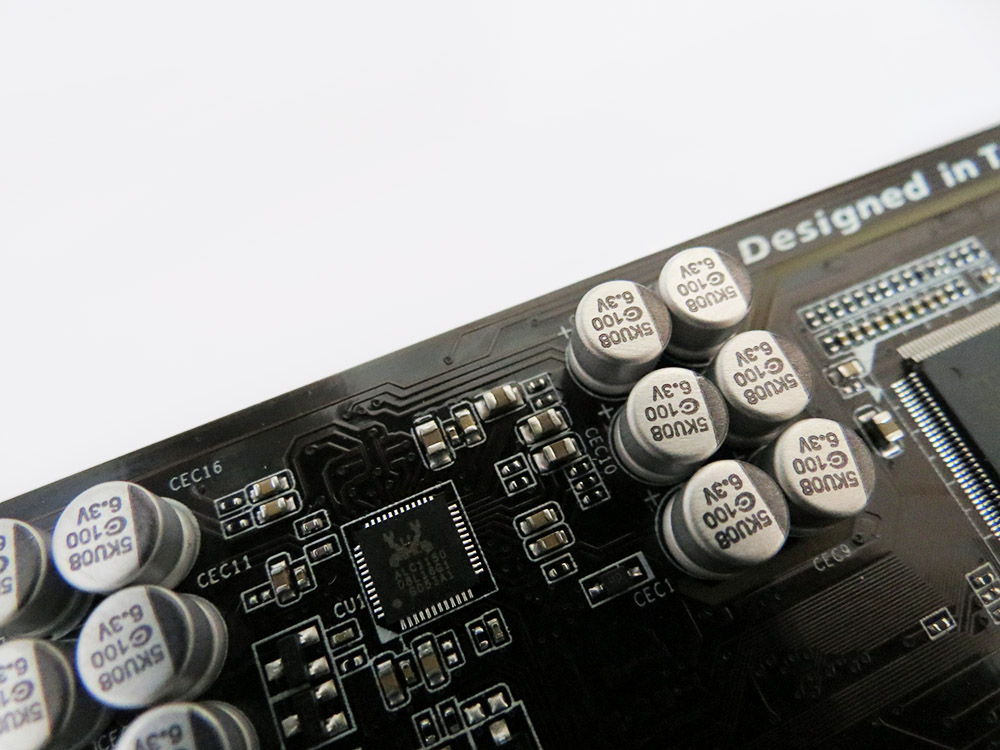

رقاقة الصوت Realtek وهي حاملة للرمز الكودي ALC 1150 وبالمناسبة هي نفس رقاقة التحكم في كل من بطاقات الصوت الإحترافية Audio Boost الخاصة بMSI و Purity Sound الخاصة بـ ASRock غير أن Gigabyte لم تعتمد هنا على رقاقة مضخم إشارات Amplifier إحترافية وكذلك المكثقات الخاصة ببطاقة الصوت ليست في مستوى بطاقات الصوت الإحترافية بكل من MSI و ASRock.

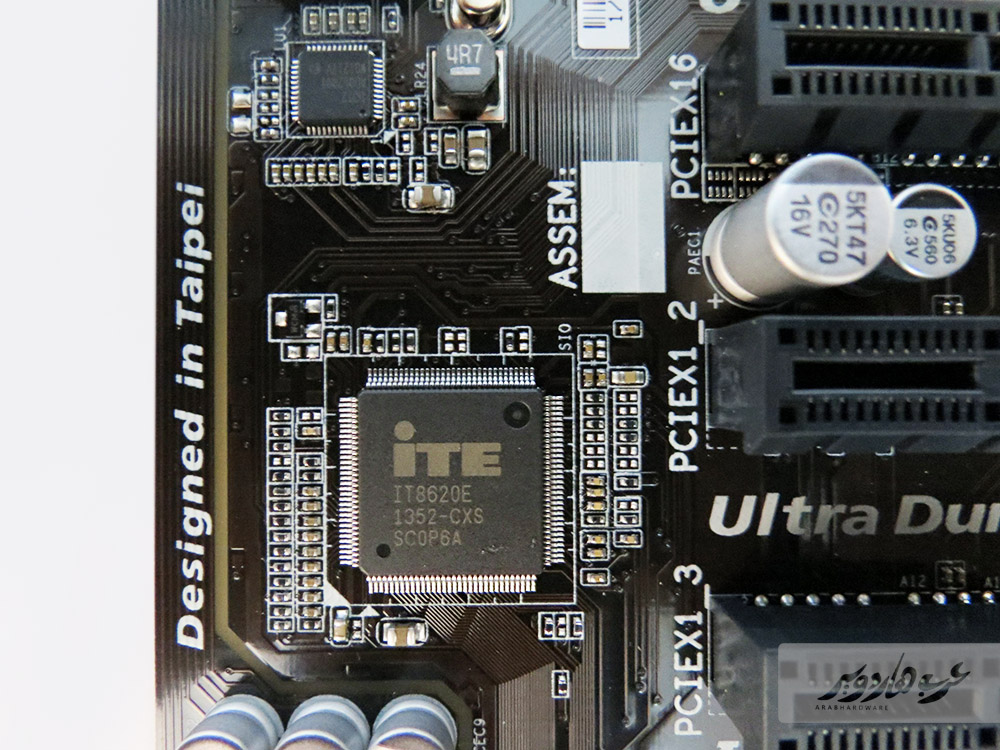

رقاقة ITE ذات الرمز IT8620E الخاصة بالتحكم في منافذ COM و PS2 وكذلك مراقبة الفولتية ودرجات الحرارة لمكونات اللوحة.

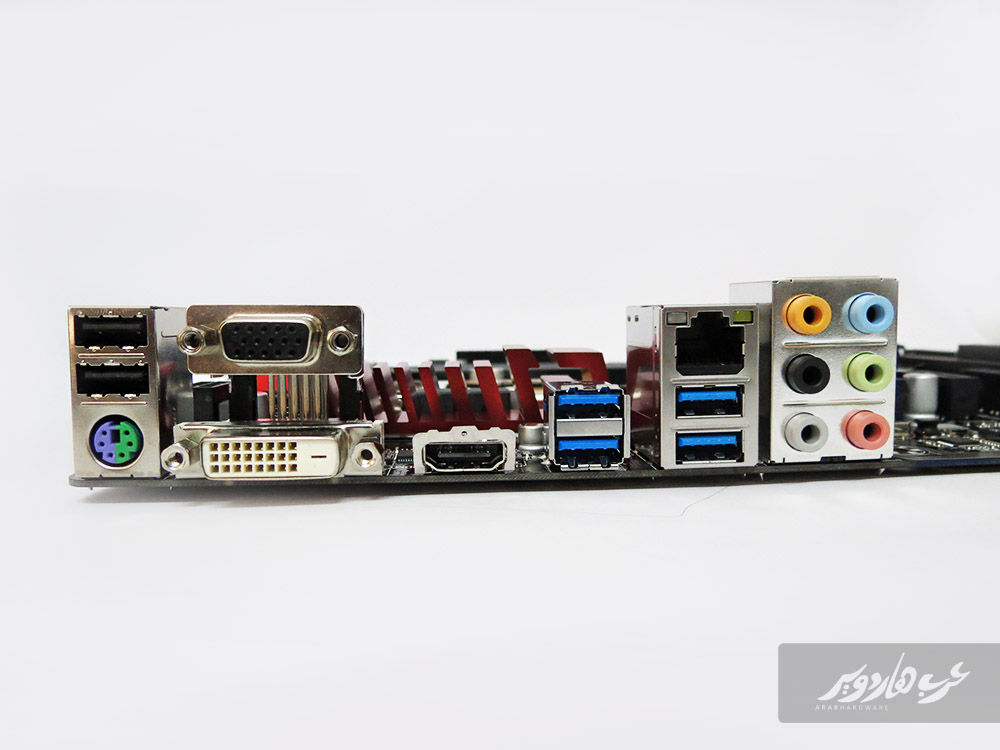

المنافذ الخلفية للوحة تبدأ بمنفذي توصيل USB2.0 من أسفلهم منفذ PS2 وبعدها منافذ العرض DVI و D-Sub و HDMI يليها 4 منافذ USB3.0 وبعدها منفذ RJ-45 لبطاقة الشبكة ثم منافذ الصوت التي تعطي مخارج لسبع قنوات صوتية 7.1 Channel.

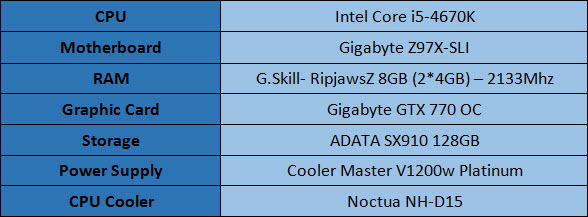

منصة الإختبار:

منهجية الإختبار وكسر السرعة:

كما موضح بالصورة السابقة لقد إستخدمنا منصة الإختبار المعتاده والتى تتكون من المعالج المركزى i5 4670K والبطاقة الرسومية GTX 770 2GB OC والذواكر G.skill Ripjaws 8Gb 2133Mhz مع القرص ADATA SX910.

تبدأ الإختبارات أولاًبالتطبقات التى تضغط على المعالج المركزى بشكل مركز ثم إنتقلنا الى التطبيقات التى تستهلك البطاقة الرسومية مع المعالج المركزى ثم إنتقلنا الى برامج الإختبار التى تختبر سرعة القراءة والكتابة والنقل للذواكر.

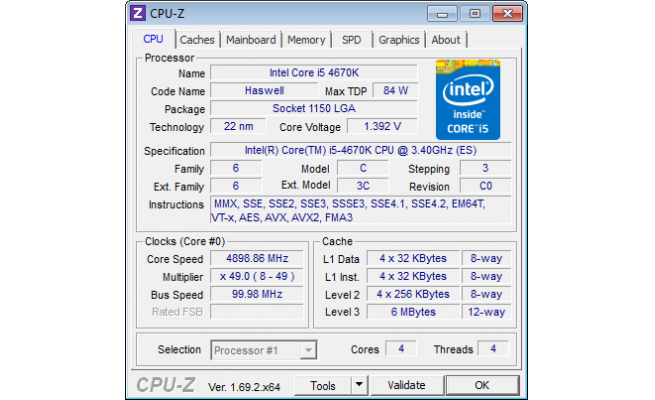

بالنسبة لتجربة كسر سرعة المعالج المركزى فقد قمنا بالوصول بالمعالج الى تردد 4.9Ghz وهوا التردد الأقصى الذى أستطعنا الوصول إليه مع عدم الوصول الى سقف الحرارة المسموح به للمعالج المركزى وقد وصلنا الى ذلك التردد مع فولتيه للمعالج Vcore=1.390V مع تعديل معامل الضرب Core Ratio=49 , ولمحبى كسر السرعة ستجدون دليل مبسط لخطوات وخيارات كسر السرعة مع جيل Haswell مع اللوحات الرئيسية المختلفة فى ذلك الموضوع.

نتائج الإختبار:

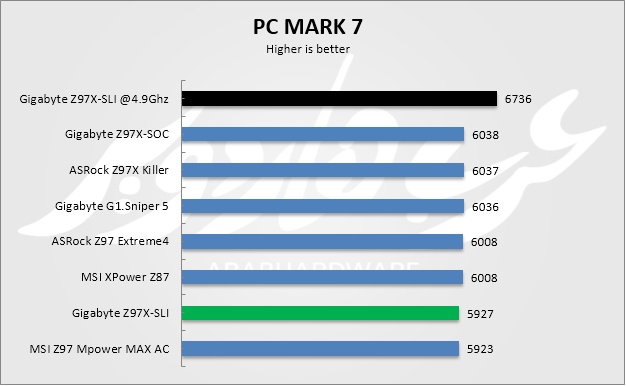

PC MARK 7:

هذا الاختبار, يقوم باختبار قوة التجميعة بشكل عام في عدة جوانب. يجمع مهام متنوعة, مثل مشاهدة الفيديو و تعديل الصور و تصفح الانترنت بالإضافة إلى عرض DirectX 9.0c. بالنسبة إلى أداء الجهاز العام, يعتبر هذا الاختبار من أهمها و أدقها لشموليته

SiSoftware Sandra 2014 :

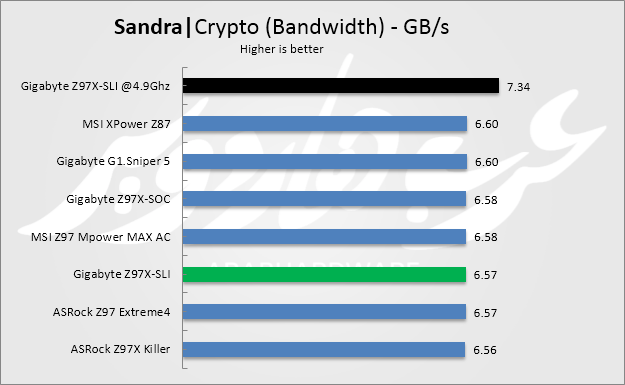

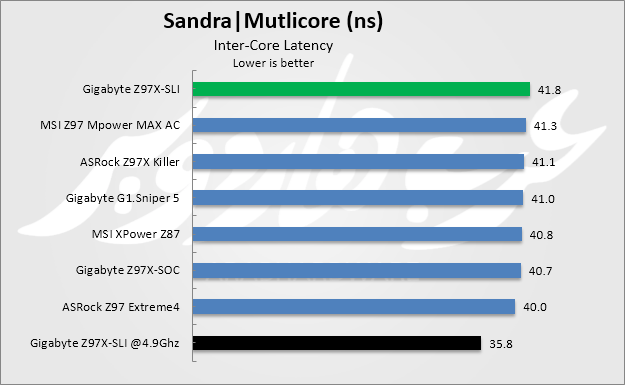

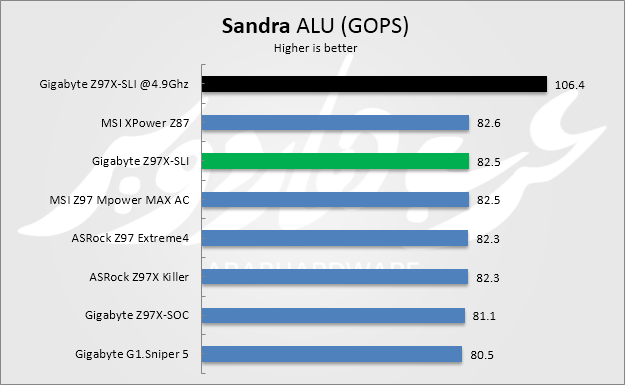

Sandra هو برنامج يحتوي الكثير من الاختبارات لمختلف الجوانب, من المعالجة إلى الـ Multimedia و التعامل مع أجهزة الهواتف الذكية. اختبار ALU يقيس قوة المعالجة المنطقية, Cryptography يقيس قوة المعالج في التشفير و فكه, و Multicore Efficiency لقياس الـ bandwidth بين أنوية المعالج و مدى فعالية الأنوية في تعاملها مع بعضها.

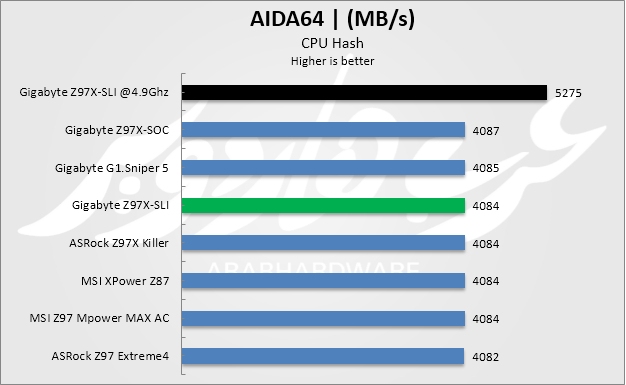

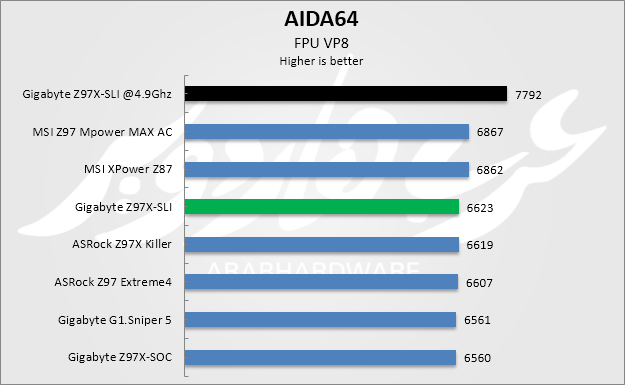

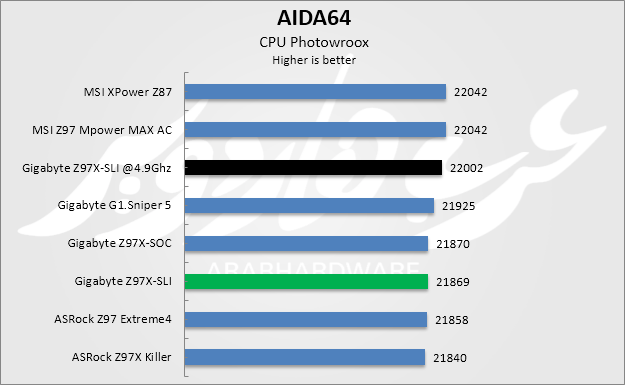

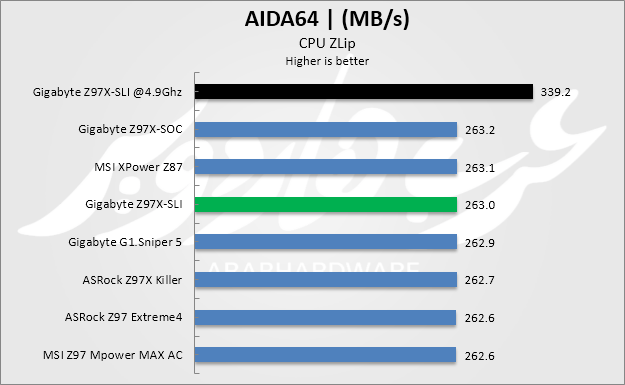

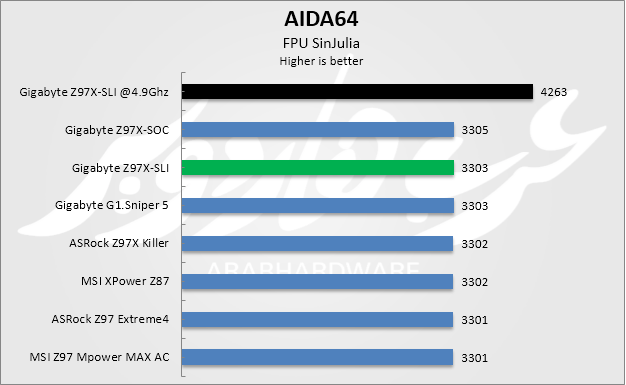

AIDA64 Extreme Edition:

البرنامج الذي لا يترك شاردة و لا واردة عن جهازك إلا أحاط بها علماً و وضع تقرير شامل بين يديك. بل يتخطى ذلك و يقدم للمستخدم أدوات فريدة لتقييم جهازه و قياس الأداء من خلال مجموعة من الاختبارات التي تشمل اختبارات للمعالج, الذاكرة, وسائط التخزين. يتميز البرنامج بالدقة في الاختبارات, و يتعدى ذلك بوجود قاعدة بيانات بها مجموعة من النتائج التي تم تخزينها مسبقاً حتى يسهّل عليك المقارنة مع الأنظمة الأخرى. البرنامج يحتوي على أدوات لتحليل مكونات الجهاز و تقديم تقرير شامل عنها, كما يوجد قسم خاص لعرض درجات الحرارة و الفولت لكل مكون من المكونات. تقريباً كل هذه الاختبارات داعمة لخيوط المعالجة المتعددة Hyperthreading, كما أنها داعمة للأنظمة متعددة المعالجات.

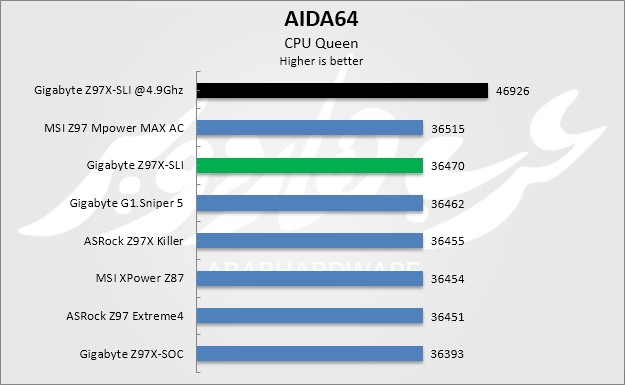

CPU Queen

لعل من أشهر الحركات فى لعبة الشطرنج هى مشكلة Queens Problem فى حالة ترقية كل عسكر الجيش إلى رتبة الملكة او Queen بالإنجليزية, فى تلك الحالة تتعقد اللعبة جدا نظرا لمرونة الملكة فى التحرك فى كل اتجاه ممكن فى اللعبة!. يقيس هذا الاختبار قدرات المعالج على التنبوء بكل حركة ممكنة وهنا مبنية على وجود 10 ملكات سويا فى نفس رقعة اللعبة, مع كل التنبؤات الممكنة والاحتمالات القائمة. هذا الاختبار تحديدا يقيس قدرات المعالج على التوقع ومحاكاة اللعبة قدر الامكان, فلو افترضنا أن وجود معالجين مختلفين بنفس التردد سوياً, فالمعالج صاحب التقنيات الأكثر تعقيدا فى المعالجة هو صاحب أقل نسبة خطأ وبتالى يحصل على نقاط أكثر فى نتيجة الاختبار, فالمعالجة تتم من خلال Pipelines كلما قلت دوراتها قلت نسبة الخطا, فمثلاً مع معالجين مختلفين من إنتل والغاء خاصية ال HT, نجد معالج ب 20 Pipeline يتفوق على معالج ب 30 Pipeline مثلاً, يقيس هذا الاختبار قدرات المتغيرات على شكل Integer وليست Float باستخدام خوارزميات MMX, SSE2

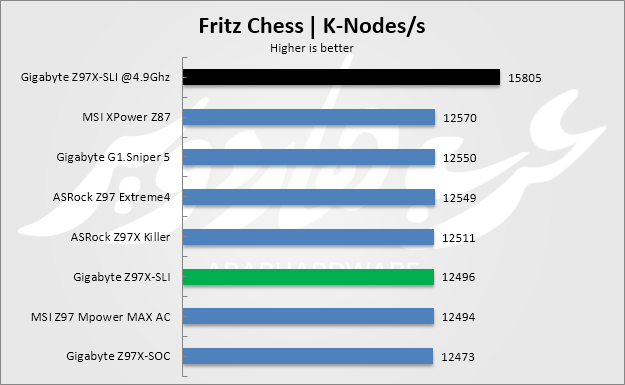

Fritz Chess:

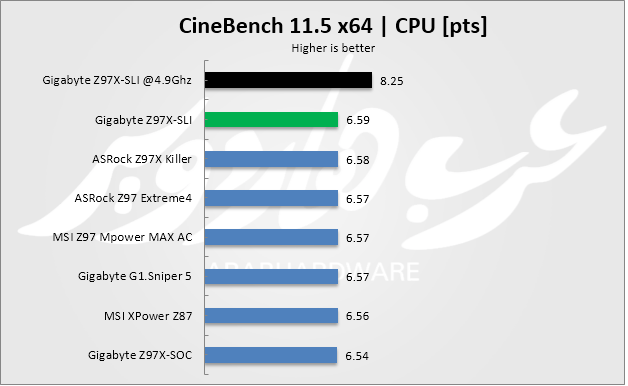

CineBench 11.5:

اختبار من صانعي Cimena 4D للرسم ثلاثي الأبعاد وهو الإصدار الأحدث من البرنامج الذي يستغل كافة موارد المعالجة في الحاسوب لعرض "Render" مشهد ثلاثيّ الأبعاد و هو ما يعمل على الضغط بشدة على المعالج. يستطيع البرنامج التعامل مع 64 خيط من خيوط المعالجة Thread. المشهد الذي يتم تقديمه يحتوي على أكثر من ألفيّ وحدة, و الذين بدورهم يحتوون على ما يقارب ثلاثمائة ألف مضلع. كما يتم تطبيق العديد من المؤثرات على المشهد مثل تغيير الإضاءة و الظلال و تنعيم الحواف Antialiasing ثم يتم عرض النتائج على هيئة نقاط

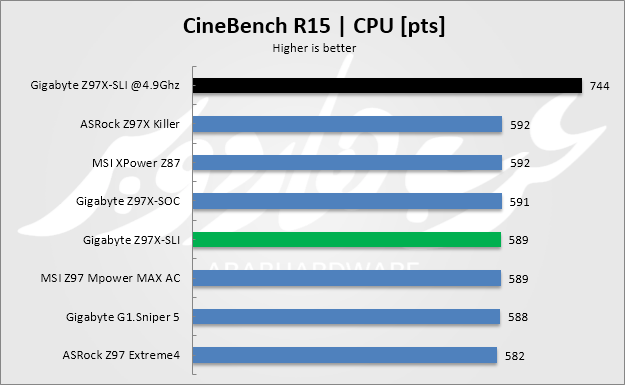

CineBench R15:

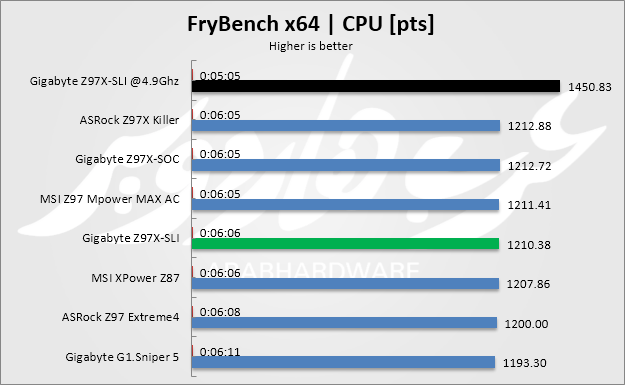

Fryrender Bench:

عندما نقول أن هذا البرنامج معتمد على محرك Fryrender فإن أول ما يتبادر لذهن القارئ هو: "سأتخطى هذا الاختبار, فهو يهم المصممين فقط, و ليس أنا". إلا أن هذا الاختبار تحديداً يجب أن يكون محل اهتمام كثيرين؛ حيث أن البرنامج هو واحد من أثقل البرامج و أشدها ضغطاً على المعالج المركزيّ فهو لا يترك جزءاً صغيراً من أنوية المعالج دون استغلال قوتها بشكل كامل, يستنزف المعالج المركزيّ بشكل قد لا يفعله برنامج آخر في نفس المجال. اعتمدنا على البرنامج في تقديم تصور حقيقيّ لكمية الطاقة الحاسوبية التي يستطيع الجهاز تقديمها.

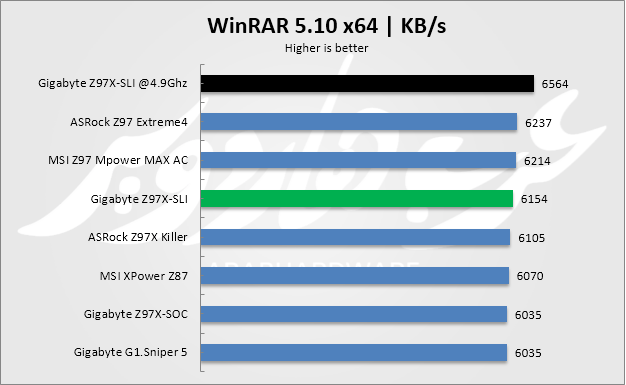

WinRAR:

برنامج فك الضغط الشهير. المميز في البرنامج أنه لا يعتمد على سرعة القرص الصلب عند إجراء الاختبارات مما يجعله وسيلة جيدة لاختبار أداء المعالجات و الذاكرة و اللوحات الأم. يقوم البرنامج بضغط بيانات عشوائية يتم تحميلها على الذاكرة RAM مما يجعله مختلف بشكل أو بآخر عن برامج الاختبارات النظرية. إلا أنه على الجانب الآخر لا يمكن اعتباره مقياس لأداء الجهاز على البيانات الحقيقية حيث أن البيانات التي يتم توليدها عشوائياً قد تكون مختلفة عن البيانات التي يتعامل معها المستخدم.

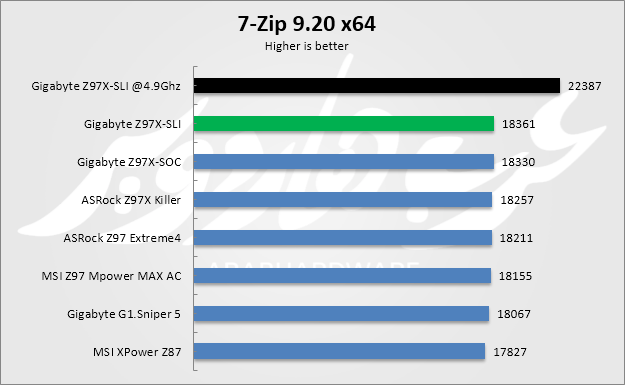

7-Zip:

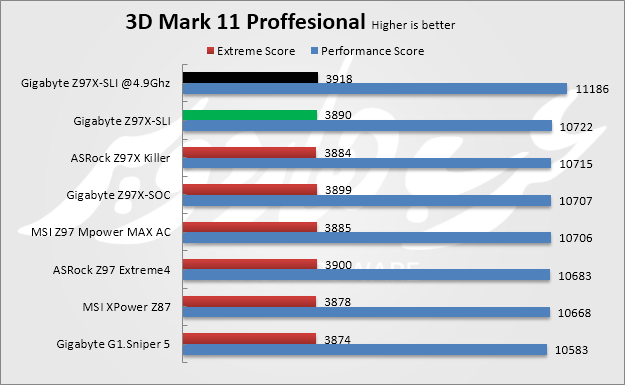

3DMark 11 Professional:

أحد أفراد عائلة Futuremark, خليفة 3DMark Vantage و الفرق أن الإصدار الجديد موجه خصيصاً للمنصات الداعمة لمكتبة DirectX-11, قامت الشركة بإلغاء الدعم لمحرك nVidia Physx, اختبارات 3DMark تركز على الألعاب و رسومياتها الثقيلة, و تجري بعض الاختبارات على المعالج. 3DMark 11 أحدث من Vantage, و اختباراته أثقل

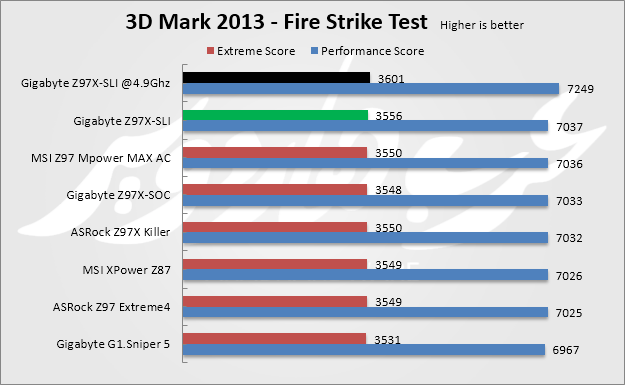

3D Mark 2013-Fire Strike:

أداة Futermark الجديدة الخاصة بإختبار الرسوميات، يأتي بخيارات متعددة وإختبرات أثقل من من سابقه 3D Mark 11. الأداة تتيح لك ثلاث مستويات من الإختبارات كل مستوى مخصص لفئة معينة من أجهزة الحاسب، فتبدأ من الإختبار الأول Ice Storm الموجه للأجهزة اللوحية الصغيرة وكذلك أجهزة الحاسب الضعيفة، ويليه إختبار Cloud Gate لأجهز ال Notebook وأجهزة الحاسب متوسطة الأدآء، وأخيرا ً إختبار Fire Strike الموجه لمنصات الفئة العليا لأجهزة الحاسب.

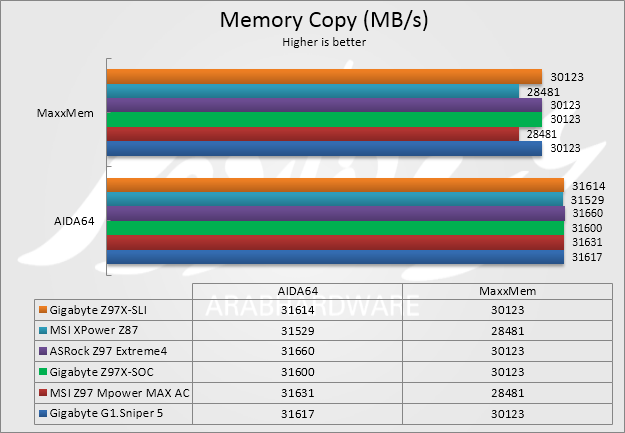

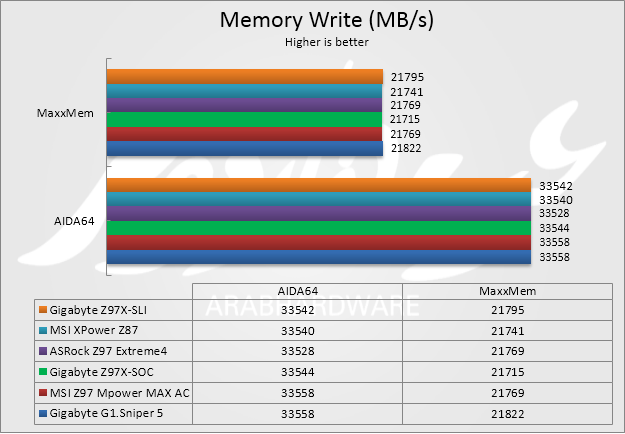

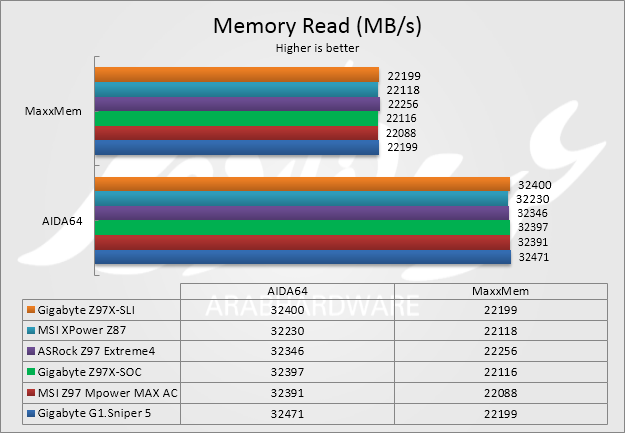

Memory Tests:

 الخاتمة والتقييم:

 جائت لوحة Gigabyte Z97X-SLI لتغطي الفجوة بين طالبي الإحترافية بمعظم كمالياتها وبين من لايحتاجها بشكل كبير....لوحة رئيسية تجمع بين بساطة التصميم وبين وظائف ومميزات أقوى شرائح Intel للجيل الجديد Z97، وهو ما نجحت اللوحة في تحقيقه بشكل كبير أو ربما ما هو أفضل من ذلك.

 فبغض النظر عن  الأداء الذي سيتماثل مع أي لوحة رئيسية حاملة للشريحة ذاتها سنجد أن وظائف ومميزات شريحة Z97 تواجدت وظهرت في هذه اللوحة وكما ييردها تماماً أني شخص يبحث عن الإحترافية في أولى مستوياتها، فاللوحة قادمة بمنافذ توصيل جيدة شملت 6 منافذ SATA III تضمنهم منفذ SATA Express الجديد مع منفذ M.2 Soket و14 منفذ USB منهم 6 منافذ USB3.0 وشقي توصيل PCI Ex16 لتثبيت أكثر من بطاقة رسومية.

هذا بخلاف إمكانية الكسر المحتفظة بها اللوحة بإعتبارها حاملة لشريحة Z97 المخصصة لهذا الغرض وتمكنا من الوصول إلى 4.9GHz هو كسر ممتاز لايحققه الكثيرين حتى بلوحات رئيسية أكثر إحترافية من هذه، ومع ذلك لا أرى أن اللوحة بمشتتاتها الصغير لدوائر الطاقة والشريحة الرئيسية ستكون قابلة لتحمل كسر كبير مثل هذا لفترات طويلة، لذا يفضل الإقتصاد في هذا الأمر والإكتفاء بالكسر لمستويات أقل من هذه على لوحة Z97X-SLI.

طبعاً في المقابل اللوحة إفتقدت لمزايا عديدة كشاشة الأخطاء Debug Monitor والأزرار على سطح اللوحة وغيرها....ولكن لا يمكن وضع نقص هذه المزايا ضمن العيوب عندما نأخذ بعين الإعتبار فئة اللوحة الموجهة إليها، وعلى ذلك أرى أن Gigabyte حققت مرادها من Z97X-SLI وبجدارة تامة.

أخيراً سنجد أن سعر اللوحة هو 130$ على Newegg، وهو ما يعني أنها على الأرجح ستتخطى حاجز الـ 1000 جنيه بقليل فور توفرها بالمنطقة.....وتقديراً لما رأيناه باللوحة من مزايا وخصائص مقابل السعر المعروض فأراه ملائماً تماماً، وإن كنت ممن لا يبحث عن الإحترافية في أزهى صورها فلوحة مثل Gigabyte Z97X-SLI جديرة بأن تكون ضمن إهتماماتك.

 الأداء: 8/10

السعر: 8.5/10

كسر السرعة: 8/10

مميزات وتقنيات باللوحة: 7.5/10

ملحقات اللوحة: 7.5/10

 التقييم النهائي: 7.9
