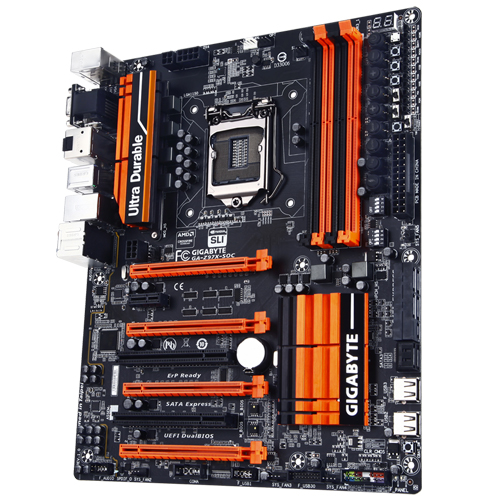

بالتاكيد إذا كنت من هواه كسر السرعة وإستنفاذ كل ما يقدمه لك العتاد الذى تمتلكه فإنك فى تلك الحالة ستختار اللوحة الرئيسية لديك من الفئة المخصصة لذلك الغرض وهى فئة Overclocking واليوم لدينا إحدى تلك اللوحات من شركة Gigabyte وهى اللوحة الرئيسية Gigabyte Z97X-SOC التى تأتى بالعتاد اللازم لتحقق مستوى كسر السرعة المطلوب .

فكرة تقديم فئة مخصصة لهواة كسر السرعة ليست بالجديده وأصبحت عاده جميع الشركات المصنعة للوحات الرئيسية ولكن فئة كسر السرعة لشركة Gigabyte لطالما كان لها أثرا كبيراً عند مجتمع كاسرى السرعة ومحطمى الأرقام القياسية فنجد أنه توجد قوائم بالأرقام القياسية مع برامج الإختبارات التى تمت على تلك اللوحات فقط , واليوم سنستعرض معاً اللوحة Z97X-SOC القادمة بالشريحة الجديده Z97 والتى ستدعم المعالجات المحدثة الجديده الداعمة لكسر السرعة التى أطلق عليها Devil's Canyon والذى سيخرج لنا فى الشهر القادم من خلال معرض Computex 2014 .

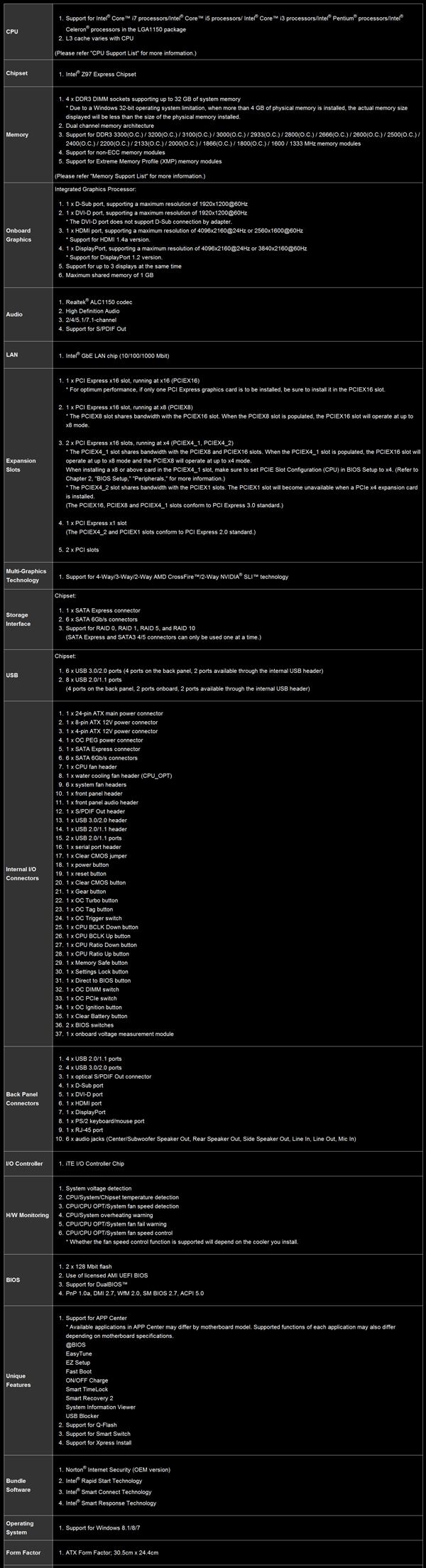

مواصفات اللوحة :

 spec

اللوحة تأتى بالمقاس المعتاد ATX وكما ذكرنا فأنها قادمة بالشريحة Z97 التى تعلوا قمة الجيل التاسع من الشرائح لشركة intel والتى تأتى بدعم معالجات الجيل الرابع Haswell والجيل المحدث Haswell Refresh والجيل القادم Broadwell .
تمتلك اللوحة أربعة من شقوق الذواكر تستوعب حتى
32GB وترددات 3300MHz وبالطبع تدعم أنظمة Dual Channel - XMP .

تمتلك اللوحة أريعة شقوق PCIe X16 لتستطيع تركيب وربط أربعة أول أقل من بطاقات شركة AMD وربط كرتين من شركة Nvidia . كما تحتوى على أثنين من شقوق PCI . وتأتى اللوحة بأربعة من منافذ العرض المختلفة والمتصلة بالكرت الرسومى المدمج بالمعالج وتدعم تشغيل ثلاث من شاشات العرض معاً وتدعم دقة العرض UHD 4K لكلاً من منافذ HDMI- Display Port .

تمتلك اللوحة ستة من منافذ SATA 6Gb/s المتصلين بالشريحة Z97  كما يوجد المنفذ الجديد SATA Express . أما عن مخارج USB  فتمتلك اللوحة ستة من مخارج USB 3.0 وثمانية من مخارج USB 2.0 نجدهم فى المخارج الخلفية للوحة والمنافذ على اللوحة نفسها .

نرى البطاقة الصوتية المدمجةو التى تأتى بالشريحة الأحدث Realtek ALC1150 كما تأتى اللوحة ببطاقة الشبكة من شركة Intel .

وكما سنستعرض بعض قليل اللوحة مجهزة بجموعة كبيرة من الأزرار لتخدم توجه اللوحة الرئيسى وهو كسر السرعة .



نظرة أقرب على اللوحة :

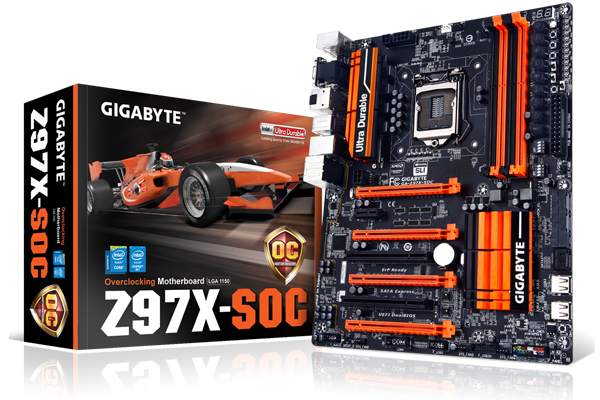

 الواجهة الأمامية للعلبة قد أختلف شكلها فنرى وجود أحدى سيارات سباقات Formula 1 لتعطى إنطباعاً للمستخدم بقدرته على كسر الأرقام القياسية مع اللوحة ونرى شعار فئة كسر السرعة للشركة OC Motherboard مع أسم اللوحة والأحرف المميزة لفئة كسر السرعة باللون البرتقالى وهوا اللون المميز لفئة كسر السرعة لشركة Gigabyte .

1

نظرة أقرب على شعار اللوحات المخصصة لكسر السرعة للشركة .

2

بالنظر الى الواجهة الخلفية للعلبة نجدها توضح بشكل مفصل مواصفات اللوحة بالكامل مع أهم العتاد المستخدم من أجل مهووسى كسر السرعة وكما سنستعرضه معأ بعد قليل .

3

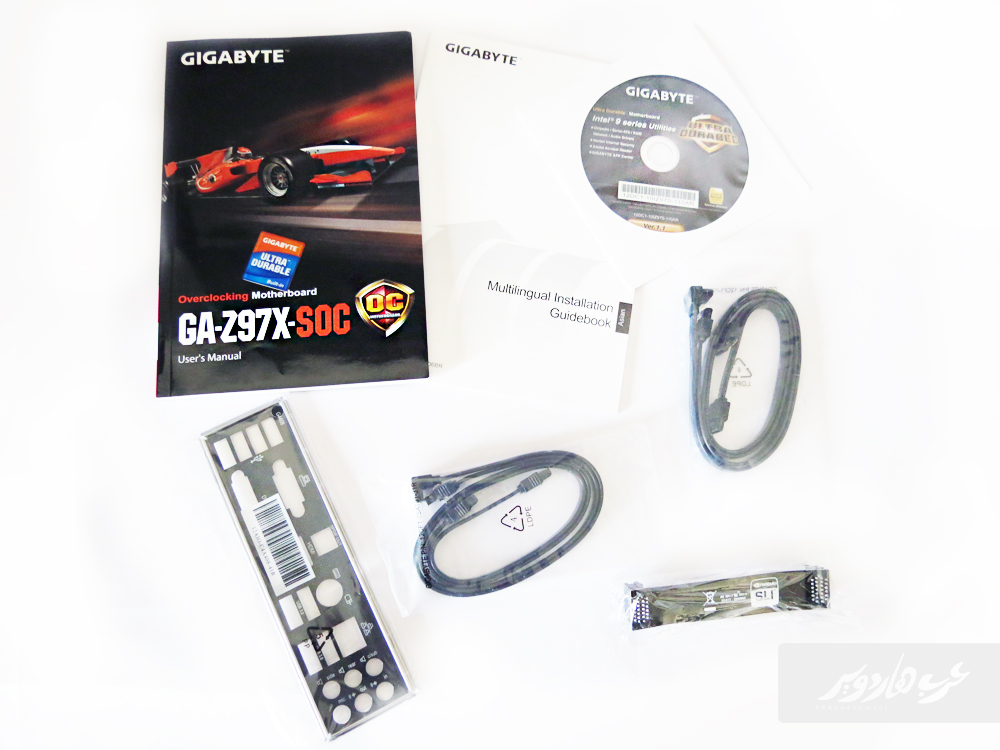

 نرى هنا الملحقات التى تأتى مع اللوحة ونجد الإسطوانة التعريفية وكتيب الإرشادات وكابل ربط SLI مع مجموعتين من كابلات توصيل SATA والشئ الغريب هنا هوا قلة الملحقات لتلك اللوحة عن خليفاتها Z87X-OCوالتى كان معها كابلات الخاصة بمراقبة الفولتيات من منافذ V-Check Points وكان متواجد قطعة OC Brace التى تمكنك من ربط أربعة بطاقات رسومية معاً بدون الحاجة الى تواجد اللوحة بداخل الصندوق وذلك يفيد مؤدى الإختبارات , ولكن تلك الملحقات لم نجدها مع اللوحة !

4

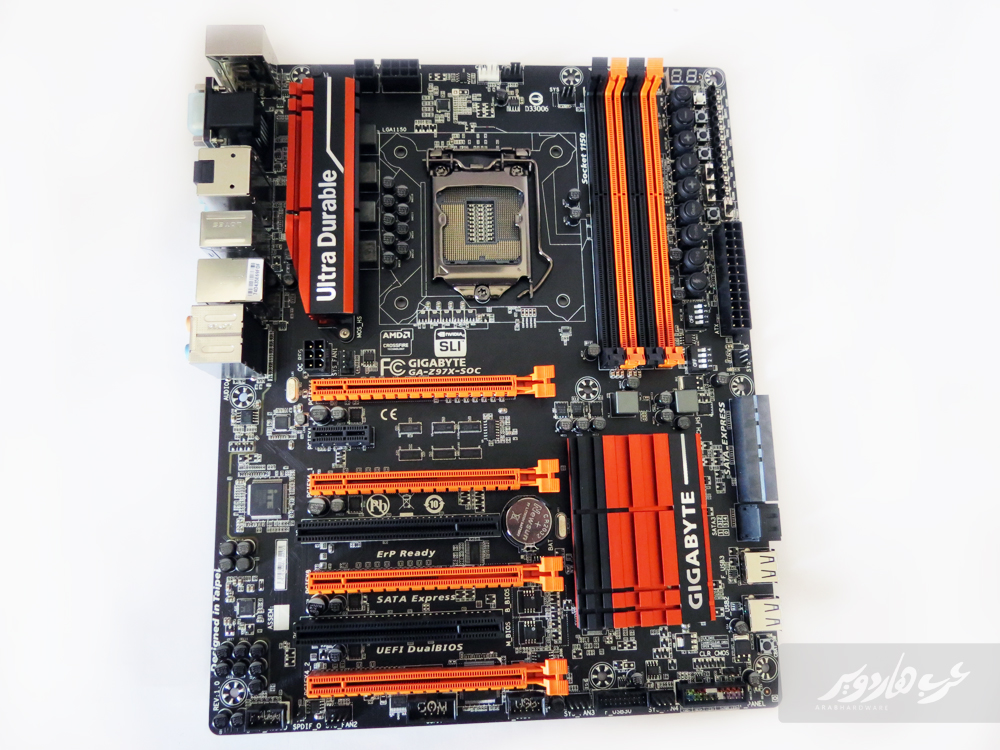

نظرة كليه على اللوحة والتى تأتى باللون البرتقالى المميز لفئة كسر السرعة للوحات Gigabyte .

5

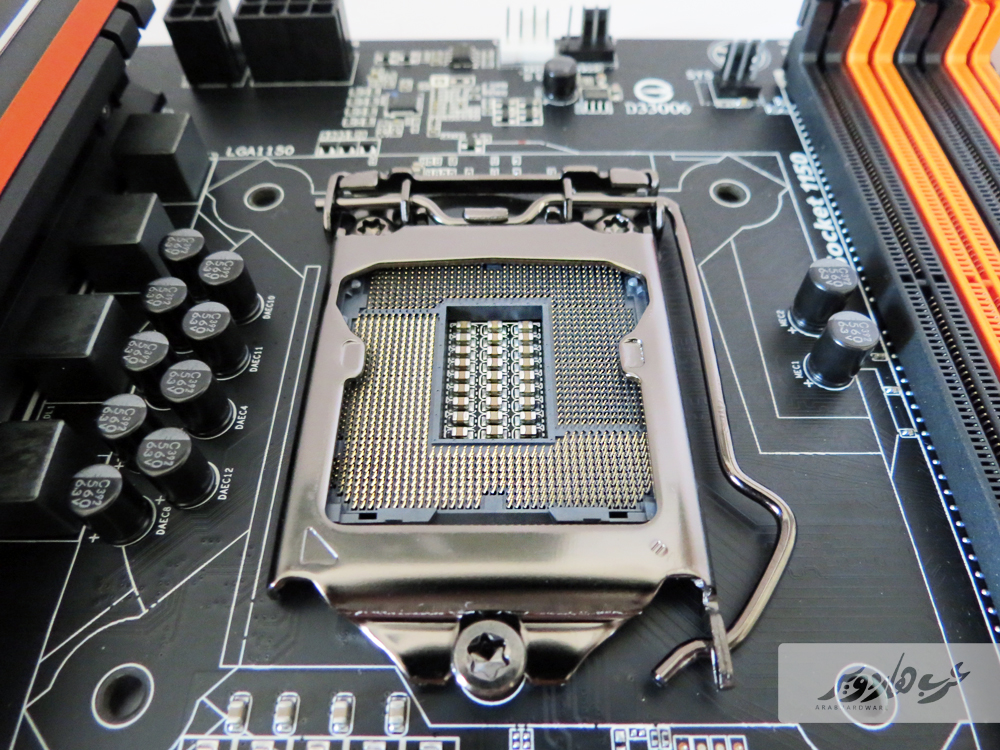

مقبس المعالج 1150 وهو المقبس لكلاً من جيلى Haswell-Haswell Refresh .

6

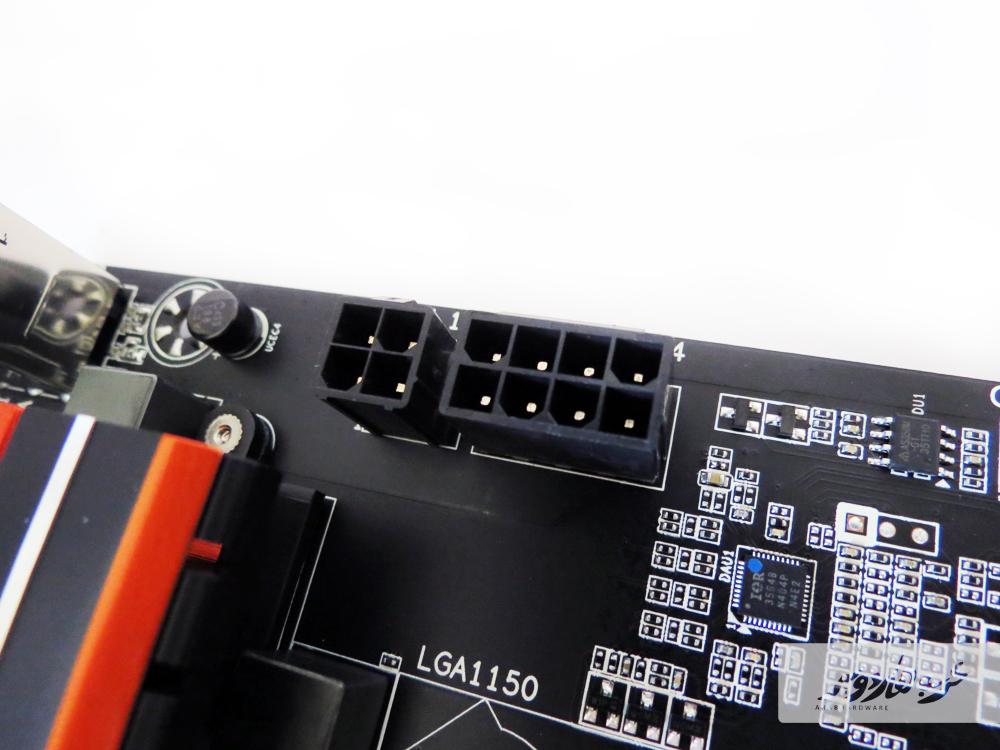

منافذ توصيل الطاقة من مزود الطاقة PSU الى وحدة تنظيم الطاقة باللوحة VRM ونلاحظ تواجد منفذ 4-PIN إضافى لإتاحة توصيل المزيد من الطاقة فى حالات كسر السرعة العنيف .

7

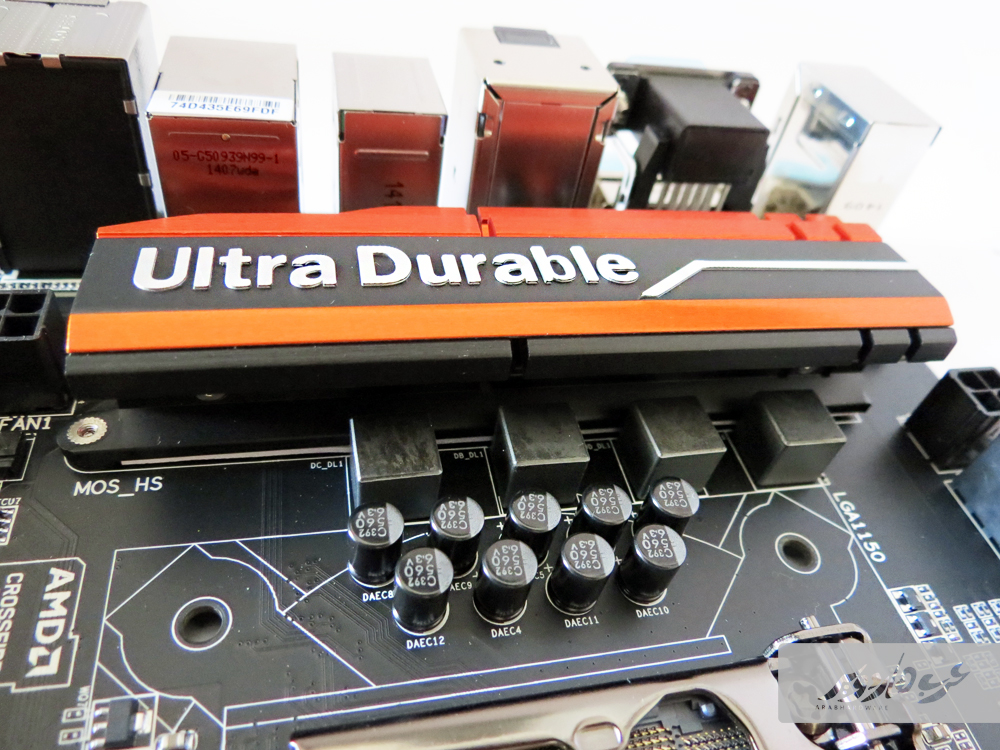

نـأتى لوحده تنظيم التيار لوحة VRM والتى تتكون من أربعة مراجل من إمداد التيار الى المعالج ونرى هنا المشتت الخاص بتبريد وحدات الموسفت والذى يأتى كالعاده باللون البرتقالى وعليه الجمله Ultra Durable

8

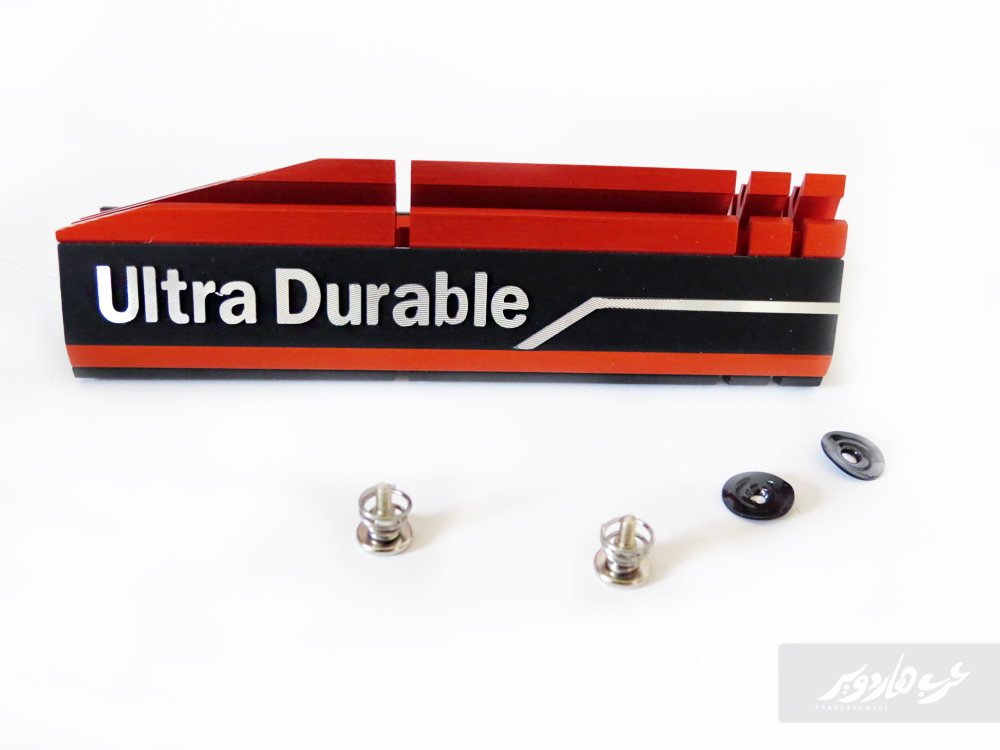

نظرة أقرب على المشتت المعدنى بعدما قمنا بفكه من اللوحة .

9

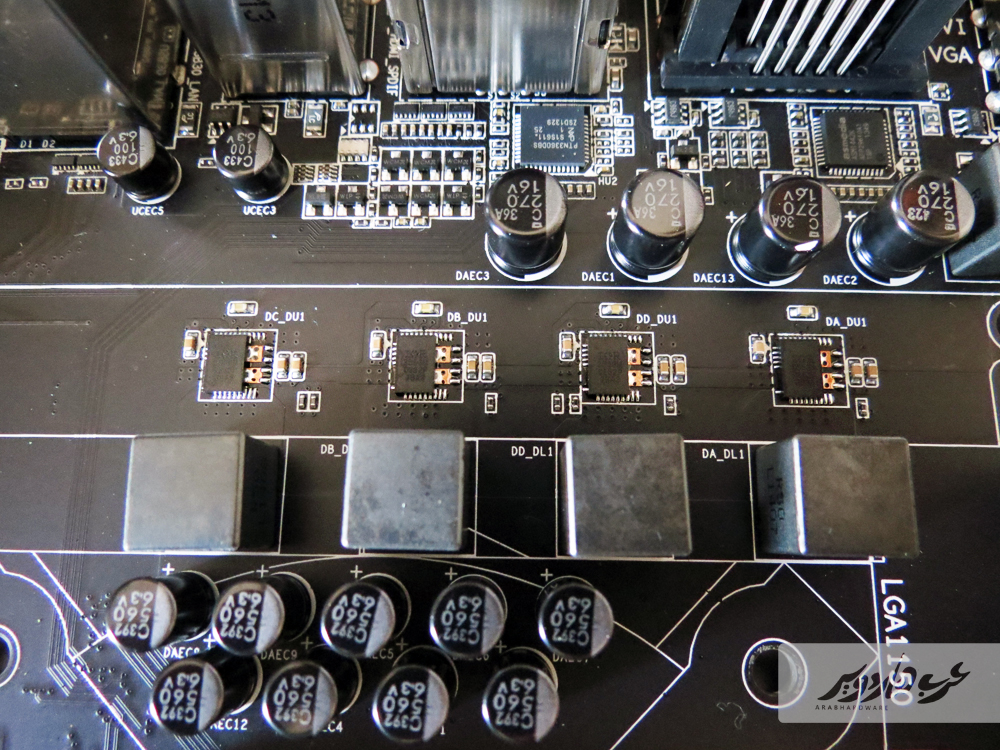

 نجد هنا المكونات الرئيسية لوحدة VRM حيث أربعة من وحدات الموسفت وأربعه من وحدات الخوانق Chokes وأيضاً مجموعة الكبستورز السوداء المعتاده فى لوحات كسر السرعة .

10

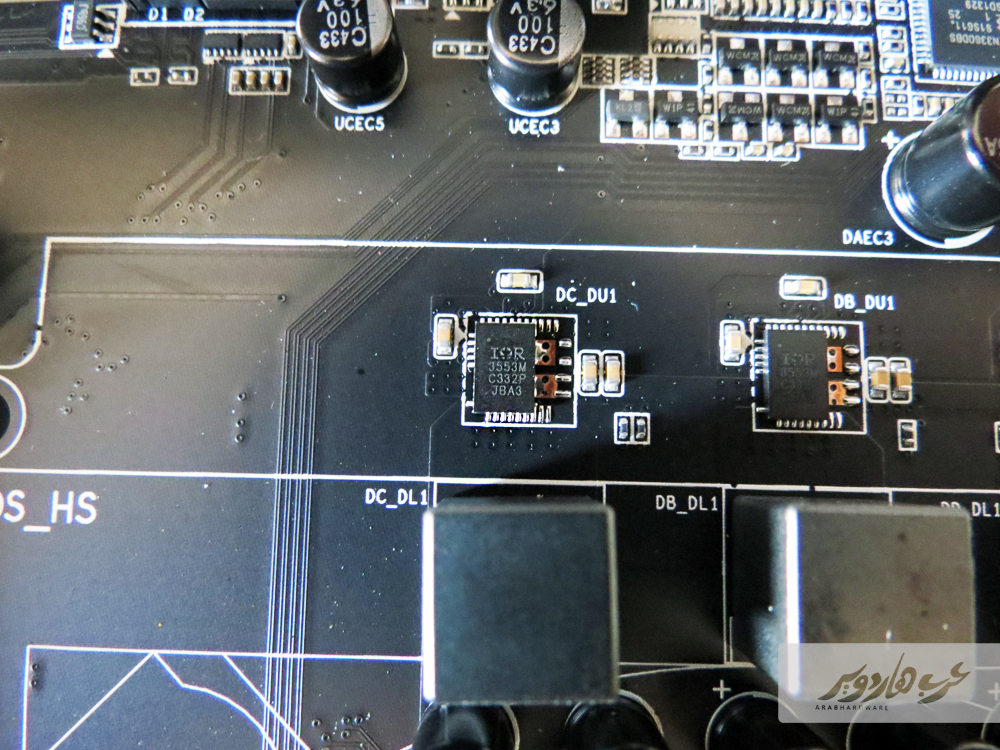

نرى هنا وحده الموسفت للوحة والتى من إنتاج شركة International Rectifier الرائده فى تكنولوجيا إمداد الطاقة , ونجد هنا الموسفت يحمل الكود IR3553 وهوا قادر على تقديم تيار حتى 40A وقد تعجبت بتلك الخطوة فى إنقاص قوة عتاد اللوحة المخصصة لكسر السرعة حيث قامت بتقديم أربعة مراحل من إمداد التيار بعكس اللوحة Z87X-OC التى كانت تحتوى على ثمان مراحل .

11

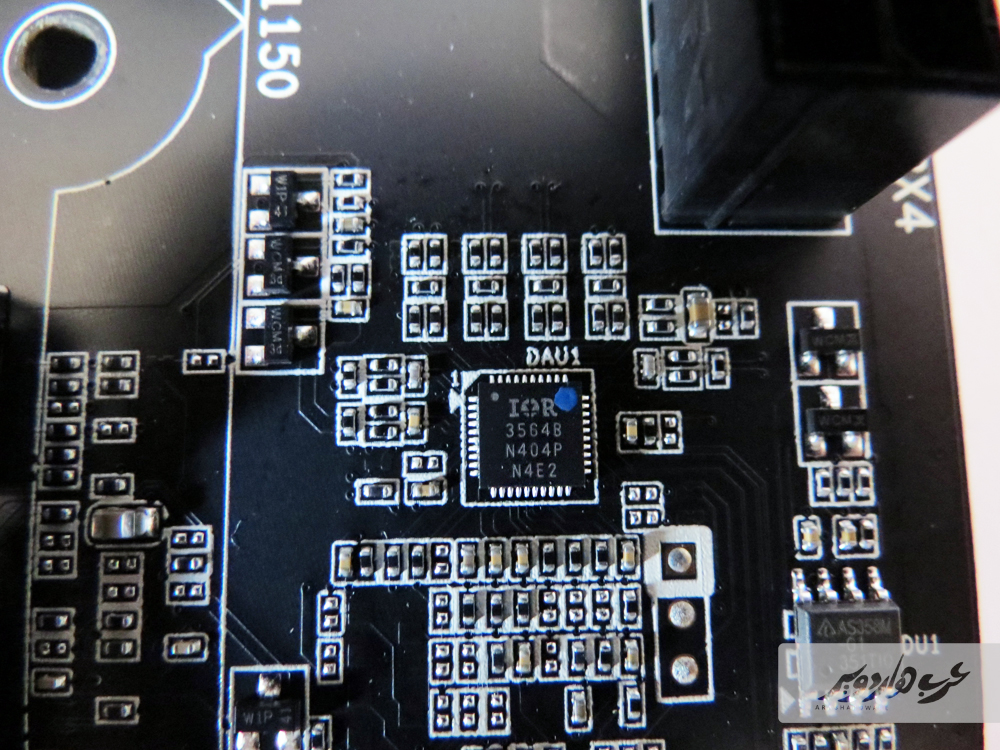

نجد هنا متحكم إرسال الإشارات الرقمى PWM والذى يحمل الكود IR3564B والقادر على إرسال إشارات الى خمسة مراحل من الطاقة (3+2) .

12

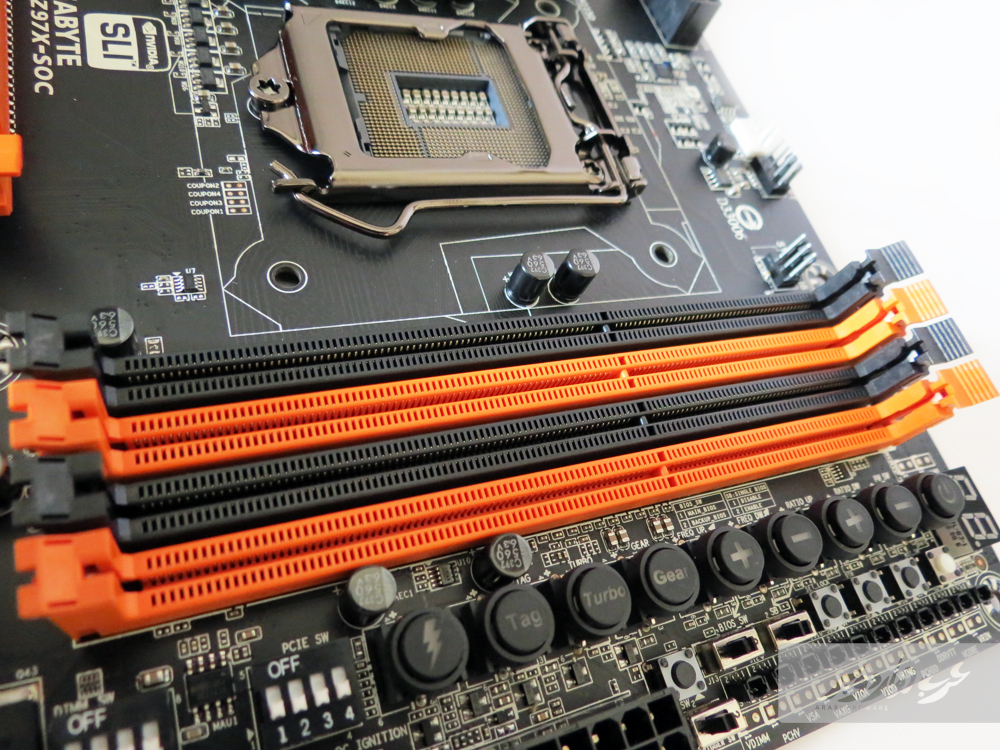

 شقوق الذواكر باللوحة وعددهم أربعة شقوق تحمل ذواكر حتى 32GB وتستطيع تشغيل ترددات حتى 3300MHz .

13

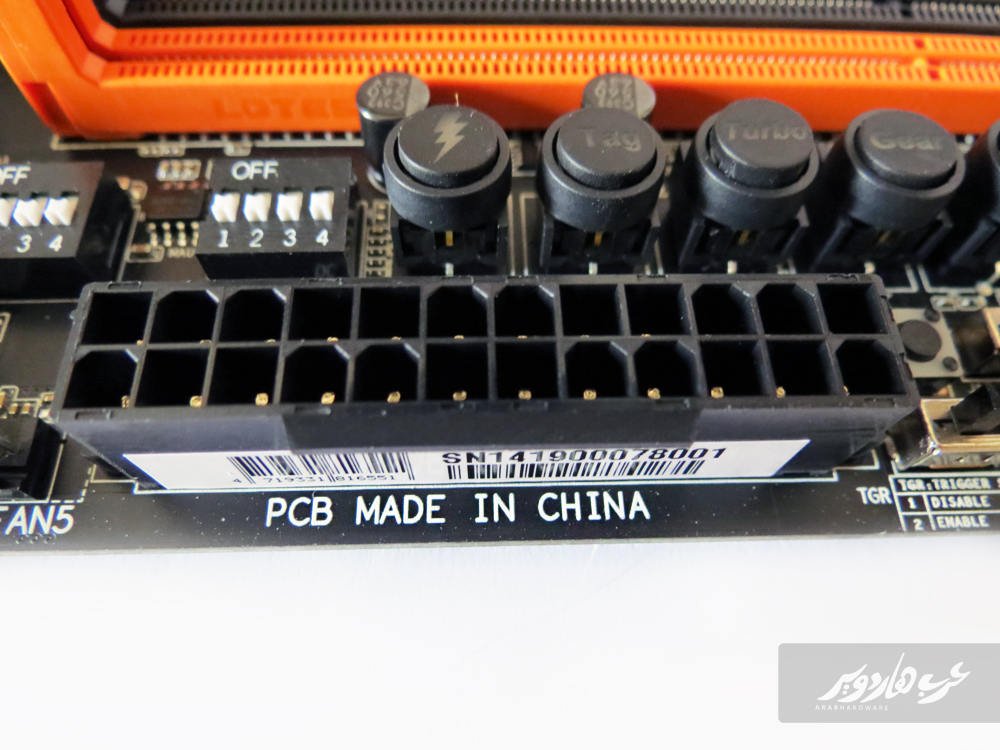

منفذ إمداد الطاقة 24-PIN للمكونات المختلفة للوحة .

14

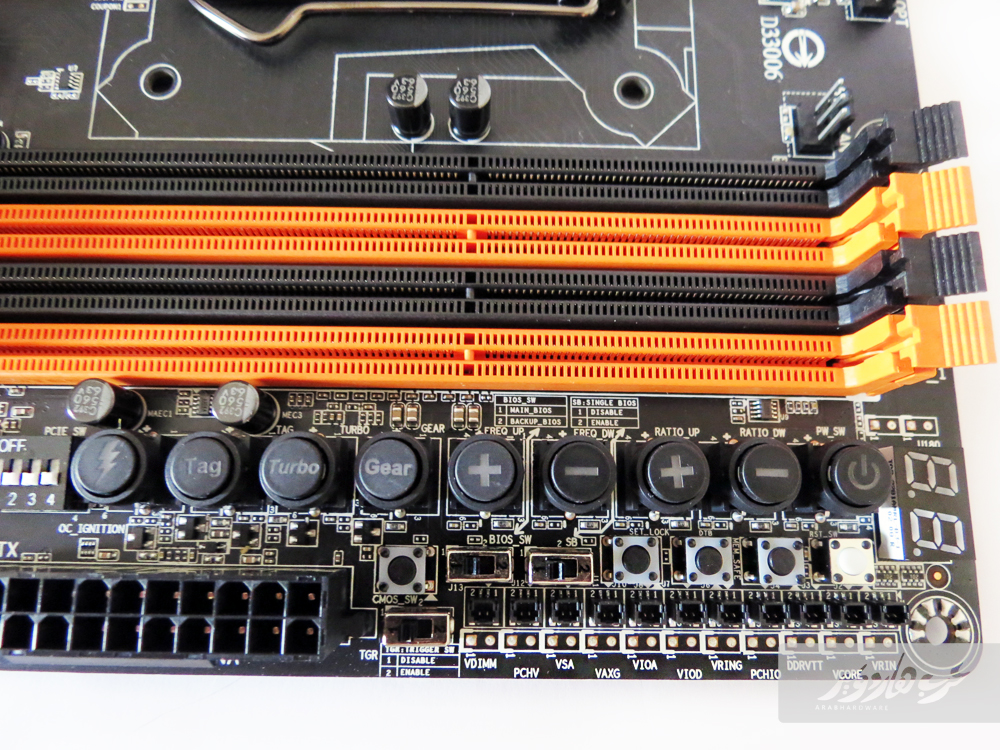

 نأتى للمجموعة أزرار OC Touch المميزو لفئة كسر السرعة والتى تسهل الأمور كثيرا على مهوسى كسر السرعة وسنتعرف على ماذا تقدمه تلك الأزرار بعد قليل .

15

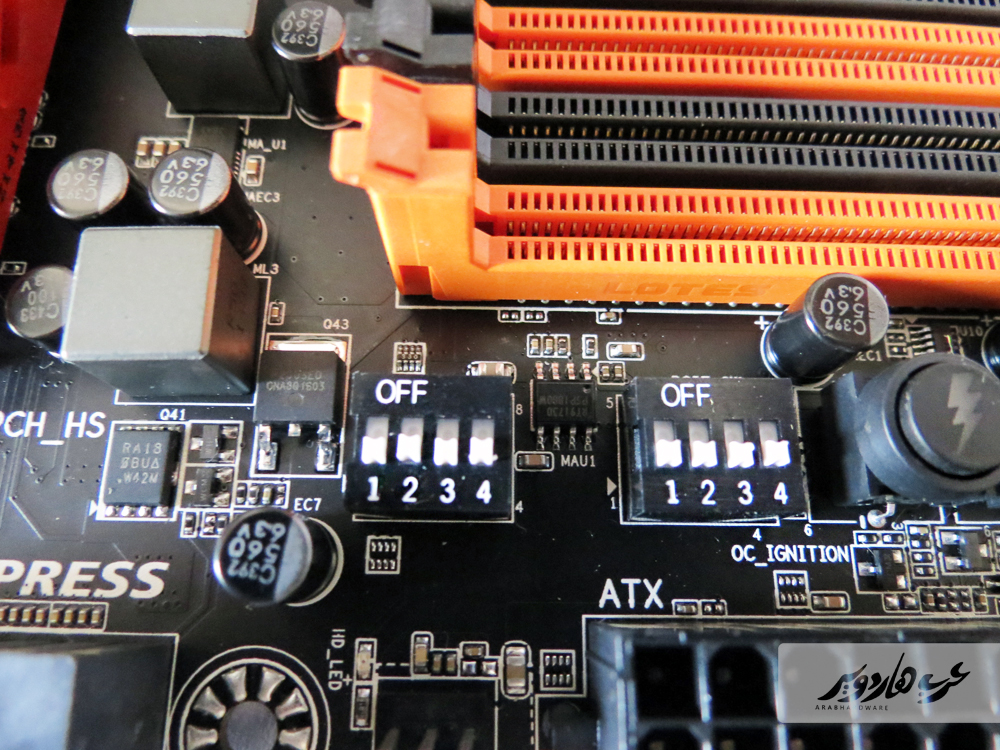

نجد هنا مجموعة أزرار التحكم فى تشغيل أو إغلاق للشقوق الأربعة لكلاً من الذواكر (OC DIMM Switch)  وشقوق PCIE X16  (OC PCIe Switch) والتى تمكنك من إغلاق أو وقف تشغيل تلك الشقوق بدون الحاجة الى نزع الذواكر أو البطاقات من الشقوق .

16

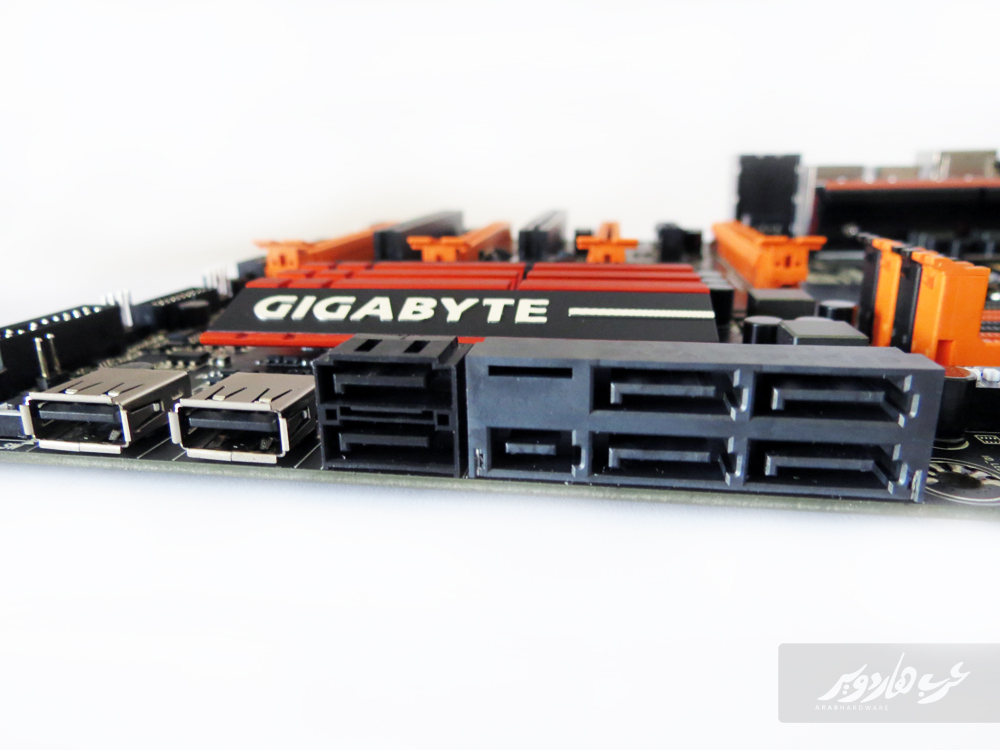

منافذ توصيل الأقراص وعددهم ستة منافذ SATA 6Gb/s ومنفذ SATA Express الذى يشغل منفذى SATA عند توصيله ونجد بجانب ذلك مخرجين USB من أجل تسهيل عملية حفظ البيانات والتحديثات من البيوس .

17

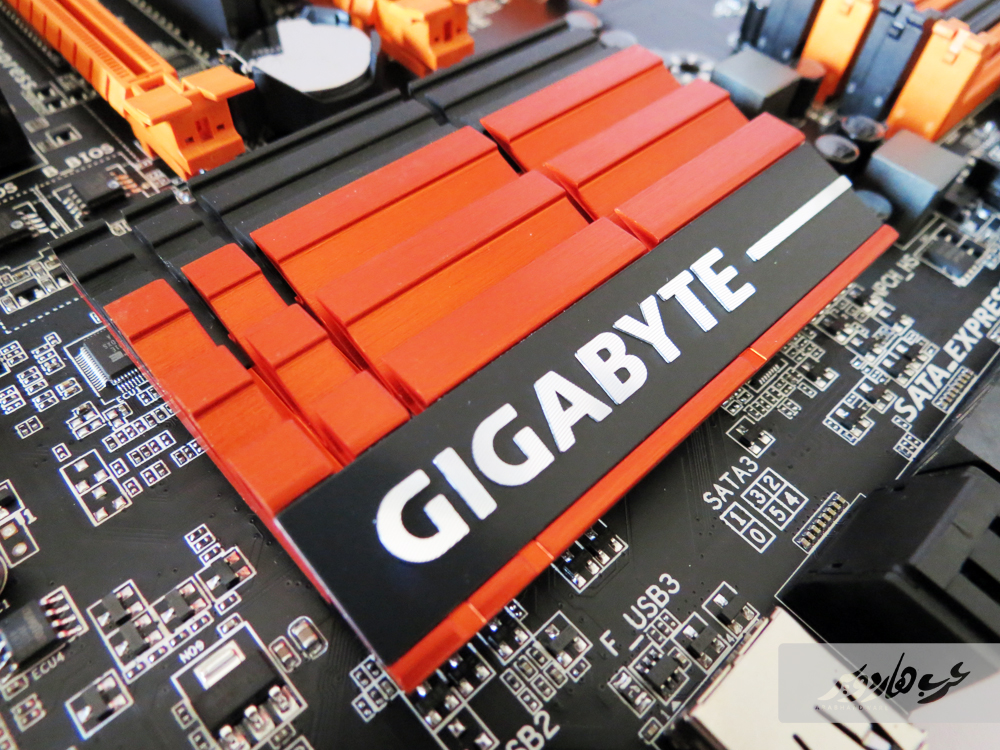

 منطقة رقاقة اللوحة Z97 والمشتت الخاص بها الذى يأتى باللون البرتقالى ونرى عليه أسم الشركة العريقة Gigabyte .

18

ننتقل الى المنافذ المتواجده باللوحة ونلاحظ زر Clear Battery Button الذى يعمل كأنك قمت بأزالة البطارية من اللوحة ونرى أسفله مجموعة توصيل أزرار التشغيل وإعادة التشغيل الأمامية وأيضاً والإضاءات للصندوق ثم نجد منفذ توصيل 4-Pin لمراوح الصندوق وبجانبه منفذ يقدم مخرجين USB3.0 وبجانبه منفذ أخر لمرواح الصندوق .

19

 تكملة للمنافذ نجد منفذ يقدم مخرجين USB 2.0 وبجانبة منفذ Serial Port ثم منفذ أخر لتوصيل مراوح الصندوق وأخيراً منافذ توصيل مخارج الصوت الأمامية .

20

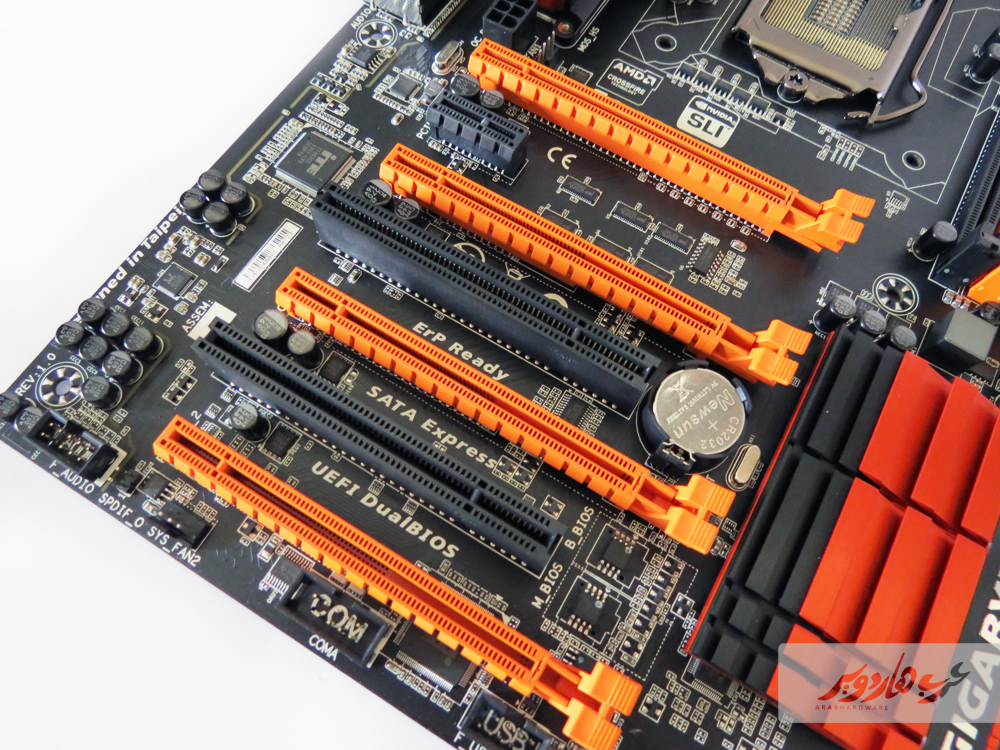

نجد هنا شقوق PCIe X16 وهم أربعة شقوق باللون البرتقالى حيث نجد أن الشق الأول يعمل بعدد قنوات الإتصال X16 وذلك الذى ينصح أن تقوم بتركيب به البطاقة الرسومية إذا كنت تمتلك بطاقة واحده فقط .. نجد أن الشق الثالث يتشارك فى قنوات الإتصال مع الشق الأول حيث عند ربك بطاقتين فى كلاً من الشقين فإنه سيكون عدد قنوات الإتصال لكلاً منهم X8 أما إذا قمت بتركيب ثلاثة بطاقات وقمت بإضافة بطاقة فى الشق الثانى فانه سيعمل مع الشق الثالث بعدد X4 والشق الأول سيعمل بعدد X8 وتأتى الشقوق الثلاثة بواجهة توصيل PCIe 3.0 أما الشق الرابع فأنه يتشارك مع قنوات التوصيل مع الشق PCIe X1 والذى يصبح غير متوفر اذا قمت بتركيب به بطاقة رسومية ولذلك يعمل بواجهة توصيل PCIe 2.0 . وتدعم اللوحة تركيب أربعة بطاقات أو أقل من بطاقات شركة AMD  وربط بطاقتين من شركة Nvidia .

21

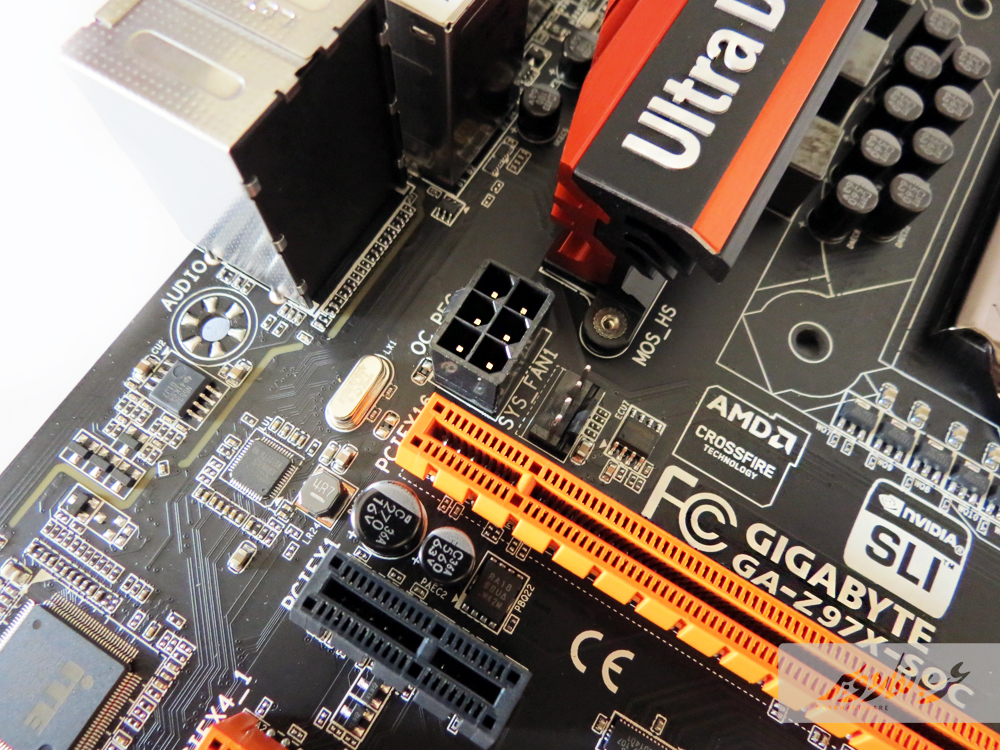

منفذ 6-Pin لإضافة المزيد من الطااقة الى شقوق PCIe وذلك الأمر مطلوب إذا قمت بتركيب أكثر من بطاقة رسومية حتى لا تتضرر الشقوق بسبب الضغط عليها ومحدودية إمداد التيار الى تلك الشقوق من المنفذ 24-Pin .

22

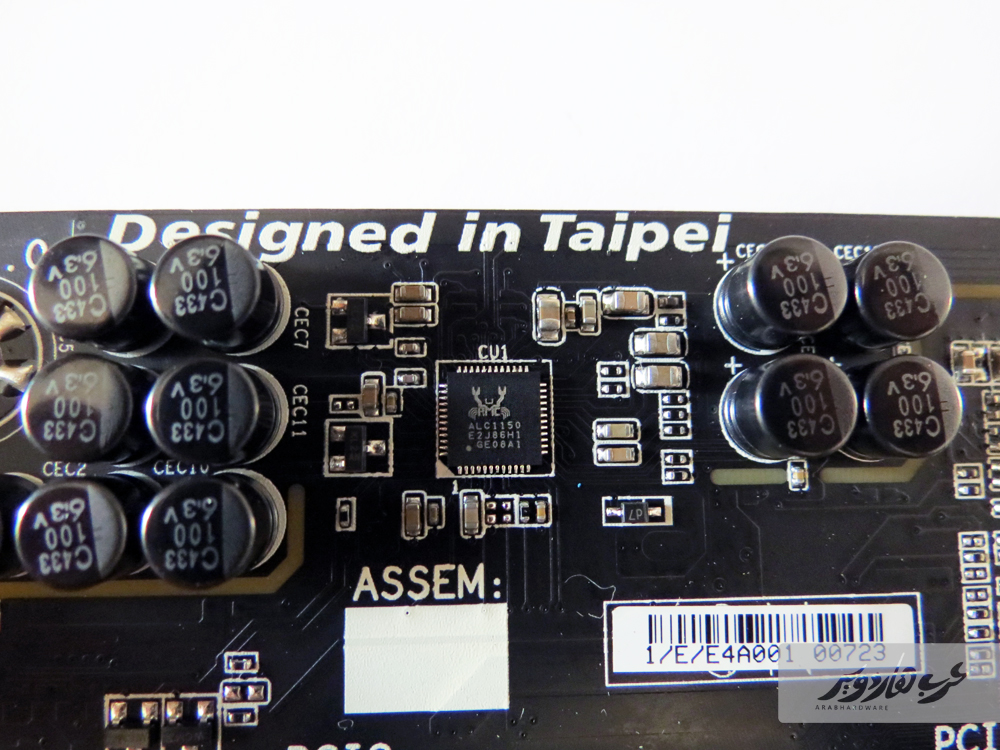

نرى هنا شريحة البطاقة الصوتيه Realtek ALC 1150 وهى الشريحة الأحدث والأكثر شهرة بين اللوحات اليوم .

23

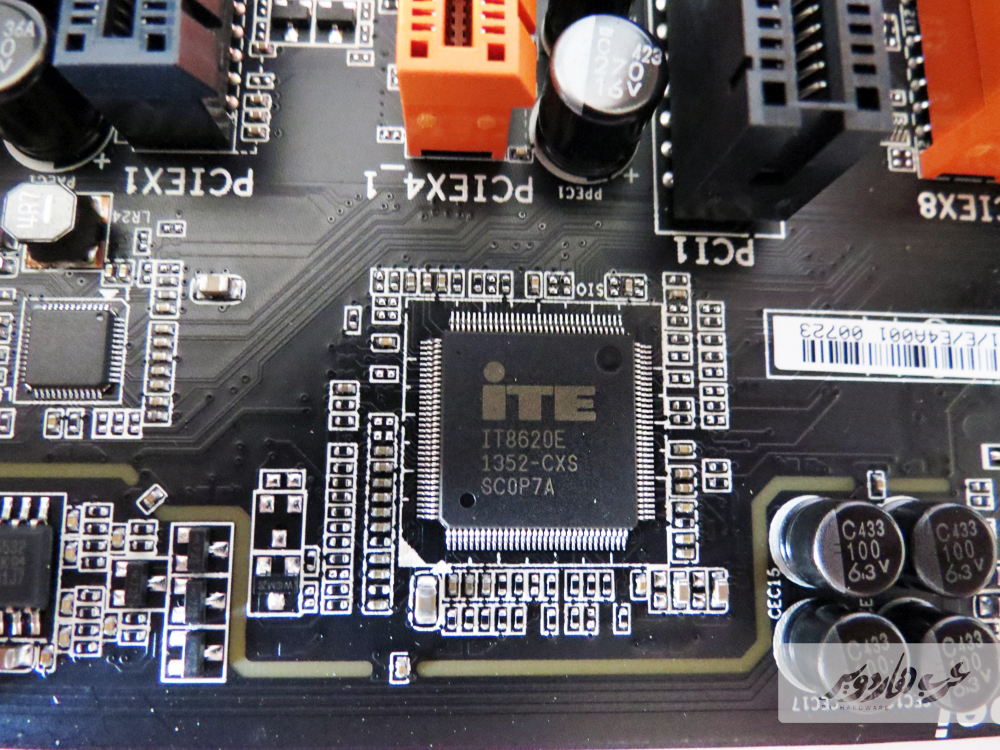

شريحة ITE IT8620E والمتحكمة فى منفذ PS/2 والمسئولة عن القراءات المختلفة للوحة .

24

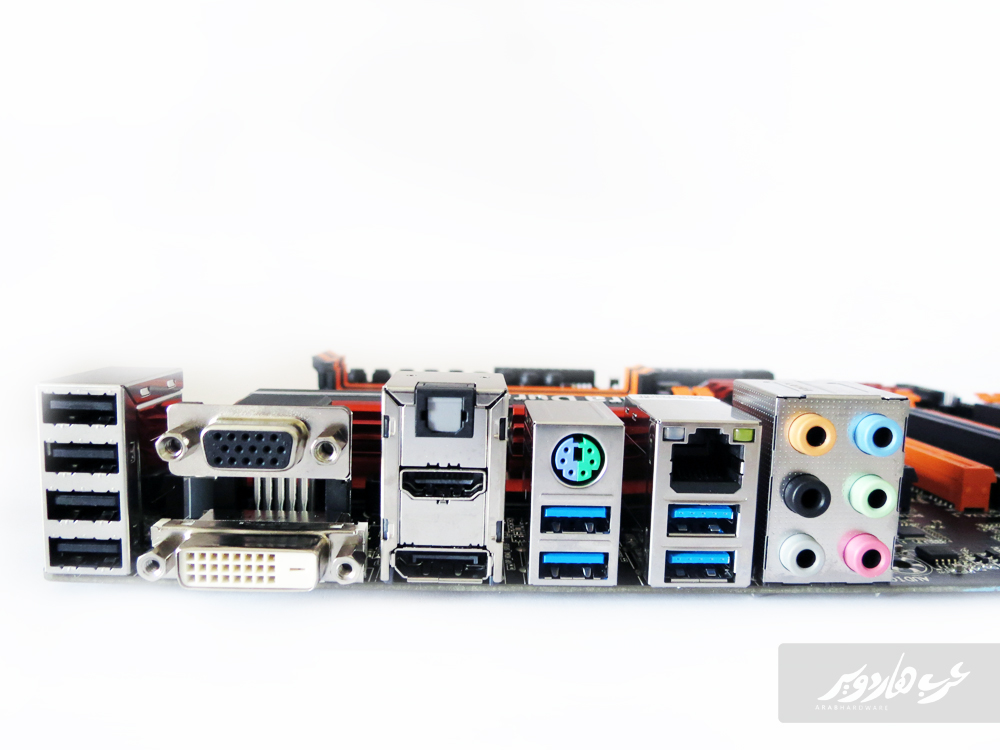

نأتى للمخارج الخلفية للوحة ونبدأ بأربعة مخارج USB 2.0 ثم نجد أربعة منافذ العرض ثم نجد مخرج S/PDIF ثم نجد مخرج PS/2 وأربعة مخارج USB 3.0  وبجانبهم منفذ RJ-45 ثم نجد أخيراً ستة مخارج الصوت للسماعات المختلفة المكونة للنظام الصوتى الذى تريده .

25

تقنيات ومميزات اللوحة :

تقنيات جيجابايت الحصرية للتحمل الفائق Ultra Durable™

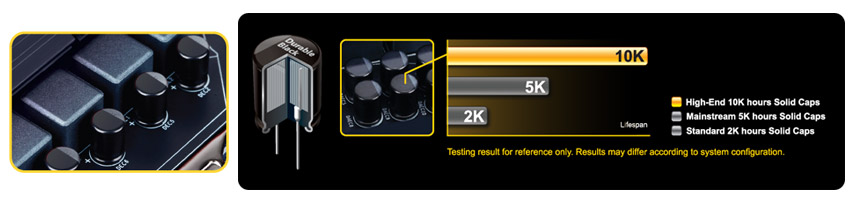

مكثفات صلبة فائقة التحمل ذات اللون الأسود:

Black Cap

تدعم سلسلة لوحات جيجابايت الرئيسية مكثفات صلبة هى الأعلى جودة على الإطلاق و المسجلة بأعلى أداء و أطول عمر افتراضى حتى فى أقصى ظروف التشغيل. هذا الأمر من شأنه ان يحقق الطمأنينة التى يفتقدها المحترفون عند رفع تردد تشغيل حاسباتهم خوفاً من اضطراب الأداء أو تعرض مكونات الحاسب للتلف. و مع وحدات ESR الفائقة لن يكون هناك أى قلق من زيادة تحميل معالج الحاسب مهما بلغت هذه الزيادة. هذا و تأتى هذه المكثفات بلون أسود داكن . مسجلة بتحقيق ساعات عمل غير مسبوقة حتى 10.000 ساعة من التشغيل الشاق فى درجة حرارة عالية 105 °C.

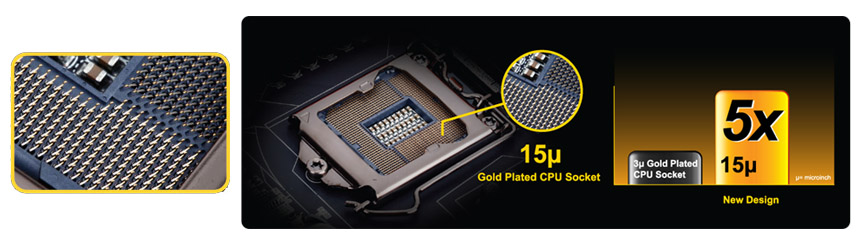

مقبس معالج مطلى بطبقة من الذهب:

15U Gold

لقد تم تزويد سلسلة لوحات جيجابايت الرئيسية  بمقبس معالج مطلى بطبقة من الذهب و هو ما يحقق للمحترفين الاستمتاع بمزيد من قوة التحمل و العمر الافتراضى الأطول لمقبس المعالج مع مرور الوقت بدون أى قلق من تعرض سنون التوصيل للتآكل.

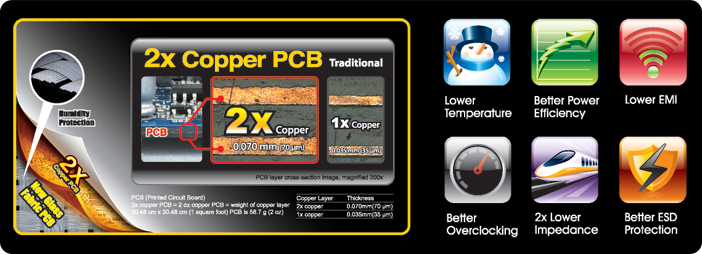

طبقات النحاس مضاعفة السمك فى جسم اللوحة الرئيسية:

3764

حصرياً من جيجابايت طبقات النحاس مضاعفة السمك فى جسم اللوحة الرئيسية و التى تعمل على توفير ممرات لتوصيل الطاقة بين المكونات ذات قدرة على التعامل مع مستويات الطاقة القصوى مع قدرتها أيضاً على تبديد الحرارة بعيداً عن منطقة إمداد المعالج بالطاقة. هذا الأمر ضرورى لضمان قدرة اللوحة الرئيسية على التعامل مع مستويات الطاقة المتزايدة التى يحتاجها الحاسب عند رفع تردد التشغيل.

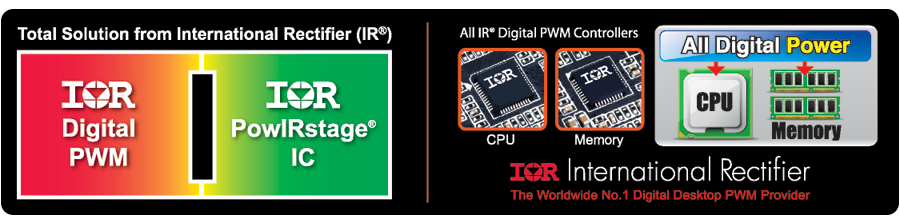

 وحده دائرة تنظيم الطاقة الرقمية من شركة IR :

كما أستعرضنا منذ قليل مكونات وحده تنظيم الطاقة باللوحة بالإضافة الى ذلك يتميز وحده PWM للوحة بأنها تعمل بالنظام الرقمى وليس النظام analog القديم وذلك ليضمن خارج الطاقة من VRM ونظام الإستجابة لإحتياجات المعالج كلا منهم بشكل أكثر دقة وأفضل فى كفائة إستهلاك الطاقة وأفضل فى الحرارة المنبعثة .

3860

نظام التبريد OPT من جيجابايت:

تتميز سلسلة لوحات جيجابايت الرئيسية بنظام التبريد OPT و هو عبارة عن واجهة تركيب إضافية لمروحة تبريد المعالج و التى يمكن استخدامها لتوصيل مضخة ماء و ضبطها للعمل بالسرعة القصوى باستمرار. كما يمكن أيضاً استخدام نظام التبريد OPT مع أنظمة التبريد عالية الأداء التى تستخدم مروحتين للتبريد.

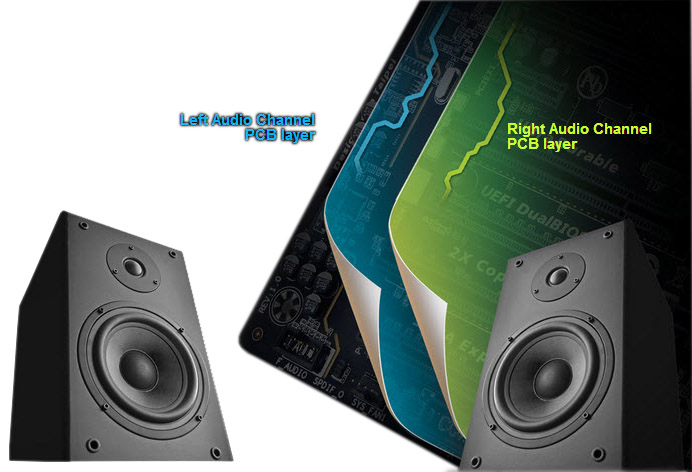

تصميم شريحة PCB للبطاقة الصوتية :

Left Right layer

قامت شركة Gigabyte بتصميم مميز للقنوات الصوتيه بداخل شريحة PCB حيث قامت بقصل القنوات الصوتية اليمنى عن اليسرى ووضعت كلاً منها فى طبقة منفصلة بداخل شريحة PCB وذلك لتمنع إختلاط الإشارات ببعضها وذلك يؤدى الى تحسين فى جوده الصوت الخارج بالطبع .

مجموعة الأزرار الإحترافية OC Touch :

3833

ليست المرة الأولى التي تستخدم فيها Gigabyte تقنية OC Toch مع لوحاتها من الفئات العليا، ولكن هذه المرة جاءت بالعديد من الإضافات الجديدة عن الجيل السابق.
بداية OC Toch هي مجموعة أزرار على اللوحة تستخدم للمساعدة ف إجراء عمليات كسر السرعة بشكل أسهل وأسرع من تلك التي تقدمها الحلول البرمجية الأخرى،

فى البداية توجد شاشة الأخطاء المهمة ونجد أيضاً أزرار التشغيل وإعادة التشغيل وزر Clear CMOS وهناك أزرار لزيادة أو تخفيض قيمة BCLK ومثلها أيضاً من أجل زيادة أو تخفيض قيمة CPU Ratio، هذه الأزرار تعمل في النهاية على التحكم في التردد النهائي للمعالج. كما نرى أزرار التحويل بين نظامى البيوس الأساسى والإحتياطى باللوحة . أما عن الأزرار الباقية فهى كالتالى :

OC Tag: زر هام نوعاً ما، فيمكنك من خلال OC Tag التنقل بين إعدادات الكسر الخاصة بك والتي قمت بحفظها مسبقاً ضمن قائمة الBIOS، ويمكنك فعل ذلك وأنت على نظام التشغيل دون الحاجة لإعادة تشغيل الجهاز والدخول مرة أخرى إلى واحهة الBIOS.

OC Gear: هو أيضاً يتبع نفس مهمة الأزرار السابقة ويتحكم تحديداً في ال BCLK بحيث يجعل الزيادة التي تتم على قيمة الBCLK في الضغطة الواحدة قيمة صغيرة جداً 0.1.

OC Turbo: يعمل هذا الزر على إجراء عملية كسر سرعة آلية وذلك بحسب مواصفات المعالج والذاكرة لديك، فتقوم اللوحة بقراءة مكونات الحاسب لديك وعلى أساس تتم عملية اكسر الأتوماتيكية من اللوحة.

OC Ignition هو إحدى إبداعات Gigabyte الجديدة، ويعمل هذا الزر عند تفعيله على إمكانية فصل الطاقة عن المعالج فقط دون غيره من مكونات الجهاز الأخرى كمراوح التبريد والأقراص الصلبة، وهذا الأمر مفيد في حال تعرض الجهاز لعمليات الإغلاق المتتالية أثناء الكسر مما قد يتسبب في حدوث أعطال بالأقراص نفسها أو بأنظمة التشغيل المثبتة عليها، أيضاً يمكنك بذلك في حال إرتفاع درجة حرارة المعالج بشكل كبير فصل الطاقة عن المعالج وترك مراوح التبريد تعمل لفترة لتتأكد من عودة درجة الحرار للمعالج إلى مستوى معقول يمكنك من تشغيل الجهاز من جديد.

Gigabyte Memory Safe تقدم اللوحة حلاً فى حالات كسر السرعة الخاطئ للذواكر وتقوم بتغيير إعدادات الذواكر الى القيم الإفتراضية لتمكنك من الإقلاع والمحاول مرة أخرى بشكل صحيح .

 Direct To Bios ذلك الزر يمكنك من الدخول الى لبيوس مباشرة عند الإقلاع المقبل للنظام  أو أثناء اللإقلاع الحالى بدون الحاجة الى الضغط على زر Del .

Gigabyte Setting Lock تقدم لك الشركة حلاً جيداً عند محاولة كسر السرعة الخاطئ فأنه يقوم بالرجوع الى الإعدادت الأخيرة المستقرة حتى إذا قمت بعمل Clear CMOS فانه سيسترجع الإعدادات الأخيرة المستقرة ويقوم بتطبيقها .

3830

هى عبارة عن محول يقوم يالتحكم فى التشغيل والإغلاق لشقوق الذواكر الأربعة وشقوق PCIe X16 الأربعة وتمكنك من إيقاف التشغيل لتلك الشقوق بدون الحاجة الى نزع الذواكر أو البطاقات الرسومية .

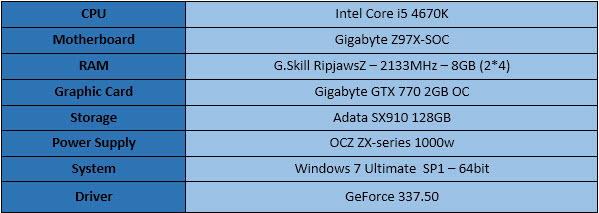

منصة الإختبار :

 platform

منهجية الإختبار وكسر السرعة :

كما موضح بالصورة السابقة لقد إستخدمنا منصة الإختبار المعتاده والتى تتكون من المعالج المركزى i5 4670K والبطاقة الرسومية GTX 770 2GB OC والذواكر G.skill Ripjaws 8Gb 2133Mhz مع القرص ADATA SX910

تبدأ الإختبارات أولاًبالتطبقات التى تضغط على المعالج المركزى بشكل مركز ثم إنتقلنا الى التطبيقات التى تستهلك البطاقة الرسومية مع المعالج المركزى ثم إنتقلنا الى برامج الإختبار التى تختبر سرعة القراءة والكتابة والنقل للذواكر وأخيراً قمنا بإختبار سرعة القراءة والكتابة لمنافذ توصيل SATA 6Gb/s وأيضاً مخارج توصيل USB 3.0 المتواجده فى المخارج االخلفية للوحة .



cpuz



بالنسبة لتجربة كسر سرعة المعالج المركزى فقد قمنا بالوصول بالمعالج الى تردد 4.9Ghz وهوا التردد الأقصى الذى أستطعنا الوصول إليه مع عدم الوصول الى سقف الحرارة المسموح به للمعالج المركزى وقد وصلنا الى ذلك التردد مع فولتيه للمعالج Vcore=1.390V مع تعديل معامل الضرب Core Ratio=49 , ولمحبى كسر السرعة ستجدون دليل مبسط لخطوات وخيارات كسر السرعة مع جيل Haswell مع اللوحات الرئيسية المختلفة فى ذلك الموضوع



جولة بداخل البيوس :

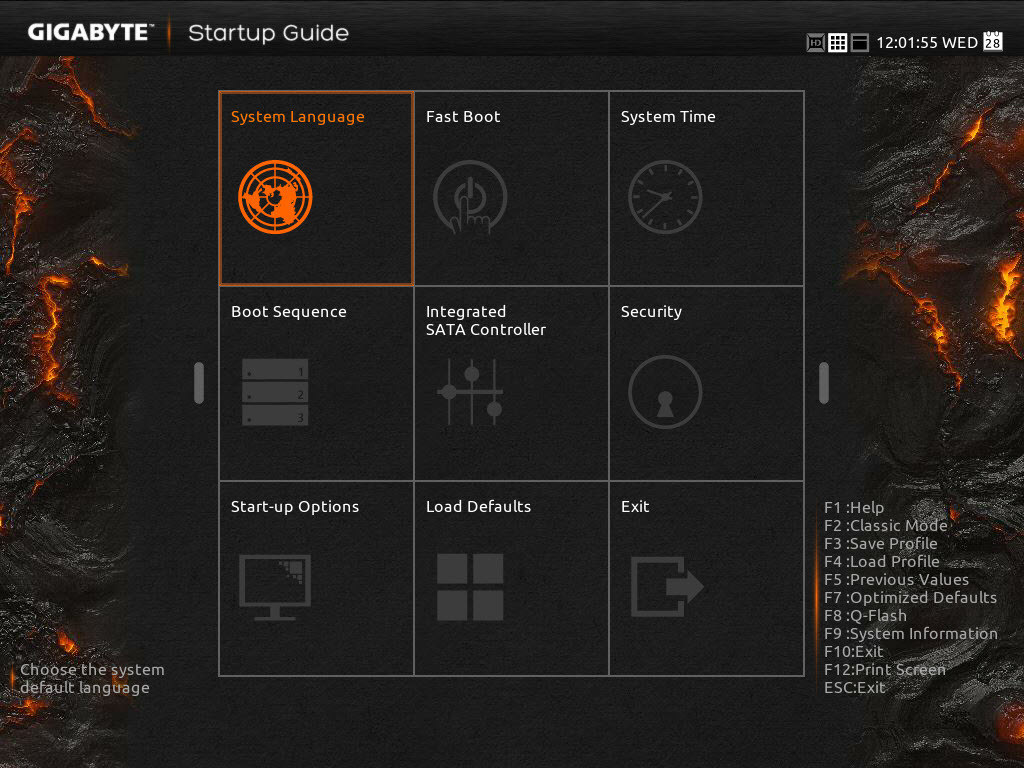

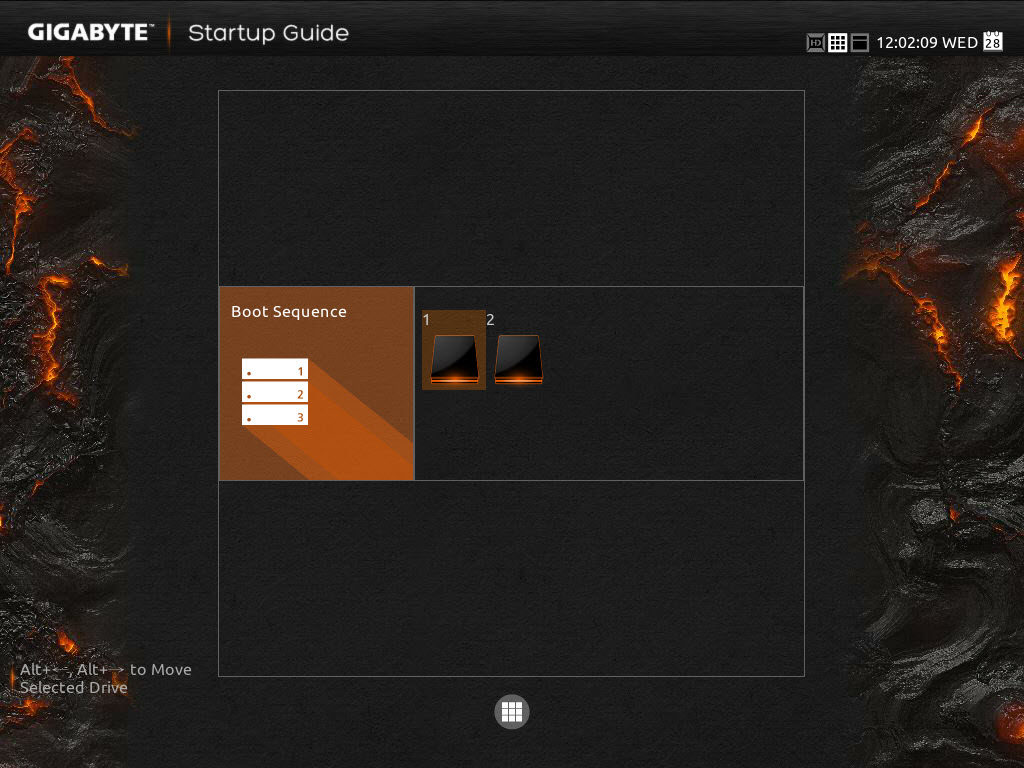

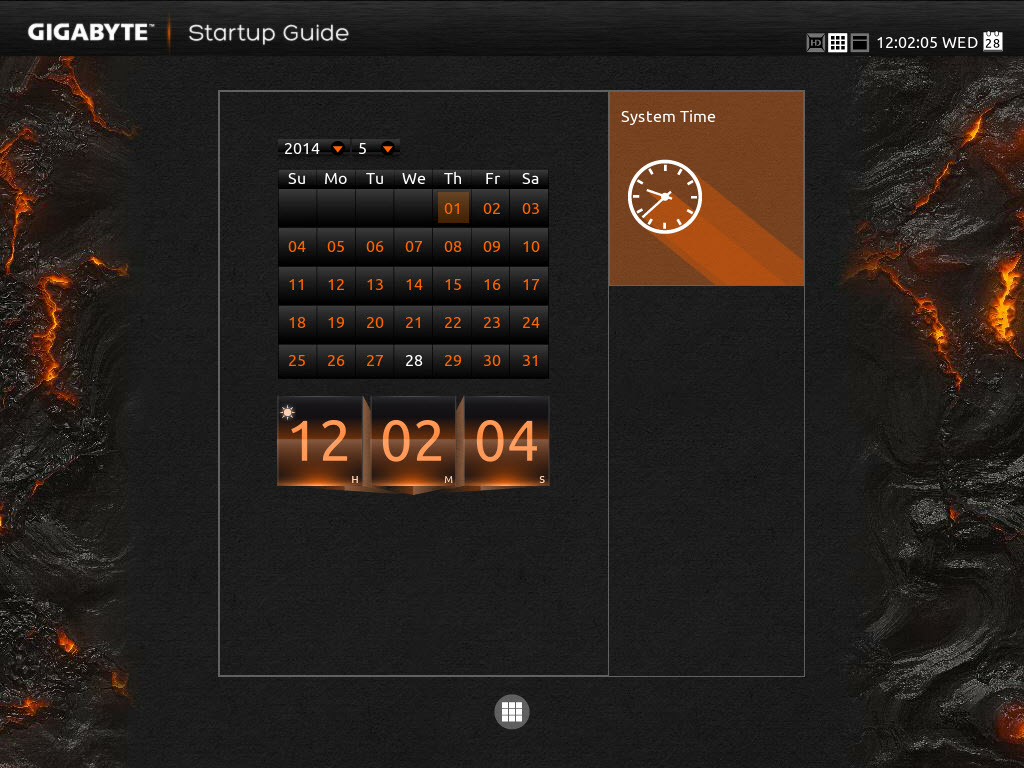

أضافت Gigabyte مع واجهة الBios الخاصة بها ما يشبه واجهة تعامل بسيطة تعرف بـ Startup Guide تحتوي فقط على الأوامر التقليلدية، ولكن ما ميزها فعلاً هو طريقة التصميم التي ذكرتني نوعاً ما طريقة التعامل مع أنظمة الهواتف الذكية.

01

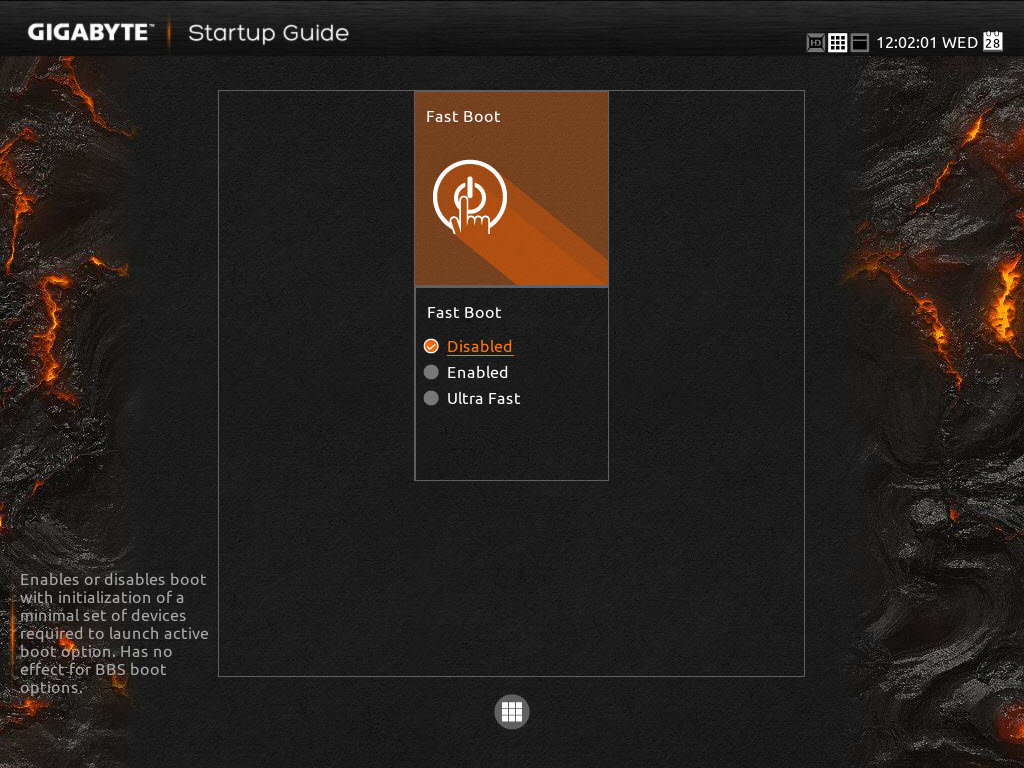

ونرى خيارات كتعديل اللغة وقرص التخزين المخصص لبداية الإقلاع Boot وكذلك إمكانية التحكم في منافذ الSATA أو دخول منطقة الحماية وتحديد كلمة سر لواجهة الBios والعديد من الخيارات الأخرى في أبسط صورة .

02

03

04

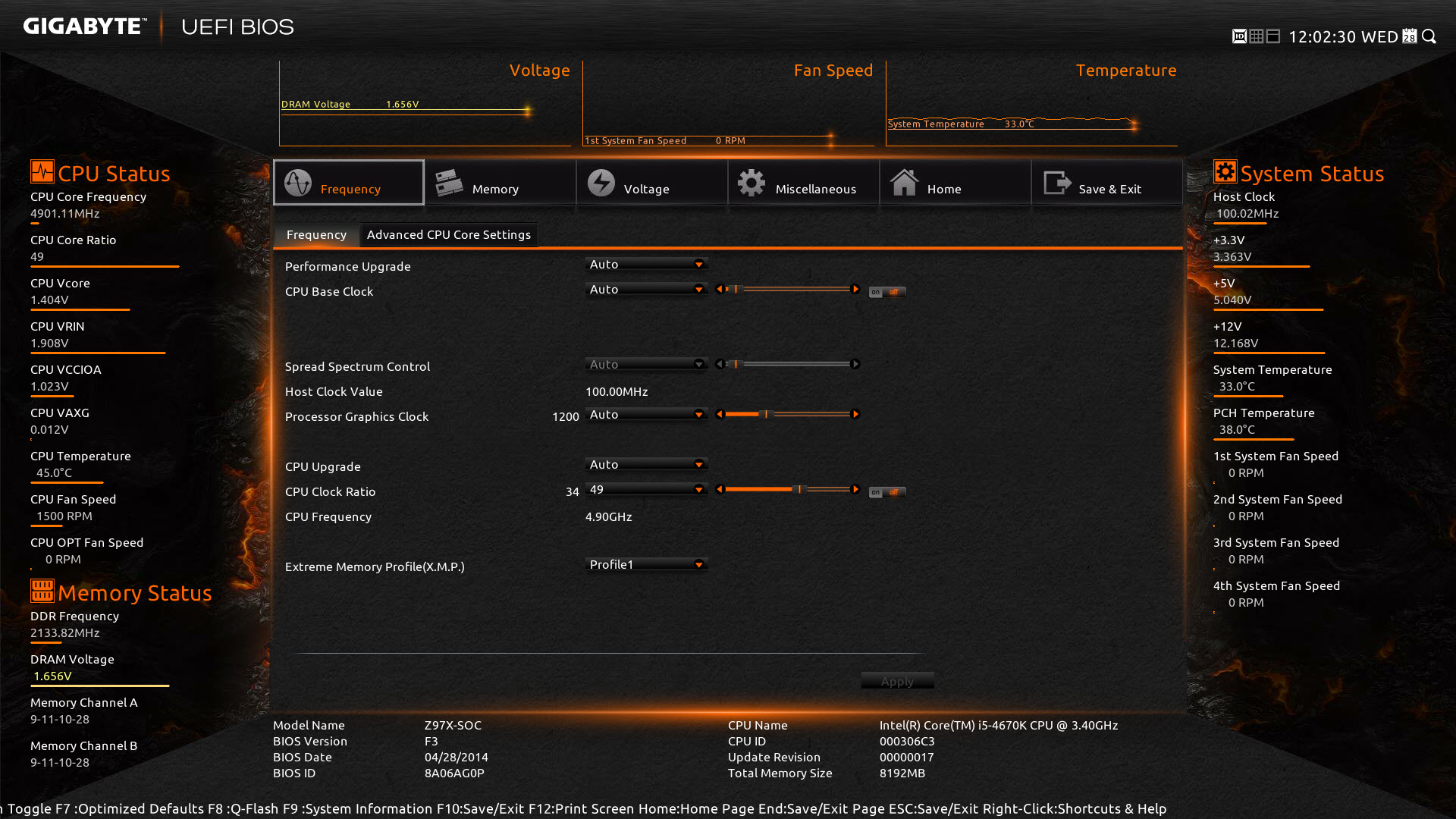

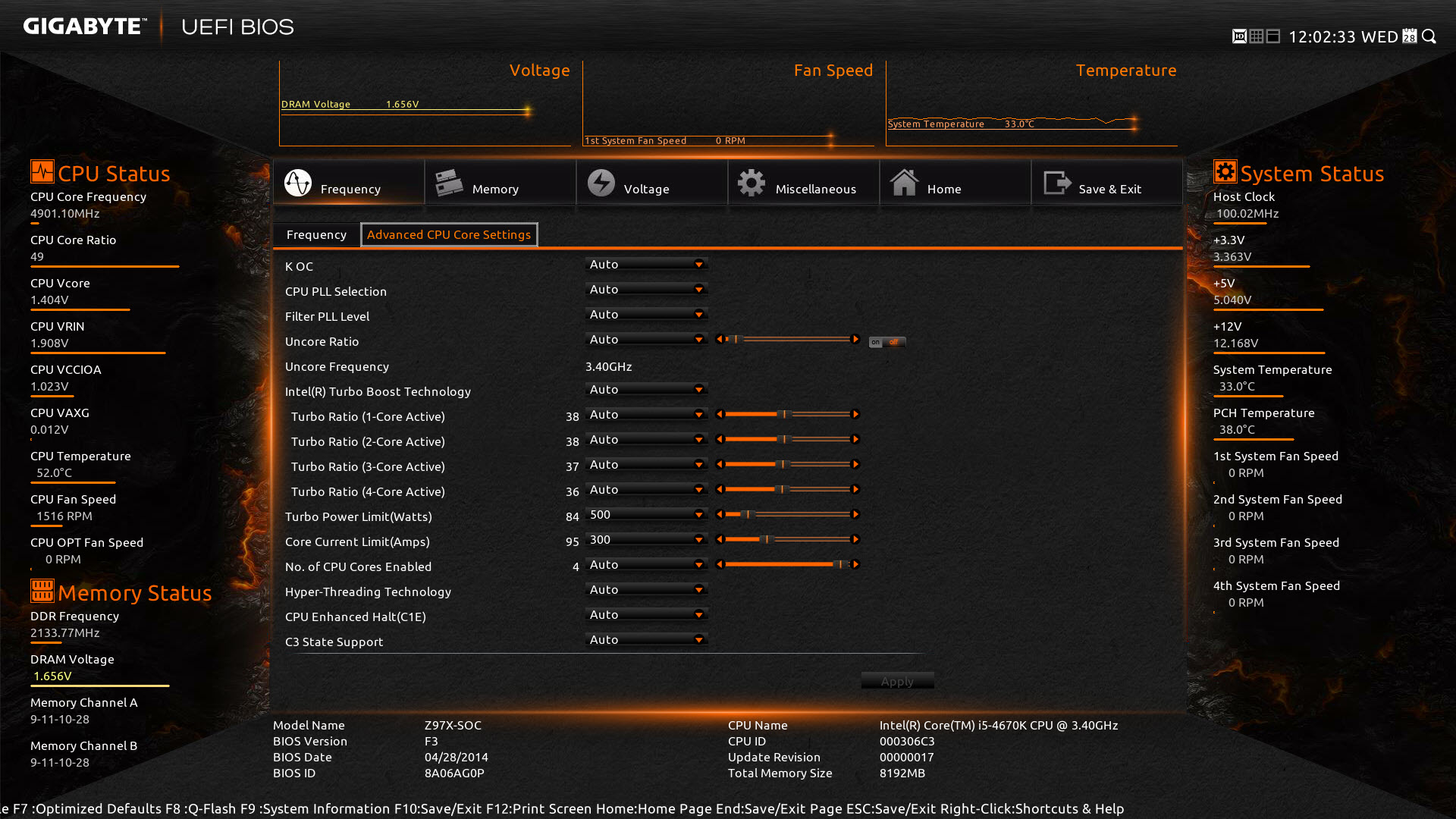

الان نعود للوجهة الرئيسية التي إعتدناها منذ جيل لوحات Gigabyte Z87 الإحترافية. ونرى التصميم ذاته مع دمج للون البرتقالي المميز للوحات OC من Gigabyte. ونرى هنا خيارات التعديل في تردد المعالج من خلال تبويب Frequency ويمكنك الإنتقال إلى خيارات أكثر إحترافية بالذهاب إلى Advanced CPU Core Settings.

05

06

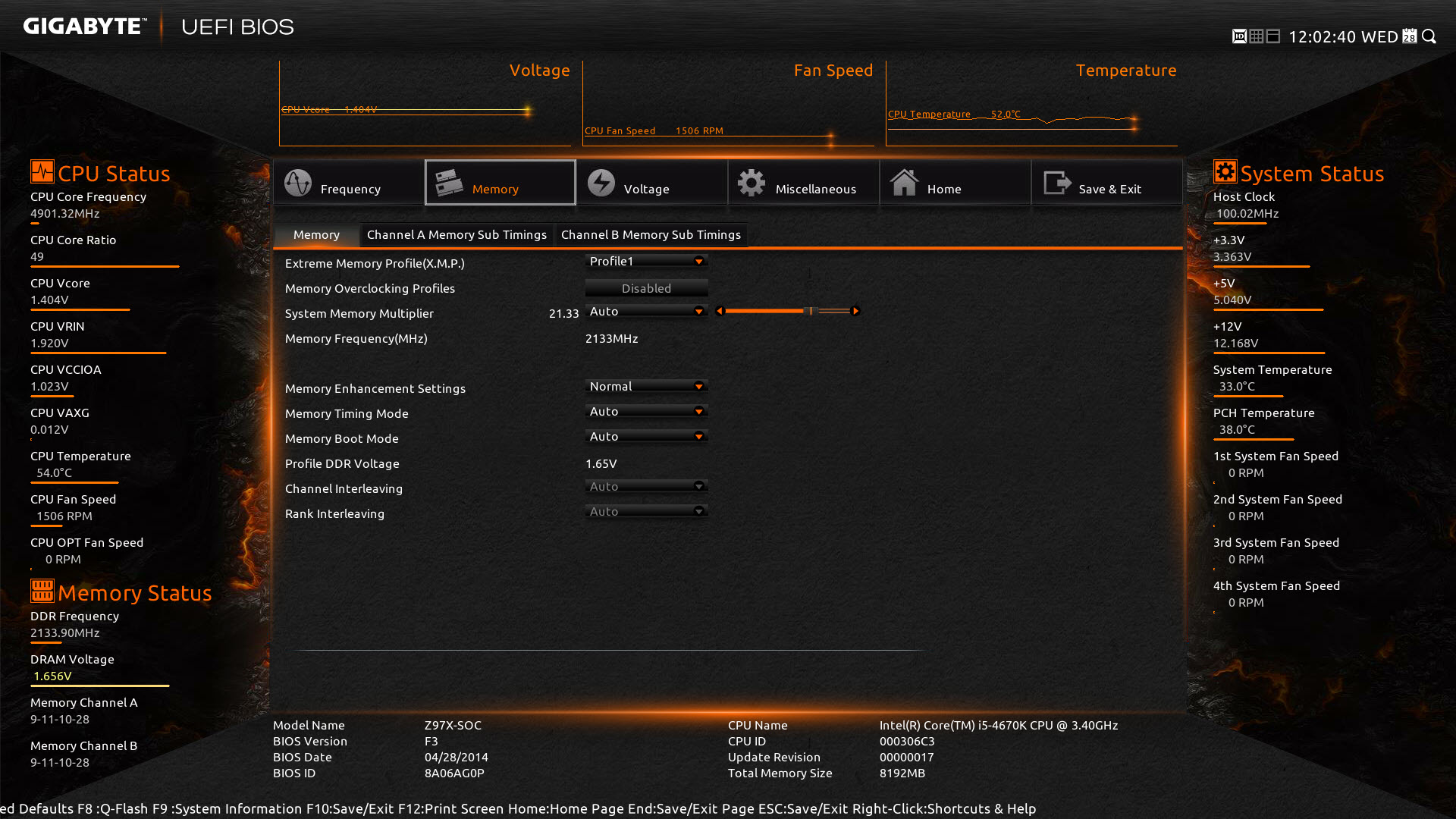

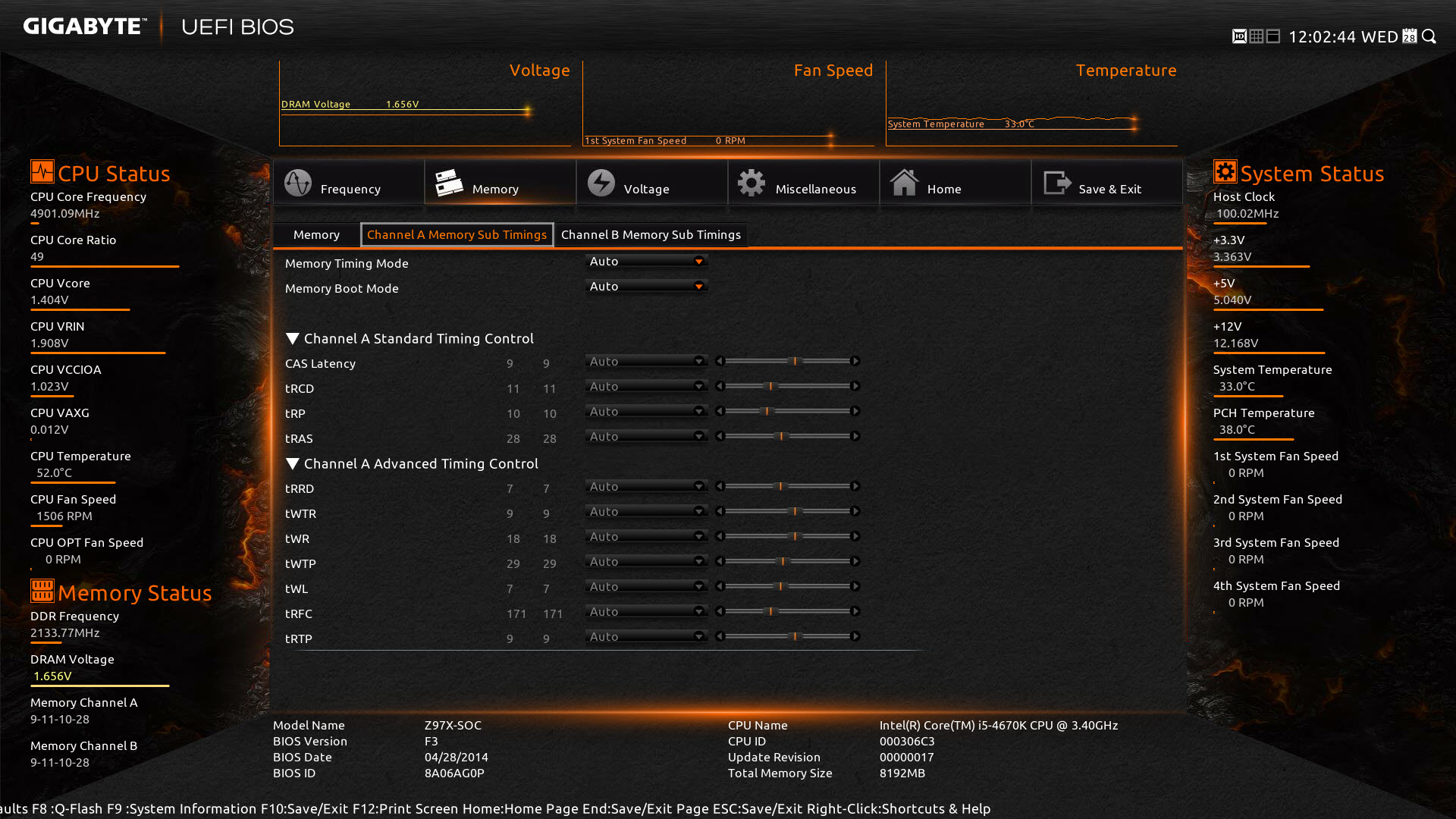

التبويب الثاني مخصص بالكامل للتعديل على الذواكر من ترددات وتوقيتات وخلافه.

07

08

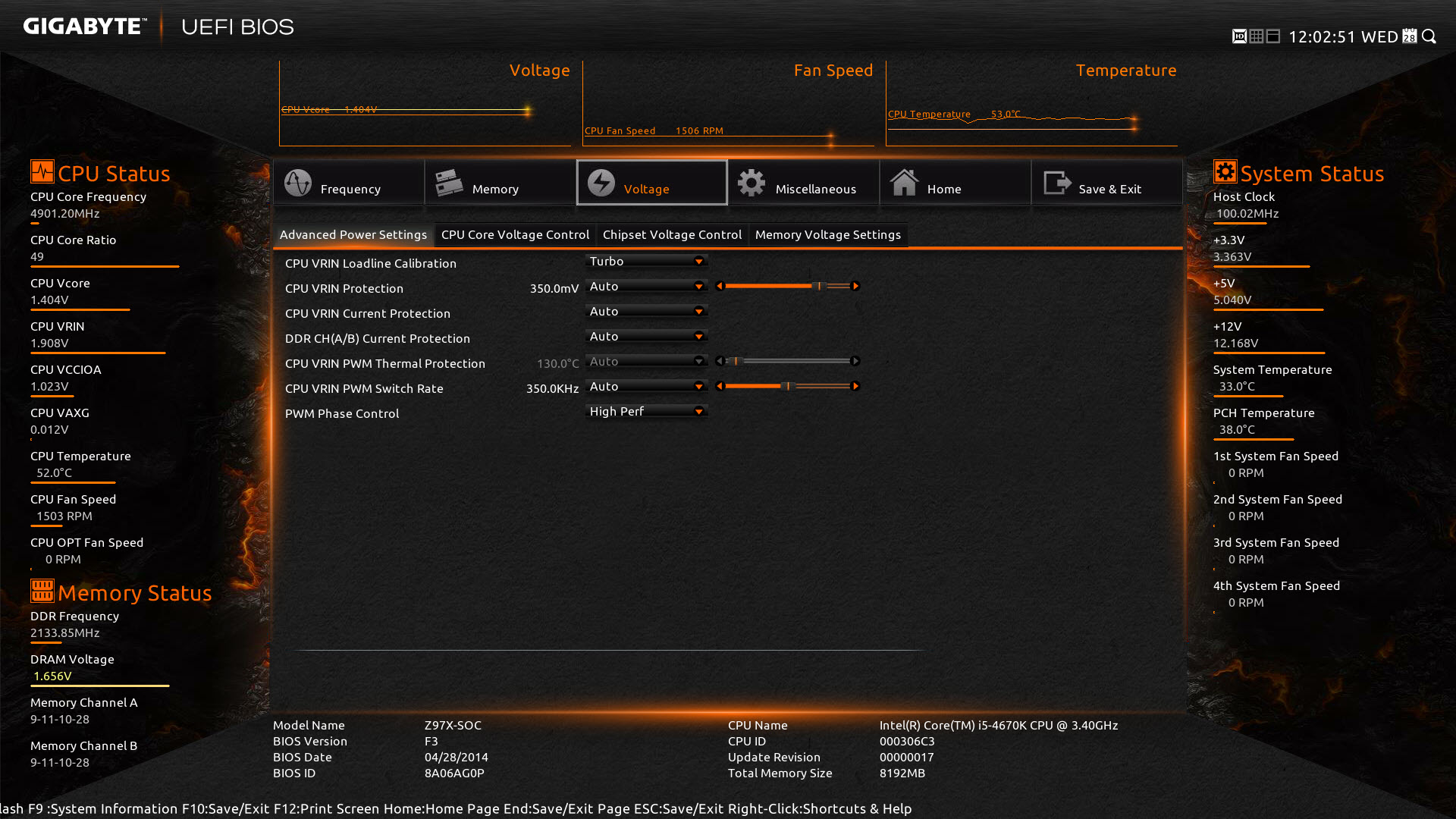

تبويب Voltage والمخصص في للتعديل على قيم الفولتية للمعالج والذاكرة وحتر شرائح اللوحة الرئيسية.

 09

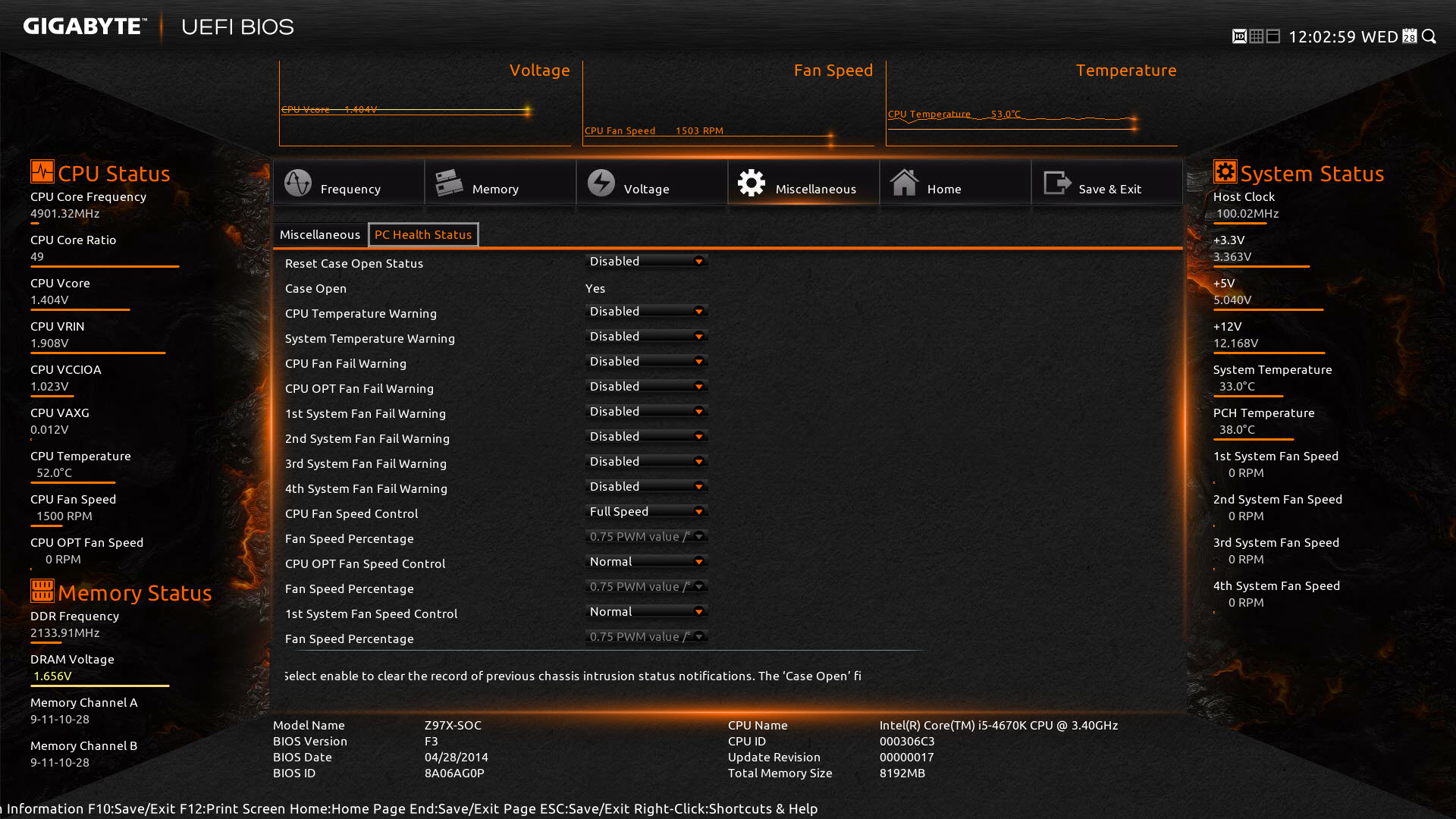

تبويب Miscellaneous  والذي يحتوي على خيارات عديدة ومتنوعة ربما أهمها الأمور المتعلقة بالتحذيرات بسبب درجة الحرارة للمعالج وأيضاً خيارات التحكم في مراوح التبريد.

10

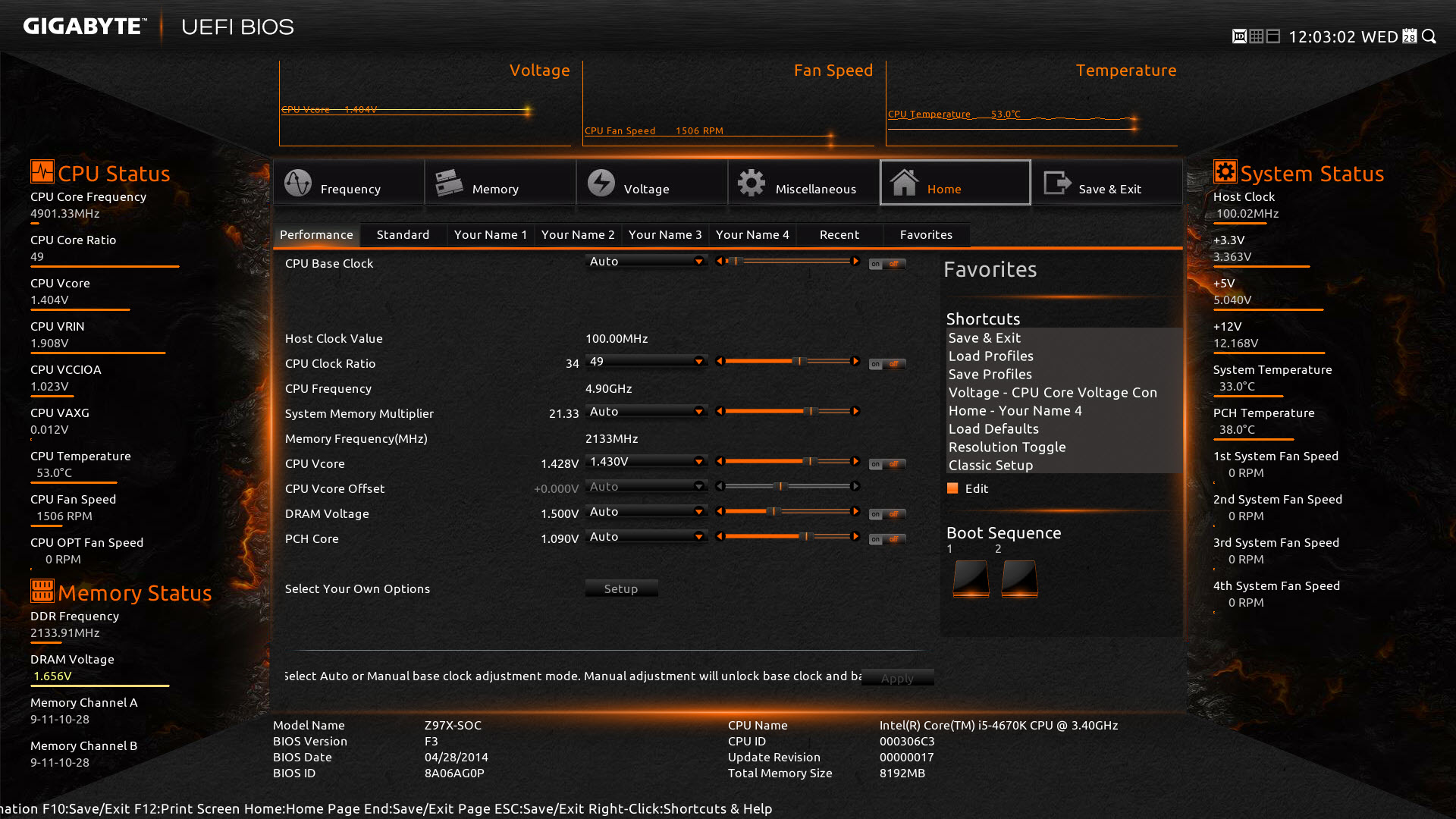

تبويب Home ليس به جديد وهو فقط يعطي لك أهم الخيارات التي يتم التعديل عليها عند كسر السرعة لكل من المعالج والذاكرة، أي أنه أشبه بواجهة بسيطة التعامل لمن لا يمتلك خبرة كبيرة في عالم الكسر، وبالإضافة إلى ذلك فسيتوفر  لديك عدد من الخانات الفرعية المكتوب عليها Your Name وهي تعمل كأماكن لحفظ إعداداتك الخاصة بها ويمكن إعادة تسميتها كا تريد وتسترج هذه الإعدادات متى أردت ذلك.

11

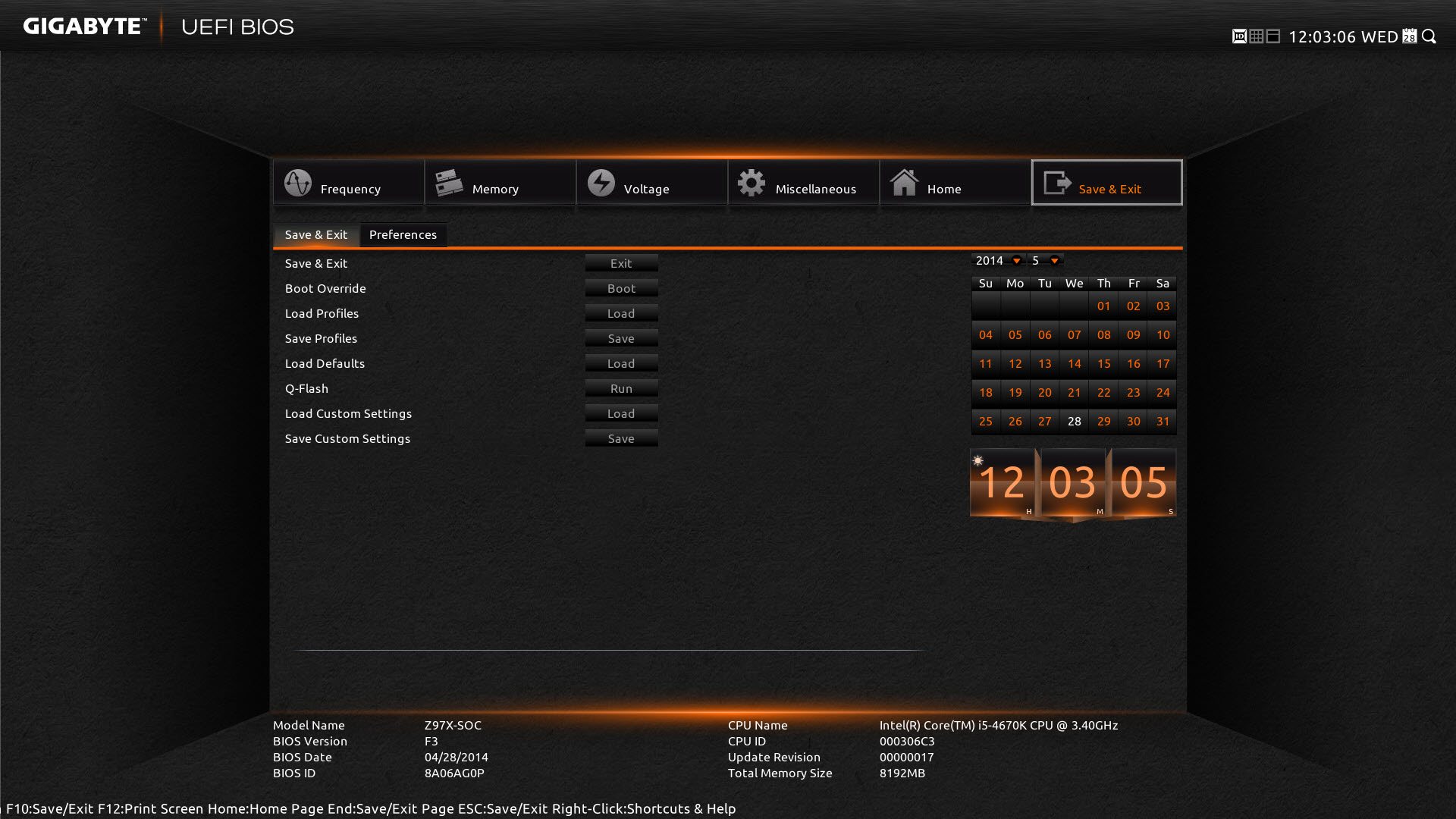

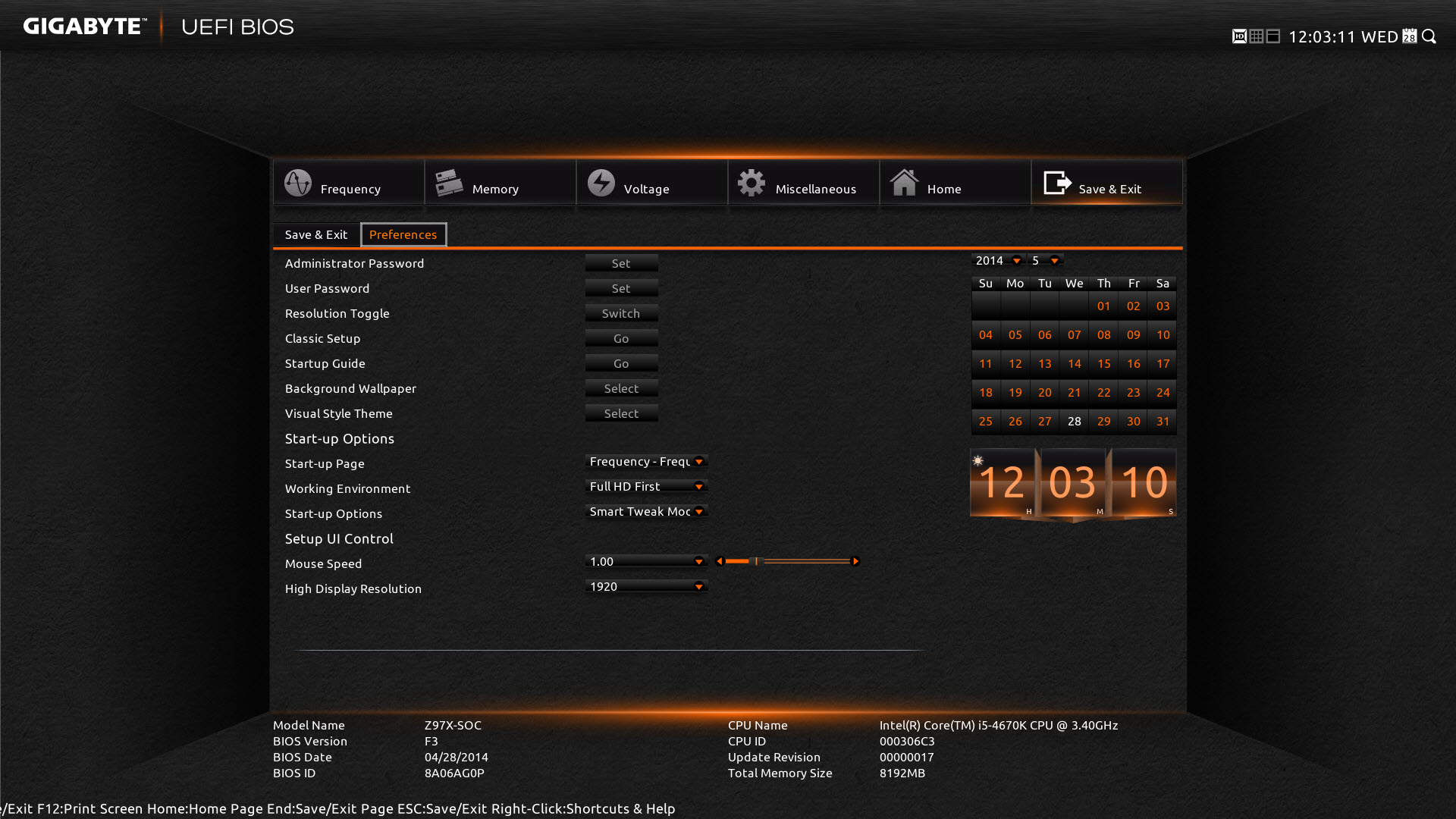

التبويب الأخير والذي يمتلك خيارات حفظ إعدادات الBios الحالية أو إالغاؤها بالكامل أو إعادة تحميل إعدادت كان قد تم حفظها سابقاً Load Profiles. كما تحتوي قائمة Preference على خيارات أخرى تتيح تحديد كلمة سر لواجهة الBios بالكامل وهناك خيارات أخرى تتعلق بضب بعد الإعدادات العامة لواجهة نظلم الBios مثل تحديد سرعة مؤشر الفأرة عليها وتحديد الصفحة أو التبويب الرئيسي وبعض الخيارات الأخرى.12

13

نتائج الإختبارات :

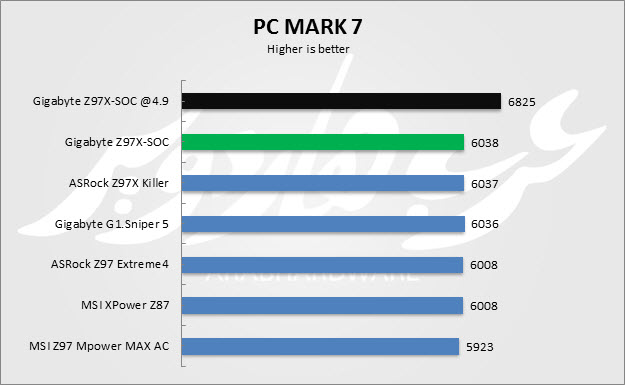

PC MARK 7:

هذا الاختبار, يقوم باختبار قوة التجميعة بشكل عام في عدة جوانب. يجمع مهام متنوعة, مثل مشاهدة الفيديو و تعديل الصور و تصفح الانترنت بالإضافة إلى عرض DirectX 9.0c. بالنسبة إلى أداء الجهاز العام, يعتبر هذا الاختبار من أهمها و أدقها لشموليته

PC Mark 7

SiSoftware Sandra 2014 :

Sandra هو برنامج يحتوي الكثير من الاختبارات لمختلف الجوانب, من المعالجة إلى الـ Multimedia و التعامل مع أجهزة الهواتف الذكية. اختبار ALU يقيس قوة المعالجة المنطقية, Cryptography يقيس قوة المعالج في التشفير و فكه, و Multicore Efficiency لقياس الـ bandwidth بين أنوية المعالج و مدى فعالية الأنوية في تعاملها مع بعضها.

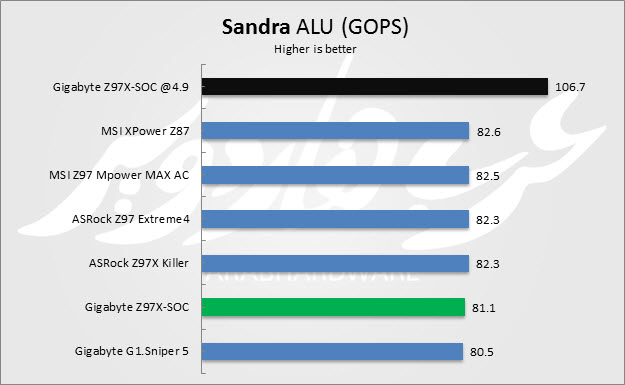

ALU

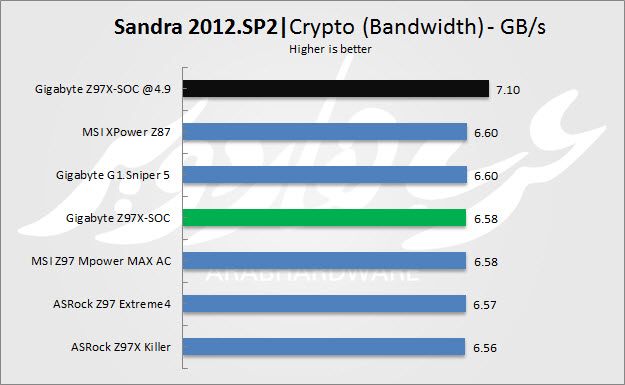

Crypto Band

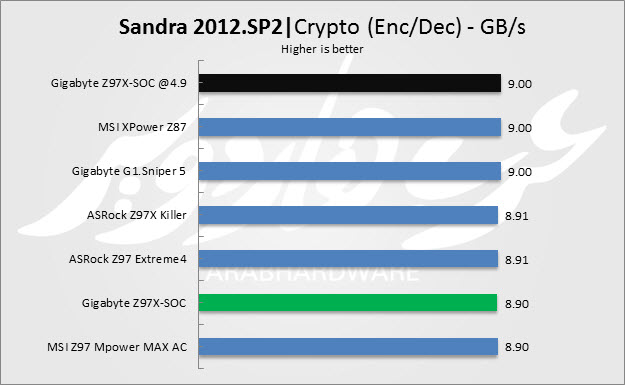

Crypto Enc

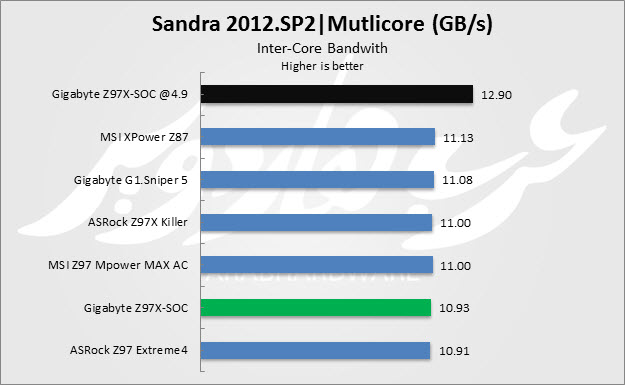

Multi Band

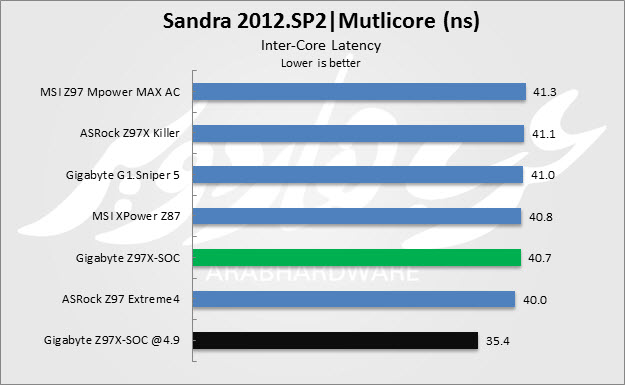

Multi Latency

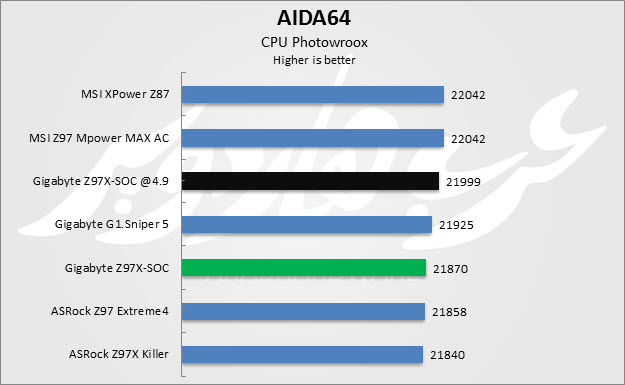

AIDA64 Extreme Edition:

البرنامج الذي لا يترك شاردة و لا واردة عن جهازك إلا أحاط بها علماً و وضع تقرير شامل بين يديك. بل يتخطى ذلك و يقدم للمستخدم أدوات فريدة لتقييم جهازه و قياس الأداء من خلال مجموعة من الاختبارات التي تشمل اختبارات للمعالج, الذاكرة, وسائط التخزين. يتميز البرنامج بالدقة في الاختبارات, و يتعدى ذلك بوجود قاعدة بيانات بها مجموعة من النتائج التي تم تخزينها مسبقاً حتى يسهّل عليك المقارنة مع الأنظمة الأخرى. البرنامج يحتوي على أدوات لتحليل مكونات الجهاز و تقديم تقرير شامل عنها, كما يوجد قسم خاص لعرض درجات الحرارة و الفولت لكل مكون من المكونات. تقريباً كل هذه الاختبارات داعمة لخيوط المعالجة المتعددة Hyperthreading, كما أنها داعمة للأنظمة متعددة المعالجات.

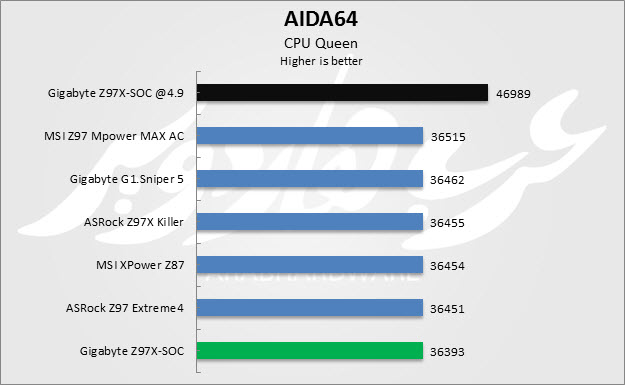

CPU Queen

لعل من أشهر الحركات فى لعبة الشطرنج هى مشكلة Queens Problem فى حالة ترقية كل عسكر الجيش إلى رتبة الملكة او Queen بالإنجليزية, فى تلك الحالة تتعقد اللعبة جدا نظرا لمرونة الملكة فى التحرك فى كل اتجاه ممكن فى اللعبة!. يقيس هذا الاختبار قدرات المعالج على التنبوء بكل حركة ممكنة وهنا مبنية على وجود 10 ملكات سويا فى نفس رقعة اللعبة, مع كل التنبؤات الممكنة والاحتمالات القائمة. هذا الاختبار تحديدا يقيس قدرات المعالج على التوقع ومحاكاة اللعبة قدر الامكان, فلو افترضنا أن وجود معالجين مختلفين بنفس التردد سوياً, فالمعالج صاحب التقنيات الأكثر تعقيدا فى المعالجة هو صاحب أقل نسبة خطأ وبتالى يحصل على نقاط أكثر فى نتيجة الاختبار, فالمعالجة تتم من خلال Pipelines كلما قلت دوراتها قلت نسبة الخطا, فمثلاً مع معالجين مختلفين من إنتل والغاء خاصية ال HT, نجد معالج ب 20 Pipeline يتفوق على معالج ب 30 Pipeline مثلاً, يقيس هذا الاختبار قدرات المتغيرات على شكل Integer وليست Float باستخدام خوارزميات MMX, SSE2

Queen

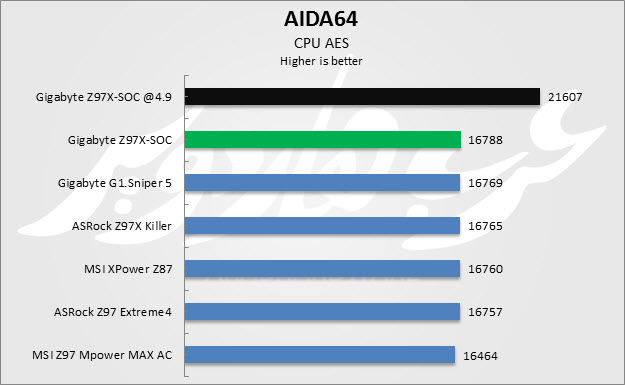

AES

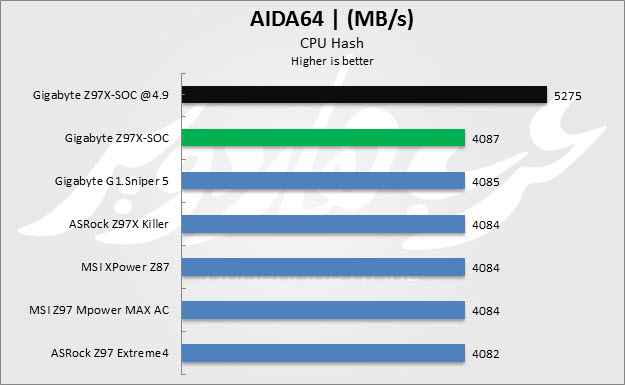

Hash

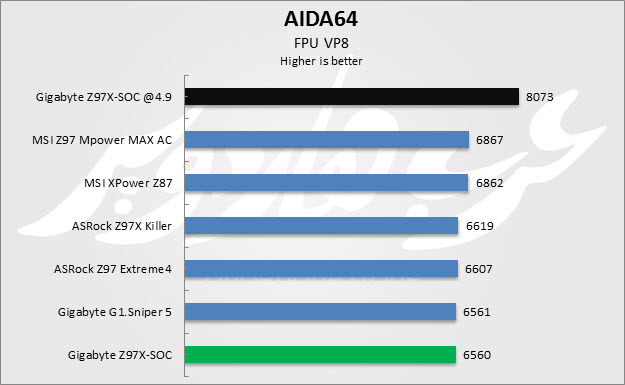

VP8

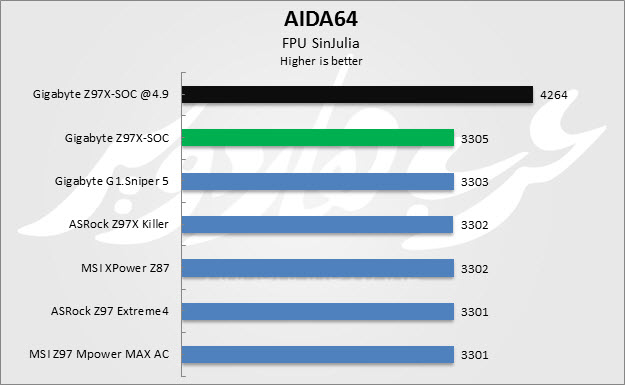

SinJulia

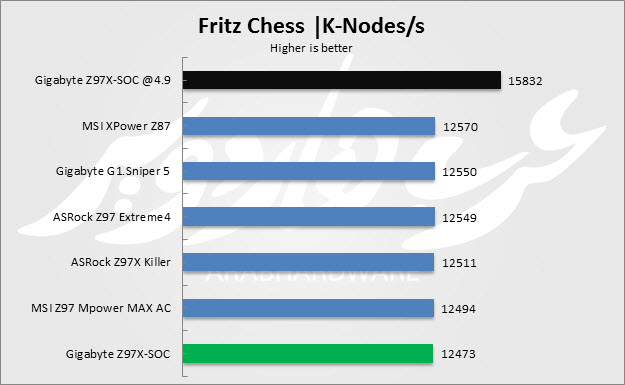

Fritz Chess:

Fritz

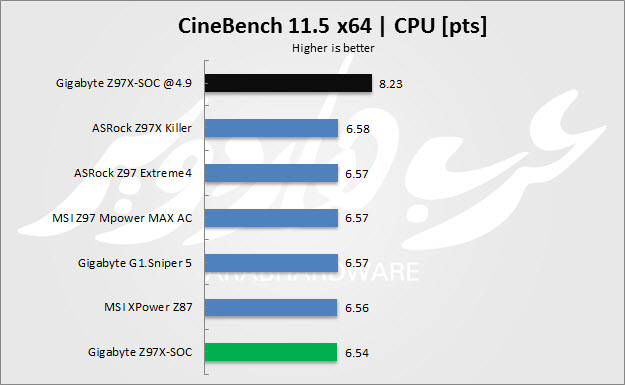

CineBench 11.5:

اختبار من صانعي Cimena 4D للرسم ثلاثي الأبعاد وهو الإصدار الأحدث من البرنامج الذي يستغل كافة موارد المعالجة في الحاسوب لعرض "Render" مشهد ثلاثيّ الأبعاد و هو ما يعمل على الضغط بشدة على المعالج. يستطيع البرنامج التعامل مع 64 خيط من خيوط المعالجة Thread. المشهد الذي يتم تقديمه يحتوي على أكثر من ألفيّ وحدة, و الذين بدورهم يحتوون على ما يقارب ثلاثمائة ألف مضلع. كما يتم تطبيق العديد من المؤثرات على المشهد مثل تغيير الإضاءة و الظلال و تنعيم الحواف Antialiasing ثم يتم عرض النتائج على هيئة نقاط

CineBench 11

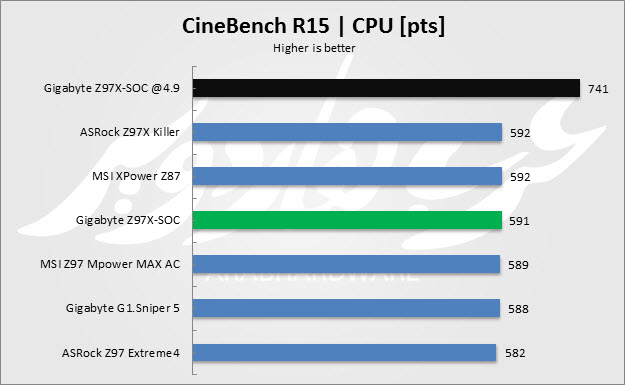

CineBench R15:

CineBench 15

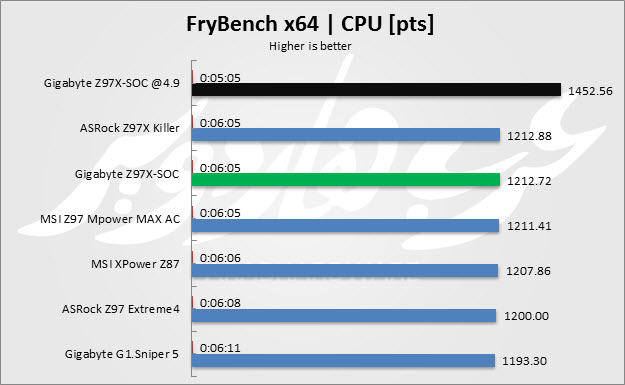

Fryrender Bench:

عندما نقول أن هذا البرنامج معتمد على محرك Fryrender فإن أول ما يتبادر لذهن القارئ هو: "سأتخطى هذا الاختبار, فهو يهم المصممين فقط, و ليس أنا". إلا أن هذا الاختبار تحديداً يجب أن يكون محل اهتمام كثيرين؛ حيث أن البرنامج هو واحد من أثقل البرامج و أشدها ضغطاً على المعالج المركزيّ فهو لا يترك جزءاً صغيراً من أنوية المعالج دون استغلال قوتها بشكل كامل, يستنزف المعالج المركزيّ بشكل قد لا يفعله برنامج آخر في نفس المجال. اعتمدنا على البرنامج في تقديم تصور حقيقيّ لكمية الطاقة الحاسوبية التي يستطيع الجهاز تقديمها.

FryBench

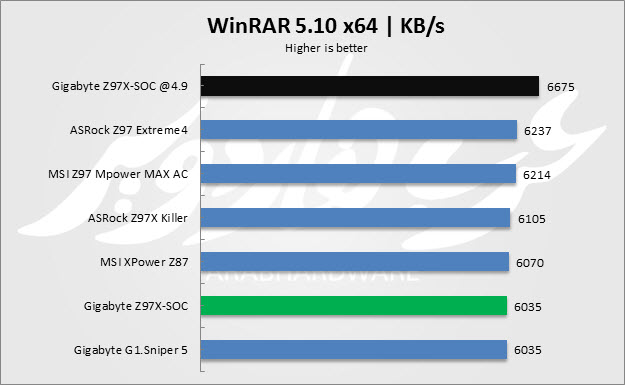

WinRAR:

برنامج فك الضغط الشهير. المميز في البرنامج أنه لا يعتمد على سرعة القرص الصلب عند إجراء الاختبارات مما يجعله وسيلة جيدة لاختبار أداء المعالجات و الذاكرة و اللوحات الأم. يقوم البرنامج بضغط بيانات عشوائية يتم تحميلها على الذاكرة RAM مما يجعله مختلف بشكل أو بآخر عن برامج الاختبارات النظرية. إلا أنه على الجانب الآخر لا يمكن اعتباره مقياس لأداء الجهاز على البيانات الحقيقية حيث أن البيانات التي يتم توليدها عشوائياً قد تكون مختلفة عن البيانات التي يتعامل معها المستخدم.

 Winrar

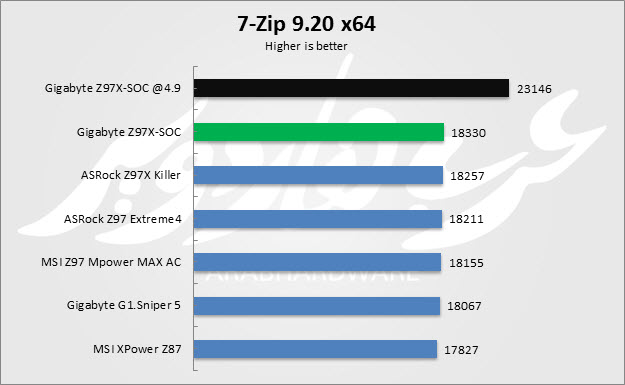

7-Zip:

7-Zip

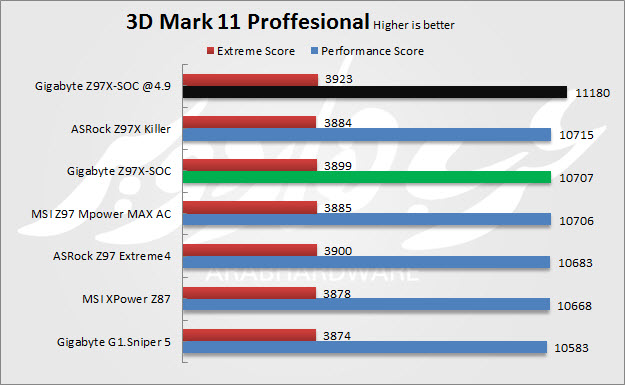

3DMark 11 Professional:

أحد أفراد عائلة Futuremark, خليفة 3DMark Vantage و الفرق أن الإصدار الجديد موجه خصيصاً للمنصات الداعمة لمكتبة DirectX-11, قامت الشركة بإلغاء الدعم لمحرك nVidia Physx, اختبارات 3DMark تركز على الألعاب و رسومياتها الثقيلة, و تجري بعض الاختبارات على المعالج. 3DMark 11 أحدث من Vantage, و اختباراته أثقل

 3D Mark 11

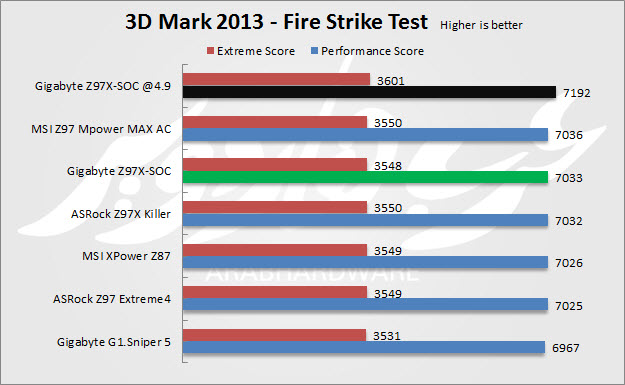

3D Mark 2013-Fire Strike:

أداة Futermark الجديدة الخاصة بإختبار الرسوميات، يأتي بخيارات متعددة وإختبرات أثقل من من سابقه 3D Mark 11. الأداة تتيح لك ثلاث مستويات من الإختبارات كل مستوى مخصص لفئة معينة من أجهزة الحاسب، فتبدأ من الإختبار الأول Ice Storm الموجه للأجهزة اللوحية الصغيرة وكذلك أجهزة الحاسب الضعيفة، ويليه إختبار Cloud Gate لأجهز ال Notebook وأجهزة الحاسب متوسطة الأدآء، وأخيرا ً إختبار Fire Strike الموجه لمنصات الفئة العليا لأجهزة الحاسب.

3D Mark Strike

Memory Tests:

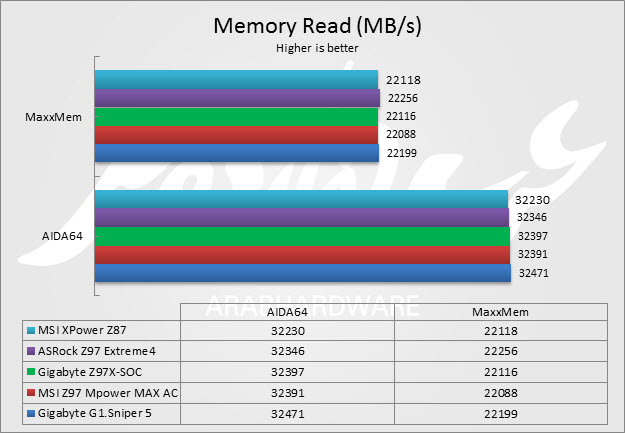

Mem Read

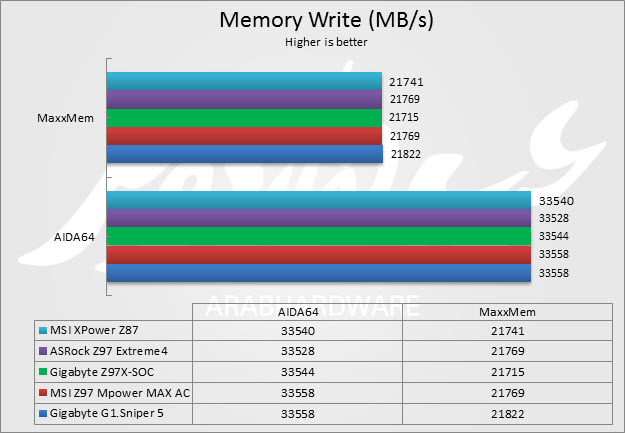

Mem Write

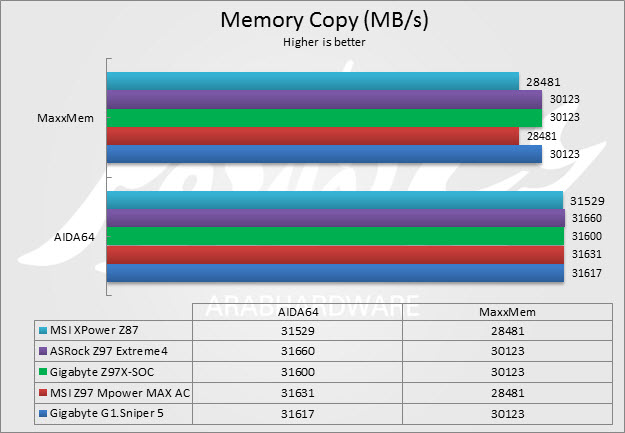

Mem Copy

 الخاتمة والتعليق :

 لطالما كانت فئة كسر السرعة من اللوحات تكن محط إهتمام للمستخدمين الطامحين فى إستغلال كل قطرة أداء لمنصاتهم وتكن أيضاً الإختيار المفضل لمحبى كسر السرعة ومحترفى الكسر حول العالم .. ولذلك رأينا فئة OC للجيل السابق كان لها الأثر الكبير فى مجتمعات كسر السرعة وكانت لها قوائم مخصصة للأرقام القياسية على تلك اللوحات .. والأن نحن أمام جيل جديد يضاف الى تلك الفئة فهل سنشاهد نجاح ذلك الجيل مثل لوحات الجيل السابق ؟

الإجابة تتلخص فى ما توفره اللوحات الجديده من خصائص وتقنيات ليخدم هدف اللوحة الرئيسى وهوا كسر السرعة .. واليوم قد أستعرضنا إحدى اللوحتين للجيل الجديد ولنسترجع معاً ماتقدمه تلك اللوحة من أجل محبى كسر السرعة .
بداية الأمر نجد مجموعة الأزرار الإحترافية OC Touch الخاصة بالتحكم فى بعض الخيارات المهمة المتعلقة بكسر السرعة كما رأينا وتضم أيضاً بعض الأزرار التى تسهل عليك محاولات كسر السرعة العديده التى تقم بها حتى تنجح فى النهاية الى الوصول الى مستوى كسر السرعة المطلوب .
نجد محول التشغيل والإغلاق الخاص بشقوق البطاقات الرسومية والذواكر أمر جيد ليسهل عليك الأمر بدل نزع تلك الطرفيات يدوياً وذلك أمر قد يكون مزعج للبعض بالنسبة لمحترفى كسر السرعة وتحت ظروف كسر السرعة بواسطة النيتروجين السائل .
الأمر الذى قد لفت إنتباهى هوا تقليل عدد مراحل توصيل الطاقة عن الجيل السابق كما وجدنا ايضاً إهتمام أقل بمتعلقات اللوحة مثل الجيل السابق ولكن هذا الأمر  قد يكون مبرر فى سعر اللوحة حيث أنها تأتى بسعر 190$ ويعتبر سعر تنافسى لتلك الفئة من اللوحات المخصصة لكسر السرعة للشركات الأخرى ولكن أرى أنه المميز فى تلك الفئة يكن دائماً العتاد الداخلى القوى ولم يكن سعر تلك الفئات عائقاً أمام مهووسى كسر السرعة لتخرج لنا اللوحة بسعر أقل وعتاد أقل عن المعتاد .

لذلك لو نظرنا بشكل عام على اللوحة وما تقدمه من مميزات لمجتمع كسر السرعة سنجد أنها تأتى بالمقومات التى تريدها إذا أردت إظهار قدراتك الشخصية فى كسر السرعة حيث اللوحة تحفز كل من يمتلكها بإظهار الوحش الداكن بداخله وتجعله مستعد للوصول الى أقصى ما تستطيع أن يقدمه المنصة التى يمتلكها .
