مراجعة للوحة الرئيسية MSI H97 Guard Pro

شركة MSI تعيش حالياً فترة مميزة ولفتت أنظار الجميع في السنوات القليلة الماضية بمنتجاتها الجديدة ومعتمدة في تركيزها على أقوى فئات مستخدمي الحاسب من محبي الألعاب ومهووسي كسر السرعة، إلا أنها كذلك توفر حلولا ومنتجات لأصحاب الإستخدامات العادية والبسيطة لمنصات الحاسب وأخرجت في سبيل ذلك فئتها المعروفة من اللوحات الرئيسية Classic.

وربما في وسط الضجة الإعلامية الكبيرة التي صاحبت منتجات الشركة من الفئة العليا خفتت تماماً فئة لوحات Classic عن الأنظار وتحديداً مع الجيل الجديد لمعالجات Intel التي ركزت فيها MSI مجهودها بشكل أكبر على فئات مختلفة وخصوصاً فئة اللاعبين Gaming، ولم يدرك الكثير منا أن MSI أصدرت إلى الأن 13 لوحة رئيسية لفئة Classic تنوعت بين لوحات حاملة لرقاقة Intel H97 وكذلك الأكثر إحترافية والقادمة برقاقة Z97.

وما نحن على وشك إستعراضه في مراجعة اليوم هي لوحة رئيسية بسيطة مخصصة لفئات الدخل المتوسط ولمن لا يبحث عن المزايا الخاصة بلوحات Gaming و OC، وهي لوحة MSI H97 Guard Pro...فدعونا نرى ما في جعبة MSI مع واحدة من لوحات Classic.

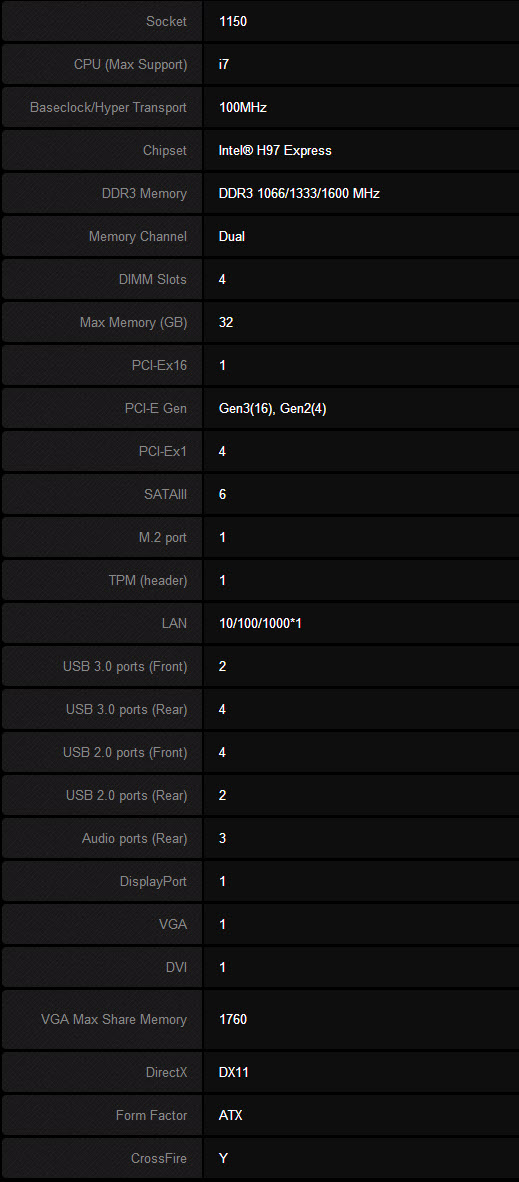

مواصفات اللوحة:

اللوحة قادمة بقياس Full ATX المناسب لمعظم صناديق الحاسب وتدعم معالجات Intel الجديدة Haswell و Haswell Refresh وكذلك معالجات المستقبل القريب Broadwell وذلك من خلال المقبس المثبت باللوحة LGA 1150 والرقاقة المستخدمة H97 القدمة ضمن الجيل التاسع لرقاقات التجكم الخاصة بـ Intel.

هناك أيضاً أربغة شقوق من الذاكرة تدعم حتى 32GB حجم كلي بتردد 1600MHz فقط وذلك بسبب شريحة التحكم H97 التي لا تدعم سوى تردد 160MHz كحد أقصى للذواكر،مع وجود دعم لتنقيات Dual Channel و XMP.

ومن ناحية منافذ التوصيل فلدينا 12 منفذ USB نصفهم من منافذ USB3.0 وكذلك يوجد 6 منافذ SATA III وعلى سطح اللوحة هناك منفذ M.2. وأخيراً لدينا شقي توصيل PCI-Ex16...الأول من الجيل الثالث Gen3 ويقد خطوط التوصيل كاملة x16 والأخر من الجيل الثاني Gen2x4، ويدعم الشقين توصيل بطاقتين رسوميتين في وضعية CrossFire فقط الخاصة بAMD.

مزايا وتقنيات لوحة MSI H97 Guard Pro:

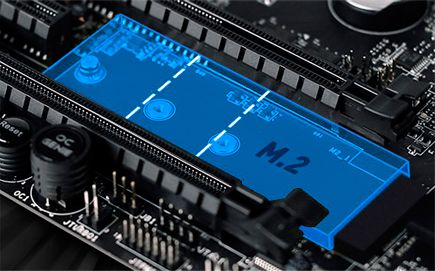

منفذ PCIe M.2 Socket:

بالتأكيد لم يعد نادراً أن نرى هذا المنفذ بواحدة من اللوحات الرئيسية الداعمة لشرلئح الجيل التاسع من Intel ولكن من المثير أن توفره MSI حتى لدى لوحاتها من الفئة الإقتصادية وهنا يتحول إلى ميزة وإضافة تحسب للوحة اليوم.

ومن الواضح تماماً التشابه الكبير بينه وبين منافذ mSata التي إعتدنا رؤيتها في بعض اللوحات الرئيسية سابقاً، والتشابه ليس في الشكل فقط بل في الغرض أيضاً...فمنافذ mSata تستخدم لتثبيت أقراص التخزين SSD المصممة في هيئة mSata SSD والأمر نفسه كذلك في منافذ PCIe M.2 والمصممة للتعامل مع أقراص M.2 SSD، وهي تتختلف عن الأقراص السابقة mSata SSD في الحجم وأيضاً في واجهة التوصيل والتي هي أفضل في أقراص M.2 SSD

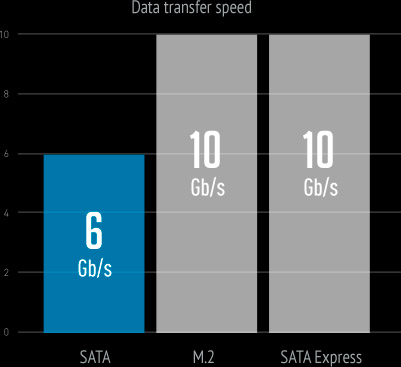

وتأتي أقراص M.2 SSD لتعمل بواجهات توصيل M.2_PCI Express من الجيل الجديد Gen 2x2 وهي أسرع من واجهة توصيل Sata III ويمكنها الوصول حتى معدل نقل 10Gb/s ، كما تأتي الأقراص في أربعة قياسات مختلفة تتوحد في العرض الذي يصل إلى 22mm والسمك الذي يصل إلى 2.75mm فيما تختلف في الأطوال التي تبدأ من 42mm ثم 60mm و80mm وأخيراً أقراص M.2 SSD بطول 110mm.

دعم تعدد البطاقات و عمليات التعدين Mining:

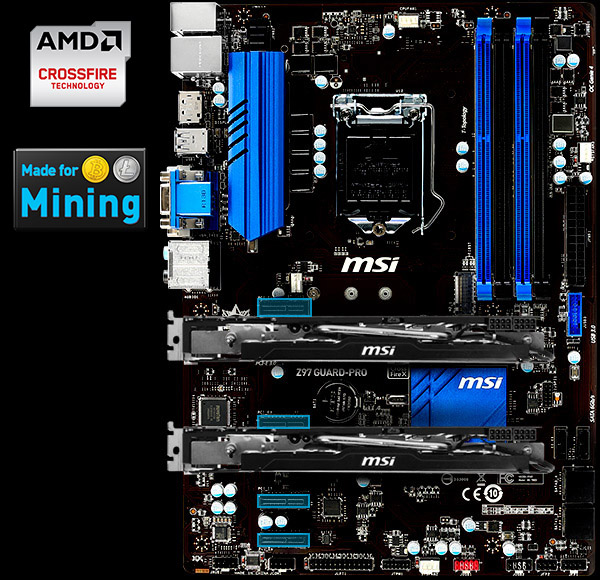

توفر لوحة MSI H97 Guard Pro شقوق PCIeX16 تصلح لتوصيل بطاقتنين رسوميتين من AMD في وضعية CrossFire، كما تتواجد أربعة شوقوق PCIex1 موزعة على مساحة اللوحة مع ترك مسافات مناسبة وبذلك يمكن إستغلالها في توصيل بطاقات رسومية أخرى لأغراض التعدين Mining وإنتاج العملات الرقمية BTC و LTC.

مجموعة إضافات Guard Pro:

بالتأكيد لا يمكننا إغفال الحديث عن مجموعة الإضفات التي سميت اللوحة بإسمها. وتشمل مجموعة Guard Pro عدة إضافات توفر الحماية الازمة لمكونات اللوحة وتعمل كذلك على حفظ وتوفير الطاقة.

فلدينا مثلاً Circuit Protection وهي دائرة توصيل مصممة من MSI لتجنب إرتفاع درجة الحرارة للمعالج وكذلك لحماية منافذ USB باللوحة.

والعضو الثاني بالمجموعة هو ECO Power وهي تسمح بتقليل وخفض مستويات الطاقة المستهلكة من اللوحة، وذلك من خلال غلق المنافذ والشقوق الغير مستغلة عن طريق التطبيق المرفق ECO Center والتي ستوفر في أفضل الحالات 8.4w وهي تمثل 29% تقريباً من قيمة الوات المستهلكة قبل غلق هذه المنافذ. وهذا الأمر لا يعمل فقط على توفير الطاقة المستهلكة من منصة الحاسب بل أيضاً يوفر حماية أكبر من حدوث حالات الماس الكهربائي ويقلل من مستوى التشويش على الإشارة الكهربية.

Military Class 4:

التقنية الشهيرة للشركة والتي تشير إلى نصنيع اللوحات الرئيسية من مواد عالية الجودة تزعم MSI أنها تستخدم في تصنيع الأسلحة العسكرية المتقدمة و قد أصدرت الجيل الجديد من هذه المواد و أطلقت عليها أسم 4 MILITARY CLASS.

HI-C CAP:

وهي عبارة عن مكثفات صغيرة الحجم و لكن عالية الكفاءة جدا و تسمح بكفاءة الطاقة بنسبة 93%.

Dark CAP:

وهي مكثفات مصممة بنواتها المصنوعة من الألومنيوم و عمرها الأفتراضي يتعدى حاجز ال 10 سنوات.

(SUPER FERRITE CHOKE (SFC :

وهي متحكمات طاقة ذات قلب من شبيكة الحديد و تسمح بنفاذية عالية و تعمل عند درجات حرارة أقل 35 درجة و تسمح بمرور تيار كهربي أعلى بسبة 30%.

نظرة أقرب على اللوحة:

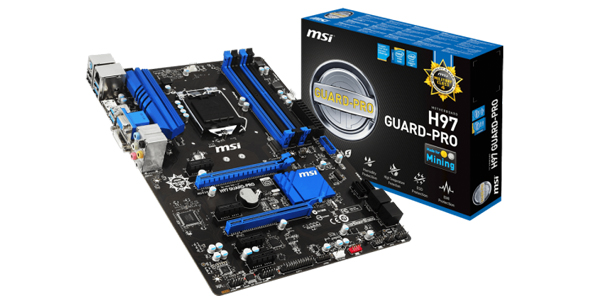

العبوة الخارجية للوحة يغلب في تصميمها اللون الأسود ونرى بالواجهة الأمامية شعار كبير لتقنية Guard Pro وإلى جوارها إسم اللوحة.

نرى كذلك شعار صغير يوضح ميزة اللوحة وملائمتها لإنتاج العملات الرقمية Btc و Ltc وغيرها من العملات من خلال عملية التعدين Mining.

على الجهة الخلفية تفاصيل أكثر حول تقنيات ومزايا اللوحة والتي سبق وأن وضحنا أهمها منذ قليل.

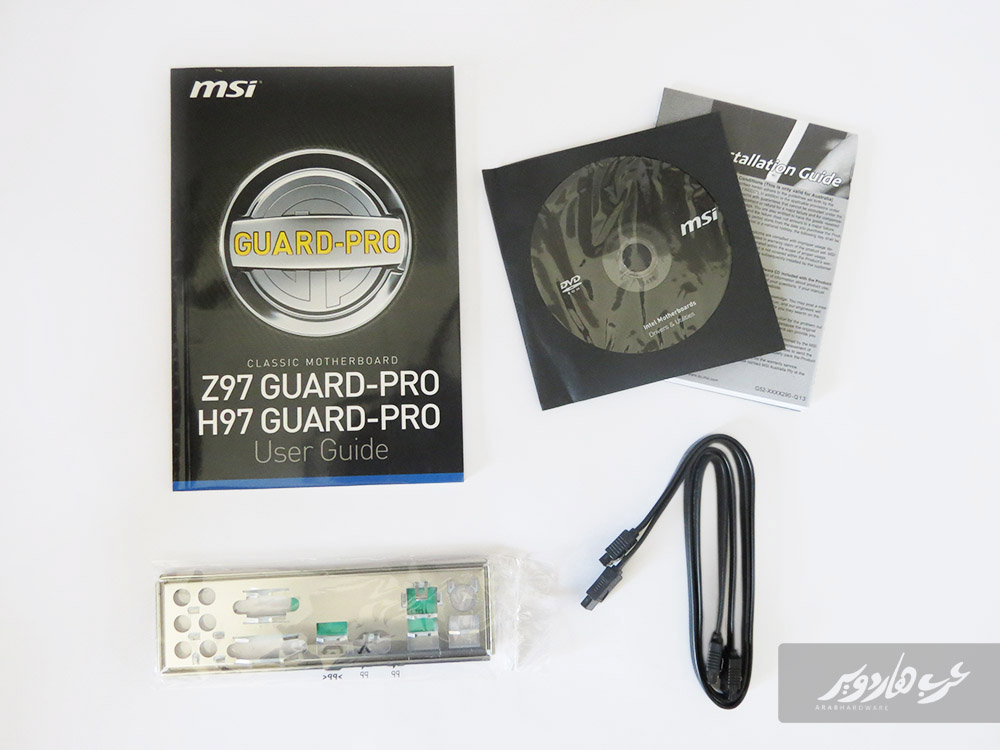

الملحقات القادمة مع اللوحة هي فقط كتيبات الإرشاد وإستطوانة التعريفات وقطعة I/O Panel Shield الخاصة بمنافذ اللوحة الخلفية مع عدد 2 كابل توصيل SATA III، وبالحكم على فئة اللوحة فلا تعتيب على الملحقات القادمة من الشركة وتعد جيدة.

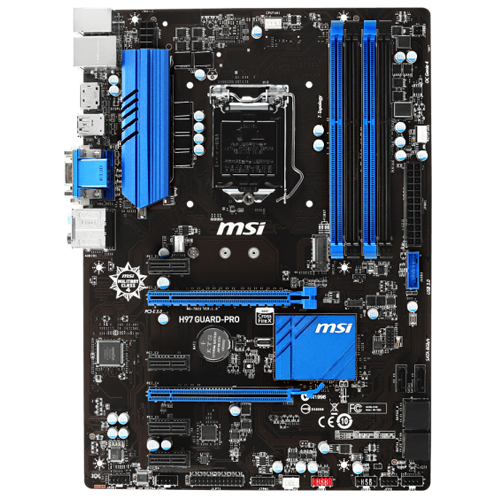

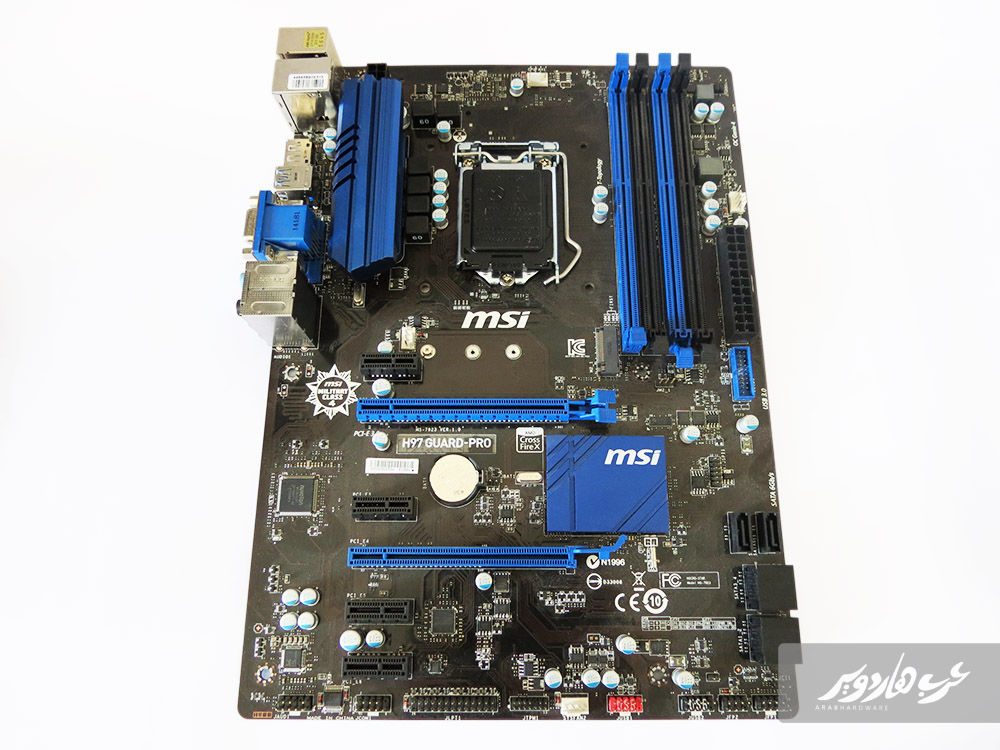

اللوحة كما ذكرنا قادمة بقياس Full ATX وـاتي بتصميم جميل يخلط بين اللونين الأزرق (المفضل لي) والأسود ولكن للأسف لوحة ال PCB قادمة بلون بني داكن وتمنيت لو كانت سوداء تماماً كما في تصميم المكونات التي عليها.

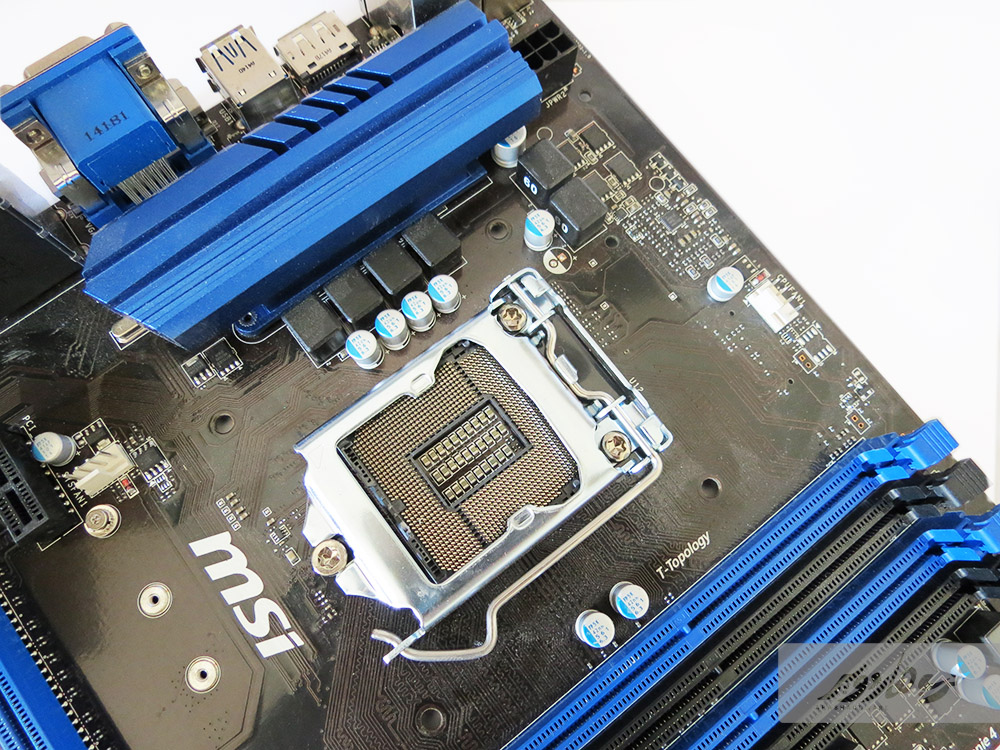

مقبس المعالج LGA 1150 والقابل لحمل نعالجات Intel للجيل الحالي والجيل القادم أيضاً، ونرى كذلك مراحل الطاقة الخاصة بالمعالج وهي 6 مراحل

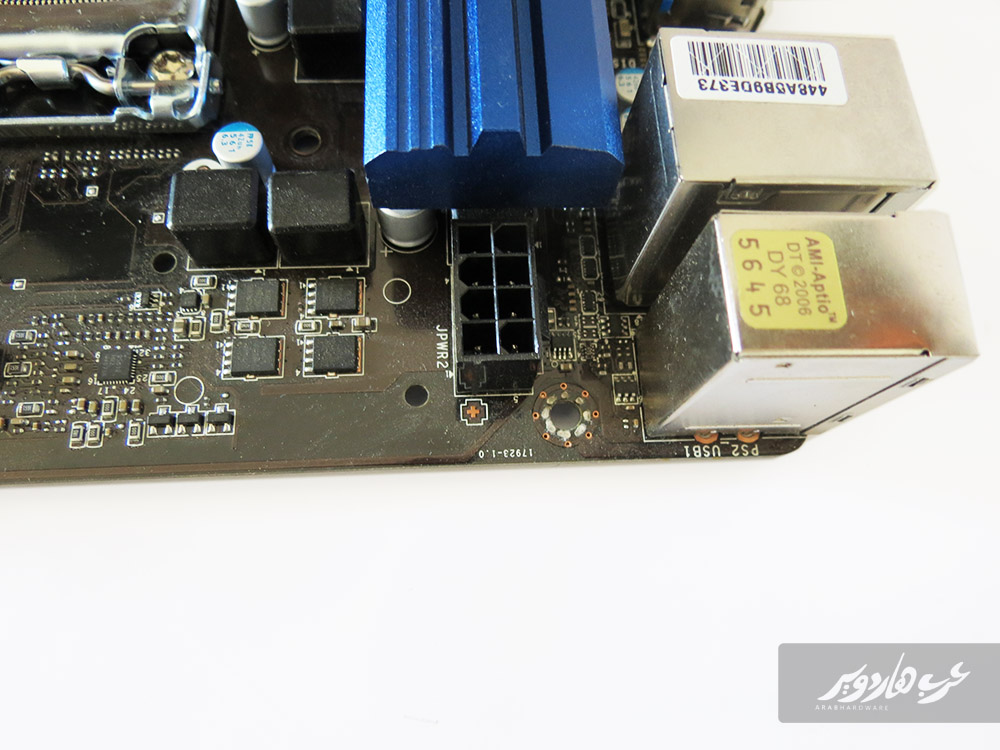

منفذ 8Pin هو اللازم لإمداد المعالج بالطاقة للعمل.

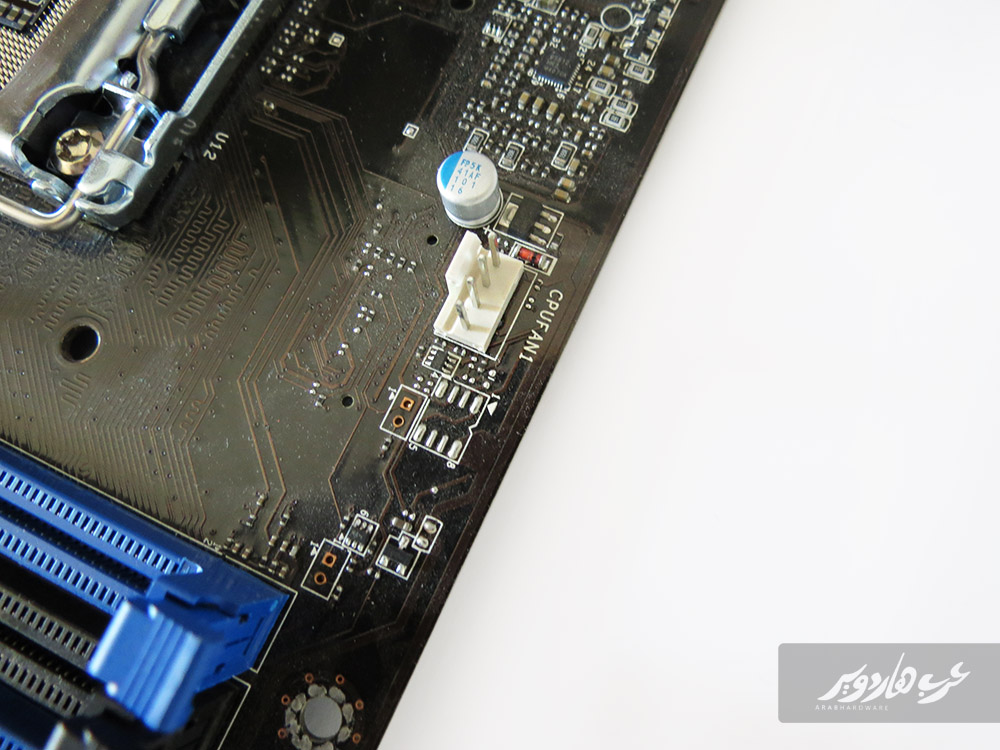

هنا نرى منفذ 4Pin الخاص بمروحة التبريد التابعة لمشتت المعالج

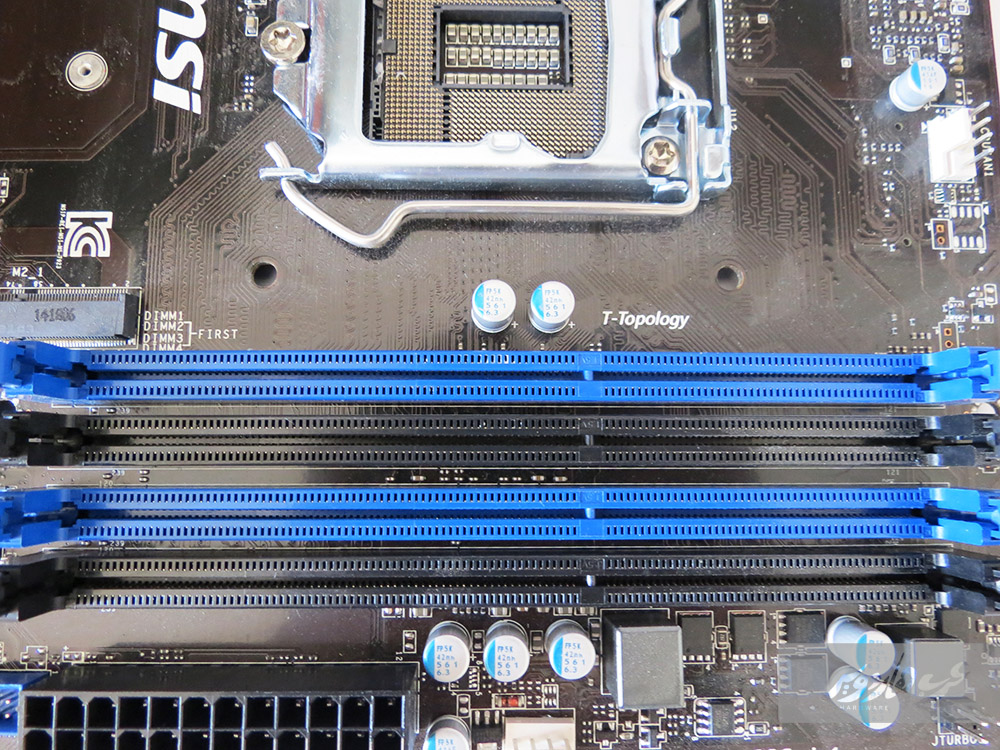

4 شقوق للذاكرة DIMM تدعم حتى 32GB كحجم كلي للذواكر المثبتة وبتردد يصل في أقصاه إلى 1600MHz فقط، وتدعم كل من تقنيات Dual Channel و XMP.

منفذ التوصيل 24Pin لإمداد اللوحة وما عليها من مكونات بالطاقة الضرورية للعمل، وإلى يمينها نجد منفذ توصيل 4Pin لواحدة من مراوح التبريد وعلى اليسار نجد منفذ USB3.0_Header والذي يعطي منفذي توصيل USB3.0 إضافيين بخلاف الموجودة ضمن منافذ اللوحة الخلفية.

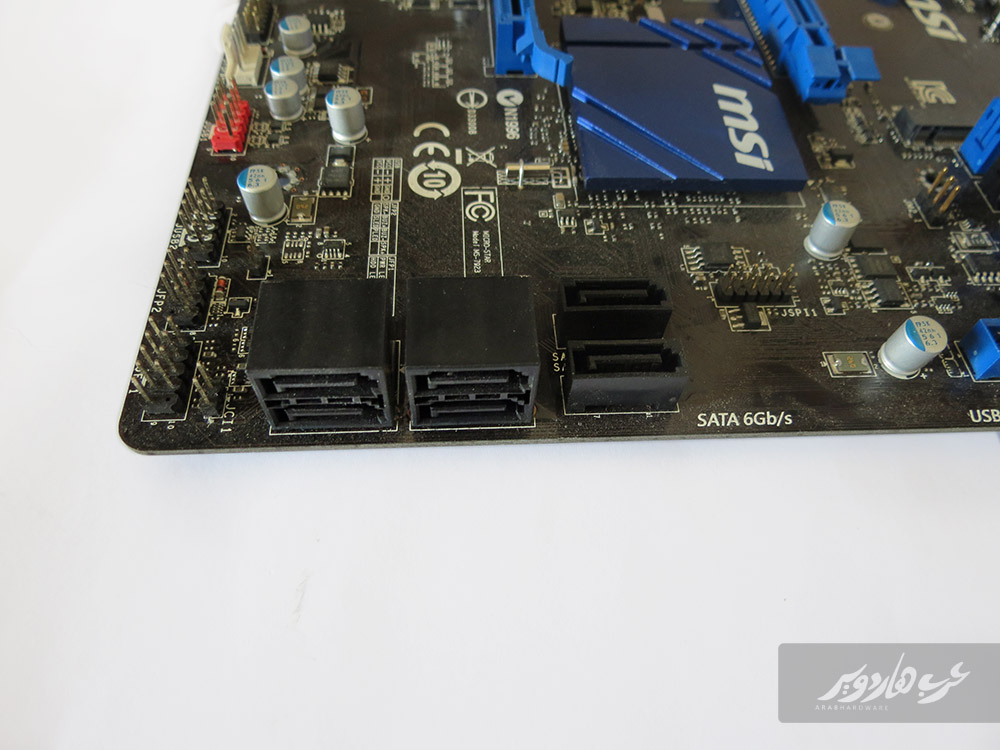

هنا نرى عدد 6 منافذ توصيل SATA III إثنان منهما (SATA 5 و STATA 6 سيتوقفان عن العمل في حال إستخدام منفذ M.2 الموجود على سطح اللوحة وسنسلط عليه عدسة الكاميرا قريباً.

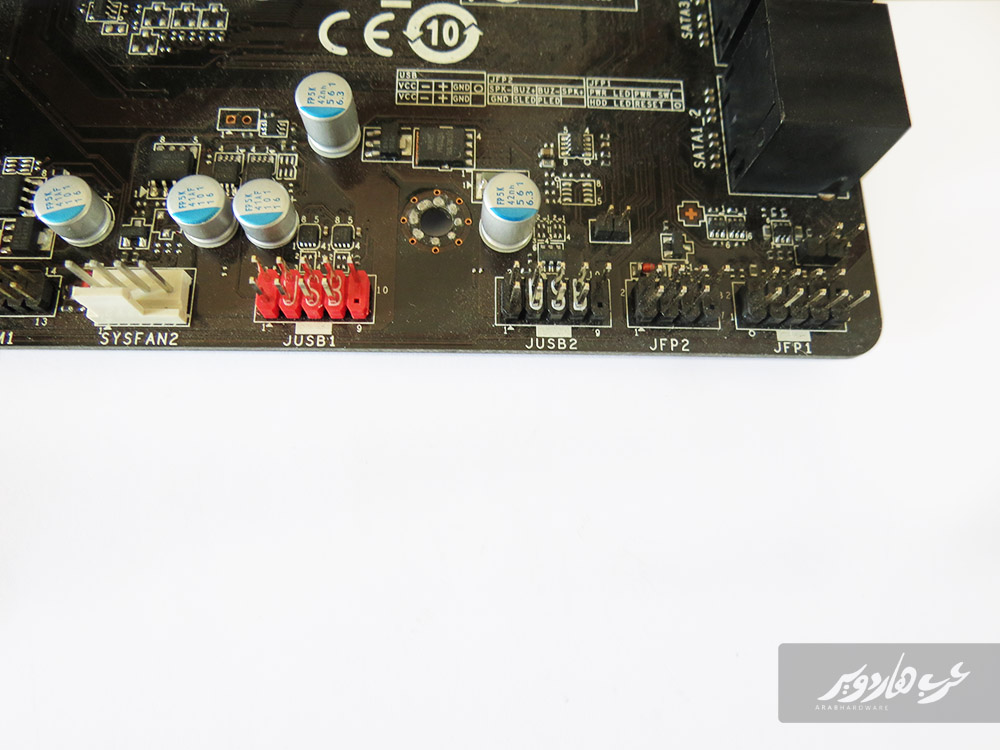

نبدأ هنا مع منافذ التوصيل الأمامية وأزرار التشغيل لصندوق الحاسب وبعده نجد منفذي توصيل USB2.0_Header والتي تستعطي في المجمل 4 منافذ توصيل USB2.0 عند إستخدام قطعة التوصيلالمناسبة، وأخيراً لدينا منفذ أخر لمراوح التبريد 4Pin.

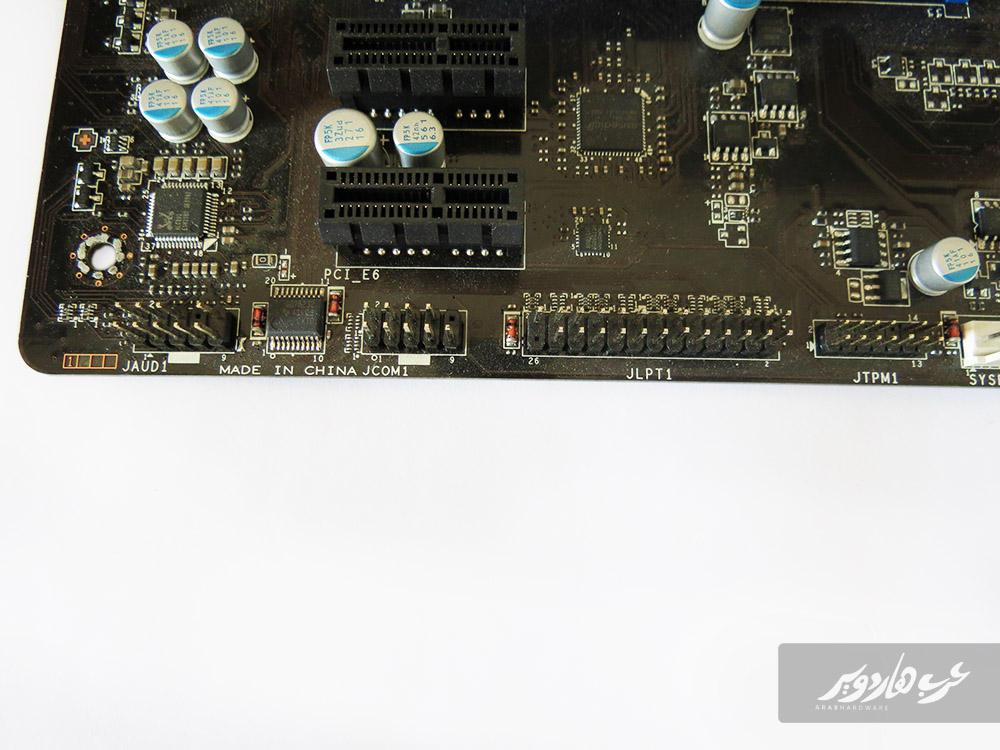

منافذ أخرى على سطح اللوحة مثل ممنافذ TPM, LPT و COM، وعلى اليسار تماماً نجد منفذ التوصيل Audio لتشغيل منافذ الصوت والميكروفون الأمامية بصندوق الحاسب.

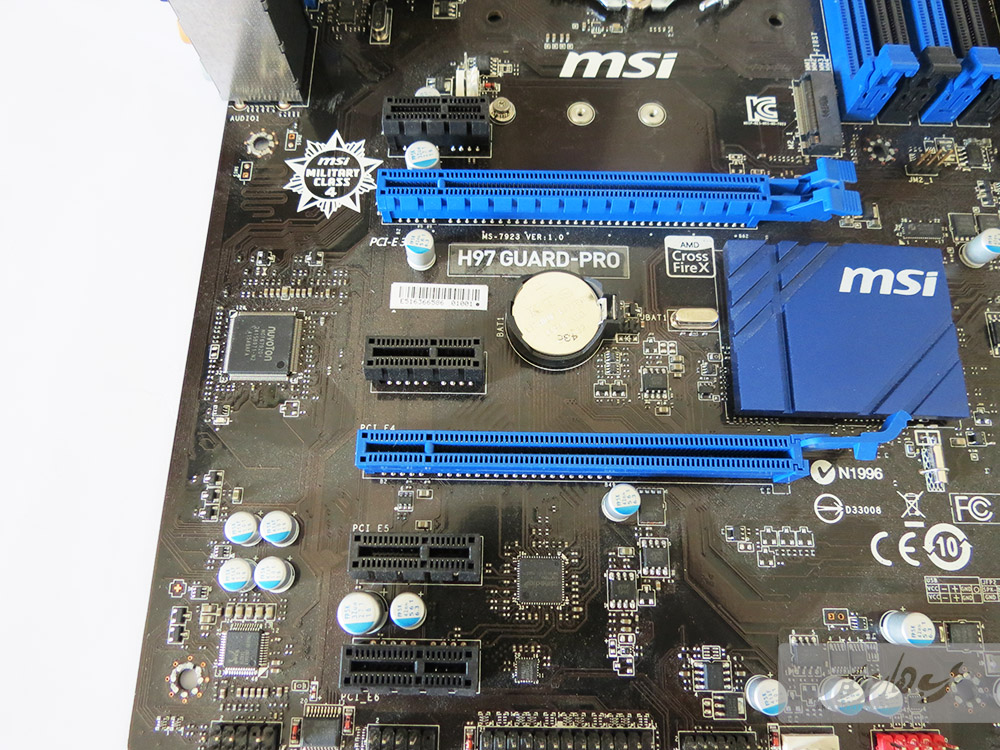

شقوق التوصيل PCI الموجودة باللوحة عبارة عن شقي توصيل PCIEx16 يمكن إستخادمهما لتوصيل بطاقتين رسوميتين من AMD في وضعية CrossFire، ونرى كذلك أربعة شقوق توصيل PCIEx1 والتي تصلح للعديد من بطاقات الصوت والشبكة التي تستخدم نفس واجهة التوصيل أو من الممكن الإستماع إلى MSI وإستخدامها لأنتاج العملات الرقمية BTC و LTC إن كنت تبحث عن لوحة رئيسية لهذا الغرض.

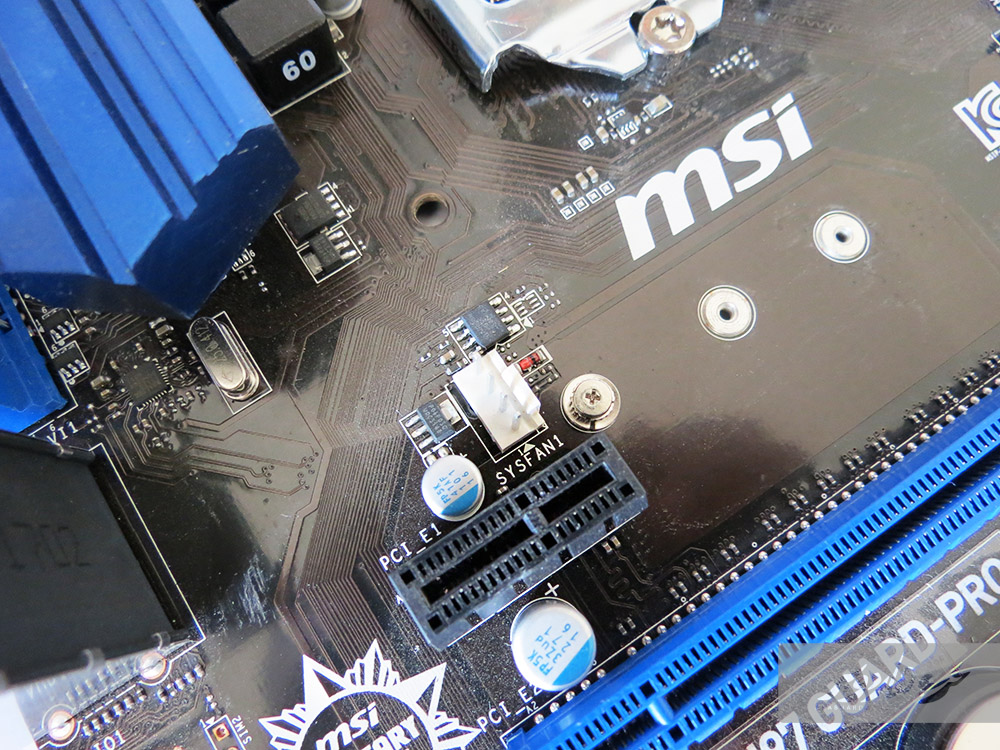

المنفذ الرابع لمراوح التبريد والقادم كذلك على شاكلة 4Pin، وهي ميزة هامة في الحقيقة للوحة في مثل فئتها.

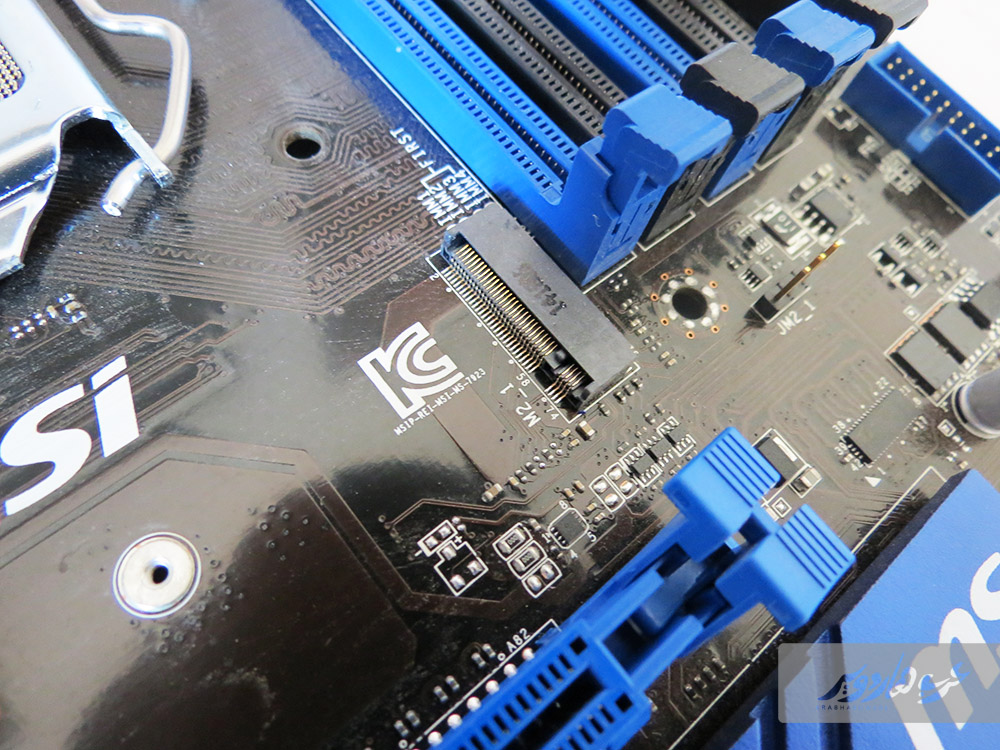

منفذ M.2 الخاص بتثبيت أقراص التخزين SSD القادمة بنفس واجهة التوصيل، وكما ذكرنا في حال إستخدامك لهذا المنفذ فستضطر إلى إستغنائك عن منفذين من منافذ STATA III باللوحة.

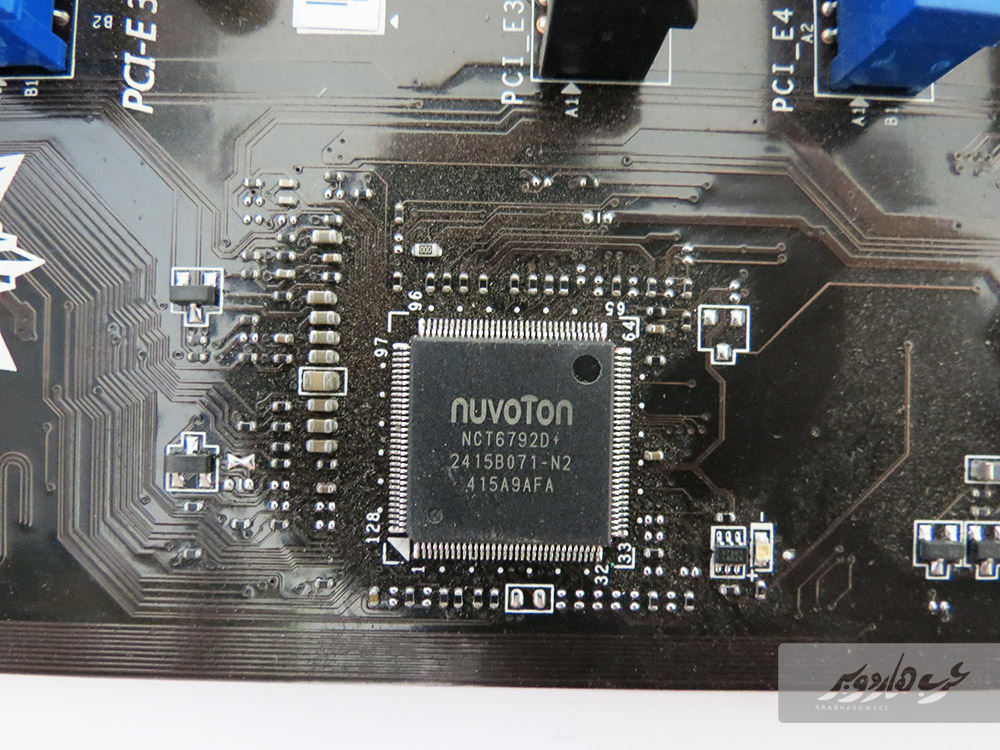

رقاقة Nuvoton الحاملة للرمز الكودي NCT6792D وهي من أحدث الرقاقات المستخدمة في مراقبة درجات الحرارة وقيم الفولتية وتتحكم كذلك في مراوح التبريد ومنفذ PS2.

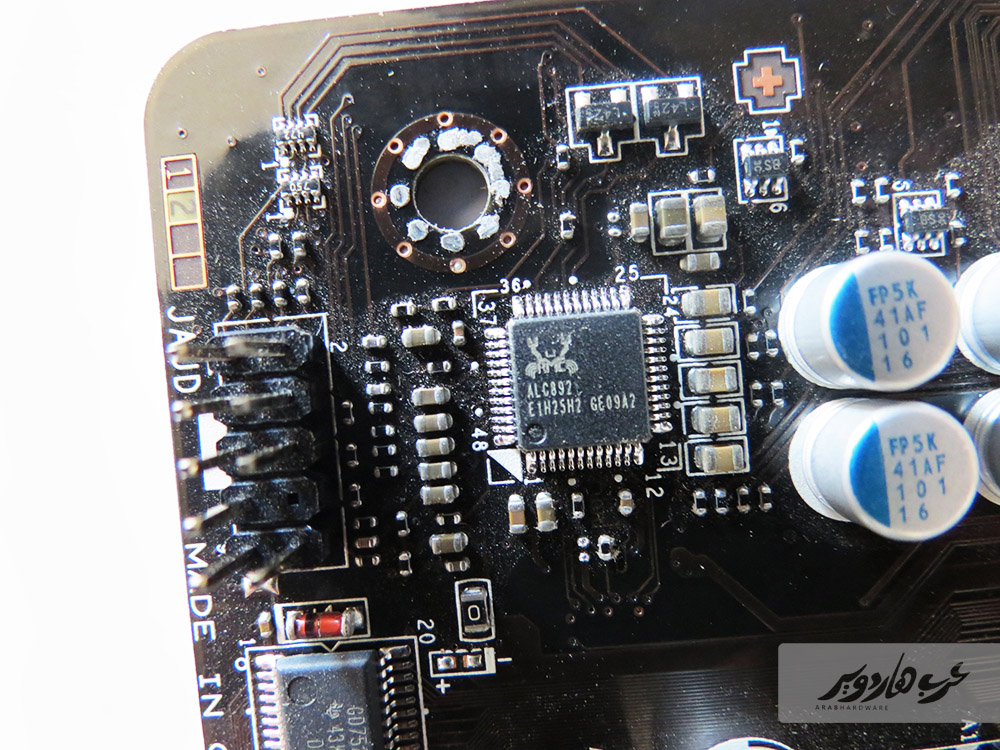

رقاقة التحكم في بطاقة الصوت وهي من Realtek وتحمل الرمز ALC892 وهي واحدة من أشهر المتجكمات المستخدمة مع اللوحات الرئيسية من الفئة المتوسطة والإقتصادية.

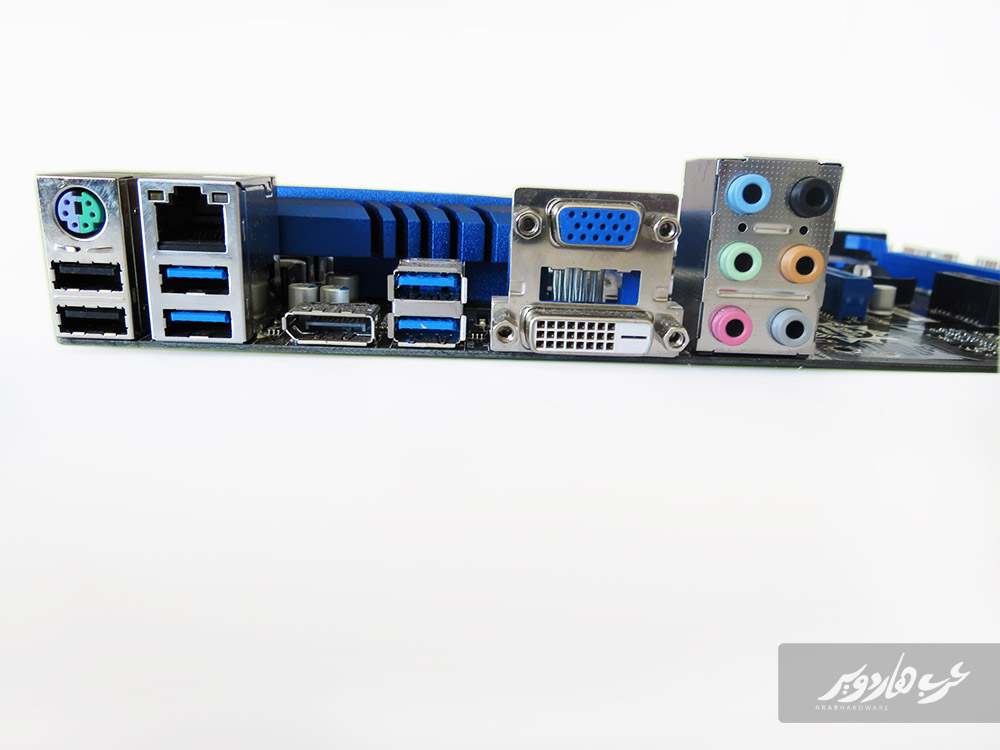

منافذ اللوحة الخلفية تبدأ بمنفذ PS2 مع منفذي توصيل USB2.0 وإلى جوارها منفذين USB3.0 يعتليها منفذ الشبكة RJ-45، بعد ذلك نرى منافذ العرض وهي Display Port و D-sub وكذلك DVI ويتوسطها منفذين أخرين من منافذ التوصيل USB3.0. وأخيراً نرى منافذ الصوت والميكروفون والتي تقدم دعم كامل لوضعيات الصوت المحيطي 7.1 Channel. المؤسف هنا أنني لا أرى منفذ العرض HDMI وهو من أشهر المنافذ التي تستخدم حالياً وكان الأجدر تواجده بدلاً من منفذ Display Port.

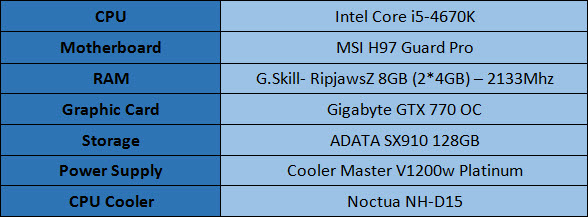

منصة الإختبار:

منهجية الإختبار:

تم إختبار اللوحة بإستخدام المعالج Core i5-4670K مع ذواكر G.Skill Ripjaws بتردد 2133Mhz، ولكن وللأسف فشرائح Intel H97 تدعم ترددات الذاكرة حتى 1600mHz فقط بحد أقصى، لذا سنلاحظ أحياناً الإختلاف الكبير بين أداء لوحة اليوم وباقي اللوحات الحاملة لشريحة Z97 والتي تم إختبارها سابقاً على نفس الذواكر ولكن بترددها الكامل 2133MHz.

أما بخصوص كسر السرعة فلوحة MSI H97 Guard Pro لا توفر هذه القدرة إطلاقاً ولم نتمكن سوى من تثبيت تردد المعالج عند أقصى قيمة له وهي 3.8GHz، وهي للأسف علامة سلبية للوحة اليوم خصوصاً وأننا تعاملنا سابقاً مع لوحة H97 من ASRock ووفرت حينها قدرة رائعة على كسر السرعة للمعالج ووصلنا معها إلى تردد 4.9GHz.

نتائج الإختبار:

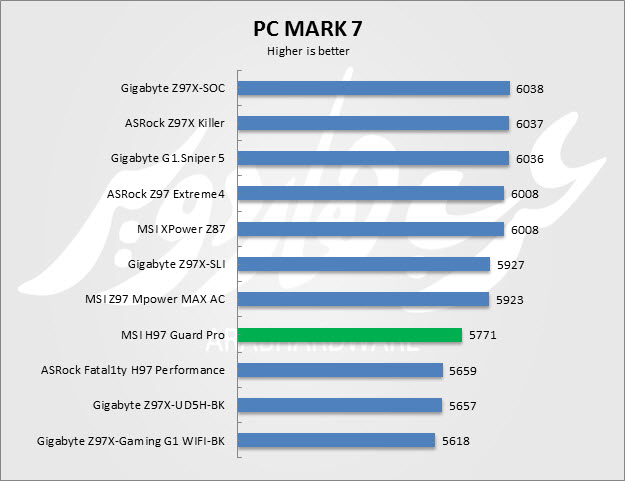

PC MARK 7:

هذا الاختبار, يقوم باختبار قوة التجميعة بشكل عام في عدة جوانب. يجمع مهام متنوعة, مثل مشاهدة الفيديو و تعديل الصور و تصفح الانترنت بالإضافة إلى عرض DirectX 9.0c. بالنسبة إلى أداء الجهاز العام, يعتبر هذا الاختبار من أهمها و أدقها لشموليته

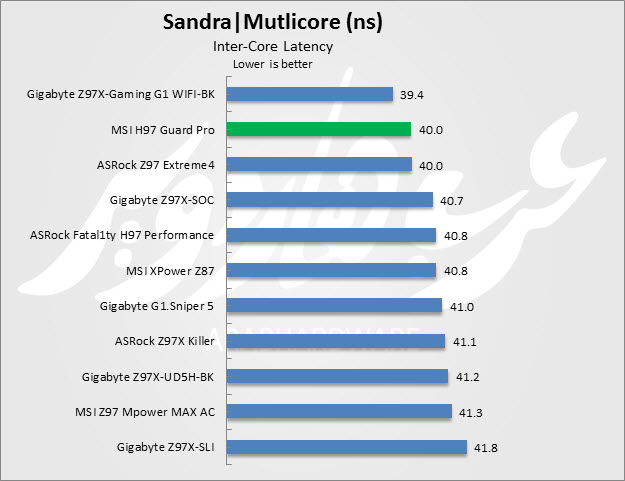

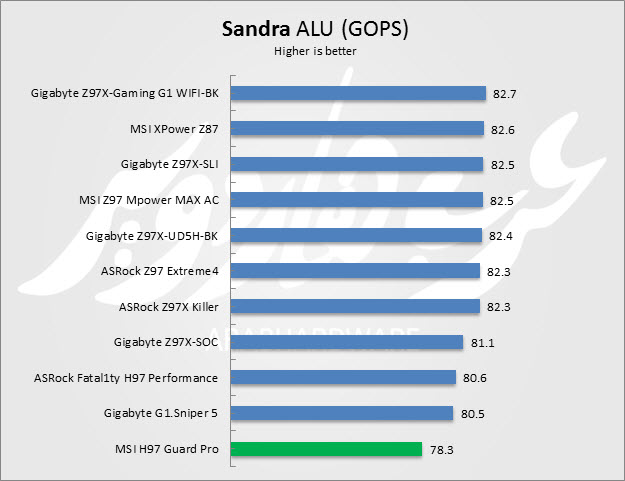

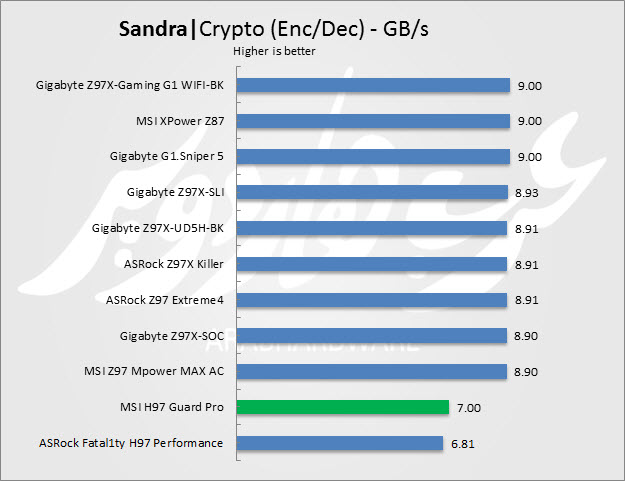

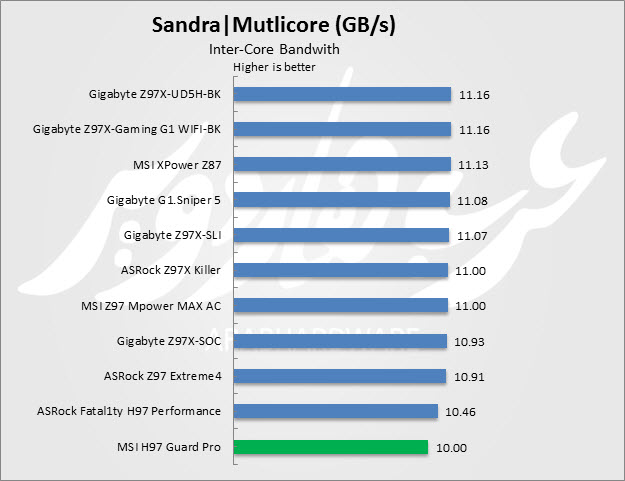

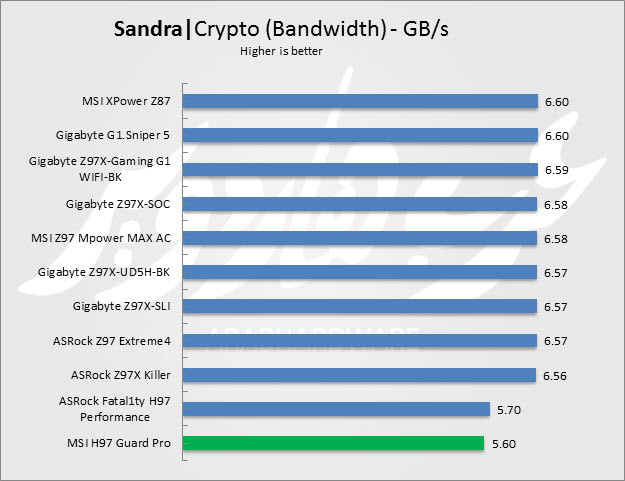

SiSoftware Sandra 2014 :

Sandra هو برنامج يحتوي الكثير من الاختبارات لمختلف الجوانب, من المعالجة إلى الـ Multimedia و التعامل مع أجهزة الهواتف الذكية. اختبار ALU يقيس قوة المعالجة المنطقية, Cryptography يقيس قوة المعالج في التشفير و فكه, و Multicore Efficiency لقياس الـ bandwidth بين أنوية المعالج و مدى فعالية الأنوية في تعاملها مع بعضها.

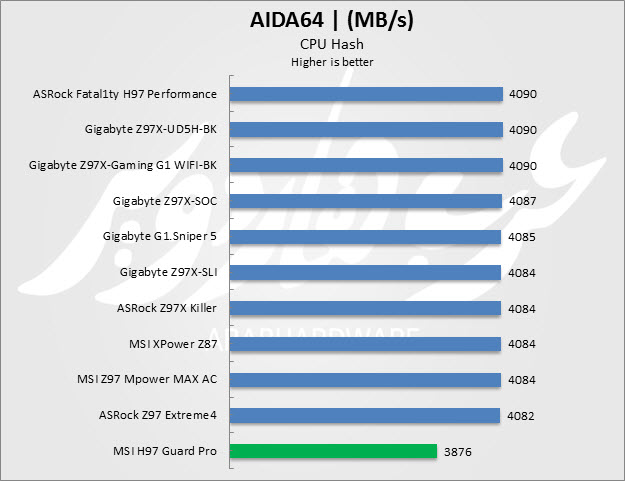

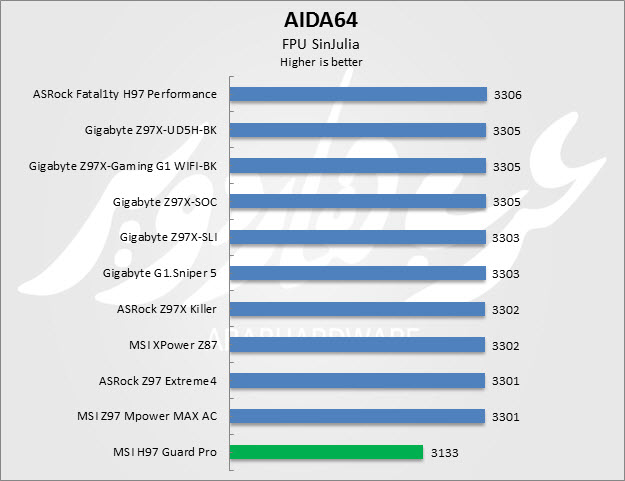

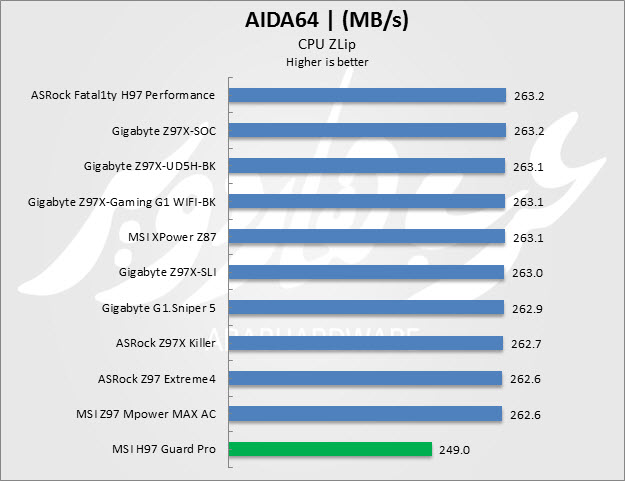

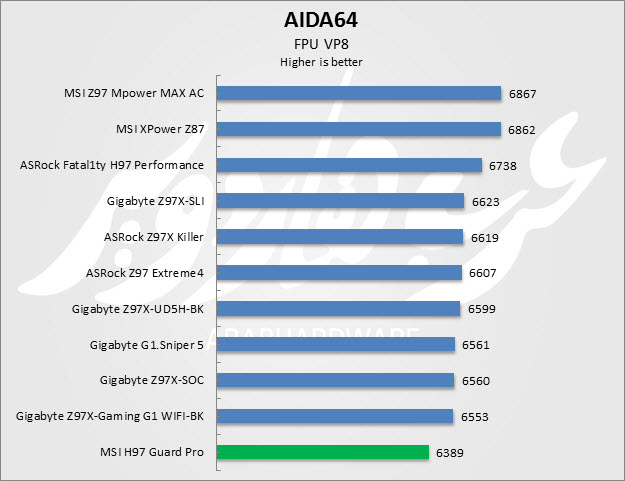

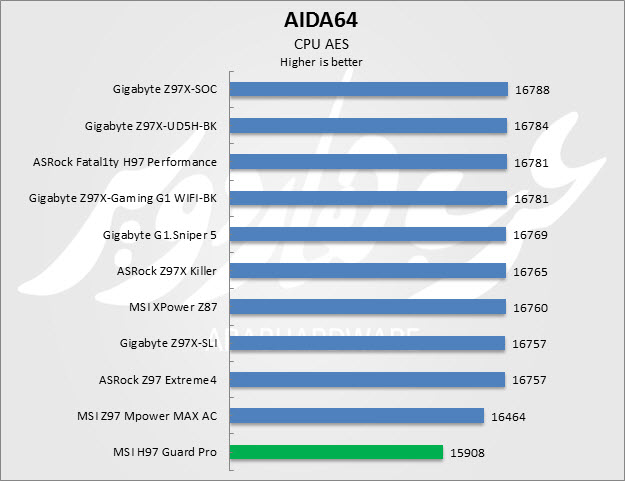

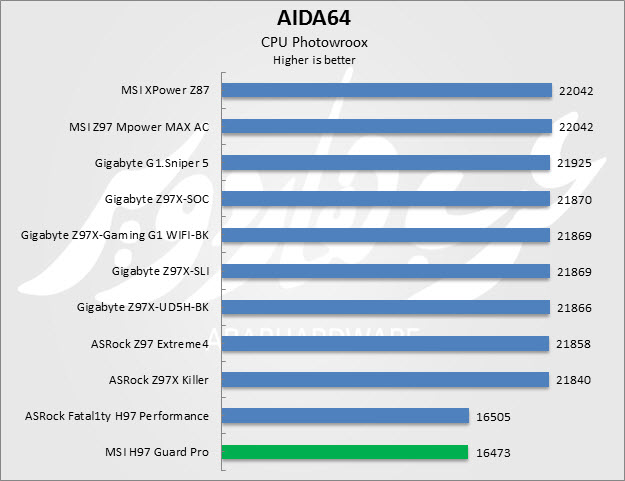

AIDA64 Extreme Edition:

البرنامج الذي لا يترك شاردة و لا واردة عن جهازك إلا أحاط بها علماً و وضع تقرير شامل بين يديك. بل يتخطى ذلك و يقدم للمستخدم أدوات فريدة لتقييم جهازه و قياس الأداء من خلال مجموعة من الاختبارات التي تشمل اختبارات للمعالج, الذاكرة, وسائط التخزين. يتميز البرنامج بالدقة في الاختبارات, و يتعدى ذلك بوجود قاعدة بيانات بها مجموعة من النتائج التي تم تخزينها مسبقاً حتى يسهّل عليك المقارنة مع الأنظمة الأخرى. البرنامج يحتوي على أدوات لتحليل مكونات الجهاز و تقديم تقرير شامل عنها, كما يوجد قسم خاص لعرض درجات الحرارة و الفولت لكل مكون من المكونات. تقريباً كل هذه الاختبارات داعمة لخيوط المعالجة المتعددة Hyperthreading, كما أنها داعمة للأنظمة متعددة المعالجات.

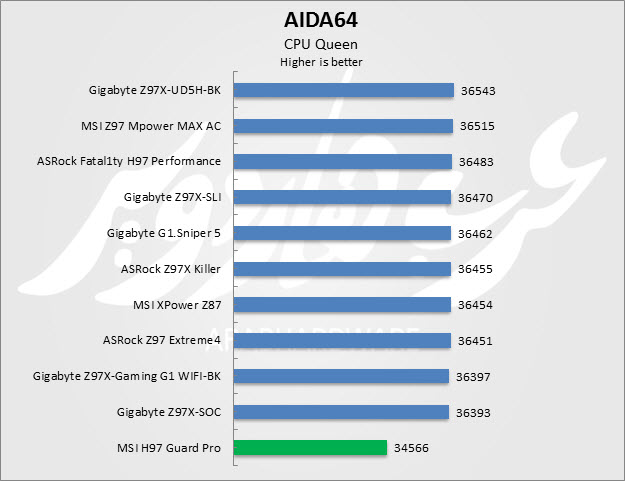

CPU Queen

لعل من أشهر الحركات فى لعبة الشطرنج هى مشكلة Queens Problem فى حالة ترقية كل عسكر الجيش إلى رتبة الملكة او Queen بالإنجليزية, فى تلك الحالة تتعقد اللعبة جدا نظرا لمرونة الملكة فى التحرك فى كل اتجاه ممكن فى اللعبة!. يقيس هذا الاختبار قدرات المعالج على التنبوء بكل حركة ممكنة وهنا مبنية على وجود 10 ملكات سويا فى نفس رقعة اللعبة, مع كل التنبؤات الممكنة والاحتمالات القائمة. هذا الاختبار تحديدا يقيس قدرات المعالج على التوقع ومحاكاة اللعبة قدر الامكان, فلو افترضنا أن وجود معالجين مختلفين بنفس التردد سوياً, فالمعالج صاحب التقنيات الأكثر تعقيدا فى المعالجة هو صاحب أقل نسبة خطأ وبتالى يحصل على نقاط أكثر فى نتيجة الاختبار, فالمعالجة تتم من خلال Pipelines كلما قلت دوراتها قلت نسبة الخطا, فمثلاً مع معالجين مختلفين من إنتل والغاء خاصية ال HT, نجد معالج ب 20 Pipeline يتفوق على معالج ب 30 Pipeline مثلاً, يقيس هذا الاختبار قدرات المتغيرات على شكل Integer وليست Float باستخدام خوارزميات MMX, SSE2

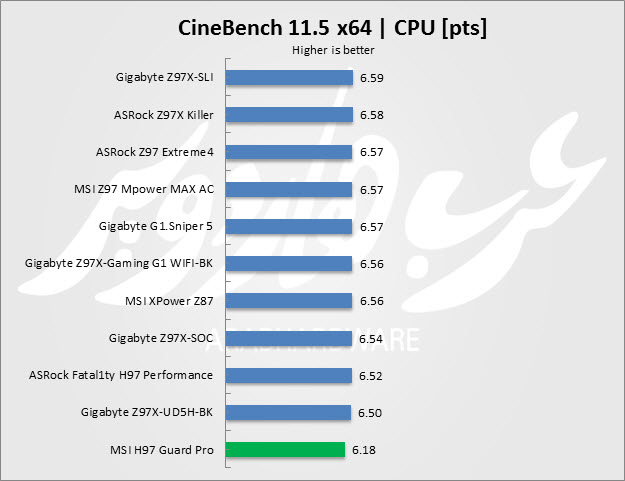

CineBench 11.5:

اختبار من صانعي Cimena 4D للرسم ثلاثي الأبعاد وهو الإصدار الأحدث من البرنامج الذي يستغل كافة موارد المعالجة في الحاسوب لعرض "Render" مشهد ثلاثيّ الأبعاد و هو ما يعمل على الضغط بشدة على المعالج. يستطيع البرنامج التعامل مع 64 خيط من خيوط المعالجة Thread. المشهد الذي يتم تقديمه يحتوي على أكثر من ألفيّ وحدة, و الذين بدورهم يحتوون على ما يقارب ثلاثمائة ألف مضلع. كما يتم تطبيق العديد من المؤثرات على المشهد مثل تغيير الإضاءة و الظلال و تنعيم الحواف Antialiasing ثم يتم عرض النتائج على هيئة نقاط

CineBench R15:

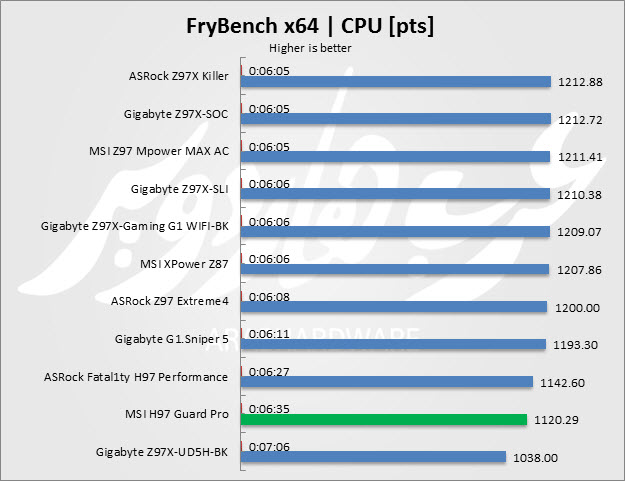

Fryrender Bench:

عندما نقول أن هذا البرنامج معتمد على محرك Fryrender فإن أول ما يتبادر لذهن القارئ هو: "سأتخطى هذا الاختبار, فهو يهم المصممين فقط, و ليس أنا". إلا أن هذا الاختبار تحديداً يجب أن يكون محل اهتمام كثيرين؛ حيث أن البرنامج هو واحد من أثقل البرامج و أشدها ضغطاً على المعالج المركزيّ فهو لا يترك جزءاً صغيراً من أنوية المعالج دون استغلال قوتها بشكل كامل, يستنزف المعالج المركزيّ بشكل قد لا يفعله برنامج آخر في نفس المجال. اعتمدنا على البرنامج في تقديم تصور حقيقيّ لكمية الطاقة الحاسوبية التي يستطيع الجهاز تقديمها.

Super-PI:

هو برنامج حسابي, يقوم بحساب عدد Pi بعدد الخانات التي تحددها (3.1415... ) ثم يعطي الوقت المستغرق في تلك الحسب

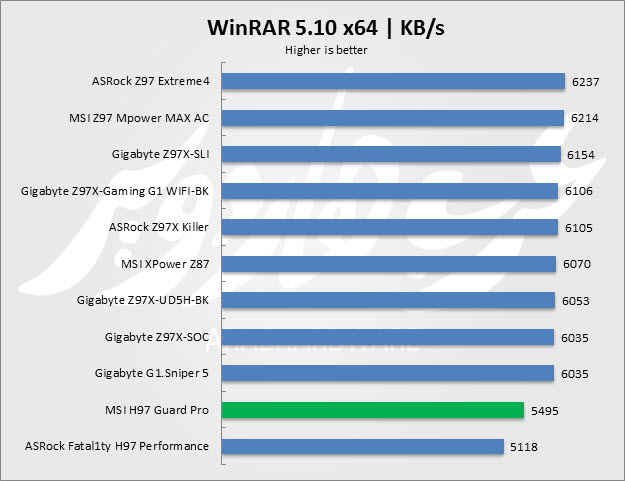

WinRAR:

برنامج فك الضغط الشهير. المميز في البرنامج أنه لا يعتمد على سرعة القرص الصلب عند إجراء الاختبارات مما يجعله وسيلة جيدة لاختبار أداء المعالجات و الذاكرة و اللوحات الأم. يقوم البرنامج بضغط بيانات عشوائية يتم تحميلها على الذاكرة RAM مما يجعله مختلف بشكل أو بآخر عن برامج الاختبارات النظرية. إلا أنه على الجانب الآخر لا يمكن اعتباره مقياس لأداء الجهاز على البيانات الحقيقية حيث أن البيانات التي يتم توليدها عشوائياً قد تكون مختلفة عن البيانات التي يتعامل معها المستخدم.

7-Zip:

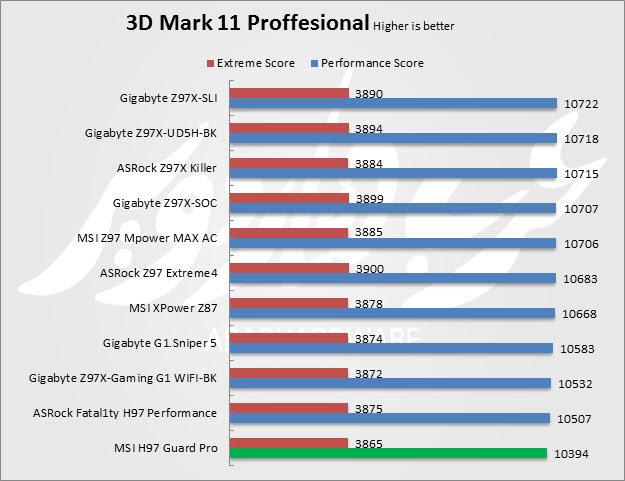

3DMark 11 Professional:

أحد أفراد عائلة Futuremark, خليفة 3DMark Vantage و الفرق أن الإصدار الجديد موجه خصيصاً للمنصات الداعمة لمكتبة DirectX-11, قامت الشركة بإلغاء الدعم لمحرك nVidia Physx, اختبارات 3DMark تركز على الألعاب و رسومياتها الثقيلة, و تجري بعض الاختبارات على المعالج. 3DMark 11 أحدث من Vantage, و اختباراته أثقل

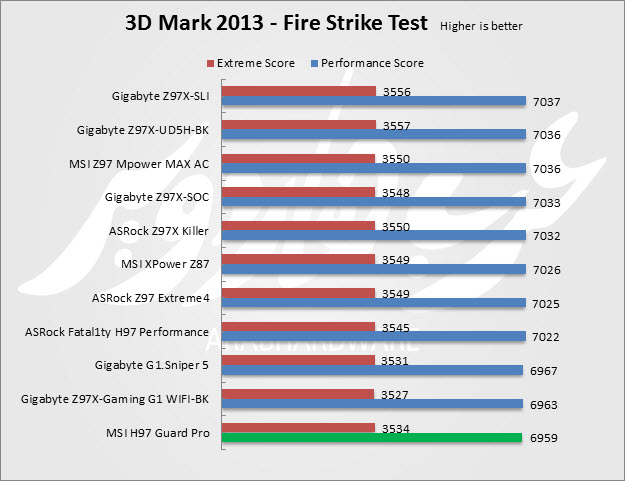

3D Mark 2013-Fire Strike:

أداة Futermark الجديدة الخاصة بإختبار الرسوميات، يأتي بخيارات متعددة وإختبرات أثقل من من سابقه 3D Mark 11. الأداة تتيح لك ثلاث مستويات من الإختبارات كل مستوى مخصص لفئة معينة من أجهزة الحاسب، فتبدأ من الإختبار الأول Ice Storm الموجه للأجهزة اللوحية الصغيرة وكذلك أجهزة الحاسب الضعيفة، ويليه إختبار Cloud Gate لأجهز ال Notebook وأجهزة الحاسب متوسطة الأدآء، وأخيرا ً إختبار Fire Strike الموجه لمنصات الفئة العليا لأجهزة الحاسب.

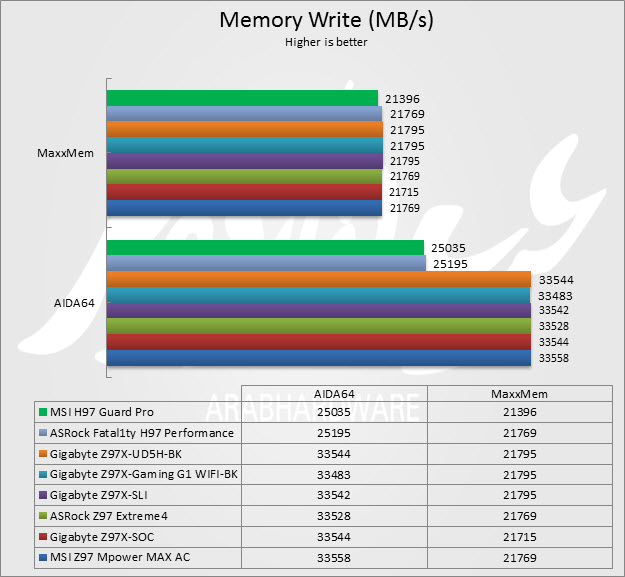

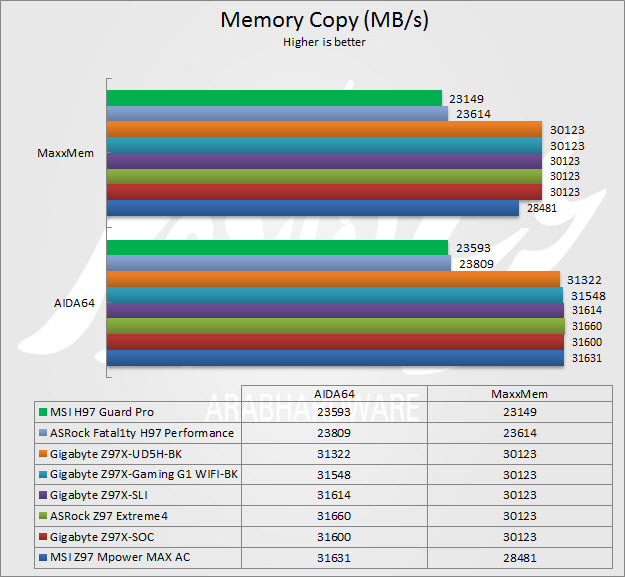

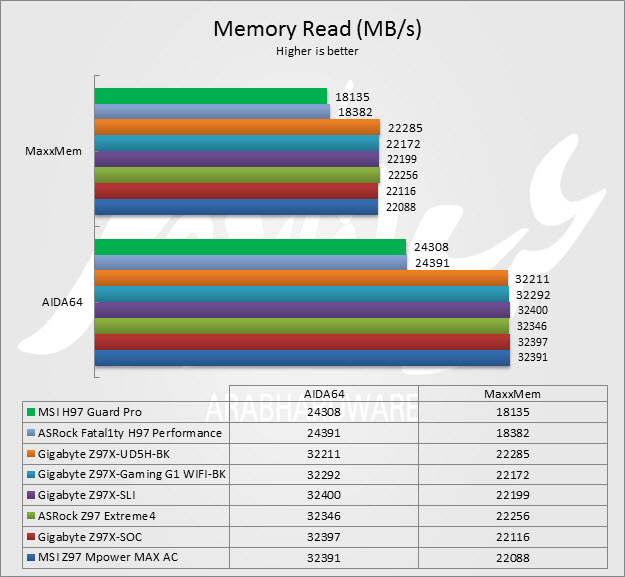

Memory Tests:

الخاتمة والتقييم:

يمكنني القول بأن لوحة اليوم H97 Guard Pro من MSI أدت ما عليها تماماً كلوحة رئيسية إقتصادية وداعمة لجيل المعالجات الجديد من Intel، وستقدم اللوحة كل ما تحتاجه إن كنت أحد المستخدمين العاديين لمنصات الحاسب ولا تبحث سوى عن لوحة رئيسية ملائمة لمعالجات الجيل الحالي وتحمل عليها باقي مكونات حاسبك. ومع قدومها برقاقة H97 فأنت في معزل تماماً عن أي أفكار تخص عمليات كسر السرعة...فالذواكر ستتوقف عند تردد 1600MHz وخيارات كسر السرعة باللوحة غير مفعلة على الإطلاق، لذا لا تحاول التفكير في هذا الأمر طالما أنك أحد ملاك هذه اللوحة.

ومن ناحية الإضافات والتقنيات فلا جديد نراه هنا مع MSI وجميع التقنيات الموجودة نراها بالفعل في معظم لوحات الشركة وتحديداً الفئة العليا منها، ولكن مع فئة مثل لوحات Classic فهذه المجموعة من الإضافات تتحول إلى مزايا هامة تفيد المستخدم مثل مجموعة Guard Pro وكذلك Military Class 4، وطبعاً لا ننسى ميزة اللوحة الكبيرة إن كنت أحد المستمرين في القيام بأعمال التعدين Mining وإستخراج العملات الرقمية...فهنا لوحة MSI H97 Guard Pro تقدم حلاً رائعاً مع 6 شقوق PCIe قابلة للإستعمال.

حسناً...حتى الأن الأمور تسير كما نريد، فنحن نتحدث عن لوحة لفئة الوسط من المستخدمين بإمكانيات ومزايا مناسبة وملائمة للغرض التي صممت من أجله وللفئة الموجهه إليها، ولكن المعادلة لم تكتمل بعد حتى نلقي نظرة على السعر الخاص باللوحة والذي يصل إلى 100$ تقريباً على المتاجر Amazon و Newegg. السعر ليس سيئاً بالتأكيد ولكن تمنيت لو أنه أقل من ذلك بـ10$ أخرى على الأقل، فالمنافسة في هذه الفئة السعرية ليست في صالح لوحة اليوم على الإطلاق، فلدينا مثلاً لوحة ASRock H97 Fatal1ty والتي تعاملنا معها في مراجعة سابقة وهي قادمة بمزايا أكثر بكثير وقدرة ممتازة على كسر المعالجات وسعرها أزيد ب10$ فقط عن سعر لوحة MSI H97 Guard Pro وكذلك الأمر بالنسبة لشركات أخرى منافسة، لذا كان من اللأفضل توفير اللوحة بسعر أقل من ذلك لتزداد الفجوة بينها وبين لوحات أخرى تتفوق في المزيا وقدرات التشغيل.

وعلى ذلك فإمتلاك لوحة مثل MSI H97 Guard Pro هو قرار لا بأس كمستخدم عادي لأجهزة الحاسب ، ولكن إن إمتلكت القدرة على زيادة الميزانية قليلاً فلا تردد في البحث عن خيارات أخرى بقدرات ومزايا أفضل.

الأداء: 7/10

السعر: 8/10

مميزات وتقنيات: 7/10

كسر السرعة: 5/10

ملحقات اللوحة: 7.5/10

التقييم النهائي: 6.9/10
