لوحة أخرى حاملة لشريحة Z77 تصل لمعملنا. هذه المرة اللوحة قادمة من شركة MSI إحدى كبرى شركات تصنيع اللوحات الرئيسية والبطاقات الرسومية. اللوحة تأتي بمقبس LGA 1155 الداعم للجيلين الثاني والثالث لمعاجات Intel Core-iX، اللوحة تأتي بالعديد من التقنيات المميزة سنتحدث عن أبرزها خلال السطور القادمة.


 سنضع لوحة اليوم أولا ً في منافسة أمام عمالقة هذا الجيل من لوحات حاملة لنفس الشريحة، كلوحات Gigabyte UD5H و ASUS Maximus، وثانيا ً نضعها في مواجهة مباشرة أمام عبقرية Gigabyte التي راجعناها مؤخرا ً وهي لوحة Gigabyte Z77X-UP7.

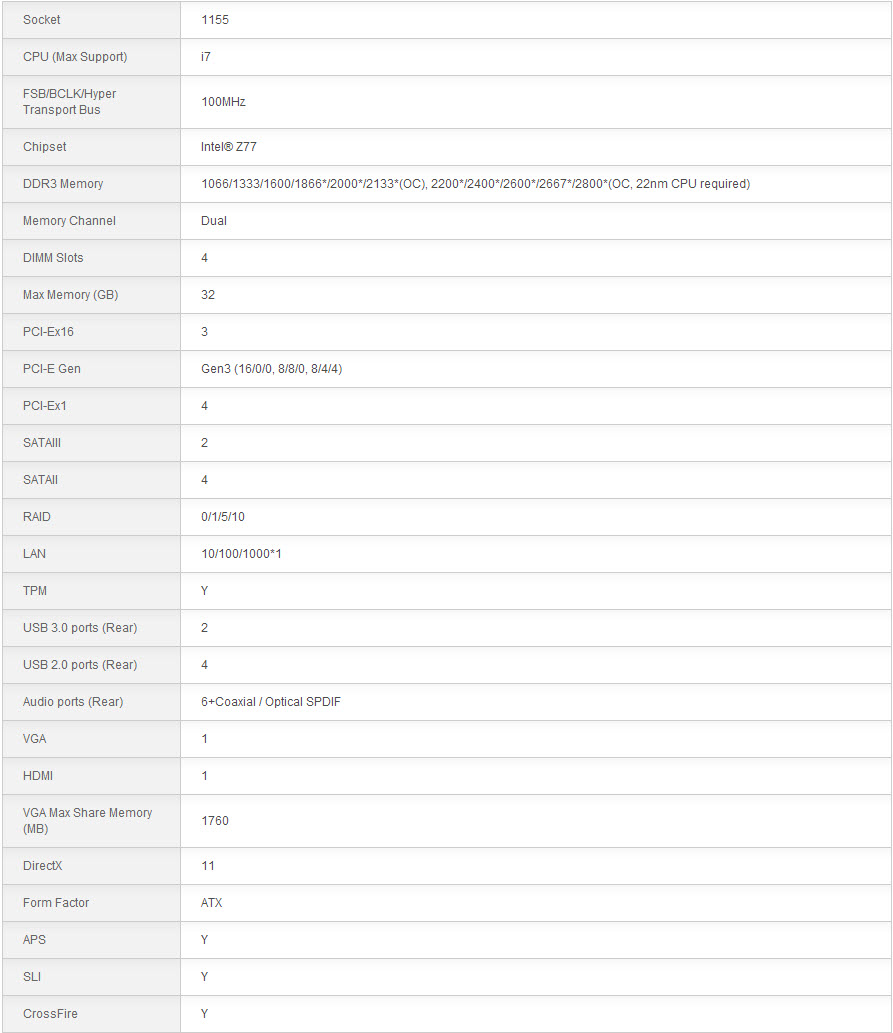

مواصفات اللوحة:


تقنيات اللوحة:


Military Class III


التقنية متشابهة إلى حد كبير مع تقنية UltraDurable الخاصة بجيجابيت، فلقد قامت MSI بزيادة قدرة التحمل لدى لوحاتها من خلال إدخال متحكمات طاقة جديدة أطلقت عليها Super Ferrite Chokes أو إختصارا ً (SFC)، وهذه المتحكمات تعمل بكفاءة أفضل بنسبة 10% عن المتحكمات العادية كما أن قدرة إستيعابها للطاقة أعلى بنسبة 30%، وهذا يصل بنا إلى كسر سرعة أفضل وأكثر إستقرارا ً.
التقنية أيضا ً تشمل مكثقات صلبة جديدة ذات عمر إفتراضي أطول، ويوضح الموقع الرسمي لشركة MSI بأن هذه المكثفات يمكنها العمل لمدة 12 عاماً في حالة التحميل الشديد..أما في حالة الإستخدام العادي فقد تستمر لمدة 30 عاما ً. وهذا يعطي عمر إفتراضي أطول للوحة بشكل عام


OC Genie II





تقنية مميزة قدمتها MSI، فتقنية OC Genie II تقدم لك كسر سرعة آمن وبضغطة زر، مما يمكنك بسهولة من إستغلال أفضل لقدرات مكونات حاسبك. التقنية تعمل على تحليل مكونات الحاسب من معالج وبطاقات ذاكرة وأيضاً البطاقة الرسومية ومنها يتم ضبط إعدادات الكسر من دون أي تدخل منك. ووصلنا بهذه التقنية بمعالج i5-3570K إلى تردد 4.2GHz بدون أي عناء يذكر.

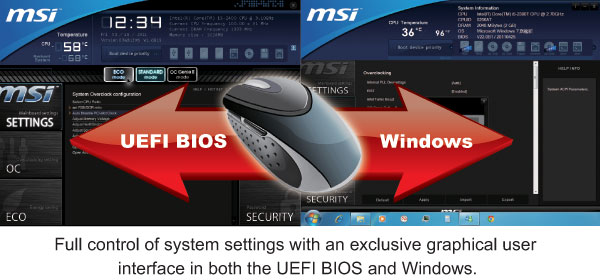

MSI Click BIOS II






آداة Click BIOS II تمكنك من تشغيل واجهة البيوس وأنت على نظام التشغيل Windows. الواجهة تظهر بكل مميزاتها من واجهة رسومية وإمكانية التحكم الكامل باللوحة شاملة كسر السرعة وأيضا ً إعدادات الأمان الخاصة بالBIOS.



APS)  Active Phase Switching)


التقنية تعمل على التخفيض من إستهلاك الطاقة عن طريق الغلق التلقائي لمزود الطاقة في حال التوقف عن إستعمال الجهاز لفترة (نفس قكرة عمل وضع Sleep بنظام تشغيل Windows)، كما أنها تقوم بربط إستهلاك المعالج للطاقة بالجهد المبذول، فيقل إستهلاك المعالج للطاقة في وضع الخمول أو مع الأعمال البسيطة ويزداد بزيادة التحميل والضغط على المعالج.


USB Safeguard


حيث قامت MSI بإضافة شريحة لحماية اللوحة وما يتصل بها من ذواكر الفلاش USB من الكهرباء الساكنة أو ما يطلق عليه  (Electro-Static Discharge (ESD والتي قد تلحق الضرر بأجزاء اللوحة أو بذواكر الفلاش الموصولة بها.


3TB+ Infinity


يواجه البعض عدة مشاكل عن تثبيت أقراص صلبة تزيد سعتها التخزينية عن 2.2TB خصوصا في حال إستخدام القرص بشكل أساسي ومحاولة تثبيت إحدى أنظمة التشغيل عليه . تقنية 3TB-Infinity من MSI تعمل على حل هذه المشكلة شريطة تثبيت نظام تشغيل ذو حزمة ببينات 64-bit.



نظرة على اللوحة:

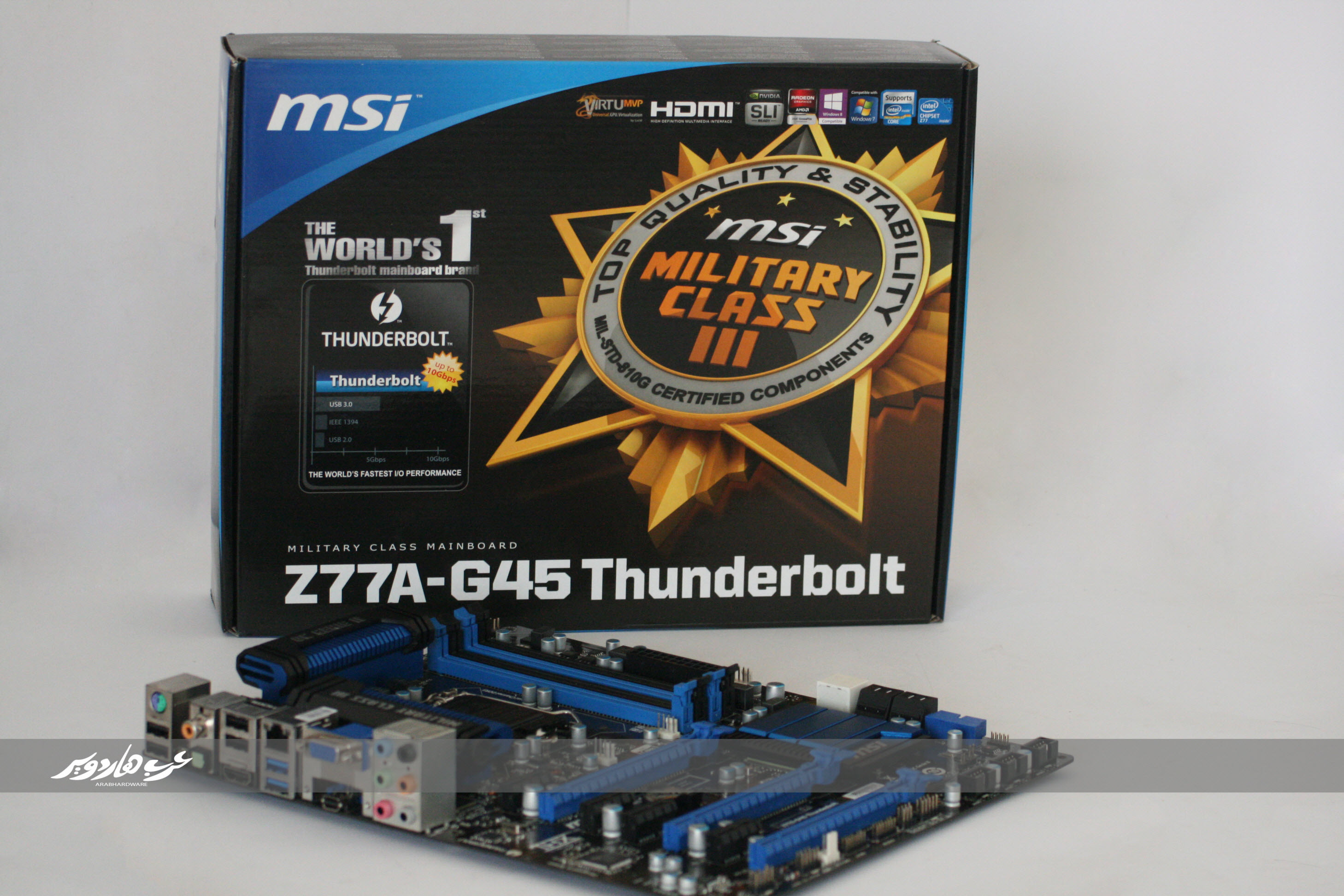

الواجهة الأماية للعلبة تركز على كل من تقنية Military Class III وأيضا ً على وجود منفذ Thunderbolt باللوحة.



الواجهة الخلفية مليئة بالتفاصيل عن التقنيات الداعمة لها لوحة اليوم.

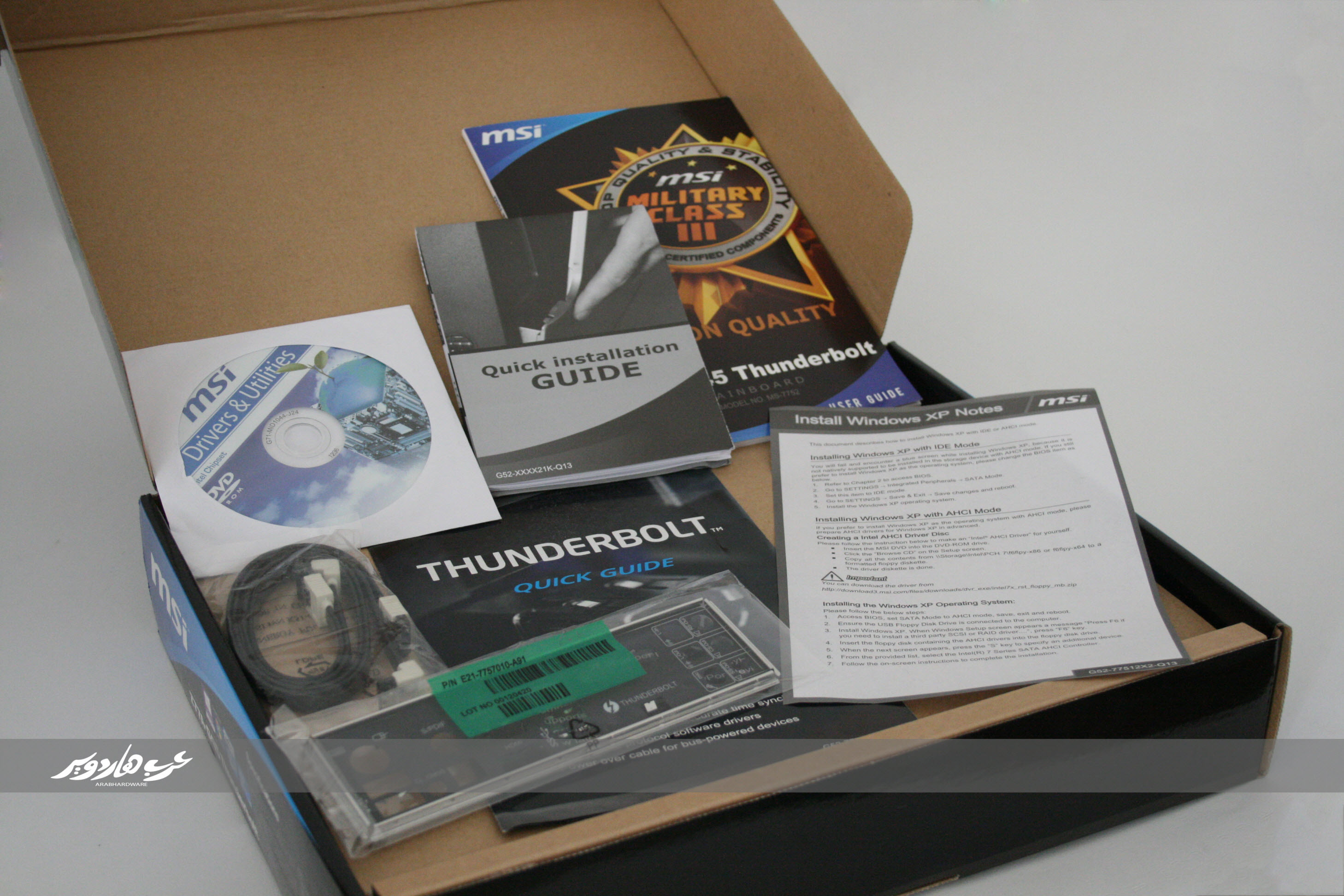

الملحقات ليس بها شيء مميز، نرى كتيبات الإرشادات وقرص التعريفات الخاص باللوحة وكابلات الساتا وأخيراً I/O Panel Shield.

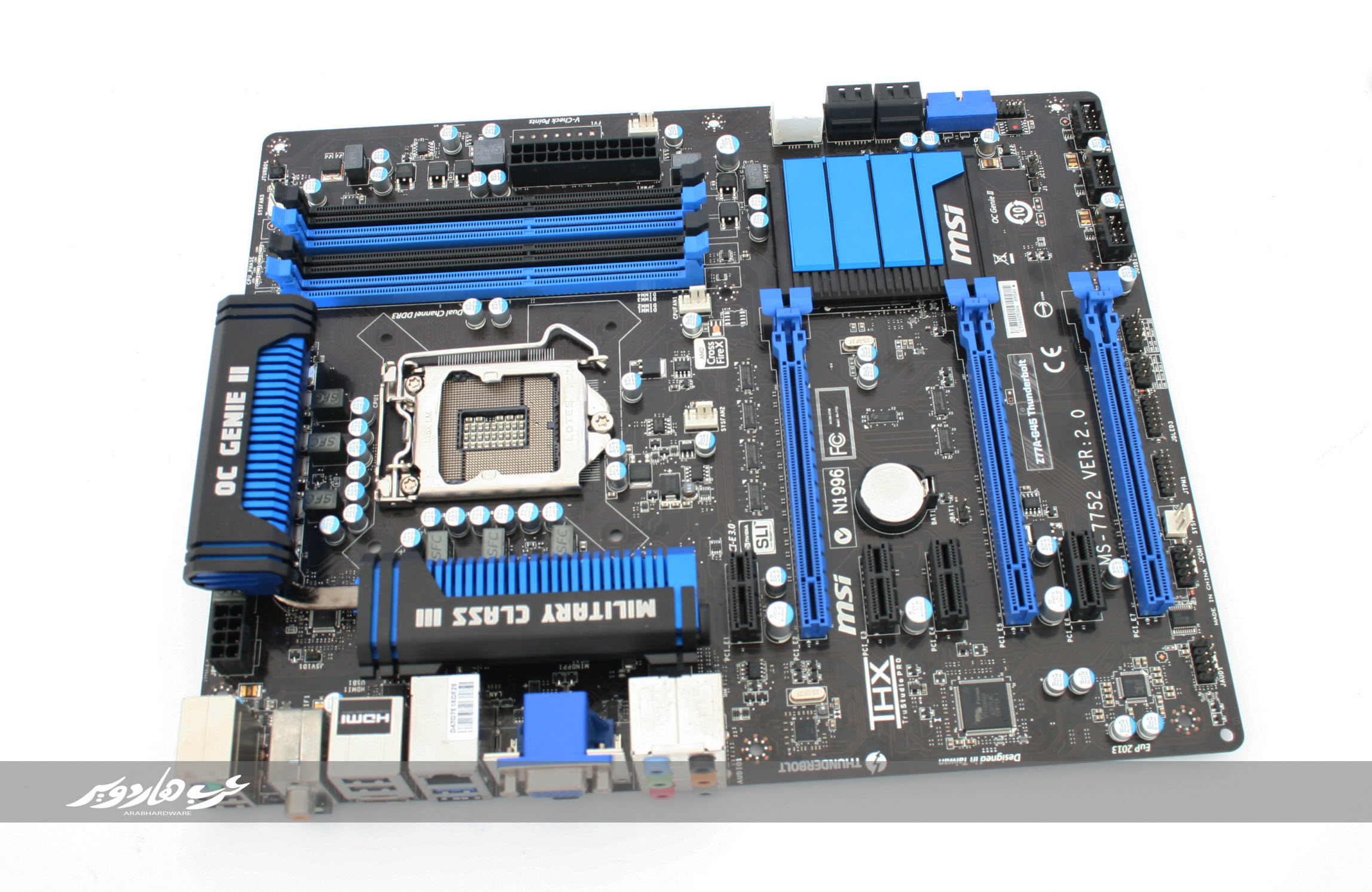

اللوحة بحجم Full ATX يغلب عليها اللونين الأزرق والأسود في شكل أنيق ويوحي بالإحترافية.

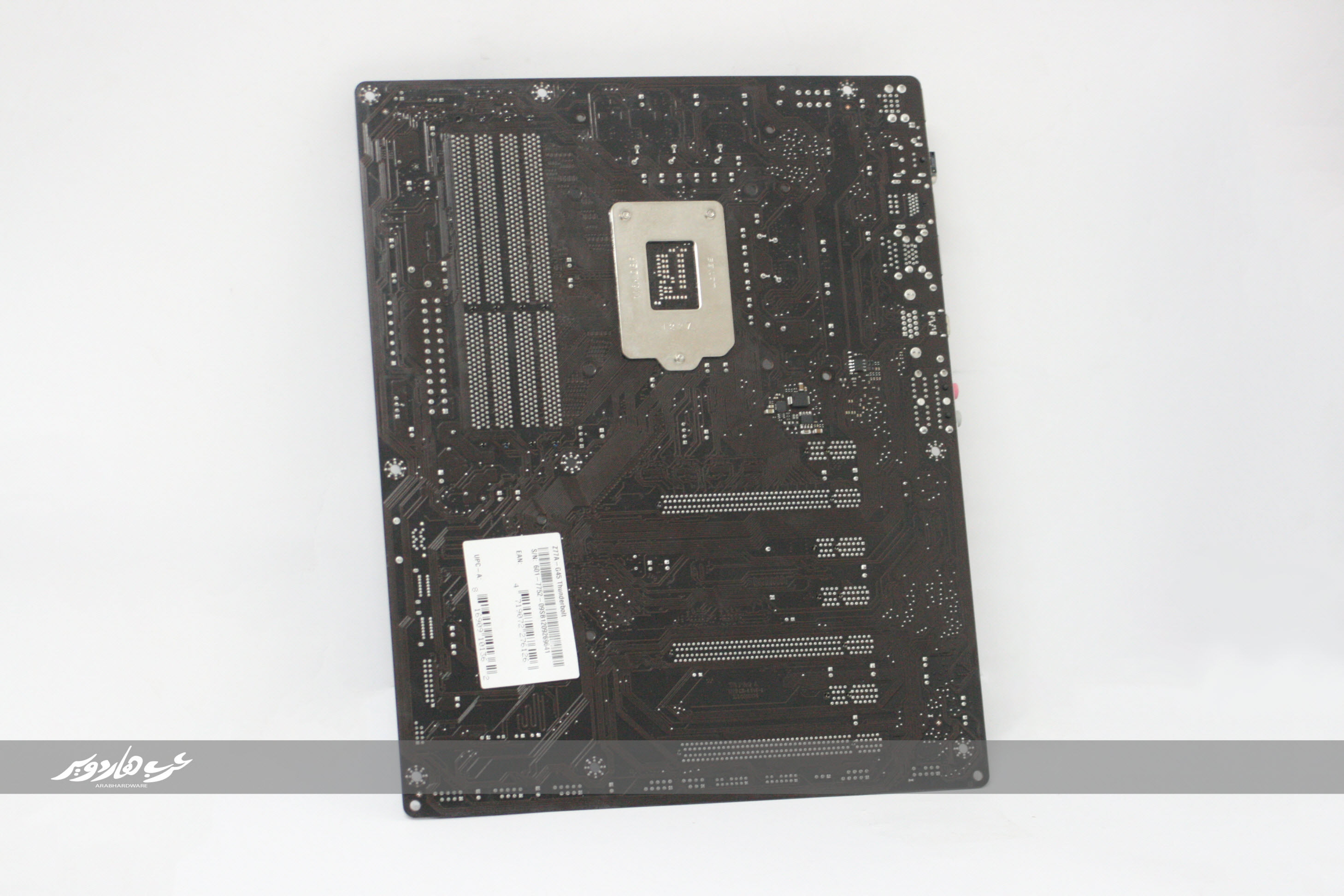

الواجهة الخلفية للوحة.



مشتتات متحكمات الطتقة للمعالج، كما يمكننا رؤية متحكمات الطاقة الجديدة من نوع SFC التي تحدثنا عنها سابقا ً . المشتات تم تصميمها بشكل رائع وتم كتابة OC Genie II على إحداها بينما كتب على الأخر جملة  Military Class III.

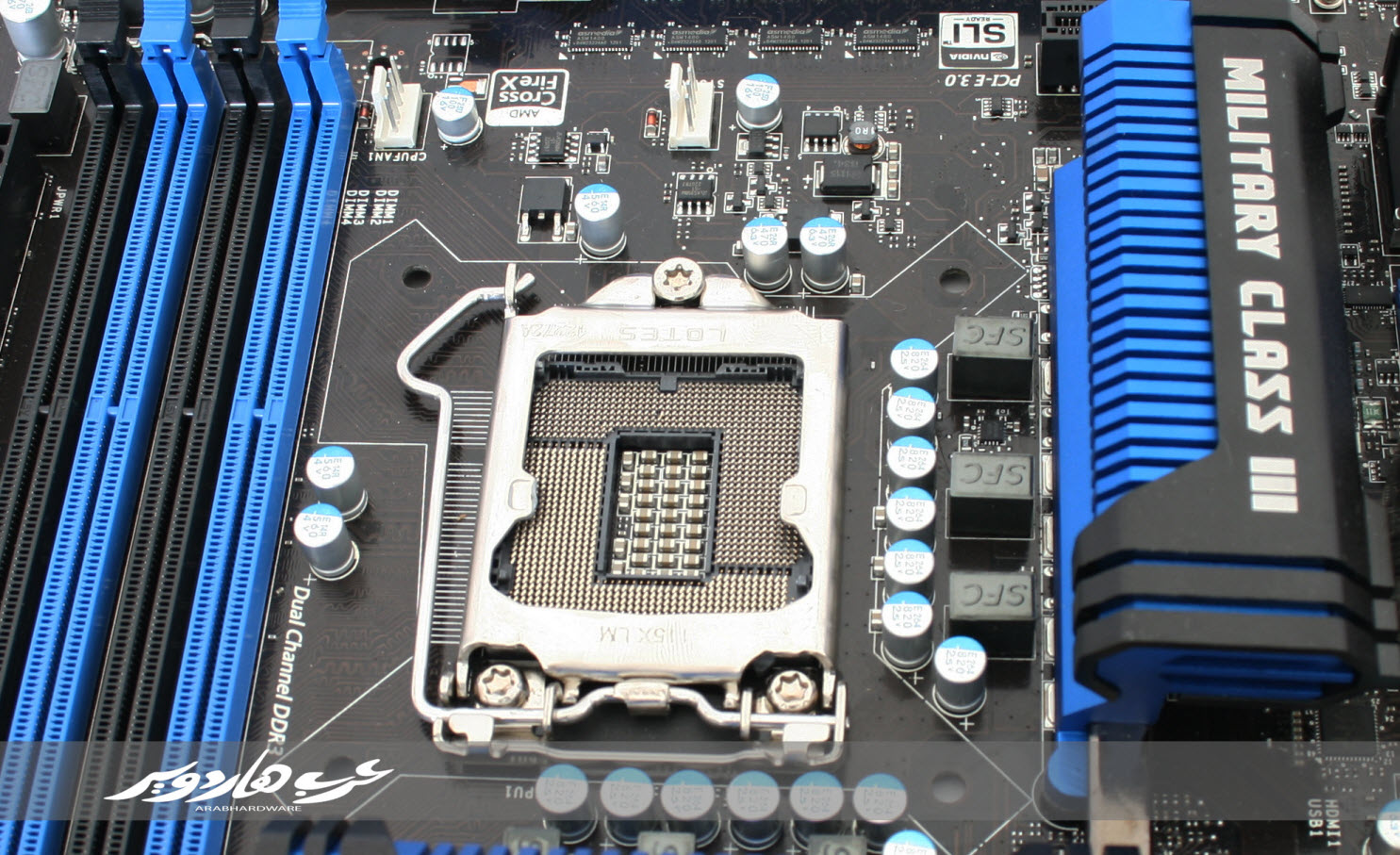

مقبس LGA 1155 الداعم لمعالجات Ivy-Bridge. وبالأعلى يمكننا رؤية منفذين لتثبيت مراوح التبريد

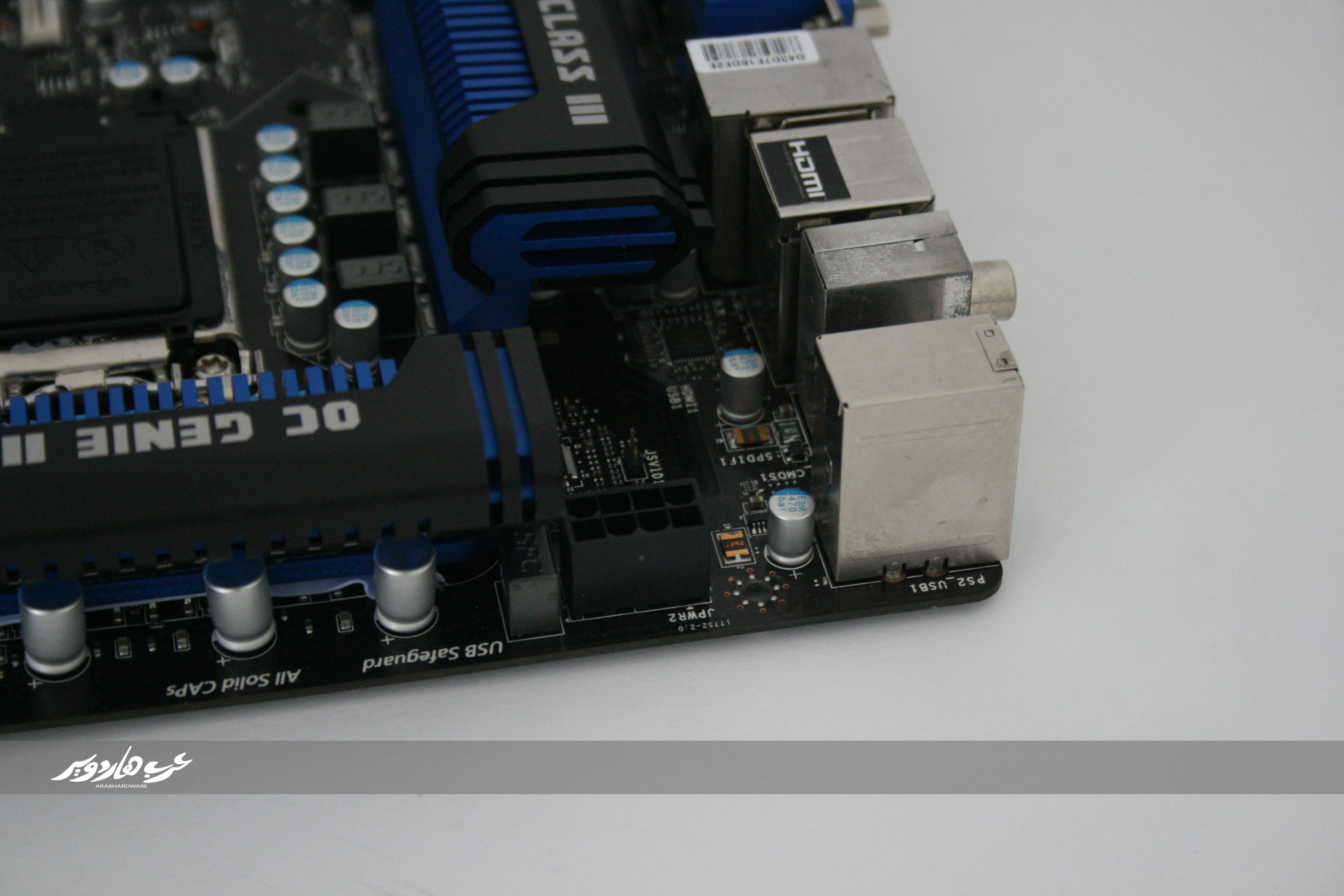

منفذ 6Pin الذي يمد المعالج بالطاقة.

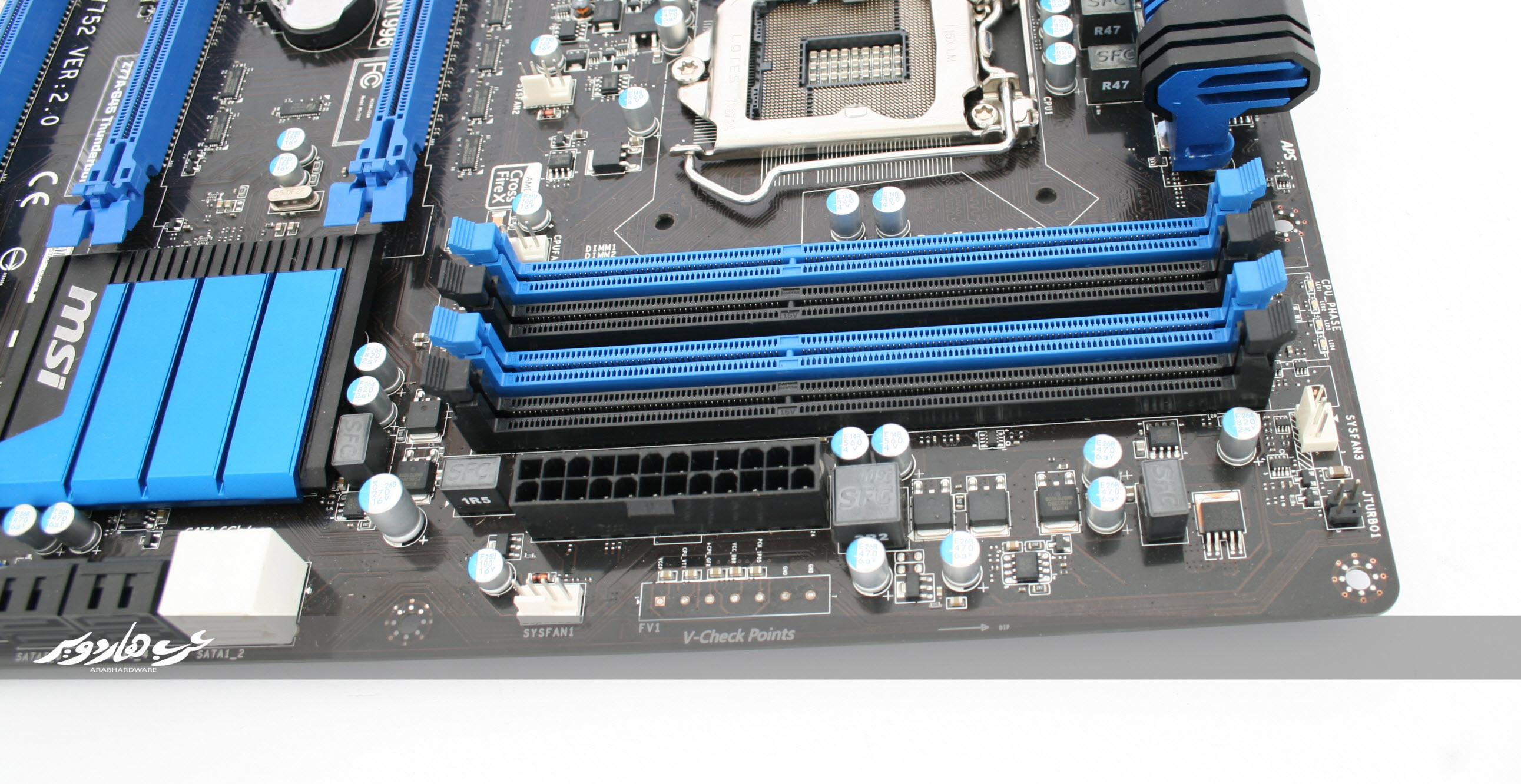

أربعة منافذ لبطاقات الذاكرة بدعم كامل لتقنية Duel Chanel وبمكنها حمل بطاقات ذاكرة يصل حجمها إلى 32GB وبتردات تصل إلى 2133MHz يمكن أن ترتفع لتصل إلى 2800MHz في حال كان المعالج المستخدم من الجيل الثالث لمعالجات Core-iX والمعروف بالإسم الكودي Ivy-Bridge والتي تعمل بتقنية تصنيع 22nm.

كما يمكننا رؤية منفذ 24Bin والذي يمد اللوحة بالطاقة اللازمة للعمل.

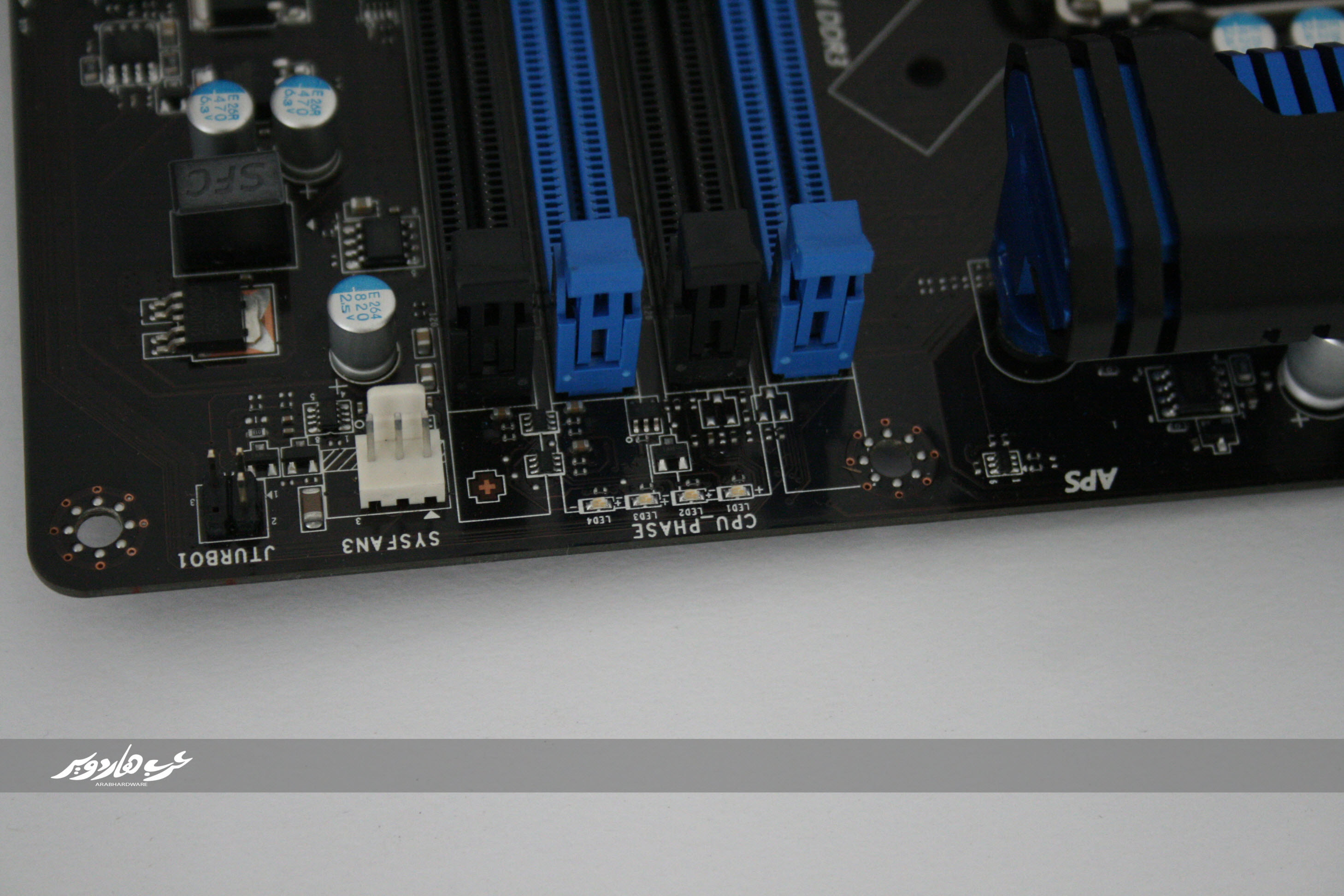

منفذ أخر يسمح بتثبيت مراوح إضافية. وبجانبها نرى كلمة CPU_Phase وهي عبارة عن أربع إضاءات LED تضيء باللون الأزرق أثناء عمل اللوحة، كنت أحبذ أن تكون إحدى تلك الإضاءات مؤشر لوصول الطاقة للَّوحة حتى قبل بدء التشغيل كما في أغلب اللوحات الإحترافية. كما أن اللوحة وللأسف خالية من أي أزرار للتشغيل وهذا يعد من أبرز عيوب لوحة اليوم.

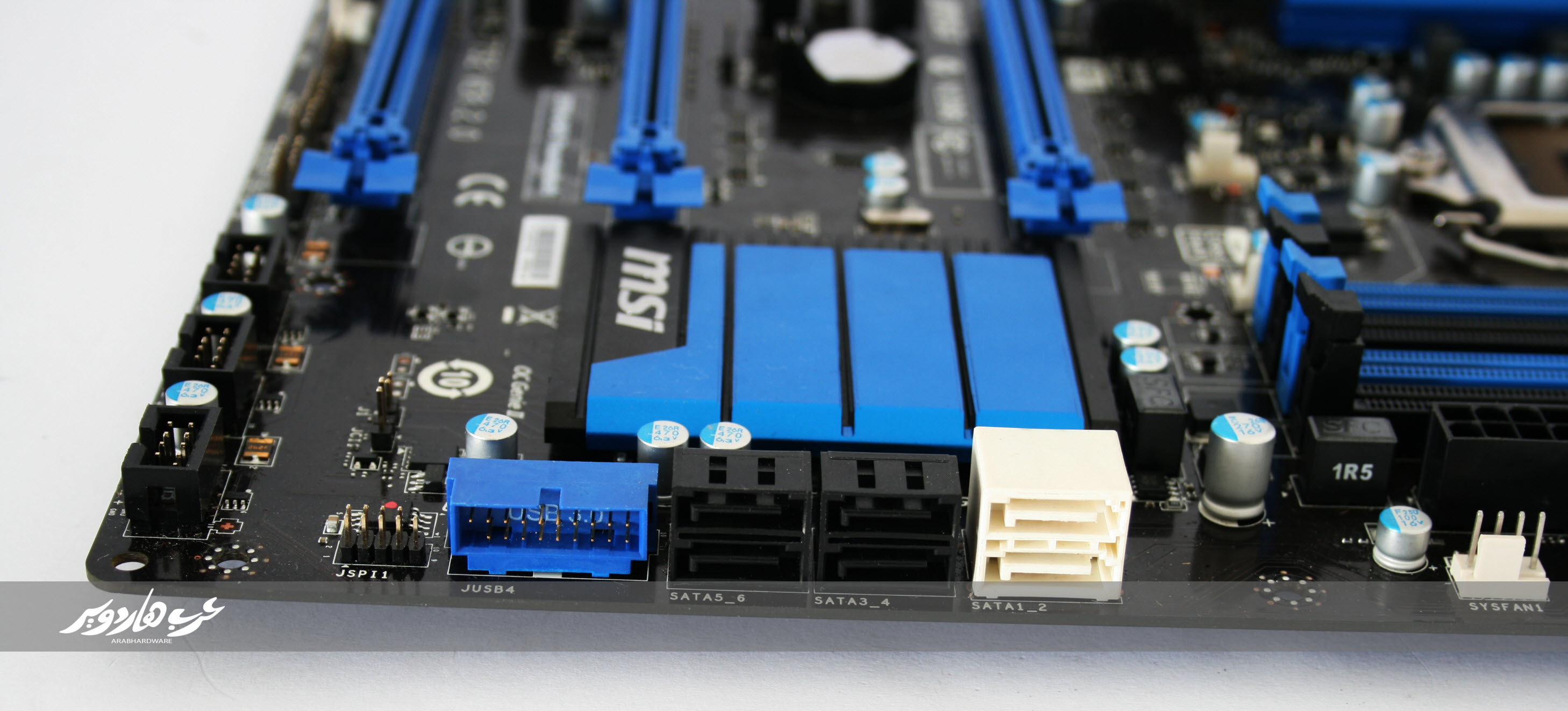

منافذ الساتا باللوحة، اللوحة بها 6 منافذ..الإثنين باللون الأبيض Sata III أما باقي المنافذ ذات اللون الأسود فهي StataII. وبجانب منافذ الساتا نجد منفذ إضافي ل USB3.0.

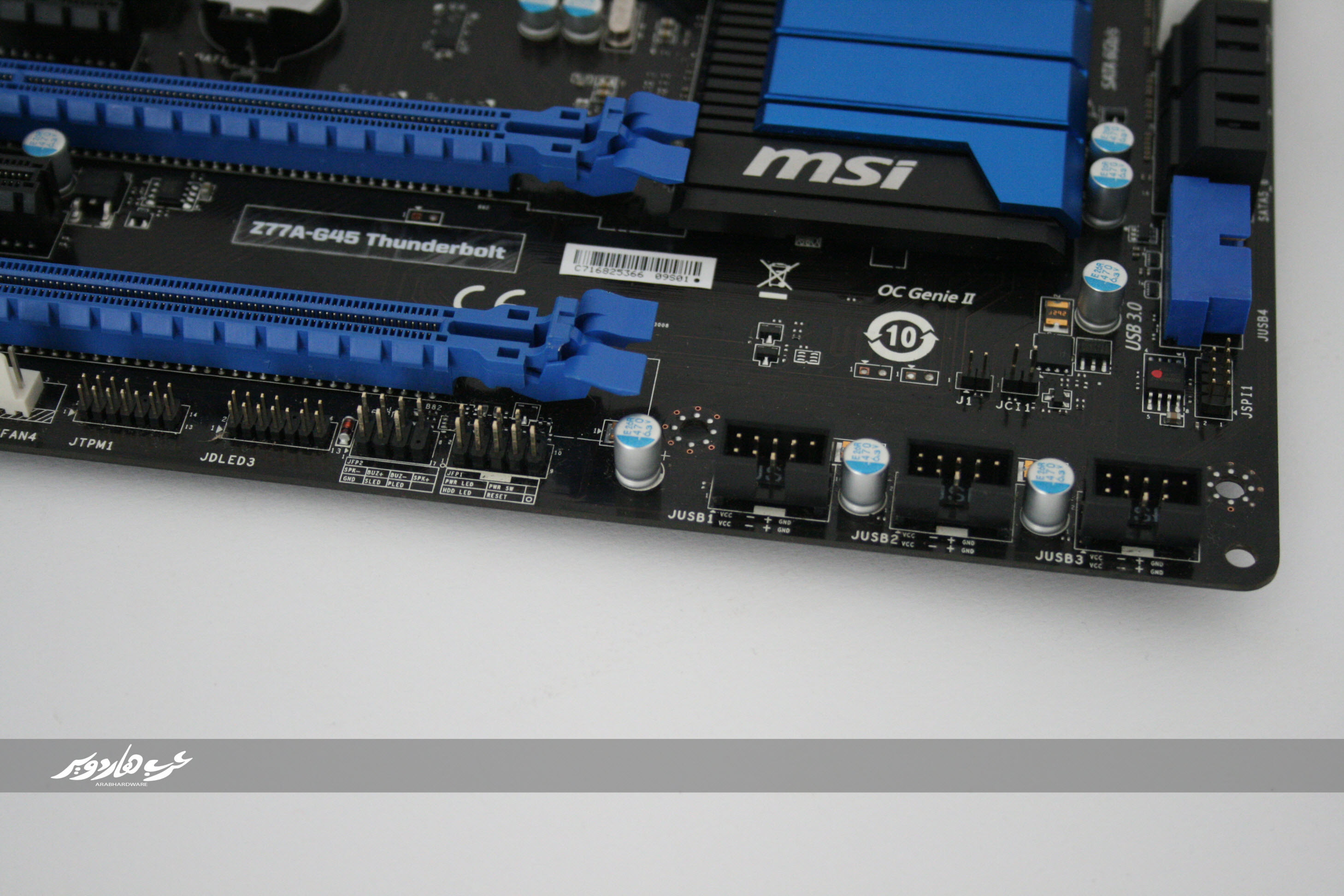

منافذ USB2.0 إضافية ونرى أمامنا ثلالث منافذ.

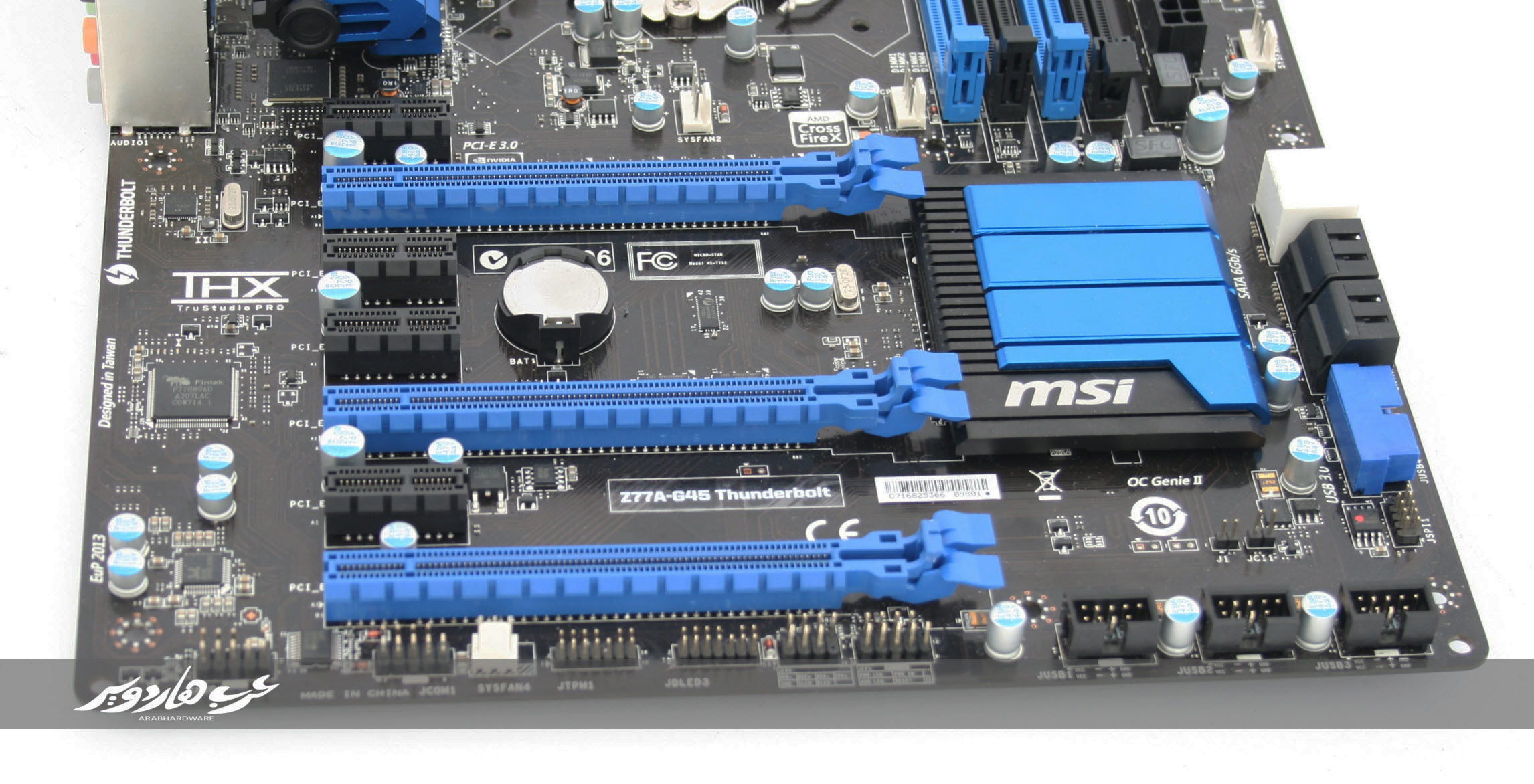

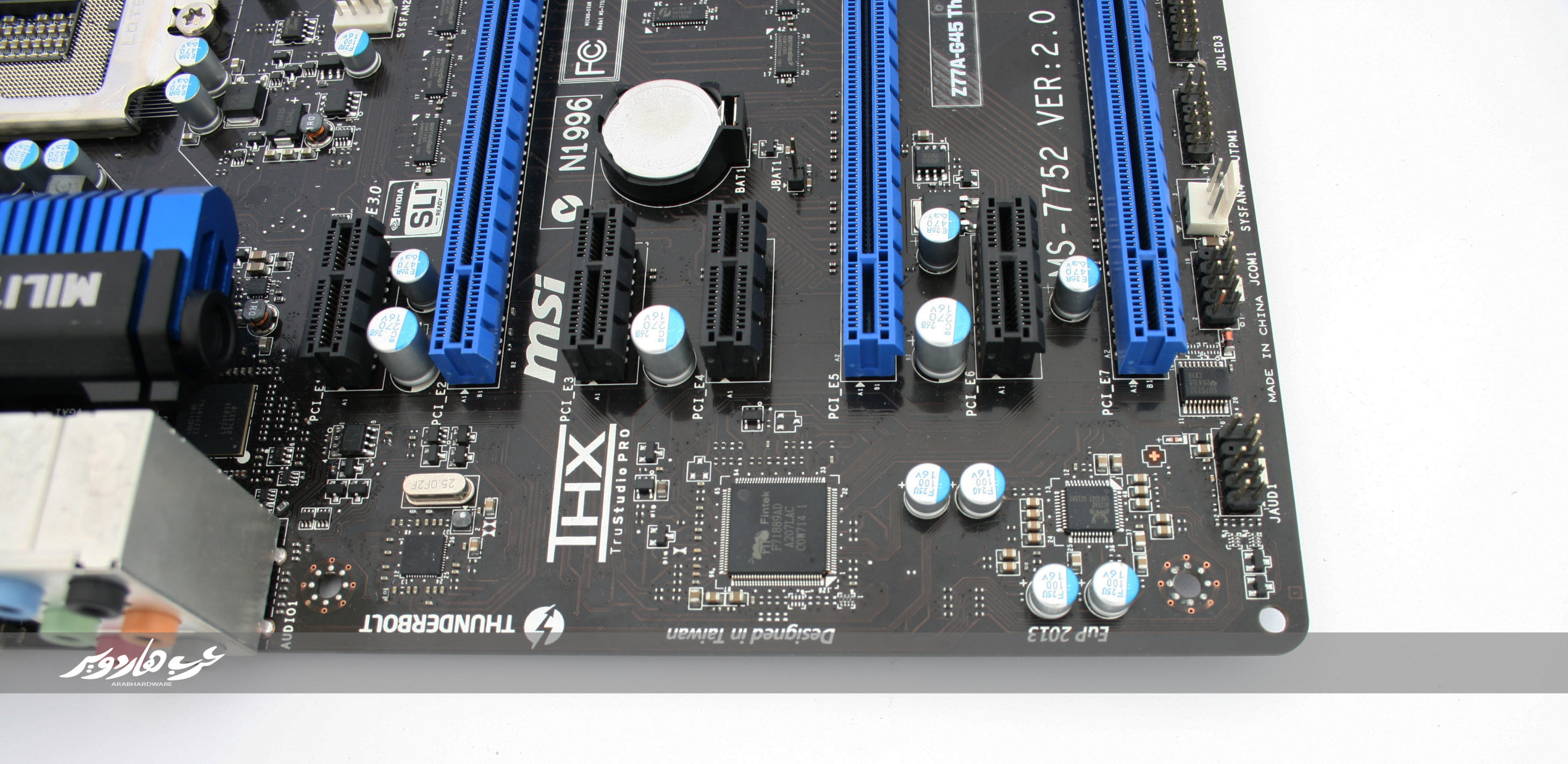

نرى أمامنا شقوق التوسعة باللوحة Expansion Slots والتي هي عبارة عن 4 منافذ PCIex1 و 3 منافذ PCI Express3.0 تعمل بسرعة x16 في حال تثبيت بطاقة رسومية واحدة، وتعمل بسرعات x8,x8 في حال تثبيت بطاقتين. وفي حال تثبيت ثلاث بطاقات تعمل الشقوق بسرعات x8,x4,x4.



نرى باليمين منافذ إضافية أخرى كمنفذ الصوت ومنفذ COM وأيضا ً منفذ أخر لتثبيت مراوح. كما يمكننا رؤية شريحة الصوت من نوع Realtek ALC892 وبجانبها شريحة IO Chipset من نوع Fintek لمراقبة درجات الحرارة وفولتيات القطع على اللوحة وأخيرا شريحة التحكم بمنفذ Thunderbolt على اليسار.

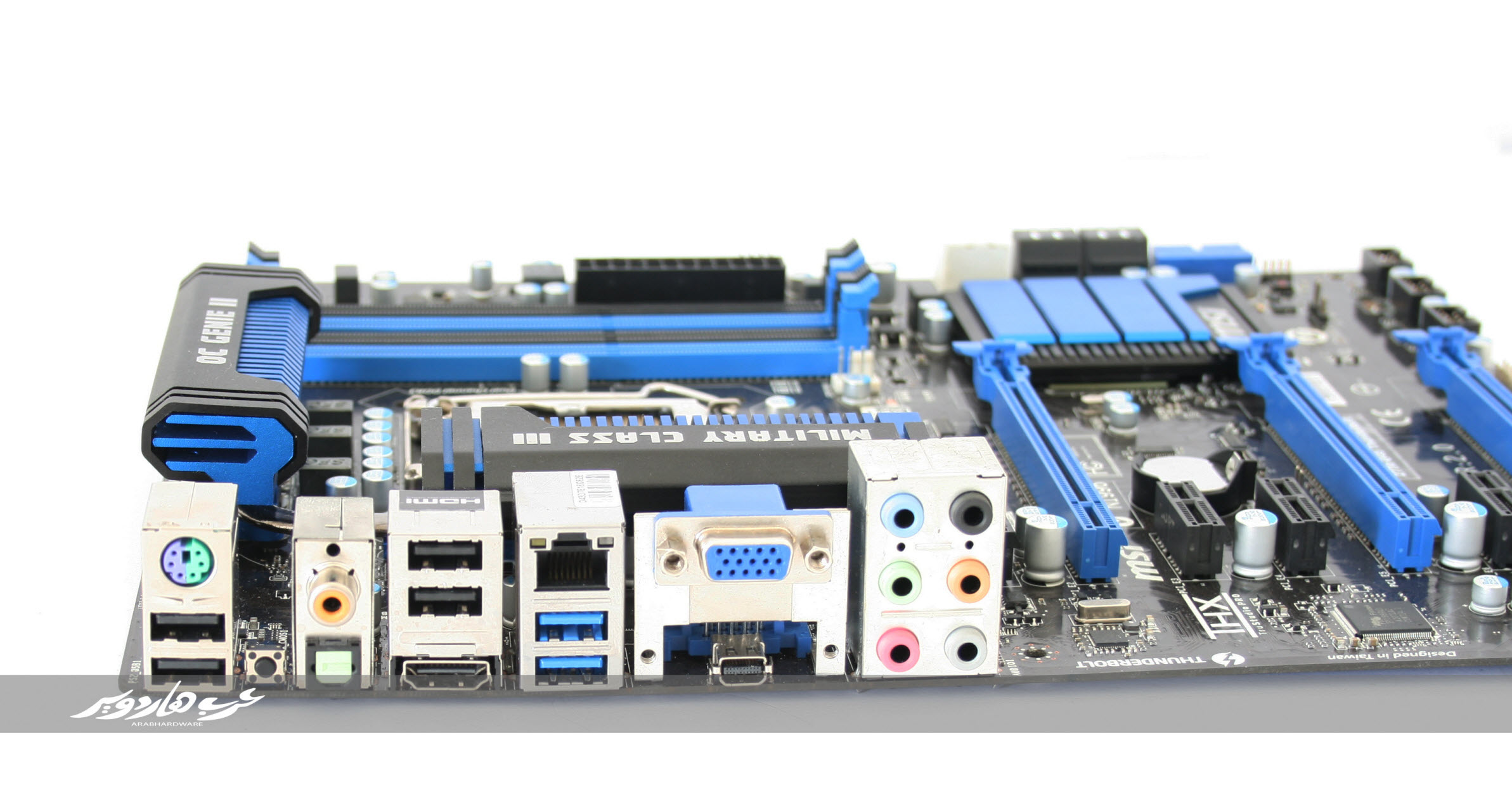

منافذ اللوحة الخلفية، نبدأ بمنفذ PS2 بأسفله منفذين USB2.0 وبجانبها نرى منافذ SPDIF ونرى بالوسط زر COMS الخاص بإستعادة الإعدادات الإفتراضية للبايوس. نرى بعد ذلك منفذين أخرين USB2.0 يقع أسفلهم منفذ HDMI. منفذ LAN ومنفذين USB3.0، منفذ VGA يقع بالأسفل منه منفذ ال Thunderbolt. في النهاية منافذ الصوت بنظام 7.1Channel.

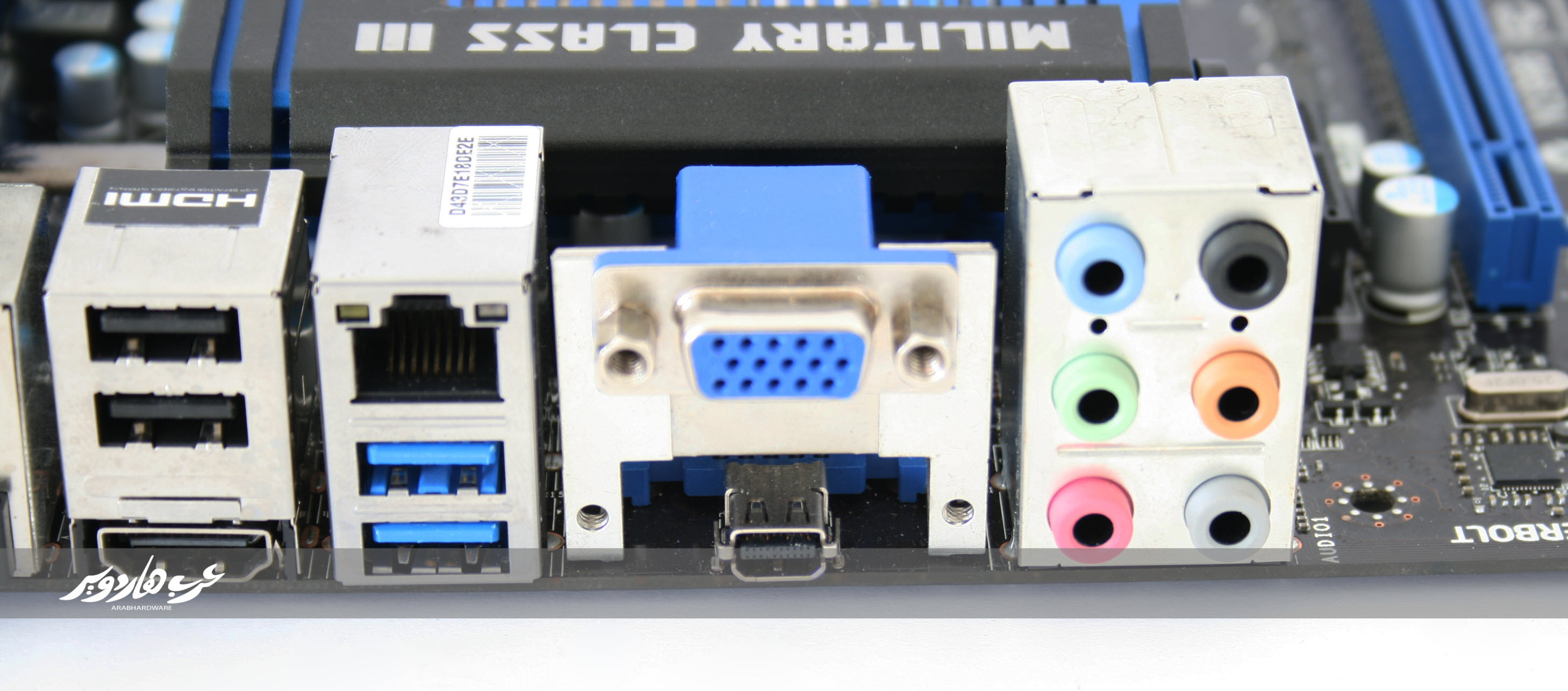

صورة أقرب لمنفذ ال Thunderbolt، والجدير بالذكر أن المنفذ كما نرى يأتي على نفس شاكلة منفذ Mini Displayport ويمكن إستغلاله كمنفذ عرض ليعمل على دقة 2560x1600.



 نظرة على ال UEFI BIOS:

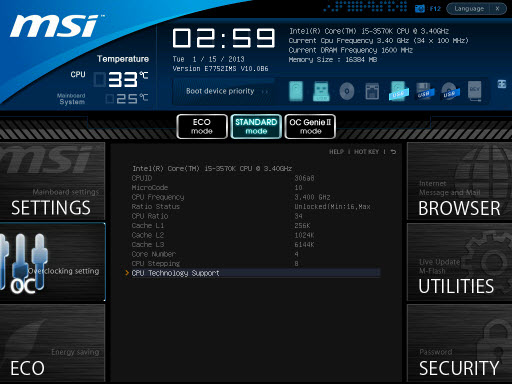

 لم تعد واجهة ال BIOS كما كانت، هذه قاعدة أصبحت ثابتة مع جميع اللوحات الحديثة لمختلف الشركات المصنعة لها. MSI أيضا ً وكإحدى هذه الشركات كان عليها أن تواكب هذا التطور بتقديم واجهات BIOS مختلفة عن ما كنا نراه سابقا. فواجهات البيوس الأن أصبحت أكثر جاذبية وسهولة في التعامل وإمكانية التعديل بكل سلاسة ولا ننسى طبعا ً تسهيل عملية الكسر لهواة كسر السرعة. نستعرض معا ً أهم نوافذ ال UEFI BIOS الخاص باللوحة لنرى ما الجديد من MSI فيما يخص هذا الشأن.

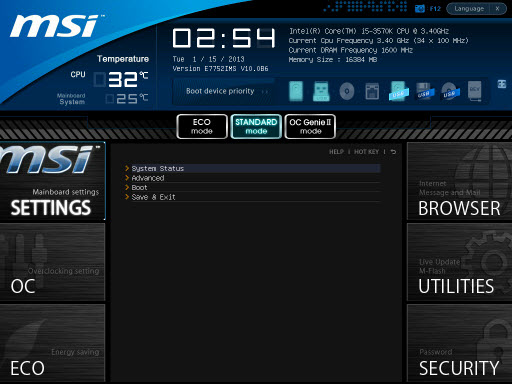

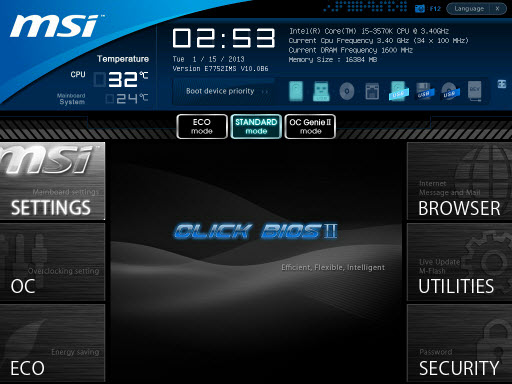

 واجهة البداية تشمل ثلاثة أنظمة أساسية يمكنك الإختيار من بينهم وهم Standard Mode وهو الوضع الإفتراضي, OC GenieII وهنا يتم العمل على وضعية الكسر التي تقوم بها اللوحة بشكل تلقائي, ECO Mode وهو وضعية الإستهلاك المنخفض حيث يتم ضبط إعدادت اللوحة للعمل على توفير الإستهلا وتوفير الطاقة.

بالأعلى نرى إمكانية لتحديد اللغة وهناك العديد من اللغات من بينها العربية ولكنها للأسف تظهر في شكل كلمات منفصلة الحروف ولكنها بالرغم من ذلك تظل مفهومة.

بالأسفل قليلا ً نرى التوقيت وبالأسفل منه خيارات الإقلاع والتي يمكن ترتيبها بحسب رغبتك عن طريق الضغط والسحب ليتم االترتيب بحسب الأولوية.

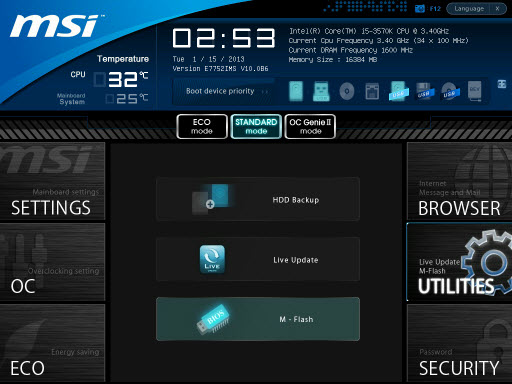

 تبوبيب Utilites وبداخله عدة أدوات ربما أبرزها هي M-Flash والتي تمكنك من حفظ إعدادت البيوس الخاصة بك على ذاكرة فلاش يمكنك إسترجاعها مرة أخرى في أي وقت، ليس ذلك فقط بل يمكنها العمل أيضا ً كنسخة بيوس إحتياطية في حال حدوث أي ضرر للنسخة الأصلية.

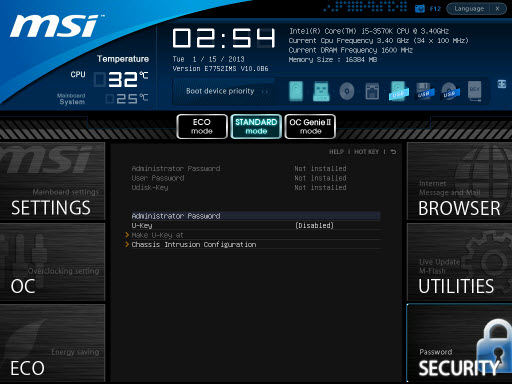

 تبويب Security

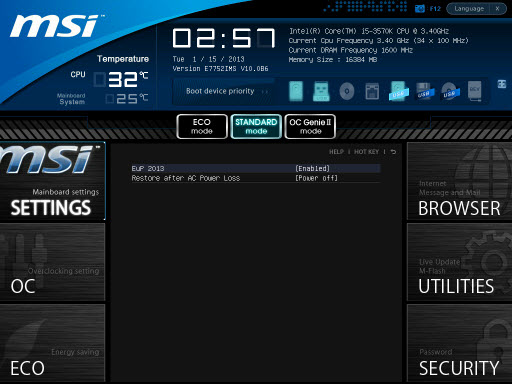

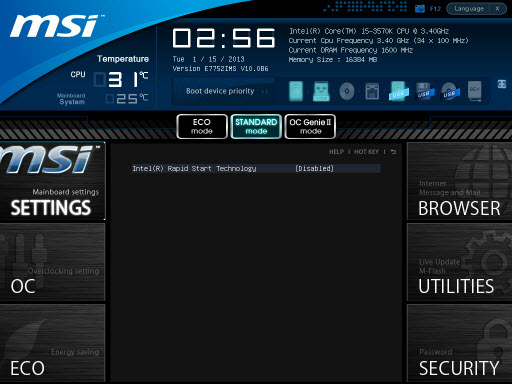

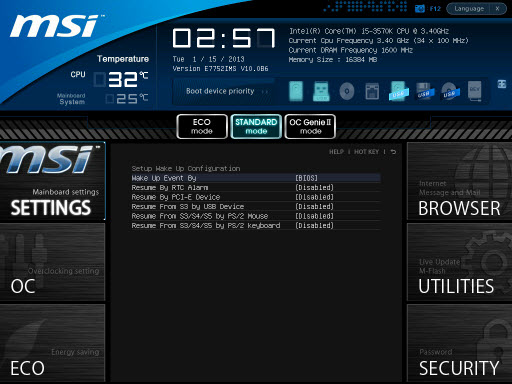

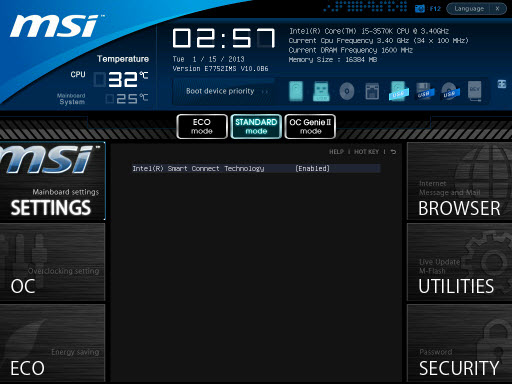

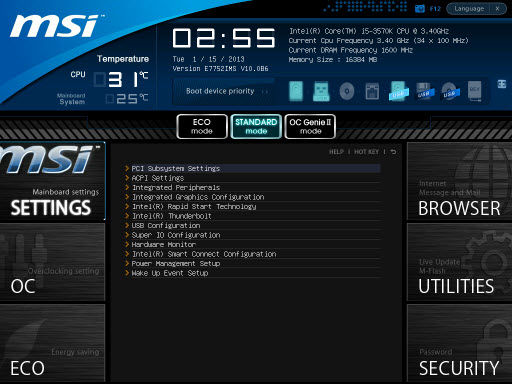

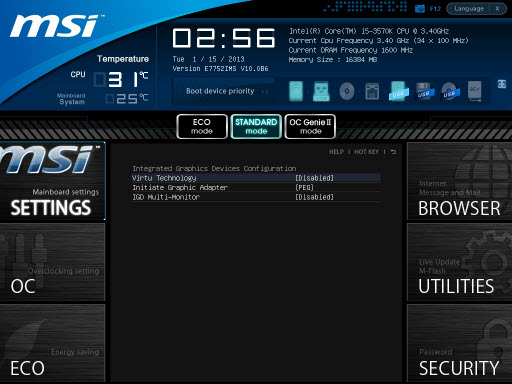

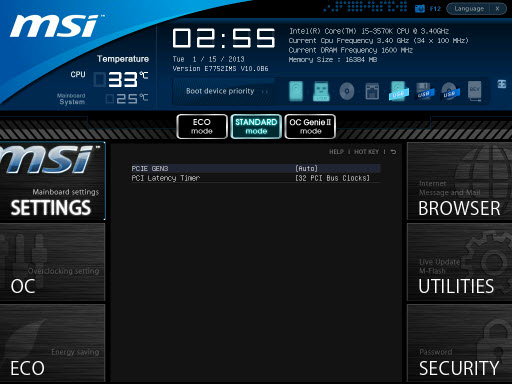

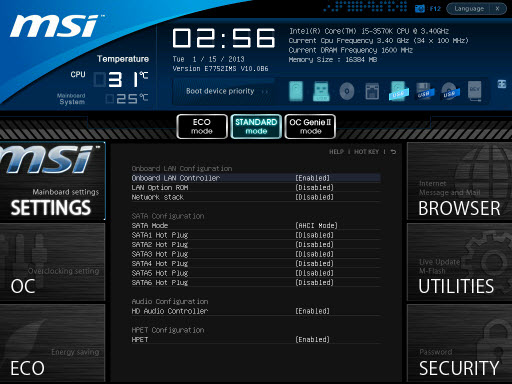

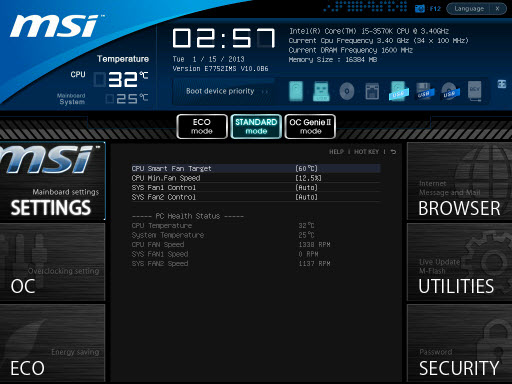

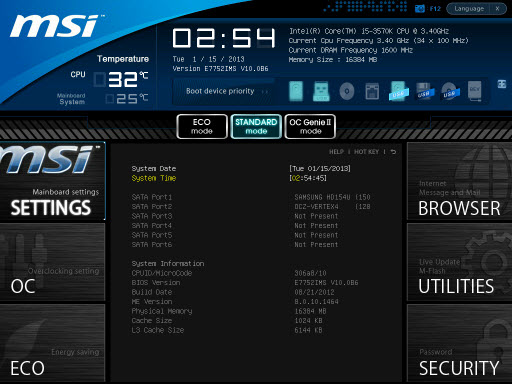

 تبويب Settings والذي يمكنك من معرفة الحالة العامة للوحة ومعرفة نوع المكونات المثيتة عليها والتحكم في أجزاء اللوحة المختلفة.

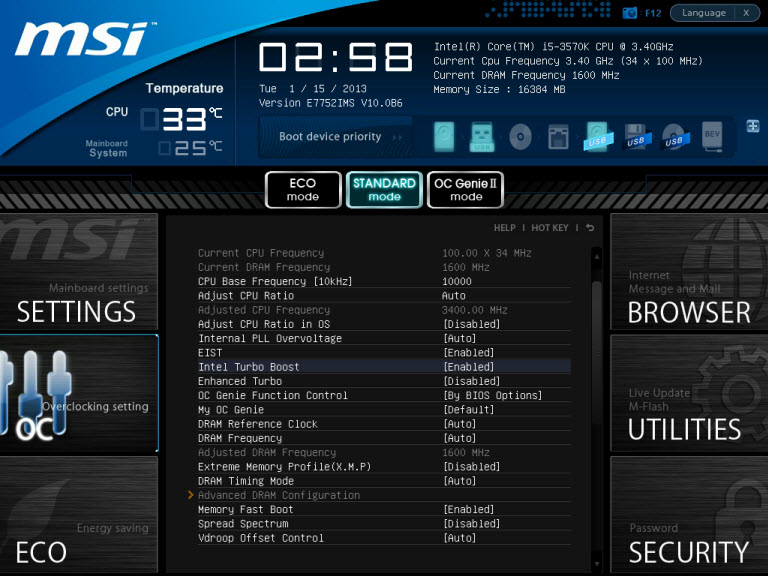

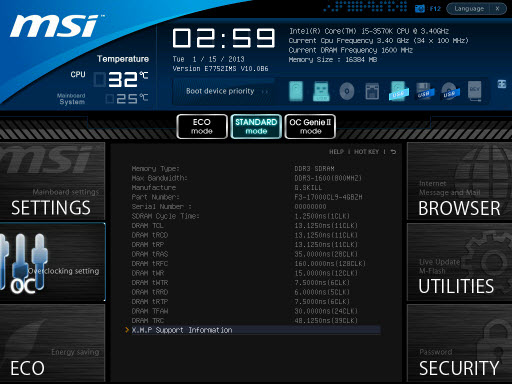

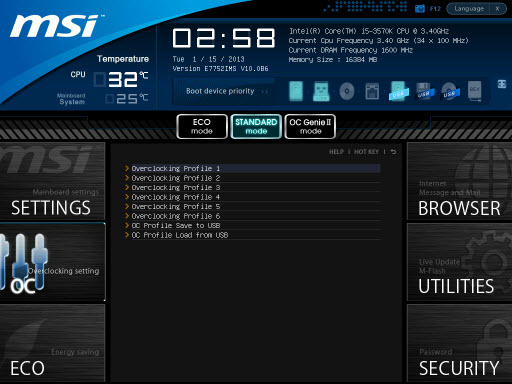

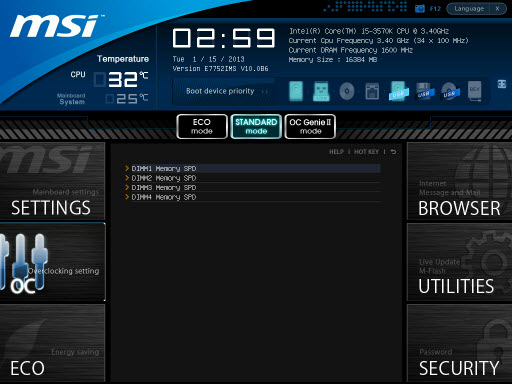

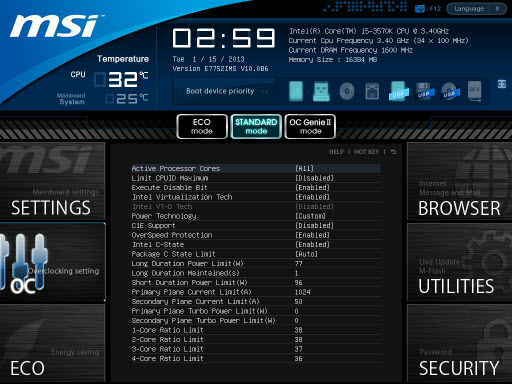

 تبويب OC والخاص بضبط إعدادات الكسر الخاصة بالمعالج وبطاقات الذاكرة

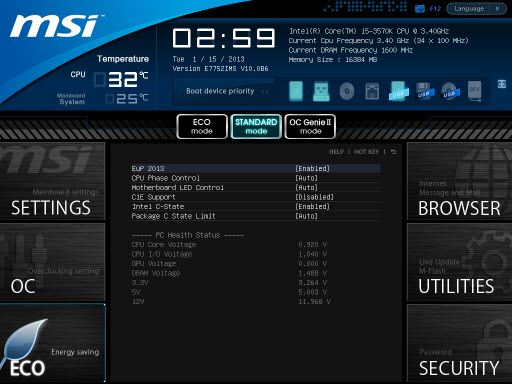

 تبويب ECO وهو الخاص بتفعيل التقنيات التي تعمل على توفير إستهلاك مكونات اللوحة للطاقة.

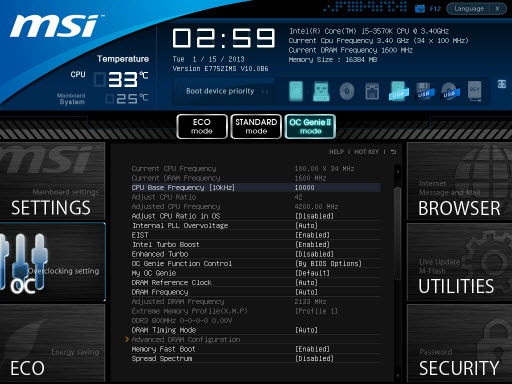

تم هنا الإنتقال إلى وضعية OC GenieII ، وبالإنتقال إلى تبويب OC نرى إرتفاع معامل الضرب للمعالج Adjust CPU Ratio بشكل تلقائي إلى 42 وبالتالي نحصل على كسر سرعة للمعالج ليرتفع التردد الإجمالي إلى 4200MHz أو 4.2GHz.

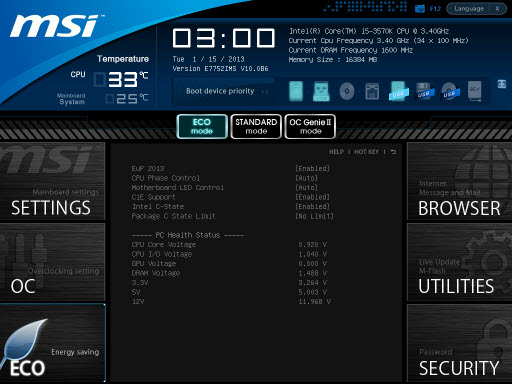

 تم هنا الإنتقال لوضعية ECO Mode وبالإنتقال إلى تبويب ECO نرى أيضا ً التفعيل التلقائي للوحة للخياراتالتي تعمل على توفير إستهلاك اللوحة من للطاقة .



 الإختبارات ومنصة الإختبار:

تمت الإختبارات على مرحلتين، الأولى تمت بإستخدام طاقم الذواكر G.skill Trident-X وذلك لتتماشى الإختبارات مع لوحات Z77 التي راجعناها سابقا ً، والثانية تمت بإستخدام طاقم الذاكرة G.Skill Ripjaws  ووضعنا النتائج في مقابلة مع نتائج لوحة Gigabyte UP7 التي تم إختباراها على نفس منصة الإختبار.

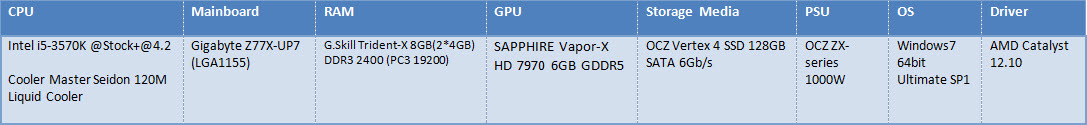

منصة الإختبار الأولى:

 تم إختبار اللوحة على معالج Core i5-3570k وذلك على الوضعية العادية مع تفعيل تقنية Turbo Boost التي تعمل على رفع تردد المعالج من 3.4GHz إلى 3.8GHz، كما تم الإختبار أيضا ً على وضعية الكسر لتردد 4.2GHz والذي تم الوصول إليه من خلال إختيار  OC Geine II من واجهة البيوس.

يلاحظ أيضا ً عدم وجود أي نتائج لإختبارات تشمل إختبار رسومي وذلك بسبب تغير البطاقة الرسومية في هذه المنصة عن المنصة التي تم إختبار لوحات Z77 السابقة عليها.



نتائج الإختبارات:

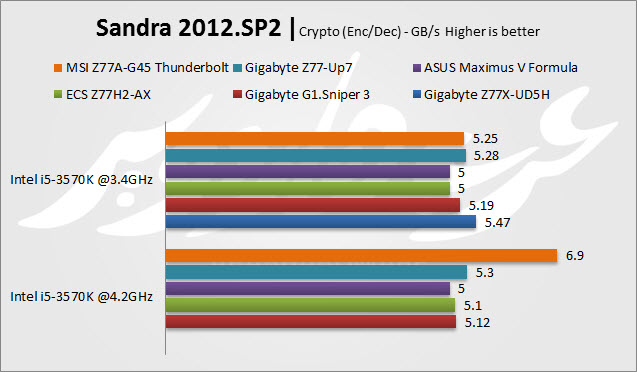

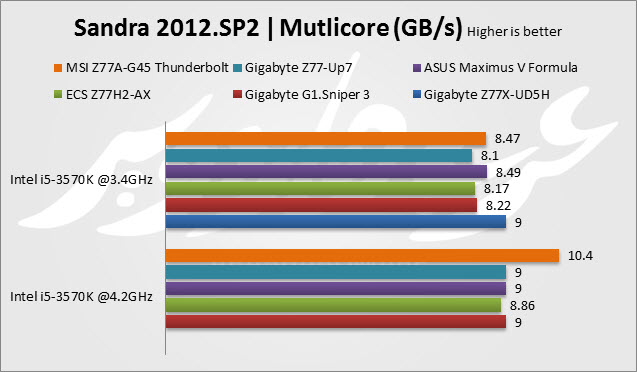

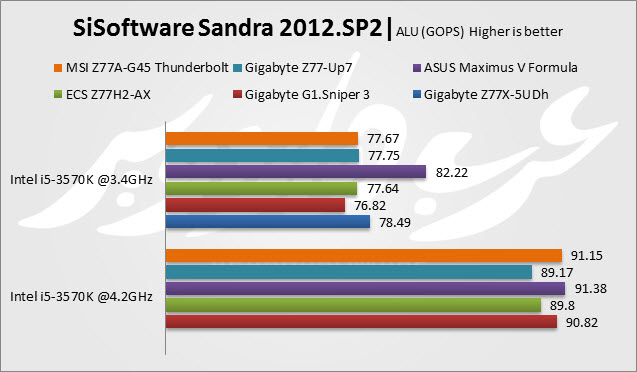

SiSoftware Sandra 2012:

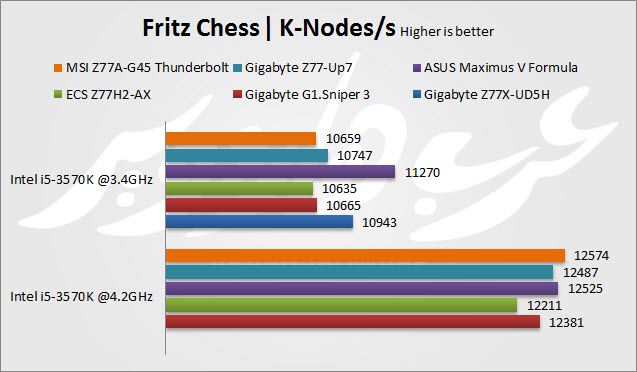

Fritz Chess

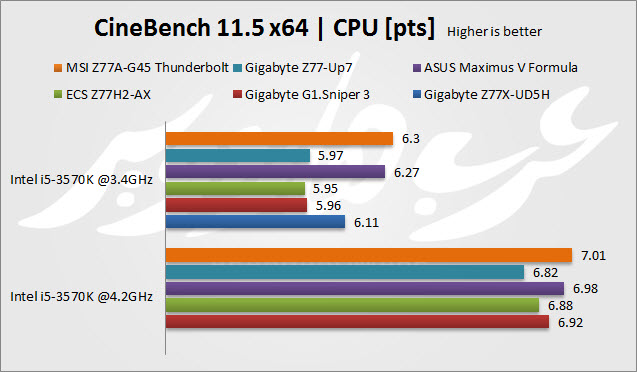

CineBench 11.5:

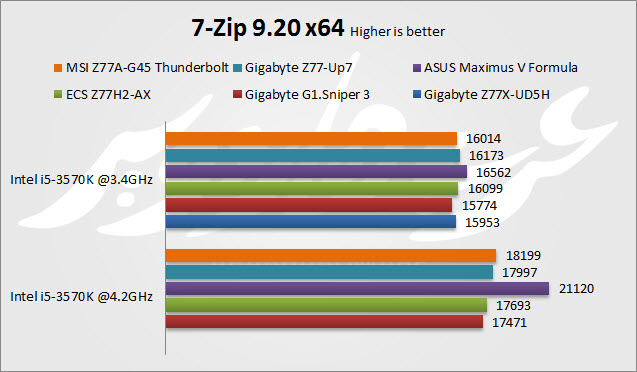

7Zip:

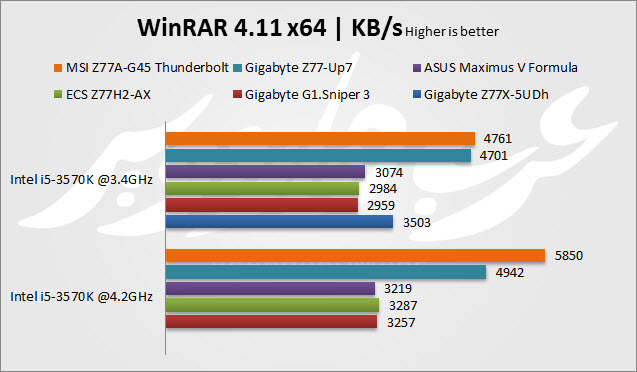

WinRAR:

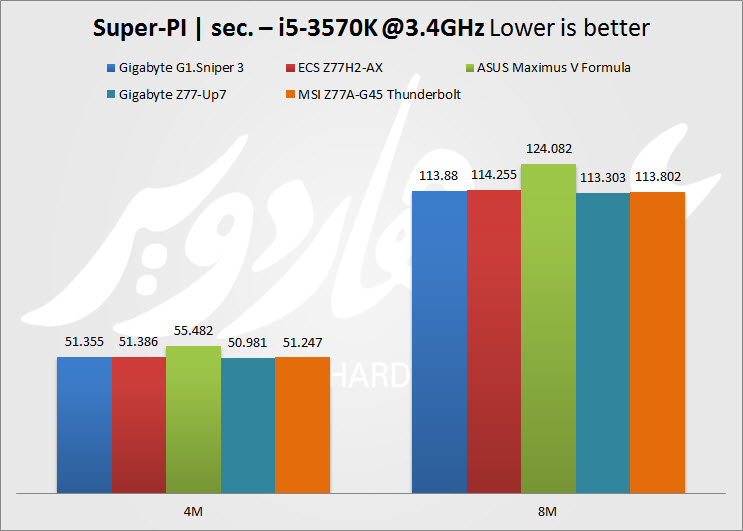

Super-PI:









منصة الإختبار الثانية:

 هذه المرة تم الإختبار على وضعية الكسر إلى 4.9GHz وتم الوصول للكسر عن طريق رفع معامل الضرب Multiplayer من x34 إلى x49، وتم رفع فولتية المعالج إلى 1.350...كما تم غلق تقنية Turbo Boost التي كانت تمنع الجهاز من الإقلاع في حالة تفعيلها.

نتائج الإختبارت تمت مقارنتها مع لوحة Gigabyte UP7 التي تم إختبارها سابقا ً على نفس المنصة.



 نتائج الإختبارات:

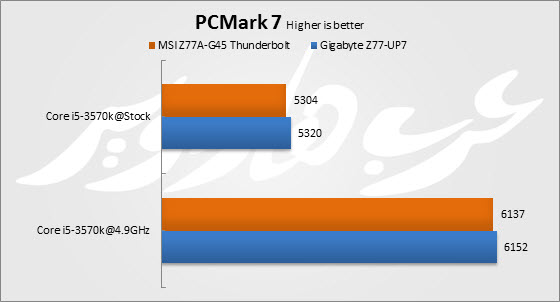

 (PCMARK7 (Professional Edition :

هذا الاختبار, يقوم باختبار قوة التجميعة بشكل عام في عدة جوانب. يجمع مهام متنوعة, مثل مشاهدة الفيديو و تعديل الصور و تصفح الانترنت بالإضافة إلى عرض DirectX 9.0c. بالنسبة إلى أداء الجهاز العام, يعتبر هذا الاختبار من أهمها و أدقها لشموليته.

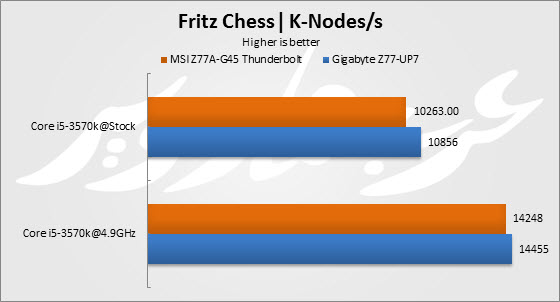

Fritz Chess:

يقوم Fritz Chess Benchmark بحساب الحركات الممكنة في لعبة الشطرنج, و يعطي نتيجة بعدد التوقعات بالثانية.

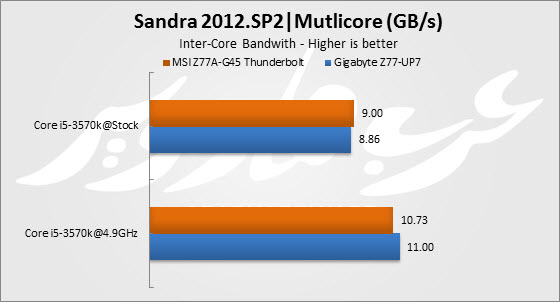

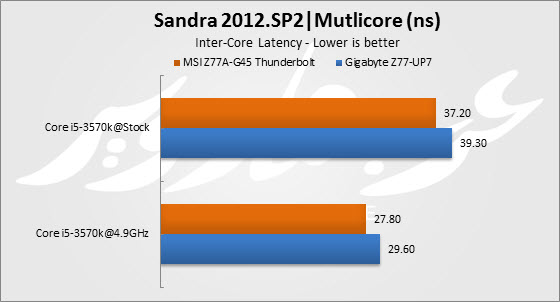

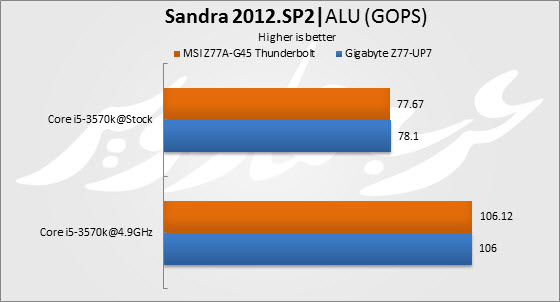

SiSoftware Sandra 2012:

Sandra هو برنامج يحتوي الكثير من الاختبارات لمختلف الجوانب, من المعالجة إلى الـ Multimedia و التعامل مع أجهزة الهواتف الذكية. اختبار ALU يقيس قوة المعالجة المنطقية, Cryptography يقيس قوة المعالج في التشفير و فكه, و Multicore Efficiency لقياس الـ bandwidth بين أنوية المعالج و مدى فعالية الأنوية في تعاملها مع بعضها.

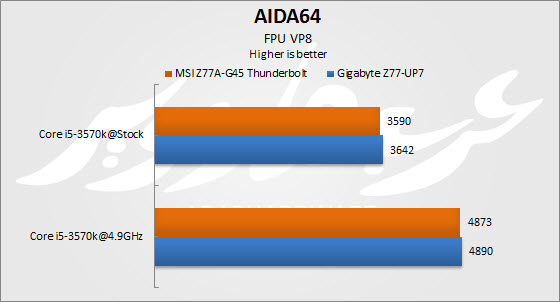

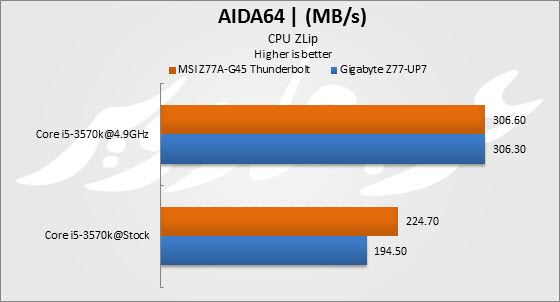

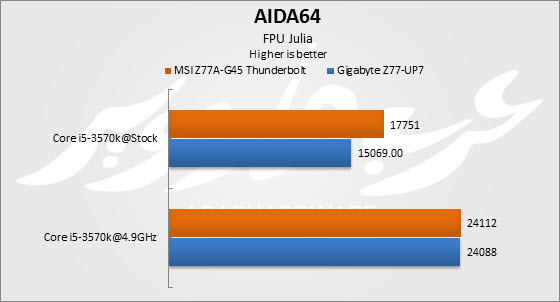

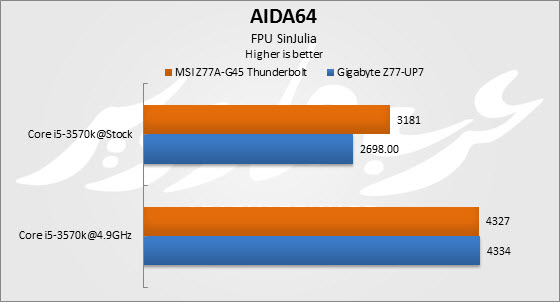

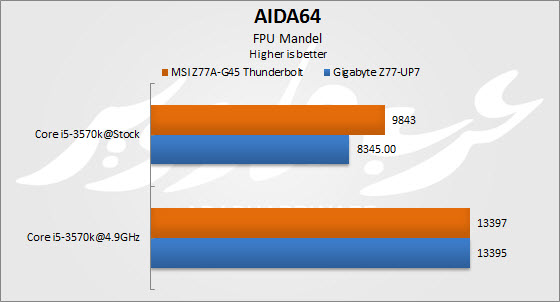

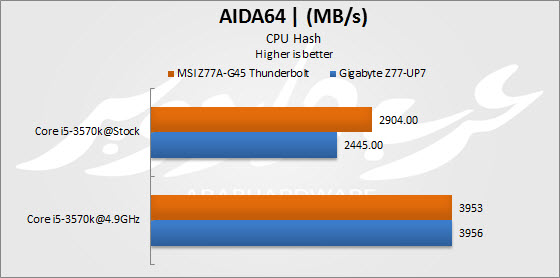

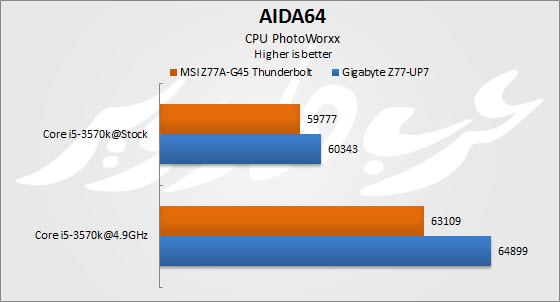

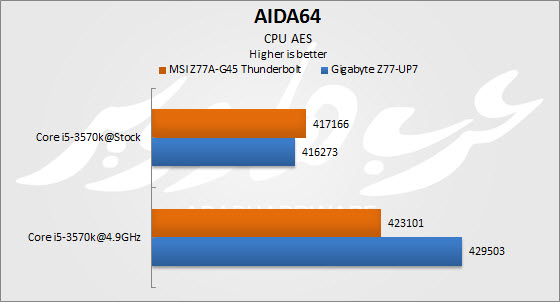

AIDA64 Extreme Edition:

البرنامج الذي لا يترك شاردة و لا واردة عن جهازك إلا أحاط بها علماً و وضع تقرير شامل بين يديك. بل يتخطى ذلك و يقدم للمستخدم أدوات فريدة لتقييم جهازه و قياس الأداء من خلال مجموعة من الاختبارات التي تشمل اختبارات للمعالج, الذاكرة, وسائط التخزين. يتميز البرنامج بالدقة في الاختبارات, و يتعدى ذلك بوجود قاعدة بيانات بها مجموعة من النتائج التي تم تخزينها مسبقاً حتى يسهّل عليك المقارنة مع الأنظمة الأخرى. البرنامج يحتوي على أدوات لتحليل مكونات الجهاز و تقديم تقرير شامل عنها, كما يوجد قسم خاص لعرض درجات الحرارة و الفولت لكل مكون من المكونات.

تقريباً كل هذه الاختبارات داعمة لخيوط المعالجة المتعددة Hyperthreading, كما أنها داعمة للأنظمة متعددة المعالجات.

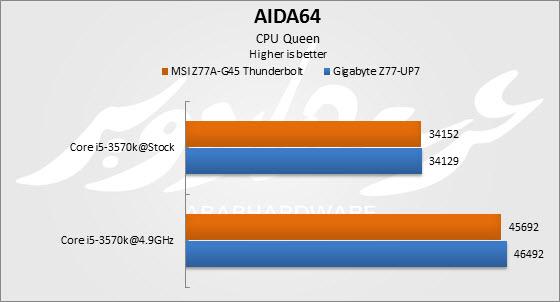

CPU Queen

 لعل من أشهر الحركات فى لعبة الشطرنج هى مشكلة Queens Problem فى حالة ترقية كل عسكر الجيش إلى رتبة الملكة او Queen بالإنجليزية, فى تلك الحالة تتعقد اللعبة جدا نظرا لمرونة الملكة فى التحرك فى كل اتجاه ممكن فى اللعبة!. يقيس هذا الاختبار قدرات المعالج على التنبوء بكل حركة ممكنة وهنا مبنية على وجود 10 ملكات سويا فى نفس رقعة اللعبة, مع كل التنبؤات الممكنة والاحتمالات القائمة. هذا الاختبار تحديدا يقيس قدرات المعالج على التوقع ومحاكاة اللعبة قدر الامكان, فلو افترضنا أن وجود معالجين مختلفين بنفس التردد سوياً, فالمعالج صاحب التقنيات الأكثر تعقيدا فى المعالجة هو صاحب أقل نسبة خطأ وبتالى يحصل على نقاط أكثر فى نتيجة الاختبار, فالمعالجة تتم من خلال Pipelines كلما قلت دوراتها قلت نسبة الخطا, فمثلاً مع معالجين مختلفين من إنتل والغاء خاصية ال HT, نجد معالج ب 20 Pipeline يتفوق على معالج ب 30 Pipeline مثلاً, يقيس هذا الاختبار قدرات المتغيرات على شكل Integer وليست Float باستخدام خوارزميات MMX, SSE2, و SSSE3.

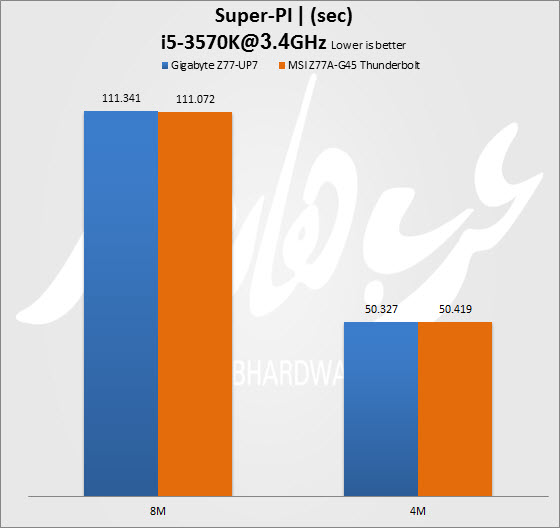

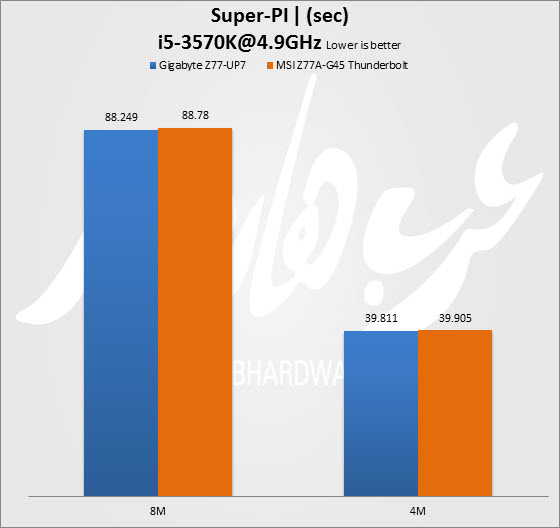

Super-PI:

هو برنامج حسابي, يقوم بحساب عدد Pi بعدد الخانات التي تحددها (3.1415... ) ثم يعطي الوقت المستغرق في تلك الحسبة.

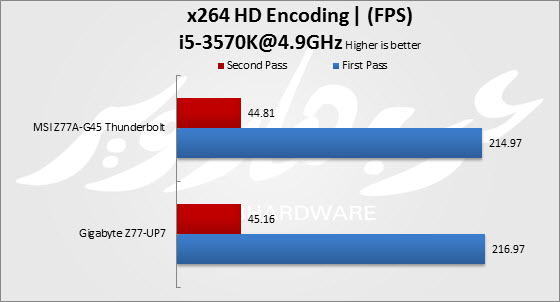

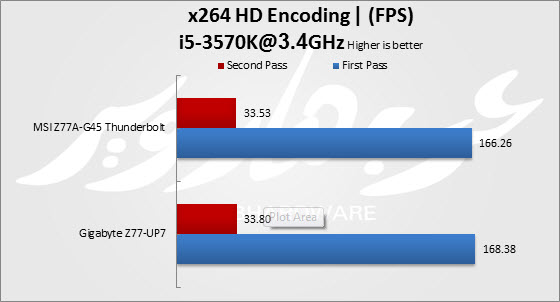

x264 Benchmark:

تحويل و تحرير الفيديو أحد العوامل التي تؤخذ بعين الاعتبار عند قياس أداء الحاسوب. و لا شك أن حزمة الترميز Codec x264 أصبحت الآن هي الأكثر شهرة بين حزم الترميز, كما أنها تُعتبر الحزمة الرسمية لملفات الفيديو ذات الدقة العالية. أداة الاختبار تقوم بتحويل ملف فيديو مدته 30 ثانية باستخدام x264 و تقوم بقياس عدد الإطارات في الثانية, و كلما زاد معدل الإطارات كلما دل ذلك على زيادة قوة المعالج.

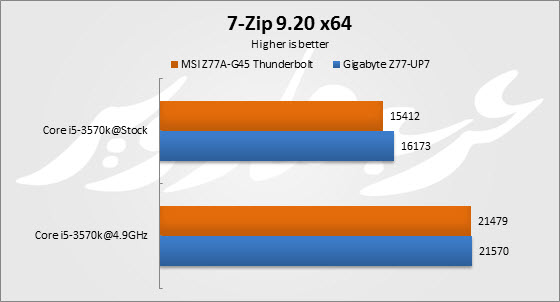

7Zip:

WinRAR و 7Zip برامج ضغط مشهورة, كل برنامج له طريقته و خوارزميته, لذا فإن لكل واحد منهما نتيجة و كفاءة تختلف عن الآخر.

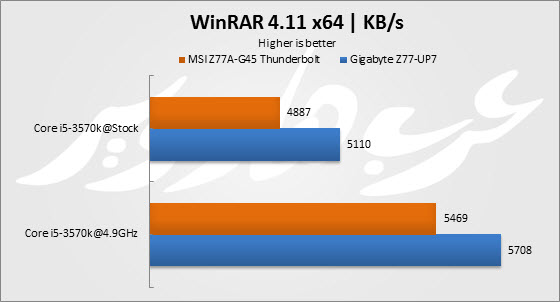

WinRAR:

برنامج فك الضغط الشهير. المميز في البرنامج أنه لا يعتمد على سرعة القرص الصلب عند إجراء الاختبارات مما يجعله وسيلة جيدة لاختبار أداء المعالجات و الذاكرة و اللوحات الأم. يقوم البرنامج بضغط بيانات عشوائية يتم تحميلها على الذاكرة RAM مما يجعله مختلف بشكل أو بآخر عن برامج الاختبارات النظرية. إلا أنه على الجانب الآخر لا يمكن اعتباره مقياس لأداء الجهاز على البيانات الحقيقية حيث أن البيانات التي يتم توليدها عشوائياً قد تكون مختلفة عن البيانات التي يتعامل معها المستخدم.

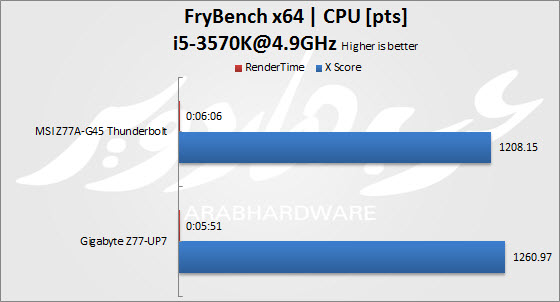

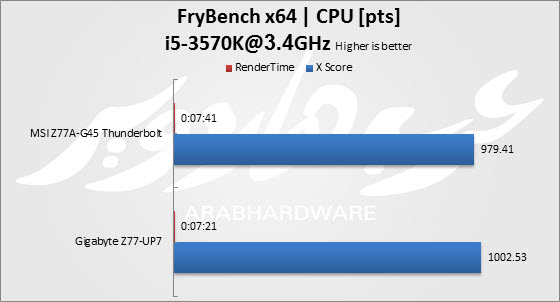

 :FryBench

عندما نقول أن هذا البرنامج معتمد على محرك Fryrender فإن أول ما يتبادر لذهن القارئ هو: "سأتخطى هذا الاختبار, فهو يهم المصممين فقط, و ليس أنا". إلا أن هذا الاختبار تحديداً يجب أن يكون محل اهتمام كثيرين؛ حيث أن البرنامج هو واحد من أثقل البرامج و أشدها ضغطاً على المعالج المركزيّ فهو لا يترك جزءاً صغيراً من أنوية المعالج دون استغلال قوتها بشكل كامل, يستنزف المعالج المركزيّ بشكل قد لا يفعله برنامج آخر في نفس المجال. اعتمدنا على البرنامج في تقديم تصور حقيقيّ لكمية الطاقة الحاسوبية التي يستطيع الجهاز تقديمها.

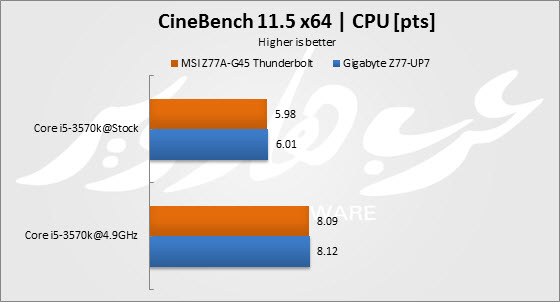

CineBench 11.5:

اختبار من صانعي Cimena 4D للرسم ثلاثي الأبعاد وهو الإصدار الأحدث من البرنامج الذي يستغل كافة موارد المعالجة في الحاسوب لعرض "Render" مشهد ثلاثيّ الأبعاد و هو ما يعمل على الضغط بشدة على المعالج. يستطيع البرنامج التعامل مع 64 خيط من خيوط المعالجة Thread. المشهد الذي يتم تقديمه يحتوي على أكثر من ألفيّ وحدة, و الذين بدورهم يحتوون على ما يقارب ثلاثمائة ألف مضلع. كما يتم تطبيق العديد من المؤثرات على المشهد مثل تغيير الإضاءة و الظلال و تنعيم الحواف Antialiasing ثم يتم عرض النتائج على هيئة نقاط.







الخاتمة والتقييم:

أدآء لوحة اليوم كان رائعا ً، إستطاعت أن تجابه لوحات ذات فئات عليا وتعطي أداء قريب وربما تتخطاهم في بعض الحالات. سعر اللوحة على موقع Newegg هو 160$ تقريبا ً، وهو سعر ممتاز بالنسبة للآدآء خصوصا ً إذا ما قورنت باللوحات المنافسة والتي تتخطى أسعارها حاجز ال 250$ على نفس الموقع فيما عدا لوحة Gigabyte UD5H التي تأتي بسعر 190$. إذا ً فلوحة اليوم تعد صفقة رابحة في حال أخذنا معيار السعر مقابل الآدآء كمعيار أساسي في الحكم النهائي على اللوحة، ولكن لنأخذ الأمر من جهة ومن منظور مختلف، فصحيح أن لوحة اليوم تتخطى في آداءها عمالقة لوحات Z77 إلا أن معيار الآداء قد لايعد حاسما ً في تحديد الأفضل خصوصا بين اللوحات الرئيسية الحاملة لنفس الشريحة، فأفضلية الأدآء بين لوحة وأخرى بسيطة جدا ً وقد لاتظهر تلك الأفضلية أثناء التشغيل الفعلي.

لذلك نرى معيارا ً أخر يحدد الرغبة في إمتلاك لوحة رئيسية ما عن غيرها، وهو مدى توافر التقنيات والمميزات الإضافية باللوحة، وإذا نظرنا إلى لوحة اليوم نجد أنها تأتي بالفعل بالعديد من المميزات الهامة ولكنها قد لاتجذب الإنتباه كتلك الموجود في اللوحات المنافسة كلوحات Gigabyte UP7 ولوحة Asus Maximus ، وحتى منفذ ال Thunderbolt الذي يميزها عن باقي اللوحات التي وصلت لمعملنا يعد أمرا ً جيدا ً لكن لايزال أمام هذه التقنية بعضا ً من الوقت حتى تثبت نفسها على الساحة بالإضافة إلى صعوبة إستغلال المنفذ من الأساس في الوقت الحالي. كما أن اللوحة بشكل عام إفتقدت لميزة قد نراها أساسية هذه الأيام خصوصا ً مع إزدياد شريحة المستخدمين من هواة كسر السرعة وهي توافر أزرار التشغيل وإعادة التشغيل.

خلاصة ما سبق هي أن لوحة  MSI Z77A-G45  تحقق معادلة السعر مقابل الأدآء بكل تأكيد ولكنها في نفس الوقت ليست موجهة بالأساس للفئات العليا من جمهور المستخدمين.



التقييم:

-السعر: 5/5

-الأدآء: 4/5

-مميزات إضافية: 3/5

-إجمالا ً: 4/5

وعليه فإن لوحة اليوم تستحق جائزة أفضل قيمة والجائز البرونزية.
