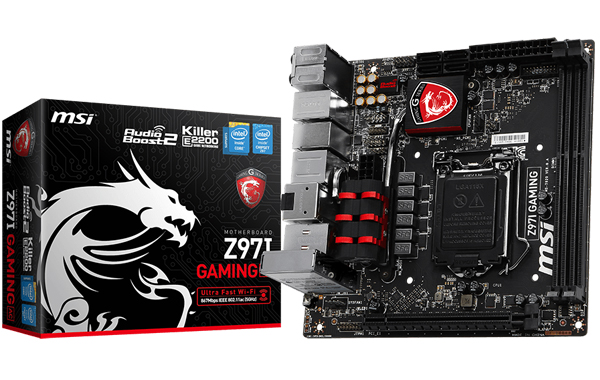

مراجعة اللوحة الرئيسية MSI Z97I Gaming AC ... العمــلاق الصغير

نحن الأن أمام جيل جديد من الشرائح لشركة Intel وهى شرائح الجيل التاسع التى تم إطلاقها اليوم لتستبدل شرائح الجيل السابق والتى يتزامن معها إنطلاق الجيل المحدث الجديد Haswell Refresh واليوم لدينا قمة الشرائح لذلك الجيل Z97 والمخصصة لمحبى كسر السرعة  ولوحة رئيسية من ضمن الفئة المفضلة للكثير من المستخدين وهى فئة Gaming والتى تجمع كل ما يحتاجه جمهور اللاعبين فى لوحة واحده لتمنحه تجربة متميزة مع الألعاب .

اللوحة التى لدينا اليوم تحمل الرقاقة Z97 لتجذب إنتباه محبى كسر السرعة لذلك نجد وحده تنظيم الطاقة القوية باللوحة التى تحمل شهاده التحمل Military Class 4 وأيضاً نجد اللوحة من ضمن فئة Gaming لتكن الخيار المفضل لمجتمع اللاعبين لما تحتويه من بطاقة الشبكة الشهيرة Killer E2200 والبطاقة الصوتية بتقنيات Audio Boost2  ولا ننسى مجموعة طرفيات اللعب الإحترافية Gaming Device Port والمزيد من الخصائص الأخرى التى سوف نستعرضها بعد قليل لتجعل محبى الألعاب يجد ما يحتاجه فى لوحة واحده , ولكن ليس مجتمع اللاعبين فقط من سينجذب الى تلك اللوحة بل أيضاً مستخدمى صناديق الحاسب صغير الحجم Mini ITX Tower ومستخدمى أجهزة العرض المنزلية HTPC  , ولما لا فأن اللوحة تأتى بالحجم الصغير MINI ITX  لتجعلك تزداد دهشة من إجتماع كل تلك المميزات والخصائص فى لوحة واحده صغيرة الحجم تحمل بين طياتها كل ما تحتاجه .

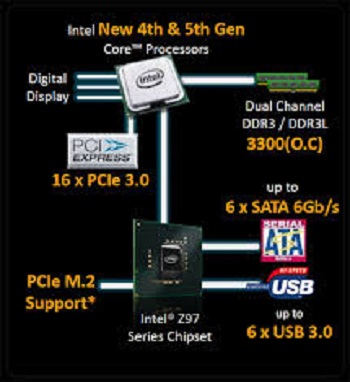

الشريحة Z97 ما الجديد ؟

الشريحة Z97 والتى من ضمن الجيل التاسع من الشرائح Intel 9 Series والتى أطلقتها شركة Intel تزامناً مع معالجات الجيل المحدث Haswell Refresh وكالعادة تكون الشريحة التى تبدأ بحرف Z داعمة لكسر السرعة للمعالجات الداعمة للكسر والتى تنتهى بحرف K, والسؤال الذى يطرح نفسه الأن , ما أوجه الإختلافات بين الشريحة الجديدة وسابقتها Z87 ؟ دعونا نستعرض الصورة القادمة لنجاوب على ذلك السؤال .

نرى هنا أهم الإختلافات وهو دعم الجيل القادم من المعالجات Broadwell والذى ستفتقده الشريحة السابقة Z87 والتى ستدعم فقط كلا من معالجات Haswell – Haswell Refresh ولكن مع الشريحة الجديده سيكون متاح لك التحديث الى جيل أخر بخلاف الجيل الحالى ,لذلك إذا كانت تلك الفترة مناسبة للتحديث لك فإن اللوحات الجديده من الجيل التاسع ستكون مناسبة لك بشكل أفضل من لوحات الجيل السابق . نأتى للنقطة الثانية وهى دعم ذواكر بتردد أعلى 3300MHz بعكس الجيل السابق الذى يدعم حتى تردد 3000Mhz . ثم نأتى الى الميزة الإضافية وهو دعم واجهة توصيل الأقراص الجديده PCIe M.2  والذى يوفر سرعه أعلى بنسبة 67% من المنافذ الحالية التى بواجهة توصيل SATA 6GB/s وسرعة المنفذ M.2 ستكون بنفس سرعة المنفذ الجديد SATA Express والذى يصل الى 10GB/s وقد رأينا سابقاً ذلك منفذ M.2 فى لوحات سابقة خاصة بمعالجات AMD عن طريق متحكم خارجى ولكن الأن أصبح المنفذ مدعوم من شريحة اللوحة Z97 وتأتى الشريحة بدعم ايضاً لواجهة توصيل SATA Express والذى سوف نرى أقراص SSD بذلك المنفذ فى خلال الفترة القادمة بشكل مكثف .

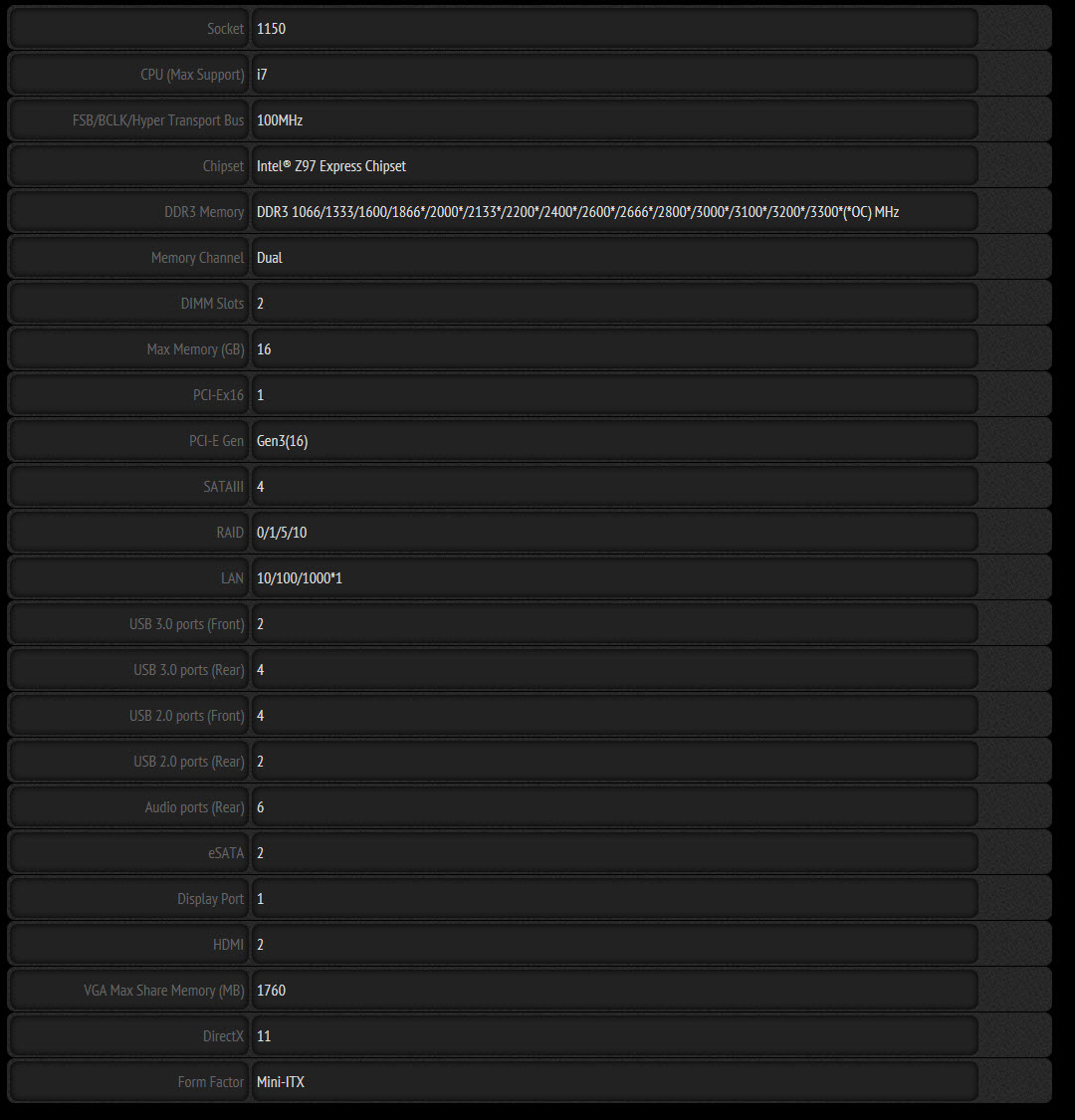

مواصفات اللوحة الرسمية:

كما ذكرنا فأن اللوحة تحمل الرقاقة الجديدة Z97 والتى تدعم المعالجات التى بمقبس 1150 من الجيل الرابع والجيل المحدث Haswell-Haswell Refresh كما تدعم اللوحة تركيب قطعتين من الذواكر حتى حجم 16GB وتدعم حتى تردد 3300MHz OC مع دعم إزدزاجية قنوات الإتصال Dual Channel وأيضاً أنظمة (XMP) .

تقدم اللوحة ستة مخارج USB 3.0 وعدد ستة مخارج USB 2.0 موزعة مابين المخارج الخلفية والمنافذ على اللوحة , كما تمتلك ثلاثة من منافذ العرض 2 HDMI – Display Port وتدعم تعدد شاشات العرض مع دعم دقة عرض 4K .
تمتلك اللوحة بطاقة الشبكة الشهيرة Killer E2205 والبطاقة الصوتية المبنية على شريحة Realtek ALC1150 مع إضافات Audio Boost 2 , كما تحتوى اللوحة على شريحة الأتصال اللاسلكى Intel Dual Band Wireless-AC 7260 لتدعم الإتصال Wi-Fi 802.11 a/b/g/n/ac, dual band وأيضاً Bluetooth v4.0 مع دعم إتصال العرض اللاسلكى Intel Wireless Display (WiDi) ليخدم توجه اللوحة لأجهزة HTPC .

 تقنيات وخصائص اللوحة :

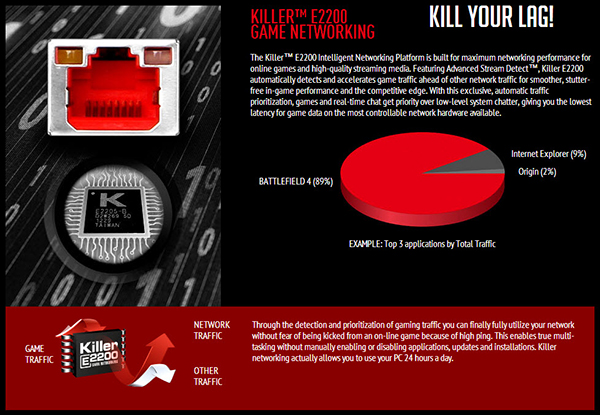

بطاقة الشبكة Killer E2200 :

بالتأكيد إن كنت أحد عشاق الألعاب فأنت تشارك في الكثير من الألعاب التعاونية على الشبكة، بل قد تكون أغلب ألعابك المفضلة من هذا النوع لذلك فإن الحصول على بطاقة شبكة مميزة باللوحة الرئيسية هو أمر بالغ الأهمية، فأن فئة MSI Gaming ستوفر بطاقة الشبكة الإحترافية Killer E2200 المصممة من قبل Qualcomm Atheros والتي ستقلل كثيراً من مشاكل الإتصال بالإنترنت أو ما يعرف ب Lag عن طريق تقنية Advanced Stream Detect التي تقوم بتحديد الأوليات للتطبيقات التي تعمل على الإتصال بشبكة الإنترنت ويركز على تقديم هذه الأولية للألعاب مما يعطي سرعة إتصال أفضل بالشبكة وتقلل من تأخر زمن الإستجابة مع الألعاب .

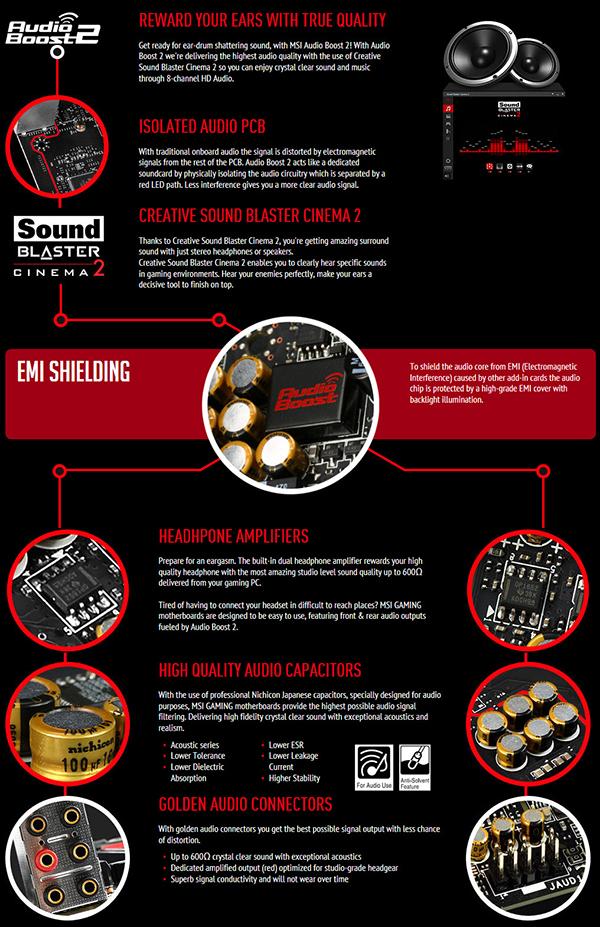

بطاقة الصوت بتقنيات Audio Boost 2 :

بالتاكيد إذا كنت من عشاق الألعاب سيكون لك عالم الصوتيات مهم لتستمتع بالمؤثرات المحيطية فى الألعاب ولتتمكن من سماع أدق الأصوات فى طور اللعب الجماعى لكى يعطيك أفضلية فى تحديد هدفك بسهولة . حيث تأتى فئة Gaming ببطاقة صوت إحترافية لتقديم تجربة مميزة أثناء اللعب، وتتكون بطاقة الصوت من رقاقة Realtek الصوتية التي تحمل الكود ALC 1150 وهي من أحدث وأفضل ما أنتجته Realtek في هذا المجال حتى الأن وإلى جوار ذلك نجد مجموعة من المكثفات الصلبة اليابانية عالية الجودة المصنعة خصيصاً من للأنظمة الصوتيه , ونجد أيضاً غطاء EMI Sheild لمنع أي تشويش على البطاقة ناتج من المؤثرات الخارجية لتضمن لك أفضل توصيل ونقاء للأشارات مابين شريحة الصوت والمخارج ، مع إعتماد MSI على منافذ صوت مطلية بالذهب لضمان أفضل إتصال ممكن بين البطاقة وبين أجهزة ومعدات الإستماع الصوتية.
نجد أيضاً الإضافة المميزةCreative Sound Blaster Cinema 2 التى تقدم لك صوت محيطى مميز بداخل الألعاب مع السماعات الخارجية و سماعات الرأس لتمكنك من سماع خصومك بشكل أفضل لتمنحك أفضلية فى ألعاب المنظور الأول .
وتمتلك Audio Boost كذلك مضخم صوتيAmblifer للمخرج ذو اللون الأحمر من أجل سماعات الرأس الإحترافية ذات مقاومة 600Ohm، والتي ينصح بها لمحترفي وعشاق الألعاب.

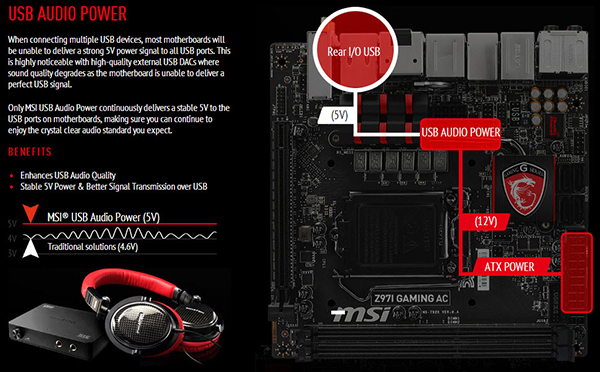

USB Audio Power :

قامت هنا MSI بإمداد منافذ USB3.0 لديها بمقدار أعلى وأكثر إستقراراً من الطاقة بحيث أصبح الخرج من هذه المنافذ يقدر بـ 5V بدلا من 4.6V كما كان سابقاً، مع الإهتمام بتوصيل طاقة كهربائية أكثر نقاءاً وأقل تشويشاً من أجل تحويل هذه المنافذ إلى مصادر طاقة ممتازة للأجهزة الصوتية أو أي لأجهزة أخرى والتي تعتمد على منافذ الUSB للإتصال باللوحة.وتحديداً الأجهزة التي تستفيد من عملية التحويل من نوع الإشار Digital إلى Analog والتي تتستخدم نوع توصيل USB DAC (Digital Analog Converter.

GAMING DEVICE PORT:

نرى هنا أحد الإضافات المميزة والغير إعتيادية من MSI ، فقد تم التعديل على منافذ التوصيل الخلفية الخاصة بطرفيات الحاسب كفأرة اللعب ولوحة المفاتيح بحيث تعطي سرعة إستجابة أسرع بكثير من السابق، التقنية مصممة لفأرات اللعب الإحترافية التي تعمل بمعدل إستجابة من 500Hz-1000Hz وستعمل المنافذ على تقليل زمن التأخير من 8ms إلى 1ms ليعطيك أفضلية فى رد الفعل لألعاب المنظور الأول . كما إعتمدت الشركة على إستخدام 3 مرات كمية الذهب المستخدمة عادة في طلاء المنافذ لضمان قدرة توصيل أفضل مع زياده فى العمر الإفتراضى للمخارج عشرة أضعاف المعدل الطبيعى لتلك المخارج وتقدم أيضاً الحماية من عوامل الأكسده لتلك المخارج .

إضافة أخرى قوية للمبتدئين فى كسر السرعة لتعطيهم دفعة أو زيادة مجانية في الأداء من خلال رفع ترددات التشغيل للمعالج المركزى والذواكر والمعالج الرسومى المدمج . ونظراً لصغر حجم اللوحة فانه لا يوجد زر على اللوحة كما يوجد فى العادة ولكن سوف تجده بداخل بيئة البيوس كما سنرى فى صور البيوس بعد قليل .كما يتوافر البرنامج MSI Gaming APP الشهير الذى يجعلك تنتقل بين الأوضاع المختلفة لكلاً من ترددات المعالج المركزى والبطاقة الرسومية مابين الوضع العادى ووضعية اللعب وكسر السرعة .

MILITARY CLASS 4 COMPONENTS:

بالتأكيد الكثري من متابعي منتجات MSI على دراية كاملة بهذه التقنية، وهي خاصة بإحتواء اللوحة على مكونات ذات كفاءة وإعتمادية عالية لزيادة قدرة التحمل للوحة وإطالة العمر اللإفتراضي لها، وهي مكونات مصنعة من مواد عالية الجودة تزعم MSI أنها تستخدم في تصنيع الأسلحة العسكرية المتقدمة و قد أصدرت الجيل الجديد من هذه التقنية 4 MILITARY CLASS:

HI-C CAP :
هى مكثفات مصممة لتأخذ مساحة صغيرة جدا مقارنة بالمكثفات التقليدية لتجعل المساحة حول المعالج كافية لتستطيع تركيب أضخم المشتتات الهوائية بدون إعاقة مثل السابق , وتتميز تلك المكثفات بالكفائة فى إستهلاك الطاقة بنسبة تصل الى 93% لتجعل اللوحة من أفضل اللوحات فى كفائة إستهلاك الطاقة مابين الشركات الأخرى .
Dark CAP:
وهي مكثفات مصممة بنواتها المصنوعة من الألومنيوم و عمرها الأفتراضي يتعدى حاجز ال 10 سنوات.
(SUPER FERRITE CHOKE (SFC :
وهي متحكمات طاقة ذات قلب من شبيكة الحديد و تسمح بنفاذية عالية للطاقة و تعمل عند درجات حرارة أقل بحدود 35 درجة و تسمح بنفاذ تيار كهربي أعلى بسبة 30% وتتميز أيضاً بتحسن فى كفائة إستهلاك الطاقة بنسبة 20% لتقدم فى النهاية دقة فى خارج التيار فى حالات كسر السرعة .

SteamOS :

من أجل توجه اللعبة لمجتمع اللاعبين فان اللوحة تدعم نظام التشغيل المخصص للألعاب SteamOS لتجعل اللوحة خياراً مناسباً إذا كنت تريد إمتلاك أحد جهاز مخصص للألعاب SteamBOX .

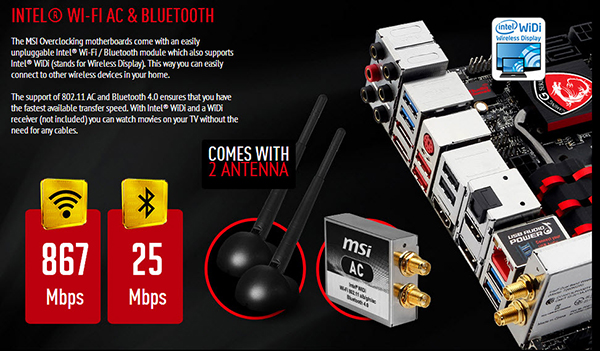

من أجل الأستخدامات الرئيسية للوحة وهى أجهزة العرض المنزلى HTPC فأن اللوحة تمتلك وحده إتصال اللاسلكى Intel® Wi-Fi / Bluetooth لتحصل على أفضل سرعة فى الإرسال و الإستقبال مع وجود أثنان من هوائى التوصيل , كما تدعم أيضاً نظام العرض اللاسلكى Intel® WiDi لتقدم لك إمكانية الإتصال مع شاشات العرض المختلفة بدون الحاجة الى ربط أسلاك التوصيل بعد الأن .

نظرة أقرب على اللوحة :

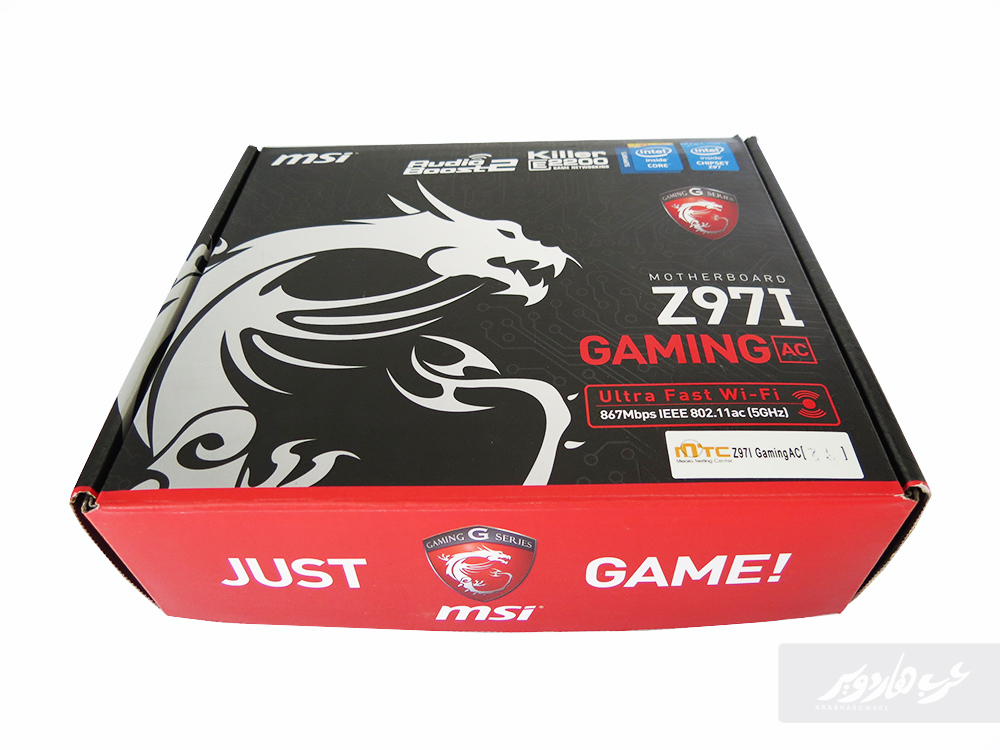

الواجهة الأمامية مع صورة التنين الذى تعودنا عليها لفئة الـ Gaming ونرى موديل اللوحة مع التركيز على توجه اللوجة الى فئة Gaming مع توضيح لدعم اللوحة لأنظمة الإتصال اللاسلكى ذات السرعة العالية .

مع الإقتراب قليلا فى الجانب العلوى نرى مجموعة من الأيقونات التى توضح المواصفات الرئيسية للوحة حيث توضح ان اللوحة تحمل رقاقة Z97 وتدعم معالجات شركة Intel من الفئة الأشهر Core i ونرى أحد الإضافات المتميزة لفئة Gaming وهم بطاقة الشبكة الأشهر Killer E2200 وأيضاً البطاقة الصوتية مع تقنيات Audio Boost 2 .

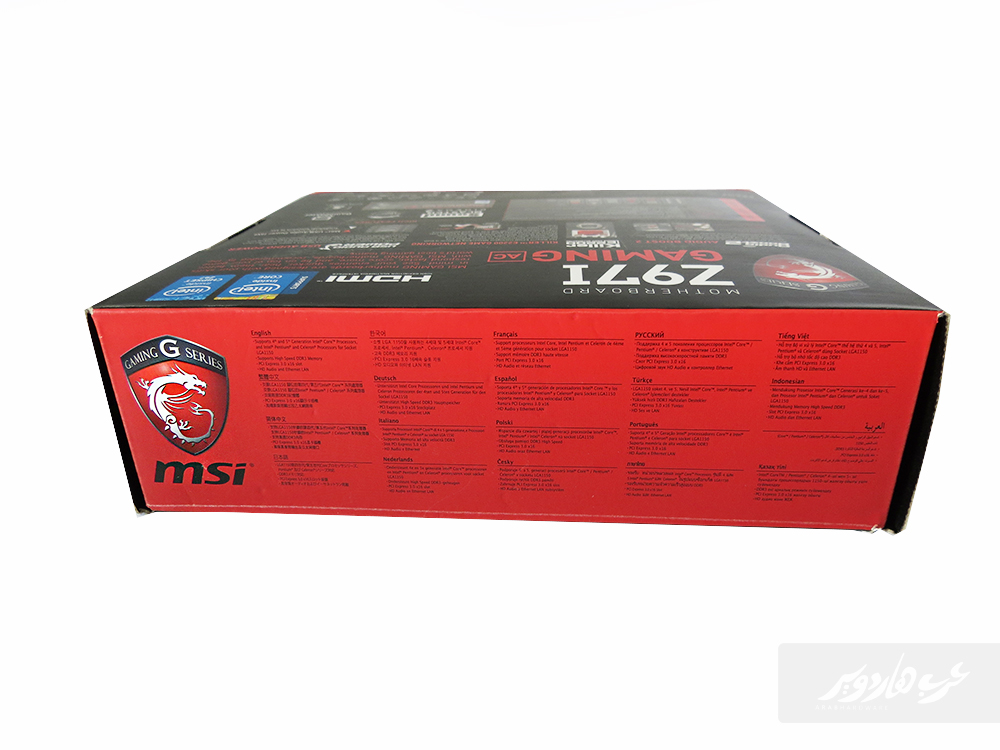

الواجهة الجانبية للعلبة نجد كالعاده توضيح لأهم مواصفات اللوحة بعده لغات والتى من ضمنها اللغة العربية .

على الجانب الخلفى للعلبة نجد مزيد من التفاصيل لمواصفات اللوحة وشرح مبسط لمميزات الخصائص والتقنيات المتواجده باللوحة .

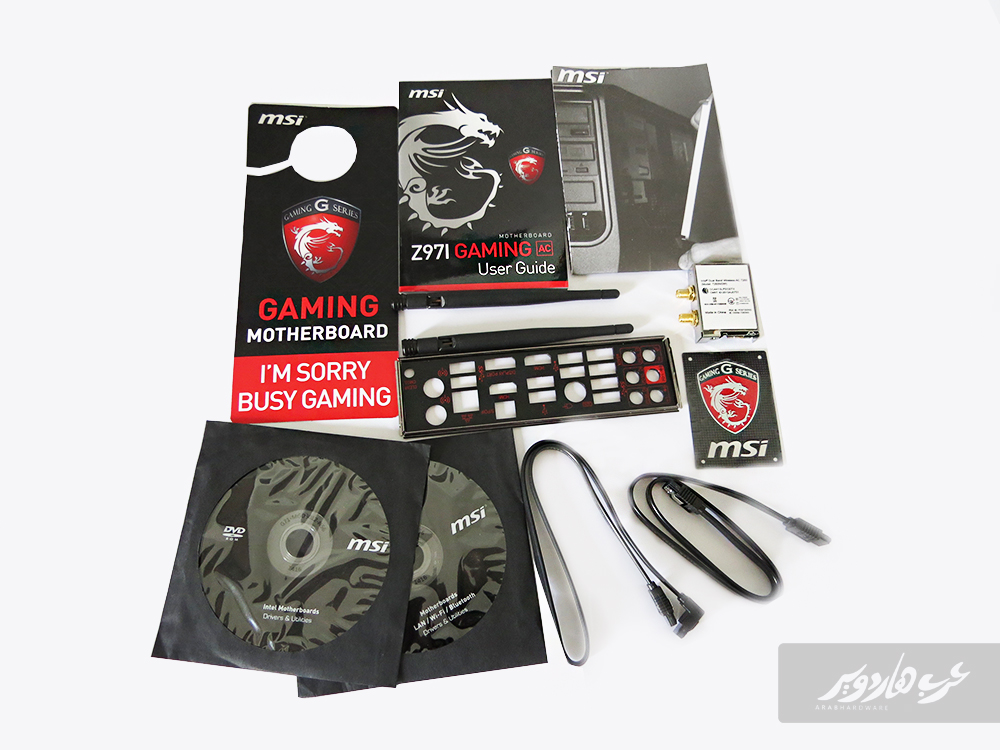

المتعلقات التى تأتى مع اللوحة وهم الكتيبات الإرشادية وإسطوانة التعريفات والبرامج الملحقة ,مع عدد إثنين من كابلات توصيل SATA مع اللمسة المعتاده لفئة Gaming وهم القطعة Gaming G Series ولافتة منع الإزعاج أثناء اللعب , ونرى أيضاً بطاقة الإتصال اللاسلكى Intel Dual Band Wireless-AC 7260 مع وجود أثنان من هوائى الإرسال والإستقبال لضمان أفضل سرعة إتصال , وأخيراً نجد قطعة I/O Panel المسئولة عن حماية المخارج الخلفية للوحة والتى تأتى باللون الأسود الأنيق مع وجود طبقة إضافية للحماية ضد الصدمات .

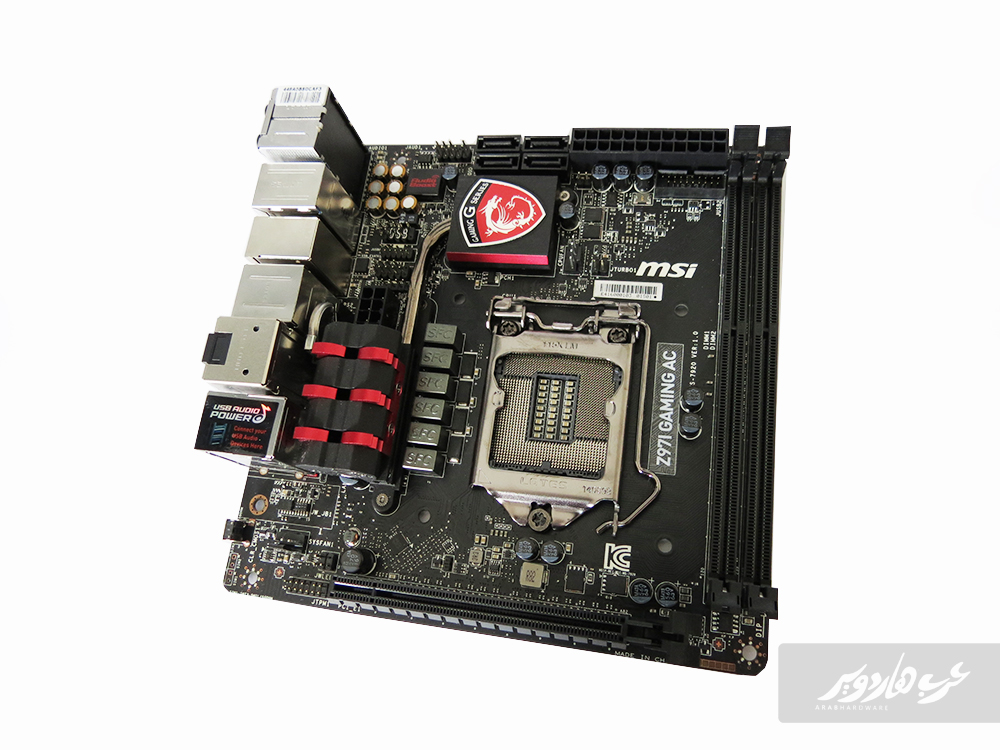

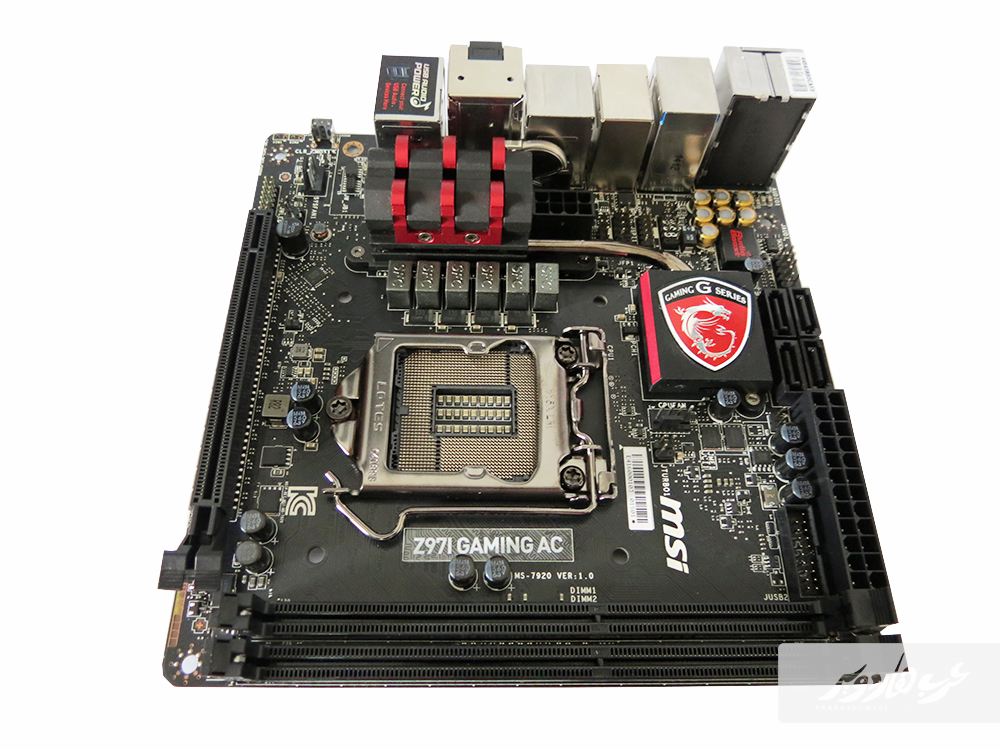

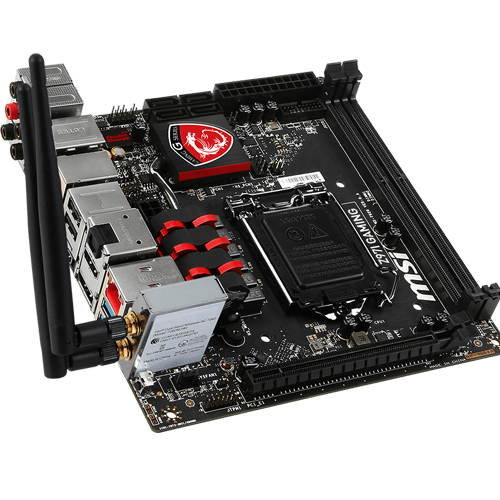

نرى هنا اللوحة أمامنا بالشكل المميز لفئة Gaming مع اللون الأسود يتخلله اللون الأحمر لكلاً من مشتت شريحة Z97 وشعار G Series ومشتت وحده تنظيم الطاقة للمعالج وايضاً البطاقة الصوتية Audio Boost . واللوحة تأتى بمقاس I-ATX ليتناسب مع أجهزة العرض المنزيلية وصناديق الحاسب ذات الحجم الصغير .

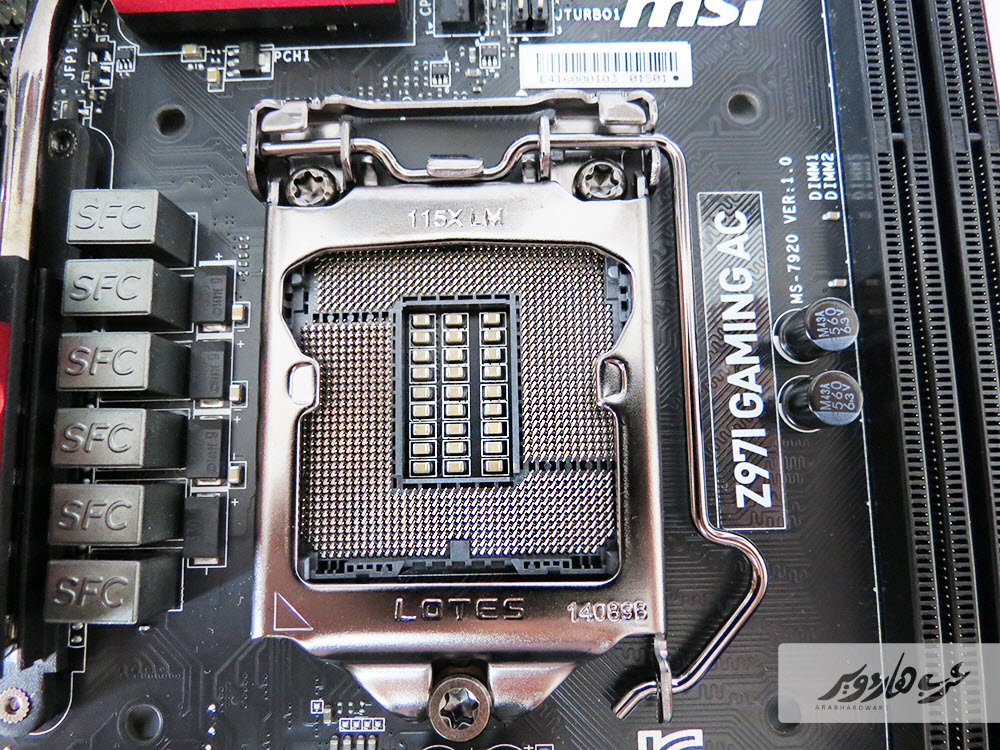

نرى هنا مقبس المعالج 1150 والذى تستطيع تركيب عليه معالجات الجيل الرابع Haswell والجيل المحدث Haswell Refresh والجيل القادم Broadwell من شركة Intel.

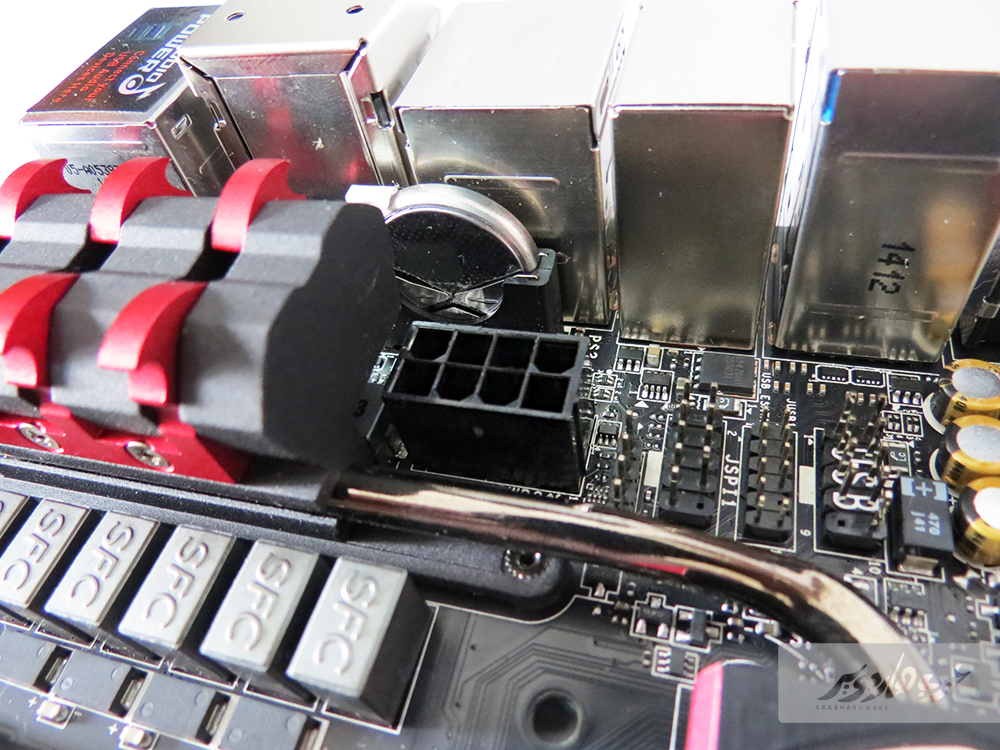

منفذ توصيل الطاقة ذو الثمان سنون 8-Pin الذى يوفر الطاقة لوحده تنظيم الطاقة للمعالج VRM .

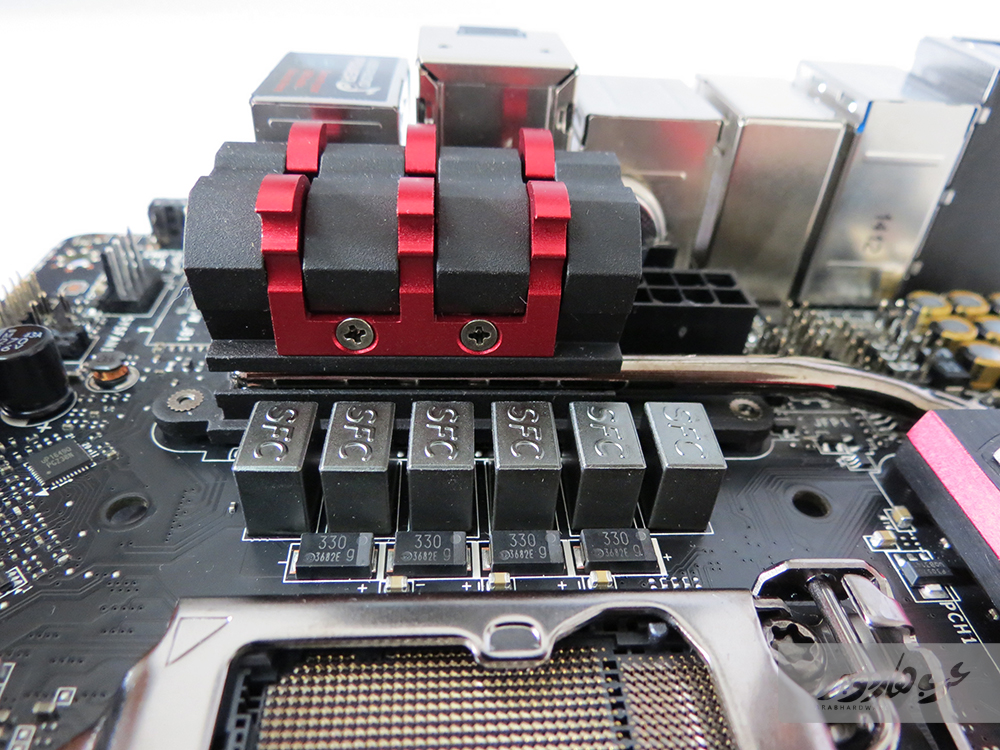

وحده تنظيم الطاقة للمعالج VRM والتى تتكون من عدد ستة مراجل Power Phase والتى تكفى للوصول بمعالجك الى كسر السرعة المطلوب حيث تأتى المكونات الرئيسية بشهاده Military Class 4 والتى تضمن لك دقة وإستمرارية فى خارج الطاقة للمعالج مع كفائة إستهلاك الطاقة وعمر إفتراضى أطول للمكونات الأساسية .

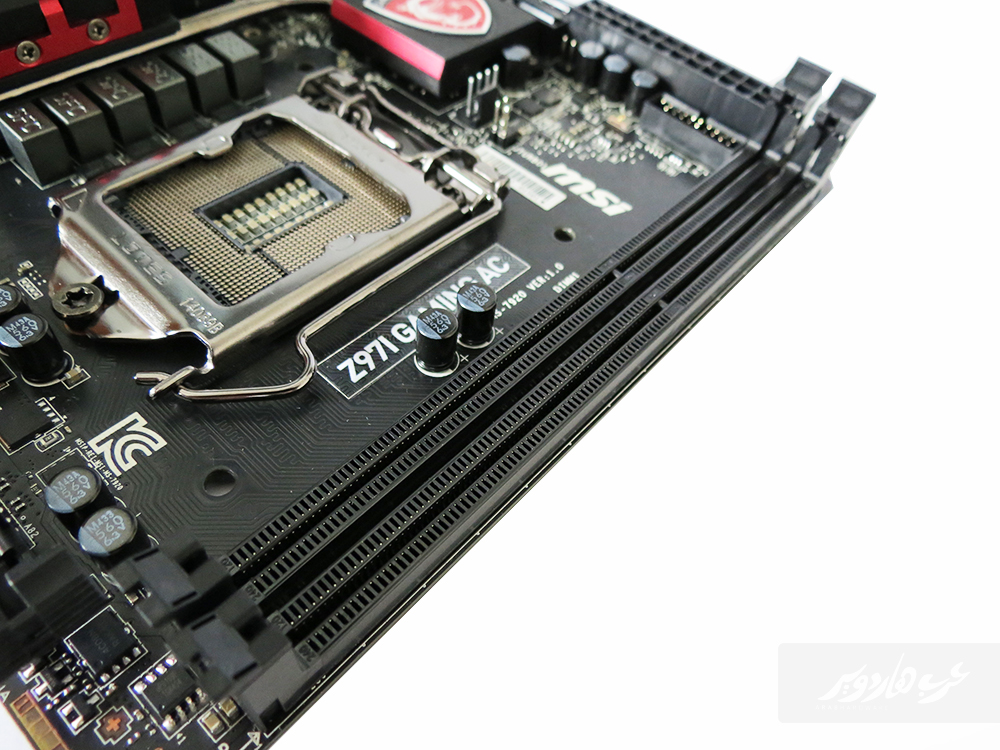

شقى تركيب الذواكر والذى تستطيع تركيب ذواكر حتى 16GB مع دعم تردد حتى 3300MHz, بالإضافة الى دعم إزدواج قوات الإتصال Dual Channel ودعم لنظام XMP .

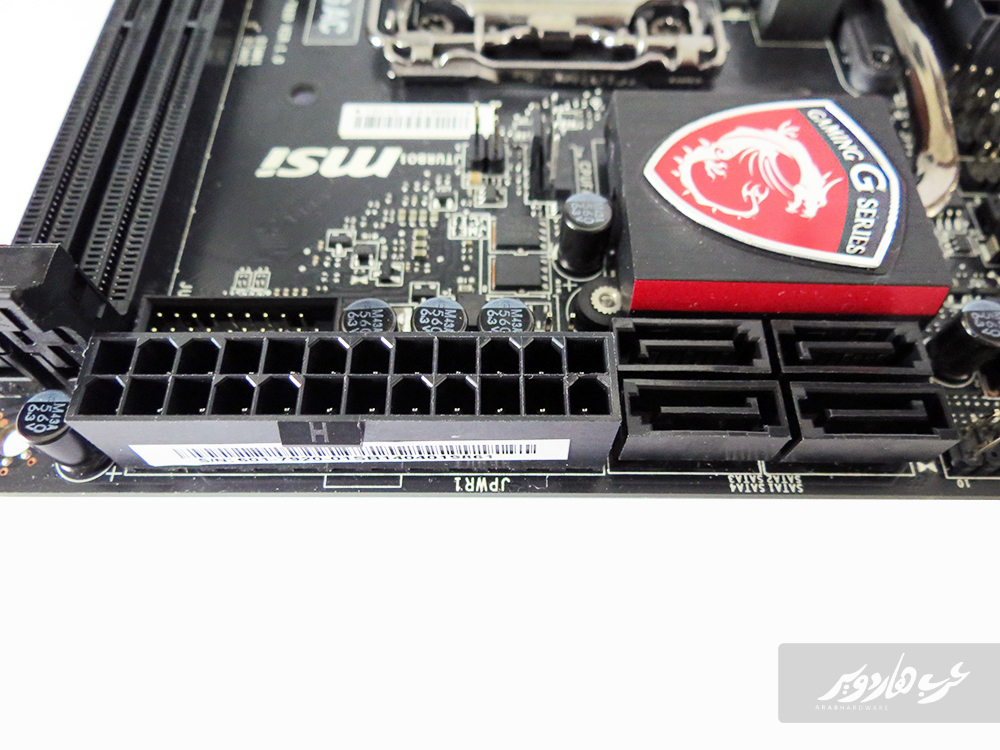

هنا نجد منفذ توصيل الطاقة للوحة 24-Pin وبجانبه أربعه من منافذ توصيل الأقراص بواجهة توصيل SATA 6GB/s والمرتبطة جميعاً بشريحة اللوحة .

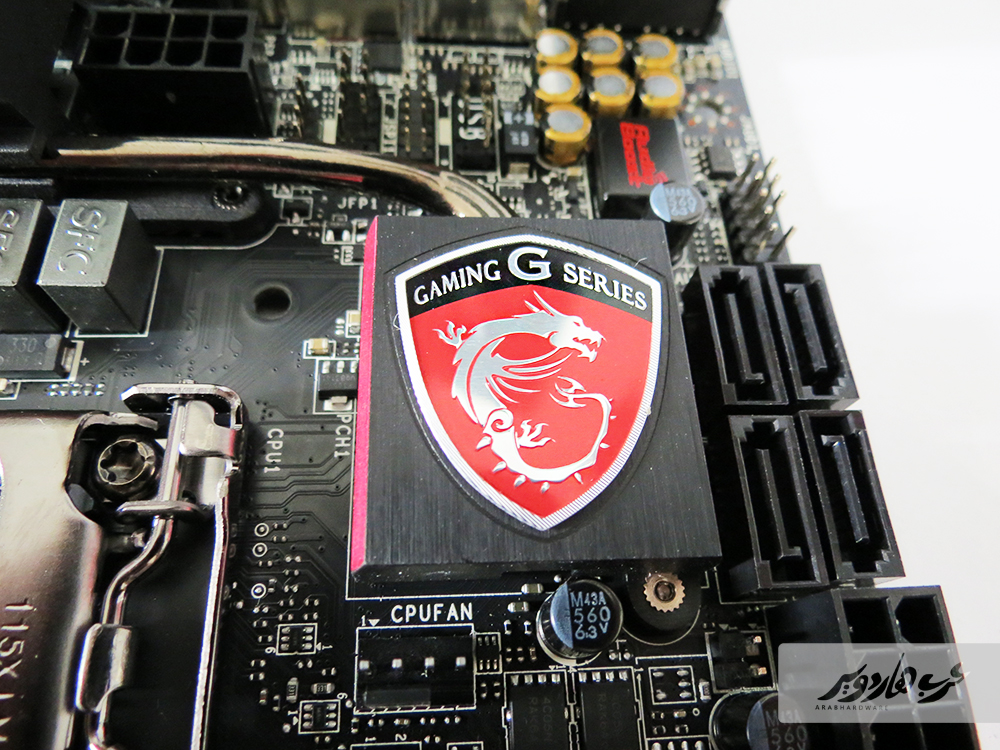

أمامنا شريحة Z97 والمشتت الخاص بها ونجد عليه تنين فئة Gaming المميز ليضفى لمسة جمالية لمظهر اللوحة .

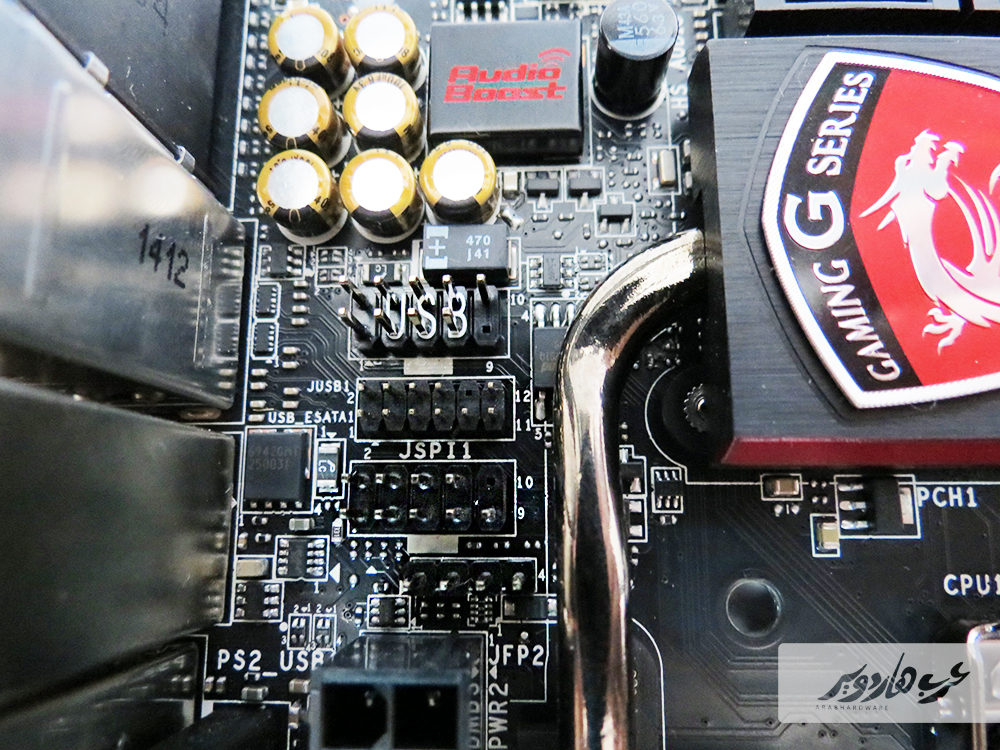

نجد هنا المنافذ توصيل الأضواء الأمامية وأزرار التشغيل وإعادة اتشغيل المتواجده بالجانب الأمامى للصندوق ونرى أيضاً منفذ USB 2.0 ليقدم لك مخرجين بجانب المتواجد فى المخارج الخلفية للوحة .

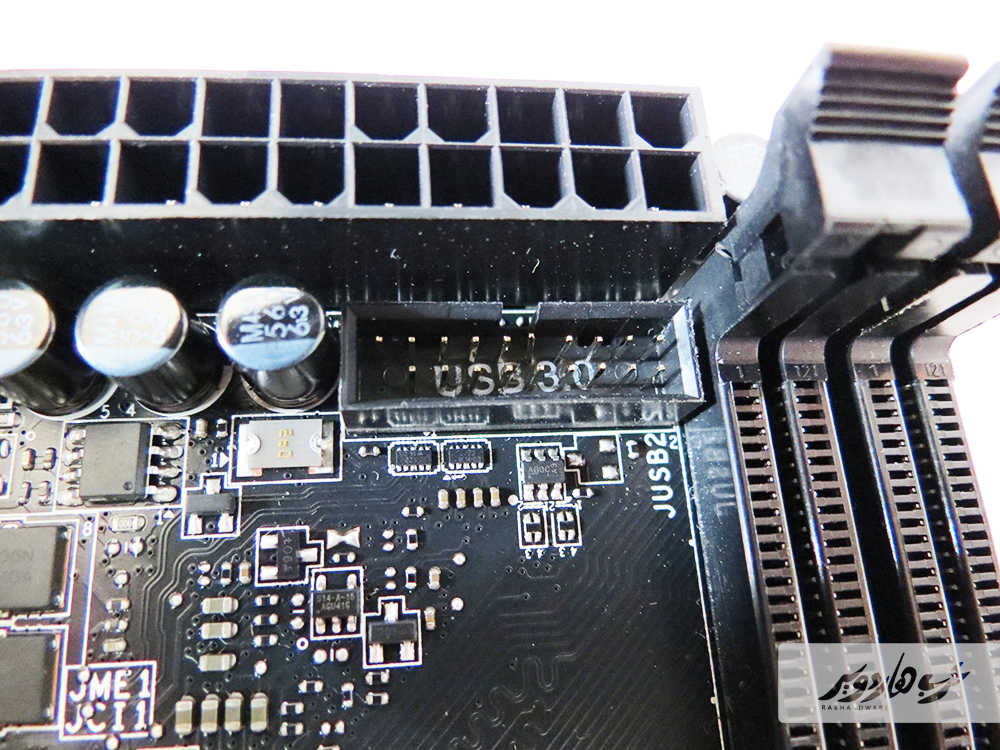

بالإضافة الى المنافذ USB 3.0 الخلفية نجدا هنا منفذ أخر ليقدم لك مخرجين USB 3.0 بجانب المنافذ الأخرى .

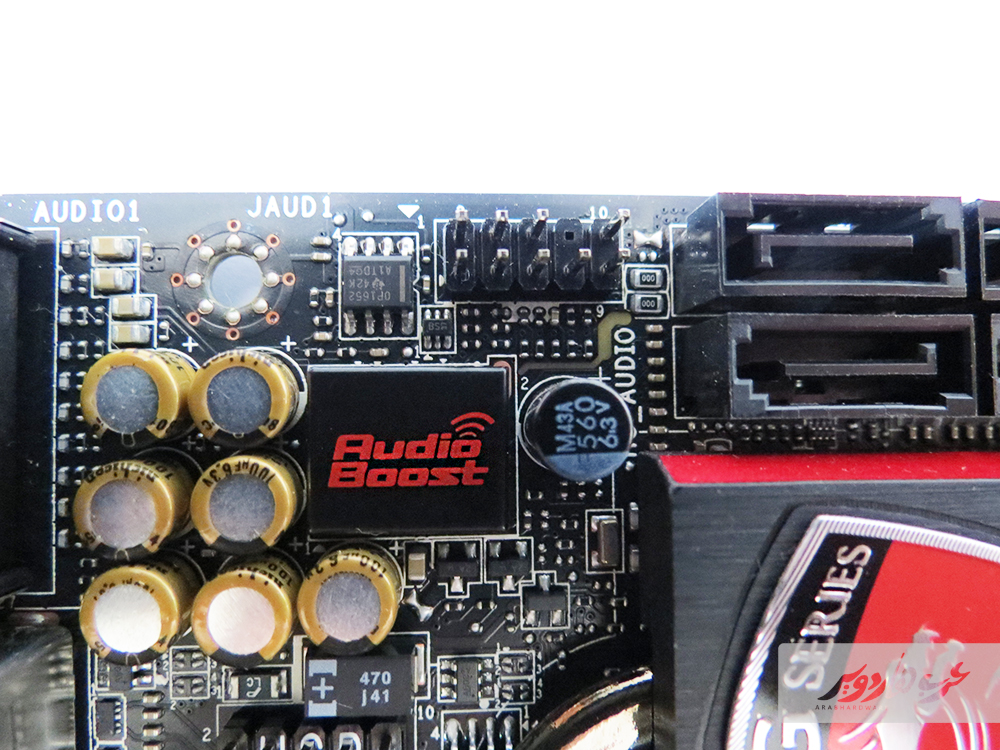

باللون الأحمر نجد شعار بطاقة الصوت Audio Boost والتى كما ذكرنا مبنية على الشريحة الأخيرة Realtek ALC1150 ونجد فى الأعلى قليلاً مخارج توصيل الصوت المتواجده فى الجانب الأمامى للصندوق .

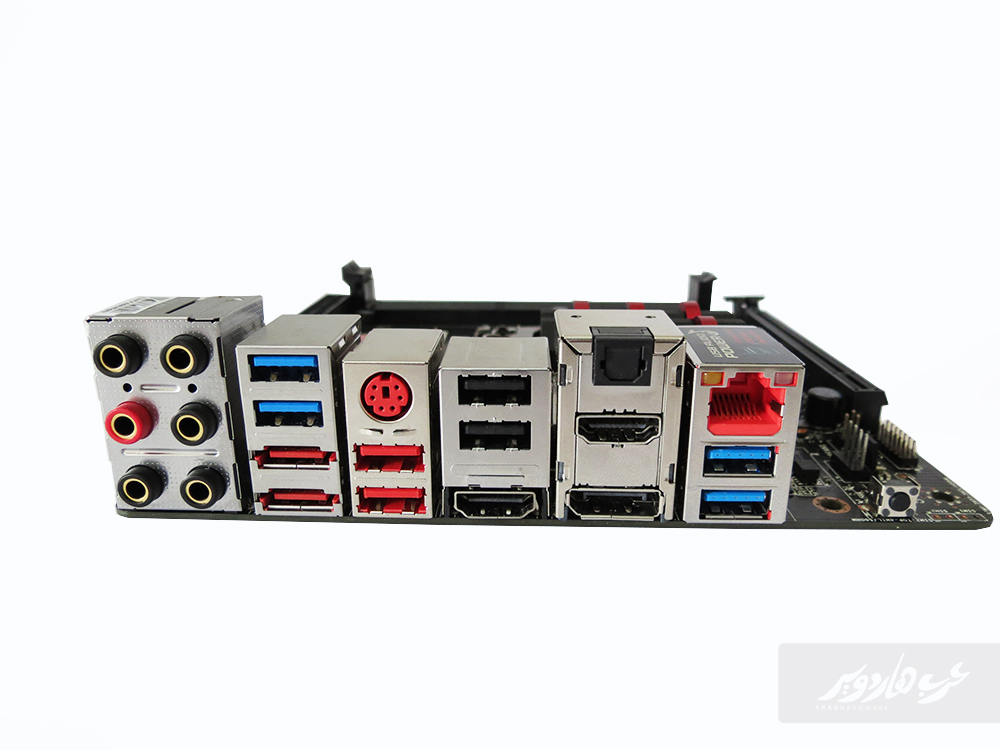

نأتى للمخارج الخلفية للوحة ونبدأ من الأعلى بمخارج الصوت المطلية بالذهب لتحسين توصيل الإشارات ونقاء الصوت , ثم نجد مخرجين USB 3.0 ومخرجين eSATA وبعدهم نجد مجموعة Gaming Device Port والتى تقدمها الشركة لتعمل بسرعة أعلى مع طرفيات اللعب الإحترافية , ثم نجد مخرجين USB 2.0 ومنفذ Optical S/PDIF وبجانبه مخارج العرض 2 HDMI – Display Port والمتصلة بالمعالج الرسومى المدمج بالمعالج المركزى والتى تدعم دقة عرض 4K ونجد أخيراً مخرج RJ-45 المتصل بشريحة Killer وبجانبه مخرجين USB 3.0  ثم نجدا فى النهايو زر لأعادة تهيئة البيوس Clear CMOS الذى يفيد فى تجارب كسر السرعة .لذلك اللوحة تقدم مخارج تكفى إحتياجات أغلب المستخدمين الأن وتخدم توجه اللوحة بشكل جيد من حيث منافذ العرض المختلفة من أجل أجهزة HTPC وأيضاً مجموعة مخارج الطرفيات الإحترافية وكلأ من بطاقة الصوت والشبكة التى تخدم طور اللعب Multiplayer .

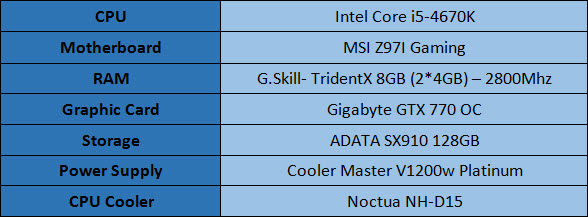

منصة الإختبار :

منهجية الإختبار وكسر السرعة :

قمنا بأختبار اللوحة مع معالج من الفئة المفضلة لمجتمع اللاعبين Core i5 حيث تم إختبار المعالج i5 4670K على الوضع الإفتراضى ليعطيك فكرة عن أداء اللوحة مع معالجات تلك الفئة التى يكون فارق الأداء مابينها ضئيل على التردد الإفتراضى لهم . وتبدأ الإختبارات بالمعالج المركزى ثم البطاقة الرسومية GTX 770 المثبتة على الشق PCIe 3.0 على ترددها الإفتراضى للنواة والذواكر . بالإضافة الى ذلك تم إختبار سرعات القراءة والكتابه للذواكر على ترددها 2800MHz المحفوظ على بروفيل XMP .قمنا بإختبار أيضاً أداء مخارج SATA 6GB/s مع قرص التخزين WD Green 4TB ومقارنة النتائج مع اللوحات التى بشريحة Z87 . ولم ننسى إختبارات مخارج USB 3.0 ومقارنتها باللوحات السابقة .

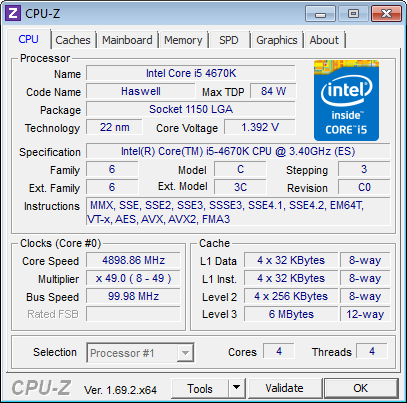

بالنسبة لكسر سرعة المعالج المركزى فقد وصلنا بالمعالج الى تردد 4.9Ghz وذلك عن طريق رفع معامل الضرب Core Ratio=49 مع فولتيه Vcore=1.39V لذلك لا تغتر بحجم اللوحة فإنها تمتلك دائرة تنظيم للطاقة VRM قادرة على الوصول الى كسر السرعة الذى تريده ويأتى تصميم وحده VRM بمساحة كافية حول المعالج حيث أستطعت تركيب المشتت Noctua U14S بكل سهولة مع وجود البطاقة GTX 770 والذواكر G.Skill TridentX وقد قمت بتركيب المشتت العملاق Noctua D15 ولكن كان ملتصق بالبطاقة وغير عملى ولكن الفكرة أنك تستطيع تركيب نظام التبريد الهوائى كبير الحجم وأيضاً تستطيع تركيب نظام تبريد مائى بشكل عملى مع باقى القطع وذلك إذا إحتجت كسر سرعة معالجك .ولمحبى كسر السرعة فقد قمنا بعمل سابقاً دليل مبسط يشرح كيفية والإعدادات لكسر سرعة معالجات جيل Haswell .

بالنسبة لبيئة التعامل بداخل البيوس قد رأينا إختلافات إيجابية بداخل بيئة البيوس عن الخبارات الكسر بداخل اللوحات السابقة بشريحة Z87 والتى جعلت خيارات كسر السرعة أكثر تنظيماً وسوف نستعرض بعد قليل جولة بداخل بيئة البيوس باللوحة مع توضيح الإختلافات فى خيارات كسر السرعة .

جولة بداخل البيوس :

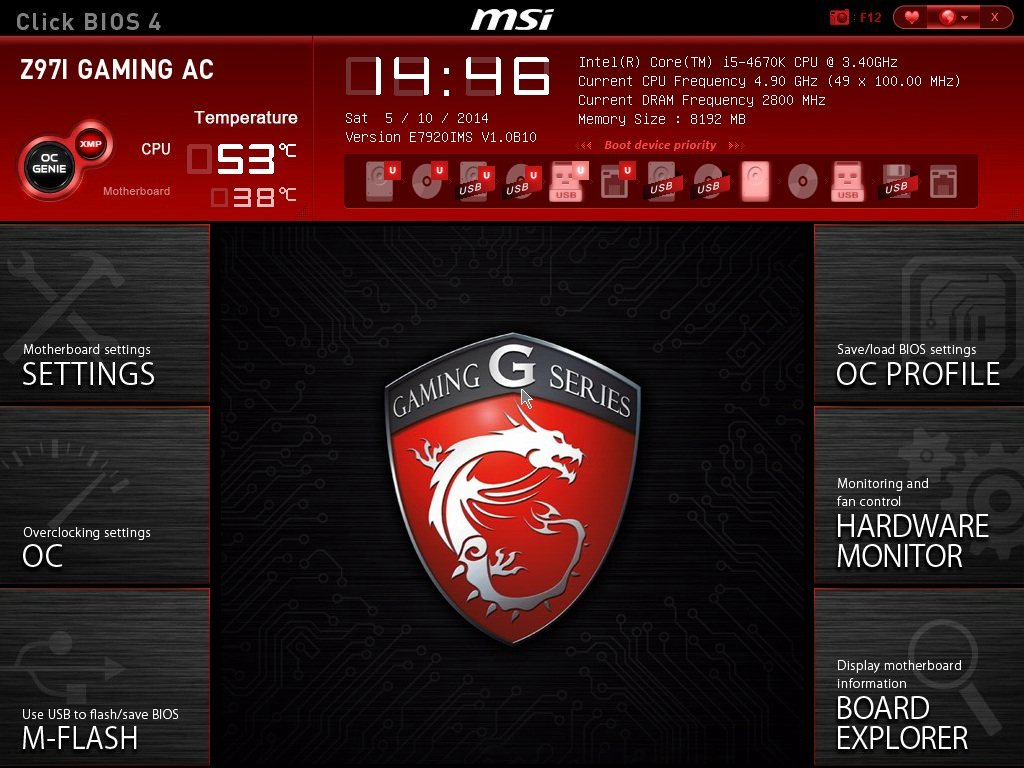

 واجهة البيوس للوحة تأتي مشابهة للوحات الجيل السابق فيما عدا عدة إختلافات بسيطة، أولاً نجد شعار Gaming G Series هو ما يتوسط مع التنين الشهير لتلك الفئة، كما إختلف مظهر زر OC Gene مع إضافة زر جديد لتفعيل تقنية XMP مباشرة من الواجهة الرئيسية. وبخلاف ذلك سترى التقسيمات للقوائم الفرعية كما هي مع عرض للساعة وبعض المواصفات عن القطع المثبتة كالمعالج وشرائح الذاكرة بالإضافة إلى قائمة Boot Driver Priority التي يمكنك من خلالها تحديد القرص ألأساسي لعملية الإقلاع Booting.

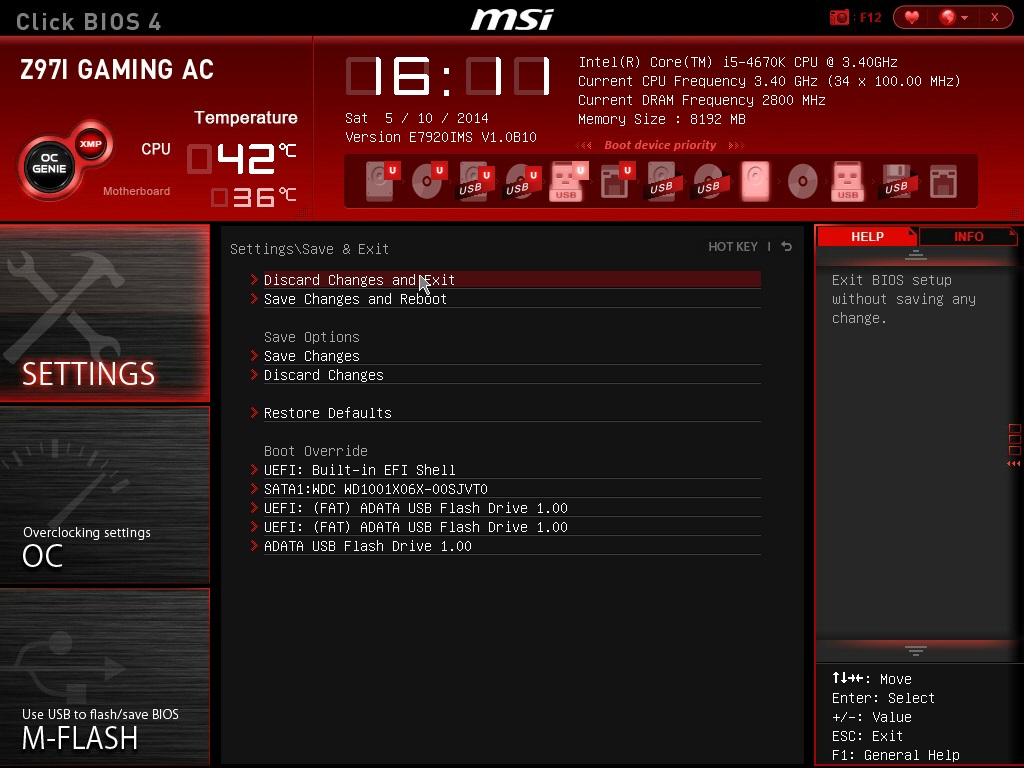

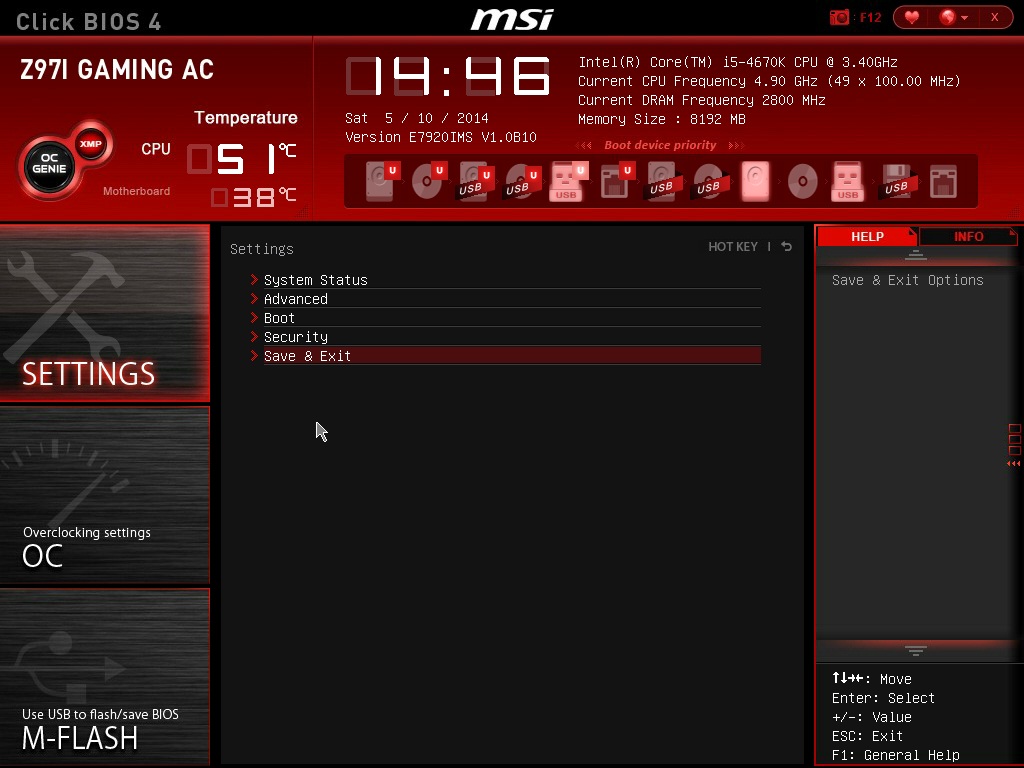

قائمة Settings تحتوى على بعض التبويبات الفرعية ربما تجد معظمها  فى مختلف اللوحات الرئيسية ونستعرض القوائم الفرعية فى الصور القادمة .

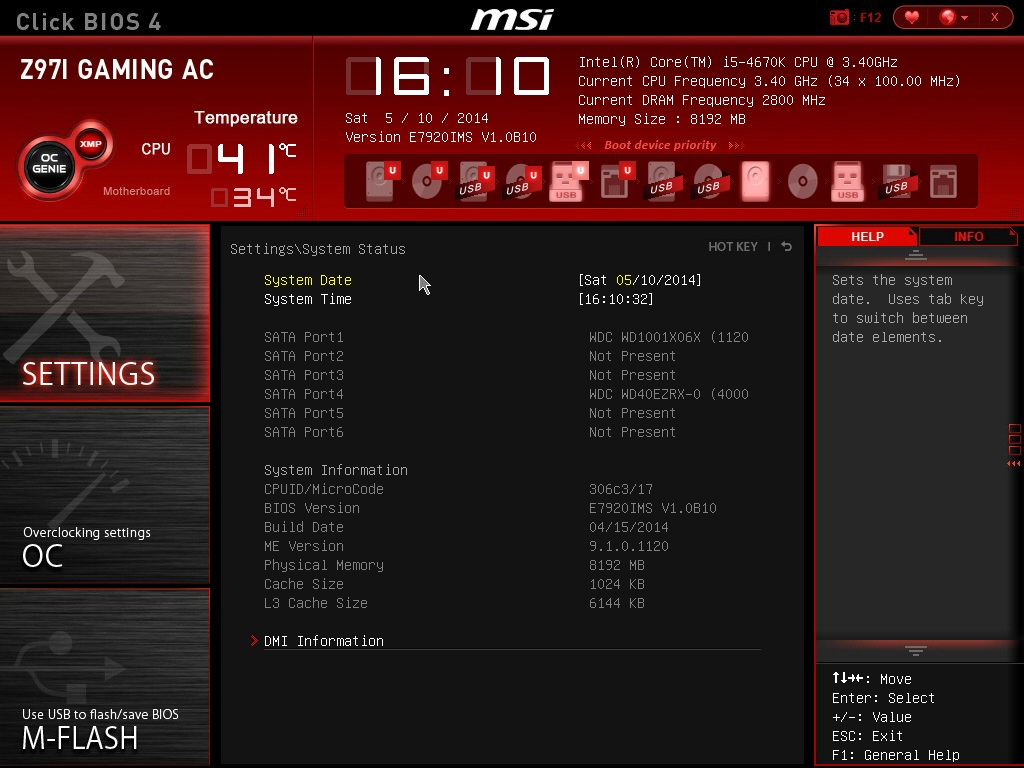

تجد تبويب System Status الخاص بقائمة Settings ويعرض فيه بعض المعلومات العامة كالوقت والتاريخ ورقم الإصدار لنسخة الBios، بالإضافة إلى أقراص SATA المثبتة والذاكرة.

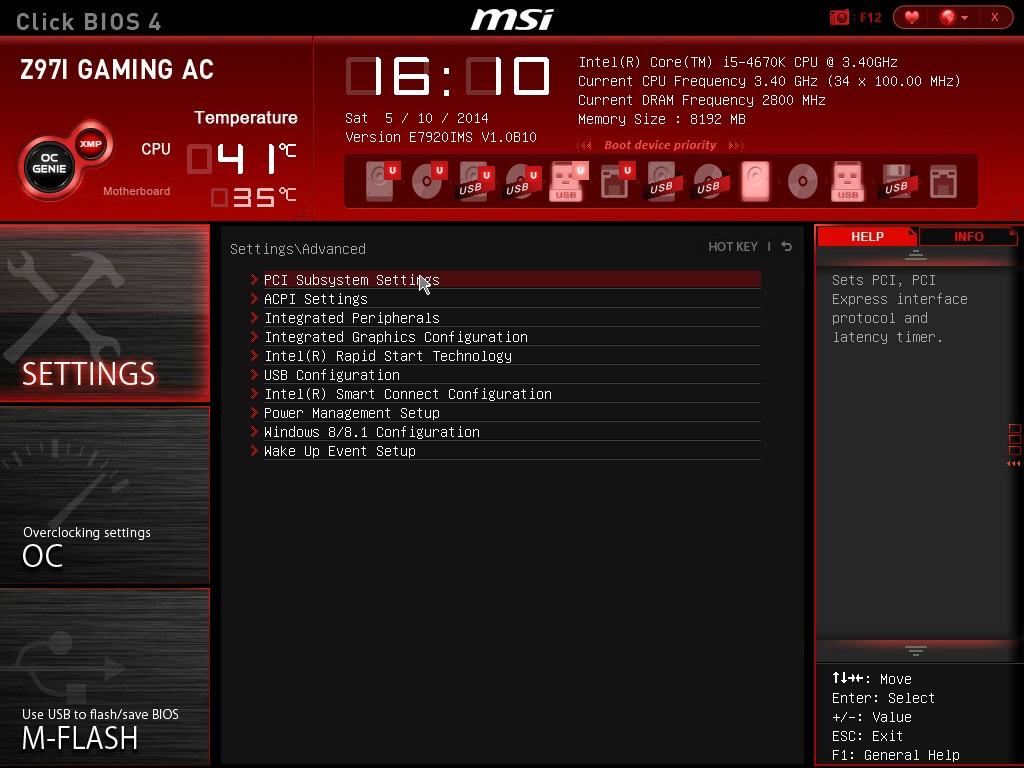

ثانيا تجد تبويب Advanced الذى يحتوى على العديد من التبويبات الفرعية بداخله ربما أهمها التبويب المخصص للتحكم بشقوق PCI وكذلك توبيوبات Integrated Preipherals و Integrated Graphics، الأولى للتحكم في الطرفيات الموصلة باللوحة والثانية خاصة بضبط الإعدادات للمعالج الرسومي المدمج. وهناك أيضاً تبويبات مرتبطة بالتحكم في منافذ USB وتقنية Intel Rapid Start وبعض الإعدادات الأخرى المتعلقة بتنظيم الطاقة باللوحة.

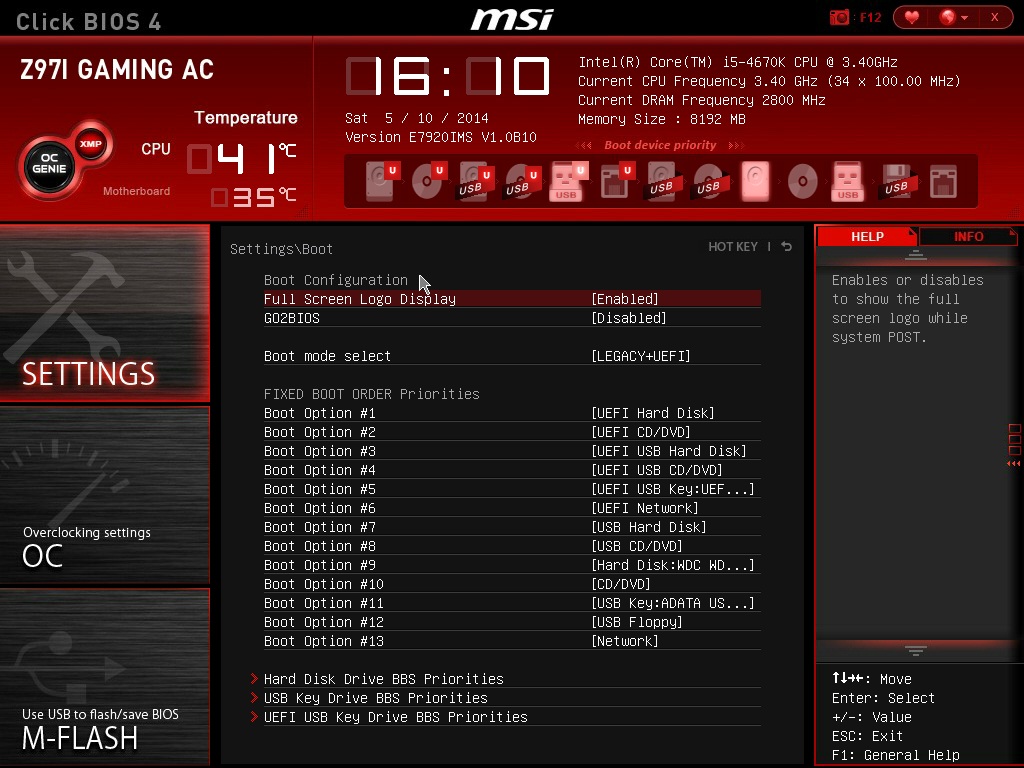

تبويب Boot يتيح لك تحديد ترتيب خيارات الإقلاع وتحديد إختيار عرض صورة لوجو اللوحة فى الإقلاع وأيضاً تفعيل خيار الذهاب الى البيوس مباشرة GO2Bios .

أما عن تبويب Security المخصص لضبط كلمة سر تمنع الفضوليين من الدخول إلى نظام الحاسب والعبث به.

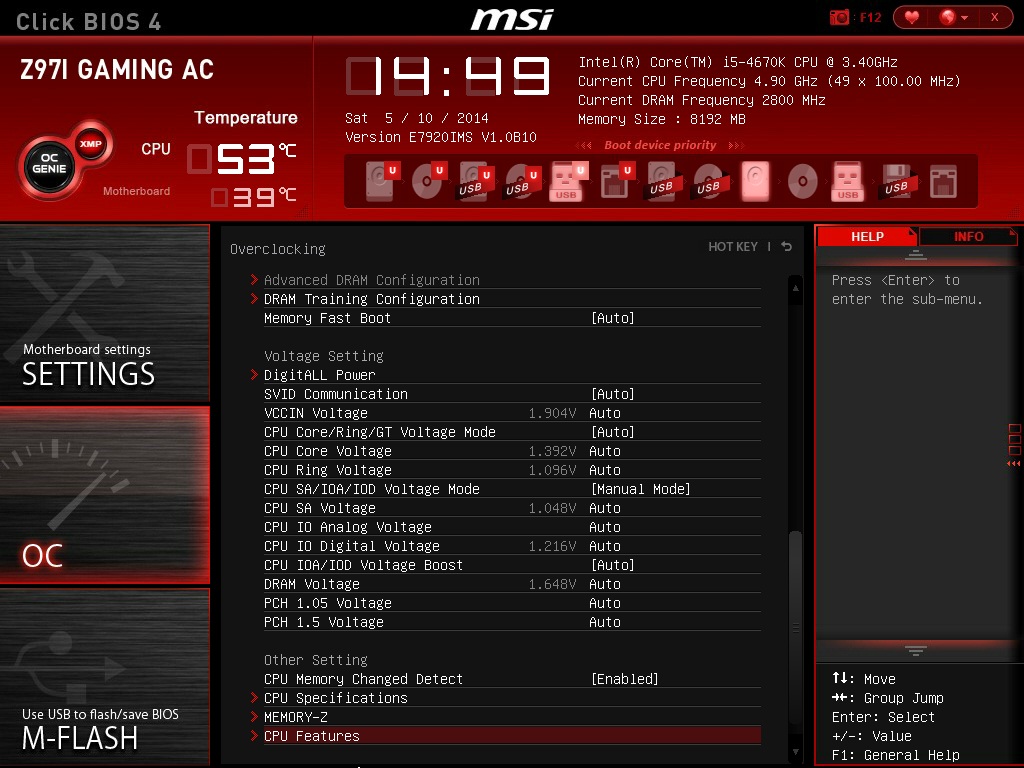

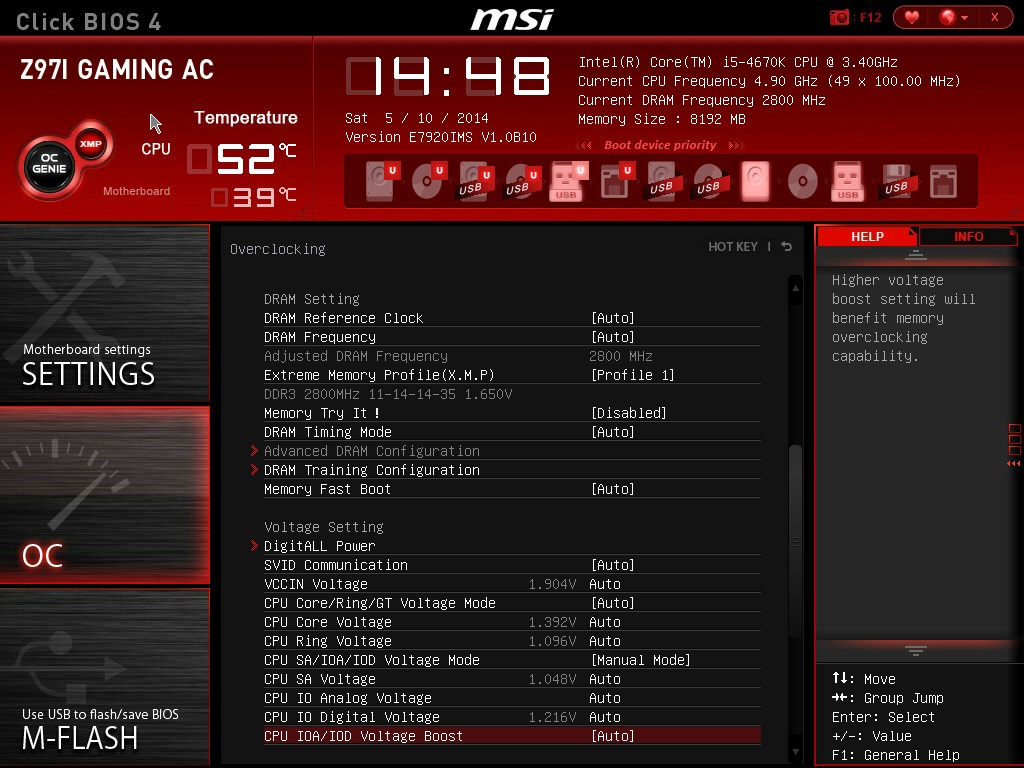

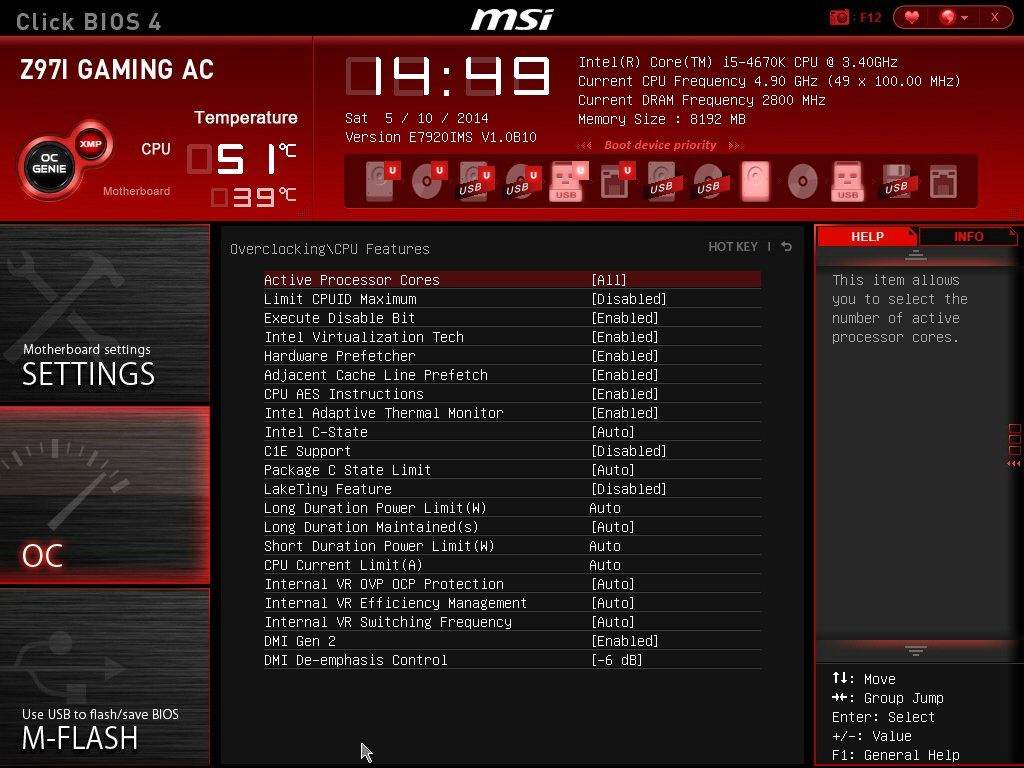

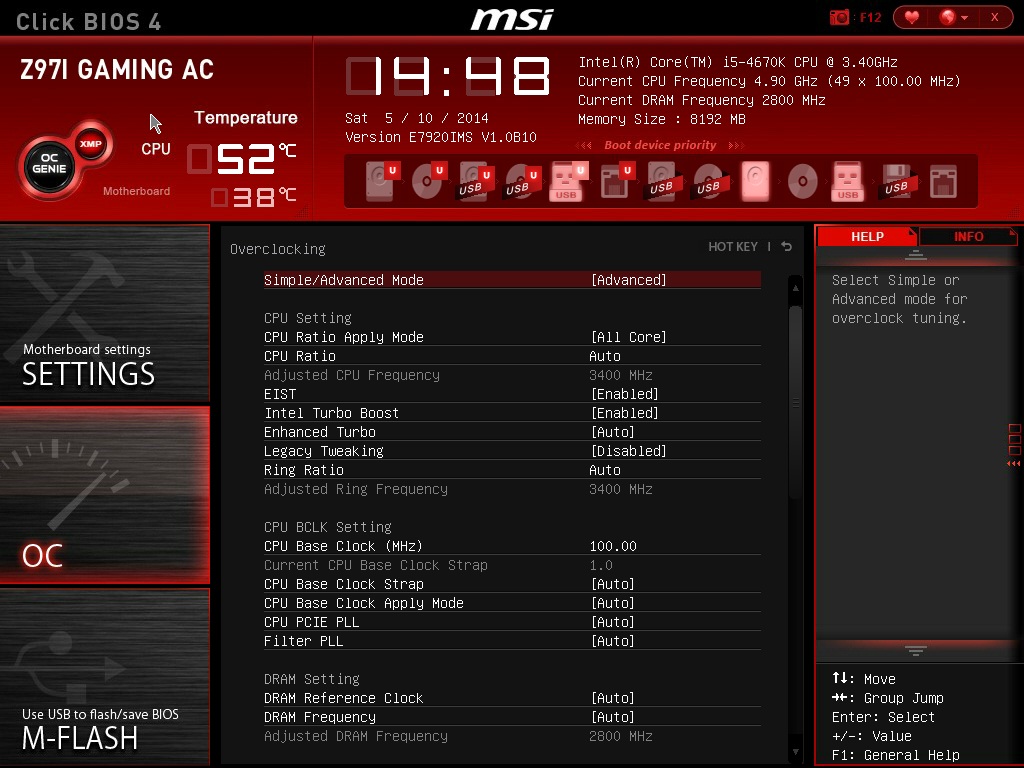

نأتى لأهم قائمة باللوحة OC والتي تحتوي على الإعدادت اللازمة لبدء عمليات كسر السرعة، وما لاحظناه هو التنظيم الرئع لخيارات الكسر عما عهدناه سابقاً للوحات من الجيل السابق .

كما وجدنا أن خيارات التحكم فى فولتيات متحكم الرامات بداخل المعالج وبعض الفولتيات الخاصة بكسر سرعة الرامات أصبح التحكم فيها بشكل يدوى ويمكنك الأن تحديد القيم التى تريدها لتلك الخيارات وليس مثل السابق حيث كان متاح التعديل فيها فقط عن طريق تحدييد قيمة Offset Voltage لها فقط .

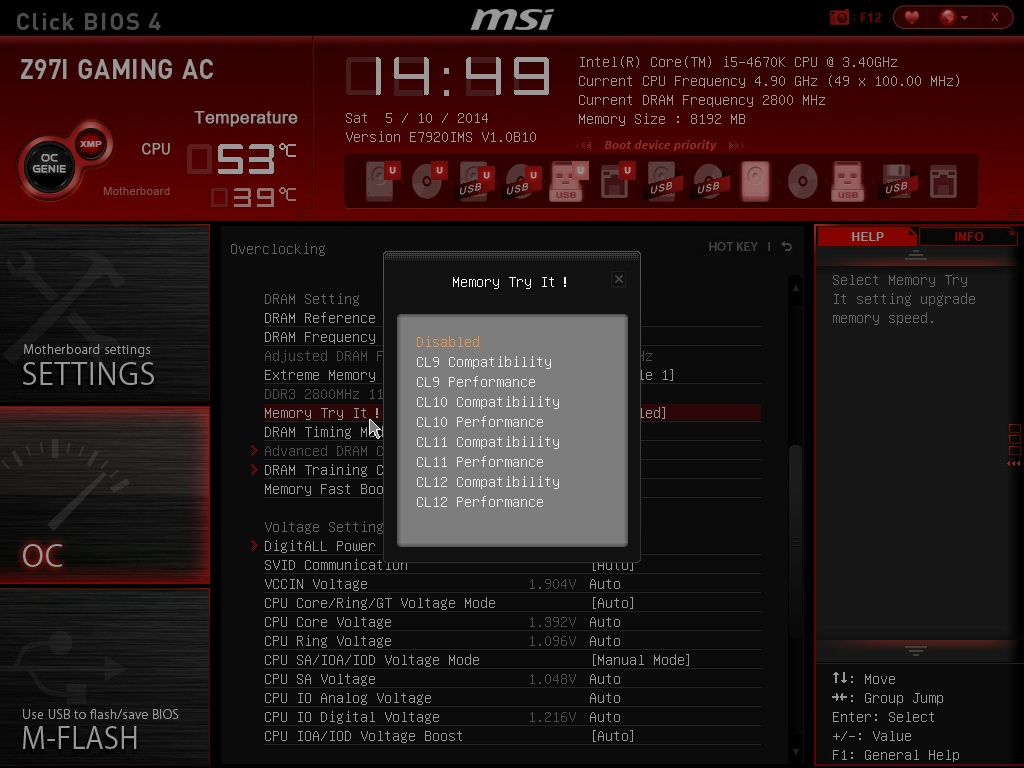

أحدى الإضافات الجيده لخيارات كسر السرعة بالنسبة للذواكر حيث تتيج لك اللوحة الإختيار التوقيتات التى تريدها ثم تقوم بعد ذلك باختيار التردد الذى تريده ثم تقوم اللوحة بتغيير الإعدادات والتوقيتات اللازمة للوصول الى التردد والتوقيتات التى قمت بإختيارها وذلك تجده فى خيار Memory Try It ! .

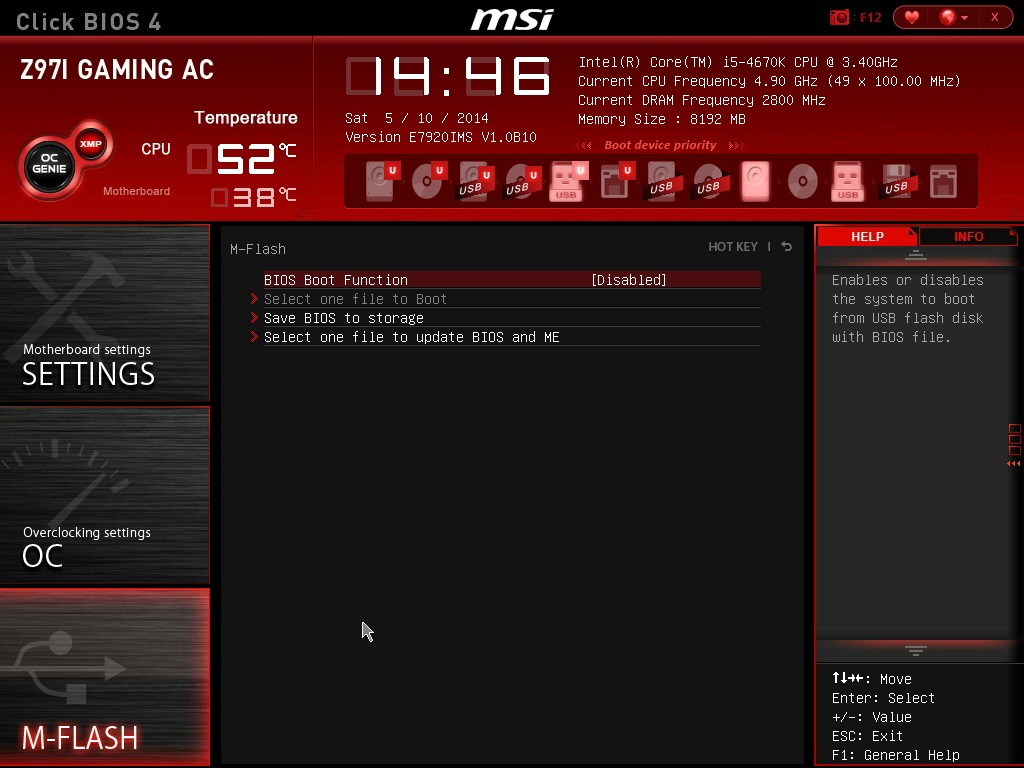

قائمة M-Flash والتي تمكنك من حفظ إعدادات الBios على ملف خارجي يحفظ على ذاكرة USB Flash، يمكن إسترجاعها بعد ذلك في أي وقت. كما يمكن تحديث نسخة الBios للوحة من خلال هذه القائة أيضاً وبإستخدام ذاكرة USB Flash Memory.

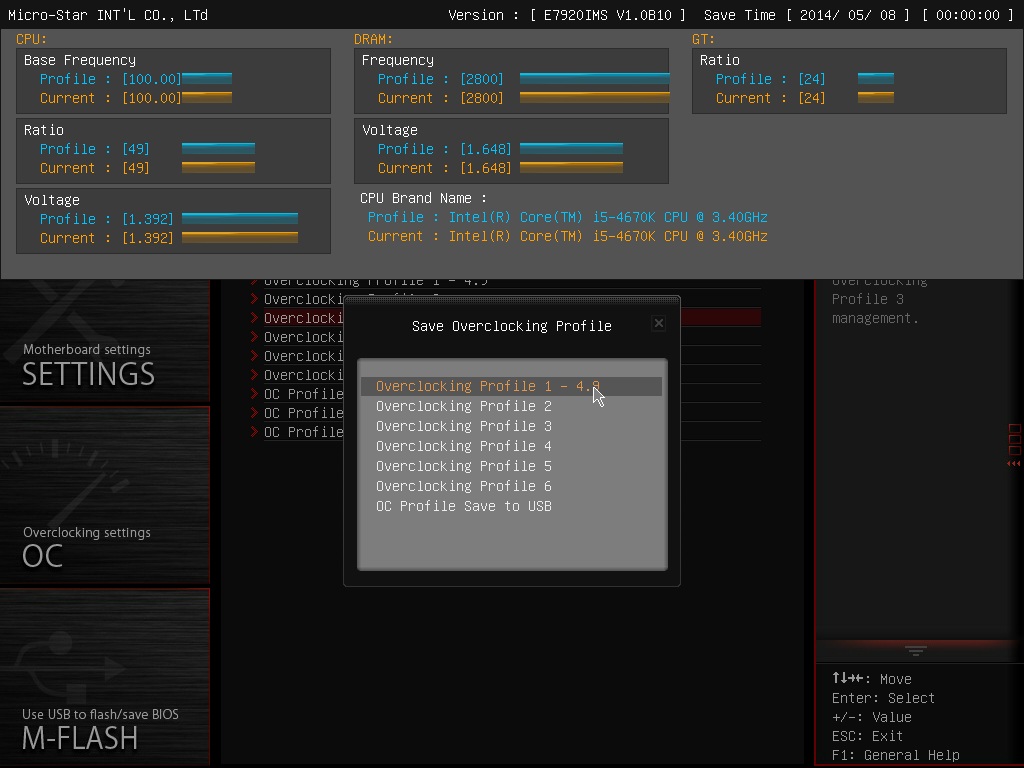

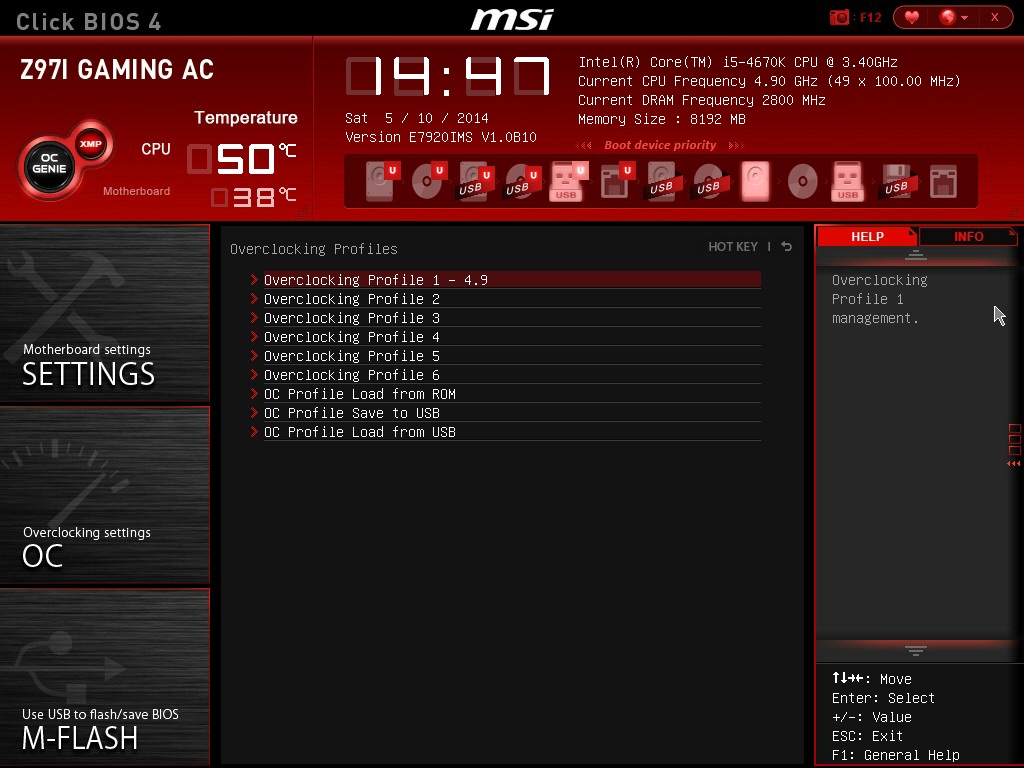

قائمة OC Profile هي واحدة من القوائم الهامة كذلك ولمحبي كسر السرعة تحديداً، فهنا يمكنك حفظ الإعدادات الخاصة بكل تجربة ناجحة لك والعودة لها متى أردت ذلك، والإضافة الجديدة هنا أن MSI أتاحت أسلوباً رائعاً للمقارنة بين كل Profile تم حفظه ويتم عرض أهم الإعدادات الخاصة به مثل التردد النهائي للمعالج وقيم الفولتية ومعامل الضرب CPU Ratio والتردد الاساسي BCLK...طبعأً هذه الإضافة ليست ظاهرة بالصورة ولكن يمكن الإنتقال لوضع المقارنة من خلال الضغط على F9 أو F8 من لوحة المفاتيح.

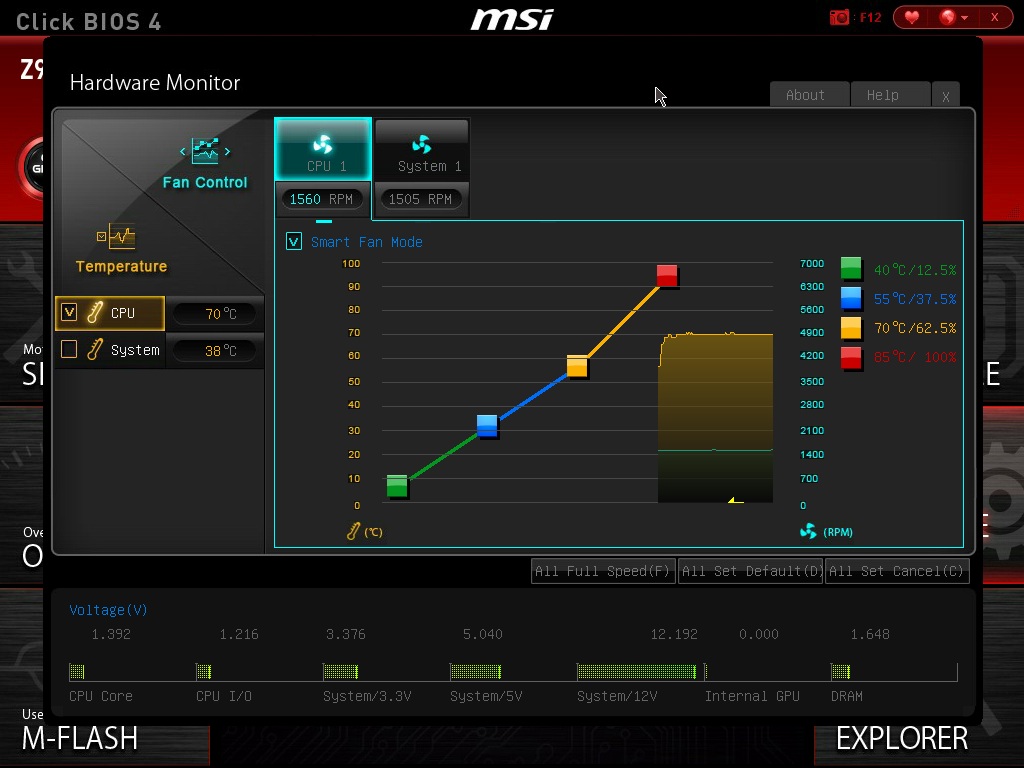

قائمة Hardware Monitor هي المخصصة للتحكم في مراوح التبريد باللوحة سواء الخاصة بمشتت التبريد للمعالج أومراوح التبريد الجانبية، حيث أن مراوح التبريد يمكن ضبط كل منها على أربعة أوضاع مختلفة بحيث يرتفع معدل تشغيل المروحة عند وصول درجة الحرارة لقيمة معينة تحددها أنت بنفسك. ونرى أيضاً قيم حرارة المعالج وشريحة اللوحة بالإضافة الى قيم الفولتيات المختلفة .

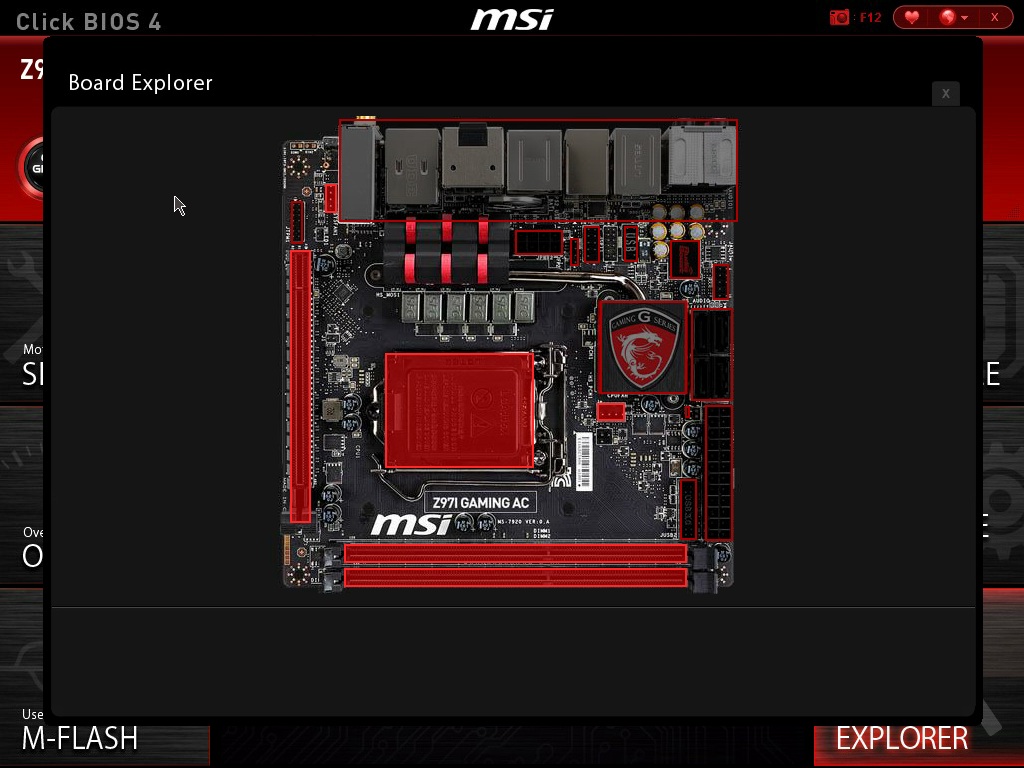

قائمة Board Explorer تظهر لك صورة كاملة للوحة ويمكن من خلال الوقوف بمؤش فأرة التحكم على أي منطقة إستعراض البيانات الخاصة بها كالذواكر المثبتة أو المعالج المستخدم وأقراص التخزين المستخدمة كذلك.

نتائج الإختبارات :

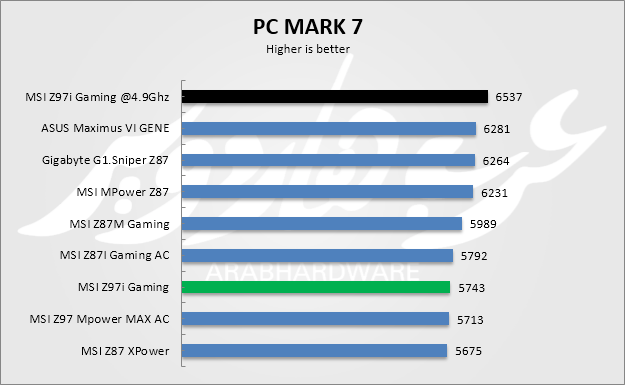

PC MARK 7:

هذا الاختبار, يقوم باختبار قوة التجميعة بشكل عام في عدة جوانب. يجمع مهام متنوعة, مثل مشاهدة الفيديو و تعديل الصور و تصفح الانترنت بالإضافة إلى عرض DirectX 9.0c. بالنسبة إلى أداء الجهاز العام, يعتبر هذا الاختبار من أهمها و أدقها لشموليته.

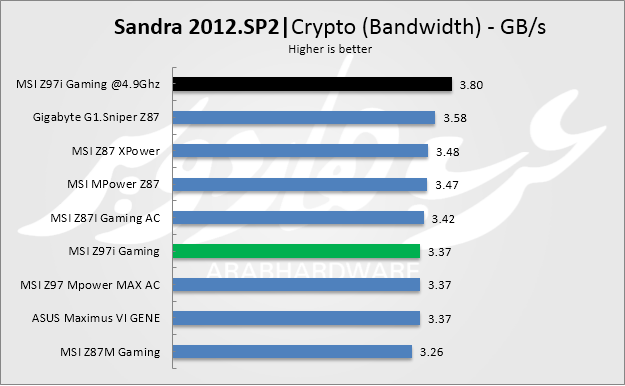

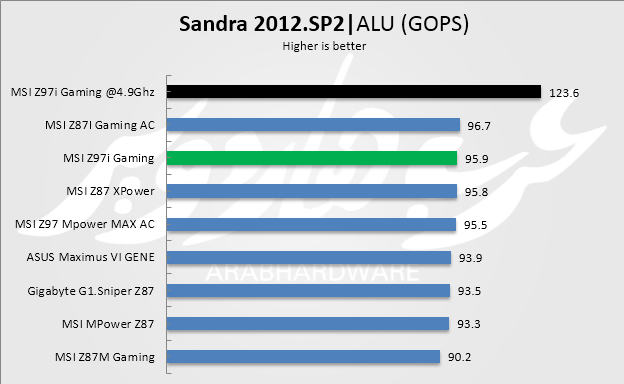

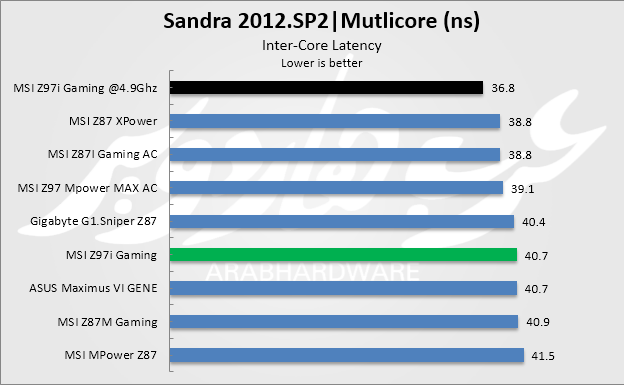

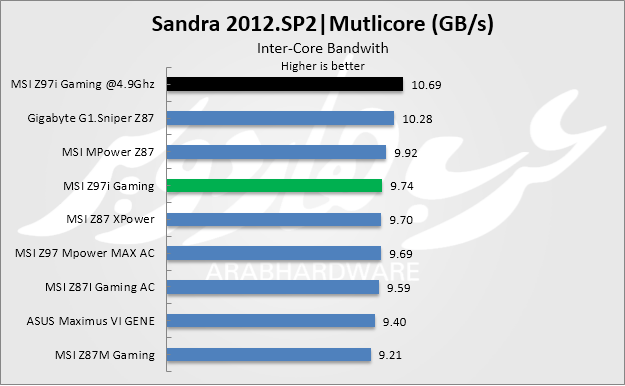

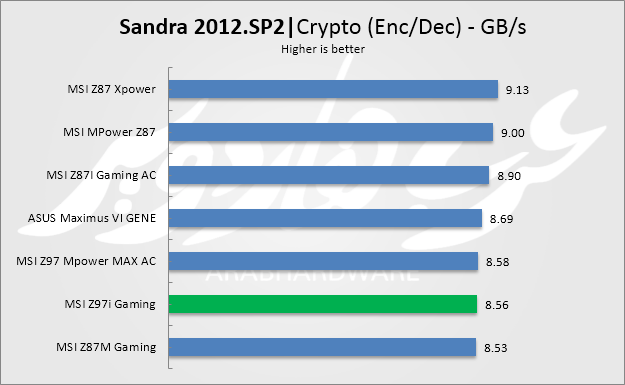

SiSoftware Sandra 2012

Sandra هو برنامج يحتوي الكثير من الاختبارات لمختلف الجوانب, من المعالجة إلى الـ Multimedia و التعامل مع أجهزة الهواتف الذكية. اختبار ALU يقيس قوة المعالجة المنطقية, Cryptography يقيس قوة المعالج في التشفير و فكه, و Multicore Efficiency لقياس الـ bandwidth بين أنوية المعالج و مدى فعالية الأنوية في تعاملها مع بعضها.

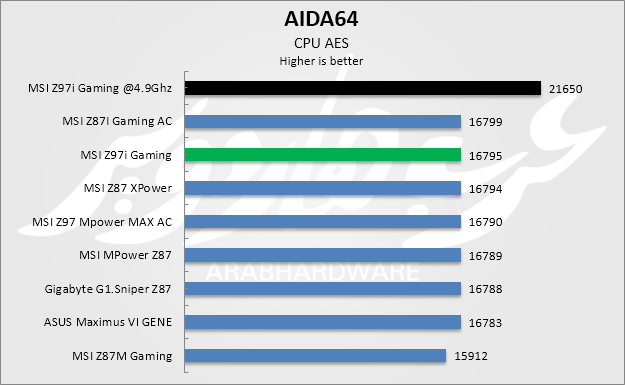

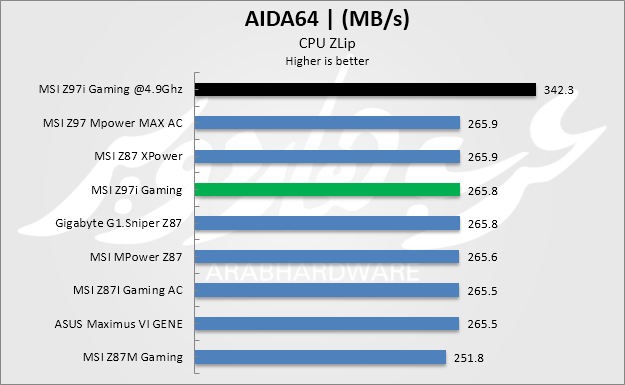

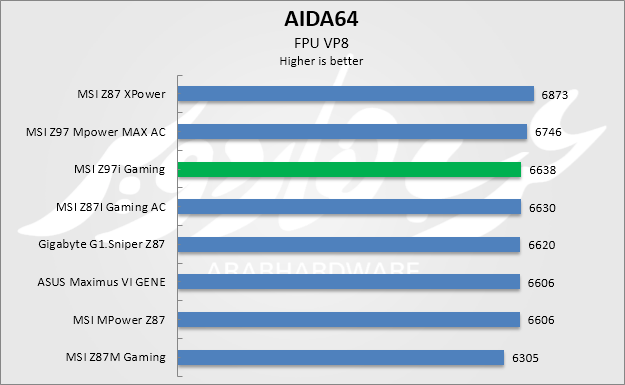

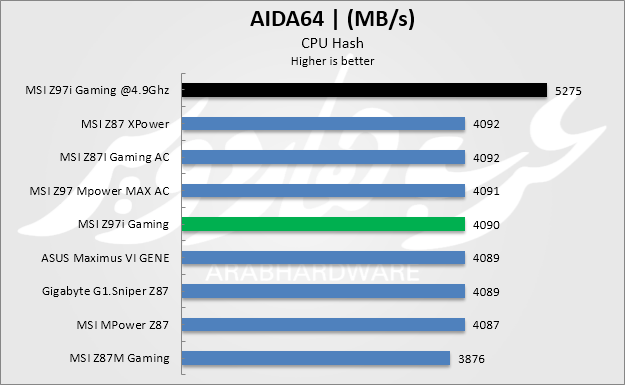

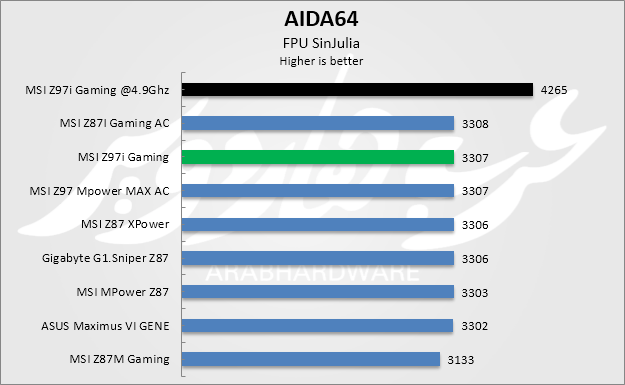

AIDA64 Extreme Edition:

البرنامج الذي لا يترك شاردة و لا واردة عن جهازك إلا أحاط بها علماً و وضع تقرير شامل بين يديك. بل يتخطى ذلك و يقدم للمستخدم أدوات فريدة لتقييم جهازه و قياس الأداء من خلال مجموعة من الاختبارات التي تشمل اختبارات للمعالج, الذاكرة, وسائط التخزين. يتميز البرنامج بالدقة في الاختبارات, و يتعدى ذلك بوجود قاعدة بيانات بها مجموعة من النتائج التي تم تخزينها مسبقاً حتى يسهّل عليك المقارنة مع الأنظمة الأخرى. البرنامج يحتوي على أدوات لتحليل مكونات الجهاز و تقديم تقرير شامل عنها, كما يوجد قسم خاص لعرض درجات الحرارة و الفولت لكل مكون من المكونات. تقريباً كل هذه الاختبارات داعمة لخيوط المعالجة المتعددة Hyperthreading, كما أنها داعمة للأنظمة متعددة المعالجات.

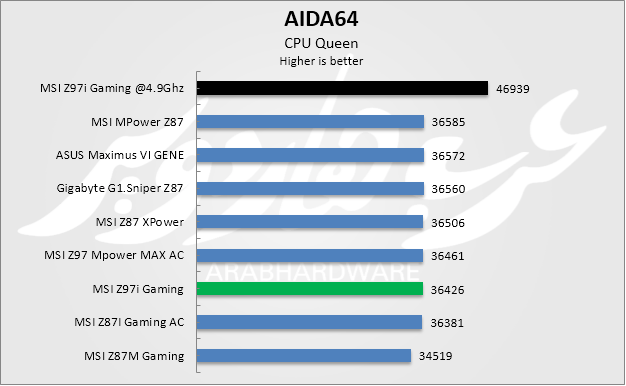

CPU Queen

لعل من أشهر الحركات فى لعبة الشطرنج هى مشكلة Queens Problem فى حالة ترقية كل عسكر الجيش إلى رتبة الملكة او Queen بالإنجليزية, فى تلك الحالة تتعقد اللعبة جدا نظرا لمرونة الملكة فى التحرك فى كل اتجاه ممكن فى اللعبة!. يقيس هذا الاختبار قدرات المعالج على التنبوء بكل حركة ممكنة وهنا مبنية على وجود 10 ملكات سويا فى نفس رقعة اللعبة, مع كل التنبؤات الممكنة والاحتمالات القائمة. هذا الاختبار تحديدا يقيس قدرات المعالج على التوقع ومحاكاة اللعبة قدر الامكان, فلو افترضنا أن وجود معالجين مختلفين بنفس التردد سوياً, فالمعالج صاحب التقنيات الأكثر تعقيدا فى المعالجة هو صاحب أقل نسبة خطأ وبتالى يحصل على نقاط أكثر فى نتيجة الاختبار, فالمعالجة تتم من خلال Pipelines كلما قلت دوراتها قلت نسبة الخطا, فمثلاً مع معالجين مختلفين من إنتل والغاء خاصية ال HT, نجد معالج ب 20 Pipeline يتفوق على معالج ب 30 Pipeline مثلاً, يقيس هذا الاختبار قدرات المتغيرات على شكل Integer وليست Float باستخدام خوارزميات MMX, SSE2

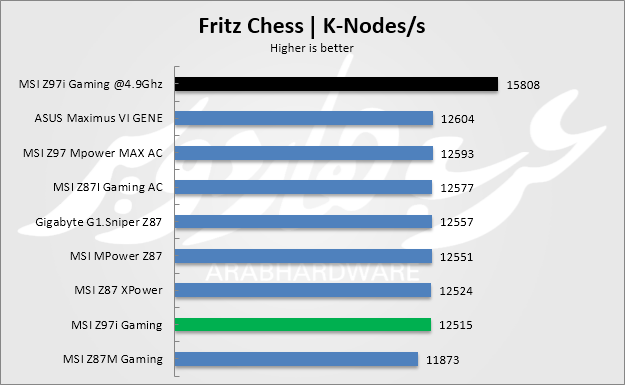

Fritz Chess:

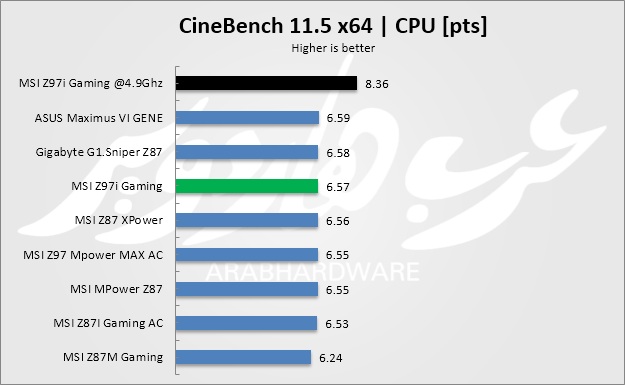

CineBench 11.5:

اختبار من صانعي Cimena 4D للرسم ثلاثي الأبعاد وهو الإصدار الأحدث من البرنامج الذي يستغل كافة موارد المعالجة في الحاسوب لعرض "Render" مشهد ثلاثيّ الأبعاد و هو ما يعمل على الضغط بشدة على المعالج. يستطيع البرنامج التعامل مع 64 خيط من خيوط المعالجة Thread. المشهد الذي يتم تقديمه يحتوي على أكثر من ألفيّ وحدة, و الذين بدورهم يحتوون على ما يقارب ثلاثمائة ألف مضلع. كما يتم تطبيق العديد من المؤثرات على المشهد مثل تغيير الإضاءة و الظلال و تنعيم الحواف Antialiasing ثم يتم عرض النتائج على هيئة نقاط

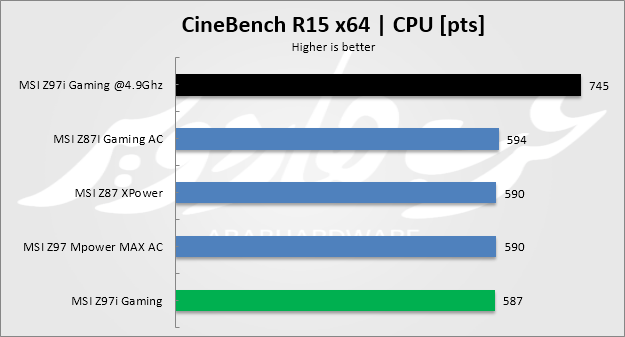

CineBench R15:

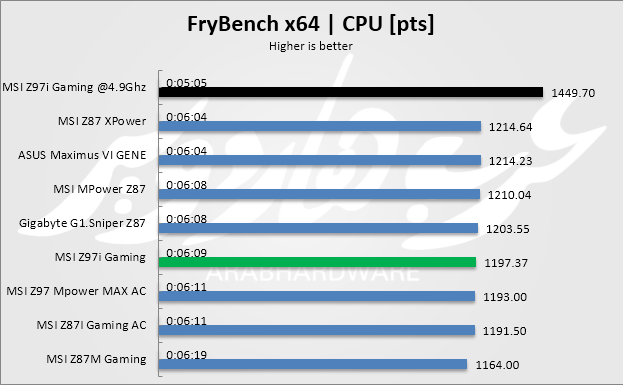

Fryrender Bench:

عندما نقول أن هذا البرنامج معتمد على محرك Fryrender فإن أول ما يتبادر لذهن القارئ هو: "سأتخطى هذا الاختبار, فهو يهم المصممين فقط, و ليس أنا". إلا أن هذا الاختبار تحديداً يجب أن يكون محل اهتمام كثيرين؛ حيث أن البرنامج هو واحد من أثقل البرامج و أشدها ضغطاً على المعالج المركزيّ فهو لا يترك جزءاً صغيراً من أنوية المعالج دون استغلال قوتها بشكل كامل, يستنزف المعالج المركزيّ بشكل قد لا يفعله برنامج آخر في نفس المجال. اعتمدنا على البرنامج في تقديم تصور حقيقيّ لكمية الطاقة الحاسوبية التي يستطيع الجهاز تقديمها.

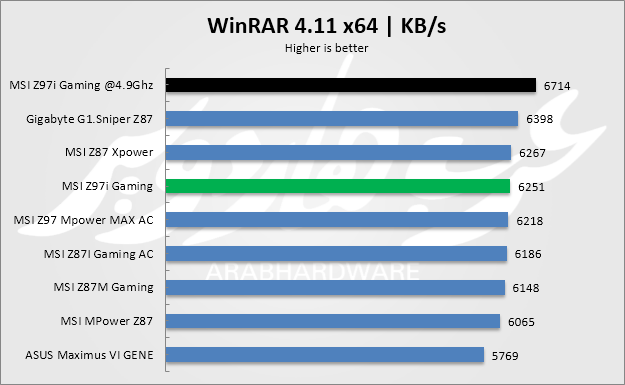

WinRAR:

برنامج فك الضغط الشهير. المميز في البرنامج أنه لا يعتمد على سرعة القرص الصلب عند إجراء الاختبارات مما يجعله وسيلة جيدة لاختبار أداء المعالجات و الذاكرة و اللوحات الأم. يقوم البرنامج بضغط بيانات عشوائية يتم تحميلها على الذاكرة RAM مما يجعله مختلف بشكل أو بآخر عن برامج الاختبارات النظرية. إلا أنه على الجانب الآخر لا يمكن اعتباره مقياس لأداء الجهاز على البيانات الحقيقية حيث أن البيانات التي يتم توليدها عشوائياً قد تكون مختلفة عن البيانات التي يتعامل معها المستخدم.

7-Zip:

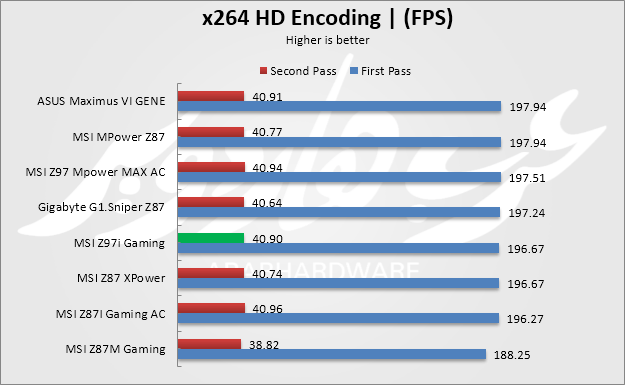

x264 Benchmark:

تحويل و تحرير الفيديو أحد العوامل التي تؤخذ بعين الاعتبار عند قياس أداء الحاسوب. و لا شك أن حزمة الترميز Codec x264 أصبحت الآن هي الأكثر شهرة بين حزم الترميز, كما أنها تُعتبر الحزمة الرسمية لملفات الفيديو ذات الدقة العالية. أداة الاختبار تقوم بتحويل ملف فيديو مدته 30 ثانية باستخدام x264 و تقوم بقياس عدد الإطارات في الثانية, و كلما زاد معدل الإطارات كلما دل ذلك على زيادة قوة المعالج

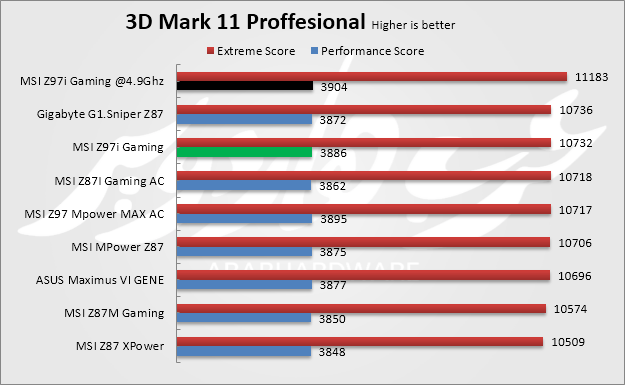

 3DMark 11 Professional:

أحد أفراد عائلة Futuremark, خليفة 3DMark Vantage و الفرق أن الإصدار الجديد موجه خصيصاً للمنصات الداعمة لمكتبة DirectX-11, قامت الشركة بإلغاء الدعم لمحرك nVidia Physx, اختبارات 3DMark تركز على الألعاب و رسومياتها الثقيلة, و تجري بعض الاختبارات على المعالج. 3DMark 11 أحدث من Vantage, و اختباراته أثقل

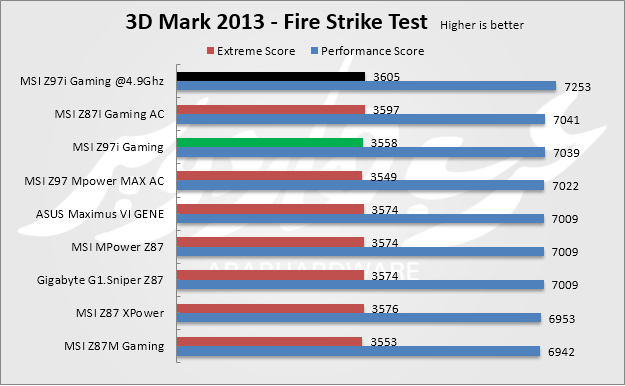

3D Mark 2013-Fire Strike:

أداة Futermark الجديدة الخاصة بإختبار الرسوميات، يأتي بخيارات متعددة وإختبرات أثقل من من سابقه 3D Mark 11. الأداة تتيح لك ثلاث مستويات من الإختبارات كل مستوى مخصص لفئة معينة من أجهزة الحاسب، فتبدأ من الإختبار الأول Ice Storm الموجه للأجهزة اللوحية الصغيرة وكذلك أجهزة الحاسب الضعيفة، ويليه إختبار Cloud Gate لأجهز ال Notebook وأجهزة الحاسب متوسطة الأدآء، وأخيرا ً إختبار Fire Strike الموجه لمنصات الفئة العليا لأجهزة الحاسب.

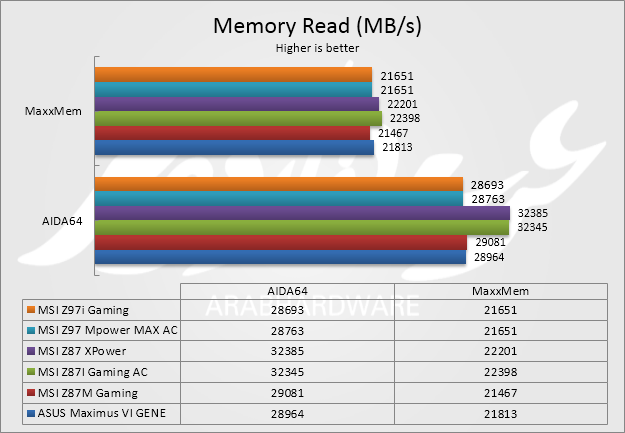

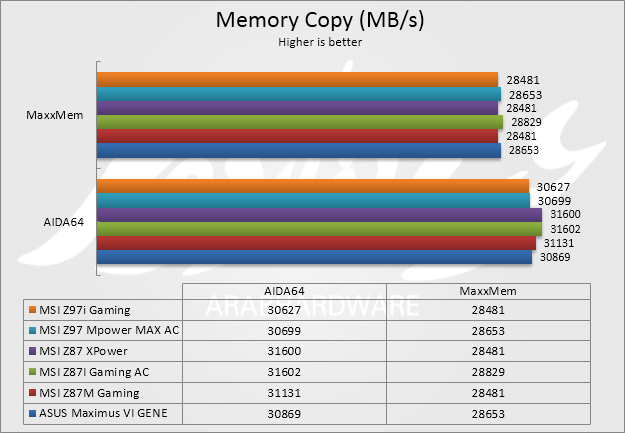

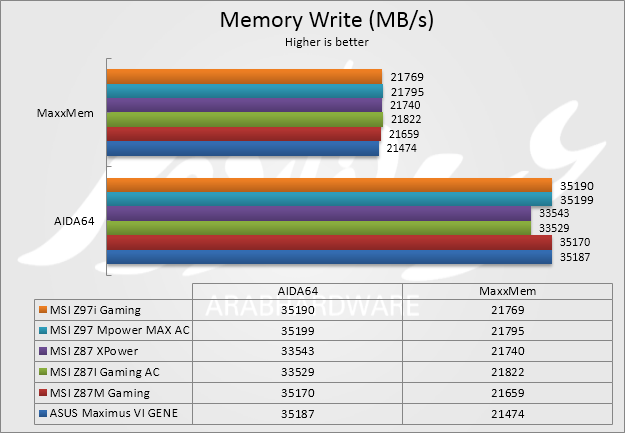

Memory Tests:

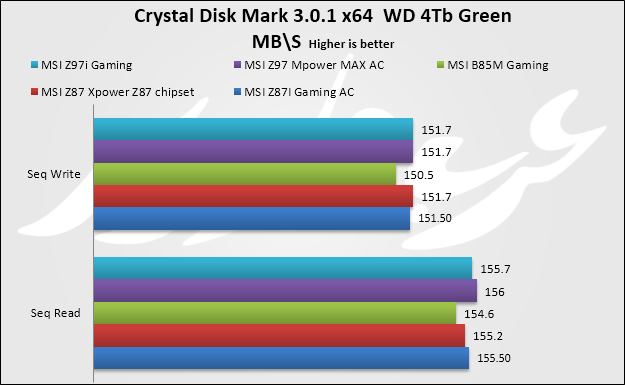

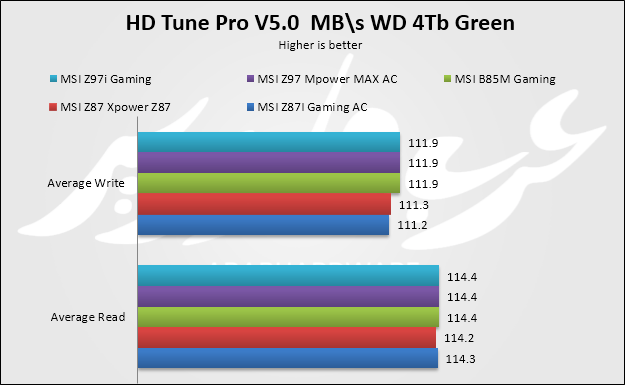

SATA III Tests:

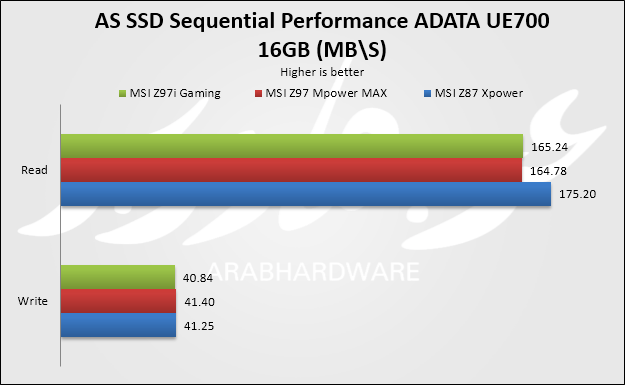

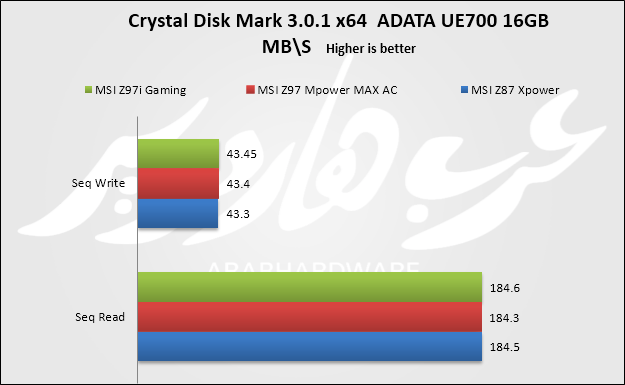

USB 3.0 Tests :

الخاتمة والتعليق النهائى :

دائماً ما أتوقع أن تقدم تلك اللوحات الصغيرة الأداء المطلوب منها ولكن فى كل مرة تبهرنى تلك اللوحات بما تقدمه لتحقق المطلوب منها على أكمل وجه ولتخدم توجهات اللوحة العديدة ولنستعرض معاً تلك المميزات العديدة باللوحة .

نأتى لفئة اللوحة الأساسية وهى فئة Gaming التى يُفترض أن توفر لمجتمع اللاعبين تجربة جيده مع الألعاب لذلك تأتى اللوحة بالعتاد اللازم لذلك الغرض فنرى البطاقة الصوتية بمميزات Audio Boost 2 والتى تأتى مع الإضافة المميزة Creative Sound Blaster Cinema 2 التى تقدم لك صوت محيطى مميز بداخل الألعاب لتمكنك من سماع خصومك بشكل أفضل لتمنحك أفضلية فى ألعاب المنظور الأول .
الإضافة الثانية هى بطاقة الشبكة Killer E2205 التى تقدم حلولاً ممتازة لمشاكل Ping مع ألعاب الطور الجماعى .
تقدم اللوحة مخارج لتتناسب مع طرفيات اللعب الإحترافية لتقدم لك أفضلية فى سرعة رد الفعل وسلاسة فى التحكم فى ألعاب المنظور الأول بالإضافة الى الإهتمام بجوده تلك المخارج وذلك بإضافة ثلاثة أضعاف كمية الذهب عن المنافذ العادية ليطيل بذلك من العمر الإفتراضى لتلك لمخارج .

تضمن لك الشركة جوده التصنيع والمكونات لتلك اللوحات من فئة Gaming مع الحماية القصوى من أخطار الكهرباء الإستاتيكية والرطوبة والحرارة المرتفعة ومشاكل تداخل المجالات الكهرومغناطيسية وأيضاً تقدم حلولا جيده لتحسين إستهلاك الطاقة لمكونات اللوحة .
نجد هنا دعم أنظمة الألعاب مثل SteamOS مع وجود برنامج MSI Gaming APP الشهير الذى يجعلك تنتقل بين الأوضاع المختلفة لكلاً من ترددات المعالج المركزى والبطاقة الرسومية مابين الوضع العادى ووضعية اللعب وكسر السرعة .

ومع تلك المميزات لم تنسى الشركة محبى كسر السرعة ولان اللوحة قادمة بشريحة Z97 فان اللوحة تأتى بالعتاد اللازم لتحقق مستوى الكسر الذى تريده مع مكونات وجده تنظيم الطاقة VRM مع شهادة Military Class 4 ذات الجوده والدقة فى توصيل الطاقة للمعالج وأيضاً ذات الكفائة العالية فى إستهلاك الطاقة .كل هذا مع توفير بيئة تعامل إحترافية بداخل البيوس وخيارات الكسر التى أصبحت أفضل وأكثر تنظيماً لتجعل فى النهاية تجربة كسر السرعة أكثر إحترافية مما سبق . ومع ذلك تقدم اللوحة لمبتدئى كسر السرعة طريق مختصر لكسر سرعة المعالج المركزى مع نظام OC Genie 4 حيث كل ماتحتاجه هوا ضغطة زر لتحصل على دفعة فى تردد المعالج والذواكر والمعالج الرسومى المدمج .

 Intel® WiDi لتتناسب اللوحة مع أجهزة HTPC ومع حجم اللوحة الصغير فانها مناسبة تماماً لذلك الغرض وأيضاً بالنسبة للصناديق صغيرة الحجم . وتأتى اللوحة بعدد مناسب من مخارج العرض المختلفة مع دعم أنظمة العرض فى وضعية تعدد الشاشات ودعم دقة العرض UHD 4K وذلك يتيح إستخدام المعالج الرسومى المدمج بالمعالج المركزى ليكون الوضع مناسب مع أجهزة HTPC .

أما عن مخارج توصيل الأقراص ومنافذ USB فان اللوحة تأتى بعدد جيد من كلا المخارج مع تواجد عدد مناسب منها فى المخارج الخلفية للوحة .
نأتى لسعر اللوحة فأنها تأتى بسعر 190$ على متجر Newegg ويعتبر السعر مقارب جدا لسعر خليفتها Z87i ولكن سعر اللوحة مرتفع عن اللوحات الأخرى من فئة ITX والتى بشريحة Z97 وكان ممكن أن تأتى اللوحة بسعر أقل من ذلك ولكن نظر لكل ما تحتويه اللوحة من مميزات وخصائص لن تجدها مجتمعة معاً فى لوحة واحده فى تلك الفئة فأن سعر اللوحة مبرر بشكل ما ولكن من رأيى لو كان السعر أقل سيكون أفضل بالتاكيد .

لذلك بعدما أستعرضنا الوحش الصغير الذى أمامنا اليوم فاننا يممكنا القول أن اللوحة إضافة قوية لفئة Gaming لتحظى بإنتباه مجتمع اللاعبين وأيضاً تثير إهتمام ممتلكى صناديق الحاسب صغيرة الحجم وراغبى تكوين أجهزة العرض المنزلى HTPC وبالطبع اللوحة لم تنسى محبى كسر السرعة فإن اللوحة التى لدينا تحقق المطلوب منها بشكل ممتاز للتوجهات المختلفة للوحة .

الأداء: 8.5/10
السعر: 8/10
كسر السرعة: 9.5/10
مميزات وتقنيات باللوحة: 9.5/10
ملحقات اللوحة:8.5/10

التقييم النهائي:  8.8/10
