في معرض Computex هذا العام قامت شركة Power Color المتخصصة في صناعة البطاقات الرسومية بعرض بطاقتها الجديدة والملفتة للنظر HD 7850 SCS3. بالطبع البطاقة تحتوي على معالج رسومي قديم نوعاً ما أو فات على إصداره مدة كبيرة، لذلك فالملفت هنا لم يكن إصدار الشركة لأحدث البطاقات الرسومية المنتجة والتابعة لAMD وإنما الملفت في البطاقة هو نظام التبريد المستحدم.

 فشركة Power Color قررت إصدار نسخة من بطاقات HD 7850 بنظام تبريد صامت، أي بدون إستخدام مراوح للتبريد وهو أمر يعد جديد نسبياً بالنسبة لبطاقات الفئة الوسطى. فأتظمة التبريد الصامت كانت تستخدم مع بطاقات منخقضة الأدآء والتي تتصف بناتج حراري منخفض وذلك عكس بطاقات الفئة الوسطى والفئة العليا والتي ترتفع درجات الحرارة فيها بشكل كبير وتحتاج إلى مشتتات وأنظمة تبريد إحترافية. ولكن في هذه النسخة ستحاول شركة PowerColor أن تكسر هذه القاعدة.

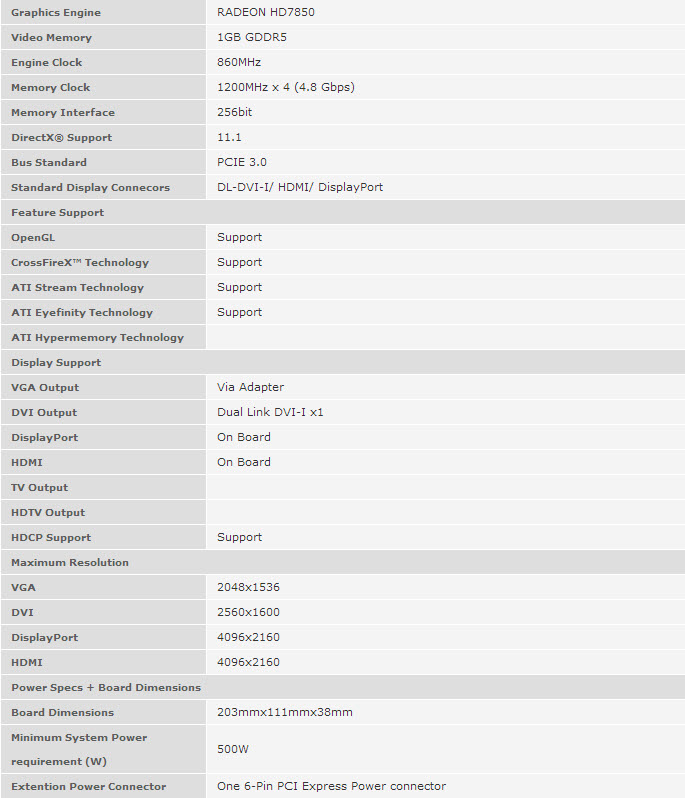

مواصفات البطاقة:



البطاقة تأتي بالترددات القياسية لبطاقات HD 7850 وهي 860MHz للمعالج و 1200MHz للذاكرة، وهو أمر منطقي فالشركة لن تجازف برفع ترددات البطاقة مع نظام التبريد المستخدم.



نظرة أقرب على البطاقة:

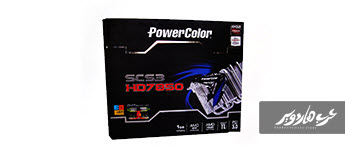

العلبة الخارجية تأتي بتصميم مختلف عن بطاقات Power Color الإعتيادية، ويبرز إسم مشتت البطاقة حتى قبل إسم البطاقة نفسها، كما نرى صورة لمشتت نفسه على الواجهة الأمامية للعلبة.



بالأسفل نجد توضيح لطريقة سريان الطاقة الحرارية من المعالج وإلى باقي جسم المشتت، وتكتب الشركة متفاخرة بهذا الأمر 0db، أي أن مستوى الإزعاج الناتج من هذا التبريد هو صفر.
نجد كذلك توضيح لدعم الطاقة لنظام التشغيل الجديد Windows 8.



توضيح أخر على الواجهة الأمامية لعدة أمور منها حجم الذاكرة التي تأتي بها البطاقة 1GB وأياضً دعم البطاقة لتقنيات AMD ودعمها ل DirectX 11.1.



الجهة الخلفية من العلبة بها عدة تفاصيل أكثر عن البطاقة كمتطلبات التشغيل والتقنيات التي تدعمها البطاقة.



بالأسفل نرى توضيح من الشركة للمكونات الخاصة بدائرة الطاقة للبطاقة، وأطلقت عليها الشركة Gold Power Kit والتي ستعطي إستقرار أكثر ب 15% أثناء تشغيل البطاقة.



توضيح مرة أخرى لنظام التبريد SCS3 ولكن هذه المرة بتفاصيل أكثر وتوضيح لتكوين المشتت نفسه، كما تقول الشركة أن المشتت أو نظام التبريد سيكون قادر على الإستفادة من نظام التهوية بصندوق الحاسب، وتعطي صورة توضيحية لطريقة تفق الهواء داخل الصندوق وماراً بالبطاقة نفسها ثم خروجه مرة أخرى.

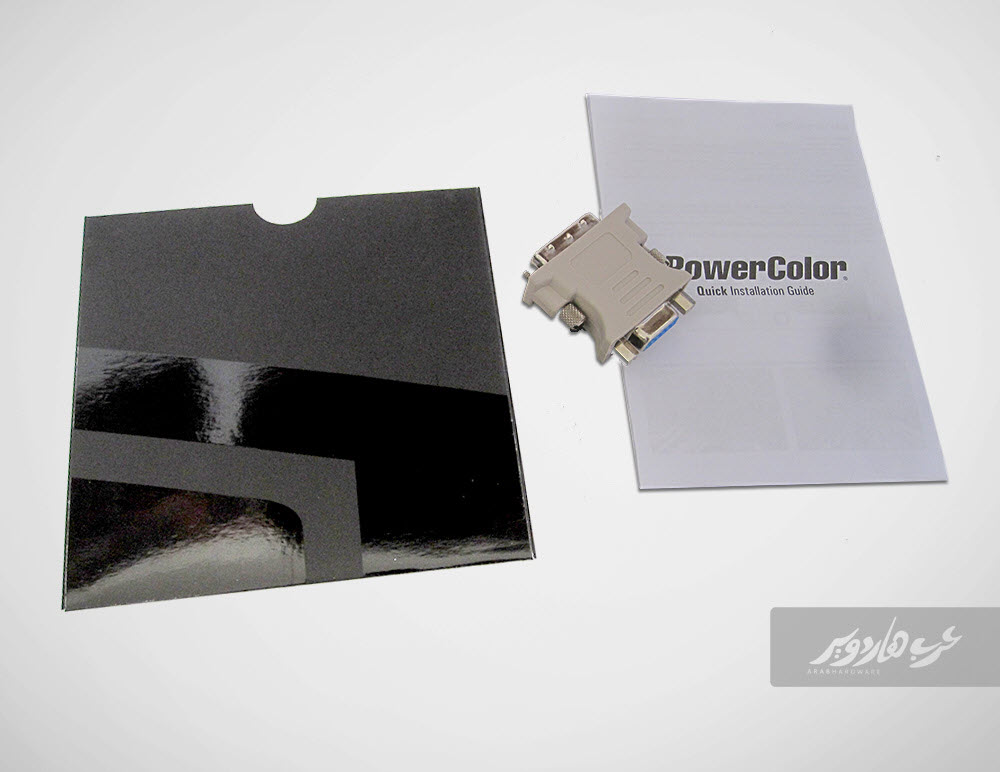

البطاقة فقيرة جداً في ملحقاتها، فلا نجد سوى كتيب الإرشادات وإسطوانة التعريف وأخيراً DVI To D-Sub Converter

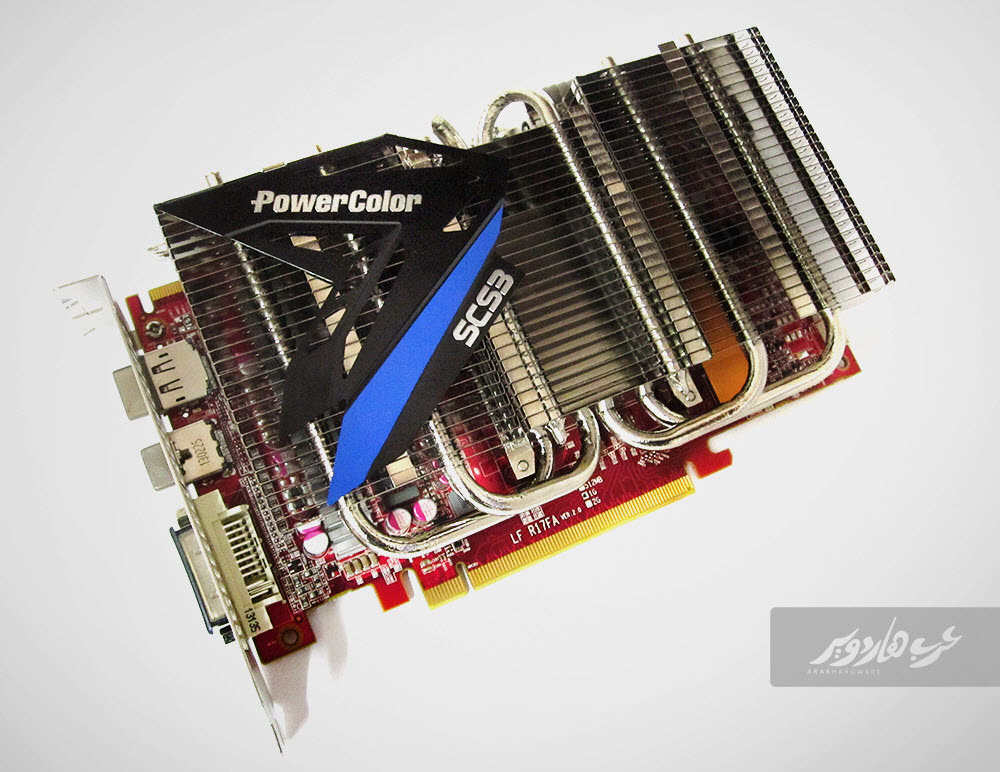

التصميم الخارجي للبطاقة يتمثل بالكامل في تصميم الشركة لكشتتها الصامت، وبكشا عام فالبطاثة تأتي بشكل جيد ويعيبها فقط عدم وجود أي غطاء أعلى المشتت مما يتسبب في وجود كشف أجزاء كثيرة من لوحة ال PCB وهو ما يشوه المظهر قليلاً. ونرى على المشتت قطعة معدنية مثبته وبها إسم الشركة Power Color وكذلك إسم المشتت SCS3.

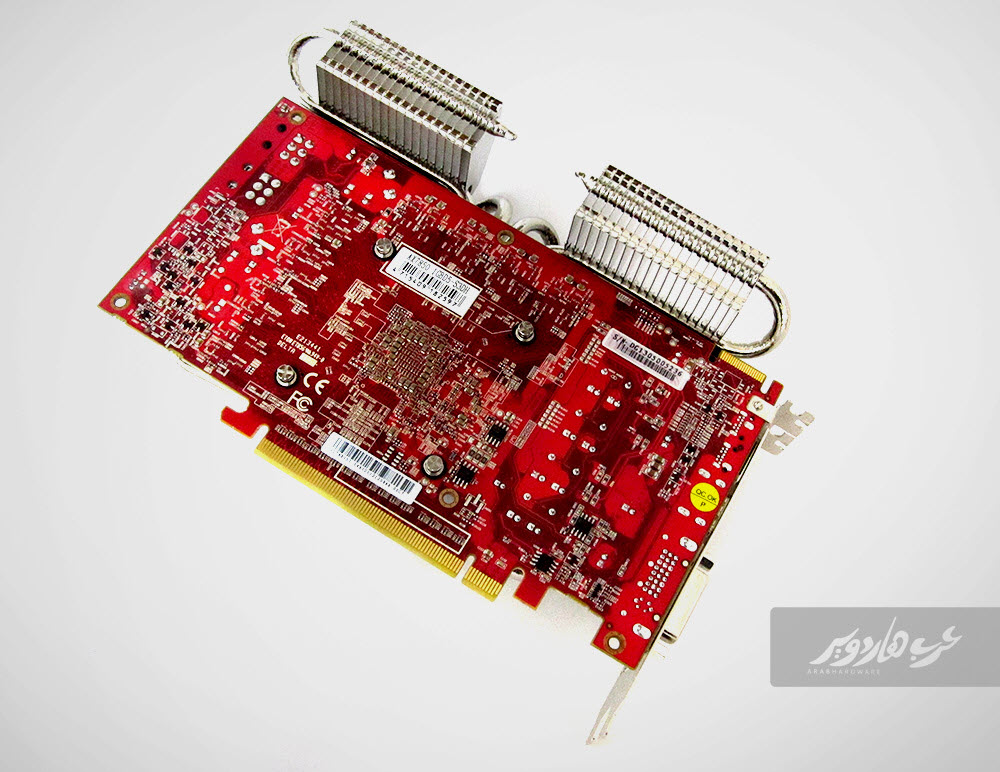

البطاقة من الجهة الخلفية ولوحة ال PCB حمراء اللون المعتادة من Power Color. ونجد أجزاء من المشتت بارزة من هذه الناحية.

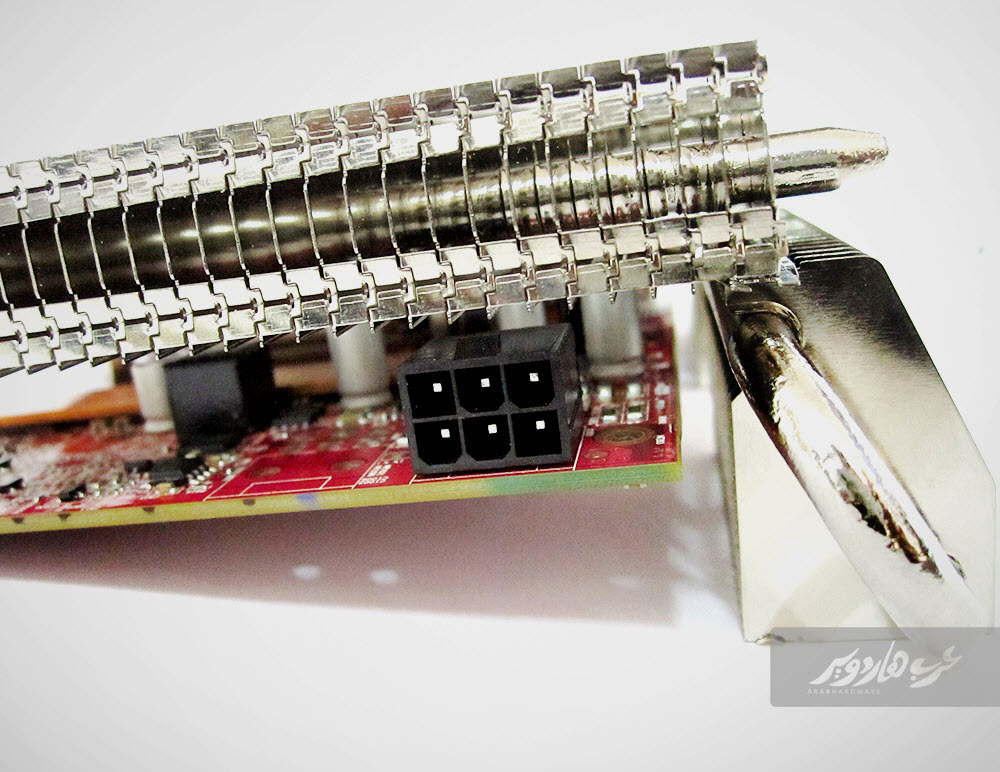

منفذ الطاقة 6-Pin للبطاقة، وتنصح الشركة بإمتلاك مزود طاقة لا يقل عن 500W.

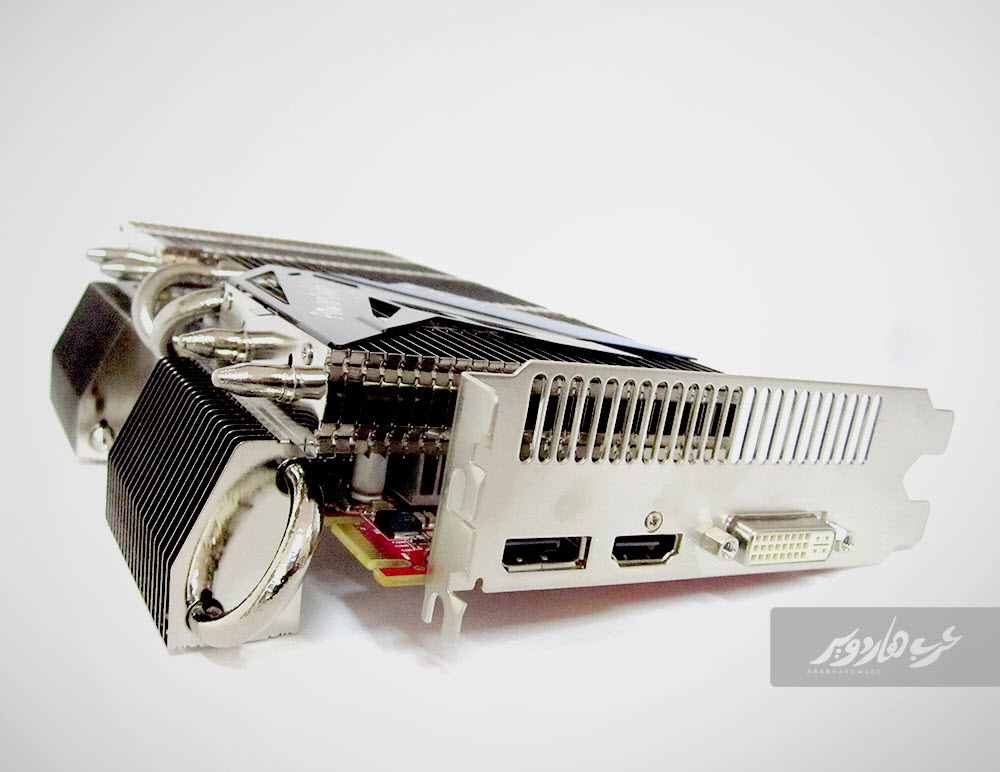

منافذ العرض للبطاقة عبارة عن منفذ DVI و أخر HDMI و Display Port، وهو ما يسمح بتشغيل حتى ثلاث شاشات بتقنية Eyefinity من AMD.

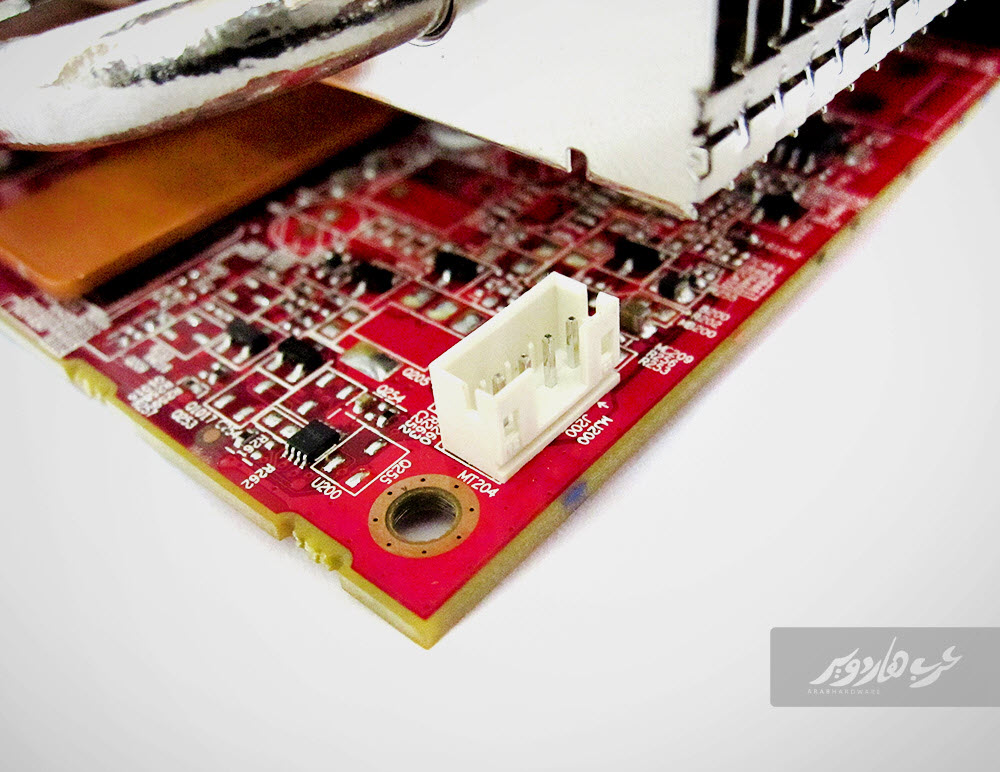

لم تغفل شركة Power Color عن إحتمالية رغبة البعض في تثبيت مشتت أخر على البطاقة وقامت بتوفير منفذ خاص بمراوح التبريد لمشتتات البطاقات الرسومية.

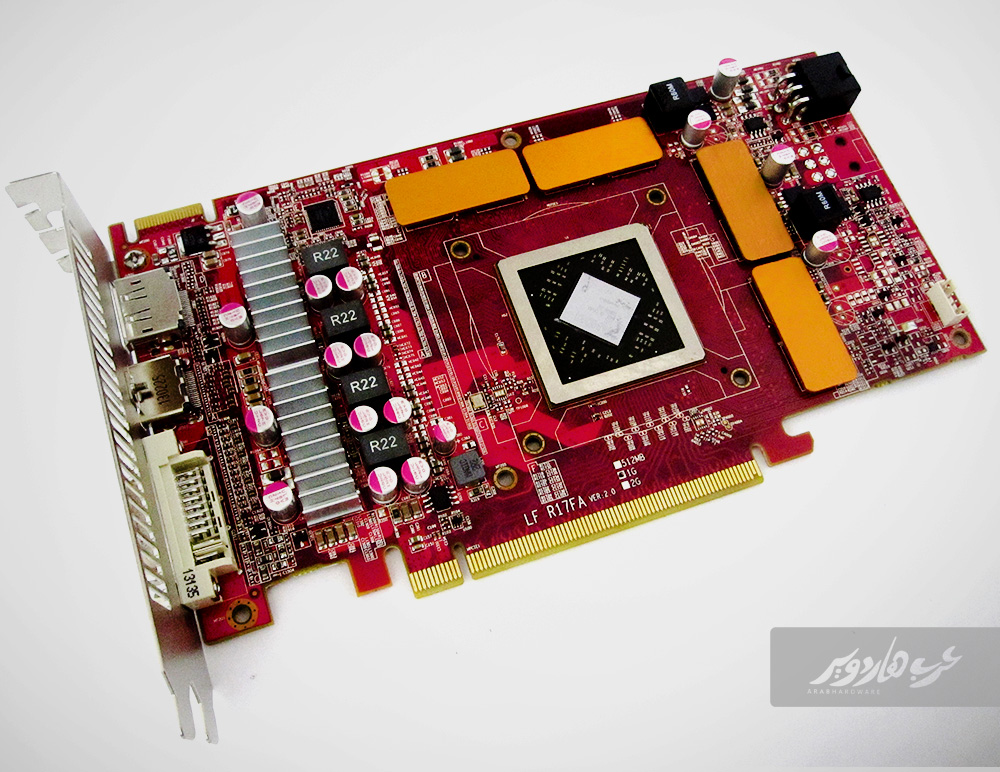

لوحة ال PCB بعد نزع المشتت، وأكثر ما لفت الإنتباه هنا هو الشرائح المعدنية صفراء اللون المثبتة فوق شرائح الذاكرة للتبريد.

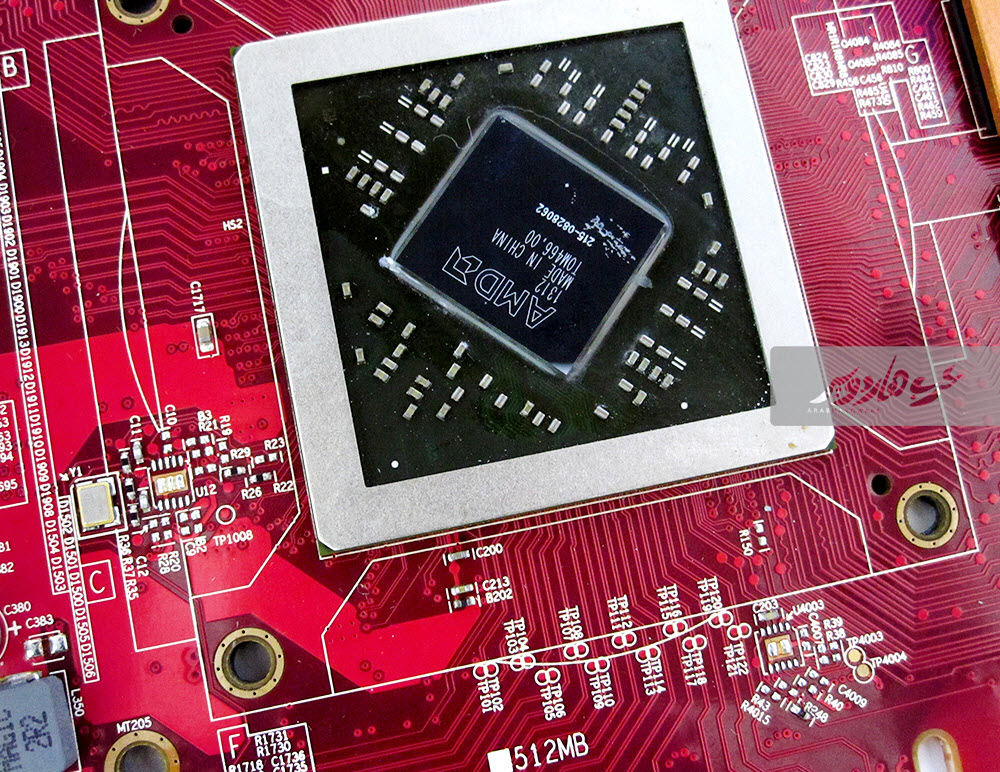

المعالج الرسومي للبطاقة والذي يندرج تحت معالجات Cape Verde والخاصة بفئة البطاقات المتوسطة لAMD في جيلها الجديد HD 78xx.



دائرة الطاقة للبطاقة. ونجد أن المعالج الرسومي يستمد طاقته من خلال أربع وحدات VRM.

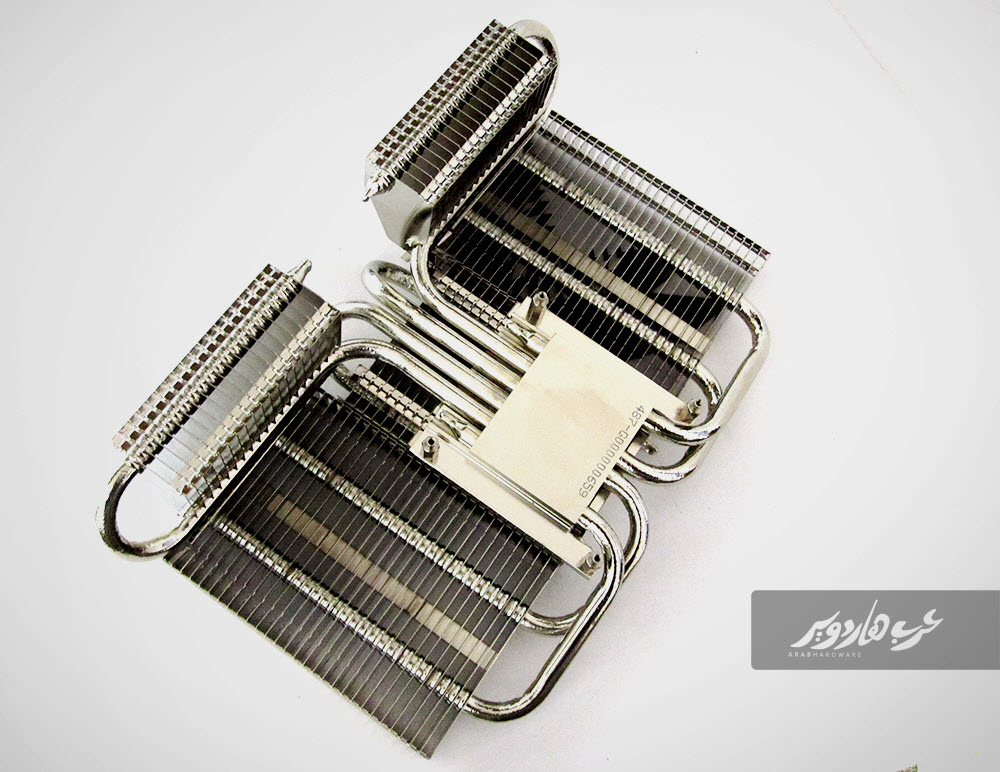

مشتت SCS3 بعد فصله، ويتضح لنا حجم المشتت الكبير خصوصاً مع تلك الأبراج بالخلف. ومشتت البطاقة مصنعة شرائحه من خامة الألمونيوم فيما تصنع الأنابيب الحرارية من النحاس مع طلائها، وعموماً فإن خامة تصنيع المشتت ممتازة للغاية.

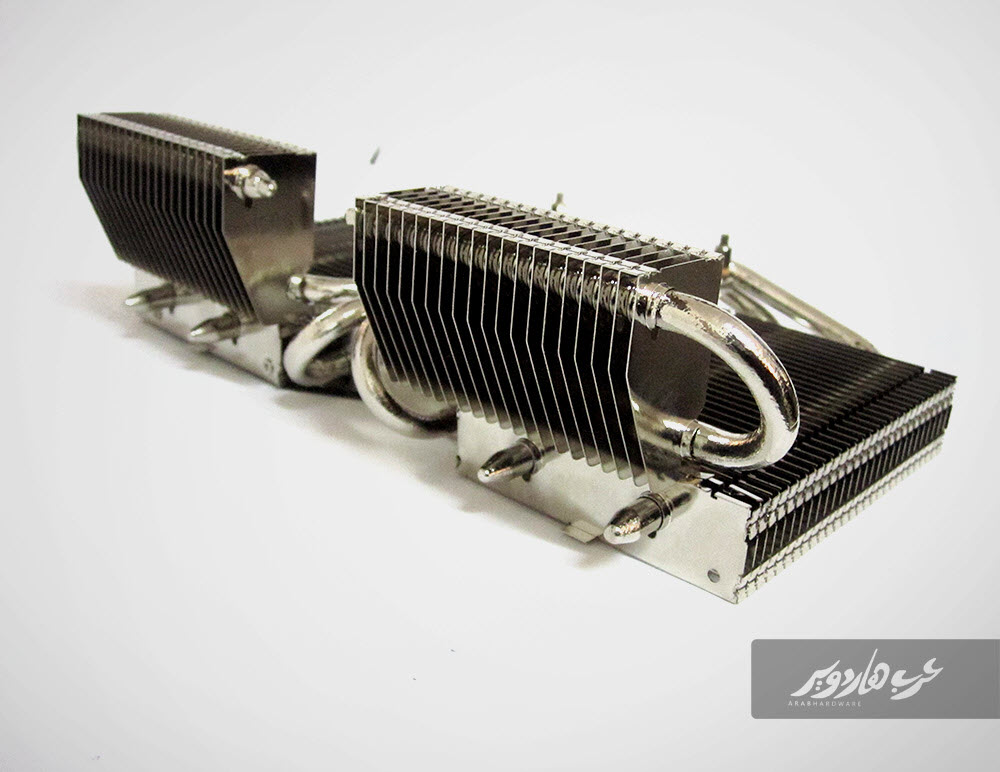

هذه الزاوية توضح لنا شكل تلك الأبراج الخلفية وط\ريقة تصميمها، ونجد أن كلا البرجين تمر بهما أنابيب حرارية تبدأ من قاعدة المشتت لنقل الحرارة من القاعدة إلى هذه الأبراج.

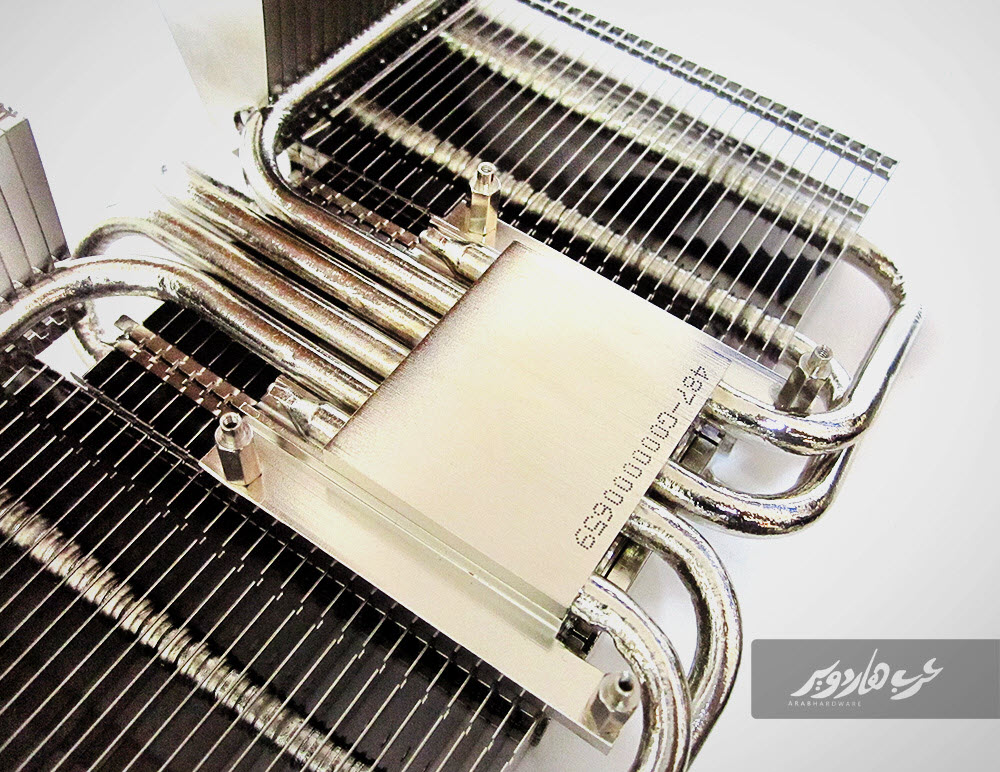

قاعدة المشتت لامعة وملساء تماماً وستستشعر جودة التصنيع بمجرد النظر إليها، وتخرج من القاعة 6 أنابيب حرارية لنقل الحرارة قطر كل منها 6mm.



الإختبارات ومنصة الإختبار:

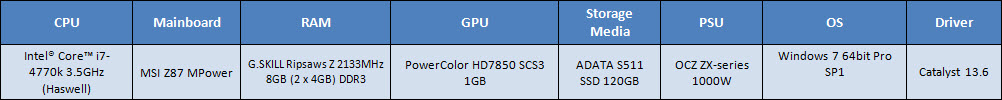

منصة الإختبار:



الإختبارات:

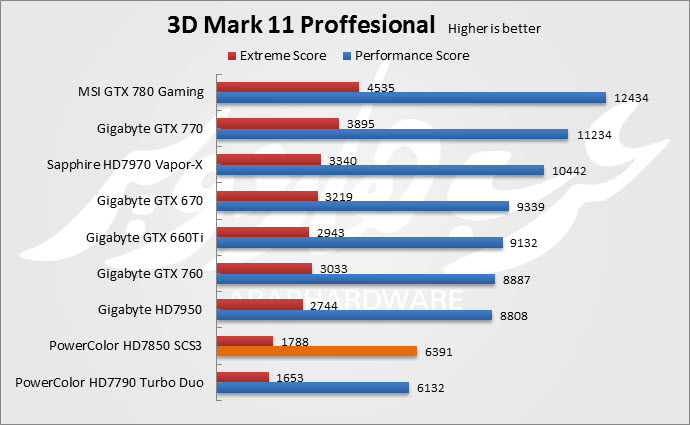

3DMark 11 Professional

أحد أفراد عائلة Futuremark, خليفة 3DMark Vantage و الفرق أن الإصدار الجديد موجه خصيصاً للمنصات الداعمة لمكتبة DirectX-11, قامت الشركة بإلغاء الدعم لمحرك nVidia Physx, اختبارات 3DMark تركز على الألعاب و رسومياتها الثقيلة, و تجري بعض الاختبارات على المعالج. 3DMark 11 أحدث من Vantage, و اختباراته أثقل.

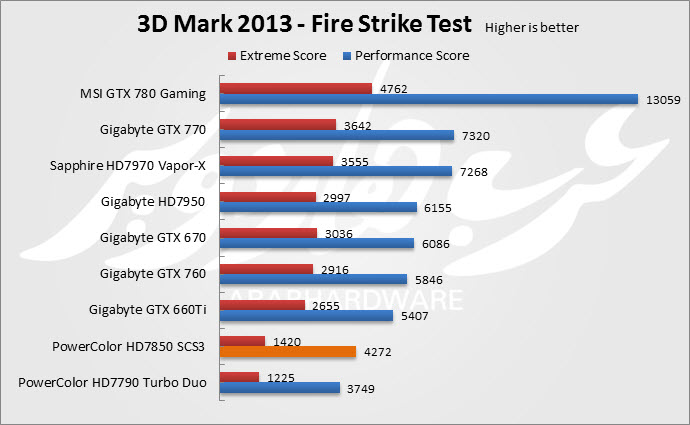

3D Mark 2013:

أداة Futermark الجديدة الخاصة بإختبار الرسوميات، يأتي بخيارات متعددة وإختبرات أثقل من من سابقه 3D Mark 11. الأداة تتيح لك ثلاث مستويات من الإختبارات كل مستوى مخصص لفئة معينة من أجهزة الحاسب، فتبدأ من الإختبار الأول Ice Storm الموجه للأجهزة اللوحية الصغيرة وكذلك أجهزة الحاسب الضعيفة، ويليه إختبار Cloud Gate لأجهز ال Notebook وأجهزة الحاسب متوسطة الأدآء، وأخيرا ً إختبار Fire Strike الموجه لمنصات الفئة العليا لأجهزة الحاسب.

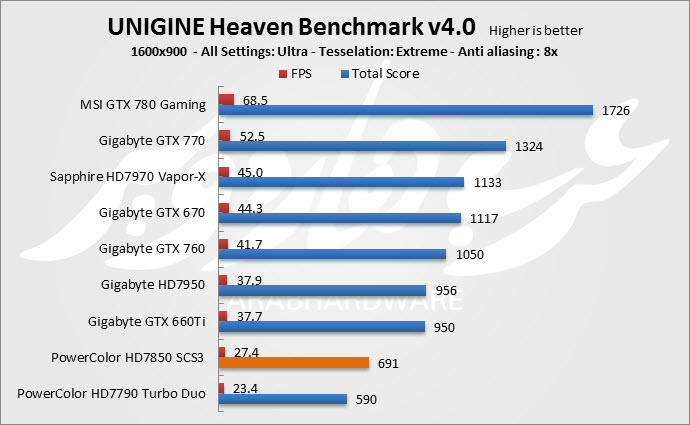

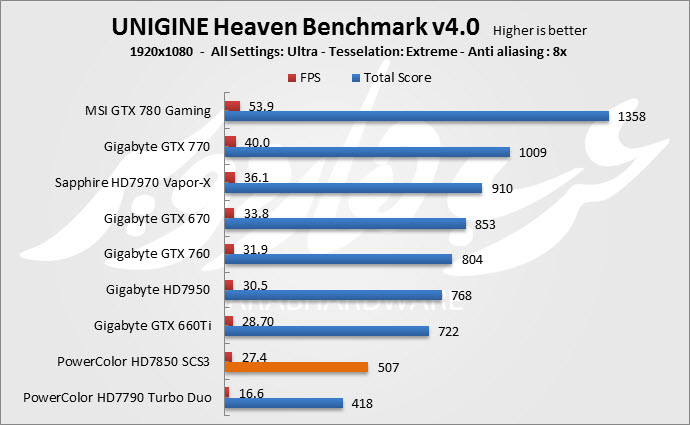

UNIGINE Heaven Benchmark

 هو أول اختبار DirectX 11, أطلقت النسخة الأصلية منه مع إطلاق Windows 7.

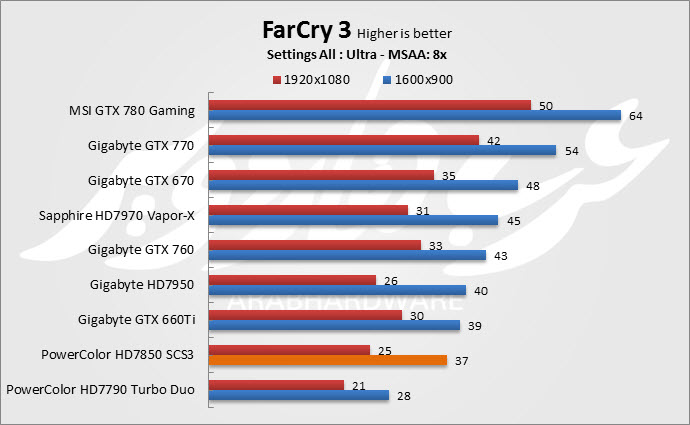

FarCry 3

إحدى عبقريات Ubisoft وهي لعبة ذات طابع العالم المفتوح حيث ستلعب بشخصية Jason الذي ذهب مع مجموعة من الأصدقاء إلى جزير منعزلة لقضاء أوقات ممتعة إلا أن إحدى العصابات بقيادة زعيمها Vass تعتقل الجميع وتبدأ القصة من هنا. اللعبة بها رسوميات رائعة وتفاصيل كثيرة حيث سترى إحدى أفضل الألعاب التي يقدم فيها التفاعل بين بطل اللعبة والبيئة المحيطة من حوله.

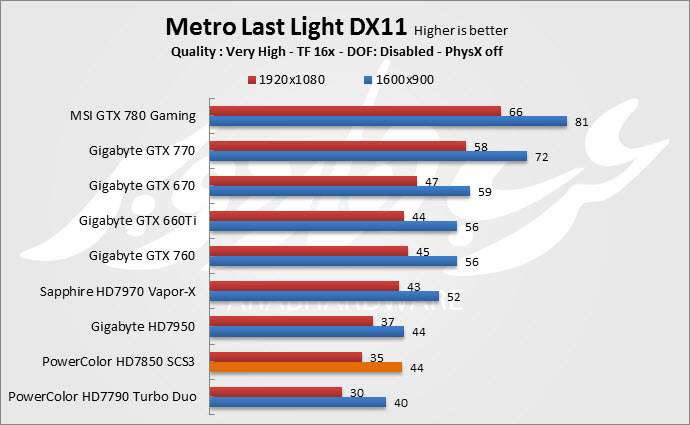

Metro Last Light

و هي الجزء الثاني للعبة الرائعة Mertro 2033 حيث تجري أحداثها بعد عام من سقوط الصاروخ على المدينة. اللعبة تم تطويرها بواسطة شركة 4A Games و نشرتها شركة Deepsilver و تستخدم محرك ألعاب 4A. تم اختبار اللعبة بواسطة أداة اختبار تاتي معها و تدور أحداث الاختبار في نهاية اللعبة حيث المعركة الكبرى في النهاية.

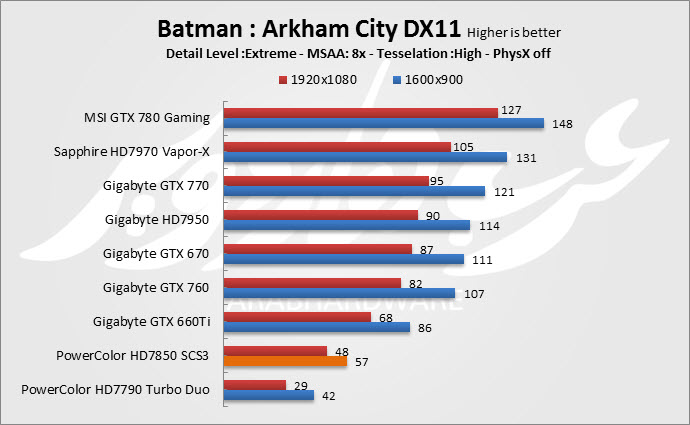

Batman : Arakham City

 يتم إستخدام أداة الأختبار المرفقة باللعبة لقياس عدد الأطارت التى يمكن أن تحصل عليها اللعبة والأختبارت تتنوع مابين إختبارات لعملية تأثير الأضائة وأخري لتقنية Physx التى تم تعطيلها من أجل ضمان العدالة فى مقارنة الأداء فى بطاقات Nvidia مع بطاقة AMD

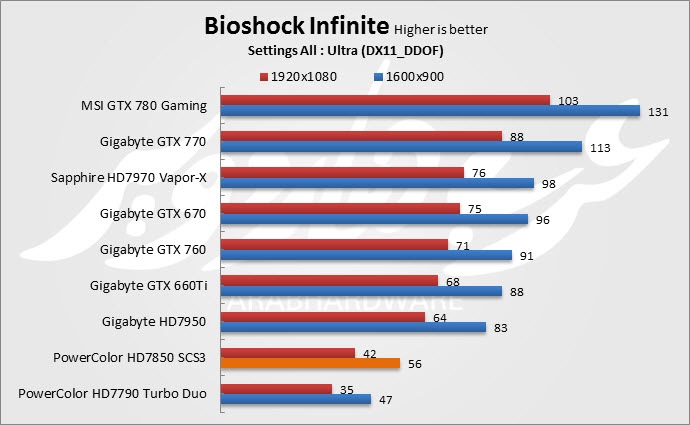

Bioshock Infinit

هي لعبة من نوع تصويب منظور الشخص الأول طورت من قبل Irrational Games و نشرت بواسطة 2K Games، و تقع أحداث اللعبة في عام 1919 خلال فترة نمو الاستثناء الأمريكي، بطل اللعبة هو عميل سابق لدى شركة أمنية يدعى بوكر دويت، يرسل الى مدينة كولومبيا العائمة في الهواء للبحث عن فتاة تدعى إليزابيث، التي أمضت معظم حياتها محبوسة. مع أن بوكر ينقذ إليزابيث، إلا أن الأثنان يتم مطاردتهما من قبل الجماعتين المتحاربتين في المدينة: المؤسسون "The Founders" الذين يسعون لإبقاء كولومبيا بحتة للأميركيين، والأخرى تدعى صوت الشعب "Vox Populi" الذين يمثلون عامة الناس. يجد بوكر أن إليزابيث هي مركزية في هذا الصراع، ويعلم أن لديها قوى غريبة تمكنها من التلاعب بالزمان أي تفتح شقوق الى أكوان أخرى.

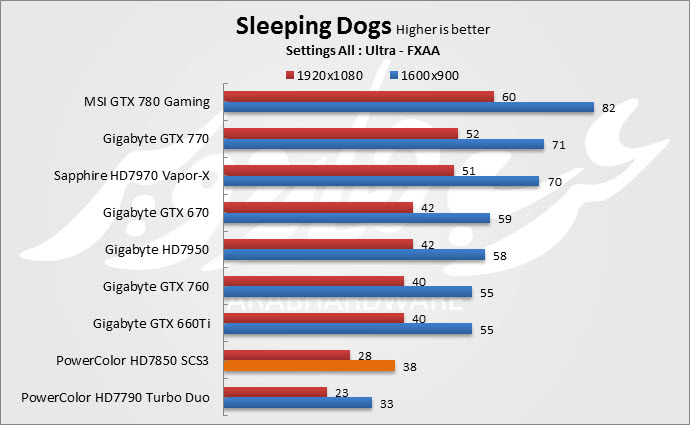

Sleeping Dogs

 لعبة من طراز العالم المفتوح حيث تتجول حيثما شئت دون التقيد بقصة أو مسار للعب.اللعبة فى هذه المرة جائت تحت أسم يعود إلى أسم الشرطة السرية أو الخفية فى هونج كونج, فبعد أن ألقتها شركة Activision من على كاهلها بعد أن ارتفعت ميزانية تطويرها وتعددت عمليات التأجيل جائت Square Enix لتحصل على حقوق نشر اللعبة بعد أن فُقد الأمل فى خروجها للنور.بطل اللعبة هو Wei Shen شرطي صينى/أمريكي يعمل متخفياً من أجل التغلغل والتسرب إلى داخل عصابة تدعي Sun On Yee وهو بالمناسبة أسم لعصابة حقيقية.تحتوي اللعبة على أسلوب قتال الشوارع أو القتال باليد ليكون جزء هام بجانب القتال بالأسلحة النارية التى ستمكنك من التصويب على أهداف معينة واستخدام تقنية الأختباء وإطلاق النار من خلف مخبئك Blind Fire.



تأتي اللعبة بأداة إختبار مدمجة تختبر عده أشياء عن طريق عدد من مشاهد للمدينة سواء في الطريق أو أثناء هطول الأمطار كما يوجد أختبار أخير يمكن إختصارة في أنه يختبر تعامل البطاقة مع الأضواء والأنعكاسات



الضغط على البطاقة وقراءة لدرجات الحرارة:

بما أننا نتكلم عن نظام تبريد صامت فبالتأكيد التركيز الأكبر سيكون عن حال البطاقة أثناء الضغط وعن درجات الحرارة التي تصل إليها، ودعوني أقول أنني في البداية تشاءمت من النتائج التي ظهرت، فالبطاقة وبعد الضغط عليها لمدة 30 دقيقة تخطت حاجز ال 80 درجة وبعدها ب 15 دقيقة أخرى وصلت إلى 87 درجة، وهي درجة حرارة مرتفعة جدأً خصوصا ً وأن درجة حرارة الغرفة كانت في حدود 21-23 درجة مئوية. ولكن بعدها قررت القيام بتجربة بسيطة حيث قمت بتعريض البطاقة لتيار هواء عن طريق وضع مروحة 120mm وعلى بعد 15سم تقريباً والمفاجأة هنا هي إنخفاض درجة الحرارة وبسرعة كبيرة لتصل في النهاية وتستقر عند 62 درجة مئوية وهي درجة حرارة ممتازة بالتأكيد.

الفكرة إذاً في هذا المشتت تتطلب وجود تيار هواء حتى وإن كان تيار ضعيف أو من مصدر غير مباشر وغير ملاصق للمشتت تماماً كما في أنظمة التبريد الأخرى، وإذا عدنا إلى التوضيح المبين على علبة البطاقة من الجهة الخلفية سنجد أن الأمر لم يكن مجرد معلومة عابرة أو مجرد نصيحة عادية، فتدفق الهواء داخل الصندوق أثناء عمل البطاقة هو أمر ضروري وحتمي لعدم الوصول بدرجة الحرارة للبطاقة إلى هذه الأرقام المخيفة.



الخاتمة والتقييم:

تمكنت Power Color من تقديم حل جديد لتبريد بطاقات الفئة الوسطى دون الحاجة إلى مراوح التبريد التي قد تكون مصدر إزعاج للبعض.صحيح أن الحل جاء متأخراً ولبطاقة عقى عليها الزمن، ولكن لا ألوم Power Color في ذلك، فهي في النهاية هي أحد شركاء AMD التي بدورها إمتنعت عن إصدار أي بطاقات جديدة طوال الفترة الماضية، لذلك أرى أنها بداية جيدة لنرى مستقبلاً بطاقات الفئة الوسطى من الجيل الجديد ل AMD بأنظمة تبريد صامتة.
سعر البطاقة عالمياً هو 240$ وبفارق 90$ عن بطاقات Power Color HD7850 الإعتيادية، وهو فارق كبير بالنسبة لتقنية تبريد جديدة خصوصاً وأن مراوح التبريد لم تعد كالسابق لتشكل مصدر إزعاج دائم لمالكي البطاقات الرسومية، فأغلب الشركات حالياً تقدم أنظمة تبريد إحترافية مع بطاقاتها وتجد أن مراوح التبريد في أقصى حالاتها تعمل بنسة 60% وهذه النسبة عادة لا تشكل أي مصدر إزعاج تقريباً. ليس ذلك فحسب، بل وبنفس هذا السعر سيمكنك شراء إحدى بطاقات HD 7870 والتي ستتغطى بطاقة اليوم في الأدآء بكل تأكيد. وبالتالي فأنا أعتقد أن سعر البطاقة مبالغ فيه نوعاً ما.

وعلى ذلك سأكتفي بإعطاء البطاقة جائزة الإبداع لنظام التبريد القادم مع البطاقة.
