المراجعة الرسمية للبطاقة الرسومية XFX R7970 Black Edition

كالعادة تطل علينا XFX بلمسة جديدة من لمساتها المميزة وهي البطاقة الرسومية الإحترافية XFX R7970 Black Edition الجديدة من فئة 7900 الجديدة من  AMD

في البداية نود أن نشكر شركة AMD  وشركة FDC  لتزويدنا بهذه العينة للإختبار

 XFX R7970 Black Edition معمارية تاهيتي تتوج بطاقة

تعتبر تاهيتي هي أحدث معمارية من شركة AMD وتنقسم الى قسمين:

Tahiti XT وهي نواة بطاقة 7970

Tahiti Pro وهي نواة بطاقة 7950

الجديد في هذا الجيل من البطاقات الرسومية :

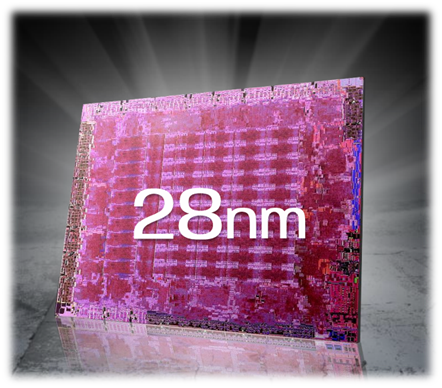

28nm Technology:

وهي أول نواه رسومية تنتقل الى دقة تصنيع 28nm، حيث تمتاز أنها أسرع من 40 nm بثلاثة أضعاف وعلى قدرة للوصول إلى ترداد عالية مع درجات حرارة أقل وإستهلاك طاقة أقل.

GCN Graphics Core Next:

GCN Graphics Core Next هي معمارية معاد تصميمها لكي تحقق أداء أعلى بكثير من أي بطاقة رسومية سابقة.

Pci-Express 3 :

لا شك اننا لاحظنا الإختلاف من1.0Pci-Express إلى PCI-Express 2.0 وكيف تم تطوير التكنولوجيا ببراعة من الشركات المصنعة إلى هذه الدرجة من السرعة في نقل البيانات بين البطاقة المستخدمة واللوحة الأم ، فلنتخيل Pci Express 3.0 الذي تم مضاعفة سرعة نقل البيانات بداخله إلى 32x ليضاعف سرعة Pci-Express 2.0 الذي تكون سرعة نقل البيانات بداخله 16x.

ولإيضاح الموضوع أكثر، فلنفترض ان هناك بطاقة ما تنقل البيانات بسرعات 500MB في الثانية فعندما يتم تشغيلها على Pci-Express 3.0 فإنها ستنقل 1GB أي سيتم مضاعفة السرعة إلى الضعف.

Zero Core Technology :

في حالة عدم الحاجة الى إستخدام البطاقة الرسومية يتم سحب كل الكهرباء من البطاقة مع الإبقاء على جزء بسيط من الفولت حتى تظل البطاقة واضحة لنظام التشغيل واللوحة الأم.

هذا بالإضافة إلى دعم لتقنية تعدد شاشات العرض Eye Infinity 2.0 ومنفذ HDMI 1.4 و-Direct X 11.1 وتقنية لفك الرموز الموحدة MPEG-4, DiVX , AMD's Unified Video Decoder ، ويذكر انه يتم دعمهم عن طريق البطاقة نفسها وليس عن طريق برنامج يتم تثبيته.

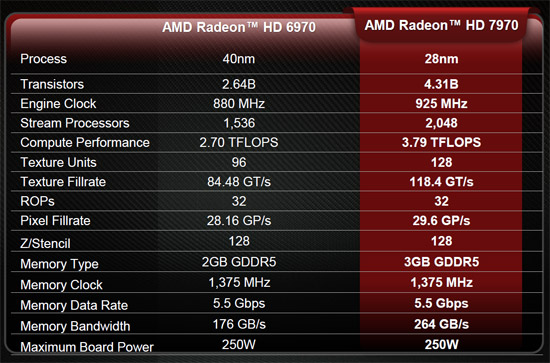

وهذه هي المواصفات التقنية لنواه بطاقة 7970 وبطاقة 7950.

الغلاف الخارجي:

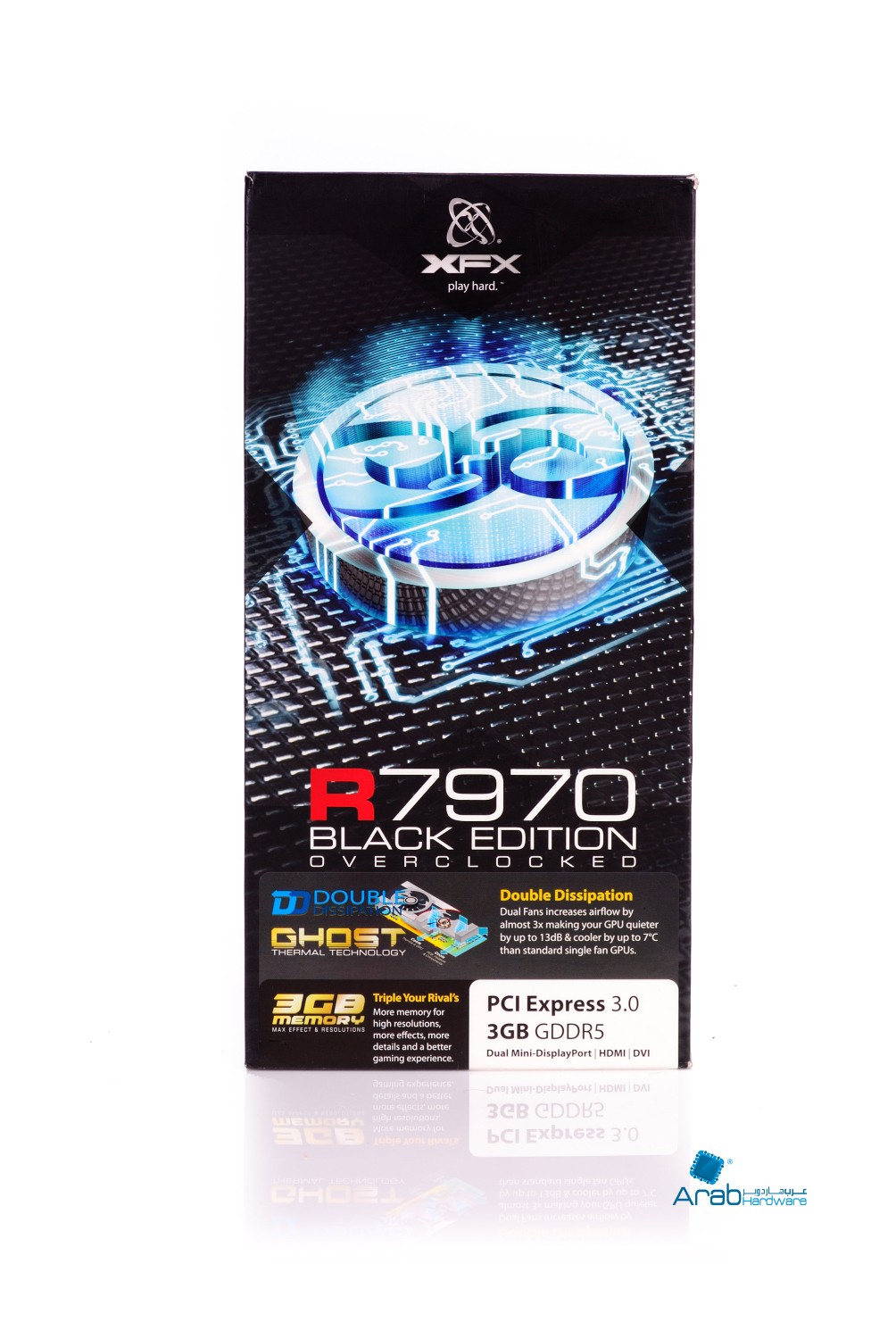

من النظرة الأولى على شكل صندوق البطاقة يتضح أن البطاقة من نوع البطاقات المكسورة مصنعياً وأنها من سلسلة Black Edition وقد زودت البطاقة بتبريد إحترافي ذو خاصية Double Dissipation والتي تدعم بتشتيت حراري مضاعف وتعتبر هذه الخاصية أفضل من البطاقات القياسية بـ7 درجات أقل.

زودت أيضاً البطاقة بذاكرة بحجم 3GB من نوع GDRR5 لتشغيل التطبيقات بسلاسة ،وتقنية Pci-Express 3.0 لمضاعفة نقل البيانات بين اللوحة الأم والبطاقة.

نجد أن البطاقة داعمة للمعالجات من كلا الشركتين AMD و Intel

XPERTISE هي مشتقة من كلمة Expert وهي تعني الإحترافية ، فقد زودت XFX البطاقة بمحرك Bullet للمعالجة الفيزيائية و تقنية التصريع 6x عن البطاقات القياسية.

XFACTOR تعني أن المكونات المستخدمة في صناعة هذه البطاقة ذات كفاءة عالية وتبريد أفضل لكسر سرعة أفضل .

XFORMANCE وهي مشتقة من كلمة Performance وتعني الأداء لإستخدام معمارية جديدة في هذه البطاقة .

XCELERATE وهي مشتقة من Accelerate وتعني تسريع التطبيقات الإحترافية للمستخدم.

Power Tune وهي لتحديد سرعة النواه للبطاقة والفولت المستخدم .

XPERIENCE هي تأتي من كلمة Experience وهي تعني أن المستخدم يستطيع ان يعيش التجربة على أكثر من شاشة عرض باستخدام تقنية Eye Infinity وتقنية 3D.

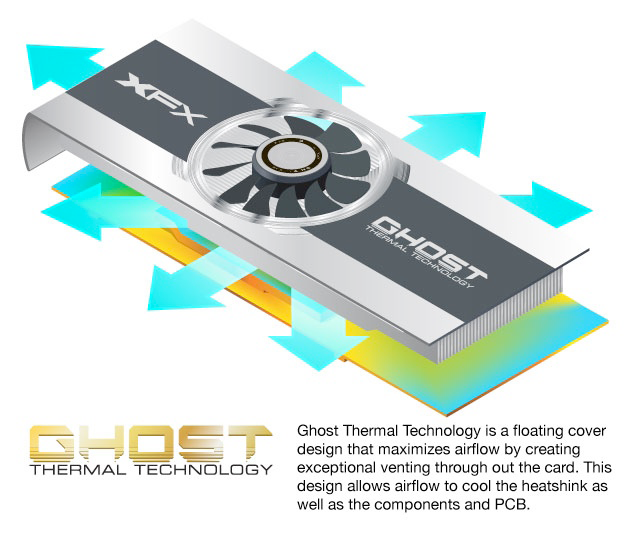

GHOST Thermal Technology وهي تكنولوجيا جديدة من XFX لتبريد البطاقات الرسومية وتتميز بالأتي :

* تصميم كبير و مرن للبطاقات

* إعطاء شكل جمالي للبطاقة

* تصنيع المشتتات من الالومنيوم لتبريد أفضل للوحة البطاقة الأم (PCB)

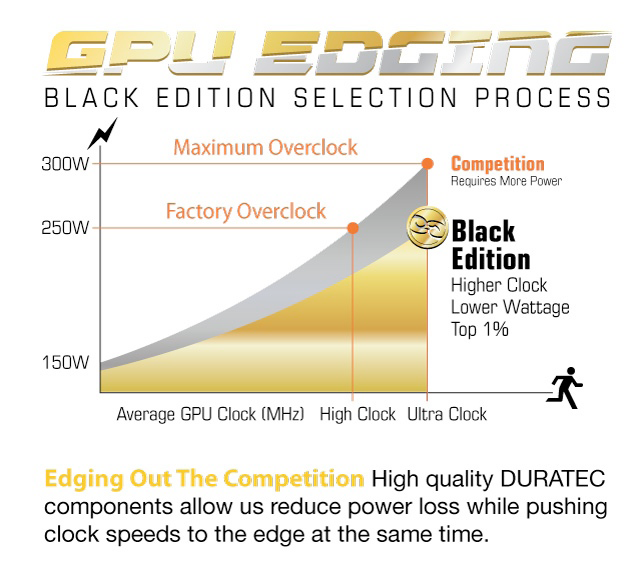

عمليات إختيار نسخ بطاقات Black Edition من XFX

للوصول إلى ترددات فائقة تحتاج إلى طاقة أكبر للبطاقة ولكن مع نسخ Black Edition لا داعي لهذا فهذه البطاقات أقل في إستهلاك الطاقة بـ1% مع كسر السرعة والوصل إلى ترددات فائقة .

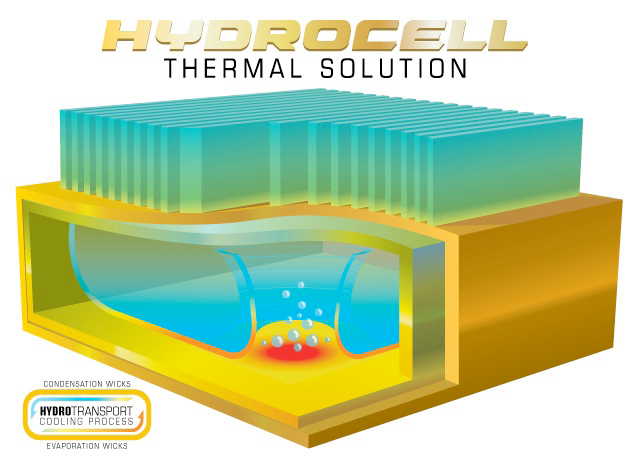

هي نفس تقنية إستخدام الأنابيب الحرارية، ولكن تقدمت باستبدال الأنابيب الحرارية بسائل تبريد مائي ليكون أكثر فاعلية مع الحرارة الناتجة عن الإستخدام وكسر السرعة.

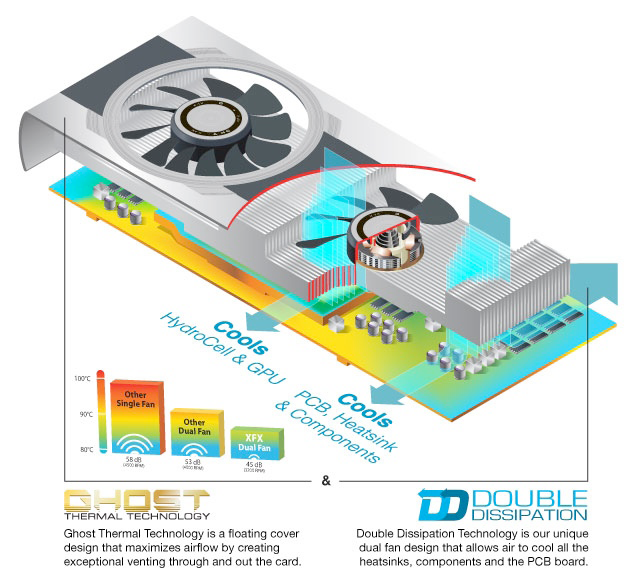

وفرت XFX تبريد أفضل للنواه باستخدام Hydro Cell وتبريد أفضل لللوحة الأم للبطاقة (PCB)مع إستخدام التقنية Ghost Thermal و-Double Dissipation.

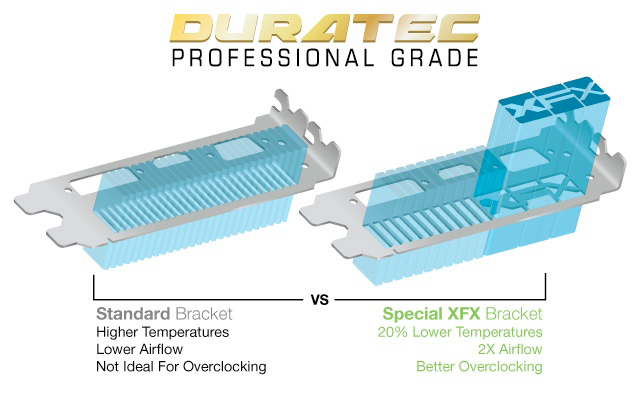

استخدم XFX  شقوق جديدة لضمان درجات حرارة أقل بـ 20% من خلال فتحات التهوية لتصل الى كسر سرعة بشكل أبسط وأفضل بينما استخدام الشقوق القياسية لها عيوب  من درجات حرارة عالية و  تيار هوائي بشكل أقل مما يجعلها  غير مناسبة لكسر السرعة

ولعلنا بعد استعراض التكنولوجيا المستخدمة في البطاقة نعرض عليكم أنواع البطاقات من نفس الفئة

يوجد ثلاث أنواع من فئة هذه البطاقات الرسومية :

Double Dissipation HD7970 :

هي HD7970 قياسية من حيث الترددات ولكن مزودة بتبريد إحترافي Double Dissipation.

Black Edition :

هي نسخة من بطاقة قياسية من ناحية المكونات ولكن مكسورة السرعة مصنعياً إلى 1000 Mhz كتردد للنواه.

Black Edition Featured With Double Dissipation :

هي نسخة من البطاقة إحترافية من حيث التبريد الإحترافي Double Dissipation ومكسورة السرعة مصنعياً إلى 1000 Mhz للنواه.

 وقد زودتنا XFX بنسخة Black Edition Double Dissipation وهي أعلى نسخة في هذه الفئة من البطاقات. (والتي سيتم اختبارها في هذه المراجعة)

ما بداخل الصندوق :

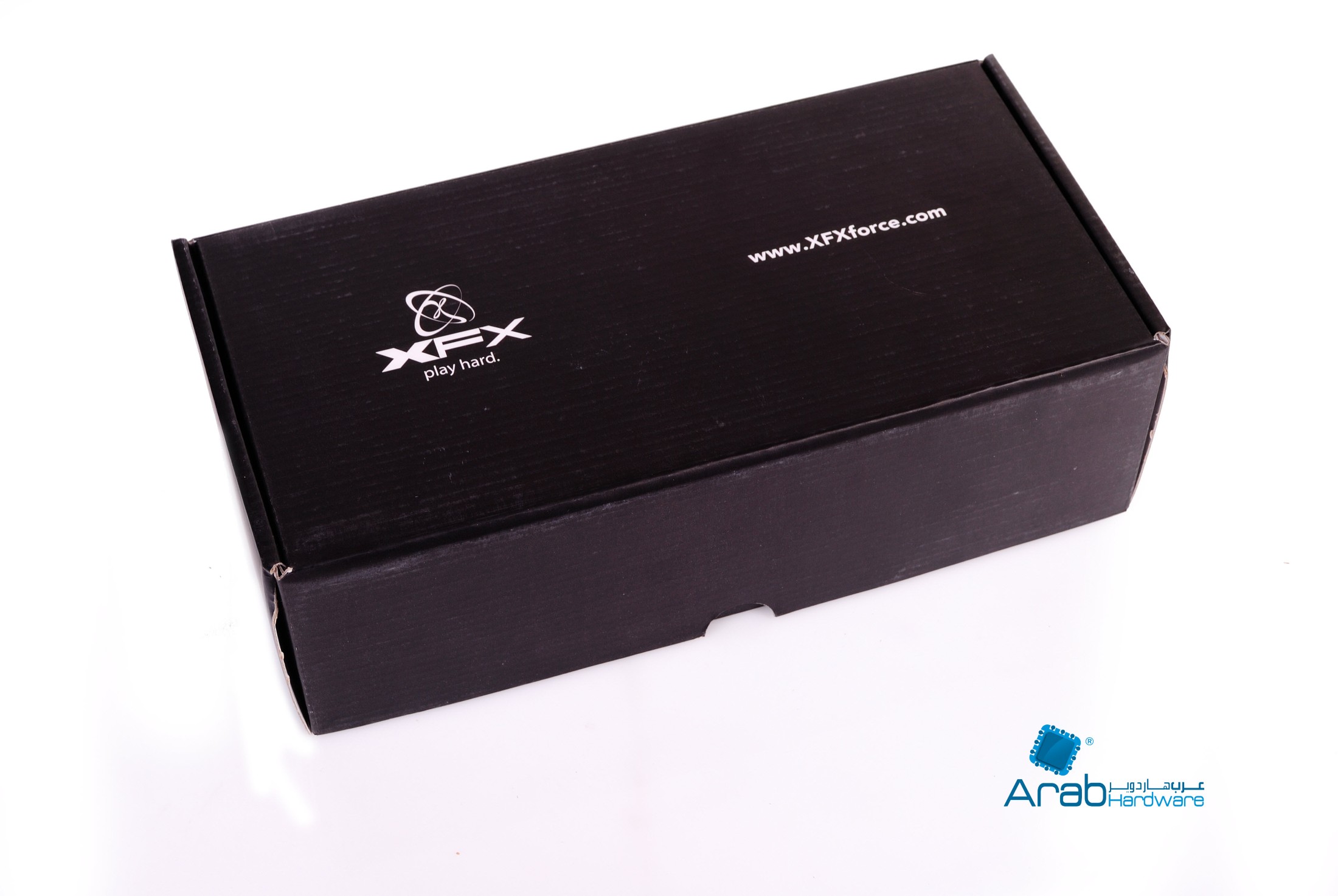

نرى أن الصندوق الداخلي للبطاقة اسود مكتوب عليه XFX بالون الأبيض وكذلك الموقع الرسمي لهم

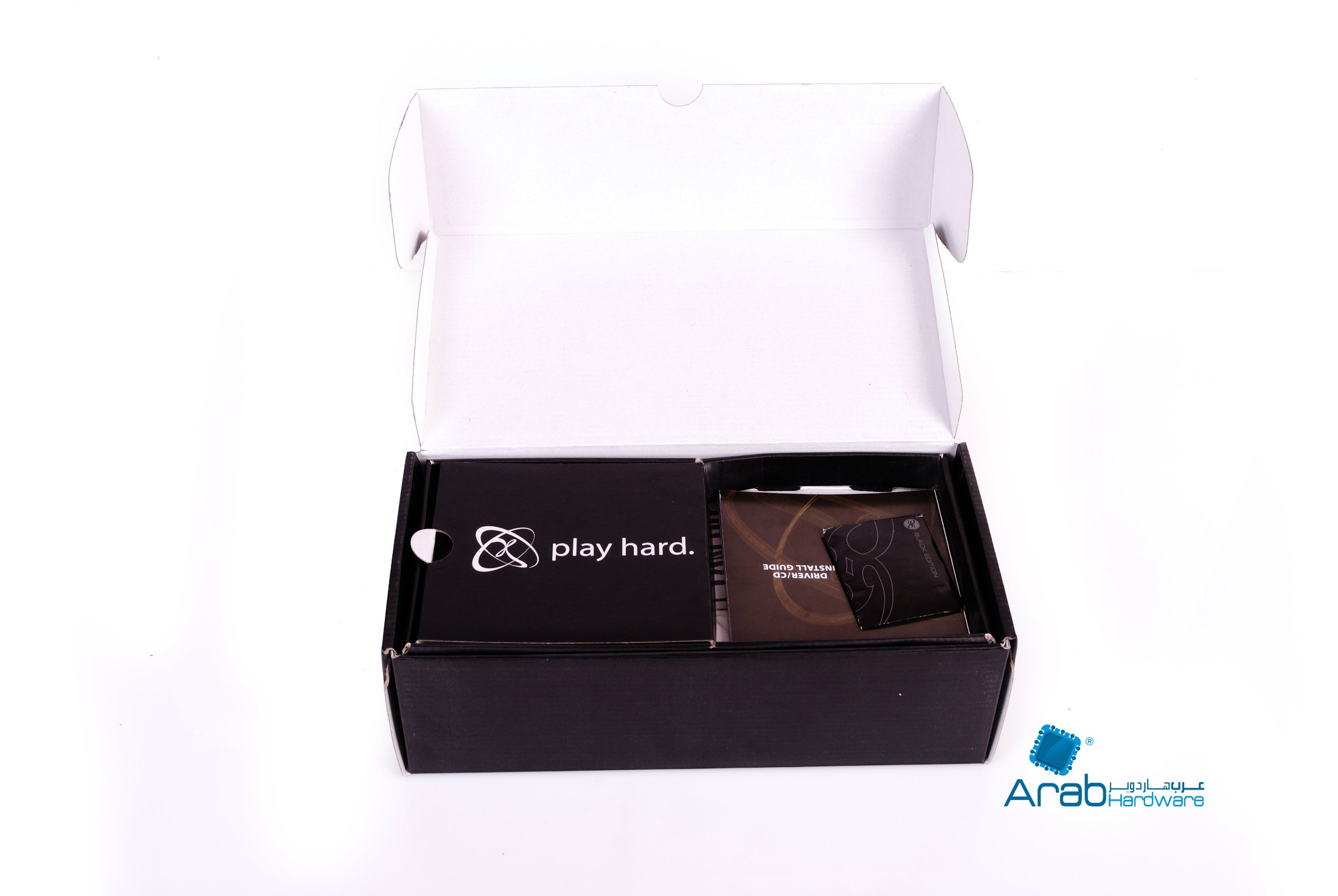

بعد فتح العلبة نجد شعار XFX Play Hard الشهير بالجانب الأيسر وبالجانب الأيمن نجد كتيب التعليمات وإسطوانة المشغلات

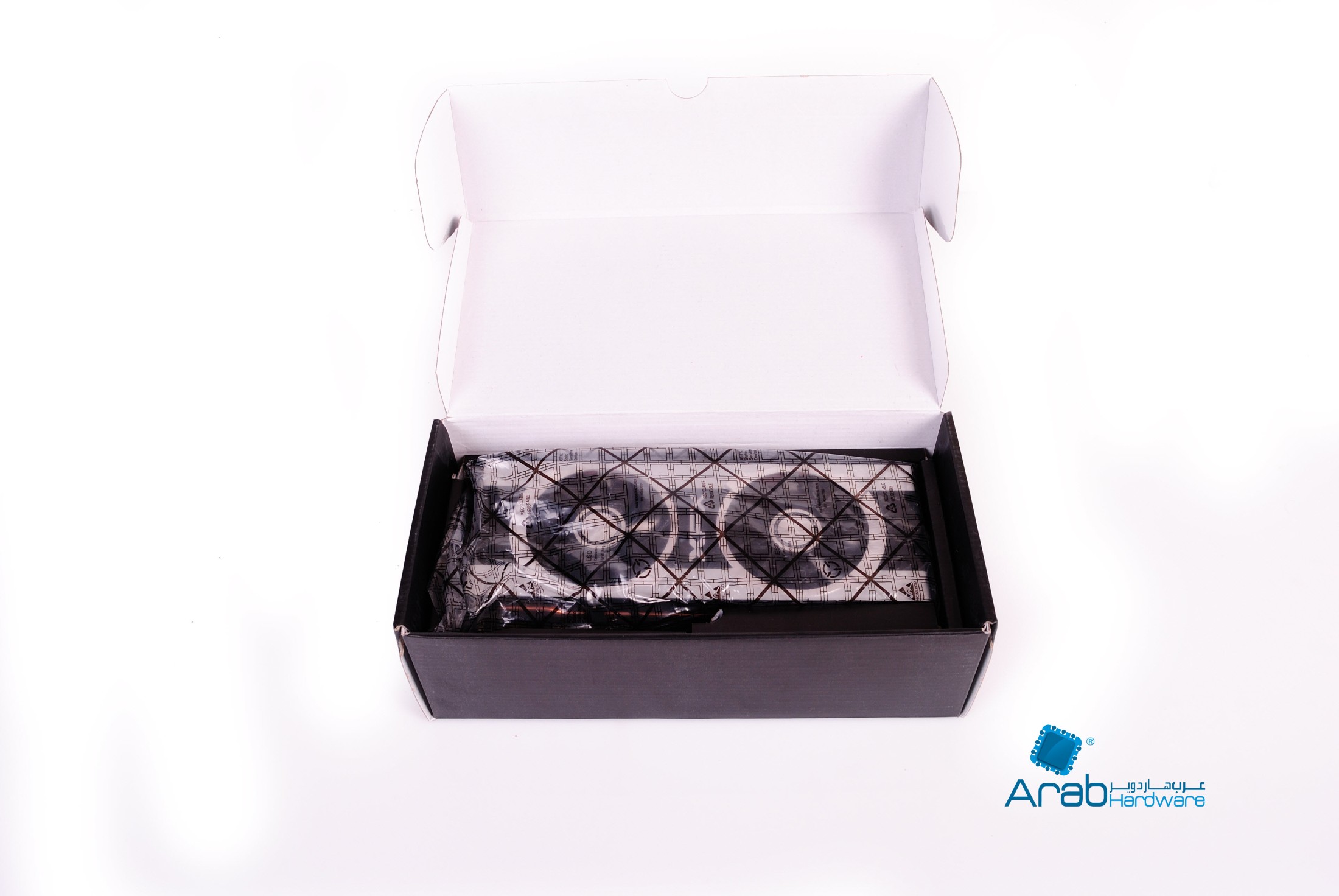

بعد ذلك نجد البطاقة مغلفة بكيس من البلاستيك لحمايتها من الأتربة ومن الكهرباء الإستاتيكية

نجد شعار XFX الشهير على المبرد المصنوع من الألومنيوم بجوده عالية جدا ومروحتين لتدفع بالهواء البارد داخل مشتت البطاقة.

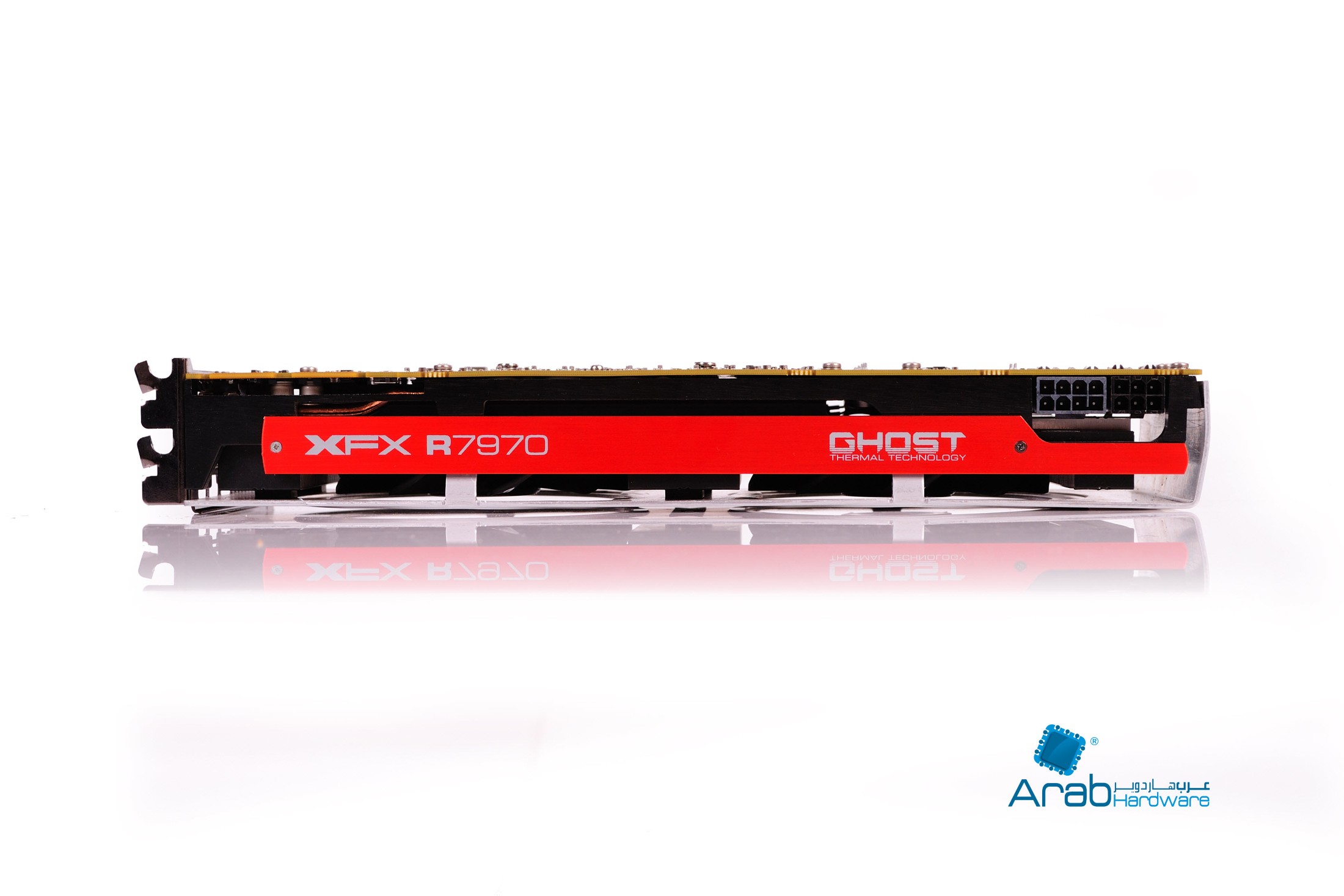

نرى شعار XFX وموديل البطاقة R7970 على الشمال بالأحمر، وبجانب مقابس الطاقة نجد كلمة Ghost Thermal وهي التكنولوجيا المستخدمة في تبريد البطاقة .

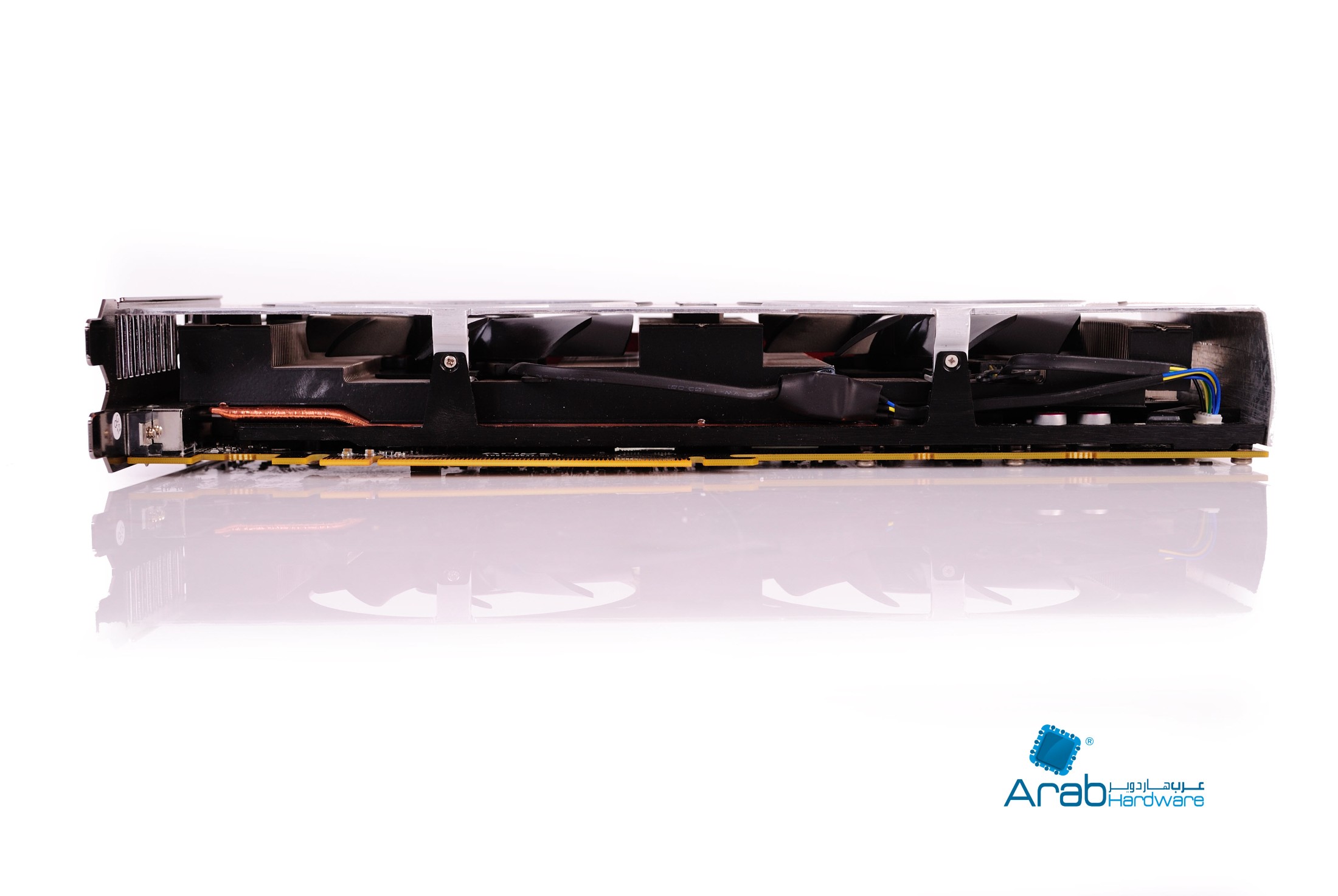

يظهر شكل المشتت الحراري بتقنية Double Dissipation وتظهر الطبقة النحاسية المستخدمة في المشتت لملامسة زوايا البطاقة لتشتيت الحرارة.

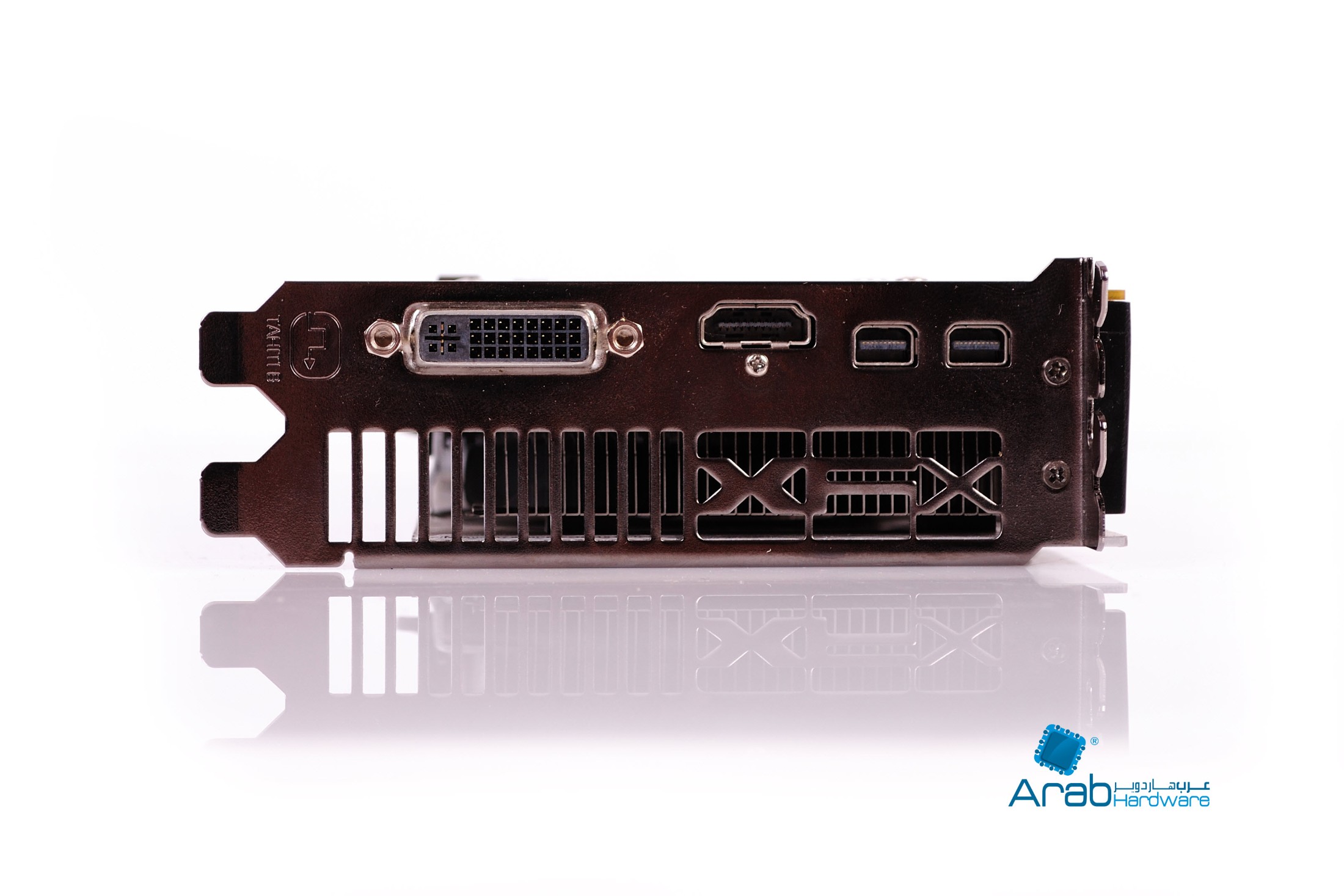

نرى شعار XFX بارز على الوجهة الخلفية للبطاقة ونجد مخرج DVI وأخر HDMI ومخرجين Mini Display Port لدعم أكثر من شاشة عرض على بطاقة واحدة وكذلك الشقوق التي ذكرناها من قبل والتي تتميز عن الشقوق الإفتراضية

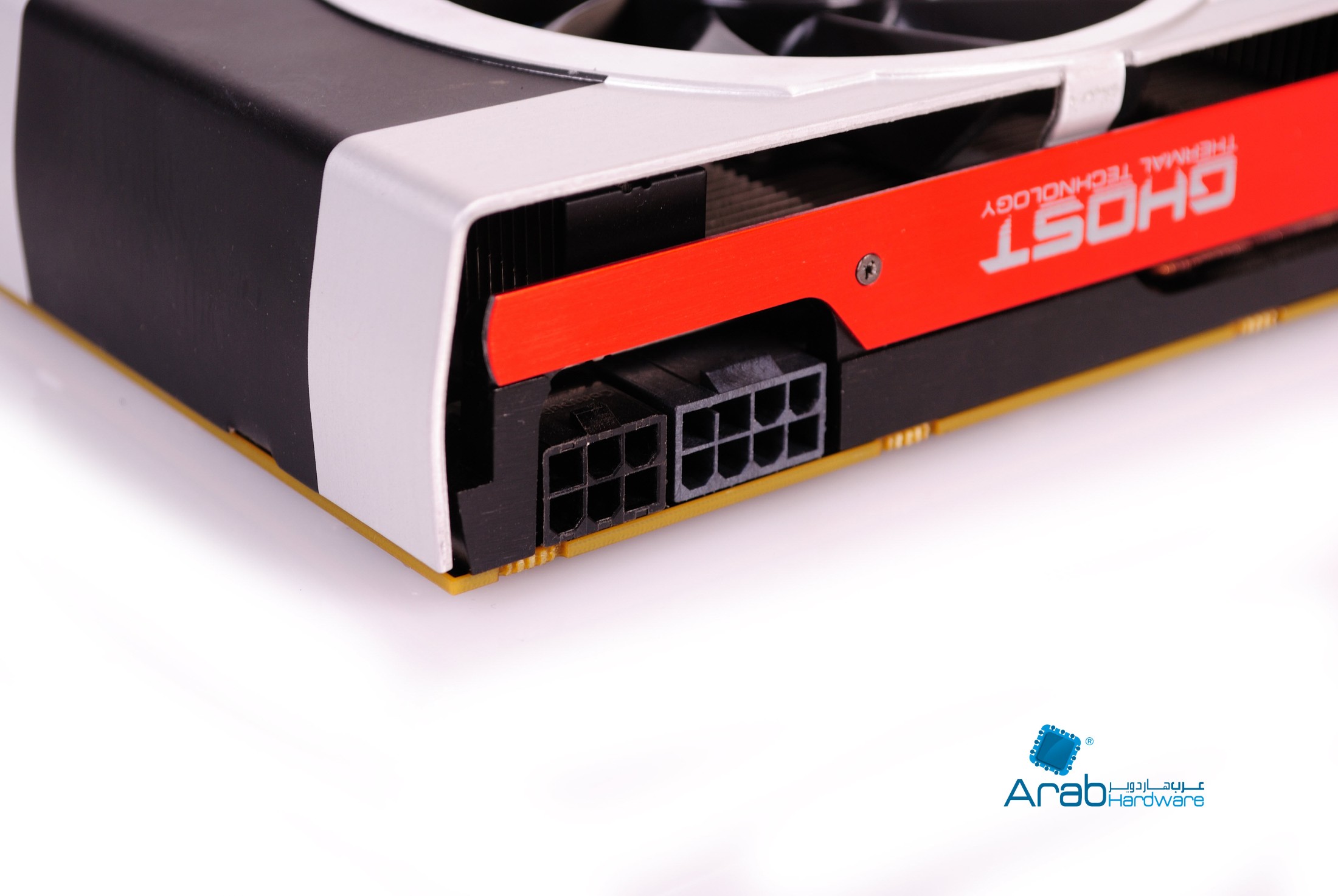

بوجود مقبسين للطاقة 8Pin و6Pin لاعطاء البطاقة الطاقة الكافية للتشغيل وأيضاً لكسر السرعة .

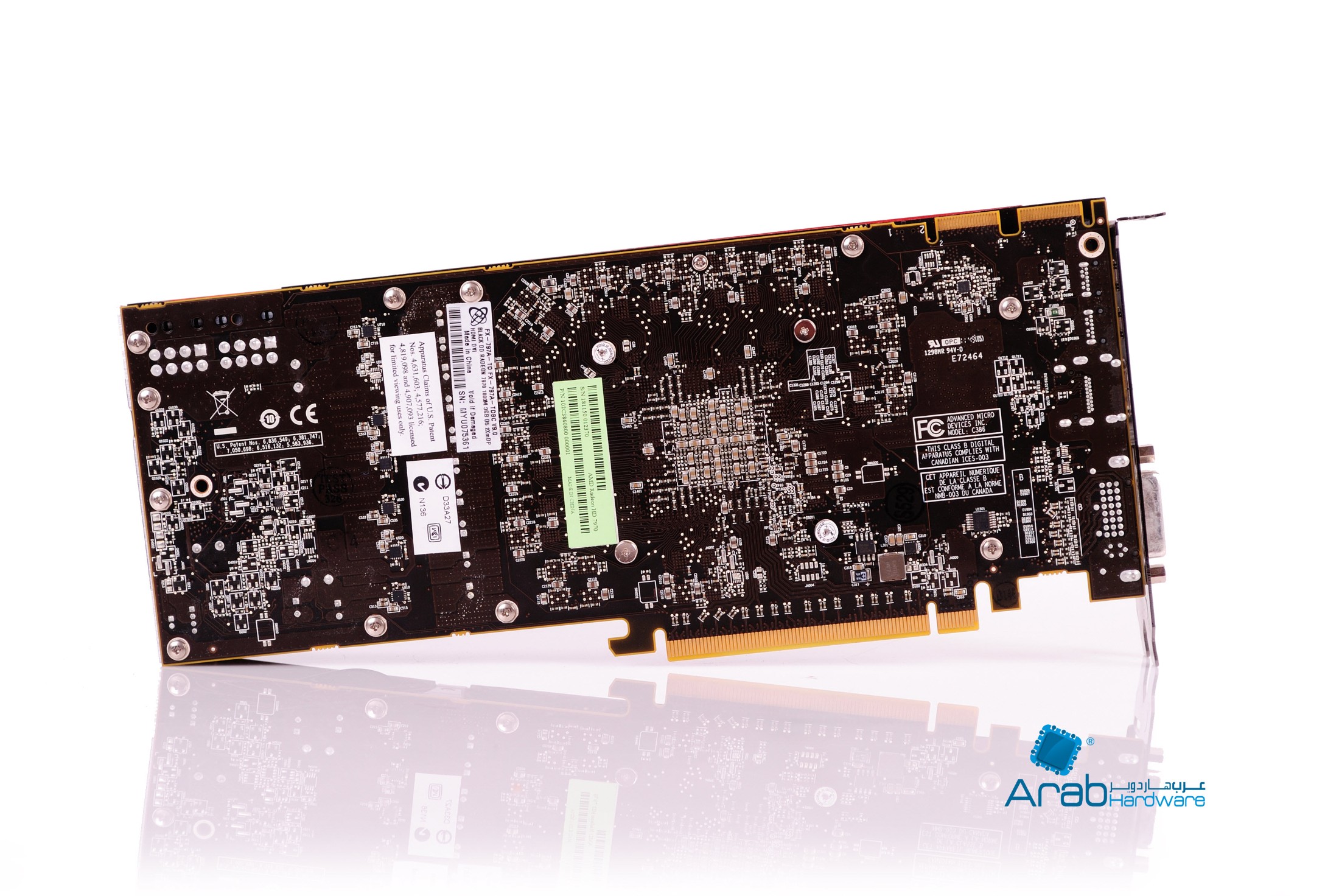

نرى اللوحة الأم PCB للبطاقة وهي لا تختلف كثيراً عن النسخة القياسية ولكن زودتها XFX بمكونات ذات كفاءة أعلى للمساعدة في كسر السرعة كما وزودت اللوحة نفسها بطبقة ثانية من النحاس 2OZ Copper للمساعدة في تشتيت الحرارة.

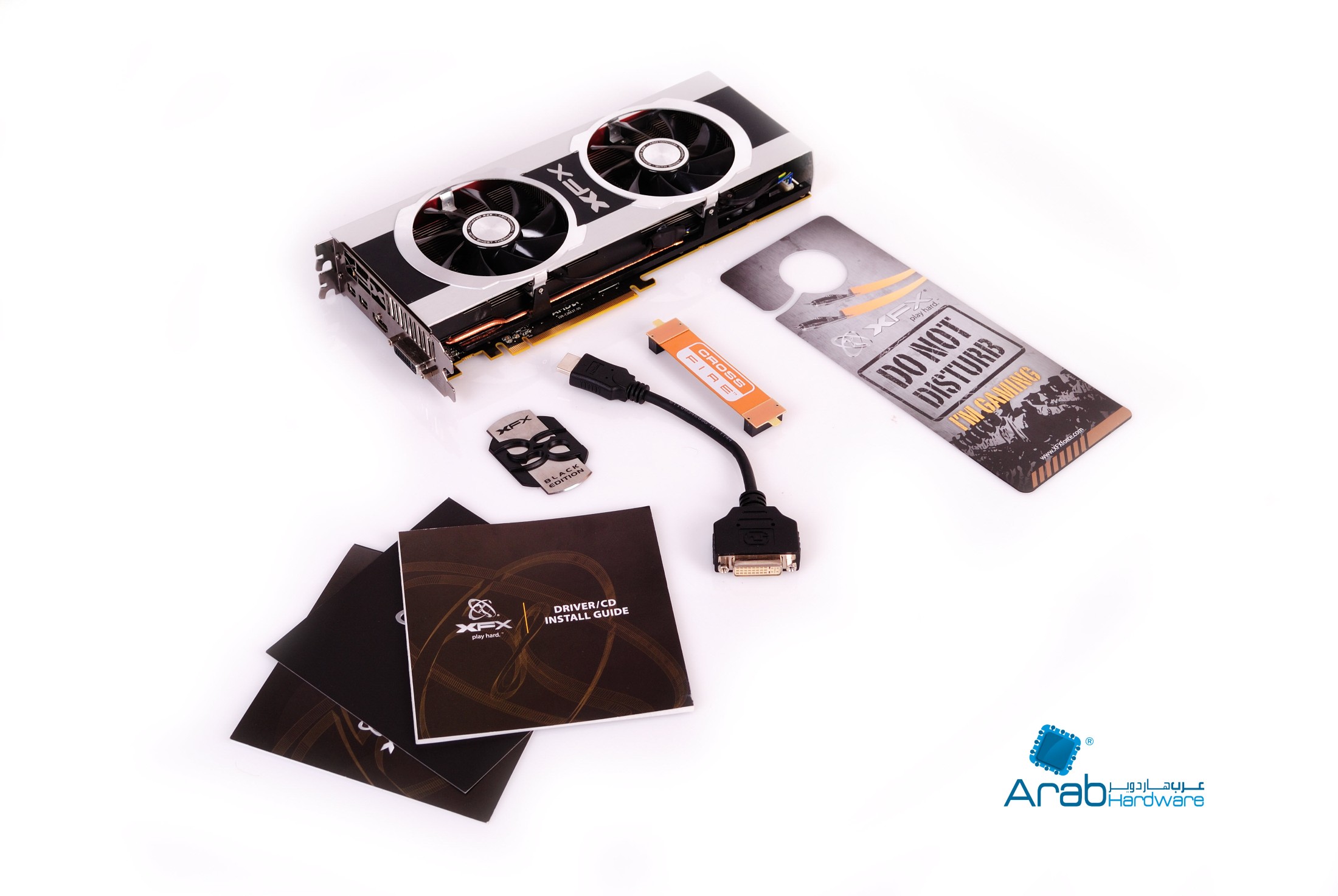

مع البطاقة مرفق محول من HDMI إلى DVI وكابل Crossfire لدمج أكثر من بطاقة وشعار XFX Black Edition  معدني وكذالك كتيب التعليمات وإسطوانة المشغلات لنظام التشغيل وقطعة من الورق لوضعها على باب الغرفة مكتوب عليها 'الرجاء عدم الإزعاج.. أنا ألعب'! .

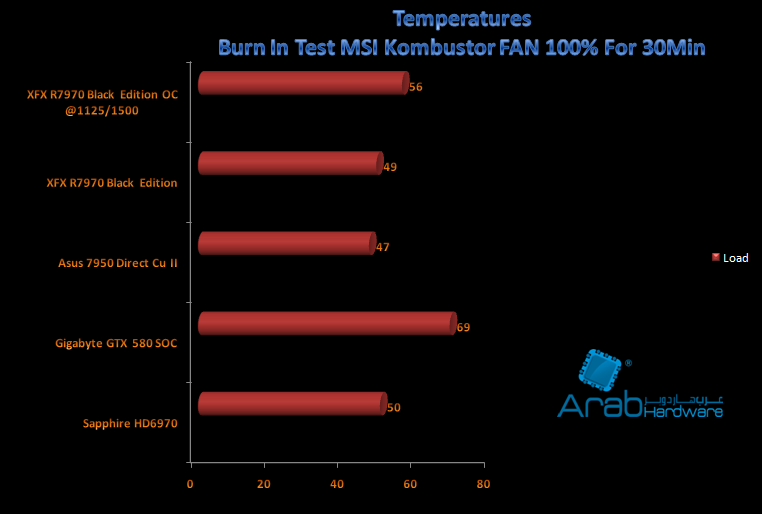

تم كسر سرعة البطاقة على الفولت الإفتراضي إلى 1125 للنواه و1500 للذاكرة وزاد أداء البطاقة بنسبة 15% مع كافة التطبيقات الاختبارية ودرجات الحرارة كما يبين الرسم البياني بعد الضغط ببرنامج MSI Kombustor لمدة 30 دقيقة وسرعة المروحة على 100%

ويبين هذا الرسم أيضاً أن درجة حرارة البطاقة على إعدادات المصنع وحتى بعد كسر السرعة مناسبة جداً كما ان صوت المرواح على كامل سرعتها ليس مزعج كما في بطاقات أخرى .

لم يتم كسر سرعة البطاقة باستخدام أي Voltage Tweak.

عملية اختبار البطاقات الرسومية أمر بالغ الحساسية, و يحتاج إلى تحري الدقة الشديدة عند إجراء الاختبارات. نقوم بمقارنة أداء البطاقة XFX R7970 Black Edition مع نتائج البطاقة التي سبق وقمنا باختبارها وهي Gigabyte GTX580 SOC و Sapphire HD6970 و Asus HD7950 Direct CUII .

مواصفات جهاز الاختبار :

C.P.U:- Core i7 2600K Oc'ed To 4.4Ghz

Motherboard:-Asus Maximus IV Extreme Z

Memory: GSkill Rip Jaws 1600MHZ Cl8

SSD:- Corsair Force GT3 120Gb

PSU :- Mushkin Joule 1000W

Software: Windows 7 Professional Sp1/The Latest Updates |GeForce 285.62 WHQL Driver

و بسبب عدم تدعيم اللوحة لمقبس Pci-Express 3.0 فان البطاقة تعمل على Pci-Express 2.0

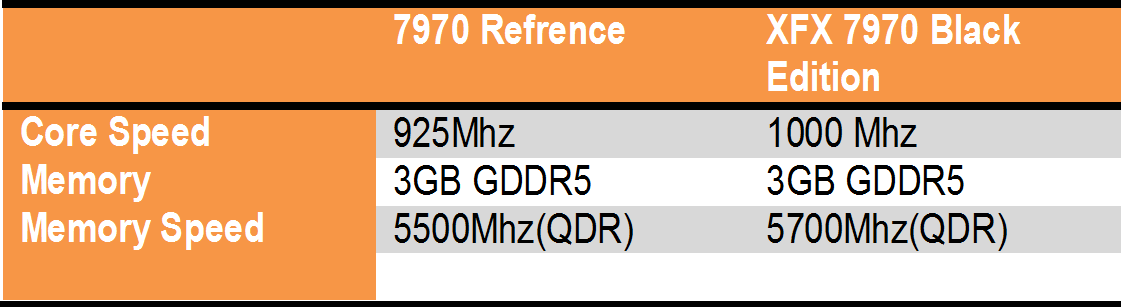

مواصفات البطاقة :

البرامج المستخدمة في الاختبارات :

Unigine Heaven V2.5

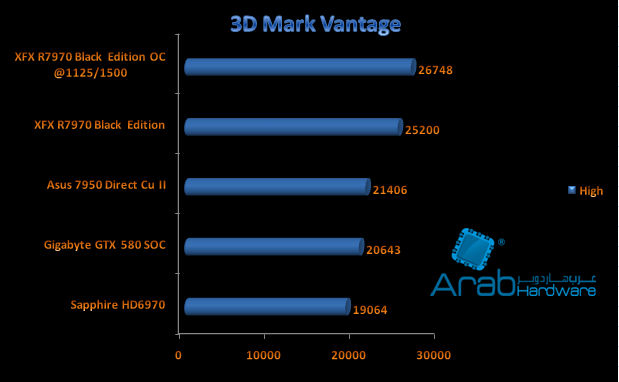

3DMark Vantage

3DMark 2011

Batman Arkam City

Mafia II

Crysis 2

Metro 2033

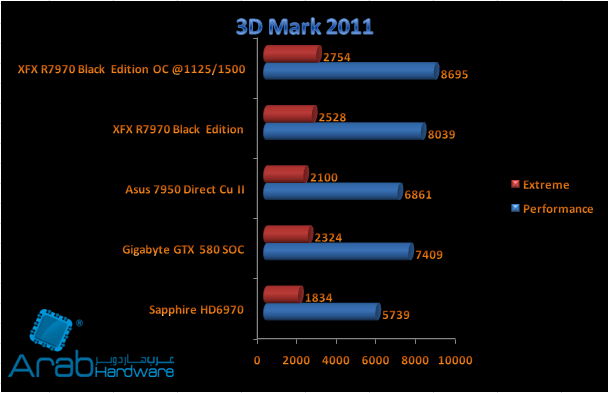

يعتبر أحدث مولود في عائلة Futuremark, وهو خليفة 3DMark Vantage والفرق أن الإصدار الجديد موجه خصيصاً للمنصات الداعمة لمكتبة DirectX-11, وللعلم قامت الشركة بإلغاء الدعم لمحرك nVidia Physx.

واحد من أشهر برامج اختبار و تقييم أجهزة الحاسوب الموجهة للألعاب و الرسوم ثلاثية الأبعاد, تم تصميمه بواسطة شركة Futuremark و تم تقديمه خصيصاً للبطاقات الداعمة لمكتبة DirectX-10. يقوم البرنامج بإجراء مجموعة من الاختبارات على كل من المعالج المركزي, و بطاقة الرسوميات. و في النهاية يقوم بعرض تقييم لقدرة المنصة على التعامل مع الرسوم ثلاثية الأبعاد.

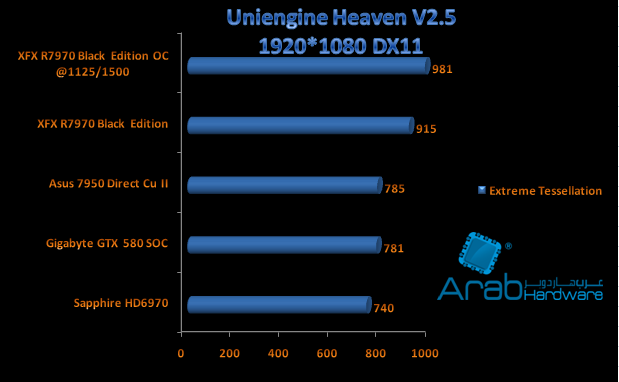

واحد من اول برامج الاختبار و التقييم التي ظهرت لدعم DirectX-11. يقوم بعرض مشاهد لمجموعة من الجزر الصغيرة و ينتقل للتوغل داخل إحدى القرى المختبئة داخل الغيوم. اشتهر بمنظر التنين الشامخ الذي يُعتبر جسده ساحة لعرض امكانيات البطاقات في عملية الترصيع.

تدعم اللعبة DirectX-11, و تدعم تأثيرات الفيزكس الرائعة من Nvidia حيث ستشعر و كأن الأدخنة حقيقية في عمقها و شكلها, كما أن اللعبة تستخدم محرك Unreal Engine 3.5.

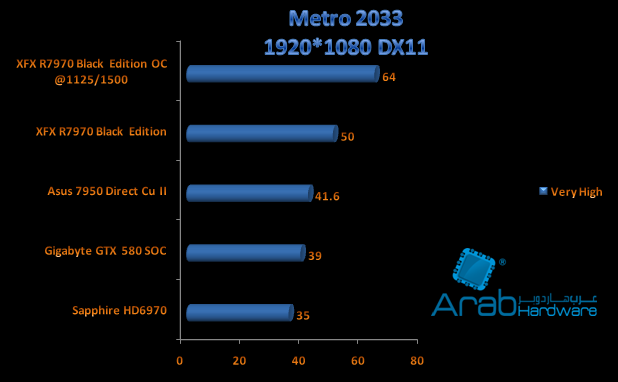

تستخدم اللعبة محرك 4A الداعم لكل من DirectX-9 , و DirectX-10, و DirectX-11. كما يدعم الفيزيكس و نظام الروية ثلاثية الأبعاد من إن فيديا.

اختيارنا للعبة لكي تكون أحد محاور المراجعات لم يأتِ من فراغ؛ اللعبة بها العديد من المؤثرات البصرية التي تبهر اللاعب طوال الوقت. فعند تفعيل اعدادات DirectX-11 ستلاحظ الترصيع الذي تحظى به اللعبة. كما أن عمق الضباب و تأثيره الذي يكاد يكون حقيقياً سيجعلك تعيش اللعبة كأنها واقع, فضلاً عن كل ما سبق, تمثل اللعبة تحدياً صعباً لأعتى المنصات دون مبالغة.

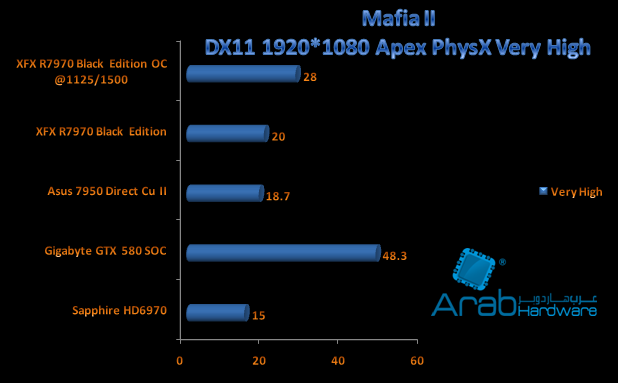

تستخدم اللعبة المحرك Illusion كما أنها داعمة لمكتبة DirectX-9 فقط, و يبدو كما لو أن الشركة فضلت استخدام DirectX-9 المعروف و الآمن و المجرب من الجميع. لعبة المنظور الثالث ستأخذك في رحلة رائعة من اللعب و التجول في المدينة الكبيرة, حيث يمكنك التحرك داخل أي سيارة تختارها –و ستسرقها بالطبع- و دون قيود. اللعبة داعمة لتأثيرات الفيزيكس.

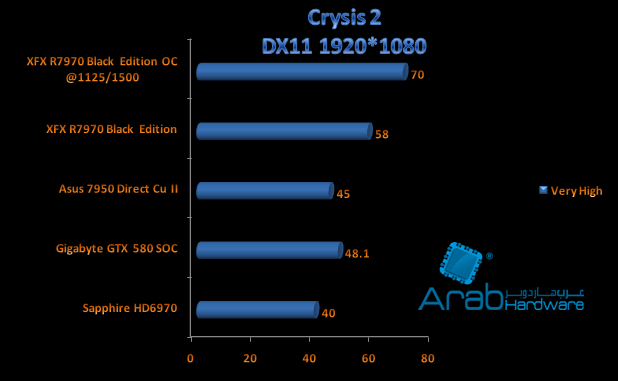

اللعبة تأتي في ثوب جديد بمحرك CryEngine 3

بعد تجربة البطاقة الإحترافية وجدنا أنها واحدة من أفضل البطاقات الإحترافية من حيث الأداء، فتطبيقات الجرافيكس والألعاب ظلت مع كسر السرعة على الفولت الإفتراضي بدون Voltage Tweaking لتعتبر بذلك الخيار الأمثل لكل محبي الألعاب وتطبيقات الجرافيكس، فهي تفوقت على بطاقة GTX 580 من انفيديا بسهولة في معظم الإختبارات مع درجات حرارة أقل وقابلية أكثر لكسر السرعة، أيضاً  مع إستخدم تكنولوجيا Eye Infinty و-3D سوف تظهر البطاقة كامل قوتها مع تعدد شاشات العرض ,وتعتبر البطاقة من البطاقات الإحترافية المميزة بإستهلاك طاقة أقل بكثر عن الجيل السابق وجيل نفيديا الحالي GTX 580.

 المميزات:

1- تعتبر البطاقة من من أقوي بطاقات الجيل السابع ل AMD وبدعم قوى ل DX11.

2- وجود مخرج HDMI وليس Mini-HDMI وفر الحاجة إلى محول.

3- دعم أكثر من شاشة Eyefinity على بطاقة واحدة.

4- ذاكرة البطاقة 3GB تعتبر كبيرة.

5- تكنولوجيا جديده بنظام تبريد متكامل ومتميز ليتناسب مع هواة كسر السرعة

6- جودة تصنيع من تغليف ومكونات عالية الجودة

العيوب:

1-كسر السرعة على الفولت الإفتراضي لهذه البطاقة ضئيل بعض الشئ .

التقييم النهائيّ

الأداء: ممتاز

السعر: جيد جداً

الجودة: ممتاز

التصميم: ممتاز

مزايا إضافية: ممتاز

السعر

سعر البطاقة العالميّ يصل إلى 600 دولار أمريكي.
