مراجعة اللوحة الرئيسية Gigabyte Z97X-UD5H BK

 مرة أخرى نجد بين يدينا لوحة رئيسية من الفئة السوداء الجديدة Black Edition للشركة الرائدة Gigabyte وهى الفئة التى تخضع الى أقصى ظروف التشغيل لتضمن لك أقصى درجة من الإستمرارية والجوده , فأنك إذا كنت تبحث عن تلك المميزات السابقة فأن اللوحة Z97X-UD5H BK هى الخيار المناسب لك ,لما تشتمل اللوحة على مجموعة متنوعة من الخصائص التى سنرى معاً فى مراجعتنا كيف تحقق المستوى المطلوب من الجوده الفائقة .

كما شاهدنا فى الفيديوا السابق الذى يوضح لنا نبذه مبسطة عن كيفية تصنيع لوحات فئة Black Edition وكيف تتم الإختبارات الشاقة لتلك اللوحات حتى تخرج للمستخدم بأفضل ضمان للجوده والإستمرارية تحت أعتى الظروف .

هل تحمست للموضوع .. دعونا نخوض فى جولة سريعة مع اللوحة التى لدينا اليوم ونستعرض معا الخصائص والتقنيات التى تقدمها الشركة للمستهلك .

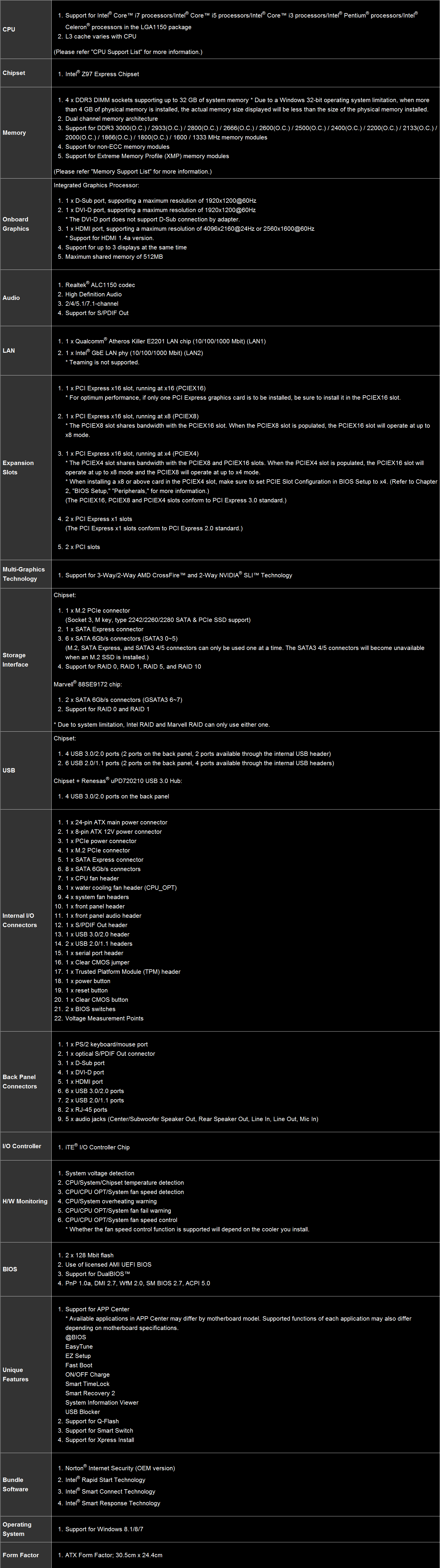

المواصفات :

اللوحة تأتى بالمقاس المعتاد ATX وتحتوى على الرقاقة الجديده Z97 التى تم إطلاقها مع الجيل المحدث Haswell refresh ذات المقيس 1150 وهى الشريحة التى ستستوعب الجيل القادم Broadwell وهو الشئ الضى يفتقره الشريحة السابقة Z87 .
تحتوى اللوحة على أربعة شقوق من الذواكر تستطيع أن تقوم بتركيب بها أربعة من الذواكر بإجمالى 32GB مع دعم تردد يصل الى 3000Mhz , بالإضافة الى دعم خاصية إزدواج قنوات الإتصال Dual Channel ومجموعة أنظمة XMP .
اللوحة تأتى بالرقاقة الصوتية Realtek ALC1150 وأيضاً أثنين من شرائح الإتصال بالإنترنت أحدهم الرقاقة الشهيرة Killer والأخرى من شركة Intel .
اللوحة تحتوى على ثلاثة شقوق PCIe X16 وشقين PCIe X1 وأيضاً شقين PCI كما تحتوى اللوحة على ثلاثة من مخارج العرض المختلفة DVI-D / D-SUB / HDMI لتستطيع الإستفادة من المعالج الرسومى المدمج بالمعالج المركزى كما أن دقة العرض UHD 4K دمعومة من المنفذ HDMI للوحة مع دعم نظام العرض لثلاثة من الشاشات معاً , كما أن اللوحة تدعم ربط ثلاثة بطاقات أو أقل من بطاقات شركة AMD وأيضاً ربط بطاقتين من شركة Nvidia .

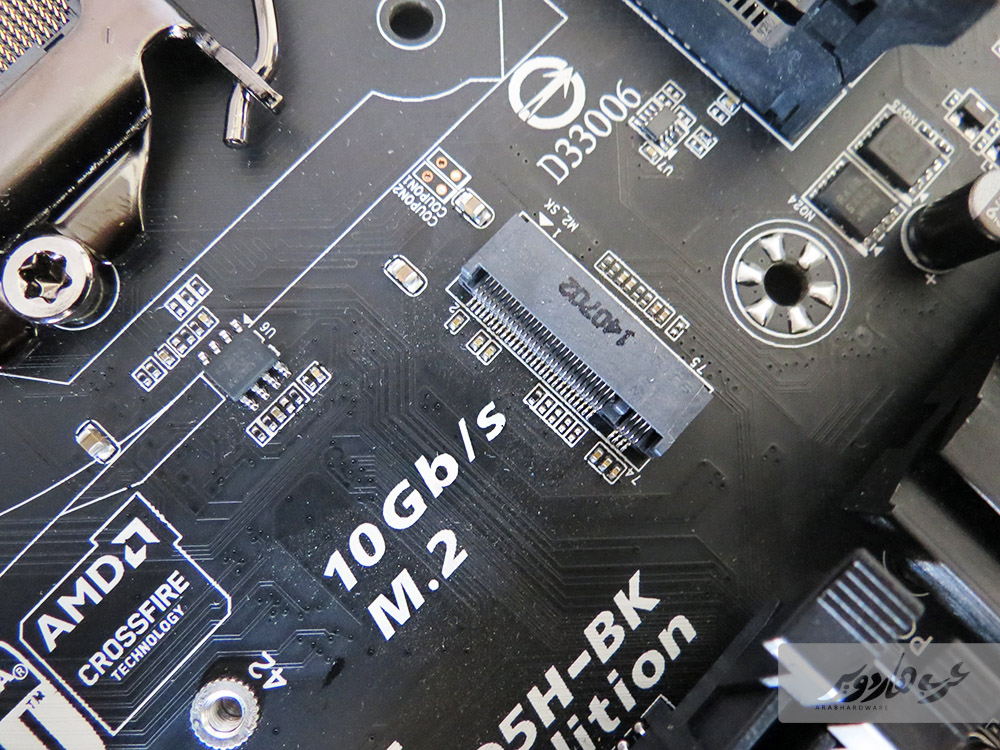

لو تكلمنا عن مخارج الأقراص فأن اللوحة تاتى بمنفذى التوصيل الأحدث M.2 / SATA Express مع عدد ثمانية من مخارج SATA 6Gb/s حيث أن ستة منهم متصل برقاقة Z97 وأثنين منهم متصل بمتحكم من شركة Marvell .أما عن منافذ USB فأن اللوحة تقدم ثمانية منافذ USB 3.0 وأيضاً ستة منافذ USB 2.0 موزعة على كلاً من المنافذ الخلفية للوحة والمنافذ المتواجده على اللوحة .

نظرة أقرب على اللوحة :

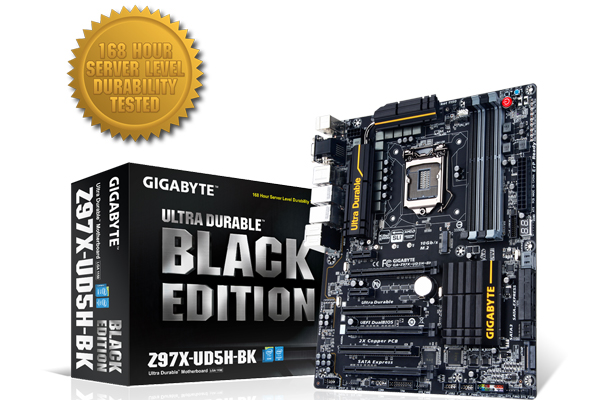

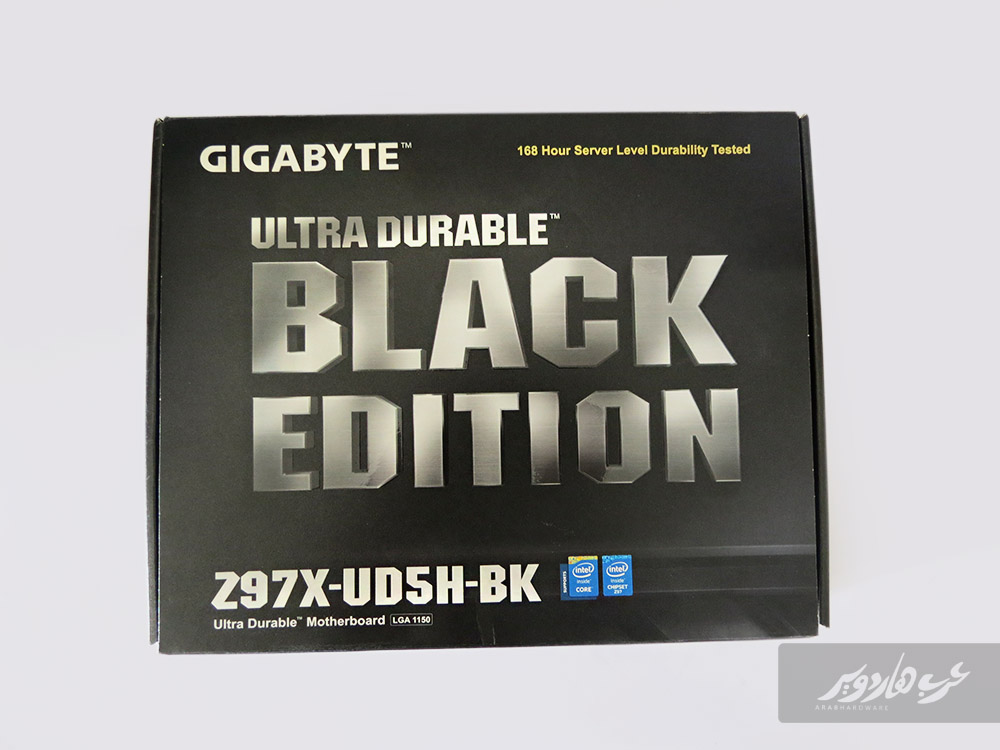

العلية الخارجية والتاى تأتى باللون الأسود وشعار الفئة فى المنتصف مع تأكيد على نجاح اللوحة فى أختبار الإستقرار والإستمرارية لمده 168 ساعة متواصلة .

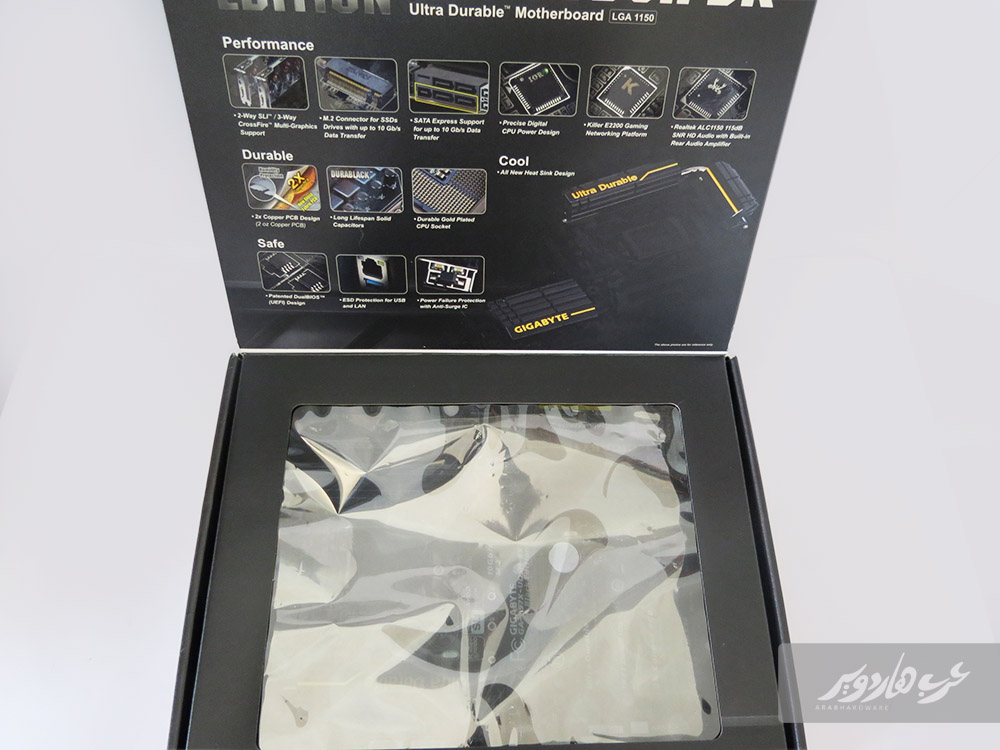

بعد فتح الغلاف الخارجى للعلية ستتمكن من إلقاء نظرة على اللوحة نفسها وستجد مجموعة من الأيقونات توضح الخصائص المتواجده فى اللوحة والتقنيات التى سنتكلم عنها بعض قليل .

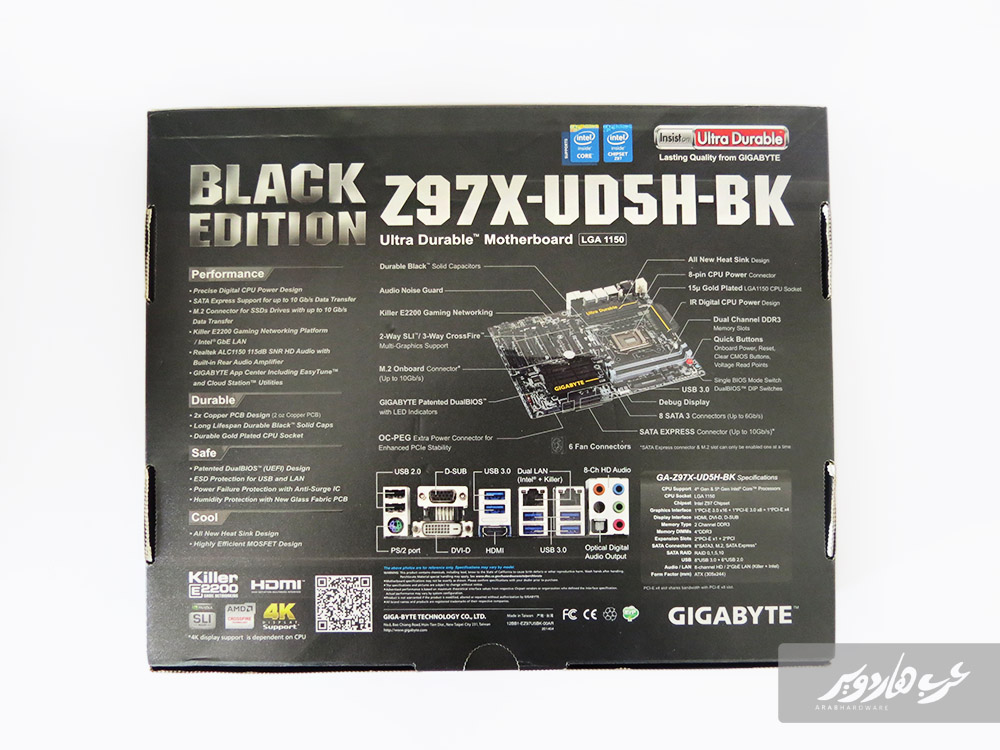

الجهة الخلفية للعلبة نجد عليها كالعادة المواصفات العامة للوحة مع ذكر عناوين مختصرة للتقنيات والخصائص التى تاتى بها اللوحة .

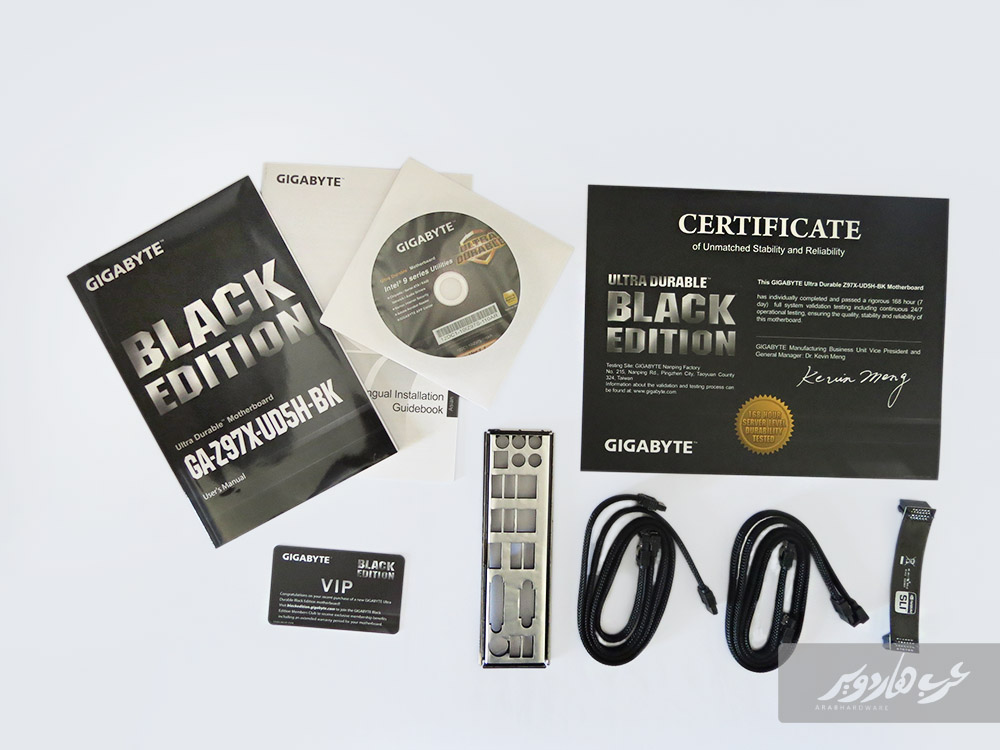

نأتى هنا للملحقات التى تأتى مع اللوحة وسنجد الكتيبات الإرشادية وإسطوانة التعريفات مع مجموعتين من كابلات توصيل الأقراص SATA 3 وكابل توصيل SLI مع القطعة الحامية للمخارج الخلفية I/O Panel وسنجد مرفق مع اللوحة شهادة إعتماد موقعة أن اللوحة قد إجتازت بنجاح إختبار Server Test لمده 168 ساعة وسنجد أيضاً بطاقة عضوية VIP للإنضمام الى نادى ممتلكى فئة Black Edition .

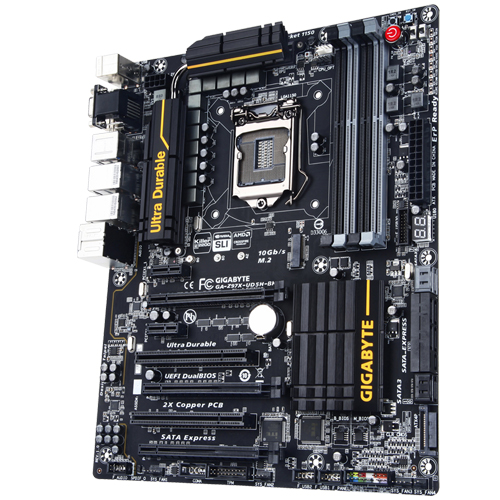

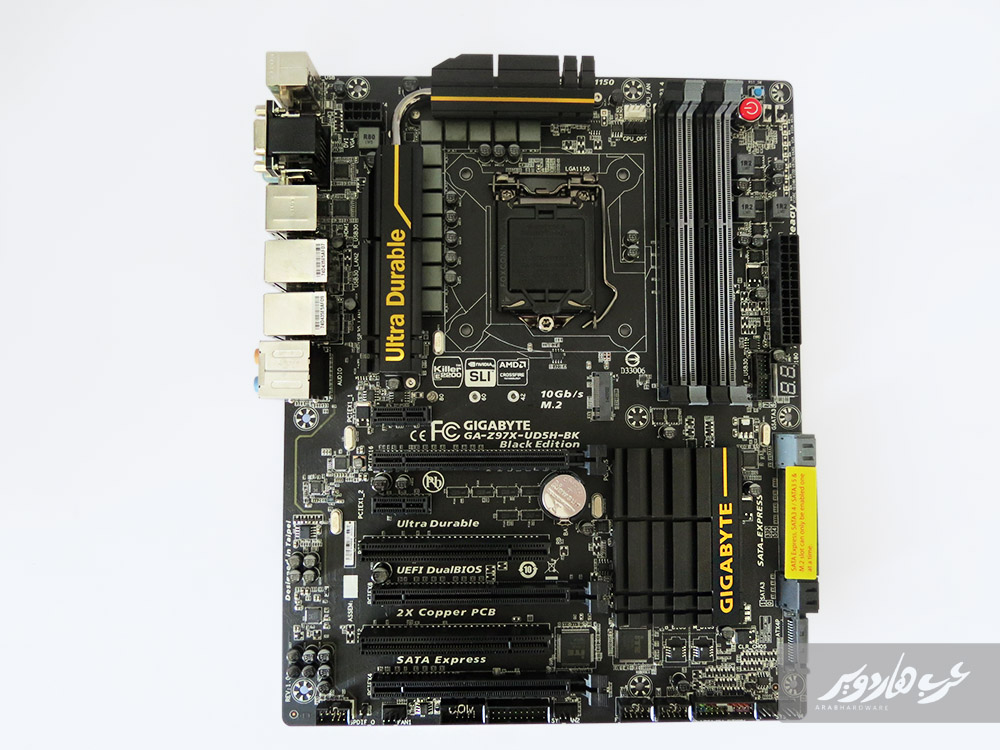

نظرة كلية شاملة على اللوحة والتى تأتى باللون الأسود مع إمتزاجه باللون الأصفر لشعار الشركة وشعار Ultra Durable على كلاً من مشتت الرقاقة Z97 ومشتت وحده VRM للوحة .

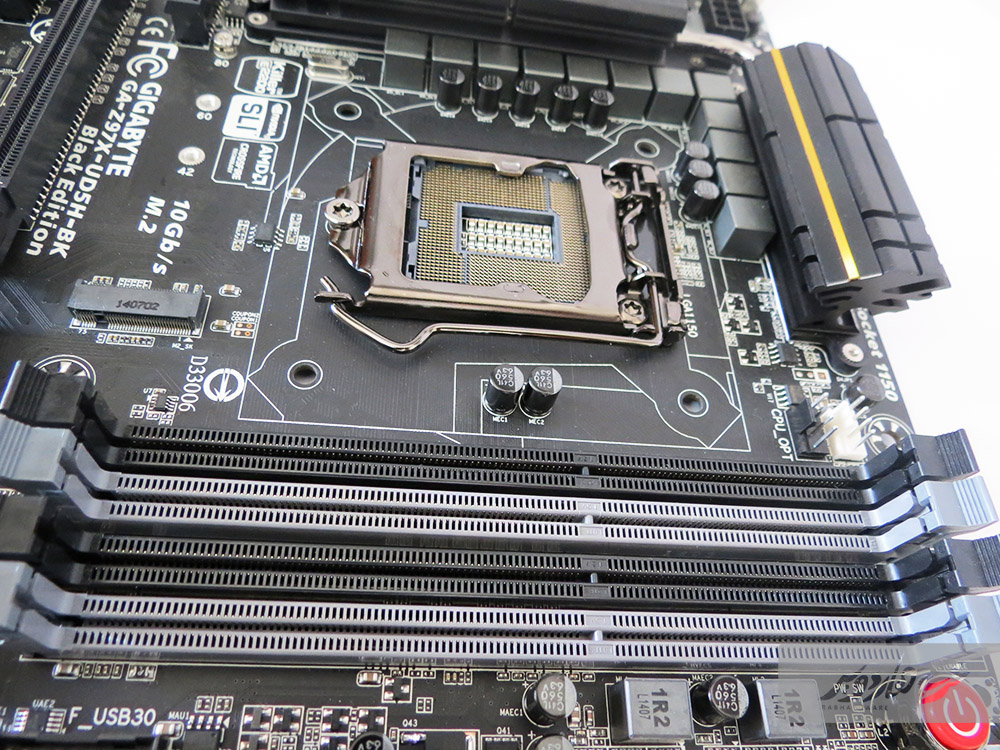

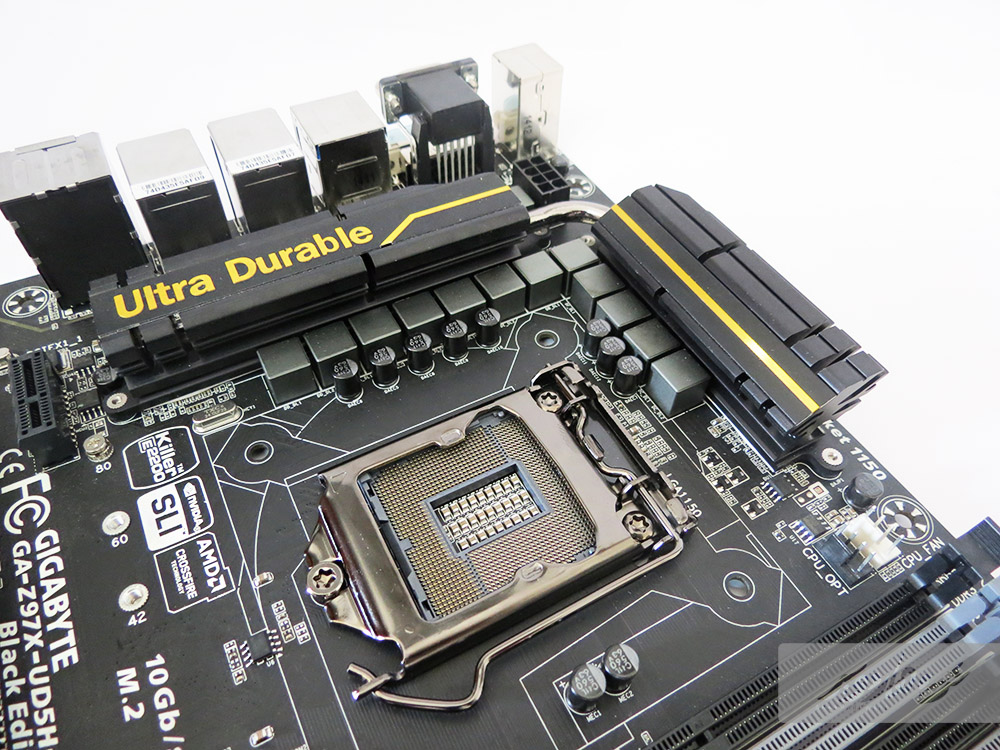

 نظرة مقربة على منطقة المعالج المركزى ونجد مقبس المعالج LGA 1150 الداعم لمعالجات الجيل الرابع Haswell والمعالجات المحدثة Haswell Refresh وأيضاً معالجات الجيل القادم Broadwell . ونجد أيضاً وحده تنظيم التيار للمعالج VRM والتى تتكون من أثنى عشر مرحلة Power Phase والمشتت الخاص بتبريد وحدات الموسفت والتى يأتى بتصميم جديد عن السابق ليزيد من كفائة تشتيت الحرارة عن تلك الوحدات عن السابق .

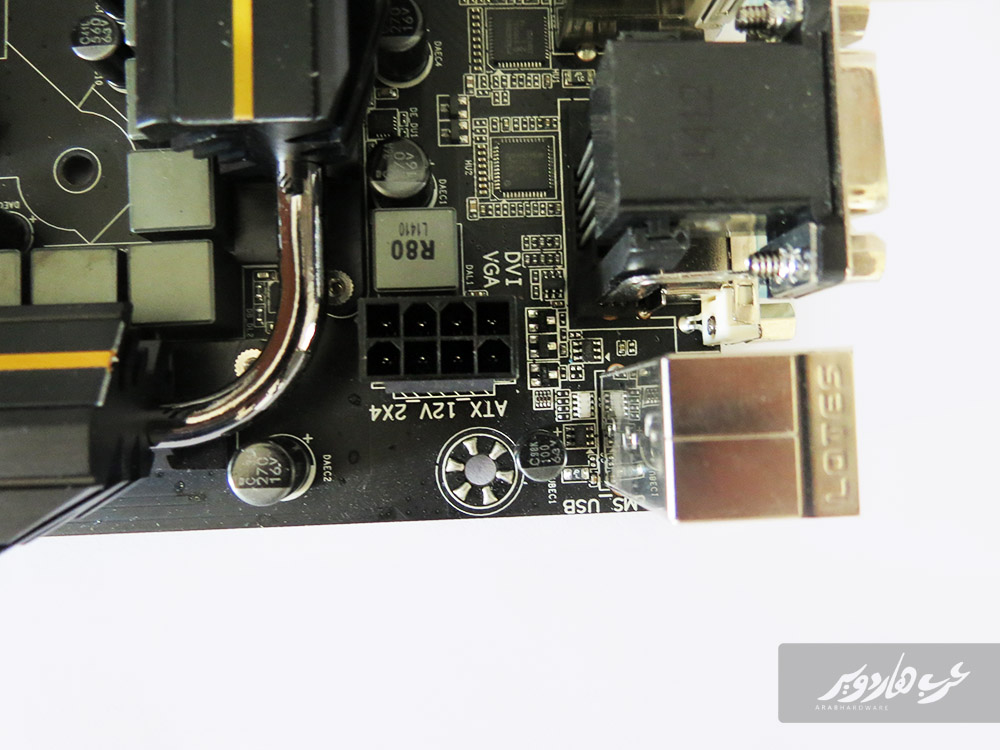

منفذ 8-Pin لتوصيل الطاقة الى وحده VRM المسئولة عن إمداد المعالج بالطاقة اللازمة .

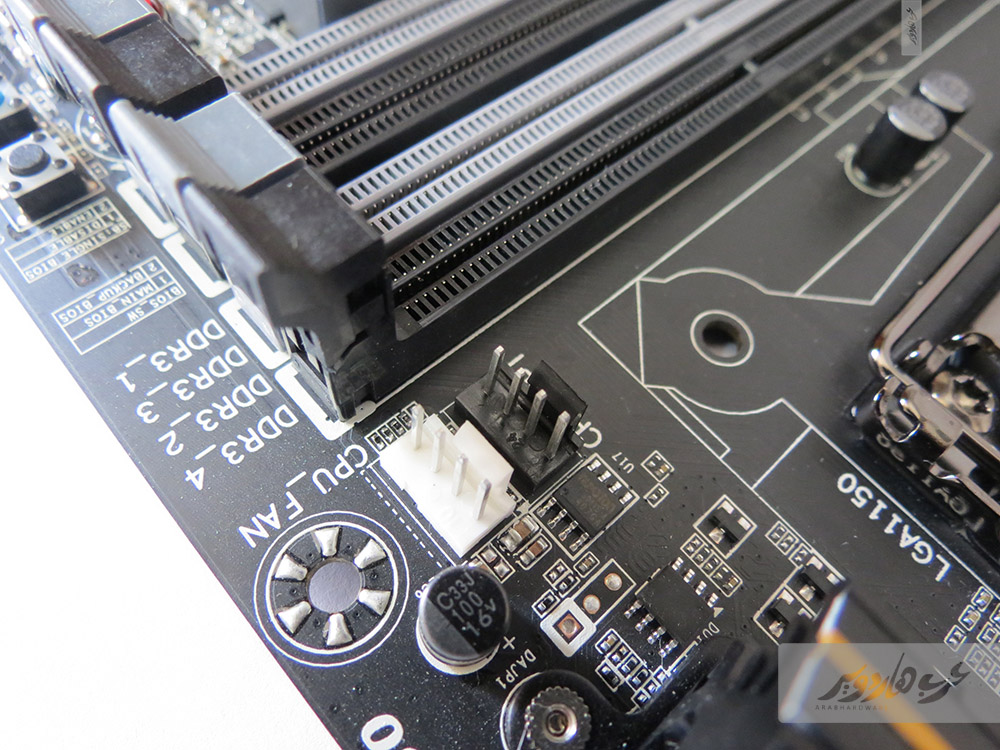

منفذى 4-Pin لتوصيل مروحة مشتت المعالج والمروحة الإضافية اللازمة لبعض المشتتات التى تأتى بمروحتين تبريد . ونجد أن الجانب العلوى للوحة لا يحتوى الا على تلك المنفذين فقط وباقى المنافذ لتوصيل المراوح متواجده فى الجانب السفلى من اللوحة وهذا الوضع يعتبر غير عملى الى حد ما لأنظمة التبريد بداخل صناديق الحاسب ولكن ذلك الأمر يمكن التغلب عليه بوصلات التطويل لسللك مراوح تبريد الصندوق .

ننتقل الى منطقة شقوق الذواكر المكونة من أربعة شقوق تستطيع تركيب بهم قع ذواكر حتى 32GB يعملان بتردد أقصاه 3000 Mhz .

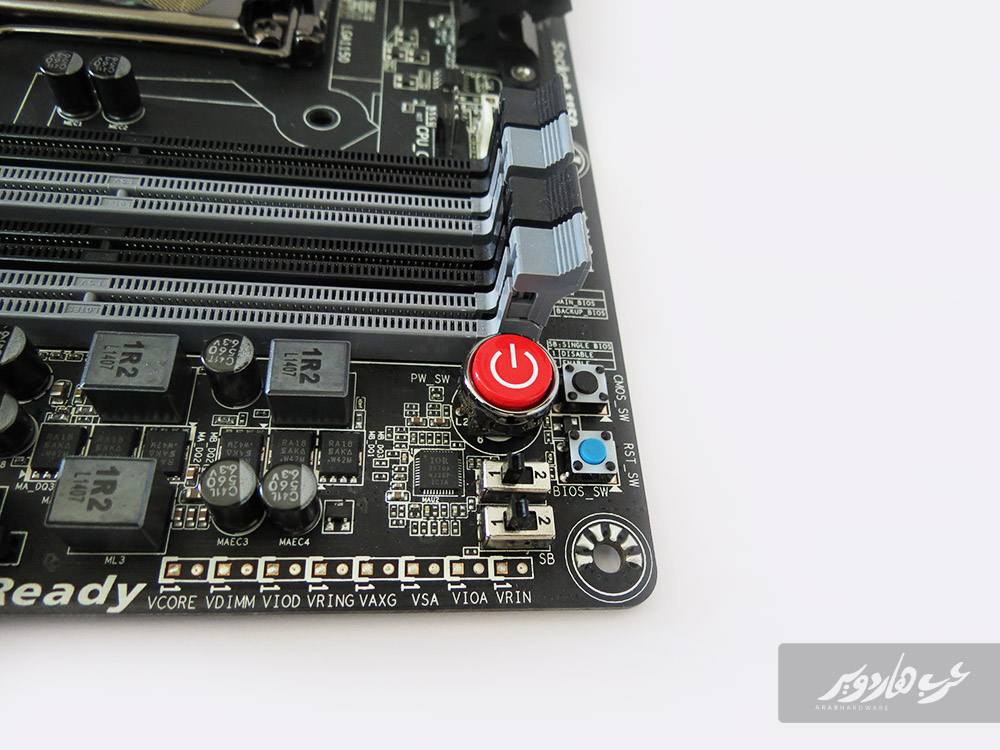

بجانب شقوق الذواكر نجد مجموعة أزرار التشغيل وإعادة التشغيل مع وحدات تشغيل وإغلاق نظام البيوس الثنائى والإنتقال الى أى من نظامى البيوس للوحة , ونجد أيضاً زر إرجاع الوضع الإفتراضى للبيوس Clr CMOS ونجد بجانبهم نقاط قياس الفولتيات المختلفة للمعالج V-Check Points والتى تفيد بشكل كبير محترفى كسر السرعة .

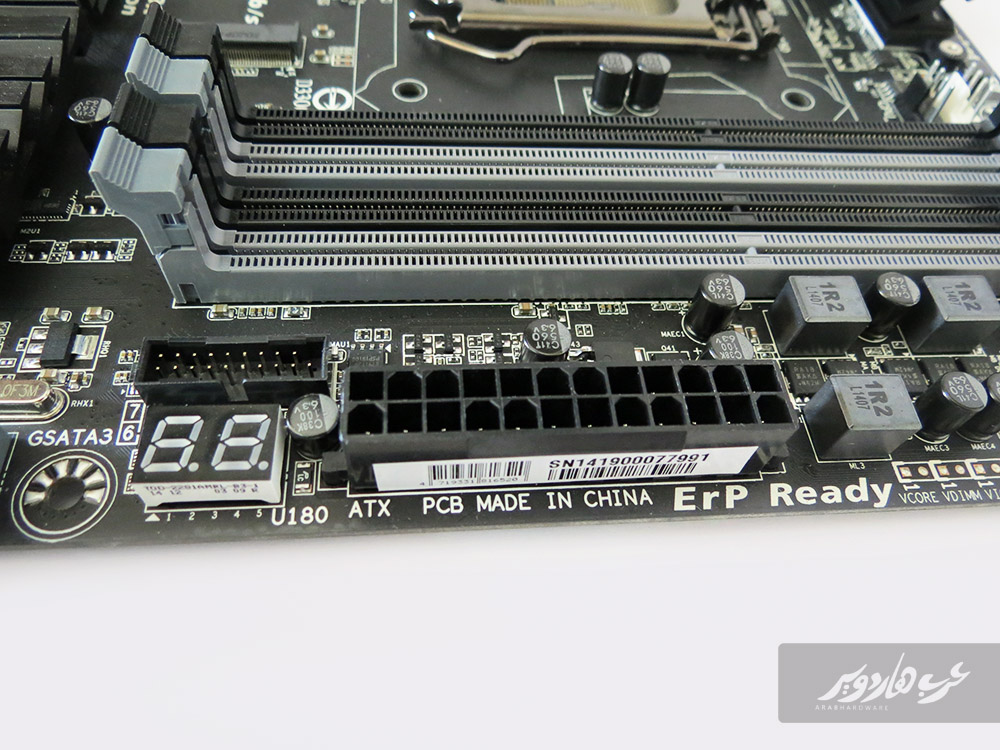

نجد هنا منفذ 24-Pin الخاص بتوصيل الطاقة للأجزاء المختلفة للوحة ونجد بجانبه منفذ USB 3.0 Header لإضافة مخرجين إضافيين بجانب المتواجده على اللوحة وذلك المنفذ مرتبط بشريحة Z97 , وبجانبه نجد شاشة الأخطاء Dubug التى تظهر لك أكواد معينة لكلاً منهم مدلول معين للخطأ الحادث باللوحة .

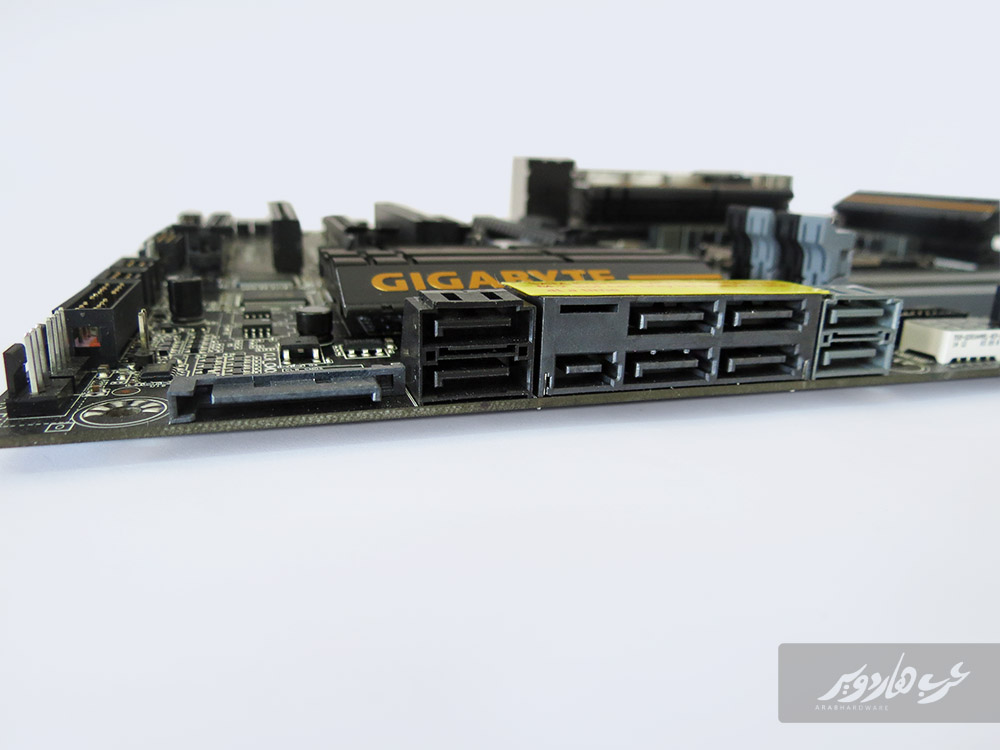

نأتى الى منطقة توصيل الأقراص ونجد هنا ثمانية منافذ توصيل أقراص SATA 6Gb/s حيث نبدأ من ناحية اليمين بمنفذى باللون الرمادى وهم متصلين بمتحكم Marvell 88SE9172 ثم نجد بعدهم ستة منافذ متصله جميعاً برقاقة Z97 ونجد هنا المنفذ الجديد SATA Express والذى يشغل عند تركيبه منفذى SATA الرابع والخامس واللذان يصبحا غير متوفرين أيضاً إذا قمت بتوصيل قرص SSD الى المنفذ M.2 المتواجد على اللوحة . ونجد بجانبهم منفذ توصيل الطاقة إضافى لتوصيل الطاقة الى شقوق PCI وذلك الأمر ضرورى عند تركيب بطاقات متعددة على اللوحة ومحدودية توصيل الطاقة الذى يوفره منفذ 24-Pin .

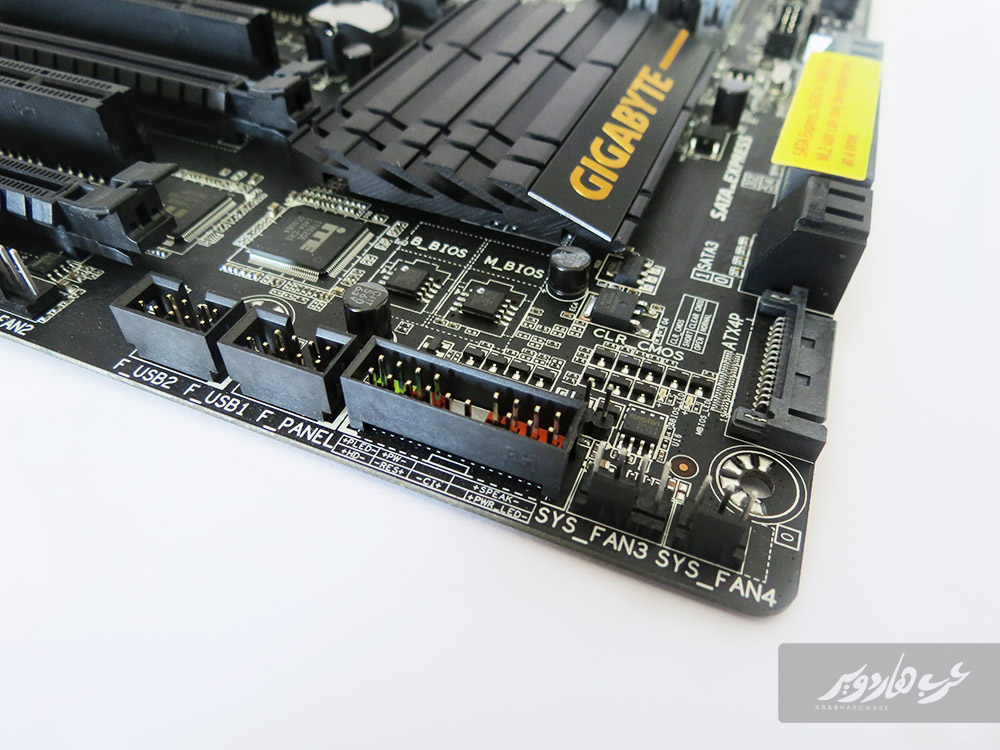

ننتقل الى منافذ الجهة السفلى للوحة والتى نرى فيها منفذى توصيل مراوح لأنظمة تبريد صناديق الحاسب وبجانبه منقطة توصيل أسلاك التشغيل وإعادة التشغيل والإضاءات الأمامية لصندوق الحاسب وبجانبه منفذى USB 2.0 Header .

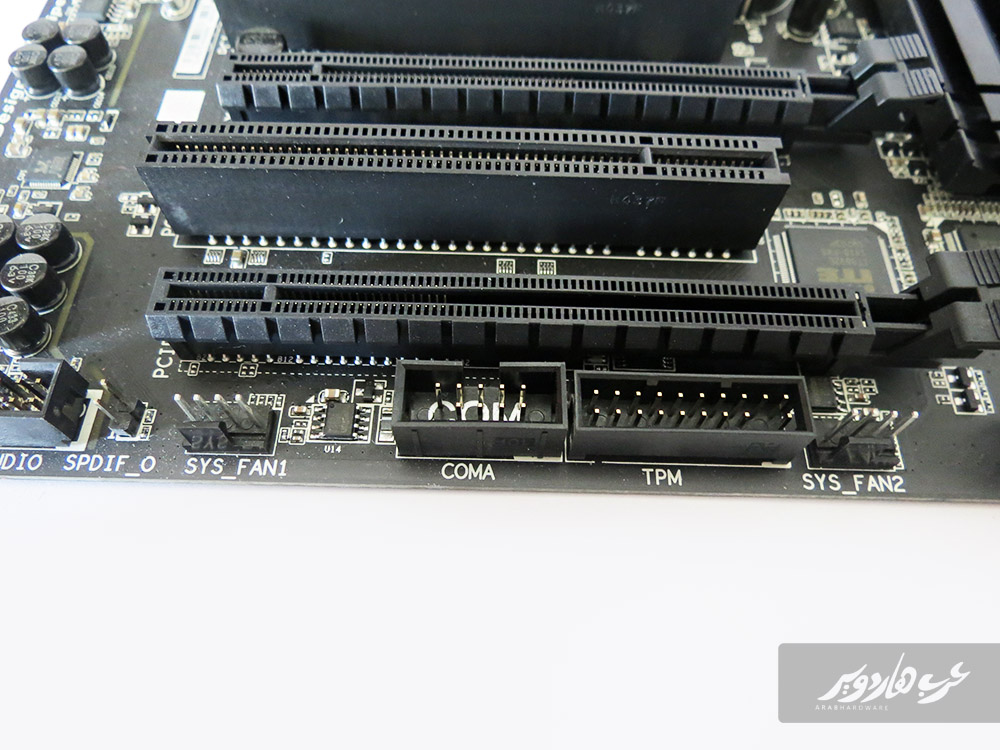

تكملة لمنافذ اللوحة السفلية ونجد منفذ توصيل مراوح الصندوق وبجانبه منفذ TPM / COM ونجد بجانبه منفذ أخر لتوصيل مراوح الصندوق وأخيراً منفذ القنوات الصوتيه الامامية بصندوق الحاسب .

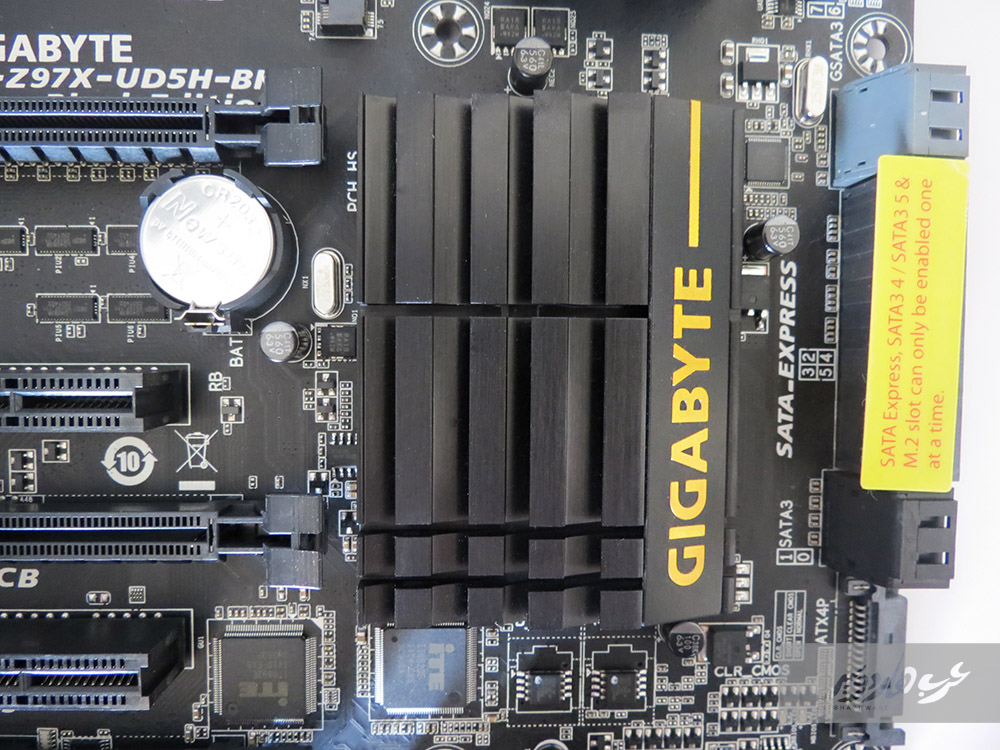

نرى هنا المشتت الخاص بشريحة اللوحة Z97 والذى يأتى باللون الأسود وعليه أسم الشركة باللون الأصفر وقد جاء فى مواصفات اللوحة أن المشتت يأتى بتصميم مختلف وجديد لزياده كفائة تشتيت الحرارة من رقاقة Z97 .

د

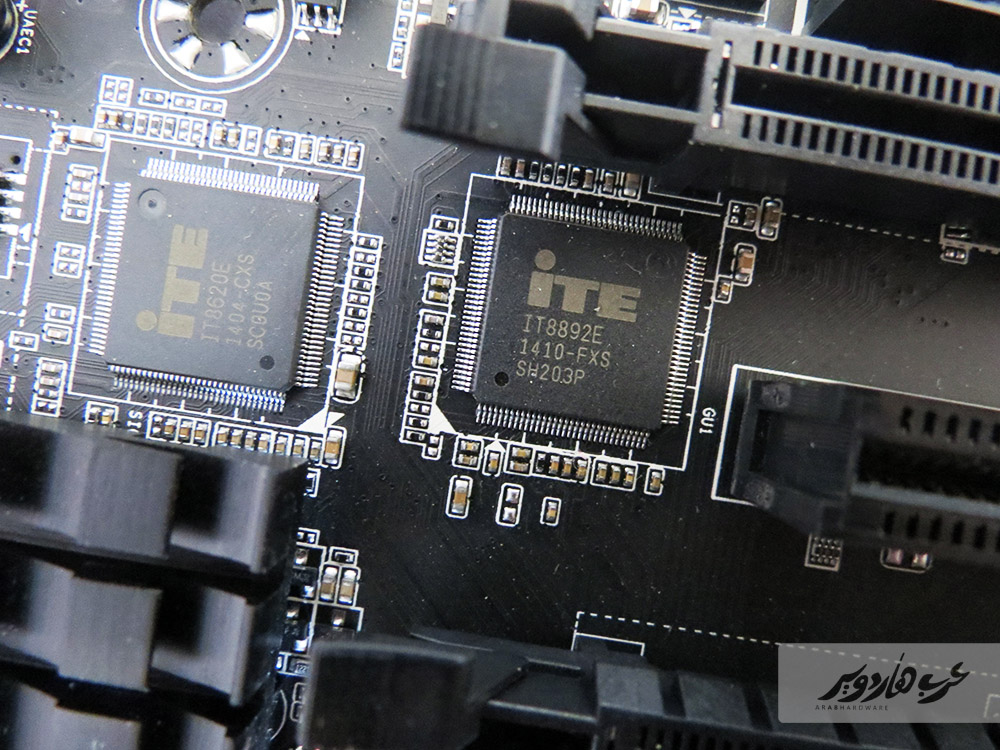

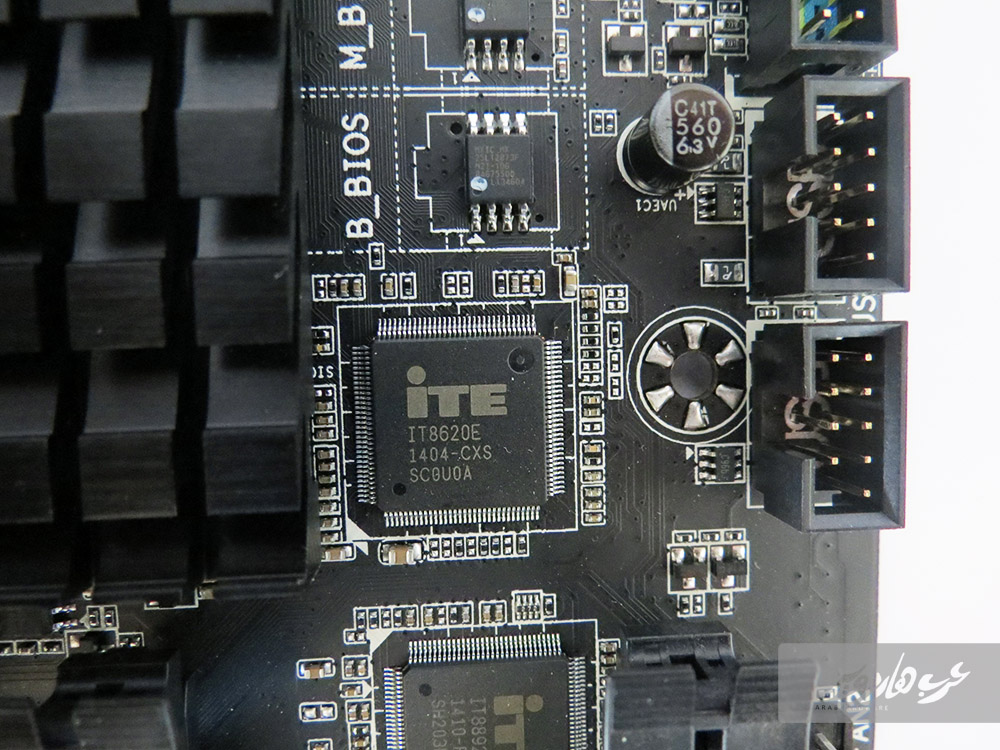

رقاقة ITE بالرمز الكودي IT8620E والتي تستخدم للتحكم في منافذ PS2 و COM و LPT.

 نجد هنا رقاقة ITE IT8892E المسئولة عن توصيل قنوات الإتصال الخاصة بشقوق PCI الى قنوات الإتصال الخاصة بشقوق PCIe X1 وذلك لعدم دعم رقاقة Z97 الى شقوق توصيل PCI Legacy .

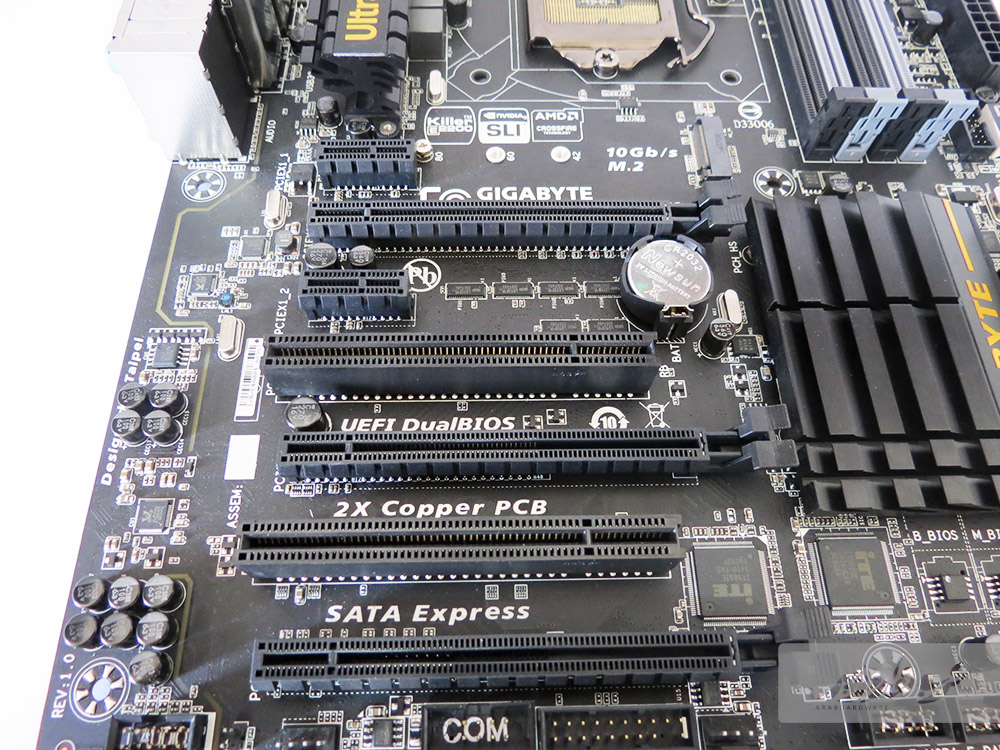

نأتى الى شقوق PCI ونرى هنا شقين PCIe X1 وشقين PCI ونجد اللوحة تحتوى على ثلاثة شقوق PCIe X16 بواجهة توصيل PCIE 3.0 ونجد أن الشق الأول عندما يعمل منفردأ ببطاقة واحدة فأنه يعمل بعدد قنوات X16 أما إذا قمت بتركيب بطاقتين فأن كلاً من الشق الأول والثانى سيتقاسما قنوات الإتصال ويعمل كلاً منهم بعدد X8/X8 وإذا قمت بتركيب بطاقة ثالثة الى الشق الأخير فأن الشق الأول سيعمل بعدد X8 وكلاً من الشق الثانى والثالث سيتقاسما القنوات ويعمل كلاً منعم بعدد X4/X4 .

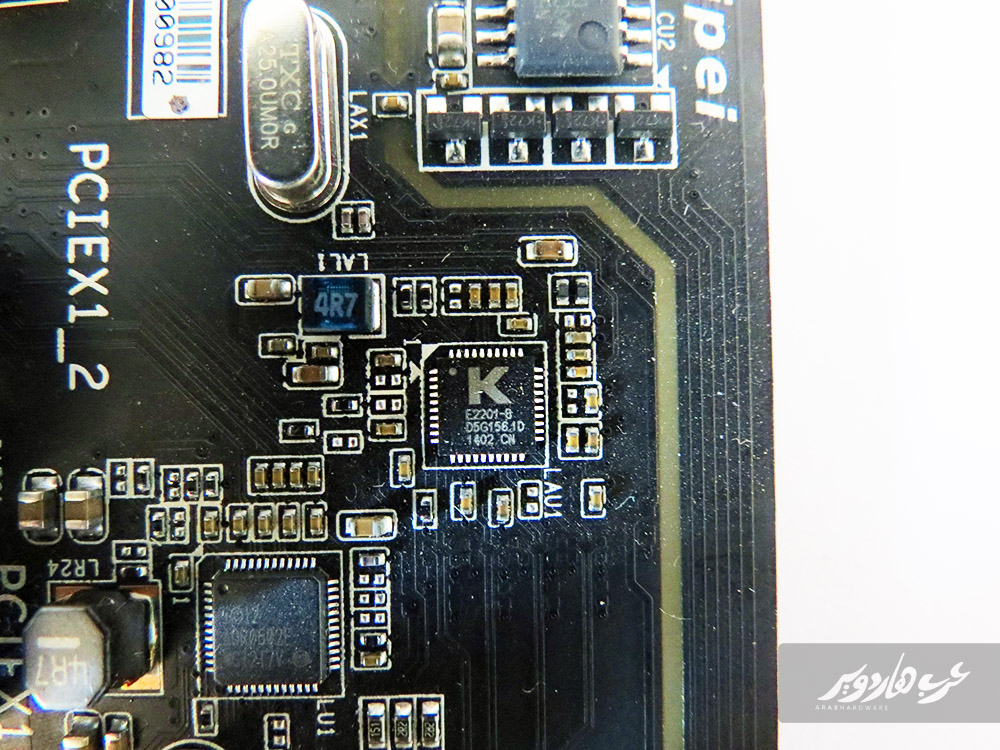

رقاقة بطاقة الشبكة الأشهر Killer E2201 القاتلة لمشاكل Lag .

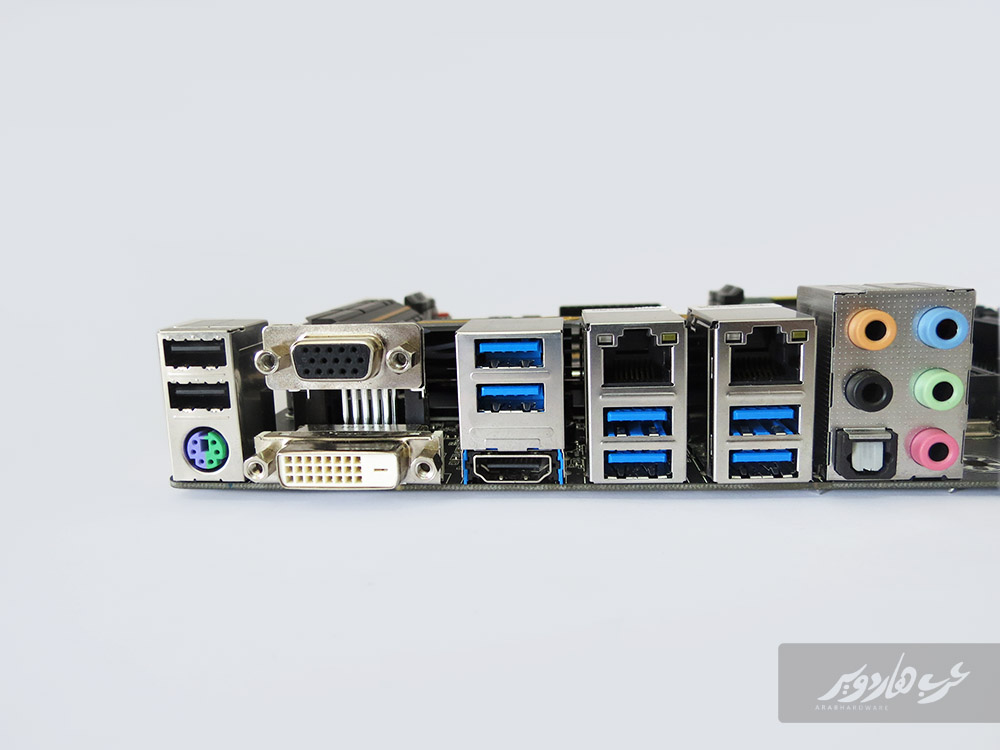

نأتى أخيراً الى المنافذ الخلفية للوحة ونبدأ بمنفذPS/2  لتوصيل طرفيات اللعب وبجانبه منفذى USB 2.0 ثم نجد منافذ العرض الثلاث D-SUB / DVI-D / HDMI وبجانبهم مجموعة ستة منافذ USB 3.0 مع مخرجين RJ-45 ثم أخيراً مجموعة مخارج الصوت المتصلة بالرقاقة RealTek 1150 والتى تدعم الأنظمة الصوتيه 2/4/5.1/7.1-Channel .

التقنيات وخصائص اللوحة :

قوة التحمل الفائقة للفئة Black Edition :

عندما نتحدث عن فئة اللوحات الجديده Black Edition فأن شركة Gigabyte تضمن للمستخدم أن اللوحة الرئيسية التى يمتلكها من تلك الفئة قد خضعت لظروف شديدة لتضمن قوة التحمل والإستمرارية لتلك اللوحات , حيث أن الشركة تخض لوحات تلك الفئة الى ضغط مستمر لمده أسبوع بشكل متواصل وذلك فى المنشأة الخاصة بذلك فى مدينة تايوان . ويحصل المستخدم مع اللوحة شهاده موقعة تضمن أن اللوحة قد نجحت فى إجتياز ذلك الإختبار ليتأكد من قوة التحمل الفائقة للوحة التى يمتلكها .

تقنيات جيجابايت الحصرية للتحمل الفائق Ultra Durable™

مكثفات صلبة فائقة التحمل ذات اللون الأسود:

تدعم سلسلة لوحات جيجابايت الرئيسية مكثفات صلبة هى الأعلى جودة على الإطلاق و المسجلة بأعلى أداء و أطول عمر افتراضى حتى فى أقصى ظروف التشغيل. هذا الأمر من شأنه ان يحقق الطمأنينة التى يفتقدها المحترفون عند رفع تردد تشغيل حاسباتهم خوفاً من اضطراب الأداء أو تعرض مكونات الحاسب للتلف. و مع وحدات ESR الفائقة لن يكون هناك أى قلق من زيادة تحميل معالج الحاسب مهما بلغت هذه الزيادة. هذا و تأتى هذه المكثفات بلون أسود داكن . مسجلة بتحقيق ساعات عمل غير مسبوقة حتى 10.000 ساعة من التشغيل الشاق فى درجة حرارة عالية 105 °C.

مقبس معالج مطلى بطبقة من الذهب:

 .لقد تم تزويد سلسلة لوحات جيجابايت الرئيسية بمقبس معالج مطلى بطبقة من الذهب و هو ما يحقق للمحترفين الاستمتاع بمزيد من قوة التحمل و العمر الافتراضى الأطول لمقبس المعالج مع مرور الوقت بدون أى قلق من تعرض سنون التوصيل للتآكل.

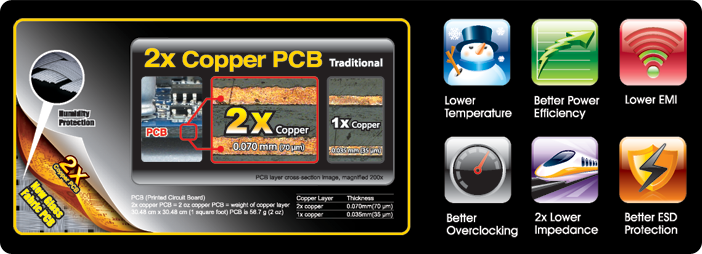

طبقات النحاس مضاعفة السمك فى جسم اللوحة الرئيسية:

حصرياً من جيجابايت طبقات النحاس مضاعفة السمك فى جسم اللوحة الرئيسية و التى تعمل على توفير ممرات لتوصيل الطاقة بين المكونات ذات قدرة على التعامل مع مستويات الطاقة القصوى مع قدرتها أيضاً على تبديد الحرارة بعيداً عن منطقة إمداد المعالج بالطاقة. هذا الأمر ضرورى لضمان قدرة اللوحة الرئيسية على التعامل مع مستويات الطاقة المتزايدة التى يحتاجها الحاسب عند رفع تردد التشغيل.

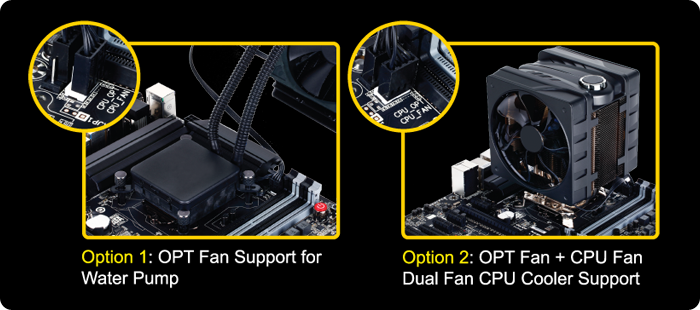

نظام التبريد OPT من جيجابايت:

تتميز سلسلة لوحات جيجابايت الرئيسية بنظام التبريد OPT و هو عبارة عن واجهة تركيب إضافية لمروحة تبريد المعالج و التى يمكن استخدامها لتوصيل مضخة ماء و ضبطها للعمل بالسرعة القصوى باستمرار. كما يمكن أيضاً استخدام نظام التبريد OPT مع أنظمة التبريد عالية الأداء التى تستخدم مروحتين للتبريد.

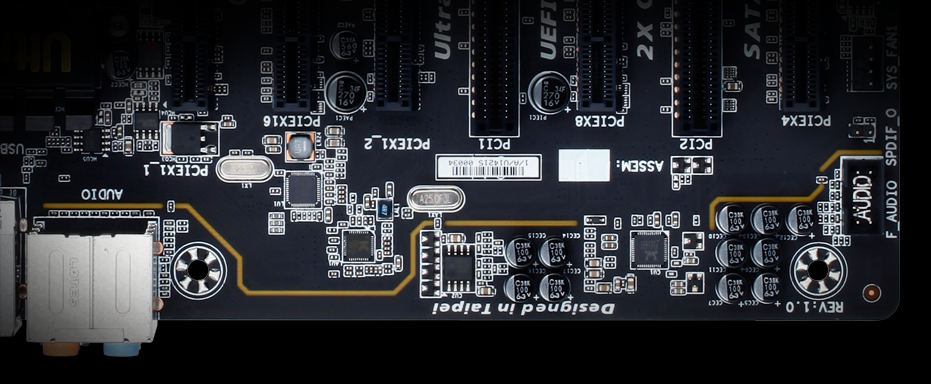

منطقة مخصصة لمكونات البطاقة الصوتية :

تتميز المنطقة الخاصة بالدوائر الكهربية الخاصة بالبطاقة الصوتية أنها منعزله عن باقى الدوائر المتواجده على شريحة PCB وذلك لكى لتحظى بالمميزات التالية :

• حماية المكونات الصوتية الحساسة من خلال عزلها عن طبقات اللوحة الرئيسية.
• عزل المكونات الصوتية الحساسة لمنع حدوث أى تداخل للإشارات بينها و بين باقى طبقات اللوحة الرئيسية
•هذا العزل يتم تمييزه بمسار ذى إضاءة LED ليوضح الفصل بين طبقات اللوحة الرئيسية.

كما قامت شركة Gigabyte بتصميم مميز للقنوات الصوتيه بداخل شريحة PCB حيث قامت بقصل القنوات الصوتية اليمنى عن اليسرى ووضعت كلاً منها فى طبقة منفصلة بداخل شريحة PCB وذلك لتمنع إختلاط الإشارات ببعضها وذلك يؤدى الى تحسين فى جوده الصوت الخارج بالطبع .

شريحة الشبكة Killer™ E2200 المخصصة للألعاب :

بالتأكيد إن كنت أحد عشاق الألعاب فأنت تشارك في الكثير من الألعاب التعاونية على الشبكة، بل قد تكون أغلب ألعابك المفضلة من هذا النوع لذلك فإن الحصول على بطاقة شبكة مميزة باللوحة الرئيسية هو أمر بالغ الأهمية، فلوحة G1.SniperZ87 ستوفر بطاقة الشبكة الإحترافية Killer E2200 المصممة من قبل Qualcomm Atheros والتي ستقلل كثيراً من مشاكل الإتصال بالإنترنت أو ما يعرف ب Lag عن طريق تقنية Advanced Stream Detect التي تقوم بتحديد الأوليات للتطبيقات التي تعمل على الإتصال بشبكة الإنترنت ويركز على تقديم هذه الأولية للألعاب مما يعطي سرعة إتصال أفضل بالشبكة .

 منصة الإختبار :

منهجية الإختبار وكسر السرعة :

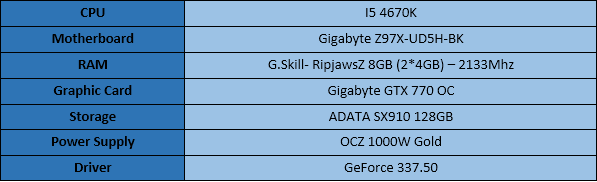

كما موضح بالصورة السابقة لقد إستخدمنا منصة الإختبار المعتاده والتى تتكون من المعالج المركزى i5 4670K والبطاقة الرسومية GTX 770 2GB OC والذواكر G.skill Ripjaws 8Gb 2133Mhz مع القرص ADATA SX910
تبدأ الإختبارات أولاً بالتطبقات التى تضغط على المعالج المركزى بشكل مركز ثم إنتقلنا الى التطبيقات التى تستهلك البطاقة الرسومية مع المعالج المركزى وأخيراً إنتقلنا الى برامج الإختبار التى تختبر سرعة القراءة والكتابة والنقل للذواكر . وقد قمنا بمقارنة نتائج اللوحة مع نتائج اللوحات السابقة التى إختبرناها القادمة بشريحة Z97 وبعض اللوحات من الجيل السابق التى تأتى بشريحة Z87 .

بالنسبة لتجربة كسر سرعة المعالج المركزى فقد قمنا بالوصول بالمعالج الى تردد 4.9Ghz وهوا التردد الأقصى الذى أستطعنا الوصول إليه مع عدم الوصول الى سقف الحرارة المسموح به للمعالج المركزى وقد وصلنا الى ذلك التردد مع فولتيه للمعالج Vcore=1.41V مع تعديل معامل الضرب Core Ratio=49 , مع بعض التعديلات فى خيارات كسر السرعة تجدونها فى الدليل الخاص بكسر سرعة معالجات جيل الهاسويل وستجدون رابط له فى الأسطر القادمة .

أما عن تجربة كسر السرعة نفسها فإن لوحات شركة Gigabyte وجدنا أنها مع ترك بعض الخواص المتعلقة بكسر السرعة على الوضع auto فان تلك القيم تكن دائما القيمة الإفتراضية لها ولا تتغير بحسب باقى المعطيات الأخرى كما هوا الحال مع اللوحات الأخرى التى أختبرناها , وذلك يجبرك بعض الشئ على تغيير بعض الخيارات الإضافية الى القيم المناسبة عن محاولة كسر السرعة الى تردد عال وعدم تركها على الوضع auto لأنه بذلك سوف تكون تلك الفيم فى مستوى أقل من المطلوب وسوف يؤدى ذلك الى عدم إستقرار الكسر .
كما لفت إنتباهنا هوا ضعف نظام مراقبة القراءات المختلفة المتعلقة بالفولتيات الأساسية من داخل بيئة البيوس وأن نظام مراقبة قراءات الفولتيات المختلفة محدود بعض الشئ على الفولتيات الرئيسية وليست باقى قيم الفولتيات الأخرى التى تفيد فى حالات كسر السرعة المتقدم . ولكن فى تلك اللوحة وفرت الشركة نقاط مراقبة للفولتيات الخاصة بكسر السرعة على اللوحة نفسها وهى تعتبر أدق الطرق لقياس تلك الفولتيات وذلك الأمر يسهل كثيراً على محترفى الكسر .
ولمحبى كسر السرعة ستجدون دليل مبسط لخطوات وخيارات كسر السرعة مع جيل Haswell مع اللوحات الرئيسية المختلفة فى ذلك الموضوع .

نتائج الإختبارات :

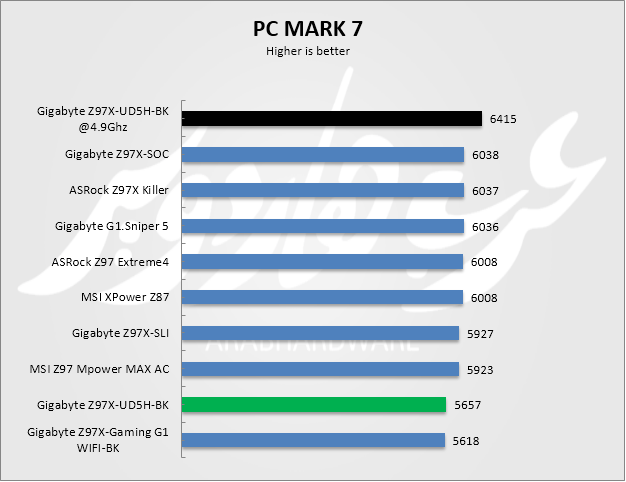

PC MARK 7:

هذا الاختبار, يقوم باختبار قوة التجميعة بشكل عام في عدة جوانب. يجمع مهام متنوعة, مثل مشاهدة الفيديو و تعديل الصور و تصفح الانترنت بالإضافة إلى عرض DirectX 9.0c. بالنسبة إلى أداء الجهاز العام, يعتبر هذا الاختبار من أهمها و أدقها لشموليته

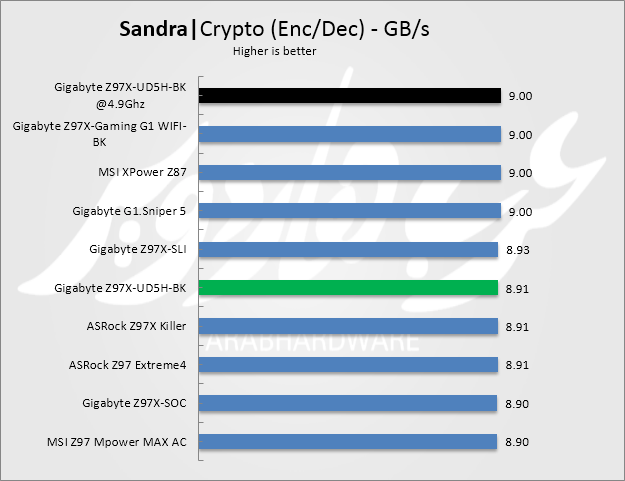

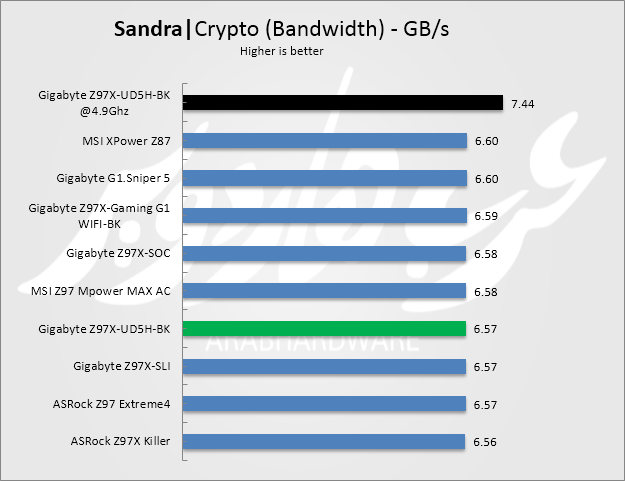

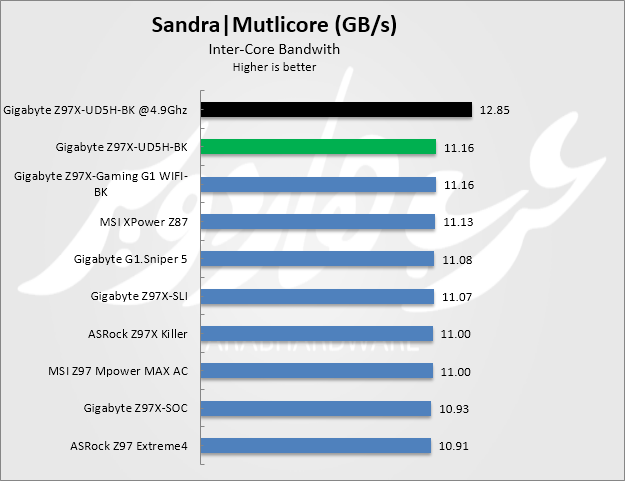

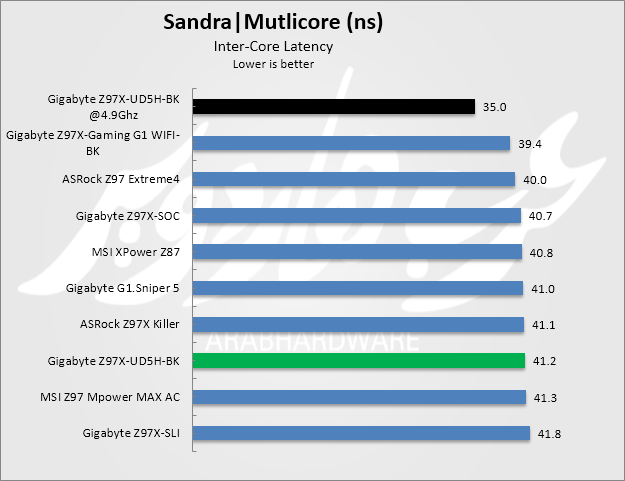

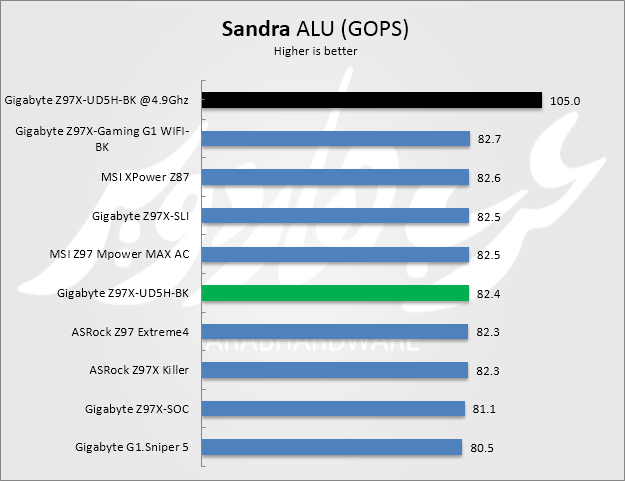

SiSoftware Sandra 2014 :

Sandra هو برنامج يحتوي الكثير من الاختبارات لمختلف الجوانب, من المعالجة إلى الـ Multimedia و التعامل مع أجهزة الهواتف الذكية. اختبار ALU يقيس قوة المعالجة المنطقية, Cryptography يقيس قوة المعالج في التشفير و فكه, و Multicore Efficiency لقياس الـ bandwidth بين أنوية المعالج و مدى فعالية الأنوية في تعاملها مع بعضها.

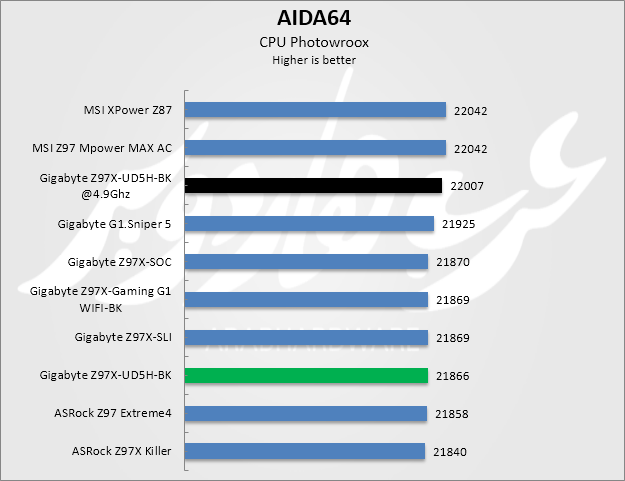

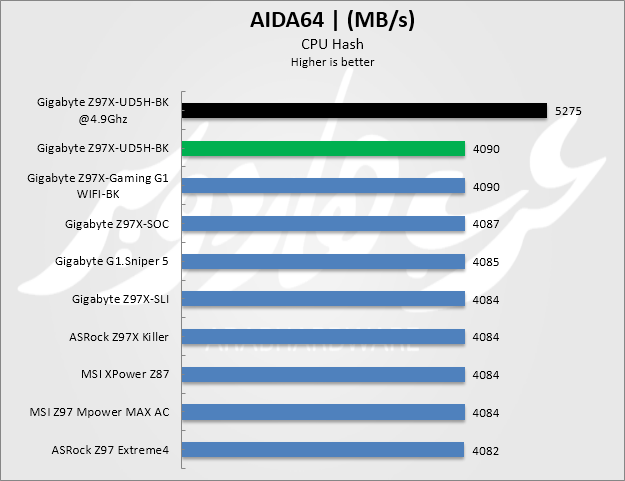

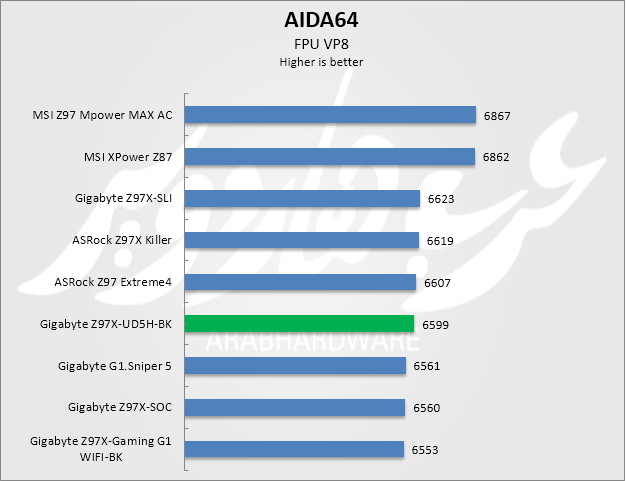

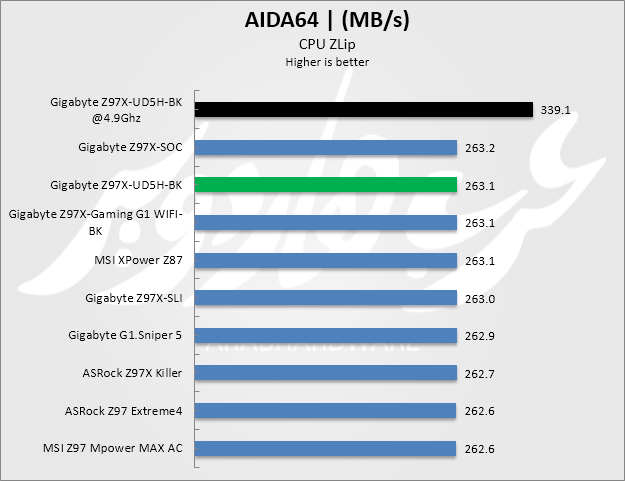

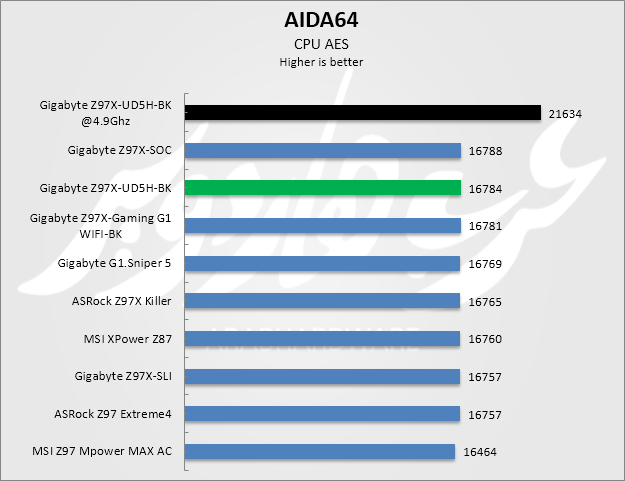

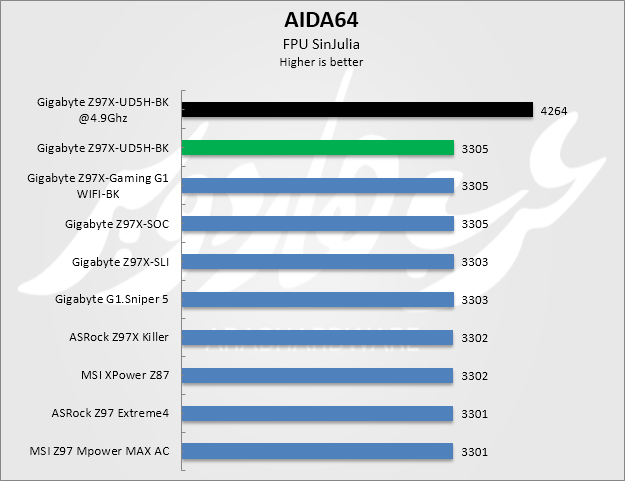

AIDA64 Extreme Edition:

البرنامج الذي لا يترك شاردة و لا واردة عن جهازك إلا أحاط بها علماً و وضع تقرير شامل بين يديك. بل يتخطى ذلك و يقدم للمستخدم أدوات فريدة لتقييم جهازه و قياس الأداء من خلال مجموعة من الاختبارات التي تشمل اختبارات للمعالج, الذاكرة, وسائط التخزين. يتميز البرنامج بالدقة في الاختبارات, و يتعدى ذلك بوجود قاعدة بيانات بها مجموعة من النتائج التي تم تخزينها مسبقاً حتى يسهّل عليك المقارنة مع الأنظمة الأخرى. البرنامج يحتوي على أدوات لتحليل مكونات الجهاز و تقديم تقرير شامل عنها, كما يوجد قسم خاص لعرض درجات الحرارة و الفولت لكل مكون من المكونات. تقريباً كل هذه الاختبارات داعمة لخيوط المعالجة المتعددة Hyperthreading, كما أنها داعمة للأنظمة متعددة المعالجات.

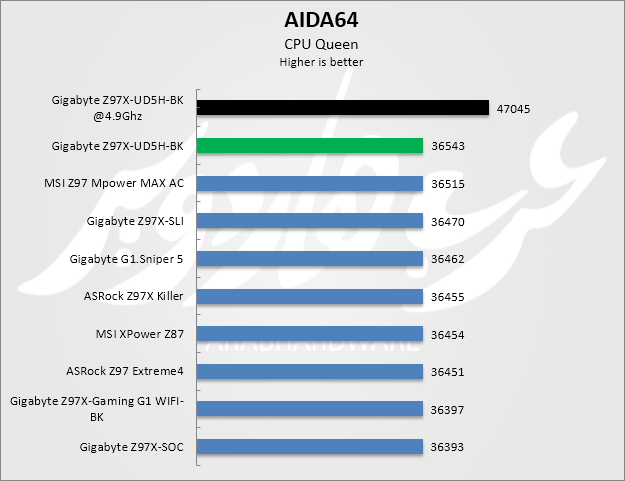

CPU Queen

لعل من أشهر الحركات فى لعبة الشطرنج هى مشكلة Queens Problem فى حالة ترقية كل عسكر الجيش إلى رتبة الملكة او Queen بالإنجليزية, فى تلك الحالة تتعقد اللعبة جدا نظرا لمرونة الملكة فى التحرك فى كل اتجاه ممكن فى اللعبة!. يقيس هذا الاختبار قدرات المعالج على التنبوء بكل حركة ممكنة وهنا مبنية على وجود 10 ملكات سويا فى نفس رقعة اللعبة, مع كل التنبؤات الممكنة والاحتمالات القائمة. هذا الاختبار تحديدا يقيس قدرات المعالج على التوقع ومحاكاة اللعبة قدر الامكان, فلو افترضنا أن وجود معالجين مختلفين بنفس التردد سوياً, فالمعالج صاحب التقنيات الأكثر تعقيدا فى المعالجة هو صاحب أقل نسبة خطأ وبتالى يحصل على نقاط أكثر فى نتيجة الاختبار, فالمعالجة تتم من خلال Pipelines كلما قلت دوراتها قلت نسبة الخطا, فمثلاً مع معالجين مختلفين من إنتل والغاء خاصية ال HT, نجد معالج ب 20 Pipeline يتفوق على معالج ب 30 Pipeline مثلاً, يقيس هذا الاختبار قدرات المتغيرات على شكل Integer وليست Float باستخدام خوارزميات MMX, SSE2

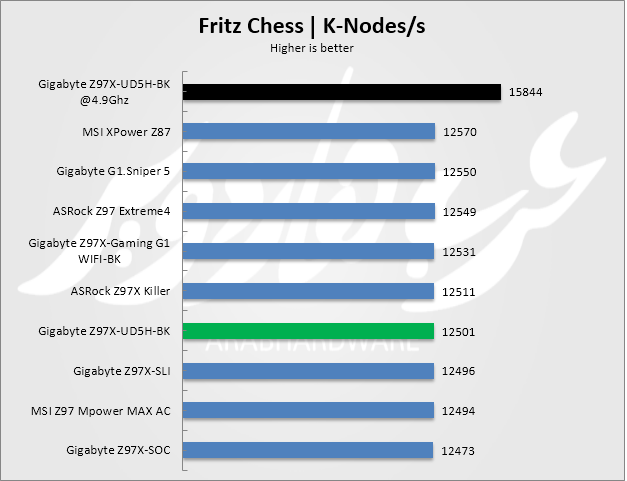

Fritz Chess:

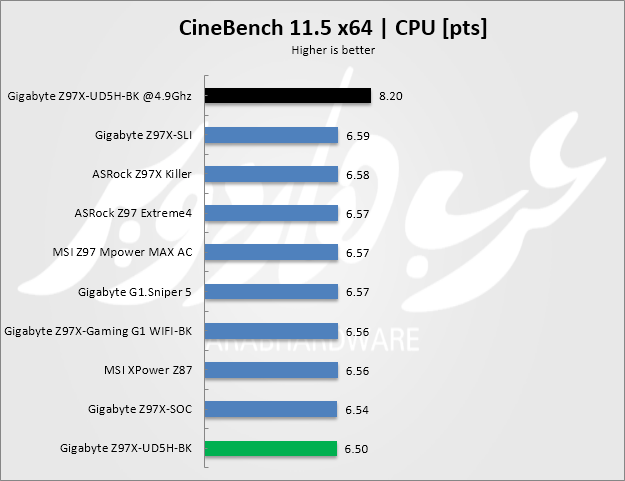

CineBench 11.5:

اختبار من صانعي Cimena 4D للرسم ثلاثي الأبعاد وهو الإصدار الأحدث من البرنامج الذي يستغل كافة موارد المعالجة في الحاسوب لعرض "Render" مشهد ثلاثيّ الأبعاد و هو ما يعمل على الضغط بشدة على المعالج. يستطيع البرنامج التعامل مع 64 خيط من خيوط المعالجة Thread. المشهد الذي يتم تقديمه يحتوي على أكثر من ألفيّ وحدة, و الذين بدورهم يحتوون على ما يقارب ثلاثمائة ألف مضلع. كما يتم تطبيق العديد من المؤثرات على المشهد مثل تغيير الإضاءة و الظلال و تنعيم الحواف Antialiasing ثم يتم عرض النتائج على هيئة نقاط

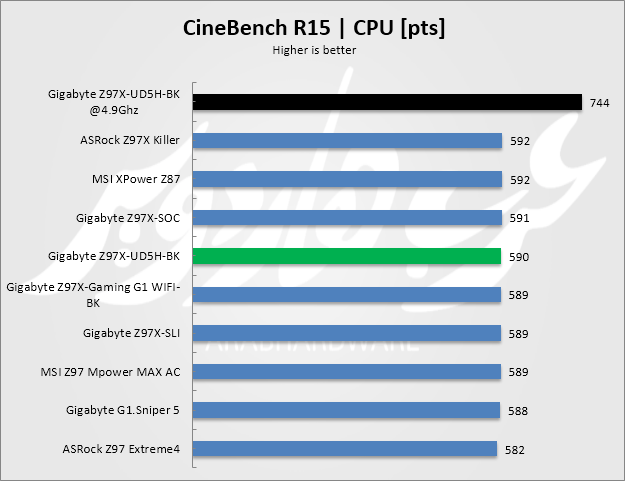

CineBench R15:

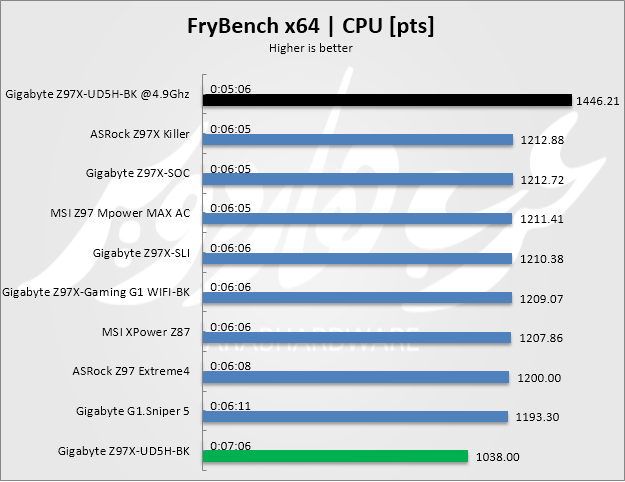

Fryrender Bench:

عندما نقول أن هذا البرنامج معتمد على محرك Fryrender فإن أول ما يتبادر لذهن القارئ هو: "سأتخطى هذا الاختبار, فهو يهم المصممين فقط, و ليس أنا". إلا أن هذا الاختبار تحديداً يجب أن يكون محل اهتمام كثيرين؛ حيث أن البرنامج هو واحد من أثقل البرامج و أشدها ضغطاً على المعالج المركزيّ فهو لا يترك جزءاً صغيراً من أنوية المعالج دون استغلال قوتها بشكل كامل, يستنزف المعالج المركزيّ بشكل قد لا يفعله برنامج آخر في نفس المجال. اعتمدنا على البرنامج في تقديم تصور حقيقيّ لكمية الطاقة الحاسوبية التي يستطيع الجهاز تقديمها.

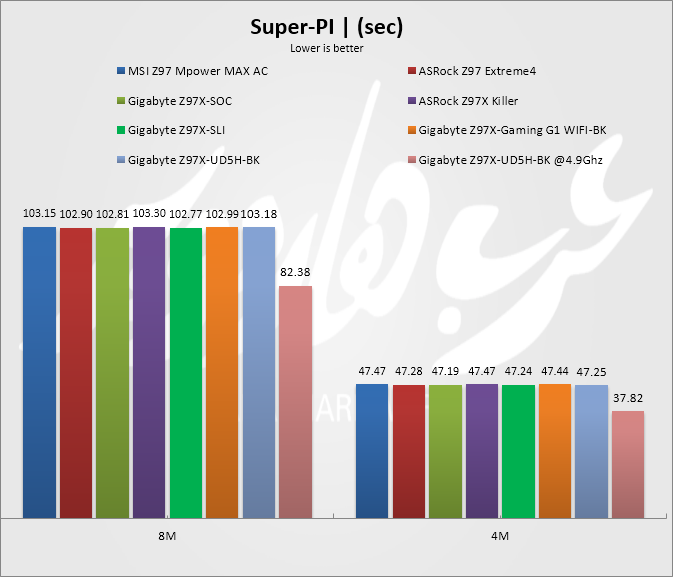

Super-PI:

هو برنامج حسابي, يقوم بحساب عدد Pi بعدد الخانات التي تحددها (3.1415... ) ثم يعطي الوقت المستغرق في تلك الحسب

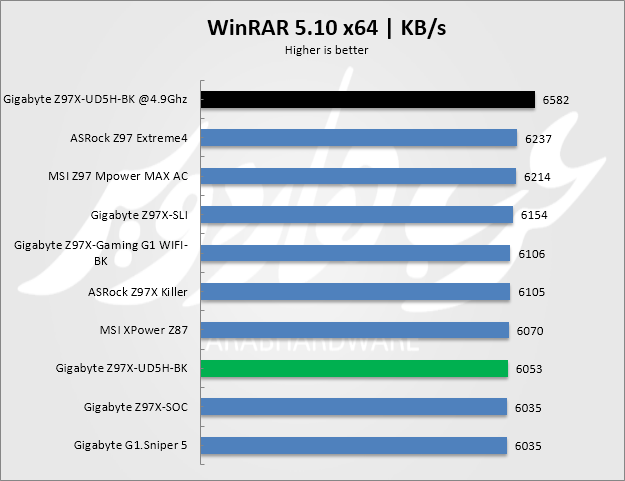

WinRAR:

برنامج فك الضغط الشهير. المميز في البرنامج أنه لا يعتمد على سرعة القرص الصلب عند إجراء الاختبارات مما يجعله وسيلة جيدة لاختبار أداء المعالجات و الذاكرة و اللوحات الأم. يقوم البرنامج بضغط بيانات عشوائية يتم تحميلها على الذاكرة RAM مما يجعله مختلف بشكل أو بآخر عن برامج الاختبارات النظرية. إلا أنه على الجانب الآخر لا يمكن اعتباره مقياس لأداء الجهاز على البيانات الحقيقية حيث أن البيانات التي يتم توليدها عشوائياً قد تكون مختلفة عن البيانات التي يتعامل معها المستخدم.

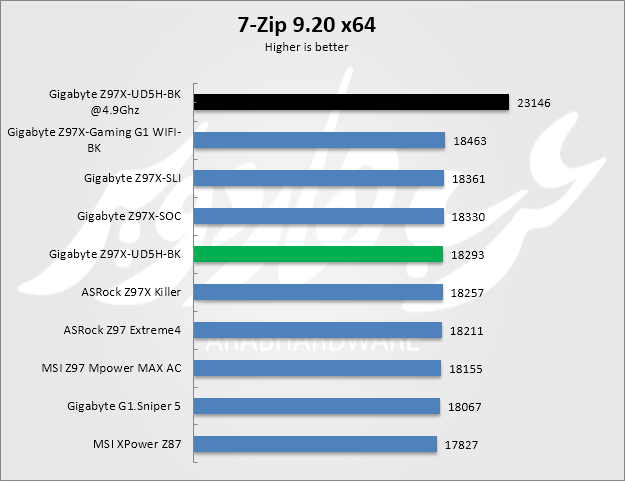

7-Zip:

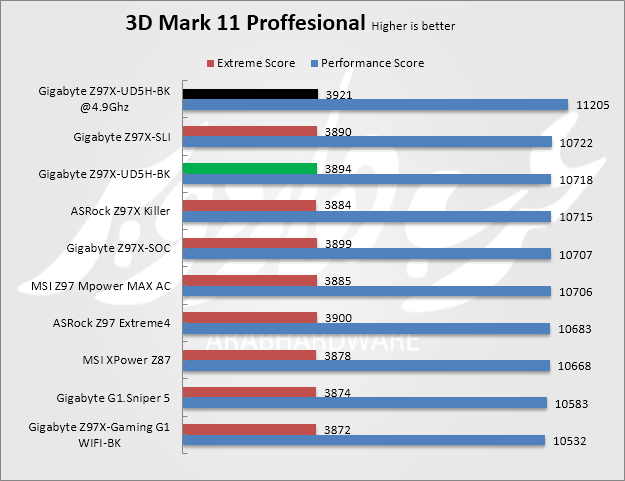

3DMark 11 Professional:

أحد أفراد عائلة Futuremark, خليفة 3DMark Vantage و الفرق أن الإصدار الجديد موجه خصيصاً للمنصات الداعمة لمكتبة DirectX-11, قامت الشركة بإلغاء الدعم لمحرك nVidia Physx, اختبارات 3DMark تركز على الألعاب و رسومياتها الثقيلة, و تجري بعض الاختبارات على المعالج. 3DMark 11 أحدث من Vantage, و اختباراته أثقل

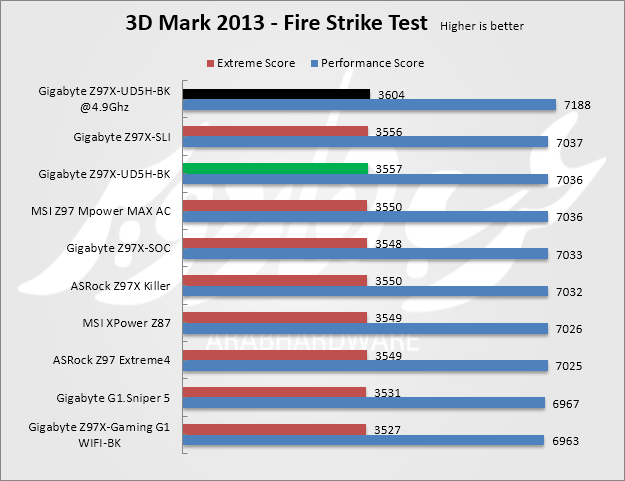

3D Mark 2013-Fire Strike:

أداة Futermark الجديدة الخاصة بإختبار الرسوميات، يأتي بخيارات متعددة وإختبرات أثقل من من سابقه 3D Mark 11. الأداة تتيح لك ثلاث مستويات من الإختبارات كل مستوى مخصص لفئة معينة من أجهزة الحاسب، فتبدأ من الإختبار الأول Ice Storm الموجه للأجهزة اللوحية الصغيرة وكذلك أجهزة الحاسب الضعيفة، ويليه إختبار Cloud Gate لأجهز ال Notebook وأجهزة الحاسب متوسطة الأدآء، وأخيرا ً إختبار Fire Strike الموجه لمنصات الفئة العليا لأجهزة الحاسب.

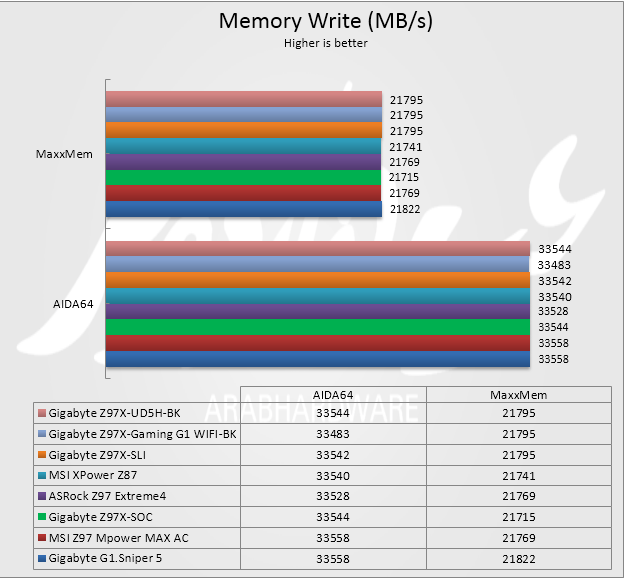

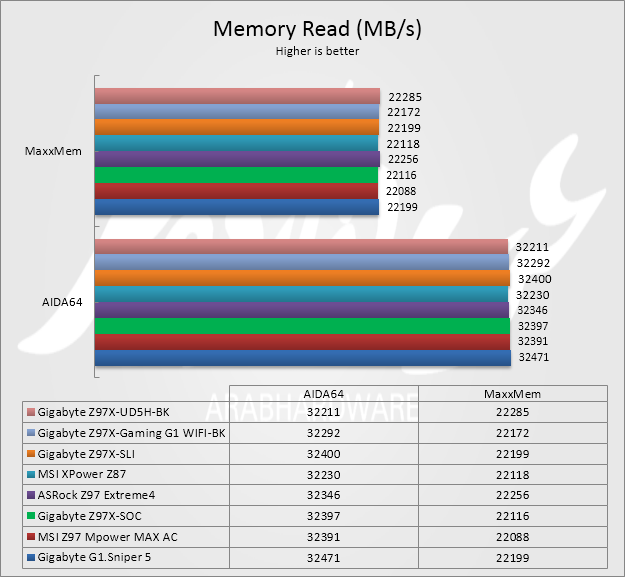

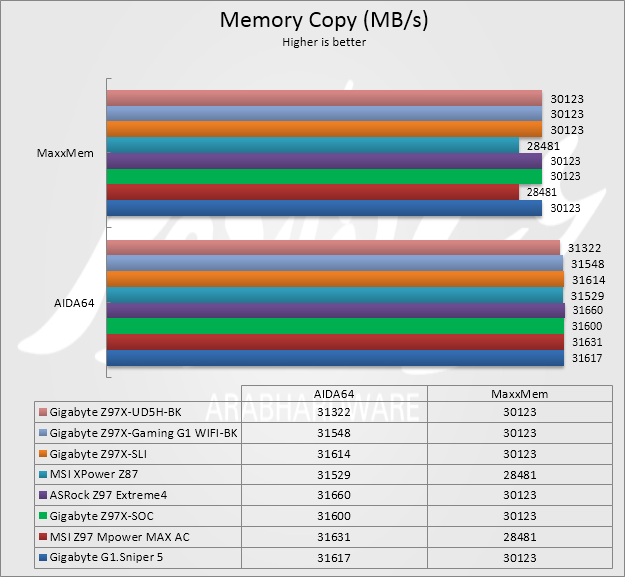

Memory Tests:

الخاتمة والتعليق النهـائى :

جرت العادة بين الشركات المصنعة للوحات الرئيسية أن تقدم للمستهلك فئة من اللوحات التى تزودها بالعتاد اللازم لجعل تلك اللوحات تتميز بالجوده والصلابة للأعمال الشاقة وتقوم الشركة بضمان تلك الميزة بأنها تًخضع تلك اللوحات سلسلة من الإختبارات القاسية قبل أن تخرج اللوحة للمستهلك , ليكن المستخدم مطمئن أنه مهما قام بالضغط على اللوحة فأن المتوقع أت تصمد اللوحة وتجتاز تلك العقبات بسهولة .

هذا ما نجده اليوم فى الفئة السوداء الجديده لشركة Gigabyte حيث أن اللوحات التى تقع من ضمن تلك الفئة تخضع الى إختبار Server Test لمده أسبوع كامل بدون إنقطاع واللوحات التى تنجح فى ذلك الإختبار هى التى تخرج للمستهلك .
بالإضافة الى ذلك الإختبار الهام نجد أن اللوحة تأتى بجموعة مميزات Ultra Durrable ومجموعة الخصائص المسئولة عن الحماية اللوحة من أخطار الكهرباء الساكنة وتلامس التيار وتلك إضافات جيده جداً لهدف اللوحة وهوا العمل الشاق .
نتظرق الى نقطة كسر السرعة للوحة فأن اللوحة تمتلك وحده تنظيم الطاقة ممتازة مع تصميم جديد للمشتت الخاص بها ولكن كنت أتوقع أن تاتى اللوحة بتصميم التبريد المائى مع التبريد الهوائى لوحده VRM .

بالطبع وجود شاشة الأخطاء والأزرار الرئيسية لمسة طبيعية فى اللوحات الإحترافية وبالإضافة الى ذلك تحتوى اللوحة على نقاط مراقبة الفولتيات وهو أمر لا نراه كثيراً فى خارج فئات كسر السرعة من اللوحات  ولكن شد إنتباهى توزيع منافذ المرواح على اللوحة حيث أنه فى الجزء السفلى من اللوحة توجد أربعة من المنافذ وباقى الجزء العلوى يوجد به منفذين فقط وهم المختصين بمشتت المعالج المركزى وذلك الامر فى توزيع منافذ المراوح غير عملى بعض الشئ .

لو تكلمنا على وجود بطاقة الشبكة الشهيرة Killer E2201 والتى تقوم بتنظيم حزم البيانات لتقلل من مشاكل تأخير زمن الوصول فى ألعاب الطور الجماعى .. كما أنه هناك بطاقة الشبكة من شركة إنتل ذات النصيب الأكبر بين بطاقات الشبكة فى أقل ضغط على المعالج المركزى .. ربما توقعنا أن تكون فى اللوحة البطاقة الصوتية العملاقة Core3D ولكن الشريحة ALC1150 هى الأحدث والأكثر إستخداماً بين اللوحات الأن كما أنه تم إضافة المميزات الإحترافية لدائرة البطاقة الصوتيه لتنعزل عن باقى اللوحة فى محاولة لجعل خارج الصوت فى أقصى مستوى من الجوده .
نقطة المتعلقات التى تأتى مع اللوحة لن يكون الحديث بها مطول لأن المتعلقات التى تأتى عادية كمستوى طبيعى بالإضافة الى ذلك بطاقة العضوية لنادى مالكى لوحات الفئة السوداء الذى قد تستبشر أنك ستحصل على بعض المميزات الإضافية من ناحية الدعم الفنى أو الإستفسارات فى ذلك النادى الإلكترونى .

أما عن سعر اللوحة فأنه يتراوح فى المتاجر العالمية مابين 200-220$ وهوا يعتبر أغلى بحوالى 20$ من نفس النسخة العادية Z97X-UD5H  التى تأتى بخصائص أقل وبدون إختبار التحمل الشاق الذى يميز عادة فئات الجوده والتحمل الشاق من الشركات المصنعة للوحات .. ولكن لو قمنا بمقارنة بسيطة بين سعر اللوحة وباقى اللوحات فى نفس المستوى أو التوجه فأن اللوحة تأتى بسعر أقل بنسبة جيده نوعاً ما خاصة أنها تجمع الخصائص الجيده للفئة الإحترافية لكسر السرعة ولوحات الألعاب وفئة العمل الشاق فى توليفة متزنة متوافقة مع بعضها بسعر جيدا جداً للمستخدم الطامح فى الأداء الإحترافى مع التكلفة الجيده .

الأداء: 8.0/10
السعر: 8.5/10
كسر السرعة: 8.5/10
مميزات وتقنيات: 9/10
ملحقات اللوحة: 8.5/10

التقييم النهائي: 8.5/10
