نعم فعلتها انفيديا وأثارت حماسة جميع المتابعين بما فيهم نحن, على الرغم من معرفتنا بأن معمارية Volta ستحمل بداخلها مواصفات عالية, ذاكرة الجيل الثاني HBM2 إلا اننا تفاجئنا بدقة التصنيع المستخدمة, عدد معالجات التدفق, وحجم النواة الأضخم بالعالم. بالمناسبة كنا معكم على مدار ساعتين و 20 دقيقة في تغطية لحظية لمؤتمر GTC 2017 من انفيديا على صفحة الفيسبوك و تويتر.

كان حديث المدير التنفيذي والعقل المدبر لشركة انفيديا السيد جين-سون هوانغ طويل ومليئ جداً بالأمور التقنية وكان من أفضل المؤتمرات التي تم إطلاقها مؤخراً بنظرنا الخاص, أغلب الحديث كان يتعلق بالتعلم العميق والحوسبة حتى وصل للحدث الأهم وهو تقديم أول معالج رسومي مبني من معمارية Volta المنتظرة كثيراً لجمهور اللاعبين. مع ذلك لا تفرح كثيراً فبطاقة TESLA V100 المستخدمة بداخل الحواسب الخارقة المخصصة للتعلم العميق والحوسبة لن تكون مخصصة للاعبين بكل تأكيد ووصول أولى المعلومات عن نواة GV 100 بشكل واضح يحتاج إلى المزيد من الوقت.

لربما ذلك يحتاج إلى أشهر إضافية مع توقعاتنا أن نرى اولى البطاقات الرسومية من هذه المعمارية في الربع الرابع من هذا العام أو في بداية العام القادم. وسبب قولنا ذلك ان وصول انوية GV100 لمرحلة الإنتاج الكمي بكمية وافرة سيكون في الربع الثالث مما يسمح بوصول بطاقات رسومية مخصصة للاعبين من نفس الانوية والمعمارية في الربع الرابع. تذكرت أمر كان لا بد أن اتطرق له أن هذه المعمارية الجديدة ستحمل لنا وفقاً لمعلوماتنا مواصفات مميزة وتعتبر نقلة نوعية مقارنة مع معمارية باسكال, لذلك توقع حصولنا على دفعة قوية من الاداء مع الالعاب.

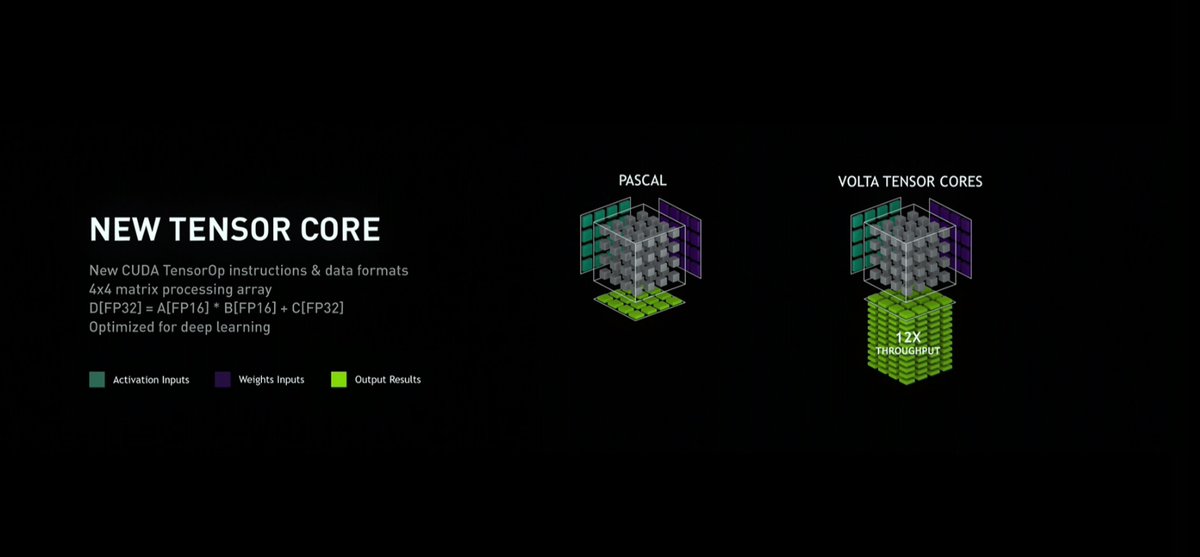

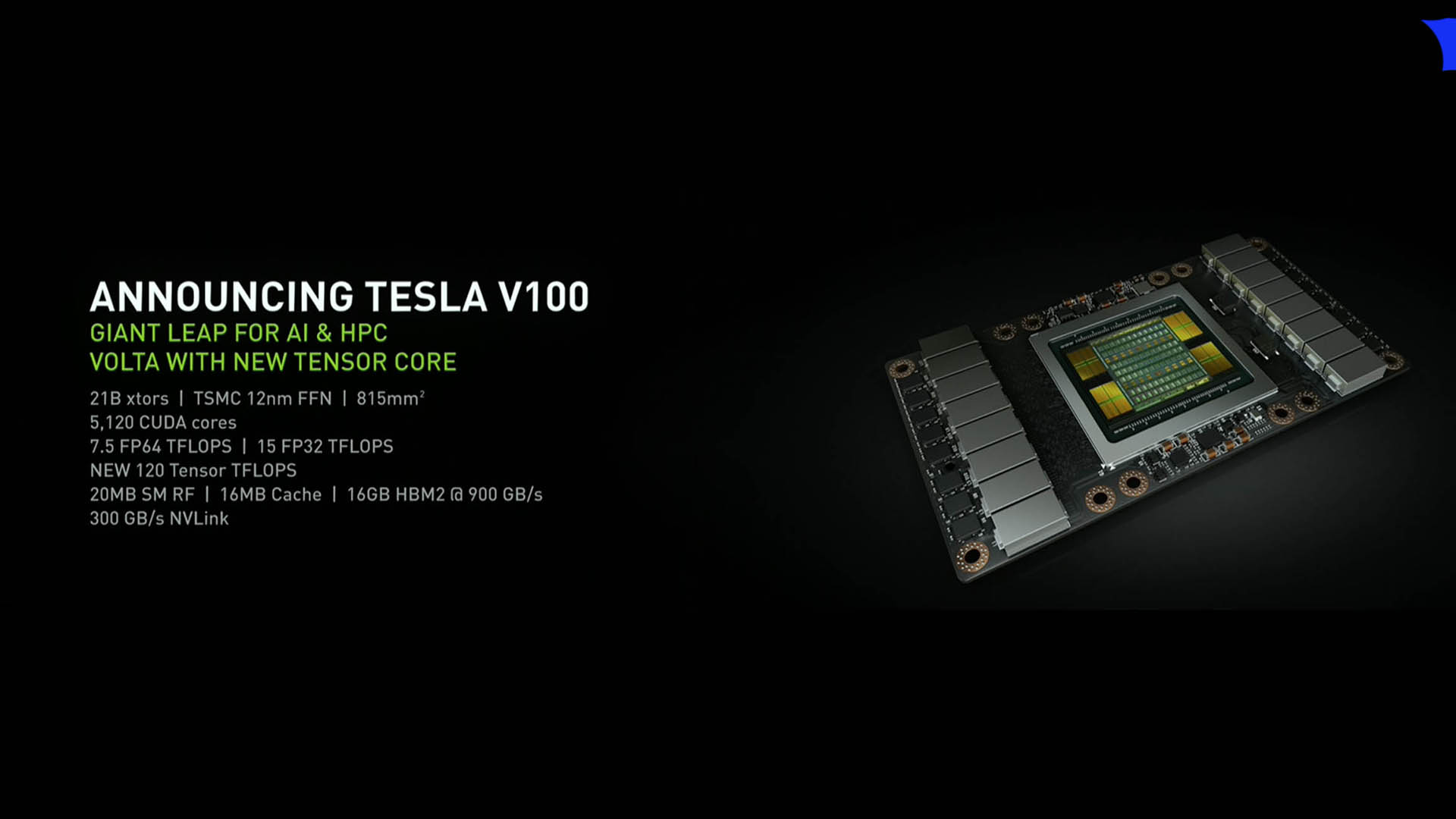

إن عدنا لأول بطاقة بالعالم TESLA V100 التي تأتي بدقة تصنيع 12nm FFN فهي تستخدم نواة GV100 التي تحمل بداخلها حوالي 5120 معالج تدفق أو كما تحب انفيديا أن تطلق عليها نواة كودا لكن المختلف معها انها تاتي بانوية حوسبة جديدة تحمل إسم Tensor core التي سنتحدث عنها بشكل مفصل في مقال لاحق خاصة ان ألية تصميم الانوية مختلف بشكل واضح عن معمارية باسكال, مع تردد 1455MHz, بذاكرة HBM2 من الجيل الثاني بحجم 16GB وبمواجهة ذاكرة 4096bit مع أداء حوسبة FP32 يصل إلى 15.0TF. هذه النواة تعتبر الأولى بالعالم التي تصل لهذا الحجم 815mm2 فلم يسبق أن وصلت نواة بهذا الحجم من قبل فخليفتها السابقة نواة GP100 كانت قد أتت بحجم 610m2.

بالمناسبة عندما نقول انها بطاقة فنحن نقصد كشكل عام, والسبب أنها تعمل بواجهة اتصال NVLink 2.0 من الجيل الثاني بدلاً من PCI-e 3.0, مع قدومها بعرض نطاق ترددي ضخم يصل إلا 900GB/s وباستهلاك طاقة 300 واط..وهو نفس مستوى استهلاك الطاقة لبطاقة Tesla P100. هذا الوحش الهائج يحمل بداخله ما يصل إلى 21 مليار ترانزيستور! رقم ضخم أيضاً!

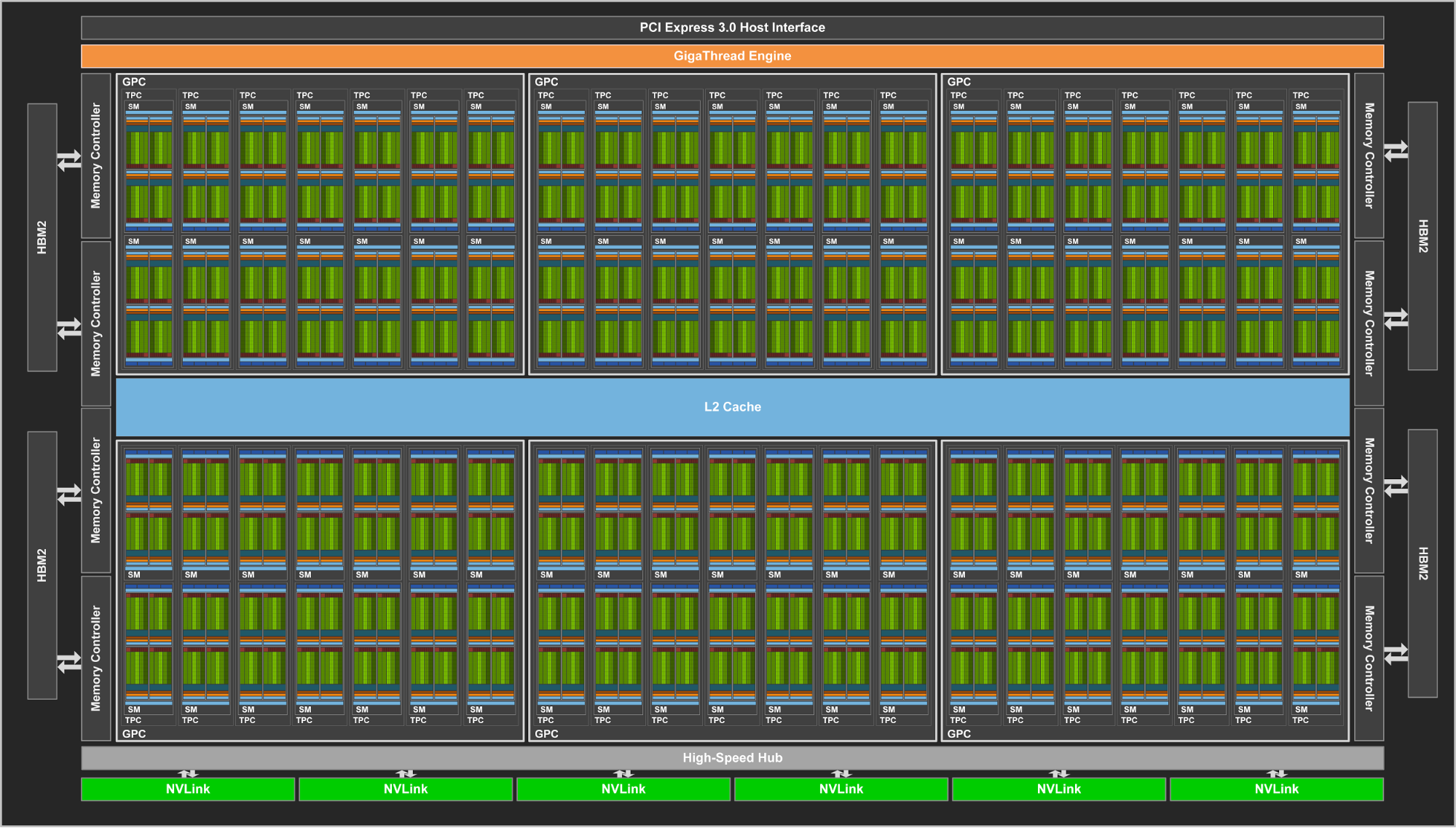

هل هذه النواة هي أقوى نواة من معمارية Volta؟ لا فانت لم ترى بعد الأقوى والسبب أن هذه النواة تحمل بداخلها 5120 معالج تدفق بينما نواة GV100 قادرة على حمل ما يصل إلى 5376 معالج تدفق لأن عدد وحدات SM الكاملة لنواة GV100 تصل إلى 84 وحدة SM وخلال عملية ضرب 64 معالج تدفق التي تتوفر في كل وحدة SM سيكون الناتج الرقم الذي ذكرناه. أخيراً هذه البطاقة ستكون متوفرة في الأسواق في الربع الثالث ولاحقاً نحو مصعني OEM في الربع الرابع.

شاركونا انطباعكم عن هذا الوحش الهائج في مجال حوسبة التعلم العميق والذكاء الاصطناعي
