يالتأكيد كان الجميع في الفترة الأخيرة متابعاً لأخبار الجيل الجديد من معالجات شركة Intel، المعالجات التي أطلقت عليها الشركة إسم Haswell والتي تمثل الجيل الرابع من معالجات Core-iX. ولم يكن ذلك الأمر فقط هو محط الإهتمام، وإنما أيضاً إعلان شركة Intel بأن إعتمادها على شريحة Intel Z77 ومقبس LGA 1155 قد إنتهى، لتصدر شريحة جديدة هي Z87 ومقبس مختلف أيضاً وهو LGA 1150.

وبما أننا نتحدث عن مقبس جديد ومختلف فإن تشغيل المعالج يلزم معه وجود لوحة أم داعمة لمقبس LGA 1150، لنبدأ بسماع الخبر تلو الأخر عن إصدار لوحات لمعالجات Haswell، وتتشارك في ذلك العديد من شركات تصنيع اللوحات الرئيسية. وكانت أول لوحة تصل لمعملنا داعمة لهذه المعالجات هي ASRock Z87 Extreme 4، لنكون بذلك بصدد مراجعتين لا واحدة، فأولاً سنحاول أن نعرف ما الجديد في شريحة Intel الجديدة والوقوف على أدآء معالجها الجديد Core i5 4670k. وفي نفس الوقت نلقي نظرة على أحدث ما قدمته الشركة الكبيرة ASRock في لوحاتها المصاحبة للجيل الثامن من رقاقات Intel مع لوحة Z87 Extreme 4.

شريحة Intel Z87 :

الشريحة الجديدة من Intel والتي تأتي ضمن سلسلة شرائح الجيل الثامن تأتي تحت الإسم الكودي Lynx Point، وهي قادمة لدعم معالجات Haswell القائمة على مقبس LGA 1150. وكما نرى من الرسم بالأعلى فإن الشريحة الجديدة تأتي ببعض الأفضلية عن سابقتها Z77. فهي تاـي داعمة ل 6 منافذ Sata تعمل جميعها بسرعة 6GB/s، بالإضافة إلى 6 منافذ USB3.0 و 14 منفذ USB2.0. كذلك هناك 8 شقوق PCIex1 تعمل بمعدل 5GB/s.

ونجد أن الشريحة تتصل مع المعالج من خلال واجهة توصيل (Direct Media Interface (DMI2.0 وأخرى Intel FDI، ومن الرسم أيضاً نجد أن معالجات Haswell ستدعم شرائح ذاكرة DDR3 بتردد 1600MHz على وضعية Duel Channel، وكذلك تسمح بشق PCI Express 3.0 Graphics يعمل بسرعة x16، أو شقين يعملان على وضعية x8,x8 أو ثلاثة شقوق بوضعية شقين x4,x4 والشق الأخير x8.

معالجات Haswell الجديدة من Intel:

تأتي سلسة معالجات Haswell لتشكل الجيل الرابع من معالجات Intel Core-iX، وتأتي لتتبع نفس طريقة التسيمة للأجيال السابقة مع الفارق ببدء الرقم الخاص بالمعالج ب 4xxx في دلالة على أن المعالج ينتمي للجيل الرابع من معالجات Core –i، والجدير بالذكر هنا هو أنه بالنسبة لمعالجات الأجهزة المكتبية لم تصدر سوى معالجات Core i5 و Core i7 فقط. وتشمل معالجات Haswell الداعمة للمقبس الجديد LGA 1150 تسعة معالجات حتى هذه اللحظة خمسة منها لمعالجات Core i7 والأربعة الأخرى لمعالجات Core i5 وجميعها تحتوى على المعالج الرسومي المدمج HD4600، مع إحتمالية صدور معالج عاشر تابع لفئة Core i7 وبمعالج رسومي HD 5200.

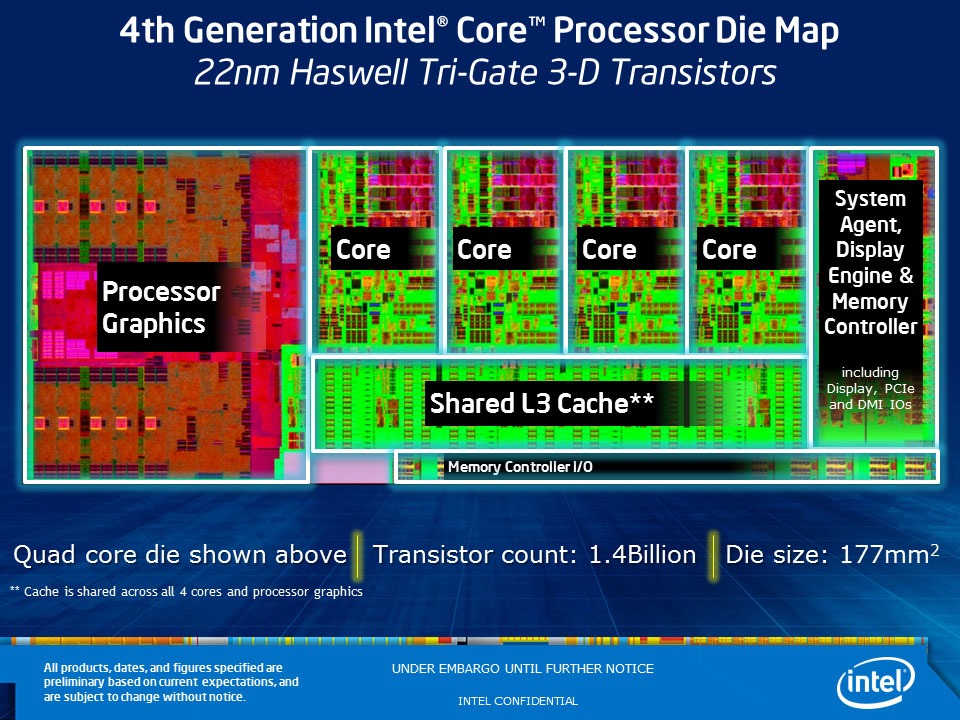

معالجات Haswell تأتي بدقة تصنيع 22nm ومحملة ب 1.4 بليون ترانزستور وبإستخدام تقنية Tri Gate Transistors وعلى Die مساحتها 177mm2، وهو تقريباً نفس أساس بناء معالجات Ivy-Bridge غير أن معالجات Haswell دعمت أوامر معالجة جديدة تعرف ب AVX 2 والتي تتيح لها معالجة 32 وحدة نقطة عائمة بالثانية لكل نواة 32 FLOPS/Core وهو ضعف ما كانت تحققه معالجات Ivy-Bridge، كما أنها كذلك ضاعفت من سرعة معدل النقل لكل من ذواكر الكاش بالمستويين الأول L1 Cache والثاني L2 Cache.

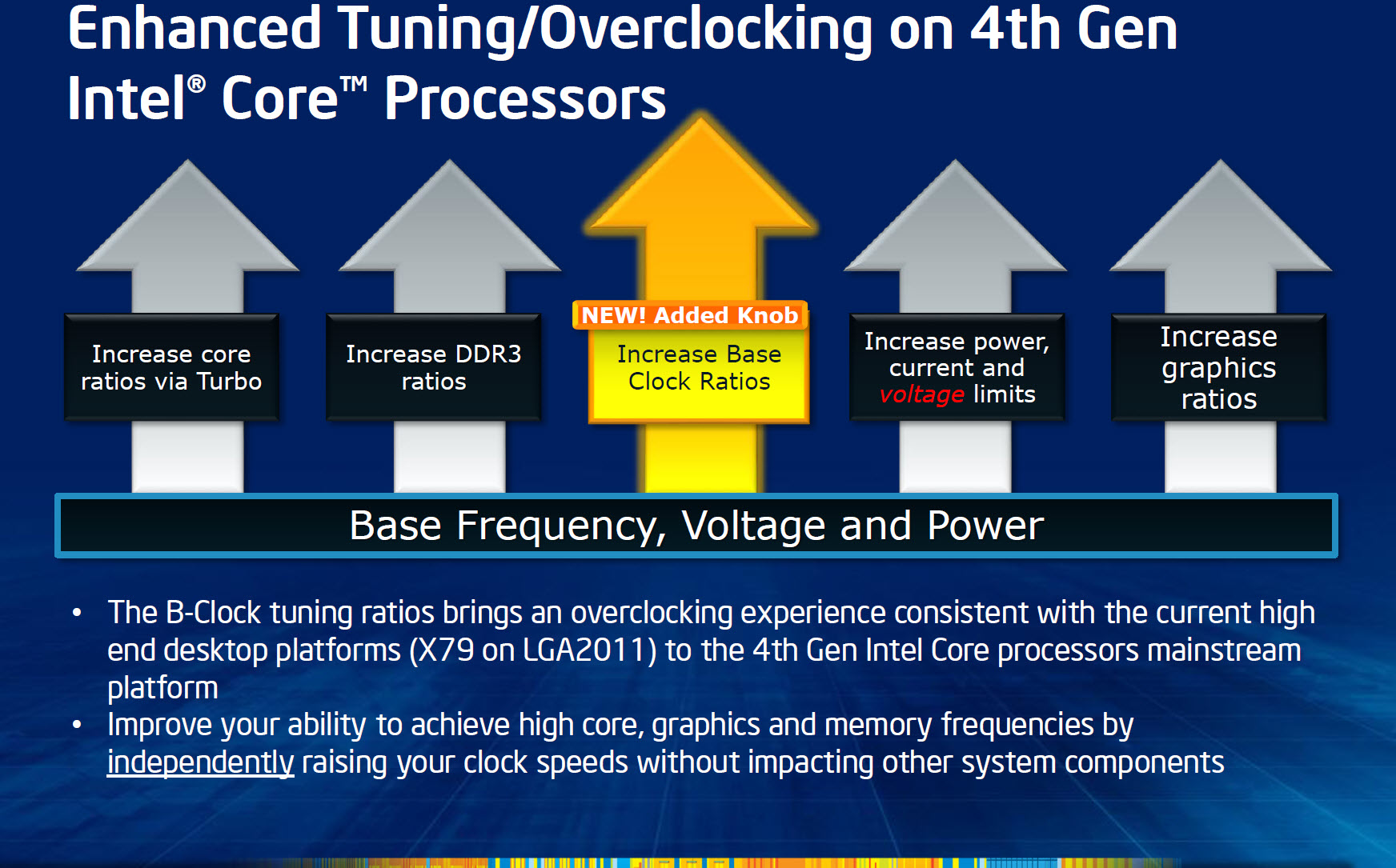

ولكن ربما أكثر ما سيميز معالجات Haswell عن الجيل السابق هي عمليات كسر السرعة، فلقد أعادت Haswell العادة المحببة لمحترفي كسر السرعة مع إمكانية رفع التردد المرجعي للمعالجات BCLKوليس الإكتفاء فقط برفع معامل الضرب Multiplayer. ليس ذلك فحسب بل إن رفع التردد لمعالجات Haswell لن يؤثر بالتبعية على باقي المكونات كما كان يحدث بالسابق بل سيكون التحكم في ترددات كل قطعة على حده وبشكل منفصل. ومن الرسم التوضيحي لقلب المعالج يمكننا رؤية أربعة أنوية للمعالج تتشارك جميعاً في ذاكرة الكاش من المستوى الثالث ونرى وباليسار المعالج الرسومي المدمج.

الحلول الرسومية الجديدة Intel HD Graphics :

بذكر معالجات Haswell وتوضيح ما الجديد بها فلايمكننا أن نغفل عن أهم ما أتى به هذا الجيل الجديد من المعالجات وهو معالجات Intel الرسومية المدمجة، فلقد أعطت Intel هذه المرة معالجاتها الرسومية المدمجة قدر كبير من الإهتمام في محاولة لإنهاء فكرة أنها لا تصلح إلى لتشغيل الأفلام ذات الدقات العالية ولعب الألعاب البسيطة.

وتأتي البطاقات الرسومية المدمجة لمعالجات Haswell في خمس أشكال هي GT1, GT2, GT3(15w), GT3(28w), GT3e. وتندرج أسفل معالجات GT2 ثلاث معالجات رسومية هي HD 4200 و HD 4400 و HD4600. فيما تحتل معالجات GT3(28w) و GT3e قمة الأدآء ضمن السلسلة ويطلق عليها أيضا ً معالجات HD Iris و Iris Pro وتحمل هذه المعالجات أسماء HD 5100 و HD5200.

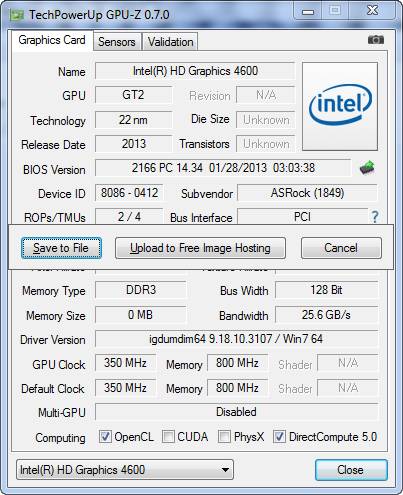

الأمر يبدو معقداً نوعاً ما ولكن للتبسيط فيمكن القول أن أكثر ما سنهتم به هو المعالج الرسومي HD 4600 او GT2 وذلك لأن هذا المعالج هو المدمج مع أكثر معالجات Haswell التي تعمل على مقبس LGA 1150 فيما ستتركز المعالجات الرسومية HD 5000و HD 5100 وأخيراً HD 5200 في معالجات Haswell التي ستعمل على مقبس BGA والتي ستكون مدمجة مع اللوحات الرئيسية...وهذا بالطبع حديث أخر لا أريد أن أخوض فيه حالياً.

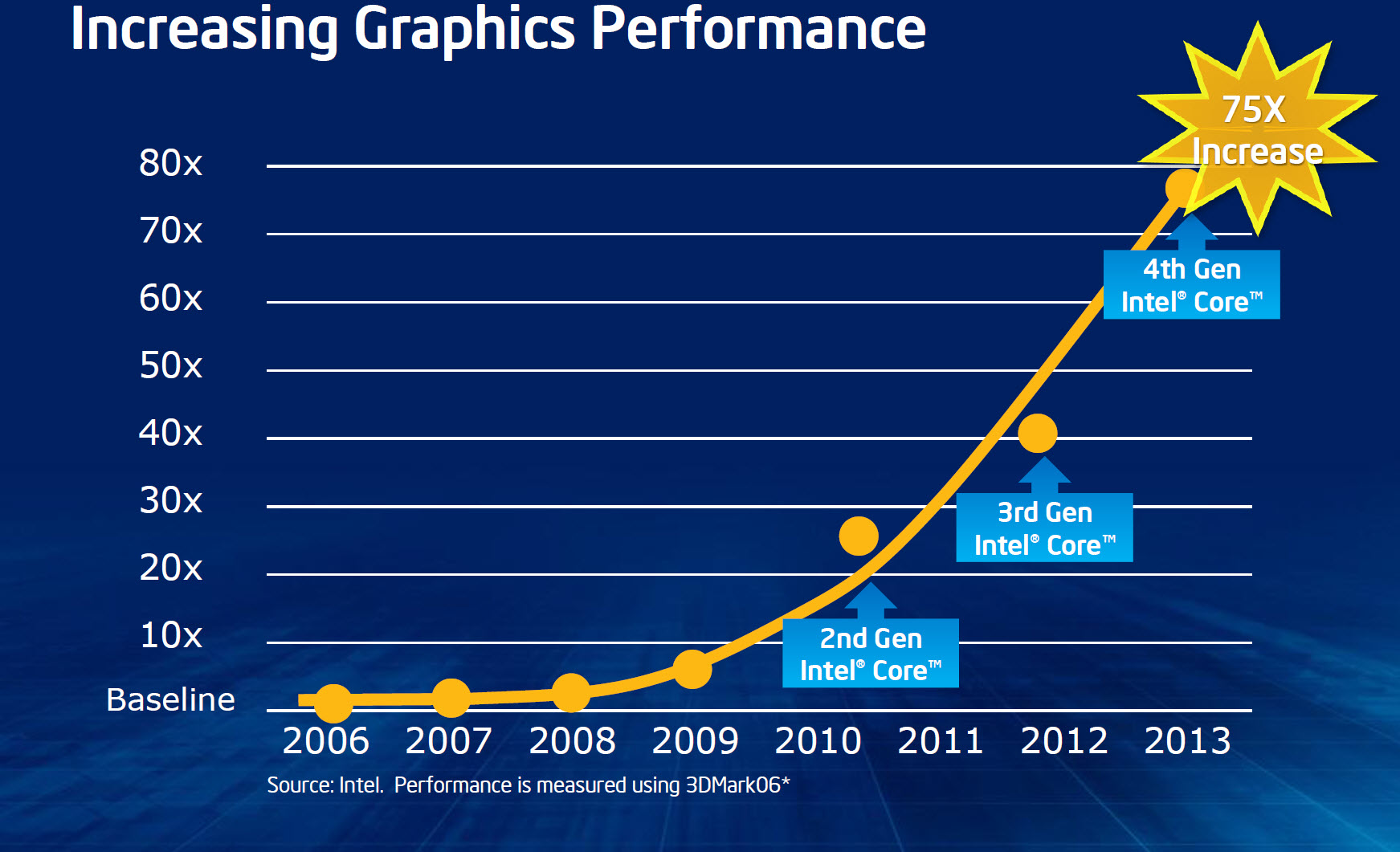

وبشكل عام فإن Intel تنتظر من هذه المعالجات تقديم أدآء رسومي يعادل ضعف الأدآء الرسومي للمعالجات السابقة والتي تمثلت في HD 2500 و HD 4000.

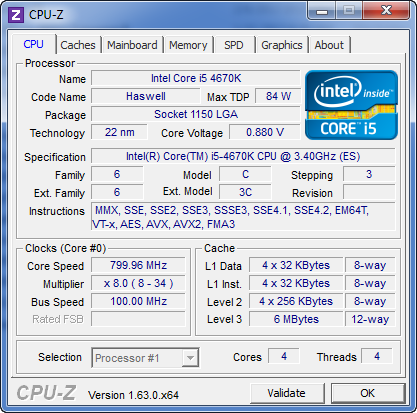

معالج Intel Core i5-4670k:

قبل أن أبدأ في الدخول بالمراجعة للمرحلة الثانية والبدء في الحديث عن لوحة ASRock دعونا نلقي نظرة سريعة أولاً على معالج HAswelll قيد الإختبار بمعملنا. المعالج الذي وصلنا هو معالج Core i5-4670k وهو معالج يعمل بأربعة أنوية وبتردد 3.4GHz يصل بتقنية Turbo Boost إلى 3.8GHz، ويحمل 6MB ذاكرة كاش من المستوى الثالث، والمعالج الرسومي بداخله كما ذكرنا سابقاً هو HD4600 والذي يأتي بتردد 1200Mhz، طبعاً نلاحظ أن إسم المعالج ينتهي بحرف K وهو ما يعني أنه من ضمن المعالجات القابلة للكسر بشكل كبير فهي ذات معامل ضرب مفتوح، ويستهلك المعالج في سبيل ذلك 84w.

الجدير بالذكر هنا هو أن معالجنا بالإضافة إلى جميع معالجات Core i5 لا تحوي تقنية HTT أو Hyper Thread Technology وهي التي تعمل على إخراج خطين وهميين للمعالجة من كل نواة من أنوية المعالج، وإقتصرت وجود هذه التقنية على بعض معالجات Core i7 فقط.

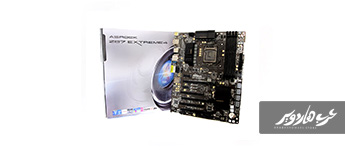

لوحة ASRock Z87 Extreme 4:

حان الأن الإنتقال للحديث عن اللوحة التي سيعمل عليها المعالج، وهي قادمة من شركة ASRock التي إستطاعت مؤخراً حجز مكان لها وسط عمالقة شركات تصنيع اللوحات الرئيسية. الووحة بالطبع قادمة بمقبس LGA 1150 وحاملة لشريحة Z87 وهي من فئة Extreme إحدى الفئات التي تصدر على أساسها شركة ASRock سلسة من اللوحات الرئيسية.

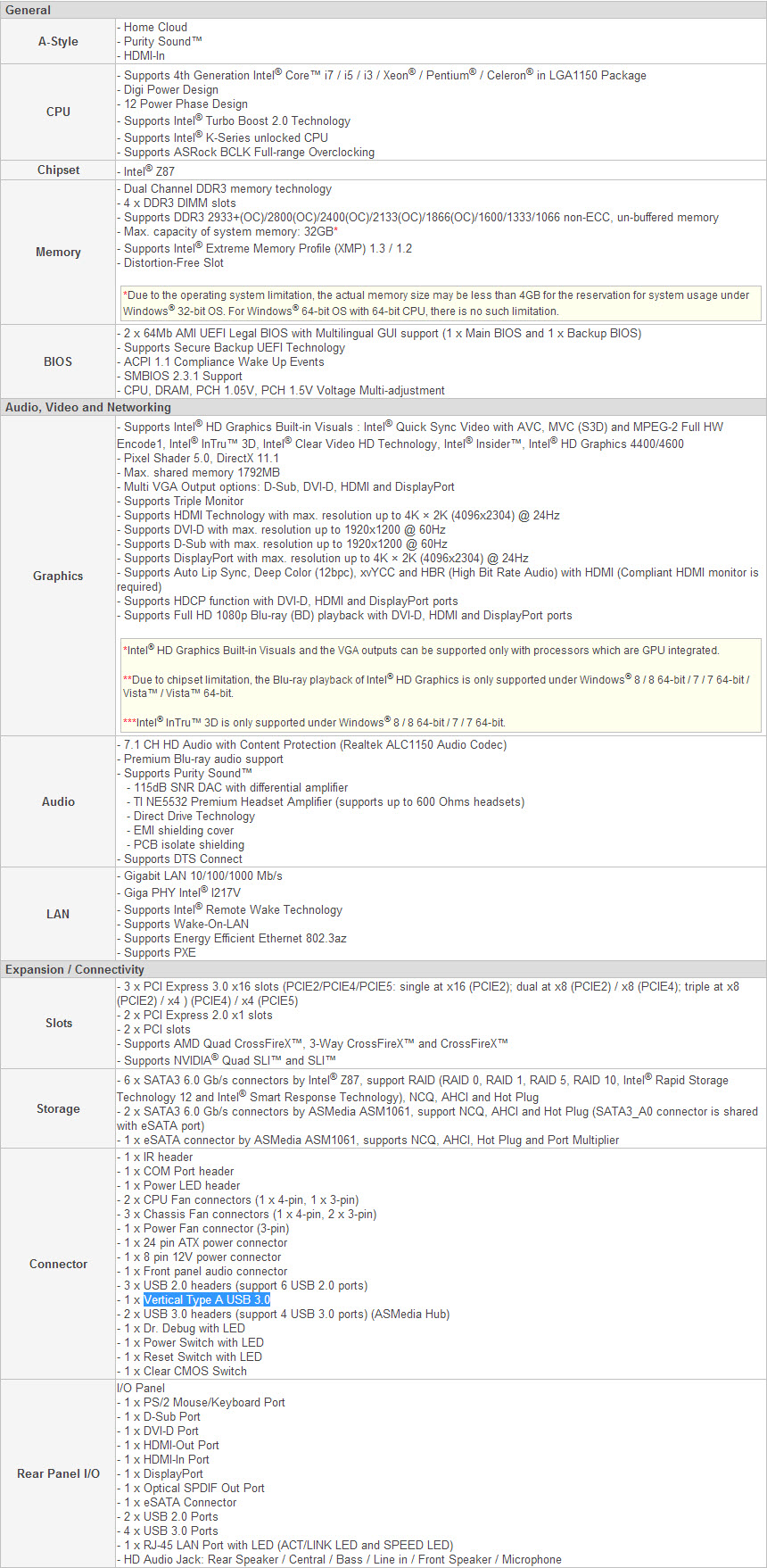

مواصفات اللوحة:

تقنيات من ASRock للوحاتها الرئيسية:

عادة الأجيال الجديدة من المعالجات يصاحبها لوحات رئيسية جديدة بشرائح أحدث ومقبس مختلف إذا تطلب الأمر ذلك، وعادة أيضاً ما يصاحب هذا التجديد تقنيات فريدة من الشركات المصنعة للوحات الرئيسية لتصبح هذه التقنيات أيقونة أو علامة تشير إلى الشركة المصنعة بشكل أو بآخر.
ASRock كانت طوال الفترة الماضية تبرز تقنياتها الخاصة ولعل أشهرها كانت تقنية XBoost وأيضاً تقنيتها المعروفة للجميع XFast 555، الأن وبالإضافة إلى هذه التقنية أصدرت ASRock مع هذا الجيل الجديد من اللوحات الرئيسية حزمة من التقنيات والإضافات الجديدة أطلقت عليها الشركة إسم A-Style. ولوحة اليوم لا تتوافر بها جميع إضافات هذه العائلة لذلك سنذكر فقط التقنيات والإضافات المصاحبة للوحة.

تقنيات A-Style من ASRock :

بطاقة الصوت الجديدة Purity Sound:

قامت ASRock بدمج بطاقة صوت إحترفية بلوحاتها الرئيسية الجديدة، وتعتمد على أحدث رقاقات الصوت من Realtek وهي رقاقة ALC 1150، مدمج معها رقاقة DAC او Digital To Analog Converter، ليكون الناتج صوت نقي مع معدل إزعاج منخفض يقدر ب 115db SNR وكل هذا تم تغطيته ب EMI Shielding وهو غطاء يعمل على التقليل من تأثير الموجات الكهرومغناطيسية المحيطة بالجهاز، كتلك المنبعثة مثلاً من الهواتف المحمولة، وهو ما يعد بالوصل إلى درجة أنقة من الصوت وخالي من التشويش.

ولم ينتهي الأمر بعد، فنجد أن المكثفات القريبة من مكونات بطاقة الصوت محاطة بعازل لمنع أي تشويش قد ينتج من هذه المكثفات، كما أضافت ASRock لبطاقة Purity Sound رقاقتي Amplifire لمعالجة وتضخيم الصوت، الأولى هي TL NE5532 Differential Amplifire والثانية Ti NE5532 Headset Amplifire وهي الخاصة بسماعات الرأس حيث تدعم سماعات رأس إحترافية والتي تعمل بقدرة 600ohm.

الطبع بطاقة صوت Purity Sound ستوفر صوت محيطي 7.1 Chanel، ومع كل هذه التقنيات وإستخدام أحدث رقاقات الصوت فإن ASRock تغنيك تماماً عن التفكير في شراء بطاقات صوت إحترافية، لأنك أصبحت بالفعل تمتلك واحدة.

تقنية HDMI In:

فكرة عمل هذه التقنية بسيطة وفي نفس الوقت تقدم حلاً مبتكراً لمن لا يملك أكثر من مدخل HDMI بالشاشة، فأغلب الشاشات تأتي بمنفذ HDMI واحد وحين تريد توصيل أي جهاز أخر بالشاشة عن طريق نفس المنفذ كنت تضطر إلى نزع الكابل الموصل لجهاز الحاسب وتوصيل بدلاً منه الجهاز الذي تريد سواء كان هذا الجهاز هو هاتف محمول أو جهاز لوحي Tablet مثلاً.
ما قامت به ASRock هو توفير منفذين HDMI باللوحة بحيث يتم توصيل جهاز الحاسب بالشاشة بإحدى المنفذين فيما يستخدم الأخر لتوصيل أي أجهزة أخرى تستخدم منفذ HDMI لتقوم اللوحة بعرض ما على الجهاز على الشاشة ببساطة تامة، والأدهى من ذلك أنه يمكنك التحول بين مايعرضه جهاز الحاسب وبين ما تعرضه على جهازك الأخر والتنقل بينهم بكبسة زر لا أكثر.

تقنية Home Cloud :

العضو الأخير ضمن حزمة A-Style هي تقنية Home Cloud، والتي تتيح لك التحكم في جهاز الحاسب من أي منطقة أخرى بالعالم، فيمكنك حتى تشغيل الجهاز وغلقه أو تفحص ملفاتك الهامة ...إلخ. وبالنسبة لطريقة التحكم هذه فهي يمكن أن تتم عن طريق أي جهاز أخر أو أجهزة الابتوب والأجهزة اللوحية وحتى أجهز المحمول Smart Phones.

تقنيات أخرى مصاحبة للوحات ASRock:

هذه المرة سنعاود توضيح تقنيات ASRock المعتادة والمصاحبة لجميع لوحاتها تقريباً

X-Boost:

أول هذه المهام و التي تهتم ASRock بعرضها هي X-Boost, و هي أداة كسر سرعة بضغطة زر. عندما يبدأ الجهاز يمكنك ضغط زر X على لوحة المفاتيح (بنفس الطريقة التي تضغط بها أزرار الدخول إلى واجهة البايوس) لتقوم اللوحة بزيادة الأداء. أتاحت لنا الوصول إلى 4.6GHz بدون أي عناء, بضغطة زر فقط!

XFast 555 Technology : XFast RAM / XFast LAN / XFast USB:

و نجد XFast 555, و هي مجموعة من التحسينات لتسريع عمل الـ RAM, USB و الشبكة.

XFast RAM تسمح للمستخدم باستخدام الحجم الكامل لرام تحت أنظمة Windows 32bit, كما أن الشركة تقول أن الأداء يتحسن بما يصل إلى 5 مرات في برنامج الفوتوشوب. XFast LAN هي أداة للتحكم بسيل المعلومات المار من خلال منفذ الشبكة, و ذلك بإعطاء أولوية أكبر لأشياء و تخفيض حصة تطبيفات أخرى. XFast USB هي تقنية أخرى تقول ASRock أنها تحسن سرعة USB 3.0 حتى خمس مرات.

Dehumidifier :

أيضاً نجد خاصية Dehumidifier, و اسمها قد يكون مضللاً قليلاً, أو قد لا يعتبرها كثيرون ذات فائدة في الأماكن التي ليست فيها رطوبة عالية. فكرتها هي أن الهواء على درجات حرارة مختلفة يتشبع بكميات مختلفة من الهواء, فلو فرضنا أن الهواء يستطيع حمل 3 جم من الماء على درجة حرارة 50, و 5 جم على درجة حرارة 70 فإن الانخفاض في الحرارة من 70 إلى 50 يجعل الهواء يتخلص من الـ 2 جم الزائدة التي يحملها. عند تشغيل الجهاز فإن الهواء في داخله ترتفع حرارته, مما يعني أنه يتشبع بماء أكثر. و لكن عندما تقوم بإطفاء الجهاز تتوقف حركة الهواء فيه و تنخفض درجة الحرارة, مع أن نفس الهواء الذي يحمل كمية مياه أكبر ما زال موجوداً بالداخل, و هذا قد يؤدي إلى تكثف المياه على اللوحة و مكونات الجهاز. فتقوم فكرة Dehumidifier بتشغيل المراوح بعد إغلاق الجهاز حتى تتخلص من الهواء الذي في الصندوق و إدخال هواء بارد مكانه.

نظرة على اللوحة:

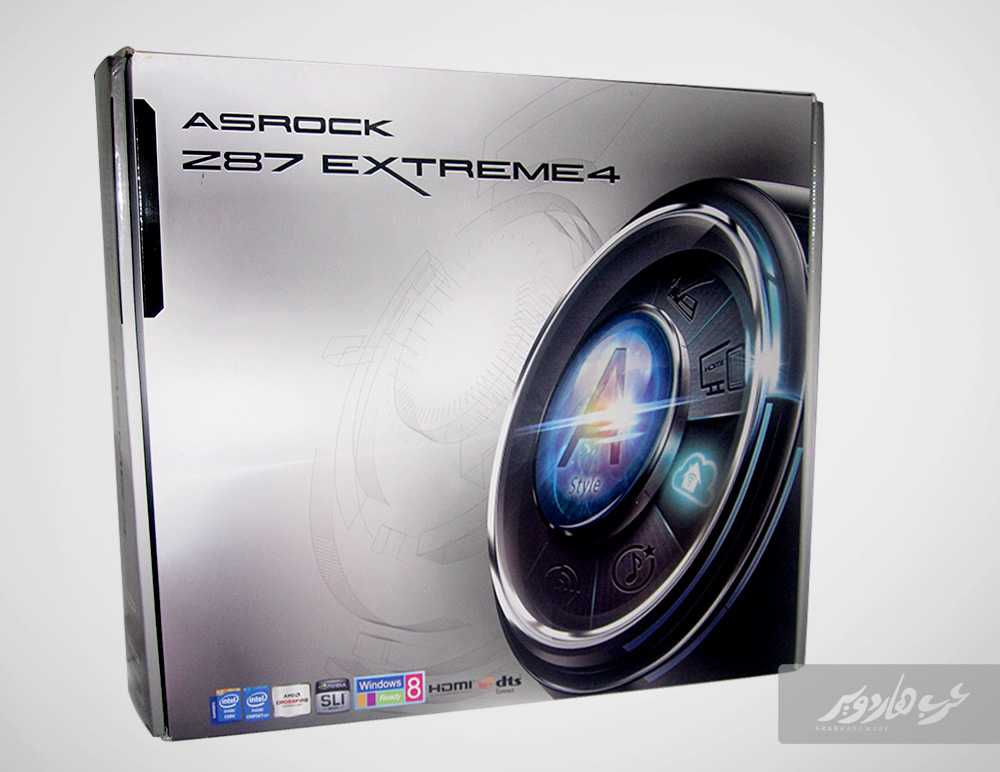

العلبة تأتي بلون فضي ويغطيها بالكامل تقريباً ونجد على الواجهة الأمامية شعار كبير لحزمة الإضافات الجديدة من ASRock للوحاتها الرئيسية والتي أطلقت عليها A-Style

بالأسفل نجد العديد من الشعارات توضح دع اللوحة لمعالجات إنتل ودعم اللوحة كذلك لوضعية CrossFireX و SLI لتركيب أكثر من بطاقة رسومية. وشعار Windows 8 للتأكيد على دعم اللوحة لأحدث أنظمة التشغيل من Microsoft.

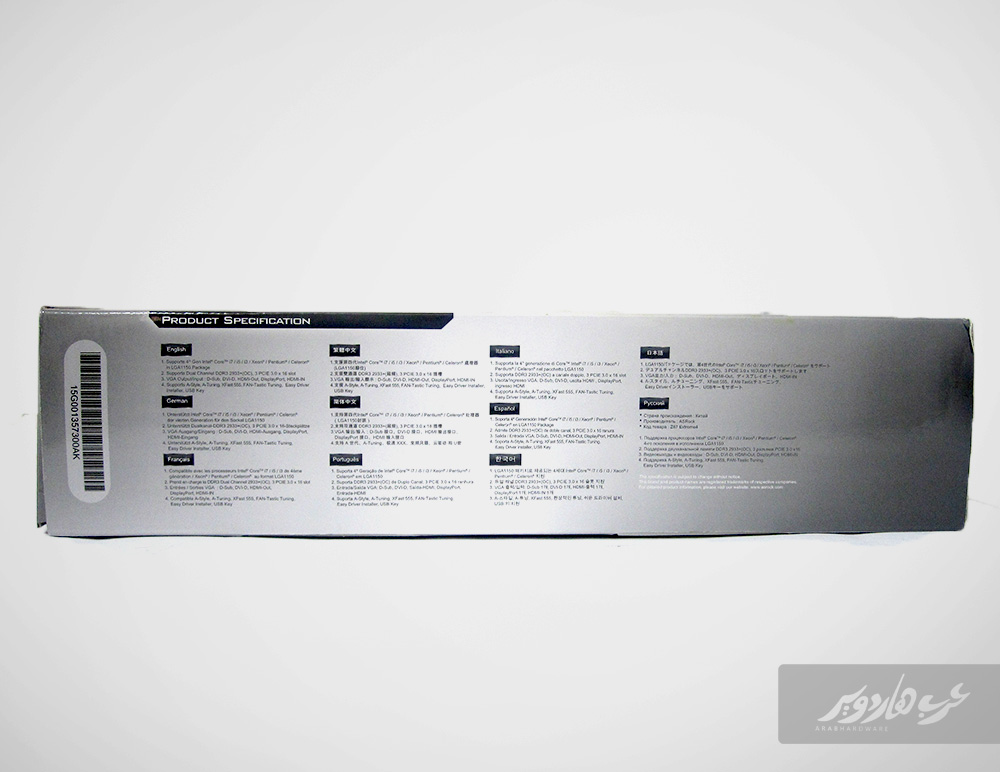

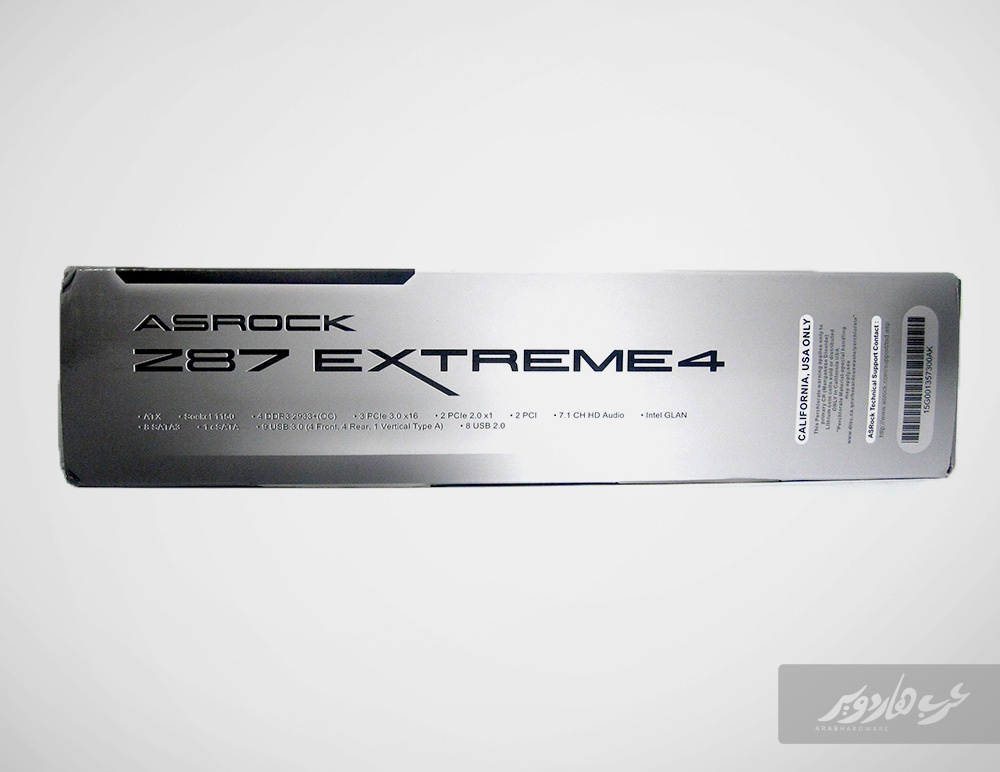

الجهة الجانبية للعلبة نجد بها كتابة لإسم اللوحة بخط كبير وأيضاً توضيح بعض مواصفات اللوحة .

على الجانب الآخر نجد توضيح أيضاً لمواصفات اللوحة ودعمها لمعالجات الجيل الرابع من Core-i، وتم توضيحها بإستخدام 11 لغة مختلفة.

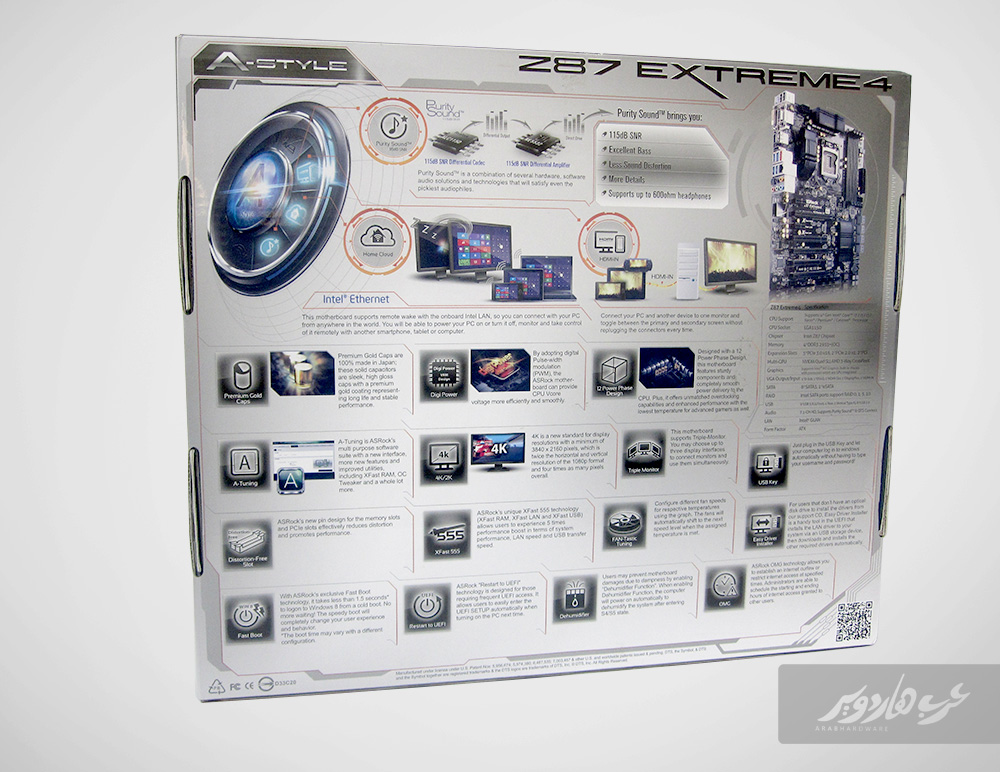

الجهة الخلفية مليئة التفاصيل عن التقنيات القادمة مع اللوحة سواء تلك التقنيات الجديدة والحصرية مع هذا الجيل أو حتى التقنيات المعهودة من ASRock والمصاحبة لجميع لوحاتها.

ملحقات اللوحة عبارة عن مجموعة كتيبات إرشادية وإسطوانة التعريفات، ونجد 4 كابلات Sata III وأيضاً مرفق جسر SLI لربط بطاقتين من Nvidia، وأخيراً الجزء الخاص بمنافذ اللوحة الخلفية I/O Shield Panel.

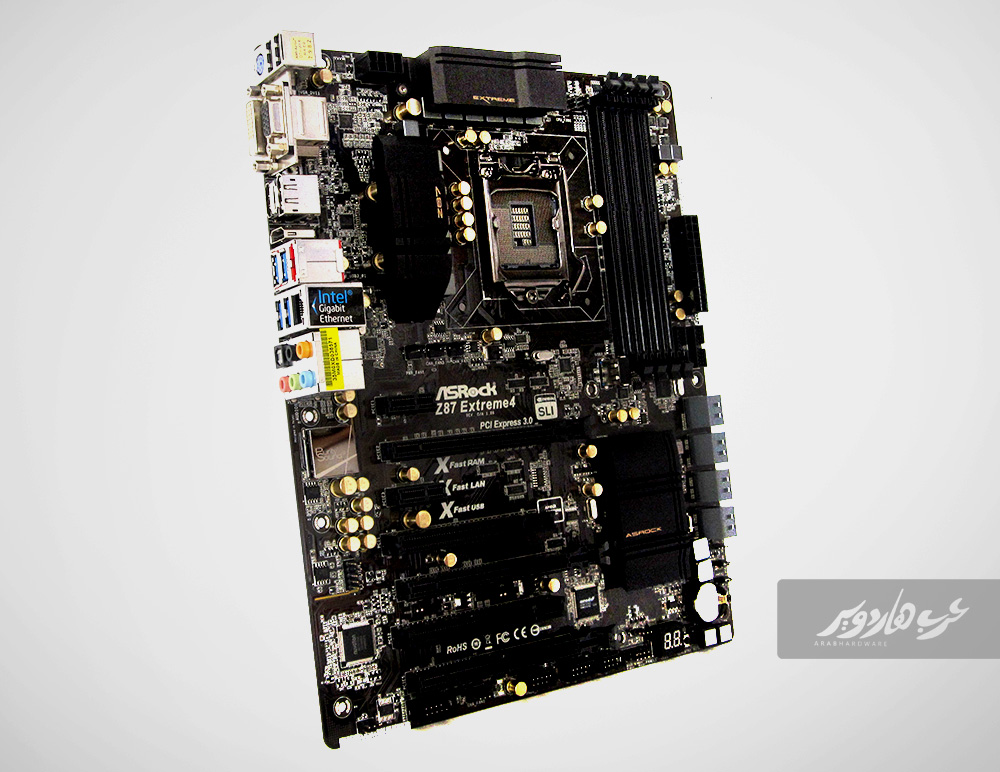

اللوحة تأتي بحجم Full ATX مع PCB بلون بني داكن، ويغلب اللوحة اللون الأسود المتمثل في المشتتات وشقوق الPCIe وكذلك شقوق الذاكرة.

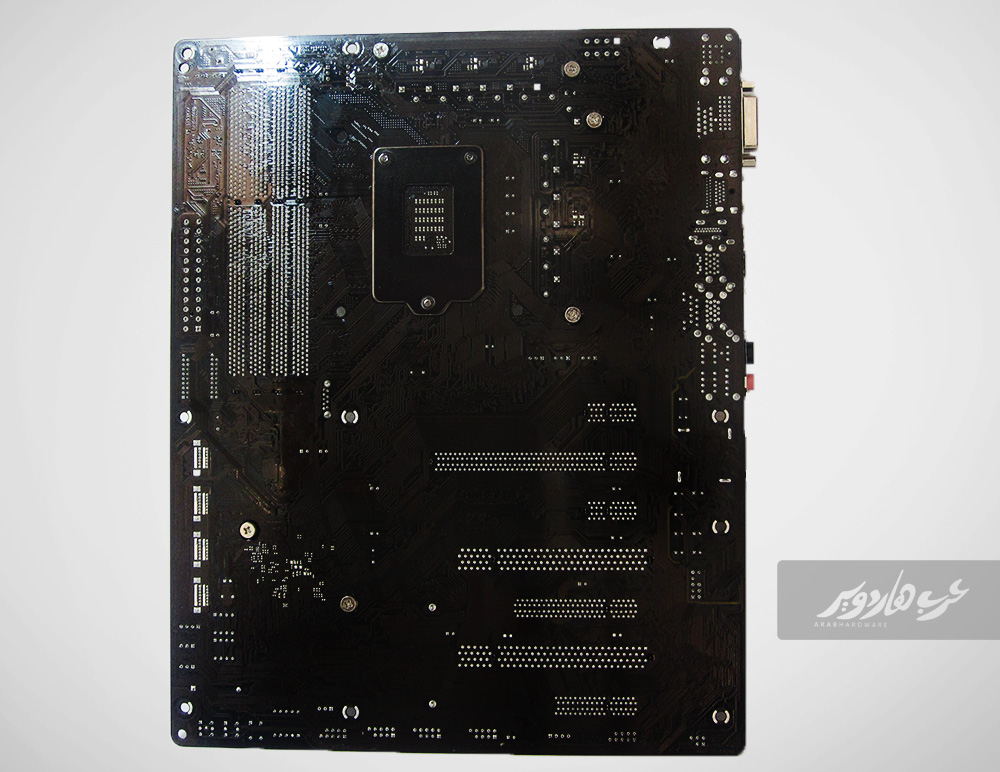

اللوحة من الخلف.

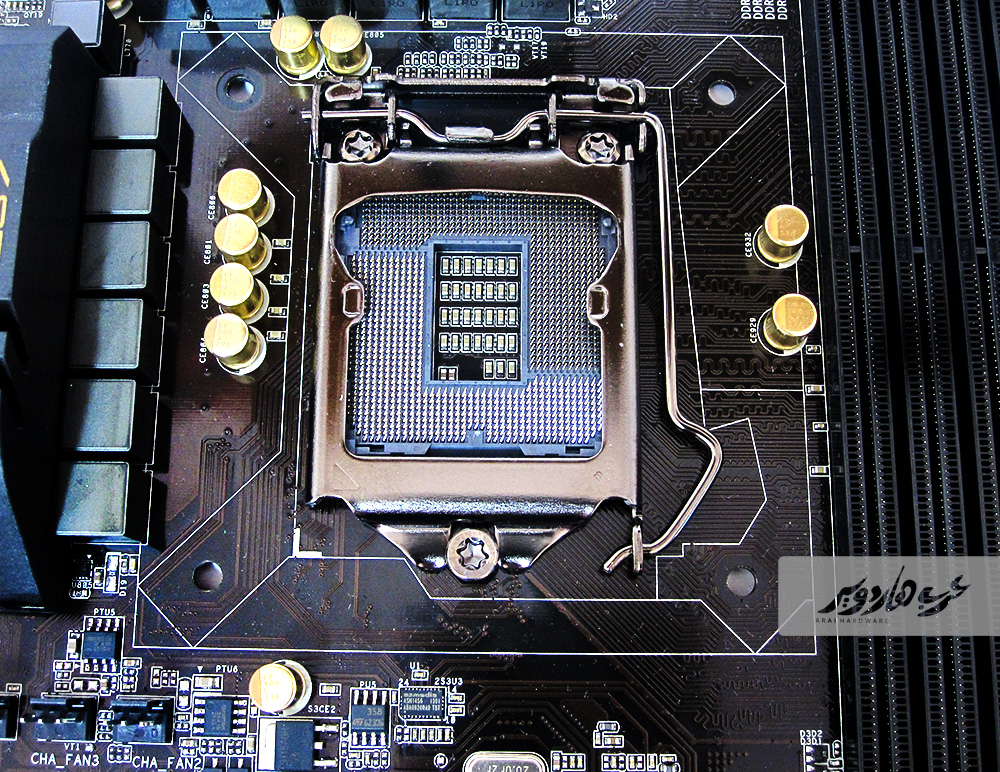

مقبس المعالج الجديد LGA 1150 والداعم لمعالجات الجيل الرابع Core-i.

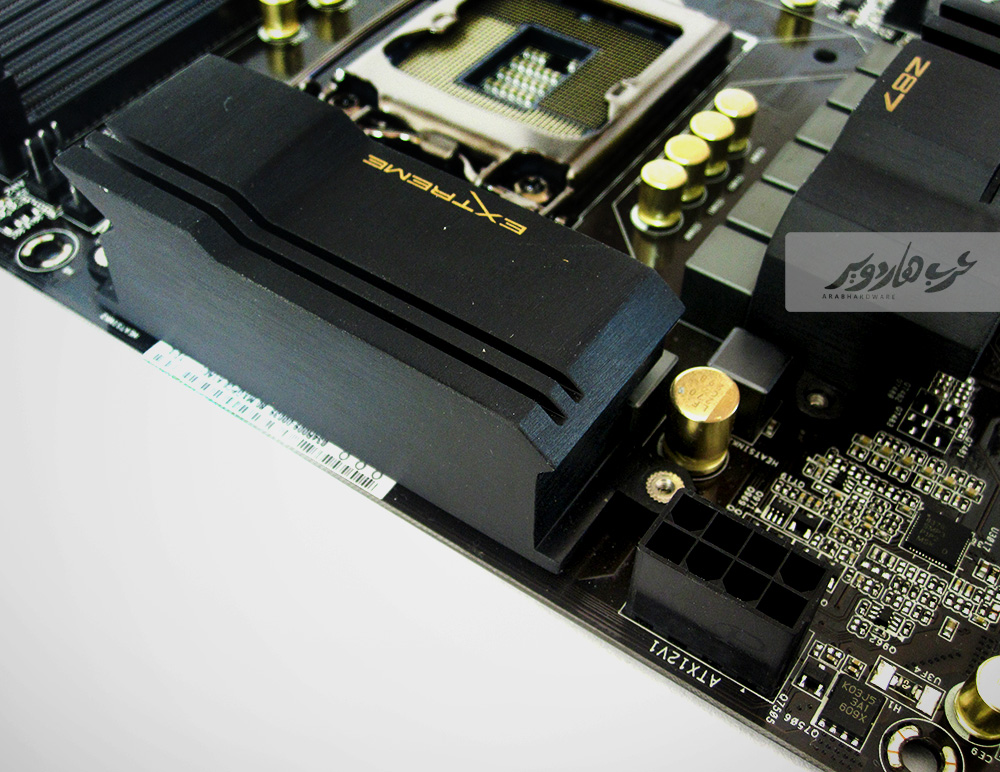

منفذ 8pin لإمداد المعالج بالطااقة.

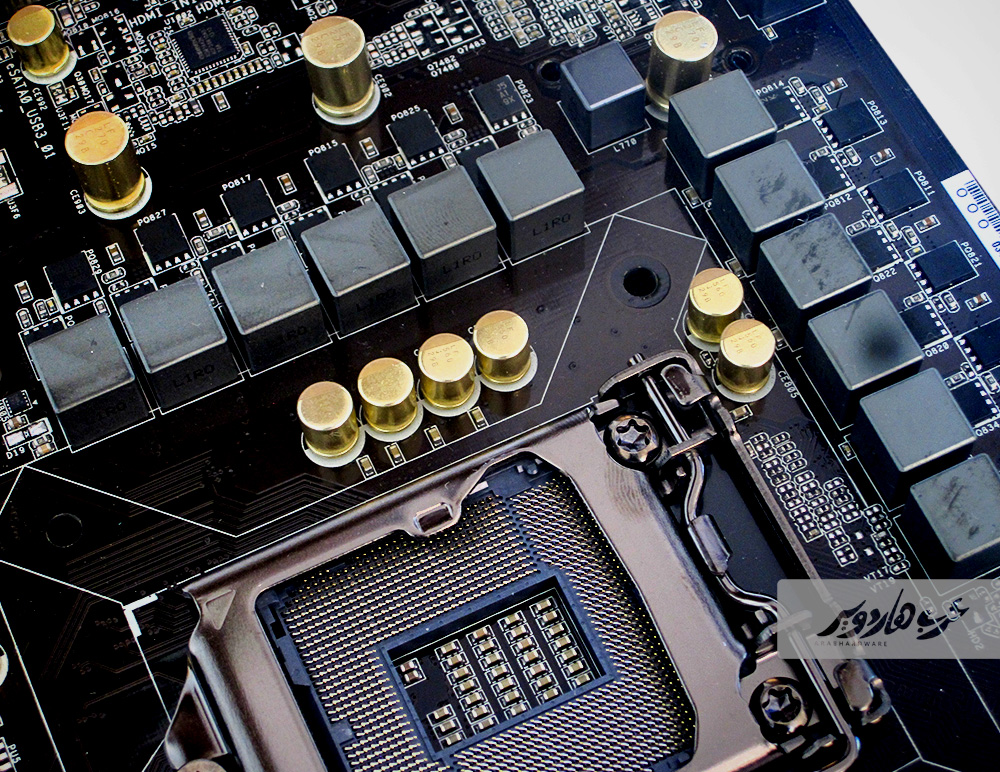

دائرة الطاقة للمعالج والمكونة من 12 وحدة للطاقة.

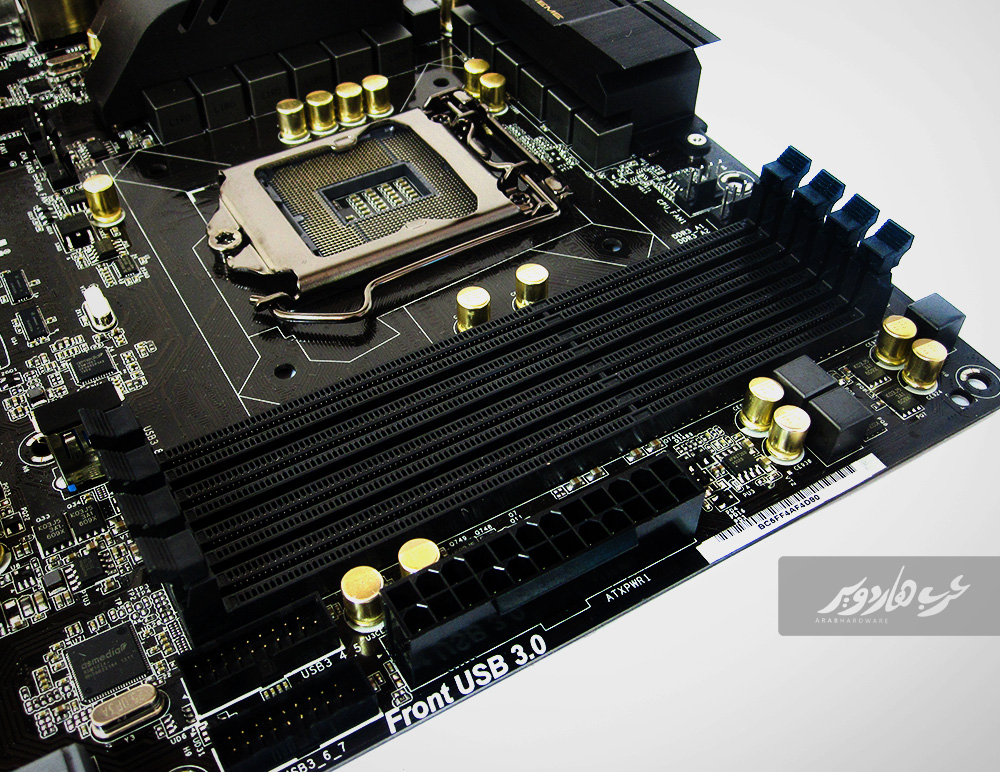

أماكن تثبيت شرائح الذاكرة RAM، وتوجد أربعة شقوق DIMM تسمح بتثبيت رام بحد أقصى 32GB بتردد 1600MHz ويمكن الوصل بها إلى 2933MHz في ححالة الكسر، وبالطبع كذلك تدعم تقنية Duel Chanel وأيضاً تقنية XMP من Intel.
وبالأسفل قليلاً نجد منفذ 24pin الخاص بتزيد اللوحة بالطاقة اللازمة للعمل، وعلى اليسار قليلاً نجد منفذين لتوصيل مداخل USB3.0 إضافية بواقع مدخلين لكل منفذ توصيل، مما يعني توافر عدد 4 مداخل USB3.0 إضافية بخلاف الموجودة بالجهة الخلفية للوحة.

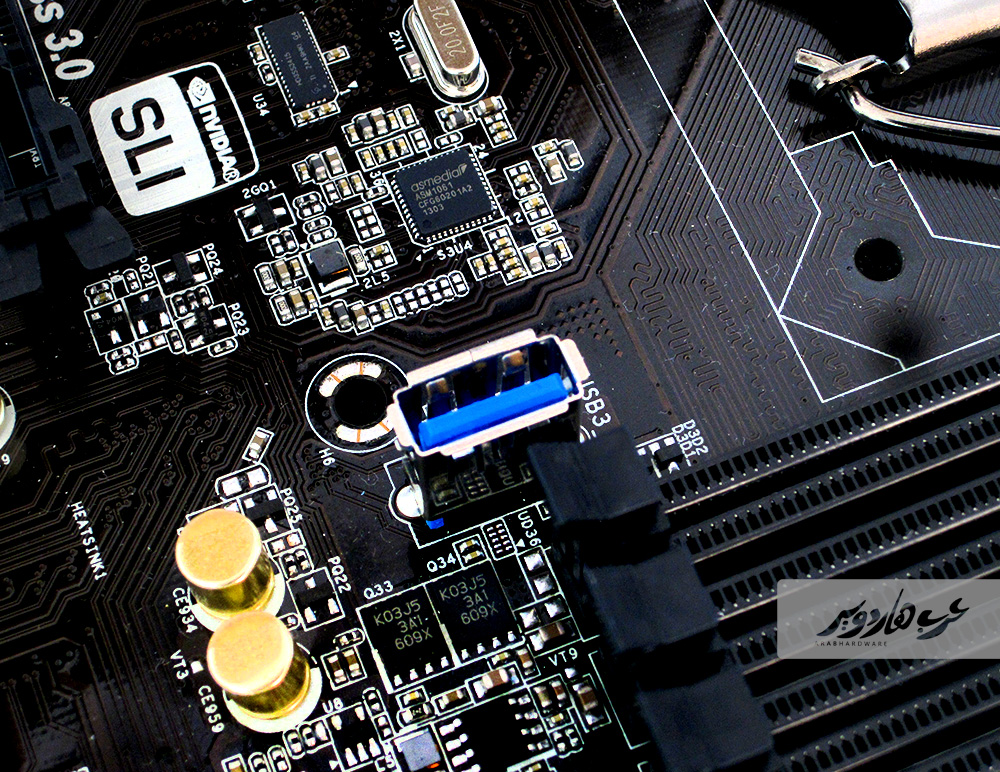

منفذ USB3.0 يقع بجانب شقوق الذاكرة،ولا أعرف ما الهد منه تحدياً لكن ربما يمكن إستخدامه لتوصيل قع الإرسال مثل IR أو ال Bluetooth .

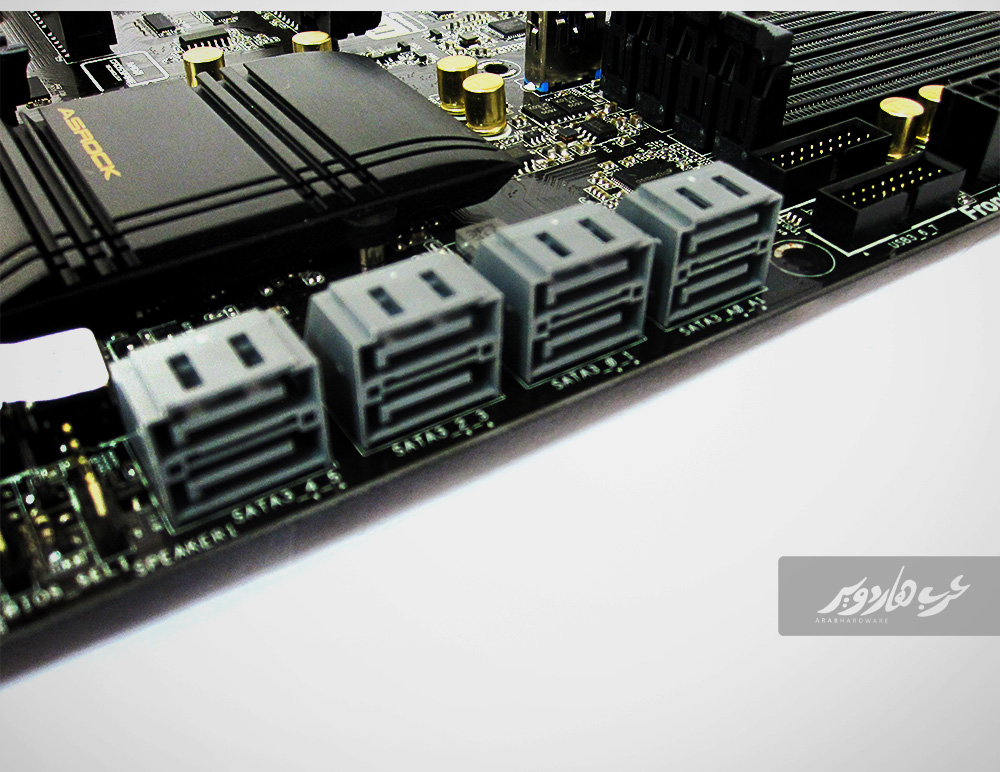

منافذ ال Sata وعددها 8 منافذ تعمل جميعها بسرعة 6GB/s، 6 منافذ من أصل الثمانية مرتبطة بشريحة Intel Z87 والباقي يتم التحكم فيه من خلال شريحة ASmedia.

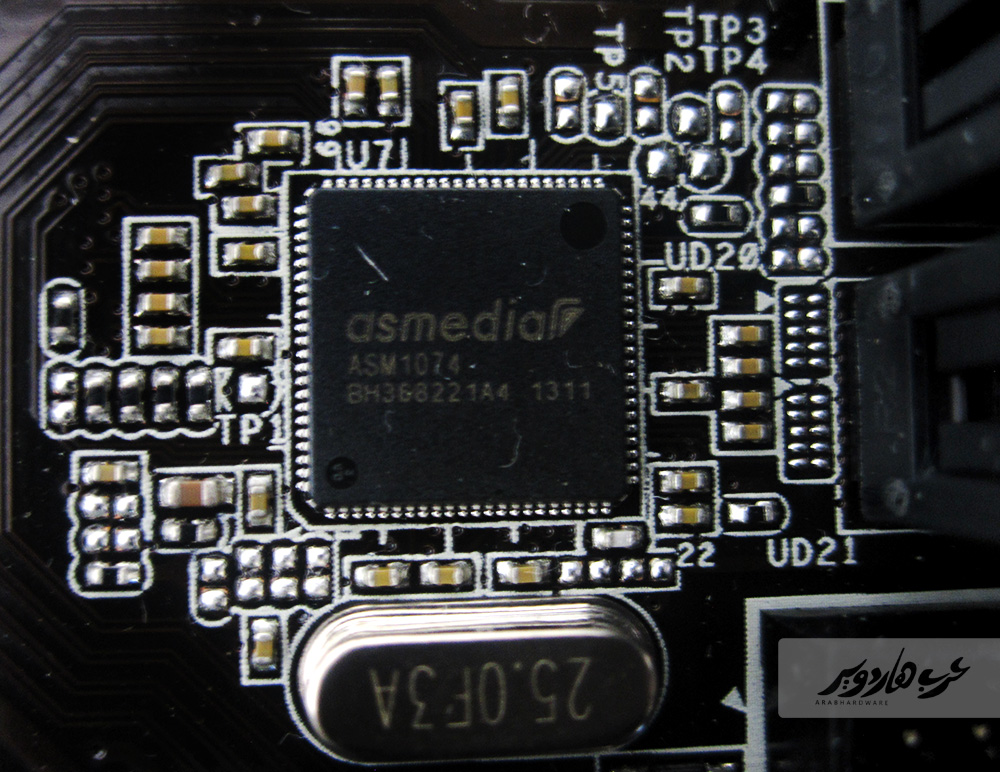

شريحة ASmedia المستخدمة للتحكم بمنافذ الساتا الإضافية على اللوحة.

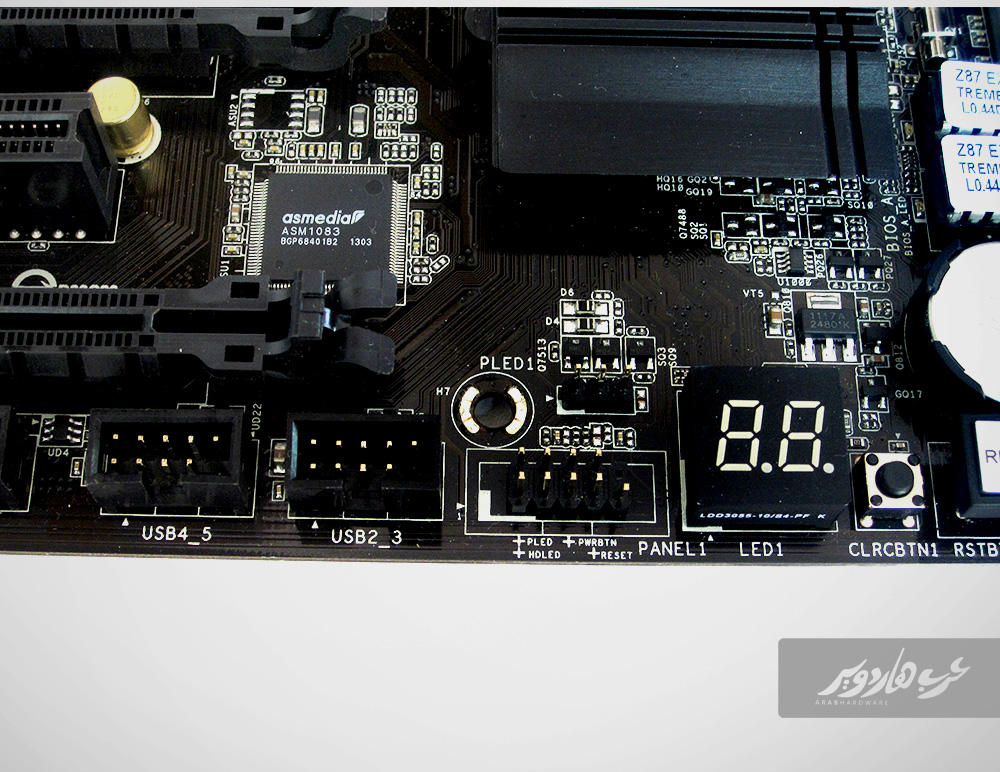

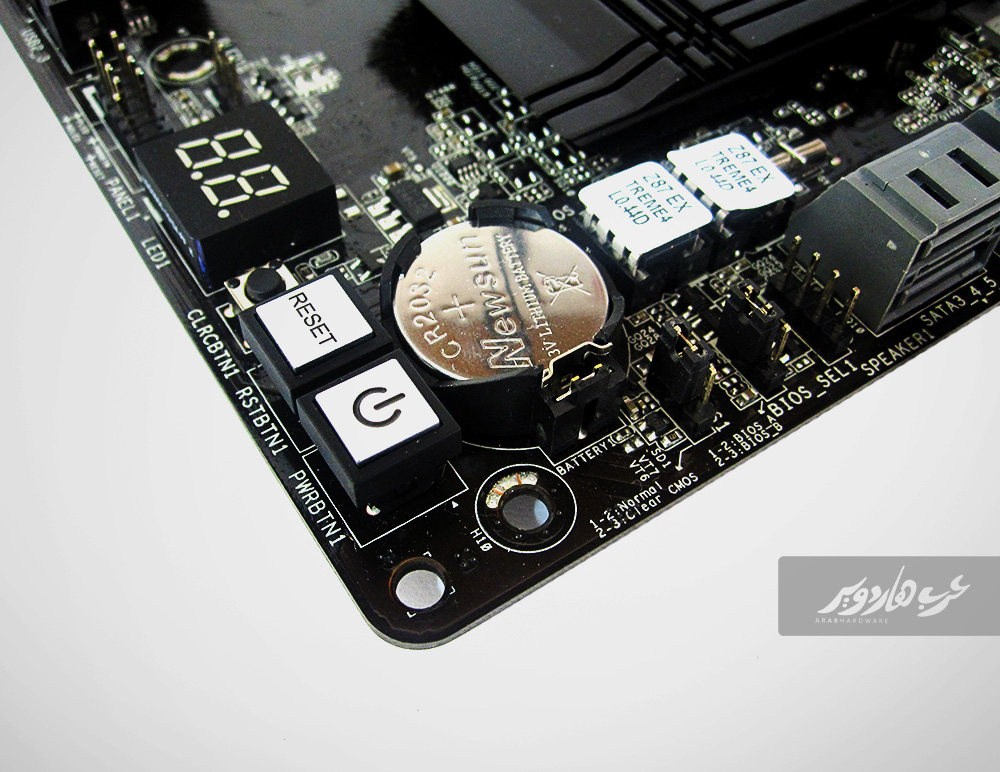

أزرار التشغيل باللوحة وبطارية شحن البايوس وبجانبهم نجد زر CLR_CMOS الخاص بإعادة إعدادات البايوس إلى الوضع الإفتراضي في حال واجهت محاولة فاشلة لكسر السرعة، ونجد أيضاً شاشة Debug المتعلقة بكشف وجود خطأ ما مكونات اللوحة وعرض الرمز الدال عليه على الشاشة.

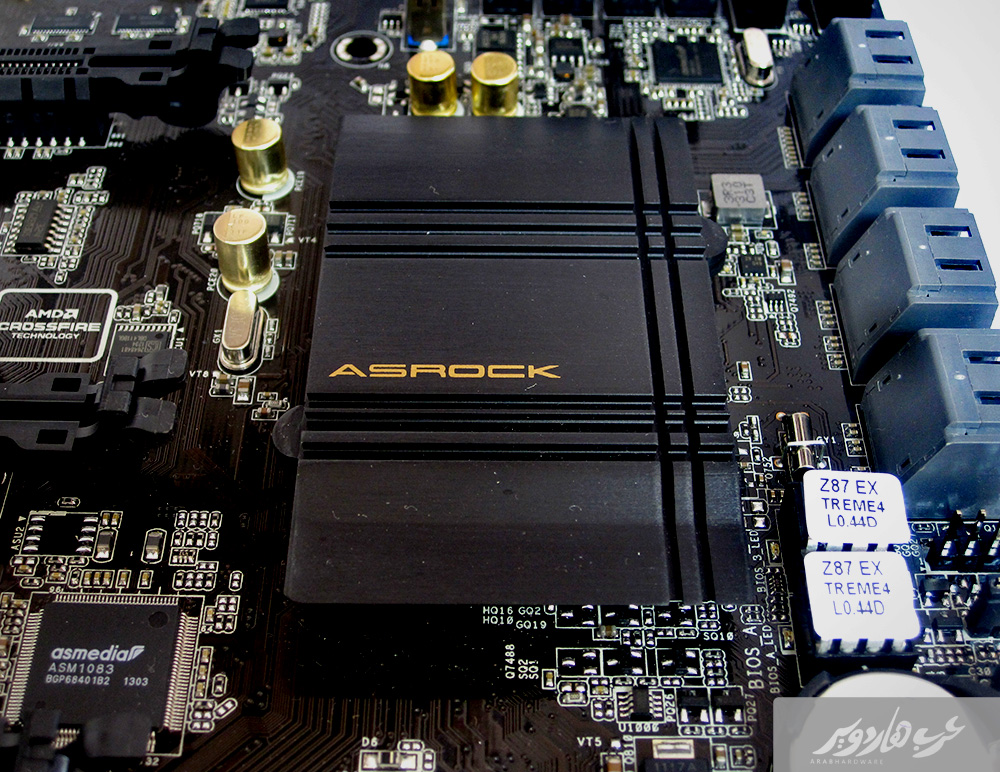

المشتت الذي تقبع بالأسفل نه شريحة Z87، يأتي بلون أسود كما ذكرنا سابقاً وعليه إسم الشركة ASRock.

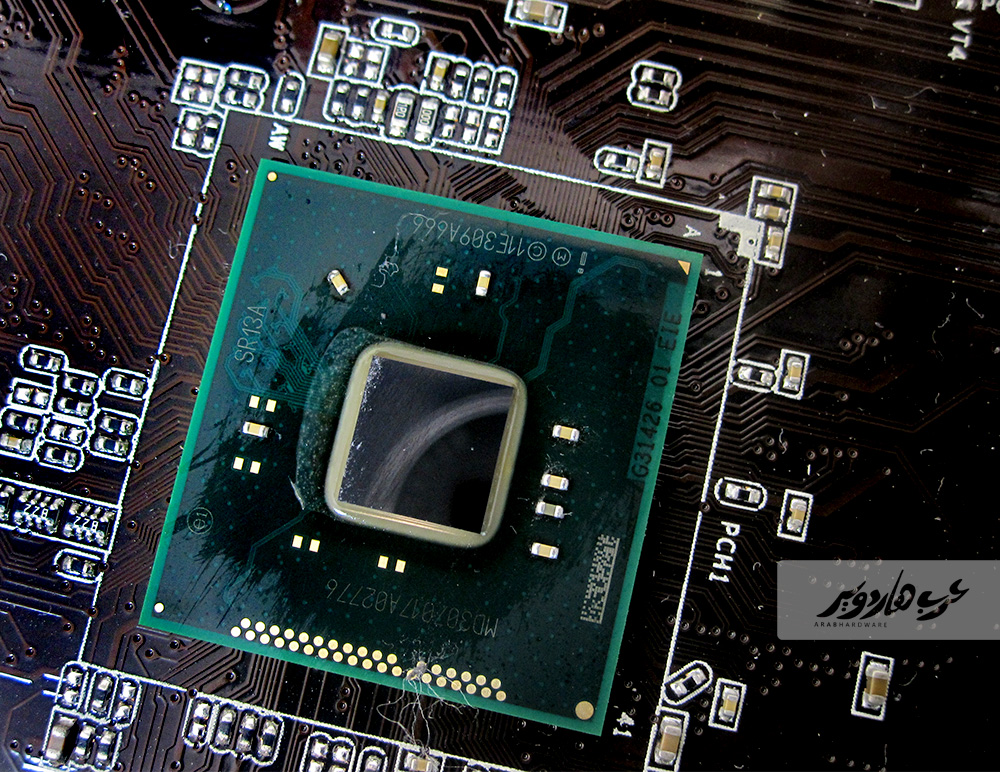

بإزالة المشتت نجدشريحة Z87 الجديدة من Intel ولكن الشريحة لا تحتوي على أية كتابات ونجدها ناصعة تماماً.

بالعودة للأسفل من جديد نجد أماكن توصيل أزرار التشغيل وإعادة التشغيل بالصندوق وبجانبها منفذين لتوصيل مداخل USB2.0 إضافية.

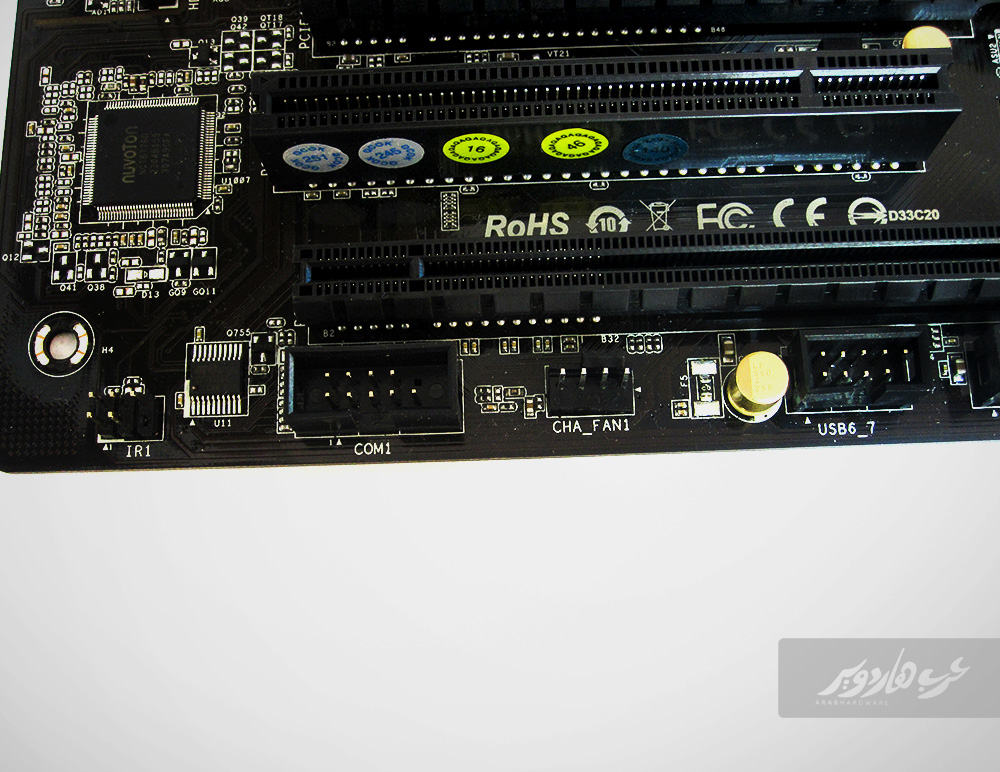

منفذ ثالث يعطي مدخلين إضافيين USB2.0 ليكون بذلك مجموع مذاخل USB2.0 الإضافية ستة، وبجانبه نجد منفذ COM وباليسار تماماً منفذ توصيل IR.

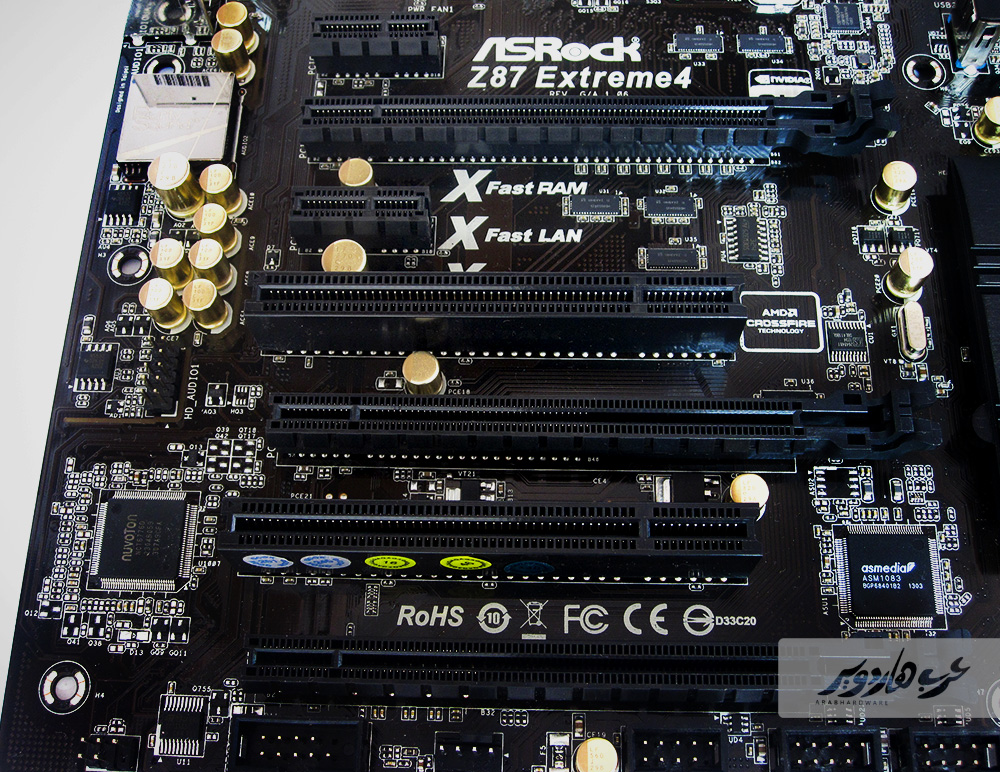

منافذ توصيل بطاقات PCI و PCIe، ونجد ثلاث شقوق PCI Express Graphics 3.0 تعمل جميعها بسرعة x16 في حال تثيت بطاقة واحدة، وعند إستخدام شقين تعمل بسرعات x8,x8 أما في حالة إستغلال جميع الشقوق وتثبيت ثلاث بطاقات دفعة واحدة فإن الشقوق ستعمل بسرعات x8,x4,x4. أما بالنسبة لباقي الشقوق فنجد شقين Legendy PCI وأخرين PCIex1.

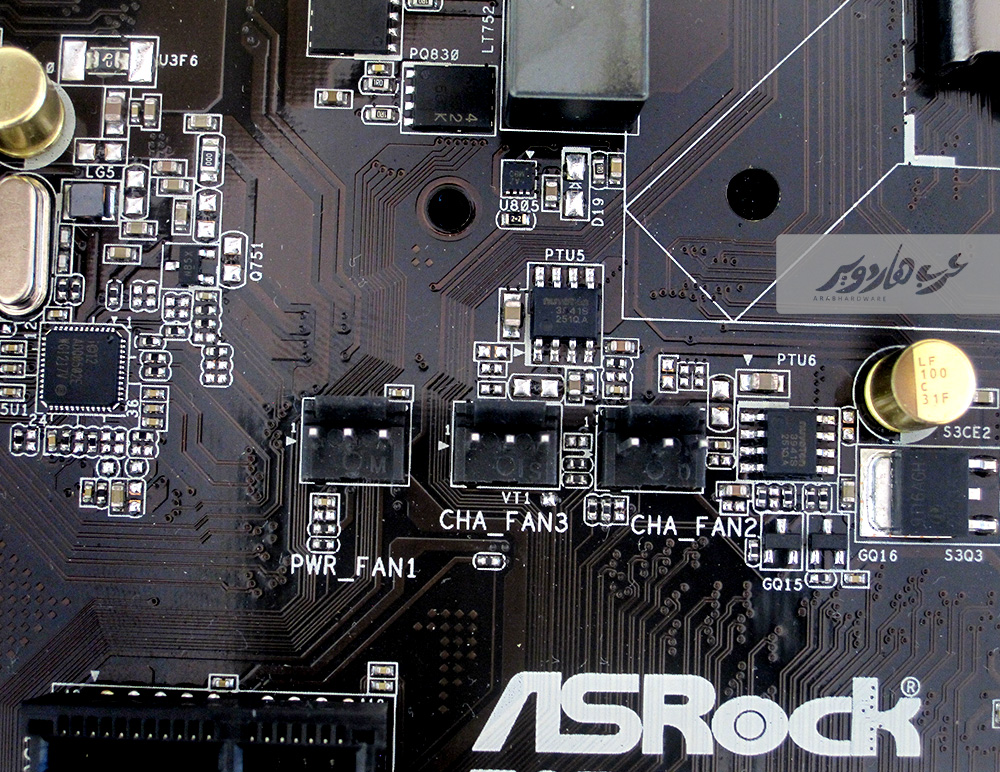

وبالصعود إلى أعلى قليلاً نجد أماكن لتثبيت مراوح التبريد الإضافية، ويتوفر لدينا ثلاث منافذ توصيل بالإضافة إلى منفذين أحرين بجانب مقبس المعالج.

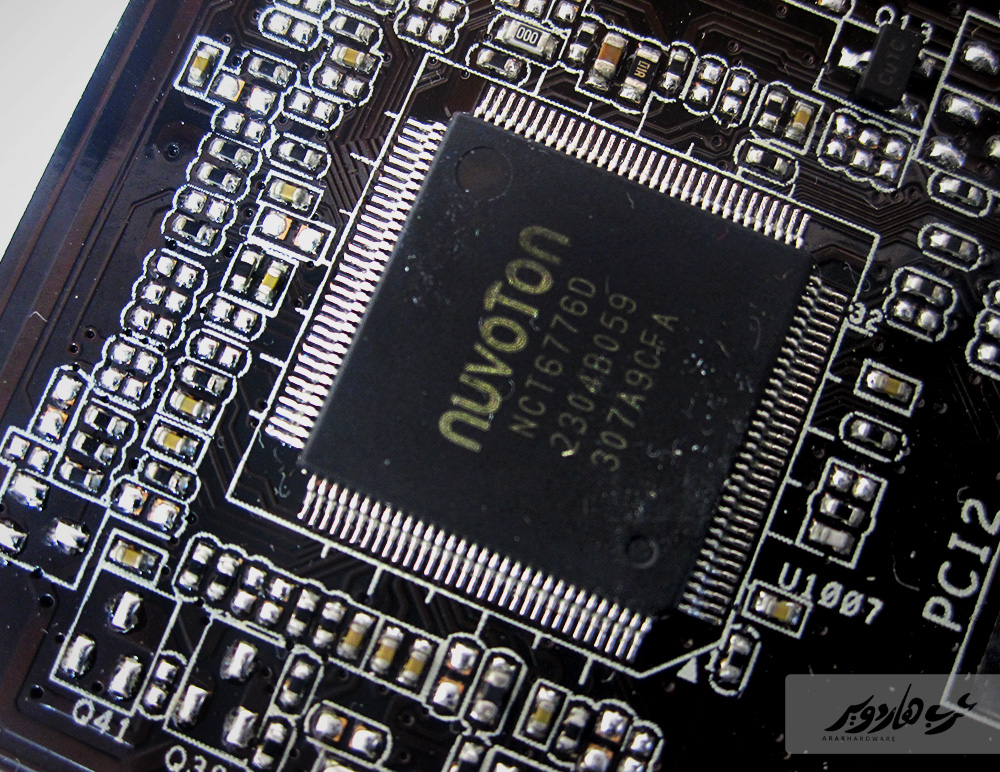

رقاقة NUVOTON وهي الخاصه بمراقبه درجات الحراره والفولتية.

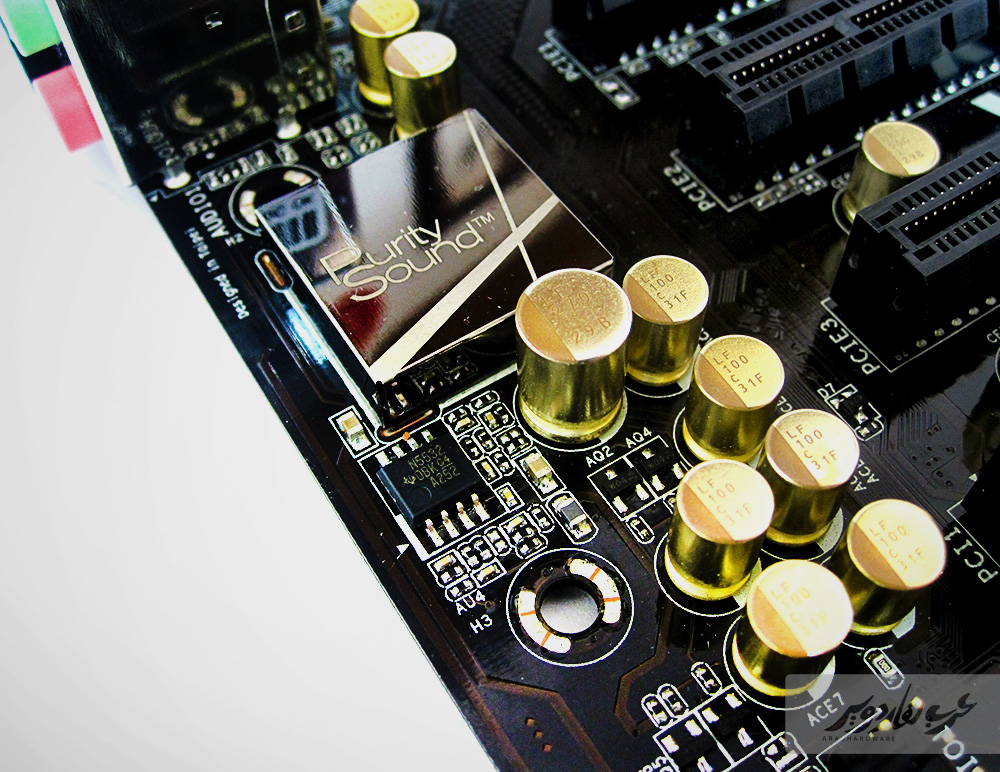

بطاقة الصوت الإحترافية Purity Sound

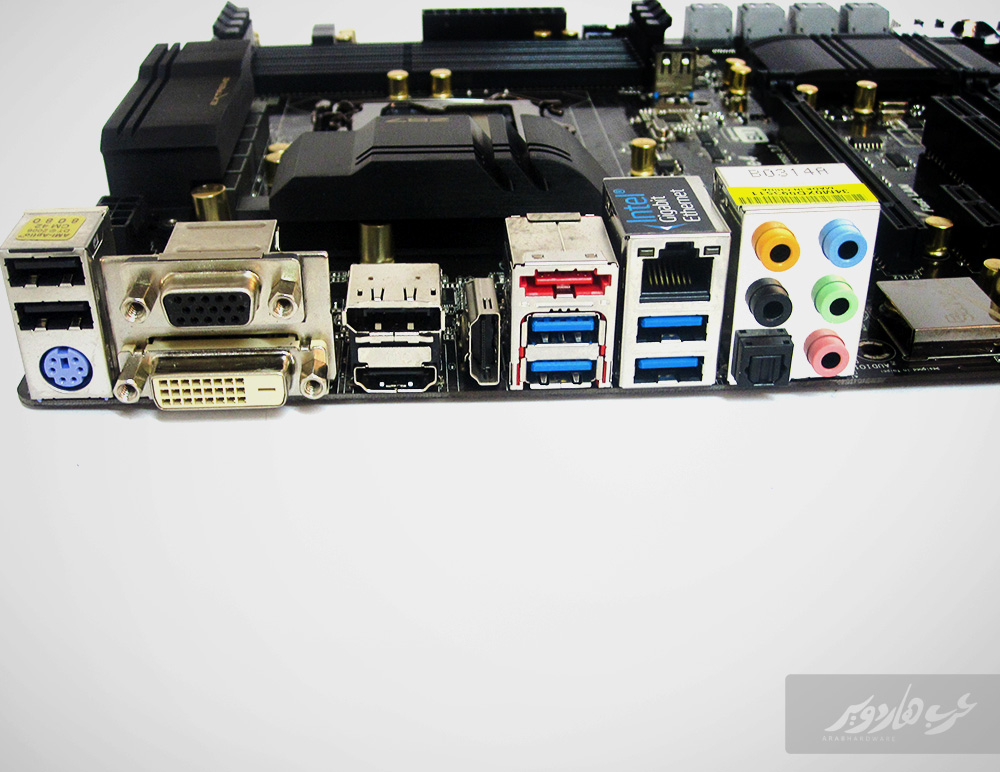

منافذ اللوحة الخلفية، وتبدأ بمنفذ PS2 وأسفله منفذين USB2.0 ثم منافذ العرض والتي تشمل منفذ VGA و DVI وDisplay Port بالإضافة إلى منفذين HDMI مع دعم تقنية HDMI IN التي ذكرناها سابقاً. ونجد بعد ذلك منفذ eSata و أربعة منافذ USB3.0.
منفذ RJ-45 لتوصيل الإنترنت معتمدة على رقاقة Intel وداعمة لتقنية Home Cloud التي سبق وأن تحدثنا عنها كذلك. وأخيراً مخارج الصوت لبطاقة Purity Sound مع دعم 7.1 Chanel .

منصة الإختبار والإختبارات:

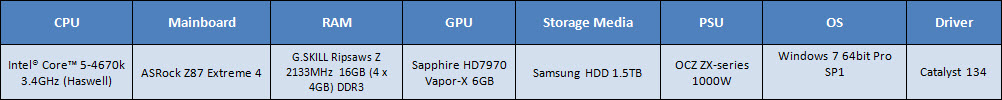

منصة الإختبار:

منهجية الإختبار:

تم إختبار المعالج على كل الوضعية العادية حيث يعمل على تردد3.4GHz ويصل إلى 3.8GHz بتقنية الTurbo، وبعد ذلك تم إعادة إختبار المعالج مع الكسر إلى 4.5GHz، ولكن بعض الإختبرات لم تتم للمعالج وهو على وضعية الكسر وسنحاول بإذن الله تعويض ذلك في المراجعة القادمة.

كما تم إختبار المعالج الرسومي المدمج HD 4600 ومقارنته مع HD 7660D الخاص بمعالج Trinity من الشركة المافسة AMD.

نتائج الإختبارات:

أولاً: إختبارات المعالج:

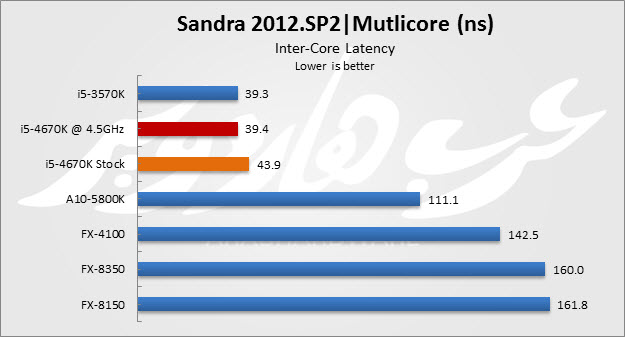

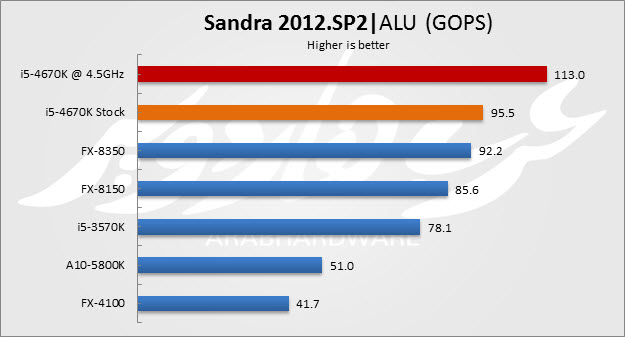

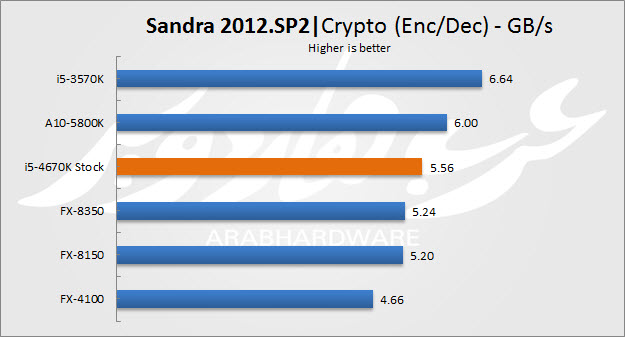

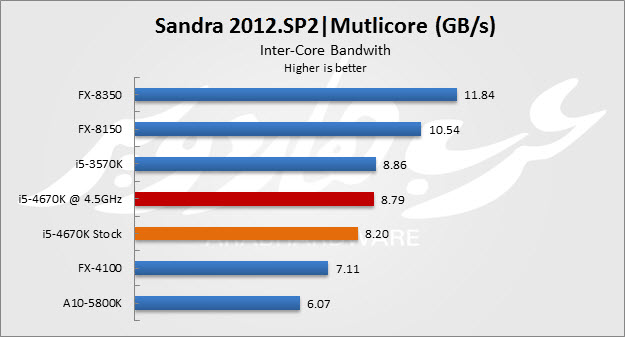

SiSoftware Sandra 2012

Sandra هو برنامج يحتوي الكثير من الاختبارات لمختلف الجوانب, من المعالجة إلى الـ Multimedia و التعامل مع أجهزة الهواتف الذكية. اختبار ALU يقيس قوة المعالجة المنطقية, Cryptography يقيس قوة المعالج في التشفير و فكه, و Multicore Efficiency لقياس الـ bandwidth بين أنوية المعالج و مدى فعالية الأنوية في تعاملها مع بعضها.

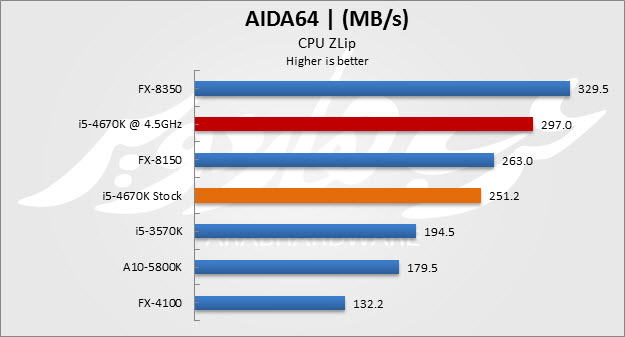

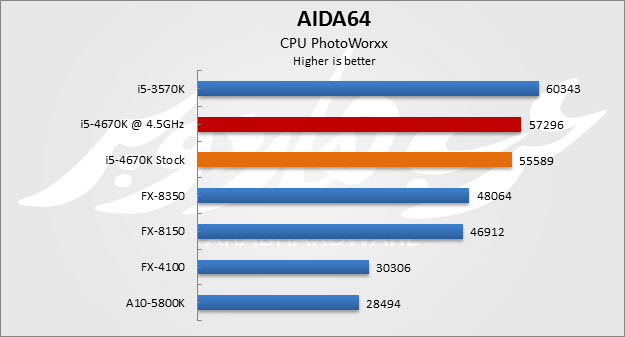

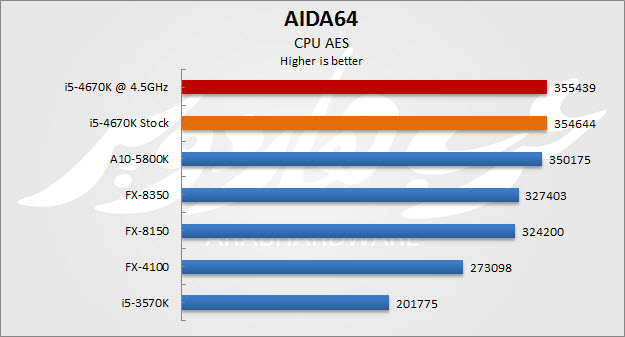

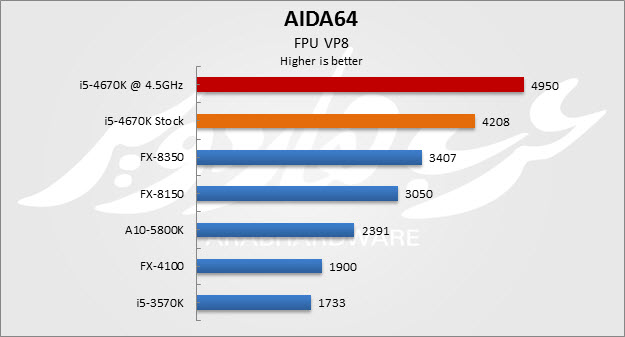

AIDA64 Extreme Edition:

البرنامج الذي لا يترك شاردة و لا واردة عن جهازك إلا أحاط بها علماً و وضع تقرير شامل بين يديك. بل يتخطى ذلك و يقدم للمستخدم أدوات فريدة لتقييم جهازه و قياس الأداء من خلال مجموعة من الاختبارات التي تشمل اختبارات للمعالج, الذاكرة, وسائط التخزين. يتميز البرنامج بالدقة في الاختبارات, و يتعدى ذلك بوجود قاعدة بيانات بها مجموعة من النتائج التي تم تخزينها مسبقاً حتى يسهّل عليك المقارنة مع الأنظمة الأخرى. البرنامج يحتوي على أدوات لتحليل مكونات الجهاز و تقديم تقرير شامل عنها, كما يوجد قسم خاص لعرض درجات الحرارة و الفولت لكل مكون من المكونات.

تقريباً كل هذه الاختبارات داعمة لخيوط المعالجة المتعددة Hyperthreading, كما أنها داعمة للأنظمة متعددة المعالجات.

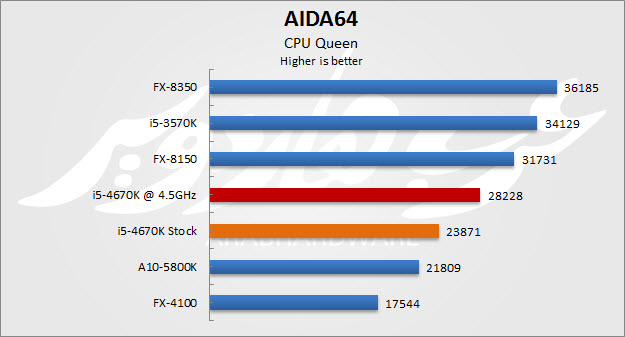

CPU Queen

لعل من أشهر الحركات فى لعبة الشطرنج هى مشكلة Queens Problem فى حالة ترقية كل عسكر الجيش إلى رتبة الملكة او Queen بالإنجليزية, فى تلك الحالة تتعقد اللعبة جدا نظرا لمرونة الملكة فى التحرك فى كل اتجاه ممكن فى اللعبة!. يقيس هذا الاختبار قدرات المعالج على التنبوء بكل حركة ممكنة وهنا مبنية على وجود 10 ملكات سويا فى نفس رقعة اللعبة, مع كل التنبؤات الممكنة والاحتمالات القائمة. هذا الاختبار تحديدا يقيس قدرات المعالج على التوقع ومحاكاة اللعبة قدر الامكان, فلو افترضنا أن وجود معالجين مختلفين بنفس التردد سوياً, فالمعالج صاحب التقنيات الأكثر تعقيدا فى المعالجة هو صاحب أقل نسبة خطأ وبتالى يحصل على نقاط أكثر فى نتيجة الاختبار, فالمعالجة تتم من خلال Pipelines كلما قلت دوراتها قلت نسبة الخطا, فمثلاً مع معالجين مختلفين من إنتل والغاء خاصية ال HT, نجد معالج ب 20 Pipeline يتفوق على معالج ب 30 Pipeline مثلاً, يقيس هذا الاختبار قدرات المتغيرات على شكل Integer وليست Float باستخدام خوارزميات MMX, SSE2, و SSSE3

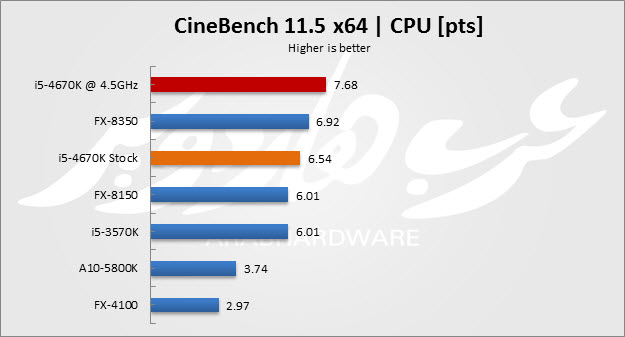

CineBench 11.5:

اختبار من صانعي Cimena 4D للرسم ثلاثي الأبعاد وهو الإصدار الأحدث من البرنامج الذي يستغل كافة موارد المعالجة في الحاسوب لعرض "Render" مشهد ثلاثيّ الأبعاد و هو ما يعمل على الضغط بشدة على المعالج. يستطيع البرنامج التعامل مع 64 خيط من خيوط المعالجة Thread. المشهد الذي يتم تقديمه يحتوي على أكثر من ألفيّ وحدة, و الذين بدورهم يحتوون على ما يقارب ثلاثمائة ألف مضلع. كما يتم تطبيق العديد من المؤثرات على المشهد مثل تغيير الإضاءة و الظلال و تنعيم الحواف Antialiasing ثم يتم عرض النتائج على هيئة نقاط.

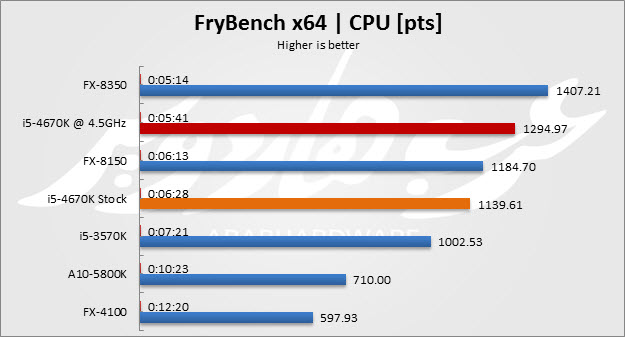

:FryBench

عندما نقول أن هذا البرنامج معتمد على محرك Fryrender فإن أول ما يتبادر لذهن القارئ هو: "سأتخطى هذا الاختبار, فهو يهم المصممين فقط, و ليس أنا". إلا أن هذا الاختبار تحديداً يجب أن يكون محل اهتمام كثيرين؛ حيث أن البرنامج هو واحد من أثقل البرامج و أشدها ضغطاً على المعالج المركزيّ فهو لا يترك جزءاً صغيراً من أنوية المعالج دون استغلال قوتها بشكل كامل, يستنزف المعالج المركزيّ بشكل قد لا يفعله برنامج آخر في نفس المجال. اعتمدنا على البرنامج في تقديم تصور حقيقيّ لكمية الطاقة الحاسوبية التي يستطيع الجهاز تقديمها.

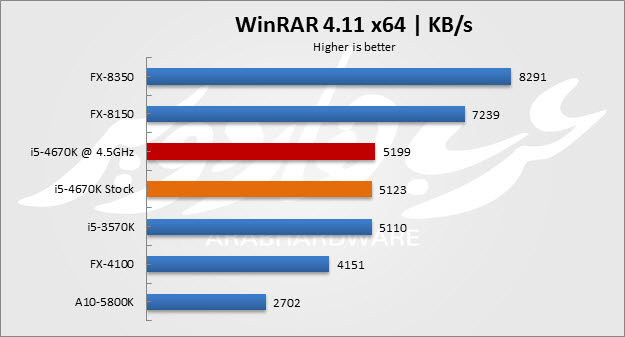

WinRAR:

برنامج فك الضغط الشهير. المميز في البرنامج أنه لا يعتمد على سرعة القرص الصلب عند إجراء الاختبارات مما يجعله وسيلة جيدة لاختبار أداء المعالجات و الذاكرة و اللوحات الأم. يقوم البرنامج بضغط بيانات عشوائية يتم تحميلها على الذاكرة RAM مما يجعله مختلف بشكل أو بآخر عن برامج الاختبارات النظرية. إلا أنه على الجانب الآخر لا يمكن اعتباره مقياس لأداء الجهاز على البيانات الحقيقية حيث أن البيانات التي يتم توليدها عشوائياً قد تكون مختلفة عن البيانات التي يتعامل معها المستخدم.

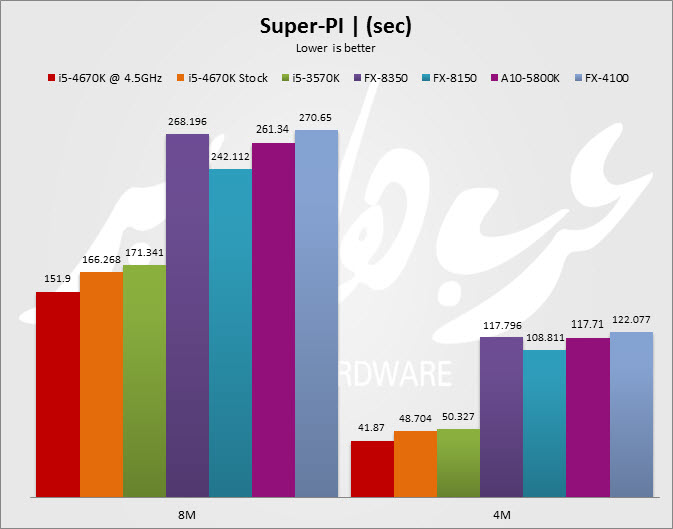

Super-PI:

هو برنامج حسابي, يقوم بحساب عدد Pi بعدد الخانات التي تحددها (3.1415... ) ثم يعطي الوقت المستغرق في تلك الحسبة.

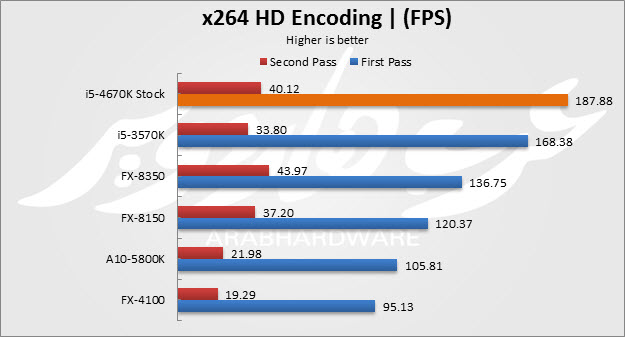

x264 Benchmark:

تحويل و تحرير الفيديو أحد العوامل التي تؤخذ بعين الاعتبار عند قياس أداء الحاسوب. و لا شك أن حزمة الترميز Codec x264 أصبحت الآن هي الأكثر شهرة بين حزم الترميز, كما أنها تُعتبر الحزمة الرسمية لملفات الفيديو ذات الدقة العالية. أداة الاختبار تقوم بتحويل ملف فيديو مدته 30 ثانية باستخدام x264 و تقوم بقياس عدد الإطارات في الثانية, و كلما زاد معدل الإطارات كلما دل ذلك على زيادة قوة المعالج.

ثانياً : الإختبارات للمعالج الرسومي HD 4600 :

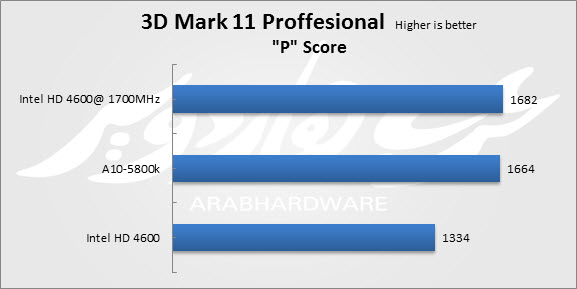

3DMark 11 Professional

أحد أفراد عائلة Futuremark, خليفة 3DMark Vantage و الفرق أن الإصدار الجديد موجه خصيصاً للمنصات الداعمة لمكتبة DirectX-11, قامت الشركة بإلغاء الدعم لمحرك nVidia Physx, اختبارات 3DMark تركز على الألعاب و رسومياتها الثقيلة, و تجري بعض الاختبارات على المعالج. 3DMark 11 أحدث من Vantage, و اختباراته أثقل.

3D Mark 2013:

أداة Futermark الجديدة الخاصة بإختبار الرسوميات، يأتي بخيارات متعددة وإختبرات أثقل من من سابقه 3D Mark 11. الأداة تتيح لك ثلاث مستويات من الإختبارات كل مستوى مخصص لفئة معينة من أجهزة الحاسب، فتبدأ من الإختبار الأول Ice Storm الموجه للأجهزة اللوحية الصغيرة وكذلك أجهزة الحاسب الضعيفة، ويليه إختبار Cloud Gate لأجهز ال Notebook وأجهزة الحاسب متوسطة الأدآء، وأخيرا ً إختبار Fire Strike الموجه لمنصات الفئة العليا لأجهزة الحاسب.

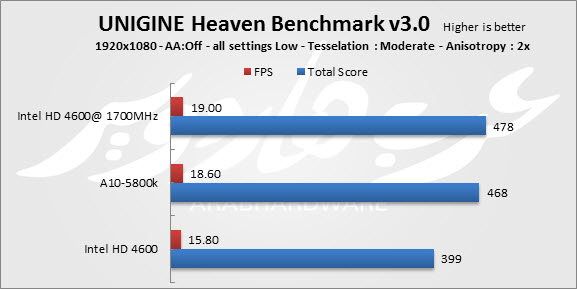

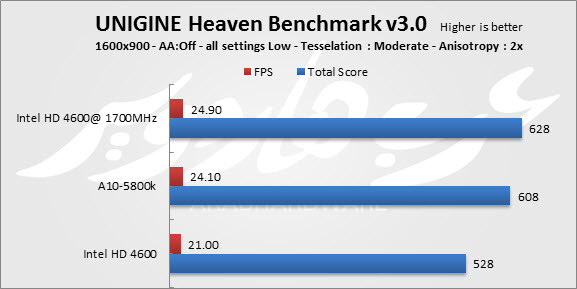

UNIGINE Heaven Benchmark

هو أول اختبار DirectX 11, أطلقت النسخة الأصلية منه مع إطلاق Windows 7.

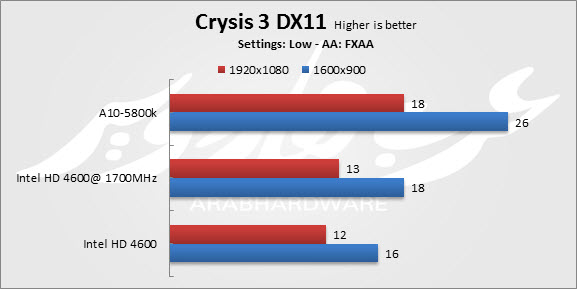

Crysis 3

منذ أن ظهرت سلسلة ألعاب Crysis وهي تلقب بقاهرة البطاقات الرسومية، وإستحقت اللعبة من جديد هذا اللقب لما تحويه من قوة في الرسوميات. الجزء الثالث من اللعبة يعود فيه بطلنا Prophet من جديد ليبدأ مواجهة بقايا كائنات Ceph وكذلك ليقف أمام مخططات منظمة Cell، اللعبة ستدور أحداثها في مدينة نيويورك التي ستراها مدمرة اكثر بكثير من السابق.

اللعبة ليس بها أدآة إختبار مما إضطرنا إلى القيام بعملبة الإختبار بأنفسنا والتي تمت في أثناء المهمة الأولى Post-Human

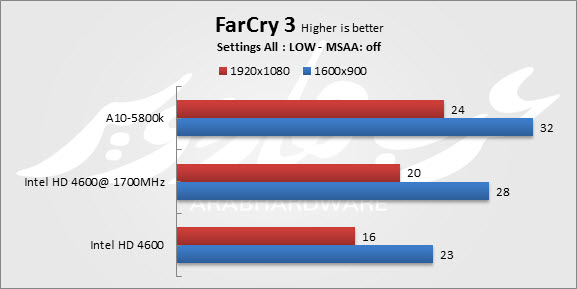

FarCry 3

إحدى عبقريات Ubisoft وهي لعبة ذات طابع العالم المفتوح حيث ستلعب بشخصية Jason الذي ذهب مع مجموعة من الأصدقاء إلى جزير منعزلة لقضاء أوقات ممتعة إلا أن إحدى العصابات بقيادة زعيمها Vass تعتقل الجميع وتبدأ القصة من هنا. اللعبة بها رسوميات رائعة وتفاصيل كثيرة حيث سترى إحدى أفضل الألعاب التي يقدم فيها التفاعل بين بطل اللعبة والبيئة المحيطة من حوله.

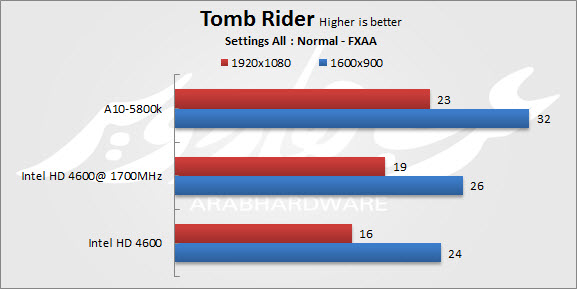

Tomb Rider

السلسلة التي طالمها عشقها الكثيرون أتت إلينا هذه المرة بشكل مختلف تماما ً سواء في القصة أو أسلوب اللعب وحتى شخصية بطلة السلسلة Lara Croft. هذه المرة ستبدأ Lara قصتها من البداية قبل أن تصح Lara التي يعرفها الجميع بشخصيتها القوية، فتبدأ القصة في عرض المحيط في إحدى السفن برفقة أصدقائها لرحلة إستكشافية ما ولكن ونتيجة لعاصفة شديدة تغرق السفينة وتأخذهم الأمواج إلىى جزيرة مجهولة وتبدأ من هنا بداية اللعبة.

اللعبة تحتوي على أدآة إختبار مرفقة وهي ما تم الإختبار عليه، كما تم إختبار تقنية TressFX الجديدة من AMD لملاحظة تأثير التقنية على أدآء البطاقات.

Batman : Arakham City

يتم إستخدام أداة الأختبار المرفقة باللعبة لقياس عدد الأطارت التى يمكن أن تحصل عليها اللعبة والأختبارت تتنوع مابين إختبارات لعملية تأثير الأضائة وأخري لتقنية Physx التى تم تعطيلها من أجل ضمان العدالة فى مقارنة الأداء فى بطاقات Nvidia مع بطاقة AMD

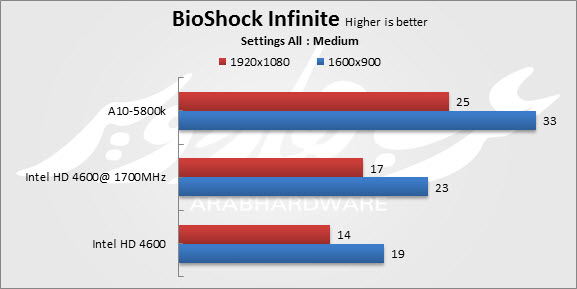

Bioshock Infinite:

إحدى أقوى ألعاب عام 2013، وجمعت بينالقصة الجيدة واأسلوب اللعب الممتع وكذلك الرسومات المبهرة، بطل اللعبة هو Booker DeWitt الذي يعاني من كثرة الديون مما يدفعه إلى عقد إتفاق مع أصحاب المال بإسقاط الدين في حال قام بجلب فتاة تدعى Elizabeth، لتبدأ رحلتك إلى مدينة Cloumbia الطائرة في محاولة لإنقاذ Elizabeth وتتكشف الحقيقة المروعة هناك.

اللعبة بها أداة إختبار وأكثر ما سيشد الإنتباه في رسوميات اللعبة هي تأثيرات الإضاء والظلال وكذلك الإنعكاسات على الأسطح المختلفة.

الخاتمة والتقييم:

دعونا أولاً نبدأ في إصدار حكمنا على المعالج، إنتل قدمت لنا جيل معالجات جديد تحت إسم Haswell وقدمت معه مقبس جديد تماماً هو LGA 1150، وهذا يعني أن الإنتقال إلى الجيل الجديد سيتطلب معه التضحية بالمنصات الحالية القائمة على مقبس LGA 1155 وهي تضحية ليست بالبسيطة ويشترط لفعلها الشعور بفارق حقيقي في الأدآء بين معالجات هذا الجيل ومعالجات الجيل السابق Ivy-Bridge. وبالنظر إلى نتائج الأدآء لمعالج i5-4670k مقارنة بمعالج الجيل السابق i5-3570k نجد أن الفارق لضالح معالج Haswell الجديد i5-4670k ولكن التحسن لم يكن بالشكل الكبير حتى أن معالج Core i5-3570k كانت له الأفضلية في بعض الإختبارات، وهذا يعني بإختصار أن المعالجة الحسابية لمعالجات Haswell لم تتطور بالشكل الكبير عن معالجات Ivy-Bridge، ولكن ماذا عن المعالجة الرسومية ؟. يمكن القول أن الطفرة الحقيقة التي قدمتها Intel هذه المرة يتلخص في االبطاقة الرسومية المدمجة بمعالجات Haswell، فنتائج الإختبارات أمام معالج A10-5800k ومعالجه الرسومي المدمج HD7660D يثبت أن هناك فعلاً قفزة كبيرة بين معالجات Ivy-Bridge وHaswell فيما يخص الأدآء الرسومي والجرافيك، صحيح أنها لازالت تعاني مقارنة بمعالجات APU من AMD ولكن التحسن واضح وكبير وربما يأتي اليوم الذي تجمع فيه إنتل بين قوة معالجاتها الحسابية مع تقديم معالجة رسومية تضاهي بها ما كانت تتفاخر به AMD طوال الفترة الماضية، والحقيقة أن هذا اليوم ربما أتى بالفعل، فالمعالج الرسومي الذي تم إختباره Intel HD4600 ليس هو أقصى ما تقدمه إنتل ضمن جيل Haswell وكما أشرنا بالأعلى فلايزال هناك معالجات Iris و Iris Pro والتي ستقدم أقصى ما توصلت إليه إنتل فيما يخص المعالجات الرسومية المدمجة بجيل Haswell.

نقطة أخرى تتفوق فيها Haswell عن الأجيال السابقة من معالجات Core-i وهي إمكانية الفصل بين مكونات الجهاز أثناء إجراء عمليات الكسر ورفع الترددات، فالأن ستتحكم في رفع تردد كل قطعة على حده سواء كان المعالج أو البطاقة الرسومية وحتى شرائح الذاكرة لديك RAM.

والأن لننتقل بحديثنا إلى اللوحة الرئيسية التي تمت عليها إختبارات المعالج ASRock Z87 Extreme4. أتت اللوحة بشريحة Intel Z87 الخاصة بجيل معالجات Haswell وبصحبتها كذكلك العديد من التقنيات الجديدة التي تقدمها ASRock مع هذا الجيل وأطلقت الشركة على هذه المجموعة من التقنيات لقب A-Style، ولكن لوحة اليوم لم تحصل على المجموعة كاملة فهناك تقنيات وإضافات خاصة بإصدارات معينة من لوحات ASRock كخاصية Conformal Coating وكذلك بطاقة 2T2R Duel Band، وإن كنت أرى أن خاصية مثل Conformal Coating كان من الأفضل إشراكها في جميع لوحات ASRock وليست حكراً على إصدارات بعينها.

وبالنسبة لعملية الكسر التي تمت على اللوحة فكان الأمر بسيطاً للغاية، وكالعادة Bios اللوحة به خاصية الإختيار من بين عدة وضعيات للكسر محفوظة مسبقاً ويمكنك الإختيار من بينها للوصول إلى كسر سريع وآمن، وإشتملت الخاصية هذه المرة على إجراء الكسر للمعالج الرسومي الداخلي المصاحب لمعالجات Haswell وهي بالفعل الطريقة التي إستخدمناها للرفع من ترددات المعالج الرسومي بمعالج Core i5-4670k.

سعر اللوحة على موقع Newegg هو 160$ فقط، اللوحة بالفعل مليئة بالمميزات من بطاقة صوت إحترافية وكسر سلس وتقنيات جديدة تقدمها ASRock لأول مرة هذا بالإضافة إلى المميزات المعتادة التي يبحث عنها أي محترف في لوحته الرئيسية كإمكانية تثبيت أكثر من بطاقة رسومية وتوافر أزرار الشتغيل على اللوحة للتسهيل أثناء عمليات الكسر.

لوحة ASRock Z87 Extreme 4 تعد فعلاً خياراً جيداً لمن يفكر بالإنتقال إلى معالجات Intel Haswell.
