الجيل الثامن Coffee Lake قد انطلق إلينا ليقدم للمستخدمين أول معالج سداسي الأنوية من فئة Mainstream وجاءت معه المنصة المحدثة من اللوحات الام بالشريحة Z370 لتعمل معه فقط لن تستطيع استخدام احد المنصات القديمة بالشريحة Z270. الأن لدينا أحد تلك المنصات الجديدة مع تنين الألعاب الخاص بشركة MSI واللوحة الأم ذات الطابع المتميز لجمهور اللاعبين MSI Z370 Pro Gaming Carbon AC ولدينا قمة الجيل الثامن المعالج i7 8700K ليكون نواة منصة الألعاب الاحدث لشركة Intel، دعونا نتعرف على مميزات تنين الألعاب الذى لدينا الأن.

الجيل الثامن Coffee Lake ومنصة Z370

لم يفت العام الحالى وقد جاء إلينا الجيل الثامن Coffee Lake بالفعل بعد قدوم الجيل السابع فى بداية العام الحالى مع منصة اللوحات الأم Z270.

الأمر الجديد هنا أن معالجات الجيل السابع لا تستطيع أن تعمل على اللوحات الجديدة بالشريحة Z370 كذلك معالجات الجيل الثامن لا تعمل على اللوحات السابقة Z270. لذلك المنصة ليست سبيلا للتحديث ولكنها منصة جديدة يجب شراءها من البداية سواء كان للوحة الأم أو المعالج.

الجديد أيضاً هو لأول مرة تخرج شركة Intel ما فى جعبتها لفئة معالجات المستخدمين Mainstream وتعطيهم ما كانوا يريدون منذ وقت طويل وهو معالج سداسي الأنوية بدلاً من الأنوية الأربعة التى كانت سقف فئة معالجات i7.

الأن لدينا معالجات سداسية الأنوية لكلاً من فئة المعالجات i7 مع دعم تعدد خيوط المعالجة Hyper-Threading وكذلك فئة معالجات i5 أيضاً بدون دعم تعدد خيوط المعالجة.

قمنا بمراجعة كاملة للمعالج i7 8700K مع البرامج والألعاب ومقارنته بالمعالج السابقة i7 7700K والجيل المنافس RYZZEN 7

النقلة الثانية هى تطور فئة i3 لتصبح معالجات رباعية الأنوية بدون دعم تعدد خيوط المعالجة بدلاً من كونها معالجات ثنائية الأنوية فى السابق.

الشريحة Z370 أكثر ما يميزها هو دعم كسر السرعة، والمعالجات الداعمة لكسر السرعة فى ذلك الجيل التى تنتهى بالحرف K هم المعالجات i7 8700K - i5 8600K - i3 8350K ، وكما ترى بالفعل لدينا معالج i3 أيضاً فى الجيل الثامن يدعم كسر السرعة مثل خَلفه المعالج i3 7350K من الجيل السابع.

لننتقل الى المنصة Z370 فنجد ان الشريحة Z370 ذاتها لم تختلف عن الشريحة السابقة Z270 فهي تأتى بنفس عدد قنوات الاتصال الثلاثين 30 HSIO والذى من ضمنهم يكون أحد القنوات التالية:

• عدد قنوات الاتصال 24 PCIe 3.0 Lanes كحد أقصى.
• عدد 14 قناة لمنافذ USB بحد أقصى من ضمنهم 10 منافذ USB 3.0 كحد أقصى.
• كذلك يتوافر عدد 6 قنوات اتصال الأقراص SATA 6GB/s

كما تدعم الشريحة منظومة الربط RAID 0/1/5/10 لأقراص SATA وتدعم تقنية RST ومنظومة الربط RAID 0/1/5 لأقراص NVMe SSD والتى تدعم الشريحة ربط ثلاثة أقراص كحد أقصى مع دعم الأقراص التى تأتى بالتقنية الخاصة بالشركة Optane. كذلك فإن الشريحة تدعم التقنيات المعتادة مثل  Thunderbolt 3 ولكن المتحكم ذاته لا يتواجد بالشريحة بل يُضيقه مُصنعي اللوحات الأم على لوحاتهم من الفئات العليا. وكذلك هناك قنوات من أجل الاتصال مع متحكم الشبكة Network Controller الذى يُضاف على  اللوحة.

ذكرنا الجملة كحد أقصى لأن مُصنعي اللوحات الأم لديهم الحرية فى تعديل وتقديم المنافذ عبر قنوات الاتصال وتغييرها كما يريدون حسب المحولات التى توفرها الشريحة بين تلك القنوات ولكن لا يمكن أن يتواجد كل تلك القنوات معاً لأنها تتخطى الثلاثين قناة، أما تُصنع كل لوحة على حسب فئتها بتوليفة من كل تلك القنوات للمستخدم وهوا ما يميز كل لوحة عن الأخرى فى الفئات السعرية المختلفة. لنرى الأن التوليفة التى تأتى بها اللوحة من منافذ وشقوق ...

اللوحة MSI Z370 Pro Gaming Carbon AC

مقاس اللوحة: اللوحة تأتى بالمقاس المعتاد ATX Form Factor حيث أبعادها تكون 30.5cm x 24.4 cm لذلك فهي مناسبة لأغلب الصناديق التى يمتلكها المستخدمين الأن.

المعالجات المدعومة والمقبس للوحة وشريحة التحكم: اللوحة كما تعلمون بشريحة التحكم Z370 وتدعم معالجات الجيل الثامن حتى الأن Coffee Lake والتى تعمل على المقبس LGA 1155 والذى يعمل معه المُبردات الهوائية والمائية التى تدعم الأجيال السابقة بدون مشاكل.

الذواكر : هناك أربعة شقوق للذواكر DDR4 فى اللوحة تدعم الذواكر بتردد التشغيل تتخطى 4000 MHz مع دعم الحجم 16GB لقطعة الذواكر بحجم إجمالي 64GB من النوع non-ECC وترتبط تلك الشقوق عبر أثنين من قنوات الاتصال بالمعالج لذلك اللوحة تدعم منظومة قنوات الربط الثنائية فى نفس الوقت Dual-Channels.

الأقراص والتخزين: اللوحة تقدم ستة  شقوق SATA 6Gb/s جميعها متصلة مباشرة بالشريحة Z370

لديك أثنين من شقوق M.2 من المقاس Socket 3, M Key وهى مرتبطة جميعها بالشريحة Z370

• الشق الأول يدعم الأقراص بالمقاس حتى 22110 وتدعم الأقراص بكلا واجهات التوصيل PCIe x4/x2 وأيضاً SATA. وهو متواجد تحت المشتت الخاص به لكى يوفر له التبريد اللازم له أثناء التشغيل.
• الشق الثانى يدعم الأقراص حتى المقاس 2280 وهو متواجد بجانب شقوق التوسعة ويدعم أيضاً الأقراص يواجهة التوصيل PCIe 3.0 X4 وكذلك SATA.

حيث أن لديك 6 منافذ SATA ولديك أثنين من منافذ أقراص M.2 يدعمان واجهة التوصيل SATA أيضاً لذلك لا يمكنك أن تقوم بتركيب الثمانية أقراص بواجهة SATA سواء كانت أقراص عادية أو M.2.

بعض مخارج SATA الستة تتوقف عن العمل لو قمت بتركيب قرص M.2 بواجهة SATA أو قمت بتركيب قرصين M.2 أحدهم أو كلاهما بواجهة SATA أيضاً ويمكن معرفة أي من تلك المنافذ الستة سوف يتوقف عن العمل من خلا الصورة التالية.

الحالة الوحيدة لعمل الستة منافذ SATA جميعاً مع تركيب قرص M.2 واحد فقط و أن يكون ذلك القرص بواجهة PCIe.

تدعم المنصة Z370 منظومة RAID 0/1/5/10 لأقراص SATA وكذلك RAID 0/1 للأقراص M.2 وتوفر لك اللوحة التطبيق M.2 GENIE لعمل تلك المنظومة لأقراص M.2 بخطوات بسيطة.

شقوق التوسعة: شقوق التوسعة المتواجدة على اللوحة عددهم ستة من ضمنهم ثلاثة شقوق من المقاس PCIe 3.0 X16 ولكنها تعمل بعدد القنوات بالترتيب:

• الشق الأول يرتبط بالمعالج مباشرة ويتصل بعدد قنوات PCIe 3.0 X16
• الشق الثانى يتشارك قنوات الاتصال مع الشق الثانى ويعمل بعدد قنوات PCIe 3.0 X8 مع تركيب بطاقتين.
• الشق الثالث يرتبط باللوحة Z370 ويتصل بعدد قنوات PCIe 3.0 X4

اللوحة تدعم تركيب بطاقتين من شركة NVIDIA معاً بعدد ثمانية قنوات لكلاهما X8/X8 للشق الأول والثاني على الترتيب.

وتدعم تركيب ثلاثة بطاقات من شركة AMD معاً بعدد قنوات X8/X8/X4 للثلاثة شقوق على الترتيب.

الشقوق الثلاثة الأخرى تتصل بقناة واحدة PCIe 3.0 X1 بالشريحة Z370.

البطاقة الصوتية: المعالجة الصوتية للوحة تعتمد على الشريحة Realtek ALC 1220 والتى تأتى تحت الأسم Audio Boost 4 وقد اضافت لها شركة MSI فى منظومة الصوت العديد من العتاد القوى من أجل تعزيز التجربة السمعية لسماعات الرأس والسماعات الخارجية وكذلك الدعم البرمجي Nahimic 2 الذى سنتعرف عليه فى الأسطر القادمة.

بطاقات الشبكة: اللوحة تأتي بأثنين من الشرائح الشبكية أحدهم بطاقة i219V LAN من شركة Intel تدعم السرعات 10/100/1000 Mbit كذلك هناك بطاقة اتصال لاسلكية من ضمن الملحقات Intel AC 8265 وتدعم بروتكولات الاتصال 802.11 a/b/n/ac كما تدعم الترددات 2.4/5 GHz وتدعم Bluetooth 4.2 ويتوفر مع تلك المنظومة الدعم البرمجي  Gaming LAN MAnager من أجل التحكم فى مسارات الاتصال الشبكية لتحسين تجربة الألعاب كما سنرى.

منافذ USB: منافذ USB 3.0 وكذلك USB 3.1 متعدد باللوحة وتنقسم كالتالي:

منافذ اللوحة USB 3.1 أو كما تسمى USB 3.1 Gen 2 تتواجد كالتالي:

• هناك منفذين USB 3.1 Type C + Type-A متواجد فى المنافذ الخلفية للوحة ويتصل عن طريق الشريحة Z370 مع الشريحة ASMedia 3142 والمحول ASMedia 1543.

منافذ اللوحة USB 3.0 أو كما يسمى USB 3.1 Gen 1 تتواجد كالتالي:

• هناك أربعة منافذ USB 3.0 متواجدة عبر المنافذ الخلفية للوحة باللون الأحمر ويتصلوا عبر الشريحة Z370.
• وكذلك تحصل على أربعة منافذ USB 3.0 يتصلوا بالشريحة Z370 يمكنك توصيلهم بالمنافذ الأمامية للصندوق عبر أثنين من Headers فى جانب اللوحة.

منافذ اللوحة USB 2.0 تتواجد كالتالي:

• هناك أثنين من منافذ USB 2.0 متواجدة عبر المنافذ الخلفية للوحة باللون الرصاصي وهم المنافذ الخاصة بتطبيق الألعاب Gaming Mouse Control.
•  المنافذ الأربعة عبر Header متواجد فى أسفل اللوحة نفسها حيث تحصل على أربعة من منافذ USB 2.0/1.1

المنافذ الخلفية : بالترتيب من الأعلى هناك منفذ PS/2 وبجانبه أثنين من المنافذ USB 2.0 والذى تستطيع الاستفادة من خلالهم بالبرنامج Gaming Mouse Control.

 أسفلهم المخرج الرسومي DisplayPort .

ثم أثنين من منافذ USB 3.0 بجانبه مخرج HDMI.

ثم نجد  منفذين USB 3.0 مع منفذ الشبكة RJ-45.

وأخيرا قنوات البطاقة الصوتية المطلية بالذهب لتحسين جودة انتقال الإشارات الصوتية.

سعر اللوحة :  اللوحة سعرها فى المتاجرالعاليمة 200$ وههى تستحق ذلك السعر مع المميزات والخيارات الخاصة بالألعاب التى ستعرفها تلقائياً فى ذلك المقال.

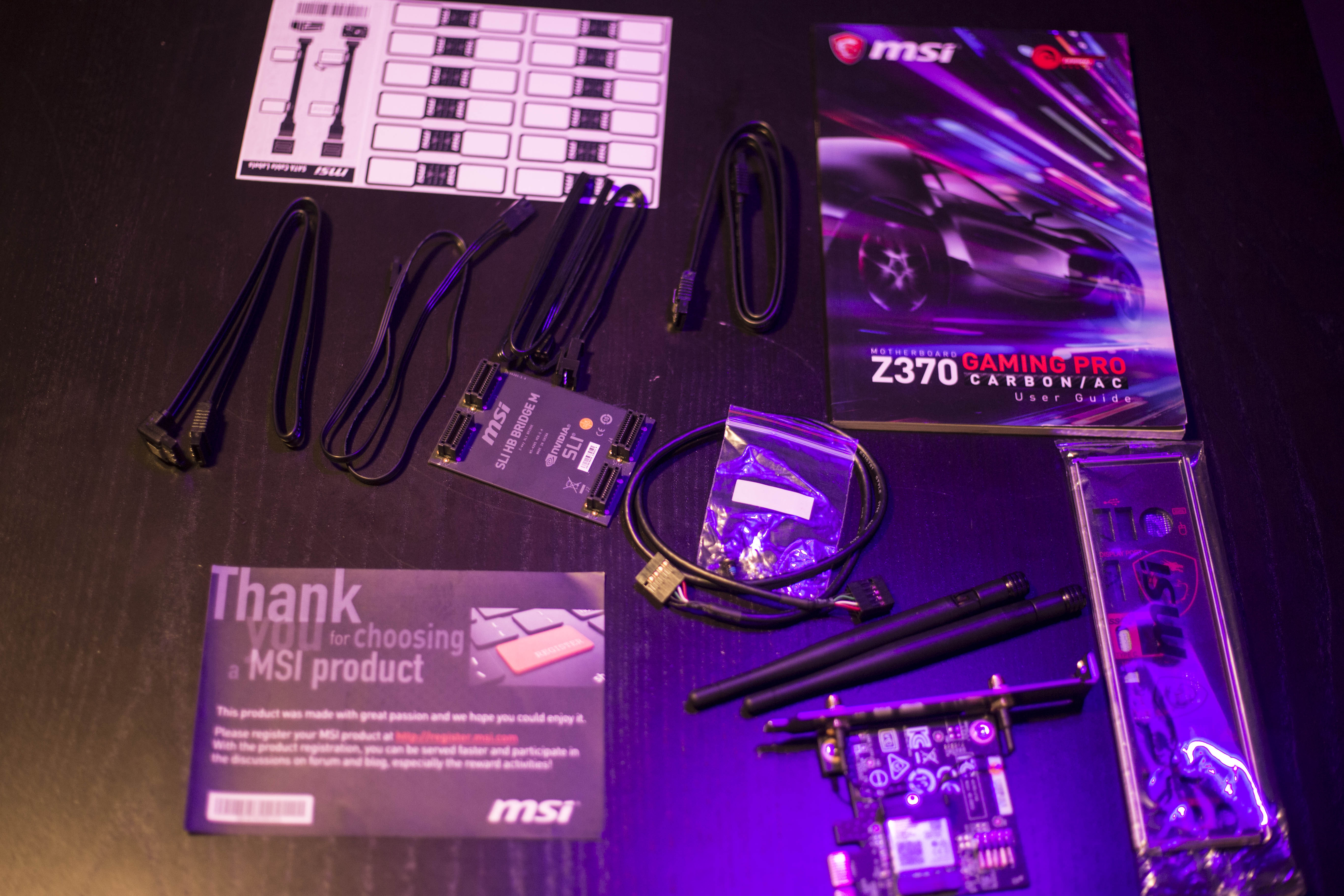

المتعلقات مع اللوحة:  نجد مع اللوحة المتعلقات التالية:

• أربعة كابلات SATA .
• جسر الربط 2-Way SLI عالي سرعة النقل HB SLI
• كابلات تطويل شرائط الإضاءة.
• مسامير التركيب لأقراص M.2
• كتيب الارشادات واسطوانة التعريفات و البرامج الملحقة
• البطاقة اللاسلكية Intel AC 8265
• مجموعة كابلات ربط الأسلاك مع بعضها من أجل تنظيم أفضل للكابلات بداخل الصندوق.
• بطاقة تسجيل اللوحة على الموقع

التغليف واللوحة MSI Z370 Pro Gaming Carbon AC

العلبة الخارجية للوحة بالتصميم المعتاد باللون الأسود المميز للفئة  CARBON ولكن بدون سيارة السباق مثل اللوحة السابقة بالشريحة Z270 وتجد فى الأمام الأيقونات التعريفية للوحة ومن الجهة الخلفية ستجد المعلومات الرئيسية وأهم خصائص اللوحة.

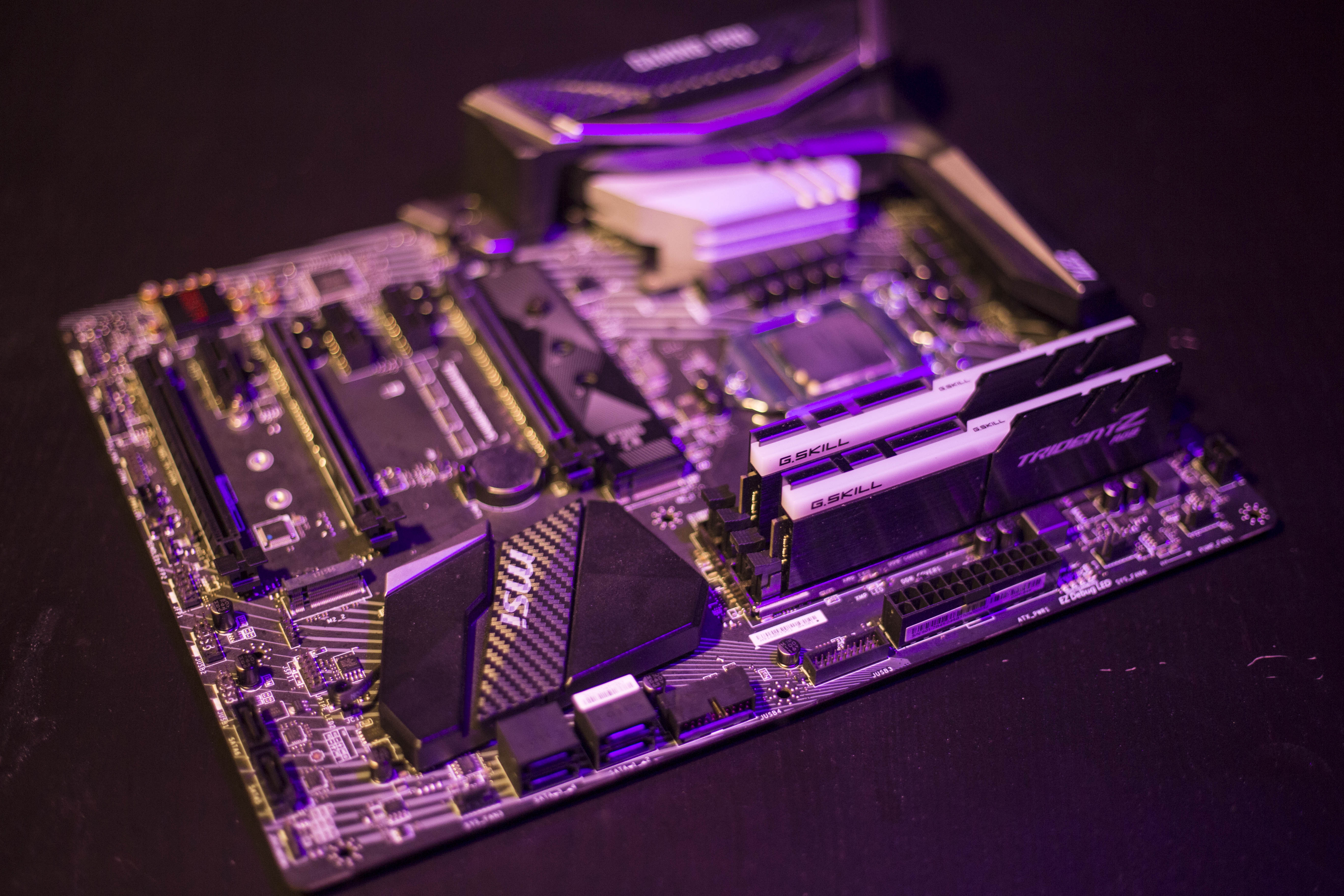

اللوحة ذاتها يسيطر عليها اللون الأسود و الرصاصي الفاتح مثل بقية لوحات الألعاب الأن والذى يجعل اللوحة متناسبة مع مختلف الألوان لبقية العتاد المستخدم.

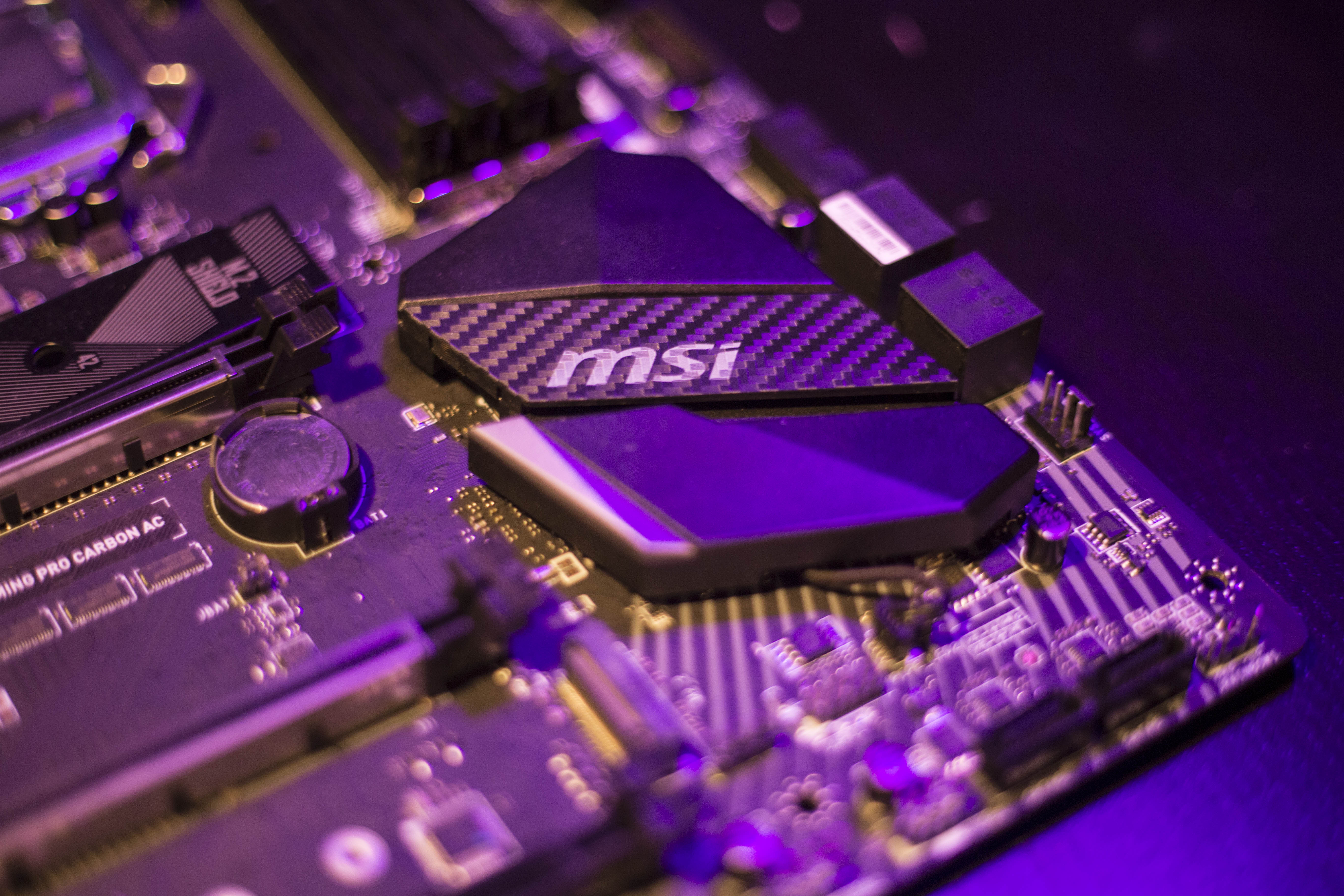

قد تم استخدام الشكل الجديد لتصميم مشتتات وحدة VRM ومشتت اللوحة الأم و درع المنافذ الخلفية المضيئ.

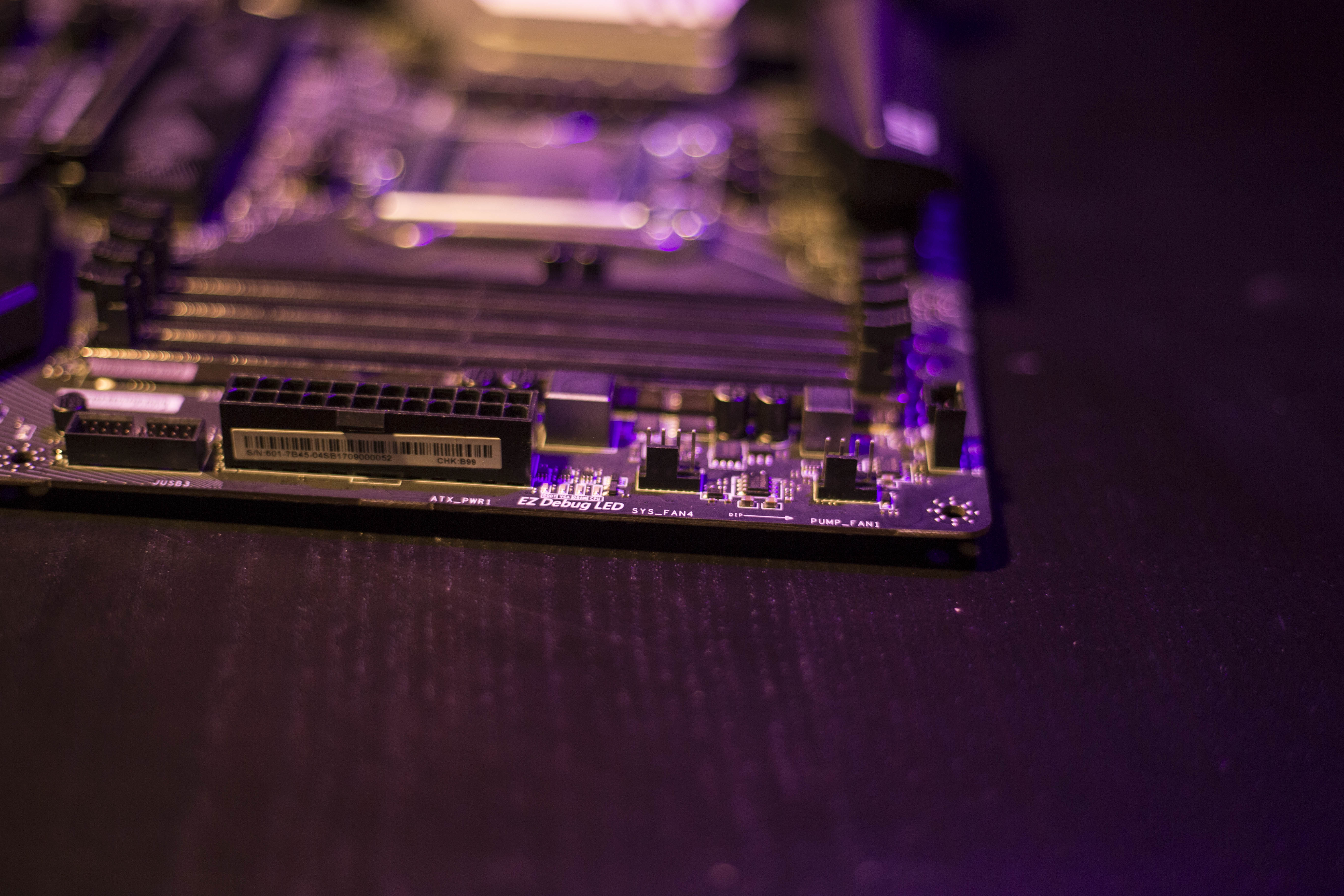

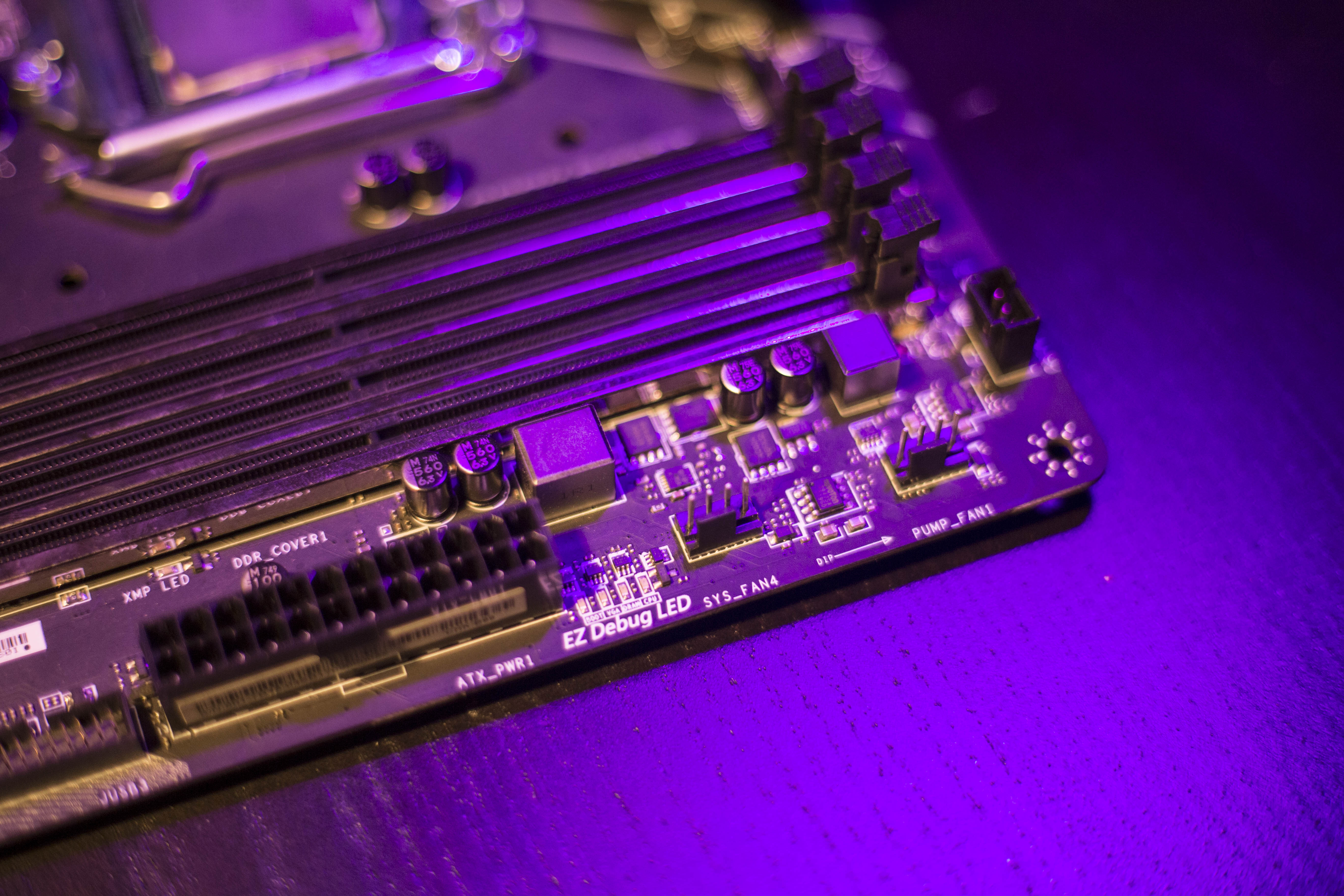

من الأمور المساعدة وجود أربعة إضاءات تستعرض لك تسلسل الإقلاع بداية من الذواكر والمعالج والأقراص والبطاقة الرسومية ومن ثم الإقلاع بإضاءة اللون الأخضر، وتلك الإضاءات تساعدك فى معرفة الخطأ الحادث فى تسلسل الإقلاع. كما يوجد الإضاءة الخاصة بتفعيل ملف الإعدادات XMP.

فى الأسفل لا نجد أزرار الفتح والغلق وإعادة التشغيل  أو زر إعادة الاعدادات الافتراضية CLR CMOS ولكن نجد زر تفعيل الإضاءة الخاصة باللوحة بدون توصيل عتاد الهاردوير والغرض منه استعراض اللوحة والإضاءة الخاصة بها فى متاجر البيع والمؤتمرات.

منطقة المعالج ودائرة الطاقة VRM

المقبس الجديد يختلف عن سابقه فى ترتيب Pins فى بداخل المقبس نفسه ليستوعب المعالجات السداسية الأنوية ولكن فتحات تركيب المبردات مازالت كما هي، لذلك المبردات التى تعمل على المقبس LGA 1151 فى اللوحات السابقة يعمل على اللوحة أيضاً.

المعالج كما نرى مصدر الطاقة له عبر منفذ واحد EPS12V 8-Pin لذلك هناك متسع من الطاقة من أجل إمداد المعالج بمستوى الطاقة المناسب مع كسر السرعة بالمستوى المطلوب

دائرة تنظيم الطاقة VRM للمعالج هى من منظومة الدعاية Military Class V وتعتمد على المتحكم uP9508 وهو متحكم قادر على إدارة حتى خمسة مراحل Power Phases والتى تكون مسئولة عن توصيل الطاقة الى وحدات الأنوية بالمعالج

دائرة الطاقة VRM للمعالج تتكون من:

• المتحكم uP9508 وهو متحكم قادر على إدارة خمسة مراحل Power Phases يكونوا على هيئة 4+1 Phases ولكن اللوحة بها عشرة مراحل لتوصيل الطاقة للمعالج فكيف ذلك؟
• وحدات uP1961 Doublers/Drivers التى تقوم بمضاعفة الأربعة خطوط التحكم و قيادة ثمانية مراحل للطاقة تكون لوحدة الأنوية والتحكم الأخرى بالمعالج. ويبقى الخط الأخير القادم من المتحكم ينقسم إما يوفر المزيد من الطاقة للمعالج أو مضاعفة إشارته الى أثنين من المراحل المتبقية للتحكم فى المعالج الرسومى المدمج iGPU.
• وحدات الموسفت والتى تتكون من المرحلتين 4C024 High-Side و 4C029 Low-Side التى يصل خارج الطاقة لها الى 64A
• الخوانق Power Inductors التيتانيوم والسوداء ذات المقاومة الأقل ودرجة حرارة التشغيل المنخفضة.
• المكثفات Capacitors  السوداء ذات ساعات العمل المتواصلة بقدر 10 الاف ساعة.

دائرة الطاقة للمعالج من المستوى الجيد وتقدم لك المستوى المطلوب من كسر السرعة حيث تمكنا من كسر السرعة للمعالج i7 8700K  الى التردد 4.9 GHz بدون مشاكل و قد كان مستوى درجات الحرارة للمتحكم و وحدات الموسفت فى المستوى الجيد للعمل لفترات طويلة , ولم نقابل ارتفاع كبير فى درجة حرارتهم وذلك بفضل تصميم تلك الوحدات الرقمي لكى تقوم بتوزيع الحمل بشكل متساوي عليها مع الضغط لكى لا يحدث عشوائية فى الضغط على وحدات معينة وارتفاع درجات حرارتها بشكل غير متناسب مع الوحدات الأخرى.

الذواكر

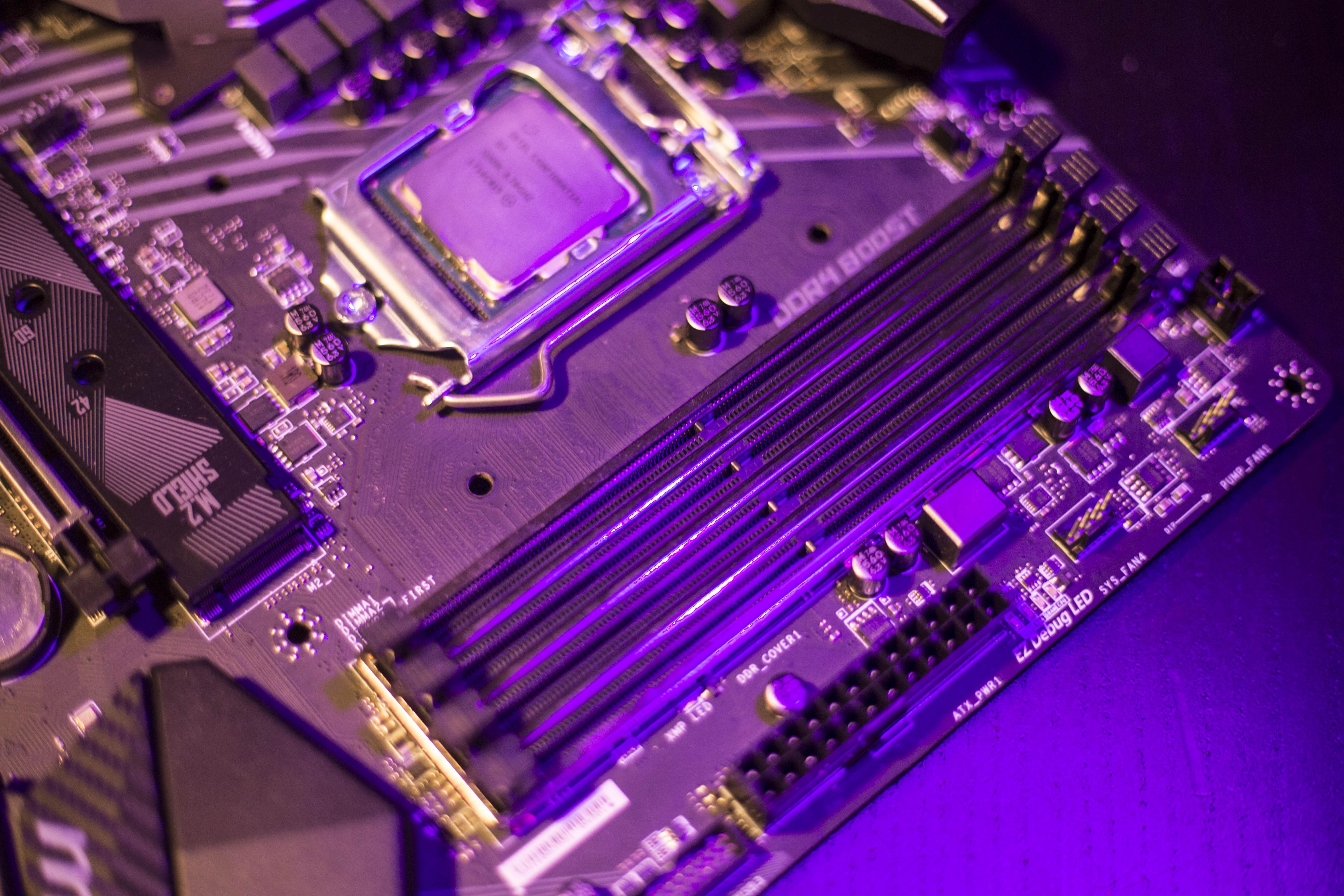

الشقوق الأربعة من الذواكر مدعومة بشرائح معدنية لكى تزيد صلابة تلك الشقوق ولكنها من التصميم القديم الذى يعتمد على غلق كلا الناحيتين من أجل إحكام غلق الذواكر.

ترتبط الذواكر بالمعالج عبر إثنين من قنوات الاتصال وكل قناة منهم تدعم اثنين من قطع الذواكر لذلك اللوحة تدعم توصيل قطعة ذواكر لكل قناة معاً Dual Channel وتنصح اللوحة تركيب القطعتين أولا فى الشق الأول والثالث من الناحية اليمنى للوحة وقد وضحت لك اللوحة أماكن تركيبهم فى كتيب التعليمات أو الرسم المتواجد على اللوحة بجانب شقوق الذواكر.

تدعم اللوحة منظومة الاعدادات المسبقة XMP حتى التردد 4000 MHz بدون مشاكل للشقوق الأربعة وقد ساعد على تحقيق ذلك أولاً تصميم دوائر الاتصال الشقوق بالمعالج المعزولة من الأعلى والأسفل عن بقية الدوائر باللوحة لتقليل التشويش بين دوائر الذواكر والبقية على اللوحة. توجد نقطة إضاءة بجانب شقوق الذواكر تضيئ مع تفعيل الملف XMP من خلال واجهة البيوس وعن طريق الضغط على زر واحد أعلى الصفحة فقط.

الأمر الثانى هو دائرة تنظيم الطاقة VRM للذواكر والتى تعتمد على مجموعتين من وحدات الموسفت لكل مجموعة من الذواكر وهى كافية لتشغيل الذواكر بدون مشاكل بترددات للتشغيل تتخطي 4000 MHz.

منظومة الإضاءة Mystic Light Sync

جميعنا نعرف أن لكل شركة من مصنعي اللوحات الأم لها منظومة إضاءة مختلفة لكى تتجانس مع بقية العتاد بالصندوق مثل المراوح والبطاقات الرسومية والذواكر  والأقراص وصناديق الحاسب وشرائط الإضاءة.

منظومة الإضاءة الخاصة بلوحات MSI هو  Mystic Light Sync وتتكون منظومة الإضاءة من التالي:

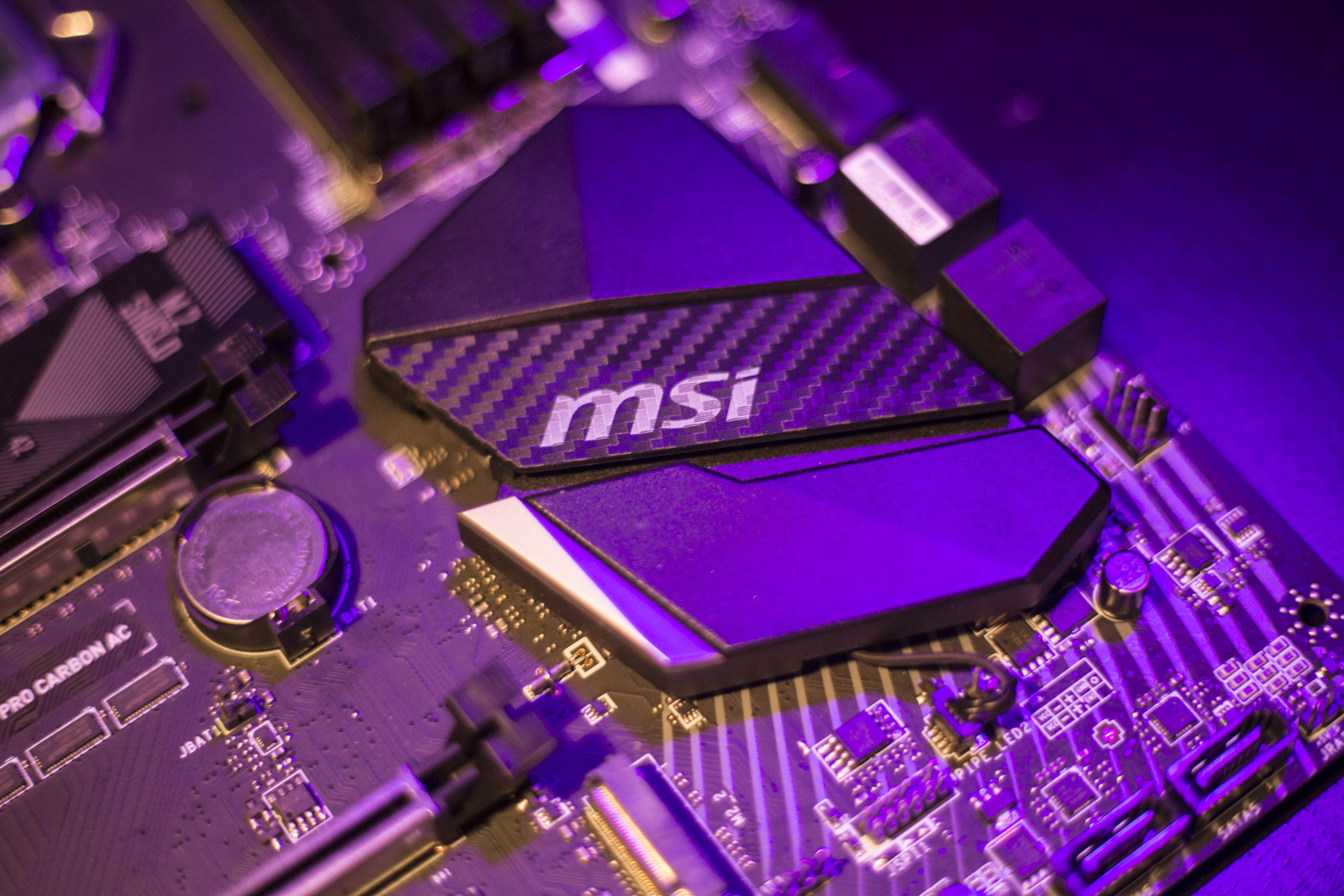

• المناطق المضيئة على اللوحة نفسها من حيث مشتت الشريحة Z370 ودرع المنافذ الخلفية وخط العازل للبطاقة الصوتية وعلى الجانب الأيمن للوحة.
• منافذ شرائط الإضاءة المتواجدة فى أعلى وأسفل اللوحة والتى تدعم شرائط الإضاءة والتى تستهلك مقدار من الطاقة 12V وأقصى قدرة للتيار 3A والشرائط بطول حد أقصى 2 متر. وكذلك منفذ الإضاءة لشرائط الإضاءة ذات الفولتية 5V وأقصى قدرة للتيار 3A.
• منفذ شريط الإضاءة الرقمي والذى يدعم شرائط الإضاءة أو المراوح و المبردات الخاصة بمنتجات شركة Corsair ذات الإضاءة الرقمية حتى عدد 70 نقطة إضاءة.

يمكنك التحكم فى أشكال الإضاءة عن طريق التطبيق Mystic Light الذى يتعرف على بقية العتاد المتوافق من بطاقات رسومية و المراوح والمُبردات وشرائط الإضاءة ويجمعهم معاً لتتمكن من تزامن الإضاءة لهم جميعاً.  وكذلك التطبيق الذى يمكنك تحميله على هاتفك من خلال متجر APP Store أو Google Play.

التبريد

المقصود بالتبريد على اللوحة هو المنظومة الكاملة لها من حيث منافذ المراوح و واجهة التحكم بها وكذلك المشتتات المتواجدة على اللوحة نفسها لتبريد المناطق الساخنة باللوحة مثل وحدات Mosfet لدائرة تنظيم الطاقة للمعالج و الشريحة Z370.

منظومة التبريد باللوحة تتكون من الاتي:

• ستة منافذ للمروح Hybrid 4-pin ذو التحكم المتكامل فى التعرف عليها وتحديد سرعتها.
• مناطق مستشعرات الحرارة المختلفة للوحة مثل المعالج ووحدة VRM والشريحة X299 والبطاقة الرسومية
• الدعم البرمجي للتحكم فى سرعة المراوح عبر التطبيق Command Center أو من خلال واجهة البيوس.

منافذ المراوح عددهم ستة منافذ تتكون من:

• منفذ مروحة مُبرد المعالج CPU Fan ولكن لا يوجد بجانبه منفذ المروحة الإضافية CPU Opt Fan
• أربعة من المنافذ التى يمكن توصيل بها مراوح الصندوق System Fans و هى متواجدة فى يمين و يسار وأسفل اللوحة.
• المنفذ الخاص بمضخات أنظمة التبريد المائية قادر على إمداد قدر من الطاقة 3A للمراوح أو المضخات أو أنظمة التبريد المائية المغلقة AIO التى تحتاج ذلك القدر من الطاقة مع وجود حماية ضد التيار المرتفع Overcurrent Protection.

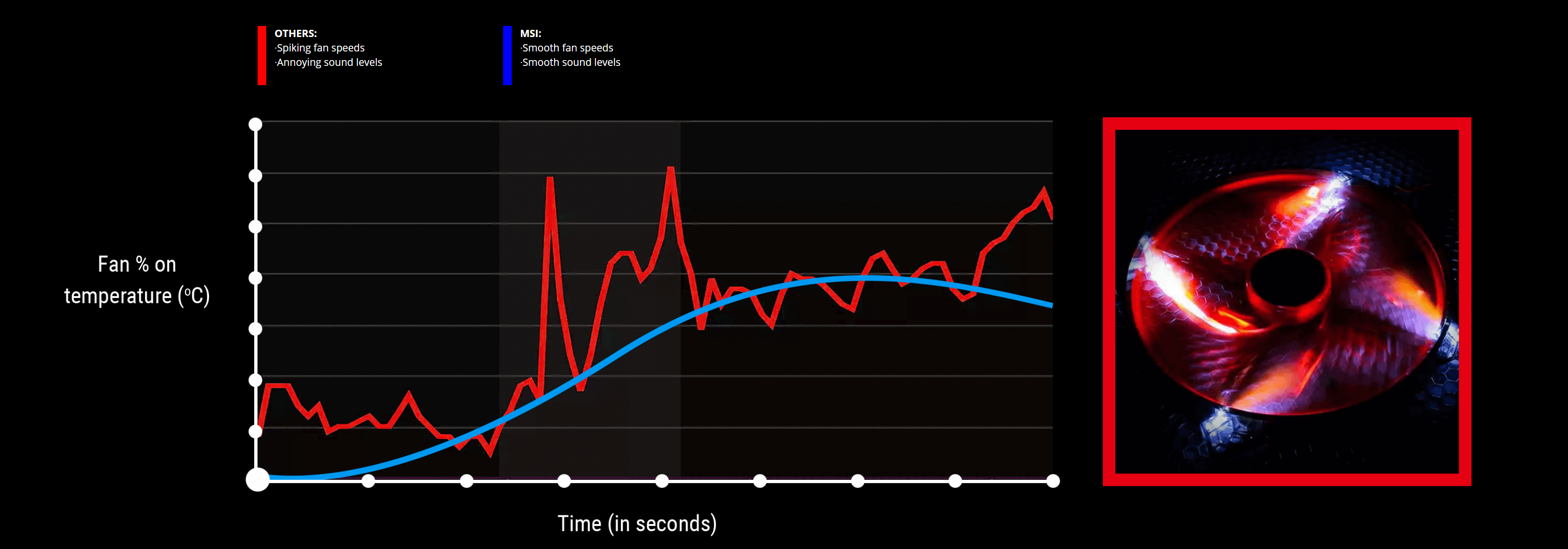

 جميع منافذ المراوح Hybrid بمعنى أن اللوحة لديها قابلية التعديل على سرعة المراوح بكفاءة من خلال الفولتية DC Mode أو عبر تدفقات إشارات التحكم PWM Mode باختلاف أنواع المراوح سواء كانت مراوح الصندوق أو مٌبرد المعالج أو كانت لمضخة نظام التبريد المائي.

الدعم البرمجي للتحكم فى سرعة المروح عبر التطبيق Command Center  الذى يتيح التعرف على المروحة وتحديد مدى سرعتها وتقديم منحنى التحكم لها مكون من السرعة مقابل دراجة الحرارة.

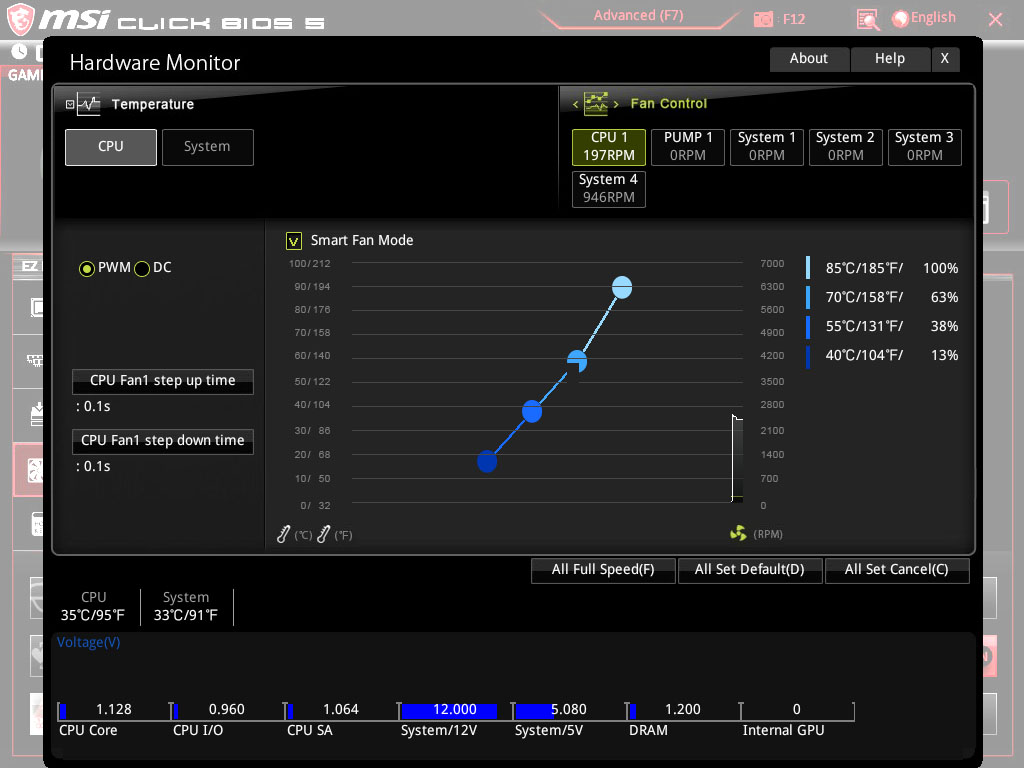

يمكنك أن تقوم بالتحكم فى سرعة المراوح  بشكل متكامل من خلال واجهة البيوس أيضاً والتحكم فى وضعية التحكم عن طريق DC/PWM Mode والتى تكون DC Mode بشكل افتراضي للأربعة منافذ System Fans للتحكم فى المراوح التى لا تمتلك خط التحكم PWM وتأتى بثلاثة سنون 3-Pins.

وحدات الأقراص والتخزين

تقدم اللوحة كما نرى ستة منافذ لأقراص SATA 6Gb/s مُرتبطة جميعها بالشريحة Z370 أربعة منهم بزاوية عمودية والأثنين بوضع رأسي على اللوحة فى الأسفل.

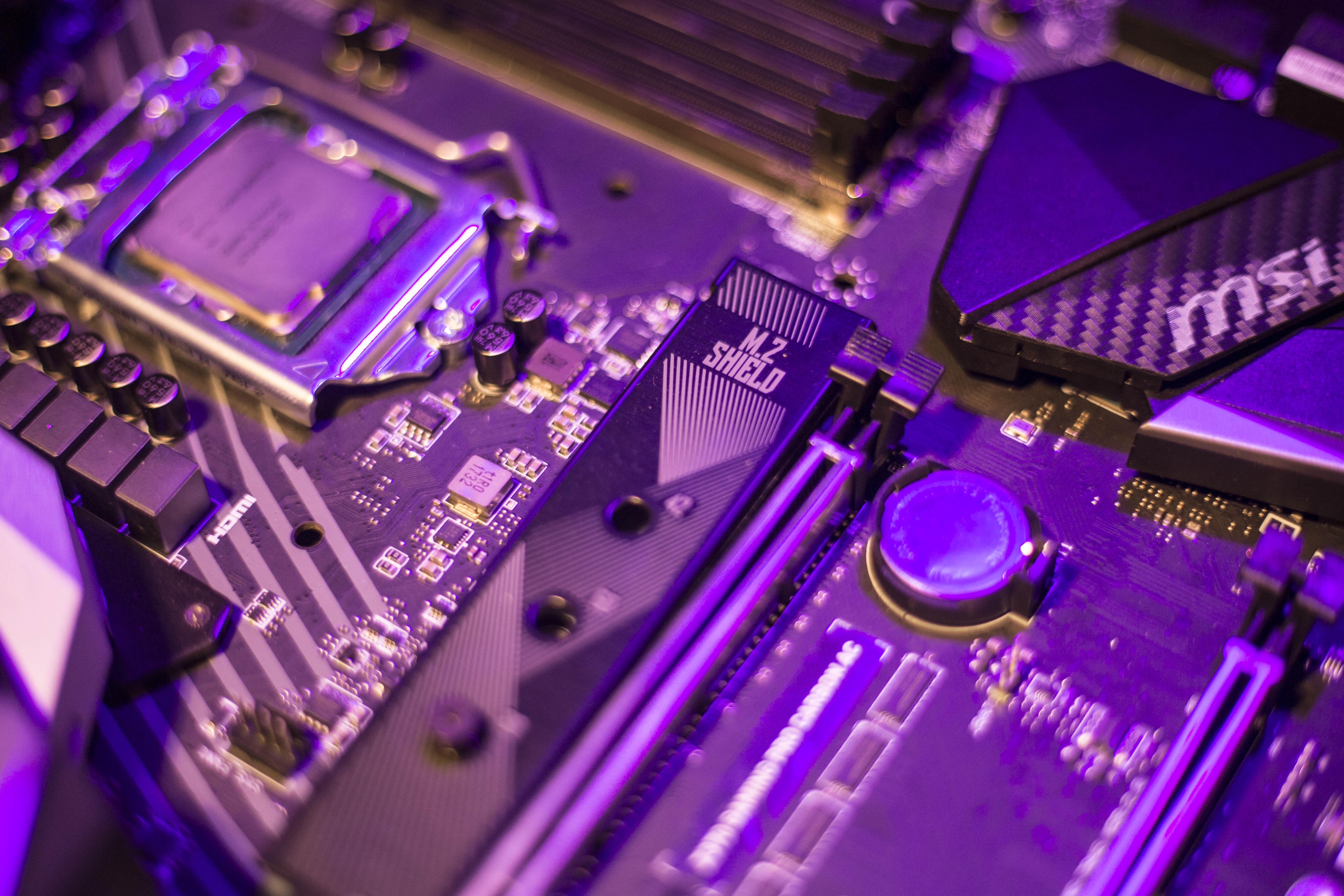

بالنسبة للأقراص M.2 الأثنين فقد تحدثنا فى المواصفات عن دعمها للأقراص وكيف تتعارض مع منافذ SATA ولكن يجب ذكر أن القرص الأول يأتى بوسادات حرارية M.2 Shield بطول القرص لكى تقوم بخفض درجات الحرارة له مع الشغل المستمر عليه وتقلل من مستوى Thermal Throttling له.

بتجربة ذلك مع القرص Samsung 960 512GB Pro الذى يأتى  بوسادات التبريد  فقد قلت حرارة التشغيل له بقدر 19 درجة مئوية عن تركيبه فى اللوحة بدون تبريد. مما أتاح زيادة سرعة القراءة والكتابة المتسلسلة بدون thermal Throtelling.

شقوق التوسعة والبطاقات الرسومية

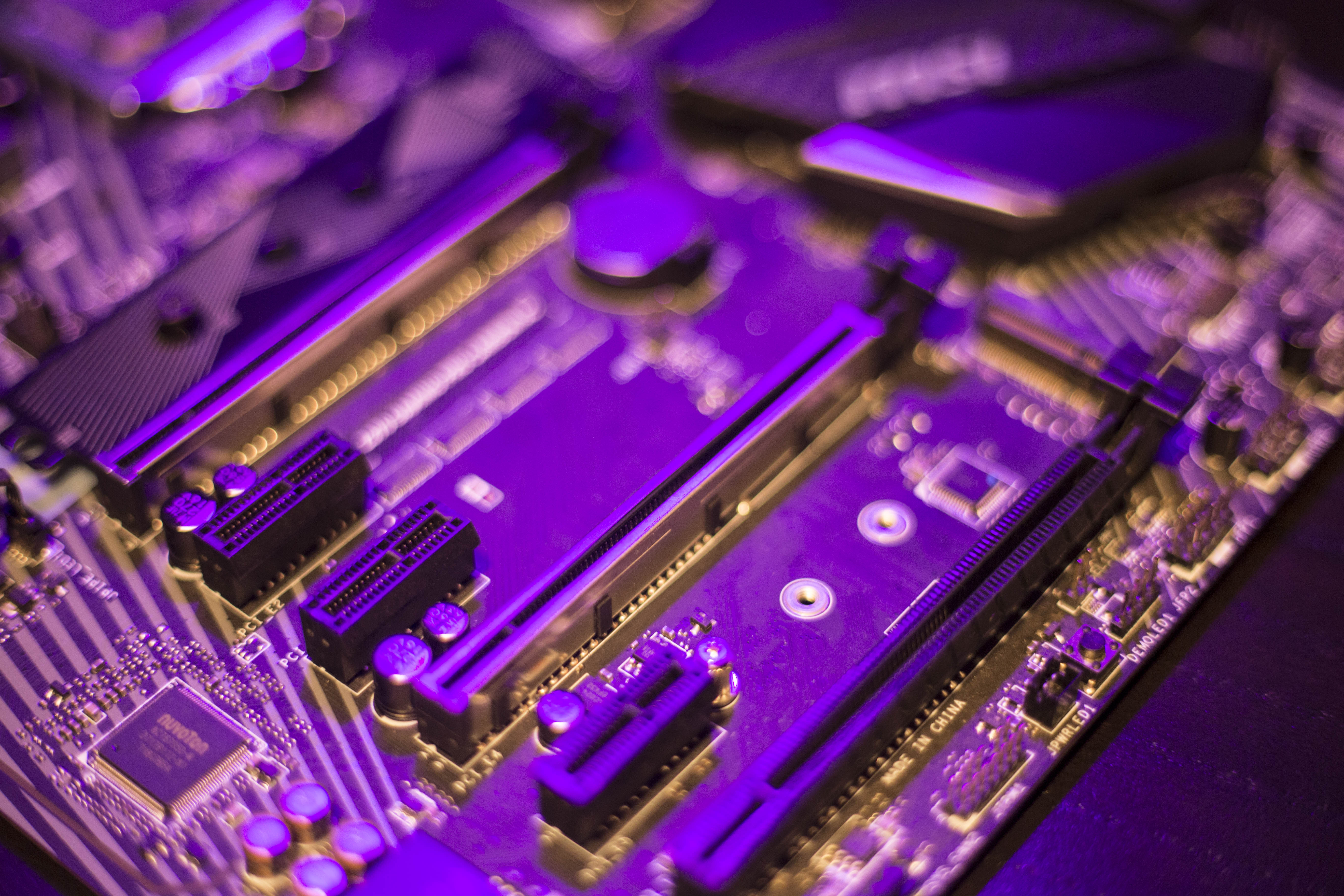

شقوق التوسعة بالمقاس PCIe X16 الأولى والثانية والثالثة المتواجدة باللوحة تعمل بعدد قنوات على حسب تركيب بطاقة رسومية واحدة او بطاقتين كما تحدثنا سابقاً ولكن يوجد على الشقين الأول والثاني درع معدني لتعزيز تلك الشقوق لتثبيتها بشكل جيد على جسم اللوحة.

الهدف من ذلك حتى تستطيع الشقوق حمل البطاقات الرسومية ثقيلة الوزن وكذلك لا تُنتزع من مكانه حين فك البطاقات الرسومية بشكل مُستمر.

لديك ثلاثة شقوق PCIe 3.0 X1 لتركيب البطاقة اللاسلكية Wireless على إحداها وسوف يكون الشق الأوسط فقط متاحاً لو قمت بتركيب أثنين من البطاقات الرسومية على الشقين الأول والثاني PCIe X16 الذى يستنفذ مساحة إثنين من شقوق الصندوق حيث كلا المنافذ PCIe X1 تقبع أسفلهم مباشرة وسوف تستهلك البطاقة الرسومية تلك المساحة. لكن لو لديك بطاقة واحدة فإن الشق الأول فقط هو المخفي وراء البطاقة الرسومية الأساسية.

البطاقة الصوتية

المعالجة الصوتية تعتمد على الشريحة Realtek ALC 1220 والتى تُسمى Audio Boost مع لوحات MSI ولكن هناك بعض الإضافات فى بقية قطع منظومة الصوت مثل:

• تم عزل منطقة البطاقة الصوتية عن بقية دوائر اللوحة بعازل مضيئ لتقليل التشويش بين دائرة الصوت و البقية. كما أن الشريحة الصوتية و وحدة المحول التناظري DAC تحاوطهم شريحة عزل ثانية لمنع التشويش الذى يُحدثه الموجات الكهرومغناطيسية لدوائر اللوحة.

• تم تصميم دائرة قنوات الصوت اليمنى واليسرى على طبقتين مختلفتين من طبقات جسم اللوحة نفسه لمنع تداخل الإشارات الصوتية بينهم.

• لم يعد هناك حاجة الى تعديل مستوى المقاومة لخارج إشارات الصوت بسبب استخدام وحدات الموسفت التى تستشعر مقدار المقاومة سواء للقنوات الصوتية الأمامية أو الخلفية والتى تستشعر مقاومة سماعات الرأس حتى مستوى المقاومة 600 ohm.

• استخدام وحدات تنقية التشويش والإشارات الصوتية عير المكثفات ذات الجودة المرتفعة Nichicon Gold Capacitors.

• المنافذ الصوتية كالمعتاد قد تم طلائها بطبقة من الذهب لكى تُحسن من مستوى انتقال الإشارات ولا تفقد قوتها مع الزمن.

• فى نهاية منظومة الصوت سنرى الدعم البرمجي Nahimic 2 لكى يُعطيك بعض الخيارات المساعدة والتى تميزك فى ساحات القتال فى الألعاب وكذلك الإضافات الأخرى فى تشغيل الصوتيات كما سنرى.

واجهة البيوس

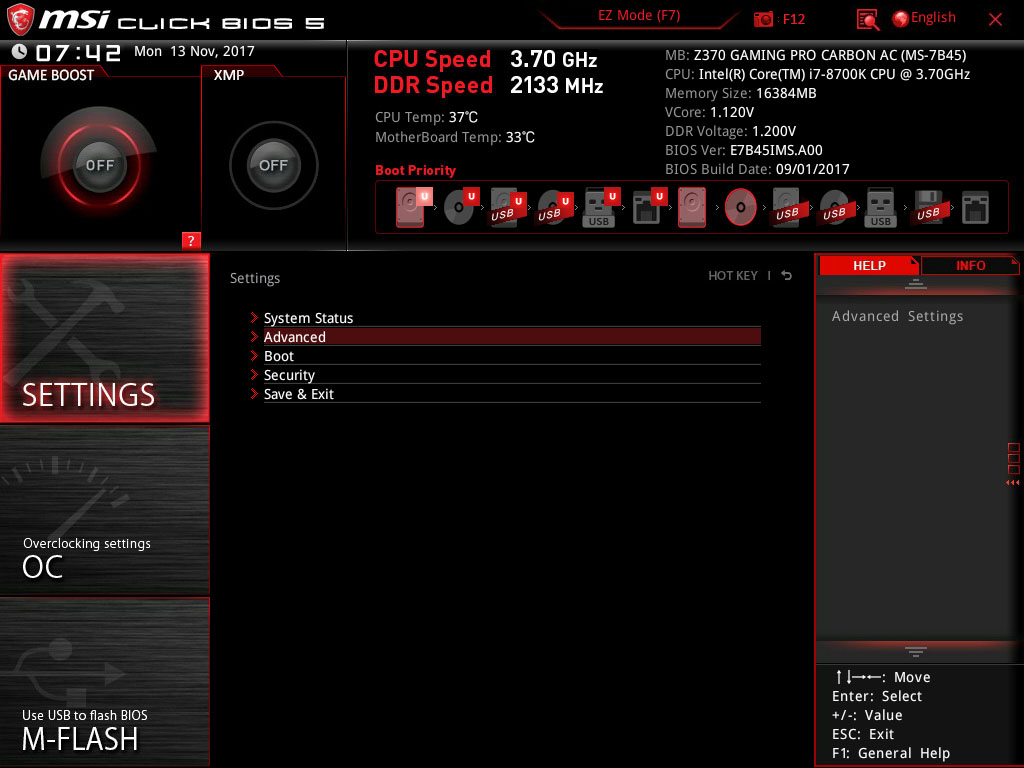

بالدخول الى واجهة البيوس ستجد الواجهة السهلة التى تستطيع من خلالها التعرف على القطع المستخدمة ودرجات الحرارة والفولتية الخاصة بها ويمكنك تحديد خيارات الإقلاع للأقراص والدخول الى واجهة التحكم فى المراوح

بالانتقال الى الوضع المتقدم ستجد التبويب OC  المسئول عن خيارات تعديل التردد و الفولتية من أجل كسر السرعة.

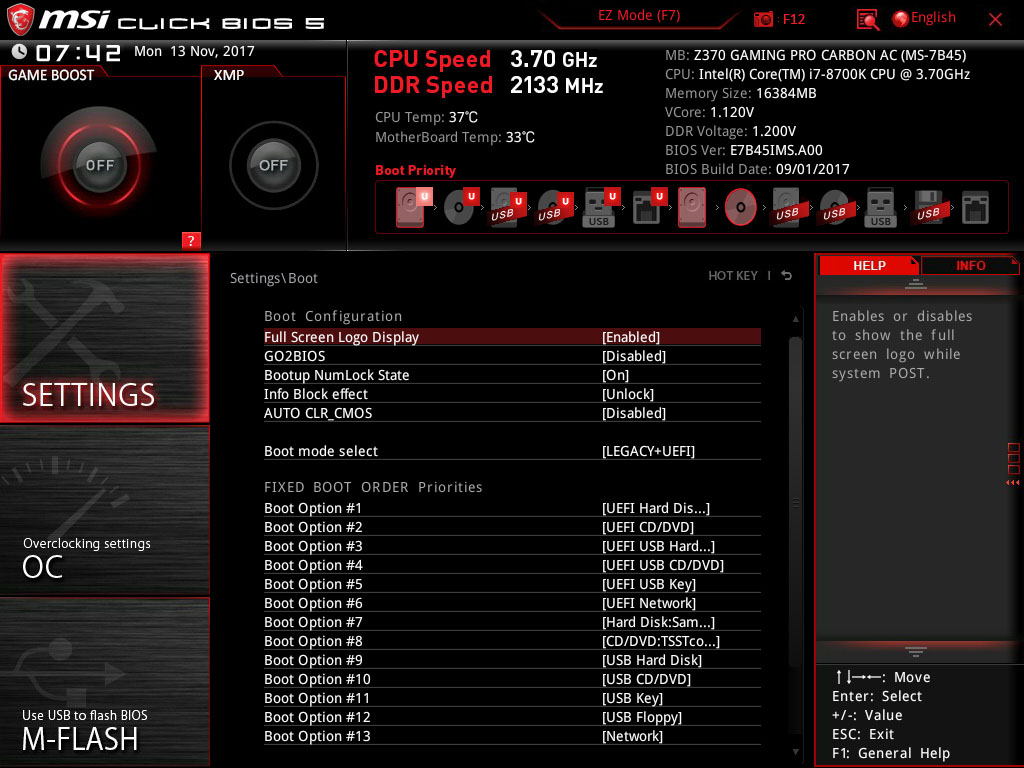

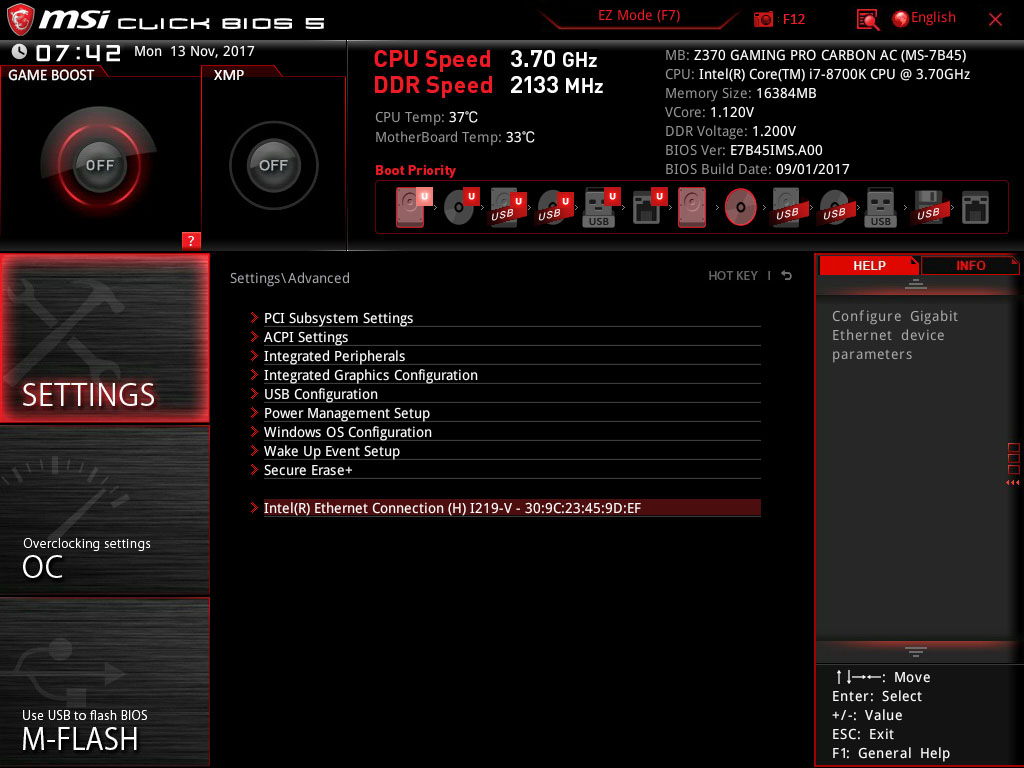

بقية التبويبات تتيح لك التحكم فى خيارات الإقلاع و استخدام المتحكمات الداخلية والخيارات المتقدمة المتعلقة بالمعالج و تعيين بعض الخيارات الأخرى مثل إعدادات حفظ كسر السرعة وتحديث البيوس وأخيراً واجهة الحفظ وإعادة الإعدادات.

تجربتنا للوحةMSI Z370 Pro Gaming Carbon AC

سنقوم باستعراض الأن تجربتنا للوحة من خلال الأوجه المختلفة التى يُريدها المستخدم من اللوحة الأم، حيث محور الأداء مُتمثل فى العتاد المستخدم أما اللوحة الأم فإنها تستوعب ذلك العتاد وتقدم المنافذ والتقنيات و المكونات الداخلية التى هى محور تفضيل المستخدم من لوحة الى أخرى لذلك نقوم بتجربة تلك الاختيارات مثل تجربة البطاقة الصوتية والشبكية وخصائص كسر السرعة والتحكم فى سرعة المراوح وتجربة المنافذ المختلفة على اللوحة واستخدام التطبيقات الملحقة فى المهام الأخرى المساعدة وأخيرا سنقوم بتجربة اللوحة مع العتاد الخاص بنا لمعرفة النتائج الخاصة بها مع العتاد الذى ستستخدمه بالفعل معها.

البطاقة الصوتية و التطببق Nahimic

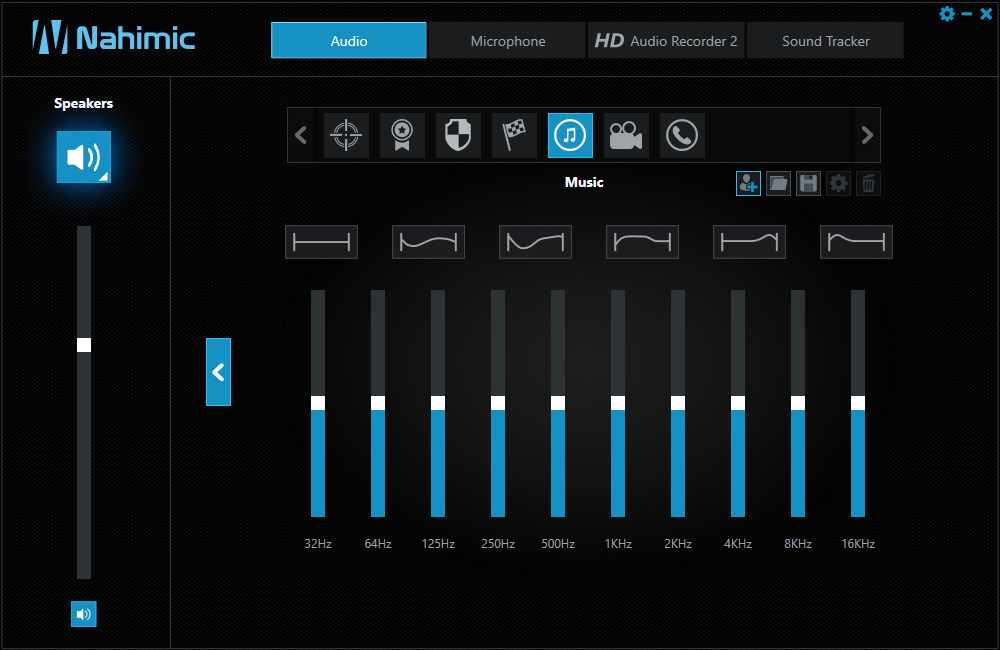

من خلال التطبيق Nahimic ستجد فى البداية مجموعة من الإعدادات المسبقة لمستوى الصوت  مع الاعدادات الخاصة بالموسيقى الوضع السينمائي والألعاب وتطبيقات الإتصال.

كذلك سترى بعض الإعدادات المسبقة لمستويات ترددات الصوت Equalizer المفضلة مع كل ملف للصوت الخاص بالموسيقى .. الخ.

 يمكنك التحكم فى الخصائص المختلفة على حسب تفضيلاتك من ضمن الخيارات التالية Bass Boost - Treble Enhancer - Smart Loudness - Voice Clarity - Virtual Surround - Reverb كما يمكنك التلاعب بالترددات من خلال Equalizer لتحصل على مستوى الصوت الذى تريده مع كل وضع للصوت سواء مع الموسيقى أو الأفلام وهكذا.

كذلك يحسن التطبيق مستوى صوت الميكروفون فى خلال تجربة اللعب أو البث كما يضيف لك بعض المستويات من تعزيز الصوت وتقليل مستوى الضوضاء المحيطة .

التطبيق متوافق مع برامج البث مثل Xsplit - OBS ويتيح لك وضع صوت معين حينما تقوم ببدء البث أو إنهاءه أو الانتقال بين الشاشات المختلفة أثناء البث.

الإضافة الرابعة هى Sound Tracker التى تقدمها جميع تطبيقات البطاقات الصوتية الان حيث مع الألعاب المدعومة سوف يظهر لك وحدة رادار تخبرك بإتجاه الأصوات البعيدة وتعمل بشكل أفضل مع أنظمة الصوت المحيطية 5.1 / 7.1 بشكل أفضل.

مع تجربة التطبيق مع اللعبة Witcher 3 لم يكن إتجاه الصوت دقيق فى أغلب المشاهد و ربما ستقوم تلك الخاصية بتشتيتك بعض الشيء عن ساحة المعركة.

البطاقة الشبكية و التطبيق MSI Gaming LAN

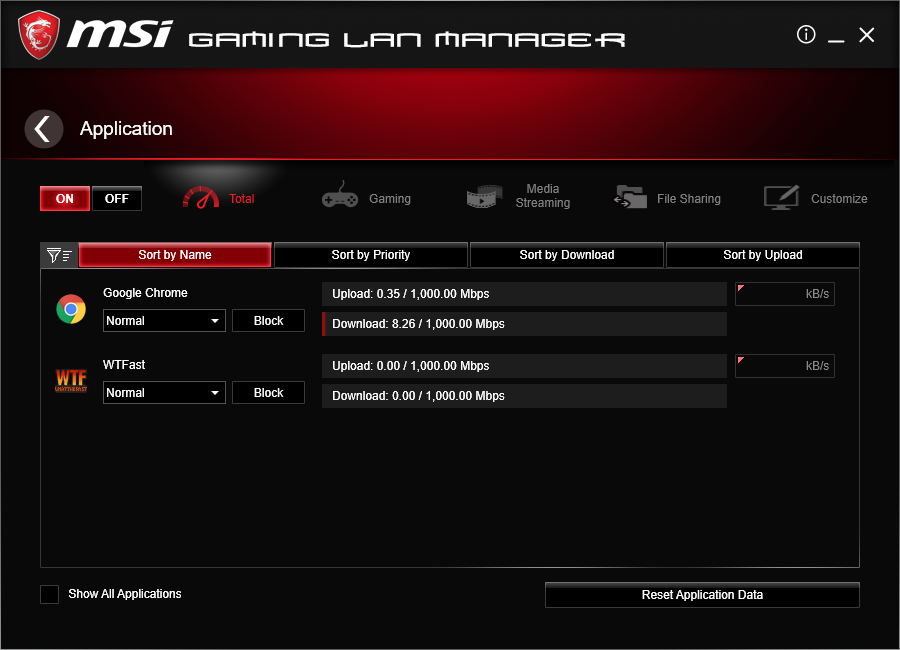

التطبيق Gaming LAN Manager متوافق مع بطاقتي الشبكة الهوائية Wireless والشبكية LAN ويعتمد على التطبيق Cfos Speed حيث الهدف منه هو تحسين تجربة اللعب من خلال التحكم فى مسارات الاتصال للعبة وبقية التطبيقات الأخرى والخدمات لنظام التشغيل التى تتصل بالشبكة وتحديد الأولوية للوصول للعبة وصب موارد الاتصال مع خوادم اللعبة لتقليل زمن تأخر الوصول Ping.

من التبويب Application يقوم التطبيق بتحديد التطبيقات التى تقوم باستخدامها ومستوى استهلاك موارد الشبكة وتحديد أولويتها من الوضع الافتراضي Normal الى الوضع الفائق Higher ولكن لا يمكنك اختيار تطبيق معين أن يتصل بالبطاقة LAN او Wireless يدويا بل البرنامج يتصل بالشبكة LAN أولاً كوضع افتراضي مع جميع التطبيقات وفى حالة إن لم تتوافر ستتصل التطبيقات بالبطاقة Wireless ولا توجد إمكانية تحديد اتصال التطبيق لأى منهم بشكل يدوى.

بعد ذلك ستجد مستوى تحديد الأولوية للوصول للبيانات  مع الوضع اليدوي بجانب التطبيق والتى يكون مستوى تحديد الأولوية القصوى Higher للألعاب وستجد مستويات تحكم مُحددة مسبقاُ مثل وضع الألعاب أو البث أو مشاركة الملفات عبر الشبكة أو تخصيص إعدادات خاصة بك يدوياُ. كما يمكنك منع التطبيقات الأخرى من سماح الاتصال بالأنترنت من خلال تفعيل الخيار Block.

أما إذا كنت تريد تخصيص وتحديد مستوى سرعة التحميل أو الرفع للبيانات لكل تطبيق أو خدمة تستخدم الانترنت فذلك متاح من خلال المؤشر الذي يقبع بجانب كل تطبيق. كما يمكنك مراقبة سرعة الشبكة والتطبيقات التى تستهلك الموارد من خلال التبويب  Performance.

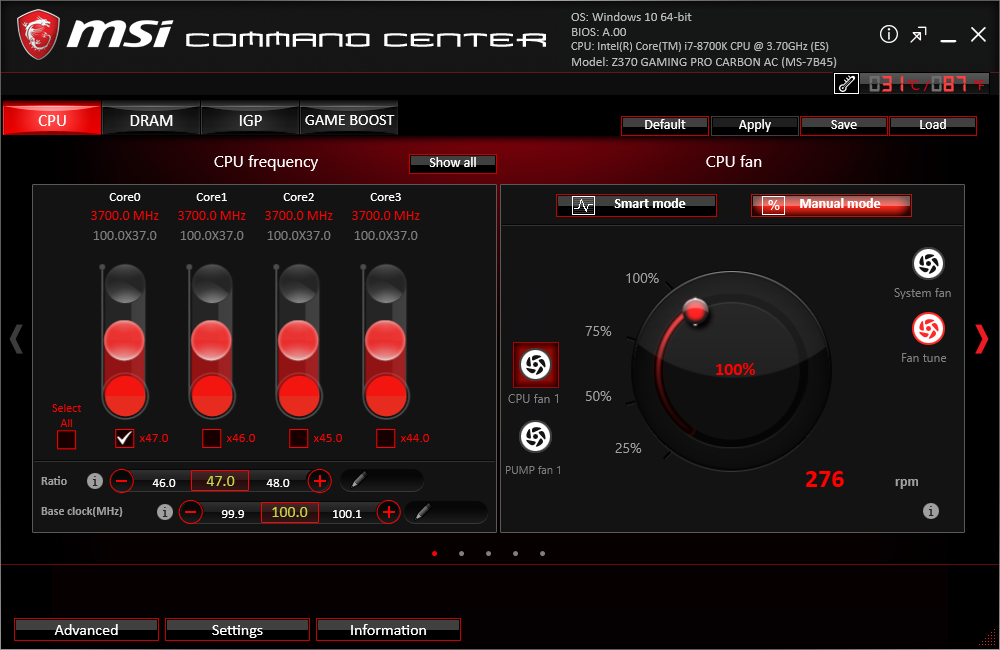

منظومة التحكم فى سرعة المراوح عبر التطبيق Command Center

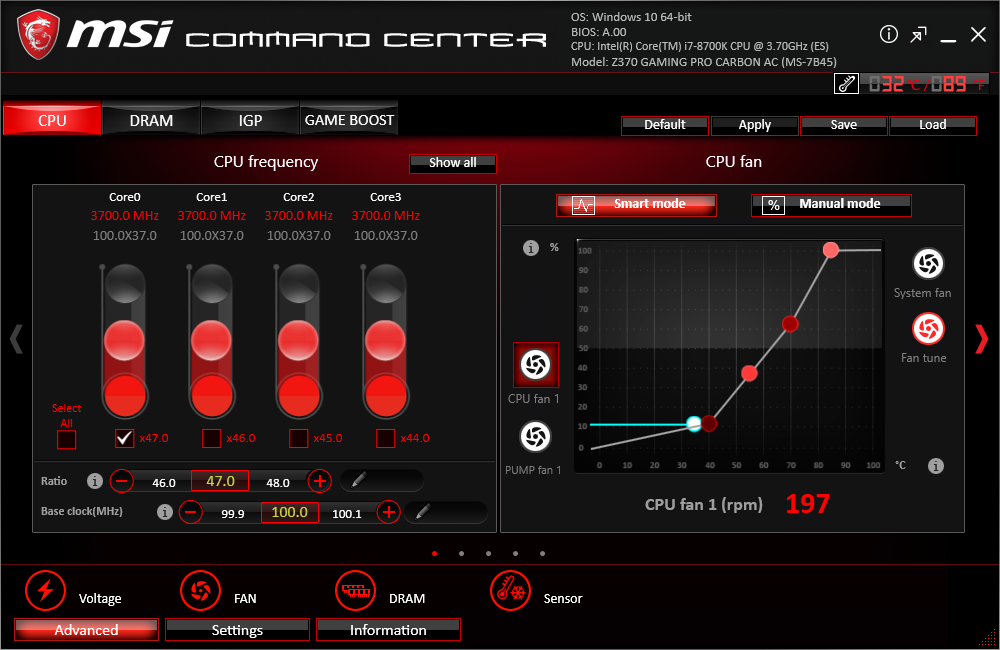

يمكنك التحكم فى سرعة المراوح عبر الحزمة الرئيسية Command Center حيث ستجد واجهة التحكم فى سرعة مروحة المعالج أو مراوح النظام System Fans.

أولا لو كنت تريد التحديد اليدوي لسرعة المراوح فيجب عليك اختيار Fan Tuning من أجل عمل Calibration لمدى سرعة المراوح.

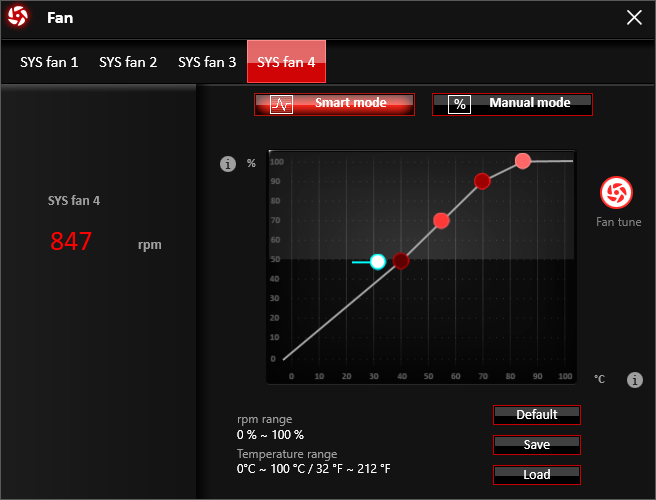

الوضع Smart Mode ستجد به الرسم البياني لتحديد سرعة المراوح على حسب حرارة المعالج سواء كانت مروحة مُبرد المعالج أو المضخة أو مراوح النظام جميعها تعتمد على درجة حرارة المعالج CPU Package ولا يمكنك تخصيص سرعة المراوح بغير ذلك حيث اللوحة تفتقر الى منافذ المستشعرات أو وجود العديد من مناطق استشعار الحرارة على اللوحة نفسها.

الوضع اليدوي السهل Manual Mode يتيح لك تحديد سرعات المراوح فى أربعة مستويات 25%-50%-75%-100%. لذلك اللوحة وضيعة نوعاً ما فى منظومة التحكم فى المراوح وتقدم لك الخيارات الأولية فقط من اجل تلك المهمة.

فى أسفل الواجهة لديك نظام مراقبة و للتنبيه إذا ارتفعت درجات الحرارة أو الفولتية للمعالج وبقية العتاد وكذلك لتسجيل تلك القراءات فى مدة زمنية مٌعينة لتتمكن من مراقبة الحرارة والفولتية فى حالة الضغط أو التجربة لقراءات الفولتية.

الإضاءة المتزامنة Mystic Light Sync

منظومة Mystic Light الخاصة بلوحات MSI تضم العديد من عتاد الهاردوير المضيء الذى تستطيع تزامن الإضاءة معه مثل صناديق الحاسب والذواكر و الأقراص وشرائط الإضاءة والمراوح وبالطبع البطاقات الرسومية للشركة. وعلى الأخص اللوحة تقدم الدعم المباشر لمنتجات شركة Corsair وتوفر منفذ ربط لشرائط الإضاءة أو المراوح المضيئة لها.

التطبيق يتعرف تلقائيا على العتاد المرتبط بها والقابل بتزامن الإضاءة مع مناطق اللوحة المضيئة كما نرى من الأعلى الوحدات المدعومة من منظومة الإضاءة من الذواكر وشرائط الإضاءة  ويمكنك أن تُخرج أحد تلك الوحدات من منظومة الإضاءة ولا تجعل الإضاءة الخاصة بها مُتزامنة مع بقية الوحدات عبر اختيار الوحدة من Sync Profile.

 كما نرى فلدينا البطاقة الرسومية والذواكر وشرائط الإضاءة لتستطيع الاختيار ما بين وضعيات مختلفة لأشكال الإضاءة للمنصة لديك من ضمنها الاعتماد درجة حرارة المعالج وكذلك الموسيقى والأنواع المختلفة لها.

يمكن التحكم فى إضاءة كل مناطق اللوحة جميعاً عبر اختيار Select All أو اختيار إضاءة كل منطقة على حدة من خلال LED AREA وتحديد شكل ولون الإضاءة الخاصة بهم.

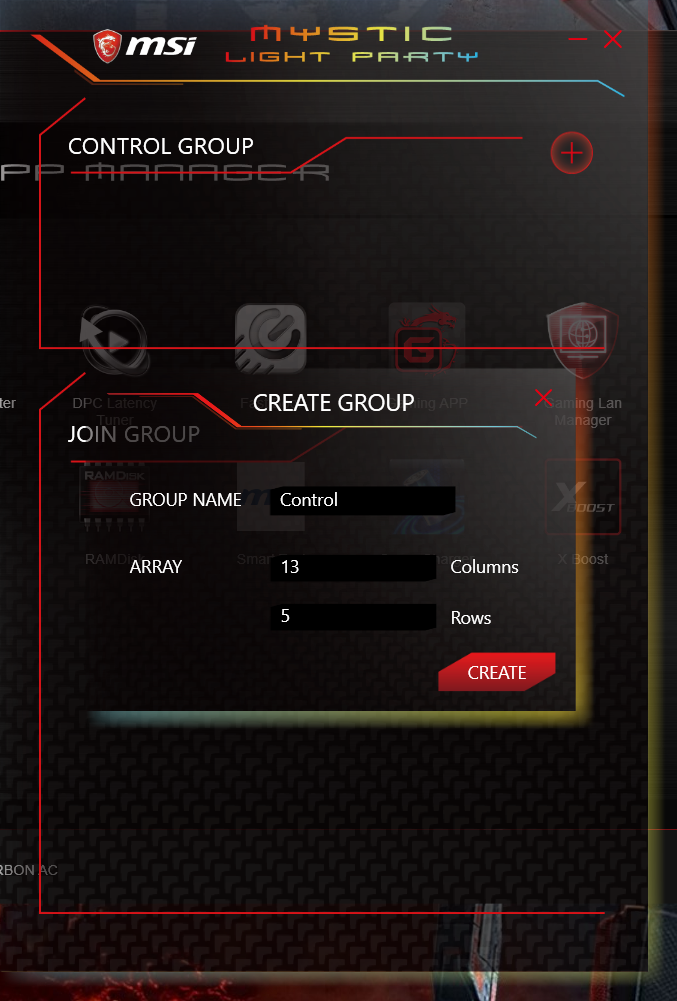

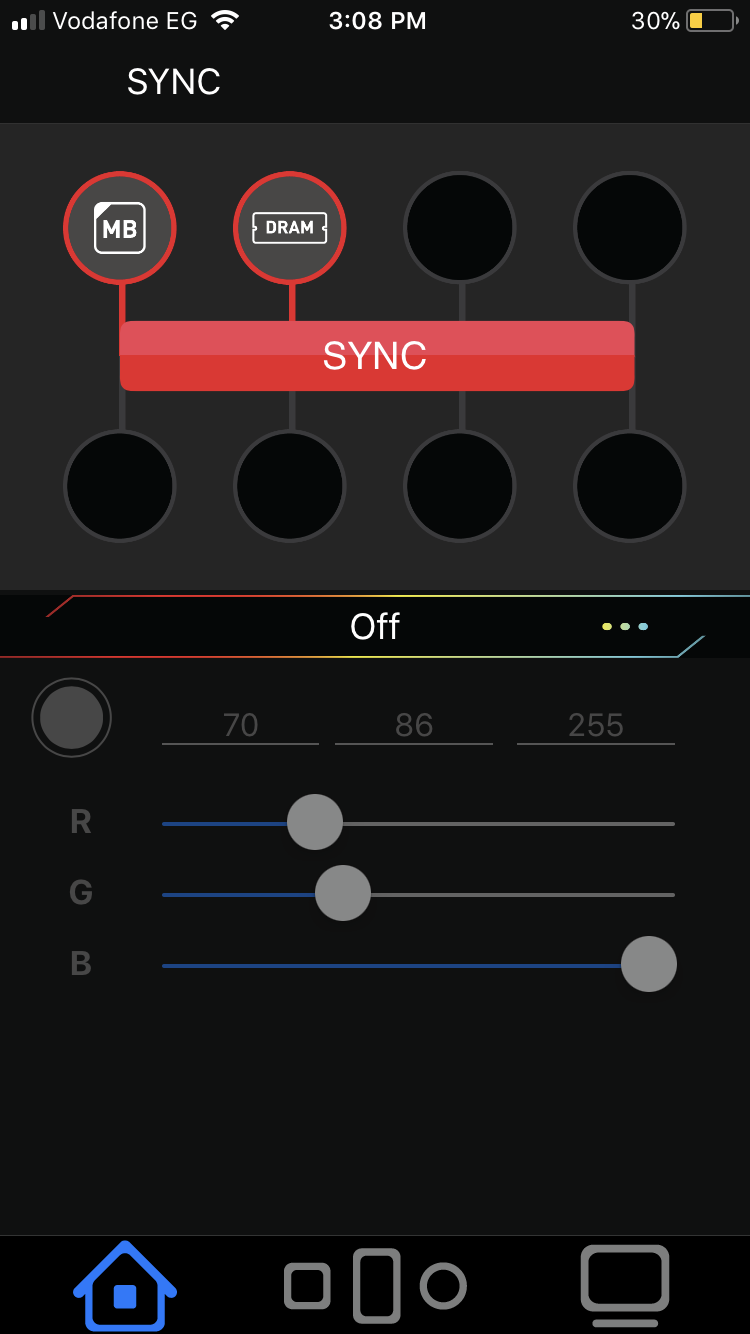

اللوحة توفر لك تطبيق Mystic Light App على هاتفك الذى يجب ان يرتبط عبر نفس الشبكة ثم تستطيع تزامن وتحديد أشكال الإضاءة كما تريد.

المميز فى التطبيق أنه يجعلك تُشكل منظومة إضاءة مكونة من أجهزة بجانب بعضها وربط أشكال وألوان الإضاءة لهم جميعاً من خلال اتصالهم عبر نفس الشبكة.

كسر السرعة وتبريد VRM

كسر السرعة يعتمد فى الأساس على قابلية القطعة نفسها لمدى كسر السرعة القابل تطبيقه ومستوى الانبعاث الحرارى المصاحب لذلك.

لكن اللوحة الأم تقدم الخيارات اللازمة و دائرة تنظيم الطاقة وكفائة دوائر التوصيل التى تُساعد على تحقيق تردد أعلى.

كذلك مع المستوى الأعلى فى إمداد الطاقة فإن  تبريد وحدات الموسفت أمر مهم وتصميم اللوحة لمشتتات تبريد دوائر الطاقة له الدور الفعال فى ذلك.

اللوحة الام التى لدينا لديها العدد الكافي من الخيارات للتحكم فى أوجه كسر السرعة من خلال واجهة البيوس أو من خلال نظام التشغيل عبر التطبيق Command Center.

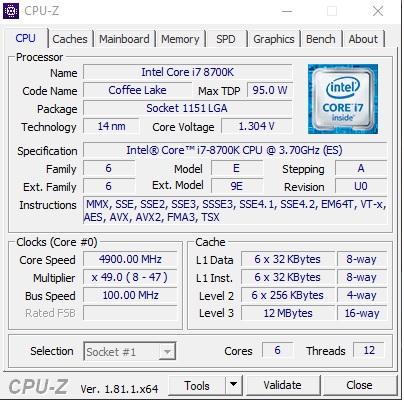

قد استطعنا الوصول الى التردد 4.9 GHz مع معالج i7 8700K والذى كان العائق له الانبعاث الحرارى وليست قدرة اللوحة على كسر السرعة حيث المعالج قد وصل الى التردد 5.0 GHz ولكن مع تخطي سقف الحرارة المسوح بها.

اللوحة تعمل معها مجموعة الذواكر التى لدينا بالتردد 3600 MHz كل ما عليك فعله هو تفعيل الخيار XMP و حفظ الإعدادات من البيوس. ومع اختبار الذواكر على ذلك التردد من خلال البرنامج AIDA64 فلم نواجه مشاكل فى إستقرار النظام.

كانت درجات الحرارة لوحدات الموسفت فى حالة كسر السرعة مع الضغط مع كسر السرعة لم تتخطي 55 درجة مئوية وكذلك فإن درجة حرارة شريحة التحكم Z370 لم تتخطى 45 درجة مئوية، لذلك فإن المُشتتات المتواجدة على اللوحة المسئولة عن تبريد دائرة VRM  على الأخص والشريحة Z370 تصميمها فعال وقادرة على الحفاظ على العتاد الداخلي للوحة للعمل بشكل طبيعي.

الدعم البرمجي المساعد للألعاب

برنامج القيادة APP Manager

برنامج القيادة الرئيسى للوحات MSI هو APP Manager كما نرى الشاشة الرئيسية  تحتوى على التطبيقات الهامة التى تأتى مع اللوحة ونستعرض تجربتنا لهم كالتالي:

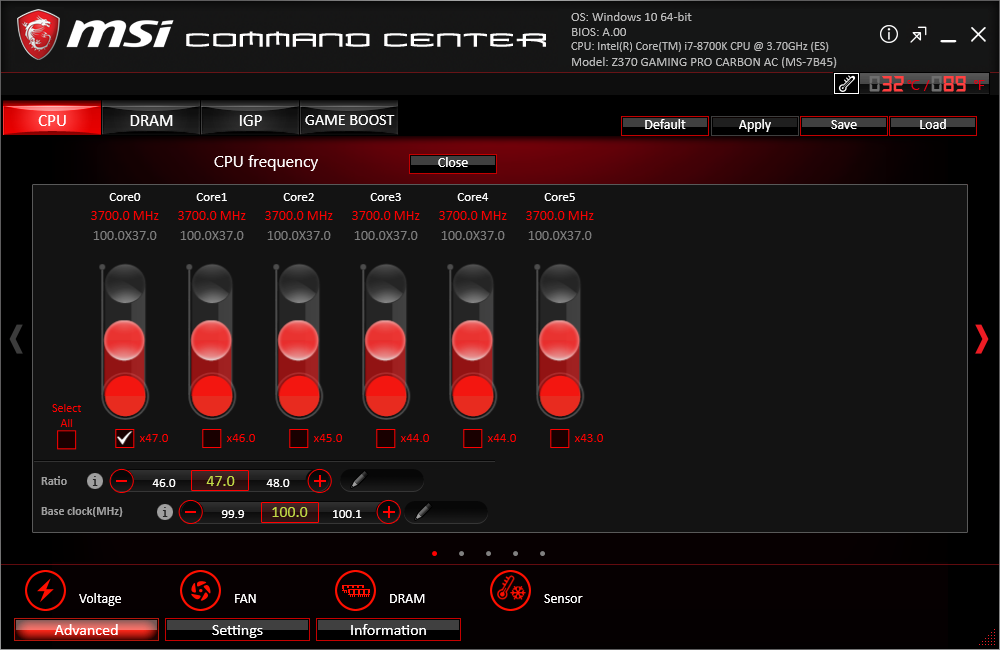

التطبيق Control Center

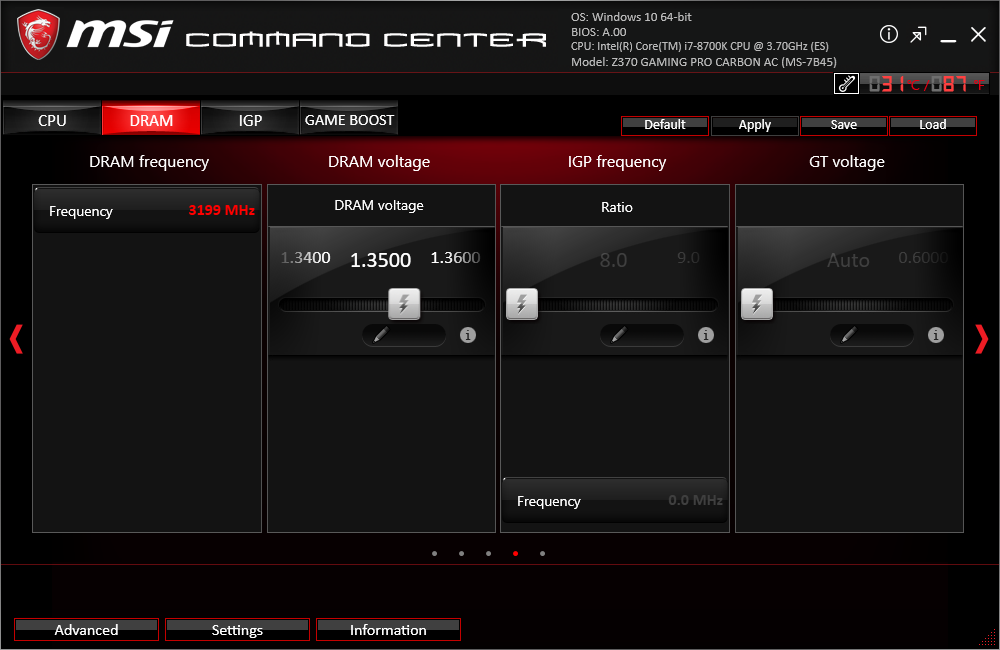

واجهة التحكم الرئيسية للوحة بها نافذة التعديل على العتاد المستخدم من المعالج والذواكر وتعديل التردد الخاص بهم وتحديد الفولتية و التوقيتات الخاصة بالذواكر من الوضع المتقدم كما نرى.

التطبيق أيضاً يوفر لك نافذة التحكم فى المراوح كما ذكرنا وأيضاً نظام مراقبة لدرجات الحرارة والفولتيات الخاصة بالعتاد على اللوحة.

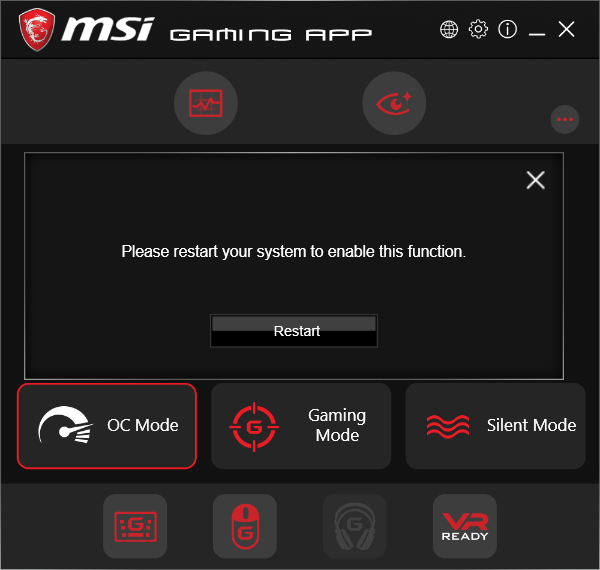

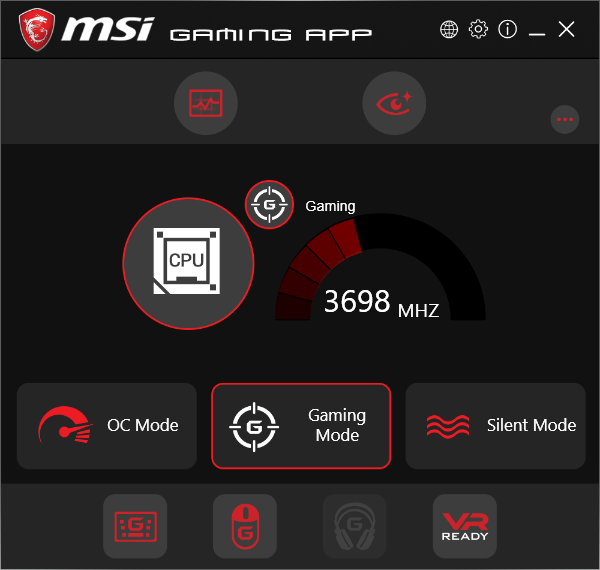

التطبيق Gaming APP

التطبيق يوفر ثلاثة مستويات لإدارة الطاقة باللوحة سواء العمل بالتردد المنخفض 800 MHz عبر Silent Mode أو العمل بالوضع Gaming Mode الذى يجعل المنصة لديك تعمل بأقصى تردد للتشغيل High Performance أو تشغيل وضع OC Mode الذى يقوم بعملية كسر السرعة الى التردد 4.4 GHz لجميع الأنوية بفولتية التشغيل 1.20v للأنوية.

من خلال التطبيق يمكن تغيير مستوى Color Temp للشاشة من خلال فرض وضع Worm المريح للأعين Eye Rest أو اختيار وضع الألعاب أو الأفلام الذى يكون مناسب بالفعل معهم.

أيضاً هناك خيار لتفعيل طبقة القراءات OSD للعتاد المستخدم من المعالج والذواكر والبطاقة الرسومية وتفعيلها بداخل الألعاب.

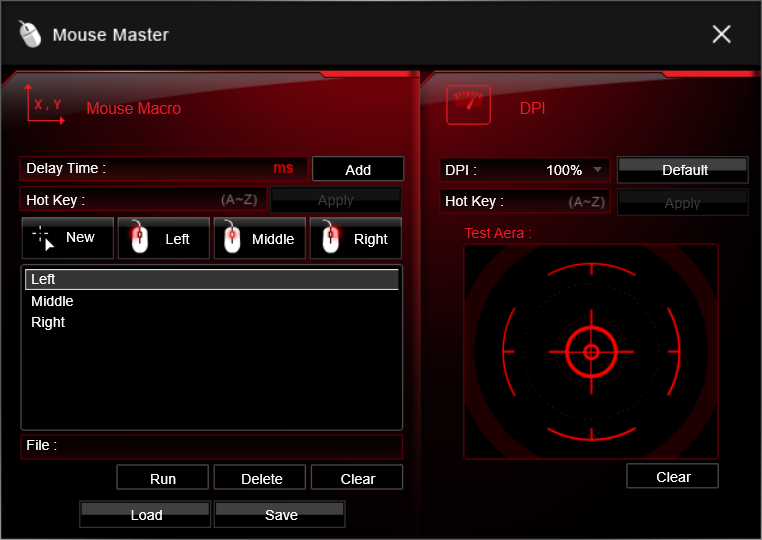

الخيار Mouse Master يتيح التعديل على سرعة DPI لفأرة التحكم و عمل ملفات تجمع المفاتيح Macro إذا لم يكن هناك تطبيق بالفعل من نتاج الشركة المصنعة لطرفيات التحكم

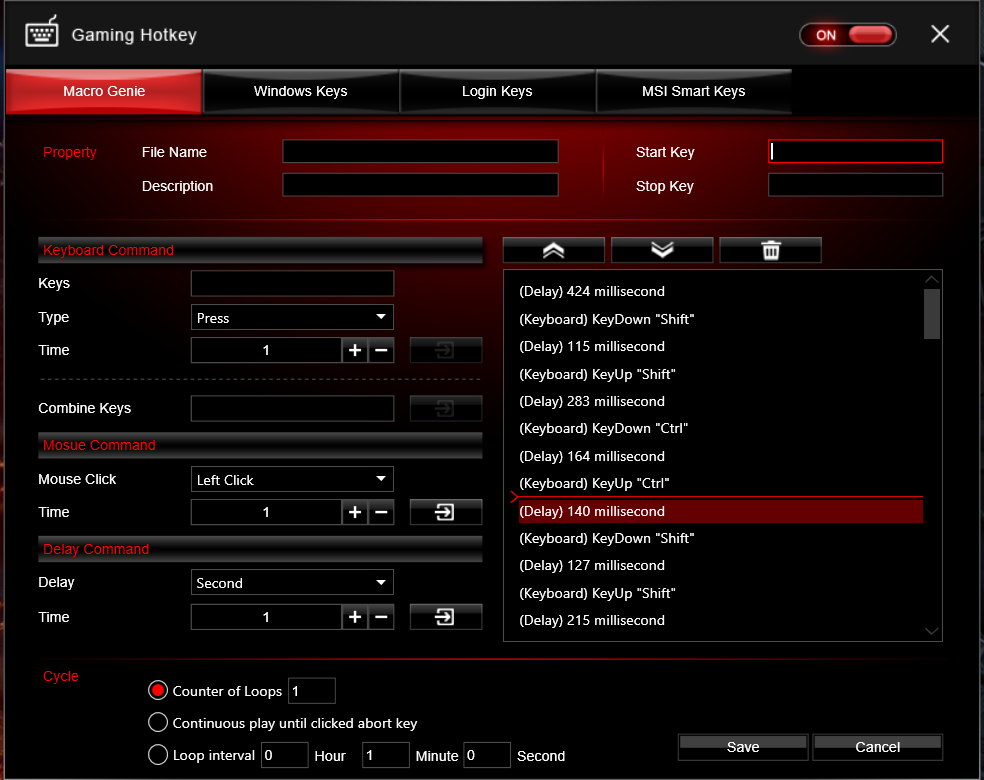

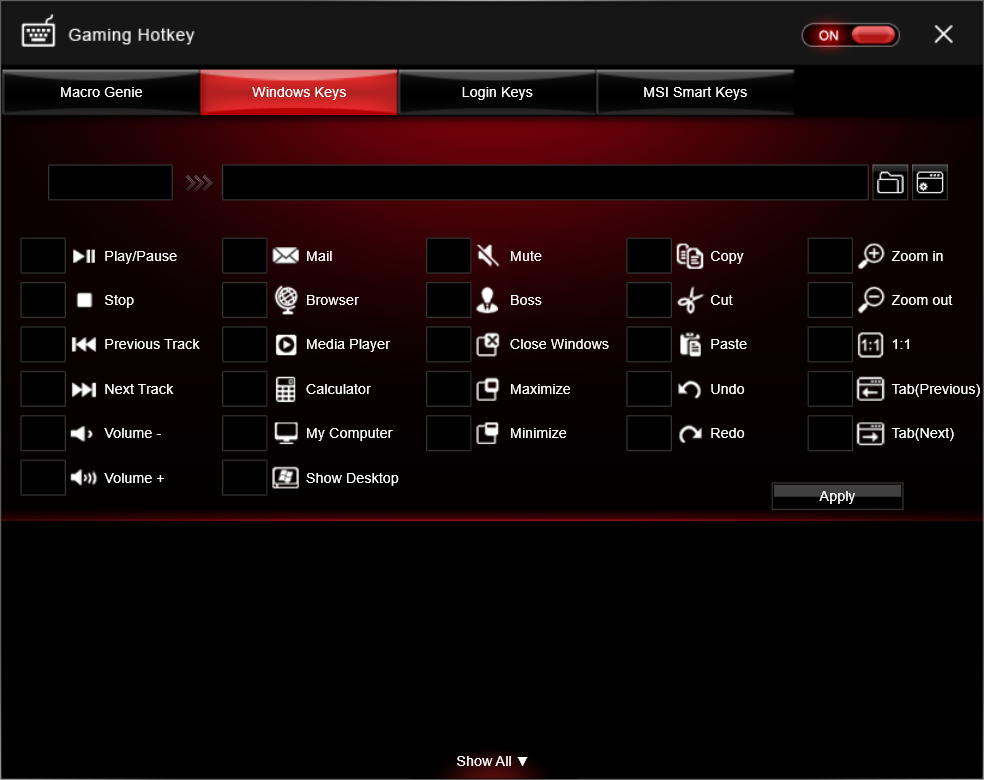

من اجل لوحة المفاتيح هناك التطبيق Gaming Hotkey الذى يجعلك تضيف ملفات المفاتيح المتتابعة Macro وتسجيلها ووضع الإختصارات للقيام بعمليات متنوعة من فتح وغلق التطبيقات لنظام التشغيل أو تعديل الخيارات بداخل التطبيق Command Center مثل تردد التشغيل الخاص بالمعالج.

تطبيق التحديثات Live Update 6

نافذة المستخدم للكشف عن التحديثات الخاصة بالتعريفات أو التطبيقات التى تأتى مع اللوحة بشكل دوري أو يدوى وقد قمنا بالفعل بتحديث بعض التطبيقات الى النسخة الأحدث لها كما نرى، مع إمكانية التنبيه بتنصيب التحديثات الخاصة بنظام التشغيل نفسه.

التطبيق Fast Boot

تلك الأداء البسيطة توفر لك خيار الدخول مباشرة الى واجهة البيوس بدون الحاجة الى الضغط على الزر DEL عند الإقلاع. وأيضاً توفر لك تفعيل أو غلق نظام الإقلاع السريع Fast Boot الذى يفعل أو يلغى عملية التدريب الخاصة بتوقيتات الذواكر التى تأخذ حتى 10 ثوان مع بداية الإقلاع لنظام التشغيل.

التطبيق RAMDisk

تلك الأداة تقوم بتخصيص جزء من ذواكر النظام DRAM وجعلها كقرص ذاكرة مساعدة Cache يمكن تخصيصها من أجل متصفح Chrome أو Firefox أو تقسيمة Partition معين من أجل زيادة سرعة الكتابة له كما كانت تجربتنا للقرص ADATA SU900.

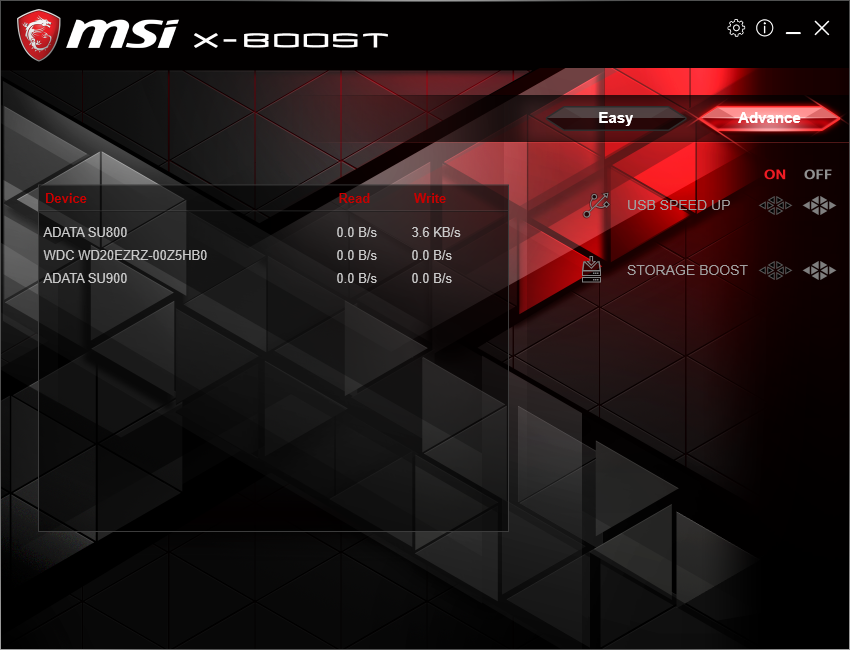

التطبيق X Boost

الأداة الغرض منه زيادة سرعة الإستجابة للأقراص أو وحدات Flash بشكل ما غير مُوضح من اللوحة ولكن مع تجربته مع القرص ADATA SU900 فقد زادت سرعة القراءة والكتابة العشوائية للقرص قليلاً بعد تفعيل الأداة.

منهجية الإختبار للوحة MSI Z370 Pro Gaming Carbon AC

تم اختبار اللوحة على العتاد الذى أمامنا مع استخدام نسخة حديثة من نظام التشغيل Windows 10 x64 Pro 1703 والعمل بالإعدادات الافتراضية للمعالجات المستخدمة و إعدادات توفير الطاقة وخفض ترددات التشغيل حين الخمول ولكن مع مستوى الطاقة High Performance بداخل نظام التشغيل.

بالنسبة لتردد المعالجات المستخدمة فإنها تعمل بالتردد Turbo الطبيعى لها بدون أي دفعة إضافية عبر Multi Cores Enhancements لذلك فإن المعالج لا يعلوا جميع أنويته الى أقصى تردد للمعالج ولكن يعلوا تردد التشغيل على حسب مستوى الضغط على النواة الواحدة او الأنوية المتعددة كما حددت شركة انتل.

تردد الذواكر قد اخترنا أن يكون تردد التشغيل المناسب اليوم لأغلب قطع الذواكر 3200 MHz عبر تفعيل ملف الإعدادت XMP لقطع الذواكر الأربعة وسوف تكون جميع الاختبارات على ذلك التردد للذواكر سواء كان اختبارات المعالج أو الألعاب أو مع كسر السرعة.

يمكن تقسيم برامج الإختبار للمعالج الى البرامج التى تعتمد على تعدد الأنوية وبرامج الرندر والضغط والبرامج التى تعتمد على أداء النواة الواحدة وكذلك قياس سرعة الذواكر و قياس سرعة التوصيل للأقراص عبر الواجهة SATA - M.2 وأخيرا الأداء مع الألعاب، لذلك نستعرض العتاد المستخدم ثم نتجه الى نتائج الإختبارات التى يمكنك معرفتها من خلال مراجعتنا للمعالج i7 8700K مع اللوحة .
