مراجعة لعملاق Noctua الجديد NH-D15

 شركة Noctua معروفة للكثيرين كواحدة من أبرز الشركات المصنعة لحلول التبريد الهوائي وإسمها دائماً ما يرتبط بالجودة، الهدوء...وبكل تأكيد كفاءة التبريد، وهي دائما ما تبدع في هذا المجال وربما لا نزال نذكر مشتتها الأسطوري NH-D14 الذي يعد أحد أفضل المشتتات الهوائية إلى الأن.

وها هي الشركة النمساوية تخطو من جديد الأن وتقدم عملاق أخر بإسم NH-D15 وهو لا يختلف كثيراً عن مشتتها NH-D14 بل هو في الحقيقة مبني على ألأساس ذاته مع إضافة عدة تحسينات سواء على مستوى الأداء أو من خلال دعم أفضل لشرائح الذاكرة. ويمكن القول بإختصار أن مشتت اليوم NH-D15 هو الخليفة الرسمي من Noctua للعملاق NH-D14 والذي ينتظر أن يحل محله بل ويجتاز أسطورة Noctua السابقة في الأداء.

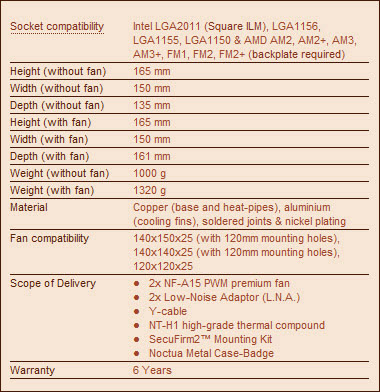

المواصفات:

من المواصات الرسمية الخاصة بالشركة سنلاحظ  أن مشتت NH-D15 سيتفوق في العديد من الأمور على NH-D14 مما يبشر ومن البداية بتحقيق أفضلية جيدة في التبريد حتى قبل أن نرى نتائج المشتت عملياً.

فأولا مشتت NH-D15 يأتي ببرجين للتبريد كسابقه ولكن بإرتفاع يصل إلى 165mm وهو أعلى بـ5mm عن مشتت D14، كما يصل العرض إلى 150mm وهو أيضاً يتخطى D14 في ذلك بحوالي 10mm. وهو ما يعني أن أبراج NH-D15 تتفوق في الحجم على أبراج مشتت NH-D14.

سنجد كذلك أن وزن المشتت يصل إلى 1000g يرتفع بعد تثبيت مروحتي التبريد إلى 1320g، ويتكون جسم المشتت من برجين مصنعين من شرائح الألمونيوم مع مرور 6 أنابيب حرارية من النحاس المطلي بخامة النيكل
في كل برج، ويستخد مروحتي تبريد لضخ الهواء من نوع NF-A15 وهي مبدأياً أفض كذلك في تبريدها من المراوح المرفقة مع مشتت NH-D14 ولكن سنتحدث عن مواصفات مراوح التبريد لاحقاً.

نظرة أقرب على المشتت:

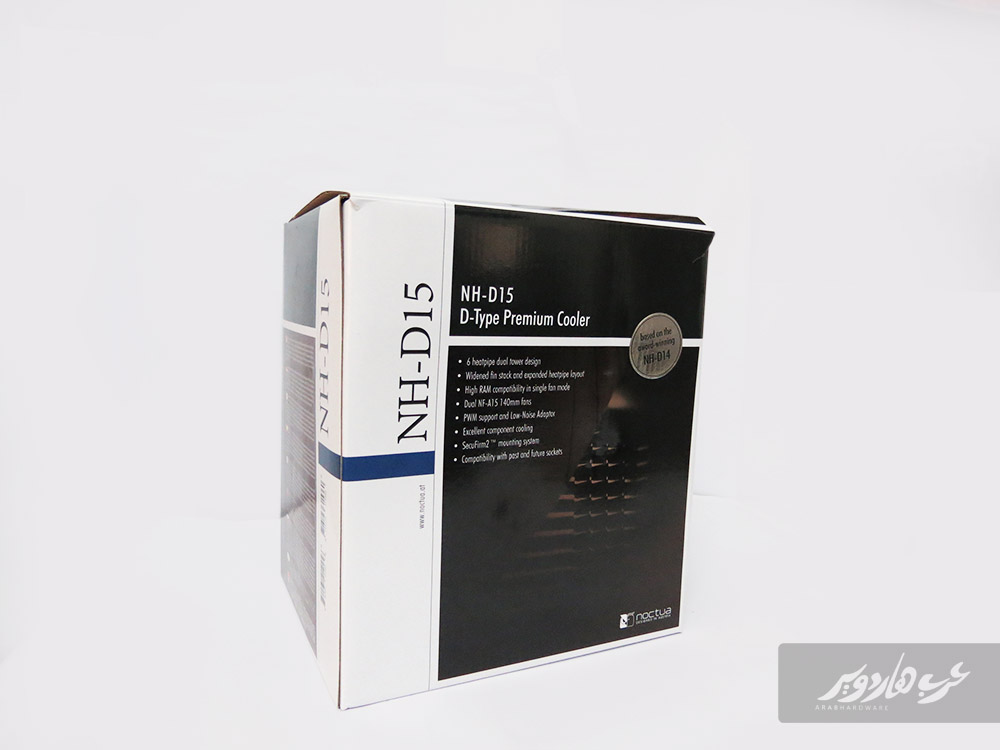

العلبة الخارجية من حيث المظهر لا جديد فيها ولكن إن أخذنا الأمر بمقياس الحجم فهي أضخم علبة Noctua أراها حتى الأن.

وعلى الواجهة الأمامية سنرى إسم المشتت وإلى جواره قائمة بأهم الخاصئص المتواجدة به.

على هذه الجهة توصيف جديد للمشتت بعدة لغات مختلفة.

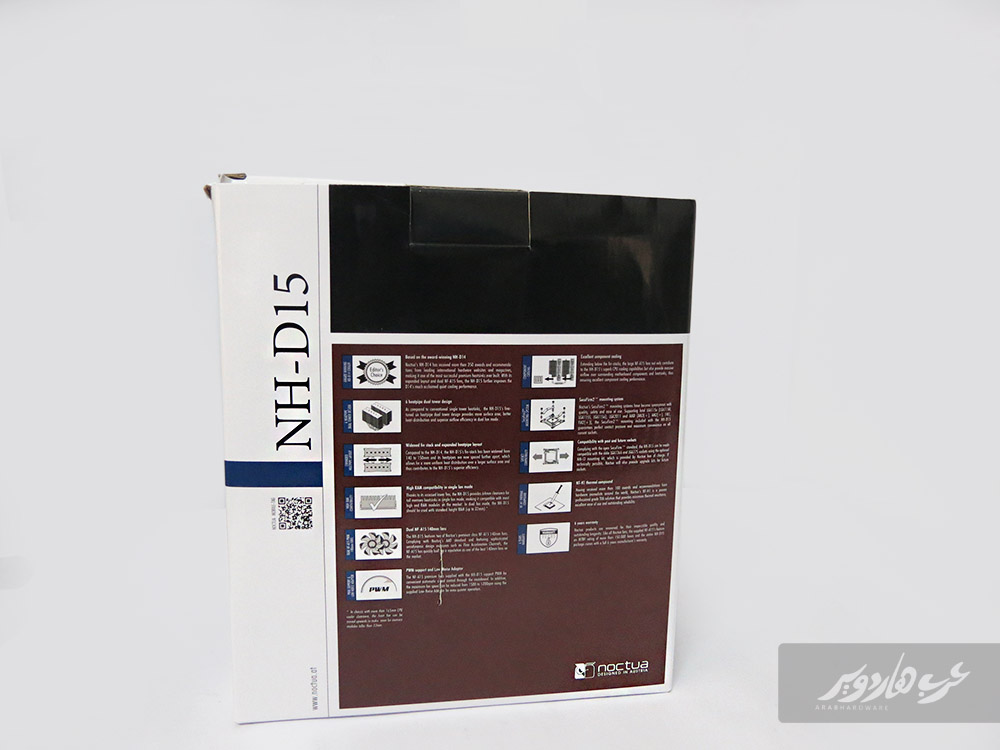

على الجهة الخلفية نجد ومرة أخرى مزايا المشتت ولكن مفصلة بعض الشيء، وتركز الشركة على مسألة بنية المشتت المتماثلة في أساهال على بناء NH-D14.

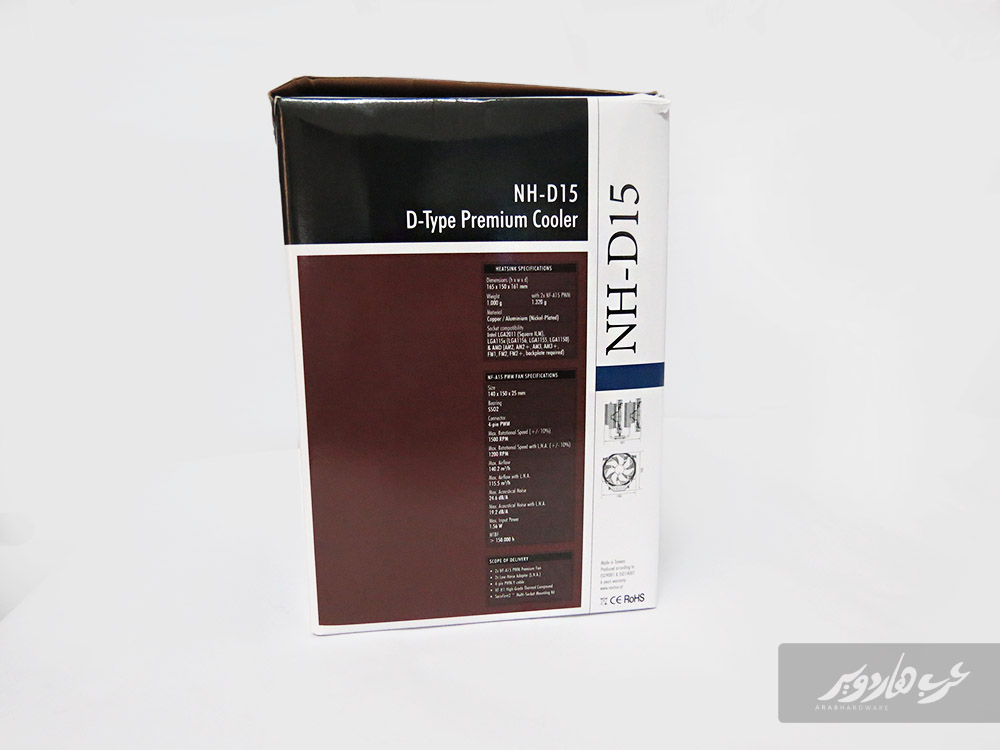

على هذا الجانب المواصفات الأساسية للمشتت ولمروحة التبريد.

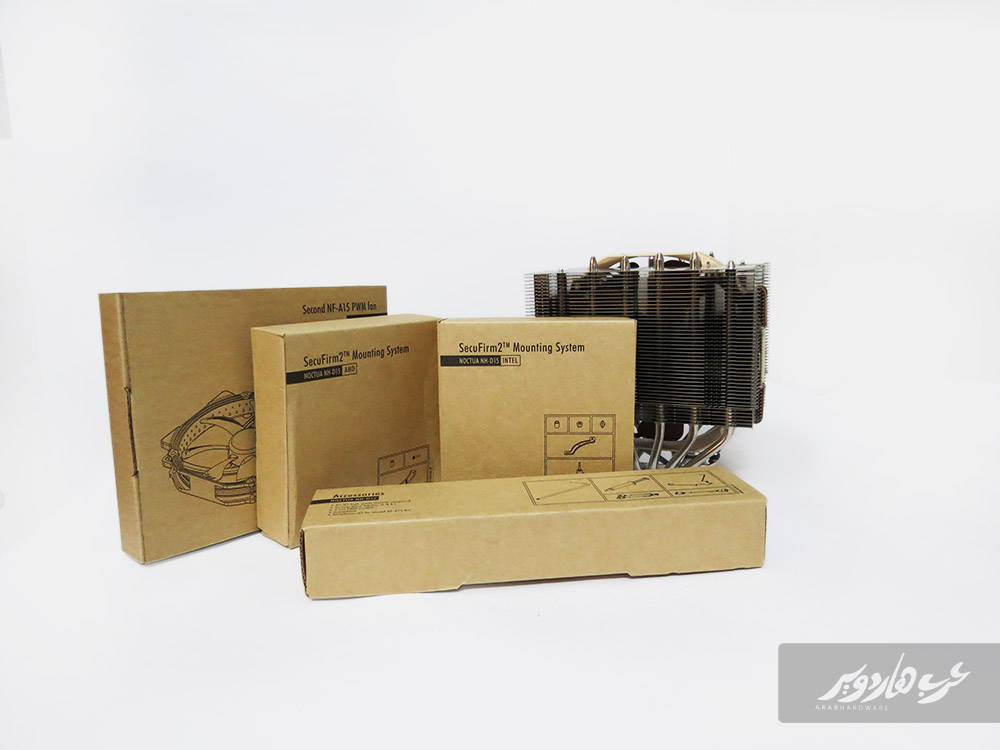

بعد فتح العلبة نستخرج المشتت وعلب صغيرة أخرى تحتوي على الملحقات، وتنظم Noctua هذه المسألة بشكل جيد وتفصل ما بين قواعد التثبيت لمنصات Intel وقواعد التثبيت لمنصات AMD.

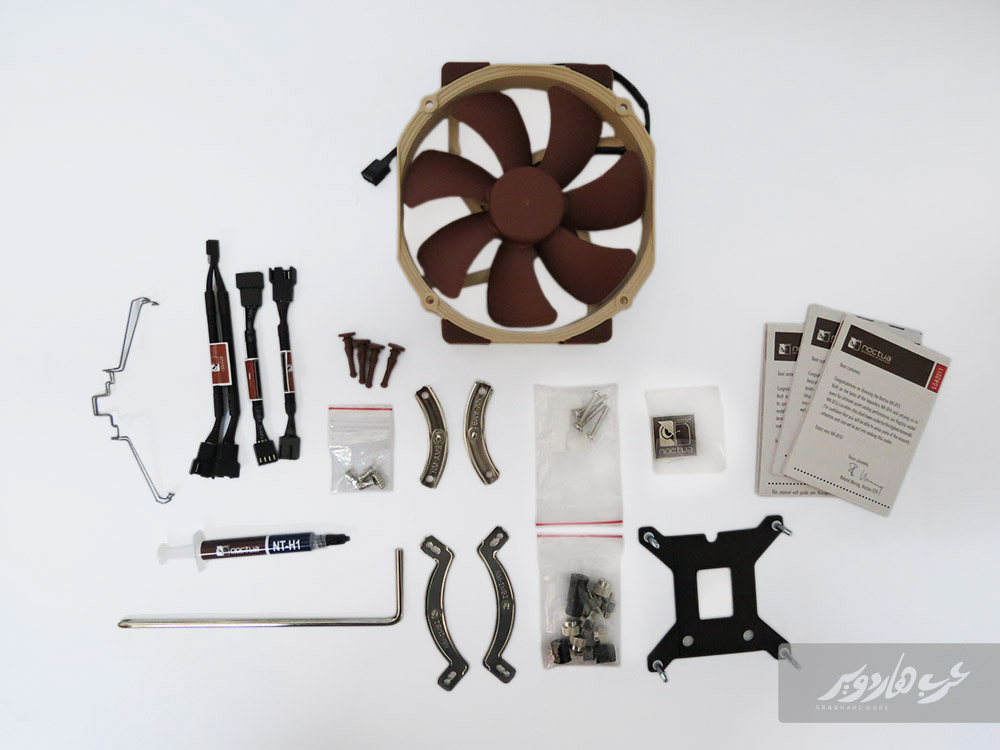

هنا بنرى ملحقات المشتت كاملة، ونرى بداية مروحة التبريد NF-A15 الثانية والتي تستعمل إلى جوار مروحة تبريد مماثلة تأتي مثبته بجسم المشتت.
ونجد كذلك الكتيبات الإرشادية الخاصة بتوضيح طريقة تثبيت المشتت على جميع المنصات التي يدعمها بالإضافة إلى قواعد التثبيت الخاصة بمنصات Intel و AMD ، ونرى مفك Noctua الشهير والذي يرفق مع أغلب مشتتات الشركة إلى جوار معجون التبريد الإحترافي NT-H1.

أخيراً نجد وصلتي L.N.A التي تستخدم لتشغيل مراوح التبريد في وضعية Low Noise لتقليل الضجيج قدر الإمكان، مو وجود وصلة واحدة من نوع Y والتي تسمح بشبك مروحتي تبريد معاً وتصيلها بمنفذ واحد باللوحة الرئيسية، وأيضاً سنجد أعمدة مرنة خفيفة هي الخاصة بتثبيت المروحة الثانية بجسم المشتت .

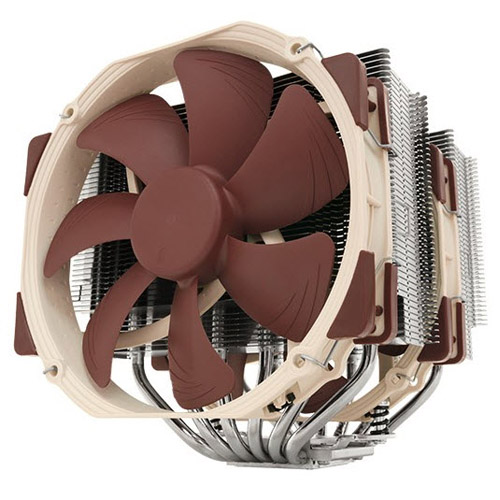

المشتت نفسه كبير الحجم للغاية، يمكنك تخيل مشتت NH-D14 العملاق إن كنت قد رأيته من قبل ولكن بإرتفاع أعلى قليلاً وعرض أكبر كذلك، ويأتي المشتت ومثبت به مروحة واحدة وتركت Noctua أمر تثبيت المروحة الثانية لك أنت.

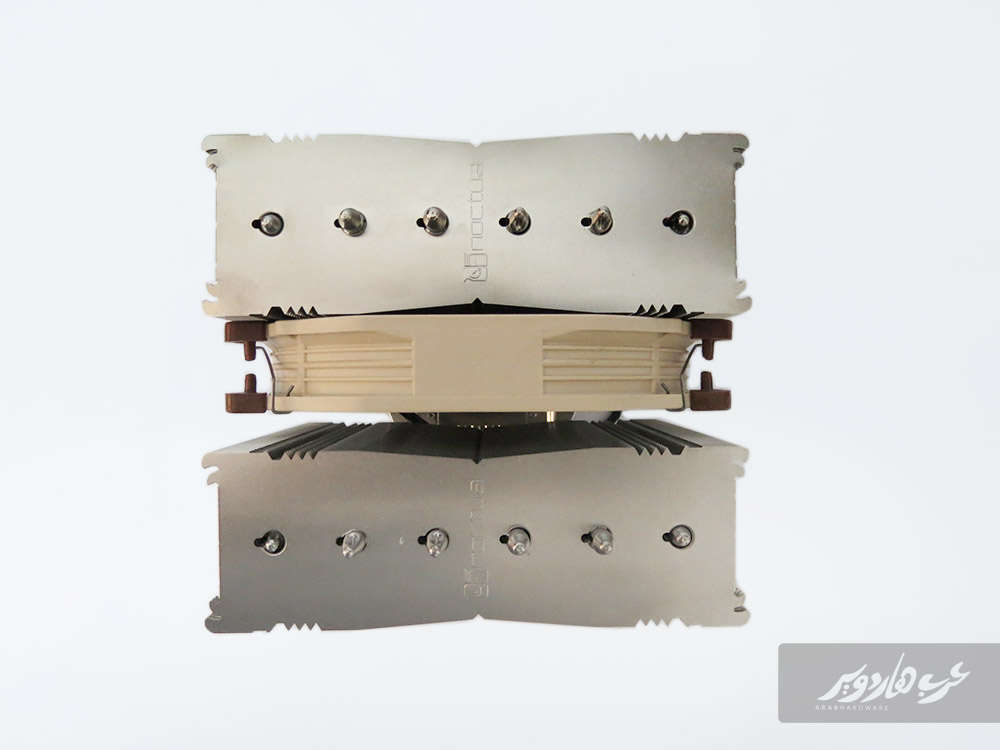

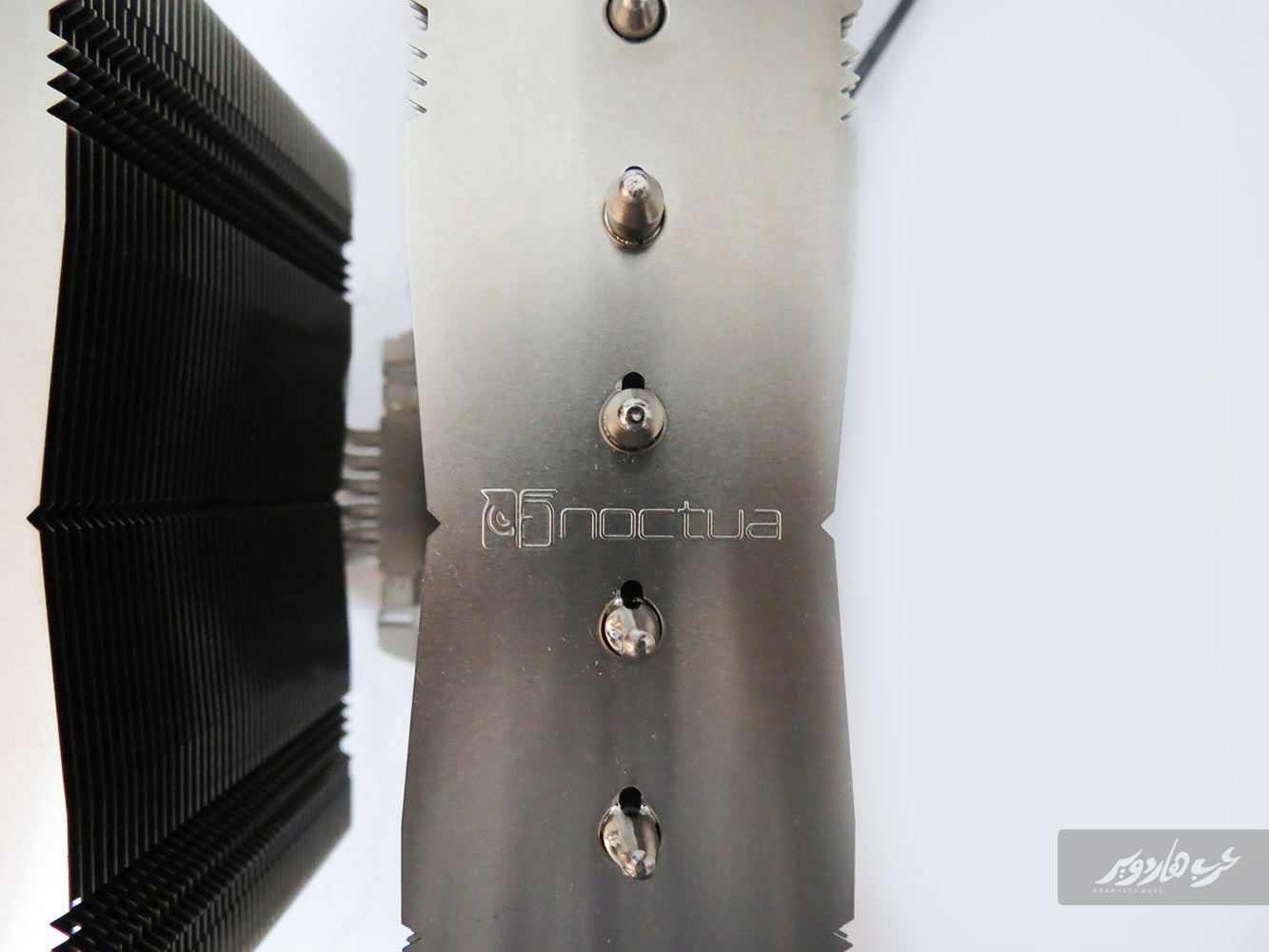

من الأعلى يمككننا رؤية سطح البرجين ومروحة التبريد بينهما ونرى رؤوس الأنابيب الحرارية على قمة كل برج.

 شعار Noctua كذلك تم دمغه على سطح كلاً من البرجين.

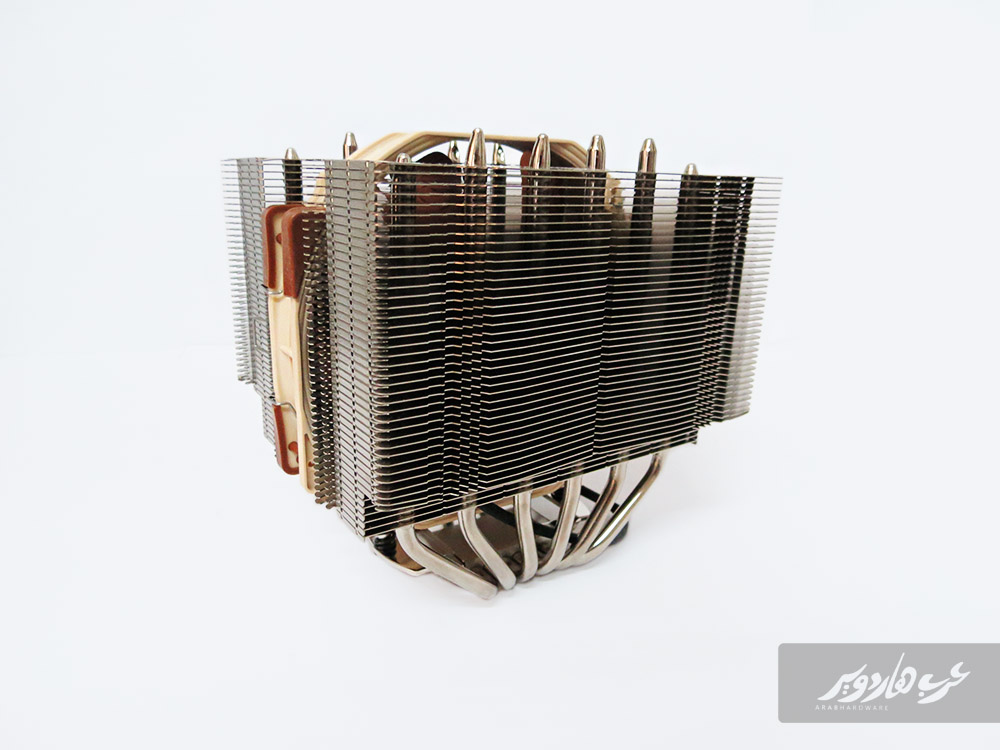

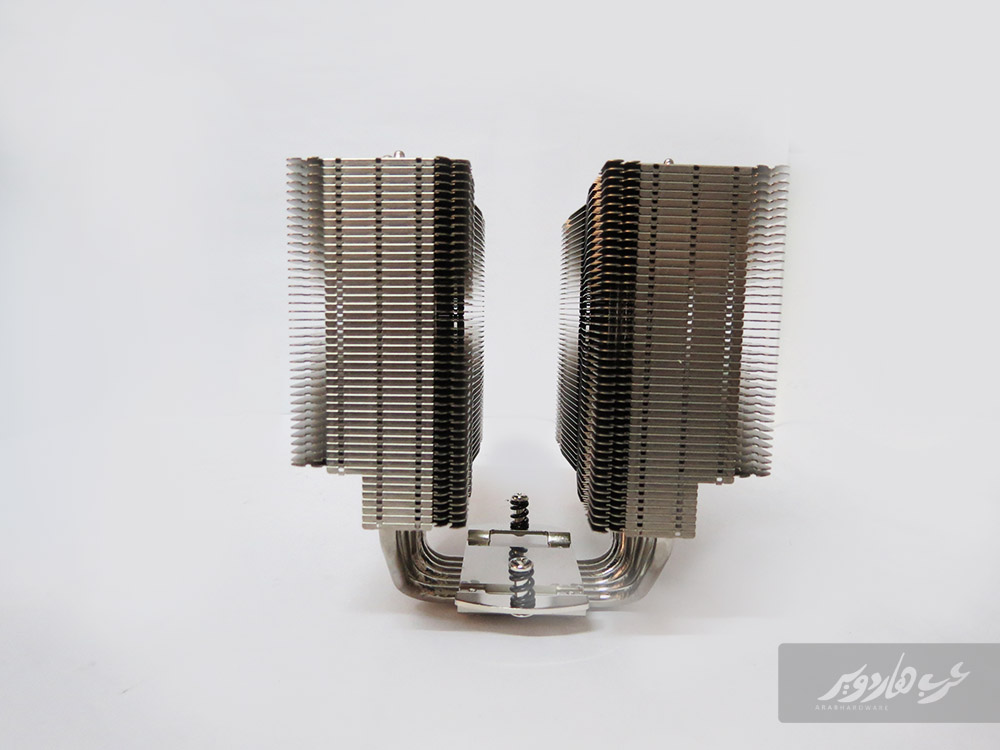

الجهة الجانبية للمشتت بعد نزع مروحة التبريد، ونرى أبراج فارهة مصنوعة من خامات ممتازة يصل إرتفاع كل منها إلى 165mm كما ذكرنا كما تصل المسافية بين بداية البرج الأول ونهاية البرج الثاني (سمك المشتت كله) إلى حوالي 130mm، ويزيد هذ الرقم إلى 158mm عند تثبيت واحدة من مراوح التبريد على أحد البرجين من الخارج.

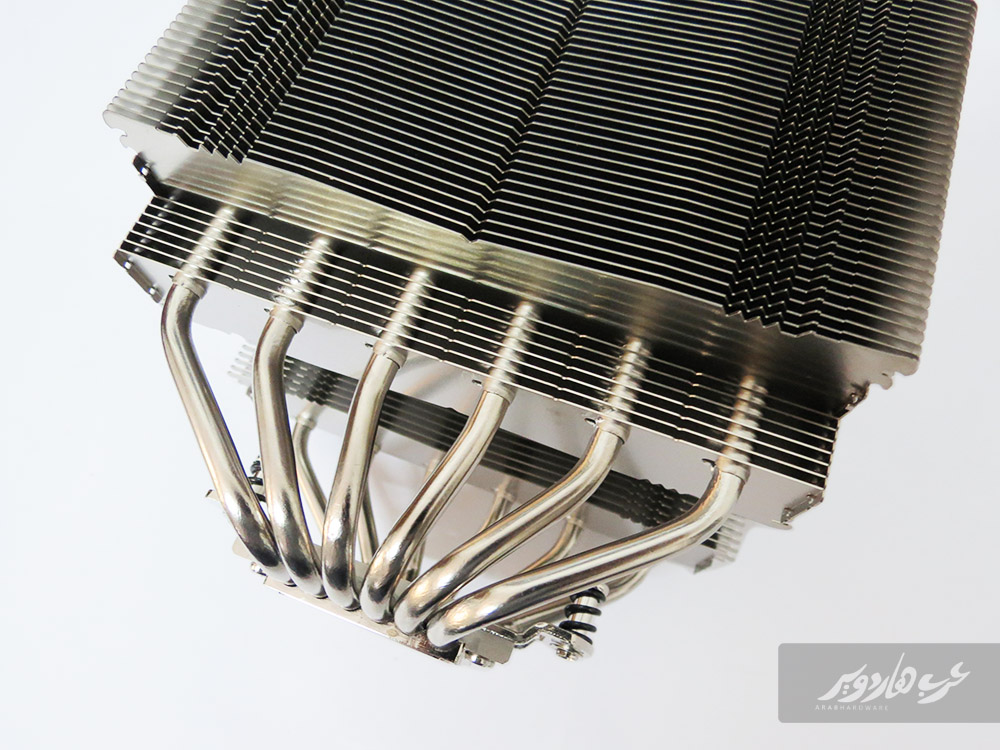

من هنا نرى 6 أنابيب حرارية الداخلة في أحد البرجين وهي تأتي بقطر 6mm ومصنعة من خامة النحاس المطلي بطبقة من النيكل، كما نجد أن تصميم الأبراج بها إبتكار جديد من Noctua، حيث إعتمدت في وضح أول 7 شرائح من جسم المشتت بسمك أقل من باقي شرائح الألمونيم المكملة لجسم البرج، وهو ما يعطي مساحة لشرائح الذاكرة المثبتة على اللوحة ويعطي المشتت مقدرة أكبر على التعامل مع أنواع مختلفة من الذاكرة يمكن أن تصل إرتفاعها إلى 64mm وهو أقصى إرتفاع يمكن أن تأتي به ذاكرة في وقتنا الحالي، ولكن في حال تثبيت مروحة تبريد على هذه الجهة سيتم غلق هذه المساحة المفرغة وبالتالي لن يدعم المشتت سوى ذواكر ذات إرتفاع 32mm فقط.

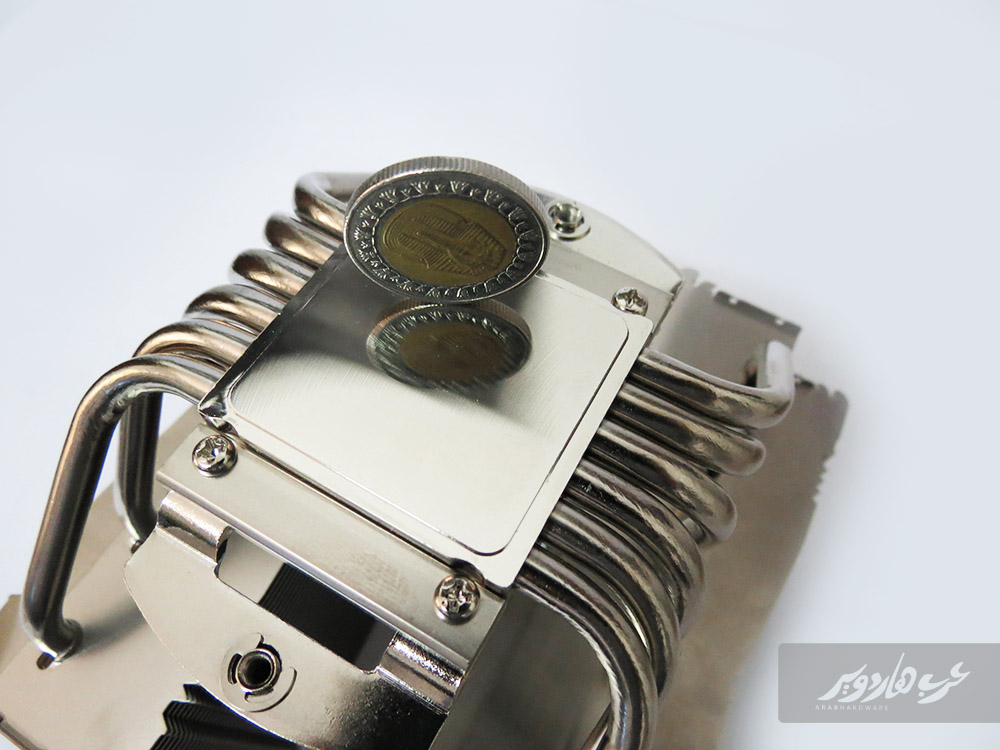

قاعدة المشتت مصقولة تماما ًولامعة ويمكن ملاحظة مدى جودتها من الصورة، وتصنع قاعدة مشتت NH-D15 من خامة المحاس أيضاً ومغطاة بطبقة من النيكل وتمر بها جميع الأنابيب الحرارية المارة بالبرجين لضمان أفضل نقل للحرارة من سطح المعالج.

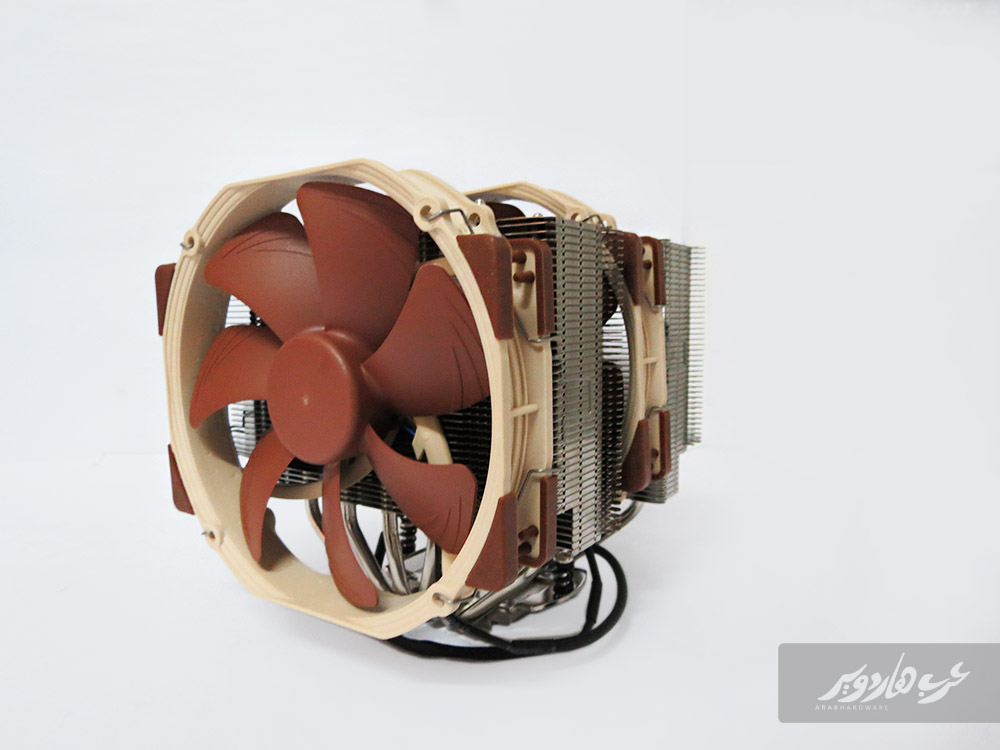

هذه صورة المشتت بعد تثبيت المروحة الثانية ويبدو أضخم بكل تأكيد عن الصورة السابقة. والجدير بالذكر هنا أنه في وضع تثبيت المروحة الثانية ستعاني مع مشاكل في الذاكرة المثبتة إذا تخطى إرتفاعها حاجز 32mm.

مروحة التبريد المرفقة NF-A15:

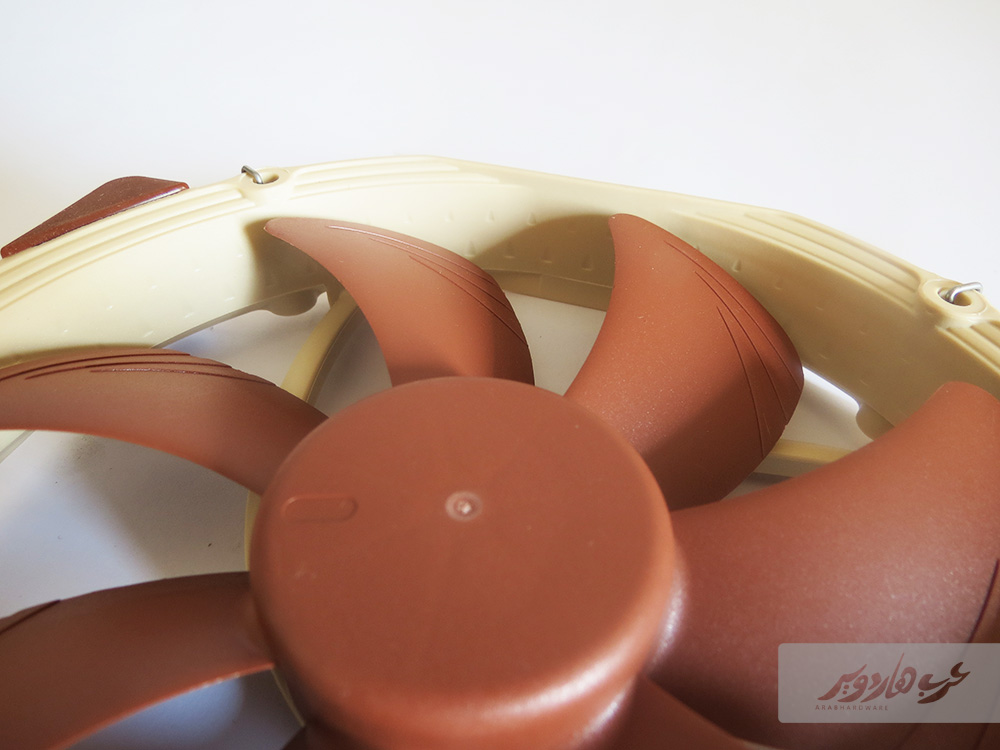

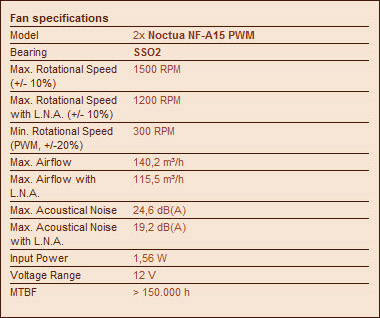

مروحة التبريد NH-A15 هي المستخدمة لتبريد أبراج المشتت العملاق NH-D15 وكنا قد تعاملنا معها سابقاً مع مشتت Noctua NH-U14S، تأتي مروحة بقياس 140mm وداعمة لمجموعة تقنيات Noctua الحصرية مثل SSO2-Bearing وFocused Flow و Inner Surface Microstructures مع دعمها أيضاً لوضع LNA من خلال الوصلات المرفقة وتقنية PWM التي تتيح التحكم في سرعة تشغيلها.

وتعمل المروحة بسرعة دوران 1500RPM كحد أقصى تهبط إلى 1200RPM عند العمل بوضع LNA، وتقدم بهذا معدل ضخ هواء يصل إلى 140.2m3/h في الحالة العادية وعلى أقصى معدل دوران، أما عند إستخدام وصلة LNA فهذا المعدل ينخفض إلى 115.5m3/h.

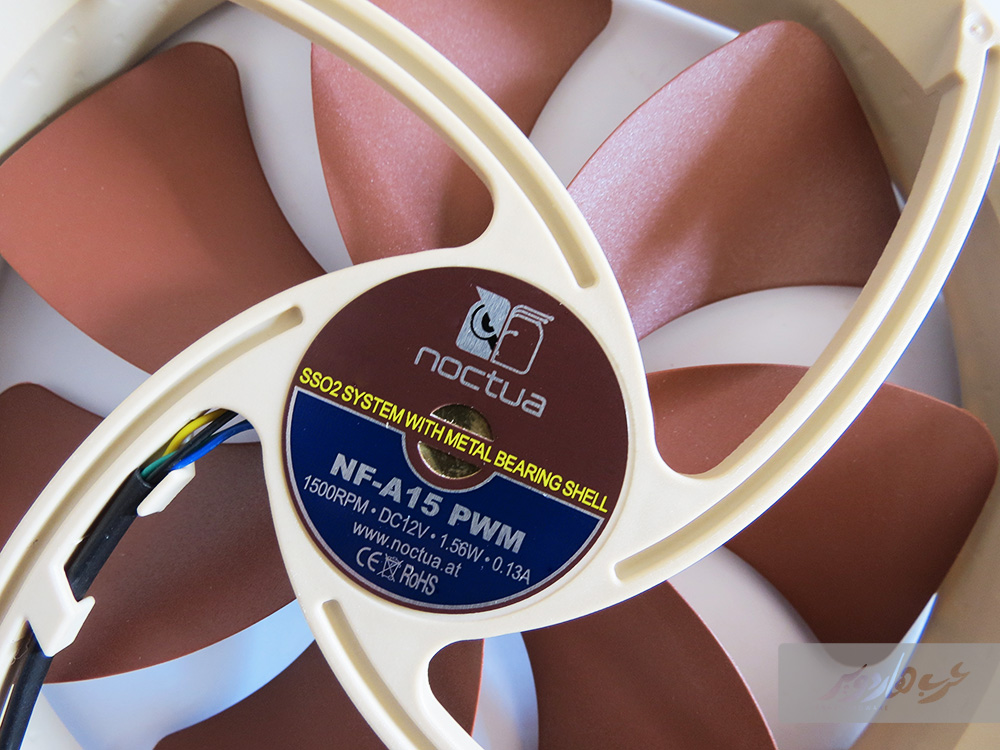

الجهة الخلفية للمروحة ونجد شعار Noctua مع توضيح للموديل NH-A15 وتوضيح أيضاً لأقصى معدل دوران 1500rpm، وتستهلك مروحة التبريد مقدار 1.56w من الطاقة.

أبرز تقنيات Noctua في مراوح التبريد:

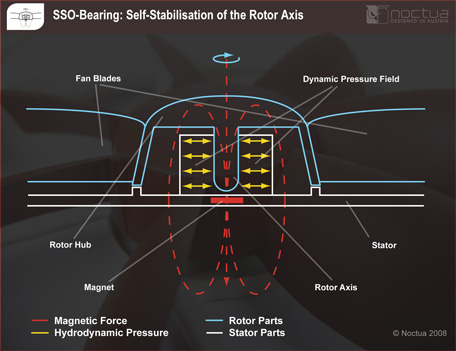

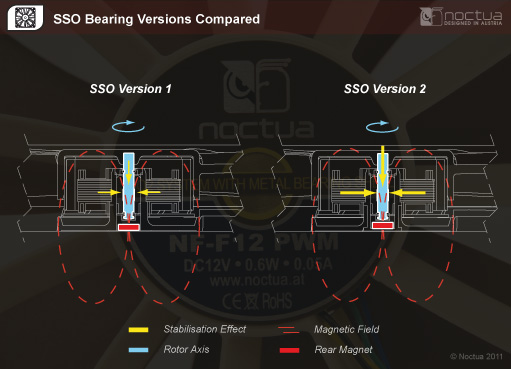

(self-stabilising oil-pressure bearing (SSO-Bearing:

تدعم مراوح Noctua الإصدار الثاني من تقنية SSO Bearing، وبشكل مختصر فالتقنية بالأساس تتمثل في وضع مغناطيس إضافي أسفل محور المروحة تماما ً ليقوم بإنشاء مجال مغناطيسي يجذبه لأسفل مما يعطي ثبات أكثر للمحور أثناء الدوران وبالتالي يزيد من العمر اللإفتراضي للمروحة ويجعلها أكثر هدوءا ً عن مراوح التبريد الأخرى.

وفي الإصدار الثاني من التقنية قامت Noctua بتقليل المسافة بين المحور والمغناطيس أسفله لزيادة قوة التجاذب وهذا يعني إستقرار للمحور بشكل أكبر عن السابق أثناء الدوران وبالتبيعة عمر أطول وهدوء أكثر أثناء التشغيل.

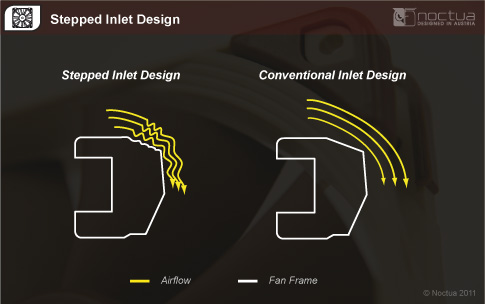

Stepped Inlet Design:

الفكرة هنا تتركز في ذلك الإطار المتدرج للمروحة بحيث يعمل على إحداث إضطرابات بطبقات الهواء الداخلة مما يسمح للمروحة بإمتصاص قدر أكبر من الهواء وزيادة معدل التدفق من الجهة المقابة، وتقول الشركة أن ديناميكية الهواء هذه مستمدة فكرتها من تصميم كرة الجولف.
ويساعد تصميم Stepped Inlet Design كذلك على تخفيض الضوضاء الناتجة عند سحب ريش مروحة التبريد للهواء قبل ضخه بعد ذلك من الجهة المقابلة، وبذلك يجمع هذا التصميم ما بين زيادة كفاءة التبريد للمروحة وبين الهدوء وقلة الضوضاء الناتجة أثناء التشغيل.

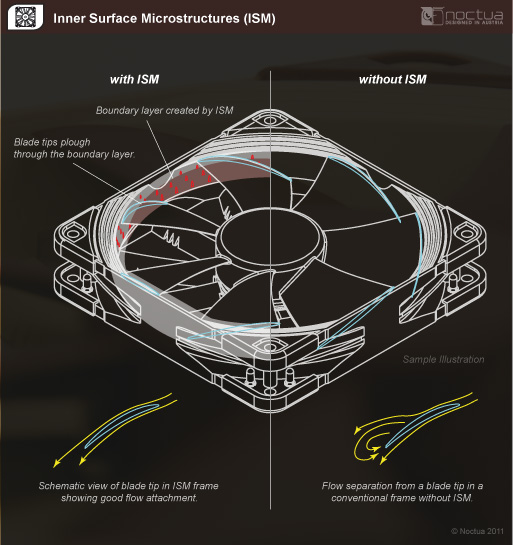

Inner Surface Microstructures:

هي أيضاً أحد إبداعاات Noctua في التصميم والتي توفر دينامكية هواء جديدة تعالج المقاومة الناشئة عند تحرك ريش مروحة التبريد، والفكرة هنا تأتي من وضع بعض العلامات المحفورة بالجدار الداخلي للمروحة وبأحجام مختلفة وموزعة بشكل كامل وفي جميع الأنحاء، وهي تقوم بمعالجة الإضطرابات في الهواء الناتجة عن الحركة والتي تقوم في الغالب بمقوامة حركة ريش المروحة مما يتسبب في حدوث فاقد في معدل تدفق الهواء، لذلك فإن تصميم تلك العلامات والتي عرفتها الشركة ب Inner Surface Microstructures ستساعد على جعل حركة الهواء مسايرة تماماً لحركة مروحة التبريد مما يحسن كثيراً من معدل تدفق الهواء النهائي والخارج من الجهة المقابلة، كما أنه أيضاً سيقلل إلى حد كبير من مستوى الضوضاء الناشىء عن مقاومة الهواء

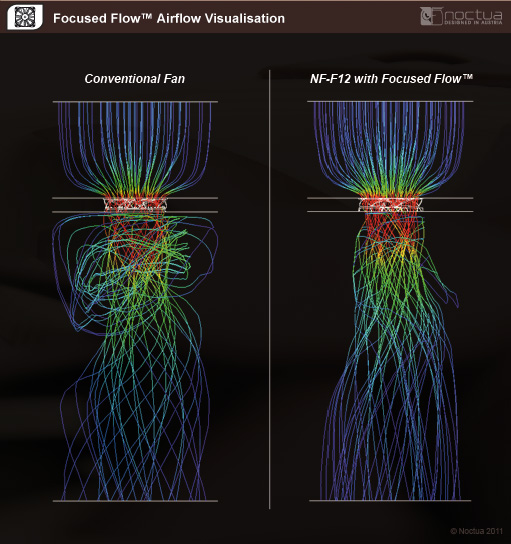

Focused Flow:

أحد التصاميم الأخرى من Noctua في إطارها الخارجي الذي يحيط بمروحة التبريد، حيث تم تصميم الإطار لكي يعدل من مسار الهواء الخارج ويركز في إتجاه واحد قدر الإمكان ليرفع من معدل تدفق الهواء الخارج ويزيد من كفاءة التبريد

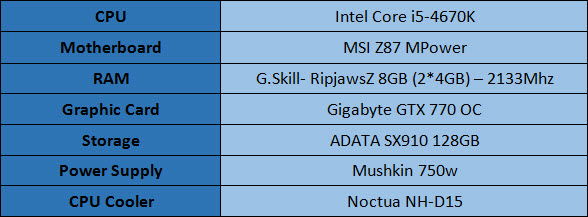

منصة الإختبار:

منهجية الإختبار:

تم إختبار جميع المشتتات على المعالج Core i5-4670K في كل من حالتي االضغط والخمول وعلى وضعية المعالج الإفتراضية ومع الكسر إلى 4.7GHz، ، وننبه كذلك أن المشتت المائي الموضوع ضمن نتائج الإختبار Cooler Master Siedon 120M كان يعمل مع مروحة تبريد NF-F12 أيضاً، وذلك بسبب عطل في مروحة التبريد الأساسية القادمة معه.

وبالنسبة لوضع الكسر فتم ذلك بإستخدام لوحة MSI MPower Z87 مع رفع الفولتية إلى 1.150v، وكانت تستمر فترة الإختبار لمدة 20 دقيقية كاملة سواء في وضعية الضغط والتي تمت ببرنامج AIDA64 أو على وضع الخمول، وكنا نراقب درجات الحرارة للمعالج بإستخدام تطبيق HWiNFO64، وكان المعجون الحراري المستخدم مع جميع المشتتات وطوال فترة الإختبار هو NT-H1 المرفق مع مشتتات Noctua.

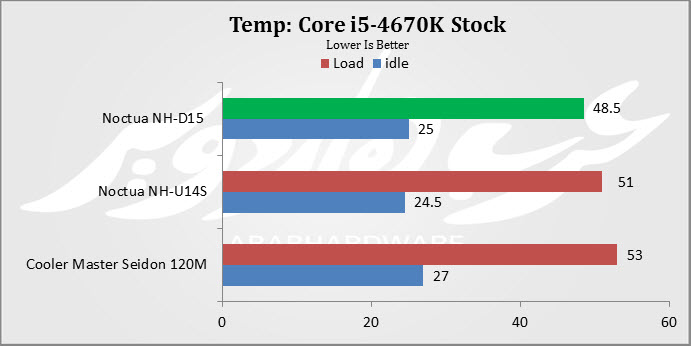

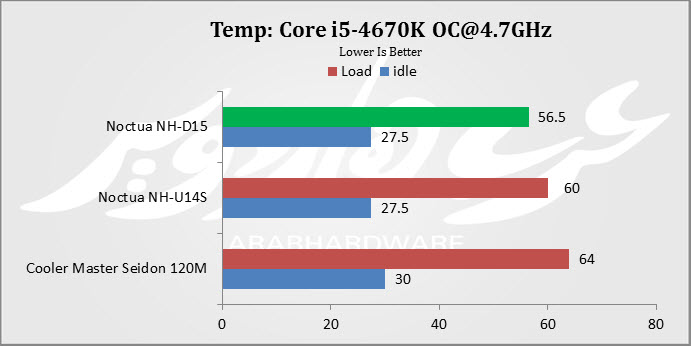

نتائج الإختبار:

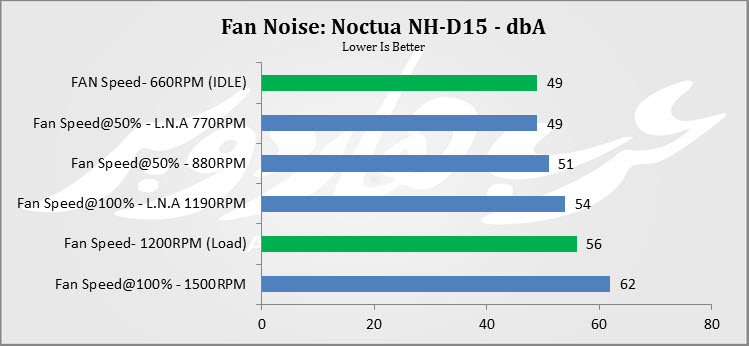

 إختبار مستوى الإزعاج لمراوح التبريد:

ربما هي المرة الأولى التي نُدخِل فيها مثل هذا النوع من الإختبارات إلى مراجعات المشتتات ومراوح التبريد، ولكنها واحدة من أهم الإختبارات التي تتم لقياس مستوى الإزعاج أو الضجيج المصاحب لمراوح التبريد أثناء العمل وهي أحد عوامل الحكم على المشتتات الهوائية وتدخل ضمن التقييم النهائي لها.

إستخدمنا لذلك جهاز بسيط Mini Sound Level Meter..وهو جهاز يقيس مستوى الضوضاء المحيطة بحساسية كبيرة ويمكنه إدراكها بدءاً من قيمة 30dbA وحتى 120dbA، وللتوضيح أكثر فمستويات الصوت حتى 40dbA تعد هادئة تماماً، فيما يكون مستوى الضوضاء مقبولاً عند مستوى 50dbA-60dbA، ويبدأ في التحول إلى ضجيج مزعج عند 70dbA فأعلى.

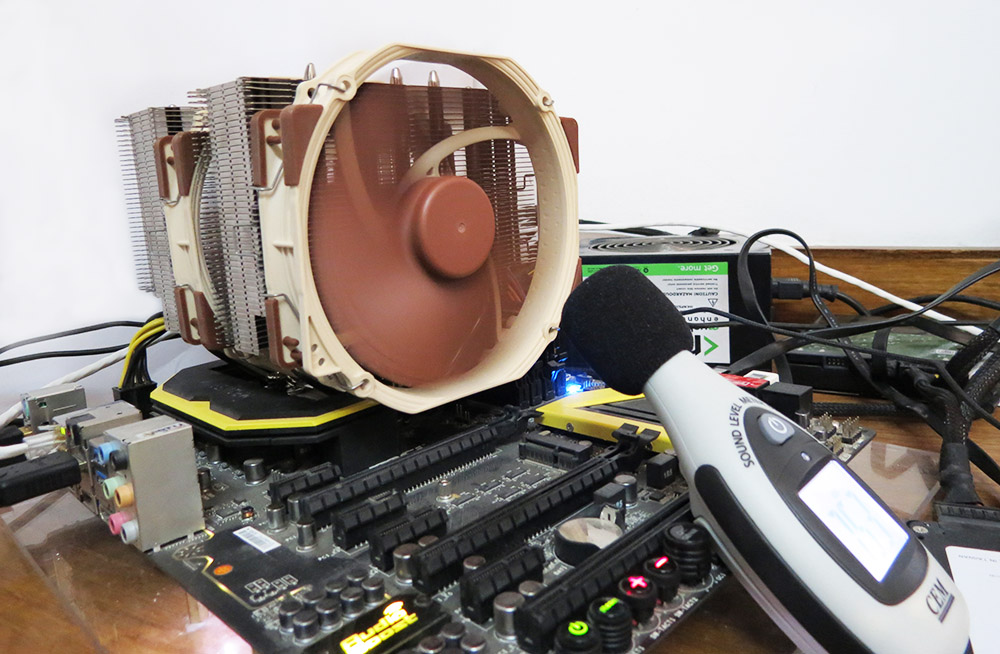

وقمنا هنا بتثبيت الجهاز أمام المشتت على مسافة 10CM تقريباً وقمنا أولاً بقياس مستوى الضجيج في الغرفة بدون تشغيل المشتت وكانت القيمة حينها 47dbA، ثم بدأنا في تشغيل المشتت والقيام بعدة إختبارات لمستوى ضجيج مراوح التبريد في كل من وضعية الخمول ووضعية الضغط على المعالج، كما قمنا بعدة إختبارات أخرى إشتملت على تشغيل المراوح في وضعية L.N.A الخاصة بNoctua، كما شملت إختبارات تشغيل المراوع عند أقصى مستوى تشغيل لها 100% وأيضاً عند مستوى تشغيل 50%.

ما ننوه عنه هنا أن طريقة القياس يعيبها دخول مصادر ضوضاء مختلفة بخلاف الخارج من مراوح التبريد، لذلك فإن النتيجة التالية لا تعبر عن مستوى ضجيج المراوح بدقة بسبب الضوضاء في الخلفية، وقمنا من أجل ذلك بقياس مستوى الضوضاء في الغرفة قبل البدء في الإختبارات وقبل تشغيل المشتت وكانت القيمة حينها 47dbA.

الخاتمة والتقييم:

هل نقل بأن الوقت قد حان ليتنحى NH-D14 ويترك القمة لغيره؟....صحيح أن إختباراتنا لم تشمل مواجهة مباشرة بين المشتتين ولكن جميع الشواهد تقول بأن هذا ما حصل فعلاً، والشركة نفسها تؤكد أن مشتت NH-D15 ما هو إلا إعادة تهيئة لمشتت NH-D14 ومصمم في النهاية بالفكرة ذاتها وعلى الأساس ذاته، وصَاحَبَ هذا التعديل عدة تحسينات إشتملت على زيادة في الحجم لجسم المشتت ولو بقدر بسيط بالإضافة إلى مراوح تبريد أكبر في الحجم وذات تدفق هواء أعلى من تلك المصاحبة لأسطورة NH-D14.

الأمر كذلك إشتمل على حل لمشكلة دعم الذواكر التي كان يعاني منها مشتت NH-D14 وهو ما يُحوِّل مشتت NH-D15 إلى حل عملي وأكثر فعالية لمن كان يعاني هذه المشكلة قبلاً، إلا أن الحذر من حجم المشتت لا يزال مطلوباً. على كلٍّ فلنكتفي الأن من المقارنة بينهما ولنبدأ في التركيز أكثر على نتائج الإختبار والتجربة التي مررنا بها مع وحش Noctua الجديد.

المقارنة التي أتيحت لنا كانت أمام مبرد Cooler Master المائي Seidon 120M ومع مشتت Noctua NH-U14S، ومشتت اليوم تفوق عليهما بفارق جيد وإن كنت أتصور أن قدراته لازالات أفضل في حال كان الضغط على المعالج أشد من ذلك أو كنا نتعامل مع معالجات من فئة Extreme على سبيل المثال، ومن ناحية ضوضاء التشغيل فالمشتت يعد هادءاً للغاية أو معدوم الصوت تقريباً على في وضعية الخمول وكذلك هو هادىء تماماً حتى معدل دوران 1200RPM، فيما ستبدأ في سماع هدير مراوح التبريد عند ضبطها على أعلى معدل تشغيل لها 1500RPM ولكن ليس بالشكل المزعج أو المنفر للأذن.

 بخصوص السعر فلم أستطع الوصول إلى رقم محدد لمشتت اليوم ولكنه وبحسب مواقع عديدة سيأتي في حدود 100$ تقريباً، ليس كثيراً منا يمكنه دفع هذا المبلغ في مشتت هوائي ولكنه مقبول بالنظر إلى منافسيه من نفس فئة المشتتات ضخمة الحجم والتي تمتلك برجين للتبريد. الأمر كذلك مقبول عند العودة إلى بداية ظهور NH-D14 والذي تخطى سعره وقتها حاجز الـ90$...وبالتالي فإن فارق 10$ مع توفير مشتت بحجم كبر ومزايا أفضل ومراوح تبريد  بقياس 140mm أراه منطقياً تماماً.

إذا فنحن على أعتاب توديع أسطورة Noctua التي إستمرت لسنين ولكن مع إستقبال لأسطورة جديدة في عالم التبريد الهوائي ومن نفس الشركة أيضاً، وتوقعاتي أن يتحول NH-D15 قريباً إلى المشتت الهوائي المفضل لأصحاب أجهزة الحاسب الإحترافية ومحبي كسر السرعة تحديداً كما كانNH-D14 سابقاً .
