تجربتنا للوحة الألعاب الصغيرة ASUS ROG STRIX Z270i Gaming

فى عالم الالكترونيات وأشباه الموصلات والسيلكون، فإن الحجم يفرق كثيراً. الكل يبحث الأن ويستثمر المليارات من أجل أن تصغر دقة التصنيع وما يقابله من أداء وكفاءة الاستهلاك. سوف نقوم بتوسيع مدى عملية التصغير وعلى الأخص فى مجال اللوحات الرئيسية. مُصني اللوحات الأم أدركوا أن ليس كل المستخدمين يريدون منصاتهم كبيرة الحجم. ليس أقصد أن لا تحتوى على العتاد القوى، ولكن لا يعنى ذلك أن تكون بحجم أكبر. هذا ما ستجده اليوم فى اللوحة العملاقة الصغيرة ROG STRIX Z270i Gaming التى سنقوم بتجربتها من شركة ASUS والقادمة من أجل جمهور اللاعبين. هل الحجم لا يفرق كثيراً فعلا؟ لنتعرف على ذلك.

لماذا من رأيكم سعى الشركات لكى تودع اليك اللوحة الأم بذلك المقاس الصغير؟ هل الأمر يستحق؟ وهل سنرى نقص فى الخيارات والمنافذ والاختيارات التى يحتاجها جمهور اللاعبين الأن؟ الأمر مشوق نوعاً ما لكى نتعرف هل ستكون تلك اللوحة مثل الباقي وهل ستعطيك الخيارات التى تحتاجها؟

هناك الكثير من التساؤلات التى يمكن أن نطرحها حول ذلك الأمر. سنجيب عليها بالتأكيد، لنتعرف على الأمر شيئاً فشيئاً. كيف سنبدأ؟ ربما تريد أن تتخطى بعض درجات السلم وتقفز الى النتائج مباشرة. حسناً الأمر يرجع لك ولكن، سيكون الأفضل لو مشيت الطريق بأكمله دون الدخول فى فجوة زمنية الى النتائج. ستجد الحديث يأخذك الى التعرف الى الجيل السابع الجديد Kaby Lake الذى أطلقته شركة Intel مؤخراً وقد تزامن معه إطلاق الجيل الجديد من الرقاقات لتستوعب الجديد القادم معه. ونحن هنا الأن لنتحدث عن الرقاة ألأكبر Z270، لذلك سوف نستعرض الإختلافات التى قد جاءت بها عن الرقاقة السابقة Z170.

لنبدأ فى الحديث عن اللوحة ASUS ROG STRIX Z270i Gaming والمواصفات التى قد أتت بها ومن ثم الخصائص والتقنيات باللوحة والدعم البرمجي الذى تأتى به وكيف تقوم بكسر السرعة والتحكم فى سرعة المراوح مع اللوحة. ثم يأتى وقت المرح بتجربة اللوحة نفسها ومحاولة إستخدام الخصائص التى أتت بها وبالطبع تجربة قمة هرم الجيل الجديد من المعالجات i7 7700K واستعراض النتائج الخاصة به وموقعه فى منحنى الأداء العام. لذلك نرجوا منك الإسترخاء فى مقعدك وربط الأحزمة، فلنبدأ.

الجيل السابع Kaby Lake

شركة أنتل قد انتهجت منذ عدة سنوات طريقاً موحداً فى تقديم الأجيال الجديدة من المعالجات المركزية، والتى نعرفها Tick-Tock حيث تكون الخطوة الأولى Tick فى المنظومة هى تقديم الجديد فى دقة التصنيع للمعالجات، حيث تكون دقة التصنيع أصغر فى الجيل الجديد. بحيث تكون الإستفادة تتلخص فى زيادة الكفاءة والكثافة لوحدات الترانزستور بالمعالج. الخطوة الثانية بعد ذلك هى Tock وتكون بتقديم معمارية للتصنيع جديدة عن الجيل الأسبق لتُحسن من مسارات المعالجة وكفاءة إستهلاك الموارد والطاقة للمعالج.

كان الجيل الخامس Broadwell هوا الخطوة Tick أو Process أو تصغير دقة التصنيع, حيث جاءت المعالجات بدقة تصنيع جديدة 14nm عن الجيل الرابع Haswell الذى كان بدقة للتصنيع 22nm، ولكنه مازال مُحتفظ بنفسه معمارية تصنيعه. أما الجيل السادس Skylake كان الخطوة Tock أو Architecture أو المعمارية الجديدة، حيث جائت المعالجات بمعمارية مُختلفة عن الجيل الخامس ولكنها بنفس دقة التصنيع14nm. الأن سيكون استنتاجكم أن الجيل السابع Kaby Lake سيكون الخطوة Tick، أى ستكون المعالجات بدقة تصنيع أقل ولكن، شركة أنتل قد انتهجت مسار جديد وأضافت خطوة جديدة للمنظومة، وهى التحسين Optimization.

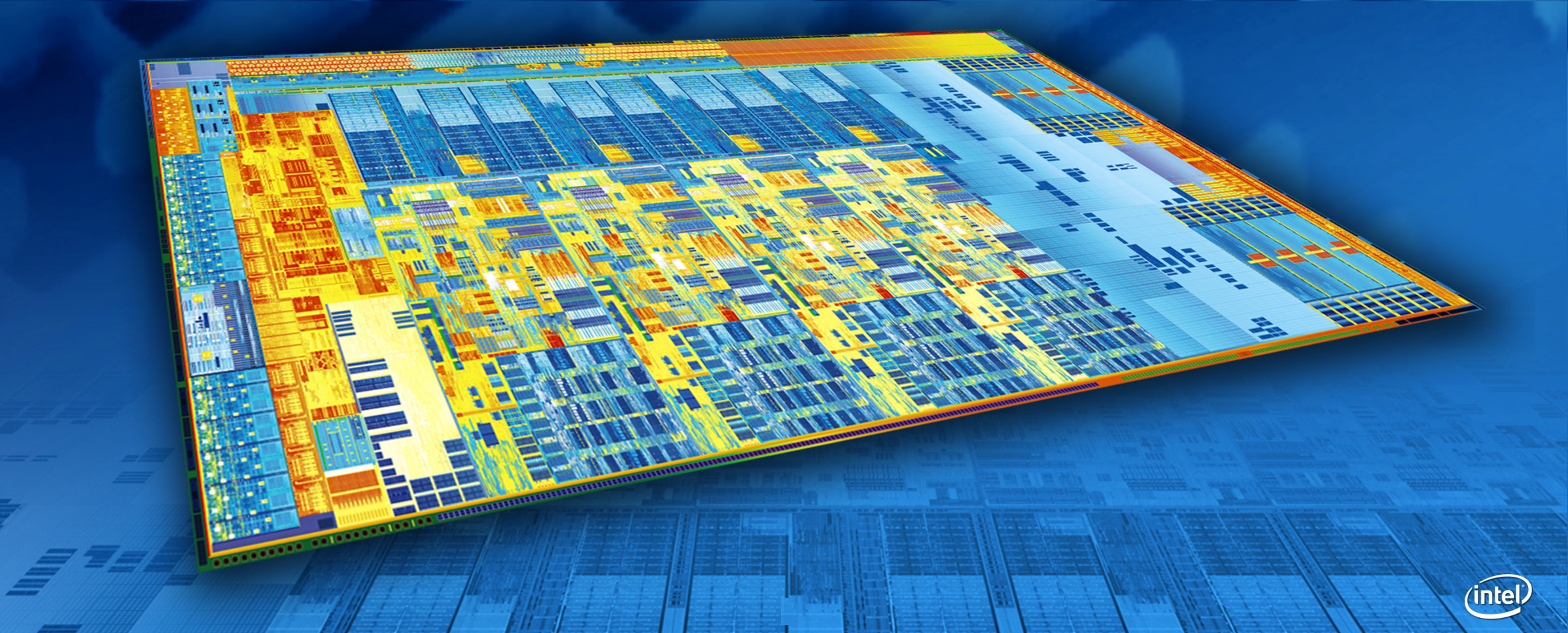

الجيل السابع Kaby Lake هى خطوة التحسين للمعمارية ودقة التصنيع، حيث أن المعالجات قد جاءت بدقة التصنيع 14+nm مع بعض التحسينات عن الجيل السابق، ولكن لم يأتى الاختلاف فى المعمارية نفسها. لذلك لا تتوقع مع الجيل السابع أن يكون مسارات المعالجة مُختلفة مما يؤدى الى تحسين قدر الأوامر المُنفذة لكل دورة IPC، الأمر مازال كما هوا ولكن، المختلف هى الكفائة. تلك النقطة محورية فى استهلاك الطاقة وكفائة المعالجة نفسها بحيث أنك سوف تحصل على المزيد من الأداء بنفس قدر استهلاك الموارد والطاقة، أو أنك ستحصل على نفس القدر من الأداء مع قدر أقل من استهلاك الموارد والطاقة. من رأيى ذلك هو الغرض من التحسين لو نظرنا الى تلك الخطوة بمنظور بحت حيث يكون الغرض دائماً هو زيادة الكفائة.

الجيل السابع لم يكن أطلاقه الأن بشكل حرفى ولكنه فى سبتمبر السابق قد تم أطلاق بعض المعالجات الخاصة بالأجهزة المحمولة، ولكننا اليوم سوف نتحدث عن المعالجات للحواسب المكتبية ذات المقبس LGA 1151 وخاصة المعالجات ذات معامل الضرب المفتوح Unlocked والتى نرى فى تسميتها حرف K فى أخرها. وتلك المعالجات تستطيع كسر سرعة ترددات التشغيل لها بسهولة عن طريق تعديل معامل الضرب Core Ratio مع باق الأختيارات المتعلقة بالفولتية. بالطبع ستحتاج الى لوحة رئيسية تقبل ذلك الأمر بشريحة التشغيل من الفئة Z التى تدعم تعديل معامل الضرب وتكون مهيئة بالعتاد المناسب لتوفير مستوى الطاقة المناسب لكسر السرعة.

المعالجات i7 7700K – i5 7600K

المعالجات كما ذكرنا من فئة Unlocked ذات معامل الضرب المفتوح وعادة شركة أنتل أنها تقدم معالج يدعم كسر السرعة من الفئتين i5 /i7 ولكنها مع الجيل الحالى قد استجابت لنداء المستخدمين والطامحين فى أداء أعلى مع التكلفة المتوسطة، ومن رأيى هذا هو الغرض من كسر السرعة فى الأساس، مع تقديم معالج من فئة i3 داعم لكسر السرعة وهو المعالج i3 7350K.

لقد ذكرنا أن الجيل الحالى هو الجيل المُحسن, لو تذكرنا تلك الصفة استخدمتها شركة أنتل من قبل مع جيل Devils Canyon الذى قد جاء ليُحسن منحنى الأداء لمعالجات الجيل الرابع Haswell. ولكن تلك المرة مُختلفة حيث أن التحسينات قد أتمت حرفياً، مع تحديث تقنية Speed Shift V2 الى الأصدار الثانى والتى أدرجتها شركة أنتل فى الجيل السابق Skylake لأول مرة والتى كان هدفها هو تحرير المعالج من سطوة نظام التشغيل من حيث الديناميكية فى تردد التشغيل حسب الضغط العام. كان ذلك فى الماضى يعتمد على نظام التشغيل ولذلك، كان هناك بالتبعية مستوى للأستجابة أبطئ حوالى 100ms ولكن، من الجيل السابق Skylake قد تغير ذلك وجاءت السيطرة للمعالج المركزى نفسه مما أدى الى تسريع مستوى الأستجابة الى حوالى 30ms. والأن، مع الجيل السابع Kaby Lake فأن ذلك قد تحسن بالتبعية الى حوالى 10-15ms فقط وسوف يكون المستفيد الأكبر من ذلك هو التطبيقات المعتمدة على تغيير مستوى الضغط المفاجئ مثل تطبيقات التصفح، خاصة إذا كان واجهة التوصيل هى اللمس كما فى أجهزة 2-in-1. سوف تعمل تلك التقنية مع التعريفات الأفتراضية لنظام التشغيل Windows 10 فقط حتى الأن وربما سنجد فى المستقبل التعريفات اللازمة مع أنظمة التشغيل الأخرى مثل Mac OS وغيرها.

من ضمن التحسينات التى أتمت على المعالجات هى الدعم المصنعى لترددات التشغيل للذواكر أعلى 2400MHz من السابق الذى كان 2133MHz. كذلك سنجد أنه تم تحسين المعالج الرسومى المُدمج بالمعالجات المركزية وتحسين مكتبة البرمجيات الخاصة بالترميز وفك الترميز الخاص بالمحتوى المرئى ليتحسن معها دعم بث الفيديوهات بدقة العرض 4K ذات الترميز HEVC 10bit وسوف يستفيد بذلك المعالجات المخصصة للأجهزة المحمولة بشكل أكبر.

لقد أضافت شركة أنتل دعم التقنية الجديدة Optane Memory والتى قد سمعنا عنها بشكل رسمي فى الأعوام السابقة، وهى نتاج العمل المشترك بين شركة أنتل و Micron لإنتاج شرائح للذواكر تجمع بين سرعة الذواكر DRAM وبين التكلفة الأقل لشرائح NAND ,التى نراها الأن فى أقراص SSD, مع دعم التقنية NVMe والتى تعتمد على حفظ البيانات مع انقطاع مصدر الطاقة عنها. لنجد فى الأخير أننا سوف نجمع ما بين التكلفة الصغيرة والسرعة المهولة لاستخدامها فى تصنيع شرائح العديد من القطع المُختلفة مثل Optane DRAM لتكن بديلاً عن شرائح الذواكر DDR4 الحالية. كذلك ستكون Optane SSD بديلاً عن شرائح NAND فى أقراص SSD وسوف تكون تلك الأقراص أسرع من المستوى الحالى بالتأكيد. كذلك سوف نراها كذاكرة مؤقتة للأقراص الصلبة Optane Memory لتعطى تلك الأقراص الدفعة اللازمة لزيادة سرعتها. تلك الأقراص بذاتها Optane Memory سوف نراها قريباً بأحجام 16/32GB وقد أعلنت الشركات المًصنعة للحواسب المحمولة عن تقديم منتجاتها معززة بتلك الأقراص بالفعل.

تلك الأقراص كما ذكرنا سوف تعمل كذاكرة مؤقتة للأقراص الصلبة وتلك العملية ليست بالجديدة فأنها كانت تُستخدم فى السابق مع الظهور الأول لأقراص SSD وتقديمها لمعدل نقل ثوري عن الأقراص الصلبة. وقد تم ذلك مع استخدام التقنية RST من أنتل ومع تحديث تلك التقنية الى الأصدار V15 مع الشرائح 200-series فإن ذلك قد أتاح عمل تلك المهمة مع الأقراص التى تستخدم واجهة التوصيل PCIe وليست واجهة التوصيل SATA التقليدية مع أقراص mSATA. مما سوف يعطى تلك الأقراص المزيد من الحرية والسرعة فى معدل نقل البيانات الخاصة بقنوات التوصيل بواجهة PCIe. العائق الوحيد أن تلك الأقراص لن تتمكن من استخدامها كأقراص حقيقة تستطيع نقل البيانات عليها كما تريد، ولكنها سوف تعمل كذاكرة مؤقتة للأقراص فقط.

قد نال التحسين فى المعالجات الجديدة، تردد التشغيل أيضاً. حيث المعالج i7 7700K يأتى بتردد للتشغيل 4.2GHz مع وصوله الى تردد 4.5GHz حين الحاجة وحسب نوعية الضغط. جاء ذلك خليفة للمعالج i7 6700K الذى يعمل بتردد للتشغيل 4.0GHz مع وصوله الى التردد 4.2GHz كتردد turbo.

أما المعالج i5 7600K فأنه يعمل بتردد للتشغيل 3.8GHz ويصل الى تردد 4.2GHz حسب مستوى الضغط. بعكس خليفته i5 6600K الذى يعمل بتردد 3.5GHz مع وصوله الى التردد 3.9GHz حسب مستوى الضغط. مستوى الأستهلاك للطاقة TDP لكلاً منهم 91W مما يؤكد على نقطة التحسين فى كفائة الأستهلاك للموارد حيث أن المعالجات تعمل بتردد أعلى مع الأحتفاظ بنفس مستوى استهلاك الطاقة. ماعدا تردد التشغيل والاختلافات السابق ذكرها، فأنك ستجد نفس المواصفات للمعالجات كما كانت فى الجيل السابق, لأننا فى الأخير نتحدث عن نفس المعمارية.

لذلك نجد نفسنا أمام التساؤل، هل وصلنا الى سقف السماحية فى تردد التشغيل وأصبح الأن أنك تحصل على معالج تستخدمه مكسور السرعة بالفعل ليعطيك الدفعة المطلوبة من بداية التشغيل؟ دعونا نتذكر السابق حينما كانت المعالجات تأتى بتردد للتشغيل 3.4GHz كمثال وتستطيع كسر سرعتها إلى ترددات مرتفعة 4.8/4.9GHz بحرية مع مستوى للاستهلاك والإنبعاث الحرارى مناسب للتشغيل لفترات طويلة. الآن مع وصول المعالجات الى التردد 4.5GHz كتردد للتشغيل تحصل عليه من العُلبة، فهل سوف تستطيع أن تقوم بزيادة تردد التشغيل بنفس المقدار السابق؟ أم أنك وصلت بالفعل الى حواف سقف تردد التشغيل وأنك سوف تصل أيضاً الى التردد 4.8/4.9GHz ولكنها الآن دفعة بسيطة عن نقطة البداية الأساسية 4.5GHz. هل وصلنا الى حائط السد فى التسريب والأنبعاث الحرارى مع الترددات المرتفعة لتكون المعالجات لا تقدر على العمل بأكثر من ذلك مع أنظمة التبريد التقليدية, ليتجه الطريق الى تحسين معدل تنفيذ الأوامر فى الدورة IPC وتحسين مستوى الأستهلاك للطاقة مع ذلك الحد الأقصى لتردد التشغيل؟

المعالج i7 7700K لم يقدم الجديد فى محور تنفيذ الأوامر مع كل دورة IPC عن سابقه i7 6700K ولكنه أستغل نقطة التحسين فى تطوير تردد التشغيل المصنعى وتحسين إمكانية كسر السرعة الى الترددات الأعلى عن السابق. لذلك لو قمنا بمقارنته كتردد أمام تردد فأنك سوف تحصل على التطابق فى الأداء كما سنرى حينما نقارن المعالجين مع تردد التشغيل 4.2GHz. لكنك لا تنسى أنك سوف تحصل على تردد مصنعي أعلى من العُلبة مع المعالج i7 7700K وكذلك المعالج i5 7600K مع الاحتمالية الأكبر للوصول الى تردد أعلى بدرجة حرارة مناسب للتشغيل لفترات طويلة.

لذلك هل سيكون المعالج i7 7700K بطل الألعاب الجديد مثل سابقه i7 6700K؟ أرى ذلك بالتأكيد فإنك سوف تحصل على معالج رباعي النواة مع تقنية Hyper-Threading يعملوا بتردد للتشغيل أعلى، لتستطيع تشغيل الألعاب بدون قلق من عنق الزجاجة من ناحية المعالج المركزي بالتأكيد. كذلك الحال سيكون المعالج i5 7600K ليكون بالتبعية معالج الألعاب الأمثل، مع أربعة أنوية يصلا الى تردد التشغيل 4.2GHz وجميعنا نعلم قوة النواة الأحادية لمعالجات شركة أنتل فإن بذلك يضعه فى تلك المكانة كمعالج الألعاب الأمثل.

لكن الأن، دعوني أُخبركم أنه ربما لن تحتاج الى التحديث إذا كنت تمتلك بالفعل أحد المعالجات من الجيل السابق Skylake, وربما الجيل الأسبق, على حسب احتياجك والغرض الذى تريده من الجهاز لديك. فإن الدفعة الحالية جاءت للتحسين وليست الدفعة الثورية التى ننتظرها منذ أجيال.

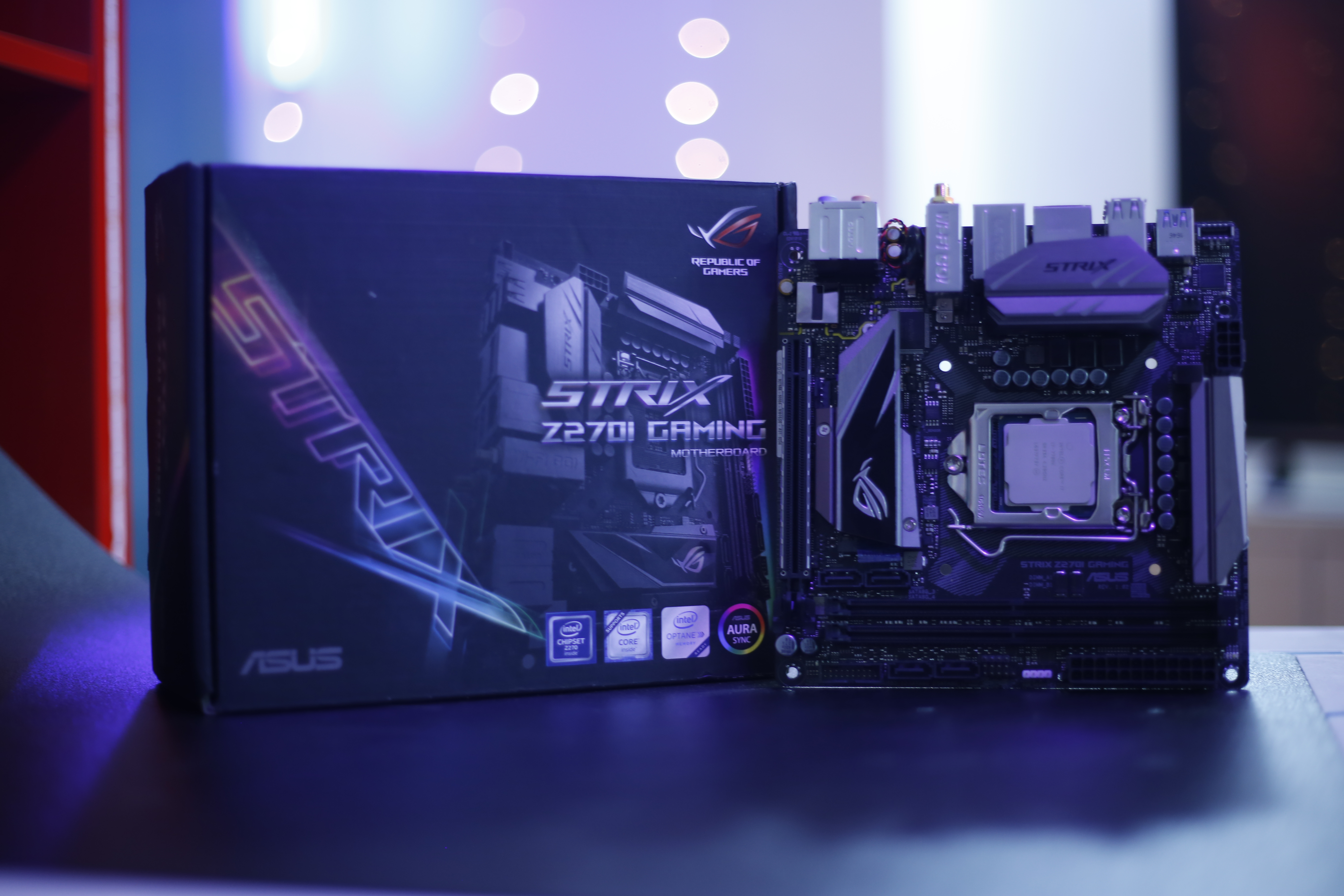

اللوحة ASUS ROG STRIX Z270i Gaming

قبل أن نتحدث عن اللوحة ذاتها، سوف نذكر الإختلافات التى جاءت بها الشريحة Z270 عن سابقتها Z170. الأمر يتلخص فى زيادة عدد قنوات التوصيل ما بين الرقاقة وباق العتاد، حيث أصبحت الآن إجمالي عدد قنوات التوصيل عالية السرعة 30 قناة للتوصيل بعكس السابق 26 قناة للتوصيل. ذلك الأمر قد أتاح تقديم قرصي بواجهة للتوصيل M.2 مع اللوحات الأن وإتاحة المزيد من معدل النقل الفائق للأقراص، مع إمكانية عمل RAID 0 مع ثلاثة أقراص يعملا بقنوات التوصيل PCIe ذات المعدل السريع لنقل البيانات.

مع إضافة المزيد من قنوات PCIe 3.0 فقد تم إتاحة استخدام المتحكمات الأحدث (مثل المُتحكم الخاص بشركة أنتل) الخاصة بواجهة التوصيل USB 3.1 القادمة باللوحات AORUS، لتقدم المنافذ بدون الحاجة الى مشاركة القنوات مثل السابق لتحصل على معدل النقل الكلى 32Gb/s لتلك المنافذ.

الأمر الثانى هو تحديث تقنية Rapid Storage Technology الى الأصدار V15 بدلاً من الأصدار V14 المتواجد مع الشريحة Z170. الأمر قد أتاح كما ذكرنا الى إمكانية توصيل قرص يعمل كذاكرة مؤقته يعمل بواجهة للتوصيل PCIe وذلك للاستفادة من معدل نقل البيانات الأسرع من واجهة التوصيل SATA، وهو الغرض من الموضوع فى الأساس وهو تقديم ذاكرة مؤقتة سريعة للأقراص.

قد تم إضافة دعم تقنية Optane Memory المطورة من قِبل شركة أنتل لتقديم حلول ثورية فى أقراص التشغيل وأيضاً الذواكر كما ذكرنا فى الأسطر السابقة.

المواصفات

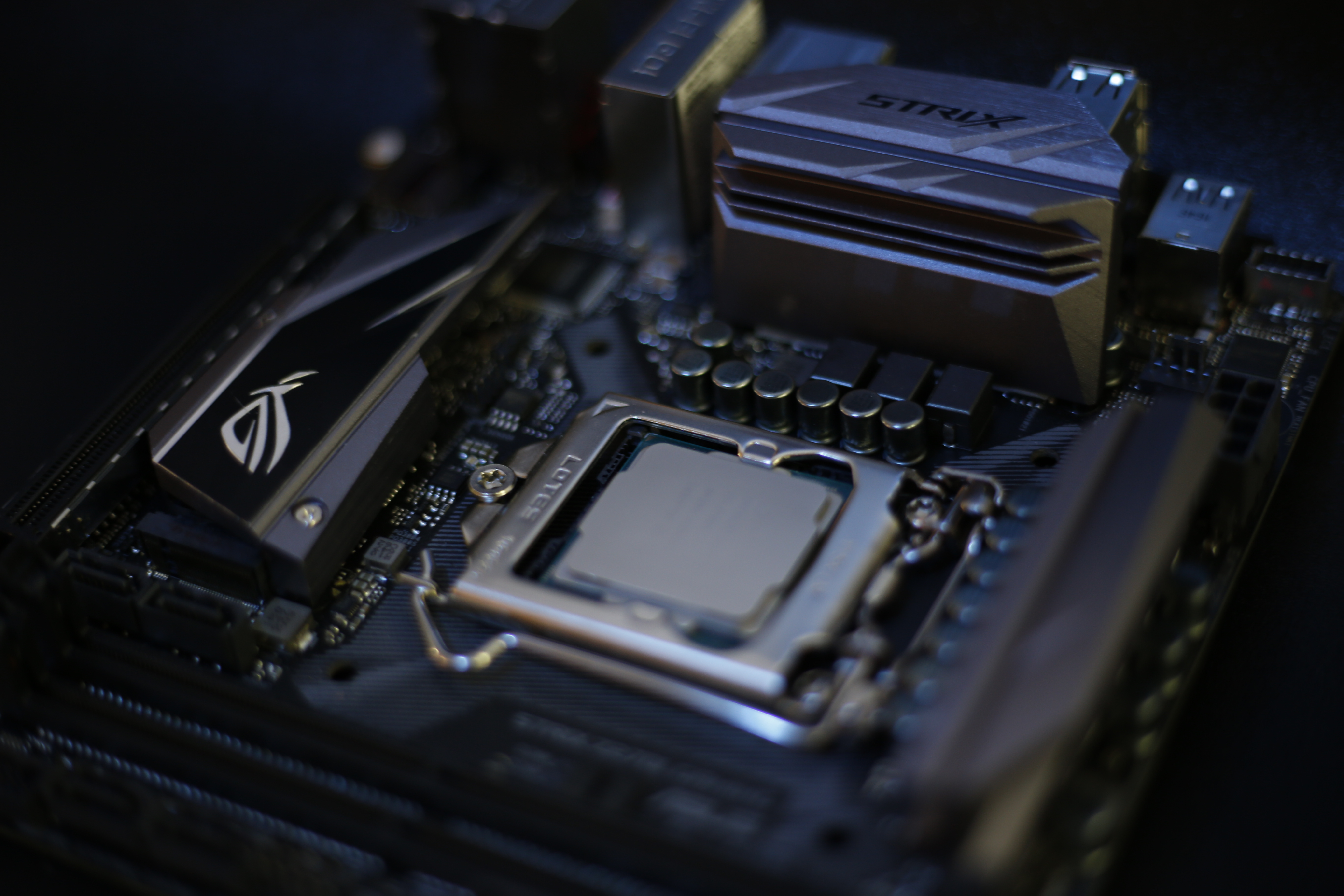

اللوحة، الأمر بديهي، تأتى بالرقاقة Z270 والمقبس LGA 1151 لتدعم المعالجات المركزية لكلاً من الجيل السابع Kaby Lake والسادس Skylake من معالجات شركة Intel من الفئات Core i7 , i5 , i3 / Pentium / Celeron ولكنك ربما تريد أن تقوم بإختيار معالج داعم لكسر السرعة لكى تستفيد من دعم اللوحة لذلك ( المعالج الذى ينتهى بالحرف K).

مقاس اللوحة مُختلف عن المقاس الاعتيادي ATX حيث أن اللوحة أصغر، بالتأكيد، وهو المقاس Micro ITX الذى يتناسب مع صناديق الحاسب الصغيرة والمتوسطة فى الحجم. لذلك إذا كنت تريد أن تبنى منصة للألعاب تكون صغيرة فى أبعادها، فإن اللوحة هى من ضمن اختياراتك بالتأكيد.

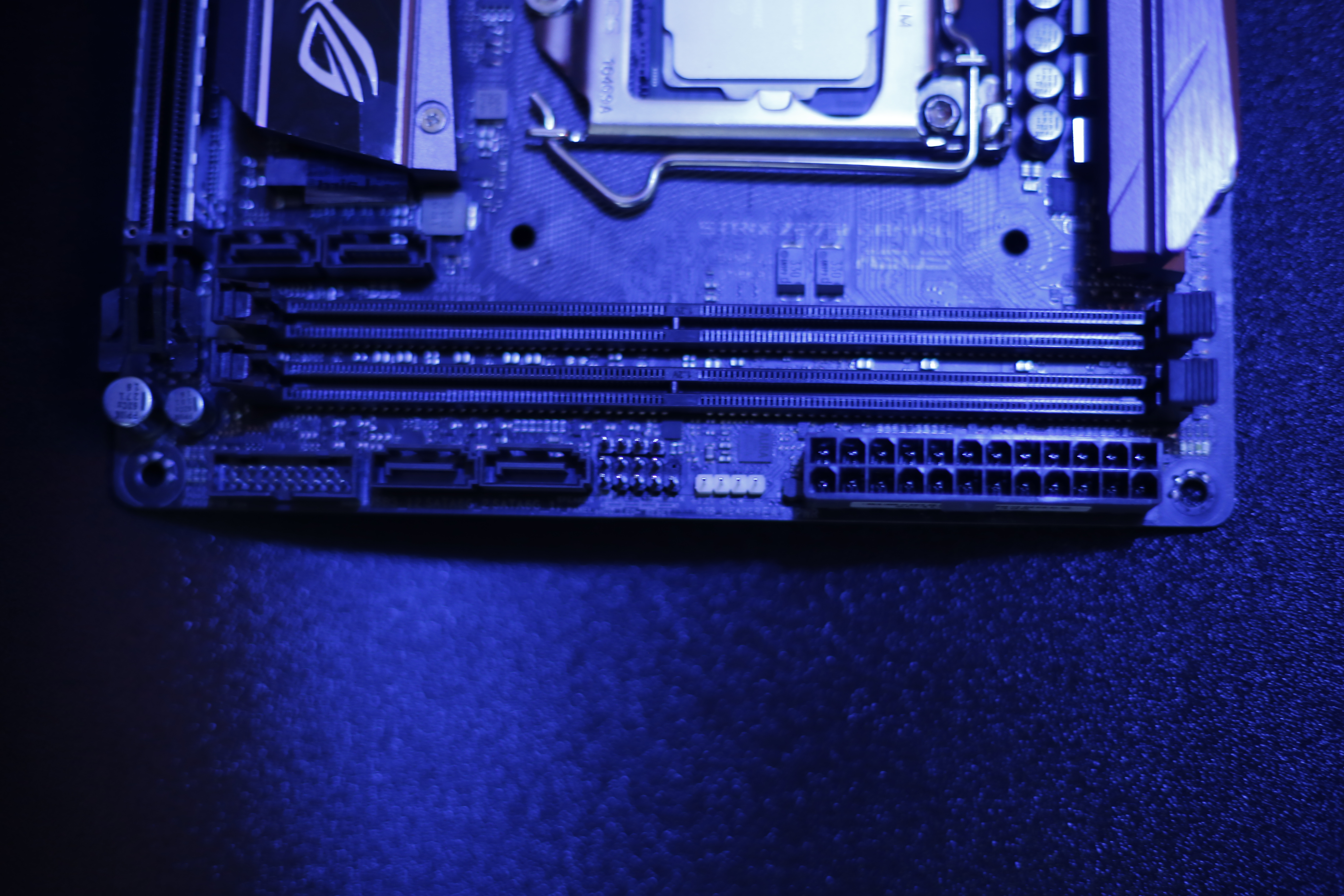

اللوحة بها أثنين من شقوق من الذواكر DDR4. تسع أحجام حتى 32GB للشقين معاً. بمعنى أنه يمكنك تركيب أثنين من قطع الذواكر بحجم 16GB لكل قطعة، يعملان جميعهم بتردد للتشغيل يصل الى 4266 MHz، مع دعم برامج الإعدادات المسبقة XMP للذواكر التى تأتى بتردد للتشغيل مرتفع.

بالنسبة لمنافذ الأقراص، فإن اللوحة تأتي أربعة منافذ لأقراص SATA 6Gb/s وتدعم منظومة الربط RAID 0,1,5,10

بخلاف الأقراص بواجهة التوصيل SATA 6Gb/s، فإنك تستطيع تركيب قرصين بواجهة للتشغيل M.2 حيث القرص الأول مكانه خلف المشتت الخاص بالرقاقة Z270 والذى يوفر معه التبريد الخاص بالقرص الذى يسَع حتى المقاس 2280 للأقراص ويدعم الأقراص بواجهة التشغيل PCIe 3.0 X4 وكذلك SATA.

أما عن القرص M.2 الثانى فإنه يستوعب حتى المقاس 2280 أيضاً ونجده فى خلف اللوحة وسيتوعب الأقراص بواجهة للتوصيل PCIe 3.0 X4 ليُقدم مُعدل لنقل البيانات 32Gb/s بشكل نظري لتلك الأقراص.

اللوحة تدعم بالتأكيد التقنيات الخاصة بالأقراص Smart Response Technology / Rapid Storage Technology / Optane Memory كما ذكرنا.

اللوحة تأتيك بشق واحد لتركيب بطاقة رسومية واحدة PCIe 3.0/2.0 X16 لتقوم بتركيب عليها بطاقة الألعاب الرئيسية لنسبة كبيرة من جمهور اللاعبين.

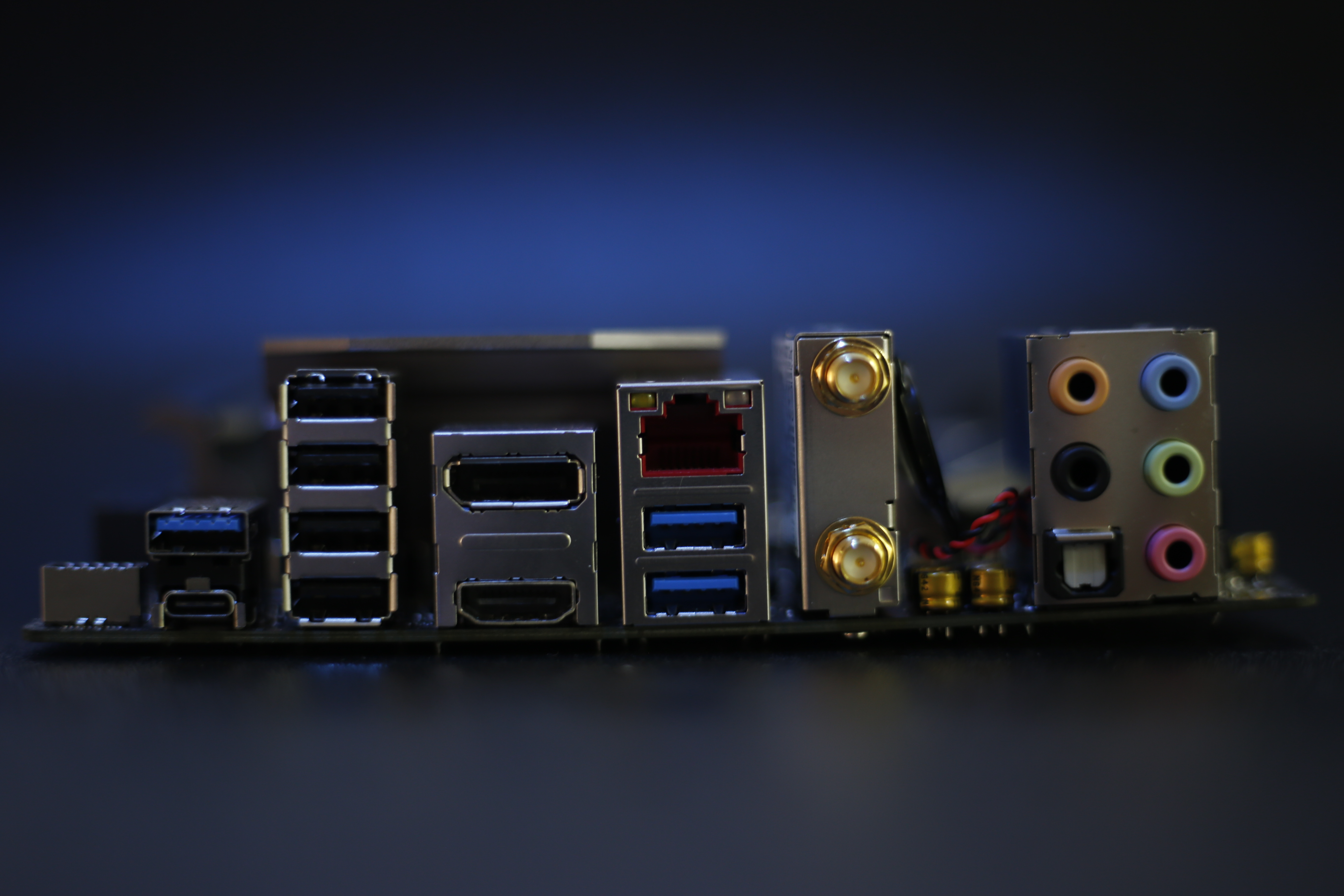

من حيث منافذ التوصيل USB فأن اللوحة تقدم لك المنفذ USB 3.1 GEN 2 بفضل المُتحكم الخاص بشركة ASMedia والذى يكون على هيئة منفذ على اللوحة نفسها من أجل منفذ صندوق الحاسب الأمامي.

كما تقدم لك اللوحة ستة من منافذ USB 3.1 GEN 1 أربعة منهم فى المنافذ الخلفية ، والمنفذين الباقيين ستجدهم على هيئة منافذ للتوصيل على اللوحة نفسها من أجل منافذ الجهة الأمامية لصندوق الحاسب. كذلك تأتى اللوحة بعدد أربعة من منافذ USB 2.0 تجدهم من ضمن المنافذ الخلفية للوحة.

بالنسبة للتوصيل الشبكي فإن اللوحة تأتيك بالشريحة Intel I219V وكذلك منظومة الاتصال اللاسلكي المدمج باللوحة، لكى تحصل فى الأخير على مُعدل ثوري فى نقل البينات عن طريق الاتصال الشبكي مع الدعم البرمجي الذى يُقلل من زمن تأخر وصول البيانات ويحسن من اتصال اللعبة بالخوادم الخاصة بها لتنعم بتجربة فريدة لعالم الألعاب الخاص بك.

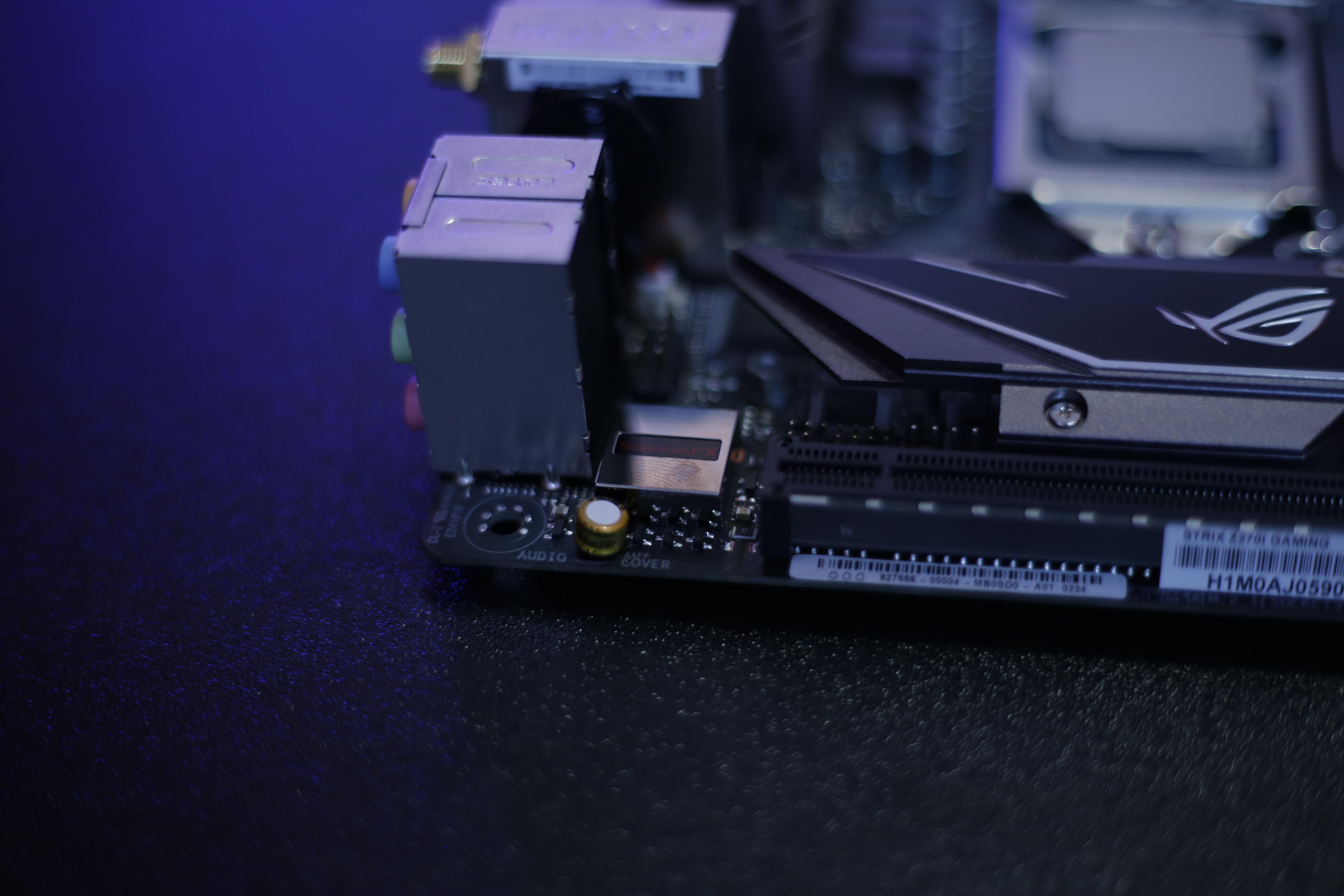

أما عن البطاقة الصوتية فإنك ستجد المعالج الصوتي المُحدث SupremeFX S1220A هو قلب منظومة الصوت المكونة من القطع الأعلى فى الجودة والقابلة للتعديل على حسب المُستخدم، مع الدعم البرمجي المُتميز، ليكون لديك التجربة المثالية مع الألعاب والمرئيات الأخرى.

ما قد جاءت به اللوحة من أجل جمهور اللاعبين

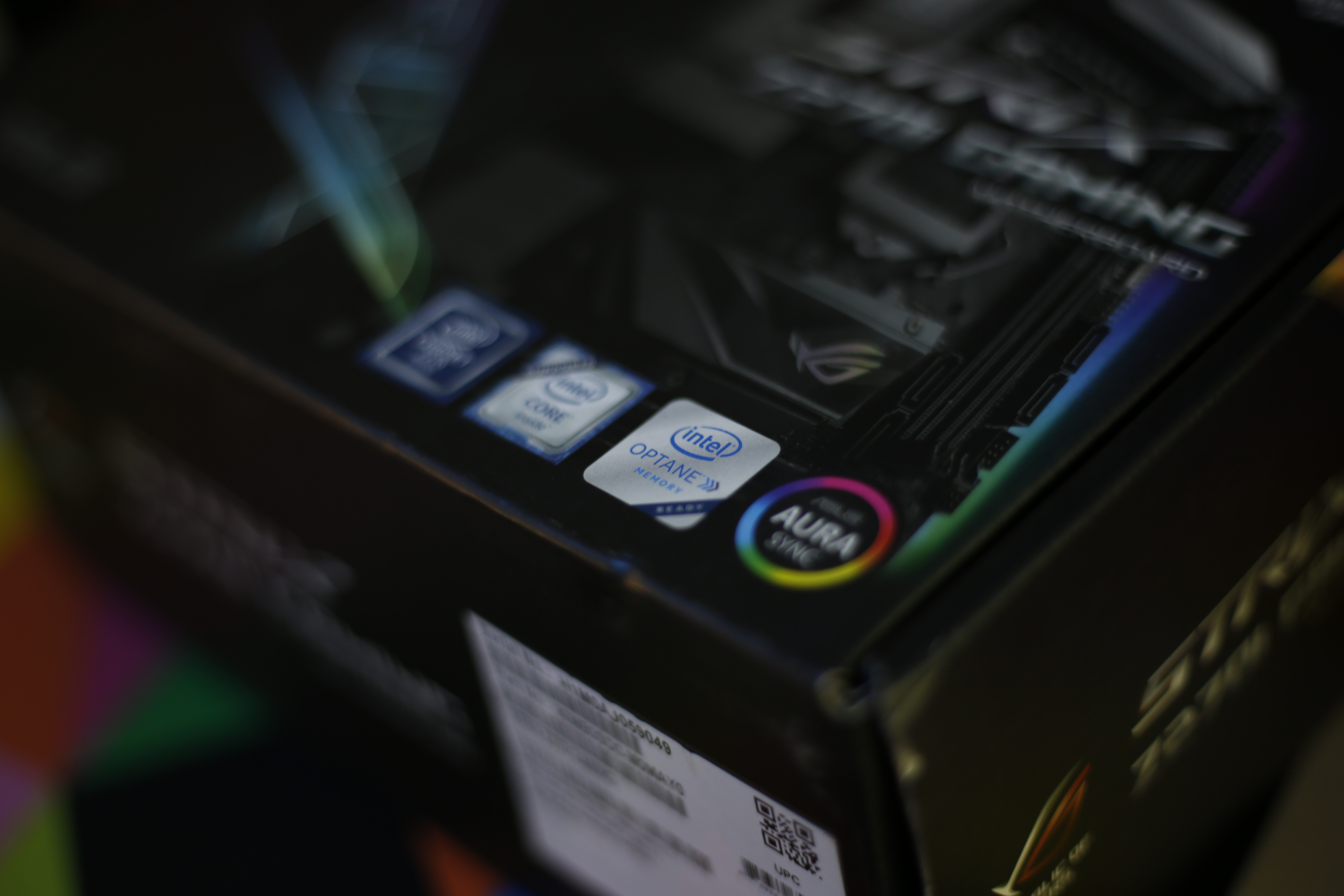

 منظومة الإضاءة AURA Sync

كان الاتجاه العام فى الأجيال الأخيرة من اللوحات إضافة المزيد من الأضاءة على اللوحة نفسها وجعلها متناسقة مع باق الإضاءة بداخل صندوق الحاسب لديك. من هنا سعت شركة ASUS الى تطوير ذلك المفهوم لتحقق التزامن بين الأضاءة على اللوحة نفسها وبين الأضاءة التى تقوم بتركيبها بداخل الصندوق وذلك بتوفير ذلك المنفذ على اللوحة لربط شرائط الإضاءة التى ستقوم بتركيبها بالصندوق.

وتوسعت بذلك لتضم الأضاءة الخاصة بالبطاقة الرسومية وكذلك طرفيات اللعب من لوحة المفاتيح وفأرة التحكم والمراوح وكذلك إضاءة الذواكر. لتحصل فى الأخير على مجموعة متنوعة من الأختيارات لتكون الأضاءة فى كل القطع التى بالجهاز لديك فى تناسق تام وبشكل أكثر جمالاً من السابق.

بطاقة صوت احترافية SupremeFX Audio

لقد حان وقت التغيير أخيراً فى جهة المعالجة الصوتية, حيث أن الكودك ALC1150 قد أخذ أكثر من وقته وحان وقت التحديث الى الكودك ALC1120 المبنى عليه شريحة المعالجة الصوتية SupremeFX S1220A ،المُغلفة بغطاء خاص، ولكن مع بعض التعديل من قبل شركة ASUS لتقدم مستوى للصوت SNR لداخل الصوت (input) يصل الى 113dB. ليس ذلك فقط، فأنه مع استخدام المكونات من المستوى الفائق مثل وحدات المُكثفات Nichicon و أيضاً وحدات الموسفت ووحدة DAC فقد تم اختيارهم بعناية وجمعهم معاً فى وحدة المعالجة الصوتية من أجل تحسين مستوى الجودة لإشارات الصوت بدون تقلبات أو تشويش، لتحصل مع بعض الدعم البرمجي القادم مع اللوحة على مستوى الصوت المطلوب مع الألعاب بشكل خاص وباقي المحتوى المرئي. اهتمت اللوحة بمقتنى سماعات الرأس الاحترافية أيضاً, فقد أرفقت باللوحة أثنان من مكبرات الإشارات OP-AMP مُخصصاً فقط لدائرة توصيل سماعة الرأس الأمامية لتستطيع شريحة الصوت مع باق المكثفات الأحترافية لدائرة التوصيل الخاصة بالسماعات أن تقوم بتشغيل سماعات الرأس الإحترافية ذات المقاومة الكبيرة التى تصل الى 600Ohm

لقد تحدثنا على الدعم البرمجي فى السطر السابق, أحد تلك التطبيقات Sonic Studio III والذى يتيح لك التحكم فى خارج الصوت (output) للتطبيق نفسه الذى تقوم باستخدامه وتوزيعه على الإختيارات المتاحة مثل السماعات الخارجية أو سماعات الرأس أو خارج الصوت لشاشة العرض نفسها وهكذا من الأختيارات المُتعددة، مع إمكانية التحكم المُخصص لكل خارج للصوت على حسب جهة العرض.

الدعم البرمجي الثانى هو Sonic Radar III الذى يقوم بتحسين مستوى التحديد ثلاثي الأبعاد للأصوات بداخل اللعبة أو المشهد المعروض بحيث تتمكن من تحديد مصدر الأصوات بشكل أدق من السابق، ليعطيك أفضلية فى الألعاب من حيث تحديد مكان خصومك بشكل أدق، مع تحسين وتعديل لمستويات الصوت المختلفة القادمة من المصادر الأخرى حتى لا يختلط عليك الأمر وتشتبك مع الخصم الخطأ.

دعم تقنية Optane Ready

كسر سرعة أفضل

مع تحرر التردد الأساسي للمعالج BCLK من قيد التحكم فى ترددات البطاقة الرسومية والربط الفائق، فأن بذلك قد أتاح التحكم بشكل كبير فى قيمته وإمكانية التلاعب به وزيادة قيمته بشكل كبير عن السابق. لذلك كان هناك سعى فى تطوير شريحة خاصة فى تولى أمر تلك المهمة لتعطيك المساحة الكافية فى تحسين مستوى كسر السرعة التى يمكن الوصول اليه بشكل عام وكسر سرعة التردد الأساسى نفسه BCLK بشكل خاص الذى يصل ويتخطى 425MHz وقد يصل الى حدود 600MHz مع توفير الظروف المُناسبة لذلك!

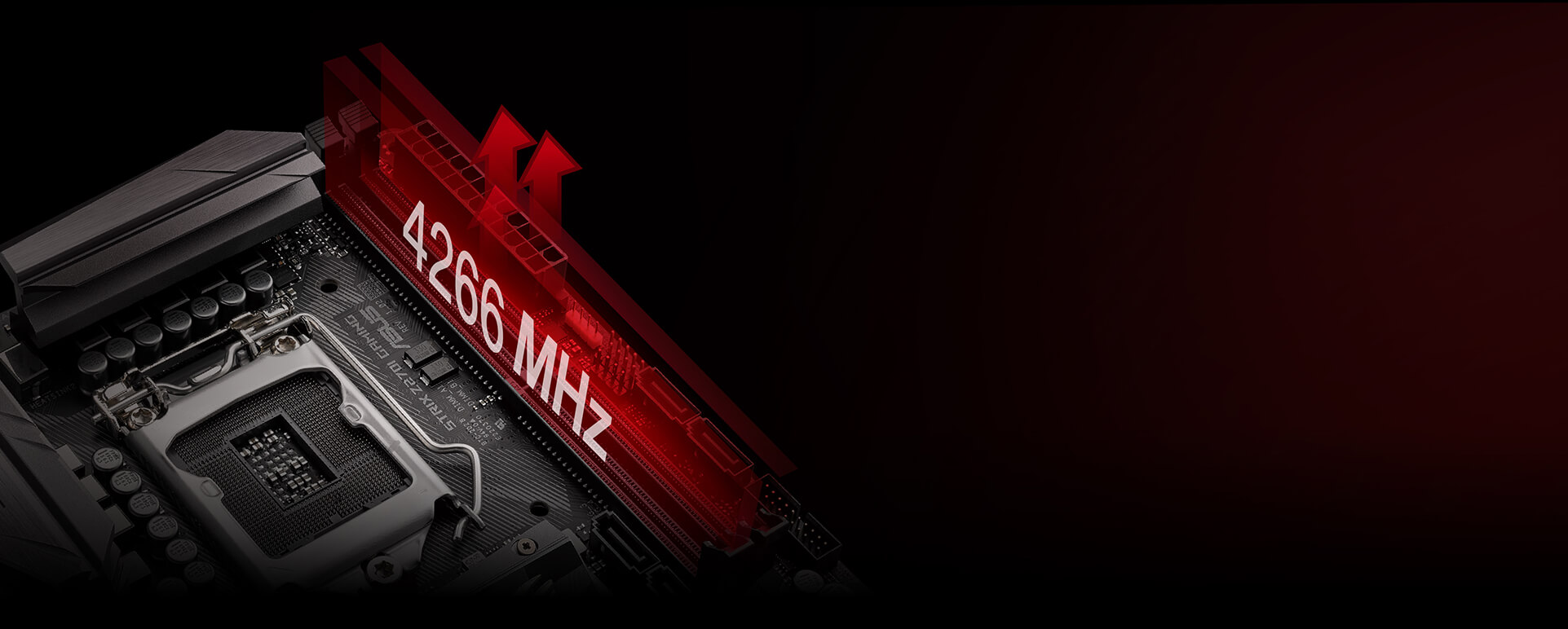

دعم تردد أعلى للذواكر وتصميم 3rd-gen T-Topology

مع التصميم الخاص لدوائرالتوصيل الخاصة بالذواكر عبر اللوحة فأنه أصبح رفع تردد التشغيل لها الى سرعات مرتفعة تصل الى 3866MHz وتتخطاها بأستقرار للأربعة شقوق مُجتمعة فى نفس الوقت. وذلك أصبح ممكناً مع تصميم دوائر الأتصال الخاصة بالذواكر بحيث تُقلل التشويش والتداخل الحاصل فى الموجات الكهرومغناطيسية المصاحبة للإشارات بتلك الدوائر. لذلك سوف تحصل على المزيد من الاستقرار حين العمل مع تلك ترددات التشغيل المُرتفعة مع إستهلاك جميع الشقوق الأربعة.

توصيل شبكى أفضل مع Intel LanGuard + GameFirst IV

الإتصال الشبكي هوا نافذة المُستخدم للعالم الأفتراضى, لذلك كان لابد من توفير حلول التوصيل الشبكية مُتناسبة مع المستخدم وجمهور اللاعبين. لذلك اللوحة تعتمد على شريحة شركة أنتل I219-V ذات الأستهلاك الممتاز لموارد المعالج ونظام التشغيل مع إستخدام شريحة الحماية LanGuard لحماية المنفذ الشبكي ضد أخطار الكهرباء الأستاتيكية المصاحبة لإخراج وتركيب كابل التوصيل, مع تقديم الحلول البرمجية GameFirst IV التى تجعلك تتحكم فى مسارات البيانات القادمة والخارجة وتحديد أولوية الوصول، لكى تقوم بتحديد الأولوية للألعاب التى تريدها, لتجعل كل موارد أتصالك تنصب فى صالح اللعبة لُتحسن من أتصالها بالخوادم الخاصة باللعبة وتُقلل من زمن تأخير الوصول القاتلة لتجربة الألعاب.

حريه التعديل مع 3D Printing

شهدنا مؤخرا انتشار التصميمات والمطبوعات ثلاثية الأبعاد وقد أستوعب اللوحة وشركة ASUS ذلك المفهوم بتقديمها تشكيلة عريضة من التصميمات المتنوعة لكى تقوم بطبعها وتركيبها على اللوحة مثل كابل التوصيل HB SLI والعديد من التصميمات الخاصة بالموصلات 24-pin وباق مُوصلات الطاقة للوحة.

كل ما عليك فعله هو الدخول على موقع اللوحة على الأنترنت وتحميل التصميم الذى ترغب بطباعته وتقوم بتعديله كما تشاء، ومن ثم طباعته وتركيبه باللوحة لديك وقد وفرت لك اللوحة مسامير التركيب الخاصة بذلك، كذلك الأماكن المُناسبة لفعل ذلك على اللوحة.

المزيد من منافذ التوصيل Front USB 3.1 GEN 2

قد وفرت الرقاقة الجديدة Z270 عدداُ أكبر لقنوات التوصيل HSIO عن الرقاقة السابقة Z170، مما أتاح استخدام المتحكمات الجديدة مثل ASM 2142 الذى يعتمد على قناتين أتصال PCIe 3.0 بدلاً من قناة واحدة مثل السابق، ليوفر معدل نقل للبيانات بشكل كامل لعدد أكبر من منافذ USB 3.1 التى كانت مخنوقة فى السابق لأنها تتشارك قناة أتصال PCIe 3.0 واحدة. مما يجعل فى كلتا الحالات سواء استخدمت منفذاً واحد سيعمل بكامل معدل النقل 10Gb/s واستخدمت المنفذين سيتشاركان سرعة التوصيل ويعملان بمعدل نقل للبيانات أعلى من السابق. ليس معنى أيضاً أن اللوحة صغيرة الحجم، فقد جاءت أيضاُ بمنفذ على اللوحة لتوفير منفذ USB 3.1 أمامي لصندوق الحاسب. والذى لا نراه فى اللوحات العليا من المنافسين ولذلك فهي لفتة طيبة واضافة مُميزة للوحة.

الدرع الحامي لجمهور اللاعبين Gamer’s Guardian

لأن اللوحة جاءت لجمهور اللاعبين فأن اللوحة تقدم مجموعة من الخصائص البسيطة والتى عندما تجتمع معاً فإنها تُقدم الدعم الحامي لك كلاعب نستعرضها كالتالي:

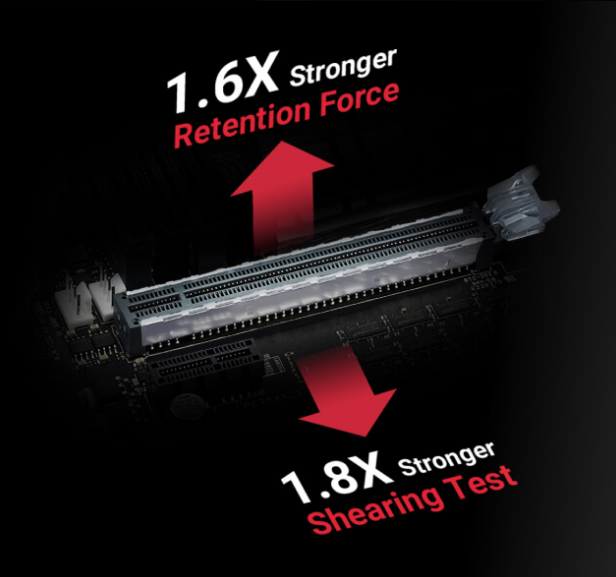

SafeSlot : حيث أن البطاقات الرسومية الأن ليست مثل السابق، ليس فقط فى أدائها، فأن الشركات الأن لا تبخل فى جعل العتاد الداخلي والمُبرد الخاص بالبطاقة أثقل فى الوزن. لذلك وجب التفكير فى حلول أخرى لكى يتحمل الشق تلك البطاقات ثقيلة الوزن لذلك جاء درع التعزيز Safe Slot للشق كحل لتلك المُعضلة. حيث يوفر ذلك الدرع الحماية للشقوق من الانحناء والتلف مع البطاقات الرسومية الإحترافية ثقيلة الوزن.

CPU Installation Tool : أصبحت شريحة المعالج من الجيل السادس وتباعاً الجيل السابع تأتى بسُمك أقل من السابق، لذلك فأن محاولة نزع المعالج وتركيبه على المقبس LGA 1151 أصبح أصعب من السابق، لذلك قد وفرت اللوحة تلك الأداة لكى تستطيع أن تمسك بها المعالج بشكل مُحكم وتقوم بتركيبه ونزعه من المقبس بسهولة.

Q-LEDs : نجد أن اللوحة قد وفرت مجموعة من الإضاءات بألوان مُختلفة على اللوحة لُتشير الى حالة التشغيل ومكان العطب بالتحديد إذا حدث سواء كان العطب بالمعالج المركزي أو الذواكر أو البطاقة الرسومية وهكذا. بالطبع شاشة الإخطاء ربما تكون حلاً أفضل لذلك لكن، ذلك الحل البسيط أسهل من البحث بداخل المجموعة الكبيرة من أكواد الأعطاب بداخل كتيب المُستخدم.

DIGI+ VRM : دائرة تنظيم الطاقة VRM هى محط أنظار محبى كسر السرعة، لذلك عامل الدقة والسرعة فى إمداد الطاقة الى المعالج المركزي مع ترددات التشغيل المُرتفعة هو الأمر الحاكم فى كسر السرعة العنيف. وهذا ما نراه فى شريحة التنظيم الرقمية +Digi التى تُعطى الإستجابة السريعة الدقيقة لإمداد الطاقة للمعالج على حسب الضغط عليه.

DRAM overcurrent protection : تم الاهتمام أيضاً بالذواكر لمحبي كسر السرعة حيث تم إضافة شريحة الحماية ضد التفاقم المُفاجئ للتيار OverCurrent وكذلك التوصيل الخاطئ ما بين الدوائر Short Circuit لحماية جميع شقوق الذواكر. كذلك نجد بعض الإضافات البسيطة التى سوف تسهل عليك بعض المهام المعتادة مع اللوحة مثل Q-Shield وهو درع حماية المنافذ الخلفية المُصنع بحواف غير حادة لمنع إصابة يداك عند التركيب. كما نجد Q-Slot المتمثل فى شريحة إحكام الغلق لشق البطاقة الرسومية المُصمم لكى يقوم بإحكام الغلق وسهولة نزع البطاقة من على الشق. وأخيراً Q-Dimm الخاص بإحكام تركيب الذواكر من إتجاه واحد فقط وليس عليك إحكام تركيب الذواكر من الإتجاهين بعد الأن.

Beyond VR ready

نرى الواقع الأفتراضى الآن يتزايد شعبيته بشكل مُستمر، شركة ASUS ادركت ذلك المفهوم وقدمت العديد من المُنتجات المُصممة للواقع الأفتراضى على الأخص. الأمر أختلف عن نقطة الدعم بشكل بحت، بل تخطى ذلك لتوفر لك اللوحة ضمان التوافق والتشغيل للعتاد الخاص بها مع تطبيقات الواقع الأفتراضى، وذلك مع تجربة العتاد الخاص بها بشكل مُكثف مع تلك التطبيقات لتكون جاهزاً وتقوم بالتوصيل وتجربة الألعاب بدون عناء البحث عن التوافقية للعتاد الخاص بك مع الواقع الافتراضي.

زمن للتحميل أسرع

واجهات التوصيل للأقراص أصبحت مُتعددة ولكنها تشترك فى السعي وراء المزيد من معدل النقل للبيانات. التقنيات الأن قد وصلت الى استنفاذ أربعة من قنوات الاتصال X4 PCIe Gen3 لكى تحصل على معدل لنقل البيانات بشكل نظري يصل الى 32Gb/s.

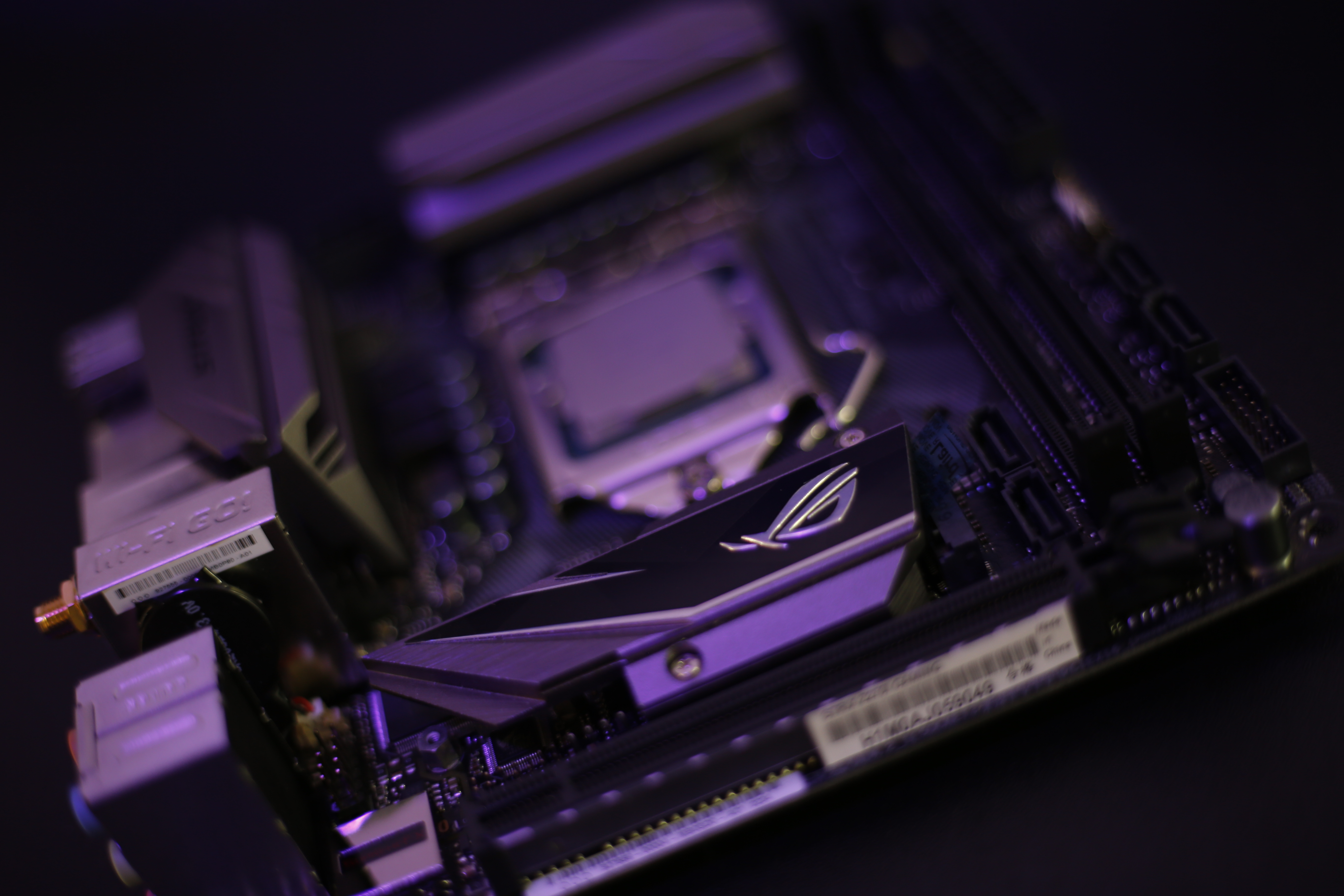

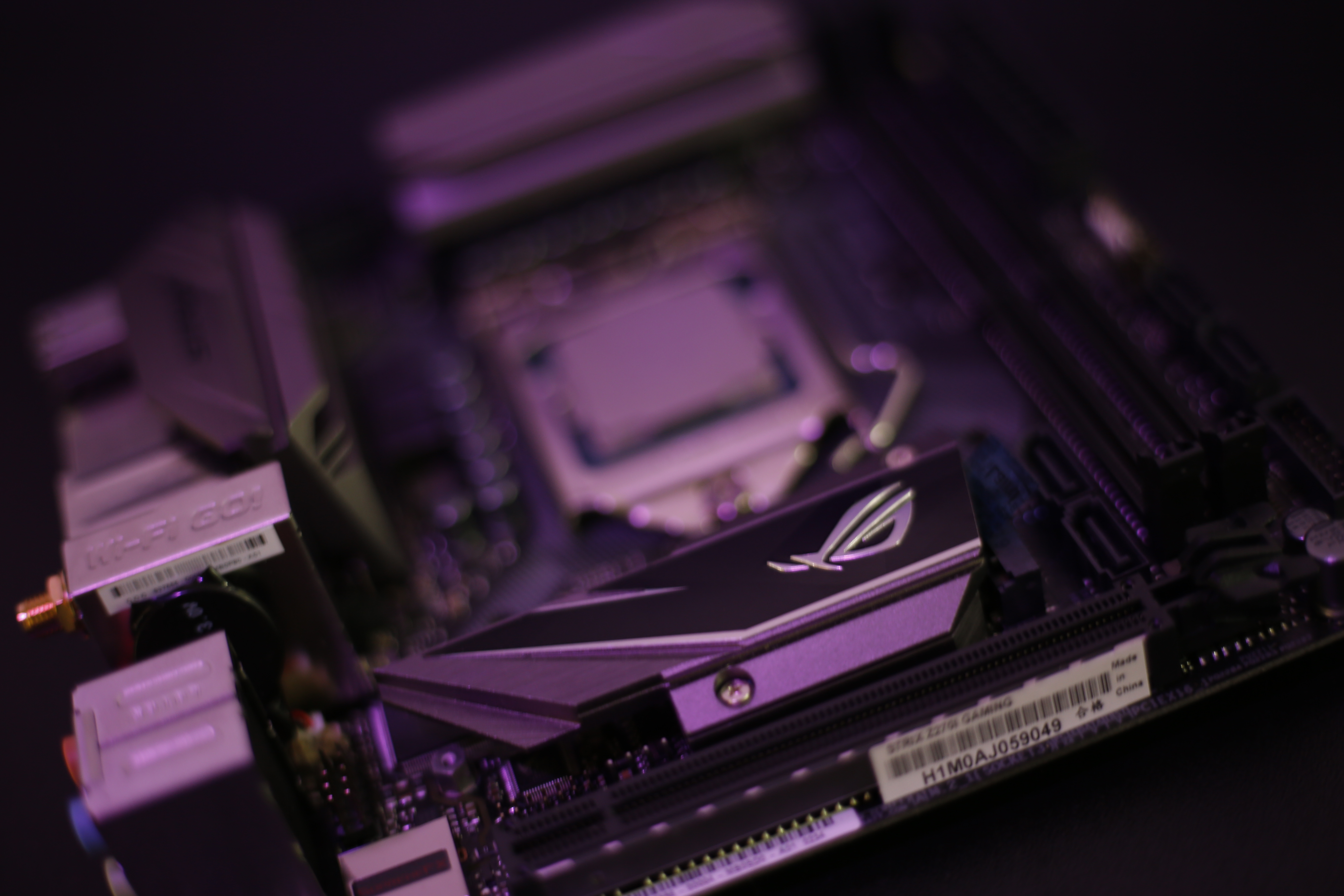

المنافذ الأن التى تأتى بذلك المفهوم هى المنافذ M.2 / U.2 واللوحة تأتى بأثنين من المنافذ M.2 أحدهم فى أمام اللوحة والمنفذ الأخر فى خلف اللوحة. لذلك تستطيع أن تحصل على سرعة فائقة للأقراص بمُختلف واجهات التوصيل لها مع عمل منظومة الربط RAID 0 لأثنين من تلك الأقراص لتحصل على معدل ثوري للقراءة والكتابة المتسلسلة.

الدعم البرمجي لجمهور اللاعبين

AI Suite 3

برنامج القيادة الرئيسى للوحة الذى لا يترك شاردة ولا واردة من الخيارات التى تحتاجها للتعامل المباشر مع اللوحة من حيث الخيارات الكاملة الخاصة بكسر السرعة، حيث تستطيع أن تقوم بالوصول الى كسر السرعة الذى تريده للمعالج المركزي من خلال نظام التشغيل والتحكم الديناميكى فى الترددات والفولتيات حين الحاجة.

كذلك يمكنك التحكم فى مستوى إستهلاك موارد الجهاز من حيث إذا كنت تريد وضعية توفير الطاقة أو العمل بأقصى مستوى للأداء. ستجد أيضاً منفذ التحكم فى مراوح الجهاز لديك عن طريق Fan Xpert, بالإضافة الى التحكم فى خيارات الإتصال الشبكي .بالطبع ستجد المعلومات الكاملة عن جهازك مع التحكم فى تحميل نسخ البيوس الجديدة وتهيئتها ليتم تنصيبها بسهولة. والعديد من الأختيارات الخاصة بشحن هاتفك المحمول عن طريق تقديم مستوى أعلى لخارج الطاقة لمنافذ USB عن طريق التطبيق USB Charger+.

Fan Xpert 4

تحدثنا عن الحلول التى تُقدمها اللوحة من أجل البقاء بدرجات حرارة لائقة مع العمل لفترات اللعب الطويلة، أولاً قدمت اللوحة العدد المبدئي الكافي من منافذ المراوح . بالتأكيد تلك الأختيارات من منافذ المراوح يجب أن يتوفر معها الدعم البرمجي المناسب للتحكم بها، وهنا جاء التطبيق Fan Xpert 4 ليقدم مستوى ممتاز للتعرف على المرواح والتحكم فى سرعتها ديناميكياً مع مستوى الحرارة، ليس فقط حرارة المعالج ولكن أيضاً حرارة البطاقة الرسومية التى تُعتبر أكثر القطع انبعاثاُ للحرارة بداخل الصندوق, لذلك وجب أن يكون التزامن لسرعة المراوح مع حرارة البطاقة الرسومية وأيضاً مع المعالج المركزي وكذلك العديد من نقاط المُراقبة والمُستشعرات التى نجدها فى أهم مناطق اللوحة ذات الحرارة المُرتفعة.

ROG CloneDrive

تلك الأداة الرائعة القادمة مع اللوحة التى توفر عليك تعب النسخ والنقل والتحديد والتركيز فى عمل النسخ الإحتياطية من ملفاتك. فأنها توفر عليك تلك المشقة وتقوم بعمل نسخة طبق الأصل من ملفاتك الى قرصين مختلفين معاً. تلك الخاصية التى تأتى مع اللوحة بدون تكلفة بعكس البرامج الأخرى التى تقوم بنفس المهمة مع مستوى للسعر لها قدره 50$ تقريباً.

RamCache II

سرعة النقل والتواصل مع نظام التشغيل لا يكون العائق بها الأن المعالج المركزي وقنوات التواصل معه, بل الأمر مُعتمد على القرص التى تعمل به. أقراص SSD السريعة لا تقارن بأي حال مع سرعة الذواكر DRAM ذات معدل النقل الأسرع بألاف المرات، لذلك وفرت اللوحة ذلك الحل لتستفيد أقراص SSD من السرعة المهولة للذواكر وعملها كذاكرة مؤقتة Cache للقرص نفسه. لقد تم تحديث التطبيق ليدعم أخر واجهات التوصيل للأقراص لكى يزداد الحصان السريع سرعةً.

Sonic Studio III

من الطبيعى أن تقوم بتشغيل مقطوعة موسيقية وبعد ذلك تشاهد أحد الأفلام أو مقاطع الفيديو ثم يليه أحد الألعاب. ليس جميعهم تُريده أن يتم عرضه فى سماعة الرأس مثلا ولكن تريد المقطع الموسيقى أو الفيديو أن يتم عرضه على مكبر الصوت. فإنك بذلك يجب أن تقوم بإختيار خارج الصوت(output) يدوياً مع كل تطبيق أو لعبة تستخدمها . ولكن ذلك الأمر أصبح يحدث تلقائياً كما تريد مع ذلك التطبيق Sonic Studio III الذى يتيح لك التحكم فى خارج الصوت (output) للتطبيق نفسه الذى تقوم باستخدامه وتوزيعه على مكبرات الصوت أو سماعات الرأس أو خارج الصوت لشاشة العرض نفسها وهكذا من الأختيارات المُتعددة، مع التحكم المُخصص لكل خارج للصوت على حسب جهة العرض.

Sonic Radar III

فى وسط المعارك التى تقوم بها مع الألعاب فأن تحديد الهدف بالاعتماد على حاسة السمع من وسط الأصوات المُختلفة أصبح ضرورة، لكى تكون الفعل وليس رد الفعل. تم تطوير التطبيق لكى يقوم بتحسين مستوى التحديد ثلاثي الأبعاد للأصوات بداخل اللعبة أو المشهد المعروض بحيث تتمكن من تحديد مصدر الأصوات إذا كان قادم من الخلف أو اليمين وهكذا بشكل أدق من السابق، ليعطيك أفضلية فى الألعاب من حيث تحديد مكان خصومك بشكل أدق. ليس ذلك فقط، فأنه يعطيك مؤشر أمامك على الشاشة ليوضح لك مصدر الصوت المُتوقع لخصومك مع تحسين وتعديل مستويات الصوت المختلفة القادمة من المصادر الأخرى سواء كانت قريبة أو بعيدة عنك، حتى لا يختلط عليك الأمر وتشتبك مع الخصم الخطأ.

GameFirst IV

التطبيقات الأن أصبحت تلهث وراء سرعة الأتصال الشبكي , لذلك أصبح الاعتماد على نقطة واحدة للأتصال الشبكي أمراً تقليدياً ولا يوفر الحلول الكافية للمستخدم الأن. الأمر الأن أصبح مختلفاً مع التطبيق GameFirst IV الذى يجمع بين النقاط المختلفة للأتصال الشبكي سواء كان الاتصال السلكي أو اللاسلكي للوحة، ويقوم بدراسة أولوية الوصول للتطبيقات ويجعلك تتحكم فى مسارات البيانات وأولوية الوصول لها لكى تقوم بتحديد الأولوية للألعاب التى تريدها, لتجعل كل موارد أتصالك تنصب فى صالح اللعبة لُتحسن من أتصالها بالخوادم الخاصة باللعبة وتُقلل من مشاكل تأخير زمن الوصول القاتلة لتجربة الألعاب.

OverWolf

من المهم أن ينصب تركيزك مع اللعبة التى تلعبها بشكل كامل، لكن إذا أردت أن تقوم بتصفح الأنترنت أو مشاهدة أو بث مقطع فيديو أو إرسال رسالة إلكترونية أثناء اللعب فليس عليك الخروج من نافذة اللعب وإنقطاعك عن اللعبة نفسها، فإن التطبيق يتيح لك عمل المهام السابقة مع استخدامك لنافذة اللعبة وعدم الخروج منها الى سطح المكتب أو إستخدام شاشة عرض أخرى من أجل فتح تلك التطبيقات الأخرى بشكل مُنفصل عن شاشة اللعب الرئيسية.

واجهة البيوس للوحة

البيوس هو نافذة المستخدم الأولية للتحكم فى كافة خيارات اللوحة، لذلك رأينا أن نقوم بعمل مقال مُطول لكى تتعرف على واجهة المستخدم وكيف تتحكم فى الخيارات المتعلقة باللوحة من خلال واجهة البيوس. الأمر ليس بذلك الصعوبة، فقط قم بقراءة ذلك الموضوع.

كيف تقوم بكسر السرعة على اللوحة؟

حسناً، الأمر يحتاج الى التجربة بالتأكيد إذا كان لديك أحد المعالجات من الفئة Unlocked وعلى الأخص المعالج الجديد i7 7700K الذى أراه هو المعالج الأمثل لكسر السرعة الأن والوصول الى تردد 5.0 GHz بشكل سهل وسلس.

كيف تصل الى ذلك التردد؟ لقد وفرنا عليك عناء البحث وقمنا بعمل دليل مُبسط لكى تعرف كيف تقوم بكسر سرعة المعالج i7 7700K والوصول به الى التردد 5.0 GHz مع اللوحة.

تجربتنا للوحة ASUS ROG STRIX Z270i Gaming

لقد حان وقت المرح. كفانا حديثاً عن المميزات والتقنيات ولنرى منحنى الأداء للمعالجات على لوحتنا. نقطة إختبار الأداء مع اللوحة مع أنها تُعتبر الوعاء الحامل للعتاد الذى يقدم الأداء الفعلي مع الألعاب سواء كان المعالج المركزي والبطاقة الرسومية بشكل خاص. ولكن تلك هى النقطة، كيف تقوم اللوحة بتنظيم ترددات التشغيل للمعالج والذواكر حين وضعها على الوضع الأفتراضى لها. جميع اللوحات التى تأتى بالرقاقة Z270 لها منظومة معينة للعمل بأقصى تردد للتربوا مع جميع الأنوية بالمعالج أو ما يسمى Multi-Core Enhancement لذلك كانت نقطة قياس الأداء مع اللوحات أمر اعتيادي حتى ولو كانت الفروقات صغيرة, ولكنها هنا تُعبر عن الإدارة العامة للوحة نفسها للعتاد المُستخدم معها.

رجوعاً الى إختبار المعالج i7 7700K فإننا سوف نقوم بإختبار أداء المعالج فى وضعه المصنعى بدون تدخل، مع تردد التشغيل الأساسي للذواكر DDR4 2400MHz CL15 المحدد من قبل توصيات JEDEC, لكى نقوم بتوحيد ظروف الأختبار ولكى تقوم اللوحة بدورها فى عمل التوليفة المناسبة للتوقيتات الفرعية والفولتية الخاصة بالذواكر.

تجربة كسر السرعة للمعالج i7 7700K كانت مُسلية بشكل ما فإن الوصول الى ترددات مُرتفعة تصل الى 5.0GHz أصبح أسهل من السابق، نعم يحتاج الى فولتية للتشغيل مُرتفعة بعض الشيء تصل الى 1.36V مع وضع مستوى أعلى لاختيار Load Line Calibration لضمان ثبات فولتية الأنوية VCore مع أقصى حالات الضغط، وكذلك وضع سماحية أعلى لإمداد الطاقة للمعالج. بالطبع حين العمل بذلك التردد المُرتفع سوف تعلوا درجات الحرارة بشكل جنوني ولكن، مع توفير نظام التبريد المناسب والذى حققه لنا المشتت العملاق Noctua D15 فقد كانت درجات الحرارة للأنوية لا تتعدى 79 درجة فى أقصى حالات الضغط.

كذلك لو أردتم أن تخوضوا تجربة كسر السرعة والوصول الى التردد 5.0 GHz فقد قمنا بشرح الموضوع بالكامل فى ذلك المقال. التجربة تستحق وإن كانت الظروف لديك تسمح بها فقم بذلك فى القريب.

نستعرض العتاد المُستخدم فى منصة الأختبار وبعد ذلك سوف يحين موعد عرض نتائج الأختبارات للمعالجات مع برامج الأختبارات.

المعالج المُستخدم: Intel Core i7 7700K اللوحة الأم : ASUS ROG STRIX Z270i Gaming الذواكر : G.Skill TridentZ 16GB 3200MHz قرص التشغيل Kingston HyperX 240GB البطاقة الرسومية : Zotac GTX 1070 AMP Extreme شاشة العرض : Acer XG270HU

نتائج الاختبارات
