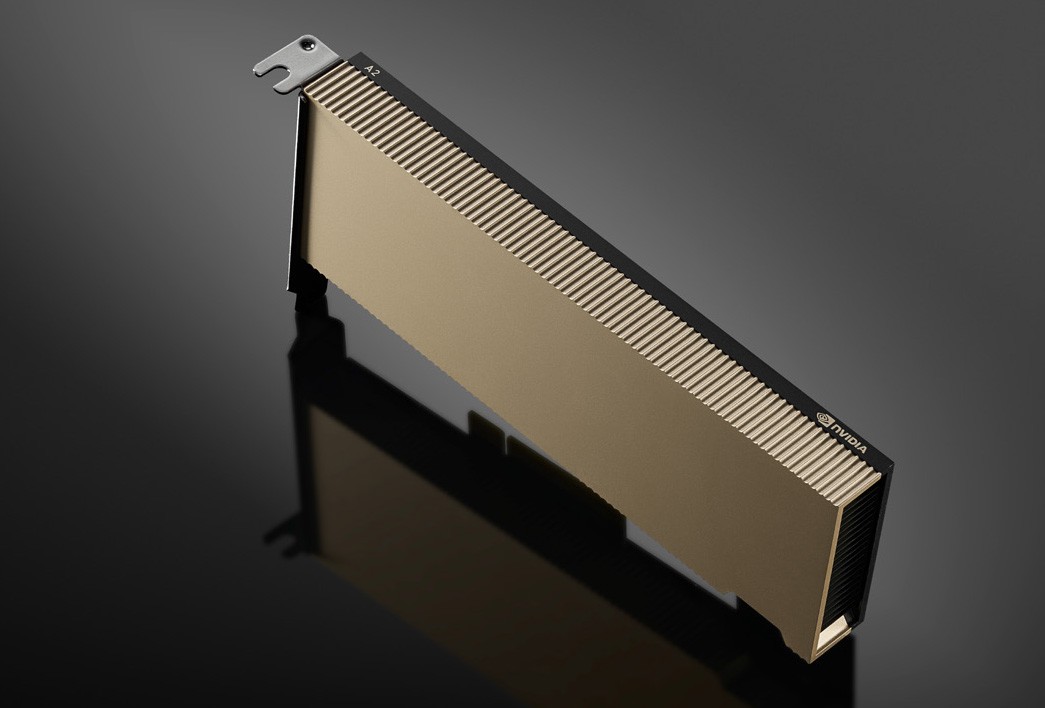

تواصل NVIDIA إضافة المزيد من وحدات SKU إلى تشكيلة Data Center Ampere الخاصة بها. السلسلة التي اعتدنا أن نسميها "Tesla" تستخدم الآن تسمية أبسط بكثير، وإن كانت أكثر إرباكًا. A2 Tensor Core هو مسرع للمبتدئين يتميز بمعالج رسومات 8nm Ampere GA107 مع 1280 CUDA Cores، نصف ما يقدمه المعالج في إصدار كامل.

تشترك A2 في الكثير من القواسم المشتركة مع A16، والتي تعتمد على أربع وحدات معالجة رسومات GA107. يحتوي كلا المسرعين على ذاكرة GDDR6 بسعة 16 جيجا بايت عبر واجهة 128 بت، باستثناء كل وحدة معالجة رسومات. ومع ذلك، فإن A16 يوفر ذاكرة بسعة 64 جيجابايت، ولكنه يستهلك أيضًا طاقة أكبر بكثير: 250 وات. من ناحية أخرى، يعد A2 حلاً موفرًا للطاقة للغاية مع TBP بحد أقصى 60 واط، ولكن يمكن ضبط وحدة معالجة الرسومات على 40 واط أيضًا. وبالتالي فهي لا تتطلب قوة خارجية.

مع سرعة أساسية تبلغ 1440 ميجاهرتز وسرعة تعزيز تبلغ 1770 ميجاهرتز، توفر وحدة معالجة الرسومات ما يصل إلى 4.5 TFLOPS من قوة الحوسبة أحادية الدقة. هذا في الواقع أقل من NVIDIA GeForce RTX 3050 Ti (للحاسب المحمول) بمعدل 7.1 TFLOP، لكن وحدة معالجة الرسومات للألعاب بها 2048 نواة CUDA.

تتم مقارنة المسرع بمستوى Turing T4 والذي كان أبطأ مسرع من الجيل السابق. وفقًا لـ NVIDIA، ستكون أسرع بنسبة 20 إلى 30٪ من T4 في حالات استخدام الحافة الذكية. كما أنها تقدم سعرًا أفضل بنسبة 60٪ للأداء وكفاءة طاقة أفضل بنسبة 10٪ مقارنةً بـ T4.

طالع أيضًا: عملاق اشباه الموصلات TSMC سيدخل مرحلة إنتاج 3nm الأولية في 2022

A2 عبارة عن مسرع بدون رأس لا يمكن استخدامه للألعاب ما لم يتم استخدامه من خلال بيئة آلة افتراضية. تم تحسينه لأعباء عمل الاستدلال بالذكاء الاصطناعي. من المفترض أن تكون وحدة معالجة رسومات الخوادم فعالة من حيث التكلفة ومتوافقة للغاية بفضل تصميمها. لا تكشف NVIDIA علنًا عن أسعار وحدة معالجة الرسومات للخادم الخاصة بها مثل A2، لكن الشركة أكدت أنها متاحة الآن لشركاء OEM.
