تجربتنا للبطاقة العملاقة ASUS ROG STRIX GTX 1080 Ti OC

اعتقد أن الأمر لا يحتاج الى المقدمة المعتادة التى نتحدث بها عن أننا سوف نقوم بتجربة البطاقة الأقوى GTX 1080 Ti و لكنها البطاقة المقدمة من شركة ASUS لفئة الألعاب الخاصة بهم STRIX من ضمن بطاقات مجتمع اللاعبين ROG والتى تقبع فى أعلى منحنى الأداء بين بقية البطاقات لتلك الفئة من البطاقات الرسومية. لا نحتاج الى كل ذلك، فقط سنذكرأن البطاقة ASUS ROG STRIX GTX 1080 Ti OC سوف تكون الضيف الأقوى لدينا فى هذه الفترة. هل تحتاج للمزيد من التعريف؟

حسناً، لن يضر المزيد من التعريف للبطاقة. منذ شهرين قد اطلقت شركة NVIDIA البطاقة الأفضل GTX 1080 Ti لمجتمع اللاعبين والتى تحتوى على العتاد الأقوى للبطاقة الشقيقة TITAN X تقريباً. منذ اطلاق البطاقة رسميا فقد قمنا بتجربة البطاقة المصنعية FOUNDERS EDITION التى هى نتاج شركة NVIDIA نفسها مع التصميم الافتراضي المعتاد والذى هو محور اهتمام الكثير من المستخدمين.

الأن بعد مرور بعض الوقت عن الاطلاق الرسمي للبطاقة، فقد ظهرت للمستخدمين النسخ المعدلة المقدمة من الشركات والتى تختلف عن البطاقة المصنعية من حيث التعديل على الشريحة PCB الخاصة بالبطاقة من حيث تصميم الدوائر الكهربية وكذلك دائرة تنظيم الطاقة VRM وبالطبع سيختلف مشتت التبريد الخاص بالبطاقة لتقدم الشركات المشتت الخاص بها من أجل فاعلية أفضل للتبريد عن البطاقة المصنعية.

الأن قد توفرت لدينا النسخة الخاصة بشركة ASUS كما ذكرنا من ضمن الفئة ROG STRIX، كيف ستختلف عن البطاقة المصنعية؟ دعونا نستكشف ذلك سوياً.

البطاقة ASUS ROG STRIX GTX 1080 Ti OC

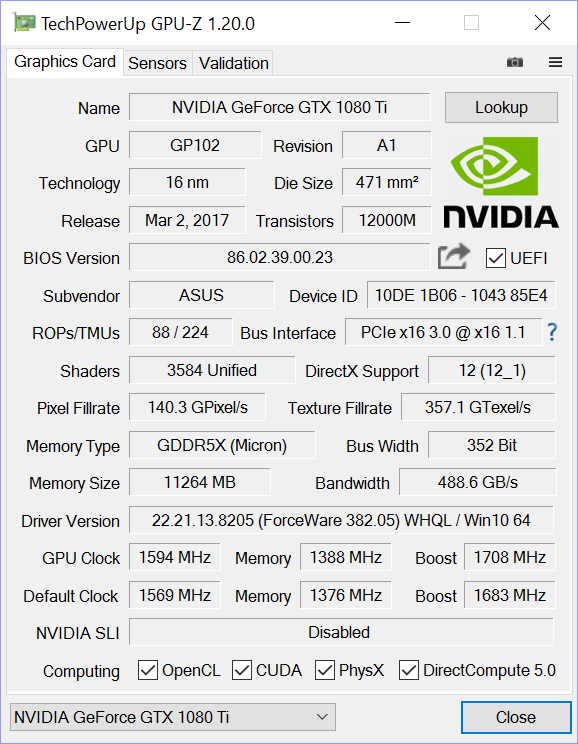

ليست تلك هى المرة الأولى التى نتحدث بها عن مواصفات البطاقة GTX 1080 Ti ولكن للتذكير سوف نتحدث عن مواصفات البطاقة الاعتيادية والعتاد الداخلي للبطاقة حيث أنها تأتى بالشريحة الرسومية GP102 التى أدركتها شركة NVIDIA فى بطاقتها العملاقة TITAN X فى العام الماضي. حيث نجد أوجه التشابه بينهم كبيره، حيث أن عدد أنوية CUDA Cores فى كلاهما 3584 نواة معالجة وكلاهما يحتوى على ما يقارب من أثنى عشر بليون ترانسيستور.

 كانت البطاقة FE تعمل الأنوية بتردد مصنعي 1480MHz وتعلوا الى التردد 1582MHz حين الضغط بفضل التقنية Turbo Boost. أما البطاقة STRIX فإنها تعمل بمستويين من ترددات التشغيل. المستوى الأول Gaming Mode يعمل بتردد التشغيل للأنوية 1569 MHz ويعلوا الى التردد 1683 MHz. أما المستوى OC Mode فإن تردد التشغيل للأنوية 1594 MHz وتعلوا الى التردد 1708 MHz

تحتوى على البطاقة على ذاكرة رسومية قدرها 11GB تعمل بمعدل لنقل البيانات المُكافئ 11010 Mb/s للمستوى Gaming Mode. ويعلوا الى المعدل 11100 Mb/s مع المستوى OC Mode. وكما نعلم أن تردد الذواكر المحسن هوا الأمر الجديد فى تلك البطاقة عن البطاقة السابقة TITAN X التى كانت الذواكر لديه تعمل بمعدل لنقل البيانات المكافئ 10 Gb/s، ذلك الأمر بفضل التطوير المستمر مع شركة Micron المصنعة والمطورة لشرائح الذواكر بالبطاقة التى تعمل بالتردد 11 Gb/s بشكل مصنعي.

الأمر الأخر المُختلف نتيجة حجم الذواكر للبطاقة 11GB هو فقد وحدة متحكم للذواكر لشريحة الذواكر 1GB الأخيرة، لذلك نجد أن عرض نطاق قنوات الاتصال للذواكر أصبح 352 Bit بدلاً من 384 Bit فى البطاقة الكبرى TITAN XP، لكن مع تردد الذواكر الأعلى فقد تم تعويض معدل نقل البيانات للذواكر الرسومية وأصبح 488.6 GB/s بعكس 480 GB/s للبطاقة TITAN XP. لنرى مستوى نقل البيانات للذواكر يقارن بمستوى الذواكر HBM ولكن مع شرائح الذواكر الاعتيادية GDDR5X.

البطاقة من الداخل مقسومه الى ستة وحدات مركزية تحتوى على 28 وحدة Streaming Multiprocessors الذى يجتمع بهم أنوية CUDA Cores بالإضافة الى وحدات TMU/ROP الذى يكون عددهم 224/88 على التوالي، وهوا الفرق الأخر بينها وبين البطاقة TITAN XP الذى يحتوى على 96 وحدة ROP. لنجد أن البطاقة تقدم معدل لتدفق الأكساءات 357.1 GTexel/s وكذلك معدل تدفق النقاط 140.3 GPixel/s.

البطاقة تستمد البطاقة تلك الطاقة عبر منفذي 8-Pin لذلك البطاقة تحتاج الى منصة تحتوى على مزود للطاقة 600W أو أكثر. أما حينما أردت أن تشبك بطاقتين معاً فيجب أن يكون مزود الطاقة لديك بقدرة 850W على الأقل ليعمل العتاد لديك بشكل جيد ويتوفر مساحة لكسر سرعة العتاد لديك.

مخارج العرض فى البطاقة تأتى بالمخرج المفقود DVI-D المفقود فى البطاقة المصنعية FE. سنجد أن البطاقة تأتى بعدد مخرجين DisplayPort و أيضاً مخرجين HDMI

العلبة الخارجية للبطاقة بالتصميم المميز لفئة البطاقات ROG STRIX ومن الخلف نجد توضيح بسيط لأهم مميزات البطاقة.

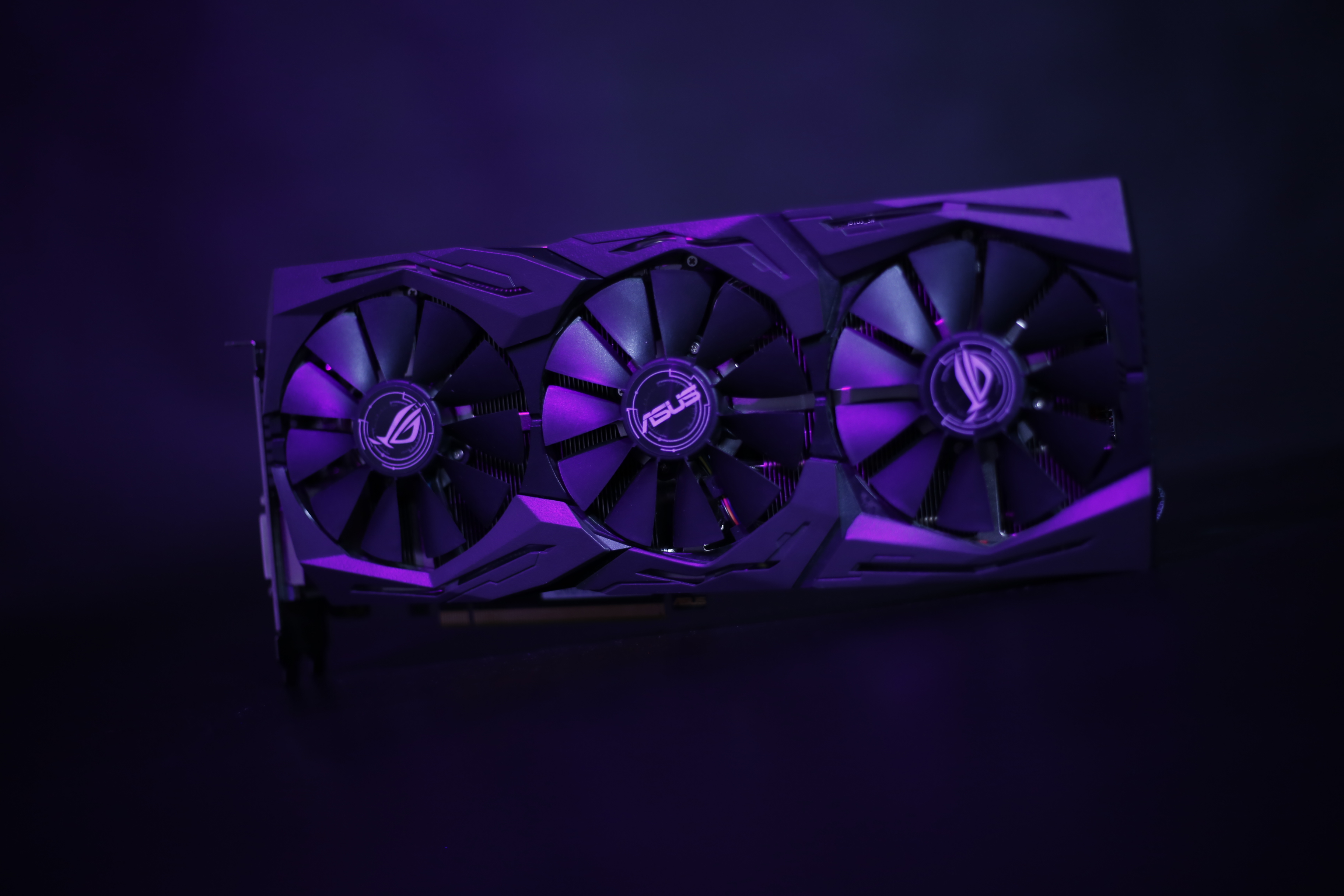

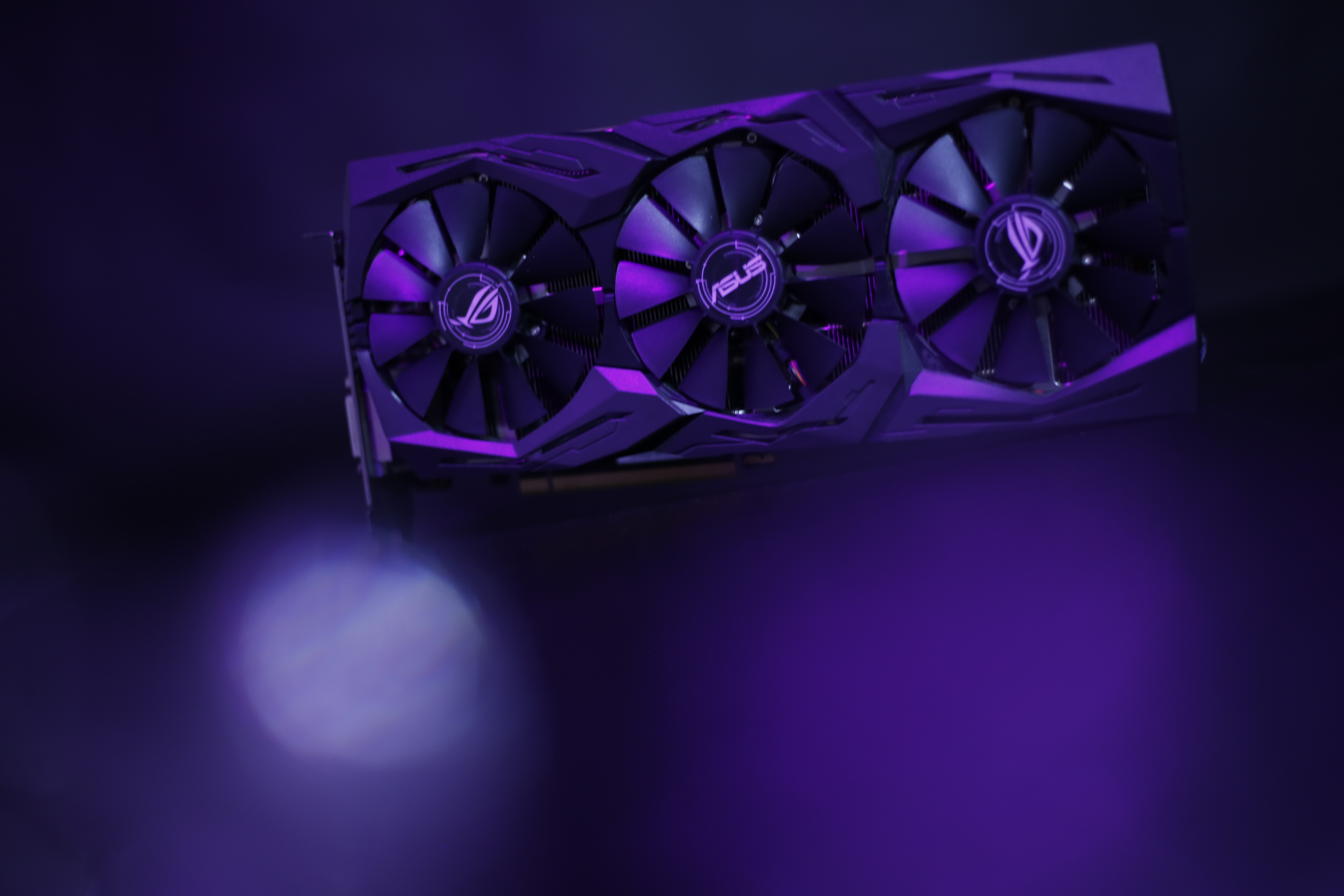

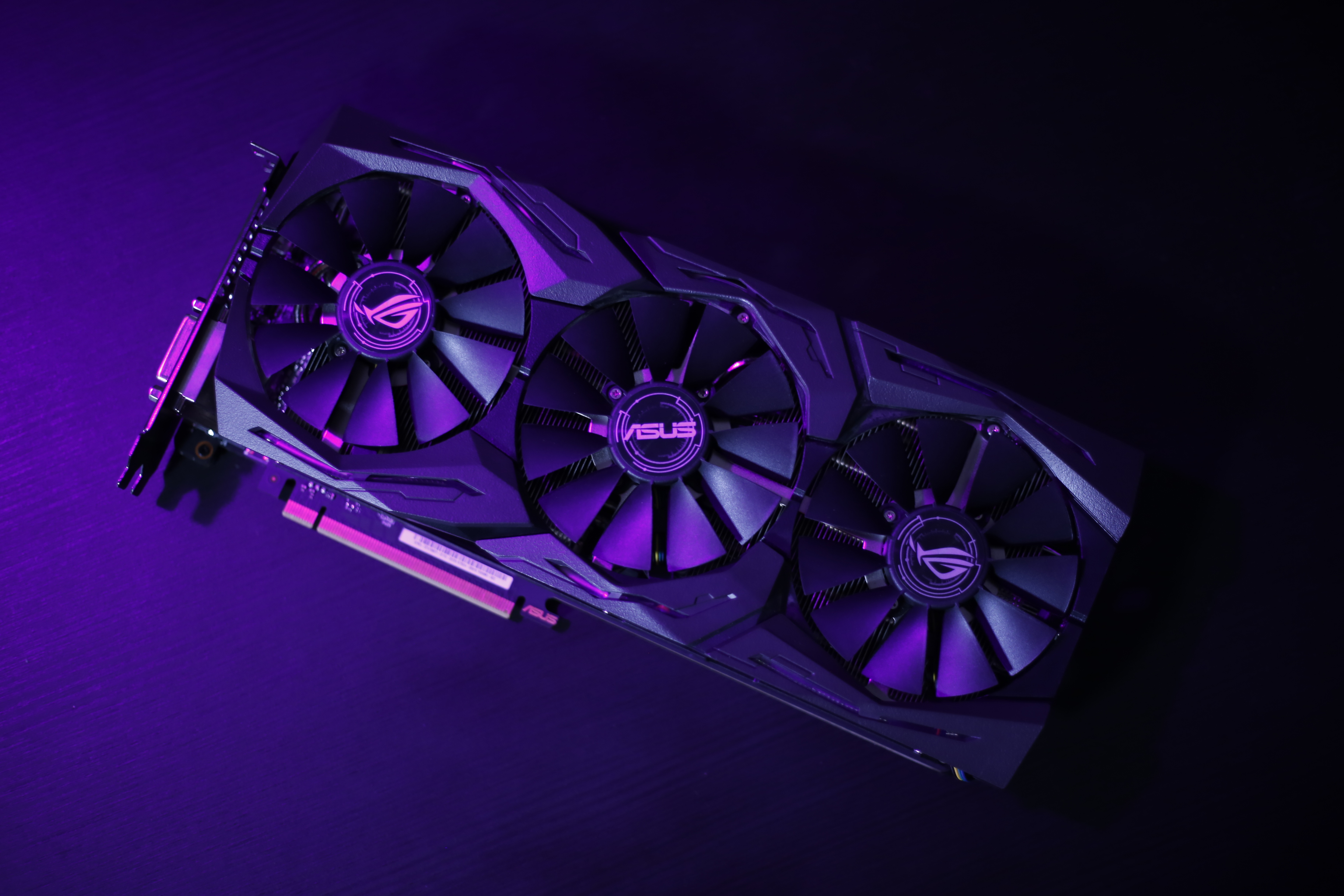

كما نرى امامنا البطاقة بتصميم فئة STRIX المعتاد ذو الثلاثة مراوح تبريد والتصميم الذى يستهلك حيز شقين ونصف من شقوق صندوق الحاسب.

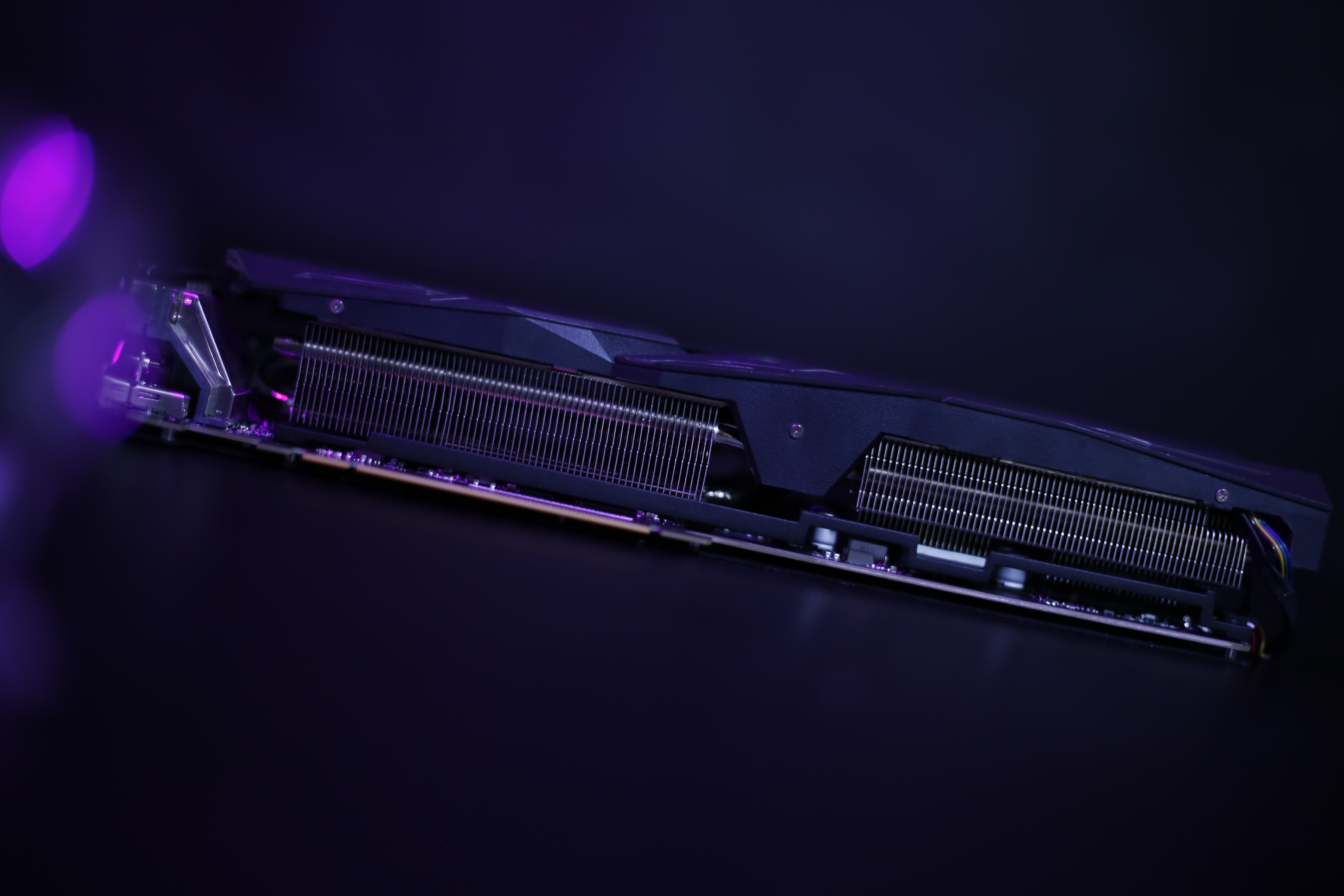

المشتت الخاص بالبطاقة يبرز لنا بزعانف التبريد الخاصة به مع خمسة الانابيب الحرارية التى تتخللهم وتذهب مباشرة الى الشريحة الرسومية.

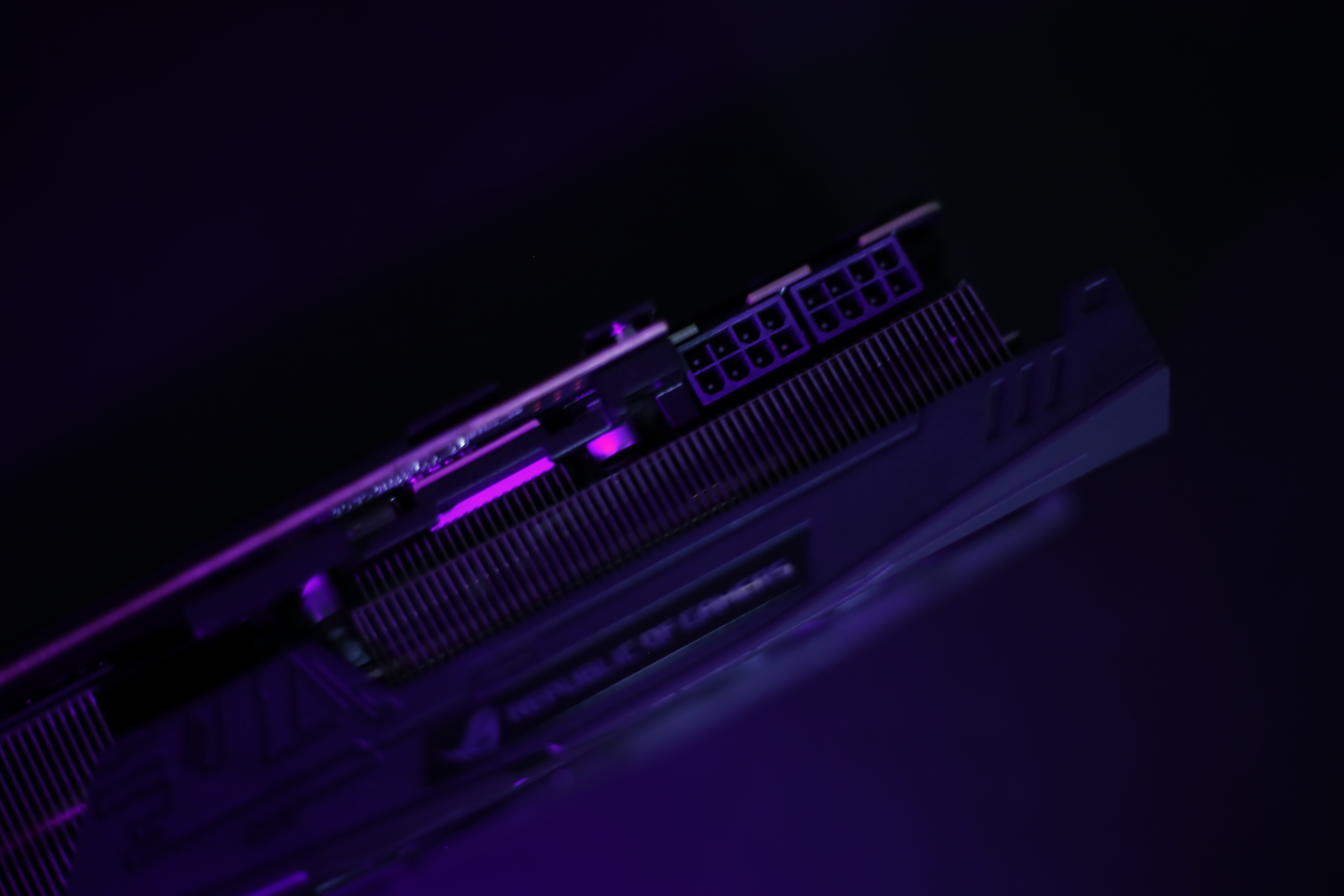

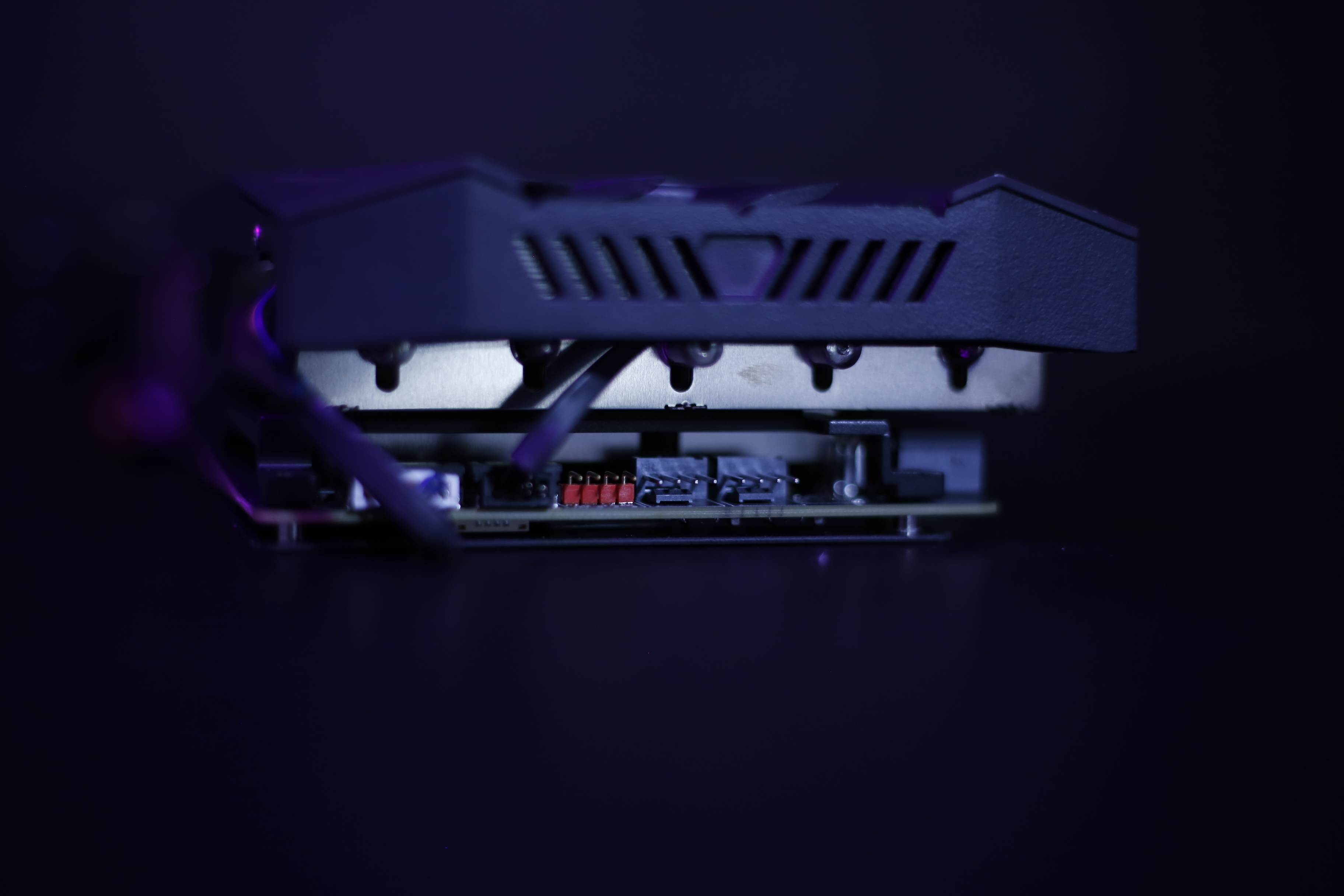

من هنا يظهر لنا منافذ المراوح الخلفية لمنظومة FAN Connect  كما نجد منفذين 8-pin الخاصة بامداد الطاقة للبطاقة وكذلك منافذ الربط بين البطاقات SLI Bridges.

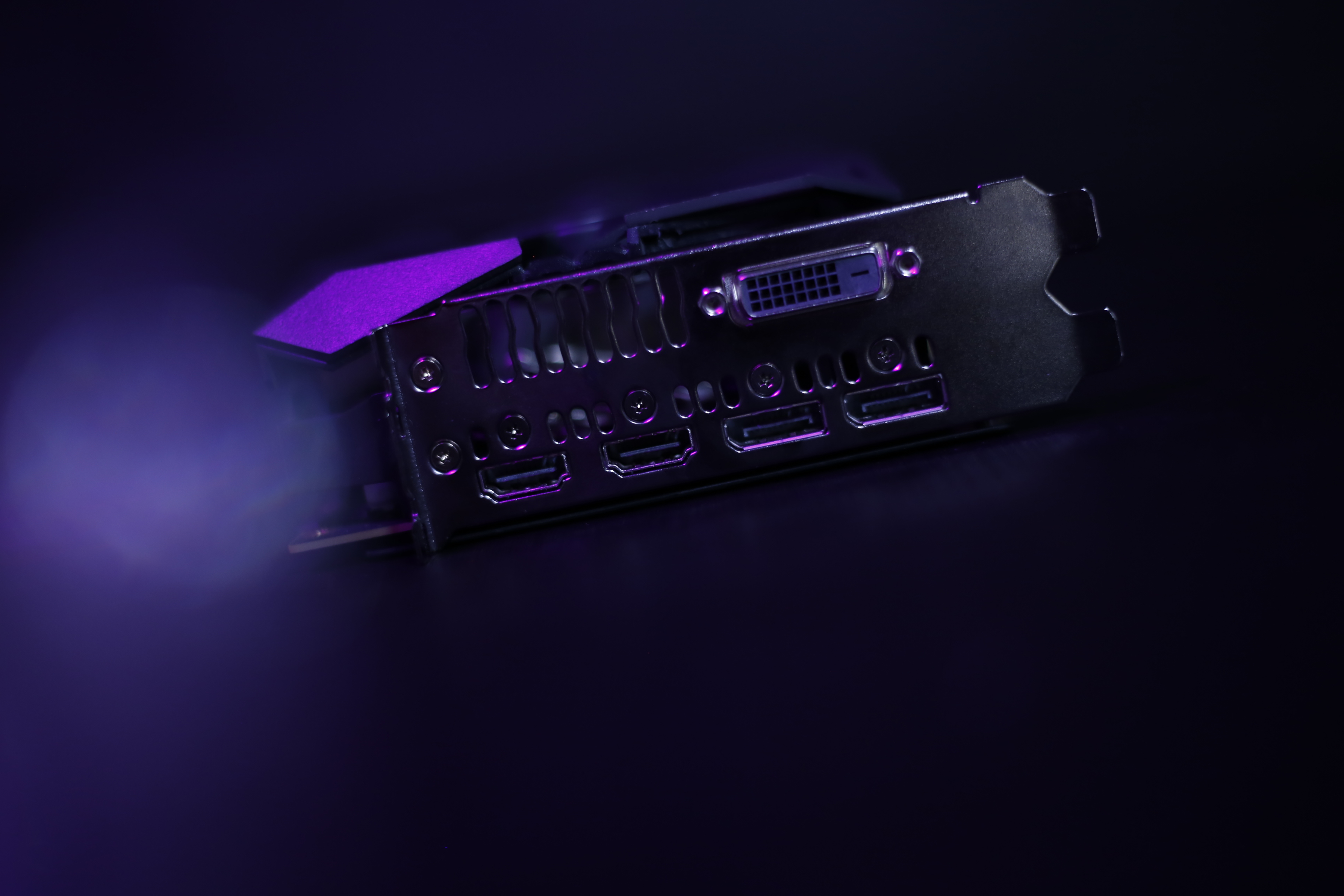

نرى أيضاً مخارج العرض الخاصة بالبطاقة والتى تتكون من مخرج DVI-D ومخرجين HDMI ومخرجين Display Port.

أما عن الملحقات الخاصة بالبطاقة فإنها كابل البرط بين منفذين 6-pin الى المنفذ 8-pin وكذلك اسطوانة التعريفات وكتيب الارشادات مع شرائط ربط وتنظيم الكابلات. كما نرى الشريحة الخلفية للبطاقة الداعمة للبطاقة نفسها.

بعض مميزات البطاقة لمجتمع اللاعبين

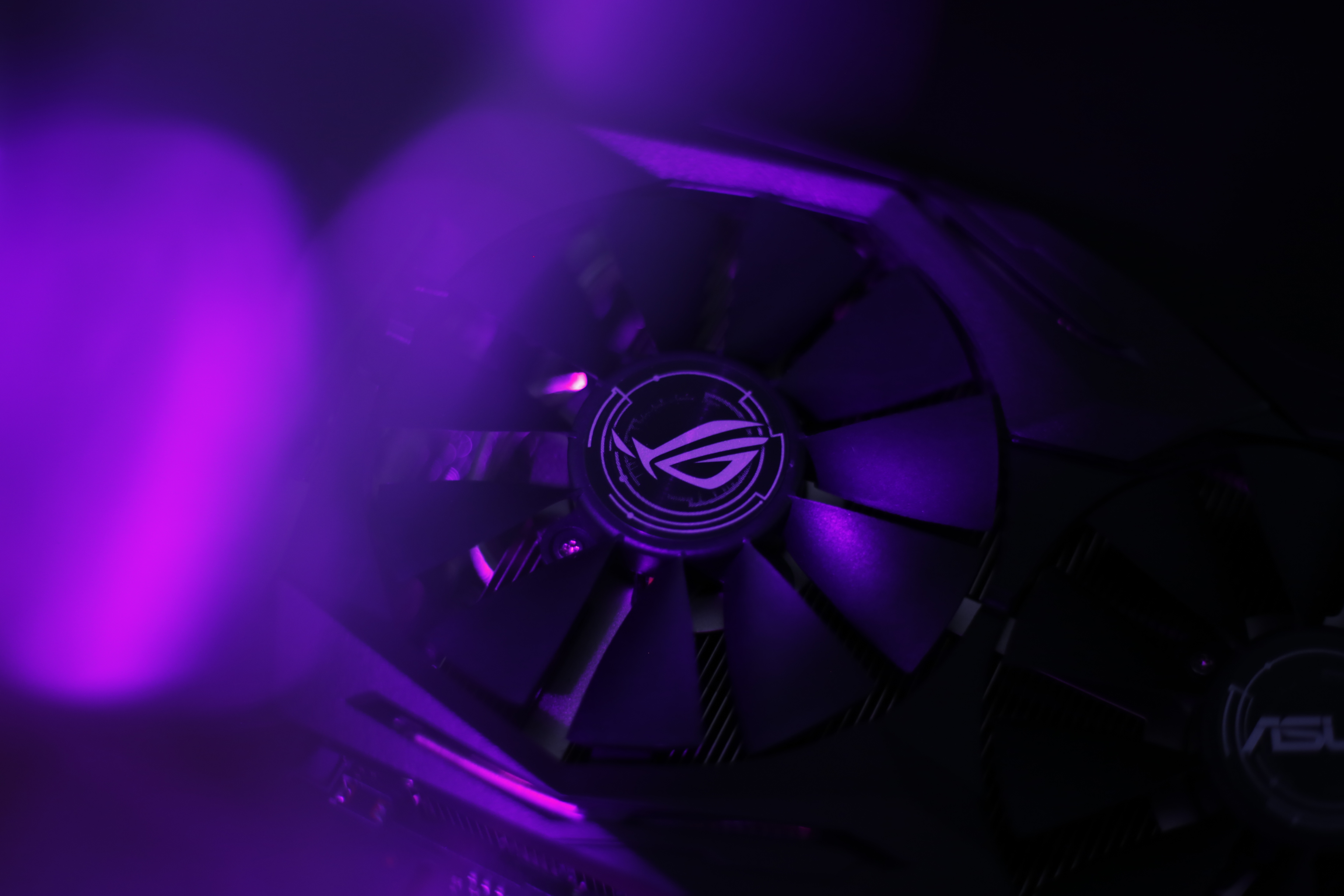

نظام الإضاءة المتزامنة AURA Sync

منظومة الإضاءة لشركة ASUS الخاصة بها الغرض منها أن يتم تزامن الإضاءة للقطع المُختلفة مثل اللوحة الأم والبطاقة الرسومية والمرواح والذواكر وطرفيات اللعب وشرائط الإضاءة بداخل صندوق الحاسب.

كل تلك القطع تعمل معاً فى منظومة واحدة لتتزامن الإضاءة الخاصة بهم لتعطيك فى الأخير منظر جمالي أفضل لمنصة الألعاب لديك. هناك العديد من الاختيارات لأشكال الإضاءة التى تريدها لمنظومة الإضاءة AURA Sync وقد قمنا بشرحها بالتفصيل فى ذلك المقال فقم بالاطلاع عليه للتعرف أكثر عن AURA Sync.

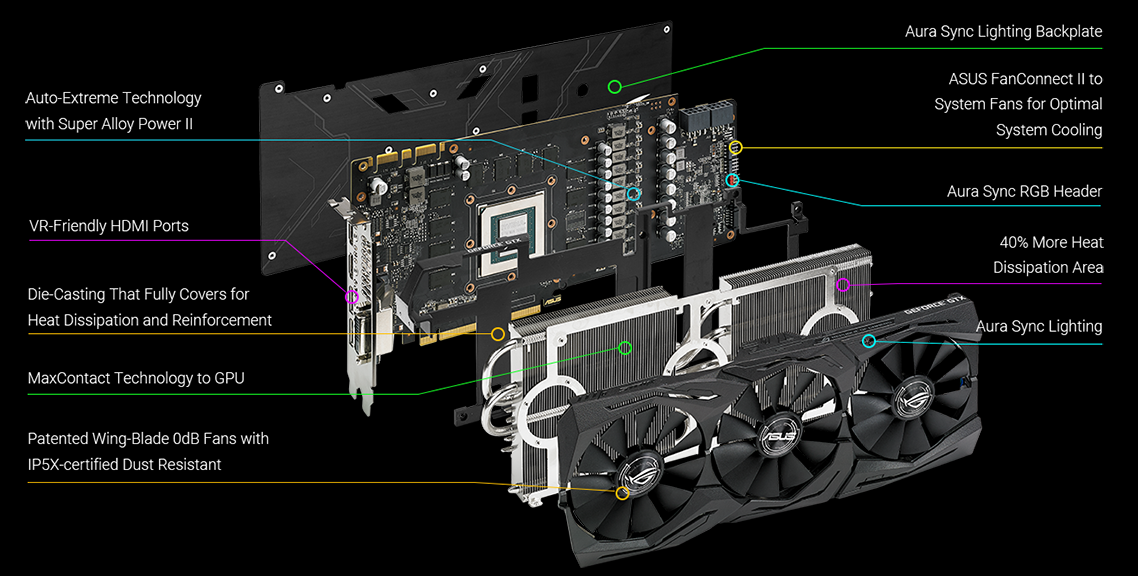

تبريد أفضل للبطاقة

البطاقة تأتيك بمنظومة التبريد التى تستهلك حيز شقين ونصف لشقوق صناديق الحاسب، تلك المساحة الزائدة قد اتاح زيادة مساحة زعانف التبريد للمزيد من كفاءة التبريد، والتى تعتمد على التوصيل المباشر للأنابيب الحرارية بالشريحة الرسومية بالبطاقة وبذلك فإن كفاءة تشتيت الحرارة تزيد بنسبة 30% أفضل من الحلول المعتادة.

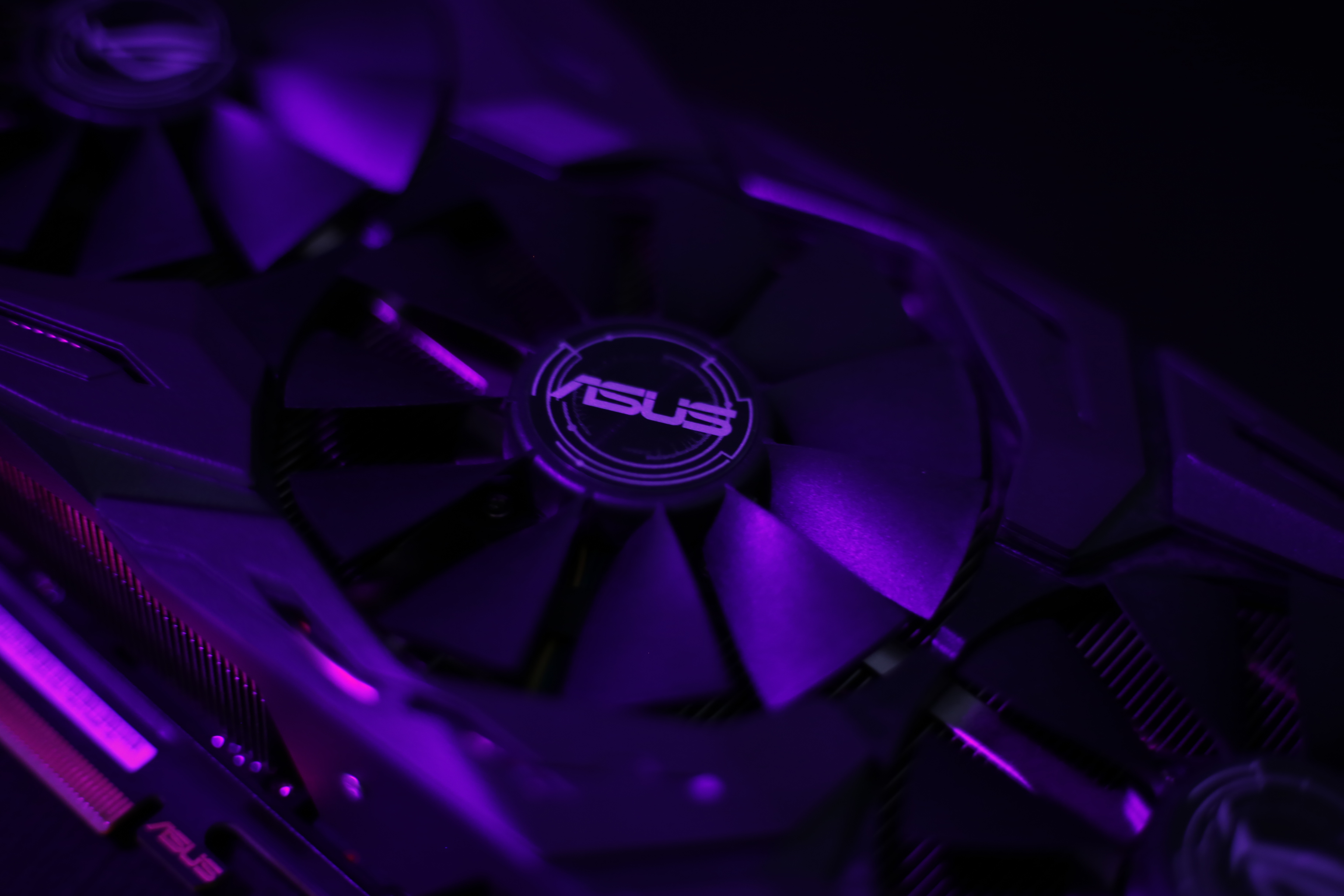

الأمر الأخر هو الية العمل لمرواح التبريد التى تجعل البطاقة صامتة تماما وتتوقف عن العمل حتى ترتفع درجة الحرارة للأنوية الى درجة الحرارة 55 درجة مئوية ، ثم ترتفع سرعة المراوح لتقوم بتشتيت الحرارة عن زعانف التبريد بكفاءة أفضل بفضل تصميمها الذى يضخ الهواء بضغط أكبر عن الحلول الأخرى وكذلك يكون الهواء المندفع بضغط أكبر مع الاحتفاظ بمستوى أقل من معدل الازعاج. كما أن مراوح التبريد الثلاثة لمشتت البطاقة يأتى بتوثيق IP5X والذى يجعلها مضادة لتراكم الأتربة عليها مما يؤدى الى قصر العمر الافتراضي لها.

https://www.asus.com/websites/global/products/akfUdTAXSP2TZDBW/img/cooling-0db.mp4

الإضافة الأخرى لمنظومة التبريد هى خاصية ASUS FanConnect وهي عبارة عن منفذين 4-pin فى خلف البطاقة يمكنك ربطه بمرواح التبريد بصندوق الحاسب التى تريدها والتى تكون المسئولة عن إدخال الهواء للصندوق وخروجه، حيث أن سرعة تشغيل تلك المراوح تعتمد على حرارة البطاقة. حيث إذا ارتفعت درجة الحرارة لأنوية البطاقة فإن سرعة المروحة أو المرواح التى قمت بتوصيلها سترتفع تلقائياً مُتغاضية بذلك تحكم اللوحة الأم فى سرعتها والذى يعتمد بشكل أكبر على درجة حرارة المعالج وليست البطاقة.

يمكنك التحكم فى مستوى سرعة مراوح الصندوق المرتبطة بالبطاقة عبر التطبيق المرفق GPU Tweak II والذى يتواجد به بعض أوضاع التحكم سواء كان يدوياً أو الوضع الألى أو ربطها يدوياً بحرارة أنوية البطاقة مع وضع نقاط مختلفة للتحكم.

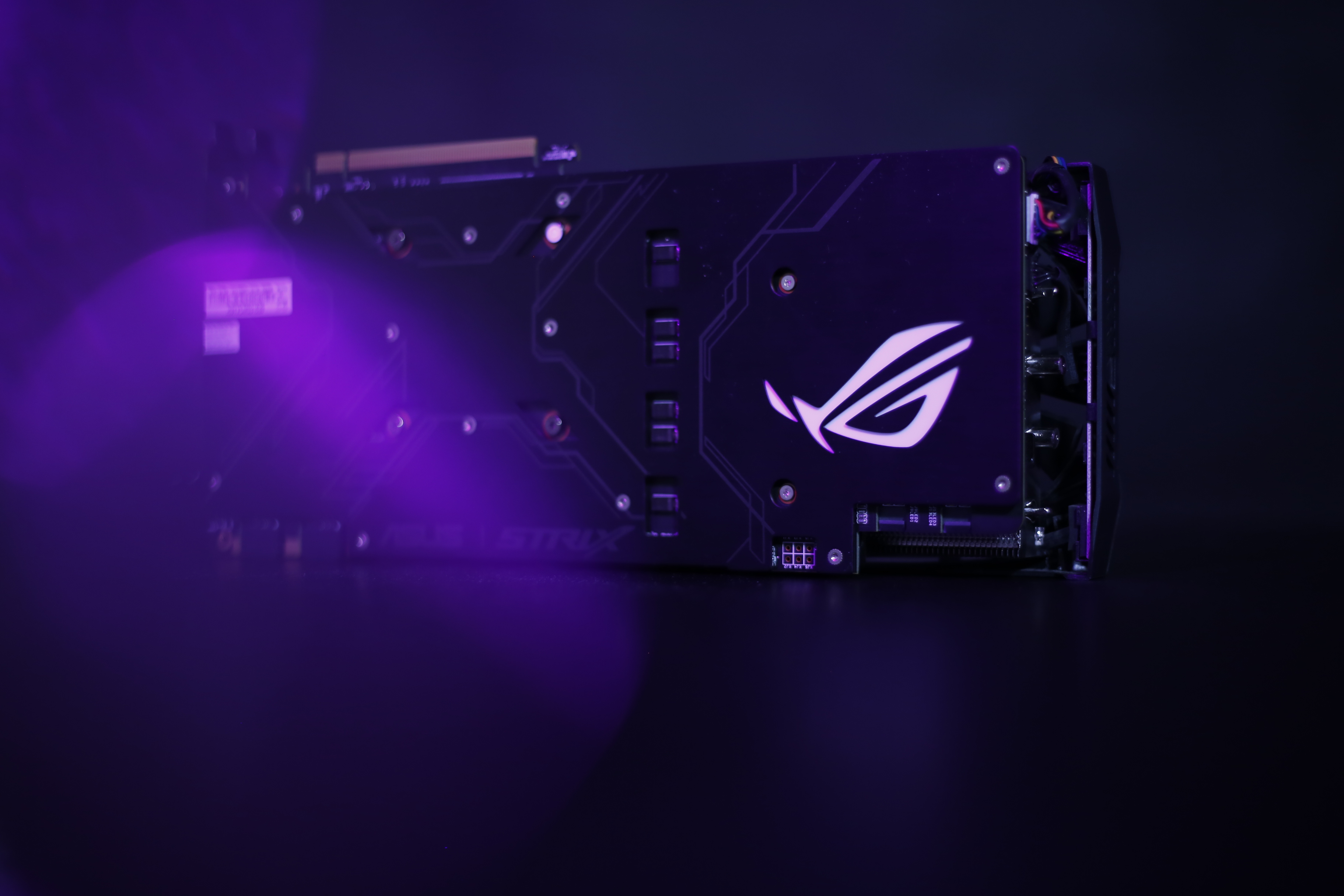

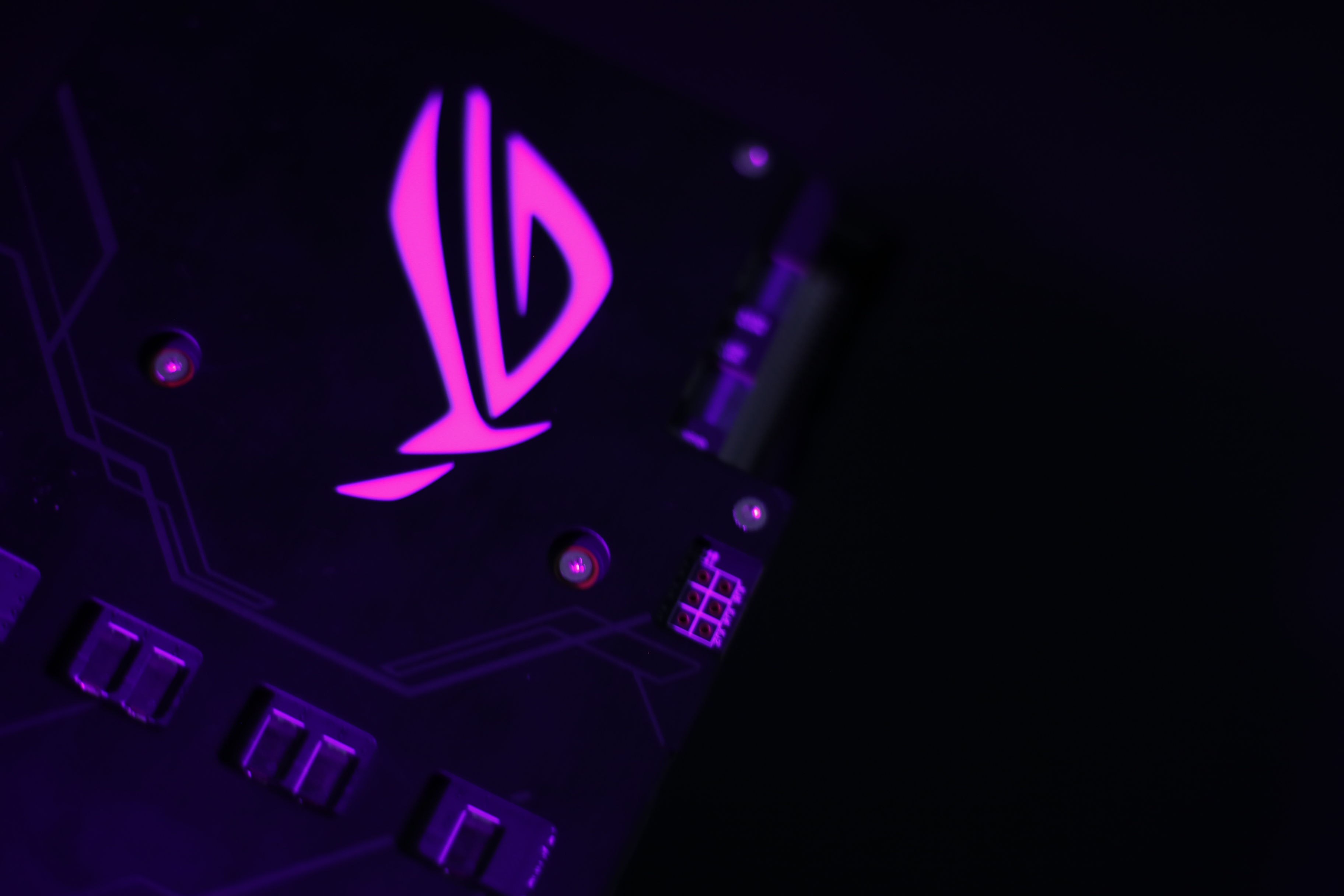

البطاقة فى الأخير تأتى بلوح خلفي للتبريد Back Plate والغرض منه هو زيادة صلابة البطاقة نفسها وتبريد أفضل لشريحة PCB للبطاقة والمكونات المختلفة بها.

الجودة الأعلى بسبب ألية التصنيع Auto-Extreme Technology

https://www.youtube.com/watch?v=4gRpuurPsuc

لقد انتقلت شركة ASUS بألية التصنيع ليكون بشكل ألي تماماً ولا يعمد على التدخل البشرى فى جميع المراحل المختلفة لتصنيع البطاقة. ذلك الأمر وتقنية التصنيع الألية مع استخدام المكونات الأفضل للتصنيع سينتج عنه هامش الخطأ الحاصل فى عملية التصنيع وسينخفض مع نسبة المُرتجعات الخاصة بالبطاقات الرسومية لشركة ASUS بسبب اعطاب التصنيع. لذلك توقع أن تعمل البطاقة معك بدون مشاكل وعيوب التصنيع. لتكون احتمالية الحصول على بطاقة بدون مشاكل أكبر عن بقية المنافسين.

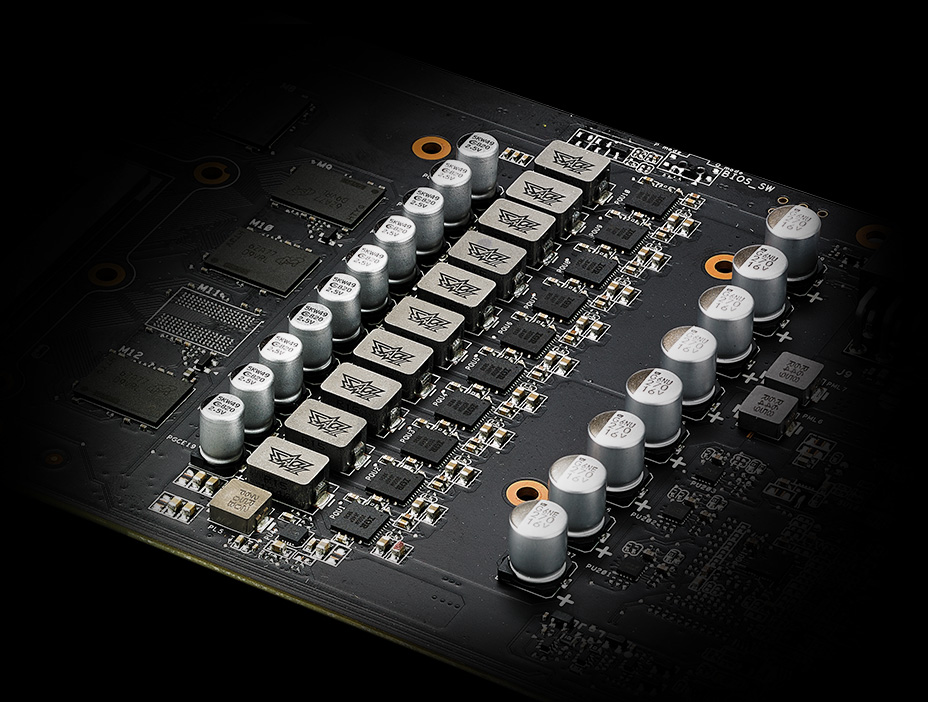

دائرة تنظيم الطاقة أفضل

كانت البطاقة المصنعية FE تحتوى على سبعة مراحل لتنظيم امداد الطاقة لكن قد زاد ذلك العدد ليصل الى اثنى عشر مرحلة 10+2 للشريحة الرسومية والذواكر وقد أتت تلك الزيادة لتقدم مستوى مستقر أفضل للتيار مع حرارة للتشغيل لوحدات الموسفت أقل مع العمل لساعات طويلة.

تم استخدام مكونات ذات جودة عالية مع التصنيع الفائق لخليط المواد المصنع بها وحدات الخوانق والموسفت والمكثفات والتى تتبع منظومة Super Alloy Power II لكى تحصل فى الأخير على مستوى أفضل لإمداد الطاقة مع درجات حرارة للتشغيل أقل لدائرة VRM أثناء العمل لفترات طويلة.

الدعم البرمجي القادم مع البطاقة

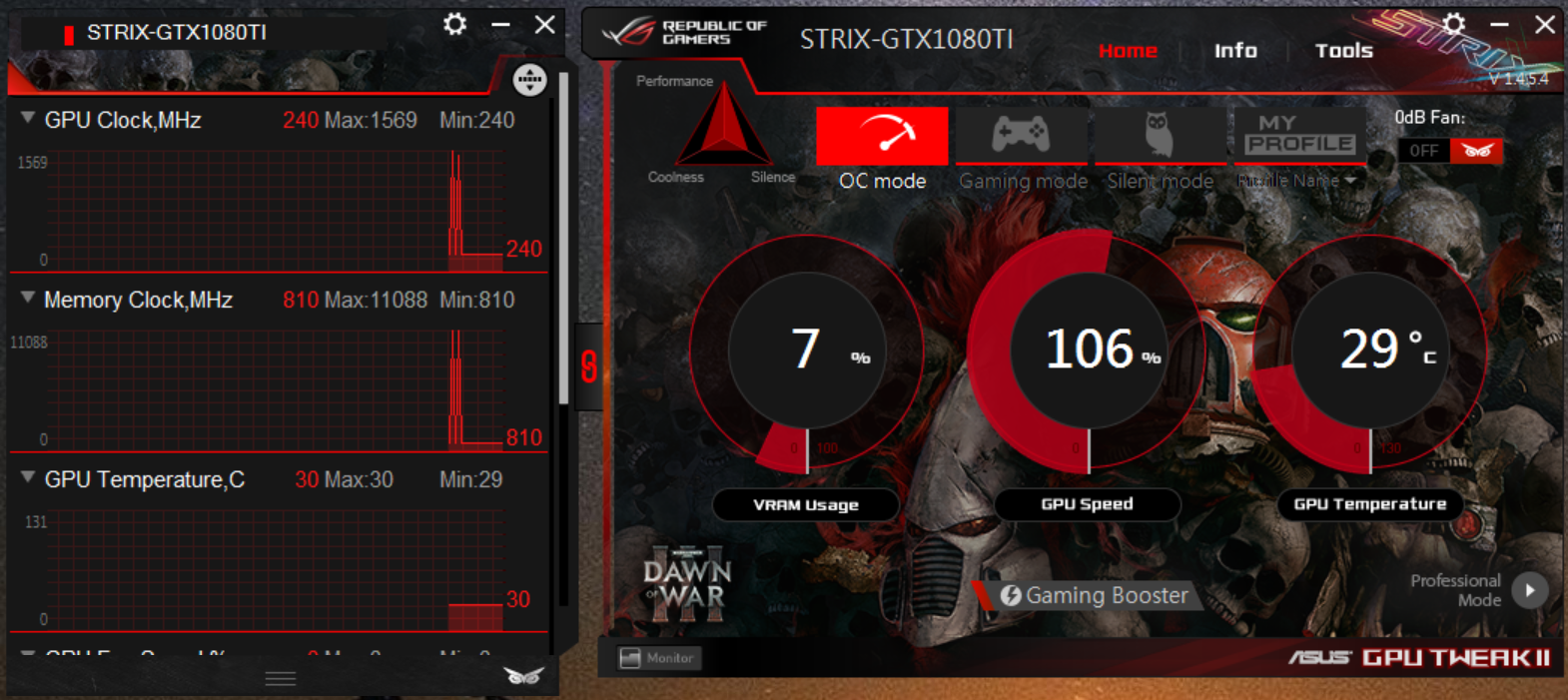

شركة ASUS تدعم المستخدم أيضاً مع منتجاتها من البطاقات الرسومية وتقدم له وحدة القيادة الرئيسية GPU TWEAK II التى من خلالها تستطيع التحكم بشكل كامل فى البطاقة كما نرى.

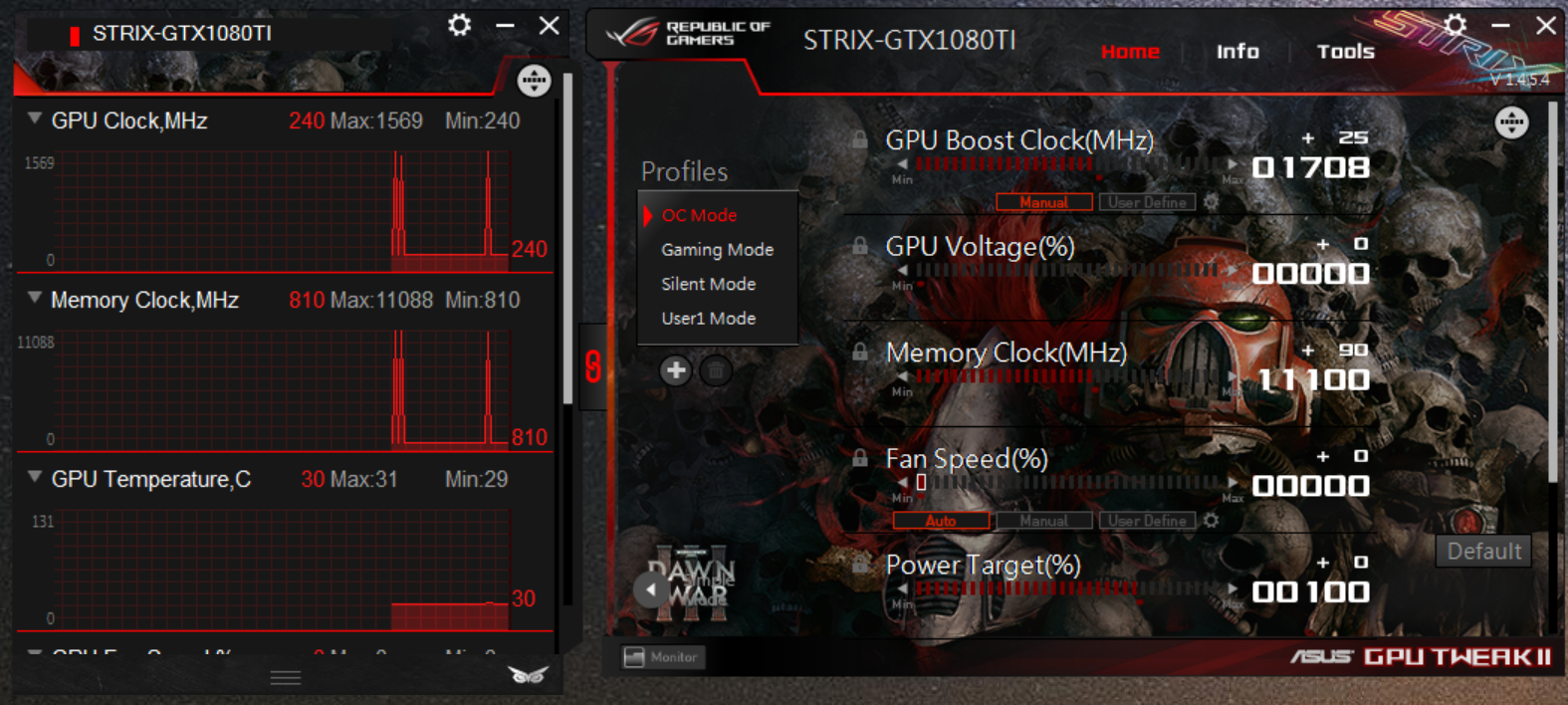

التطبيق يمكنك تنزيله من صفحة البطاقة على الأنترنت وبعد ذلك ستجد أمامك واجهة التشغيل الخاصة بالتطبيق حيث ستجد التبويب الأيسر يعرض لك القراءات المختلفة للبطاقة من حيث درجة حرارتها وكذلك ترددات وفولتية التشغيل لها.

التبويب الأيمن ستجد به العديد من الاختيارات الخاصة بالتشغيل للبطاقة، حيث يمكنك أن تختار بين وضعين التشغيل للبطاقة Gaming Mode و OC Mode بضغطة زر والذى يكون الفرق بينهم 1% زيادة فى ترددات التشغيل لأنوية البطاقة فى وضع OC Mode. و كذلك ستجد الوضع الصامت الذى يخفض ترددات التشغيل للأنوية والذواكر بقدر 2% عن الوضع Gaming وأخيرا ستجد وضع المستخدم الذى يحتفظ بإعدادات التشغيل الخاص لك من حيث ترددات التشغيل وسرعة المراوح ومساحة امداد الطاقة للبطاقة.

كذلك يمكن أن تتحكم فى تشغيل خاصية 0dB من الأعلى حيث حين اغلاقها سوف تعمل مراوح البطاقة باستمرار. أما فى الوضع الأفتراضى سوف تكون الخاصية مُفعلة وحينها سوف تقف مراوح التشغيل للبطاقة حتى تصل حرارة الأنوية الى 55 درجة وسوف تعمل بعدها مراوح التشغيل تدريجياً حتى تقف حرارة الأنوية حتى 58 درجة فى أقصى حالات الضغط كما كان الحال مع اختباراتنا.

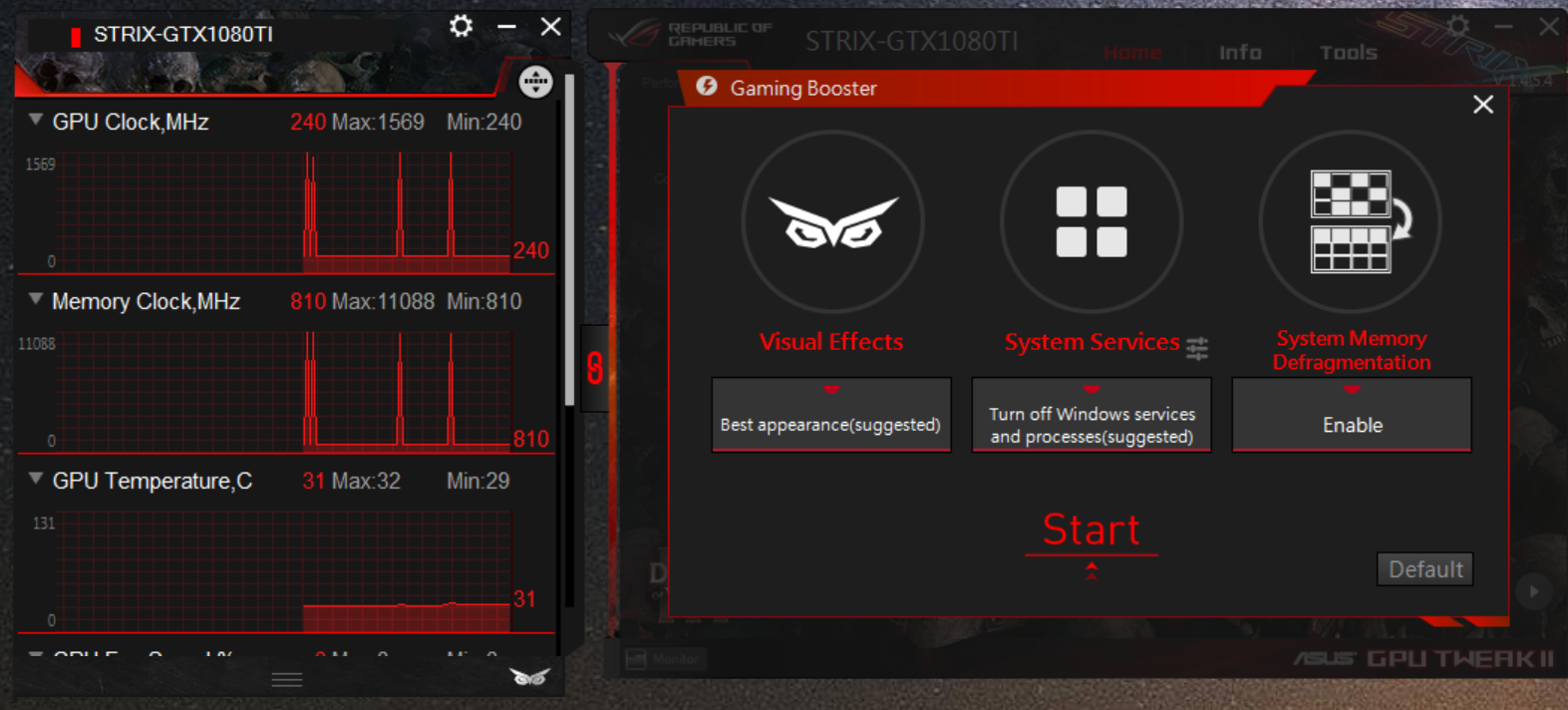

من خلال تلك الواجهة ستجد الخيار Gaming Booster الذى يقوم ببعض التعديلات على البرامج التي تعمل بالخلفية حتى يتيح مزيد من موارد الجهاز للألعاب لكي تعمل بشكل أفضل.

كذللك من خلال الضغط على Advanced Mode سوف تجد الوضع المتقدم الذى يمكنك من خلاله كسر سرعة ترددات التشغيل للبطاقة بشكل سهل وكذلك التحكم فى فولتية التشغيل للوصول لترددات أعلى كما فعلنا.

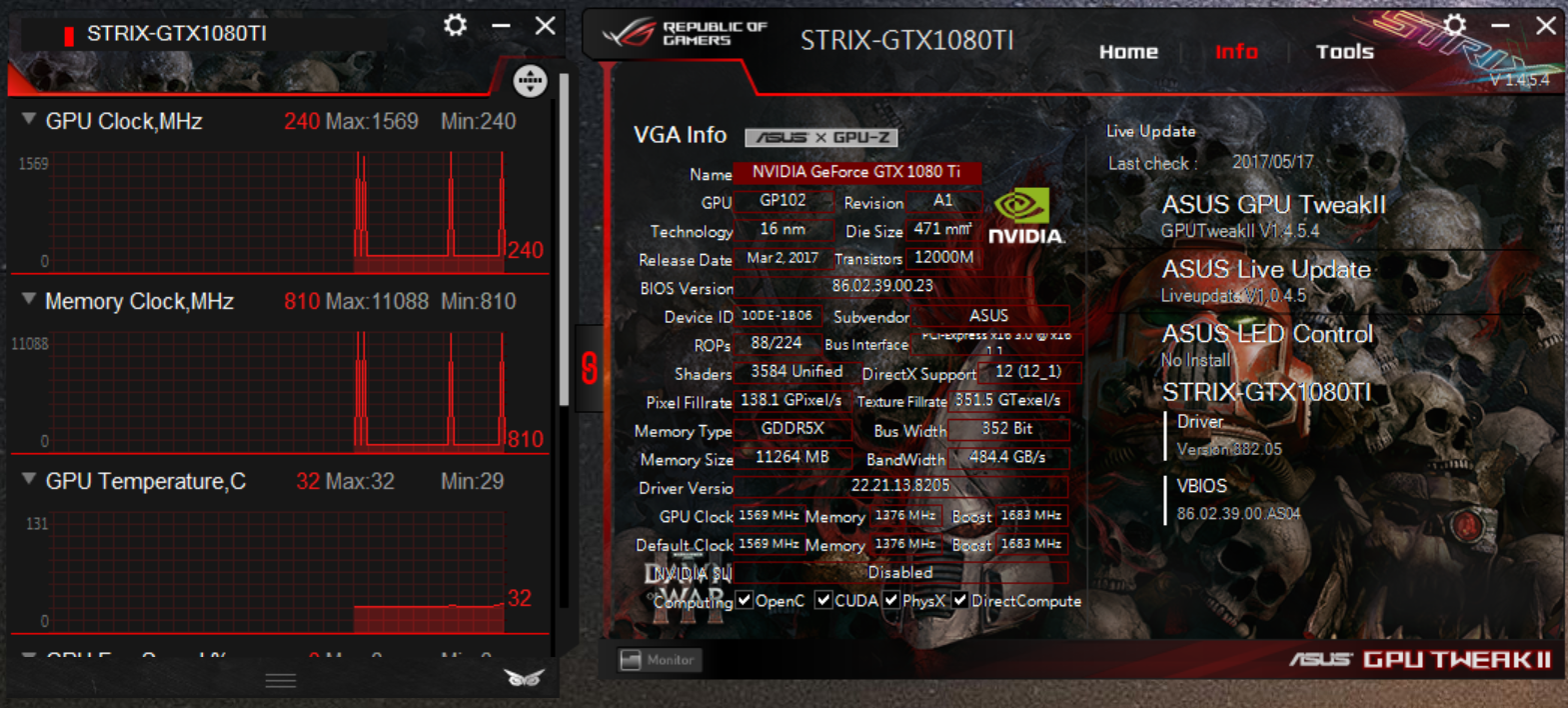

التبويب info يوفر لك المعلومات الكاملة عن البطاقة مثل التطبيق GPUZ الشهير كما أنه يخبرك المعلومات عن تعريف البطاقة الرسومية وكذلك نسخة Bios الخاصة باللوحة ونسخ التطبيقات الملحقة بالبطاقة إذا قمت بتنصيبها.

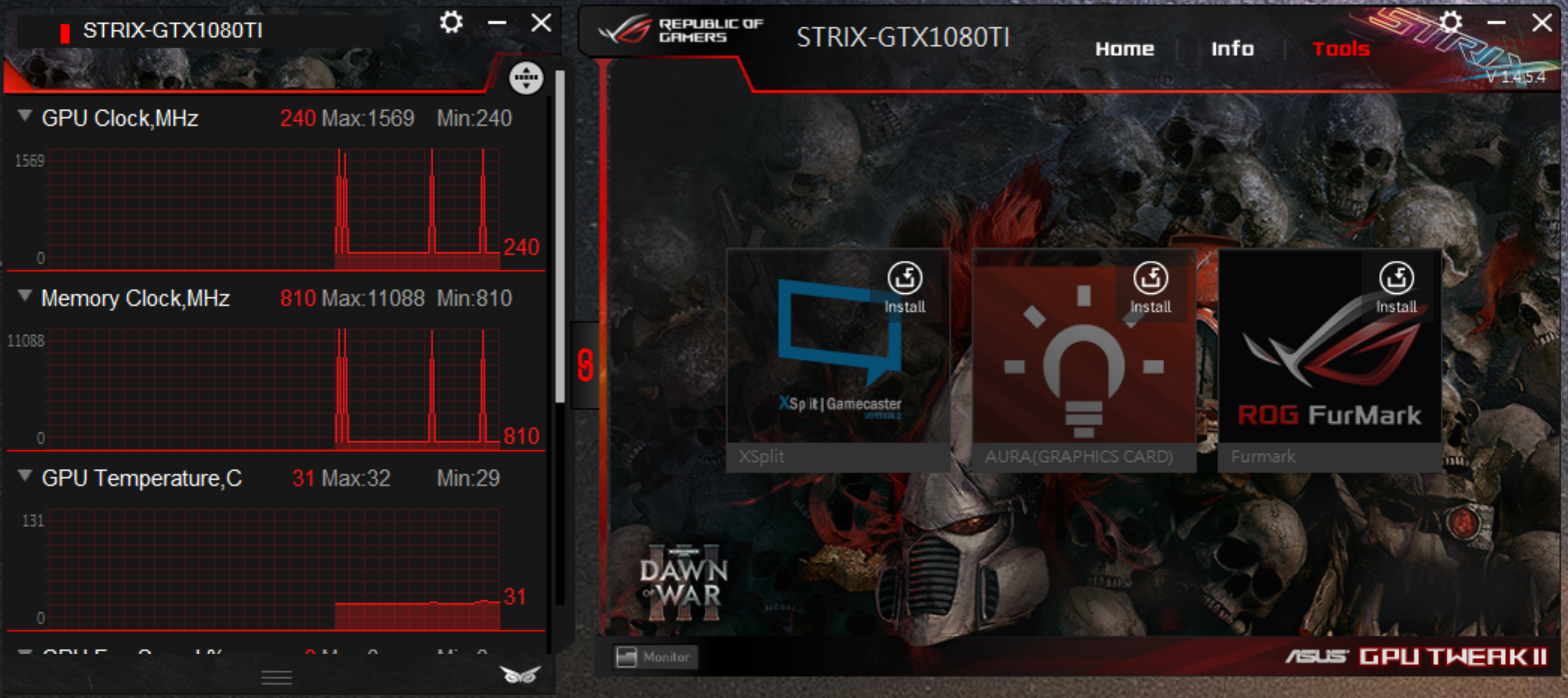

من خلال التبويب Tools فسوف تجد التطبيقات الملحقة التي توفرها لك البطاقة مثل تطبيق XSplit الخاص ببث محتوى الألعاب والتطبيق AURA الذي من خلاله تستطيع التحكم فى اضاءة البطاقة، وأخيراً التطبيق Furmark الذى يقوم بالضغط الكثيف على البطاقة من أجل التأكد من استقرارها.

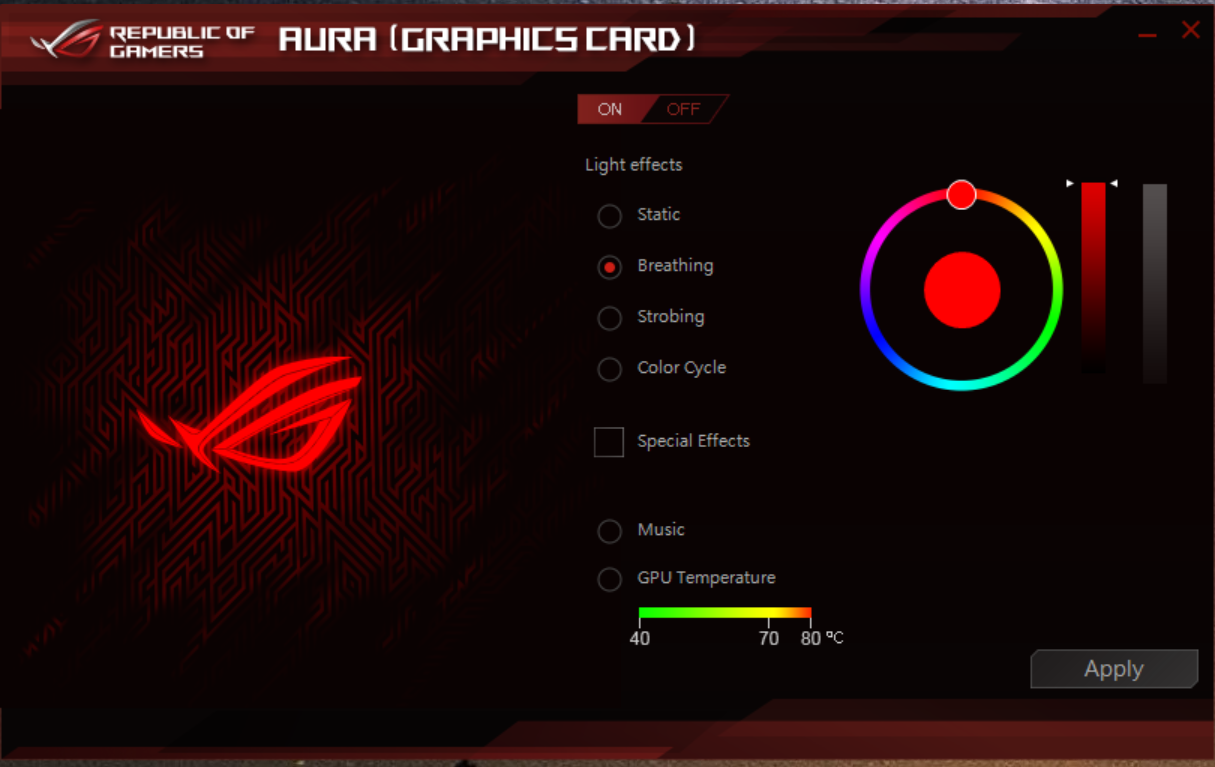

كما نلاحظ التطبيق AURA الذى تستطيع من خلاله اختيار شكل الإضاءة التى تريدها للبطاقة واختيار العديد من الألوان لتلك الإضاءة

تجربتنا للبطاقة ASUS ROG STRIX GTX 1080 Ti OC

نأتى الى وقت التجربة والمرح مع البطاقة. كيف سيكون أداء البطاقة بالفعل مع الألعاب وبرامج الاختبار وكيف سيكون الوضع عند محاولة كسر سرعة البطاقة ومدى استهلاك الطاقة الخاص بها.

لقد قمنا بتحديث منصة الاختبار الخاصة بنا كما اخبرناكم لتستوعب الجيل السابع لشركة Intel واستخدام المعالج i7 7700K يعمل بتردد التشغيل الطبيعى مع التربوا 4.5 GHz مع استخدام الذواكر G.Skill القادمة بترددات التشغيل المناسبة الأن 3200MHz مع توقيتات CL14 أفضل من السابق. كذلك لقد رأينا أن نقوم بتجربة تنين الألعاب المتميز MSI Z270 Gaming M5 مع البطاقة الرسومية لكي تجد تتعرف على الأداء مع المنصة الأحدث الآن للمستخدمين وجمهور اللاعبين.

نستعرض العتاد المستخدم معاً:

المعالج : Intel i7 7700K @4.5 GHz اللوحه الام : MSI Z270 Gaming M5 الذواكر : Gskill Trident Z 16GB @3200MHz CL14 وحدة التخزين : Kingston HyperX Savage 240GB مزود الطاقة : Cooler Master V1000W نظام التشغيل : Windows 10 Pro 64bit التعريفات المستخدمة : GEFORCE 382.05 شاشه العرض : Acer XG270HU 144Hz

.

استهلاك الطاقة للبطاقة

البطاقة تعتمد على منفذين 8-pin لإمداد الطاقة لذلك فإن فى الوضع المصنعي فى حالة الخمول كان استهلاك الطاقة 20W. أما فى حالة الضغط فقد ارتفع الاستهلاك الى 288W فقط مع الوصول الى تردد التشغيل 2000 MHz بشكل فعلى لتردد الأنوية مع الوضع OC MODE. فى حالة كسر السرعة فلم يختلف استهلاك الطاقة فى حالة الخمول كثيراً، ولكنه ارتفع فى حالة الضغط الى 335W مع الوصول الى تردد التشغيل للأنوية 2063 MHz وتردد الذواكر المكافئ 11560 MHz.

درجات الحرارة للبطاقة

لقد قمنا باختبار البطاقة فى منصة الاختبار الخاصة بنا بدون تواجدها فى أحد صناديق الحاسب فى درجة حرارة الغرفة الطبيعة. فى خلال وضع الخمول فقد كانت مراوح التبريد لا تعمل بالتبعية وقد كانت درجة الحرارة للأنوية 30 درجة مئوية، وقد أرتفع ذلك مع الضغط ليصل الى 66 درجة مئوية مع تردد التشغيل للأنوية يصل الى 2000 MHzمع الوضع OC MODE. فى حالة كسر السرعة فقد ارتفعت دراجة الحرارة للأنوية قليلاً لتصل الى 69 درجة مئوية مع العمل بسرعة لمراوح التشغيل بالمستوى 43% بعدد لفات المراوح 1606 RPM والعمل لتردد التشغيل الفعلي للأنوية 2063 MHz.

كسر السرعة مع البطاقة

البطاقة STRIX مثل بقية النسخ الاحترافية التى قمنا بتجربتها قد وصلت بالفعل الى سقف ترددات التشغيل مع الوضع OC MODE فلم يرتفع تردد التشغيل للأنوية بعد ذلك الا قليلاً ليصل تردد الأنوية الى 2063 MHz بعد زيادة سماحية التيار 120% و زيادة فولتية التشغيل 100mv. أما بالنسبة لتردد الذواكر فقد زادت الى التردد المكافئ 11560 MHzوالذى كان أقصى تردد للتشغيل متاح للذواكر وقد ارتفع منحنى الأداء قليلاُ مع ترددات التشغيل الزائدة بقدر قليل كما نرى. لم يرتفع الأداء مع الألعاب الا بقدر اطار أو اطارين مع دقة العرض 1080p لأن البطاقة على وضعها المصنعى تعمل بترددات التشغيل القصوى لها.

نتائج اختبارات البطاقة ASUS ROG STRIX GTX 1080 Ti OC

الاختبارات الاصطناعية للبطاقة

يتم إختبار البطاقة لمعرفة أدائها مقارنة بالبطاقات الأخرى بإستخدام الإختبار 3DMark Fire Strike حيث إختبار 3DMark يعتبر من أشهر إختبارات الصناعية للبطاقات الرسومية حيث أنها يوفر معيار واضح و محايد يقاس على أساسه مستوى أداء البطاقات الرسومية. يتم إختبار البطاقات على ثلاثة إعدادات مختلفة: Performance هو الإختبار الأول الذى يعمل على دقة 1080p Extreme هذا الإختبار يعمل على دقة 2K Ultra هذا الإختبار يعمل على دقة 4K

أداء البطاقة ASUS ROG STRIX GTX 1080 Ti OC مع مكتبة الألعاب المتنوعة DX12-DX11-Vulkan
