نظرة عامة على مزود الطاقة OCZ ZX-1000
مزودات الطاقة أو كما يُطلق عليها PSU (Power Supply Unit) هي أحد مكونات الحاسوب المظلومة؛ فالكثيرين يعتبرون مزود الطاقة مجرد أداة لتزويد الحاسوب بالطاقة, و لن يختلف الأمر كثيراً إن كانت هذه الأداة جيدة أو غير جيدة, يعتبرونها مجرد موصل شأنها شأن المقبس الذي يتصل بالحائط. و لا يقدّر هؤلاء قيمة مزود الطاقة إلا عند الحوادث الأليمة التي يروح ضحيتها باقي مكونات الحاسب التي ربما تكون ثمينة.
لا شك أن انتشار هذا الفكر الغريب يعود جزء منه لثقافة التجار و معظم العاملين في مجال بيع مكونات الحاسوب, فقد اعتبروا منذ قديم الزمان أن أي مزود طاقة يفي بالغرض و يزيد, ولا يعلم معظمهم ما للمزود من أهمية خاصة شانه شأن باقي المكونات, لا يدركون أن المزود أحد أهم المكونات إن لم يكن أهمها على الإطلاق. و هنا يأتي دورنا في توعية المستهلك و البائع على حد السواء بأهمية مزود الطاقة. دعونا نتناول الأمر يمقال عملي, أي نوع من أنواع الطاقة يستخدم الحاسوب للعمل؟ بالطبع يستخدم الطاقة الكهربائية, يستخدم سيل الإلكترونات الذي ينتقل من مكان لآخر. إذن فالكهرباء هي العامل الأساسي لتشغيل الحاسوب (و باقي الأجهزة الكهربائية و الإلكترونية عموماً) .. أين تسير الكهرباء؟ تنتقل الكهرباء داخل أشباه الموصلات طوال وقت تشغيل الجهاز؛ حيث أن الحاسوب هو واحد من أكبر تجمعات أشباه الموصلات, و تتلاقي فيه أنواع محتلفة من الطاقة تتشابك فيها بينها بعلاقات لا داعي للتطرق إليها. ما مصدر هذه الطاقة المارة داخل الحاسوب؟ .. المصدر بالتأكيد هو مزود الطاقة. هل يقتصر دور مزود الطاقة على توصيل الطاقة فقط؟ كلا, لو كان كذلك لما استخدمنا مزود طاقة كبير الحجم المعروف للجميع, لكان من الأولى استخدام مقبس صغير للتوصيل. إذا ما ال1ي يقوم به مزود الطاقة داخل الحاسوب؟ .. كما اتفقنا من قبل, الحاسوب يحتاج للطاقة لكي يعمل, و لابد أن يتم توصيل هذه الطاقة بشكل منتظم, ثابت, نظيف, منظم. و هذه هي الوظيفة الأساسية لمزود الطاقة الجيد, توصيل الطاقة لجميع المكونات بشكل ثابت, فيقوم المزود بتقليل معدلات تموج التيار, و يحسن من ثبات التيار حتى لا يؤثر ذلك على المكونات الداخلية. يقوم المزود أيضاً بحماية المكونات الداخلية بواسطة بعض التقنيات الحديثة التي تقلل من فرص الإصابات الخطرة للمكونات.
إذن مزود الطاقة ليس مجرد وصلة أو جسر بين منفذ الكهرباء في الحائط و باقي مكونات الحاسوب, بل هو العصب الأساسي الذي تعتمد عليه باقي المكونات للحصول على الغذاء اللازم لتشغيلها, و يجب أن يكون هذا الغذاء نظيف و غير مسمم. و هذا ما يجعل عملية اختيار مزود الطاقة على رأس الأولويات عند تجميع حاسوب جديد. كما أن هناك بعض الاعتبارات التي يتم النظر إليها مثل عند اختيار المزود مثل التقنيات التي يوفرها المزود و خصوصاً تقنيات الحماية. هناك بعض الأمور الأخرى مثل امكانية فك و تركيب الأسلاك حسب الحاجة إليها و هي ما تُعرف باسم Modularity و يُقال على المزود أنه Modular أن كان بالإمكان فك و تركيب الكيبلات حسب الحاجة إليها.

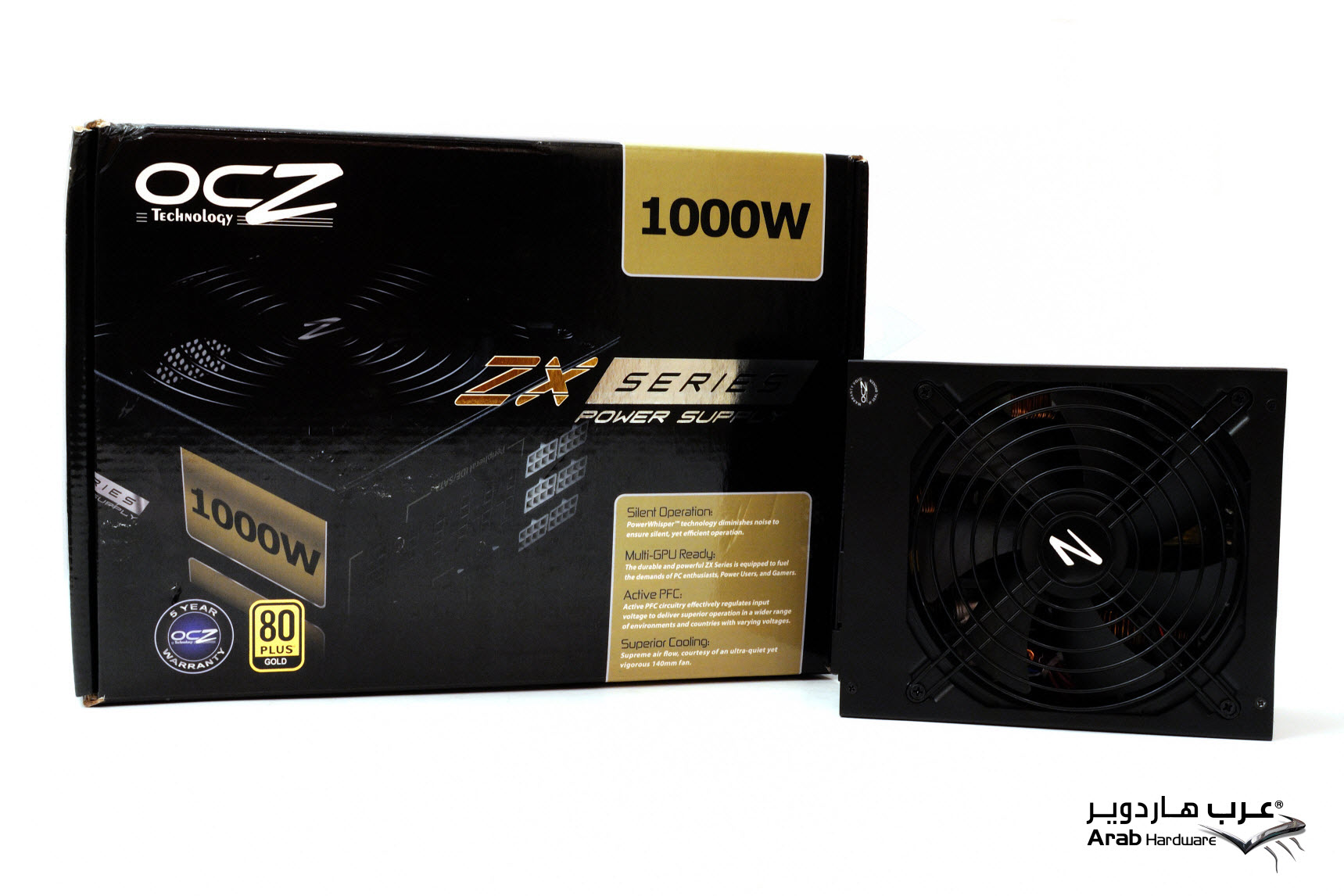

مزود اليوم هو واحد من المزودات المتميزة للغاية, يأتي من شركة محترمة و من سلالة عريقة. رحبوا معنا بالمزود OCZ ZX-1000 الذي يستطيع مد الطاقة لأعلى الأجهزة المعاصرة و التي تحتوي على أكثر من بطاقة رسومية مربوطين سوياً إما بتقنية SLI من إنفيديا, أو Ceossfire من ATI. يستطيع المزود التعامل مع تلك البطاقات الشرهة للطاقة بمنتهى الكفاءة. شركة OCZ لها باع طويل في تصنيع مزودات الطاقة مختلفة الفئات, حيث توفر الشركة العديد من الطرازات الناجحة, المزود الذي بين أيدينا اليوم هو الأفضل في خط انتاج الشركة و لا يتفوق عليه إلا شقيقه الأكبر صاحب قدرة الخرج 1250 واط.
قبل أن نشرع في المراجعة, نتوجه بالشكر لشركة OCZ على تزويدنا بهذه العينة.
الشكر موصول للسيد/ Joost Van Leeuwen الذي لم يتردد في مساعدتنا.
المواصفات التقنية

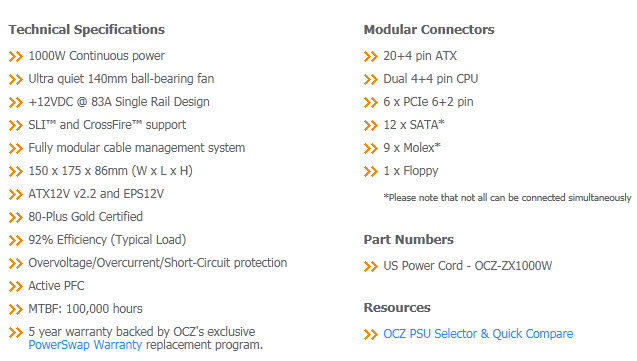

يمكن الحصول على كافة المعلومات من الموقع لارسمي للشركة بسهولة تامة. المواصفات التقنية تبدأ بقدرة المزود البالغة 1000 واط, المزود به مروحة قطرها 14 سم شديدة الهدوء, كما أن المزود يعتمد على خط 12 فولت واحد بقدرة 83 أمبير. يمكن الاعتماد على المزود لتزويد بطاقات الرسوميات المربوطة بتقنية SLI أو Crossfire دون قلق. المزود لا يخرج منه أي كيبلات, هذه حقيقة سنتطرق لها لاحقاً, فالمزود Full Modular و هي ميزة تستحق أن نضع تحتها ألف خط. المزود حاصل على المستوى الذهبيّ من شهادة الكفاءة 80-Plus Gold, و يمكنه أن يقوم بتقديم كفاءة تصل إلى 92% عند التحميل عليه. يوجد بالمزود دوائر حماية ضد ارتفاع التبار و انغلاق الدوائر.
المزود يأتي معه ضمان لمدة خمس سنوات كاملة.الضمان هنا يخضع لنظام Power Swap من OCZ و هو يعني أن المستخدم بإمكانه استبدال المزود دون الحاجة للانتظار ريثما يتم إصلاح المزود المعطوب.
مجموعة الكيبلات المرفقة تستحق الانتظار عندها قليلاً, يأتي مع المزود علبه أنيقة تجتوي على عدد كبير من المتعلقات كالتالي:
1. عدد 1 كيبل 24 بن للوحة الأم مقسم طبقاً لنظام 20+4 بن.
2. عدد 2 كيبل (4+4) بن لتزويد المعالج بالطاقة.
3.عدد 6 كيبلات (6+2) بن للتوصيل مع بطاقات الرسوميات, أي أنه يمكنك استخدام ثلاث بطاقات دون الحاجة لمحولات خارجية.
4. عدد 12 كيبل ساتا.
5. عدد 9 كيبلات مولكس 4 بن التقليدية.
6. عدد 1 كيبل لمشغل الأقراص المرنة.
التغليف

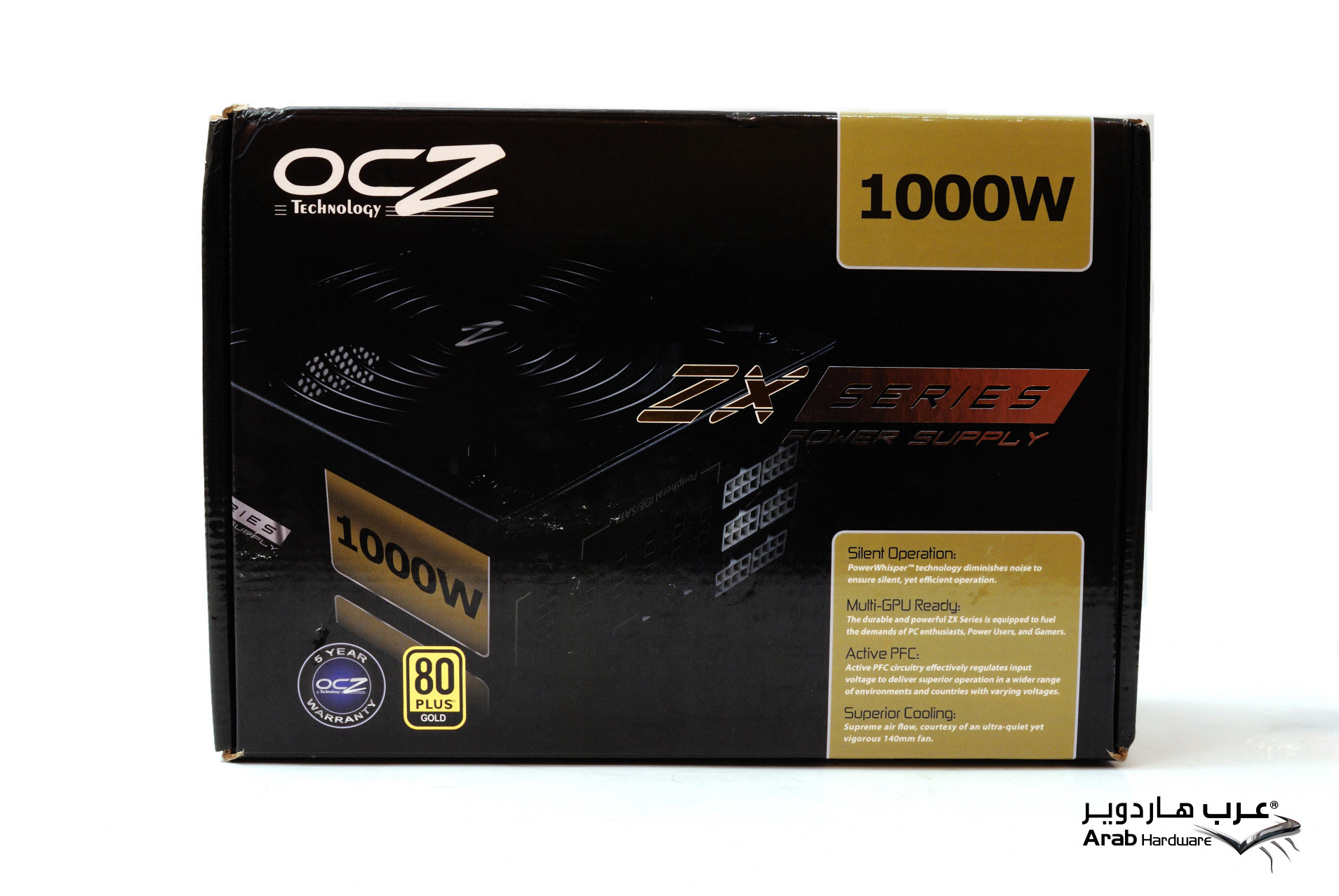

يأتي المزود في علبة كبيرة الحجم ثقيلة الوزن, للوهلة الأولى ستظن أنها علبة شئ له علاقة بالذهب؛ حيث حرصت الشركة على جعل اللمسات الذهبية منتشرة على جميع أرجاء العلبة. أعلى اليسار نلاحظ قدرة المزود البالغة 1 كيلو وات, في الجانب المقابل يوجد اسم الشركة. أسفل القدرة نجد اسم الفئة الشهيرة مكتوب بلون ذهبي أخاذ ZX Series. أسفل الواجهة الأمامية نجد مربع كبير به العديد من مزايا المزود منها الهدوء و قدرته على تشغيل الأنظمة ذات بطاقات الرسوميات المتعددة. كما تم التطرق لخاصية "تحسين و تصحيح معامل القدرة" و هو مصطلح خاص بعملية تنظيم التيار و الحفاظ على تقديم تيار منتظم و مناسب لمكونات الحاسوب. و في النهاية نجد الكلام عن التبريد, فالمروحة ذات القطر 14 سم قادرة على توفير تيار هوائي جيد على الرغم من صمتها الشديد. على الجانب الأيسر نلاحظ فترة الضمان البالغة خمس سنوات بجوارها شعار الجودة 80-Plus Gold.

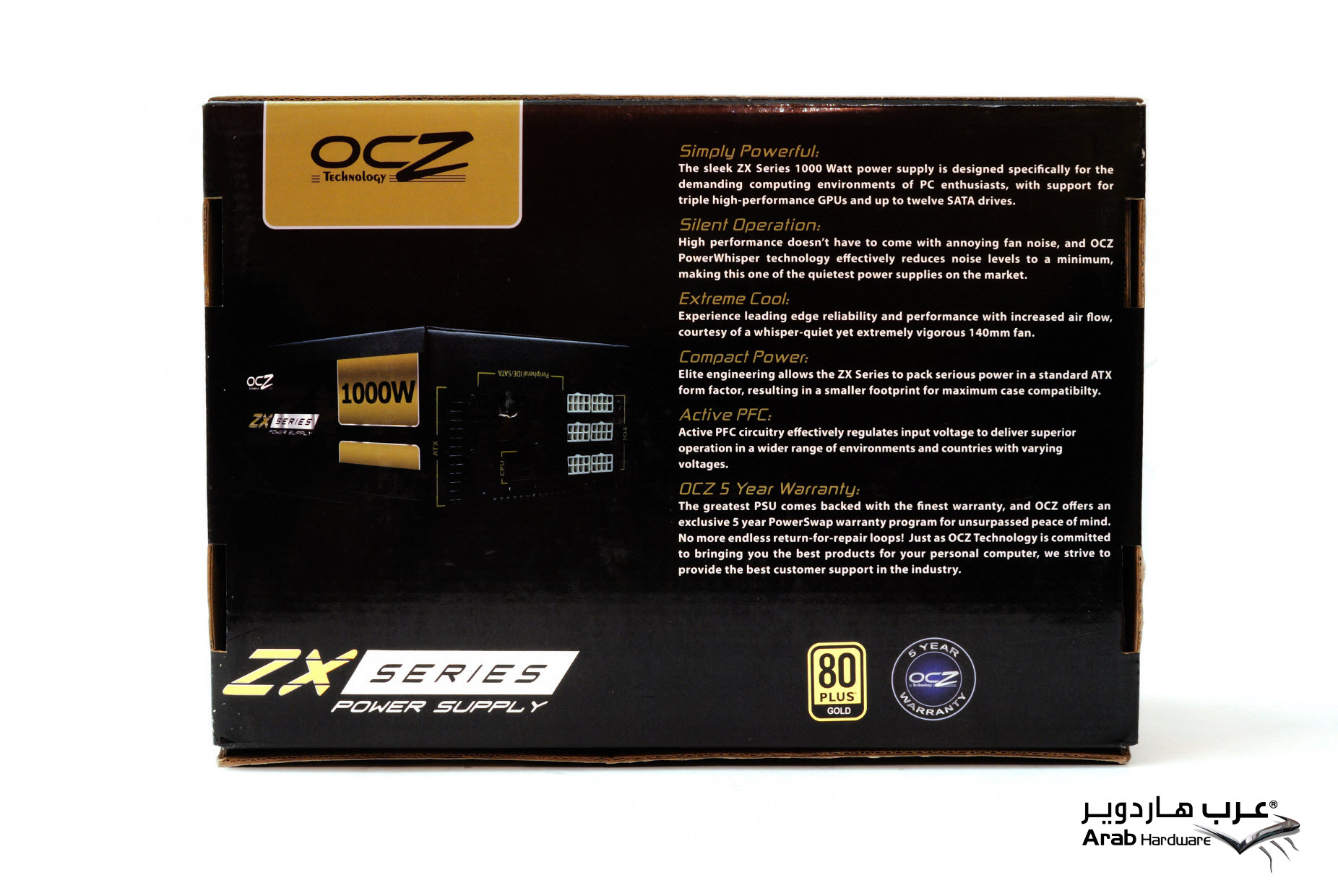

الجانب الخلفي للعلبة عليه نفس المعلومات المكتوبة على الجانب الأماميّ مكتوبة بشئ من التفصيل و توجد صورة أخرى للمزود و في الأسفل تم نسخ نفس الشعارين الموجودين على الزاوية المقابلة في مقدمة العلبة.

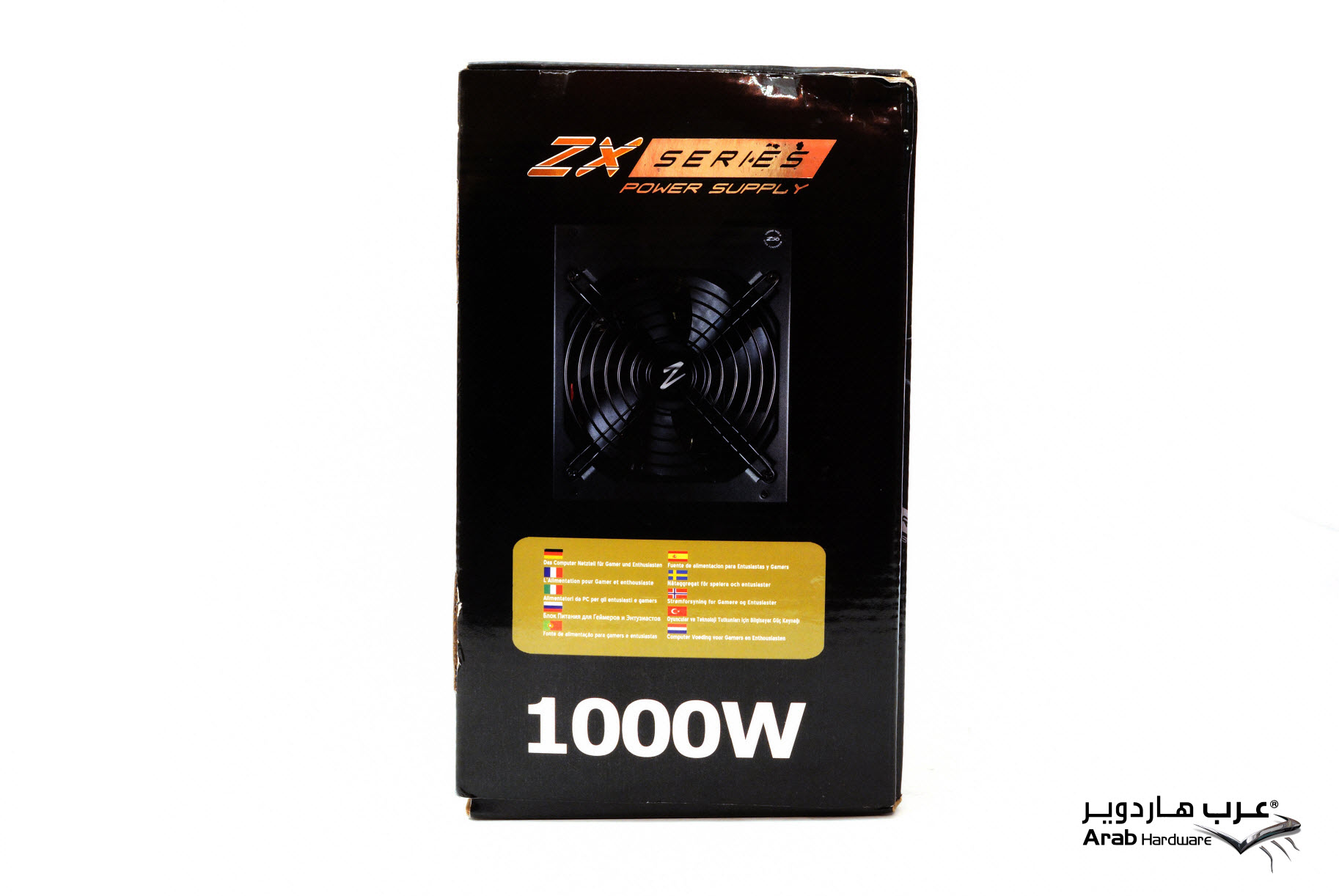

جانب آخر, و شعار ذهبي آخر, و صورة أخرى للمزود. و يوجد مربع ذهبيّ عليه وصف للمزود بعشر لغات.

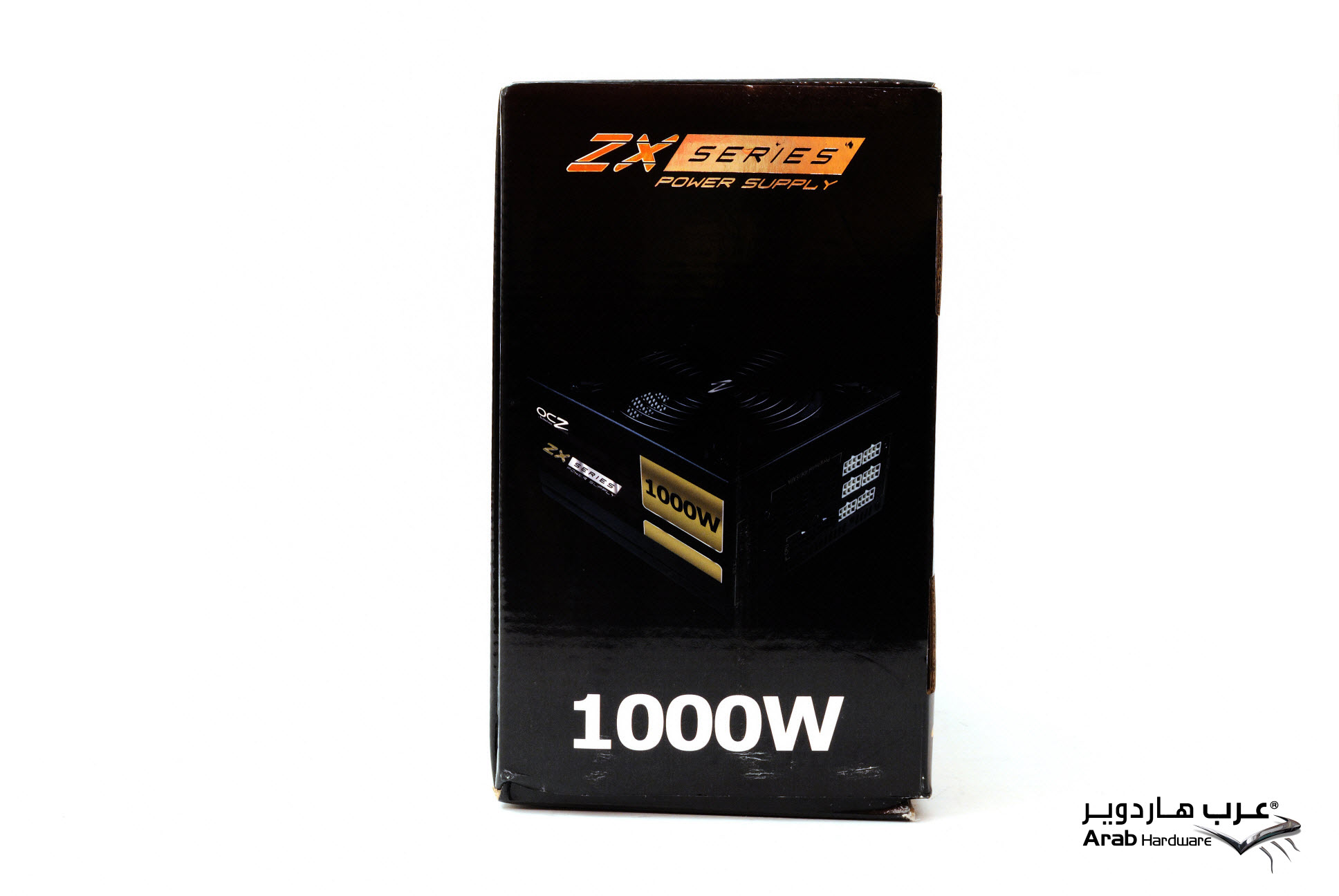

صورة للجانب الآخر عليه المزود و القدرة الإجمالية. ما أجمل البساطة, لكن البساطة هنا أمر غير محمود, لماذا لم تقم الشركة باستغلال المساحات الكبيرة على العلبة لتوضيح وصلات المزود و تضع أيضاً جدول به المواصفات التقنية؟! .. ربما هذا ما سيجول بخاطرك و أنت تتجول حول العلبة, لكن انتظر .. لم نكمل رحلتنا بعد!

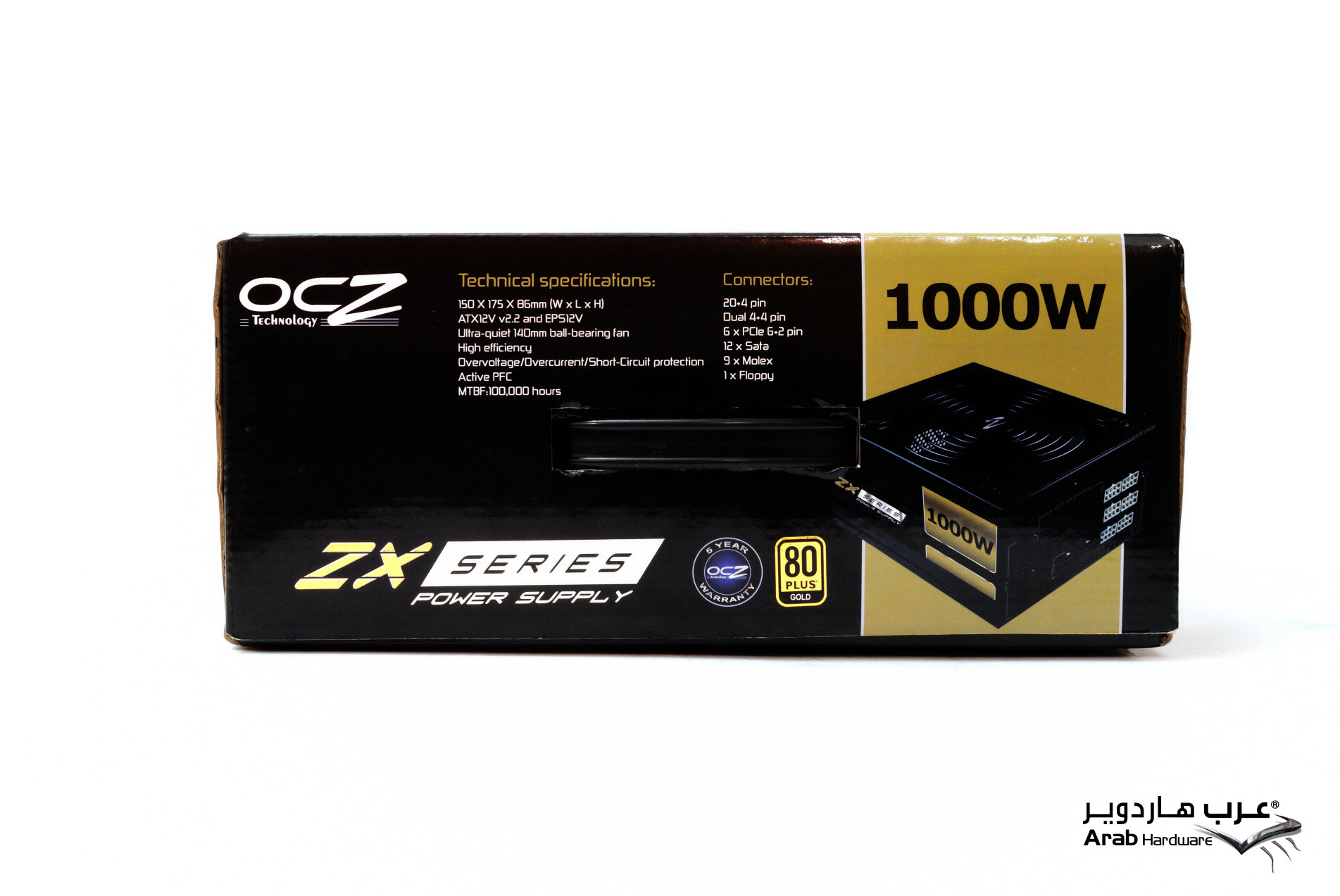

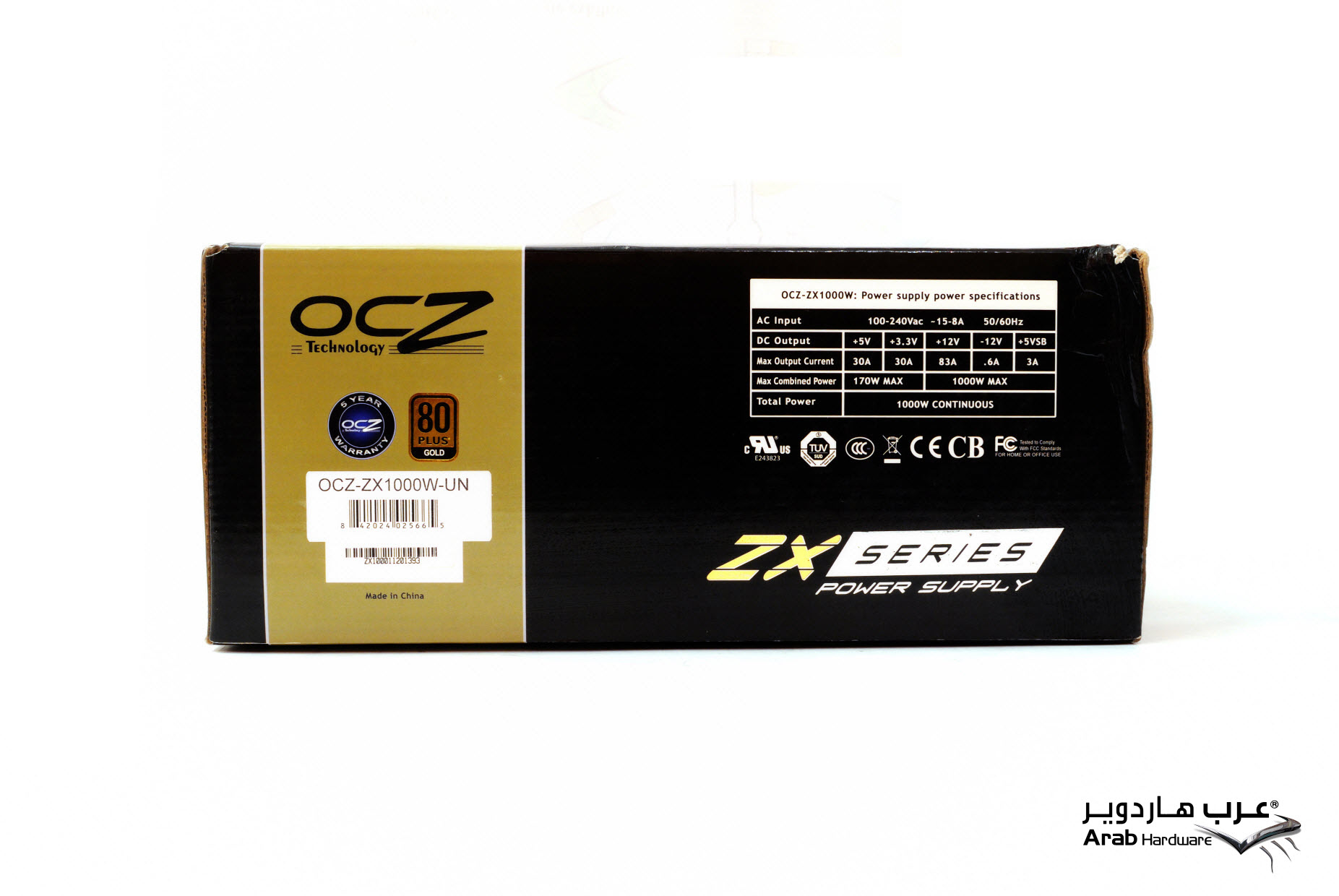

لم تنسى الشركة تلك المعلومات الهامة, فقاموا بكتابتها على جانب الصندوق.
بعض الموصفات الأساسية مكتوبة مرة أخرى مع توضيح لعدد الكيبلات المرفقة مع المزود.
ما بداخل الصندوق

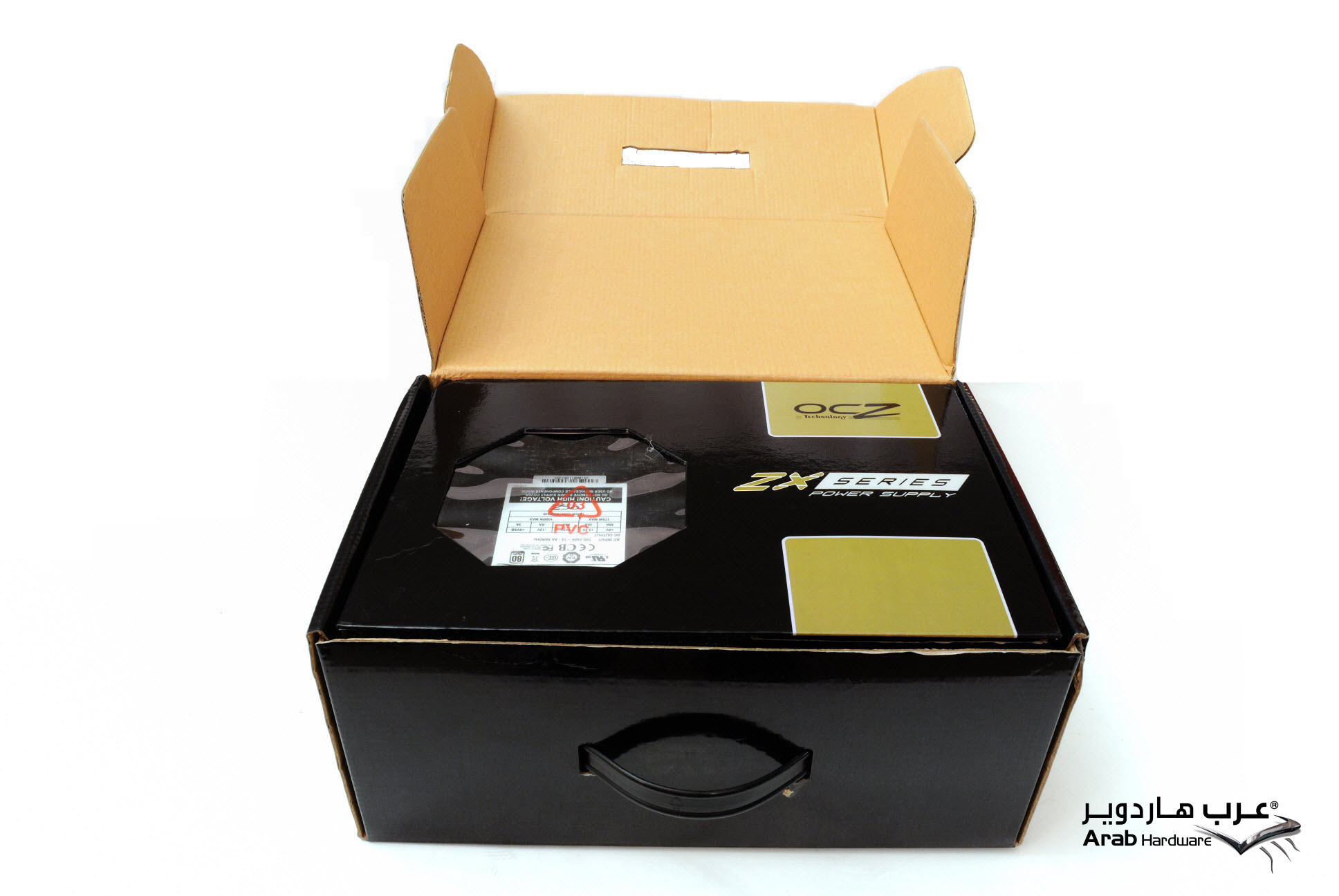

الجودة في كل مكان, عند فتح العلبة نجد شريحة كبيرة من الكرتون المقوى بها جزء شفاف يوضح أسفله المزود.
بعد إزالة الشريحة الكرتونية نجد قسمين, الأول به علبه سوداء كبيرة الحجم, و الآخر قطعة كبيرة من الأسفنج المقوى تحوي المزود بالداخل.

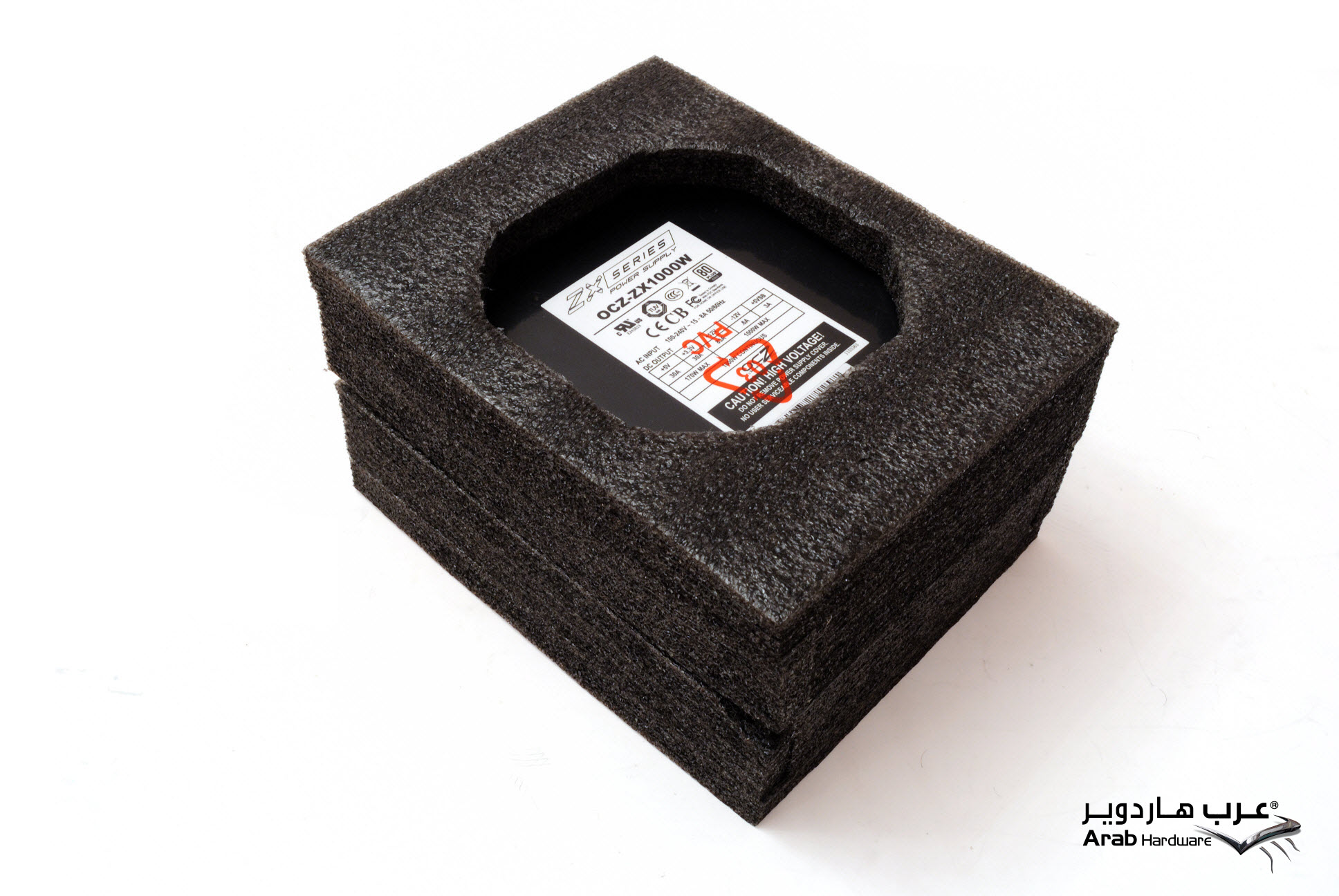

المزود بين قطعتين كبيرتين من الأسفنج الثوي مما يقلل من فرص الإصابة أثناء الشحن و النقل, سيصل المزود إليكم بدون إصابات و خدوش نتيجة النفل.

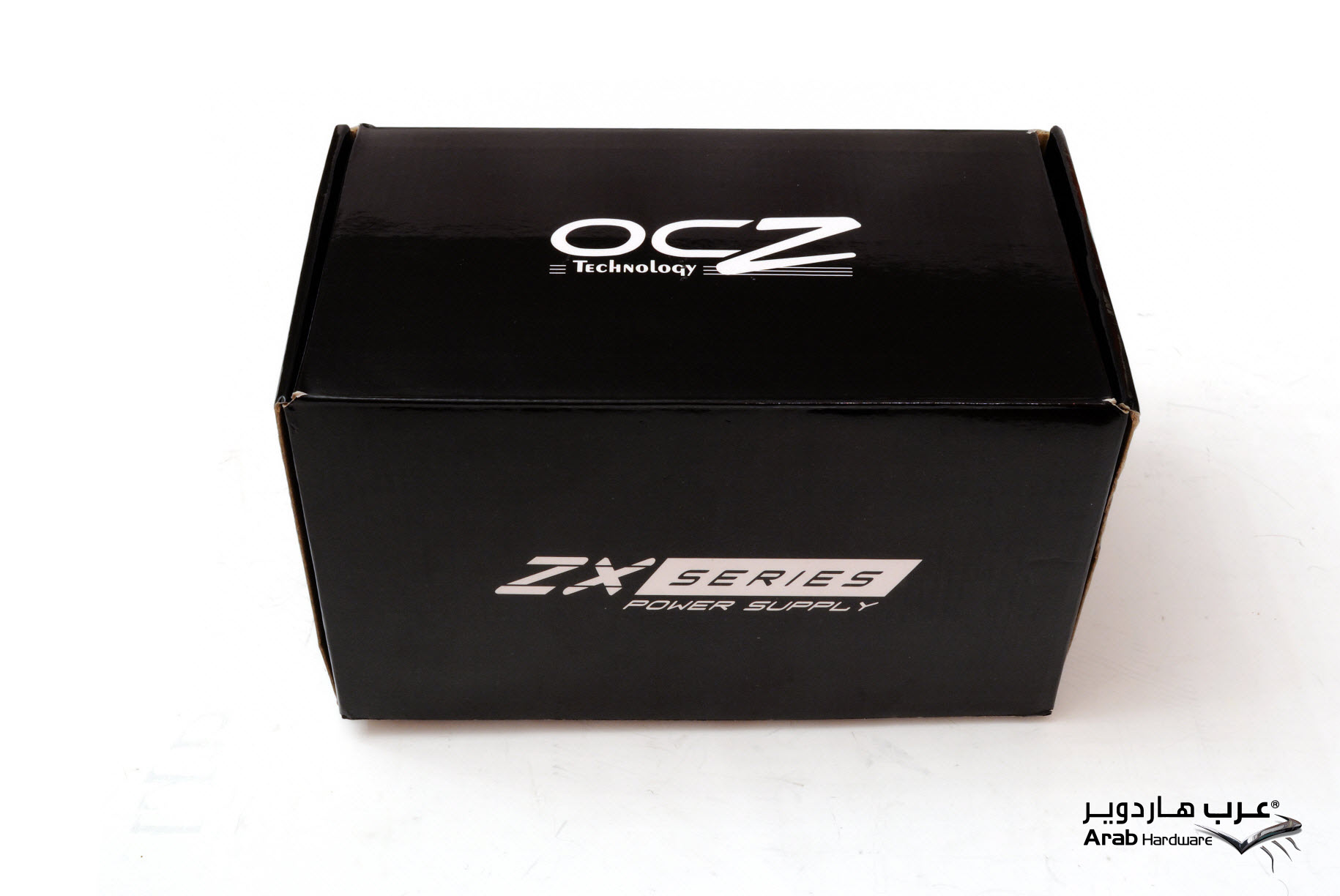

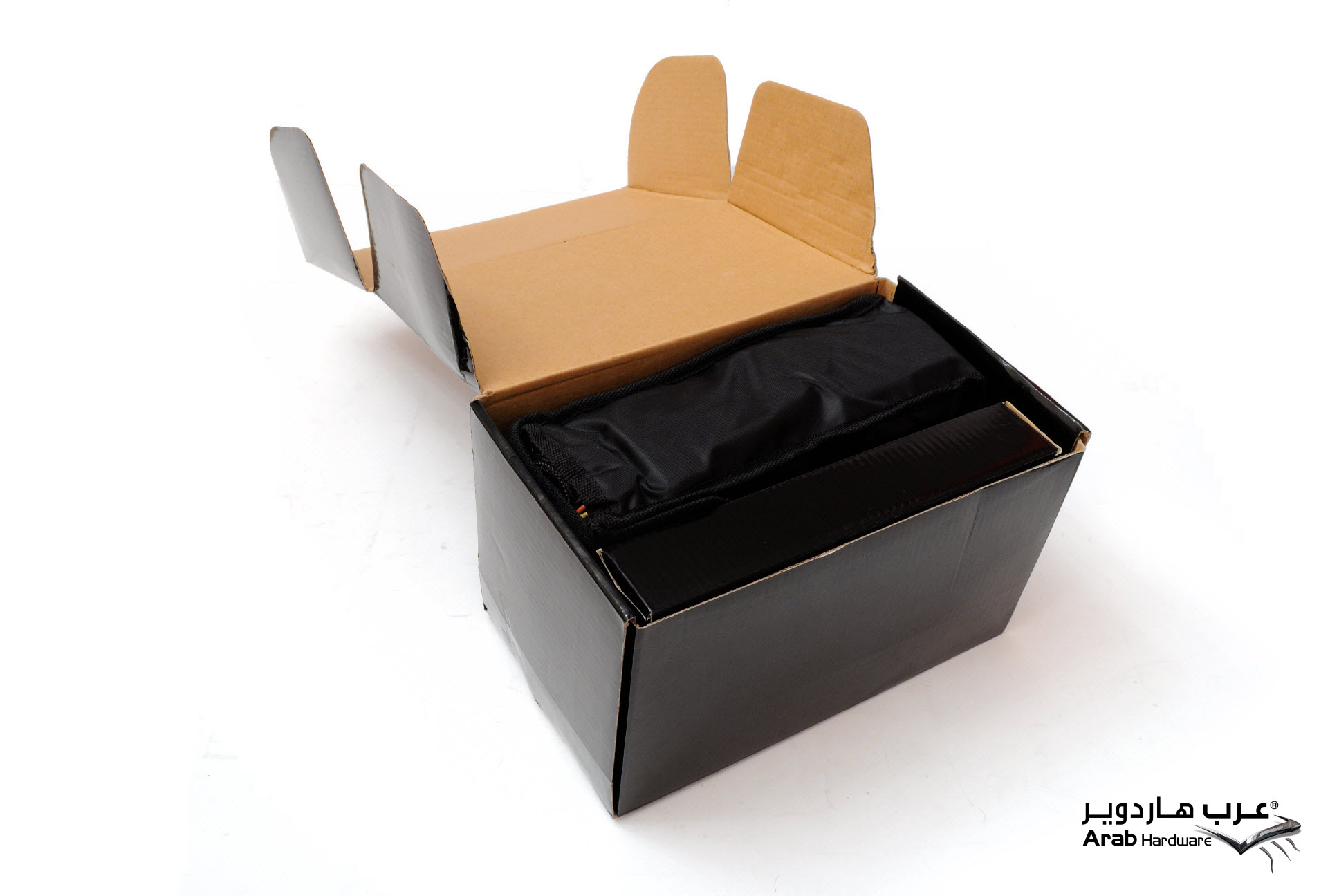

علية سوداء كبيرة الحجم مكتوب عليها اسم الفئة من جميع الجهات .. تًرى, ما بداخلها؟
يوجد علبة سوداء أخرى بالداخل و معها حقيبة من القماش الفخم, دعونا نخرجهما من العلبة و نكتشف ما بداخل كل منهما.

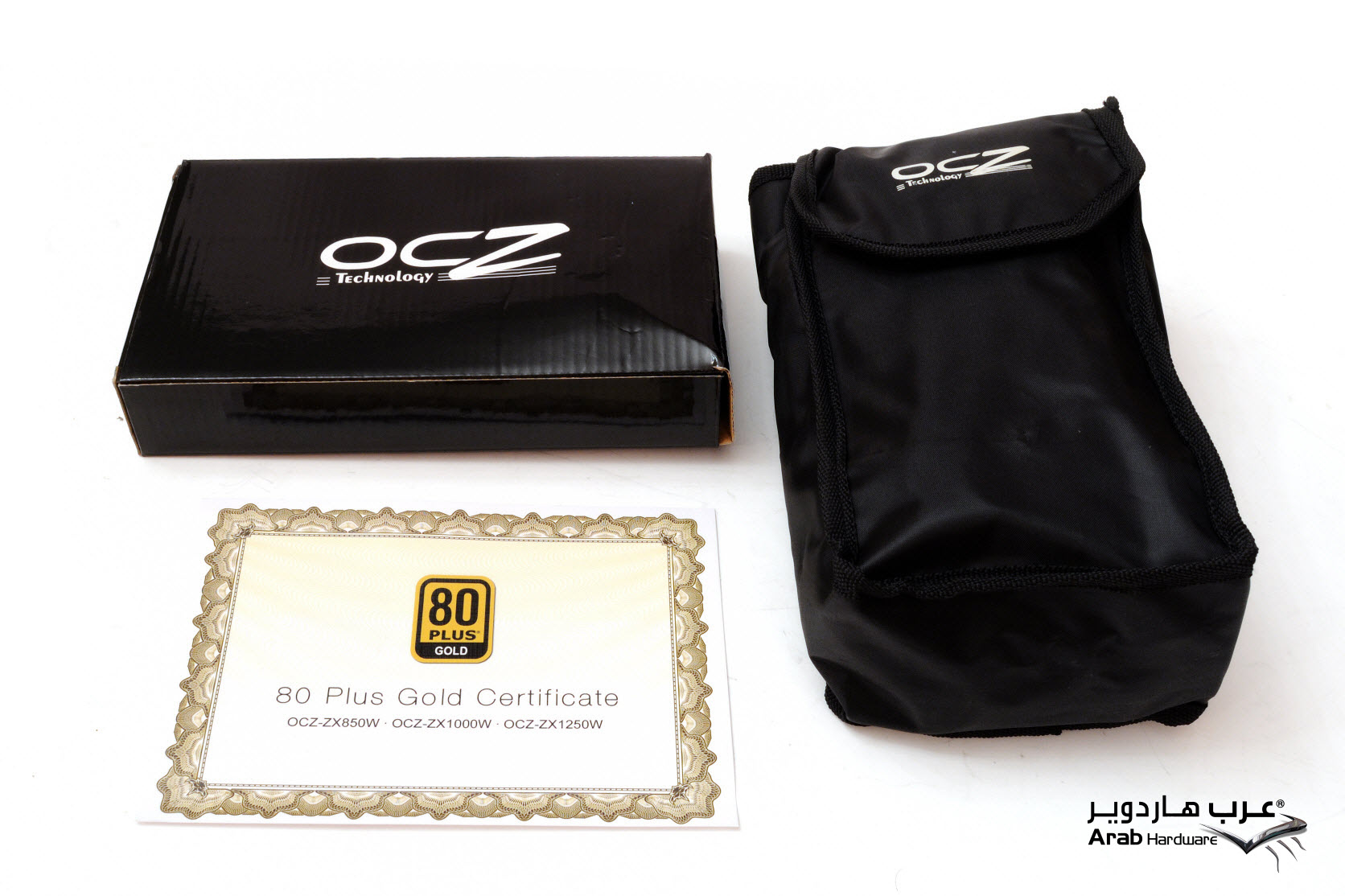

إضافة هامة لها قيمتها: شهادة الجودة التي تشبه في تصميمها شهادات التقدير التي كنا نحصل عليها في المدارس قديماً. شهادة جودى بأن المنتج اجتاز احتبارت التأهيل التي تجعله يحمل الشعار الذهبيّ. و معها علبه أخرى سوداء, و حقيبة من القماش.

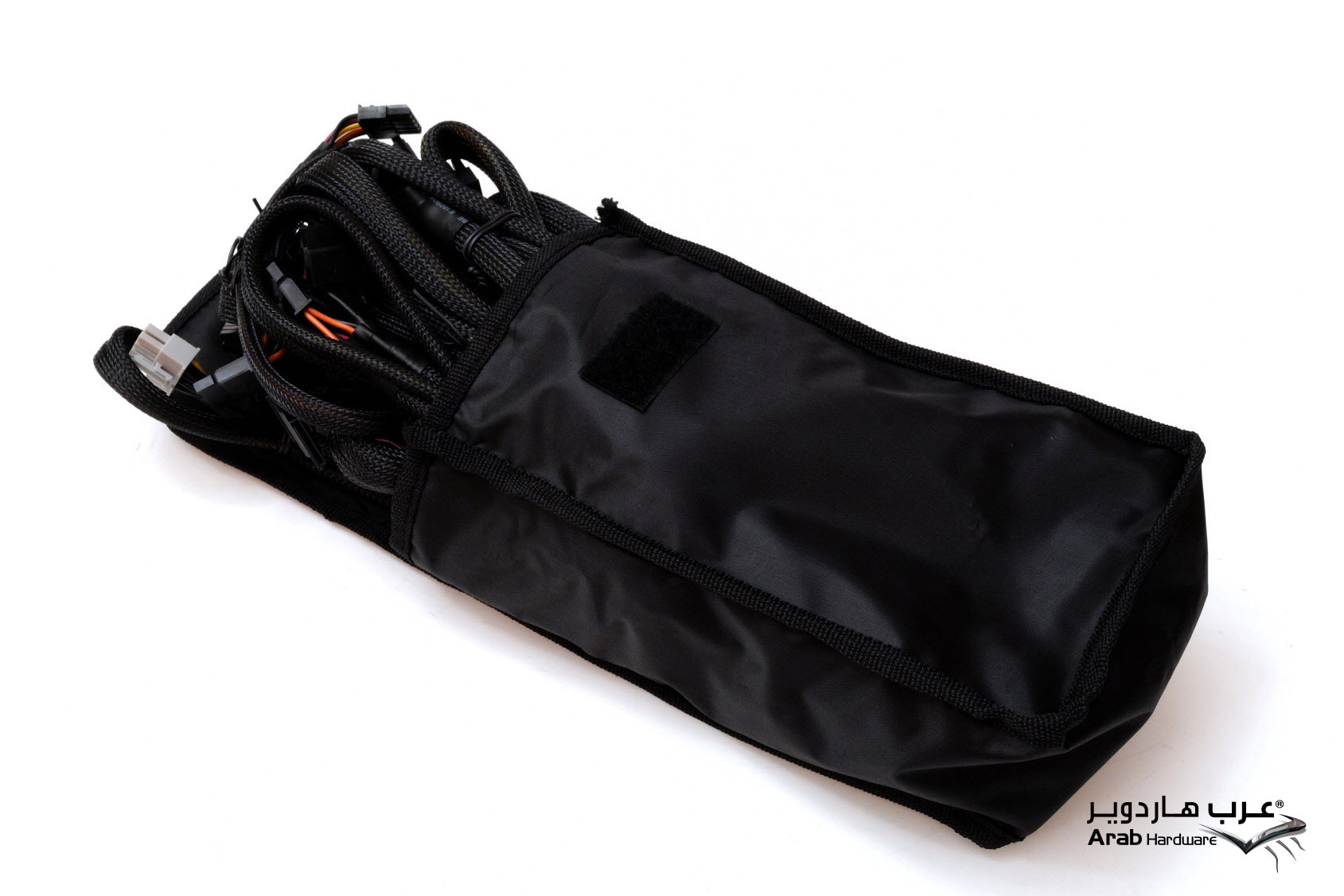

الحقيبة تحمل كافة أسلاك المزود للحفاظ عليها من الضياع هنا و هناك. إضافة جيدة من الشركة.
الكيبلات المرفقة
قامت الشركة بتزويد المزود بمجموعة من الكيبلات التي يمكن فكها و تركيبها حسب الحاجة, تغطي الكيبلات المرفقة حاجات مستخدمي الأنظمة متعددة البطاقات الرسومية و متعددة الأقراص الصلبة أيضاً. هيا نتعرف على الكيبلات المرفقة.

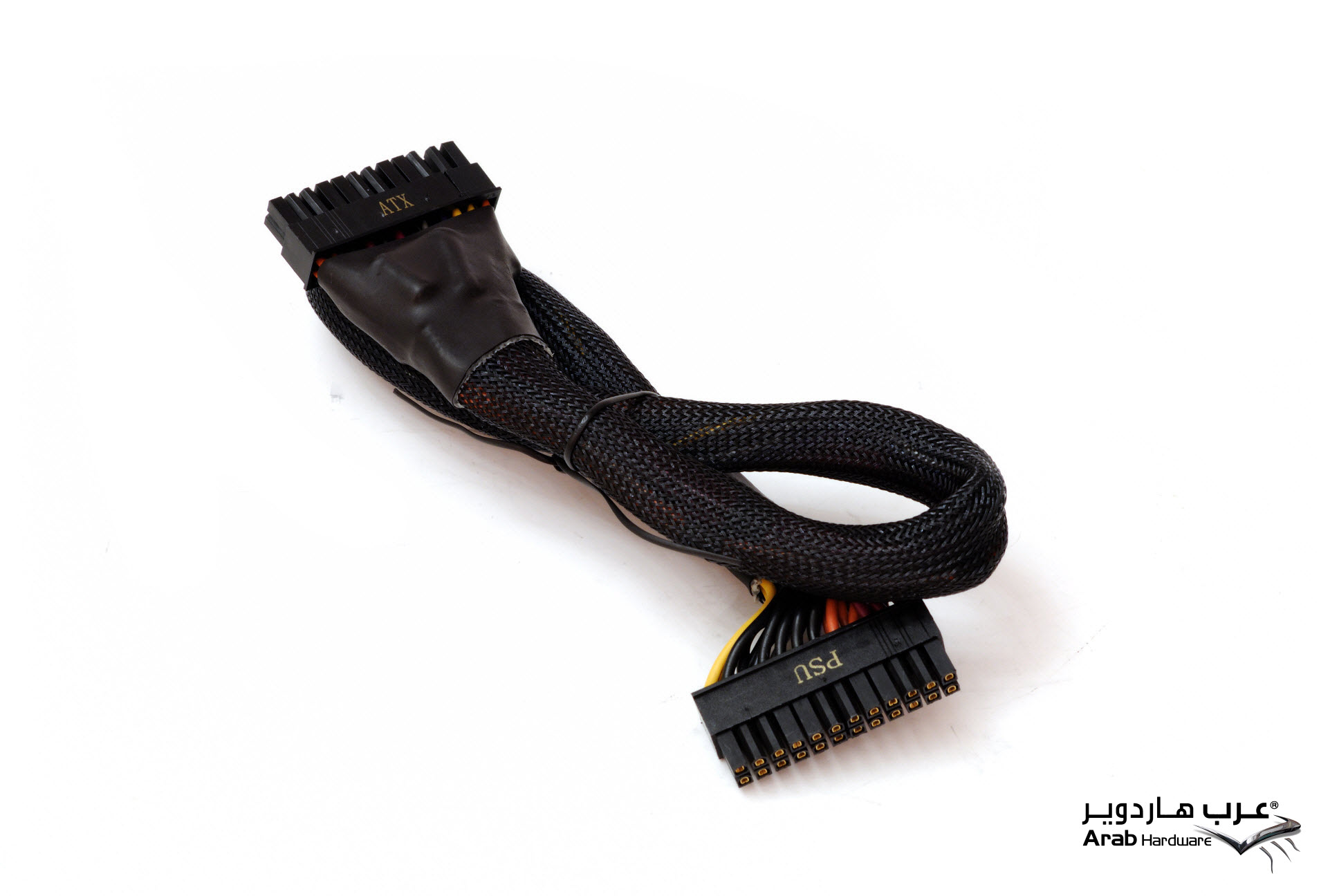

كيبل 24 بن الرئيسي, على الرغم من مرونة الأسلاك و جودتها إلا أن هذا الكيبل تحديداً سيتسبب في مشكلة لكل هواة تنظيم المكونات داخل الصناديق؛ حيث أن نهاية الكيبل صعبة الثني و الضغط مما يجعل عملية اخفاء الكيبل و ثنيه أمر خارج الاستطاعة. تم كتابة تعريف بسيط على كل رأس من رؤوس الكيبل لكي يكون لدى المستخد علم باتجاه الكيب, فأحد نواحي الكيبل يتم توصيلها بالمزود مباشرة, بينما الجهة الأخرى يتم توصيلها باللوحة الأم, قامت الشركة بكتابة اسم المكان الذي يجب ان يتم توصيب كل طرف من أطراف الكيبل به.

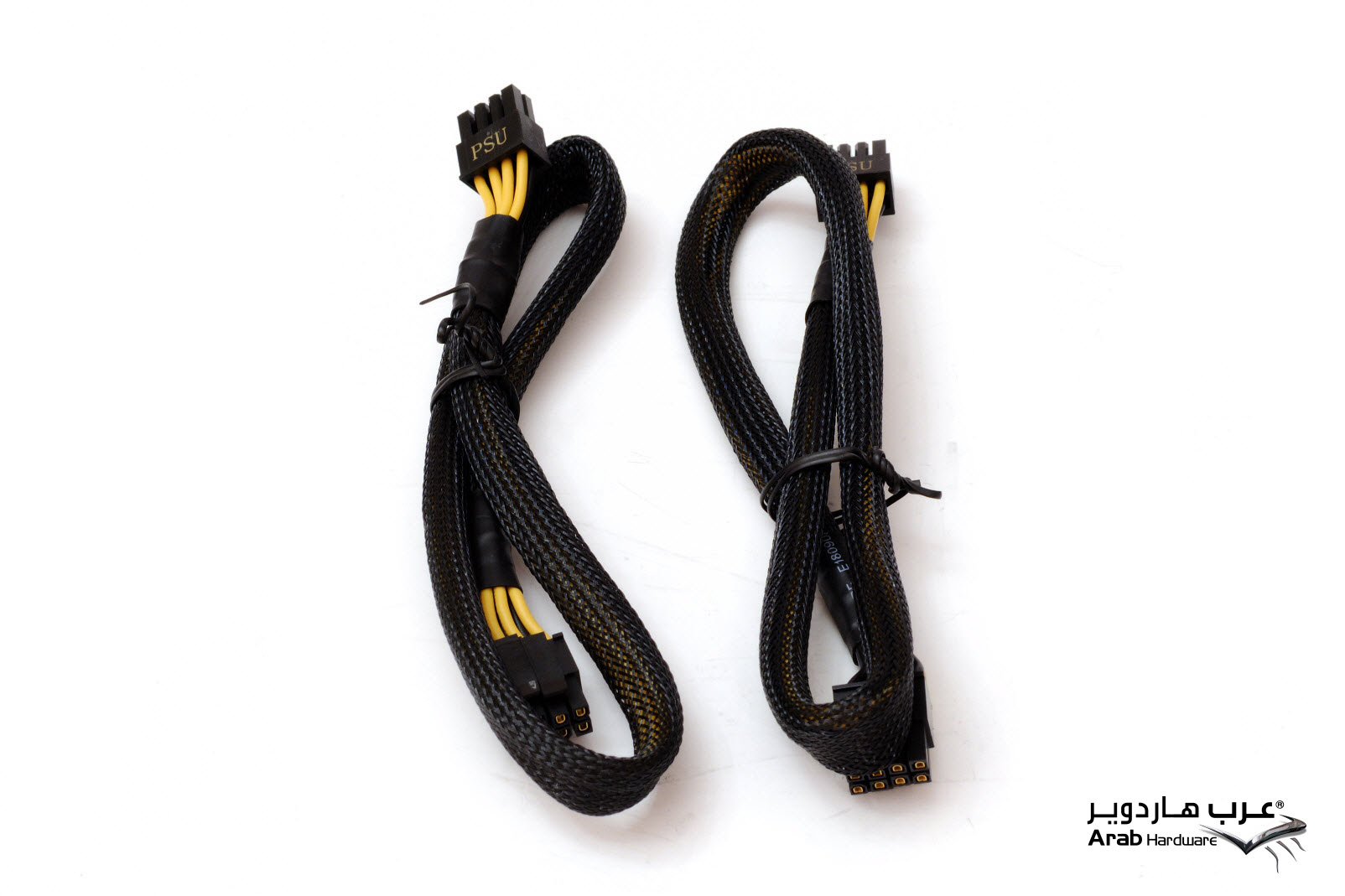

عدد كيبلين لتوصيل الطاقة لمنافذ 8 بن الموجودة على اللوحة الأم بجوار المعالج, تم وضع اللوحات الشرهة للطاقة في الحسبان و كانت النتيجة وجود إمكانية لتوصيل كيبلين من هذا النوع و ليس كيبل واحد. يمكن أيضاً فصل نهاية كل كيبل منهما لكي يصبح الكيبل على شكل 4+4 بن. و للمرة الثانية, ننوه إلى الكتابة التوضيحية الموجودة على نهاية كل كيبل.

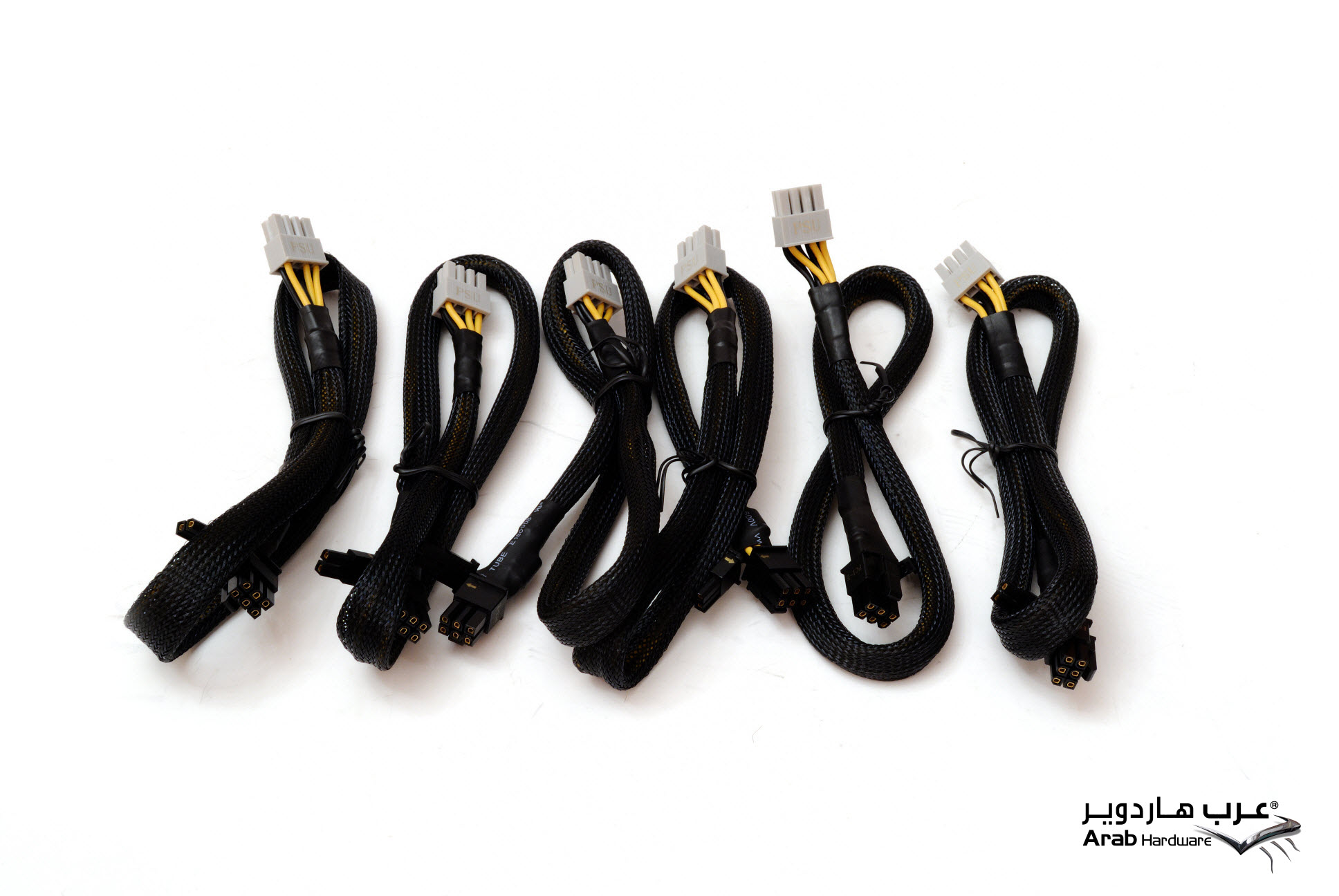

يوجد 6 كيبلات لتوصيل البطاقات الرسومية, كل وصلة منهم عبارة عن 6+2 بن. النهايات ذات اللون الرمادي تتصل بالمزود مباشرة, أما النهايات السوداء فتتصل ببطاقة الرسوميات.

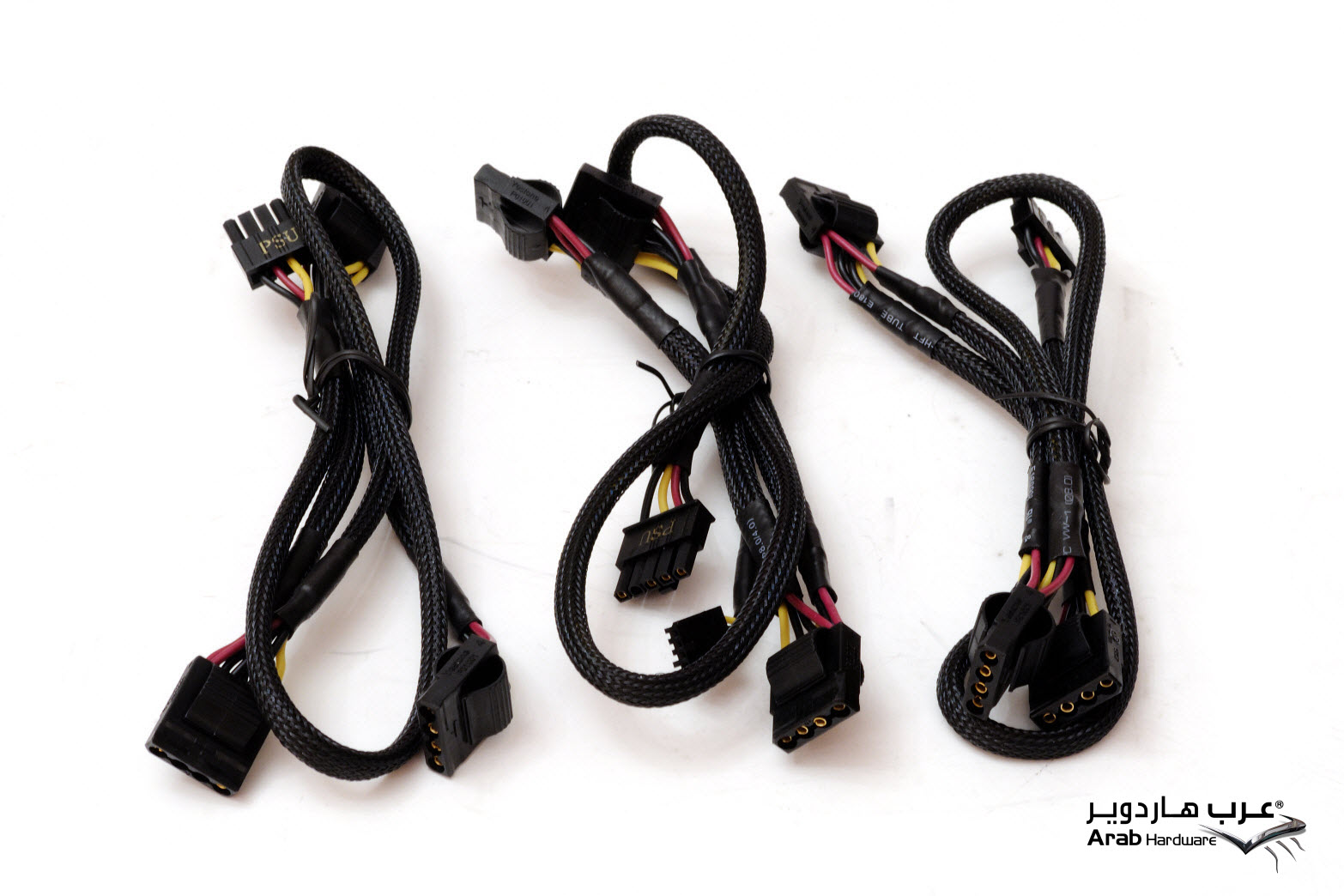

هل ستحتاج إلى تشغيل أكثر من ثلاثة بطاقات رسوميات؟ .. لا تقلق, يمكنك استخدام محولات الطاقة المرفقة مع معظم بطاقات الرسوميات و توصيلها بوصلات Molex. يوجد امكانية لتوصيل 9 وصلات Molex دون مشكلة.

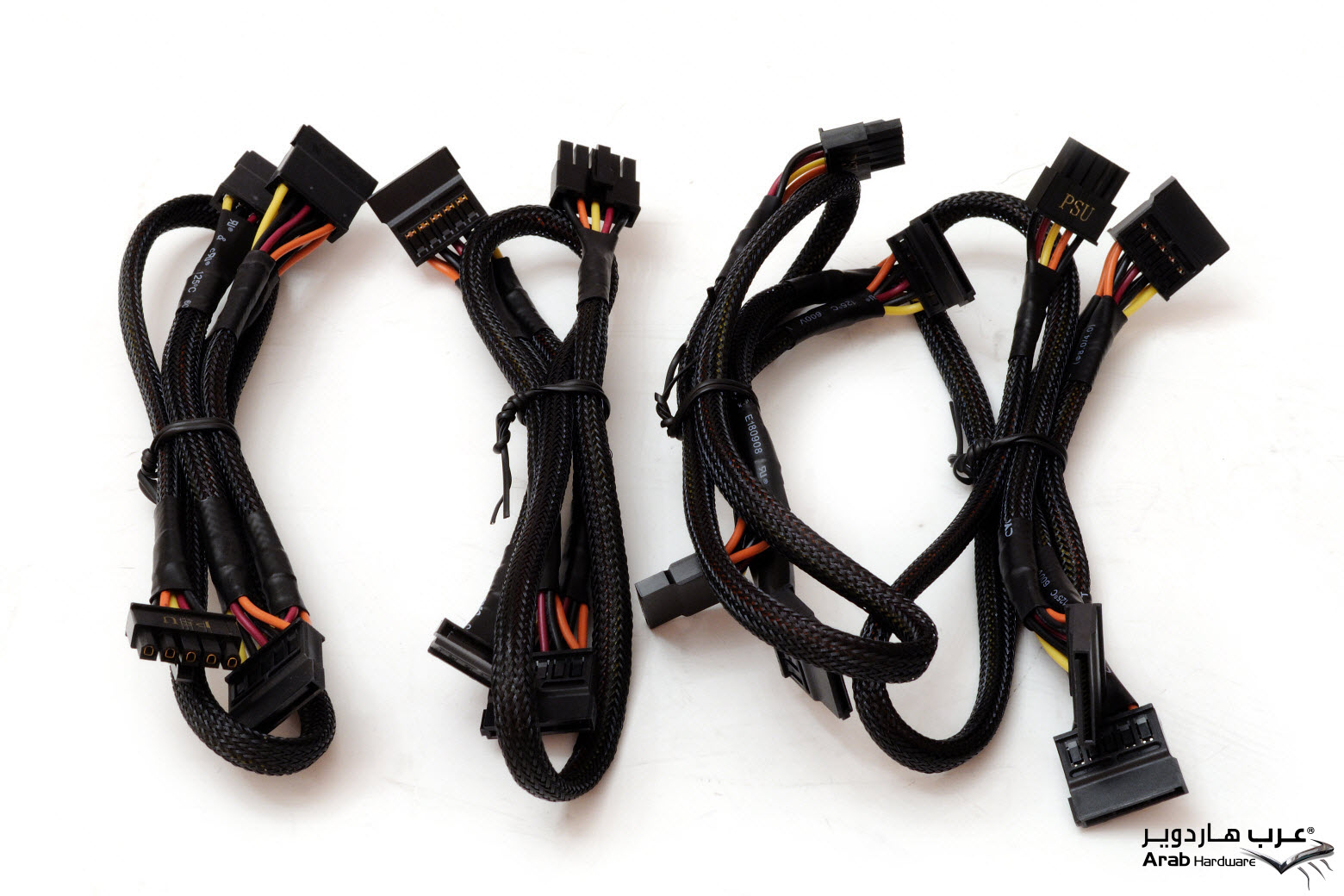

محبي مساحات التخزين المرتفعة كان لهم حظ من الأسلاك, يوجد إمكانية لتوصيل 12 جهاز بواجهة طاقة SATA.

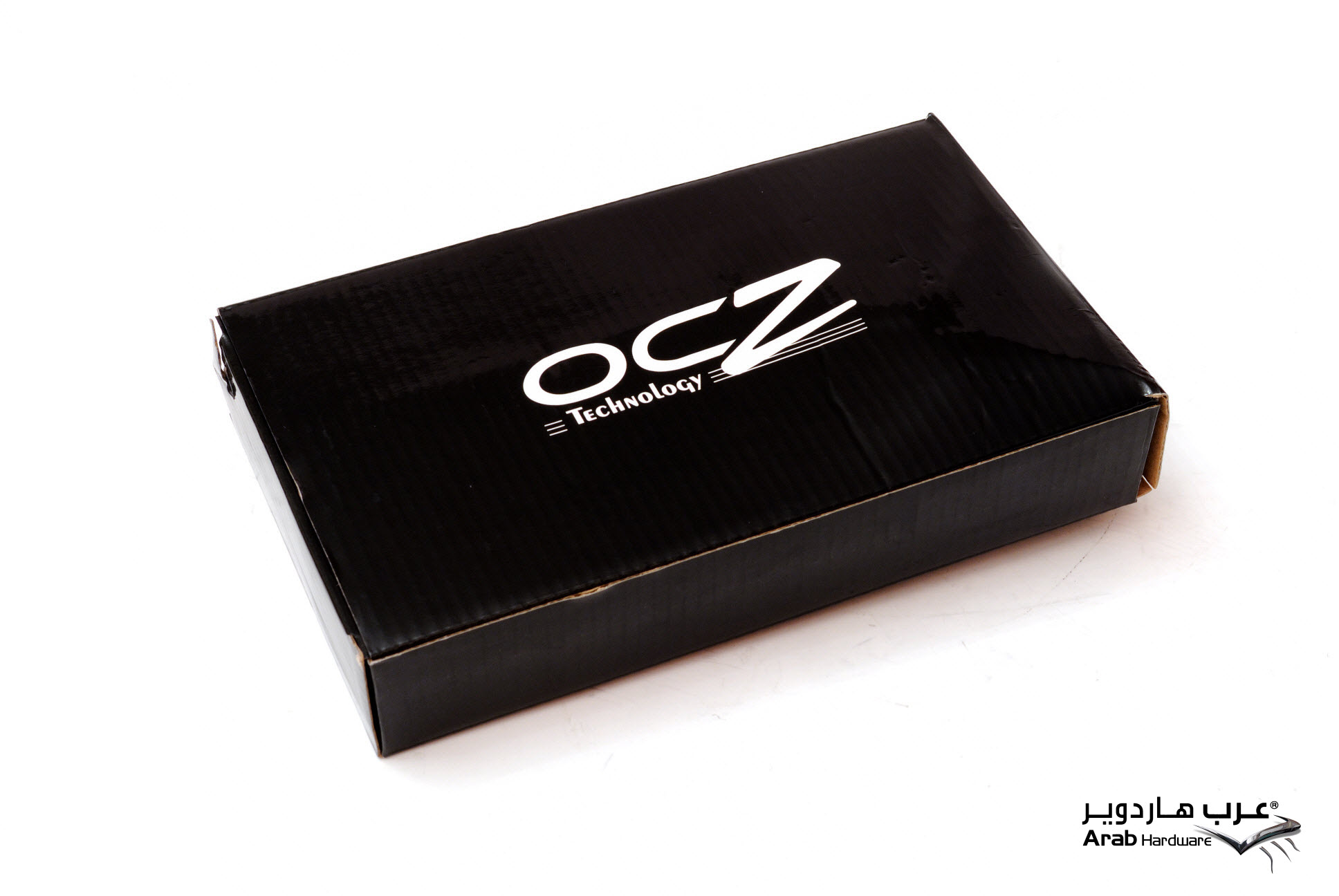

هل نسيتم العلبة السوداء بعد جولة الأسلاك؟!

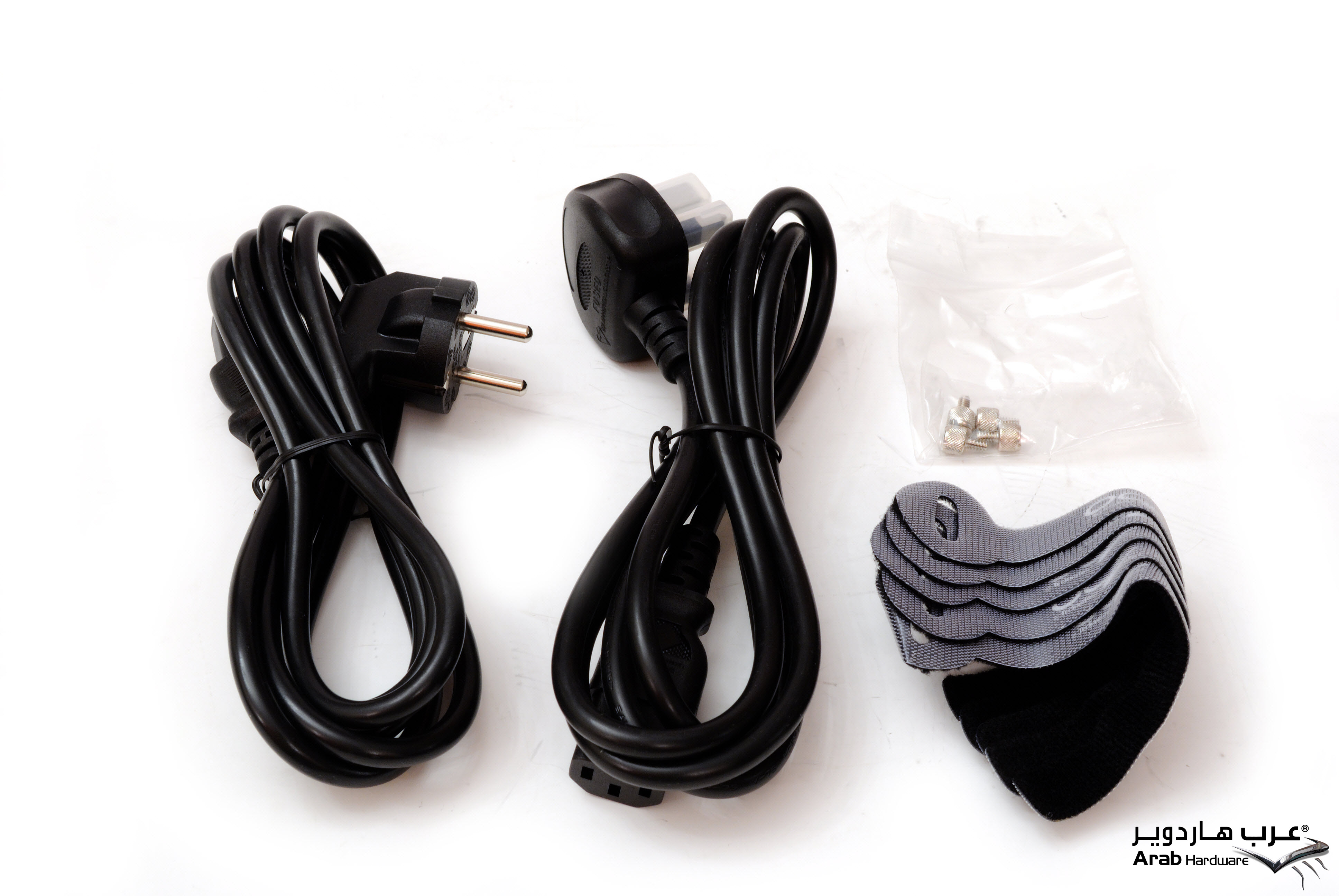

يوجد بداخل العلبة كيبلين لتوصيل الطاقة للمزود, احدهما متوافق مع نظام مقابس الكهرباء في مصر و الدول العربية. و الآخر متوافق للعمل مع المقابس الأوربية و الأمريكية. كما يوجد مجموعة من أشرطة قماشية لربط الأسلاك مع بعضها. يوجد أيضاً عدد 4 مسامير كبيرة الحجم لربط المزود مع الصندوق.

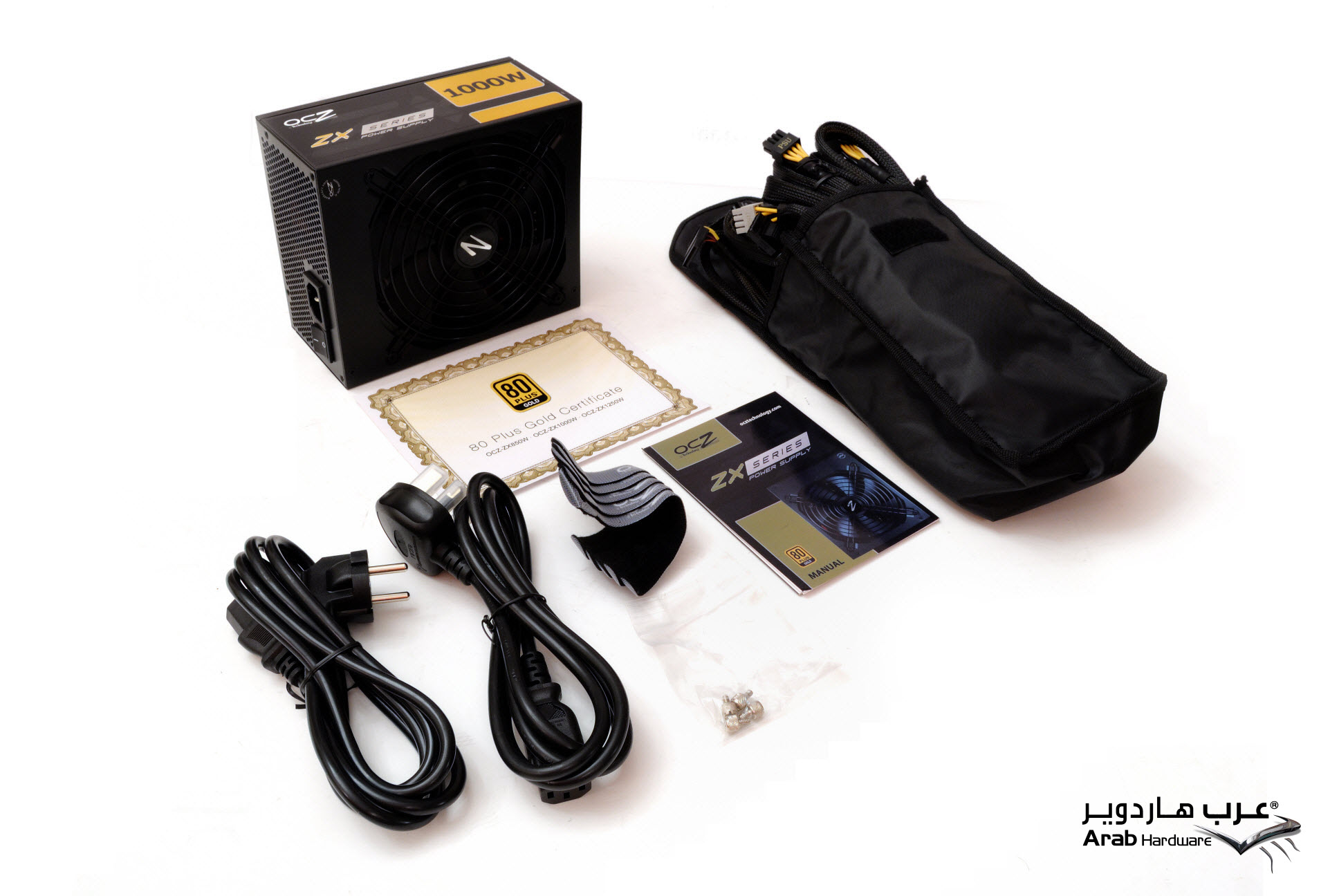

صورة مجتمعة للعائلة و معهم كتيب التشغيل الصغير.
المزود نفسه

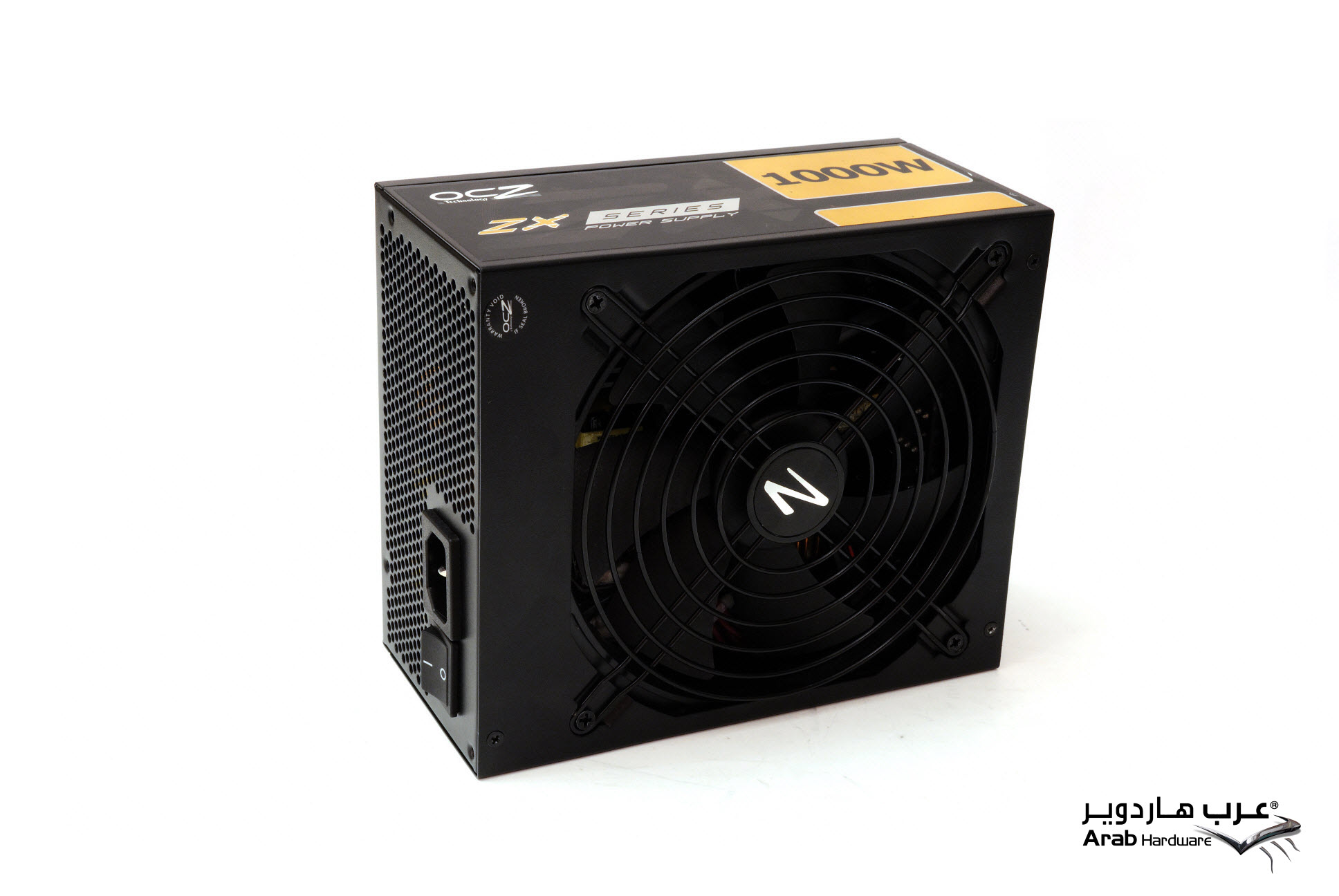

مزود ضخم الحجم, ثقيل الوزن, و على الرغم من ذلك, سهل التركيب. لا تخرج منه أية أسلاك, يمكن فك و تركيب كافة أسلاك المزود, و عند الفك الكامل لها يكون معنا مجرد علبة مربعة أنيقة الشكل لن تمثل أي مشكلة عند تركيبها, فلا أسلاك مبعثرة هنا, ولا كيبلات ممتدة هناك. جودة الصنع واضحة على جميع جهات المزود.

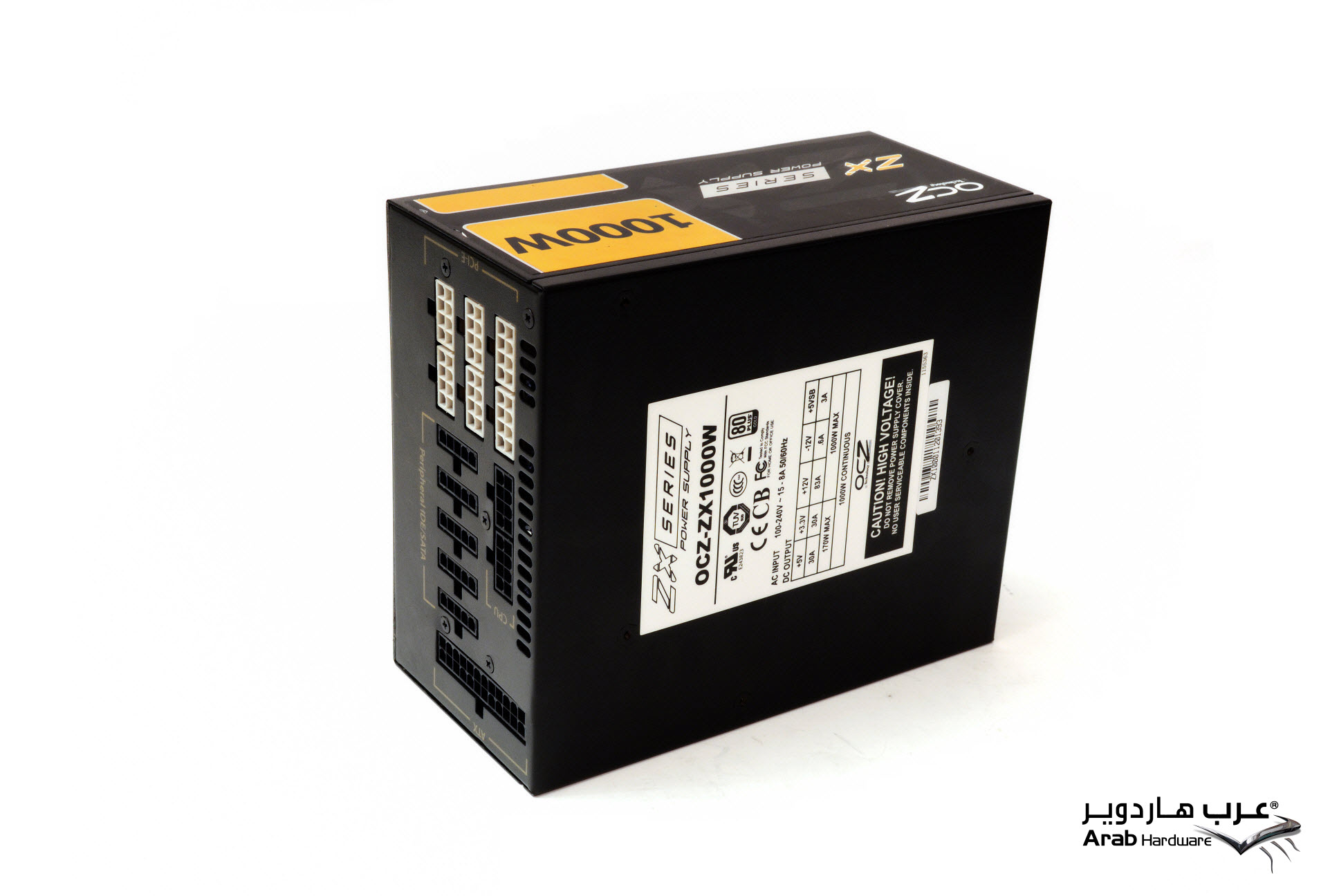

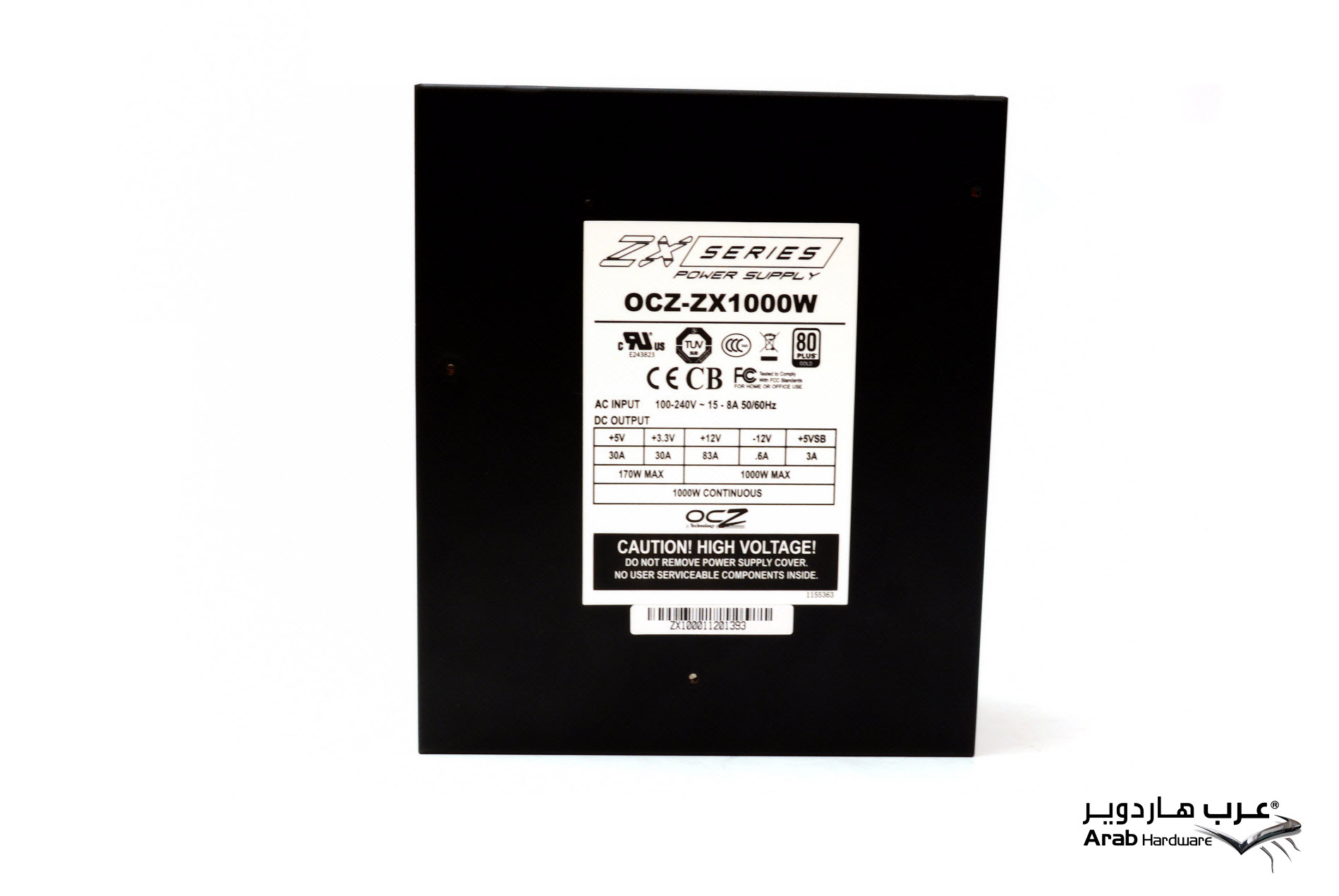

أعلى المزود يوجد ملصق المعلومات الذي نراه -غالياً- على جانب المزود موضحاً عليه قدرة الخرج لكل خط من خطوط الطاقة. و بأسفل الملصق يوجد تحذير من من محاولة فك غطاء المزود. المزود متوافق للعمل مع أنظمة الطاقة في البلدان المختلفة, حيث يمكنه العمل على كهرباء ذات فرق جهد 110 إلى 220 فولت, لا يوجد زر للتبديل بين أوضاع فرق الجهد طبقاً لفرق جهد الكهرباء المارة في الحائظ.

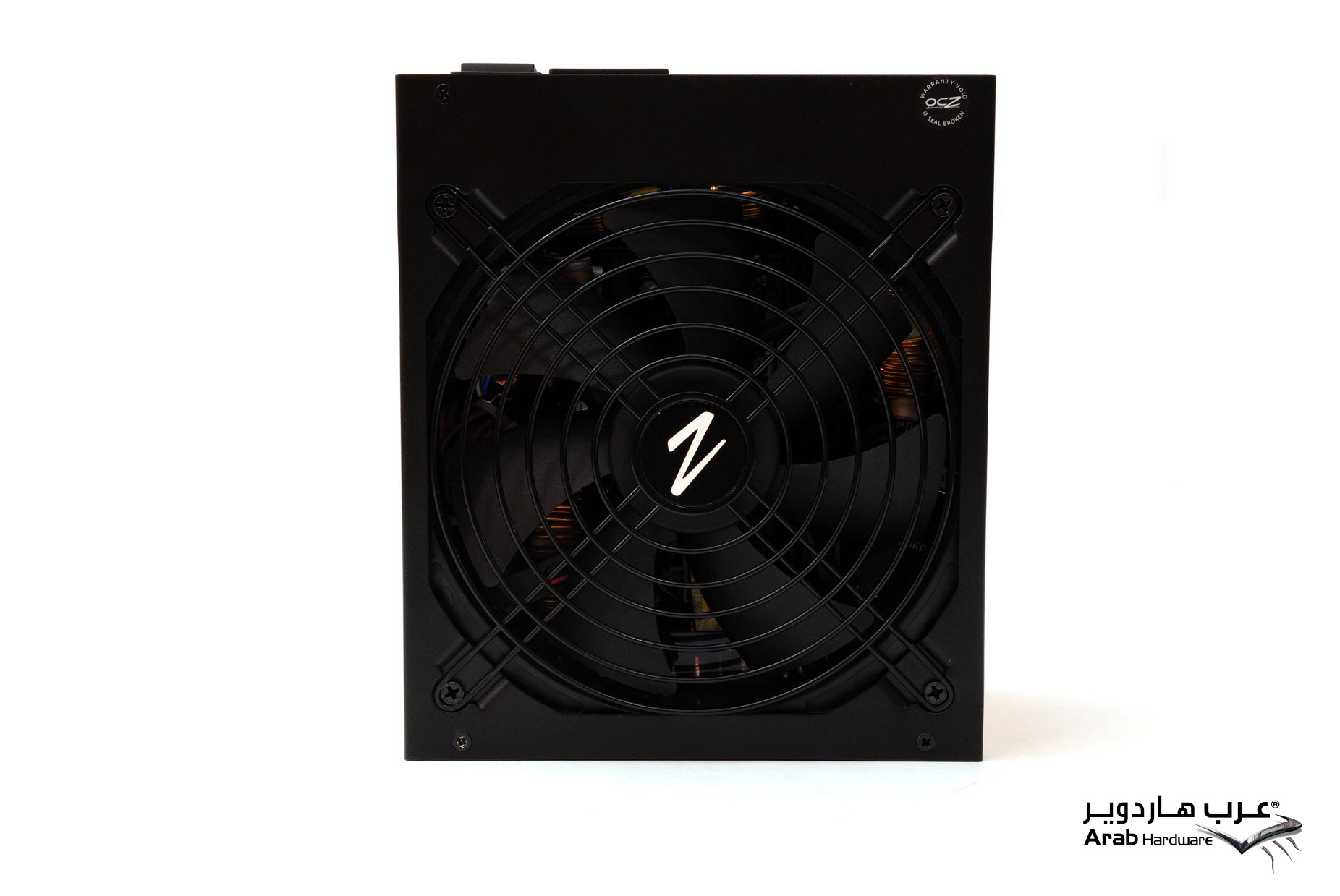

أسفل المزود لا يوجد إلا المروحة كبيرة الحجم هادئة الصوت و في المنتصف مكتوب حرق Z كشعار للشركة.

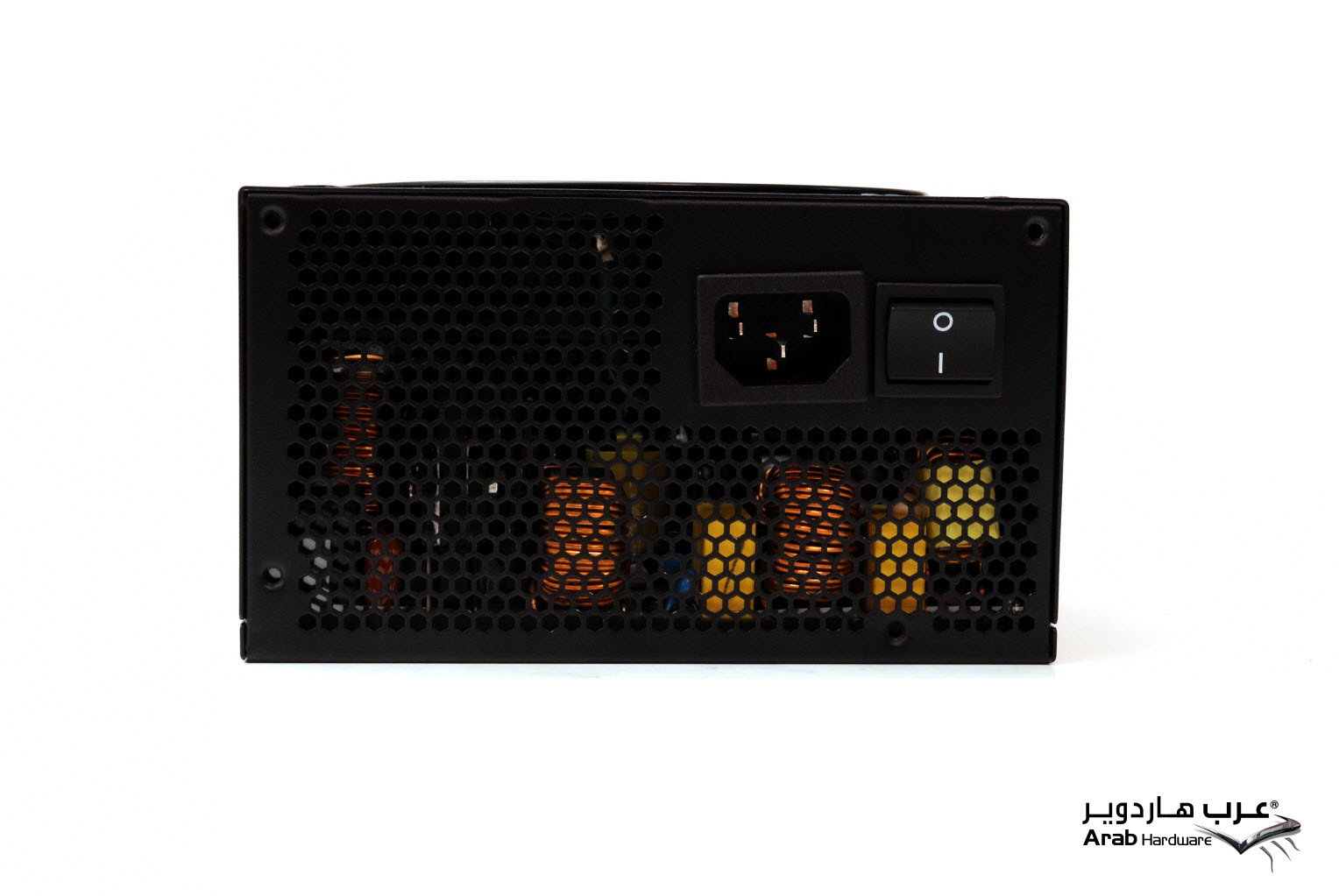

الجزء الخارجي من المزود به منفذ للتوصيل بالطاقة و زر الإغلاق و التشغيل. و تظهر من اللوحة المعدنية المثقبة المكونات الداخلية للمزود.

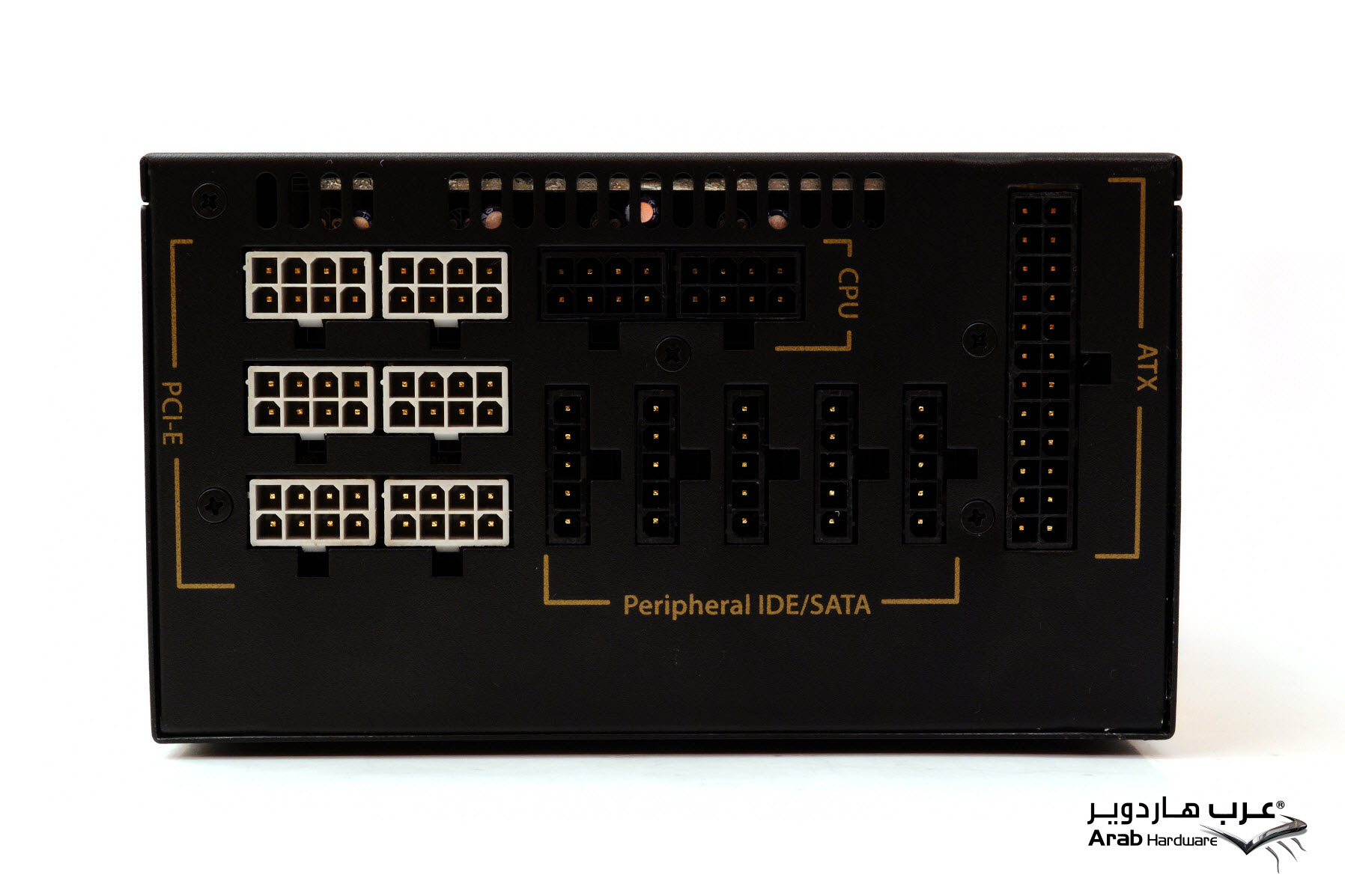

أماكن توصيل الكيبلات بالمزود مقسمة بشكل منظم يسمح للمستخدم بتوصيل ما يرغب دون أي صعوبة. فكل نوع من المنافذ تم تجميعه في مكان منفرد لسهولة الوصول. من اليمين يوجد ستة اماكن لتوصيل كيبلات بطاقات الرسوميات, يليها من الأعلى مكانين لتوصيل كيبلين الطاقة للمعالج, أسفلها يوجد منافذ لتوصيل خمسة وصلات إما من نوعية SATA أو Molex. و هذا يضعنا أمام نقطة تستحق الذكر و هي أن المستخدم يستطيع يتوفر لديه كيبلات تكفي لتوصيل عدد 12 وصلة SATA (عن طريق استخدام 4 كيبلات) و 9 وصلات Molex (عن طريق استخدام 3 كيبلات) بمجموع 21 منفذ. يمكن للمستخدم الاستفادة من 15 منفذ فقط في نفس الوقت, حيث يمكنه تركيب 5 وصلات فقط في المزود في نفس الوقت. يوجد في نهاية اللوحة منفذ التوصيل بمقبس المعالج 24 بن.
اللون الذهبي تسرب إلى جسم المزود أيضاً.

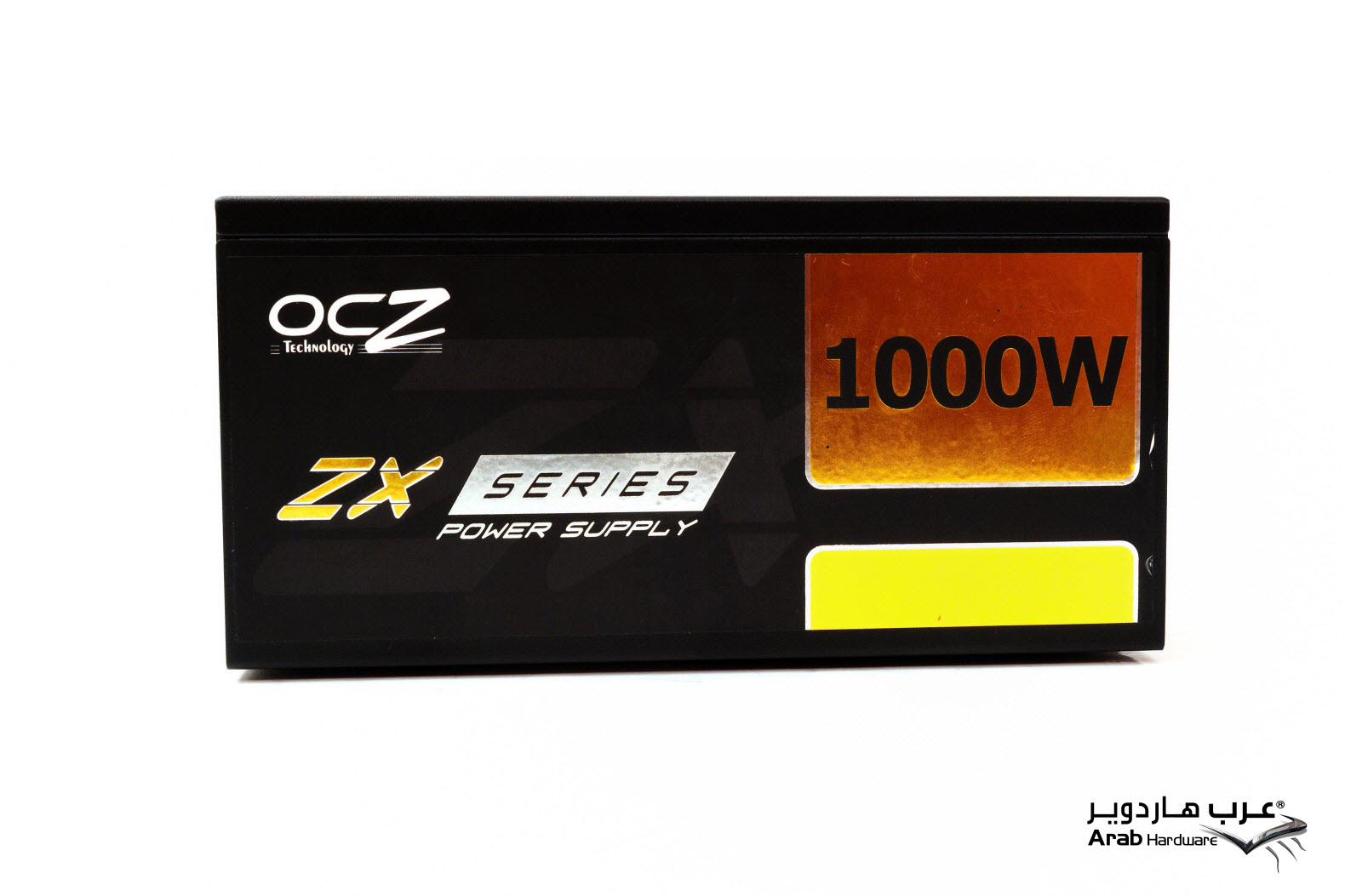

نفس اللوحة المطبوعة على الجانب الأيمن للمزود موجودة على الجانب الأيسر, ستظهر اللوحة الذهبية المطبوعة في حال تركيب المزود في أي اتجاه.
الاختبار و كلمة ختامية
عملية اختبار و تقييم مزودات الطاقة أمر غاية في الصعوبة, ولا تكمن الصعوبة في اجراءات و خطوات عمل الاختبار, و إنما تكمن الصعوبة في توفير الأدوات اللازمة لاختبارات مزودات الطاقة. الأدوات التي نتحدث عنها تكلف آلاف الدولارات, كما أن معظمها غير متوفر في مصر حيث يوجد معمل عرب هاردوير. على الجانب الآخر لا نستطيع ترك قطعة أمامنا إلا و نقوم بعمل تقديم لها لكي يتعرف عليها المستخدم من زاوية أقرب, و هذا ما سنتبعه في مقالات مزودات الطاقة. لن تكون مراجعات بمعنى الكلمة, و لن نطلق عليها لفظ مراجعات, إنما هي مقدمات للمزودات نقوم فيها بعرض المزود من جميع الجهات مع بيان للمتعلقات التي تأتي معه, كما أننا لا نكتفي بهذا فحسب, بل نضع المزود تحت اختبار ضغط شاق. الاختبار يشمل تشغيل المزود على نظام متعدد البطاقات الرسومية و مزود بمعالج قوي مكسور السرعة, كل هذا بغرض سحب أكبر كمية من الطاقة من المزود, يتم بعد ذلك الضغط على الجهاز عن طريق تشغيله في الطيّ Folding لمدة تزيد عن الخمس ساعات, و ملاحظة نشاط الجهاز. الأسلوب ليس علميّ أو دقيق, إلا أنه هو الوحيد الذي يمكن عمله في ظل عياب الأدوات اللازمة لاختبار مزودات الطاقة.
قمنا بوضع ثلاثة بطاقات شرهة للطاقة داخل الجهاز و تم الضغط عليهم عن طريق استخدام الطيّ (لمعرفة المزيد عن الطي يمكنكم زيارة قسم الحوسبة الموزعة). البطاقات المستخدمة هم بطاقتين GTX570 و بطاقة واحدة GTX470. كما أن المعالج المستخدم كان Intel Core™ I7 950 مكسور السرعة لتردد 4 جيجاهرتز.
استطاع المزود مد الثلاث بطاقات بالطاقة و العمل تحت الضعط بلا أي مشاكل تُذكر. كما أنه استمر في العمل على الجهاز الرئيسي لمعمل مراجعات عرب هاردوير, و كان الحصان الأسود داخل جناحنا بمعرض Cairo ICT. سيتم عمل مراجعة تفصيلية شاملة لتحليل الأداء فور توفر الأدوات اللازمة.
