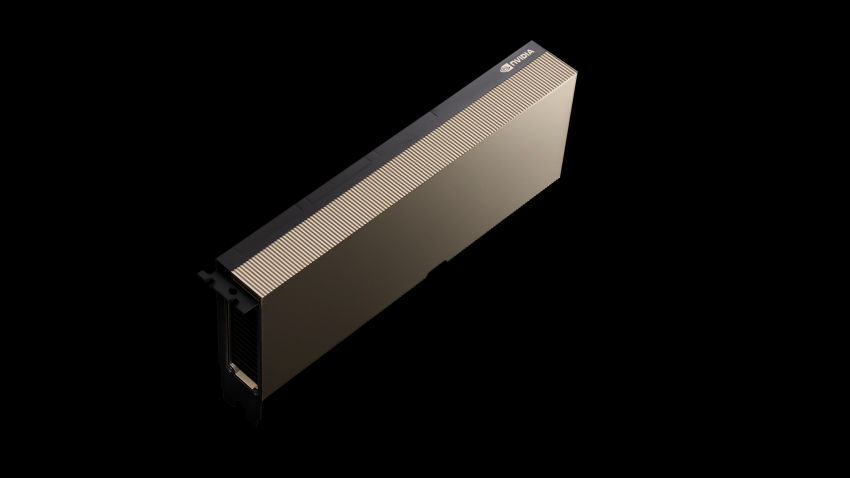

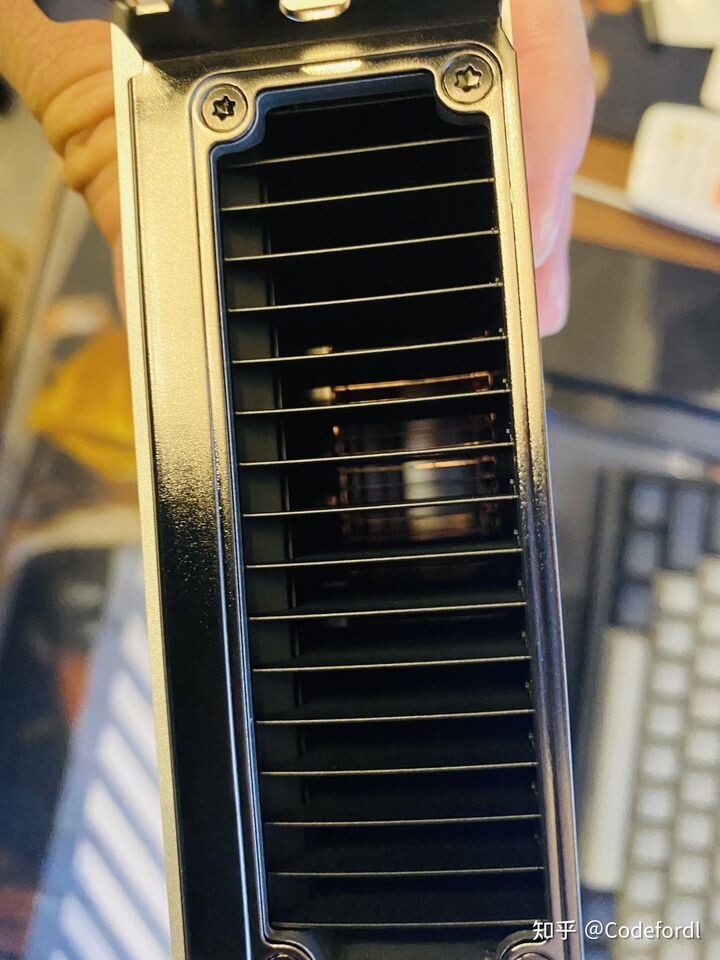

أعلنت شركة NVIDIA عن أول أربع بطاقات معالجة مُسرّعة من فئة Crypto Mining Processor (CMP) -الخاصة بالتعدين- في وقت سابق من هذا العام بأداء يتراوح من 26 MH / s إلى 86 MH / s. وقد استندت جميع هذه البطاقات إلى شرائح Turing / Ampere silicon وأنظمة التبريد المصممة من قبل شركاء اللوحات المطبوعة من الطرف الثالث. ولكن يبدو أن NVIDIA تنوي تقديم نموذجًا رئيسيًا جديدًا مع بطاقة 170HX الجديدة والمبرّدة بشكل سلبي والتي تعتمد على المُسرّع الحسابي NVIDIA A100 الذي يتميز بوحدة معالجة رسومية GA100.

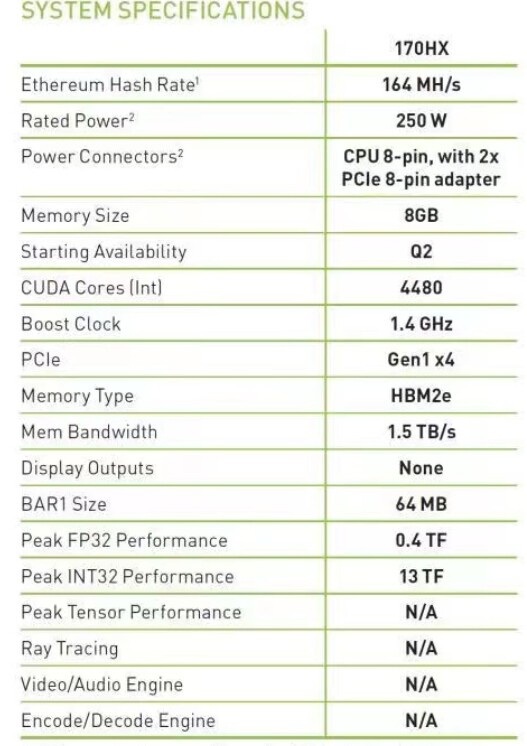

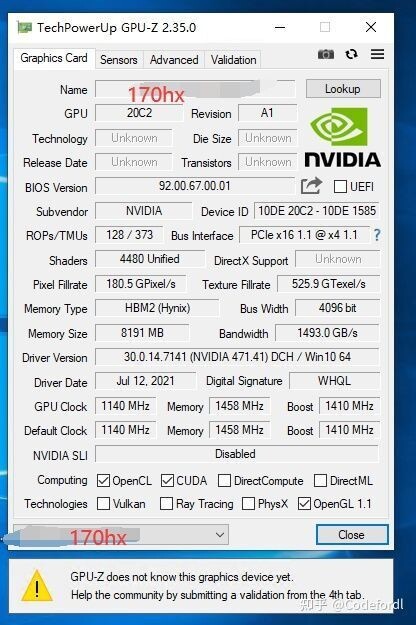

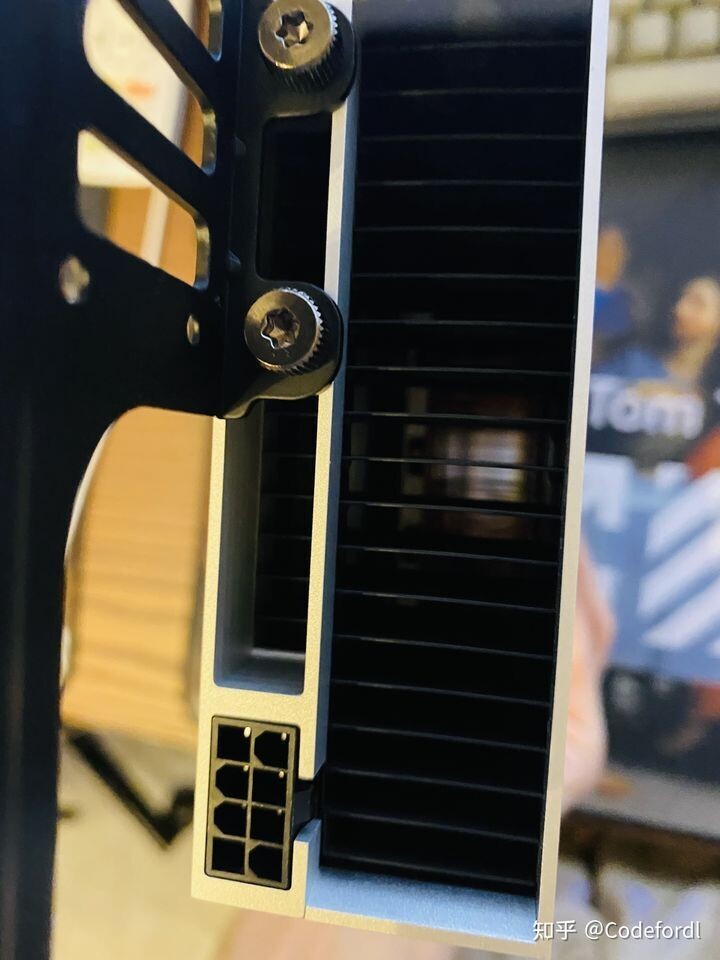

هذا الطراز الجديد هو أول بطاقة تعدين تم تصميمها بواسطة NVIDIA وتتميز بـ 4480 نواة CUDA مقترنة بذاكرة HBM2E بسعة 8 جيجابايت وكلاهما أقل بكثير مما هو موجود في منتجات GA100 الأخرى. قامت NVIDIA أيضًا بقصر واجهة PCIe عن قصد على معيار Gen 1 x4 لضمان عدم إمكانية استخدام البطاقة في مهام خارج تعدين العملة المشفرة. تحتوي بطاقة 170HX الجديدة على معدل استهلاك طاقة TDP يبلغ 250 واط ويعمل عند التردد الأساسي 1140 ميجاهرتز مع نظام BIOS مغلق لا يسمح بزيادة تردد تشغيل الذاكرة مما ينتج عنه معدل تجزئة يبلغ 164 ميجاهرتز / ثانية عند استخدام خوارزمية Etash.
