بطاقة GALAX GTX 1070 KATANA بتصميم Single Slot تحقق نتائج مثيرة

بتاريخ 22 ديسمبر لعام 2016 كنا مع أول الصور لبطاقة GALAX GTX 1070 KATANA المميزة للغاية لعدة أسباب..السبب الأول هو قدومها كأول بطاقة بالعالم بتصميم Single Slot والثاني هو إمكانية تركيبها مع أي حاسوب صغير الحجم والسبب الثالث انها تقدم نفس أداء البطاقة القياسية وبدرجات حرارة مماثلة! في السابق رأينا هكذا نوع من البطاقات وبالذات من شركة GALAX لكن أن تصل الى هذا المستوى من ناحية توفيرها لنفس قوة البطاقة القياسية وبهذا الحجم الصغير وبدرجات حرارة متعادلة مع التصميم القياسي يجعلها فعلاً بطاقة مذهلة.

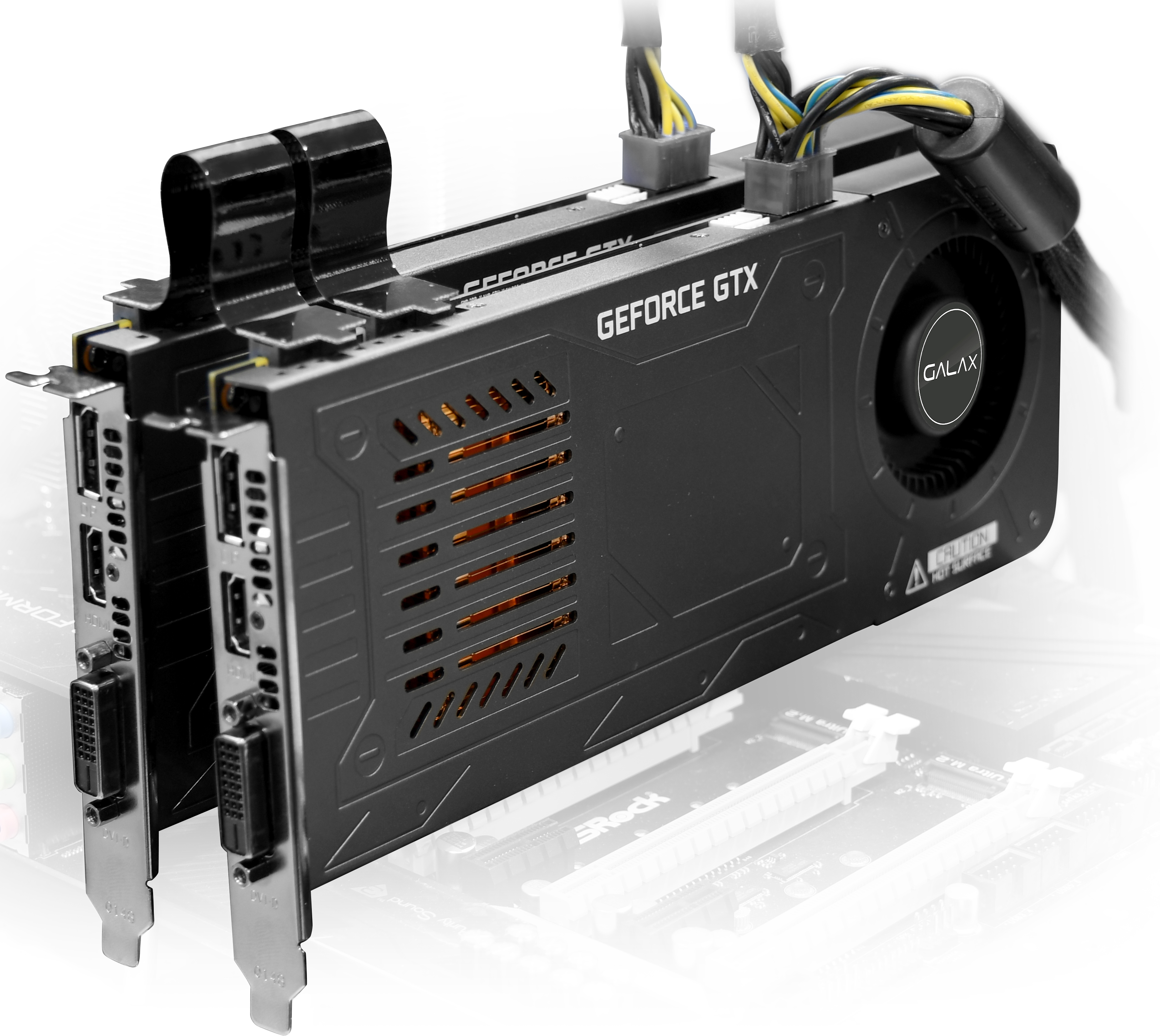

رغبت GALAX بتصميم البطاقة بإسم KATANA لتدل على أنها من أنحف البطاقات الرسومية بالعالم بسماكة لا تتجاوز 16mm! فتاريخ GALAX مع هذا النوع من البطاقات قد بدأ بالضبط مع بطاقة GeForce GTX 680 Warriors’ Edition التي كانت بتصميم Single-slot وهو شيء شاهدناه كذلك مع بطاقات GeForce 8800 GT و Radeon HD 4850 من شركات أخرى. الهدف من تصميم بطاقات Single-slot يعود الى إمكانية الاستفادة من تلك البطاقات بتركيبها بشكل متتابع دون أخذ أي مساحة إضافية, بجانب انها يمكن أن يتم تركيبها بسهولة مع الكيسات الصغيرة مثل SFF.

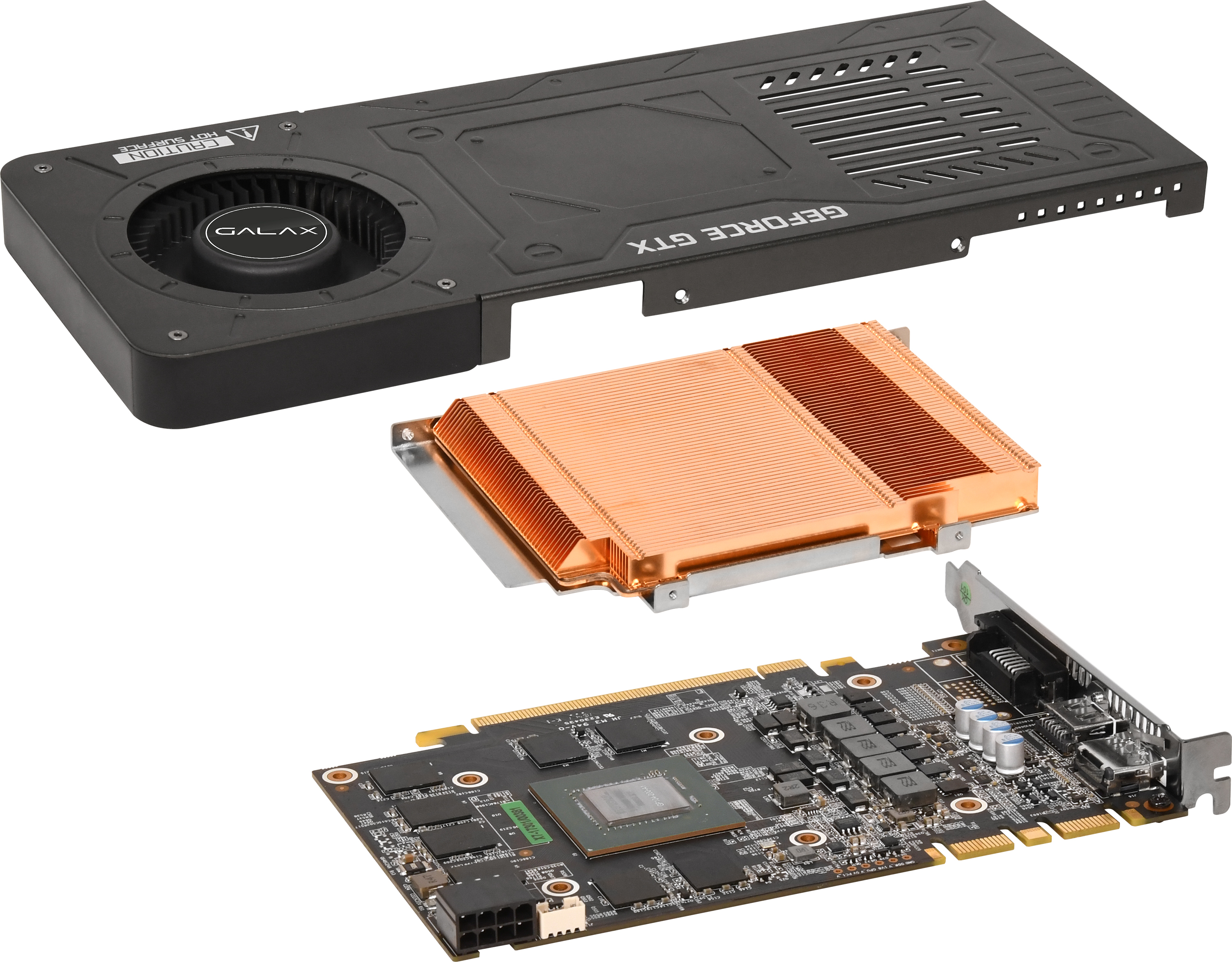

المشتت المسؤول عن تشتيت الحرارة لهذه البطاقة هو vapor chamber المعتمد على تقنية التبريد RazorX والتي تعتمد على زعانف عالية الجودة مصنوعة من النحاس مع قاعدة vapor chamber نحاسية التي تكمن مهمتها بامتصاص الحرارة من المعالج الرسومي لتنقلها على كامل زعانف النحاس المصممة بشكل يسمح للهواء بحركة انسابية لتشتت الحرارة وتنقلها الى خارج البطاقة.

إذاً نحن أمام مشتت نحيف الحجم بسطح طويل يغطي نواة المعالج الرسومي بالكامل ومصنوع من النحاس ولا يوجد هناك أنابيب نحاسية بداخله مع مروحة واحدة تعمل بنظام النفخ الهوائي لاخراج الهواء الساخن من الخلف...إن كنت تفكر بكسر السرعة فلن ننصحك بفعل ذلك مع هكذا مشتت.

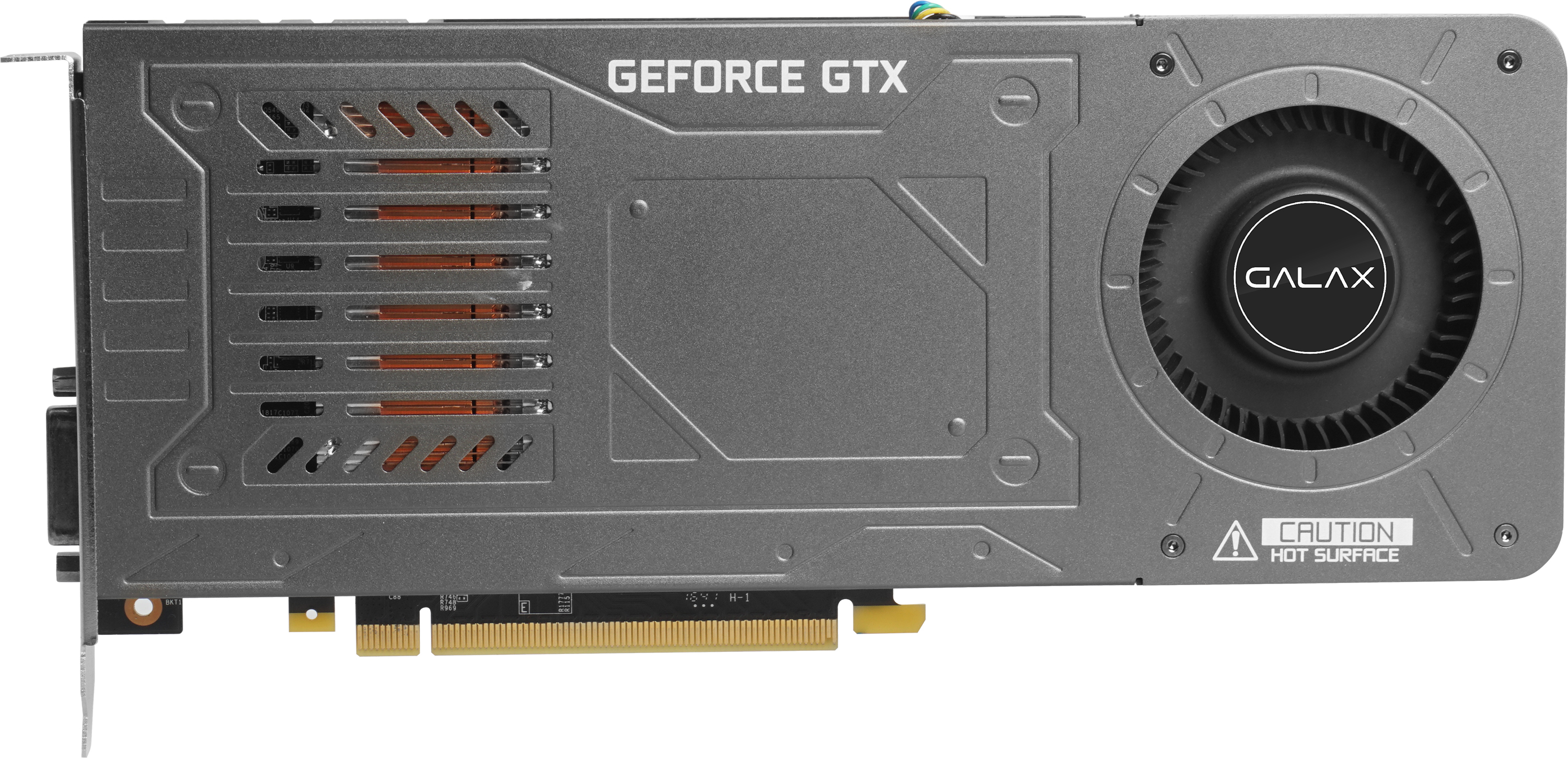

تصميم المروحة التي تعمل بنظام النفخ الهوائي كما التصميم القياسي لبطاقات انفيديا قادر على ضخم كمية من الهواء المناسبة لجعل الهواء يخرج من الجهة الخلفية للبطاقة ومن الفتحات الموجودة على سطح غطاء المشتت ليحقق تشتيت للحرارة بشكل فعال. تصميم PCB البطاقة اتى بشكل خاص لهذه البطاقة بمكونات عالية الجودة مع دوائر طاقة 4phase للمعالج الرسومي و 1phase للذاكرة.

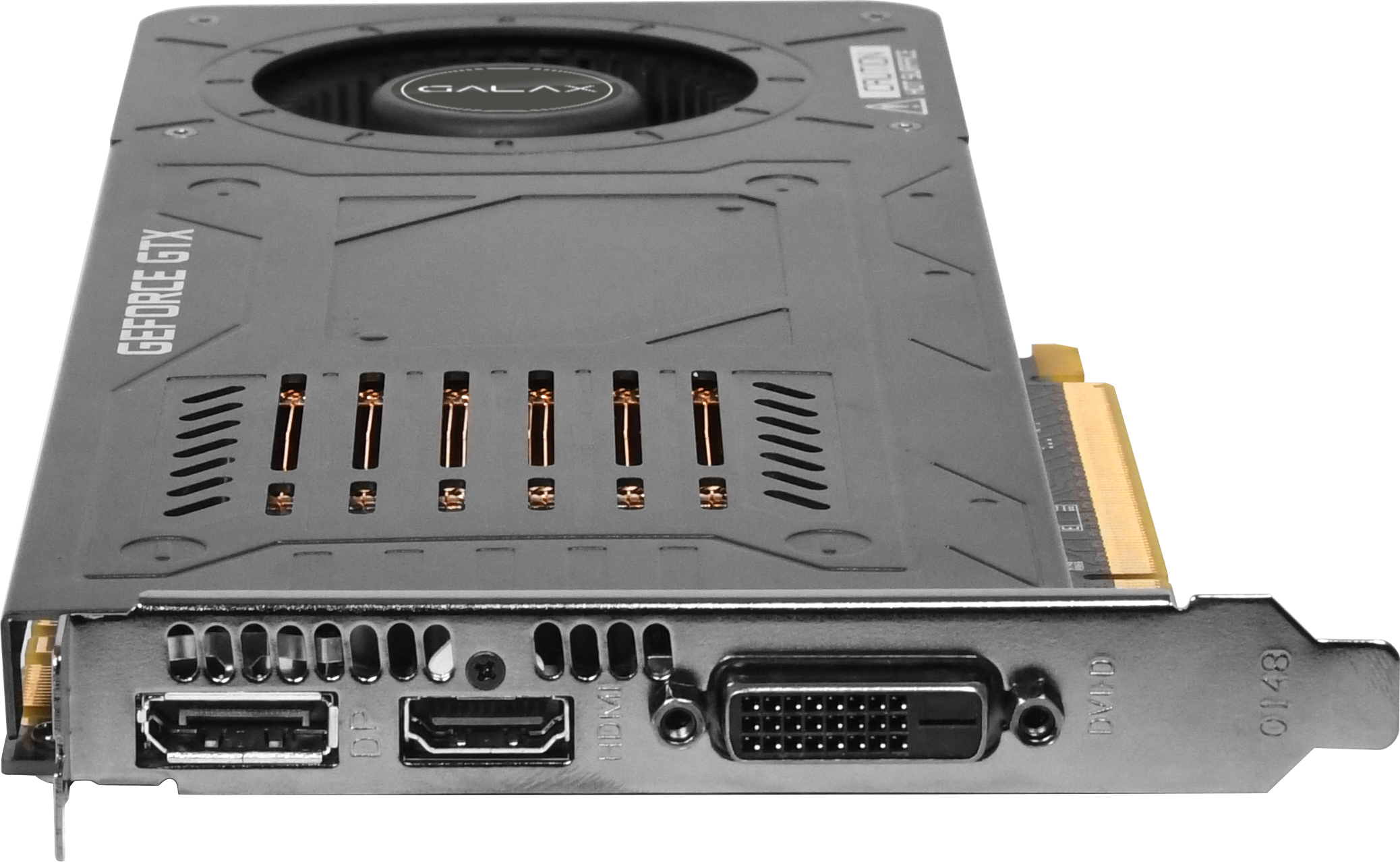

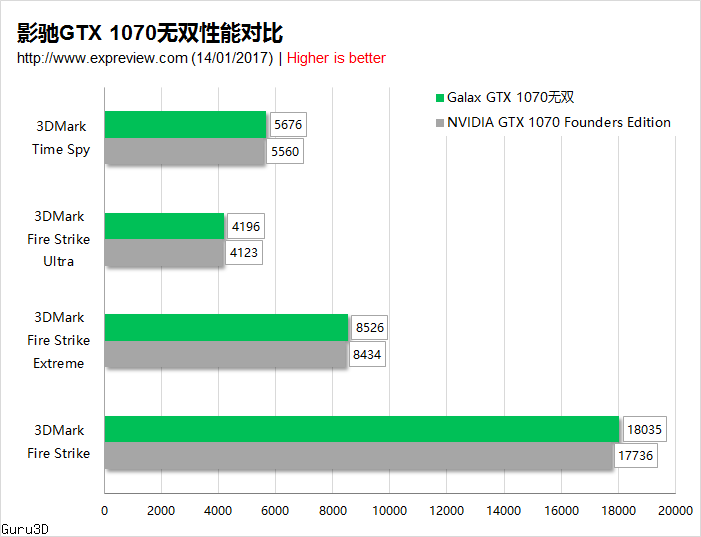

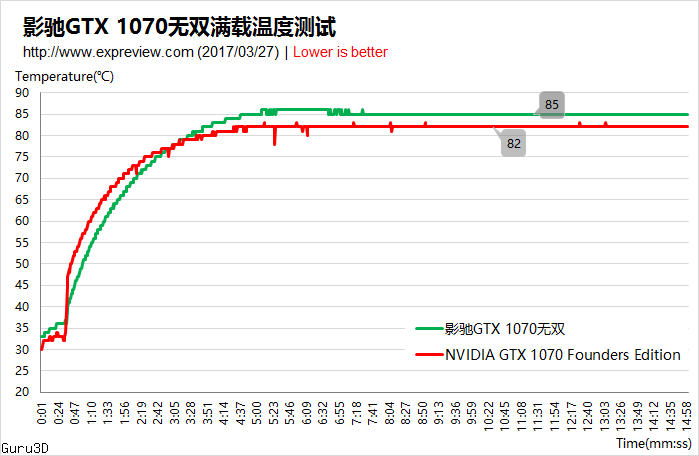

كترددات تعمل البطاقة بتردد 1519/1709MHz للمعالج الرسومي بجانب استهلاكها لطاقة أقل مع حاجتها فقط لمنفذ طاقة 8pin. كمنافذ عرض تتضمن البطاقة منفذ DVI, DisplayPort 1.2 و HDMI 2.0. للأسف كسعر ليس لدينا معلومات بينما كتوفر فستكون كما يقال في عدد من الدول بما فيها الصين. الجيد أن أداء البطاقة كما ذكرنا من خلال مراجعة موقع EXPreview الصيني تؤكد على أن البطاقة تقدم نفس الأداء وتعمل بدرجة حرارة 85 درجة مئوية وهي أقل بحوالي 3 درجات من البطاقة القياسية.
