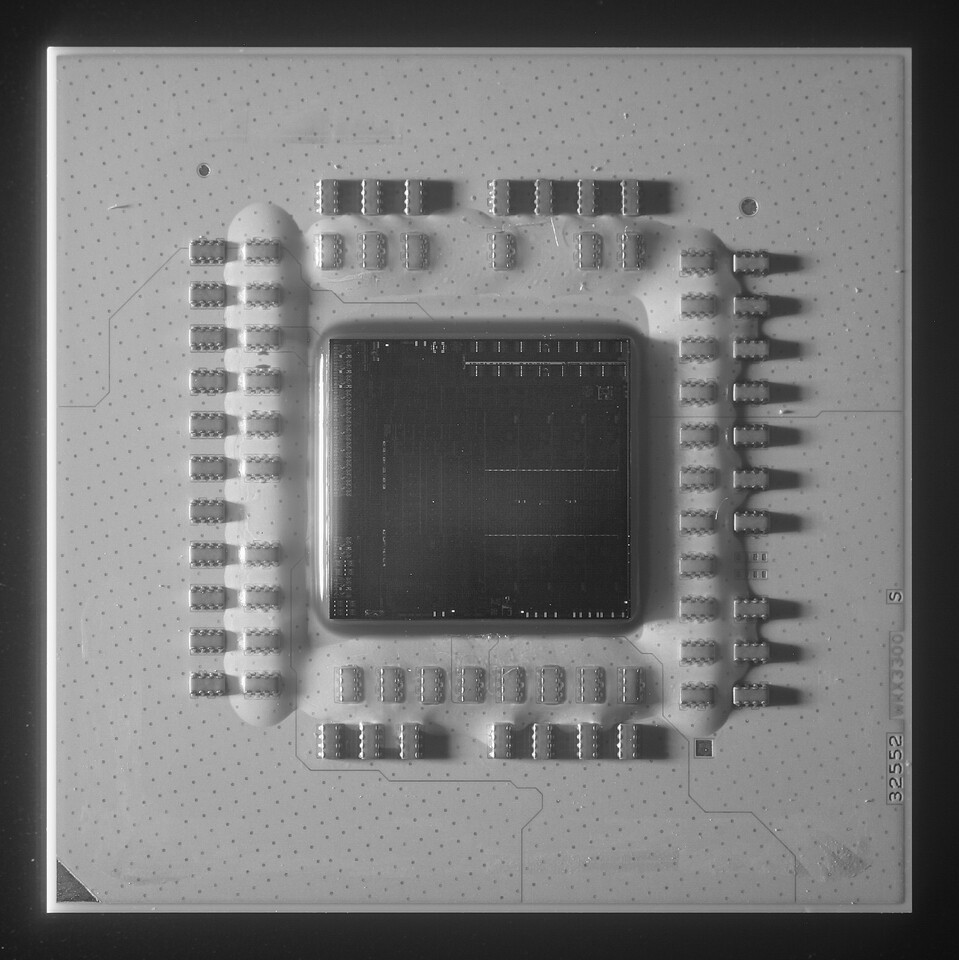

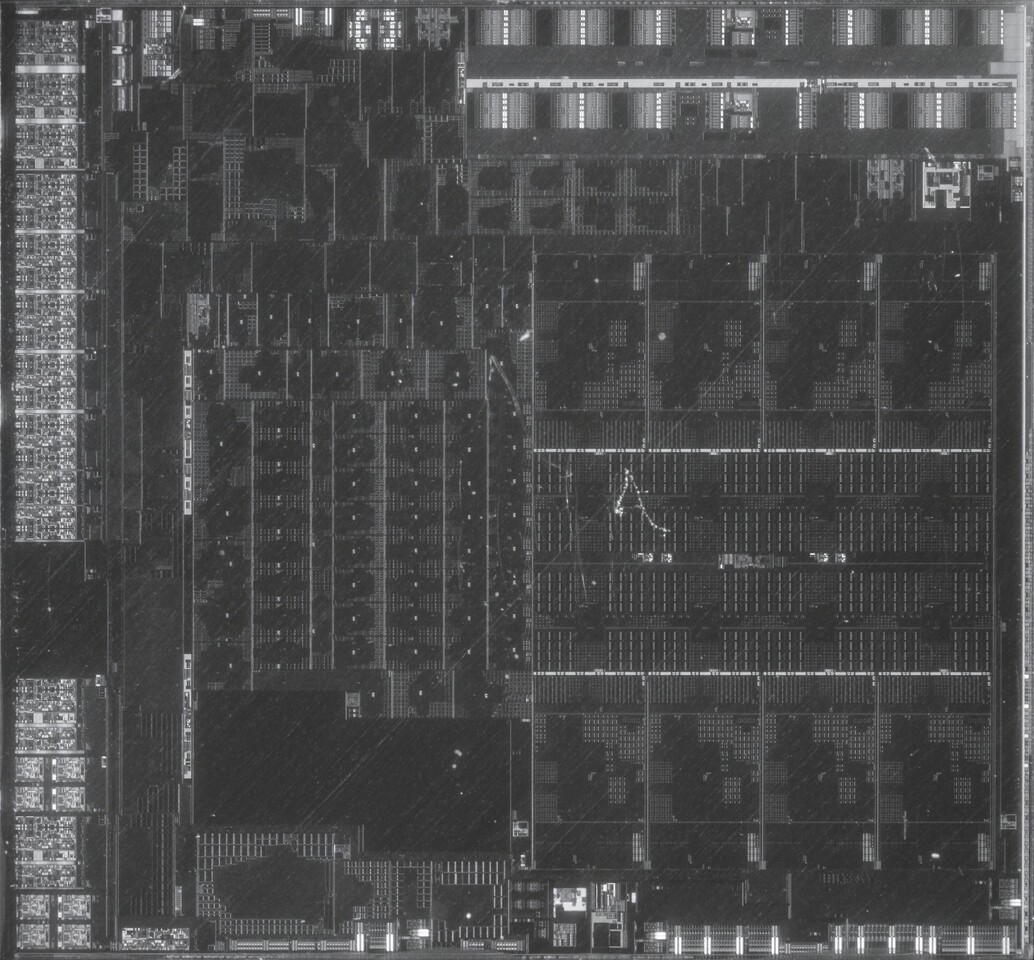

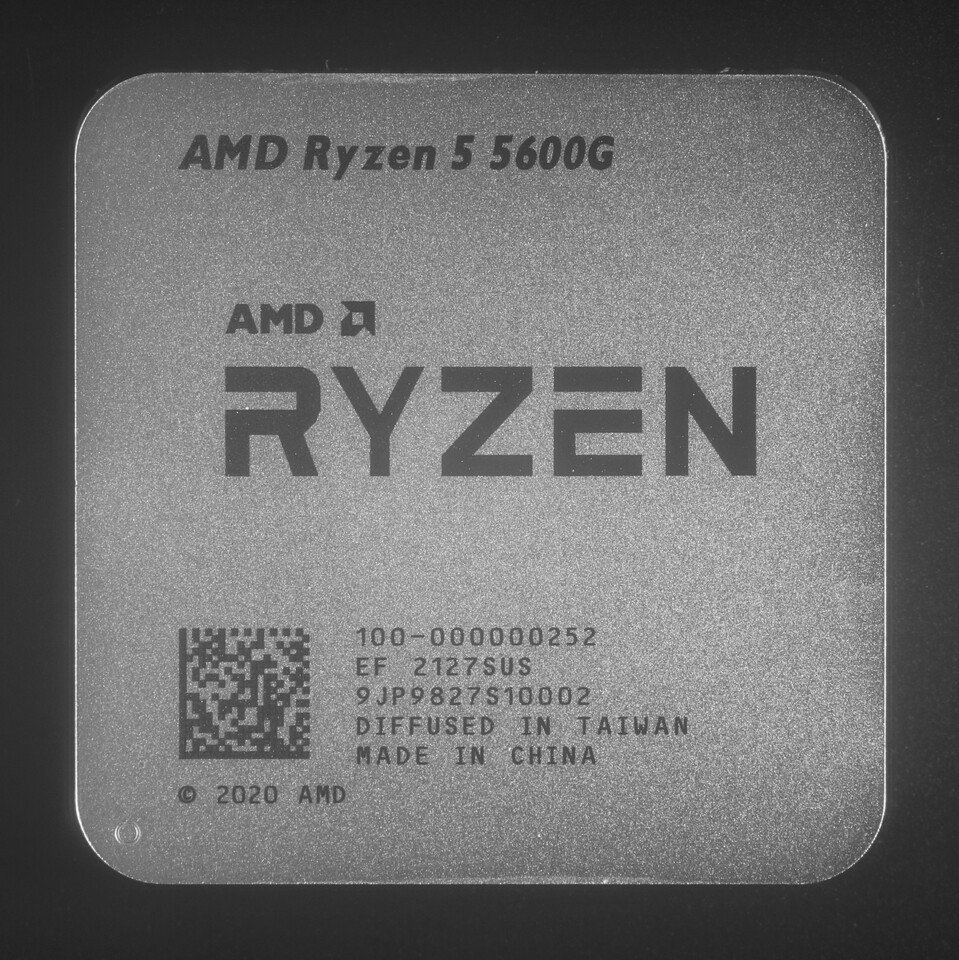

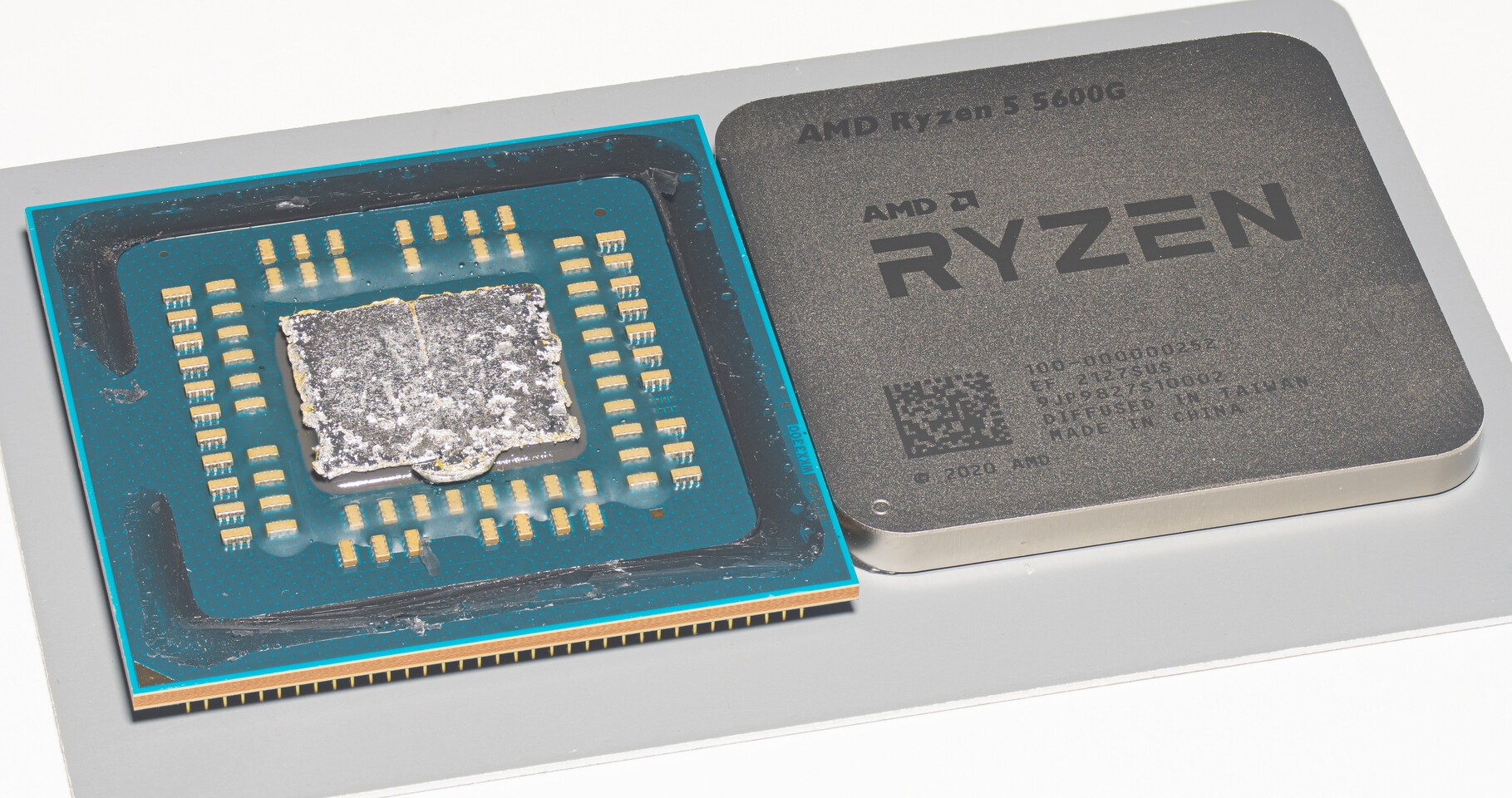

رأينا مؤخرًا أول لقطات عالية الدقة للشريحة الخاصة بمعالجات Ryzen 5 5600G Cezanne APU من AMD بفضل معمل Fritzchens Fritz. حيث تُظهر الصور التخطيط الداخلي للمعالج مع أنوية Zen 3 والمعالج الرسومي المُدمج Vega GPU والمكونات الأُخرى الموجودة على الشريحة. وبالطبع للحصول على هذه اللقطات، كان لا بد من إزالة الشريحة عن طريق إزالة IHS الذي أصبح أكثر صعوبة بسبب انتقال الشركة إلى تصميم ملحوم للشريحة.

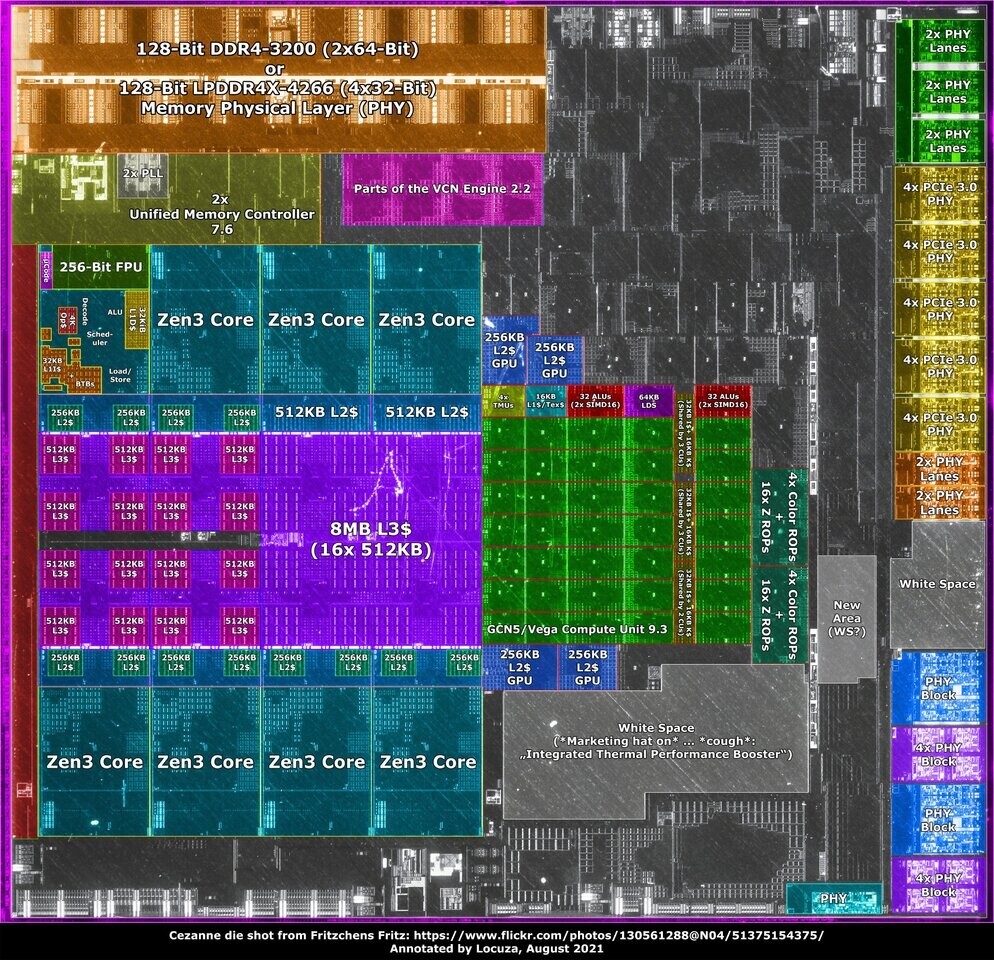

مُعالج Ryzen 5 5600G كما يعلم الكثير منكم، هو عبارة عن مُعالج مكون من 6 أنوية و 12 خيطًا للمعالجة مع 7 أنوية رسومية من معمارية Vega والتي يمكن رؤيتها جميعًا في الرسم التخطيطي للقالب الذي تم إنشاؤه بواسطة Locuza. ويُظهر الرسم التخطيطي أيضًا المواقع المشتبه بها للعديد من متحكمات PCIe 3.0 ووحدات التحكم في الذاكرة جنبًا إلى جنب مع مواضع ذاكرة التخزين المؤقت لوحدة المعالجة المركزية ووحدة المعالجة الرسومية.



تم تصنيع المعالج وفقًا لعملية تصنيع TSMC ذات دقة 7 نانومتر، ويتميز بإجمالي 10.7 مليار ترانزستور معبأ في قالب مقاس 180 ملم².
