مراجعة اللوحة ASRock FM2A85X Extreme6
بدأت ASRock تظهر نفسها على الساحة العالمية في مجال اللوحات الأم في السنوات الأخيرة. لوحاتها التي تقدم تقنيات تنافس الشركات العريقة في هذه الصناعة, و بأسعار أقل.
لوحة اليوم هي FM2A85X Extreme6, بمقبس AMD FM2 و شريحة A85X, موجهة نحو معالجات الجيل الثاني من AMD APU. حجمها ATX. و هي أعلى لوحة في فئة شريحة A85X لمقابس FM2.
قبل البدء بالمراجعة نشير إلى أننا سعداء بتوفر إحدى لوحات ASRock بمعملنا والتي إن شاء الله لن تكون الأخيرة.
تقنيات اللوحة
كعادة الكل الشركات, تقدم ASRock مجموعة ً من التقنيات الخاصة بها التي طورتها لتحسين أداء اللوحة أو تسهيل مهامها.
أول هذه المهام و التي تهتم ASRock بعرضها هي X-Boost, و هي أداة كسر سرعة بضغطة زر. عندما يبدأ الجهاز يمكنك ضغط زر X على لوحة المفاتيح (بنفس الطريقة التي تضغط بها أزرار الدخول إلى واجهة البايوس) لتقوم اللوحة بزيادة الأداء. أتاحت لنا الوصول إلى 4.6GHz بدون أي عناء, بضغطة زر فقط!
و نجد XFast 555, و هي مجموعة من التحسينات لتسريع عمل الـ RAM, USB و الشبكة.
XFast RAM تسمح للمستخدم باستخدام الحجم الكامل لرام تحت أنظمة Windows 32bit, كما أن الشركة تقول أن الأداء يتحسن بما يصل إلى 5 مرات في برنامج الفوتوشوب. XFast LAN هي أداة للتحكم بسيل المعلومات المار من خلال منفذ الشبكة, و ذلك بإعطاء أولوية أكبر لأشياء و تخفيض حصة تطبيفات أخرى. XFast USB هي تقنية أخرى تقول ASRock أنها تحسن سرعة USB 3.0 حتى خمس مرات.
أيضاً نجد خاصية Dehumidifier, و اسمها قد يكون مضللاً قليلاً, أو قد لا يعتبرها كثيرون ذات فائدة في الأماكن التي ليست فيها رطوبة عالية. فكرتها هي أن الهواء على درجات حرارة مختلفة يتشبع بكميات مختلفة من الهواء, فلو فرضنا أن الهواء يستطيع حمل 3 جم من الماء على درجة حرارة 50, و 5 جم على درجة حرارة 70 فإن الانخفاض في الحرارة من 70 إلى 50 يجعل الهواء يتخلص من الـ 2 جم الزائدة التي يحملها. عند تشغيل الجهاز فإن الهواء في داخله ترتفع حرارته, مما يعني أنه يتشبع بماء أكثر. و لكن عندما تقوم بإطفاء الجهاز تتوقف حركة الهواء فيه و تنخفض درجة الحرارة, مع أن نفس الهواء الذي يحمل كمية مياه أكبر ما زال موجوداً بالداخل, و هذا قد يؤدي إلى تكثف المياه على اللوحة و مكونات الجهاز. فتقوم فكرة Dehumidifier بتشغيل المراوح بعد إغلاق الجهاز حتى تتخلص من الهواء الذي في الصندوق و إدخال هواء بارد مكانه.
تقدم اللوحة متحكم طاقة للمعالج 8plus2phase Digi Power VRM (لأن دعم النصوص الانجليزية و الرموز مع اللغة العربية يشوه ترتيبها, اضطررنا إلى كتابة 2+8 بالشكل المكتوب).
شقوق الذاكرة Dual Channel DDR3 تستقبل ترددات حتى 2600MHz بوضع كسر السرعة, كما أنها تدعم Intel XMP 1.3 و AMD Memory Profile (AMP) لتسهيل كسر السرعة, بحد أقصى 64GB.
المكثفات الصلبة صارت شيئاً مألوفاً و موجوداً على معظم اللوحات... ASRock قررت أن تضع مكثفات صلبة يابانية مغطاة بالذهب.
على اللوحة نجد 3 شقوق PCIe 2.0 x16 تدعم 3Way CrossFireX و Lucid Virtu MVP, و عندها إمكانية استقبال طاقة إضافية, و شقي PCIe 2.0 x1, و شقي PCI.
ميزة أخرى موجودة في لوحة ASRock وهي اتاحة امكانية ضبط الجهاز ليدخل تلقائياً على صفحة البايوس في المرة القادمة التي يتم إعادة تشغيله فيها دون الحاجة للضغط المستعجل على زر Del للحاق بواجهة البايوس.
كما أن عملية تحديث البايوس لا تقتصر علي الطريقة التقليدية وهي عن طريق ذاكرة الفلاش بل يمكن القيام بعملية التحديث أيضاً عن طريق الأنترنت من خلال خواديم شركة ASRock رأساً. قد يكون الأمر خطراً بعض الشئ إذ انه العوامل التي تتوقف عليها الوصول لعملية ترقية ناجحة للبايوس هي الا تنقطع الكهرباء اثناء التحديث في حالة استخذام ذاكرة الفلاش, لكن في حالة التحديث الحي والمباشر عن طريق الأنترنت يضع عامل أخر وهو اهمية عدم أنقطاع خدمة الأنترنت اثناء الترقية.
مواصفات اللوحة
لائحة طويلة بالقدرات والمكونات الموجودة باللوحة نذكر فقط الملفت للنظر فيها.
وهي أنه مذكور أن تقنية Lucid Virtu Universal MVP لن تعمل إلا بوجود بيئة تشغيل WIN7 فيما اقل كما انها تدعم الدمج ما بين المعالج المدمج والخارجي الموصل بشق PCIe.
ودعم اللوحة لترددات ذواكر حتي 2600MHz في وضعية كسر السرعة.
نظرة على اللوحة
كرتونة اللوحة, و عليها نجد تصميماً كبيراً لـ XFast 555, و بعض شعارات التقنيات التي تدعمها.

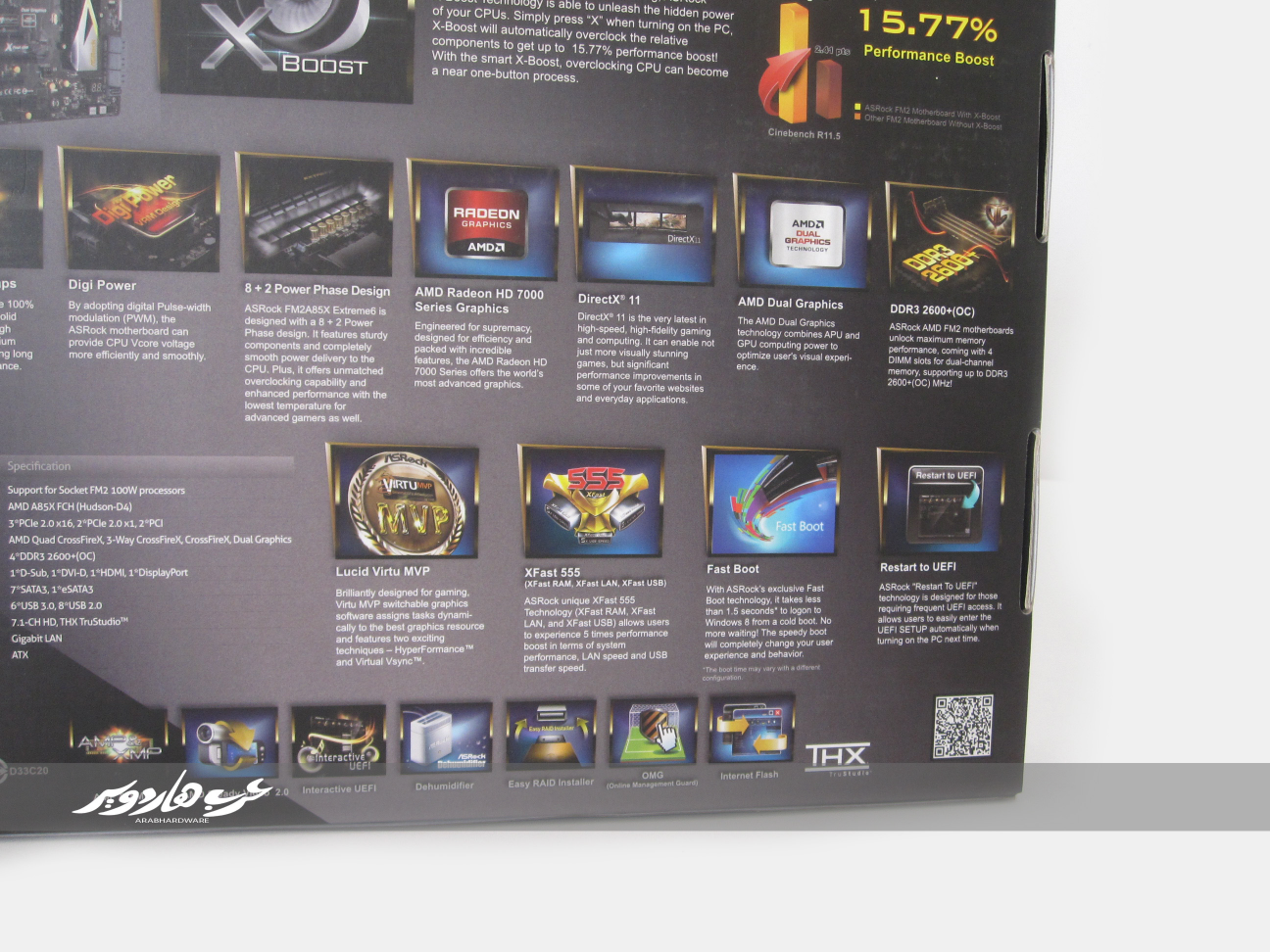

على الجهة الخلفية نجد شرحاً لكل التقنيات التي ذكرناها في أول المراجعة.

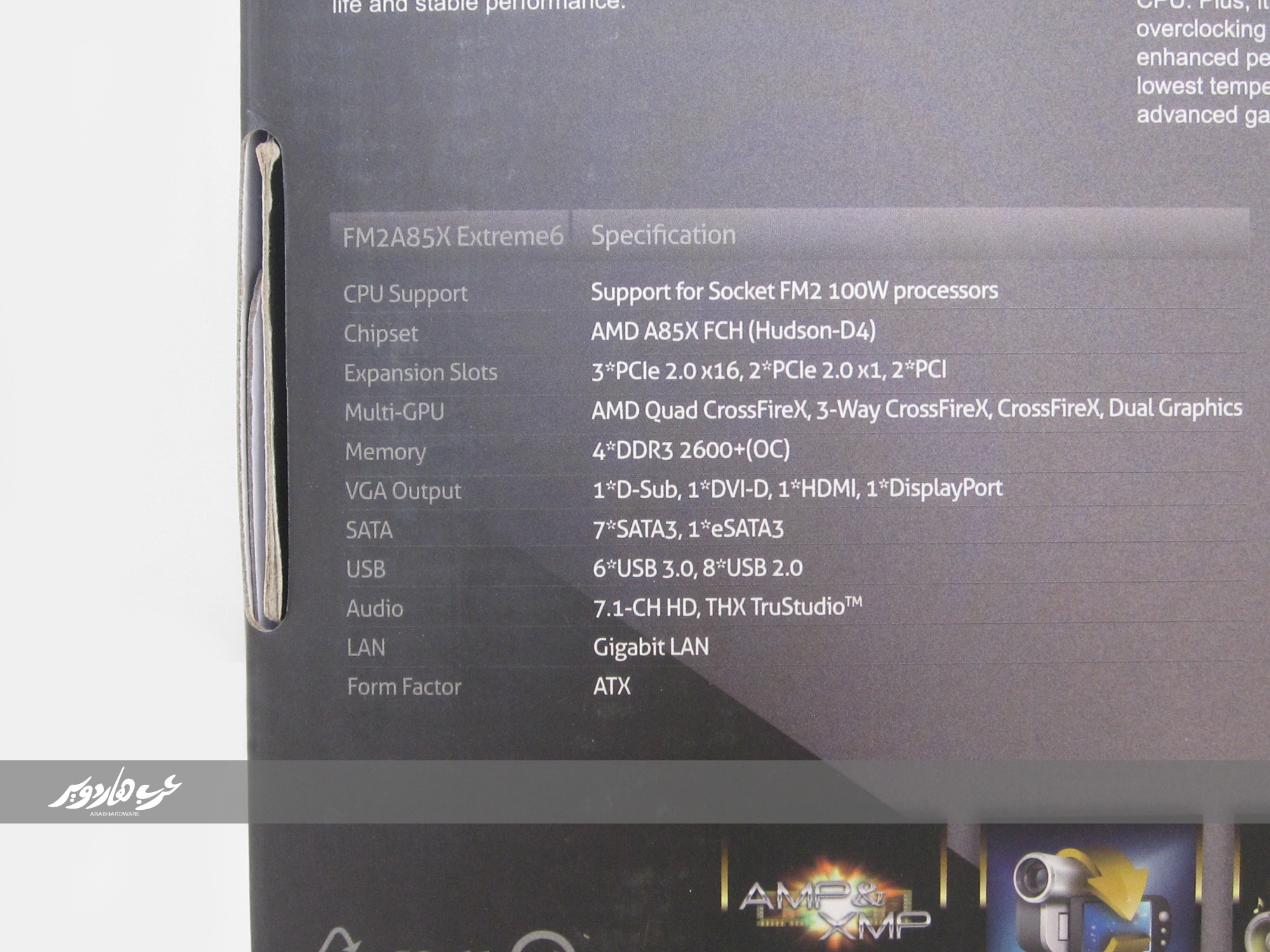

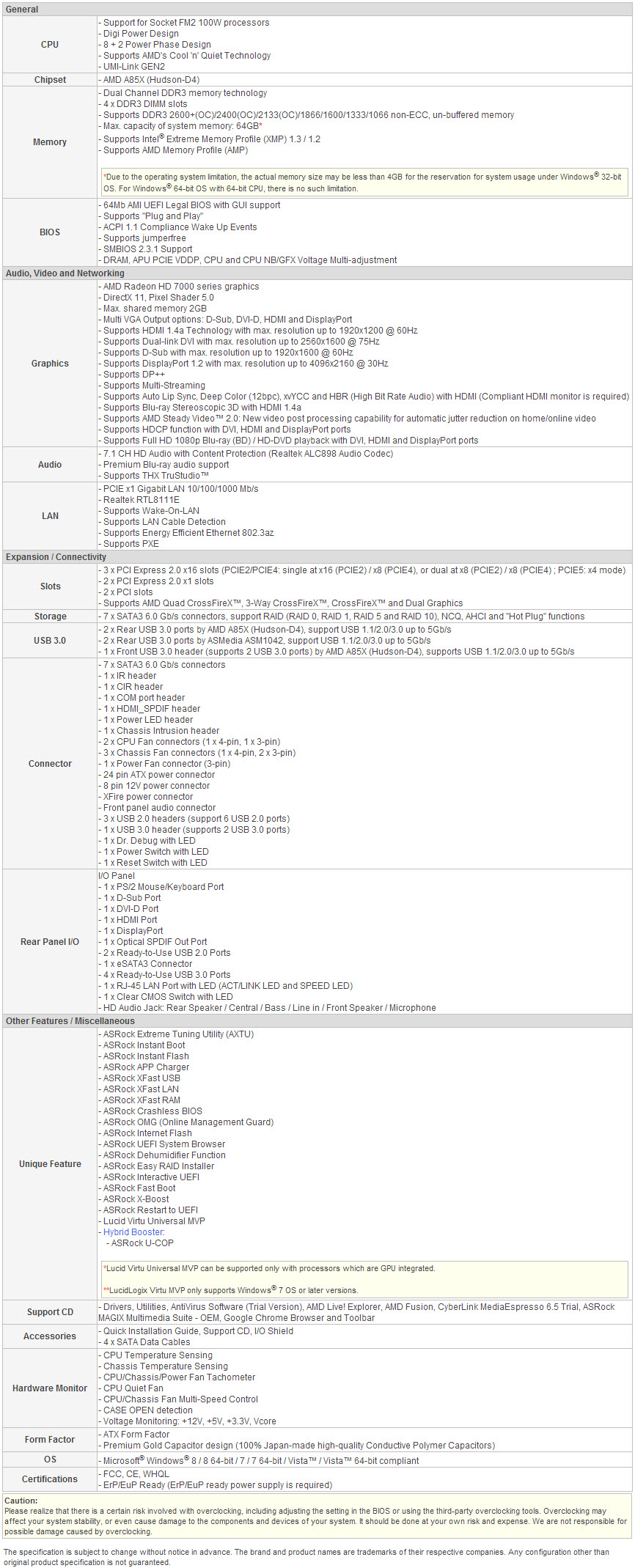

هذه صورة مكبرة لجدول المواصفات المختصر.
و تكبير لبقية الخصائص و الميزات.

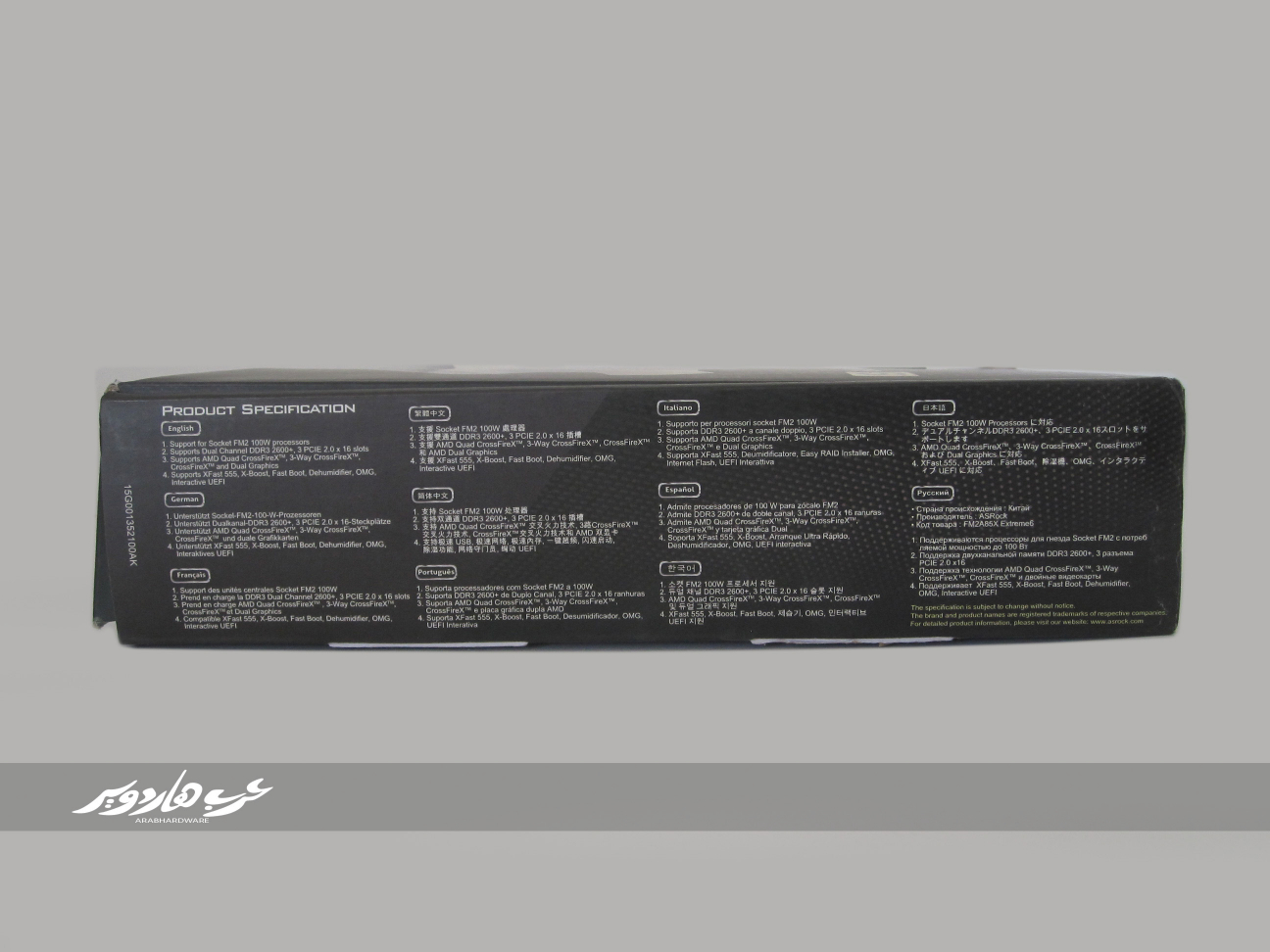

جانب الصندوق عليه شرح عام لمواصفات اللوحة بلغات متعددة.

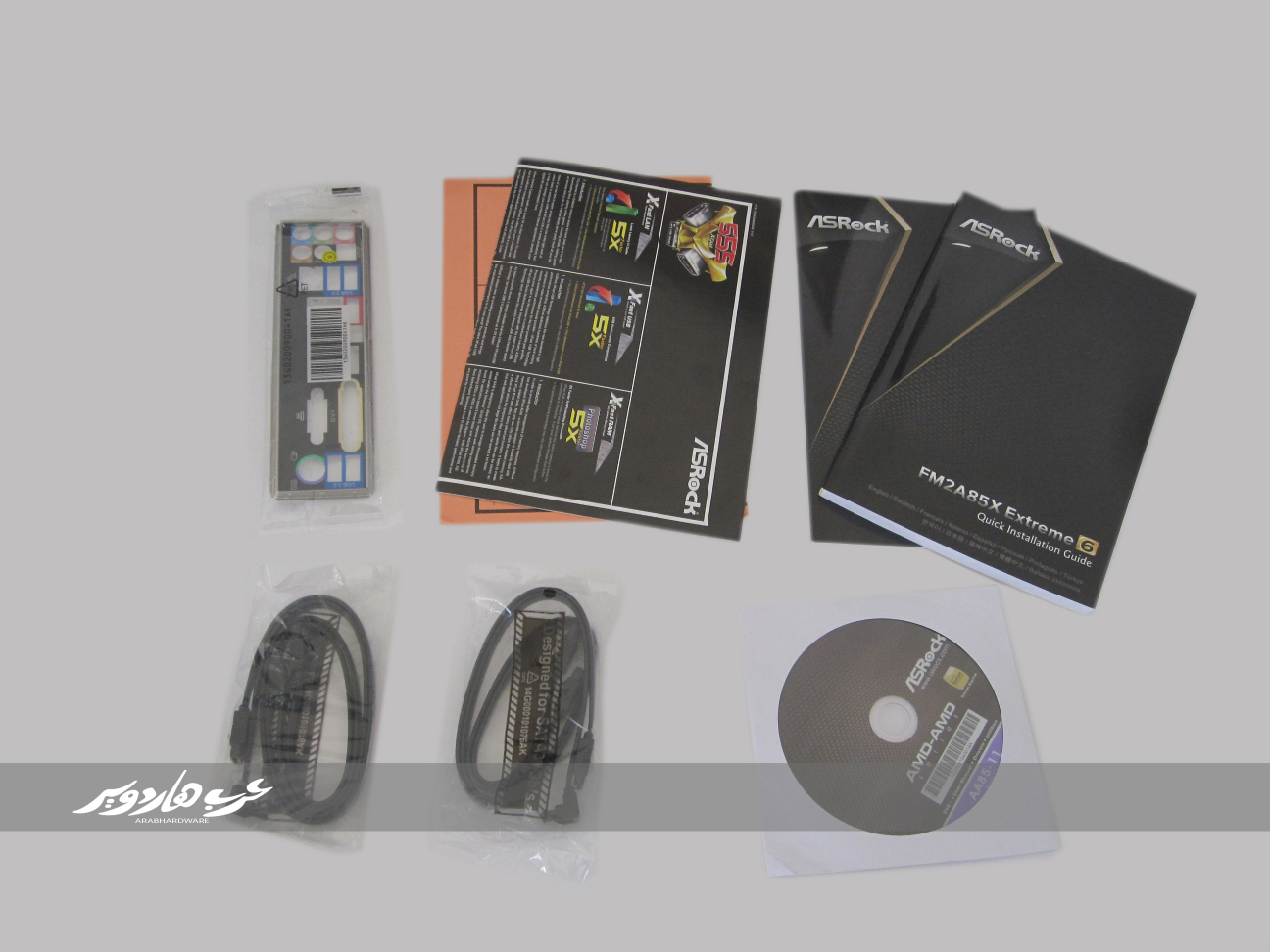

في الداخل نجد الأشياء المعتادة: كتيبات التعليمات و بطاقة الضمان, قرص التعريفات, أسلاك SATA III و الـ I/O Backshield.

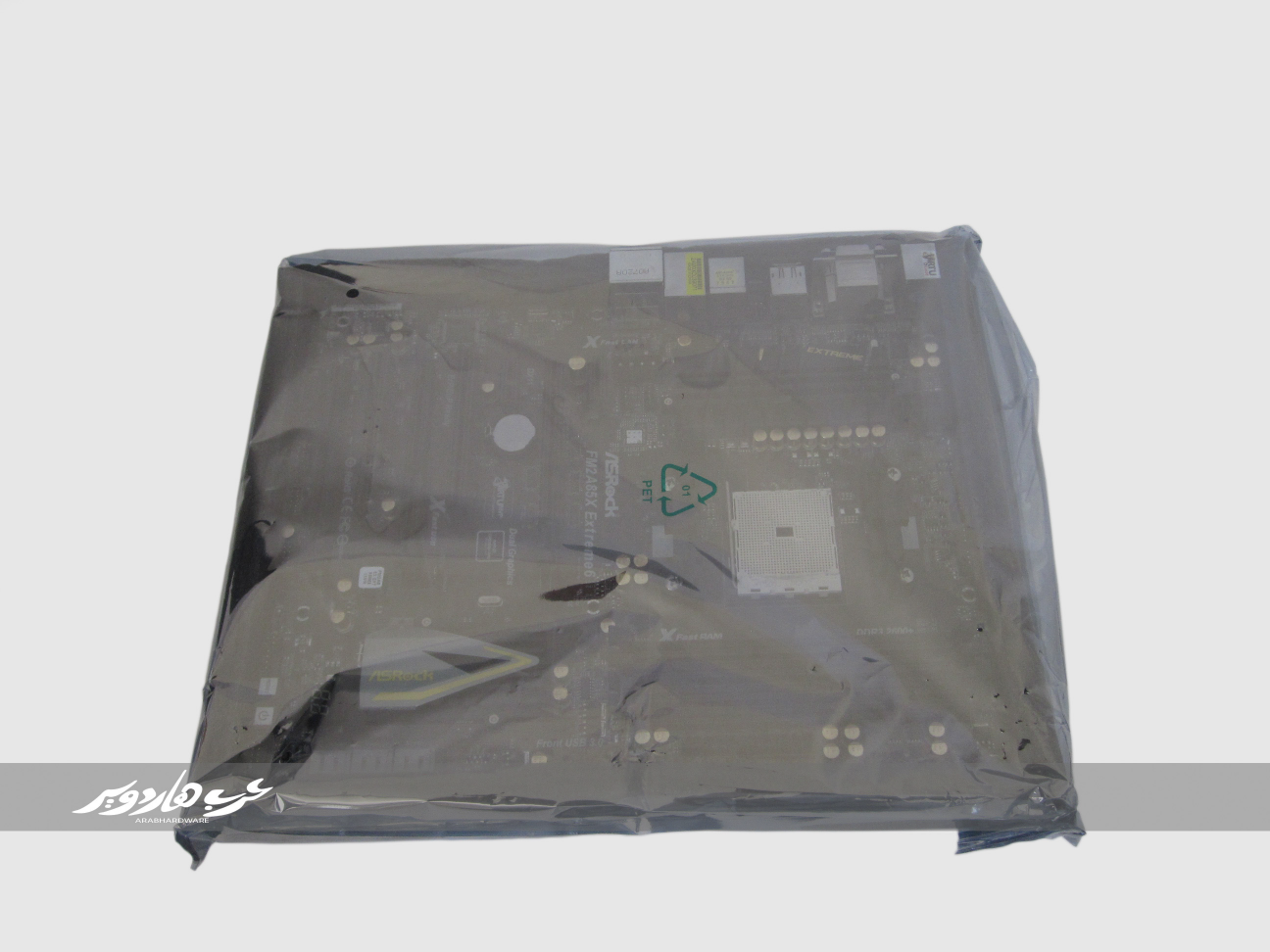

اللوحة بغلافها المضاد للكهرباء الساكنة.

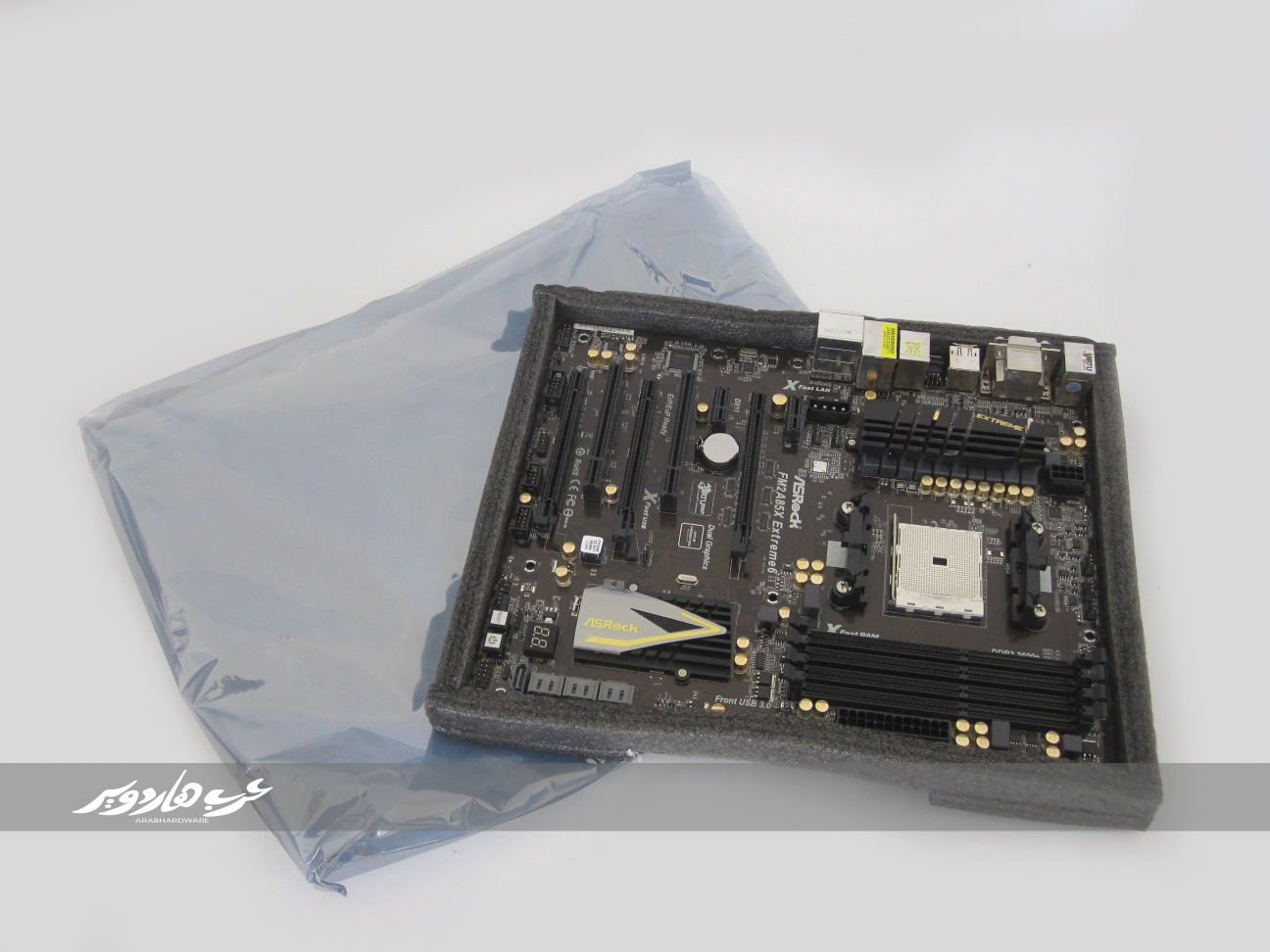

و اللوحة في الاسفنج البلاستيكي الحامي.
اللوحة لونها بني مائل للسواد, و ليس أسود تماماً.

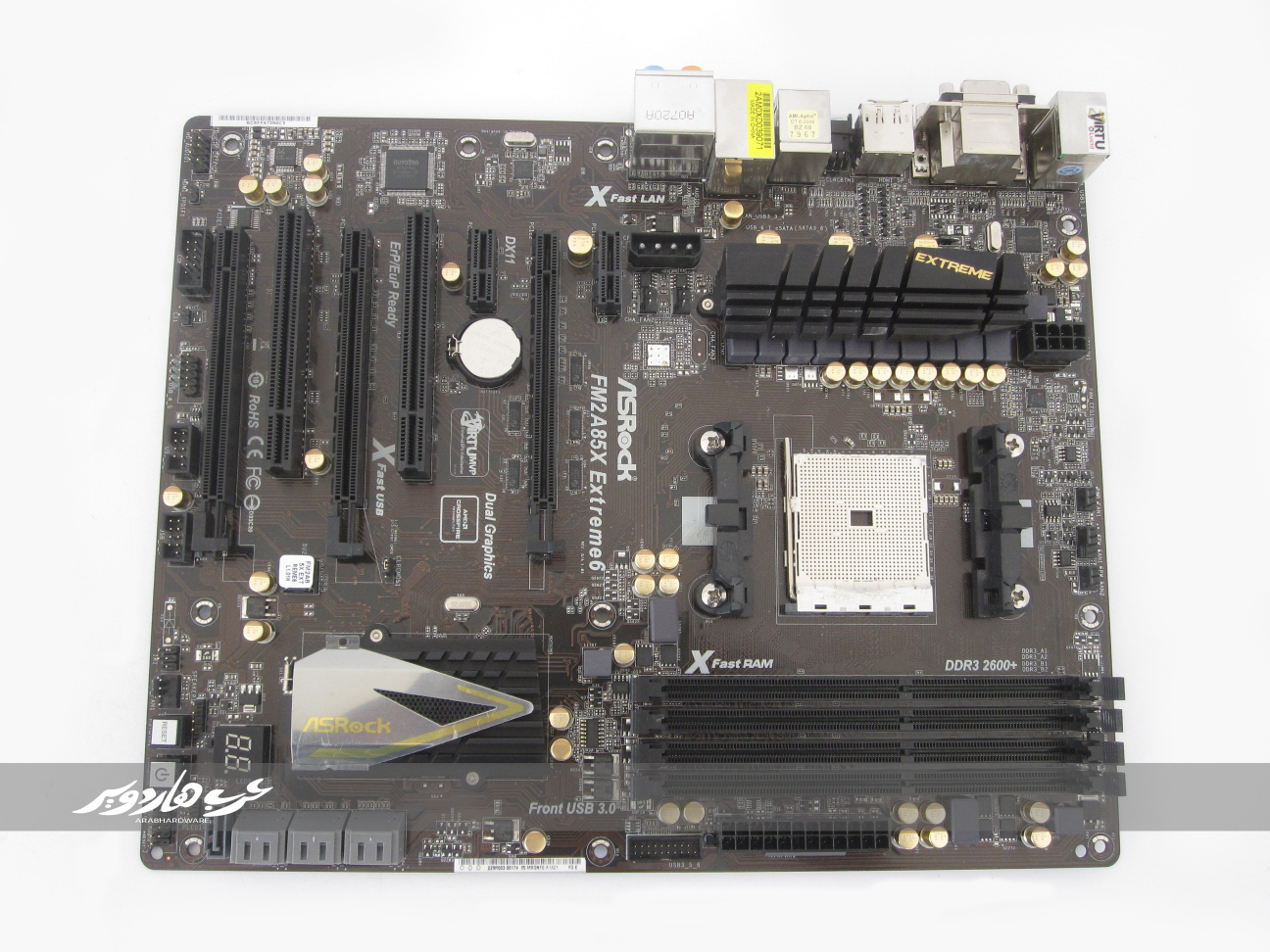

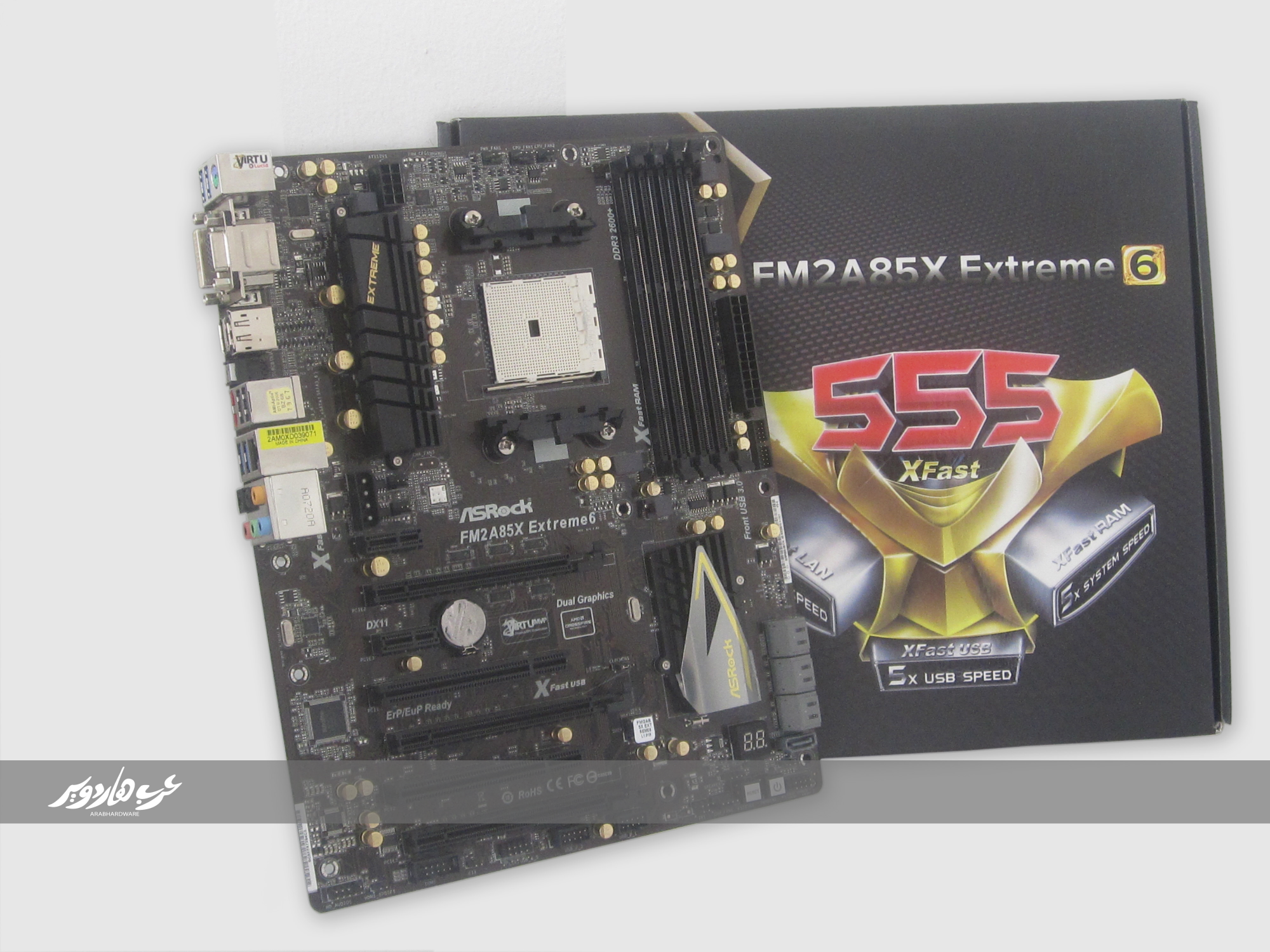

نظرة عامة على اللوحة, من حجم ATX.

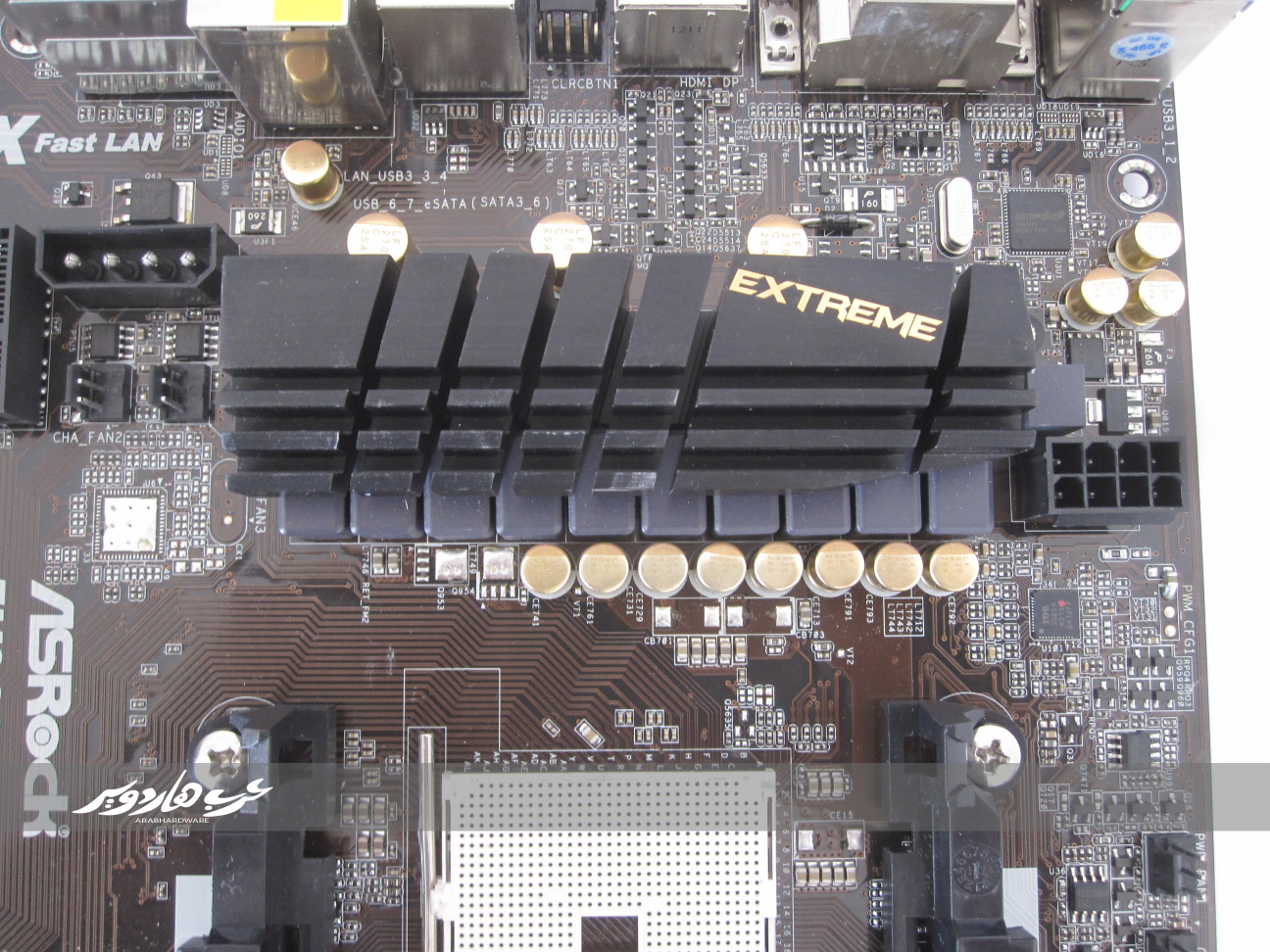

نستطيع رؤية مشتت متحكمات طاقة المعالج, و بجانبه مدخل طاقة المعالج 8pin.
هذه متحكمات الطاقة بعد إزالة المشتت.

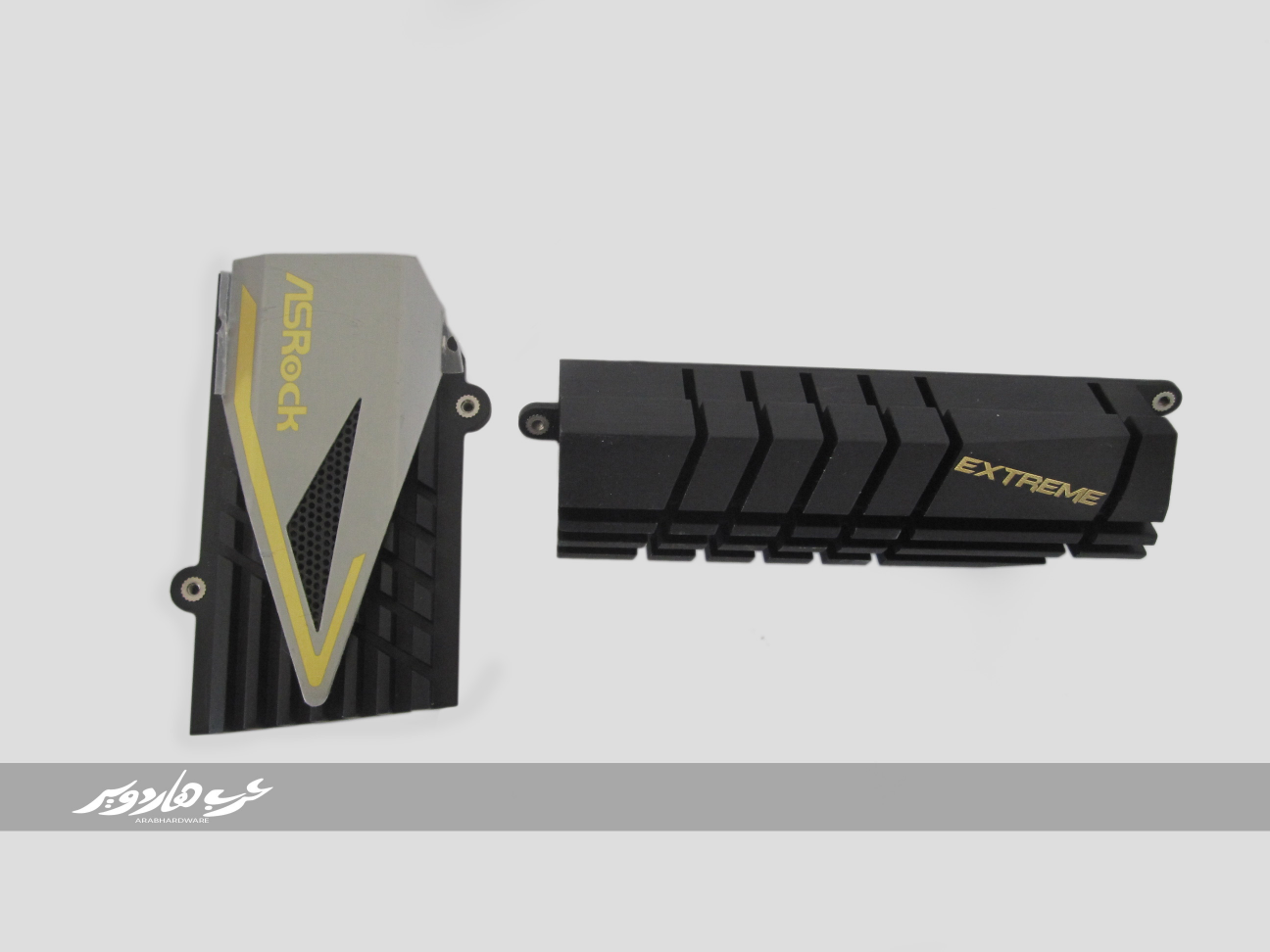

و هذا مشتت متحكمات الطاقة, بالإضافة إلى مشتت الشريحة A85X.

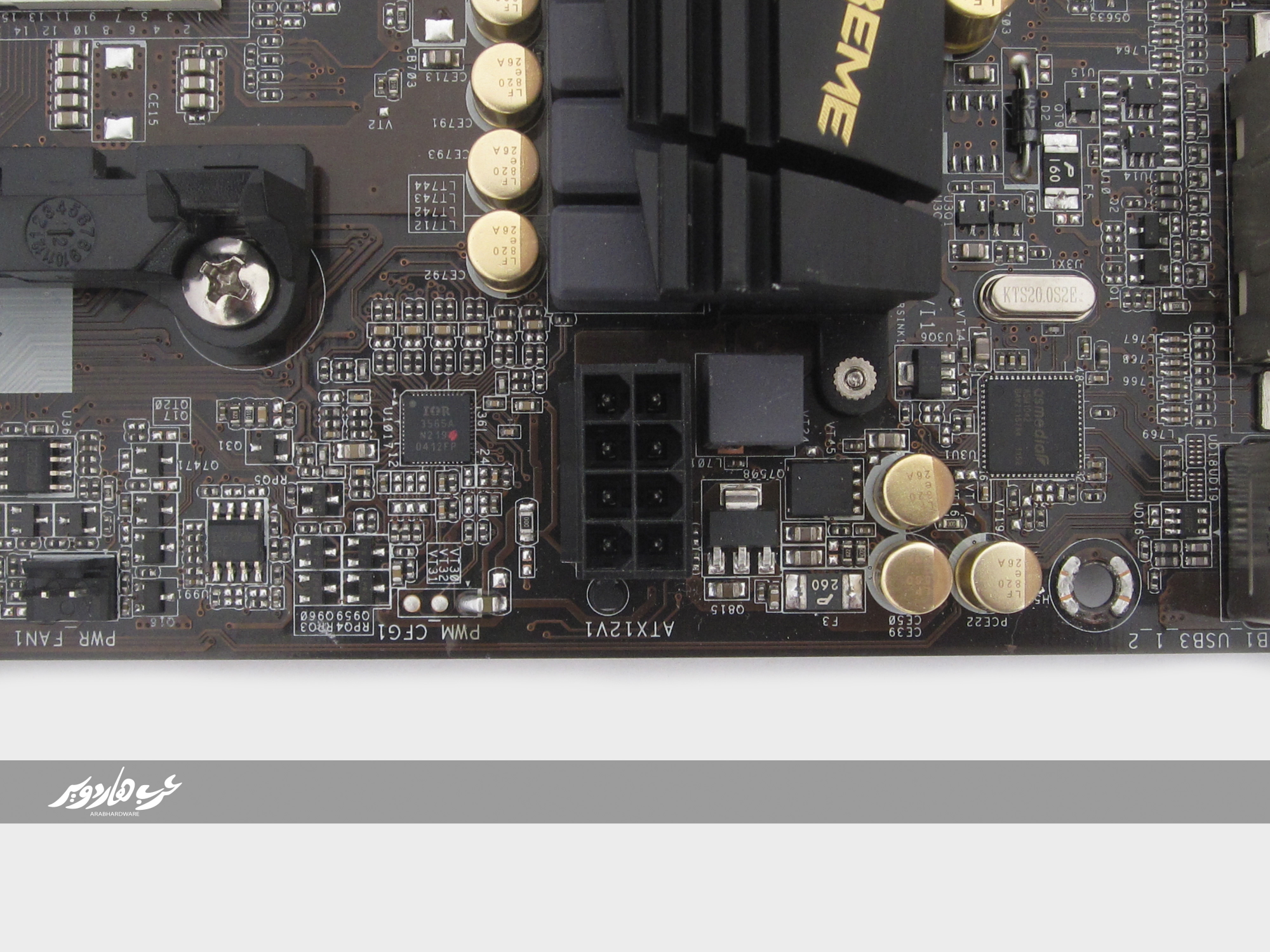

الـ 8pin لطاقة المعالج.

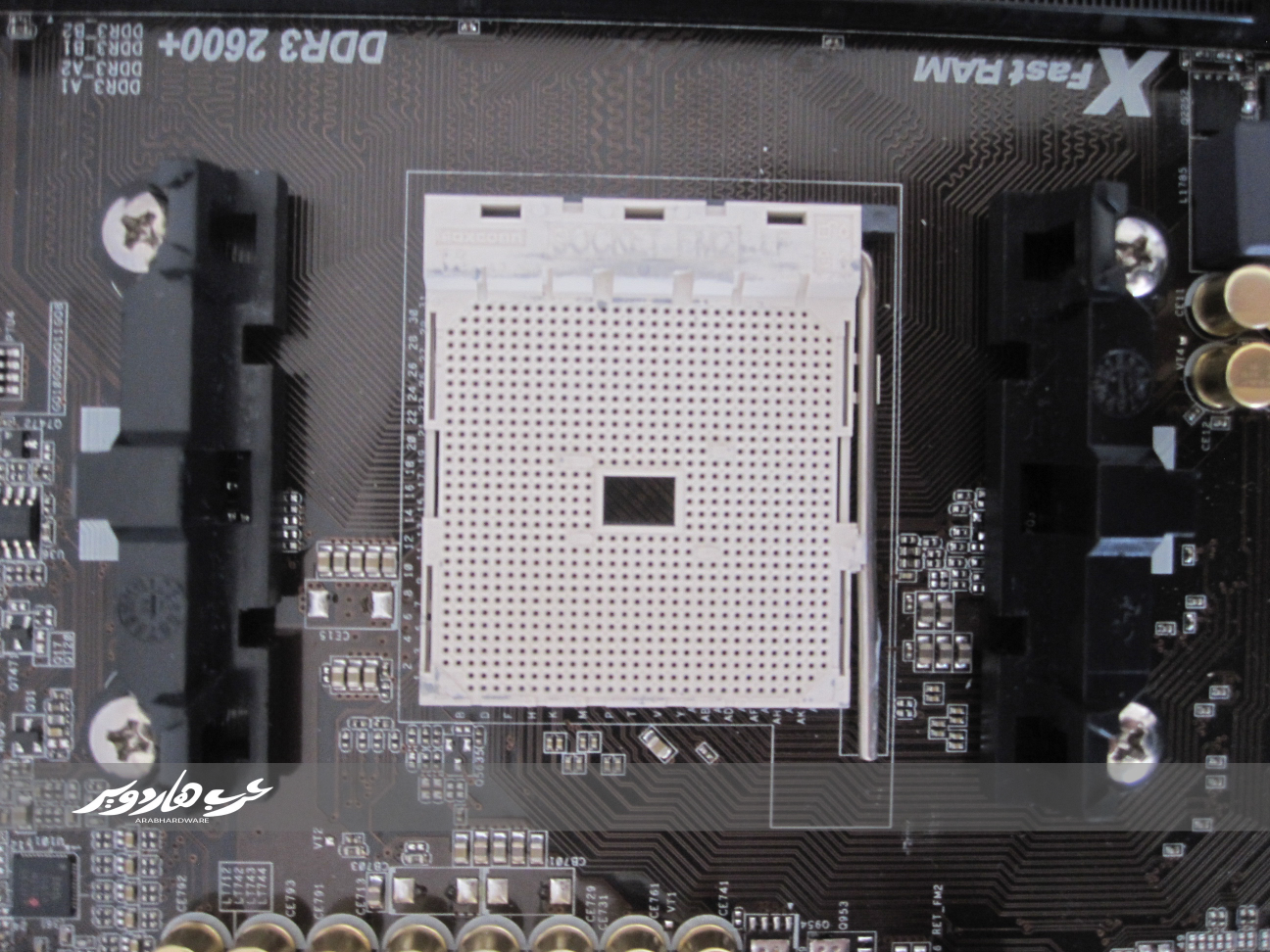

مقبس FM2 الجديد المخصص لمعالجات AMD APU.

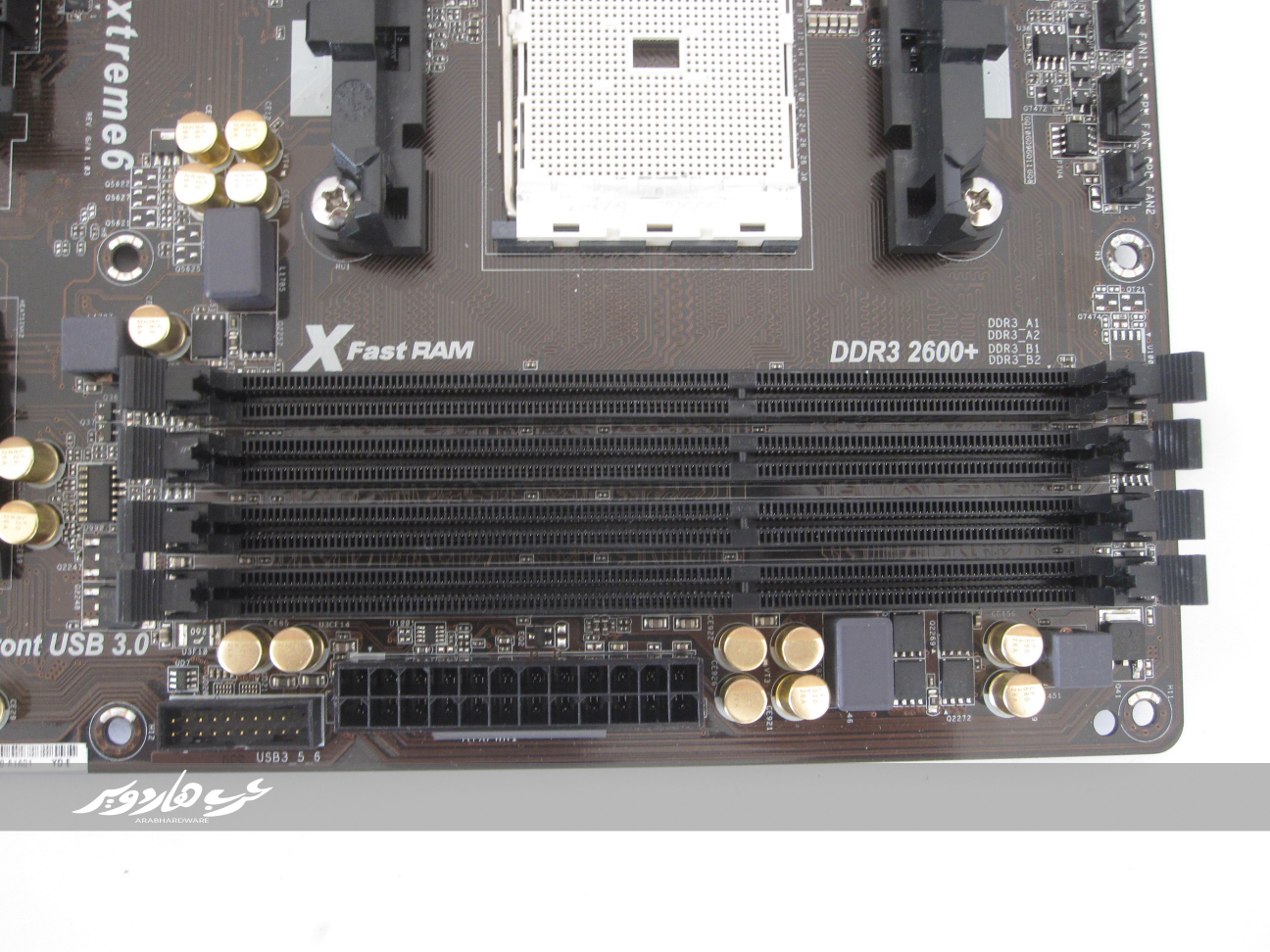

شقوق الذاكرة تدعم ذاكرة DDR3 ترددها 2600MHz في وضع كسر السرعة, و تدعم Intel XMP 1.3 و AMD AMP. و نرى أن الشقوق غير ملونة, و هذا يصعب ربط قطع الذاكرة بـ Dual Channel بسرعة.
تحت شقوق الذاكرة نرى مدخل طاقة اللوحة ATX 24pin, و بجانبه منفذ USB 3.0 الخارجي.

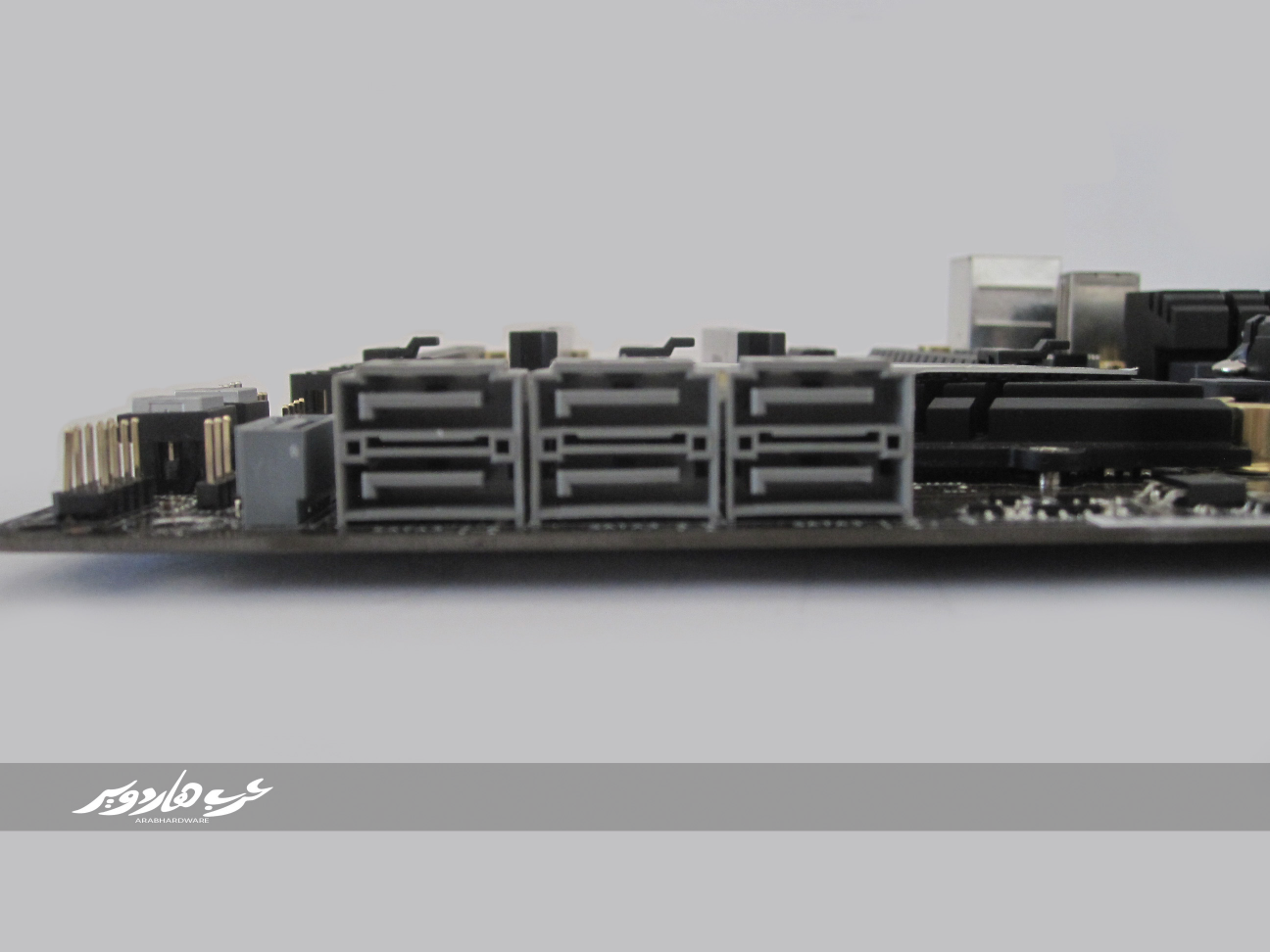

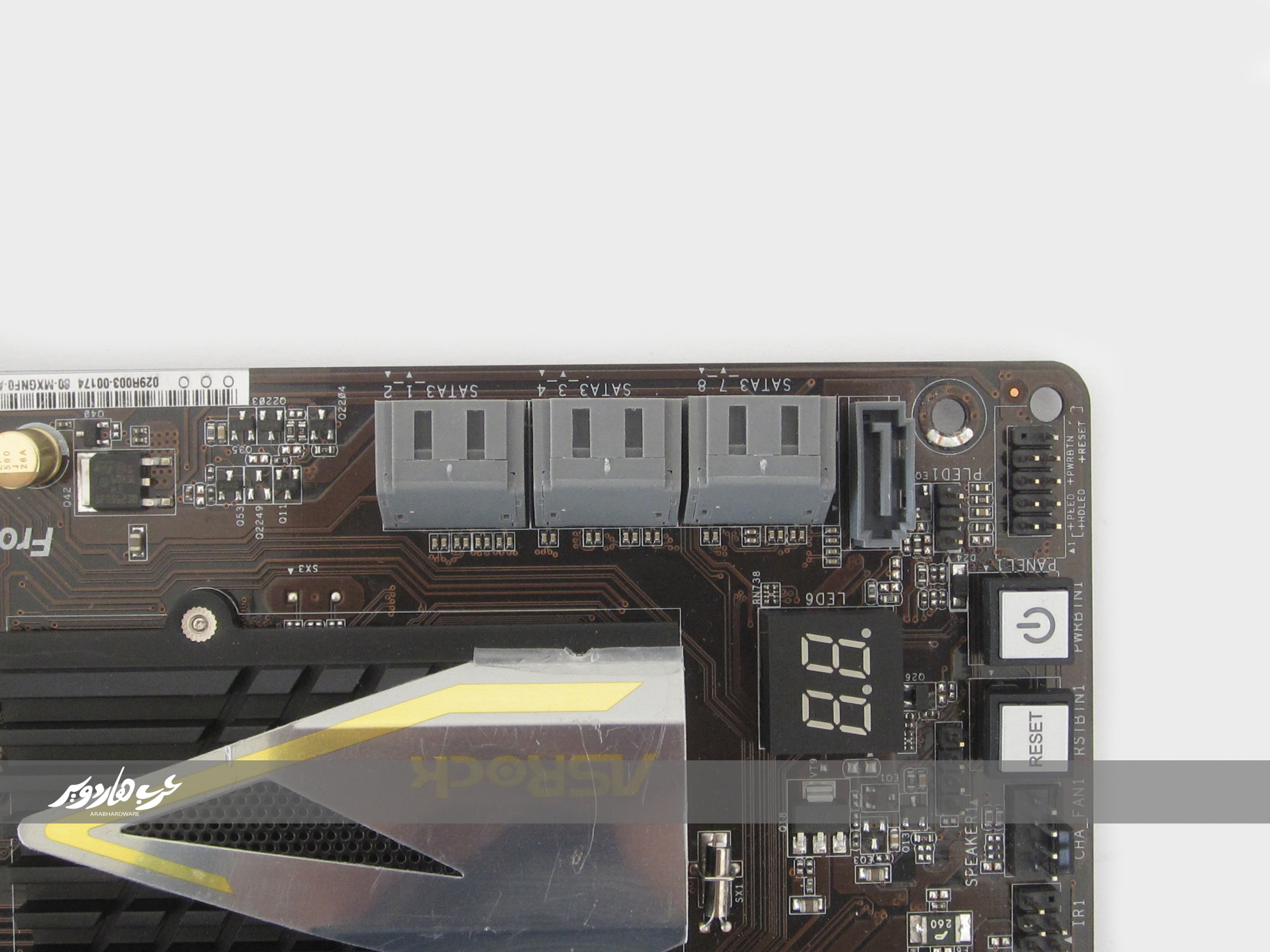

هنا نرى 6 منافذ SATA III بالإضافة إلى منفذ آخر بجانبهم, ترتبط جميعها بالشريحة مباشرة. هناك مخرج ثامن على شكل eSATA على الجهة الخلفية للوحة. تدعم اللوحة RAID0/1/5/10.
هنا نرى المنفذ السابع لـ SATA III.

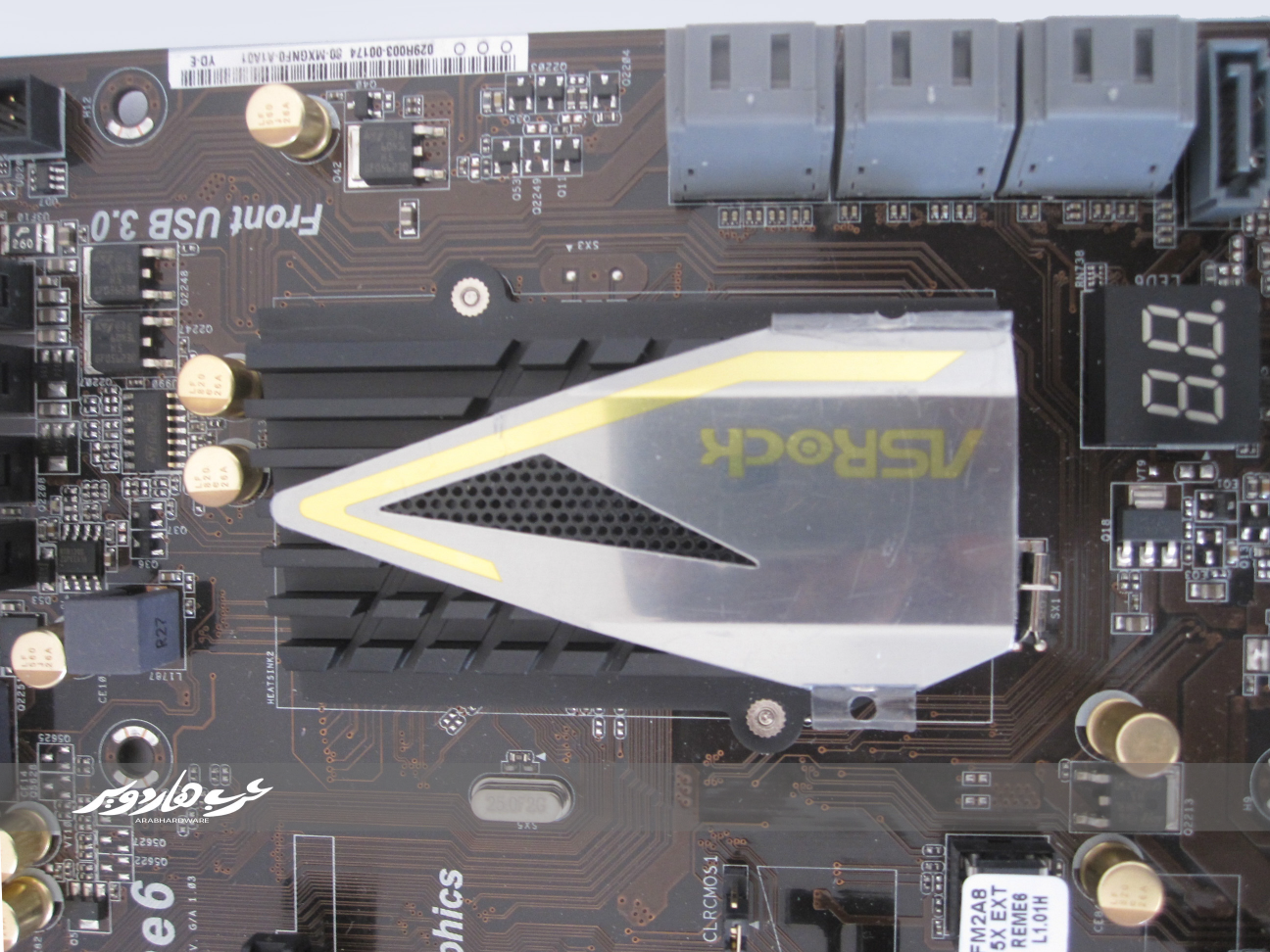

مشتت شريحة A85X, تصميمه ليس معقداً, و لكنه في نفس الوقت ليس ببساطة تصميمات مشتتات أخرى في لوحات منافسة.

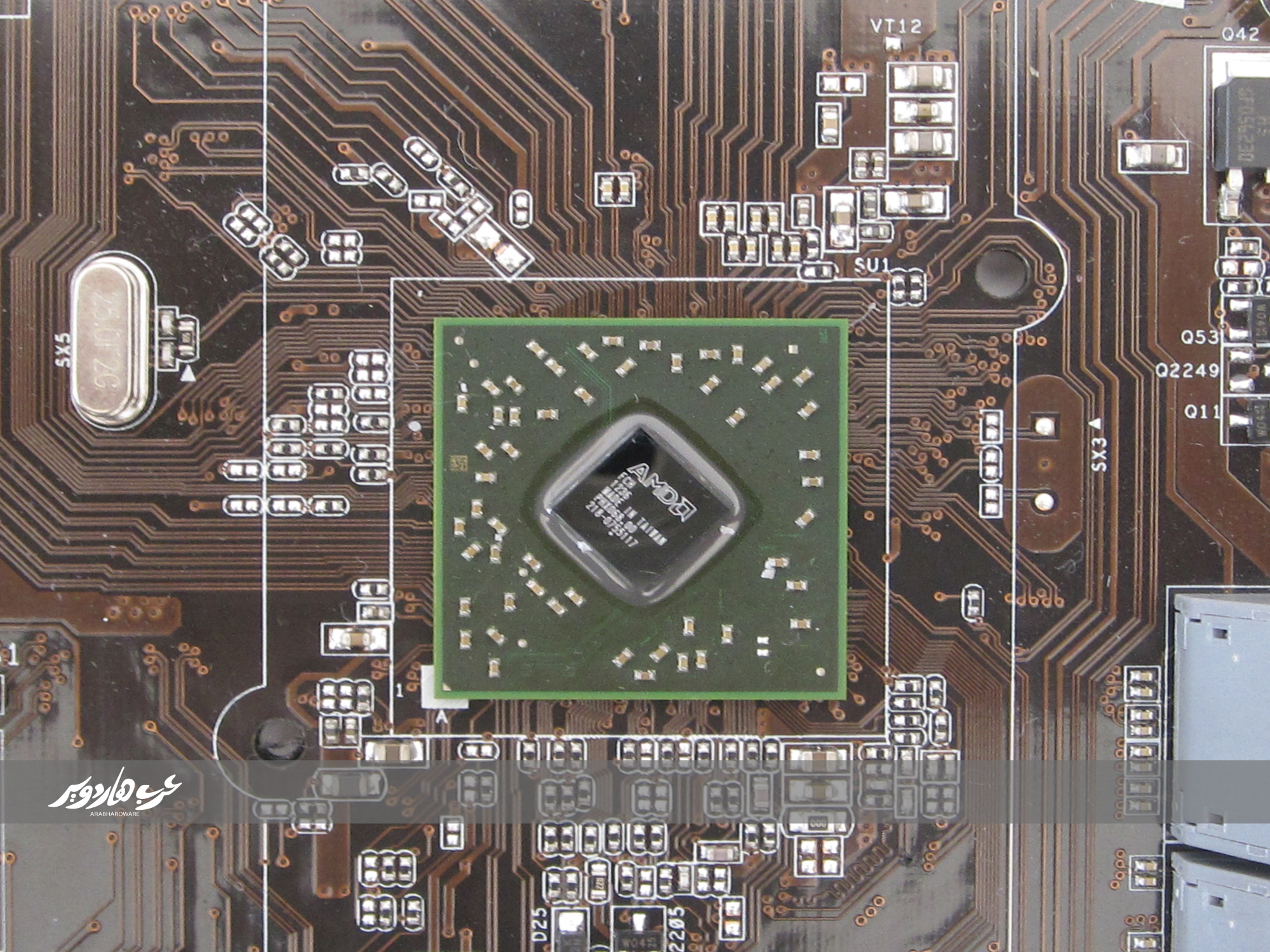

تحت المشتت نرى الشريحة مكشوفة.

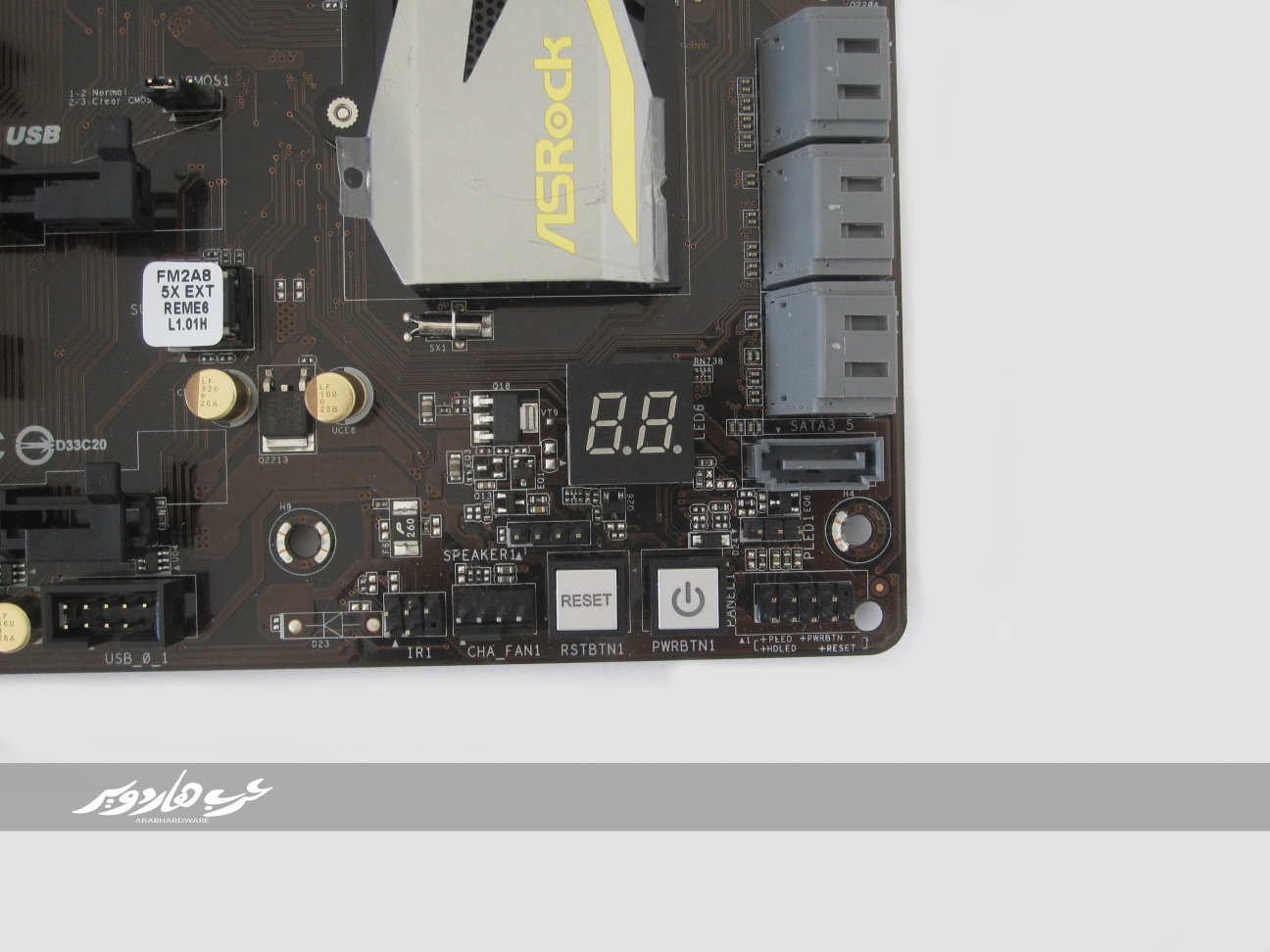

على اللوحة نجد أيضاً أزرار التشغيل, و شاشة Debug. عندما تعمل اللوحة كل هذه الأشياء تتوقف عن الإضاءة, و حتى الشاشة لا تظهر أي شيء إلا لو حصلت مشكلة. بجانب الأزرار نرى منافذ لربط مروحة للصندوق, منفذ IR, و منافذ أزرار الصندوق.

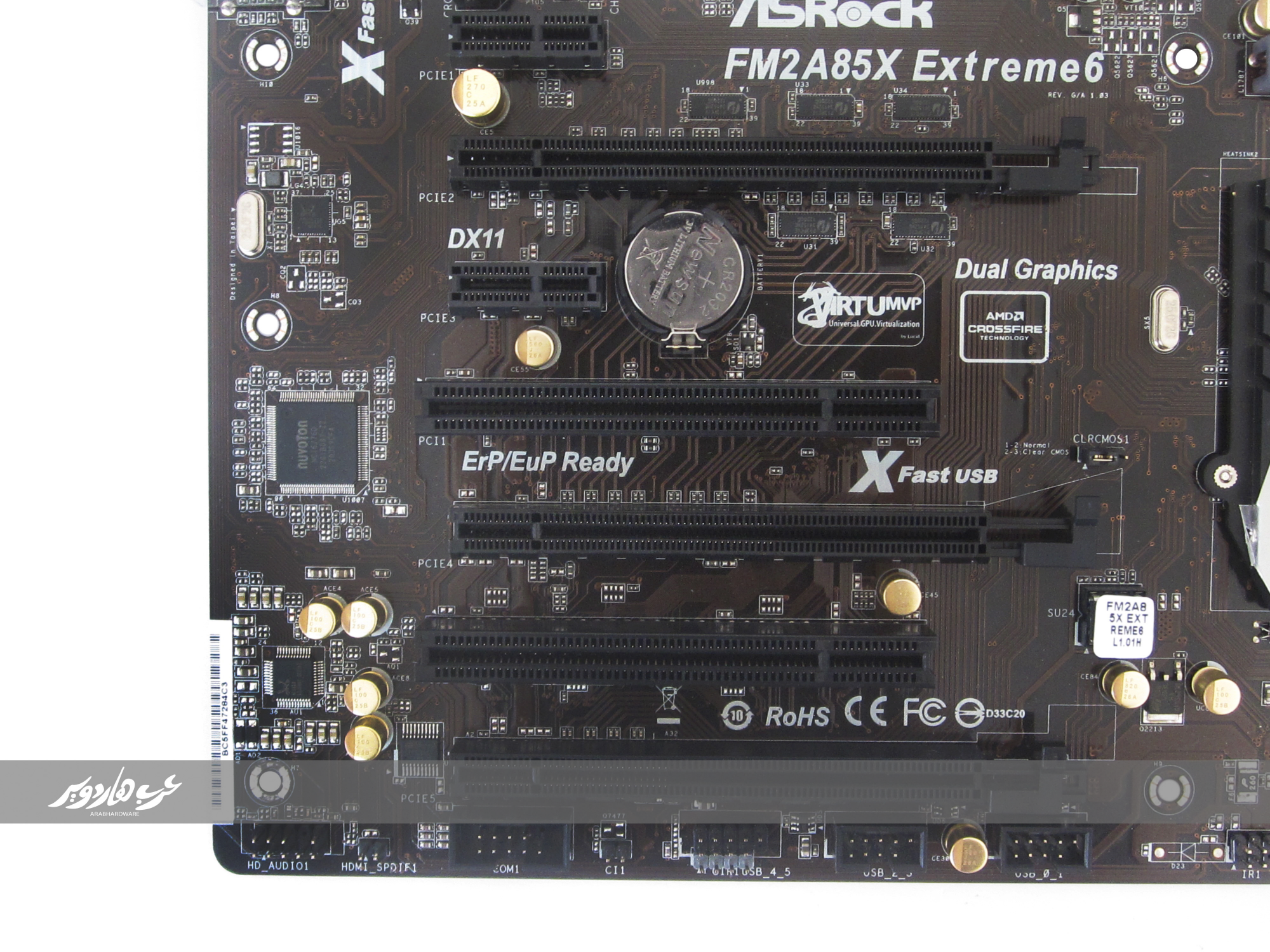

شقوق التوسع. نرى هنا 3 شقوق PCIe 2.0 x16, يعمل الأول بسرعة x16 منفرداً, و x8/x8 له و الشق الثاني معاً. و الشق الأخير يعمل على سرعة x1 دائماً (لأنه مربوط على ناقل PCIe 2.0 x1). الشقوق تغلق بقطعة بلاستيكية تنزلق و ليس كزر للضغط... و هو أمر مزعج بعض الشيء إن كانت لديك بطاقة طويلة تغطي القطعة و لا تستطيع الوصول إليها بسهولة لأن أصابعك كبيرة!
هناك أيضاً شقي PCIe 2.0 x1, و شقي PCI.

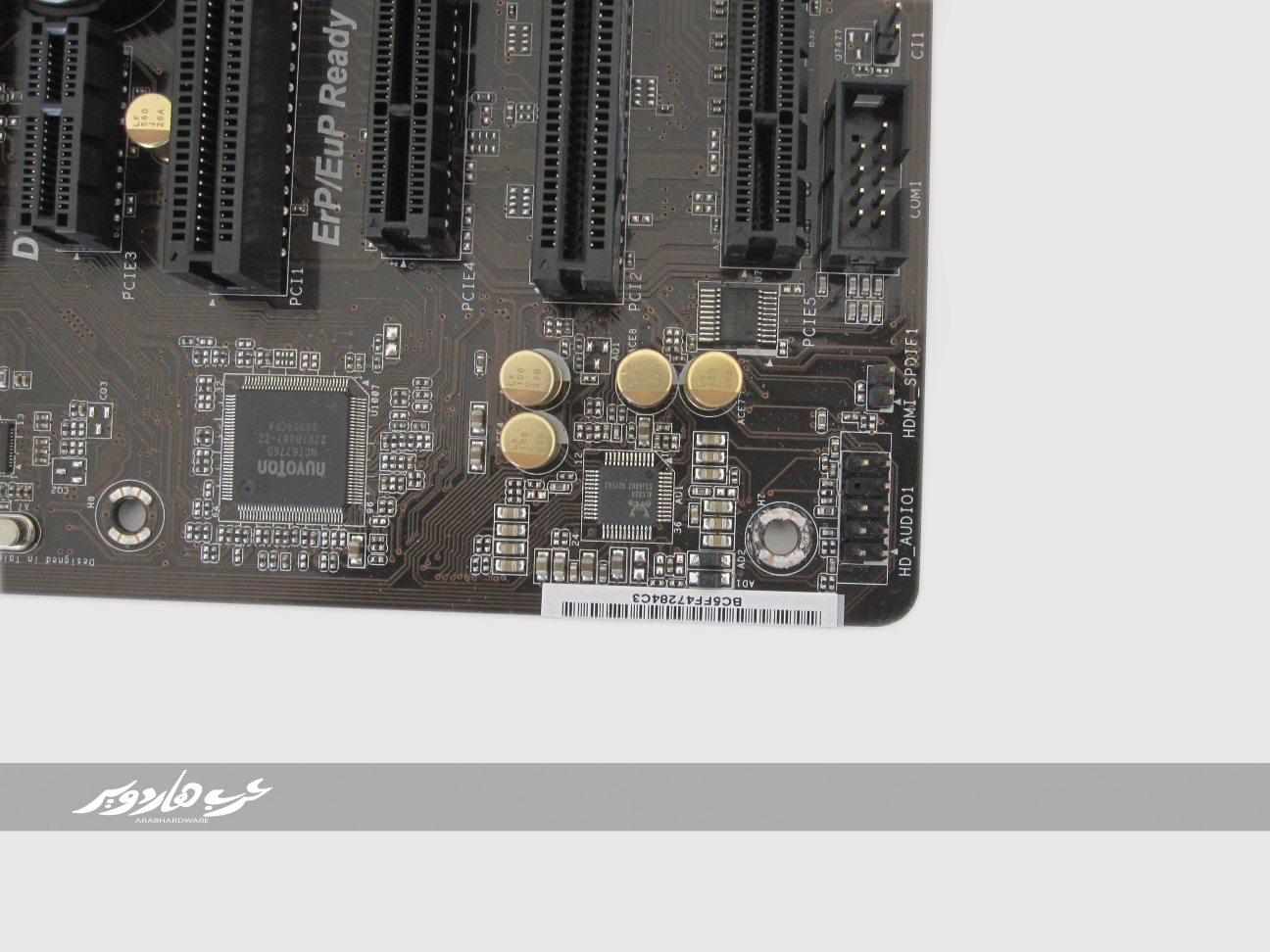

هنا نرى بطاقة الصوت المدمجة, Realtek ALC898, بـ 7.1 قناة و تدعم THX TruStudio.

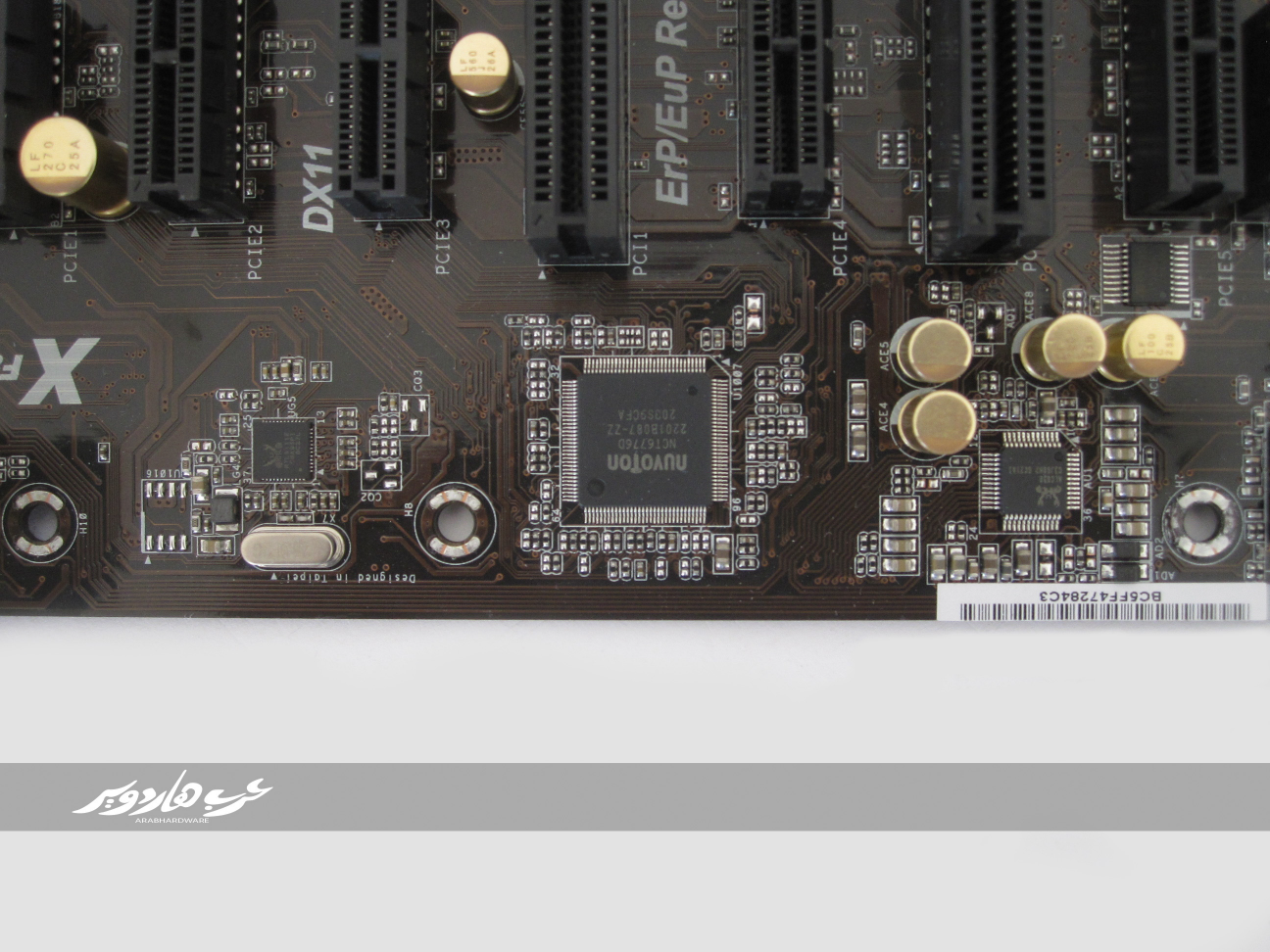

هذه شريحة Nuvoton NCT6776D التي تراقب فولتيات اللوحة و قراءات الحرارة.

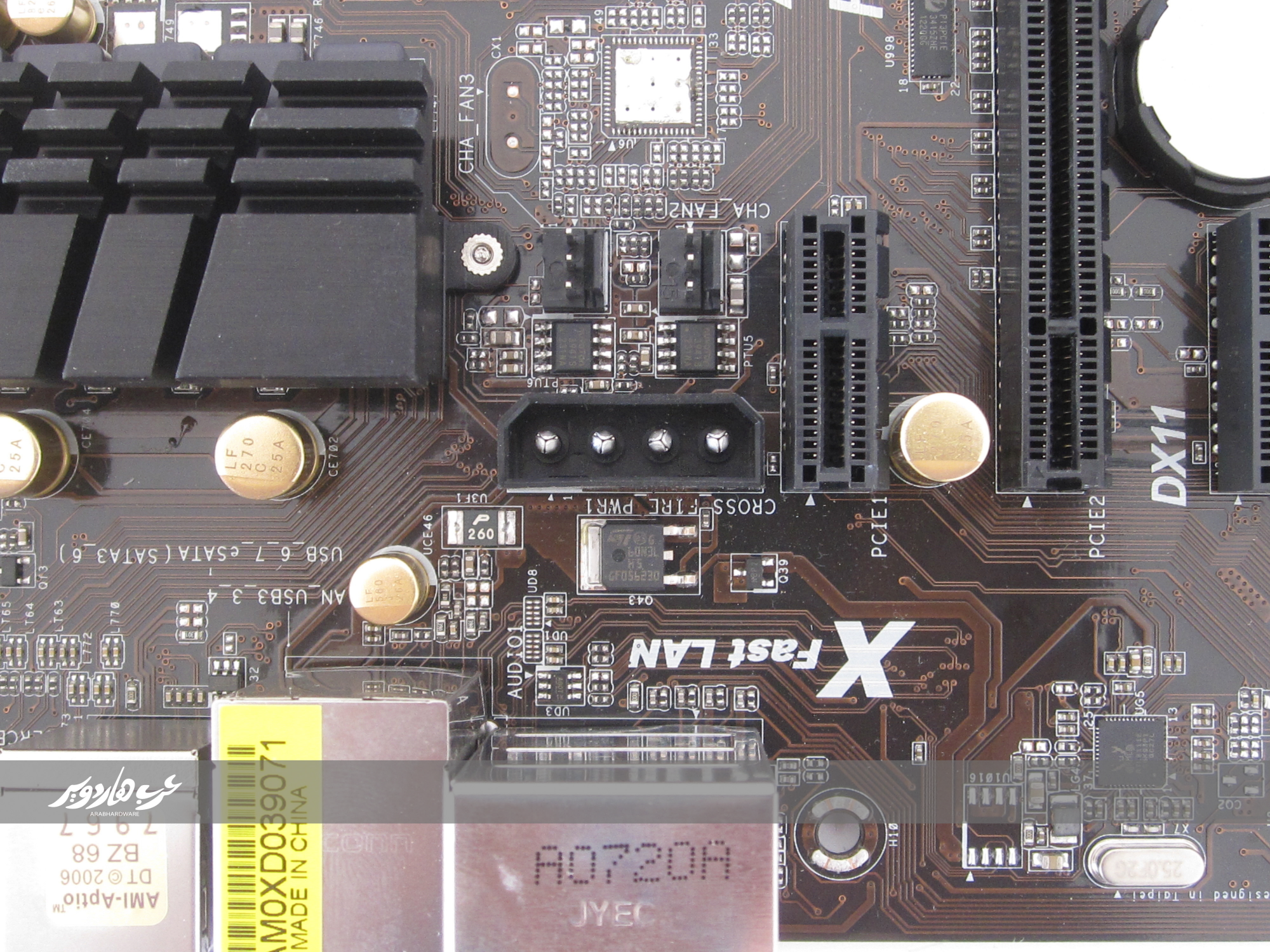

و هذا منفذ الطاقة الإضافي لشقوق PCIe في الحال الحاجة إليها (كتركيب بطاقتي عرض أو أكثر).

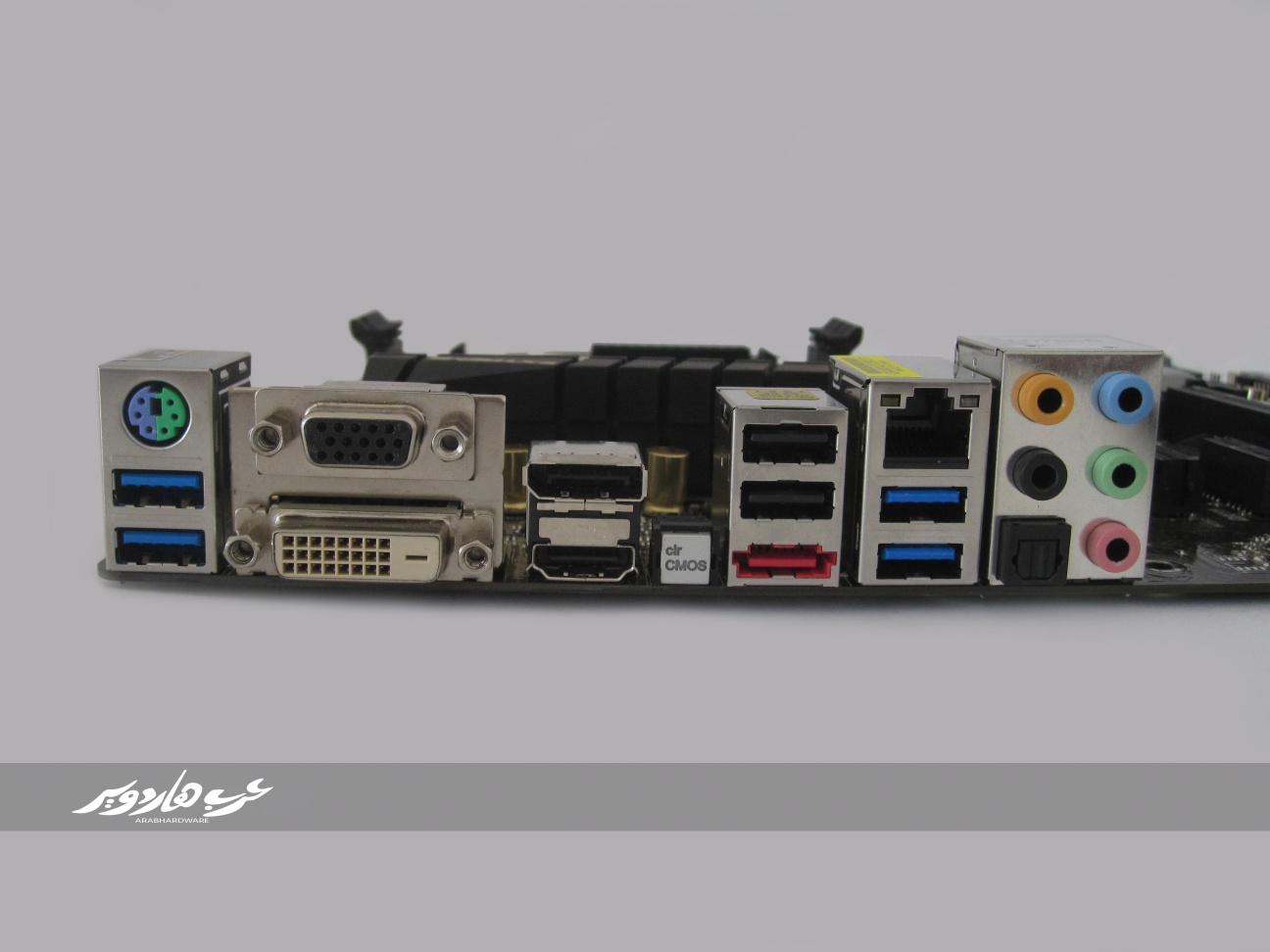

نجد ما مجموعه 5 منافذ USB 3.0, أربعة على الجهة الخلفية هنا (اثنان من خلال الشريحة, و اثنان من خلال ASMedia ASM1042) و واحد داخلي. و نجد منفذي USB 2.0 على الجهة الخلفية, و 3 منافذ داخلية يمكن توصيل 6 منافذ من خلالها. و منفذ PS/2 للماوس أو الكيبورد.
و نرى منفذ eSATA III الذي يتصل بالشريحة, و بجانبه زر Clear CMOS. مخارج الصوت تتضمن SPDIF.
بطاقة الشبكة هي Realtek RTL8111E (بكل تأكيد 1Gbps). و نرى مخارج العرض المتعددة التي اعتدناها على اللوحات السابقة المنافسة لها.
نظرة على UEFI BIOS
شأنها شأن بقية الشركات الكبرى المصنعة للوحات الرئيسية وضعت ASRock نفسها في مصاف الشركات التي باتت تدمج بلوحاتها أنظمة البايوس المحدثة التي انتهي معها عصر اللونين الأبيض والأزرق, واجهة يمكن استخدام الفأرة معها مما يساهم في جعل عملية الوصول أسهل وأسرع ذلك بالإضافة لوجود الأشكال والرسومات التوضيحية لكل تبويب.

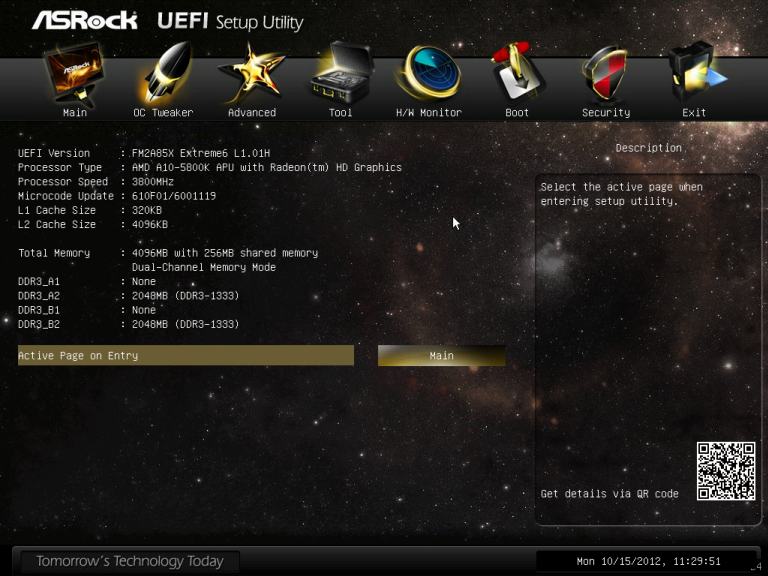

تبويب Main

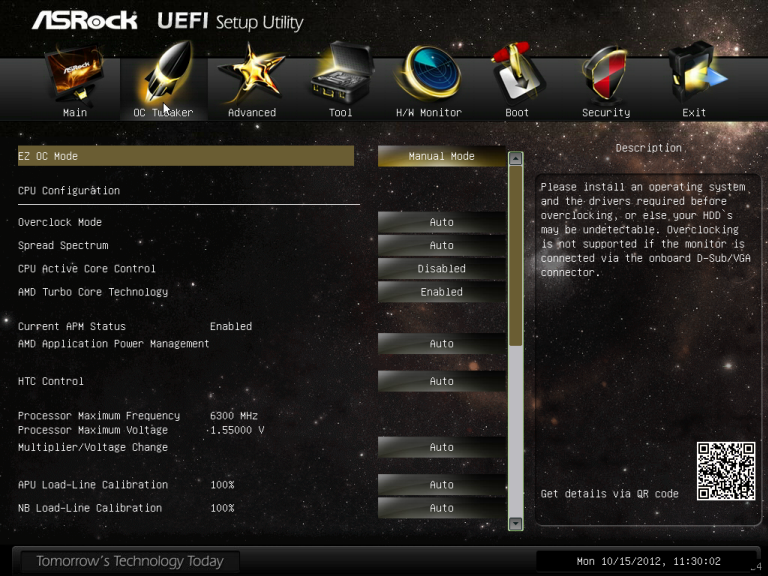

تبويب OC Tweaker
الجزء العلوي من الصفحة يحتوي علي خيارات متعددة فيما يخص كسر السرعة, كما أنها تتيح لك التحكم في خاصية TurboCore.

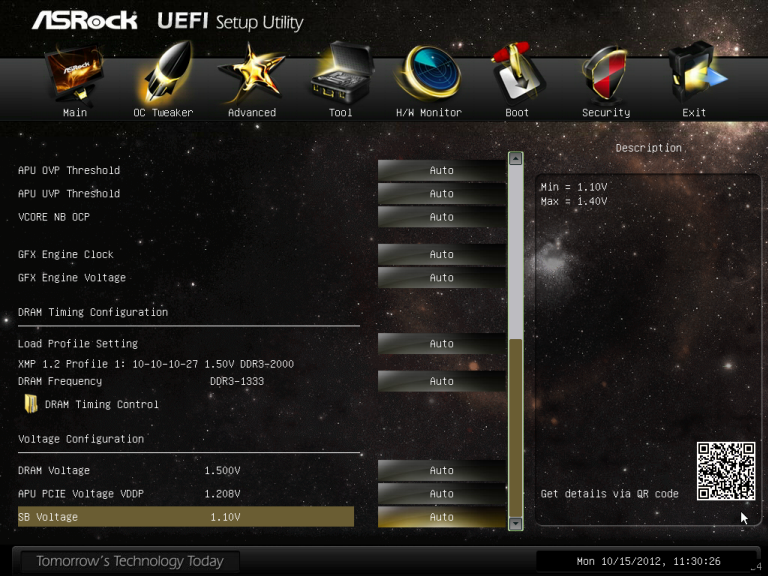

بالتحرك للأسفل تظهر لنا خيارات التحكم في الذواكر من تواقيت وفولتية وغيرها. كما أنها تتيح لك الأنتقال وبضغطة زر إلي الأعدادات أو Profile الخاص بالذواكر والتي هي في حالتنا هنا بالأنتقال لتردد 2000MHz.

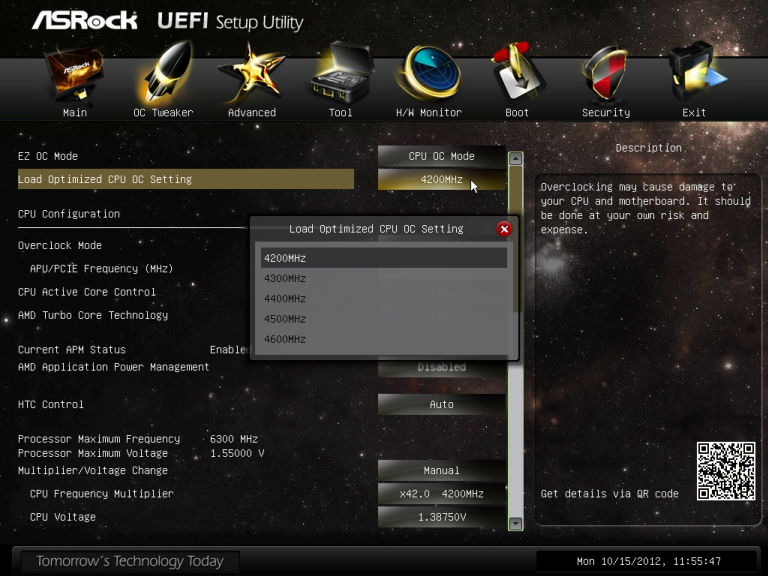

المميز هنا هو أن ASRock أتاحت عملية امكانية كسر سرعة المعالج فقط عن طريق تحديد التردد النهائي المراد الوصول إليه وكحد أقصي لتردد 4.6GHz وهو ما قمنا علي اساسة بإختبارات كسر السرعة للمعالج علي اللوحة. طريقة ولا أبسط للحصول علي 400MHz مجانية بضغطة زر زيادة علي التردد حتي مع Turbo Core.

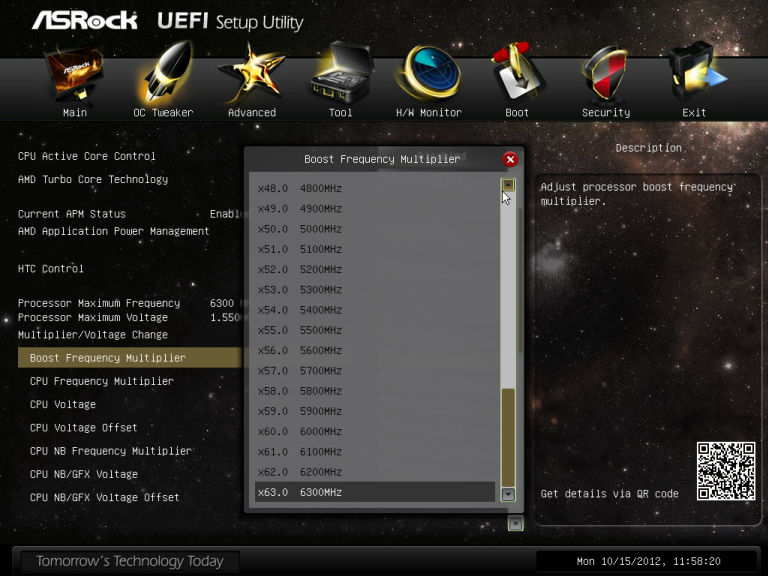

معامل الضرب المفتوح يمكن التحكم فيه حتي x63 ويلاحظ وجود التردد النهائي الذي سيصل له المعالج حال تم استخدام المعاملات المختلفة.

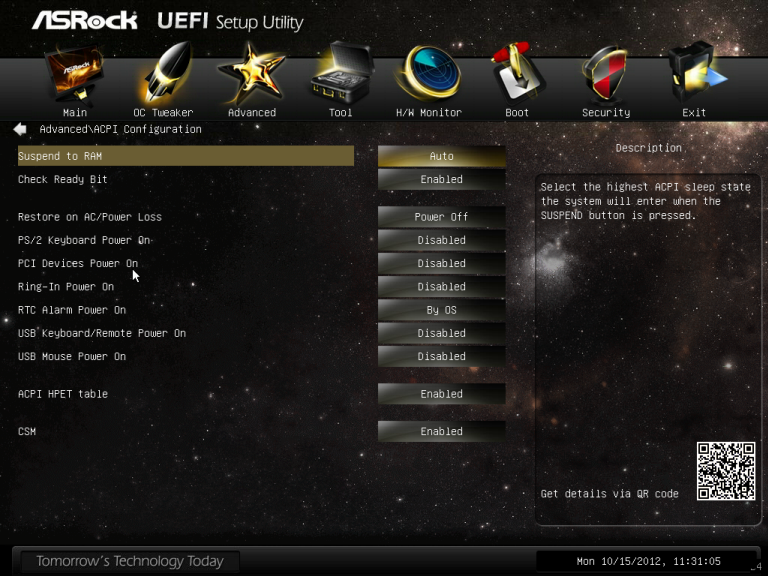

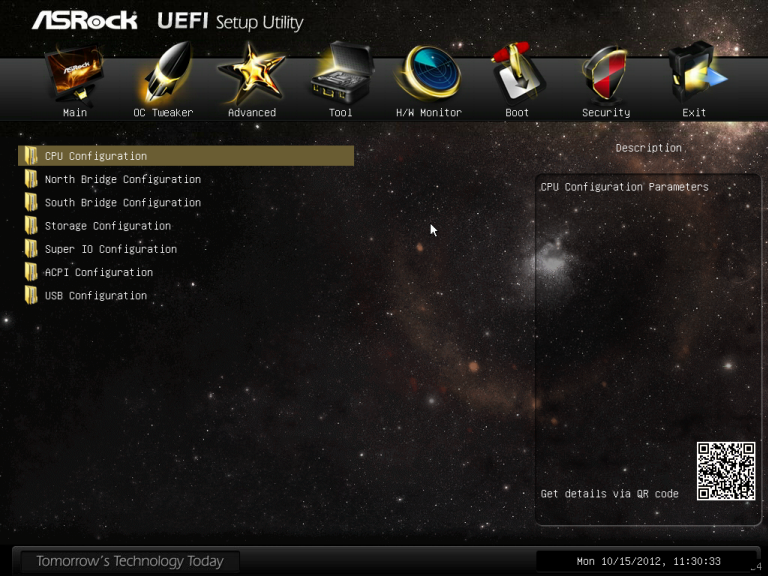

تبويب Advanced

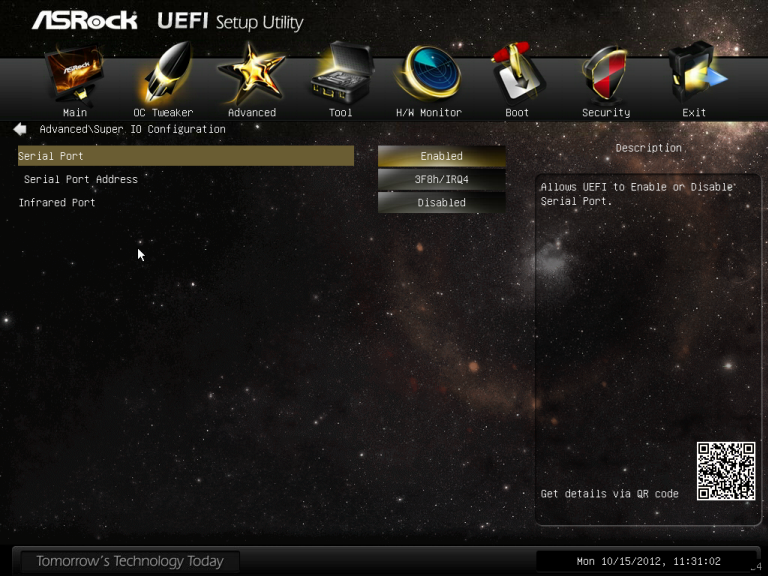

يطال الجزء المتقدم أو الأحترافي من واجهة كسر السرعة خيارات أكثر تقدماً فيما يخص كل جزء متصل باللوحة الأم من معالج وذواكر وجسر جنوبي, حتي وسائط التخزين ولوحة التوصيلات الخلفية I/O.

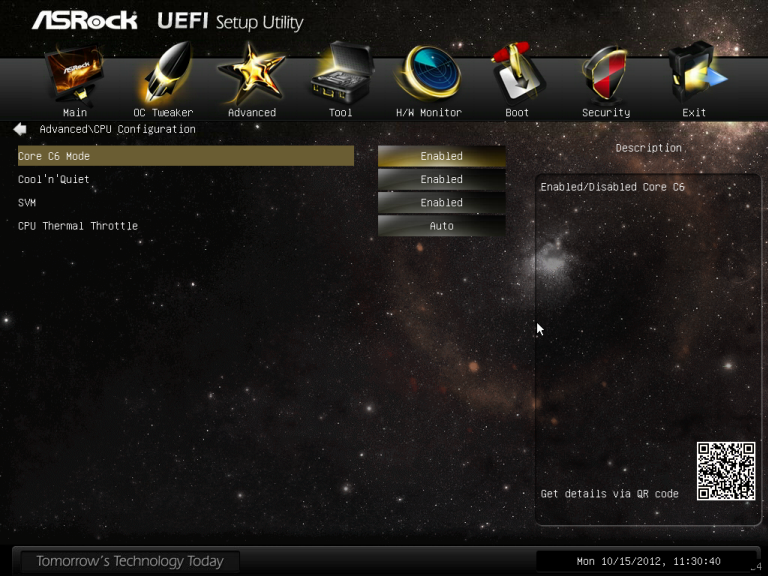

الخيار الفرعي CPU Configuration

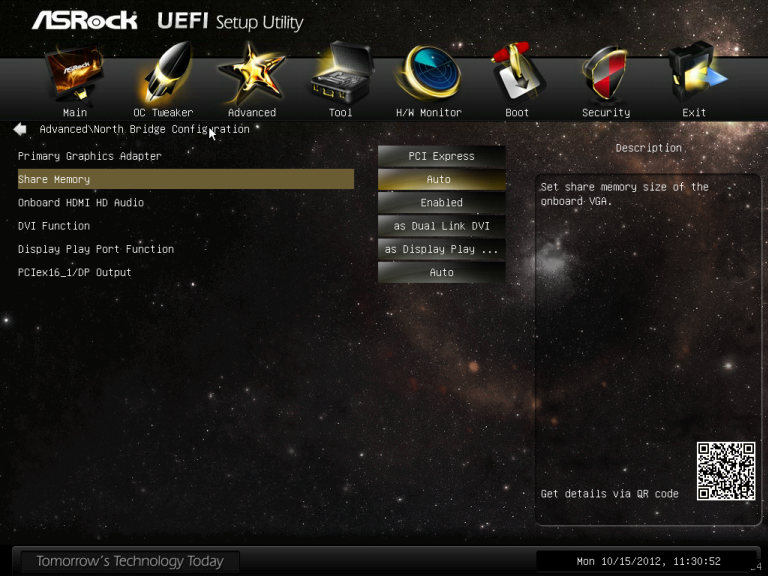

الخيار الفرعي NB Configuration
يتيح للمتسخدم التحكم في خيارات خاصة بكل من بطاقة العرض الأساسية ليحدد ما إذا كان يريد تلك المدمجة بالمعالج أم الموصولة بشق PCIe, كذلك مقدار الذاكرة المتاحة للأستخدام للمعالج الرسومي, وصلات الشاشة من HDMI و DVI و DP وشقوق توسعة PCIe.

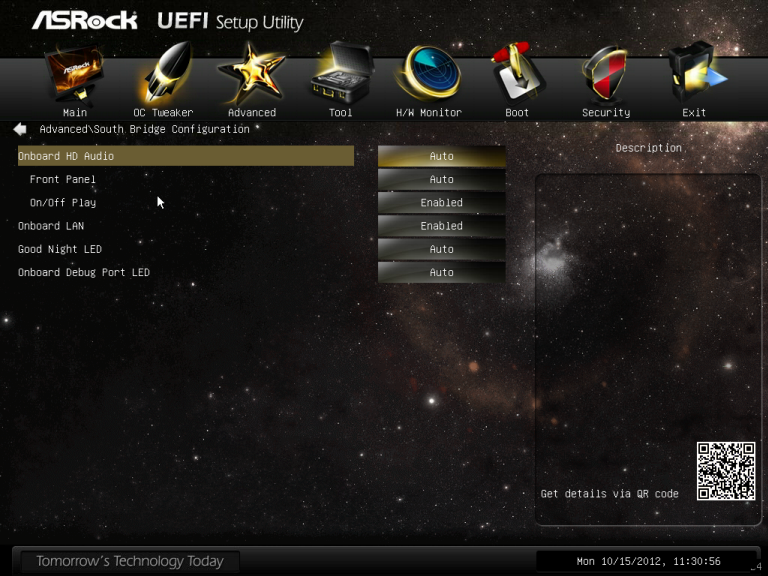

الخيار الفرعي SB Configuration
خيارات الجسر الشمالي تتيح التحكم في خيارات البطاقة الصوتية المدمجة, وتوصيلات الواجهة الأمامية مثل Front USB و Audio, كذلك منفذ الأنترنت, حتي انها تصل إلي التحكم في إضائة شاشة عرض أكواد الخطأ Debug.

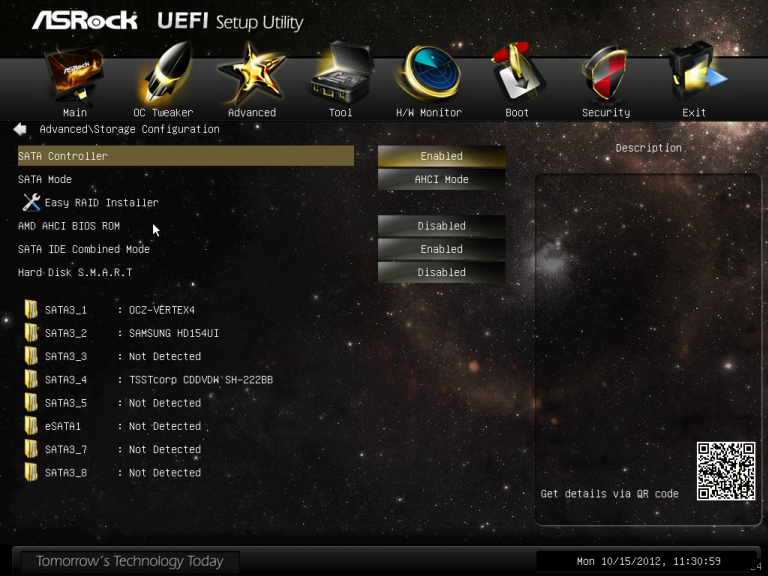

خيارات التحكم في منافذ الSATA ويظهر لنا الأقراص التي كانت موصولة وقت الأختبار وهي قيص OCZ Vertex4 و قرص المعمل الأساسي Samsung 1.5TB. وهنا تري اماكن التوصيل التي تأتي جميعأً SATA3.

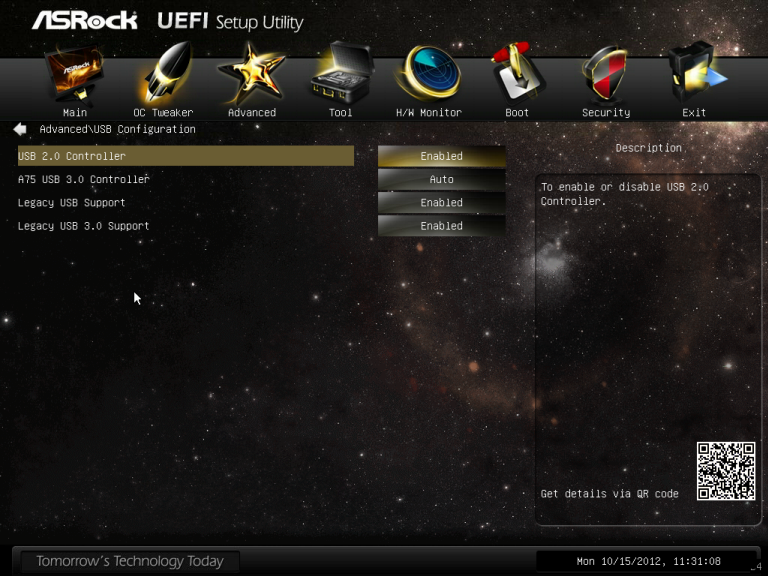

الخيار الفرعي USB Configuration
تبويب Tool
وهنا يتاح لك عملية تحديث البايوس سواء عن طريق ذاكرة الفلاش أو عبر الأنترنت كما ذكرناً.
تبويب H/W Monitor

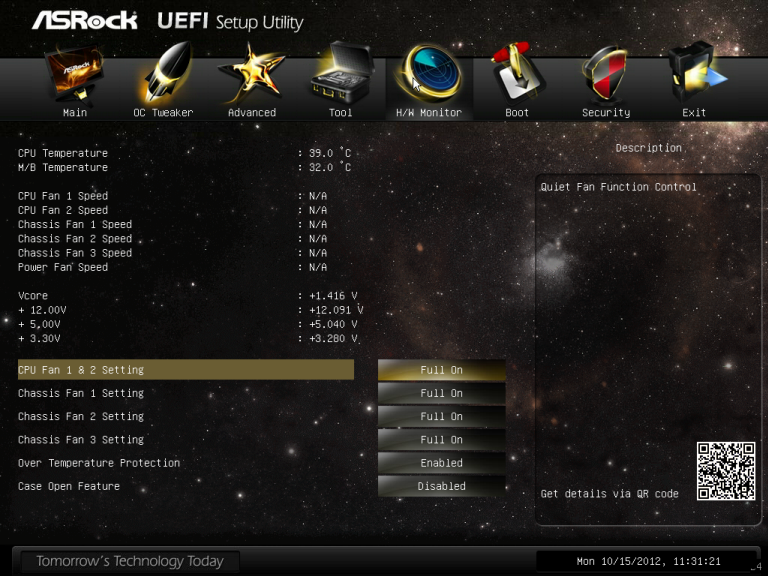

يذكرنا الأسم هنا ببرنامج HW Monitor والتبويب هنا يقوم بنفس المهام من عرض لدرجات الحرارة لمختلف قطع الهاردويير وكذلك حالة دوران المراوح المنتشرة مقابسها علي اللوحة, كذلك حالة الفولتية.
كما يتيح لك التحكم في سرعات المراوح عن طريق الجزء السفلي منه وإتاحة عمل أو غلق خيار Over Temp Protection للحماية من تخطي الحرارة للمستويات المعقولة التي تتحملها اللوحة وكذلك المعالج.

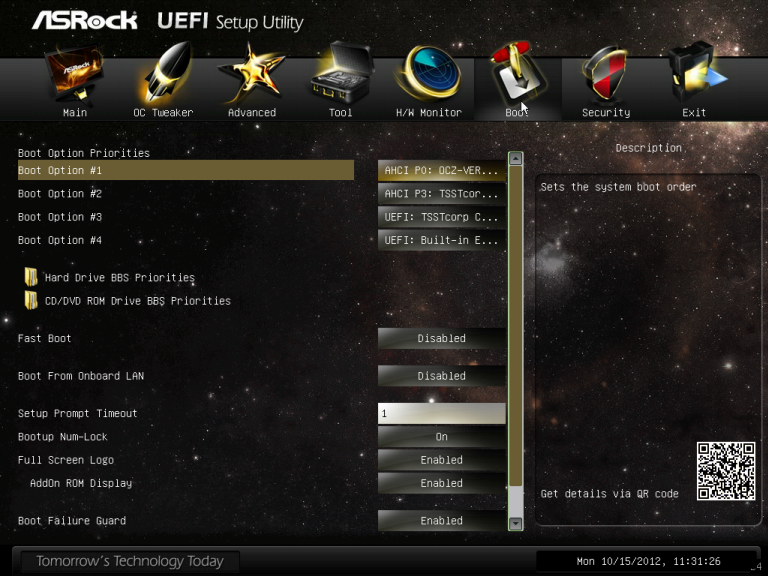

تبويب Boot
غني عن التعريف والجميع يعرف ما فائدته, لكن فقط من أجل هؤلاء الذين يتعرضون للبايوس لأول مرة فهذه الواجهة التي تساعدك في تحديد أولويات عملية الأقلاع سواء كنت تريدها من القرص الصلب HDD أو من CD-Rom أو من ذاكرة الفلاش حتي.

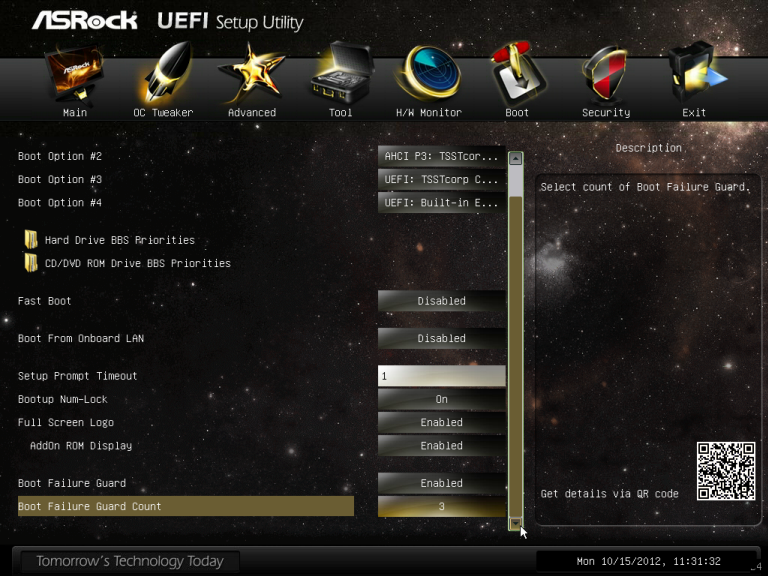

بقية الخيارات الخاصة بتبويب Boot تظهر فقط خيار Boot Failure Guard الذي تحمي اللوحة من عملية التشغيل الفاشلة سواء الناتجة من كسر السرعة الغير مستقر أو حتي تركيب قطعة ما بها عطب بالجهاز.

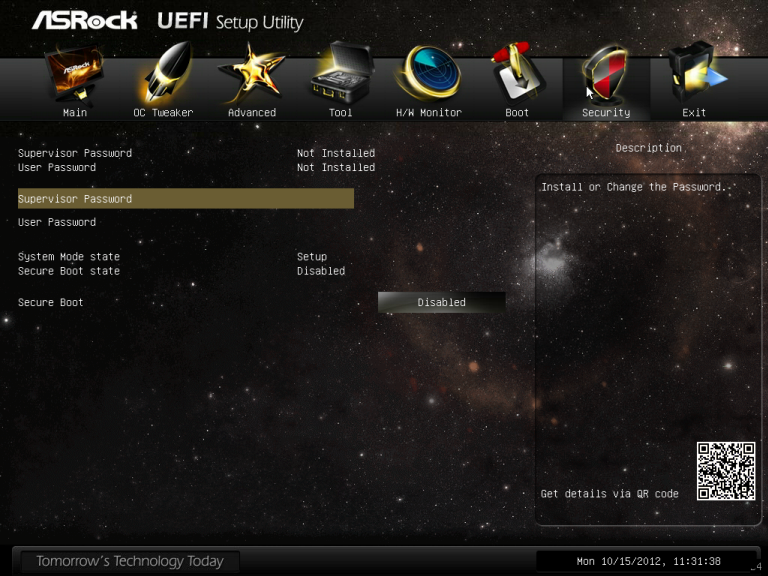

تبويب Security
حماية واجهة البايوس من العبث بها من قبل أياً من هؤلاء الغير فاهمين أو حتي من هؤلاء.

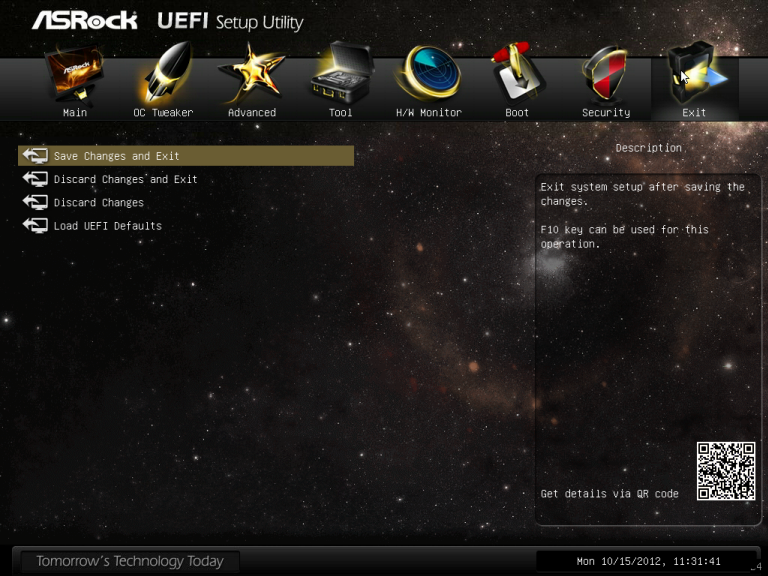

شاشة الخروج من البايوس..... خيارات عادية لحفظ أو إلغاء التعديلات أو حتي للرجوع للوضع الأفتراضي.

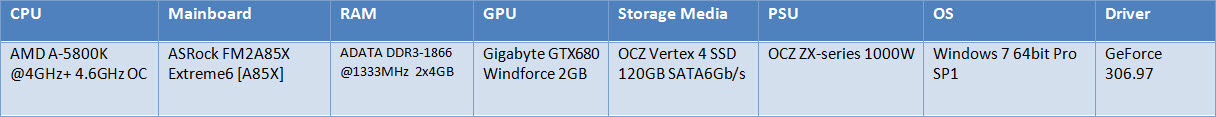

المنصة و الاختبارات
أدوات الاختبار المستخدمة هي:
1- 3DMark 11
2- 3DMark Vantage
PCMARK7 -3
CineBench -4
SiSoftware Sandra -5
7Zip -6
WinRAR -7
Fritz Chess -8
Super-PI -9
كسر السرعة

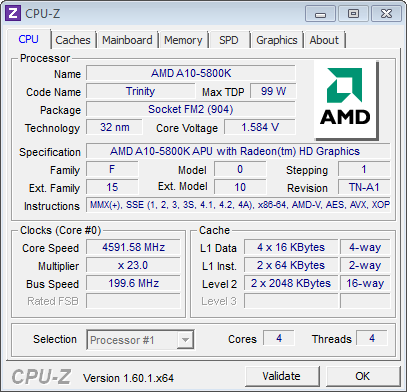

كسرنا سرعة المعالج إلى 4.6GHz وكان الأمر غاية في البساطة بفضل الخيار السهل الذي ذكرناه مسبقاً والذي يمكن رؤيته في الصورة السابقة. فقط ستختار التردد النهائي وستتكفل اللوحة بضبط بقية الأعدادات بمفردها مما يضمن كسر لمستوي ممتاز ومستقر.
نتائج الاختبارات

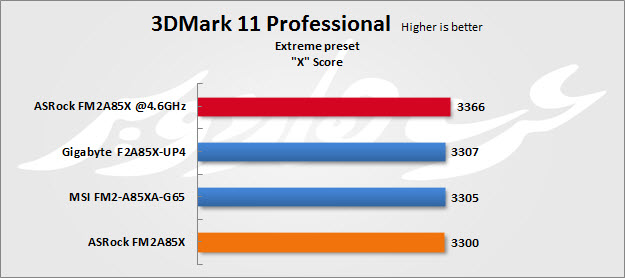

3DMark 11 Professional
أحد أفراد عائلة Futuremark, خليفة 3DMark Vantage و الفرق أن الإصدار الجديد موجه خصيصاً للمنصات الداعمة لمكتبة DirectX-11, قامت الشركة بإلغاء الدعم لمحرك nVidia Physx, اختبارات 3DMark تركز على الألعاب و رسومياتها الثقيلة, و تجري بعض الاختبارات على المعالج. 3DMark 11 أحدث من Vantage, و اختباراته أثقل.

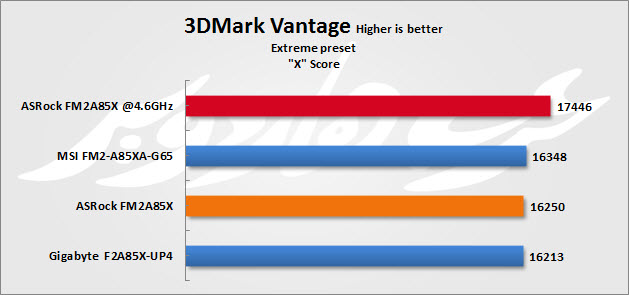

3DMark Vantage
واحد من أشهر برامج اختبار و تقييم أجهزة الحاسوب الموجهة للألعاب و الرسوم ثلاثية الأبعاد, تم تصميمه بواسطة شركة Futuremark و تم تقديمه خصيصاً للبطاقات الداعمة لمكتبة DirectX-10. يقوم البرنامج بإجراء مجموعة من الاختبارات على كل من المعالج المركزي, و بطاقة الرسوميات. و في النهاية يقوم بعرض تقييم لقدرة المنصة على التعامل مع الرسوم ثلاثية الأبعاد.
في اختبارات 3DMark تأتي ASRock بنفس مستوى أداء اللوحات المنافسة التي اختبرناها في الأيام السابقة بمعملنا. و رغم أن اللوحة بكسر سرعة المعالج تبدو و كأنه تتقدم بمقدار ميل على اللوحات الأخرى, إلا أنها في الحقيقة تتقدم بما مقداره 60 نقطة في الاختبار الأول (على 3300 نقطة), و 1150 نقطة تقريباً في الاختبار الثاني (على حوالي 16300)... و هي أرقام بسيطة.

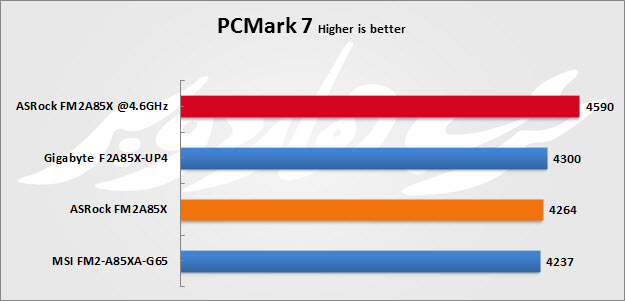

(PCMARK7 (Professional Edition
هذا الاختبار, يقوم باختبار قوة التجميعة بشكل عام في عدة جوانب. يجمع مهام متنوعة, مثل مشاهدة الفيديو و تعديل الصور و تصفح الانترنت بالإضافة إلى عرض DirectX 9.0c. بالنسبة إلى أداء الجهاز العام, يعتبر هذا الاختبار من أهمها و أدقها لشموليته.
أيضاً تقع ASRock في نفس مستوى اللوحات المنافسة, نفس القصة في كسر السرعة.

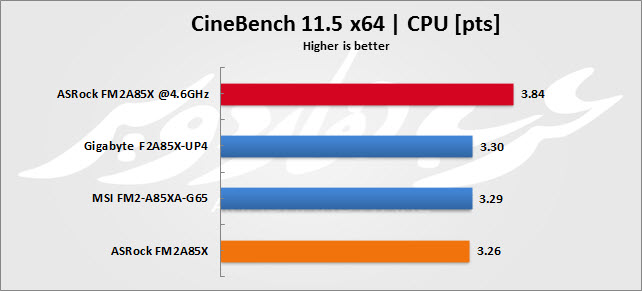

CineBench 11.5
اختبار من صانعي Cimena 4D للرسم ثلاثي الأبعاد وهو الإصدار الأحدث من البرنامج الذي يستغل كافة موارد المعالجة في الحاسوب لعرض "Render" مشهد ثلاثيّ الأبعاد و هو ما يعمل على الضغط بشدة على المعالج. يستطيع البرنامج التعامل مع 64 خيط من خيوط المعالجة Thread. المشهد الذي يتم تقديمه يحتوي على أكثر من ألفيّ وحدة, و الذين بدورهم يحتوون على ما يقارب ثلاثمائة ألف مضلع. كما يتم تطبيق العديد من المؤثرات على المشهد مثل تغيير الإضاءة و الظلال و تنعيم الحواف Antialiasing ثم يتم عرض النتائج على هيئة نقاط.
نفس الحكاية تتكرر.

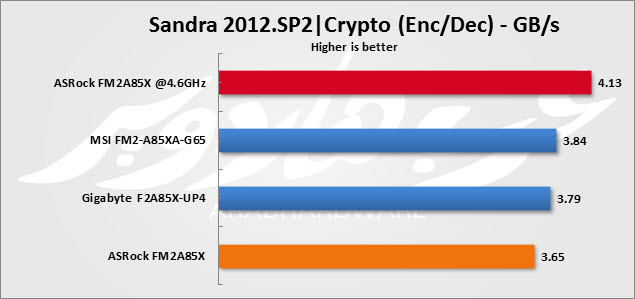

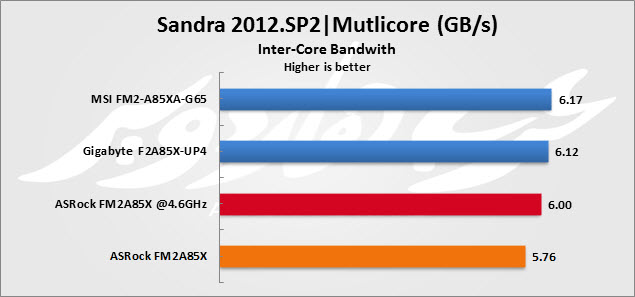

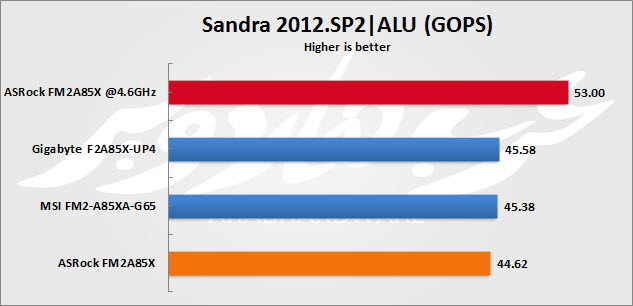

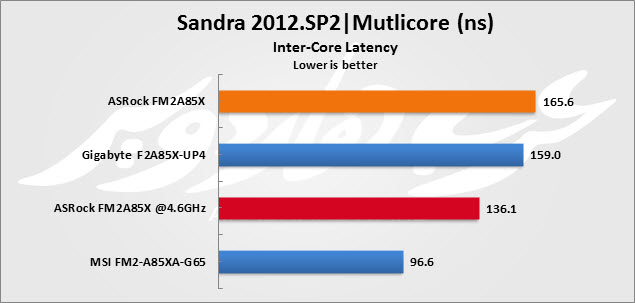

SiSoftware Sandra 2012
Sandra هو برنامج يحتوي الكثير من الاختبارات لمختلف الجوانب, من المعالجة إلى الـ Multimedia و التعامل مع أجهزة الهواتف الذكية. اختبار ALU يقيس قوة المعالجة المنطقية, Cryptography يقيس قوة المعالج في التشفير و فكه, و Multicore Efficiency لقياس الـ bandwidth بين أنوية المعالج و مدى فعالية الأنوية في تعاملها مع بعضها.
بشكل غريب تقع ASRock في المؤخرة في جميع اختبارات Sandra, خاصة اختبار Bandwidth حتى مع كسر سرعتها. و لكن التحسن في اختبار ALU بعد كسر السرعة جيد, كذلك في Cryptography.

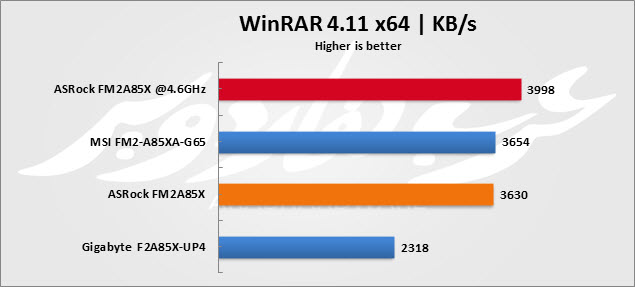

WinRAR و 7Zip
برامح ضغط مشهورة, كل برنامج له طريقته و خوارزميته, لذا فإن لكل واحد منهما نتيجة و كفاءة تختلف عن الآخر.
أداء اللوحة على التردد العادي يوازي أداء المنافسة, و عند كسر السرعة يتحسن... و لكن كما في اللوحات الأخرى, التحسن ليس خارقاً للعادة. و هو ليس ذنب اللوحات, و لكن هذا هو سقف المعالج.

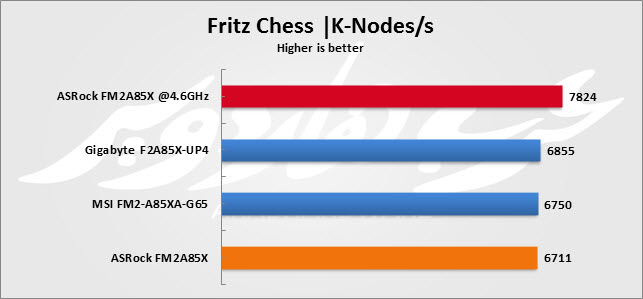

Fritz Chess
يقوم Fritz Chess Benchmark بحساب الحركات الممكنة في لعبة الشطرنج, و يعطي نتيجة بعدد التوقعات بالثانية.
كسر السرعة يحسن الحسابات بمقدار 1G-Node (يعني مليون) بالثانية. و هو أمر متوقع بالنظر إلى أن هذا الاختبار يعتمد بشكل كلي على تردد المعالج.

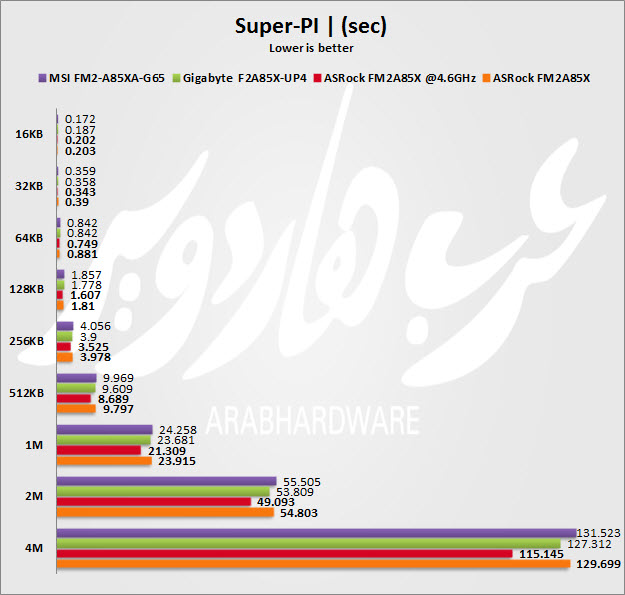

Super-PI
هو برنامج حسابي, يقوم بحساب عدد Pi بعدد الخانات التي تحددها (3.1415... ) ثم يعطي الوقت المستغرق في تلك الحسبة.
أداء متقارب للوحات على التردد الأساسي, و لكن يتحسن أداء ASRock مع كسر سرعة المعالج.
الخاتمة
اللوحة حالياً سعرها 99.99$ على NewEgg, و هو سعر رائع جداً... و سعر أكثر روعة ً إذا ما نظرنا إلى كل ما تقدمه. ASRock لها سمعة بأنها قد تضحي ببعض الجودة من أجل السعر, و لكنها أثبتت أن لوحاتها يمكن الاعتماد عليها و رأينا العديد من الأرقام القياسية في كسر السرعة في المنافسات على لوحاتها.
قلنا سابقاً في مراجعات MSI و Gigabyte للوحاتهم الـ A85X أن منصة ً محترمة بأقل من 300$ ممكنة و بسهولة مع معالجات AMD APU A10... الآن صارت ممكنة ً أكثر!
هذه اللوحة تقدم أرخص ما يمكن أن تحصل عليه في السوق مقابل جودة جيدة, و بأداء هو نفسه عند اللوحات الأغلى منها ثمناً. لا نستطيع أن نحكم على جودة اللوحة, لأن هذا يتطلب استخداماً طويلاً مستمراً يمتد إلى أسابيع أو أشهر. و لكن اللوحة معها ضمان 3 سنوات, فلا نظن أن هناك مشكلة ً كبيرة ً في هذه الناحية. كما أن ASRock حسنت من مستواها في السنوات الأخيرة بشكل ملحوظ.
واجهتنا مشاكل في تركيب شرائح الذاكرة مع مشتت Noctua NH-D14, تركيبه ليس مستحيلاً... لكن كن مستعداً لخدوش على يديك. كما أن قطع تثبيت البطاقة في شقوق PCIe x16 غير عملية, إذ أن المستخدم غالباً ما يواجه صعوبة ً في الوصول إليها بشكل عام و يحاول أن يضغط على الزر بقلم أو أداة طويلة... لكن مع تلك القطع التي تتحرك بدلاً من أن تنضغط المهمة صارت أصعب!
هناك مشكلة عامة يبدو أنها من شريحة الـ Super I/O و ليست من اللوحات؛ لأنها واجهتنا في MSI و Gigabyte, و هي القراءات الغريبة للحرارة في البرامج. درجة الحرارة تكون في أشد الحالات 10 درجات مئوية, و في الخمول 0! رغم التحديث إلى آخر نسخة من HWMonitor إلا أن المشكلة موجودة. قد يكون الأمر هو عدم دعم البرامج للشريحة المستخدمة بعد, أو أن قارئ الحرارة في الشريحة فيه خلل, أو ربما يحتاج إلى تعريف.
عندنا تعليق على تقارب لوحات A85X التي اختبرناها الآن: مهما غيرت الشركات في لوحاتها, فليس عندها مساحة واسعة للإبداع في مجال تحسين الأداء لأن هذا هو آخر ما عند المعالج و الشريحة على ما يبدو.
نشكر شركة ASRock الأم لتعاونها معنا, و لكننا للأسف نواجه مشاكل مع الموزع المعتمد لهم في مصر, منها رفض تزويدنا بالعينات التي ترسلها الشركة لنا. و لكن هذا الأمر سيحل قريباً إن شاء الله.
مميزات:
- من أرخص الأسعار للوحة FM2 بشرحة A85X
- أداء موازي للوحات المنافسة
- منفذا USB 3.0 إضافيان
عيوب:
- شقوق PCIe x16 فيها صعوبة في تثبيت و فك البطاقات
- المشتتات الكبيرة تتطلب صبراً و وقتاً لتركيبها
