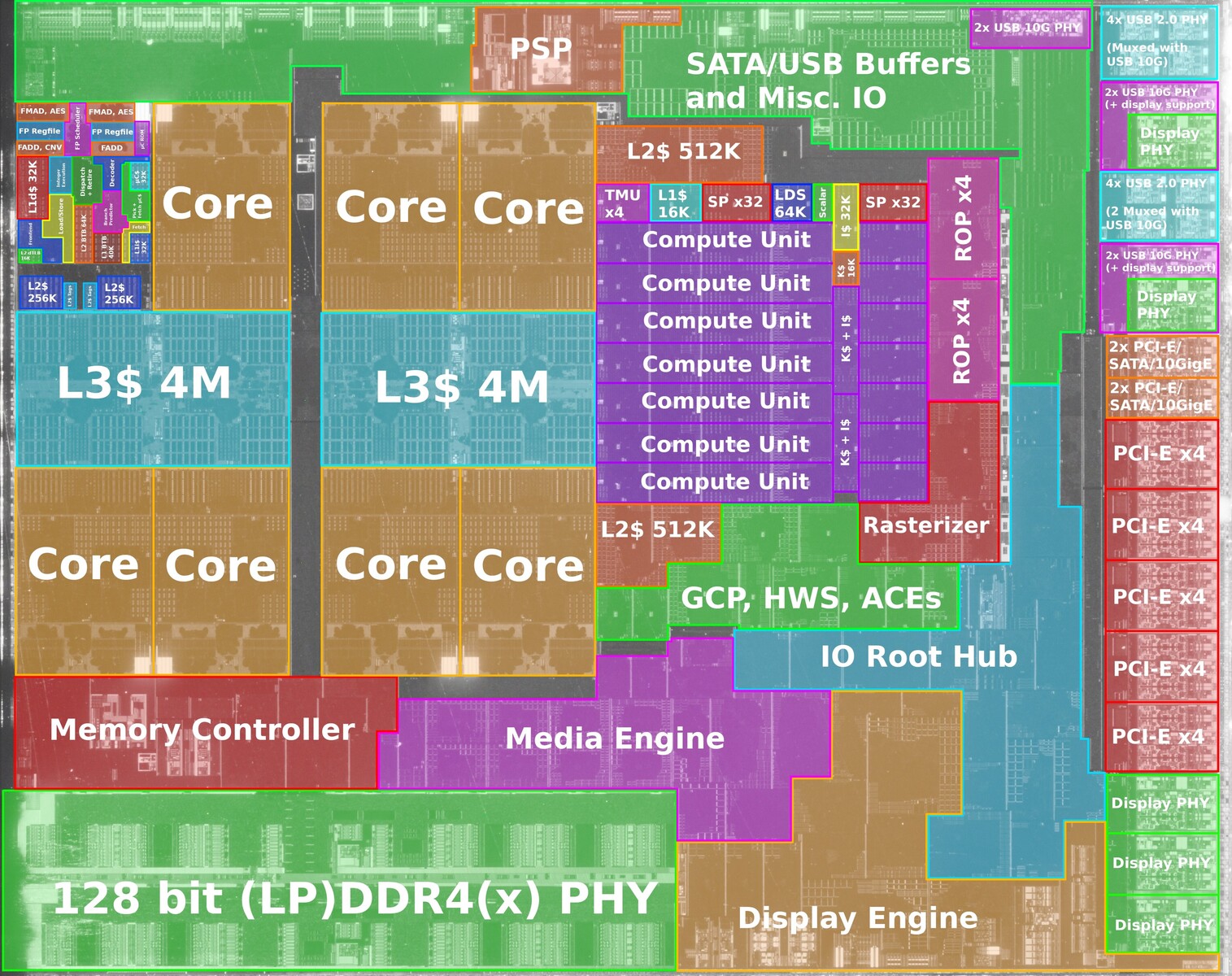

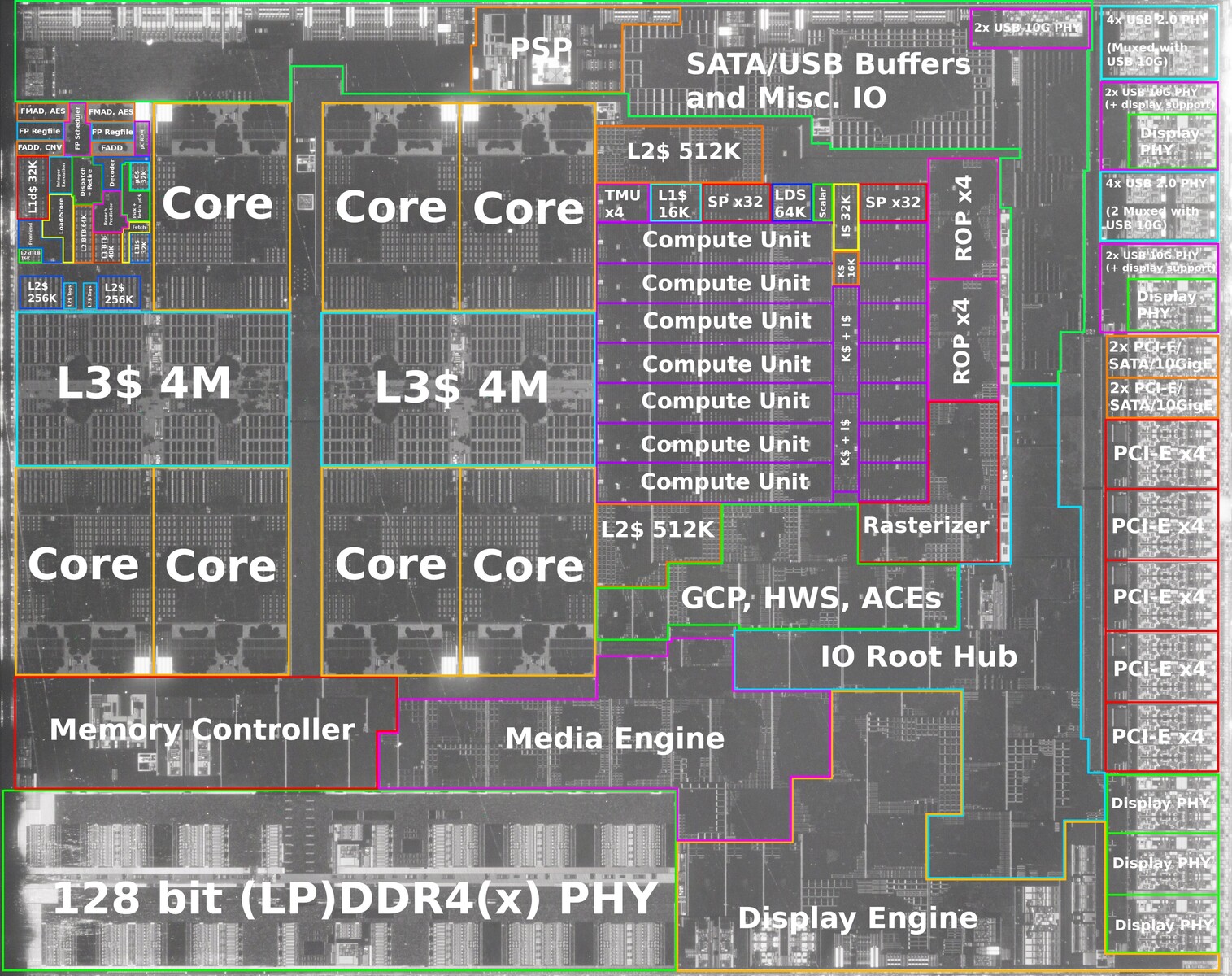

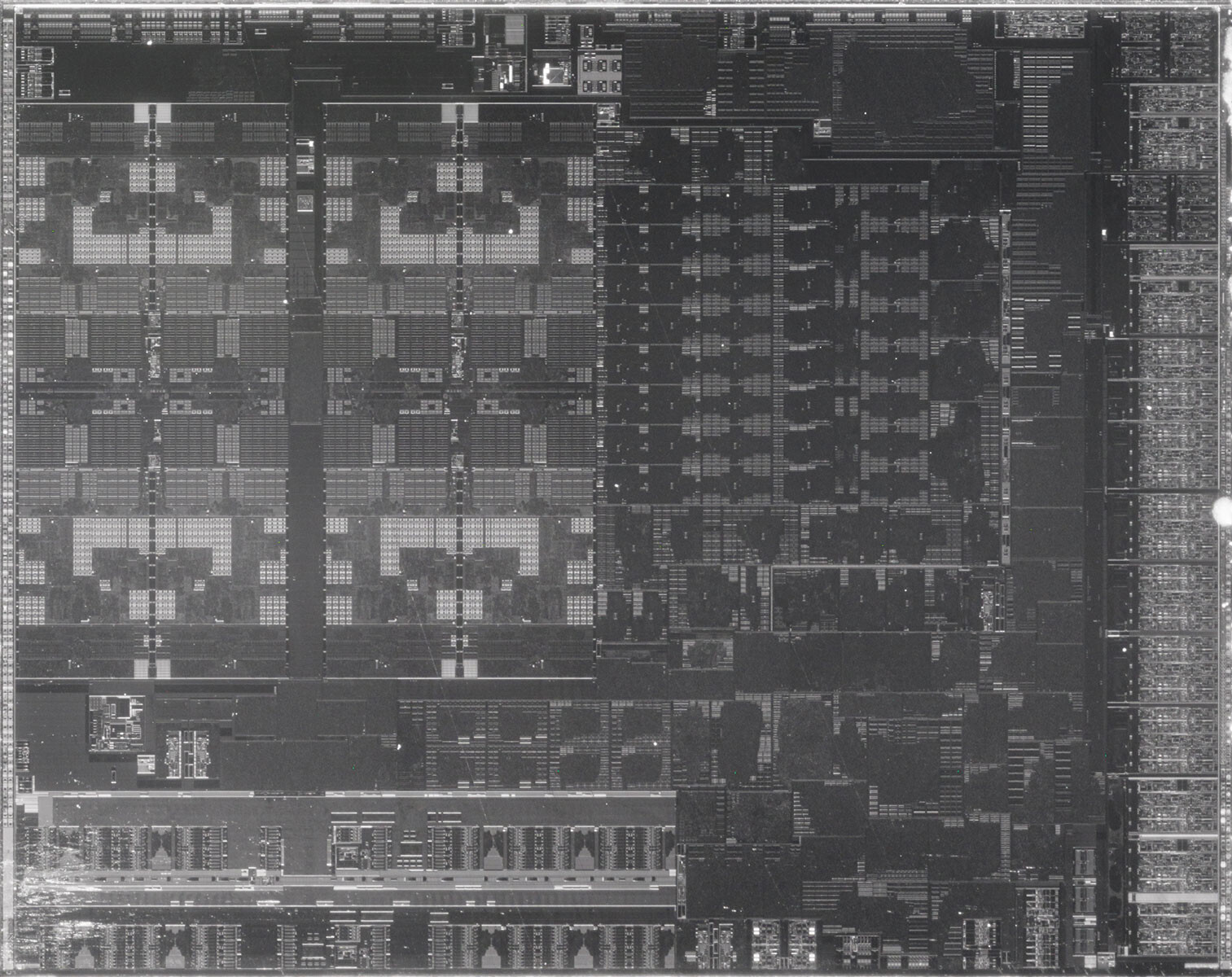

قام المهندس الشهير VLSI Fritzchens Fritz ، والمشهور بتصوير EM عالي التفاصيل لقوالب السليكون والشروحات الخاصة بها ، بنشر أخر أعماله مؤخرًا المتعلقة بشرائح AMD 7 nm "Renoir . ويوضح مخطط السطح الخاص بشريحة السيليكون أن مكون وحدة المعالجة المركزية يحجّم بشكل ما المعالج الرسومي المُدمج الموجود على الشريحة ، وذلك بفضل الأنوية الأكثر والتي يصل عددها ضعف عدد أنوية وحدات المعالجة المركزية الموجودة في الجيل السابق من شرائح "Picasso" ، والموزعة على اثنين من وحدات CCXs .

ومن الواضح أيضاً أن وحدات CCX الموجودة على "Renoir" أصغر من تلك الموجودة على شرائح CCD "Zen 2" الموجودة في معالجات "Matisse" و أيضاً Rome ، وذلك حيث أن ذاكرة التخزين المؤقت L3 أصغر ، فتأتي بحجم 4 ميجابايت مقارنة بـ 16 MB في المعالجات المكتبية . حيث أن كون وحدات MCM الخاصة بالمعالجات تأتي مع وحدات تحكم في الذاكرة منفصلة ، فمن المنطقي أن يكون لدى تجمعات الأنوية أو الـ CCD المزيد من ذاكرة التخزين المؤقت في المستوى الأخير لكل CCX .

AMD APU Renoir CPU Ryzen كما نرى أيضًا من خلال الصور أن وحدات المعالجة الرسومية المدمجة (iGPU) لا تحتوي على أكثر من 8 وحدات أو أنوية "Vega" كما ذكرنا في أخبار سابقة ، لذلك لا يوجد مجال لوحدات APU التي تعتمد على أنوية "Renoir" أن تتمتع بأكثر من 512 معالج تيار . ولذلك حاولت AMD تعويض عجز الأنوية الرسومية عن طريق التلاعب في ترددات الأنوية في الماعلاجات الجديدة ، حيث تأتي بترددات أعلى بأكثر من 40٪ مقارنة بتلك الموجودة في "Picasso" . ما لفت انتباهنا في التعليق التوضيحي هو الطبقة المادية لخطوط PCI-Express . حيث يبدو أن القالب بالفعل يحتوي على 20 حارة PCI-Express إلى جانب 4 حارات إضافية يمكن تكوينها كمنفذين SATA 6 Gbps بفضل مرونة التصميم .

هذا يعني أن "Renoir" يمكنها في النهاية توفير 16 ممرًا لخدمة خيوط PEG (الخيوط الرسومية لمنافذ PCI-Express أو فتحة x16 الرئيسية على اللوحة الأم ) ، إلى جانب توفير 4 ممرات إضافية باتجاه الشرائح ، والأربعة ممرات النهائية يتم تخصيصها لتوصيل وحدات M.2 من خلال فتحات NVMe المتصلة إلى مقبس AM4 وذلك في حالة المعالجات المكتبية من Renoir . أما في حالة الأنظمة المحمولة ، فلا توفر معالجات "Renoir" أكثر من 8 ممرات تجاه PEG (الخيوط الرسومية لمنافذ PCI-Express ) ، حتى في حالة إقترانها مع وحدات المعالجة الرسومية المنفصلة مثل بطاقة GeForce RTX 2060 (المحمولة) مثلاً ، والتي يمكنها العمل بسرعة 3.0 PCI-Express x16 .

لا تحتوي وحدات APU من الجيل السابق مثل "Picasso" أو "Raven Ridge" على أكثر من 8 مسارات PCIe gen 3.0 موجهة نحو PEG ، حتى على المنصات المكتبية . لذلك فعلى الأقل ستعزز قدرة x16 PEG الجديدة هذه قابلية اعتماد معالجات "Renoir" المكتبية لأجهزة الكمبيوتر المخصصة للألعاب هذه المرة ، وذلك بالتأكيد في حالة استخدام أفضل وحدات المعالجة من ذلك الجيل مثل Ryzen 7 4700G ، فبجانب العدد الكبير للأنوية والمعالج الرسومي المُدمج المعقول سيتمكن اللاعبين أخيراً من إستخدام البطاقات الرسومية المنفصلة بكامل قوتها .
