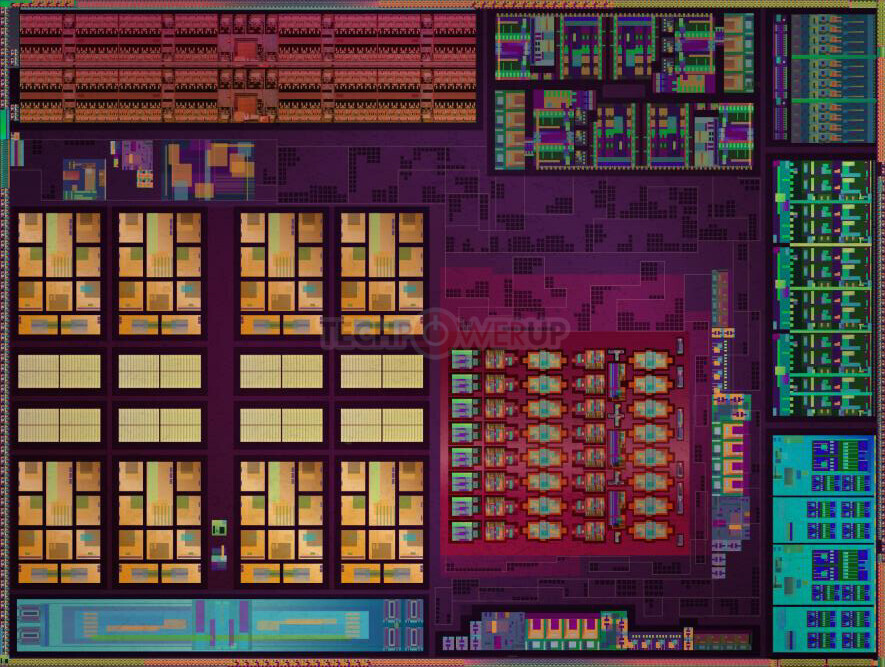

فيما يلي أول تصور لقوالب معالجات AMD الجديدة المبنية على بنية " Renoir "، التي ظهرت لأول مرة مع معالجات الجيل الجديد من سلسلة Ryzen 4000 المحمولة . فقد نجحت "Renoir" في استمرار مسيرة امتدت لمدة عشر سنوات مع وحدات المعالجة المسرّعة أو AMD APU التي تجمع بين وحدات المعالجة المركزية ووحدات المعالجة الرسومية المدمجة iGPU القوية .

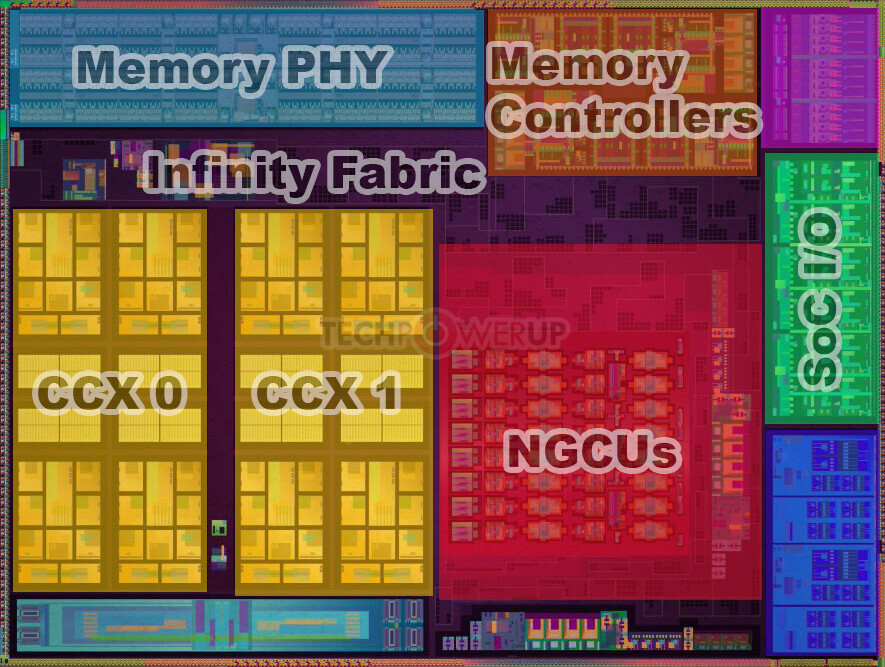

وقد صُممت AMD "Renoir" على عملية تصنيع 7 نانومتر من TSMC ، و يبلغ طول القالب 156 ملم² ، ويبلغ عدد الترانزستور الموجودة فيه 9.8 مليار ترانزستور . و تكشف الصور الموجودة عن مناطق متميزة داخل بينة المعالج والشريحة والتي تبدو مثل أنوية وحدة المعالجة المركزية الخاصة بالمعالج والتي يصل عددها الى ثمانية أنوية ، ومجموعة من وحدات حوسبة المعالجات الرسومية GPU ، ووحدات التحكم في الذاكرة المدمجة ، والجسر الجنوبي ، ووحدات PHYs لمختلف منافذ الإدخال و الإخراج للرقاقة  I/O .

ولمن لا يعلم ، تتميز بنية معالجات "Renoir" بثمانية أنوية في وحدة المعالجة المركزية التي تعتمد على معمارية "Zen 2" الجديدة ، و المقسمة إلى وحدتين CCXs (مجمعات وحدة المعالجة المركزية) مثل تلك الموجودة في المعالجات المكتبية . وعلى عكس الشرائح الثنائية ذات الثمانية أنوية الموجودة في بنيتي "Matisse" أو "Rome" ، فإن وحدات الـ"CCX " في Renoir لا تحتوي إلا على 4 ميجابايت من ذاكرة التخزين المؤقت من المستوى الثالث L3 المشتركة ، وهو ما قد يكون نتيجة لأن أزمنة التأخير في الذاكرة منخفضة بما فيه الكفاية .

اقرأ أيضاً عنوان جديد للقوة في عالم اللابتوبات مع AMD Ryzen 4000 APU

AMD APU CPU Renoir Ryzen igpu

أما بالنسبة لذاكرة التخزين المؤقت من المستوى الثاني L2 فهي كما هي 512 كيلوبايت لكل نواة . ويصل إجمالي "ذاكرة التخزين المؤقت الإجمالية" (L2 + L3 ) إلى 12 ميغابايت . وبالنسبة لوحدة المعالجة الرسومية iGPU لمعالجات "Renoir" فهي مزيج بين معماريتي "Vega" و "Navi" الرسوميتين ، حيث يتم استخدام وحدات SIMD الخاصة بمعمارية "Vega" ، بينما يتم استخدام محركات العرض والوسائط المتعددة الخاصة بمعمارية"Navi" الرسومية . و تتميز المعالجات الرسومية المدمجة iGPU أيضاً بـ 8 وحدات NGCU ، التي تضيف ما يصل إلى 512 من معالجات التدفق stream processors . يغطي تصميم Infinity Fabric جزءًا كبيرًا من منطقة القالب ، ويربط المكونات المختلفة على القالب .

وأخيراً قدمت AMD متحكم جديد للذاكرة المدمجة مزدوجة القناة dual-channel والذي يدعم ذواكر LPDDR4x بترددات تصل إلى 4233 ميجاهرتز ، أو مع ذواكر DDR4 القياسية بترددات تصل حتى 3200 ميجاهرتز .
