خبير رقاقات مستقل استطاع فحص صور قوالب رقاقات SoC (منظومة على رقاقة) التي تشغل أحدث اجهزة الكونسل من شركة Microsoft و شركة Sony. رقاقة  SoCs تتشابه فيما بينها في العديد من الأوجه حيث أنهما يتشاركان المعماريات فضلا عن أنهما مصنوعتان باستخدام نفس تقنية التصنيع. مع هذا، صور القوالب تثبت بأن المعالجات مختلفة.

Chipworks شركة تحليل رقاقات مستقلة قد فككت كل من Microsoft Xbox One و Sony PlayStation 4 واستطاعت أن تحصل على صورتي قالب عالية الجودة للرقاقات. الرقاقات متشابهة في حجم القالب, رقاقة SoC لـ PS4 تأتي بحجم 348mm2، بينما رقاقة SoC لجهاز X1 تأتي بـ 363mm2. نظرا للتشابهات في معدلات التردد للمعالجات الهجينة، ينبغي أن يكون لديها استهلاك طاقة متطابق أيضا.

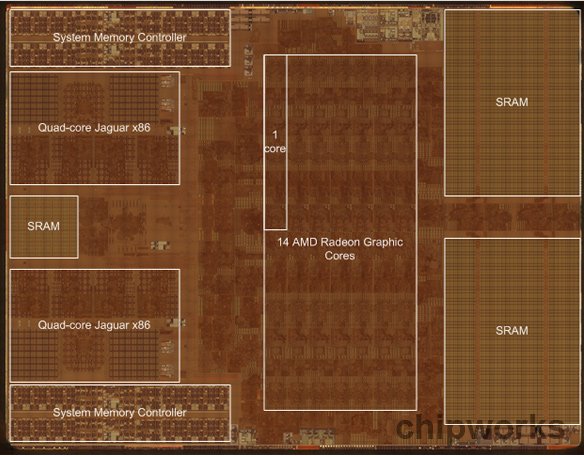

ps4-xboxone-SoC-03

 صور القالب تكشف عن وحدتي Jaguar x86 رباعية النواة مع بعض العناصر المشتركة ضمن كل رقاقة SoC. من الصعب تخمين ما إذا قامت شركة Sony و Microsoft بتعديل تلك الوحدات معماريا أم لا، لكن بشكل عام وحدات رباعية النواة تبدو متشابهة.كما هو متوقع، الرقاقات تملك كميات مختلفة من وحدات حوسبة AMD Radeon GCN حيث مع رقاقة SoC لجهاز Xbox One تتميز بـ14CUs (مع 64 معالج تدفق لكل وحدة).بينما مع رقاقة SoC لجهاز PlayStation 4 تتميز بـ20 CUs ( مع 64 معالج تدفق لكل وحدة).

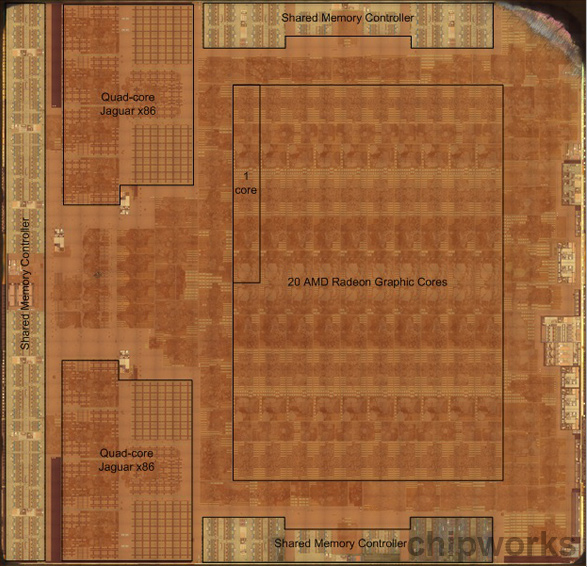

ps4-xboxone-SoC-04

بالرغم من امتلاكها كمية أصغر بشكل كبير من معالجات التدفق الرسومية، physics وحوسبات عالية التوازي أخرى، فإن رقاقة SoC لجهاز Xbox One يتميز بـ32MB لذاكرة الكاش SRAM الرسومية+ 15MB ذاكرة كاش أخرى، التي تأخذ العديد من مساحة الرقاقة. بالتالي تكلفة رقاقة X1 و PlayStation 4  ينبغي أن تكون مشابهة. من الجدير بالذكر أن رقاقة SoC لـ PlayStation 4  لديها وحدة تحكم ذاكرة GDDR5 أكثر تعقيدا وتوزيعا، حيث أن رقاقة SoC لـ X1 تتميز بوحدة تحكم ذاكرة DDR3 ثنائية القناة أقل تعقيدا وتوزيعا. النتيجة التي وصلنا منها بعد هذه المعلومات نرى انها تستخدم نفس المعمارية، تقريبا نفس الحجم، لكن فروقات أداء كبيرة.

كلا من رقاقة SoC تمتلكا مساحة هائلة بغض النظر عن النواة، التي تبين بأن هناك العديد من الواجهات في الداخل وكلها مصمة لتعزيز أداء الحوسبة الإجمالي وتوفر دخول مبسط لذلك الأداء من قبل مطوري اللعبة.التحليل الأول للرقاقات المتشابهة جدا تظهر بأن لدى Sony PlayStation 4 رقاقة SoC ذات أداء أعلى. مع هذا، التحليل لايكشف بالضبط كل الأسرار التي قد وضعتها شركة Microsoft داخل رقاقة SoC لجهاز Xbox One.
