المراجعة الرسمية لبطاقة ASUS 7770 Direct CU و البطاقة القياسية 7750 من AMD
كما عودتنا ASUS على إنتاج بطاقات رسومية إحترافية ،فاليوم نشارككم تجربتنا مع البطاقة الإحترافية ASUS HD7770 Direct CU ، معاً سوف نكتشف أداء بطاقتي ASUS 7770 Direct CU و 7750 القياسية من AMD.
نتقدم بالشكر للمكتب الأقليمي لشركة ASUS لتزويدنا بهذه العينة وشركة AMD لتزويدنا بعنية البطاقة 7750 الإفتراضية
معمارية Cape Verde
هي الأخت الصغرى لمعمارية Tahiti , والتي دعمت ببعض مميزاتها :
28nm Technology
وهي أول نواه رسومية تنتقل الى دقة تصنيع 28nm، وتمتاز أنها أسرع من 40nm بثلاثة أضعاف وأعلى قدرة للوصول إلى ترداد عالية مع درجات حرارة أقل وإستهلاك طاقة أقل.
GCN Graphics Core Next
GCN Graphics Core Next وهي معمارية معاد تصميمها لكي تحقق أداء أعلى بكثير من أي بطاقة رسومية سابقة.
PCI-Express 3
لا شك اننا لاحظنا الإختلاف منPCI-Express 1.0 إلى PCI-Express 2.0 وكيف تم تطوير التكنولوجيا ببراعة من الشركات المصنعة إلى هذه الدرجة من السرعة في نقل البيانات بين الكرت المستخدم واللوحة الأم ، فالنتخيل معاً PCI Express 3.0 الذي تم مضاعفة سرعة نقل البيانات بداخله إلى 32x ليضاعف سرعة PCI-Express 2.0 الذي تكون سرعة نقل البيانات بداخله 16x.
ولإيضاح الموضوع أكثر، فالنفترض ان هناك بطاقة ما تنقل البيانات بسرعات 500MB في الثانية فعندما يتم تشغيلها على PCI-Express 3.0 فإنها ستنقل 1GB أي سيتم مضاعفة السرعة.
Zero Core Technology
في حالة عدم الحاجة الى إستخدم البطاقة الرسمية يتم سحب كل كهرباء من البطاقة مع الإبقاء على جزء بسيط من الفولت حتى تظل البطاقة واضحة لنظام التشغيل واللوحة الأم.
هذا بالإضافة إلى دعم لتقنية تعدد شاشات العرض Eye Infinity 2.0 ومنفذ HDMI 1.4 و-Direct X 11.1 وتقنية لفك الرموز الموحدة MPEG-4, DiVX , AMD's Unified Video Decoder ، ويذكر انه يتم دعمهم عن طريق البطاقة نفسها ليس عن طريق برنامج يتم تثبيته.

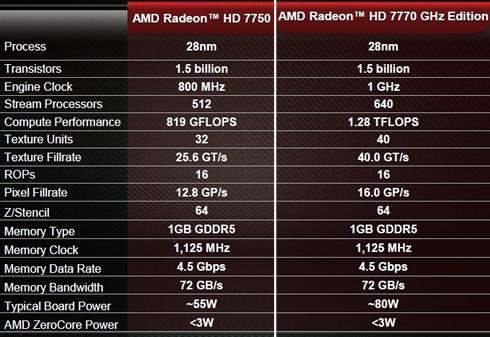

الموصفات التقنية للفئة 7700 :

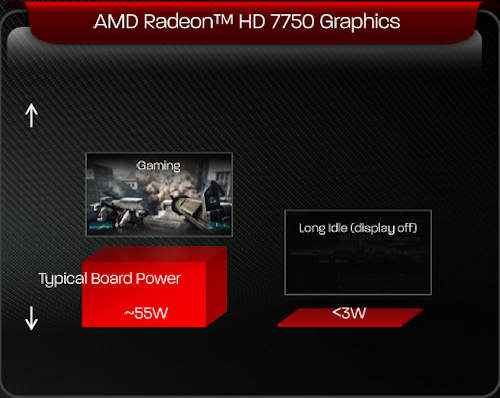

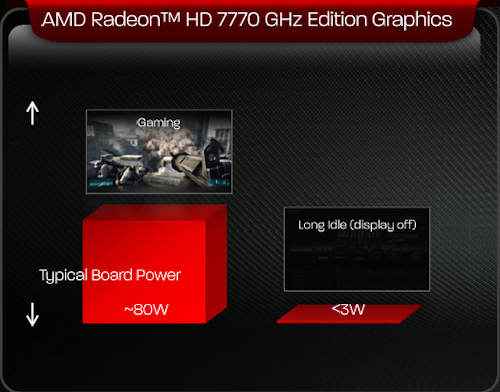

إستهلاك طاقة أقل :
نرى على الغلاف الخارجي للصندوق بطل ASUS الغامض على فرس وشعار وجود تبريد إحترافي من ASUS بتقنية Direct CU وهذه التقنية هي تقنية تشتيت إحترافية من ASUS فـ Direct Cu تعني بوجود مروحة واحدة فقط على البطاقة ، كما شاهدنا مسبقاً بمراجعة ASUS HD7950 Direct CU II وجود مروحتين لتدفيق الهواء البارد داخل البطاقة .
من الأيسر يوجد شرح لتقنية Direct CU وثم شرح أداة GPU Tweak المرفقة مع البطاقة لمراقبة درجات الحرارة وكسر سرعة البطاقة ثم شرح مخارج البطاقة .

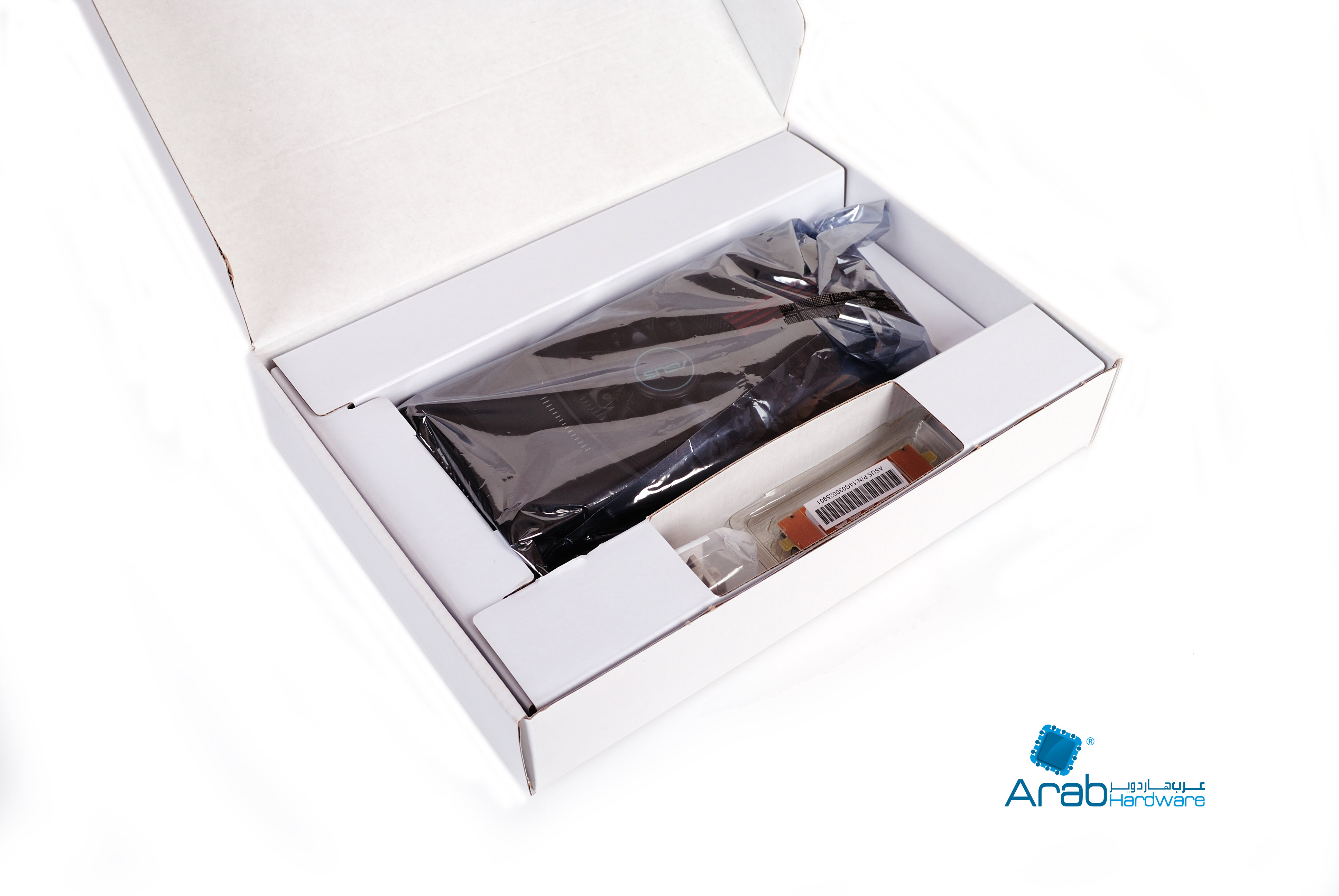

عندما نفتح الصندوق الداخلي نجد البطاقة مغلفة بكيس من البلاستيك لحفظها من الكهرباء الإستتكية ونرى أيضاً كابل الـ CrossFire لتشغيل أكثر من بطاقة في آن واحد .

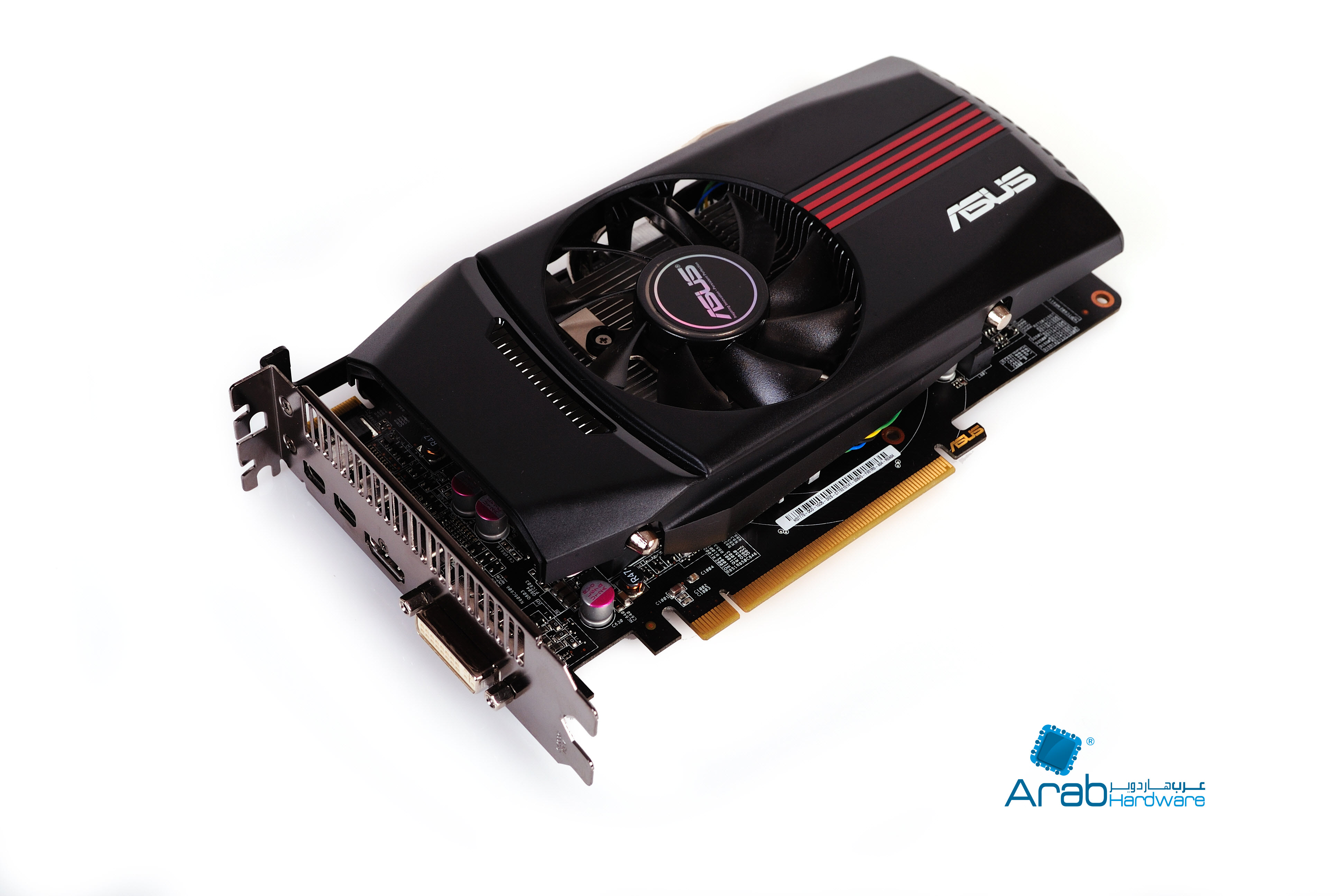

نرى في الواجهة مروحة كبيرة لدخول الهواء البارد داخل البطاقة .

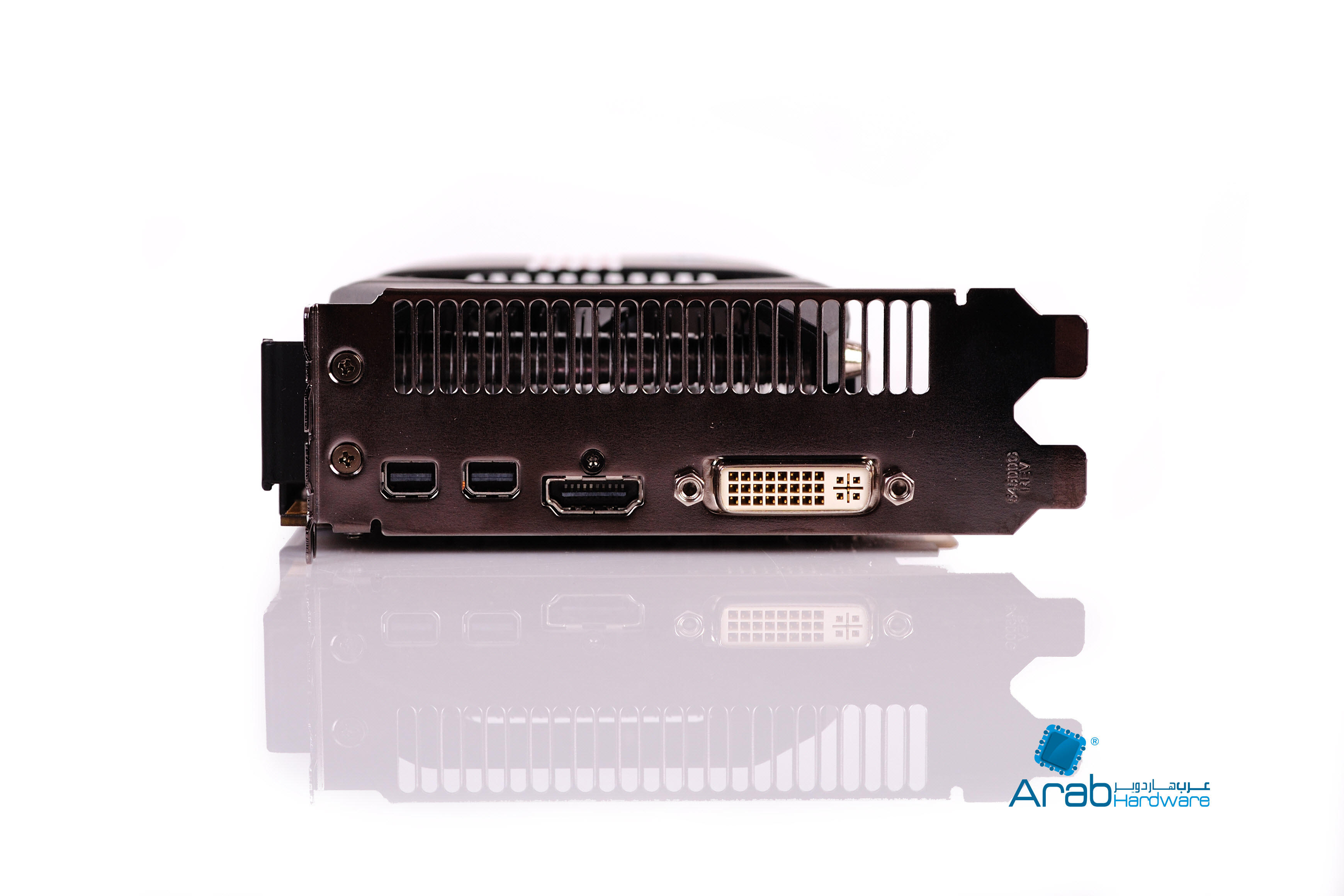

في هذه الصورة نلاحظ في الأعلى وجود فتحات لخروج الهواء الساخن خارج البطاقة ومخرجين Mini Display Port ومخرج HDMI ومخرج DVI .

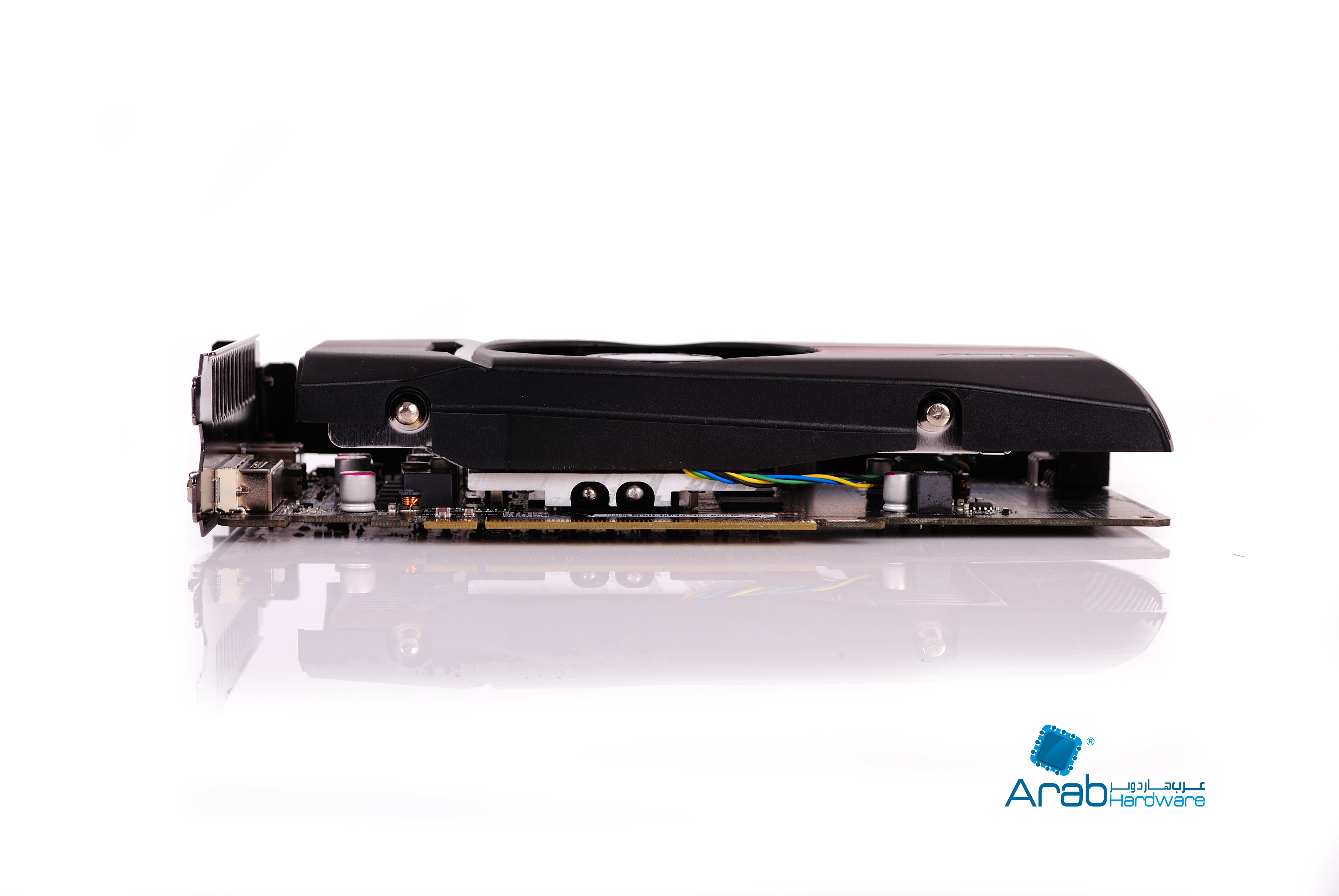

نرى أن حجم البطاقة كبير مقارنةً بالنسخة القياسية وذلك لكبر حجم المشتت .

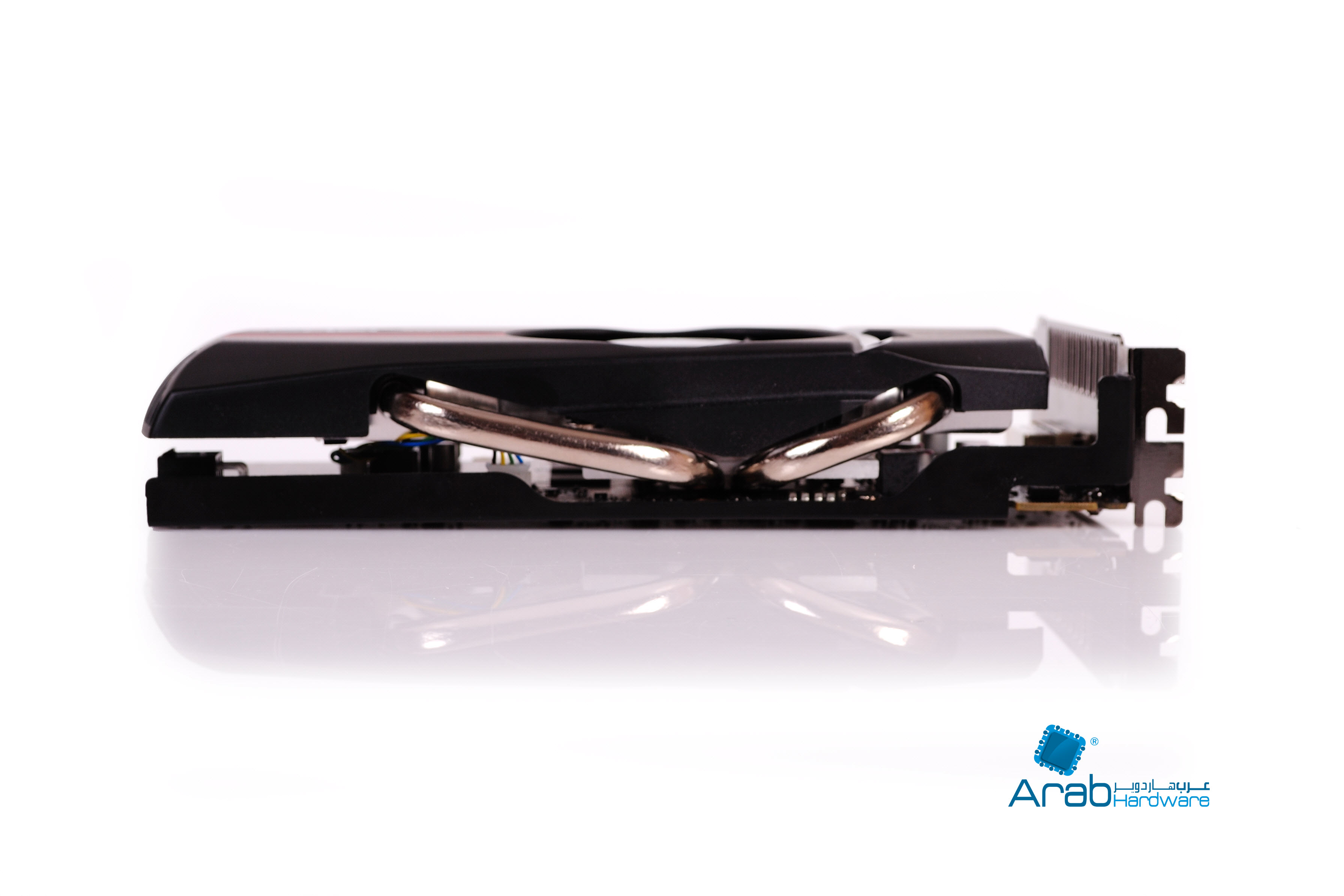

نرى وجود أنبوبين حراريين لتشتيت الحرارة من النواة إلى شرائح التبريد.

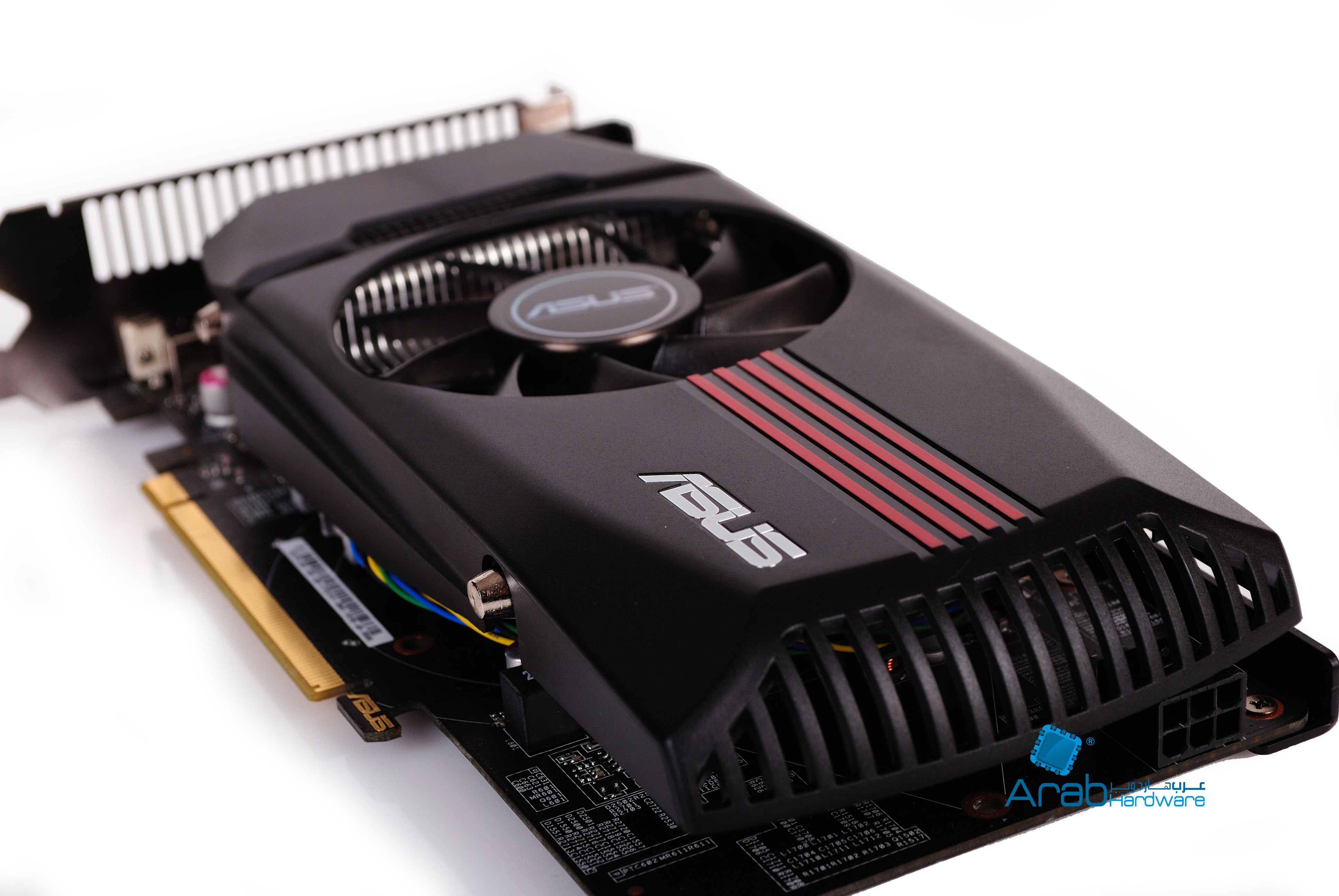

تصميم المشتت يأخذ طابع سفن الفضاء وهي توحي بالقوة ، ونجد مقبس طاقة 6Pin لتزويد البطاقة بالطاقة اللازمة للتشغيل العادي وكسر السرعة .

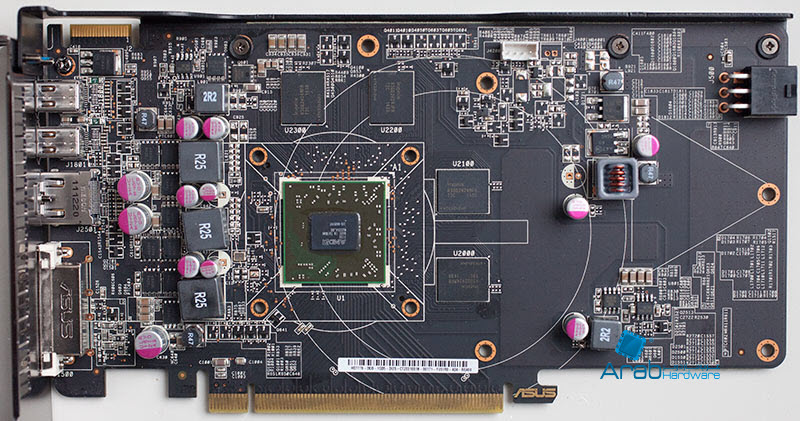

اللوحة الأم (PCB) لم تختلف كثيراً عن اللوحة القياسية ولكن دعمتها ASUS بمكونات أكثر جودة للمساعدة في كسر السرعة .
وبعد نزع مشتت البطاقة نجد النواه الرسومية وهي بتردد 1120GHZ وشرائح الذاكرة بسعة 1 GB من نوع GDRR5 و تردد النقل 128Bit .

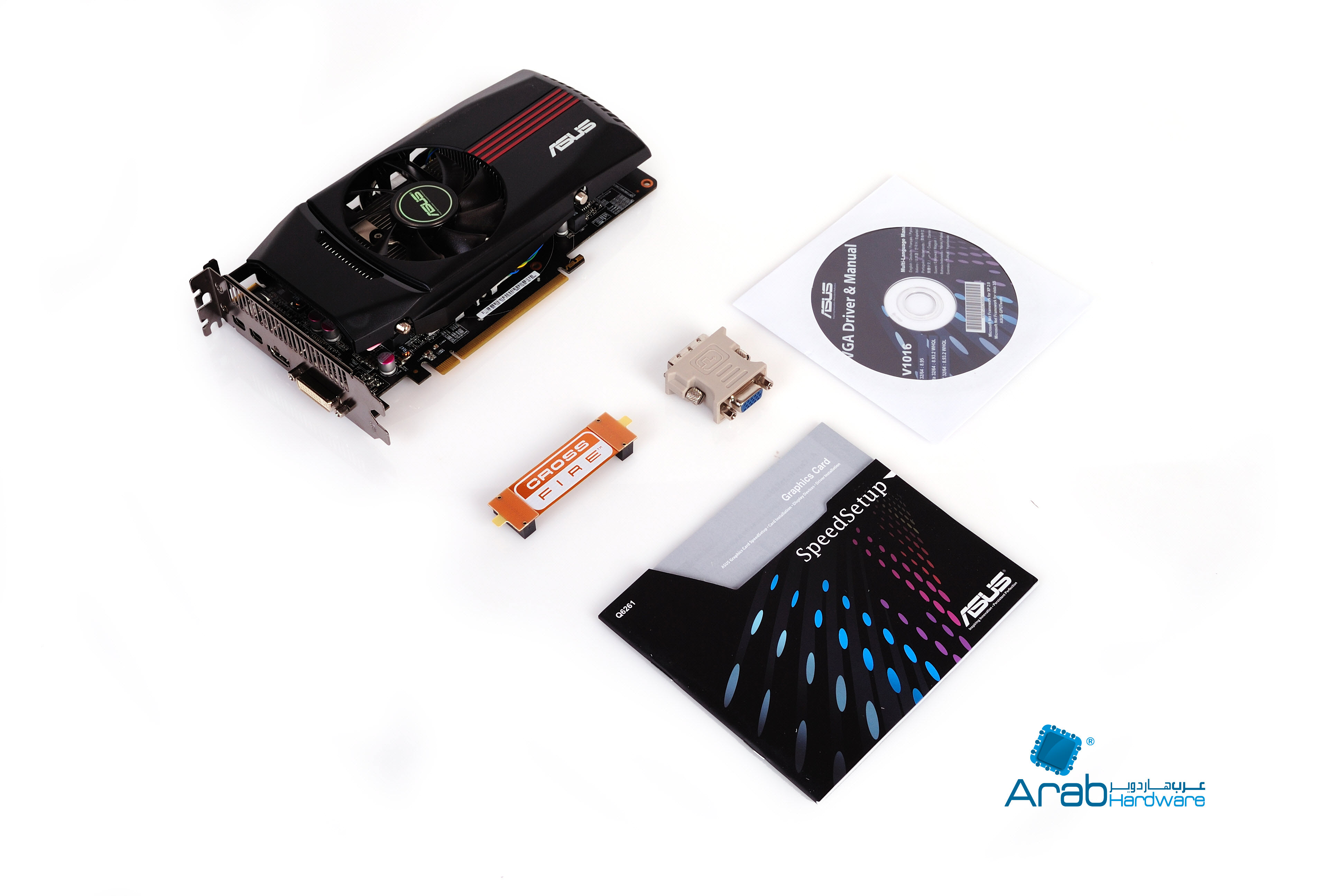

تظهر البطاقة مع كامل المحتويات الصندوق كابل الـ Crossfire ومحول من DVI إلى VGA وإسطوانة المشغلات وكتيب الإرشادات .

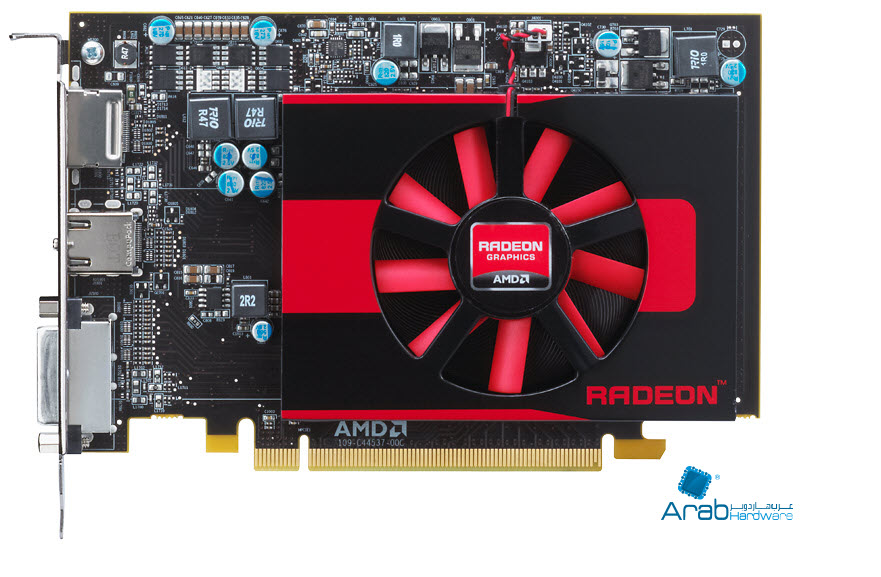

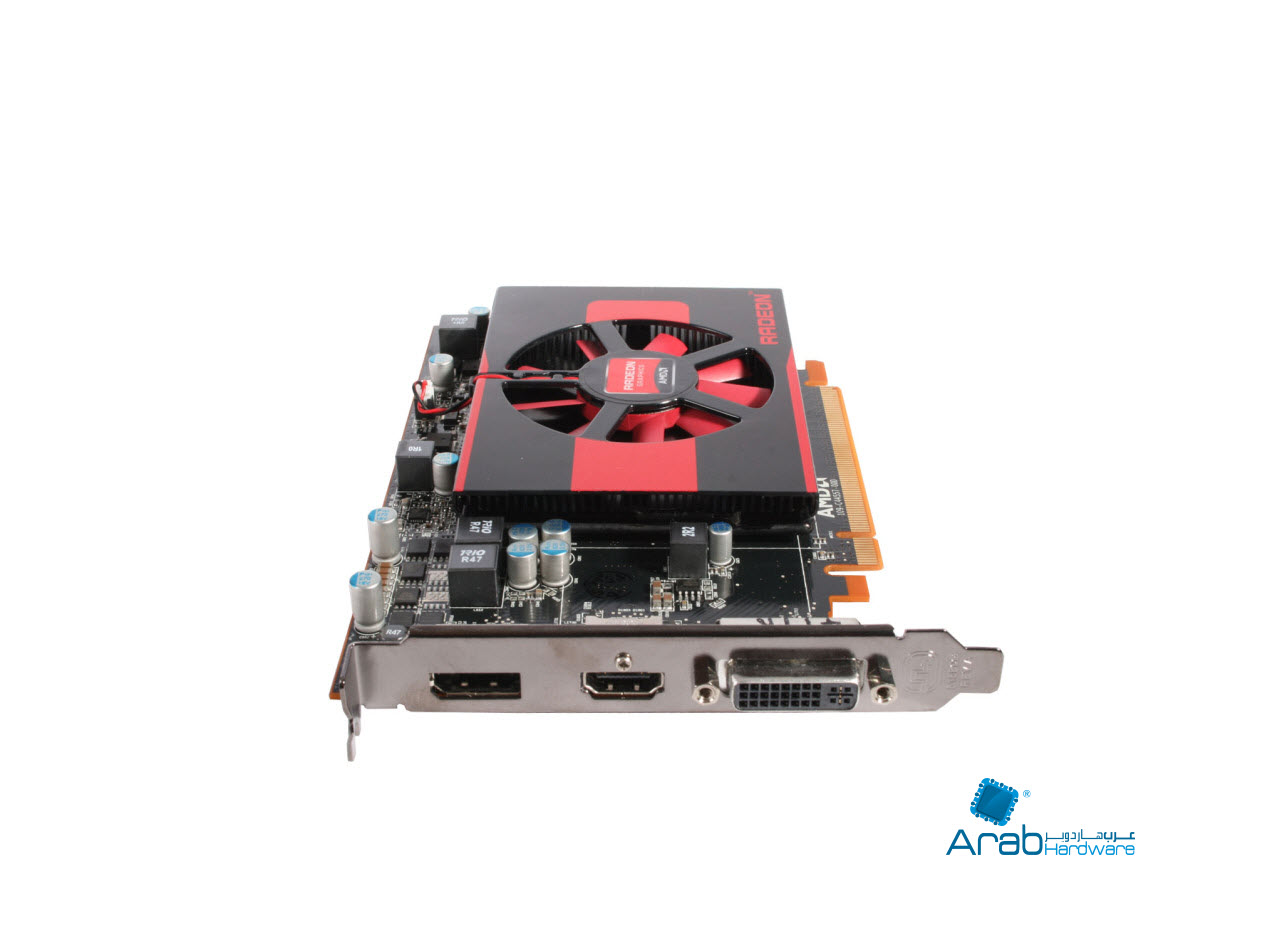

بطاقة 7750 هي أخر إصدار لمعمارية Cape Verde بتردد النواه 800Mhz و حجم الذاكرة 1 Gb من نوع GDRR5 .
لقد تم تزودنا بهذه النسخة القياسية من شركة AMD لضمها إلى التجارب ولم يتم كسر سرعة هذه النسخة لعدم توافر التبريد المناسب وقابليتها لكسر السرعة .
نرى مشتت AMD القياسي مزود بمروحة صغيرة لتبريد البطاقة,تدعم البطاقة PCI-Express 3.0 و كما موضح بالسابق مواصفات البطاقة التقنية وأيضاً 7770.

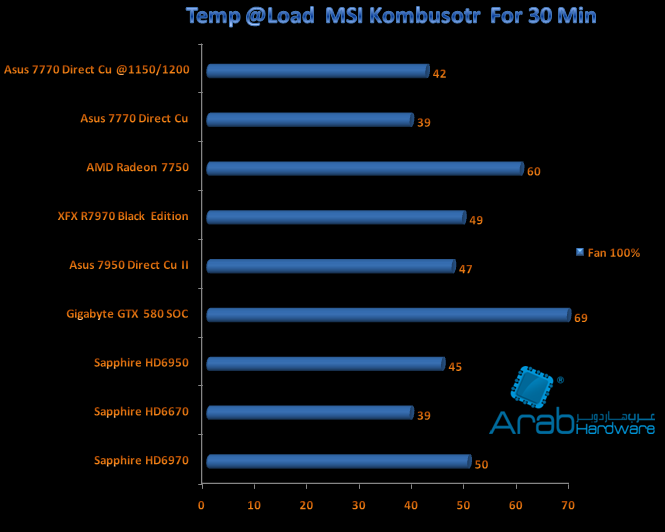

لقد تم كسر سرعة البطاقة على الفولت الإفتراضي إلى 1150 للنواه و 1200 للذاكرة وزاد أداء البطاقة بنسبة 15% مع كافة التطبيقات الاختبارية ودرجات الحرارة كما يبين الرسم البياني ذلك بعد الضغط ببرنامج MSI Kombustor لمدة 30 دقيقة ويذكر ان سرعة المروحة كانت على 100%.
يبين هذا الرسم أيضاً أن درجة حرارة البطاقة على إعدادات المصنع وحتى بعد كسر السرعة .

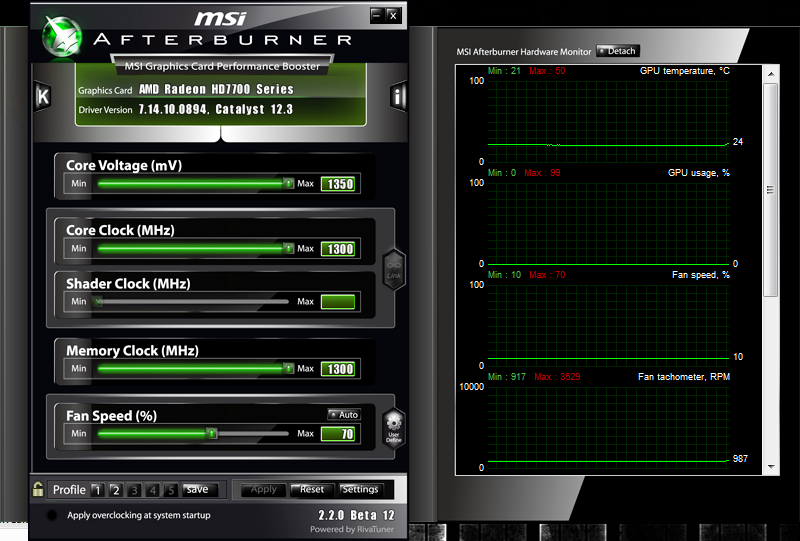

عند إستخدام الـ Voltage Tweak وصلت تردد البطاقة الى 1300 للنواة و 1300 للذاكرة ومع ذالك لم تزداد كفاءة البطاقة بالشكل الكبير :
عملية اختبار البطاقات الرسوميات أمر بالغ الحساسية, و يحتاج إلى تحري الدقة الشديدة عند إجراء الاختبارات، نحن هنا لا نتعامل مع أرقام بقدر ما نتعامل مع سيل وفير من الإطارات, و هذا يحتم علينا توحيد كافة الظروف في كافة الاختبارات. نبدأ بالتعرف على البطاقة عن كثب عبر النظر إليها من جميع الجوانب بالإضافة إلى تفحص البطاقة و متعلقاتها عن قرب.
مواصفات البطاقة :
مواصفات جهاز الاختبار :
C.P.U:- Core i7 2600K Oc'ed To 4.4Ghz
Motherboard:-Asus Maximus IV Extreme Z
Memory: GSkill Rip Jaws 1600MHZ Cl8
SSD:- Corsair Force GT3 120Gb
PSU :- Mushkin Joule 1000W
Software: Windows 7 Professional Sp1/The Latest Updates |GeForce 285.62 WHQL Driver
و بسبب عدم تدعيم اللوحة لمقبس Pci-Express 3.0 فان البطاقة تعمل على Pci-Express 2.0
البرامج المستخدمة في الاختبارات :

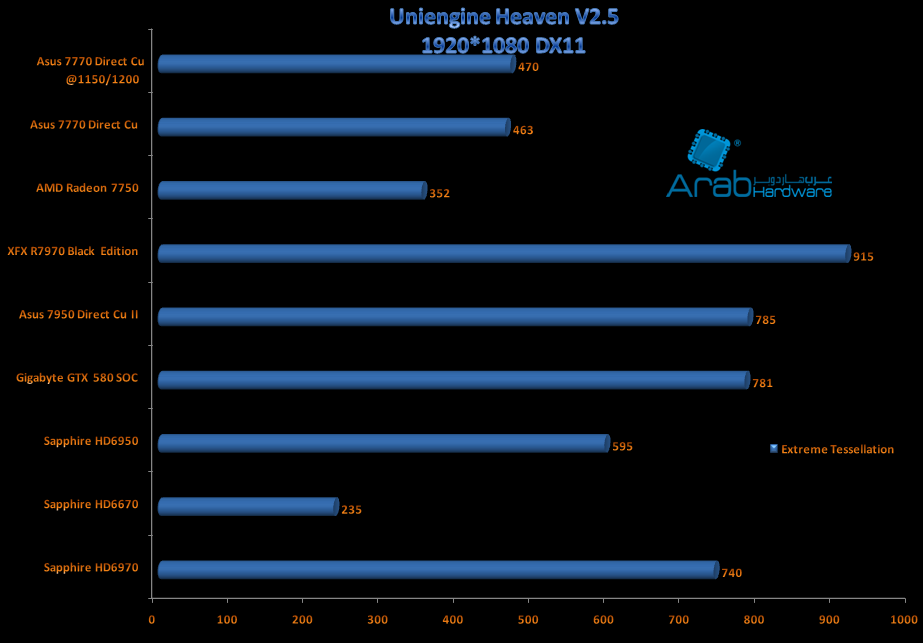

Unigine Heaven V2.5

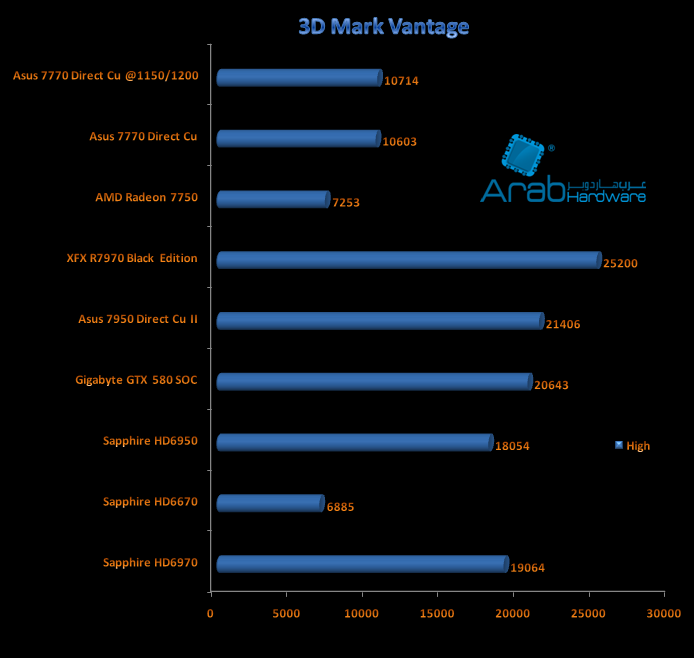

3D Mark Vantage
3D Mark 2011
Batman Arkam City
Mafia II
Crysis 2
Metro 2033

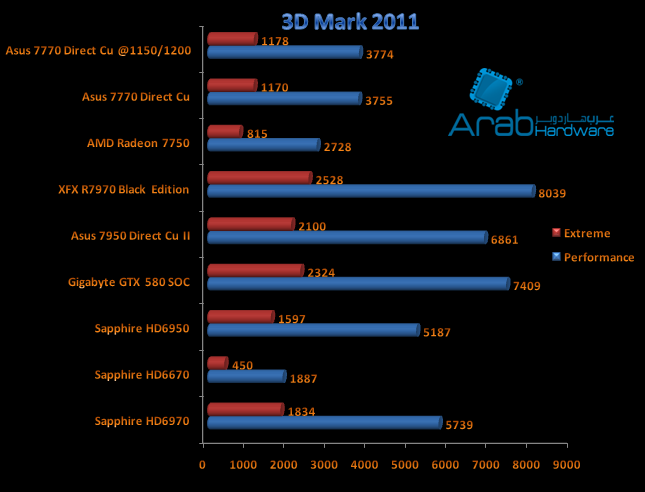

يعتبر أحدث مولود في عائلة Futuremark, وهو خليفة 3DMark Vantage والفرق أن الإصدار الجديد موجه خصيصاً للمنصات الداعمة لمكتبة DirectX-11, وللعلم قامت الشركة بإلغاء الدعم لمحرك nVidia Physx.
واحد من أشهر برامج اختبار و تقييم أجهزة الحاسوب الموجهة للألعاب و الرسوم ثلاثية الأبعاد, تم تصميمه بواسطة شركة Futuremark و تم تقديمه خصيصاً للبطاقات الداعمة لمكتبة DirectX-10. يقوم البرنامج بإجراء مجموعة من الاختبارات على كل من المعالج المركزي, و بطاقة الرسوميات. و في النهاية يقوم بعرض تقييم لقدرة المنصة على التعامل مع الرسوم ثلاثية الأبعاد.
واحد من اول برامج الاختبار و التقييم التي ظهرت لدعم DirectX-11. يقوم بعرض مشاهد لمجموعة من الجزر الصغيرة و ينتقل للتوغل داخل إحدى القرى المختبئة داخل الغيوم. اشتهر بمنظر التنين الشامخ الذي يُعتبر جسده ساحة لعرض امكانيات البطاقات في عملية الترصيع.

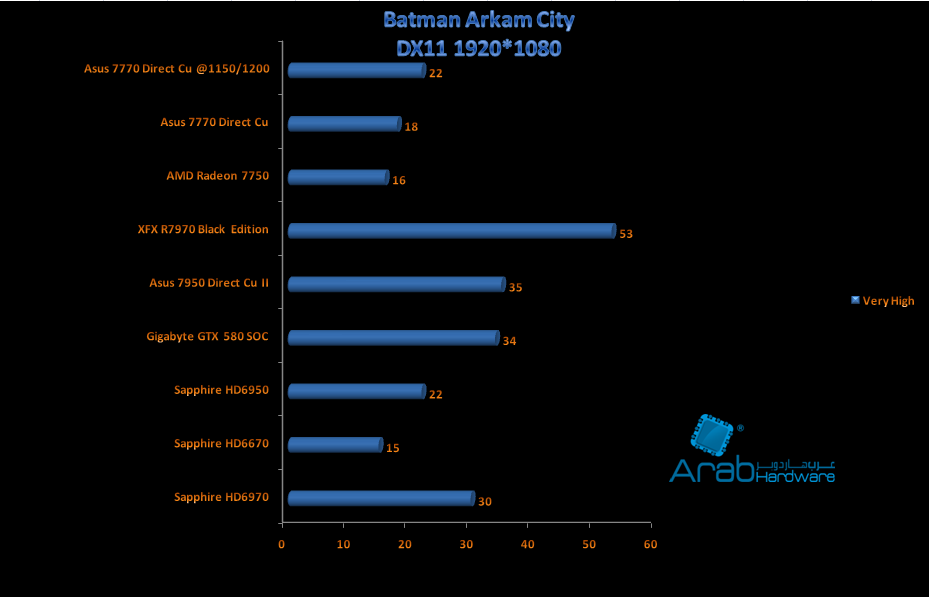

تدعم اللعبة DirectX-11, و تدعم تأثيرات الفيزكس الرائعة من Nvidia حيث ستشعر و كأن الأدخنة حقيقية في عمقها و شكلها, لا يمكن بالطبع تفعيل تلك الخاصية على بطاقات ATI كما أن خاصية تنعيم الحواف يمكن تفعيلها فقط من خيارات لوحة التحكم إن كنت من مستخدمي بطاقات ATI. كما أن اللعبة تستخدم محرك Unreal Engine 3.5.
تستخدم اللعبة محرك 4A الداعم لكل من DirectX-9 , و DirectX-10, و DirectX-11. كما يدعم الفيزيكس و نظام الروية ثلاثية الأبعاد من إن فيديا.
اختيارنا للعبة لكي تكون أحد محاور المراجعات لم يأتِ من فراغ؛ اللعبة بها العديد من المؤثرات البصرية التي تبهر اللاعب طوال الوقت. فعند تفعيل اعدادات DirectX-11 ستلاحظ الترصيع الذي تحظى به اللعبة. كما أن عمق الضباب و تأثيره الذي يكاد يكون حقيقياً سيجعلك تعيش اللعبة كأنها واقع, فضلاً عن كل ما سبق, تمثل اللعبة تحدياً صعباً لأعتى المنصات دون مبالغة.
تستخدم اللعبة المحرك Illusion كما أنها داعمة لمكتبة DirectX-9 فقط, و يبدو كما لو أن الشركة فضلت استخدام DirectX-9 المعروف و الآمن و المجرب من الجميع. لعبة المنظور الثالث ستأخذك في رحلة رائعة من اللعب و التجول في المدينة الكبيرة, حيث يمكنك التحرك داخل أي سيارة تختارها –و ستسرقها بالطبع- و دون قيود. اللعبة داعمة لتأثيرات الفيزيكس.

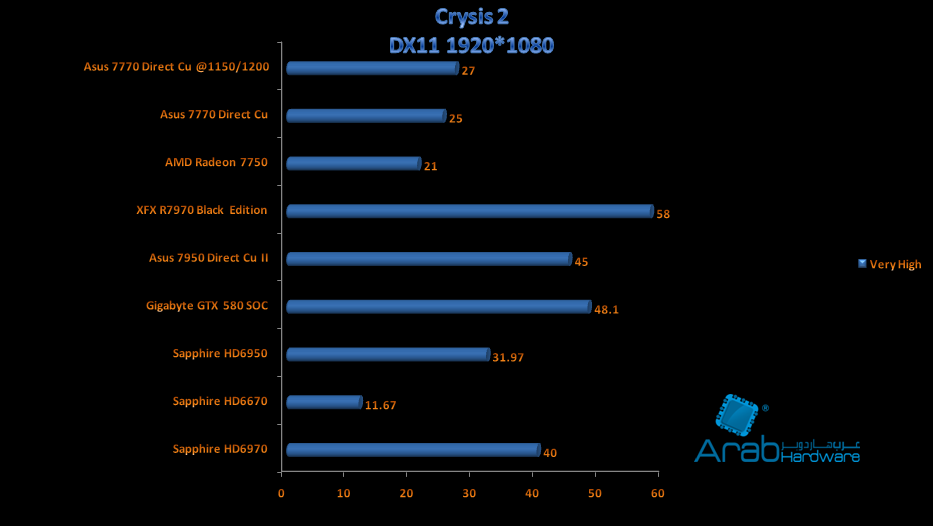

اللعبة تأتي في ثوب جديد بمحرك CryEngine 3
التعليق الختامي والتقيم :
هذه البطاقة تعتبر من الصفقات الرابحة من حيث كسر السرعة الحرارة إستهلاك الطاقة حقاً انها سلسلة رائعة حيث تفوقت على البطاقات المثيل لها فالجيل القديم مع إنخفاض مستوى الطاقة ودرجات الحرارة ، حيث بدأت AMD جني ثمار المعمارية الجديدة بهذه السلسة و شعارها أداء مقابل السعر.
المميزات:
1- أداء مقابل سعر
2- البطاقة تفوقت على منافستها من الجيل السابق في نفس الفئة السعرية مع درجات حرارة أقل و طاقة أقل .
العيوب:
1- الفرق في كسر السرعة غير ملحوظ
2- كبر حجم الباطاقة كعادة بطاقات أسوس Direct CU
التقييم النهائيّ
الأداء: ممتاز
السعر : ممتاز
الجودة: ممتاز
التصميم: ممتاز
مزايا إضافية: جيد
السعر
سعر البطاقة الـ ASUS 7770 Direct CU العالميّ يصل إلى 200 دولار أمريكي.
سعر البطاقة AMD 7750 العالمي يصل الى 110 دولار أمريكي
