مراجعة للوحة الأم SABERTOOTH P67 من ASUS
مع ظهور المعالجات الجديده المقدمه من شركه Intel قامت كل شركه مصنعه للوحات الرئيسية بإستعراض تقنياتها المتوافقه مع القادم الجديد Sandy Bridge وبالأخص أذكر ASUS الرائده فى صناعه اللوحات الرئيسيه وأحدث ما أنتجته اللوحه ASUS P67 SaberTooth والتى سوف نستعرضها معا فى هذه المراجعة.
نشكر مكتب ASUS في مصر لتوفير هذه العينة لنراجعها.
العبوه ذات تصميم يخطف الأنظار مع شكل الفأس الذى بداخله التروس والطلاء الأسود الذى يوحى بالقوه ولكن كما نعلم جميعا الأهم هو ما تقدمه اللوحة وليس تصميم عبوتها الخارجيه وهذا ما سنراه فى الداخل.

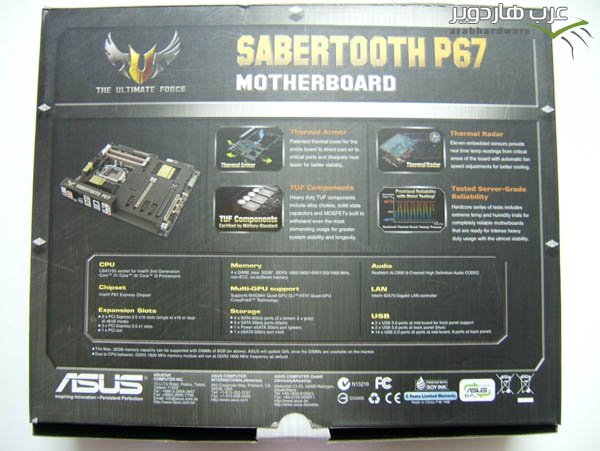

العبوة من الخلف
كما نرى يحتوى شكل العبوه الخلفى على صوره للوحه بالإضافه إلى بعض أهم ما تم وضعه بها من مميزات مثل Thermal Armor , Tuf Components , Thermal Radar , Tested Server-Grade Reliability وهذا ما سيتم شرحه لاحقا.
العبوه من الجانب
فقط تحتوى صوره لشعار عائله Sabertooth بالإضافه إلى جدول بعدد من اللغات يوضح أهميه كل من Sata6Gb/s , USB 3.0 , Anti-Surge.
الطبقه الأماميه الثانيه من العبوه
كما نرى العبوه لا تفتح مباشرة على اللوحه ولكن توجد طبقة أخرى من الجهة الأمامية وهى تحتوى على شرح مصور ومختصر لأهم مميزات اللوحة إن لم تكن كلها.
أول درع حمايه حرارى يصمم لأى لوحه أم وهو من البلاستيك المقوى وليس الألومينيوم كما قد يظن البعض ولكنه صمم لحمايه اللوحه من الحراره الخارجيه القادمه من اى من مكونات الجهاز حتى لاتصل إلى اللوحه نفسها بالإضافه إلى أنه مفرغ من الداخل مما يصنع ممرات هوائيه لتدفق الهواء من شتى أجزاء اللوحه إلى خارجها.
هو بالفعل يستحق كلمه Rader فهو يقوم بقياس درجات الحراره لحظياً (على حد قول الموقع الرسمى) لقطع الجهاز كل على حده مثل المعالج , الذواكر , بطاقه الرسوميات... إلخ.

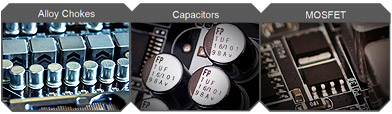

وتم تزويد اللوحه بأقوى مرشحات التيار الكهربى والتى تتحمل العمل الشاق وتحت أقصى الظروف (على حد قول الموقع الرسمى) والذى يدعم حتى 40A ويقدم زياده فى الأداء بنسبه 25% عن المكونات السابقه.
مقبس جديد بداخل اللوحه يسمح بتركيب التوصيلات الخارجيه ل USB 3.0 بدل من التوصيل بشقوق USB3.0 الخلفيه للوحه كالسابق،الشكل الجديد والمختلف تماما عما عهدنا بنظام التحكم الأولى Bios
محتويات العبوة

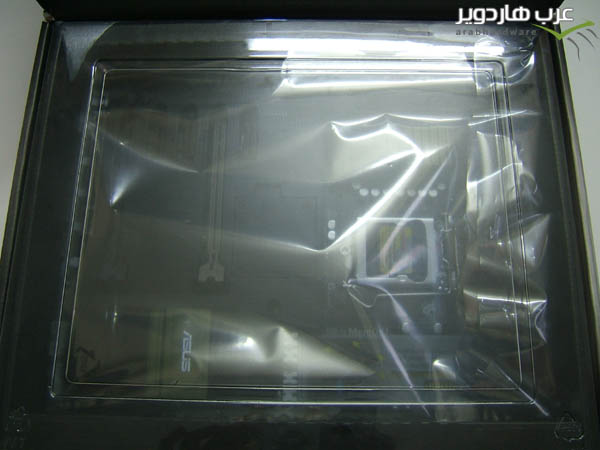

بعد الفتح نجد أمامنا اللوحه نفسها وهى مغطاه بغطاء بلاستيكى شفاف،وأسفلها نجد جميع الملحقات

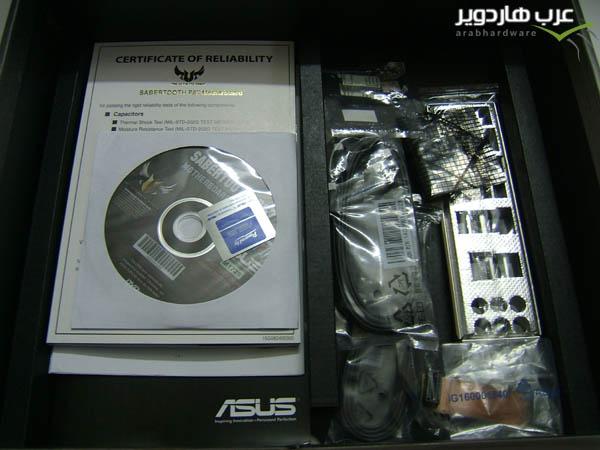

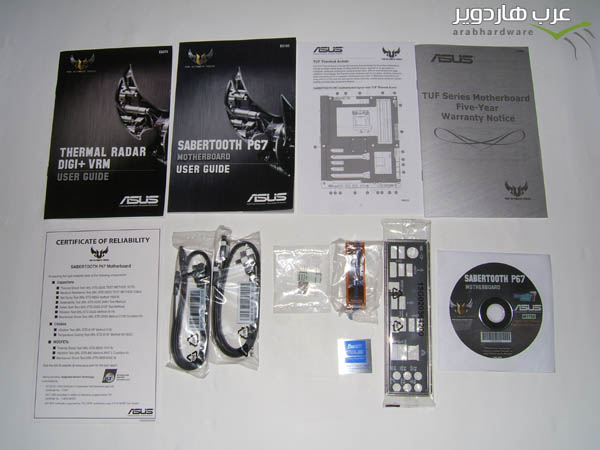

الملحقات
بالترتيب من أعلى اليمين إلى أسفل اليسار:
- كتيب يوضح تعليمات الضمان لمده خمس سنوات لهذه الفئه
- كتيب لتوضيح سريع لدرع الحمايه
- كتيب تعليمات المستخدم للتركيب والمعلومات عن اللوحه
- كتيب لتوضيح طريقه إستخدام برنامج Thermal rader
- إسطوانه التعريفات
- لوحه المخارج الخلفيه
- جسر توصيل SLI
- ملصق ASUS
- تطويلات التوصيلات الداخليه لسهوله التركيب
- توصيلات SATA 6Gb/s
- توصيلات SATA 3Gb/s
- شهاده الموثوقية
تصميم اللوحة و التبريد

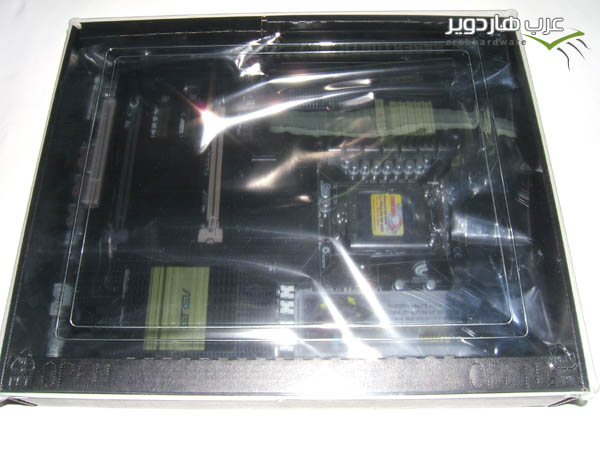

كما نرى اللوحه نفسها موضوعة داخل عبوة أخرى من الكارتون وداخل كيس بلاستيكيى

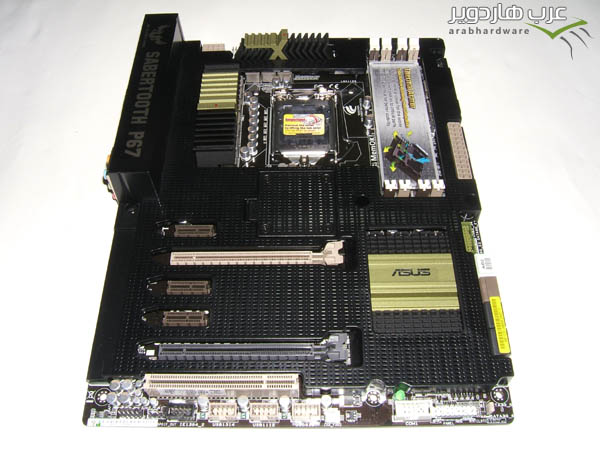

صوره للوحه وحقيقه ارى ان التصميم الخارجى مميز، أحسنت ASUS فى التصميم.

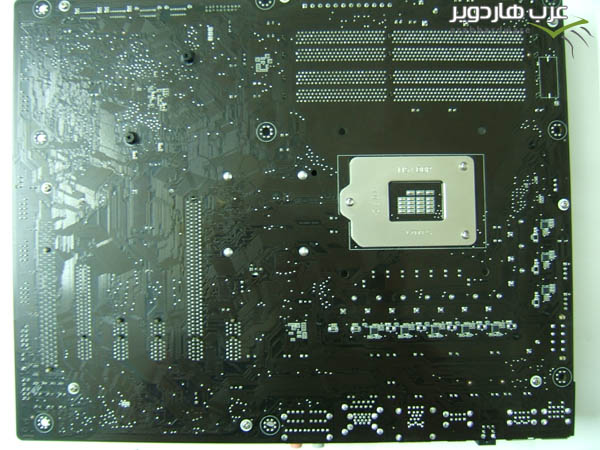

اللوحه من الخلف ولا شئ يحتاج لتعليق.

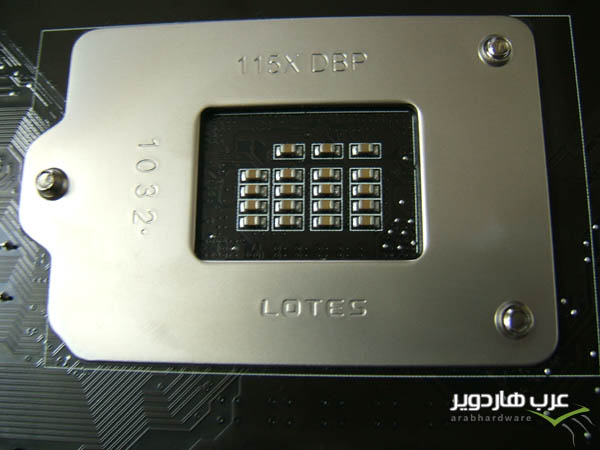

الBracket الخاص بالمعالج من الخلف.

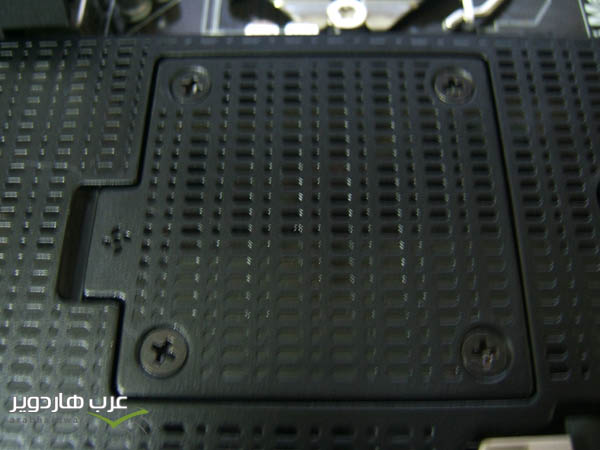

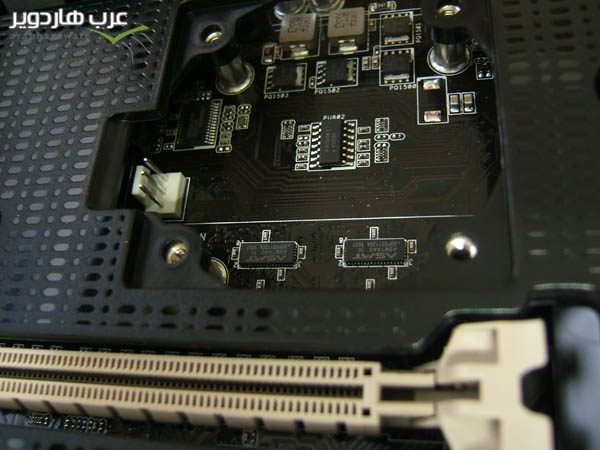

إضافه بسيطه أضافتها ASUS فى درع الحمايه هذا وهى إمكانية تركيب مروحة لتسحب الهواء الساخن من ممرات الدرع وهى بمقاس 5 سم يتم فك هذه البراغى لتكون كالشكل التالى
ثم يتم ربط المروحه بتلك الأماكن بإستخدام البراغى ومجهزه أيضا بمقبس 3pin لتوصيل الطاقه للمروحة مع التحكم بسرعتها أيضا.

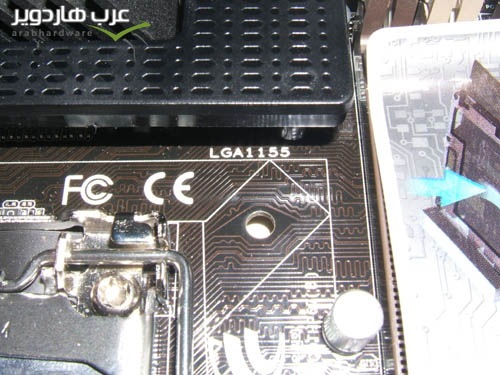

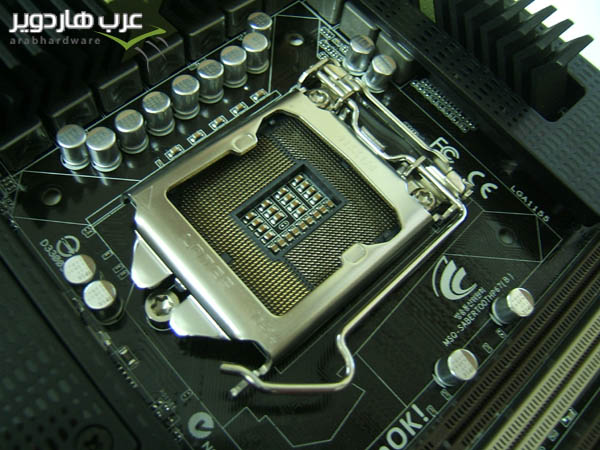

ثم نرحب بالSocket الجديد LGA1155 وكما نعلم جميعا هو بنفس حجم شقيقه الأكبر LGA1156 بإختلاف إبره واحده أقل و بالتالي لا يمكن تركيب معالجات الجيل الاول من Core i على هذه اللوحة لانها تقبل فقط معالجات الجيل الثاني Sandy Bridge.

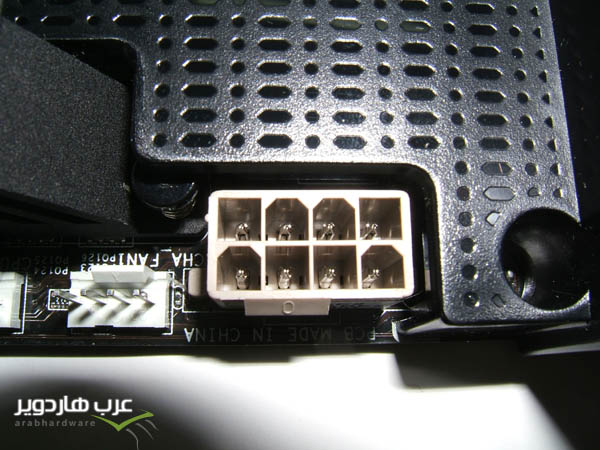

ويتم تغذيته بوصله 8Pin EPS لضمان توصيل الطاقه المناسبه للمعالج.

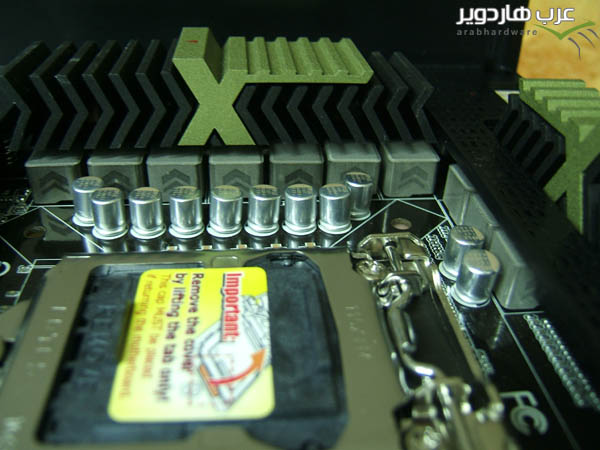

ثم ننتقل إلى مرشحات أو مزودات الطاقه إلى المعالج لنجد 10 من أفضل وأحدث ما أنتجت ASUS لضمان إستقرار وثبات وكسر سرعه أفضل

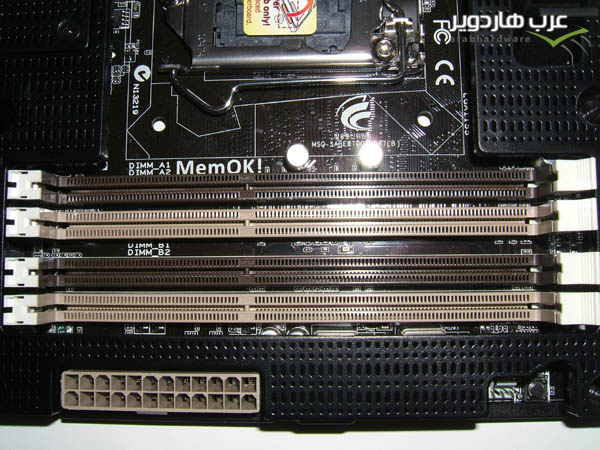

ثم ننتقل إلى منطقه الذواكر لنجد 4 شقوق تدعم حتى 32 جيجا من الذواكر بتردد أقصاه 1866MHz، كما نرى الماسكات البلاستيكه ثابته فى الأسفل أى أنه للتركيب تقوم فقط بفك الماسك العلوى لتركيب أسهل وخطوات أقل

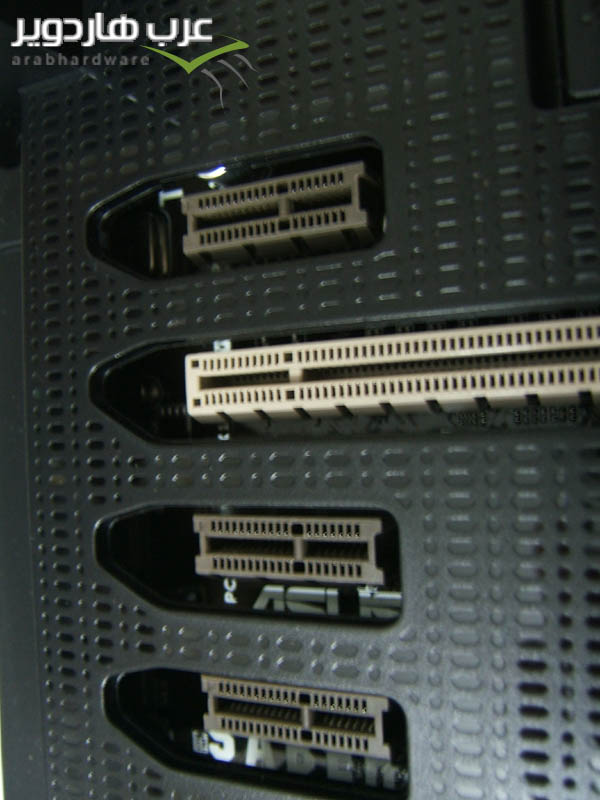

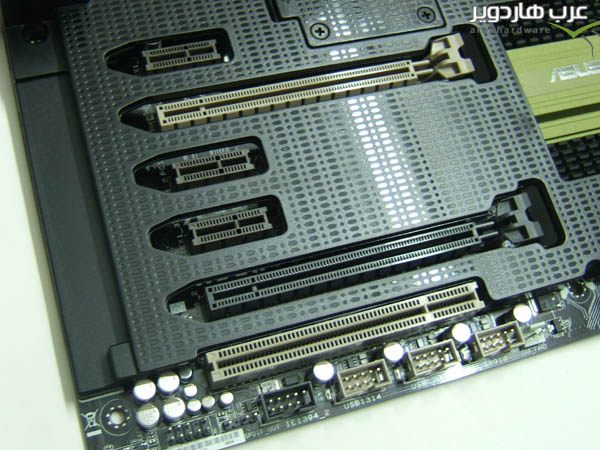

ثم ننتقل إلى شقوق PCI لنجد شقين PCIe 2.0 بسرعه x16 لكل واحده على حده وبسعره x8 فى حاله إستخدام الشقين وبالطبع داعمين لكل من SLI,CrossfireX
ثم شق واحد PCI
ثم عدد 3 شقوق PCIe 2.0 1x وإحداهم تعلو مكان تركيب باقه الرسوميات لمن يعانى من عدم إمكانيه تركيب بطاقه الصوت مع بطاقات الرسوميات

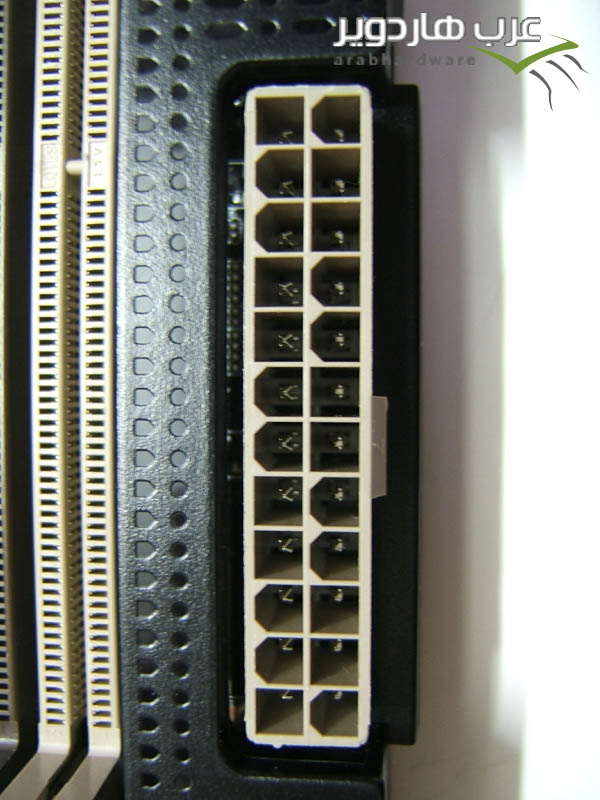

على الجانب الأيمن نجد وصله اللوحه الأم من الطاقه 24Pin كالمعتاد.
المشتتات

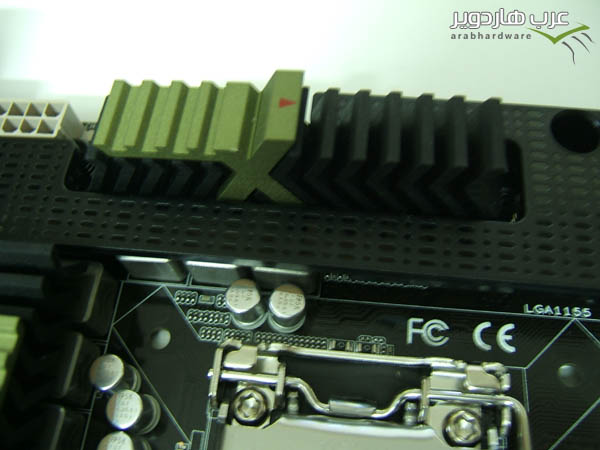

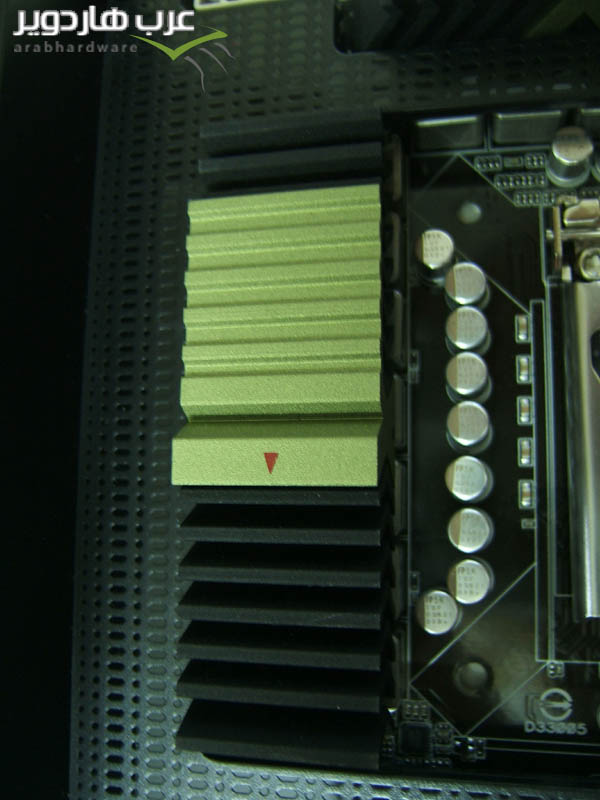

نجد بالأعلى مشتت جانبى للجسر الشمالى والPhase ومشتت علوى لل Phase العلويه

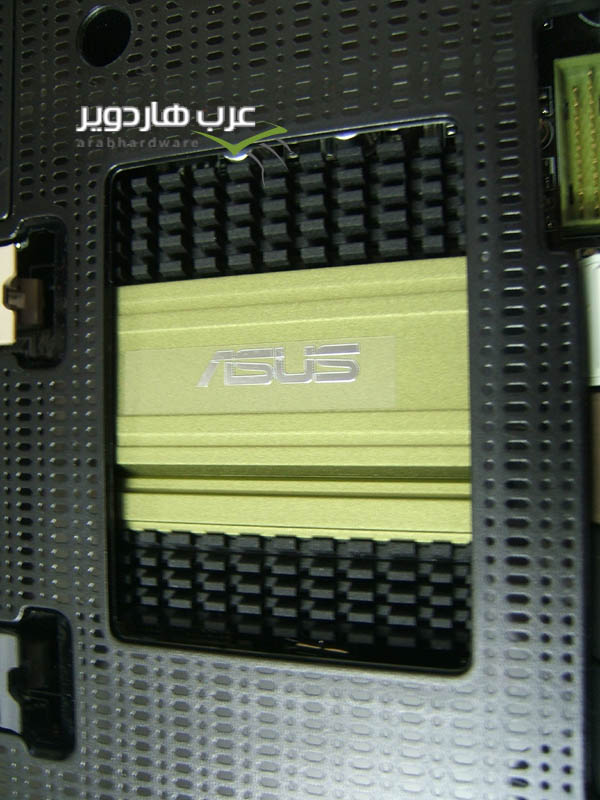

وبالأسفل المشتت الشهير لعائله Sabertooth للجسر الجنوبى.
التوصيلات

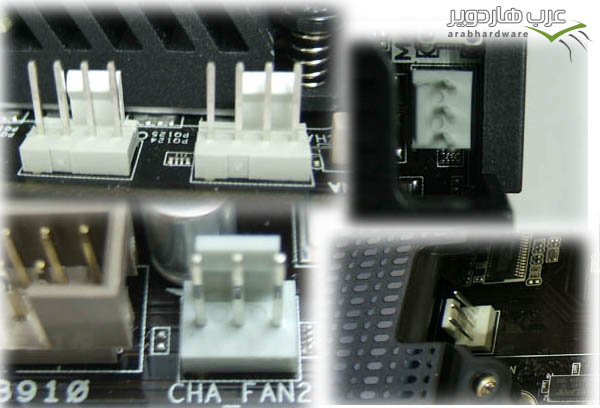

توصيلات المراوح
كما نرى اللوحه منتشر بها بشكل كبير توصيلات المراوح التى تصل إلى 5 توصيلات منها وصلتين 4pin للمعالج وثلاثه 3pin
توصيلات ال SATA

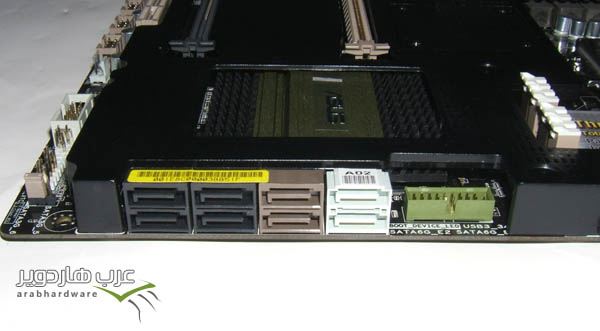

اللوحة هذه المرة مزودة بعدد غير مسبوق من توصيلات ال SATA كما هو واضح وهم عباره عن:
- عدد 4 وصلات SATA 3Gb/s
- عدد 2 وصله SATA 6Gb/s باللون البنى المتصله بشريحه P67 و هي الشريحه الأولى الداعمه لتلك التقنيه الحديثه و التي تدعم توصيلات منظومات Raid 0,1,5,10
- عدد 2 وصلة باللون الرمادى SATA 6Gb/s مزوده بشريحه Marvell وينصح بإستخدامها مع اقراص التخزين فقط وليس لتشغيل النظام>

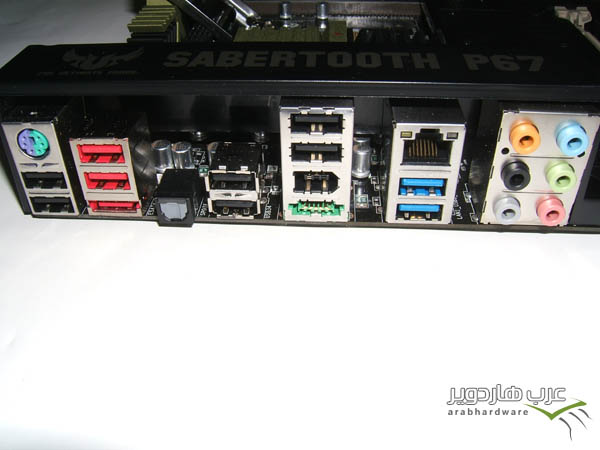

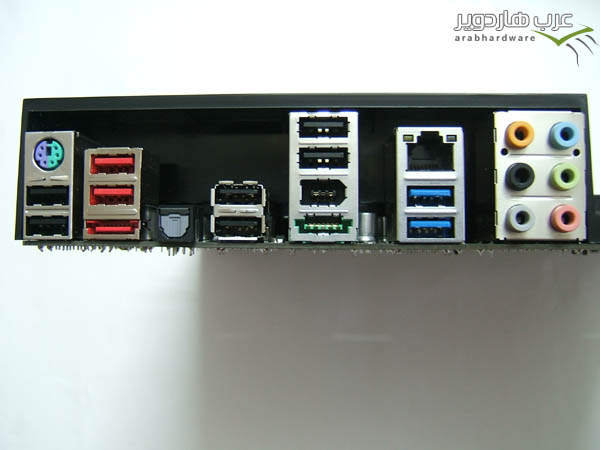

المنافذ الخلفية
من اليمين نجد الأتى:
- لوحه التوصيلات ببطاقه الصوت الداخليه وهو موديل Realtek® ALC892 8
- ثم ننتقل إلى الخانه الثانيه والتى يعلوها وصله الشبكه LAN موديل Intel® 82579
- أسفل الـ LAN نجد وصلتين USB3.0باللون الأزرق
- ثم الخانه الثالثه التى تحتوى على وصلتين USB 2.0 ثم وصله IEEE 1394a أسفلها وصله طاقه Power خارجيه لتوصيلات الEsata
- الخانه الثالثه نجد بها وصلتين إضافتيين USB 2.0
- ثم الخانه الرابعه بها وصله S/PDIF Out لتوصيل الصوت
- الخانه الخامسه بها وصلتين USB2.0 باللون الأحمر
- أسفلهما وصله External SATA 3Gb/s باللون الأحمر أيضا ولكن بشكل مختلف.
- وصله PS/2 الخاصه باللوحات الأم أو الفأره Mouse وهى تصلح لتركيب أى منهما
- اسفلها أخر وصلتين USB 2.0 ليكون الإجمالى 8 وصلات USB 2.0
التوصيلات والمقابس الخارجيه الخاصه بصندوق الحاسب

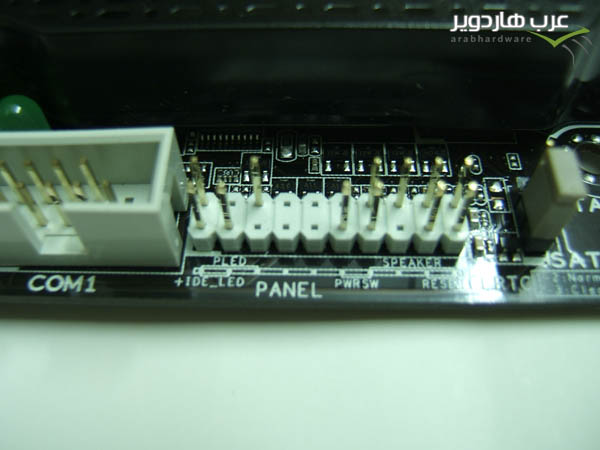

وصلات أزرار التشغيل وإعادة التشغيل ومؤشر الإضاءه الخاص بالأقراص الصلبه والسماعه الداخليه الخاصه بBios وبالطبع طريقه التركيب مكتوبه على اللوحه نفسها وأيضا بإستخدام التطويلات سيكون الوضع أسهل ولمن لا يرغب بهذا أو بذاك فيوجد دليل المستخدم لمعرفه كيفيه التوصيل.

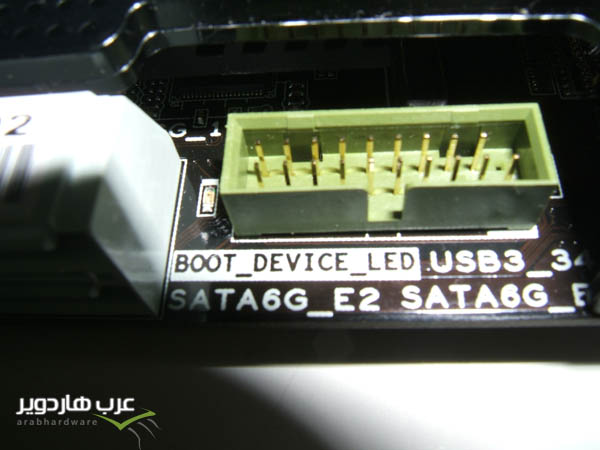

ثم الوصله الأولى لتشغيل USB3.0 على لوحه التحكم الخاصه بالصناديق ويتم تركيب الوصله المناسبه لها من الصندوق وتكون بنفس الشكل.

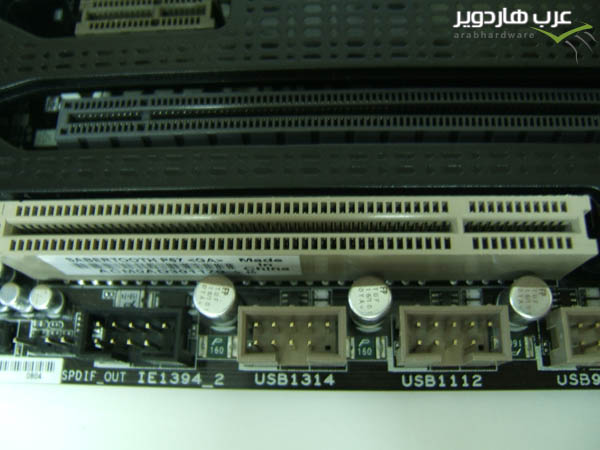

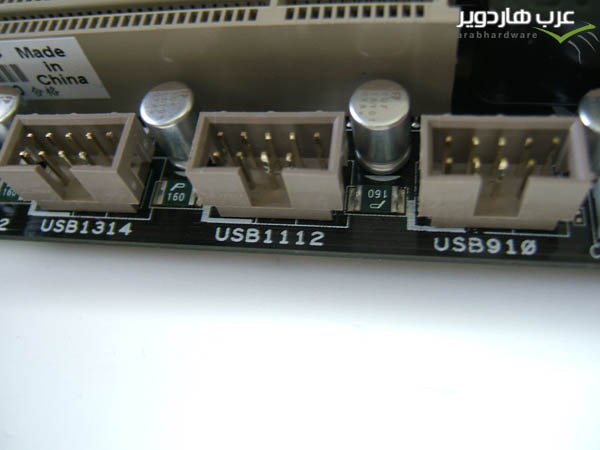

مقابس التوصيلات الخارجيه الخاصه بUSB 2.0 وتأتى اللوحه بعدد 3 منها أى حتى 6 وصلات خارجيه وهو أكثر من المطلوب

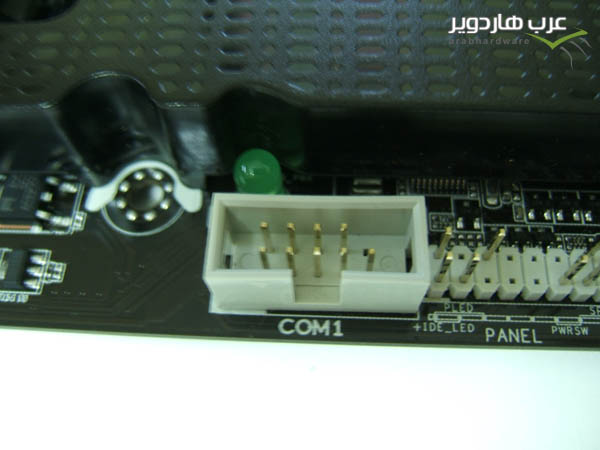

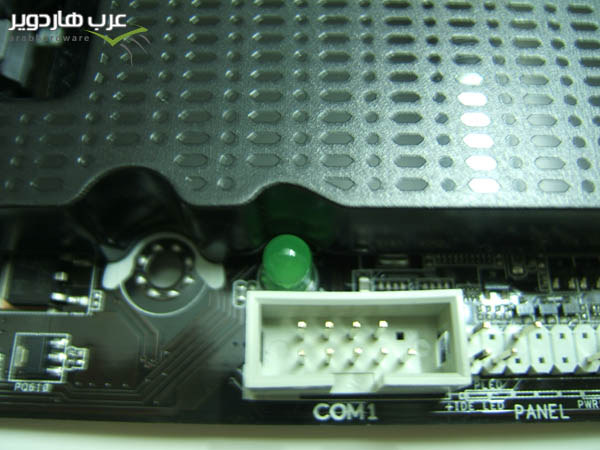

مقبس لمن لديه وصله Serial Com وهى لفتة جيدة فى اللوحة وإن كان نادراً إستخدامها حاليا ولكن وجودها أفضل من عدمه بكل تأكيد.

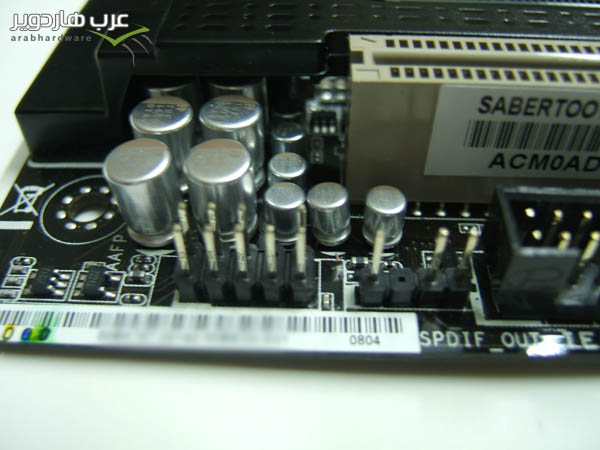

وصلات بطاقه الصوت الخارجيه (التى تستخدم فى الواجهه الخارجيه للصندوق) ،على اليمين الوصله الصغيره وهى الخاصه ب S/PDIF وبجانبها جهه اليسار الخاصه بالتوصيلات المعتاده للصوت من مكبر صوت أو سماعات

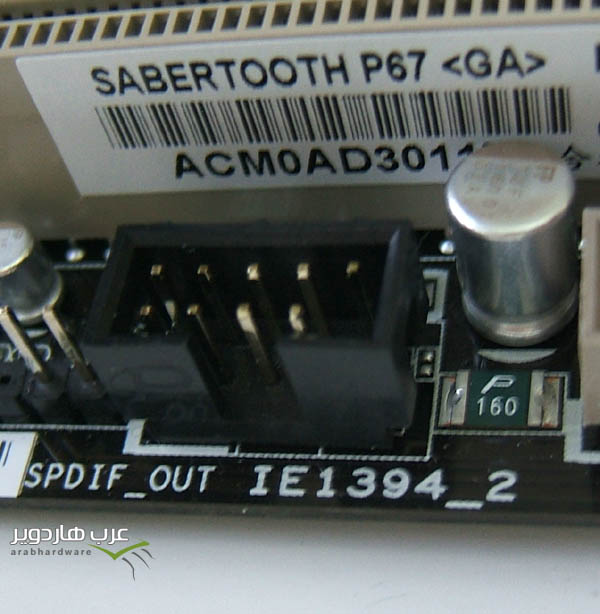

مقبس IEEE 1394 الخارجيه

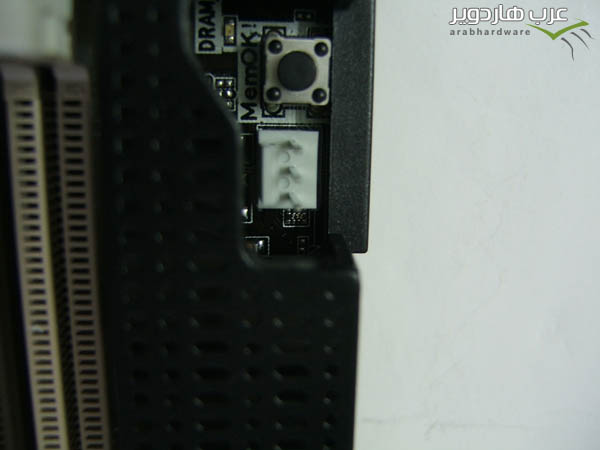

زر التحكم بالذواكر MemOK الشهير ل ASUS،والذى يستخدم فى حاله فشل الذواكر فى الإقلاع لتصحيح الخطأ الموجود بإعدادتها أليا وذلك بضغطة زر فقط
لمبه الإضائه الخضراء التى توضح لك أن الجهاز يعمل أو مطفئ لمن لايستخدم الصندوق كمختبرات كسر السرعه
هذه هى الطريقه المستخدمه فى تلك اللوحه لعمل Reset Coms أو كما هو مشهور بإسم Reset Bios ،فمع كل تلك الإمكانيات لم تهتم ASUS بوضع زر بسيط ليقوم بتلك المهمه التى فى أقصى الأهميه لهواة ومحترفى كسر السرعه فبالنسبه لأى منهما فيفضل تنفيذ تلك العمليه بسهوله ويسر لهذا أتت معظم اللوحات بزر ليقوم بتلك المهمه ولكن بتلك اللوحه تم إستخدام الطريقه القديمة.

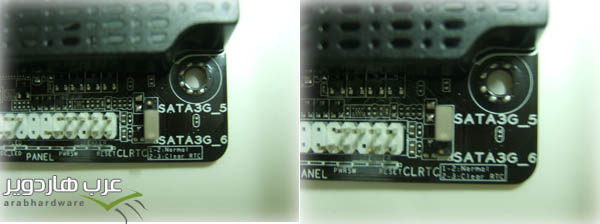

الصوره اليمنى توضح وضع عمل Reset لل Bios ولكى تقوم به تغلق الجهاز أولا ثم تضعه الJumber فى تلك الوضعيه لمده 5-10 ثوانى ،ثم تنقله إلى الوضعيه الموجوده بالصوره اليسرى وهى الوضعيه الإفتراضيه والتى تستخدم بالمناسبه أثناء تشغيل الجهاز عموما ،وأثناء قرائتى لكتيب المستخدم فوجئت بتلك الميزه الممتازه برأيى وهى تندرج تحت قسم Thermal Radar

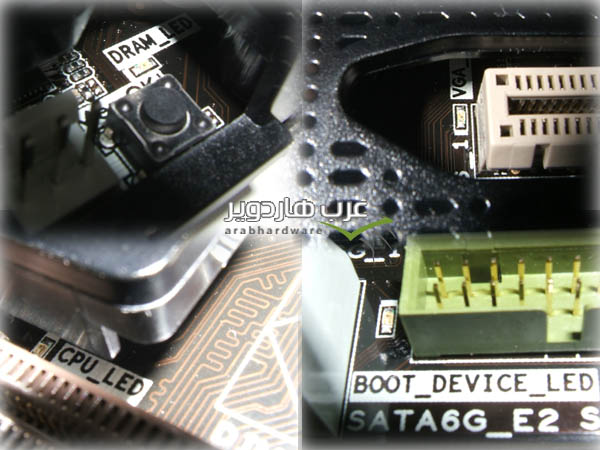

وهى كما نرى بالصوره السابقه تم تركيب لمبه قريبه من أهم قطع الجهاز التى تركب على اللوحة و هم: المعالج ، الذواكر ، بطاقه الرسوميات والاقراص الصلبة.
ومهمتها ببساطه هى عند حدوث مشكلة ما فى أى من تلك القطعه تضئ اللمبه الخاصه بها لتعلمك مكان المشكلة لتقوم بمعالجتها فكانت دائما أكبر مشكله تواجه أى شخص خصوصا مع كسر السرعه هي تحديد مكان الخطأ وهذا ما تم تلافيه وحله مع تلك الخاصيه الفريده
رأينا من خلال هذا التقرير أن ASUS مرة أخرى قدمت للسوق وللمستهلك ما يريده تماما بل وأكثر، على سبيل المثال، الحصريات التالية:
- أول نظام BIOS معدل بشكل مختلف عن ما إعتدنا عليه منذ ظهوره بل وأضافت عليه امكانية إستخدام الفأره به للتنقل بين الخيارات.
- أول نظام Radar يقوم بمراقبة للقطع الموجوده على اللوحة لقراءة درجات الحرارة وسرعة المراوح وذلك بإستخدام برنامج سهل الإستخدام يتم تثبيته على نظام Windows
- نظام تحكم يدوى فى زياده أو تقليل الطاقه إلى المعالج عن طريق خاصيه DIGI+ VRM
ولكن، اللوحه غير قادره على تشغيل أكثر من بطاقتين فى وضعيه SLI أو CrossFireX و لا توجد بها أزرار التحكم من داخل اللوحه مثل Reset Bios , Power On , Reset , OC Tune
في النهاية لاتزال اللوحه تستحق كل التقدير على ما بها من تقنيات ما يجعلها من لوحات الفئه العليا على مستوى شريحه P67 وإن كان سعره يحتاج إلى بعض التخفيض ولكن هذا لايقلل من شأنها وقيمتها العمليه.
إعداد: محمد أسامة شعبان - فريق مراجعات عرب هاردوير - مصر
لمناقشة المراجعة في المنتدى، اضغط هنا.
تقييم عرب هاردوير
