مراجعة للوحة Fatality Z97X Killer من ASRock

اليوم سنتعامل مع ثاني مرجعاتنا للوحات ASRock الجديدة والقائمة على شرائح Intel من الجيل التاسع، وبعد أن رأينا لوحة ضمن فئتها الإحترافية Extreme سنرى الأن ما قدمته الشركة لفئة اللاعبين وكيف أتت لوحاتها من سلسلة Fatality الشهيرة للجيل الجديد وإن كانت ستتمكن من إرضاء الفئة الأكثر شعبية من مستخدمي الحاسب والمقبلين على إمتلاك أحدث ما توفره الشركات المصنعة من منتجات.

وفي الحقيقة لوحة اليوم لن تعبر عن قمة ما توفره ASRock في قطاع منجاتها لسلسلة Fatality، وصحيح أن لوحتنا تأتي بأعلى شرائح الجيل الجديد Z97 إلا أنها تندرج تحت فئة Killer وهي فئة تخدم عشاق اللاعبين كذلك ولكنها تأتي بمواصفات وإمكانيات أقل من لوحة Fatality الإحترافية.

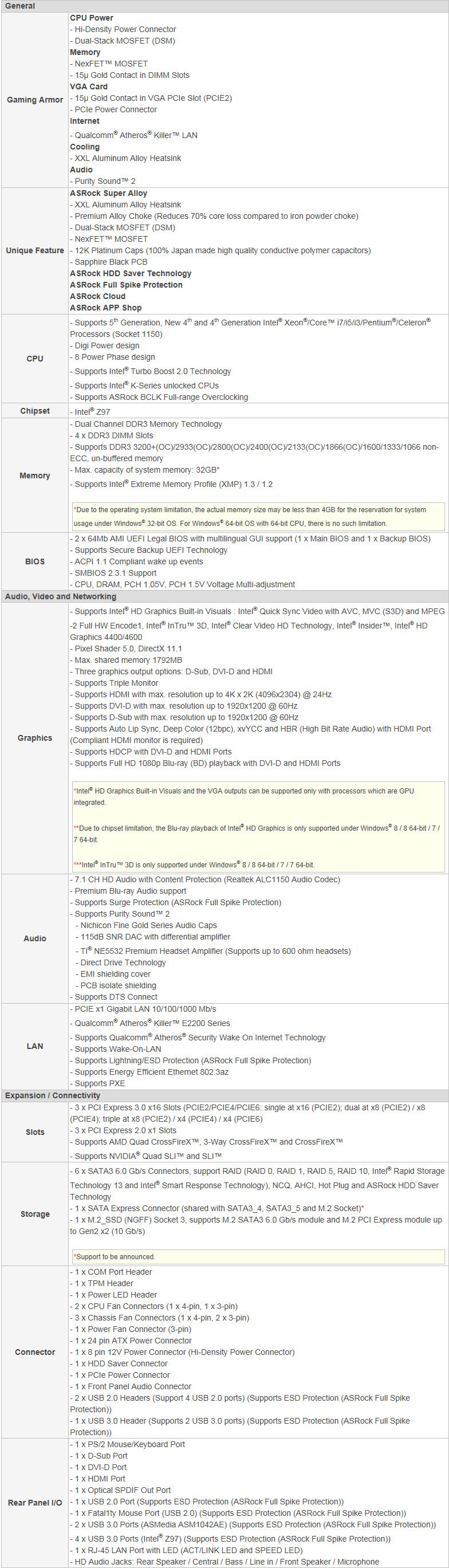

مواصفات اللوحة:

اللوحة قادمة بمقبس LGA 1150 الذي نتعامل معه قرابة العام إلا أنه هذه المرة سيقدم دعمه لكل من جيل معالجات Intel الرابع Haswell بما فيها المعالجات المستحدثة Haswell Refresh، وكذلك معالجات الجيل الخامس Broadwellh القائمة على دقة تصنيع 14nm، والفض في ذلك يعود إلى رقاقة إنتل من الجيل الجديد Z97.

اللوحة كذلك ستقدم دعمل لذواكر DDR3 بحجم كلي يصل إلى 32GB بترددات تصل إلى 3200MHz عند كسر السرعة ودعم للكل من تقنيات Dual Channel و XMP، وستدعم اللوحة أيضاً تقنيات CrossFire و SLI من خلال ثلاثة شقوق PCIEx16 وستوفر 14 منفذ USB منهم 8 منافذ USB3.0 وستقدم دعم كامل لمنافذ M.2 Socket و SATA Express.

وأخيراً وبكون اللوحة في النهاية موجهة لجمهور اللاعين وفرت ASRock مع لوحتها Z97X Killer كل من بطاقة الصوت الإحترافية Purity Sound 2 وبطاقة الشبكة Killer E2200.

التقنيات والمميزات:

مجموعة إضافات Supper Alloy:

كعادة الشركات المصنعة للوحات الرئيسية دائما ما نجد مجموعة من التقنيات أو الإضافات التي تخدم زيادة قدرة التحمل وإطالة العمر الإفتراضي للوحات، وأغلبنا على دراية بتقنات Ultra Durable من Gigabyte وكذلك مجموعة Military Class الخاصة بـ MSI. والأن نعيد الكرة مع ASRock في مجموعة إضافات Supper Alloy.

XXL Aluminum Alloy:

الإضافة الأولى من ASRock كانت العمل على زيادة كمية الألمونيوم الداخلة في تصنيع مشتتات التبريد لمراحل الطاقة والشريحة الرئيسية باللوحة، الأمر الذي سيؤدي بالتأكيد إلى خفض أكثر في حرارة هذه المكونات وهو ما يعني إستقرار أفضل في أداء اللوحة بشكل عام.

Premium Alloy Choke:

هي وحدات Chokes جديدة من ASRock تمتلك قدرة أفضل على الوصول إلى مستويات تشبع كبيرة تصل إلى 90% مقارنة بوحدات Ferrite Chokes، كما صممت لتقدم مقاومة أكبر للمجالات المغناطيسية والحرارة العالية وهو أيضاً ما يخدم فكرة عمل اللوحة بثبات وكفاءة أكبر وقدرة أعلى على التحمل.

Dual-Stack MOSFET:

تقنية Dual-Stack MOSFET ليست بالجديدة تماماً وإستخدمتها ASRock مع لوحاتها في السابق وضمتها الأن إلى مجموعة Supper Alloy.

الفكرة ببساطة تعتمد على مضاعفة طبقة السيليكون بداخل وحدة ال MOSFET مما يقلل كثيراً من المقاومة الداخلية Rds(on) والتي وصلت بحسب ذعم الشركة إلى 1.2mOhm فقط. وهاذ الأمر يساعد كثيراً على توصيل الفولت الداخل للمعالج بكفاءة أكبر عن السابق.

NexFET MOSFET:

هذه المرة نتحدث عن وحدات MOSFET مختلفة عرفتها ASRock بـ NexFET MOSFET وهي مستخدمة في مراحل الطاقة الخاصة بشقوق الذاكرة وتصل مقاومتها الداخلية لـ 2.9mOhm وتؤكد الشركة أنها ستعمل على توصيل الطاقة للذاكرة بكفاءة أكبر عن السابق.

ولكن المميز في الحقيق بوحدات NexFET MOSFET أمها مصممة بحيث توفر حماية أكبر من الكهرباء الساكنة والتي تسبب الكثير من المشاكل لمكونات اللوحة وتحديداً الذاكرة هذه المرة، ولدى الوحدات الجديدة القدرة على توفير حماية من مخاطر الكهرباء الساكنة على بـ 7.5 مرة مقارنة بوحدات MOSFET التقليدية.

12K Platinum Caps:

ربما شاهدت قبلاً المكثفات  الصلبة شديدة التحمل في لوحات رئيسية من الفئة العليا ولكن معظمها كانت يمتلك مكثفات 10K CAP، إلا أن ASRock قررت هنا تقديم الأفضل وإستخدام مكثفات صلبة 12K Platinum Caps والتي تتحمل الشغل الشاق والمتواصل لمدة 12000 ساعة متصلة وتم إختباراها من قبل ASRock في ظروف قاسية وتحدت ضغط كبير وفي درجة حرارة وصلت إلى 105 درجة مئوية.

Sapphire Black PCB:

العضو الأخير ضمن مجموعة Supper Alloy ليس بالتقنية الجديدة ولا المؤثر في الوقت ذاته بأي شيء يتعلق بأداء اللوحة، والغرض الحقيقي هو فقط المظهر الجمالي بإستخدام لوحة PCB سوداء اللون بالكامل وهو ما يستحسنه قطاع المحترفين من مستخدمي الحاسب.

M.2 Socket (PCIe Gen2 x2/SATA:

أحد الإضافات التي ستراها في أي لوحة رئيسية قادمة وحاملة لشريحة Z97، فبعد أن أعلنت Intel بأن شريحتها الجديدة ستدعم منافذ M.2 بشكل رسمي أصبح من المعتاد رؤيته في أي لوحة رئيسية جديدة ومن جميع الشركات. ولكن بما أن المنفذ حديث العهد على الساحة ولا يعرف به الكثيرون قررت توضيح ولو بشكل بسيط أهميته وفكرة عمله.
أولاً من الواضح تماماً التشابه الكبير بينه وبين منافذ mSata التي إعتدنا رؤيتها في بعض اللوحات الرئيسية سابقاً، والتشابه ليس في الشكل فقط بل في الغرض أيضاً...فمنافذ mSata تستخدم لتثبيت أقراص التخزين SSD المصممة في هيئة mSata SSD .

الأمر نفسه في منافذ PCIe M2 والمصممة للتعامل مع أقراص M.2 SSD، وهي تتختلف عن الأقراص السابقة mSata SSD في الحجم وأيضاً في واجهة التوصيل والتي هي أفضل في أقراص M.2 SSD
وتأتي أقراص M.2 SSD لتعمل بواجهات توصيل M.2_PCI Express من الجيل الجديد Gen 2x2 وهي أسرع من واجهة توصيل Sata III ويمكنها الوصول حتى معدل نقل 10Gb/s ، كما تأتي الأقراص في أربعة قياسات مختلفة تتوحد في العرض الذي يصل إلى 22mm والسمك الذي يصل إلى 2.75mm فيما تختلف في الأطوال التي تبدأ من 42mm ثم 60mm و 80mm وأخيراً أقراص M.2 SSD بطول 110mm.

Killer E2200:

بالتأكيد إن كنت أحد عشاق الألعاب فأنت تشارك في الكثير من الألعاب التعاونية على الشبكة، بل قد تكون أغلب ألعابك المفضلة من هذا النوع لذلك فإن الحصول على بطاقة شبكة مميزة باللوحة الرئيسية هو أمر بالغ الأهمية.

فلوحات ASRcok Fatality Killer ستوفر بطاقة الشبكة الإحترافية Killer E2200 المصممة من قبل Qualcomm Atheros والتي ستقلل كثيراً من مشاكل الإتصال بالإنترنت أو ما يعرف ب Lag عن طريق تقنية Advanced Stream Detect التي تقوم بتحديد الأوليات للتطبيقات التي تعمل على الإتصال بشبكة الإنترنت ويركز على تقديم هذه الأولية للألعاب مما يعطي سرعة إتصال أفضل بالشبكة.

Purity Sound™ 2:

واحدة من أبرز ما إمتازت به اللوحات الرئيسية مؤخراً هو تقديمها لبطاقة صوتية إحترافية تلبي رغبات محبي الموسيقى والألعاب، وشركة ASRock قررت ومن الجيل الماضي إرفاق بطاقة الصوت Purity Sound مع لوحاتها الإحترافية، ونراها الأن مستمرة في ذلك مع تقديمها لبطاقة الصوت Purity Sound 2 مع لوحات الجيل الجديد.

البطاقة الجديدة تأتي أيضاً حاملة لرقاقة Realtek ذات الرمز ALC 1150 تدعم حساسية بقدرة 115db SNR ومغطاة ب EMI Shielding وهو غطاء يعمل على التقليل من تأثير الموجات الكهرومغناطيسية المحيطة بالجهاز، كتلك المنبعثة مثلاً من الهواتف المحمولة، وهو ما يعد بالوصل إلى درجة أنقة من الصوت وخالي من التشويش.

سنجد كذلك رقاقتي TI® 5532 وهي مضخمات للإشارات الصوتية Amplifier وواحدة منهما مخصصة لسماعات الرأس الإحترافية ذات المقاوات الداخلية العالية التي تصل إلى 600Ohm.

كل ذلك رأيناه ببطاقة Purity Sound القدمية، والجديد هنا مع Purity Sound 2 هو إستخدام مكثفات الصوت الإحترافية Nichicon Fine Gold والتي سعمل على إخراج المؤثرات الصوتية بستوى تشويش أقل ونقاء أعلى عن السابق.

Key Master:

تطبيق جديد وعملي جداً من ASRock سيقدم إفادة كبيرة لمحبي وعشاق الألعاب، فهو سيحول طرفيات الحاسب لديك إلى أدوات فتاكة خصوصاً في ألعاب التصويب. ويتيح Key Master أداتين هما Sniper Key و Macro Key.

والأولى موجهة لفأرات التحكم حيث سيتيح لك التحول إلى وضع Sniper Key أن تتحكم في مؤشر التصيوب بصورة أفضل كثيراً لدقة توصيب أعلى في أثناء اللعب أما أداة Macro Key فهي بساطة ستحول أي لوحة مفاتيح عادية إلى لوحة مفاتيح إحترافية كتلك المليئة بأزرار الMacro والتي تستخدم ليتم ضبط مهامها من جديد وتنفيذ الأوامر التي ستحددها أن.، وهي نفسها تماماً وظيفة

Fatal1ty Mouse Port:

منفذ USB خاص من ASRock لن تراه إلا في لوحات Fatality وهو معد خصيصاً لفأرات التحكم حتى تستطيع ضبط معدل الإستجابة الخاص بالفأرة كما تشاء بدءاً من 125Hz وحتى1000Hz وذلك من خلال اداة بسيطة مدمجة في تطبيق F-Stream.

F-Stream:

تطبيق شامل من ASRockيحتوي على العديد من الأدوات الهامة لفئة اللاعبين، فهو سيتيح التحكم في منفذ Fatal1ty Mouse Port كما أشرنا وستستخدم من خلاله أداة Key Master التي تحدثنا عنها منذ قليل، بخلاف العديد من الأدوات الأخرى منها الخاص بكسر السرعة مثل Auto Tuning و OC Tweaker، ومنها ما هو مخصص لأغراض المتابعة والقيام بالتحديثات المستمرة كأداة Live Update وغيرها من الأدوات المختلفة المدمجة في تطبيق F-Stream.

Xsplit:

و هو برنامج يشبه في فكرته برنامج Fraps المعروف و لكنه أكثر احترافية و تعقيداً حيث أنه يمكنك من ان تبث لعبك لأي لعبة مباشرة على الإنترنت بدون الحاجة إلى تسجيل فيديو للعب و رفعه بعد ذلك على شبكة الإنترنت و هذه سوف تكون ميزة كبيرة جدأً في حالة المسابقات و لمحترفي اللعب فقط اما غذا كنت مستخدماً عادياً فلن يشكل هذا البرنامج إضافة كبيرة لك. هذا البرنامج تقدمه ASRock مجاناً لأول 3 شهور فقط و هي ما تقدر بقيمة 24.95$ تعطيها لك الشركة مجاناً أما إذا أردت أن تقتني البرنامج فعليك أن تدفع مقابله إذا أعجبك.

ASRock APP Shop :

 تطبيق مميز وبفكرة جيدة من ASRock، حيث سيتيح لك APP Shop التحميل المجاني للأدوات والبرامج التي توفرها الشركة مع تقديم مراقبة لكل تعريفات اللوحة المثبتة والتنبيه عن أي تحديثات جديدة يتم إصدارها بما في ذلك نسخة الـBios الخاصة باللوحة.

SATA Express Connector:

Sata Express هو بكل بساطة التطور القادم لكل أقراص التخزين القائمة على منافذ توصيل SATA، حيث سيعطي المنفذ الجديد سرعات أعلى بكثير تصل إلى 10Gb/s وهي أسرع بنسبة 67% تقريباً عن منافذ SATA III التي يستخدمها معظمنا حالياً، وسيأتي بواجهة توصيل PCIe Gen2 x2.

وغالباً ستوفر معظم لوحات Z97 القادمة هذا المنفذ بشكل رسمي في الفترة القادمة، ولوحة ASRock التي بين أيدينا ستدعم هي الأخرى المنفذ الجديد SATA Expressعلى أمل أن تبدأ الأجهزة وأقراص التخزين المعتمدة عليه في الظهور مستقبلاً.

HDD Saver Technology:

واحدة من التقنيات الحصرية والمبتكرة لشركة ASRock، التقنية مرتبطة بالاساس بأقراص التخزين المثبتة بجهازك تهدف إلى حفظ حياة هذه الأقراص لفترة أطول والتوفير كمية الطاقة المستهلكة بالإضافة إلى تقديم ميزة الخصوصية ومنع الأخرين من العبث بمحتويات هذه الاٌقراص.

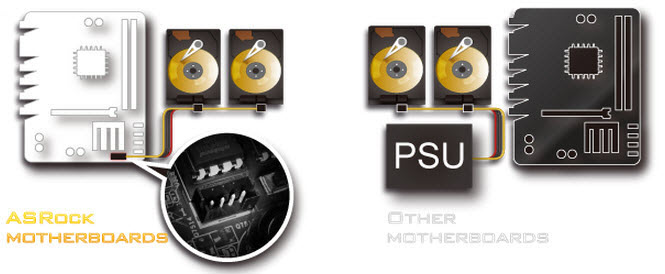

الفكرة قائمة على أن تأخذ أقراص التخزين الطاقة اللازمة من خلال منفذ 4Pin على سطح اللوحة الرئيسية وليس من خلال مزود الطاقة بشكل مباشر، وهو ما سيتيح لك التحكم في القرص من خلال تطبيق على نظام التشغيل وستتمكن من تشغيل القرص أو فصله متى أردت ذلك.وبالتالي فعند عدم الحاجة للقرص يمكنك إعطاء الأمر بفصله بغرض التوفير في إستهلاك الطاقة أو بغرض عدم إستهلاك القرص بشكل دائم، أو يمكنك طبعاً إستغلال الميزة لحفظ بيناتك الخاصة وتخزينها بأحد الأقراص وفصلها من خلال تقنية HDD Saver Technology لتتأكد من عدم إطلاع الغير على خصوصياتك.

 High Density Glass Fabric PCB:

تقنية حماية من الشركة تمنع المخاطر الناجمة عن تأثير الرطوبة وبخار الماء المحيط باللوحة والذي قد يؤدي إلى حدوث ماس كهربائي لمكونات اللوحة وتدميرها في بعض الحالات، وتعتمد ASRock لتجنب هذه المشكلة على بناء اللوحة الإلكترونية PCB من ألياف الفايبر عالي الكثافة ليضمن عدم تأثير الرطوبة العالية  أو دخول ذرات بخار الماء في المسام الدقيقة وإحداث أضرار بها.

Dehumidifier :

أيضاً نجد خاصية Dehumidifier, و اسمها قد يكون مضللاً قليلاً, أو قد لا يعتبرها كثيرون ذات فائدة في الأماكن التي ليست فيها رطوبة عالية. فكرتها هي أن الهواء على درجات حرارة مختلفة يتشبع بكميات مختلفة من الهواء, فلو فرضنا أن الهواء يستطيع حمل 3 جم من الماء على درجة حرارة 50, و 5 جم على درجة حرارة 70 فإن الانخفاض في الحرارة من 70 إلى 50 يجعل الهواء يتخلص من الـ 2 جم الزائدة التي يحملها. عند تشغيل الجهاز فإن الهواء في داخله ترتفع حرارته, مما يعني أنه يتشبع بماء أكثر. و لكن عندما تقوم بإطفاء الجهاز تتوقف حركة الهواء فيه و تنخفض درجة الحرارة, مع أن نفس الهواء الذي يحمل كمية مياه أكبر ما زال موجوداً بالداخل, و هذا قد يؤدي إلى تكثف المياه على اللوحة و مكونات الجهاز. فتقوم فكرة Dehumidifier بتشغيل المراوح بعد إغلاق الجهاز حتى تتخلص من الهواء الذي في الصندوق و إدخال هواء بارد مكانه.

نظرة أقرب على اللوحة:

الواجهة الأمامية للعلبة الحارجية تأتي مشابهة لما إعتدناه بلوحات Fatality من فئة Killer مع فارق شعار Super Alloy الذي سيتحول إلى شعار مميز للوحات هذا الجيل من ASRock بالإضافة إلى الشعارات العديدة المنتشر بالأسف والتي توضح بعضأً من المميزات التي تمتلكها اللوحة وإلى جورها كذلك شعارات Intel Z97.

الجهة الخلفية مليئة بتفاصيل كثيرة عن مميزات وةخصائص اللوحة والتي وضحنا أهمها ضمن سابقاً ضمن إستعراضنا لتقنيات اللوحة.

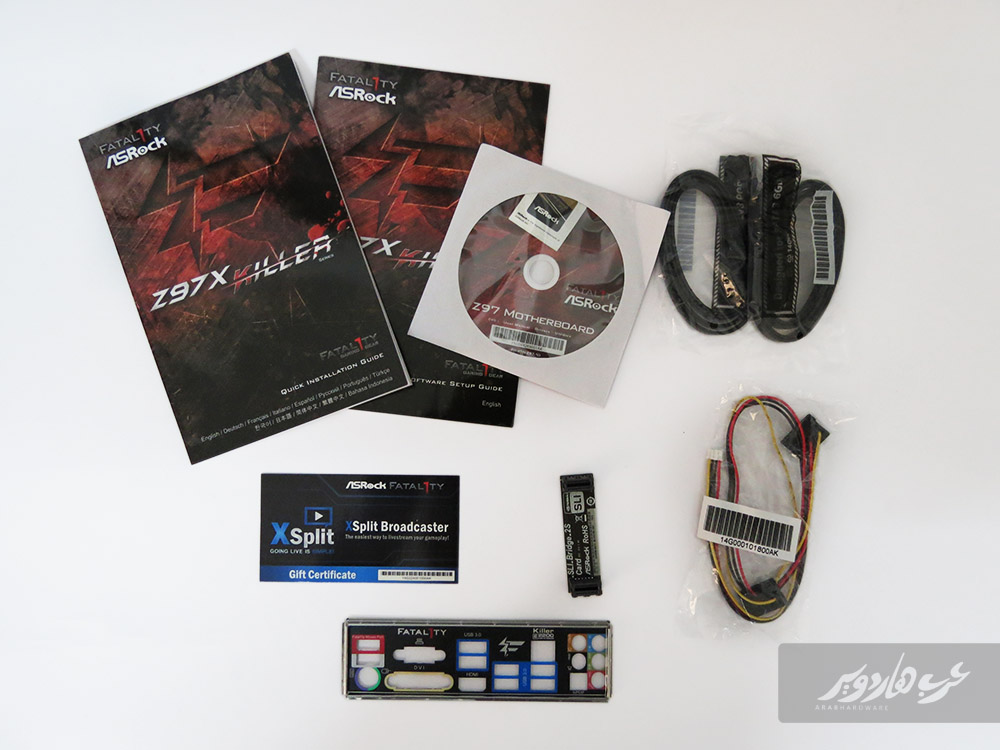

الملحقات الخاصة بلوحة اليوم جيدة وفي إطار المعقول، وسنجد في البداية كتيبات الإرشاد وإسطوانة التعريفات ومعها عدد 4 كابلات SATA III وجسر التوصيل SLI وبطاقة Xsplit تحمل كود ليعطيك تسجيل مجاني للبرنامج لمدة 3 شهور.

سنجد أيضاً كابل التوصيل الخاص بتقنية HDD Saver والذي يحول من منفذ 4Pin موجود بسطح اللوحة إلى منفذي طاقة من نوع SATA يمكن إستخدامهما مع أي قرص تخزين أو جهزة أخرى تعمل بواجهة التوصيل SATA والتحكم فيهم من خلال HDD Saver. وسنرى أخيراً قطعة I/O Panel Shield لحماية المنافذ الخلفية للوحة تأتي ومطبوعاً عليها شعار Killer.

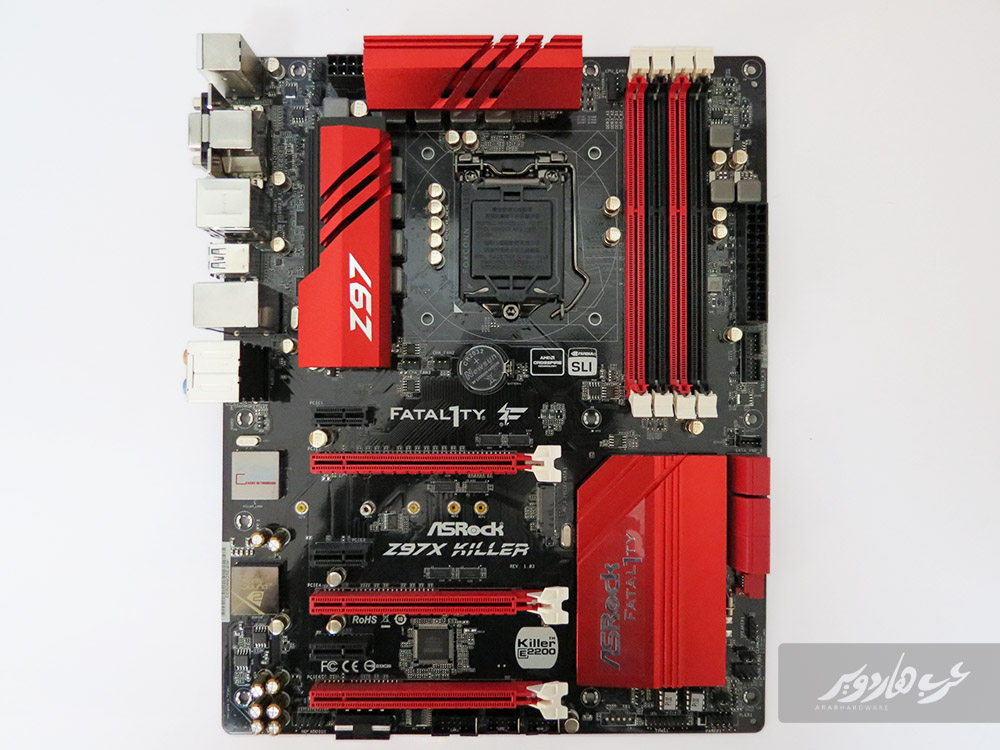

اللوحة مماثلة في تصميمها للوحتنا السابقة Extreme 4 فيما عدا أن اللون الأحمر وهو ما يغلب على طابع اللوحة هذه المرة ولا شيء أخر غير ذلك. وهو ما لم يعجبني في الحقيقة وصحيح أنني إمتدحت التصميم نفسعه في السابق ولكن هذه المرة نتحدث عن لوحة مصممة لجمهور اللاعبين وكنت أتمنى أن يظهر الإختلاف في التصميم أكثر من ذلك وليس في اللون فقط. ولكن ما سيبرر موقف ASRock هو فقط بأننا لازلنا نتحدث عن لوحة Killer وليست لوحة Fatality الإحترافية.

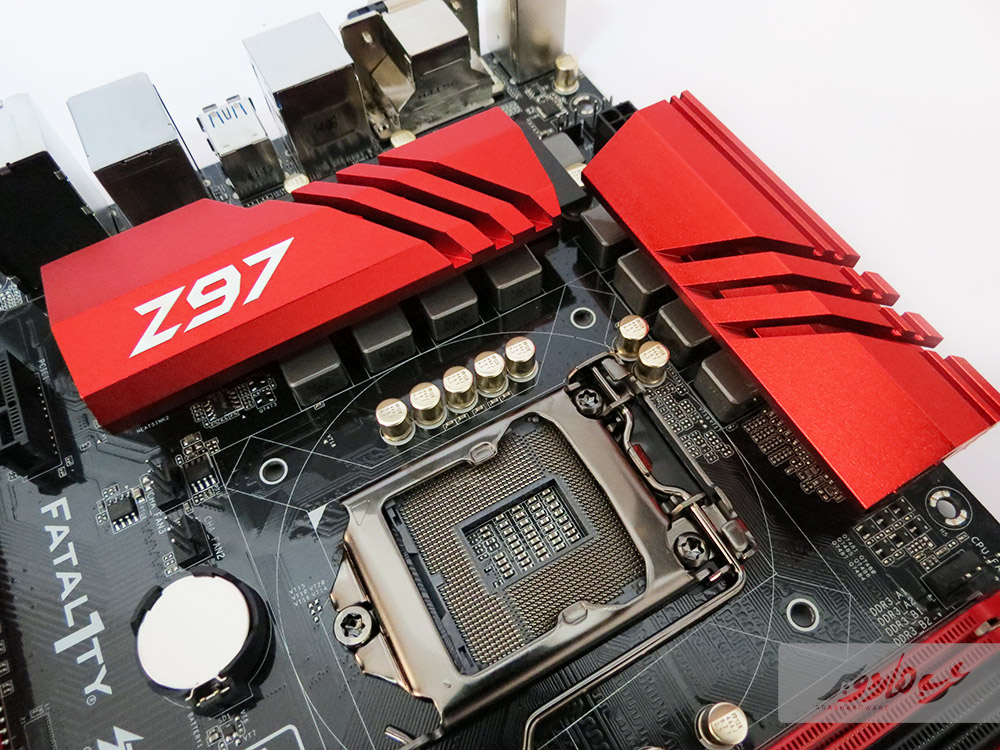

منطقة المعالج ومقبس LGA 1150 معد عدد 8 مراحل للطاقة والتي تعتمد على مكونات Super Alloy.

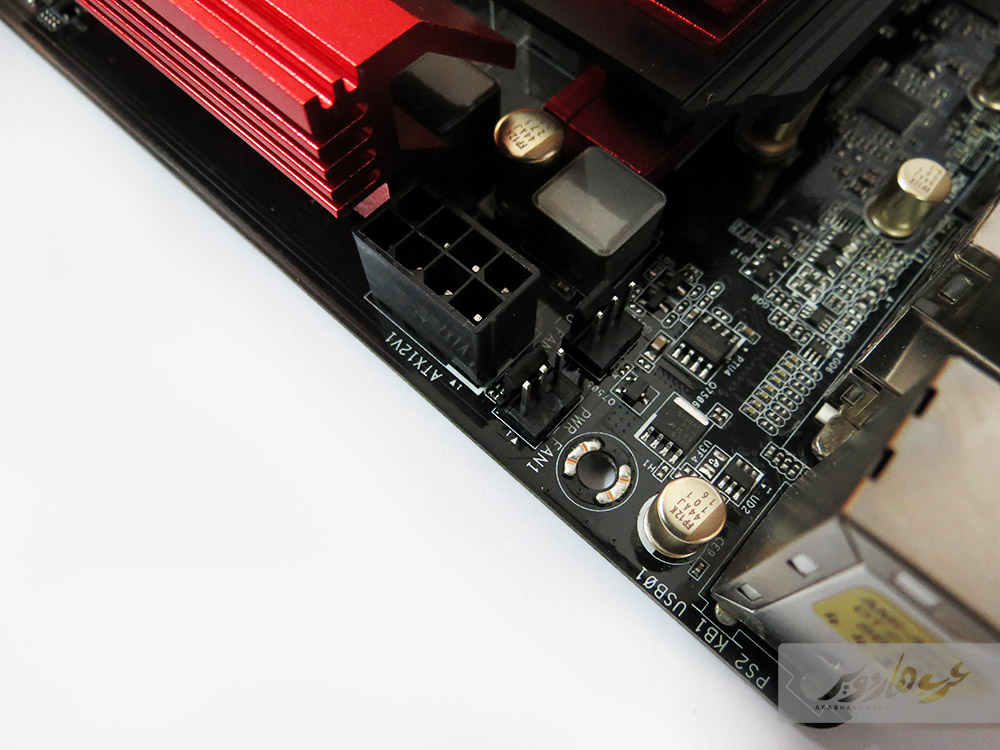

منفذ الطاقة للمعالج 8Pin كما المعتاد في الفترة الأخيرة، ونرى إلى جواره منفذي توصيل لمراوح التبريد 3Pin.

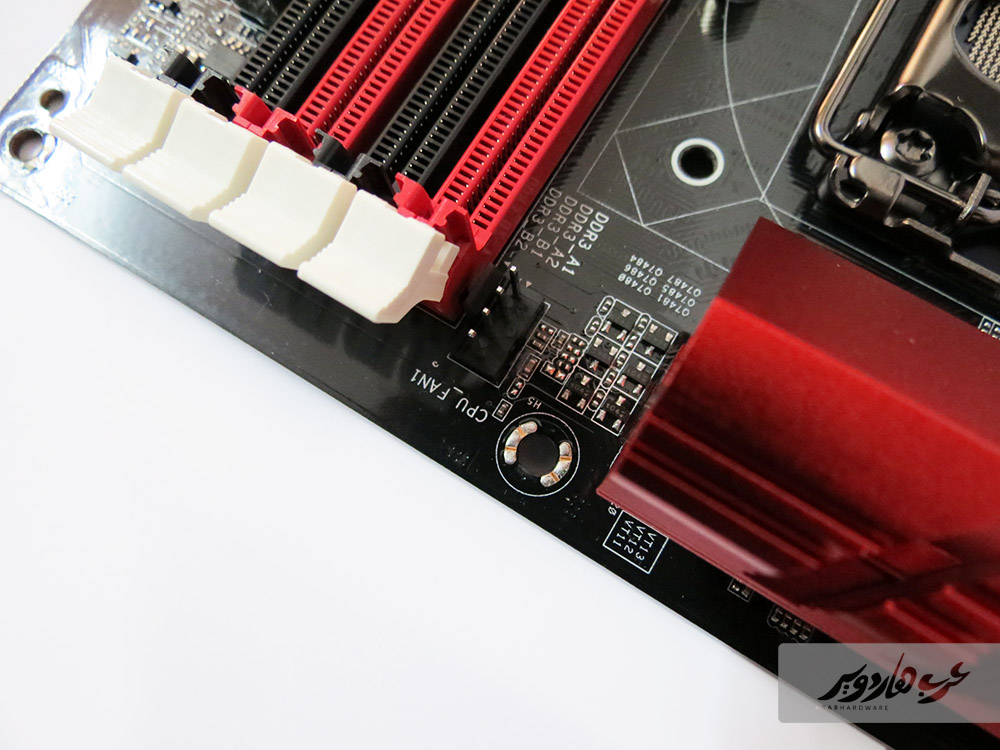

منفذ أخر لواحدة من مراوح التبريد والمخصصة لمشتت المعالج وتأتي 4Pin مما يعطي إمكانية التحكم في سرعة تشغيل المروحة.

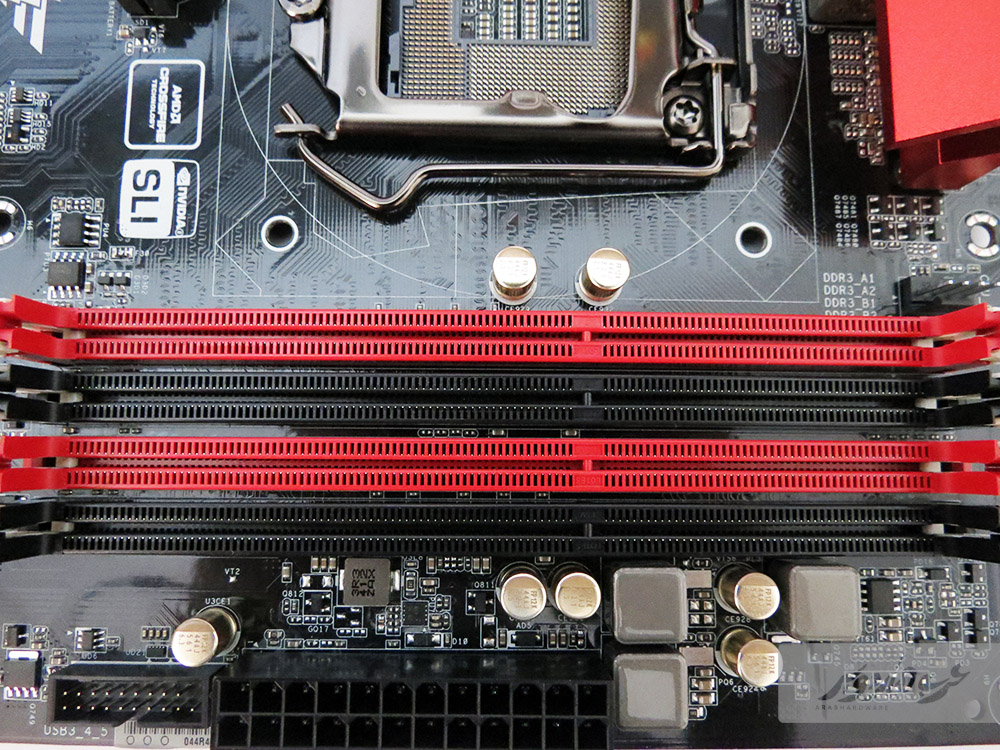

أربعة شقوق من الذاكرة DIMM يمكنها تشغيل حتى 32GB ومع العمل بترددات تصل إلى 3200MHz بالإضافة إلى دعمها لتقنيات Dual Channel و XMP.

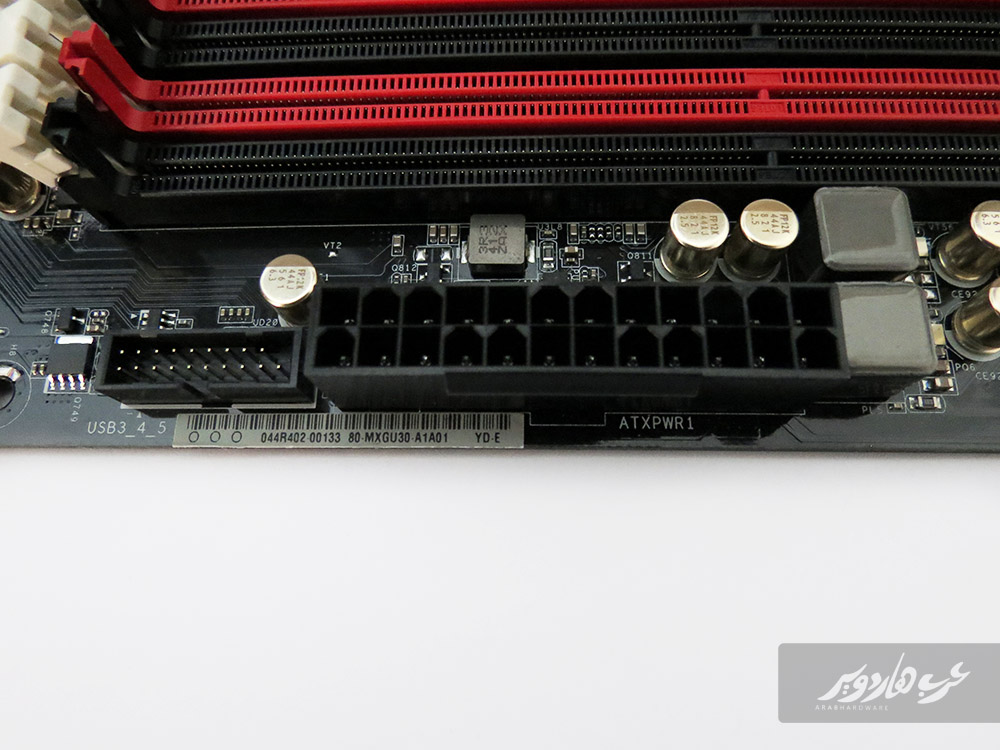

منفذ الطاقة 24Pin والمعروف للجميع وإلى جواره منفذ USB3.0_Header والذي يوفر منفذي توصيل أخرن USB3.0 بإستخدام قطعة التوصيل المطلوبة.

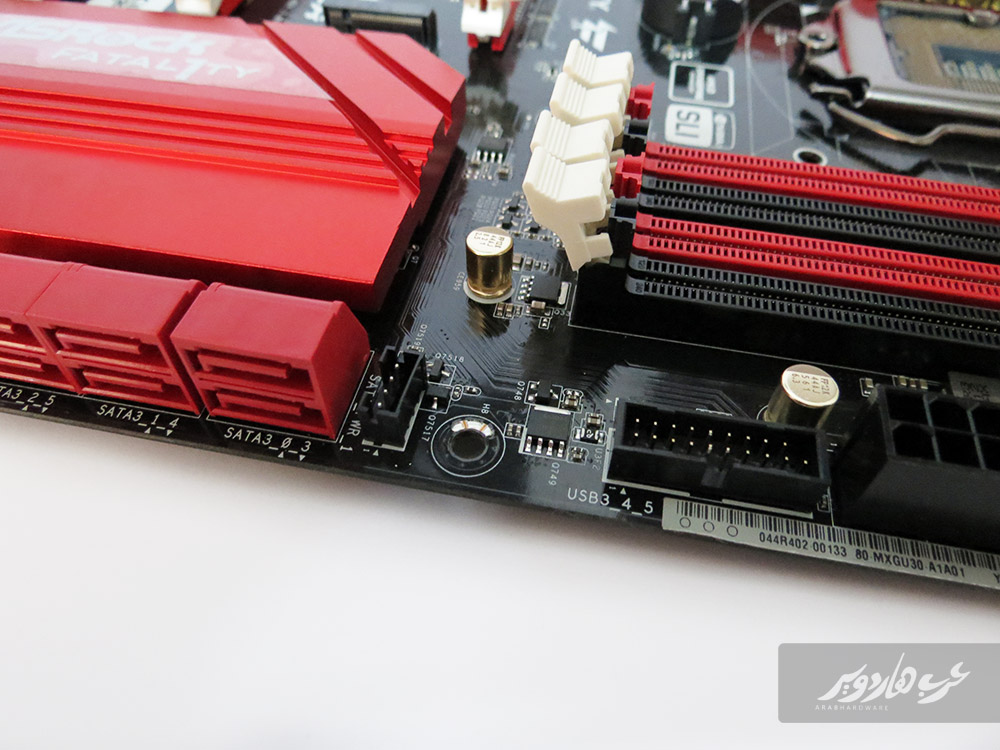

منفذ 4Pin صغير وهو ليس لواحدة من مراوح التبريد وإلإنما هو الخاص بكابل التوصيل لتقنية HDD Saver والذي تحدثنا عنه سابقاً.

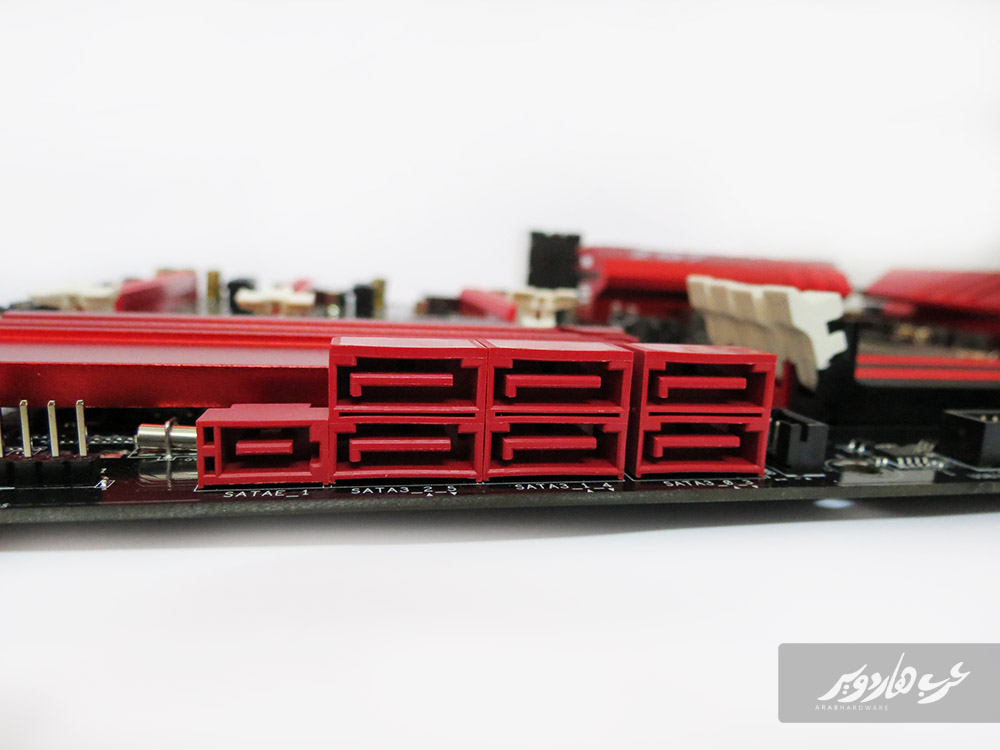

منافذ SATA III بالإضافة إلى منفذ وحيد SATA Express، وفي حال توصيل منفذ SATA Express فسيتم إستغلال أخر منفذين SATA III بالأسفل على اليسار بالإضافة إلى منفذ صيغر أخر يدعى SATA E.

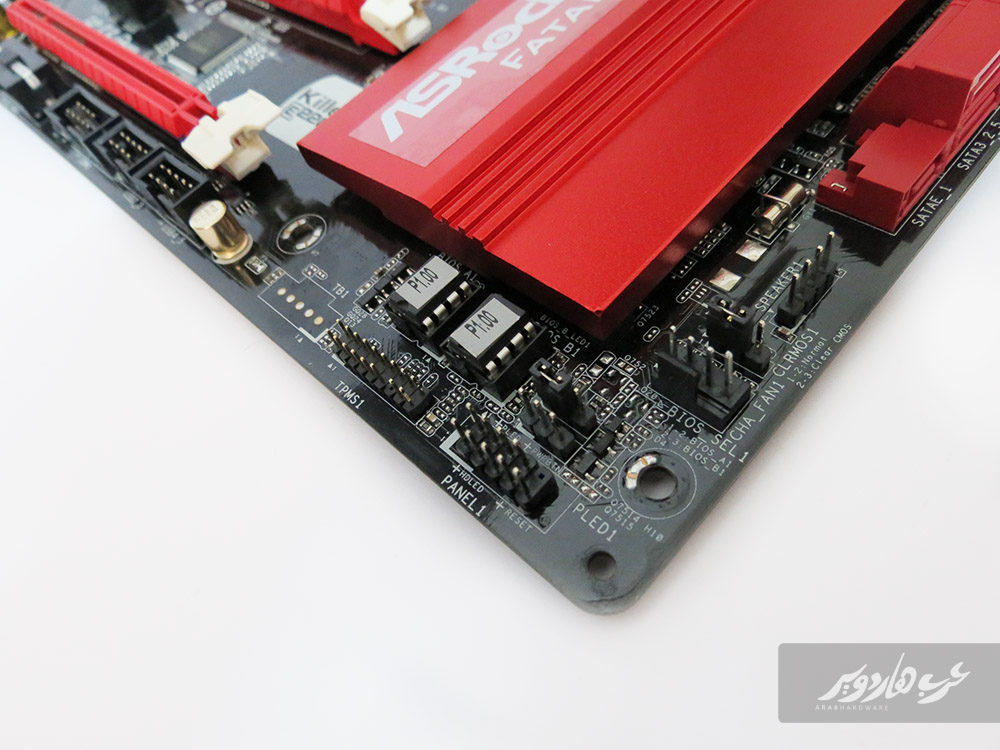

هذا الركن دائما ما يكون مزدحماً بالتوصيلات المختلفة، وسنرى بدءاً من الأعلى منفذ Speaker وإلى جواره دائرة CMOS والتي من خلال غلقها وفتحها يتم إستعادة الخيارات الإفتراضية لواجهة ال BIOS ونرى بعدها منفذ توصيل لمروحة التبريد 4Pin.

سنرى أيضاً منفذ Panel1 والخاص بتوصيل أزرار التشغيل وإعادة التشغيل بصندوق الحاسب وإلى جواره منفذ TPM، وسنلاحظ أيضاً رقاقتي الBIOS للوحة والمصصة بطريقة تسمح بنزعها وتثبيت غيرها في حال حدوث ضرر مباشر للرقاقة.

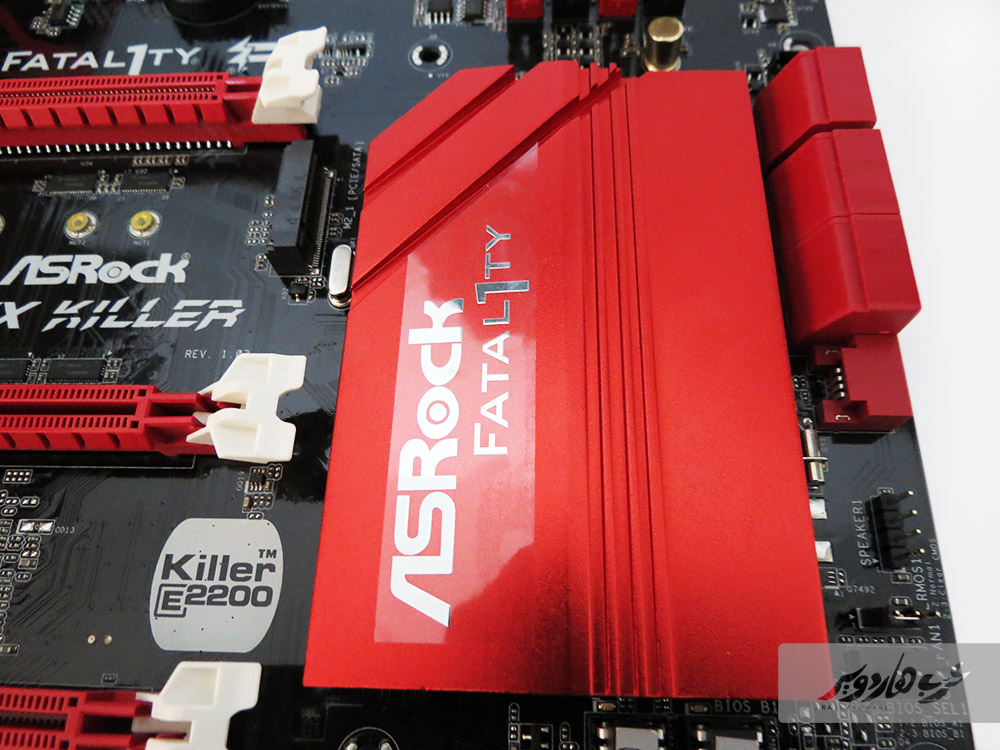

مشتت الشريحة الرئيسية Intel Z97 والمصمم بنفس أسلوب لوحة ASRock السابقة ولن أعلق بغير ما ذكرته سابقاً عن حجمه الأكبر من المعتاد وهو ما تعمدته ASRock طبقاً لإضافتها الجديدة XXL Aluminum Alloy ضمن مجموعة Super Alloy.

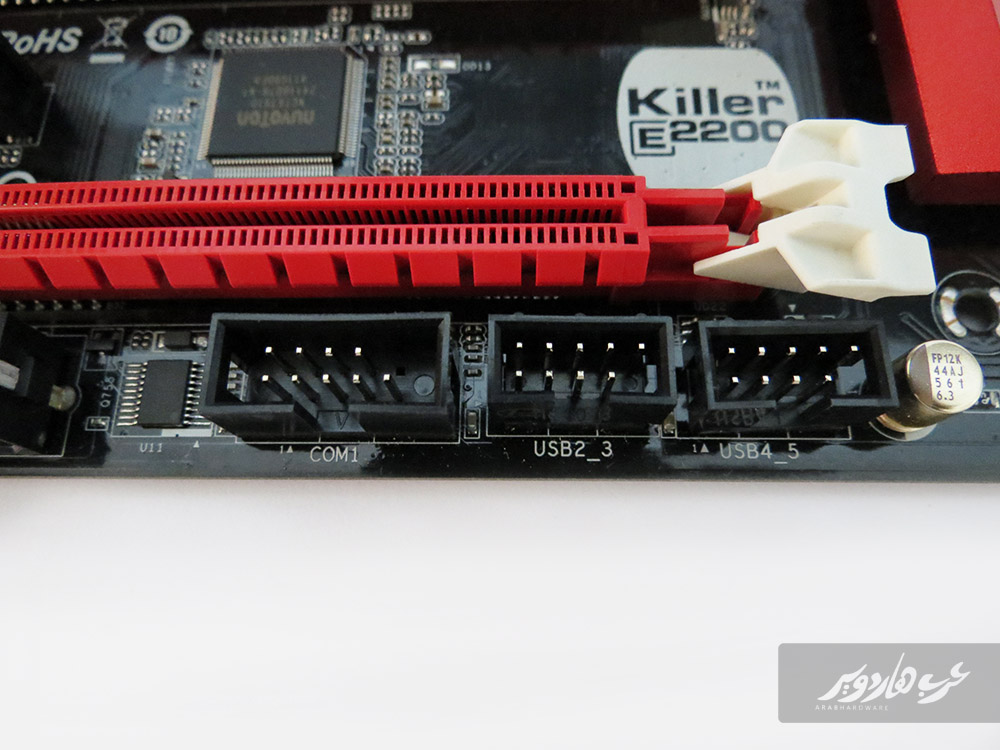

منفذي توصيل USB2.0_Header يعطي الواحد منهما منفذي توصيل USB2.0 إضافيين بخلاف المنافذ على الجهة الخلفية، وبجواره منفذ COM.

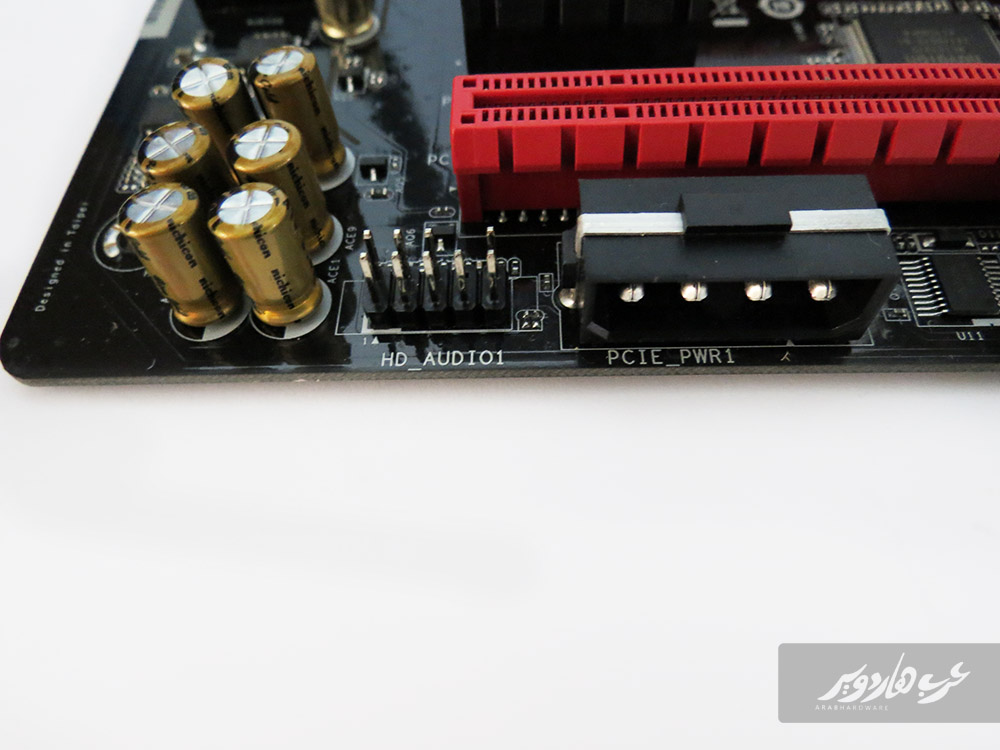

منفذ طاقة Molex لزيادة الطاقة الداخلة لمنافذ PCIE X16 عند تثبيت أكثر من بطاقة رسومية وبجانبه منفذ توصيل مخارج الصوت والميكروفون بصندوق الحاسب.

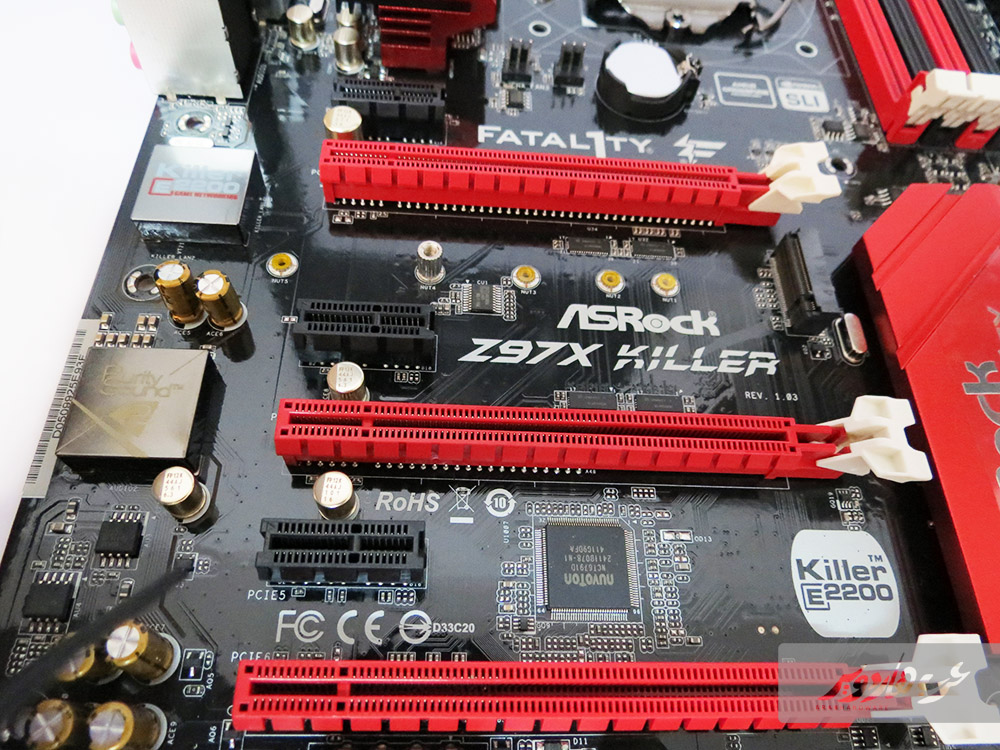

منافذ ال PCIE في اللوحة تقسم لثلاث منافذ PCIE x16 وثلاثة PCIEx1، ويمكن تثبيت ثلاث بطاقات رسومية في منافذ PCIEx16 ولكن ستعمل بسرعات x8,x4,x4 وفي حال تثبيت بطاقتين ستعمل بسرعات x8,x8، ويمكن تثبيت بطاقة واحدة في أول شق PCIEx16 ليعمل بسرعته الكامبة X16.

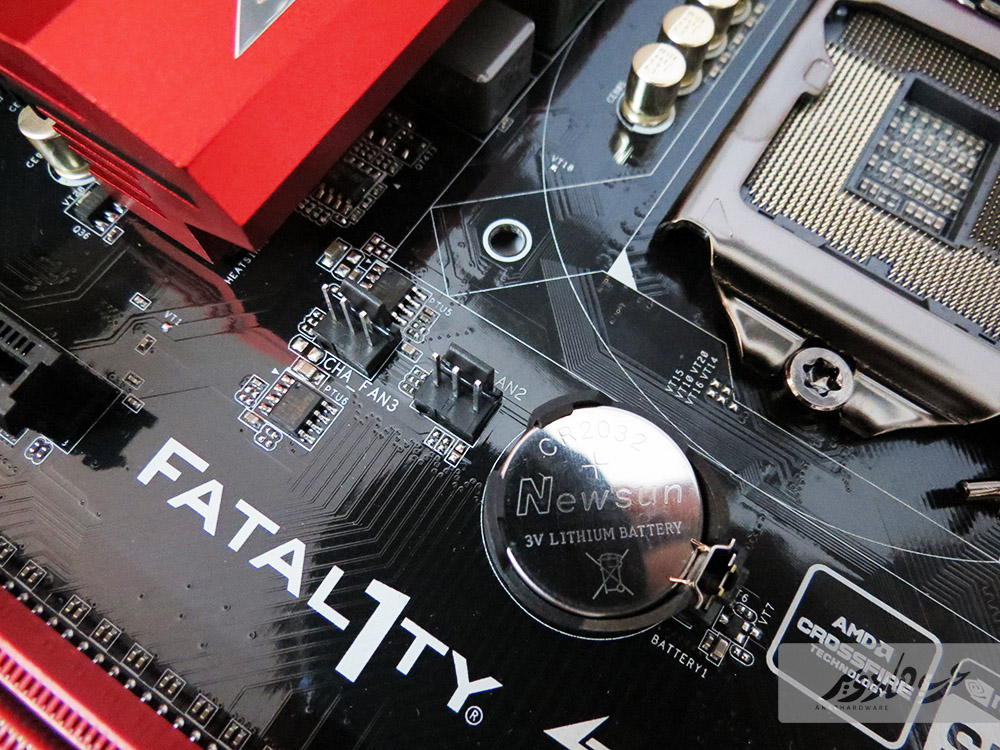

منافذ إضافية لمراوح التبريد 3Pin.

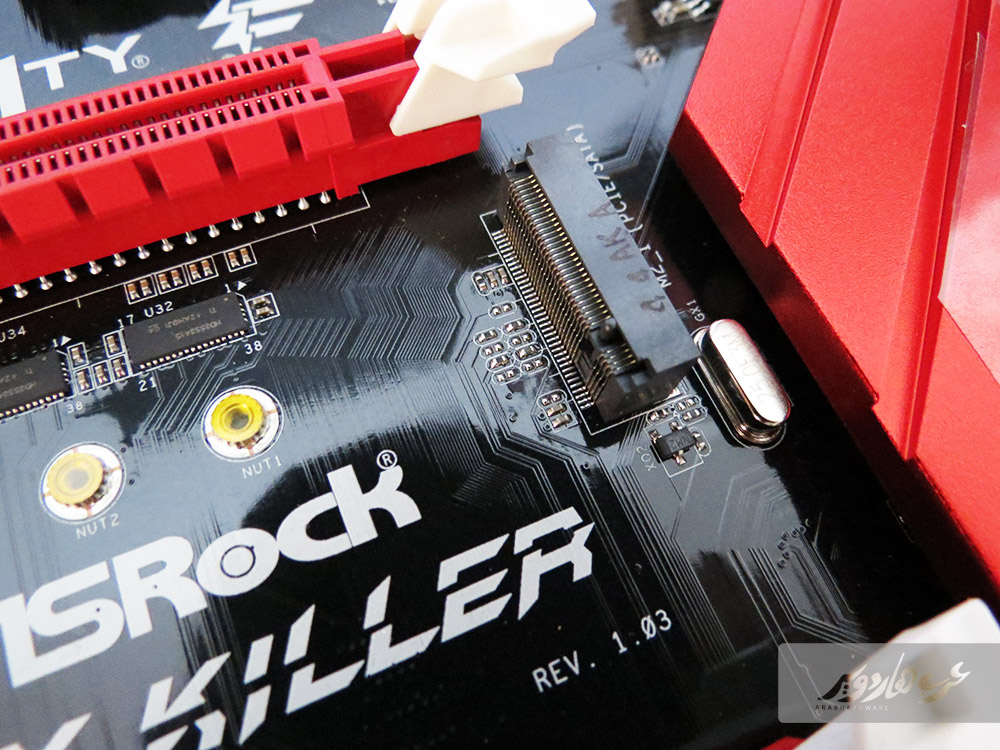

منفذ M.2 الذي سيصاحب معظم لوحات Z97 بعد دعمه رسيماً من Intel.

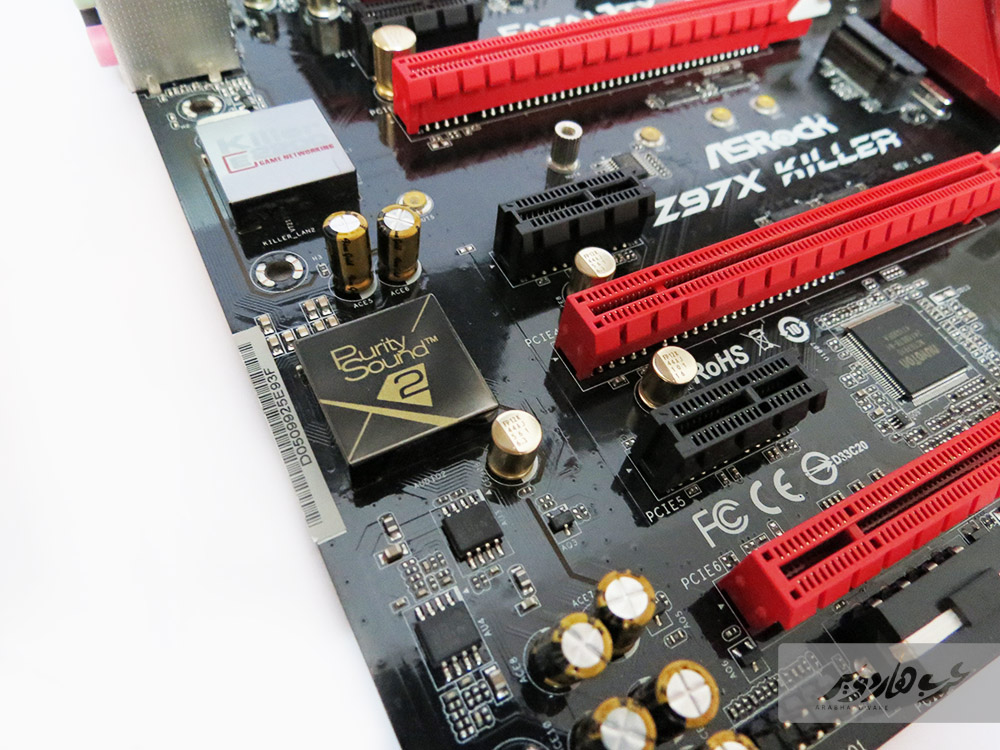

بطاقة الصوت الإحترافية Purity Sound 2 وإلى جوارها مكثفات الصوت عالية الجودة Nichicon Fine Gold.

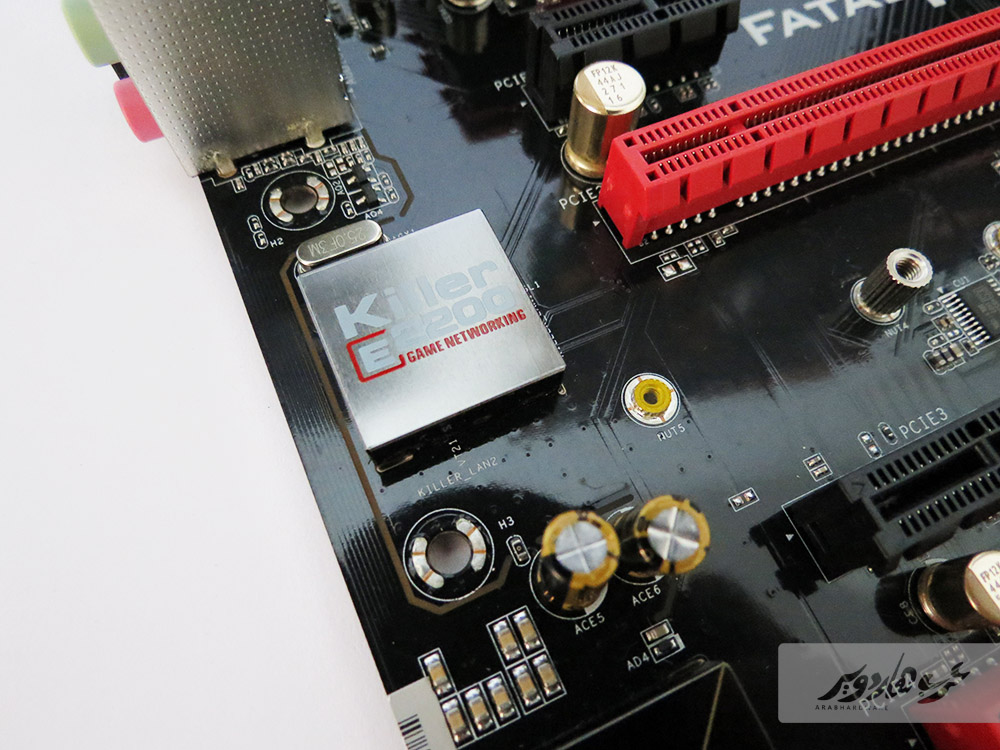

بطاقة الشبكة الإحترافية Killer E2200 والتي من المنتظر أن تقدم أفضل إتصال ممكن مع ألعاب الشبكة.

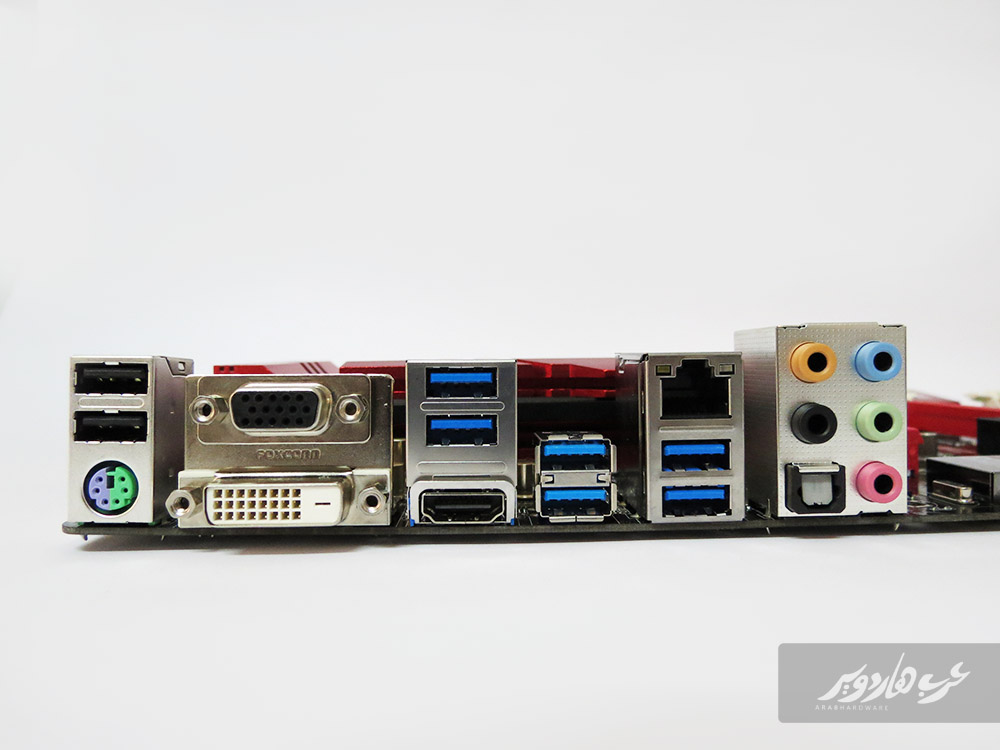

المنافذ الخلفية للوحة تبدأ بمنفذي توصيل USB2.0 ومنفذ PS2 وإلى جوارهم منافذ العرض D-sub و DVI و HDMI، ومن بعدهم نرى 6 منافذ USB3.0 مع منفذ الشبكة RJ-45 والمتحكم فيه من خلال بطاقة Killer E2200، وسنرى أخيرا منافذ الصوت للبطاقة الإحترافية Purity Sound 2 وتدعم حتى 7 قنوات صوتية 7.1 Channel.

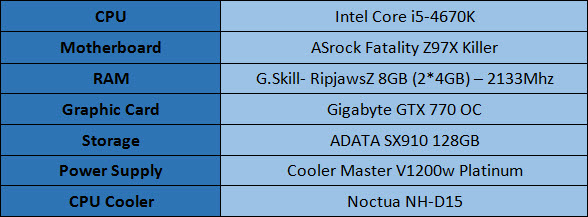

منصة الإختبار:

منهجية الإختبار:

كما موضح بالصورة السابقة لقد إستخدمنا منصة إختبار مكونة من المعالج المركزى i5 4670K والبطاقة الرسومية GTX 770 2GB OC والذواكر G.skill RipjawsZ - 2133MHz مع القرص ADATA SX910 لنظام التشغيل.

تبدأ الإختبارات أولاًبالتطبقات التى تضغط على المعالج المركزى بشكل مركز ثم إنتقلنا الى التطبيقات التى تستهلك البطاقة الرسومية مع المعالج المركزى ثم إنتقلنا الى برامج الإختبار التى تختبر سرعة القراءة والكتابة والنقل للذواكر وأخيراً قمنا بإختبار سرعة القراءة والكتابة لمنافذ توصيل SATA 6Gb/s وأيضاً مخارج توصيل USB 3.0 المتواجده فى المخارج االخلفية للوحة .

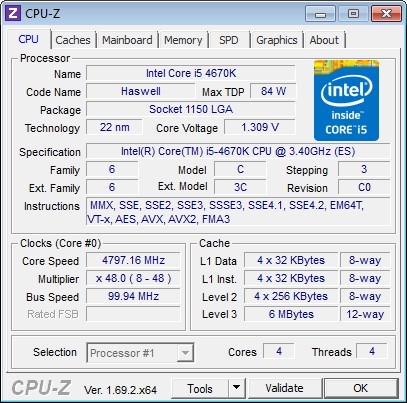

 وبالنسبة لعملية كسر السرعة فوصلنا بالمعالج إلى تردد 4.8GHz بقيمة فولت 1.30v مع تشغيل ترددات الذاكرة على 2133MHz، وهو أمر غالف عادتنا مؤخراً بالوصول إلى تردد 4.9GHz للمعالج ولكن اللوحة وخيارات واجهة الـ BIOS بها لم تكن على المستوى للوصول إلى هذا التردد وربما المبرر الوحيد لإخفاقنا في نحقيق نتيجة الكسر المعتادة أن لوحة اليوم مخصصة للألعاب في المقام الأول كما أنها النسخة الإقتصادية من لوحات ASRock Fatality الإحنترافية.

نتائج الإختبار:

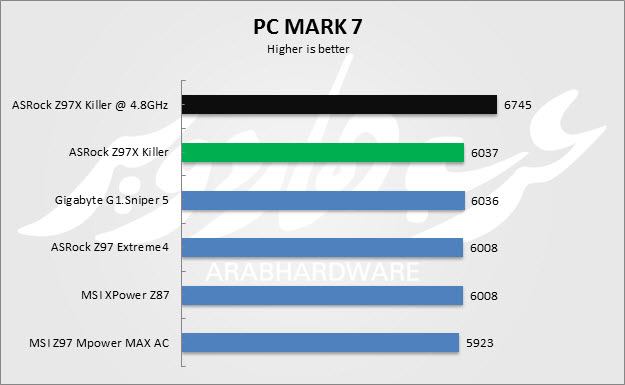

PC MARK 7:

هذا الاختبار, يقوم باختبار قوة التجميعة بشكل عام في عدة جوانب. يجمع مهام متنوعة, مثل مشاهدة الفيديو و تعديل الصور و تصفح الانترنت بالإضافة إلى عرض DirectX 9.0c. بالنسبة إلى أداء الجهاز العام, يعتبر هذا الاختبار من أهمها و أدقها لشموليته.

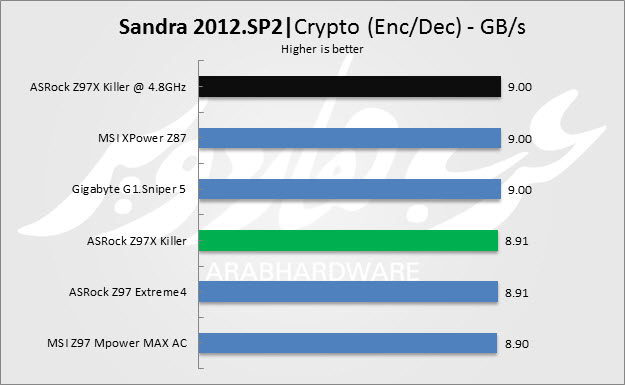

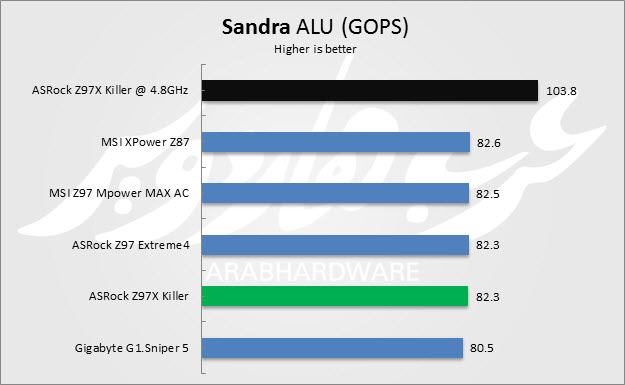

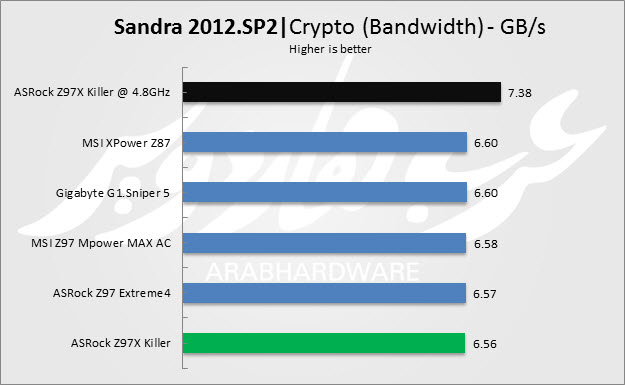

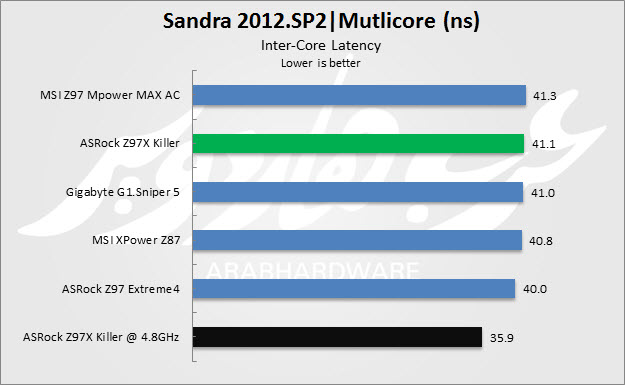

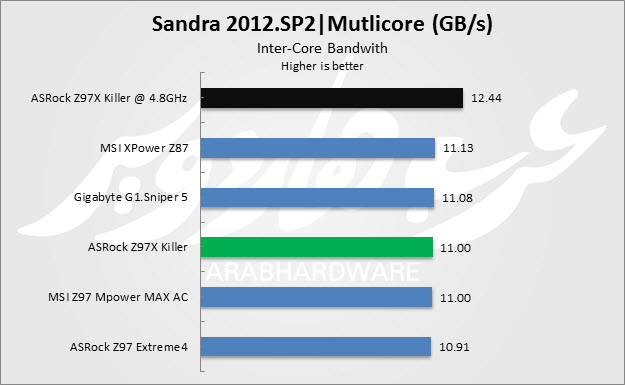

SiSoftware Sandra 2014 :

Sandra هو برنامج يحتوي الكثير من الاختبارات لمختلف الجوانب, من المعالجة إلى الـ Multimedia و التعامل مع أجهزة الهواتف الذكية. اختبار ALU يقيس قوة المعالجة المنطقية, Cryptography يقيس قوة المعالج في التشفير و فكه, و Multicore Efficiency لقياس الـ bandwidth بين أنوية المعالج و مدى فعالية الأنوية في تعاملها مع بعضها.

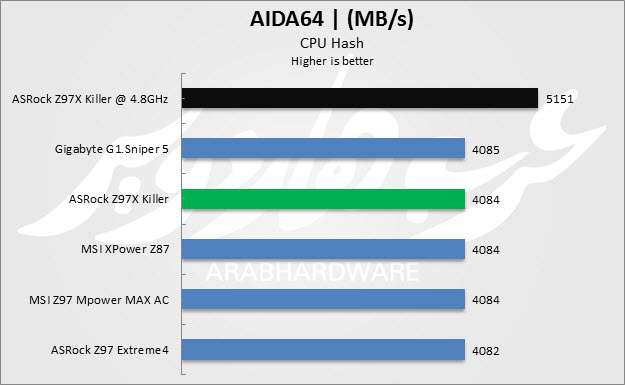

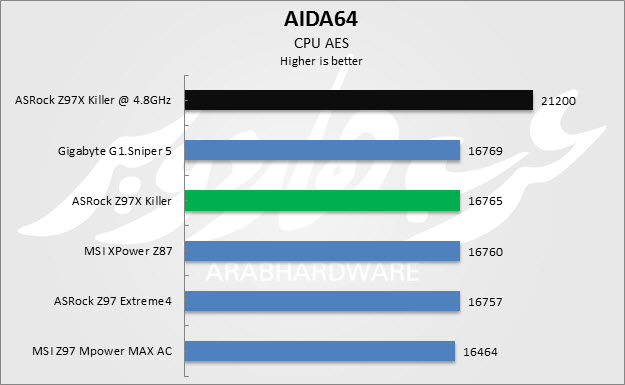

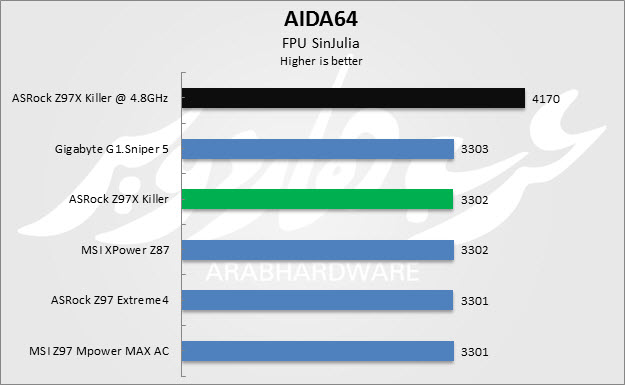

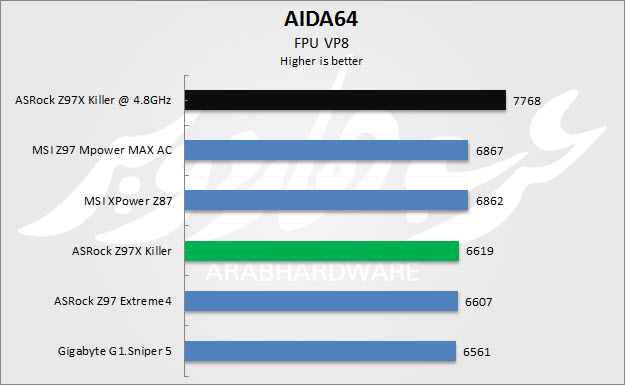

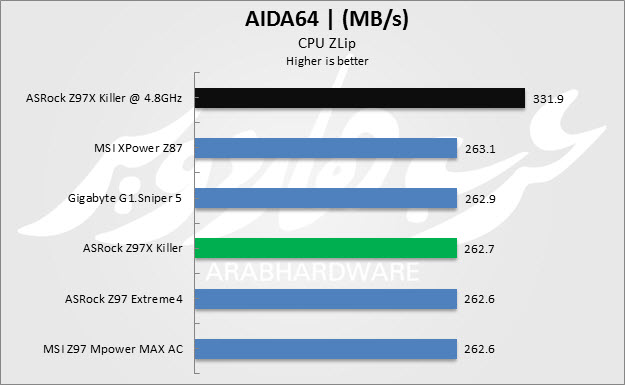

AIDA64 Extreme Edition:

البرنامج الذي لا يترك شاردة و لا واردة عن جهازك إلا أحاط بها علماً و وضع تقرير شامل بين يديك. بل يتخطى ذلك و يقدم للمستخدم أدوات فريدة لتقييم جهازه و قياس الأداء من خلال مجموعة من الاختبارات التي تشمل اختبارات للمعالج, الذاكرة, وسائط التخزين. يتميز البرنامج بالدقة في الاختبارات, و يتعدى ذلك بوجود قاعدة بيانات بها مجموعة من النتائج التي تم تخزينها مسبقاً حتى يسهّل عليك المقارنة مع الأنظمة الأخرى. البرنامج يحتوي على أدوات لتحليل مكونات الجهاز و تقديم تقرير شامل عنها, كما يوجد قسم خاص لعرض درجات الحرارة و الفولت لكل مكون من المكونات. تقريباً كل هذه الاختبارات داعمة لخيوط المعالجة المتعددة Hyperthreading, كما أنها داعمة للأنظمة متعددة المعالجات.

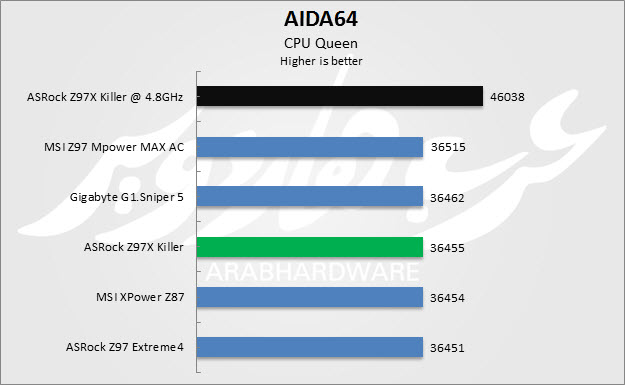

CPU Queen

لعل من أشهر الحركات فى لعبة الشطرنج هى مشكلة Queens Problem فى حالة ترقية كل عسكر الجيش إلى رتبة الملكة او Queen بالإنجليزية, فى تلك الحالة تتعقد اللعبة جدا نظرا لمرونة الملكة فى التحرك فى كل اتجاه ممكن فى اللعبة!. يقيس هذا الاختبار قدرات المعالج على التنبوء بكل حركة ممكنة وهنا مبنية على وجود 10 ملكات سويا فى نفس رقعة اللعبة, مع كل التنبؤات الممكنة والاحتمالات القائمة. هذا الاختبار تحديدا يقيس قدرات المعالج على التوقع ومحاكاة اللعبة قدر الامكان, فلو افترضنا أن وجود معالجين مختلفين بنفس التردد سوياً, فالمعالج صاحب التقنيات الأكثر تعقيدا فى المعالجة هو صاحب أقل نسبة خطأ وبتالى يحصل على نقاط أكثر فى نتيجة الاختبار, فالمعالجة تتم من خلال Pipelines كلما قلت دوراتها قلت نسبة الخطا, فمثلاً مع معالجين مختلفين من إنتل والغاء خاصية ال HT, نجد معالج ب 20 Pipeline يتفوق على معالج ب 30 Pipeline مثلاً, يقيس هذا الاختبار قدرات المتغيرات على شكل Integer وليست Float باستخدام خوارزميات MMX, SSE2

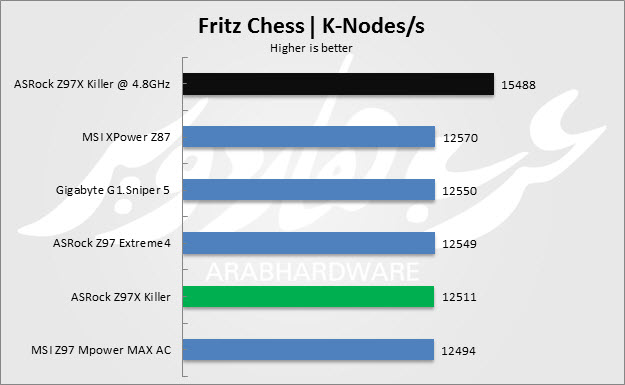

Fritz Chess:

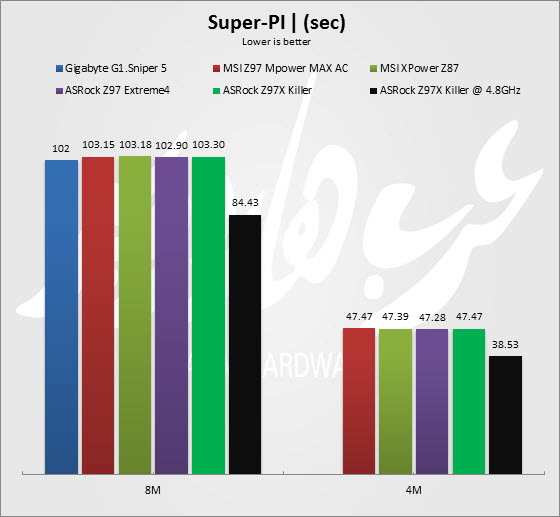

Super-PI:

هو برنامج حسابي, يقوم بحساب عدد Pi بعدد الخانات التي تحددها (3.1415... ) ثم يعطي الوقت المستغرق في تلك الحسبة.

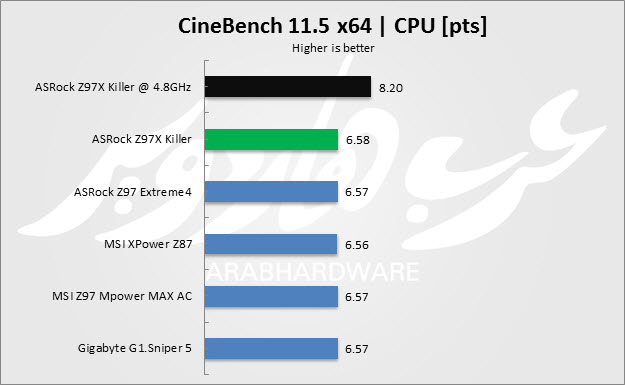

CineBench 11.5:

اختبار من صانعي Cimena 4D للرسم ثلاثي الأبعاد وهو الإصدار الأحدث من البرنامج الذي يستغل كافة موارد المعالجة في الحاسوب لعرض "Render" مشهد ثلاثيّ الأبعاد و هو ما يعمل على الضغط بشدة على المعالج. يستطيع البرنامج التعامل مع 64 خيط من خيوط المعالجة Thread. المشهد الذي يتم تقديمه يحتوي على أكثر من ألفيّ وحدة, و الذين بدورهم يحتوون على ما يقارب ثلاثمائة ألف مضلع. كما يتم تطبيق العديد من المؤثرات على المشهد مثل تغيير الإضاءة و الظلال و تنعيم الحواف Antialiasing ثم يتم عرض النتائج على هيئة نقاط

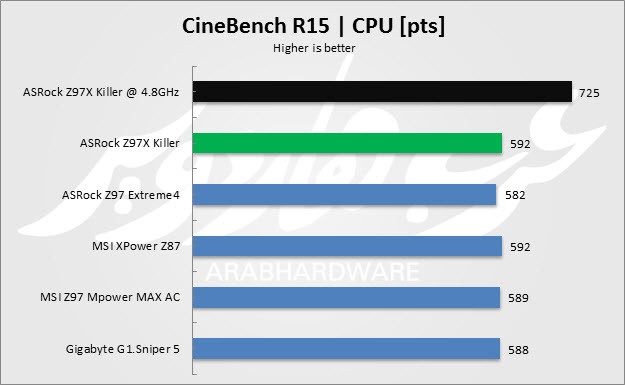

CineBench R15:

Fryrender Bench:

عندما نقول أن هذا البرنامج معتمد على محرك Fryrender فإن أول ما يتبادر لذهن القارئ هو: "سأتخطى هذا الاختبار, فهو يهم المصممين فقط, و ليس أنا". إلا أن هذا الاختبار تحديداً يجب أن يكون محل اهتمام كثيرين؛ حيث أن البرنامج هو واحد من أثقل البرامج و أشدها ضغطاً على المعالج المركزيّ فهو لا يترك جزءاً صغيراً من أنوية المعالج دون استغلال قوتها بشكل كامل, يستنزف المعالج المركزيّ بشكل قد لا يفعله برنامج آخر في نفس المجال. اعتمدنا على البرنامج في تقديم تصور حقيقيّ لكمية الطاقة الحاسوبية التي يستطيع الجهاز تقديمها.

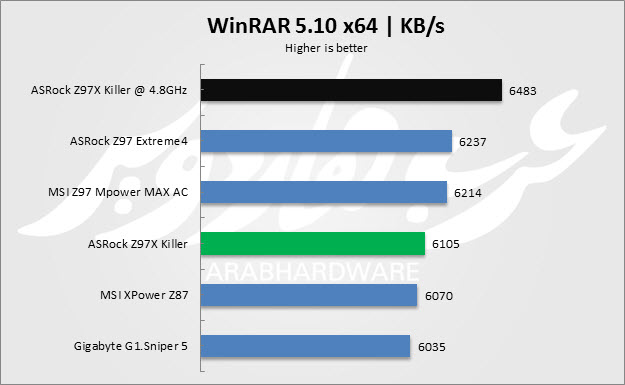

WinRAR:

برنامج فك الضغط الشهير. المميز في البرنامج أنه لا يعتمد على سرعة القرص الصلب عند إجراء الاختبارات مما يجعله وسيلة جيدة لاختبار أداء المعالجات و الذاكرة و اللوحات الأم. يقوم البرنامج بضغط بيانات عشوائية يتم تحميلها على الذاكرة RAM مما يجعله مختلف بشكل أو بآخر عن برامج الاختبارات النظرية. إلا أنه على الجانب الآخر لا يمكن اعتباره مقياس لأداء الجهاز على البيانات الحقيقية حيث أن البيانات التي يتم توليدها عشوائياً قد تكون مختلفة عن البيانات التي يتعامل معها المستخدم.

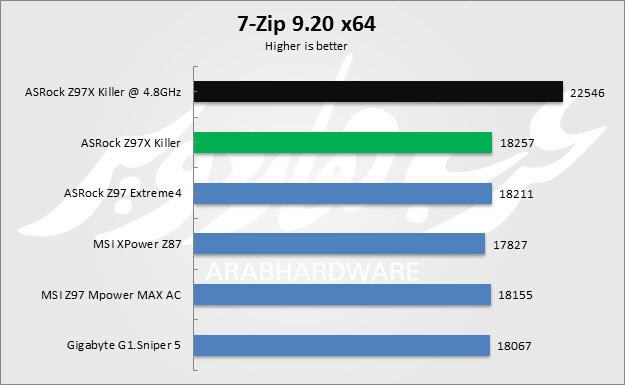

7-Zip:

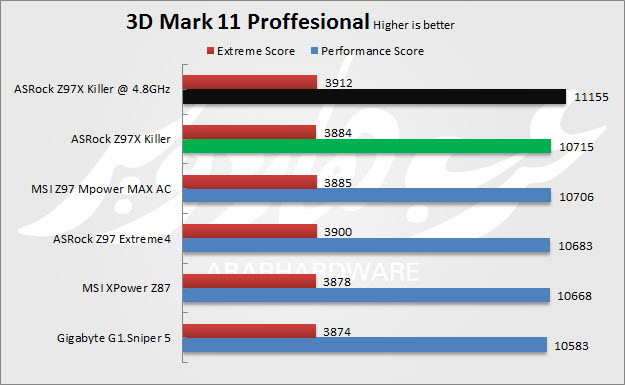

3DMark 11 Professional:

أحد أفراد عائلة Futuremark, خليفة 3DMark Vantage و الفرق أن الإصدار الجديد موجه خصيصاً للمنصات الداعمة لمكتبة DirectX-11, قامت الشركة بإلغاء الدعم لمحرك nVidia Physx, اختبارات 3DMark تركز على الألعاب و رسومياتها الثقيلة, و تجري بعض الاختبارات على المعالج. 3DMark 11 أحدث من Vantage, و اختباراته أثقل

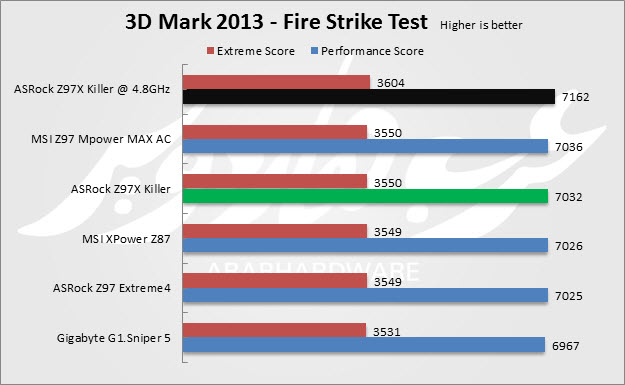

3D Mark 2013-Fire Strike:

أداة Futermark الجديدة الخاصة بإختبار الرسوميات، يأتي بخيارات متعددة وإختبرات أثقل من من سابقه 3D Mark 11. الأداة تتيح لك ثلاث مستويات من الإختبارات كل مستوى مخصص لفئة معينة من أجهزة الحاسب، فتبدأ من الإختبار الأول Ice Storm الموجه للأجهزة اللوحية الصغيرة وكذلك أجهزة الحاسب الضعيفة، ويليه إختبار Cloud Gate لأجهز ال Notebook وأجهزة الحاسب متوسطة الأدآء، وأخيرا ً إختبار Fire Strike الموجه لمنصات الفئة العليا لأجهزة الحاسب.

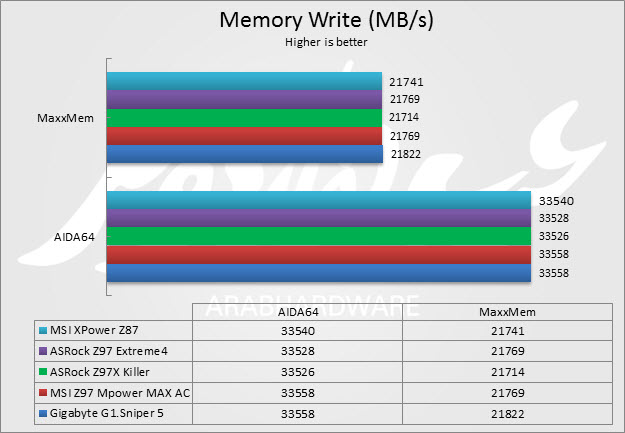

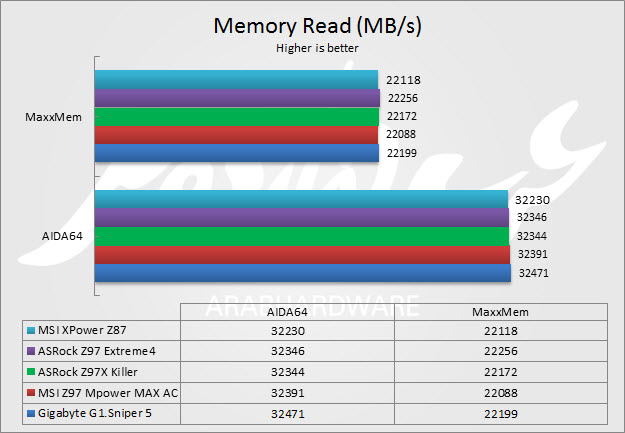

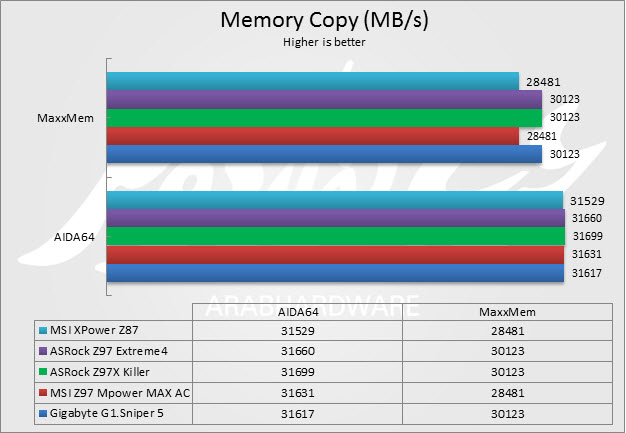

Memory Tests:

الخاتمة والتقييم:

 حسناً....بإهمالنا الأمور المتعلقة بالأداء الذي لا يدخل ضمن حكمنا لمراجعات اللوحة الرئيسية سننتقل مباشرةً إلى مزايا وتقنيات اللوحة ونرى ما وفرته للشريحة المستهدفة من جمهور اللاعبين، فأولاً سنجد إضافات تخدم هذه الفئة من مستخدمي الحاسب بشكل مباشر كبطاقة الصوت الإحترافية Purity Sound 2 وبطاقة الشبكة Killer E2200 بالإضافة بالطبع إلى عدد من التقنيات والتطبيقات المساعدة كذلك...مثل Fatality Mouse Port و أداة Key Master و حزمة أدوات F-Stream.

ولكن بخلاف ذلك سنرى مايميز اللوحة أيضاً بغض النظر عن كونها لوحة ألعاب أم لا....كمجموعة إضافات Super Alloy وتقنية HDD Saver ودعمها لمنافذ M.2 Socket و SATA Express، وهي مزايا تجمع ما بين زيادة التحمل وكفاء التشغيل للوحة وما عليها من مكونات وبين توفير أحدث التقنيات ومنافذ أقراص التخزين التي ستنتقل بنا في المستقبل القريب إلى مستوى أخر من سرعات التشغيل وهو ما سيحتاجه أياً من محبي وعشاق الألعاب من قدرة تحمل عالية لمكونات الجهاز الخاص به وسرعة أكبر في نقل وإستقبال البيانات على أقراص التخزين.

 في المقابل إفتقدت ASRock Z97X Killer لمميزات أخرى كنت أرى من الهام تواجدها في لوحة كهذه كأزرار التشغيل وزر CMOS  وكذلك شاشة الأخطاء Debug Monitor، كما أن واجهة الBIOS للوحة كانت أسوأ في نظري مما إعتدناه في لوحات Fatality. وعلى كلِّ حال يمكنني تفهم كل ذلك بإعتبار أنها لوحة مخصصة لجمهور اللاعبين قادمة بتكلفة بسيطة مقارنةً  بلوحة Fatality الإحترافية....ولكن ما لم أفهمه حقاً هو السعر الخاص باللوحة بعد كل ذلك.

فاللوحة قادمة بسعر 158$ على موقع Newegg وصحيح أنه ليس سيئاً على الإطلاق ويعني أن اللوحة قد تتوافر لدينا بسعر 1500 جنيه وهو سعر جيد بالنسبة للوحة مخصصة للألعاب وتأتي بأعلى شرائح Intel للجيل التاسع Z97، ولكن المحير هنا أن سعر اللوحة أغلى بـ13$ عن لوحة ASRock Z97 Extreme4 بالرغم من التشابه الكبير لِكِلا اللوحتين في المواصفات العامة بل في المجمل قد نجد تفوقاً للوحة Extreme 4 خصوصاً فيما يتعلق بإمكانيات وخياارات الكسر وايضاً [غحتوائها على المميزات التي إفتقدتها لوحة Z97X Killer، وأعتقد أنه لولا بطاقة الشبكة Killer E2200 والتطبيقات الحصرية مثل Key Master و F-Stream فلن تجد أي شيء يميز لوحة اليوم  عن لوحة المراجعة الماضية ASRock Z97 Extreme4 ....لذا ففارق ال 13$ ربما لم يكن منطقياً بعض الشيء وتمنيت لو إقتربت الأسعار أكثر من ذلك.

الأداء: 8/10
السعر: 8/10
كسر السرعة: 7.5/10
مميزات وتقنيات باللوحة: 8.5/10
ملحقات اللوحة:8/10

التقييم النهائي: 8/10
