مراجعة لرائدة كسر السرعة Z97 MPower MAX AC من MSI

جيل جديد من شرائح Intel ستبدأ في غزو سوق اللوحات الرئيسية واليوم تحديداً هو الإعلان الرسمي عن إنتهاء الجيل الثامن الذي إستمر لمدة عام تقريباً وبداية جيل شرائح Intel التاسع والتي ستمثل قمتها كالمعتاد شريحة Z97. وسنبدأ الان أولى تعاملاتنا مع لوحة رئيسية حاملة للشريحة الجديدة ولكن ما هو أفضل من ذلك أن لوحة اليوم تمثل واحدة من أقوى لوحات الجيل الجديد وهي MPower MAX المعروفة كواحدة من إبداعاات شركة MSI والمخصصة لعمليات كسر السرعة العنيفة.

وربما كان لنا تعامل سابق مع لوحة ضمن الفئة ذاتها في مراجعة MSI Z87 Mpower، ولكن لوحة اليوم تتنطق بإحترافية أكبر ربما تقترب أكثر من لوحة XPower الرائدة في هذه الفئة من لوحات MSI. كما أنها قادمة بشريحة Z97 الجديدة والتي سنتعرف على إمكانيتها مقارنةً بالجيل السابق في السطور القليلة القادمة.

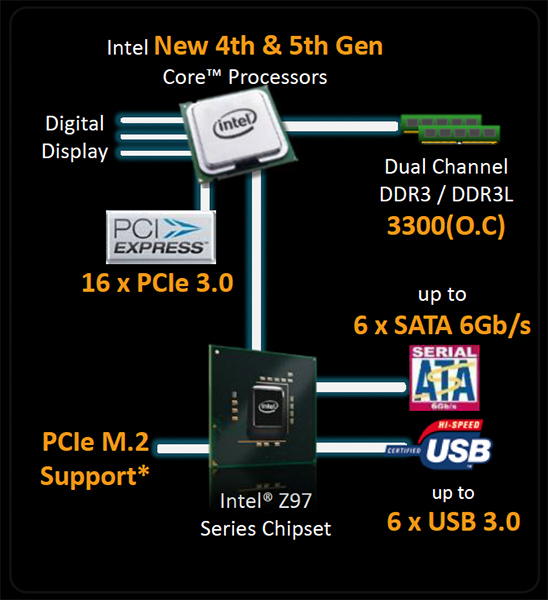

شريحة Intel Z97...هل من جديد؟:

حسنا...لم أتمكن في الحقيقة من الحصول على معلومات كافية عن شريحة Z97 وعن الإختلافات الحقيقية بينها وبين شريحة الجيل السابق Z87، ولكن هناك أمران تم تأكيدهما حتى الأن، الأول أنها معدة تزامناً مع معالجات Haswellالجديدة التي ستعلن عنها Intel في التوقيت ذاته ووفئة K منها المعروفة بإسم Devil's Canyon والتي يقال أنها ستقدم قدرات أفضل في عمليات كسر السرعة.

أما الأمر الثاني هو تأكيد شركة Intel بأن شرائح الجيل التاسع ستقدم الدعم لمعالجات الجيل القادم المعروفة بإسم Broadwell والتي ستصنع بدقة 14nm في حين أن شرائح الجيل الحالي ستفتقد هذه الميزة تماماً ولن تَدعَم هذا الجيل من المعالجات.

بخلاف ذلك سنجد تشابه كبير بين الشريحتين فيما عدا إختلافات بسيطة ولنبدأ مثلاً بمتحكم الذواكر الذي ربما لقي بعض التحسين وغالباً ستتمكن مع شريحة Z97 من الوصول إلى ترددات 3300MHz في حين أن أقصى ما وصلت إليه رقاقة Z87 كان 3000MHz وهذا بالطبع في وضعية OC التي تتيحها الشركات المصنعة للوحات الرئيسية، أما التردد الأساسي الذي ستعمل عليه الذواكر فربما يظل كما بالجيل الماضي ويبدأ عند 1600MHz ولكنه أمر غير مؤكد حتى الأن.

وبالنسبة لما ستوفره الشريحة الجديدة من منافذ توصيل USB2.0 و USB3.0 فلا تأكيدات أيضاً عن زيادة أعداد هذه المنافذ وربما لن تختلف في دعمها لمنافذ USB عن شريحة Z87 والتي وفرت 6 منافذ USB3.0 و 14 منفذ USB2.0، وإن كانت بعض التوقعات ترى إحتمالية دعم شريحة Z97 لعدد أكبر من منافذ USB3.0 ولكن لا شيء مؤكد كذلك في هذا الشأن.

الأمر مماثل كذلك بالنسبة لمنافذ الـ SATA و PCIe فيما عدا أن الشرائح الجديدة ستقدم دعمها لمنافذ PCIe M.2 الخاصة بأقراص التخزين SSD القادمة بهيئة M.2، وكانت لنا سابقة في توافر هذا المنفذ بإحدى لوحات ASRock الحاملة لشريحة990FX، ولكن وقتها قدمت اللوحة دعمها للمنفذ من خلال شريحة تحكم خارجية، أما الأن فشريحة Z97 ستدعم هذا المنفذ بشكل رسمي.

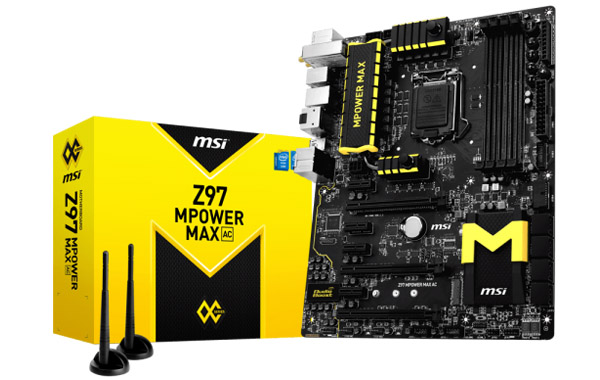

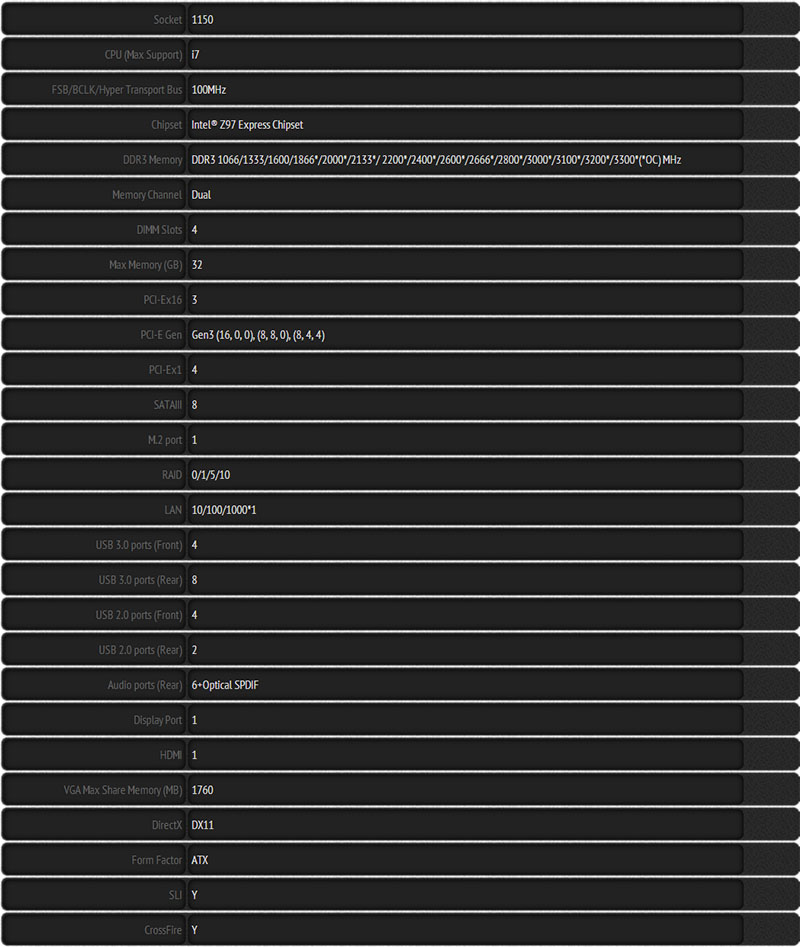

مواصفات لوحة MSI Z97 Mpower Max:

اللوحة تأتي بقياس ATX ذات أبعاد 30.5cmX24.4cm وتأتي بمقبس LGA 1150 الذي سيسمح بجمل معالجات Haswell من الجيل الحالي وأيضاً الجيل الجديد Devil's Canyon وكذلك الجيل المنتظر في أوائل العام القادم Broadwell، وتحتوى على أربعة شقوق DIMM يمكنها حمل شرائح ذاكرة بحجم كلي يصل إلى 32GB وبترددات تشغيل تصل إلى 3300MHz وهورقم نراه لأول مرة في لوحة رئيسية ولكن سنعتاد على ذلك مع لوحات Z97 الإحترافية، وطبعاً اللوحة ستدعم تقنيات Dual Channel و XMP لشرائح الذاكرة.

اللوحة كذلك تمتلك 18 منفذ USB منها 12 منفذ من نوعية USB3.0 وهو عدد ممتاز بكل تأكيد، أيضاً بالنسبة لشقوق PCI فاللوحة بها ثلاثة شقوق PCI 3.0x16 يمكن من خلالها ربط ثلاثة بطاقات رسومية في وضعية SLI أو CrossFire.

أخيراً سنجد عدد 8 منافذ SATA III بالإضافة إلى المنفذ المدعوم حديثاً من شريحة Z97 وهو PCIe M.2.

تقنيات اللوحة من MSI:

OC CERTIFIED:

كما ذكرنا في المقدمة اللوحة تأتي ضمن فئة موجهة خصيصاً لعمليات كسر السرعة وتحديداً العنيفة منها والمعتمدة غالباً على تجارب الكسر بواسطة LN2. وهذه التجارب عادة تكون قاسية على أي لوحة رئيسية لذ ا تتأكد MSI بنفسها من قدرات تحمل لوحاتها الرئيسية المخصصة للكسر وتضعها في إختبارات خاصة لهذا الغرض وتقدم على إثرها شهادتها المعتمدة المعروفة OC CERTIFIED.

وتقول MSI أن إختبارها يقوم على تعمد التحميل الزائد على معالج مكسور السرعة بدرجة كبيرة من خلال أداة Prime95 التي تشكل ضغطاً كبيراً على المعالج، مع وضع منصة الإختبار بالكامل داخل صندوق مغلق ودون تعرضها للهواء وذلك لمدة 24 ساعة كاملة. وتظن الشركة بأن تخطي هذا الإختبار هو برهان على تحمل اللوحة لأي ظروف قاسية قد تتعرض لها بعد ذلك في عمليات كسر السرعة.

ولوحة اليوم Z97 Mpower MAX هي واحدة من الحاصلين على OC CERTIFIED من MSI وهو بذلك تأكيد من الشركة على قدرات تحمل اللوحة الكبيرة لظروف عمليات الكسر مهما كانت قاسية.

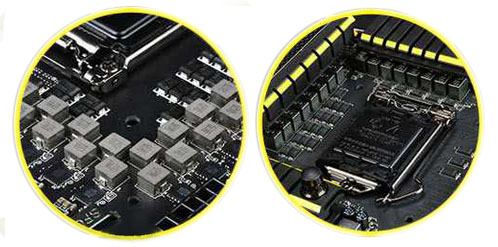

OC SOCKET DESIGN:

واحدة من الأمور الإبداعية بتمصيم اللوحة والتي إنتبهت إليها MSI بناءاً على تجارب محترفي كسر السرعة بشكل عام، فقامت هنا بوضع فاصل كبير نوعاً ما بين مقبس المعالج ومشتتات التبريد الخاصة بدائرة الطاقة بما يسمح بتثبيت المشتتات كبيرة الحجم دون الشعور بالإختناق وتحديداً تلك المعتمدة على أنظمة تبريد LN2.

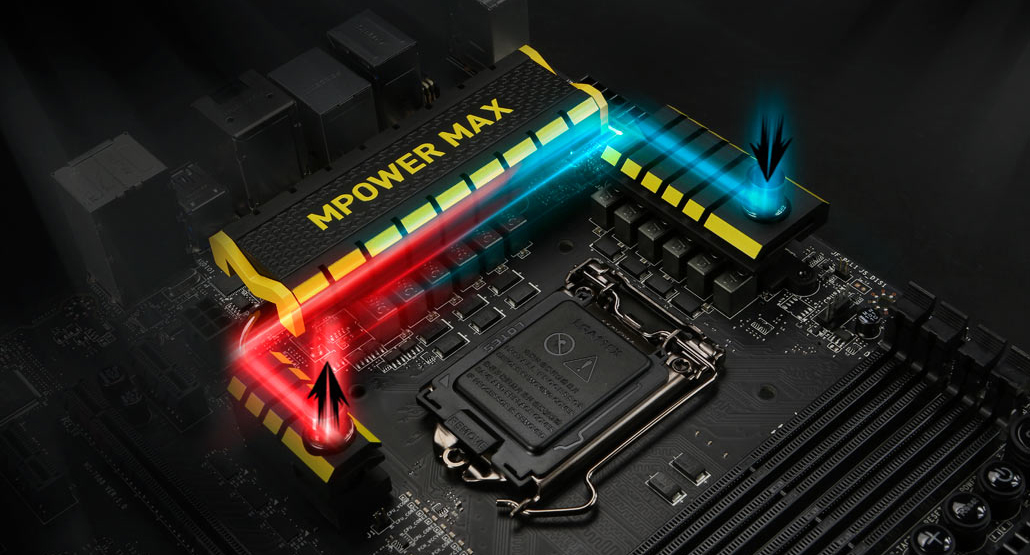

نظام التبريد WATER COOLING لدائرة الطاقة:

مرة أخرى تبرز MSI مدى إهتمامها بكل تفصيلة قد يحتاجها خراء كسر السرعة مع لوحة Z97 Mpower MAX، فإعتمدت هنا وربما لأول مرة نظام تبريد سائل لدائرة الطاقة الخاصة باللوحة في خطوة ممتازة للتحسين من قدرات لوحاتها المخصصة للكسر .

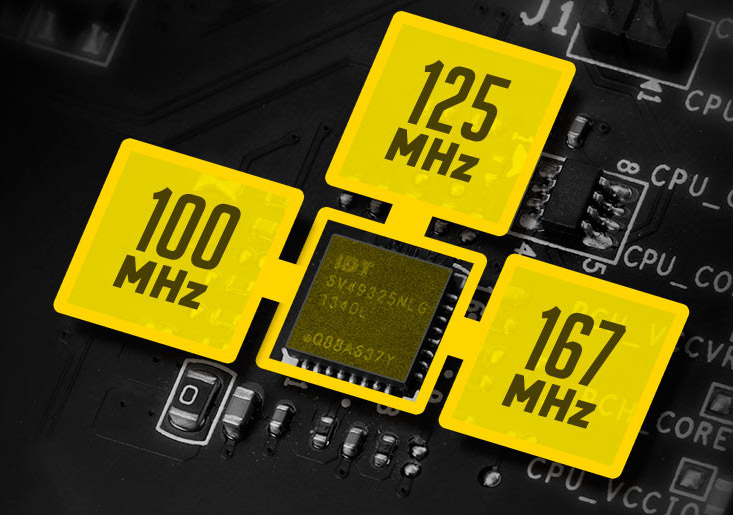

OC ENGINE:

ربما قليلاً ما يلجأ محترفي كسر السرعة إلى إجراء خطوات الكسر من خلال التغير في قيمة تردد BCLK، فالأمر عادة سيشمل التغيير في ترددات الذاكرة وكذلك ترددات شقوق PCI وهو ما قد يعرض منصة الكسر بأكملها إلى عدم الإستقرار وفشل العملية في أحيان كثيرة.

من أجل ذلك قررت MSI توفير رقاقة OC Engine، وهو أشبه بمتحكم يعطي مرونة أكبر للتعامل مع قيمة تردد BCLK وستتمكن من ضبطه على 100MHz وهو الوضع اللإفتراضي أو رفعه إلى قيمة 125MHz وكذلك 167MHz بما لا يصيب منصة الكسر بحالة عدم الإستقرار التي كنا نعاني منها سابقاً.

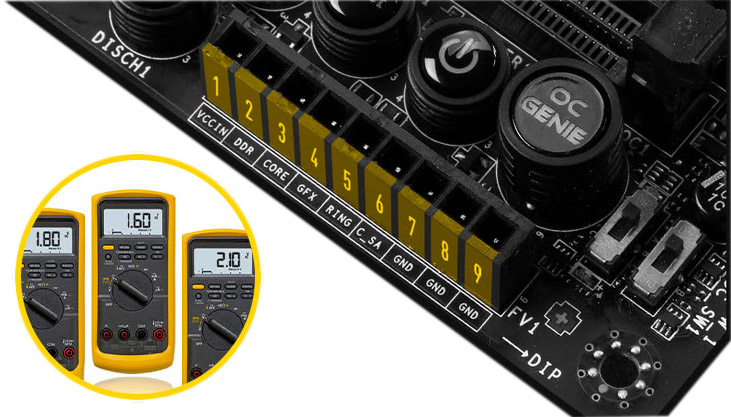

V-CHECK POINTS 2:

النقاط الخاصة بقياس الفولتية لأكثر من منطقة في المعالج من خلال أجهزة وعتاد يكون عادة أكثر دقة من توفير الحلول البرمجية التي تتمثل في واجهة البيوس أو برامج أخرى مصممة للكسر، ويمكن من خلال هذه النقاط قياس الفولتية السارية في أنوية العالج أو في المعالج الرسومي المدمج iGPU وكذلك الفولت الخاصة برقاقة Ring.

كل هذا رأيناه في سلسة لوحات MSI المخصصة للكسر سابقاً فيما عدا أن نقطة توصيل Ground والتي تمثل الطرف الثاني لإتمام عملية القياس كانت نقطة واحدة فقط مما يعني إمكانية قيسا الفولت لمنطقة واحدة في كل مرة.

الأن أضافت MSI في V-CHECK POINTS 2 نقطتي توصيل Ground إضافيتين مما يسمح بقراءة الفولتية لثلاث مناطق معاً في الوقت ذاته.

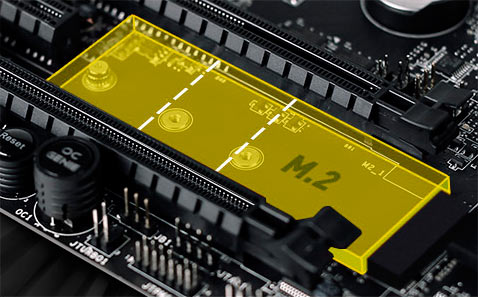

منفذ PCIe M.2 Socket:

طبعها هذه ليست إضافة حصرية وستتحول أو هي بالفعل الأن معيار ثابت في شريحة Z97 وسترى المنفذ في أي لوحة رئيسية حاملة لنفس الشريحة، ولكن بما أن المنفذ حديث العهد على الساحة ولا يعرف به الكثيرون قررت توضيح ولو بشكل بسيط أهميته وفكرة عمله ضمن تقنيات ومميزات لوحة MSI الجديدة.

أولاً من الواضح تماماً التشابه الكبير بنه وبن منافذ mSata التي إعتدنا رؤيتها في بعض اللوحات الرئيسية سابقاً، والتشابه ليس في الشكل فقط بل في الغرض أيضاً...فمنافذ mSata تستخدم لتثبيت أقراص التخزين SSD المصممة في هيئة mSata SSD .

الأمر نفسه في منافذ PCIe M2 والمصممة للتعامل مع أقراص M.2 SSD، وهي تتختلف عن الأقراص السابقة mSata SSD في الحجم وأيضاً في واجهة التوصيل والتي هي أفضل في أقراص M.2 SSD

وتأتي أقراص M.2 SSD لتعمل بواجهات توصيل M.2_PCI Express من الجيل الجديد Gen 2x2 وهي أسرع من واجهة توصيل Sata III ويمكنها الوصول حتى معدل نقل 10Gb/s ، كما تأتي الأقراص في أربعة قياسات مختلفة تتوحد في العرض الذي يصل إلى 22mm والسمك الذي يصل إلى 2.75mm فيما تختلف في الأطوال التي تبدأ من 42mm ثم 60mm و 80mm وأخيراً أقراص M.2 SSD بطول 110mm.

Military Class 4:

التقنية الشهيرة للشركة والتي تشير إلى نصنيع اللوحات الرئيسية من مواد عالية الجودة تزعم MSI أنها تستخدم في تصنيع الأسلحة العسكرية المتقدمة و قد أصدرت الجيل الجديد من هذه المواد و أطلقت عليها أسم 4 MILITARY CLASS.

HI-C CAP:

وهي عبارة عن مكثفات صغيرة الحجم و لكن عالية الكفاءة جدا و تسمح بكفاءة الطاقة بنسبة 93%.

Dark CAP:

وهي مكثفات مصممة بنواتها المصنوعة من الألومنيوم و عمرها الأفتراضي يتعدى حاجز ال 10 سنوات.

(SUPER FERRITE CHOKE (SFC :

وهي متحكمات طاقة ذات قلب من شبيكة الحديد و تسمح بنفاذية عالية و تعمل عند درجات حرارة أقل 35 درجة و تسمح بمرور تيار كهربي أعلى بسبة 30%.

Audio Boost:

صحيح أن لوحة اليوم Z97 MPower MAX مخصصة في المقام الأول لعمليات كسر السرعة ومعظم التقنيات التي تمتلكها تدفع باللوحة في هذا الإتجاه، ولكن MSI لم ترى مانعاً في أن تأتي اللوحة ببطاقة صوت إحترافية لتقديم تجربة مميزة أثناء اللعب أو الإستماع للموسيقى، وتتكون بطاقة الصوت Audio Boost من رقاقة Realtek الصوتية التي تحمل الكود ALC 1150 وهي من أحدث وأفضل ما أنتجته Realtek في هذا المجال حتى الأن وإلى جوار ذلك نجد مجموعة من المكثفات الصلبة عالية الجودة المعروفة بإسم Nippon وغطاء EMI Sheild لمنع أي تشويش على البطاقة ناتج من المؤثرات الخارجية، مع إعتماد MSI على منافذ صوت مطلية بالذهب لضمان أفضل إتصال ممكن بين البطاقة وبين أجهزة ومعدات الإستماع الصوتية.
وتمتلك Audio Boost كذلك مضخم صوتي Amblifer لسماعات الرأس الإحترافية ذات مقاومة 600Ohm، والتي ينصح بها لمحترفي وعشاق الألعاب.

 نظرة أقرب على اللوحة:

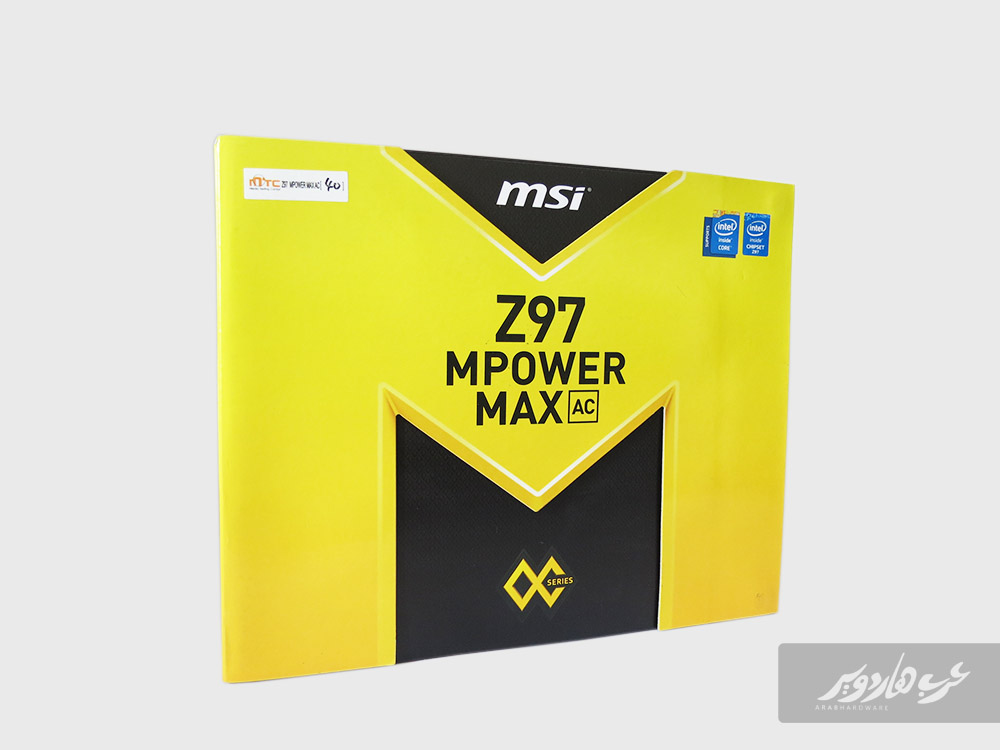

الواجهة الأمامية مماثلة تقريباً لما رأيناه سابقاً في لوحة MSI Z87 Mpower فيما عدا أن اللون الأاصفر هنا يغطي أكثر أجزاء العلبة، ونرى إسم اللوحة يبدأ بالإعلان عن شريحة Z97 ثم يأتي باقي المسمى الخاص بها Mpower MAX AC. طبعاً لا زلت معجب بفكرة أن تأتي الواجهة الأمامية على شاكلة حرف M كبير وتعطي خصوصية للوحة نوعاً ما.

كعادة اللوحات الإحترافية الواجهة الأمامية عبارة عن غلاف خارجية يمكن فتحه لنجد من خلفه نافذة شفافة يمكن رؤية اللوحة من خلالها وعلى الجهة المقابلة نجد عدد من تقنيات ومميزات اللوحة موضحة عليها.

على الجهة الجانبية نجد شعار OC الخص بفئة لوحات MSI مع إسم اللوحة بالكامل وشعارات Intel المؤكدة لدعم اللوحة لشريحة Z97 الجديدة.

الجهة الخلفية تحمل الجزء الأكبر من البيانات ومواصفات اللوحة، وستجد كذلك توضيح لعدة مميزات أخرى وبعض التوضيح عن إختبار Military Burn in Test التي توضع فيه لوحات MSI المخصصة للكسر لضمان تحملها لعمليات الكسر المختلفة.

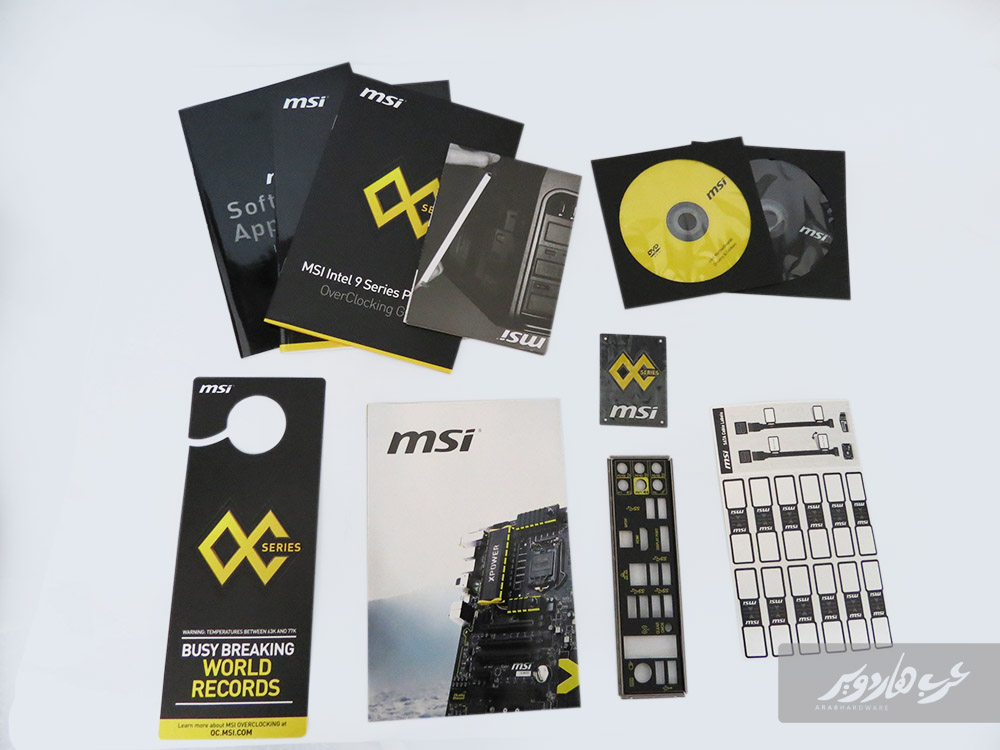

ملحقات اللوحة عديدة وهو أمر معتاد كذلك مع لوحات من هذه الفئة، وسنبدأ أولا بكتيبات الإرشاد وإسطوانة التعريفات...والجدير بالذكر هو وجود كتيب صغير لتقديم إرشادات عن كسر السرعة Overclocking Guide وهو أمر إستحسنت فكرته للغاية وإضافة جيدة من MSI.

سنجد أيضاً اللافتة الصغير التي يمكن أن تضعها على باب الغرفة من الخارج، لافتة كهذه معتادة مع اللوحات المصممة لأغراض اللعب ولكن نراها الأن في لوحة مخصصة للكسر مع عبار "Busy Breaking World Record"، وإلى جانب هذه اللافتة سترى ملصق كبير للوحة بالإضافة إلى قطعة من المعدن الصغيرة عليها شعار شركة MSI وشعار OC وهي مصممة ليتم تثبيتها على صندوق الحاسب.

أخيراً سنجد القطعة الأساسية مع أي لوحة رئيسية I/O Shield Panel التي تثبت بصندوق الحاسب لحماية المنافذ الخلفية للوحة، وأيضاً ستجد CABLE LABELS والتي تستخدم مع أسلاك التوصيل للتمييز بينها.

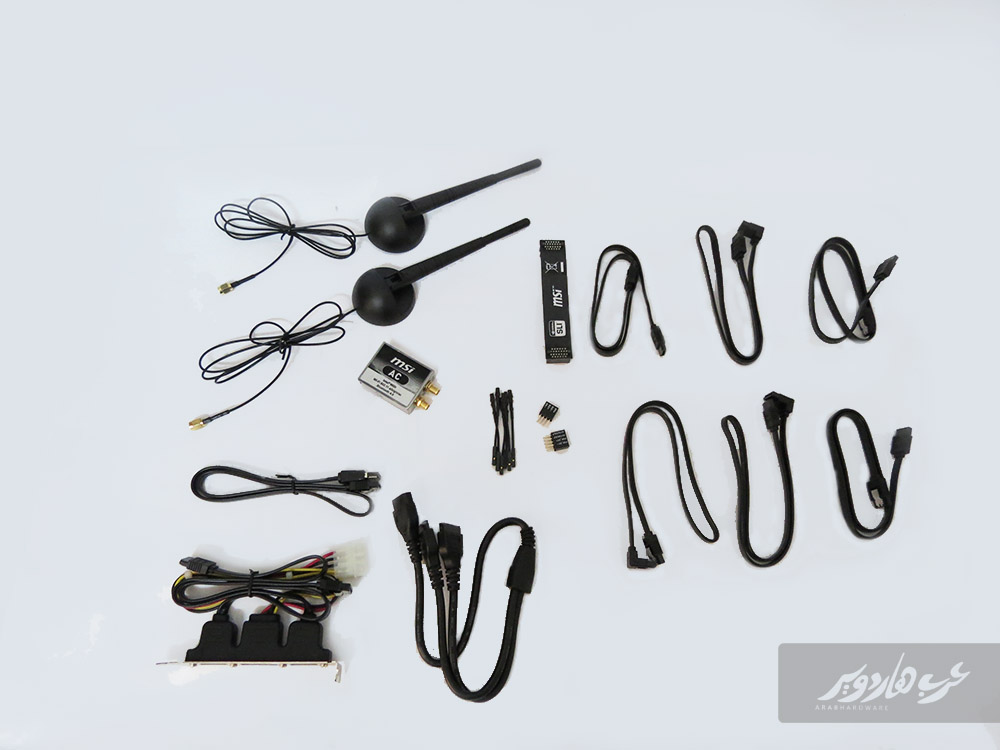

لازلنا في حفل الملحقات القادمة مع اللوحة ولكن سندخل الأن إلى ما هو أكثر أهمية، بدايةً سنجد هنا بطاقة Intel المرفقة والتي تدعم تقنية Bluetooth 4.0 بسرعة تصل إلى 25Mbps وأيضاً تقنية Wifi 802.11 داعم لمعيار AC الجديد وتصل سرعته إلى 867 Mbps، وستدعم كذلك تقنية Intel WiDi أو تعرف بـ Wifi Display والتي ستمكنك من توصيل شاشة داعمة للتقنية ذاتها دون الحاجة لتوصيل أي أسلاك بين اللوحة والشاشة.

سنجد أيضاً مجموع توصيلات تعطي واجهة تمكنك من تثبيت أقراص التخزين الداخلية Internal HDD دون الحاجة إلى فتح الصندوق وستعطيك كذلك واجهة توصيل eSATA.

أخيراً سنجد عدد 6 كابلات Sata III وأسلاك التوصيل الخاصة بنقاط قياس الفولتية مع برج توصيل SLI ووصلات Q-Connecter الخاصة بتوصيل أزرار التشغيل لصندوق الحاسب.

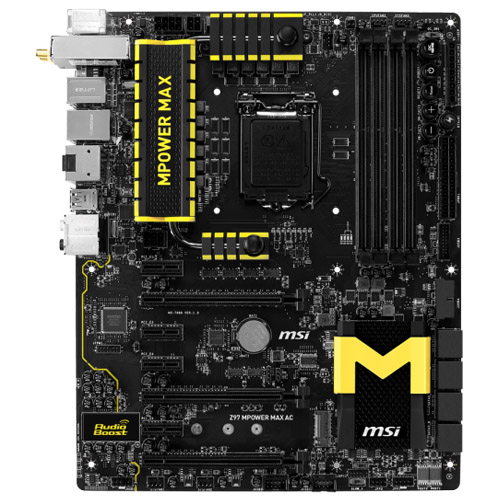

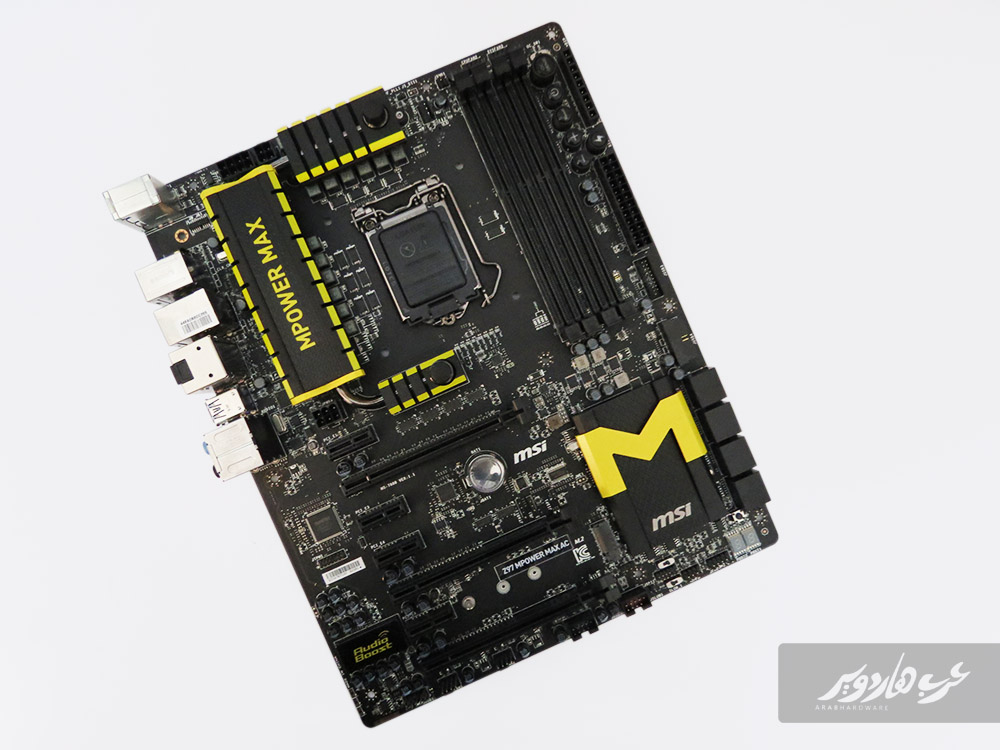

اللوحة نفسها قادمة بتصميم رائع، تم الحفاظ على الدمج بين اللونين الأصفر والأسود كما بالسابق إلا أن أشكال مشتتات التبريد تغيرت ونرى الأن حرف M واضح على مشتت الشريحة. كما نرى إسم اللوحة MPOWER MAX على مشتت دائرة الطاقة.

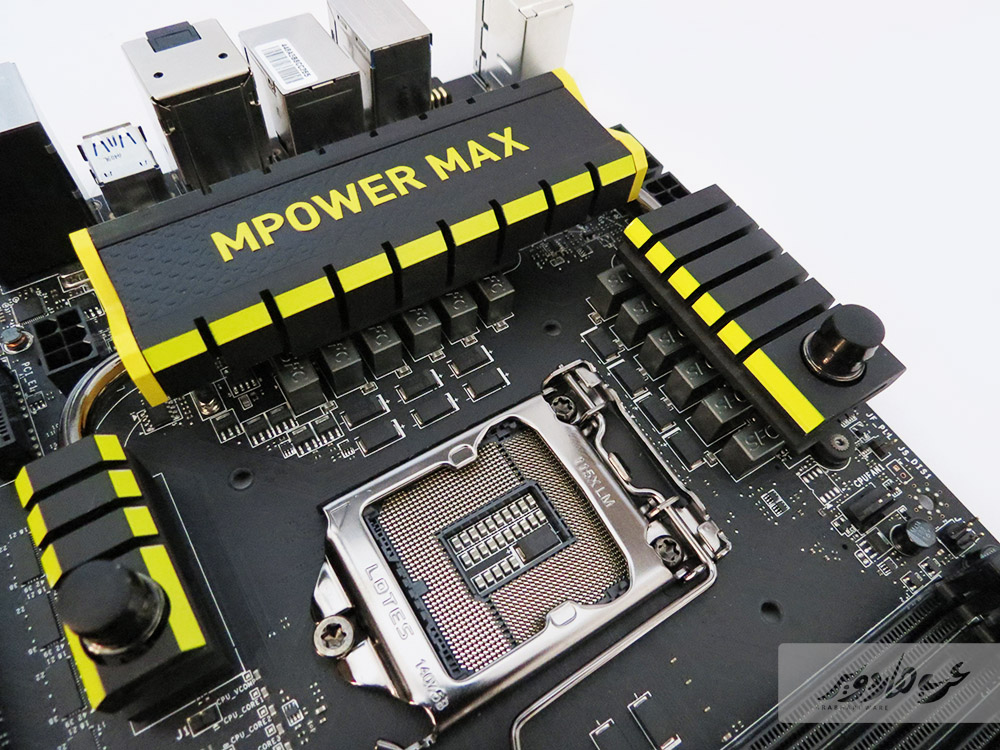

منطقة المعالج بالكامل من مقبس LGA 1150 ووحدات الطاقة التي يصل عددها إلى 12Phase وكذلك مشتت التبريد الذي يأتي بميزة التبريد السائل هذه المرة.

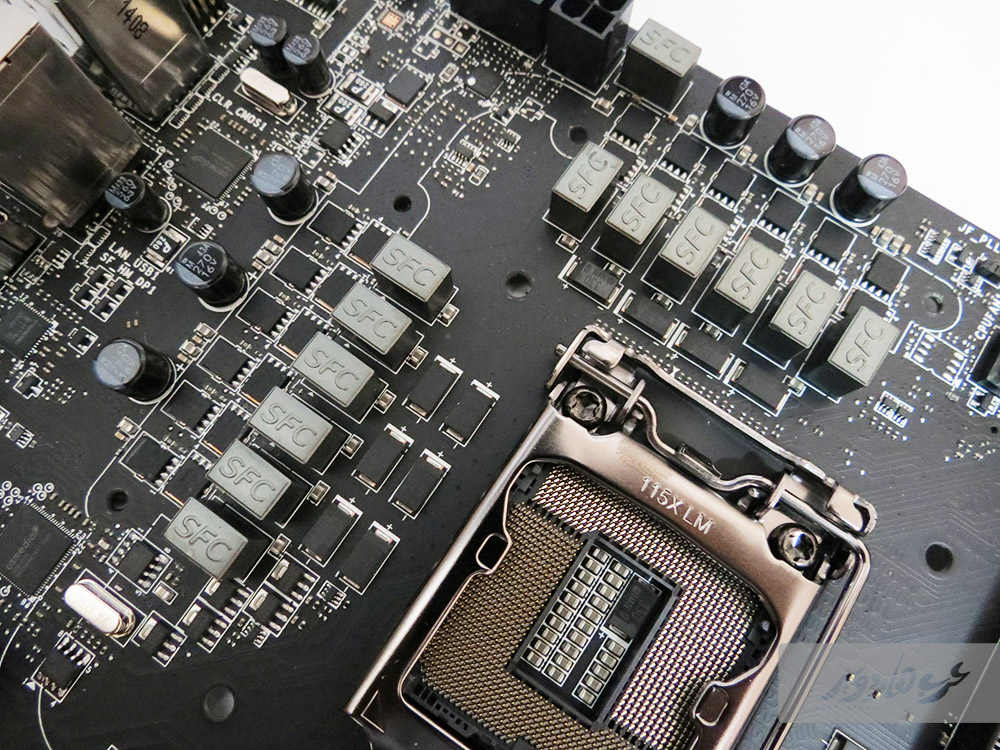

قمنا بنزع مشتت التبريد وإلقاء نظرة على مراحل الطاقة بشكل أقرب، ونرى وحدات من نوع SFC الداخلة ضمن مجموعة Military Class 4، كذلك سنجد وحدات Mosfets ووحدات Hi-C Cap

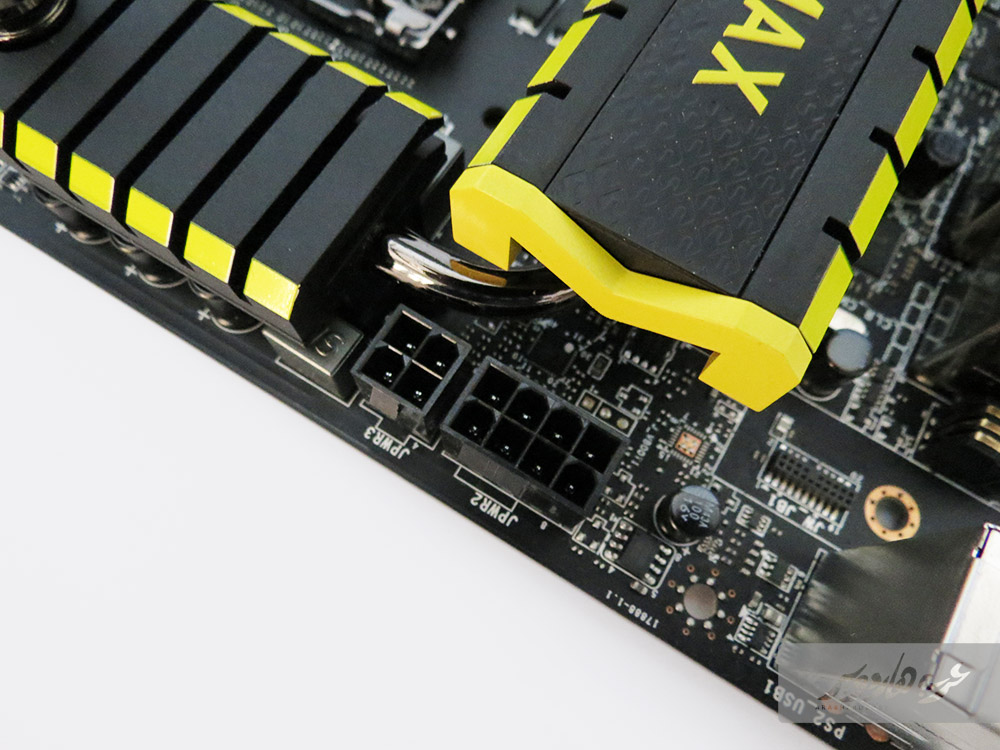

في الخلف نجد منافذ توصيل الطاقة للمعالج وهي منفذ 8Pin وأخر 4Pin.

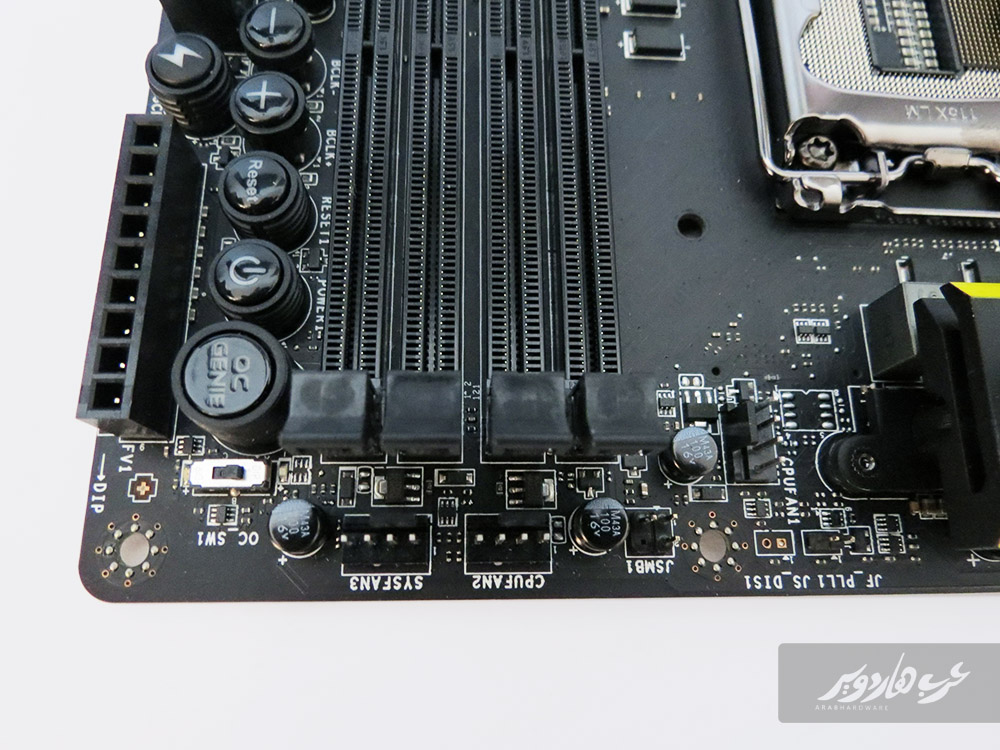

من هنا يمكن رؤية ثلاثة منافذ لتوصيل مراوح التبريد إثنثن منهما مخصصين لمراوح تبريد مشتت المعالج والثالثة لمروحة تبريد جانبية، المهم في الأمر هنا أن المنافذ جميعها 4Pin وهو ما يتيح التحكم في سرعة تشغيل المروحة بشكل كامل.

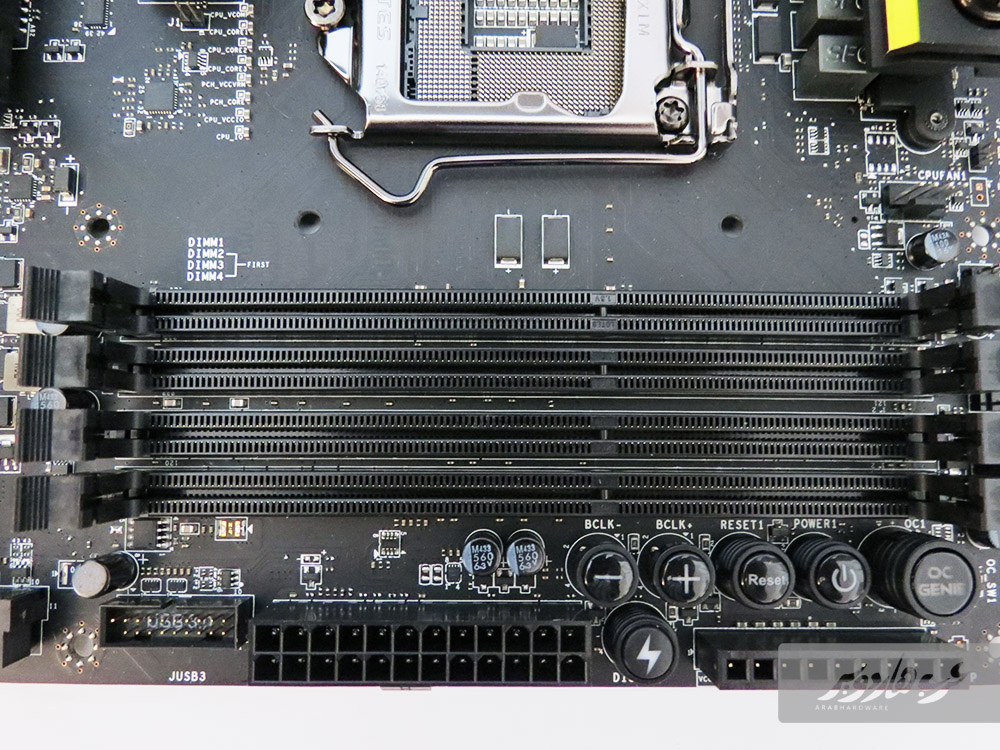

شقوق الذاكرة DIMM تستطيع حمل حتى 32GB للذاكرة تعمل بترددات تشغيل تصل إلى 3300MHz وتدعم تقنية Dual Channel و كذلك تقنية XMP.

يمكننا كذلك رؤية منطقة قياس الفولتية وأزرار Easy Button 3 ومنفذ 24Pin الذي يمد اللوحة بالطاقة اللازمة للتشغيل بالإضافة إلى USB3.0_Header والذي يعطي منفذين إضافيين USB3.0 ويتم التحكم فيهما من خلال شريحة Z97 مباشرة.

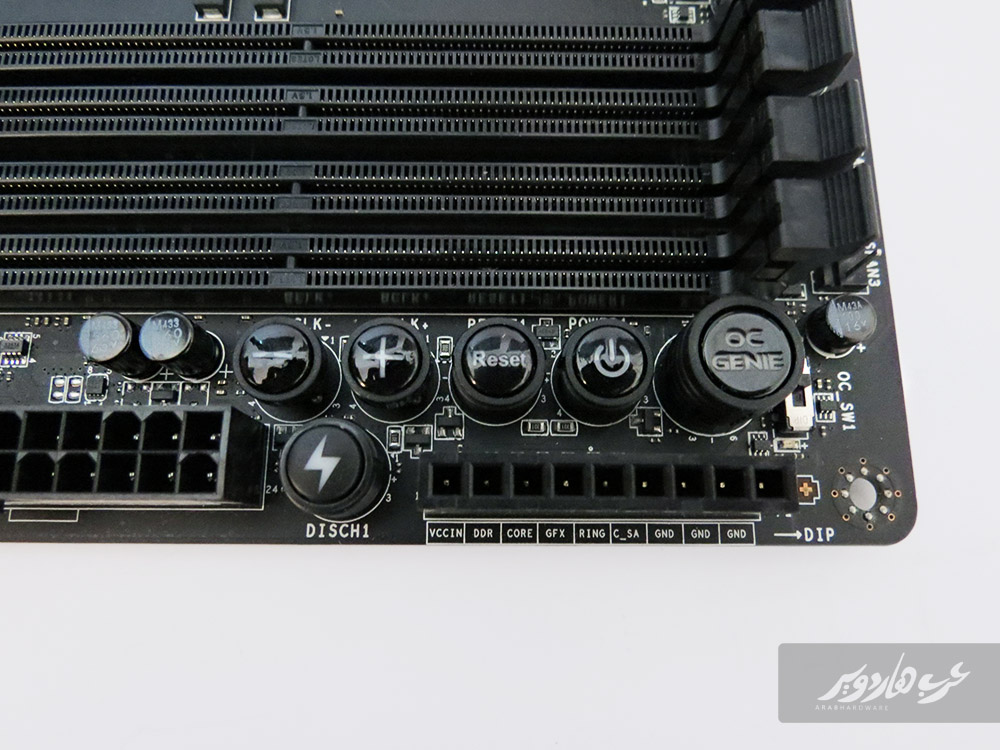

أزرار عديدة على سطح اللوحة والتي تعرفها MSI بـ Easy Button 3، ونرى زر OC Gene وإلى جواره أزرار التشغيل وإعادة التشغيل وكذلك أزرار BCLKوبالأسفل زر Discharge الذي يعمل على تفريخ الشحنات الكهربية الساكنة باللوحة الرئيسية.

وسنرى إلى جوار هذه المجموعة من الأزرار نقاط قياس الفولتية الجديدة من MSI والتي أطلقت عليها V-CHECK POINTS 2

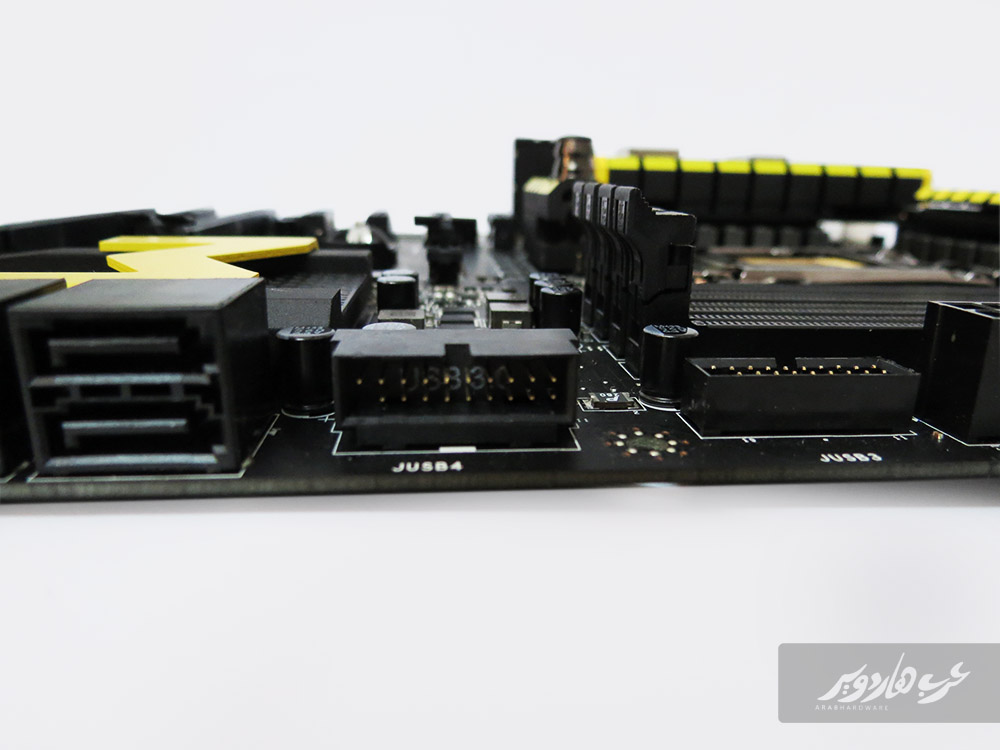

منفذ أخر USB3.0_Header والذي تتحكم فيه شريحة Z97 كذلك، لنُتم حتى الأن أربعة منافذ USB3.0 متصلة جميعها بشريحة اللوحة الرئيسية.

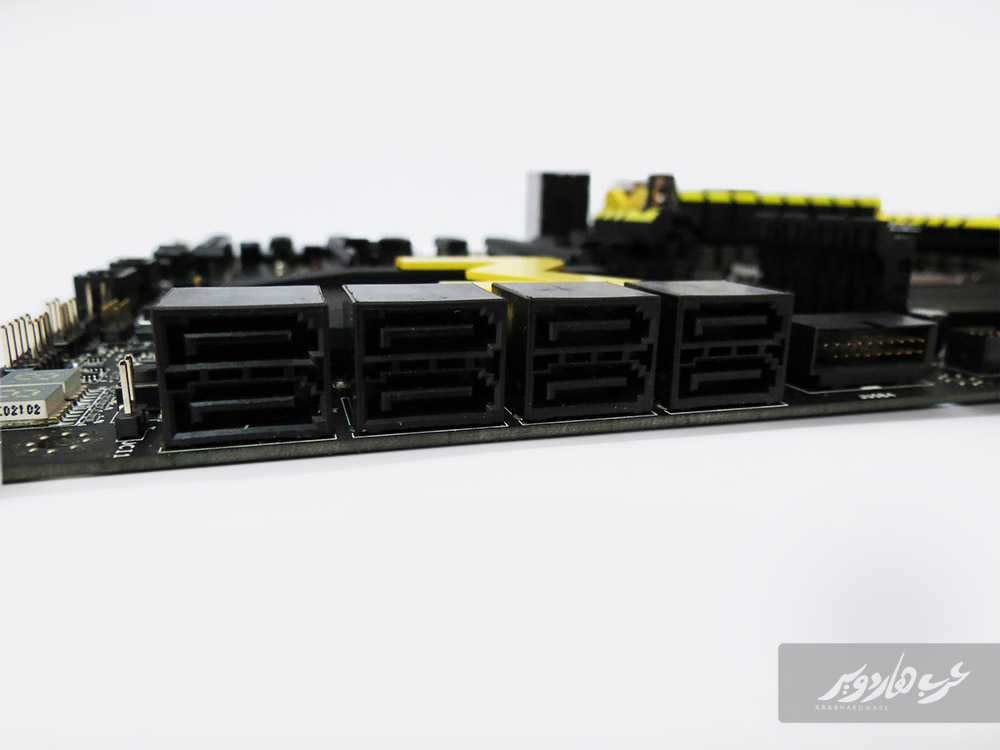

منافذ SATA III وعددها 8 منافذ، ستة منها مرتبطة بشريحة اللوحة وهناك عدد 2 يتم التحكم فيهما من خلال شيرحة ASMedia.

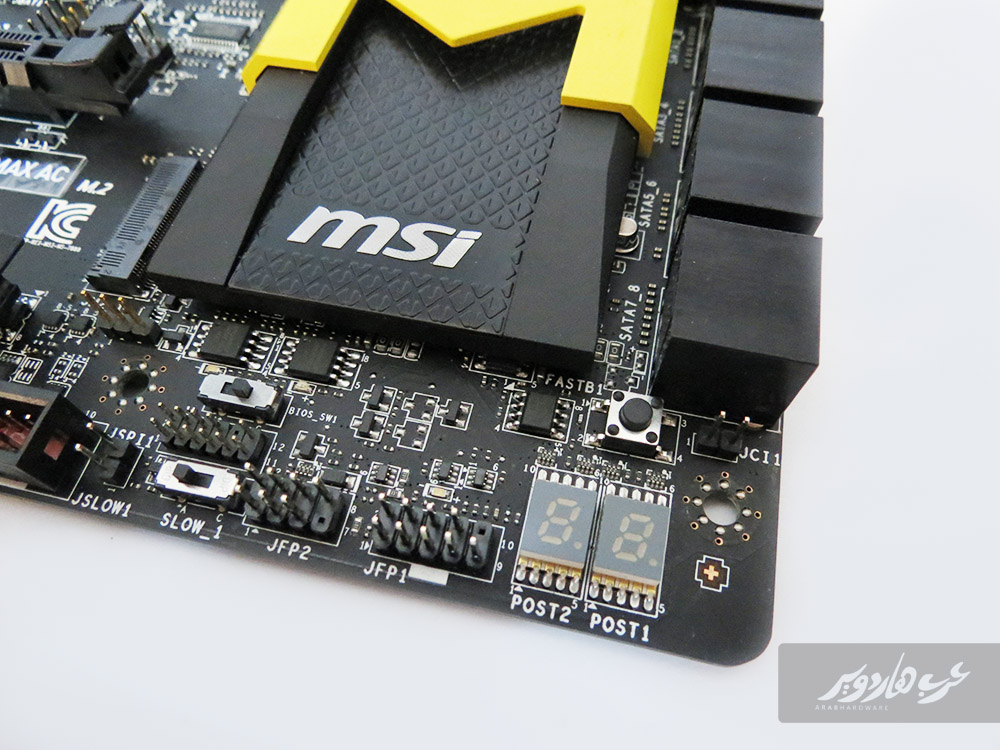

المنطقة هنا مزدحمة قليلاً...نبدأ أولاً بزر GO2BIOS الذي سيقوم بإعادة تشغيل الجهاز وإدخالك إلى قائمة الـBios مباشرة، وأسفلها نجد شاشة Debug Monitor الخاصة بإظهار أكواد الخطأ في حال وجود مشكلة بأي قطعة من مكونات المنصة.

وسنرى بعد ذلك المنافذ الخاصة بتوصيل أزرار التشغيل وإعادة التشغيل بصندوق الحاسب أو يمكنك إستعمال قطعة Q-Connector المرفقة مع اللوحة، إلى جوارها هناك مفتاحين صغيرين الأول للتحويل بين نسختي الBios والثاني للتحويل بين الوضع العادي ووضع Slow الذي يخفض من قيمة ترددات المعالج بشكل كبير دون الإضطرار إلى الرجوع لواجهة الBios من جديد لفعل ذلك وهو أمر مطلوب أثناء إجراء عمليات كسر سالرعة.

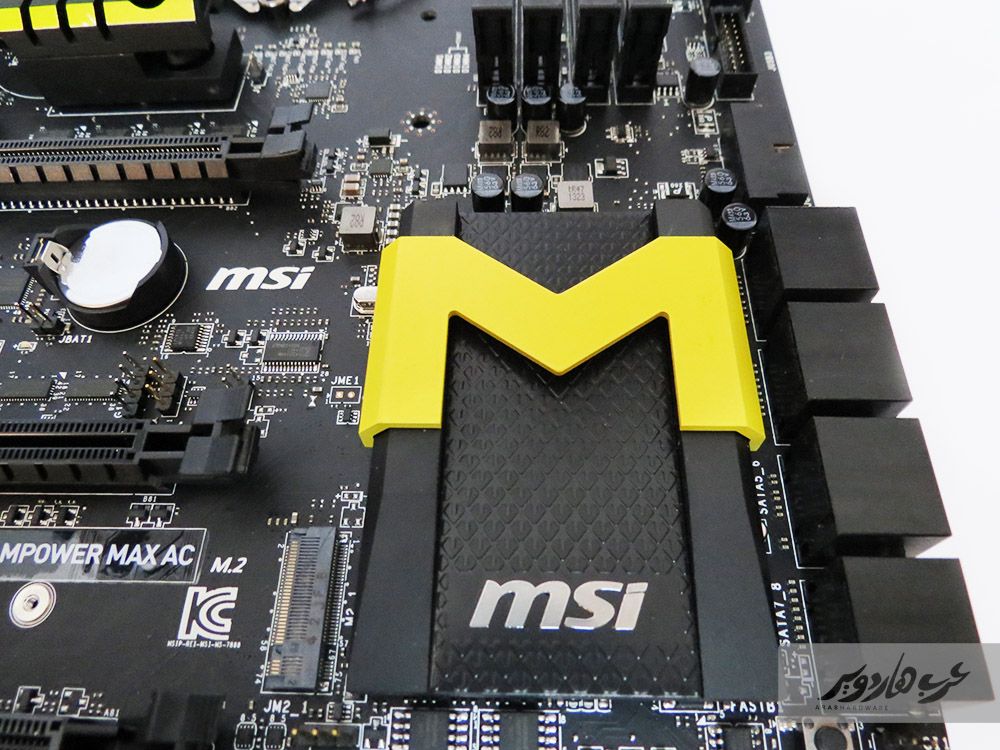

مشتت الشريحة قادم بتصميم مختلف عما رأيناه في الجيل السابق ولكن كالعادة خامة التصنيع ممتازة ولا غبار عليها إلا أنه إفتقد ميزة الإضاءة المصاحبة لشعار MSI والتي كانت تعطي مظهراً جمالياً للوحة.

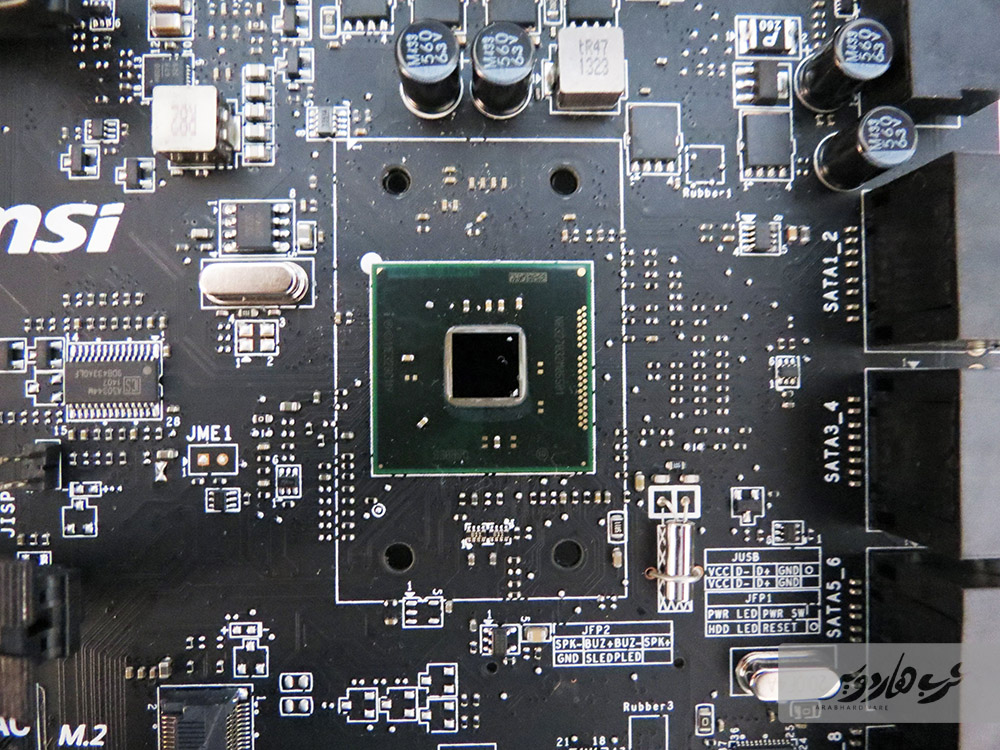

شريحة Z97 بعد نزع المشتت منها ولم نجد لأي بيانات على سطحها.

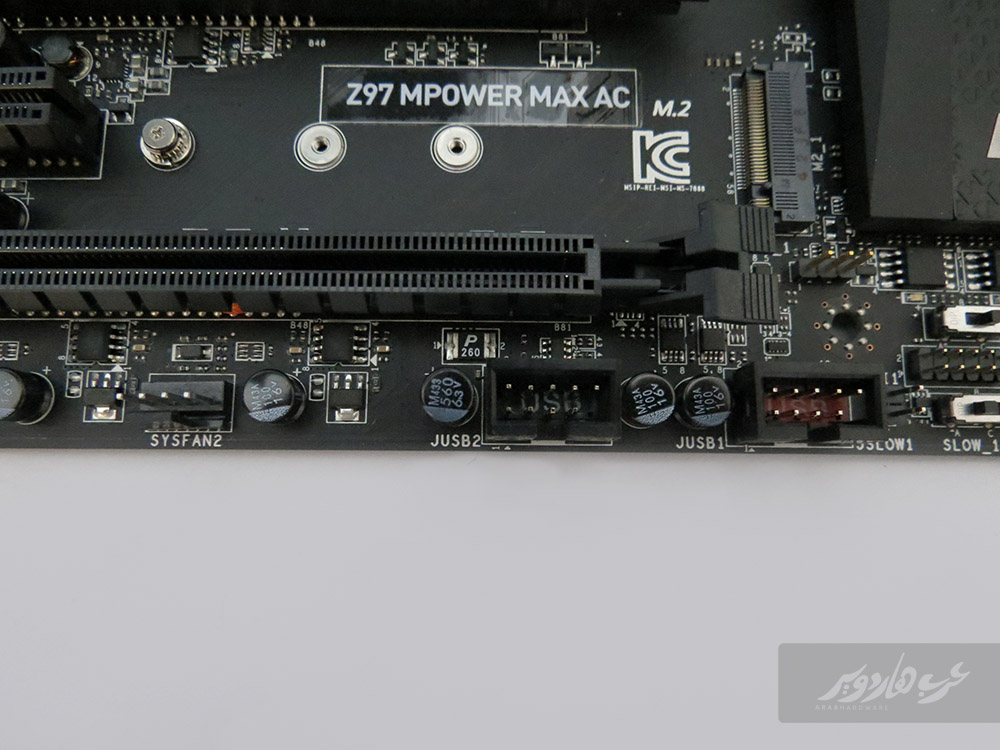

عودة إلى المنافذ على سطح اللوحة وهنا نجد منفذي توصيل USB2.0_Header ستعطي 4 منافذ USB2.0 إضافية بخلاف المنافذ الخلفية وإلى جوارها نجد منفذ أخر لمروحة التبريد 4Pin.

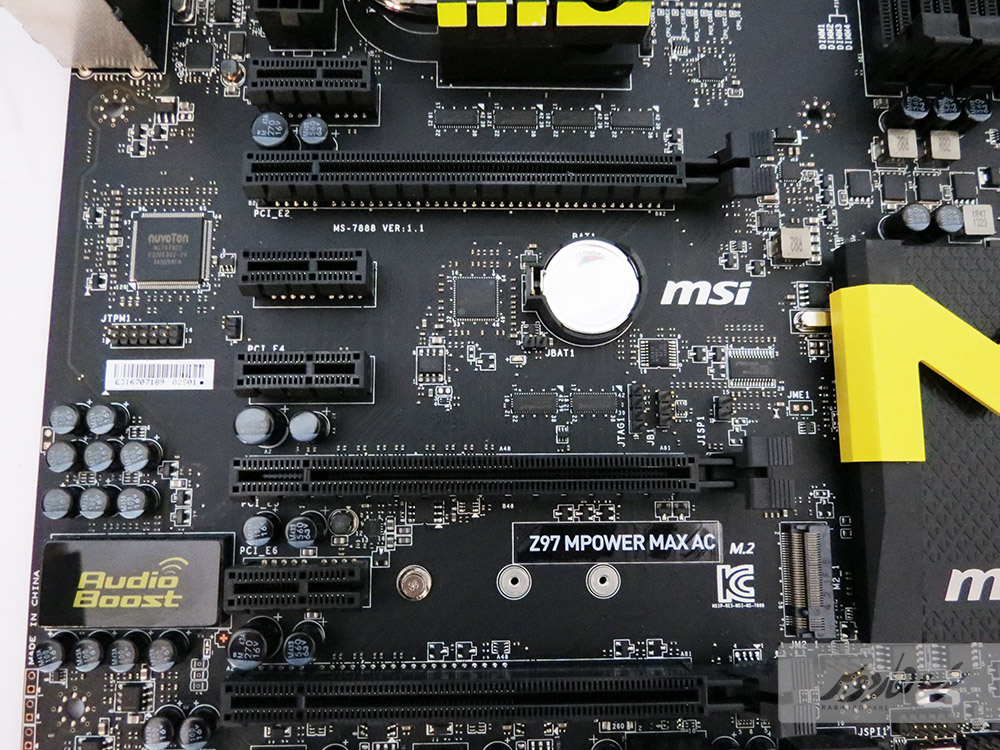

شقوق PCI باللوحة تنقسم إلى ثلاثة شقوق PCIe 3.0 x16 لتوصيل البطاقات الرسومية مع 4 شقوق PCIe 2.0 x1.

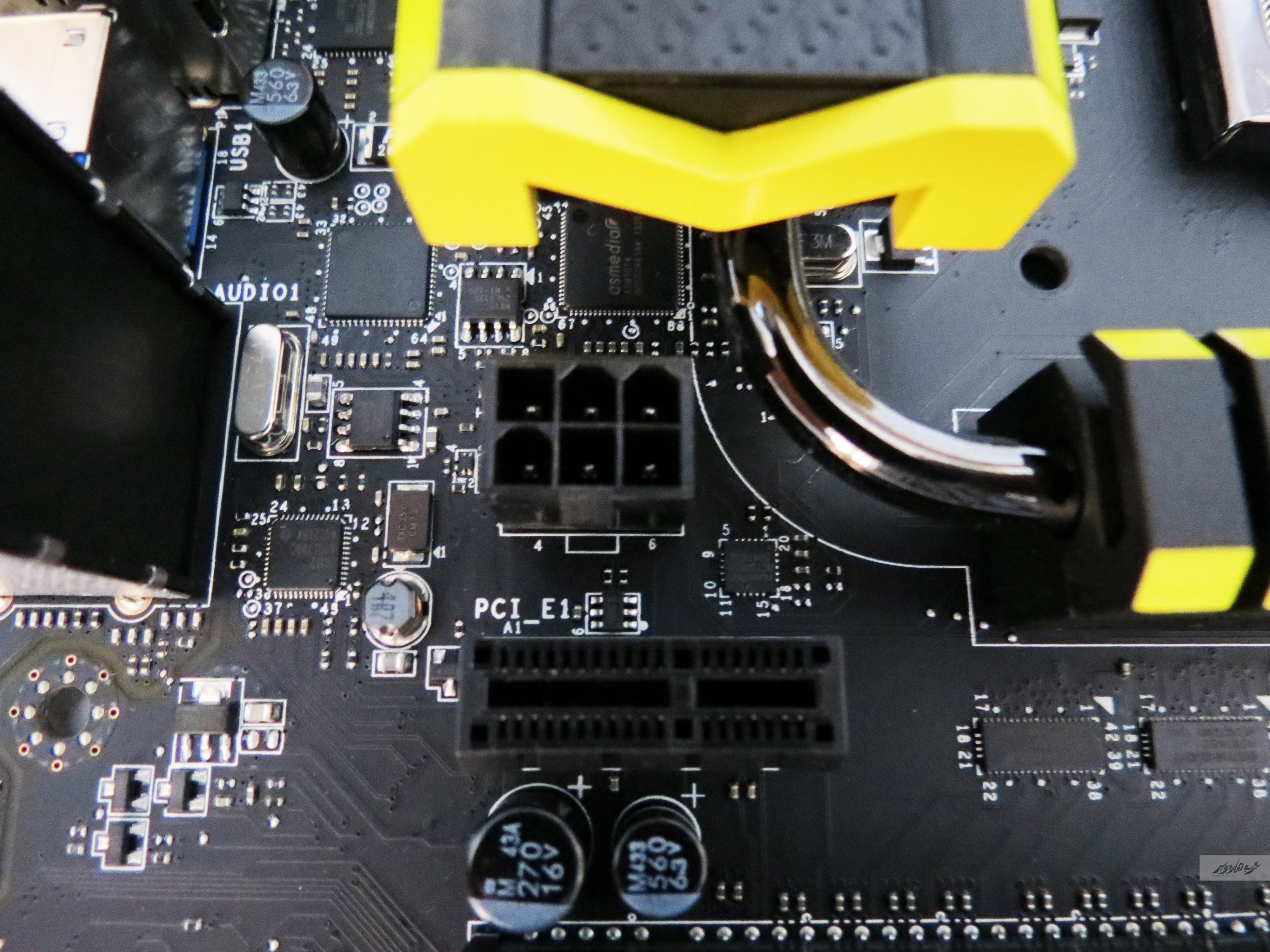

بالأعلى تماماً سنجد منفذ توصيل 6Pin وهو خاص بزيادة الطاقة الداخل للبطاقات الرسومية في حال تم تثبيت أكثر من بطاقة في أوضاع 2-Way أو 3-Way.

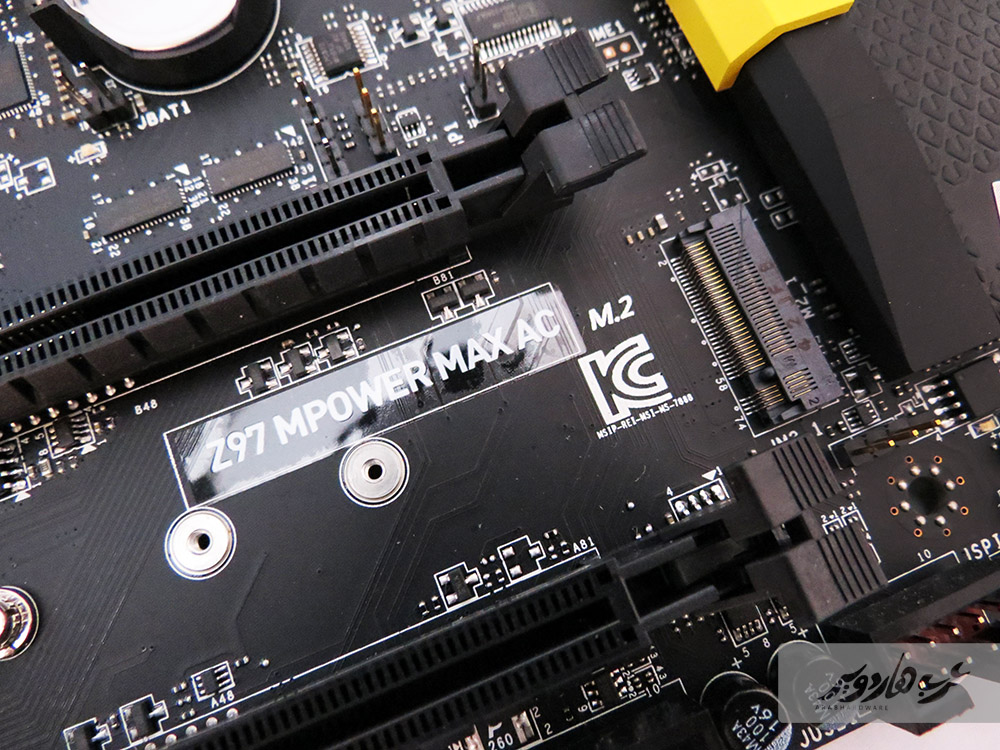

هنا الإضافة الجديدة للوحة اليوم ولجميع لوحات Z97 القادمة وهو منفذ PCIe M2، المنفذ كما قلنا سيدعم أقراص M2 SSD بواجهة توصيل M2_SATA بسرعة 6Gb/s وأيضاً واجهة توصيل M2_PCIe بسرعة تصل إلى 10Gb/s، المميز أيضاً أنه يمكنك الحصول على قطعة يتم تثبيتها بالمنفذ نفسه وتوفير SATA Express التي يتوقع أن تكون هي واجهات التوصيل المستقبلية لأقراص التخزين.

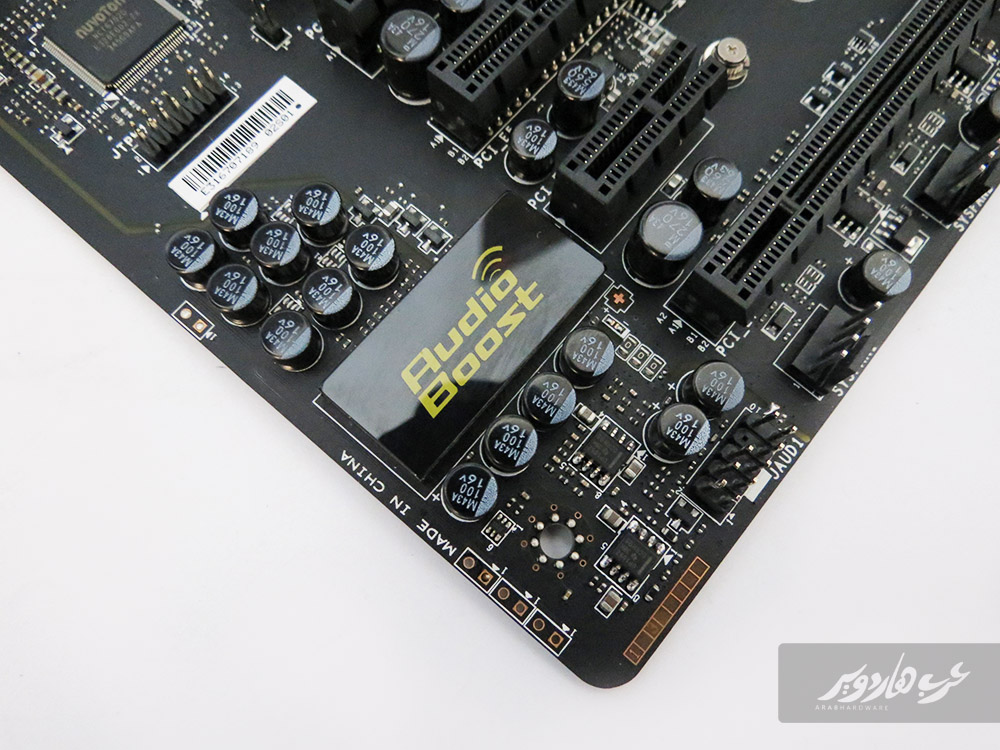

بطاقة الصوت الإحترافية Audio Boost مغطاة بEMI Shield لمنع تأثير أي موجات خارجية بالإضافة إلى مكثفات Niopon اليابانية هي كلها حوامل تساعد على تقديم تجربة سمعية مميزة، وسنجد بالأسفل منفذ توصيل الصوت أيضاً ولكن لمخارج الصوت والميكروفون الأمامية بصندوق الحاسب مع وجود منفذ أخر لمروحة تبريد إضافية وتأتي أيضاً 4Pin.

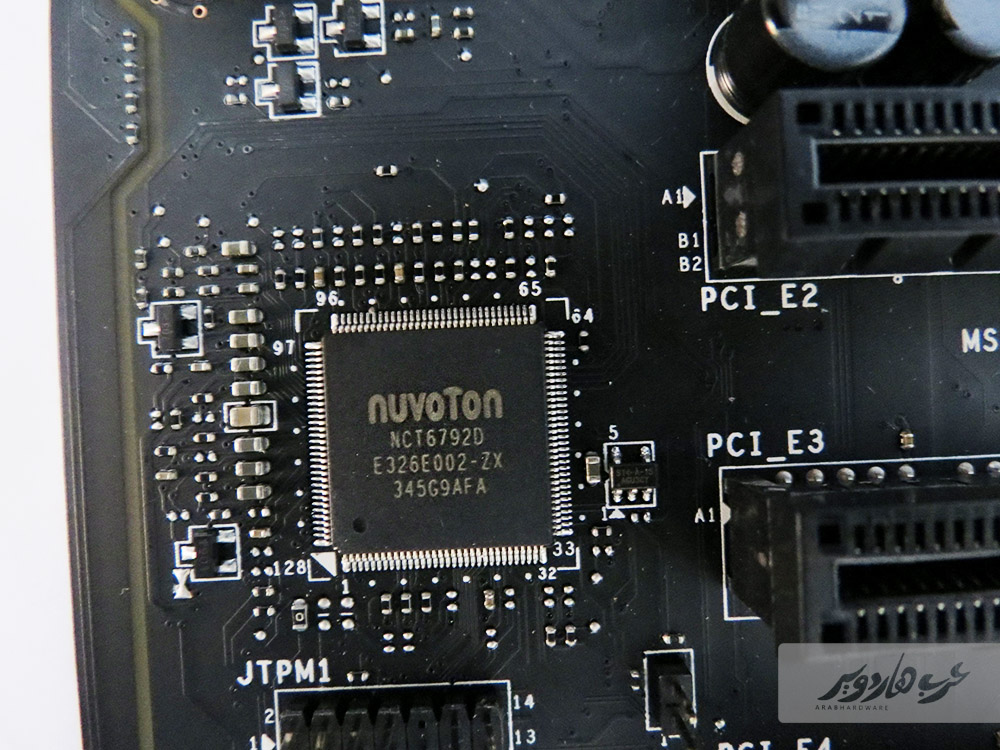

رقاقة NUVOTON الخاصة بمراقبة الفولتية الداخلة لمكونات اللوحة وأيضاً درجات الحرارة للقطع المثبتة عليهاـ كما تتحكم في بعض منافذ I/O باللوحة مثل منافذ COM إن وجدت ومنافذ PS2.

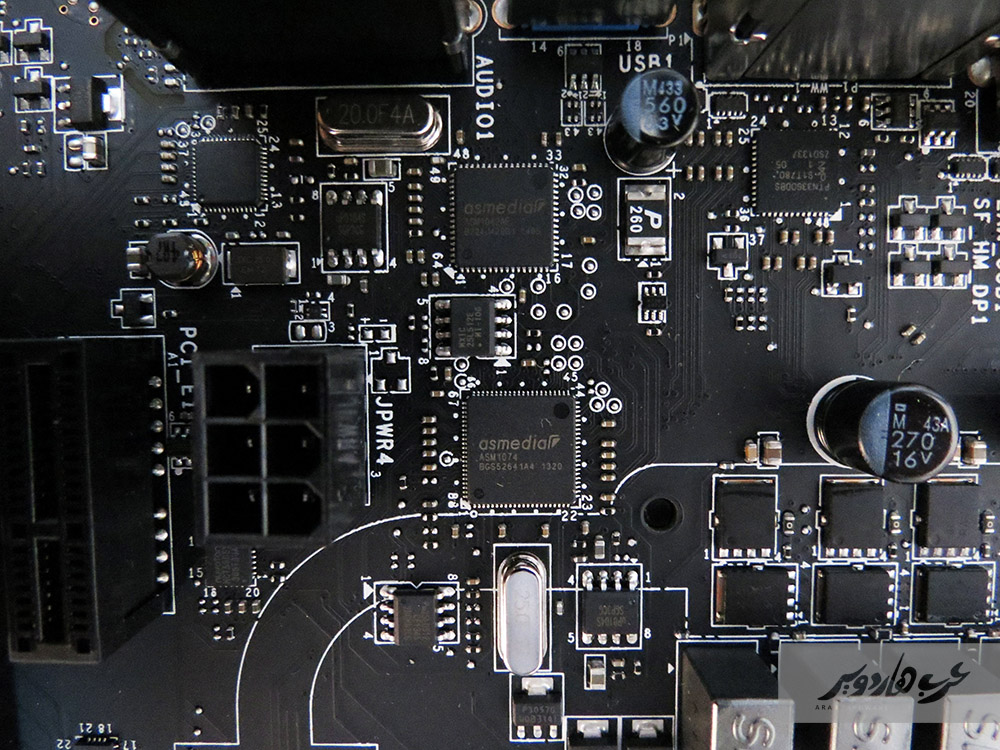

رقاقتي ASMedia تحملان الرمز الكودي ASM1074 و ASM1042 وكلاهما يتحكمان في منافذ USB3.0 الخلفية باللوحة.

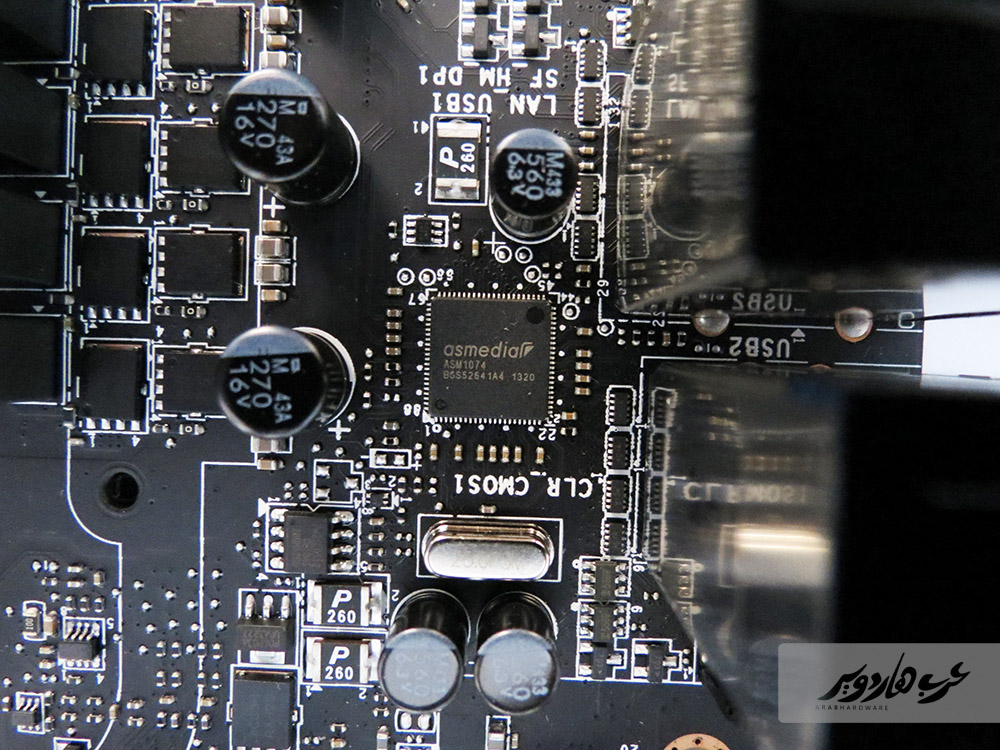

من جديد رقاقة ثالثة من ASMedia حاملة أيضاً للرمز الكودي ASM1074 والمقترض كذلك أنها متحكمة في منافذ USB3.0 الخلفية ولم أفهم مغزى MSI من وضع ثلاثة شرائح لهذا الغرض على الرغم من أن شرحتي ASM1074 ستتكفلان بتقديم 8 منافذ USB3.0، والأغرب أن هذا ما إتبعته MSI بالفعل في لوحتها الرائدة Z87 Xpower.

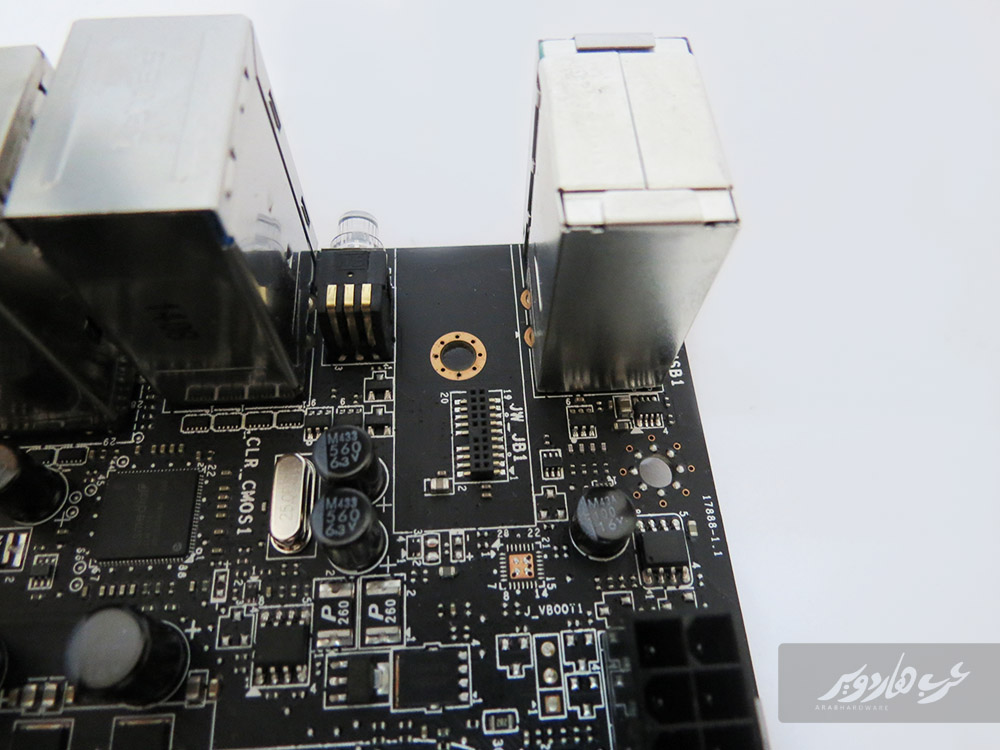

هنا المنفذ الخاص بتثبيت بطاقة Intel الخاصة بإرسال إاشارات Bluetooth و WiFi.

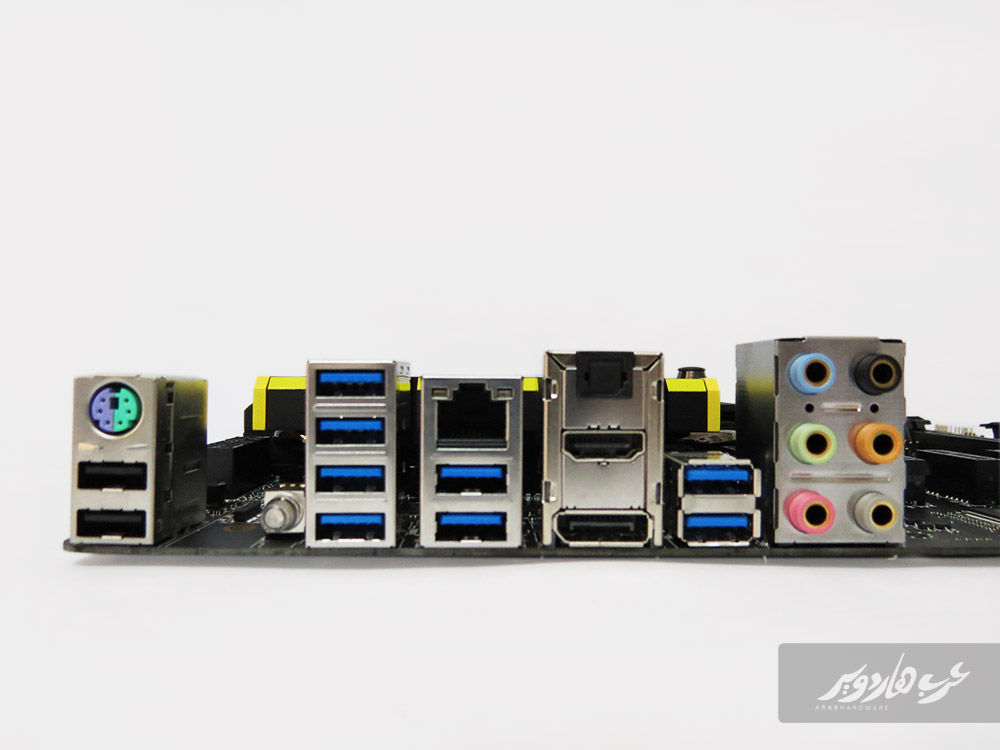

وصلنا الأن للمنافذ الخلفية للوحة والمتشابهة إلى حد ما مع لوحة Xpower، منافذ التوصيل تبدأ أولاً بالأسطوري PS2 الذي لا أعلم إن كان هناك من سيستخدمه بالفعل خصوصاً عند التحدث عن لوحة في هذه الفئة، وأسفله سنجد منفذي توصيل USB2.0 متصلين بالشريحة مباشرة، وإلى جوارها الزر الخاص بـClear CMOS

بعدها سنجد 6 منافذ USB3.0 ومنفذ RJ-45 الخاص ببطاقة الشبكة والتي تتحكم فيها رقاقة من Intel، يليها منفذ SPDIF ومنافذ العرض المتمثلة في HDMI ومنفذ Display Port.

أخيراً نجد منفذي USB3.0 أخرين ثم منافذ الصوت 3.5mm والداعمة لتشغيل السماعات بتقنية الصوت المحيطي Surround Sound 7.1 Channel.

بيئة الBios بداخل MSI Z97 MPower MAX:

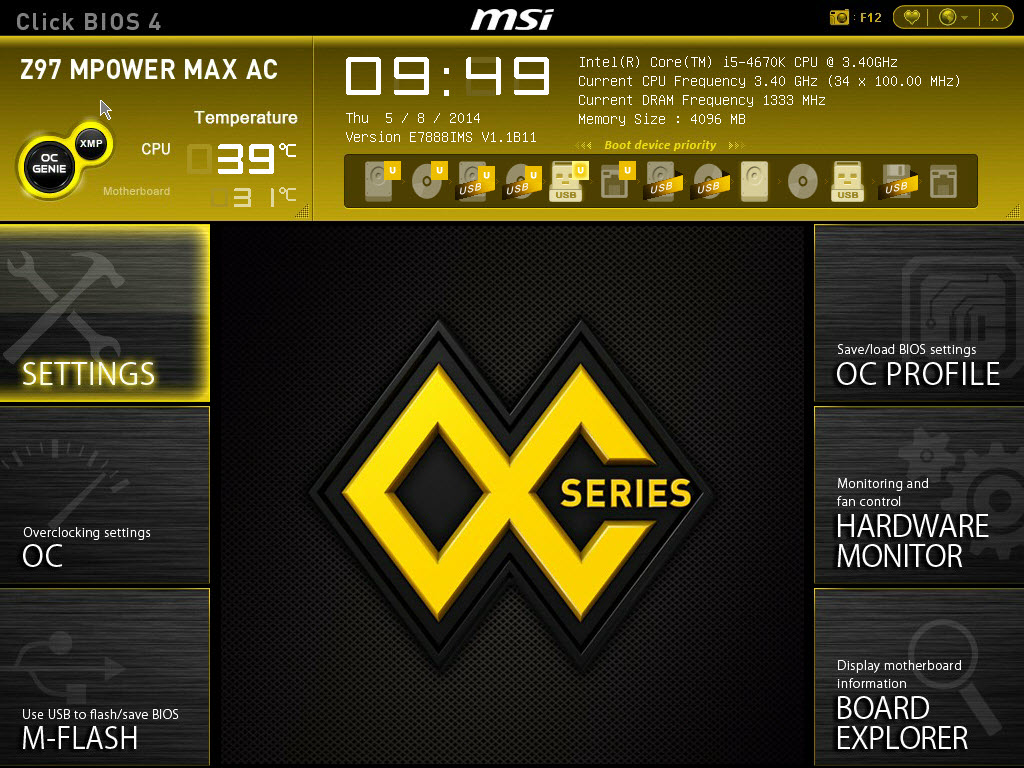

واجهة البيوس للوحة تأتي مشابهة للوحات الجيل السابق فيما عدا عدة إختلافات بسيطة، أولاً نجد شعار OC Series هو ما يتوسط الواجهة بدلاً من حرف M، كما إختلف مظهر زر OC Gene مع إضافة زر جديد لتفعيل تقنية XMP مباشرة من الواجهة الرئيسية. وبخلاف ذلك سترى التقسيمات للقوائم الفرعية كما هي مع عرض للساعة وبعض المواصفات عن القطع المثبتة كالمعالج وشرائح الذاكرة بالإضافة إلى قائمة Boot Driver Priority التي يمكنك من خلالها تحديد القرص ألأساسي لعملية الإقلاع Booting.

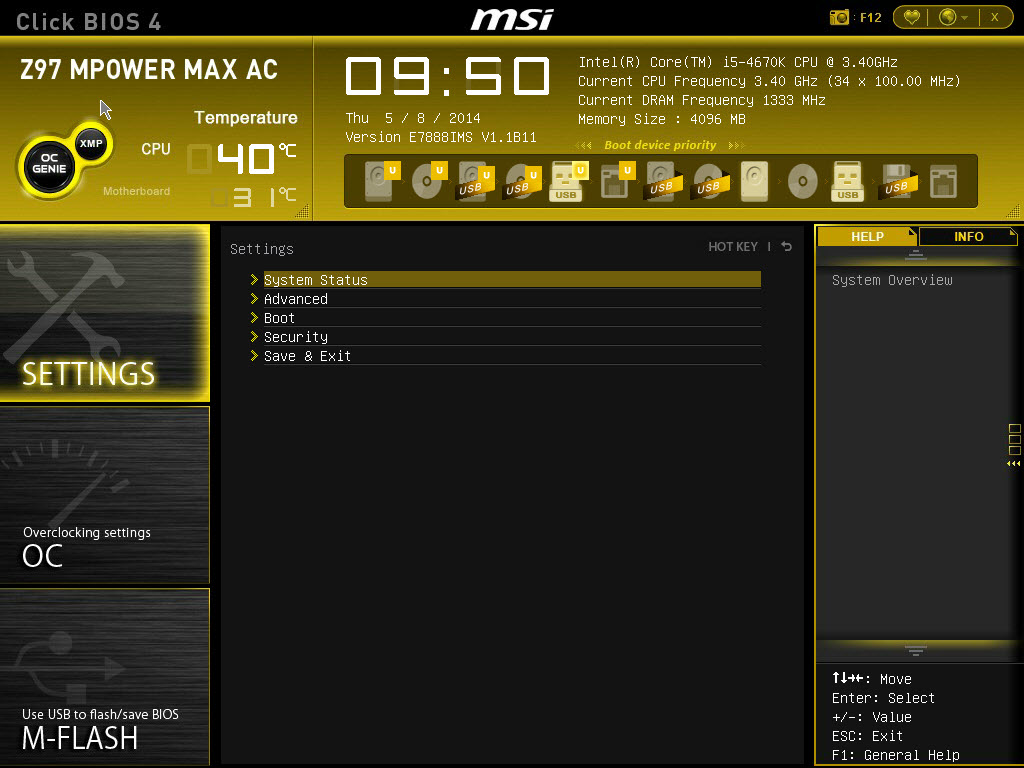

هنا تبويب System Status الخاص بقائمة Settings ويعرض فيه بعض المعلومات العامة كالوقت والتاريخ ورقم الإصدار لنسخة الBios، بالإضافة إلى أقراص SATA المثبتة والذاكرة.

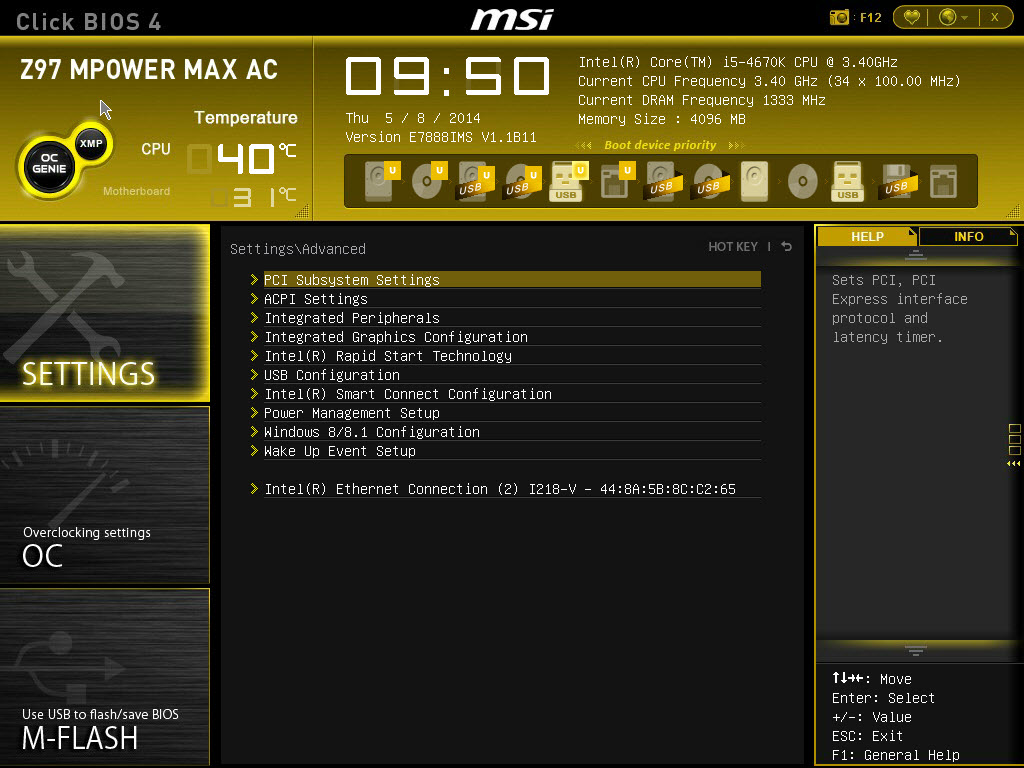

تبويب Advanced يحتوى على العديد من التبويبات الفرعية بداخله ربما أهمها التبويب المخصص للتحكم بشقوق PCI وكذلك توبيوبات Integrated Preipherals و Integrated Graphics، الأولى للتحكم في الطرفيات الموصلة باللوحة والثانية خاصة بضبط الإعدادات للمعالج الرسومي المدمج.

وهناك أيضاً تبويبات مرتبطة بالتحكم في منافذ USB وتقنية Intel Rapid Start وبعض الإعدادات الأخرى المتعلقة بتنظيم الطاقة باللوحة.

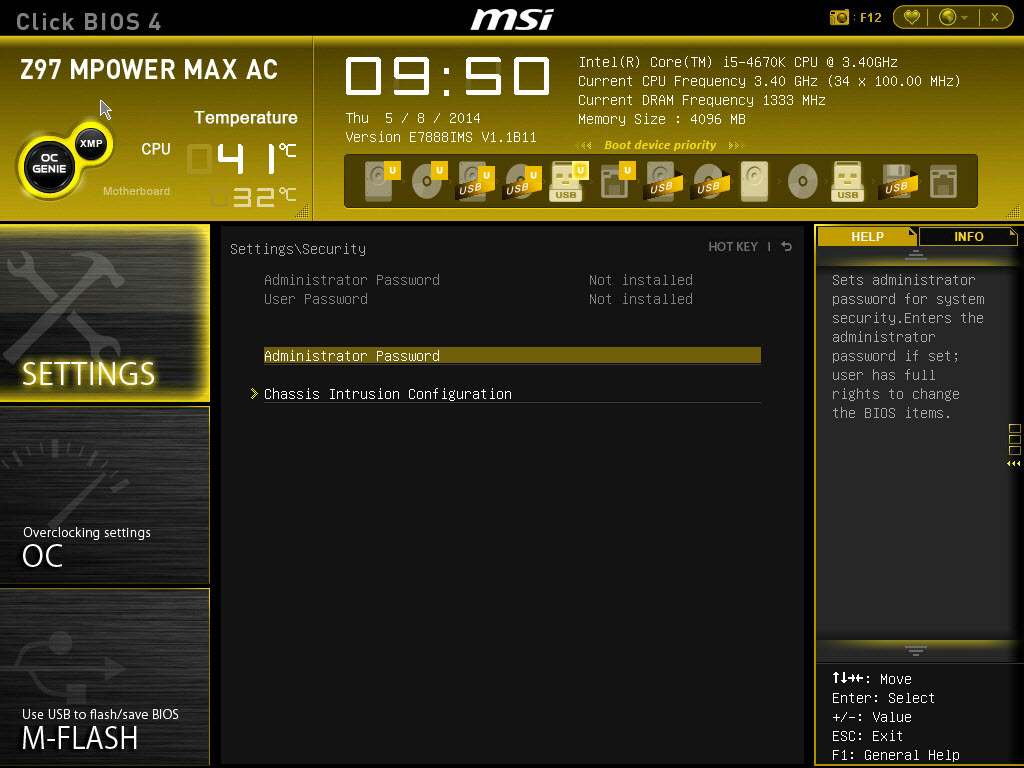

لاولنا في قائمة Settings ونحن الأن بداخل تبويب Security المخصص لضبط كلمة سر تمنع الفضوليين من الدخول إلى نظام الحاسب والعبث به.

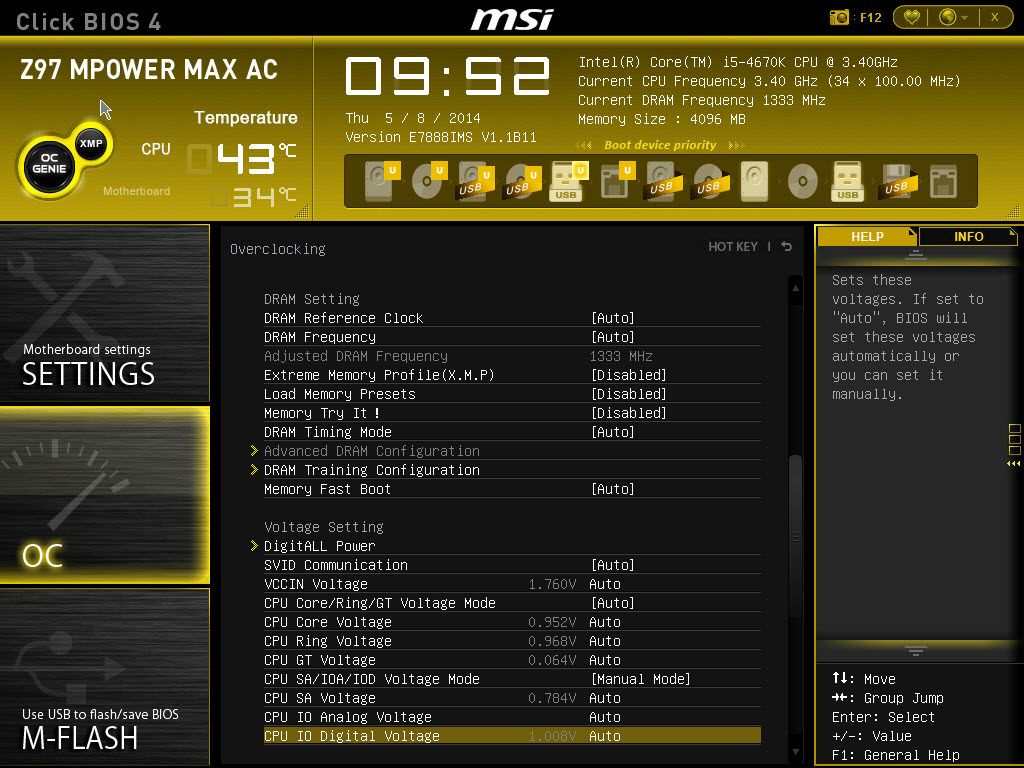

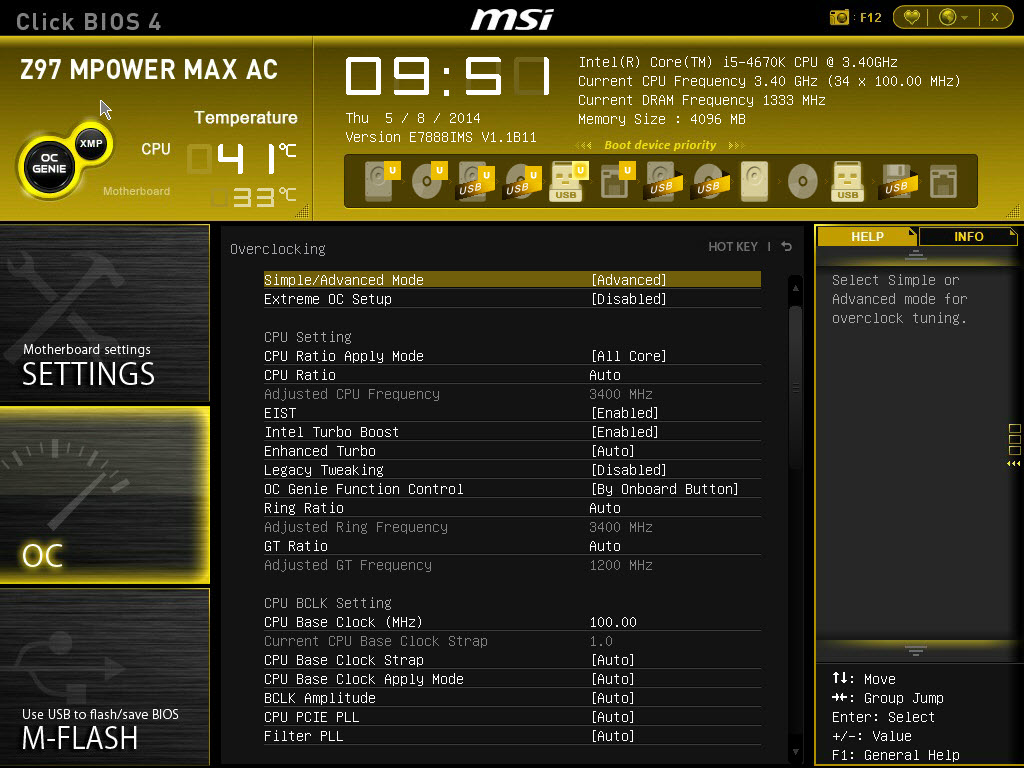

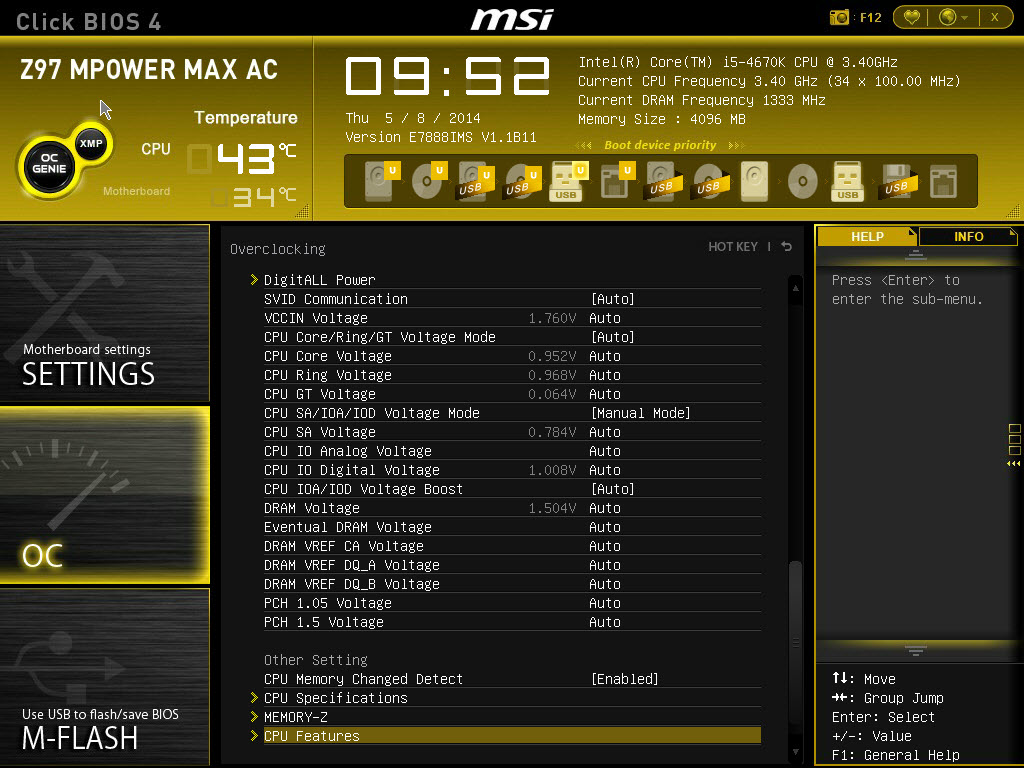

الثلاث صور السابقة لأهم قائمة باللوحة OC والتي تحتوي على الإعدادت اللازمة لبدء عمليات كسر السرعة، وملا حظناه هنا هو التنظيم الرئع لخيارات الكسر عما عهدناه سابقاً للوحات MSI OC Series من الجيل السابق، كما وجدنا العديد من الخيارات الجديدة تتيح مرونة أكبر في التحكم بقيم الفولتية لمكونات اللوحة ومنها كذلك المرتبط بالذاكرة.

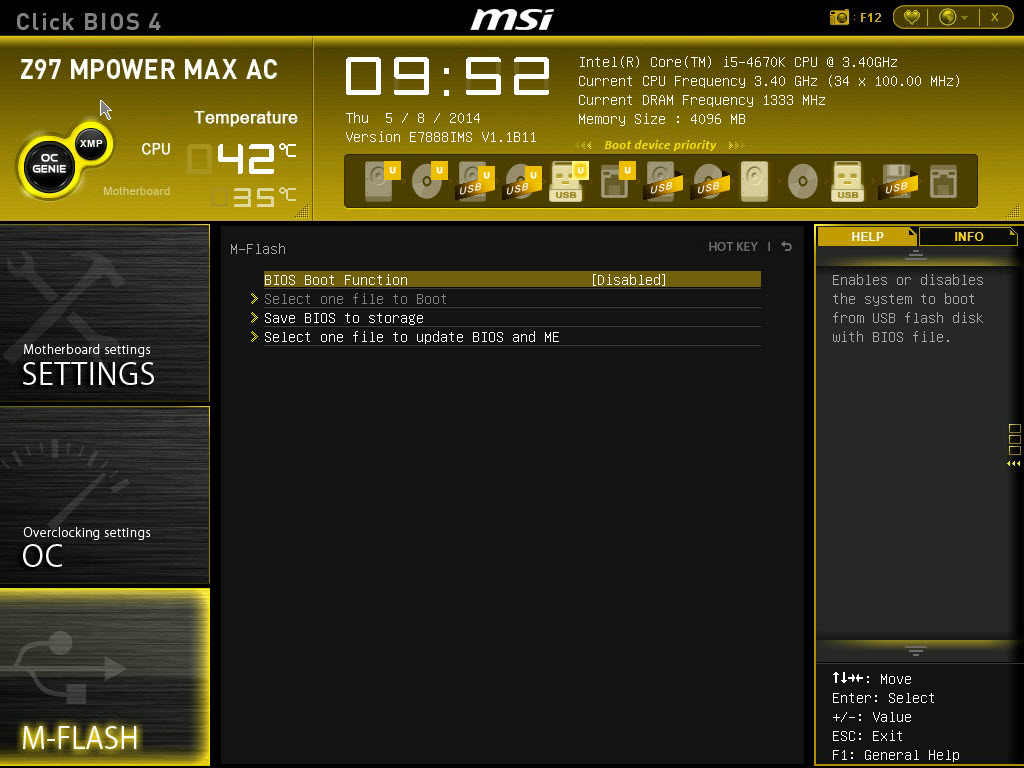

قائمة M-Flash والتي تمكنك من حفظ إعدادات الBios على ملف خارجي يحفظ على ذاكرة USB Flash، يمكن إسترجاعها بعد ذلك في أي وقت. كما يمكن تحديث نسخة الBios للوحة من خلال هذه القائة أيضاً وبإستخدام ذاكرة USB Flash Memory.

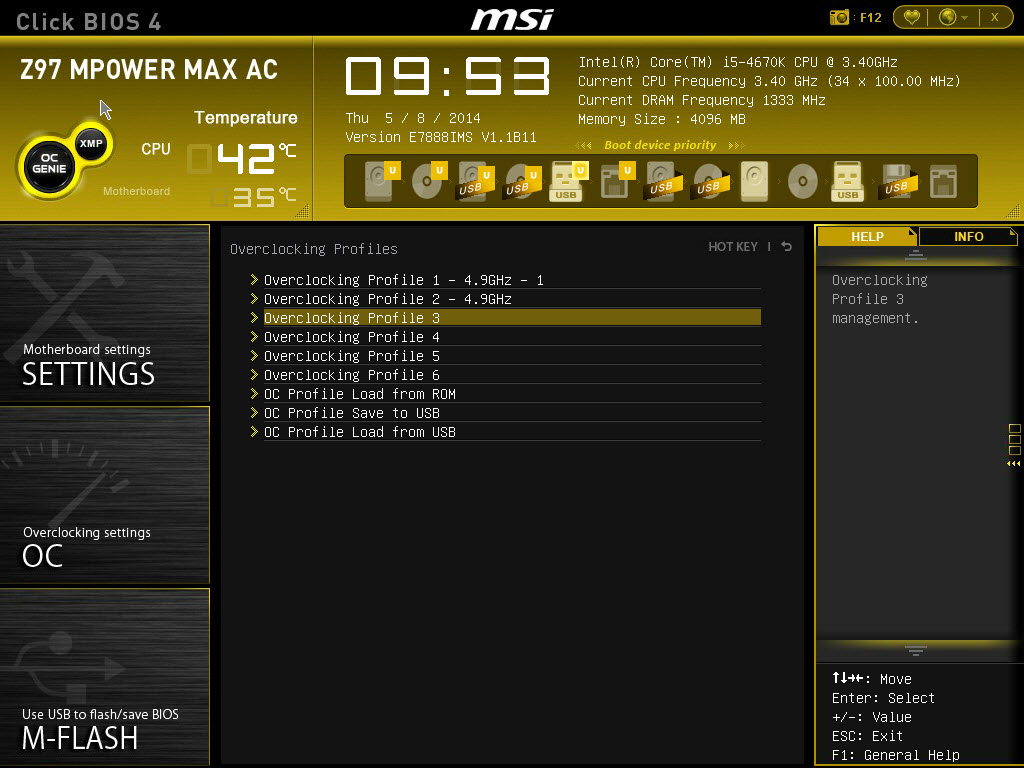

 قائمة OC Profile هي واحدة من القوائم الهامة كذلك ولمحبي كسر السرعة تحديداً، فهنا يمكنك حفظ الإعدادات الخاصة بكل تجربة ناجحة لك والعودة لها متى أردت ذلك، والإضافة الجديدة هنا أن MSI أتاحت أسلوباً رائعاً للمقارنة بين كل Profile تم حفظه ويتم عرض أهم الإعدادات الخاصة به مثل التردد النهائي للمعالج وقيم الفولتية ومعامل الضرب CPU Ratio والتردد الاساسي BCLK...طبعأً هذه الإضافة ليست ظاهرة بالصورة ولكن يمكن الإنتقال لوضع المقارنة من خلال الضغط على F9 أو F8 من لوحة المفاتيح.

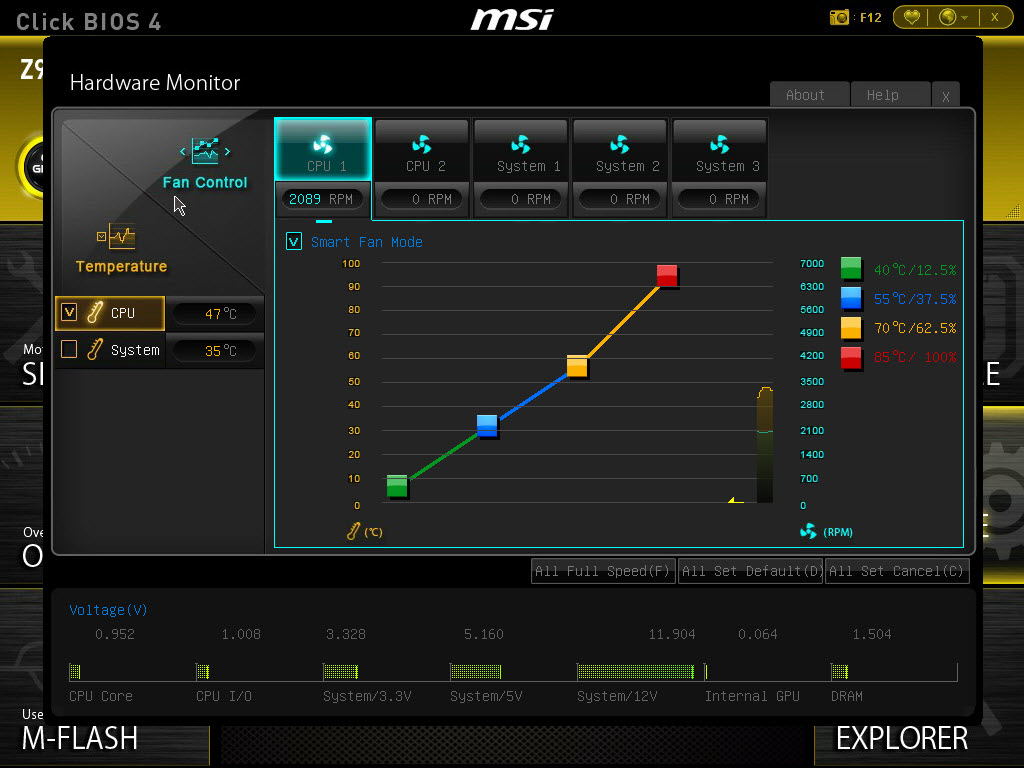

قائمة Hardware Monitor هي المخصصة للتحكم في مراوح التبريد باللوحة سواء الخاصة بمشتت التبريد للمعالج أومراوح التبريد الجانبية، وتمتلك MSI Z97 MPower MAX 5 مراوح تبريد يمكن ضبط كل منها على أربعة أوضاع مختلفة بحيث يرتفع معدل تشغيل المروحة عند وصول درجة الحرارة لقيمة معينة تحددها أنت بنفسك.

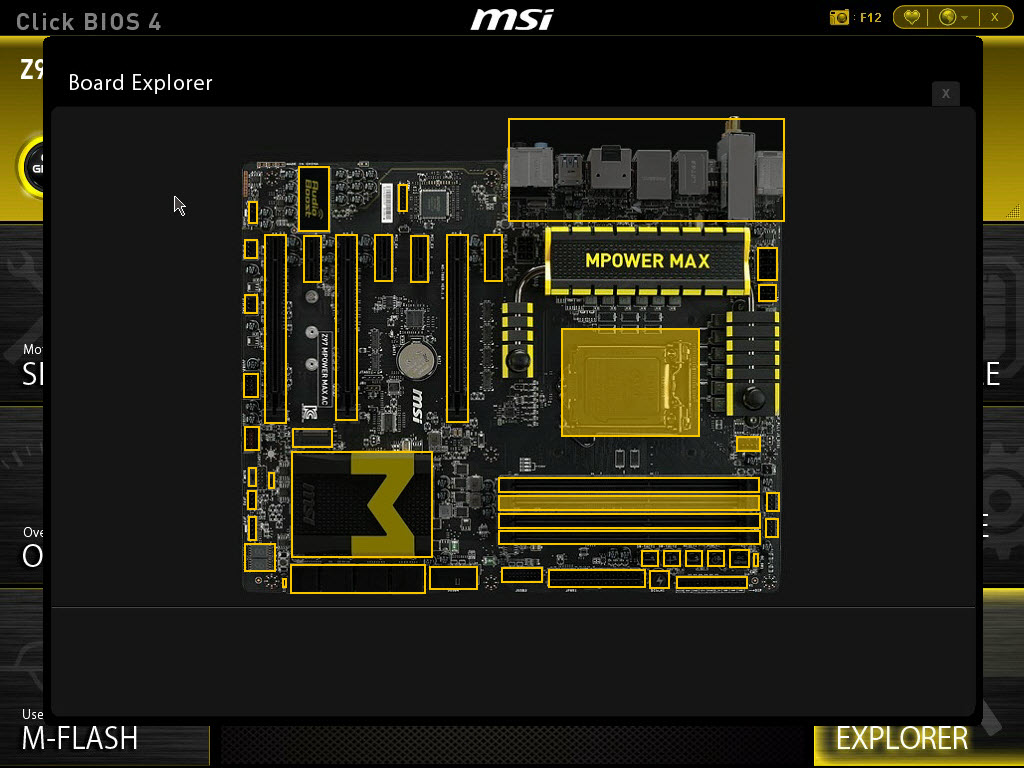

قائمة Board Explorer تظهر لك صورة كاملة للوحة ويمكن من خلال الوقوف بمؤش فأرة التحكم على أي منطقة إستعراض البيانات الخاصة بها كالذواكر المثبتة أو المعالج المستخدم وأقراص التخزين المستخدمة كذلك.

حتى المنافذ الخلفية يمكن الإستدلال من خلالها على أي قطع أو طرفيات مثبتة كلوحة المفاتي على سبيل المثال أو ذواكر الفلاش USB.

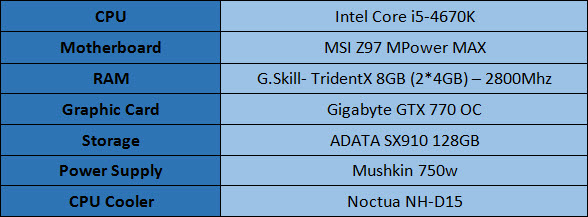

منصة الإختبار:

منهجية الإختبار:

قمنا بأختبار اللوحة مع معالج i5 4670K على الوضع الإفتراضى. وتبدأ الإختبارات بالمعالج المركزى ثم البطاقة الرسومية GTX 770 المثبتة على الشق PCIe 3.0 على ترددها الإفتراضى للنواة والذواكر .
قمنا بإختبار أيضاً أداء مخارج SATA 6GB/s مع قرص التخزين WD Green 4TB ومقارنة النتائج مع اللوحات التى بشريحة Z87 . ولم ننسى إختبارات مخارج USB 3.0 ومقارنتها باللوحات السابقة .

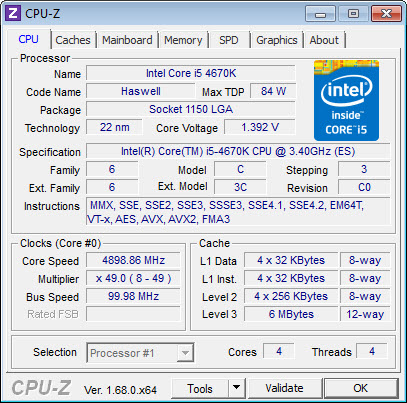

بالنسبة لكسر سرعة المعالج المركزى فقد وصلنا بالمعالج الى تردد 4.9Ghz وذلك عن طريق رفع معامل الضرب Core Ratio=49 مع فولتيه Vcore=1.39V مع تعديل باقى الخيارات المتعلقة بثبات توصيل الطاقة للمعالج ولمحبى الكسر فقد قمنا بعمل دليل مبسط لشرح وإعدادات كسر السرعة مع معالجات الهاسويل .

بالنسبة لبيئة التعامل بداخل البيوس قد رأينا إختلافات إيجابية بداخل بيئة البيوس عن الخبارات الكسر بداخل اللوحات السابقة بشريحة Z87 والتى جعلت خيارات كسر السرعة أكثر تنظيماً.

نتائج الإختبار:

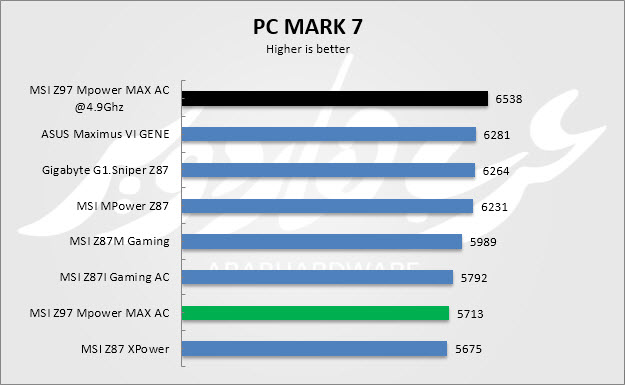

PC MARK 7:

هذا الاختبار, يقوم باختبار قوة التجميعة بشكل عام في عدة جوانب. يجمع مهام متنوعة, مثل مشاهدة الفيديو و تعديل الصور و تصفح الانترنت بالإضافة إلى عرض DirectX 9.0c. بالنسبة إلى أداء الجهاز العام, يعتبر هذا الاختبار من أهمها و أدقها لشموليته.

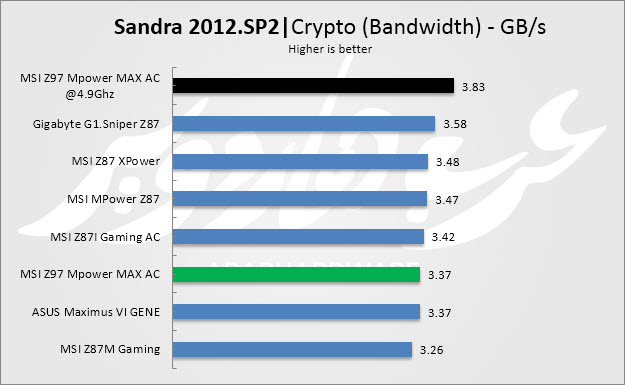

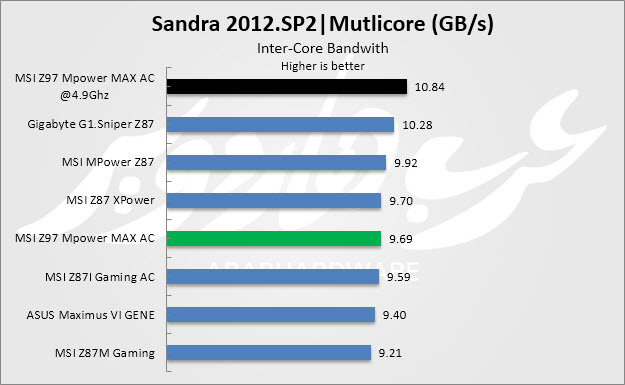

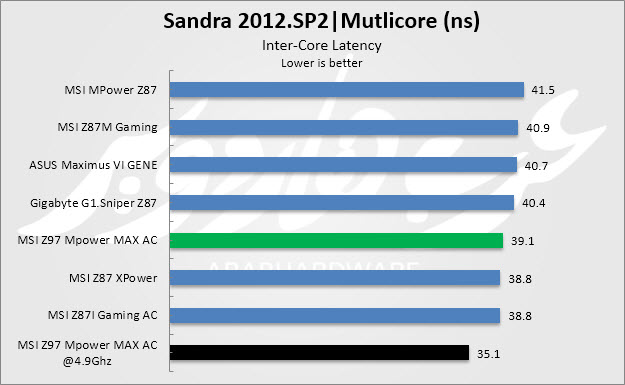

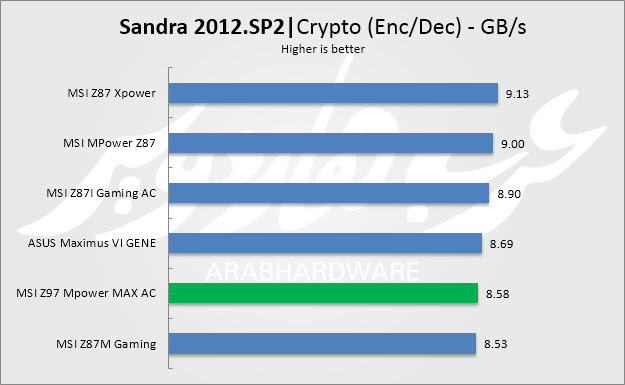

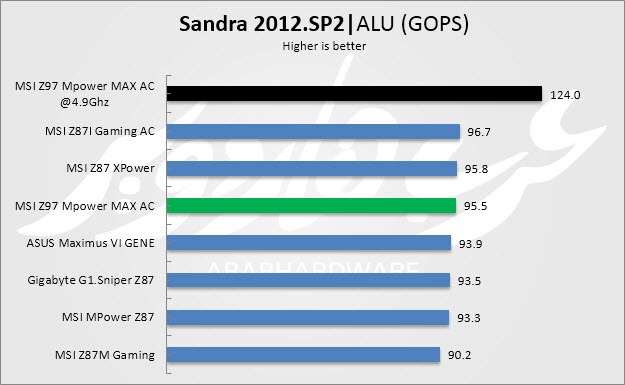

SiSoftware Sandra 2012

Sandra هو برنامج يحتوي الكثير من الاختبارات لمختلف الجوانب, من المعالجة إلى الـ Multimedia و التعامل مع أجهزة الهواتف الذكية. اختبار ALU يقيس قوة المعالجة المنطقية, Cryptography يقيس قوة المعالج في التشفير و فكه, و Multicore Efficiency لقياس الـ bandwidth بين أنوية المعالج و مدى فعالية الأنوية في تعاملها مع بعضها.

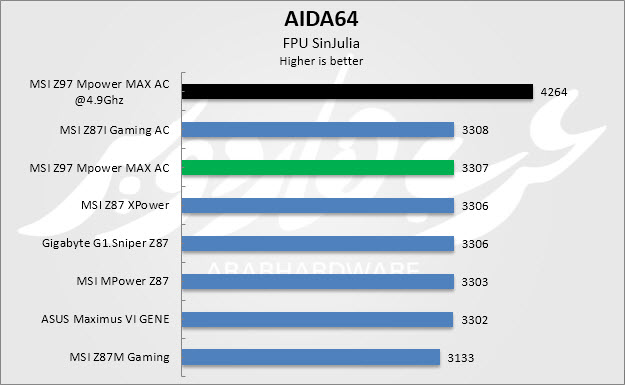

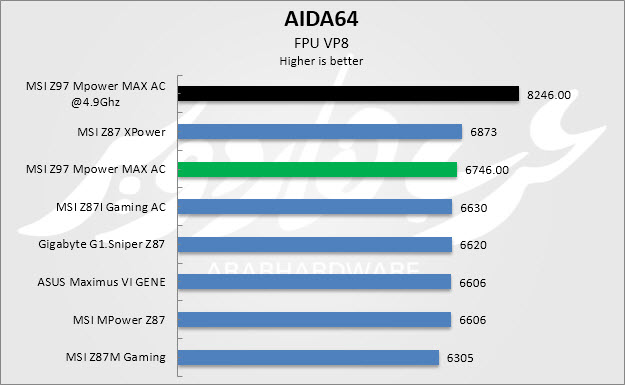

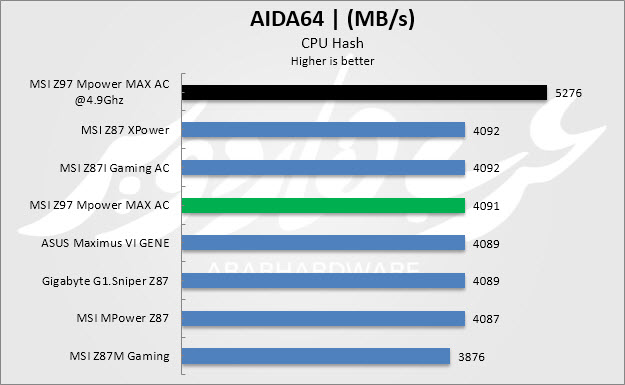

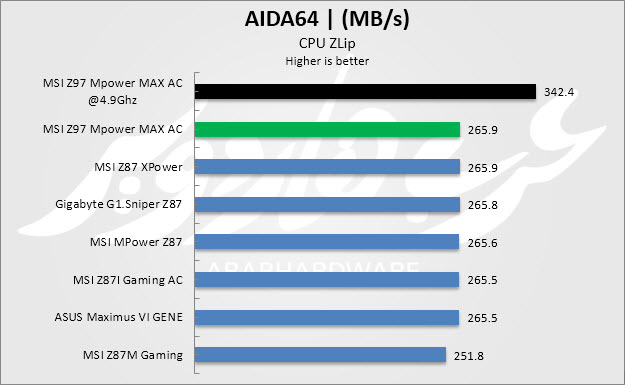

AIDA64 Extreme Edition:

البرنامج الذي لا يترك شاردة و لا واردة عن جهازك إلا أحاط بها علماً و وضع تقرير شامل بين يديك. بل يتخطى ذلك و يقدم للمستخدم أدوات فريدة لتقييم جهازه و قياس الأداء من خلال مجموعة من الاختبارات التي تشمل اختبارات للمعالج, الذاكرة, وسائط التخزين. يتميز البرنامج بالدقة في الاختبارات, و يتعدى ذلك بوجود قاعدة بيانات بها مجموعة من النتائج التي تم تخزينها مسبقاً حتى يسهّل عليك المقارنة مع الأنظمة الأخرى. البرنامج يحتوي على أدوات لتحليل مكونات الجهاز و تقديم تقرير شامل عنها, كما يوجد قسم خاص لعرض درجات الحرارة و الفولت لكل مكون من المكونات. تقريباً كل هذه الاختبارات داعمة لخيوط المعالجة المتعددة Hyperthreading, كما أنها داعمة للأنظمة متعددة المعالجات.

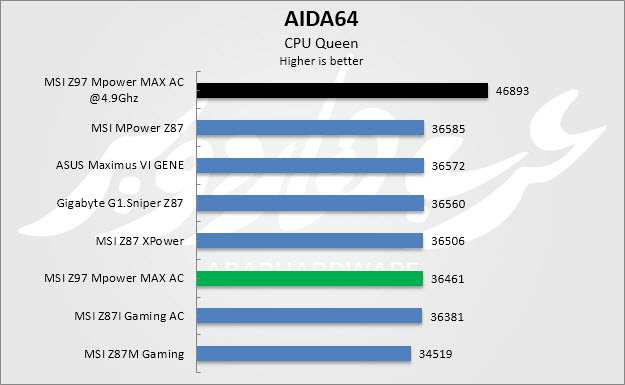

CPU Queen

لعل من أشهر الحركات فى لعبة الشطرنج هى مشكلة Queens Problem فى حالة ترقية كل عسكر الجيش إلى رتبة الملكة او Queen بالإنجليزية, فى تلك الحالة تتعقد اللعبة جدا نظرا لمرونة الملكة فى التحرك فى كل اتجاه ممكن فى اللعبة!. يقيس هذا الاختبار قدرات المعالج على التنبوء بكل حركة ممكنة وهنا مبنية على وجود 10 ملكات سويا فى نفس رقعة اللعبة, مع كل التنبؤات الممكنة والاحتمالات القائمة. هذا الاختبار تحديدا يقيس قدرات المعالج على التوقع ومحاكاة اللعبة قدر الامكان, فلو افترضنا أن وجود معالجين مختلفين بنفس التردد سوياً, فالمعالج صاحب التقنيات الأكثر تعقيدا فى المعالجة هو صاحب أقل نسبة خطأ وبتالى يحصل على نقاط أكثر فى نتيجة الاختبار, فالمعالجة تتم من خلال Pipelines كلما قلت دوراتها قلت نسبة الخطا, فمثلاً مع معالجين مختلفين من إنتل والغاء خاصية ال HT, نجد معالج ب 20 Pipeline يتفوق على معالج ب 30 Pipeline مثلاً, يقيس هذا الاختبار قدرات المتغيرات على شكل Integer وليست Float باستخدام خوارزميات MMX, SSE2

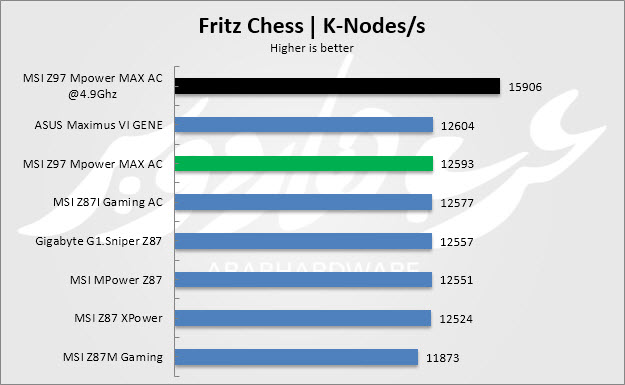

Fritz Chess:

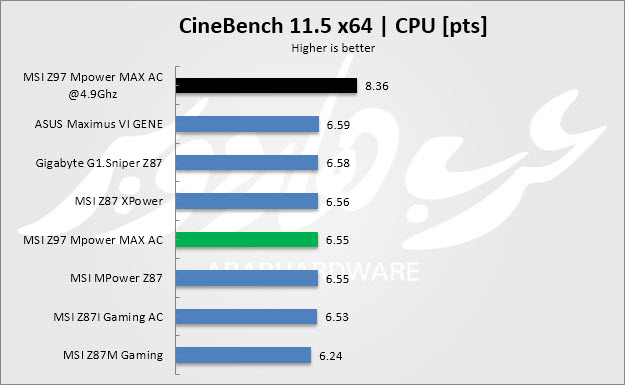

CineBench 11.5:

اختبار من صانعي Cimena 4D للرسم ثلاثي الأبعاد وهو الإصدار الأحدث من البرنامج الذي يستغل كافة موارد المعالجة في الحاسوب لعرض "Render" مشهد ثلاثيّ الأبعاد و هو ما يعمل على الضغط بشدة على المعالج. يستطيع البرنامج التعامل مع 64 خيط من خيوط المعالجة Thread. المشهد الذي يتم تقديمه يحتوي على أكثر من ألفيّ وحدة, و الذين بدورهم يحتوون على ما يقارب ثلاثمائة ألف مضلع. كما يتم تطبيق العديد من المؤثرات على المشهد مثل تغيير الإضاءة و الظلال و تنعيم الحواف Antialiasing ثم يتم عرض النتائج على هيئة نقاط

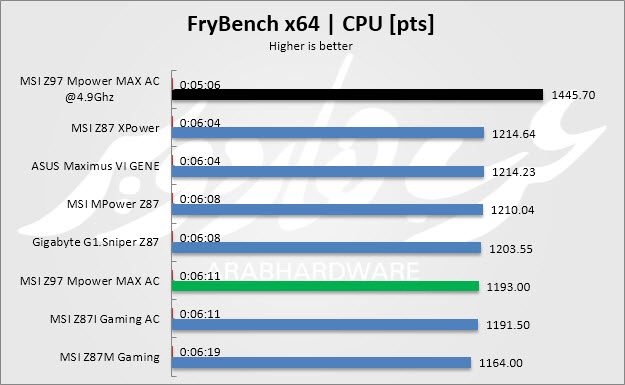

Fryrender Bench:

عندما نقول أن هذا البرنامج معتمد على محرك Fryrender فإن أول ما يتبادر لذهن القارئ هو: "سأتخطى هذا الاختبار, فهو يهم المصممين فقط, و ليس أنا". إلا أن هذا الاختبار تحديداً يجب أن يكون محل اهتمام كثيرين؛ حيث أن البرنامج هو واحد من أثقل البرامج و أشدها ضغطاً على المعالج المركزيّ فهو لا يترك جزءاً صغيراً من أنوية المعالج دون استغلال قوتها بشكل كامل, يستنزف المعالج المركزيّ بشكل قد لا يفعله برنامج آخر في نفس المجال. اعتمدنا على البرنامج في تقديم تصور حقيقيّ لكمية الطاقة الحاسوبية التي يستطيع الجهاز تقديمها.

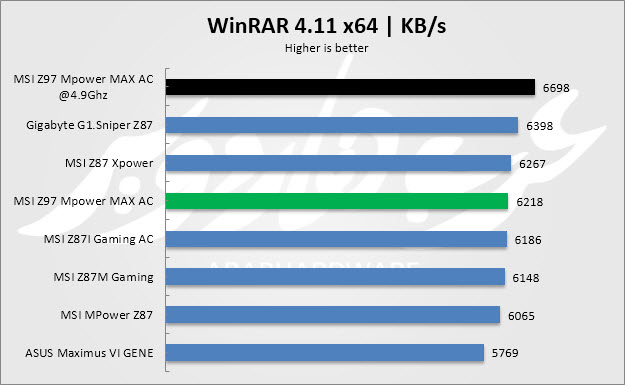

WinRAR:

برنامج فك الضغط الشهير. المميز في البرنامج أنه لا يعتمد على سرعة القرص الصلب عند إجراء الاختبارات مما يجعله وسيلة جيدة لاختبار أداء المعالجات و الذاكرة و اللوحات الأم. يقوم البرنامج بضغط بيانات عشوائية يتم تحميلها على الذاكرة RAM مما يجعله مختلف بشكل أو بآخر عن برامج الاختبارات النظرية. إلا أنه على الجانب الآخر لا يمكن اعتباره مقياس لأداء الجهاز على البيانات الحقيقية حيث أن البيانات التي يتم توليدها عشوائياً قد تكون مختلفة عن البيانات التي يتعامل معها المستخدم.

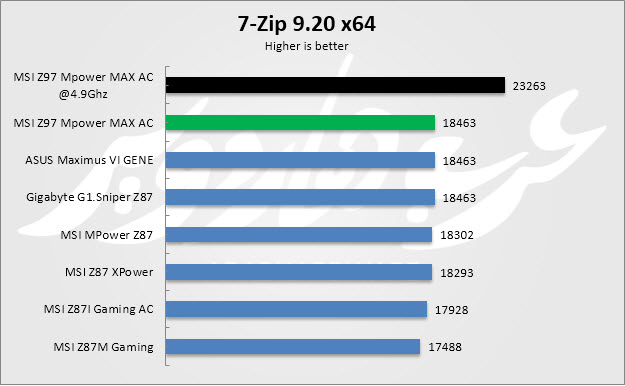

7-Zip:

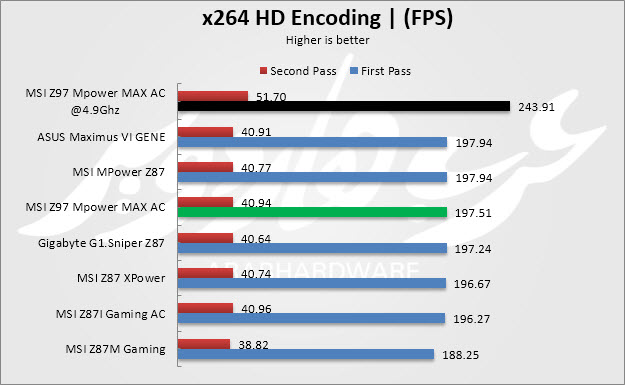

x264 Benchmark:

تحويل و تحرير الفيديو أحد العوامل التي تؤخذ بعين الاعتبار عند قياس أداء الحاسوب. و لا شك أن حزمة الترميز Codec x264 أصبحت الآن هي الأكثر شهرة بين حزم الترميز, كما أنها تُعتبر الحزمة الرسمية لملفات الفيديو ذات الدقة العالية. أداة الاختبار تقوم بتحويل ملف فيديو مدته 30 ثانية باستخدام x264 و تقوم بقياس عدد الإطارات في الثانية, و كلما زاد معدل الإطارات كلما دل ذلك على زيادة قوة المعالج

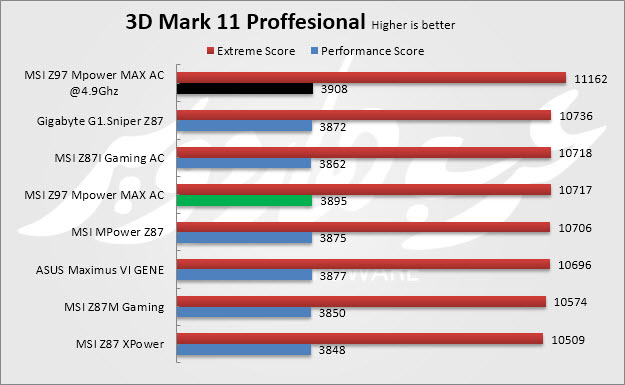

3DMark 11 Professional:

أحد أفراد عائلة Futuremark, خليفة 3DMark Vantage و الفرق أن الإصدار الجديد موجه خصيصاً للمنصات الداعمة لمكتبة DirectX-11, قامت الشركة بإلغاء الدعم لمحرك nVidia Physx, اختبارات 3DMark تركز على الألعاب و رسومياتها الثقيلة, و تجري بعض الاختبارات على المعالج. 3DMark 11 أحدث من Vantage, و اختباراته أثقل

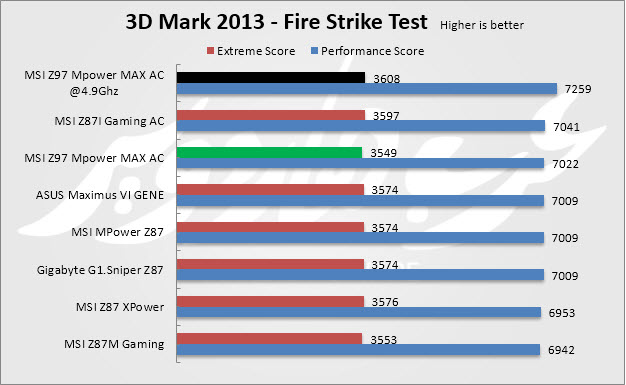

3D Mark 2013-Fire Strike:

أداة Futermark الجديدة الخاصة بإختبار الرسوميات، يأتي بخيارات متعددة وإختبرات أثقل من من سابقه 3D Mark 11. الأداة تتيح لك ثلاث مستويات من الإختبارات كل مستوى مخصص لفئة معينة من أجهزة الحاسب، فتبدأ من الإختبار الأول Ice Storm الموجه للأجهزة اللوحية الصغيرة وكذلك أجهزة الحاسب الضعيفة، ويليه إختبار Cloud Gate لأجهز ال Notebook وأجهزة الحاسب متوسطة الأدآء، وأخيرا ً إختبار Fire Strike الموجه لمنصات الفئة العليا لأجهزة الحاسب.

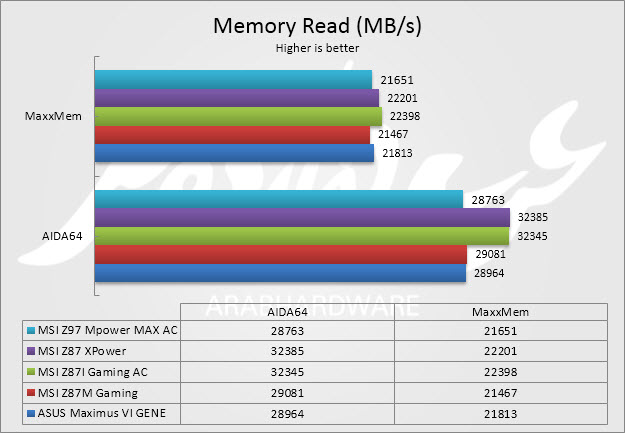

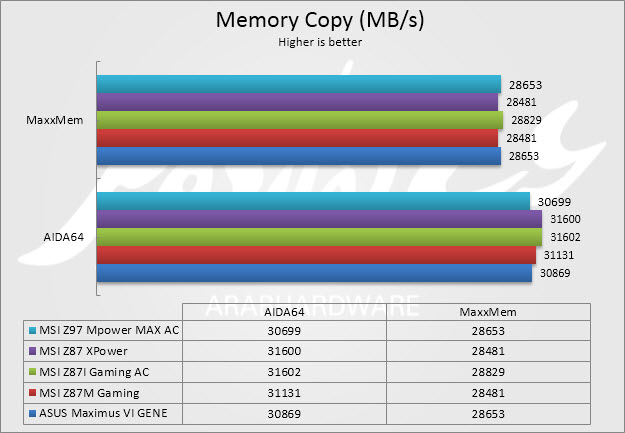

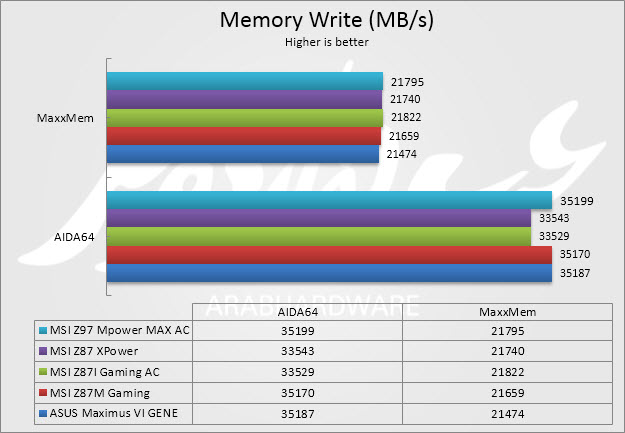

Memory Tests:

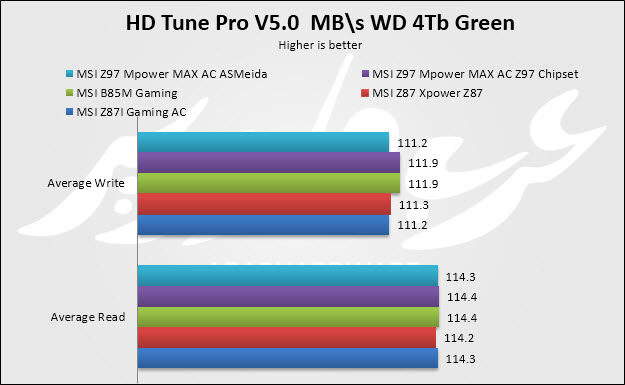

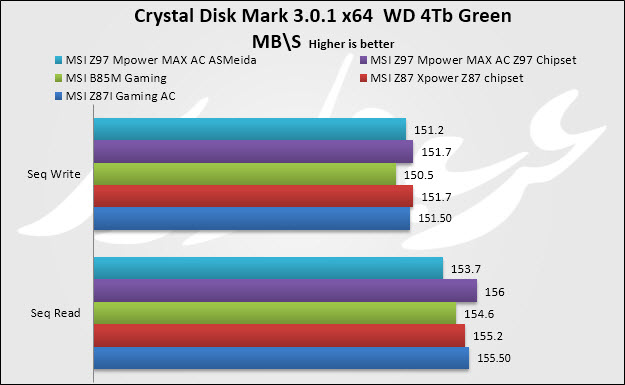

SATA III Tests:

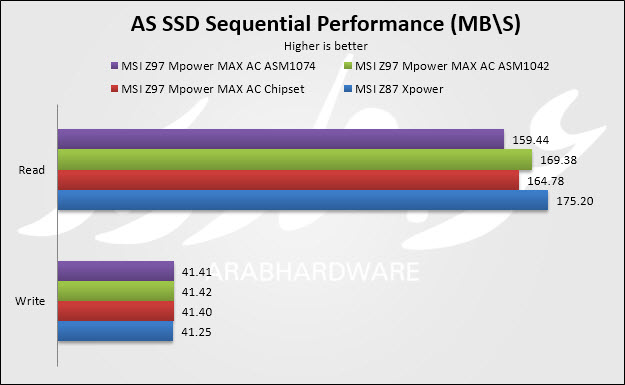

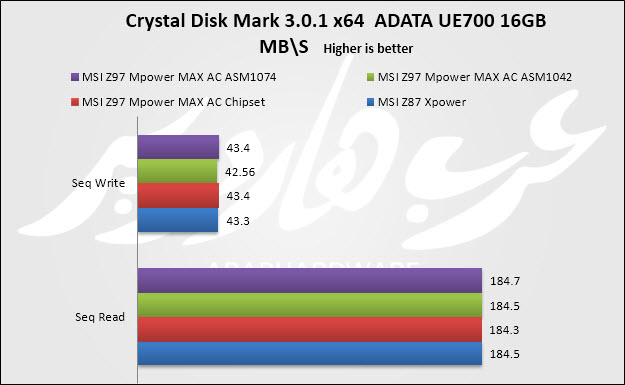

USB 3.0 Tests :

الخاتمة والتقييم:

ربما على من تحمس لفكرة أن تقدم شريحة Z97 اي تقدم في أداء المعالجات أن يراجع نفسه مرة أخرى، أداء المعالج على اللوحة لم يتغير تقريباً ولن تجد فارقاً على الإطلاق بين نتائج لوحة اليوم وما سبقتها من لوحات حاملة لشريحة Z87، وأعتقد أن الأمال سَتُعقد على المعالجات القادمة وتحديداً فئة K المخصصة للكسر المعروفة بـDevil's Canyon لنشعر بجيل الشرائج الجديد.

ولكن بخلاف الأداء لا تزال لوحات Z97 تحمل ميزة دعمها لمعالجات Haswell الحالية ولمعالجات Broadwell القادمة في الطريق، وأيضاً دعمها لمنفذ PCIe M.2 بشكل رسمي وإن كان كثير من المستخدمين لا يميلون لفكرة إستخدان أقراص SSD بهيئة M.2، هذا بالإضافة إلى عدة تحسينات أخرى عن الشريحة السابقة Z87.

على كلٍ هذا بخصوص شريحة Intel الجديدة فماذا عن لوحة اليوم؟ بتعبير بسيط يمكن أن تقول بأنها قدمت كل ما يخدم أي محترف لكسر السرعة ووفرت مرونة كبيرة ربما لم توفرها أي لوحة MSI من قبل، فستجد تصميم مقبس المعالج المساعد على تثبيت أكبر المشتتات بلا مشاكل وترك الفراغ المناسب لعمليات الكسر العنيفة المعتمدة على سائل التبريد LN2، كذلك توفير مشتت تبريد مائي لمراحل الطاقة بمنطقة المعالج هي إضافة رائعة من MSI والمرة الأولى التي تستخدم فيها الشركة مثل هذا الأسلوب في مشتتات التبريد.

أيضاً تطوير الإاضافة الخاصة بقياس الفولتية V-CHECK POINTS بما يسمح الأن بقياس ثلاث نقاط معاً في وقت واحد بعد أن كانت تقيس منطقة واحدة في كل مرة، وإضافة OC Engine التي ستتيح مرونة أكبر في التعامل مع ترددات BCLK هذا بالإضافة إلى المميزات المعتادة في لوحات MSI المخصصة لكسر السرعة مثل أزرار Easy Button و تقنية OC Gene 4 ومفتاح Slow Mode.

وبخلاف كل ذلك نجد أيضاً تحسن كبير في واجهة البيوس والتي تعد من الركائز الأساسية في تحديد قدرات اللوحة الرئيسية على الكسر، ونسخة الـBios للوحة MSI Z97 Mpower MAX جاءت كما يفضل كثير من محترفي كسر السرعة وأضافت مميزات عديدة عن لوحات الجيل السابق ربما أبرزها التنظيم الرائع للإعدادات المخصصة للكسر وفصل كل منطقة عن الأخرى، مع إتاحة مرونة كبيرة في التحكم بكل منطقة باللوحة وإتاحة كذلك بعض الخيارات الجديدة المتعلقة بالذاكرة مثل Memory Try it.

أخيراً نصل إلى منطقة السعر والتي تلعب دوراً كبيراً في تقييم لوحة اليوم، وعلى الرغم من أن كتابتي لهذه السطور تسبق الإعلان الرسمي عن اللوحة إلا أن أسعار كثير من لوحات Z97 تم الإعلان عنها بالفعل وبالطبع لوحة اليوم كانت إحداها ووصل سعرها على Newegg إلى 230$.

ومبدأباً يمكنني التأكيد على أن جيد ومنافس لأي لوحة رئيسية قادمة ضمن الفئة نفسها لكن ما يزيد من قناعتي بأنه ملائم فعلاً هو أن لوحة MSI Z87 Mpower كانت بنفس السعر تقريباً وقت صدورها ولوحة اليوم تأتي متفوقة عليها في كل شيء، لذا من الطبيعي أن نمتدح في سعر لوحة MSI Z97 Mpower MAX AC ولكن الخوف كله في حالة نزول اللوحة لمنطقتنا العربية ورفع سعرها بشكل غير مقبول كما يحدث دائماً.

الأداء: 8.5/10
السعر: 8.5/10
كسر السرعة: 9.5/10
مميزات وتقنيات : 9/10
الملحقات: 9/10

التقييم النهائي: 8.9/10
